拆解报告：科讯15W磁吸无线充电器
----- 充电头网拆解报告 第1640篇 -----
深圳市科讯实业有限公司创建于1992年，是集研发、生产、销售于一体的高新技术企业。面对大火的氮化镓快充和20W迷你充市场，科讯先后推出了65W 1A1C氮化镓快充充电器和迷你20W PD快充充电器供客户选择。
而iPhone 12除了引爆20W快充市场外，在无线充电方面的影响同样非常大。因此科讯近期还推出了一款15W磁吸无线充电器，该产品自带长约1米的USB-C输入线缆，充电板尺寸也和苹果MagSafe磁吸无线充的一样，可牢牢吸附iPhone 12手机，因此可以获得和苹果磁吸无线充差不多的使用体验。下面充电头网就对这款产品进行拆解，看看做得怎么样。
一、科讯15W磁吸无线充外观
包装盒正面印有无线充外观图、名称、15W以及USB-C接口标识。
背面印有产品参数和认证信息。
无线充使用塑料托盘固定保护，另外还有一份使用说明书。

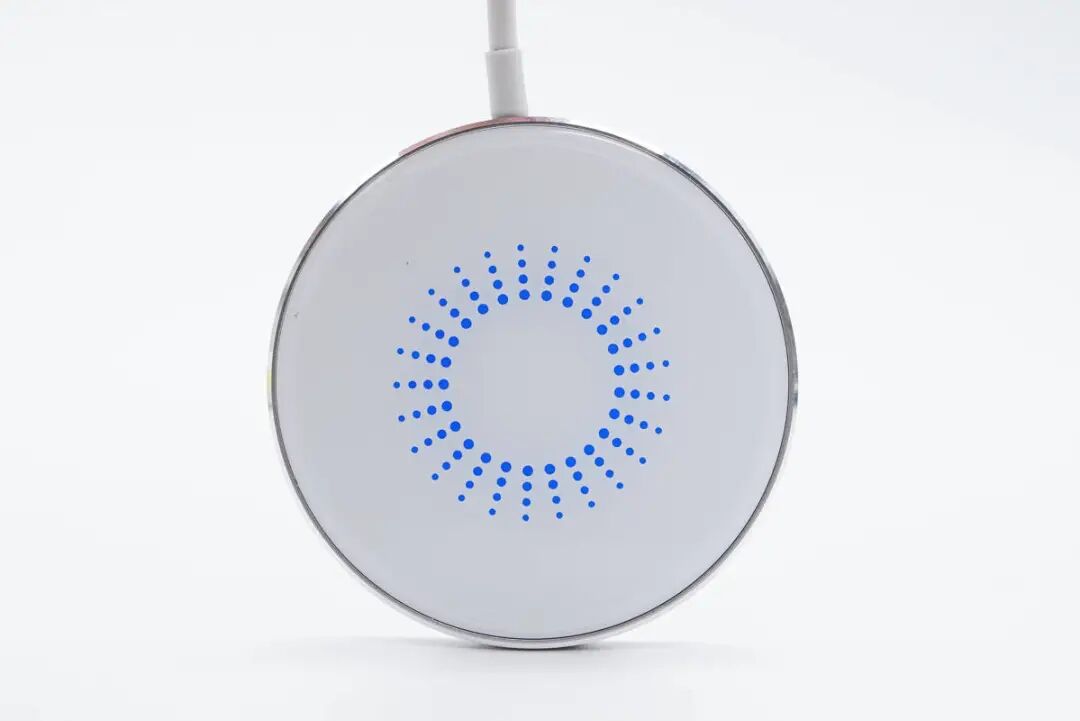

科讯这款无线充自带USB-C输入线缆，顶面采用塑料板，且亮面处理十分光滑，中心设计有一圈发散性蓝色小圆点。

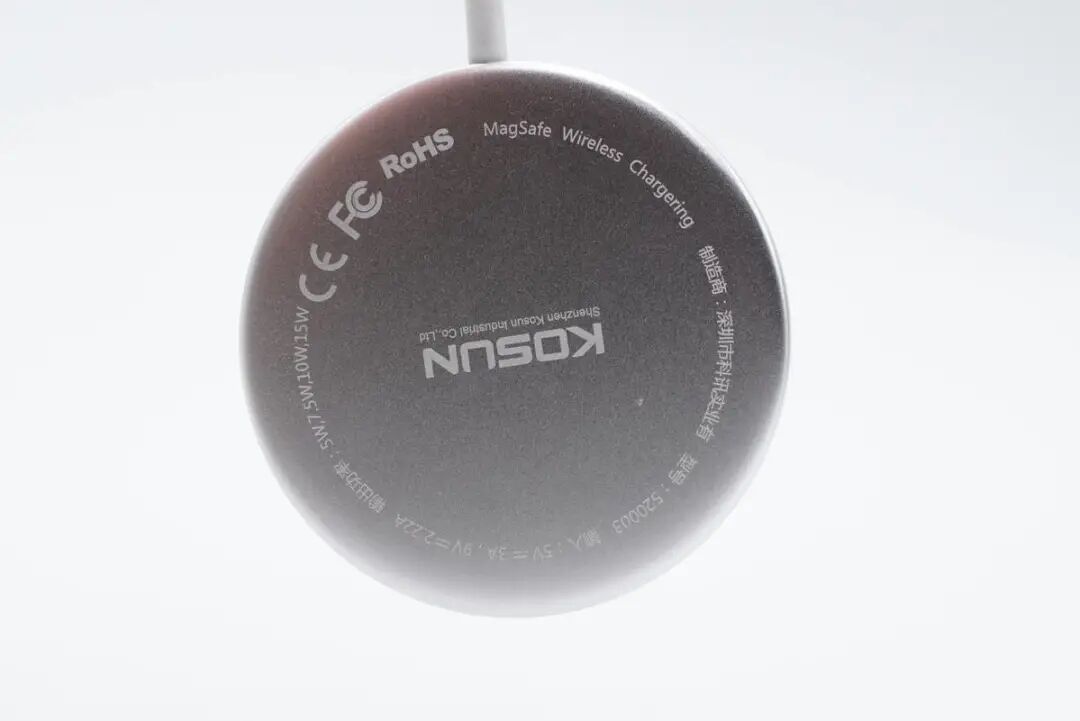

充电板底部以及边缘采用铝合金外壳，并且底部镭雕KOSUN品牌和产品参数
型号：520003
输入：5V3A、9V2.22A
输出：5W、7.5W、10W、15W
制造商：深圳市科讯实业有限公司
产品已经通过CE、FCC和RoHS认证。

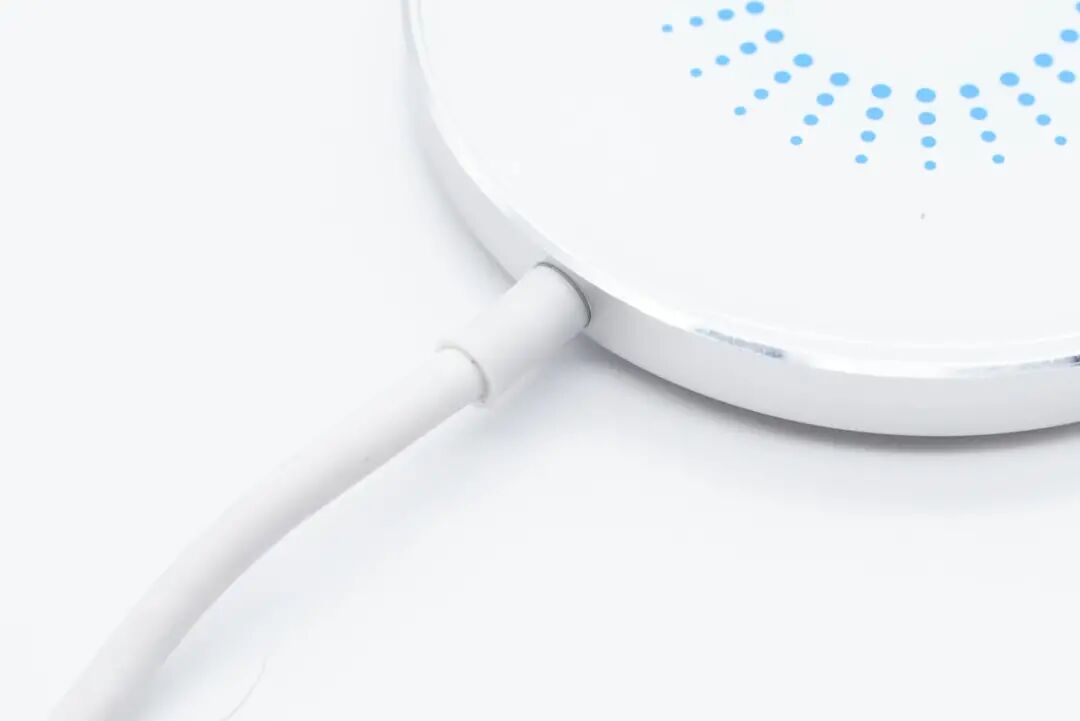

充电板边缘倒角设计，另外线缆和充电宝交界处做了抗弯折处理。

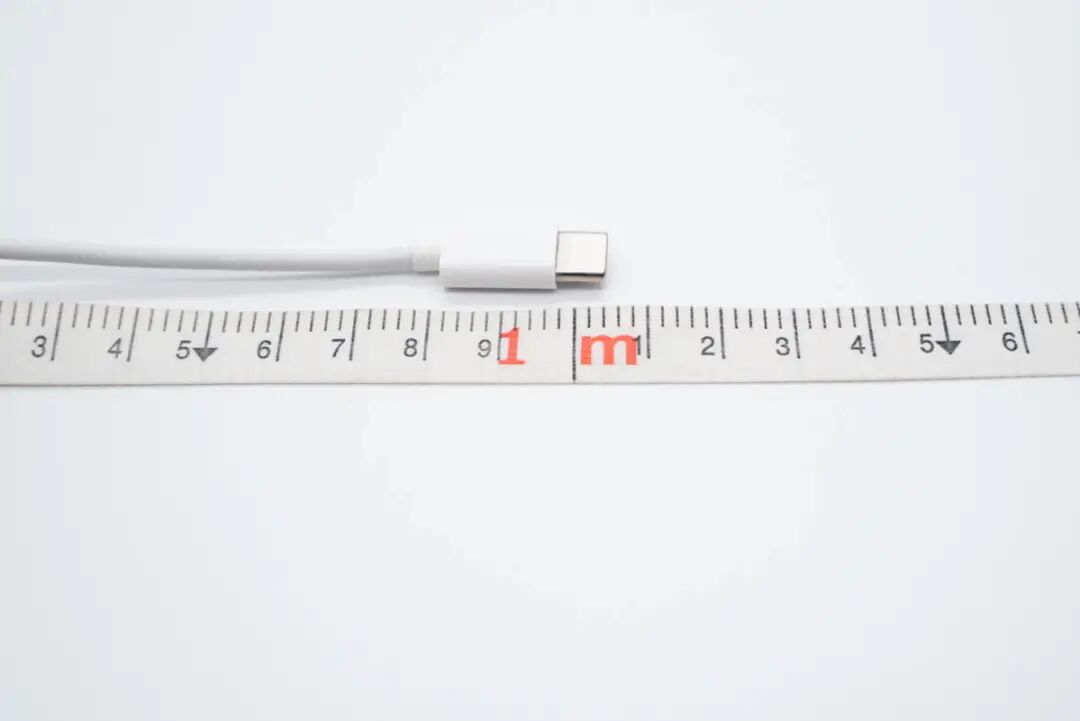

整根线缆长约1米。

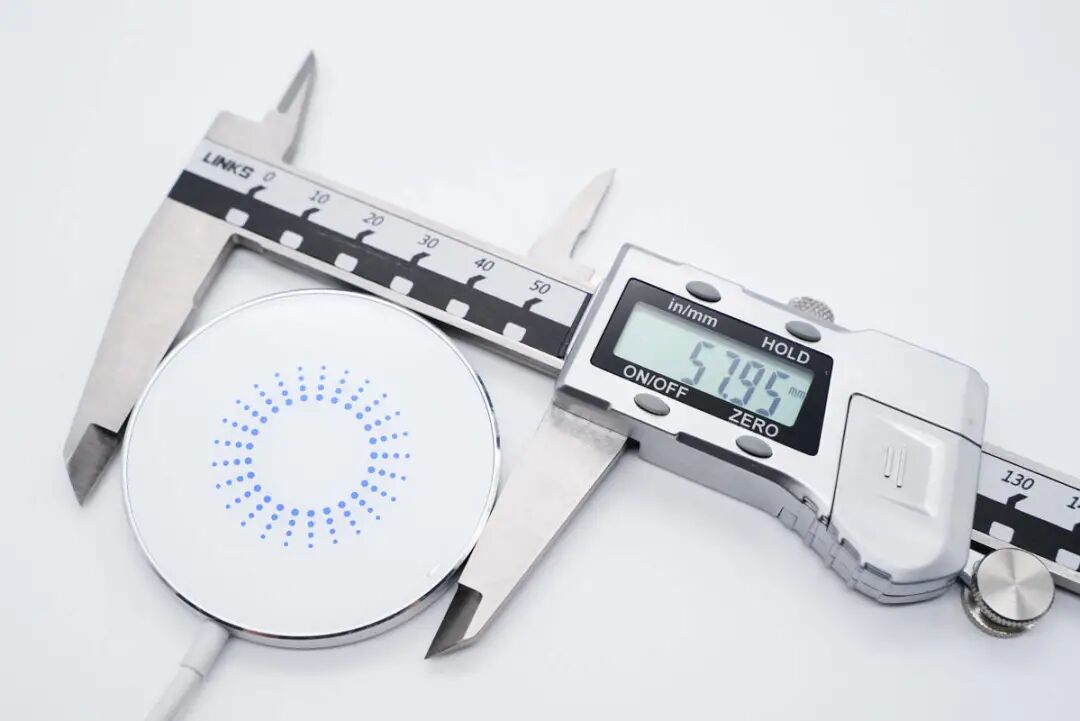

使用游标卡尺实测充电板直径为57.95mm。

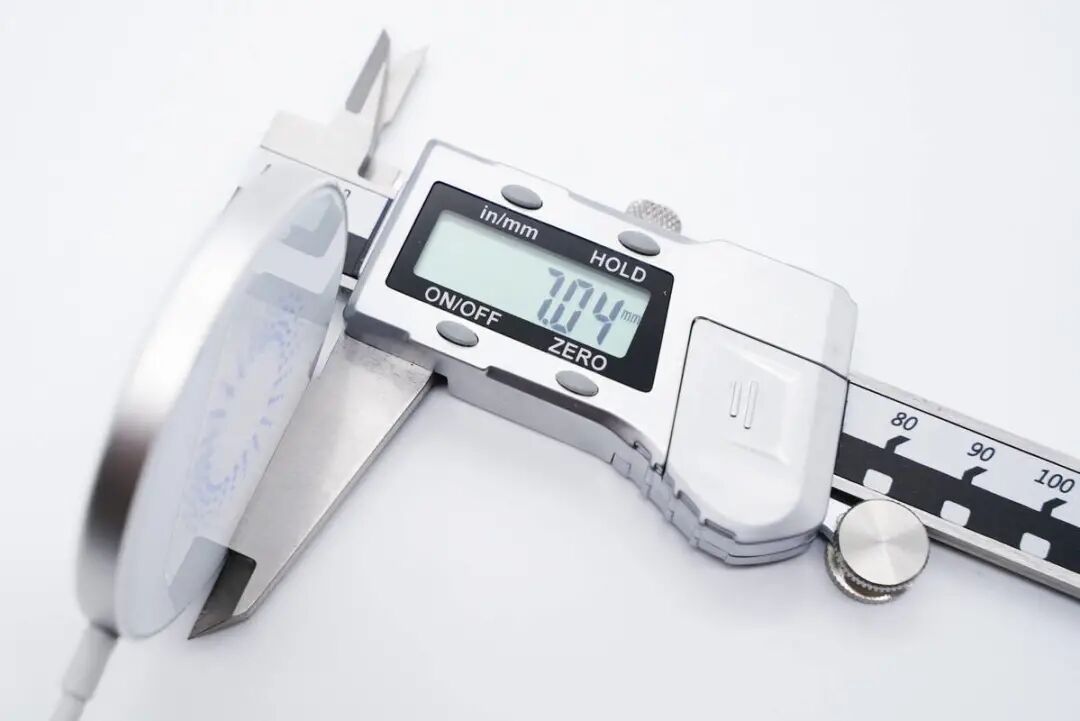

厚度为7.04mm。

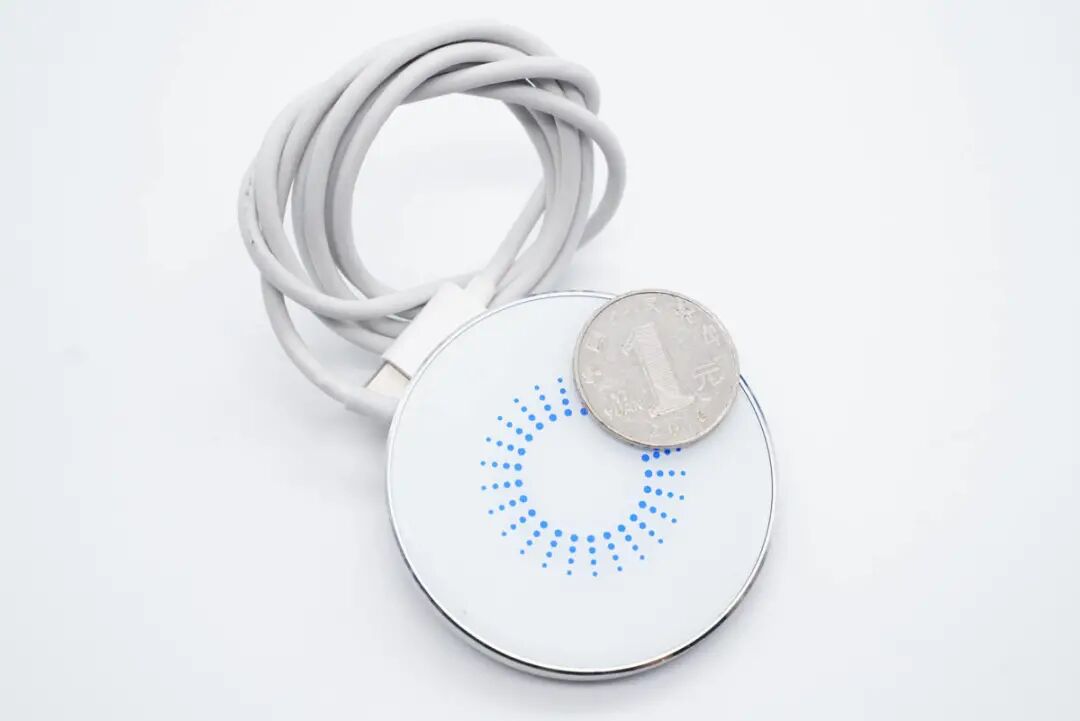

充电板和一元硬币大小直观对比。

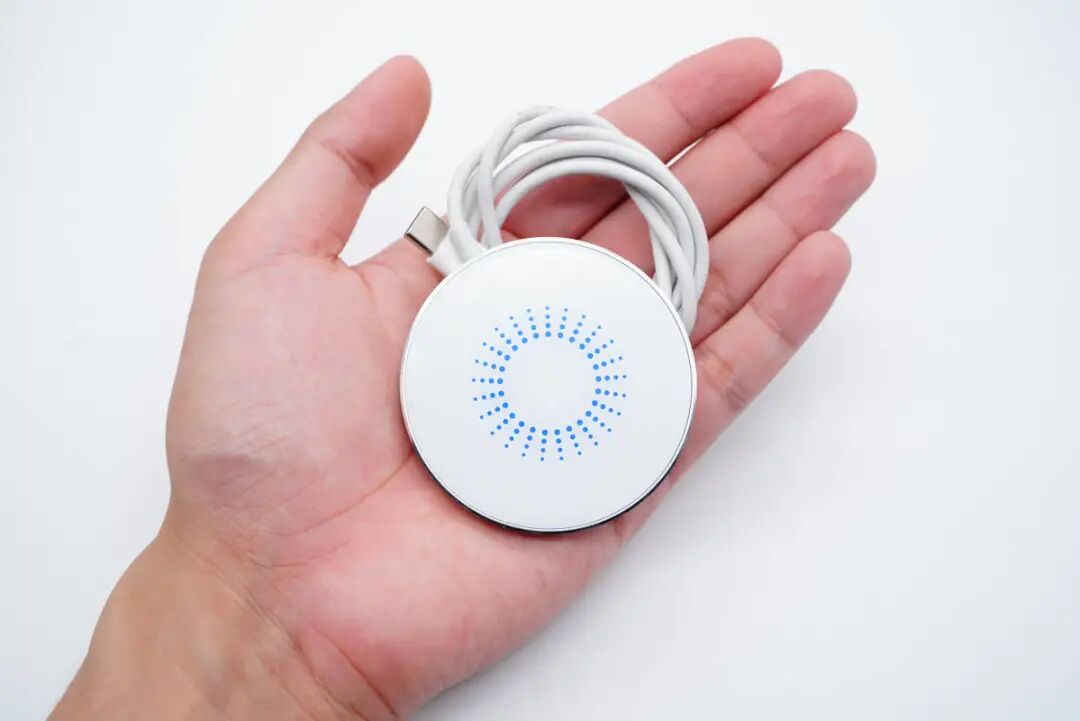

整个无线充拿在手上的直观感受。

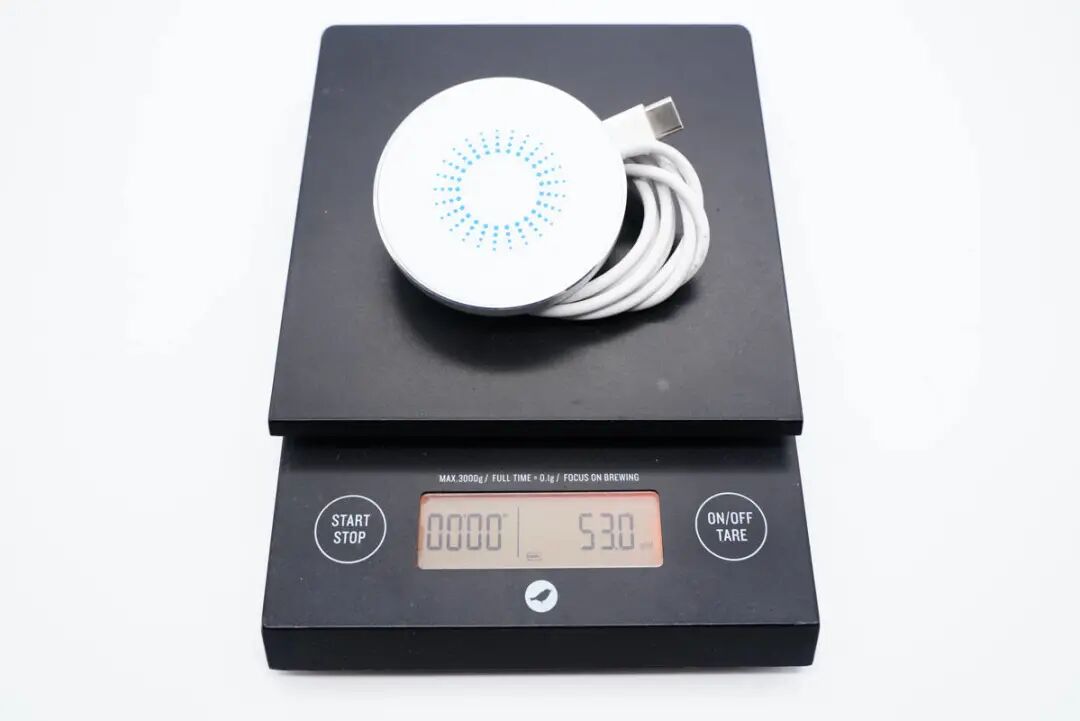

总重量约为53g。

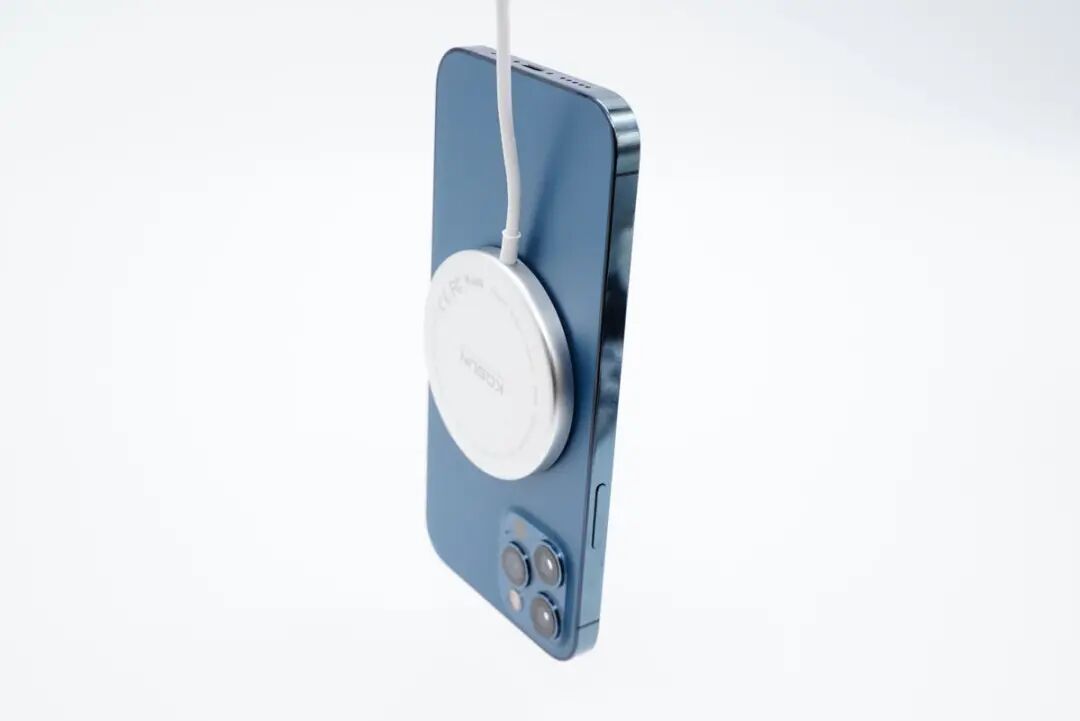

将无线充靠近iPhone 12 Pro即可吸附在一起，甚至是可将手机轻松吊起而不滑落，吸附非常牢固。

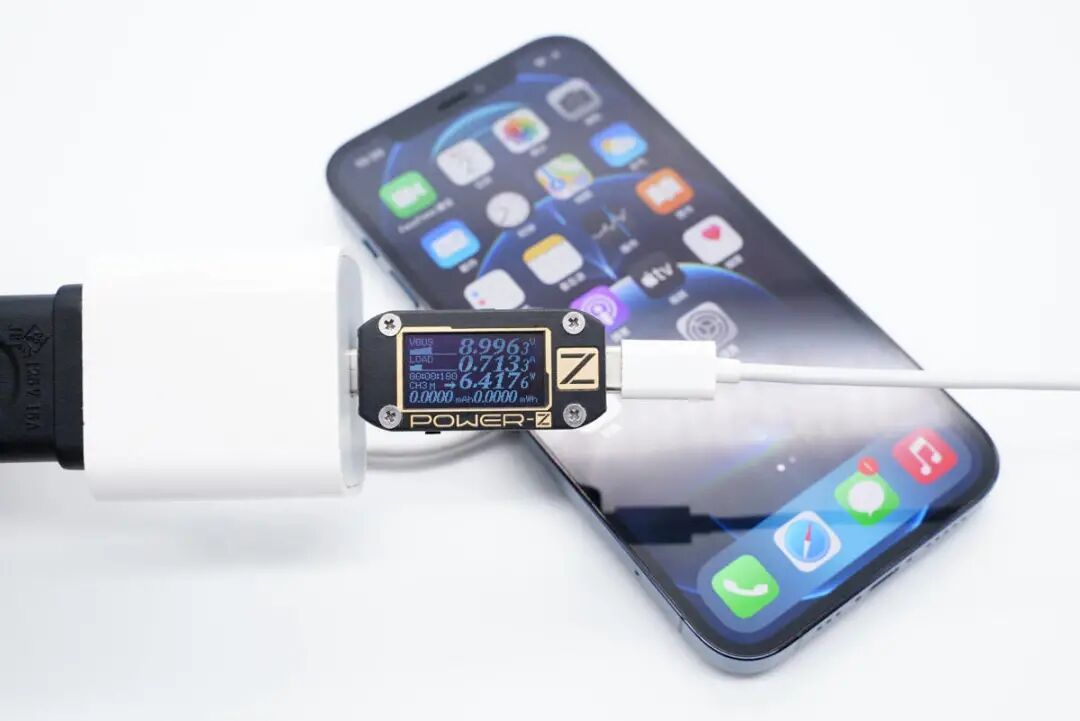

最后是充电测试，通过ChargerLAB POWER-Z KM001C测得无线充输入端功率为9V 0.71A 6.4W。
二、科讯15W磁吸无线充拆解

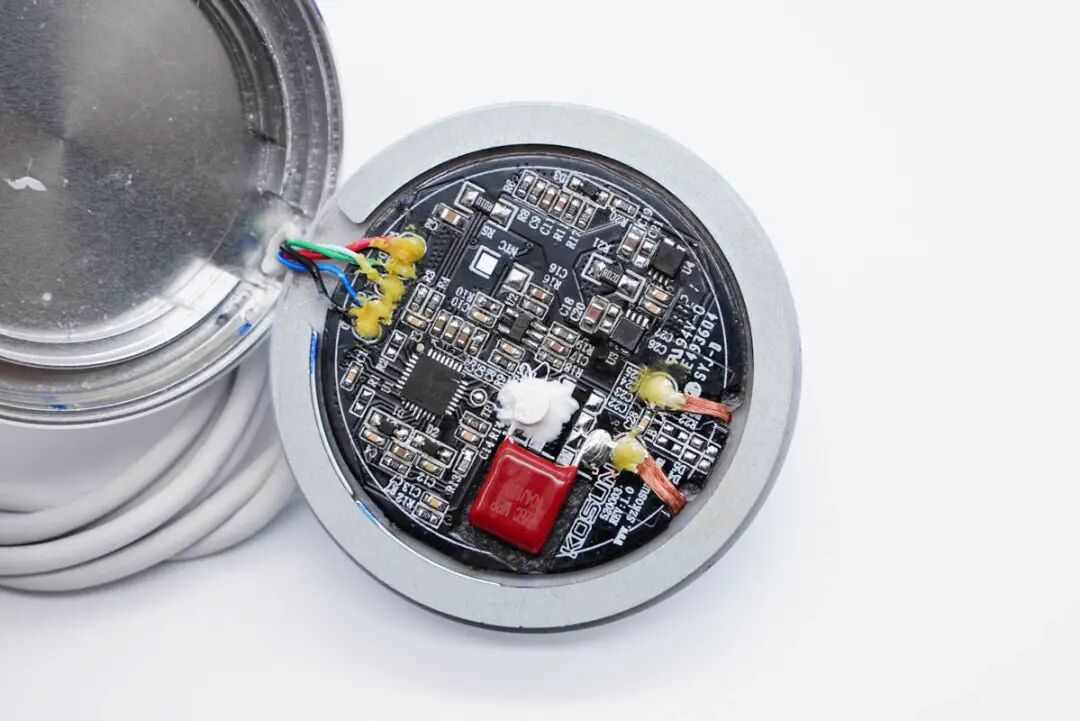

将充电板拆开，PCB板和机身壳接触面贴有双面胶。

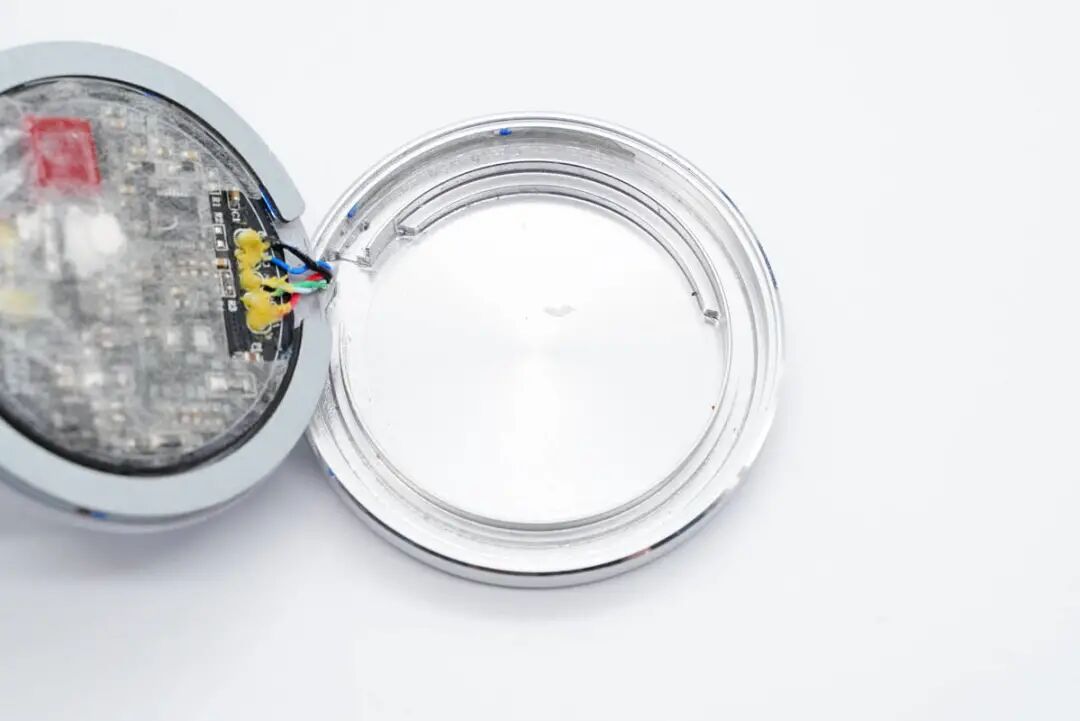

金属壳上设有定位板，用于固定PCB板。

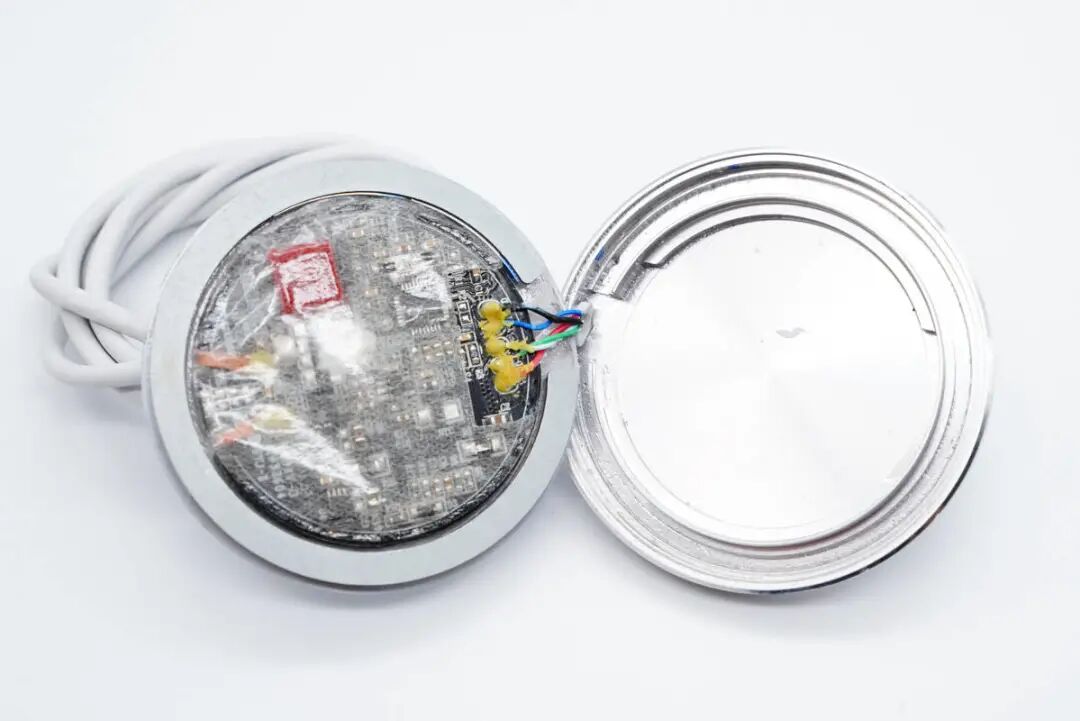

撕掉双面胶，导线、线圈和电容焊接处均打胶处理。
另一面无线充隔磁片上印有鸿日升威科技字样。
无线充主控芯片采用英集芯IP6808。这是一款无线充电发射端控制SoC芯片，兼容WPC Qi V1.2.4最新标准，支持A11线圈，支持5W、苹果7.5W、三星10W无线充电。IP6808内集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度很高，有效帮助降低方案尺寸和BOM成本。

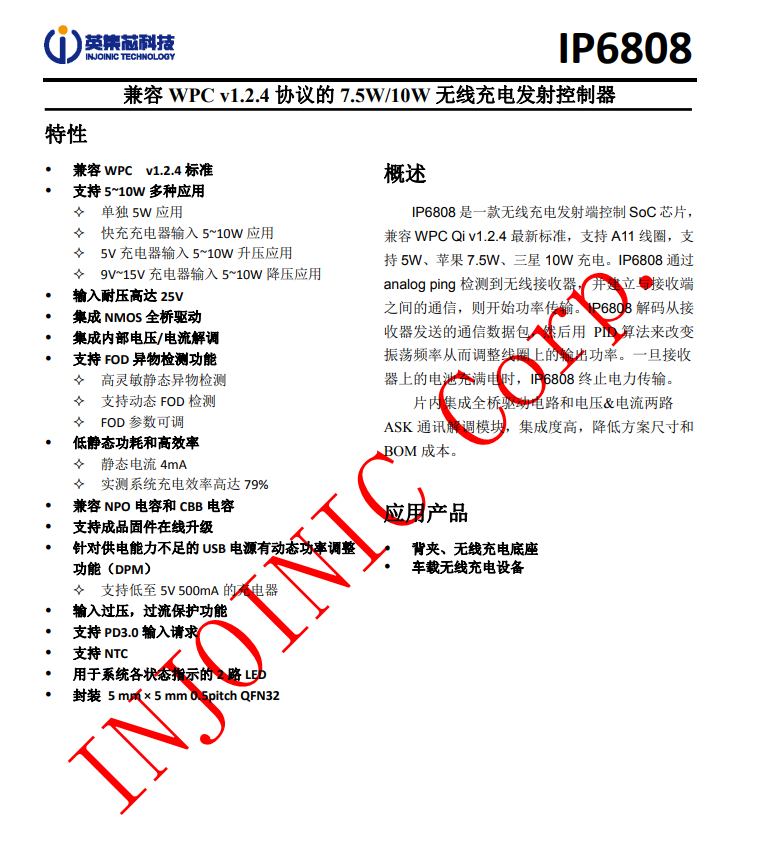

英集芯IP6808资料信息。
充电头网拆解了解到，采用英集芯IP6808的无线充产品还有TEGIC 8000mAh无线充移动电源、麦泡POP CANDLE多用途无线充电宝、巧友6500mAh易捷磁能无线充电宝、omnicharge OMNIMOBILE 12800 PRO移动电源、摩米士Q.POWER Plug三合一充电器等。此外，英集芯的无线充、快充芯片已被数十款产品采用。

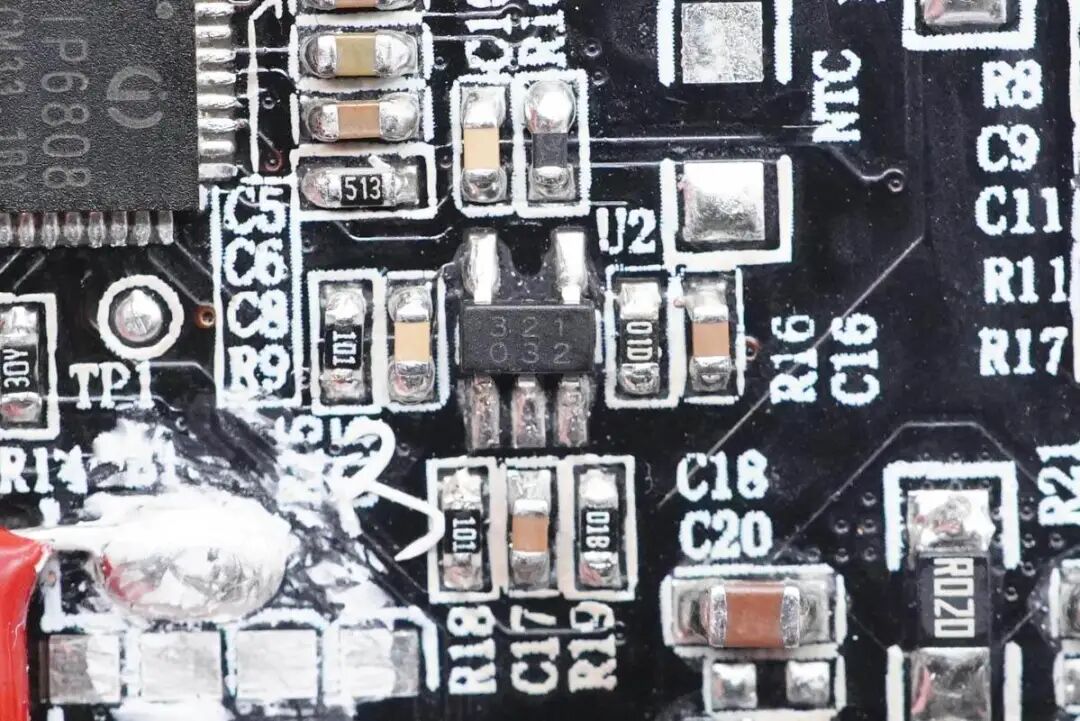

LM321单运放。

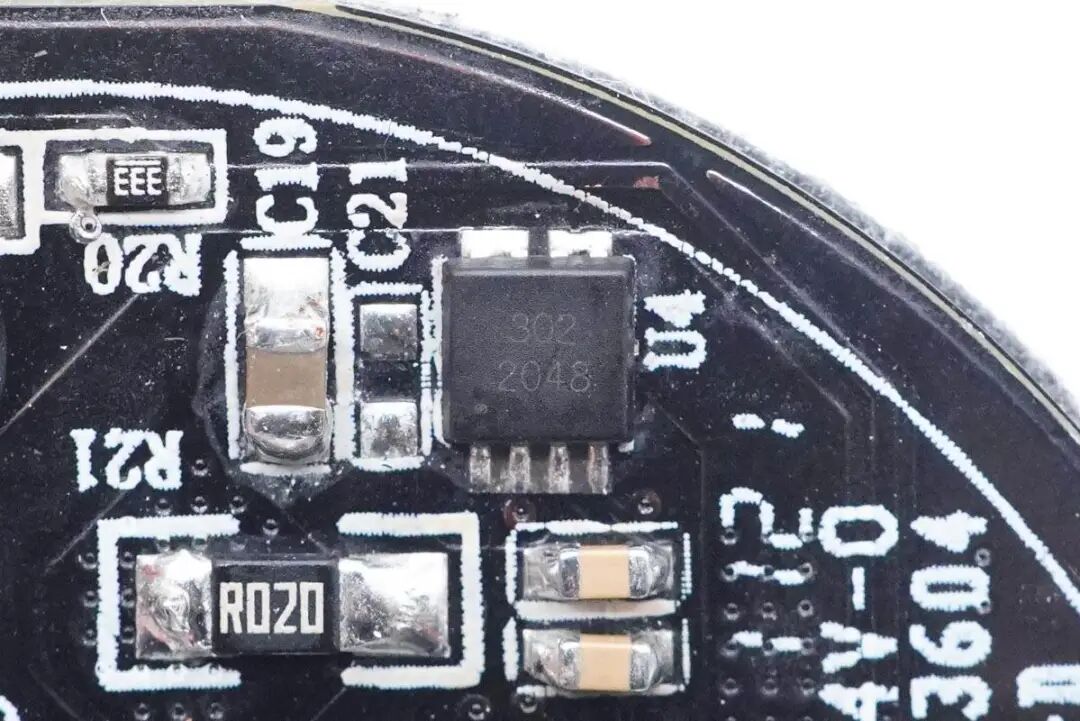

丝印302 2048的MOS管，一共两颗，用于无线充电线圈驱动。
另一颗特写。
ZZEC科雅无线充专用谐振电容，规格为0.4μF 100V。

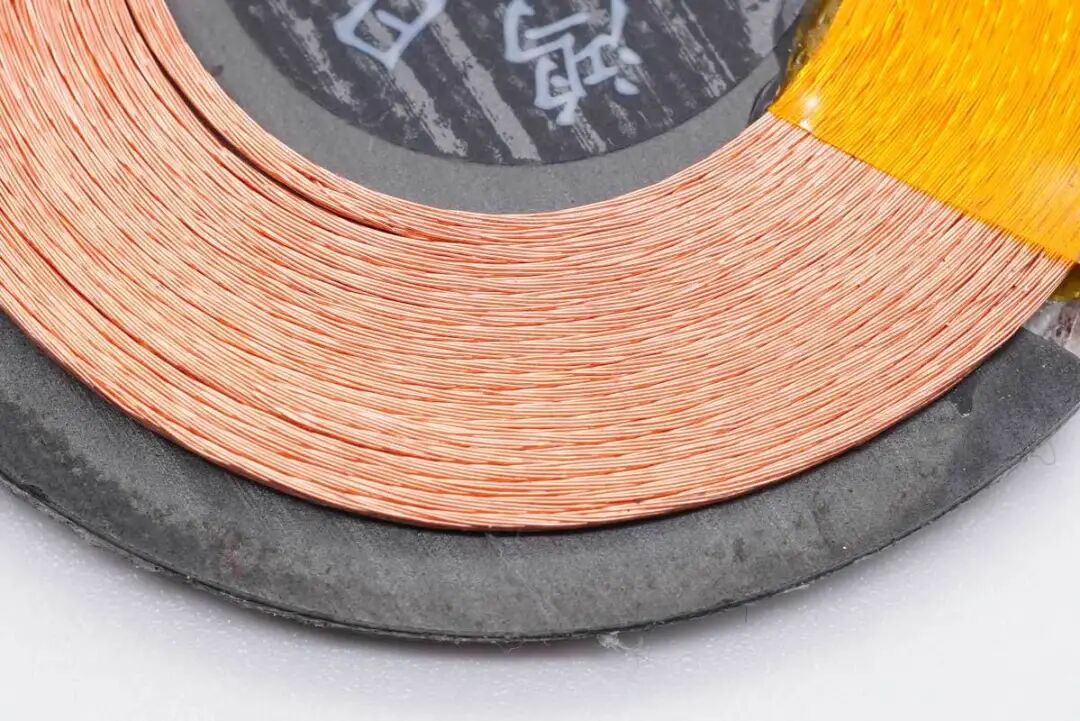

无线充电线圈特写，采用利兹线绕制。

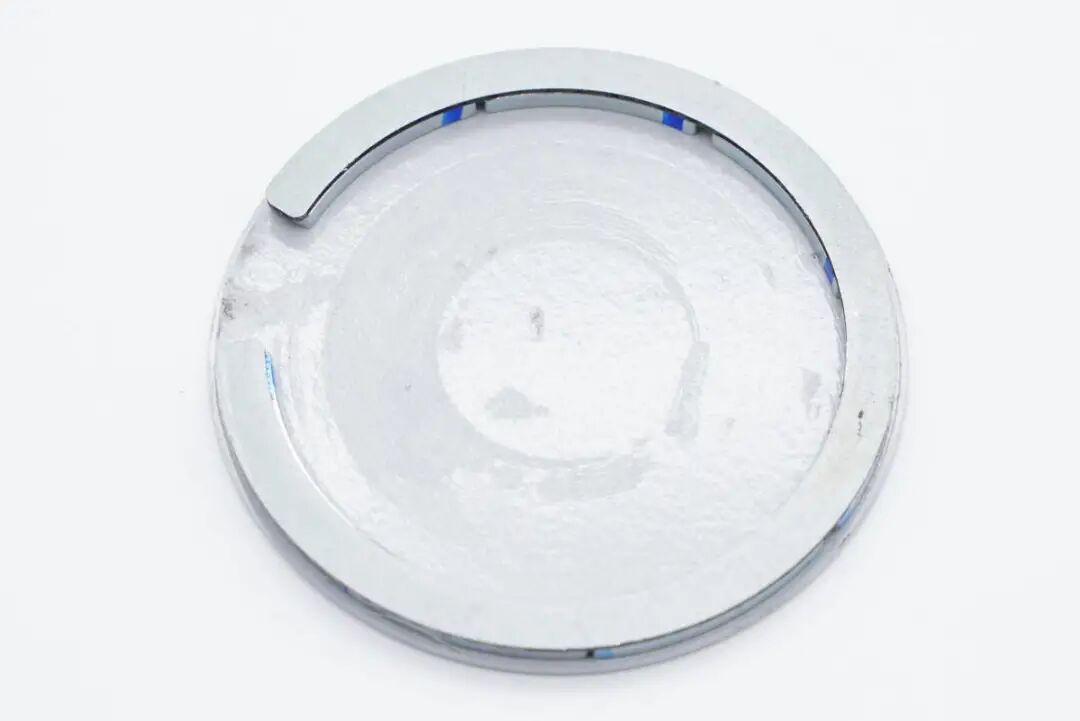

顶部塑料板背面贴有双面胶，边缘固定有环形贴片和小磁铁。

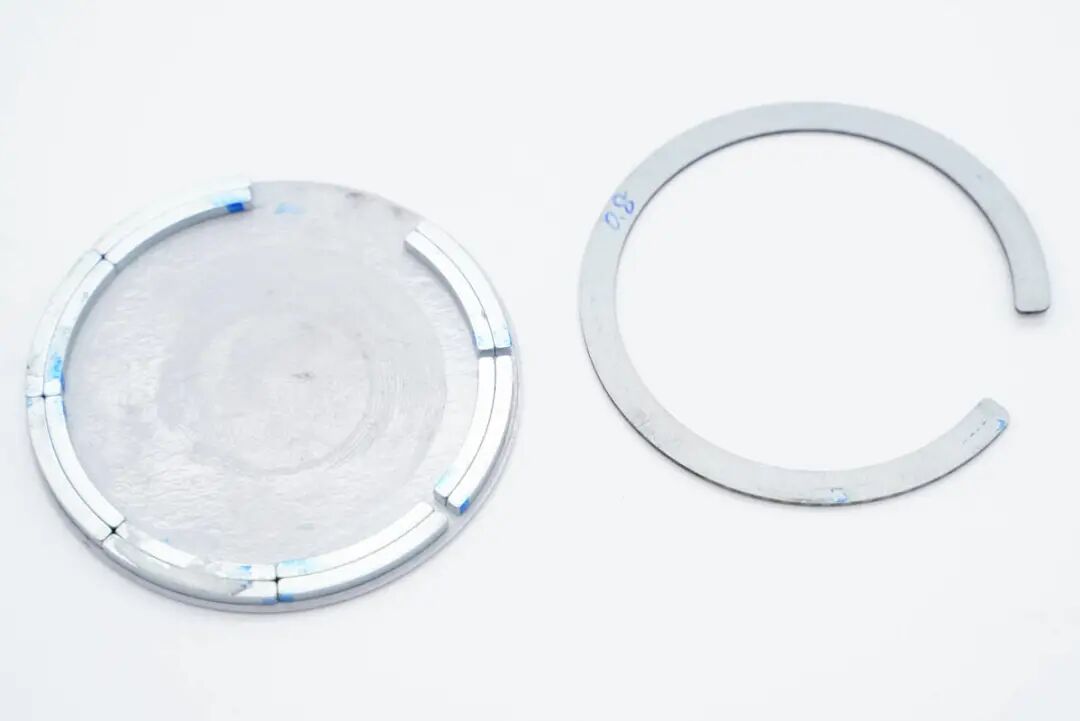

弧形磁铁一共七组，每组两个。

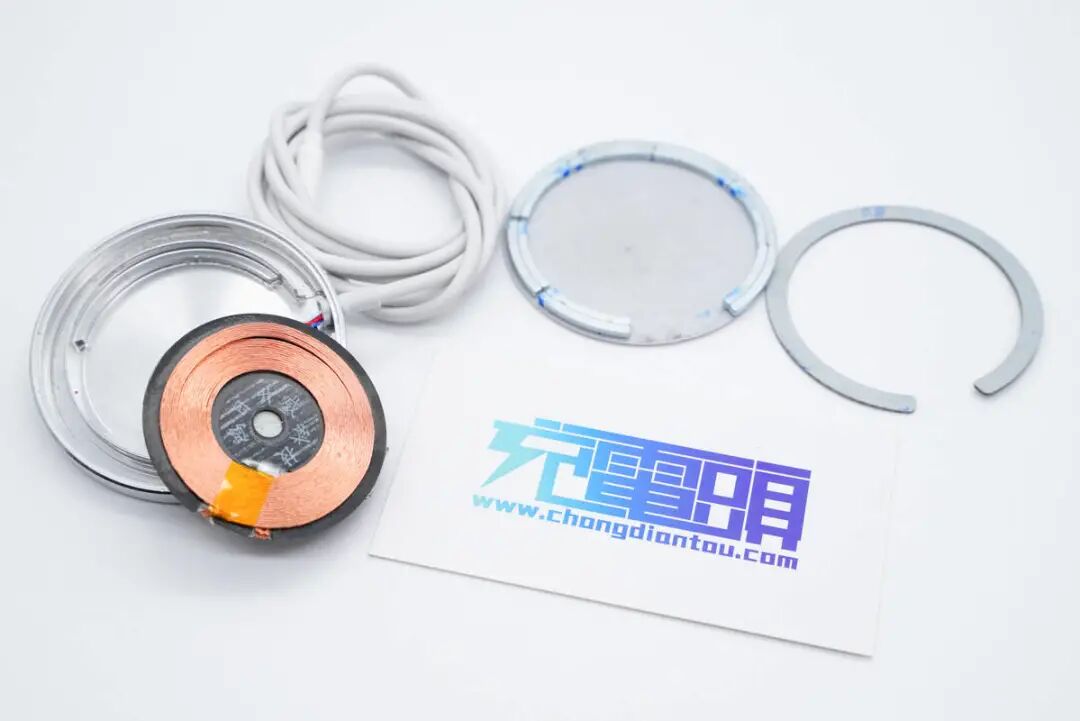

全部拆解完毕，来张全家福。
充电头网拆解总结
科讯这款磁吸无线充电器充电板小巧扁平，顶部采用亮面塑料板，有蓝色图案装饰，边缘倒角设计，整体看上去很精致。无线充支持5V3A和9V2.22A输入，市面上的20W PD快充充电器均可为其供电。此外支持5W、7.5W、10W和15W输出，满足苹果、三星等品牌手机无线充电需求。
充电头网通过拆解了解到，无线充主控芯片采用英集芯IP6808，该芯片高度集成，可有效简化外围电路并降低成本。此外无线充铝合金金属壳内还设有环形定位板，用于固定PCB板。另外顶部的塑料板使用双面胶粘贴，边缘设有双层弧形小磁铁，一共多达14颗，因此可以牢牢吸附iPhone 12手机，边充边玩无需担心脱落情况发生。
