充电头网获悉，业内知名快充芯片原厂智融推出了一款高集成的无线充全桥功率芯片SW5001，这颗芯片内部集成了四管H桥功率级、驱动器，并支持无损电流采样，支持PD/PPS/三星AFC/华为FCP/华为SCP等多种快充协议。

同时，智融SW5001芯片内置电压电流解码电路，Q值检测电路，内部PWM发生器和FSK调制电路，仅需搭配一颗MCU和少量的外围元件，就可组成高性能小体积无线充发射端方案。相比传统集成功率级芯片节省一颗快充取电芯片，外围元件更为精简。

一、智融SW5001参考方案外观

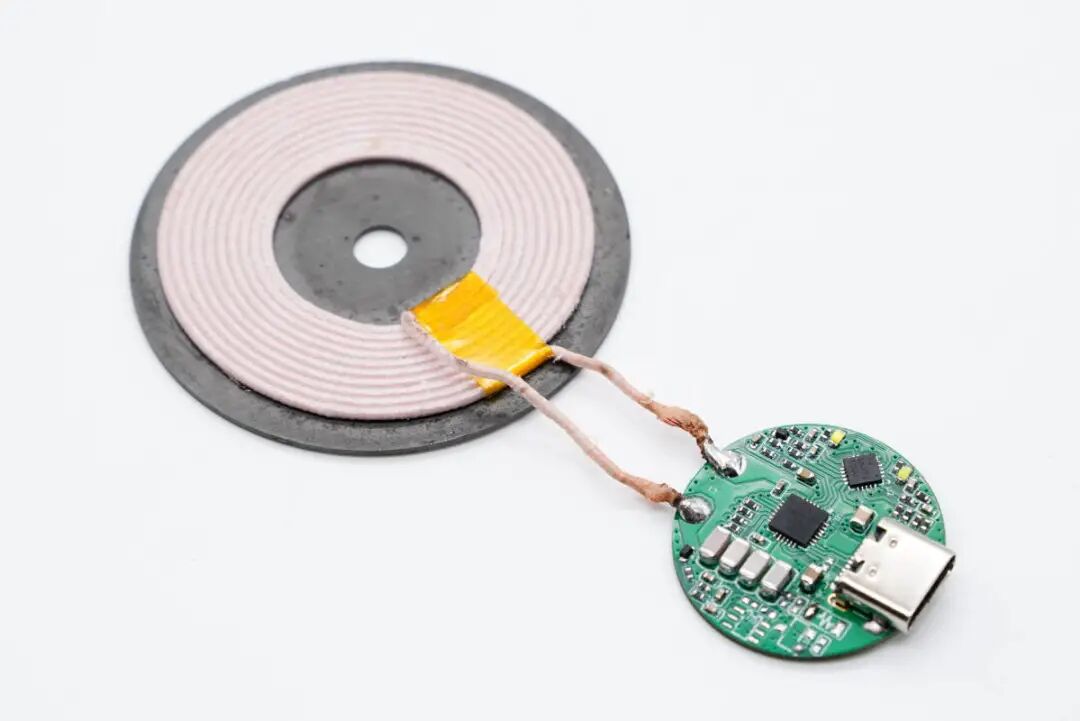

智融SW5001参考方案采用单面元件焊接，内部集成的快充取电功能支持PD等广泛的快充协议取电。

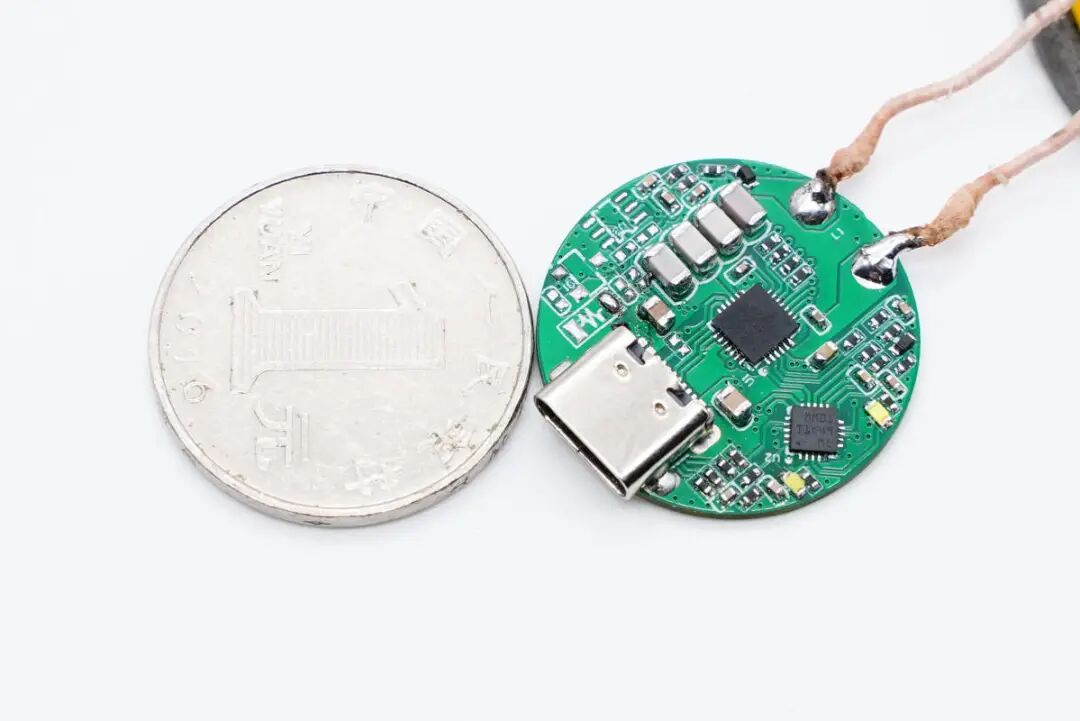

智融SW5001参考方案PCB按照一元硬币1:1设计。

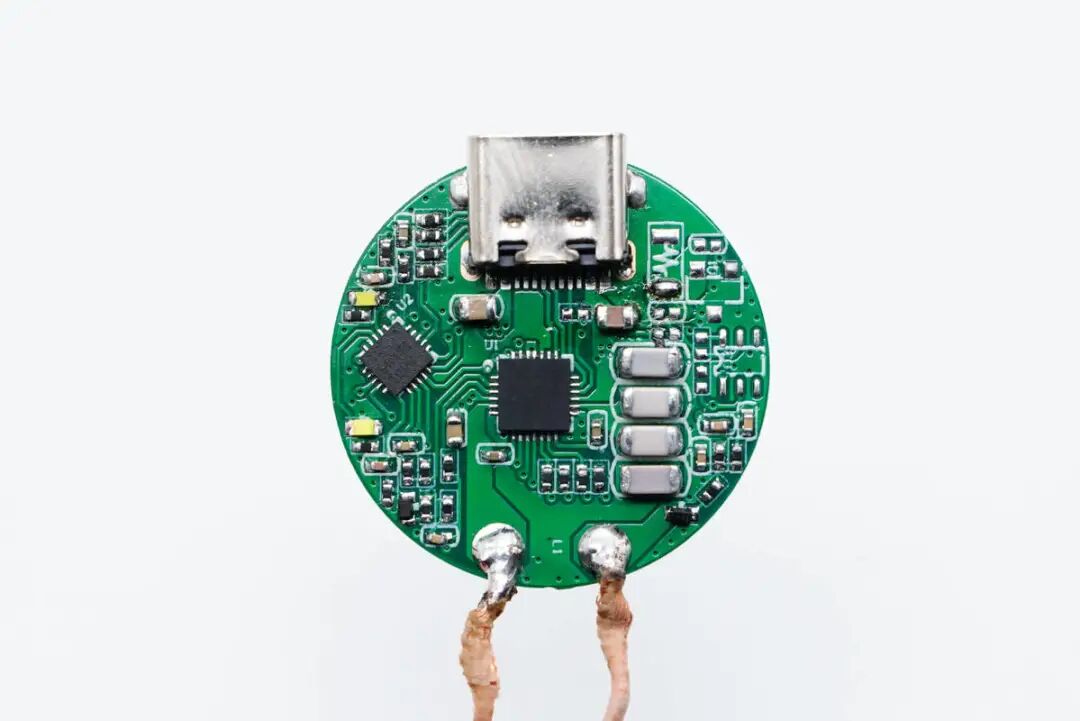

智融SW5001参考设计元件相当精简，仅无线充电主控单片机和集成功率级和电阻电容等元件。右侧空焊为背面Lightning接口取电元件。

背面是Lightning接口空焊，这款参考设计支持USB-C或Lightning接口供电。

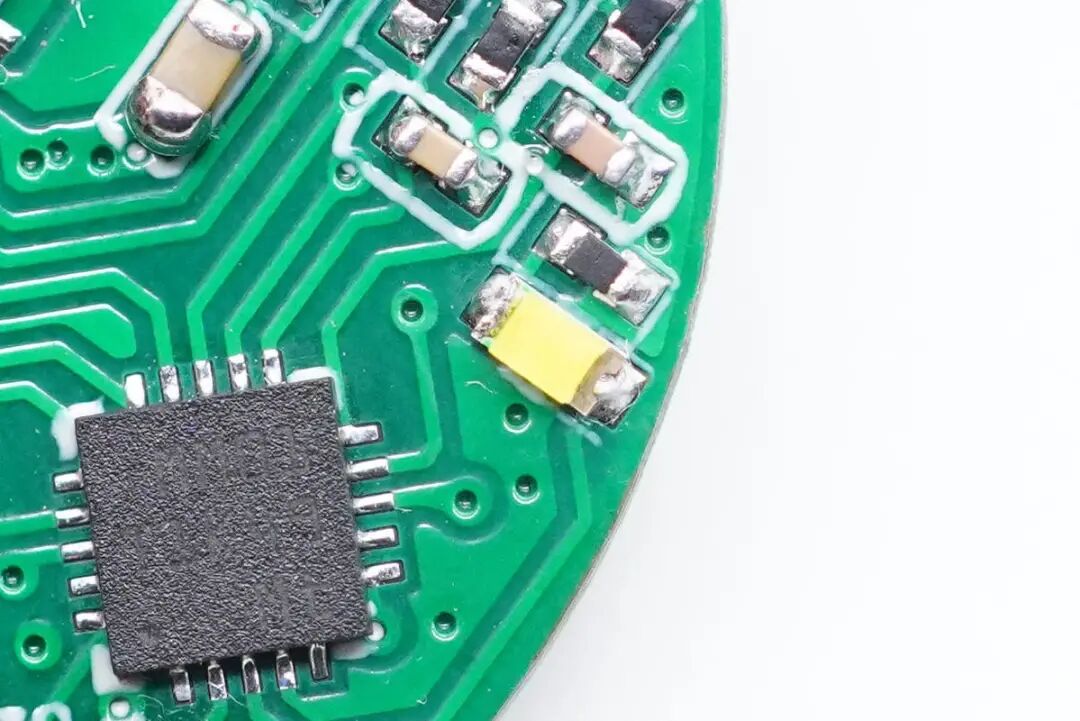

白色贴片电源指示灯。

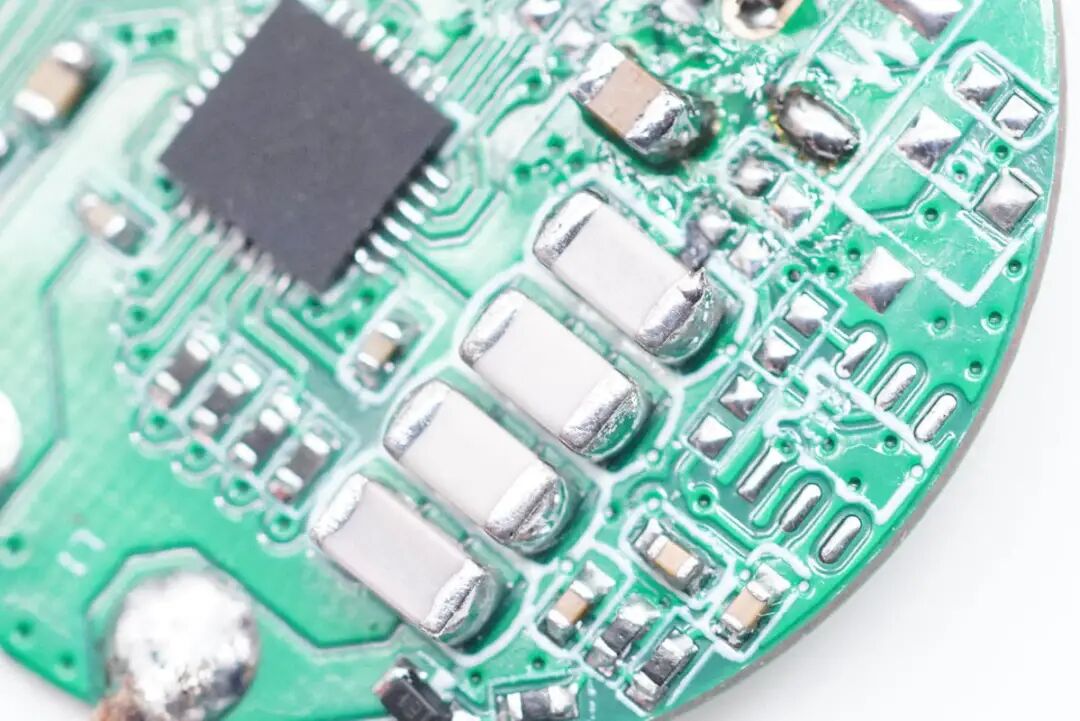

参考设计采用四颗NPO电容并联输出。

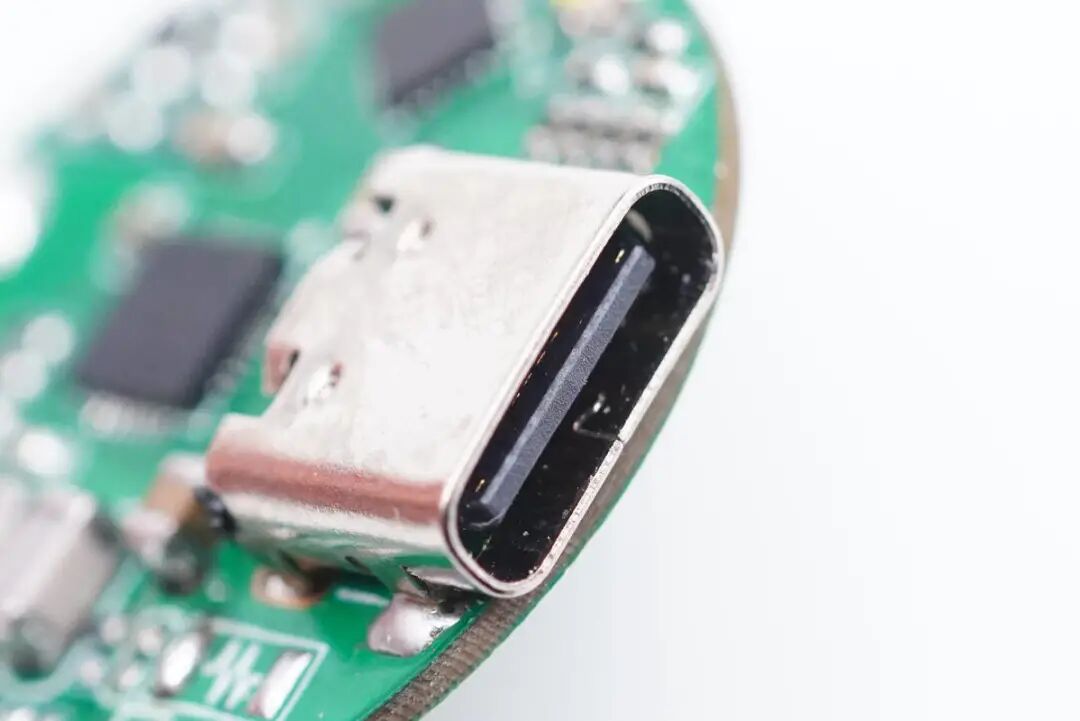

USB-C母座过孔焊接，黑色胶芯不露铜。

二、芯片介绍

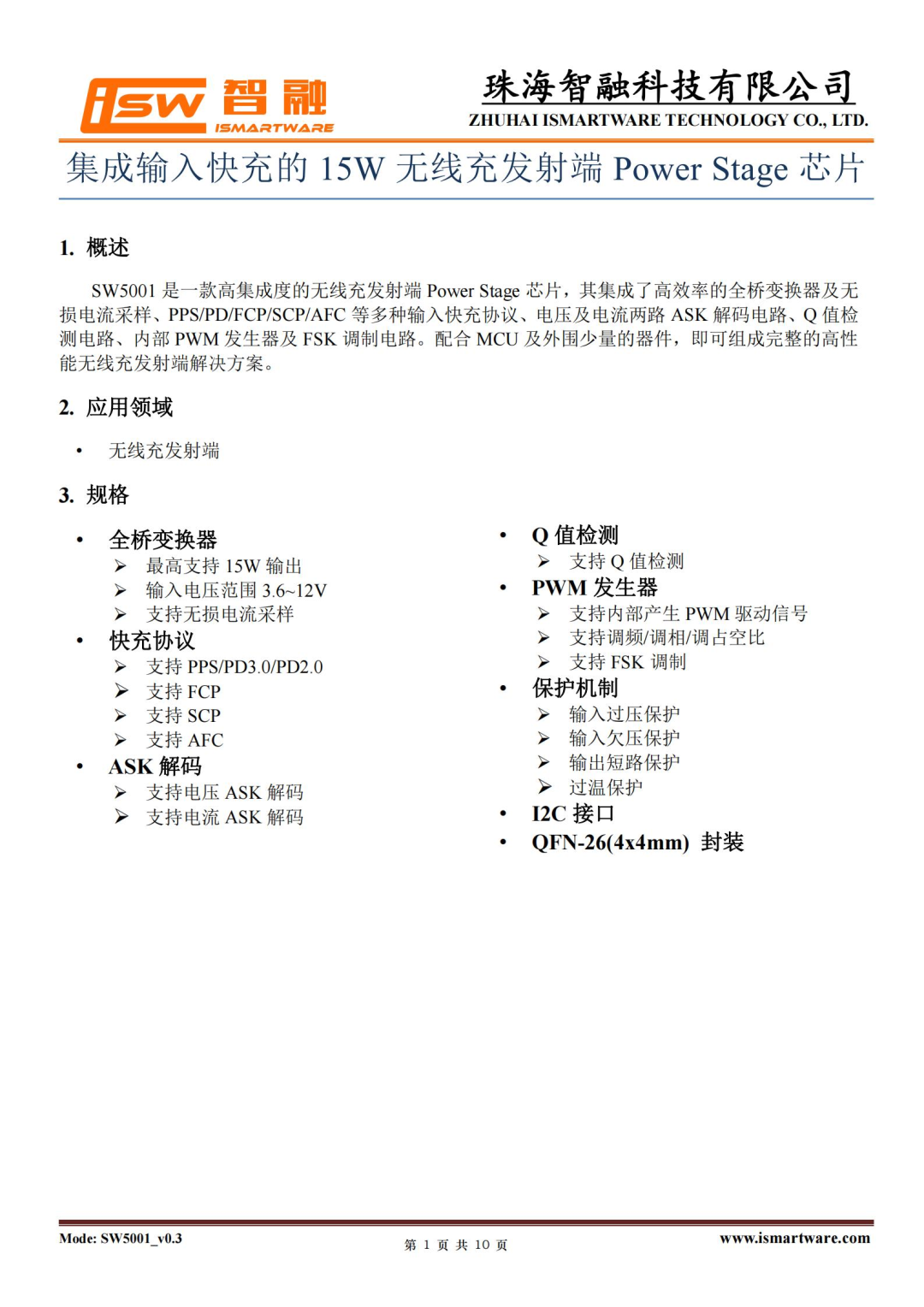

智融SW5001是一颗高度集成的无线充发射端集成功率级芯片。芯片内部集成了高效率的全桥变换器和无损电流采样，支持PPS/PD/FCP/SCP/AFC等多种快充协议。集成电压和电流ASK解码电路、Q值检测电路，内部PWM发生器和FSK调制电路，适用于无线充发射端应用，支持最高12V输入，耐压16V，支持15W输出功率。

智融SW5001内部集成了5V 50mA供电输出，可为无线充上主控单片机供电，省掉单片机的供电电路。SW5001内部集成输入过压、输入欠压、输出短路及过热保护。同时支持I2C接口，可通过I²C接口向单片机输出状态信息。输入电压可根据分压电阻设定为5V/9V/12V，满足不同功率需求。

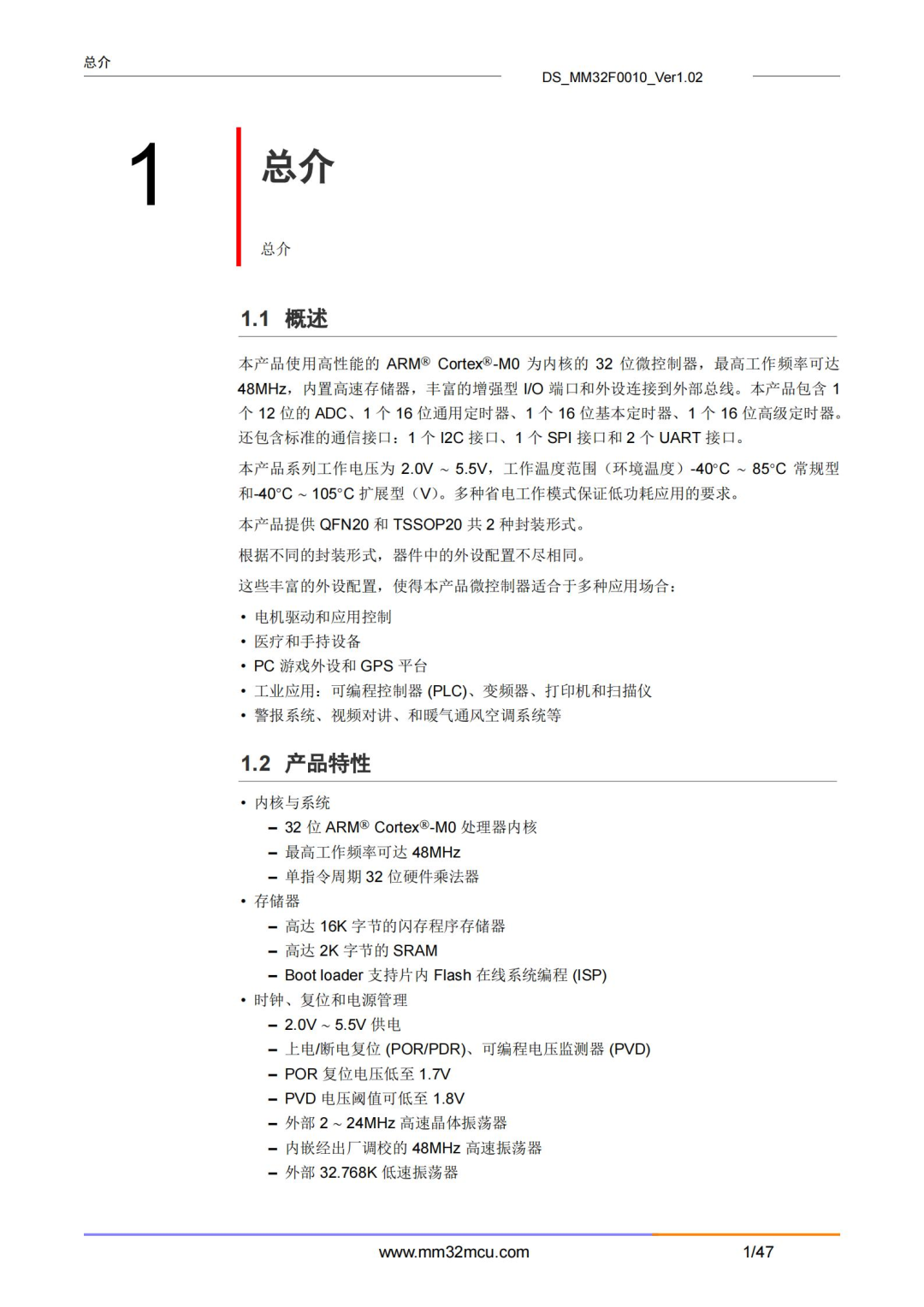

灵动微MM32F0010 32位单片机，内部集成Cortex-M0内核，最高工作频率达48MHz，用于无线充电控制。

灵动微MM32F0010单片机支持2.8到5.5V工作电压，提供QFN3*3-20和TSSOP20封装，具有两个UART接口，一个SPI接口，一个I2C接口。内置16K Flash和2K SRAM。可用于电机驱动和应用控制，医疗和手持设备，PC游戏外设和GPS平台，工业应用：PLC、变频器、打印机和扫描仪，警报系统、视频对讲、暖通系统等。

三、输入兼容性测试

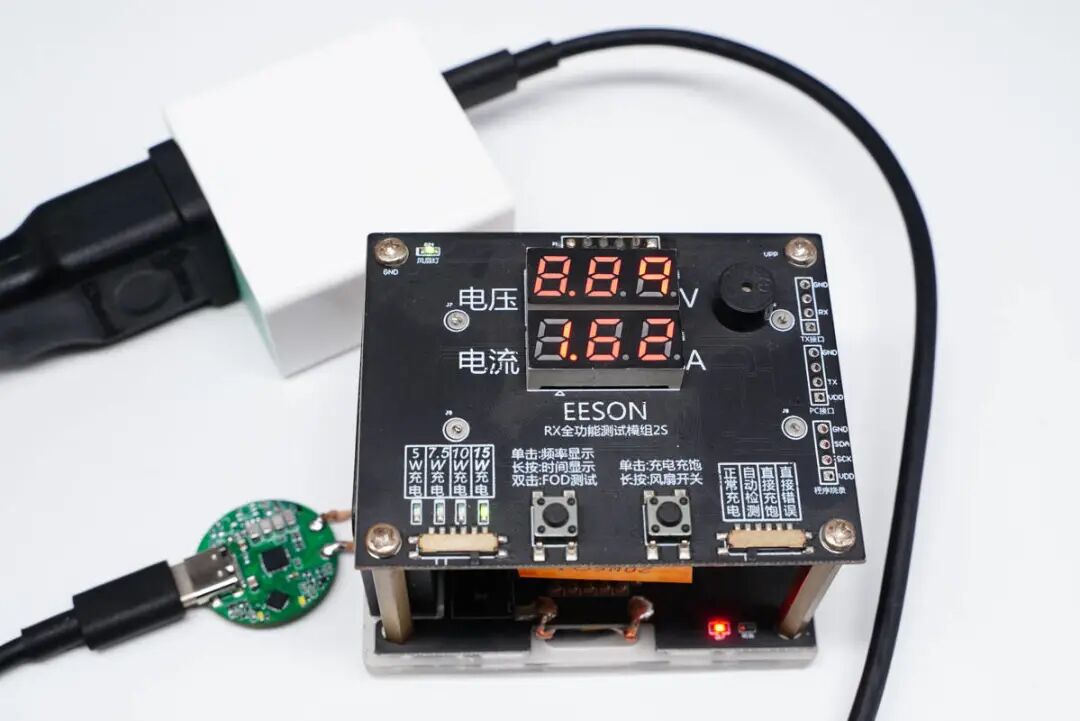

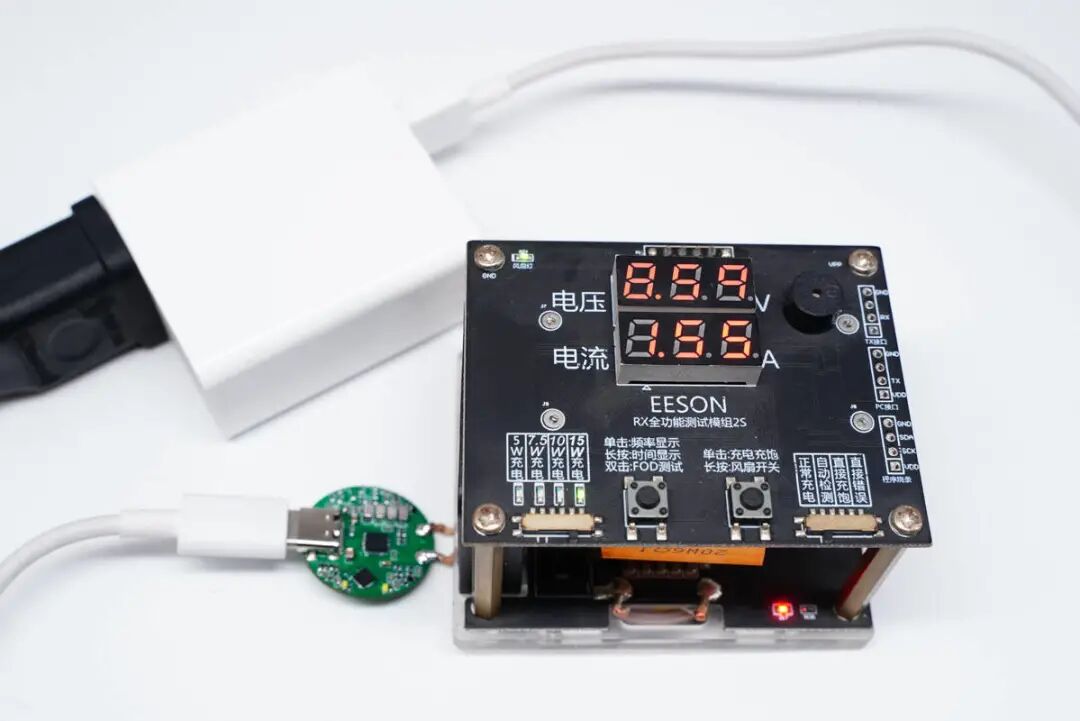

小米65W超级闪充版采用的是赛普拉斯CCG3PA协议芯片，使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并使用测试仪测得支持15W无线快充。

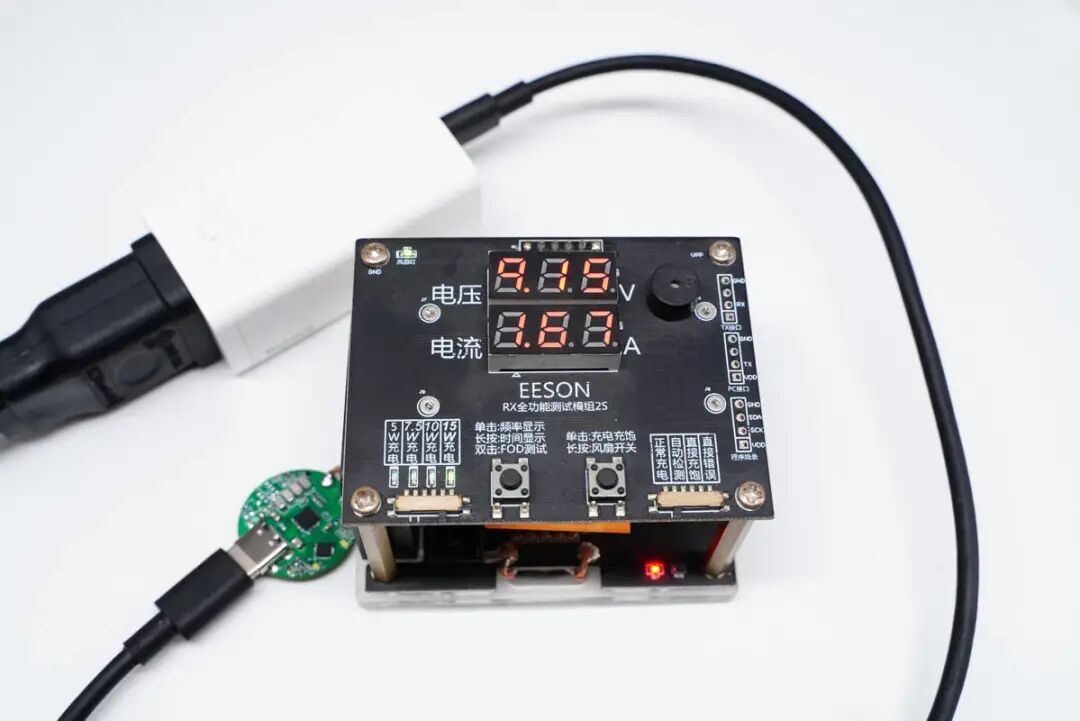

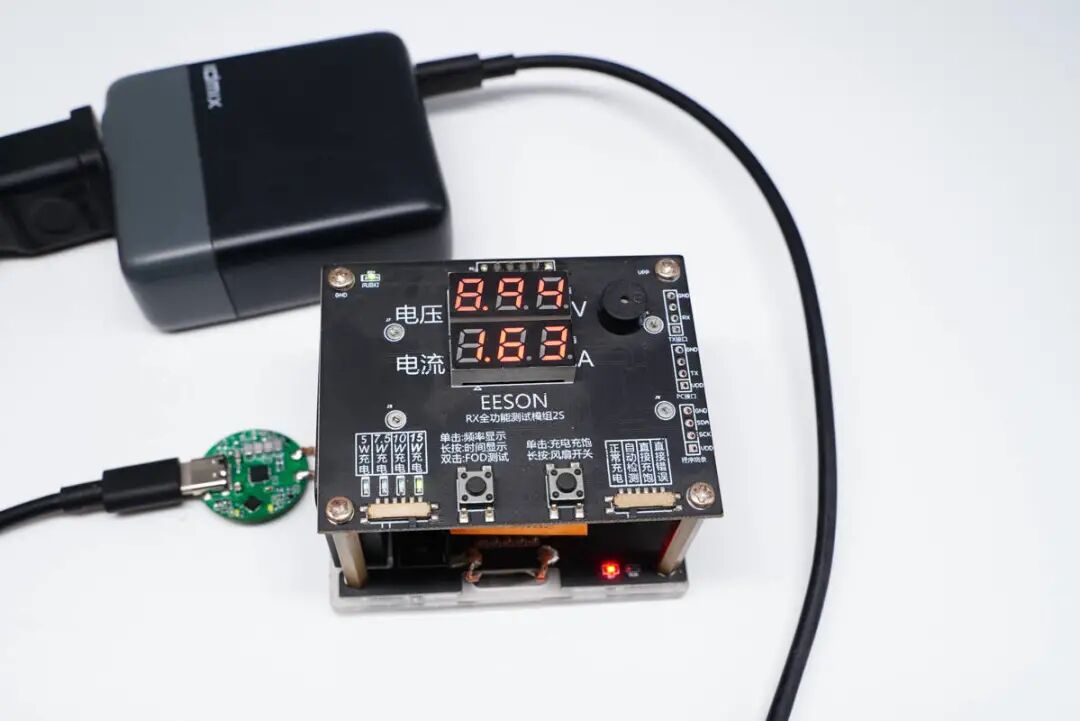

IDMIX 100W PD快充充电器内置智融自家协议芯片，使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并测得支持15W无线快充输出。

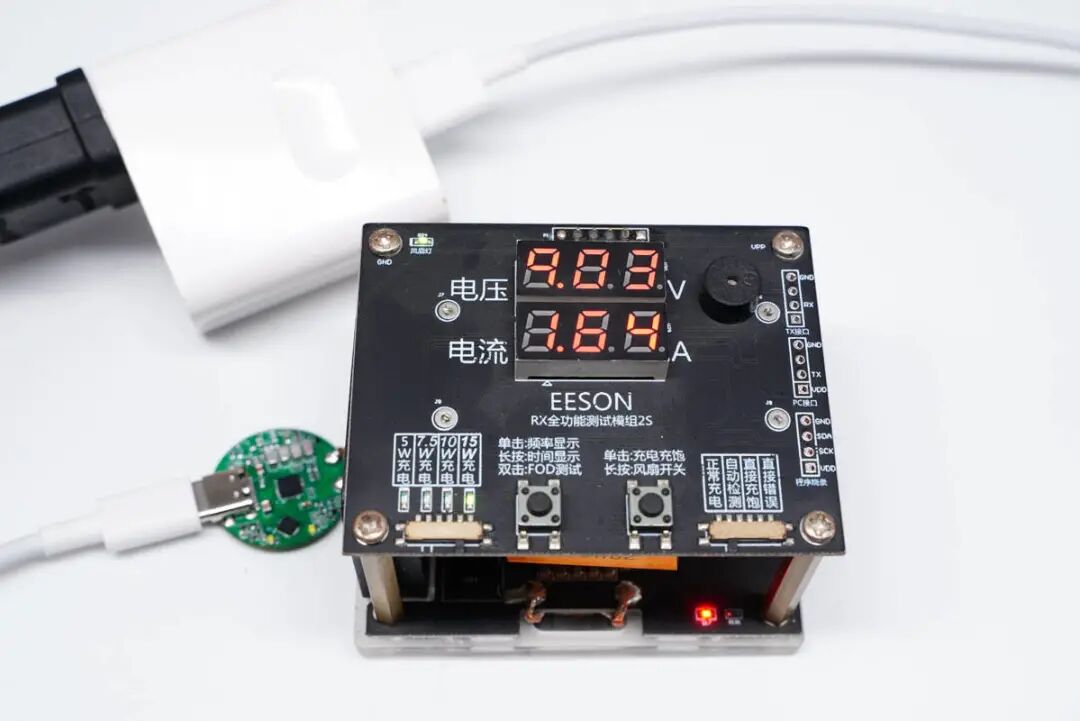

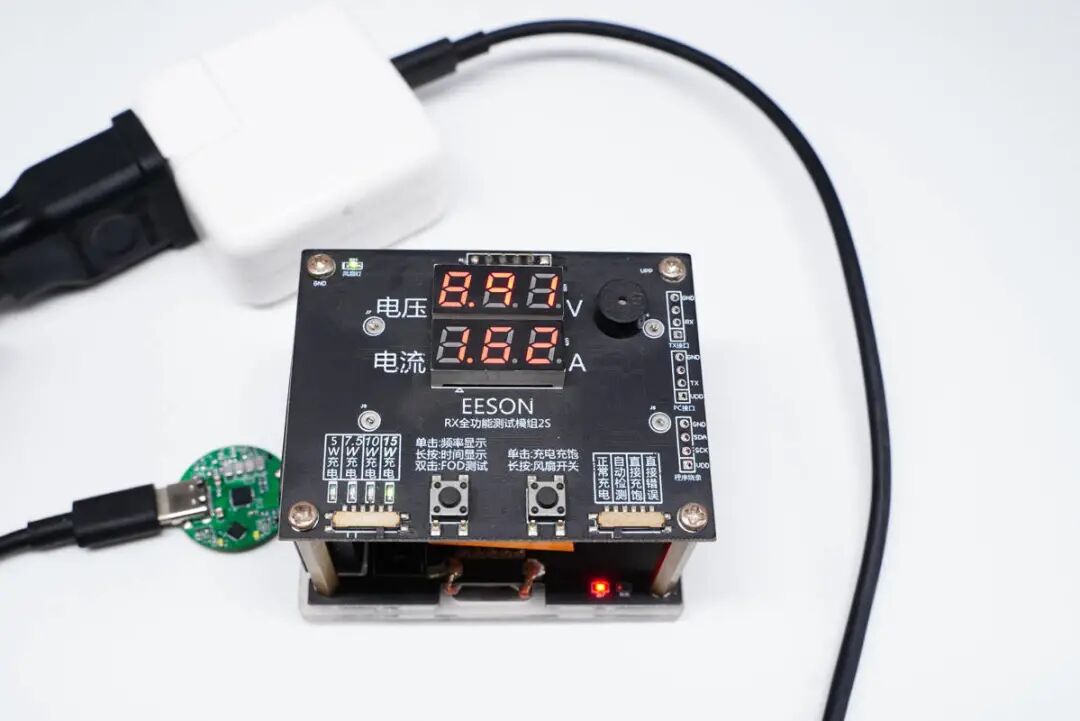

苹果30W PD充电器使用的是赛普拉斯CCG3协议芯片。使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并测得支持15W无线快充输出。

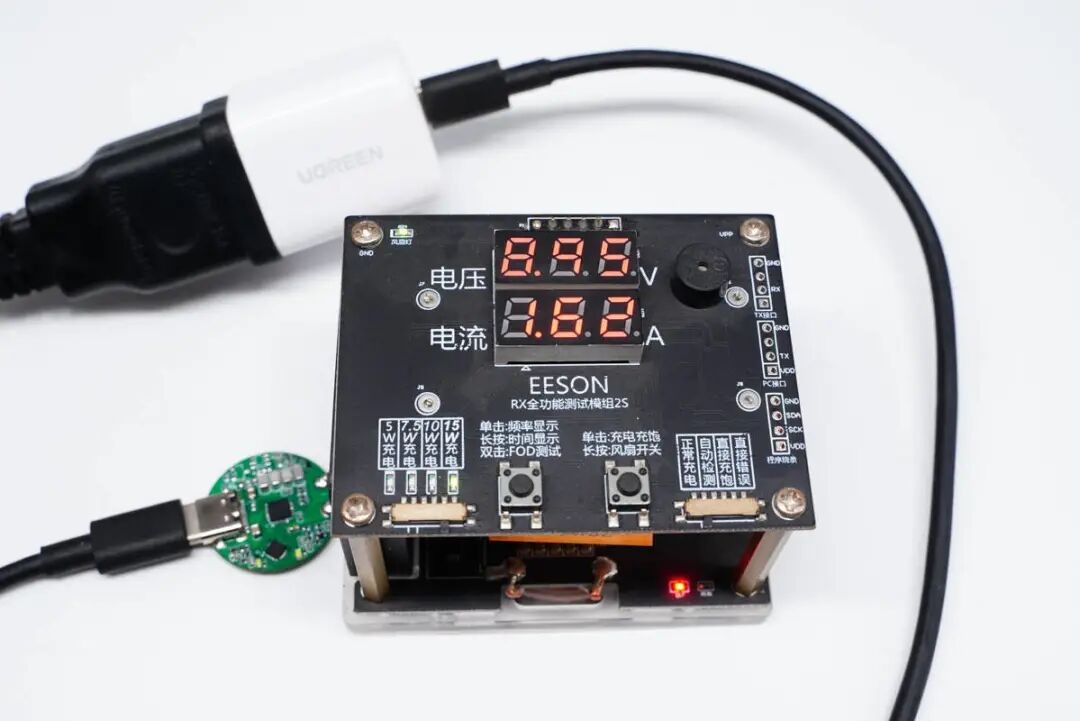

绿联20W PD快充充电器采用昂宝OB2613协议芯片，使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并测得支持15W无线快充输出。

紫米20W PD快充充电器采用慧能泰HUSB350协议芯片，使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并测得支持15W无线快充输出。

Smartisan 65W充电器采用伟诠WT6633P协议芯片，使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并测得支持15W无线快充输出。

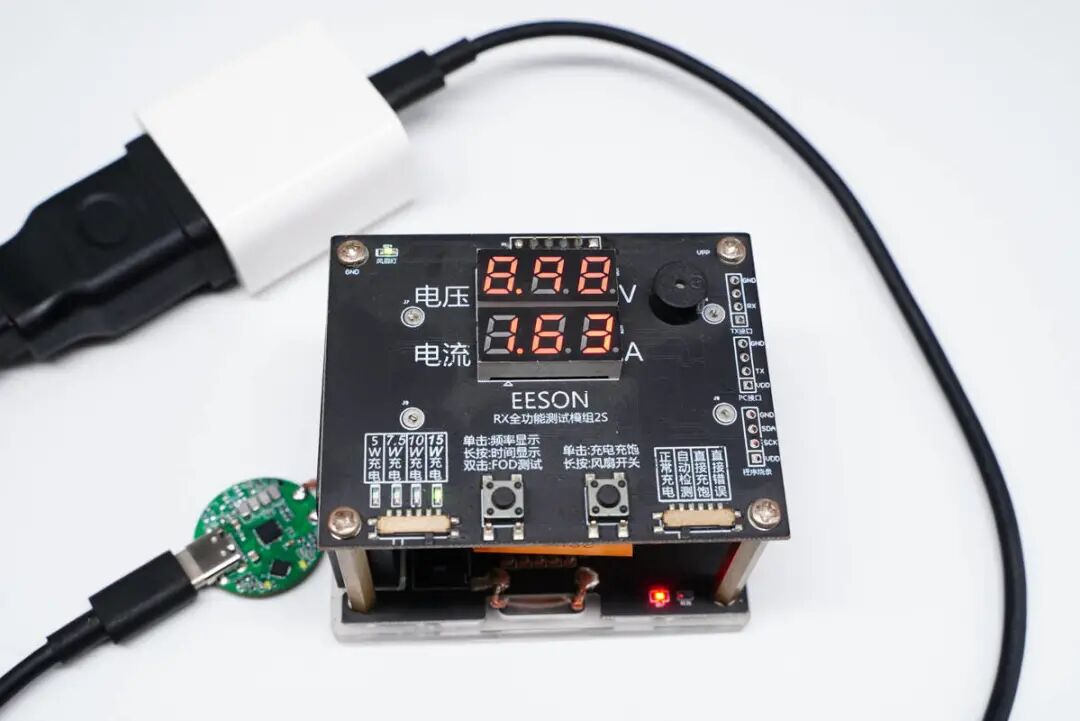

苹果20W PD快充充电器采用赛普拉斯CCG2协议芯片，使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并测得支持15W无线快充输出。

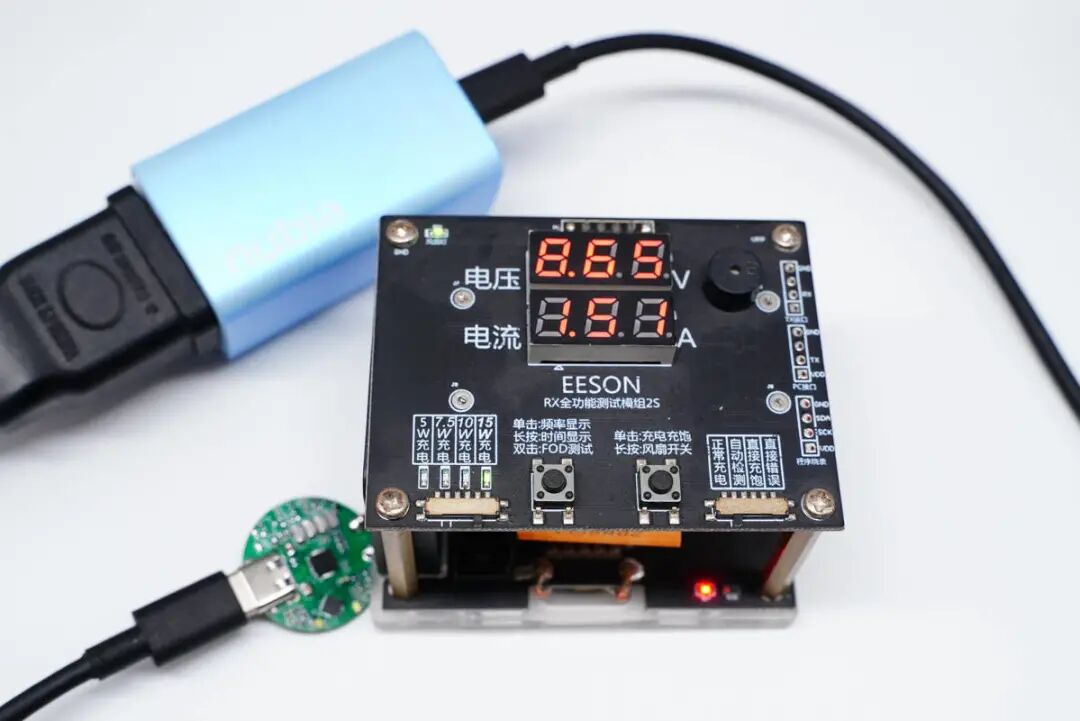

倍思65W GaN 2 Lite氮化镓充电器采用智融SW3516芯片，使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并测得支持15W无线快充输出。

魅族65W氮化镓快充采用伟诠WT6636F协议芯片，使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并测得支持15W无线快充输出。

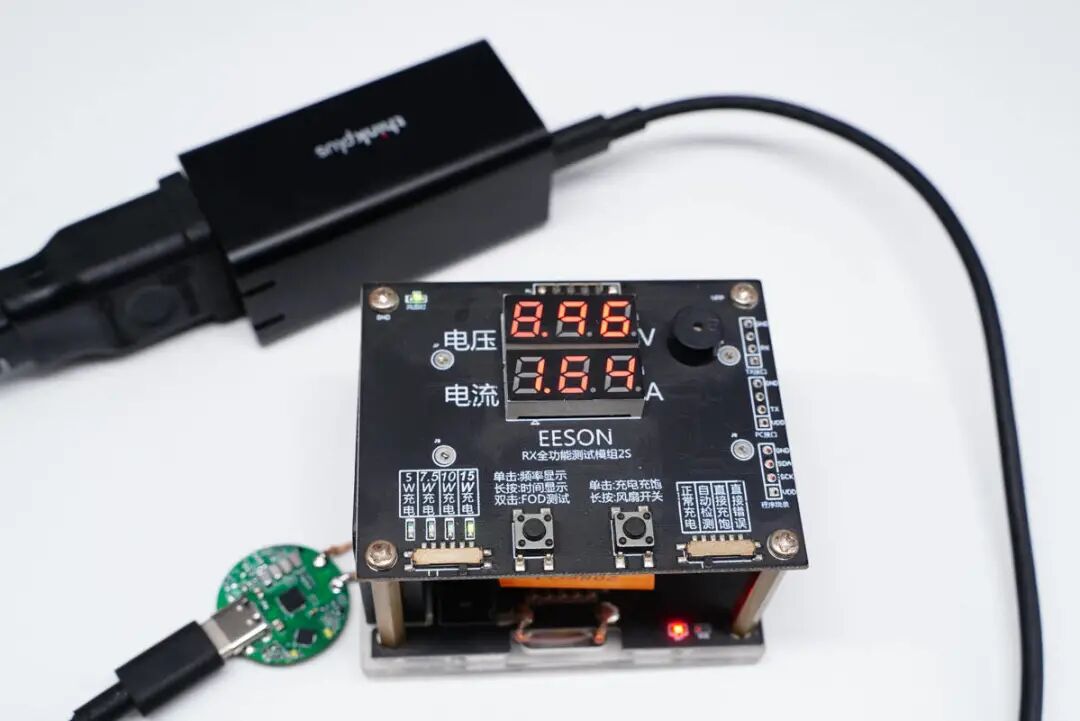

联想thinkplus 65W氮化镓快充充电器Pro采用伟诠WT6636F协议芯片，使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并测得支持15W无线快充输出。

华为66W超级快充充电器采用立锜的协议芯片，使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并测得支持15W无线快充输出。

黑鲨65W快充充电器采用伟诠WT6633P协议芯片，使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并测得支持15W无线快充输出。

小米45W快充充电器MDY-10-EX采用伟诠WT6633P协议芯片，使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并测得支持15W无线快充输出。

努比亚65W 2C1A氮化镓充电器采用智融SW3516芯片，使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并测得支持15W无线快充输出。

努比亚65W氮化镓充电器采用智融SW3516芯片，使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并测得支持15W无线快充输出。

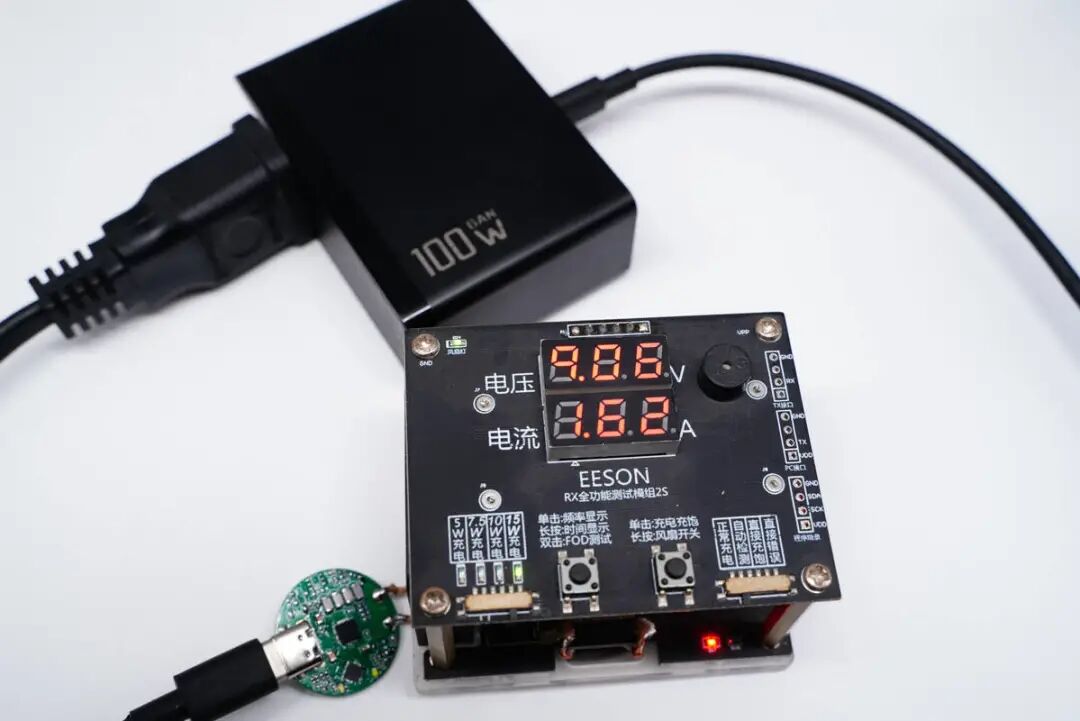

麦多多100W氮化镓充电器采用智融SW3516芯片，使用该充电器供电，智融SW5001无线充方案可以正常识别输入协议，并测得支持15W无线快充输出。

充电头网总结

智融最新推出的SW5001无线充全桥功率级芯片，内部集成快充取电功能和无线充电功率级，并支持为无线充电主控单片机供电。这款参考设计集成度非常高，只需两颗芯片即可完成完整的无线充电路。SW5001内置单片机供电，无需外置降压，功能全面外围精简。

通过充电头网对智融SW5001参考设计的实际测试，智融SW5001快充取电功能兼容性非常好，实际测试了16款充电器，涵盖了主流充电器及大功率充电器，均能正常输出15W快充。

智融SW5001外围精简，功能强大，并内置完善的保护功能，可降低产品开发和物料成本，同时简化采购生产流程，是一颗非常有竞争力的无线充电集成全桥功率级芯片。
