拆解报告：讯光电子USB4数据线
----- 充电头网拆解报告 第1648篇 -----
雷电3线曾凭借优异的性能成为很多人心中理想的线材，但随着intel英特尔将雷电三协议免费开放给USB协会后，这种线缆也避免不了被替代的命运，新出的USB4线凭借更优的性能以及更友好的价格而成为新一代理想线材。
为此 Sanyconn（东莞市讯光电子有限公司）推出了新款USB4数据线以满足市场需求，线缆有铝合金线头和塑料线头两个款式，不过长度都是0.8米级的，线缆粗壮而柔韧，上手体验感很好。其中一款已获得USB4 GEN3的认证，TID号：5342 。下面充电头网就对产品进行详细拆解，看看做工如何。
一、讯光电子USB4数据线外观

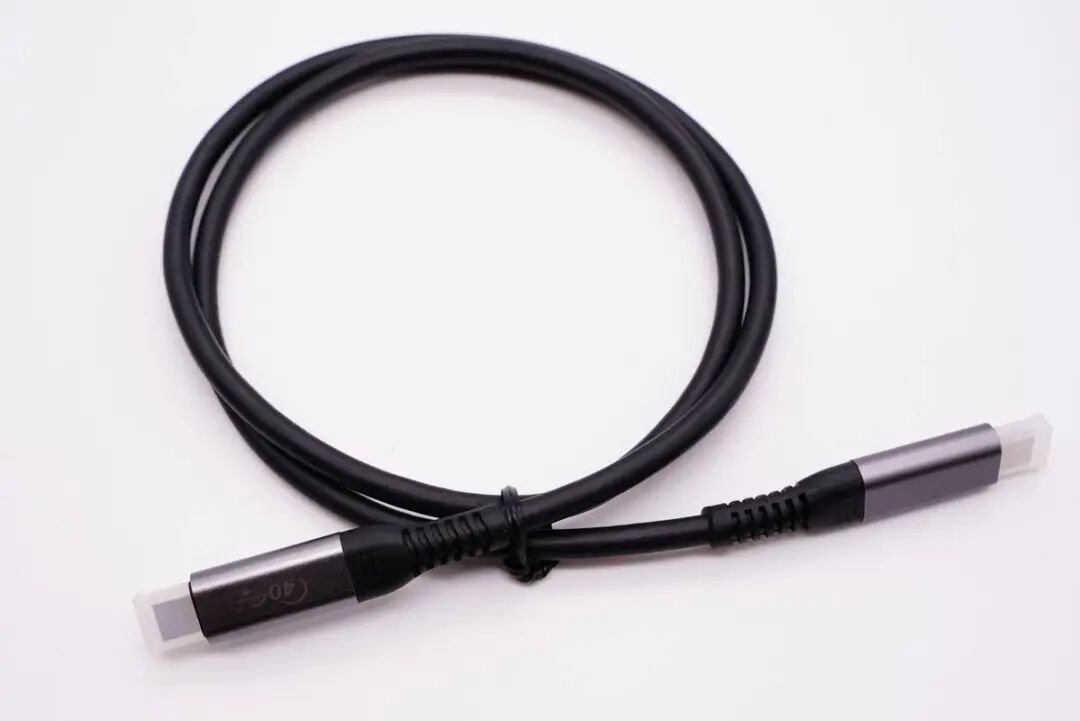

铝合金线头USB4数据线线身为黑色，非常粗壮结实，而且柔软有韧性，表面触摸具有类肤手感。
公头采用塑料壳套住防尘。

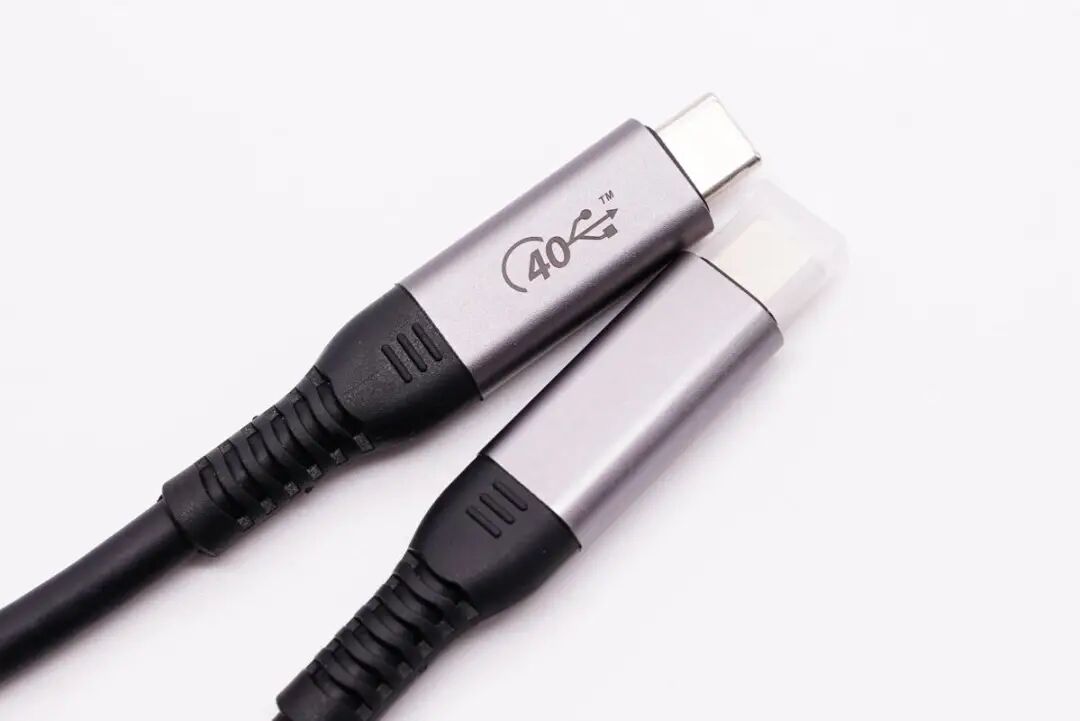

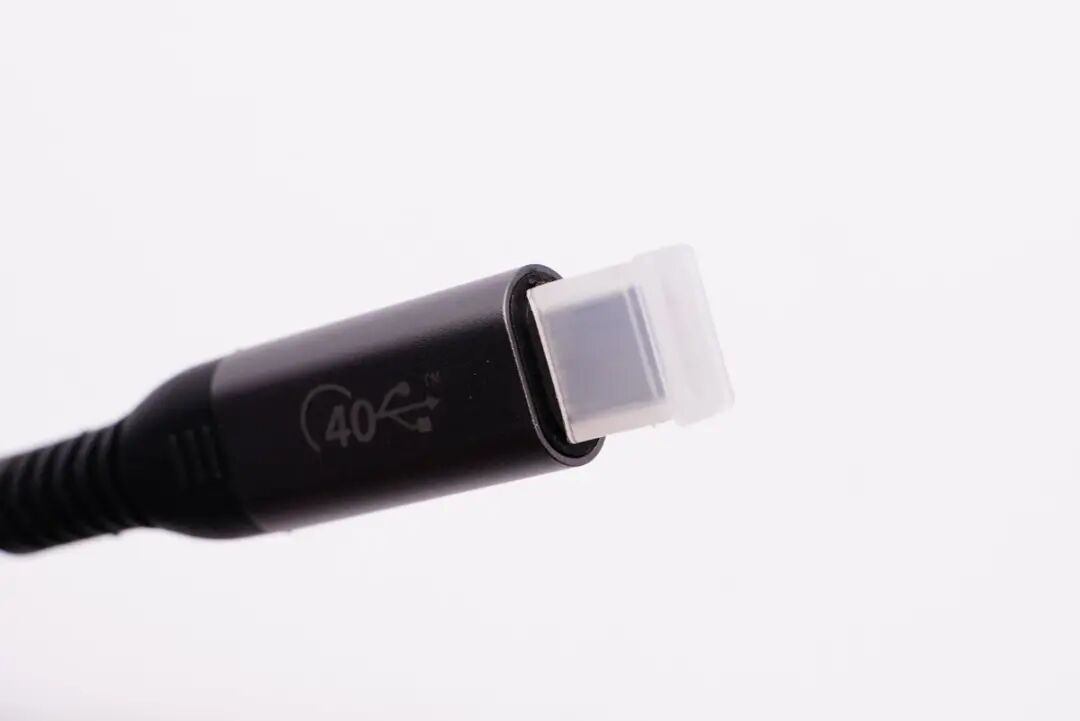

线头铝合金外壳两侧为弧面设计，表面喷砂处理十分光滑，网尾设有凸齿和做了抗弯折处理。
线身整体无毛刺。

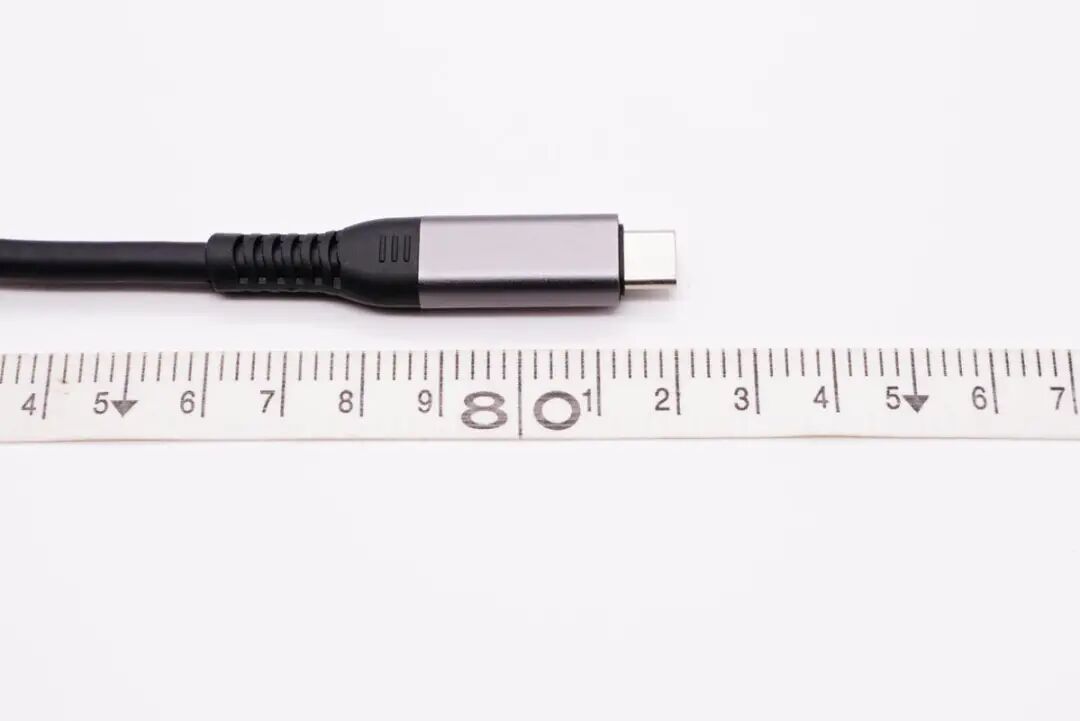

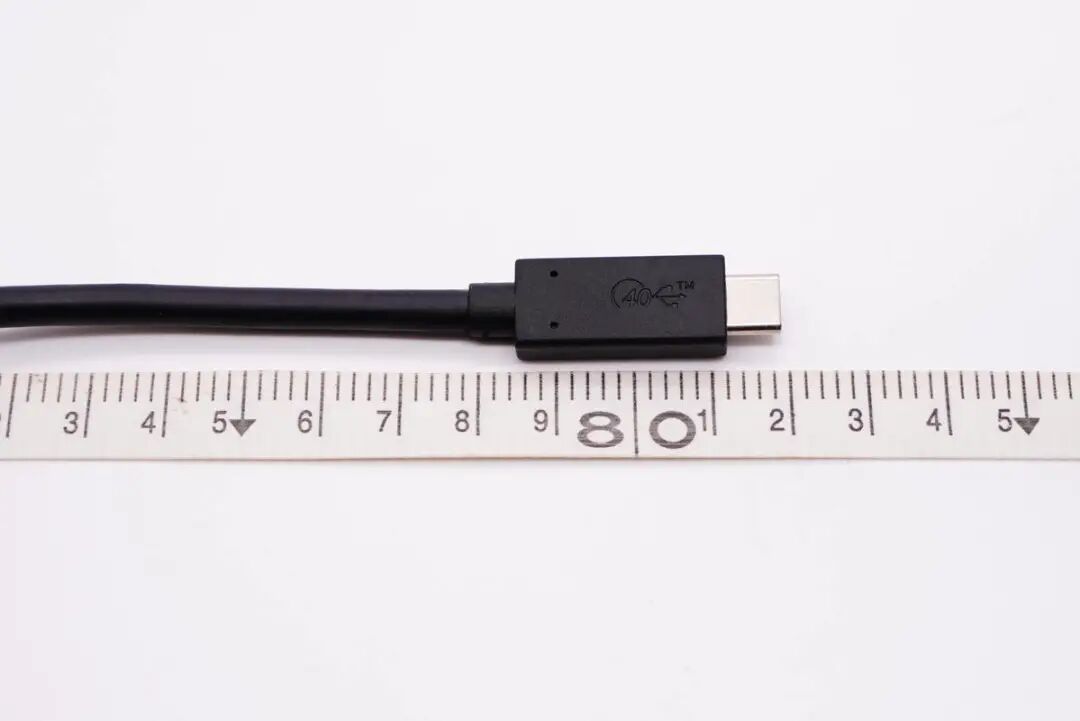

使用卷尺测得线缆长约82cm。
线身直径约5.13mm。

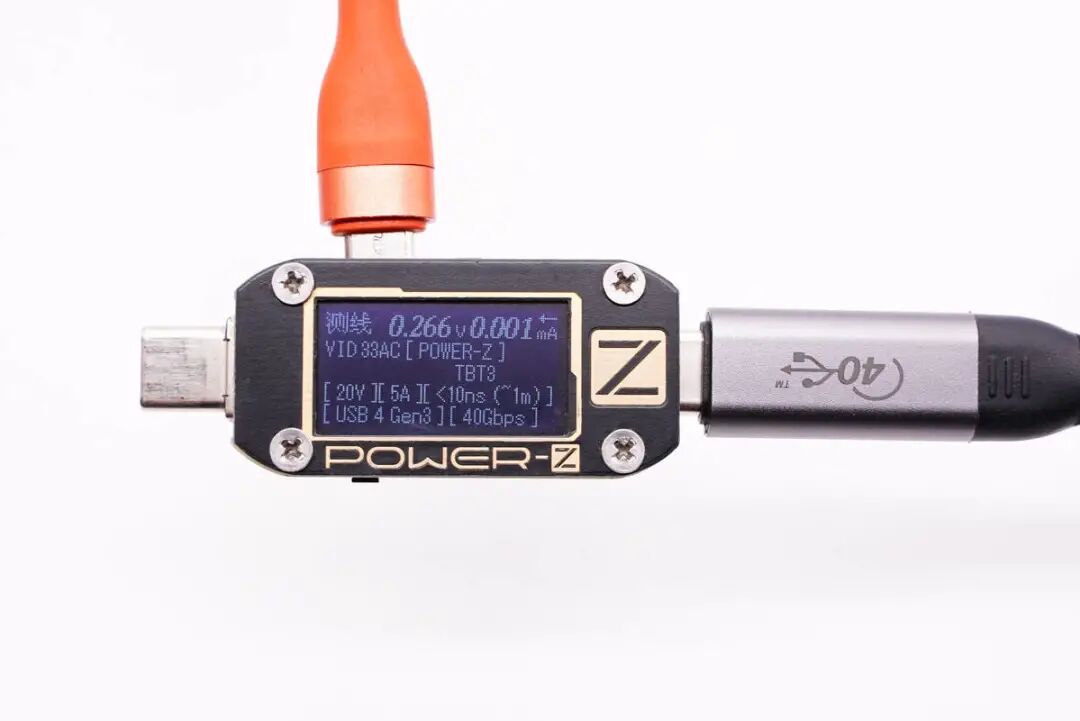

使用ChargerLAB POWER-Z KM001C检测，显示该线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 4 Gen3，最大传输速度可达40Gbps。
另一款采用塑料壳线头，后面的拆解我们也以这款为例。

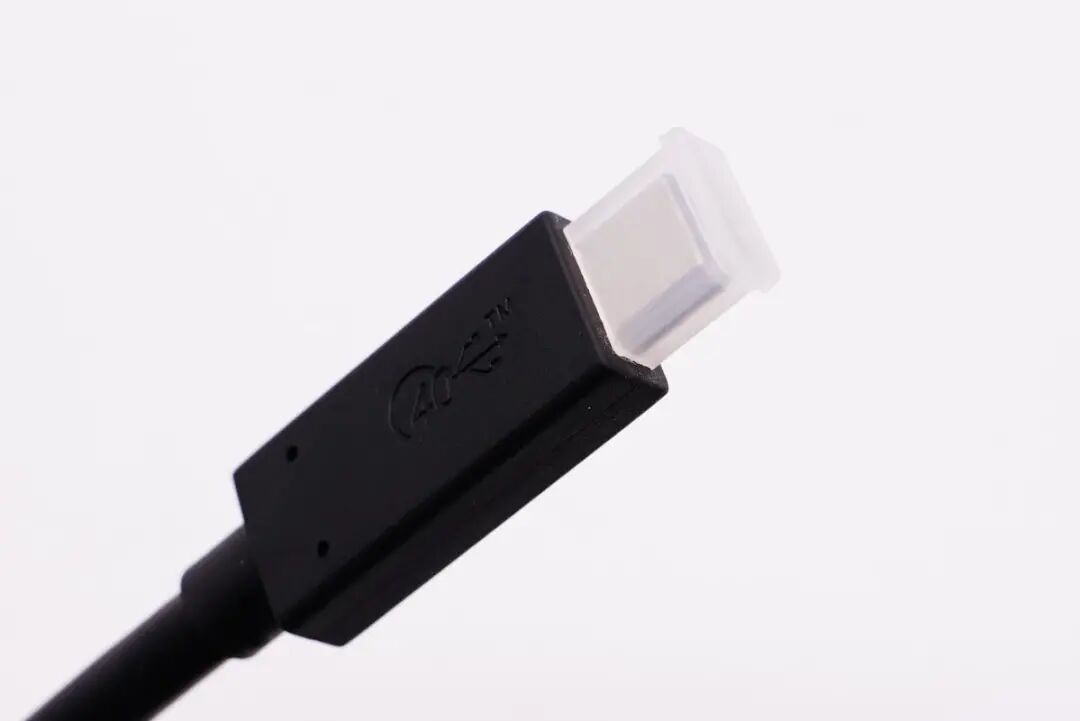

线缆公头均套有塑料壳防尘。

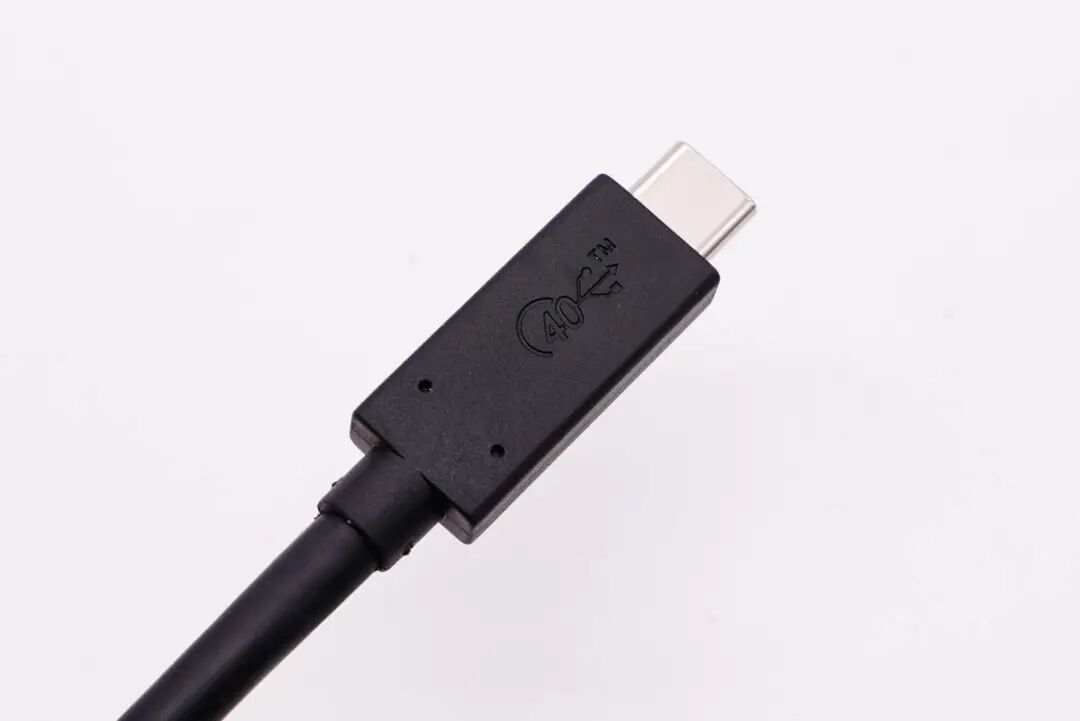

线头采用板砖造型设计，修长扁平，塑料壳为软胶质，插拔手感好。

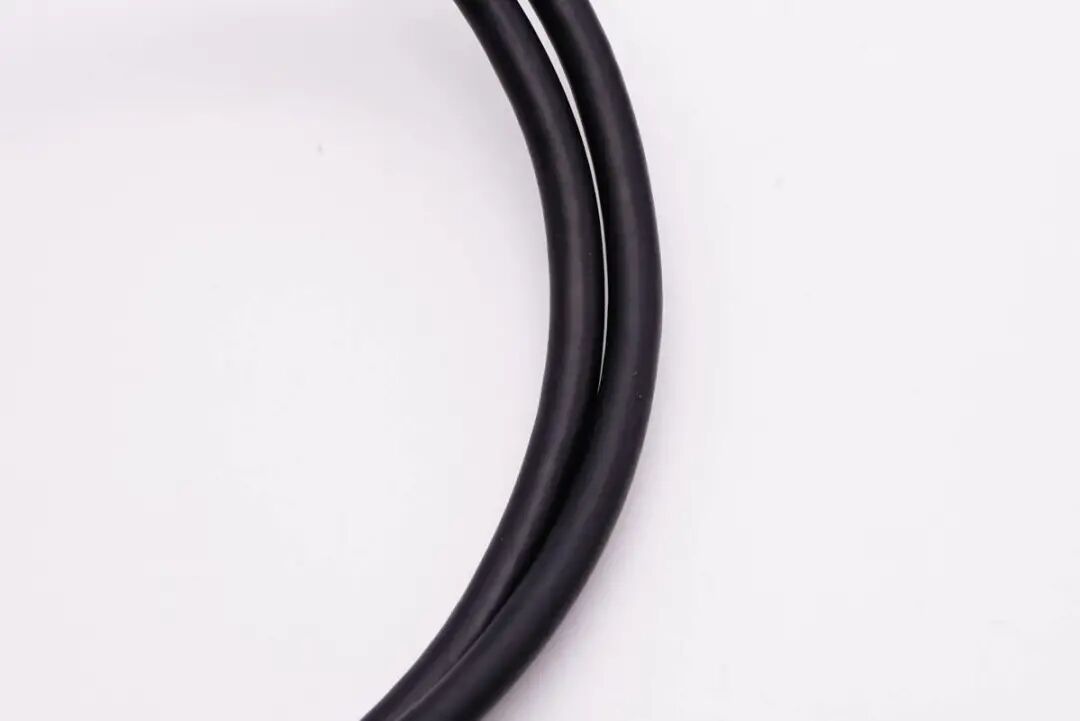

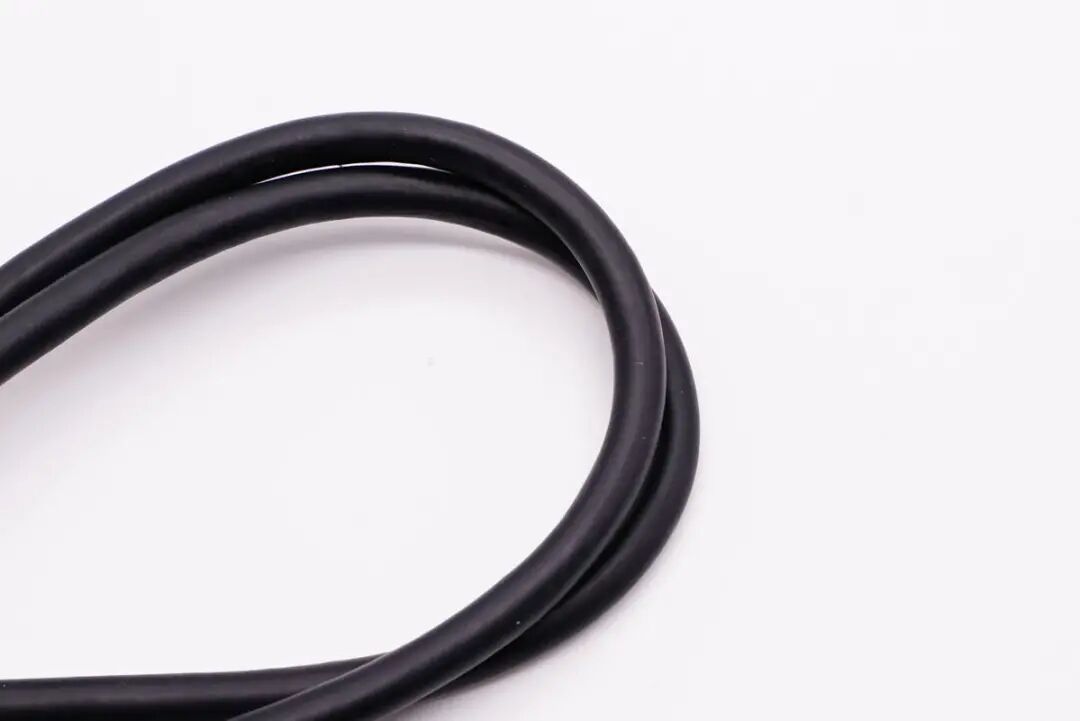

线身表面整体无毛刺。
使用卷尺测得线缆长约82cm。

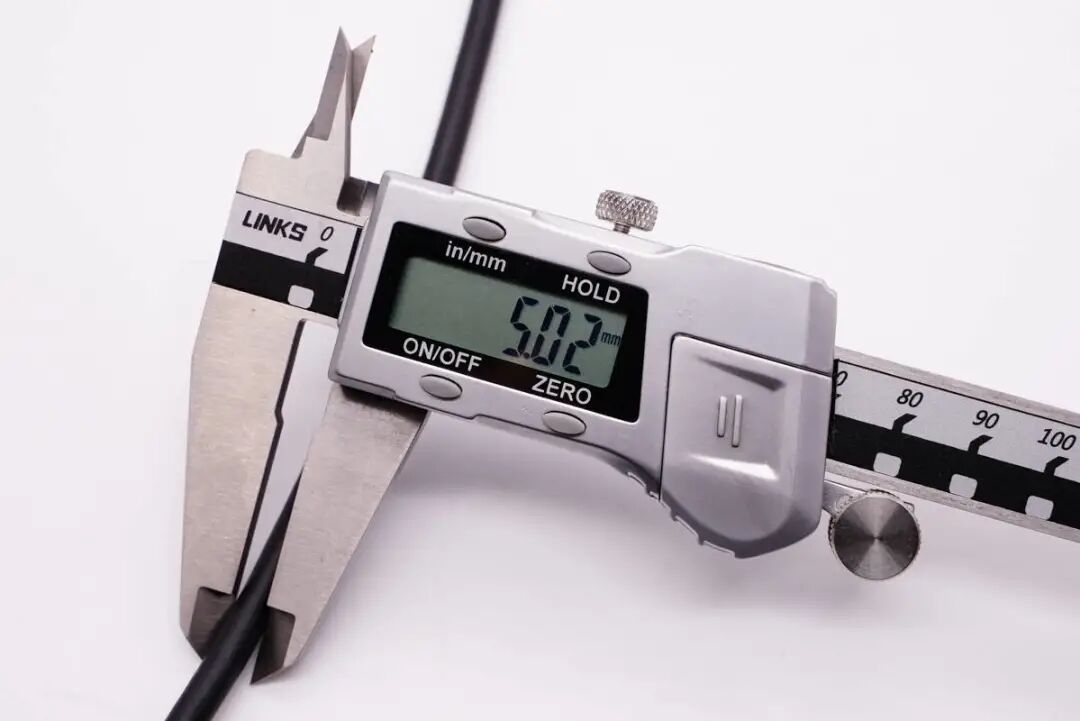

线身直径约5.02mm。

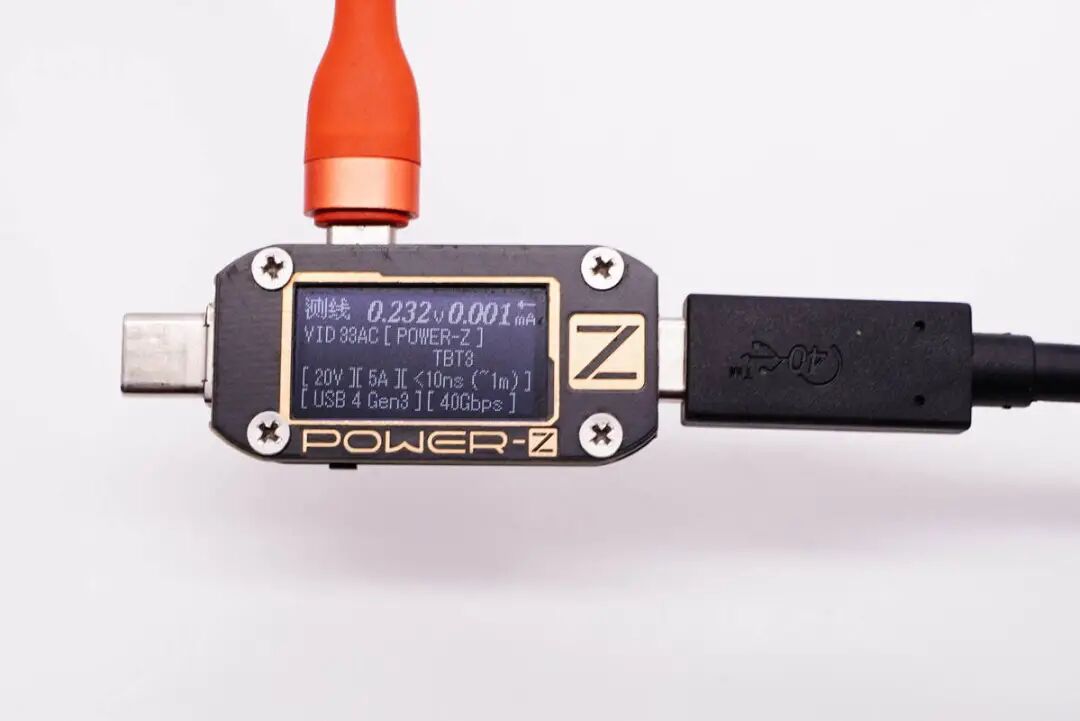

使用KM001C同样测得该线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 4 Gen3，最大传输速度可达40Gbps。
二、讯光电子USB4数据线拆解

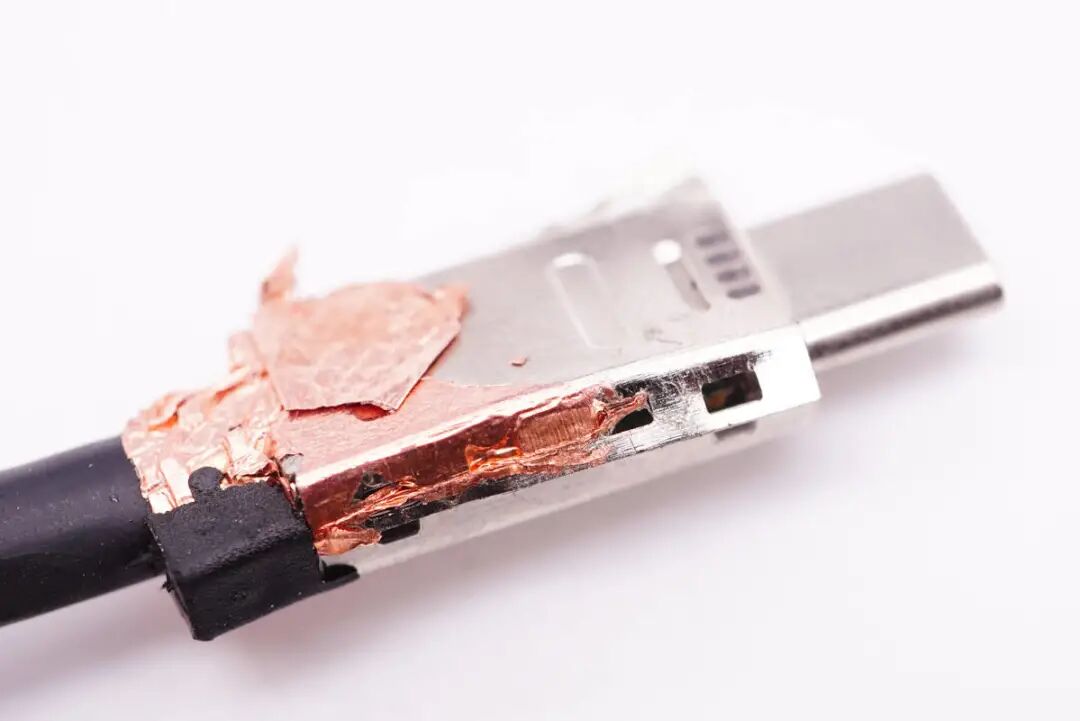

将线头外层塑料软胶割开，内部金属壳包裹一层铜箔。
金属壳两侧采用卡扣固定，另外和公头连接处点焊。

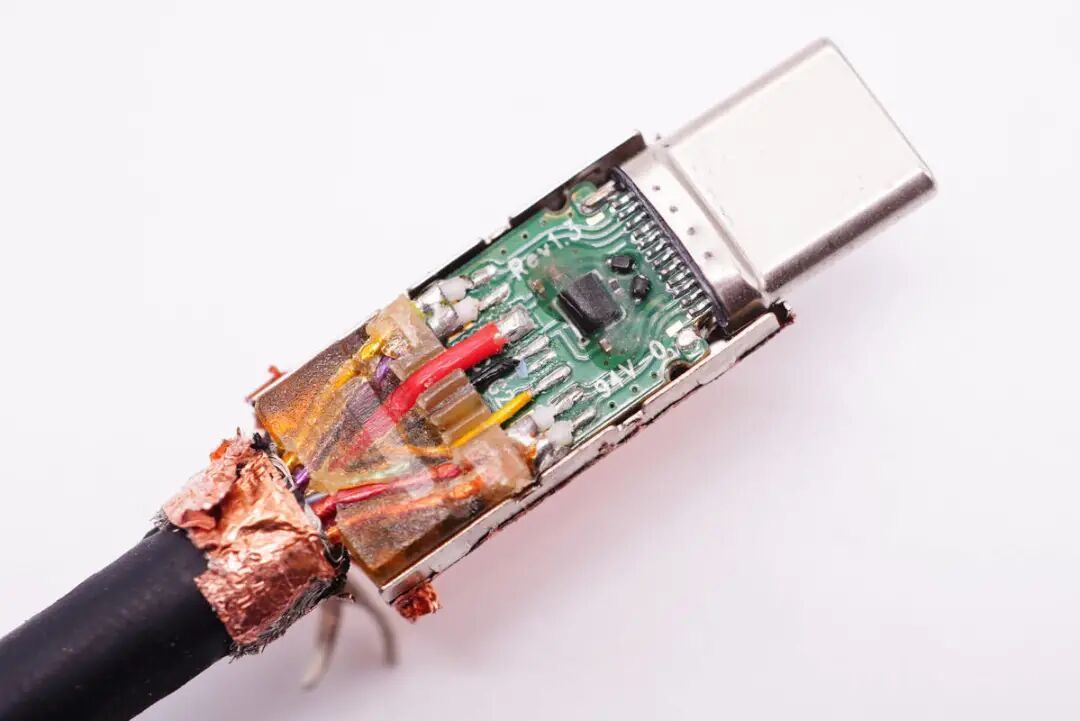

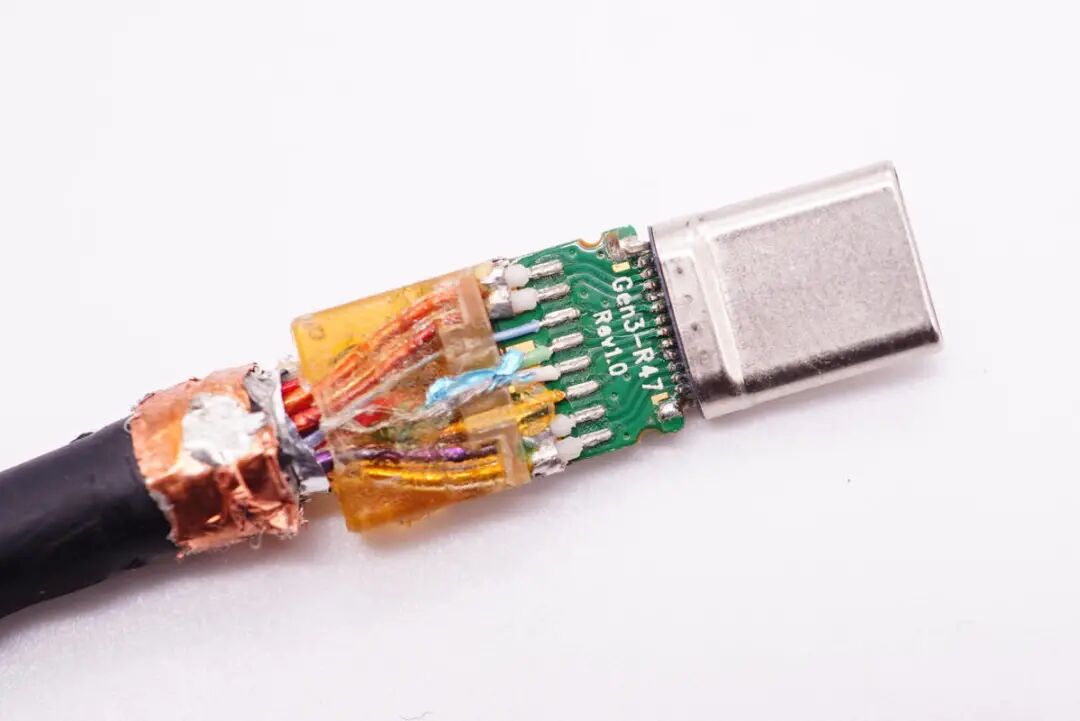

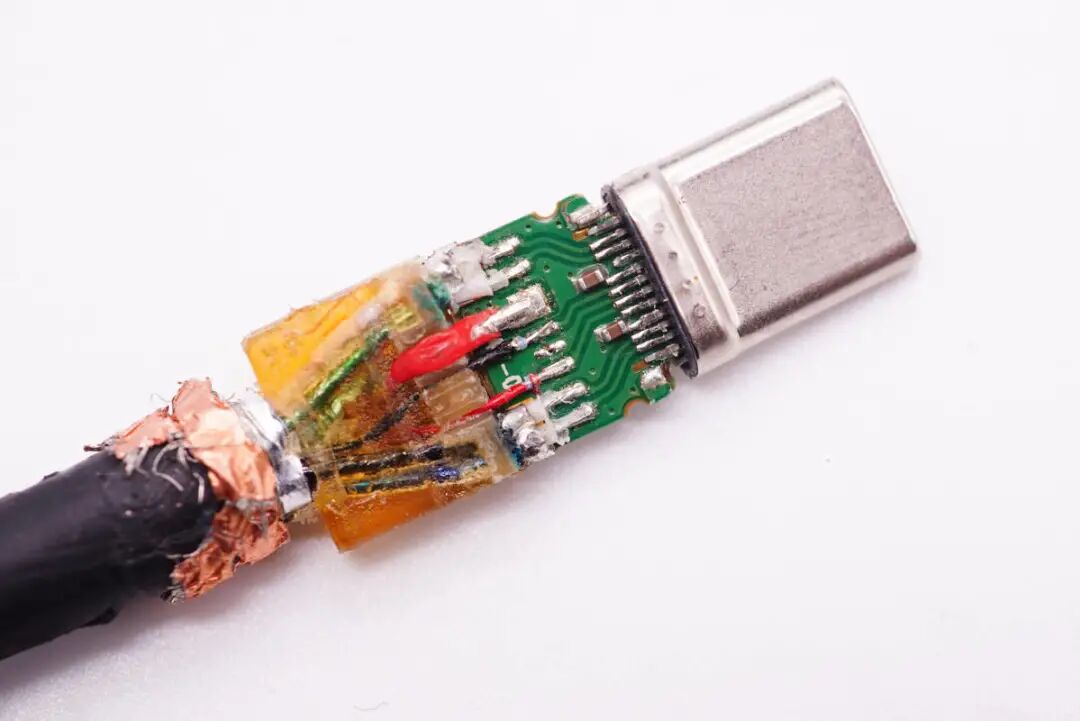

拆掉其中一块金属壳，正好可以看到这块PCB板上设有E-Marker芯片，并且注塑保护，小线芯同样注塑成一个整体进行保护。铜轴线处理难度相当大，而讯光电子的USB4由此可见处理的非常工整、焊接也很整齐符合高频高速的要求，不愧是认证产品！

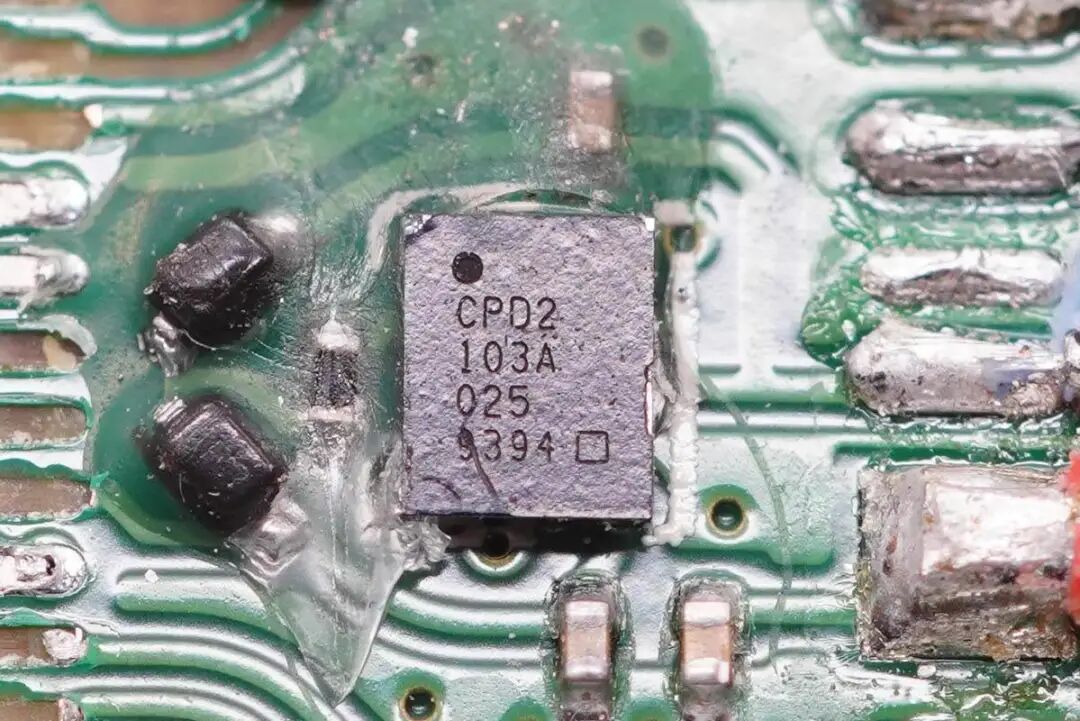

E-Marker芯片采用Cypress赛普拉斯CPD2103，属于EZ-PD CCG2系列，是USB Type-C型控制器，它符合最新USB Type-C 型和PD标准，为无源线缆、主动线缆和电源配件提供了一个完整的USB Type-C 和USB 供电端口控制解决方案。另外还可应用在许多上行和下行方向端口的应用中。

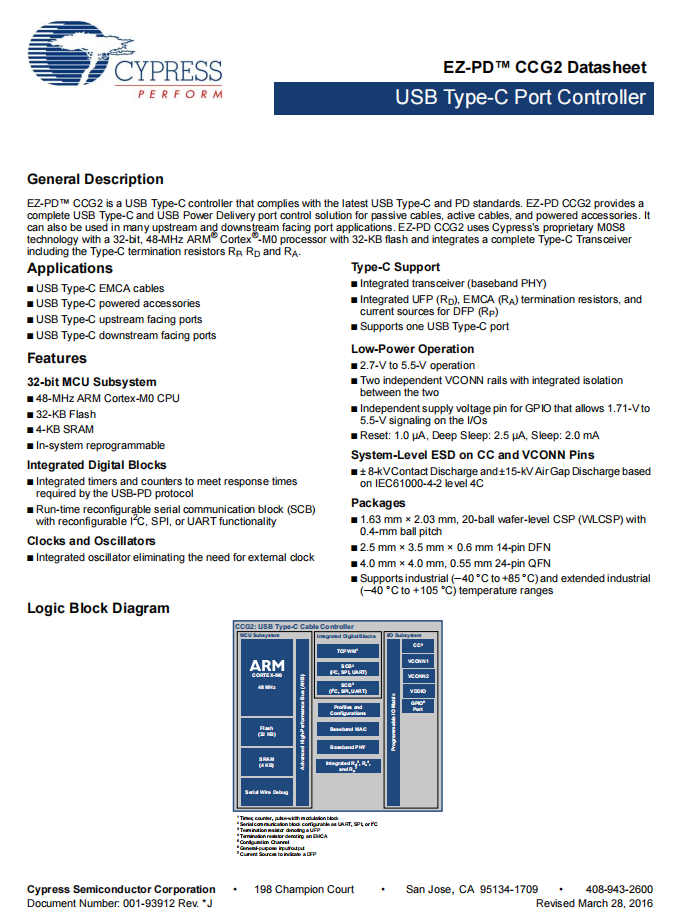

赛普拉斯CYPD2103资料信息。
充电头网拆解了解到，赛普拉斯快充芯片还可应用于充电器、移动电源、无线充等产品，并被三星、苹果、小米、华为等知名品牌的数十款电源产品采用。

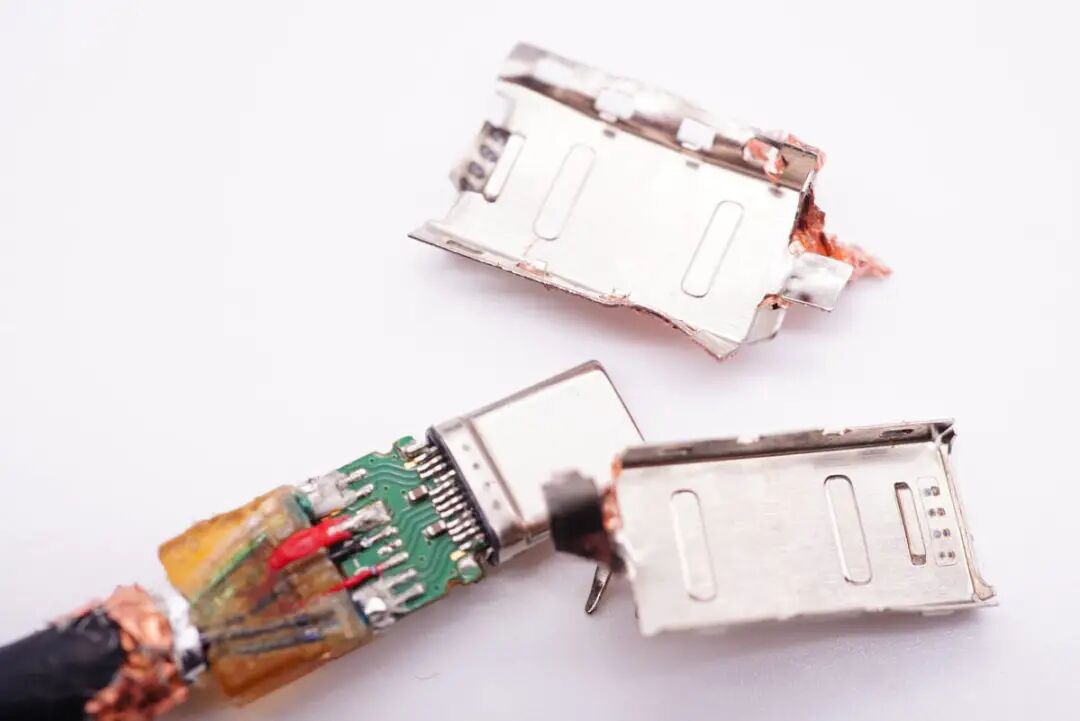

在将另一半金属壳和公头分离时不小心扯断了，小PCB板另一面没有芯片。
同样将另一端线头也拆分开。
线芯注塑保护，可见线材处理跟焊接很工整，这一端小板上没有E-Marker芯片。
小板另一面一览。

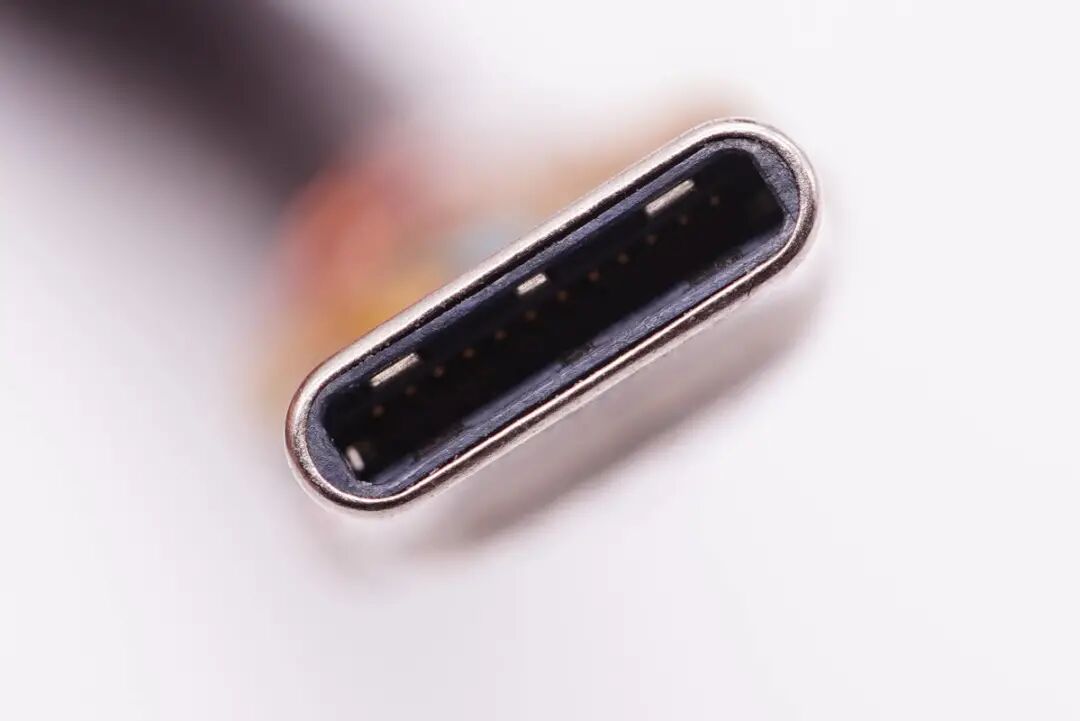

USB-C公头特写，满PIN设计。
将线身剪断。

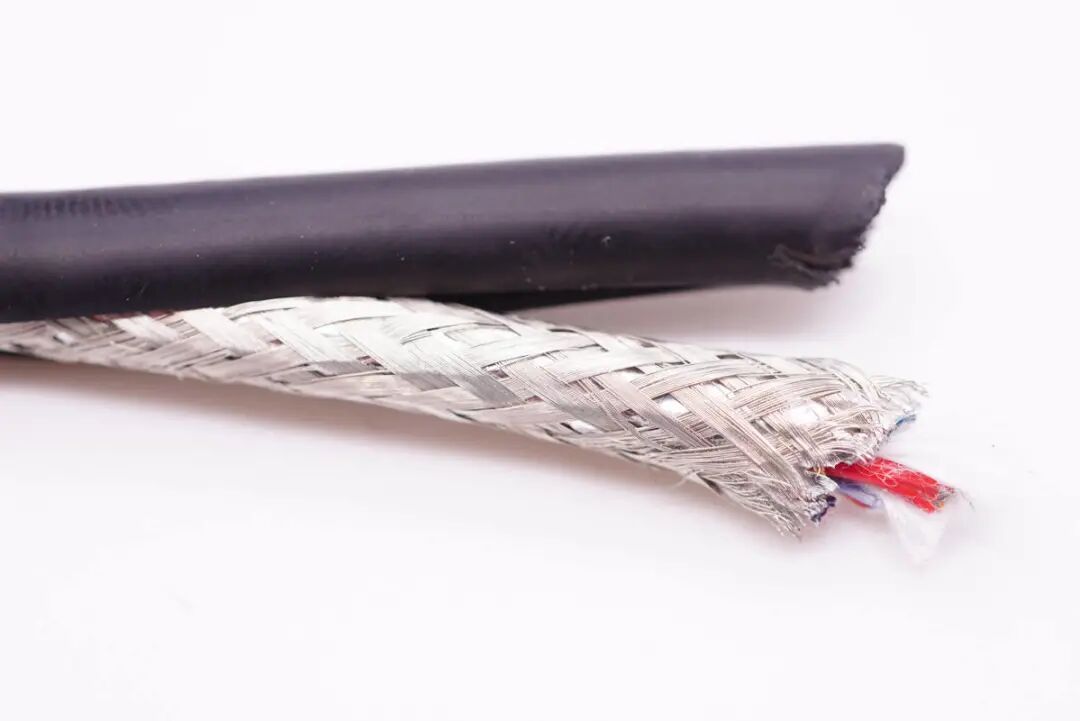

割开外皮，内设交叉编织的金属屏蔽网，这种设计可以大大增强保护性。

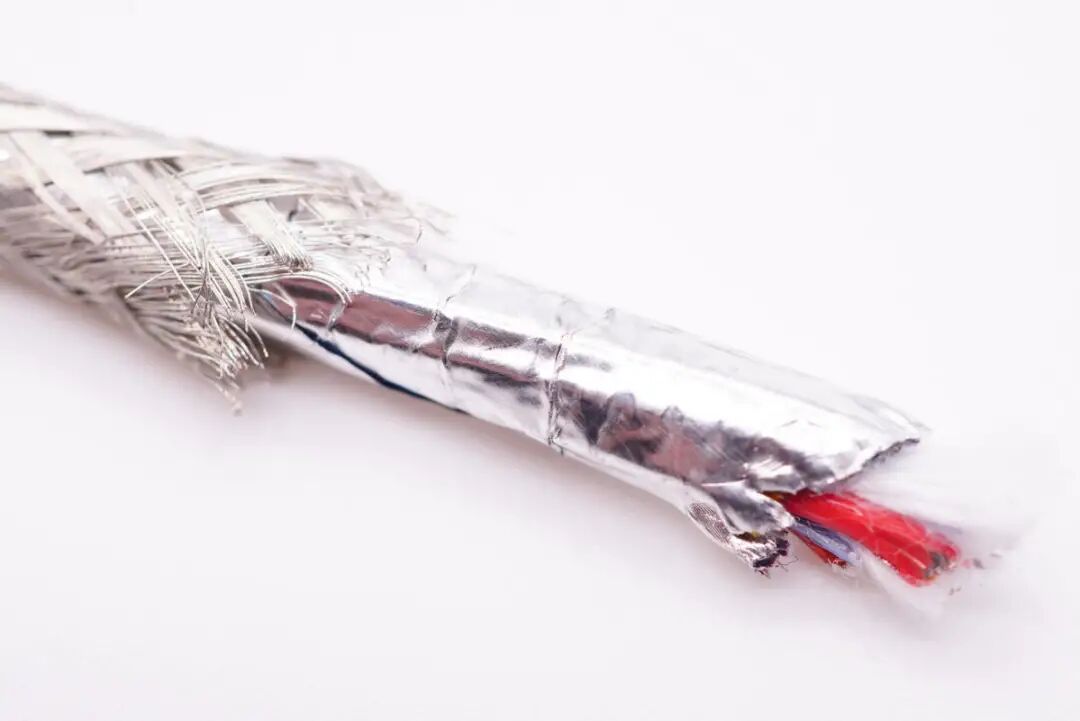

屏蔽网下面是锡纸屏蔽层。

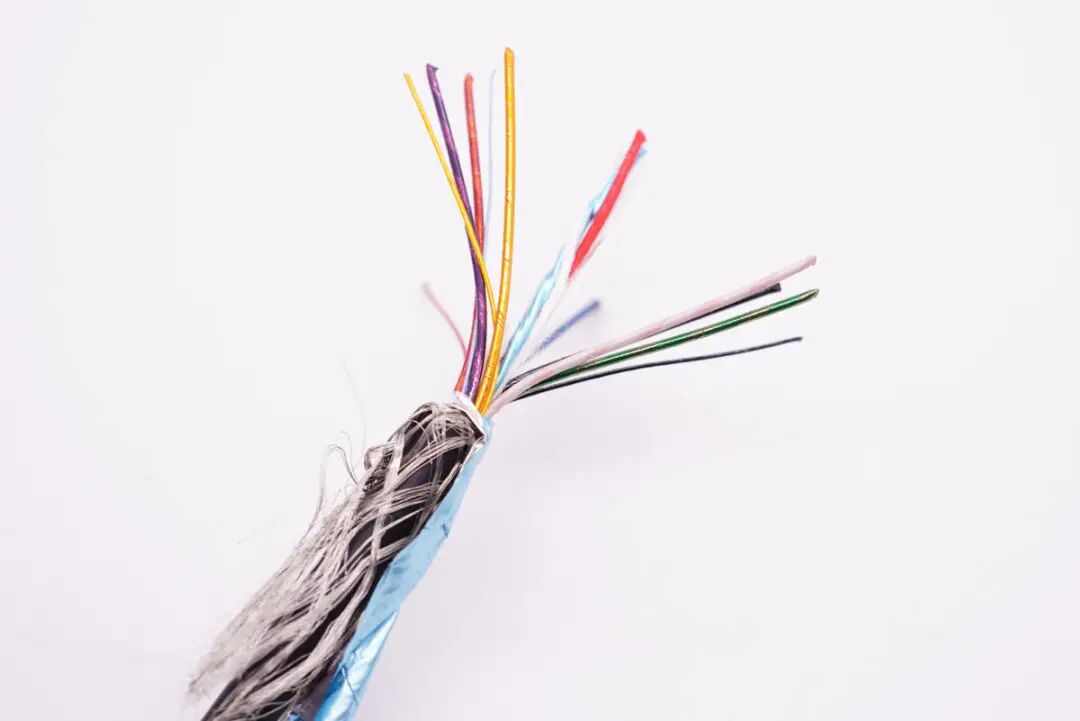

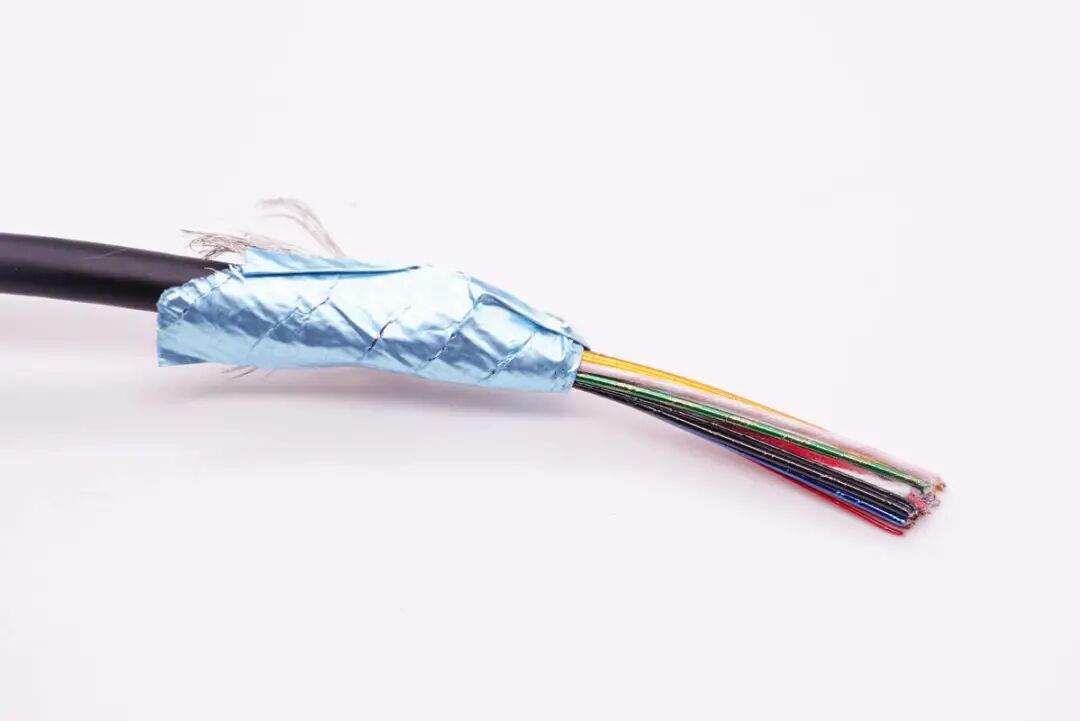

最后才是各类线芯。
数据线内部为同轴线设计，分内外两层，内层由红蓝线芯和棉线组成。

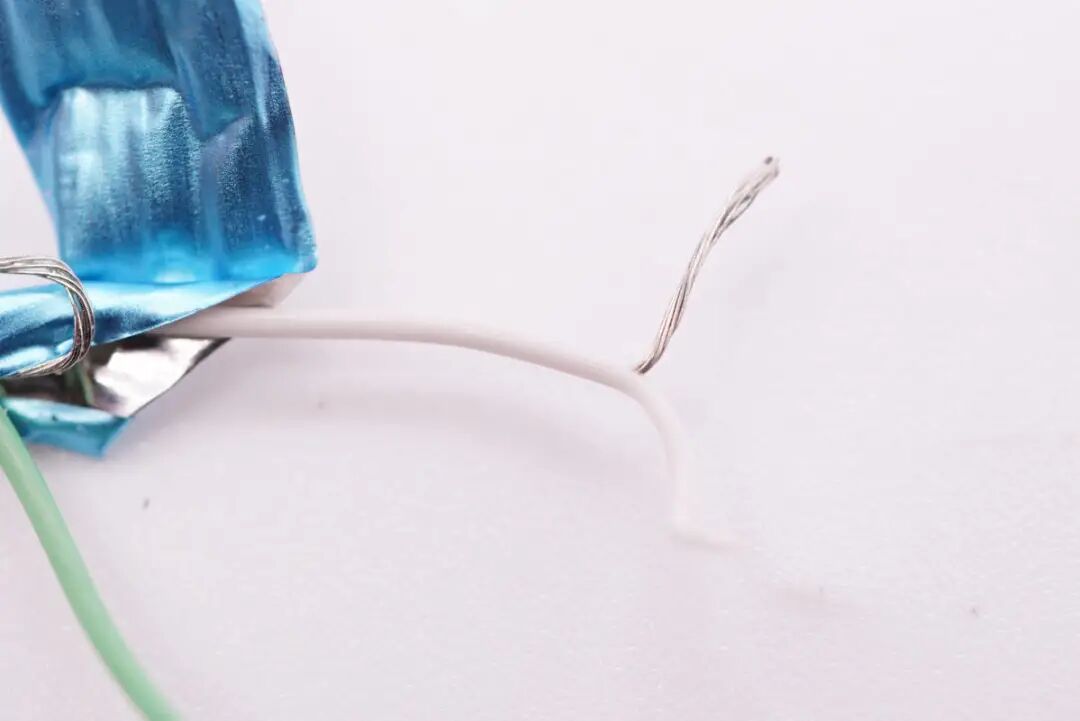

而且所谓的蓝色线芯是锡纸包裹和白、绿和裸露线芯组成。

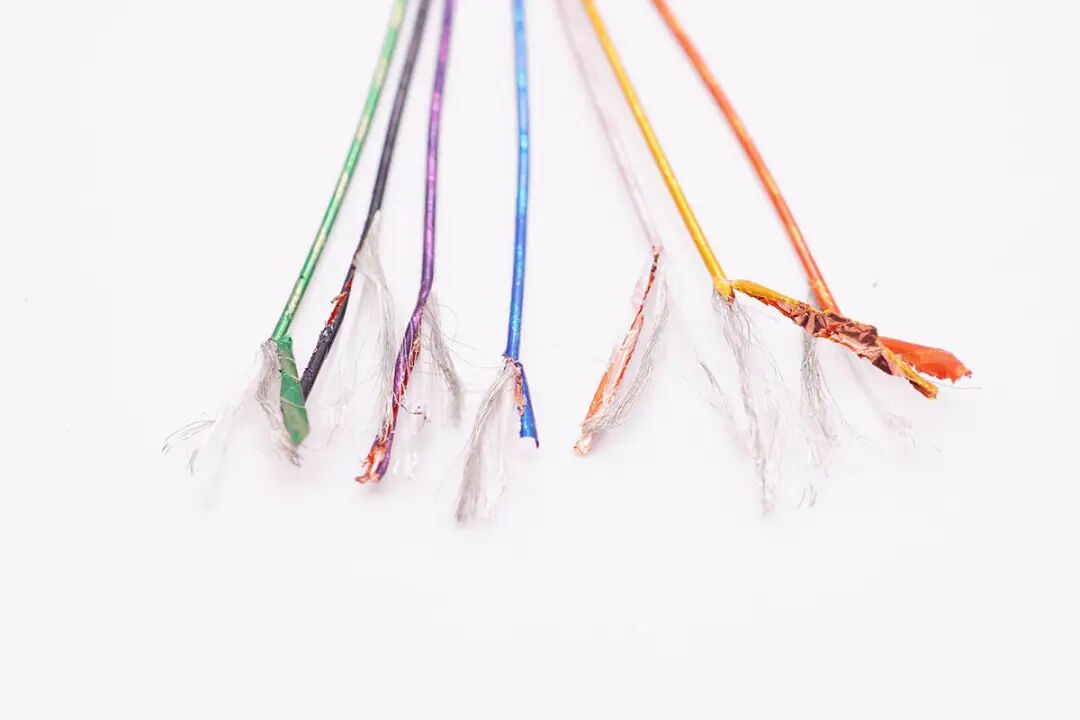

截取一截线芯进行观察，外层线芯由8根粗线芯以及4根细线芯组成。

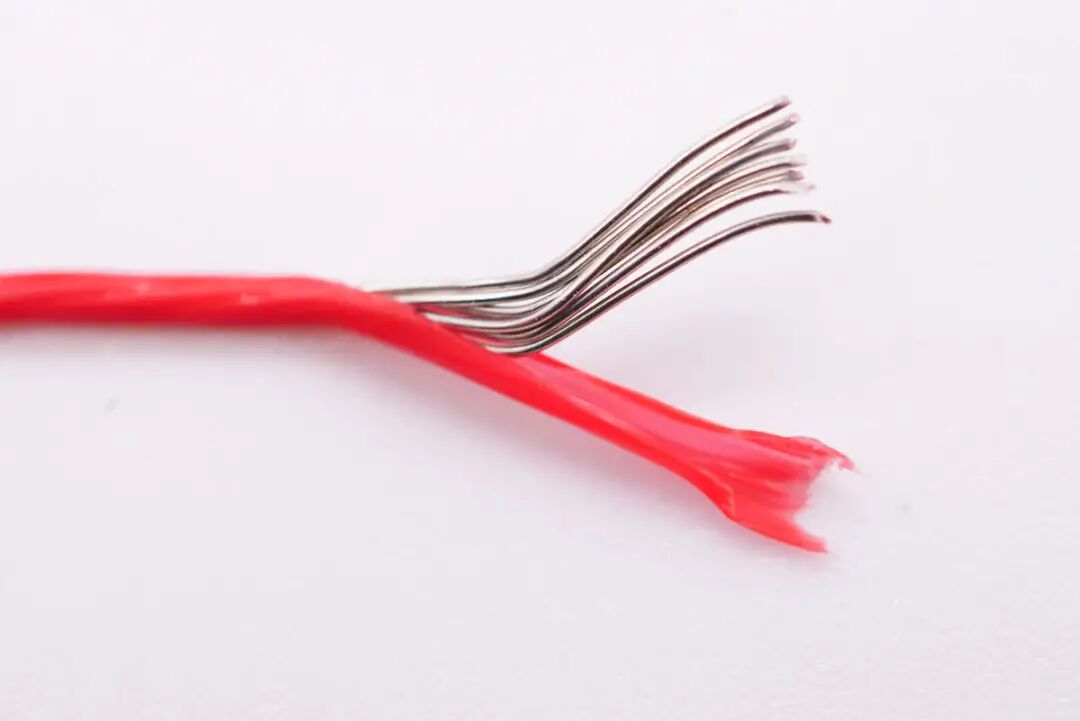

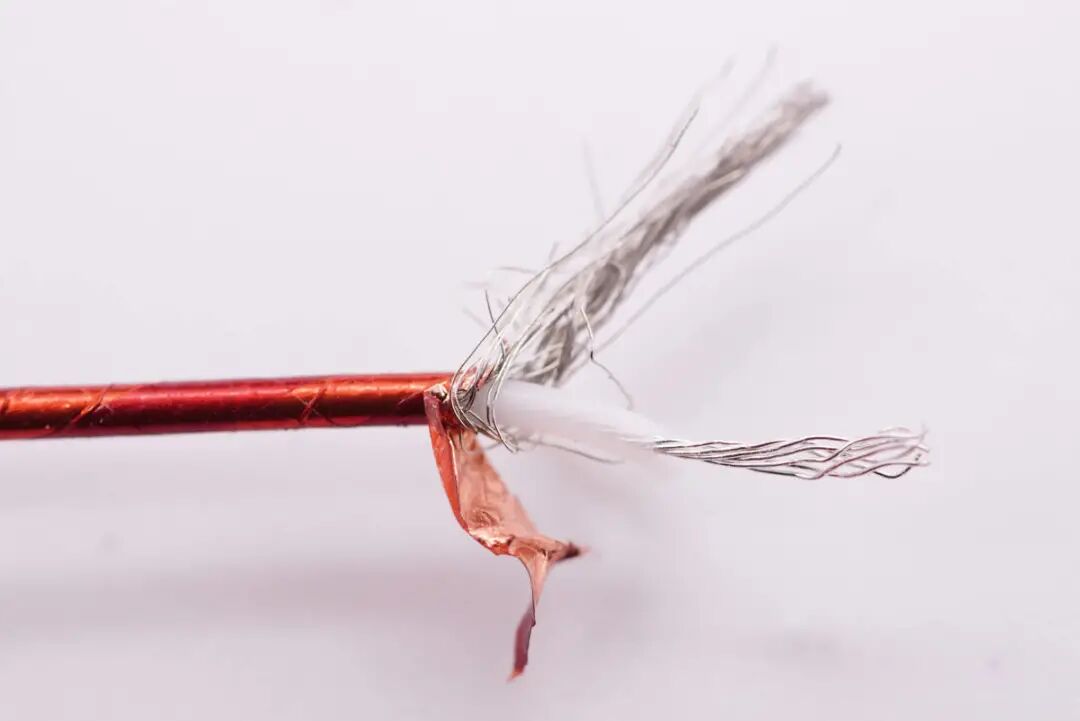

红色粗线芯特写。塑料外皮里面是一层铜箔和金属屏蔽网，最里面的传输线芯使用白色塑料皮包裹绝缘。
另外7根粗线芯也是同样的设计。
外层的4根细线芯中，黄、红、黑三根都设有铜箔，传输线芯统一使用蓝色塑料皮包裹。
红色细线芯特写。

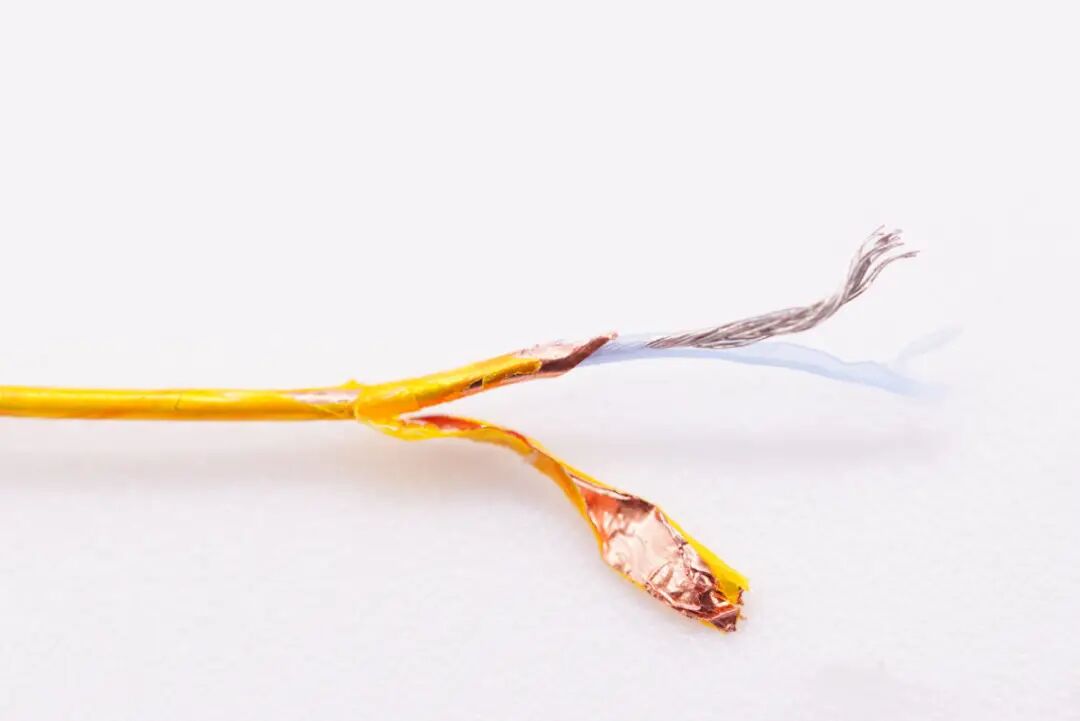

黑色细线芯特写。

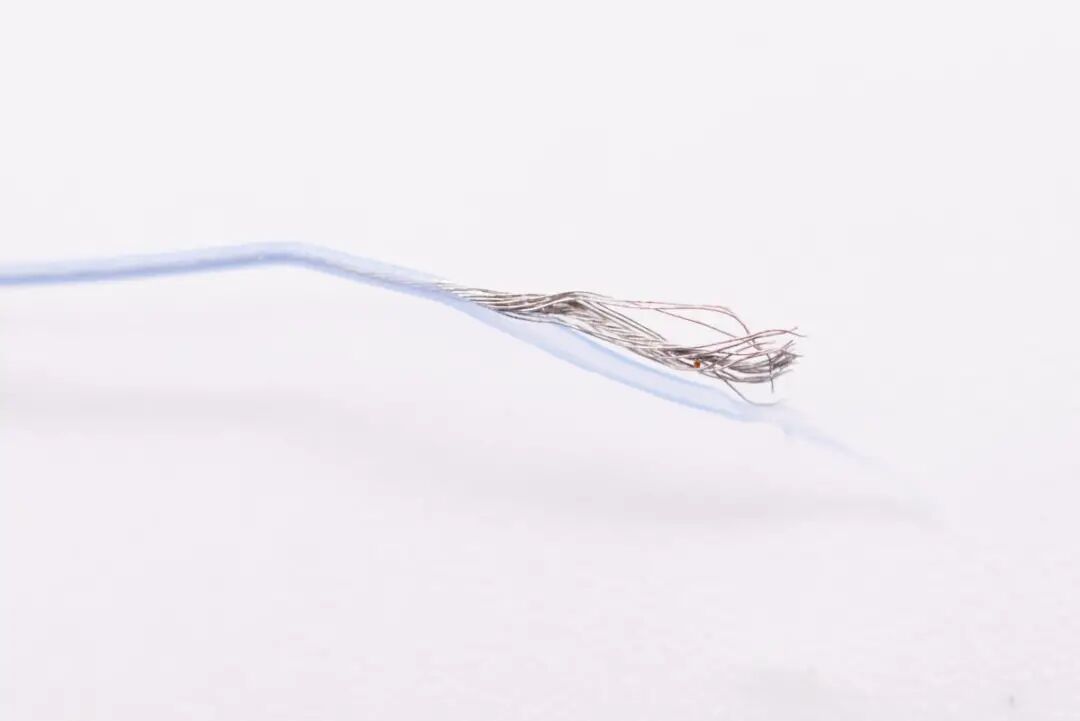

蓝色细线芯特写。
再来看内侧线芯设计。

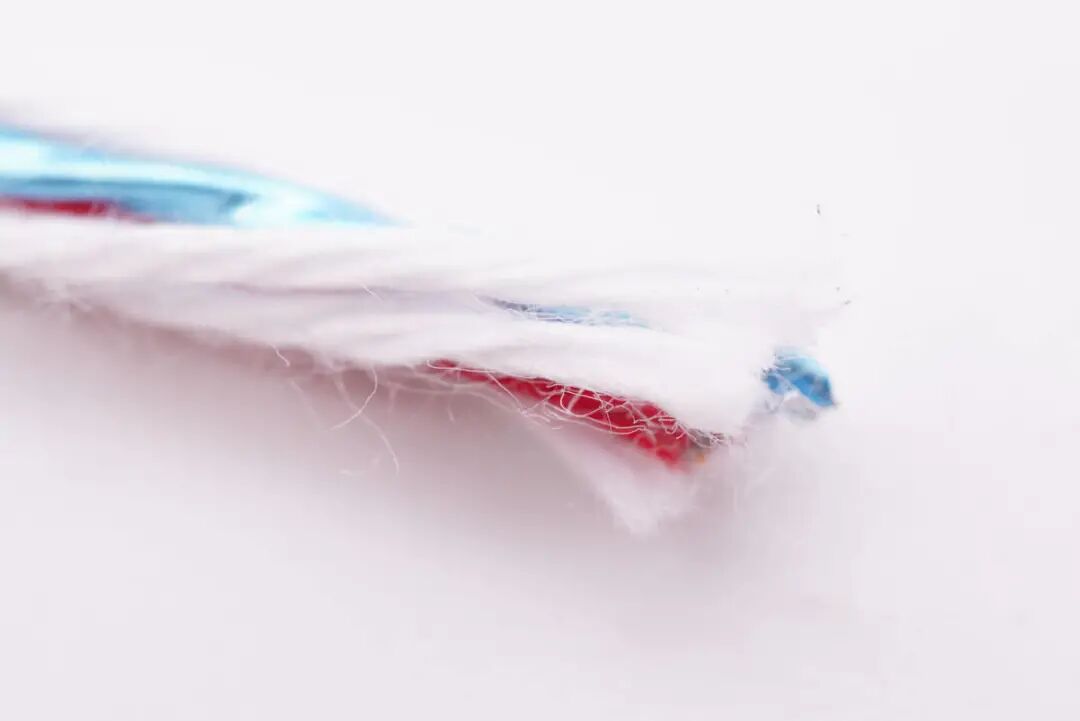

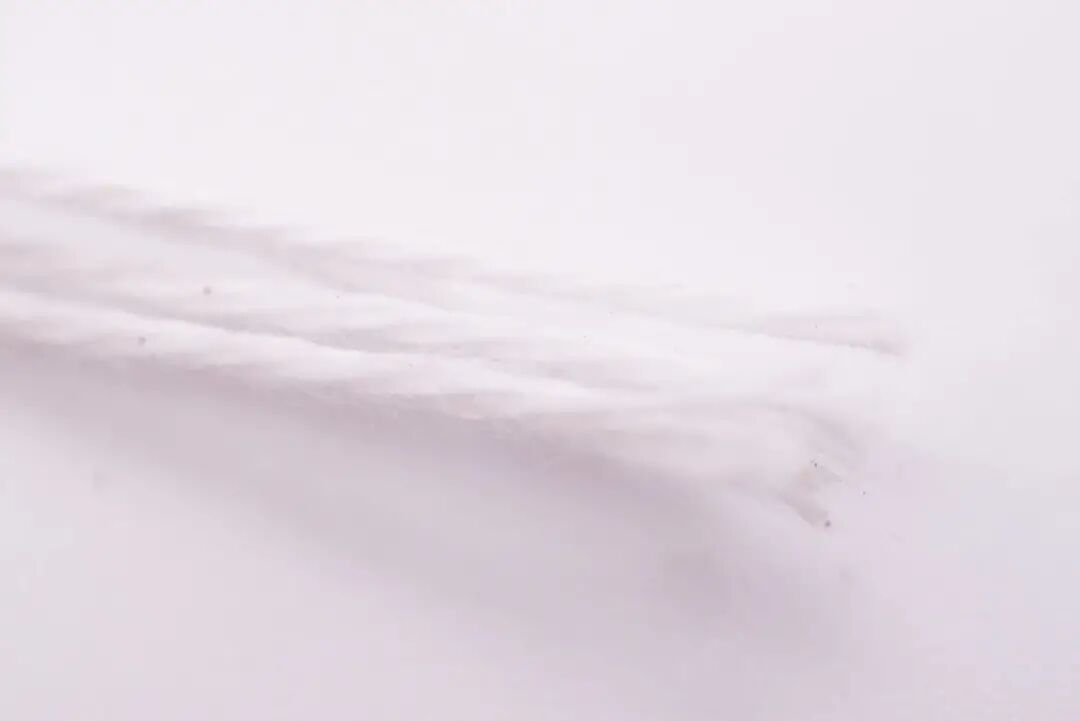

三根白色棉线特写。
红色线芯特写。
裸露线芯特写。
白色线芯特写。
绿色线芯特写。

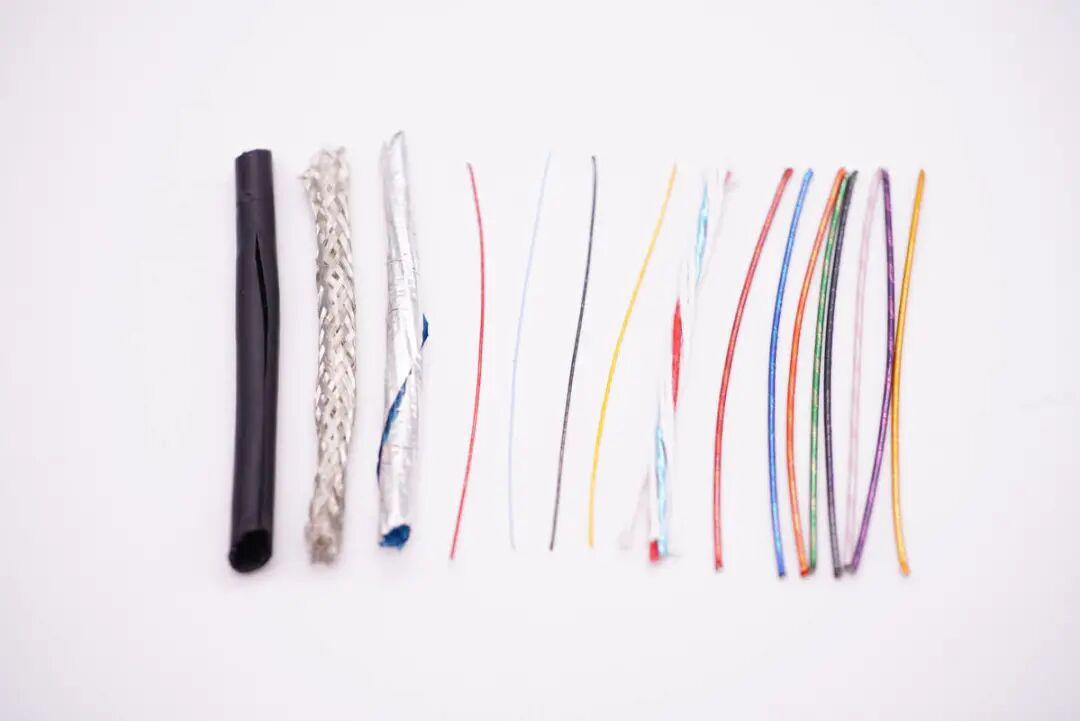

全部拆解完毕，来张全家福。
充电头网拆解总结
现在很多新款笔记本都宣称自身配备USB4接口，但要想发挥极致性能，搭配相对应的USB4线缆是必不可少的。而讯光电子推出的这款USB4数据线支持20V5A 100W电力传输，支持最大40Gbps数据传输能力为USB 4 Gen3，可以满足需求。线缆本身粗壮柔韧，上手体验感好，此外铝合金线头款式看上去会更精致一些。
充电头网通过拆解了解到，线头内设金属壳加强保护，其中一头设有赛普拉斯CYPD2103 E-Marker芯片，并注塑保护，线芯同样注塑成一个整体进行保护。线身拆开，采用同轴线设计，设有交叉编织的屏蔽网和屏蔽锡纸，设有多根棉线提升线缆柔韧性。大小线芯一共16根，粗线芯内设屏蔽网和铜箔，三根细线芯内设铜箔。线缆整体设计做工很好。
