沁恒PD快充协议芯片汇总，覆盖20W-100W
南京沁恒微电子股份有限公司是一家高速数模混合集成电路设计公司，成立于2004年。主要产品包括：有线网络、无线网络、USB和PCI类接口芯片及集成上述接口的单片机。
基于多年USB接口协议及集成电路设计经验，沁恒微电子推出了一系列的协议快充类产品，包括PD充电端（DFP）、PD受电端（UFP）、PD双角色端（DRP）、无线充电管理芯片等，可广泛应用于快充电源适配器、Type-C拓展坞、无线充电、电动工具等领域。
一、PD充电端（DFP）
（1）USB PD等多快充协议芯片CH234
支持5V - 12V输入电压
支持PD3.0/2.0等主流快充协议
支持USB Type-C PD，支持正反插检测与自动切换
支持隔离AC/DC多档恒压高压电源管理，支持非隔离DC/DC电源管理
单芯片集成度高，外围精简，成本低
内置过流保护OCP、过压保护OVP、过温保护OTP
封装形式：ESSOP10
CH234评估板
（2）USB PD等多快充协议芯片CH236
支持3.3V - 24V宽电压输入，调压精度20mV
支持PD2.0/3.0、PPS等主流快充协议
支持USB Type-C PD，支持正反插检测与自动切换
支持AC/DC多档恒压或恒流高压电源管理
单芯片集成度高，外围精简，成本低
线缆补偿100mV/1A
内置过流保护OCP、过压保护OVP、过温保护OTP、欠压保护UVP
封装形式：QFN20

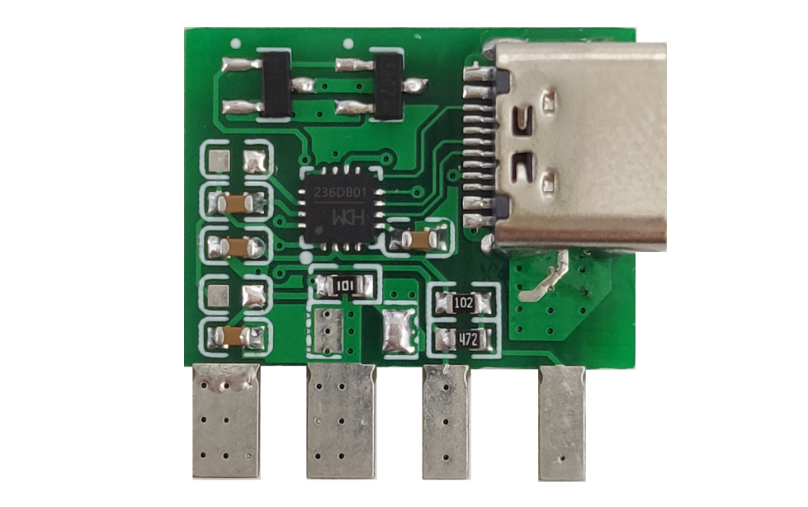

CH236评估板
（3）Type-A/C双口快充协议芯片CH237
支持3.3V - 24V宽电压输入，调压精度20mV
支持一个Type-C接口和一个Type-A接口同时使用
支持PD2.0/3.0、PPS等主流快充协议
线缆补偿100mV/1A
Type-C接口可选N-MOS或P-MOS
支持AC/DC多档恒压或恒流高压电源管理
单芯片集成度高，外围精简，成本低
内置过流保护OCP、过压保护OVP、过温保护OTP、欠压保护UVP
封装形式：QFN20

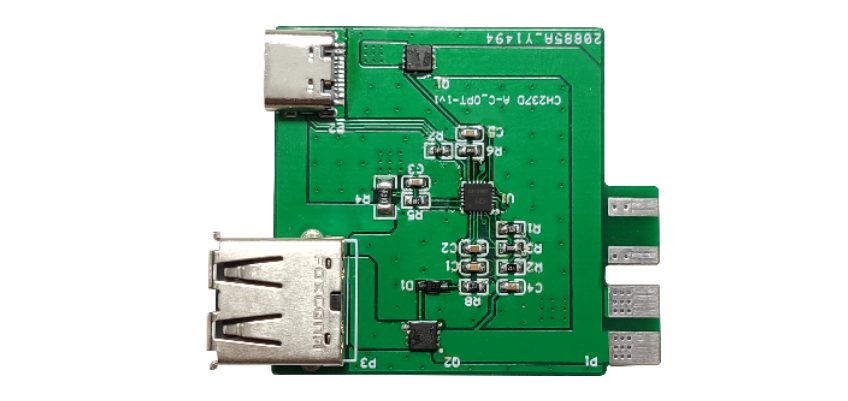

CH237评估板
二、PD受电端（UFP）
（1）USB PD等多快充协议受电芯片CH224
支持4V-22V输入电压
支持PD2.0/3.0、PPS等主流快充协议
支持USB Type-C PD，支持正反插检测与自动切换
支持E-Mark模拟，自动检测VCONN，支持100W功率的PD请求
请求电压可通过多种方法动态调整
单芯片集成度高，外围精简，成本低
内置过压保护OVP、过温保护OTP
封装形式：ESSOP10、QFN16、QFN20
CH224评估板
三、PD双角色端（DRP）
（1）Type-C转音频加PD充电芯片CH225/6
单芯片完成PD协议相关通讯控制，外围精简
支持升压，提升充电效率
支持正反插，即插即用，免驱动安装
支持手机、平板、笔记本等Type-C接口音频拓展
CH225支持5V充电，CH226支持升压充电
封装形式：ESSOP10

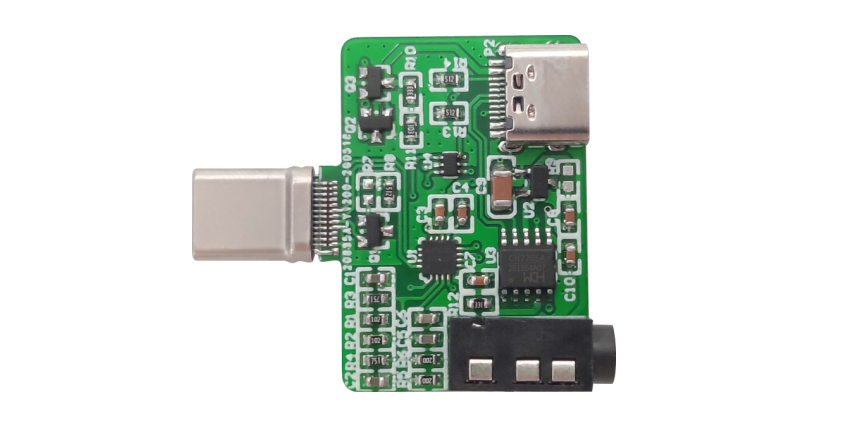

CH225/6评估板
四、无线充电管理芯片
（1）无线充电管理芯片CH246
支持5V-12V输入电压
支持5W、7.5W、10W、15W无线充电输出
输入支持PD2.0等主流快充协议
支持半桥、全桥输出模式
内部集成硬件过压、欠压、过温保护
内部集成电流检测差分运放，硬件过流保护
内部集成FSK/ASK解调模块，外部器件只需少量阻容
支持动态FOD检测
支持NP0和CBB电容，只用NP0电容时效率可达85%
2路独立LED状态指示灯
典型静态功耗25mW
封装形式：QFN20

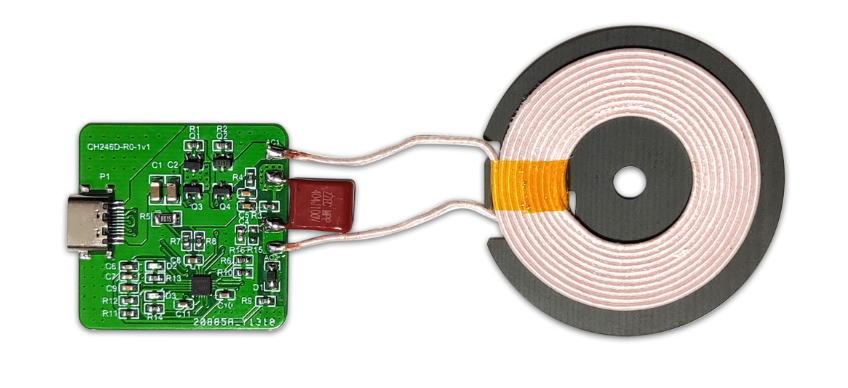

CH246评估板
联系方式
销售：025-52638377 / 025-52638388
