百款20W PD快充大拆机！
去年10月14日，Apple苹果正式推出了iPhone 12系列新机，均搭载了iPhone有史以来最快的A14芯片。在充电方面，新机支持20W有线快充以及全新的磁吸15W无线充，而且出于环保考虑，新机都不再标配的充电器和耳机，此外，苹果官网在售的iPhone 11、iPhone XR、iPhone SE等机型全部都已经取消了标配充电器。

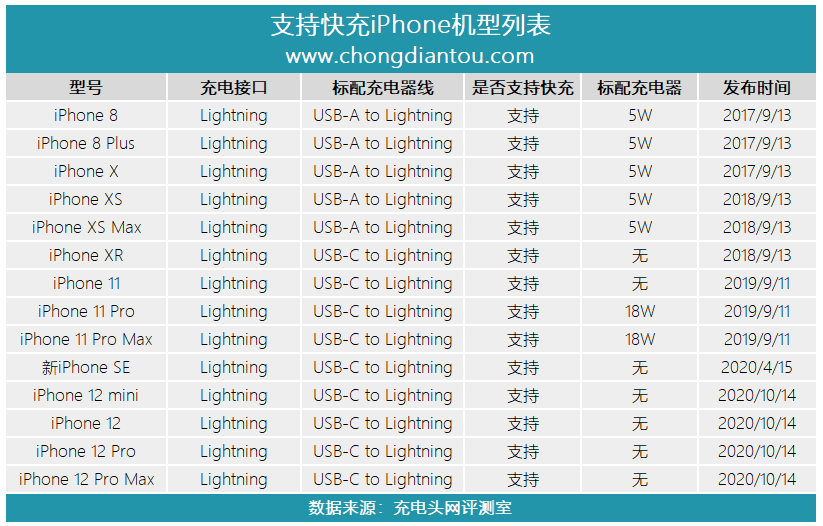

要知道，自iPhone 8开始，后续的苹果手机都支持快充，然而一下子取消多部机型标配充电器这一传统，从iPhone的全球出货量来看，已经造成了上亿规模的快充市场空缺。因此消息一出，一下子引爆了20W快充市场，安克、小米、公牛等各大品牌纷纷入局。
早在市场爆发初期，就出现了很多款20W快充充电器供消费者选择，可以说是让人应接不暇。因此充电头网此前就撰写了一篇《20W PD快充如何设计？16款经典案例大拆机》文章，无论是对于iPhone用户，还是品牌商来说，都很有参考价值。
但20W快充市场的火爆程度超出了很多人的想象，过了半年多时间，市面上的20W快充已经多到很难短时间数得过来的程度。仅充电头网近期不完全统计数据显示，目前已有30余家快充工厂推出了70余款20W PD快充充电器，极大丰富了市场。

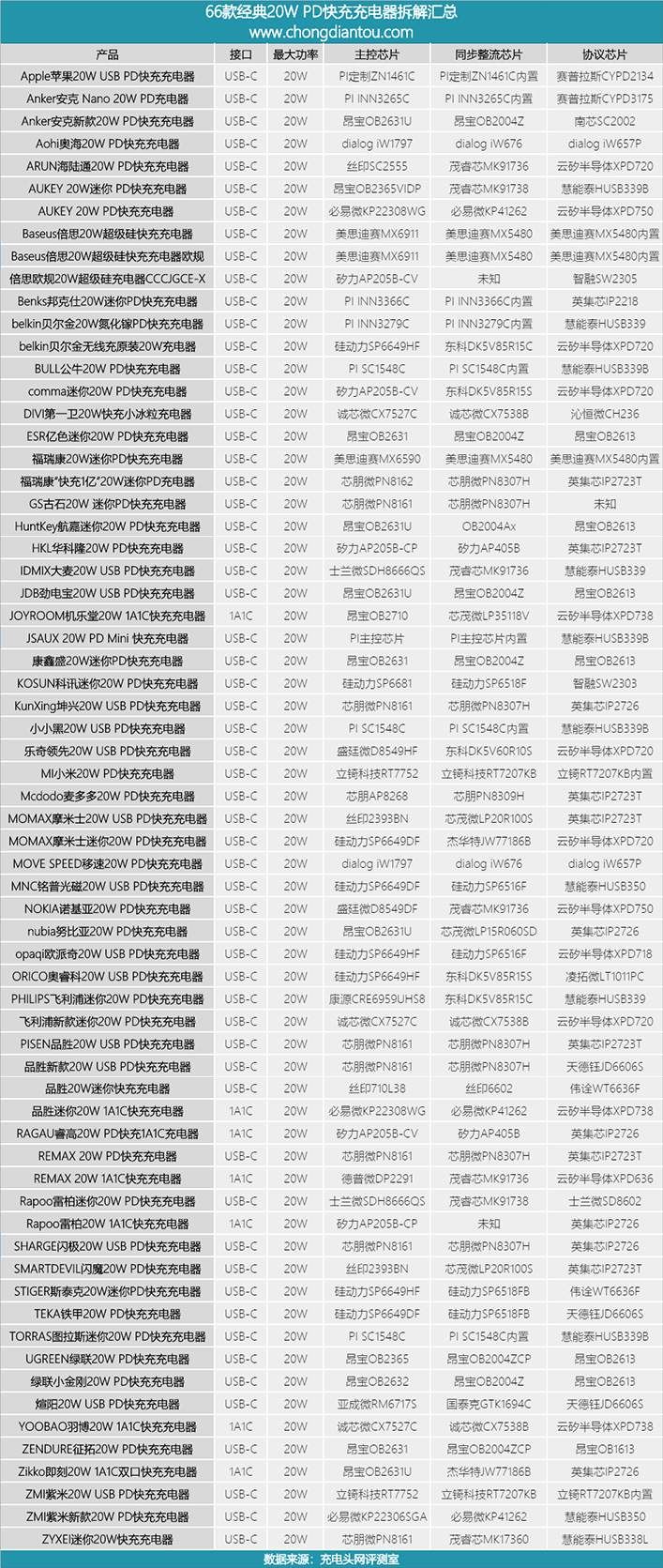

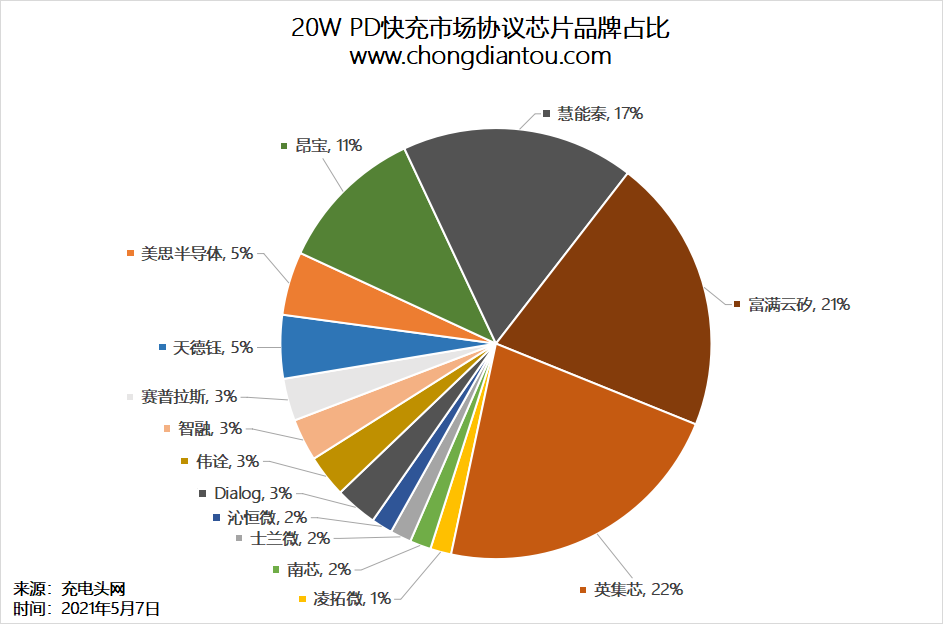

为了进一步分析20W PD快充市场，充电头网对市售主流的20W PD快充进行了详尽的拆解。据统计，截止目前已经累计完成了近百款20W PD快充充电器的拆解，分别来自47家不同的品牌和代工厂。下面就统一分享给大家，希望对大家在后续的产品定位、方案选型方面有所帮助。
温馨提示：点击蓝色字体可以查看详细拆解文章，以品牌英文首字母排序，排名不分先后。

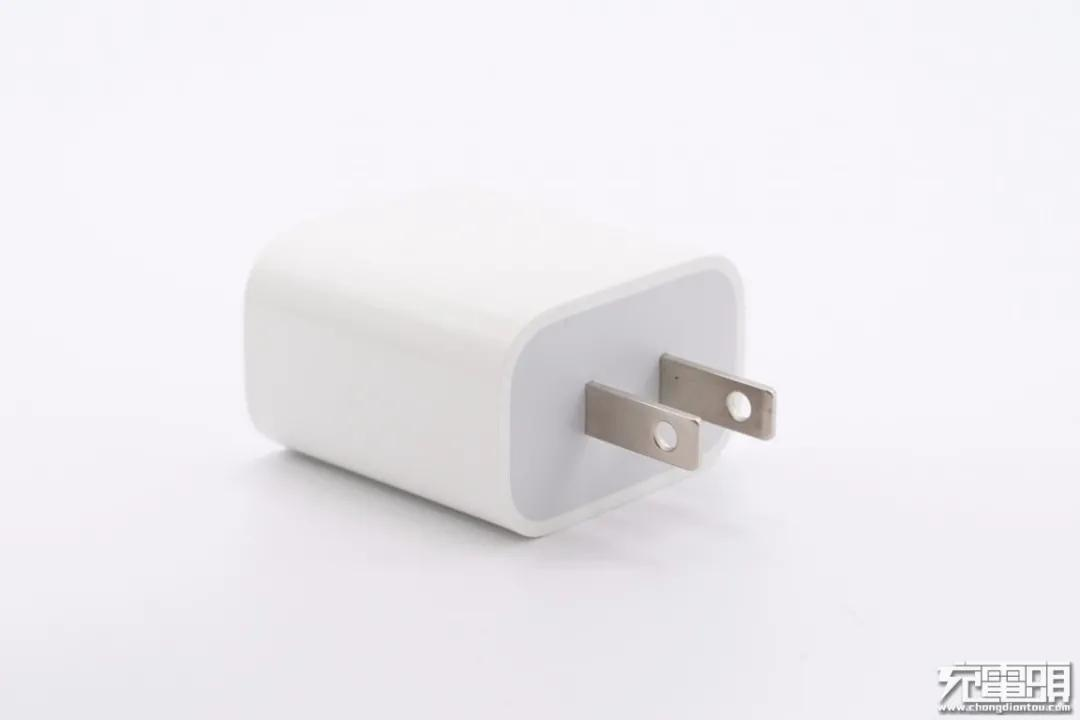

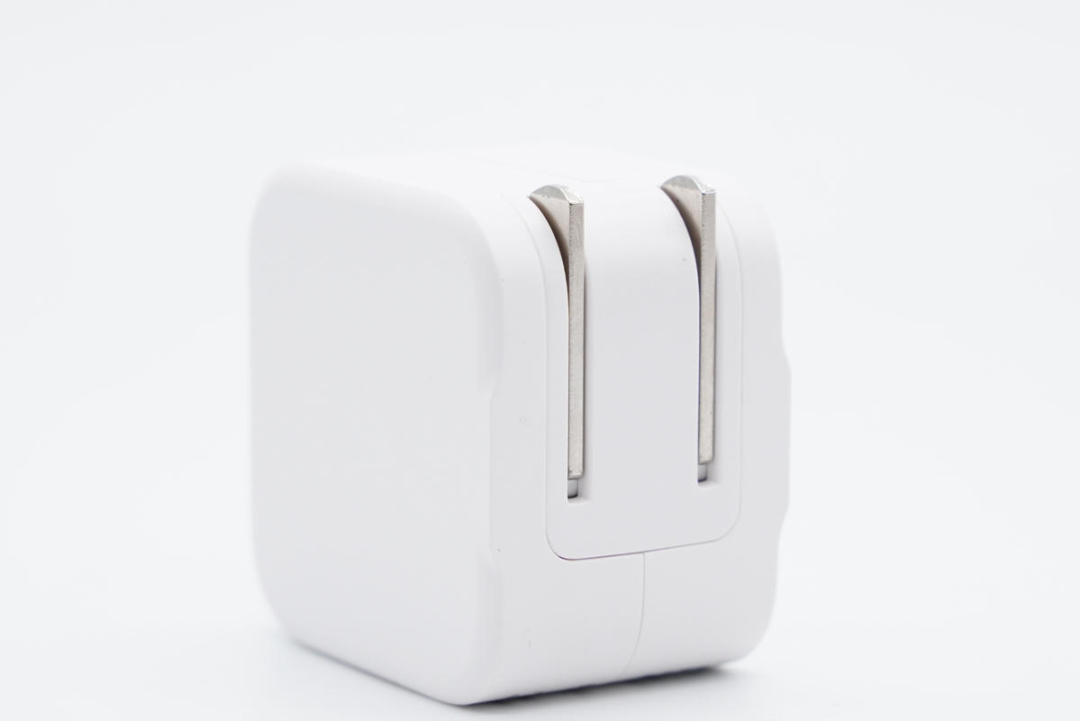

Apple苹果
PWM主控芯片：PI定制ZN1461C
同步整流芯片：PI定制ZN1461C内置
PD快充协议芯片：赛普拉斯CYPD2134
编辑点评：苹果20W PD快充充电器在用料和做工均处于行业前沿。电源主控芯片以及协议IC分别来自PI和赛普拉斯，为深度定制的产品，这两家公司的芯片也同样被苹果其他多款USB PD快充充电器采用，性能质量获得苹果高度认可。此外初次级滤波电容均为日系大品牌，保证充电器输出纯净以及使用寿命；整机由赛尔康代工生产，做工优良。
需要补充说明的是，这款苹果20W充电器虽然外观跟18W PD充电器一样，但是内部电路、做工和用料有了众多改变，读者可以点击充电头网以往的拆解报告对比查看。

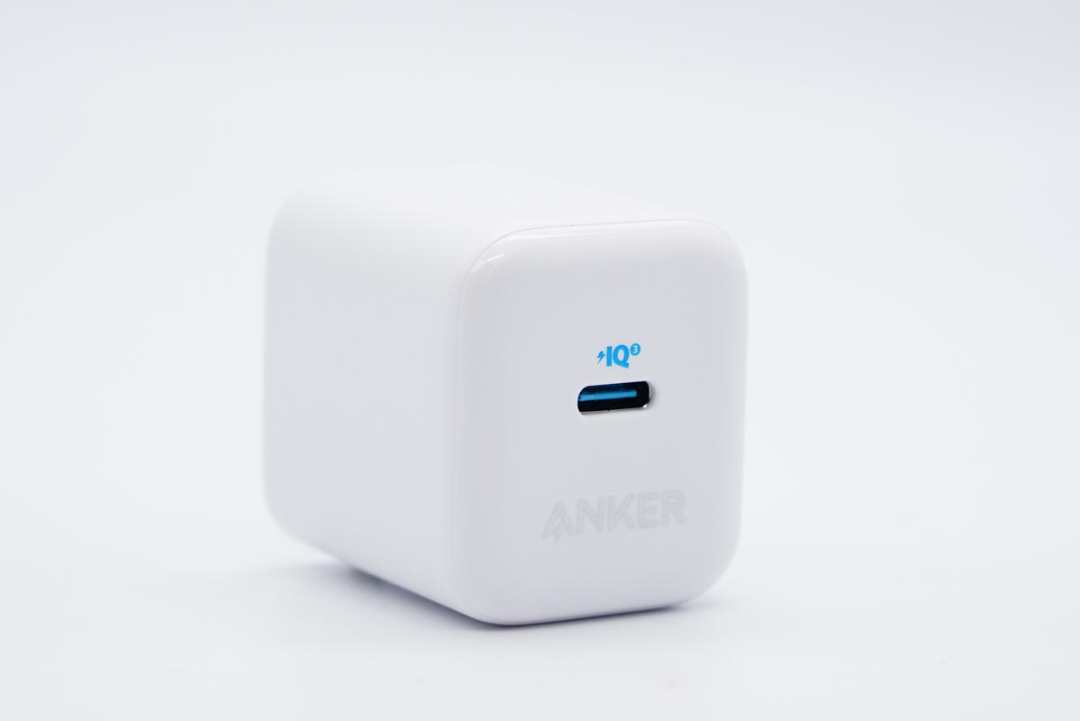

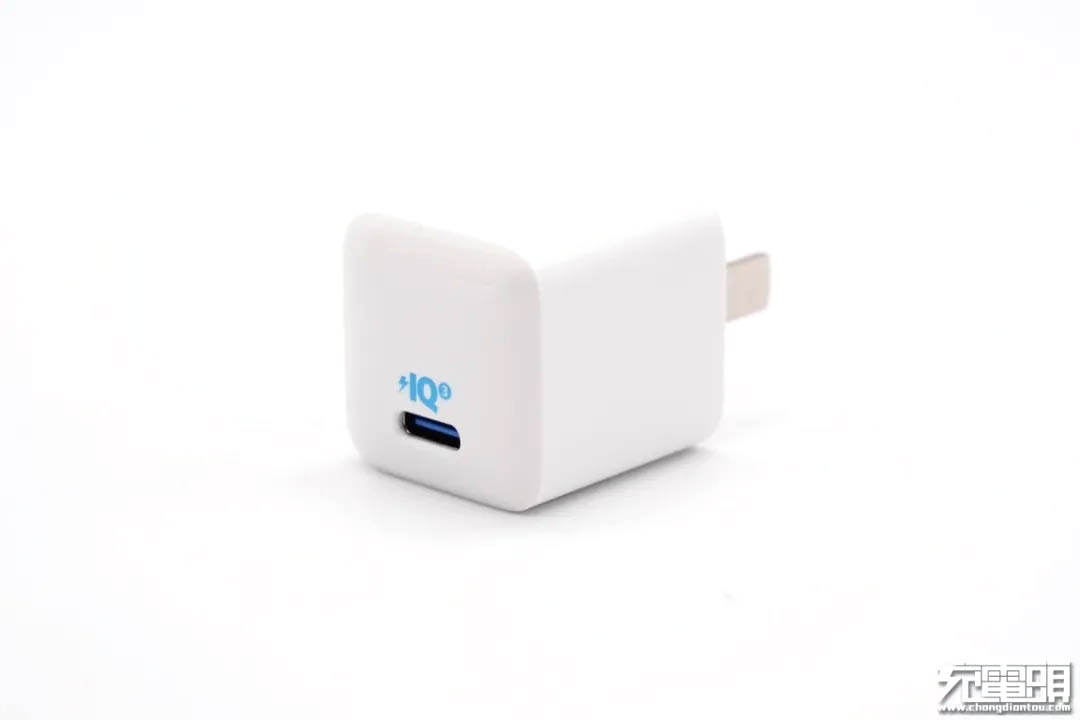

Anker安克
PWM主控芯片：PI INN3265C
同步整流芯片：PI INN3265C内置
PD快充协议芯片：赛普拉斯CYPD3175
编辑点评：Anker安克 Nano 20W PD充电器采用PC阻燃材质白色外壳，输出顶面亮面设计，其余各面磨砂处理。充电器机身整体趋于立方体，十分小巧。简直可以用迷你来形容，在超小的机身内融入了20W功率，相较苹果原装5W充电器而言，功率密度是它的4倍，兼顾手机充电速度和充电器体积，使用方便。
充电器内部采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构，AC-DC部分由PI高集成主控芯片INN3265C搭配UBIQ次级同步整流MOS组成，并采用赛普拉斯USB PD快充协议芯片CYPD3175控制输出电压，Anker使用的是苹果18W充电器同厂芯片。

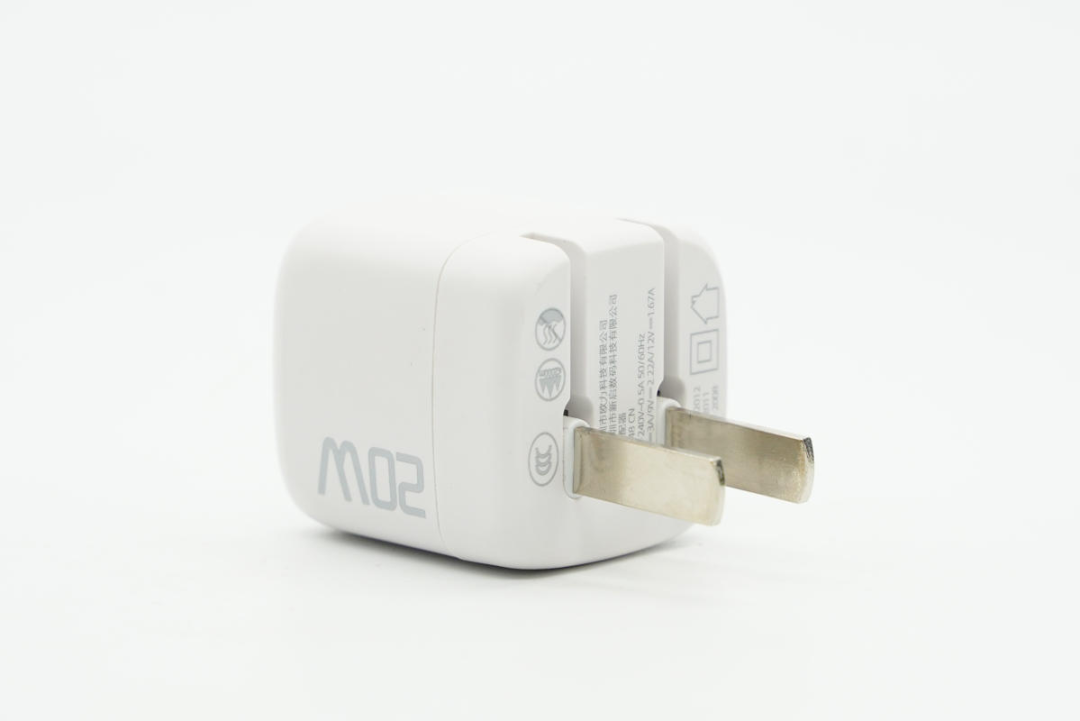

PWM主控芯片：昂宝OB2631U
同步整流芯片：昂宝OB2004Z
PD快充协议芯片：南芯SC2002
编辑点评：安克这款20W充电器绝大部分外壳均磨砂处理，边角过渡圆润，此外配备可折叠插脚，整体外观改变还是比较大的。充电器支持QC、PD快充协议，具备5V3A和9V2.22A两组电压档位，也是属于针对性比较强的一类产品，主体目标还是iPhone用户，便携且性价比高。
充电头网通过拆解了解到，这款充电器采用两块PCB组合焊接成T字型结构，变压器、电容等器件打胶和做了绝缘处理。采用昂宝OB2631U+OB2004Z高集成开关电源方案进行宽范围输出，协议芯片采用南芯的SC2002控制输出电压。另外采用艾华电解电容进行高压滤波以及固态电容进行输出滤波。

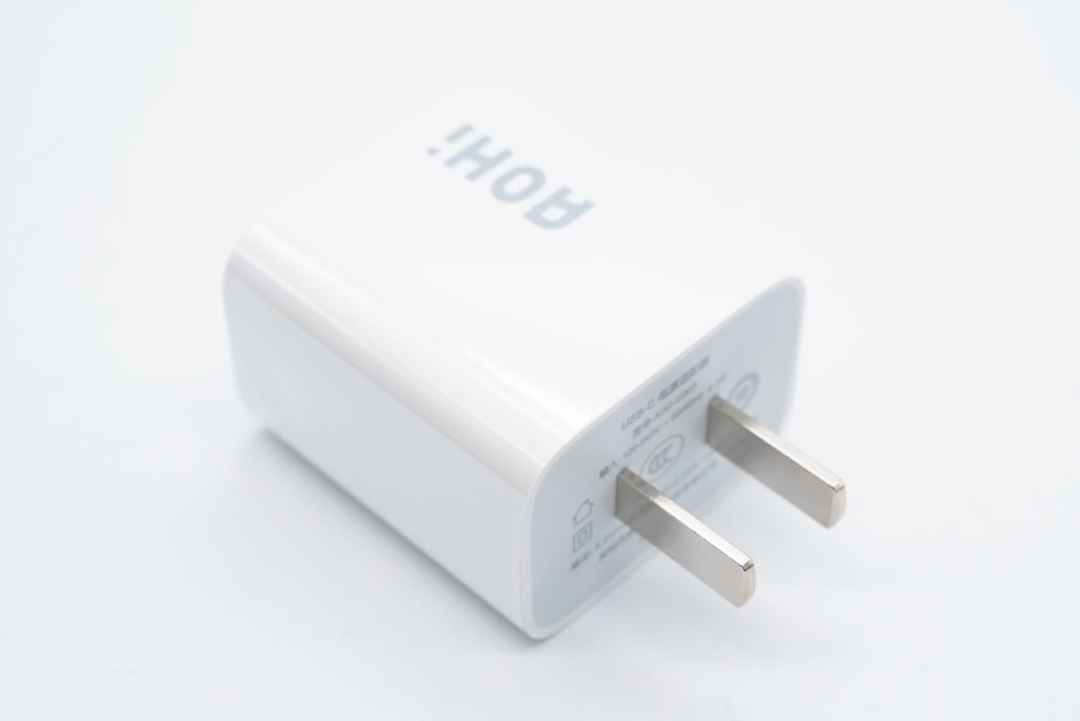

Aohi奥海
1、Aohi奥海20W PD快充充电器
PWM主控芯片：dialog iW1797
同步整流芯片：dialog iW676
PD快充协议芯片：dialog iW657P
编辑点评：Aohi奥海20W PD快充充电器采用PC材质白色外壳，腰身光滑简洁，输入端配备固定式国标插脚。充电器支持QC、PD两个市面上最普及的通用快充协议，具备5V3A、9V2.23A、12V1.67A三组固定电压档位，性能上不仅可以满足iPhone 12系列新机快充需求，而且对苹果其它型号手机同样有很好的兼容性。
充电头网通过拆解了解到，充电器采用了dialog iW1797+iW676+iW657P全套快充方案，高压MOS管采用芯派SW6N70DA，同步整流管采用威兆VS6016HS，此外输出VBUS开关管也是来自威兆。采用智宝电解电容和钰邦固态电容进行输入输出滤波，用料扎实可靠。

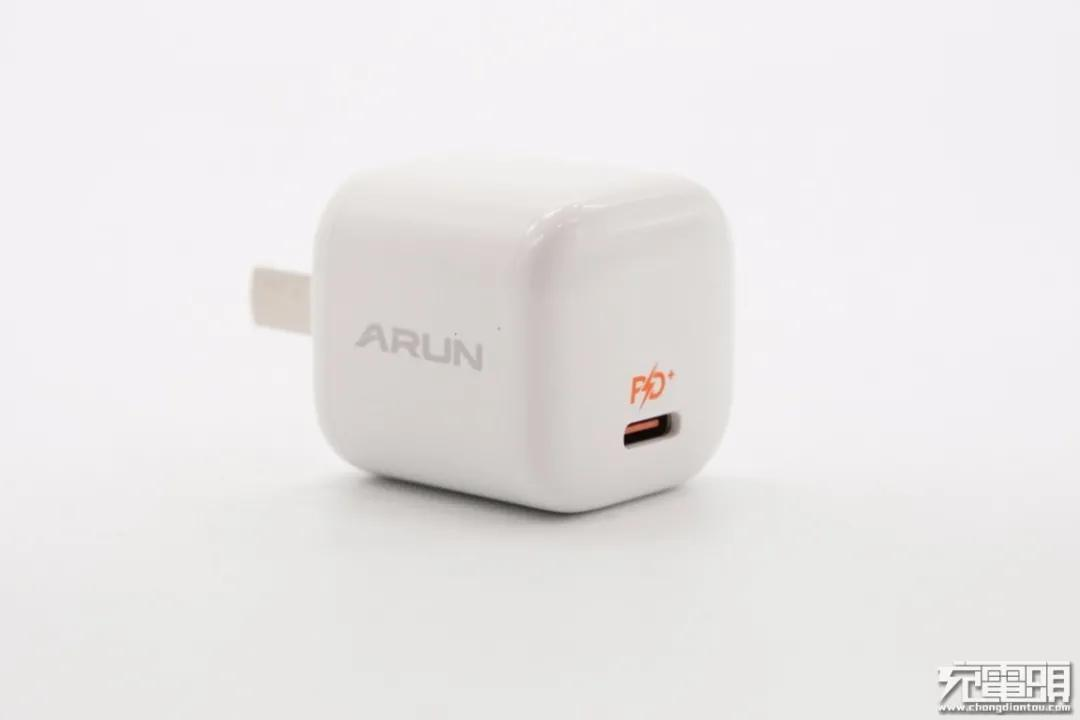

ARUN海陆通
PWM主控芯片：丝印SC2555
同步整流芯片：茂睿芯MK91736
PD快充协议芯片：云矽半导体XPD720
编辑点评：海陆通20W PD快充充电器机身小巧圆润，充分满足消费者对小体积的要求同时使用上又有不错的手感，输入端配备的是主流固定式插脚。这款产品支持QC2.0/3.0、AFC、FCP和PD3.0快充协议，具备5V3A、9V2.25A、12V1.75A三组固定电压档位，可以说是专门为iPhone 12设计。
充电头网拆解了解，这款充电器内部采用时下热门的多块PCB板组合焊接设计，可以极大缩小充电器体积，带来非常迷你的机身。此外充电器采用SC2555主控芯片搭配MK91736的高集成开关电源方案，两颗芯片均内置MOS管。输出协议芯片采用云矽半导体XPD720，同样节省外围元件数量，有助于实现充电器小型化。
AUKEY傲基
PWM主控芯片：昂宝OB2365VIDP
同步整流芯片：茂睿芯MK91738
PD快充协议芯片：慧能泰HUSB339B
编辑点评：AUKEY 20W PD快充充电器在小巧的空间内，通过巧妙地结构布局实现了高达20W的输出功率，相比苹果原装5W充电器，功率密度提高了近3倍。除了支持20W PD快充外，这款充电器还对多种主流快充协议进行了兼容，使用多种不同品牌的手机快充，应用广泛。
充电头网拆解发现，AUKEY 20W PD快充充电器内采用了四块PCB板组合的结构，充分利用空间；同时在用料方面，选用了昂宝高度集成的初级PWM芯片和茂睿芯高集成同步整流芯片，最大限度减少外围器件数量，让充电器的小型化成为可能。协议芯片选用USB-IF协会认证芯片HUSB339B，保证产品的PD快充兼容性，输出采用固态电容滤波降低纹波，输出更纯净。
PWM主控芯片：必易微KP22308WG
同步整流芯片：必易微KP41262
PD快充协议芯片：云矽半导体XPD750
编辑点评：傲基这款20W PD快充充电器造型风格硬朗，外壳表面全部采用亮面设计，十分光滑。配备可折叠插脚的同时，保持很小的体积，同时插脚端进行了“缺口”细节设计，产品整体便携便用。充电器支持QC、AFC、FCP、PD、PPS多个快充协议，具备3.3-11V2A PPS电压档位，兼容性很好，既可以给iPhone 12使用，也能满足其它品牌手机日常快充需求。
充电头网通过拆解了解到，充电器采用必易微KP22308WG+KP41262高性能高集成快充方案，输出端协议芯片采用云矽半导体XPD750。整套方案可以有效减少外围元器件数量，电路设计非常简洁。另外采用了富仕达MB系列贴片固态电容进行输出滤波，该系列电容体积非常小，很好压缩充电器体积，使得傲基这款20W充电器在配备折叠插脚的情况下，体积仍然很小。

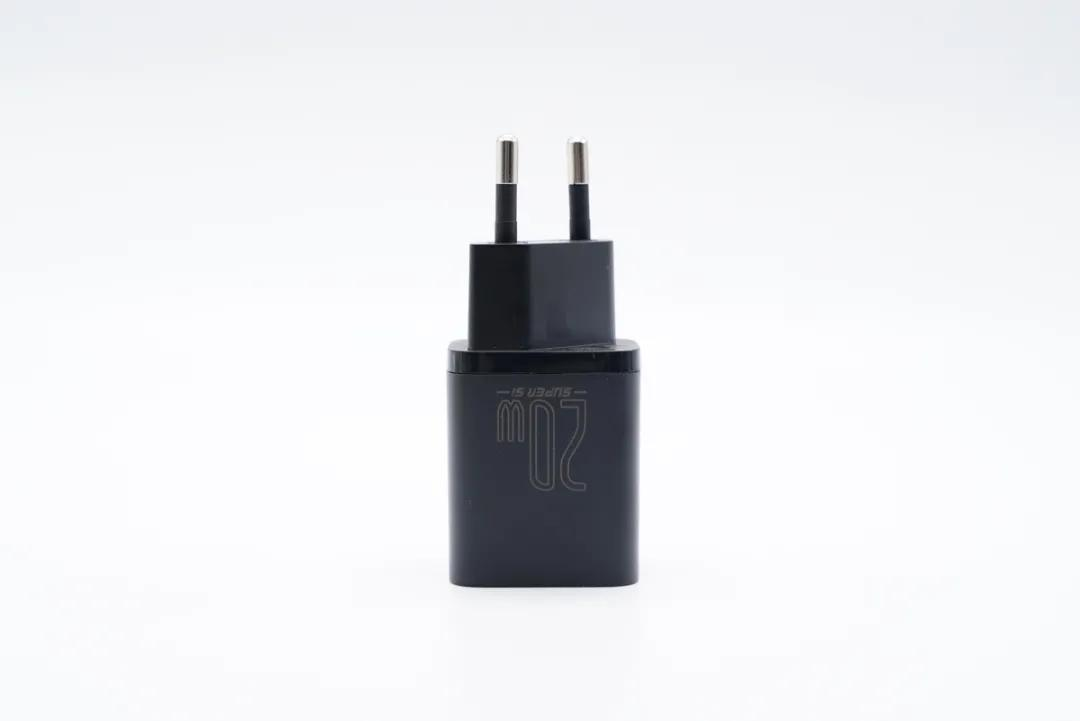

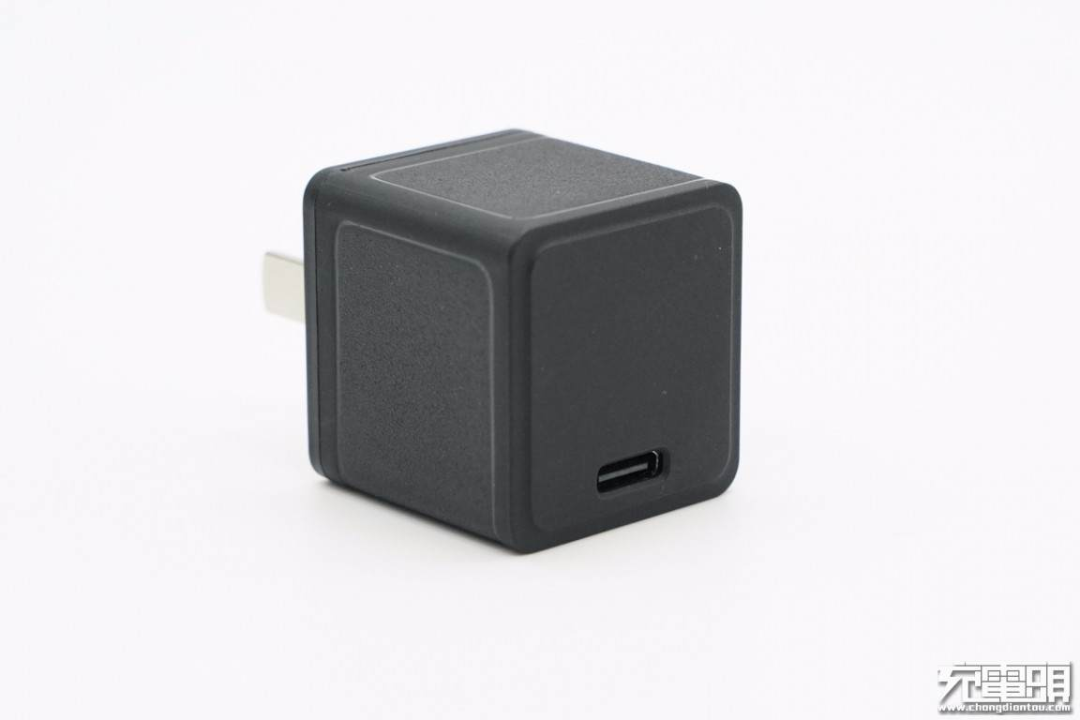

Baseus倍思
PWM主控芯片：美思迪赛MX6911
同步整流芯片：美思迪赛MX5480
PD快充协议芯片：美思迪赛MX5480内置
编辑点评：倍思新款20W Super Si快充充电器采用黑色机身壳，表面哑光，整体小巧精致。性能方面，这款充电器支持Apple 2.4A、QC2.0/3.0、AFC、FCP、PD3.0和PPS协议，具备5V3A、9V2.22A、12V1.67A、15V1.33A、20V1A、3.3-5.9V3A和3.3-11V2.2A电压档位，整体兼容性很好，面对不再标配充电器的多款iPhone机型都能很好的兼容。
充电器采用了美思迪赛半导体MX6911+MX5480极简快充方案，这套方案高度集成，外围电路十分精简，大大节省成本便于量产。此外其转换效率超过92%，因此温升表现很优秀，最大功率可达45W，用在倍思这款充电器上可谓是牛刀小试。
值得一提的是，倍思20W超级硅快充内部电路集成度业界领先，体积小巧，得益于将传统充电器中所要采用了4-6颗常用芯片，集成到了两颗主控芯片中，将超级硅技术应用到这款最新的20W快充当中，属于业界首创。
PWM主控芯片：美思迪赛MX6911
同步整流芯片：美思迪赛MX5480
PD快充协议芯片：美思迪赛MX5480内置
编辑点评：和上面的国行版相比，性能上别无二致，用料做工也基本相同，设计这么一款产品以面向海外市场。

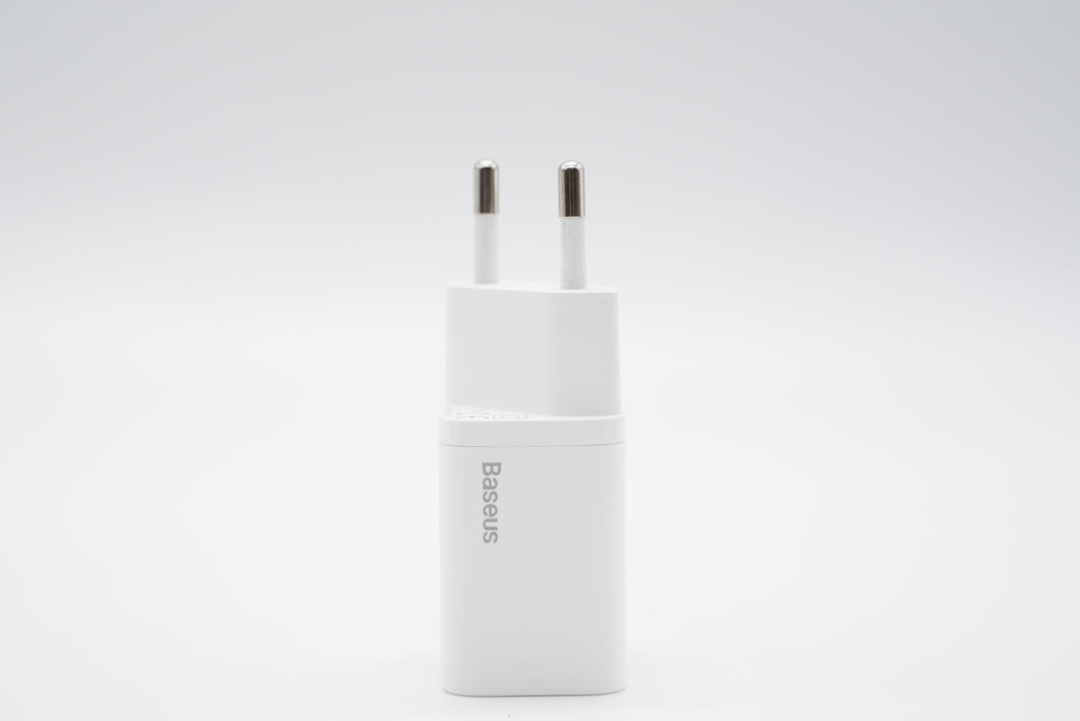

3、倍思欧规20W Super Si超级硅充电器CCCJGCE-X
PWM主控芯片：矽力科技AP205B-CV
同步整流芯片：未知
PD快充协议芯片：智融SW2305
编辑点评：倍思欧版20W超级硅充电器CCCJGCE-X造型外观保持不变，看上去精致美观。同时仍具有超级硅属性以及其带来的低温升、高稳定性等方面的优点。充电器支持Apple 2.4A、QC、AFC、FCP、PD快充协议，还具备5V3A、9V2.22A、12V1.67A、15V1.35A、20V1A五组齐全的电压档位，满足iPhone 12全速充电需求。
充电头网通过拆解发现，充电器内部设计保持不变，输入端以及初次级之间设有隔离板，输出端USB-C母座使用小板焊接。用料方面，充电器采用成都矽力科技的AP205B-CV超级硅主控芯片，协议芯片采用智融SW2305，整体用料扎实，协议丰富完整，支持20V输出。
Benks邦克仕
PWM主控芯片：PI INN3366C
同步整流芯片：PI INN3366C内置
PD快充协议芯片：英集芯IP2218
编辑点评：邦克仕20W迷你PD快充充电器采用小方块造型设计，边角过渡圆润使用方便，整体形象十分硬朗。充电器采用固定式插脚，两侧加入双翼设计，日常使用更稳定。此外支持QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议，具备标准的5V2.4A、9V2.22A、12V1.67A三组电压档位，满足各大品牌手机日常快充需求。
充电头网通过拆解了解到，这款充电器内部采用三维排布技术，各元器件立体堆叠最大化利用内部空间，同时采用PI半导体高集成主控芯片INN3366C以及永铭小体积电容，有效简化电路、减小体积。此外输出端采用英集芯IP2218，这是英集芯专为iPhone12推出的全系列快充方案中的一款，通过了USB PD3.0（PPS）认证，性能强悍质量可靠。

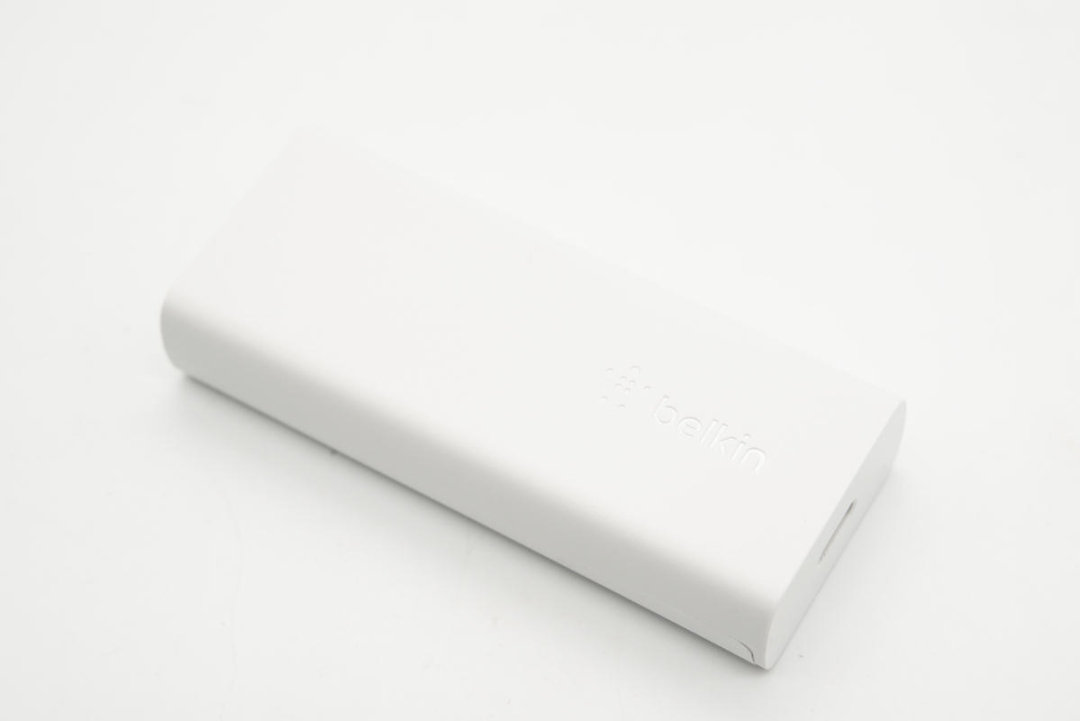

belkin贝尔金
PWM主控芯片：PI INN3279C
同步整流芯片：PI INN3279C内置
PD快充协议芯片：慧能泰HUSB339
编辑点评：贝尔金20W快充氮化镓充电器采用白色机身外壳，表面磨砂，可折叠插脚使用时和机身呈90°，贴在墙上更稳定。充电器支持PD3.0快充，具备5V3A和9V2.22A两组电压档位，可以说专为iPhone 12设计。此外整体机身小巧，适合携带外出。
充电头网通过拆解了解到，这款充电器由PI高集成GaN芯片INN3279C搭配恒泰柯同步整流MOS组成开关电源，由慧能泰HUSB339进行协议识别控制输出电压。此外采用黄宝石、钰邦和丰宾品牌电容进行输入输出滤波。
除氮化镓技术因素外，采用贴片保险丝、Y电容等小器件，电容、工字电感等柱状器件横置，使用绝缘胶带缠绕确保安全，变压器沉板处理等设计也很大程度上帮助缩小充电器体积。此外还贴有石墨导热贴纸避免局部热点，产品细节讲究。
PWM主控芯片：硅动力SP6649HF
同步整流芯片：东科DK5V85R15C
PD快充协议芯片：云矽半导体XPD720
编辑点评：贝尔金这款无线充电套装可以说是专为iPhone 12新机设计的，既可以给手机进行无线充电，又可通过附带的充电器进行20W有线快充，使用方式灵活，满足不同用户的充电习惯。充电器还支持QC2.0/3.0、AFC、FCP、PD3.0快充协议，整体兼容性也不错。
充电头网拆解发现，充电器输入端采用金属弹片接触式通电，输出端设有协议小板。开关电源采用硅动力SP6649HF+东科DK5V85R15C组成，协议芯片采用云矽半导体XPD720，芯片集成度高，大幅度减少外围器件，简化电路降低成本。另外采用丰宾电容进行输入输出滤波。

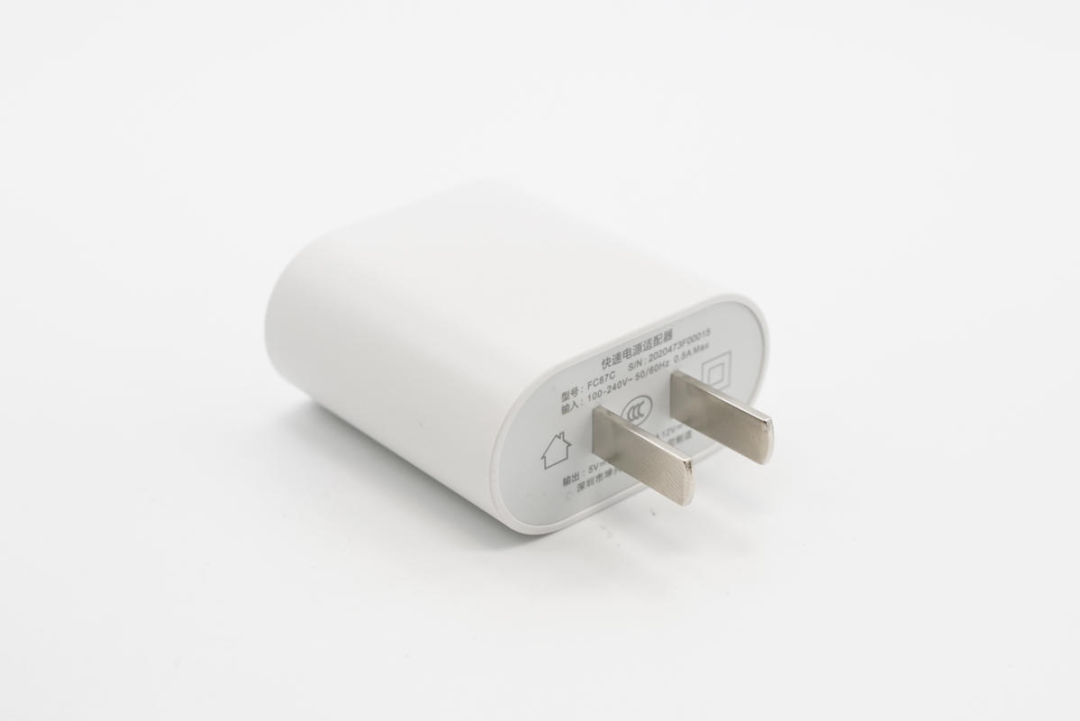

BULL公牛
PWM主控芯片：PI SC1548C
同步整流芯片：PI SC1548C内置
PD快充协议芯片：慧能泰HUSB339B
编辑点评：公牛20W PD快充充电采用平时常见的扁平长条形外观，纯白色阻燃材质外壳，正面印有品牌logo，背面印着20W字样。充电器采用固定插脚设计，输出端USB-C居中，并有蓝色胶环装饰，USB-C接口的胶芯也为蓝色，设计自成一体。充电器支持5V3A、9V2A、12V1.67A输出，除了PD 20W快充之外，还兼容QC3.0、QC2.0、AFC、FCP、Apple 2.4A等充电协议，兼容多个品牌手机快充，功能实用。
充电头网拆解发现，这款充电器内部的开关电源部分采用了进口电源芯片，由PI SC1548C控制，集成度高，外围精简；协议部分采用协会PD3.0认证的芯片HUSB339控制输出，此外，这款充电器的输入和输出滤波电容均来自绿宝石，性能可靠。

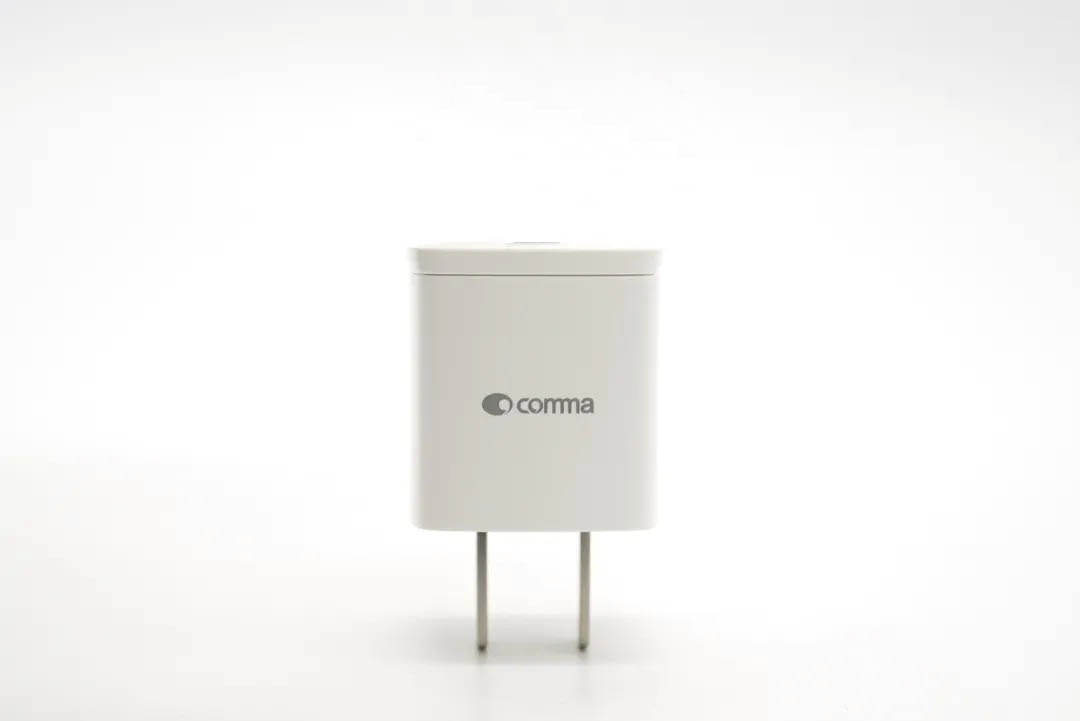

comma
PWM主控芯片：矽力科技AP205B-CV
同步整流芯片：东科DK5V85R15S
PD快充协议芯片：云矽半导体XPD720
编辑点评：产品采用“书本+橱窗”式包装盒，设计别致展示效果好。充电器机身非常小巧，设计简洁，日常使用十分方便。此外支持QC、FCP、PD3.0快充协议，具备5V3A、9V2.22A、12V1.67A三组电压档位，适合iPhone 12日常充电使用。
充电头网通过拆解了解到，这款充电器内部采用两块PCB板相互垂直焊接组成，高压电解电容、变压器等元器件设在侧面小板上，此外两块小板背面均贴有导热垫。充电器采用矽力科技AP205B-CV+东科DK5V85R15S快充解决方案，输出端采用云矽半导体USB PD3.0认证芯片XPD720，整套方案在成本、发热、体积等方面都很有优势，可大大提高产品竞争力。

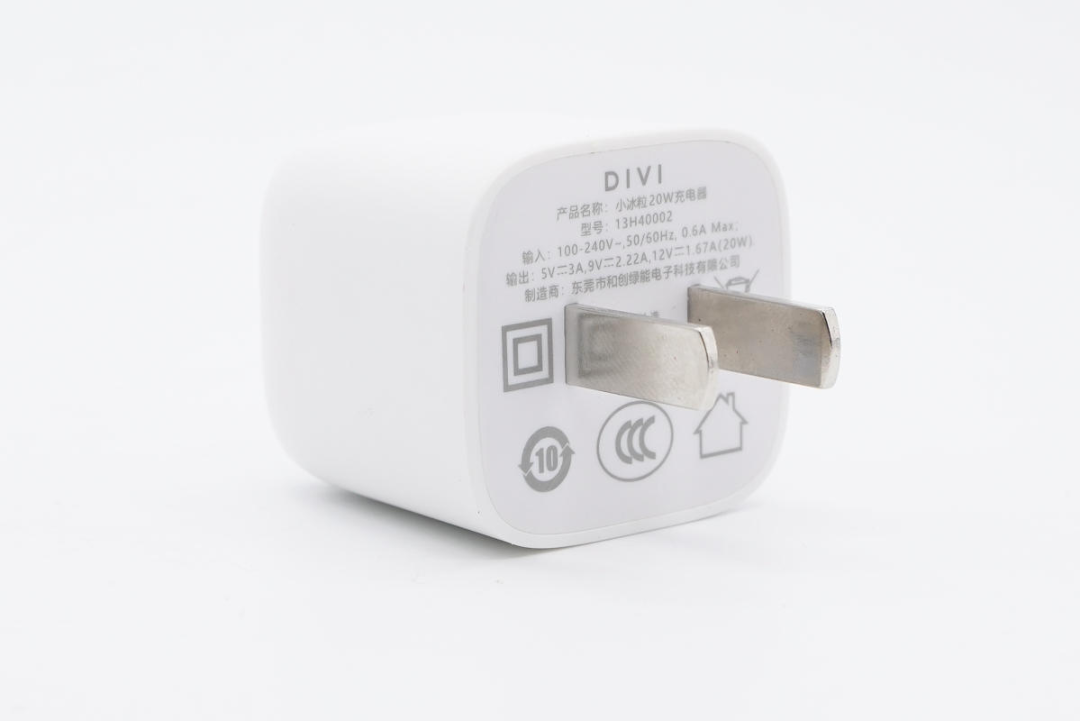

DIVI第一卫
PWM主控芯片：诚芯微CX7527C
同步整流芯片：诚芯微CX7538B
PD快充协议芯片：沁恒微CH236
编辑点评：第一卫20W快充充电器号称小冰粒充电器，小巧是其一大特点，此外机身边角过渡圆润，使用手感好。充电器支持QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议，具备标准的5V3A、9V2.22A和12V1.67A三组固定电压档位，可满足包括iPhone 12在内的多种品牌手机日常快充需求。
充电头网通过拆解了解到，充电器采用诚芯微CX7527C+CX7538B高集成快充方案，CX7527C超级硅MOS管，在温升、稳定性等方面非常具有优势，可应用于30W以内的方案，另外采用沁恒微CH236协议芯片控制输出电压。值得一提的是，基于诚芯微快充电源芯片开发的20W PD快充方案可帮助电源厂及品牌商节约系统成本、缩短产品开发周期、加速产品上市。

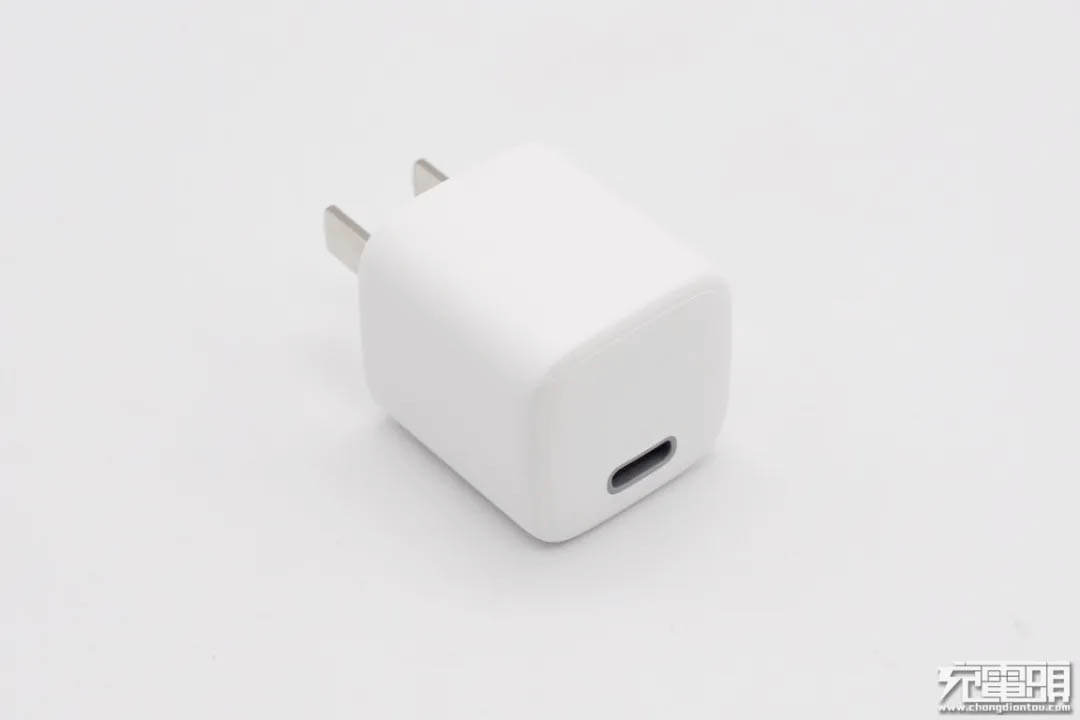

ESR亿色
PWM主控芯片：昂宝OB2631
同步整流芯片：昂宝OB2004Z
PD快充协议芯片：昂宝OB2613
编辑点评：亿色迷你20W PD快充充电器采用“小冰块”造型设计，方正小巧，机身壳表面磨砂抗指纹，边角过渡圆润。另外充电器具备标准的5V3A、9V2.22A、12V1.67A三组固定电压档位，可以满足iPhone 12系列手机全速充电需求。
充电头网拆解了解，这款充电器内部采用三块小板焊接设计，并采用塑料壳进行支撑和隔离。此外采用的是昂宝OB2631U+OB2004Z+OB2613全套快充电源方案，外围元件少，电路十分精简，比起采用控制器加MOS管的传统方案更具成本和体积优势。此外昂宝OB2613也通过了USB-IF协会认证，兼容性有保证。

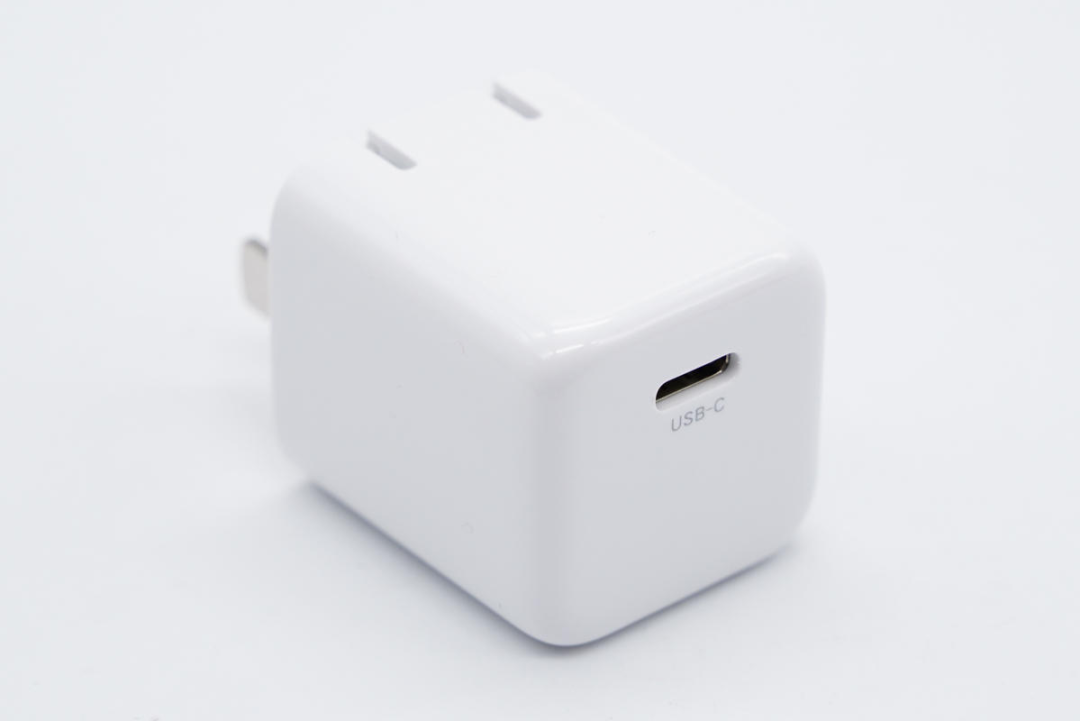

福瑞康
PWM主控芯片：美思迪赛MX6590
同步整流芯片：美思迪赛MX5480
PD快充协议芯片：美思迪赛MX5480内置
编辑点评：福瑞康迷你20W PD快充充电器机身方正小巧，腰身亮面设计，输出顶面微微内凹，不仅考虑到消费者对小体积的要求，同时也照顾到使用手感。充电器支持Apple 2.4A、QC、AFC、FCP、PD3.0等协议，具备标准的5V3A、9V2.22A、12V1.67A电压档位，可满足新旧iPhone手机以及华为、小米等品牌手机日常充电需求。
充电头网拆解了解，这款充电器采用时下热门的多块PCB板组合结构，夹层间放置元器件最大化利用内部空间。不过变压器、电容等元器件均作了充分的绝缘处理，夹层间的空隙注胶填充，整体稳定性有保证。
此外采用美思迪赛半导体MX6590+MX5480极简快充方案，仅用两颗芯片即可完成充电器核心功能，不仅有效简化电路缩小体积，同时也更具成本优势，帮助商家提高产品竞争力。充电器输入端还采用丹阳法拉电容进行滤波。
PWM主控芯片：芯朋微PN8162
同步整流芯片：芯朋微PN8307H
PD快充协议芯片：英集芯IP2723T
编辑点评：福瑞康“快充1亿”迷你充支持PD、QC2.0、QC3.0、AFC、FCP快充协议，可以为市面上大部分数码产品提供快充服务。同时产品外观特色鲜明，机身小巧，自己使用精致小巧，喜庆、寓意深远；拿来作为礼物赠送亲友，肯定能让其眼前一亮，同时祝愿他/她未来财源滚滚，也是一个不错的选择。
充电头网通过拆解了解到，充电器内部采用四块小板搭架焊接组成，为契合机身造型，前后端板子还设计成扇形，设计新颖独特。四块小板围成的空间内放置电容、变压器等元件，结构紧凑、扎实，初次级之间有黄色塑料隔离胶壳进行绝缘，安全可靠。
此外充电器采用芯朋微PN8162+PN8307H极简快充方案，简化电路降低成本，输出端采用英集芯IP2723T控制电压输出。整体设计合理，温升较高器件分布均匀，不愧为20多年的电源大厂出品。

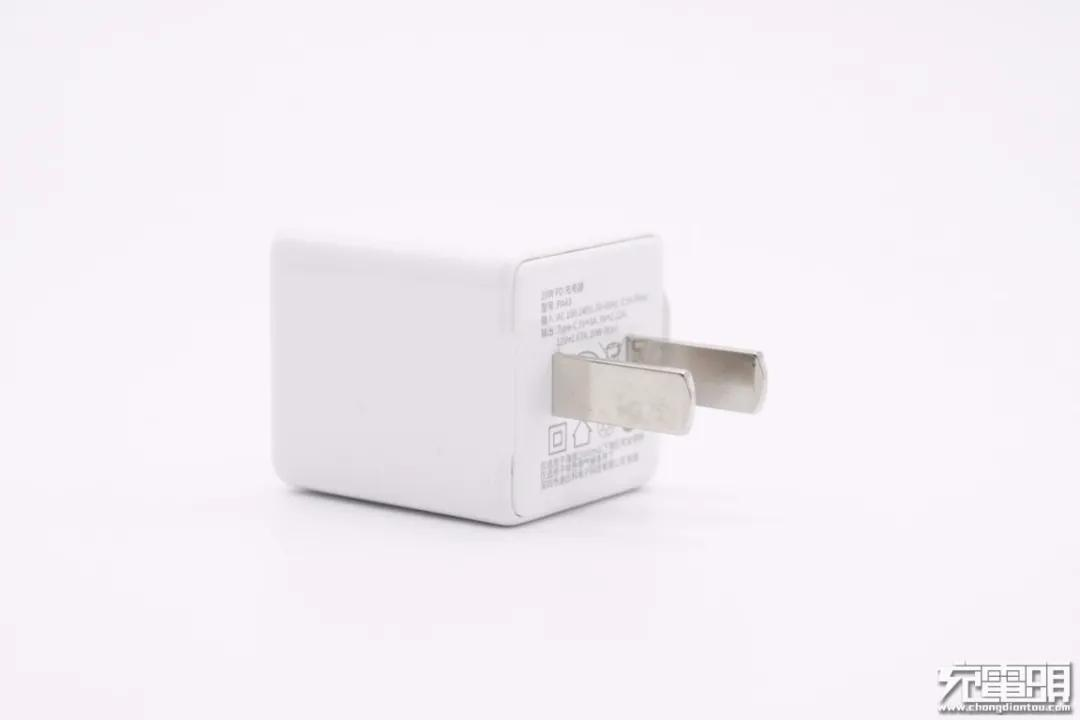

GOOD-SHE古石
PWM主控芯片：芯朋微PN8161
同步整流芯片：芯朋微PN8307H
PD快充协议芯片：未知
编辑点评：古石科技这款20W PD快充充电器采用PC阻燃材质外壳，机身小巧简洁，方便供应市场。此外输入端配备的是固定式插脚。据介绍，古石科技该款这款充电器在满载20W输出时，机身温热不发烫，在模具的细节处理方面也比较到位。此外充电器支持5V3A，9V2.22A和12V1.67A电压档位，可以说是专为iPhone 12设计的充电器。
充电头网拆解了解到，充电器采用时下热门的多块PCB板连接设计方式，同时初次级之间设有塑料壳进行加固和隔离，一举两得。如此便可最大化压缩充电器体积并保持内部稳定性。此外采用芯朋微PN8161+PN8307H极简主流快充方案，以及协议芯片同样内置保护管，外围元件数量非常少，整体集成度也非常高，有效帮助充电器实现小型化。

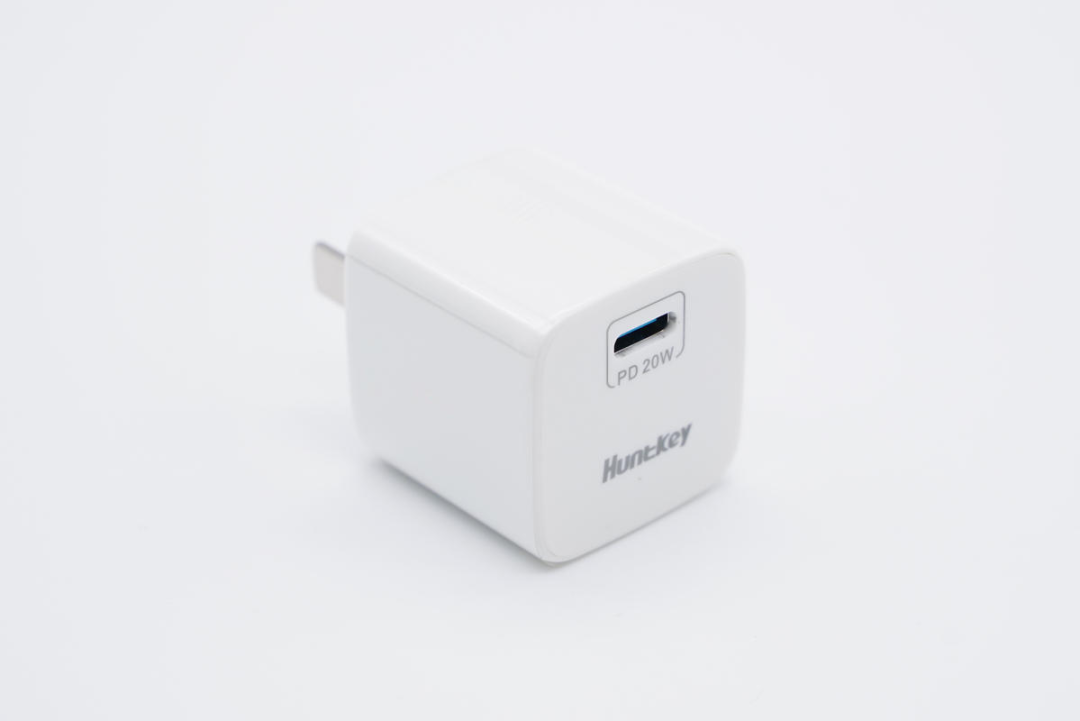

HuntKey航嘉
PWM主控芯片：昂宝OB2631U
同步整流芯片：OB2004Ax
PD快充协议芯片：昂宝OB2613
编辑点评：航嘉迷你20W PD快充充电器机身方正小巧，腰身亮面设计，边角过渡圆润，输入端配备固定式插脚，输出端USB-C口靠边缘设计。USB-C口支持QC、PE2.0、PD和PPS快充协议，同时具备5V3A、9V2.22A、3.3-5.9V3A、3.3-11V2.2A电压档位，兼容性好，产品小巧实用性强。
充电头网拆解了解到，这款充电器设有输入输出端小板，设计上在夹层间设有一体式塑料，同时起到连接、支撑和隔离作用，一举多得。另外这也是首款采用导热灌封胶灌封的20W充电器，导热性、耐候性很好，使用寿命长。充电器采用昂宝OB2631U+OB2004Z+OB2613全套快充电源方案，在性能、体积、成本上很有优势，帮助客户提高产品竞争力。
HKL华科隆
PWM主控芯片：矽力科技AP205B-CP
同步整流芯片：矽力科技AP405B
PD快充协议芯片：英集芯IP2723T
编辑点评：华科隆这款20W PD快充充电器采用PC阻燃材质白色外壳，表面是磨砂与亮面结合设计，输入端配备固定式插脚，整体小巧轻便。充电器支持Apple 2.4A、QC、AFC、FCP、SCP、MTK PE+2.0和PD3.0多个协议，具备5V3A、9V2.22A和12V1.66A电压档位，无论是如今炙手可热的iPhone12，还是其它品牌手机，都能很好兼容，适用性广泛。
充电头网通过拆解发现，充电器开关电源部分，采用了矽力科技AP205B-CP+AP405B全套超级硅快充解决方案，两颗芯片均内置MOS，集成度非常高，更具成本优势，此外支持20W恒功率输出，充电更稳定。协议芯片采用英集芯IP2723T，其已经通过了PD3.0 PPS认证，兼容性可靠。
设计上，输出端设有协议小板，初次级之间有隔离板隔离，PCB板空间相对富足，各元器件分布相对稀疏，避免内部积热，输出采用固态电容滤波，保证充电器可长期使用。

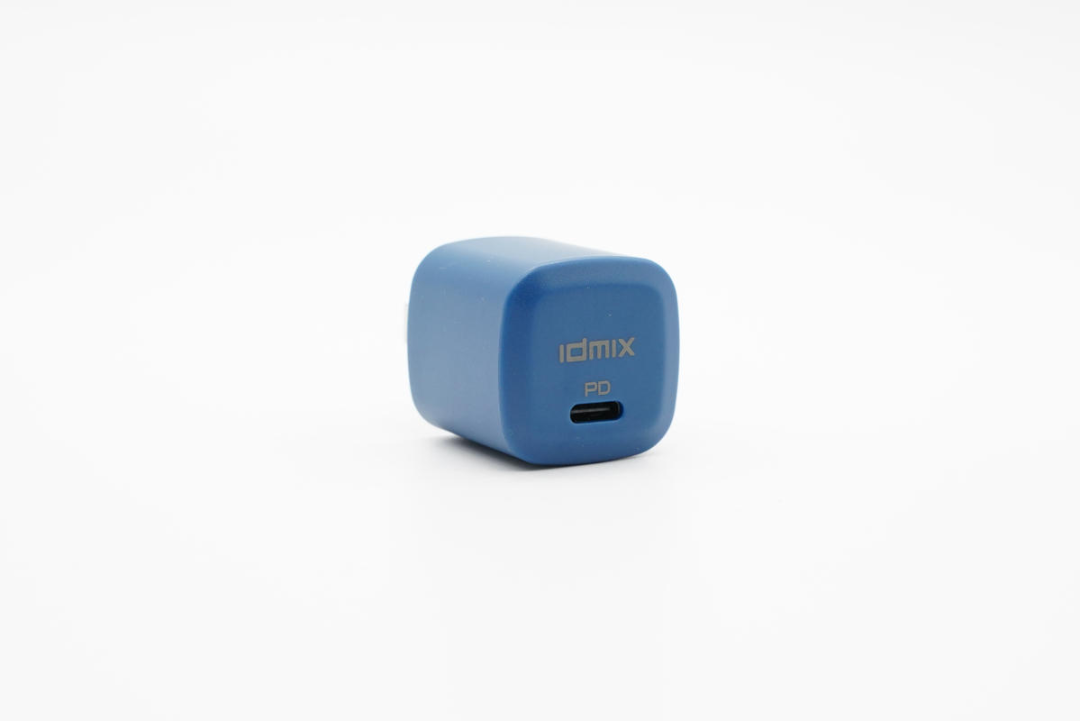

IDMIX大麦创新
PWM主控芯片：士兰微SDH8666QS
同步整流芯片：茂睿芯MK91736
PD快充协议芯片：慧能泰HUSB339
编辑点评：大麦20W PD快充充电器整体十分小巧，造型趋于小方块，机身壳表面哑光处理，输出顶面微凸且边缘斜面设计，输入端配备固定式插脚。充电器支持QC、AFC和PD3.0快充，支持9V2.22A和12V1.67A输出，主要为iPhone 12设计服务的快充充电器。
充电头网拆解发现，这款充电器内采用了四块PCB板组合的结构，充分利用空间，为了为了稳固内部结构，保险丝和光耦所在的小板对称设置，除了连接外还起到加固作用。同时在用料方面，选用了士兰微SDH8666QS和MK91736组成高集成开关电源方案，最大限度减少外围器件数量，让充电器的小型化成为可能。协议芯片选用USB-IF协会认证芯片HUSB339，整体设计用料可靠。

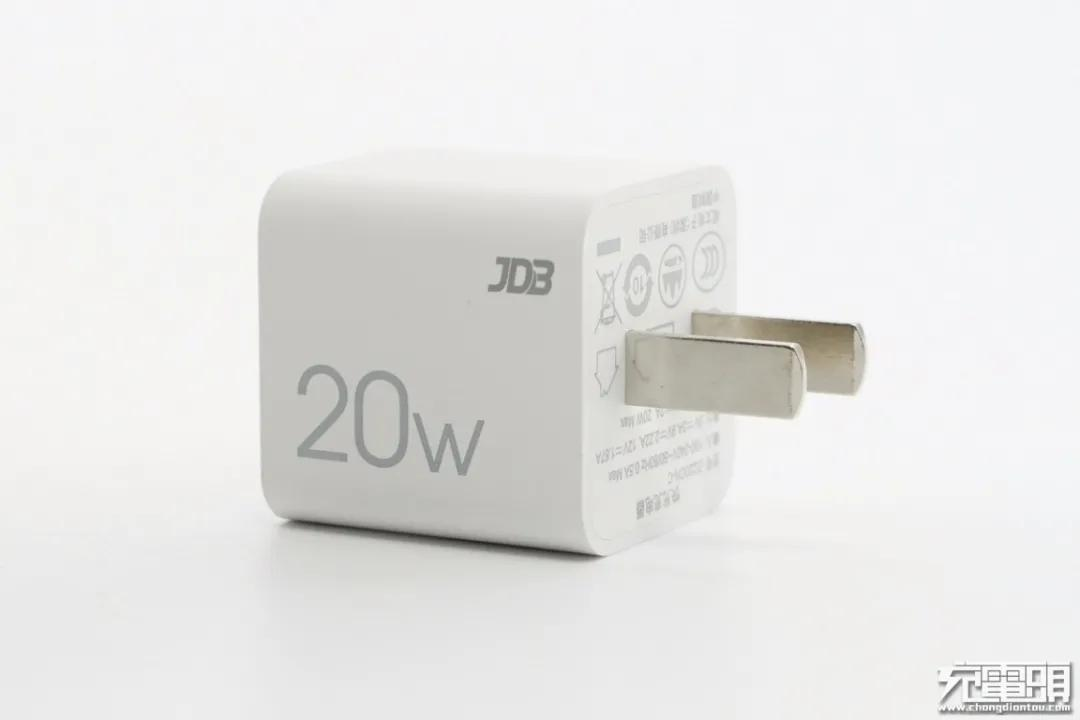

JDB劲电宝
PWM主控芯片：昂宝OB2631U
同步整流芯片：昂宝OB2004Z
PD快充协议芯片：昂宝OB2613
编辑点评：劲电宝20W PD快充充电器机身方正小巧，腰身亮面设计，整体体积也仅有苹果5W充电器大小。不仅如此，USB-C口支持QC、PE2.0、PD3.0和PPS快充协议，此外还具备5V3A、9V2.22A、12V1.66A、3.3-5.9V3A和3.3-11V2A电压档位，兼容性广泛。产品小而实用性。
充电头网拆解了解，这款充电器内部采用昂宝OB2631U+OB2004Z+OB2613全套快充电源方案，方案高度集成，电路精简，可有效降低成本增加产品竞争力，此外昂宝OB2613也通过了USB-IF协会认证，兼容性有保证。在体积控制方面，除了应用高集成芯片之外，这款充电器还采用了三块PCB板组合的结构，充分利用内部空间，同时还使用白色塑料架进行隔离和固定，更好的支撑内部结构。
JOYROOM机乐堂
PWM主控芯片：昂宝OB2710
同步整流芯片：芯茂微LP35118V
PD快充协议芯片：云矽半导体XPD738
编辑点评：机乐堂这款充电器设计小巧简洁，固定插脚与1A1C接口的经典配置，支持QC、AFC、FCP、SCP、PD多个快充协议，既可以满足时下热门的iPhone 12 20W快充需求，也能很好适配小米、华为等其它品牌手机。
充电头网通过拆解了解到，PCBA模块采用口字结构设计，输入输出小板以及两块连接小板组成，其中一块连接小板用来支撑USB-A母座。充电器开关电源由昂宝OB2710搭配维安高压MOS管，以及芯茂微LP35118V同步整流控制器以及谷峰整流管组成，输出端采用云矽半导体XPD738控制双口输出电压。采用永铭KCX和NPX系列小体积电容进行输入输出滤波。

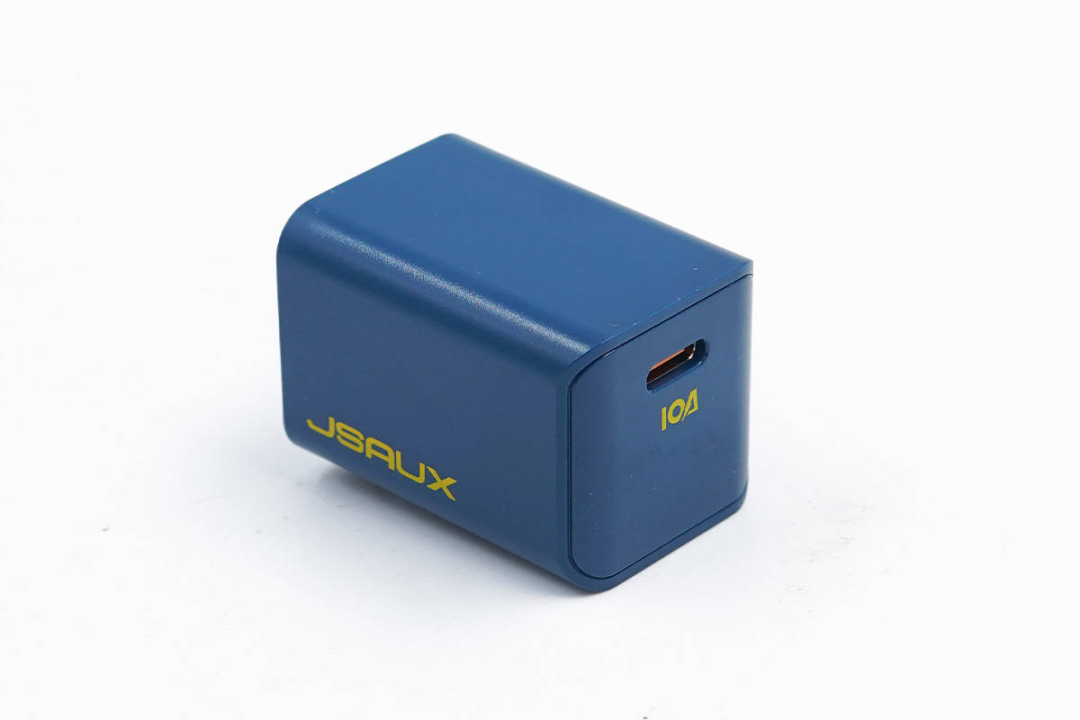

JSAUX几硕
PWM主控芯片：PI主控芯片
同步整流芯片：PI主控芯片内置
PD快充协议芯片：慧能泰HUSB339B
编辑点评：JSAUX 20W PD快充充电器采用海蓝色配色，腰身磨砂顶面亮面处理，同时顶面边缘是尖锐棱边与平缓弧面结合设计，造型上有自己独特的风格。此外也是目前众多20W PD快充充电器中唯一一款采用可折叠插脚的充电器，日常使用或携带外出都很方便。充电器支持PD3.0快充标准，最大9V2.22A 20W输出可满足iPhone12新机全速充电需求。
充电头网通过拆解发现，充电器内部采用三块PCB板组合结构，夹层间放置变压器和电容等器件，可以充分利用内部空间，将充电器体积压缩到最小。
充电器开关电源部分由PI主控芯片搭配华羿MOS组成，输出宽范围电压。输出端采用慧能泰HUSB339协议芯片控制电压输出，该芯片已经通过了USB PD3.0认证，输出滤波采用永铭固态电容滤波，有效保护爱机。

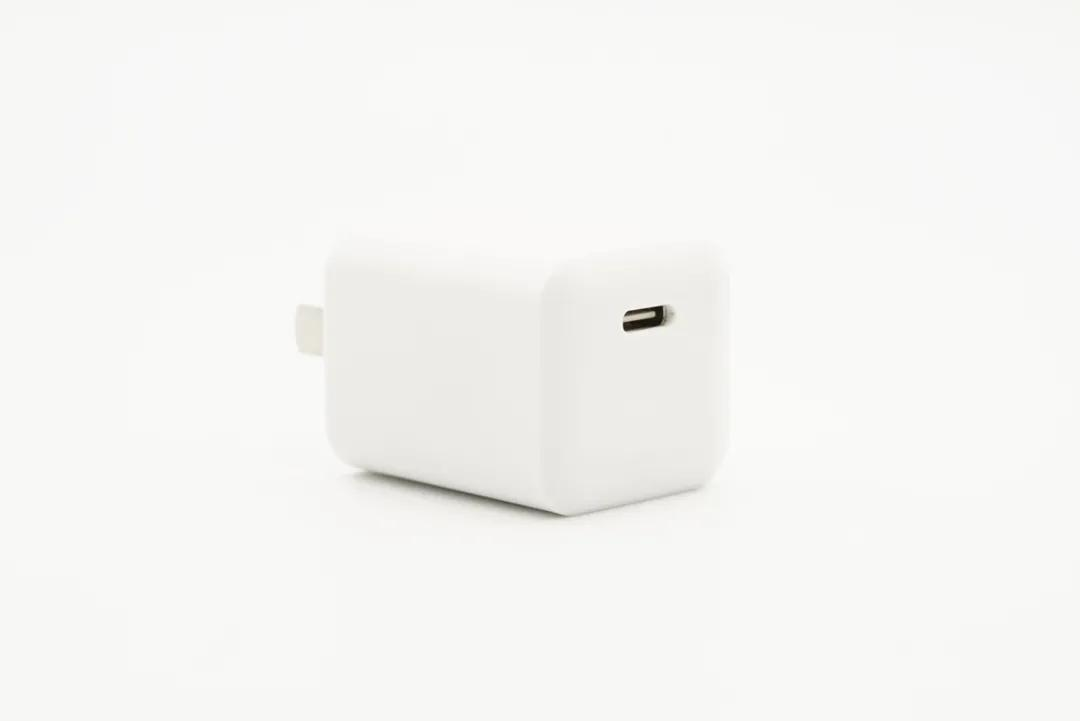

康鑫盛
PWM主控芯片：昂宝OB2631
同步整流芯片：昂宝OB2004Z
PD快充协议芯片：昂宝OB2613
编辑点评：康鑫盛20W迷你PD快充充电器输入端配备固定式插脚，腰身亮面设计，输出顶面哑光处理，机身整体小巧圆润使用手感好。充电器支持QC、PE2.0、PD3.0和PPS快充协议，还具备5V3A、9V2.22A、12V1.66A、3.3-5.9V3A和3.3-11V2A电压档位。产品兼容性广泛，小巧而实用。
充电头网通过拆解了解到，这款充电器内部采用时下热门的多块PCB板组合设计，可以充分利用内部空间，同时输入输出滤波电容以及变压器等元器件也都做了绝缘处理。此外充电器采用昂宝OB2631U+OB2004Z+OB2613全套快充电源方案，方案高度集成，可有效降低成本增加产品竞争力。

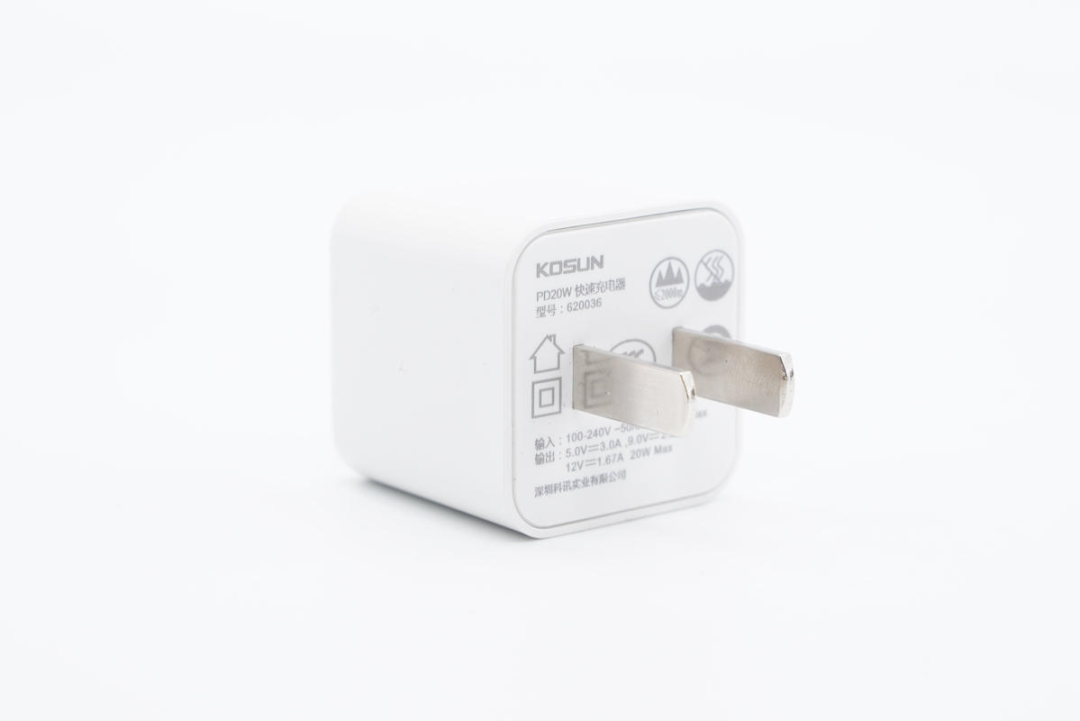

KOSUN科讯
PWM主控芯片：硅动力SP6681
同步整流芯片：硅动力SP6518F
PD快充协议芯片：智融SW2303
编辑点评：科讯迷你20W充电器机身方正小巧，外壳光滑洁白，设计十分简洁。充电器支持20W快充，可满足时下热门20W市场需求；同时还支持华为高压SCP快充，可为华为P40等款新手机进行22.5W快充。此外还支持Q、AFC、FCP、PE2.0、PD和PPS快充协议，整体兼容性非常好。在同为迷你充的情况下，更具优势。
充电头网拆解了解，这款充电器开关电源部分，采用硅动力SP6681主控搭配华润微初级开关MOS，以及硅动力次级同步整流芯片SP6518F，连接小板以及输出端小板上漏铜加锡以及过孔处理，帮助芯片散热。输出端协议芯片采用智融SW2303，这是一款专为20W迷你充设计的高性能协议IC，支持SCP、VOOC等私有快充协议，并获得了QC4+认证，十分可靠。
KunXing坤兴
PWM主控芯片：芯朋微PN8161
同步整流芯片：芯朋微PN8307H
PD快充协议芯片：英集芯IP2726
编辑点评：坤兴20W PD快充充电器采用PC阻燃材质外壳，腰身两侧采用半圆弧面设计，输入端配备固定式插脚。USB-C口支持QC、AFC、FCP、MTK PE+2.0、PD3.0和PPS多个快充协议，还具备5V3A、9V2.22A、12V1.66A、3.3-5.9V3A和3.3-11V2A电压档位，实测可满足iPhone 12 20W PD快充，坤兴这款充电器兼容协议广泛，拿来给其它品牌手机充电效果也不错。
充电头网拆解了解到，充电器AC-DC降压部分采用芯朋微PN8161+PN8307H极简快充方案，然后经由英集芯IP2726进行协议识别输出所需电压。由于初次级控制器和协议芯片均内置了MOS管，可有效精简电路降低成本，同时这套方案也成为了目前20W充电器主流选择之一，此外还采用绿宝石电解电容和固态电容进行滤波，整体用料扎实，寿命有保障。
PWM主控芯片：PI SC1548C
同步整流芯片：PI SC1548C内置
PD快充协议芯片：慧能泰HUSB339B
编辑点评：充电头网通过拆解了解到，小小黑科技20W USB PD快充充电器内部采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。充电器AC-DC部分由PI高集成主控芯片SC1548C搭配维安次级同步整流MOS组成，并采用慧能泰USB PD快充协议芯片HUSB339控制输出电压。
此外充电器采用了类似“夹心饼干”结构设计，输入输出小板之间布局电解电容和变压器等元器件，元件之间打胶固定，不仅有效压缩充电器体积，内部也更加稳固。电容和变压器使用绝缘管和胶带包裹进行保护。从体积大小来看，这的确是一款黑科技产品。
乐奇领先
PWM主控芯片：盛廷微D8549HF
同步整流芯片：东科DK5V60R10S
PD快充协议芯片：云矽半导体XPD720
编辑点评：乐奇领先20W PD快充充电器外观上仿照苹果20W充电器，输入输出端外壳灰色配色，以及特殊的接口，对于用惯苹果充电器的果粉来说，更加有亲切感。产品已经通过了3C认证，兼容多个快充协议，支持5V3A、9V2.22A和12V1.67A输出，可以满足包括iPhone 12在内的多数品牌手机充电需求。
充电头网拆解了解到，采用高集成快充方案是这款产品的另一大特点，开关电源由盛廷微D8549HF搭配东科高集成同步整流芯片组成，并由云矽半导体XPD720进行协议识别控制输出电压。电路精简，可有效降低成本，协议芯片支持多快充协议，适用多种机型快充。输入端采用插脚接触式通电，输出端设有小板，电容变压器等打胶加固，USB母座全塑料设计。总的来说，这款产品实用又便宜，极具性价比。

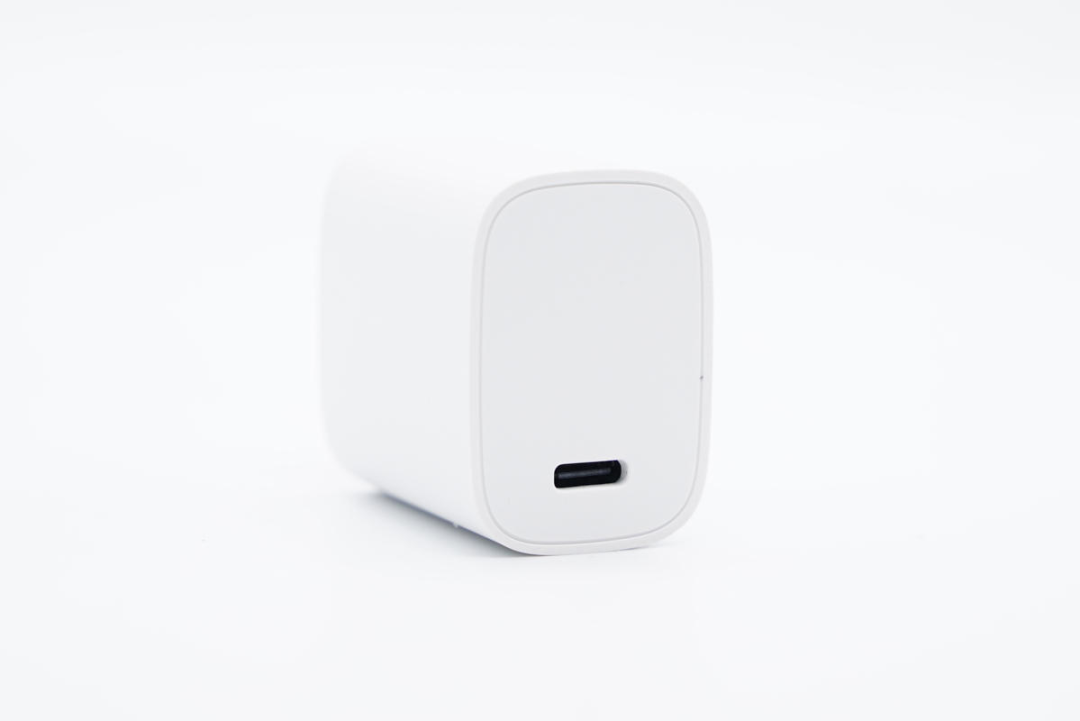

MI小米
PWM主控芯片：立锜科技RT7752
同步整流芯片：立锜科技RT7207KB
PD快充协议芯片：立锜科技RT7207KB内置
编辑点评：小米20W PD快充延续了18W PD快充的外观风格，白色阻燃材质外壳，配备固定式插脚，支持宽电压输入；输出端USB-C口居中设置，不仅支持USB PD快充，还兼容QC3.0、QC2.0、AFC、FCP等快充协议，其中USB PD快充PDO显示具有5V3A、9V2.22A、12V/.67A三组电压档位，最大功率为20W。
充电器内部元器件布局紧凑，正面的变压器和电容之间通过注胶固定，其中一颗靠近初次级侧的高压电容和输出电容均增加绝缘套设计，增强安全性能。
小米20W PD快充充电器基于全套立锜科技电源方案开发，内部PCB布局与紫米20W PD快充如出一辙。初级侧为立锜科技RT7752，次级芯片RT7207KB内置同步整流控制器和协议识别，集成度高。同时，采用老牌芯片厂商的电源芯片，也保证的产品性能的可靠性。
Mcdodo麦多多
PWM主控芯片：芯朋AP8268
同步整流芯片：芯朋PN8309H
PD快充协议芯片：英集芯IP2723T
编辑点评：麦多多20W PD快充充电器有黑白款式可供选择，机身外壳光滑圆润，输入端配备固定式插脚，接口处设有装饰环，整体小巧精致，上手体验感好。充电器支持Apple 2.4A、QC、AFC、FCP、SCP、MTK PE+2.0和PD3.0多个协议，支持9V2.22A和12V1.66A输出，最大20W充电功率可以满足iPhone 12全速充电需求。
充电头网通过拆解发现，充电器内部采用三块PCB板组合结构，充分利用内部空间，使得这款产品体积堪称迷你，功率密度是苹果原装5W充电器的4倍。
同时在用料方面，选用了英飞凌初级开关管和芯朋微AP8268+PN8309H开关电源方案，提高转换效率。协议芯片采用英集芯IP2723T，其已经通过了PD3.0认证，性能优秀。

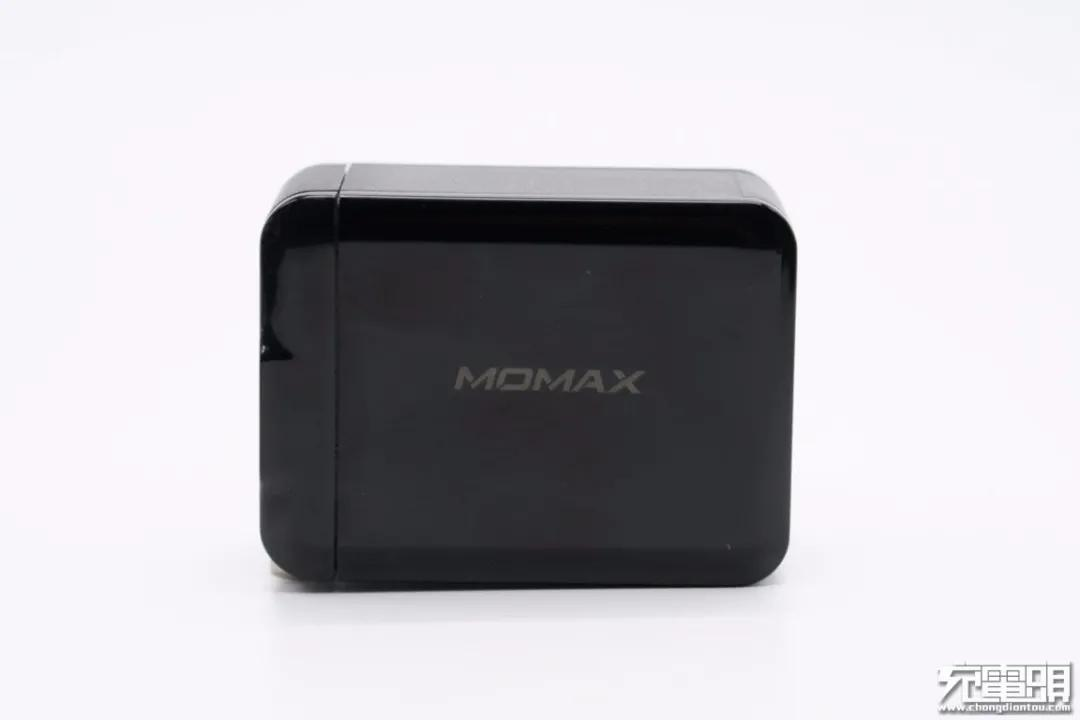

MOMAX摩米士
PWM主控芯片：丝印2393BN
同步整流芯片：芯茂微LP20R100S
PD快充协议芯片：英集芯IP2723T
编辑点评：摩米士20W PD快充充电器机身壳采用亮面和磨砂结合设计，黑色机身让充电器看上去十分简洁。此外输入端采用可折叠插脚，是目前市面上少数几款带折叠插脚20W充电器之一。充电器支持QC、AFC、FCP、SCP、PE2.0和PD3.0快充协议，具备标准的9V2.22A、12V1.67A电压档位，能够很好满足iPhone 12快充需求。
充电头网拆解发现，这款充电器采用典型的开关电源宽范围输出，协议芯片通过光耦反馈控制输出电压的架构。次级侧采用芯茂微高性能同步整流芯片LP20R100S，此外由英集芯IP2723T进行协议识别输出所需电压，该芯片通过了USB IF协会PD3.0 PPS认证。
摩米士这款20W充电器并没有过度追求小体积，相反充电器PCB板空间充裕，各元器件布局相对稀疏，可有效避免内部积热，让整个充电过程温度保持在一个较低范围。
PWM主控芯片：硅动力SP6649DF
同步整流芯片：杰华特JW77186B
PD快充协议芯片：云矽半导体XPD720
编辑点评：摩米士迷你20W快充充电器采用PC阻燃材质外壳，小方块造型，腰身亮面，输入输出外壳磨砂，设计经典。充电器除了支持QC、PD等主流快充协议外，还支持PPS快充，具备3.3-5.9V3A、3.3-11V1.8A两组PPS电压档位，可以很好满足各大品牌手机快充需求。
充电头网通过拆解连接到，充电器内部采用两块小板垂直焊接设计，初次级元器件之间有塑料板进行隔离。充电器采用时下热门的高集成快充方案，具体为硅动力SP6649DF主控芯片、杰华特JW77186B同步整流芯片以及云矽半导体XPD720协议IC。
MOVE SPEED移速
PWM主控芯片：dialog iW1797
同步整流芯片：dialog iW676
PD快充协议芯片：dialog iW657P
编辑点评：移速这款20W PD快充充电器造型和体积都和苹果20W充电器的很相近，配备固定式插脚，支持QC、PD快充协议，具备5V3A、9V2.23A、12V1.67A三组固定电压档位，性能上可以完美支持iPhone 12快充需求。
充电头网通过拆解了解到，充电器输入端采用接触式通电设计，采用四颗二极管组成桥式整流，变压器外套塑料壳绝缘，USB母座套装钢套加固。采用了dialog iW1797+iW676+iW657P全套快充方案，开关电源部分搭配的是芯派SW6N70DA初级开关MOS管以及威兆VS6016HS同步整流管。此外输出VBUS开关管也是来自威兆，采用智宝电解电容和钰邦固态电容进行输入输出滤波，整体用料扎实。
MNC铭普光磁
PWM主控芯片：硅动力SP6649DF
同步整流芯片：硅动力SP6516F
PD快充协议芯片：慧能泰HUSB350
编辑点评：铭普光磁20W USB PD快充充电器采用方块造型设计，整体小巧扁平。机身壳表面是亮面和磨砂结合设计，可以获得不同的使用体验感。输入端配备固定式插脚。USB-C口支持QC2.0/3.0、AFC、FCP、PD3.0和PPS多个快充协议，具备9V2.22A和12V1.67A电压档位，即使多款iPhone机型已不再标配充电器，这款产品也能满足它们的快充需求，此外也能满足其它品牌安卓手机充电需求，适用性广泛。
充电头网通过拆解发现，这款充电器开关电源采用硅动力SP6649DF+SP6516F方案，集成度高、可有效精简电路降低成本，主控芯片内置超级硅，具有转换效率高、发热低等特点；输入输出均采用全系艾华电容滤波，同时还选用了USB-IF协会认证芯片HUSB350控制电压输出，保证兼容性。总的来说，整套方案用料相当给力。
NOKIA诺基亚
PWM主控芯片：盛廷微D8549DF
同步整流芯片：茂睿芯MK91736
PD快充协议芯片：云矽半导体XPD750
编辑点评：诺基亚20W充电器机身十分简洁，直板造型设计可以说非常传统，不过散热方面也相对更好。产品支持支持Apple 2.4A、QC、AFC、FCP、PD3.0等协议，具备5V3A、9V2.22A、12V1.67A三组电压档位，可以很好满足iPhone 12系列新机快充需求。
充电头网通过拆解了解到，充电器主控芯片采用盛廷微D8549DF，同步整流芯片为MK91736，协议芯片则采用云矽半导体XPD750，整体方案集成度非常高，有效减少外围器件，降低成本。云矽半导体还能稳定供货，保证产品可以源源不断供应市场。
nubia努比亚
PWM主控芯片：昂宝OB2631U
同步整流芯片：芯茂微LP15R060SD
PD快充协议芯片：英集芯IP2726
编辑点评：努比亚20W PD快充充电器通体白色，腰身亮面设计，整体看上去十分光滑简洁，而体积则和苹果20W充电器的相当。此外产品具备9V2.23A、12V1.67A、3.3-5.9V3A、3.3-11V2.2A等多组电压档位，兼容性好，不仅可以给iPhone 12用，也能满足各种品牌安卓手机日常快充需求。
充电头网通过拆解了解到，充电器变压器整个使用塑料外壳罩住进行隔离同时也打胶帮助加固，输入端采用四颗二极管组成桥式整流。另外采用昂宝OB2631U+芯茂微LP15R060SD高集成快充方案，协议芯片采用英集芯QC4+认证芯片IP2726，采用台系智宝和钰邦电容进行输入输出滤波，整体用料做工都相当不错。

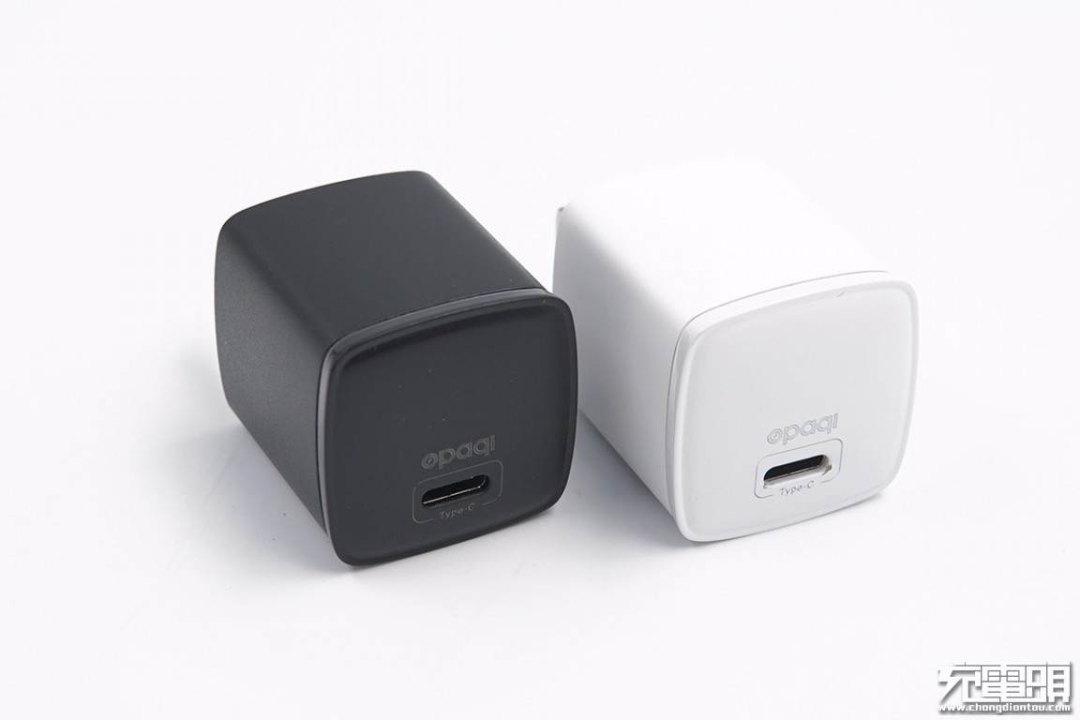

opaqi欧派奇
PWM主控芯片：硅动力SP6649HF
同步整流芯片：硅动力SP6516F
PD快充协议芯片：云矽半导体XPD718
编辑点评：欧派奇20W USB PD快充充电器机身非常小巧，日常使用十分方便；有黑白两种款式，采用PC阻燃材质外壳，表面哑光处理，侧面之间过渡圆润，整体设计风格简约。可满足各种安卓手机日常快充需求，面对即将到来且可能不标配充电器的iPhone 12，这也是个不错的选择。
这款充电器内部采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。充电器AC-DC部分采用硅动力SP6649HF+东科DK5V85R15S同步整流方案，内置MOS管集成度高，可有效精简电路并降低成本，输出端采用凌拓微LT1011PC进行协议识别。
整个充电器核心功能靠三颗芯片即可完成，造就如此小巧的充电器。此外输入输出端打胶加固，板子上配有导热垫，避免局部温升过高，保证充电器稳定工作。
ORICO奥睿科
PWM主控芯片：硅动力SP6649HF
同步整流芯片：东科DK5V85R15S
PD快充协议芯片：凌拓微LT1011PC
编辑点评：奥睿科20W PD快充充电器外观上与苹果20W充电器相近，体积也相差无几，虽然外观很相似但是机身上设有很显眼的ORICO品牌logo。此外机身壳光滑洁白，输入端配备的是固定式插脚。此外充电器支持QC2.0/3.0、AFC、FCP、PD3.0和PPS多个快充协议，具备3.3-5.9V3A和3.3-11V1.65A PPS电压档位，兼容性更好更实用。
充电头网拆解了解到，充电器采用硅动力SP6649HF+SP6516F高集成开关电源方案，由云矽半导体XPD718进行协议识别控制输出电压。整个电路十分精简，可有效降低成本，协议芯片支持多快充协议，适用多种机型快充。输出采用固态电容滤波，另外还采用了和苹果充电器一样特殊的USB母座。

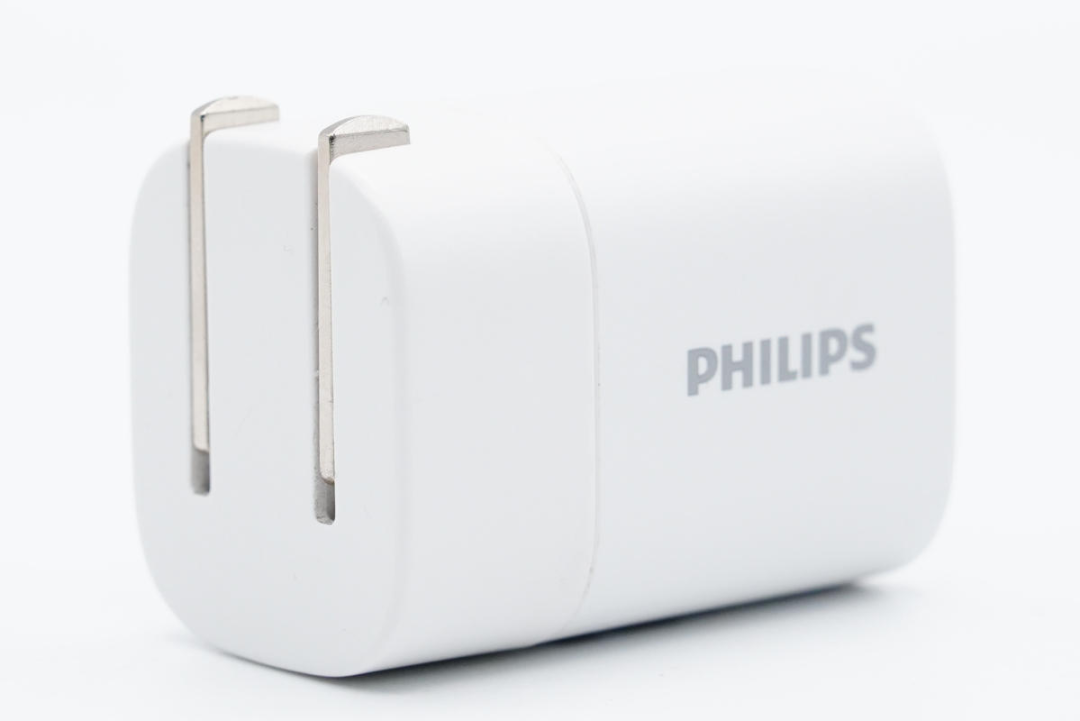

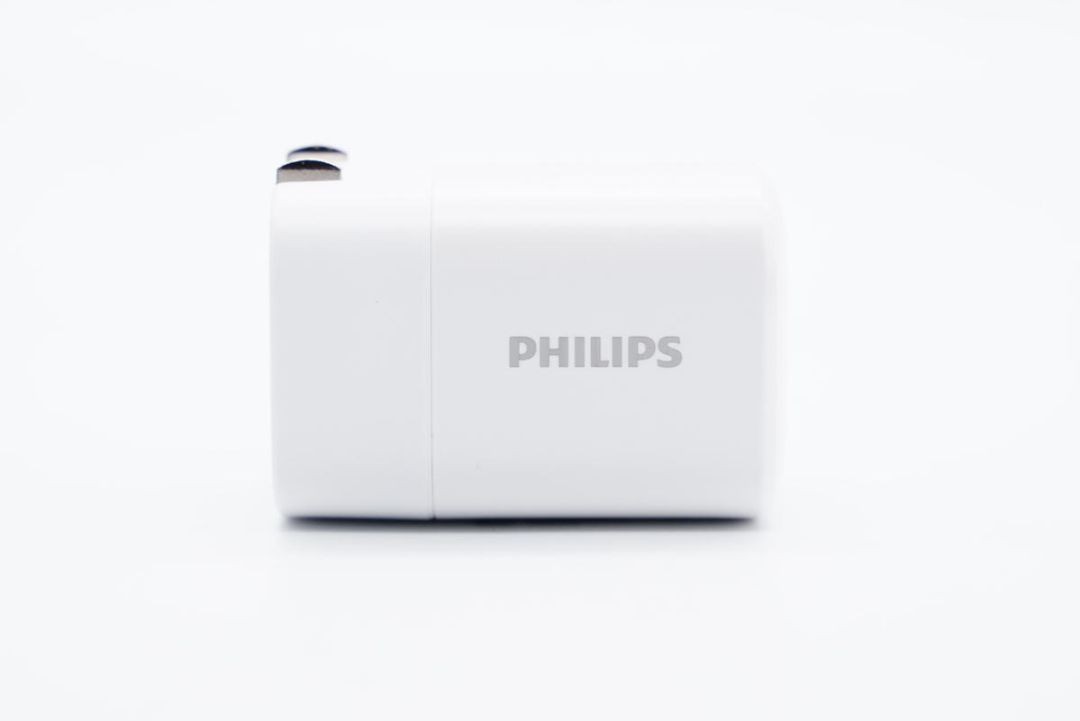

PHILIPS飞利浦
PWM主控芯片：康源CRE6959UHS8
同步整流芯片：东科DK5V85R15C
PD快充协议芯片：慧能泰HUSB339
编辑点评：飞利浦20W PD充电器风格设计简约，表面磨砂质感，边角圆润。另外配备的是可折叠插脚，携带外出更方便。USB-C接口输出支持USB PD快充，而且还兼容QC 2.0、QC 3.0、FCP、AFC快充协议，能给市面上大部分手机使用。
充电头网拆解发现，飞利浦这款20W充电器机身壳非常厚，保护性强，经久耐用。充电器内置两块小板，之间有塑料壳隔离。采用了康源CRE6959UHS8系列主控芯片以及东科DK5V85R15C同步整流芯片，协议芯片采用慧能泰HUSB339。芯片集成度高，能有效降低产品的开发成本，并加速产品的上市周期。
PWM主控芯片：诚芯微CX7527C
同步整流芯片：诚芯微CX7538B
PD快充协议芯片：云矽半导体XPD720
编辑点评：飞利浦这款充电器无论是外观、尺寸还是性能，都和之前拆过的那款一样，也就是说不管买到的是哪套方案做出来的这款充电器，使用体验感都没有差别，可以放心使用。充电器支持QC 、FCP、AFC、PD快充协议，能给市面上大部分手机进行快充。
充电头网进一步拆解发现，充电器就连内部结构设计也是一样的，设计输入输出小板，夹层间放置电容、变压器等元器件。这款充电器采用的是诚芯微CX7527C+CX7538B高集成快充方案，协议芯片采用云矽半导体XPD720。整体集成度高，外围简洁，可以加速产品的上市周期，保证货源充足。

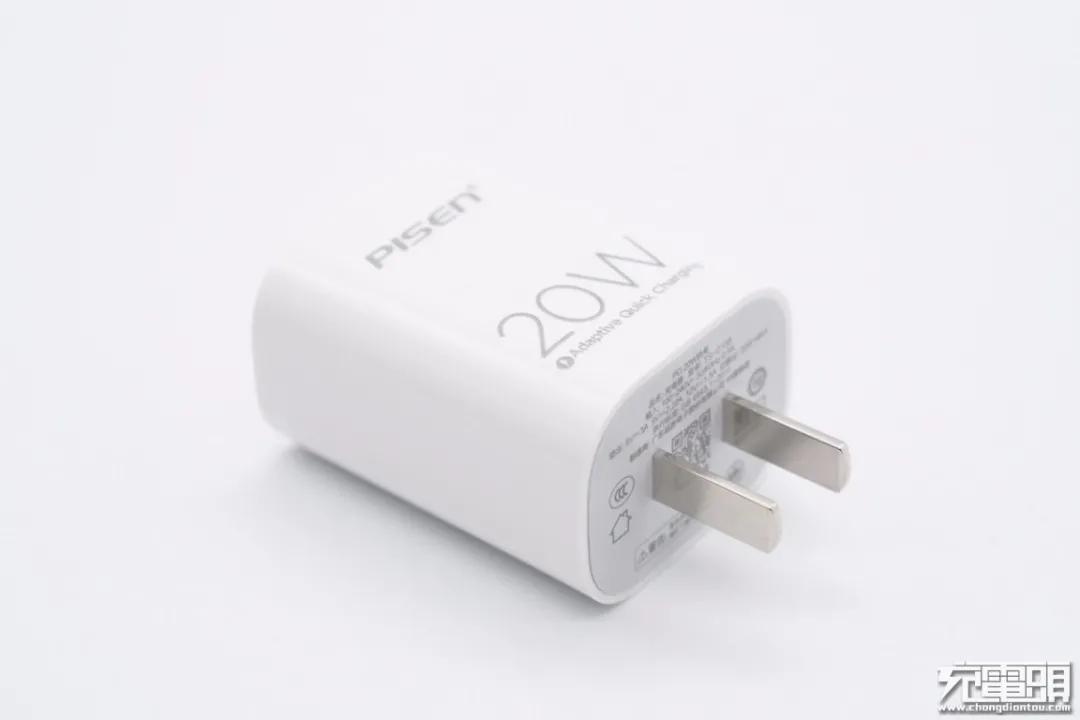

PISEN品胜
PWM主控芯片：芯朋微PN8161
同步整流芯片：芯朋微PN8307H
PD快充协议芯片：英集芯IP2723T
编辑点评：品胜20W PD快充充电器采用典型的直面板造型设计，机身洁白光滑，并设有PISEN品牌logo和20W标识，增加辨识度，此外输入端配备的是固定式插脚。充电器支持QC、AFC、FCP、SCP、PE2.0、PD3.0和PPS多个快充协议，具备5V3A、9V2.22A、12V1.5A、5-11V1.5A电压档位，整体兼容性广泛，可满足多数品牌手机日常快充需求。
充电头网拆解了解到，充电器采用黑色PCB板，输入端采用金属片接触式通电，输出端USB母座使用小板焊接，初次级之间设有隔离板，变压器电容等元器件打胶加固。用料方面，充电器AC-DC降压部分采用芯朋微PN8161+PN8307H极简主流快充方案，此外由英集芯IP2723T进行协议识别输出所需电压，该芯片也通过了USB IF协会PD3.0 PPS认证，充电器整体用料扎实。
PWM主控芯片：芯朋微PN8161
同步整流芯片：芯朋微PN8307H
PD快充协议芯片：天德钰JD6606S
编辑点评：品胜新款20W PD快充充电器将英集芯IP2723T协议芯片替换成了天德钰JD6606S，其余设计布局基本保持不变，支持QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议，并具备5V3A、9V2.22A、12V1.66A三组固定电压档位，表现不错，可以满足iPhone 12快充需求，对其它品牌手机也有很好的兼容性。
PWM主控芯片：丝印710L38
同步整流芯片：丝印6602
PD快充协议芯片：伟诠WT6636F
编辑点评：品胜20W迷你快充充电器外观设计相当别致，腰身靠近输入端处设有环形亮面凹槽，输出顶面微凸。同时机身三维均小于30mm，相当小巧，官方正式名称叫“小不点”毫不夸张。性能方面，支持QC、AFC、FCP、PD3.0快充协议，具备5V3A、9V2.22A、12V1.67A三组电压档位，满足iPhone 12充电绰绰有余。
充电头网通过拆解了解到，这款充电器输入端采用导线连接通电，内置两块PCB板相互垂直焊接组成，输入输出端采用永铭针对20W快充市场推出的小型电解/固态电容进行滤波。此外充电器采用开关电源加协议芯片架构，初级开关管采用东微高压超级结开关管，同步整流管采用维安低压MOS管。输出端由伟诠WT6636F协议芯片控制输出，该芯片通过了USB PD3.0（PPS）认证，性能有保证。
PWM主控芯片：必易微KP22308WG
同步整流芯片：必易微KP41262
PD快充协议芯片：云矽半导体XPD738
编辑点评：品胜这款迷你20W快充充电器从包装盒到机身设计，都保持家族风格，加深品牌形象。在保持体积基本不变的情况下，额外增加一个USB-A口，使其适用范围更加广泛。充电器支持QC、AFC、FCP、PD快充协议，整体兼容性也不错。
充电头网通过拆解了解到，充电器内部采用两块小板相互垂直焊接设计，采用白色塑料壳进行隔离保护，两个USB母座设在输出端小板两面，可以充分利用内部空间。采用必易微KP22308WG+KP41262高集成快充方案，两个接口由云矽半导体XPD738协议芯片控制，即使接口变多，核心芯片也没有变多。而永铭、云星小体积快充电容对充电器小型化同样功不可没。
RAGAU睿高
PWM主控芯片：矽力科技AP205B-CV
同步整流芯片：矽力科技AP405B
PD快充协议芯片：英集芯IP2726
编辑点评：RAGAU睿高20W快充充电器采用PC阻燃材质白色外壳，表面钢琴烤漆工艺处理，输入端配备固定式插脚，整体小巧轻便。充电器采用1A1C双口设计，接口支持QC、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS多个快充协议，兼容性广泛，使其不挑设备。双口均支持20W快充输出，满足包括iPhone 12在内的绝大多数机型的日常快充需求。
充电头网通过拆解发现，充电器开关电源部分采用了矽力科技AP205B-CP+AP405B超级硅快充解决方案，两颗芯片均内置MOS，集成度非常高，更具成本优势，此外支持20W恒功率输出，充电更稳定。
睿高20W PD快充充电器的双口输出由英集芯IP2726协议芯片进行控制，输出VBUS开关管同样采用矽力科技AP2318GE，初级开关芯片上有导热垫降低温升。
REMAX睿量
PWM主控芯片：芯朋微PN8161
同步整流芯片：芯朋微PN8307H
PD快充协议芯片：英集芯IP2723T
编辑点评：REMAX 20W PD快充充电器采用PC阻燃材质白色外壳，腰身亮面设计，各面之间过渡圆润，机身整体设计简洁造型经典，使用起来不硌手。充电器支持QC、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS多个快充协议，还具备5V3A、9V2.22A、12V1.66A三组固定电压档位，整体兼容性很好，可满足多数品牌手机日常快充需求。
充电头网拆解了解到，充电器AC-DC降压部分采用芯朋微PN8161+PN8307H极简快充方案，是目前20W PD快充充电器主流选择方案之一。此外由英集芯IP2723T进行协议识别输出所需电压，该芯片也通过了USB IF协会PD3.0 PPS认证，充电器整体用料不错。此外REMAX这款充电器还享受拼多多百亿补贴，价格也十分便宜，整体性价比很高。
PWM主控芯片：德普微DP2291
同步整流芯片：茂睿芯MK91736
PD快充协议芯片：云矽半导体XPD636

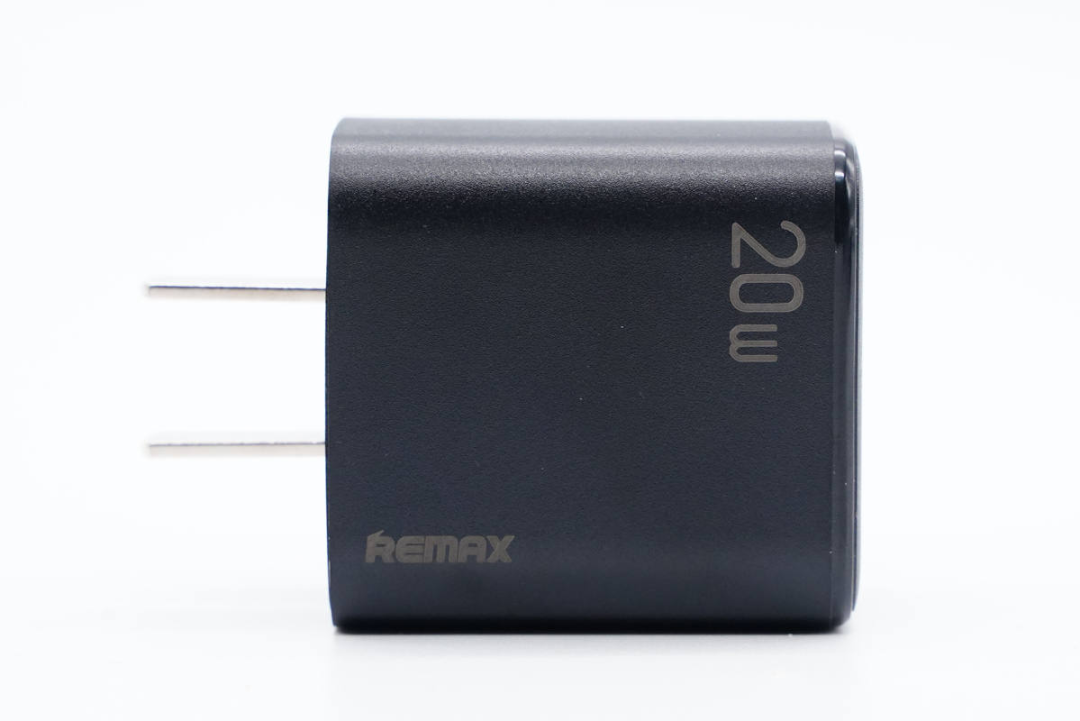

编辑点评：REMAX这款充电器采用PC材质黑色外壳，表面哑光，配备固定插脚和1A1C接口。性能上支持Apple 2.4A、QC、AFC、FCP、PD等协议，具备5V3A、9V2.5A、12V1.5A三组电压档位，满足手机快充不是问题。另外产品在百亿补贴和官方补贴的加持下，仅需26.6元，可以说非常的具有性价比。
充电头网通过拆解了解到，充电器变压器打胶加固，输出端设有协议小板。开关电源由德普微DP2291主控芯片搭配深爱半导体高压MOS以及茂睿芯MK91736同步整流芯片组成，输出协议芯片采用云矽半导体XPD636，控制1A1C接口输出。采用承兴电解电容以及益阳万京源固态电容进行输入输出滤波。
Rapoo雷柏
PWM主控芯片：士兰微SDH8666QS
同步整流芯片：茂睿芯MK91738
PD快充协议芯片：士兰微SD8602
编辑点评：雷柏迷你20W PD快充充电器采用PC阻燃材质白色外壳，机身表面全部哑光处理，机身壳上印有Rapoo和20W字样，表明品牌和充电功率，整体设计简洁。充电器具备5V3A、9V2.22A、12V1.67A三组标准电压档位，支持最大20W PD快充，专为iPhone 12设计。
充电头网拆解发现，这款充电器内采用四块PCB板组合焊接设计，分别是输入输出两块主板以及对角的两块小连接板，设计十分有特色，连接板不仅用来支撑加固，同时上面还设有保险丝、光耦等器件，节省空间。此外充电器开关电源采用士兰微SDH8666QS+MK91736高集成方案，输出端协议芯片采用士兰微SD8602，输出采用固态电容滤波，整体用料主流。
PWM主控芯片：矽力科技AP205B-CP
同步整流芯片：未知
PD快充协议芯片：英集芯IP2726
编辑点评：充电器采用经典直板造型，腰身是亮面和磨砂设计，使用时具有不同的手感，另外配备的是可折叠插脚，外出携带方便。充电器配备1A1C接口，支持QC、AFC、FCP、SCP、PD、PPS多个快充协议，整体兼容性好，可以满足包括iPhone 12系列在内的大多数品牌手机日常快充需求。
充电头网通过拆解了解到，充电器输入端采用接触式通电设计，另外内置两块PCB板90°垂直焊接。充电器采用成都矽力科技AP205B-CP超级硅方案，相较传统快充方案，集成度高，在稳定性、温升等方面更有优势。此外采用英集芯IP2726进行双口协议识别和输出控制，该芯片已经通过了QC4+认证，品质有保证。
SHARGE闪极
PWM主控芯片：芯朋微PN8161
同步整流芯片：芯朋微PN8307H
PD快充协议芯片：英集芯IP2726

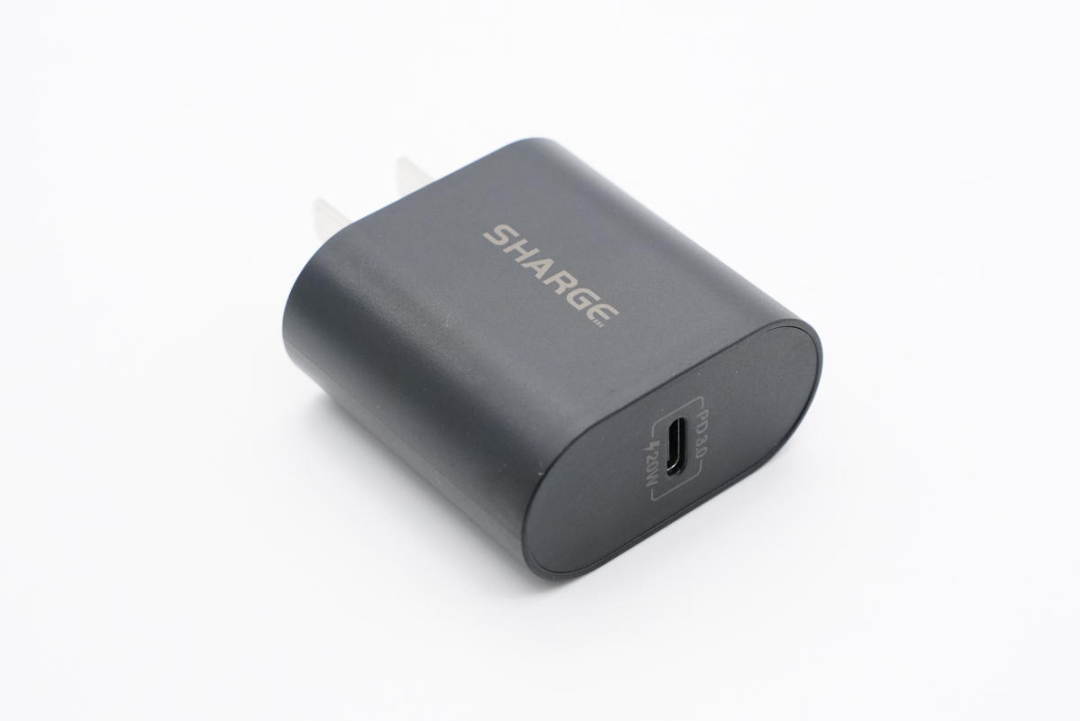

编辑点评：SHARGE闪极20W PD充电器采用PC阻燃材质外壳，采用圆边直面板造型设计，两侧是半圆弧面，增加用户使用手感，输入端配备固定式插脚，一改闪极特有的棱角硬朗ID风格。充电器支持QC、AFC、FCP、PE2.0、PD3.0、PPS多个快充协议，兼容性广泛，除了能兼容苹果家族产品快充外，不少安卓机型也能获得良好的快充体验，多设备党可以考虑。
充电头网拆解了解到，充电器AC-DC降压部分采用芯朋微PN8161+PN8307H极简快充方案，同时还采用英集芯IP2726 QC4+认证芯片，绿宝石电解和固态电容滤波，用料扎实可靠。总而言之，这是一款闪极面对入门级市场的产品，售价仅39元，性价比很高。
SMARTDEVIL闪魔
PWM主控芯片：丝印2393BN
同步整流芯片：芯茂微LP20R100S
PD快充协议芯片：英集芯IP2723T

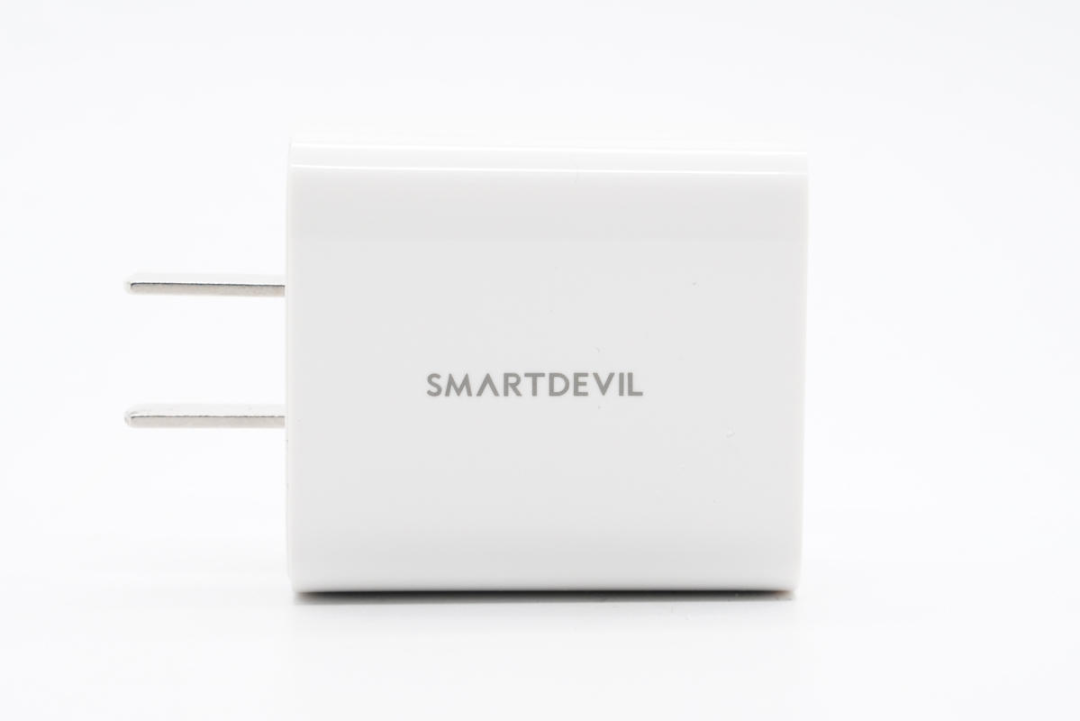

编辑点评：闪魔20W PD快充充电器采用直面板造型设计，腰身钢琴烤漆处理，输入端配备固定式插脚，输出顶面磨砂且内凹，怎么看都非常典型。USB-C口支持Apple 2.4A、QC、AFC、FCP、SCP、PE2.0和PD3.0协议，还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，可以满足包括iPhone在内的各大品牌手机充电需求。
充电头网拆解发现，这款充电器PCB板空间充裕，各元器件之间有着良好的间隔，不易积热，输出端采用协议小板垂直焊接。此外充电器采用了芯茂微高集成高性能同步整流芯片LP20R100S，以及英集芯IP2723T协议芯片，该芯片不仅通过了USB IF协会PD3.0 PPS认证，而且在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
STIGER斯泰克
PWM主控芯片：硅动力SP6649HF
同步整流芯片：硅动力SP6518FB
PD快充协议芯片：伟诠WT6636F
编辑点评：斯泰克20W PD快充充电器采用“豆腐块”方正机身造型设计，边角过渡圆润，且配备可折叠插脚，整体非常小巧，对于用户来说便携便用。充电器支持QC、AFC、FCP、SCP、PD3.0等快充协议，同时具备5V3A、9V2.22A、12V1.67A三组固定电压档位，兼容性广，可支持包括iPhone 12在内的各大品牌手机日常快充需求。
充电头网通过拆解了解到，这款充电器输入端采用导线连接通电，输出端设有协议小板，整个主板元器件少且布局紧凑。此外充电器AC-DC部分，采用硅动力SP6649HF+SP6518FB快充方案，集成度高，可降低充电器成本以及缩小体积，提升产品竞争力，目前傲基，泽宝，倍斯，图拉斯，罗马仕等品牌都有选择硅动力的快充芯片方案。此外输出端由伟诠WT6636F协议芯片控制输出，并带有指示灯指示充电器通电，方便使用。

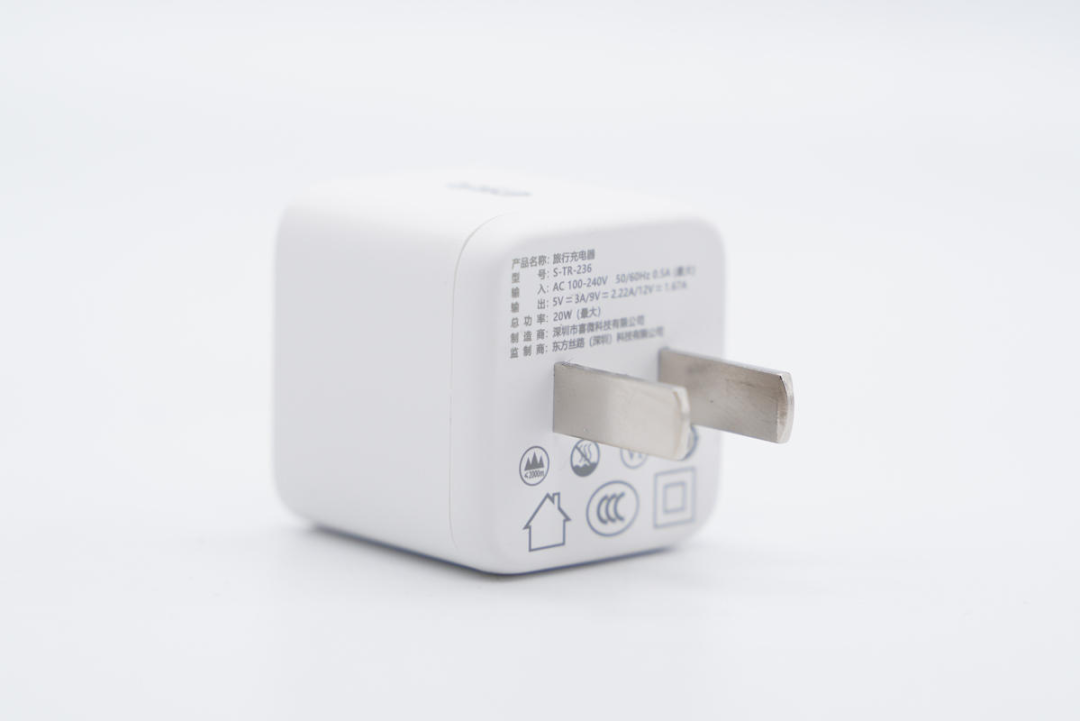

TEKA铁甲
PWM主控芯片：硅动力SP6649DF
同步整流芯片：硅动力SP6518FB
PD快充协议芯片：天德钰JD6606S
编辑点评：铁甲20W充电器采用PC阻燃材质白色外壳，同时风格十分硬朗。实测USB-C口支持Apple 2.4A、QC、AFC、FCP、SCP、PD3.0等主流充电协议，整体兼容性好，可满足包括iPhone 12在内的各大品牌手机日常充电需求。
设计上产品并没有走迷你充路线，即便如此体积仍要比苹果20W充电器要小。充电头网通过拆解了解到，充电器输入端采用接触式通电，输出端USB-C母座外套钢套加固，初次级间设有麦拉片，保证初次级的安规距离。
开关电源采用硅动力SP6649HF+SP6518FB方案，输出端协议芯片采用天德钰JD6606S，用料主流。只用了一个PCB板，没有走用市场通用大板插小板焊接的方式，减少了人工成本，良率也相应提高，整体性价比非常高。

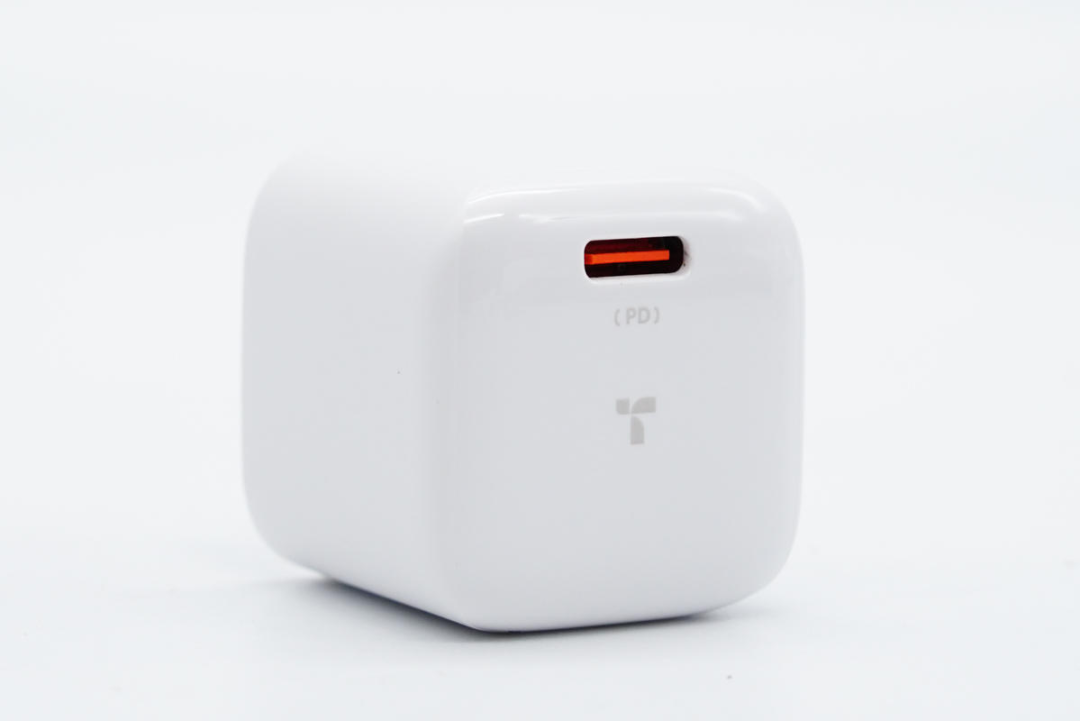

TORRAS图拉斯
PWM主控芯片：PI SC1548C
同步整流芯片：PI SC1548C内置
PD快充协议芯片：慧能泰HUSB339B
编辑点评：图拉斯迷你20W PD快充充电器边角圆润，使用起来不硌手。输入端为切面设计，搭配固定插脚，充电更稳定。充电器支持PD3.0快充协议，具备5V3A、9V2.22A两组固定电压档位，可满足iPhone8 以上机型日常全速快充需求。
充电头网通过拆解了解到，充电器内部不仅采用了U型结构设计，还采用了PI高集成主控芯片SC1548C，对实现充电器小型化很有帮助。此外采用慧能泰USB PD3.0认证协议芯片HUSB339，绿宝石电解电容进行输入滤波，固态电容进行输出滤波，整体用料不错。
UGREEN绿联
PWM主控芯片：昂宝OB2365
同步整流芯片：昂宝OB2004ZCP
PD快充协议芯片：昂宝OB2613
编辑点评：绿联20W PD快充充电器采用扁平外壳，有黑、白两种配色可选，输入为固定插脚，单口输出支持USB PD3.0 PPS快充协议，最大功率20W，可为iPhone 12全速充电。此外，充电器还支持QC3.0、QC2.0、Apple 2.4A快充协议，兼容QC4+快充。
充电头网拆解了解到，这款20W PD快充充电器内部设计较为紧凑，正面变压器和电容等元器件之间的间隙通过硅胶填充，增强导热性和元器件稳定性，并且初级和次级之间有镂空和加装绝缘板的设计。
绿联20W PD快充采用了昂宝OB2365+OB2004ZCP+OB2613全套方案，这也是业界为数不多的初次级和协议芯片均来自同一家提供供应商的20W PD快充方案。方案由原厂工程师调校，整体性强，一致性好。
2、绿联小金刚20W PD快充充电器
PWM主控芯片：昂宝OB2632
同步整流芯片：昂宝OB2004Z
PD快充协议芯片：昂宝OB2613
编辑点评：绿联小金刚20W PD快充充电器机身亮面设计，整体小巧而光滑，上手体验该好。输入端切面设计，可以更好的贴合插座或墙壁，使用更稳定，配备可折叠插脚外出携带更方便。充电器支持QC、PE2.0、PD、PPS快充协议，具备PPS电压档位，整体兼容性好，满足各大品牌手机快充需求。
充电头网通过拆解了解到，充电器内部也是采用热门的三块PCB板组合焊接设计，不过是“工”字结构，相对来说会更加稳定些。此外输出端小板对应变压器处镂空处理，可以减小充电器体积。充电器采用昂宝OB2632+OB2004Z+OB2613全套快充解决方案，集成度高，在性能、体积、成本上很有优势，让产品更具竞争力。
煊阳
PWM主控芯片：亚成微RM6717S
同步整流芯片：国泰克GTK1694C
PD快充协议芯片：天德钰JD6606S
编辑点评：煊阳20W PD快充充电器外观上仿照苹果20W充电器，输入输出端外壳灰色配色，配备固定式美规插脚，USB-C母座设计也和苹果充电器的很像。产品已经通过了CE和FCC认证，主要面向欧美地区市场。充电器支持多快充协议，支持20W PD快充，可以满足包括iPhone 12在内的多数品牌手机充电需求。
充电头网拆解了解到，这款20W PD快充充电器采用由亚成微RM6717S搭配次级同步整流芯片国泰克GTK1694C组成的快充方案，两颗芯片均内置MOS管，集成度高、电路精简。输出采用天德钰JD6606S协议芯片进行协议识别控制输出电压，该芯片支持多快充协议，适用多种机型快充。输入输出端均采用绿宝石品牌电容进行滤波，输出纯净。
YOOBAO羽博
PWM主控芯片：诚芯微CX7527C
同步整流芯片：诚芯微CX7538B
PD快充协议芯片：云矽半导体XPD738

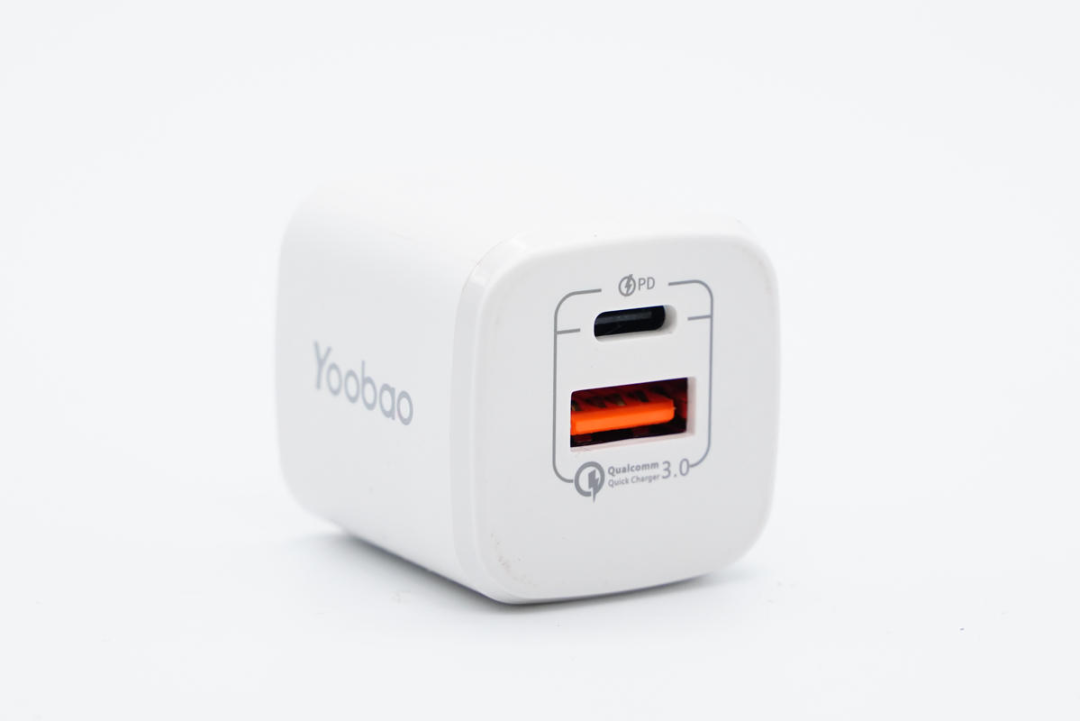

编辑点评：羽博这款充电器采用方块造型设计，风格简约。输入端采用固定式插脚，输出端配备1A1C双输出接口，支持QC、AFC、FCP、PD快充协议，两类接口可以适配各类新旧设备，USB-C口还支持20W PD快充，满足iPhone 12全速快充需求。
充电头网通过拆解了解到，PCBA模块采用工字结构设计，充分利用内部空间。采用诚芯微CX7527C+CX7538B高集成快充方案，方案高度集成可有效简化电路，开发设计变得更加简单。双口输出采用云矽半导体XPD738协议芯片控制，支持输出功率智能分配，同时云矽半导体芯片在供货方面保证货源充足，可以保证客户的产品持续供应市场需求。
ZENDURE征拓
PWM主控芯片：昂宝OB2631
同步整流芯片：昂宝OB2004ZCP
PD快充协议芯片：昂宝OB1613

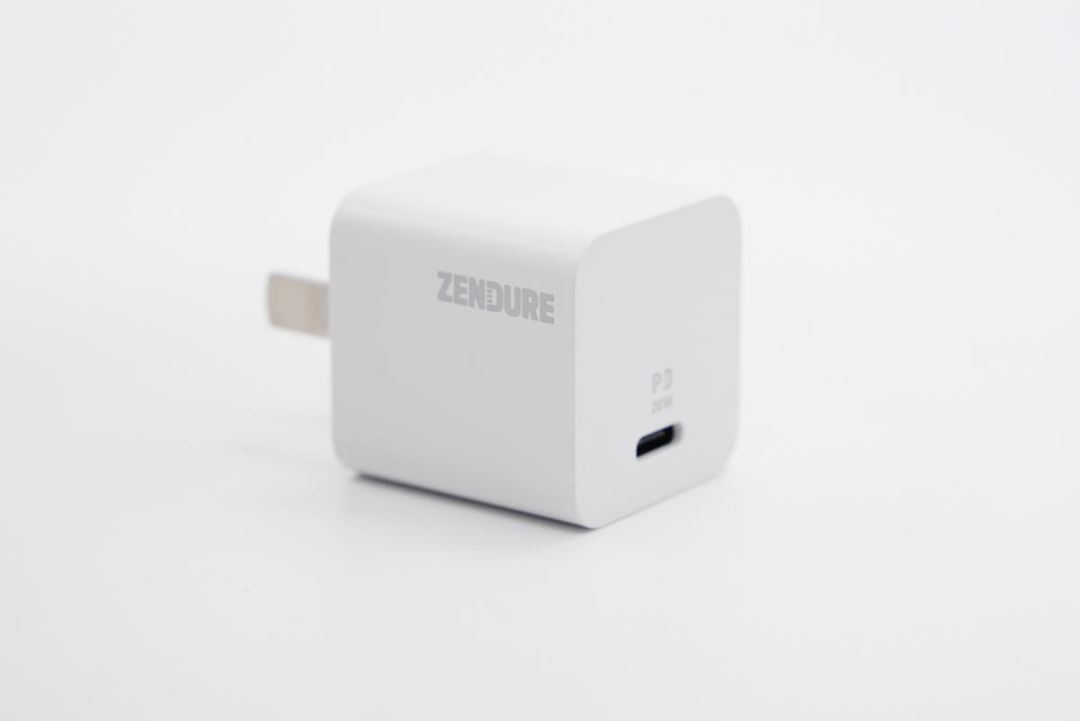

编辑点评：征拓20W PD快充充电器采用mini的机身设计，外形呈方块状。充电器配备固定插脚，USB-C输出支持5V3A、9V2.22A、12V1.67A，以及3.3-5.9V3A、3.3-11V5A五组PDO，兼容iPhone 12系列手机20W PD快充。此外，充电器还兼容QC3.0、QC2.0、FCP等快充协议，对其他多个品牌手机也可快快速充电。
充电头网拆解了解，这款充电器内部采用昂宝全套快充电源方案，AC-DC开关电源部分，由OB2631搭配OB2004ZCP组成，两颗芯片均为内置MOS设计，从而实现了精简的外围；协议芯片OB2613已经通过了USB-IF协会认证，兼容性有保证。
在体积控制方面，除了应用高集成芯片之外，这款充电器还采用了三块PCB板组合的结构，充分利用内部空间。同时还增加了塑料绝缘骨架，用于绝缘和支撑。
Zikko即刻
PWM主控芯片：昂宝OB2631U
同步整流芯片：杰华特JW77186B
PD快充协议芯片：英集芯IP2726

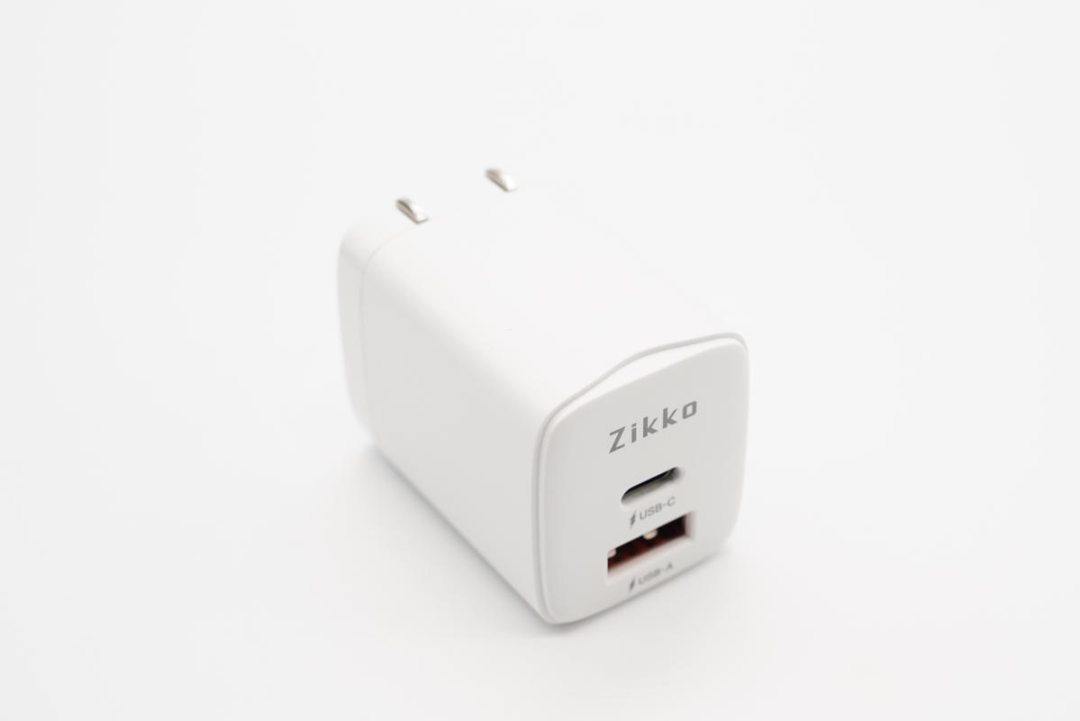

编辑点评：Zikko即刻20W快充充电器，是目前市面为数不多同时满足体积小、折叠脚、双输出这三个硬指标的充电器。机身虽为常规方柱造型，但在细节处理方面有着自己独特的风格。1A1C接口支持QC、AFC、FCP、SCP、PD3.0和PPS多个快充协议，不挑设备，整体设计非常的实用。
充电头网通过拆解发现，充电器内部采用黑色PCB板，输出端两个USB母座焊接在小板上，提高内部空间利用率。充电器开关电源部分采用了昂宝OB2631U搭配杰华特JW77186B的高集成快充方案，输出端采用双口输出，由英集芯IP2726协议芯片进行控制，实现单口快充双口5V输出。也正是得益于这三家厂商芯片的实用，产品才具有如此强悍的性能。

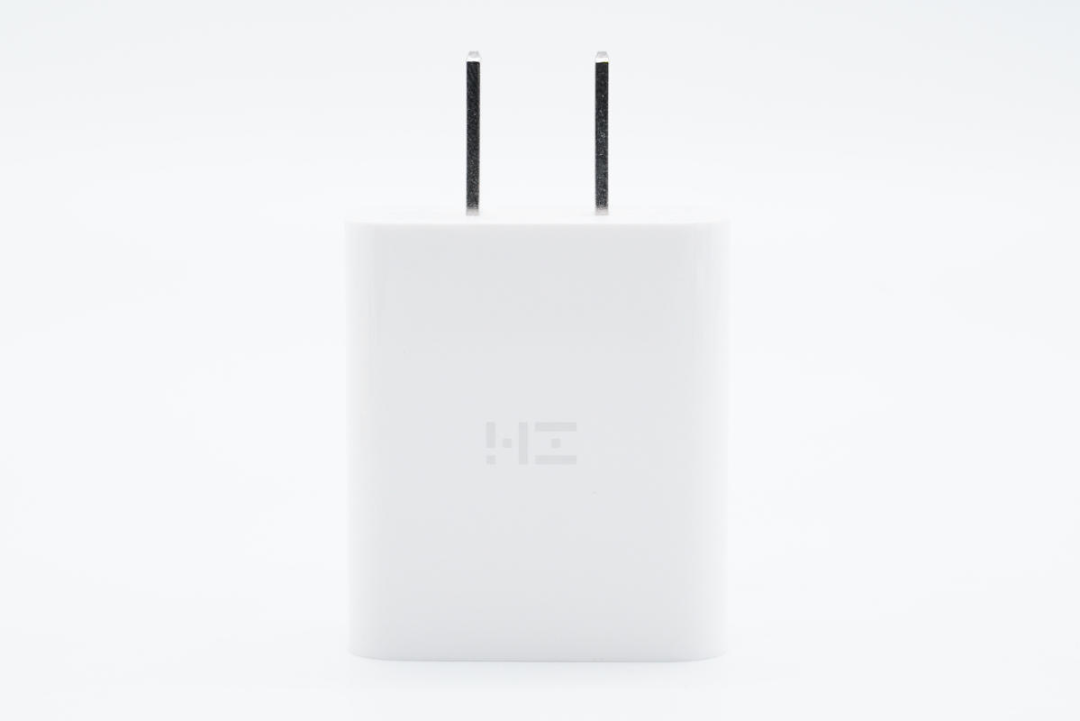

ZMI紫米
PWM主控芯片：立锜科技RT7752
同步整流芯片：立锜科技RT7207KB
PD快充协议芯片：立锜科技RT7207KB内置
编辑点评：紫米20W PD快充充电器腰身洁白圆润，输入端配备固定式插脚，USB-C口设在顶面中心，整体设计小巧精致，上手体验感好。充电器支持QC、AFC、FCP、PD3.0多个协议，支持9V2.22A和12V1.66A输出，最大20W PD快充可以满足iPhone 12系列、iPhone11系列等手机的充电需求，极具性价比。
充电头网通过拆解发现，充电器的主控和协议芯片采用立锜全套方案，立锜为MTK全资子公司，属于台系大厂。初级开关MOS和同步整流MOS分别来自维安和万代，此外还使用了艾华和钰邦电容进行输入输出滤波，整体用料扎实。
做工方面，变压器和电容打胶处理，电容全部套上绝缘管进行保护，USB-C母座也使用钢套进行加固，不易形变。内部整体做工保证了充电器能够长期稳定使用。
PWM主控芯片：必易微KP22306SGA
同步整流芯片：必易微KP41262
PD快充协议芯片：慧能泰HUSB350
编辑点评：紫米这款充电器虽然采用了新快充方案，但整体外观一样，然后实测发现无论是三维尺寸还是整体输出性能也没有改变。支持QC 、FCP、AFC、PD快充协议，兼容协议相同，满足iPhone 12 20W快充需求，整体使用体验得以保持。
充电头网通过拆解了解到，充电器采用了必易微KP22306+KP41262高集成快充方案，初次级控制器均集成MOS管，对于缩短充电器生产周期很有帮助。另外的变化是采用慧能泰HUSB350协议IC以及东芝输出VBUS开关管。而对于影响充电器使用寿命的电容依旧来自艾华，整体用料依旧扎实可靠。
ZYXEI
PWM主控芯片：芯朋微PN8161
同步整流芯片：茂睿芯MK17360
PD快充协议芯片：慧能泰HUSB338L
编辑点评：ZYXEI 20W迷你PD快充充电器除具备可折叠插脚和小体积外，还设计有金属装饰环以及LED灯，使充电器看上去更精致，这也是其一大卖点。另外机身边角弧面过渡，设计时也考虑了用户使用手感。小体积、便携便用、高颜值，设计面面俱到，对于入手iPhone 12的小伙伴来说，值得考虑。
充电头网拆解发现，这款充电器采用三块PCB板组合焊接设计，元器件很少且还选用了贴片保险丝、Y电容以及小型工字电感等，此外采用芯朋微PN8161主控搭配MK17360次级同步整流芯片组成高集成开关电源方案，种种设计结合下来造就充电器小巧的机身。输出端采用慧能泰HUSB338L快充协议芯片进行协议识别控制输出电压。
充电头网总结
苹果iPhone 12系列不标配充电器的策略属于一大行业创举，同时也给USB PD快充行业注入新的动力。事实也证明了苹果的这一做法彻底激活了一个全新的20W PD快充市场，而且市场容量增速迅猛，这也让USB PD快充产业链上下游成员也迎来了一个前所未有的红利期。

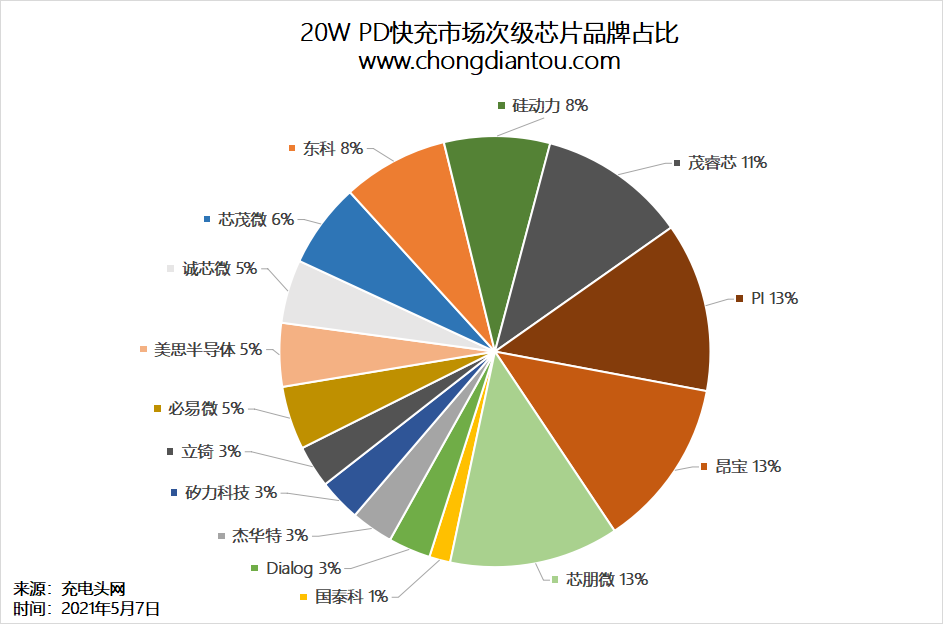

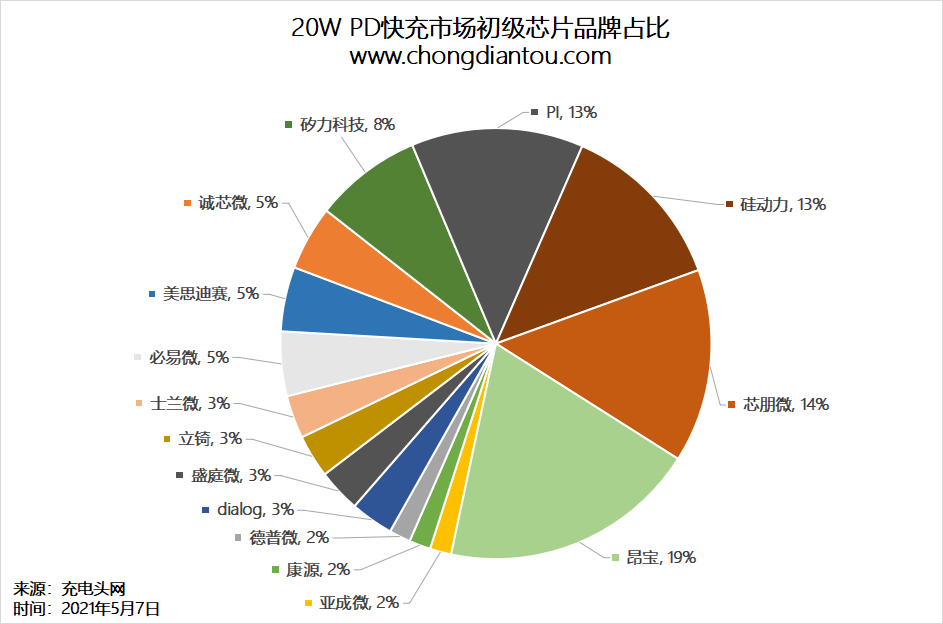

20W快充市场发展至今，其特点已经是足够明显，迷你、多快充协议成为主要选购因素，消费者看重，商家、厂家自然也不遗余力的推出各种款式的迷你充供应市场需求，进而高集成的快充方案也自然更受欢迎，诸如PI、昂宝、硅动力等的方案占比上就相对更高。另外协议芯片方面，英集芯、云矽半导体的产品深得市场欢迎。
温馨提示
充电头网
将在5月28日于中国-深圳举办
以下热门话题可以点击蓝字了解，也可以在充电头网微信后台回复如下关键词获取专题
「技术专题」
GaN、SiC、LLC、USB PD、QC、VOOC、DFH、Qi、POWER-Z
「拆解汇总」
1500篇拆解、无线充拆解、PD充电器拆解、移动电源拆解、PD车充拆解、充电盒拆解、氮化镓快充拆解、100W充电器拆解、100W充电宝拆解、手机快充拆解、18W PD快充拆解、20W PD快充拆解、大功率无线充拆解、PD插线板拆解
「优质资源」
充电器工厂、氮化镓快充工厂、充电宝工厂、户外电源工厂、无线充工厂、快充芯片、电源芯片（内置MOS）、升降压芯片（充电宝）、升降压芯片（车充）、多口快充芯片、充电宝协议芯片、无线充芯片、充电盒芯片（有线）、充电盒芯片（无线）、快充电容、氮化镓快充、20W PD快充、30W PD快充
「原厂资源」
英集芯、智融、南芯、东科、芯茂微、茂睿芯、硅动力、环球、美思迪赛、富满-云矽、亚成微、诚芯微、必易、杰华特、沁恒、芯海、天德钰、恒成微、英诺赛科、纳微、威兆、微硕、诺威、MDD、丰宾、永铭、科尼盛、洲宇电子、特锐祥、美芯晟、伏达、贝兰德、微源、芯仙方案
「快充工厂」
「品牌专区」
苹果、华为、小米、OPPO、vivo、荣耀、三星、mophie、ANKER、紫米、倍思、绿联、CHOETECH、ZENDURE、爱国者
「展会报道」
USB PD亚洲展、无线充亚洲展、果粉嘉年华、香港展、AirFuel无线充电大会、CES展会
商务合作联系：info@chongdiantou.com
