拆解报告：安克Nano 20W PD快充充电器美规
----- 充电头网拆解报告 第1668篇 -----
ANKER安克专为iPhone 12系列新机推出的Nano 20W PD快充充电器，凭借超小体积以及不错的颜值深得消费者的喜爱，斩获不错的销售成绩。这款产品的国行版充电头网已做过详细拆解，不过充电器还有美规版本，对标海外市场。而且我们了解到安克这两版的Nano 20W快充用料上是不一样的，下面就对美规充电器进行拆解，看看具体用料如何。
此前充电头网还拆解过Anker 30W GaN氮化镓充电器、Anker PowerCore Fusion PD超级充、Anker 60W氮化镓双USB-C口充电器、Anker安克65W氮化镓4口桌面PD快充充电器、Anker Nano 18W快充充电器、Anker PowerPort Atom PD 4 100W充电器、Anker PowerPort 5口USB PD充电器等多款充电器，大家可以点击蓝色字体查看产品拆解详情。
一、安克Nano美规20W PD充电器外观

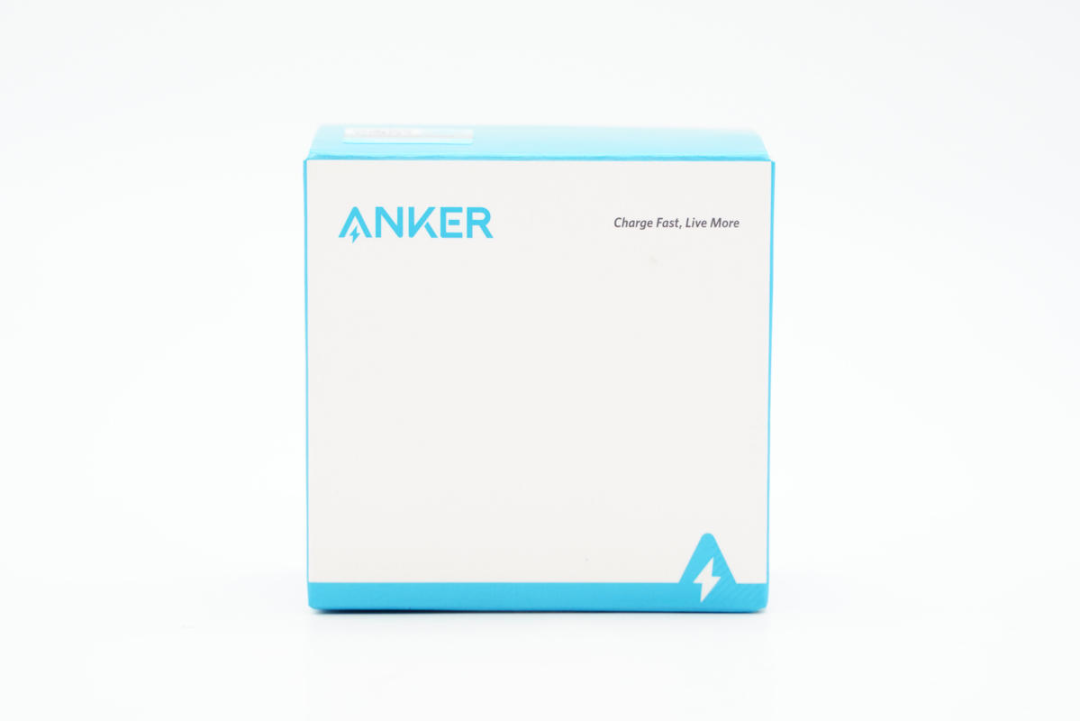

包装采用经典蓝白配色，正面设计简洁，印有ANKER品牌。

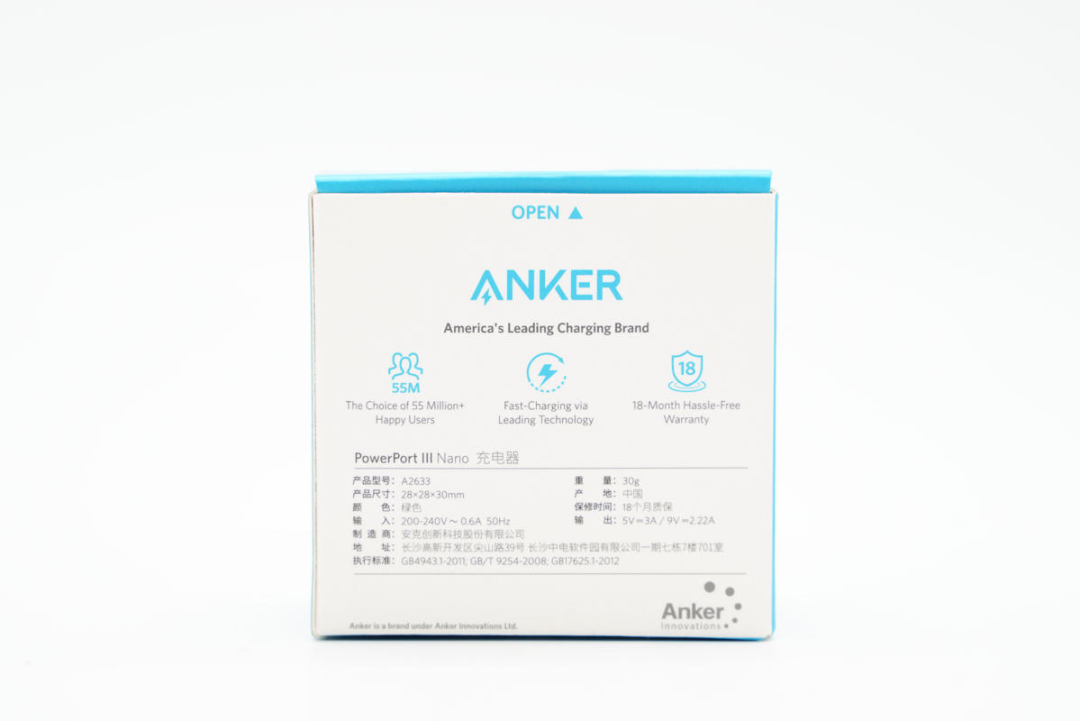

背面印有产品参数等信息。
型号：A2633
产品尺寸：28*28*30mm
重量：30g
输入：200-240V~50HZ 0.6A
输出：5V3A、9V2.22A
制造商：安克创新科技股份有限公司
充电器采用PC阻燃材质白色外壳，腰身各面磨砂，顶面亮面且微凸。充电器机身整体趋于立方体，十分小巧。

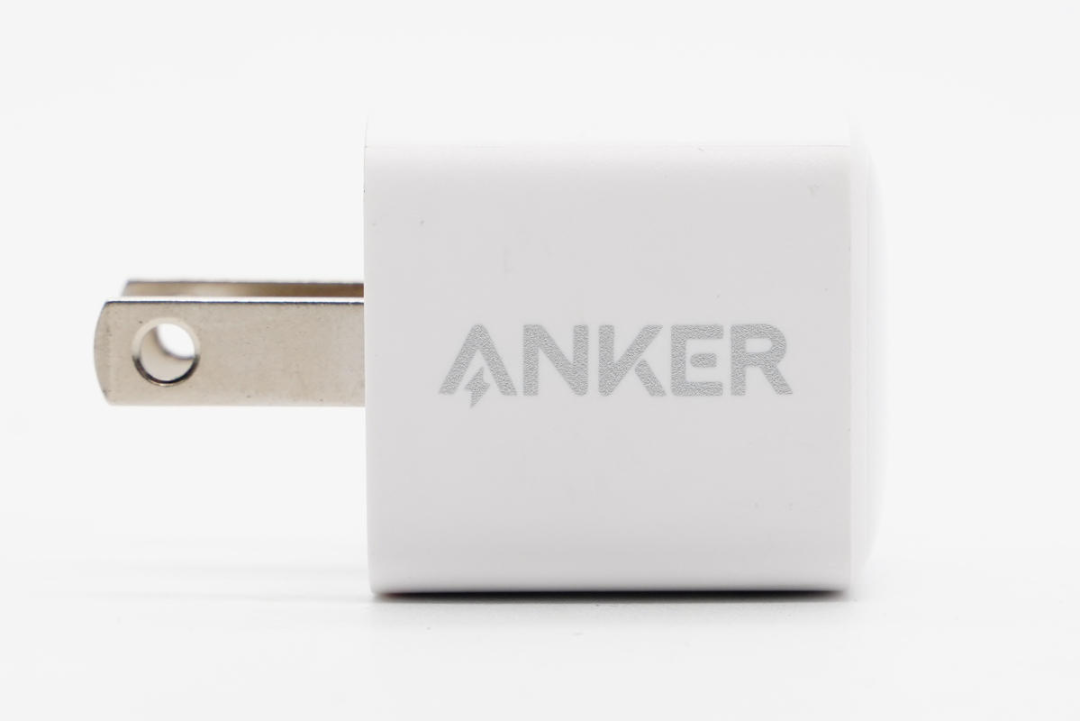

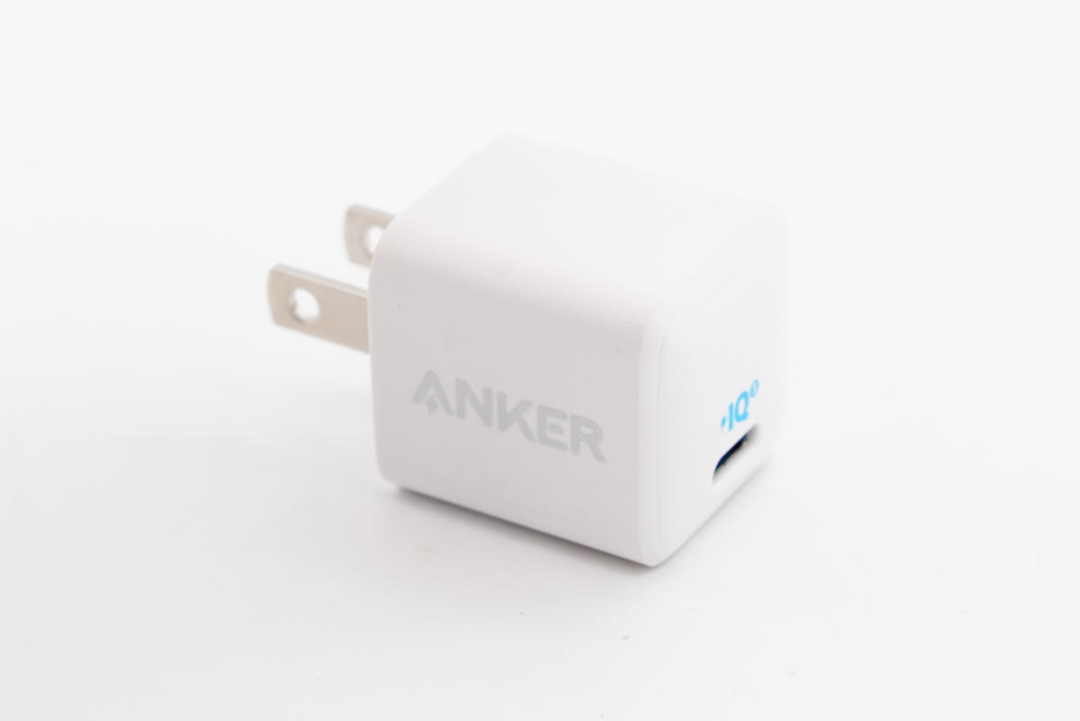

腰身一面印有Anker品牌，输入端配备固定式美规插脚。

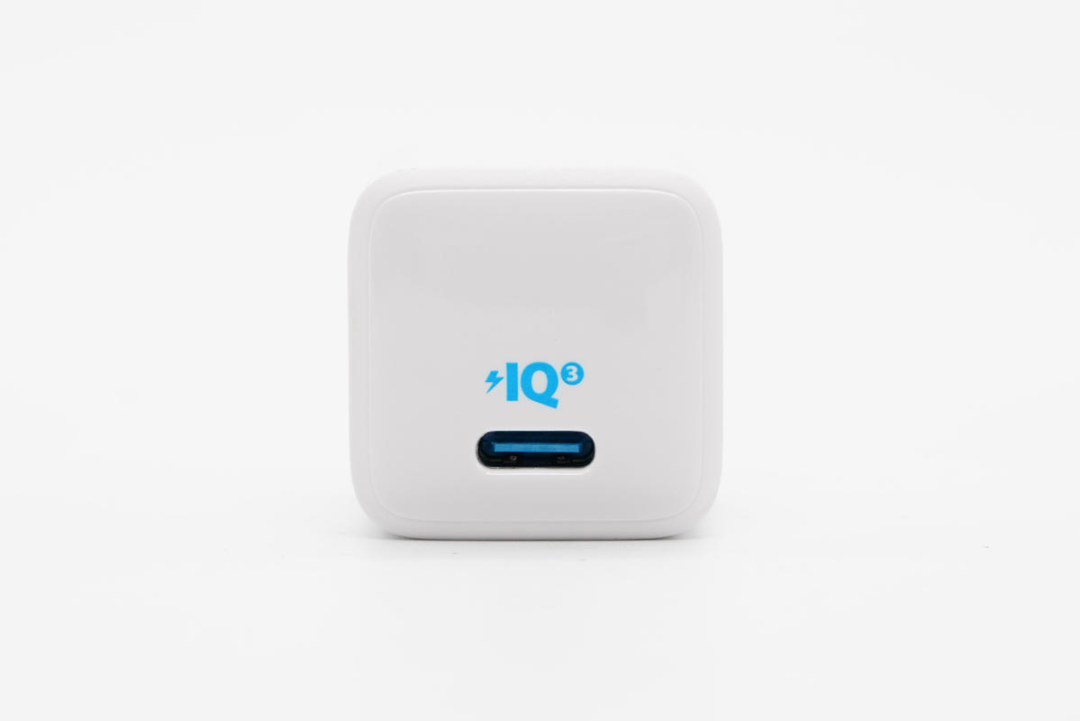

输出顶面USB-C口靠侧边设计，蓝色胶芯不露铜。接口旁有蓝色闪电标识以及PowerIQ 3.0 logo，辨识度非常高。

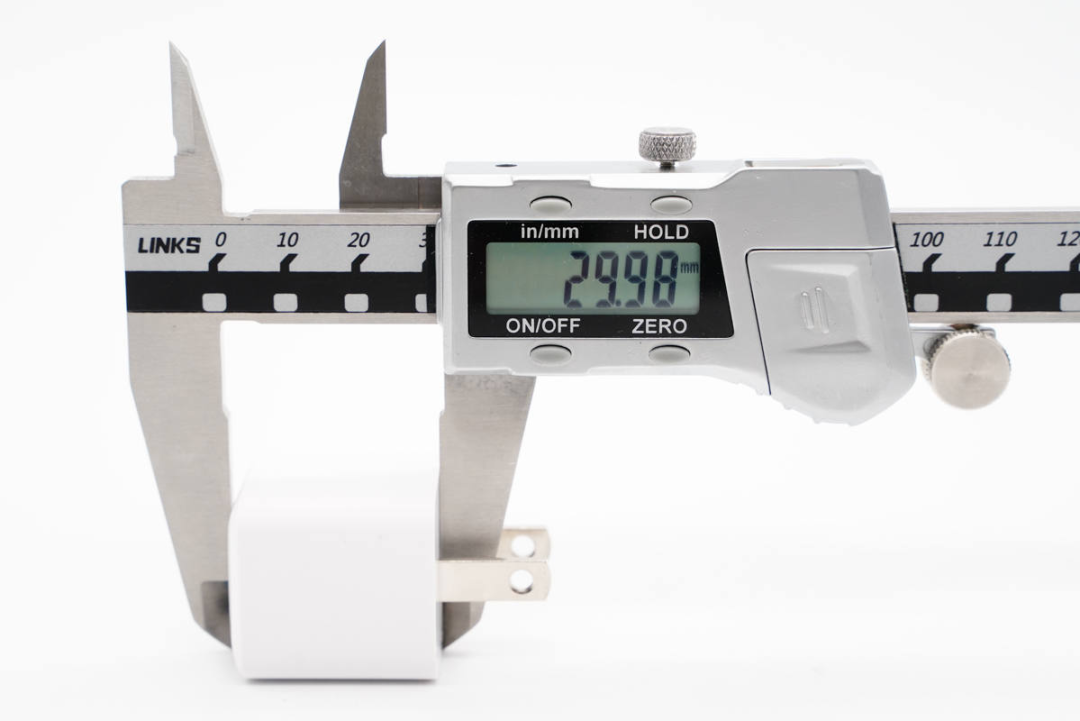

使用游标卡尺实测充电器机身长29.98mm。

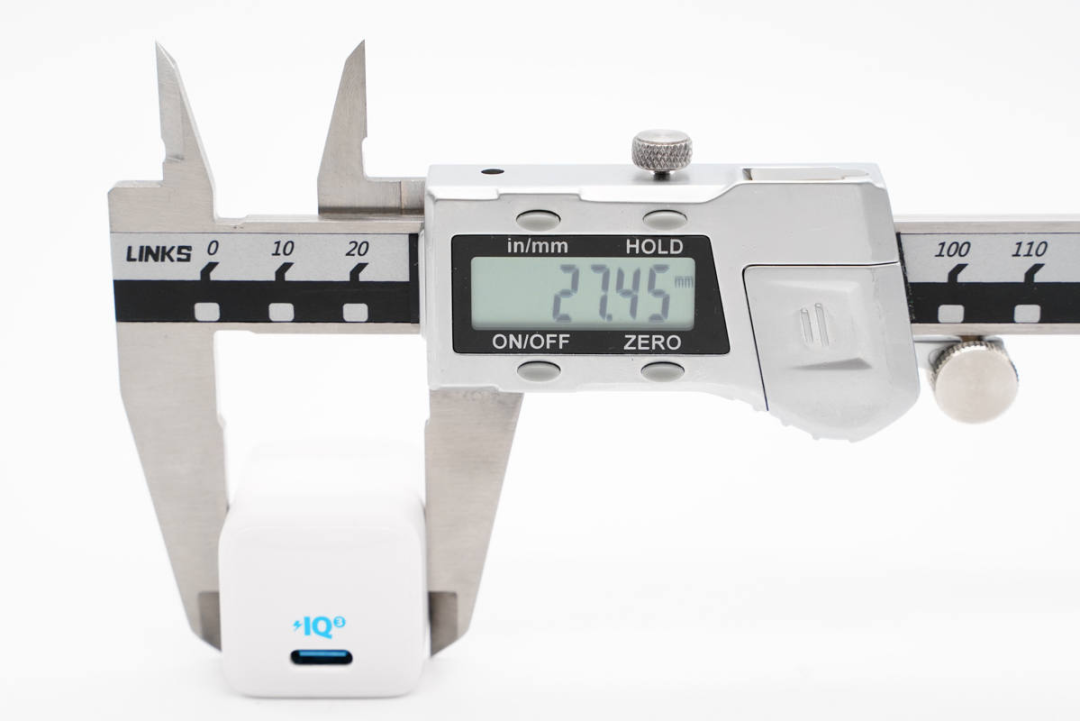

宽度为27.45mm。

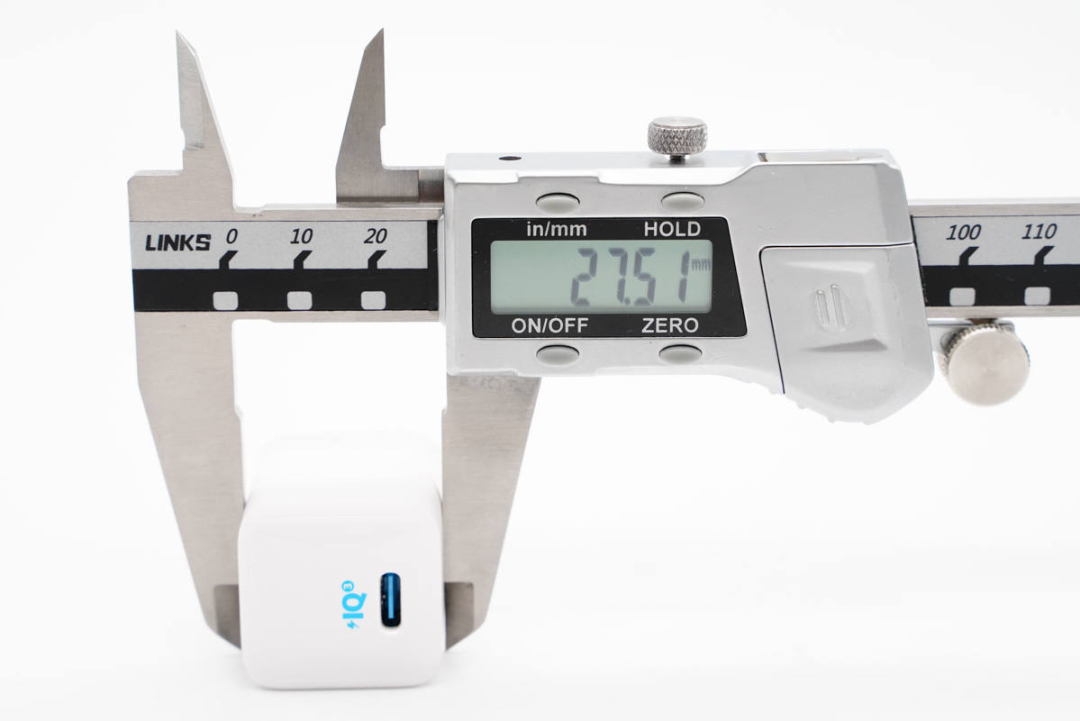

厚度为27.51mm。

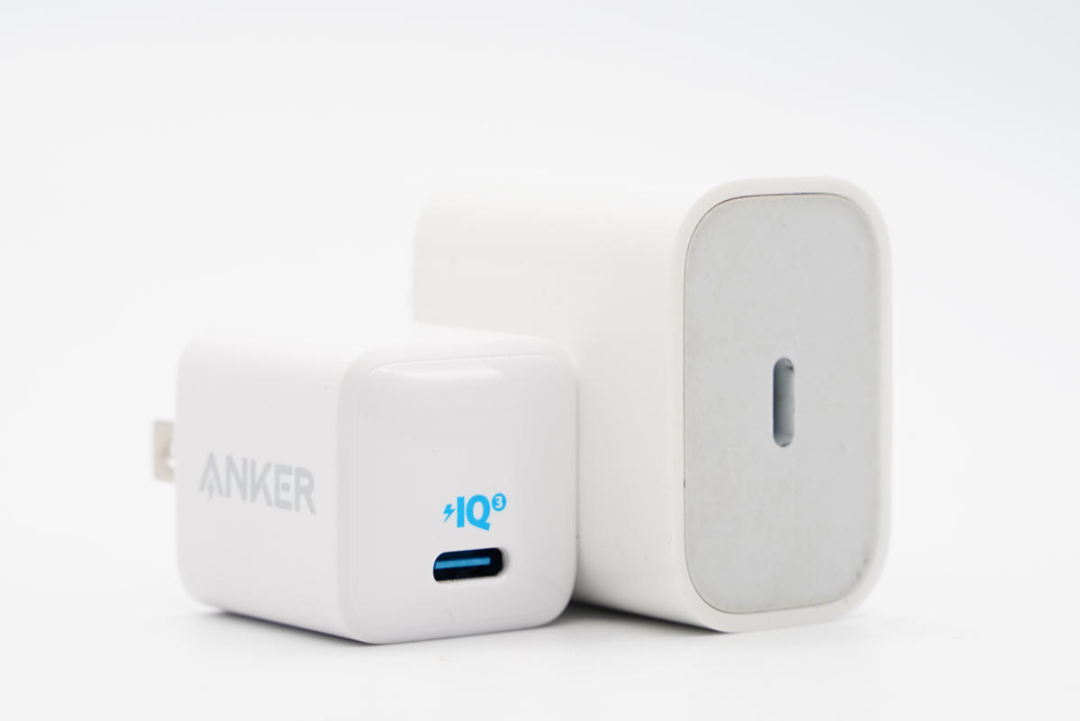

和苹果20W充电器大小对比，体积优势明显。

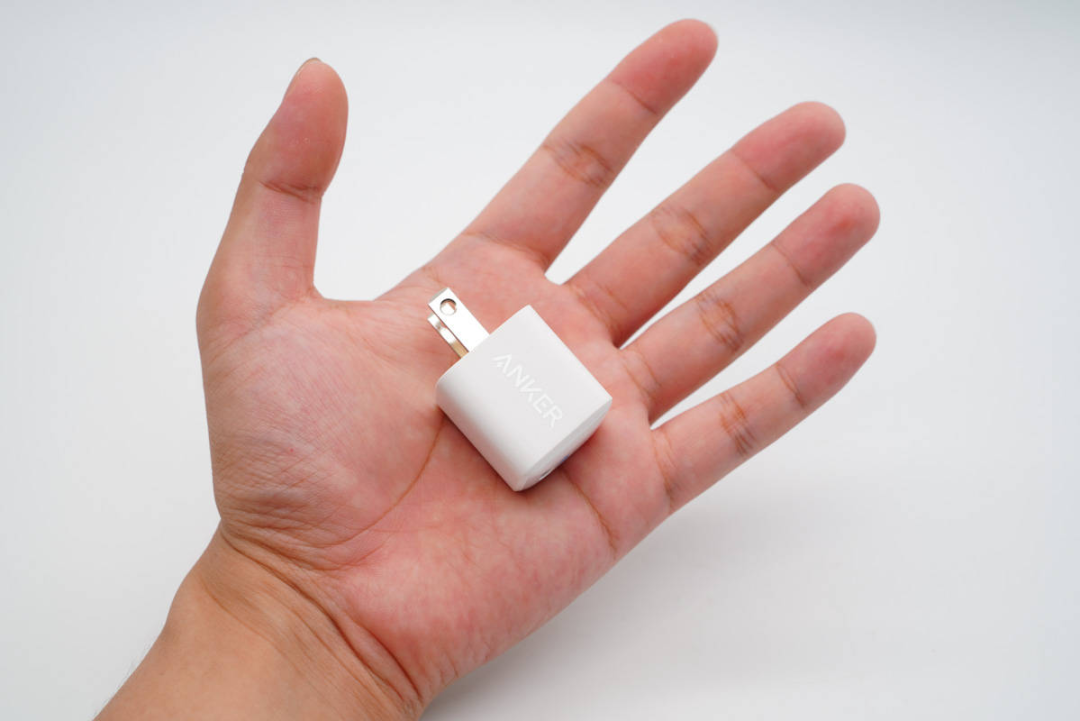

拿在手上的直观感受，非常小巧。

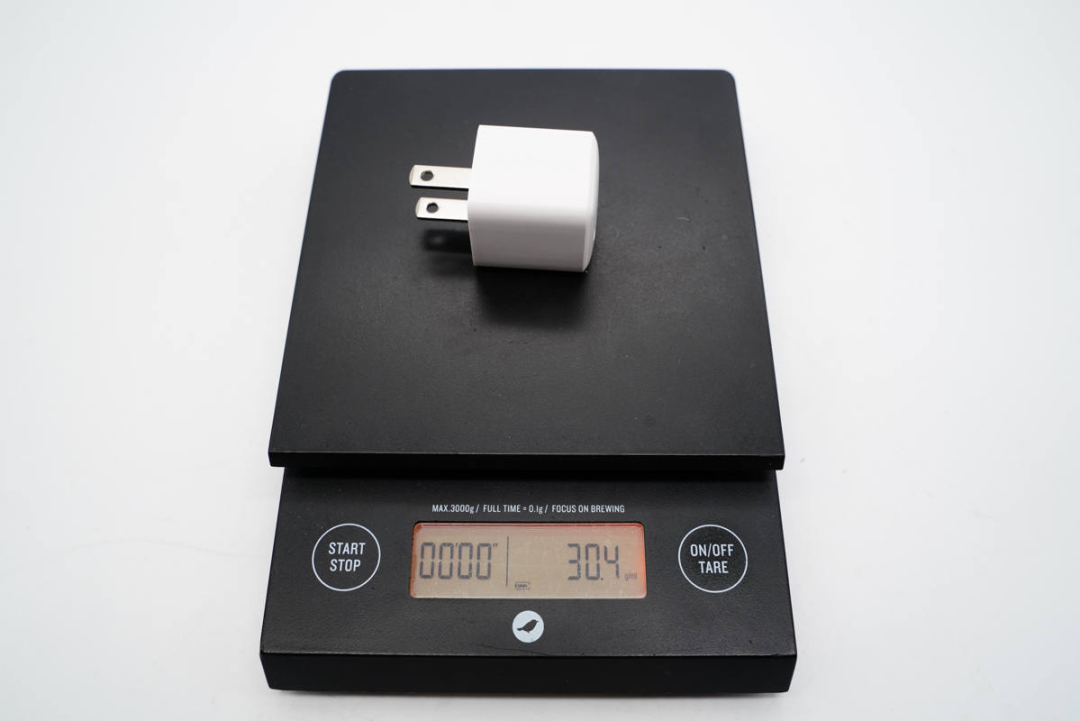

充电器净重约为30g。

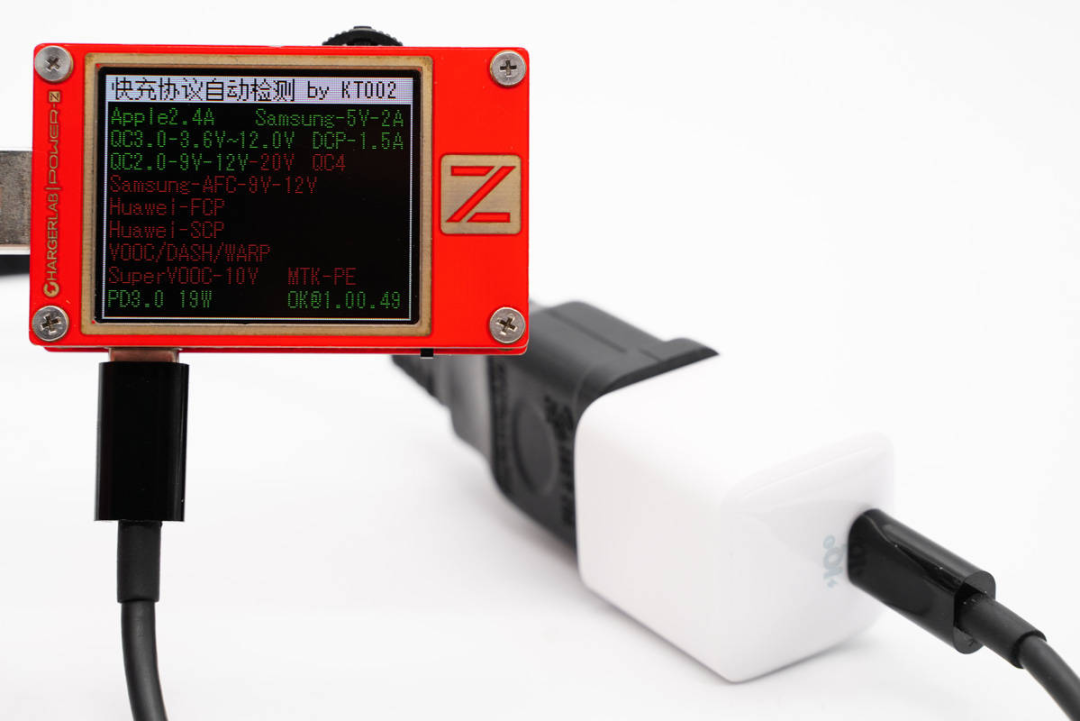

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0、QC3.0、PD3.0快充协议。

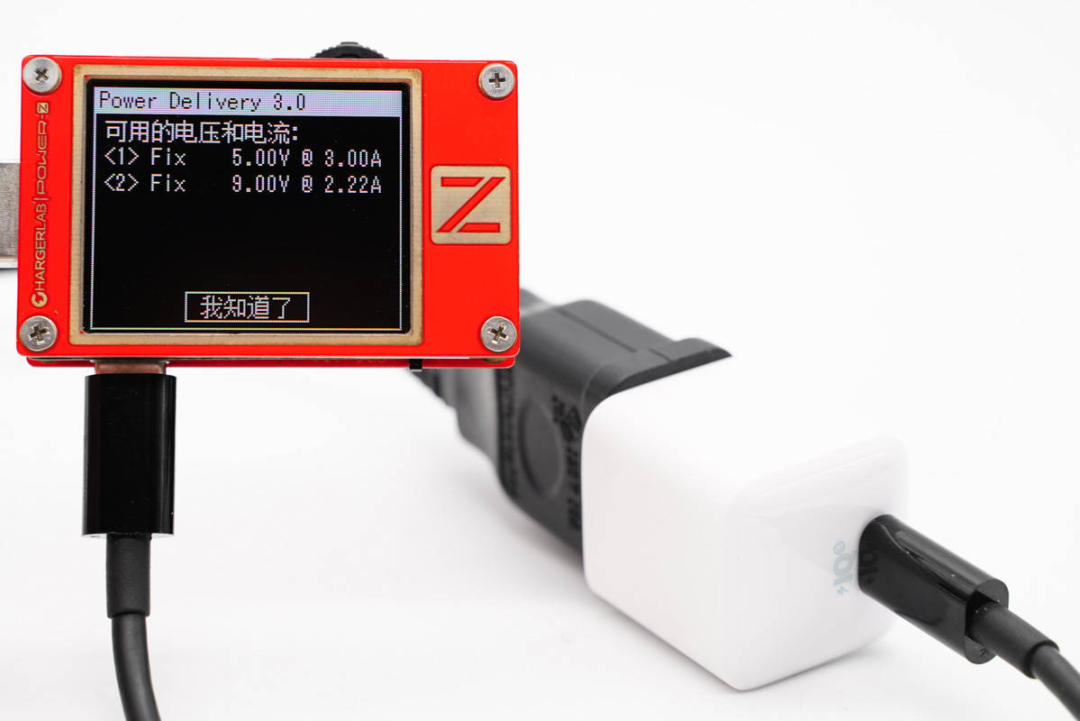

此外PDO报文显示C口还具备5V3A和9V2.22A两组固定电压档位。
二、安克Nano美规20W PD充电器拆解

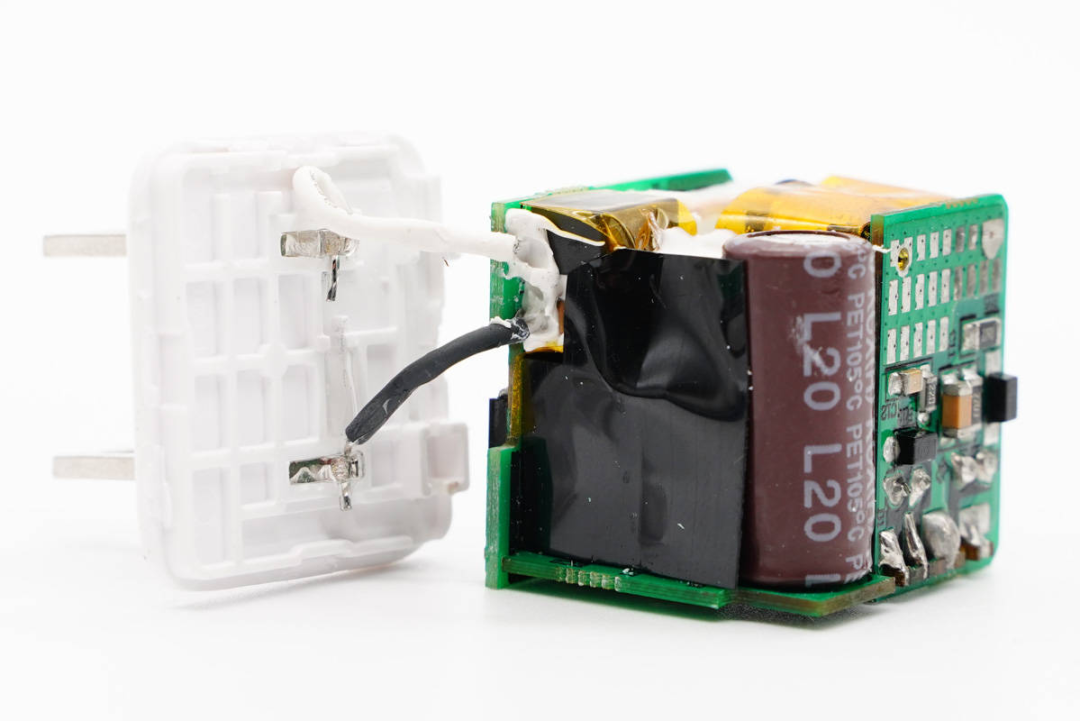

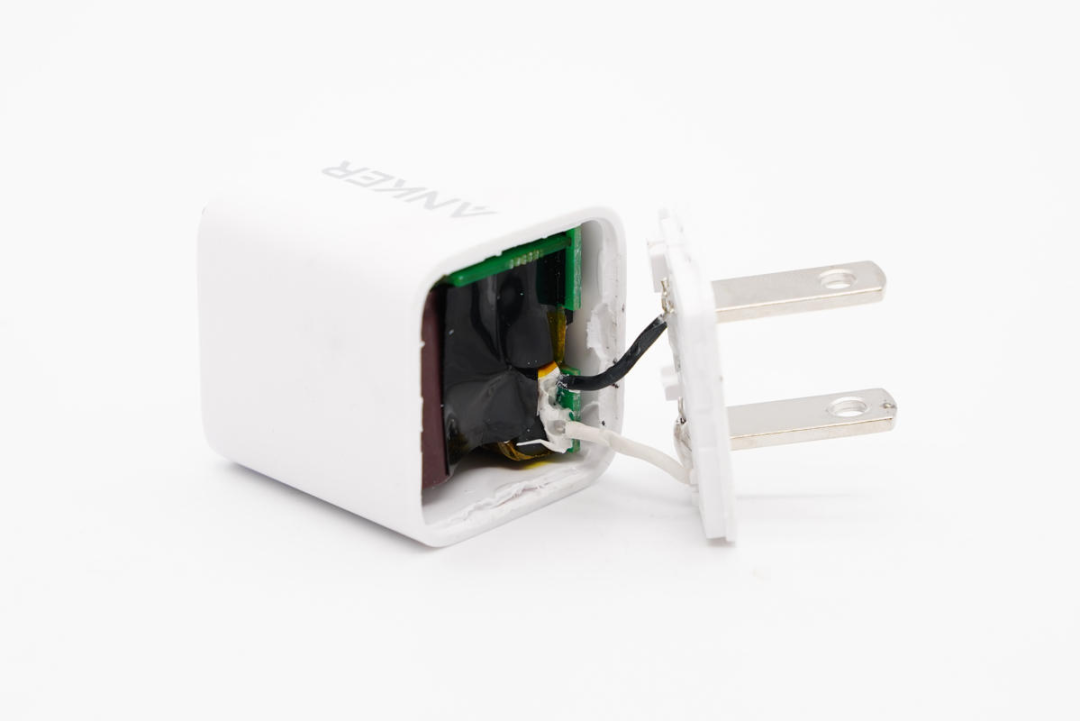

将输入端外壳拆开，连接导线打胶绝缘。
充电器采用三块小板U型结构设计，输入端设有黑色绝缘隔离板。

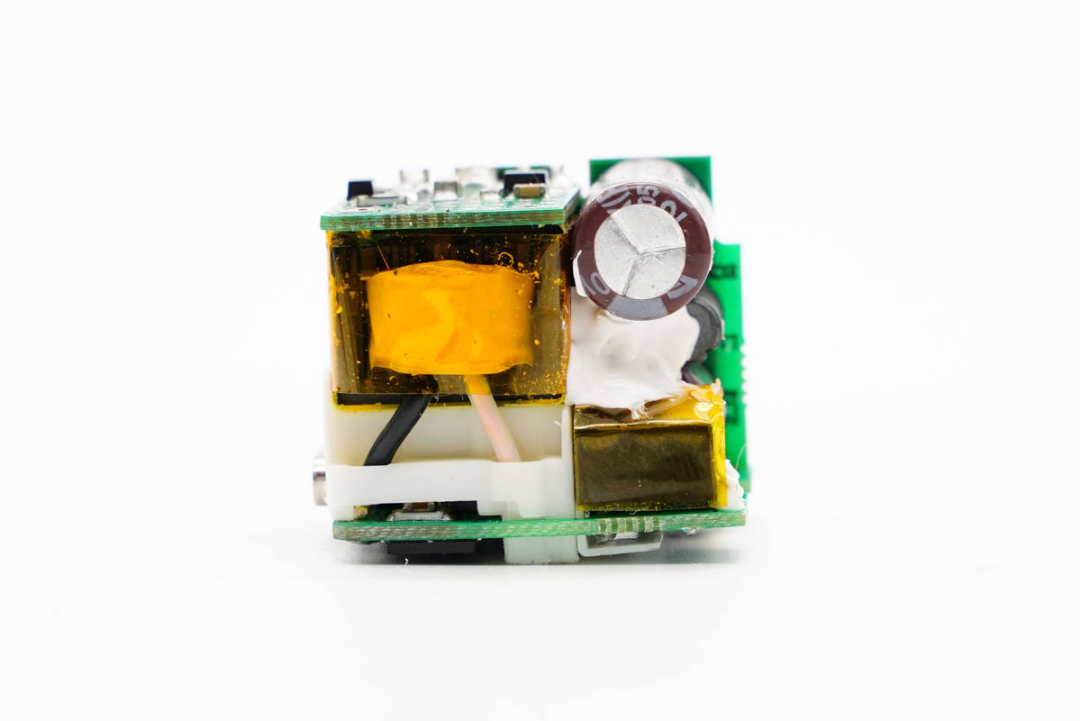

变压器包裹绝缘胶带，并有白色塑料壳将其与母座隔离，右侧保险丝也包裹绝缘胶带。
通过观察发现安克这款20W PD快充充电器采用开关电源宽范围输出，由协议芯片控制，通过光耦反馈输出电压的设计架构。下面就由输入端开始为大家一一介绍这款产品的用料。

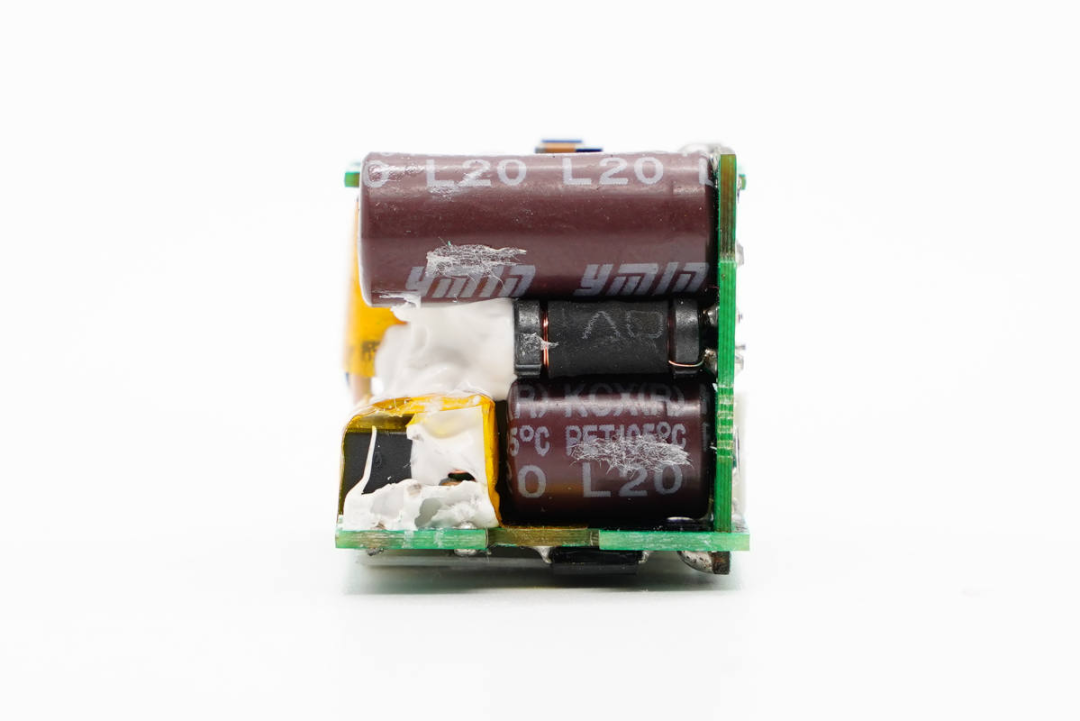

输入端一览，右侧小板上设有高压滤波电解电容和工字电感。

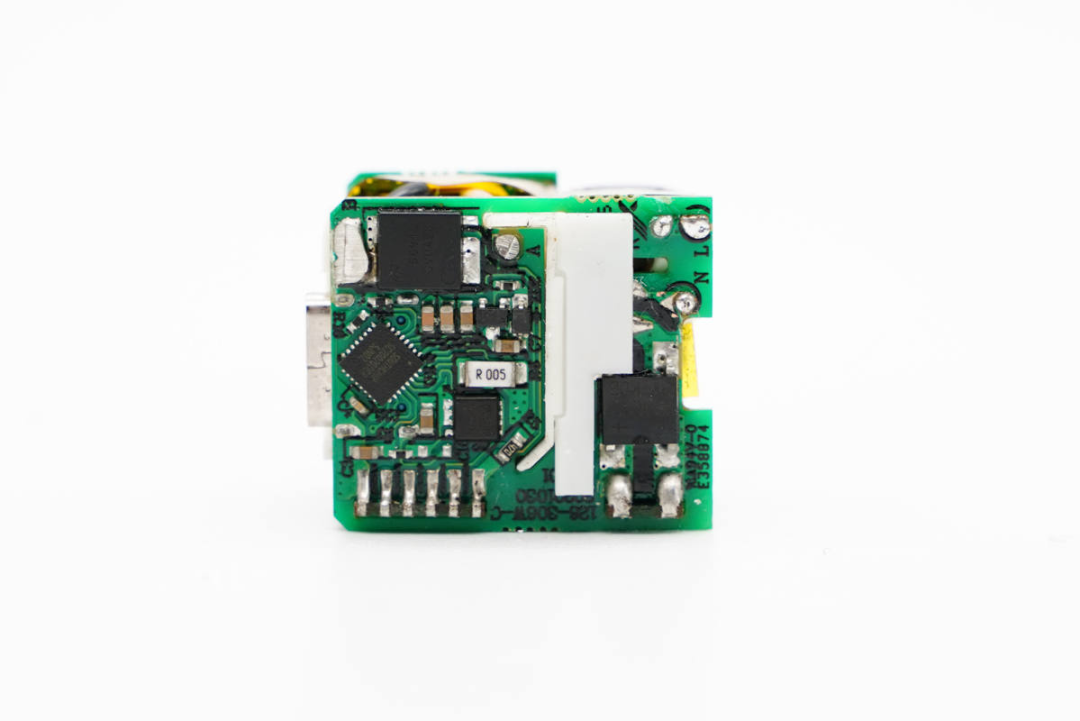

主板背面一览，右侧设有一颗整流桥，左侧设有同步整流管、协议芯片以及输出VBUS开关管。

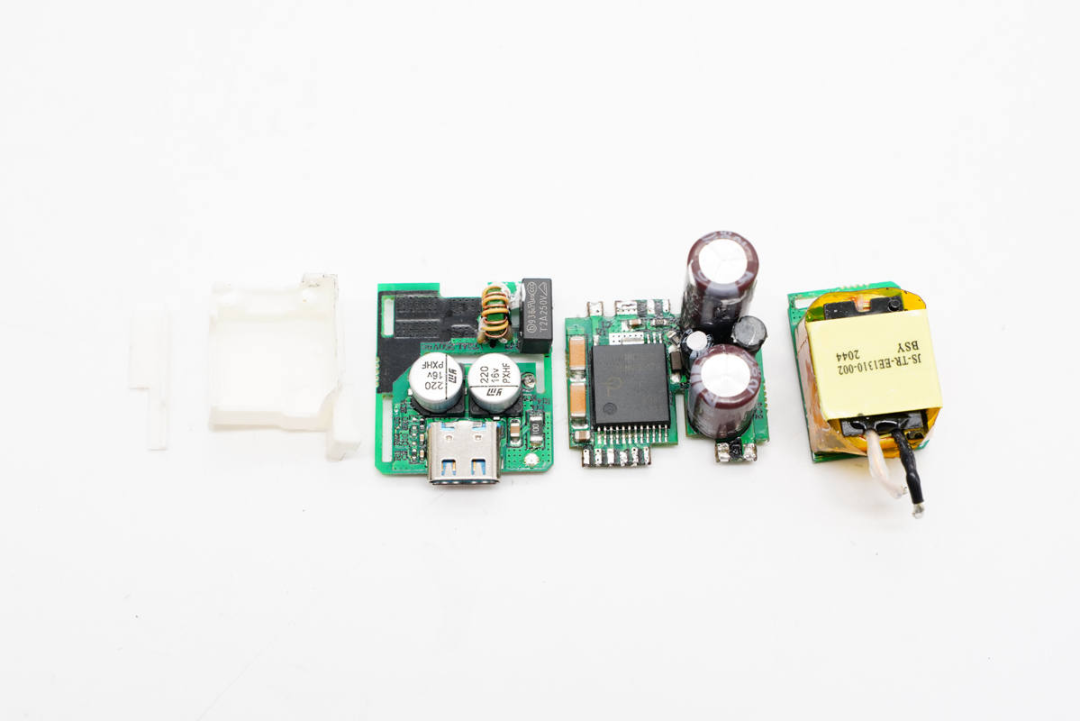

将PCBA模块拆分开，主板输出端设有两颗固态电容，侧面小板上还设有主控芯片及其供电电容，顶部小板上设有变压器。

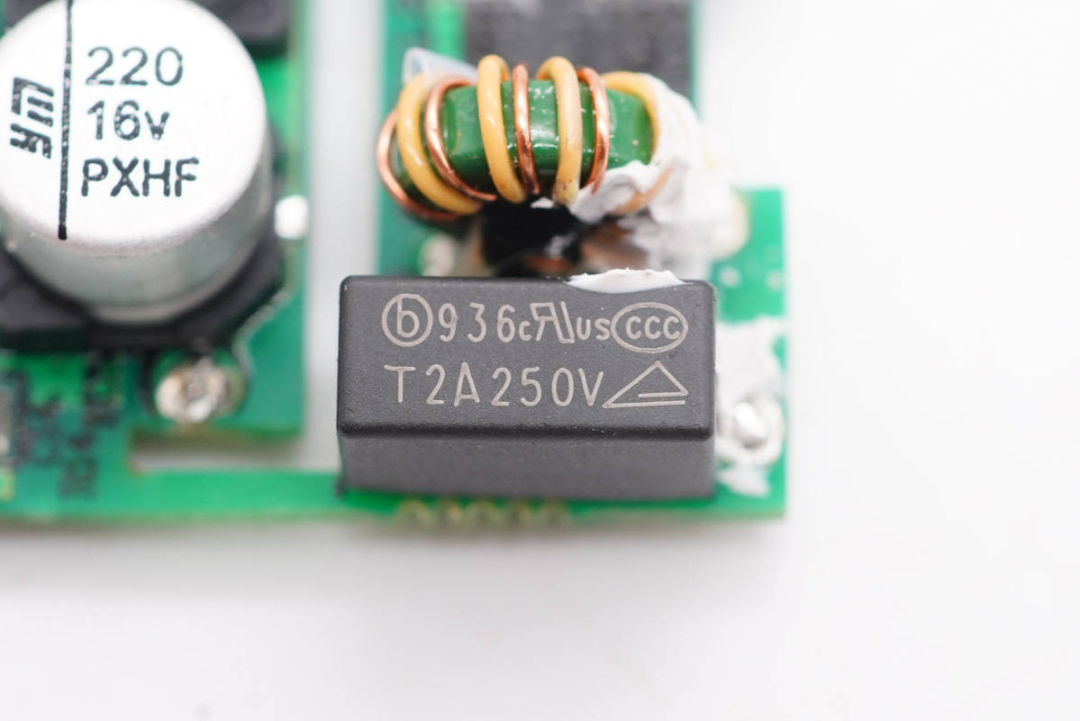

延时保险丝特写，规格为2A 250V。
共模电感特写，用于滤除EMI干扰。

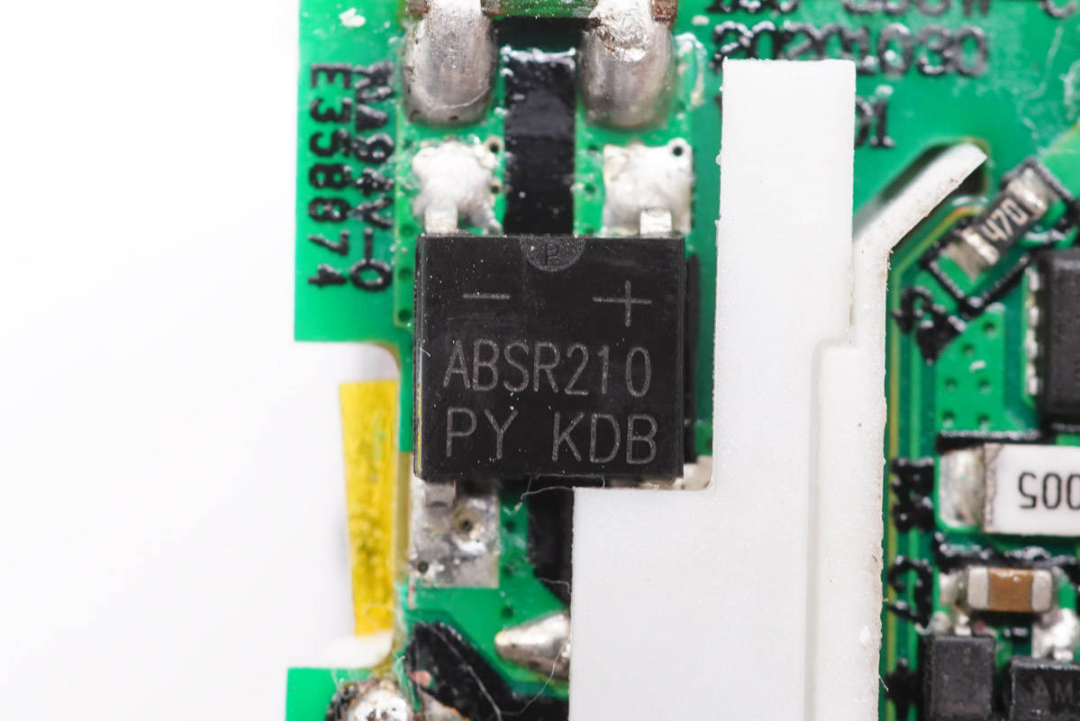

重庆平伟 ABSR210整流桥特写，电流2A，反向耐压1000V。

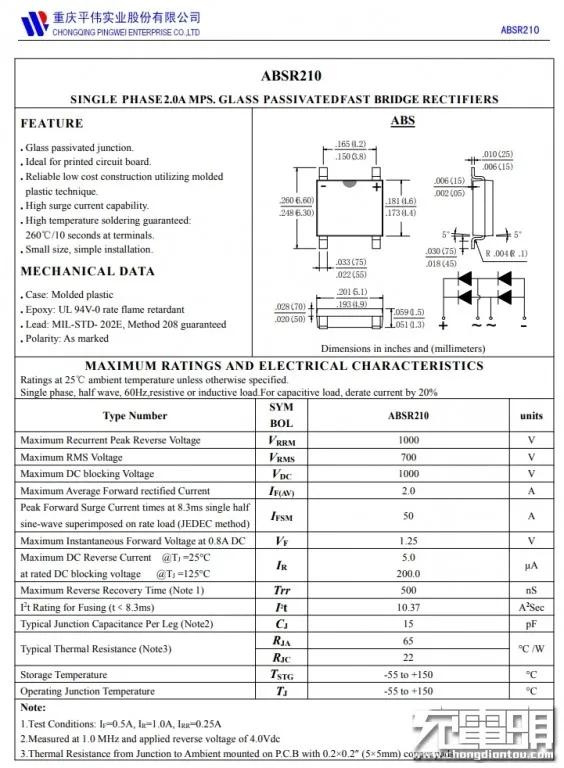

重庆平伟 ABSR210 详细资料。

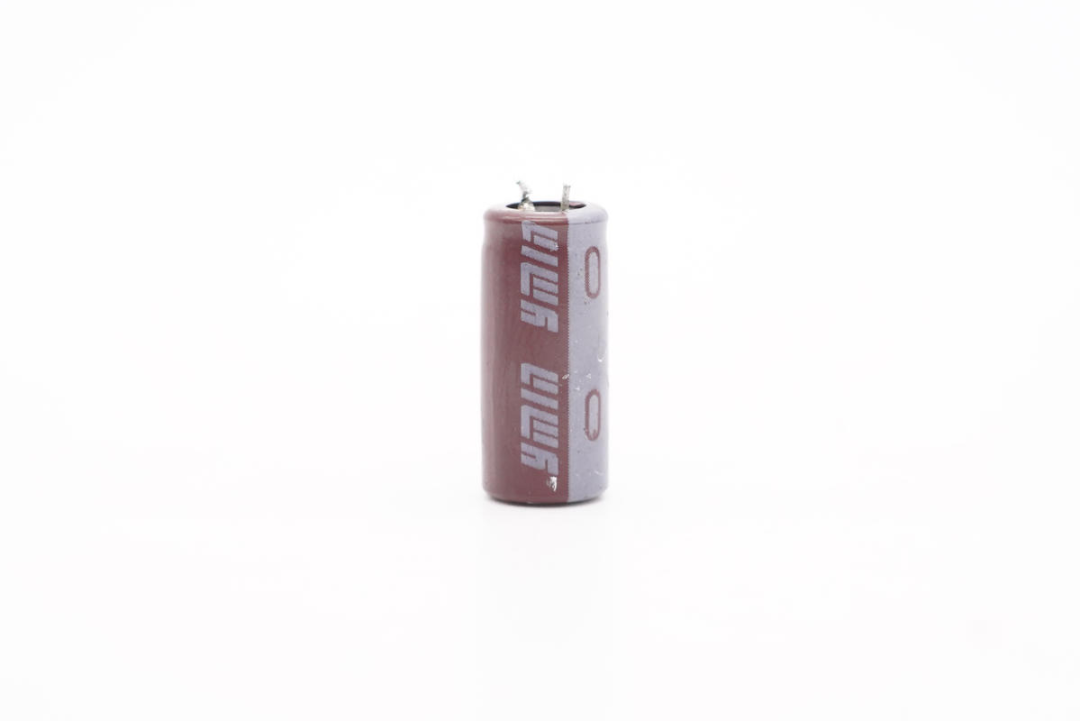

高压滤波电解电容采用永铭KCX系列，这是永铭2019年推出的快充电源专用产
品，其工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。

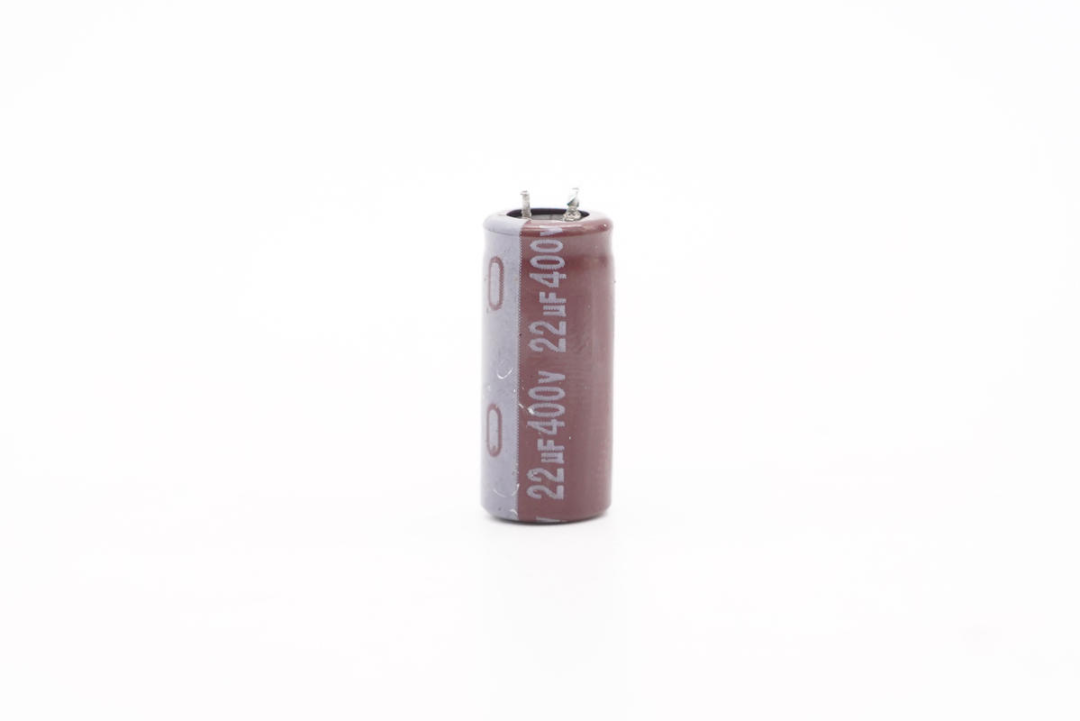

规格为400V 22μF，尺寸为8*18，一款低内阻产品。充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用，获得客户一致认可。

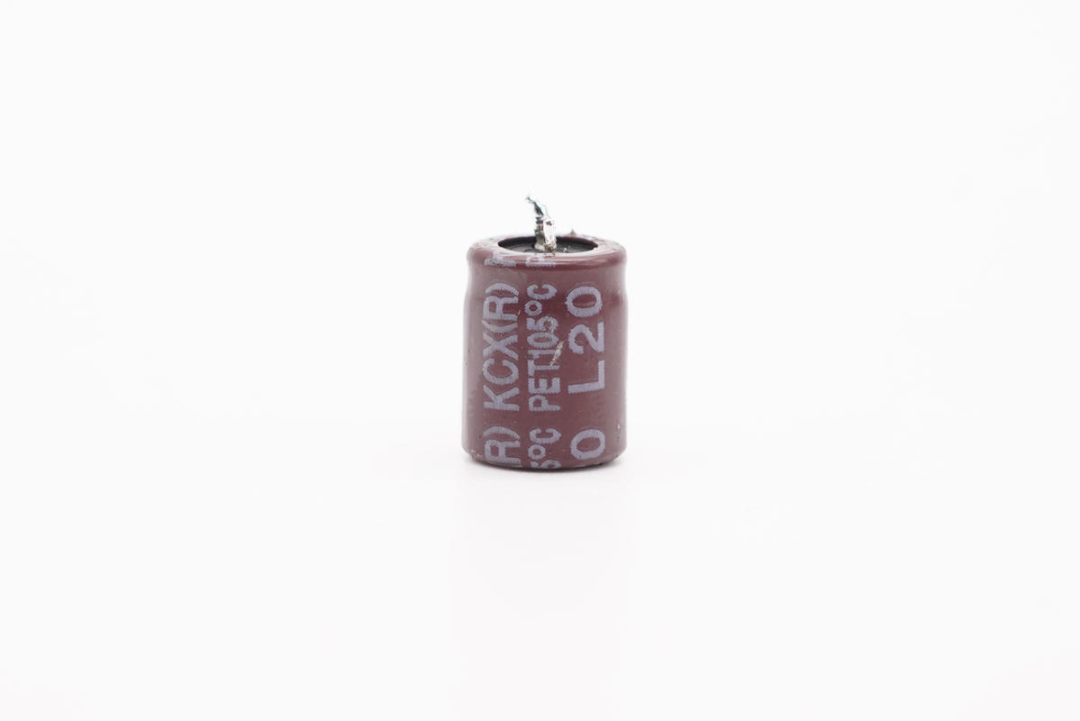

另一颗也是永铭KCX系列。

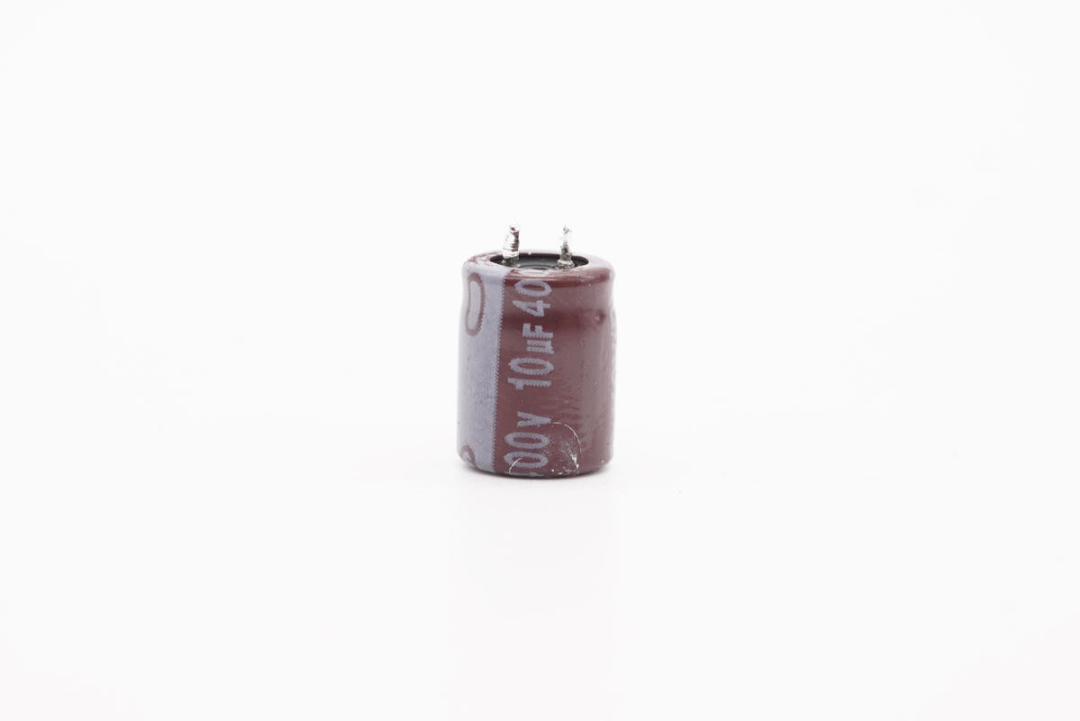

规格为400V 10μF，尺寸为8*10，同样为低内阻产品。

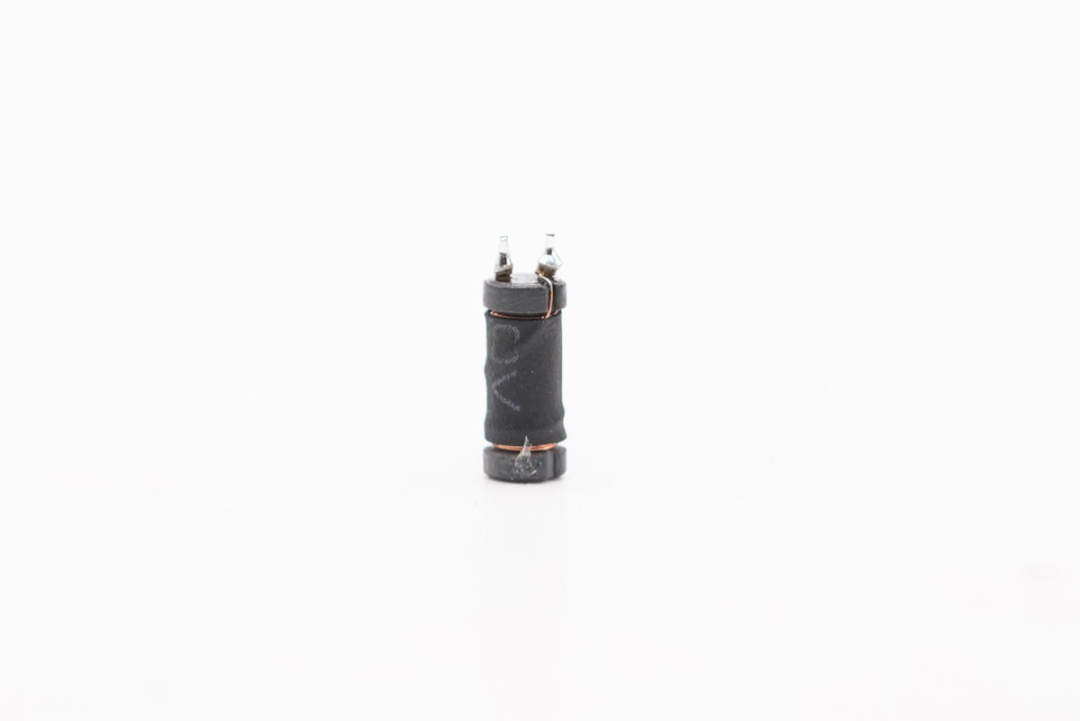

工字电感特写。
主控芯片供电电容来自艾华，规格为50V 10μF。
充电器主控芯片采用PI INN3266C，左侧两颗Y电容串联。INN3266C内置了控制器，开关管，次级同步整流控制器，集成度高。其属于InnoSwitch3-CP家族，将初级和次级控制器以及磁感双向通信技术反馈整合到一个IC中，极大地简化了反激式电源转换器的设计和制造，特别是那些要求高效率和/或紧凑尺寸的电源转换器，并且提高了系统可靠性和稳定性。

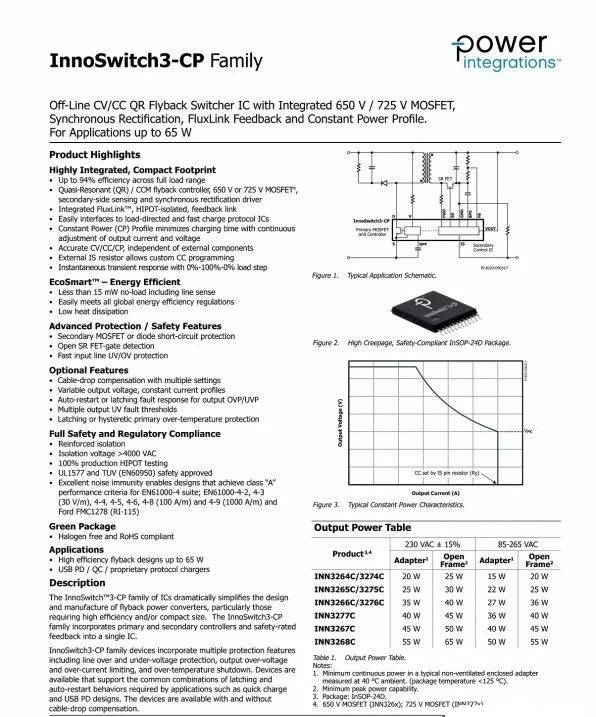

INN3266C详细资料信息。充电头网了解到，采用这颗芯片的还有小米9手机27W原装充电器MDY-10-EH、联想27W USB PD快充充电器、坤兴27W QC4+充电器等产品。此外PI高集成快充芯片还被三星原装45W USB PD快充充电器、OPPO原装65W氮化镓快充充电器、谷歌Pixel手机标配USB PD充电器等数十款产品采用，性能获得客户广泛认可。
变压器特写。

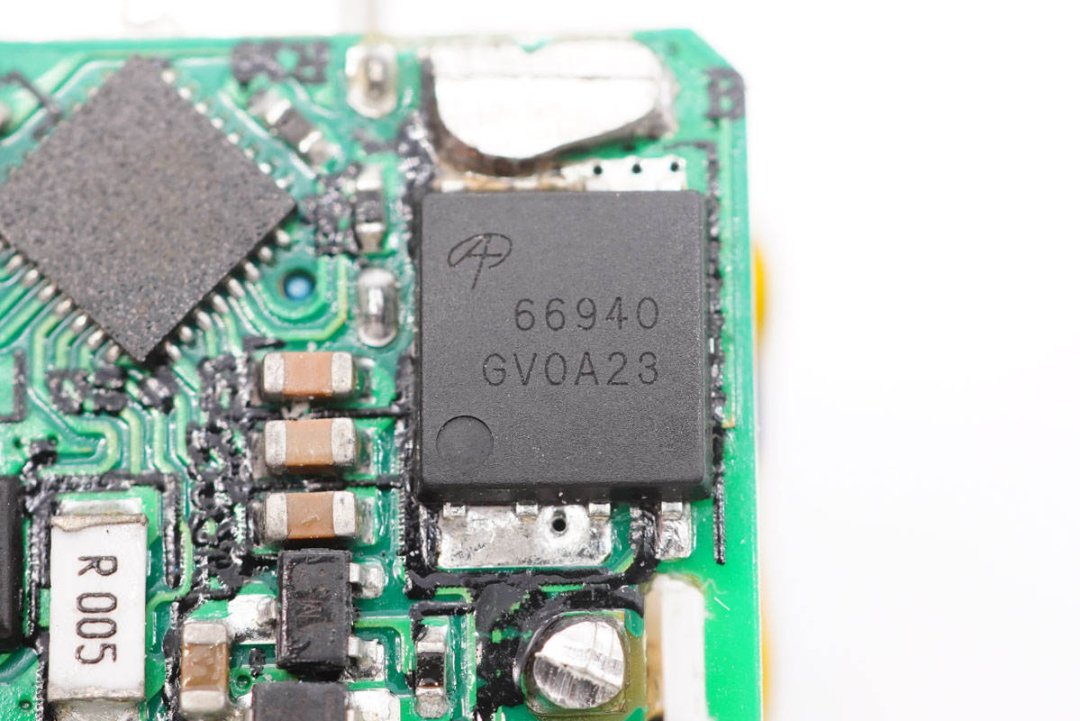

次级同步整流MOS管，丝印66940，来自AOS万代。

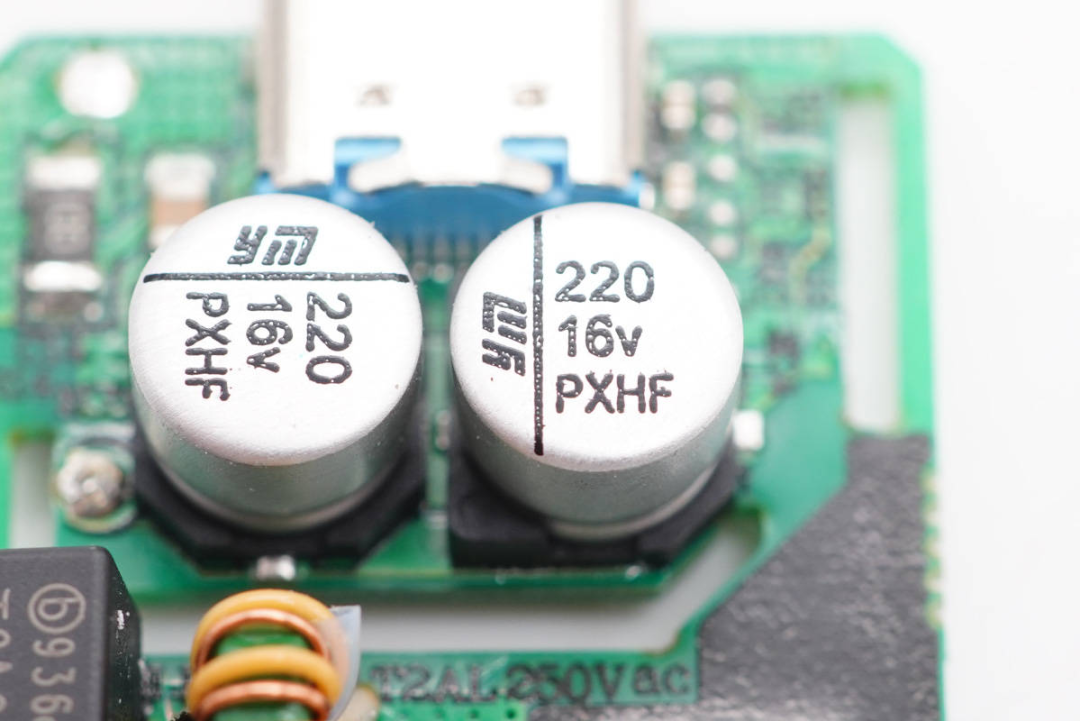

两颗输出滤波固态电容采用永铭贴片型VPX系列，规格为16V 220μF，尺寸为6.3*5.8，实际高度为5.8MM-5.9MM。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性、耐开关冲击等特点。
充电头网了解到，永铭NPX系列固态电容此前已被闪极100W 3C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充、倍思45W 1A1C氮化镓充电器、努比亚65W氘锋氮化镓充电器等产品使用，此外还被应用在小小黑、品胜、邦克仕等品牌20W迷你充上，获得客户一致认可。

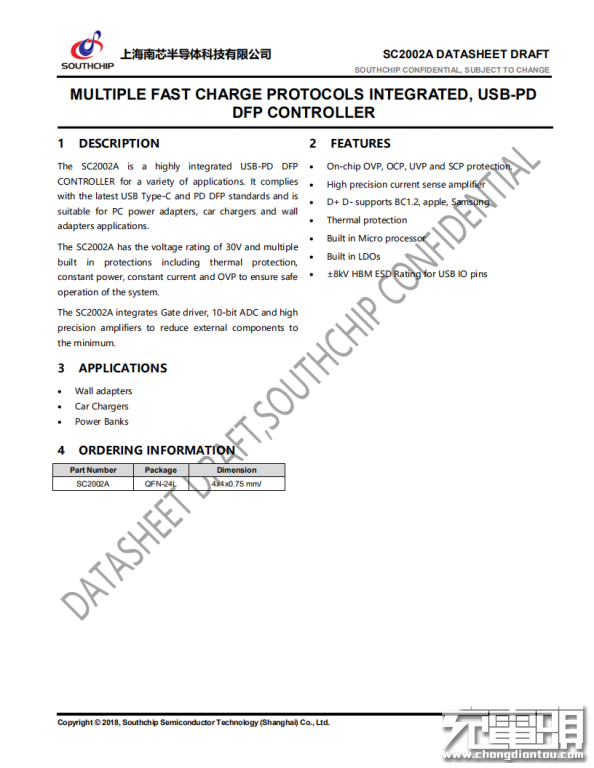

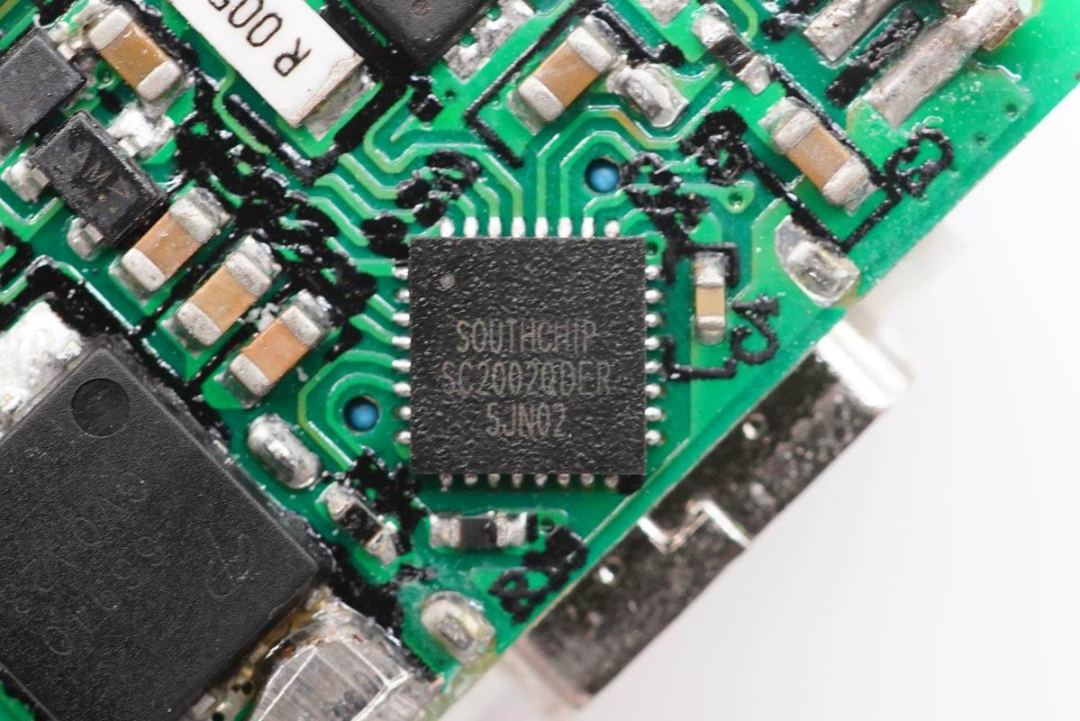

南芯SC2002是一款高度集成的PD DFP控制器。它符合最新的USB Type-C和PD 3.0标准，并支持最流行的高压快速充电协议（包括华为SCP和VOOC闪充），最多支持2组DPDM接口，可以单芯片支持1C1A应用，广泛应用于墙充，车充和支持USB快充的插线板。
同时，南芯SC2002支持极宽操作电压范围，最大可达30V，不需要额外LDO。通过集成USB PD基带物理层(PHY)、Type-C检测、电压电流检测、10位DAC VBUS调节、10位ADC、电压基准、VBUS电压泄放路径、NMOS驱动、I2C接口和保护电路，使外部器件最小化，系统设计简单，BOM成本低，为许多应用提供了高度灵活和经济有效的解决方案。
SC2002支持多种保护机制，包括过压保护、欠压保护、过流保护、短路保护、过温保护、DP/DM引脚过压保护、CC引脚过压保护等，有效保证了系统的稳定可靠运行。
充电头网拆解了解到，南芯SC2002还被安克1A1C 38W双口快充充电器采用过，此外华为10000mAh快充移动电源、ANKER 60W氮化镓双USB-C口充电器、小米6口USB充电器60W快充版、ZMI紫米65W 2C1A桌面PD快充充电器、OPPO SUPER VOOC超级闪充移动电源、努比亚红魔10000mAh电竞移动电源等多款产品也采用了南芯快充芯片。

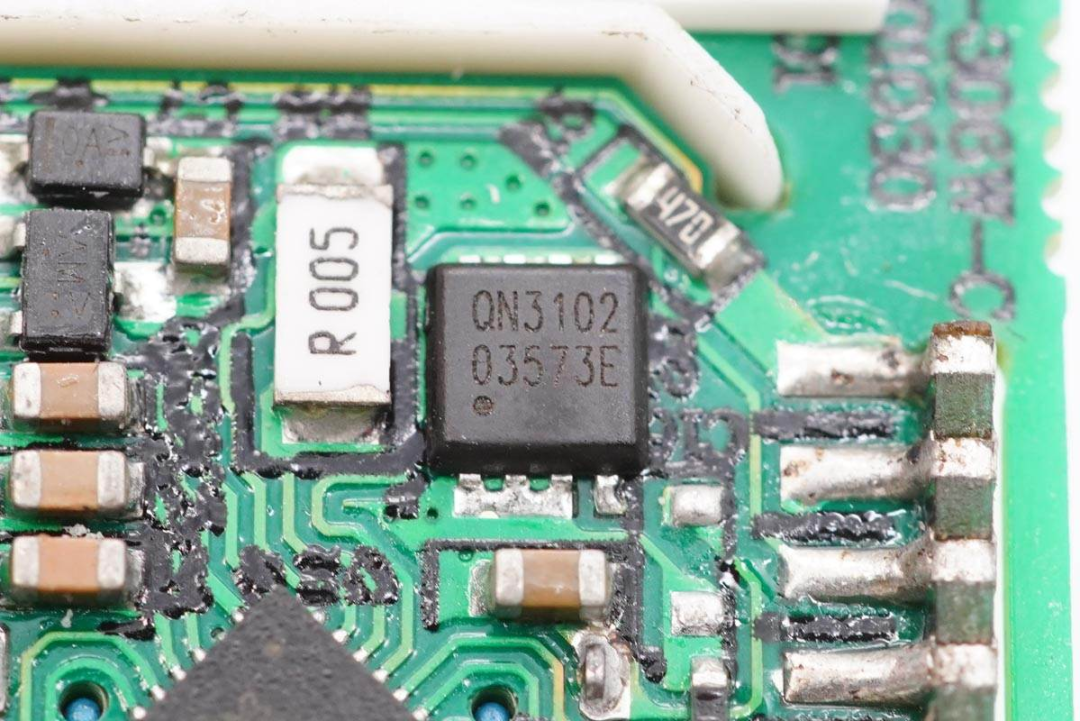

输出VBUS开关管采用UBIQ的QN3102M3N，耐压30V，导阻6.9mΩ。

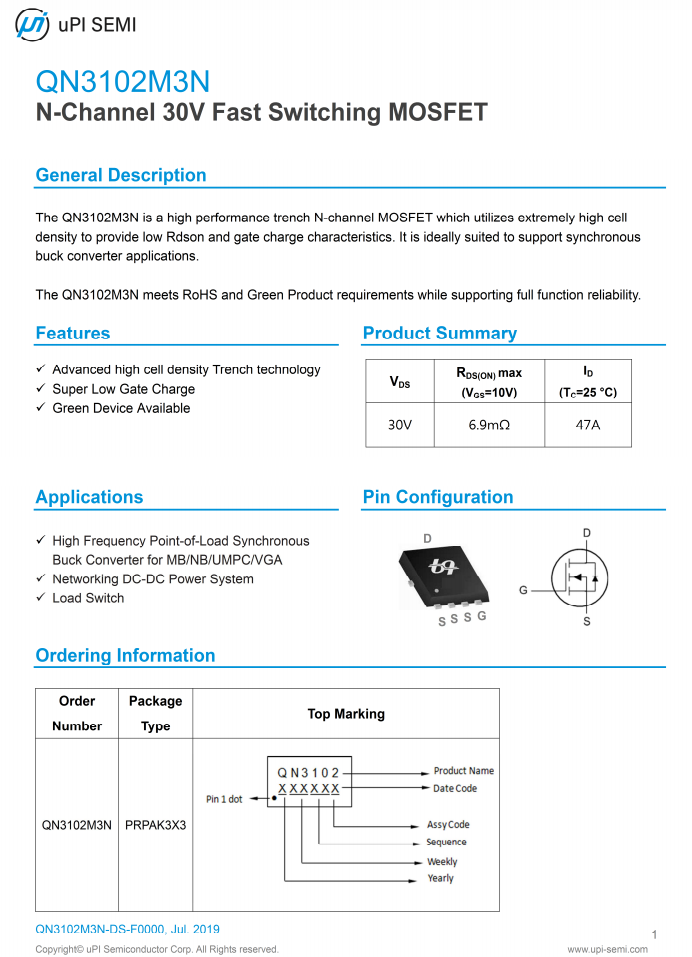

UBIQ QN3102M3N资料信息。

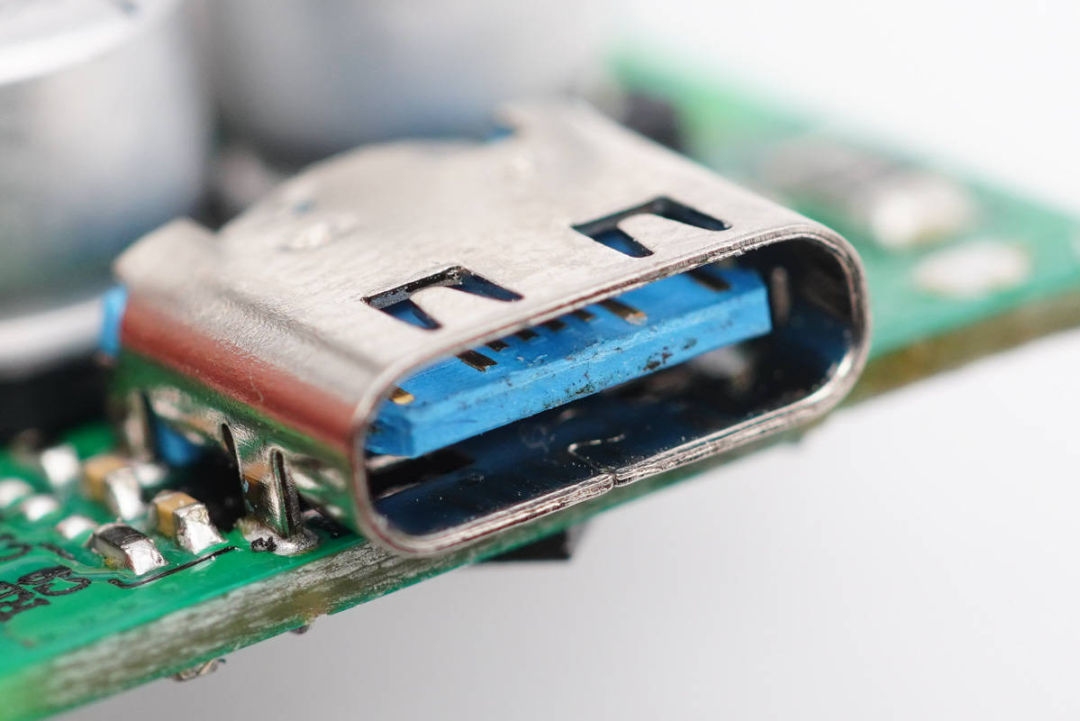

USB-C母座特写，过孔焊接。

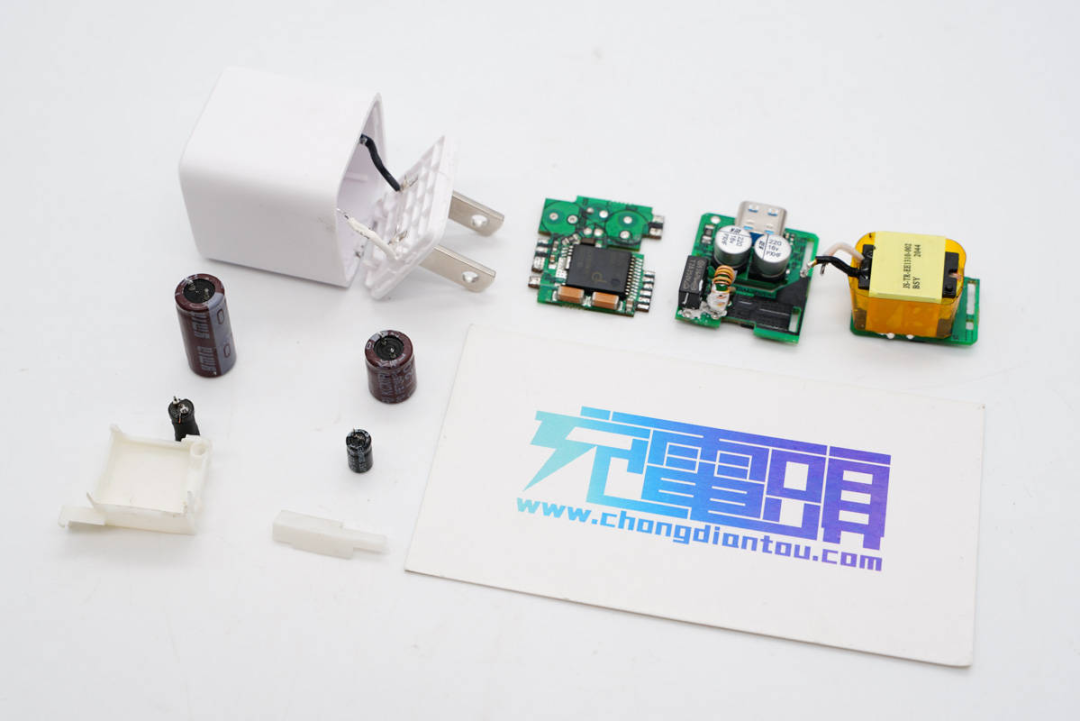

全部拆解完毕，来张全家福。
充电头网拆解总结
安克Nano 20W PD充电器美规版相比国行版，外观、体积都一样，使用插脚不同。性能上，支持QC和PD3.0通用快充协议，具备5V3A和9V2.22A两组固定电压档位，也能很好满足iPhone 12系列新机快充需求。
充电头网通过拆解了解到，美规充电器的PCBA模块采用三块PCB小板组合焊接设计，输入端设有隔离板，初次级元器件间也做了隔离处理。充电器采用PI INN3266C搭配万代同步整流管的开关电源方案，协议芯片采用南芯SC2002。此外采用永铭KCX系列电解电容和NPX系列固态电容进行输入输出滤波。整体对比下来，和国行版用料大为不同，不过也很可靠。
