拆解报告：倍思15W磁吸无线充电器
----- 充电头网拆解报告 第1671篇 -----
此前Baseus倍思推出了一款15W磁吸无线充电器，圆盘造型，机身扁平。这一产品有两个款式，其中一款顶部外壳采用的是透明玻璃板，因此可以观察内部结构以及元器件，对于很多不是很关注电子产品的人来说，第一眼看见这款无线充的话，肯定是觉得非常新奇的。
此外作为一款非MFM认证的无线充产品，更够给iPhone 12新机进行7.5W无线充电，表现也不错。下面充电头网就对这款产品进行拆解，看看设计做工如何。
此前充电头网还拆解了倍思极简二合一无线充电器（满血版）、倍思光线电动支架无线充、倍思磐石车载支架无线充、倍思×天猫精灵语音车载支架、倍思连捷无线充背夹、倍思USB PD无线充电移动电源、倍思无线充电器、倍思排骨横竖支架款无线充、倍思原石无线充电器等无线充产品，大家可以点击蓝色字体查阅。
一、倍思15W磁吸无线充外观
包装盒正面中心印有无线充外观图，上方是Baseus品牌和性能标签，下方印有产品名称和15W功率标识。
背面印有使用场景、参数和认证等信息。

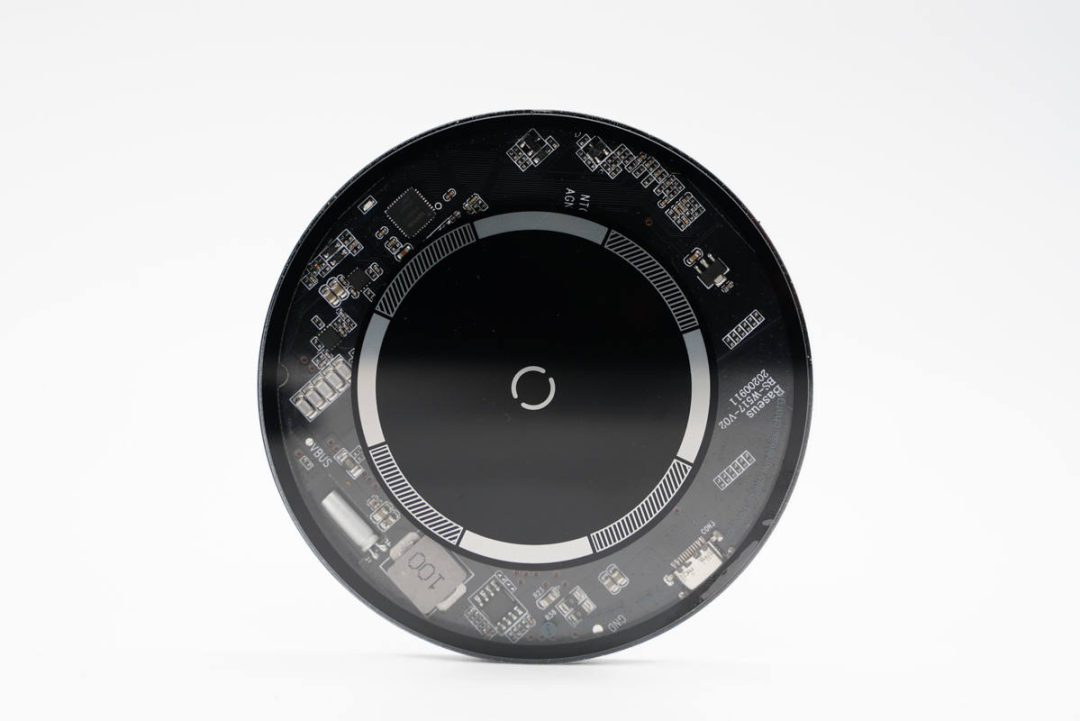

倍思这款无线充采用圆盘造型设计，主体外壳为铝合金材质，顶部是透明玻璃板，可直接观察无线充内部PCB板上的芯片、电容、电感等器件，设计十分新颖，也是产品的一大卖点。

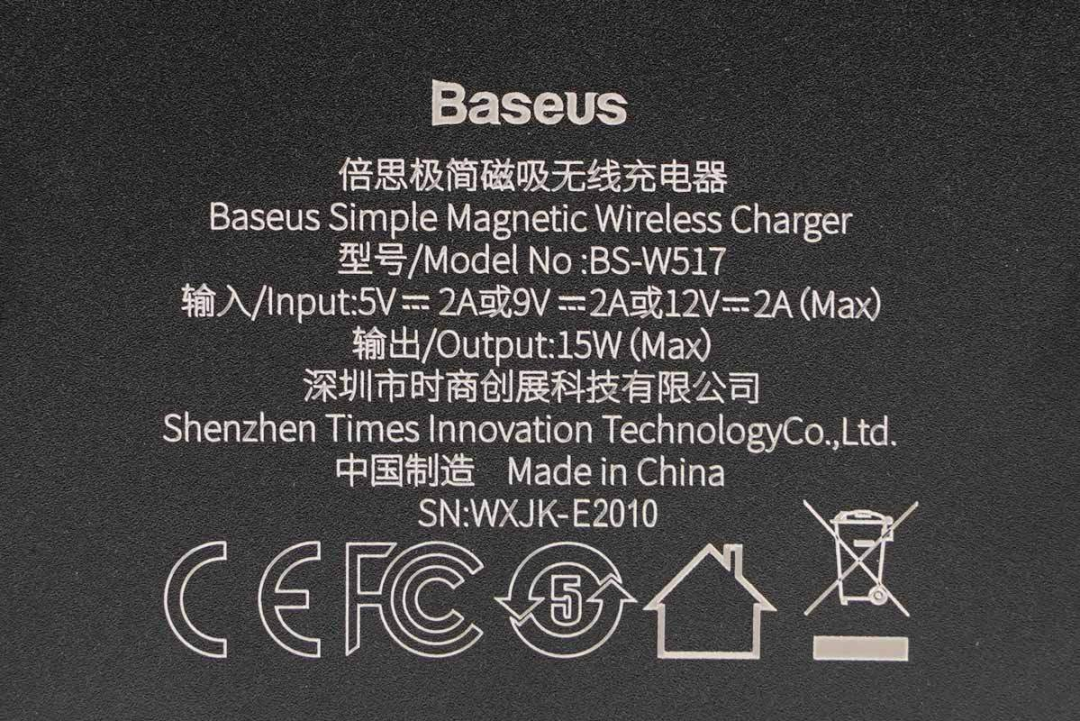

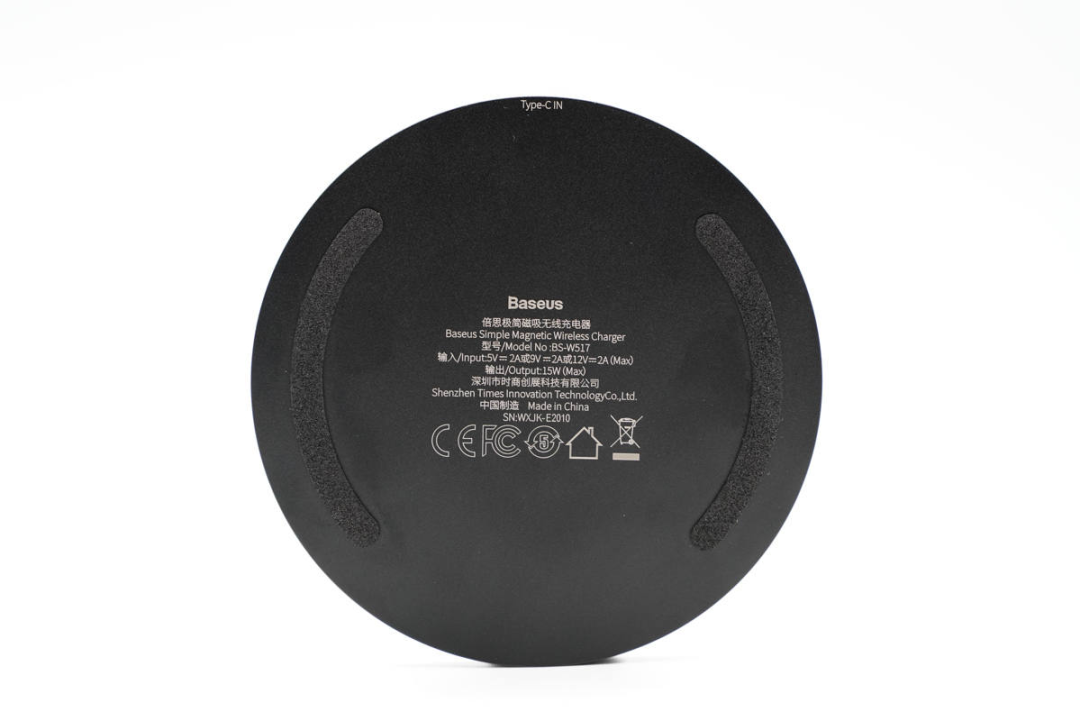

机身底部贴有两个弧形防滑垫，中心印有无线充参数，输入接口旁印有Type-C IN标识。
产品名称：倍思极简磁吸无线充电器
型号：BS-W517
输入：5V2A、9V2A、12V2A
输出：15W Max
深圳市时商创展科技有限公司
产品已经通过了CE、FCC认证。
机身侧面配有USB-C输入接口，黑色胶芯不露铜。

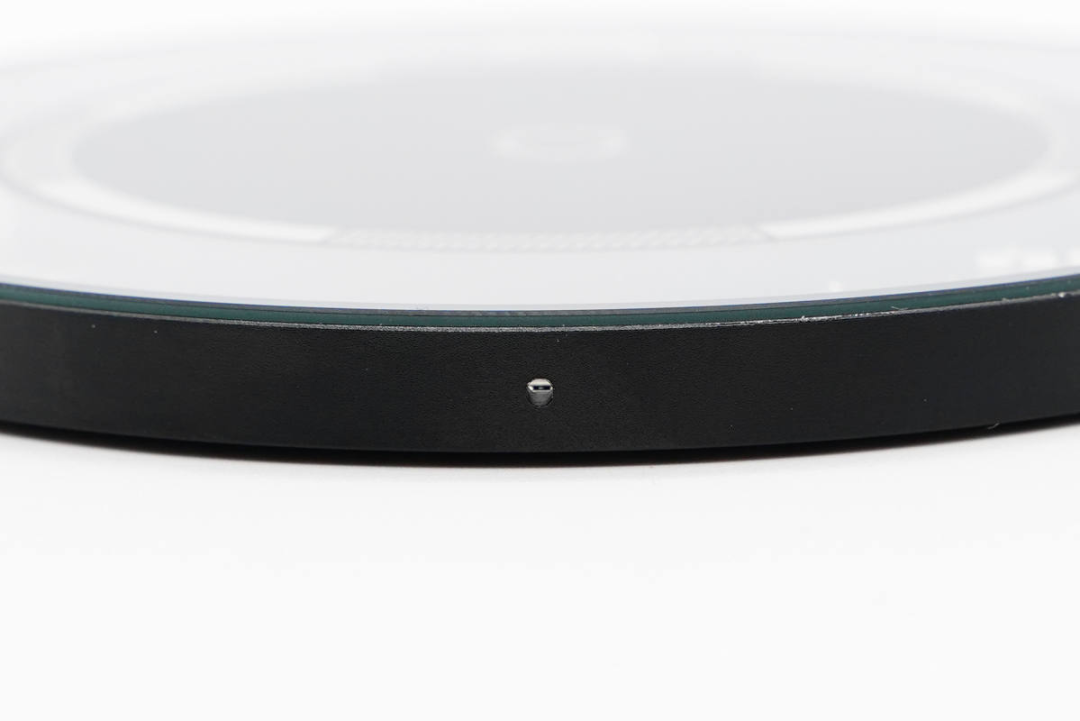

侧面另一端有一颗LED指示灯。
使用游标卡尺测得无线充机身直径92.26mm。
厚度为6.57mm。
产品拿在手上的直观感受。

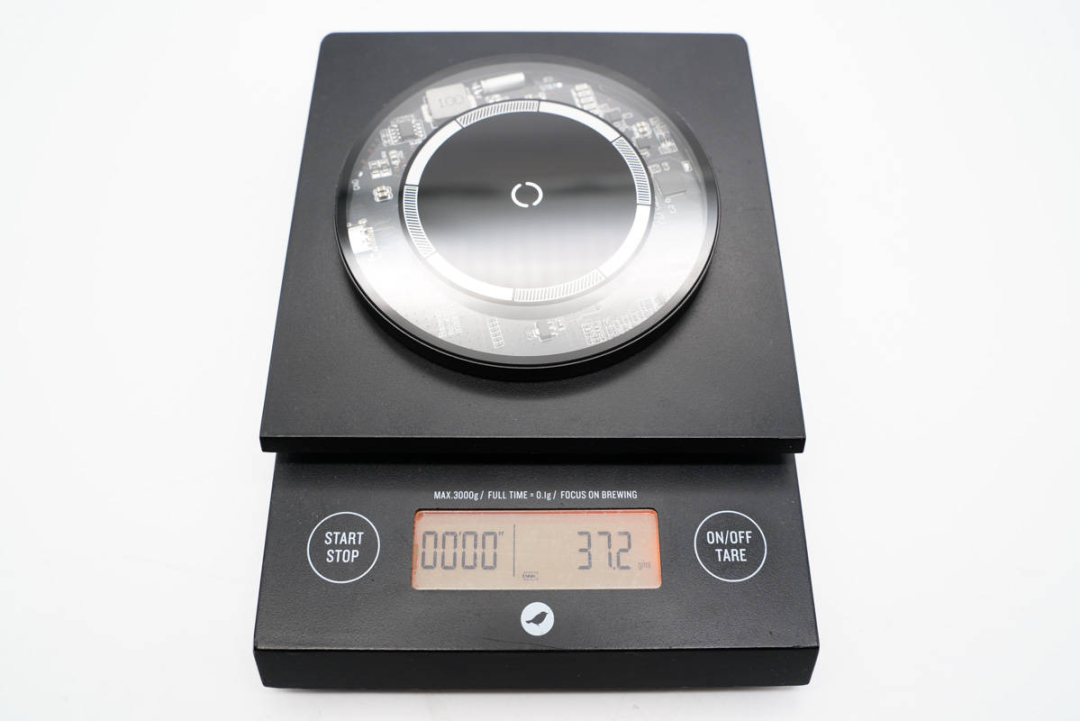

净重约为37g。
接通电源，LED指示灯亮绿光。

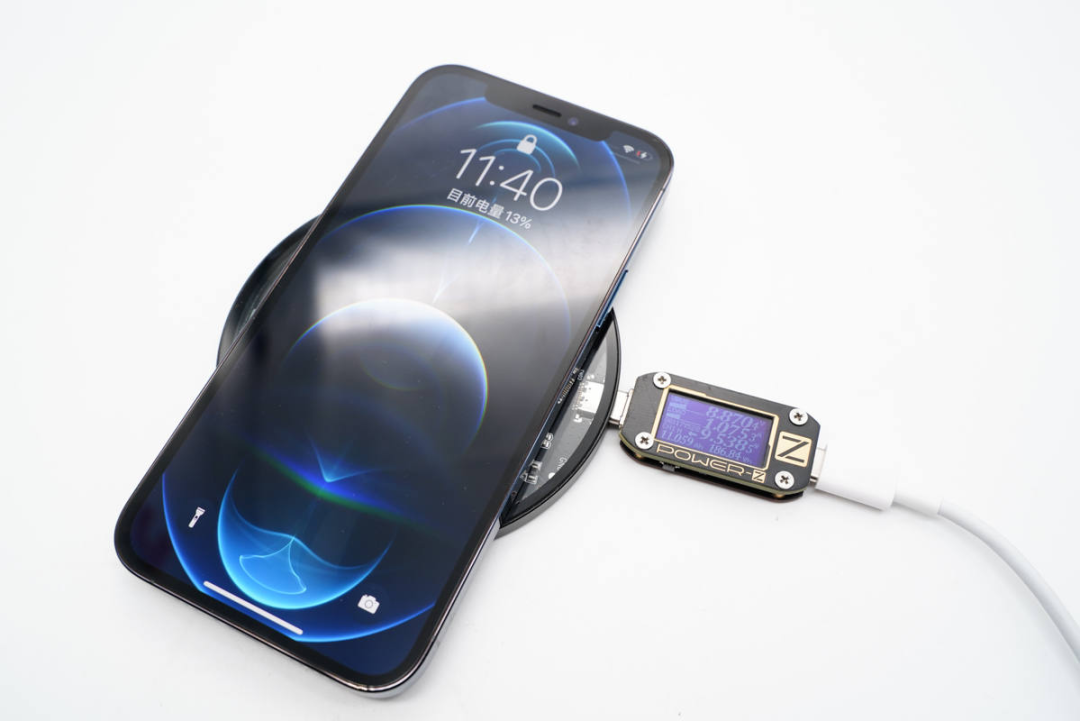

使用倍思这款无线充给iPhone 12手机进行无线充电，通过ChargerLAB POWER-Z KM001C测得输入功率为8.87V 1.08A 9.54W。

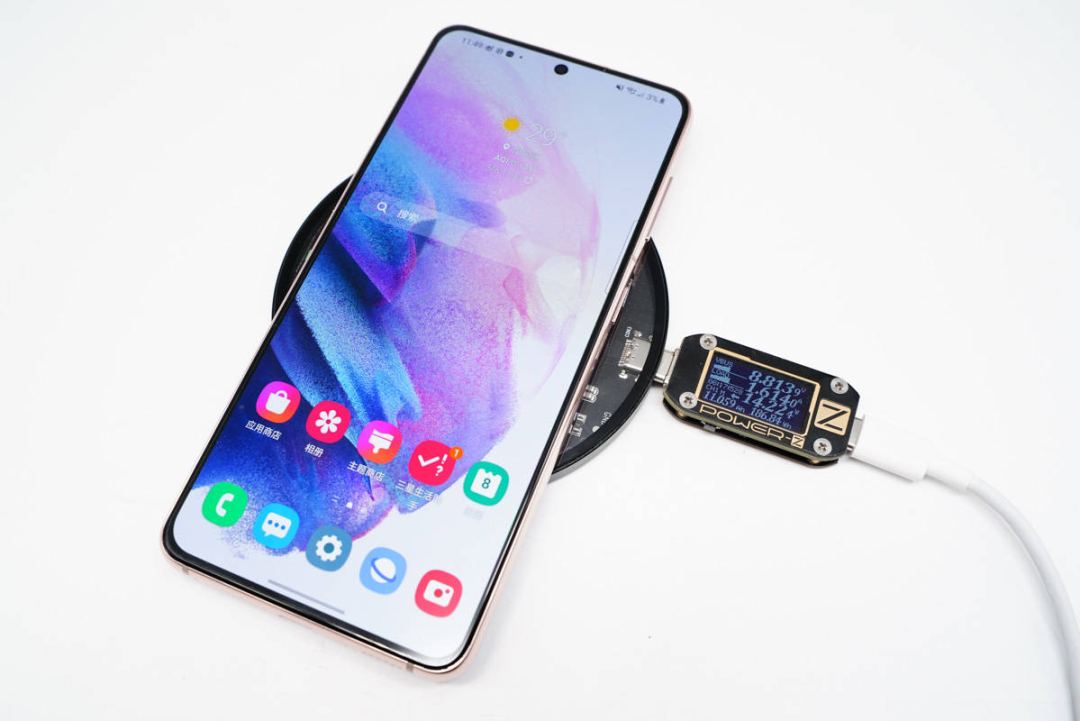

给三星S21手机进行无线充电，通过KM001C测得输入功率为8.81V 1.61A 14.22W。
二、倍思15W磁吸无线充拆解
拆掉顶部玻璃板，无线充内部结构也很简单。

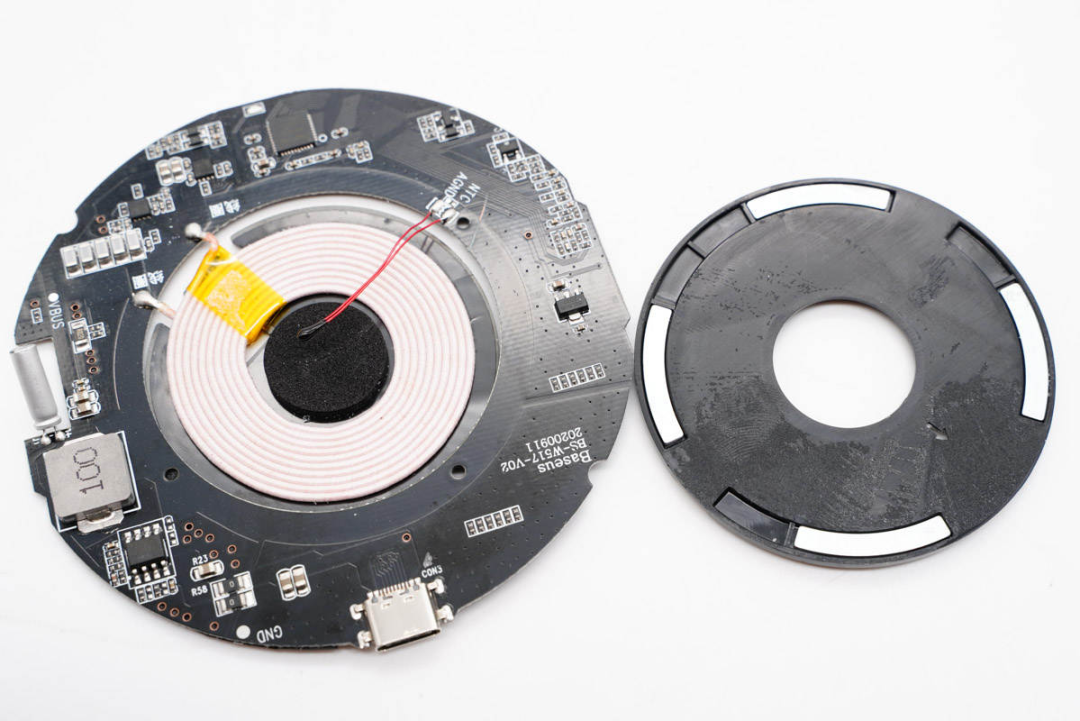

PCB板环形中空设计，中心放置无线充电线圈，此外再覆盖一块同样是环形的塑料板，塑料板边缘凹槽内嵌有四个弧形磁铁。

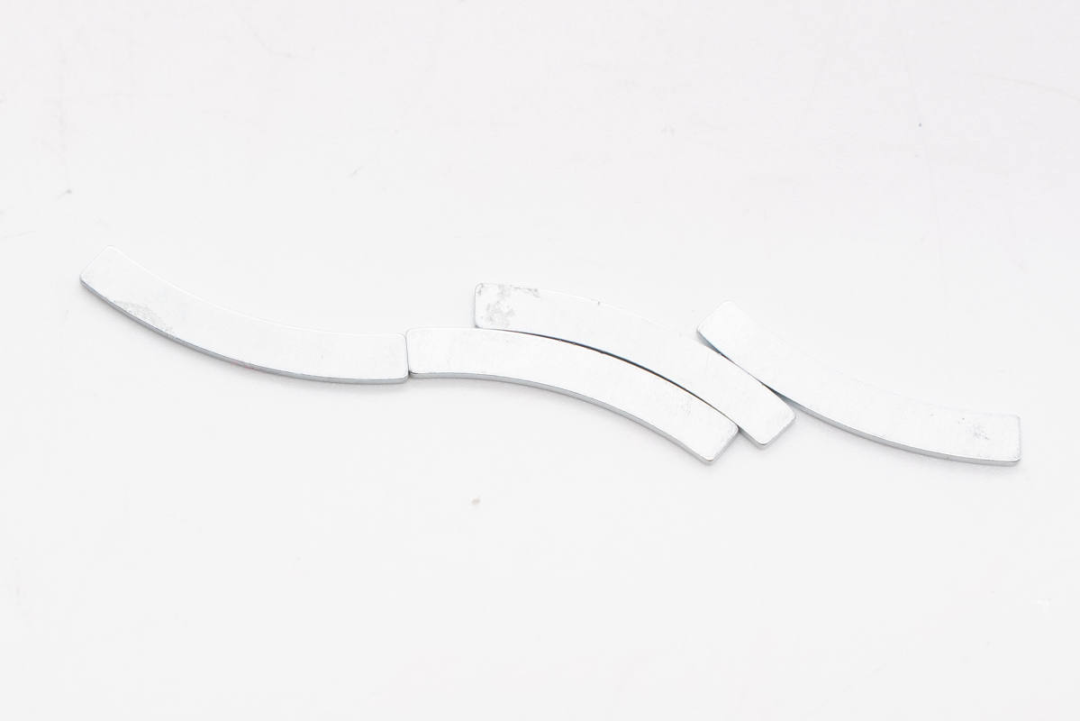

小磁铁特写，弧状扁平造型。

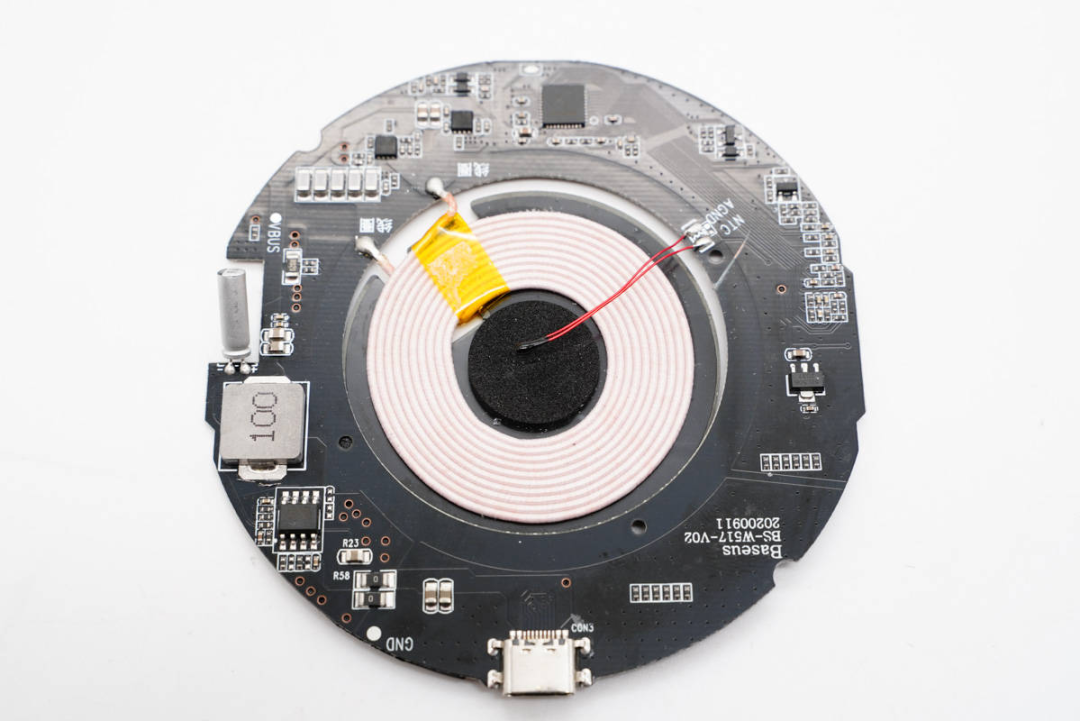

PCB板正面一览，线圈中心贴有泡棉并配有热敏电阻进行温度监控。

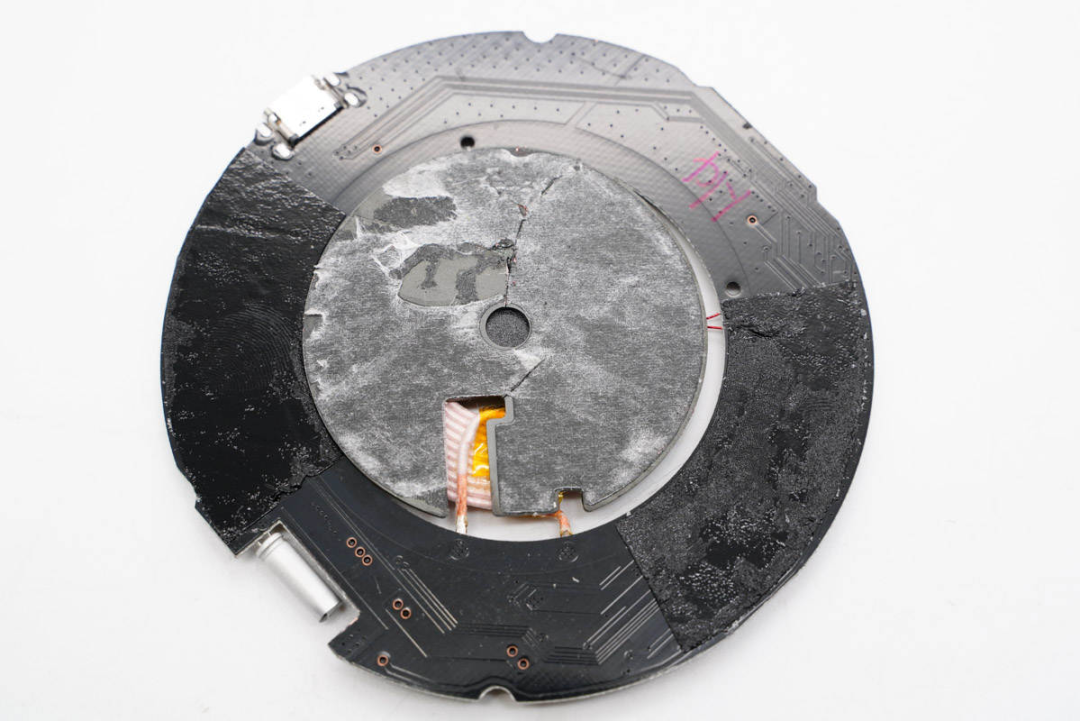

PCB板采用单面放置元器件设计，USB母座以及电容沉板以降低机身厚度，此外背面贴有双面胶帮助固定PCB板和线圈。

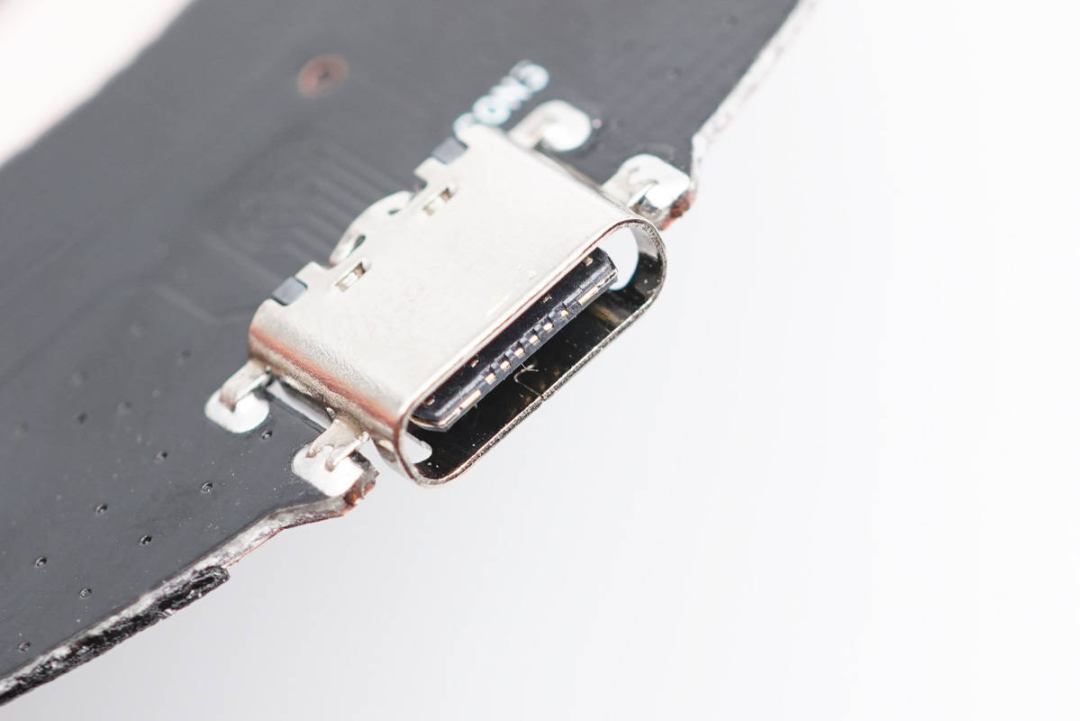

USB-C输入母座特写。

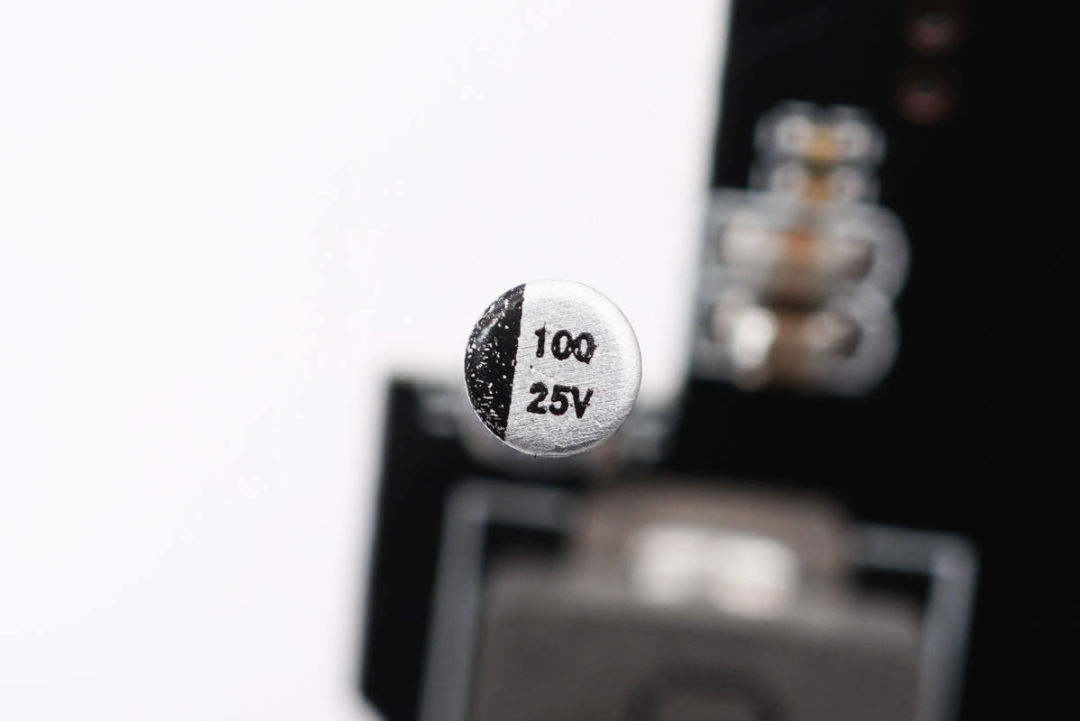

这颗超小的滤波固态电容来自永铭，规格为npm 25v100μF 3.55*11。
充电头网了解到，永铭还针对PD快充市场推出了KCX和NPX系列小体积电容，并被安克、倍思、公牛、邦克仕、HYPER JUICE、京造、摩米士、努比亚、品胜、飞利浦、RAVPOWER、闪极、柚比等国内外知名品牌的数十款产品采用，品质获得客户一致认可。
拓尔微电子TML2282L开关降压，用于无线充电定频调压降压。

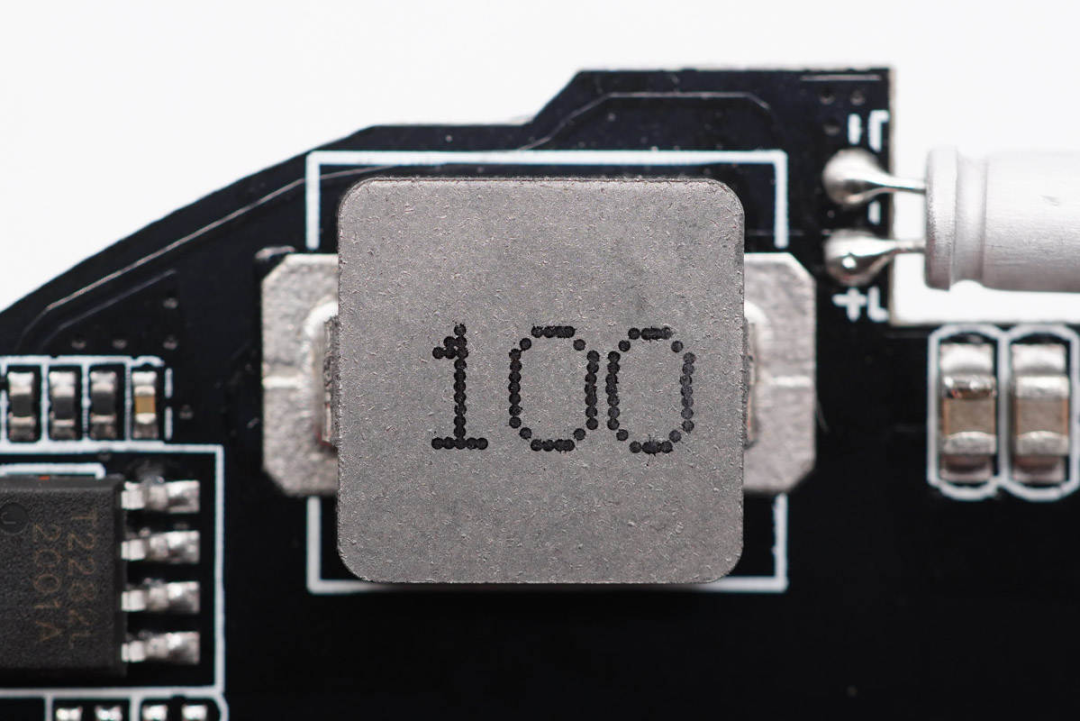

100电感特写，用于定频调压降压。

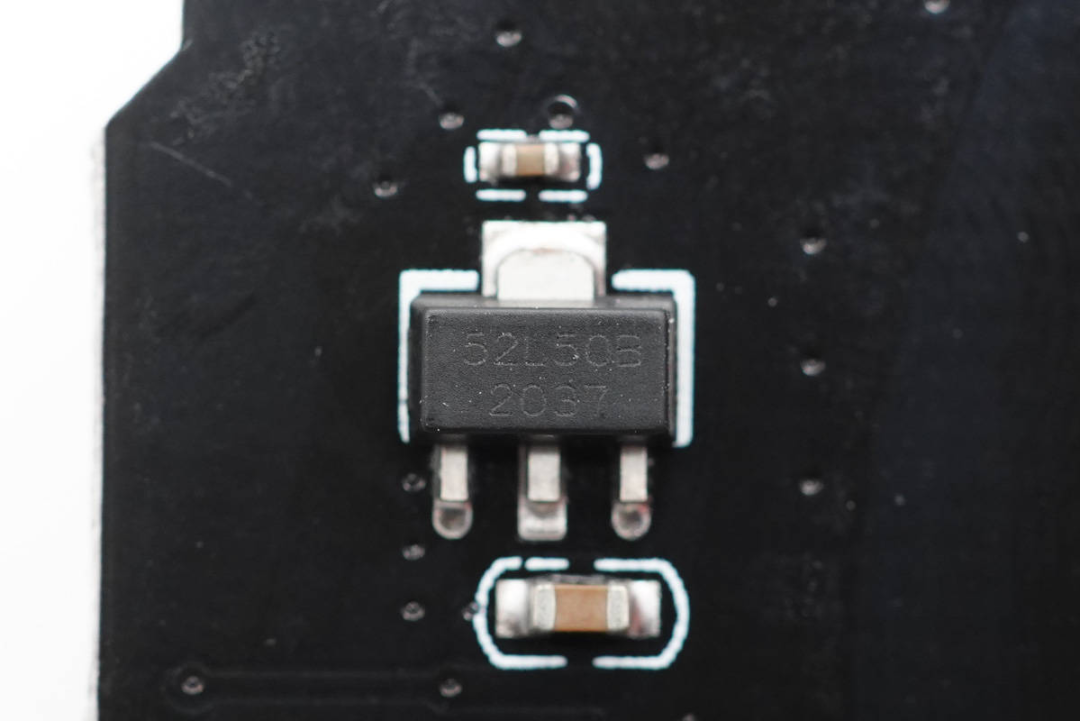

52L50B稳压管，为无线充主控芯片供电。

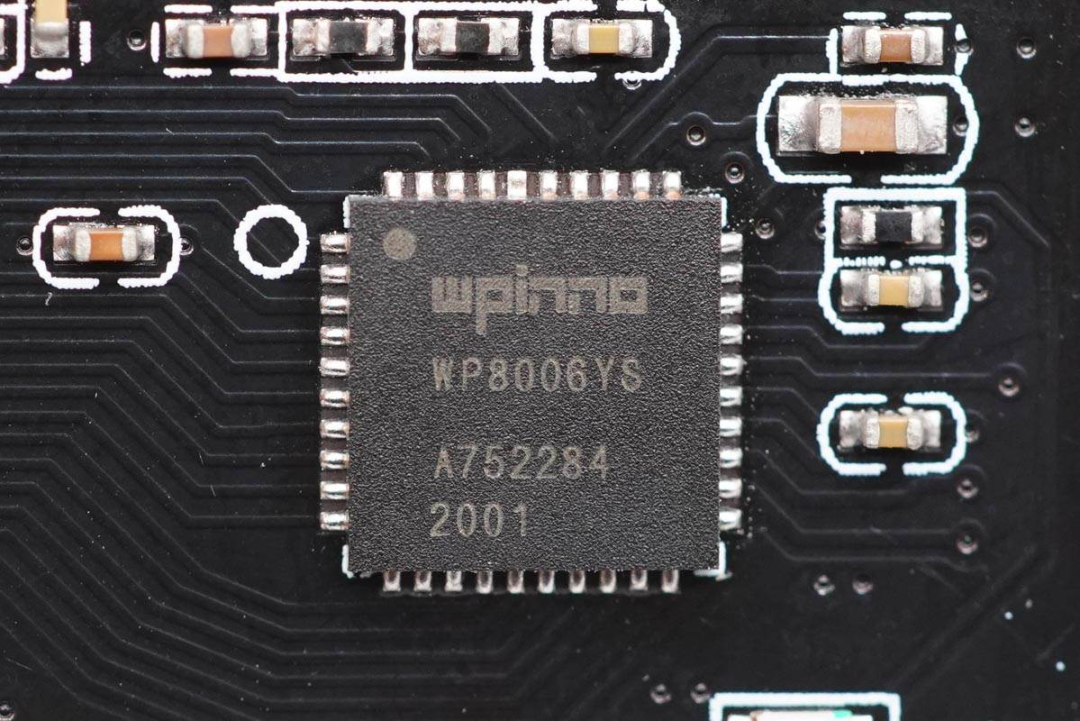

维普创新WP8006YS无线充SoC主控芯片，集成MCU以及驱动器。WP8006YS设计用于无线充电发射器，具有高集成度和高性能。符合Qi标准V1.2.4版本，完全兼容手机。
WP8006YS具有高精度ADC的集成MCU提供了高度定制化功能，可实现无线充电的定制。双通道电流和电压解码算法可确保准确安全的充电体验；先进的充电算法可以准确识别金属物体，并在充电过程中完成各种保护措施以确保安全。
维普创新WP8006YS详细资料。充电头网拆解了解到，采用维普创新WP8006YS无线充电芯片的产品还有机乐堂二合一15W无线充电器、机乐堂大方15W无线充电器、倍思极简二合一无线充电器、倍思原石无线充电器等。

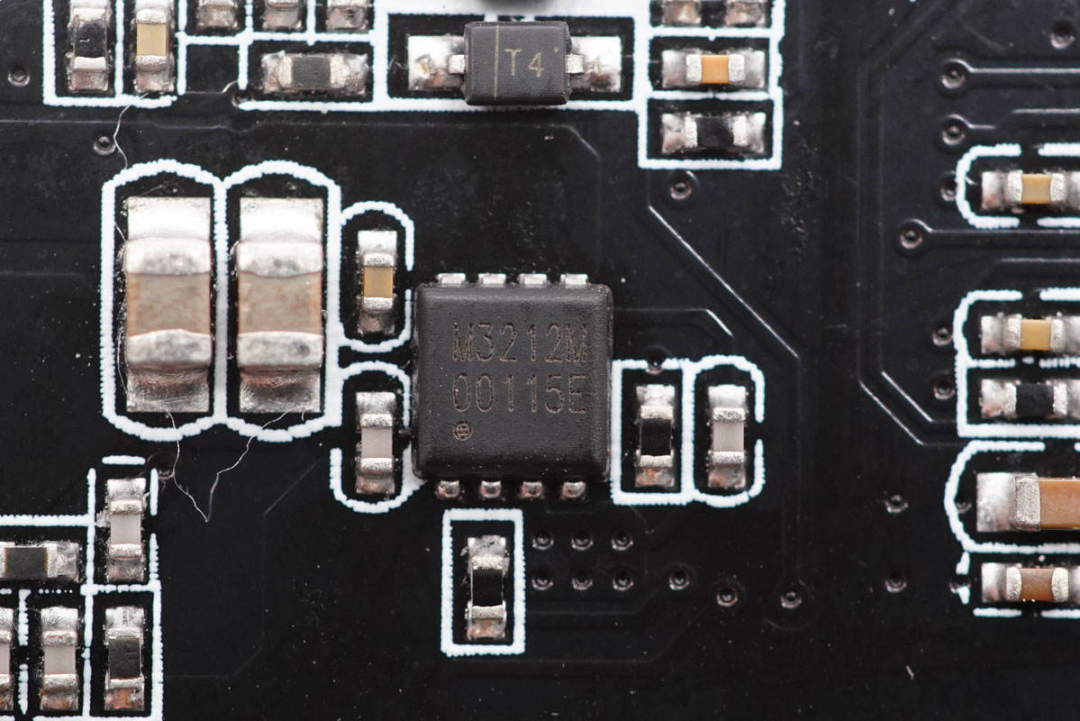

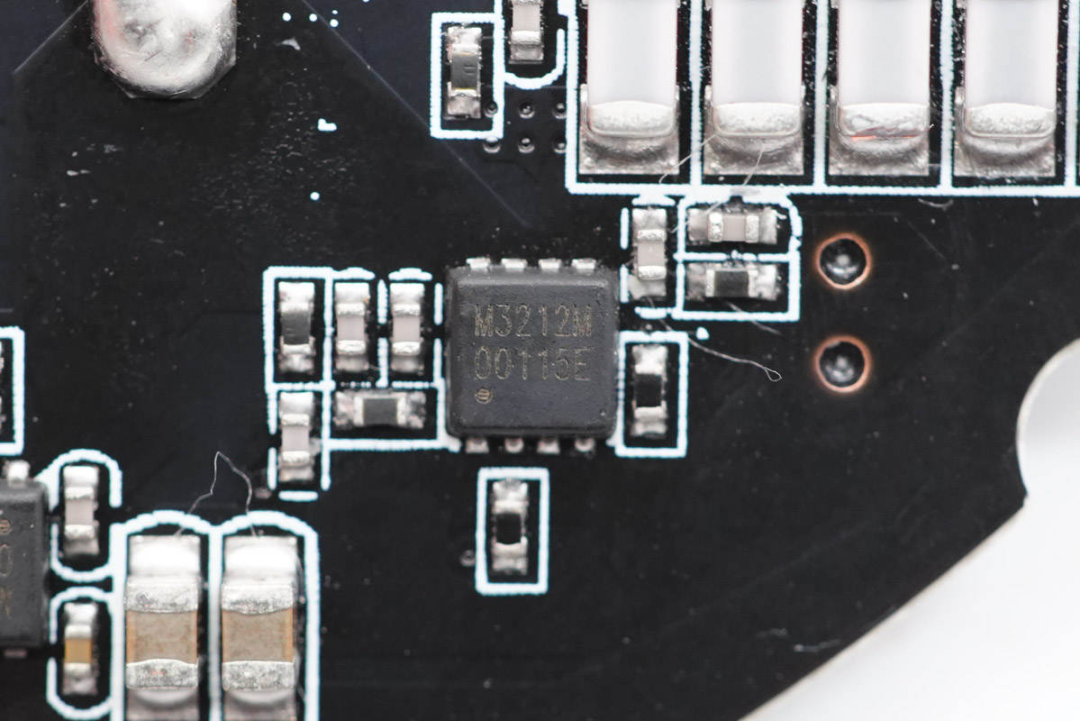

UBIQ QM3212M3，双NMOS管，耐压30V，导阻18mΩ。共两颗组成四管H桥驱动线圈进行无线充电。
UBIQ QM3212M3资料信息。
另一颗UBIQ QM3212M3特写。

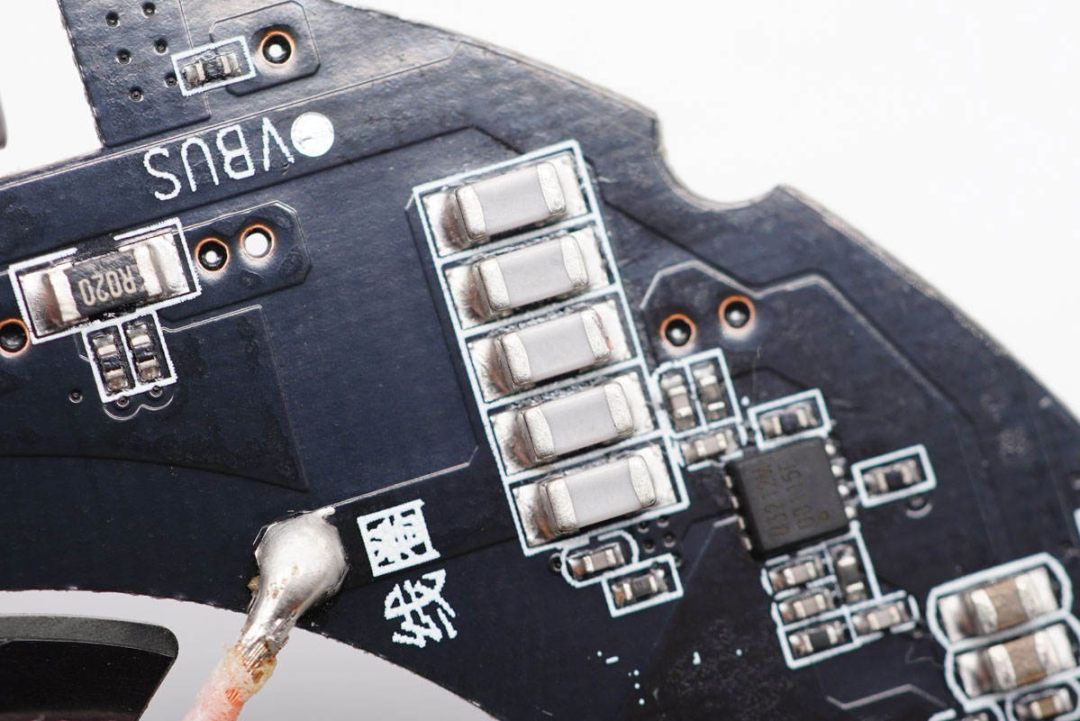

五颗白色NPO谐振电容并联。

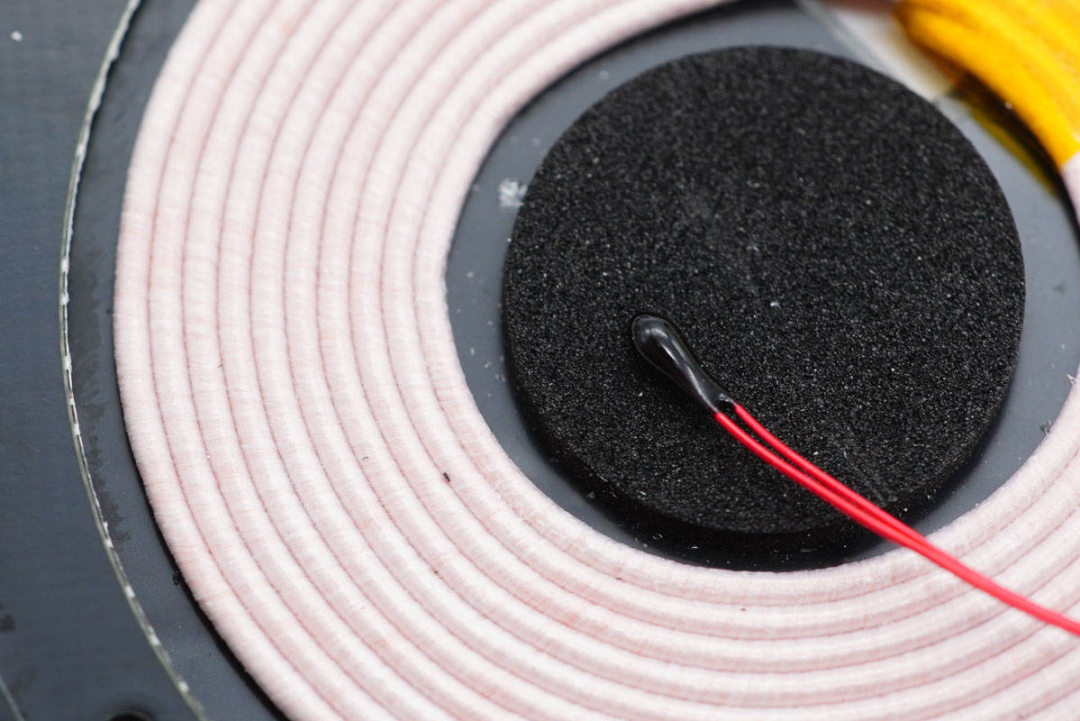

线圈和热敏电阻特写，线圈绕制紧密。

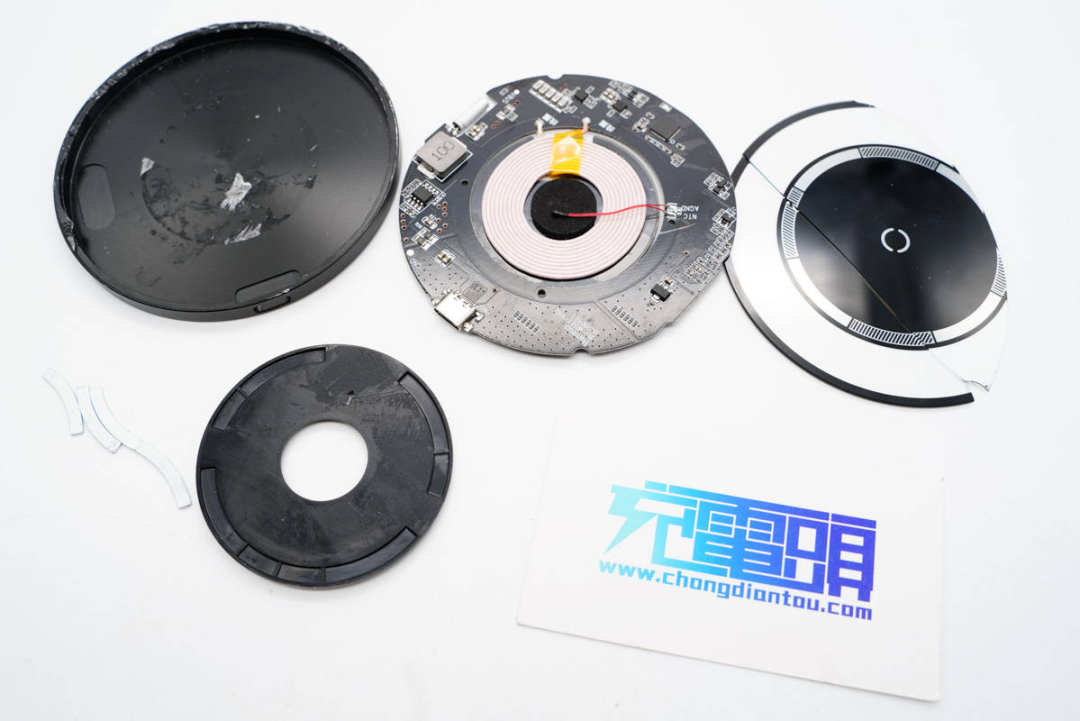

全部拆解完毕。
充电头网拆解总结
倍思这款磁吸无线充的“透明探索版”采用透明玻璃顶面，市面上类似的无线充产品并不多见，样式可以说非常的独特，是其核心卖点之一，很能吸引消费者。而作为一款第三方品牌无线充，既可以满足iPhone 12 7.5W无线充电，给三星S21无线充也能到15W左右，表现很不错，凭此也能成为购买这款产品的另一大理由。
充电头网通过拆解了解到，无线充内部无论是结构还是无线充方案都很简洁。采用维普创新WP8006YS控制UBIQ QM3212M3 MOS管驱动线圈进行输出。此外USB母座、无线充电线圈以及滤波电容均沉板设计，其中永铭的这款电容体积非常小，对实现无线充的超薄化帮助很大。
