10000mAh如何做到30W大功率？紫米高配充电宝详细拆解
----- 充电头网拆解报告 第1697篇 -----
在不久前，紫米推出了一款容量为10000mAh移动电源，与传统移动电源不同的是，这款产品不仅拥有迷你的机身，而且蕴藏着强大的输出，小小的体积可支持最大30W快充。
其实对于移动电源而言，30W是一个比较尴尬的功率等级，市面上量产的产品屈指可数，而这种小体积的迷你30W快充移动电源更是史无前例，紫米算得上是首创。
紫米10000mAh 30W快充移动电源用了哪些新技术？为什么能够在小体积内实现30W快充？带着问题，充电头网第一时间下单购买了一台，下面就将产品的内部结构分享给大家。
此前充电头网还拆解了紫米20号200W PD快充移动电源、紫米10号USB PD移动电源QB820、紫米10号 Pro移动电源等多款移动电源产品，大家可以点击蓝色字体观看。
一、紫米10000mAh双向快充移动电源外观

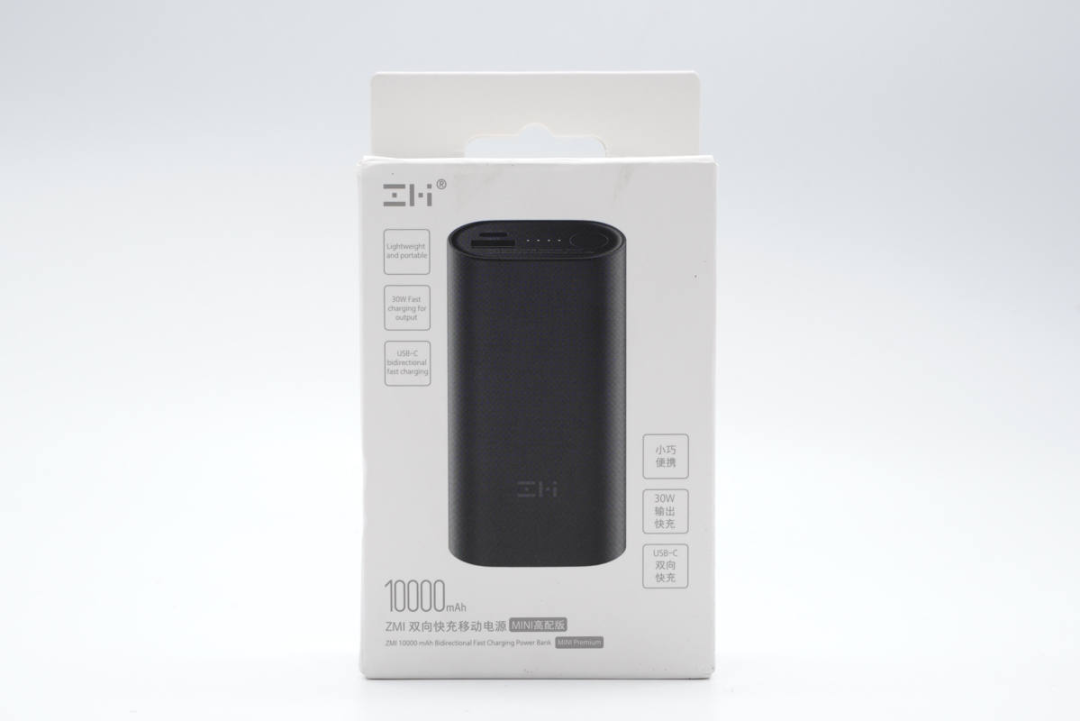

从包装上来看，紫米10000mAh移动电源沿用了家族传统的风格，正面为产品主视图，三大卖点分别为：小巧便携、支持30W快充输出、支持USB-C口双向快充。

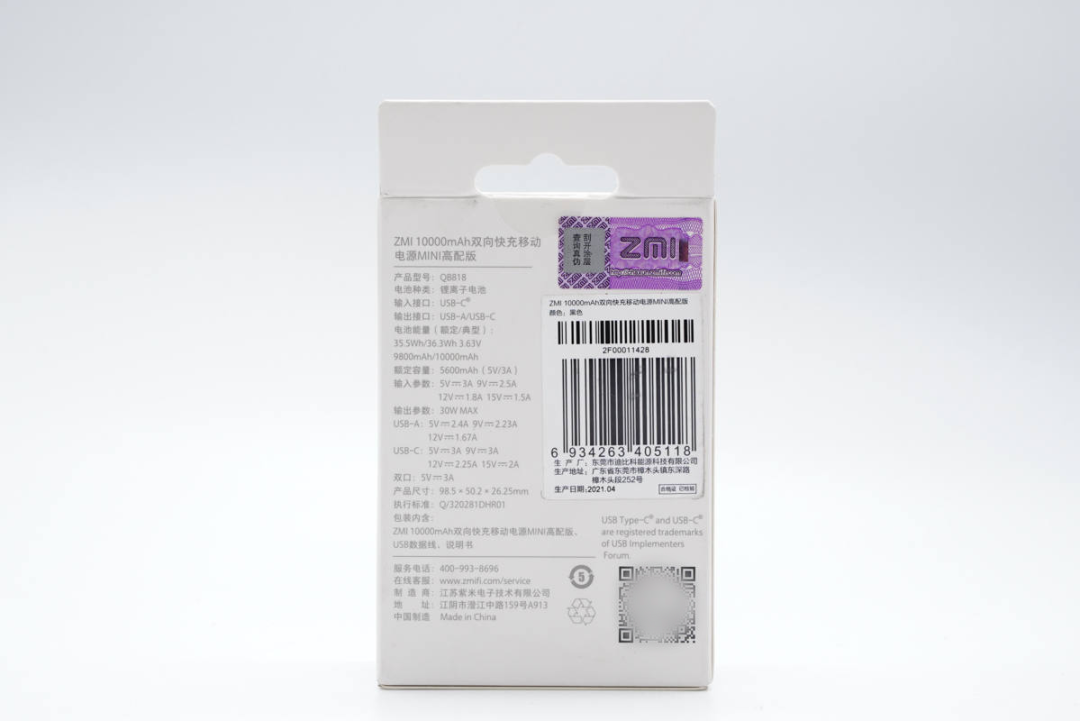

包装盒背面为印着厂商信息及详细的产品参数。

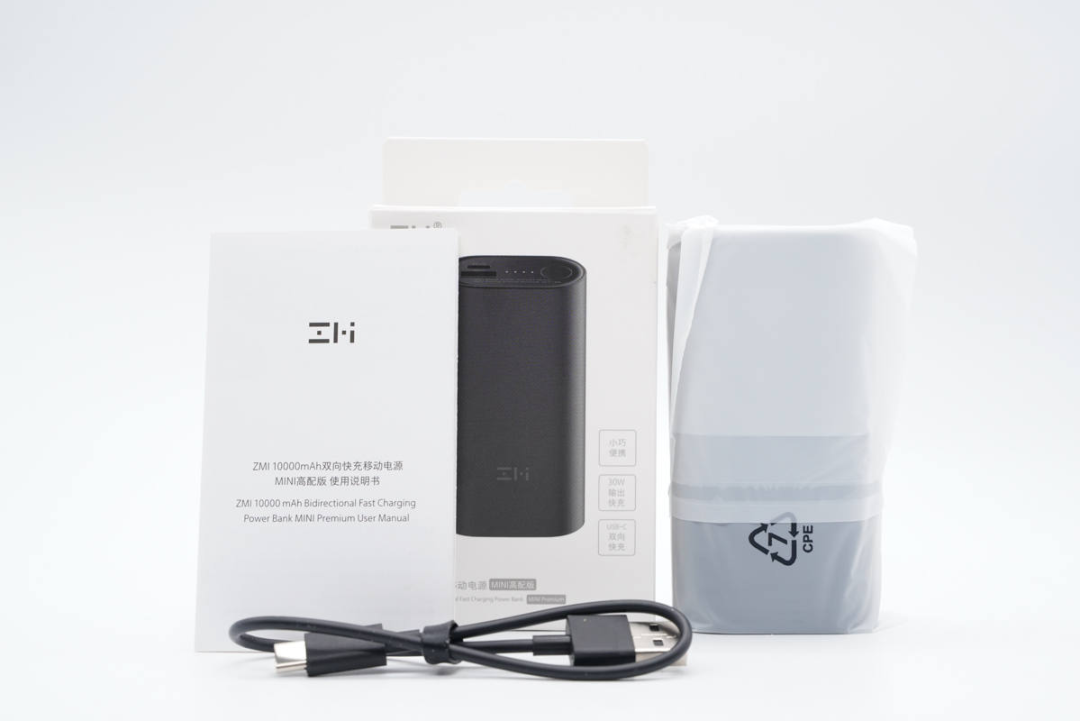

移动电源使用防尘袋包裹，附赠一条USB-A to USB-C充电短线。

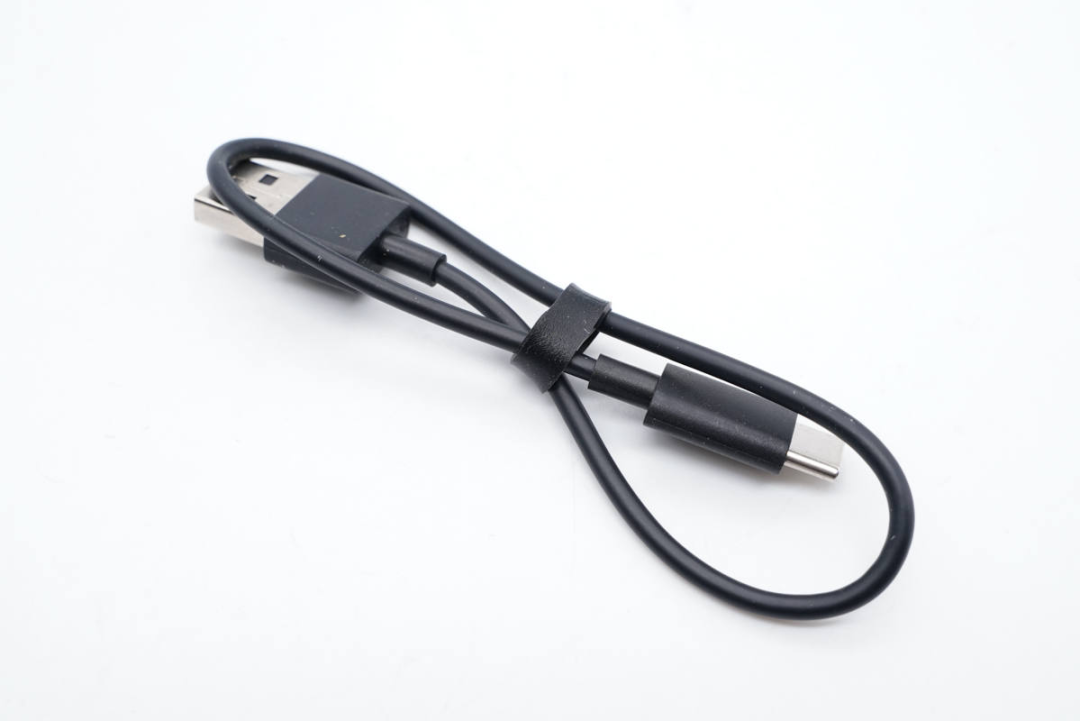

黑色USB-C to USB-A充电短线，可以搭配移动电源给手机充电比较方便，同时也可用于移动电源自身补充电量。

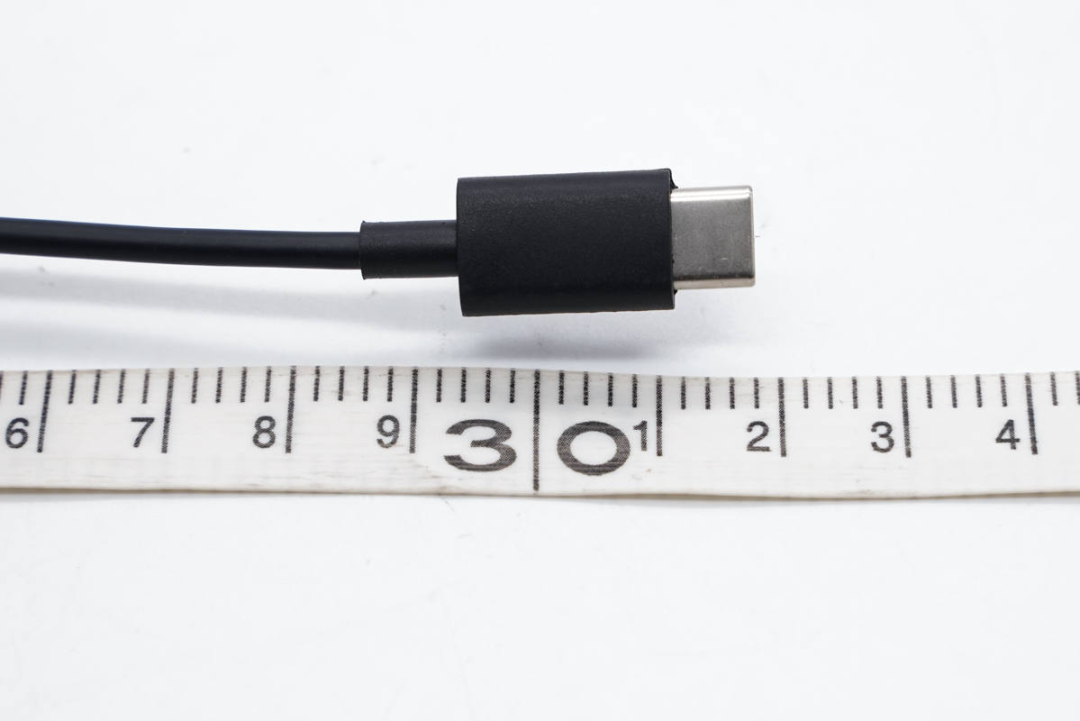

附赠的这条线长度约为30cm。

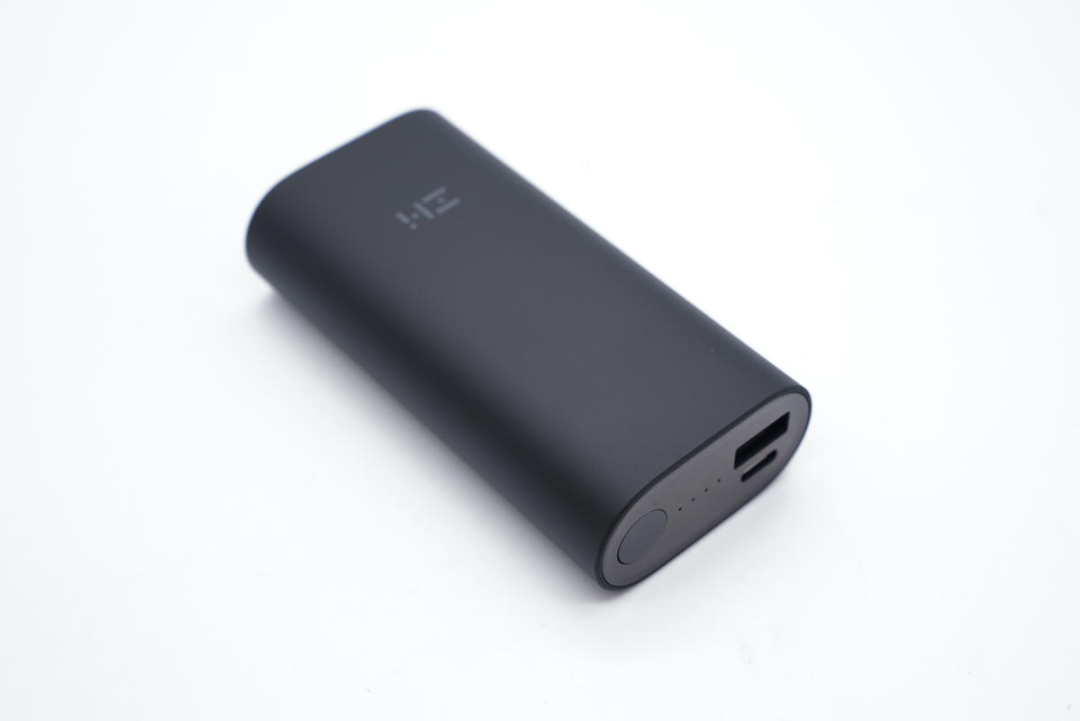

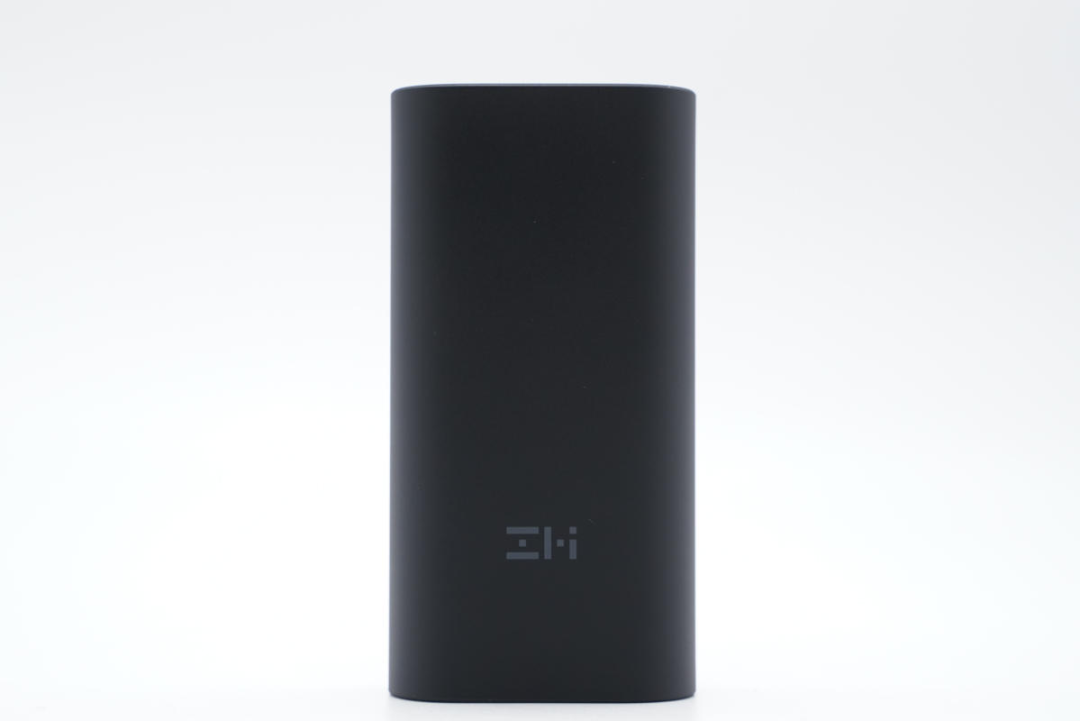

移动电源为纯黑色PC材质外壳，正面印有ZMI的logo。

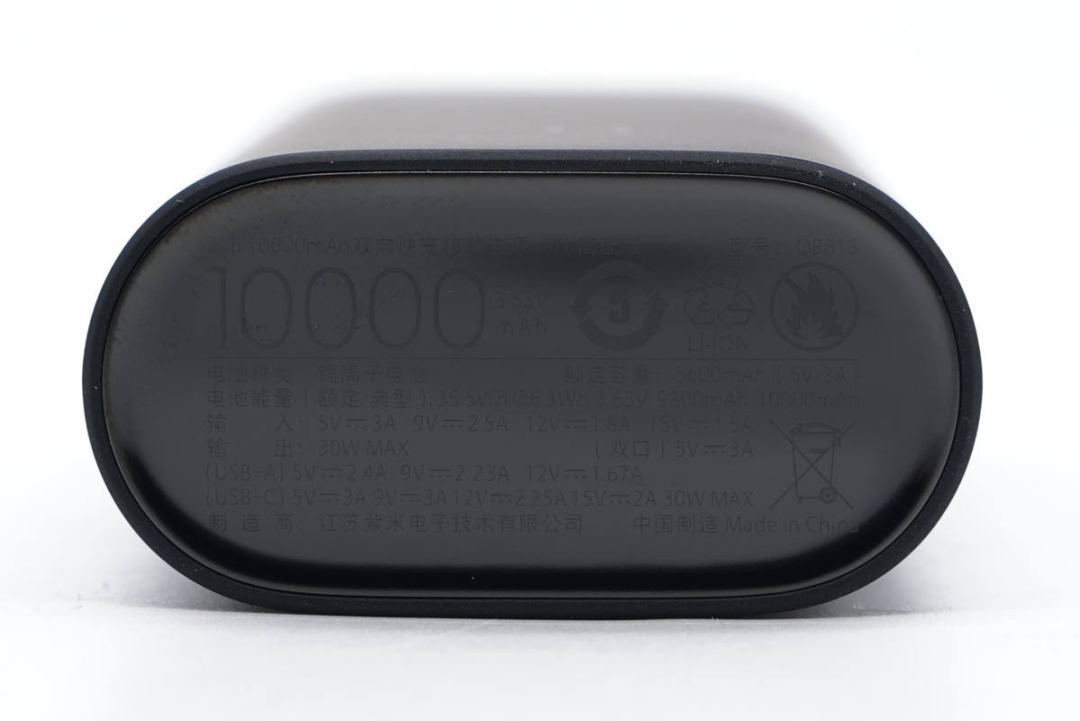

紫米10000mAh移动电源两端均采用银灰色亮面设计处理，底部面板是为金属材质，印有产品参数。
底部金属盖板内凹设计，防止使用过程中产品参数污损。
产品名称：ZMI 10000mAh双向快充移动电源MINI高配版
型号：QB818
电池种类：锂离子电池
额定容量：5600mAh（5V）
电池能量：35.5Wh/36.3Wh 9800mAh/10000mAh
输入：5V3A、9V2.5A、12V1.8A、15V/1.5A
输出：30W MAX
USB-A单口：5V2.4A、9V2.23A、12V1.67A
USB-C单口：5V3A、9V3A、12V2.25A、15V2A
双口输出：5V3A
制造商：江苏紫米电子科技有限公司
顶部面板为1A1C两个接口，配有四颗LED指示灯以及电源开关按键。

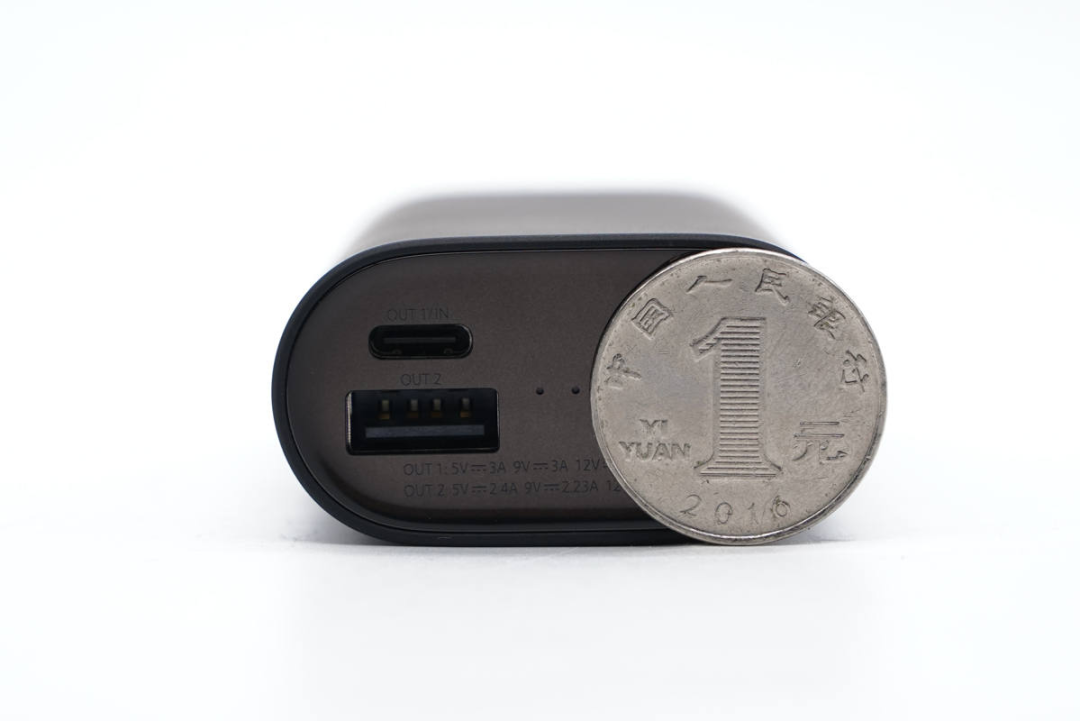

通过对比可以大概看出，这款移动电源的厚度相当于一元硬币的直径，宽度相当于一元直径的两倍。

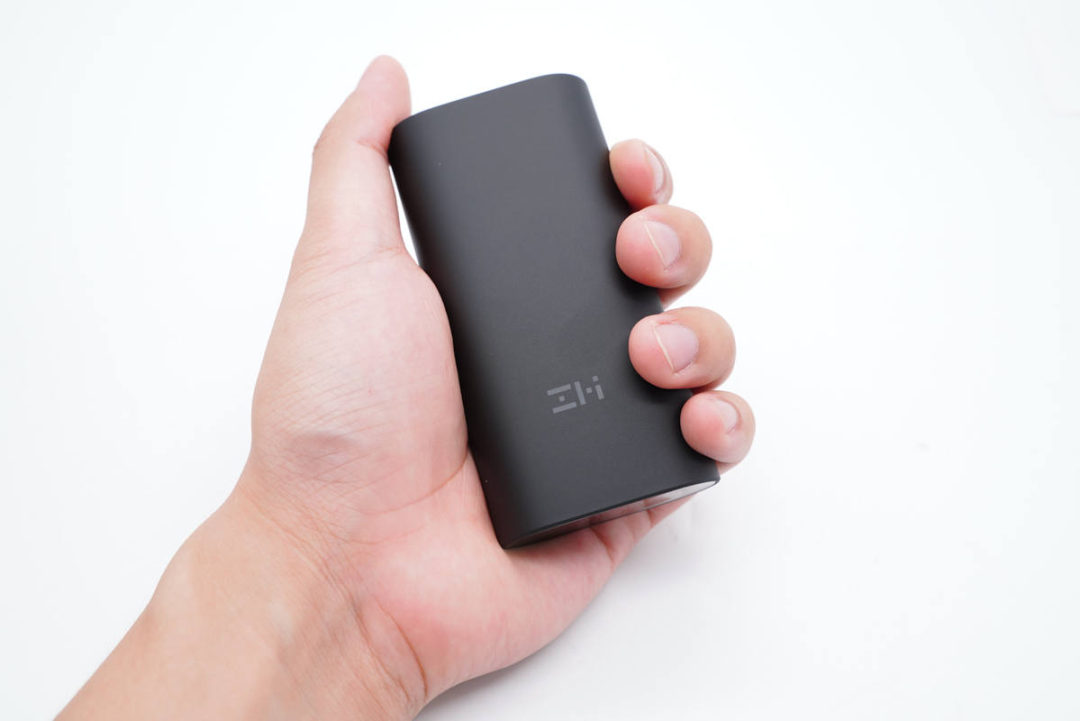

小巧的机身，放进背包或者行李箱不会占用太大空间，即使外出拿在手中也显得十分袖珍轻便，和常规的迷你快充移动电源并没有太大差别。

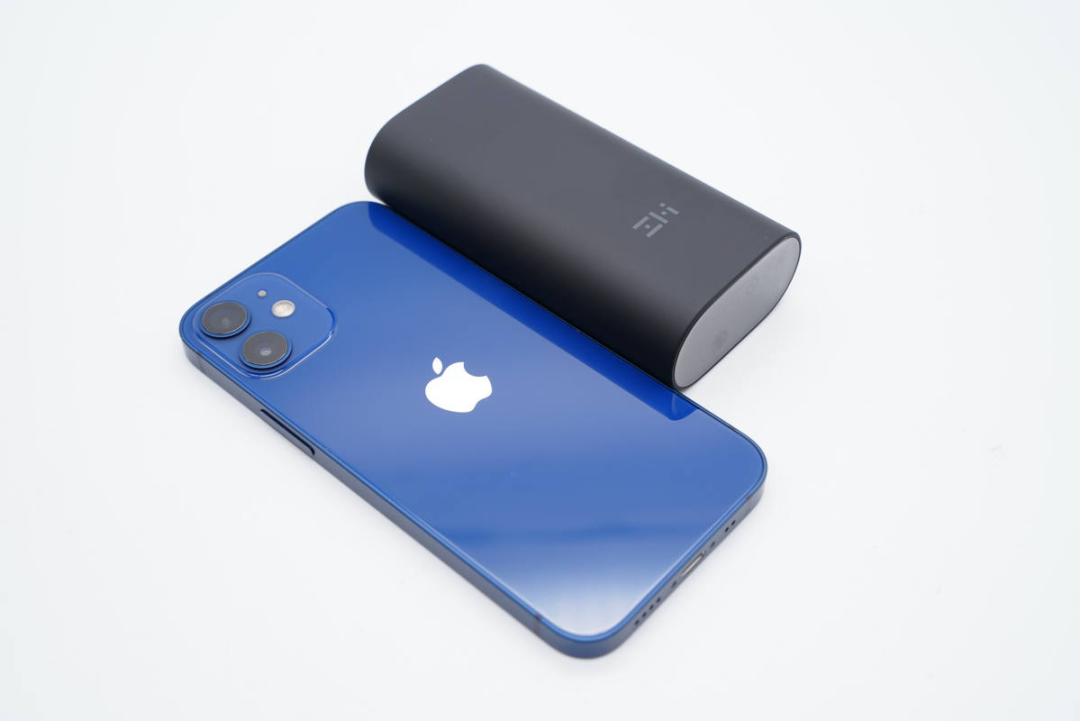

紫米10000mAh移动电源比iPhone 12 mini还要小很多。

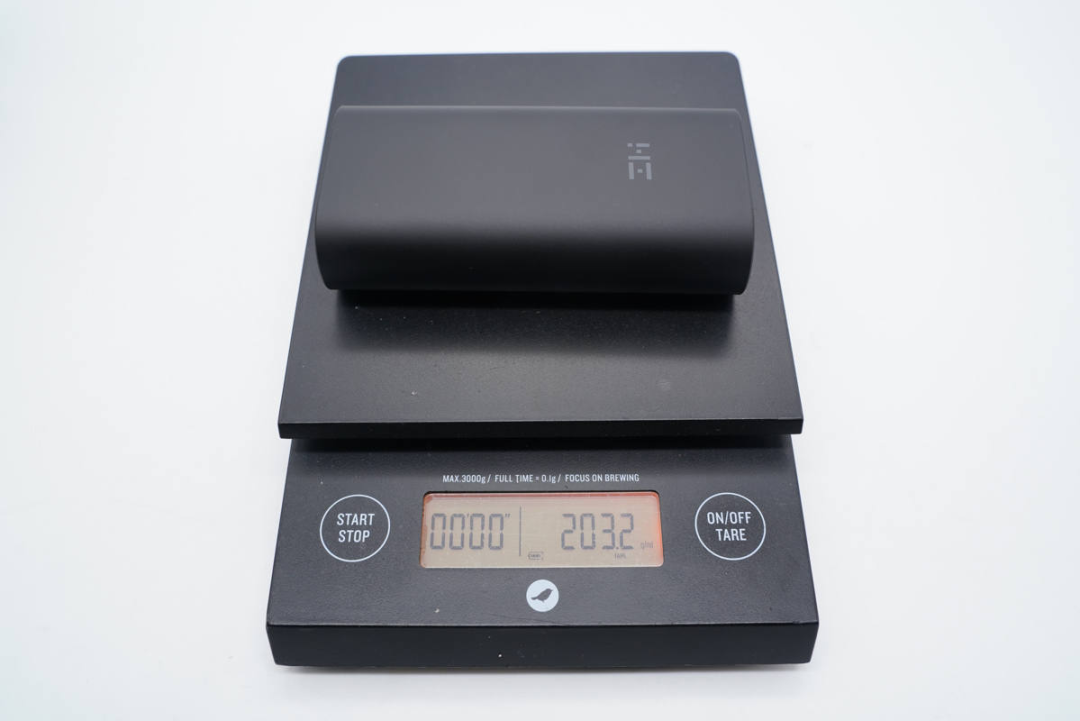

这款产品的净重约为203g。

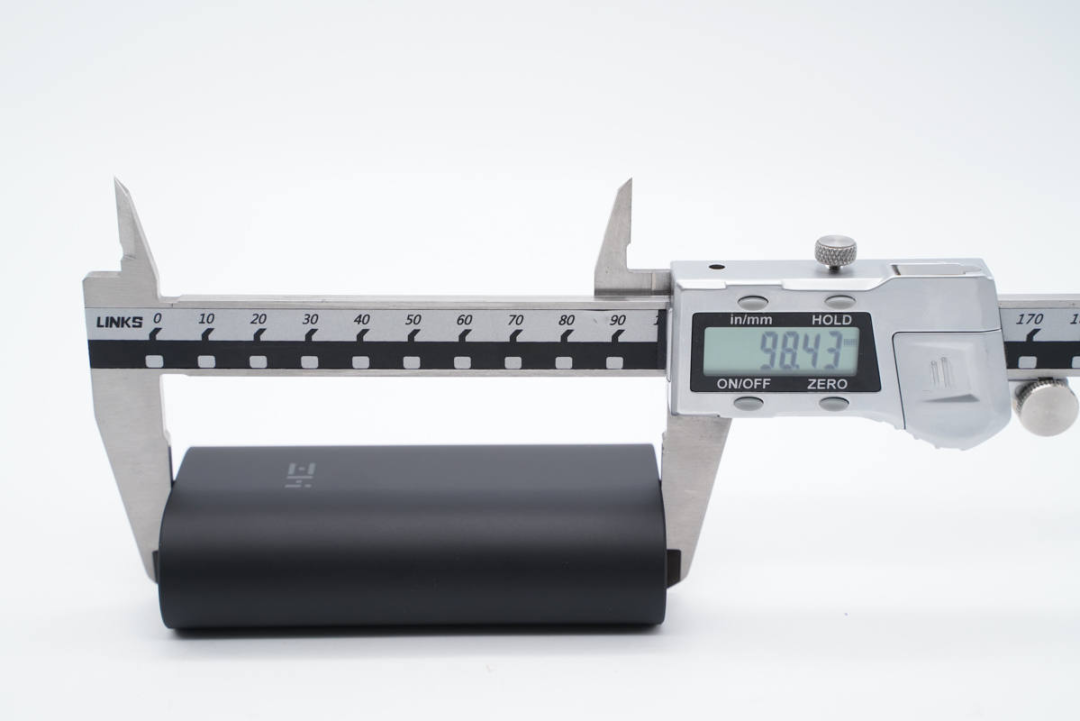

移动电源的长度约为98.43mm。
宽度约为50.22mm。

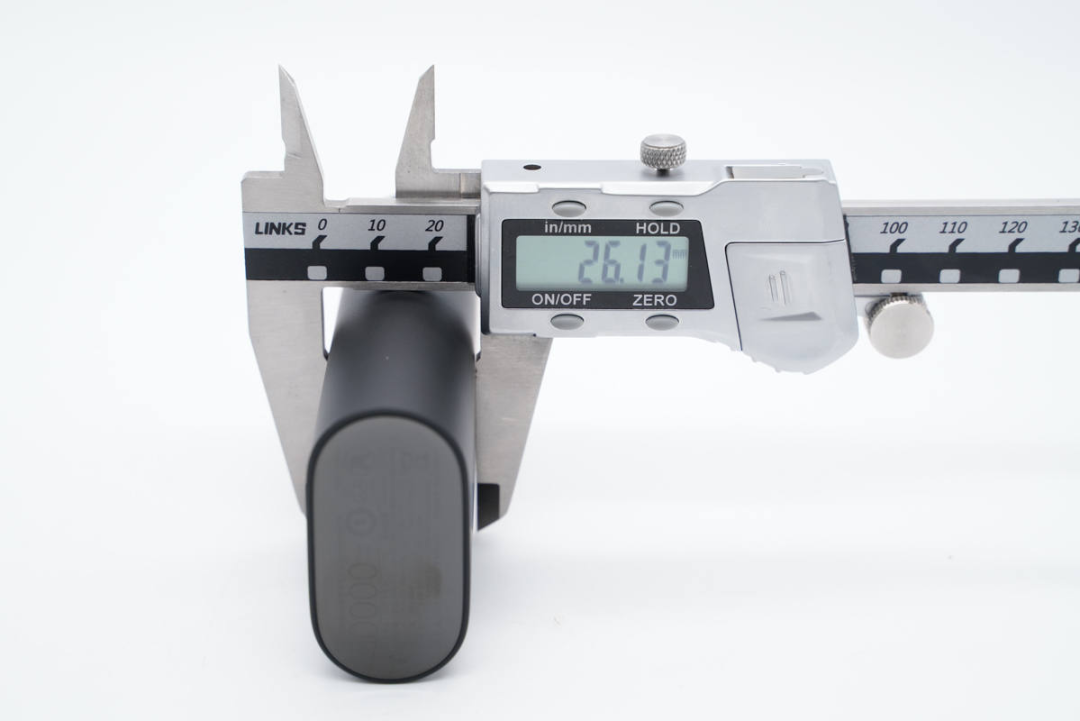

厚度约为26.13mm。

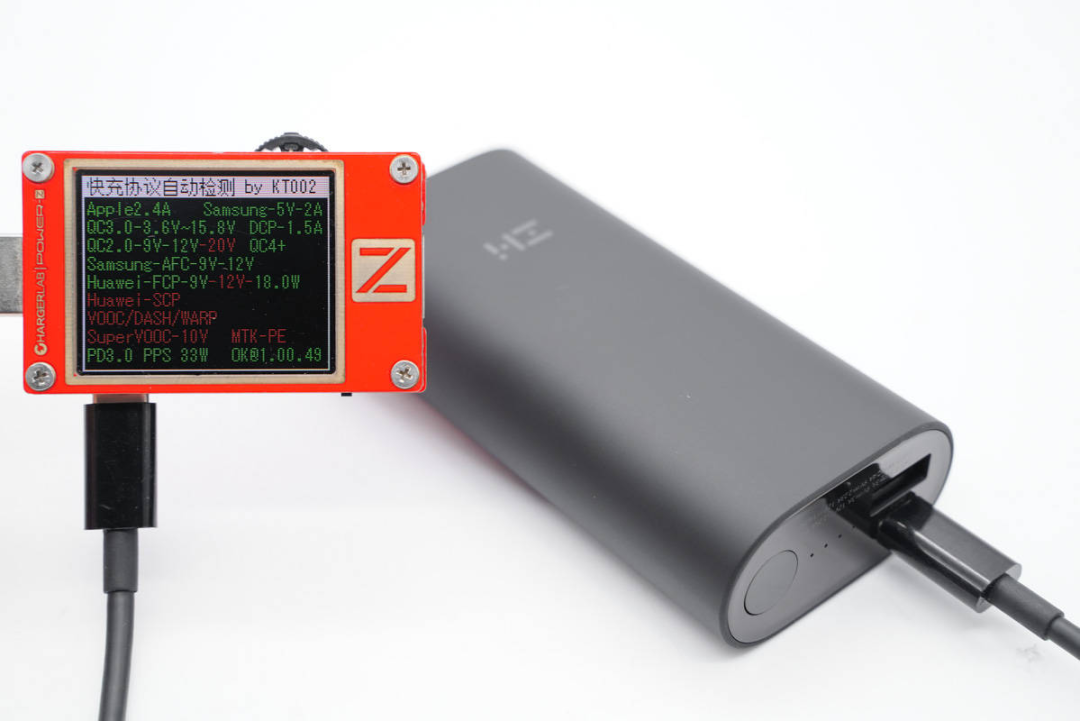

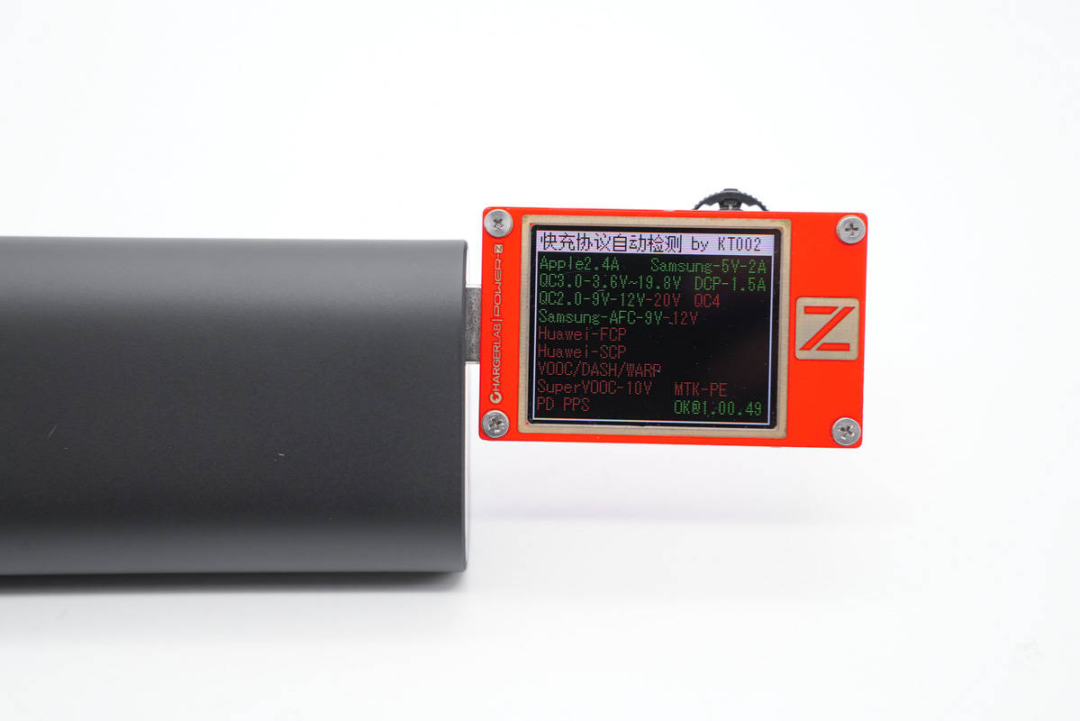

在性能方面，使用ChargerLAB POWER-Z KT002测得这款USB-A口支持APPLE 2.4A、Samsung 5V2A、QC3.0、QC2.0、AFC等充电协议。
USB-C接口支持APPLE 2.4A、Samsung 5V2A、QC3.0、QC2.0、AFC、FCP、USB PD3.0 PPS等充电协议，在PPS模式下，其最大输出功率为33W。

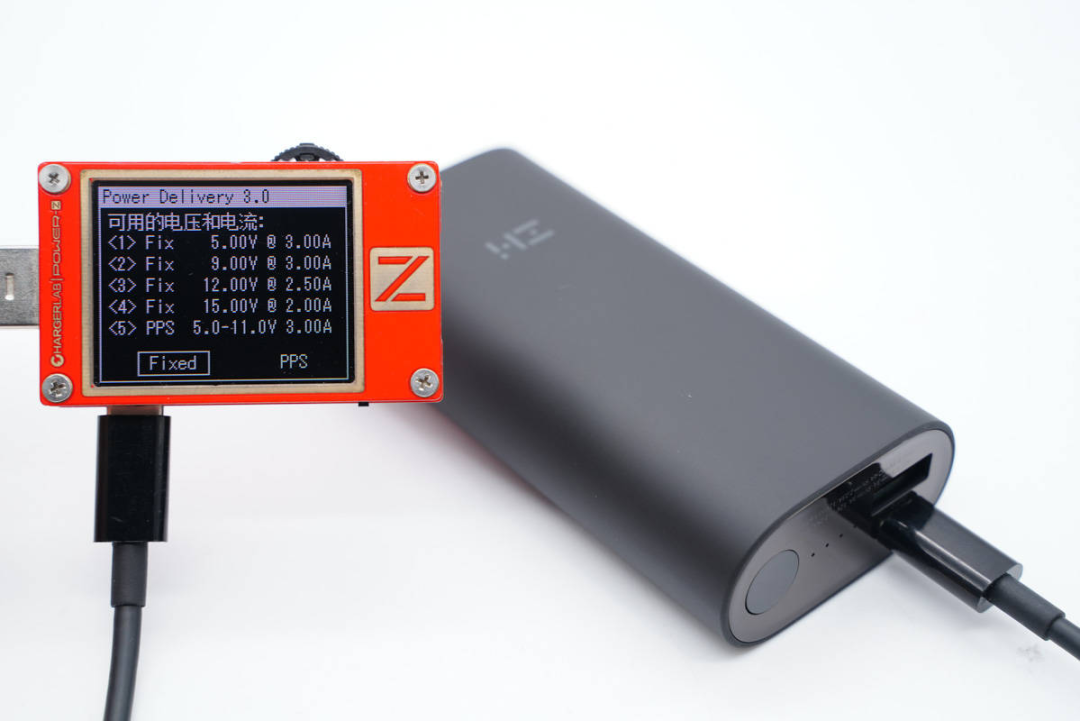

PDO报文显示，这款移动电源支持5V3A、9V3A、12V2.5A、15V2A四组固定电压输出档位，同时还支持5-11V 3A的PPS电压档位。
二、紫米10000mAh双向快充移动电源拆解

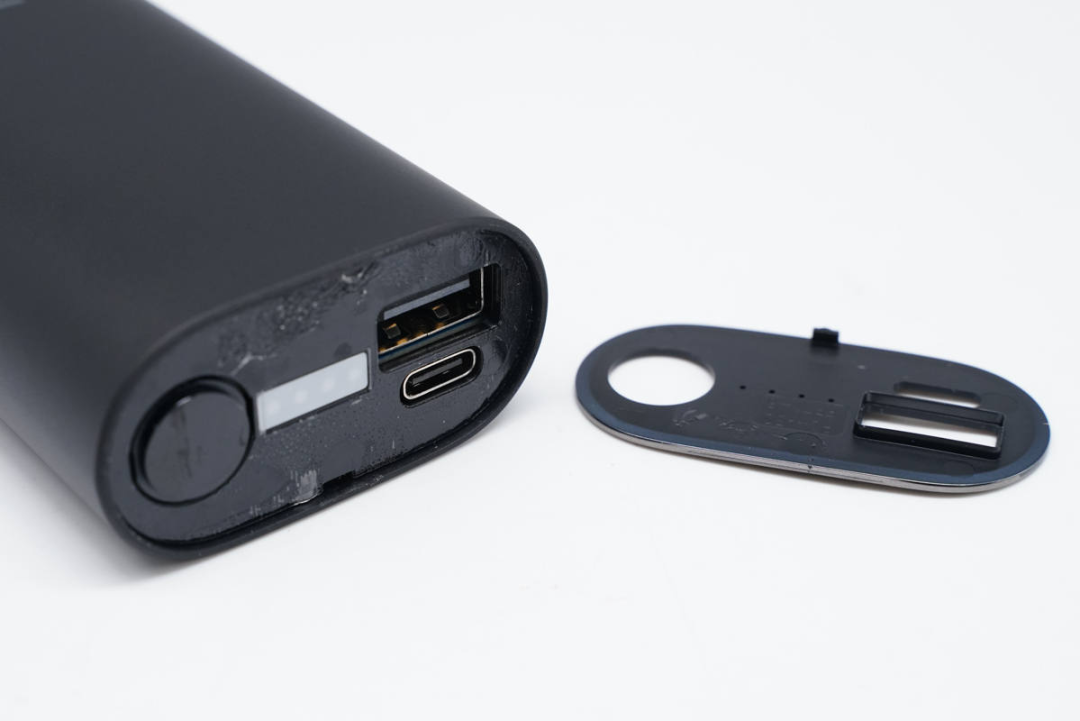

首先从移动电源顶部拆开面板，这里的面板采用了双面胶贴合固定。
再将移动电源底部盖板拆下，底部盖板同样采用双面胶贴合固定。

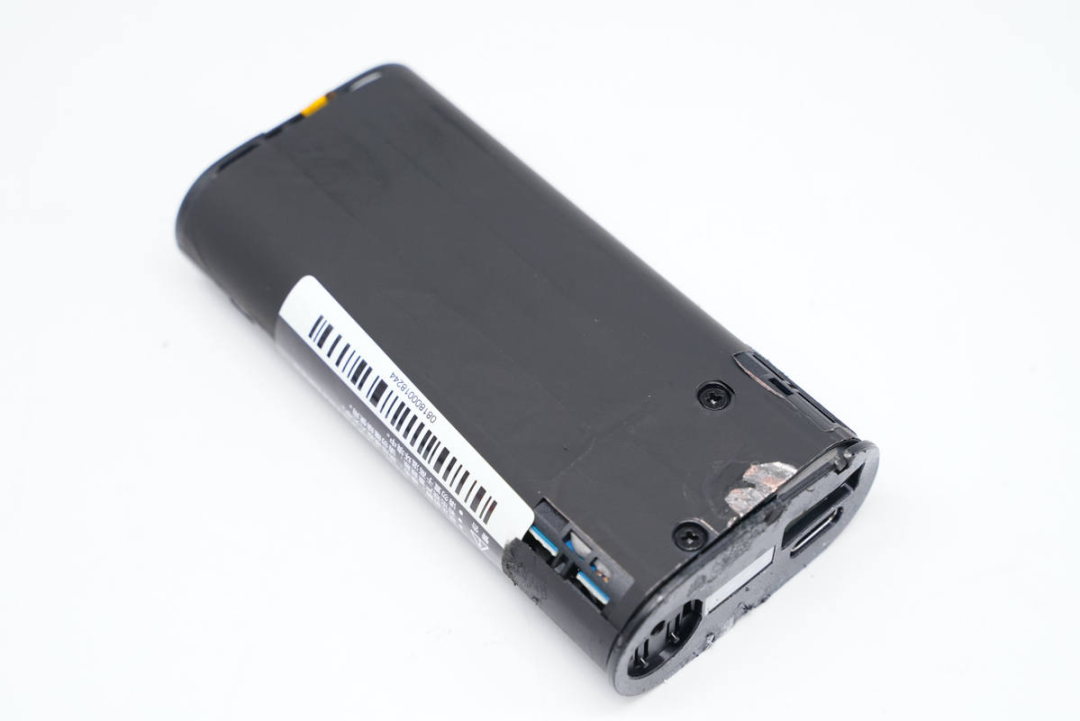

拆下螺丝，抽出内部PCB及电池模块。
内部框架的一侧为镂空设计，可见两颗21700圆柱电芯，中间用导热胶固定了一颗热敏电阻，用于电池的温度监测。
框架的背面贴了一整张石墨导热贴纸。

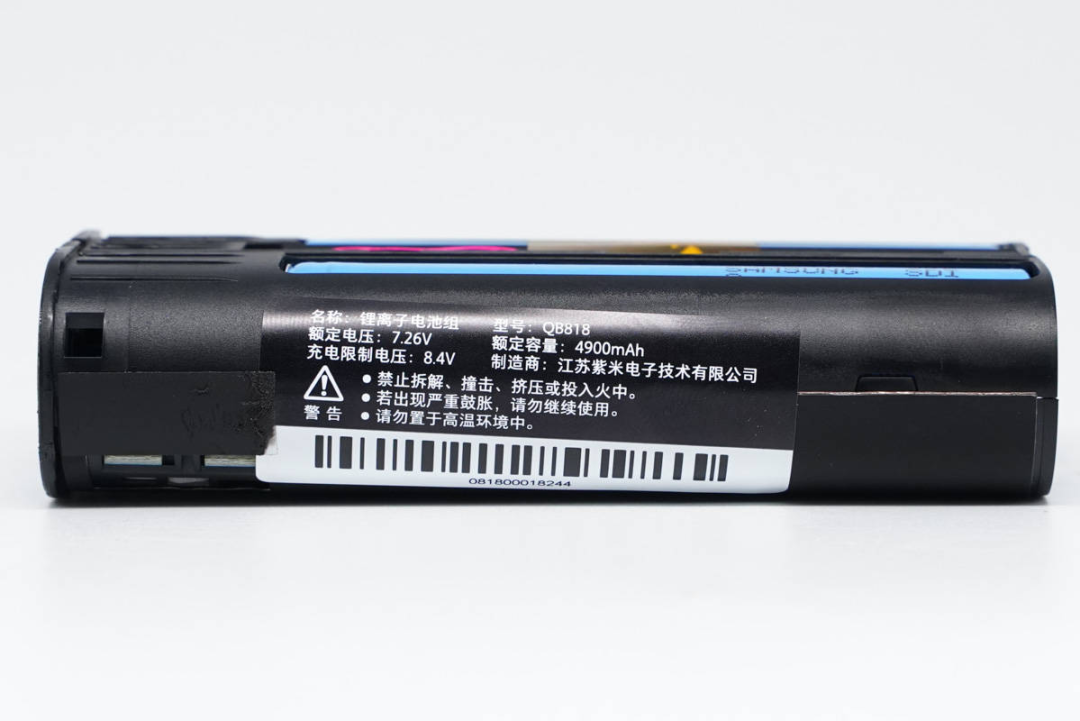

侧面的贴纸显示了电池组信息：额定电压7.26V，容量4900mAh，充电限制电压为8.4V。由此可见，该产品采用的是两颗电芯串联的架构。

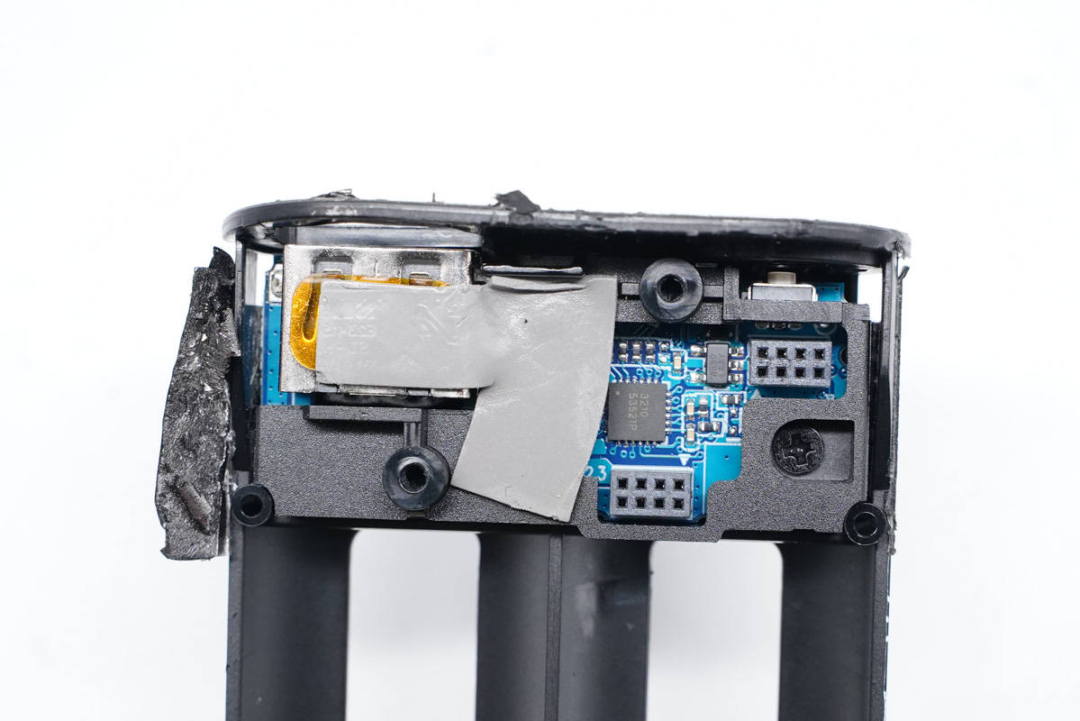

将内部模组外壳拆开，可见控制电路部分采用了两块PCB板的设计，接口附近贴有导热垫。
两颗电芯均为三星INR21700-50E，尺寸规格为21700，单颗容量5000mAh。该款电芯与紫米200W移动电源是同款。电池上印有注意事项，着火危险，不能用于电子烟，禁止安装，携带或手持。
两款PCB板之间采用塑料框架固定，导热垫主要用于升降压转换器散热。

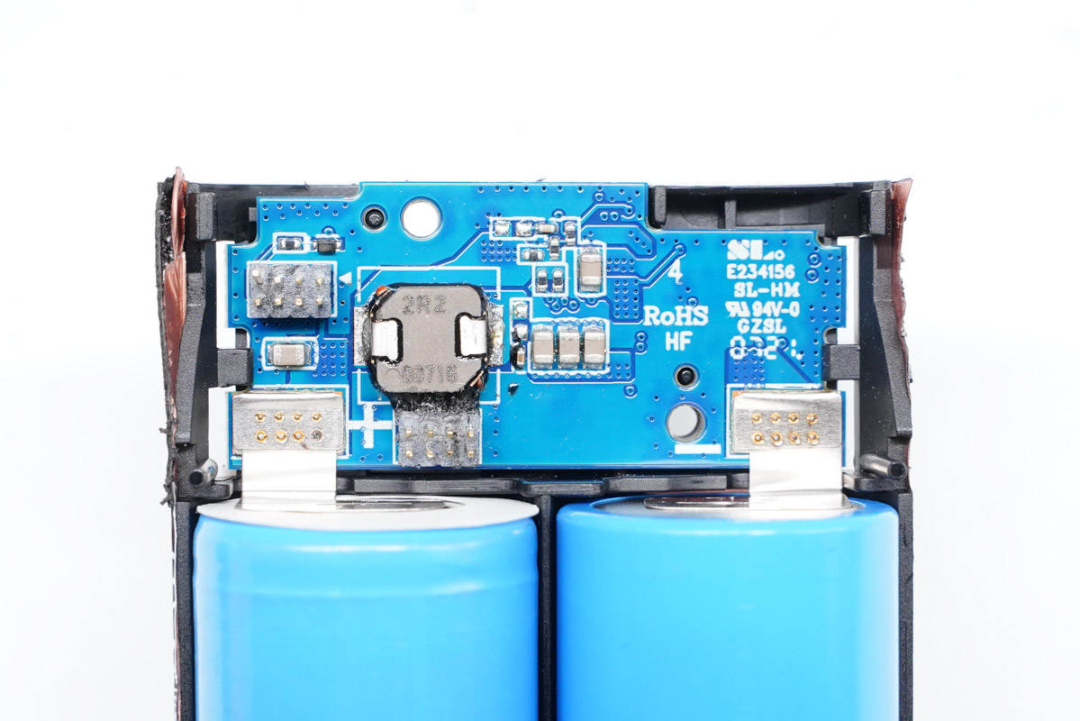

另一款PCB板上焊接一颗功率电感。这两块PCB板之间采用了两组排针连接供电及通讯，每一组为8根排针。

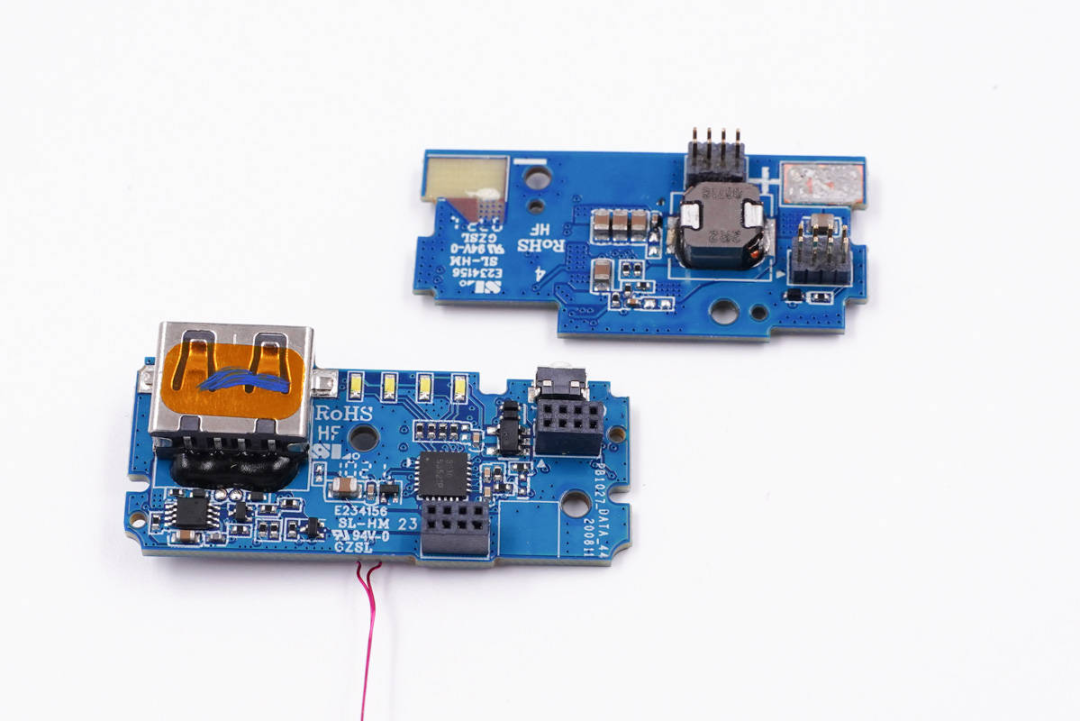

拆下两块PCB板。

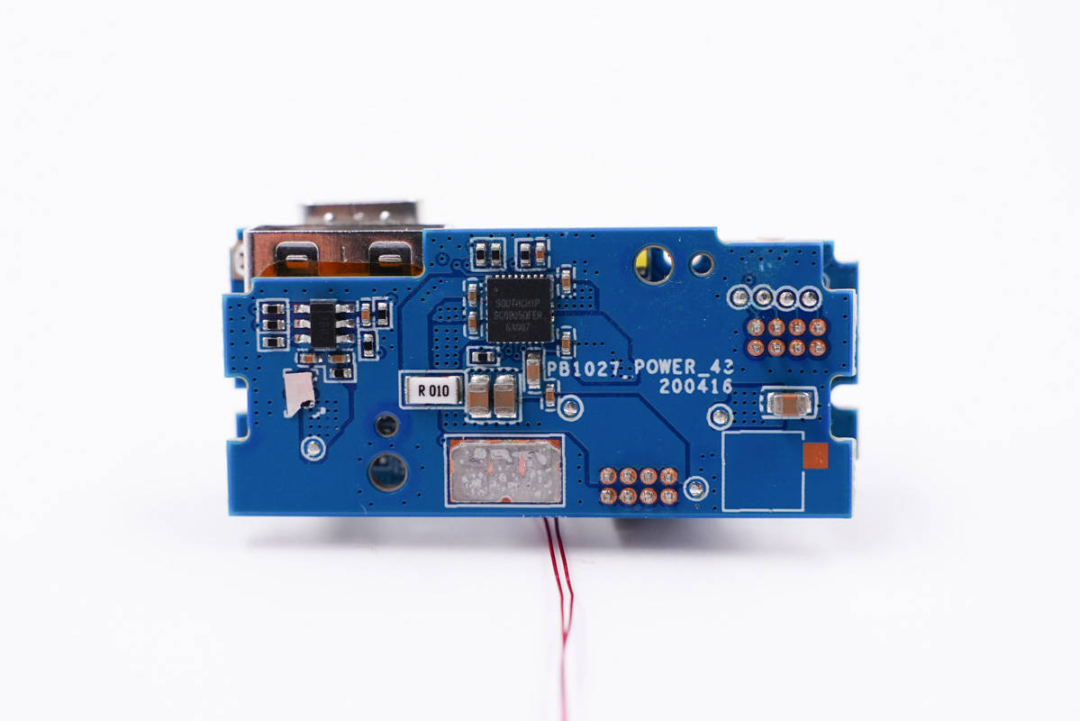

其中一块PCB板上居中为一颗移动电源升降压芯片，左侧接口处为电池保护芯片和电池保护管。

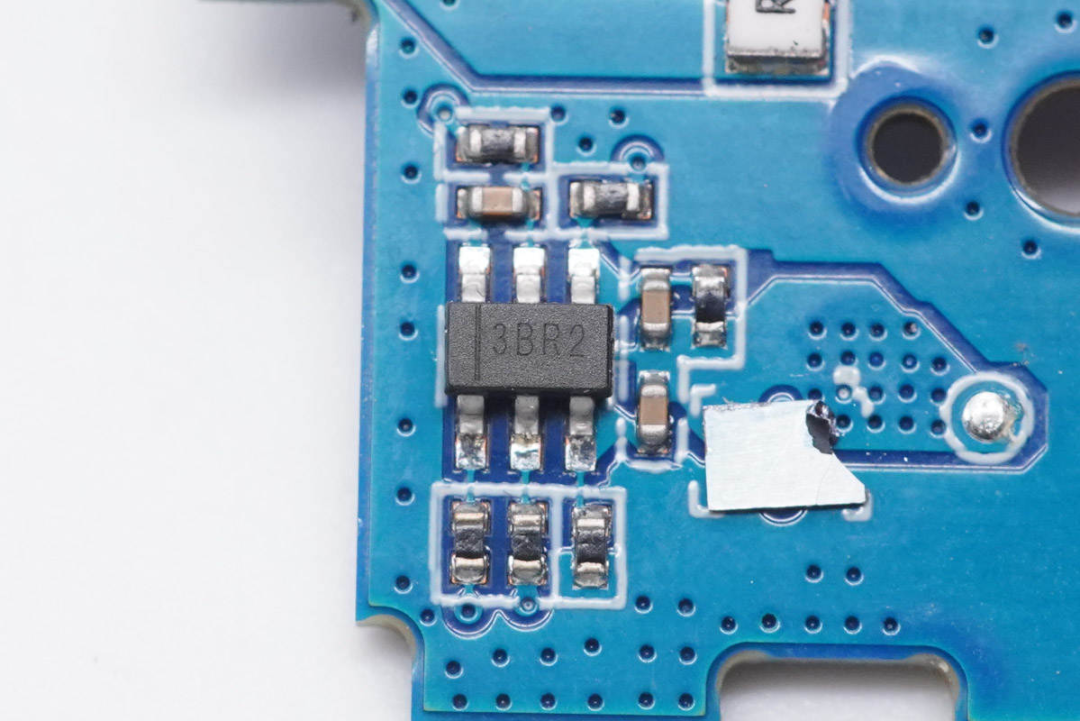

丝印3BR2的电池保护芯片，右侧破损的是电池保护管，采用CSP封装，贴片焊接。

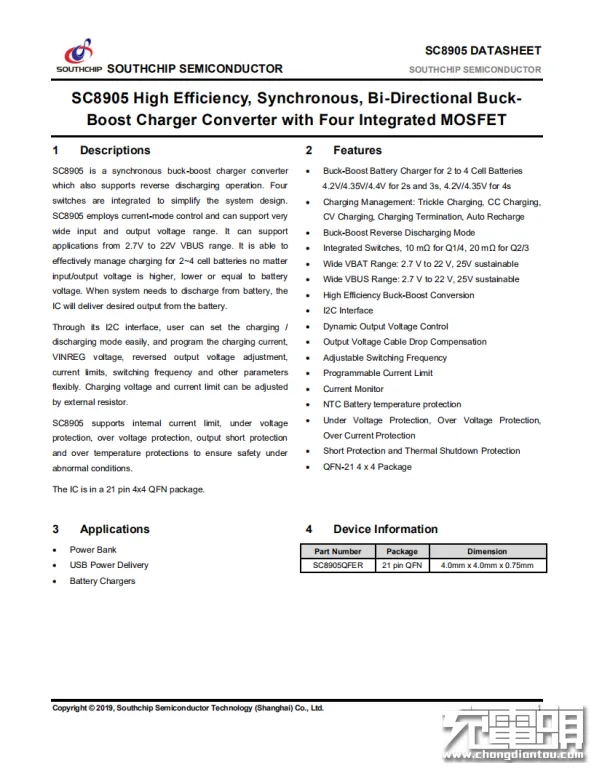

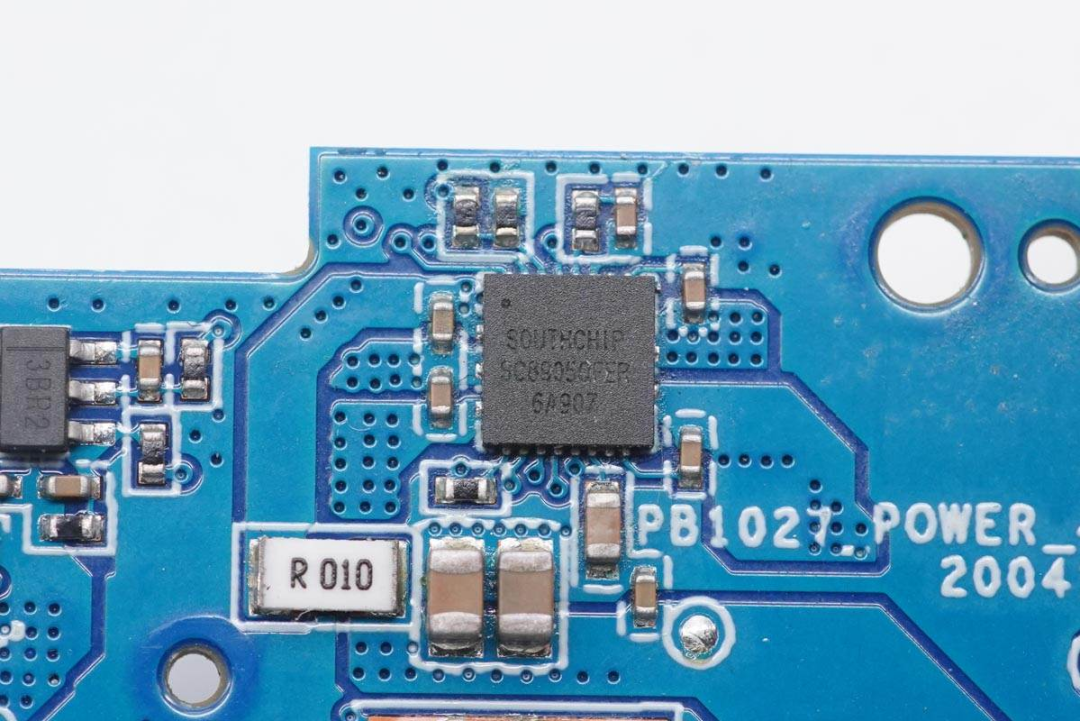

升降压转换采用南芯SC8905。这是一颗双向同步升降压转换器，内部集成了4颗低导阻开关管，转换效率超高以降低发热，同时可以最大程度减小外围器件BOM，优化PCB空间及成本。该芯片使用电流控制模式，支持超宽的2.7V至22V电压输入，可有效管理2节至4节电池的充电；当系统需要从电池获取能量时，可实现电池反向放电功能。
南芯SC8905拥有I2C接口，用户可以通过I2C简易快速的设定充电或者放电模式、充电电流、VINREG电压、反向放电电压、电流限流、开关频率等；充电电压及电流限流可通过外部电阻设定。SC8905还支持内部电流限流、过压/欠压保护、输出短路保护以及过温保护，可以确保系统能适应各种异常情况。
充电头网了解到，采用南芯SC8905的产品还有绿联MFi认证10000mAh双向快充移动电源、飞宇手持三轴防抖稳定器等产品。此外，南芯的AC-DC、DC-DC、无线充芯片快充芯片还被广泛应用在氮化镓快充、车充、无线充电器等产品中。

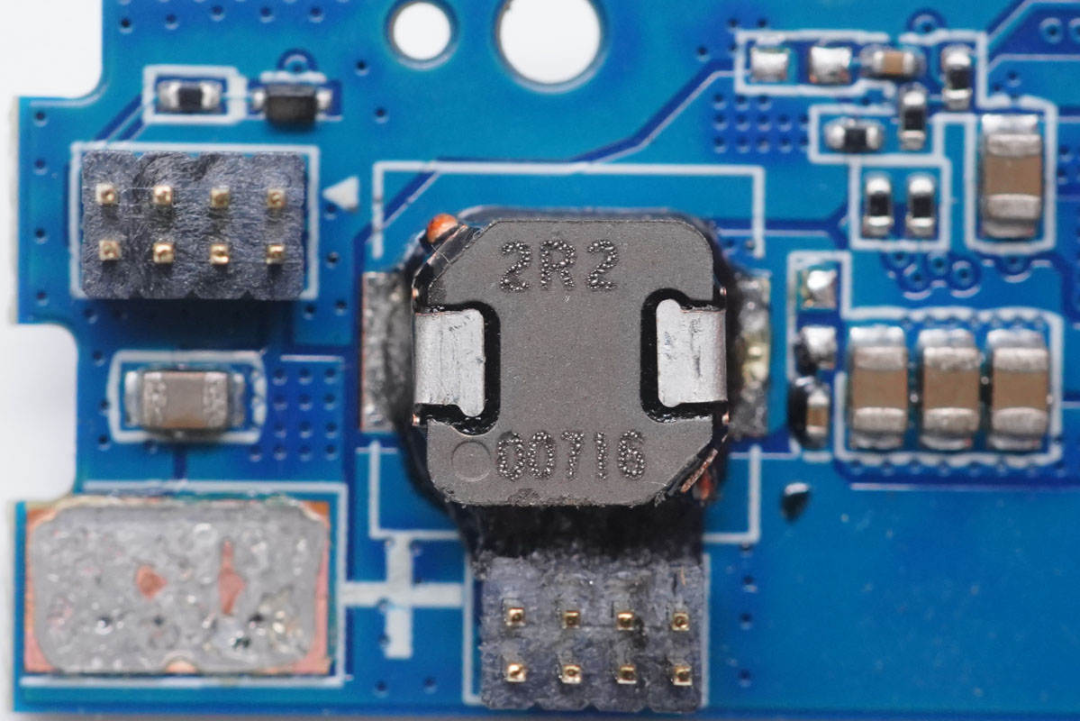

TDK SPM系列2R2功率电感，搭配南芯升降压转换器实现2串电池升降压输出。

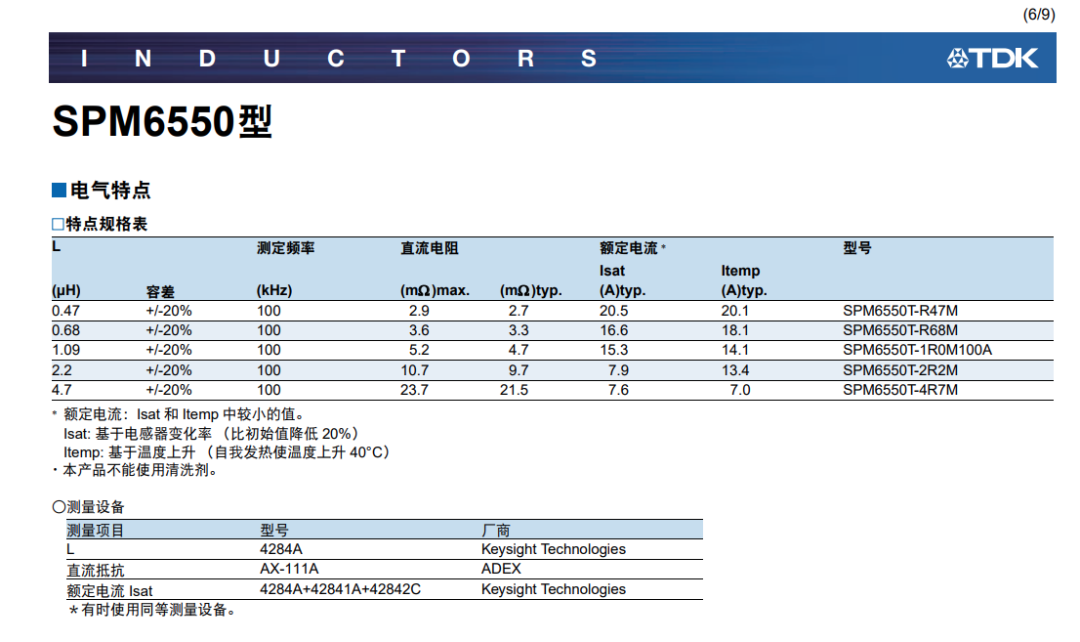

TDK SPM系列2R2功率电感资料。

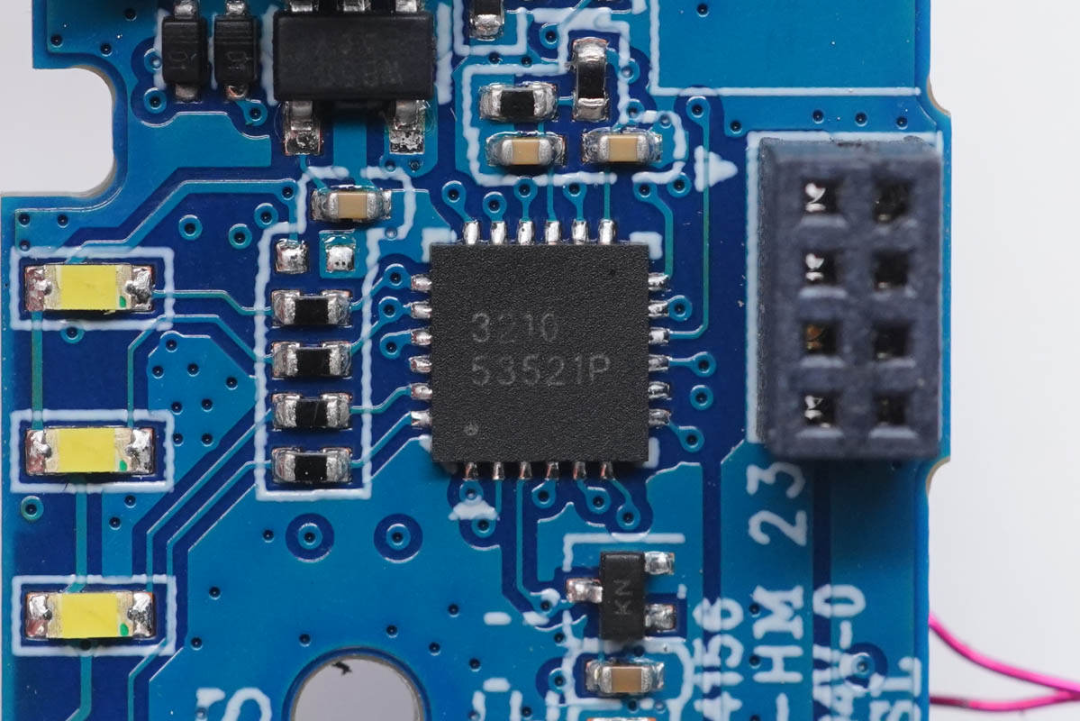

一颗丝印3210 的单片机，用于电量指示灯、整机控制功能。

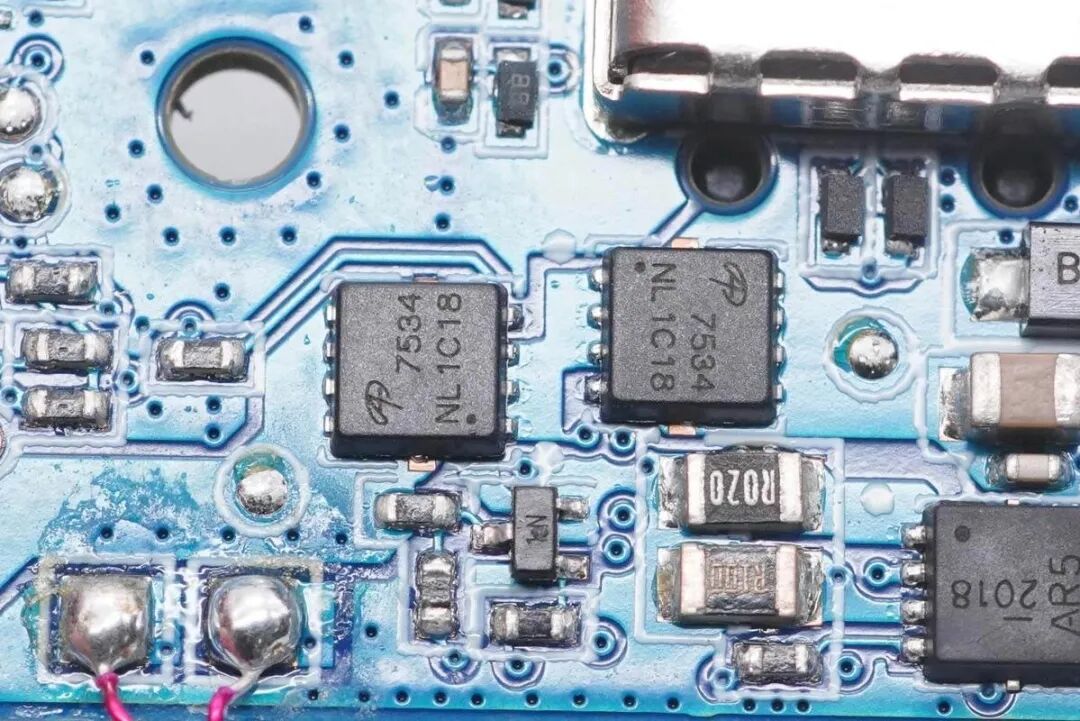

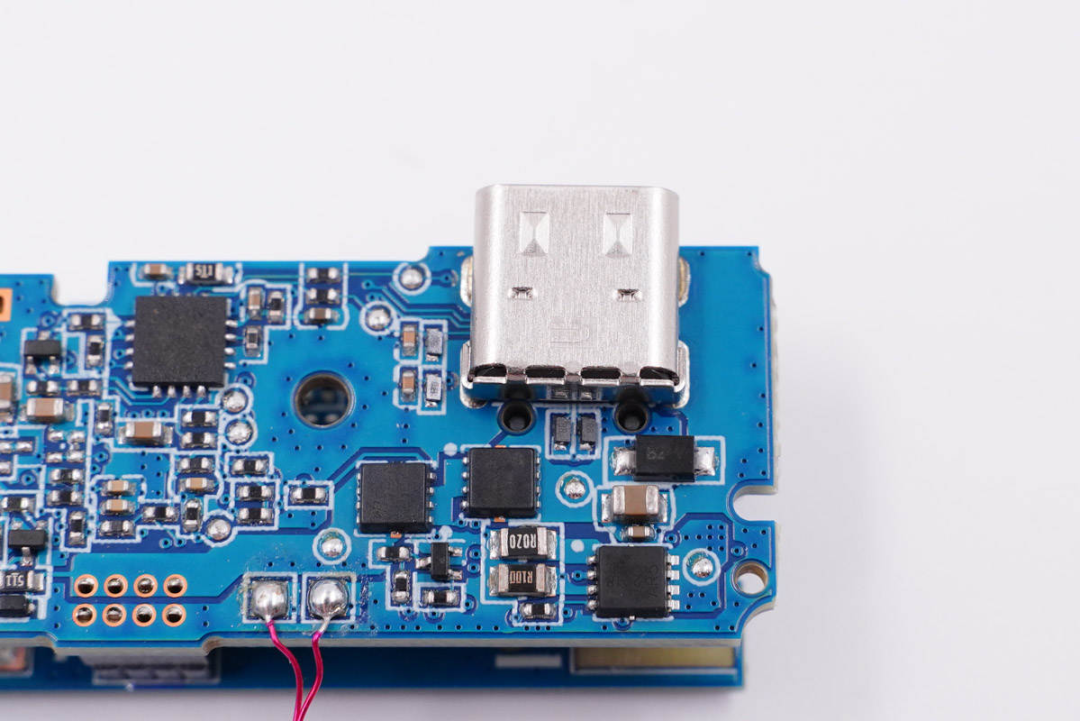

USB-C接口旁边有三颗MOS。
USB-C口输入输出切换保护开关管采用万代AON7534，NMOS，耐压30V，两颗对向串联防止倒灌。

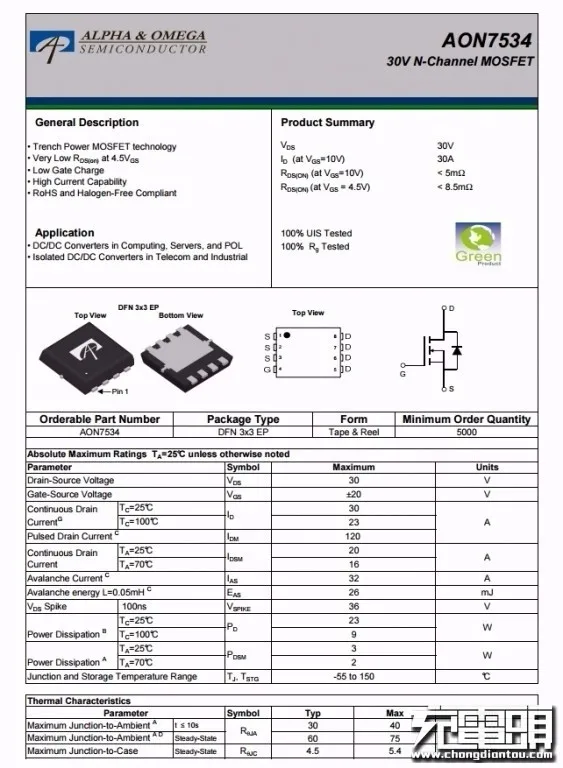

万代AON7534资料信息。

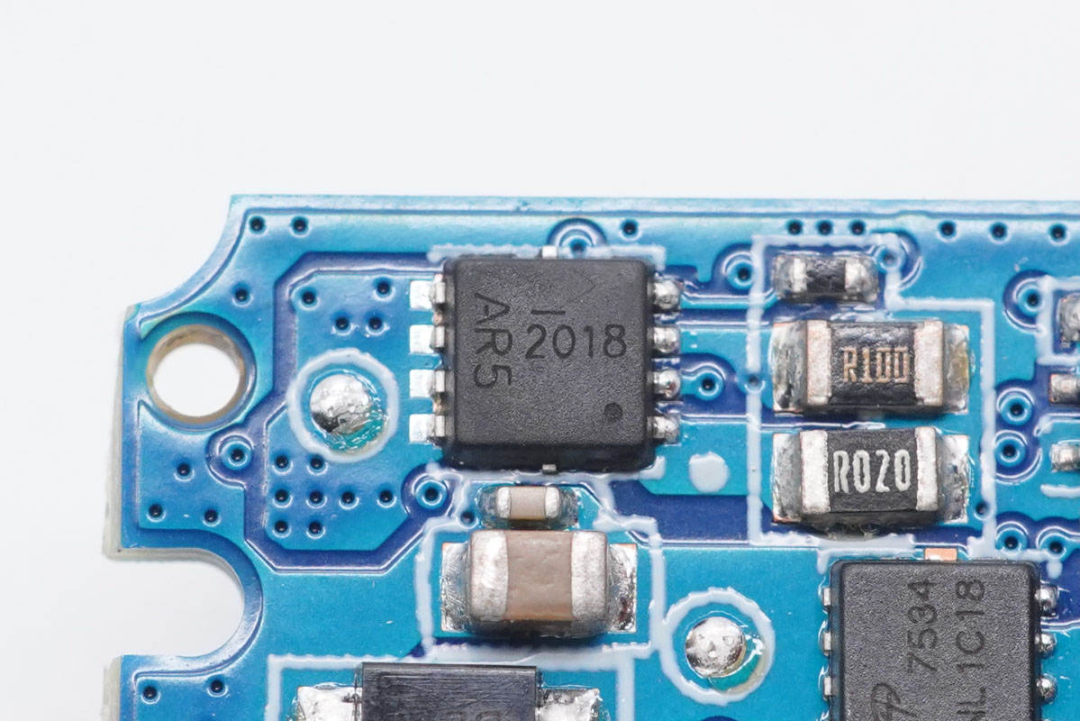

DIODES DMT3020LDV 双NMOS，丝印AR5，耐压30V，用于负载检测和关闭输出。

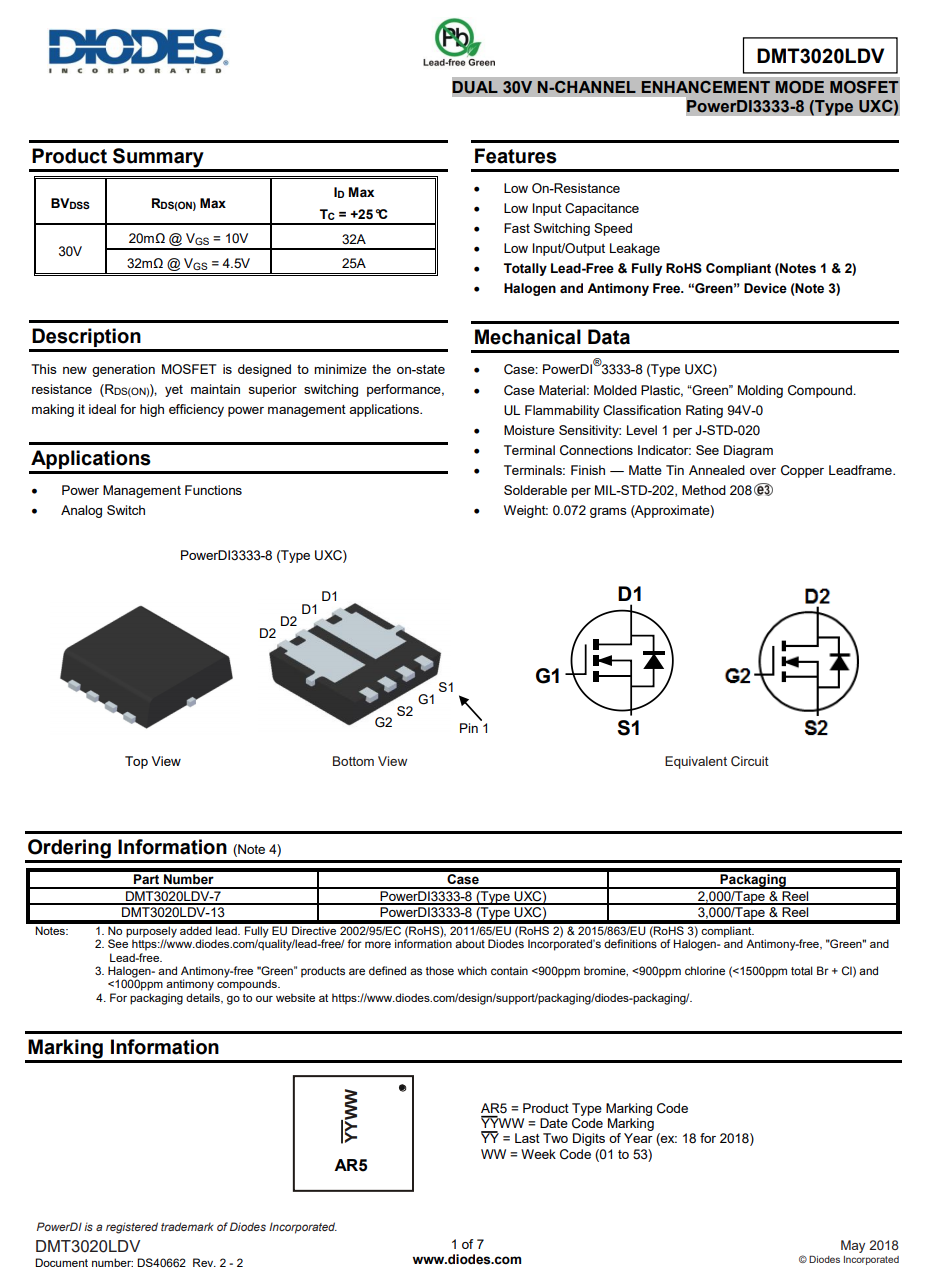

DIODES DMT3020LDV 资料信息。

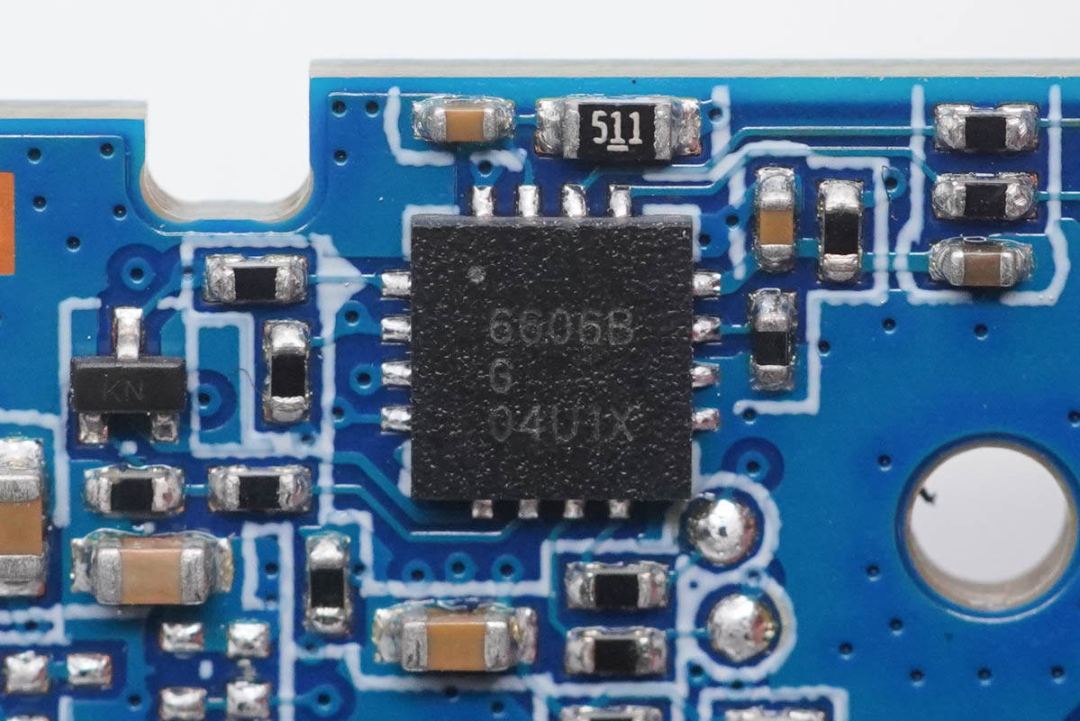

USB-C口协议芯片，采用天德钰FP6606。这是一颗高性能的USB PD3.0协议芯片，目前有TQFN-24和TQFN-16两种封装方式，除了支持USB PD3.0快充之外，天德钰FP6606可以支持QC4+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议，兼容性很强。

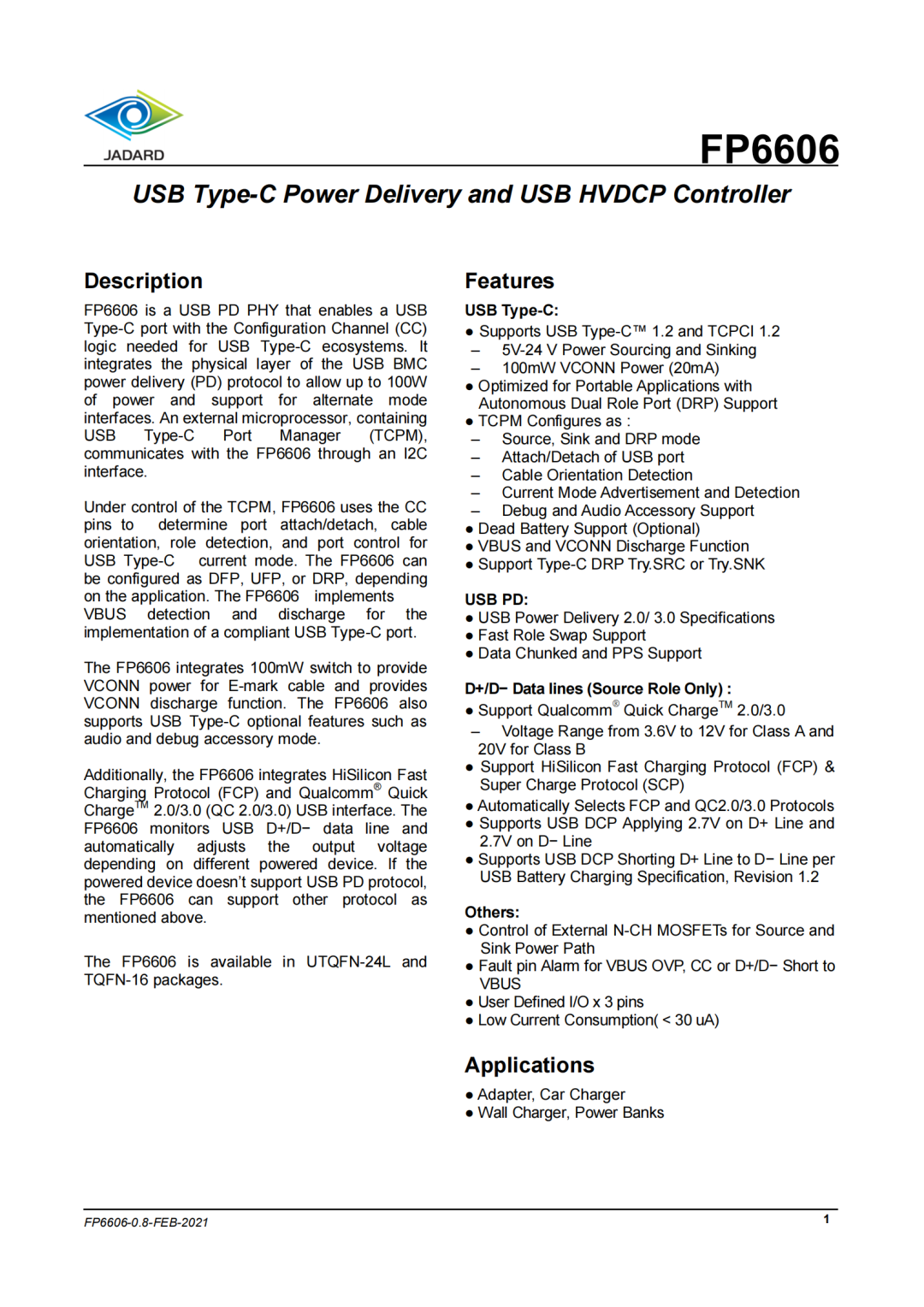

天德钰FP6606B详细规格资料。充电头网了解到，天德钰FP6606芯片已被紫米20号200W PD快充移动电源、紫米10号 Pro移动电源、小米10000mAh移动电源 50W超级闪充版、紫米18W双向PD快充移动电源尊享版10000mAh、小米20000mAh移动电源 50W超级闪充版等多款产品采用。

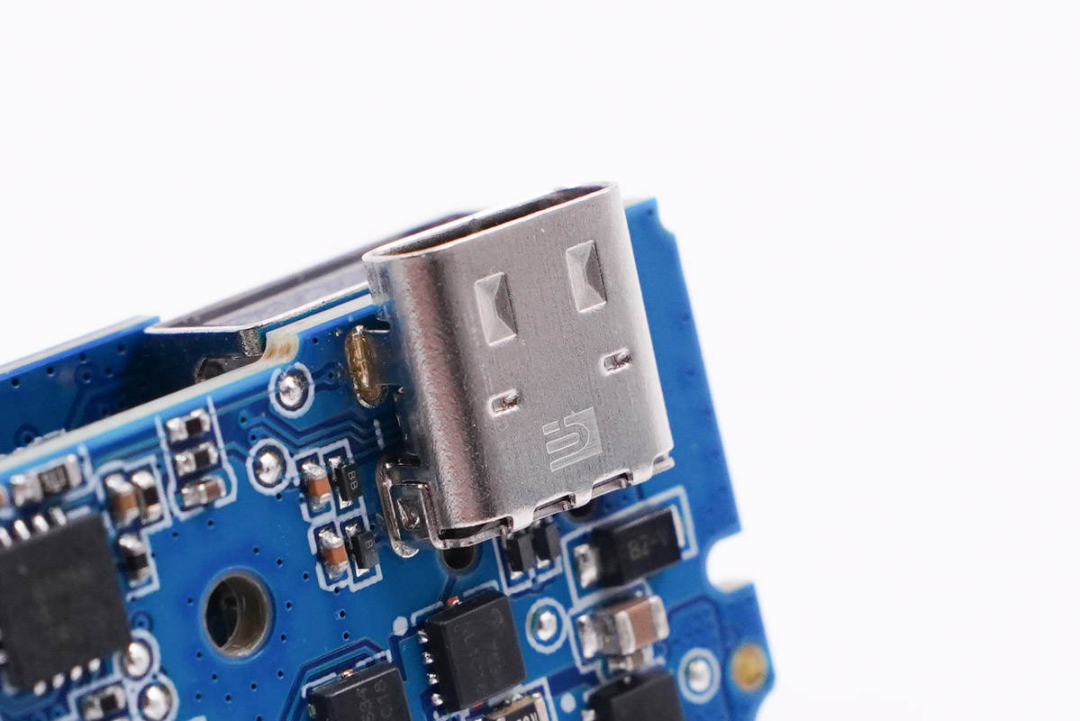

USB-C接口特写，来自电连技术股份有限公司。

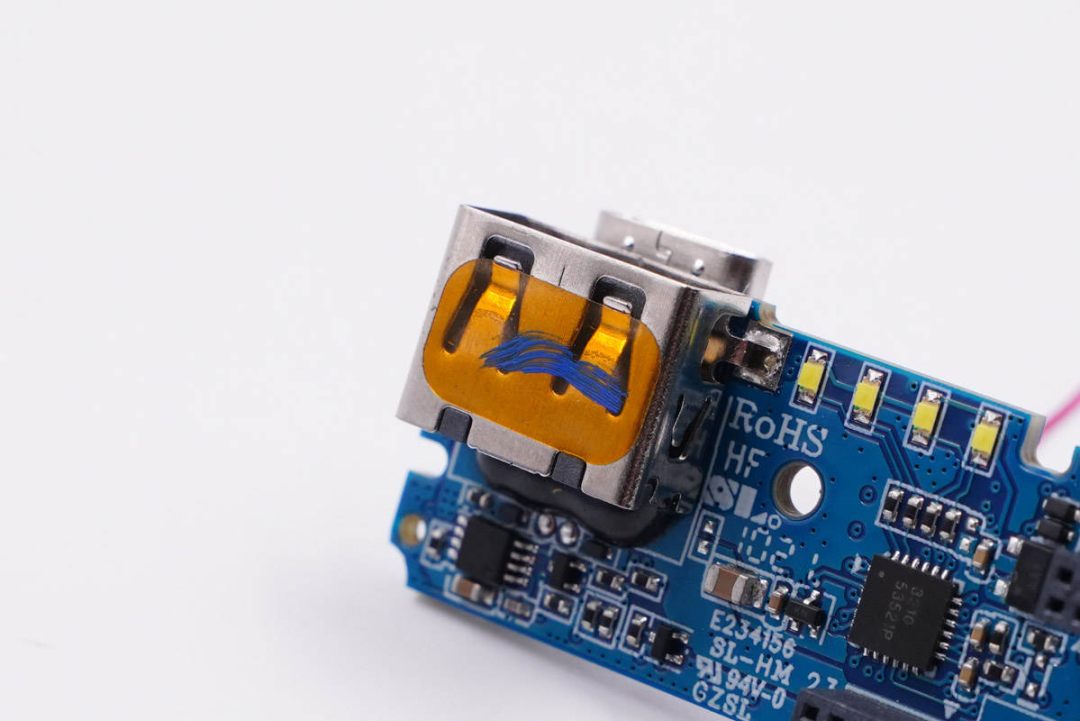

USB-A接口贴有防尘贴，焊点硬胶加固防止损坏。

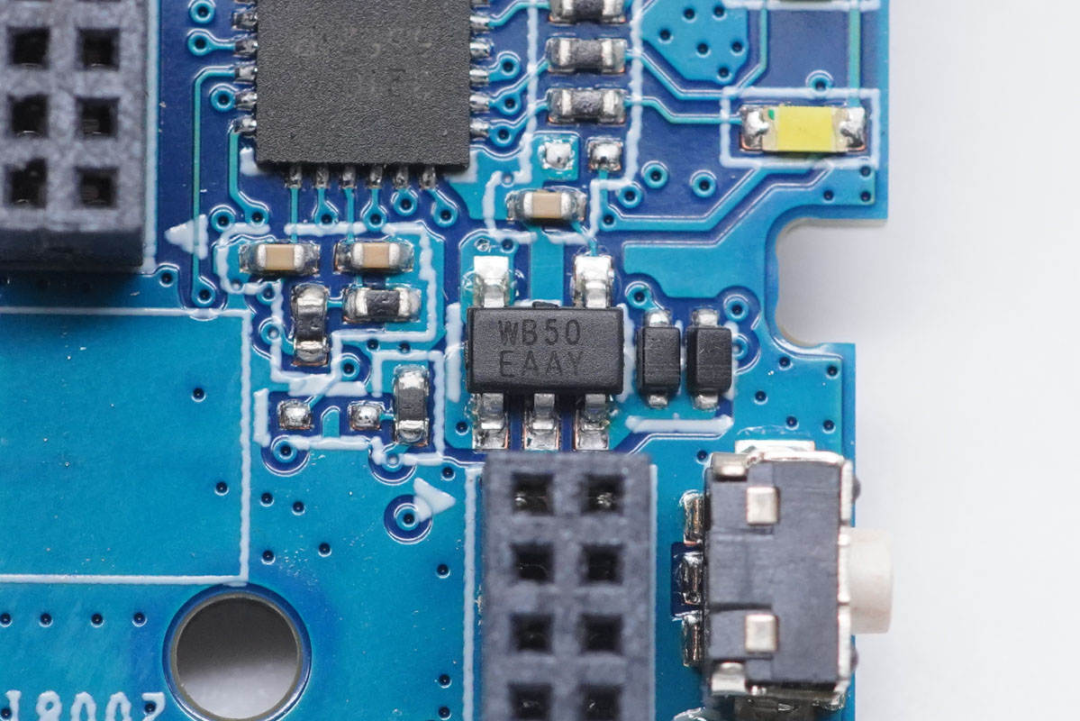

排针接口旁边设有一颗丝印WB50的芯片。

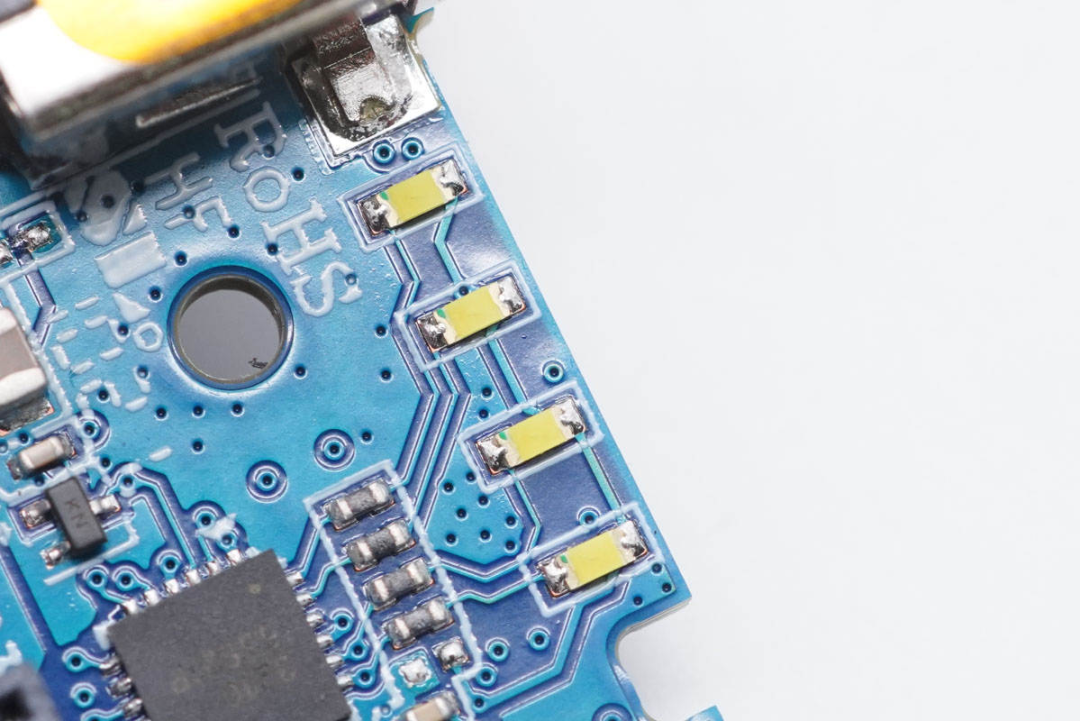

四颗LED指示灯。

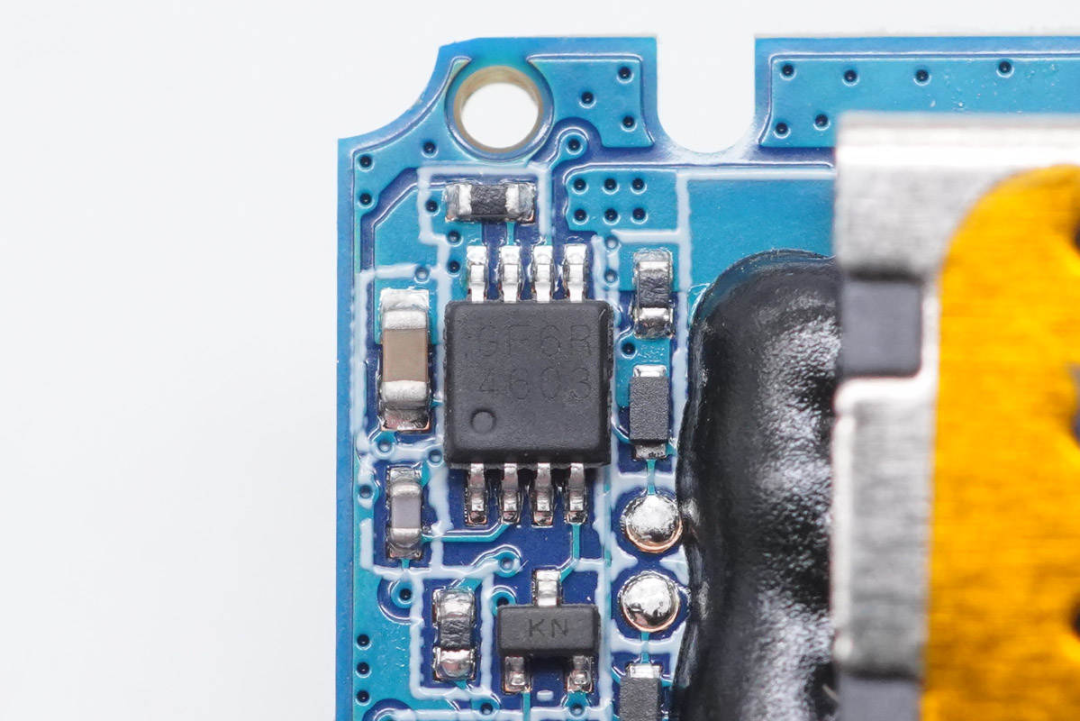

USB-A接口旁边设有一颗丝印GF6R的协议芯片，用于A口快充支持。

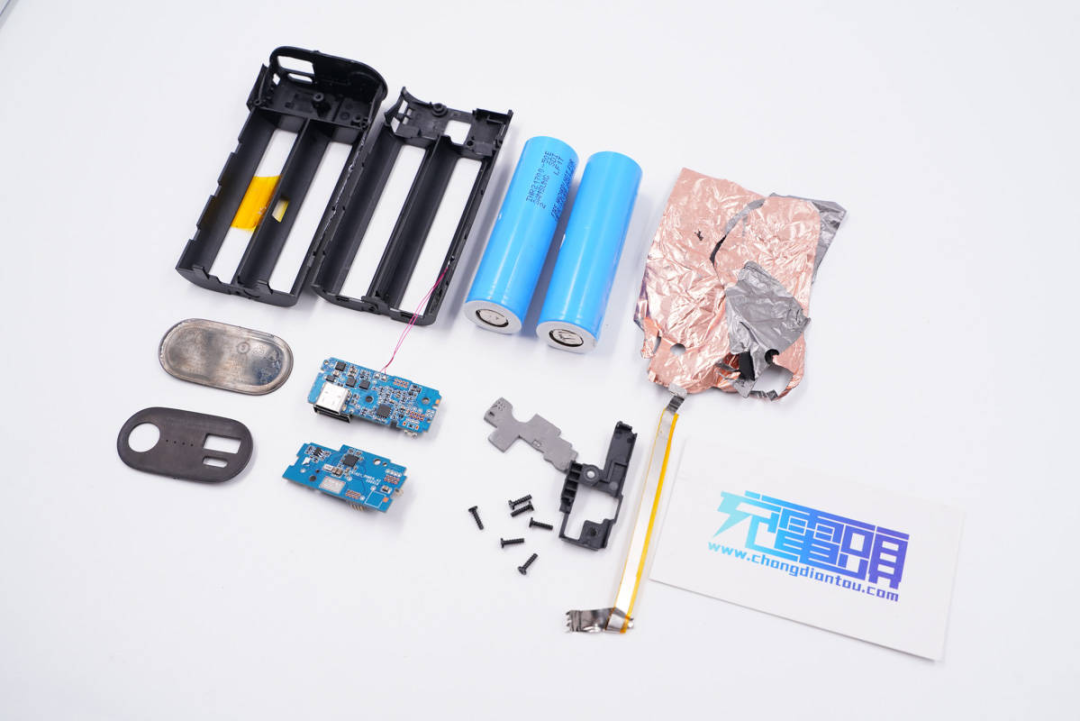

紫米10000mAh移动电源全部拆解完毕。
充电头网拆解总结
目前市面上移动电源主要有两种类型，一种是走小容量低功率路线，这类产品的功率普遍在22.5W以下；另一种是走大容量大功率路线，采用多串锂电池组，功率基本也在45W以上，当然体积也比较大。
紫米10000mAh双向快充移动电源MINI高配版则是集成了小容量和大功率两大优势，在10000mAh的基础上实现高达30W的输出功率，突破了行业瓶颈。在性能方面，这款移动电源在单口输出时，两个接口均可支持快充功能，USB-C口在输出模式下，最高拥有15V输出电压，甚至可以直接给笔记本电脑充电，同时还拥有PPS快充，可以为小米部分手机实现30W快充。
用料方面，这款移动电源采用两颗三星21700动力电芯串联而成的电池组；电源控制部分选用南芯内置MOS的升降压芯片SC8905，实现了精简的外围设计，协议部分采用天德钰FP6606B芯片，协会认证，按键和接口均采用TVS进行静电防护，可靠稳定。
温馨提示：点击文末【阅读原文】，可观看详细的视频拆解。
