拆解报告：努比亚15W氘锋磁吸无线充电器
----- 充电头网拆解报告 第1699篇 -----
氘锋系列快充充电器是nubia努比亚旗下很知名的品牌产品，截至目前已推出涵盖45W-120W功率段的多款充电器，满足不同消费者的使用需求。不过努比亚并没有将氘锋系列局限在充电器领域，还推出了一款氘锋磁吸无线充电器PA0401。
作为氘锋系列产品，银灰色外壳搭配醒目的“氘”字设计自然不会少。此外这款无线充支持最大12V2A输入以及15W输出，可以满足iPhone 12全系手机7.5W无线充电需求。下面充电头网就对这款无线充进行详细拆解，看看产品用料做工如何。
对于氘锋系列产品，此前充电头网已经相继拆解了努比亚45W 1A1C氘锋氮化镓快速充电器、努比亚65W PD快充氘锋氮化镓充电器、努比亚65W 2C1A氘锋氮化镓充电器FC83C、努比亚65W 2C1A氘锋氮化镓快速充电器PA0202、努比亚120W 2C1A三口氮化镓快充等产品，感兴趣的小伙伴可以点击蓝色字体进行查阅。
一、努比亚无线充电器外观

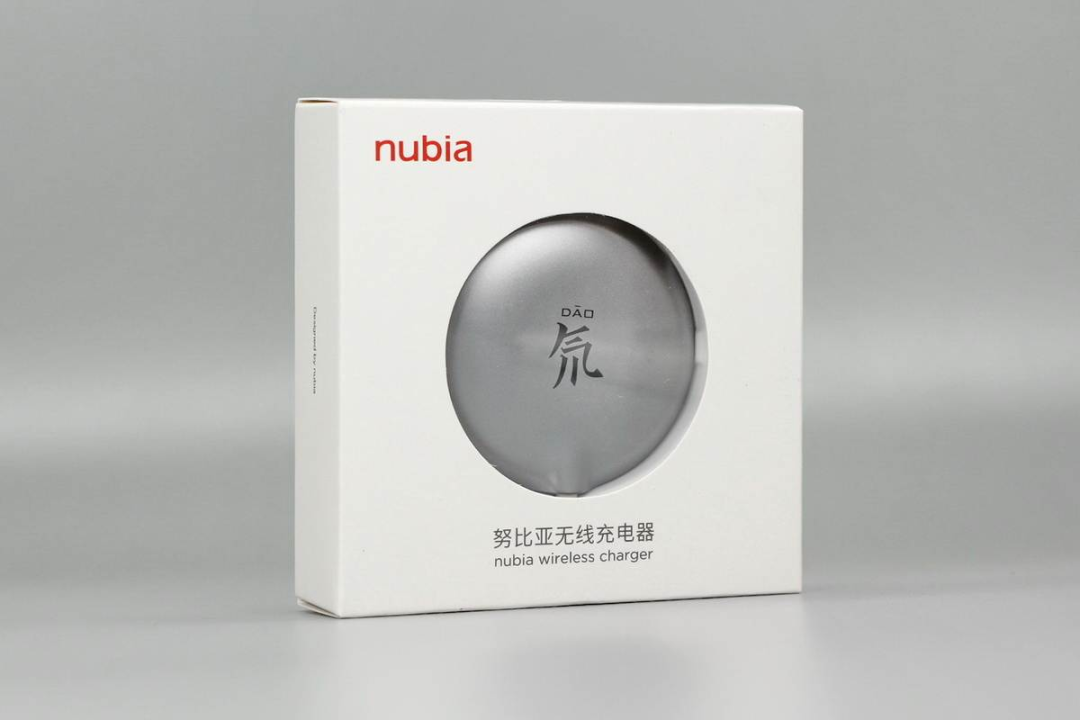

包装盒正面印有nubia品牌和产品名称，中心是橱窗设计，可看到无线充实体，机身背面印有醒目的“氘”字。

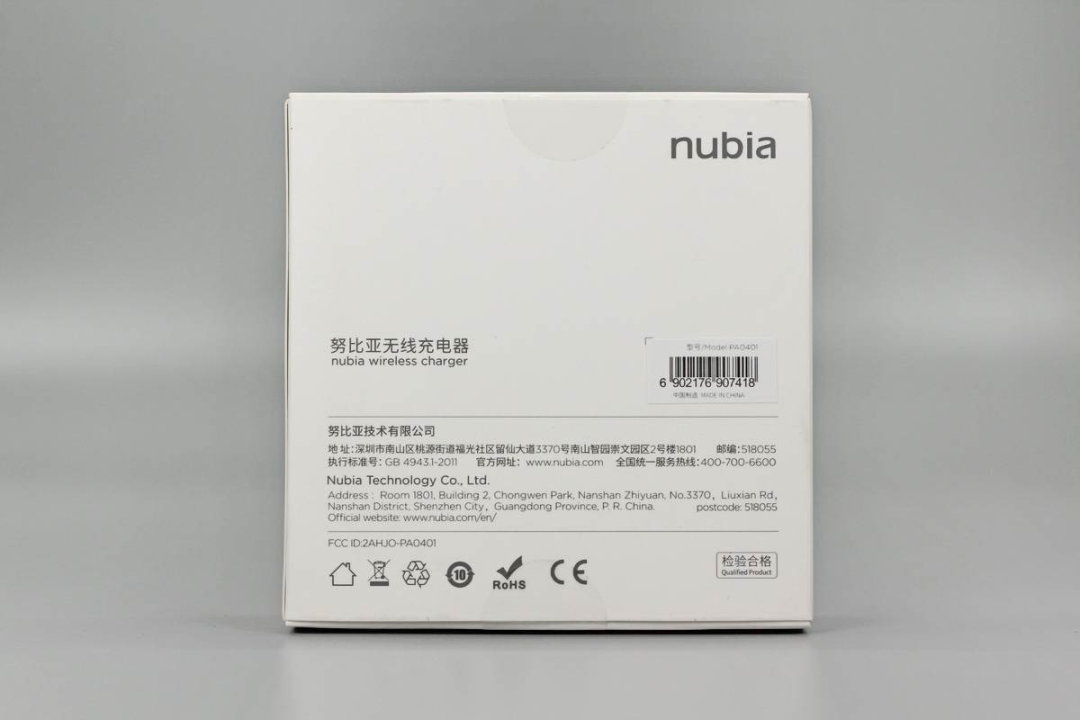

背面印有努比亚技术有限公司的基本信息，产品型号为PA0401，支持5V2A、9V2A和12V2A输入，以及最大15W输出，并通过了CE和RoHS认证。

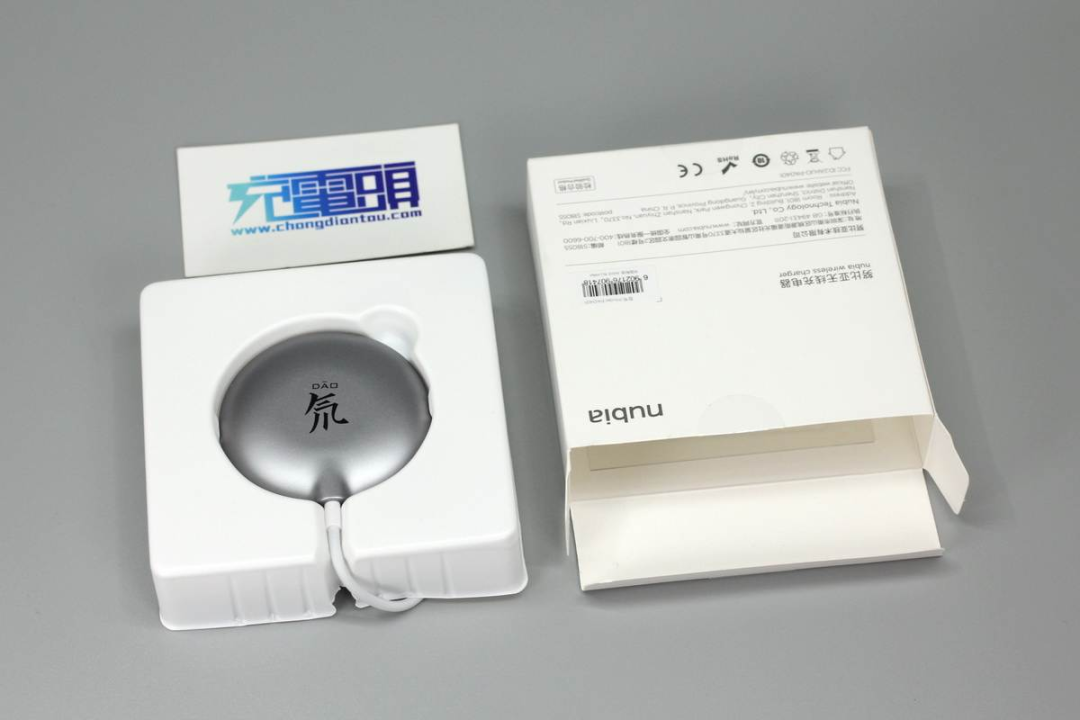

无线充使用塑料托盘固定保护。

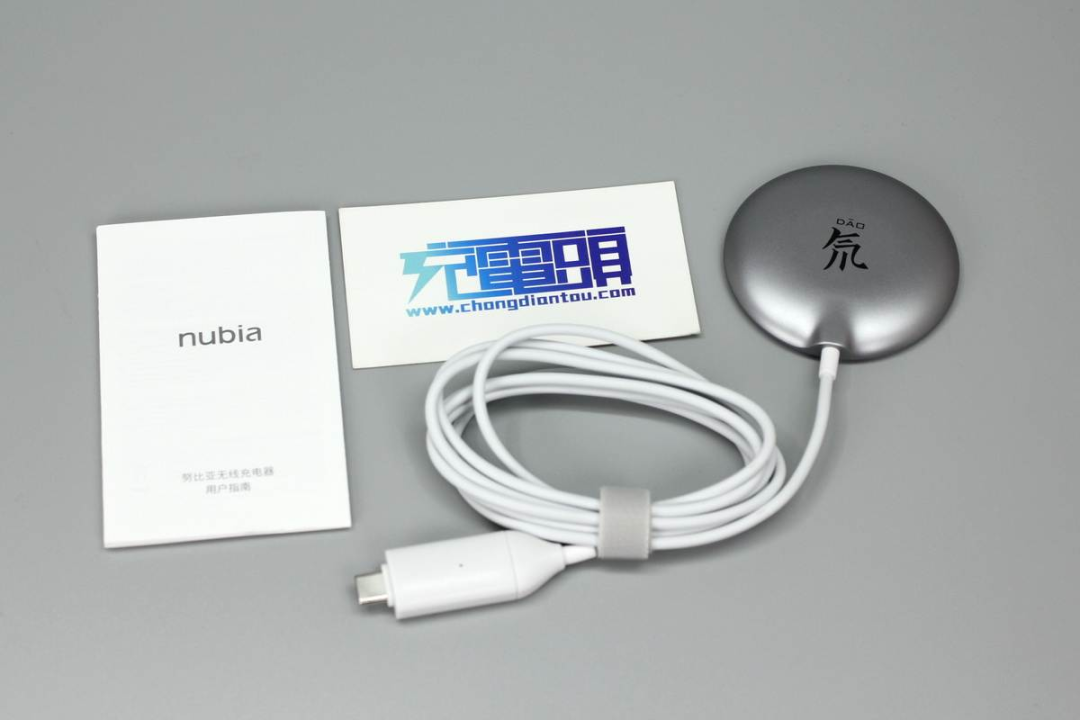

除无线充外，内部还附带有一份使用说明书。

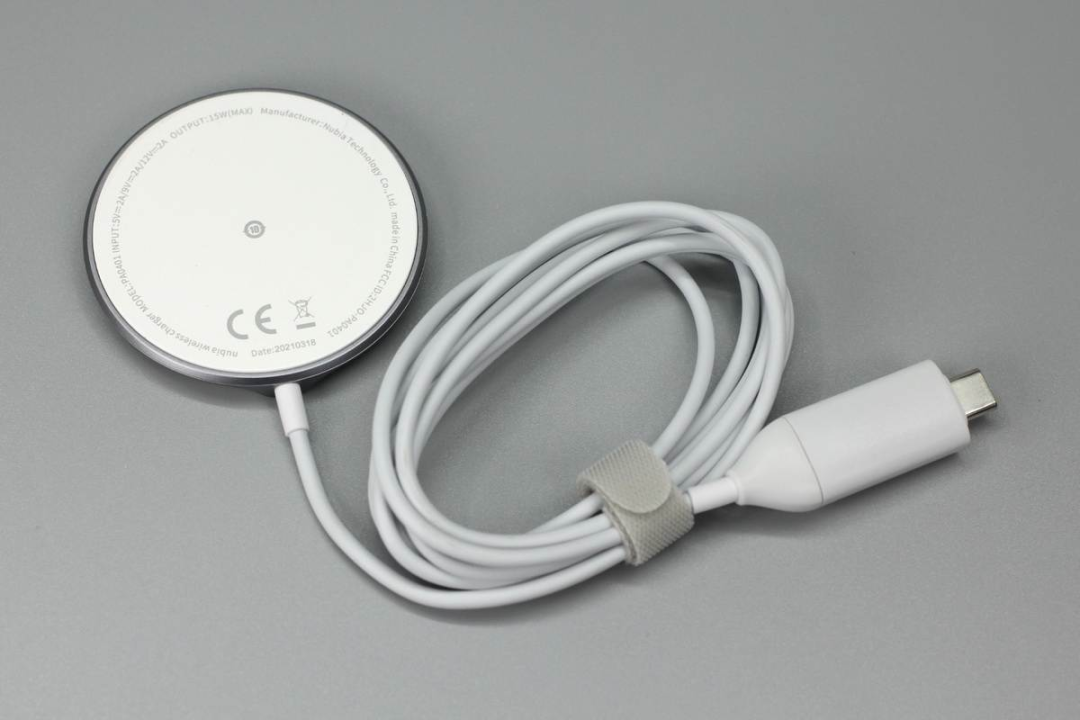

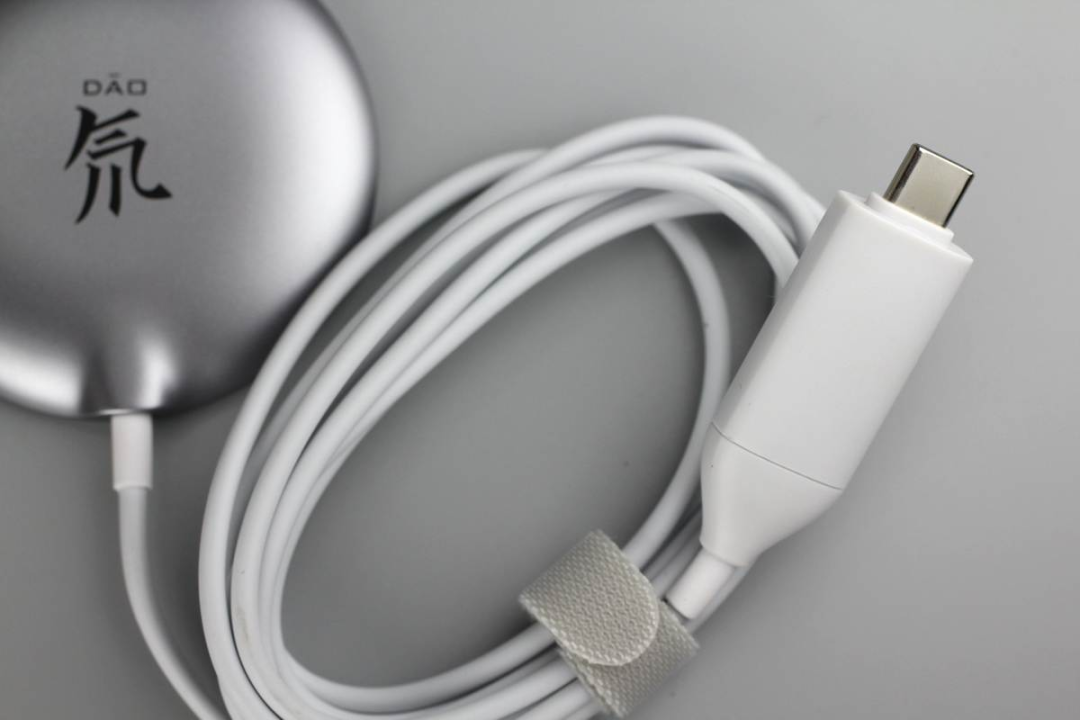

无线充自带USB-C输入线缆，线缆使用魔术扎带捆扎整理。
线头塑料壳为白色，表面亮面处理十分光滑。
线头上还设有LED指示灯，接通电源亮白光，且亮3秒后会熄灭进入待机状态。常亮表示在正常进行无线充电，闪烁状态表示有异物。
无线充顶部是白色平面塑料板，边缘印有参数信息。背面外壳是一体曲面设计，并喷砂银灰色涂料，产品造型很像一个小巧的“碟子”。

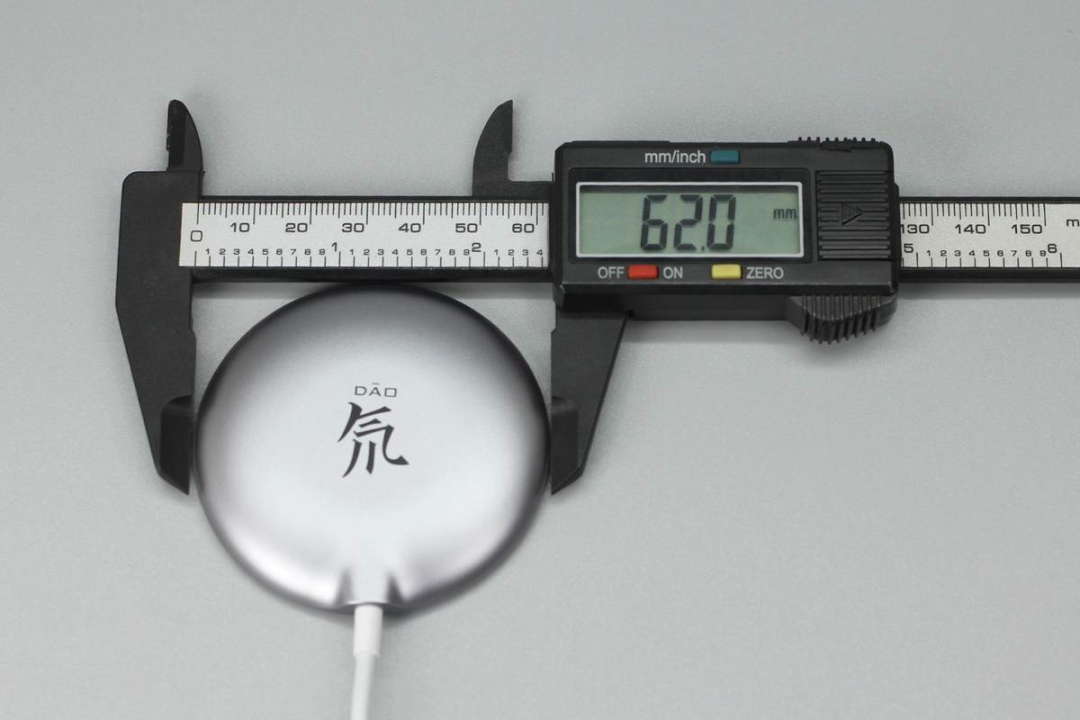

使用游标卡尺测得无线充机身直径为62mm。

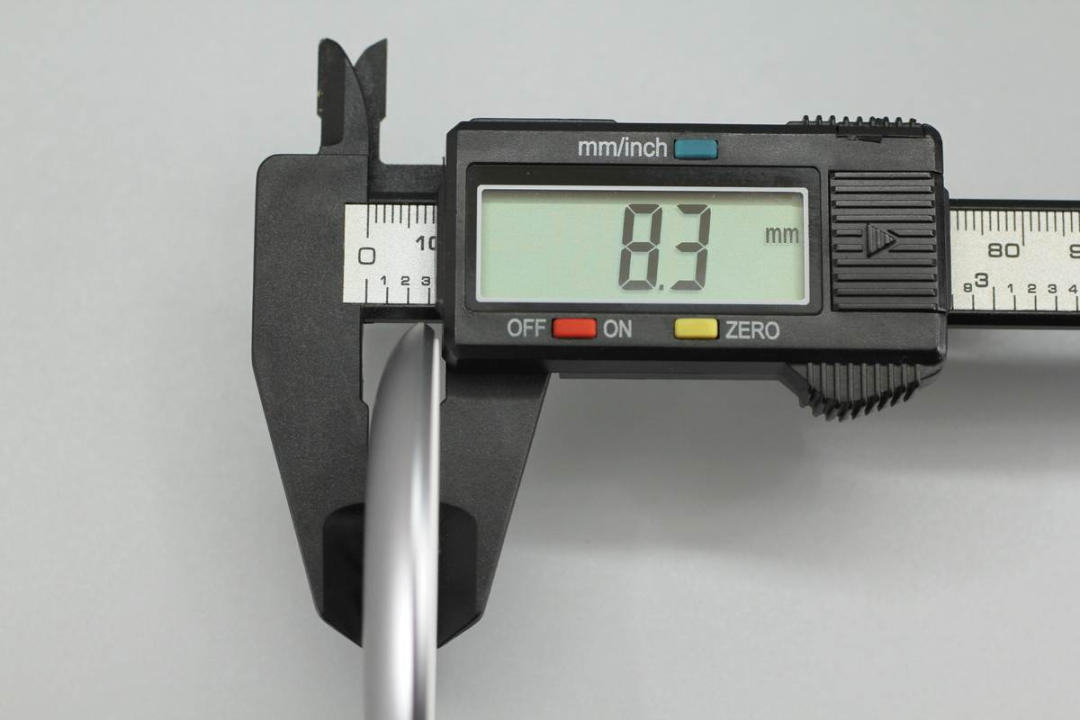

无线充厚度为8.3mm。

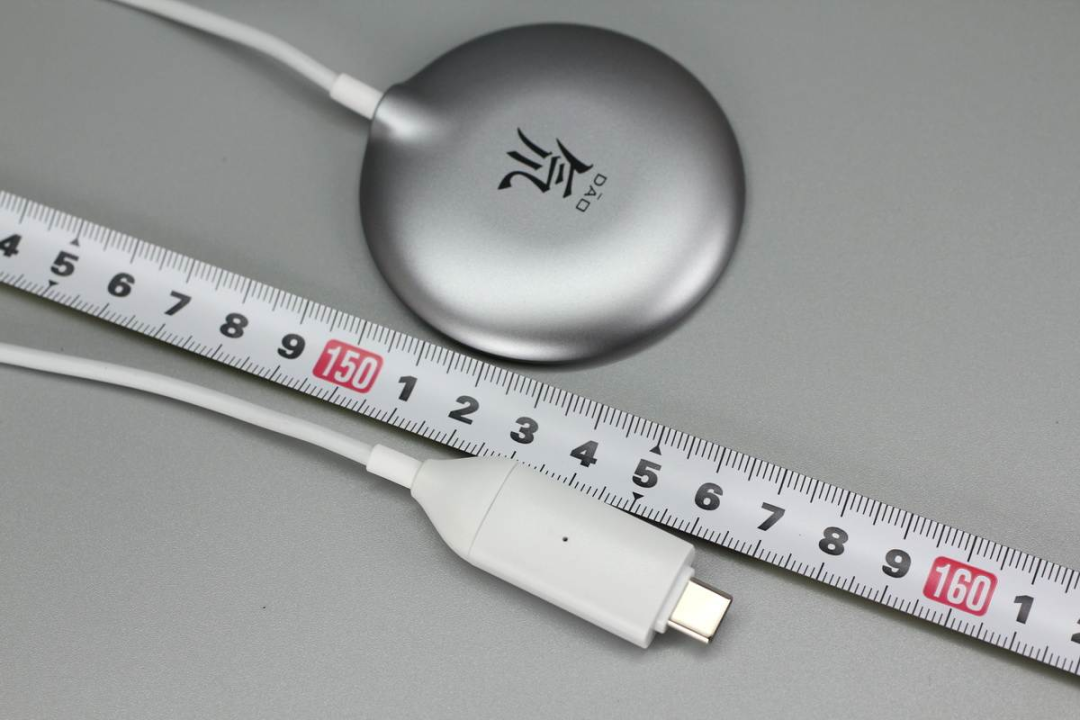

自带线缆长约1.57米。

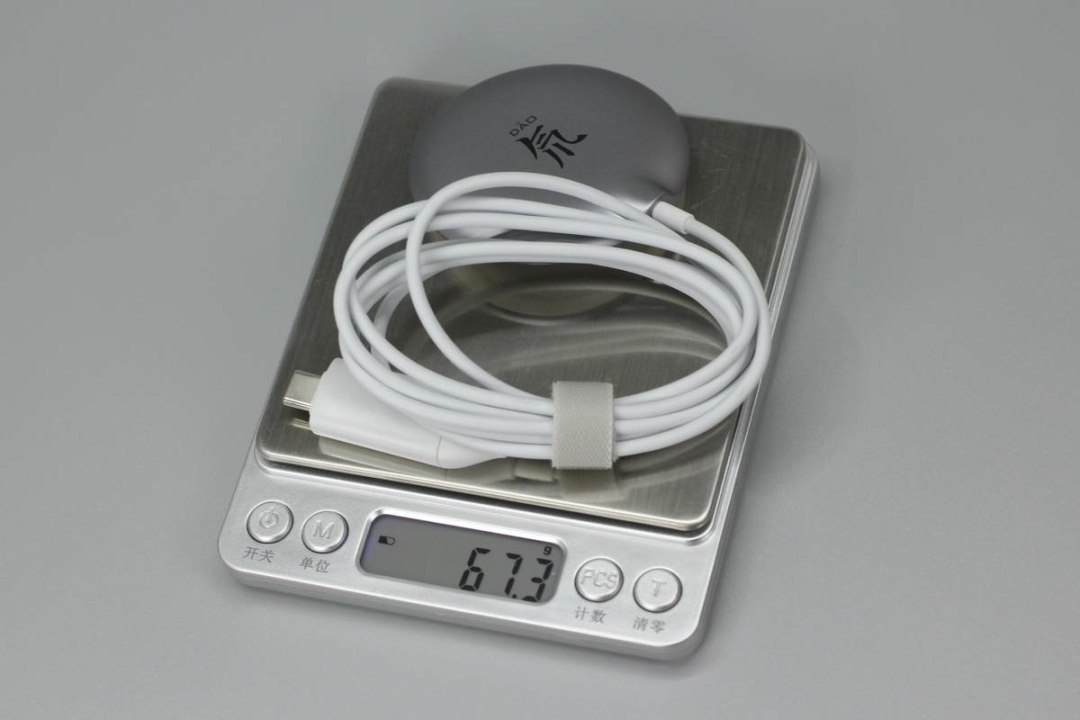

无线充带线（含扎带）总重量约为67g。
无线充内置小磁铁，将小钢珠放上去可牢牢吸附住。
二、努比亚无线充电器拆解

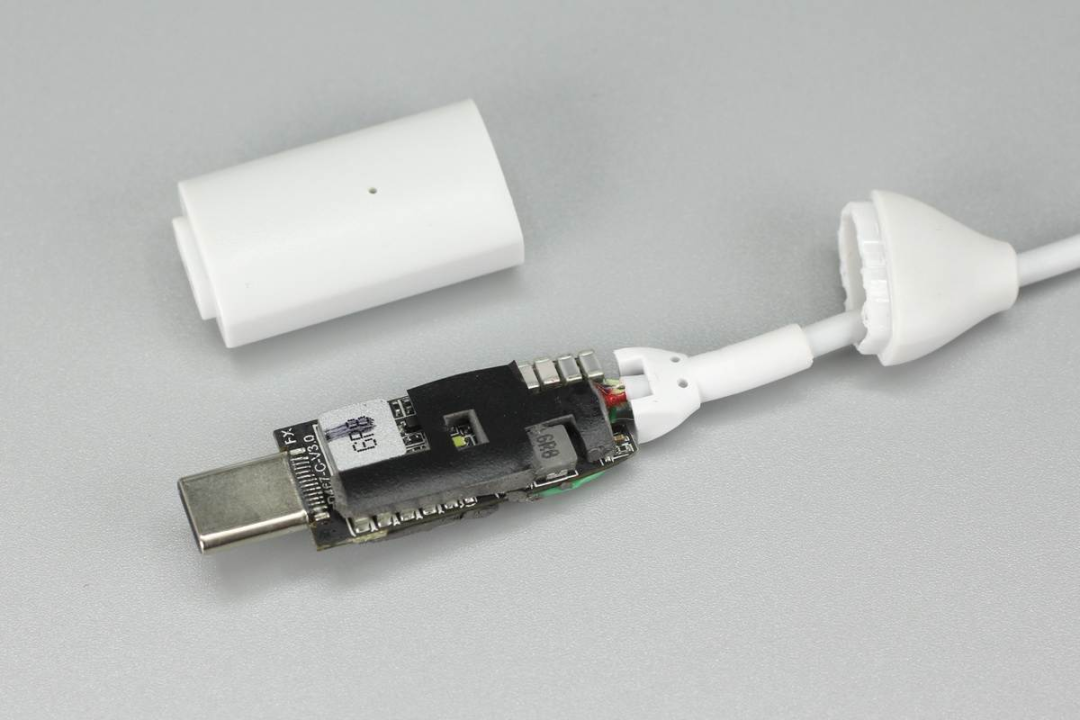

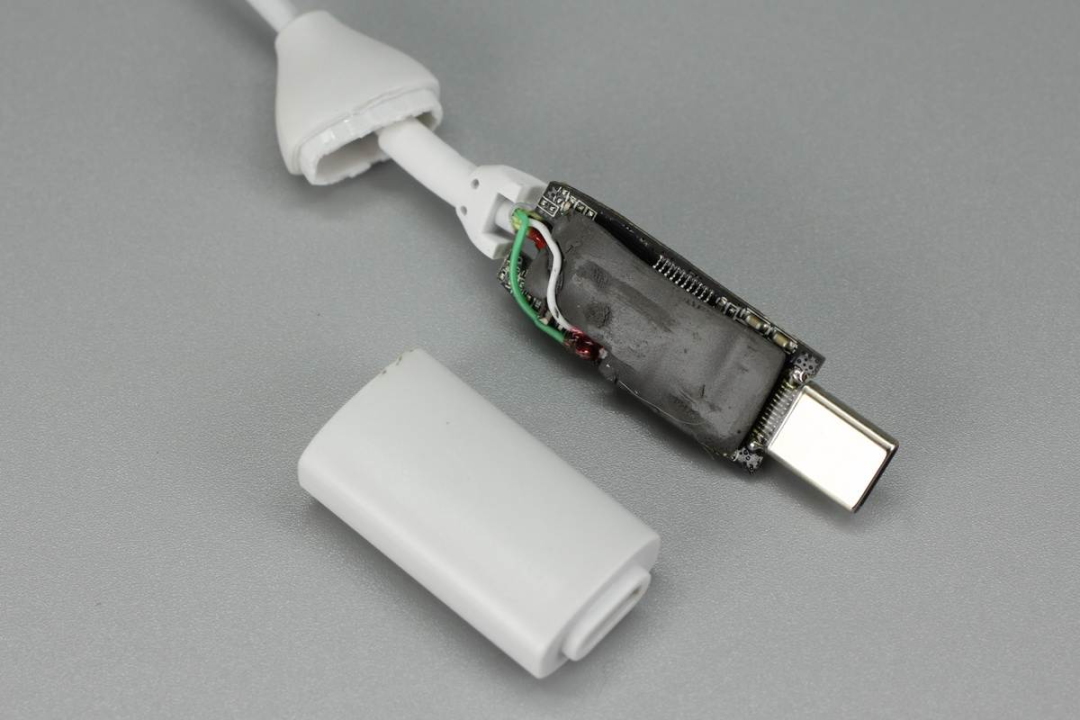

将线头塑料壳拆开，PCB小板上贴有导热垫和麦拉片。
另一面也贴有导热垫。

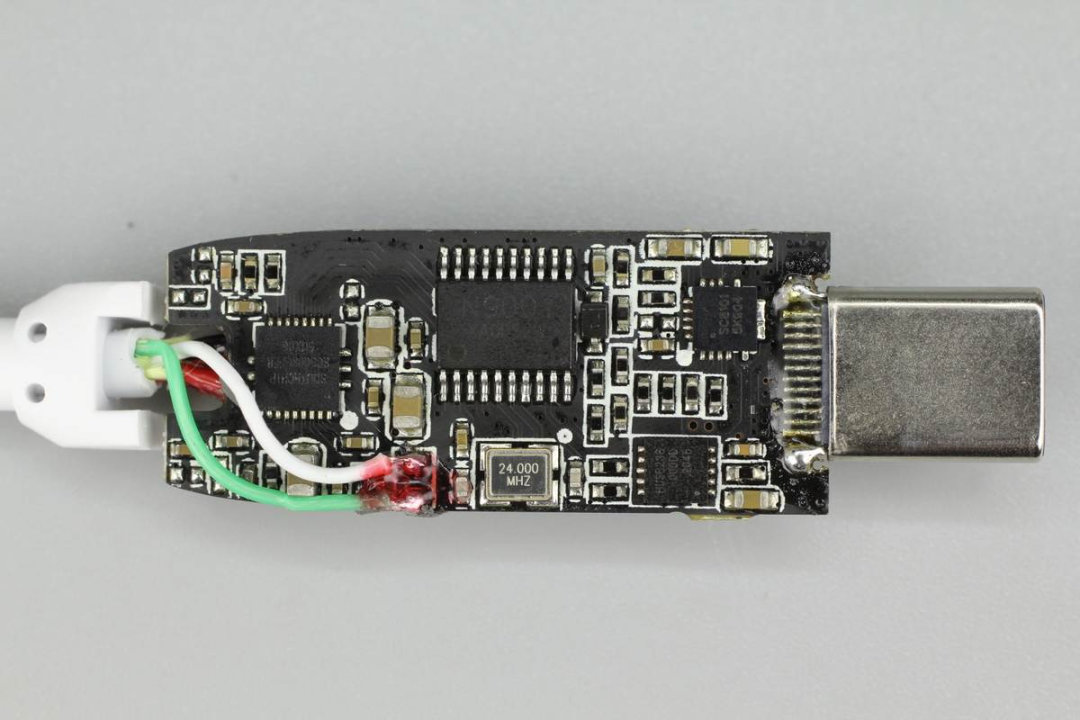

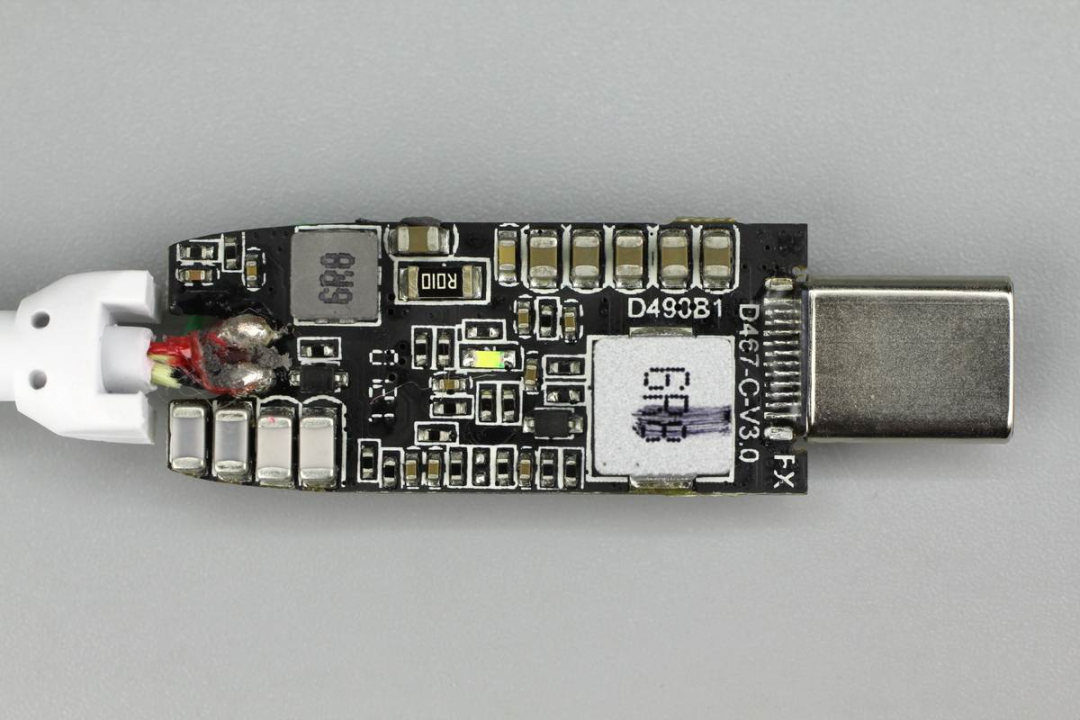

这款产品将无线充电路设计在了线头PCB小板上，小板正面是无线充电集成功率级，降压转换器，无线充电主控单片机和快充取电芯片。
另一面设有LED指示灯、两颗电感、NPO谐振电容。
USB-C公头焊脚涂胶加固。

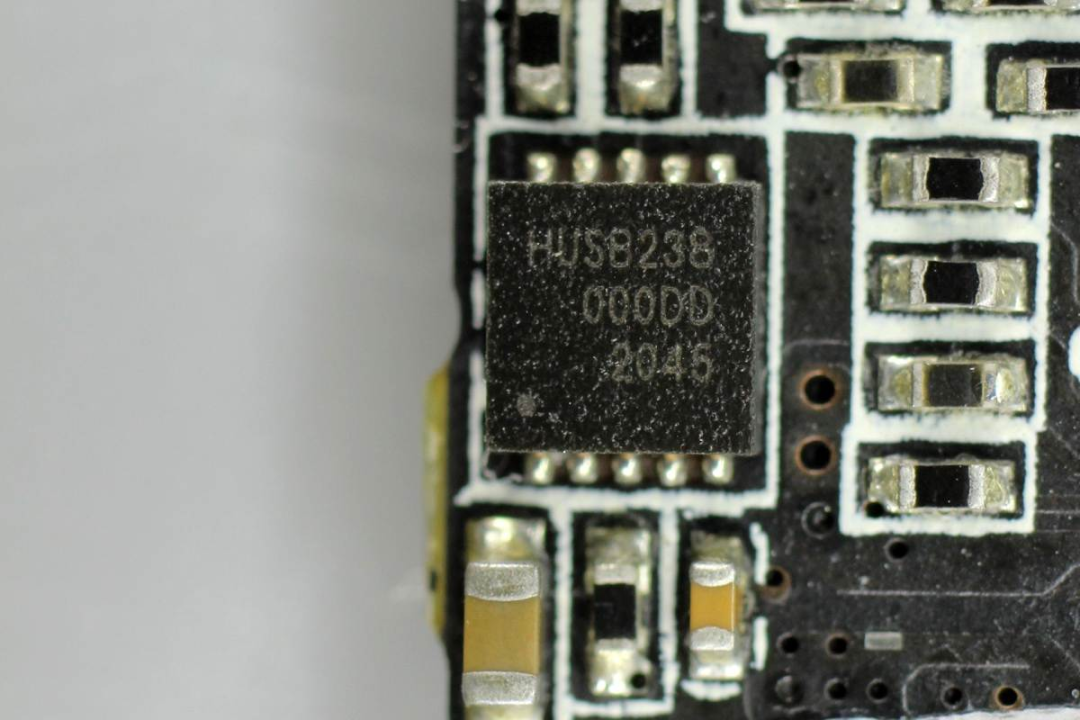

USB-C口控制器采用慧能泰HUSB238，用于接口输入电压控制。这是一颗极简的USB PD Sink（PD受电端芯片，也叫PD诱骗芯片）芯片，已经通过USB-IF PD3.0认证，TID 号3666。HUSB238耐压可达30V，功耗非常低 ，使用极简，传输额定功率最高可达100W；兼容PD3.0 V1.3和Type-C V1.4，还可以支持BC1.2 DCP、CDP和SDP和Apple 5V2.4A充电协议。
HUSB238支持3*3mm DFN-10L封装，可以用于具有传统桶连接器或USB micro-B电源连接器的电子设备，如无线充电器、无人机、物联网设备、智能扬声器、电动工具、智能家居、小家电、电子烟和其他便携式设备。

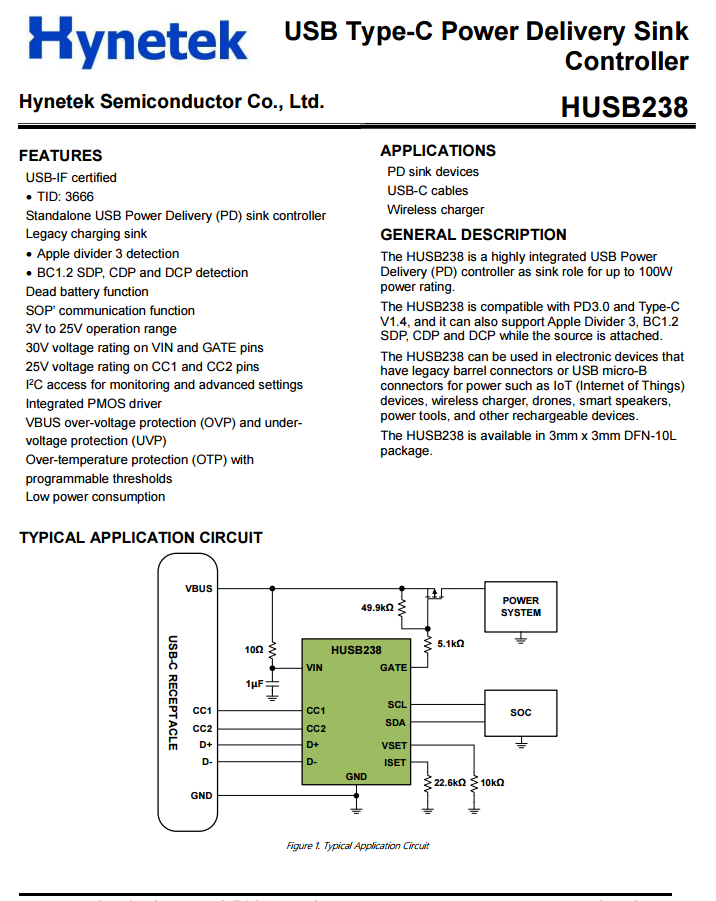

慧能泰HUSB238资料信息。
充电头网了解到，慧能泰的PD快充协议芯片已被紫米、大麦、公牛、JSAUX、柚比等品牌的20W充电器采用，还被贝尔金、洛克、飞频等品牌氮化镓充电器使用过，芯片性能获得客户高度认可。

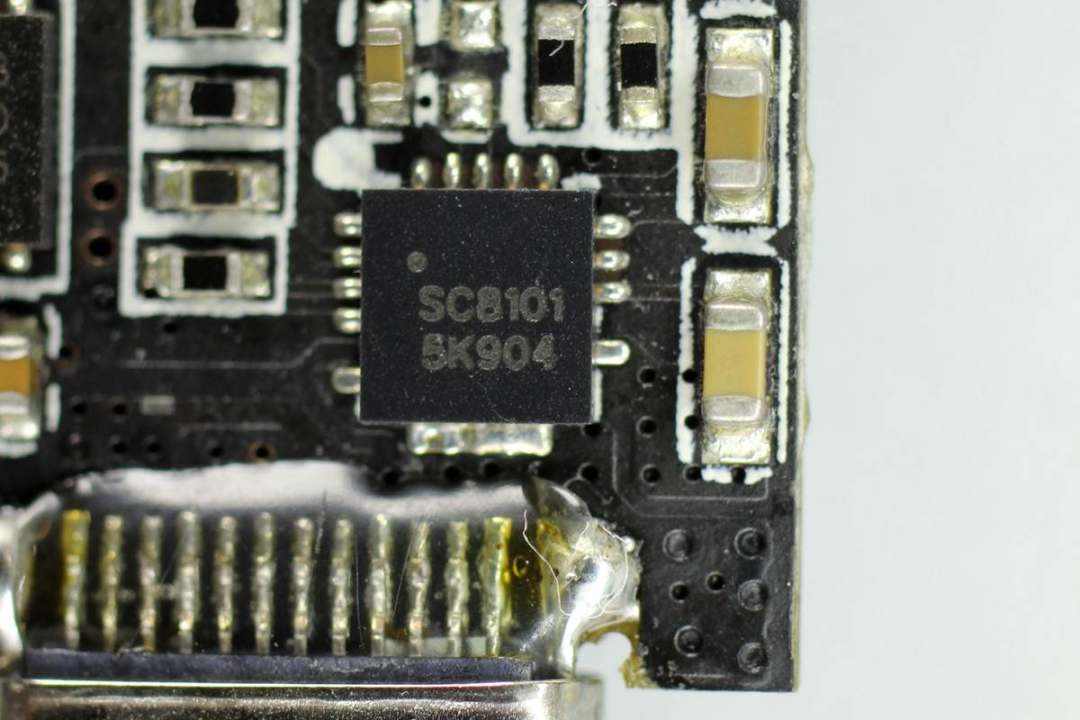

来自南芯的同步整流降压转换器SC8101，通过无线充电主控芯片控制，进行无线充电的定频调压。SC8101支持5V-32V宽范围输入电压，通过设置分压电阻器，将输出电压调节在固定的5.1伏或定制的电压。
SC8101还提供高精度的输出电流限制，当输出达到设定电流极限时，变频器进入恒流（CC）模式；总输出功率可由一个电阻编程，便于恒功率控制，内置开关管可提供5V5A输出。
南芯SC8101集成了45mΩ高边NMOS和30mΩ低边NMOS，实现了高效率。此外还提供了低端门驱动程序（LSD）来驱动外部NMOS，并与内置NMOS一起工作；采用可编程线损补偿，可编程频率设置，外部元件最少，可为用户的不同应用实现最大功能；采用3x3x0.55mmQFN封装，超薄超小可以放置在空间狭小的设备内部。
充电头网了解到，南芯SC8101此前已被安克磁吸式双项无线充电器、华为P40手机保护壳、小米二合一充电器采用，此外，南芯的快充芯片被广泛应用于移动电源、充电器、车充等领域，并获得数十款产品采用。

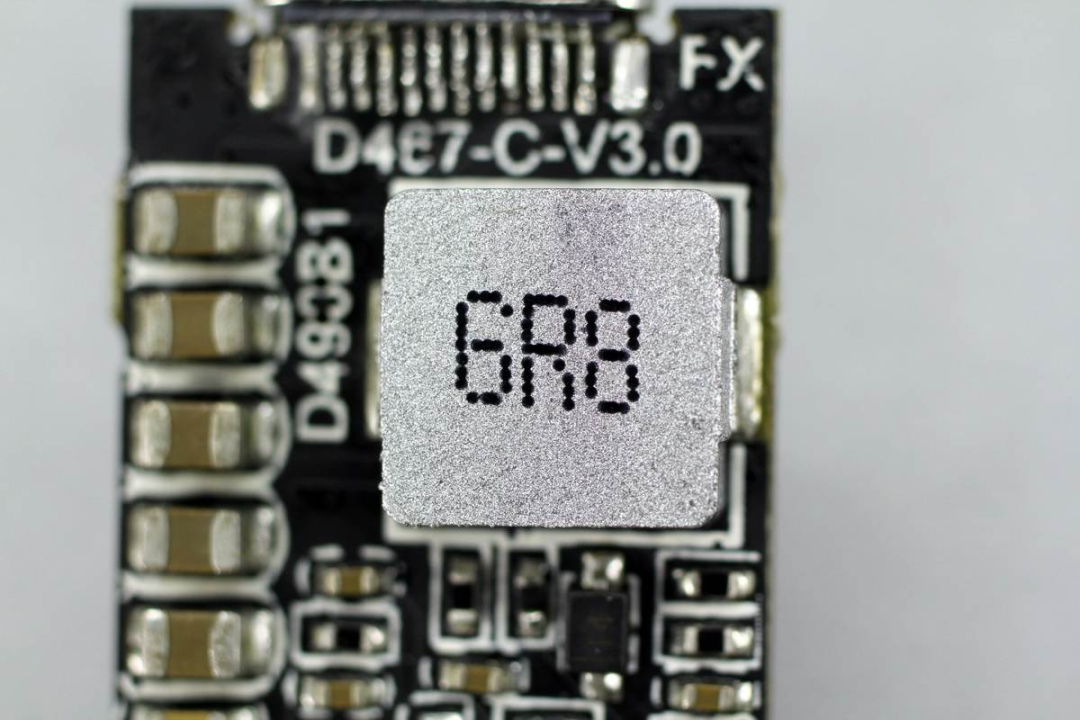

6R8电感特写，配合南芯SC8101进行降压。

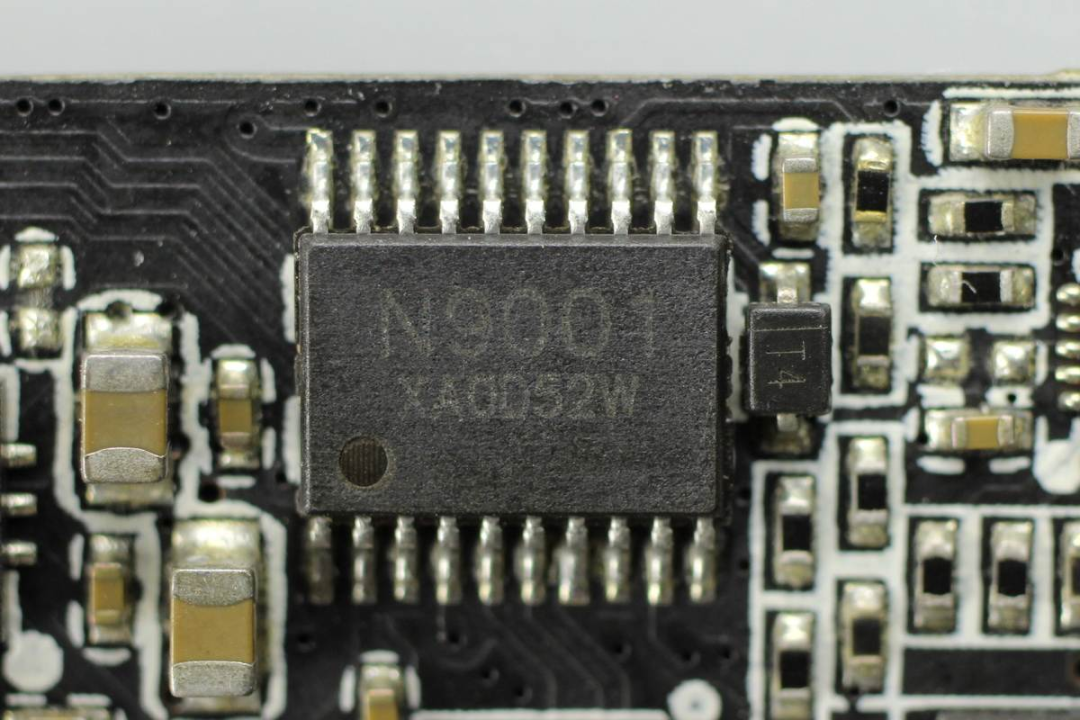

无线充电主控芯片特写，丝印N9001。

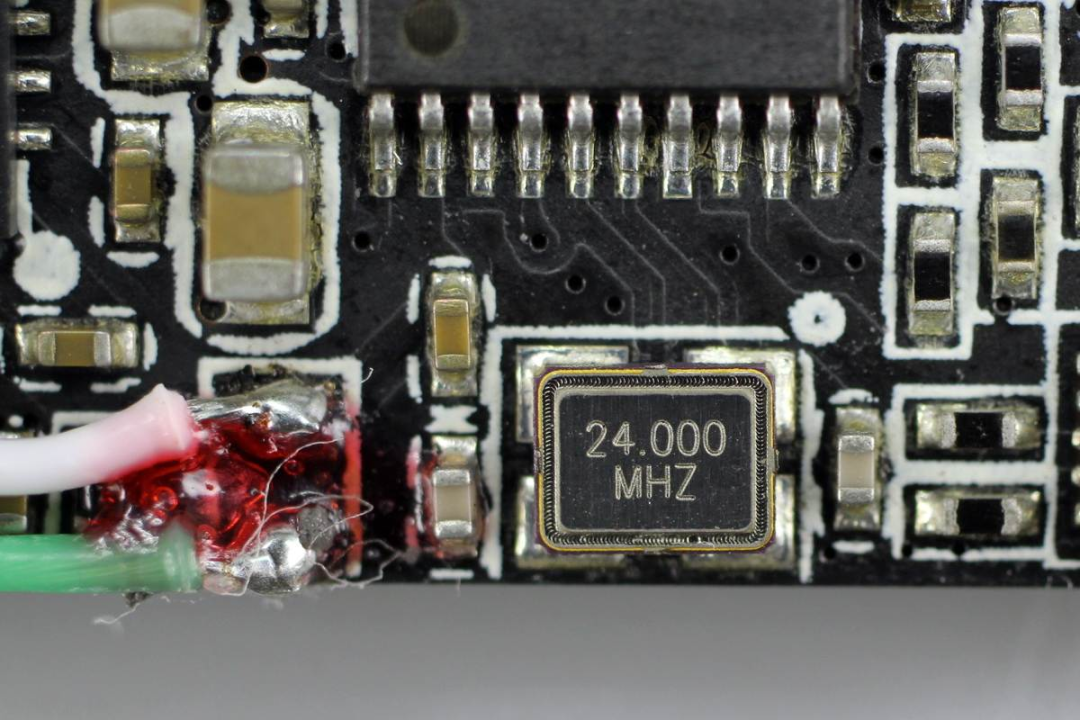

24.000MHz无源晶振特写，为主控芯片提供时钟。

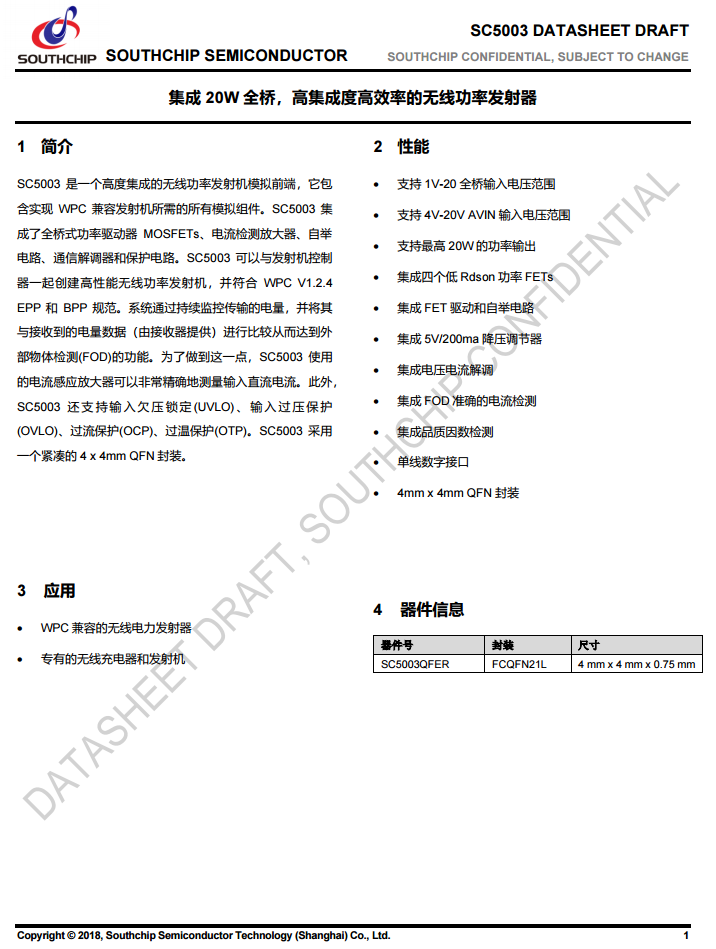

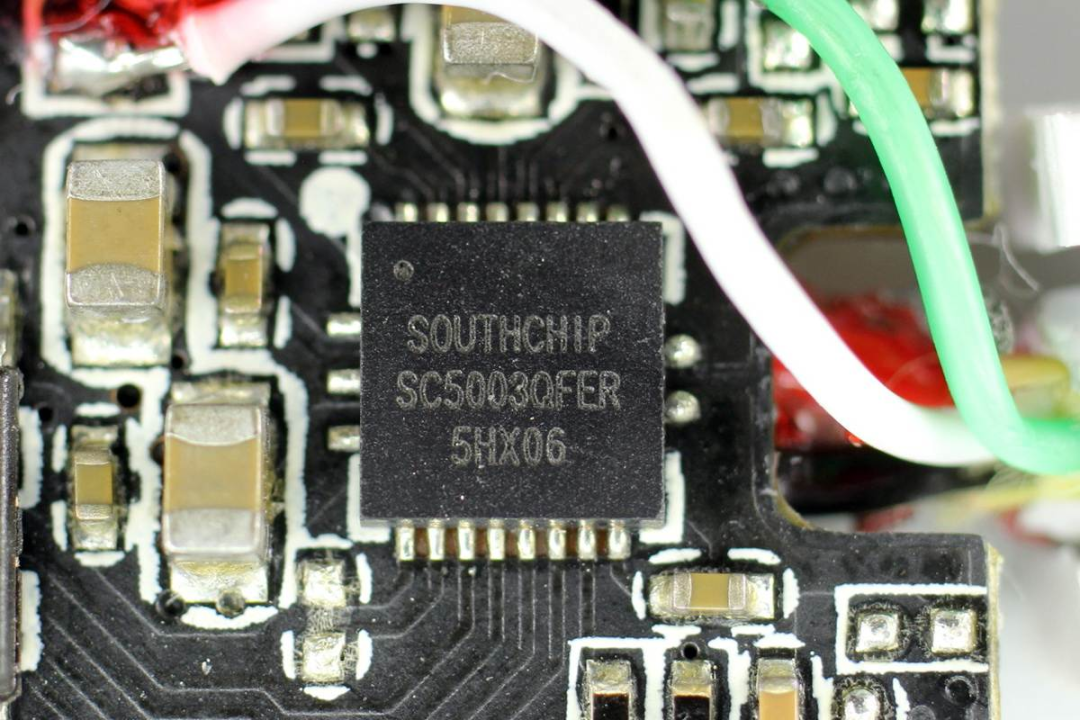

无线充集成功率级芯片采用南芯SC5003。这是一个高度集成的无线功率发射器模拟前端，它包含实现WPC兼容无线充电器所需的所有模拟组件，集成了全桥式功率驱动器MOSFETs、电流检测放大器、自举电路、通信解调器和保护电路。
南芯SC5003支持1-20V的全桥工作电压，4-20V的供电电压，内部集成四个低导阻MOS管，并集成驱动器和自举电路，可提供20W输出功率。内部集成电压电流解调和高精度电流传感，集成开关降压，输出5V200mA，可为控制器等提供供电。采用4*4mmQFN封装，节省占板面积。
另一颗6R8电感特写，用于降压为无线充控制器供电。

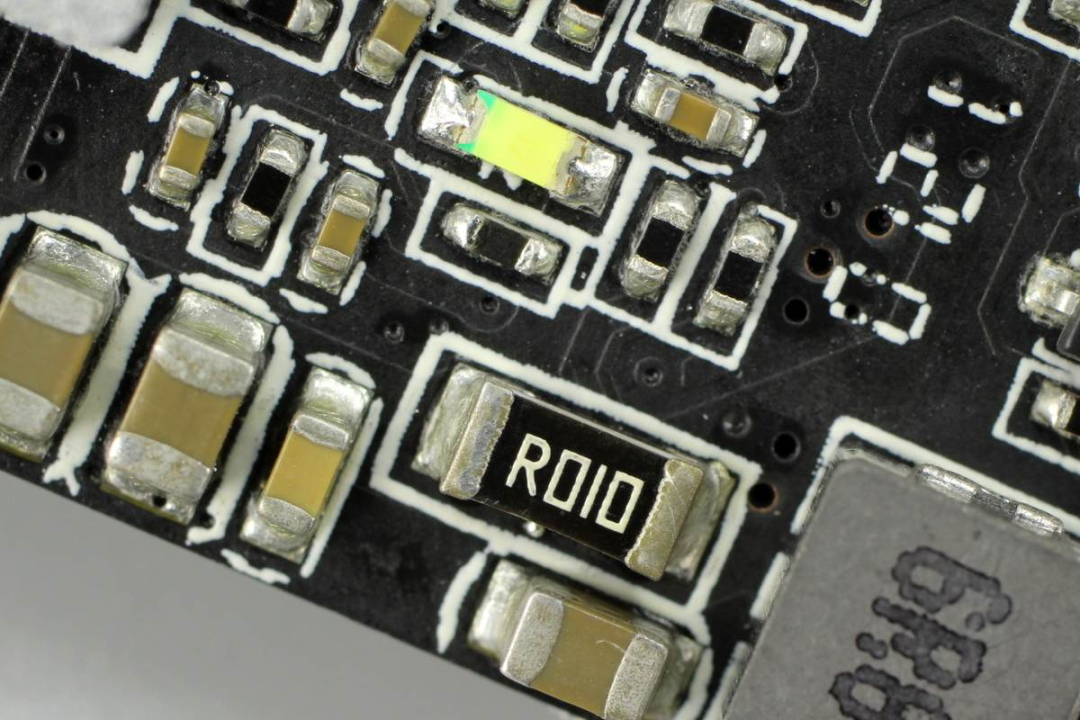

电感旁边是一颗10mΩ检流电阻和LED指示灯。

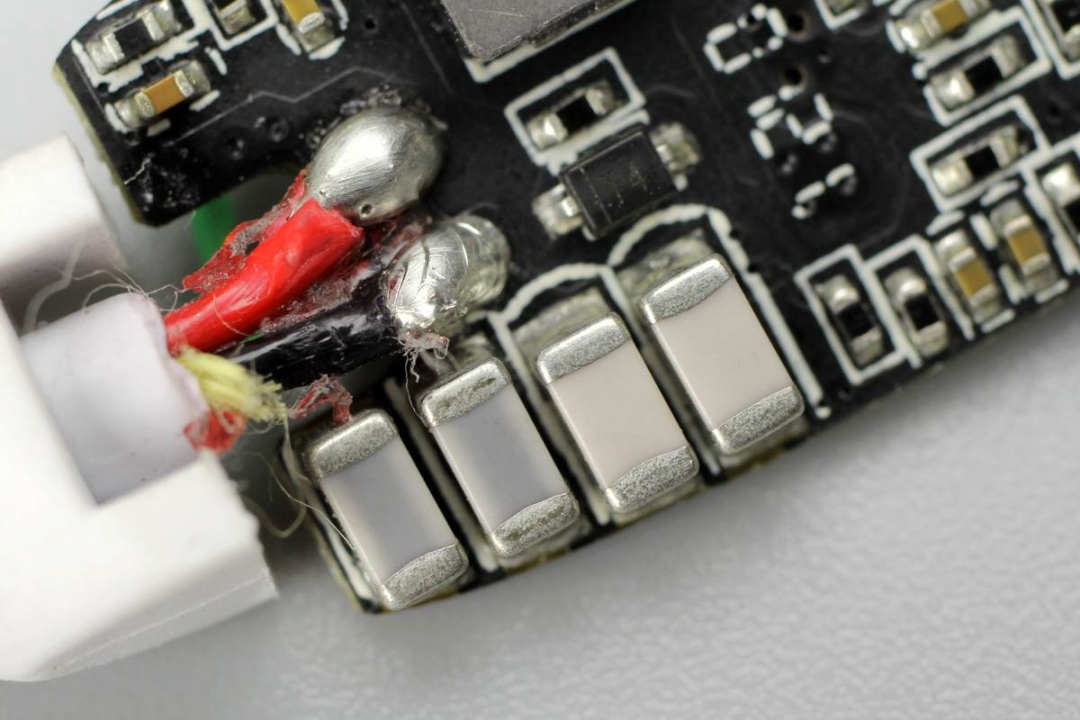

四颗NPO谐振电容并联。

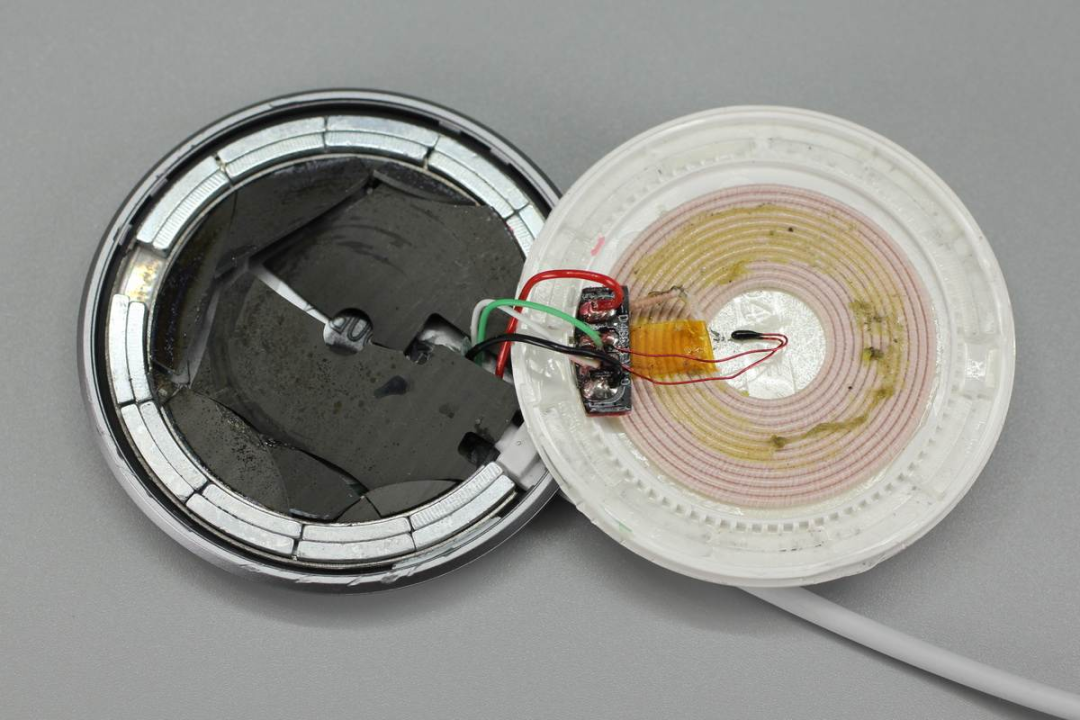

无线充电板拆开，输入线缆线芯以及无线充电线圈焊接在转接小板两面。

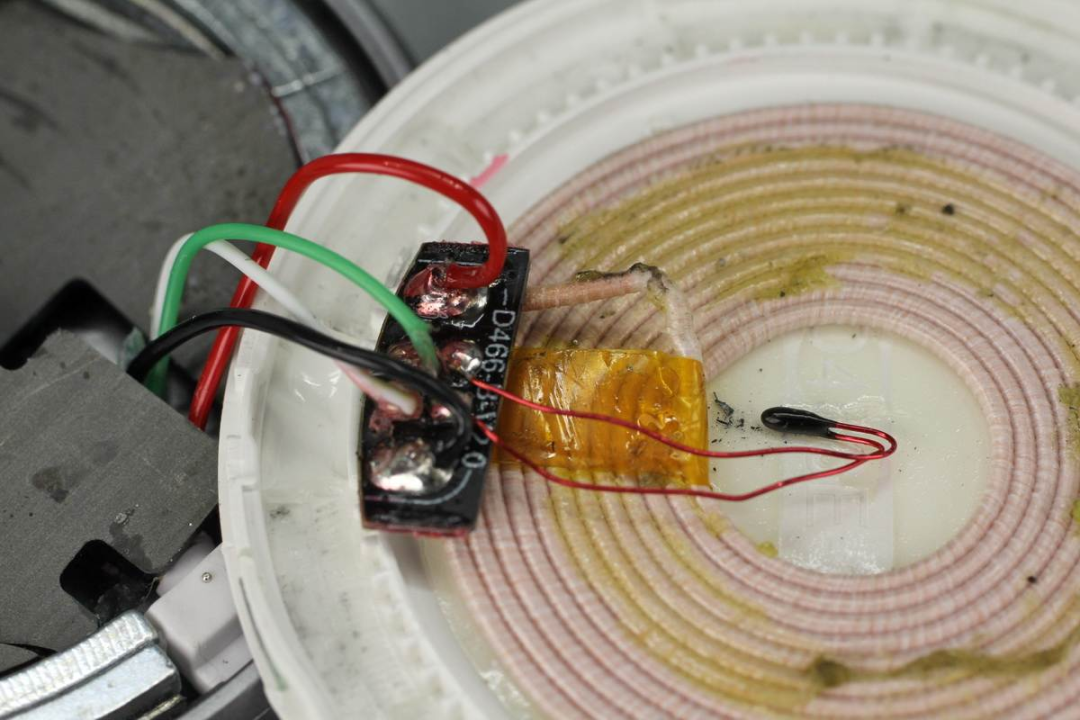

线芯焊接牢固，线圈配有热敏电阻进行温度监控。

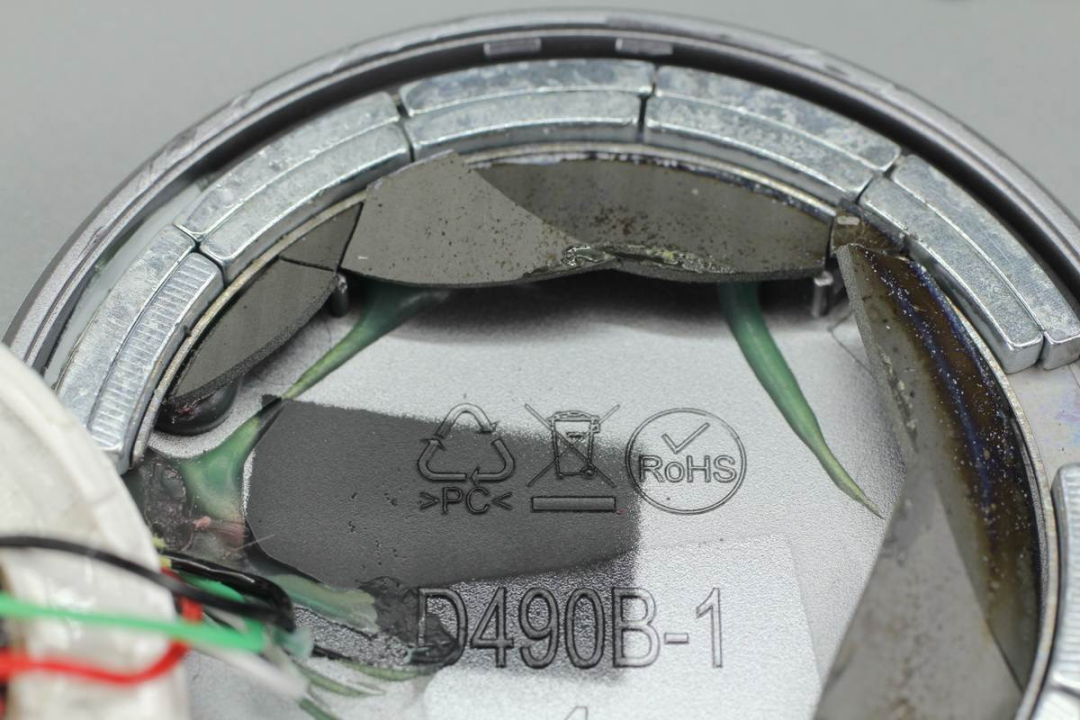

底部外壳采用PC阻燃材质，通过了RoHS认证。

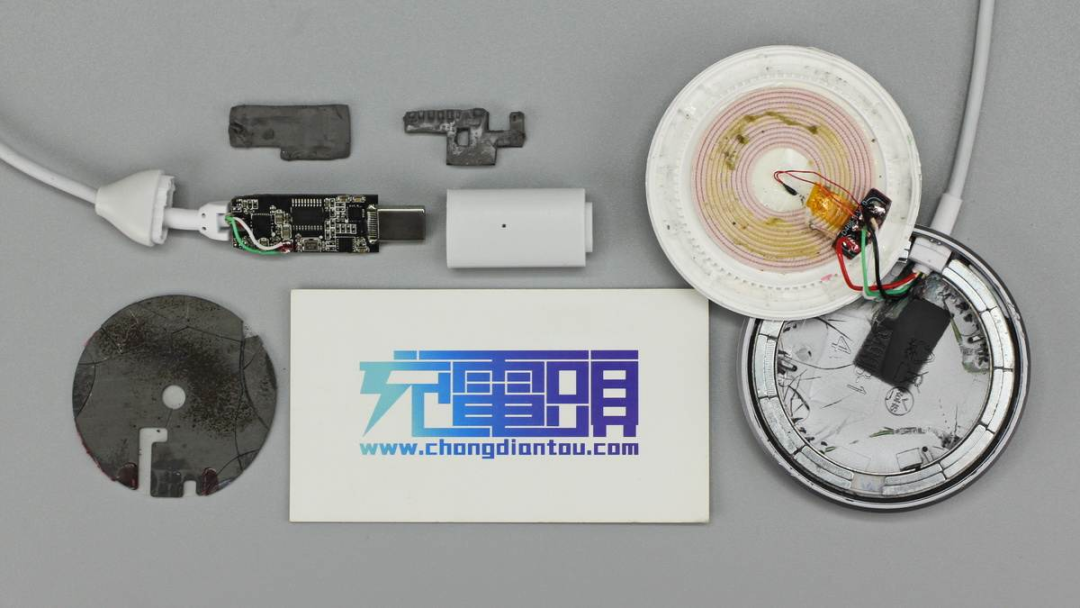

全部拆解完毕，来张全家福。
充电头网拆解总结
努比亚这款15W氘锋无线充电器自带USB-C输入线缆，可适配各种PD快充充电器使用。USB-C线头比起常规的要大一些，充电头网通过拆解发现线头内部确实“别有洞天”，集成了输入电压控制和无线充电路。
端口输入控制器采用慧能泰HUSB238，另外还采用了南芯同步整流降压转换器SC8101和无线充功率级芯片SC5003，小板上贴有导热垫帮助散热。充电板打开，内部有热敏电阻对无线充电线圈进行温度监控，设计新颖。
