内置4颗氮化镓，采用高效LLC电路架构，联想YOGA 130W双USB- C口快充深度拆解
----- 充电头网拆解报告 第1702篇 -----
继65W双C口氮化镓快充之后，近期YOGA又推出了一款130W双C口氮化镓快充充电器YG130GL。相较于前者，其在输出功率上有不小的提升，两个C口均支持100W快充，且可盲插使用，同时还支持100W+30W双口充电策略，可以迅速让笔电和手机满血复活。
产品一经推出，便受到不少人的关注。充电头网也是第一时间便入手了这款充电器，上手体验光滑小巧，实测充电器在配置双口的情况下，功率密度也做到了0.85W/cm³，表现不错。下面我们就对YOGA这一新品进行详细拆解，看看实际用料做工如何。
此前充电头网还拆解过联想YOGA 65W PD快充充电器、thinkplus 65W氮化镓口红电源、thinkplus 65W氮化镓口红电源Pro、联想90W闪充双口氮化镓充电器等多款氮化镓快充电源，大家可以点击蓝色字体查看更多的拆解报告。
一、联想YOGA 130W氮化镓充电器外观
包装盒延续YOGA品牌简约风格设计，对角分别印有Lenovo、YOGA品牌以及产品名称，中心印有充电器外观图。
包装盒采用天地盖设计，底部印有充电器三大特性以及参数信息。
包装内含充电器和使用说明书。

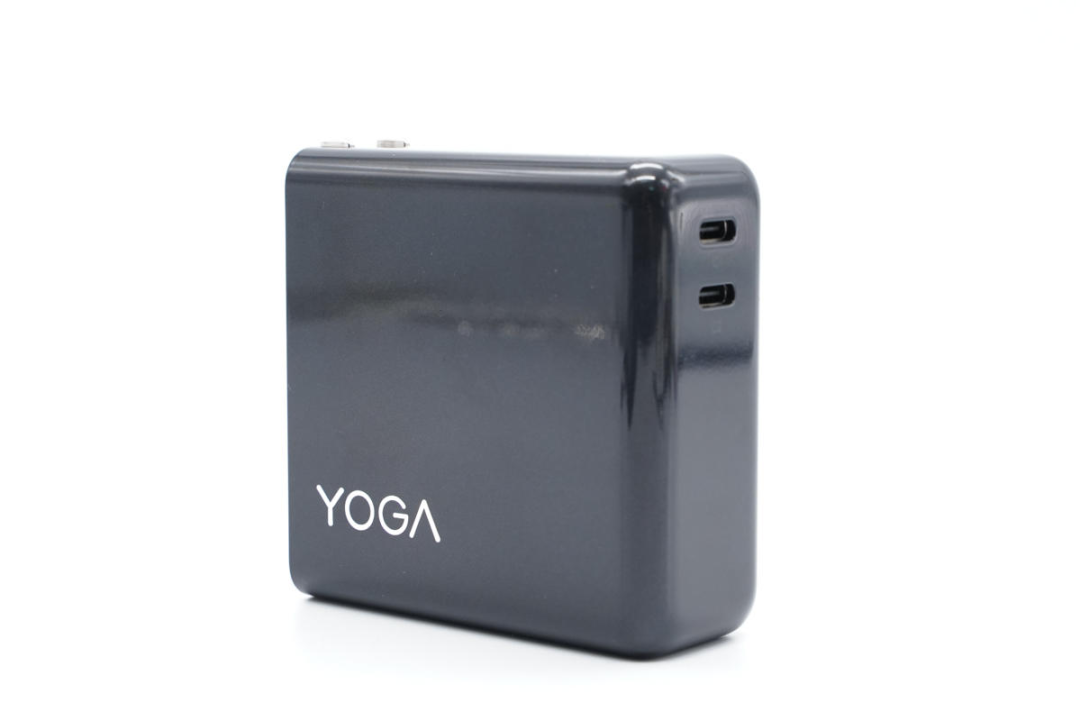

充电器采用PC材质黑色外壳，表面亮面边角过渡圆润，整体设计十分简约。

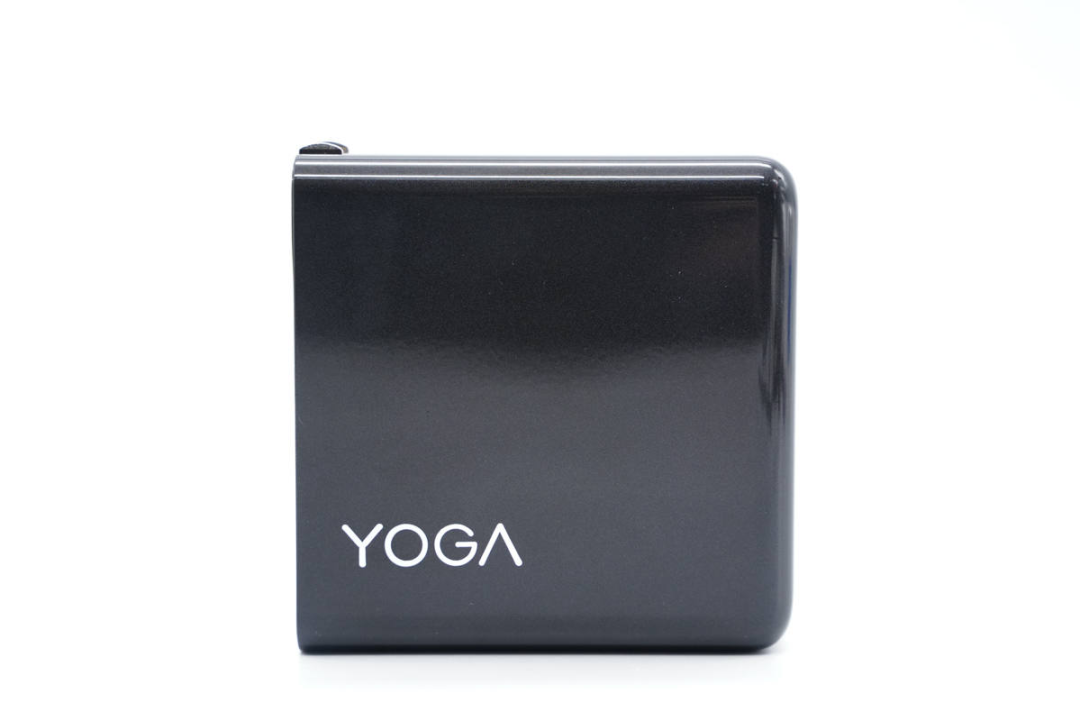

机身正面一角设有YOGA品牌。

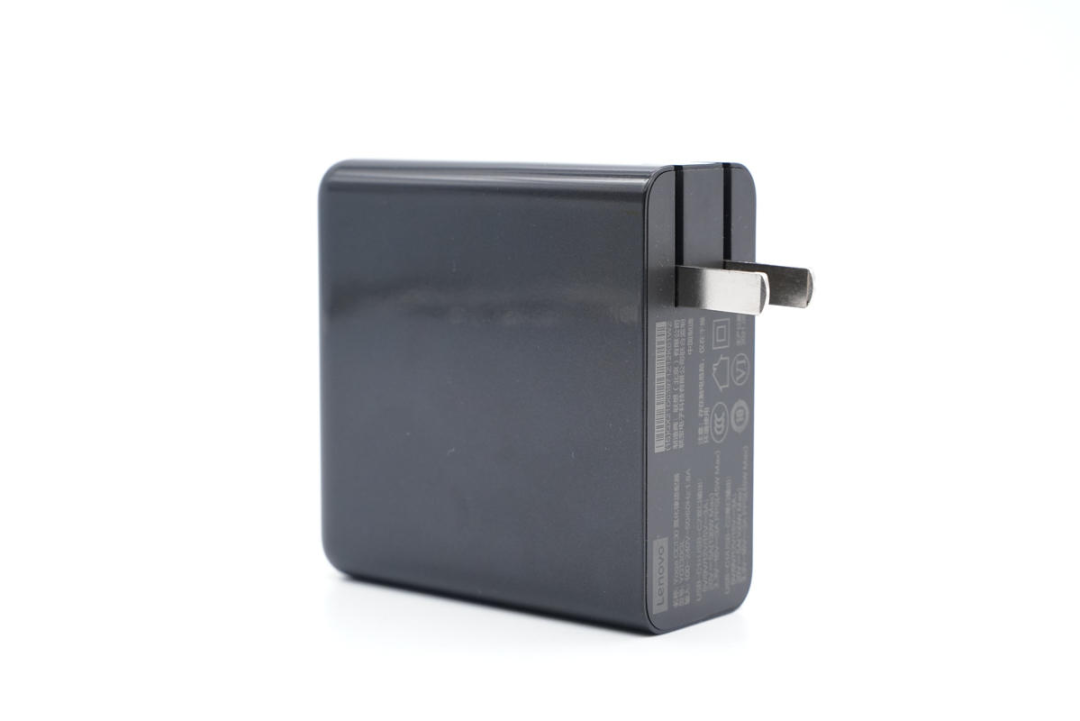

机身输入端为平直切面设计，使用更稳定。配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。

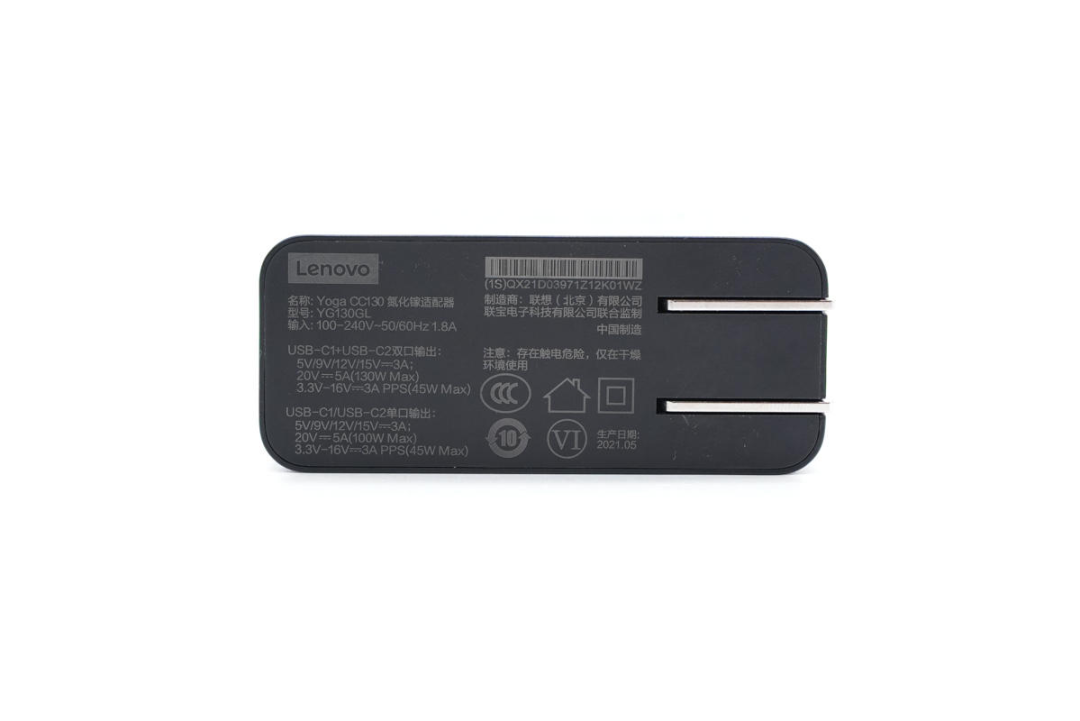

输入端外壳上标注有充电器参数
型号：YG130GL
输入：100-240V~50/60HZ 1.8A
单口输出：
USB-C1/C2：3.3-16V3A、5V3A、9V3A、12V3A、15V3A、20V5A，100W Max
双口输出：
C1+C2：130W Max（3.3-16V3A、5V3A、9V3A、12V3A、15V3A、20V5A）
制造商：联想（北京）有限公司
监制：联宝电子科技有限公司
产品已经通过了CCC认证和VI级能效认证，生产日期为2021年5月。

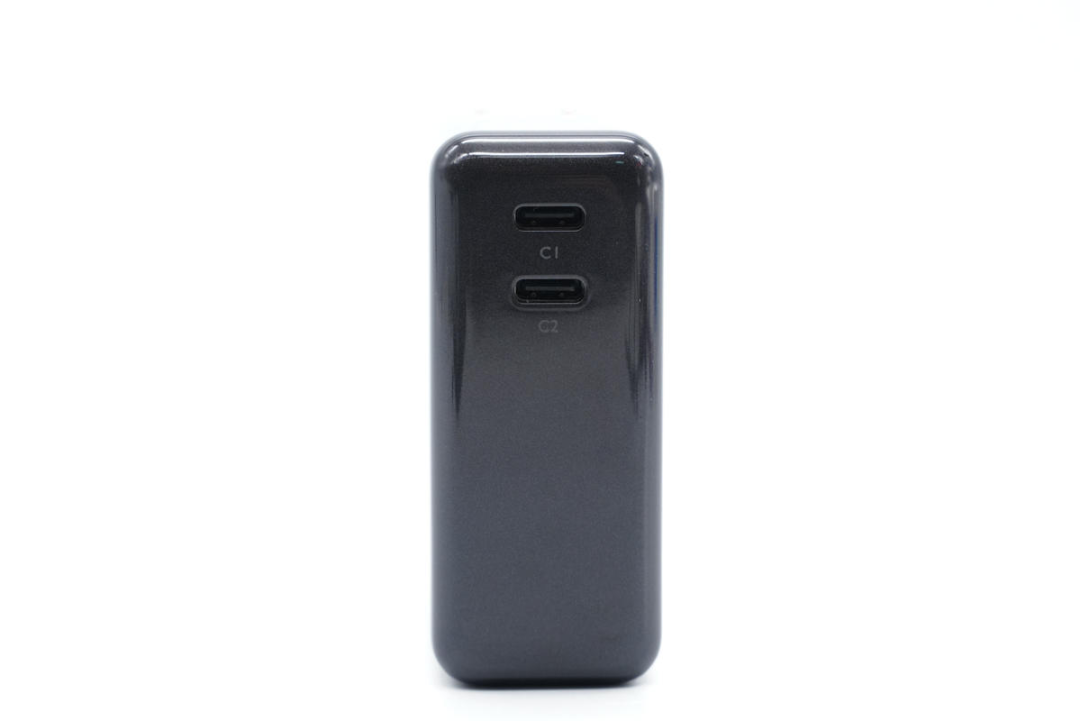

顶面配有双C口，均为黑色胶芯，接口旁印有C1和C2加以区别。

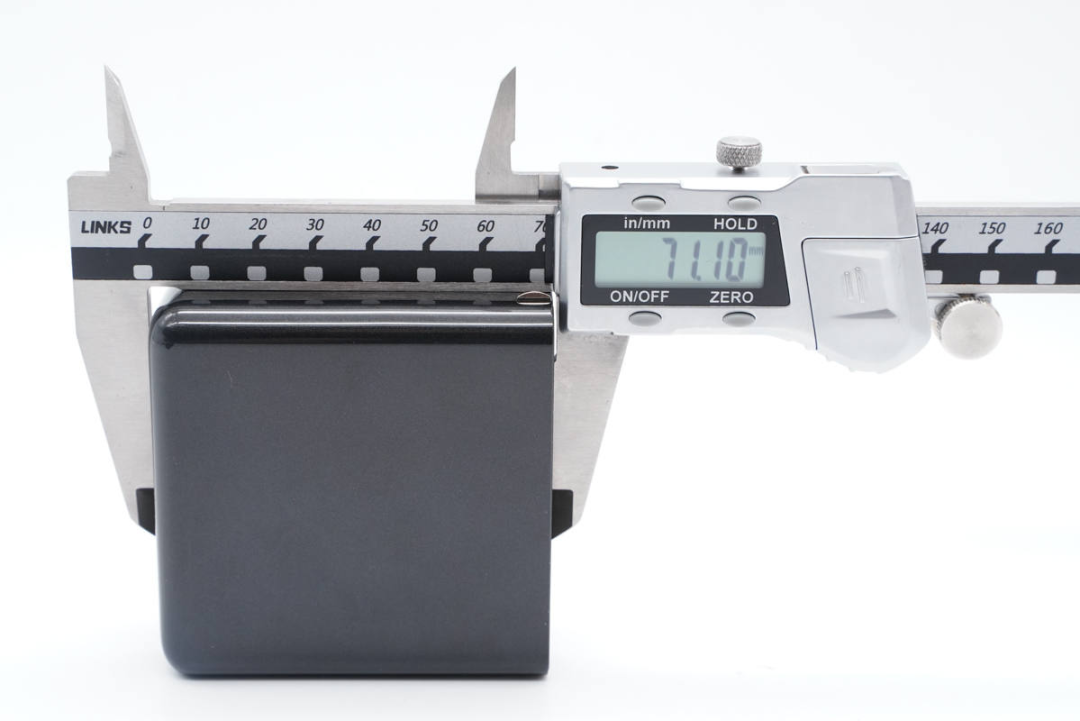

使用游标卡尺实测充电器机身高度为71.1mm。

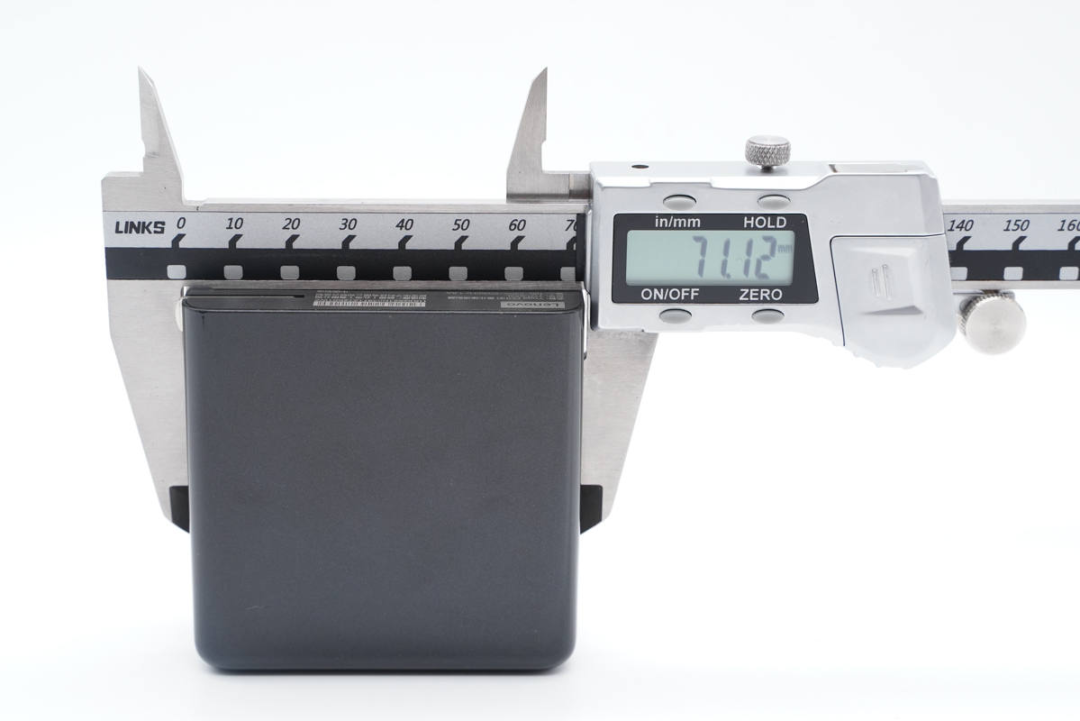

宽度为71.12mm。

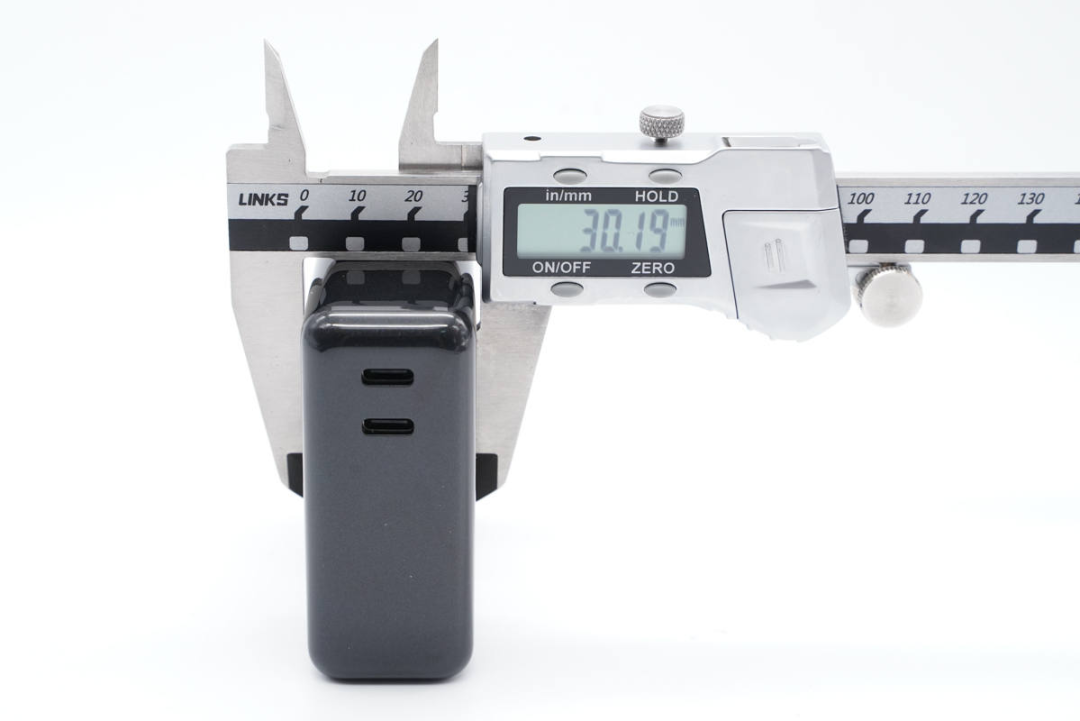

厚度为30.19mm。

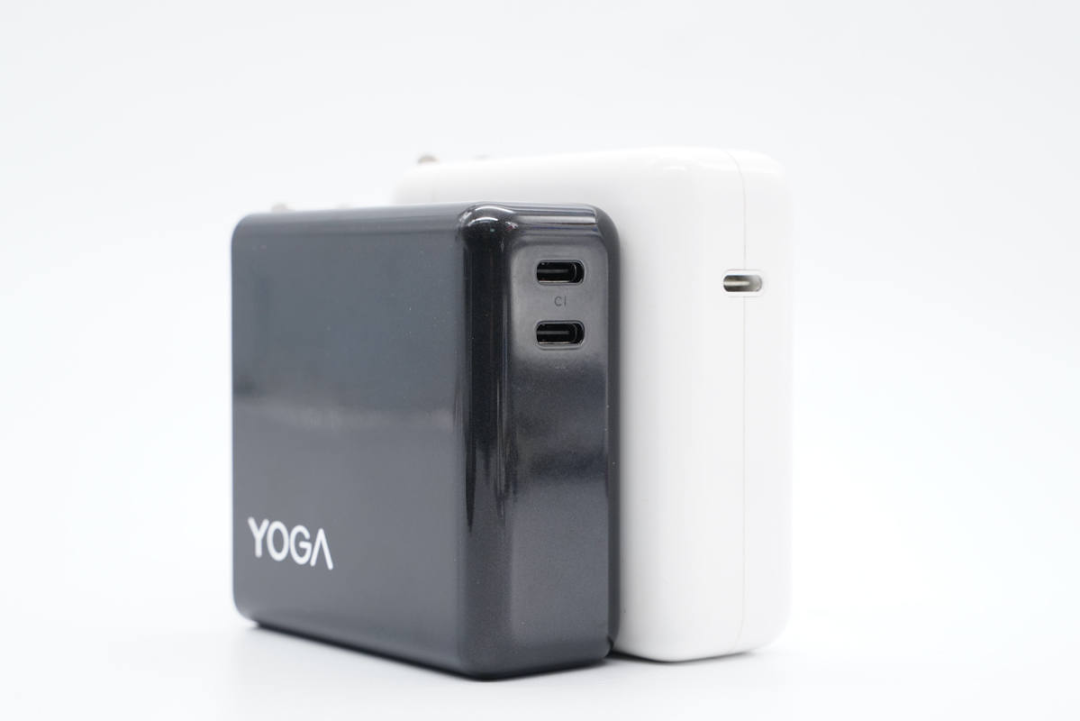

和苹果96W充电器直观对比，整体还要小一圈。

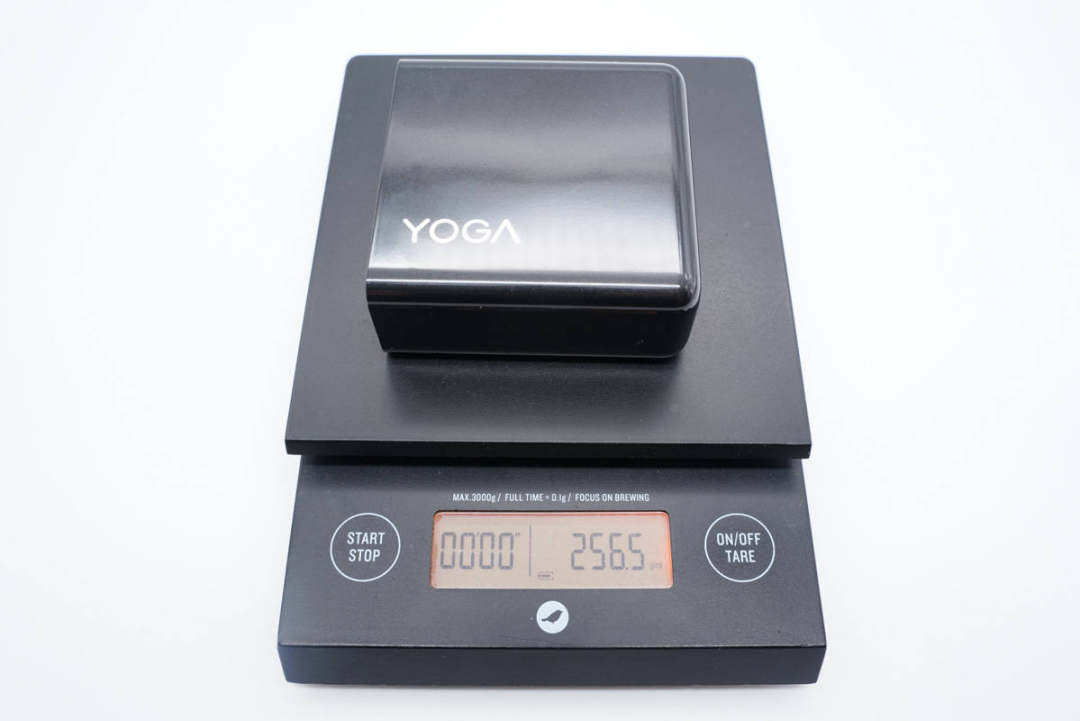

净重约为257g。

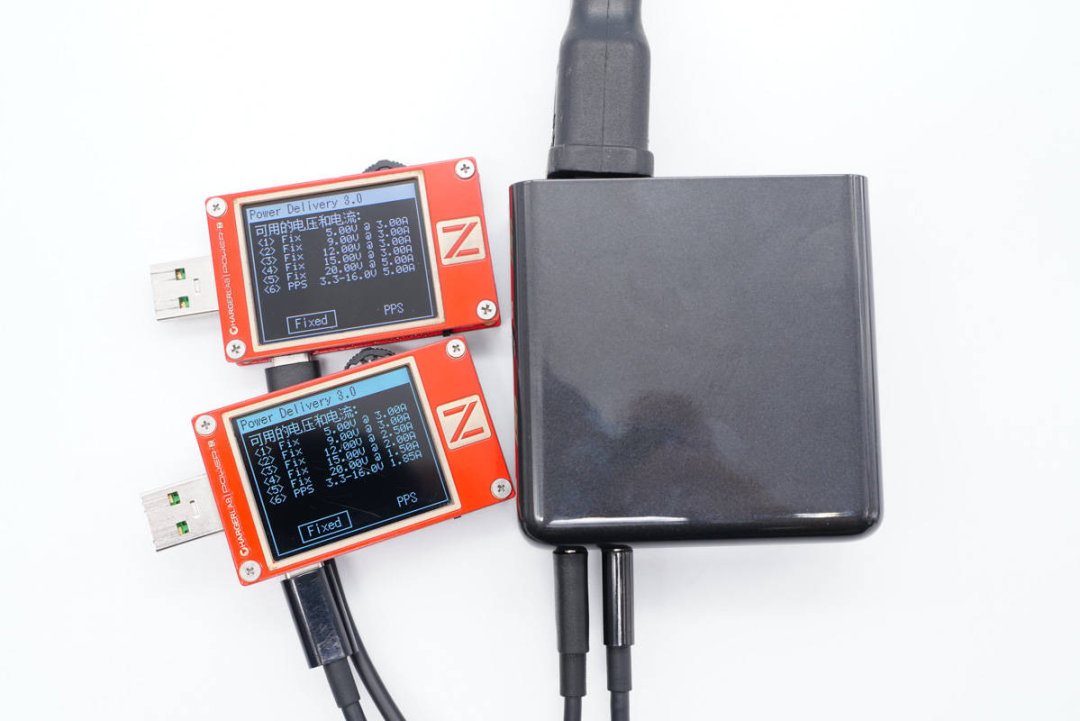

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及PD3.0、PPS快充协议。

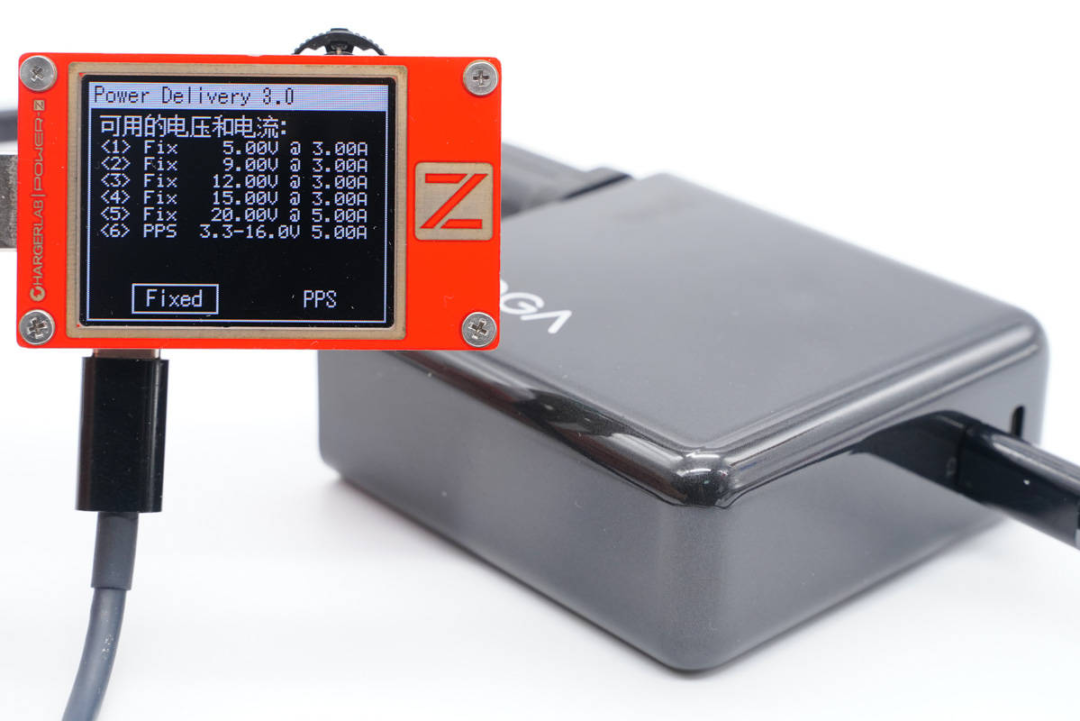

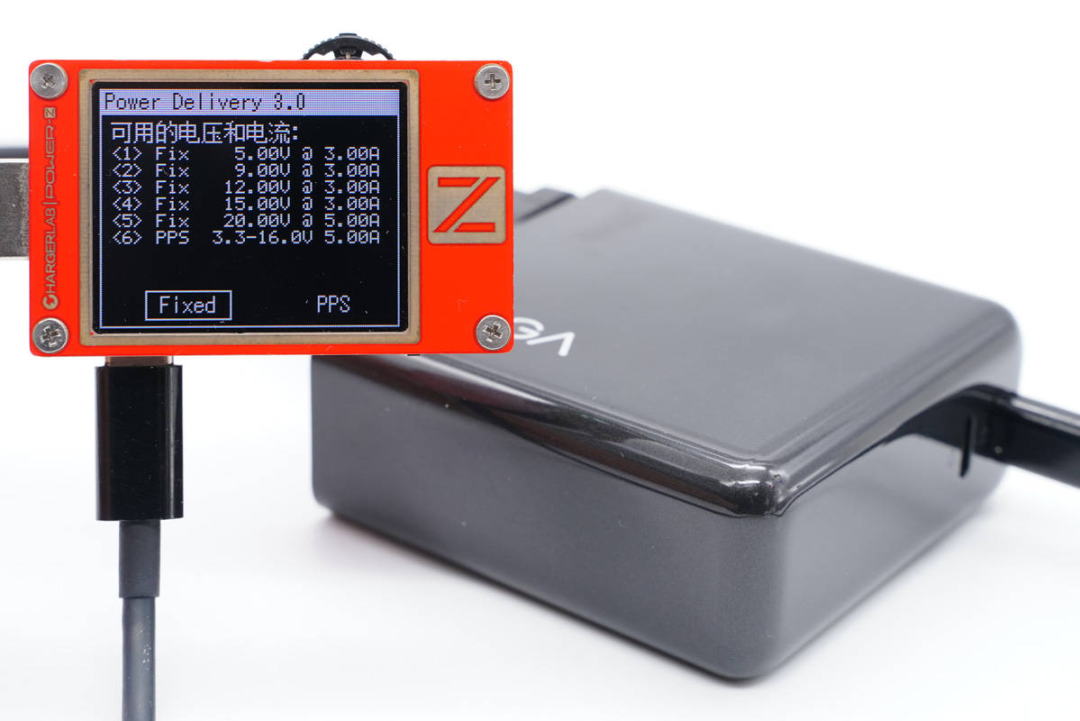

此外PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-16V5A一组PPS电压档位。
另外测得C2口协议和C1口的完全相同。
PDO报文也一样，两个C口单口输出性能完全一样，支持功率盲插。
双口同时输出，C1口输出性能不变，C2口具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-16V1.85A电压档位，即支持100W+30W双口充电策略。
二、联想YOGA 130W氮化镓充电器拆解

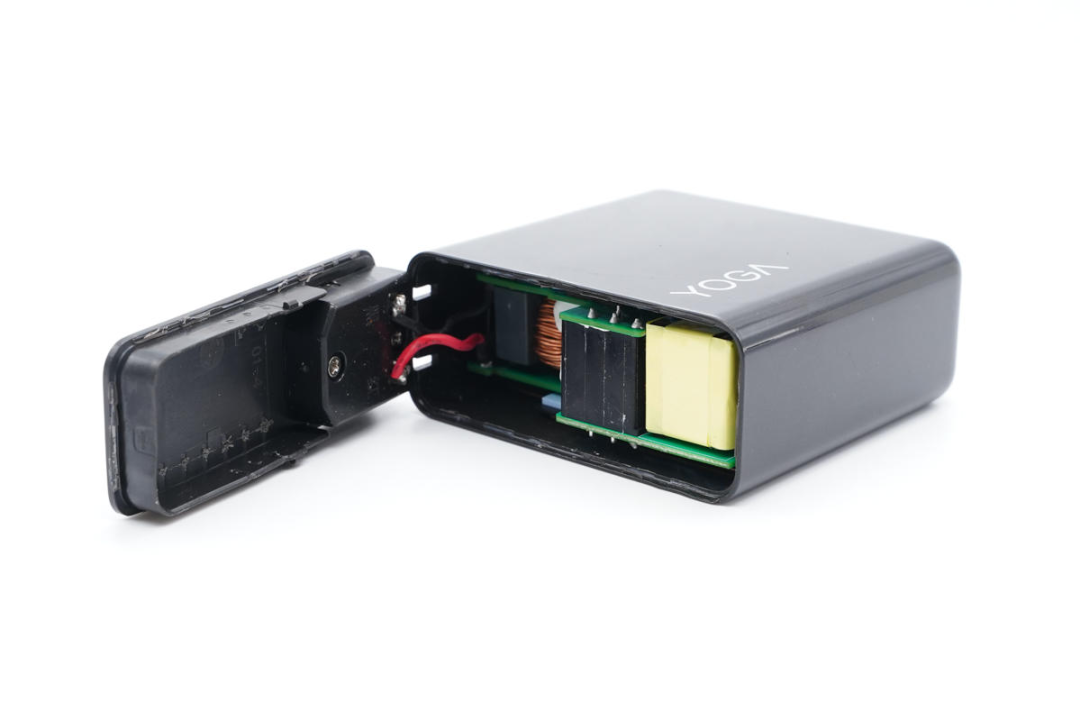

将输入端外壳拆开，边缘采用超声波焊接封装。

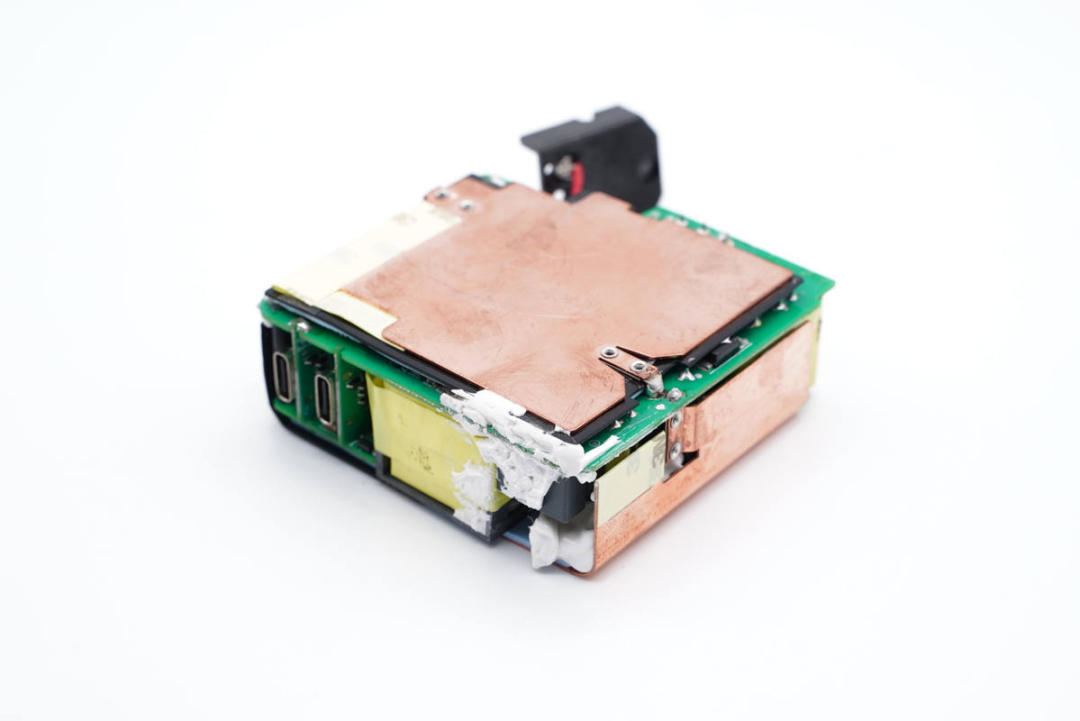

PCBA模块覆盖纯铜散热片以及隔离板。
输入线压端子套热缩管焊接。
使用游标卡尺测得模块长度为66.55mm。

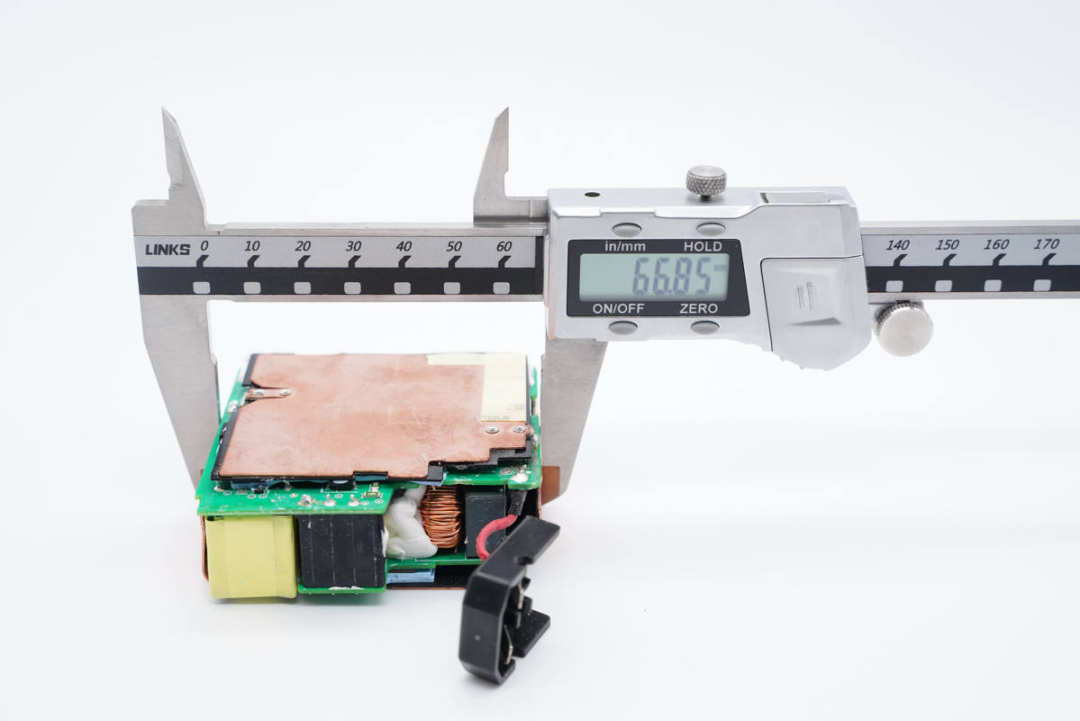

宽度为66.85mm。

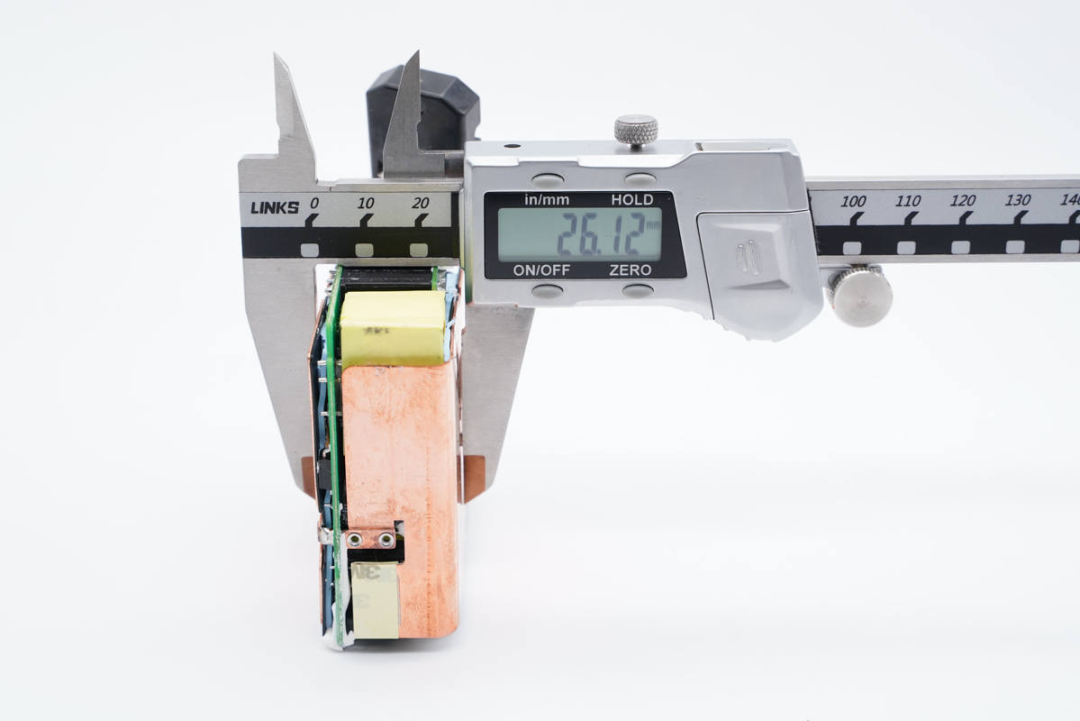

厚度为26.12mm。
主板两面都贴有导热垫，帮助发热元件散热。

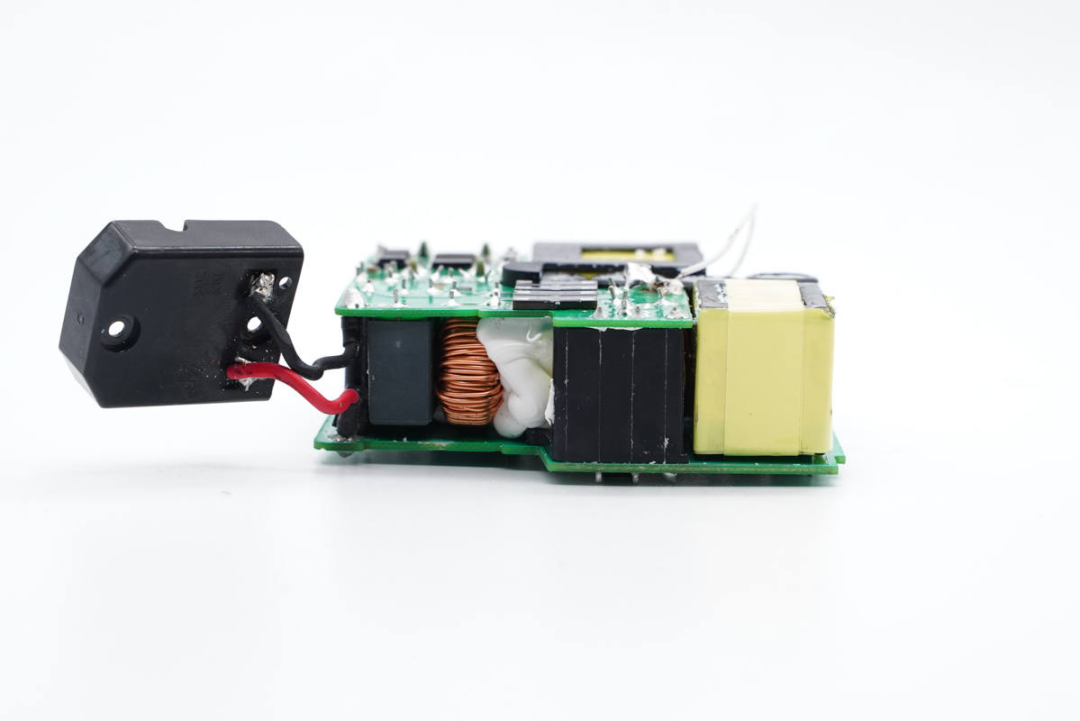

输入端采用AC导线连接通电，夹层间可以看到安规X电容以及共模电感等器件。

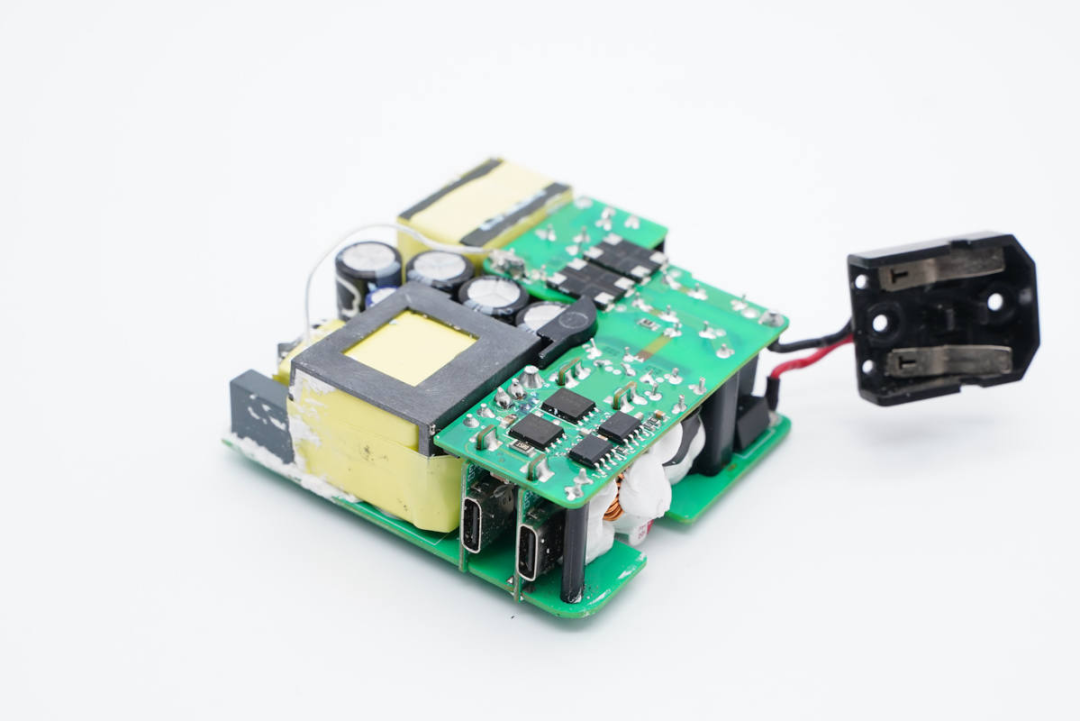

模块顶部有一块Z型PCB小板，和主板间有塑料柱进行支撑固定。
上面这块小板，左边是低压部分，变压器输出同步整流，采用LLC架构。右侧是两颗整流桥，用于输入整流，右上角是PFC升压电感，中间是初级滤波电容。

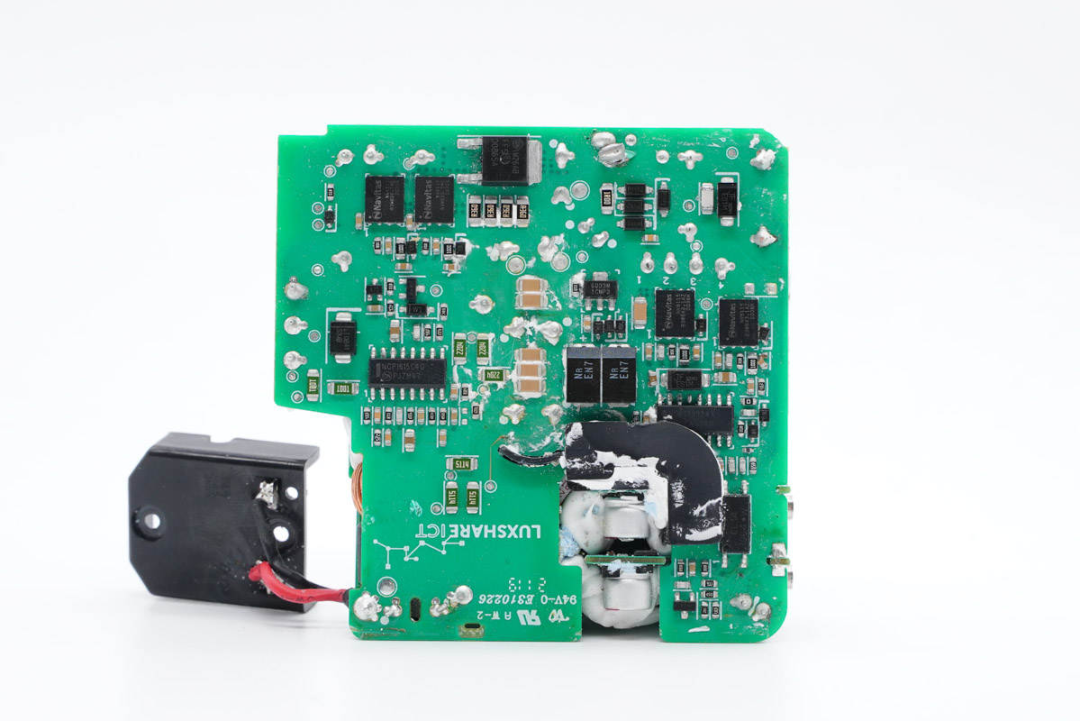

主板背面可以看到四颗纳微的开关管，左上角两颗用于PFC升压开关管，顶部是PFC整流管，右侧两颗是LLC开关管。PCB上印有“LUXSHARE ICT”字样，由立讯精密代工。

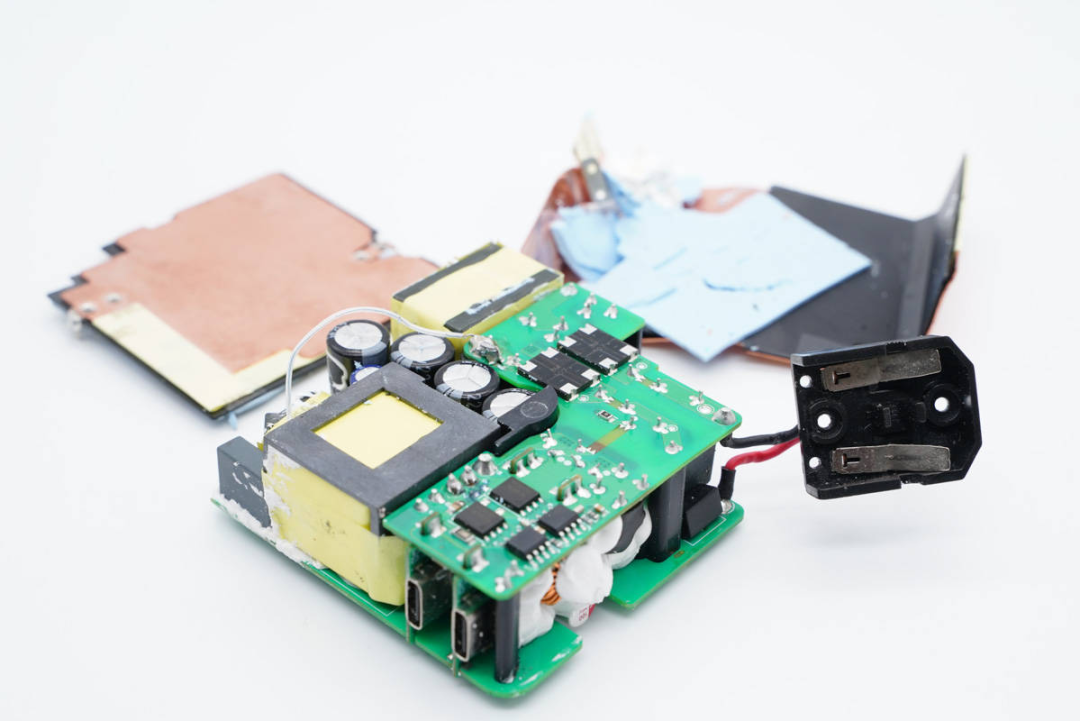

将两块板子拆分开，主板上的电容、PFC升压电感等已被拆掉，另一颗Z型小板上，元器件打胶加固。
通过观察发现，这款充电器采用PFC+LLC架构，使用氮化镓+碳化硅第三代宽禁带半导体组合，次级同步整流输出固定电压。使用两路独立的协议芯片和同步整流降压输出，并且支持多口自动分配功率。两块电路板的结构，将整流桥，开关管和同步整流管分开，均匀散热，避免局部温升过高。

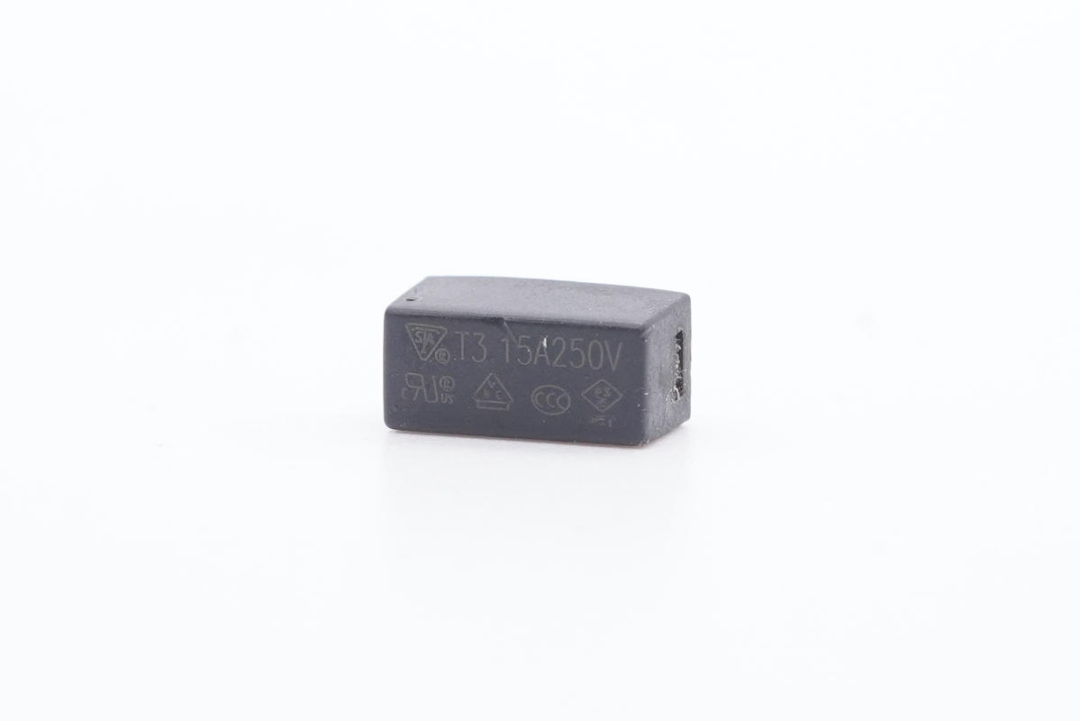

延时保险丝规格为3.15A 250V。
安规X电容来自HJC华容，容量0.47μF。

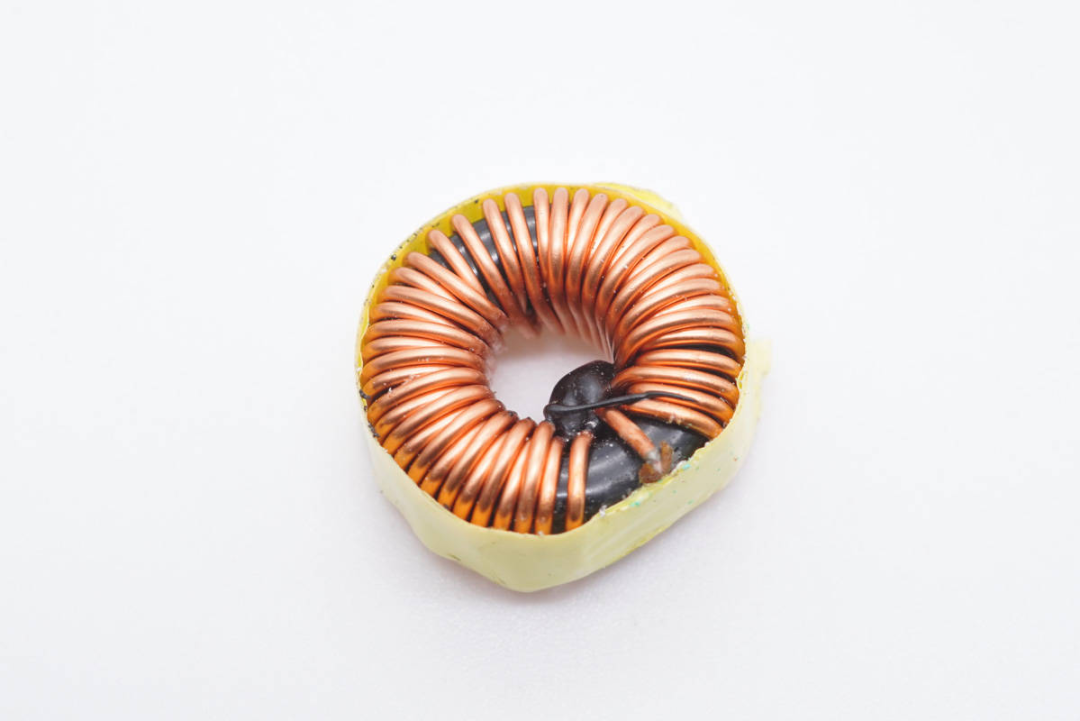

共模电感特写，用于滤除EMI干扰。

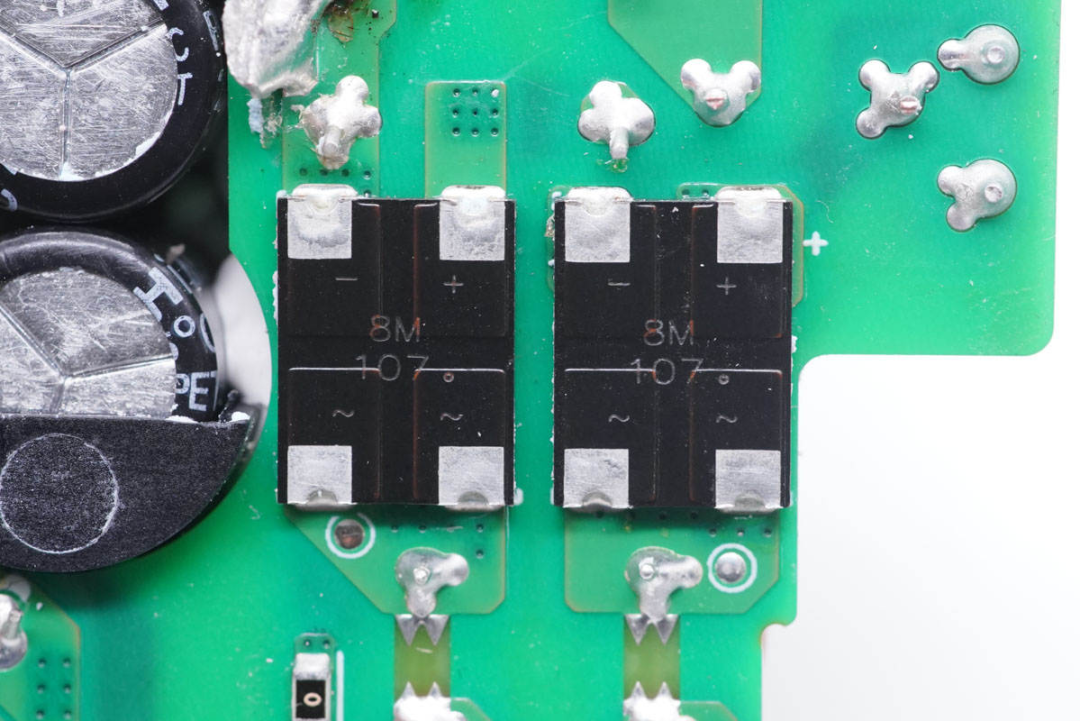

贴片型整流桥可以降低厚度，采用两颗以均摊发热。
滤波电感特写，包裹绝缘胶带。

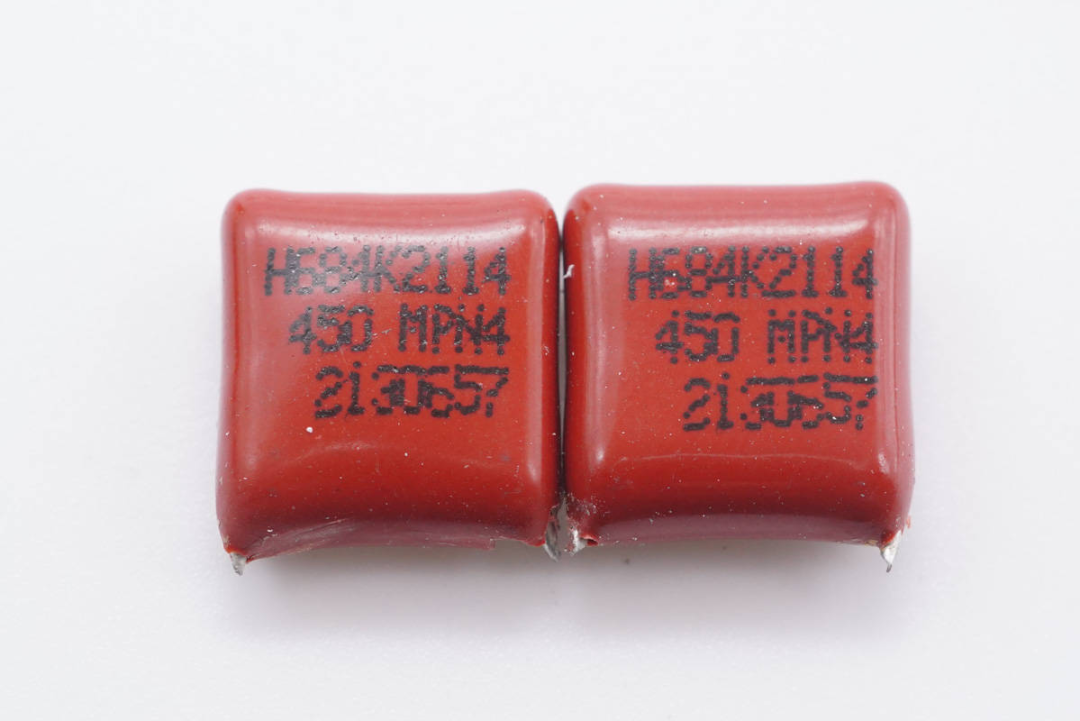

两颗红色薄膜滤波电容。

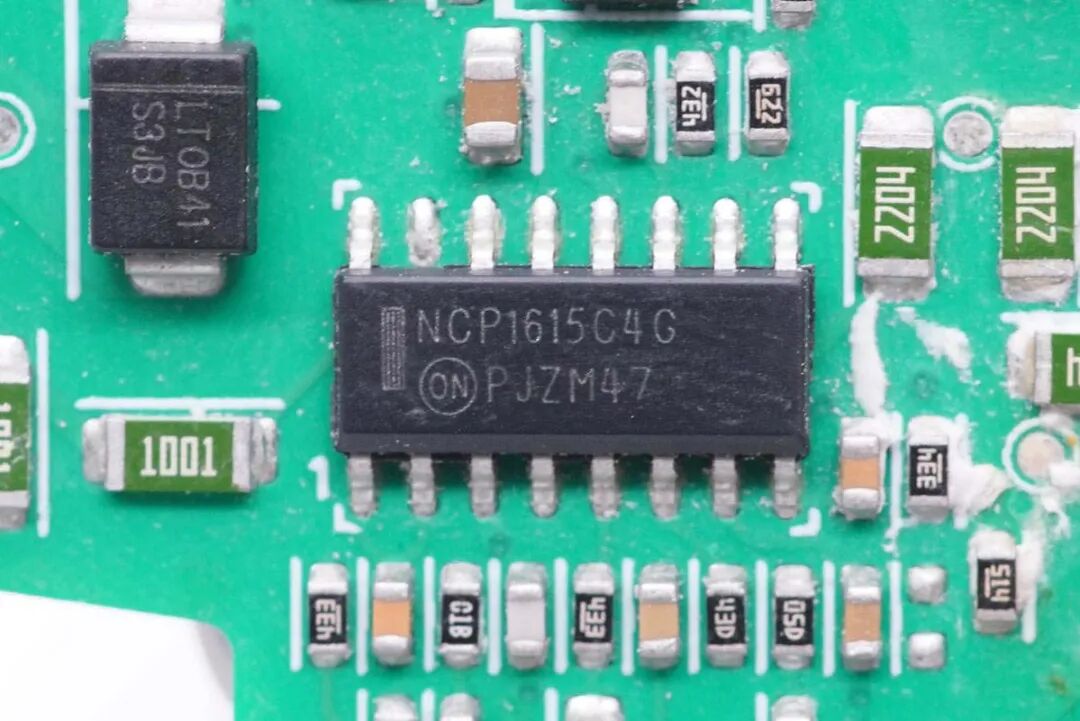

PFC升压控制器采用安森美NCP1615C4，驱动两颗并联的纳微NV6117，配合碳化硅二极管进整流行升压功率因数校正。

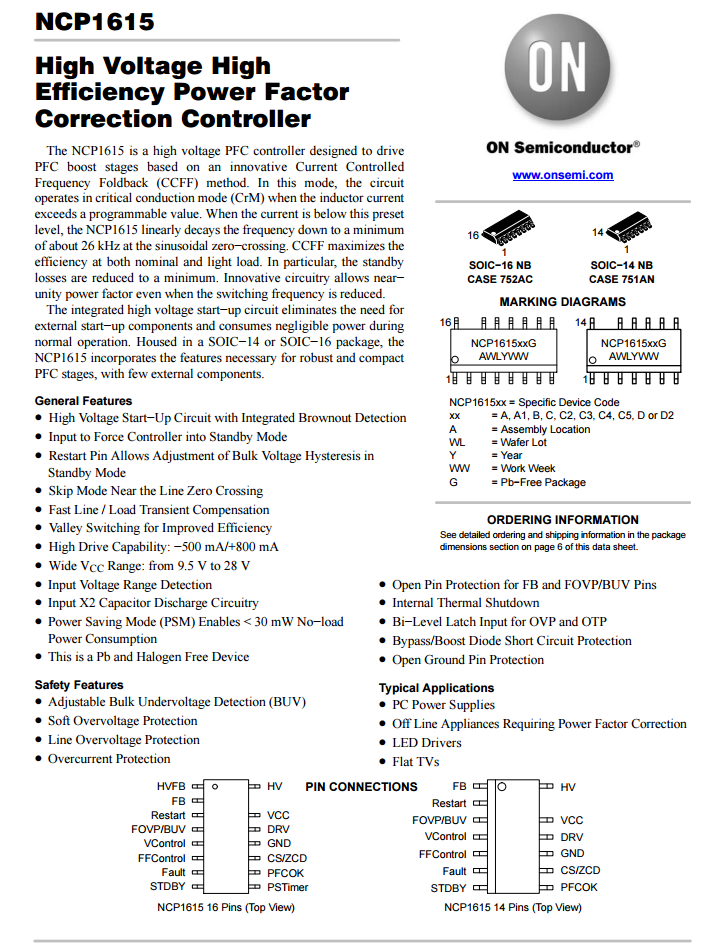

安森美NCP1615资料信息。

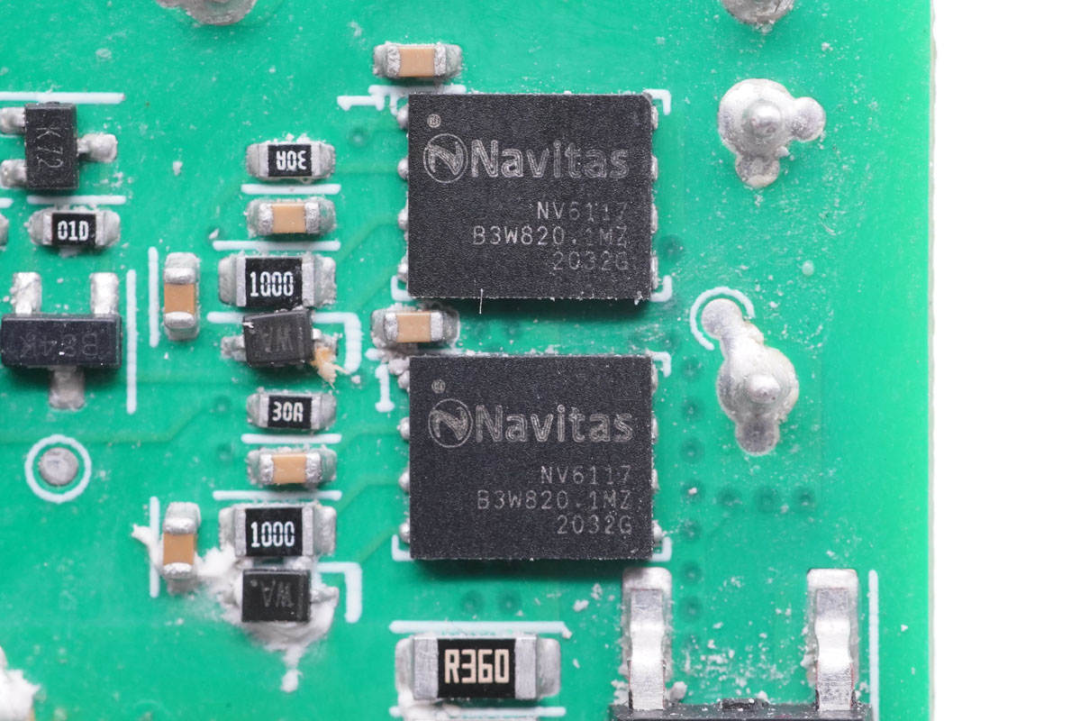

PFC开关管采用两颗纳微NV6117并联，NV6117内部集成氮化镓开关管，驱动器以及逻辑控制电路，耐压650V，Rds_ON为120mΩ，支持800V瞬态耐压，采用QFN5*6封装。
纳微 NV6117 详细资料。
充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充充电器、小米65W USB PD 氮化镓充电器、SlimQ 65W氮化镓USB PD快充充电器1A1C、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器、ROxANNE 66W氮化镓USB PD双口快充充电器等产品采用，获得市场高度认可。

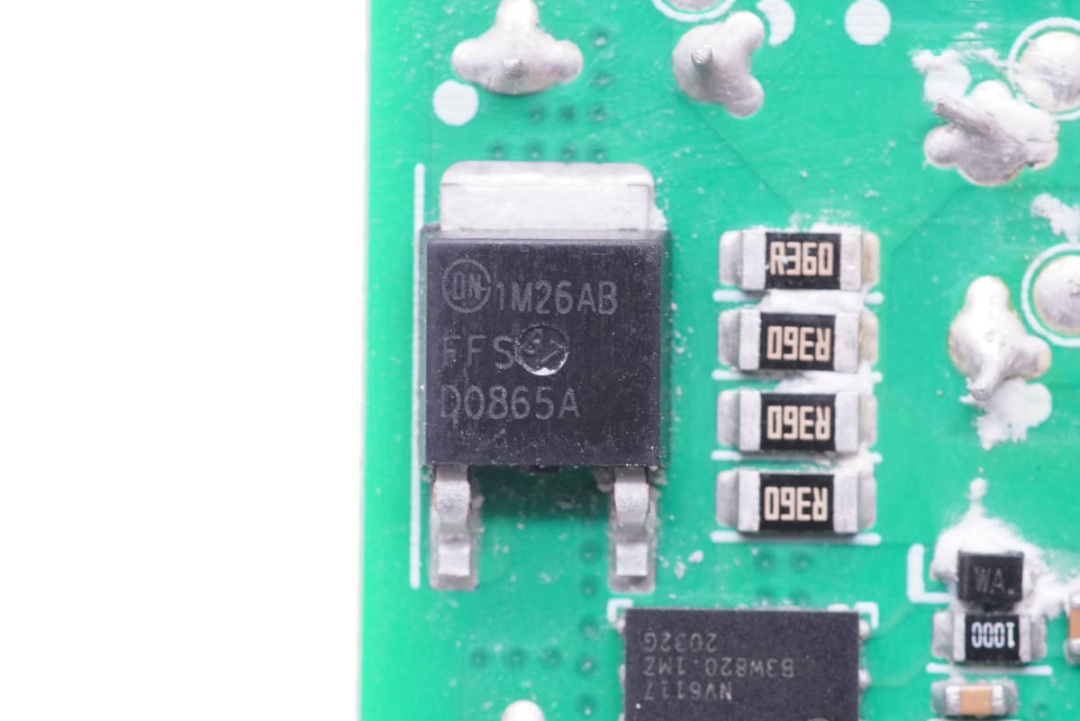

PFC整流管采用安森美 FFSD0865A，8A碳化硅二极管，最高结温175℃，耐压650V，8A电流，右侧四颗0.36Ω电阻并联用于电流检测。

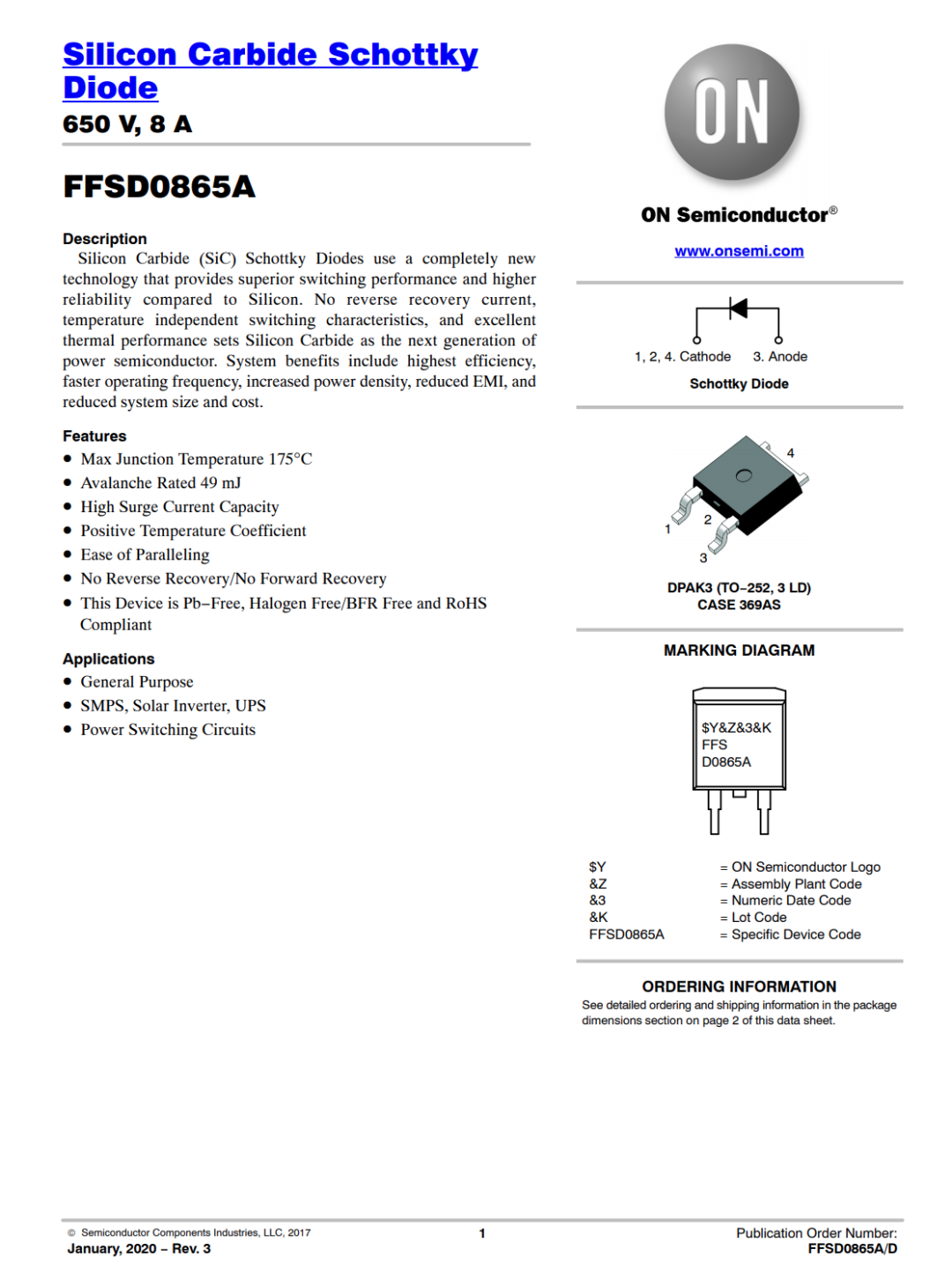

安森美 FFSD0865A 详细资料。

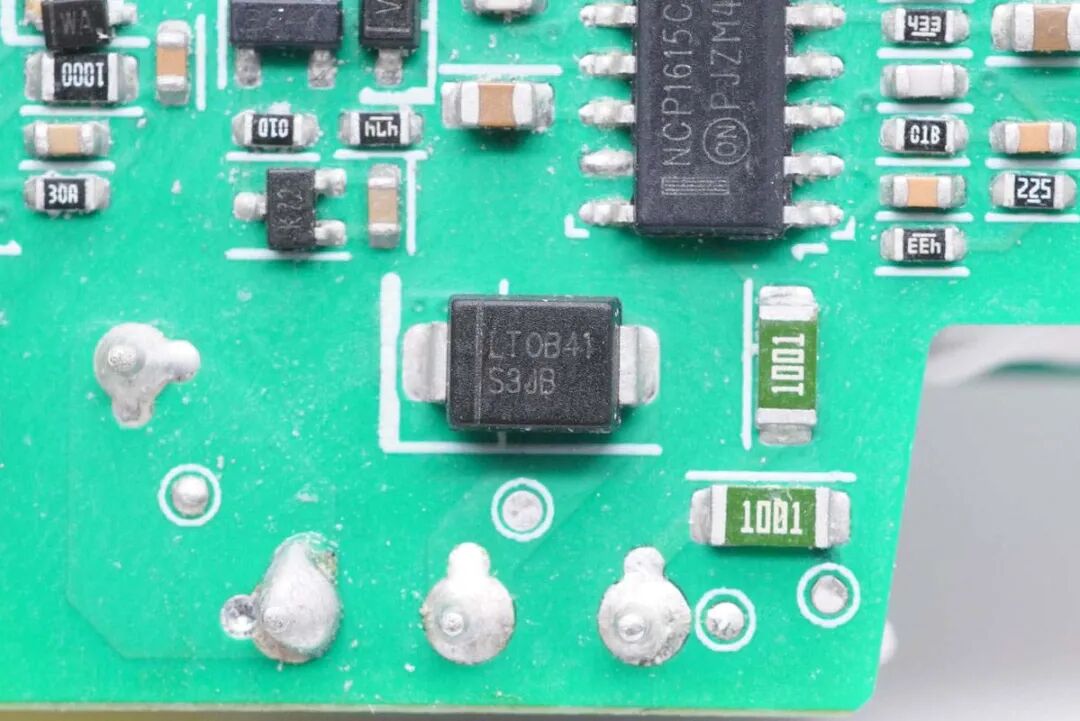

背面还有一颗S3JB的整流二极管，3A 600V耐压。

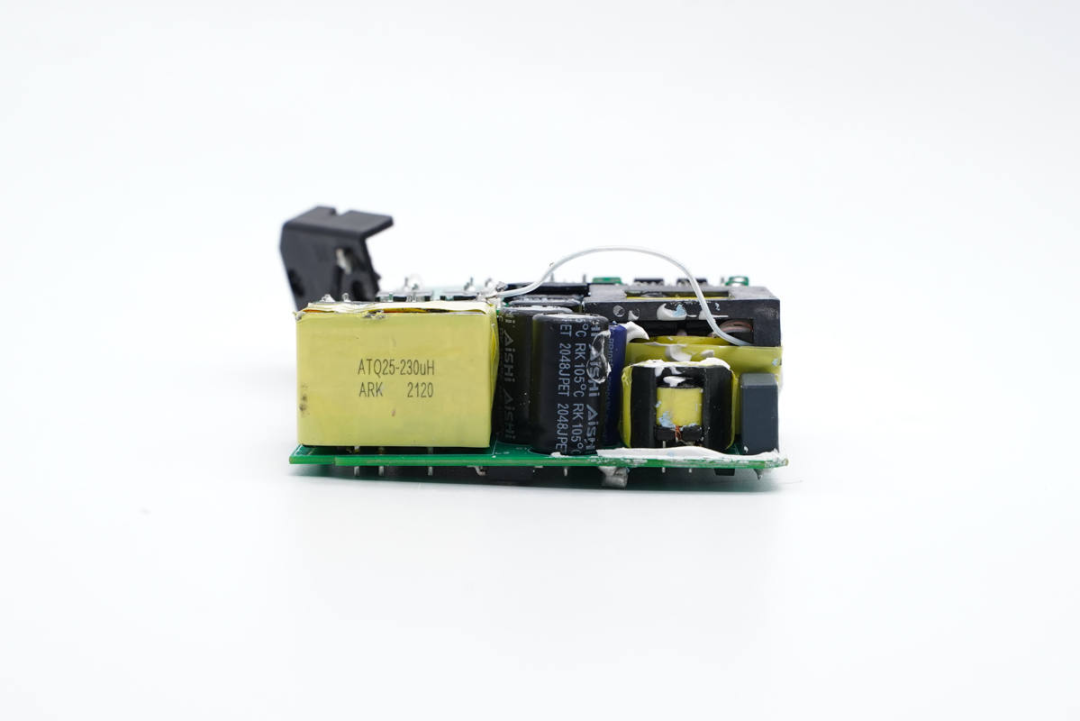

另一侧，左边设有PFC升压电感，中间是高压滤波电解电容，右边是谐振电感、谐振电容以及变压器。

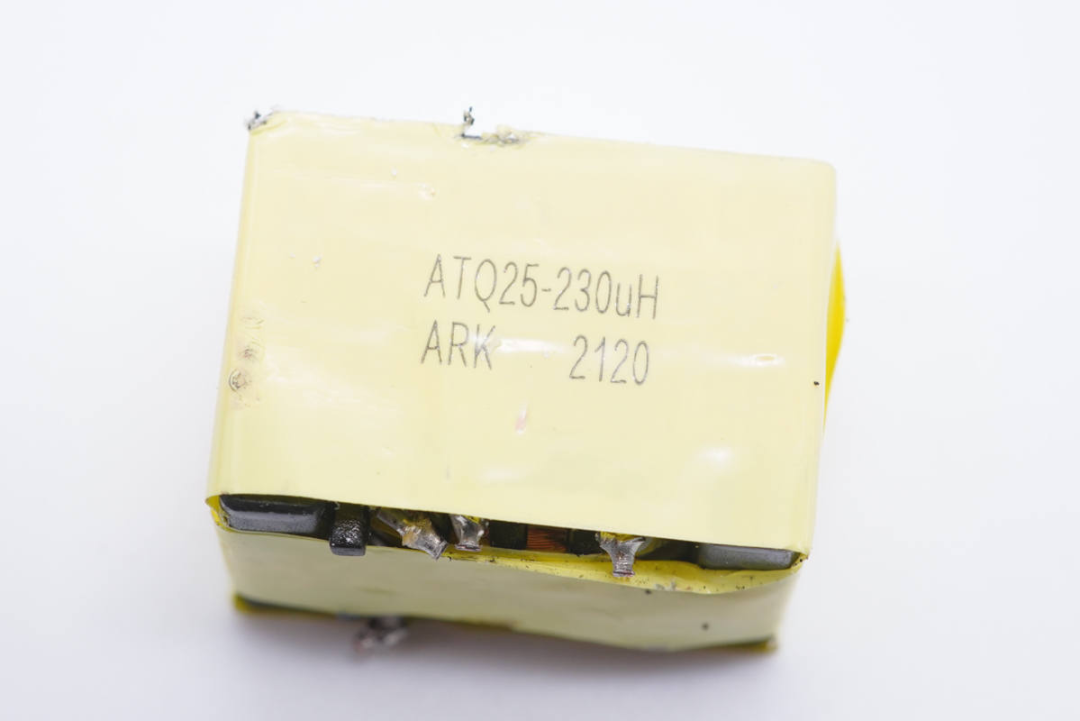

PFC升压电感特写，采用ATQ25磁芯。
谐振电容特写。

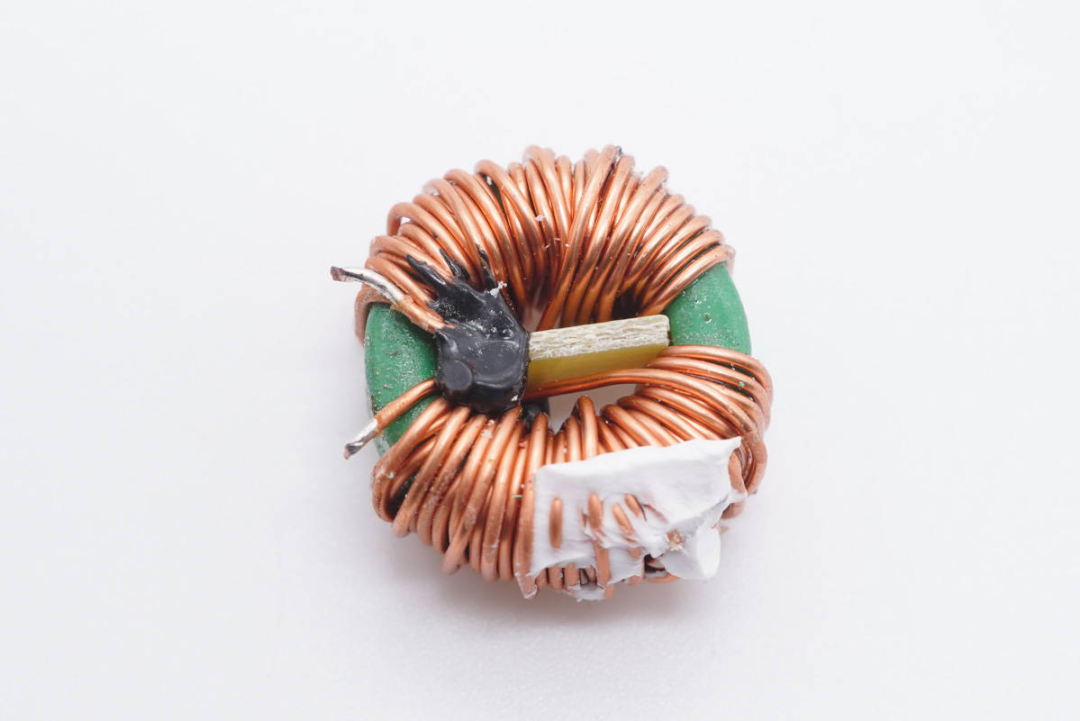

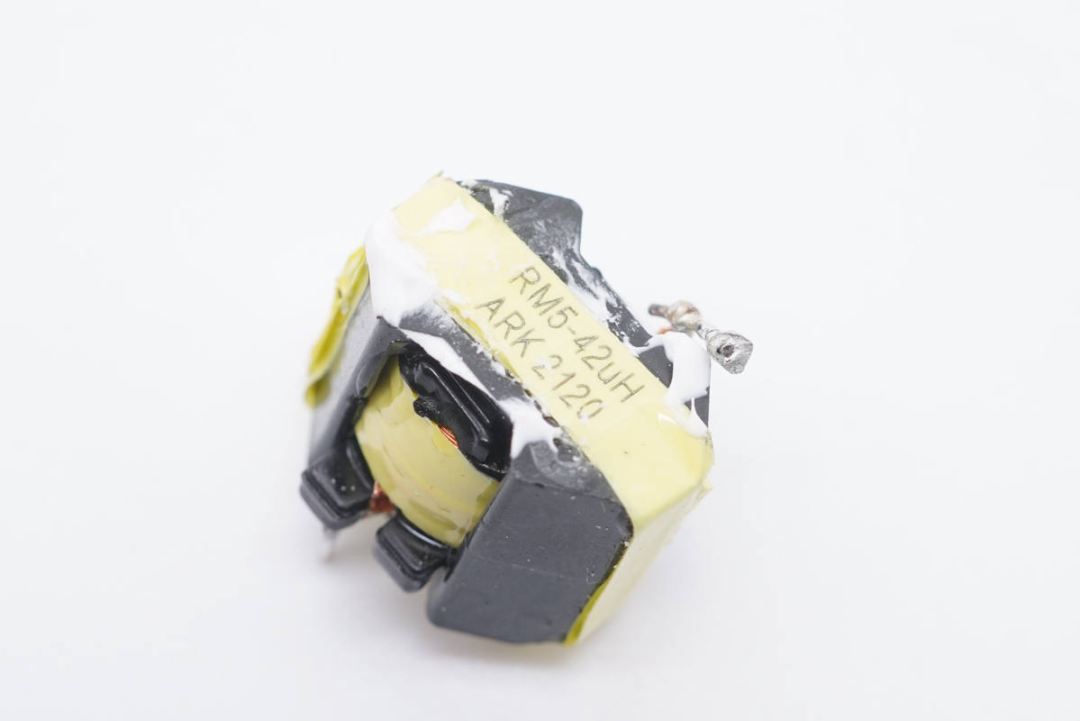

谐振电感特写。
四颗高压滤波电解电容均来自艾华，规格也都是450V 22μF。

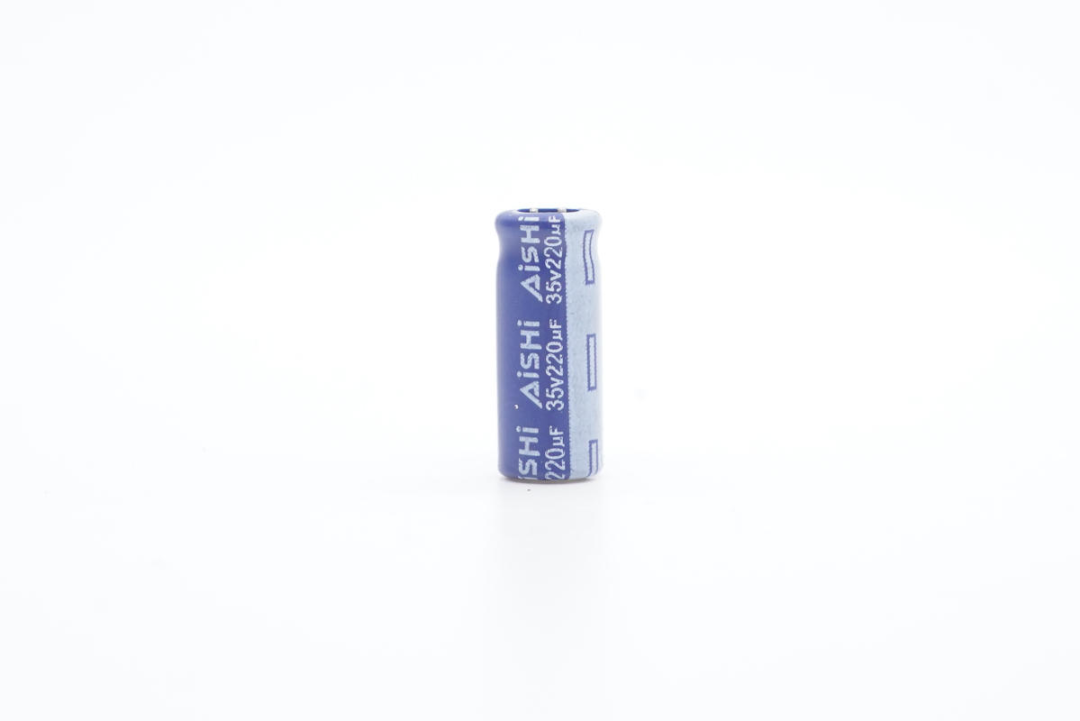

主控芯片供电电容来自艾华，35V 220μF。

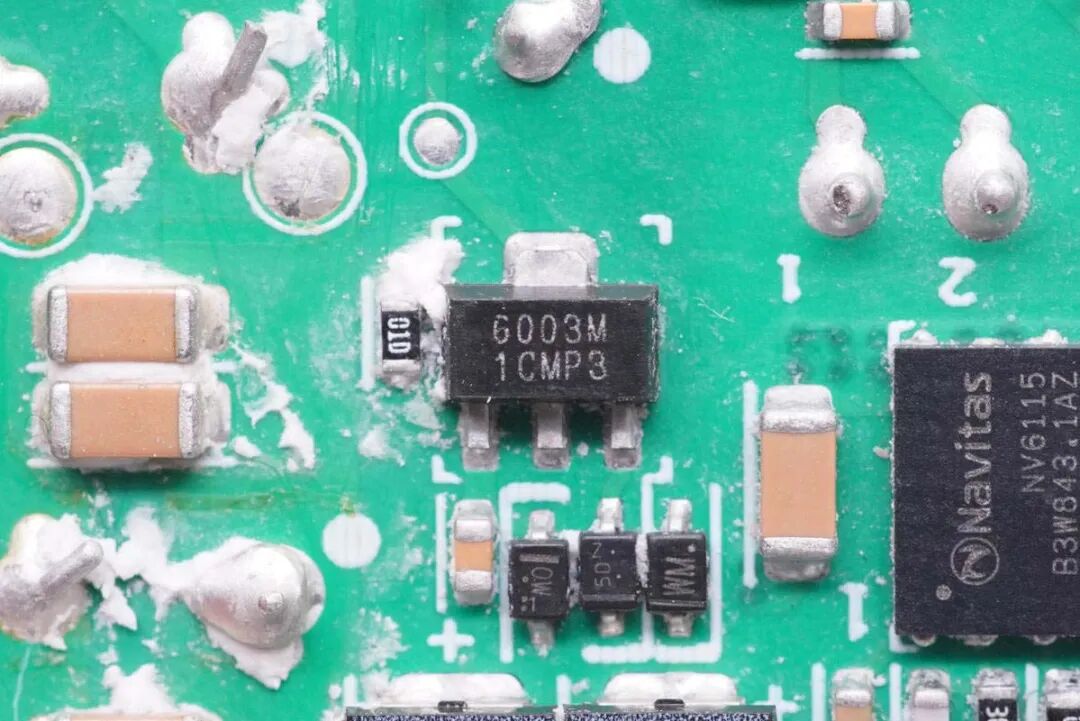

为主控芯片供电的MOS管，采用无锡新功率，NCE6003M，耐压60V，用于稳压为主控芯片供电。

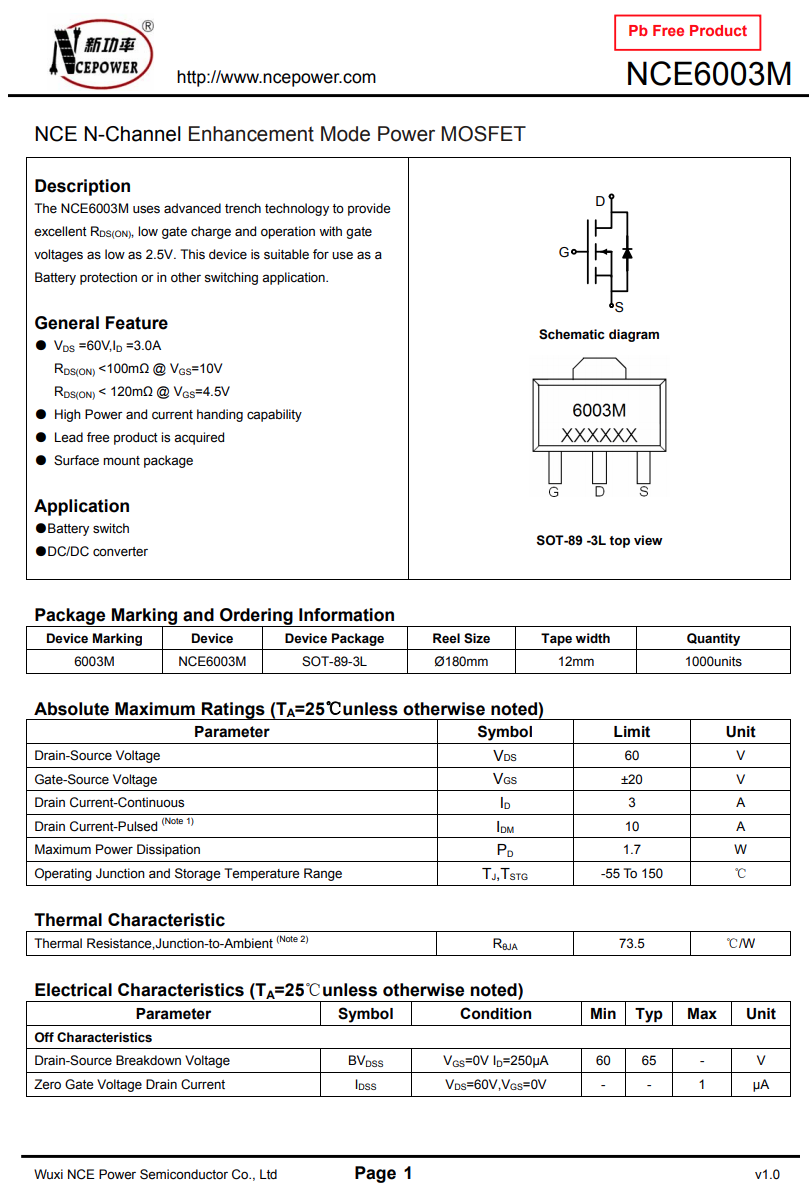

新功率 NCE6003M 详细资料。

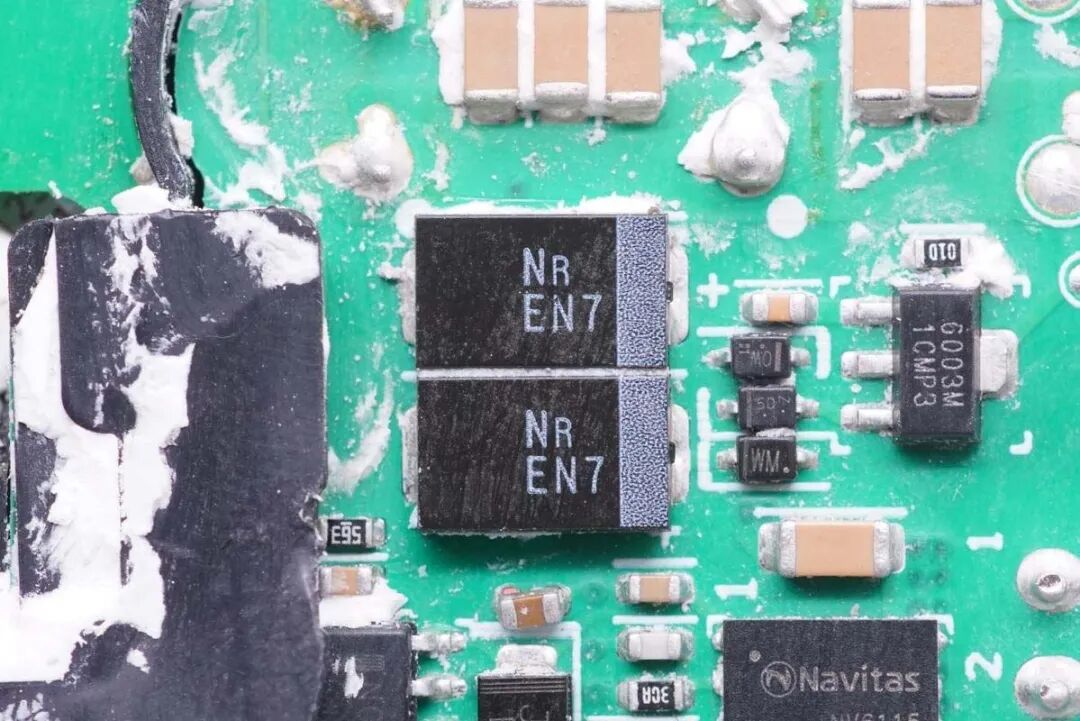

两颗VISHAY T50系列聚合物钽电容并联，25V33μF，为PFC控制器和LLC控制器供电，支持125℃宽温。

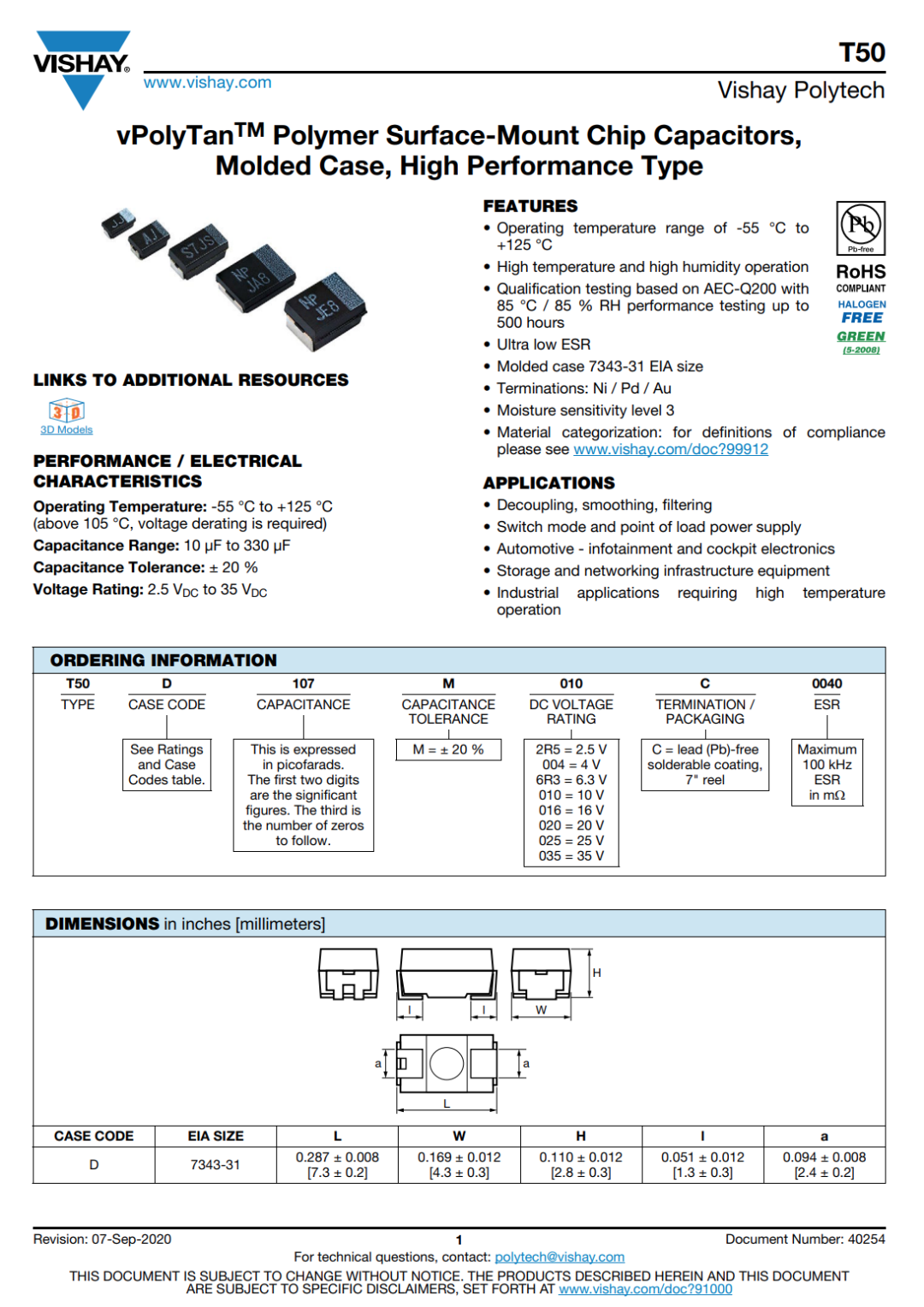

VISHAY T50系列聚合物钽电容资料。

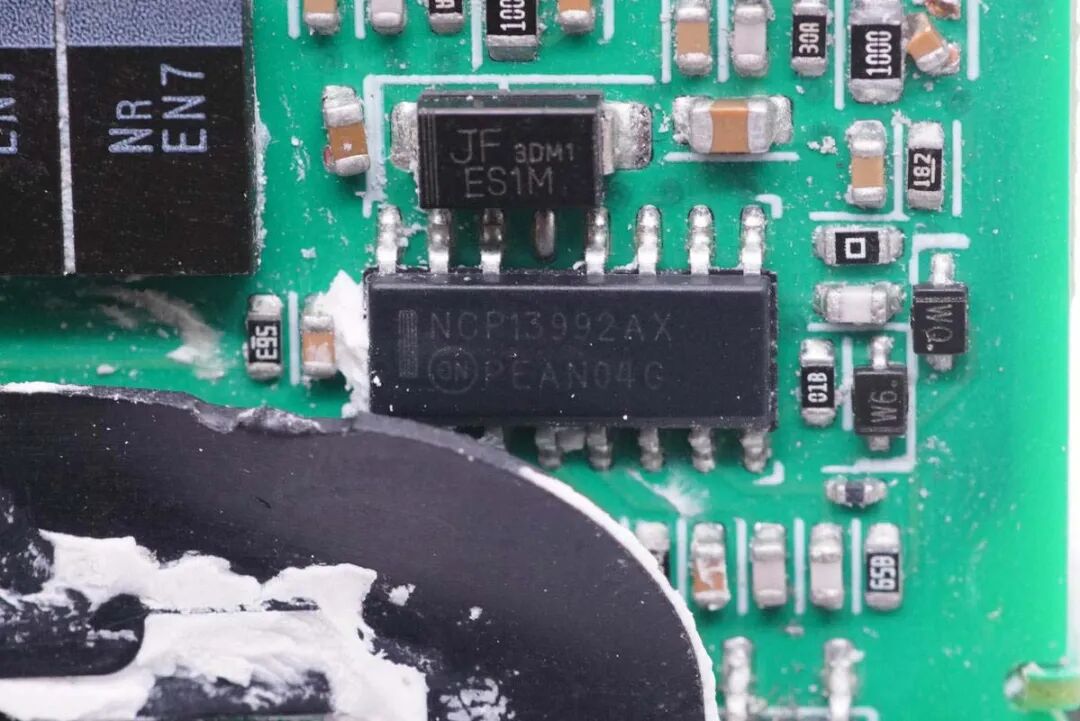

开关电源主控芯片采用安森美NCP13992，高性能电流模式谐振LLC控制器，内部集成高压驱动器，支持最高750KHz工作频率。

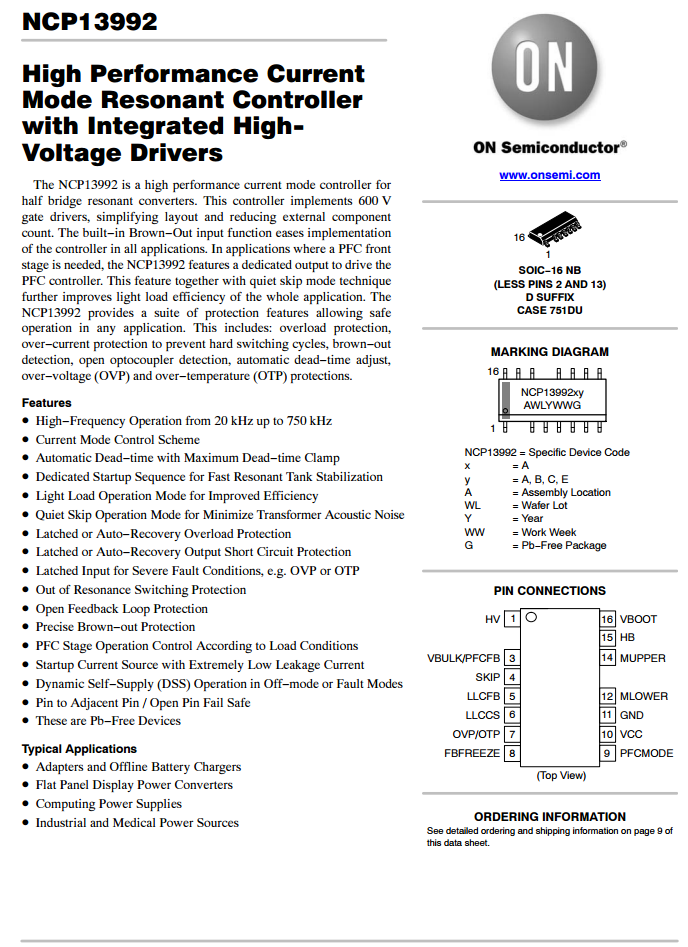

安森美NCP13992资料信息。

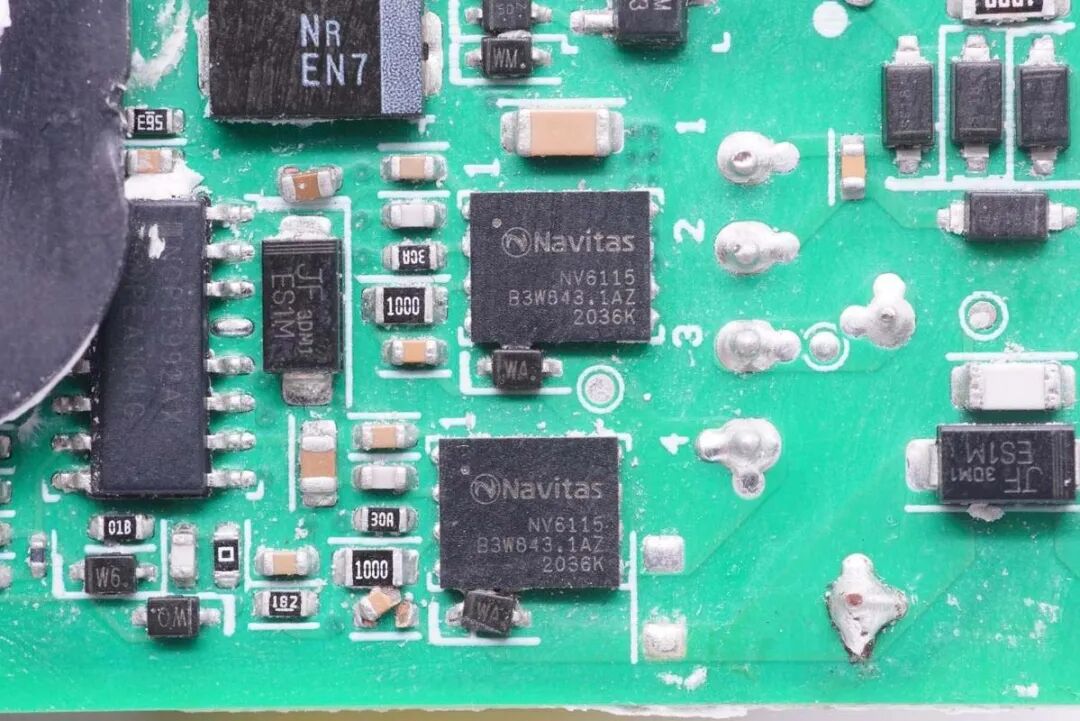

两颗纳微NV6115组成LLC半桥，该芯片内置驱动器以及复杂的逻辑控制电路，170mΩ导通电阻，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积，得益于NV6115内置驱动器，无需外置驱动器，更加节省PCB空间。

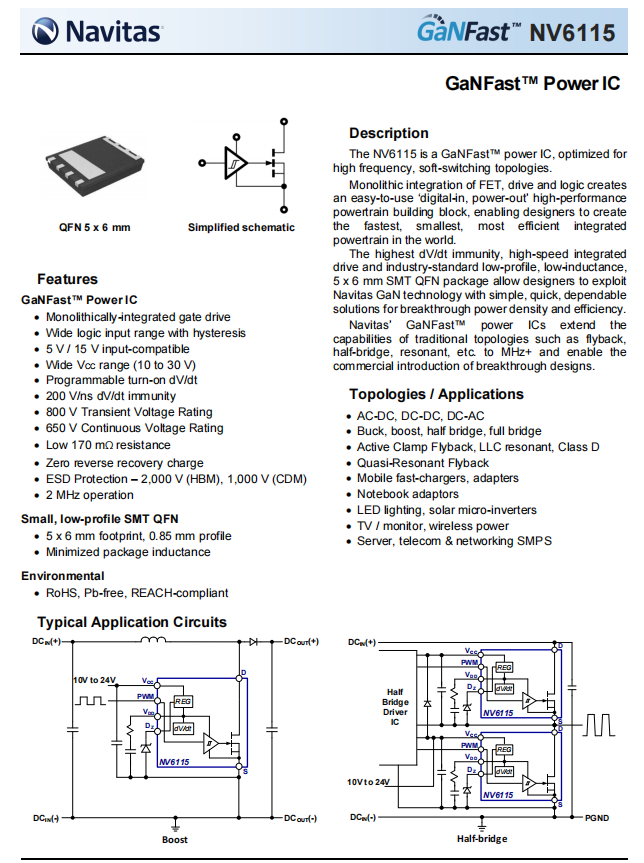

纳微半导体 NV6115 详细资料。

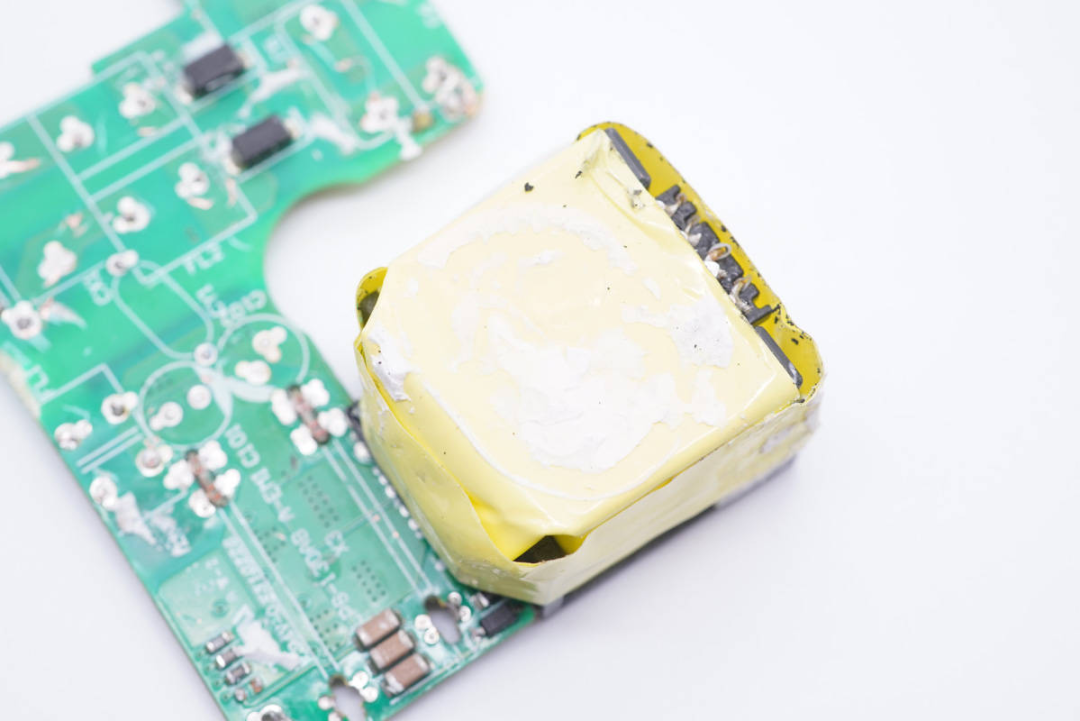

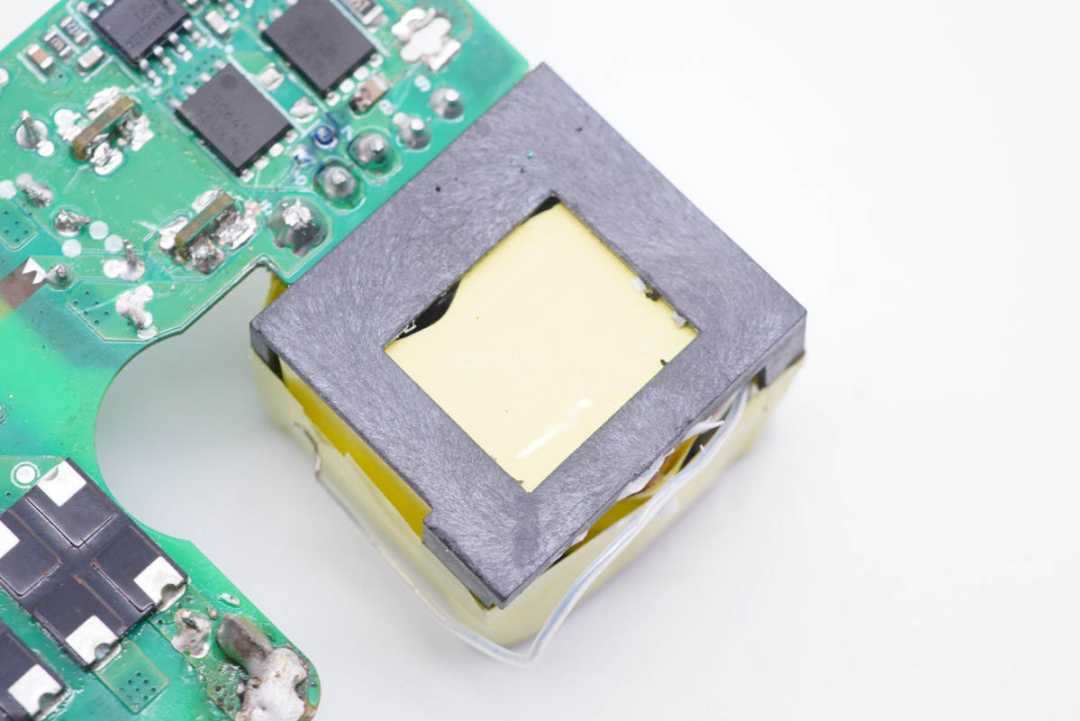

变压器包裹绝缘胶带，顶部打胶帮助导热和固定。
底部套有一个塑料支撑固定。
1004光耦，用于初级次级通信，反馈输出电压。

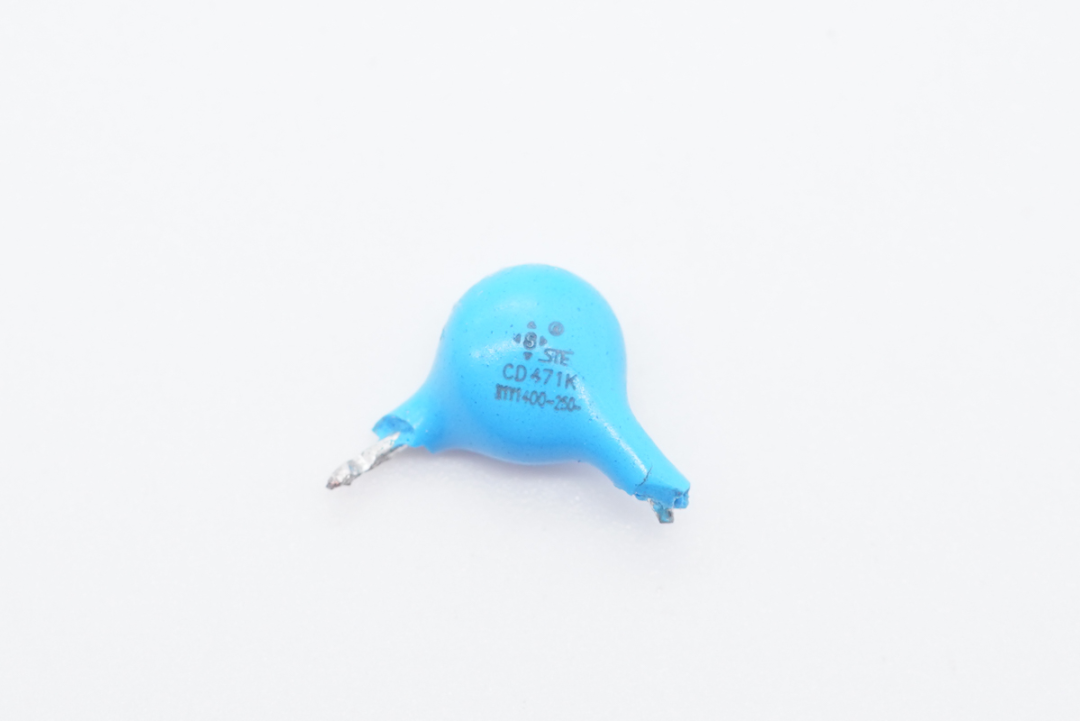

Y电容来自松田电子。

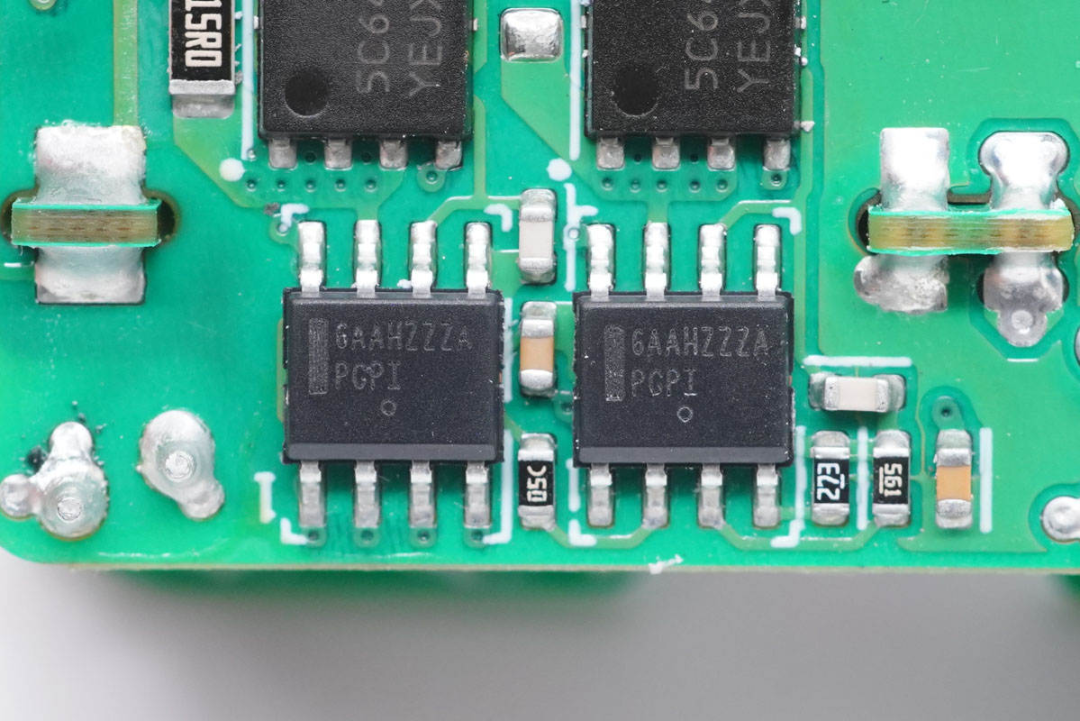

同步整流控制器是安森美NCP4306，驱动安森美同步整流管进行同步整流。支持最高1MHz开关频率。NCP4306支持DCM/CCM/QR反激，还支持LLC半桥同步整流。，使用两颗用于LLC同步整流

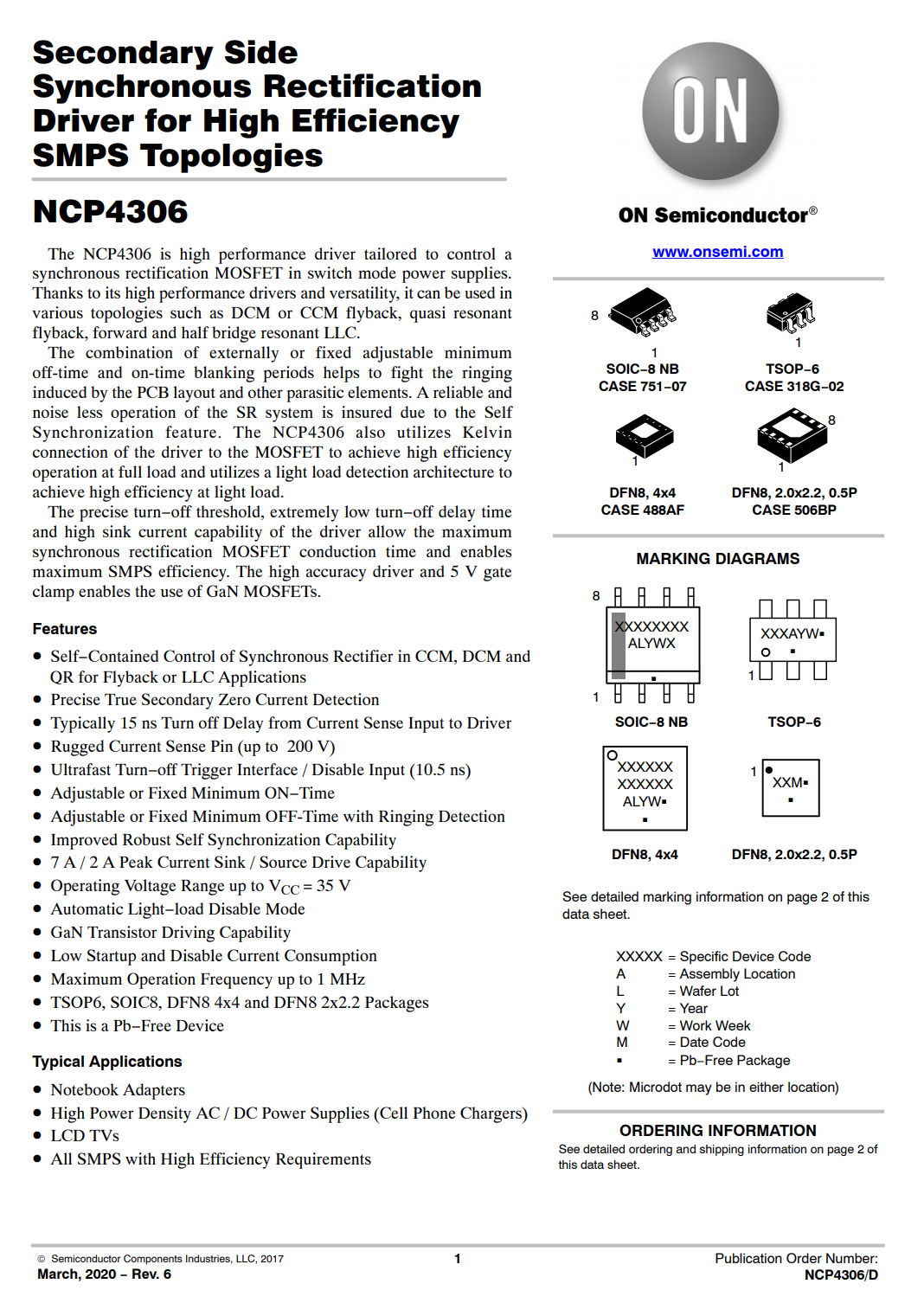

安森美 NCP4306 详细资料。

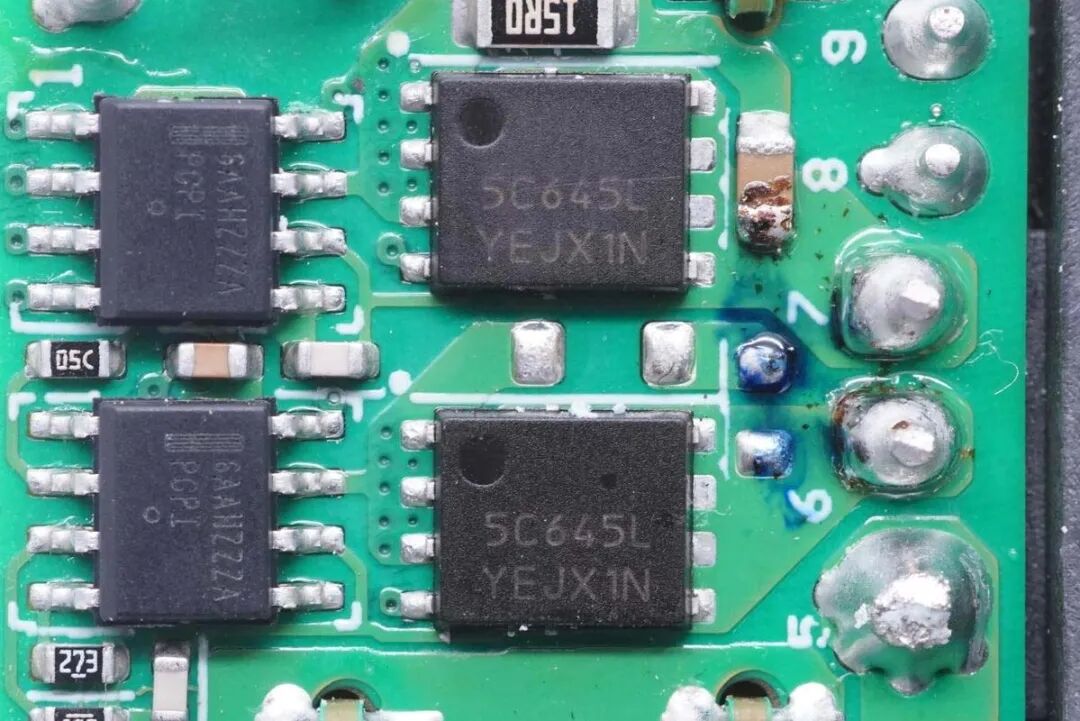

两颗安森美NTMFS5C645NL NMOS管用于同步整流，耐压60V，导阻4mΩ，采用DFN5*6封装。

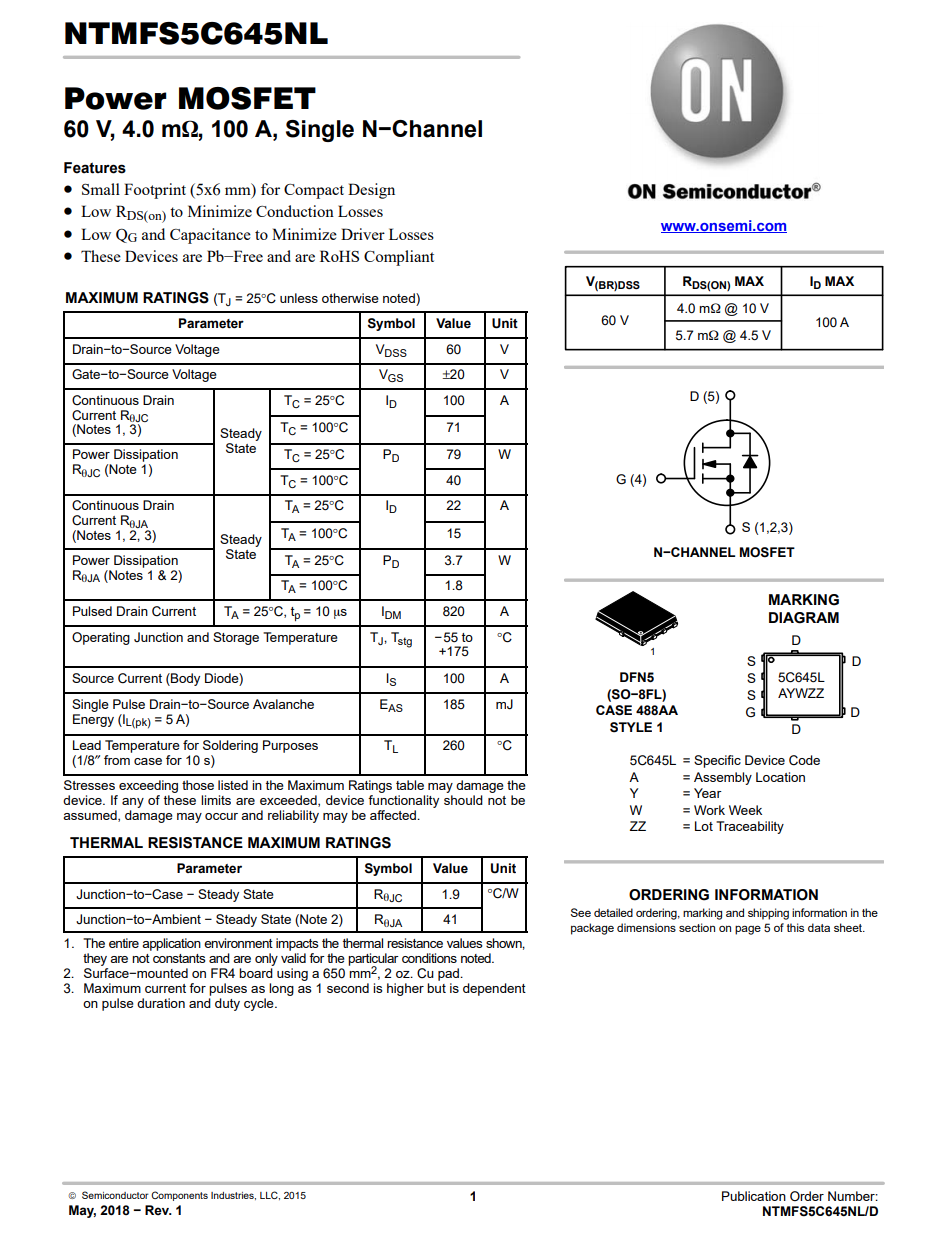

安森美 NTMFS5C645NL 详细资料。
同步整流输出滤波电容采用柏瑞凯RT系列固态电容，规格均为25V 560μF。该系列电容具备超高的耐纹波电流能力，适合应用于大功率快充、通信、服务器、光伏逆变器、双向DC-DC等产品的储能和滤波电路，电压范围支持6.3V-100V，具有105℃/2000小时保证。
从充电头网大量的拆解案例中发现，柏瑞凯固态电容已经进入了OPPO、vivo、华为、小米、三星、红魔等多家知名手机品牌原装充电器供应链，仅在充电头网的拆解案例就已达数百款，其产品性能获得市场的高度认可。

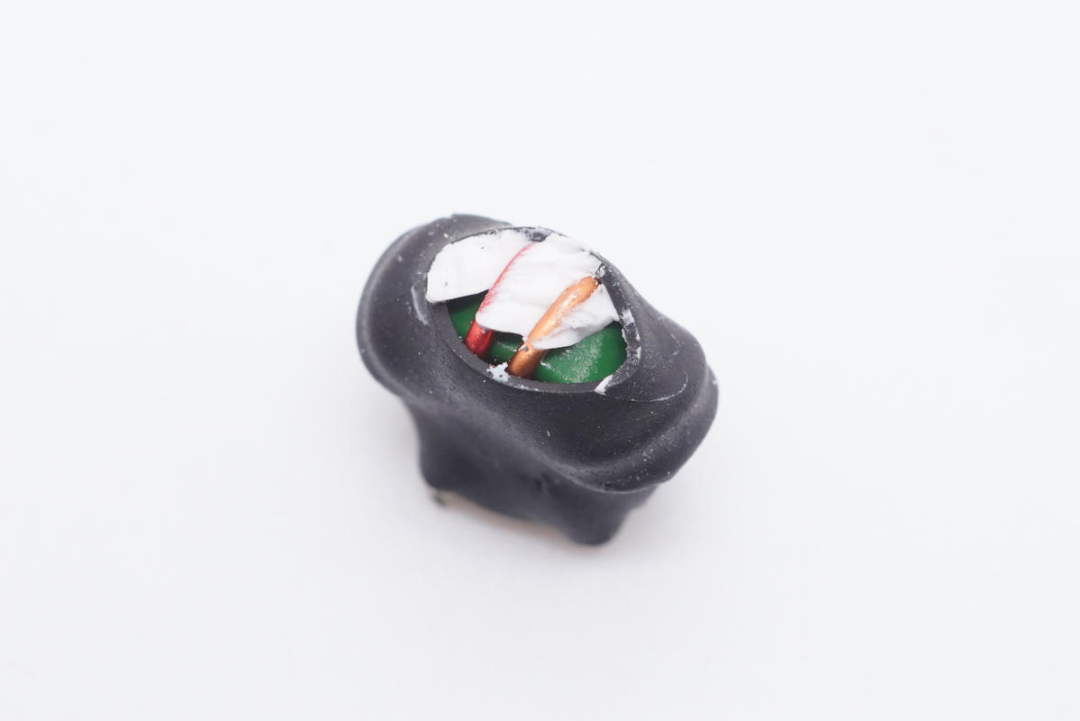

同步整流输出滤波电感外套热缩管保绝缘护。

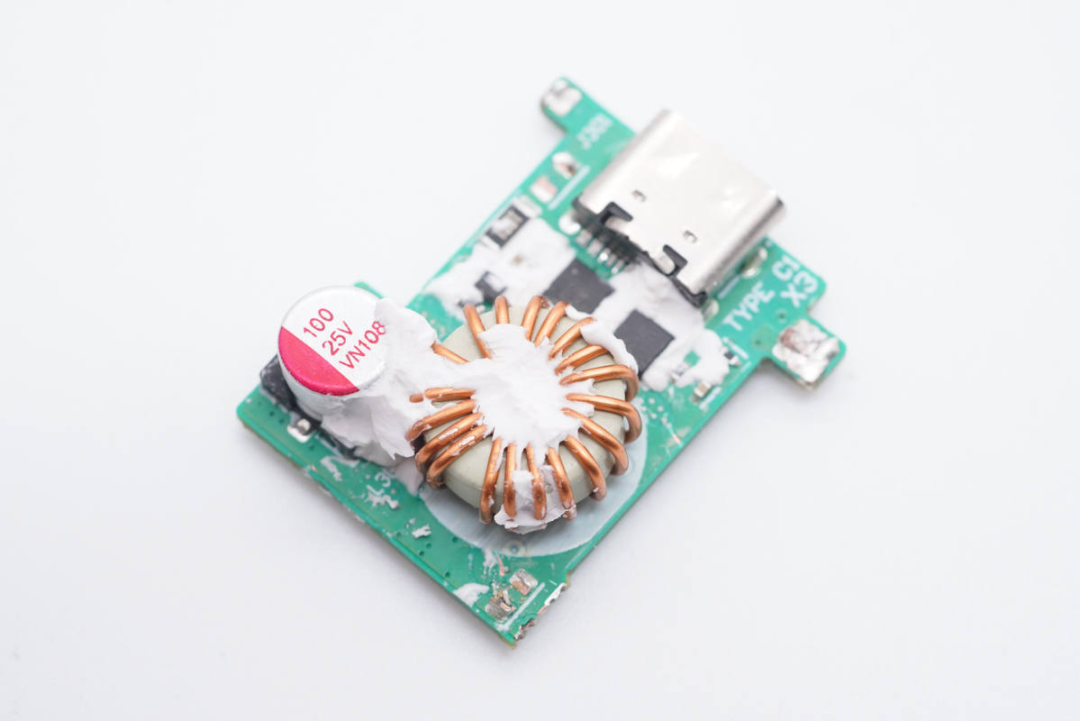

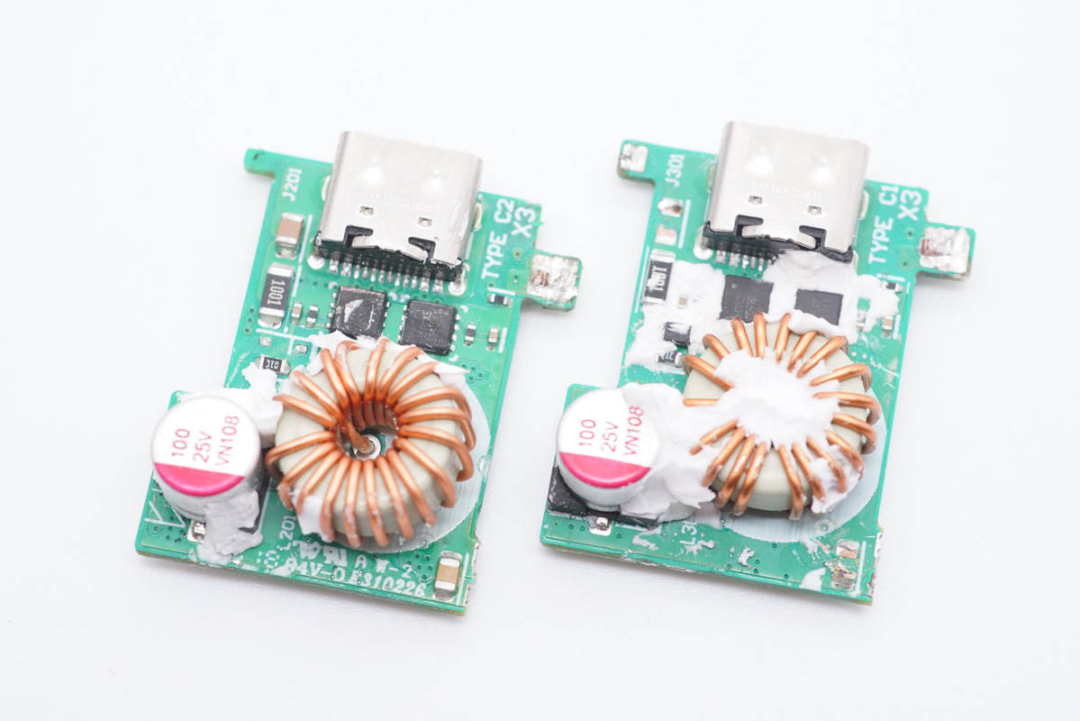

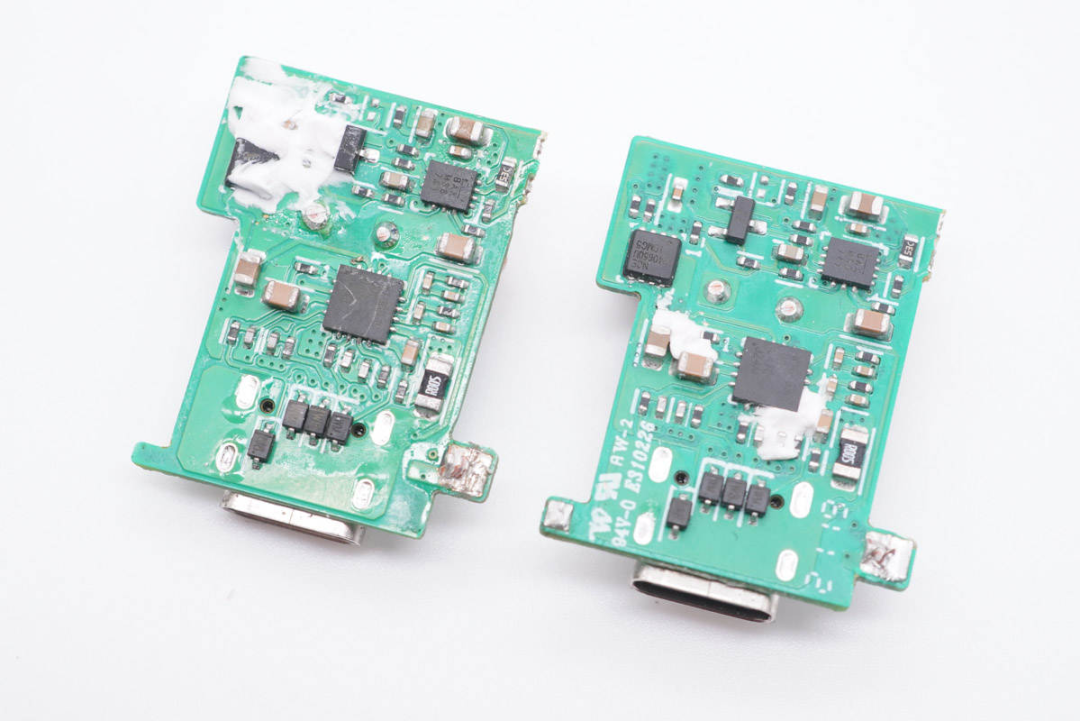

输出端两块小板设计基本相同，正面均设有两颗MOS管、降压电感以及贴片固态电容。
另一面设有同步整流降压转换器、协议IC以及输一颗MOS管，接口背面还有TVS进行静电保护下面我们以其中一块小板为例进行详细了解，不多赘述。

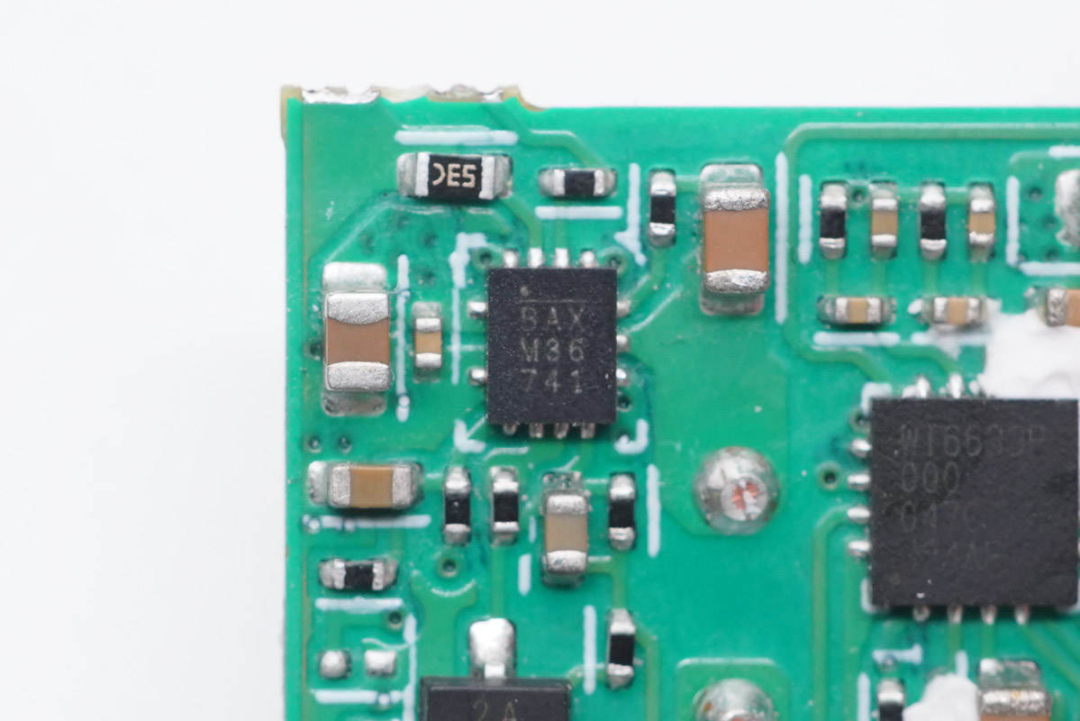

两个USB-C接口采用MPS MP2491C同步整流降压转换器降压输出。MP2491C支持最高32V输入，输出电压最高30V，最大输出电流6A，内置33mΩ/22mΩ同步降压管，支持可调节的电流限制。采用2.5*3mm QFN-13封装。

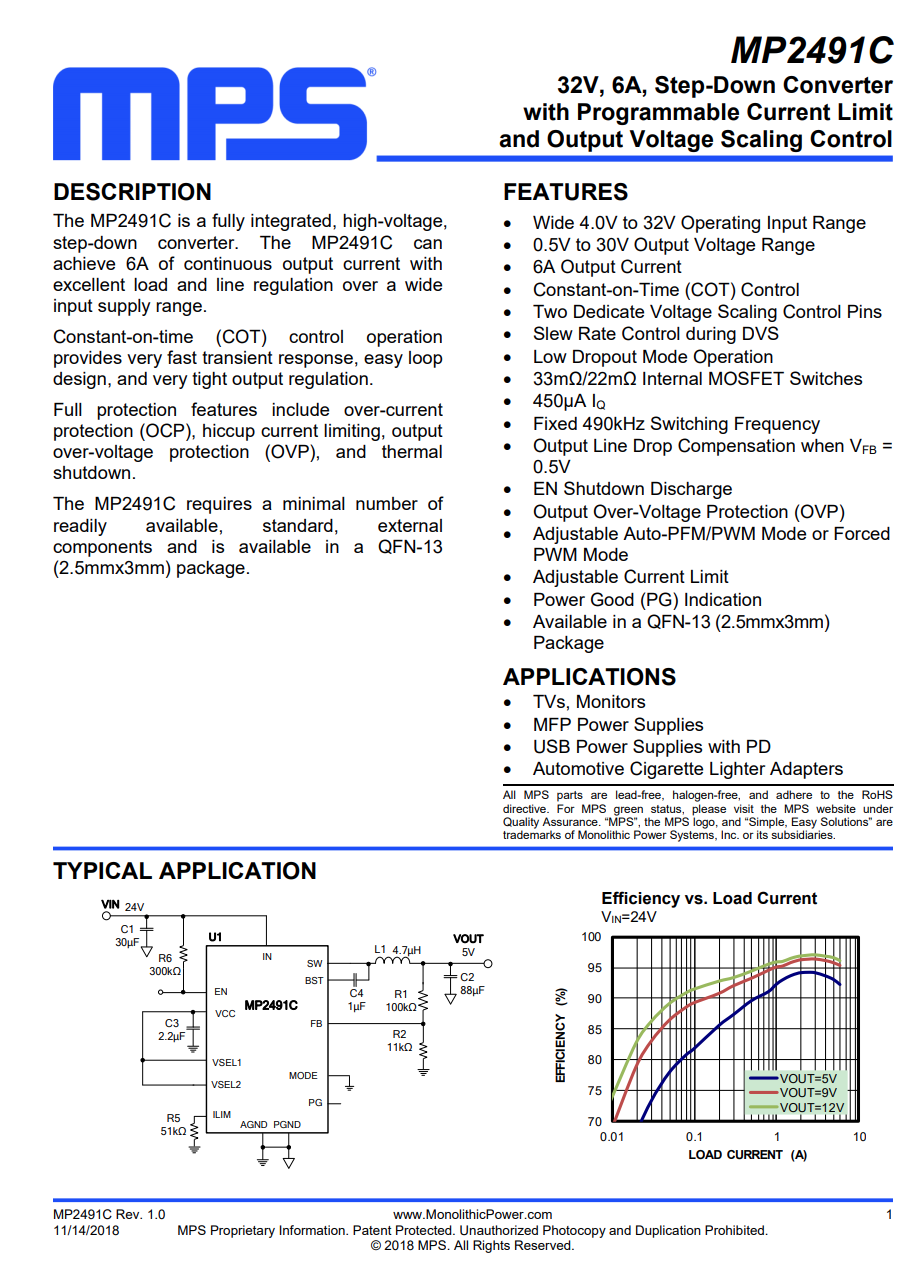

MPS MP2491C 详细资料。

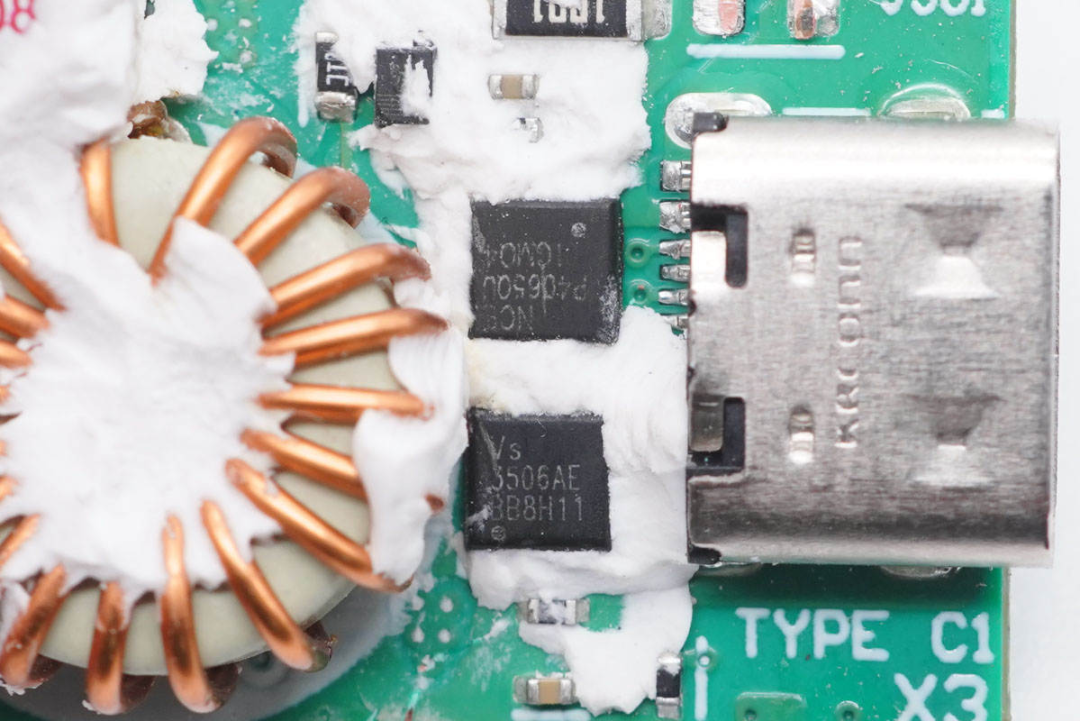

输出VBUS开关管采用威兆VS3506AE，PMOS，耐压30V，PDFN3333封装。USB-C公头金属壳上有KRCONN字样，表明母座来自精睿科技。

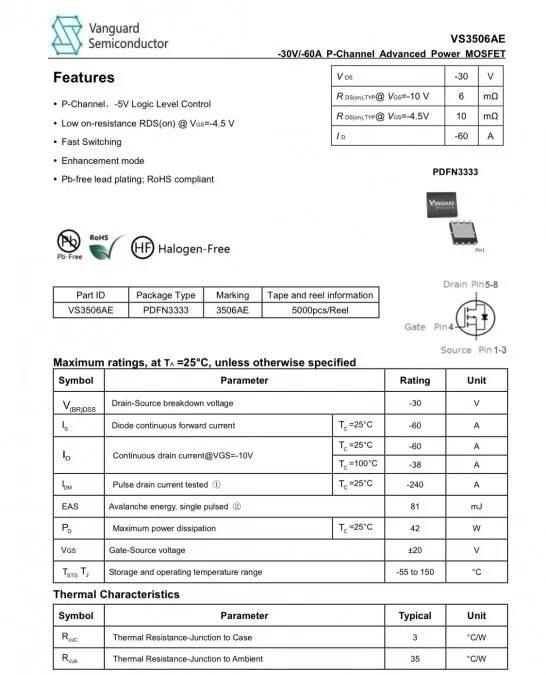

威兆VS3506AE资料信息。
降压磁环电感特写。

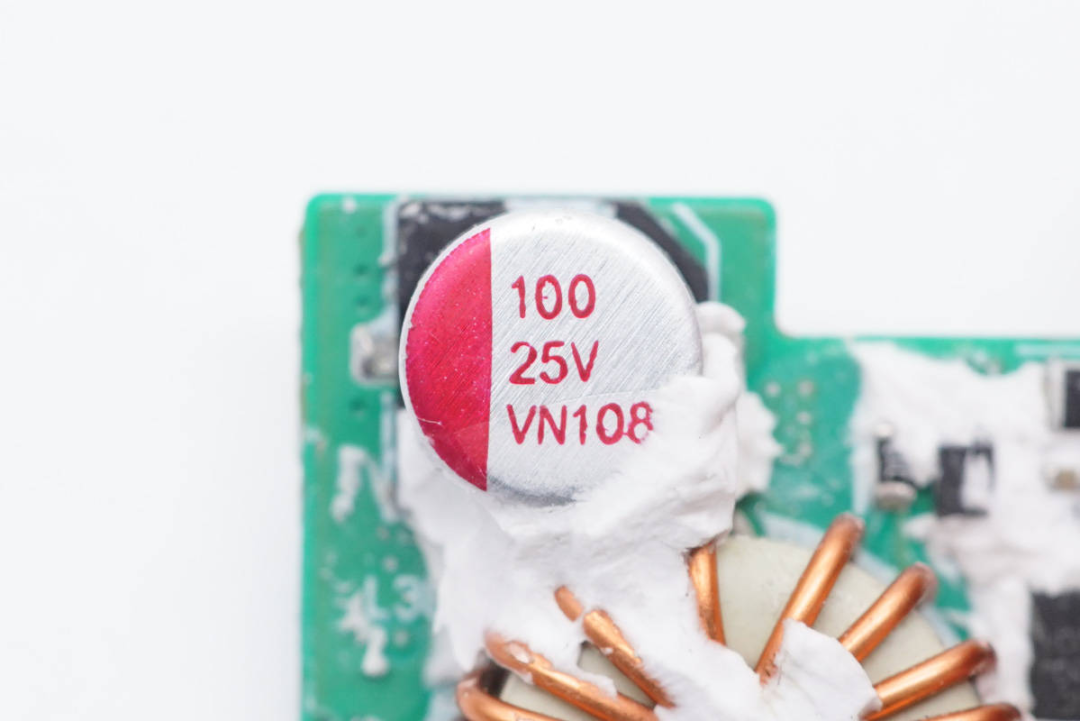

降压输出滤波固态电容规格为25V 100μF，柏瑞凯VN系列小型化电容产品，该系列电容适合应用于无线快充和低输出纹波电压的产品滤波电路，电压范围支持2.5V-35V，具有105℃/2000小时保证。

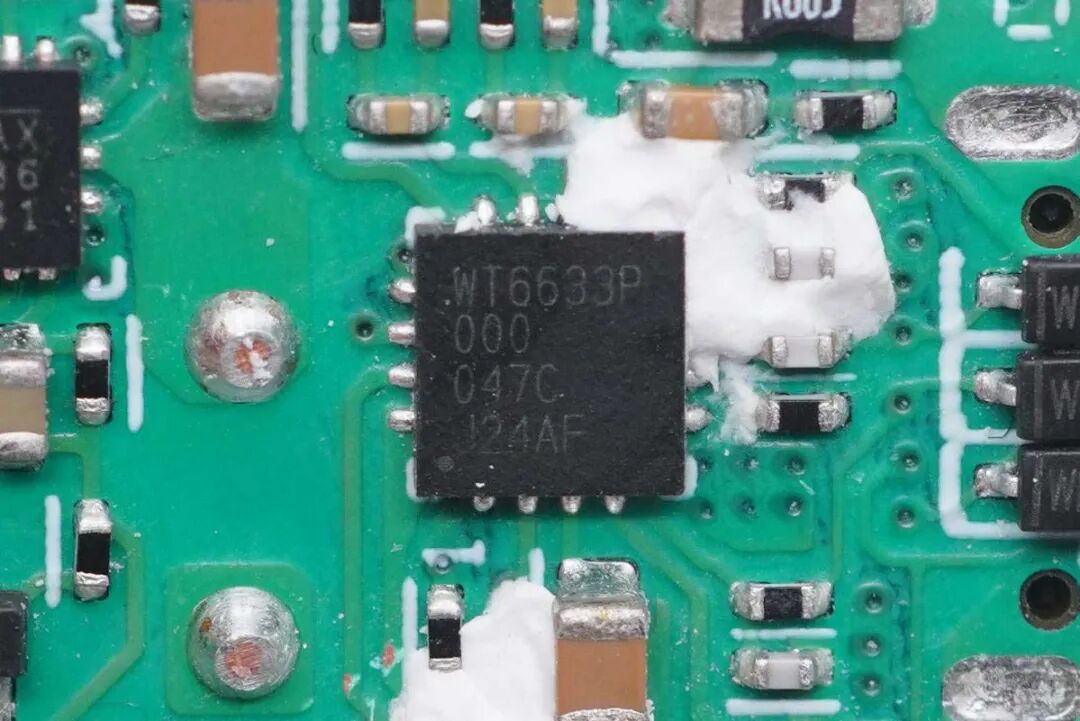

协议IC采用伟诠WT6633P，支持USB PD3.0，支持高通QC4，QC4+和QC5。通过USB-IF认证，TID1070018。同时WT6633P还通过了高通QC5认证，认证号4789627043-2，高通QC4+认证，认证号4788566324-2。WT6633P内置8051内核，内置恒压恒流控制，片内集成输出电流传感，支持线损补偿，内置完善的保护功能。
充电头网通过拆解了解到，采用伟诠WT6633P的还有小米55W氮化镓充电器、坚果65W单C口氮化镓充电器、小米120W超级快充、小米10 Pro原装65W快充充电器、小米9 Pro原装45W快充充电器、联想27W USB PD快充充电器、安福瑞63W双口快充充电器等产品。

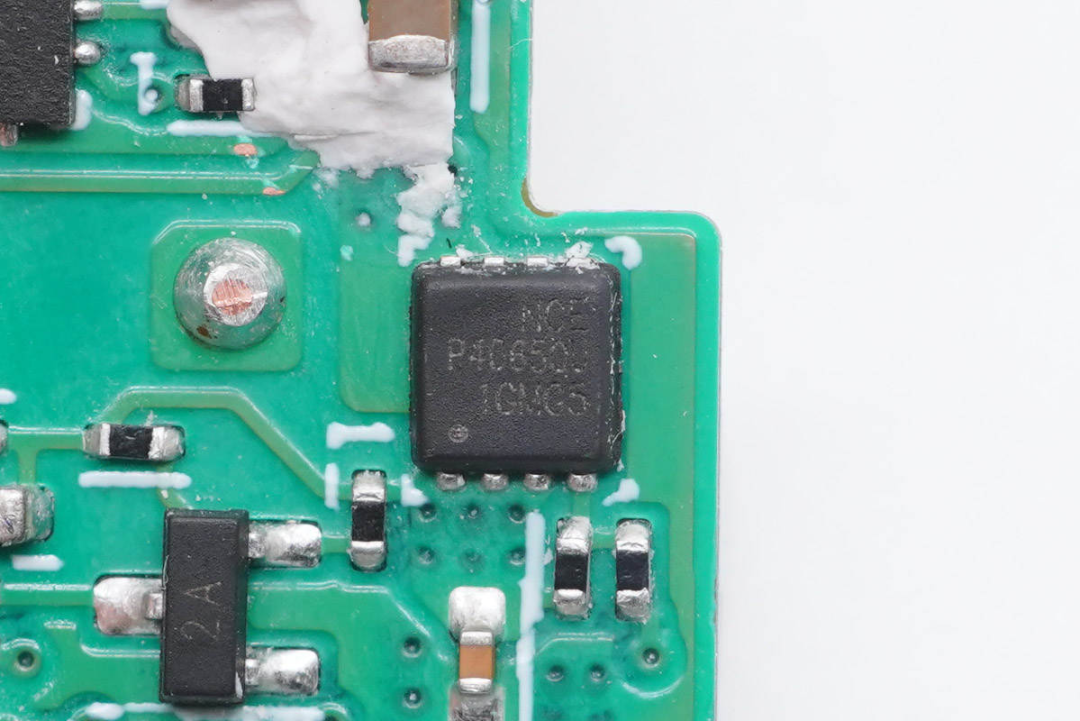

无锡新功率 NCEP4065QU，PMOS，耐压40VV。

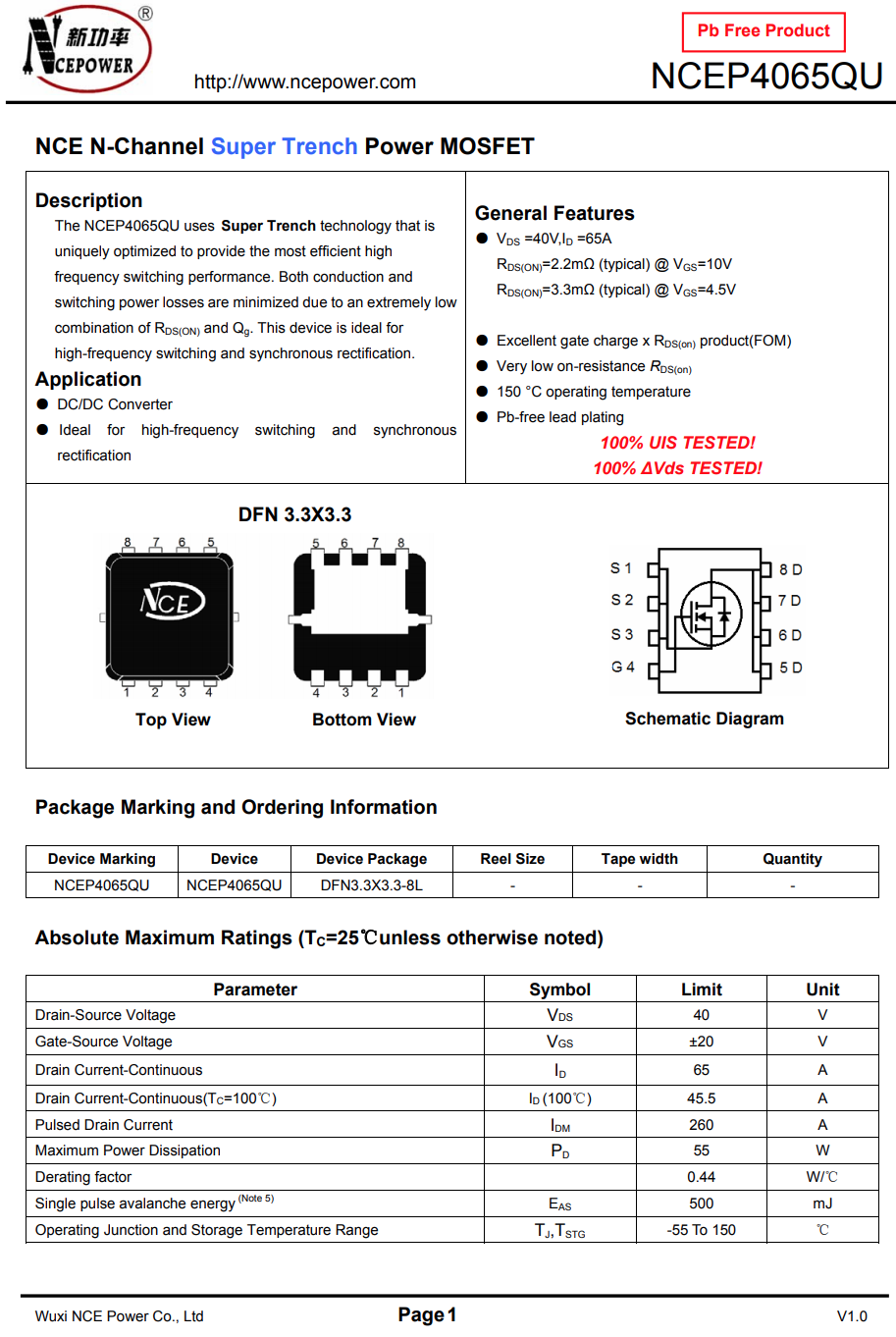

无锡新功率 NCEP4065QU 详细资料。

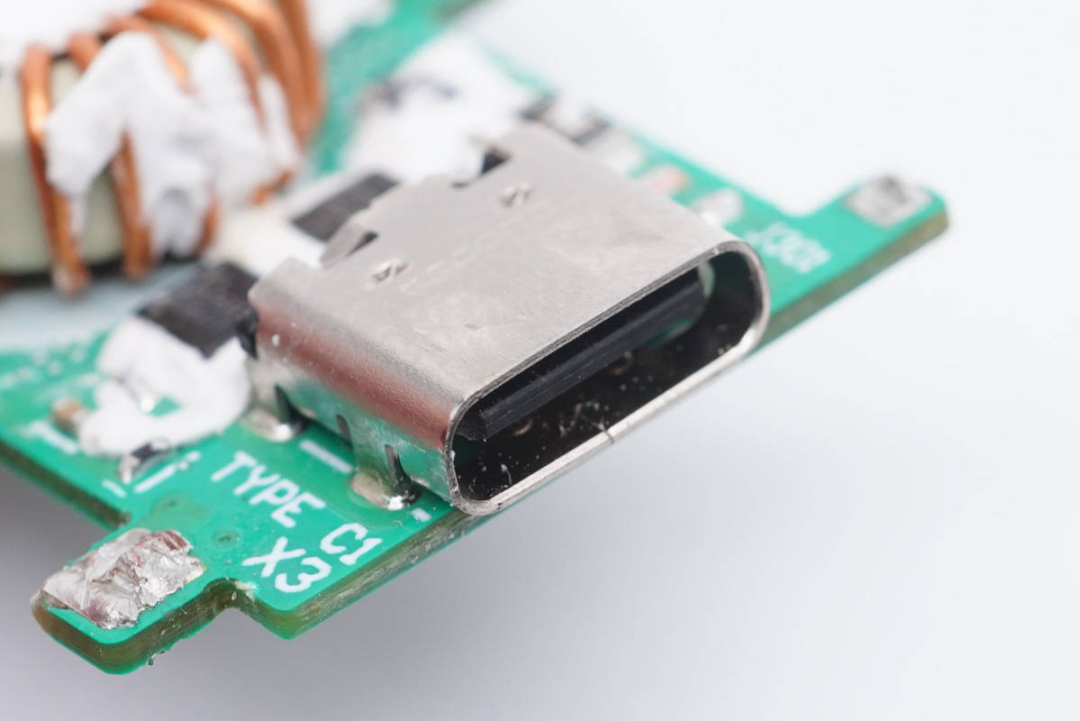

USB-C母座特写，过黑色胶芯，孔焊接。

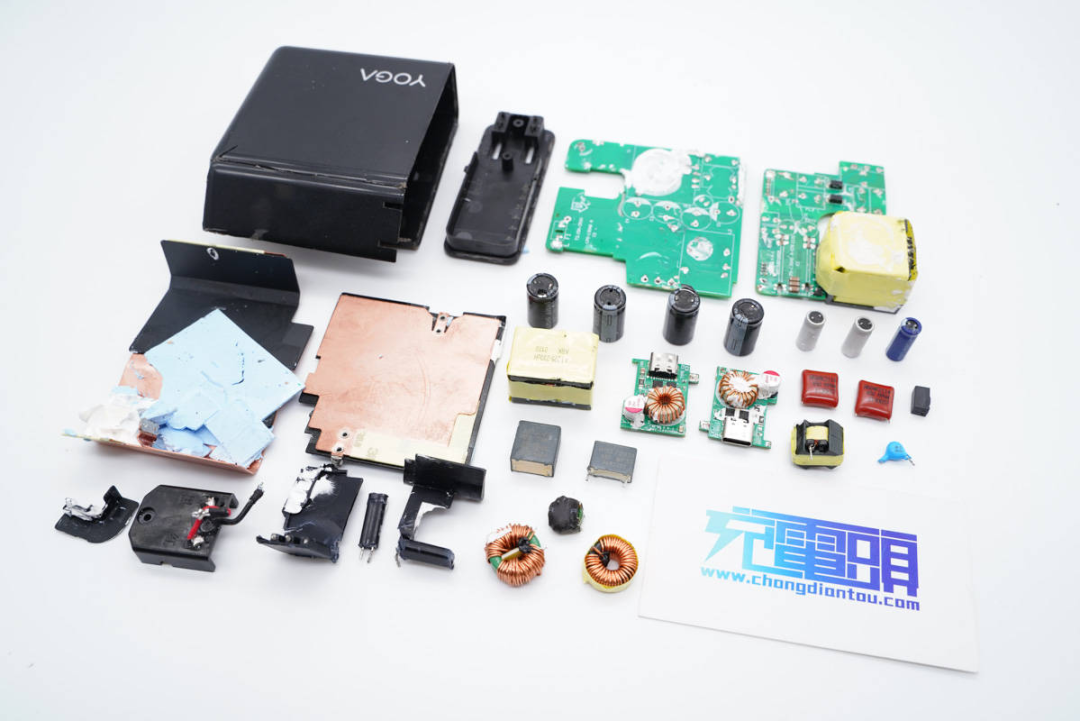

全部拆解完毕，来张全家福。
充电头网拆解总结
联想YOGA这款130W双C口氮化镓充电器延续光滑圆润外壳加切面输入端ID设计，使用不硌手，而且充电器也能稳定贴合在墙面插座上，充分考虑了用户的使用体验。另外产品包装盒也是一如既往给人一种高大上的感觉。配备的双C口，支持PD和PPS快充协议，实测具备5A PPS电压档位，单C口输出最大100W，总输出可达130W，充分满足各类设备对不同功率的需求。
充电头网通过拆解了解到，这款充电器由大厂立讯精密代工，采用PFC+LLC架构，并采用了安森美NCP1615+NCP13992+NCP4306全套快充方案，搭配纳微NV6117和NV6115氮化镓功率芯片，此外还有安森美碳化硅二极管和同步整流管。采用MPS MP2491C进行二次降压，伟诠WT6633P协议芯片控制输出电压。
充电器采用两块小板设计，之间有塑料柱支撑固定，初次级间有隔离板，采用艾华电解电容以及柏瑞凯固态电容进行输入输出滤波，C口母座来自精睿科技，且都设有TVS进行静电保护。作为联想旗下首款130W氮化镓充电器，无论是用户的使用体验，还是内部做工细节，都是面面俱到，用料也是相当扎实可靠，诚意满满。
