拆解报告：联想小新100W双USB-C口氮化镓快充充电器
----- 充电头网拆解报告 第1707篇 -----
最近Lenovo联想旗下YOGA和小新两大品牌发力，分别推出了YOGA 130W双C口氮化镓快充充电器和小新CC100W氮化镓充电器，充电头网也是立马入手了这两款产品，并且还对前者做了详细拆解和评测。
小新CC100W氮化镓充电器配备双C口，且都支持单口最大100W快充，不过双口同时输出总功率最大也是100W，即65W+35W的充电策略。不仅性能有所不同，充电器在外观风格上也有很大的差别。很多小伙伴已经在不停催促我们评测拆解小新这款了，下面充电头网就和大家分享其详细拆解，看看用料做工又是如何。
一、联想小新CC100W氮化镓充电器外观
包装盒中心印有充电器外观图，上方是小新品牌logo和充电器名称，右下角有Lenovo品牌。

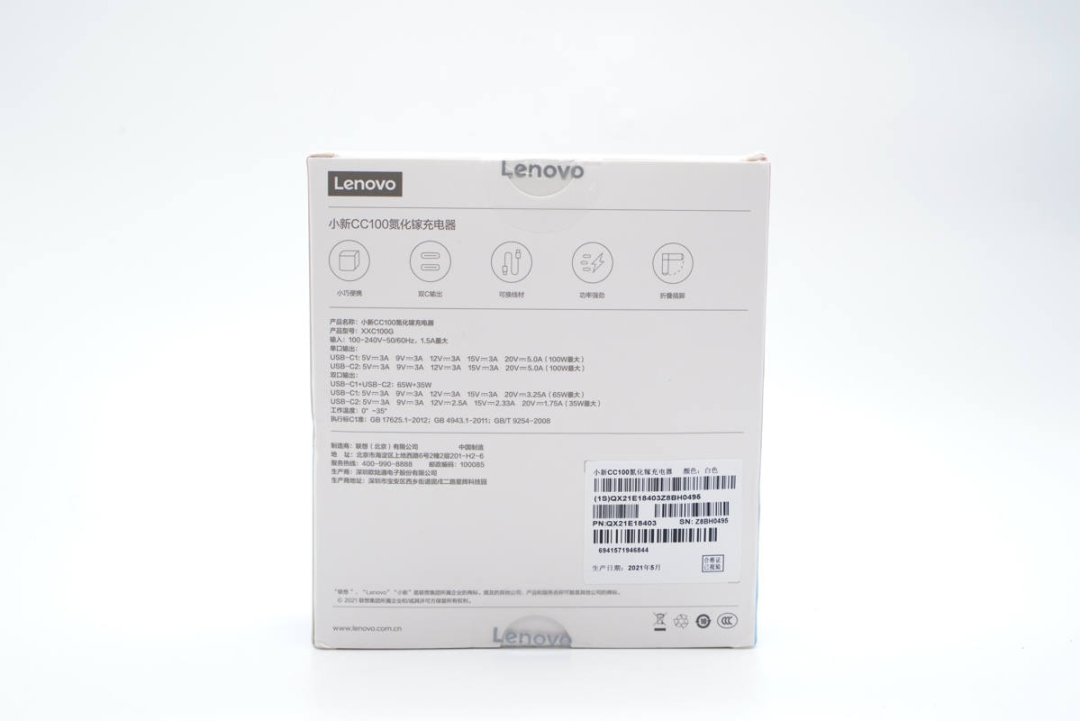

背面印有充电器五大特性标识、参数、制造商和生产商信息。

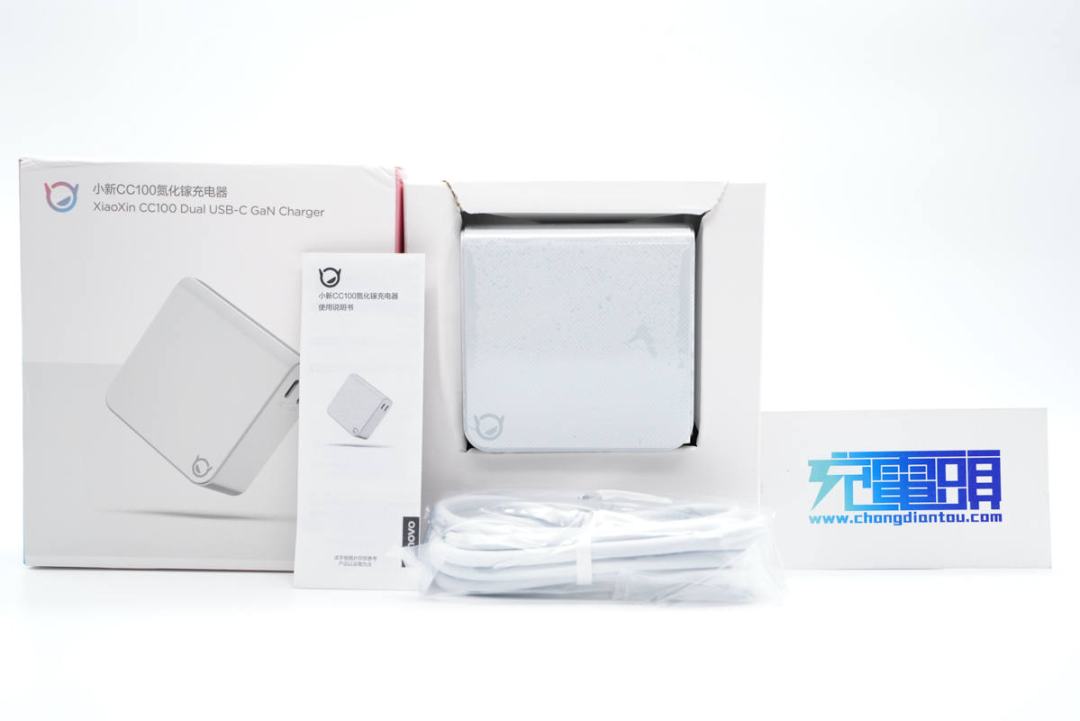

包装内含充电器、数据线和使用说明书。

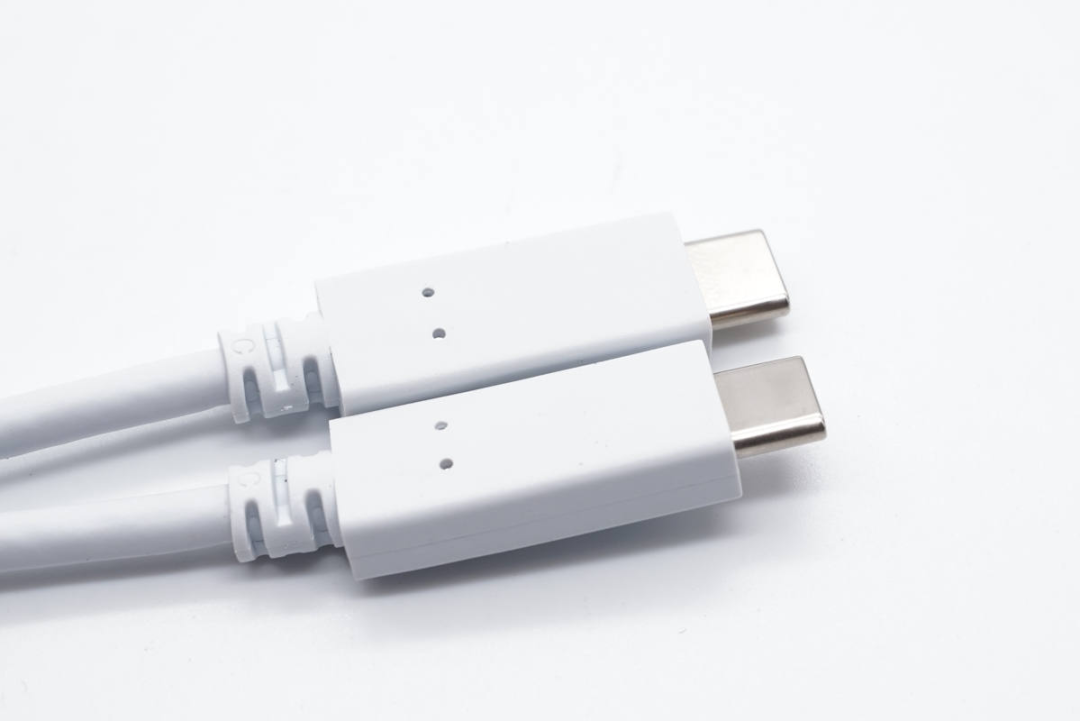

线缆是CC线，做了抗弯折设计。

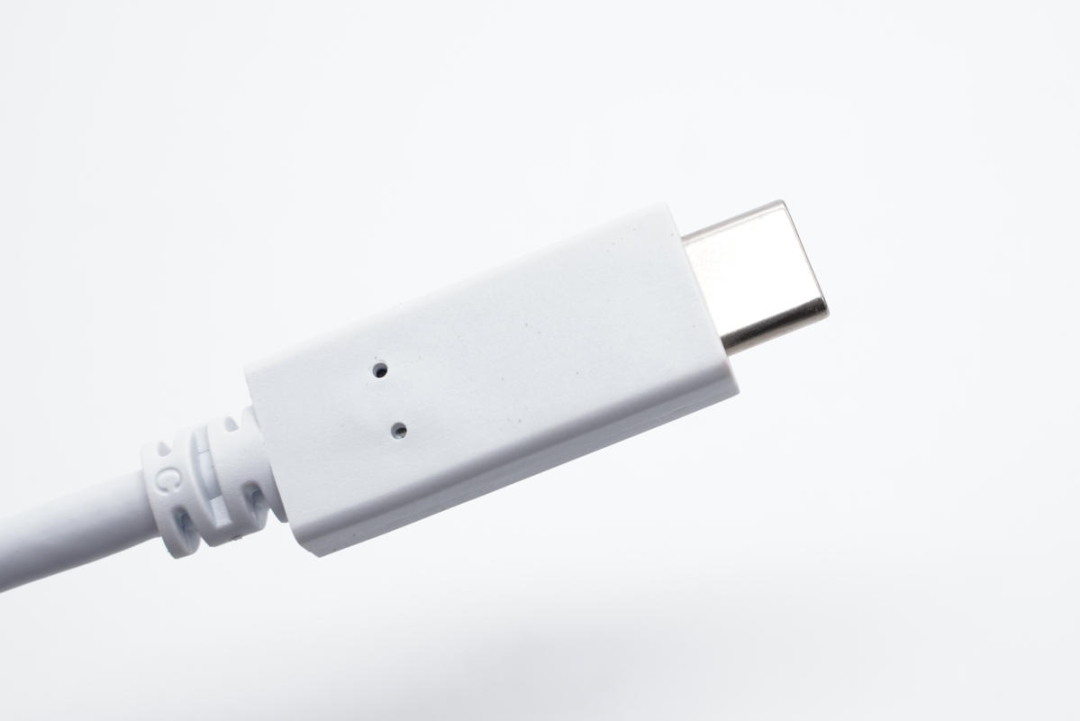

线头塑料壳哑光，并镂空有两个孔。

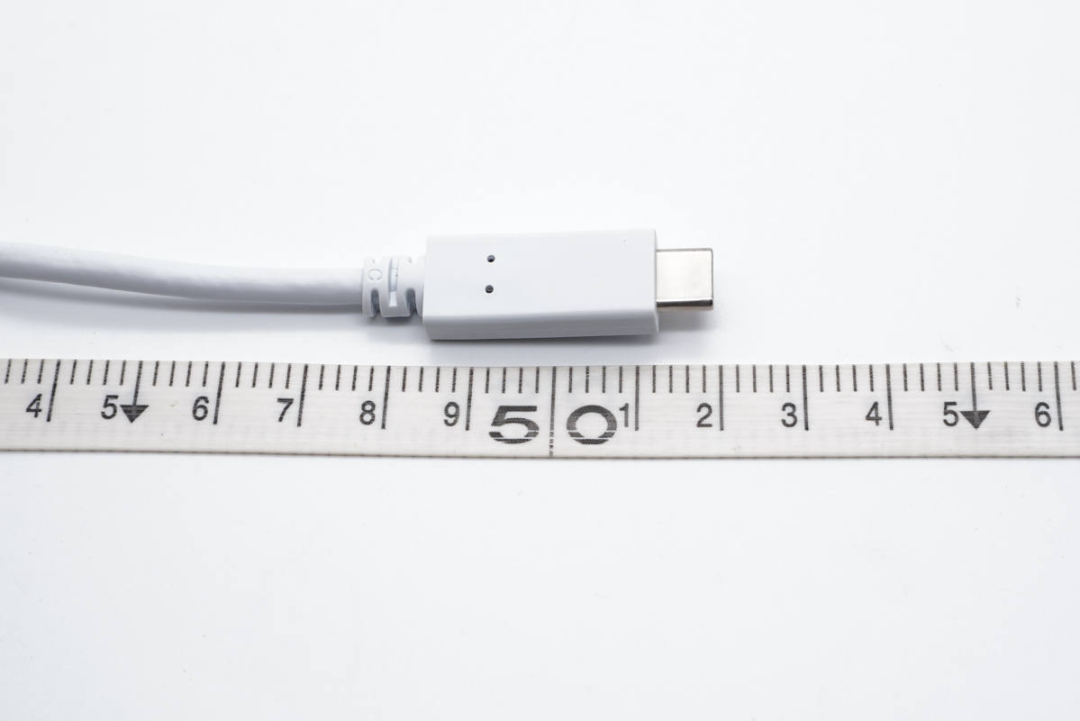

整根线缆长约1.5米。

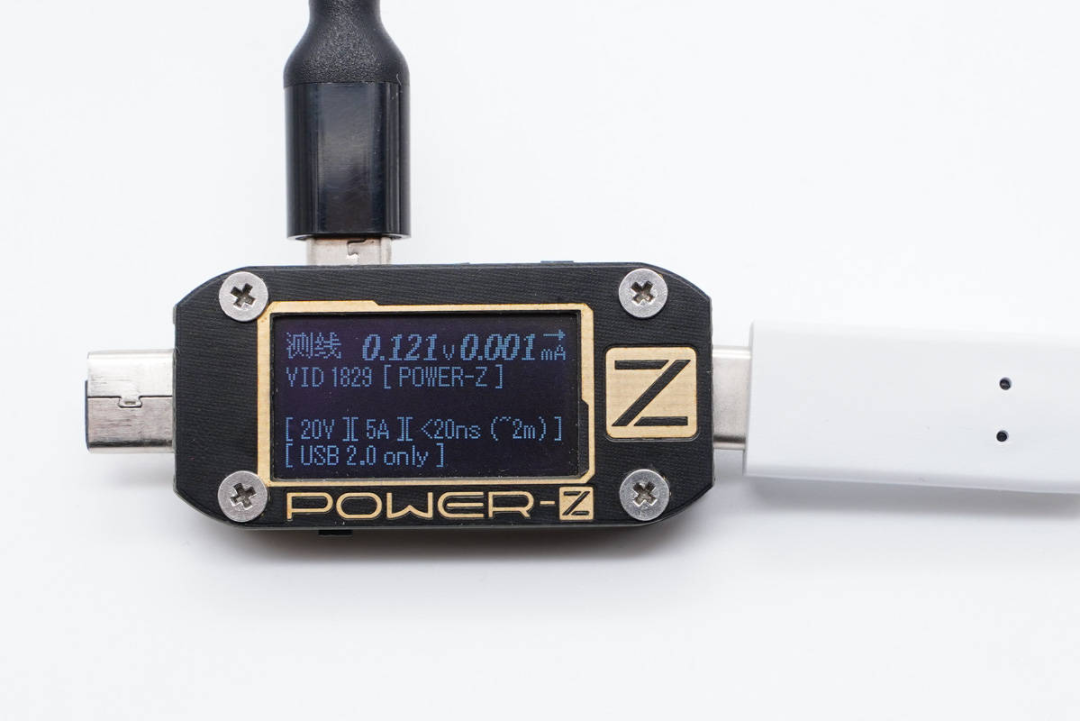

使用ChargerLAB POWER-Z KM001C测得该线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 2.0。

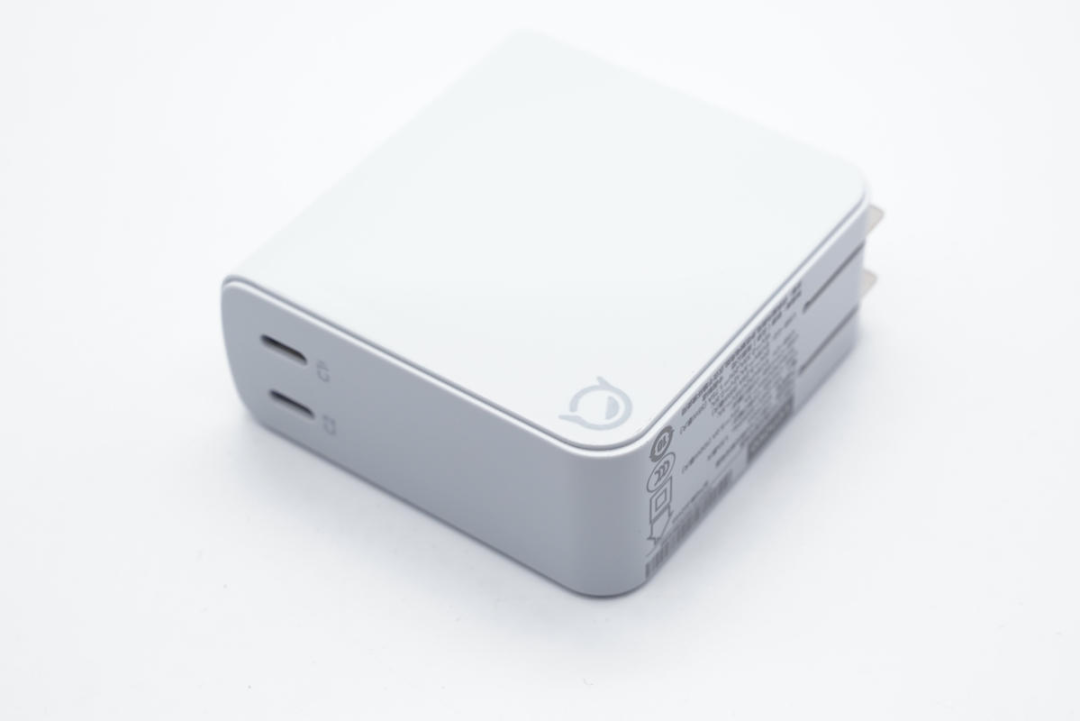

联想小新这款充电器机身壳好似两个U型塑料板拼接而成，并且这两部分外壳分别采用亮面和哑光处理，另外机身设计非常简洁。

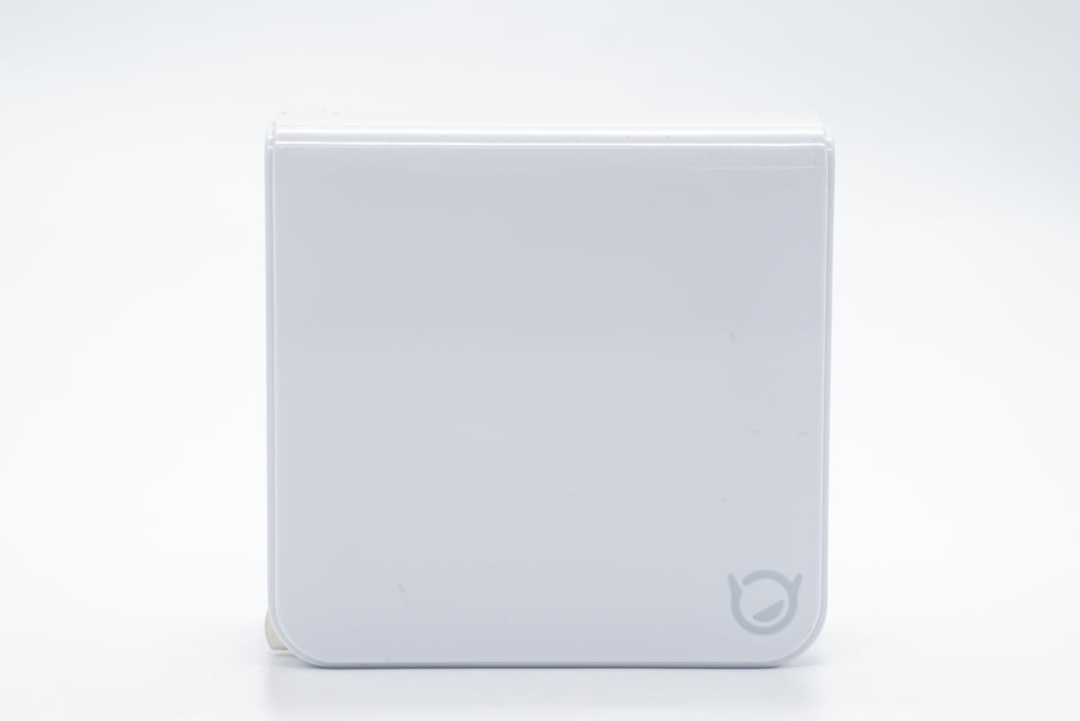

正面右下角有小新品牌logo。
这一端以及插脚端弧面过渡，因此整体造型也比较独特。
充电器配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。
这一侧外壳上印有充电器参数
产品名称：小新CC100氮化镓充电器
型号：XXC100G
输入：100-240V~50/60HZ 1.5A
单口输出：
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A，100W Max
双口输出：
USB-C1：5V3A、9V3A、12V3A、15V3A、20V3.25A，65W Max
USB-C2：5V3A、9V3A、12V2.5A、15V2.33A、20V1.75A，35W Max
C1+C2：100W Max
制造商：联想（北京）有限公司
产品已经通过了CCC认证，生产日期为2021年5月。

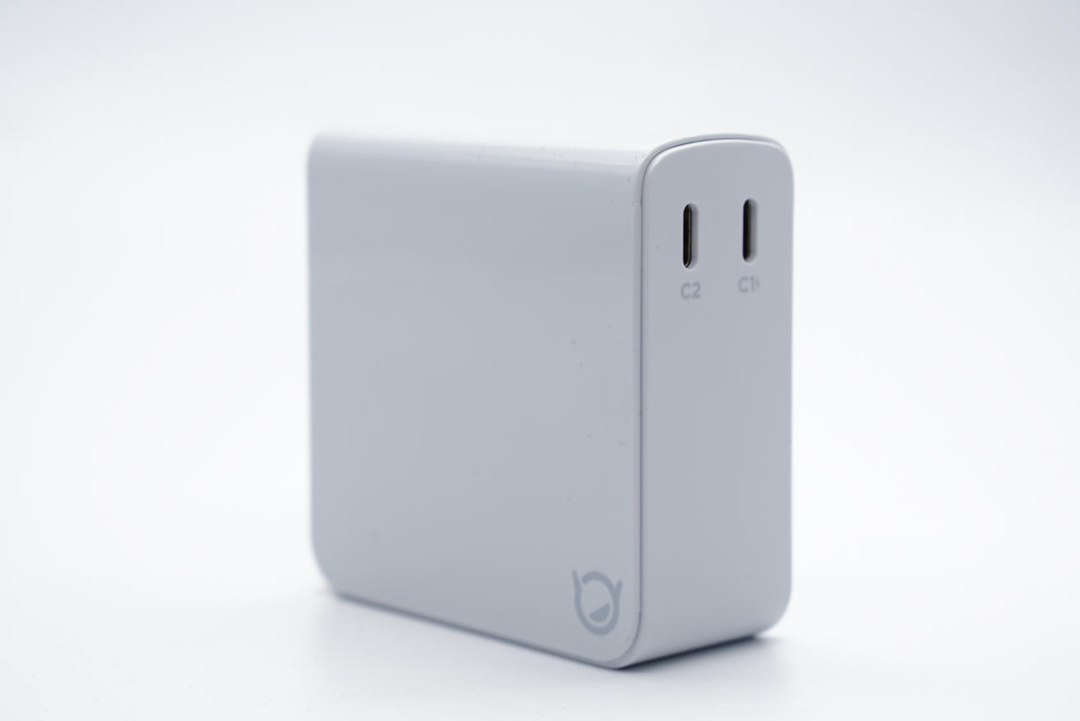

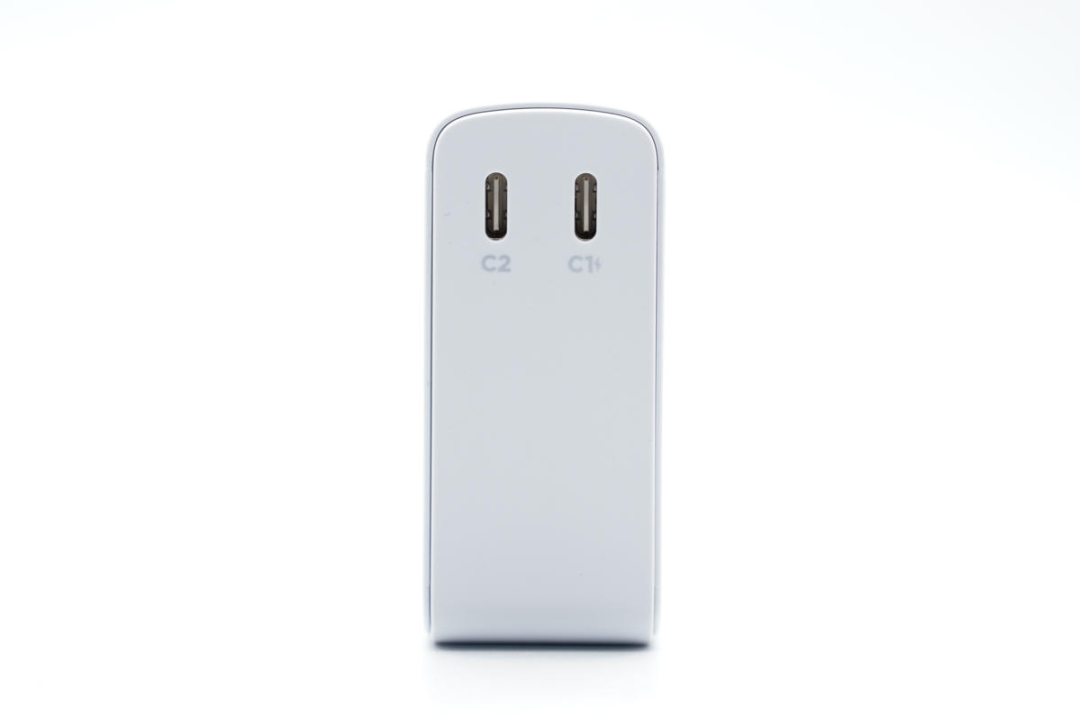

输出端两个C口并排设计，接口旁印有C1和C2区别标识，不过当只给一台设备充电时，可盲插使用，十分方便。
测得机身长度为70.43mm。

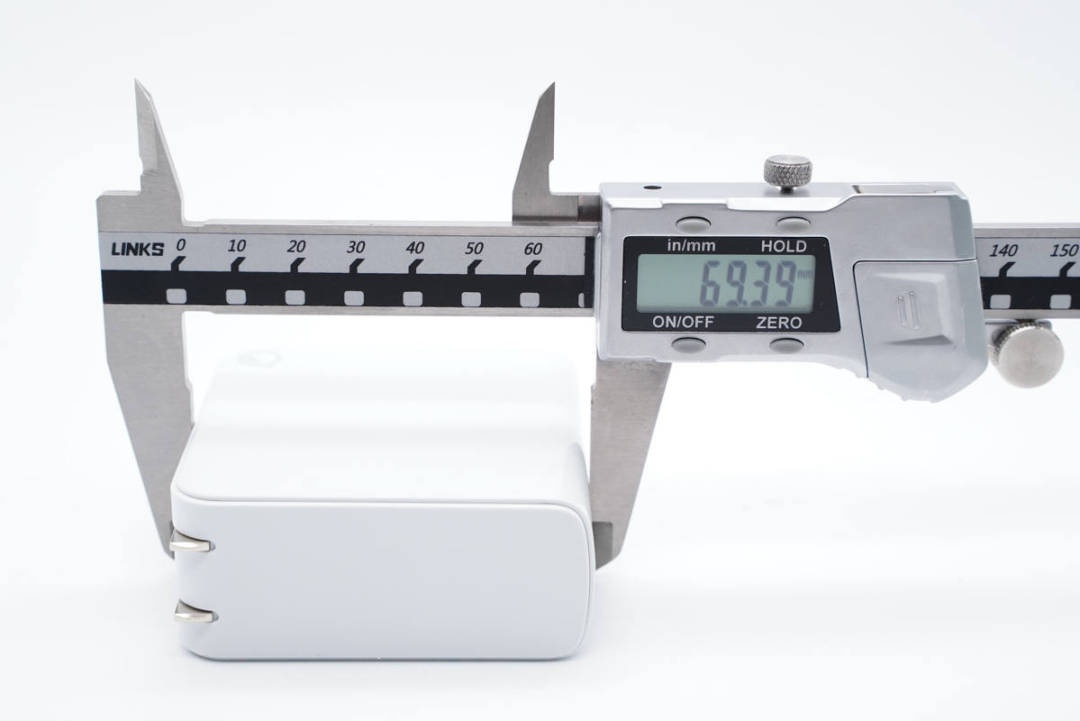

宽度为69.39mm。

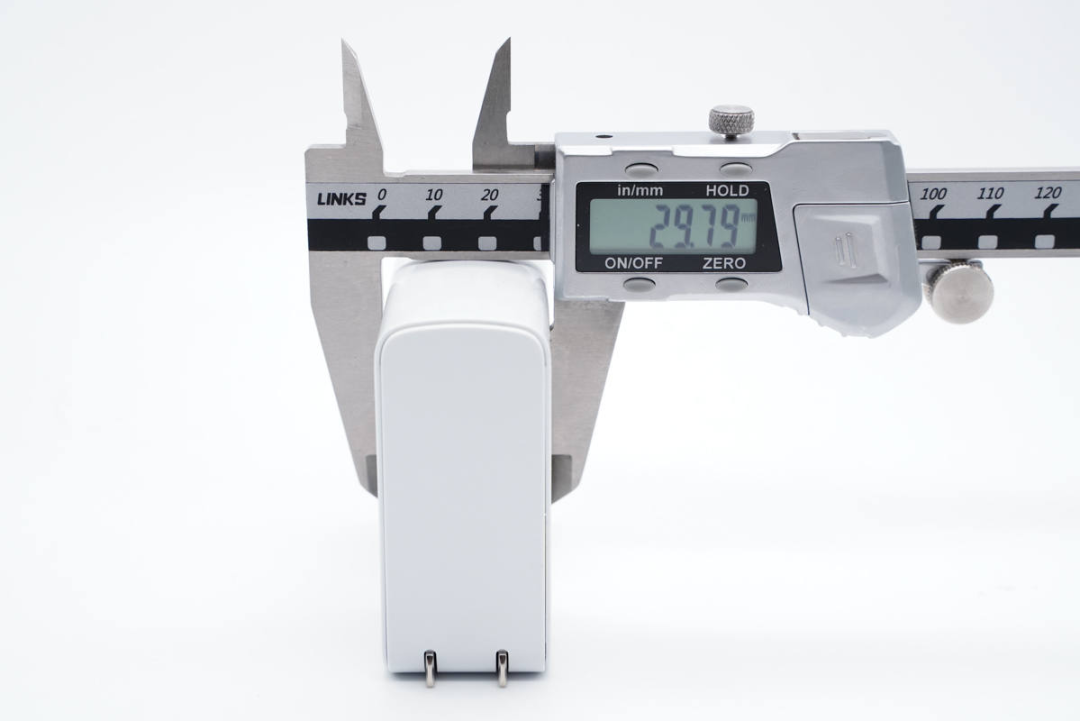

厚度为29.79mm。

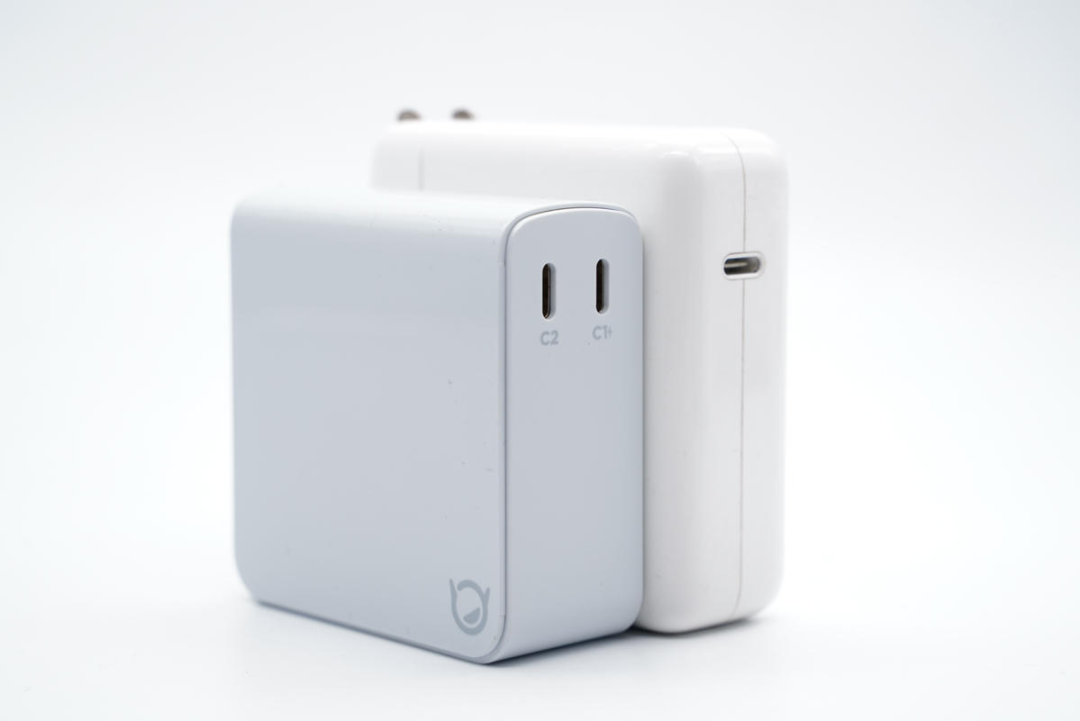

和苹果96W充电器直观对比，整体要小一圈。

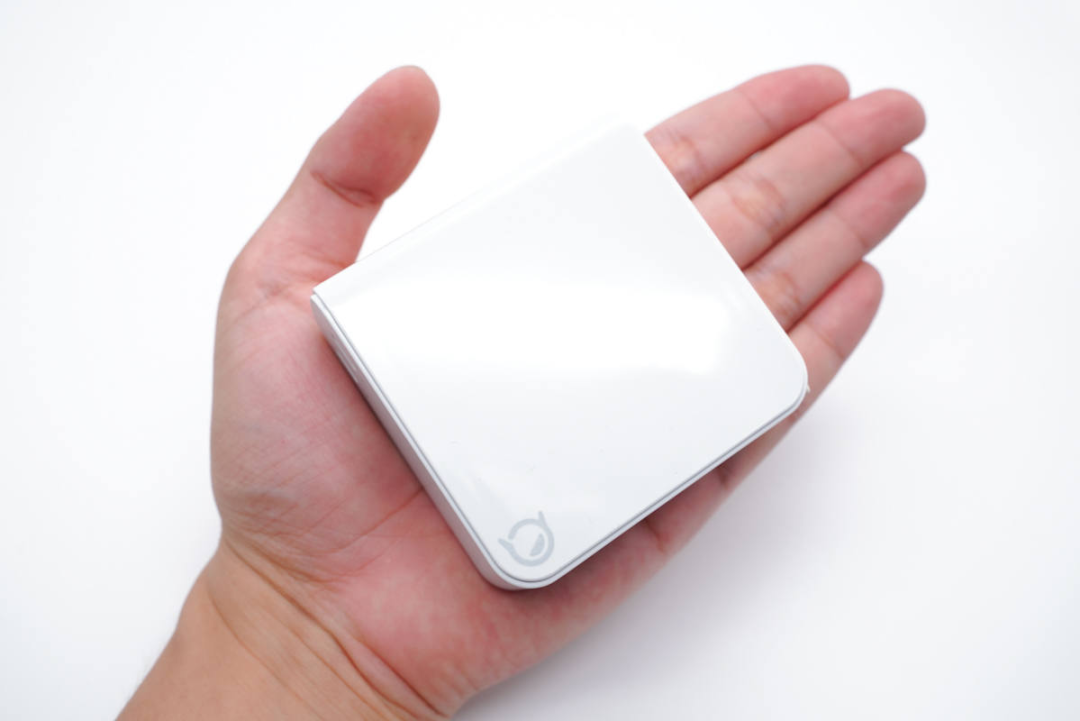

拿在手上的直观感受。

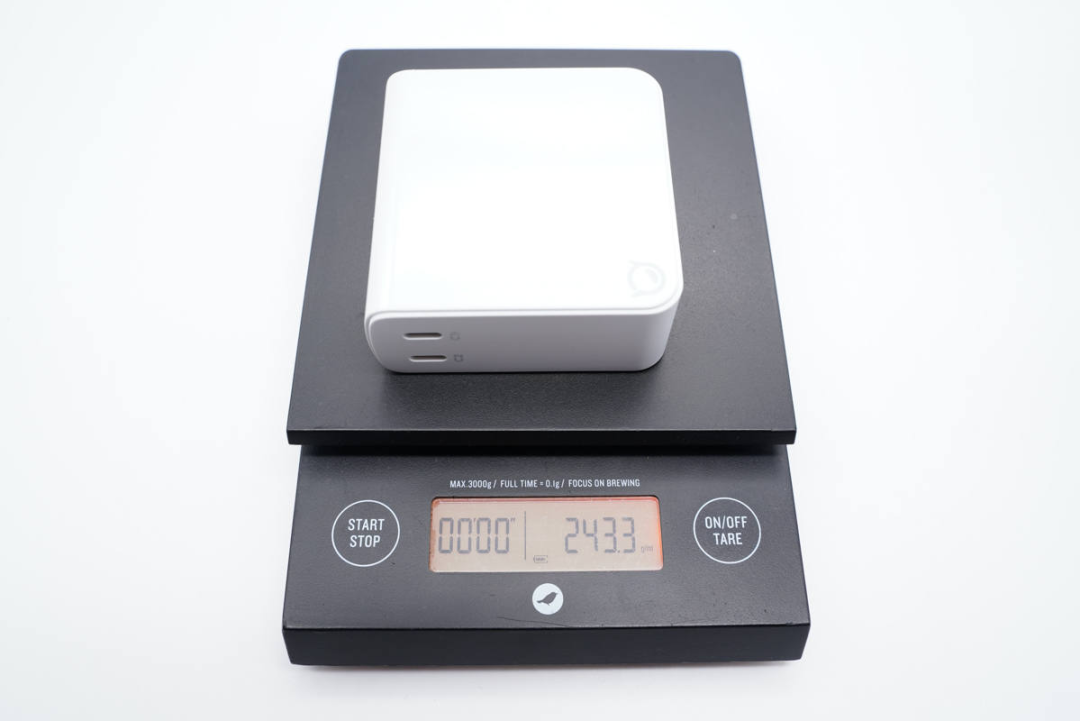

充电器净重约为243g。

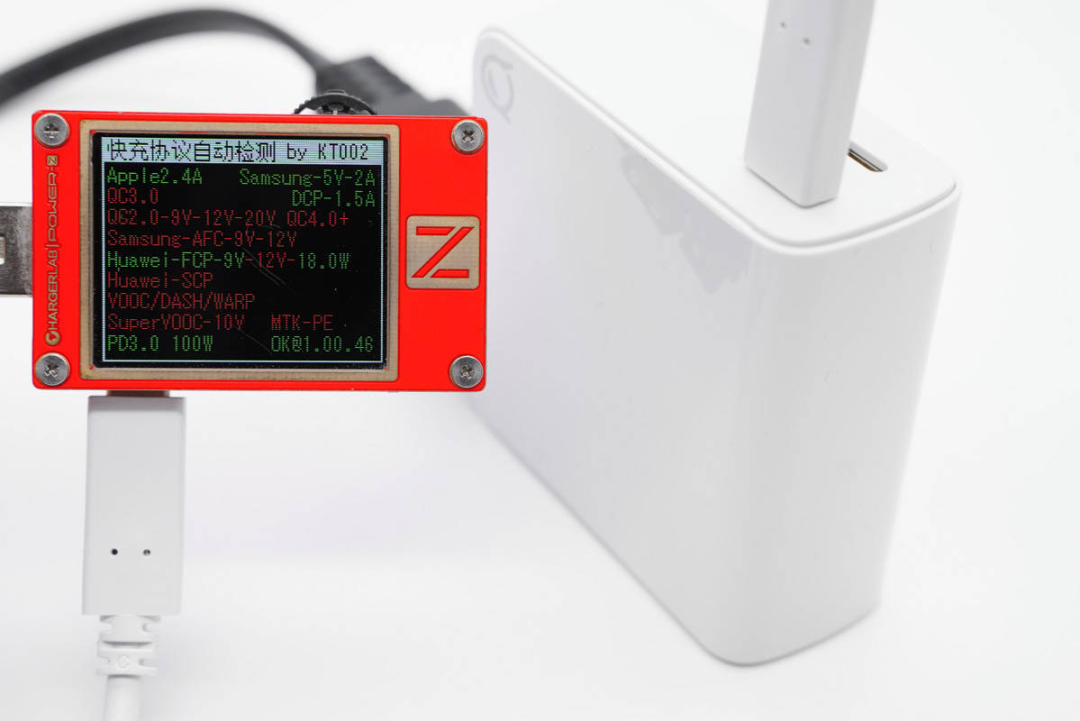

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及FCP、PD3.0快充协议。
此外还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位。

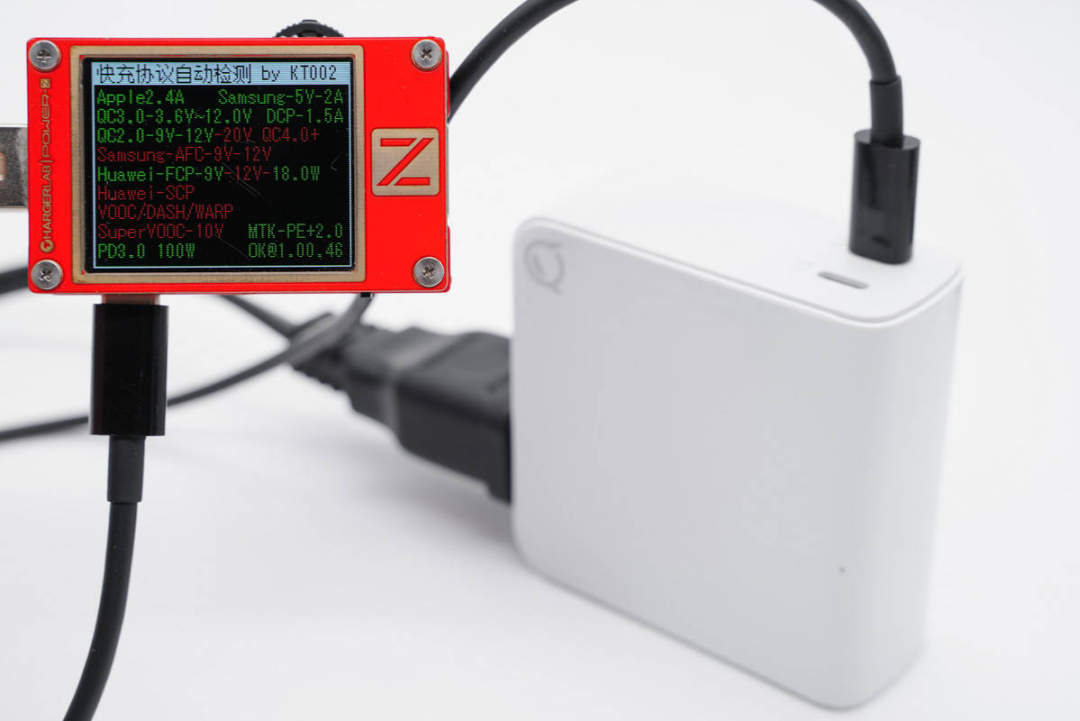

C2口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、FCP、PE2.0、PD3.0快充协议。
另外同样具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位。
二、联想小新CC100W氮化镓充电器拆解

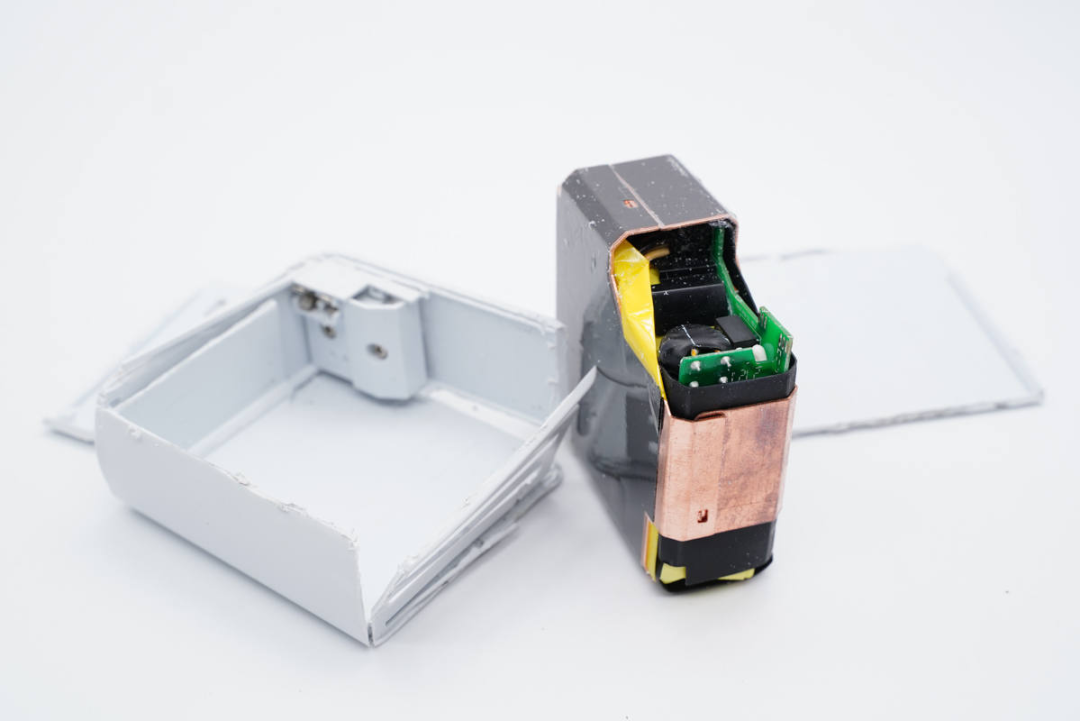

将机身壳切割开取出PCBA模块。

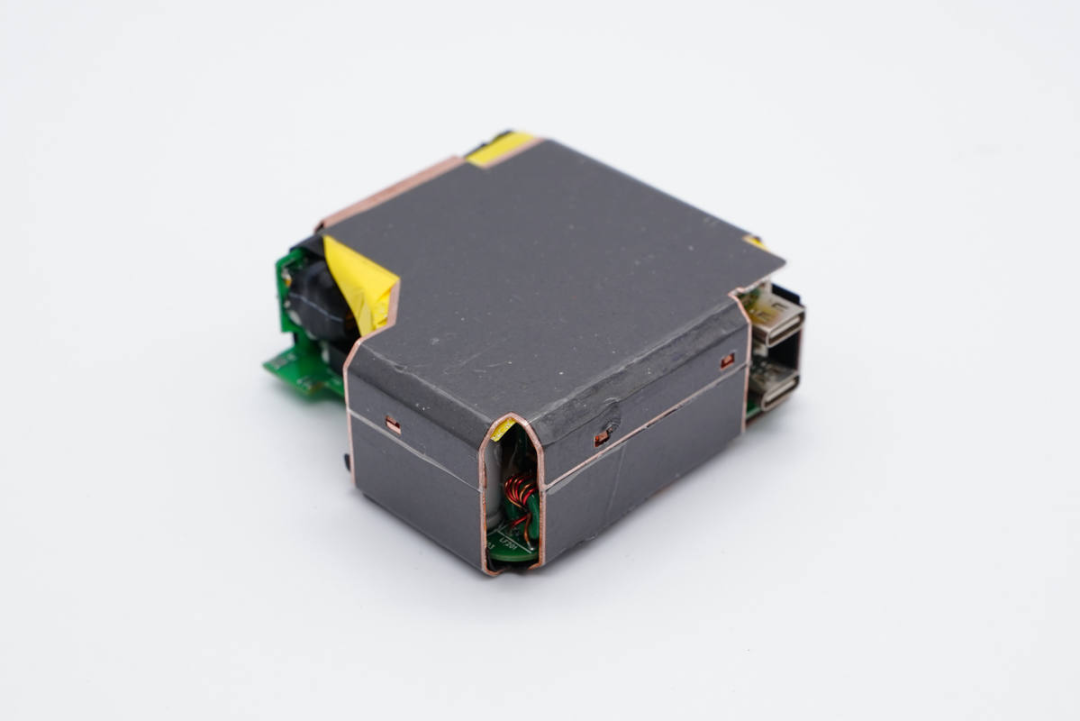

模块除了覆盖纯铜散热片外，还在散热片上贴一层石墨散热贴纸，进一步增强散热性能。

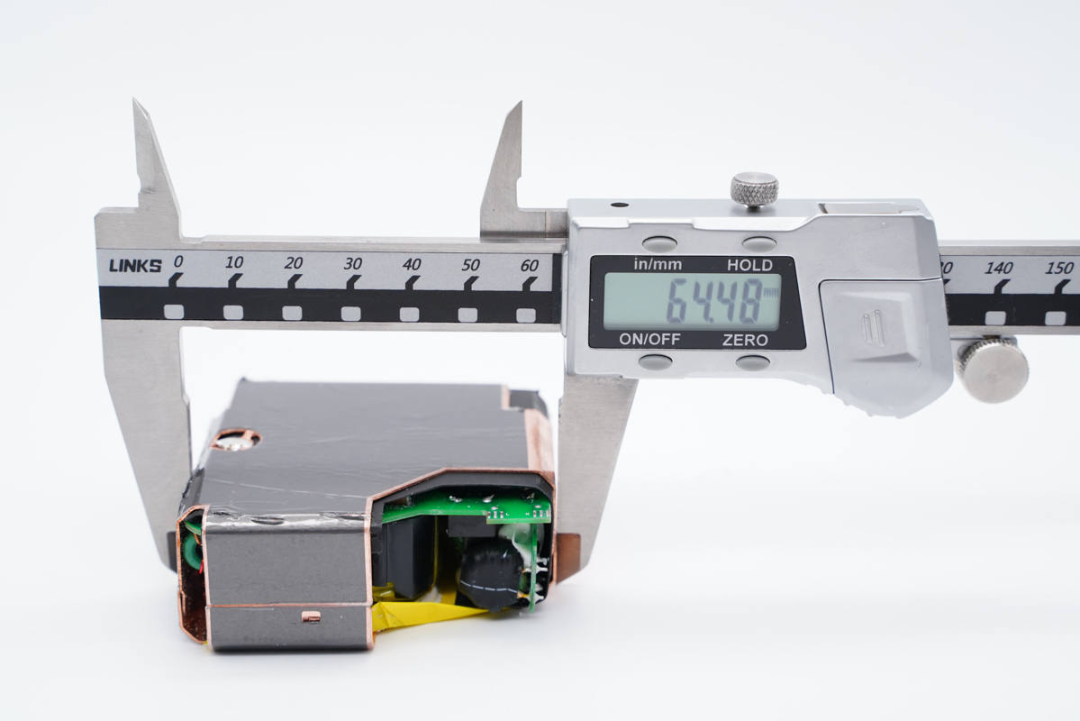

测得模块长度为64.48mm。

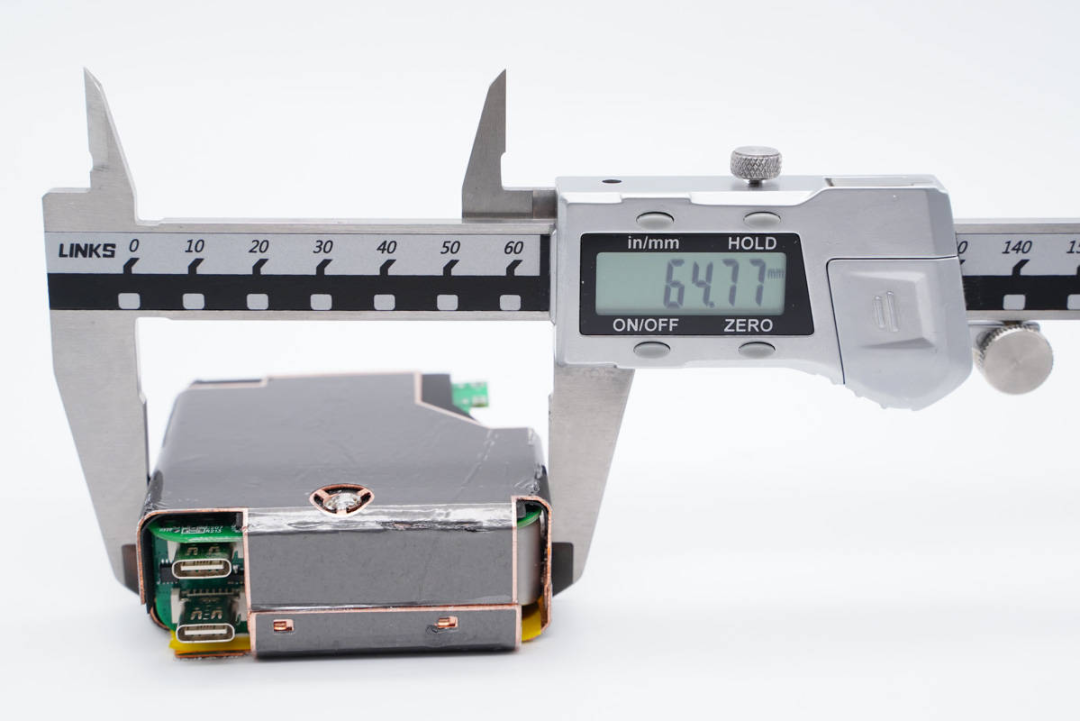

宽度为64.77mm。

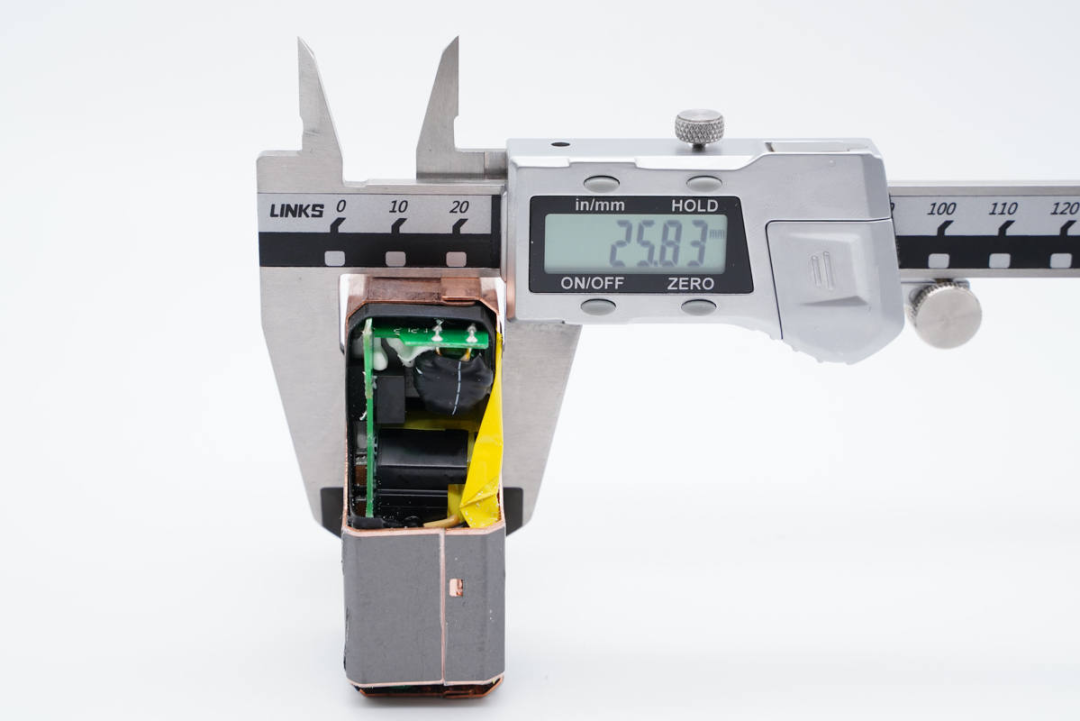

厚度为25.83mm。

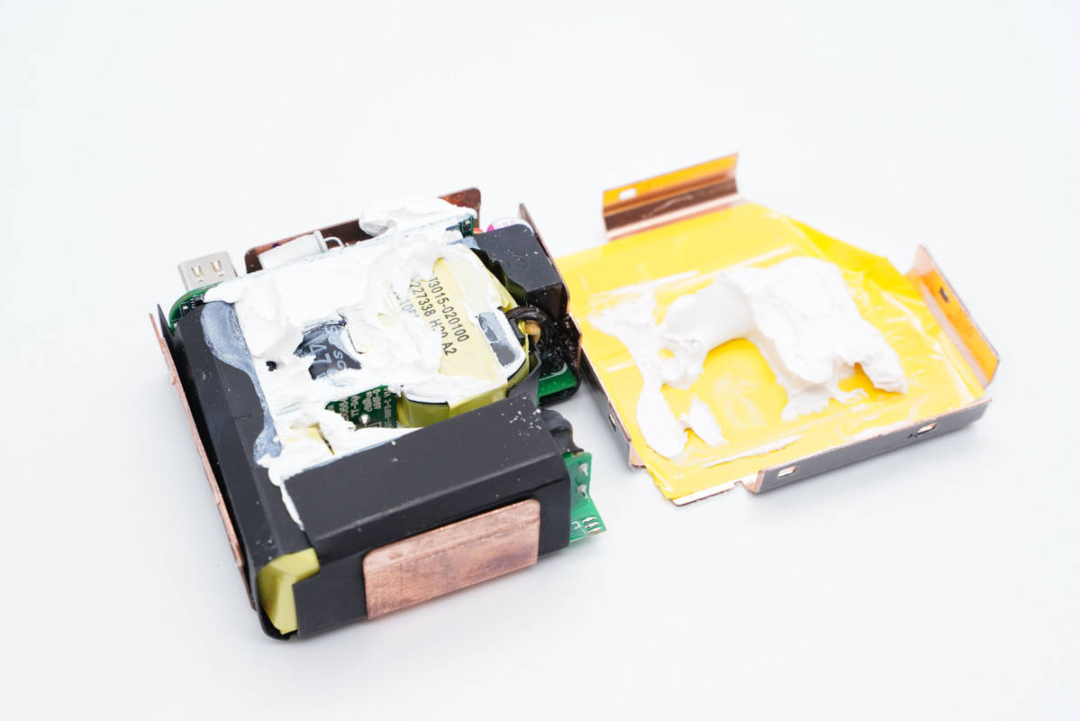

顶部散热片内侧粘贴绝缘胶带，另外板子上的变压器等器件打胶加固和帮助导热。
底部散热片和主板间有绝缘片进行隔离。

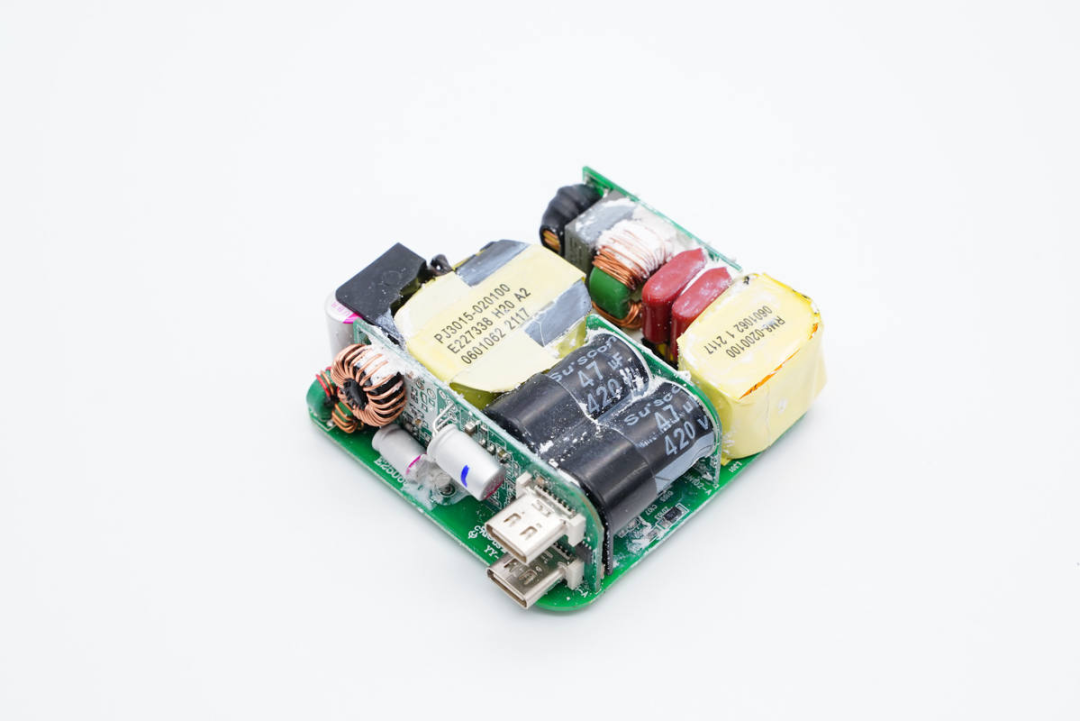

清理掉导热胶可以很直观的看到充电器采用三段式布局设计，结构非常清晰。其中第一段是输入滤波和PFC电路，中间段是开关电源电路，输出端是二次降压输出电路。

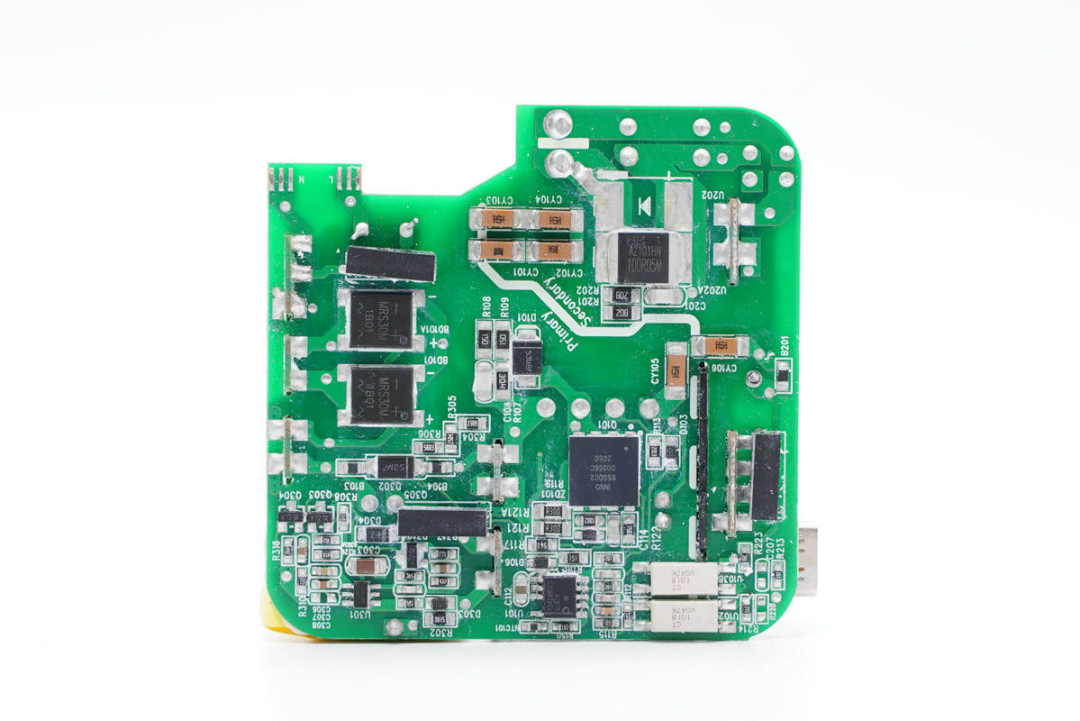

主板背面一览，芯片也是相应的布局。
通过观察发现，这款充电器采用PFC升压后为反激氮化镓开关电源供电，开关电源同步整流宽电压输出，一路二次同步升降压电路，两颗协议芯片控制两个C口输出的架构。下面我们就从输入端开始一一了解。

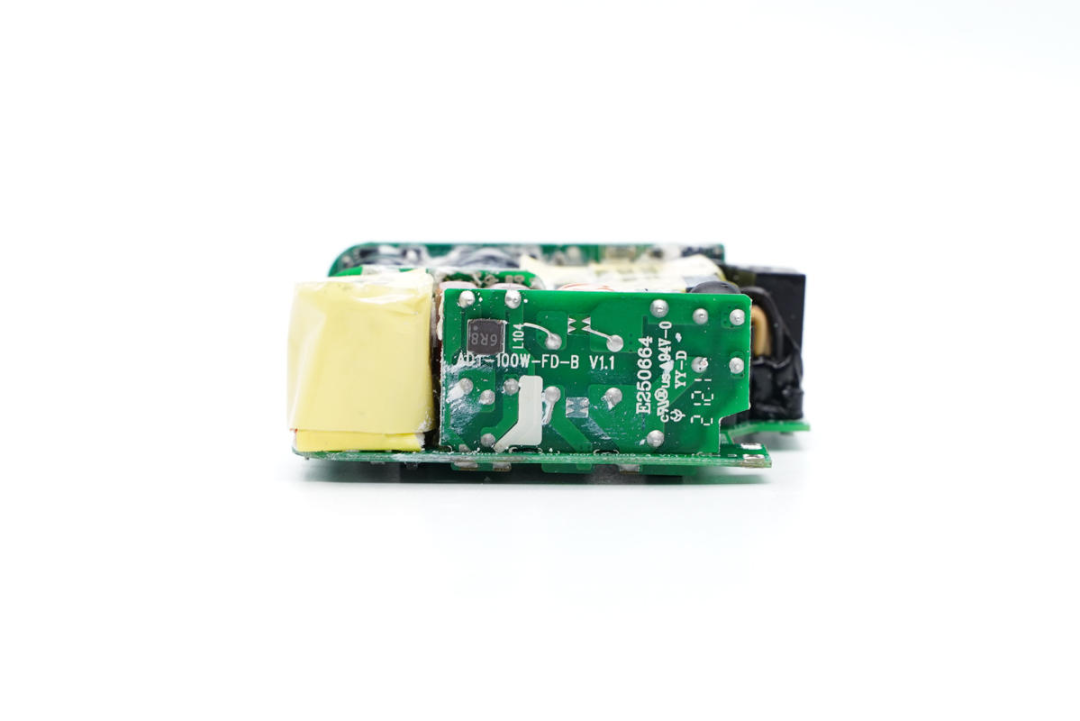

输入端垂直焊接一块小板。

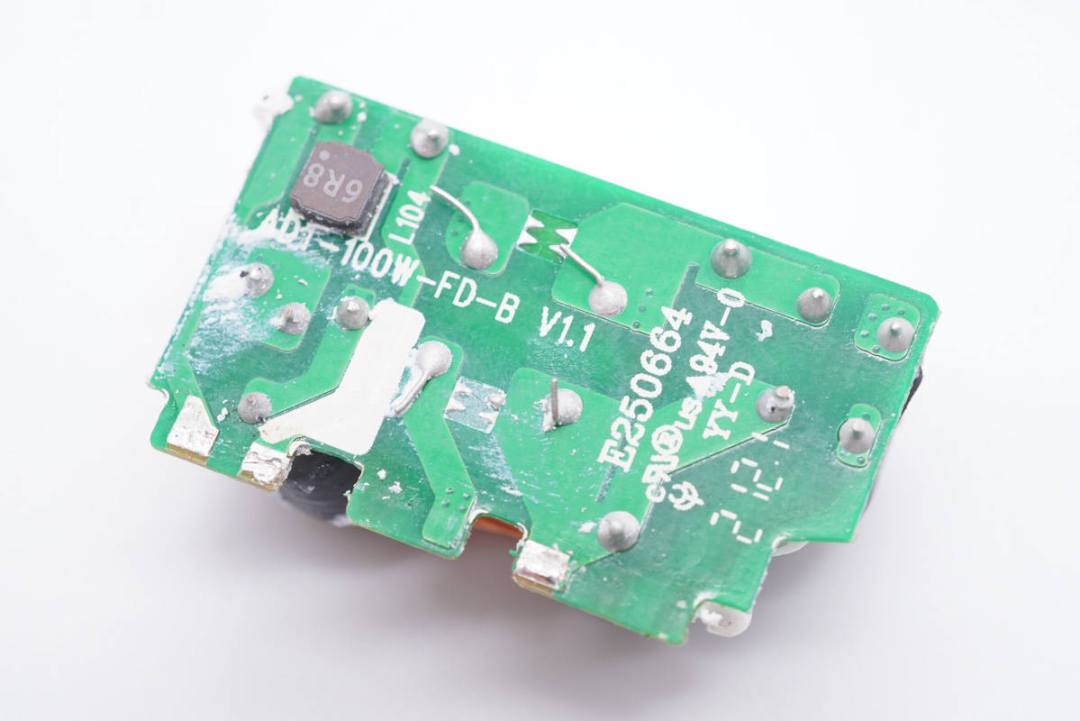

将小板拆下，背面有一颗6R8电感。

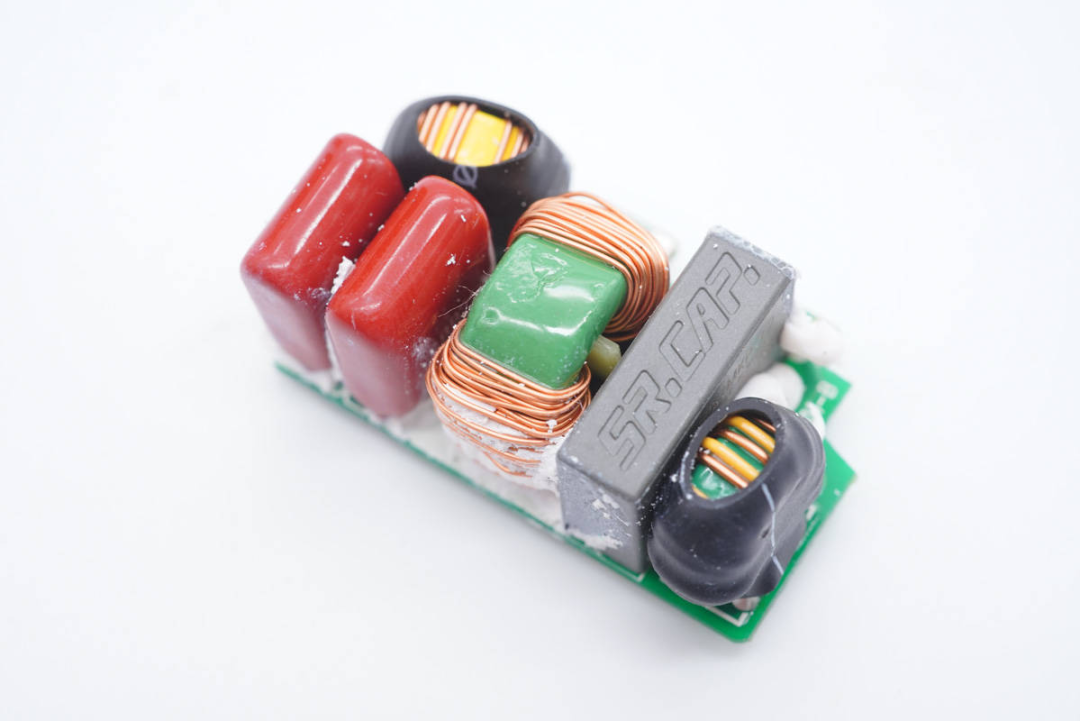

正面有两级共模电感、安规X电容、薄膜滤波电容以及滤波电感，小的共模电感以及滤波电感外套热缩管保护。

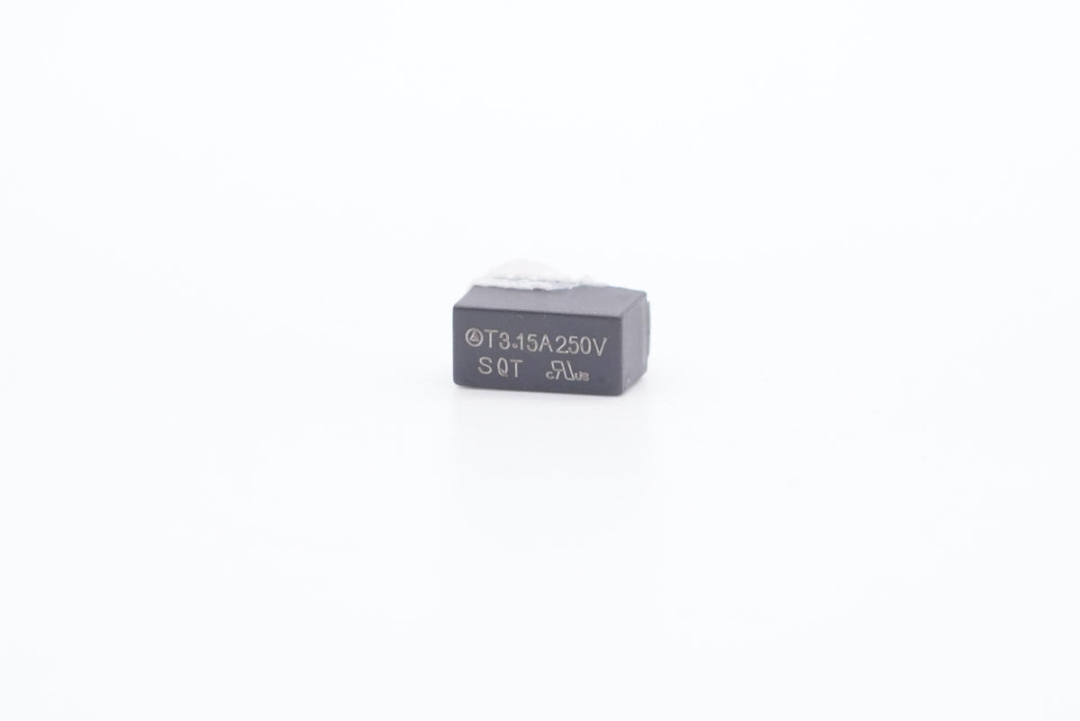

延时保险丝焊接在主板上，规格为3.15A 250V。

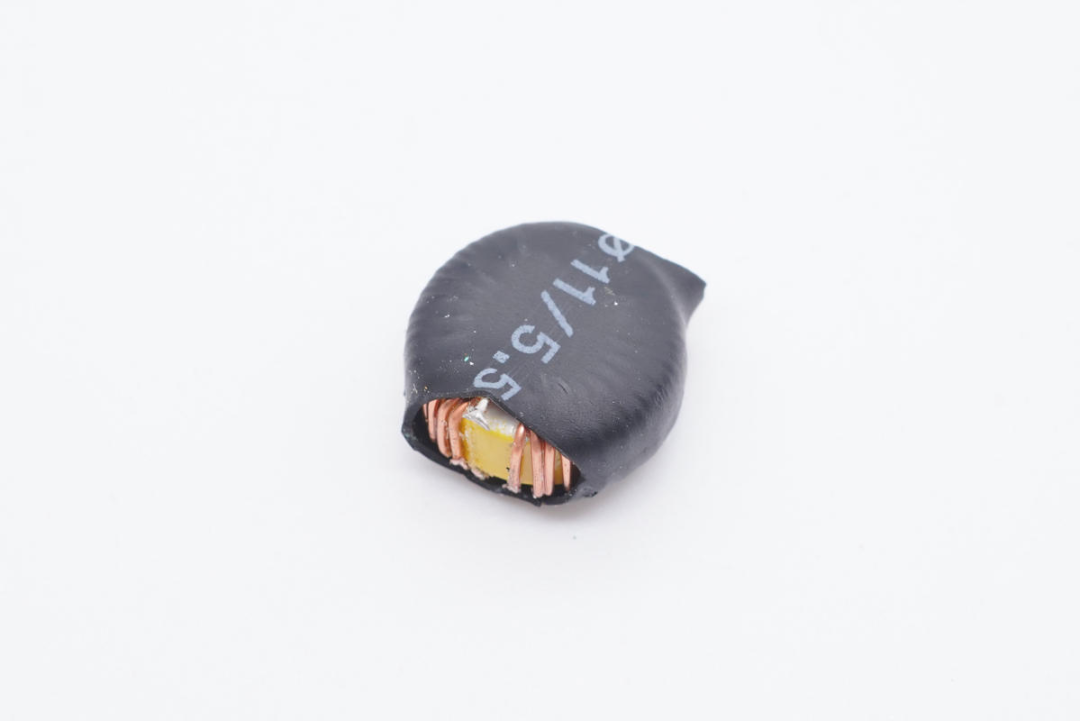

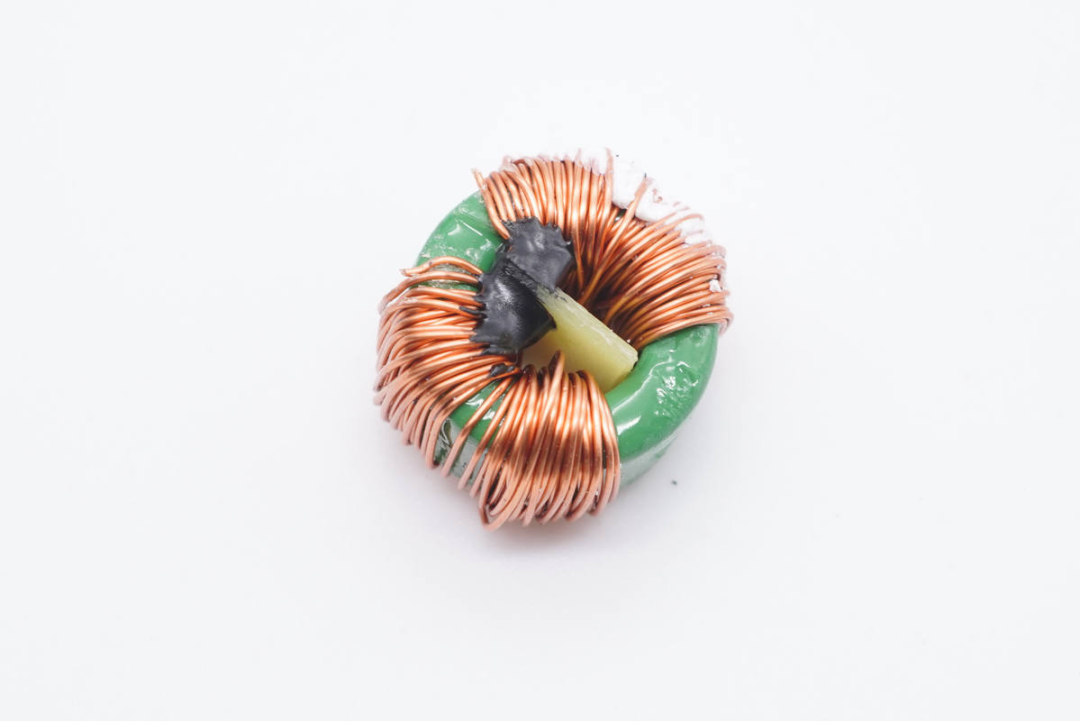

小的共模电感双线绕制，用于滤除EMI干扰。
另一颗共模电感特写。

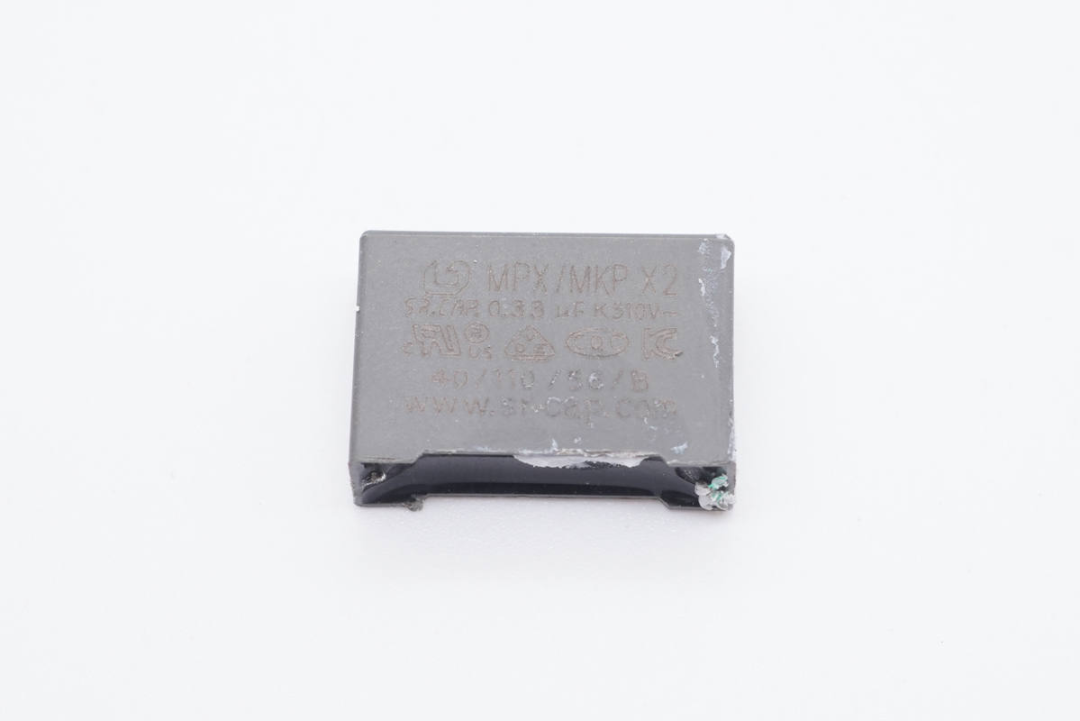

安规X电容容量0.33μF。

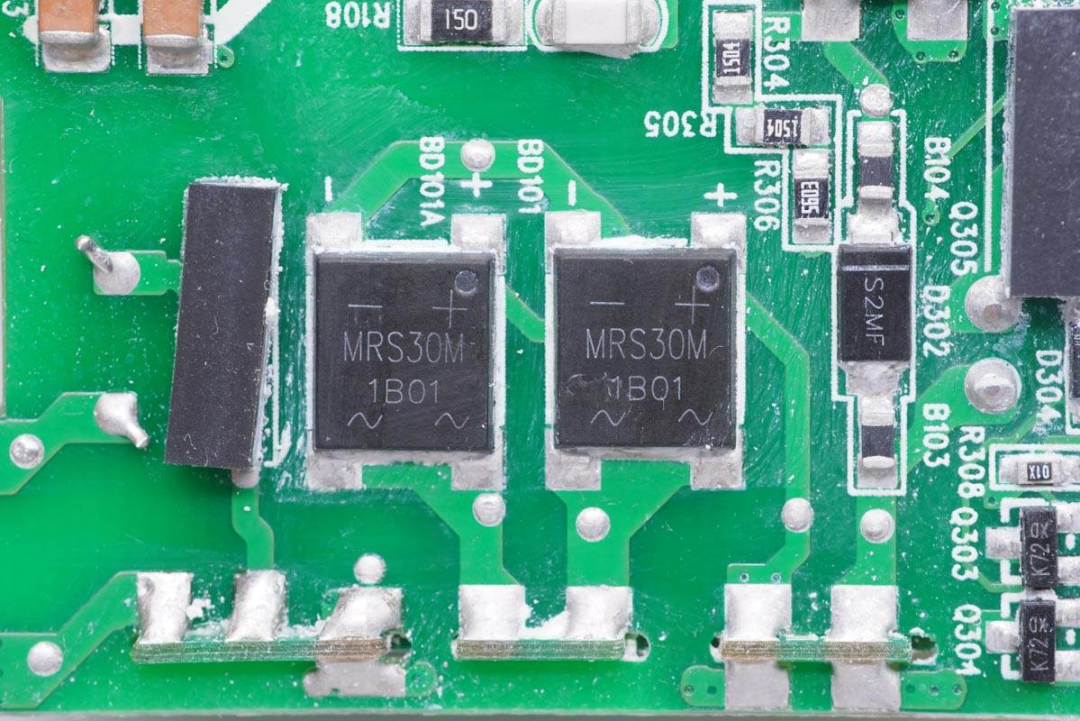

MRS30M整流桥，采用两颗以均摊发热。左侧贴有一个长条胶垫支撑。

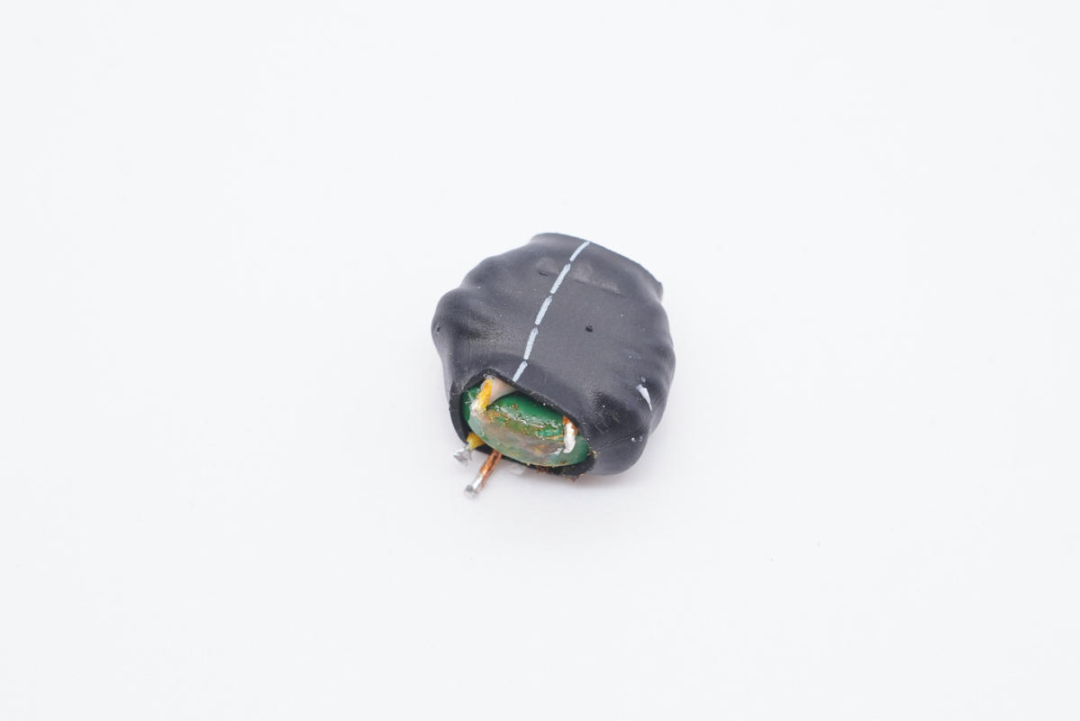

滤波电感特写，外套热缩管保护。

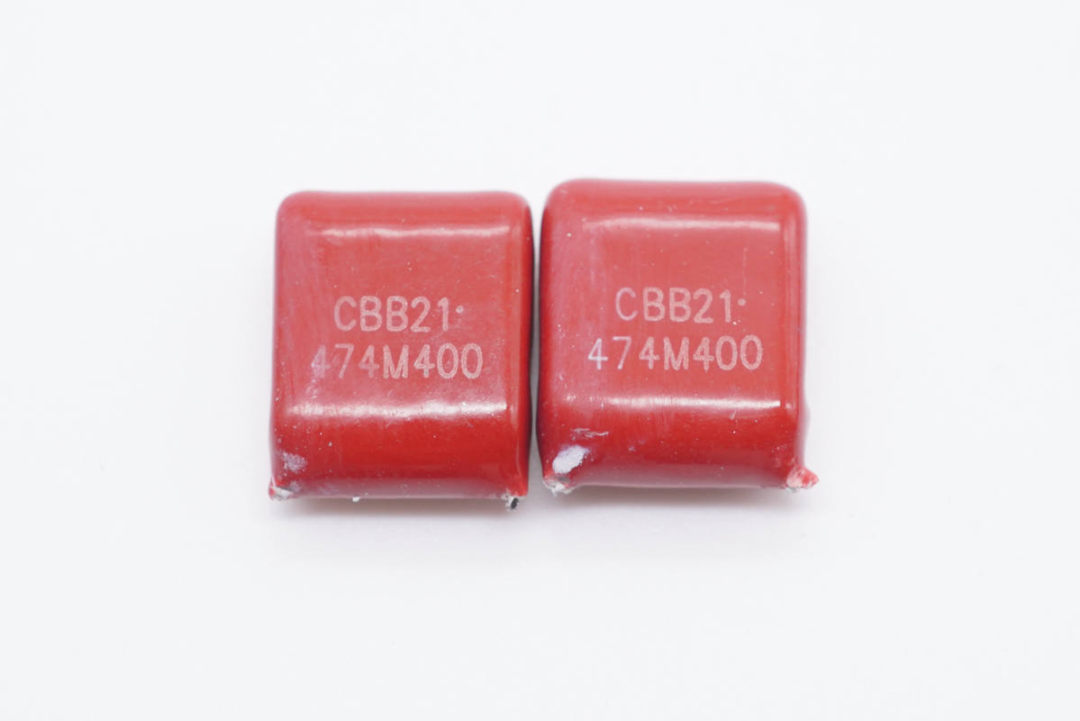

CBB薄膜电容特写，474M400，用于整流输出滤波。

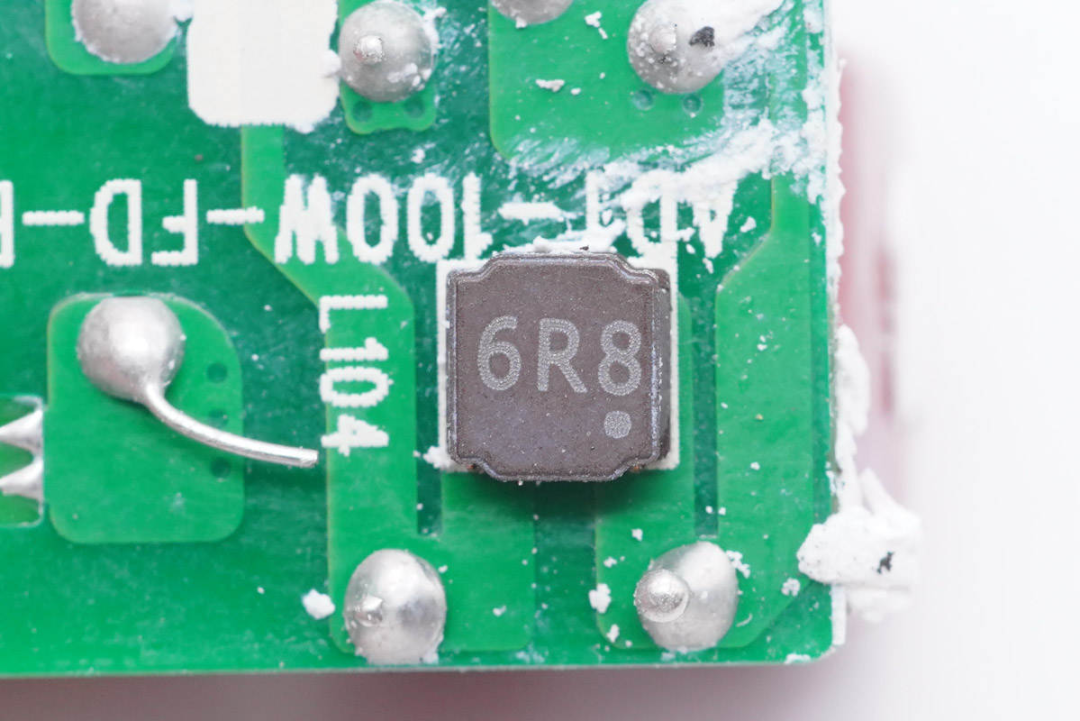

6R8电感特写。

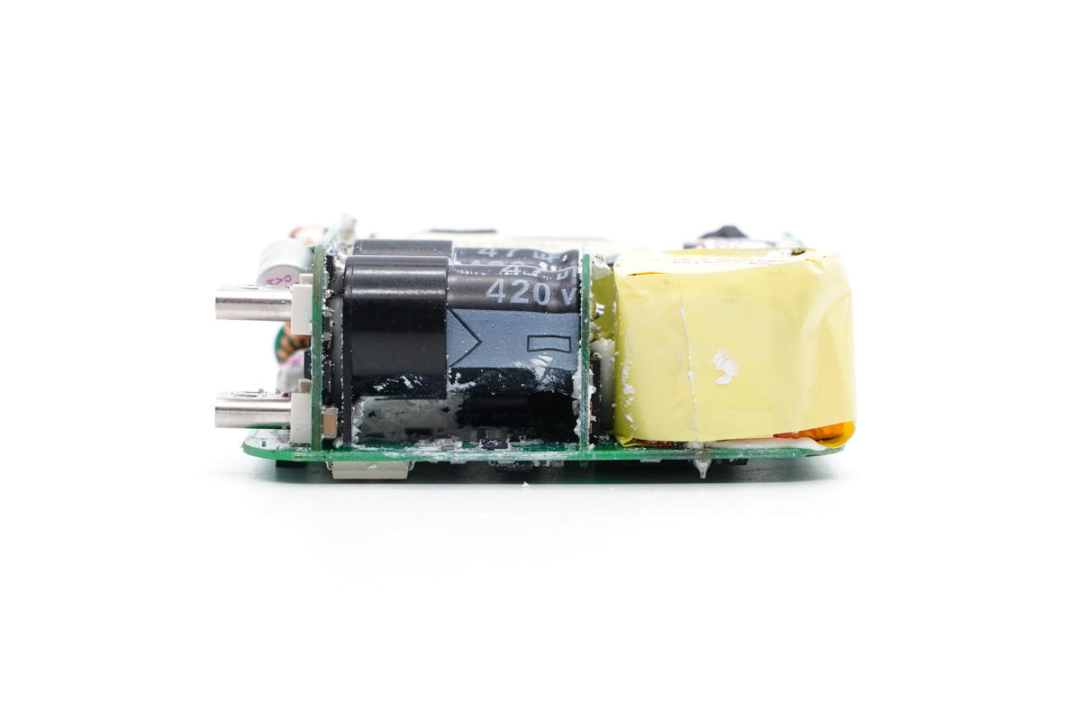

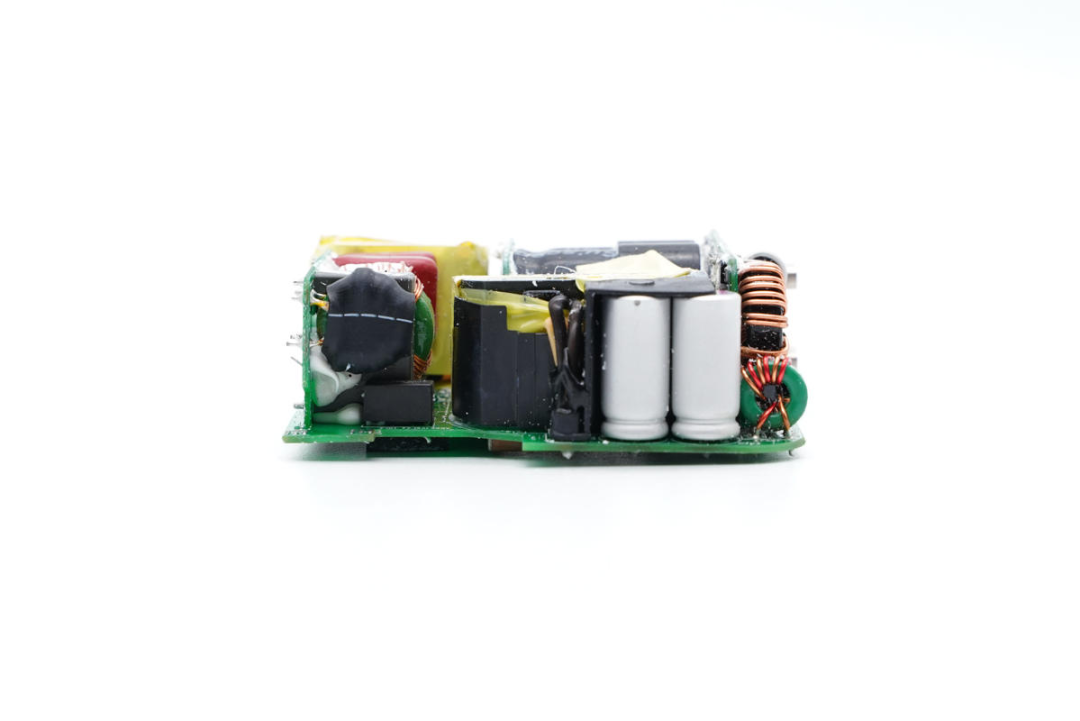

侧面一览，右端是PFC升压电感，中间两颗高压滤波电解电容焊接在小板上，顶部套有塑料壳绝缘。

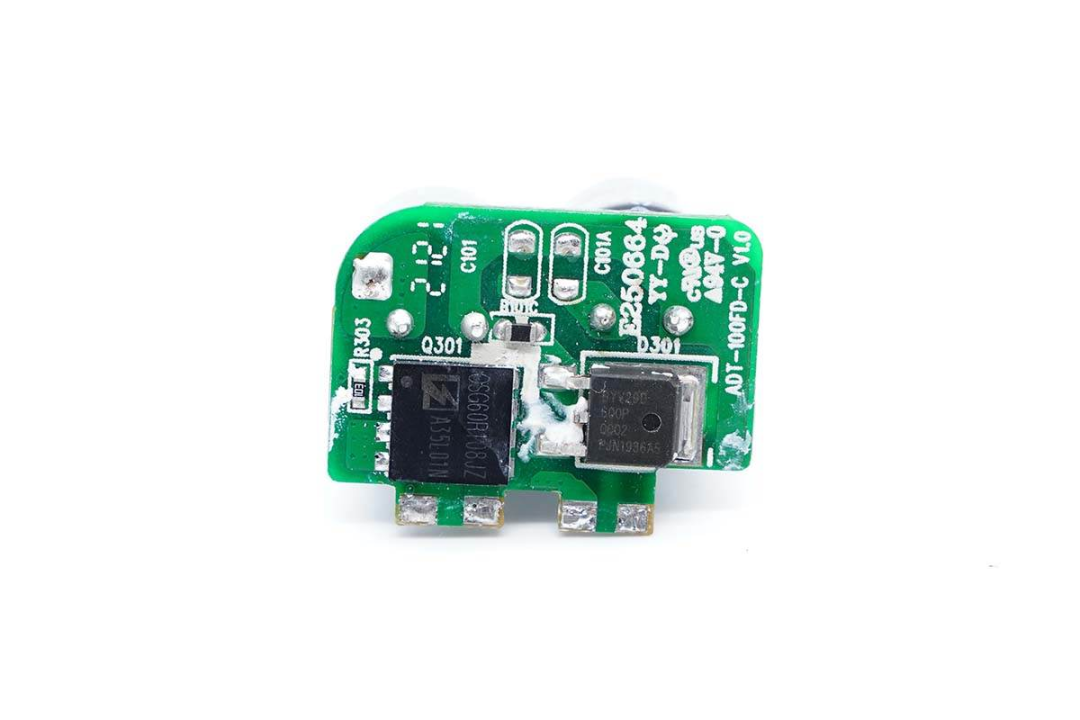

后将小板拆下，背面设有PFC升压开关管以及整流管。
PFC升压控制器为昂宝OB6566，用于功率因数校正，无需辅助线圈，支持逐周期电流限制，支持高精度可调节输出过电压保护等多种保护模式，无音频噪声运行。
昂宝 OB6566 详细资料。

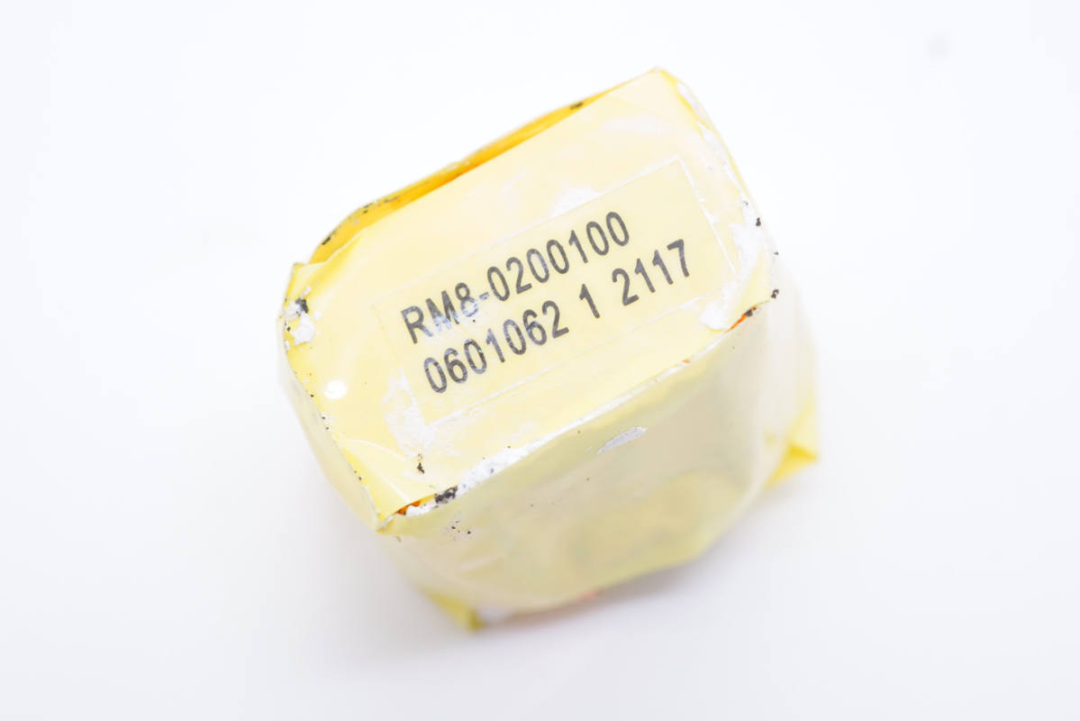

PFC升压电感特写，顶部贴有标签，采用RM8磁芯。

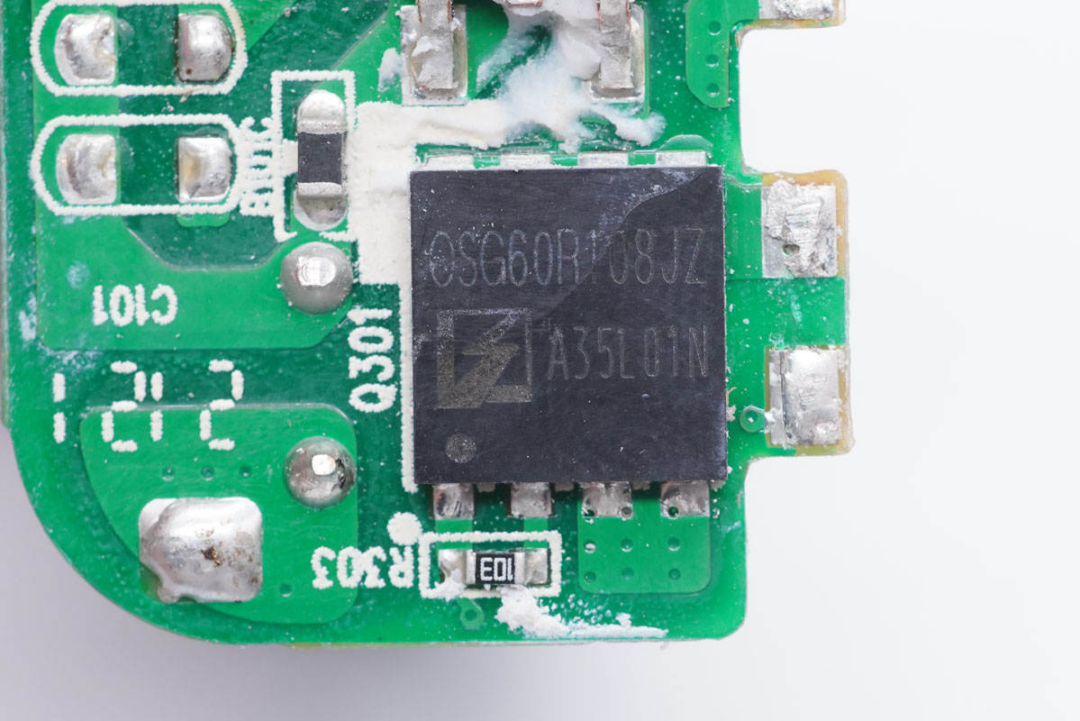

PFC升压开关管采用东微OSG60R108JZF，NMOS管，耐压650V，导阻108mΩ，PDFN8*8封装。具有极低的开关损耗，出色的稳定性和一致性。
东微OSG60R108JZF资料信息。

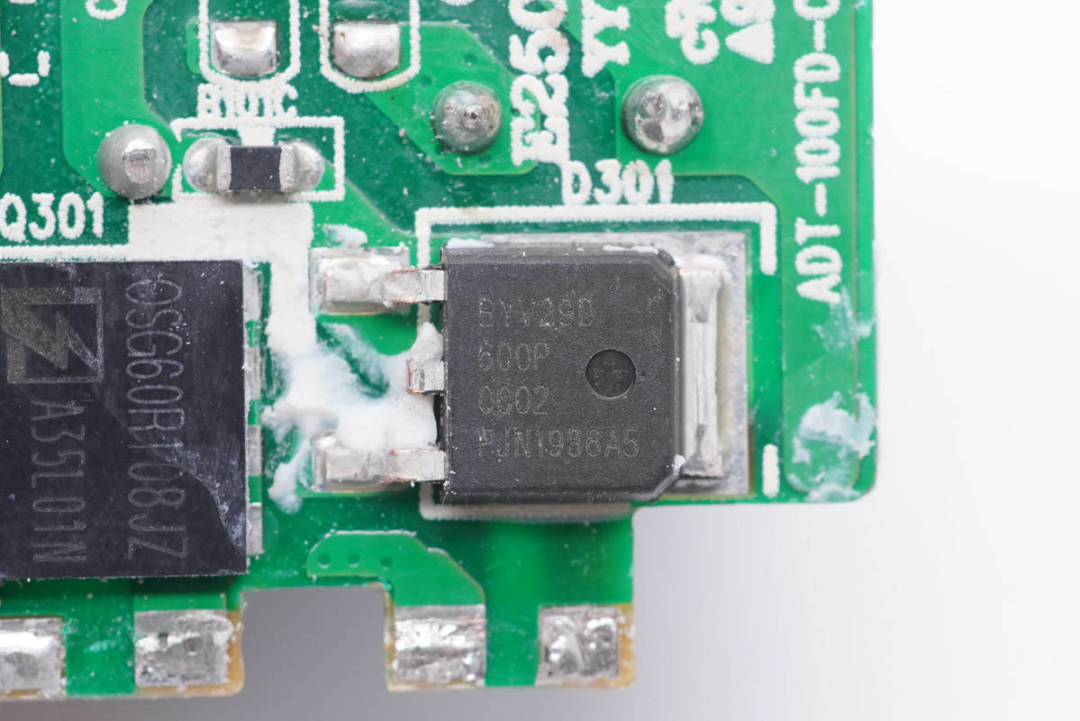

旁边是一颗PFC整流管。瑞能 BYD29D-600P，超快恢复二极管，耐压600V，正向电流9A，采用TO252封装。

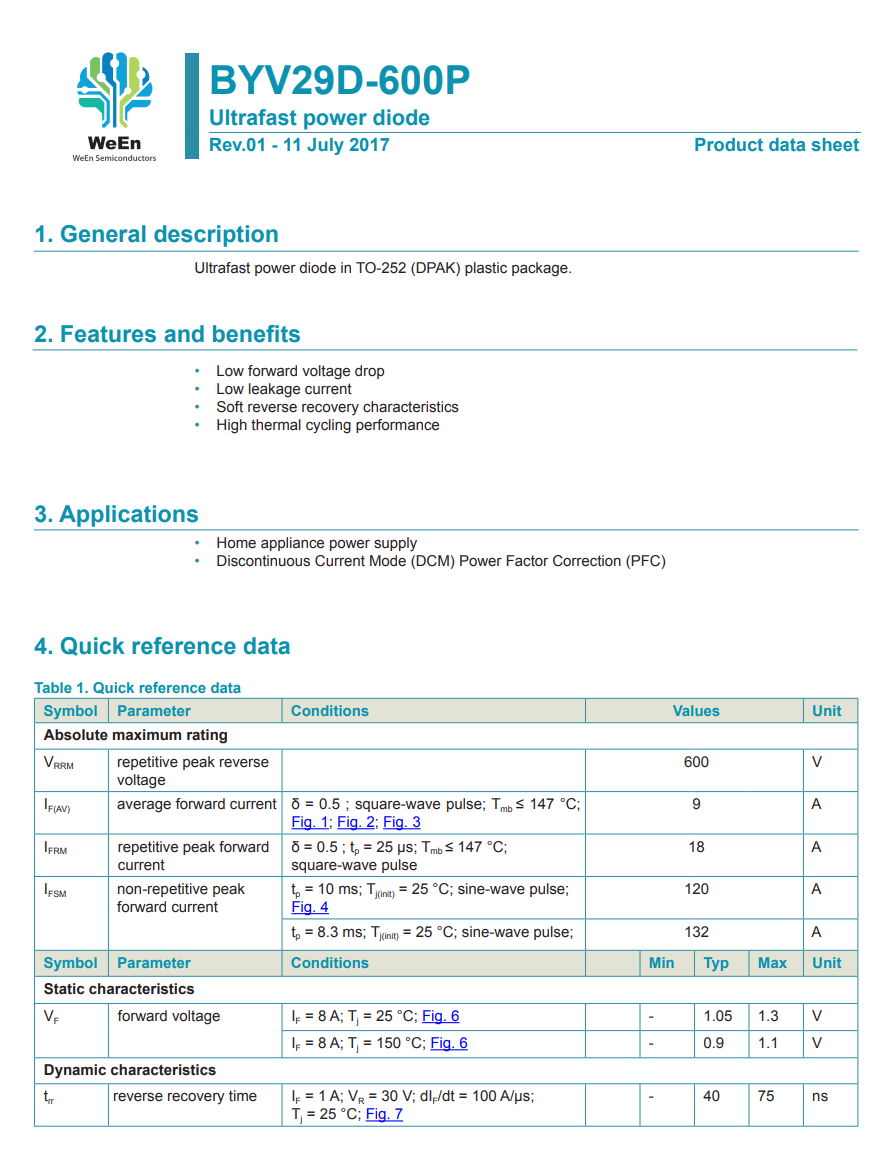

瑞能 BYD29D-600P 详细资料。
S3MBF二极管，耐压1000V，额定电流3A，用于反激准谐振RCD吸收电路。

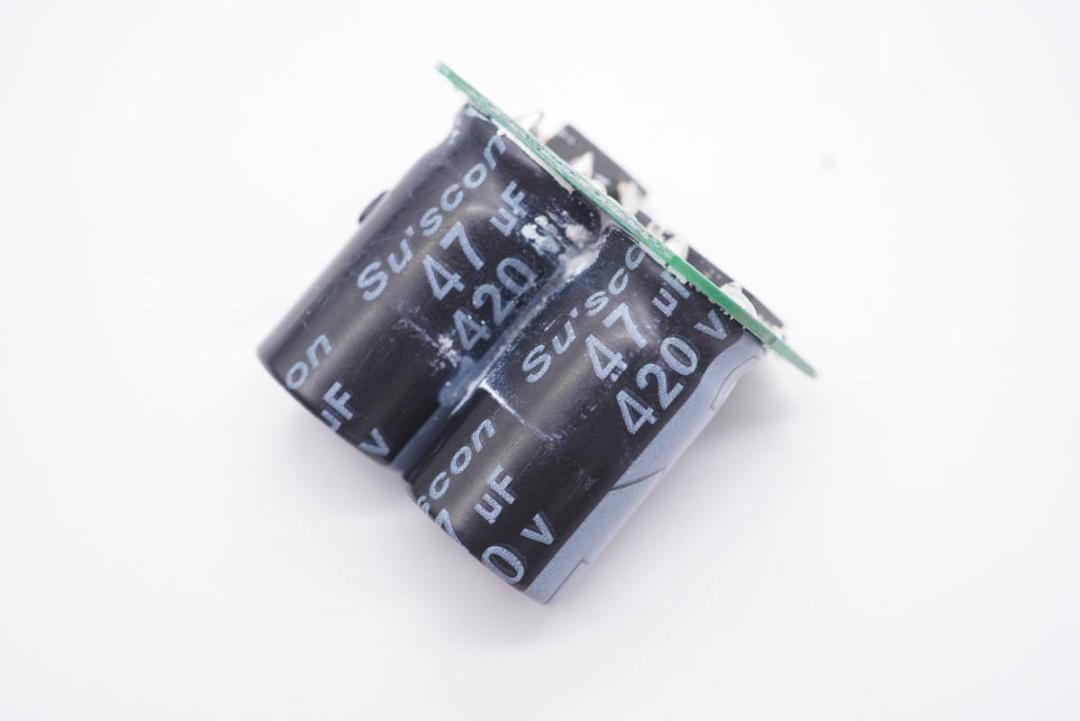

两颗高压滤波电解电容来自中国台湾SUSCON冠坤，规格都是420V 47μF。
另一侧设有变压器、两颗输出滤波固态电容，两者间有隔离板，此外最右端还有一颗输出滤波电感。

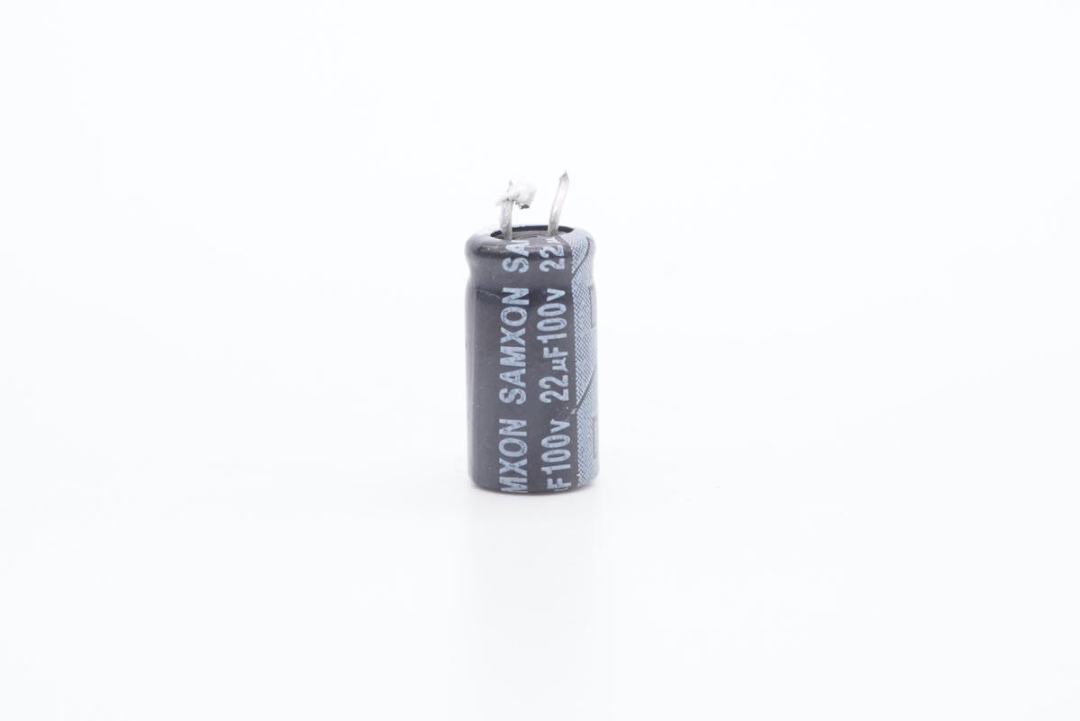

主控芯片供电电容来自SAMXON三信，规格为100V 22μF。

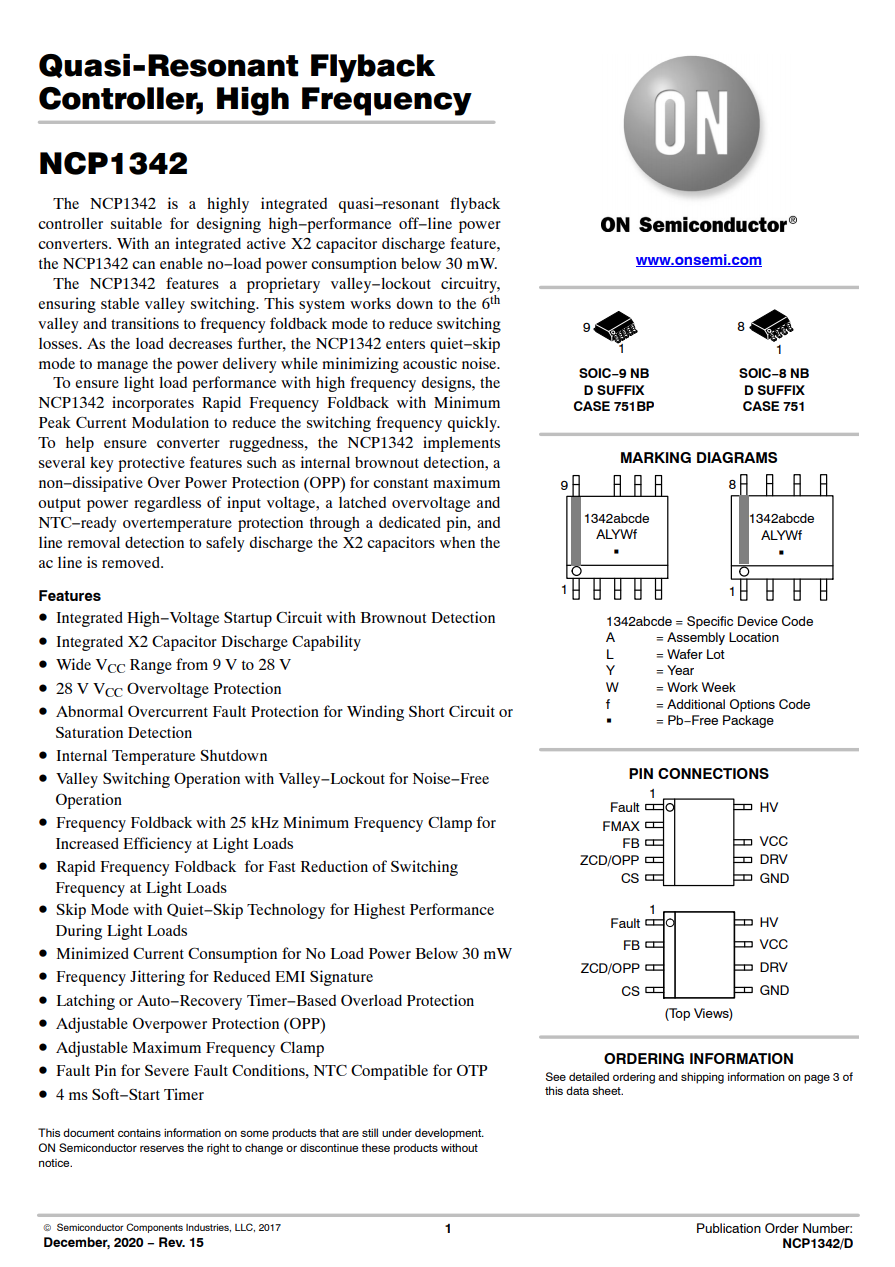

开关电源主控芯片采用ON安森美NCP1342，这是一颗高频准谐振反激初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，具有超低的待机功耗.，用于驱动英诺赛科氮化镓开关管。
充电头网通过拆解了解到，采用安森美NCP1342主控芯片的还有mophie 65W 1A1C氮化镓快充、品胜65W 2C1A氮化镓快充、即刻65W 2C1A氮化镓快充、红魔手机120W氮化镓快充、闪极90W 2C1A氮化镓快充、LG 65W氮化镓充电器、小米120W超级快充、iQOO 120W闪充充电器等。

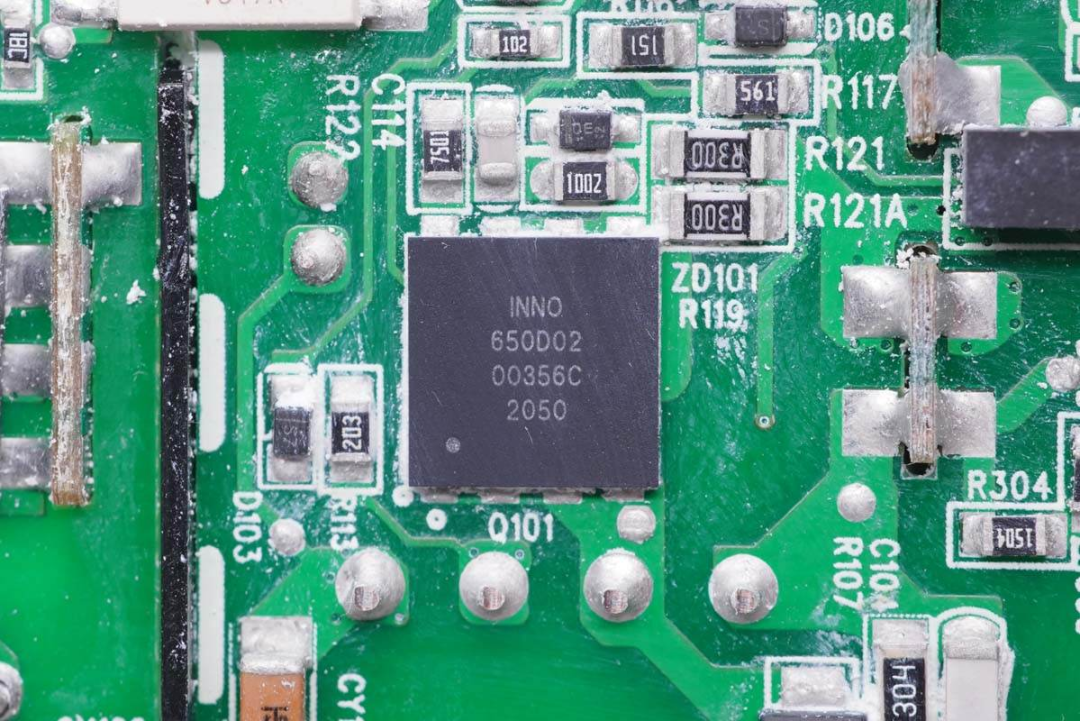

高压开关MOS管采用英诺赛科INN650D02氮化镓功率芯片，额定耐压为650V，峰值耐压750V，导阻低至0.2Ω，符合JEDEC标准的工业应用要求，支持ESD保护，支持开尔文源极。最高工作温度150℃。
INN650D02 “InnoGaN”开关管高频特性好，且导通电阻小，适合高频高效的开关电源应用，采用DFN8*8封装，具备超低热阻，散热性能好，适合高功率密度的开关电源应用。
值得一提的是，INN650D02 “InnoGaN”开关管基于业界领先的8英寸生产加工工艺，是目前市面上最先量产的先进制程氮化镓功率器件，这项技术的大规模商用将推动氮化镓快充的快速普及。

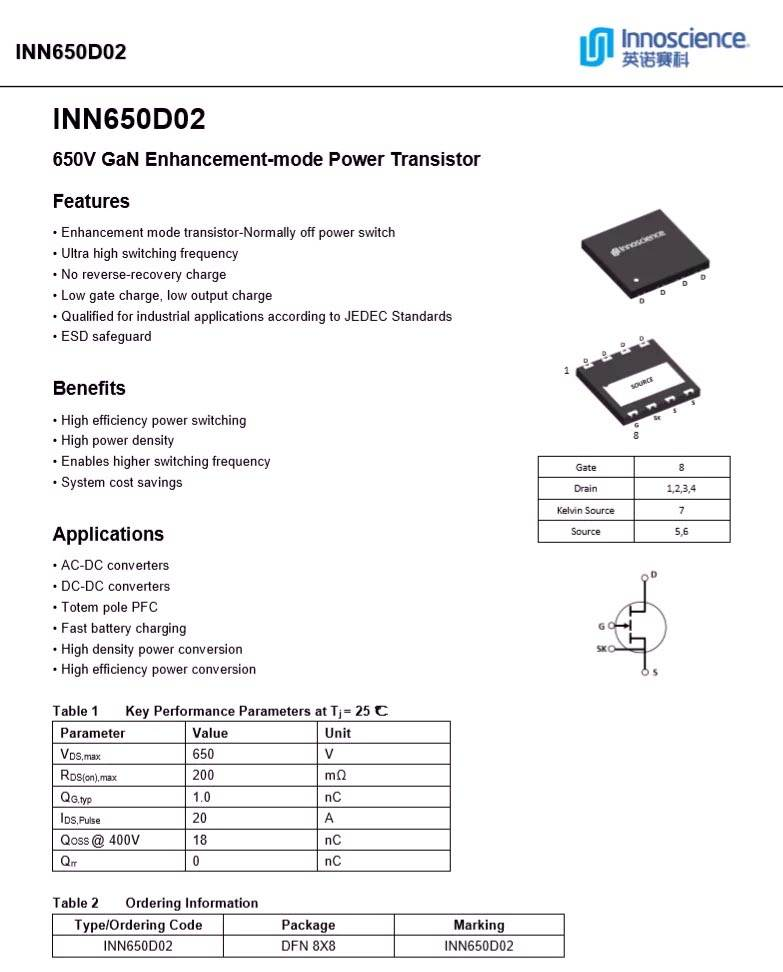

英诺赛科 INN650D02 详细资料。
充电头网拆解了解到，该氮化镓开关管还被品胜65W 2C1A氮化镓快充、红魔手机6 Pro标配120W PD氮化镓快充、尚巡120W氮化镓适配器、REMAX 100W氮化镓充电器、摩米士100W 2A2C氮化镓快充、努比亚65W USB PD氘锋氮化镓快充、飞频65W PD氮化镓充电器、魅族65W氮化镓充电器、Lapo 65W PD氮化镓快充充电器、ROCK 65W 2C1A氮化镓快充等多款产品采用，芯片质量获得市场认可。

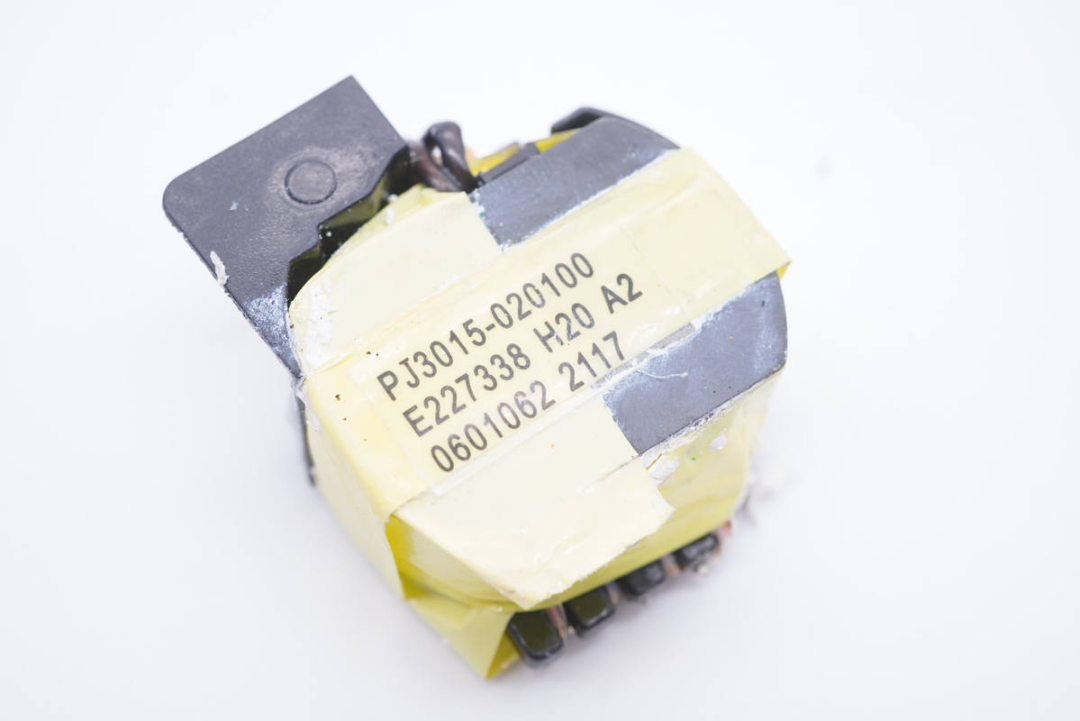

变压器特写。
两颗CT 1018光耦，分别用于反馈输出电压和其他保护功能。

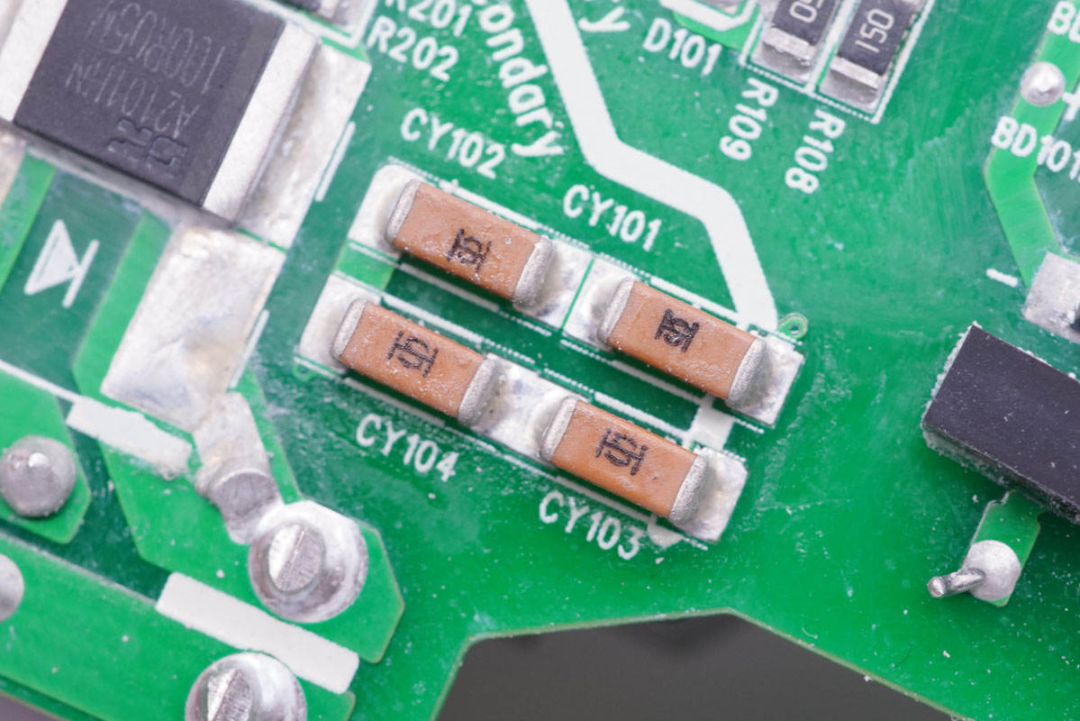

四颗贴片型Y电容特写，两串两并。
另外两颗贴片Y电容特写。

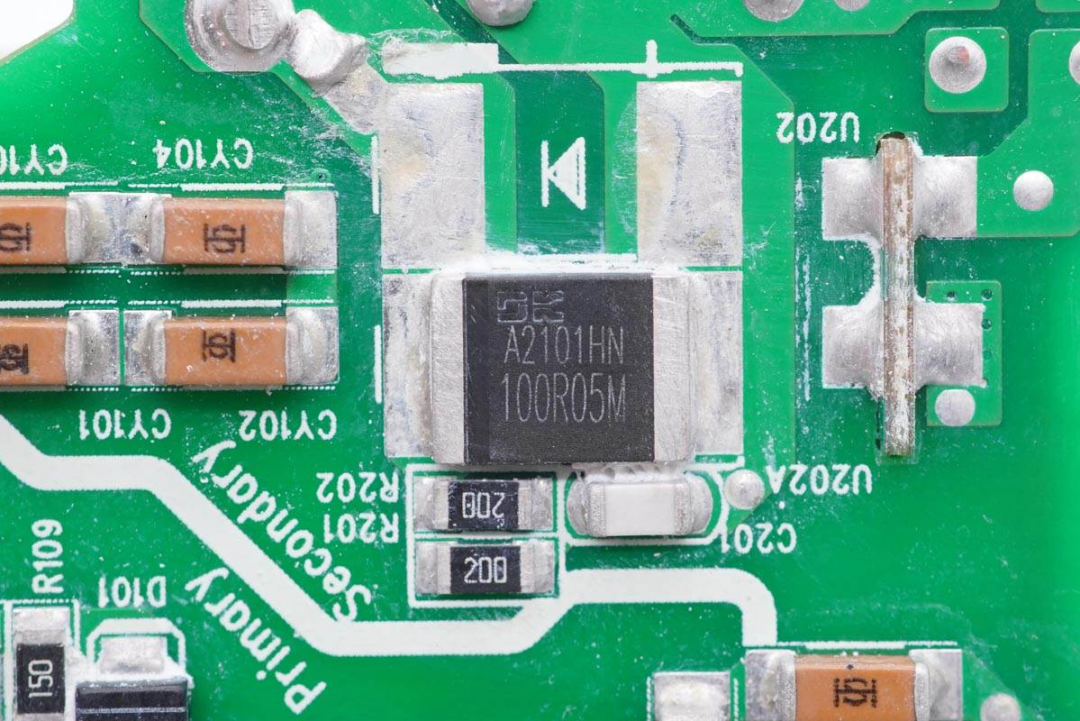

东科高性能双引脚同步整流芯片DK5V100R05M，采用SM-10封装， 只有A、K两个引脚，分别对应肖特基二极管PN管脚。芯片内部集成了100V功率NMOS管，可以大幅降低二极管导通损耗，提高整机效率，可取代或替换目前市场上等规的肖特基整流二极管。

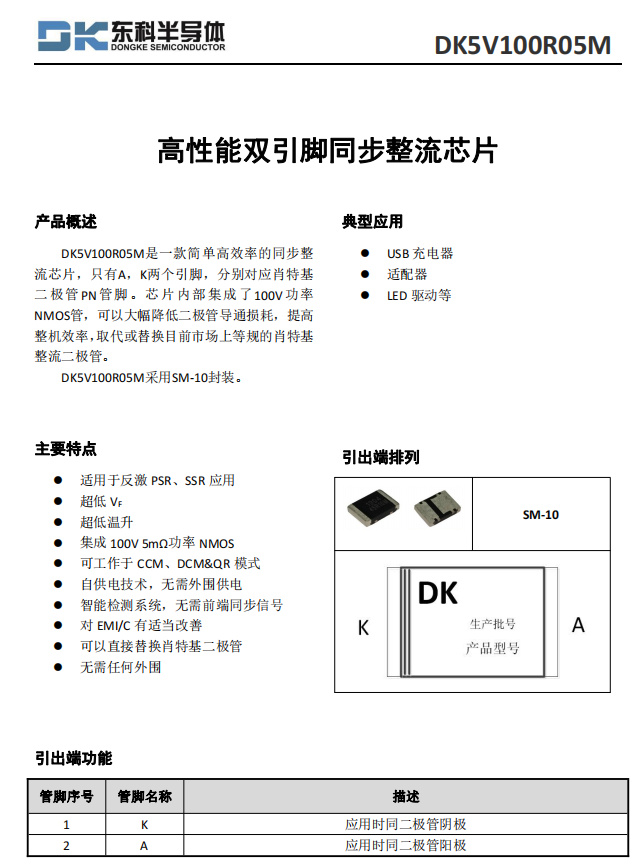

东科 DK5V100R05M 资料信息。
充电头网拆解了解到，东科的同步整流芯片此前已被京东京造18W PD快充、邦克仕18W PD快充、倍思30W USB PD双口充电器、摩米士18W PD充电器、绿巨能18W PD快充、万魔双口30W PD充电器等数十款产品采用过。

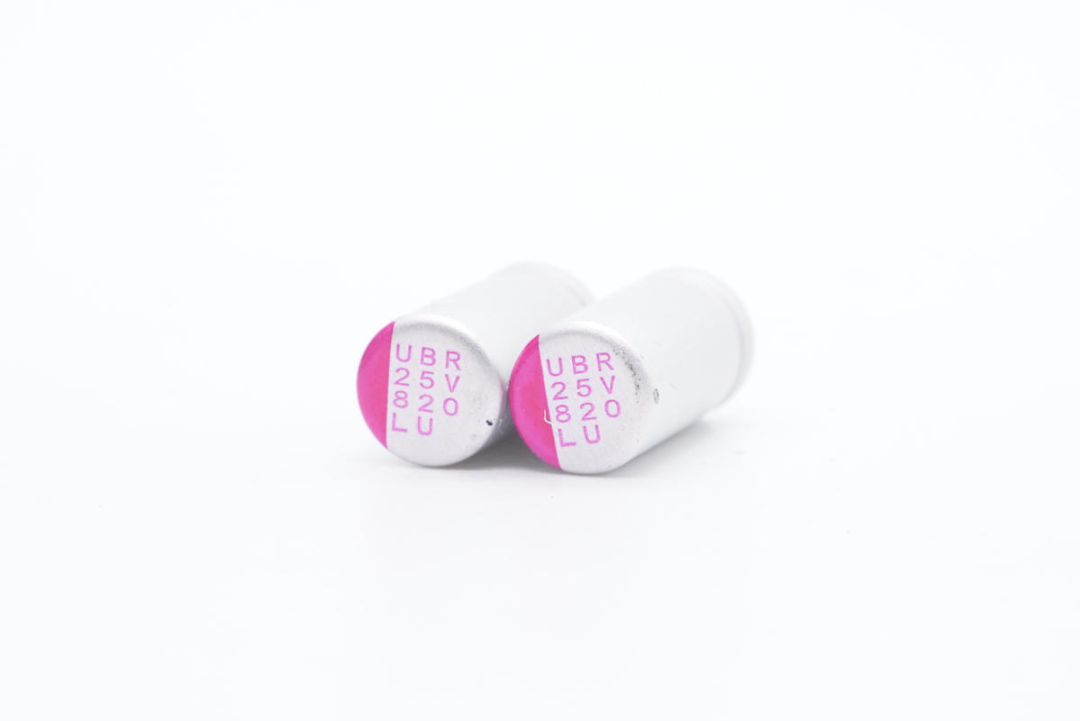

两颗输出滤波固态电容特写，规格都是25V 820μF。
滤波电感特写。

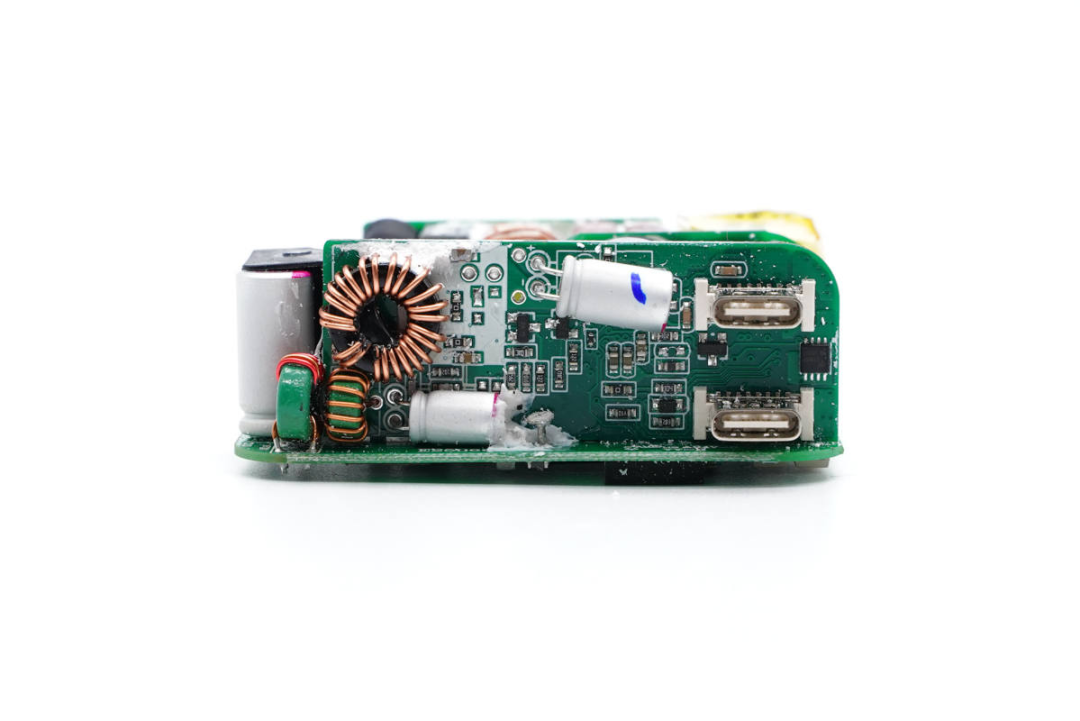

输出端设有一块二次降压小板。

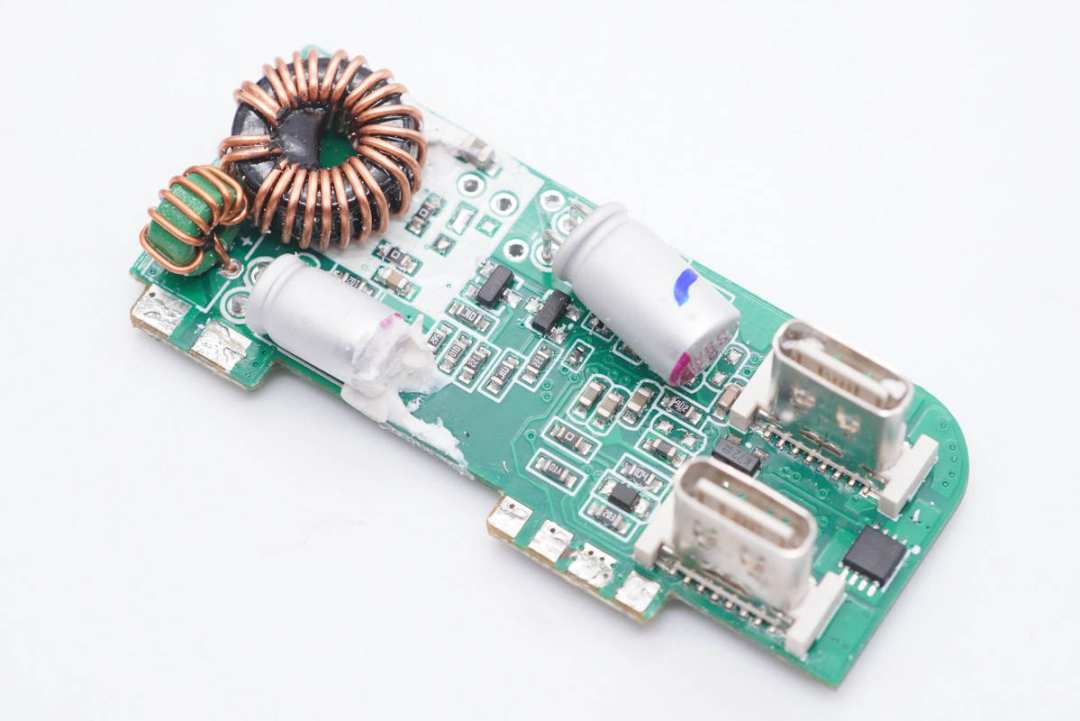

板子正面设有降压电感、滤波电感、电容以及USB母座。

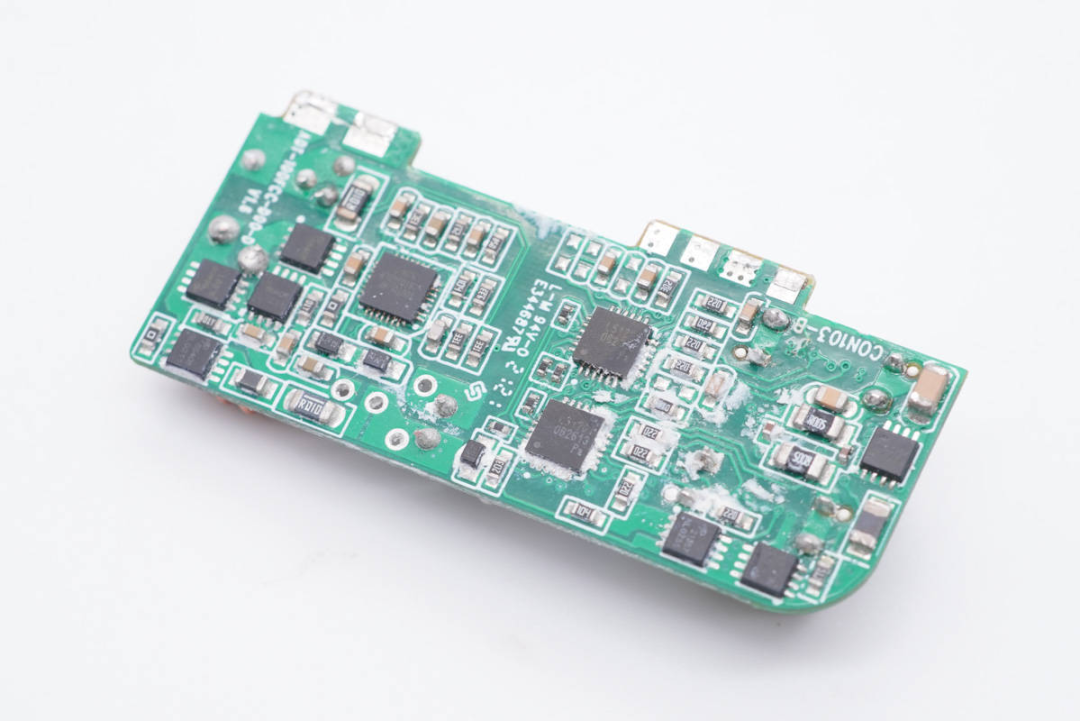

小板背面，左侧是同步升降压控制器与四颗MOS管组成的二次调压电路，中间是两颗协议芯片，右端有三颗输出保护管。

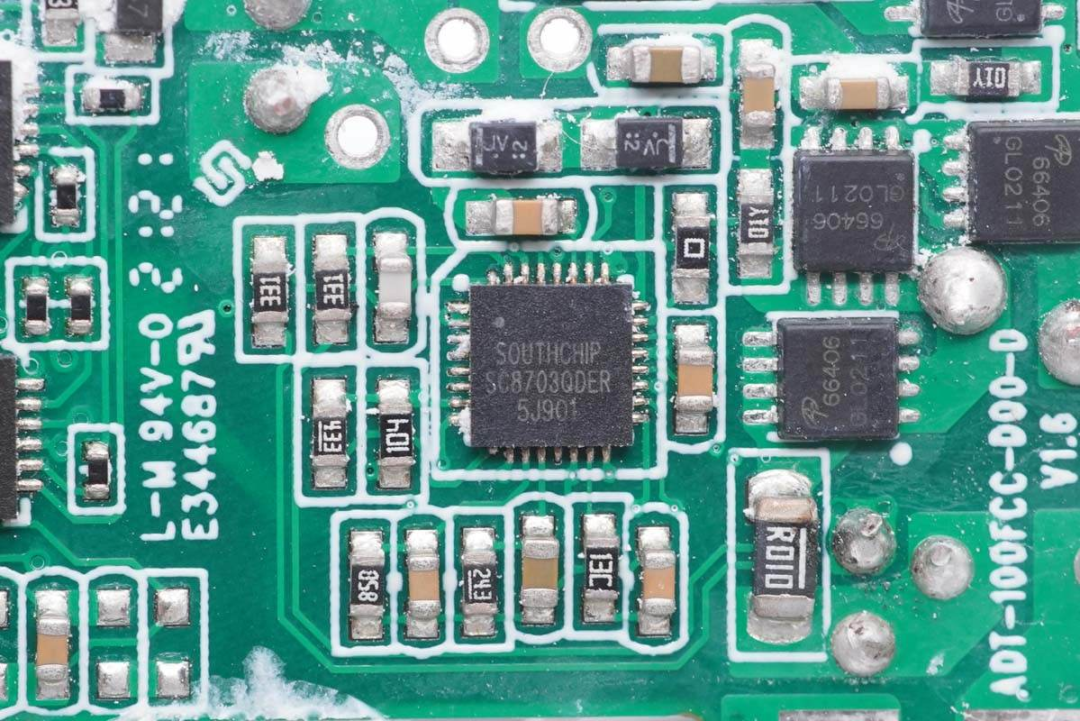

南芯SC8703是一颗同步4管升降压控制器。不管输入电压是低于、高于或者等于输出电压，它都可以实现输出稳压。其拥有超宽范围输入输出电压，支持2.7V-29V的应用范围，满足客户的不同需求。
SC8703同时采用业界领先的10V驱动器电压，充分利用外置功率管以达到最高的转换效率。采用电流模式控制升压，降压或者升降压，并可用外部电阻调节开关频率以及输入输出限流值，最大限度地在满足不同应用需求的同时简化设计。
SC8703支持包括输入限流，输出限流，动态输入功率调节， 内部最高电流限流，输出过压保护，短路保护以及过温保护等 一系列保护功能以确保系统能适应各种异常情况。采用32脚4x4 QFN封装。

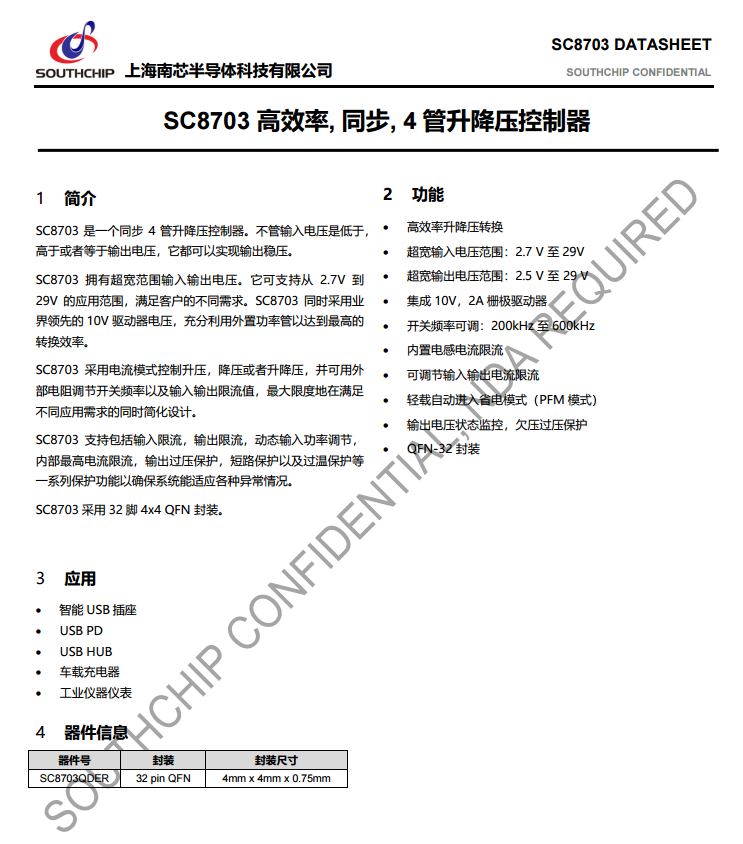

南芯 SC8703 资料信息。
外挂四颗AOS万代AONR66406用于输出同步整流升降压，NMOS管，耐压40V，DFN 3x3 EP封装。
AOS AONR66406资料信息。

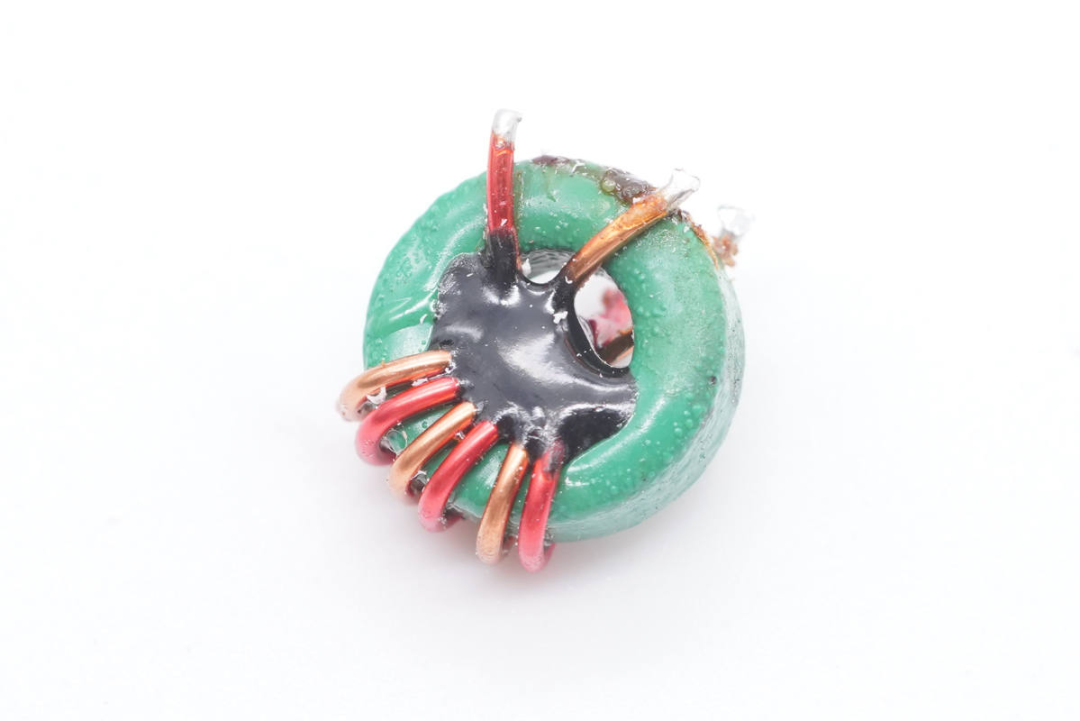

磁环电感特写，双线并绕，打胶固定。
二次升降压输出滤波电感。
升降压输出滤波固态电容，规格为25V 100μF。
另一颗固态滤波电容规格为25V 220μF。

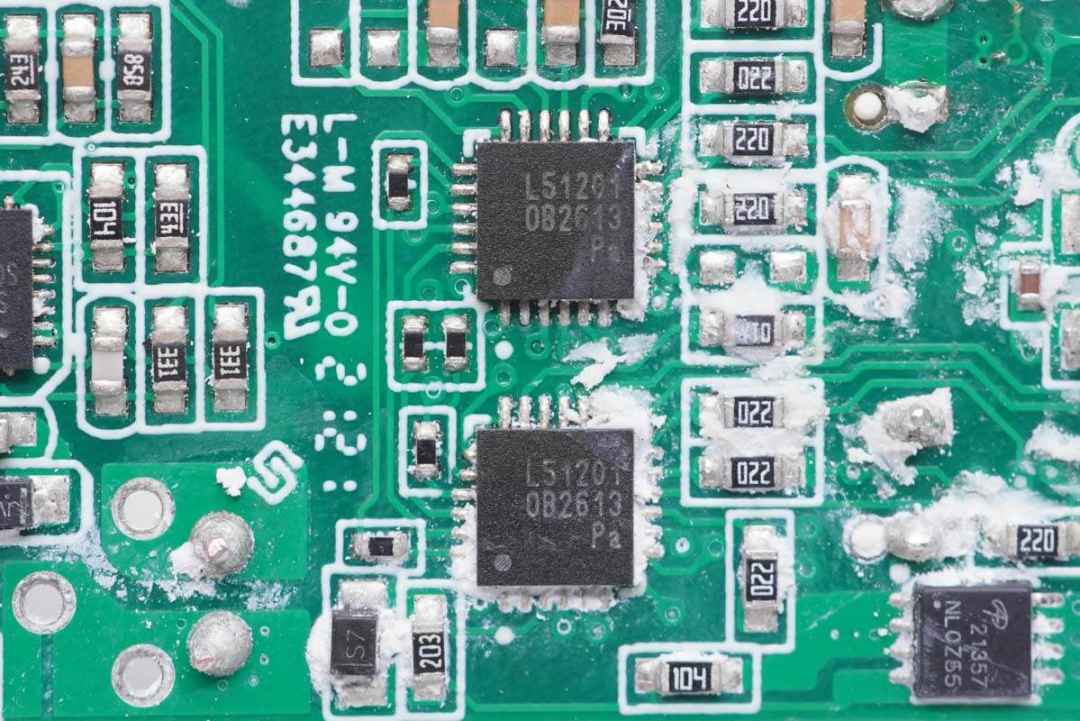

两个C口的协议芯片均采用的昂宝OB2613，用于支持PD协议和输出电压反馈调节。OB2613是昂宝电子开发的一款高精度高集成度的USB PD控制器， 已于2018年11月获得USB-IF的PD3.0+PPS认证，并于2018年12月通过高通QC4+的测试认证。
昂宝OB2613符合USB PD3.0 V1.1规范，支持PPS模式，支持QC4/4+、BC 1.2协议、MTK PE+ 、华为FCP协议、APPLE 快充识别、三星快充识别等。通过预留的GPIO设置可支持A+C口双口快充设计，极具成本优势。
其提供宽范围的VDD工作电压区间，使得客户使用传统变压器设计并免于使用LDO稳压线路给PWM芯片供电，同时其独有的环路自适应技术可完全应对USB PD应用的输出宽范围变化的要求。凭借雄厚的技术实力和品牌优势，目前OB2613方案已经在Dell、Lenovo等一线大厂实现量产。
充电头网了解到，采用昂宝OB2613协议芯片的产品还有征拓20W迷你PD快充充电器、绿联20W PD快充充电器、万旅3A1C 45W PD旅行转换插座、罗马仕65W PD氮化镓充电器、公牛18W PD快充充电器、联想YOGA 65W USB PD快充充电器、网易智造18W USB PD快充充电器等产品。同时，昂宝也是业内为数不多的能提供AC-DC全套电源解决方案的厂商，其芯片已获得数十款电源配件产品采用。

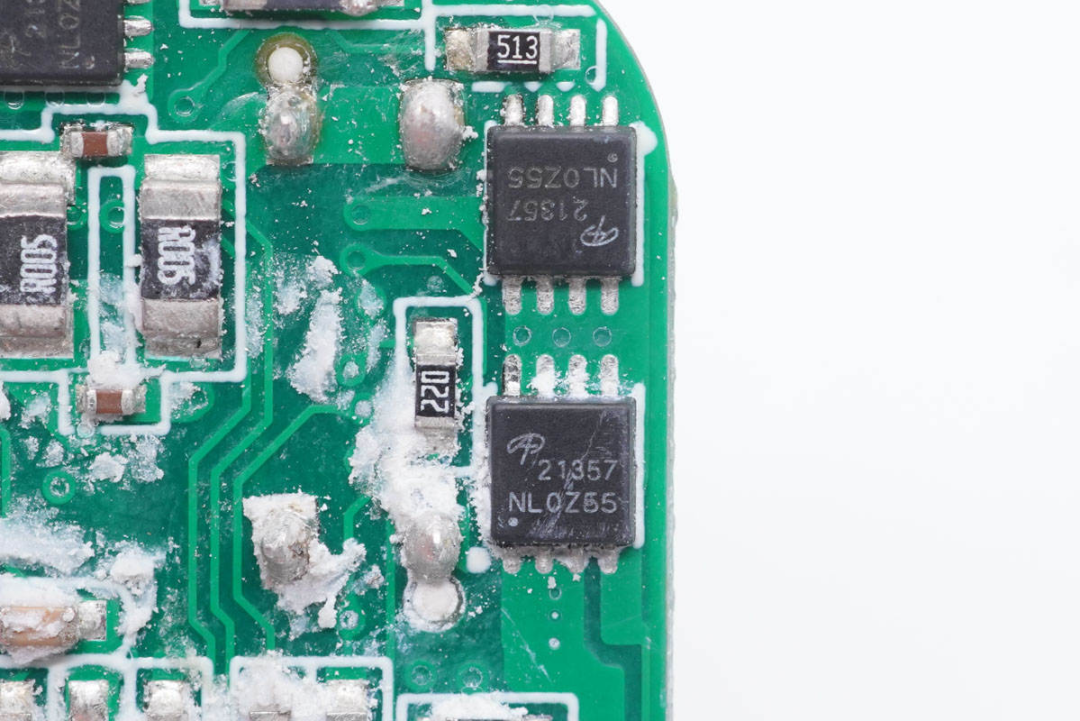

每个接口还都配有两颗AOS万代AONS21357进行切换实现双口盲插，耐压30V，DFN5x6封装，这两颗是C2口的。

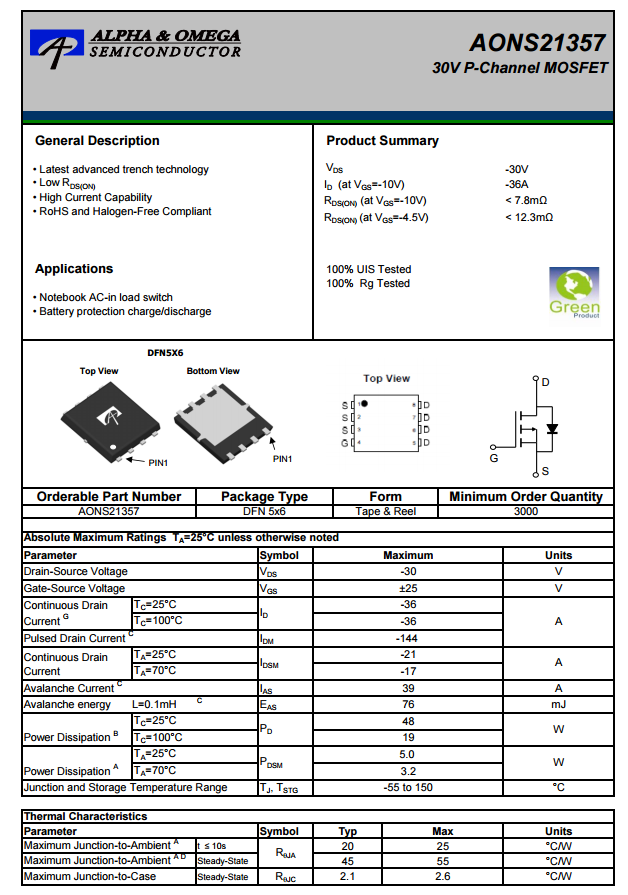

AOS AONS21357资料信息。

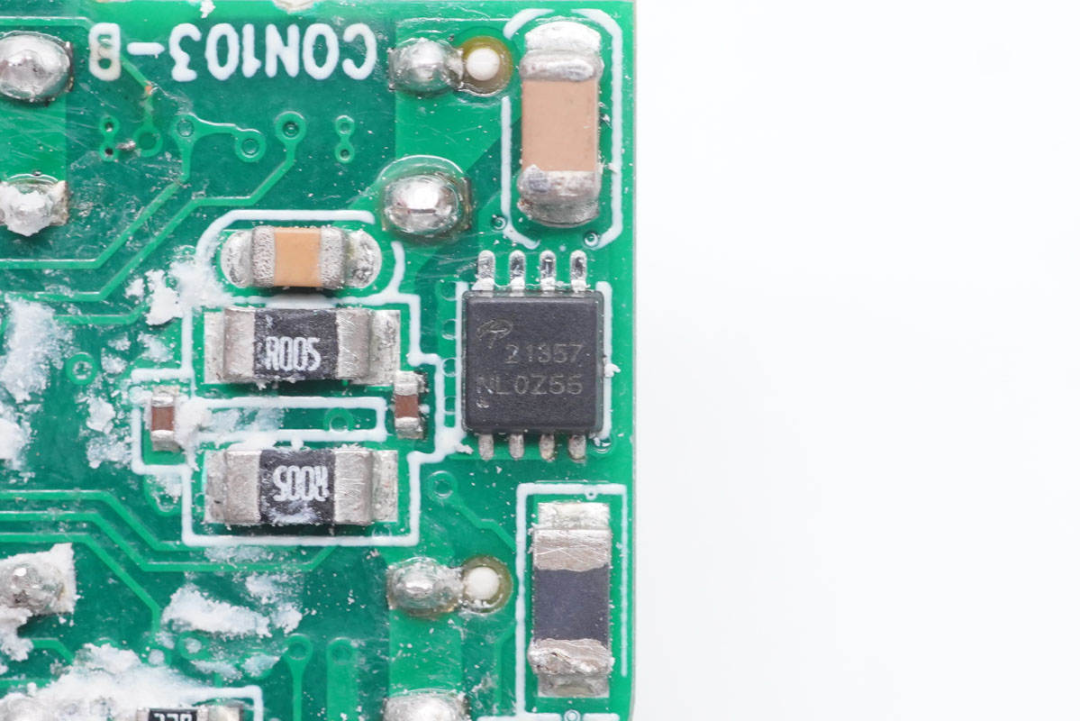

C1口的AONS21357保护管特写。
另一颗在正面。

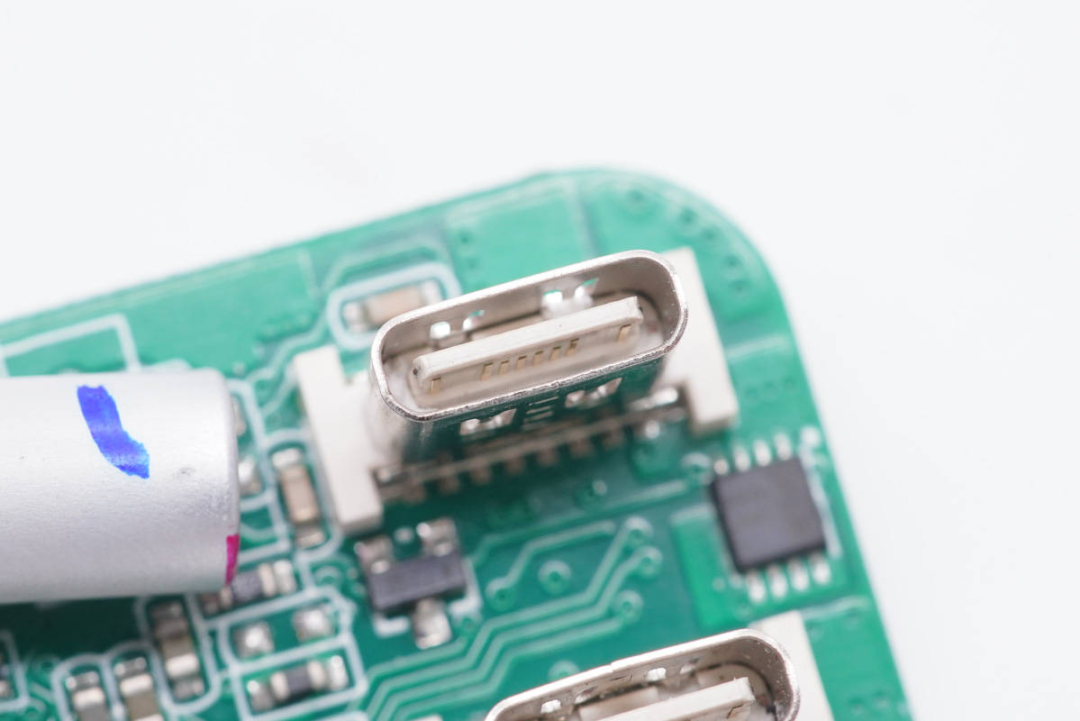

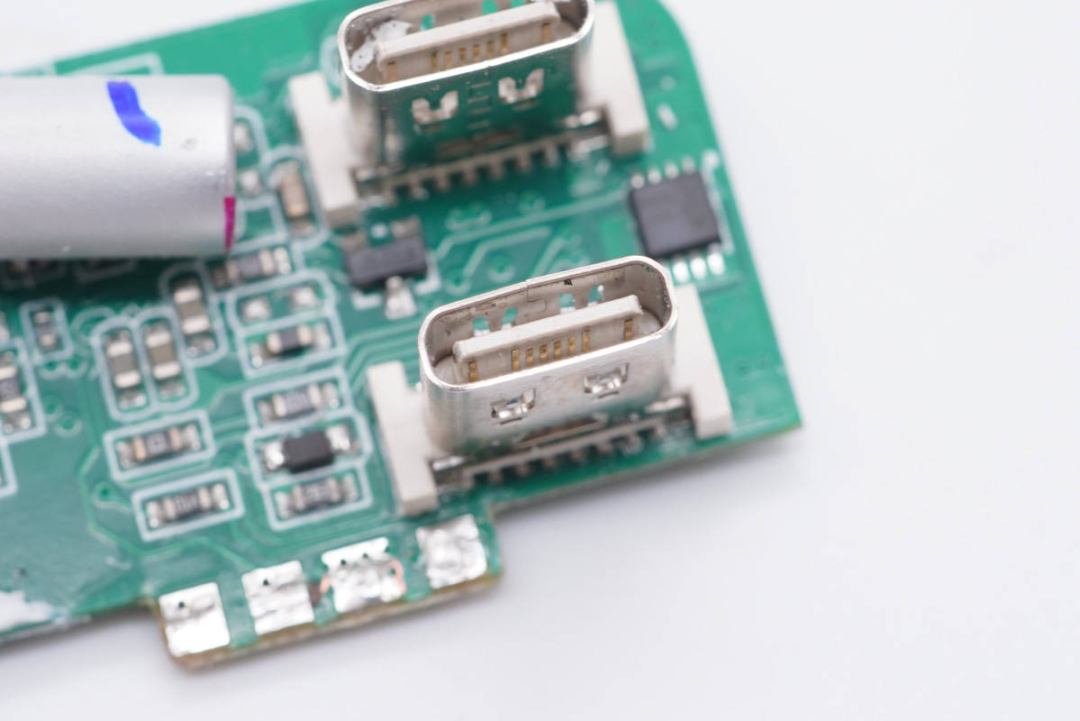

USB-C1母座特写。
USB-C2母座特写。

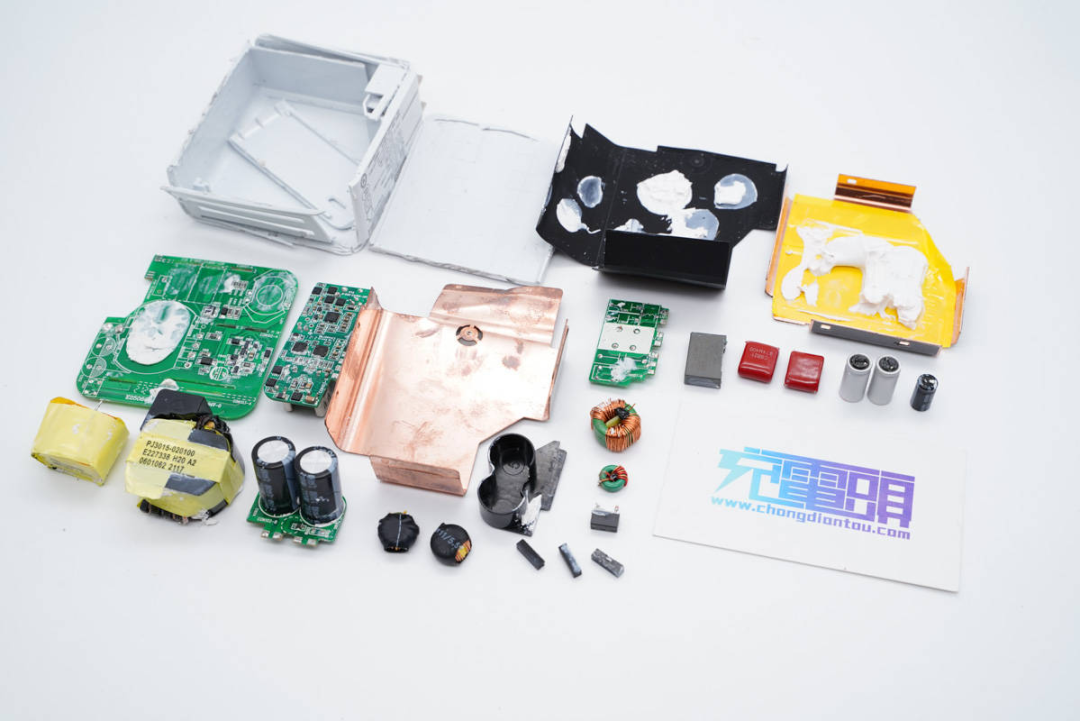

全部拆解完毕，来张全家福。
充电头网拆解总结
联想小新CC100W氮化镓充电器为灰色配色，机身哑光和亮面结合设计，加上直角与弧面过渡的端角设计，整体形象也显得很独特。配备折叠插脚携带方便，两个C口均支持最大100W快充，总功率也是100W，支持QC、FCP、PE和PD快充协议。清新的外观、便携、大功率、多设备充电均是其优点。
充电头网通过拆解了解到，充电器模块打胶帮助导热，同时外面覆盖纯铜散热片，并在散热片上贴有石墨导热贴纸，层层导热，可见设计之初对产品散热性能非常重视。其次是元器件布局层次清晰，前中后均设有小板，内部空间利用率高。
进一步拆解发现，充电器PFC电路采用昂宝OB6566搭配东微的MOS管组成。开关电源电路由安森美NCP1342搭配英诺赛科INN650D02氮化镓功率芯片，以及东科高性能同步整流芯片DK5V100R05M组成。输出端两个C口均采用的昂宝OB2613协议芯片控制输出电压，不过C1口可调电压，C2口额外配置南芯SC8703同步升降压电路进行二次升降压输出。
