拆解报告：麦多多A to C数显快充线
----- 充电头网拆解报告 第1714篇 -----
充电器这类商品，充电时的功率大小是看不见也摸不着的，只能通过总体的充电时长来做个大概的判断。这就会出现一种奇妙现象，即便官方给出支持某某功率快充，要是不能亲身确认一下的话，很多人心里就会纠结得不行。
但绝大部分消费者没有像充电头网这样的测试条件，想要了解自己购买的充电器充电功率还真不是个简单的事。面对这种情况，Mcdodo麦多多近期推出了数显快充线，有黑色和银色款式，同时涵盖A to C和C to Lightning两类线材，满足安卓和苹果手机用户实时观测充电功率的使用需求。下面充电头网就对麦多多A to C数显快充线进行详细拆解，看看做工如何。
一、麦多多A to C数显快充线外观

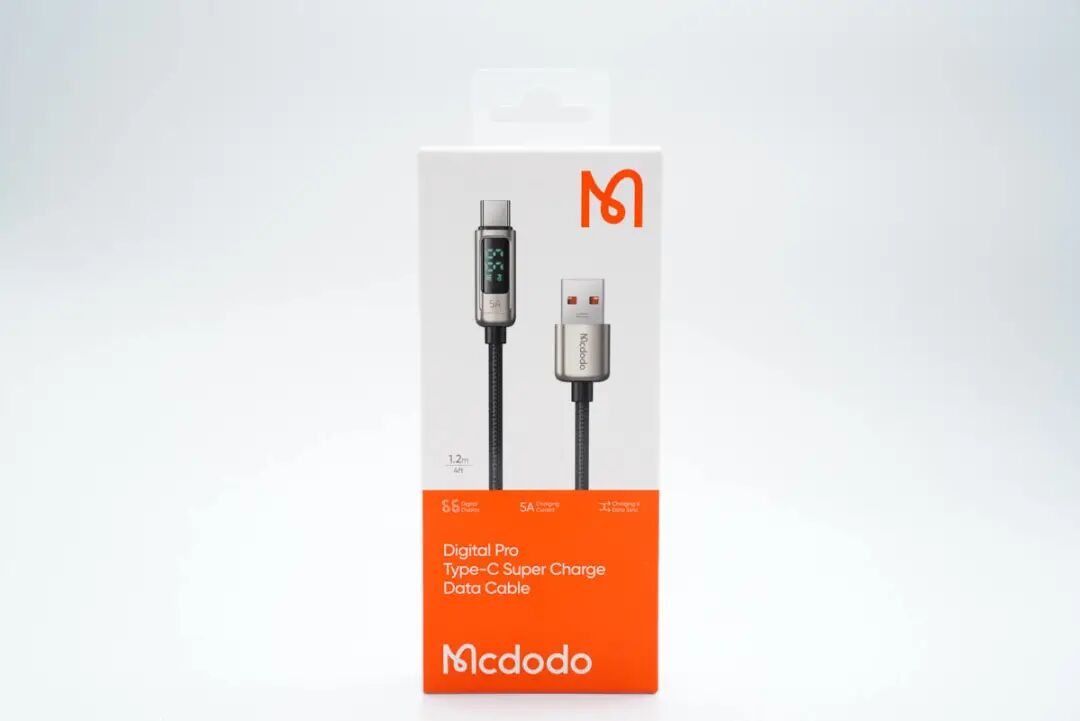

包装盒橙白配色，正面印有麦多多品牌、线缆外观图、名称和特性等。
背面印有产品特性描述，通过了CE和RoHS认证，此外贴有合格标签。
线缆支持华为SCP、三星AFC、OPPO VOOC、VIVO和小米QC2.0/3.0/4.0快充，最大支持5A电流。

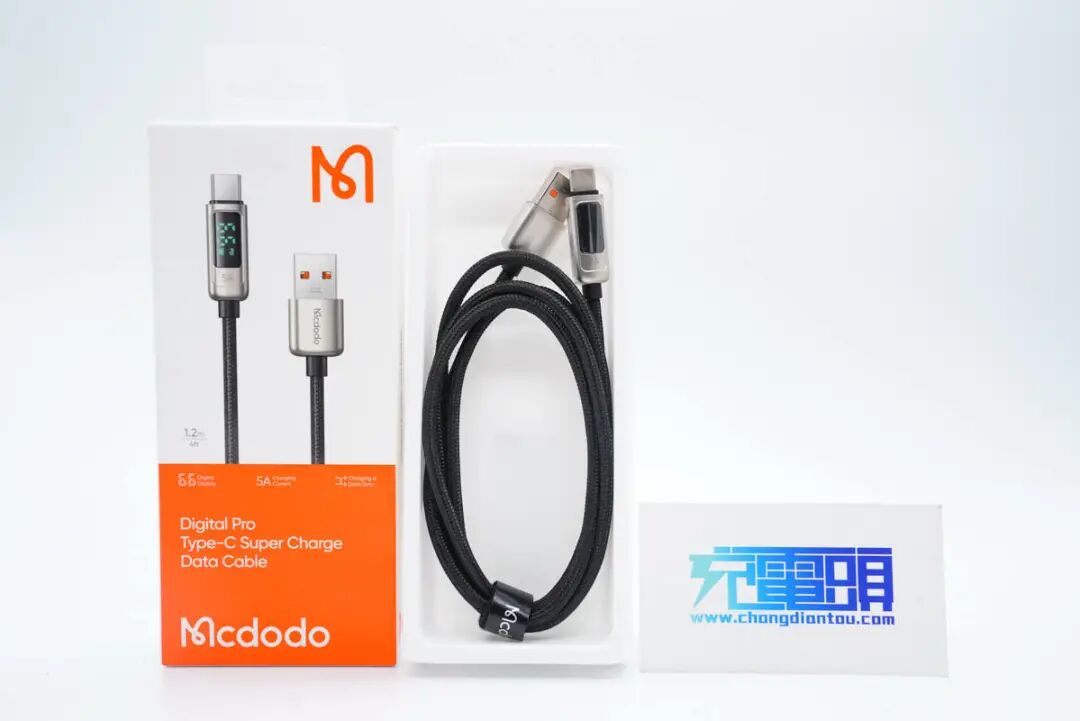

包装内仅有数据线。
麦多多这款线缆有黑色和银色两个版本，使用扎带捆扎整理，方便用户收纳整理，不容易散乱。
线头金属壳采用高纯度锌合金材质，一体成型制作工艺，耐腐蚀、耐磨损，线头边角圆润使用不硌手。A头外壳上有Mcdodo品牌。

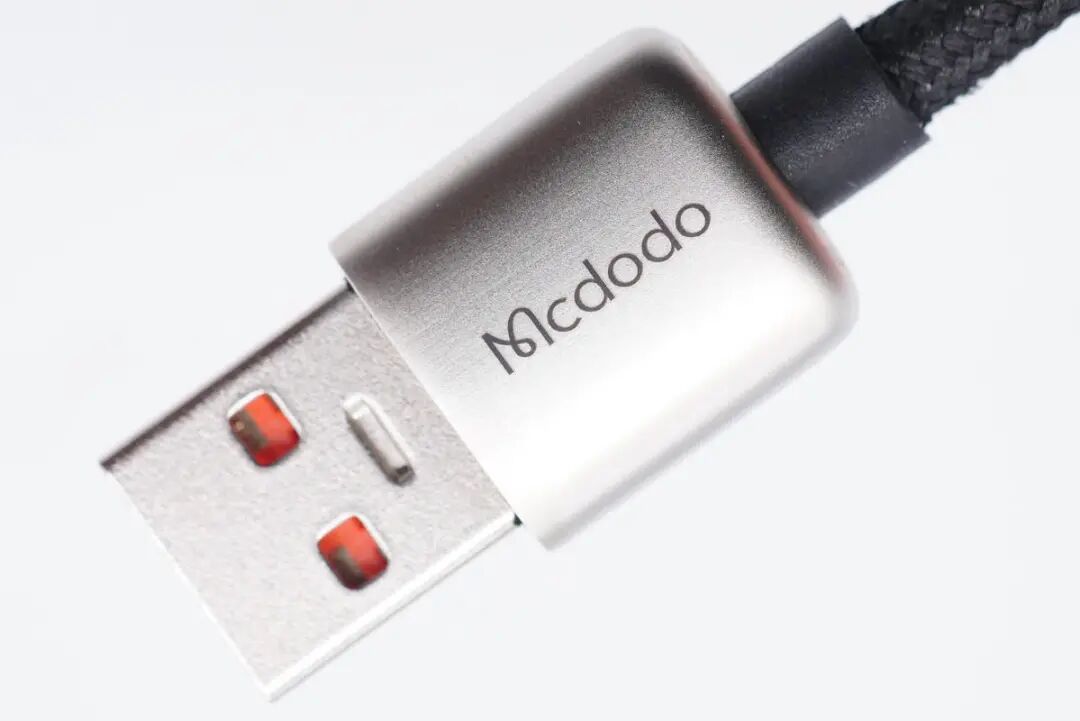

USB-A公头正负极加宽来通过大电流，中心有特殊触点。
USB-C线头也是一体成型锌合金外壳，并配有高清数显屏，旁边有5A字样，表明线缆支持5A大电流传输。
USB-C公头特写，非全PIN设计。

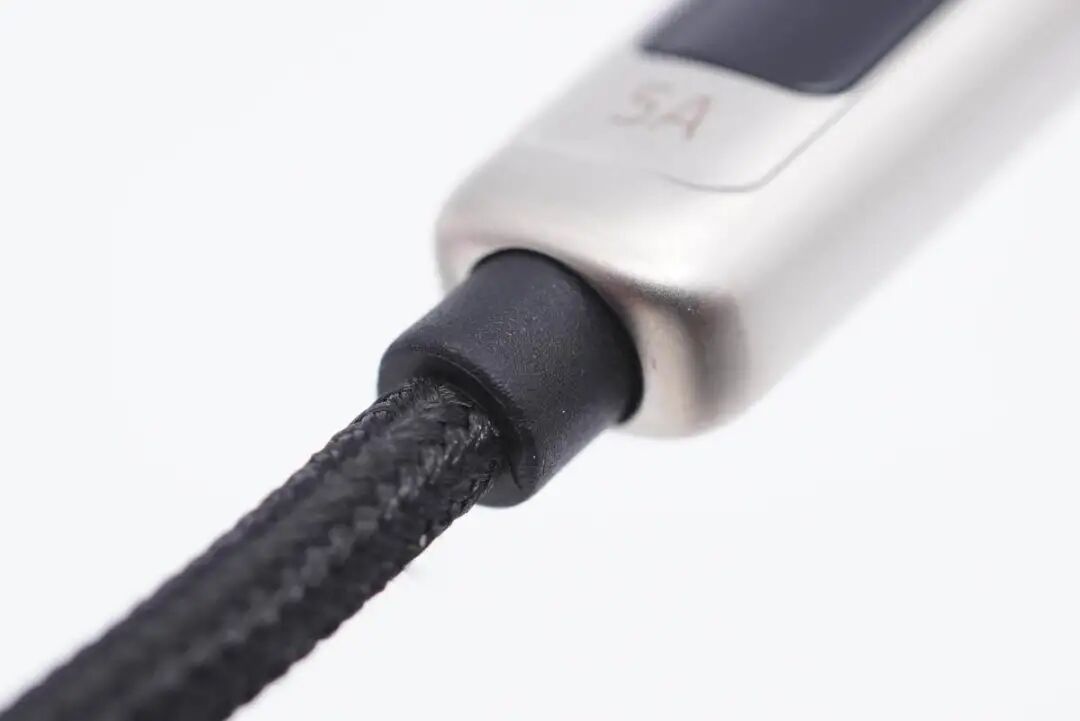

线缆两端均作了抗弯折处理。

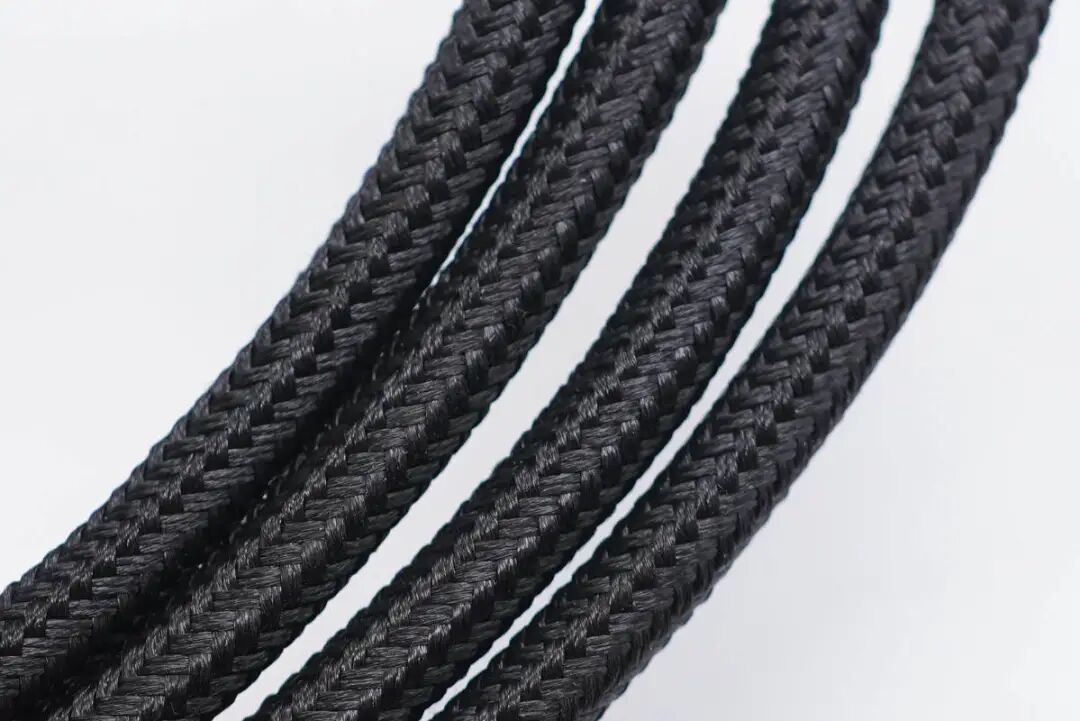

线身特写，编织外衣整体光滑无毛刺。
线材端到端的长度约为128cm。（纯线身长度120cm）

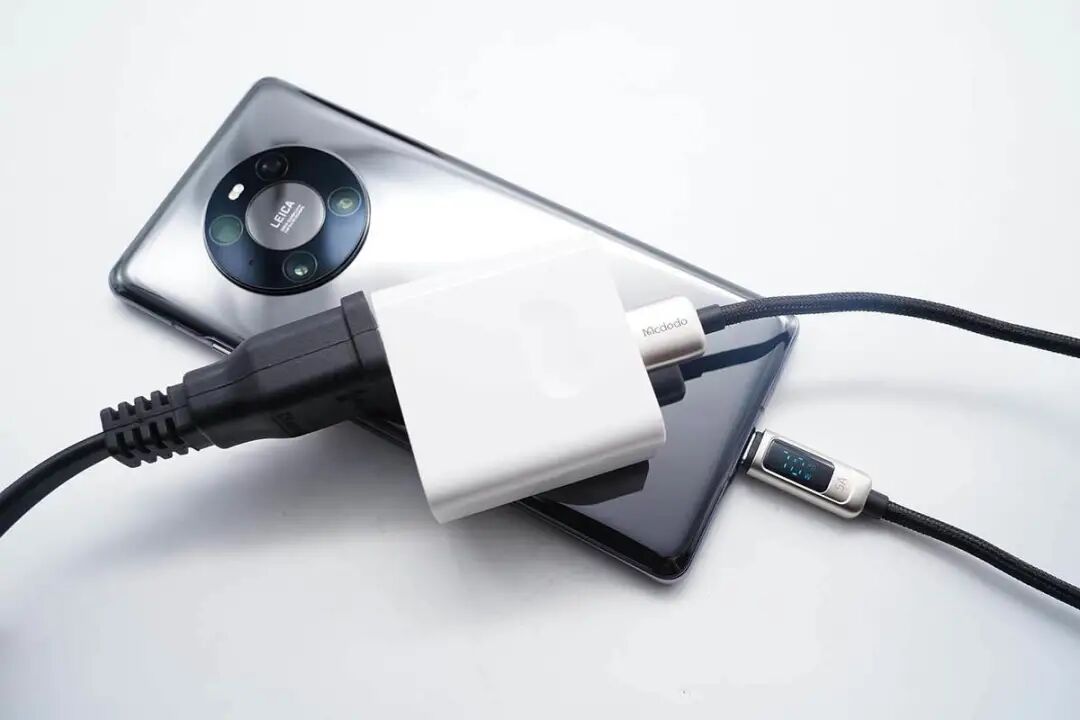

使用华为66W超级快充充电器为华为Mate40 Pro充电，数显屏上显示此时的充电功率为70W。
二、麦多多A to C数显快充线拆解

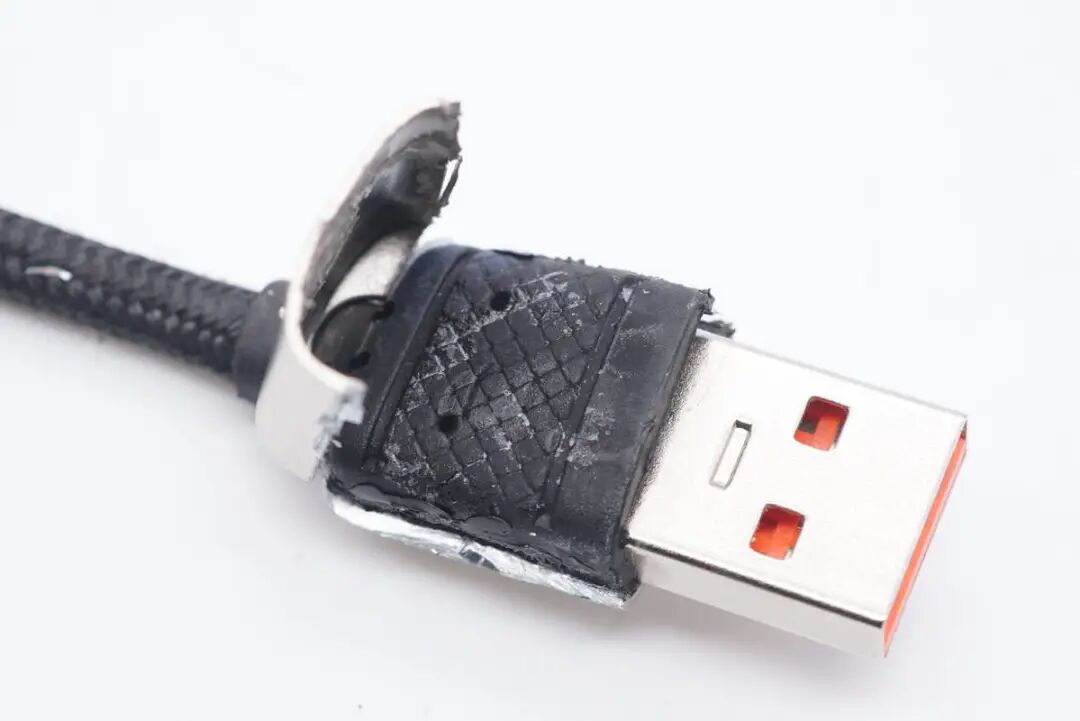

将USB-A线头金属壳切割开，内部填充硬封胶。
去掉硬封胶便可以看见PCB小板。

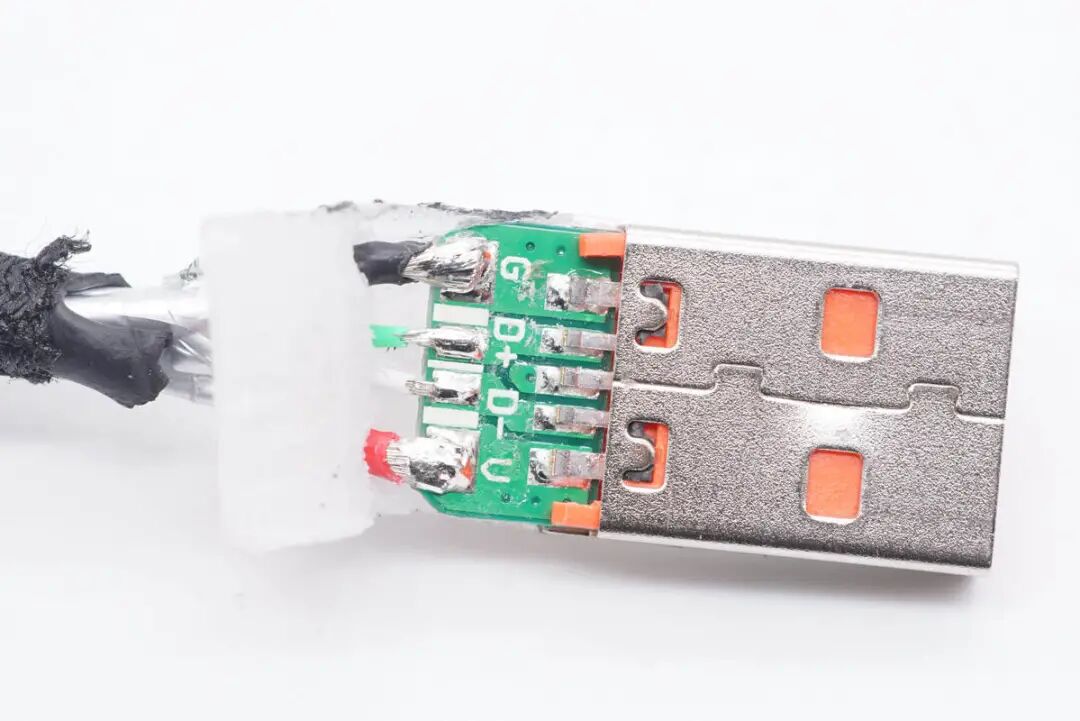

线芯焊接牢固。

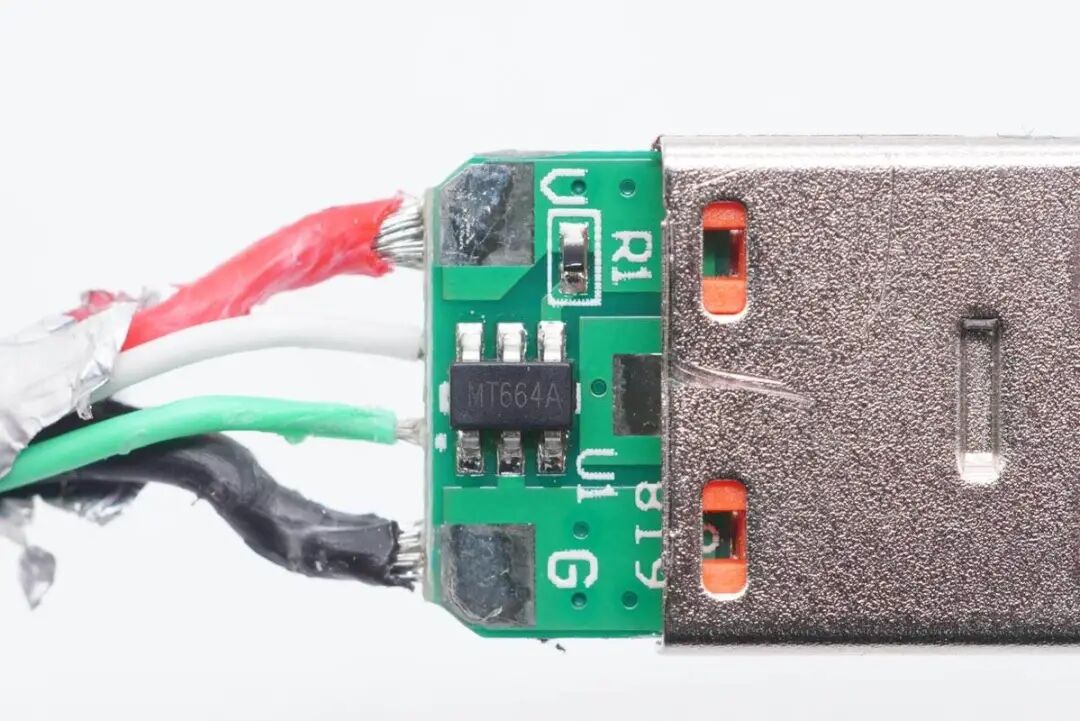

另一面有一颗六脚芯片。
芯片丝印MT664A。

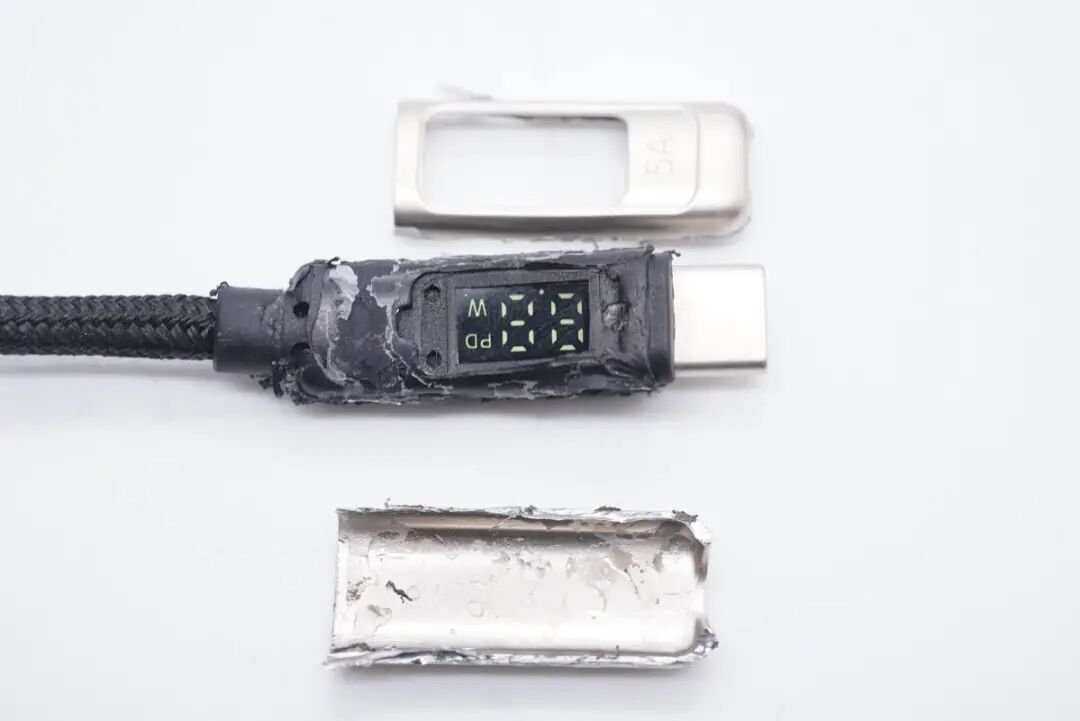

USB-C线头外壳也拆开，内部也是填充硬封胶。
小板一面焊接LED显示屏。

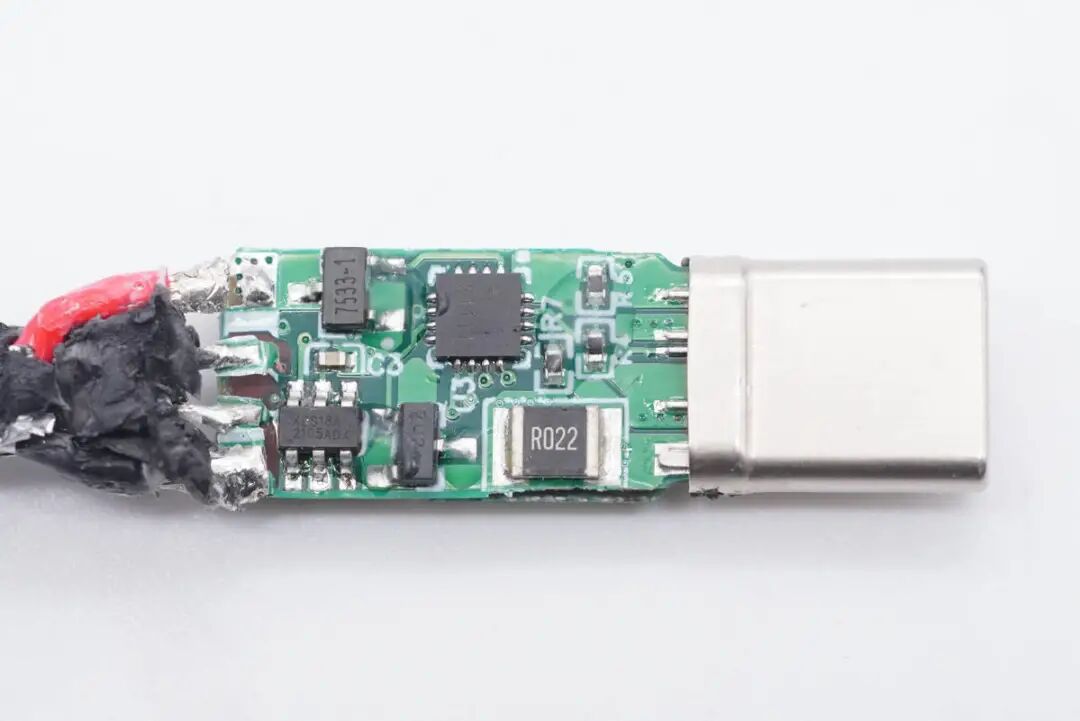

另一面有几颗芯片。

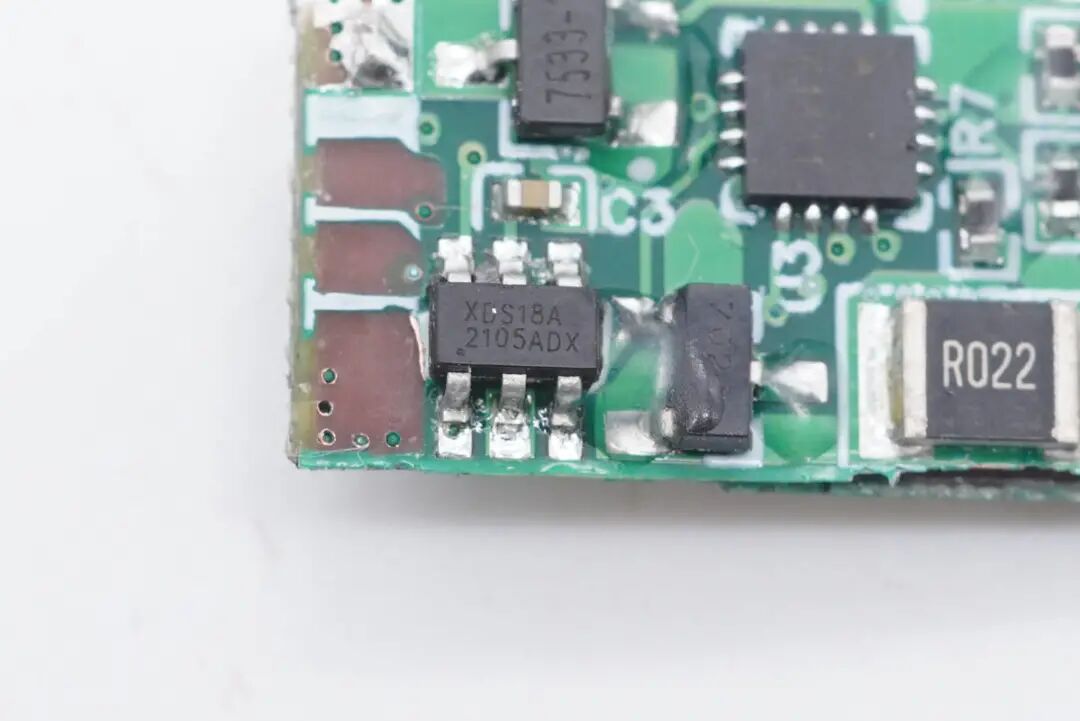

六脚芯片丝印XDS18A。

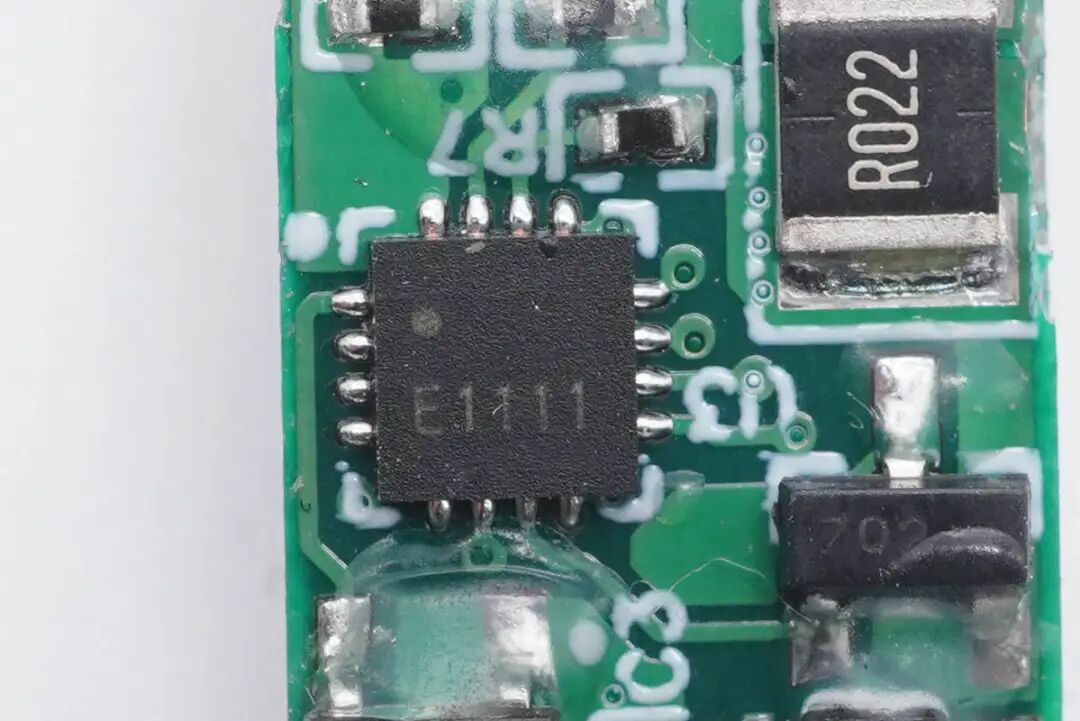

丝印E1111。

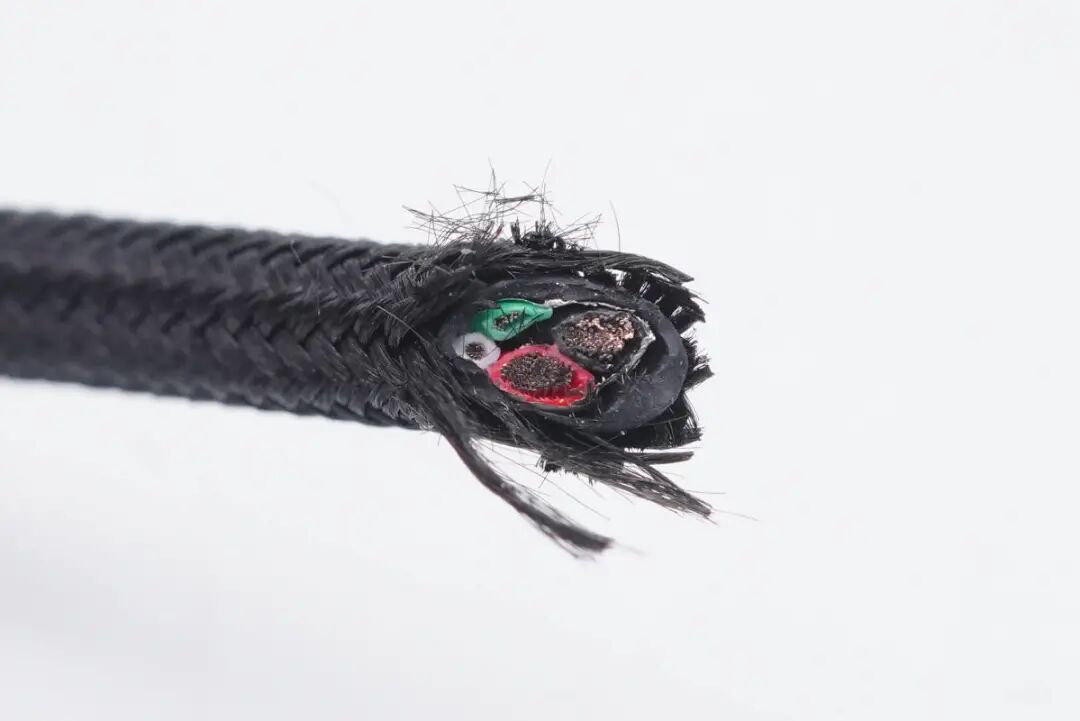

将线身剪开，内置四根线芯。

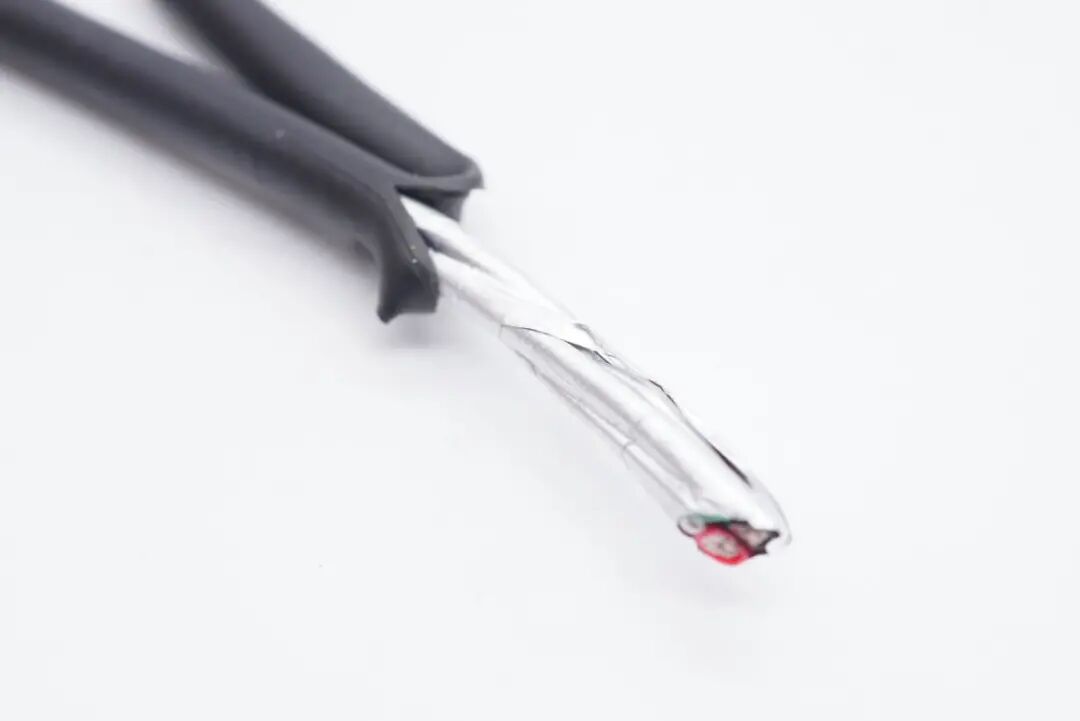

线芯包裹屏蔽锡纸加强抗干扰。

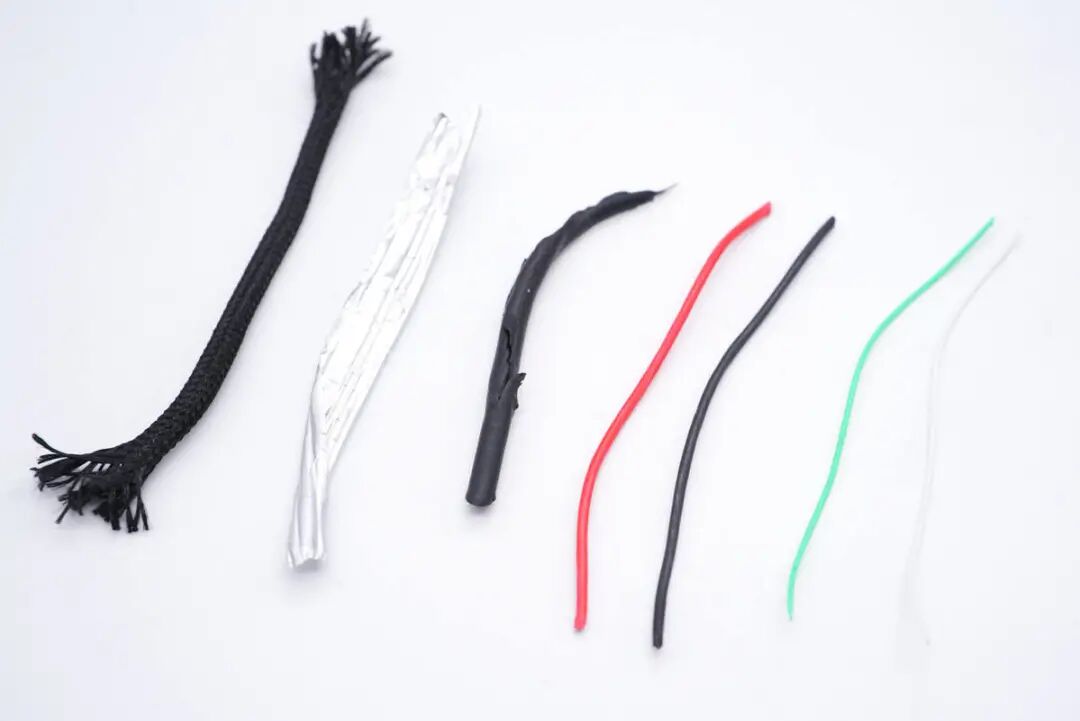

线缆全部拆开一览，从左到右依次是编织外衣、屏蔽锡纸、TPE外皮、红黑电力线芯、白绿数据线芯。

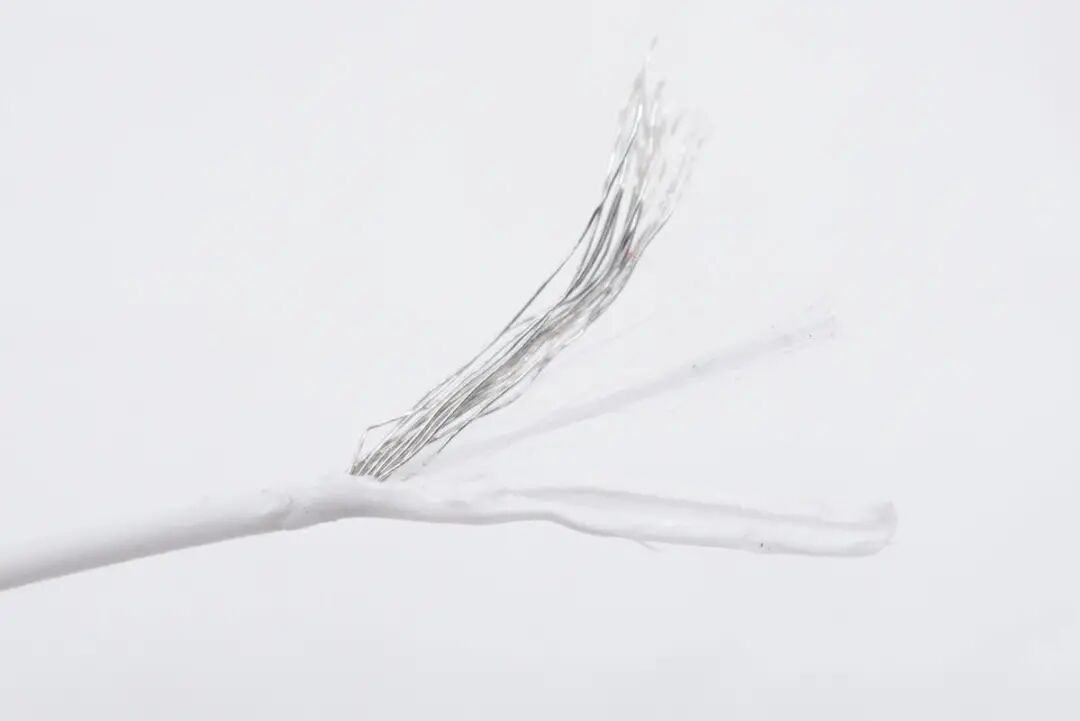

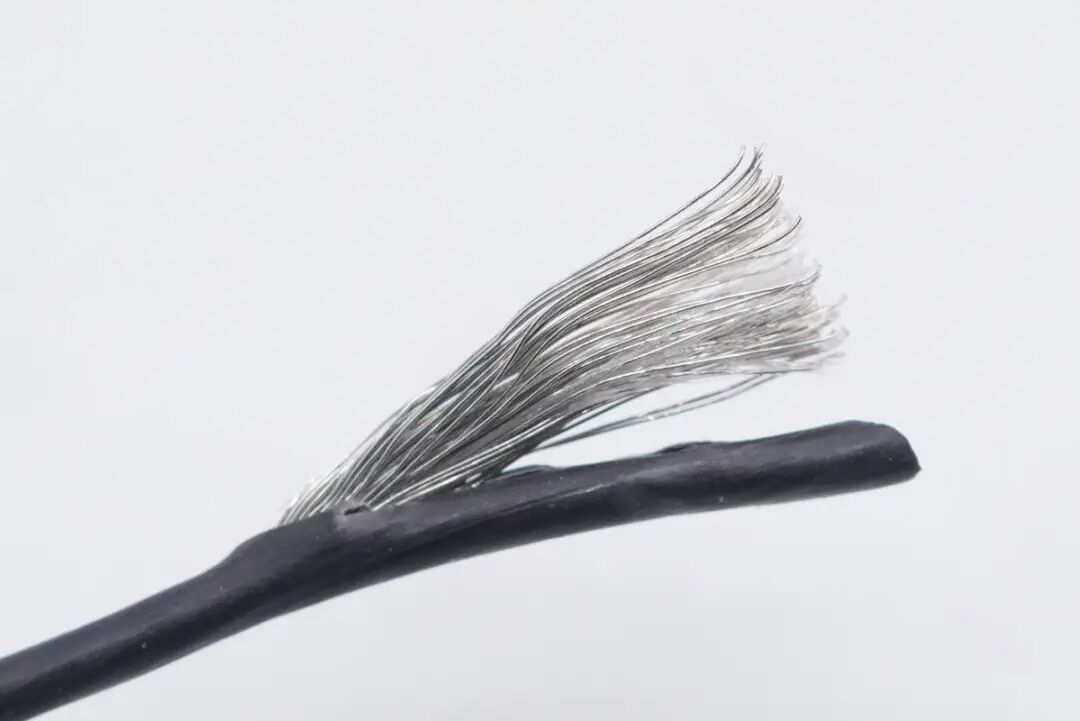

黑色线芯特写，内部掺有抗拉线，另外三根线芯也是相同设计，提升线缆整体抗拉性能。
红色线芯特写。
绿色线芯特写。
白色线芯特写。

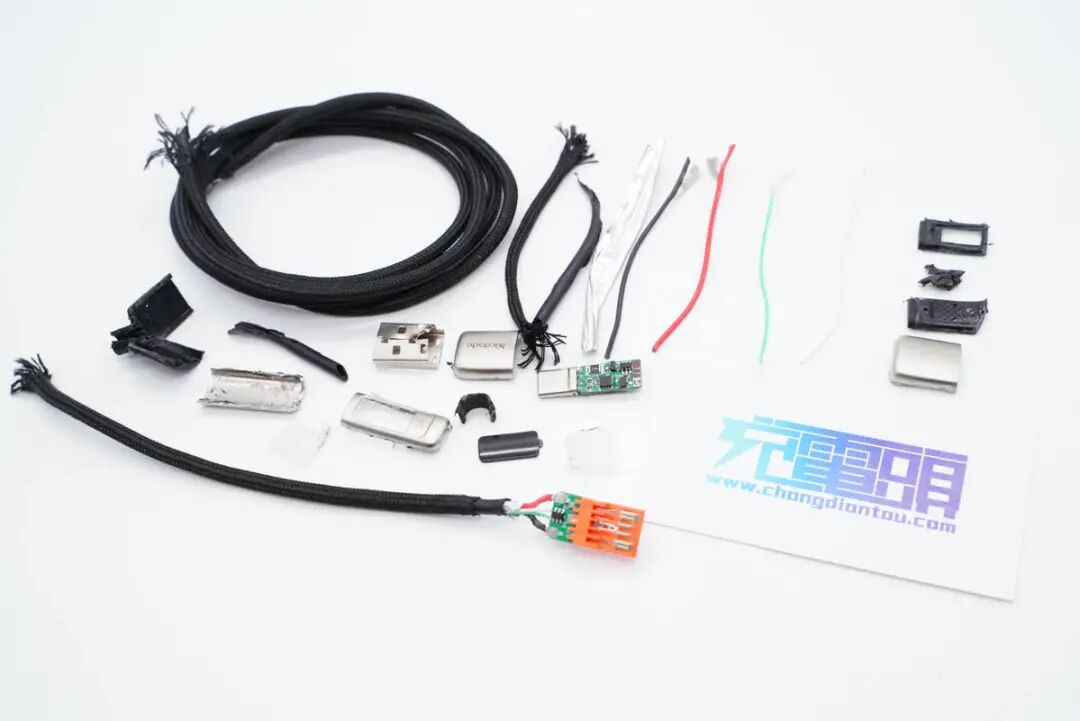

全部拆解完毕，来张全家福。
充电头网拆解总结
Mcdodo麦多多推出的这款数显快充线为编织线，端子头部分采用高纯度锌合金一体成型制作，黑色线身耐脏耐用，同时手感还不错。线缆除了能实时观察充电功率外，本身最大可过5A大电流，市面上的大多数品牌快充都能承受并检测出来功率，实测可以触发华为40W、66W超级快充，小米TURBO CHAGER快充以及VOOC系快充等。当然，要搭配各自私有的快充头才可以触发快充。
充电头网通过拆解了解到，线材内置屏蔽锡纸抗干扰，另外线芯内部掺有抗拉线提升整体的抗拉性能。线头内填充硬封胶，最外是锌合金材质金属壳，保护性强。
