航海王正版授权，Anker最新65W多口氮化镓快充拆解
----- 充电头网拆解报告 第1716篇 -----
5月25日，安克创新在深圳举办了主题为“为生活充满电”的中国首场发布会，公布了多款新品，包括Anker的氮化镓第二代“超能充”系列充电器和Anker安克航海王联名系列。
说起日本漫画家尾田荣一郎笔下的《航海王》，至今已连载超过20年，海迷可以说遍布全球各地，而一句“我是要成为海贼王的男人！”更是承载了不知道多少人的青春。
Anker与航海王（海贼王 ONE PIECE）合作，推出了航海王系列联名配件，包括佐罗磁吸无线充电宝、乔巴快充充电器/充电宝、路飞快充套装和艾斯65W快充充电器，每个角色都有着非常高的人气。
本次充电头网为大家带来艾斯65W快充充电器的详细拆解，这是一款使用了纳微氮化镓芯片的氮化镓充电器，配备2C1A三个USB接口，长条柱状造型，火红配色契合“火拳”艾斯这个角色的能力，性能上，接口支持65W PD快充、华为22.5W快充等，适配市面上各种品牌笔电和手机设备。下面就来看看产品的具体用料做工。
近期充电头网拆解了安克30W、45W和65W氮化镓超能充，此外还拆解过安克Nano 20W PD快充、安克65W PD快充充电器、安克1A1C 38W双口快充、安克60W 1A1C氮化镓快充、安克30W氮化镓快充、安克60W双C口氮化镓快充、安克65W氮化镓4口桌面PD快充、安克PowerPort Atom PD 4 100W充电器等多款充电器，大家可以点击蓝色字体查看产品拆解详情。
一、ANKER航海王65W氮化镓充电器外观
包装盒整体为黑底金字基调设计，正面除ANKER品牌、ONE PIECE外，还有漫画中人气非常高的“火拳”艾斯，光是这么一个包装盒就很值得收藏。

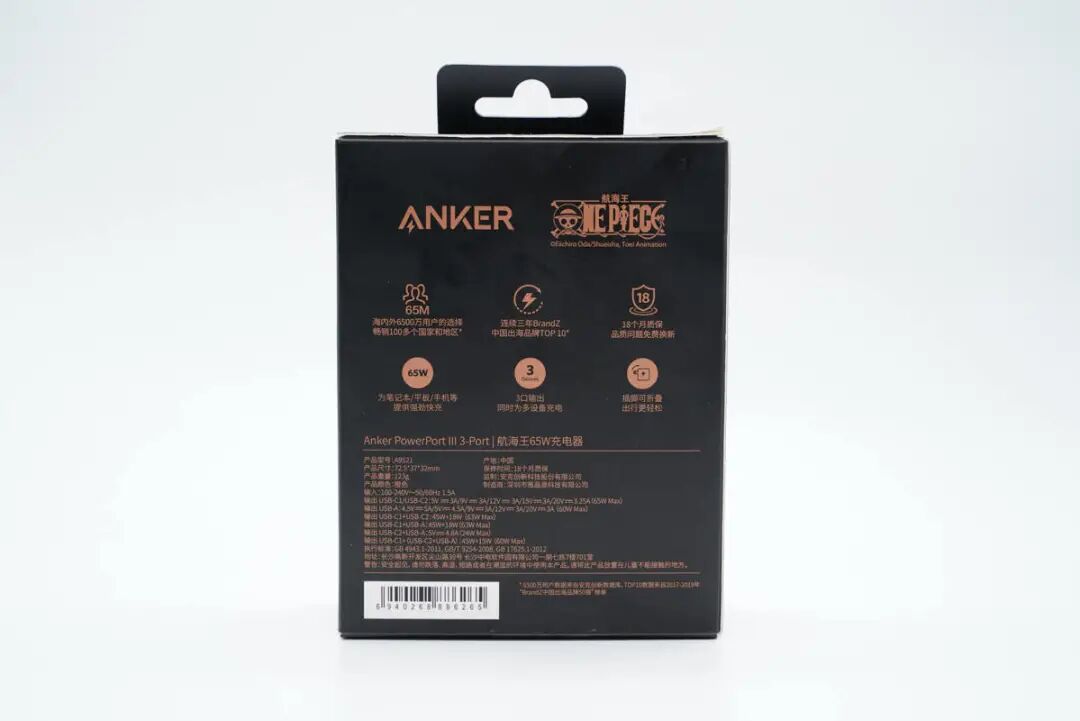

背面印有产品的特写标识以及参数信息。

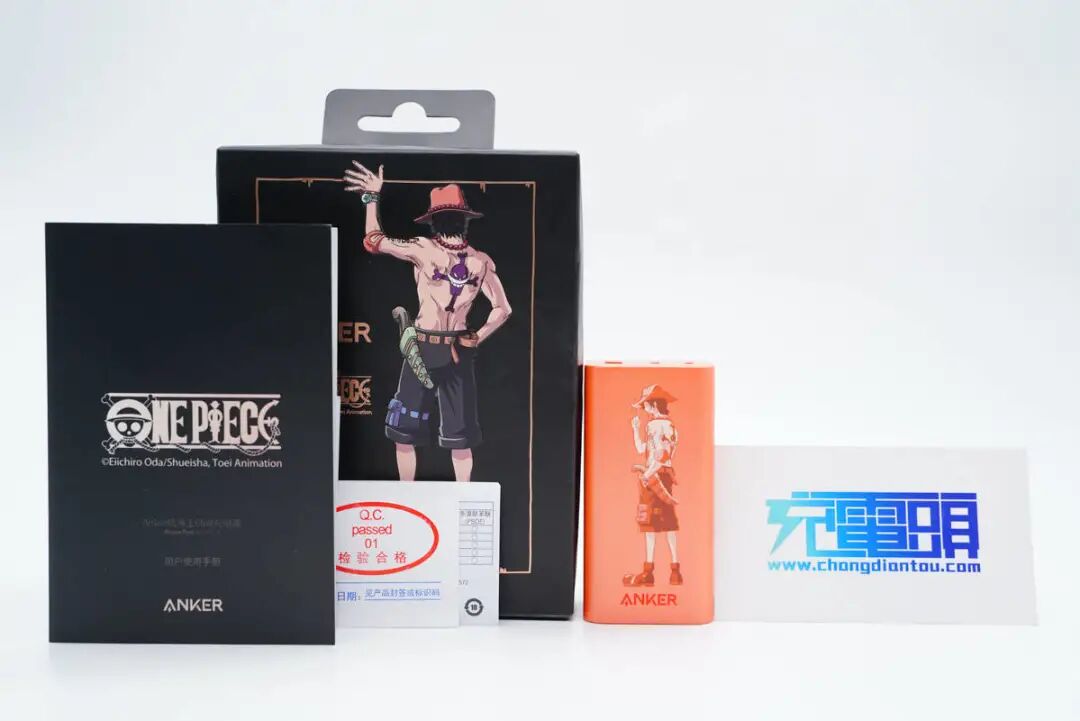

包装内含充电器、说明书、保修卡和合格证，说明书也是结合《ONE PIECE》进行设计，十分讲究。
作为一款充电器，采用时下热门的长条柱状造型设计，不过整体外壳为红色配色，契合“火拳”艾斯的火焰能力。
腰身一面印有艾斯人物以及ANKER品牌。

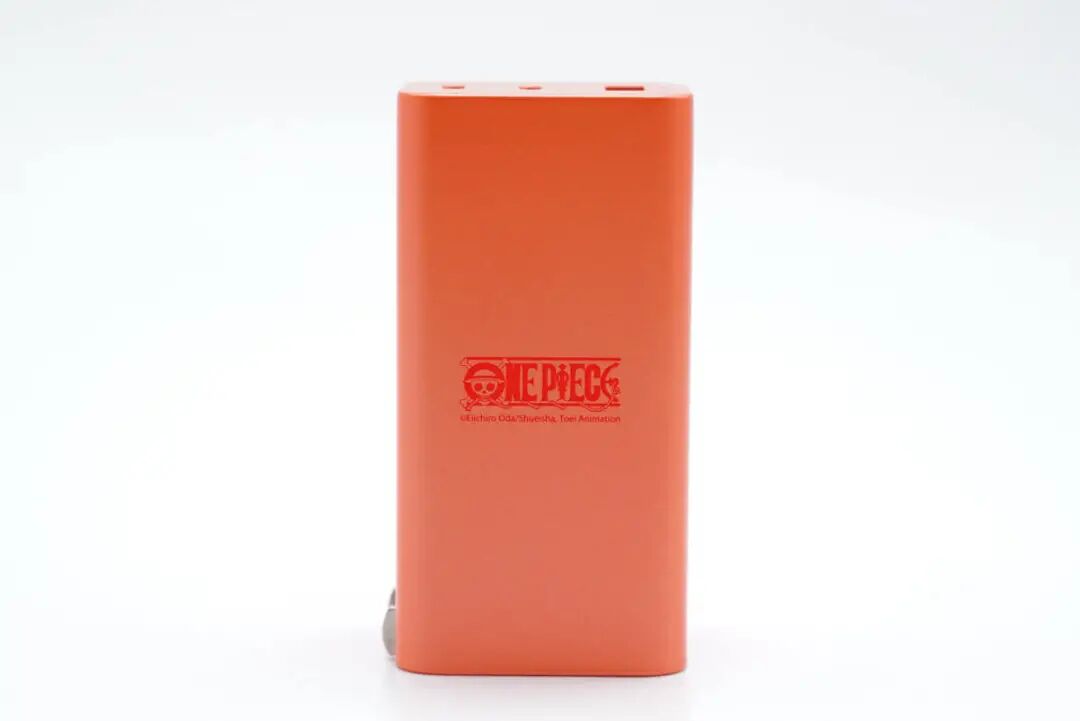

另一面印有ONE PIECE的logo。

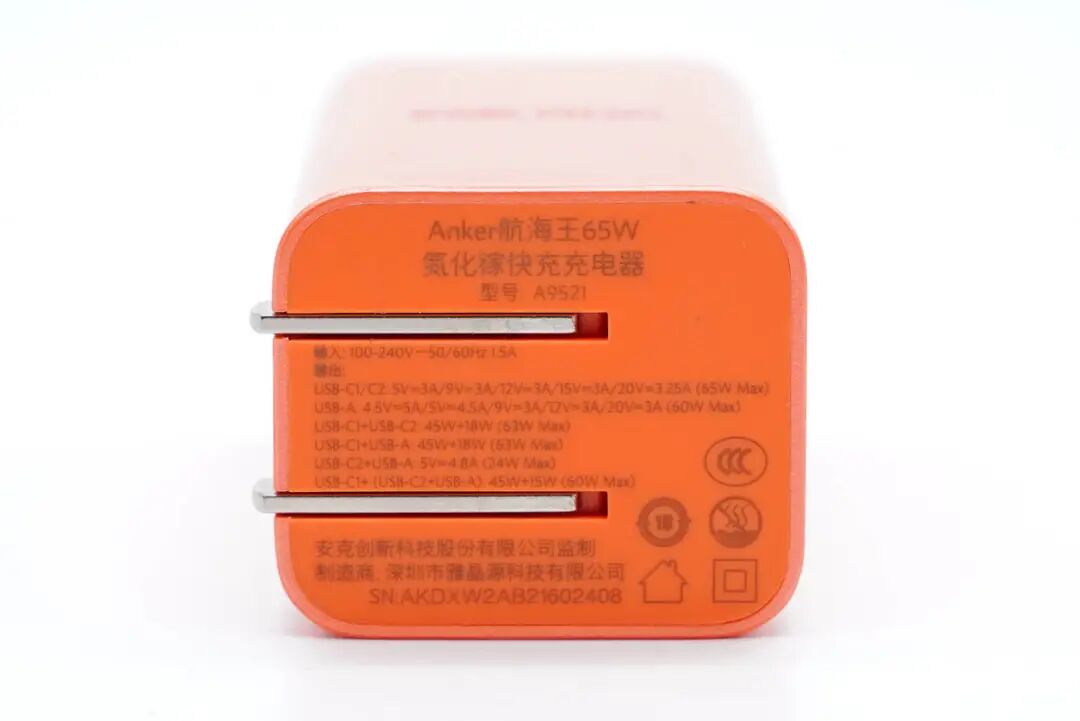

输入端外壳上印有充电器参数
产品名称：Anker航海王65W氮化镓快充充电器
型号：A9521
输入：100-240V~50/60HZ 1.5A
单口输出：
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）
USB-A：4.5V5A、5V4.5A、9V3A、12V3A、20V3A（60W Max）
双口输出：
C1+C2：45W+18W
C1+A：45W+18W
C2+A：5V4.8A
三口输出：
C1+（C2+A）：45W+15W
监制：安克创新科技股份有限公司
制造商：深圳市雅晶源科技有限公司
充电器已经通过了CCC认证
充电器配备可折叠国标插脚，携带方便且不会刮伤包里其它设备，而带上这么一款充电器外出，也绝对能吸引亲朋好友的眼球。

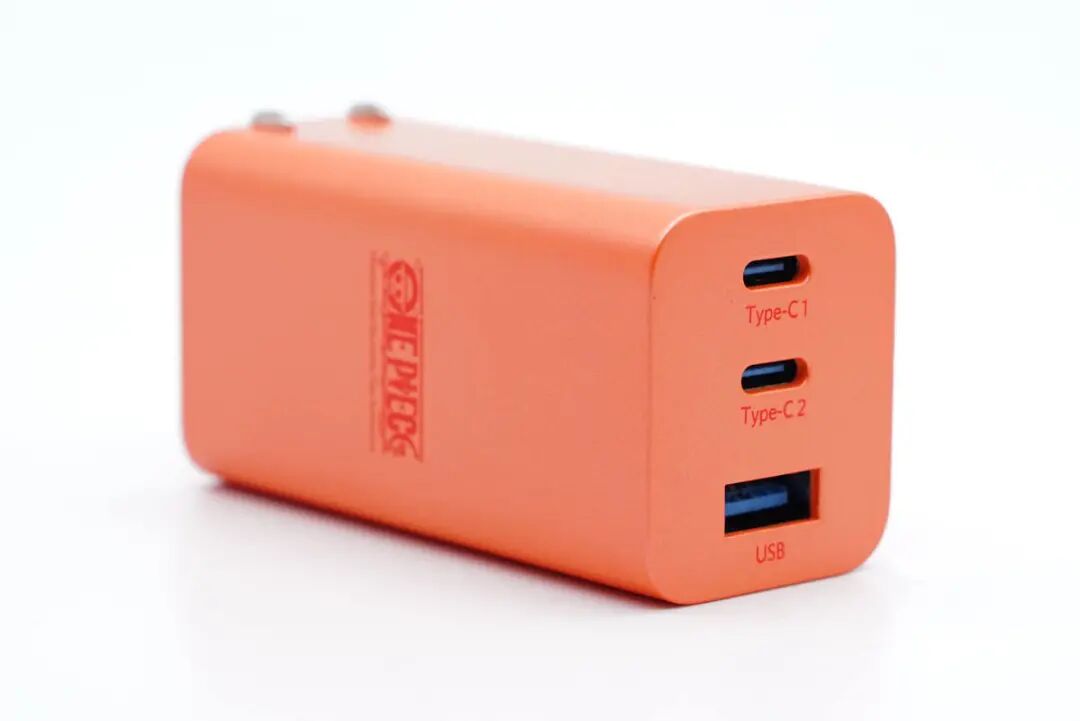

顶面三个USB接口均采用蓝色胶芯，接口旁印有Type-C1、Type-C2和USB标识，两个C口区别很方便。不过单口输出性能又一样，只使用一个接口情况下插哪个都行，使用更省心。

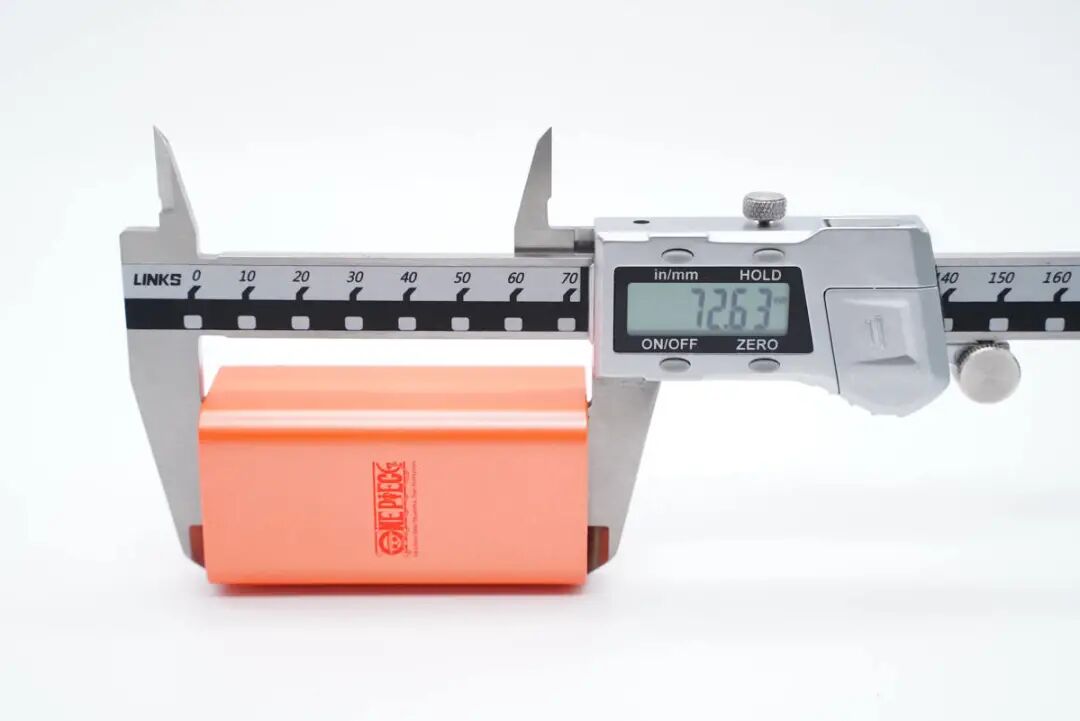

测得充电器机身长度为72.63mm。

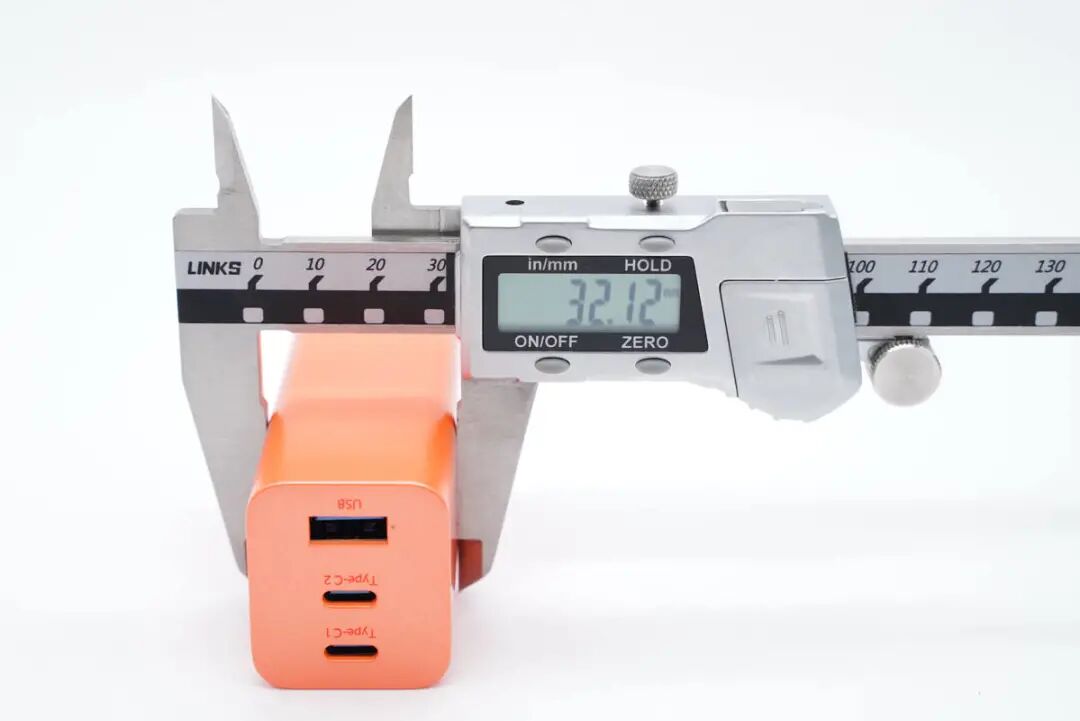

宽度为32.12mm。

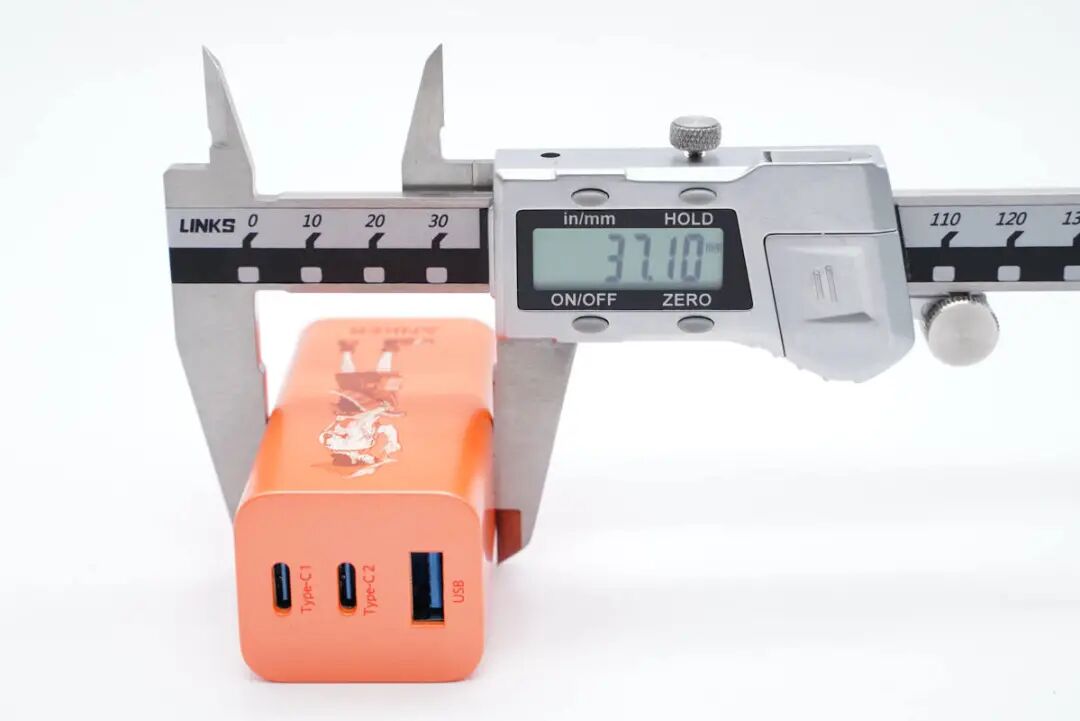

厚度为37.1mm。

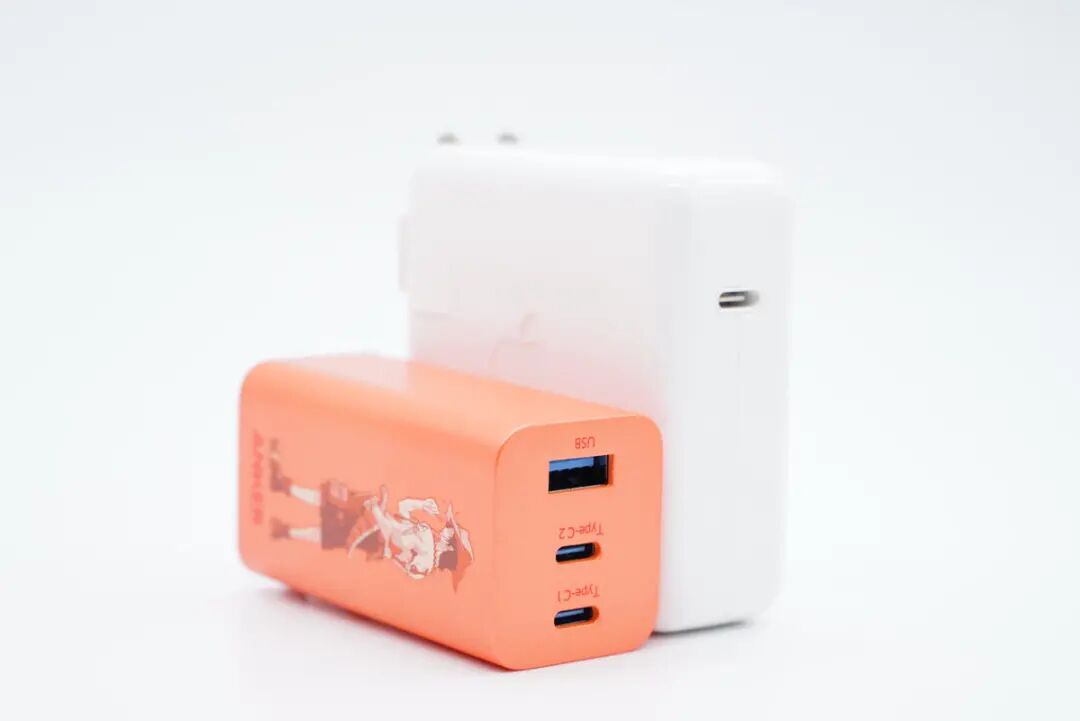

和苹果61W充电器直观对比，体积优势非常明显。

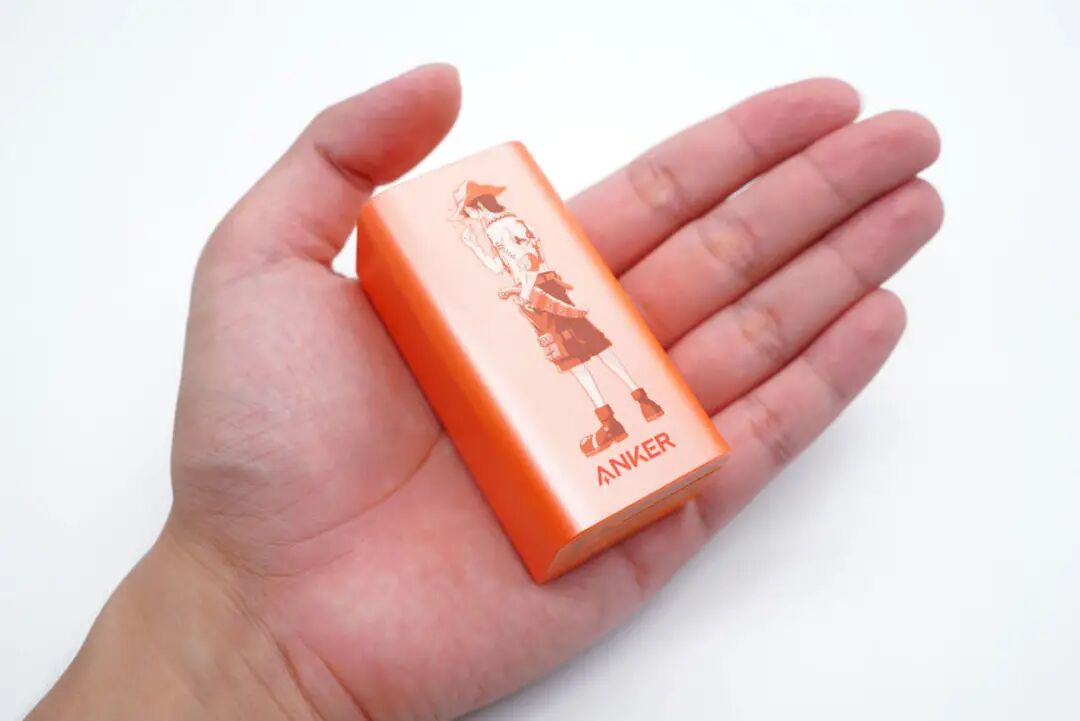

拿在手上，小巧且有金属光泽，整体气质很好。

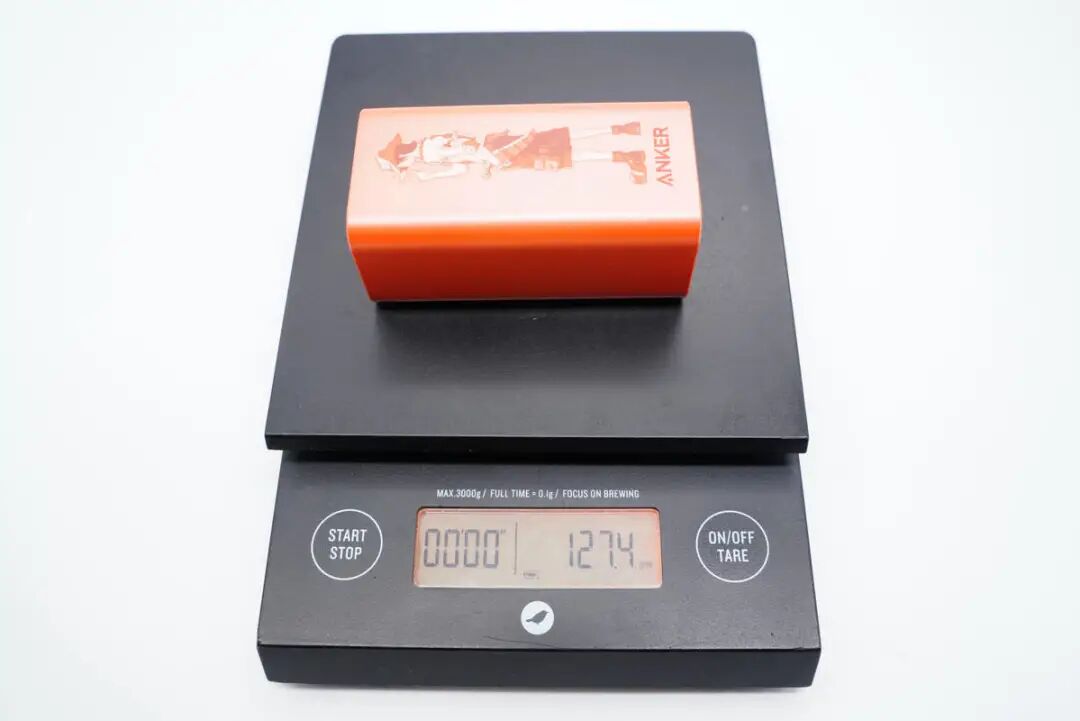

净重约为127g。

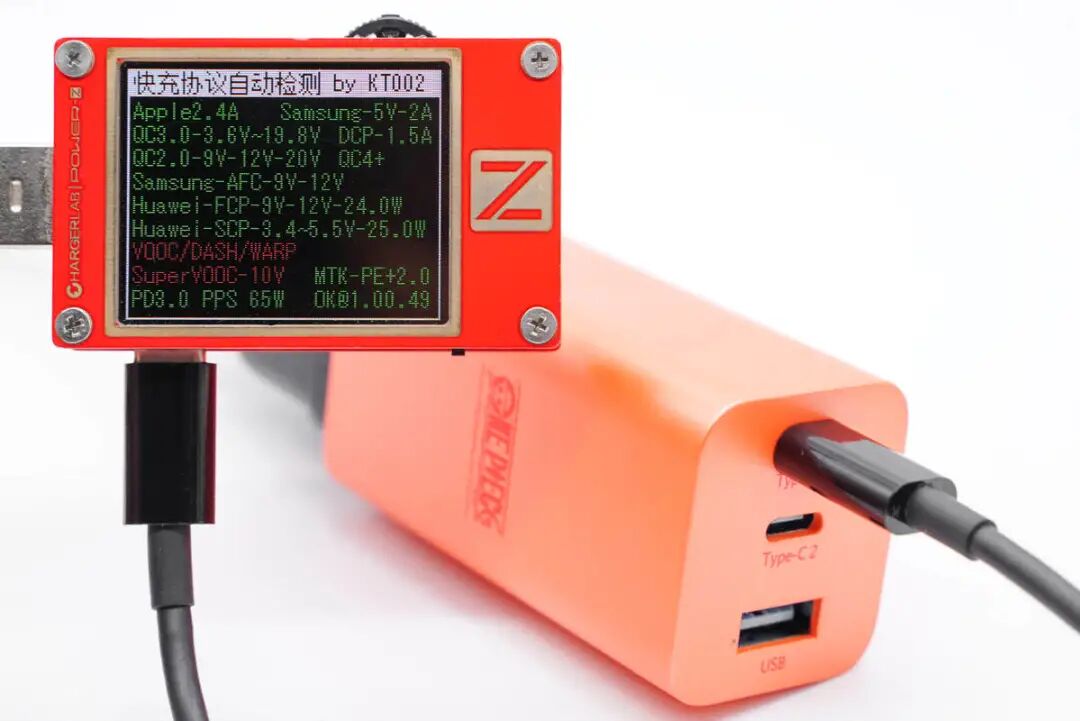

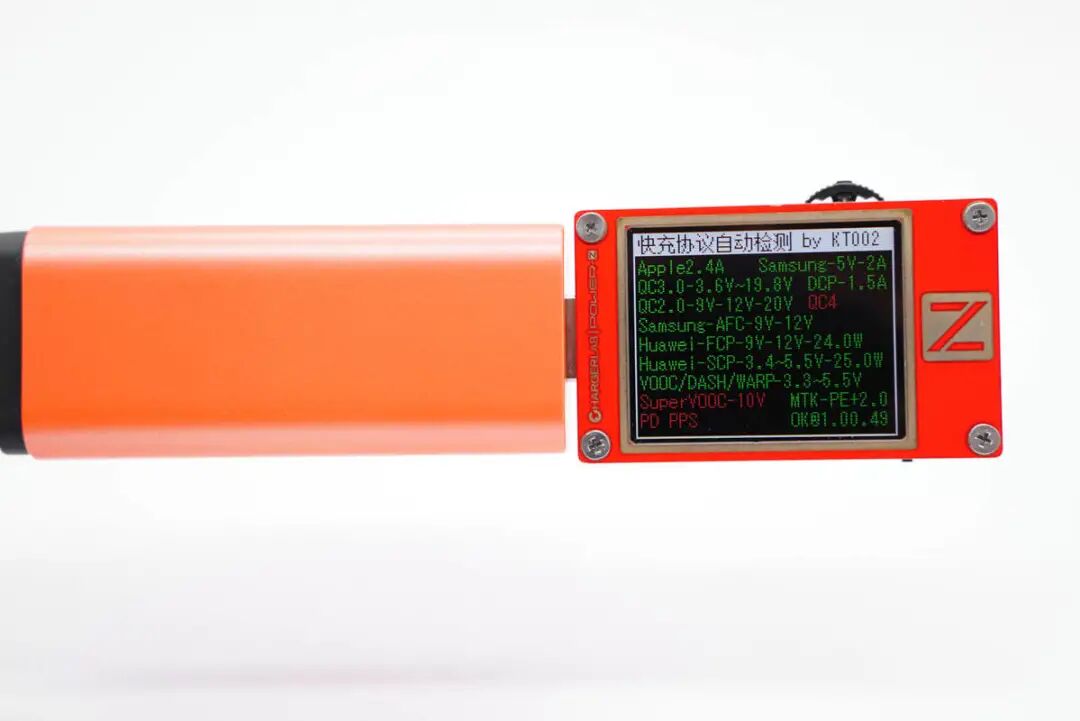

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个快充协议。

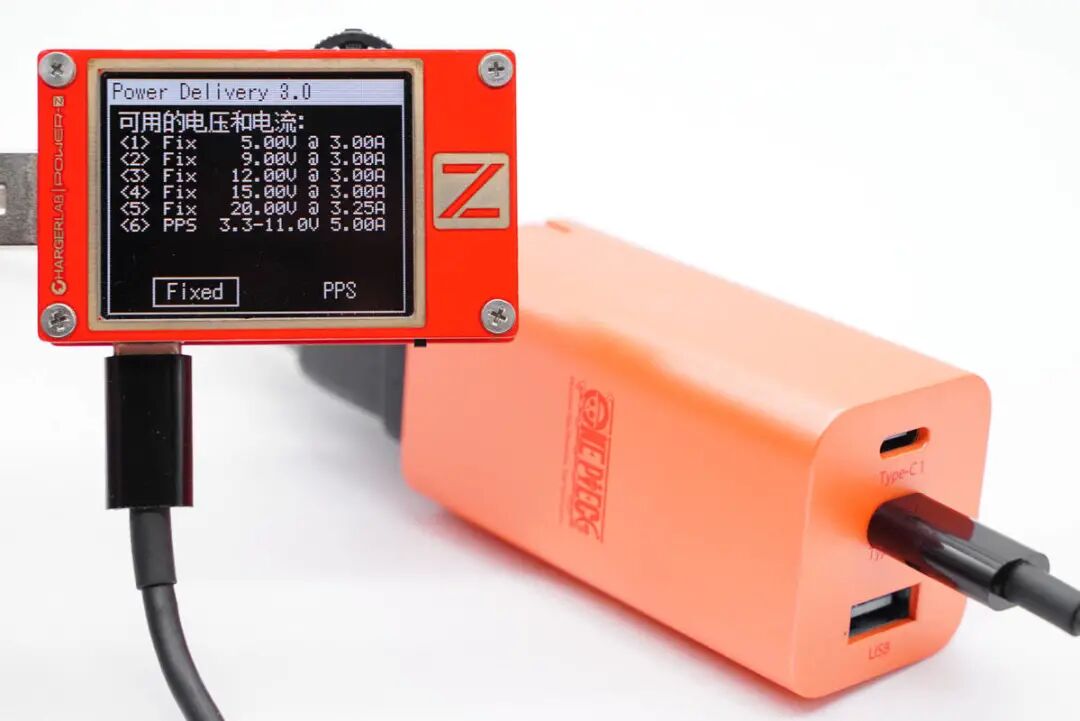

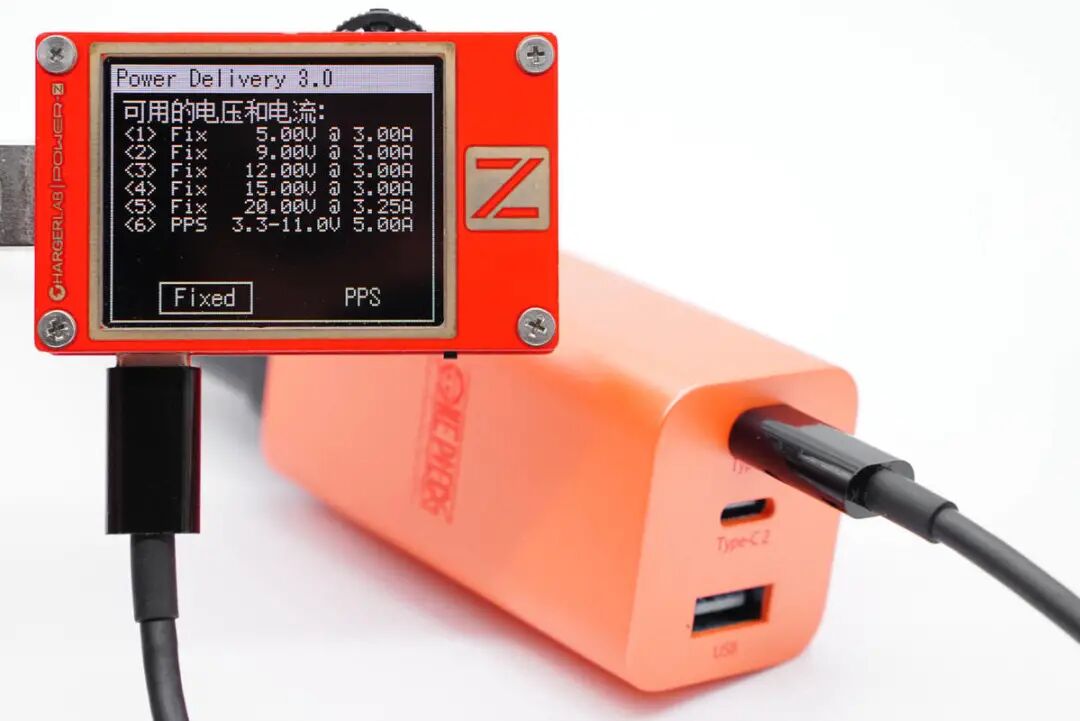

此外PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A PPS电压档位。
另外测得C2口输出协议和C1口的完全相同。
PDO报文也一样，即两个接口单口输出性能完全相同，支持功率盲插。
最后测得A口支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP、VOOC/DASH/WARP、PE2.0协议。
二、ANKER航海王65W氮化镓充电器拆解

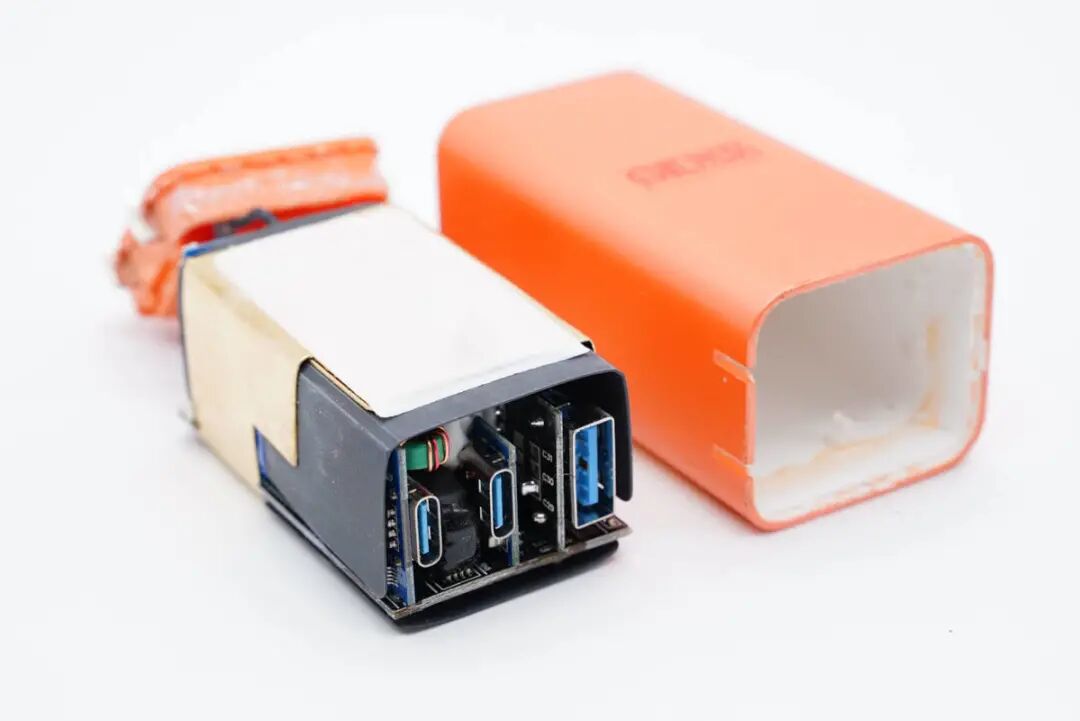

拆开输入端外壳取出PCBA模块。

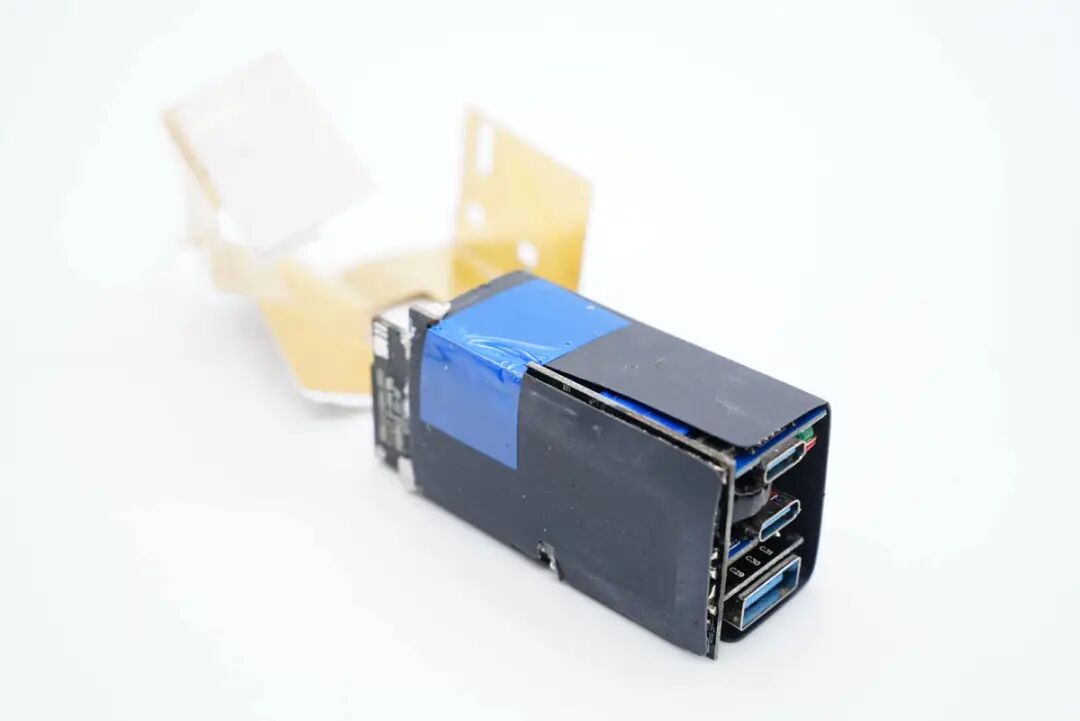

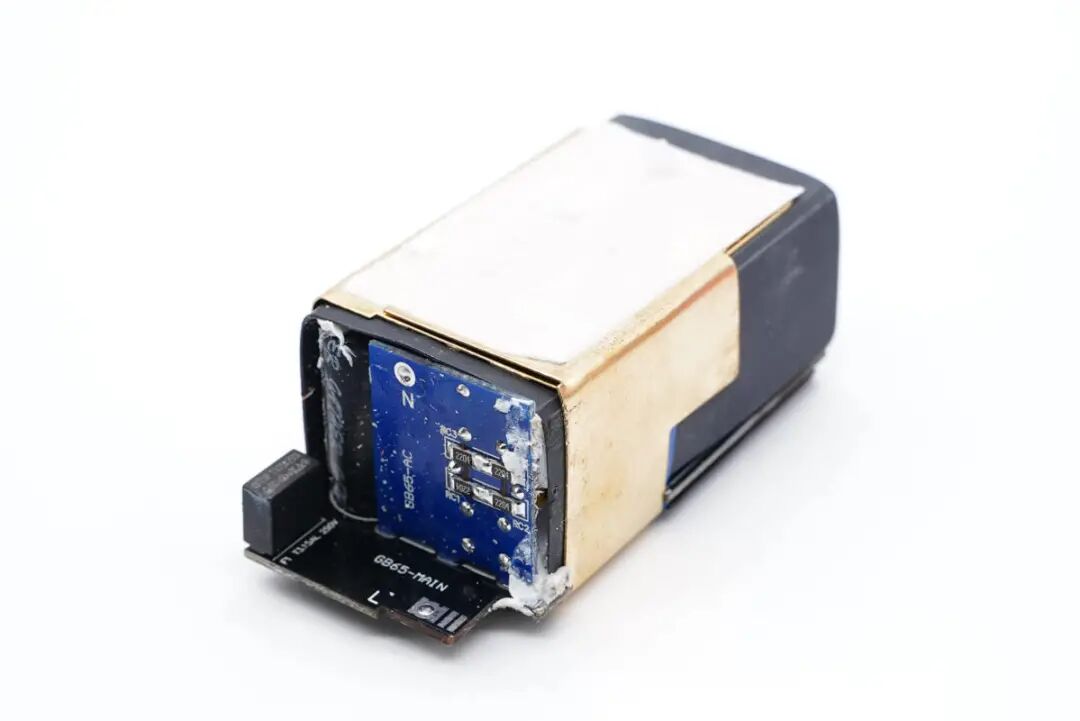

模块套有隔离板和黄铜散热片，散热片上还贴有固定贴纸，增大和外壳间的摩擦力，提升内部稳定性。

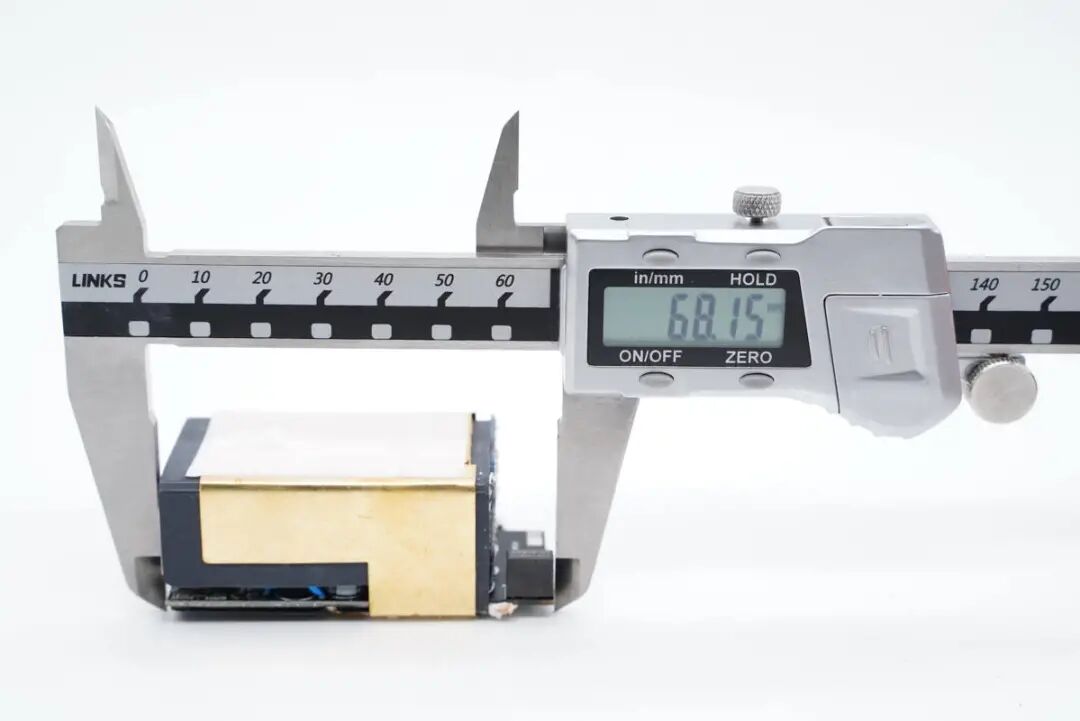

测得模块长度为68.15mm。

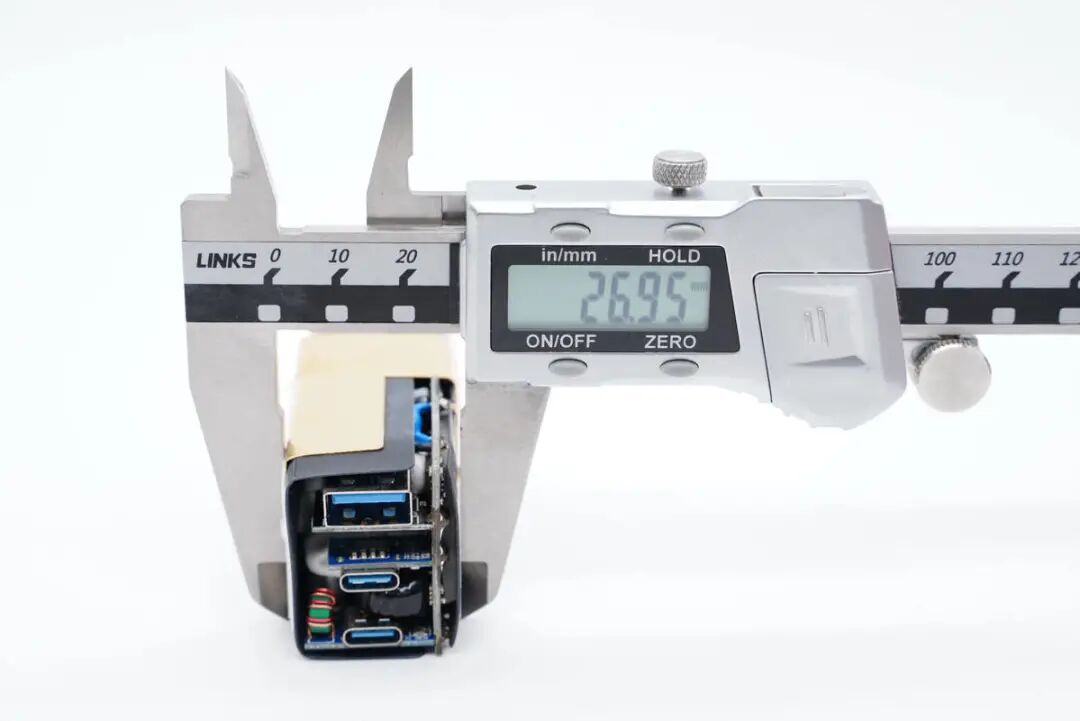

宽度为26.95mm。
厚度为32.18mm。

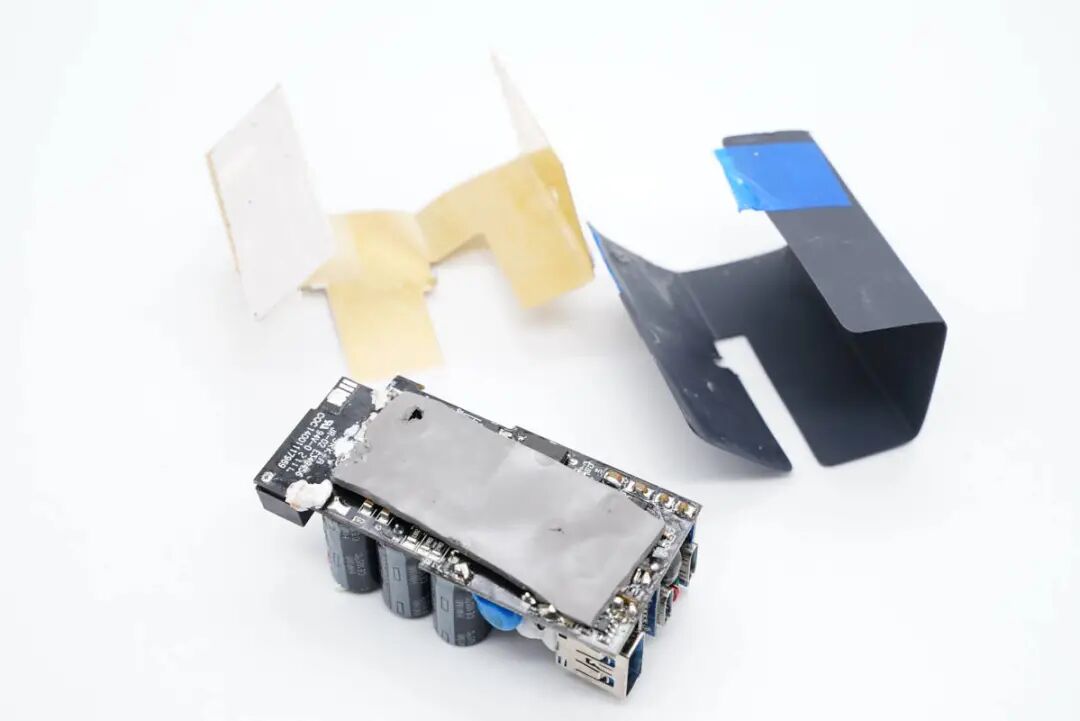

拆掉散热片，隔离板粘贴胶带固定。

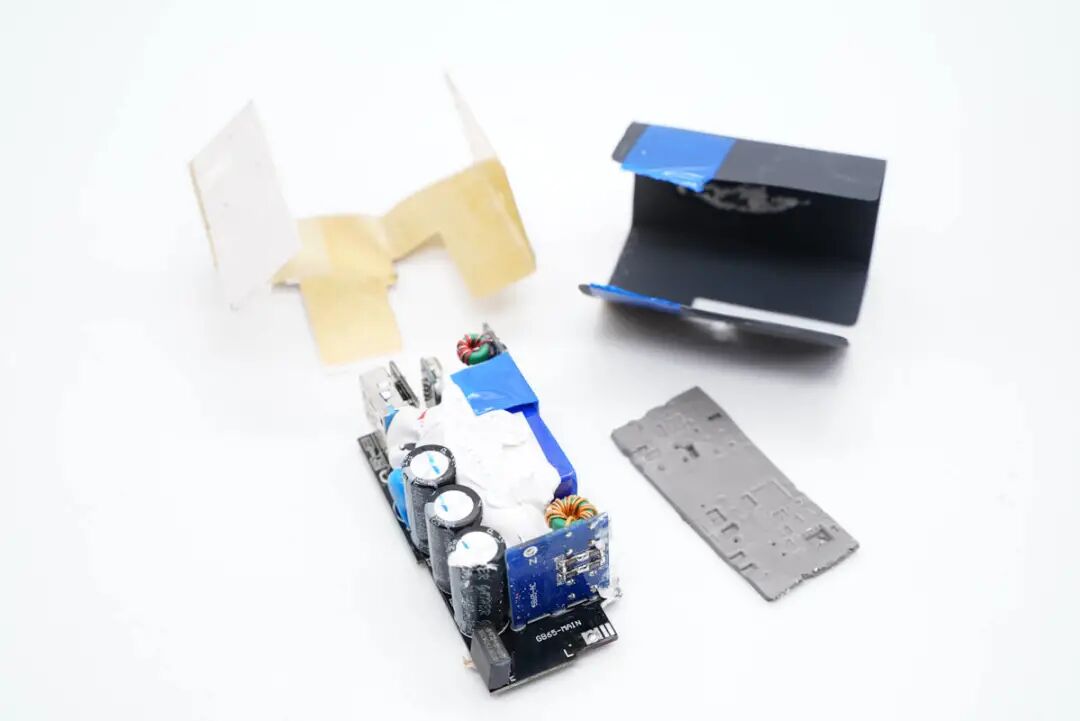

继续拆掉隔离板，PCB主板背面还贴有导热垫帮助导热。
正面电容、变压器等器件打胶加固。

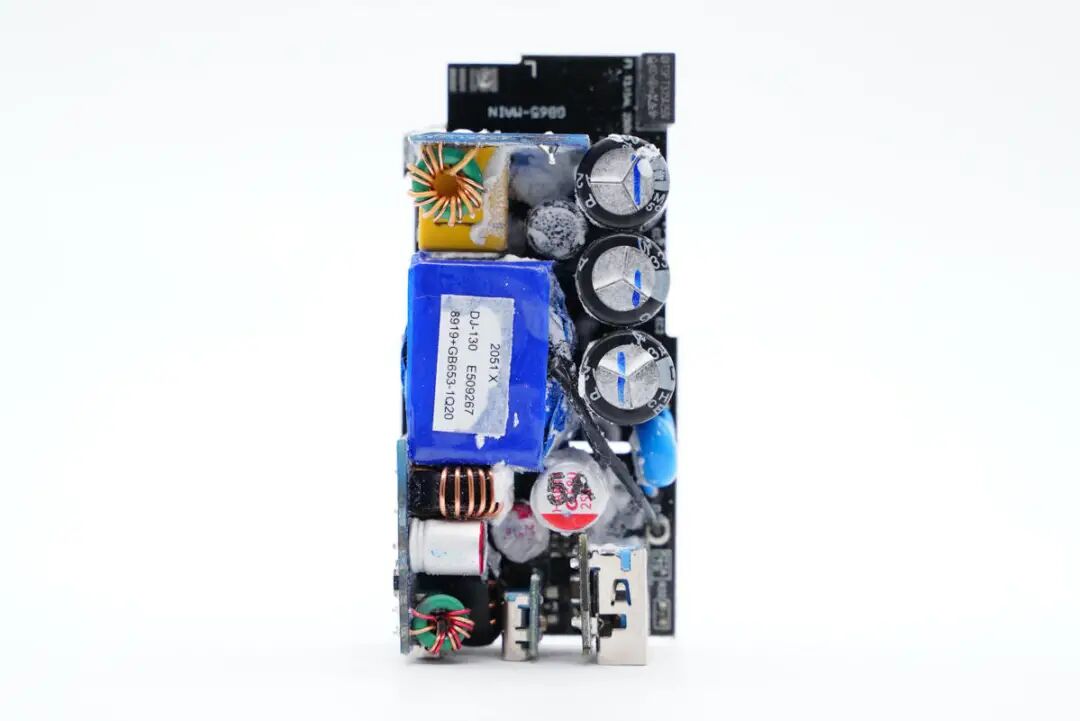

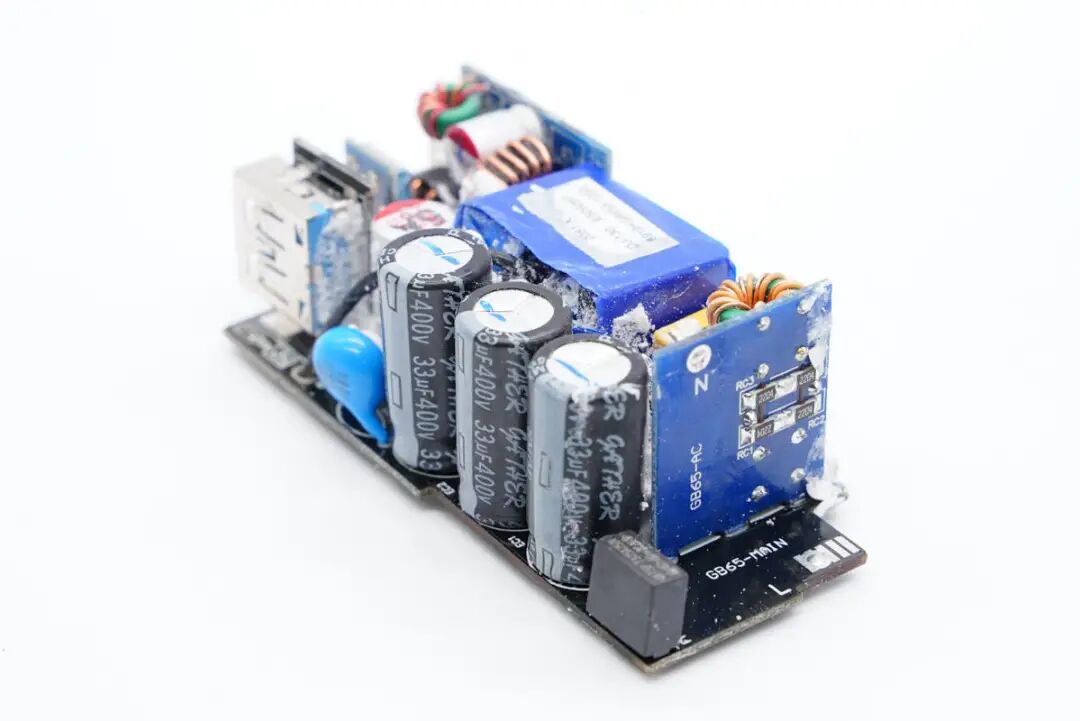

PCB板正面一览，输入输出端共设有多块小板，元器件布局紧凑，整体空间利用率高。

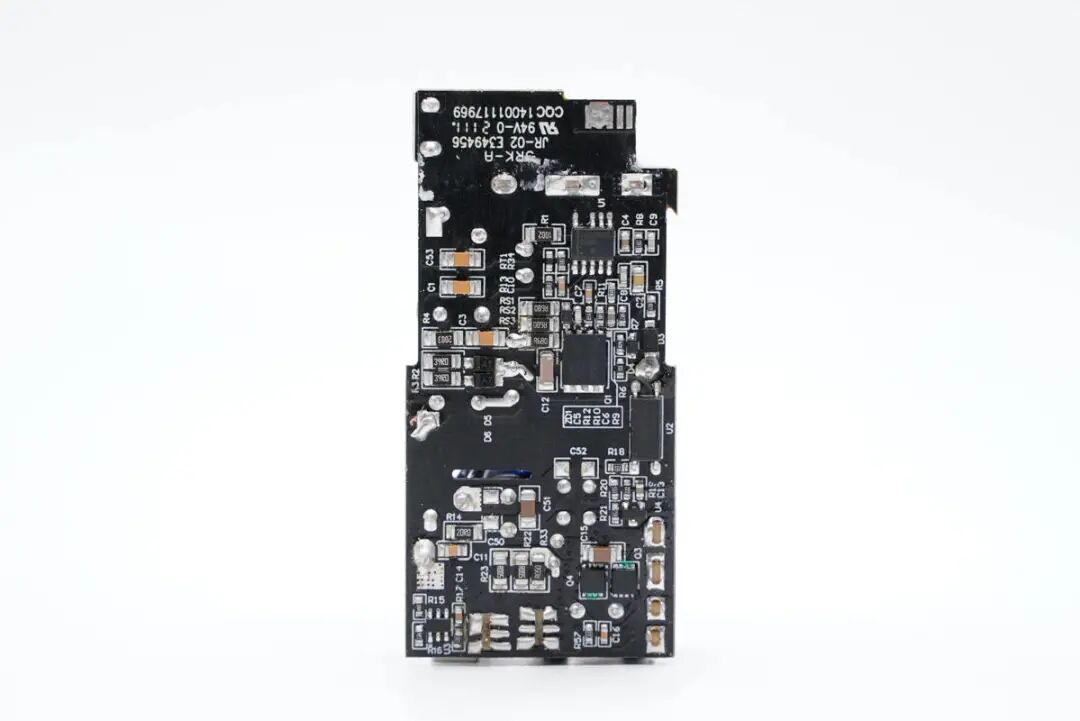

主板背面一览，初次级分界明显，初级侧设有PWM控制器、氮化镓功率芯片；次级侧设有同步整流控制器和两颗降压输出MOS管。
后将器件全部拆掉，主板正面还有两颗整流桥、同步整流管、降压协议IC以及输出VBUS开关管。
经过对充电器电路观察后发现，充电器采用了开关电源定压输出，多路独立降压多口输出的设计架构。这款充电器具体为USB-C1以及另外1A1C分两路独立二次降压、三个接口输出。下面从输入端开始深入了解整个电路设计情况。
输入端一侧设有保险丝和三颗高压滤波电解电容，输入端小板背面有四颗电阻。
将小板拆下，正面有安规X电容和两颗共模电感。
延时保险丝规格为3.15A 250V。

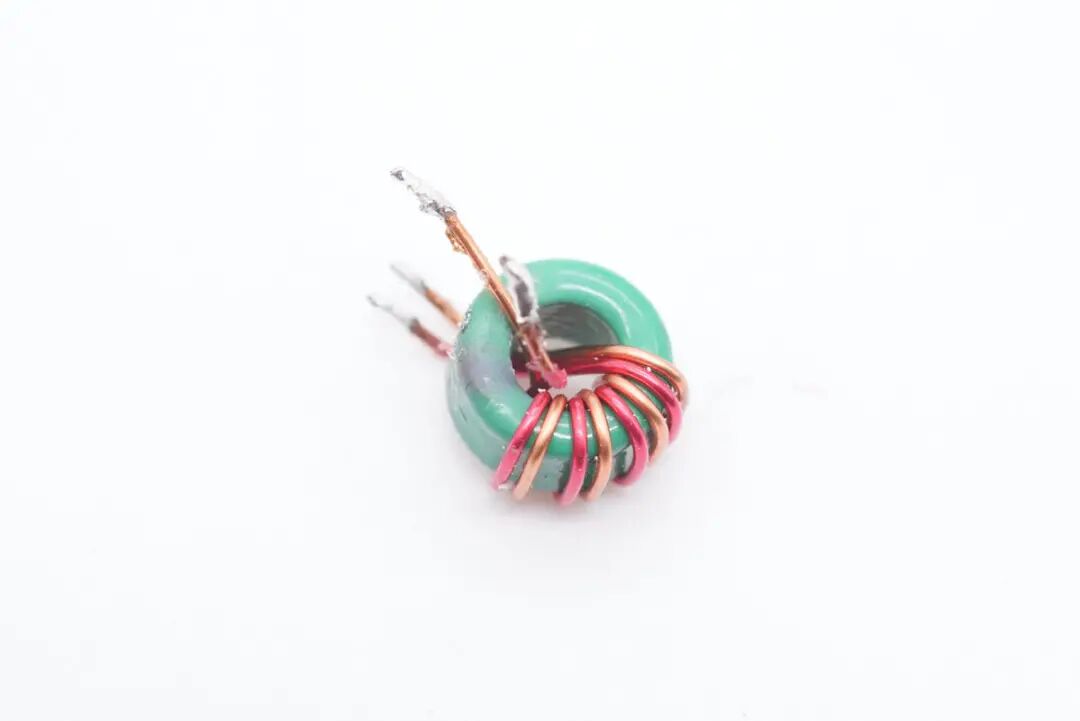

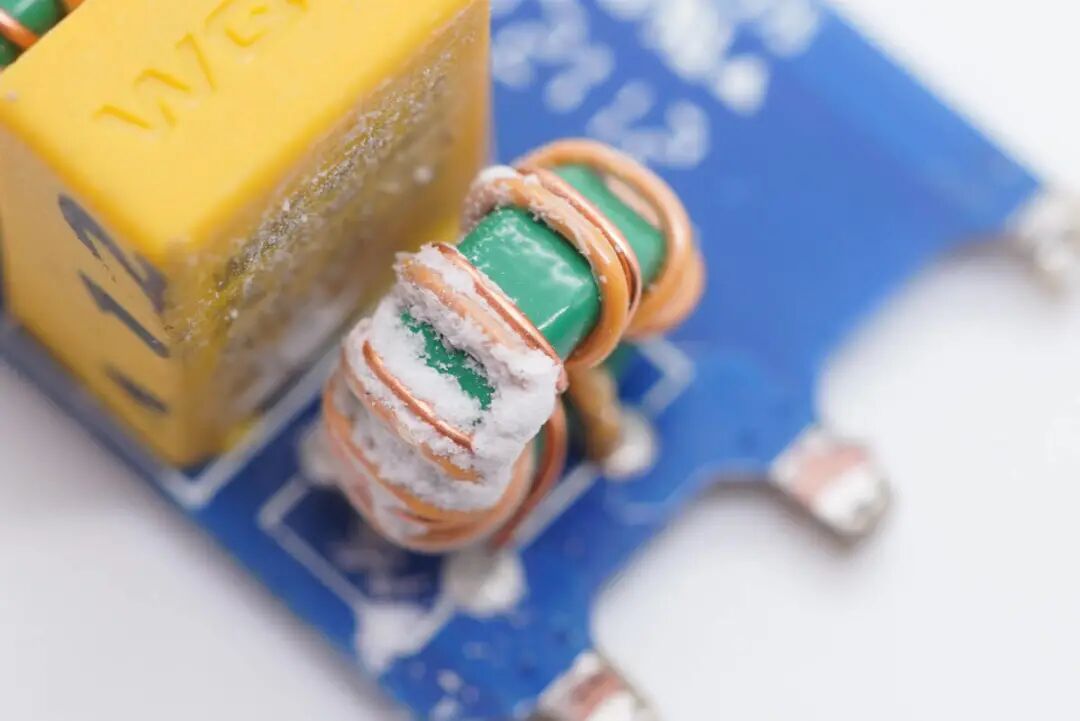

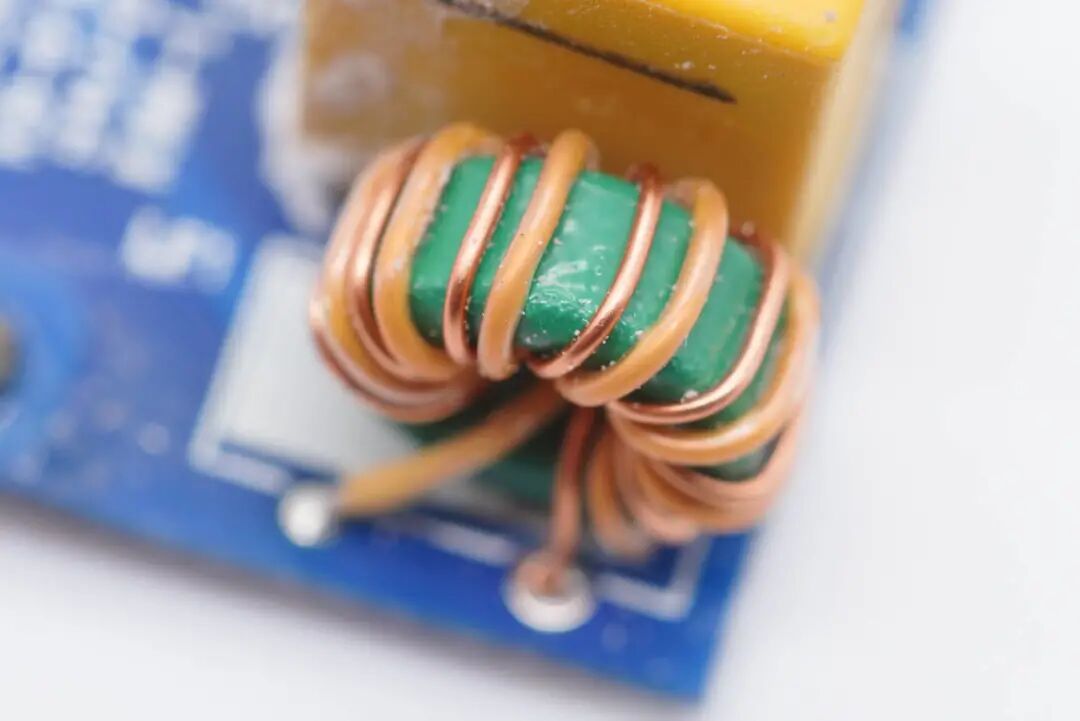

共模电感双线绕制。
另一颗特写，两级设计用于滤除EMI干扰。

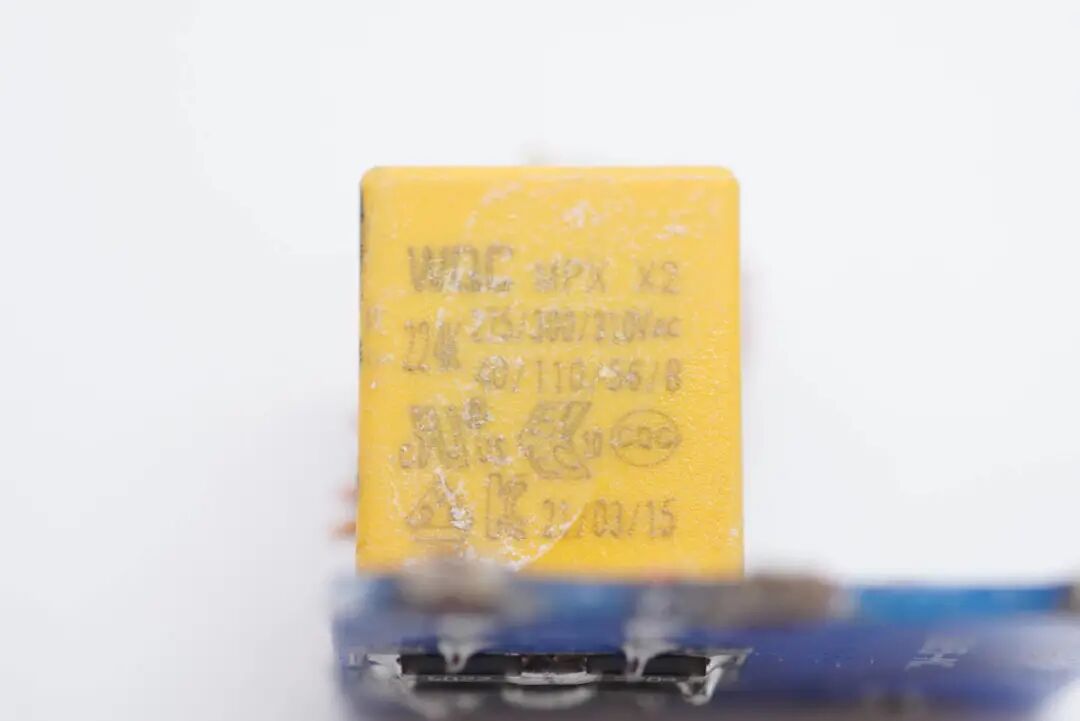

安规X电容特写。

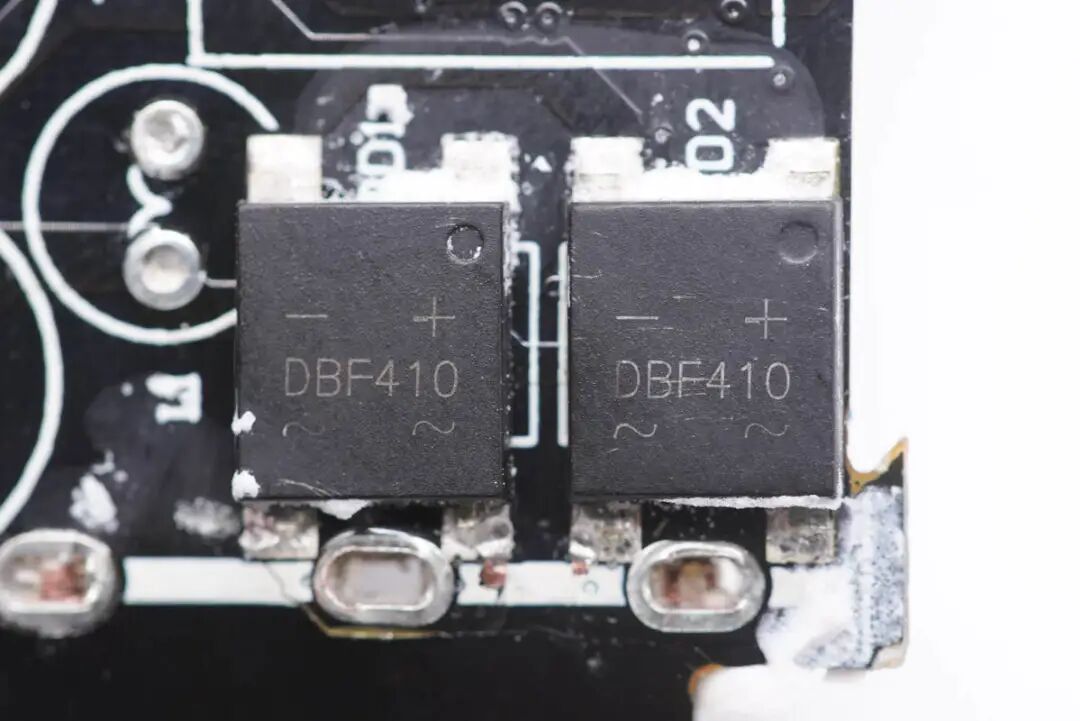

DBF410整流桥特写，采用两颗以均摊发热。

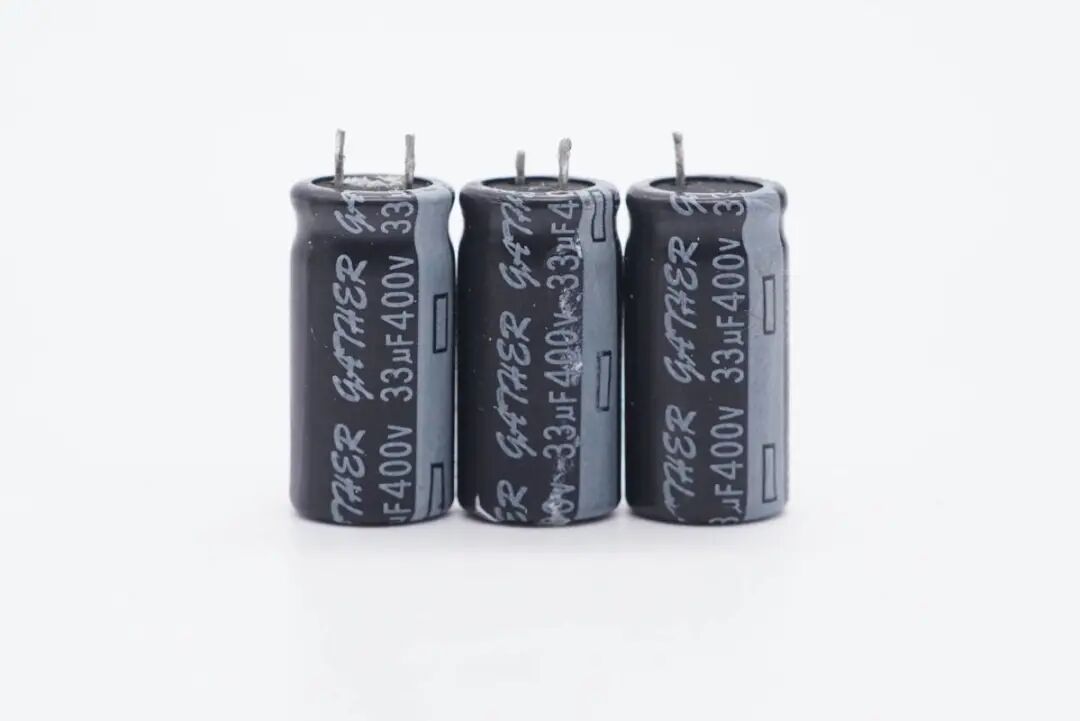

三颗高压滤波电解电容来自凯泽鑫电子，规格均为400V 33μF。

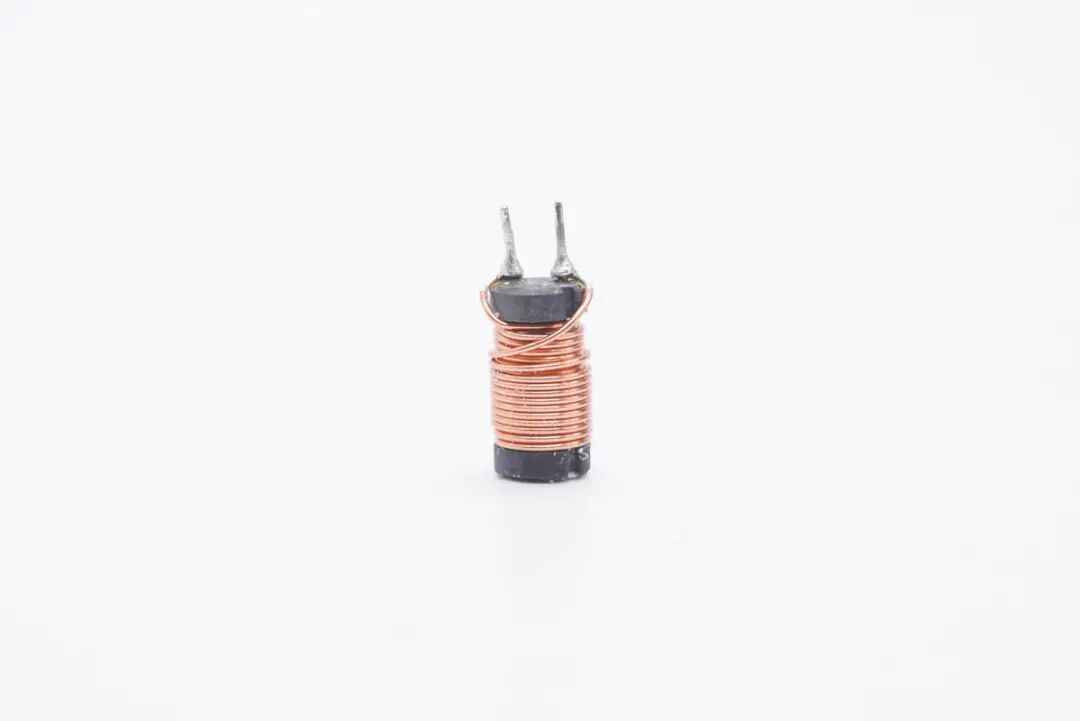

工字电感特写。

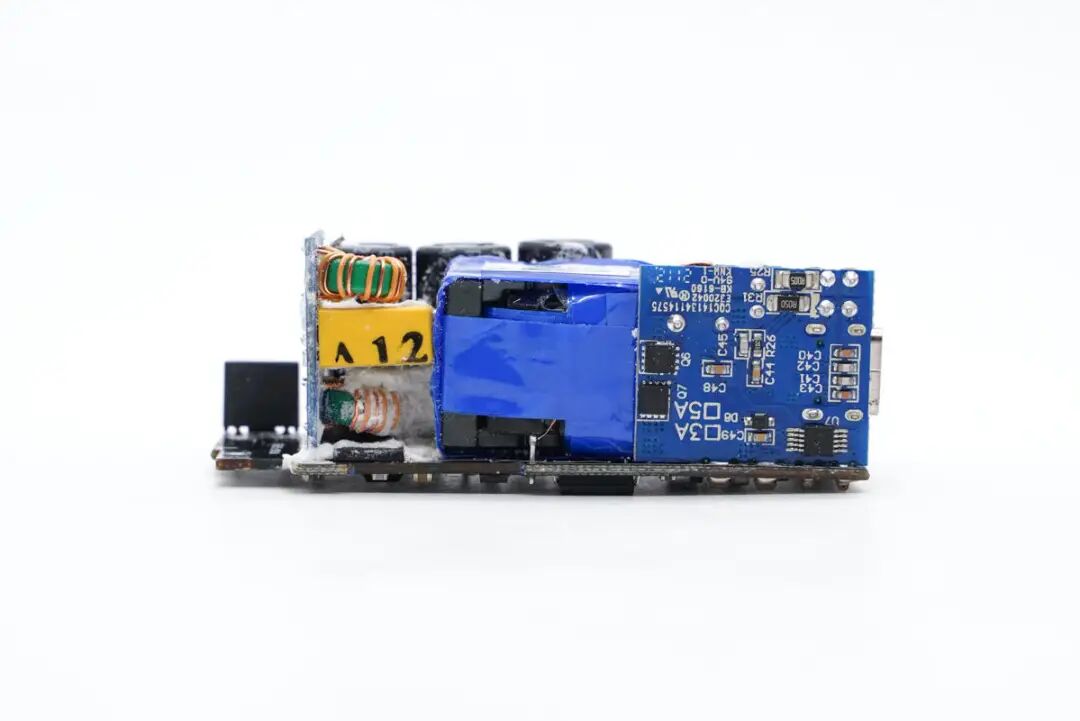

另一侧中间是变压器，使用蓝色绝缘胶带包裹，右端垂直焊接一块二次降压小板。
开关电源主控芯片采用ON安森美NCP1342，这是一颗高频准谐振反激初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，具有超低的待机功耗。
充电头网通过拆解了解到，采用安森美NCP1342主控芯片的还有mophie 65W 1A1C氮化镓快充、品胜65W 2C1A氮化镓快充、即刻65W 2C1A氮化镓快充、红魔手机120W氮化镓快充、闪极90W 2C1A氮化镓快充、LG 65W氮化镓充电器、小米120W超级快充、iQOO 120W闪充充电器等。

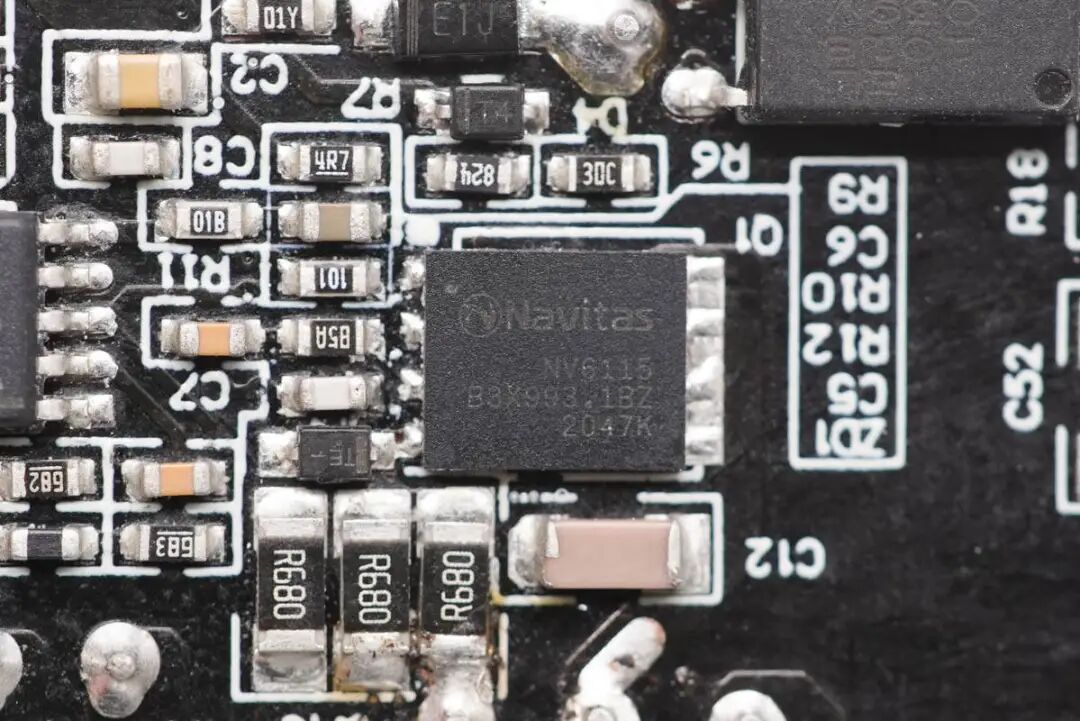

初级开关管采用纳微NV6115氮化镓功率芯片，该芯片为高频软开关拓扑优化。内置独立的驱动器以及复杂的逻辑控制电路，支持5-15V的宽范围逻辑信号输入。内置170mΩ导阻、耐压650V的氮化镓开关管，支持2MHz开关频率。采用5*6mm QFN封装，节省面积。

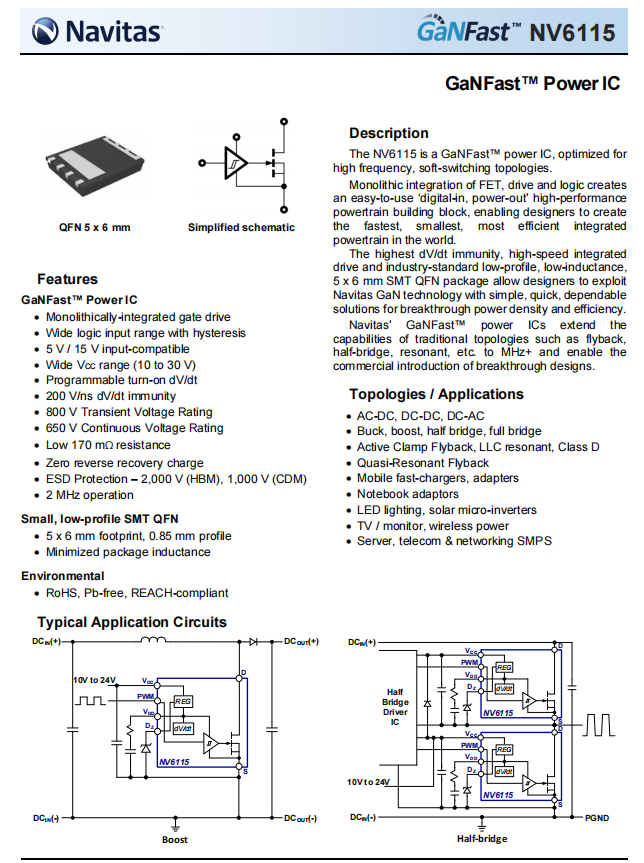

纳微半导体 NV6115 详细资料。
充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充充电器、小米65W USB PD 氮化镓充电器、SlimQ 65W氮化镓USB PD快充充电器1A1C、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器、ROxANNE 66W氮化镓USB PD双口快充充电器等产品采用，获得市场高度认可。

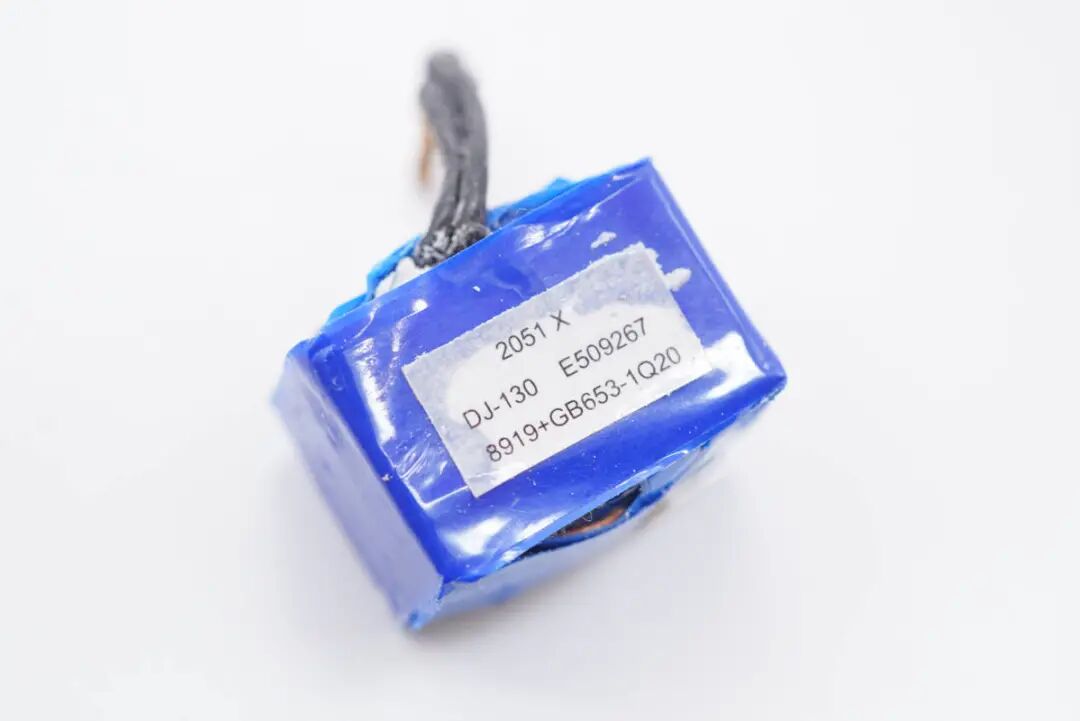

变压器特写，顶部贴有信息贴纸。
EL亿光 1018光耦，用于初级次级通信，反馈调节输出电压。
蓝色Y电容特写。

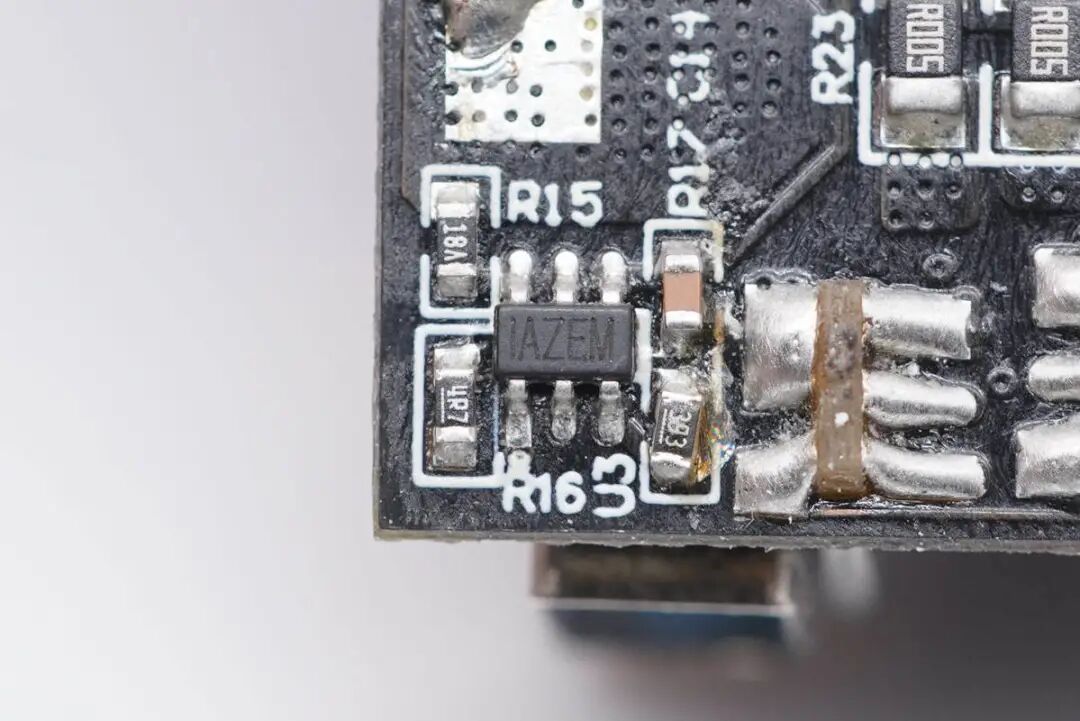

丝印IAZEM次级同步整流控制器，实际是MPS芯源半导体的MP6908，支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。

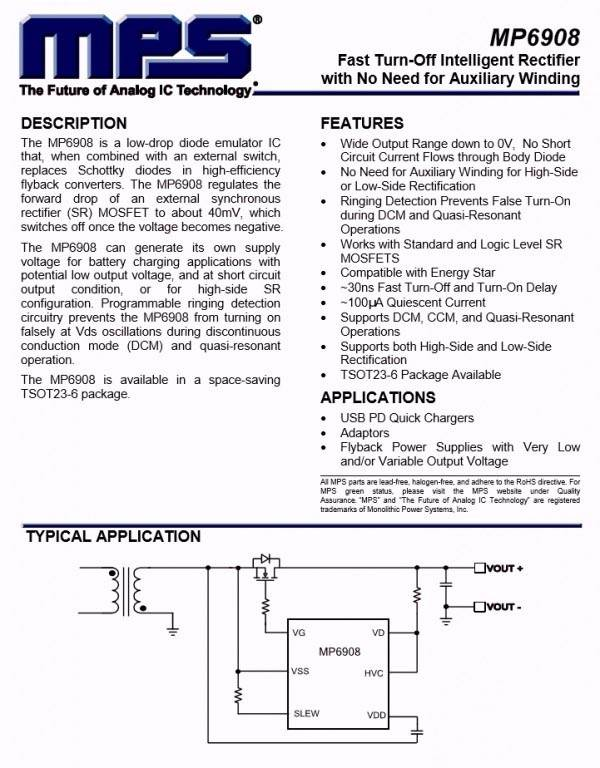

MP6908详细规格参数。
充电头网了解到，采用MPS MP6908的还有RedmiBook Pro 15笔记本标配100W充电器、宜家40W 2A1C桌面快充充电器、联想笔记本65W PD快充充电器、三星65W PD快充充电器、闪极100W 3C1A氮化镓快充充电器、安克65W PD快充、小米65W GaN充电器此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、紫米65W 2C1A桌面PD快充充电器等数十款产品采用。

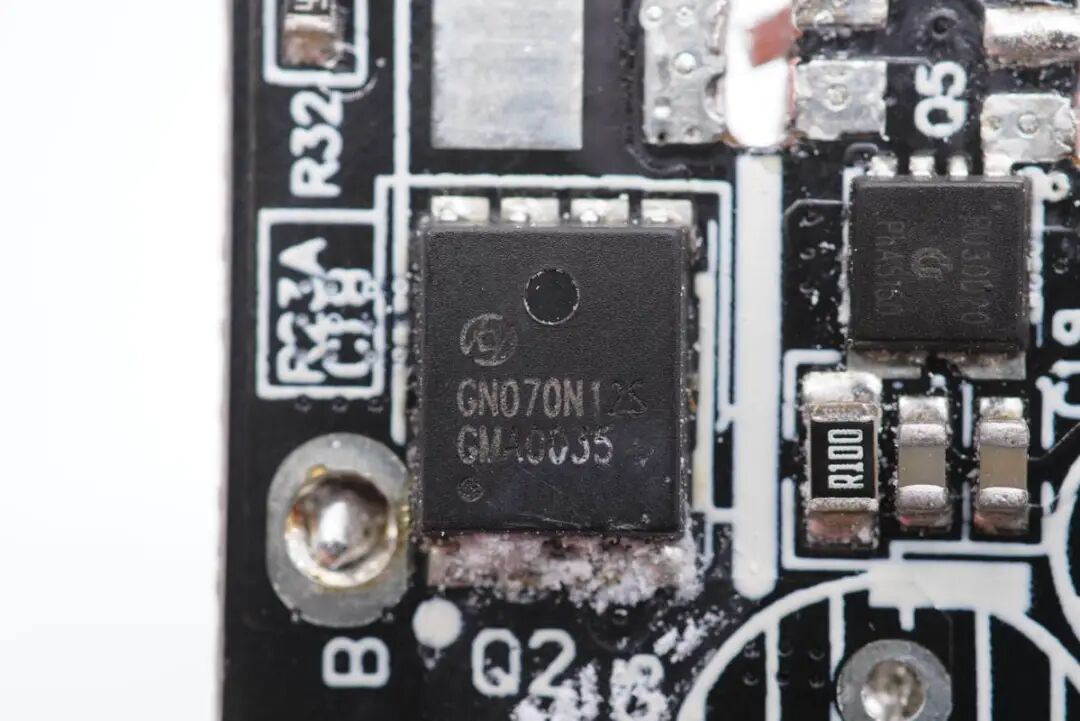

同步整流管采用恒泰柯HGN070N12S，耐压120V，导阻6mΩ，DFN5x6封装。

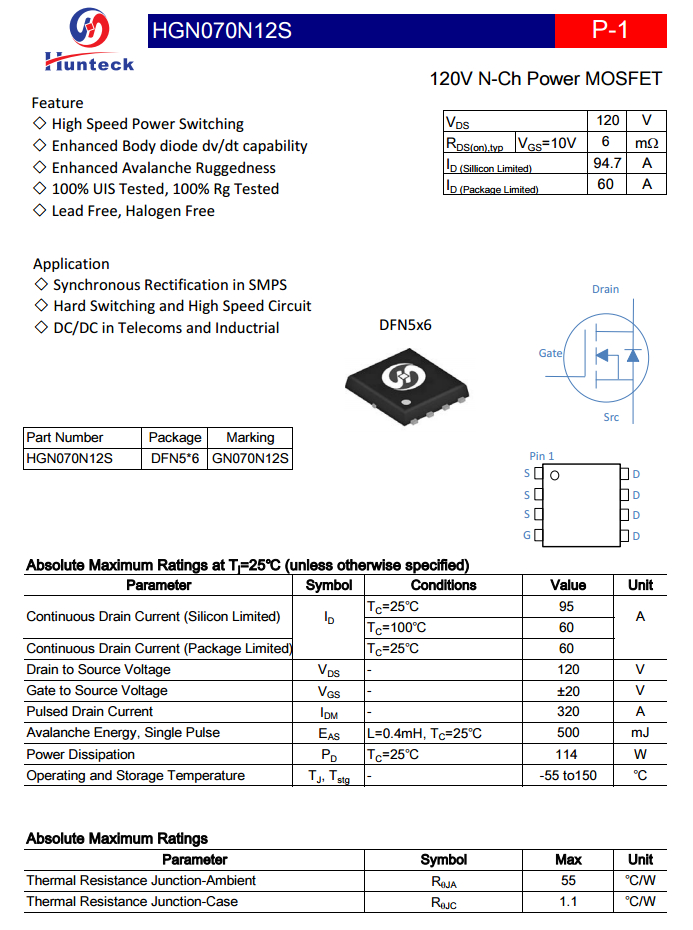

恒泰柯HGN070N12S资料信息。

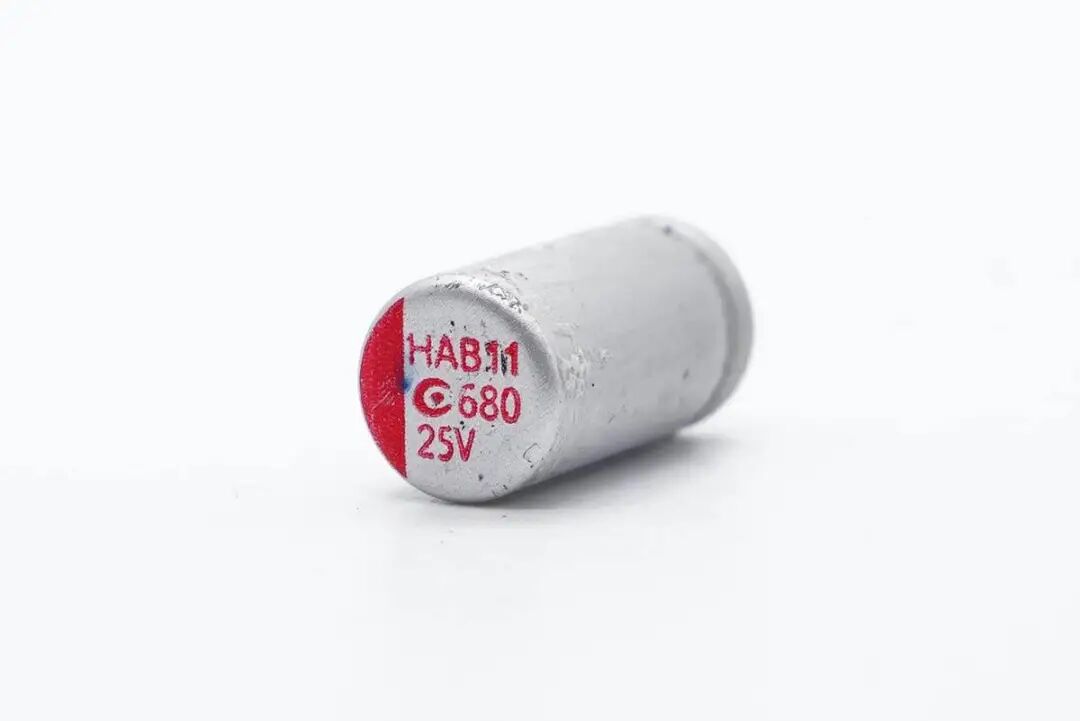

输出滤波固态电容来自中国台湾钰邦，规格为25V 680μF。

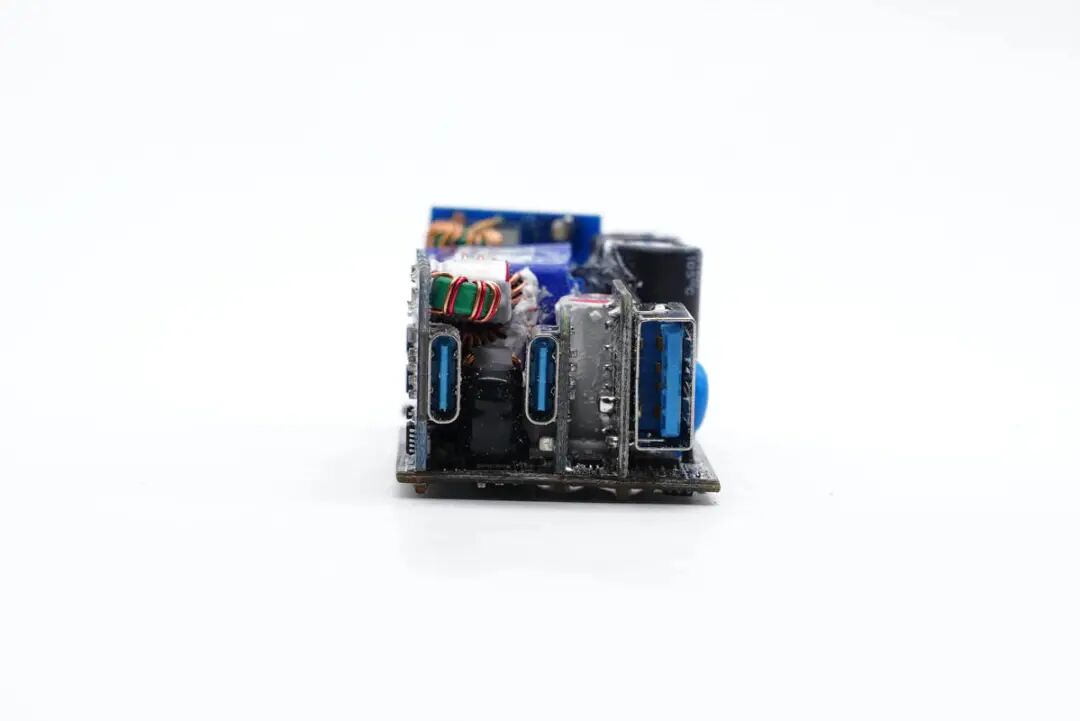

输出端一览，三个USB母座均使用小板垂直焊接。
C1母座所在小板正面设有降压协议IC、降压电感、电容以及滤波电感。

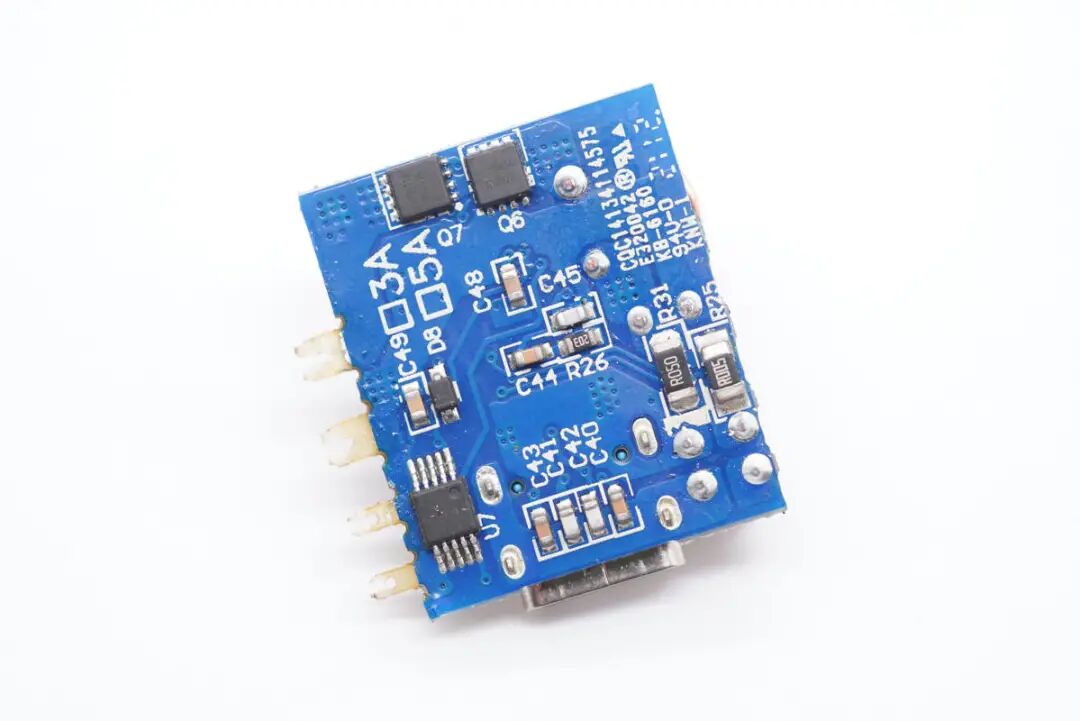

另一面设有MCU以及两颗MOS管。
MCU特写，用于输出功率智能分配。

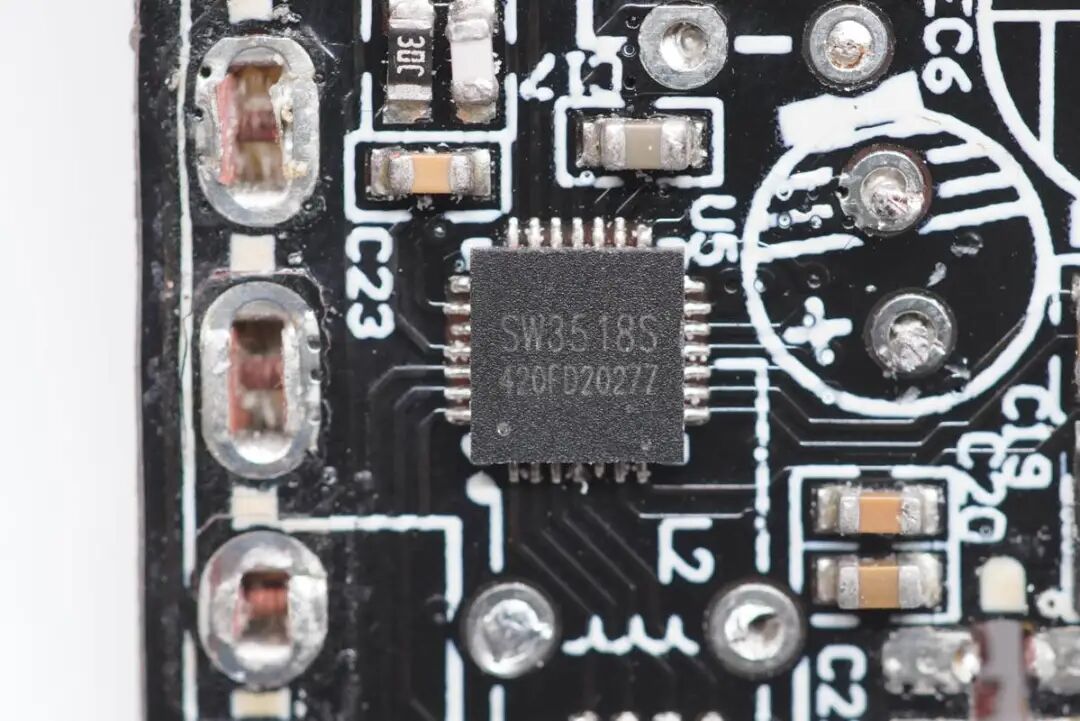

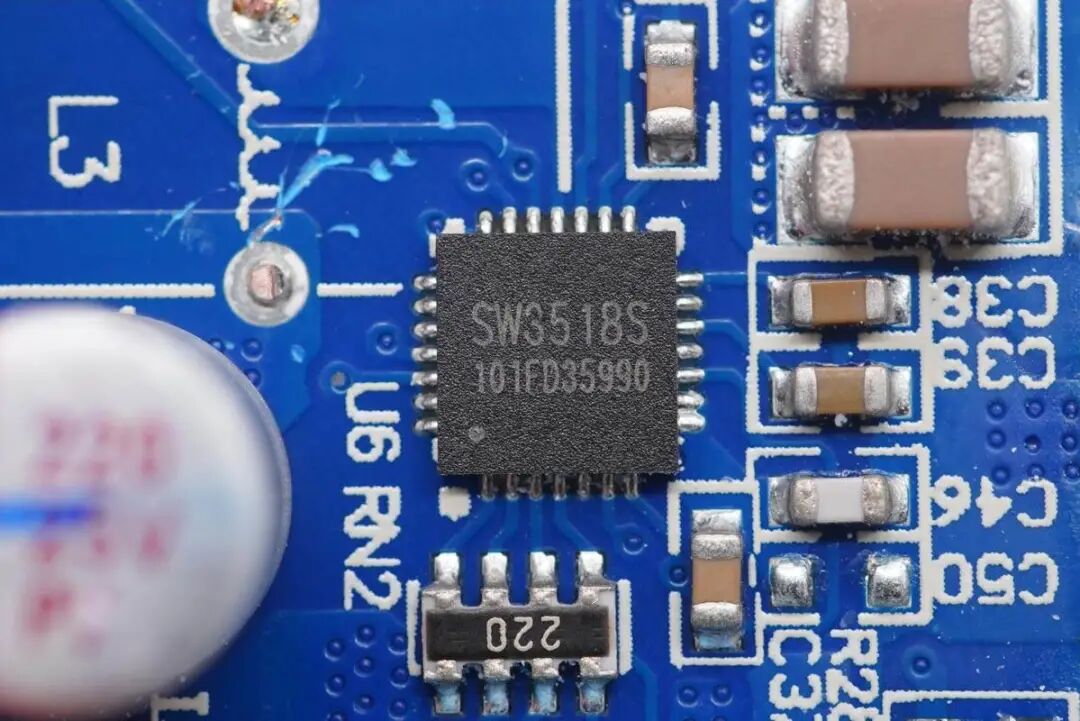

USB-C1口二次降压电路主控芯片采用智融SW3518S。这是一款高集成度的多快充协议双口充电芯片，并已经通过了VOOC认证。芯片支持A+C口任意快充输出，支持双口独立限流，集成了5A高效率同步降压变换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多种快充协议，最大输出PD100W。

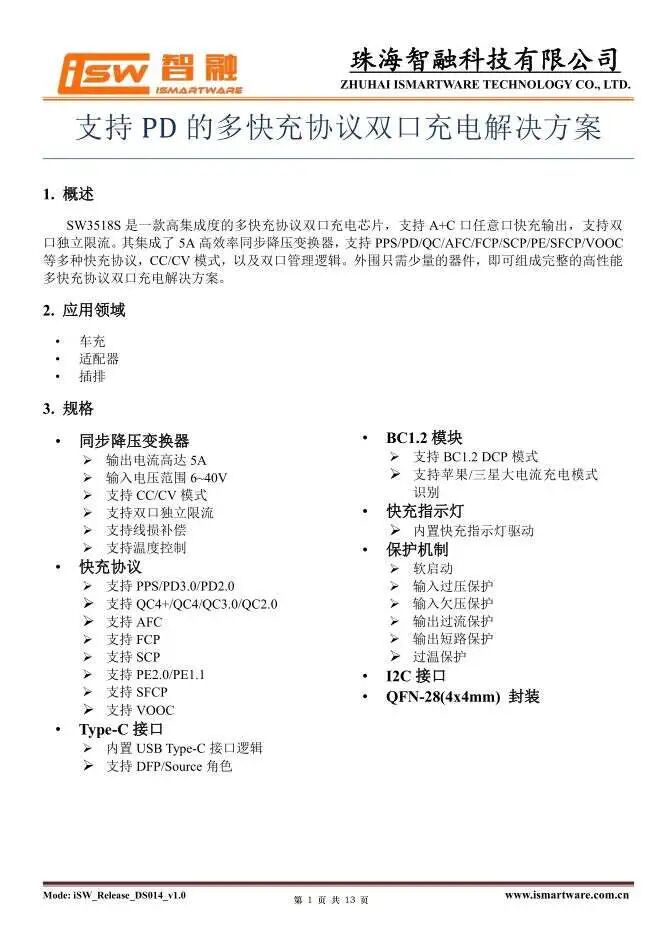

智融SW3518S资料信息。
充电头网拆解了解到，智融SW3518S此前已被爱莎瓦特65W 2A1C氮化镓快充、闪极90W 2C1A氮化镓快充、飞利浦65Ｗ氮化镓快充插座、雷柏65W GaN快充、电友65W 2C1A氮化镓快充等，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

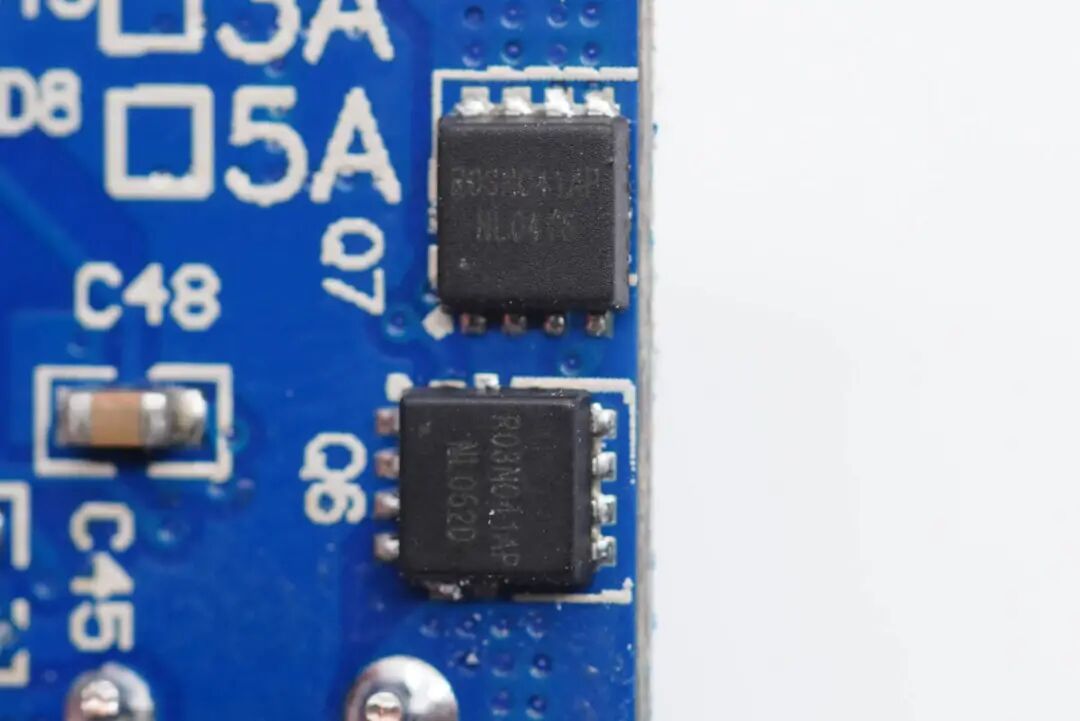

外挂两颗R03N041AP MOS管输出同步整流降压。

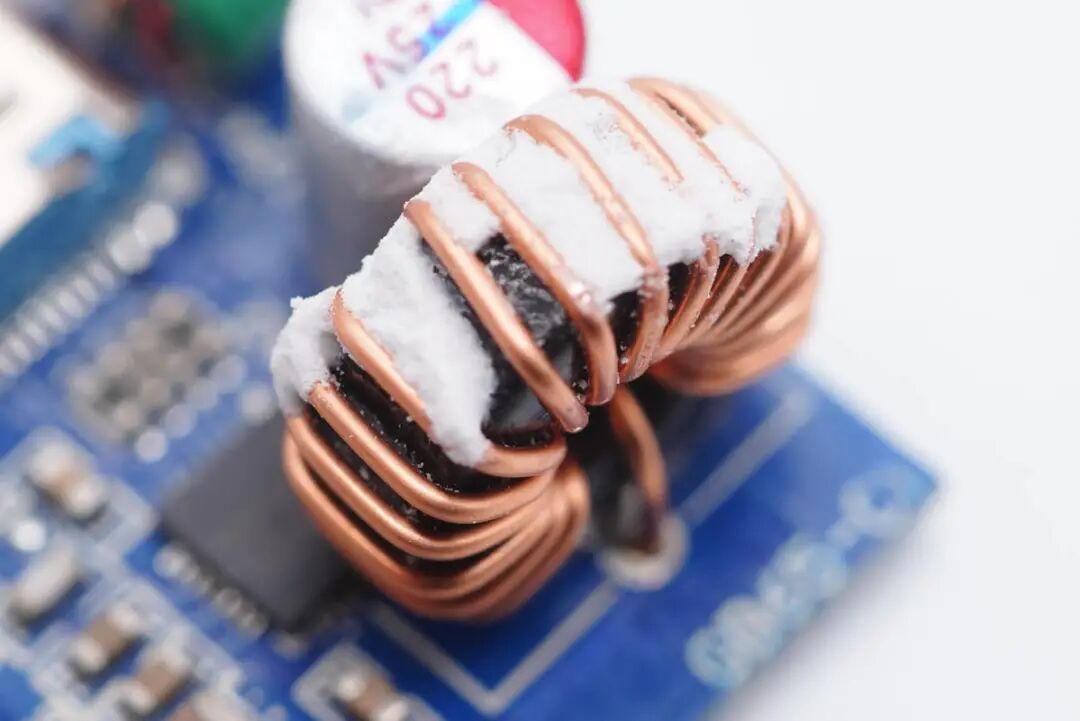

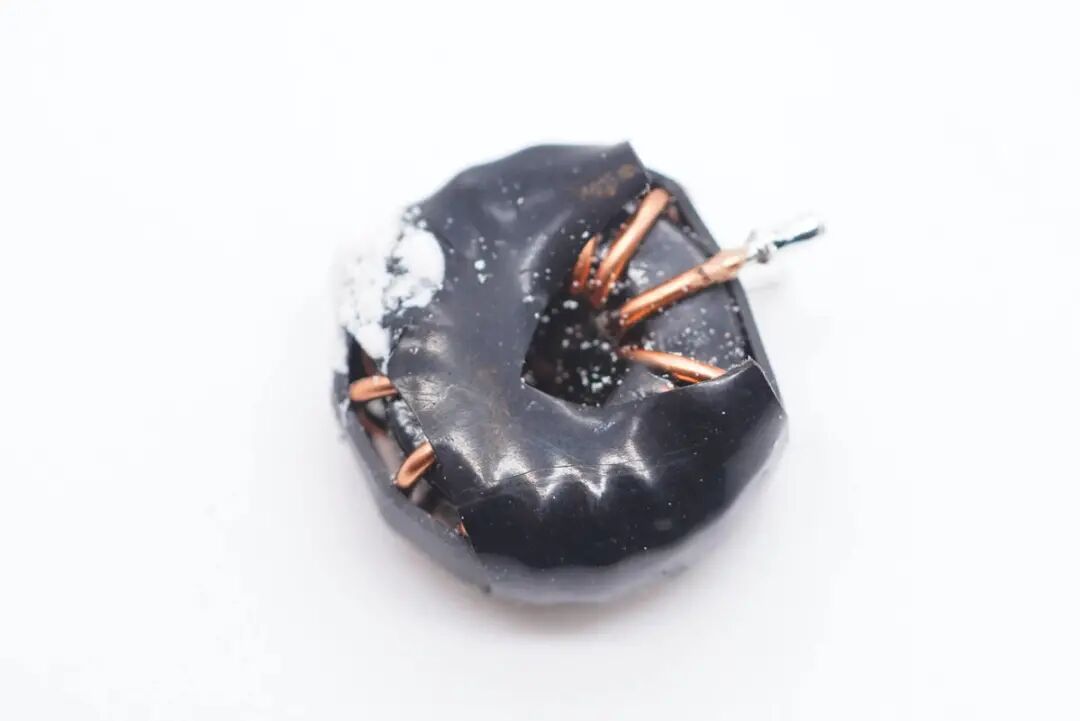

降压磁环电感特写。

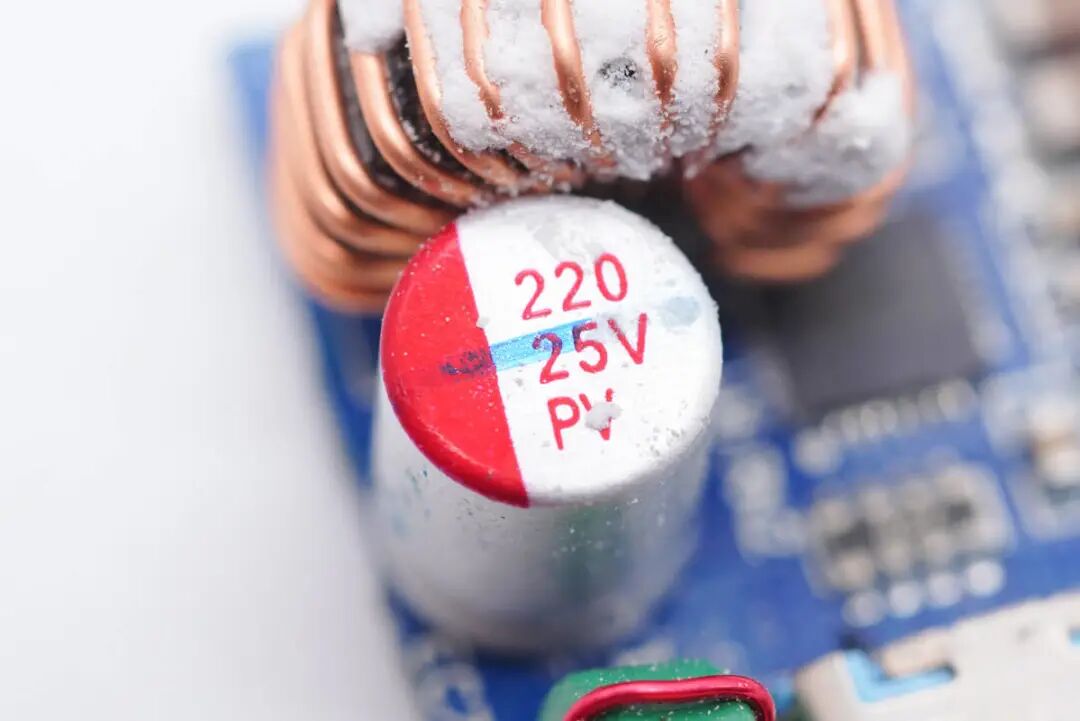

降压输出滤波固态电容规格为25V 220μF。

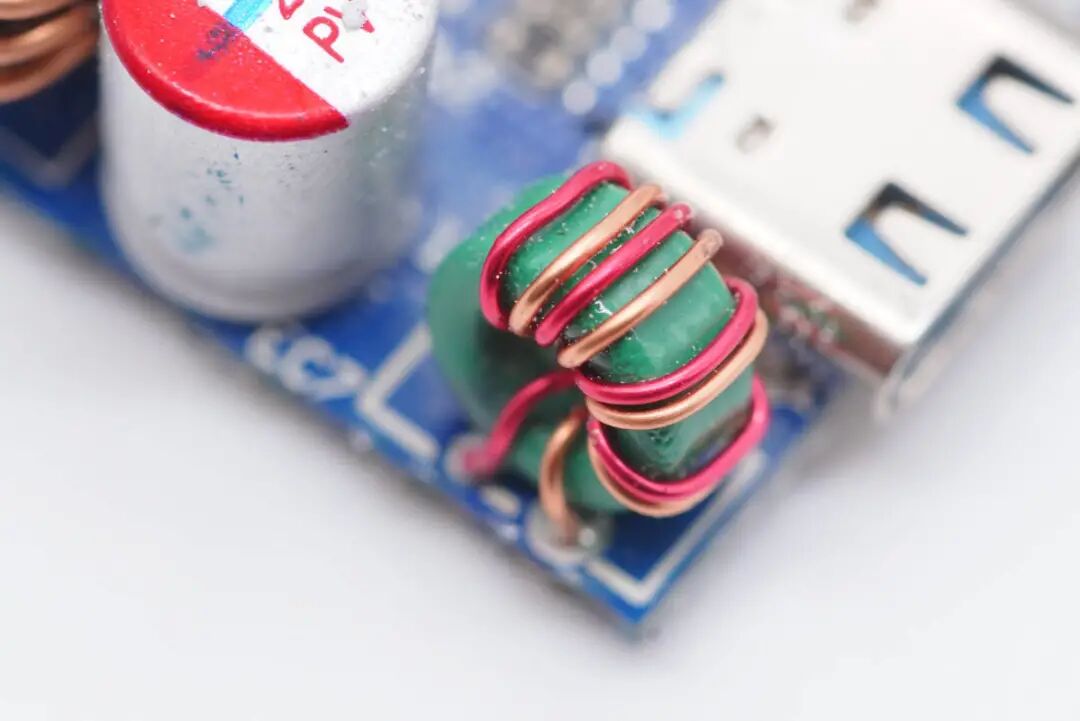

滤波电感特写。

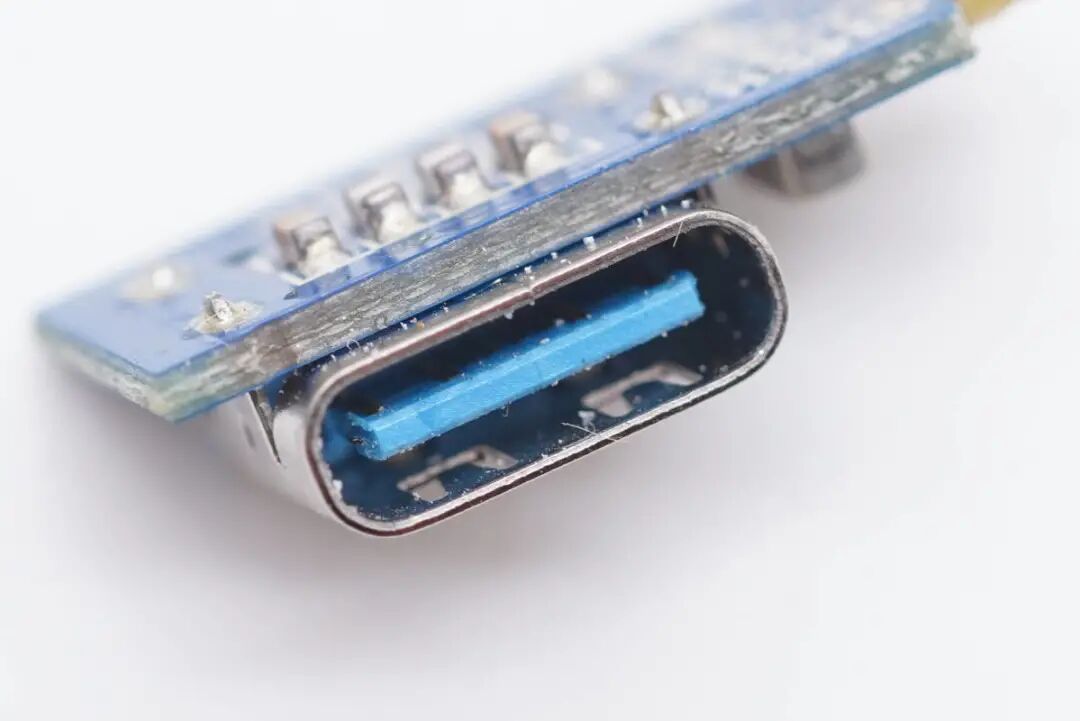

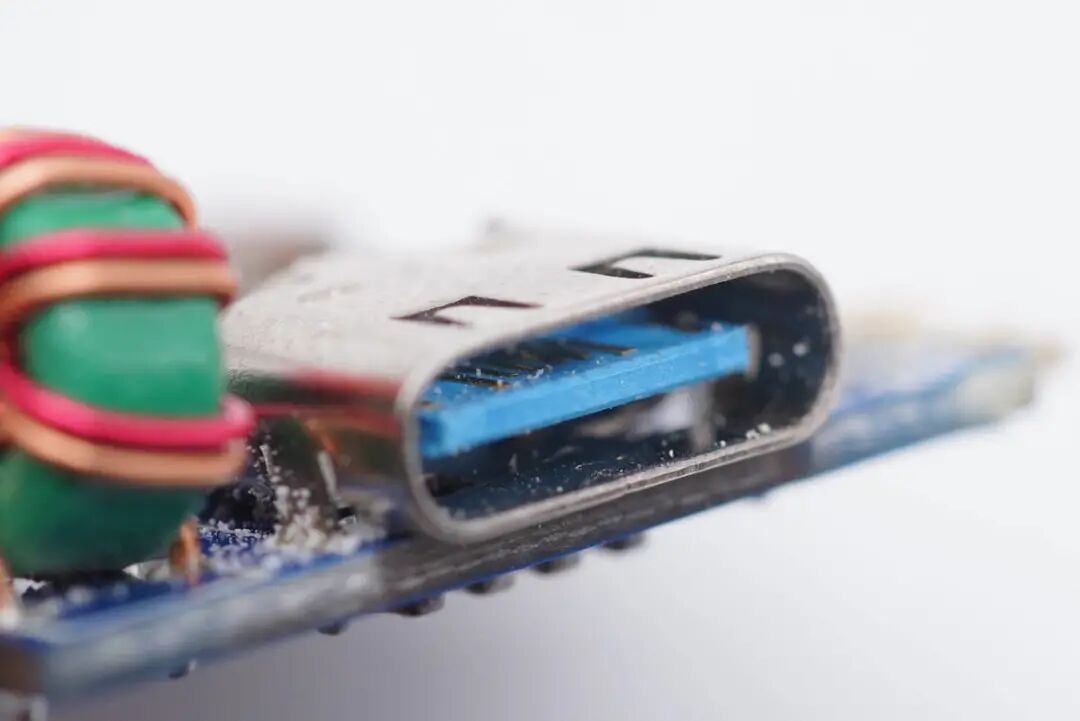

USB-C1母座特写，过孔焊接。
USB-C2口和A口二次降压电路设在主板上，降压协议IC也是采用的智融SW3518S。

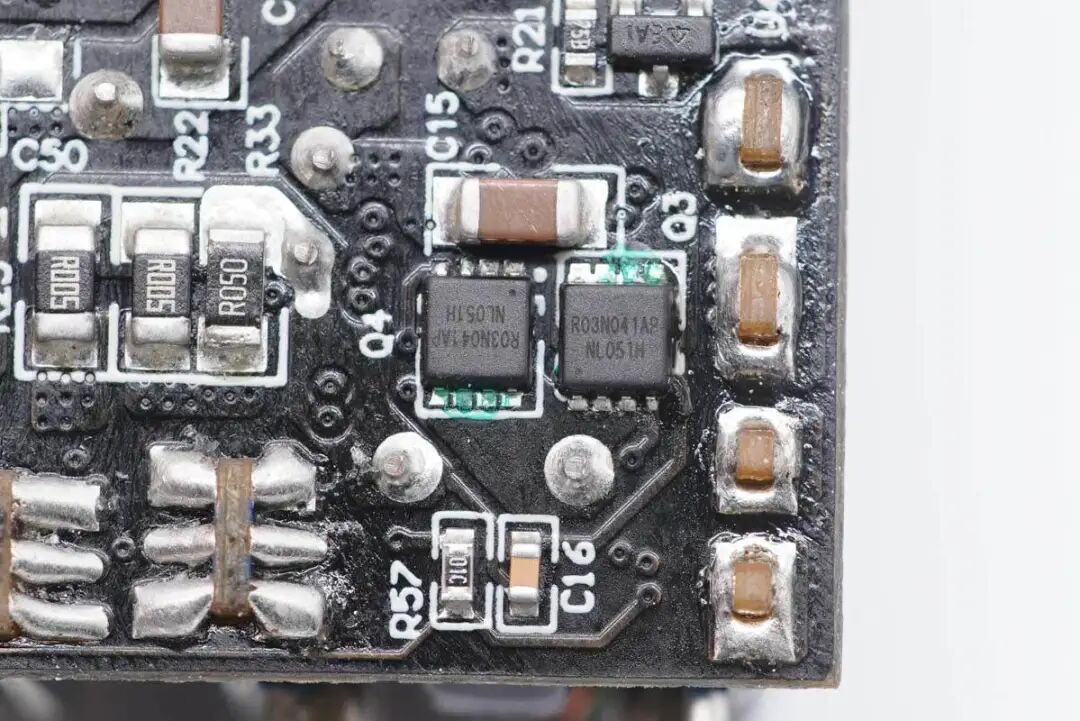

也是外挂两颗R03N041AP MOS管输出同步整流降压。
降压电感外套塑料皮绝缘保护。
滤波固态电容规格为25V 220μF。
滤波电感特写。

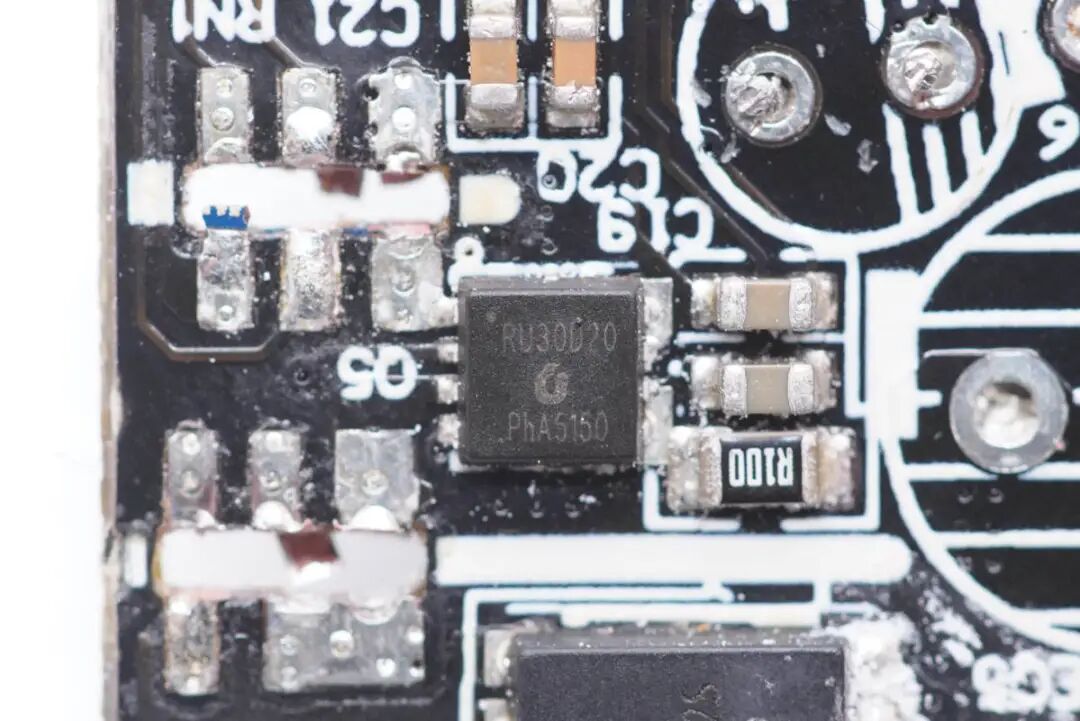

输出VBUS开关管采用锐骏RU30D20，NMOS管，耐压30V，PDFN3333封装，用于C2和A端口分配。
USB-C2母座特写。

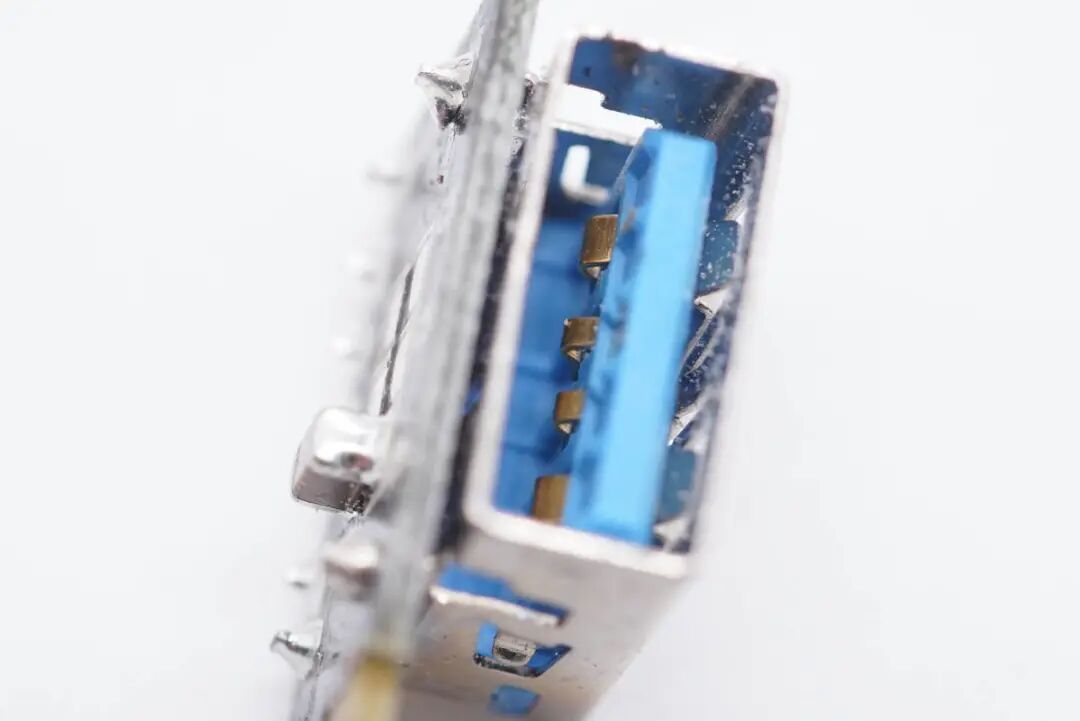

USB-A母座特写。
全部拆解完毕，来张全家福。
充电头网拆解总结
ANKER安克航海王联名系列充电配件涵盖充电宝、20W迷你充、65W氮化镓多快充，人物是人气超高的路飞艾斯两兄弟、可爱的乔巴、帅气的佐罗，无论是产品类型还是人物都能满足海迷的选购需求。
这款艾斯65W氮化镓快充充电器兼容QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS、VOOC/DASH/WARP等全主流快充协议，不仅可以满足华为、小米、苹果等品牌设备快充，也是为数不多的能给OPPO、一加等品牌设备快充的充电器，45W+18W双口同时快充满足笔电手机充电需求，整体性能和“火拳”艾斯实力一样强悍。
充电头网拆解了解到，充电器内部设有多块PCB板，元器件布局紧凑，空间利用率高。另外采用了时下主流的安森美和MPS控制器，分别搭配纳微NV6115氮化镓功率芯片以及恒泰柯同步整流管的开关电源方案。两路二次降压方案均采用智融3518S，性能强悍。
