拆解报告：公牛20W 2A1C魔方插座
----- 充电头网拆解报告 第1722篇 -----
快充魔方插座凭借立体机身造型，桌面占用空间小，使用前插头不会打架、插线即可为手机充电等特点而成为目前市面上非常热门的一类插座产品。而且随着PD快充的不断普及，一般的USB插座已经很难再满足用户快充使用需求。面对市场的不断发展，近期公牛将自家的3USB快充魔方插座GNV-UU2183升级成了PD快充魔方插座。
只看外观的话，也就是其中一个USB-A口换成了Type-C接口，支持20W PD快充，可满足iPhone 12全系列全速快充需求。下面充电头网就对公牛新升级的快充插座进行详细拆解，看看其内部设计又是如何的。
此前充电头网还拆解过公牛20W 2A1C快充迷你差旅插座、公牛40W超级快充延长线插座、公牛床头USB闹钟插座、公牛65W PD快充插座等产品，大家可以点击蓝色字体进行查阅。
一、公牛20W PD快充魔方插座外观

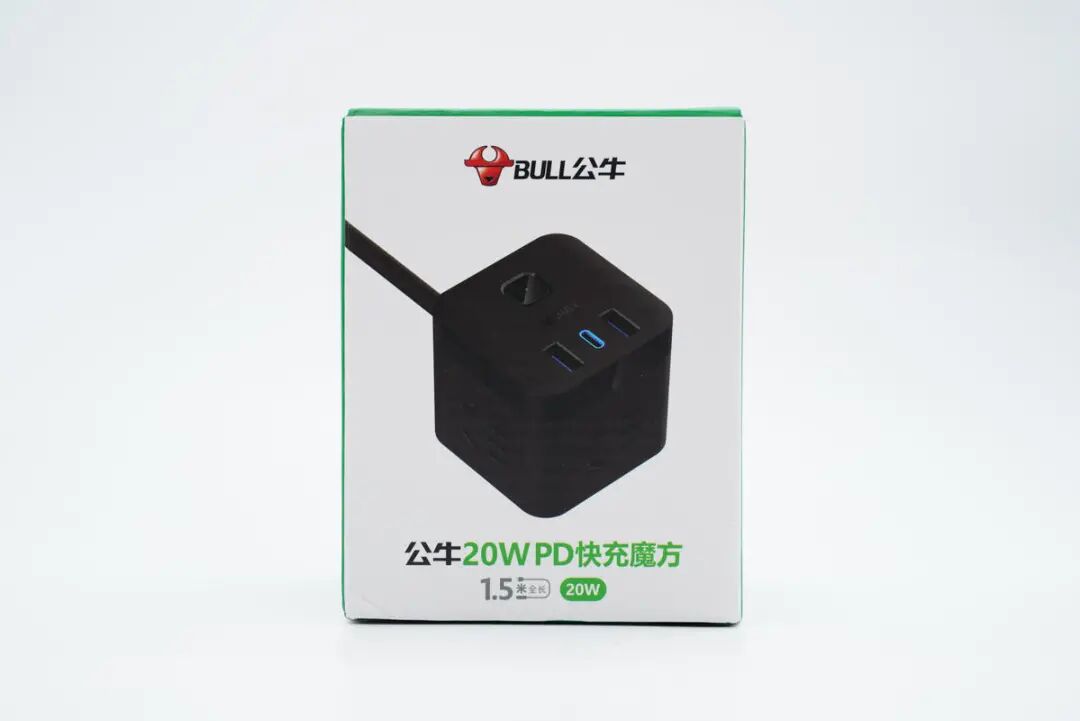

包装盒正面印有BULL公牛品牌、插座外观图以及名称。

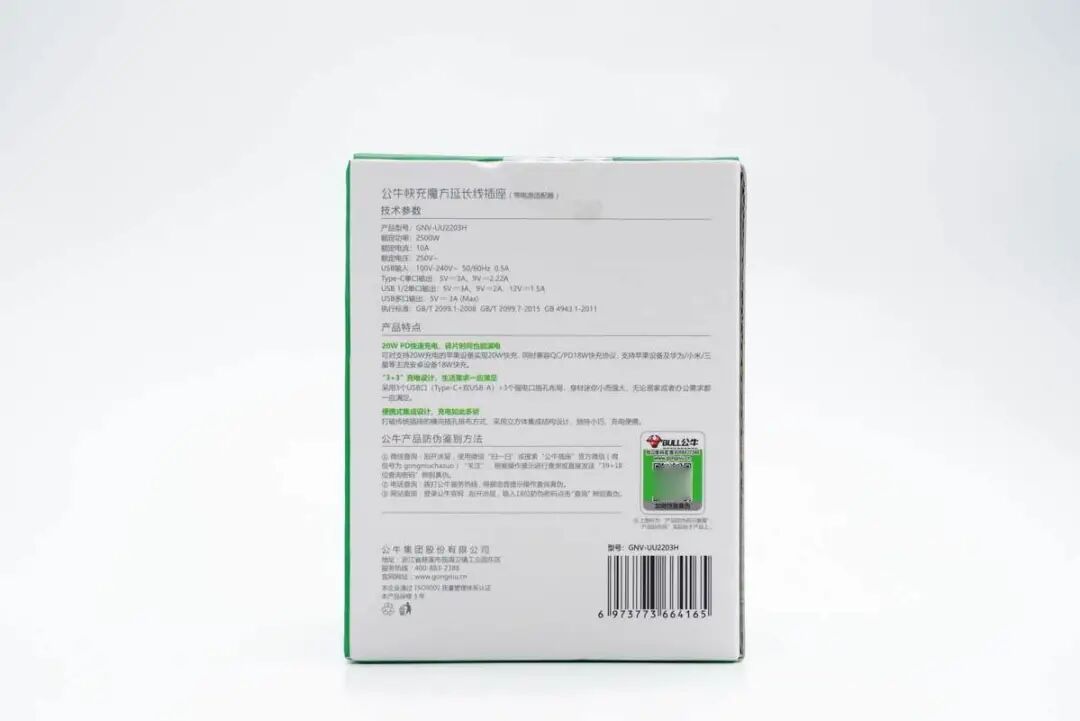

背面印有产品技术参数以及特点等信息。

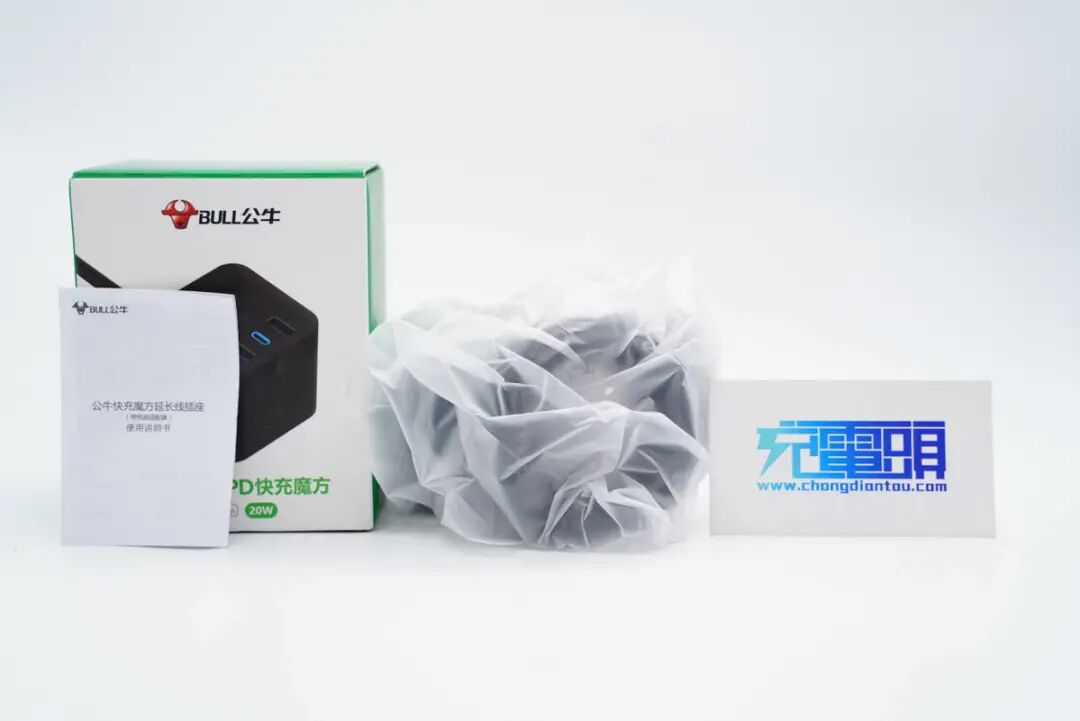

包装内含说明书和插座，插座套有防尘塑料袋。

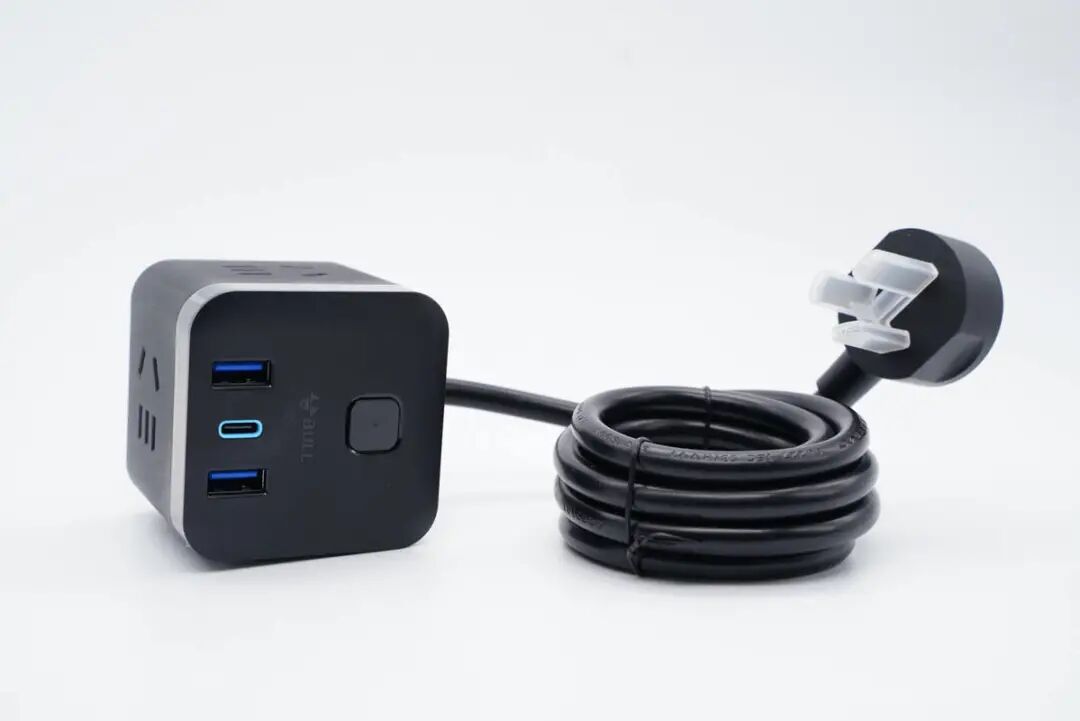

公牛魔方插座整体一览，电源线捆扎整理。

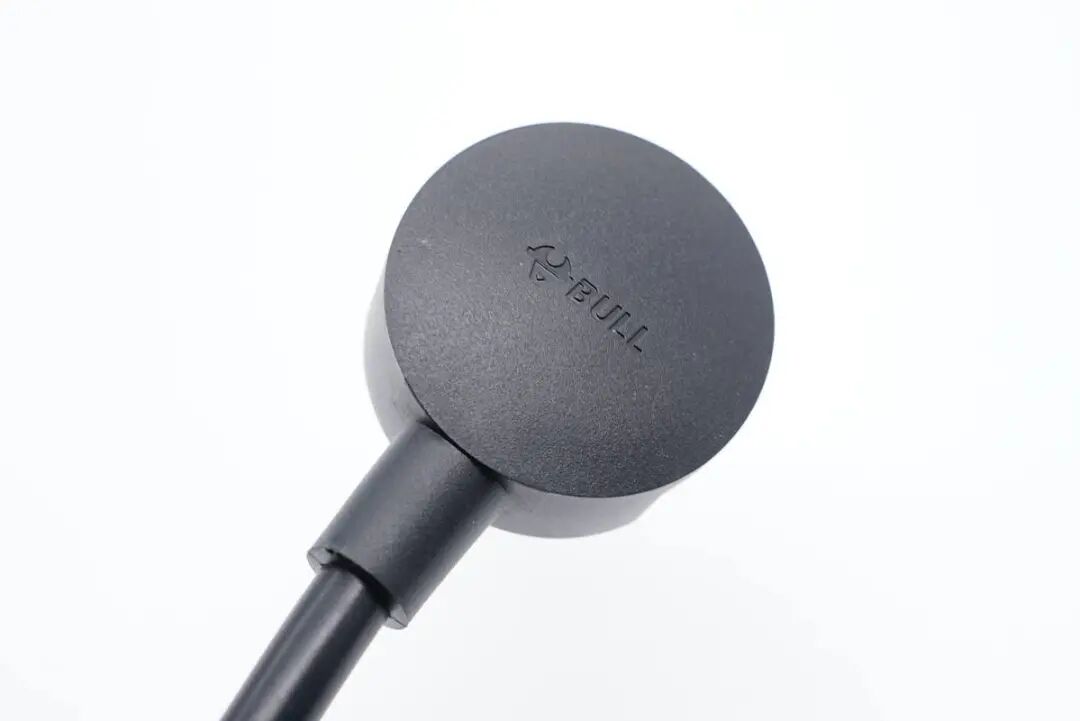

三脚插头上凹印公牛logo。
插头两侧设有凹槽，方便用户插拔使用，插脚套有胶套保护。

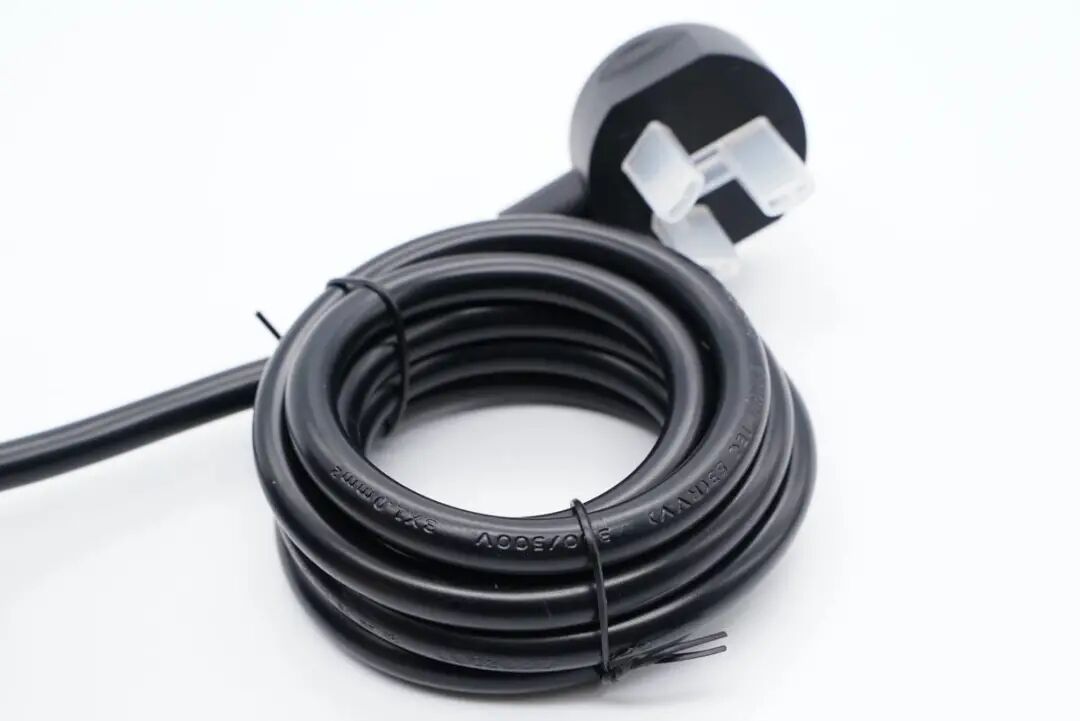

电源线规格为3×1.0mm²，符合新国标规范，粗壮结实，柔韧度也很好。
另外电源线长约1.46m，可以满足大多数使用场景。

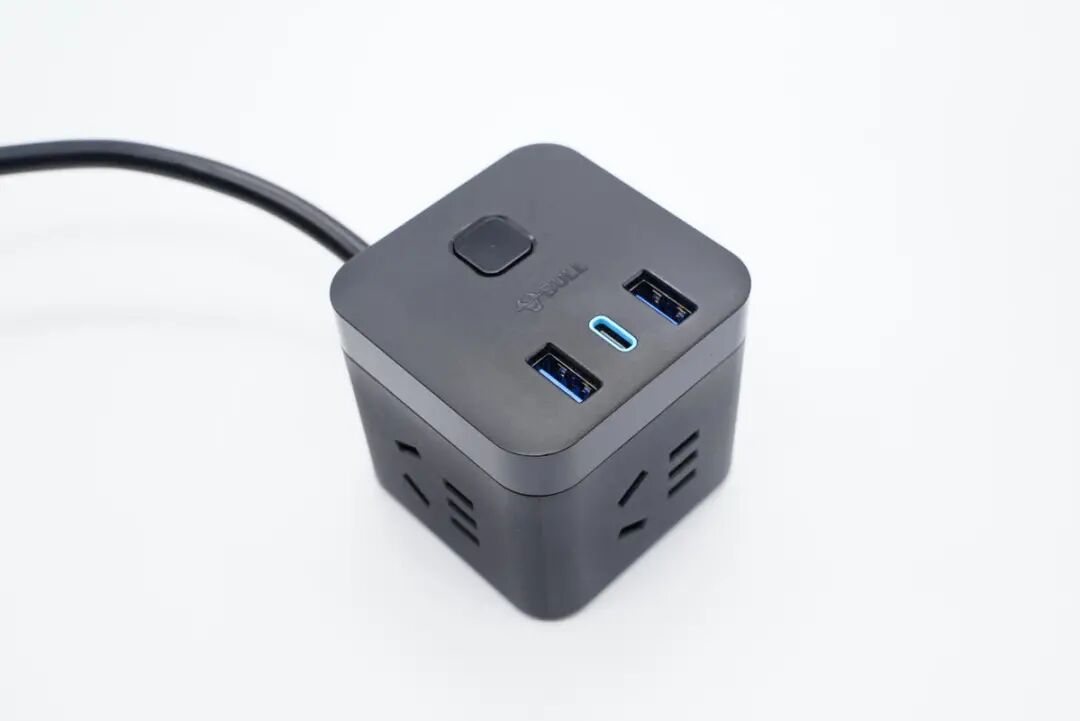

插座机身是立体方块造型，PC材质黑色外壳，六面基本磨砂处理，腰身各面之间过渡圆润，整体十分有气质。

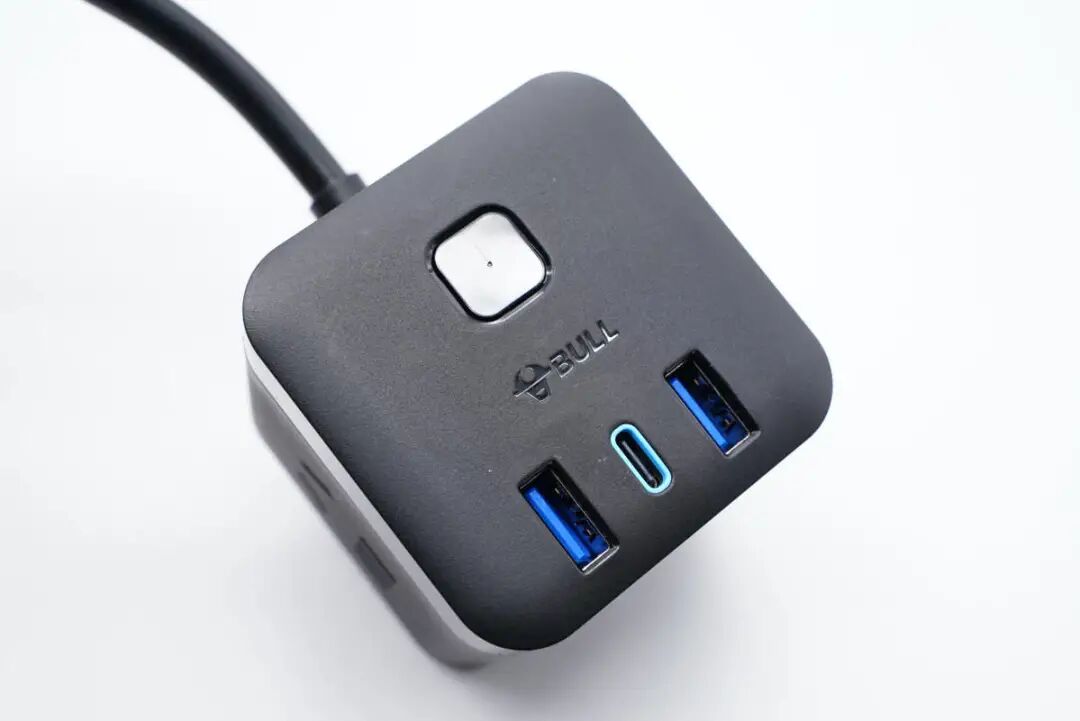

顶部配有电源键以及2A1C三个USB接口，中心凹印BULL品牌logo。两个A口采用蓝色胶芯，C口采用黑色胶芯，不过配有一个蓝色塑料环装饰。
腰身磨砂和亮面撞色设计，其中三面配有3+2新国标插口，内置安全门防止异物进入。

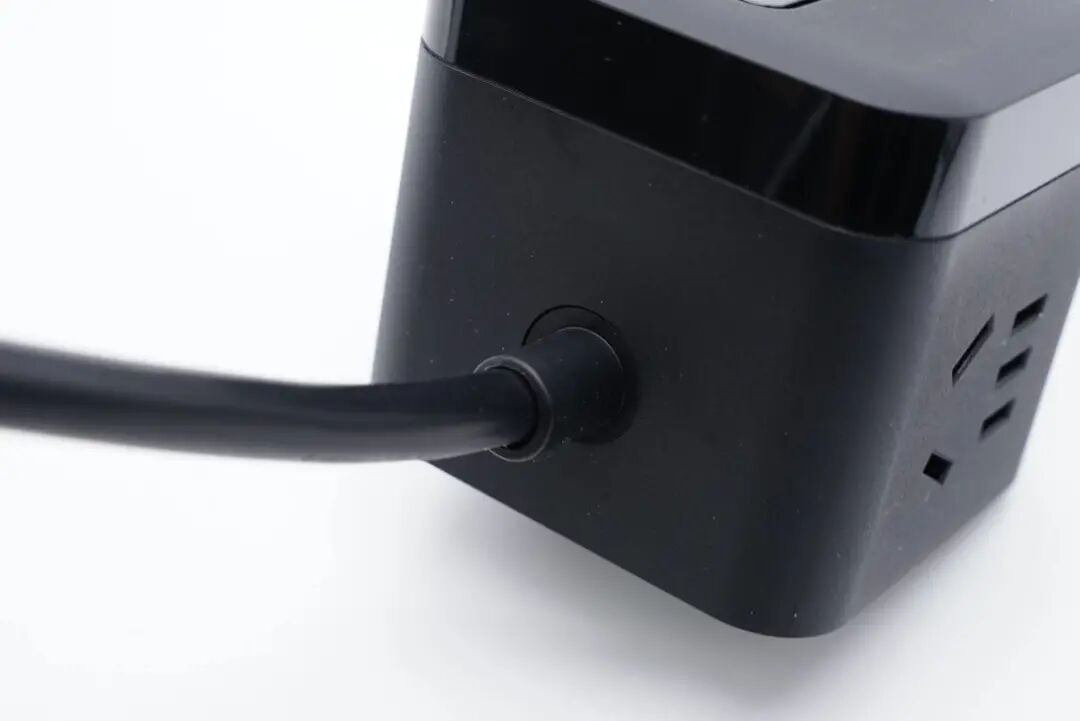

还有一面连接电源线，并做了抗弯折处理。

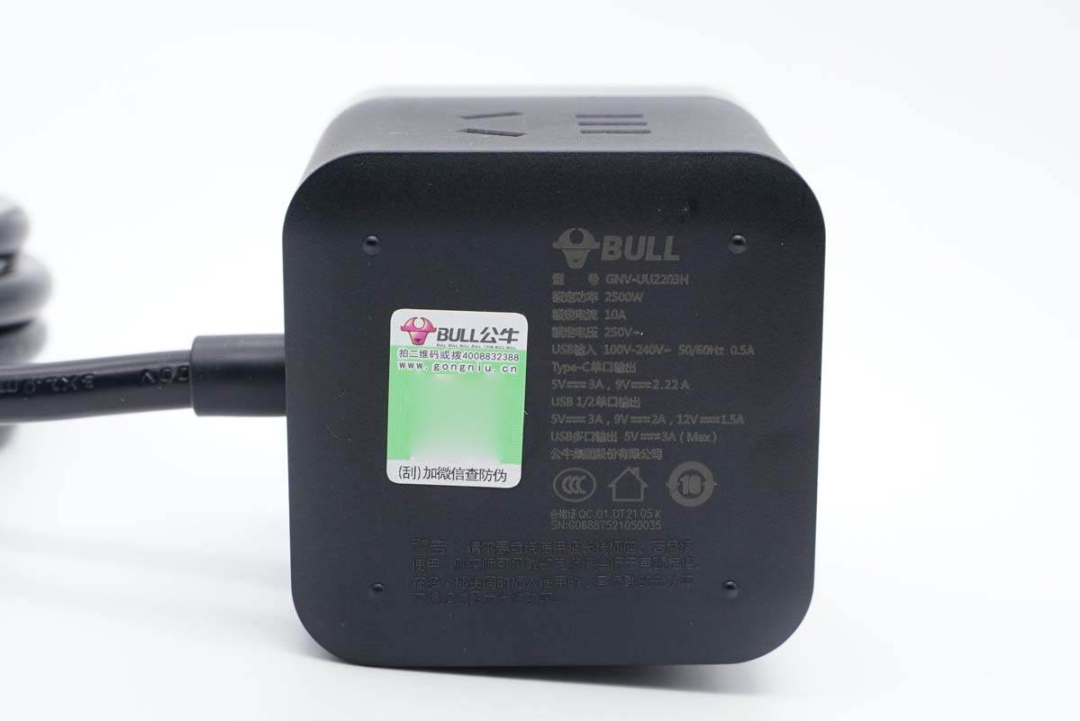

底部外壳上标注有产品的参数信息，并贴有防伪标签
型号：GNV-UU2203H
额定功率：2500W
额定电流：10A
额定电压：250V~
USB模块输入：100-240V~50/60Hz 0.5A
USB-C输出：5V3A、9V2.22A
USB1/2单口输出：5V3A、9V2A、12V1.5A
USB多口输出：5V3A MAX
产品已经通过了CCC认证。
测得机身高度为58mm。

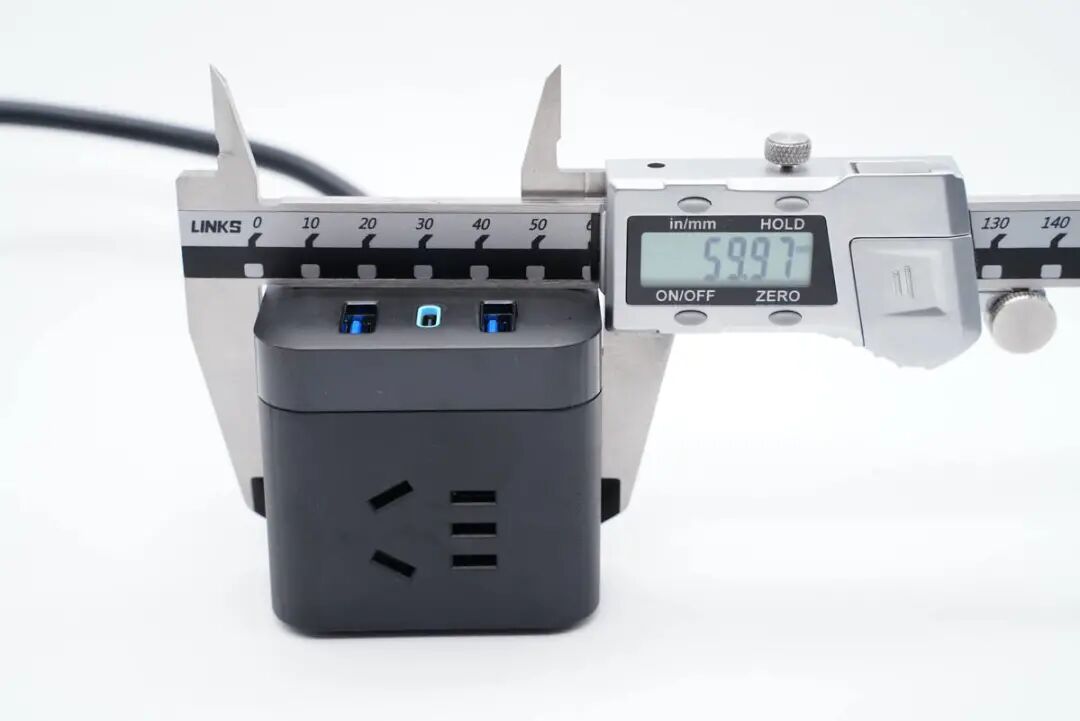

宽度为59.97mm。

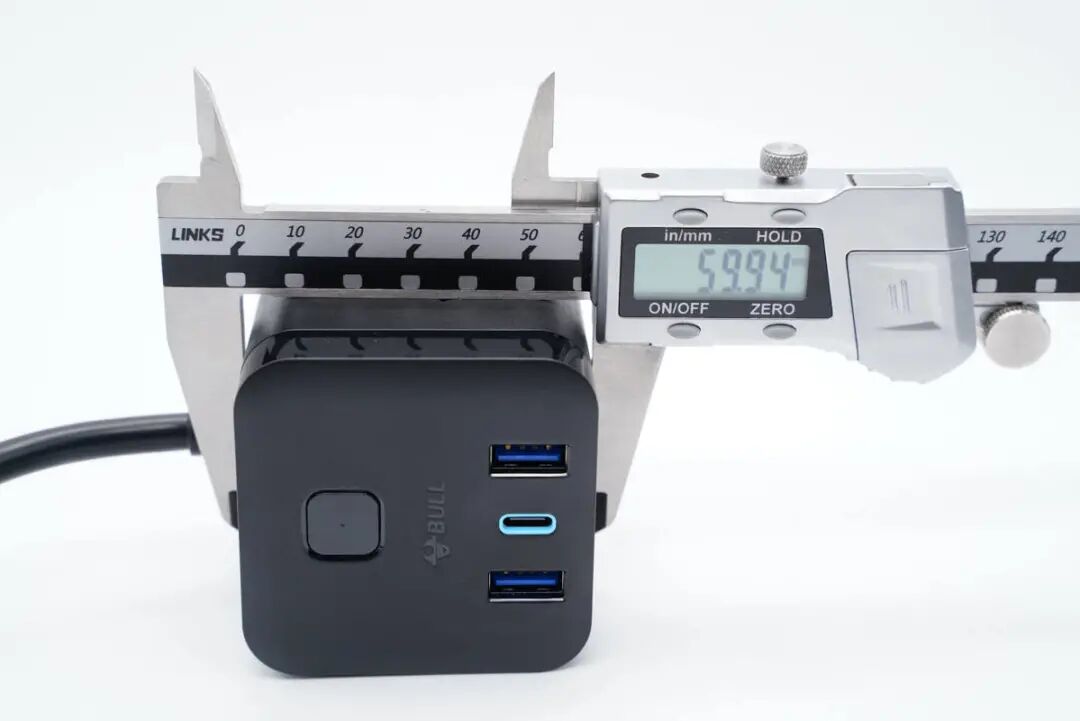

厚度为59.94mm。

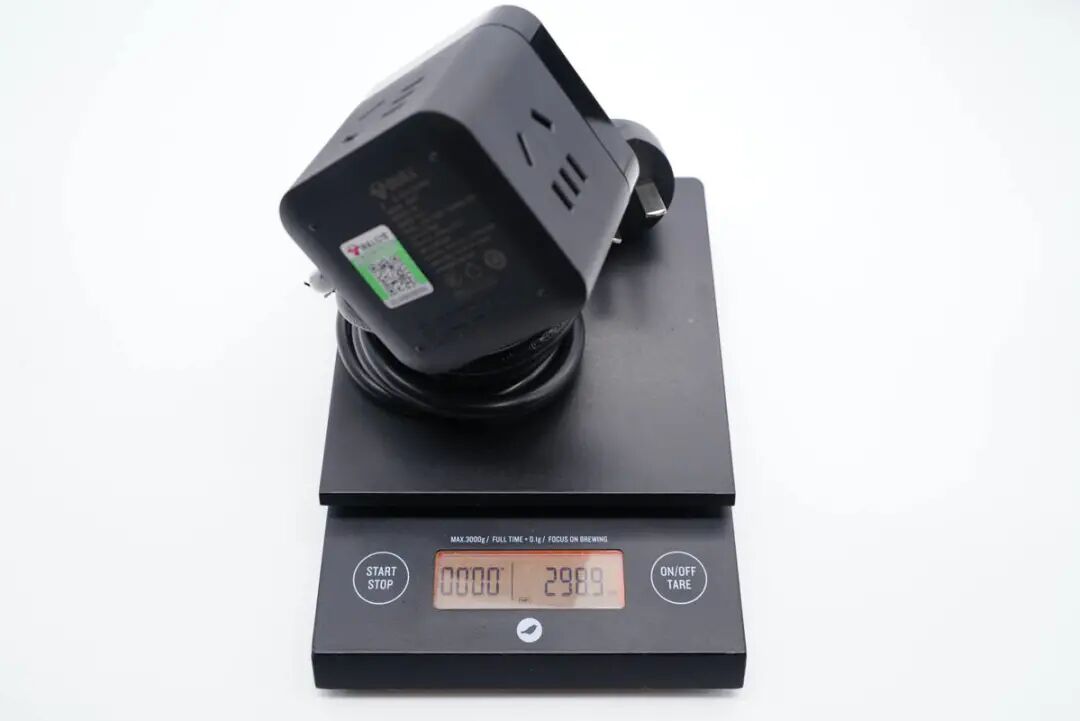

总重量约为299g。

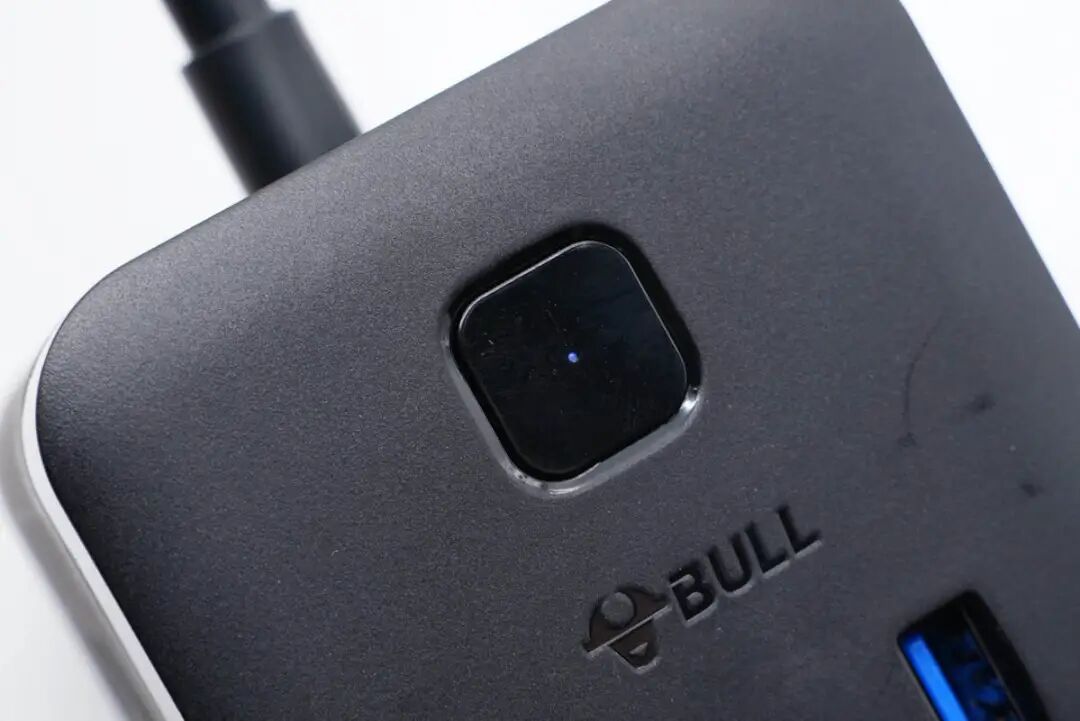

电源键中心设有LED指示灯，接通电源会亮蓝光。

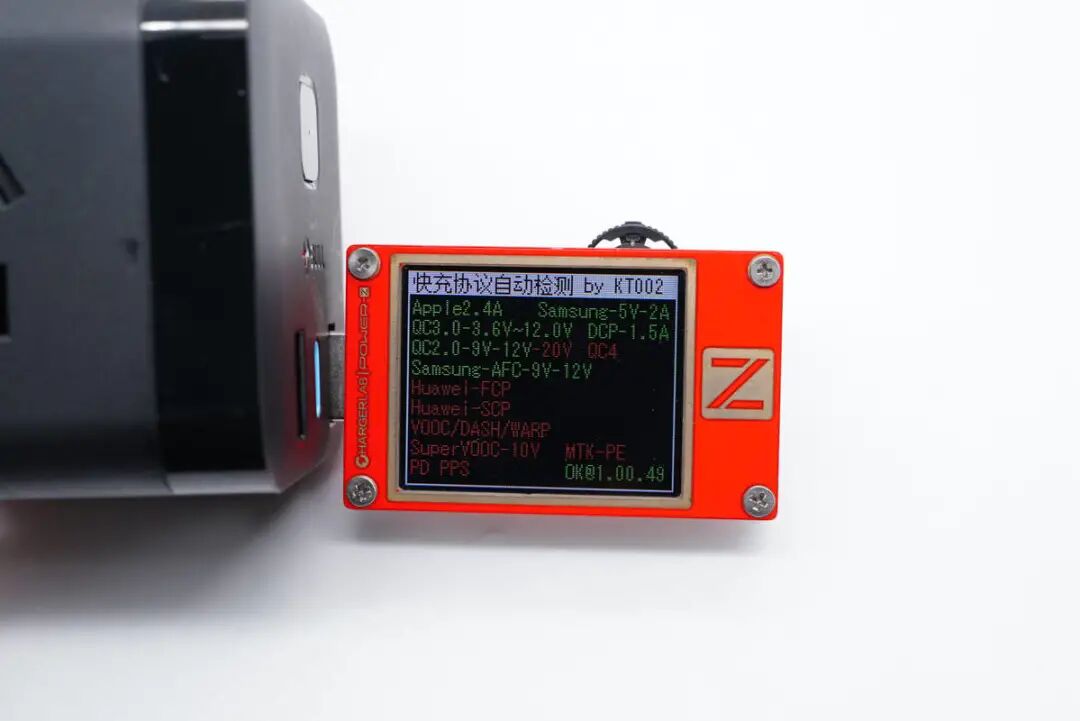

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC快充协议。

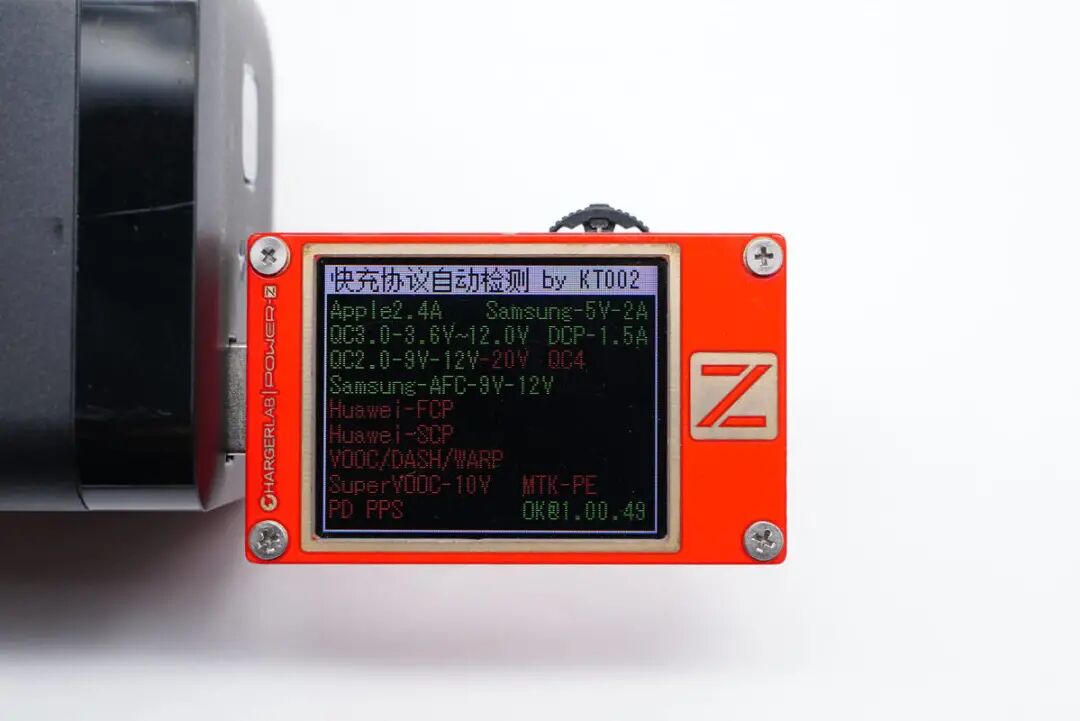

另外测得另一个A口输出协议相同。

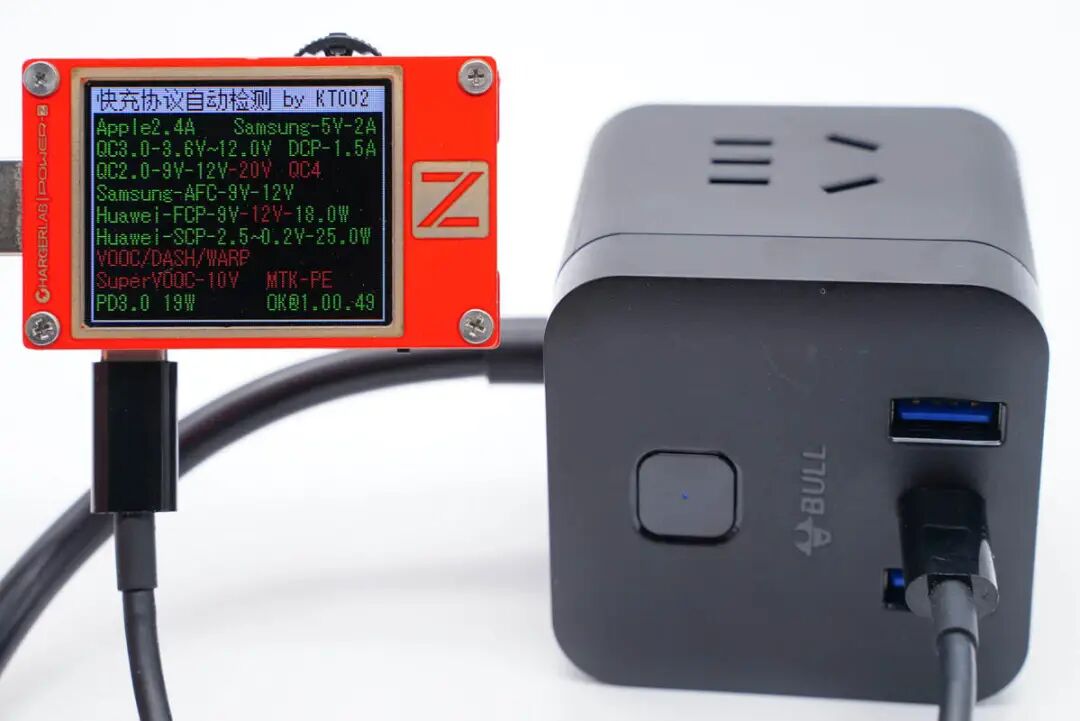

USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议。

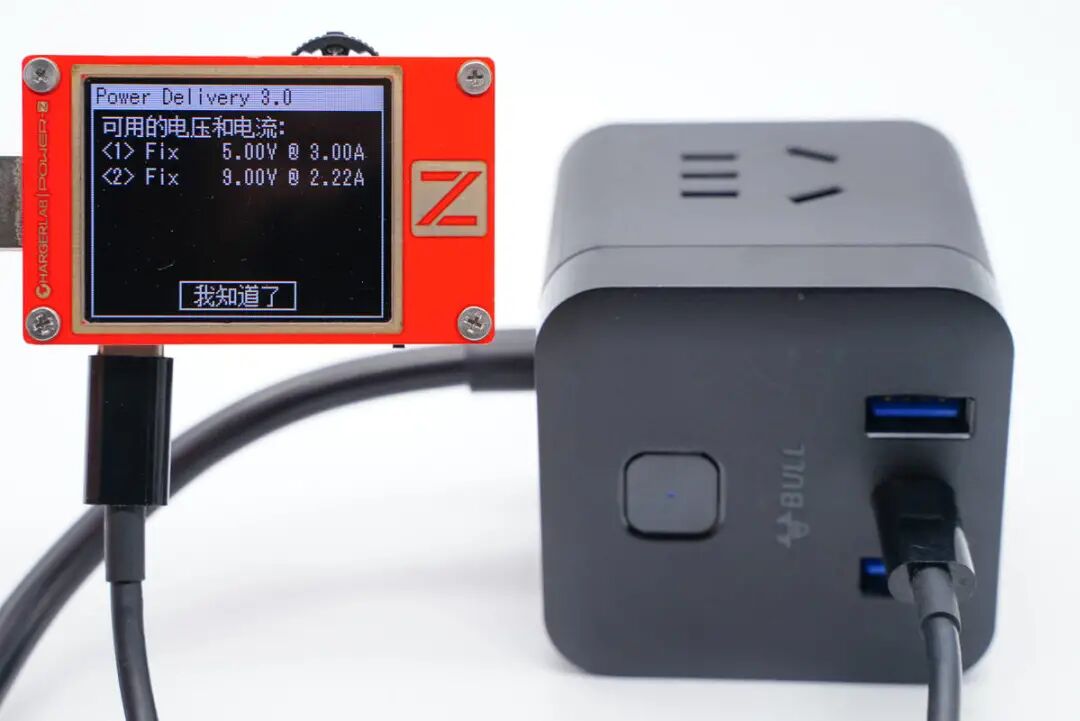

此外PDO报文显示C口还具备5V3A、9V2.22A两组固定电压档位。
二、公牛20W PD快充魔方插座拆解

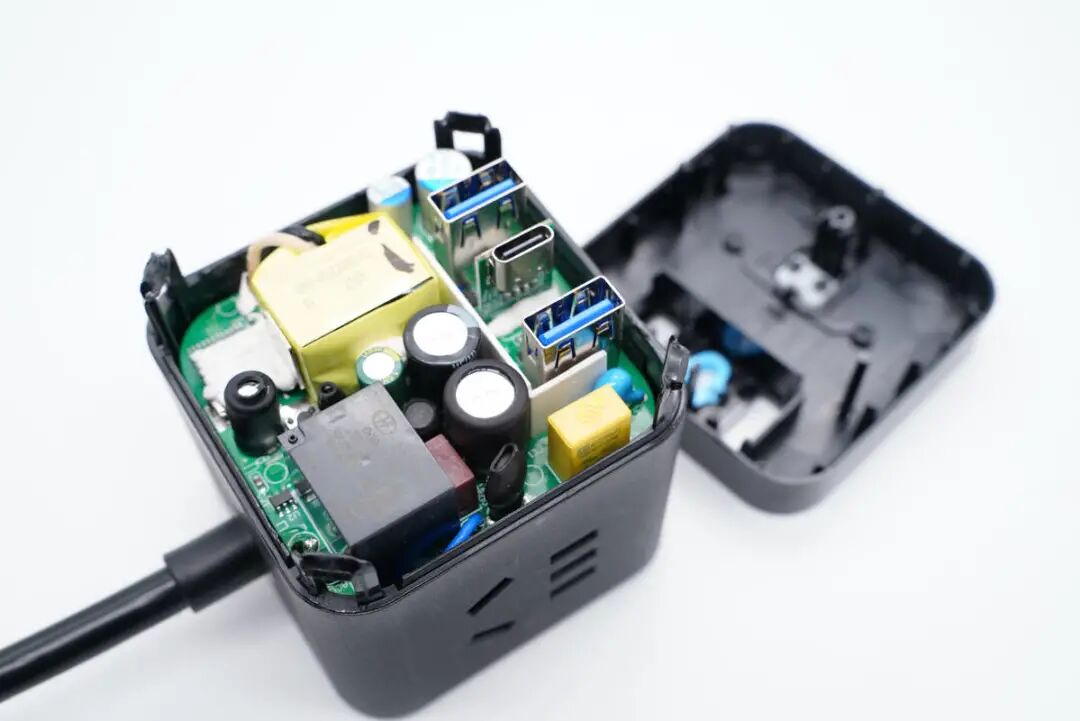

将机身上端外壳拆开，四角设有卡扣槽。

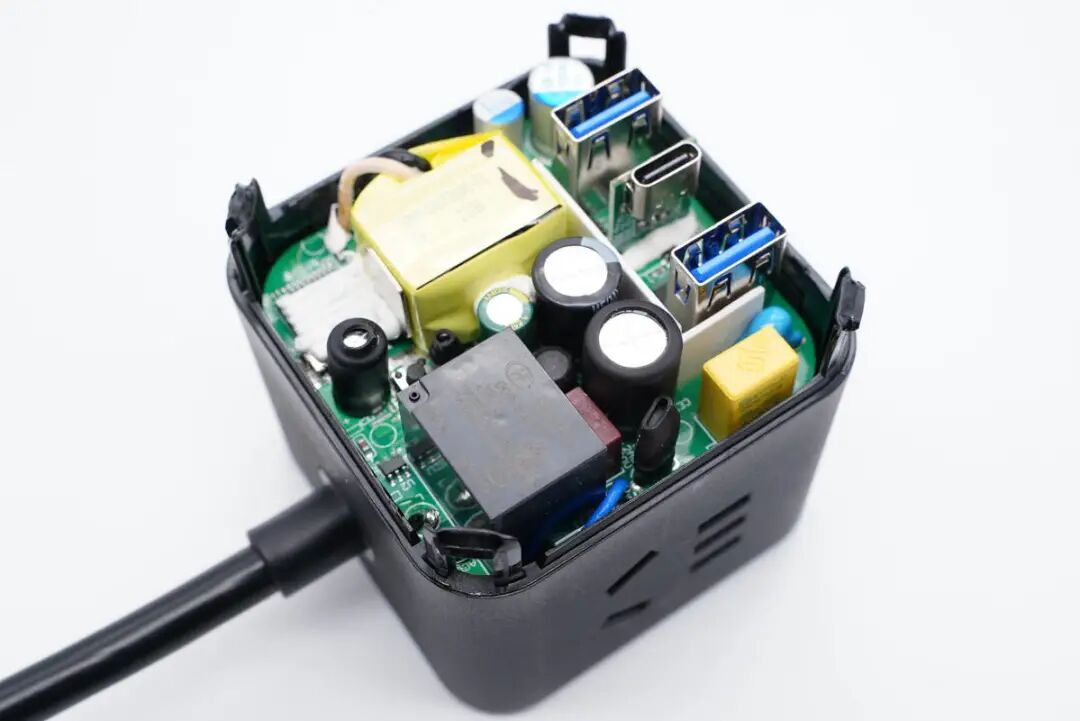

充电器模块就放置在最顶部，有白色塑料板进行固定，同时进行充电器初次级隔离。

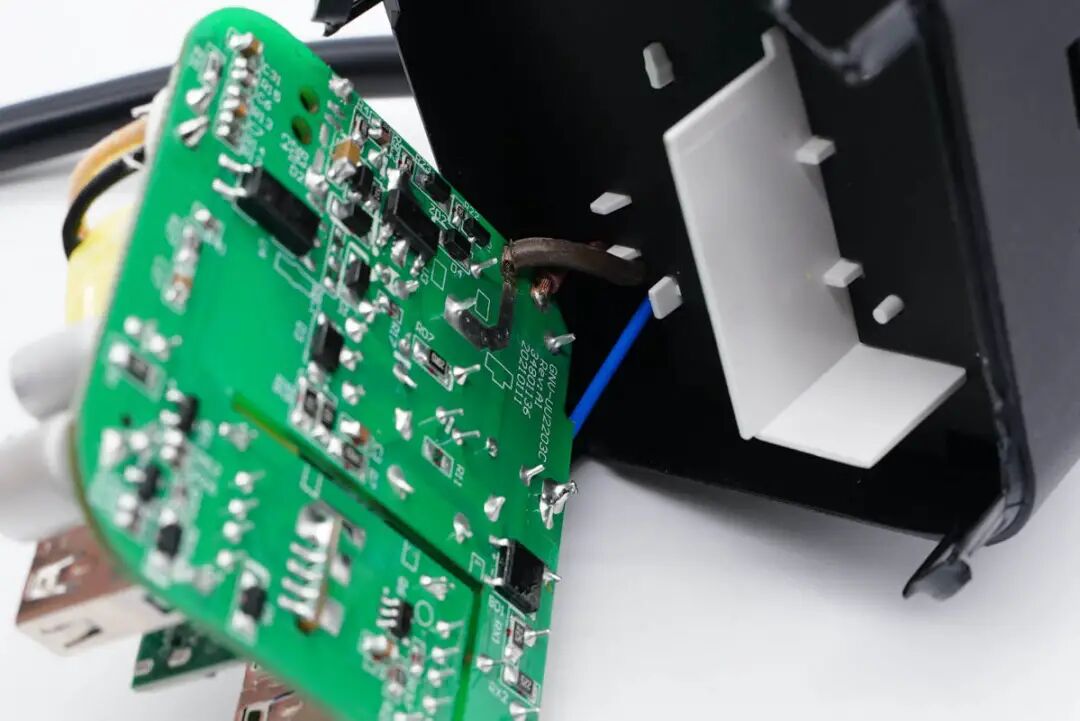

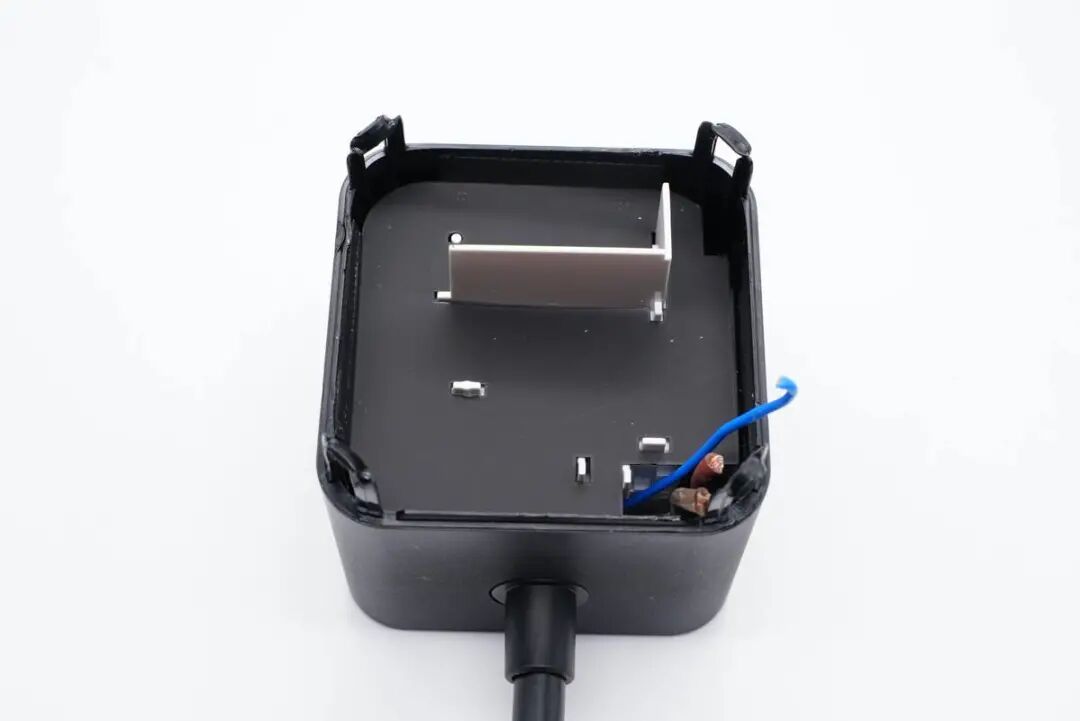

充电器通过蓝色和褐色导线连接取电。
充电器电路板和AC插口之间有黑色绝缘板隔离。

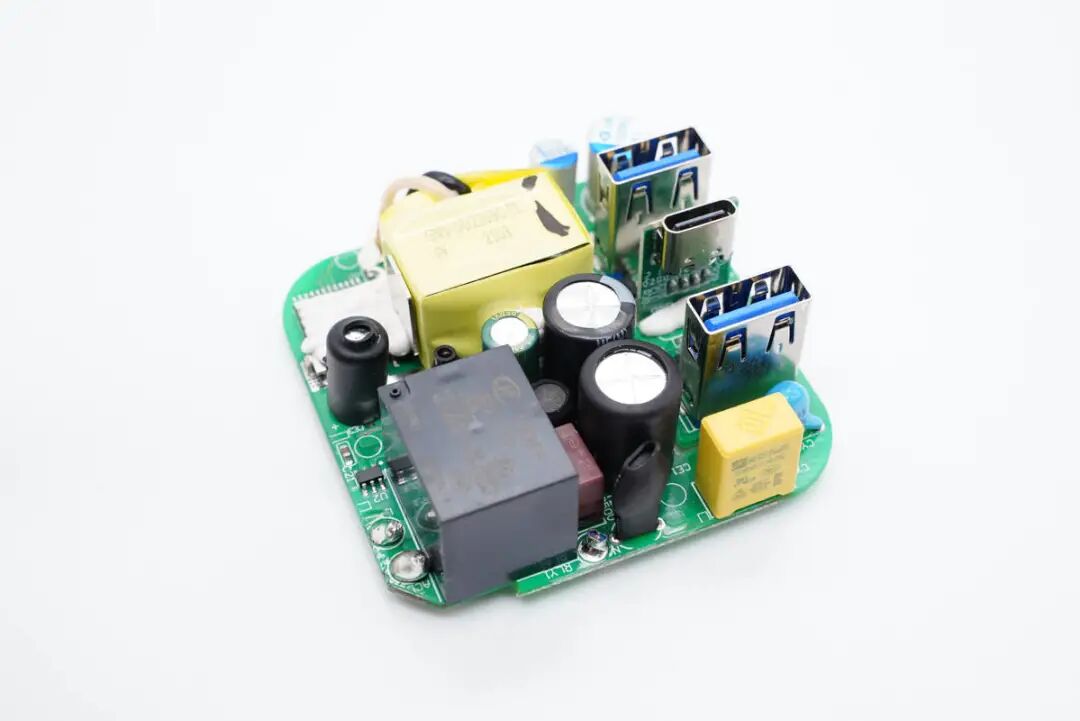

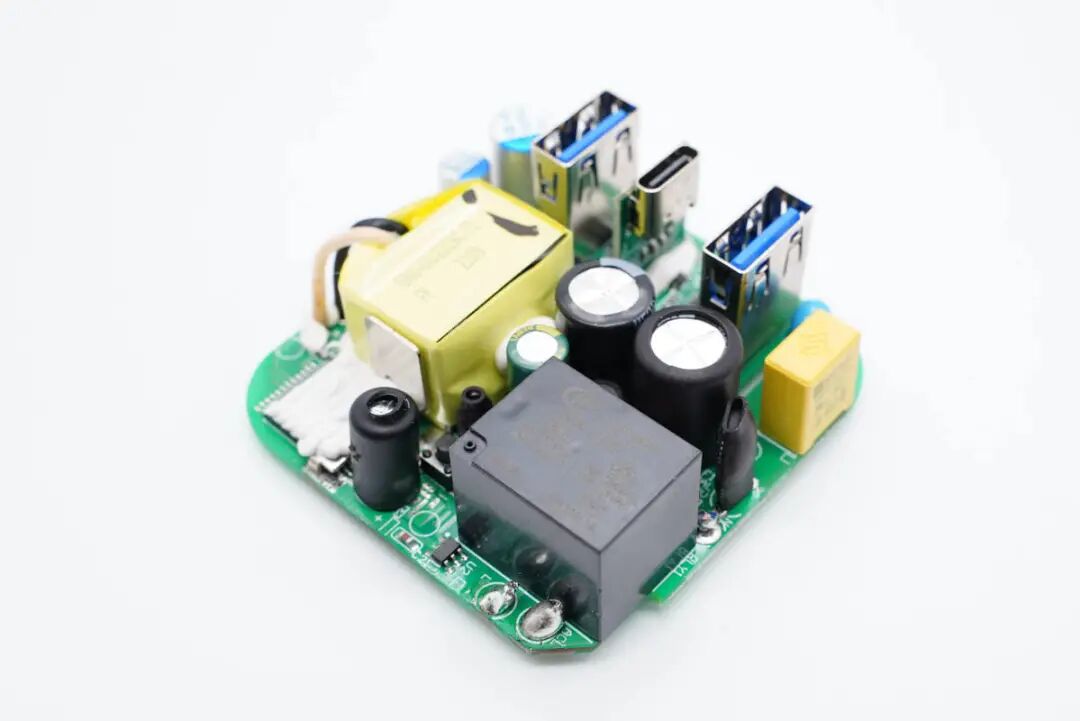

PCB板正面一览，除了充电器的元器件外，左上角还有继电器，用于整个插线板的输出控制，变压器打胶加固。

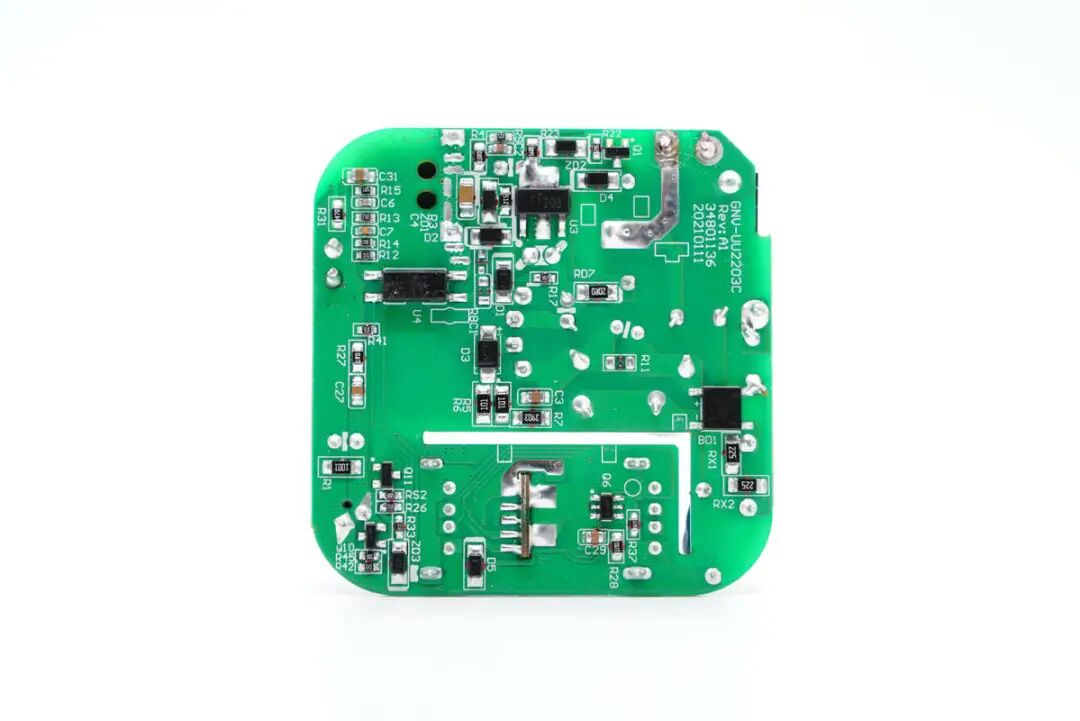

PCB板背面一览，初次级之间设有镂空槽放置绝缘板，可以看到背面有整流桥、光耦等。
通过观察发现，充电器采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。
PCB板端角区域设有继电器电路。

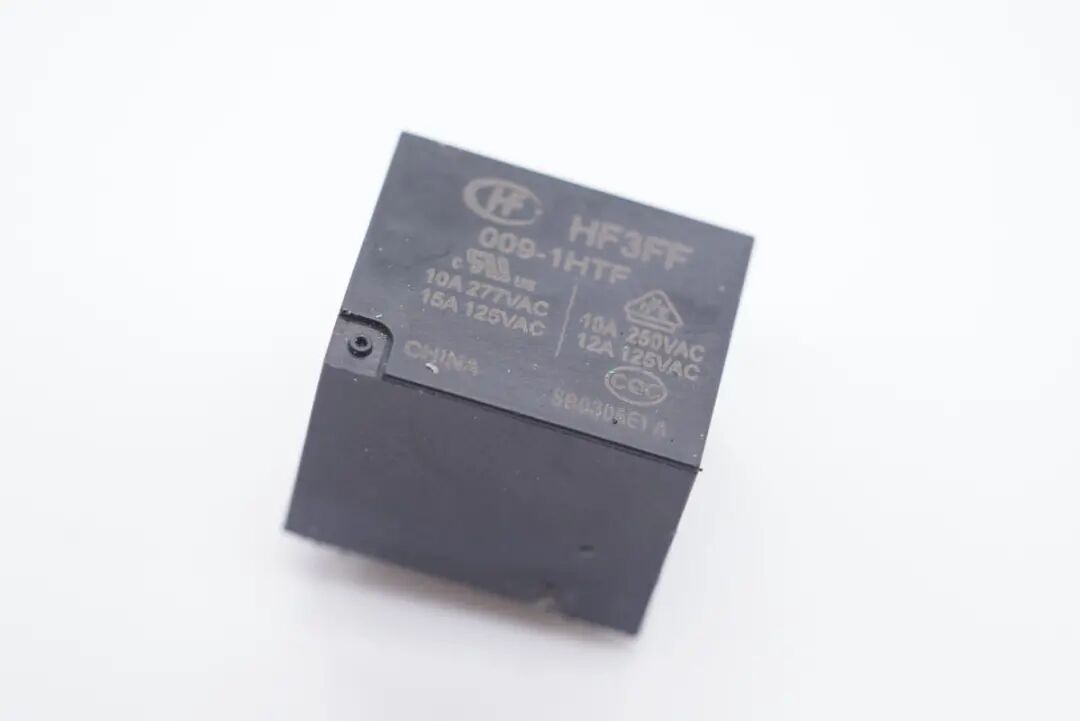

黑色继电器特写，来自厦门宏发电力电器有限公司，用于转换器输出控制。

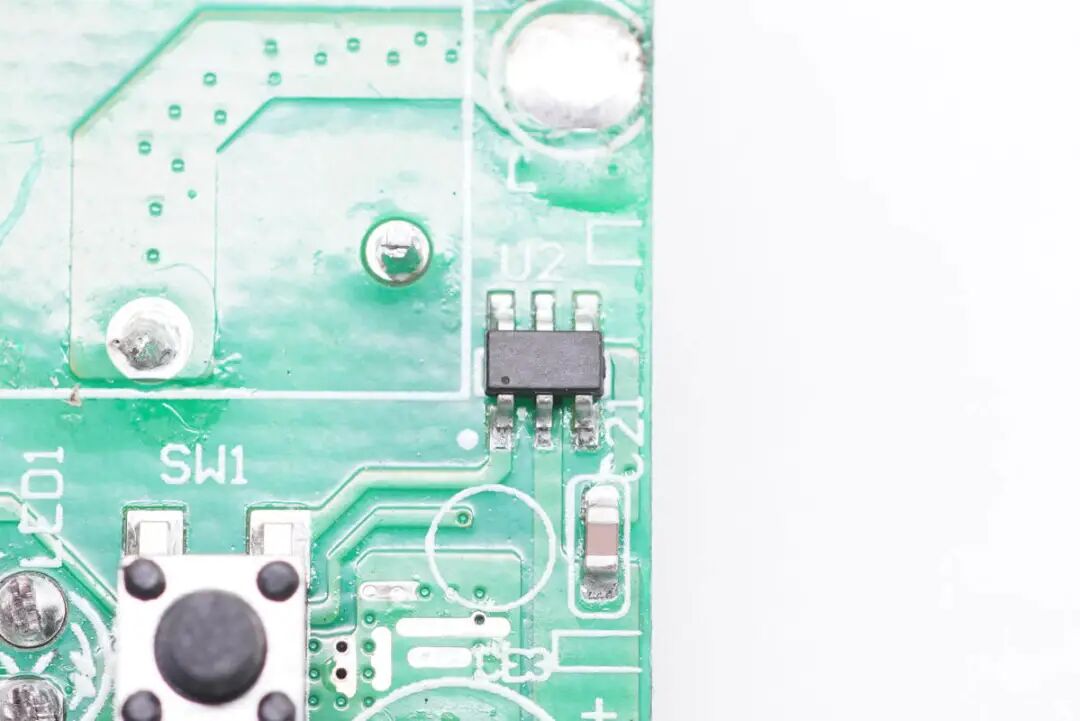

一颗无丝印六脚芯片，信息不详，用于控制插座开关。

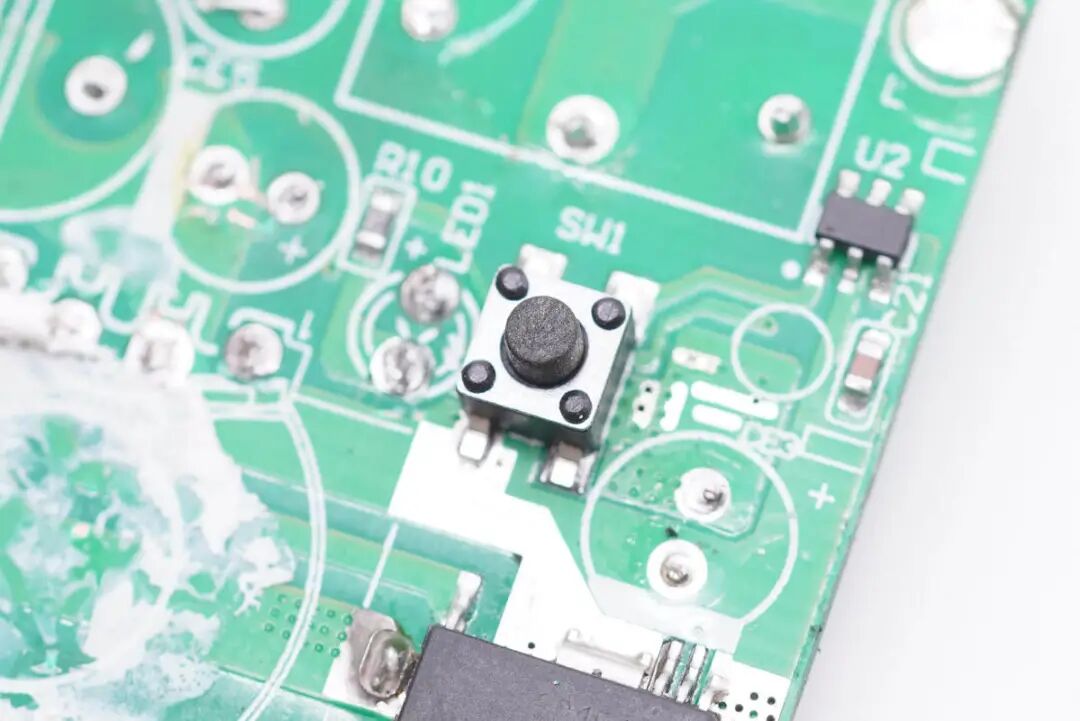

电源键特写。

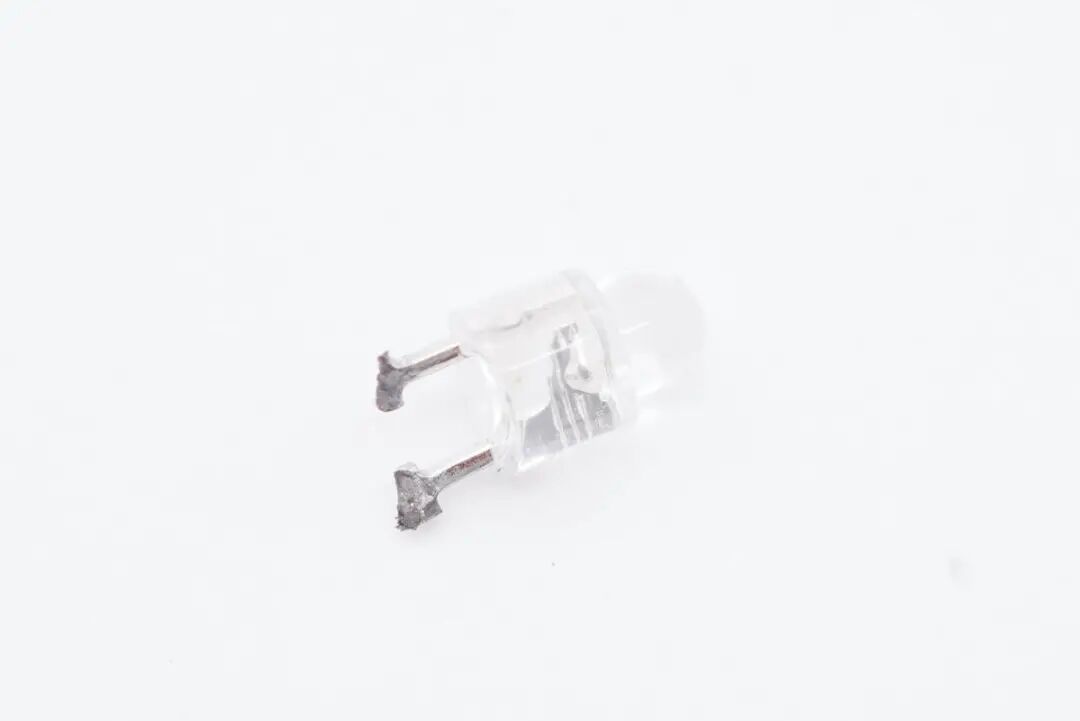

指示灯特写。
指示灯旁边还有一颗绿宝石电解电容，规格为16V 470μF。
充电器输入端设有保险丝、NTC浪涌抑制电阻、安规X电容、高压滤波电解电容、工字电感。
延时保险丝规格为2A 250V。

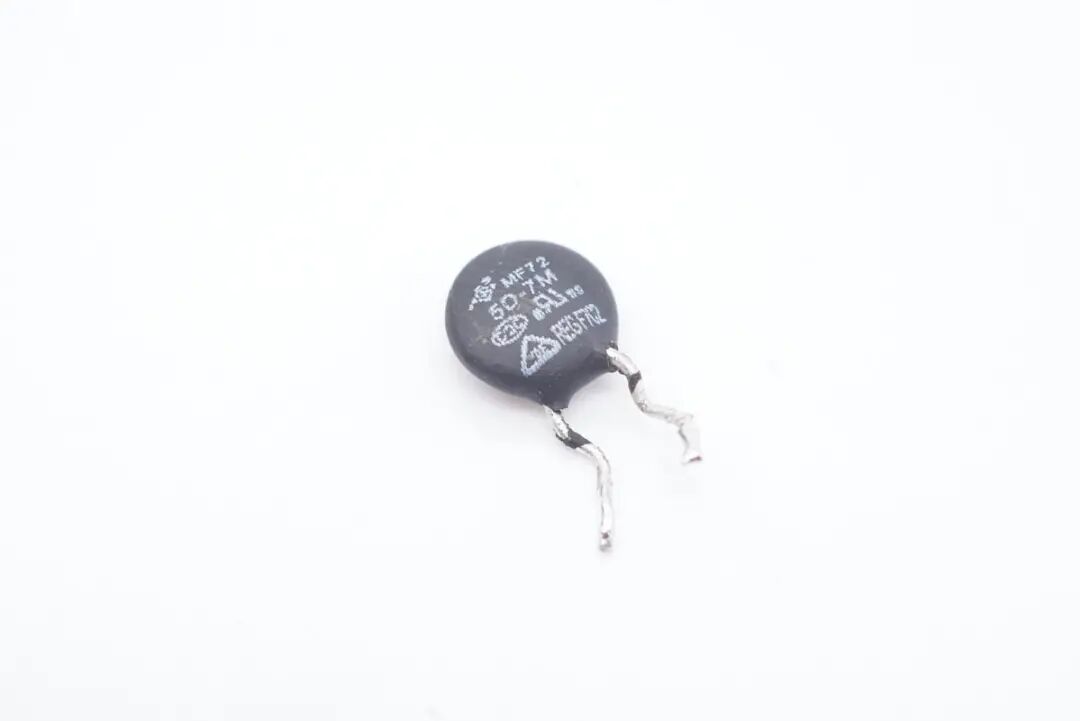

NTC浪涌抑制电阻用于抑制上电浪涌电流。

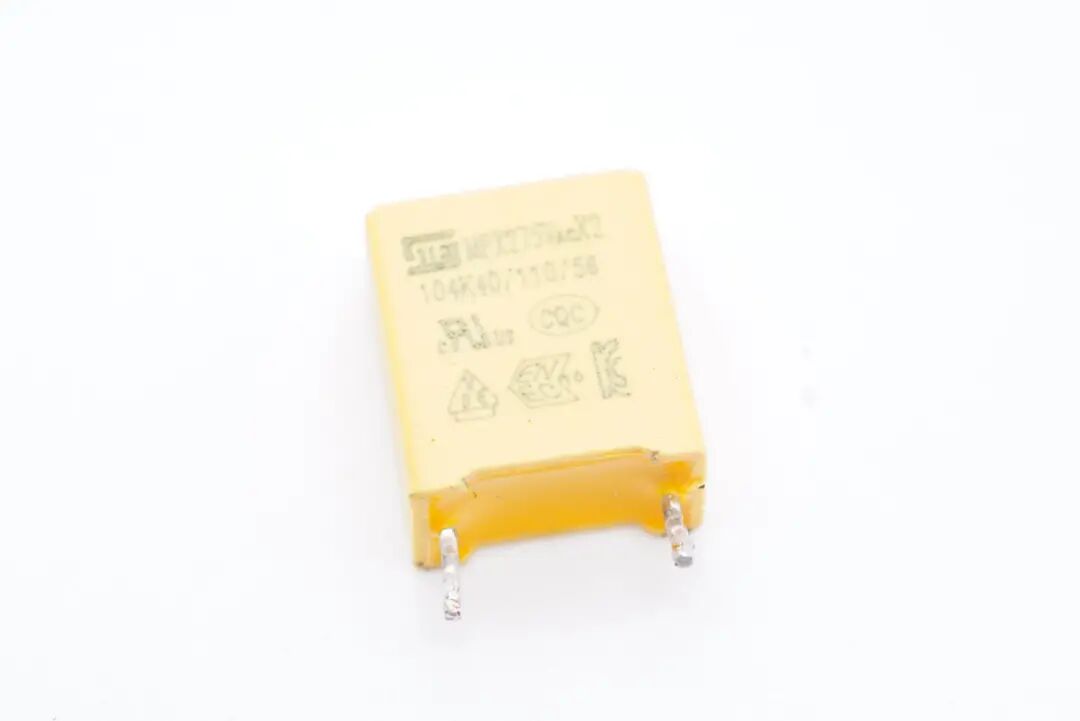

安规X电容特写，来自STE松田电子。

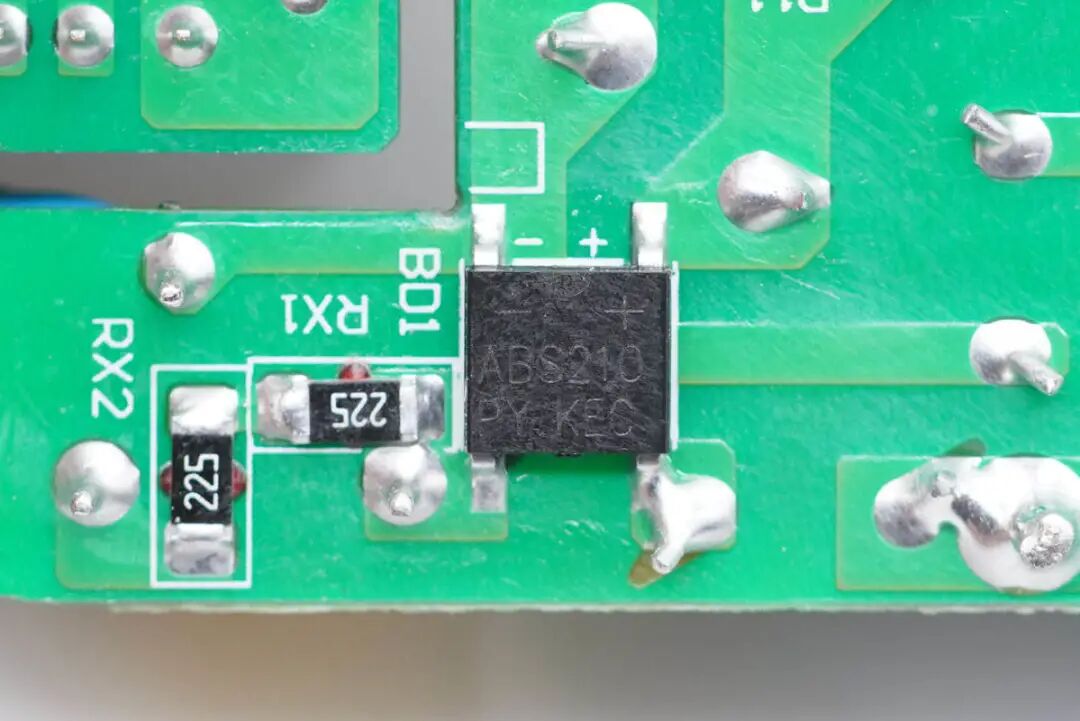

输入端ABS210A整流桥。

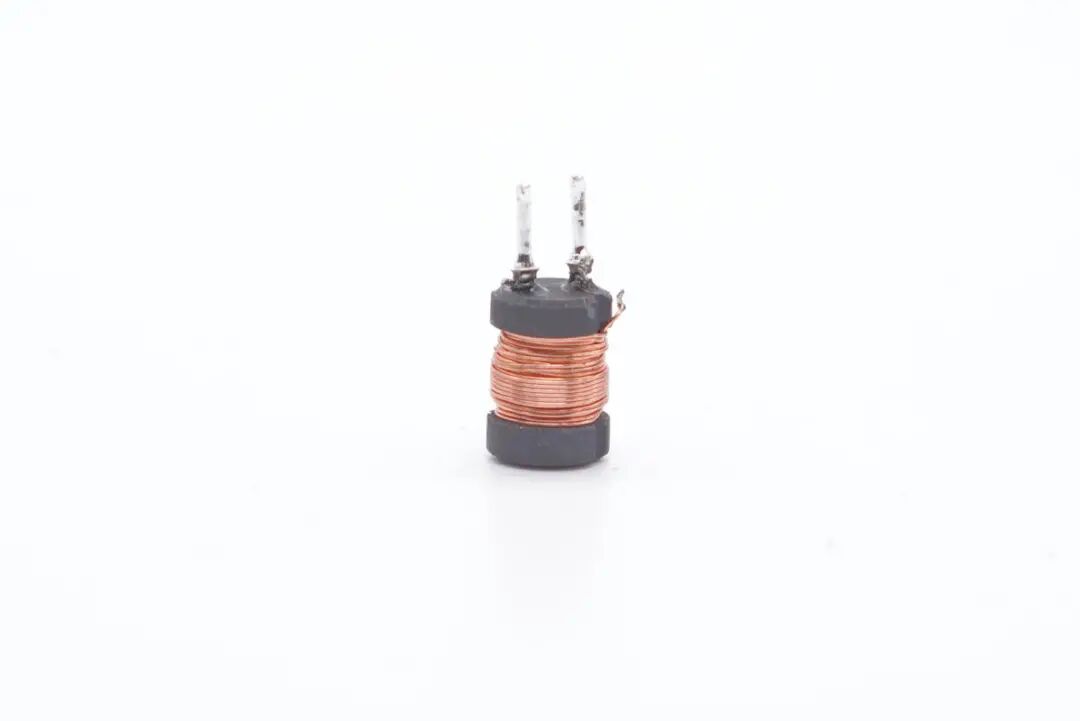

工字电感特写。

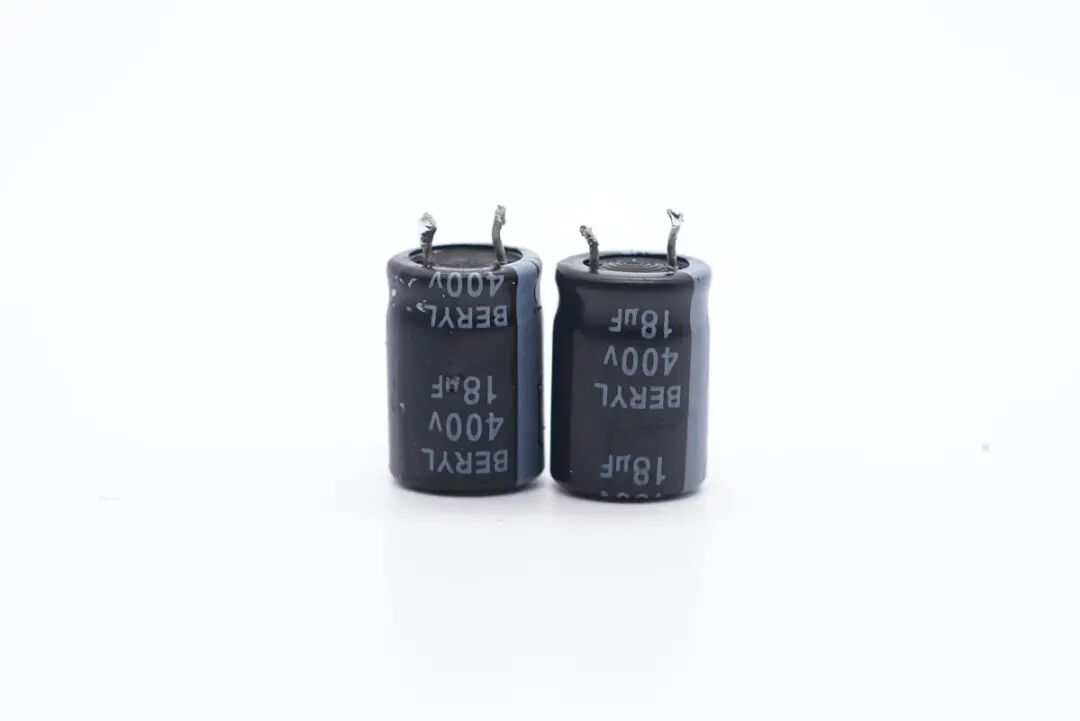

两颗绿宝石高压滤波电解电容，规格均为400V 18μF。
充电头网了解到，绿宝石电子科技股份有限公司生产的铝电解电容器、固态电容和超级电容性能优越，性价比高，此前已被Aohi迷你30W氮化镓充电器、华为66W超级快充充电器、小米11原装55W氮化镓充电器、惠普笔记本90W PD快充、公牛20W PD快充充电器、宜家40W 2A1C桌面充、飞利浦65Ｗ快充插座等大品牌产品采用过，品质获得客户一致认可。

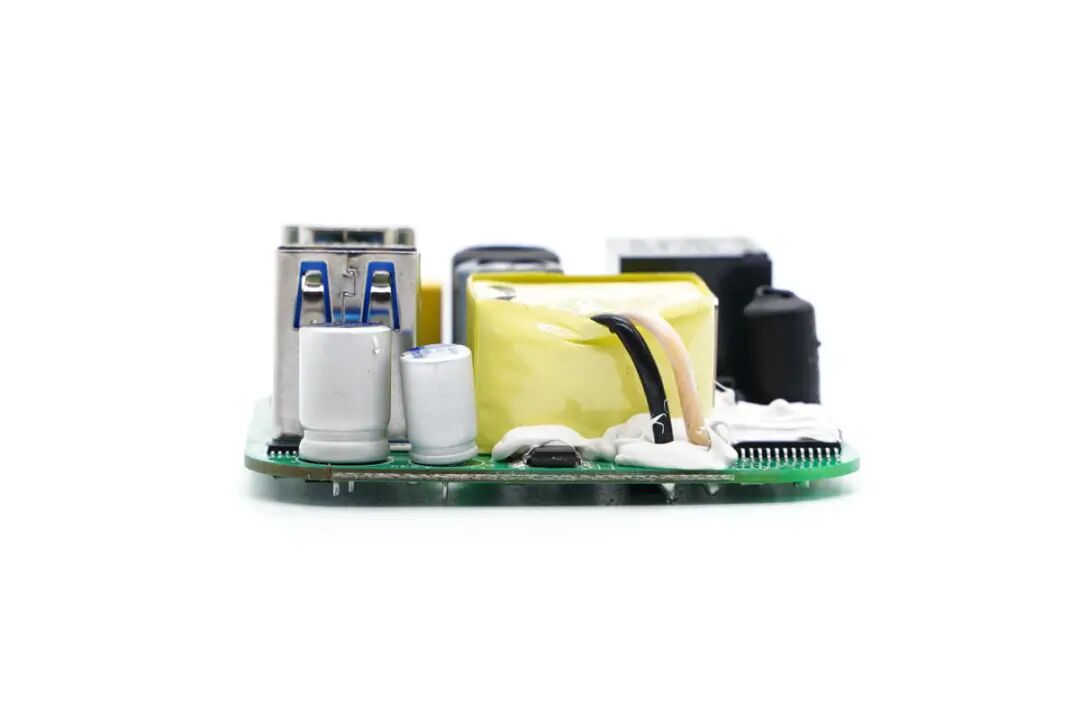

主板另一侧，设有主控芯片供电电容、变压器以及输出滤波固态电容。

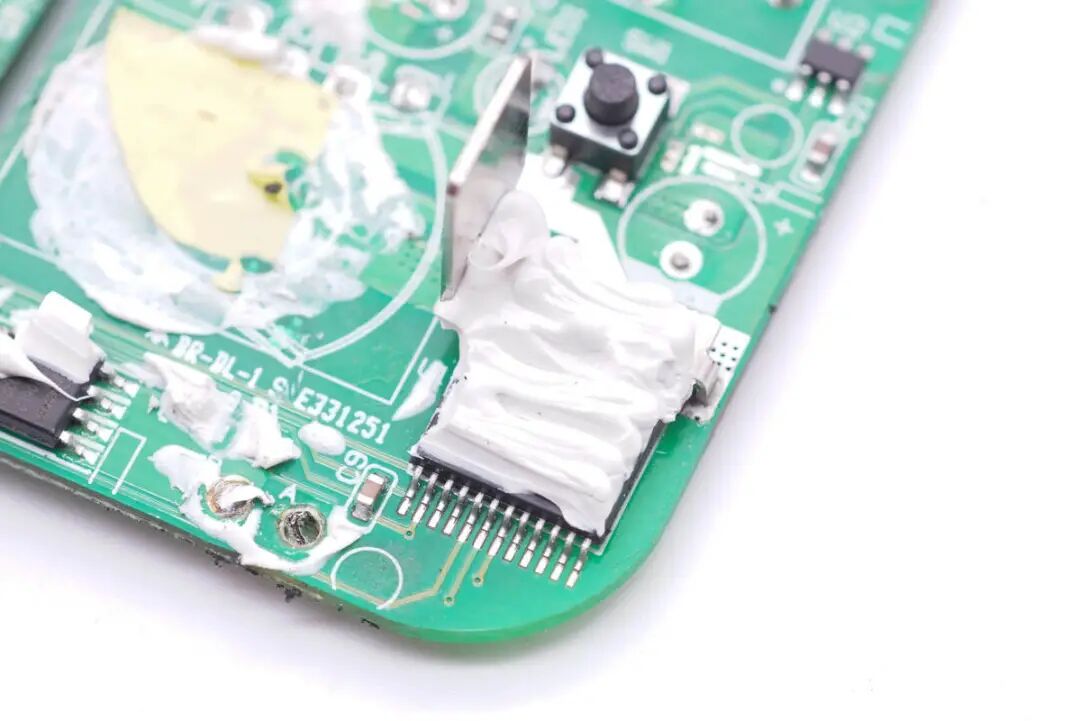

主控芯片配有散热片，并打胶帮助导热。

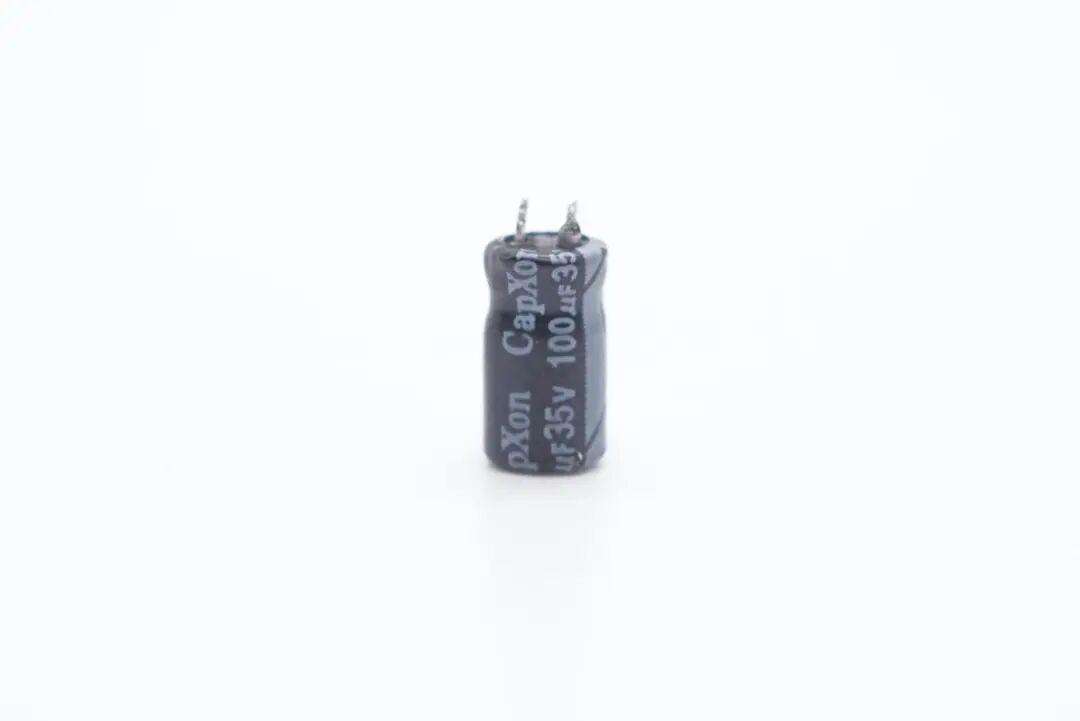

主控芯片供电电容来自丰宾规格为35V 100μF。

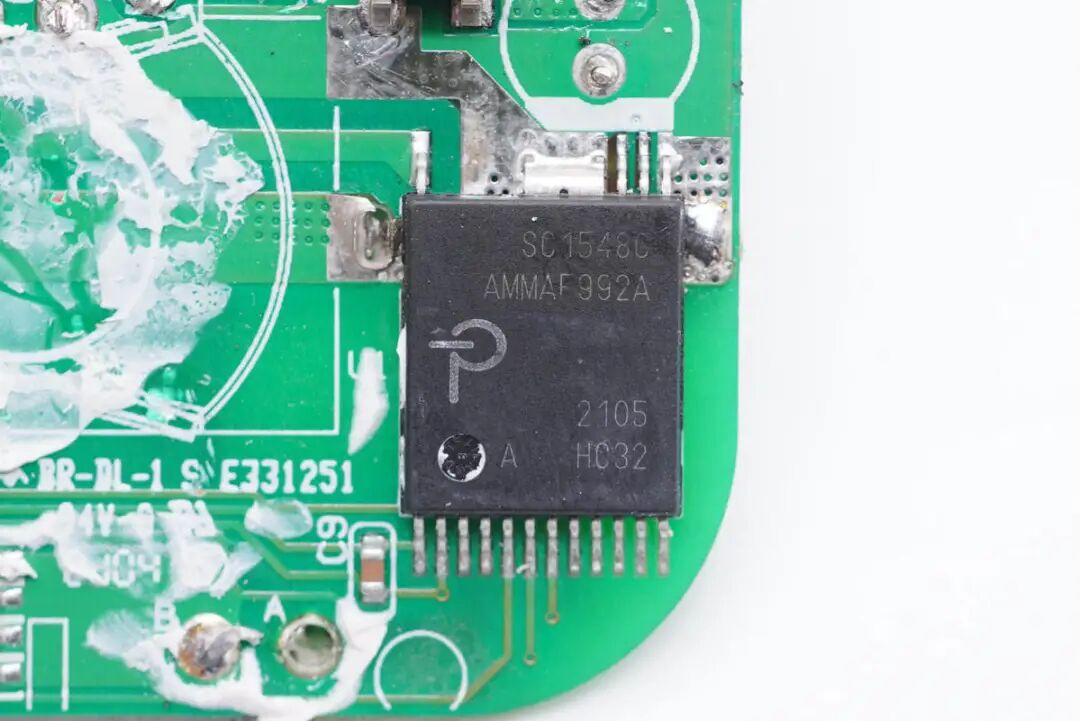

来自PI的主控芯片SC1548C，内置反激式控制器、初级开关管，以及次级侧检测和同步整流控制器，此外还带有HIPOT隔离保护的集成反馈链路，集成度非常高。使用时无需搭配光耦，内建多重保护功能，芯片正面涂有导热胶帮助散热。
PI SC1548C详细规格资料。
充电头网了解到，采用PI快充芯片的产品还有小米22.5W快充充电器、小小黑科技20W PD快充充电器、诺基亚7原装充电器、小米6电源适配器、紫米APB01双模智能充电器、DVE帝闻多合一快充充电器、ZMI紫米六位延长线插座等。同时，PI的快充芯片还被苹果、OPPO、ANKER、三星等知名品牌的数十款产品采用。

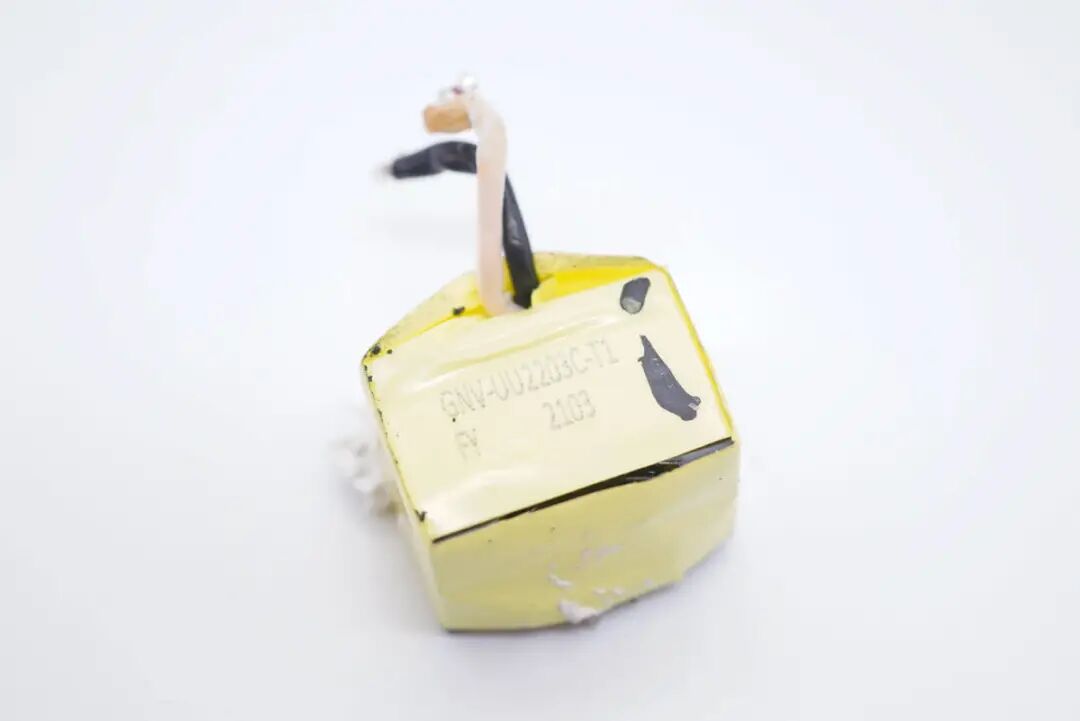

变压器特写。
亿光EL 1019光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。
同步整流MOS管采用华润微CRSE095N06L2A，NMOS，耐压60V，SOP-8封装。

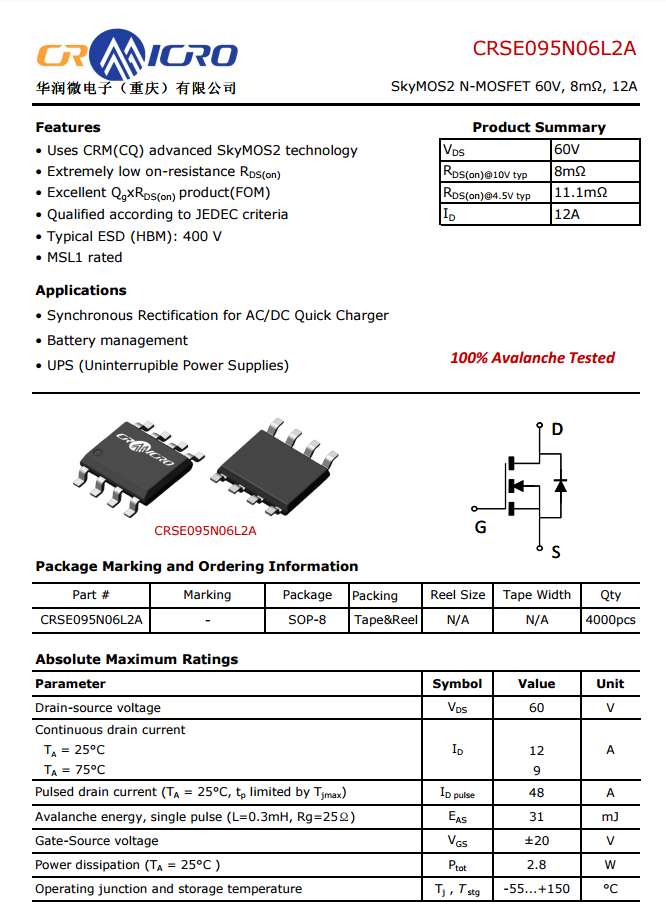

华润微CRSE095N06L2A资料信息。

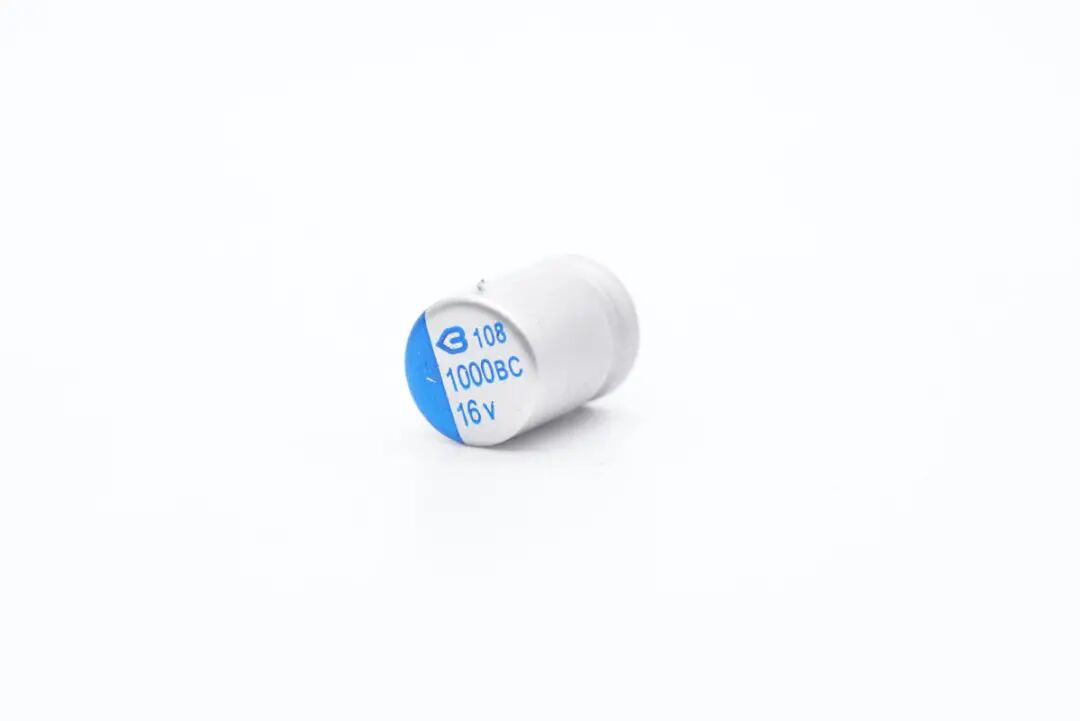

输出滤波固态电容来自绿宝石，规格为16V 1000μF。

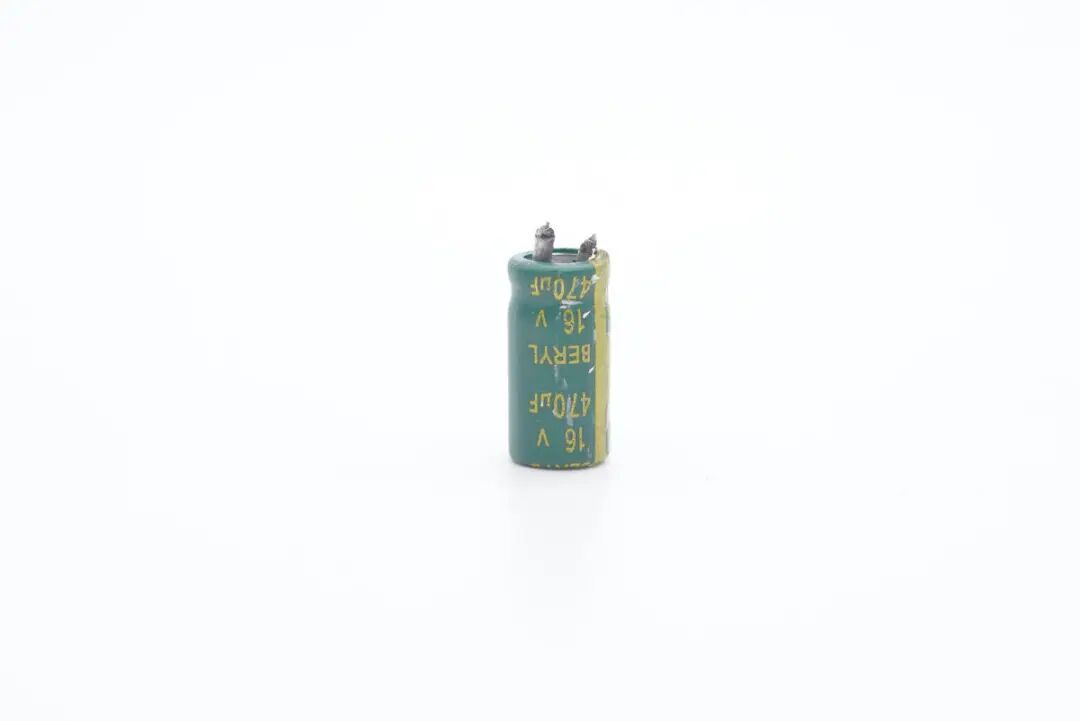

另一颗来自丰宾，规格为16V 470μF。
充电头网拆解了解到，丰宾电容此前已被华为40W超级快充充电器、三星原装45W PD快充充电器、小米11原装55W氮化镓充电器、绿联65W 4C口氮化镓快充充电器、vivo 55W Super FlashCharge2.0闪充充电器、惠普笔记本电脑65W PD快充充电器等知名品牌的数十款快充产品采用，品质获得客户一致认可。

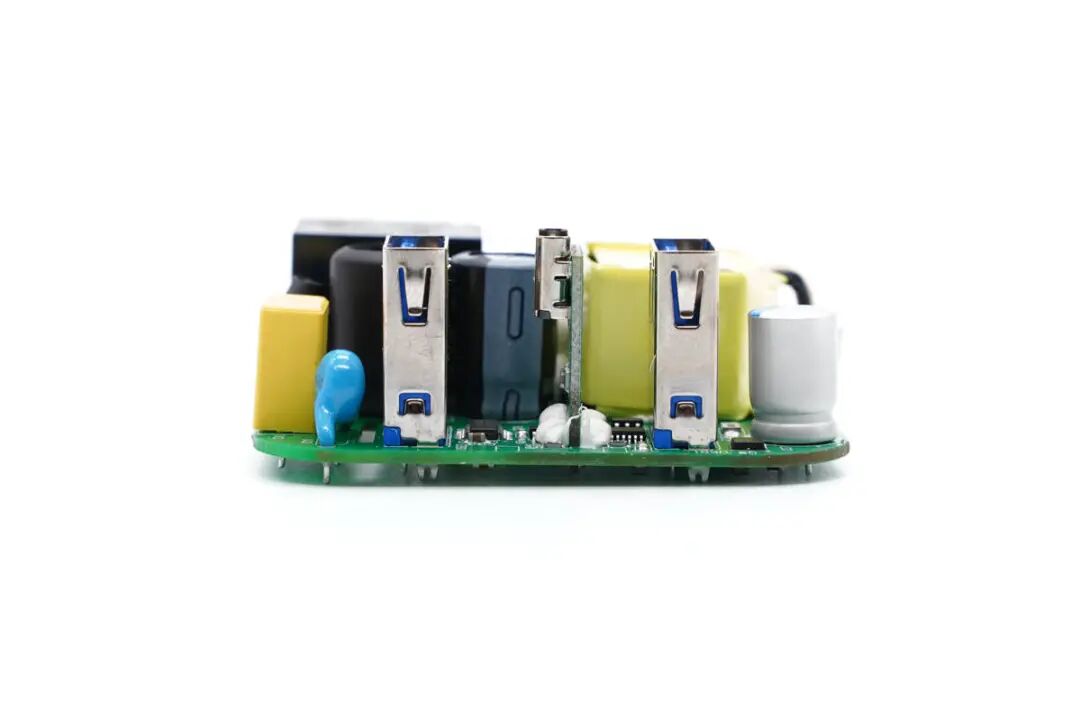

输出端两个USB-A母座加长设计，USB-C母座焊接在小板上，并打胶加固。

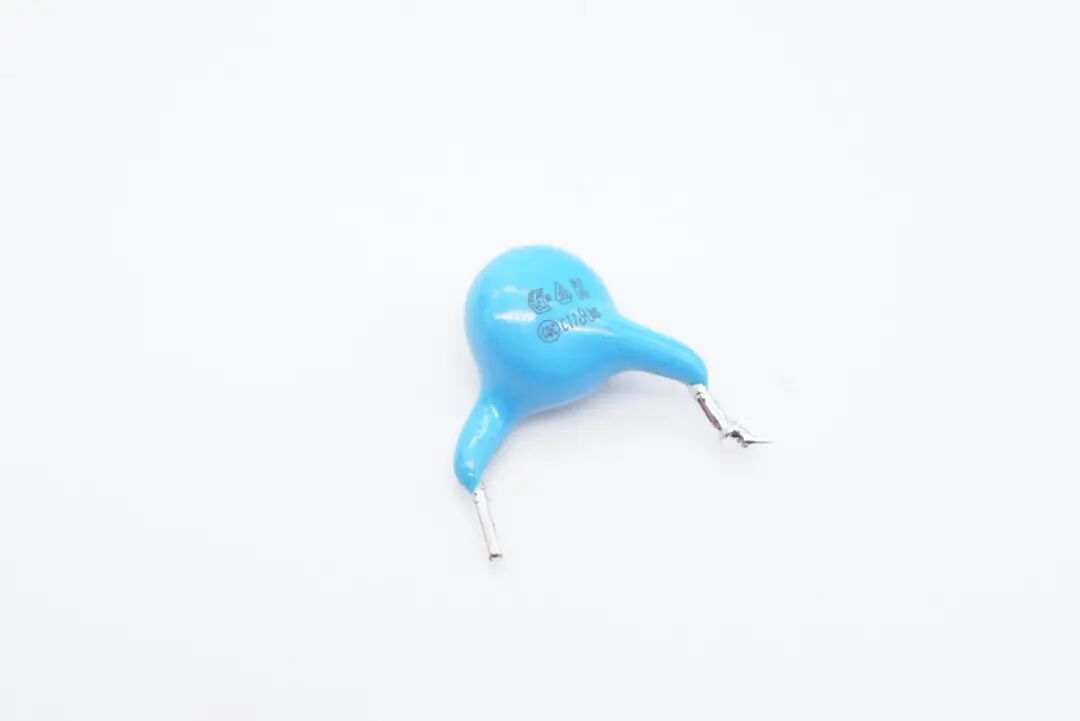

Y电容特写。

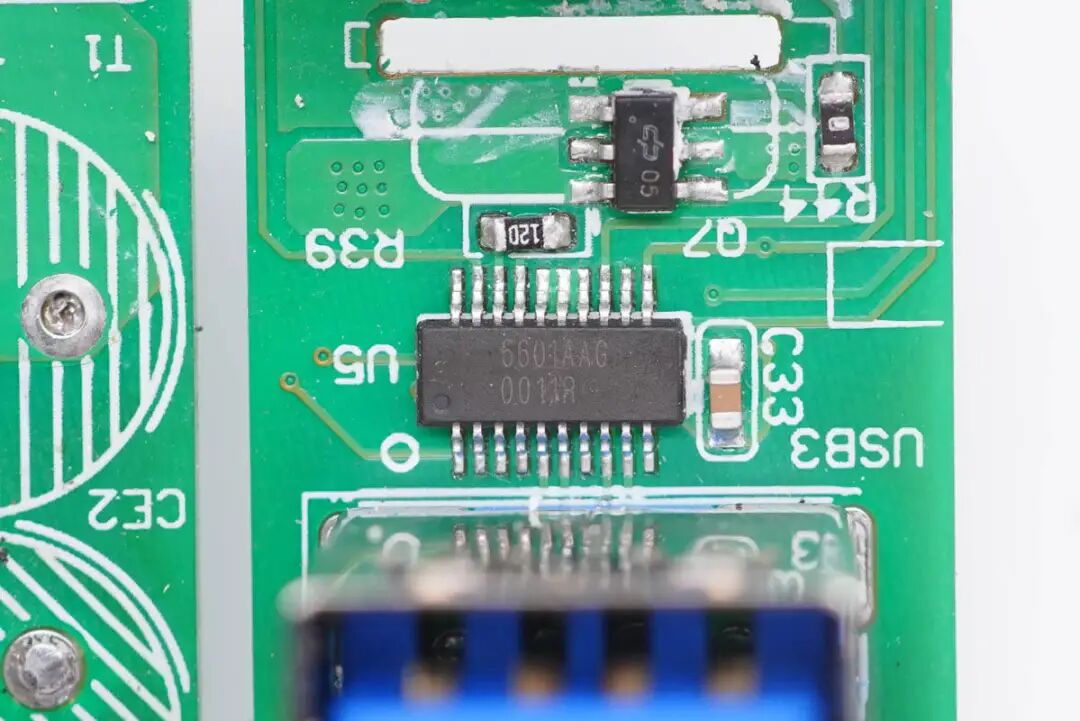

两个USB-A口的协议芯片采用天德钰FP6601AA，这是一颗双USB-A口协议芯片，支持QC2.0/3.0、FCP等快充协议，并支持多路协同工作，实现任意单口快充，多口5V输出。

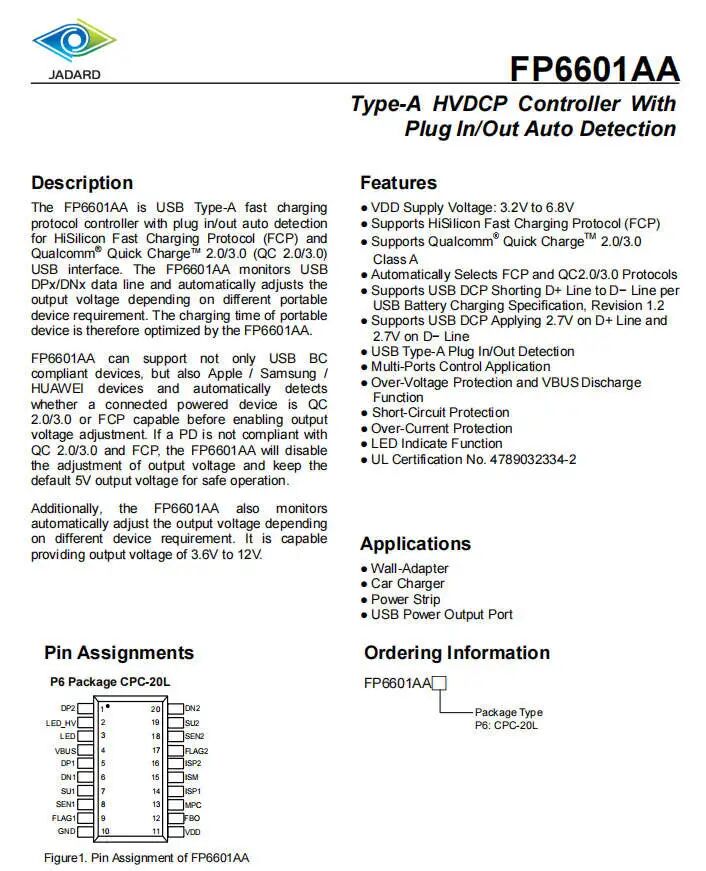

天德钰 FP6601A 详细资料。
充电头网拆解了解到，天德钰的快充协议芯片可应用在充电器、车充、移动电源等产品上，此前已被公牛20W 2A1C快充迷你差旅插座、紫米20号200W PD快充移动电源、小米100W快充车充、小米10000mAh 30W立式无线充移动电源、公牛3USB快充魔方插座、品胜20W PD快充等数十款产品采用。

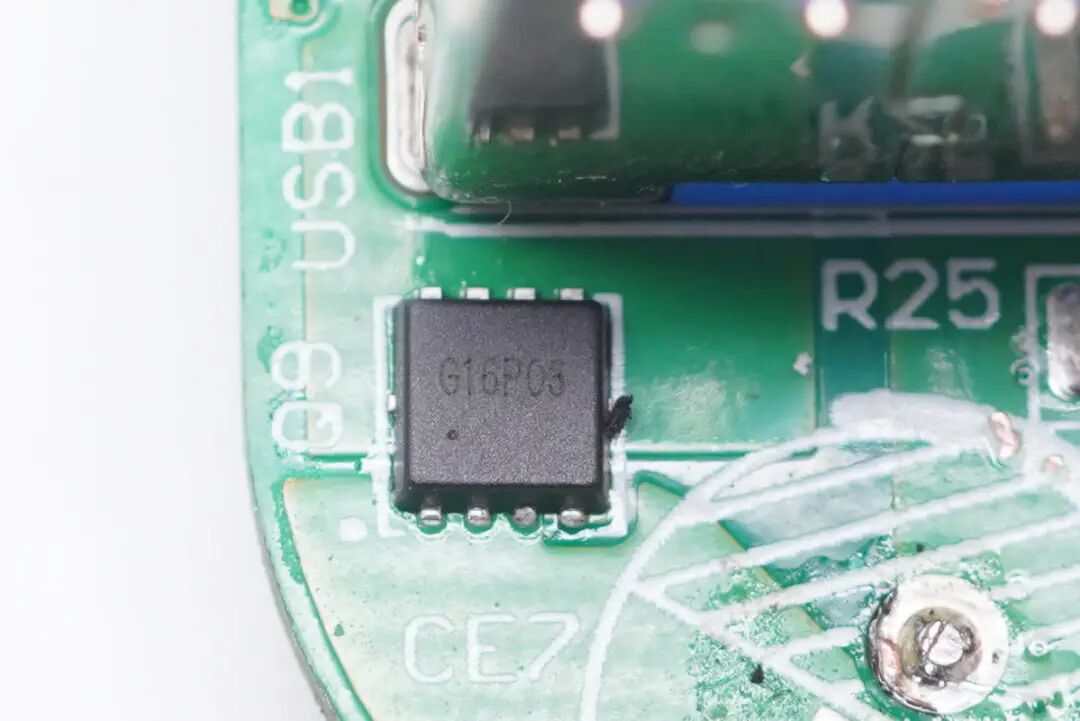

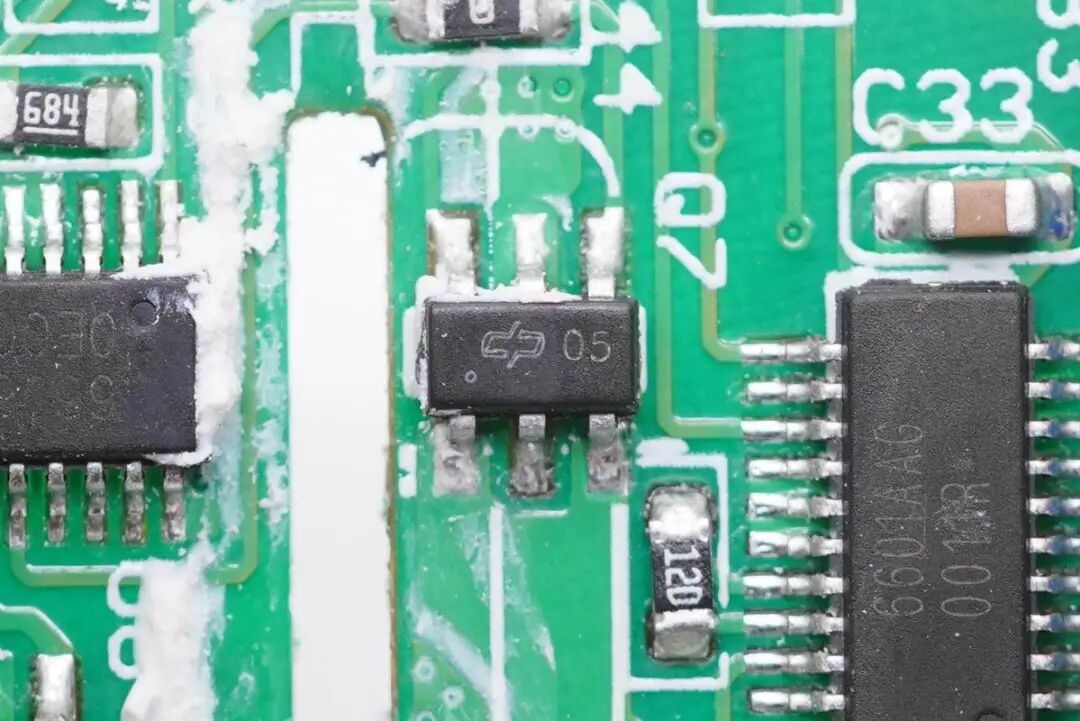

谷峰G16P03，PMOS管，耐压30V，用于两个A口输出分配。

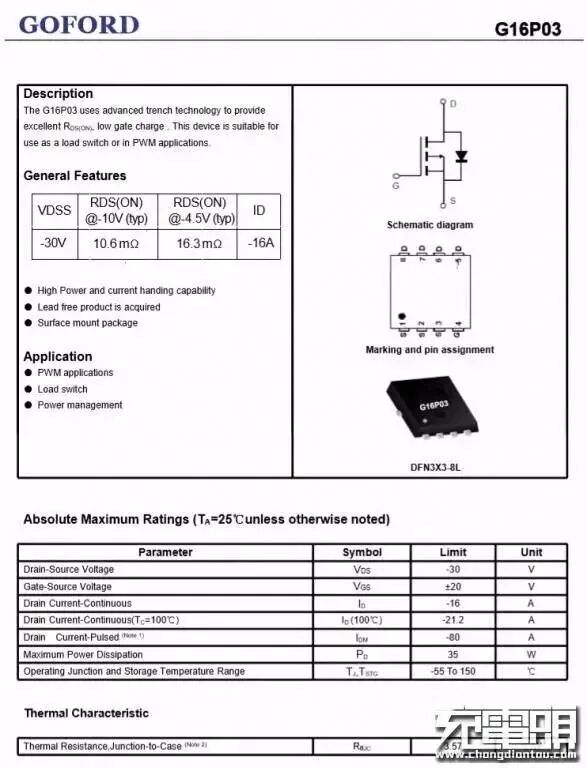

谷峰G16P03资料信息。

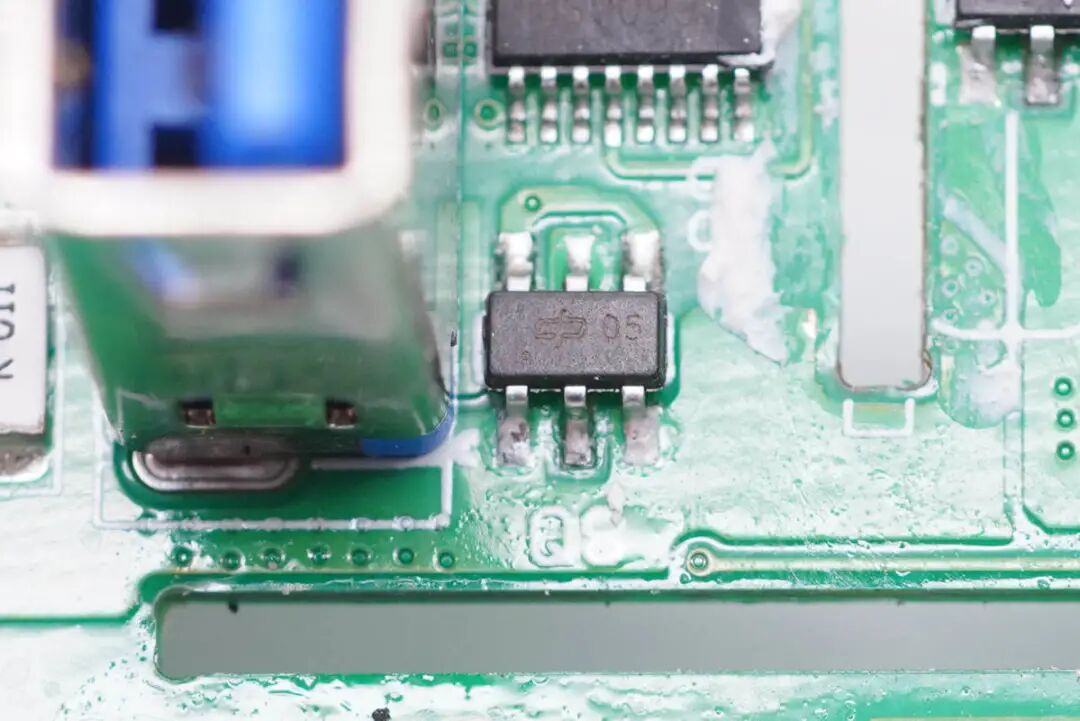

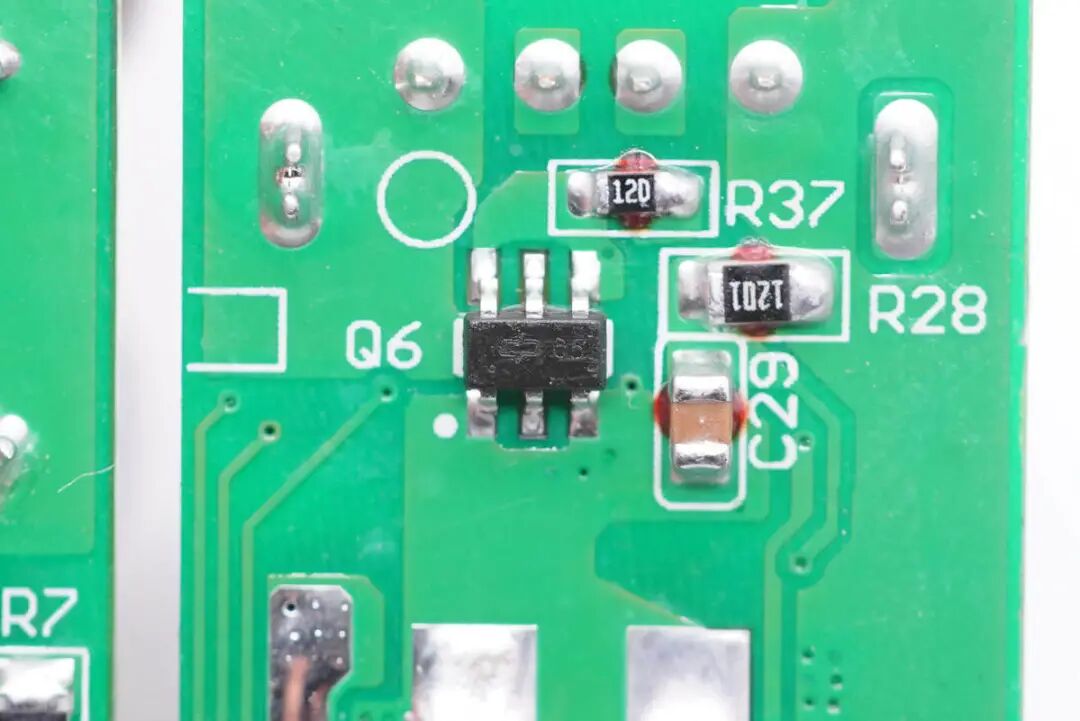

USB-A母座输出VBUS开关管特写，德普微DP8205，NMOS管，耐压20V，SOT23-6封装。
德普微DP8205资料信息。
另一个A口母座的输出VBUS开关管也是采用德普微DP8205。

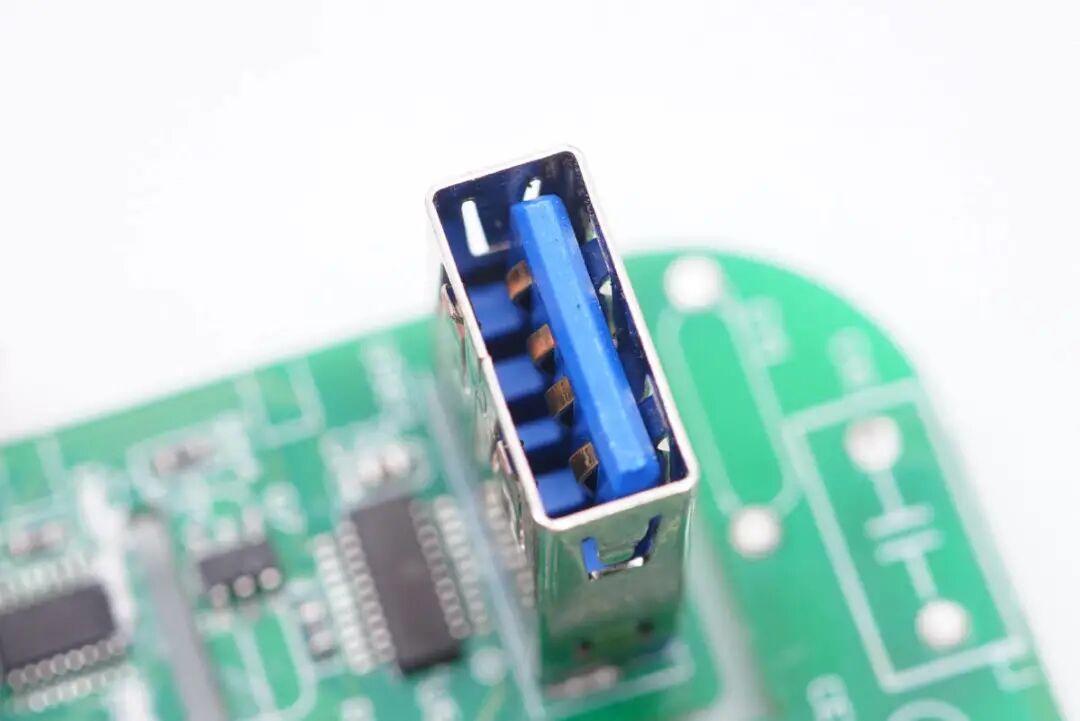

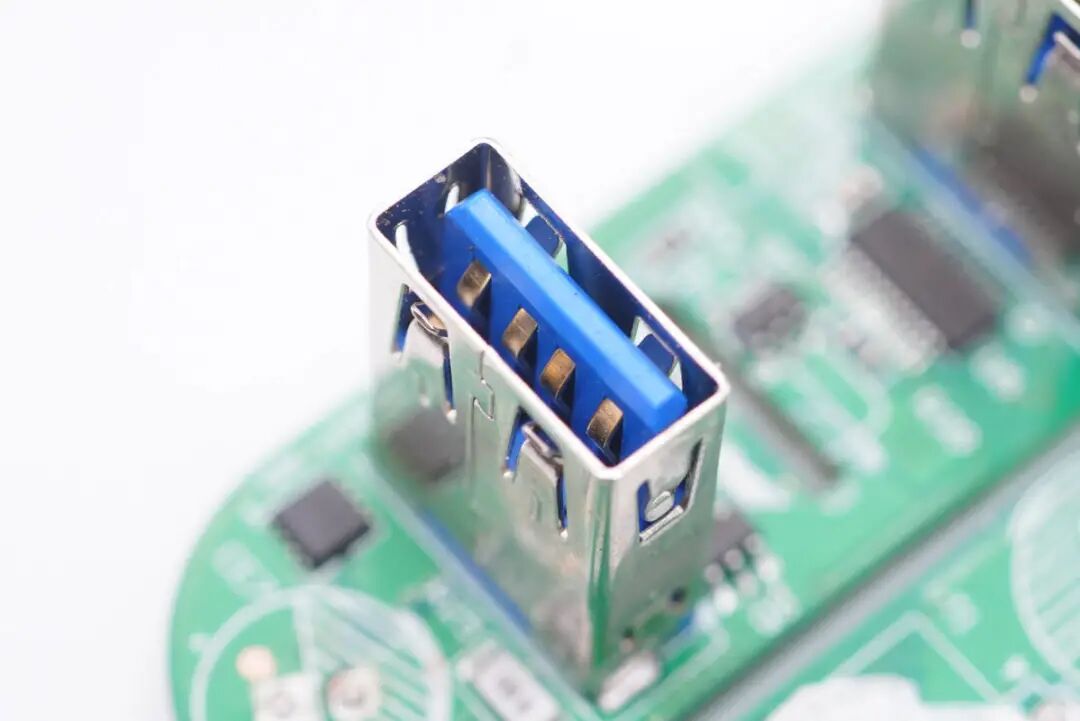

USB-A母座特写。
另一个母座特写。

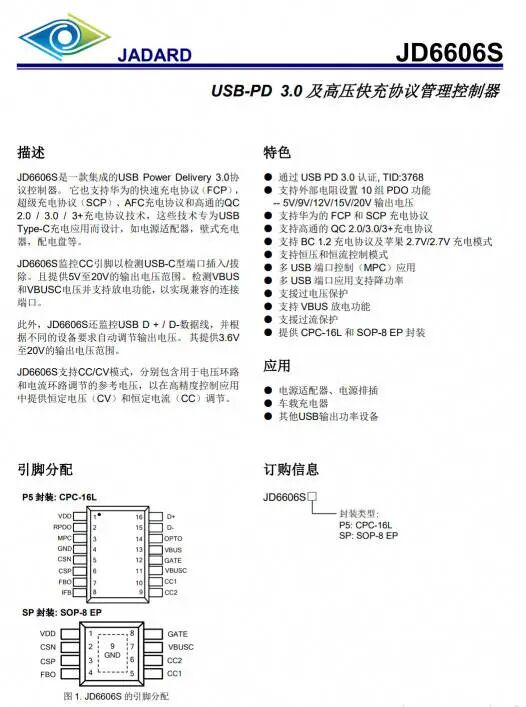

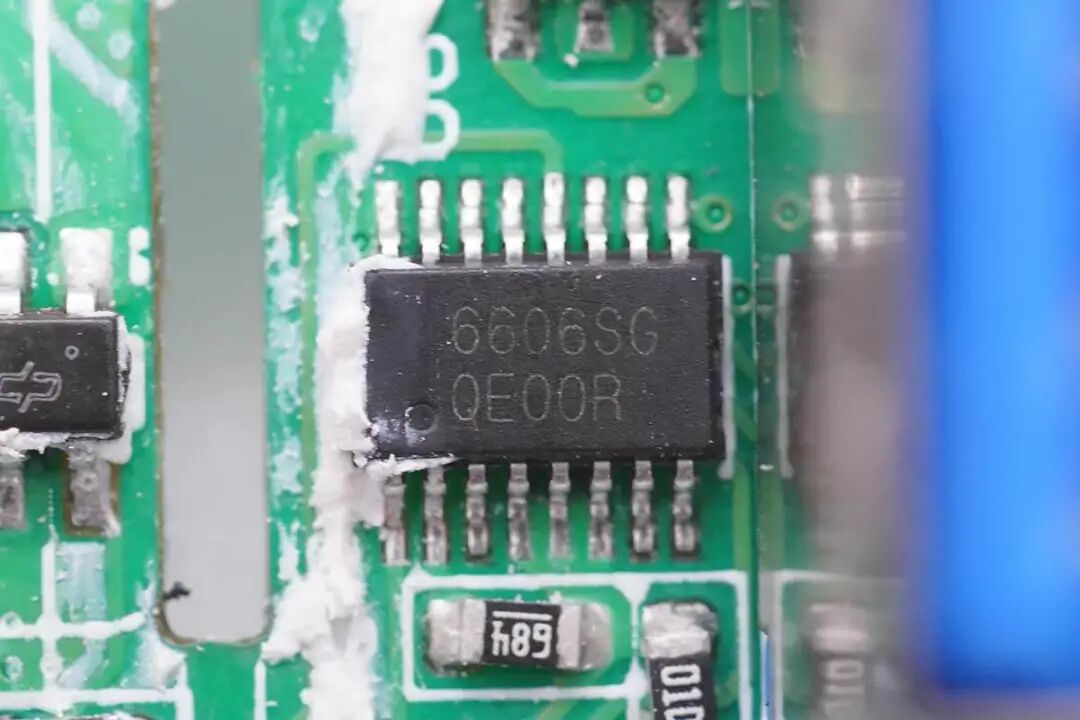

USB-C口协议芯片采用天德钰JD6606S，这是天德钰专为iPhone 12设计的20W PD快充芯片，通过了USB PD 3.0认证，TID：3768。这是一颗高性能和高兼容性的快充协议芯片，采用CPC-16L封装，支持USB PD3.0快充之外，还包括支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议。
天德钰JD6606S提供恒压恒流控制，支持多口输出控制，支持输出过压，过流保护，并且集成VBUS放电功能，输出协议由电阻灵活配置，并且支持多口输出降功率，支持最大60W到最小18W输出，满足主流PD适配器输出。
C口的输出VBUS开关管也是采用德普微DP8205。

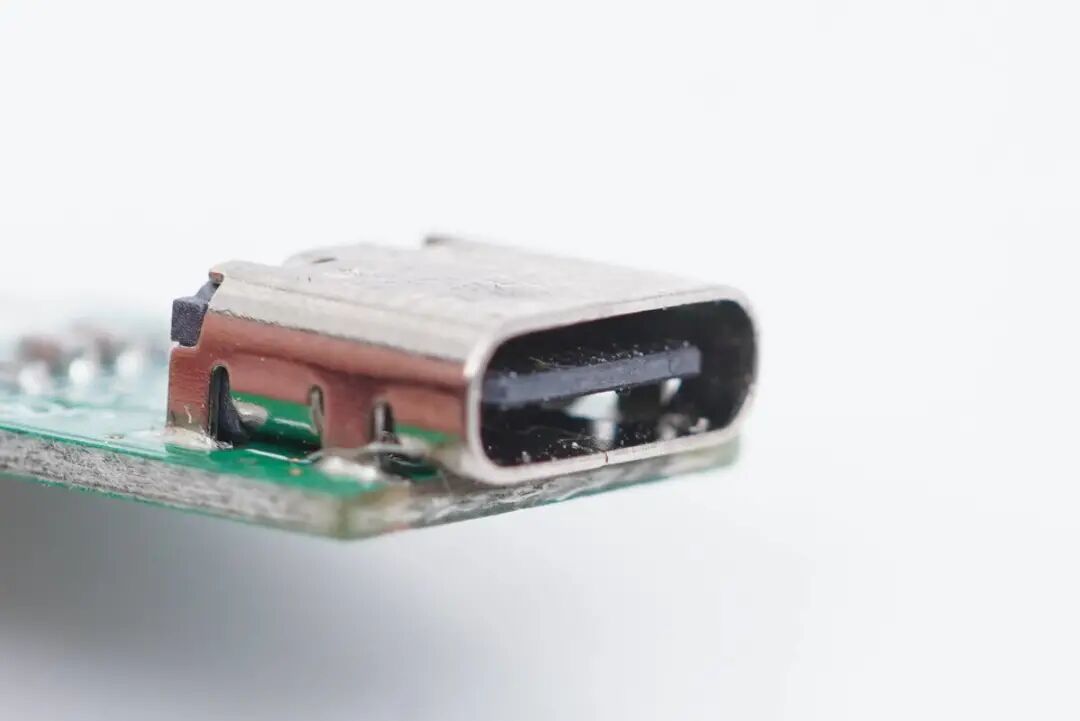

USB-C母座特写，过孔焊接。

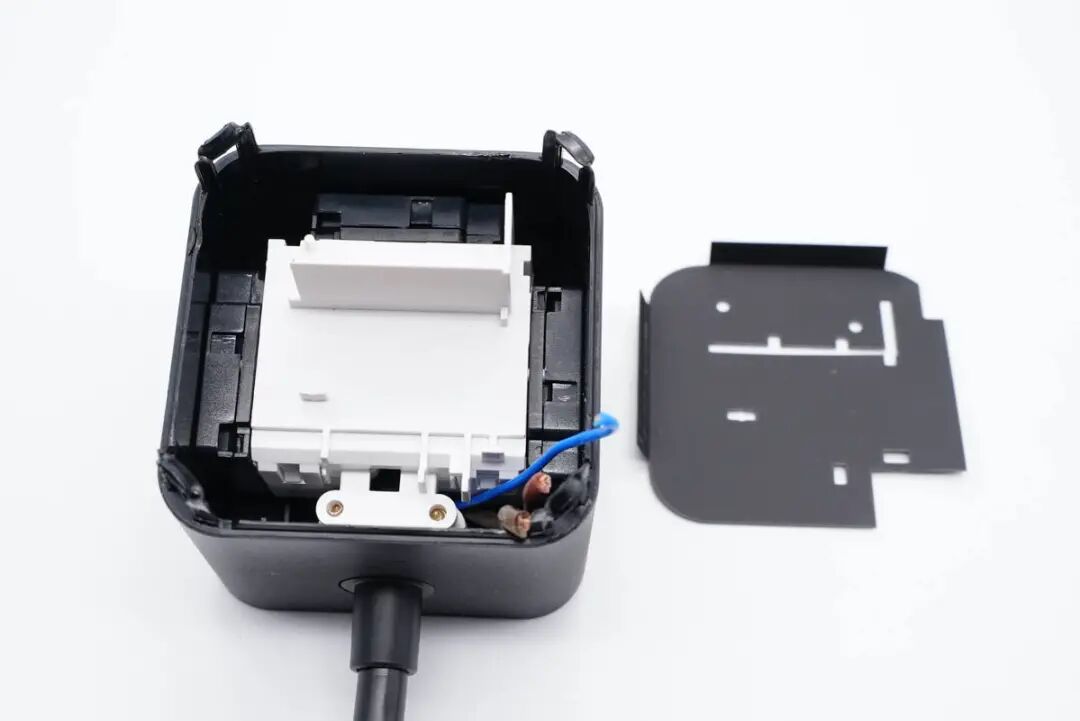

最后将黑色绝缘板隔离取出，机身槽中心塞有白色塑料外壳来固定安全门板。

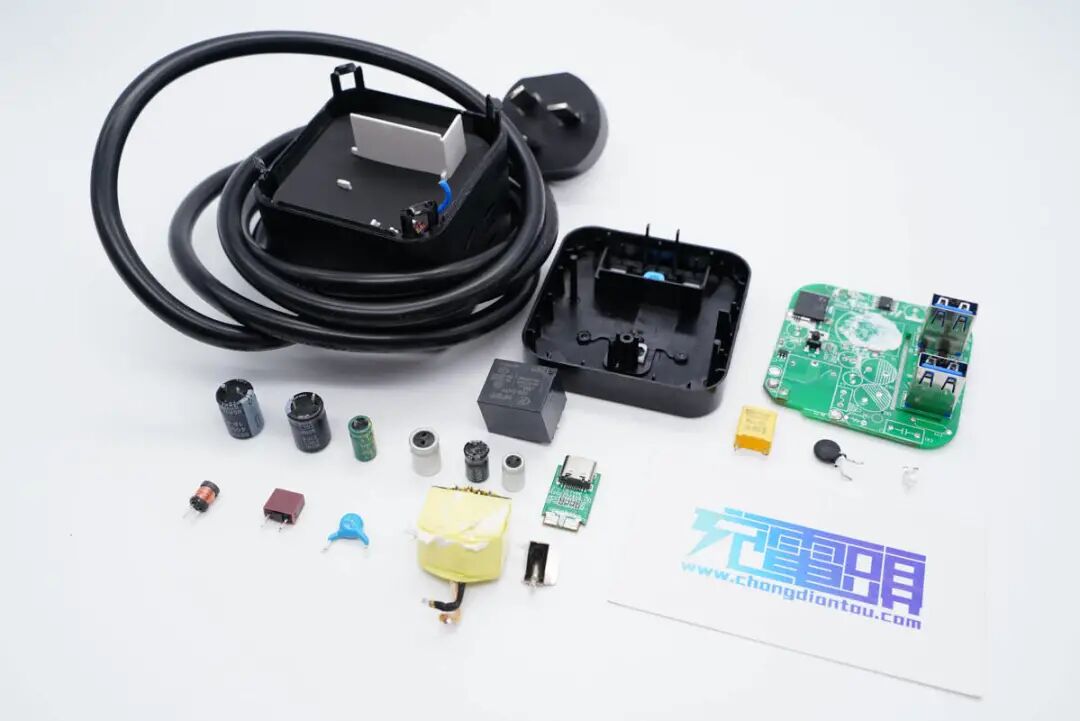

全部拆解完毕，来张全家福。
充电头网拆解总结
公牛20W 2A1C魔方插座采用立方体造型设计，整体十分小巧，配备的电源线加上机身长约1.5m，满足居家办公使用需求。另外将其中一个A口换成C口，可以使插座能适配更多的手机，最大功率20W，专为iPhone 12新机设计，目标明确。此外配备3个3+2 AC插口，最大可同时为6台设备充电，最大功率达2500W，满足大多数情况使用需求。
充电头网通过拆解发现，充电器内部设计有继电器控制电路，开关电源部分由PI SC1548C搭配华润微同步整流MOS组成，采用天德钰FP6601AA和JD6606S两颗协议芯片协同控制2A1C三个输出接口，绿宝石电解电容以及固态电容进行输入输出滤波，产品整体做工可靠。
