跟小米同款有何区别？ZMI紫米65W双口氮化镓快充详细拆解
----- 充电头网拆解报告 第1726篇 -----
早在之前的2021上海果粉嘉年华活动上，充电头网发现ZMI紫米展出了一款未上市的产品，拥有65W大功率输出，双输出接口，修长的外观设计，它就是紫米65W 1A1C氮化镓充电器HA729。
在一年一度的618购物狂欢节期间，紫米这款充电器上架ZMI京东自营官方旗舰店，定价为149元。产品主打便携以及双口快充，最大输出功率分别是18W和65W，还支持米系11V5A私有快充，满足市面主流的手机、平板、笔记本、蓝牙耳机、智能穿戴设备使用。下面充电头网就对紫米这款新品氮化镓快充进行详细拆解，看看具体用料做工如何。
此前充电头网还陆续拆了紫米18W QC3.0快充充电器、紫米18W PD快充充电器、紫米20W PD快充、紫米30W PD快充充电器、紫米33W氮化镓快充、紫米65W USB PD三口快充充电器、紫米65W USB PD迷你充电器、紫米新款65W 2A1C快充充电器等多款产品，大家可以点击蓝色字体进行观看。
一、紫米65W 1A1C氮化镓充电器外观

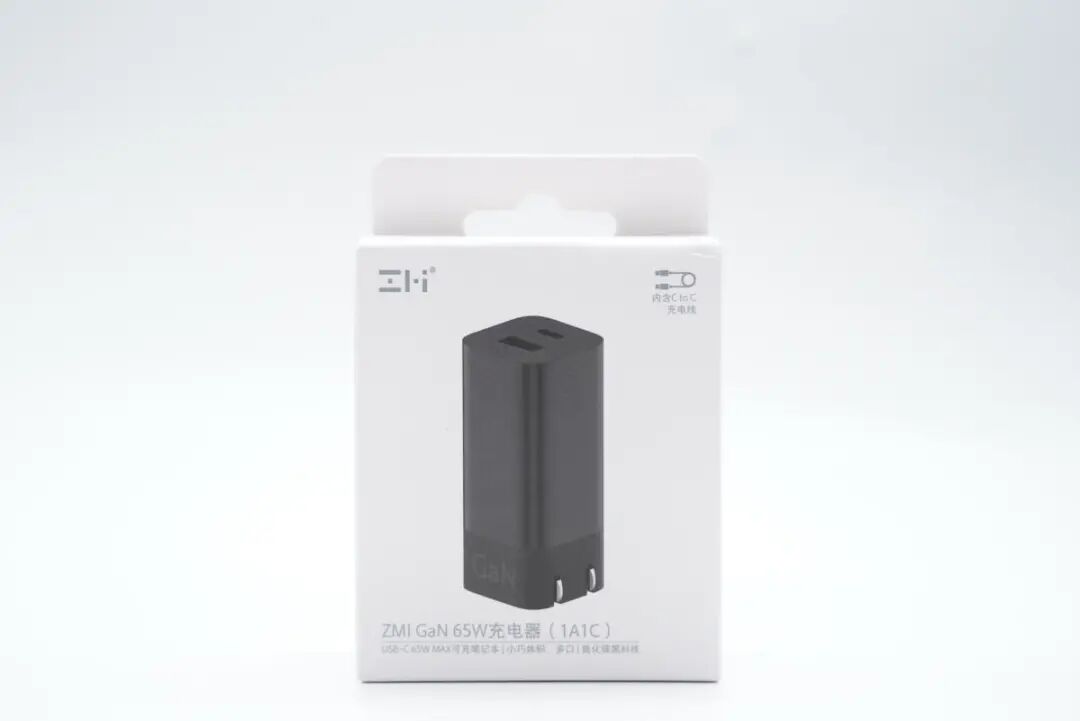

包装盒走简单设计风格，正面印有ZMI品牌logo、数据线标识、充电器外观和名称。
包装盒背面印有充电器参数、生产商和制造商等信息。

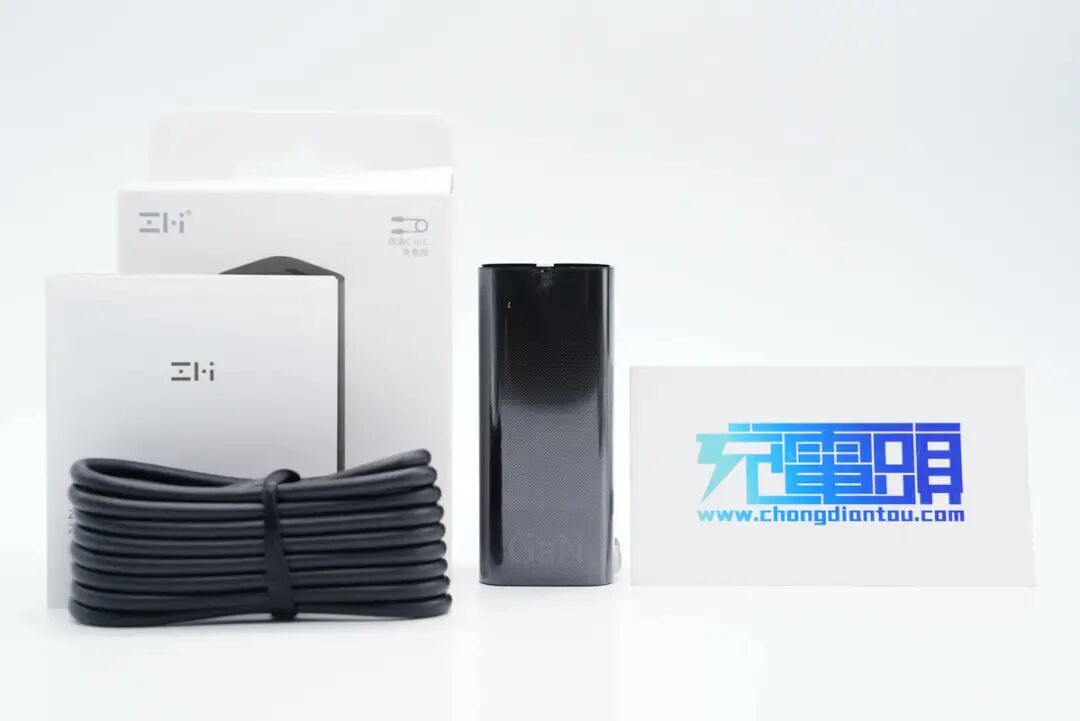

包装内含充电器、数据线和使用说明书。
数据线使用胶圈捆扎整理。
线缆是CC线，做了抗弯折处理，线头外壳高光亮面设计，印有ZMI logo，此外还包裹防刮塑料膜。

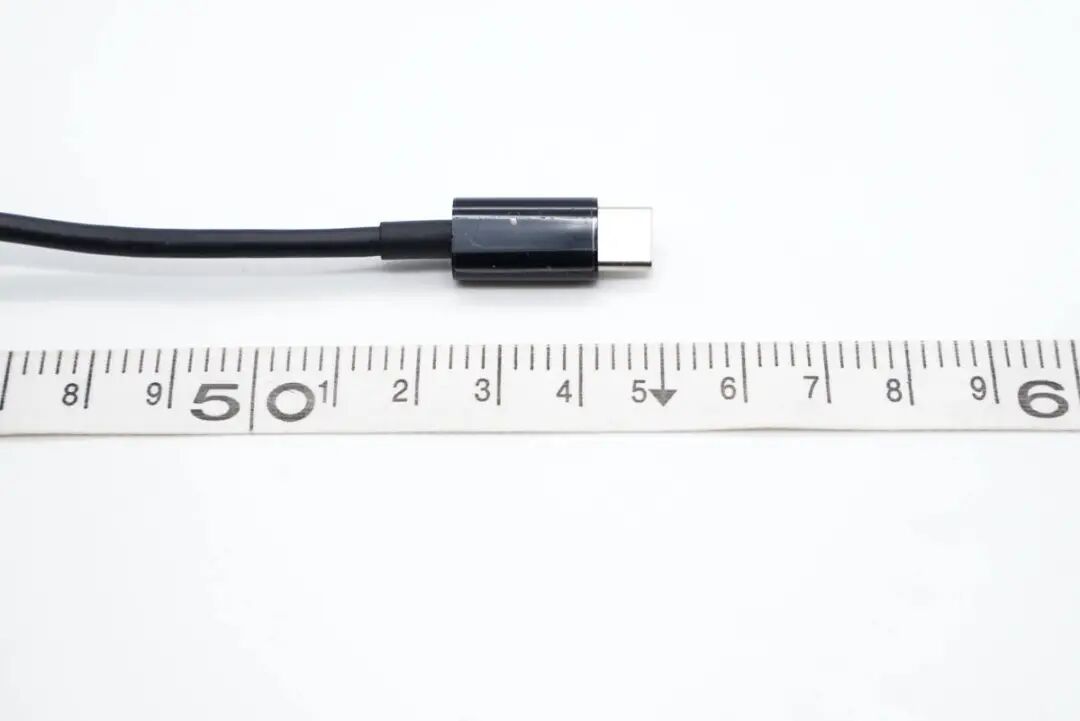

整条线缆长约155cm，可以应付大多数使用场景。

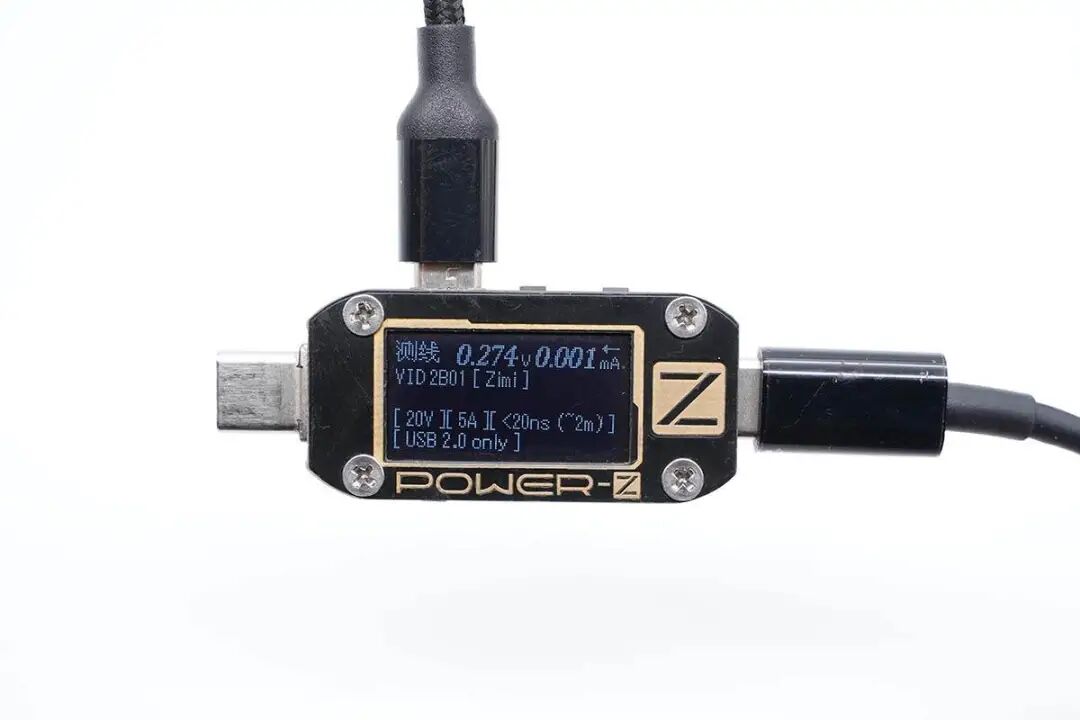

使用ChargerLAB POWER-Z KM001C测得该线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 2.0。
充电器腰身包裹防刮塑料膜，顶面贴有防尘贴纸。造型为长条方柱设计，腰身各面间过渡圆润。
腰身采用亮面和哑光撞色设计，底部设计有“65W”字样，表明充电器最大输出功率。

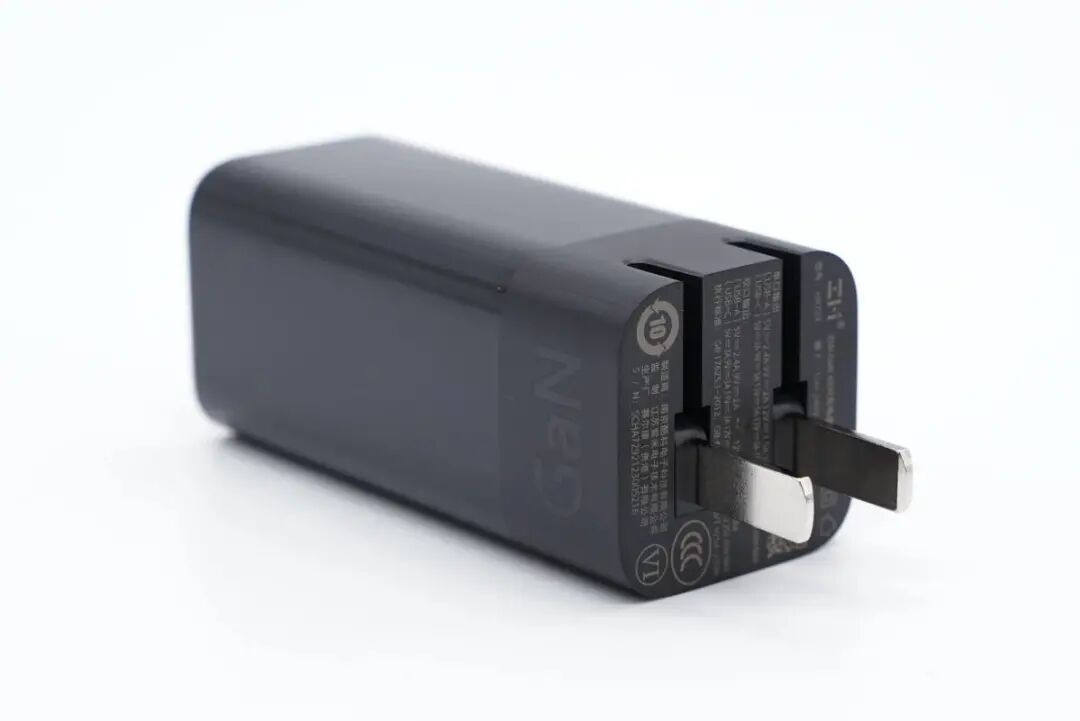

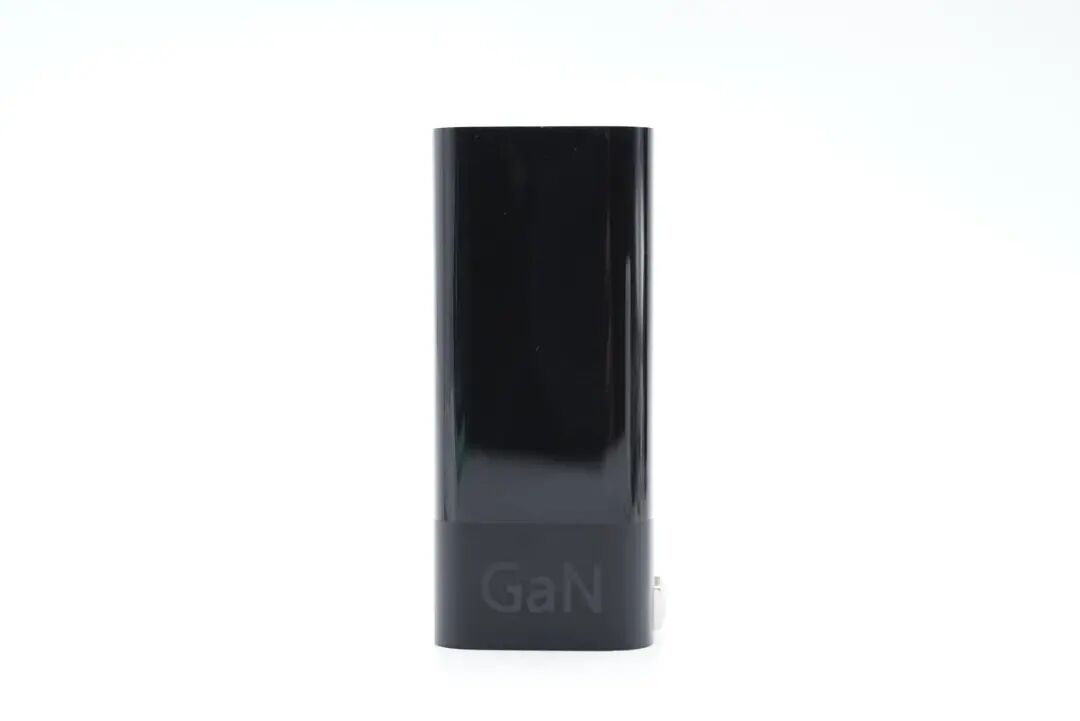

对面设计有"GaN"字样，表明这是一款氮化镓充电器。

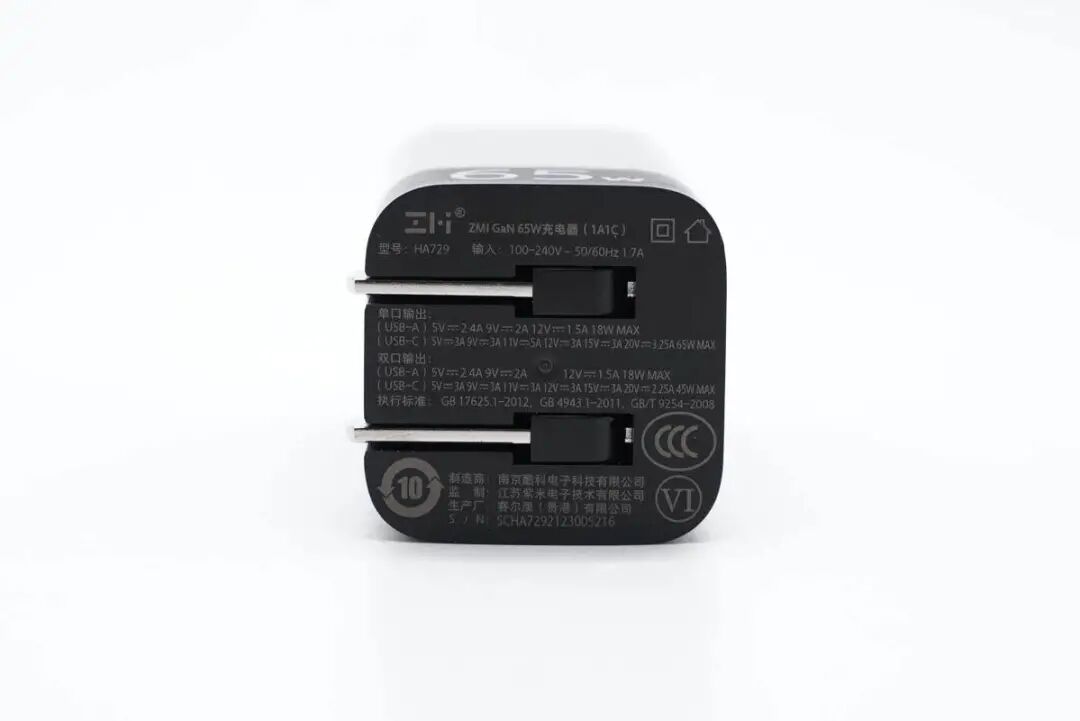

输入端外壳上标注有充电器参数
型号：HA729
输入：100-240V~50/60HZ 1.7A
单口输出：
USB-A：5V2.4A、9V2A、12V1.5A，18W Max
USB-C：5V3A、9V3A、11V5A、12V3A、15V3A、20V3.25A，65W Max
双口输出：
USB-A：5V2.4A、9V2A、12V1.5A，18W Max
USB-C：5V3A、9V3A、11V3A、12V3A、15V3A、20V2.25A，45W Max
制造商：南京酷科电子科技有限公司
监制：江苏紫米电子科技有限公司
生产厂：赛尔康（贵港）有限公司
充电器已经通过了CCC认证和VI级能效认证。

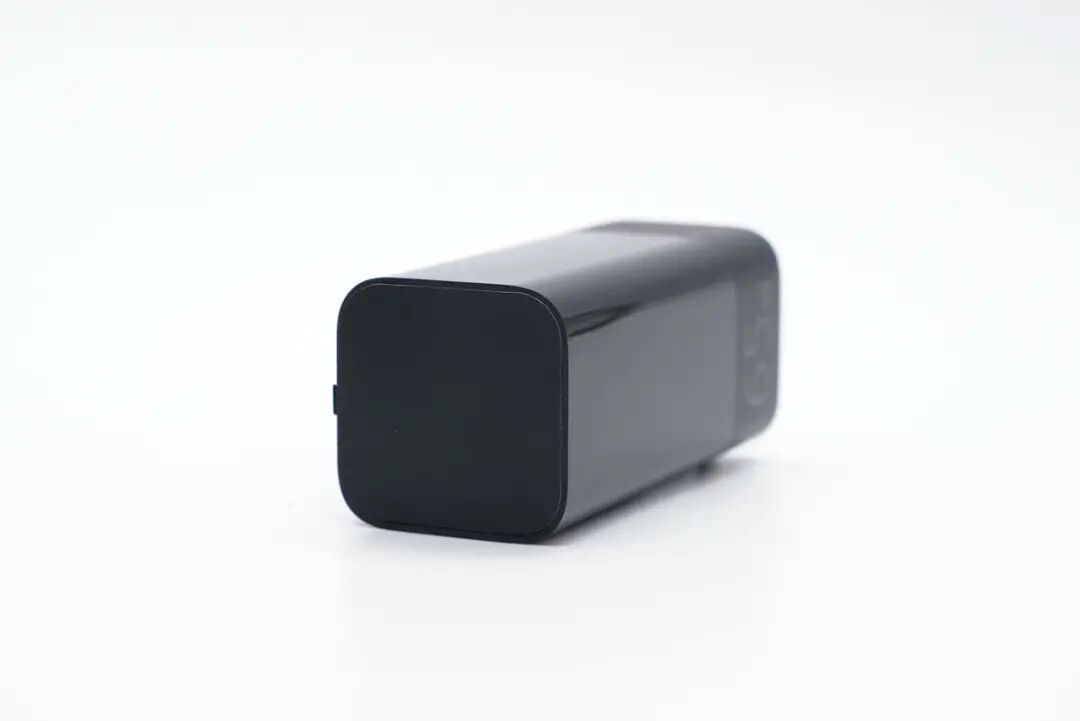

配备的是可折叠国标插脚，携带方便且不会刮伤包里其它设备。

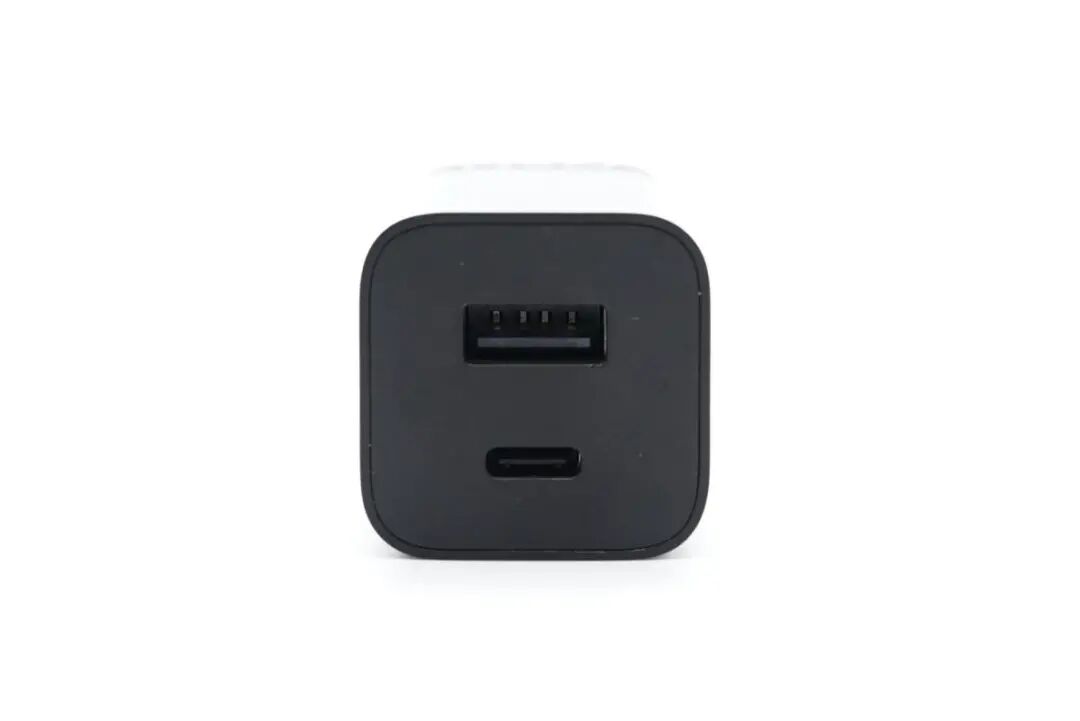

顶面配有1A1C接口，均为黑色胶芯。
使用游标卡尺实测充电器机身长度为71.73mm。

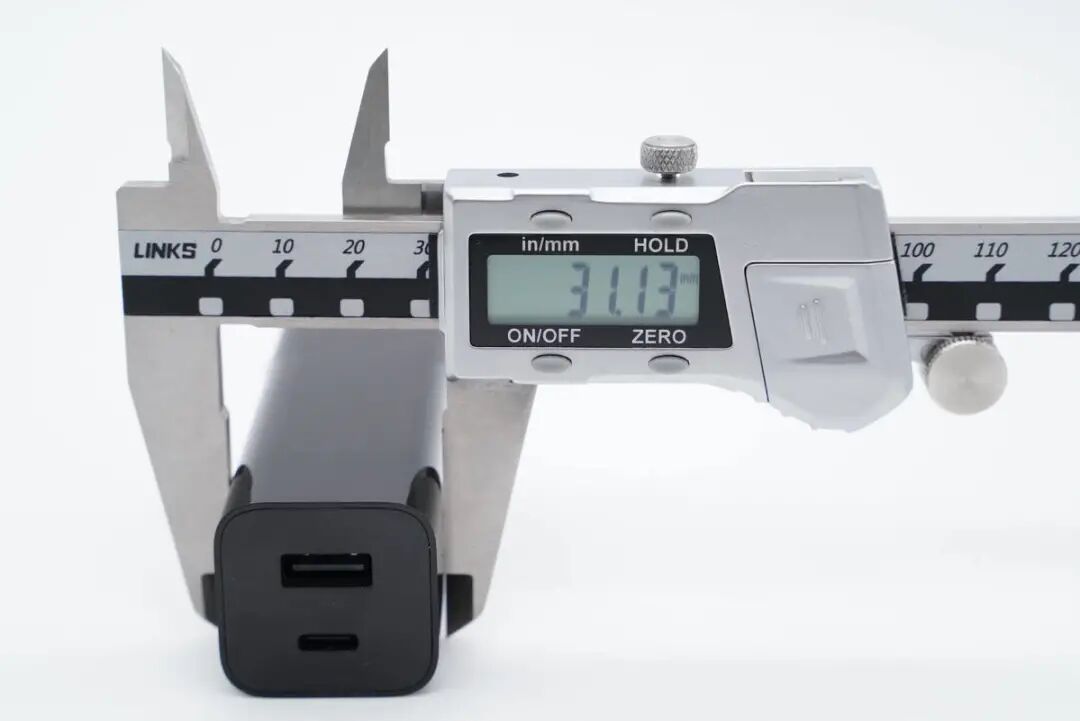

宽度为31.13mm。
厚度为31.13mm。通过三维算得充电器体积约为69.5cm³，功率密度约为0.94W/cm³。

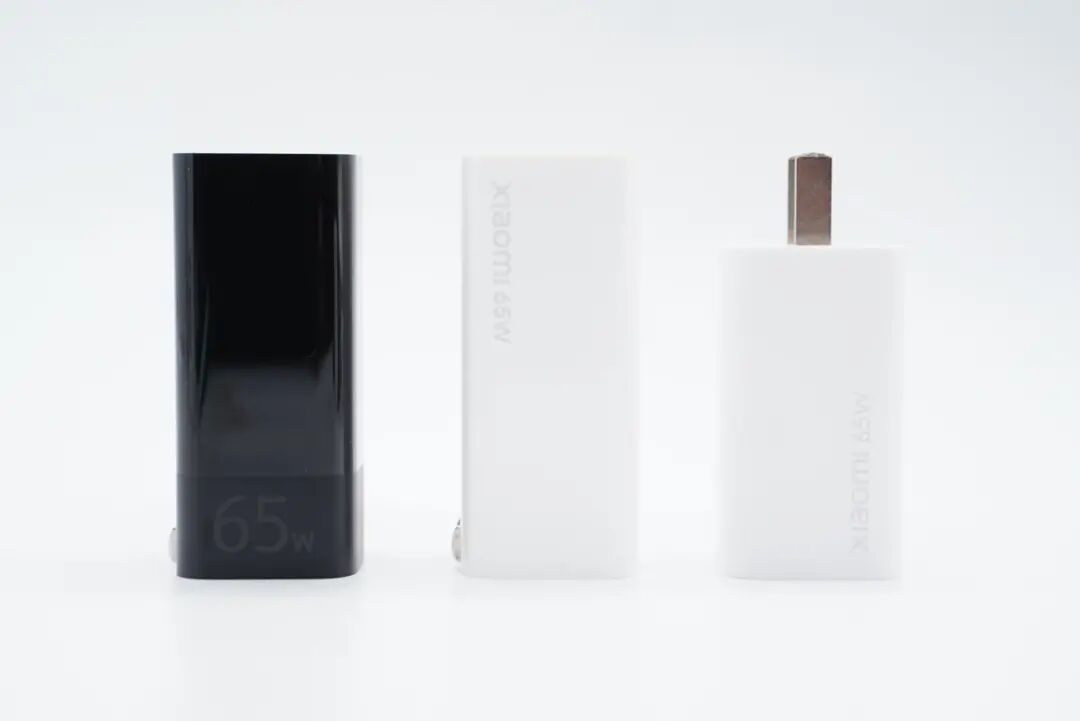

和小米65W氮化镓快充（右）以及65W 1A1C氮化镓快充（中）直观对比，截然不同的风格以及配色设计。

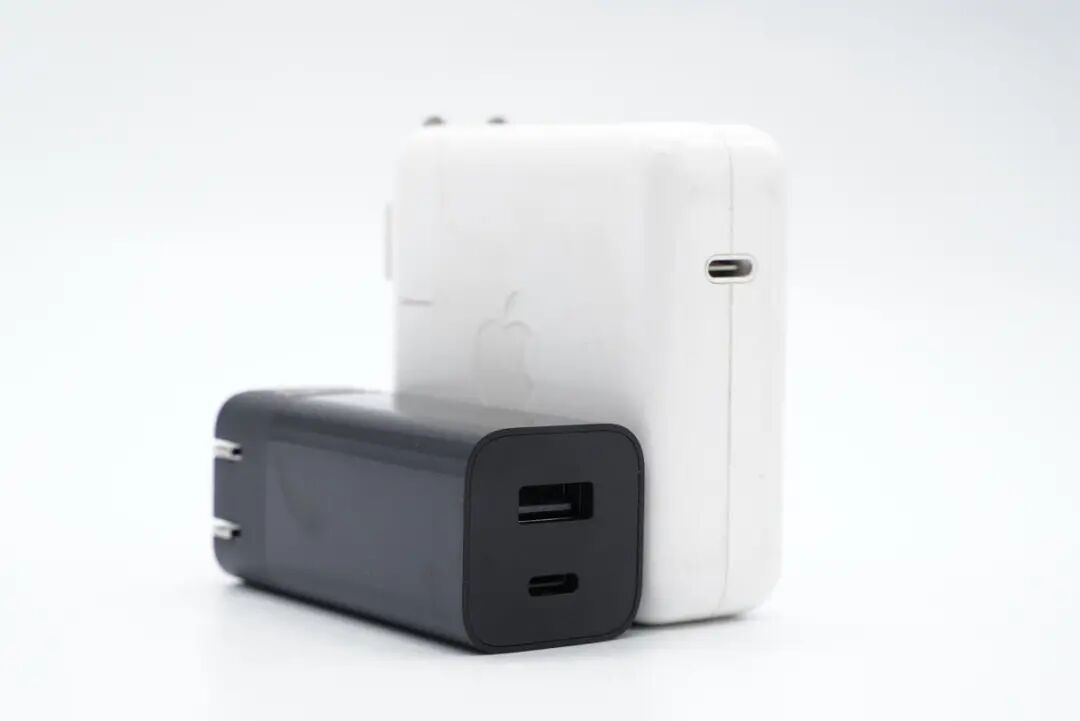

和苹果61W充电器对比，体积优势非常明显。

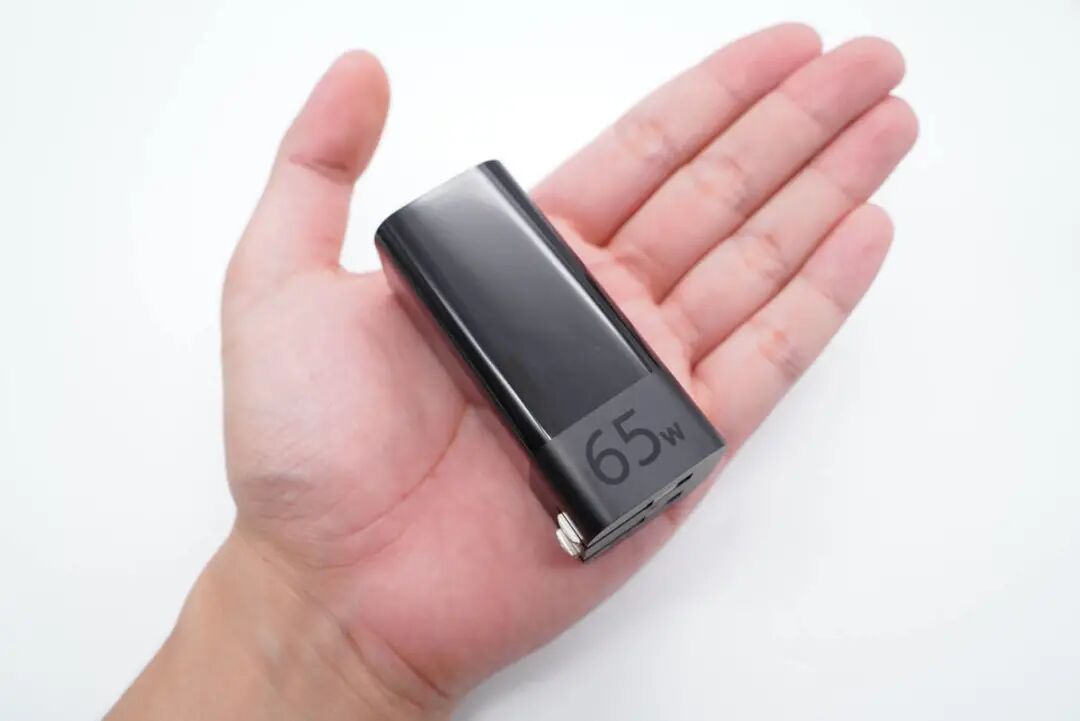

拿在手上的直观感受。

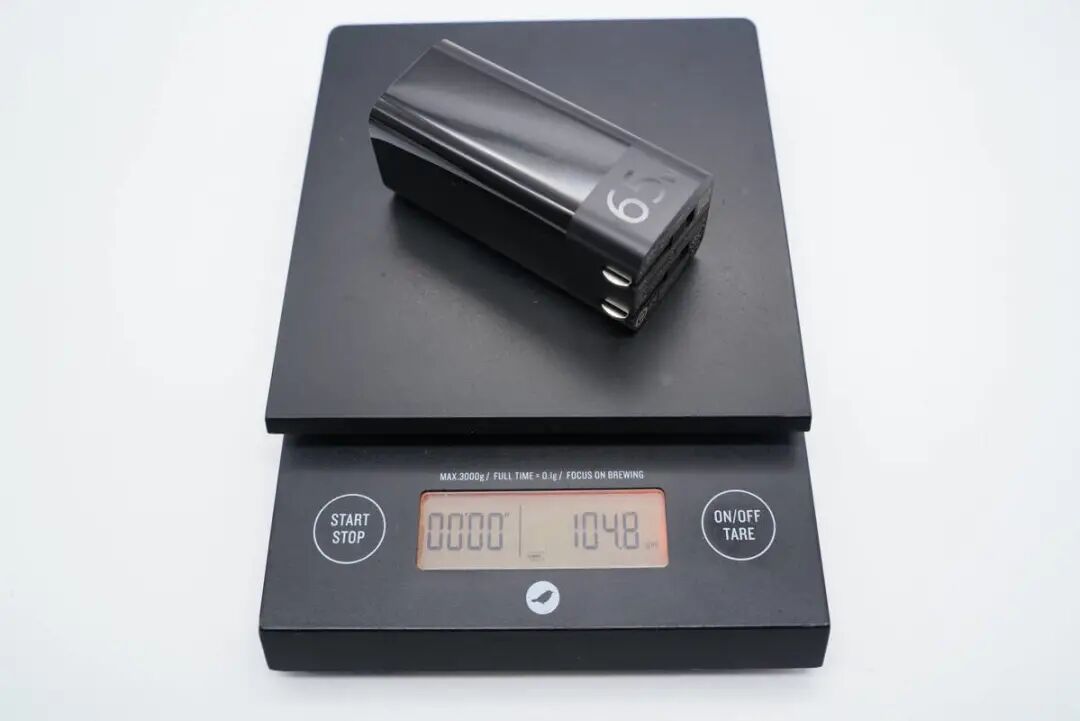

净重约为105g。
使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0、QC3.0、AFC快充协议。

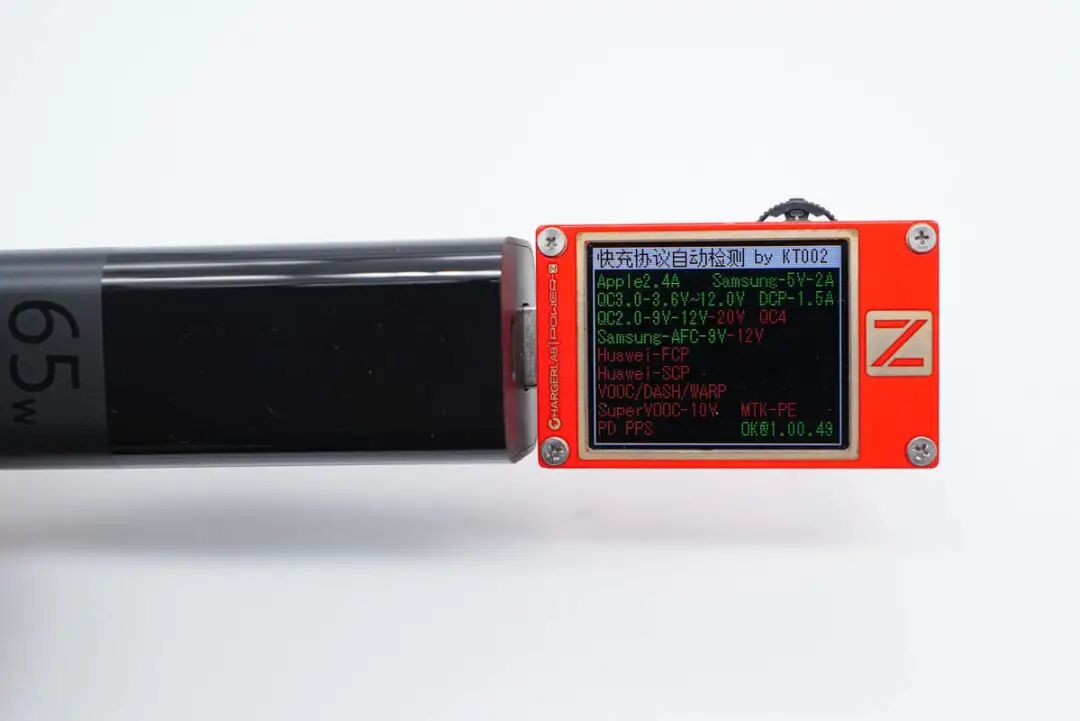

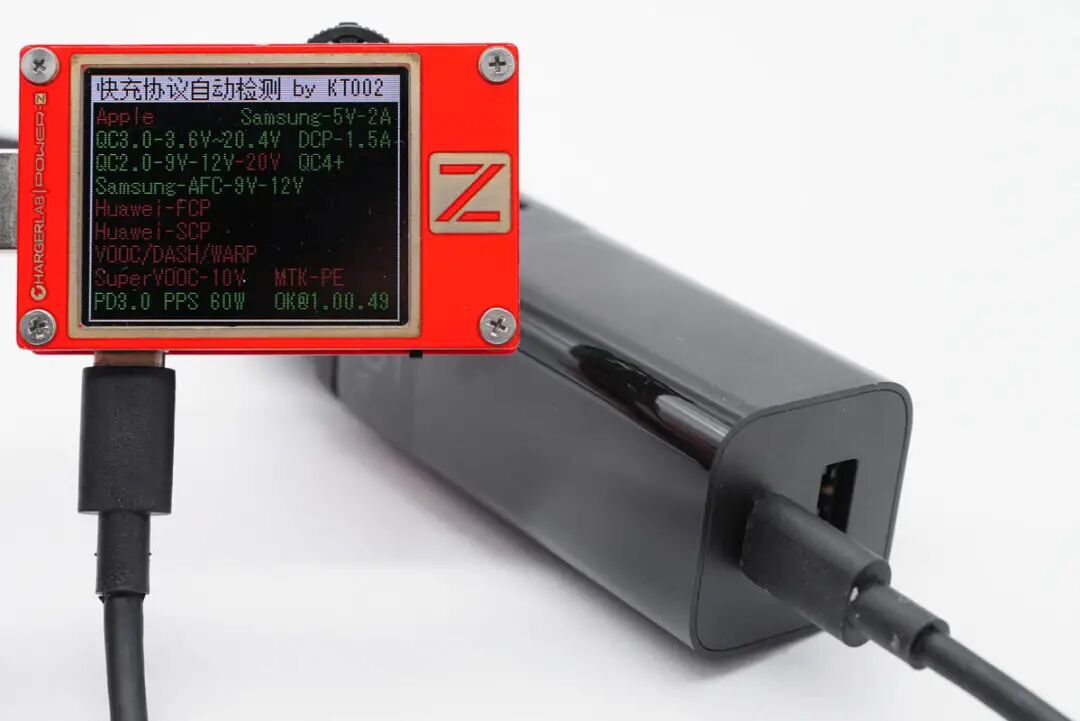

另外使用KT002测得USB-C口支持Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、PD3.0、PPS快充协议。

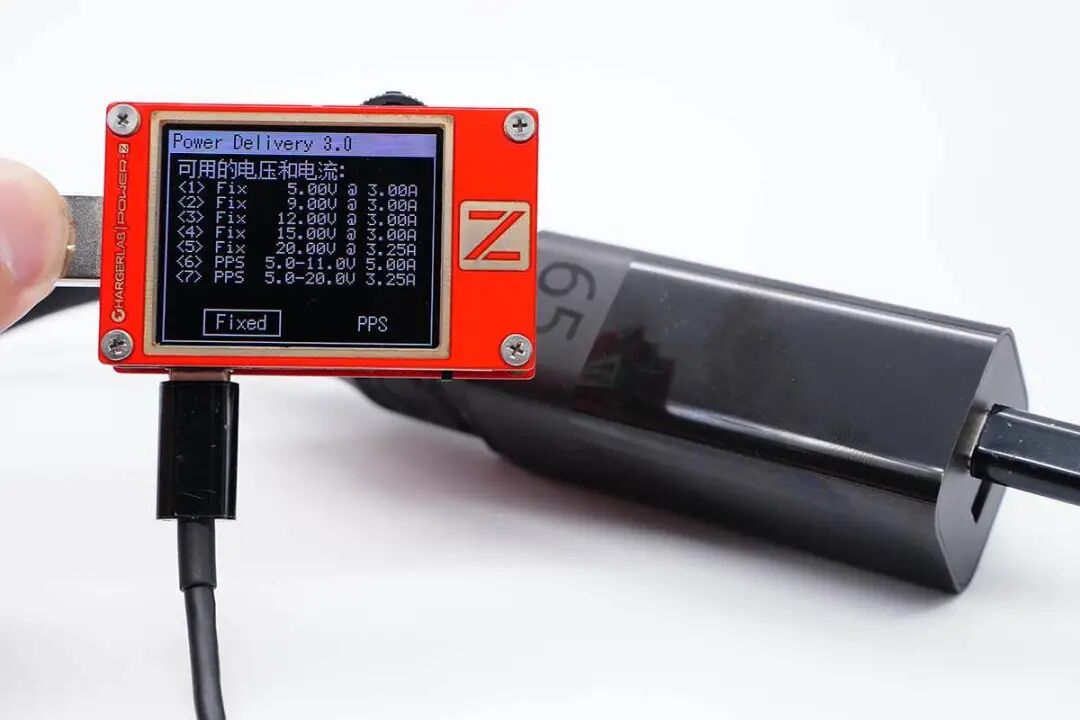

此外还测得C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-11V5A和5-20V3.25A两组PPS电压档位。
二、紫米65W 1A1C氮化镓充电器拆解

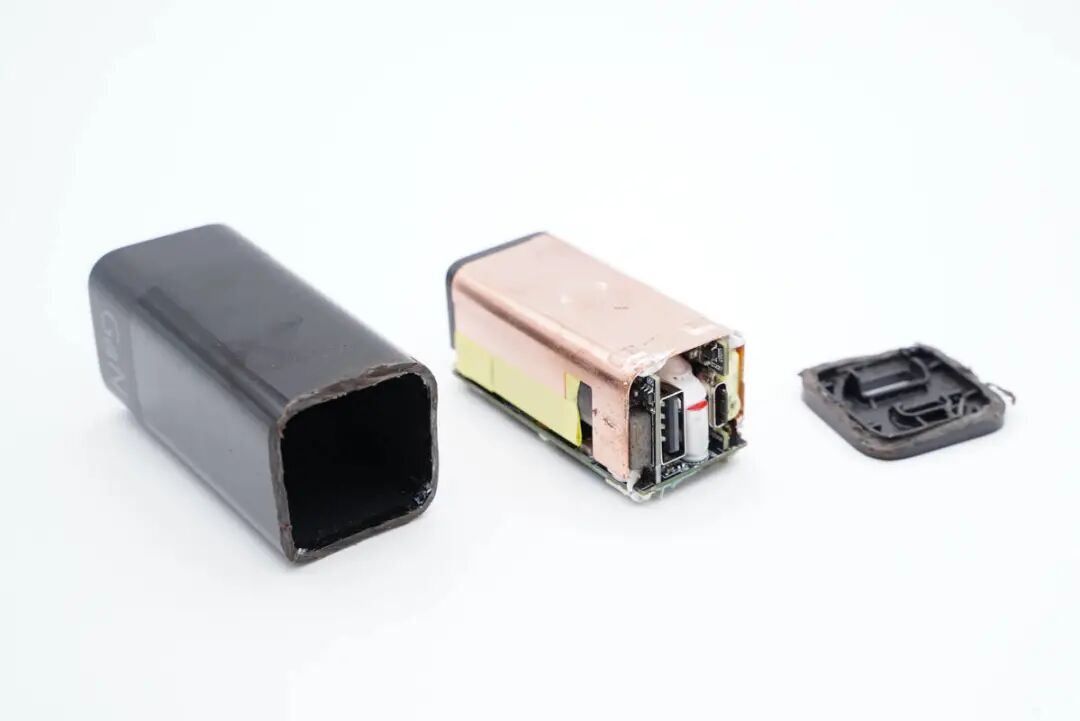

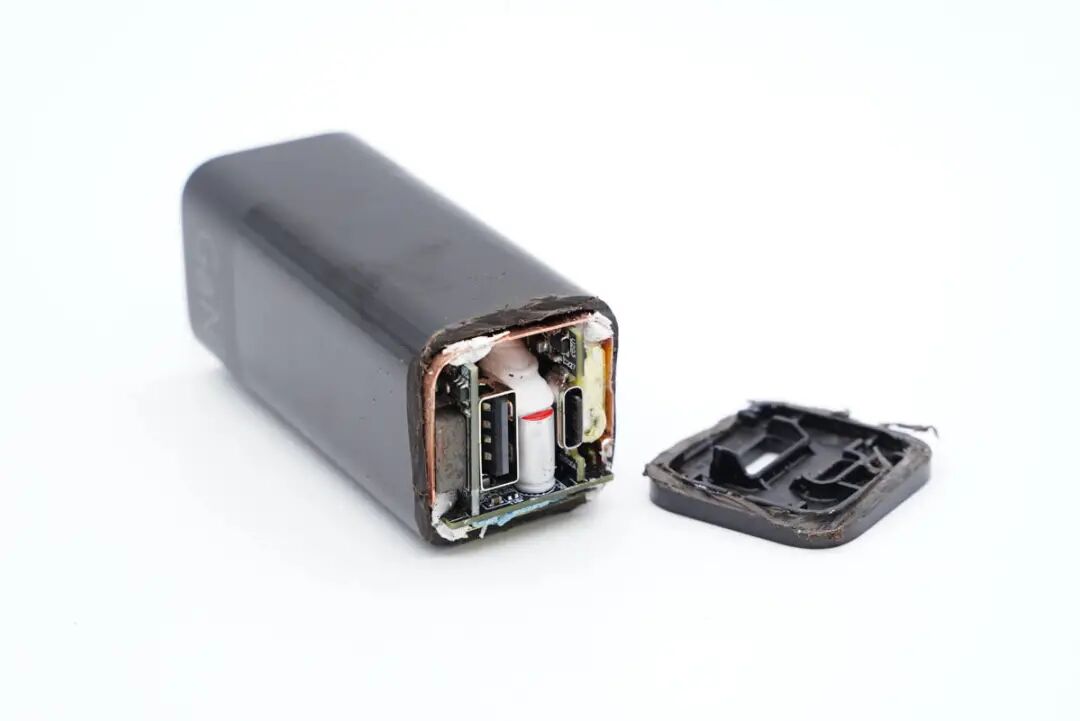

将输出端外壳切割开，外壳整体都做得比较厚，保护性强。
输入端采用金属弹片接触通电，可以直接将PCBA模块抽出。

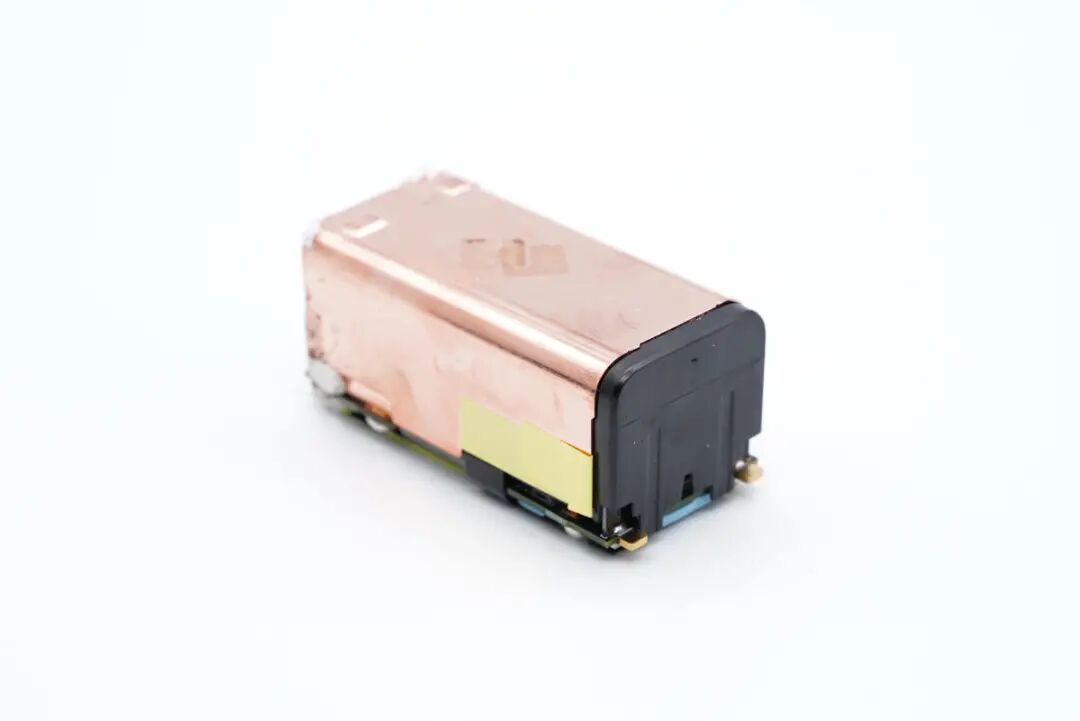

PCBA模块覆盖纯铜散热片，输入端还覆盖一块塑料壳，接触端子沉金处理。

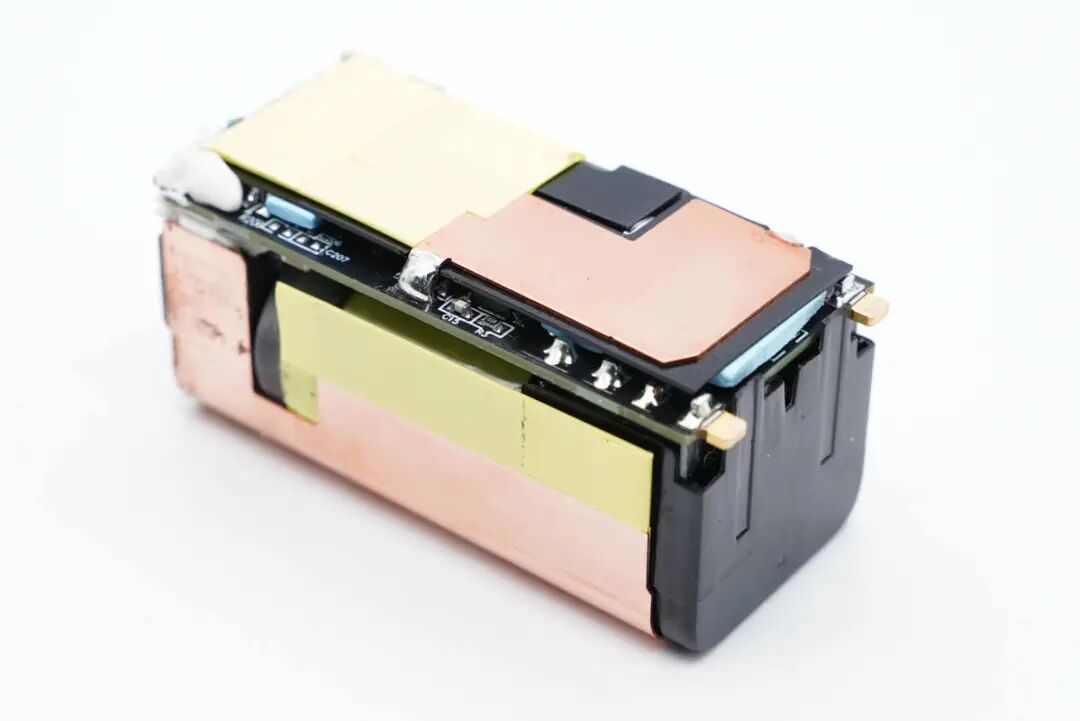

主板背面设有导热垫、隔离板以及纯铜散热片，很常见的三重导热和绝缘设计。散热片锡焊固定，低压侧包裹胶带加强绝缘。
将散热片、输入端塑料壳等全部拆掉，模块侧面的平面变压器小板两端还各配有一块铝散热块，包裹胶带绝缘。
散热铝块特写。

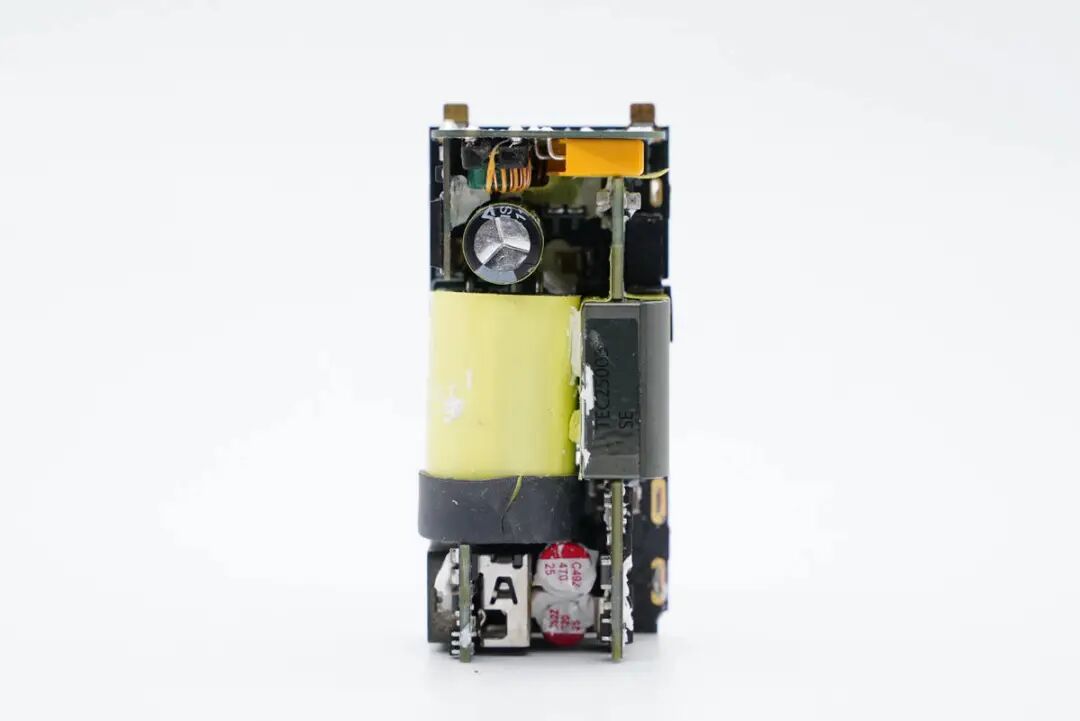

PCBA模块正面一览，输入输出端以及右侧均焊接小板，左侧中间横置一颗高压滤波电解电容，器件打胶加固。

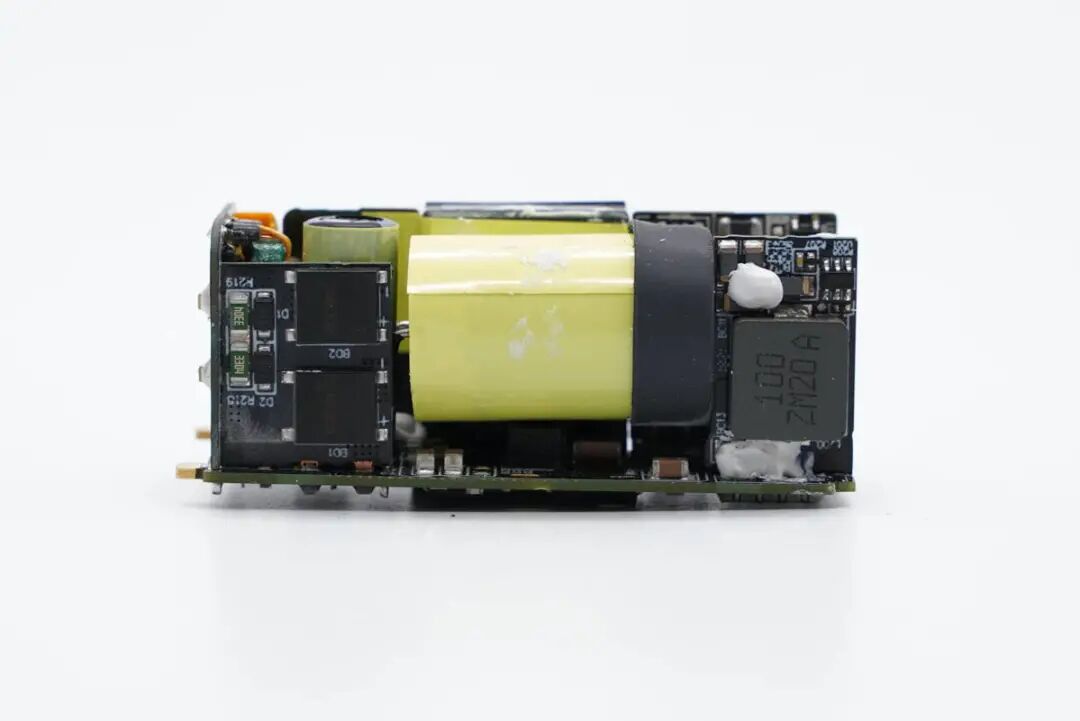

主板背面一览，平面变压器对应区域镂空，以降低厚度。主板背面从上而下可以看到氮化镓功率芯片、主控芯片、光耦和贴片Y电容，以及用于A口输出的同步升降压转换器等器件。
通过观察发现，紫米65W 1A1C氮化镓快充充电器采用高频QR开关电源宽范围输出，USB-A口同步整流升降压，两个接口使用一颗协议芯片控制输出电压的设计架构。下面我们从输入端开始一一了解各器件的信息。

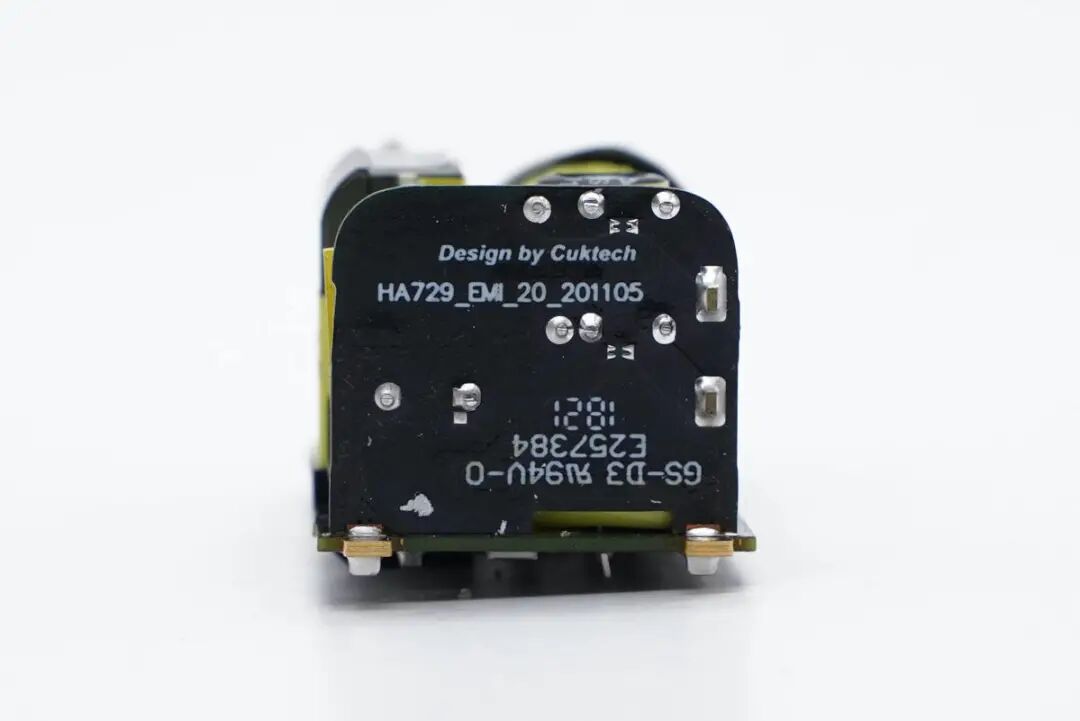

输入端小板背面印有Design by Cuktech，即这款充电器由南京酷科电子科技有限公司设计。另外小米GaN充电器65W（1A1C）、小米GaN充电器Type-C 65W以及小米GaN充电器Type-C 33W三款充电器也都是有南京酷科电子科技有限公司设计。
侧面还有一块整流桥小板，主板上有大小两颗高压滤波电解电容，均包裹绝缘胶带，大电容头部还套有绝缘胶套。

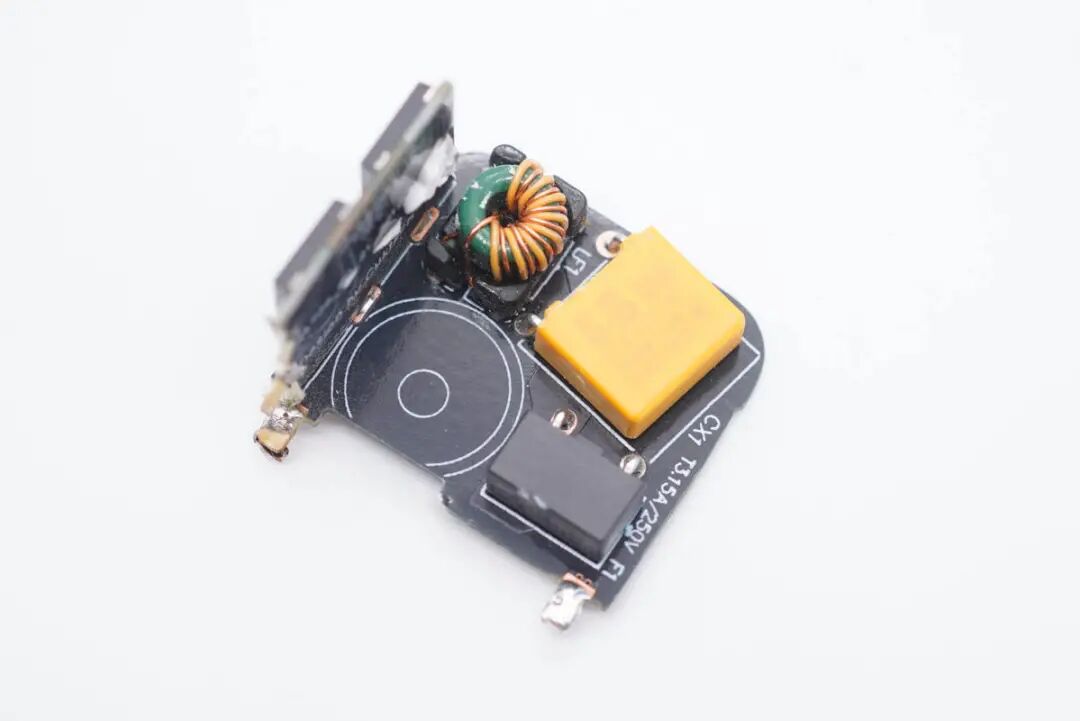

将两块小板拆下，其中一块上有保险丝、安规X电容以及共模电感。小板上圆形空位是主板上的滤波电感位置。

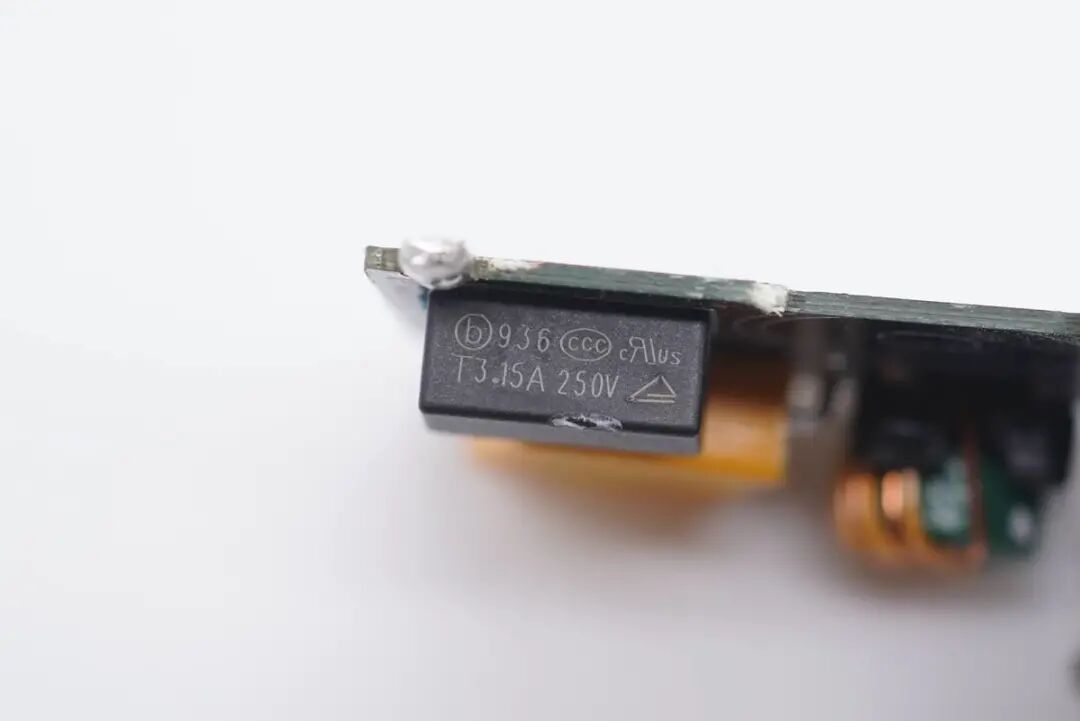

延时保险丝规格为3.15A 250V。

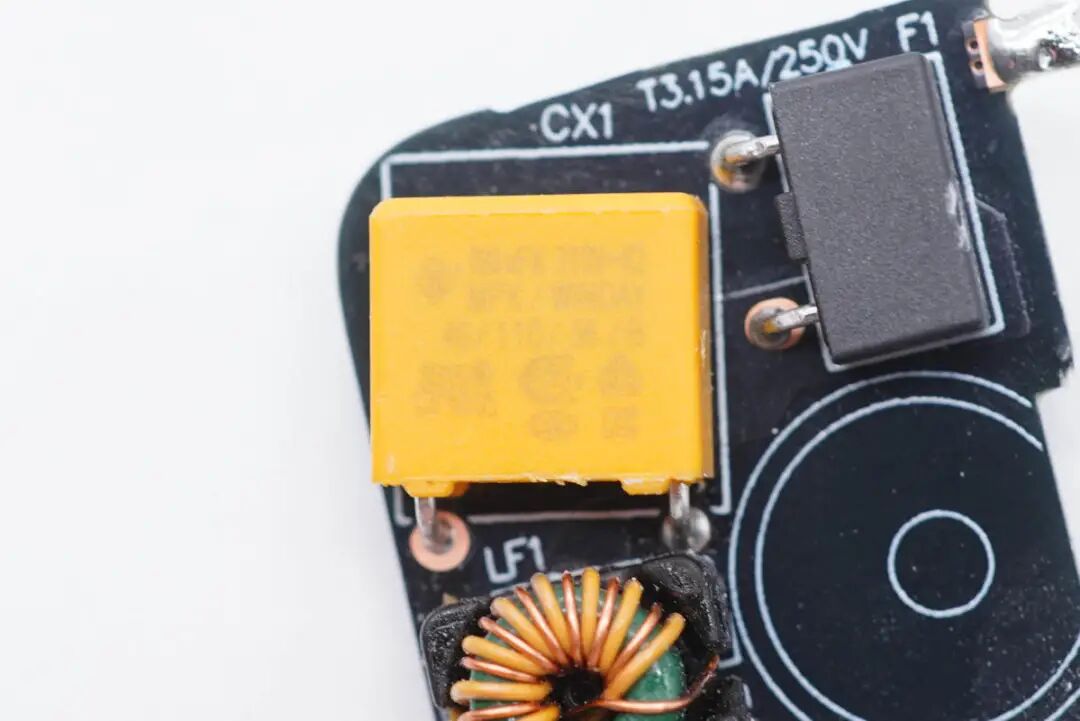

安规X电容容量0.33μF。
共模电感双线绕制，用于滤除EMI干扰。

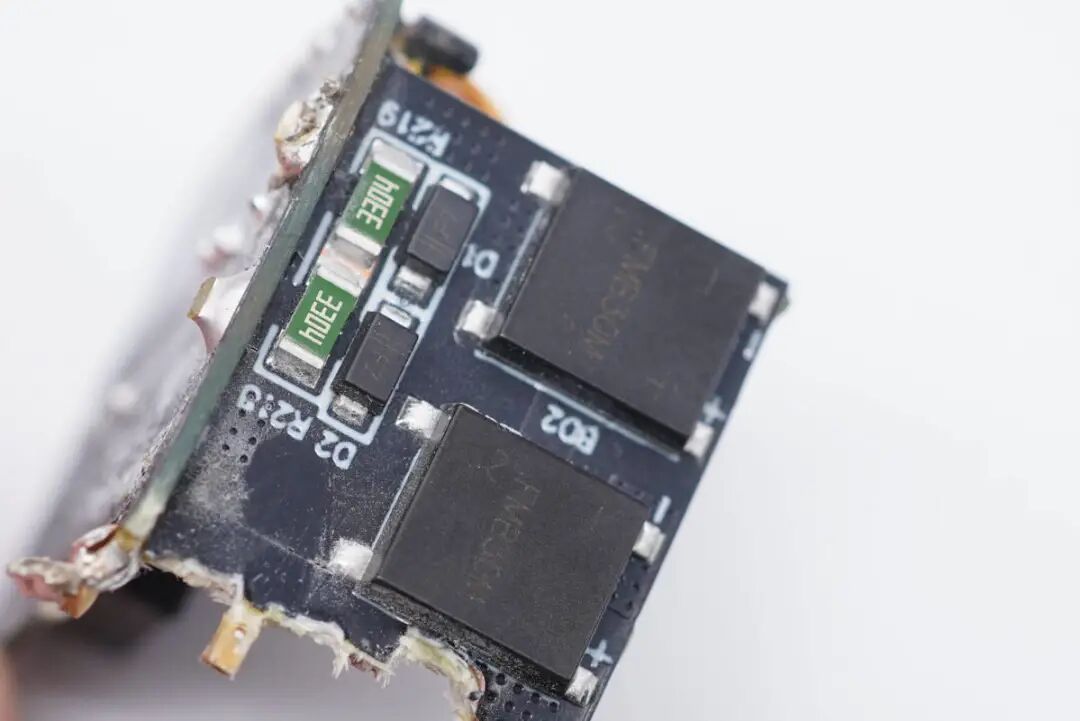

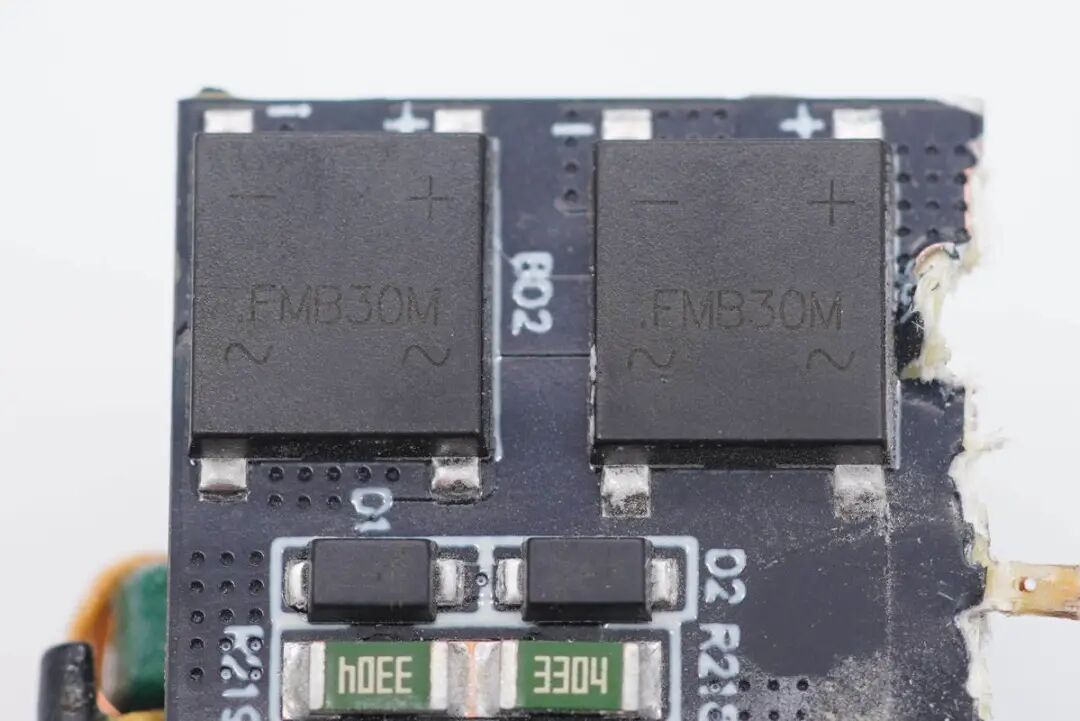

FMB30M整流桥特写，设置两颗以均摊发热。
旁边两颗二极管和电阻用于NCP1342主控的高压启动和X电容放电。

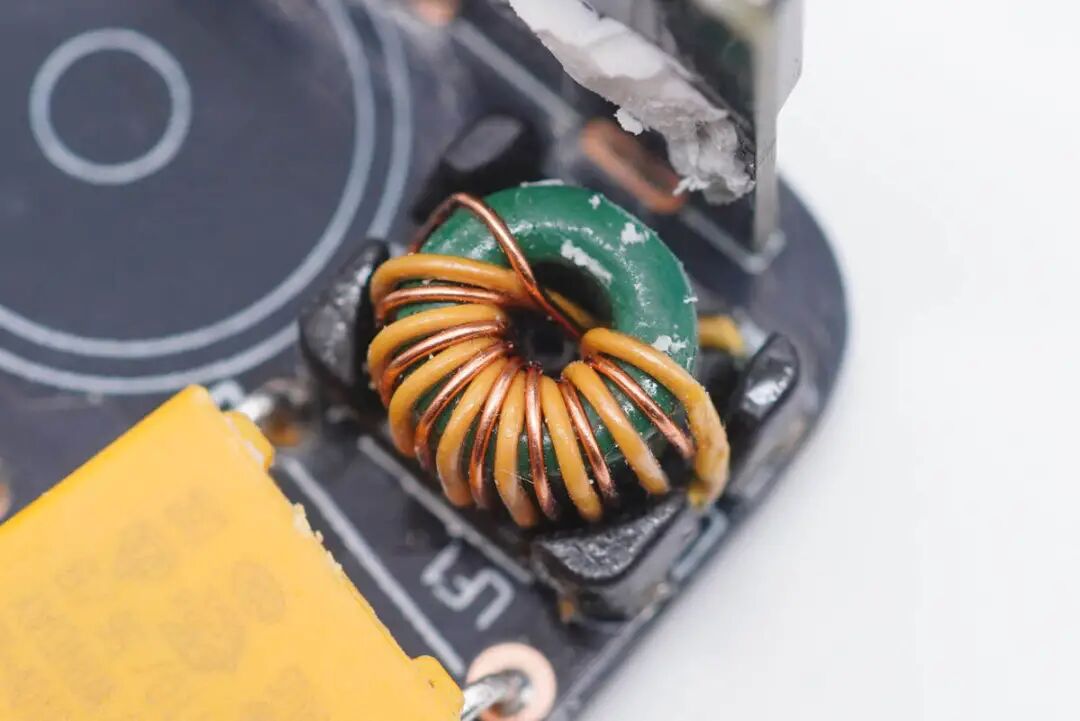

差模滤波电感特写，也是包裹绝缘胶带。

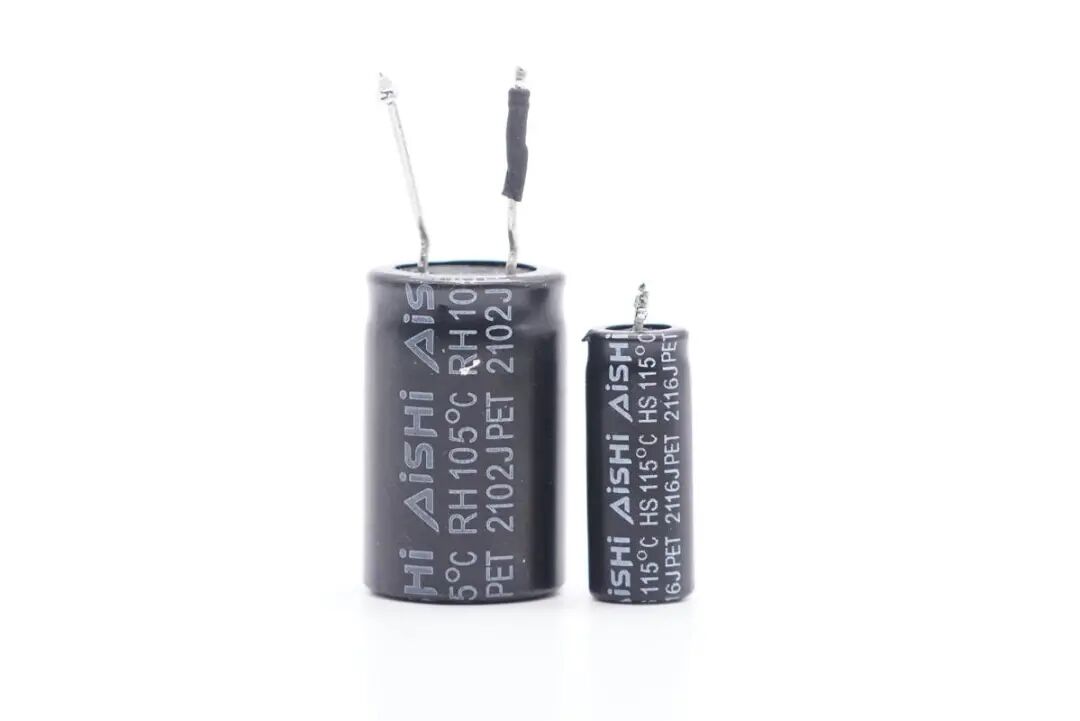

一大一小两颗高压滤波电解电容均来自AiSHi艾华，国内一线品牌，和差模电感组成π型滤波。

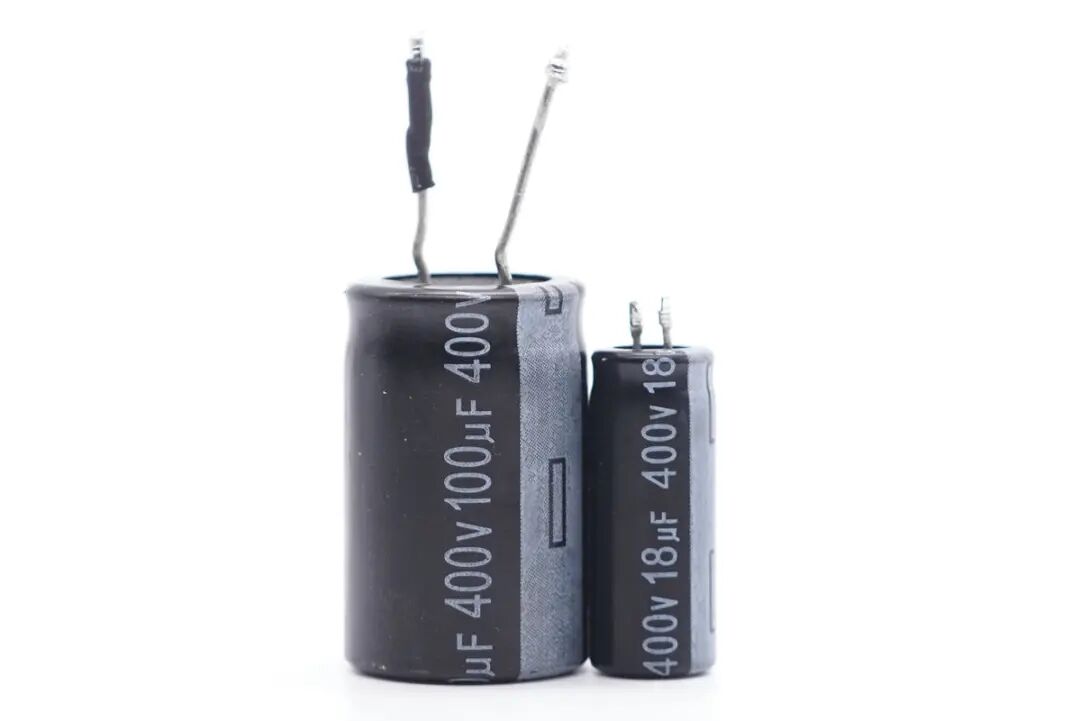

规格分别是400V100μF和400V18μF，经过实际测量电路并分析，其中18μF电容用于承载开关纹波电流，100μF电容用于整流滤波。
模块另一侧，平面变压器小板右端和保险丝等器件间有绝缘胶带进行隔离。
通过将同步整流电路和协议芯片都整合在平面变压器的电路板上，以及采用平面变压器，可减小走线长度，降低辐射干扰，并提高空间利用率。

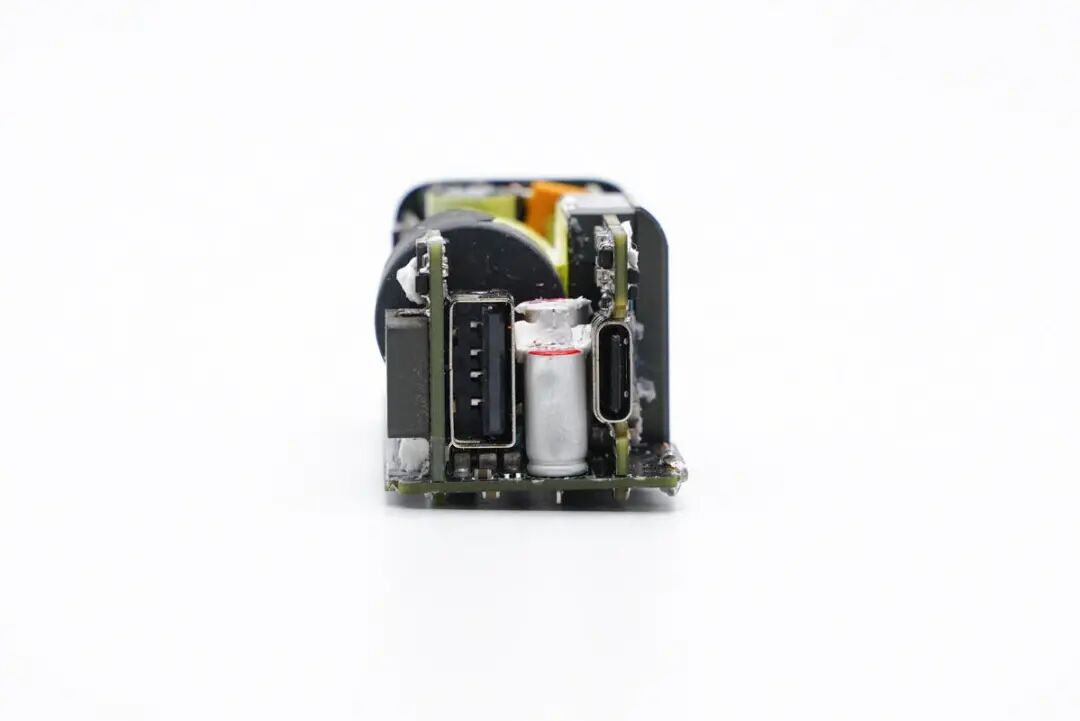

输出端一览，两个母座间有两颗输出固态电容，并打胶固定。
将平面变压器小板拆下，输出端可以看到同步整流控制器以及整流管，还有一颗VBUS开关管。USB-C母座沉板焊接。

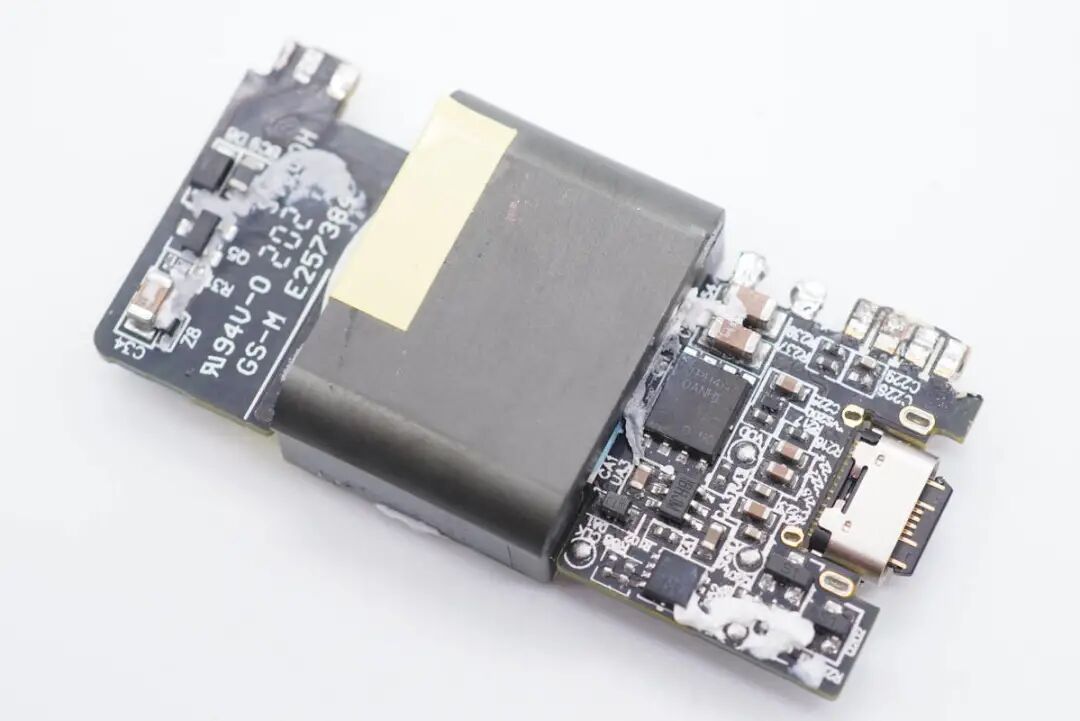

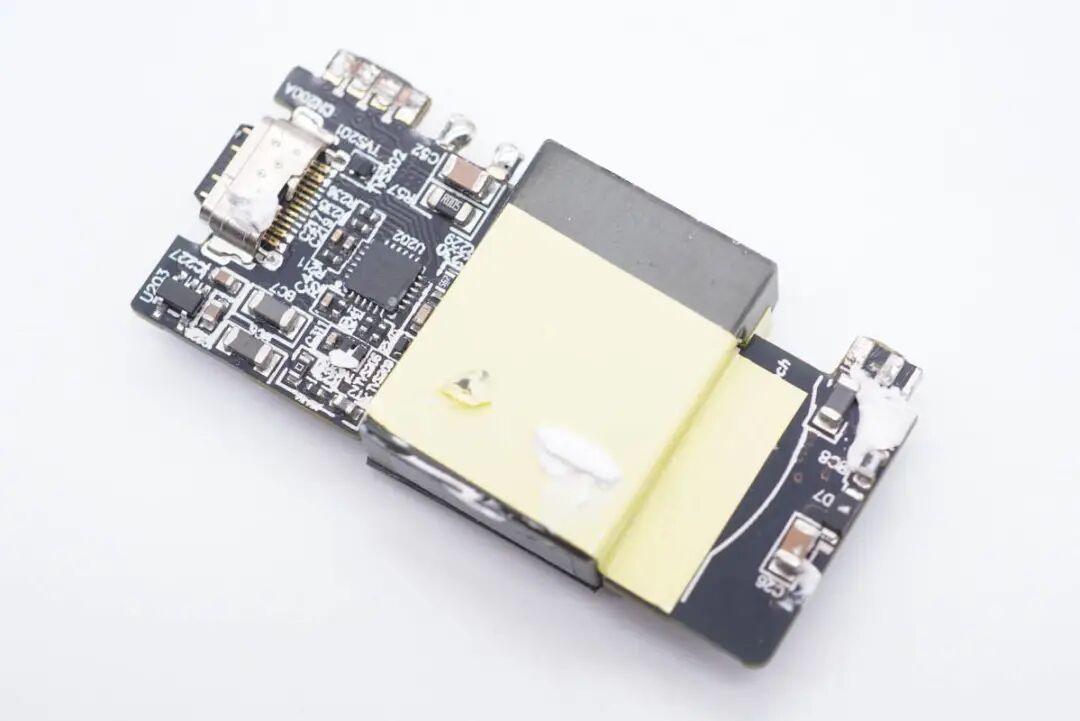

小板另一面，平面变压器粘贴绝缘胶带，输出端有一颗协议芯片。
平面变压器磁芯一端印有TEC25003SE字样。

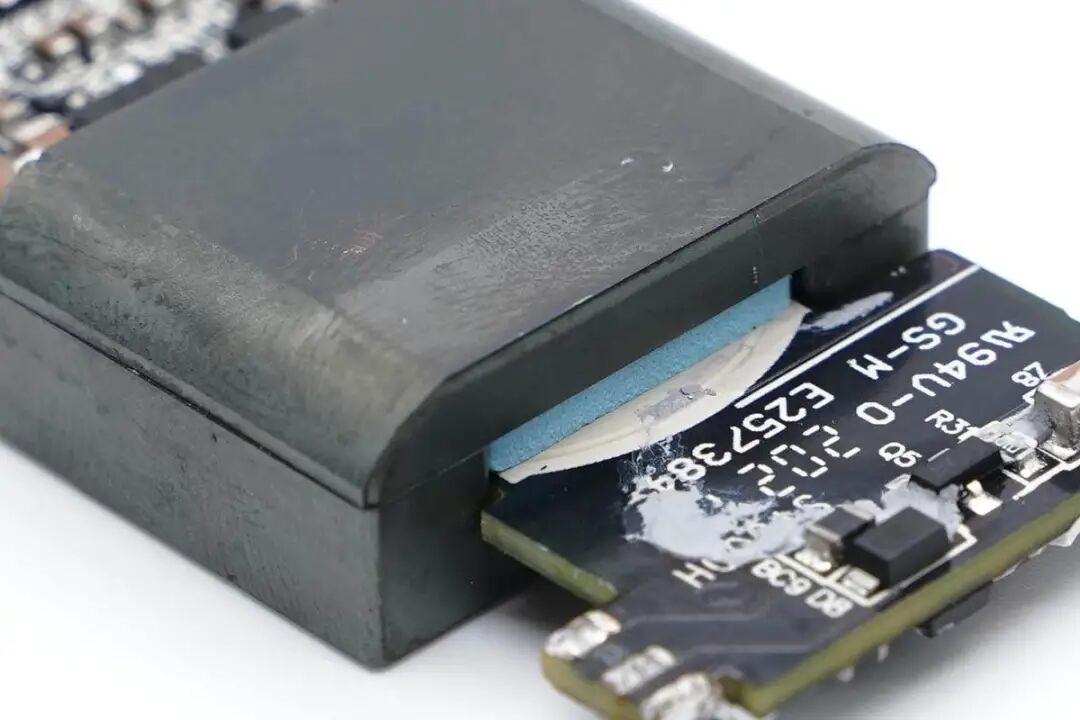

磁芯与变压器电路板之间塞有一块蓝色导热垫，将线圈发热传导至磁芯加强散热。

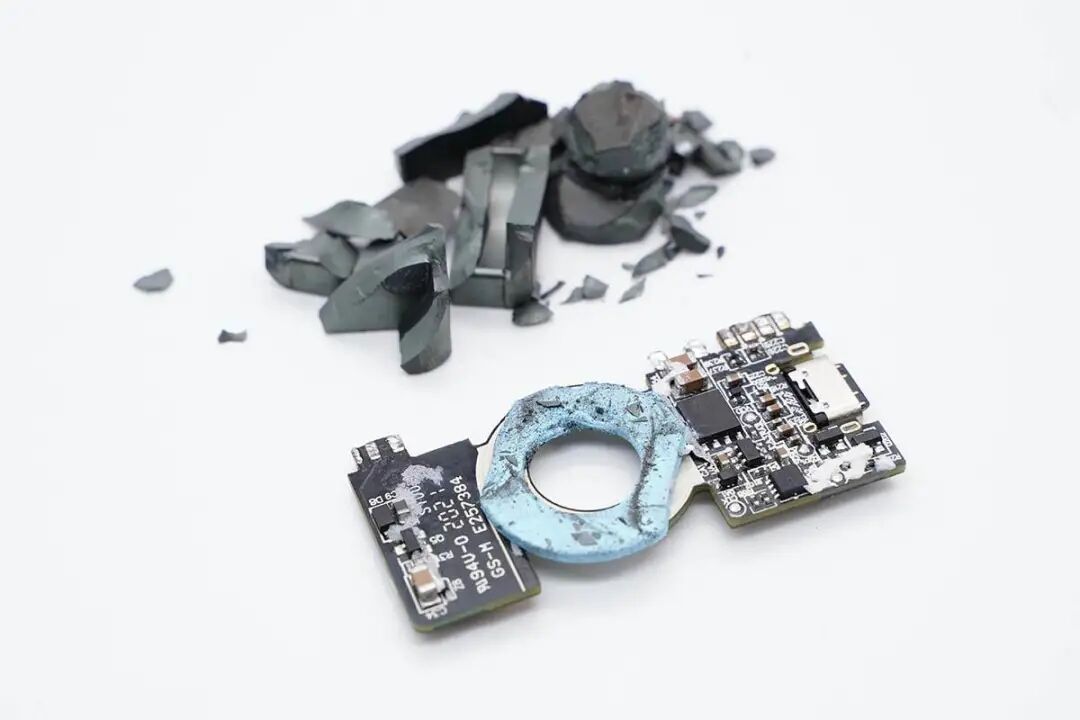

将平面变压器磁芯敲碎，所在区域环形线圈设计。

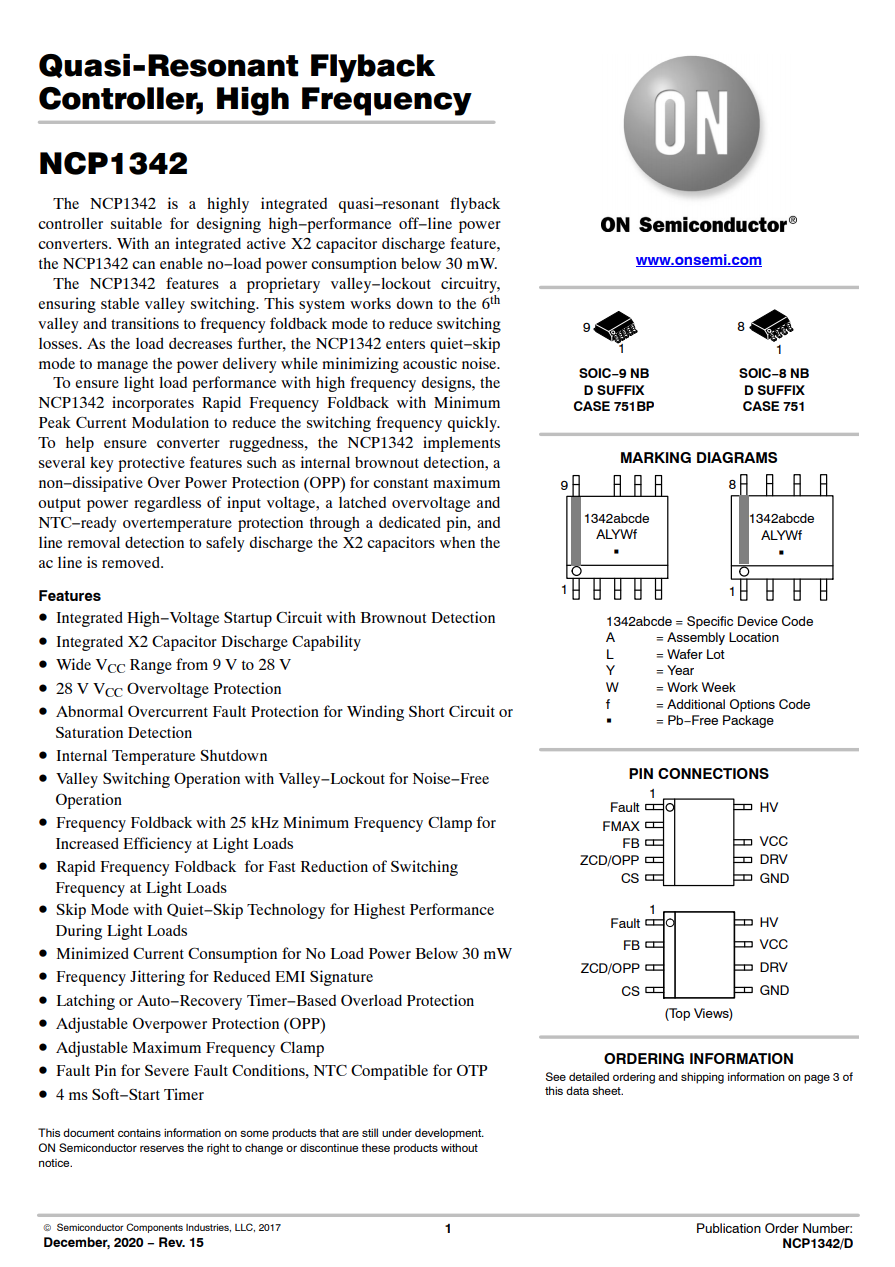

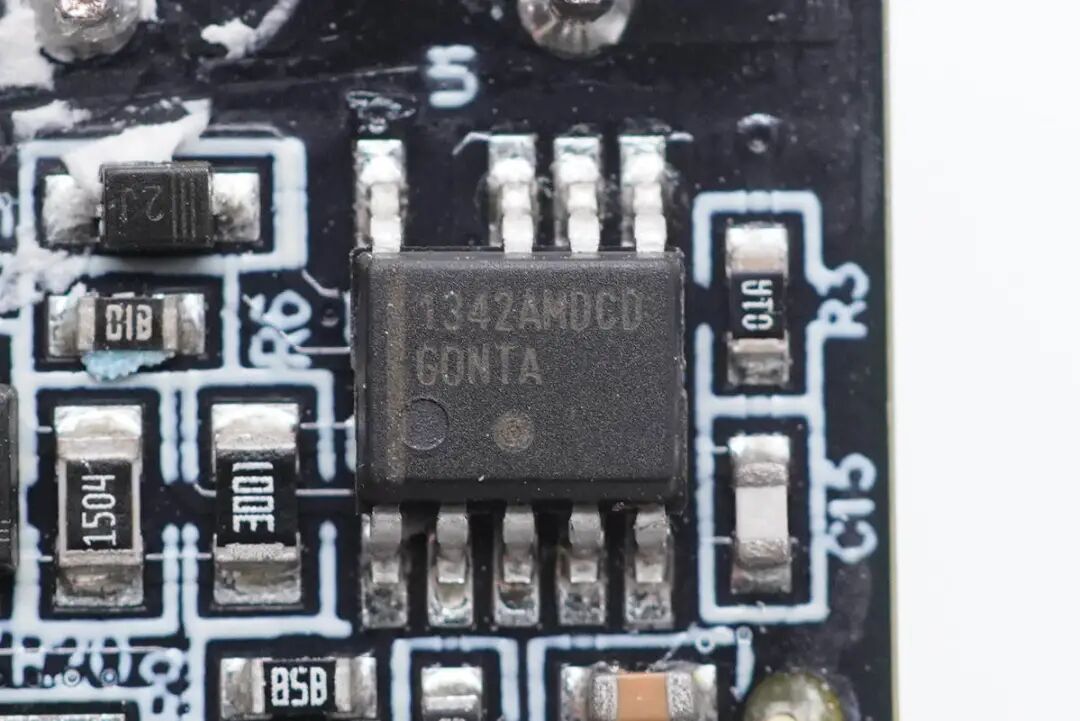

开关电源主控芯片采用ON安森美NCP1342，这是一颗高频准谐振反激初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，具有超低的待机功耗。
充电头网通过拆解了解到，采用安森美NCP1342主控芯片的还有mophie 65W 1A1C氮化镓快充、品胜65W 2C1A氮化镓快充、即刻65W 2C1A氮化镓快充、红魔手机120W氮化镓快充、闪极90W 2C1A氮化镓快充、LG 65W氮化镓充电器、小米120W超级快充、iQOO 120W闪充充电器等。

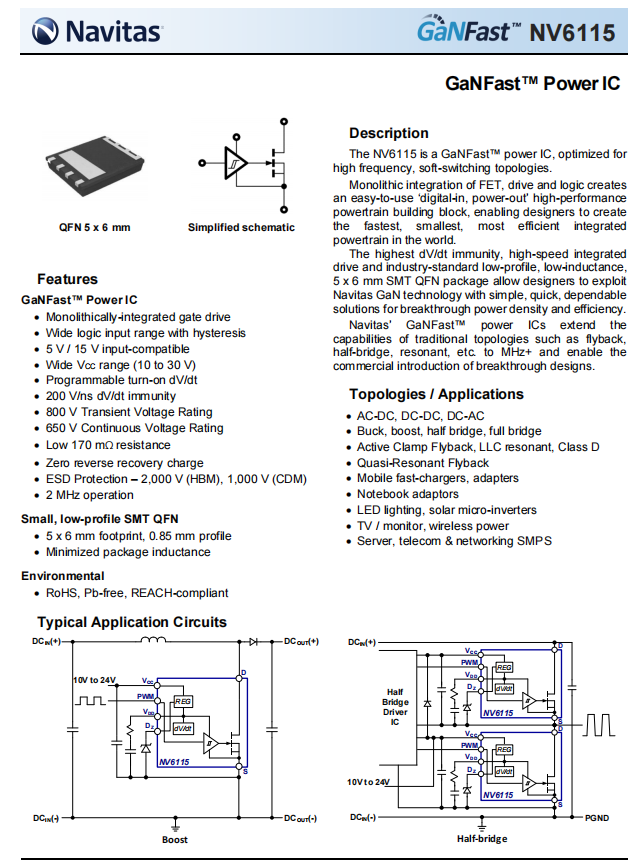

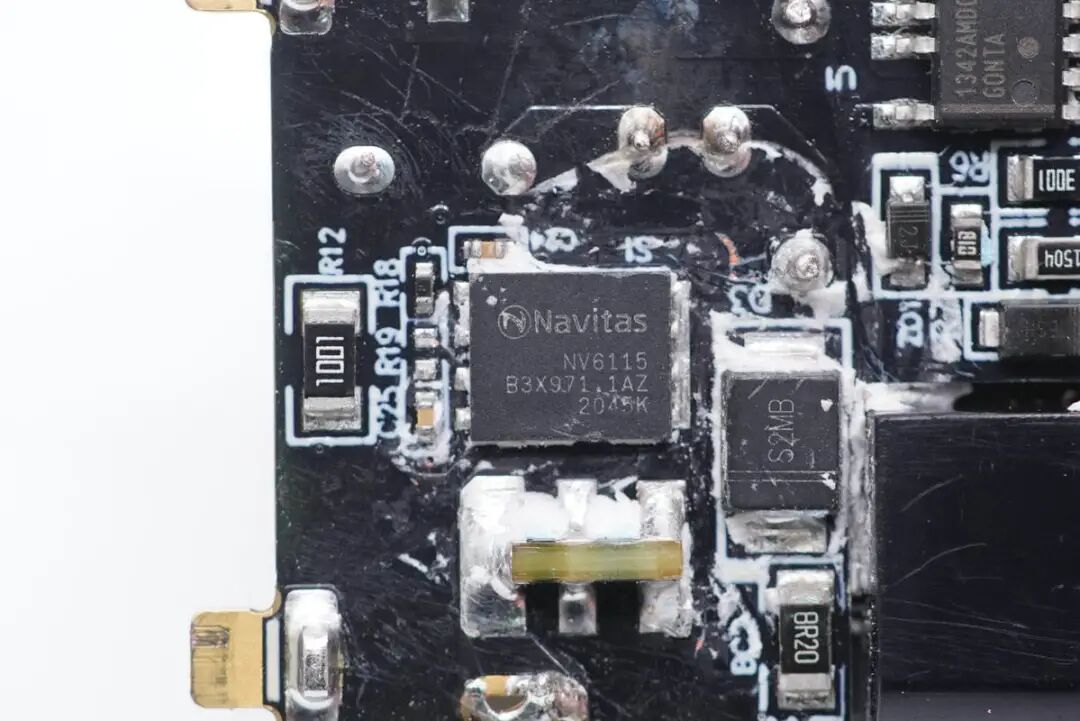

初级开关管采用纳微NV6115氮化镓功率芯片，该芯片为高频软开关拓扑优化。内置独立的驱动器以及复杂的逻辑控制电路，支持5-15V的宽范围逻辑信号输入。内置170mΩ导阻、耐压650V的氮化镓开关管，支持2MHz开关频率。
采用5*6mm QFN封装，节省面积。纳微通过将驱动器和氮化镓开关管以及逻辑电路集成在一个封装中，实现了高集成度，高可靠性的氮化镓功率芯片设计。
纳微半导体 NV6115 详细资料。
充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充充电器、小米65W USB PD 氮化镓充电器、SlimQ 65W氮化镓USB PD快充充电器1A1C、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器、ROxANNE 66W氮化镓USB PD双口快充充电器等产品采用，获得市场高度认可。

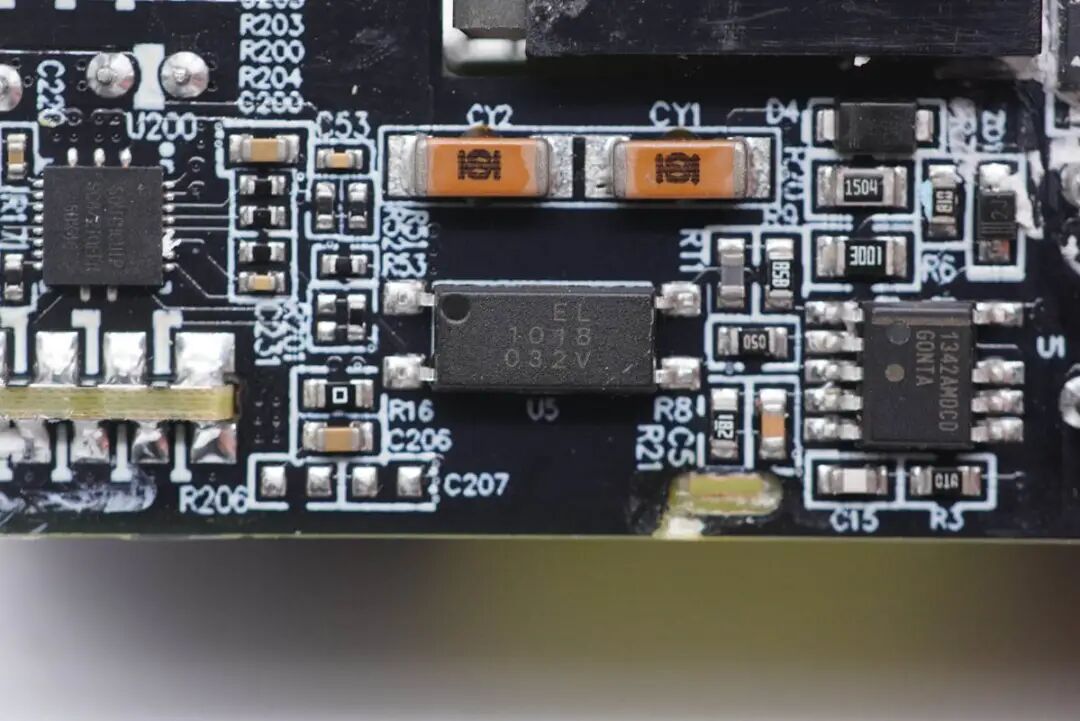

EL亿光 1018光耦，用于初级次级通信，反馈调节输出电压。旁边是两颗贴片Y电容串联。

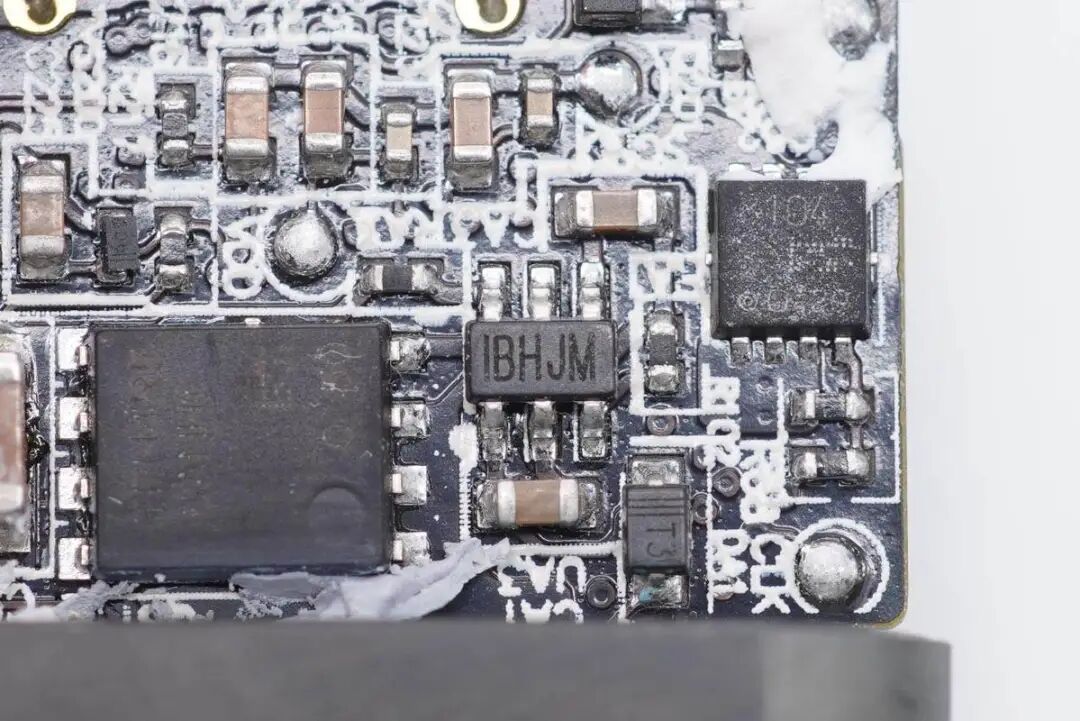

丝印IBHJM次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。
MPS MP6908A详细规格参数。
充电头网拆解了解到，采用MPS MP6908A的还有努比亚65W氘锋氮化镓充电器Pro、坚果65W单C口氮化镓充电器、联想90W闪充双口氮化镓充电器、戴尔90W氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、飞利浦65Ｗ快充插座等。
此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

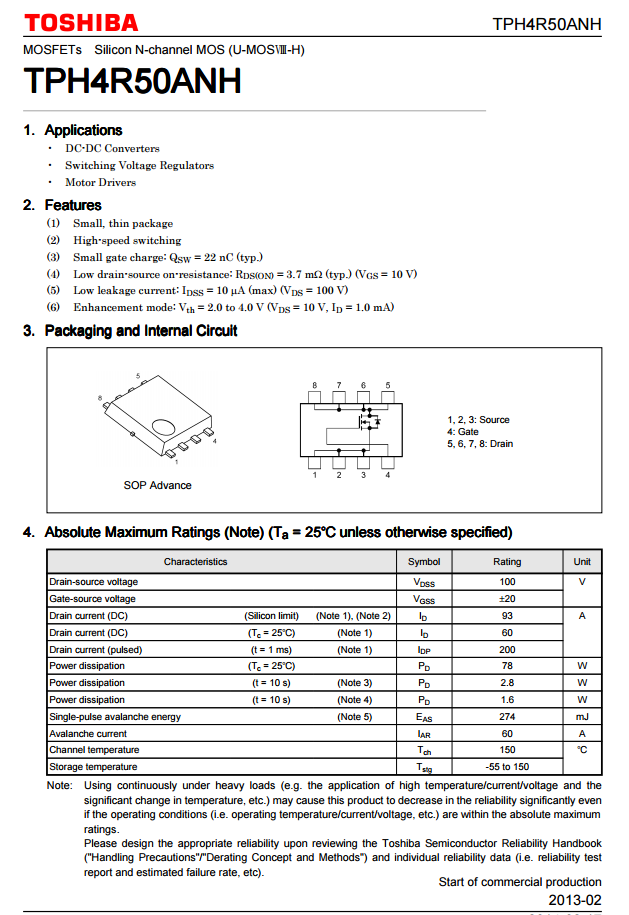

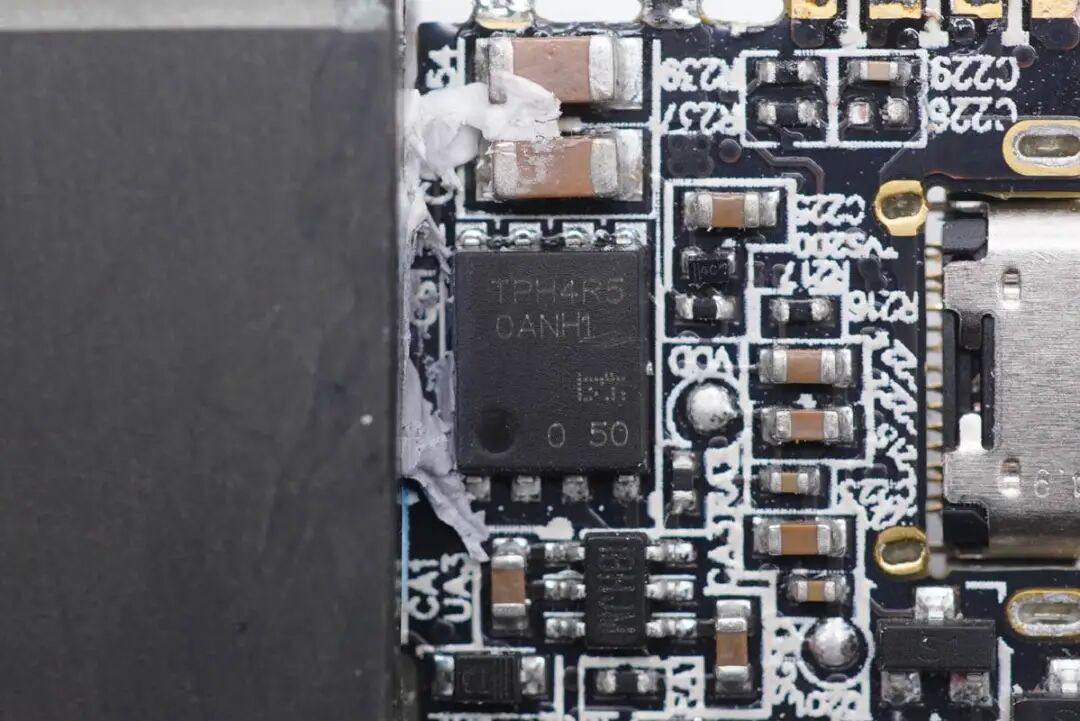

同步整流管为东芝TPH4R50ANH，100V耐压，导阻3.7mΩ，适合于DC-DC转换器，开关稳压器和马达驱动。
东芝TPH4R50ANH 详细资料。

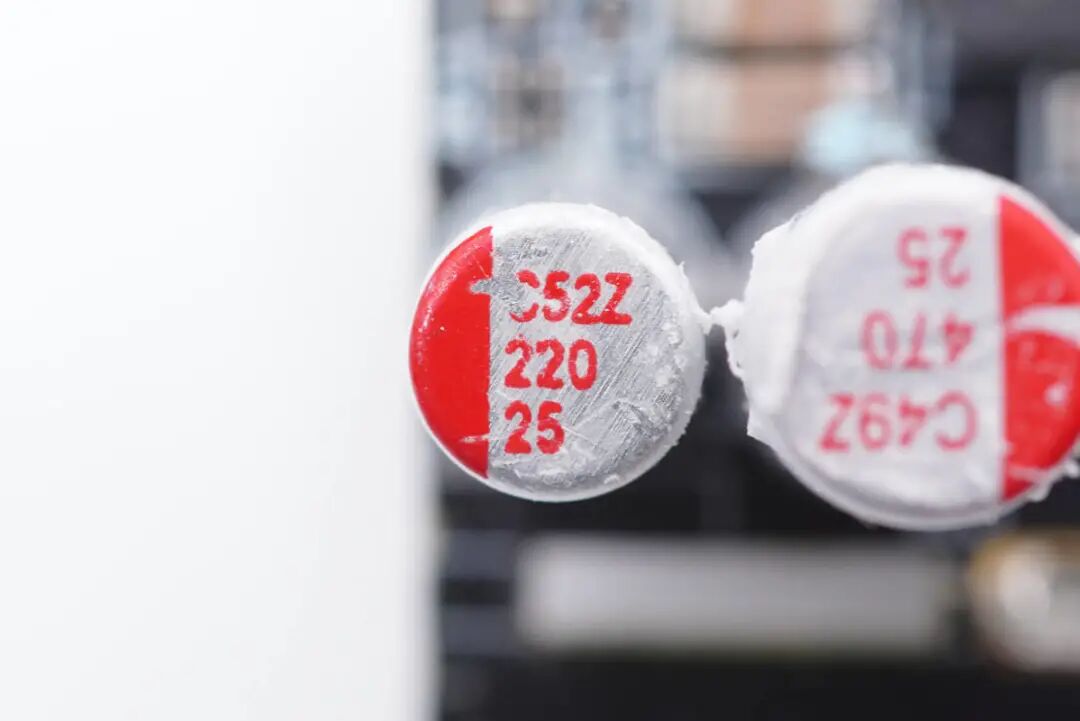

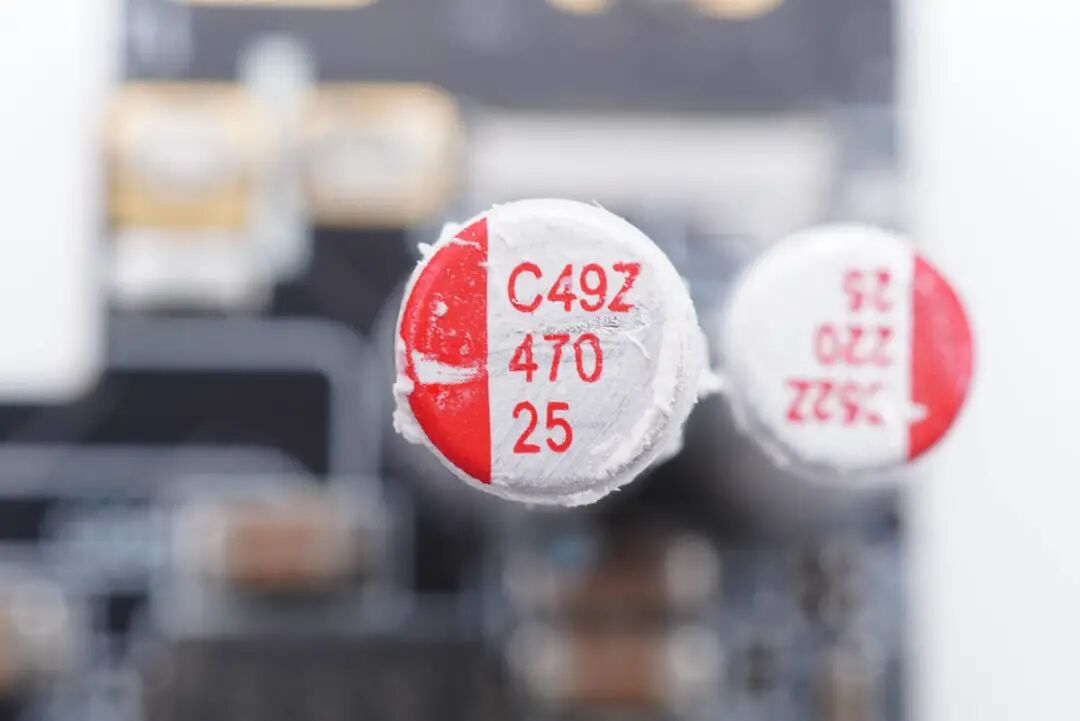

输出滤波固态电容特写，规格为25V 470μF。
另一颗规格为25V 220μF。

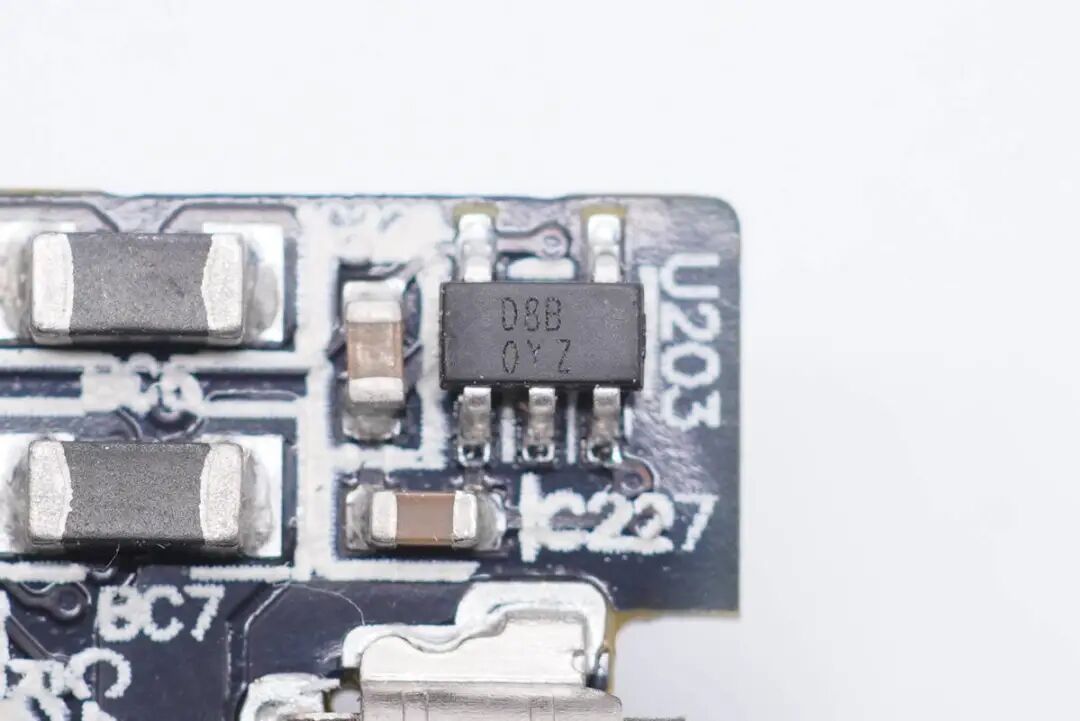

小板上一角是一颗丝印D8B的稳压芯片，为协议芯片供电。

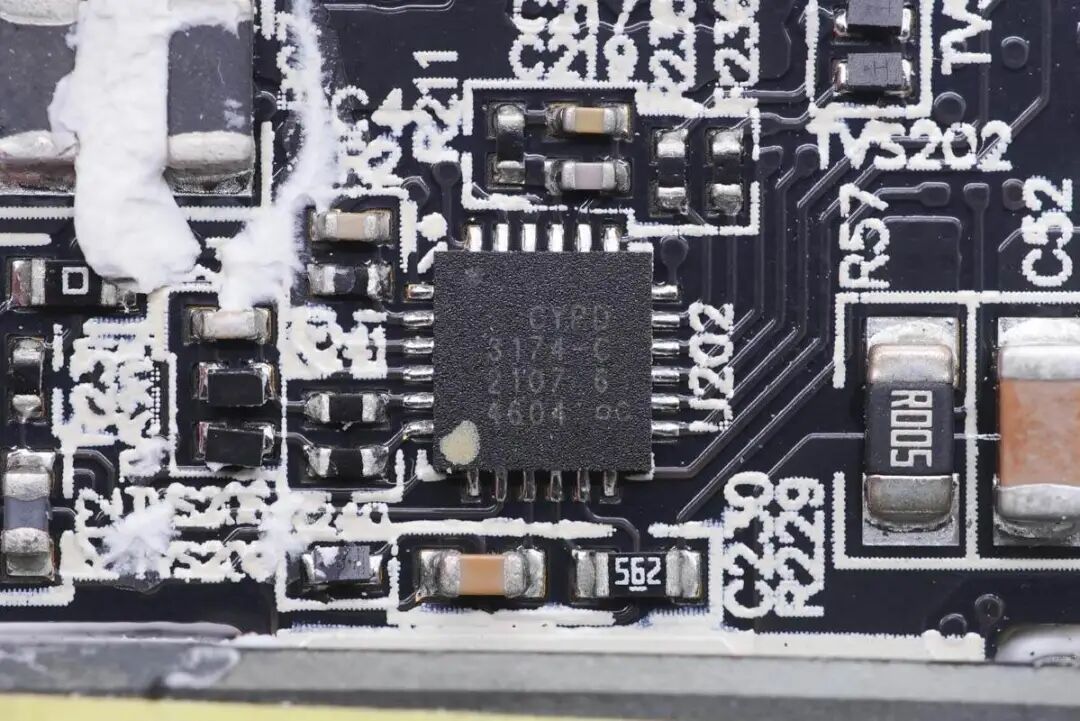

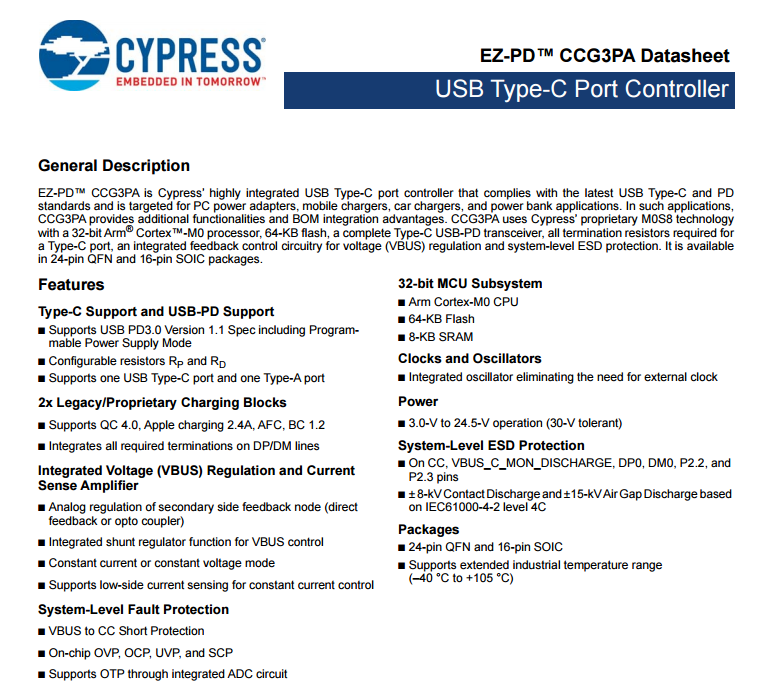

USB PD快充协议芯片采用赛普拉斯CYPD3174，该芯片支持PD3.0包括PPS协议，支持QC4.0，苹果2.4A等其他快充协议；内置多重全面的保护功能，内置32位 M0处理器，集成振荡器且无需外部时钟。
赛普拉斯CYPD3174资料信息。
赛普拉斯CYPD3174支持一个USB-C和一个USB-A口，USB-C口输出电压通过光耦调节，并且可通过I2C接口与南芯升降压转换器通讯，调节USB-A口的输出电压，实现双口同时快充。
输出VBUS开关管采用东芝TPCC8104，PMOS，耐压30V，这颗MOS管在小米的充电器中很常见。
东芝TPCC8104资料信息。

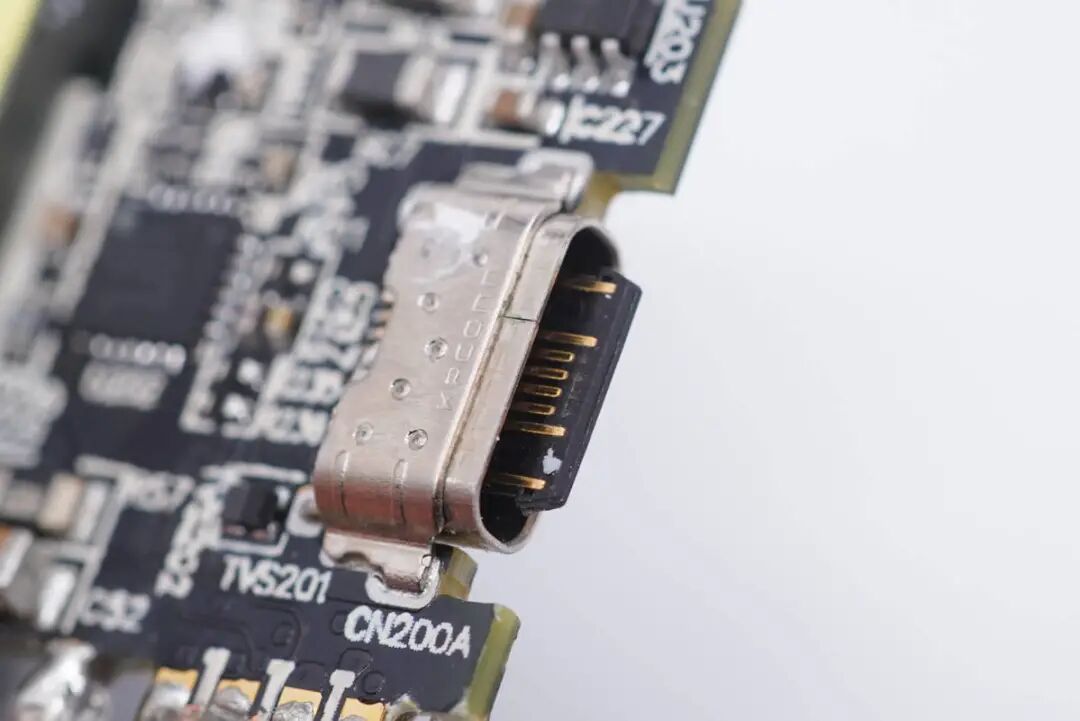

USB-C母座来自精睿兴业科技，沉板设计，外套金属片点焊加固。

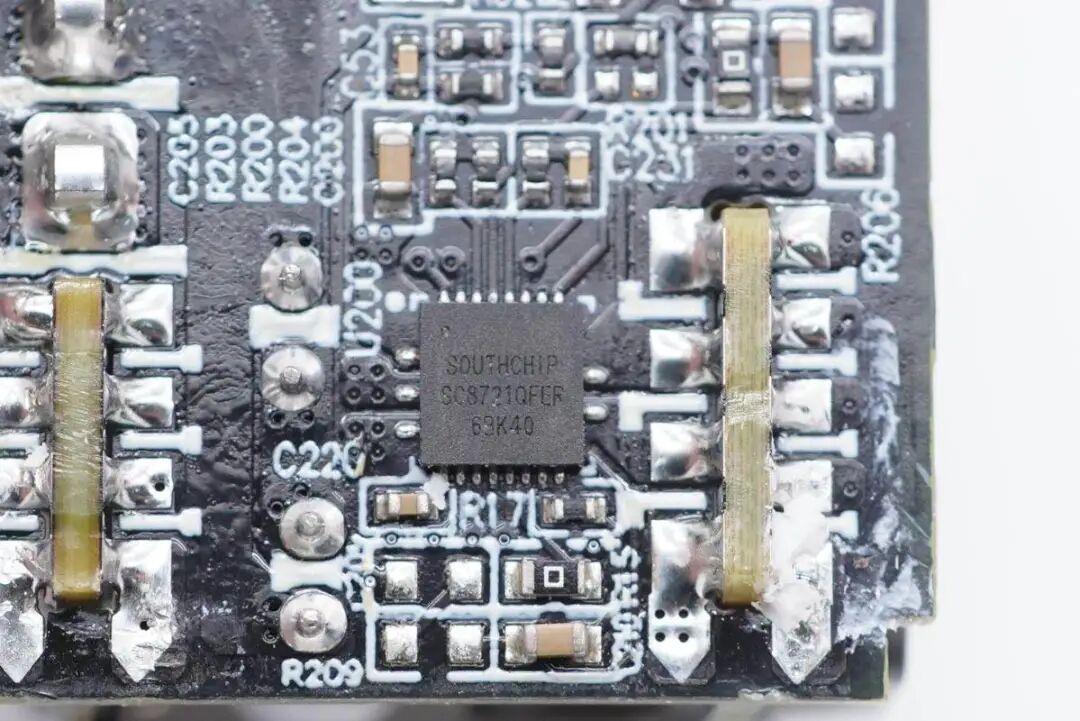

USB-A口同步升降压转换器采用南芯半导体SC8721。SC8721内部集成四管H桥升降压开关管，输入输出电压范围均为2.7-22V，工作电压范围宽，支持动态输出电压调整，开关频率可调节，支持输出线补、输出电流监测，支持I2C总线控制的输出电压调节和输出限流调节，内置全面的保护功能。
南芯SC8721详细资料。充电头网了解到，采用该芯片的产品还有ANKER 25600mAh移动电源、努比亚红魔45W USB PD氘锋移动电源、小米20000mAh移动电源、thinkplus 14000mAh 45W PD快充移动电源等。

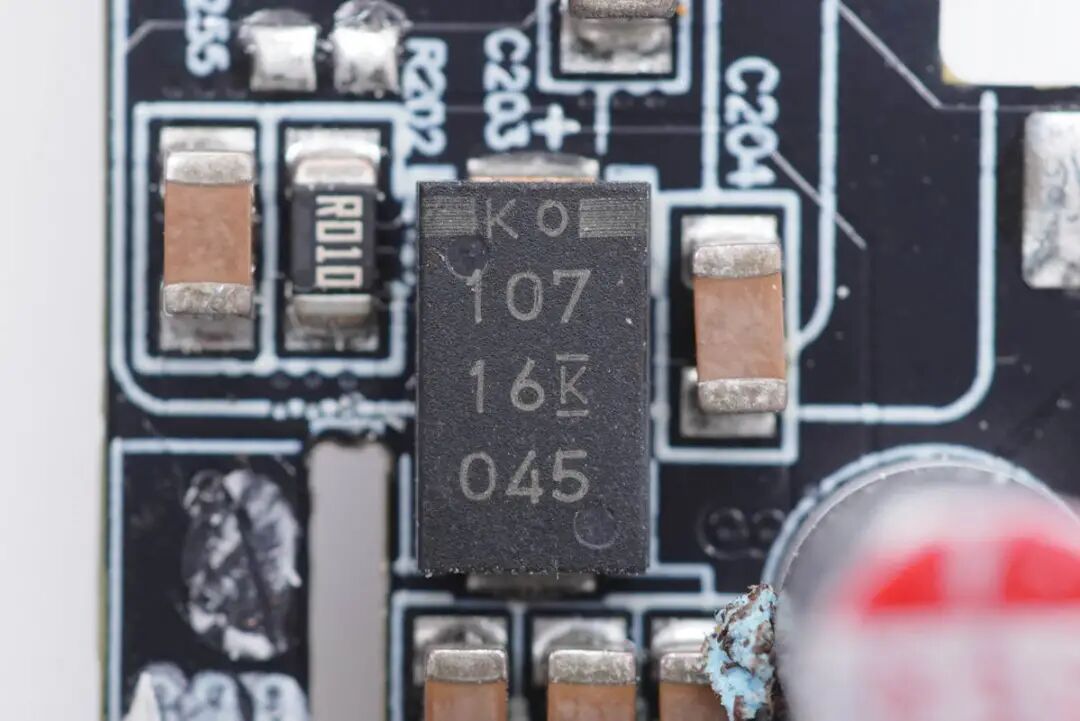

基美钽电容特写，T521聚合物，100μF 16V耐压，用于USB-A口输出滤波，减小空间占用。

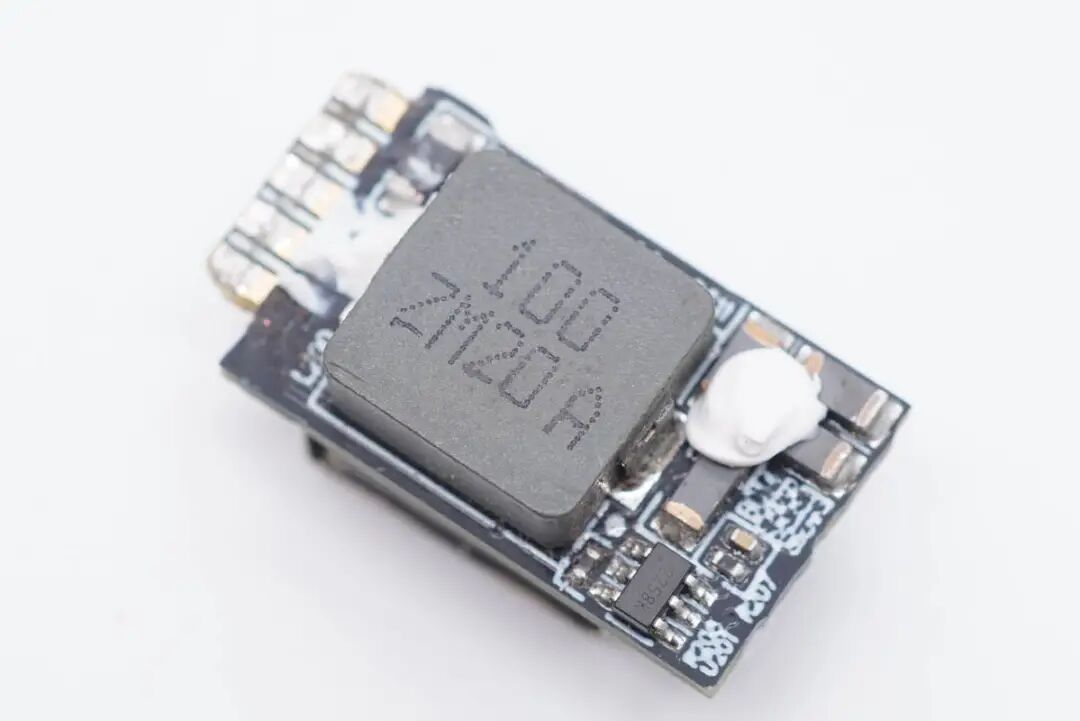

A口母座所在小板一面设有降压电感，10μH，10*10*4mm，大尺寸的电感有助于降低发热。

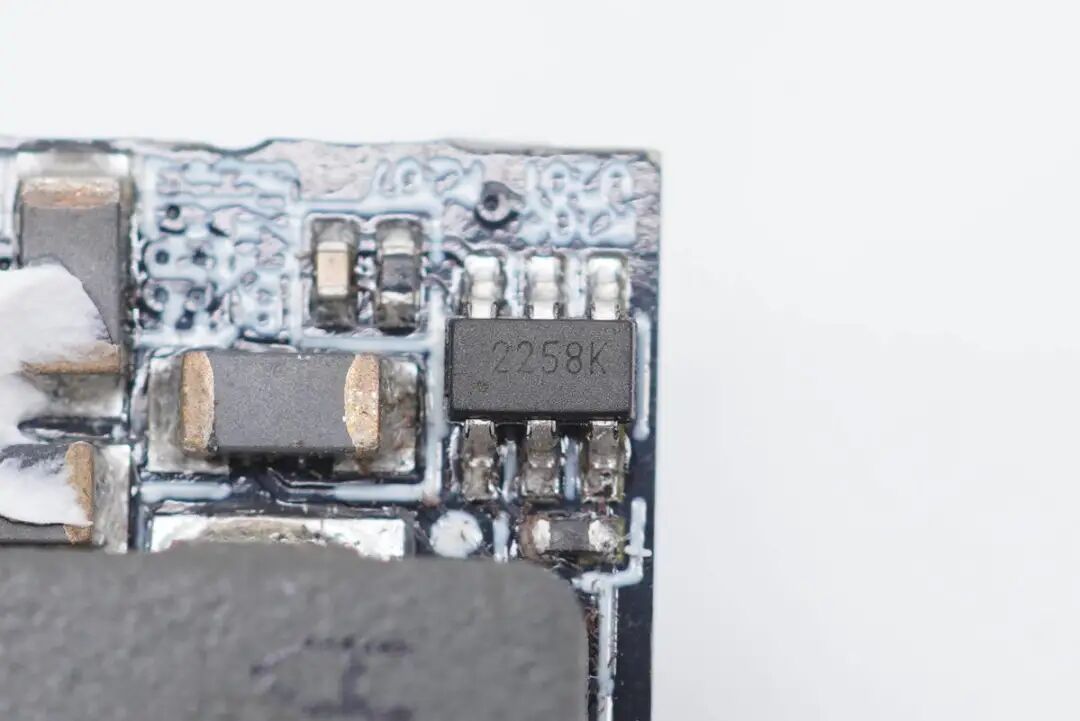

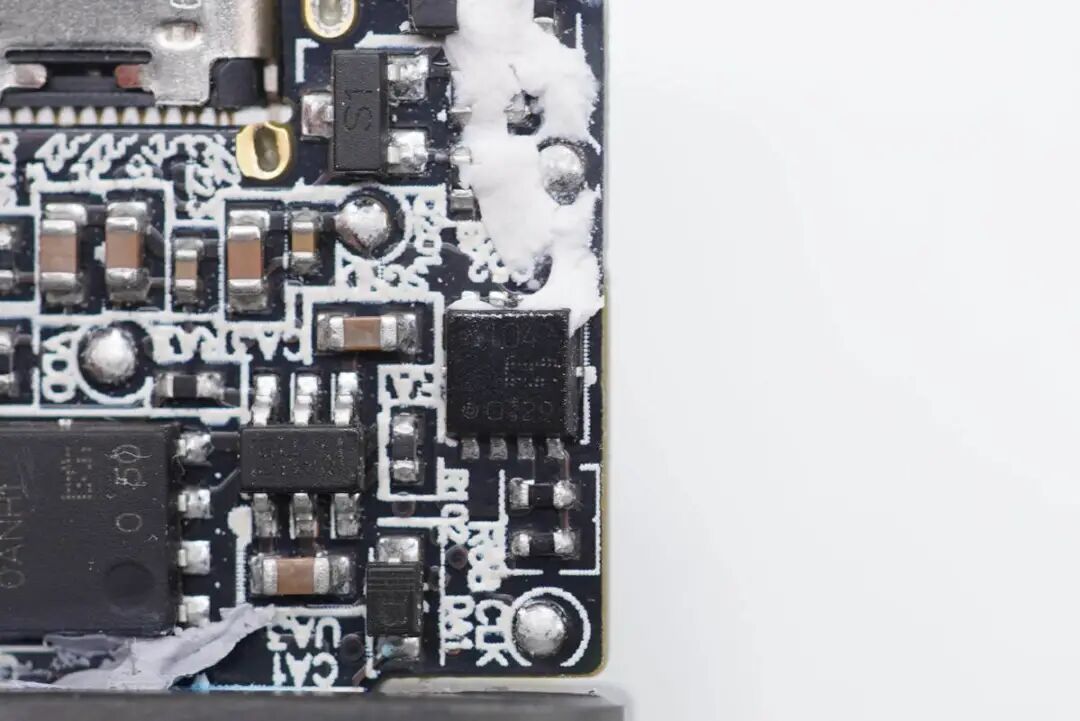

丝印2258K的定制芯片。
另一面母座贴有防尘胶带，旁边设有一颗输出VBUS开关管。

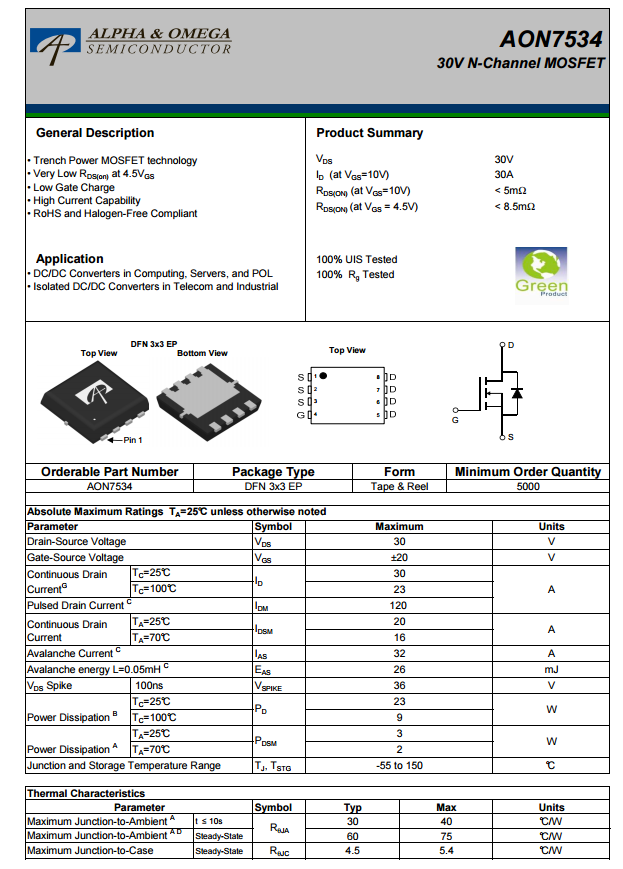

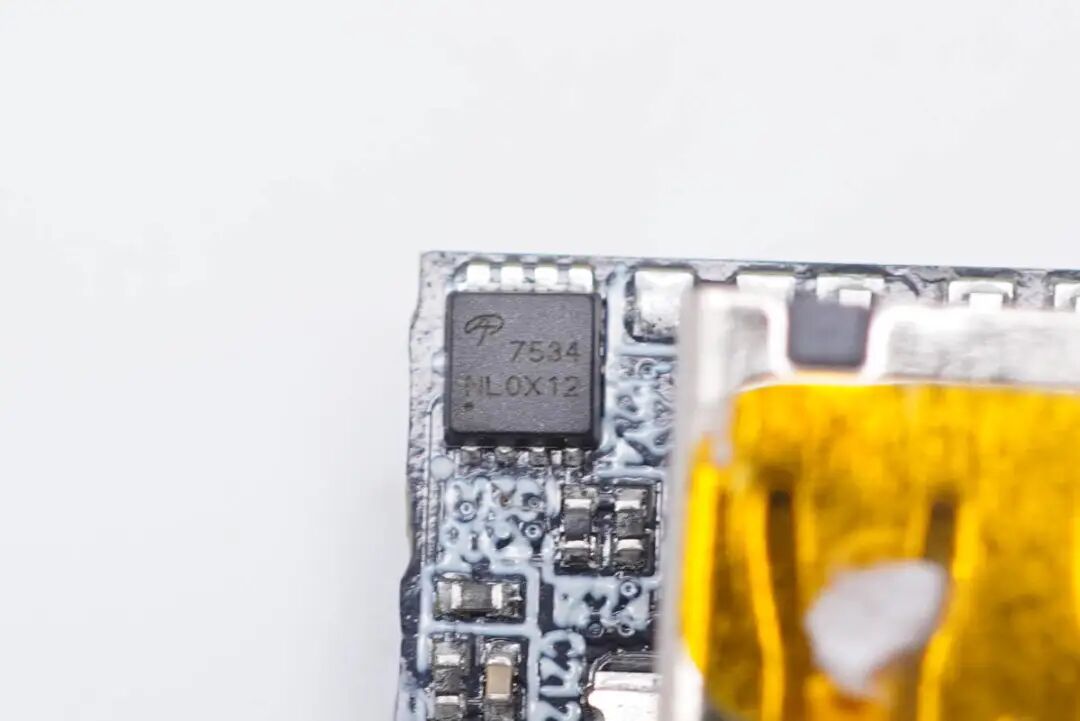

A口输出VBUS开关管采用AOS万代AON7534，NMOS，耐压30V。
AOS AON7534 资料信息。

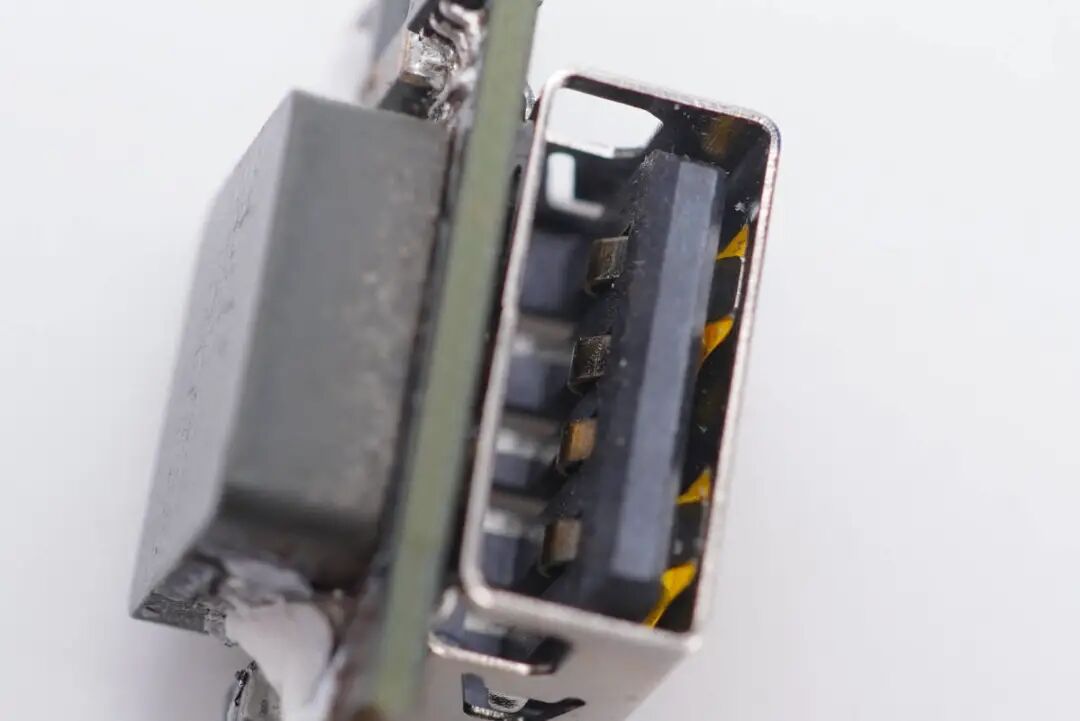

USB-A母座特写。

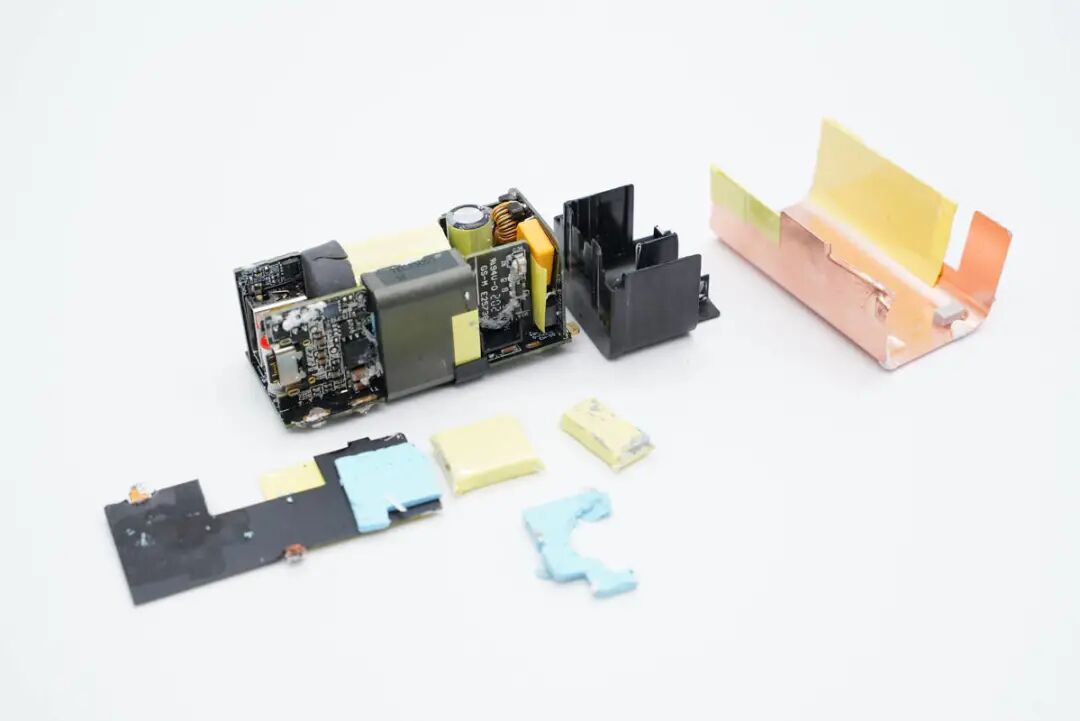

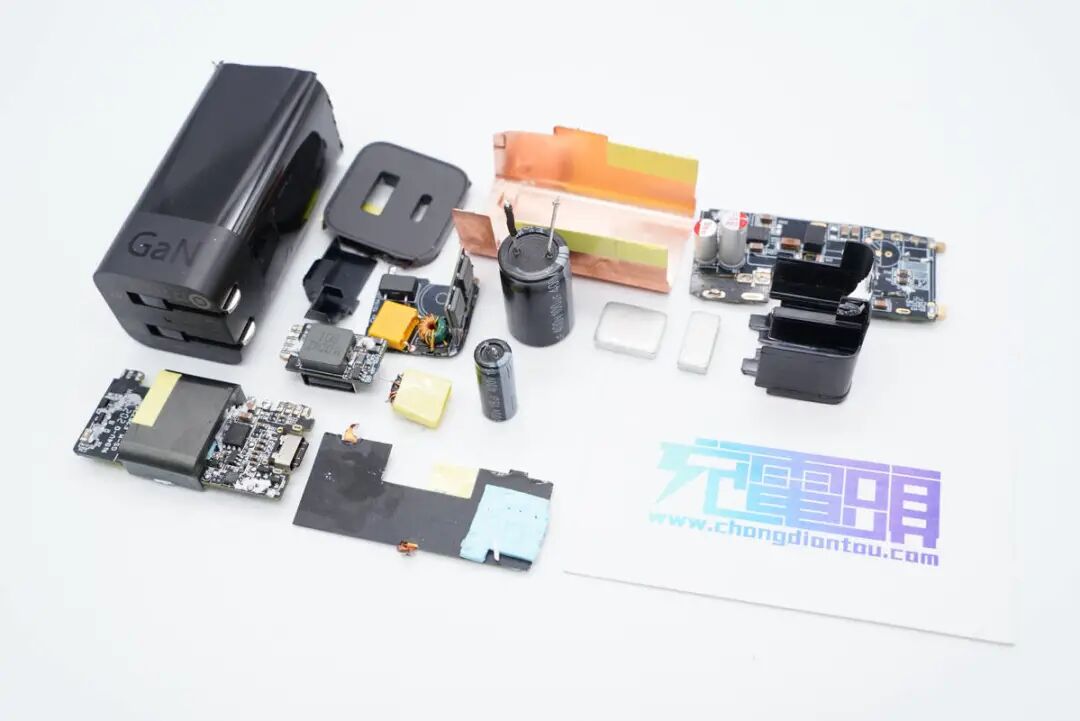

全部拆解完毕，来张全家福。
充电头网拆解总结
紫米这款65W 1A1C氮化镓快充充电器延续紫米品牌惯用黑色配色，机身亮面和哑光撞色处理，看上去十分别致。充电器修长小巧，配备折叠插脚，外出携带方便。性能上，支持QC、PD通用快充协议，C口还支持PPS快充，最大输出功率65W，还支持米系独有11V5A快充，无论是米系手机和笔电，还是其它品牌设备，都能很好兼容。
充电头网拆解了解到，除外观不一样外，内部PCBA模块和小米的65W 1A1C氮化镓充电器的一模一样。采用了安森美NCP1342+MPS MP6908A高频准谐振开关电源方案，纳微NV6115氮化镓功率芯片、南芯SC8721升降压转换器、赛普拉斯CYPD3174协议芯片等，采用一线品牌艾华电容进行滤波，整体用料扎实，做工讲究。
可能在消息一出时很多人就猜到了是这么一个情况，但换个角度思考，也正是得益于紫米推出这么一个全新外观的产品，消费者才多了一个选择。当然若是有什么优惠活动加持，当然是哪个便宜些选哪个了。
