虽然HuntKey航嘉的电源业务涉及方方面面，但一谈起它可能很多人第一时间想到的还是它家的PC电源。正好充电头网最近拿到了航嘉一款180W PC电源HK280-23PP，这款电源采用英特尔最新ATX12VO标准设计。
所谓的ATX12VO拆分成ATX、12V和O来看就十分好理解了，其中的O表示only，所以这个标准即是ATX 12V only，意思是只有12V电压输出。航嘉这款电源正是基于该标准进行设计，整个电源只有12V输出，而且只配有两组输出线缆，分别接主板和CPU进行供电。下面我们就对其进行详细拆解，一起来切切实实感受航嘉PC电源的设计做工。
一、航嘉180W PC电源外观

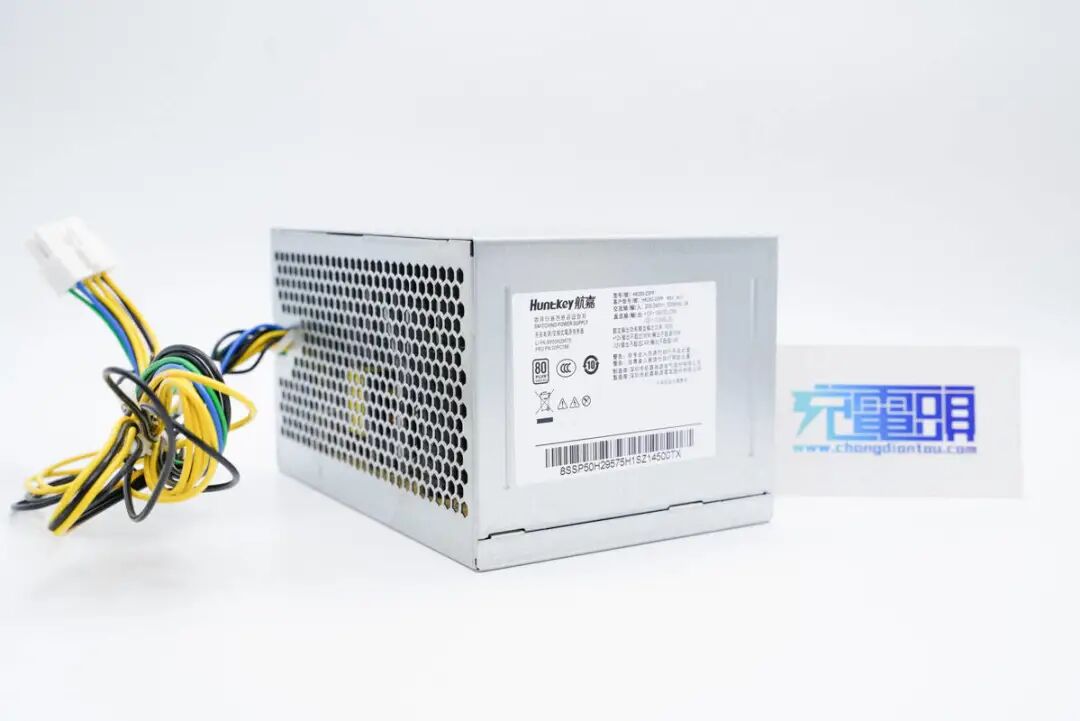

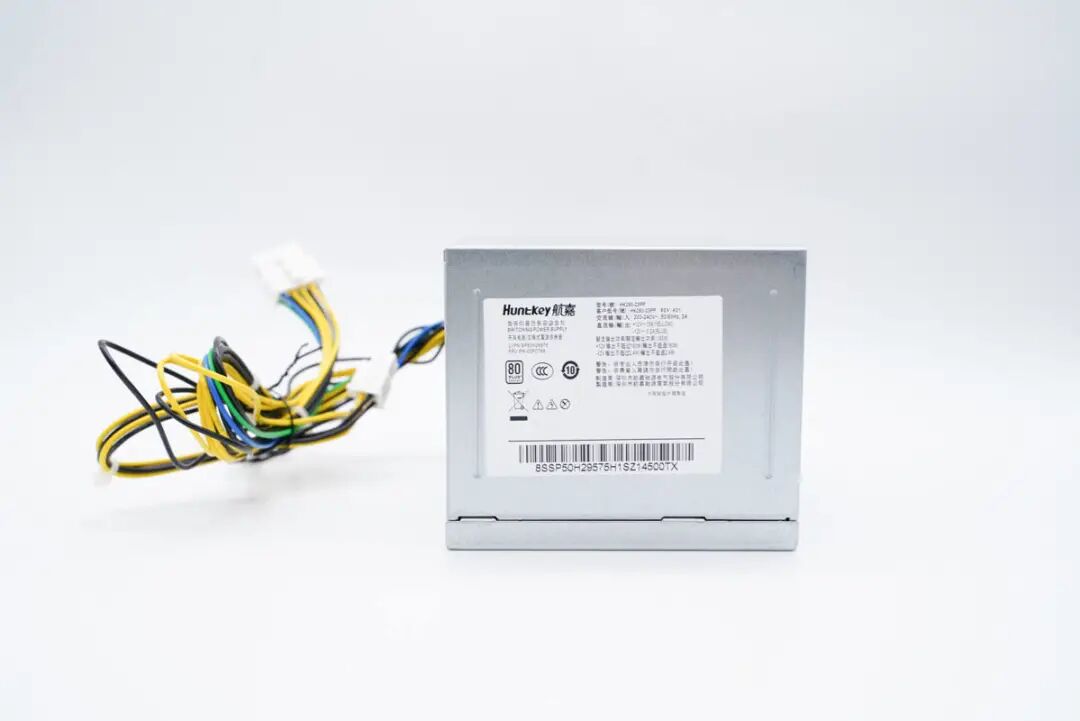

航嘉这款180W电源采用电镀金属外壳，此外机身壳前后端冲孔网状设计，配合内置风扇实现主动散热。

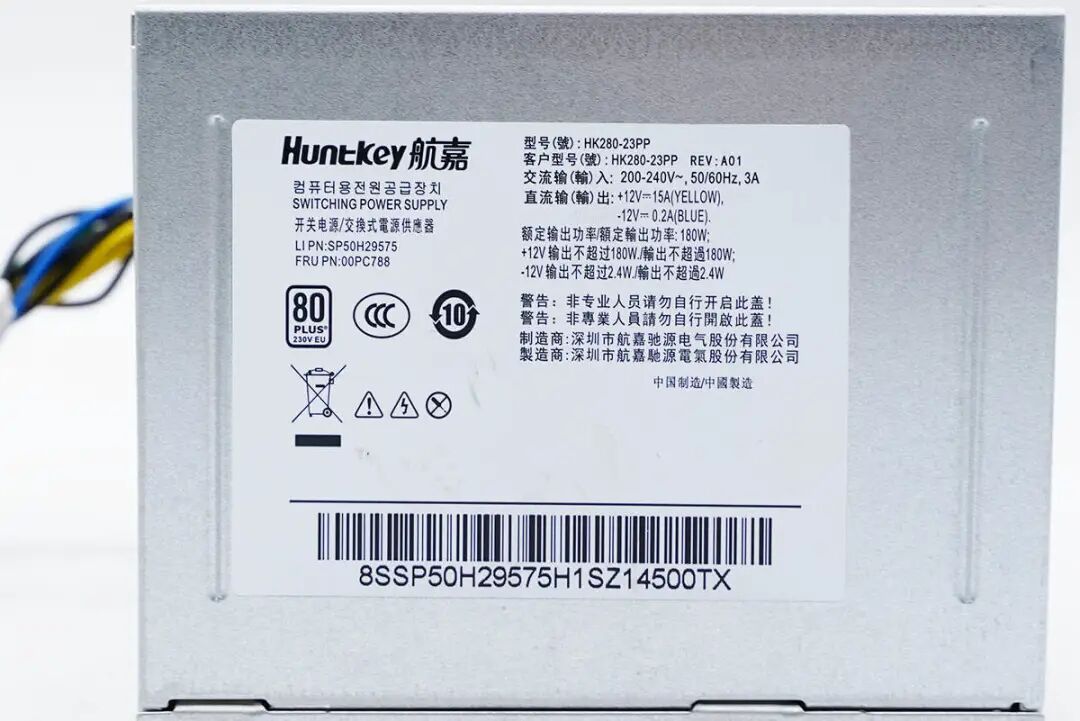

机身一端贴有电源铭牌贴纸。
型号：HK280-23PP
客户型号：HK280-23PP
交流输入：200-240V~50/60HZ 3A
直流输出：+12V15A（YELLOW）
-12V0.2A（BLUE）
额定输出功率：180W
+12V输出不超过180W
-12V输出不超过2.4W
制造商：深圳市航嘉驰源电气股份有限公司
电源已经通过了CCC认证。

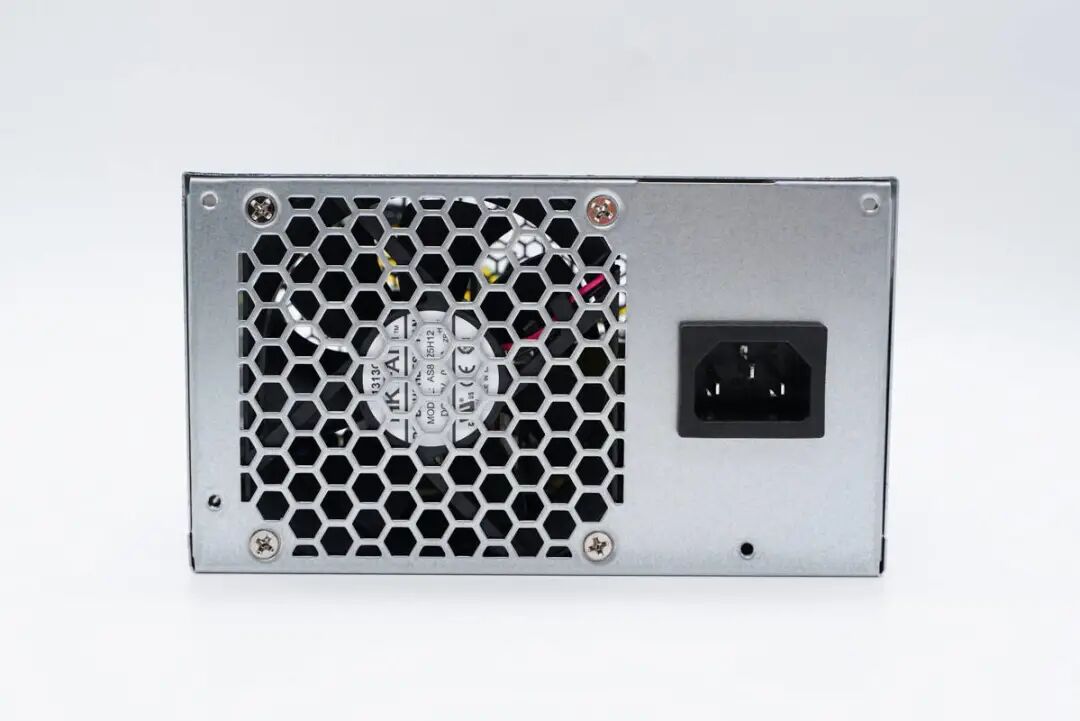

机身前端可以看到有品字输入接口以及散热风扇。
输入接口为三插品字接口。

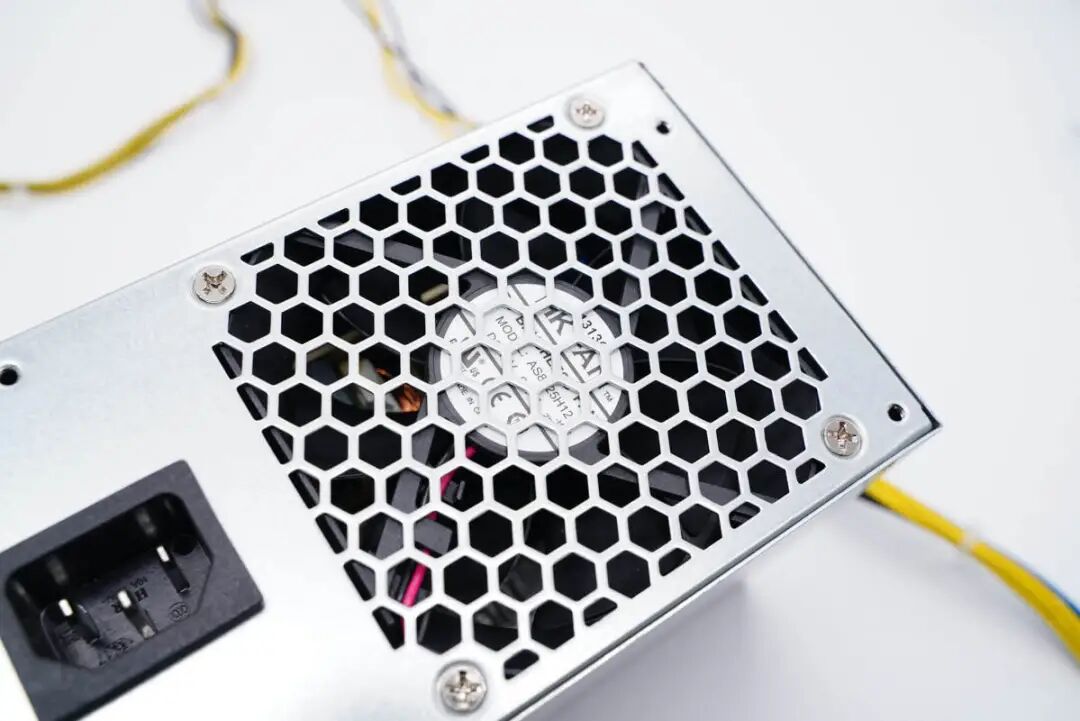

风扇使用螺丝固定。

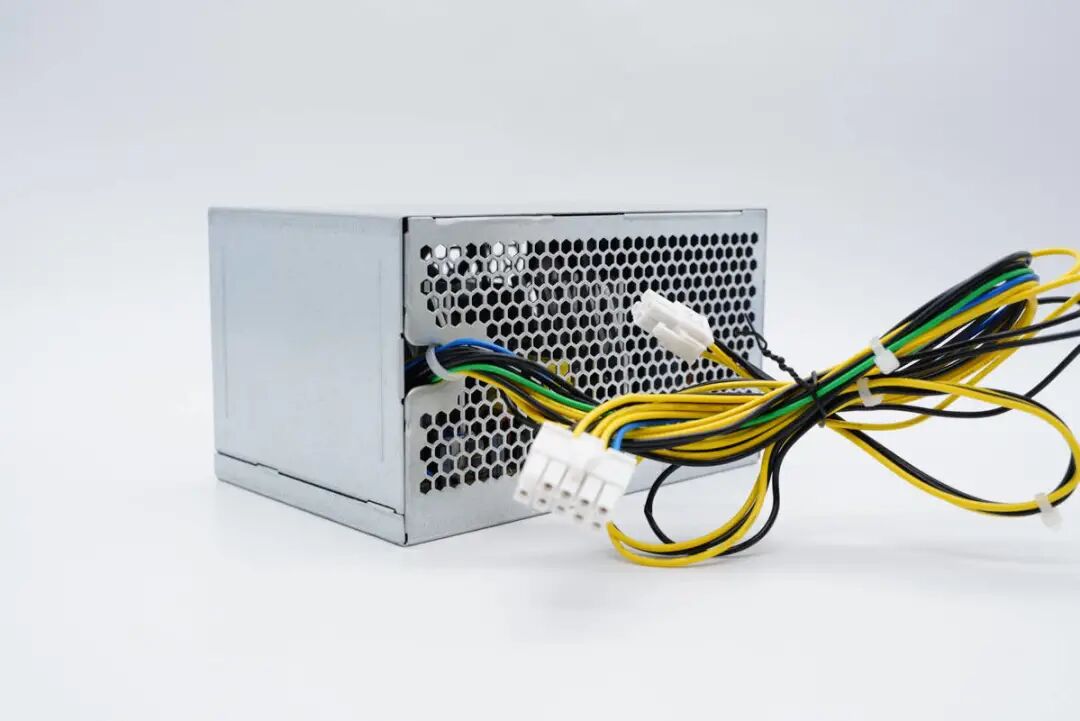

另一端输出线缆精简，只有两组，线头插拔式设计方便组装。
连接到主板的线缆长度约为33cm。

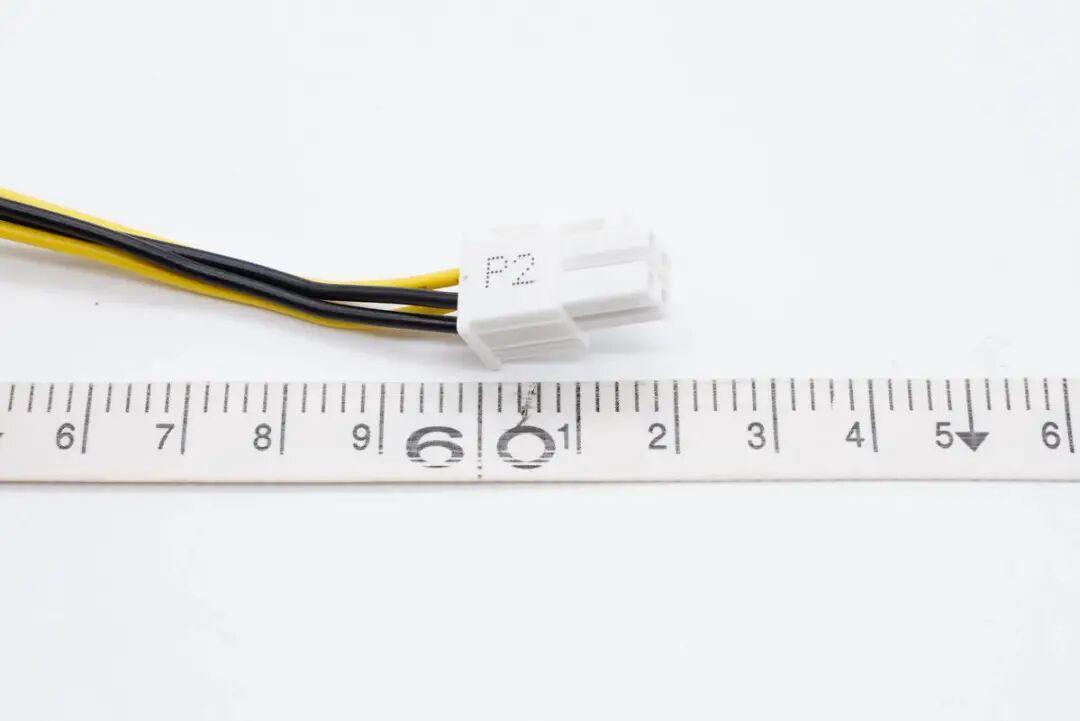

另一组CPU供电线缆长度约为62cm。

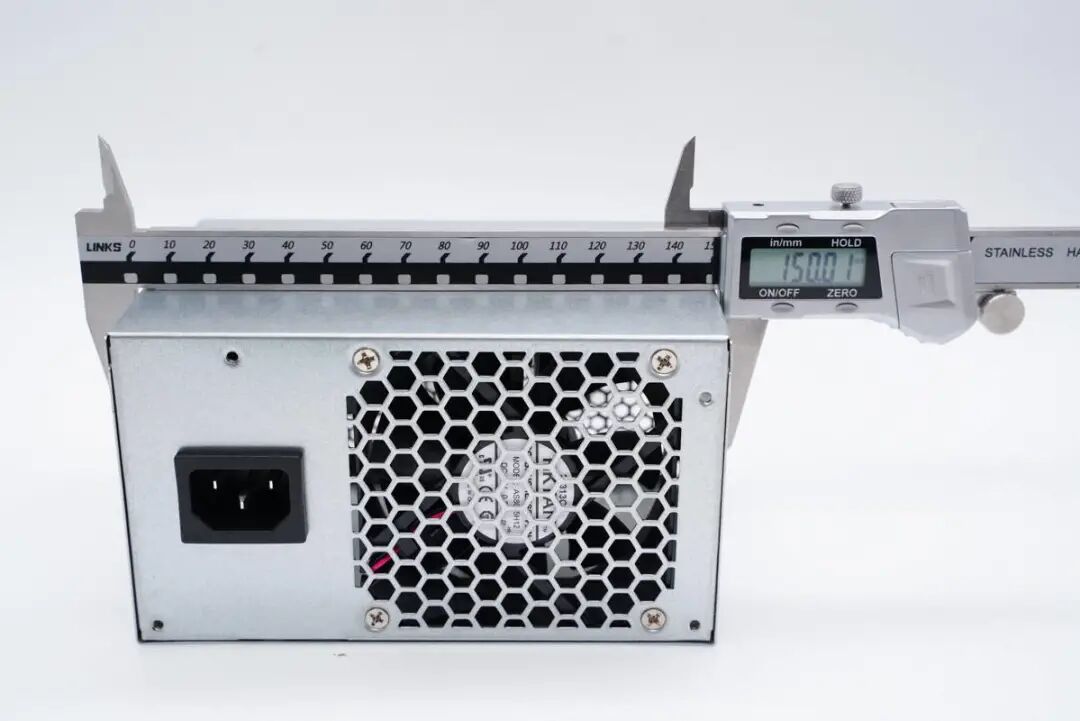

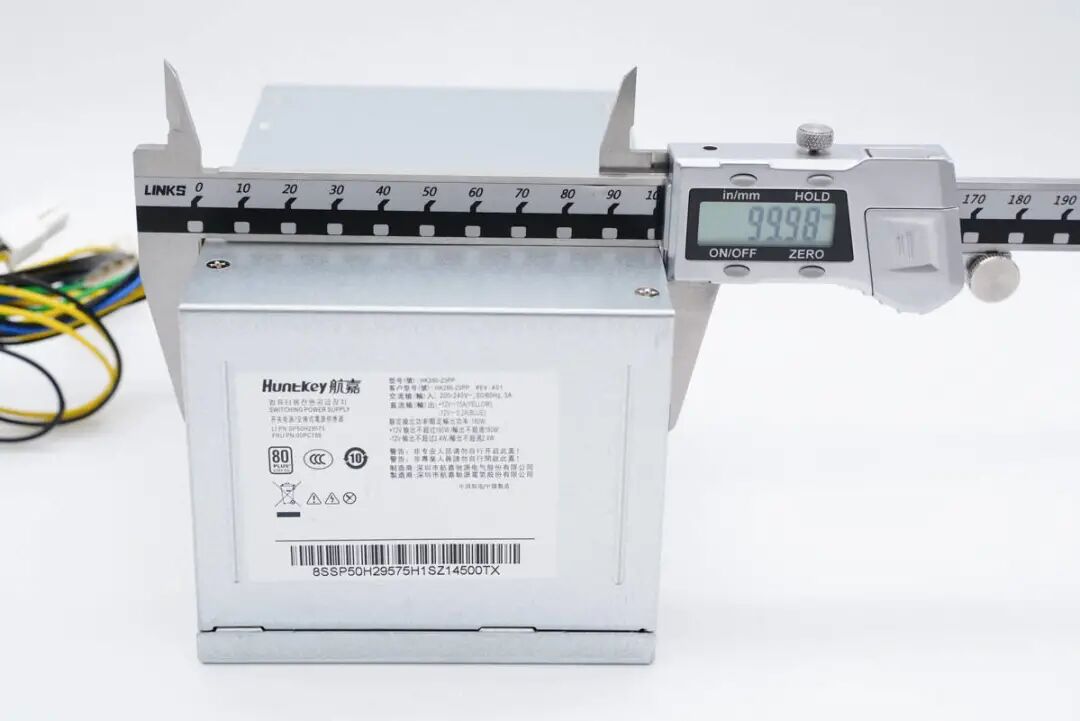

另外测得机身长度为150.01mm。
宽度为99.98mm。
高度为85.73mm。

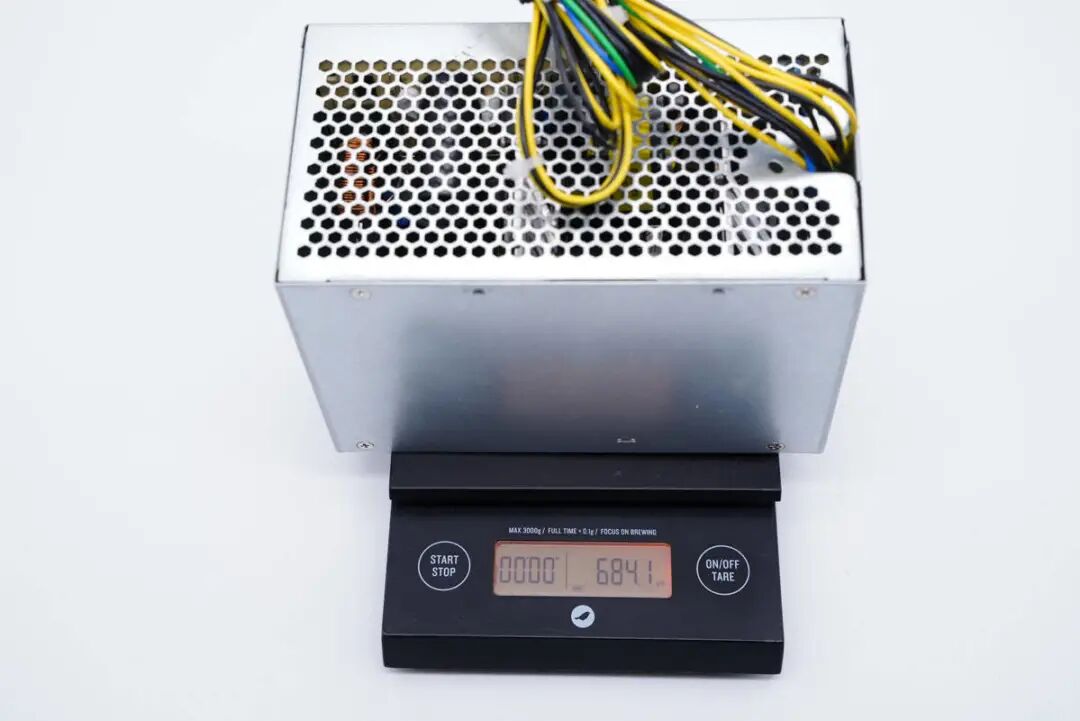

总重量约为684g。
二、航嘉180W PC电源拆解

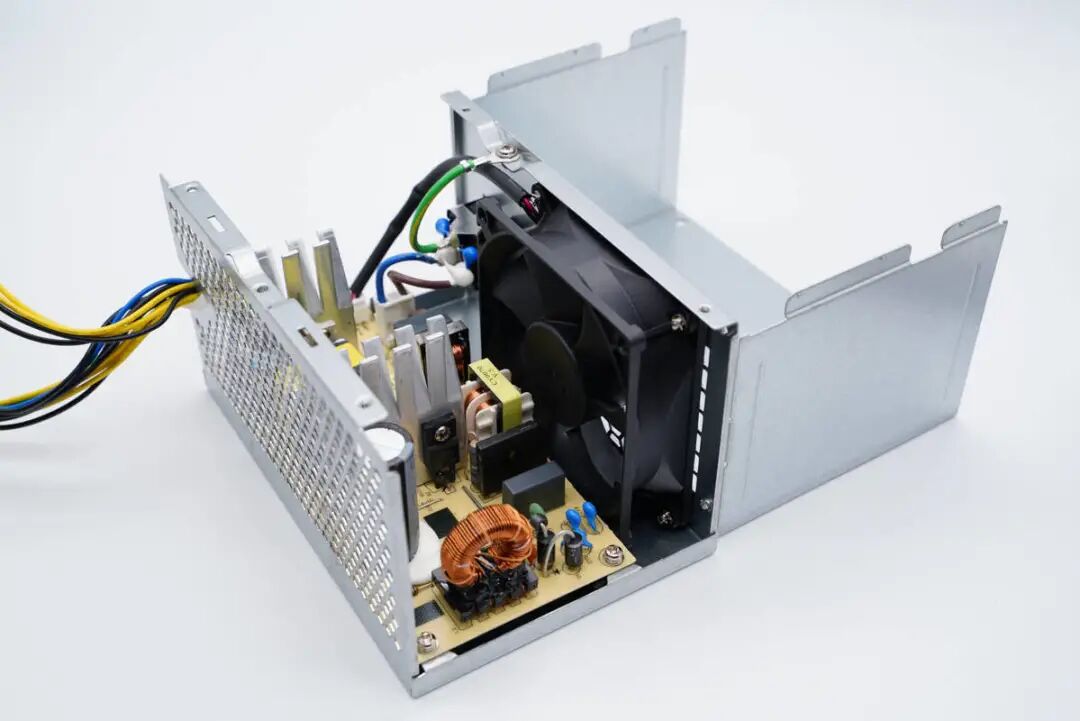

拆掉螺丝可将金属外壳打开。
电源电路板使用螺丝固定在外壳内。

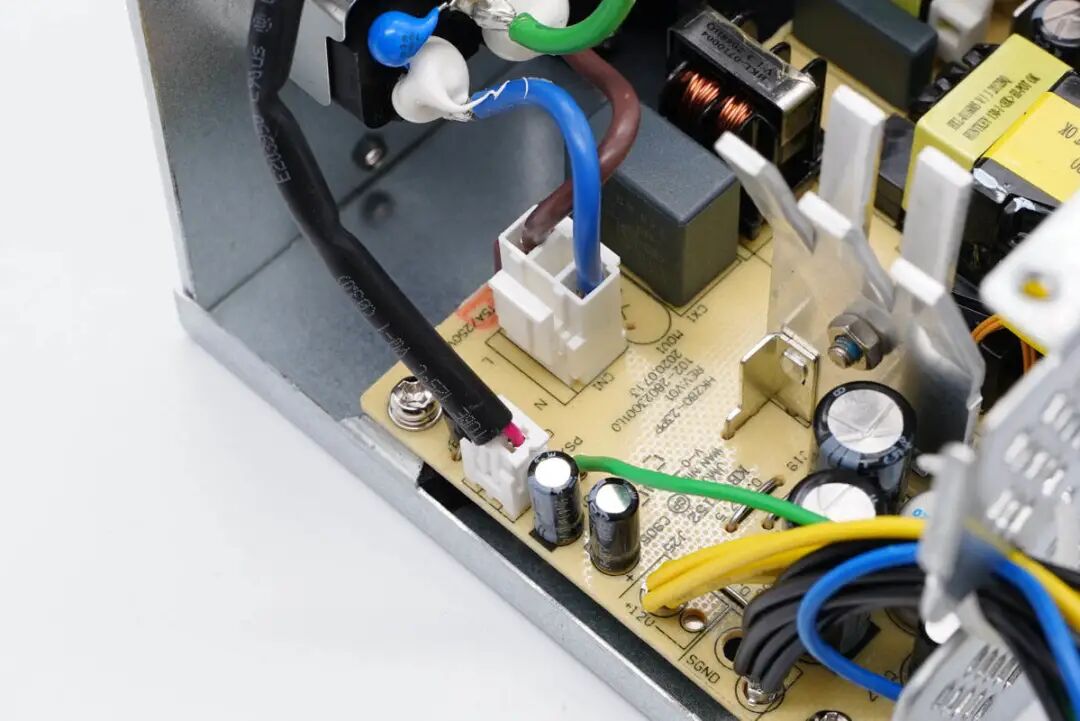

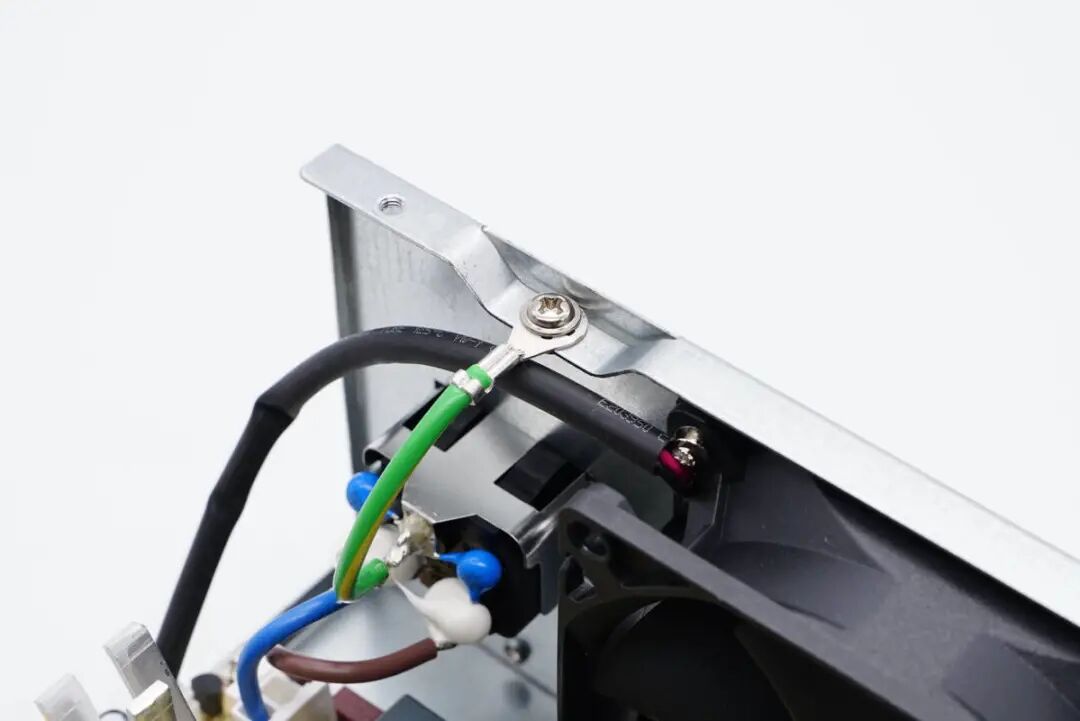

输入母座的地线和金属机身壳连接，火线零线焊点打胶加固。风扇供电导线套有绝缘胶管。
火线零线另一端做成插头，插拔式组装。
继续拔掉插头，拆掉螺丝即可将电源电路板取出。
电源散热风扇来自航嘉，型号AS8025H12，8025尺寸，12V0.21A输入，通过了CE认证。

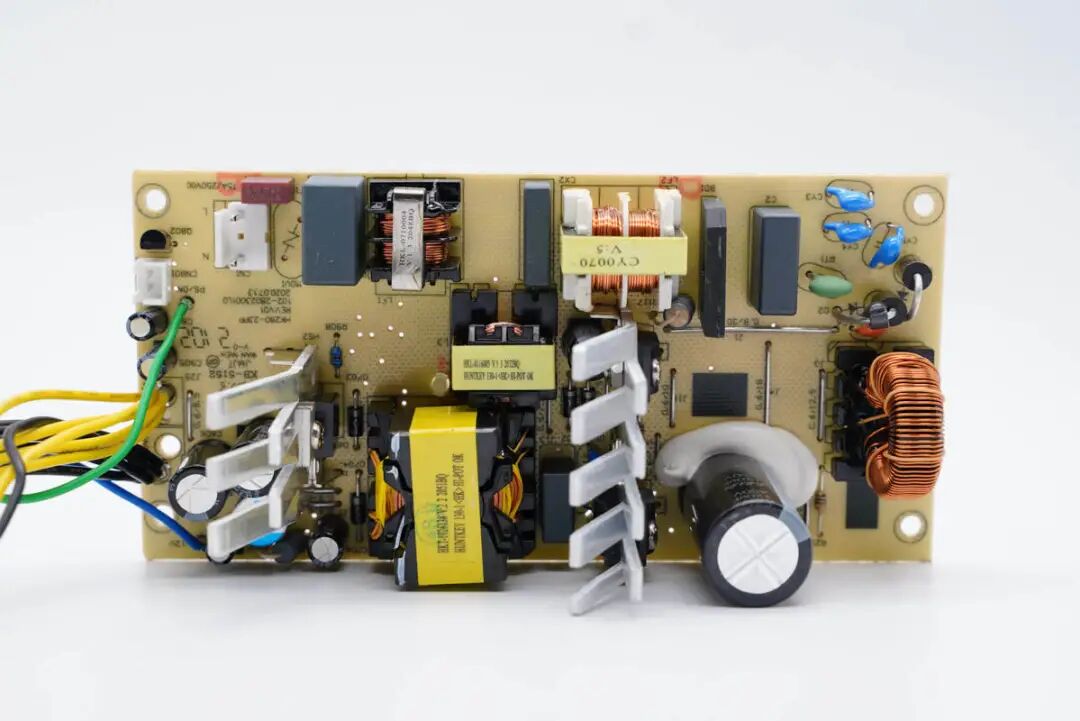

PCB板正面一览，元器件分布稀疏，两块散热铝板头部开叉，可以增大与空气的接触面积。

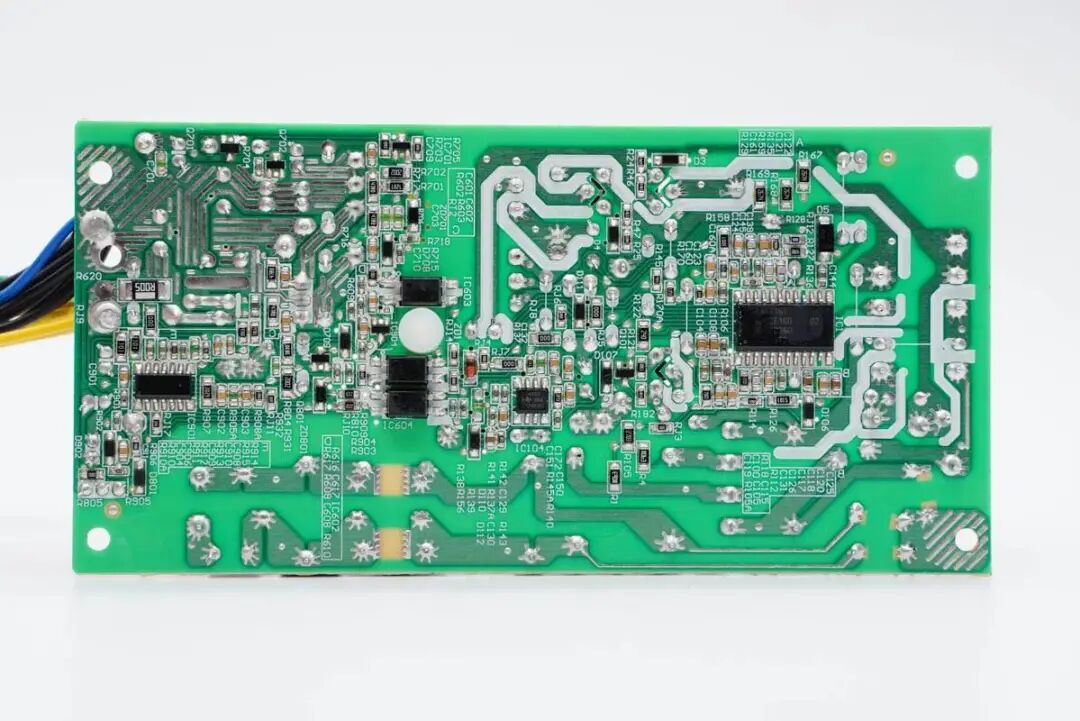

PCB板背面一览，初次级分界明显，核心控制器也很精简。
主板这一侧设有输入端元器件。
主板另一侧是初级电容，散热片和变压器等输出电路。

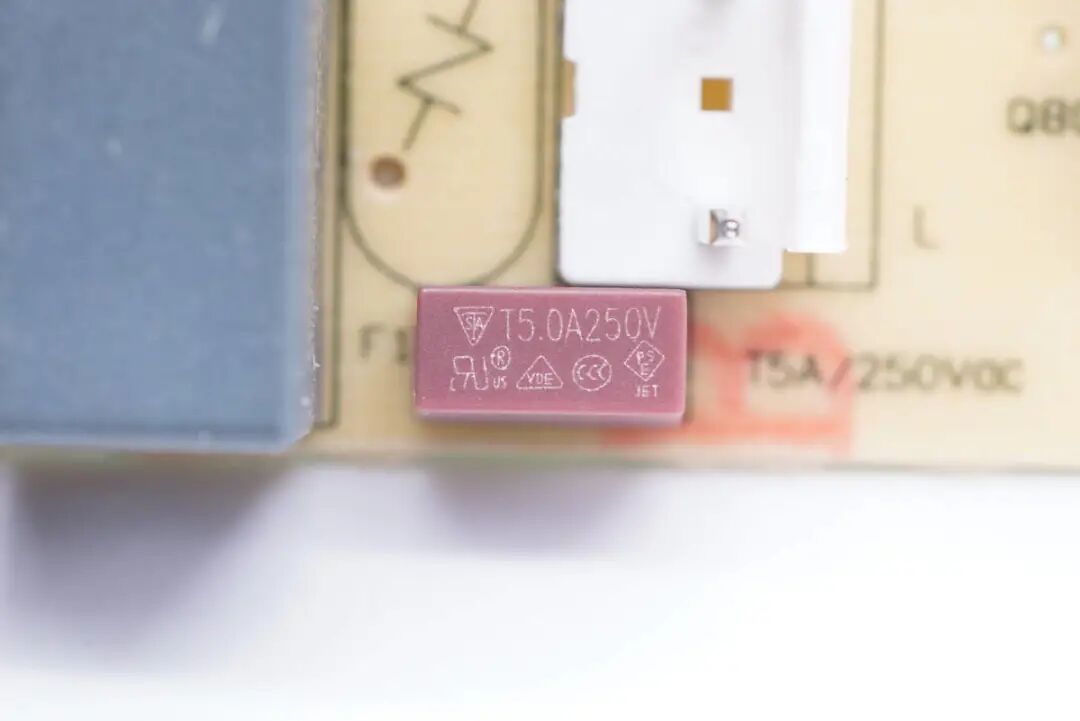

延时保险丝规格为5A 250V。

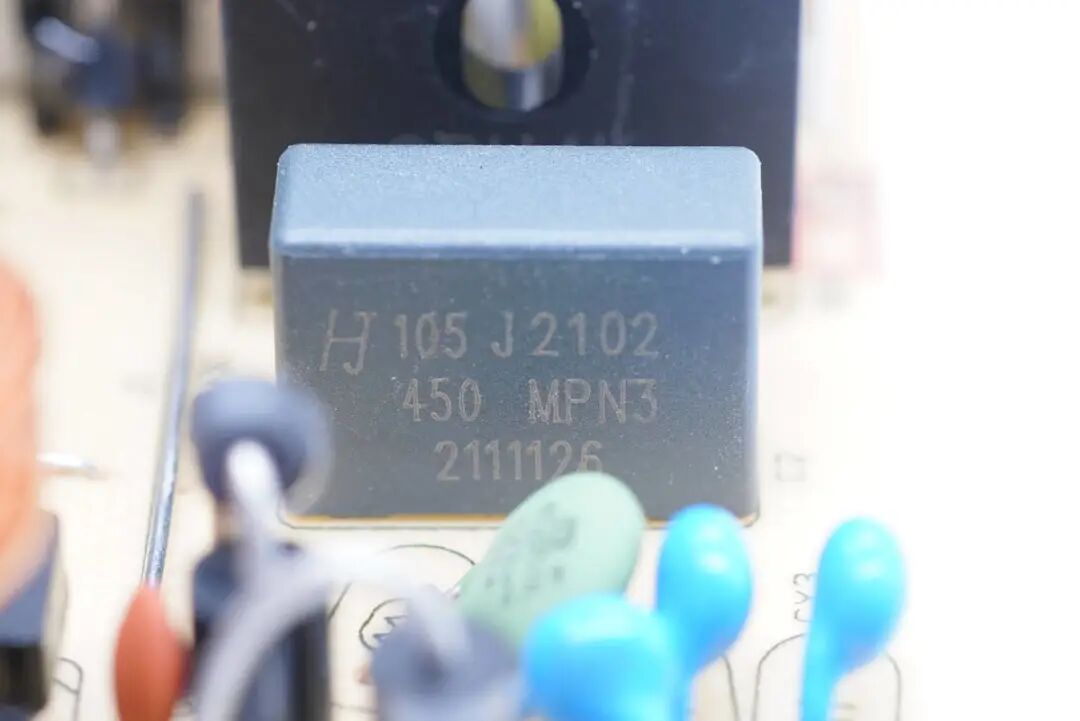

HJC华容MKP-X2安规电容，容量0.68μF。

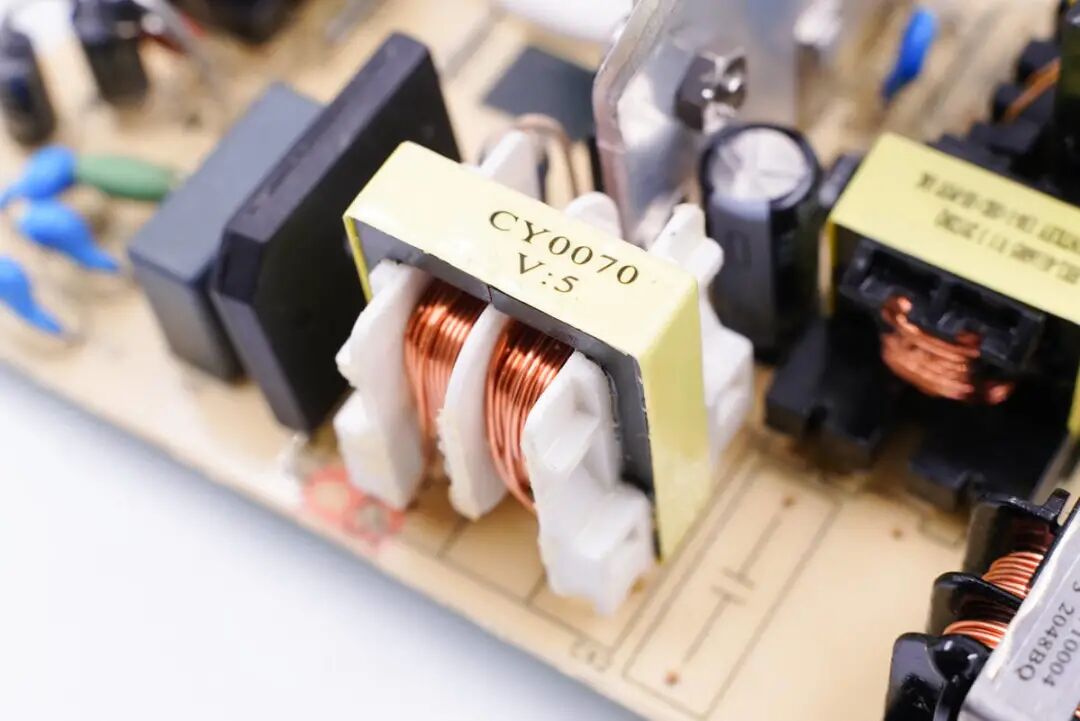

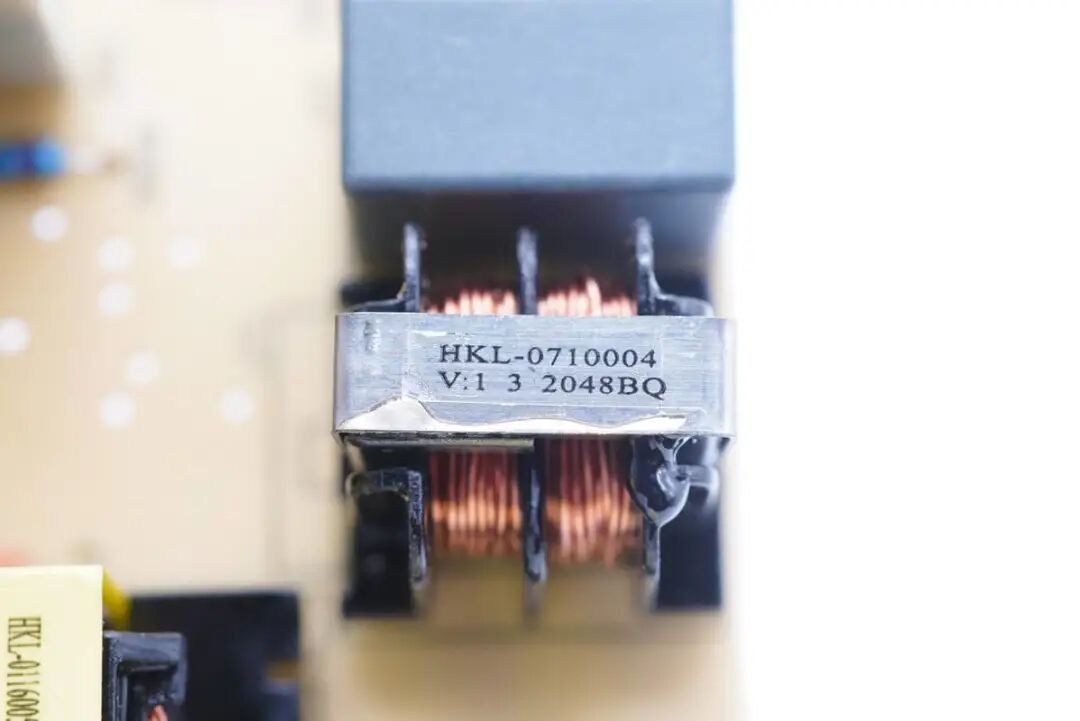

共模电感特写，顶部贴有信息标签。
另一颗安规X电容特写，也是来自华容，容量0.1μF。
另一颗共模电感特写。

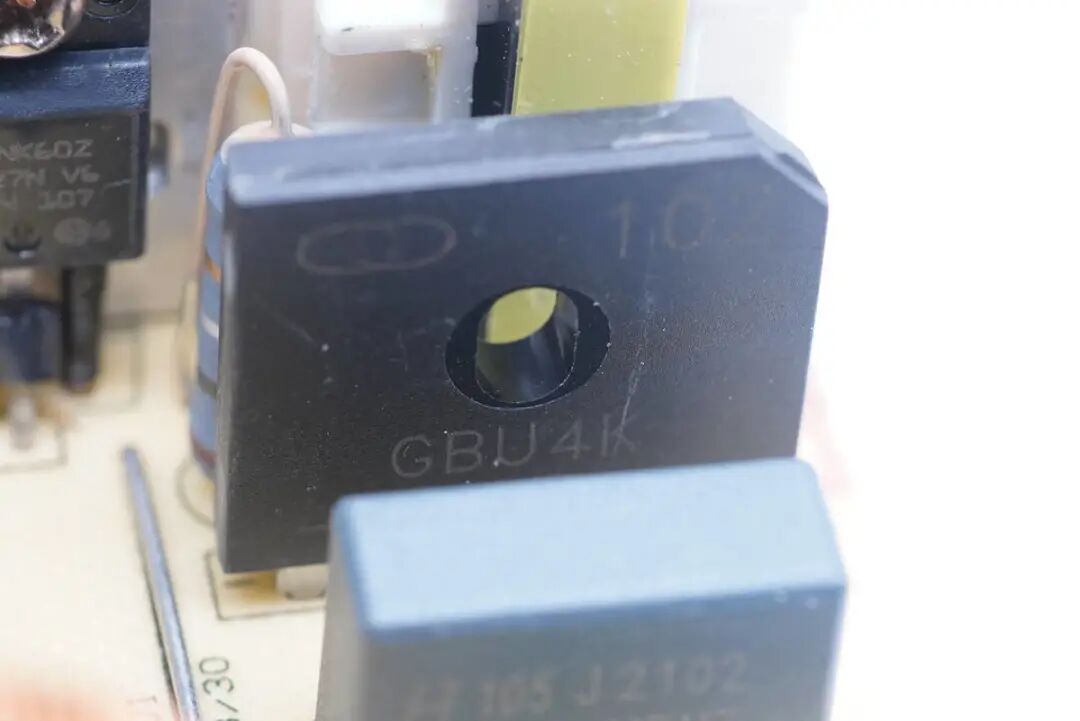

GBU4K整流桥。
整流输出的滤波电容。

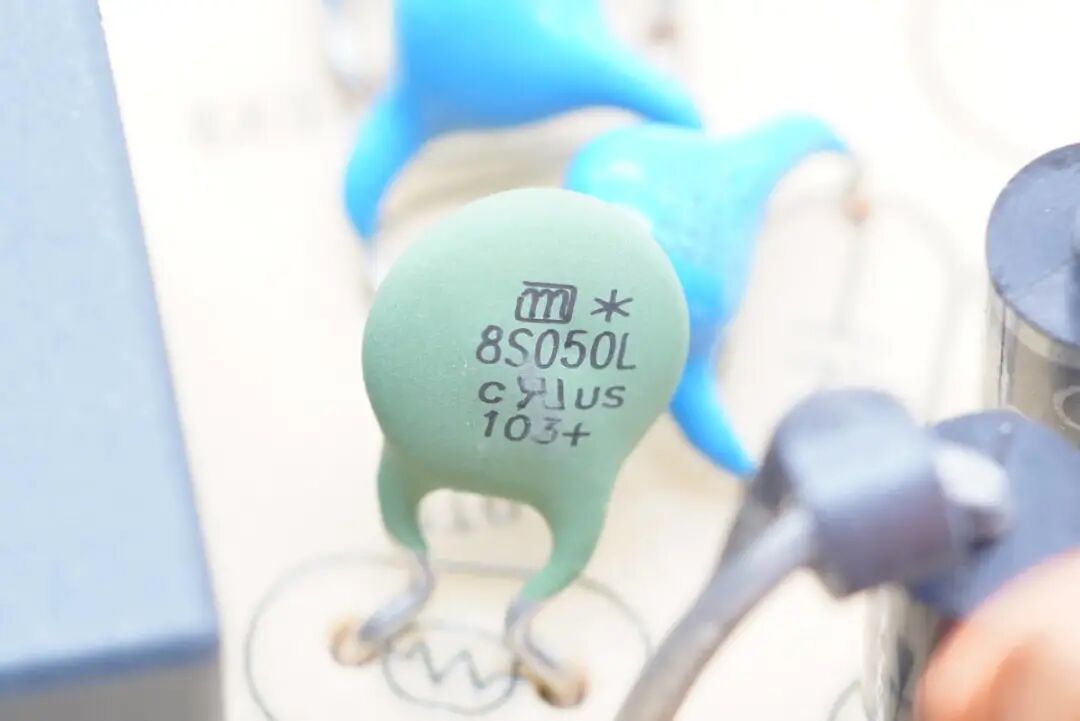

抑制上电浪涌电流的NTC热敏电阻。

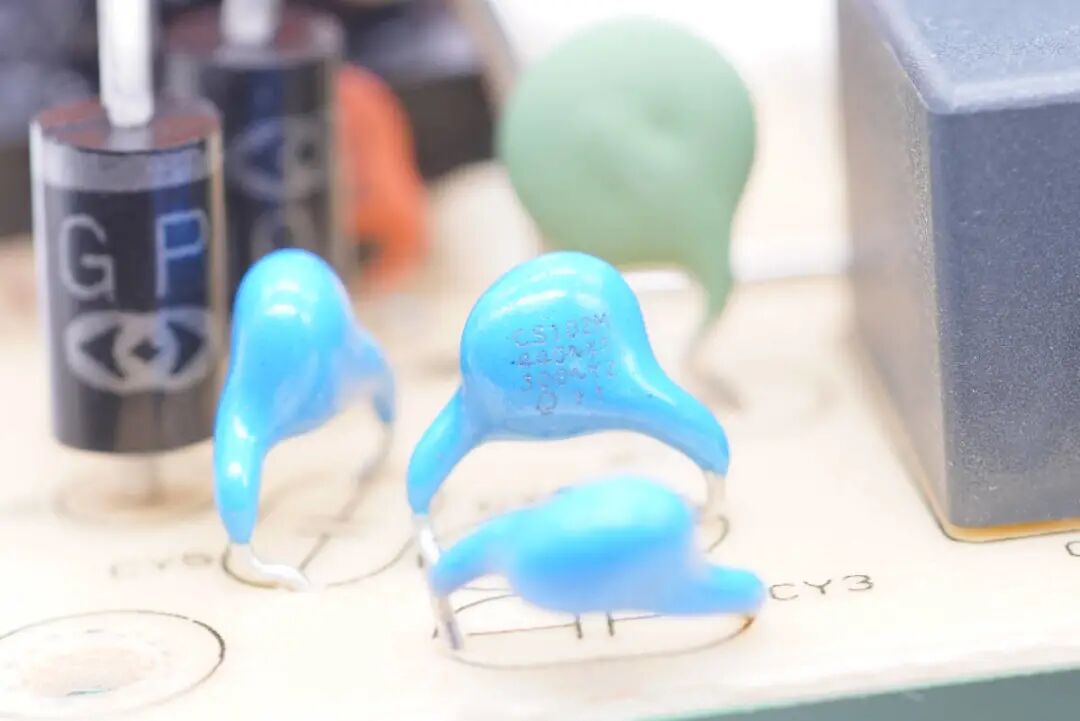

三颗Y电容。

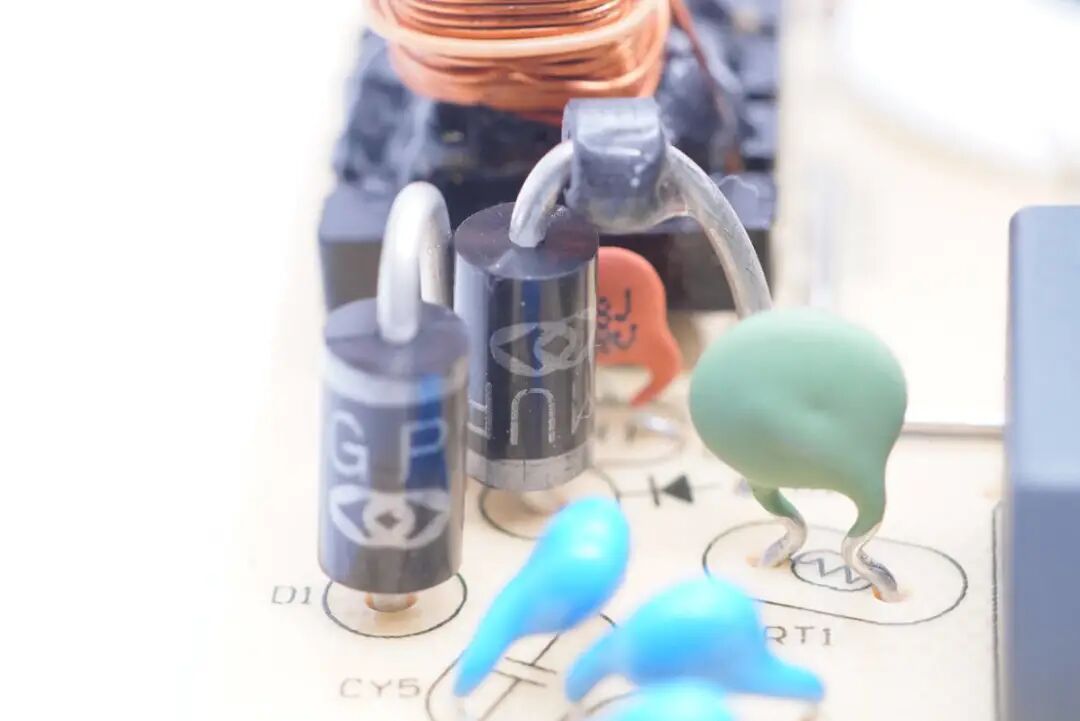

PFC整流管。

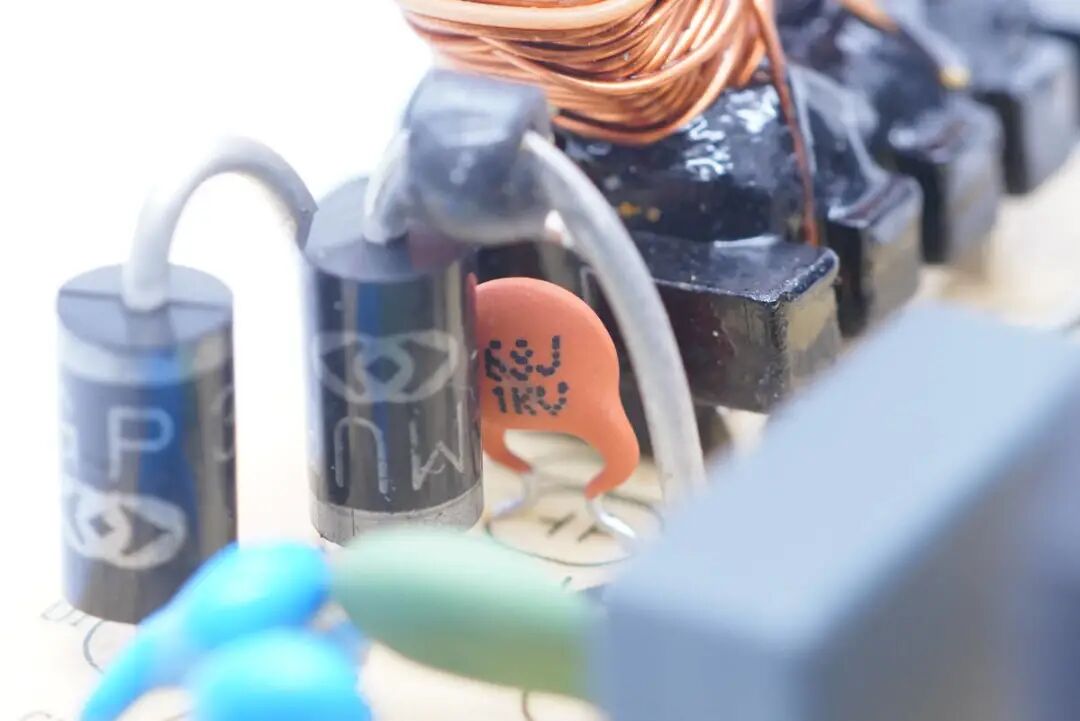

68pF 1KV耐压瓷片电容。

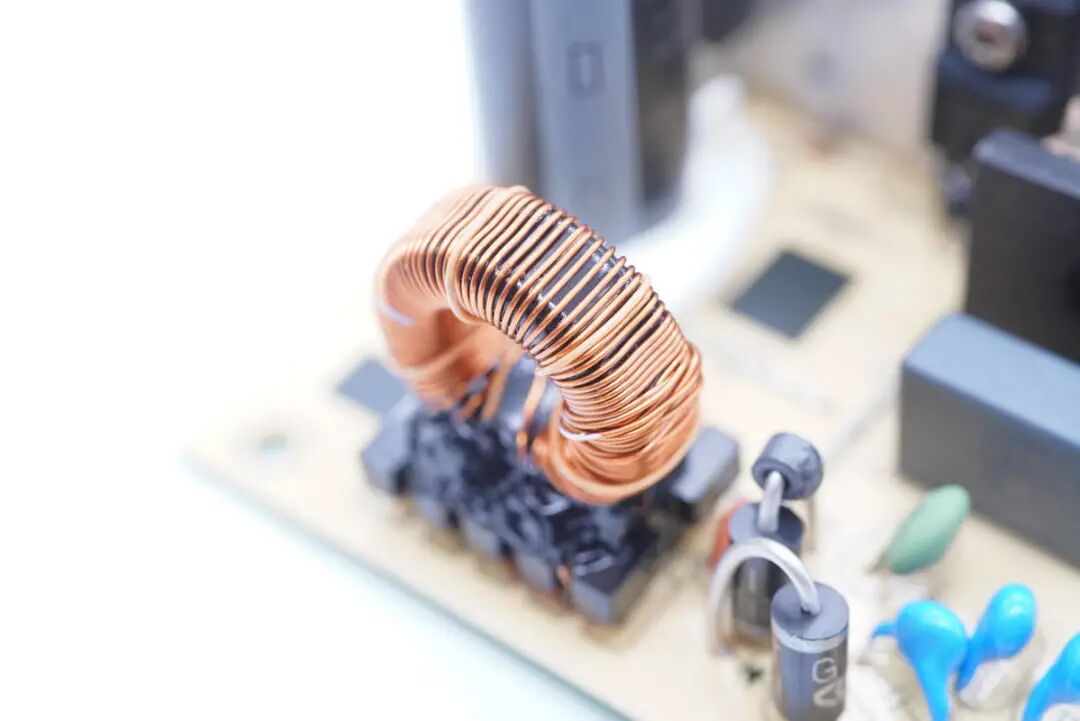

PFC升压电感特写。

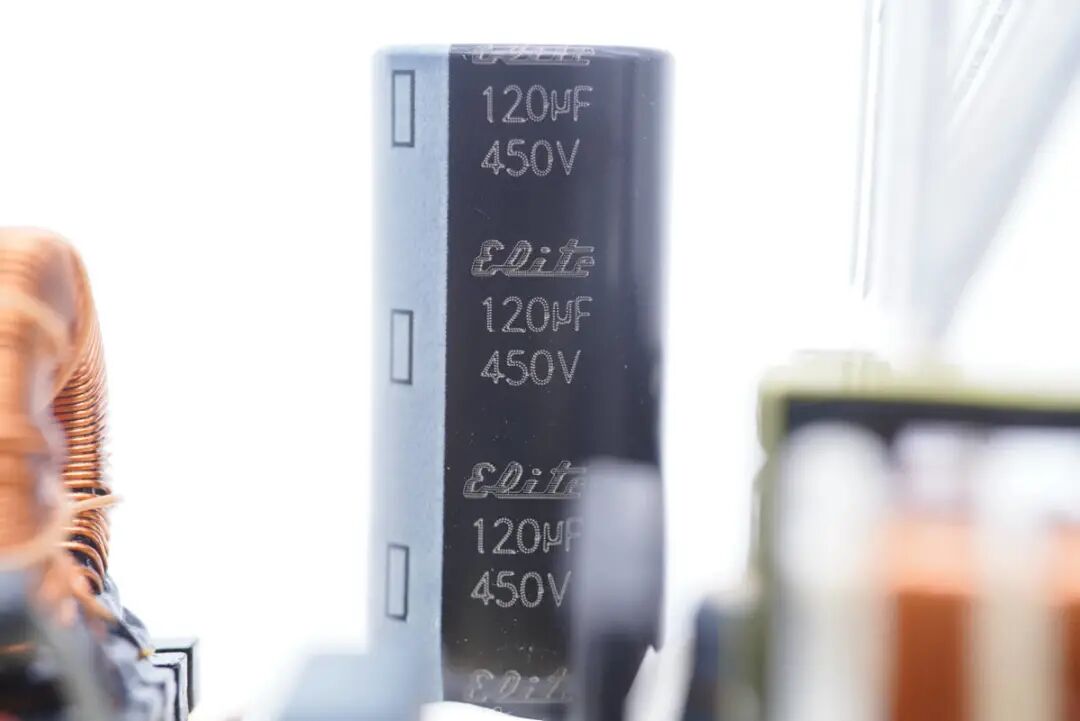

高压滤波电解电容来自金山，规格为450V 120μF，底部打胶水固定。

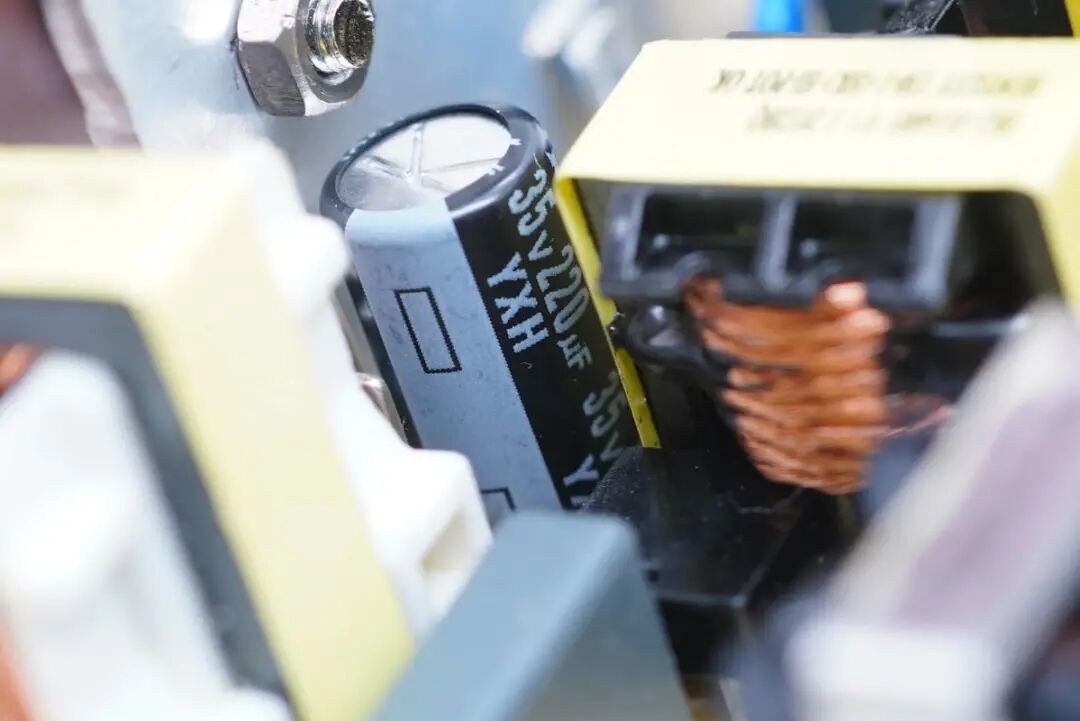

主控芯片供电电容特写，规格为35V 220μF。

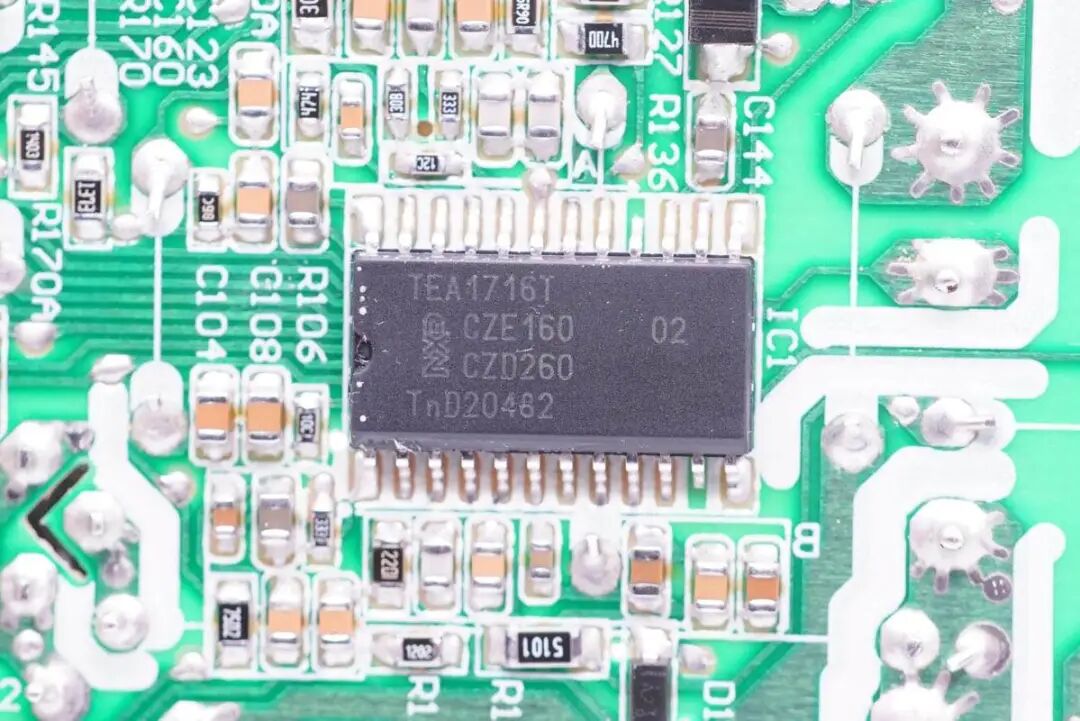

电源主控芯片采用NXP恩智浦TEA1716T，是一款具有集成间歇频率工作模式、符合EuP lot 6的半桥谐振LLC+升压PFC组合控制器，适用于液晶电视、笔记本适配器、台式机及一体机电源。

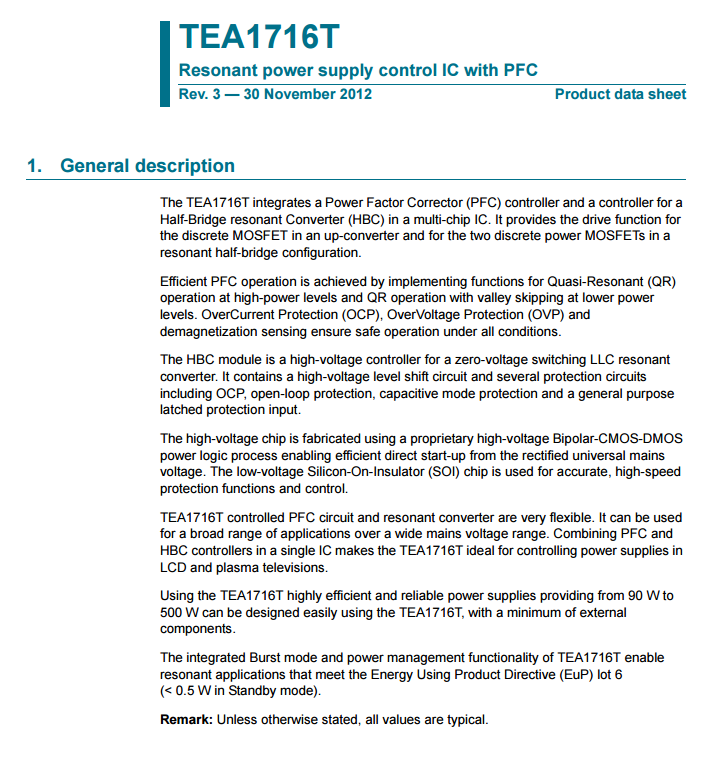

恩智浦TEA1716T资料信息。

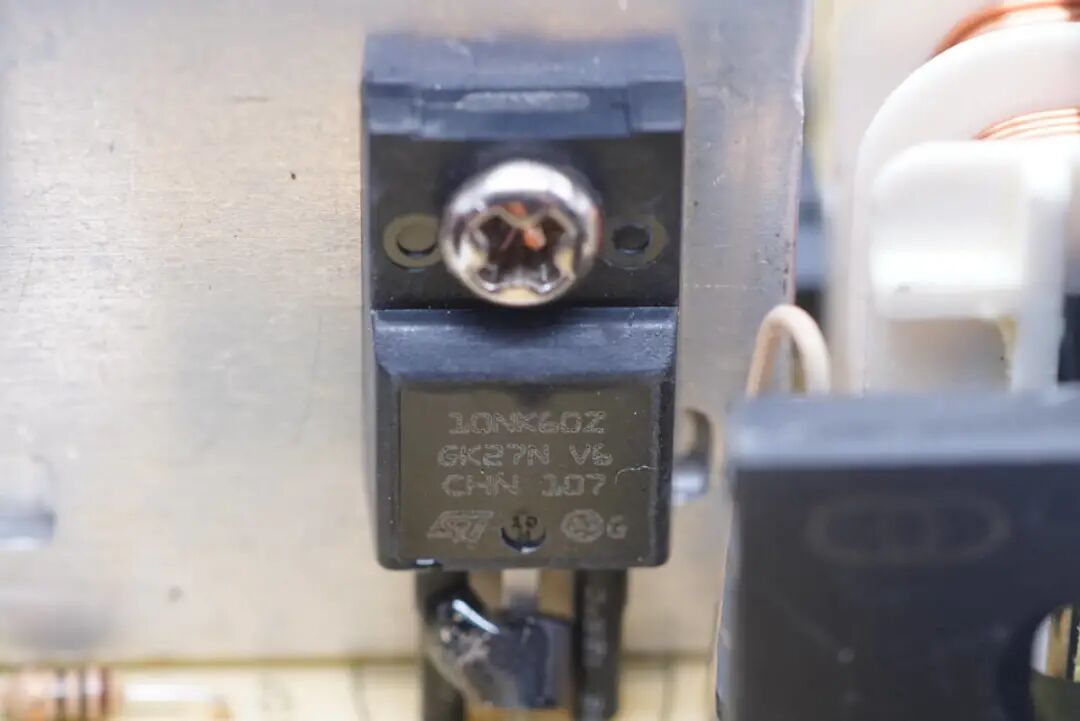

PFC升压开关管采用意法STFU10NK60Z，耐压600V，导阻0.75Ω，引脚套热缩管绝缘。

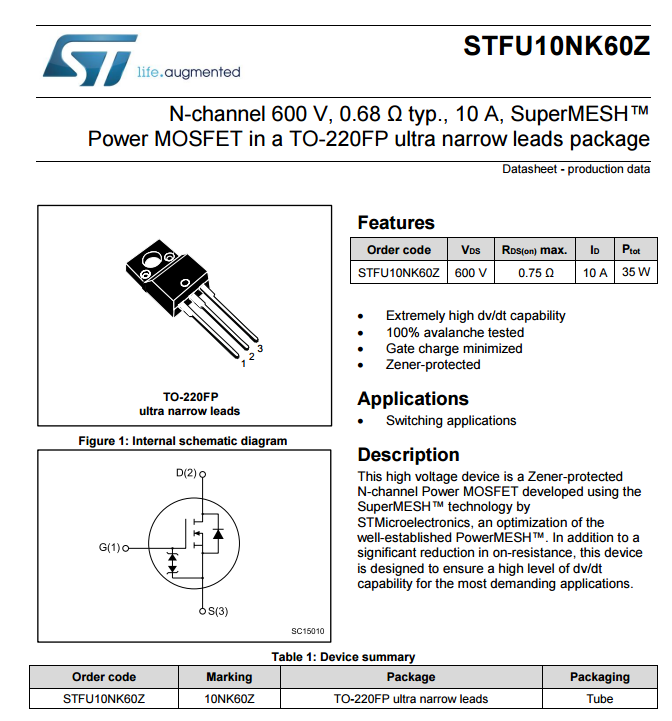

意法STFU10NK60Z资料信息。

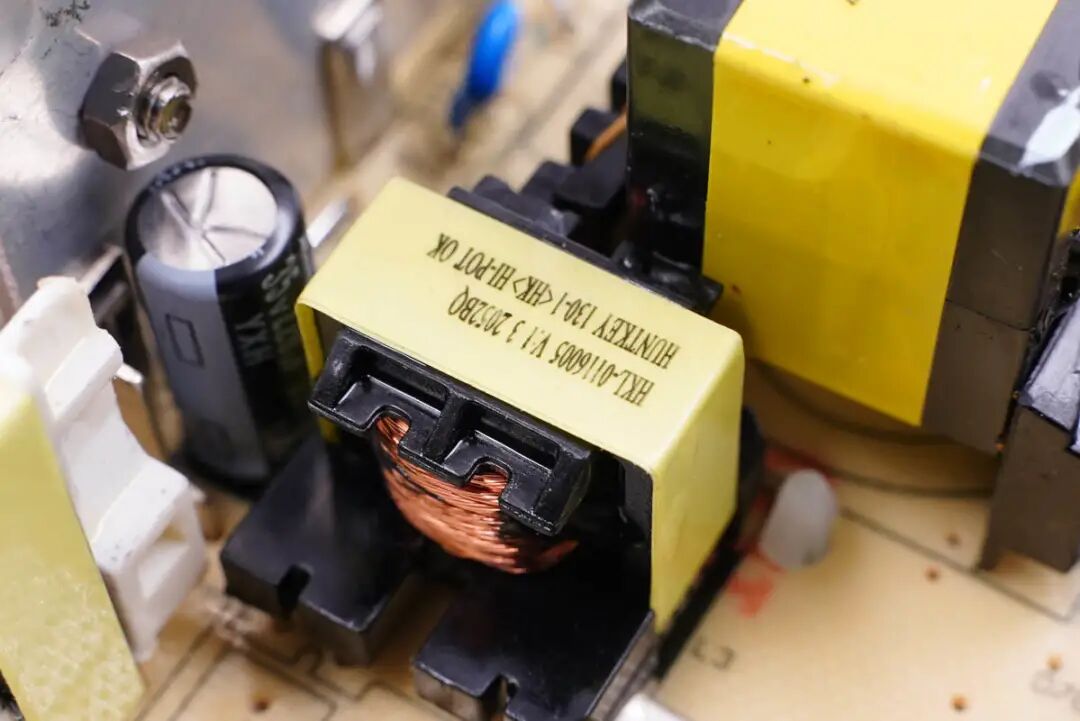

LLC谐振电感特写，采用利兹线绕制。

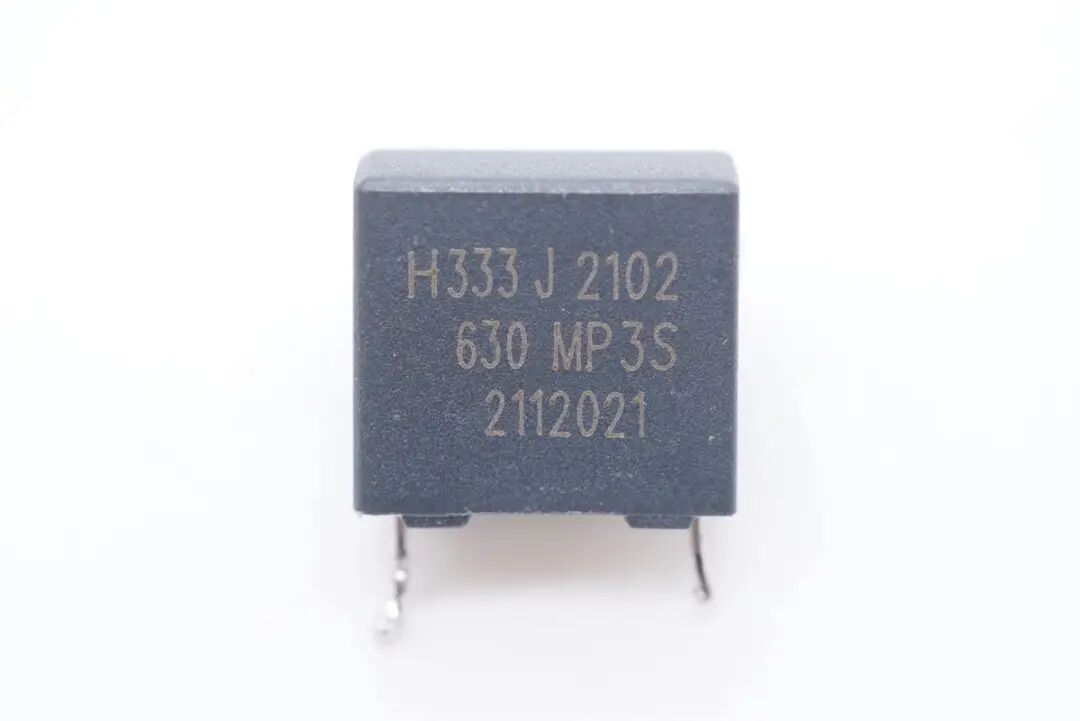

LLC谐振电容特写，333J，耐压630V。

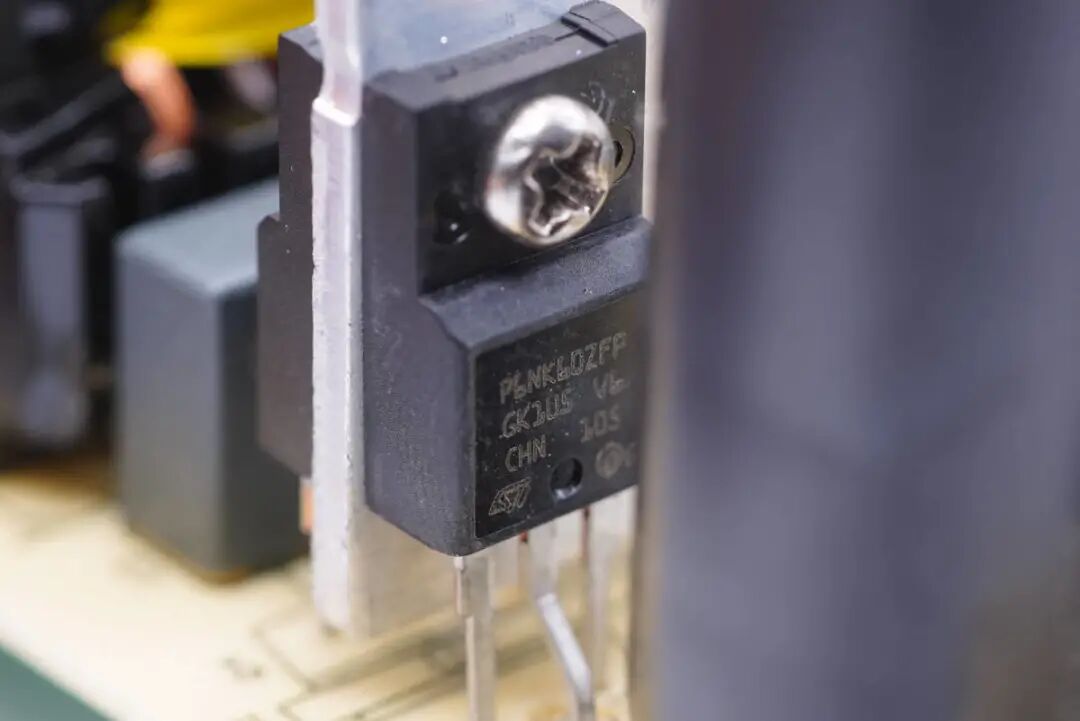

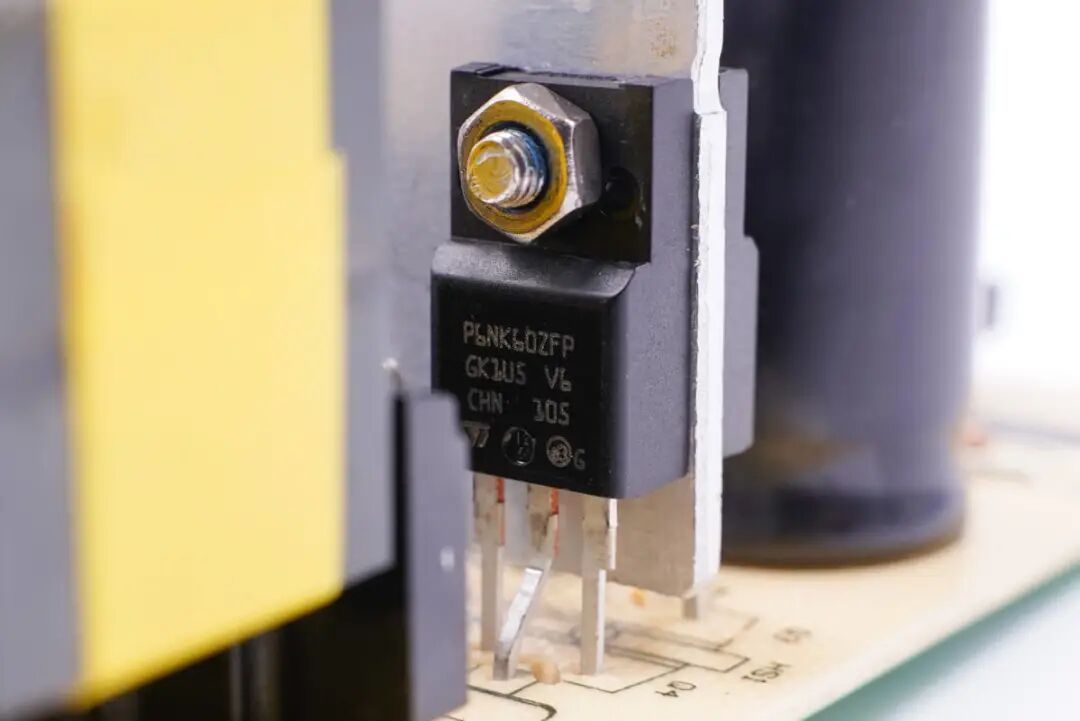

LLC开关管采用意法半导体STP6NK60ZFP，耐压600V，导阻1Ω，TO220FP封装。另外一颗固定在背面。

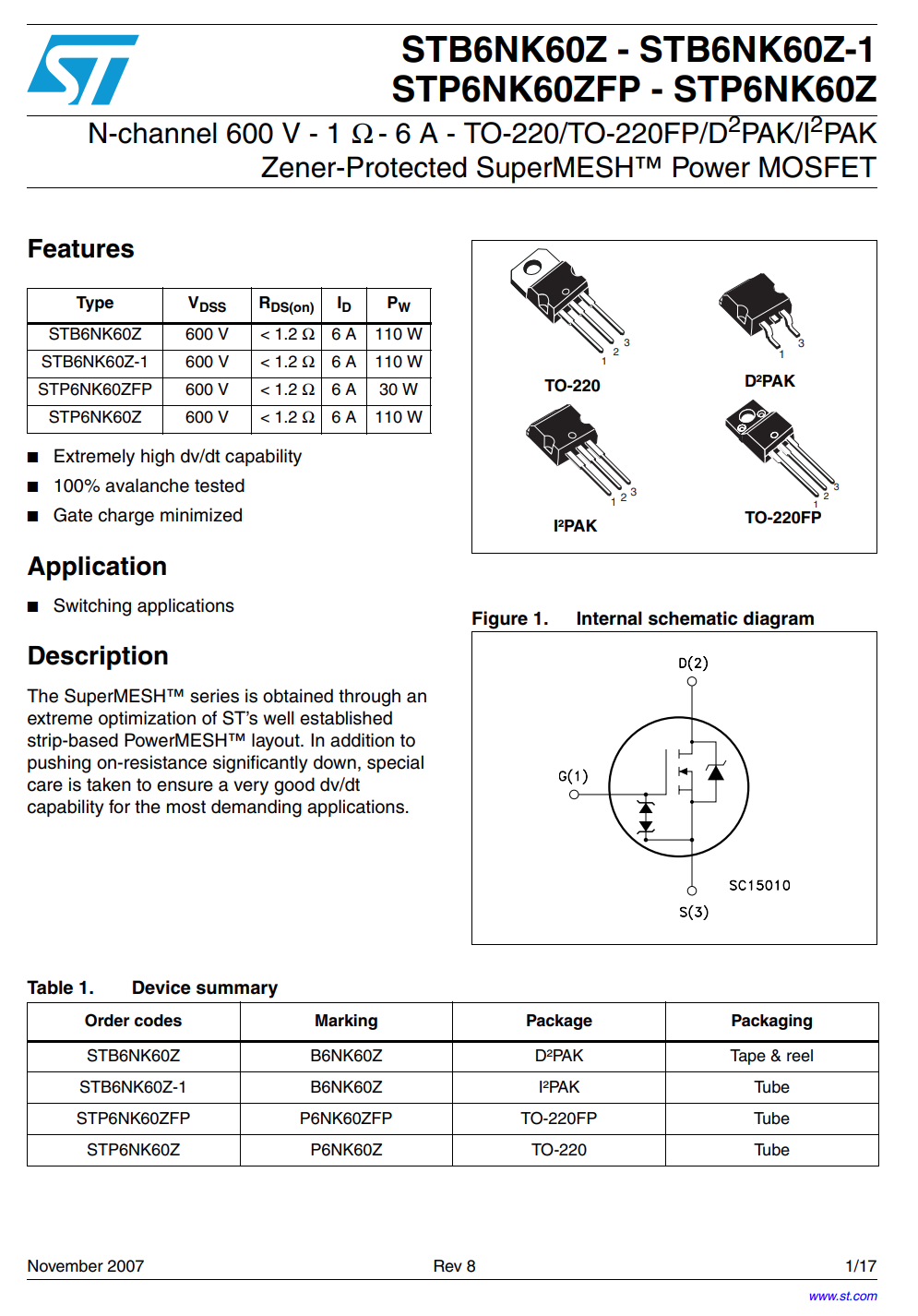

意法半导体 STP6NK60ZFP 详细资料。
另一颗开关管特写。
开关变压器特写。

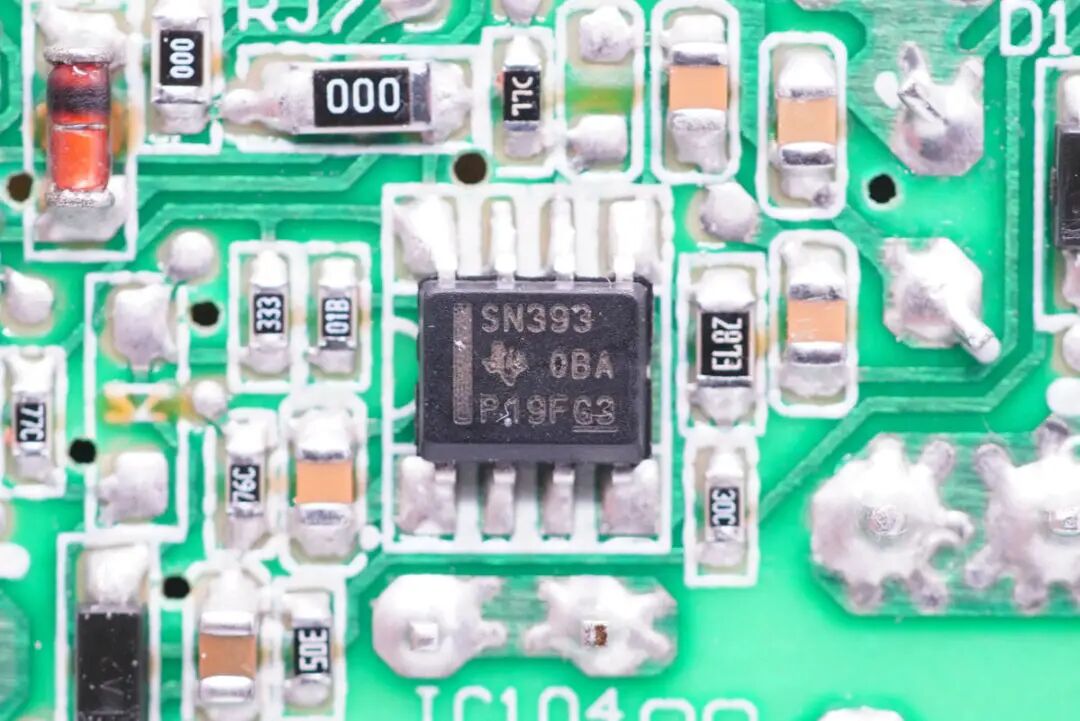

TI SN393 双路电压比较器。

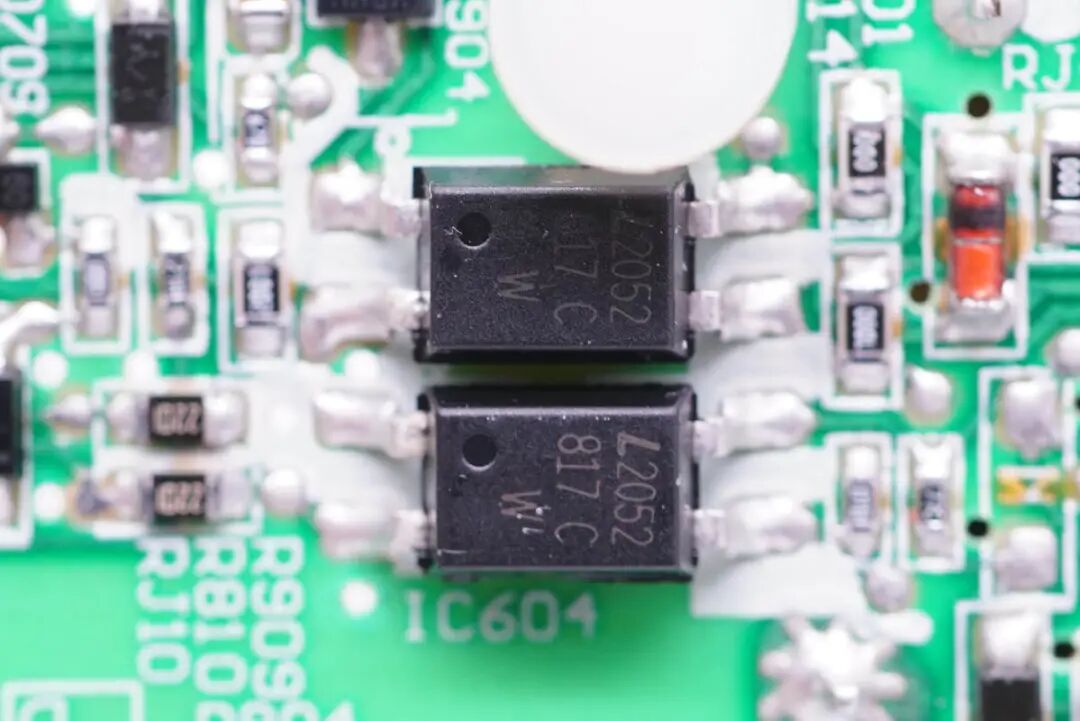

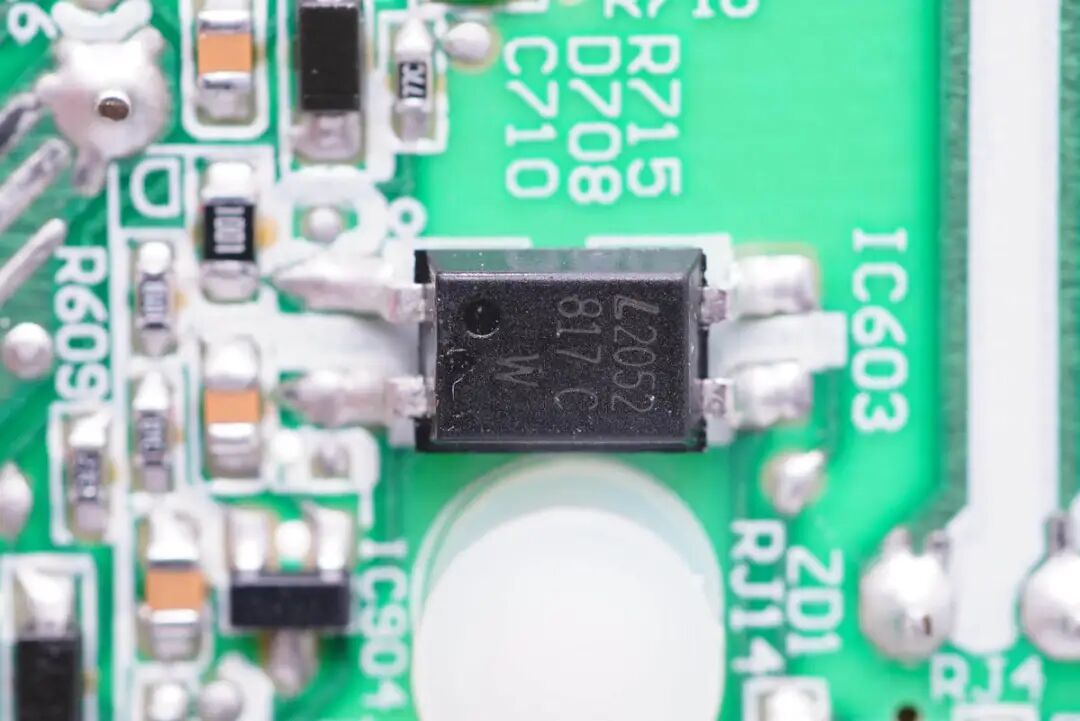

两颗817 C光耦，用于输出反馈和待机控制。
第三颗特写。

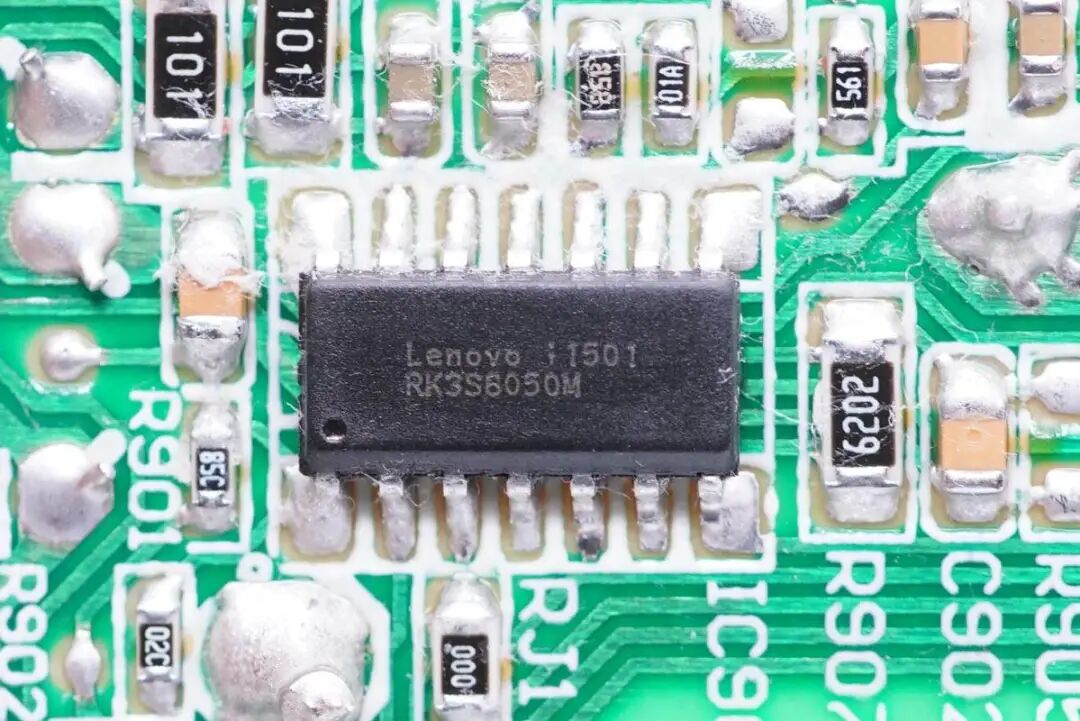

丝印RK3S6050M的电源管控IC，用于输出过压欠压保护，输出过流保护及电源启动控制。
吉林华微HBR2045，耐压45V，20A肖特基整流管，用于电源整流输出。

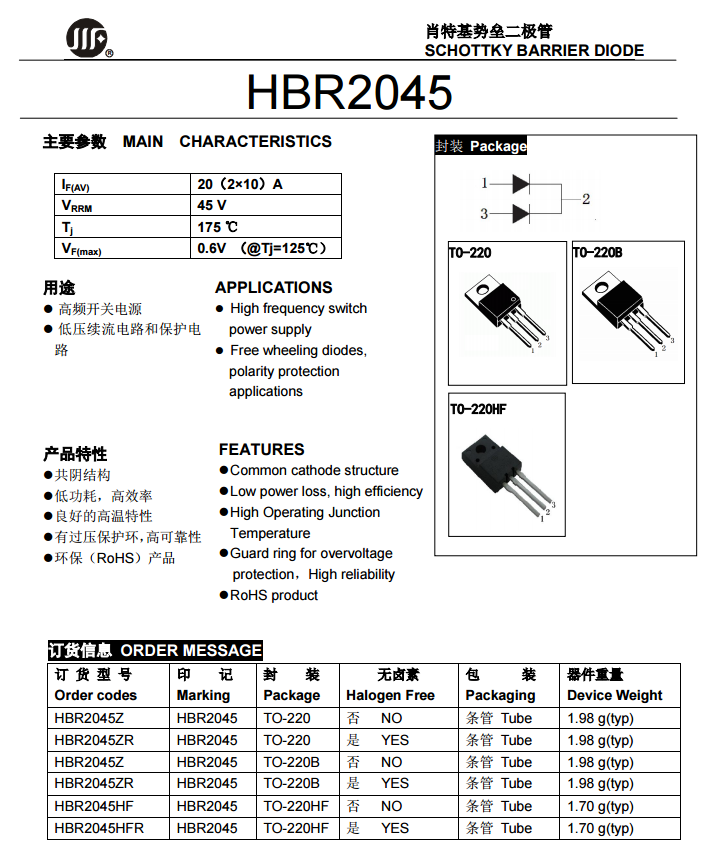

吉林华微HBR2045资料信息。

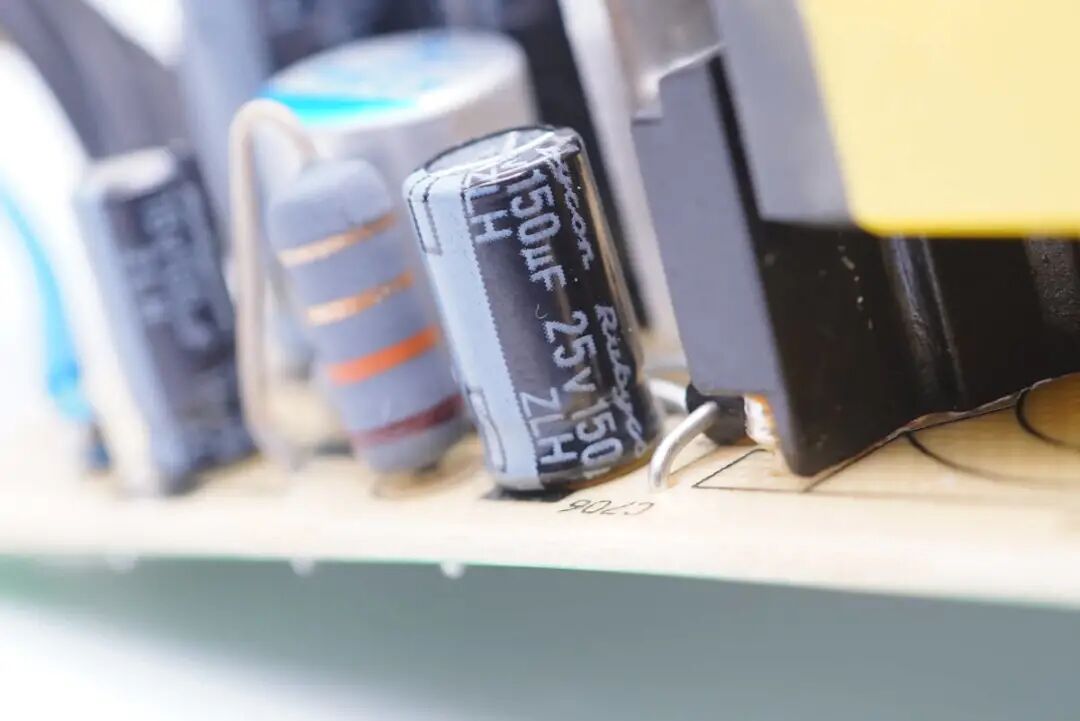

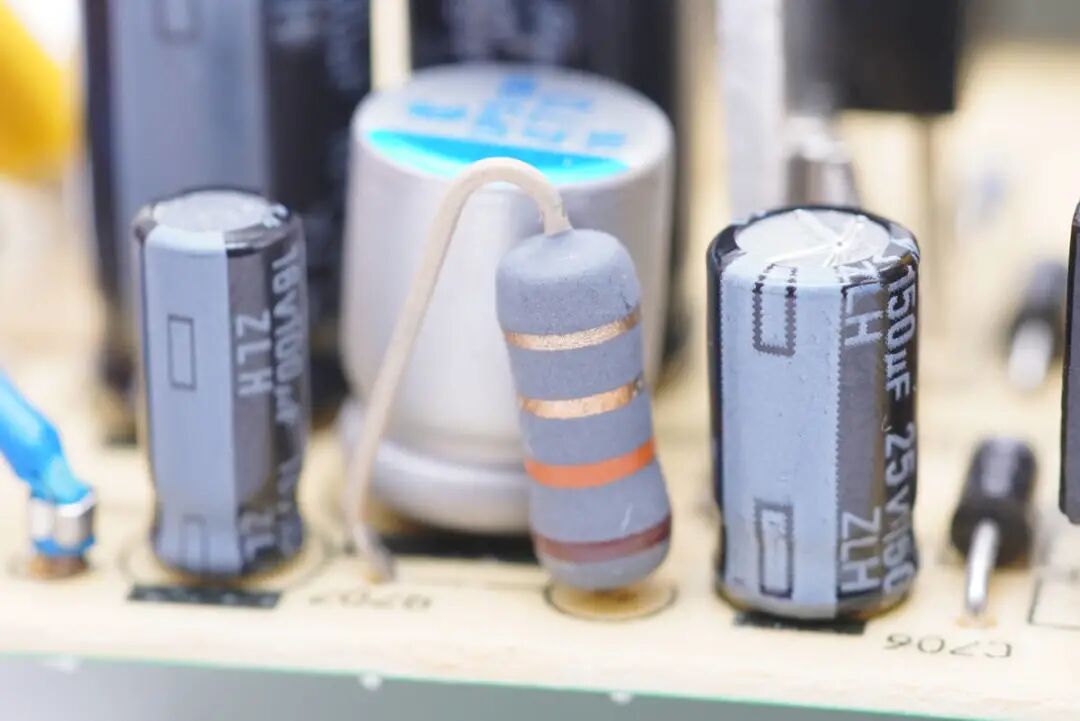

滤波电解电容特写，来自红宝石，规格为25V 150μF，ZLH长寿命系列。

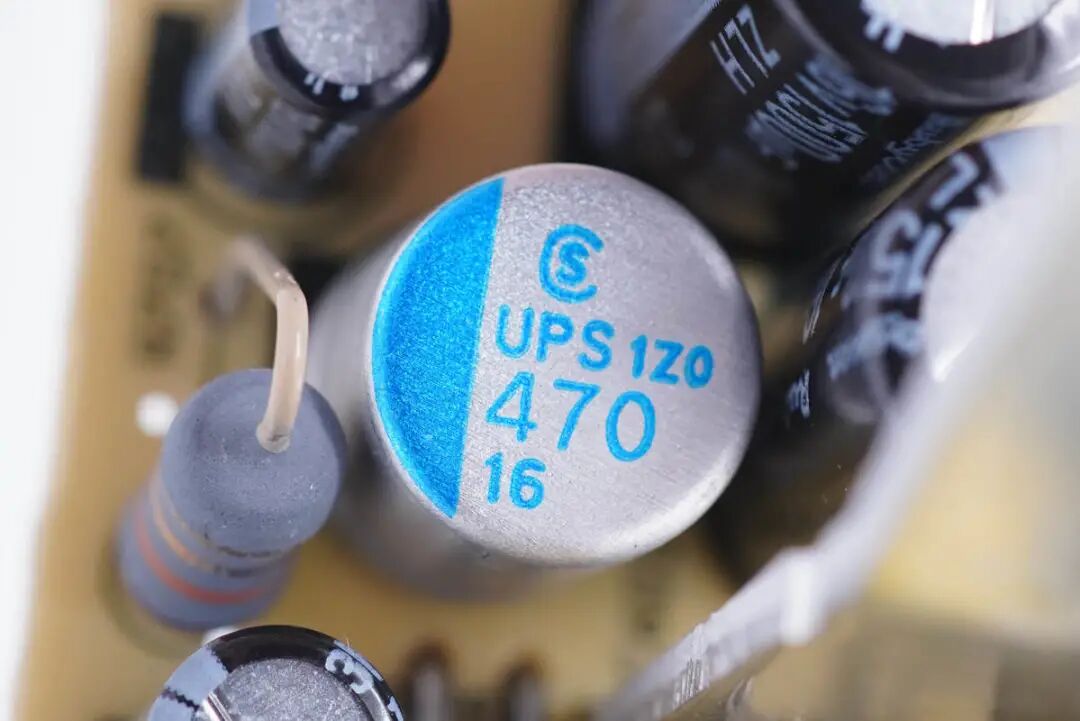

滤波固态电容，规格为16V 470μF。
色环电阻特写。

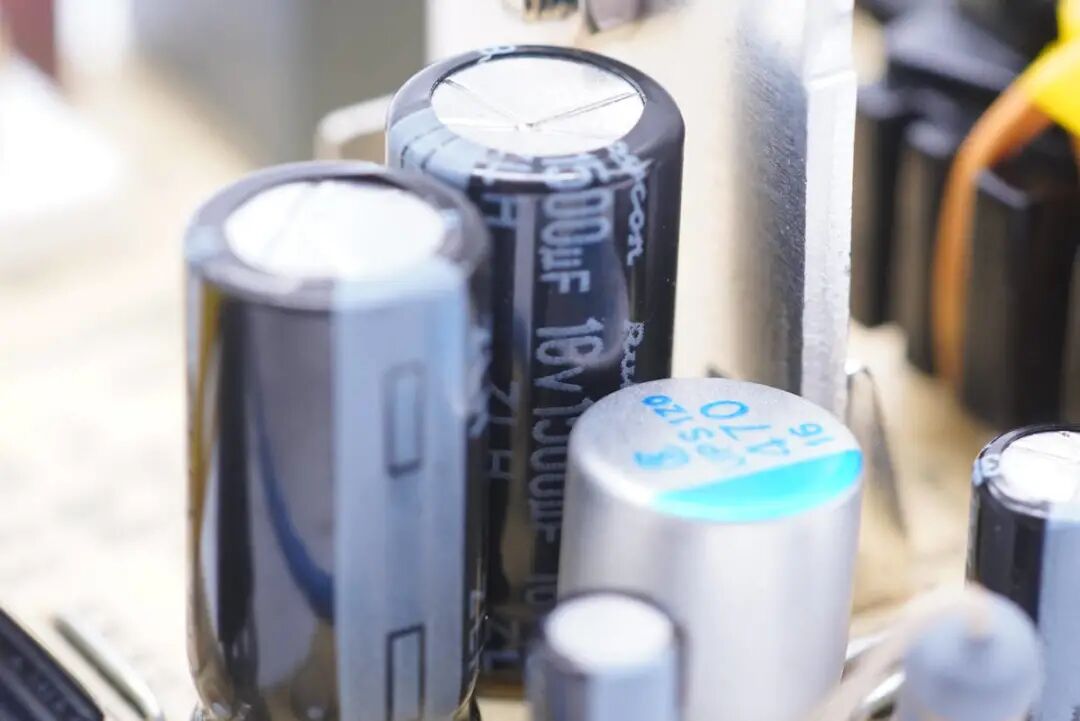

两颗大电解电容一样，来自红宝石，规格都是16V 1500μF。
另一颗特写，都是红宝石ZLH长寿命系列。

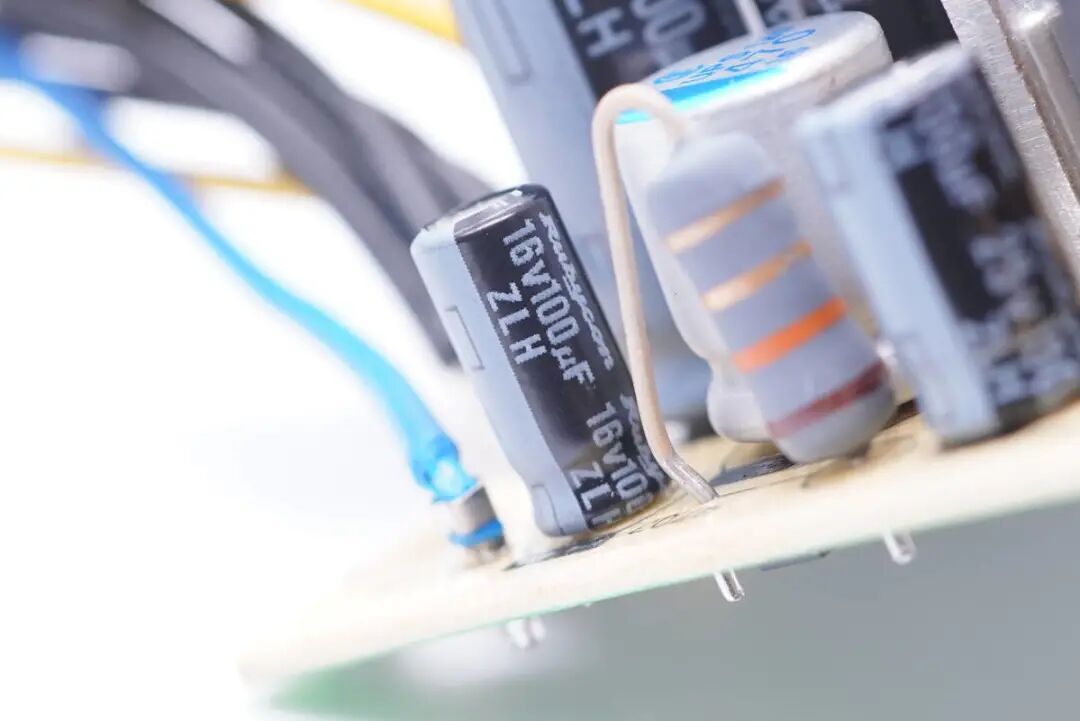

小电容特写，也是来自红宝石，规格为16V 100μF。

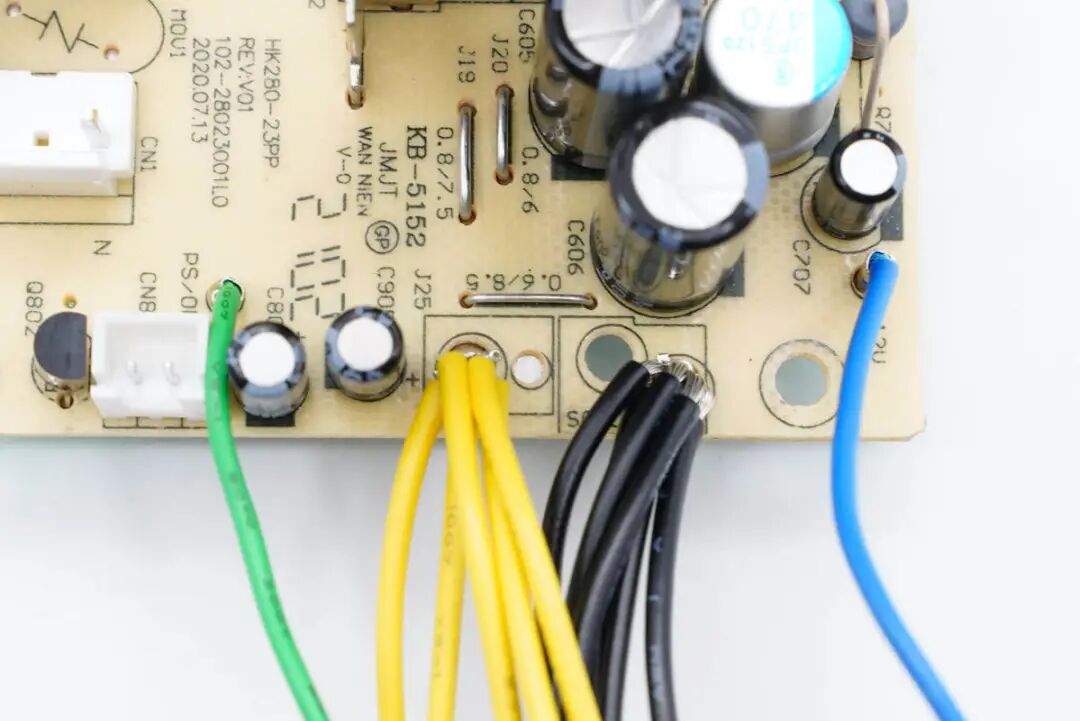

输出端特写，绿线为PS/ON，黄线为12V输出正极，黑线为负极，蓝线为负12V输出。

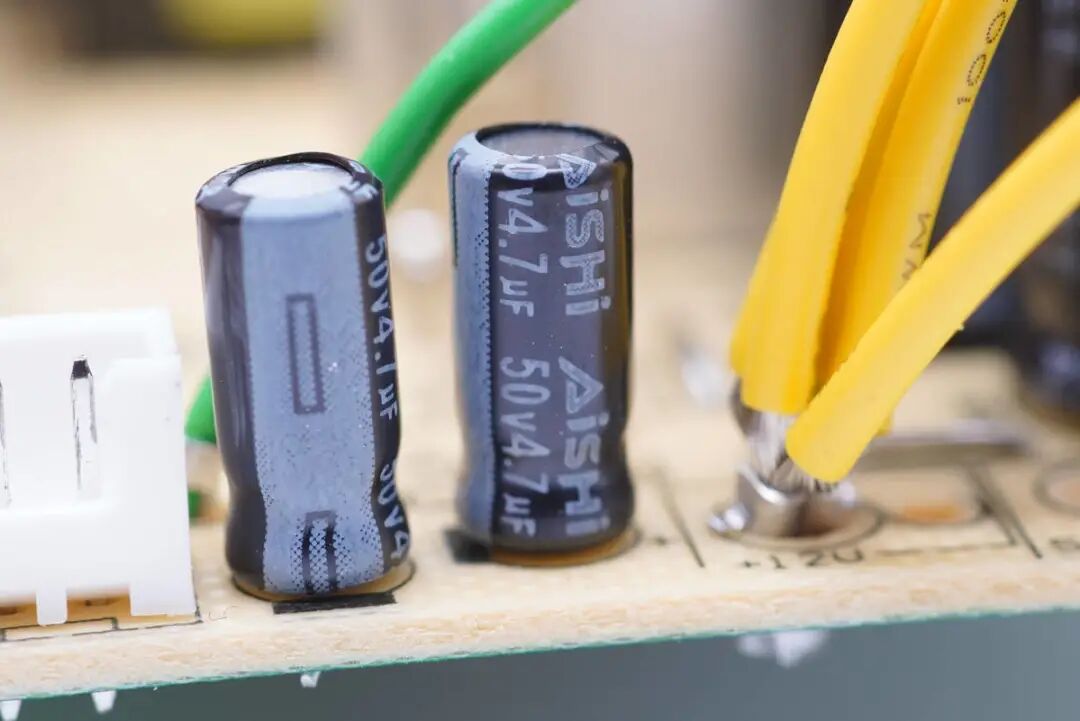

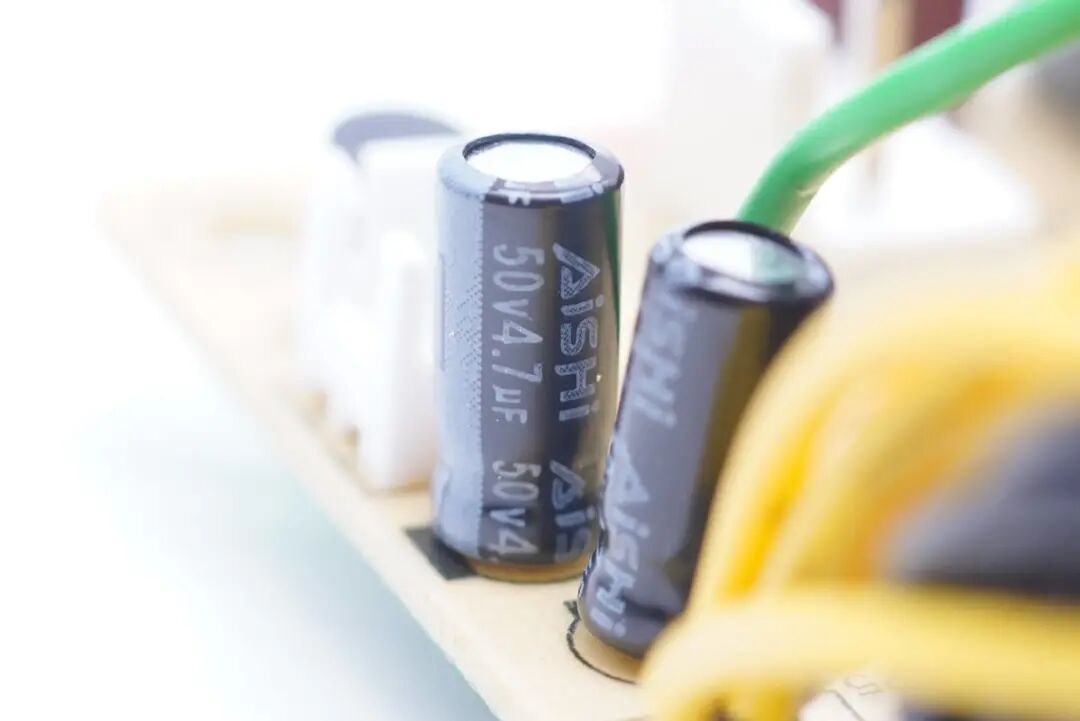

风扇插槽旁边是两颗小电容，这颗来自艾华，规格为50V 4.7μF。
另一颗也是来自艾华，规格一样。

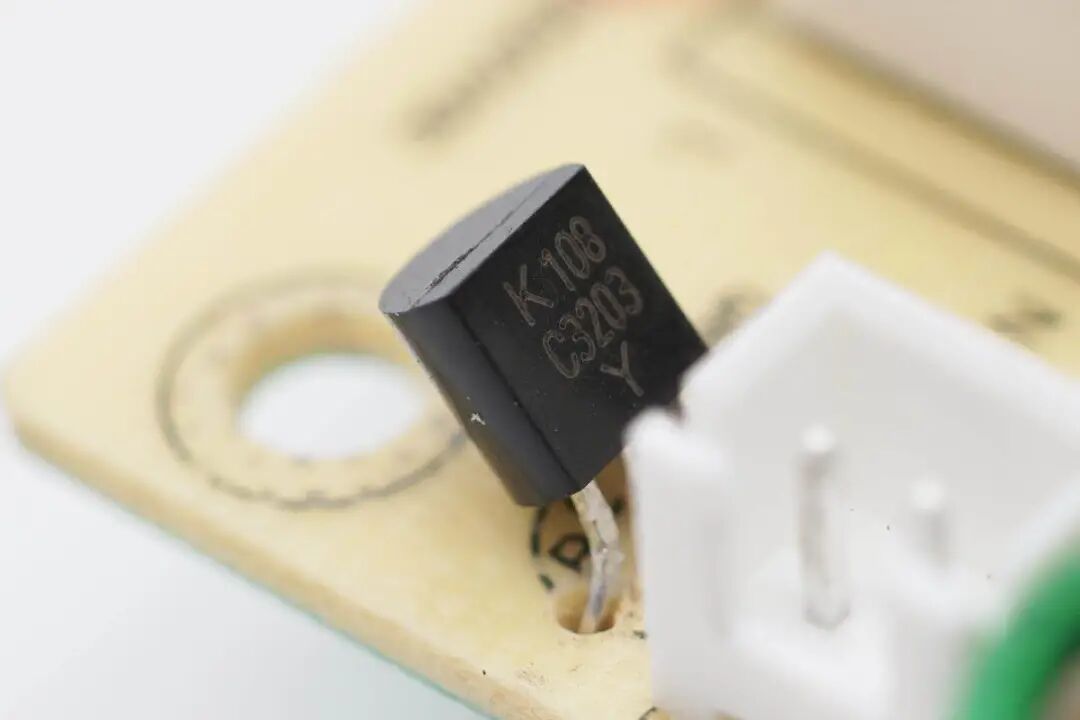

插槽另一侧是一颗三极管，用于调节风扇转速。

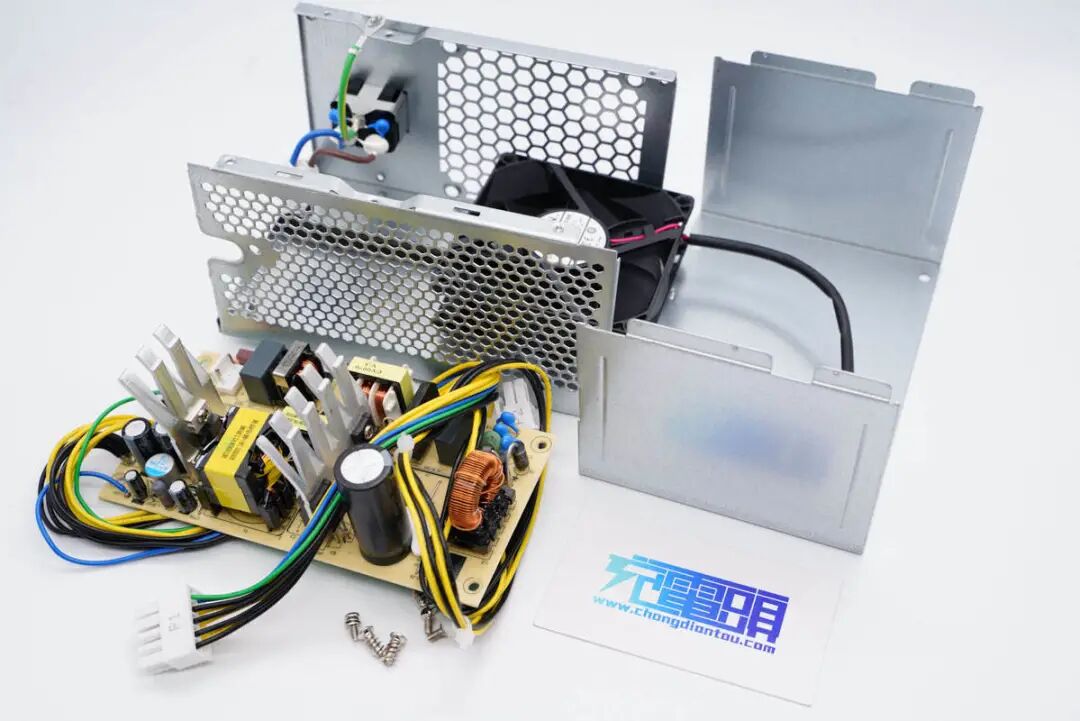

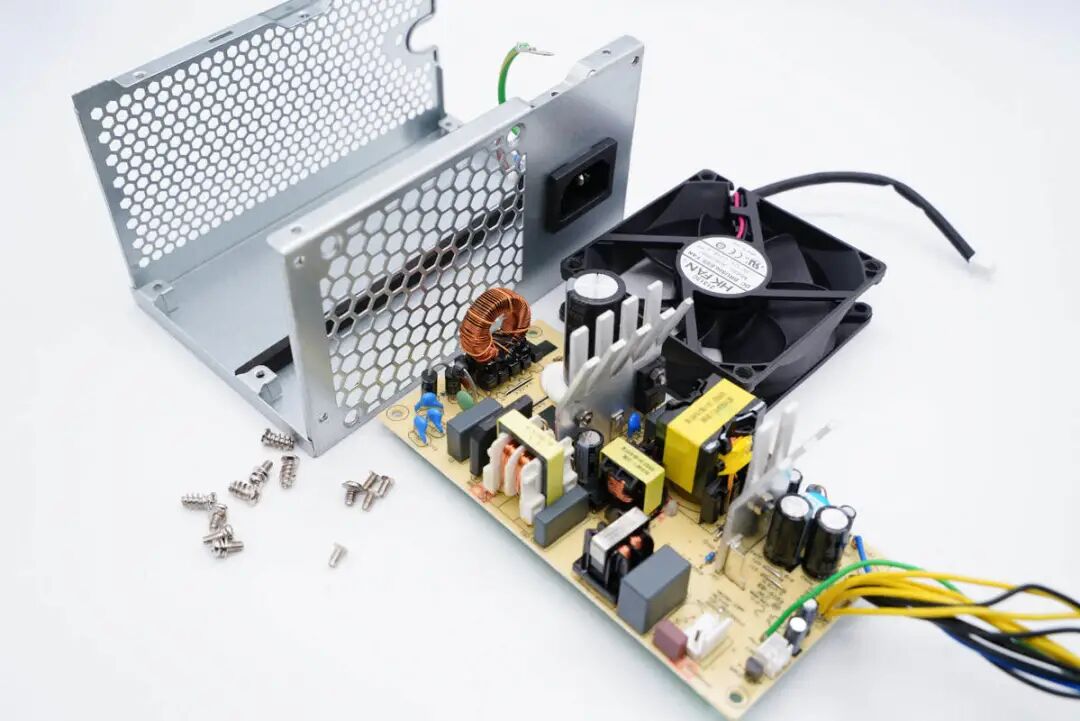

全部拆解完毕，来张全家福。
充电头网拆解总结
航嘉这款180W PC电源是行业通用的外壳设计，采用电镀金属外壳，前后端冲孔网状设计，保护散热两不误。外观传统但功能设计上确可以说非常的新颖，采用了PC电源最新规范ATX 12V only设计，即只有12V电压输出，去掉了传统的5V和3.3V转换电路，只设计有两组输出线缆为主板和CPU供电。随着该标准的提出，越来越多厂商相继跟进，PC电源市场或发生大改变。
拆开后发现，电源电路板上的元器件分布稀疏，也是为了更好的散热，内置风扇可以进一步提升电源的散热效果。通过观察发现，这款电源采用PFC+LLC架构，磁环电感为PFC升压电感。主控芯片采用恩智浦TEA1716T，开关管全部来自意法半导体，器件全部来自国际知名大厂。变压器和谐振电感均采用利兹线绕制，降低高频损耗。
LLC输出采用吉林华微肖特基整流管HBR2045整流输出，初级采用金山电解电容，输出采用红宝石长寿命电解与固态电容配合使用，保证滤波效果和使用寿命。
