拆解报告：电派G4磁吸无线充电座

----- 充电头网拆解报告 第1737篇 -----

苹果iPhone 12新机采用全新MagSafe磁吸无线充电方式带动了无线充市场的发展，因此新品无线充层出不穷，可以选择的样式相当丰富。最近DINPIE电派便推出了一款G4磁吸无线充电座W71。

产品虽然也是围绕磁吸这一核心点进行设计，但半球底座加方块无线充电板的造型设计以及少见的绿色配色都使得这款产品看上去非常的新奇。下面充电头网就对其进行详细拆解，看看产品内部做工设计。

一、电派G4磁吸无线充电座外观

包装盒黑色配色，整体设计也很简洁，顶面印有产品简图。

包装盒天地盖设计，底部贴有产品铭牌贴纸。

型号：W71

尺寸：64*64*113mm

重量：约135g

材料：PC+ABS、铁

USB-C输入：5V2A、9V2A、12V2A

（建议使用功率为20W及以上的，支持PD、QC协议的充电适配器）

输出功率：15W Max

兼容性：支持苹果12系列手机

制造商：一片树叶（上海）科技有限公司

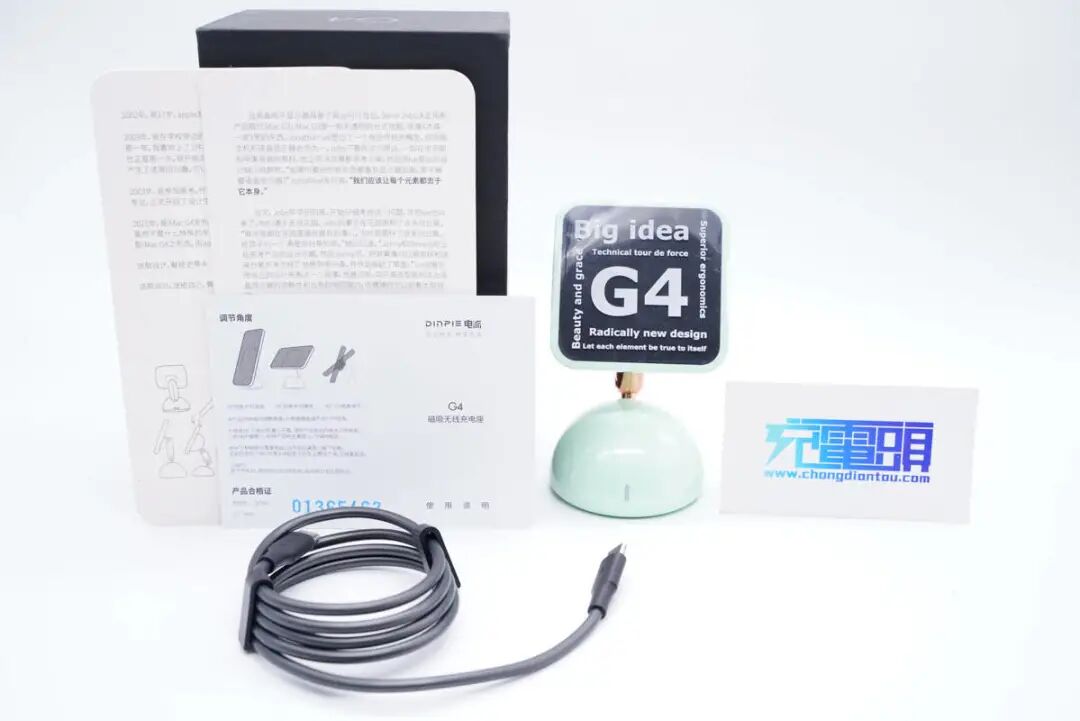

包装内含充电座、数据线以及使用说明书等。

线缆有理线器固定整理。

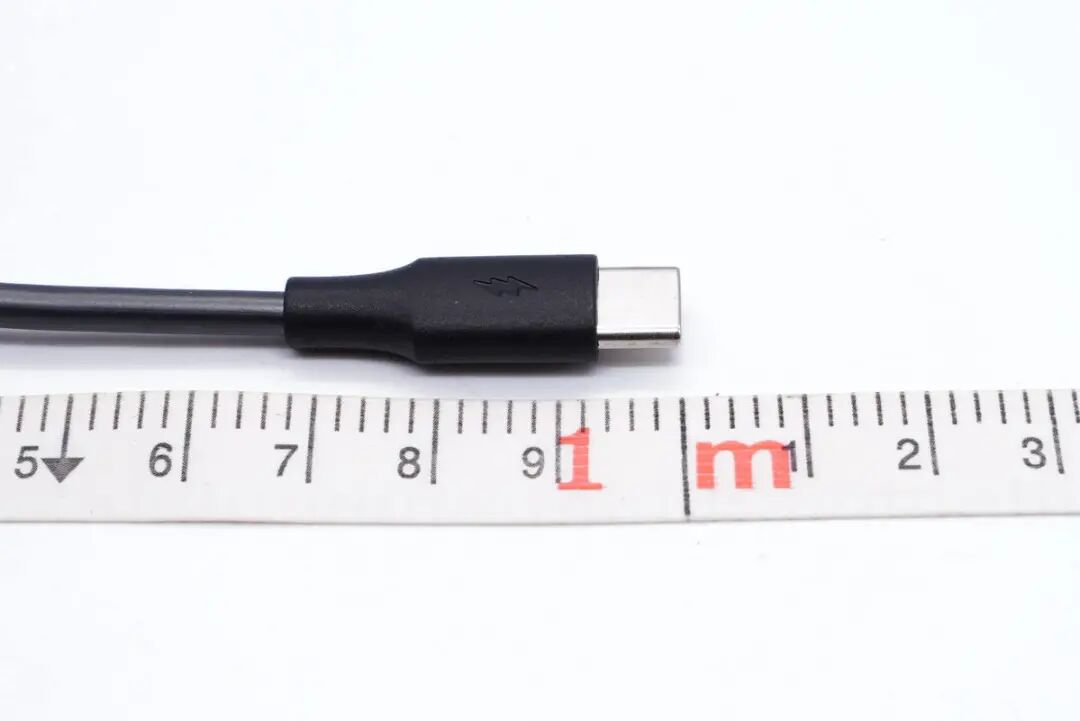

线缆两端均作了抗弯折处理，线头塑料壳磨砂方便插拔，此外还有双闪电小凹槽，表示支持快充。

线长约1米。

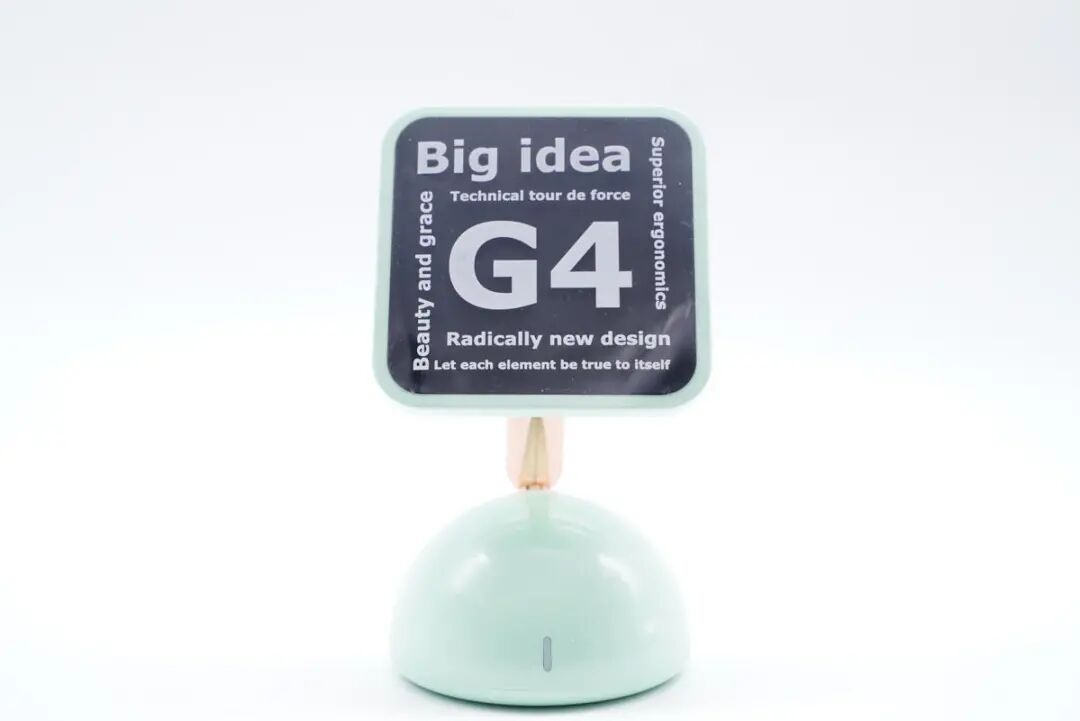

电派这款磁吸无线充底座由半球底座、支撑杆以及磁吸无线充电板三部分组成。底座和充电板的外壳为PC+ABS塑料材质，表面亮面设计，并采用绿色配色。

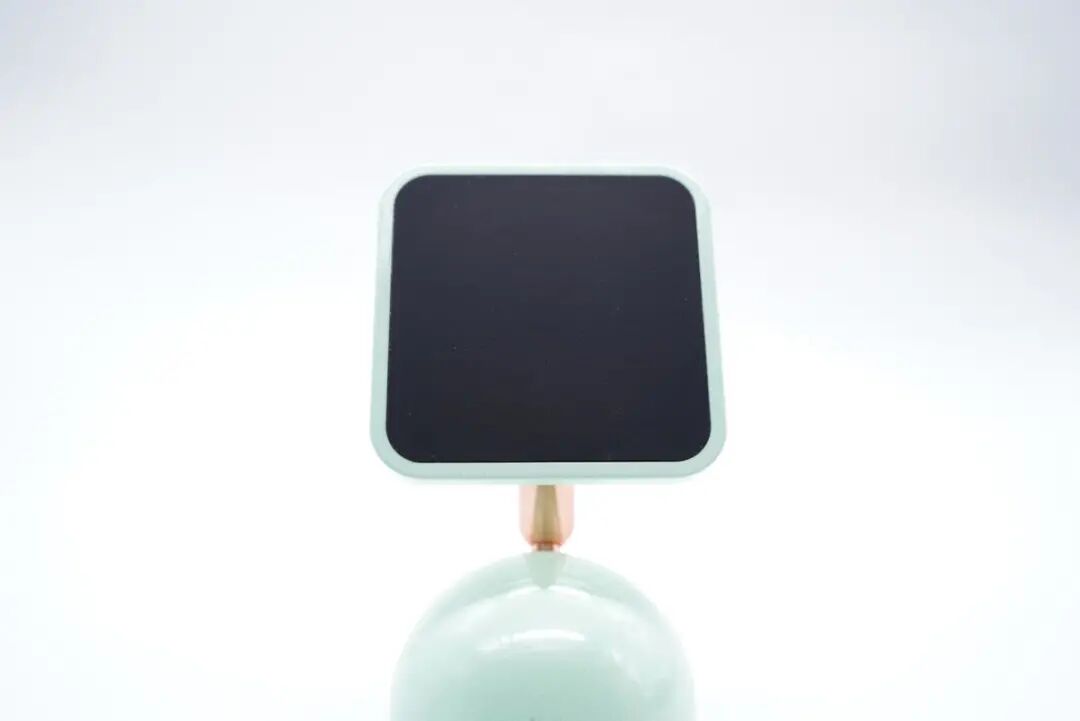

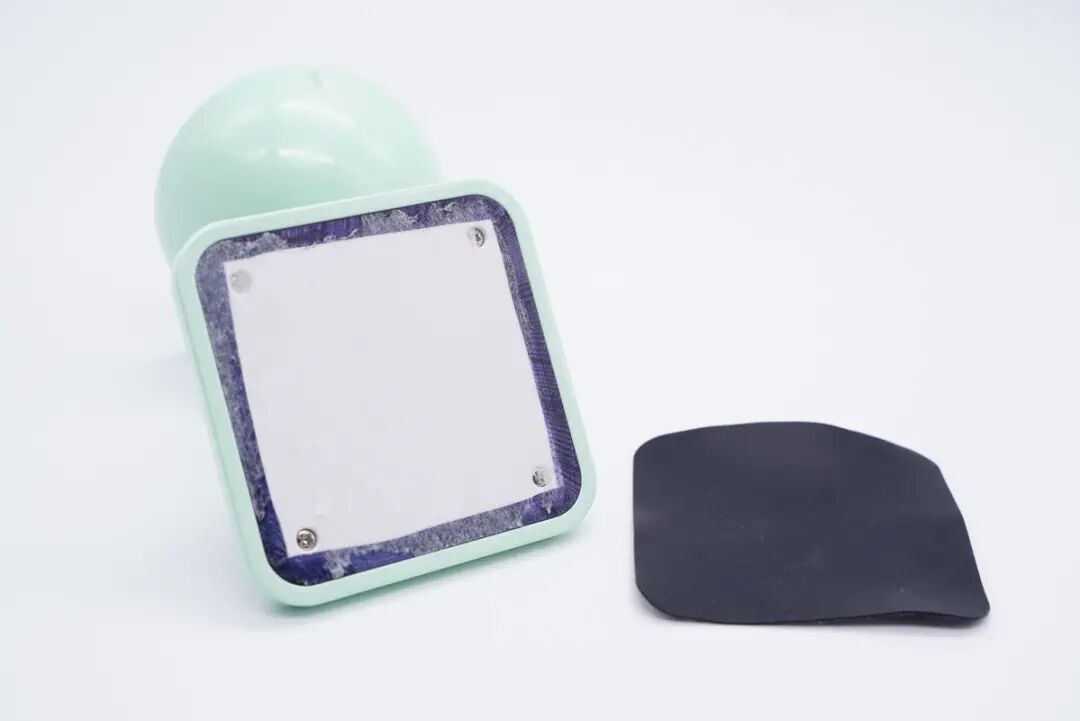

充电板为方块造型设计，正面贴有防滑保护垫，可以增大与手机的摩擦力从而使用更稳定。如上图，防滑保护垫一开始还贴有保护贴纸，贴纸上印有产品特点信息。

充电宝背面还印有产品参数信息，不再赘述。另外和支撑杆间采用球体转轴连接，充电板可以任意角度调整面向，日常使用更方便。

支撑杆也是塑料材质，表面喷刷紫铜色涂料，看上去如铜柱。

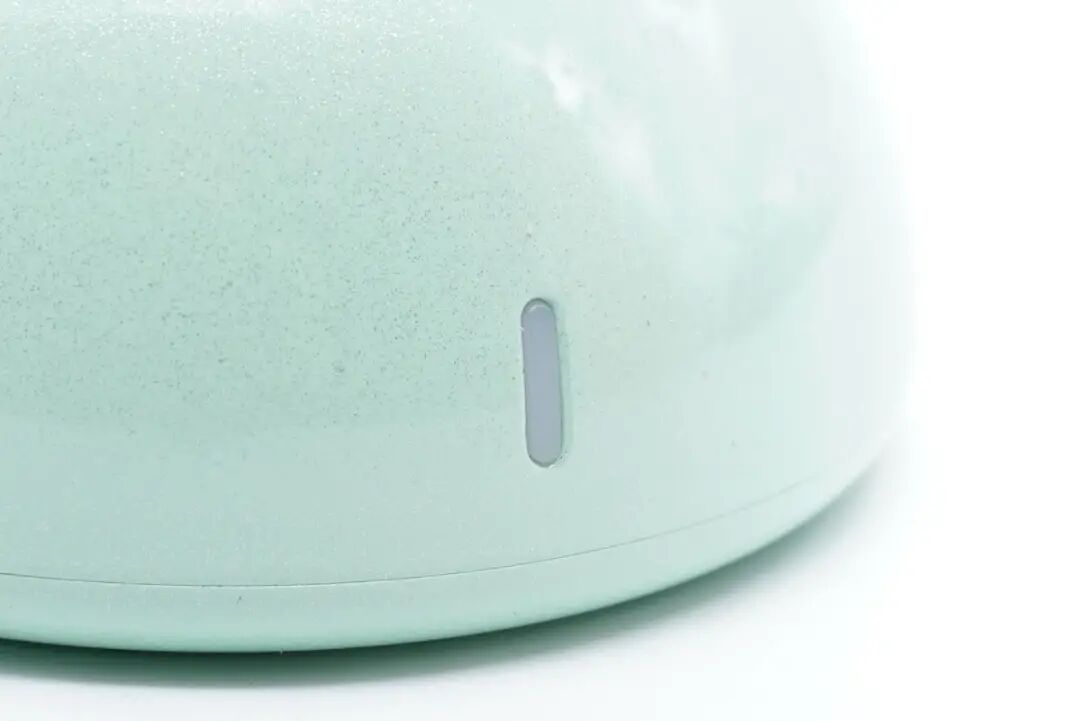

底座前端设有指示灯。

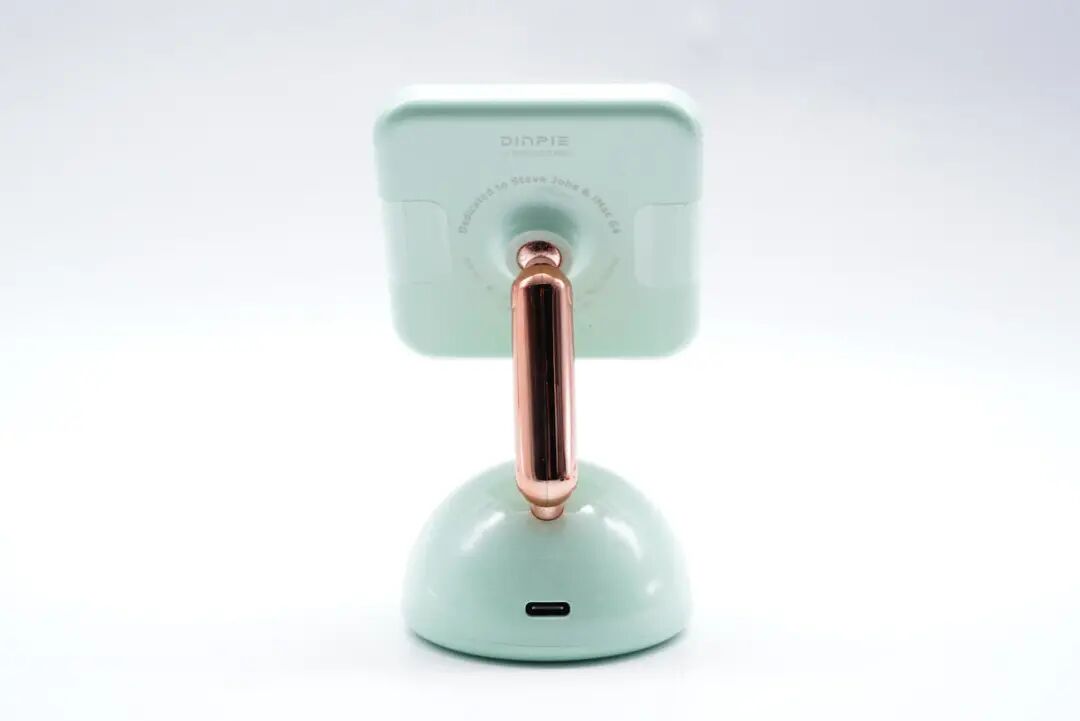

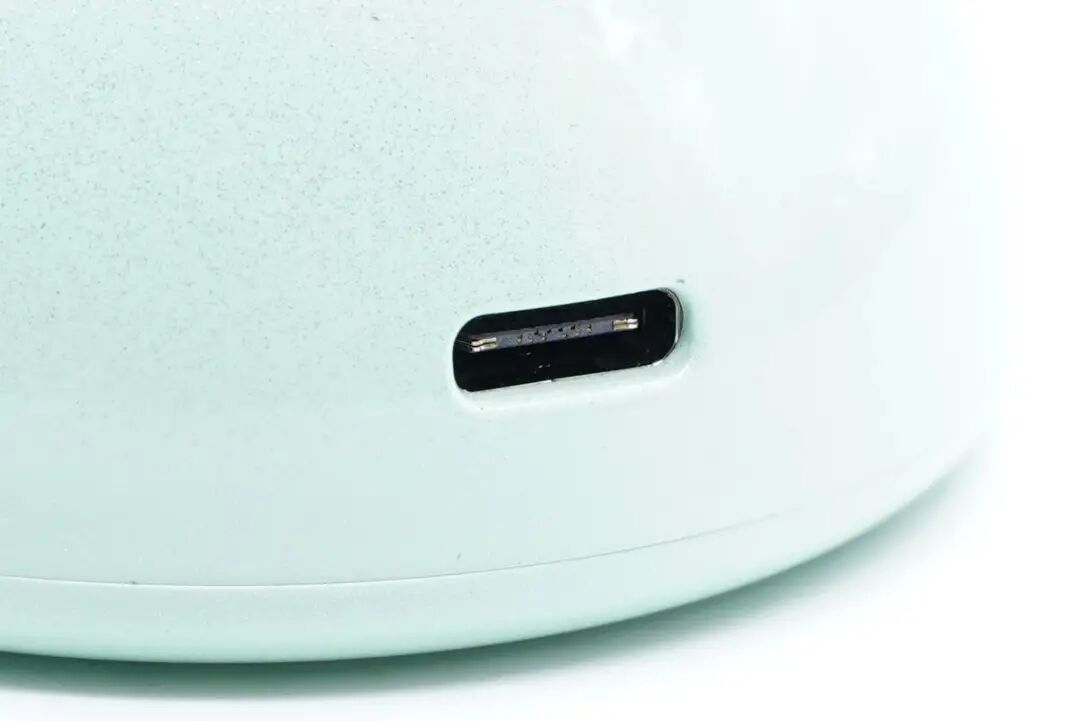

输入采用USB-C接口，可适配市面上绝大多数PD快充充电器。

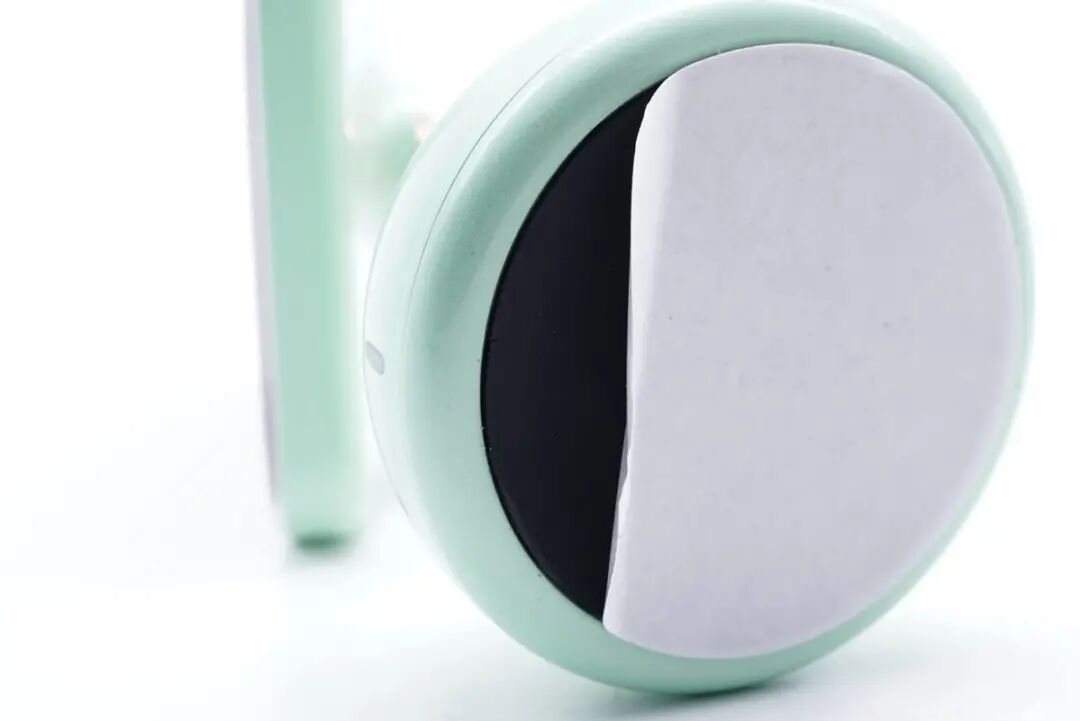

底座底部贴有粘性硅胶垫，将贴纸撕掉即可将充电座固定在想要的位置上进行使用。

充电座净重约为144g。

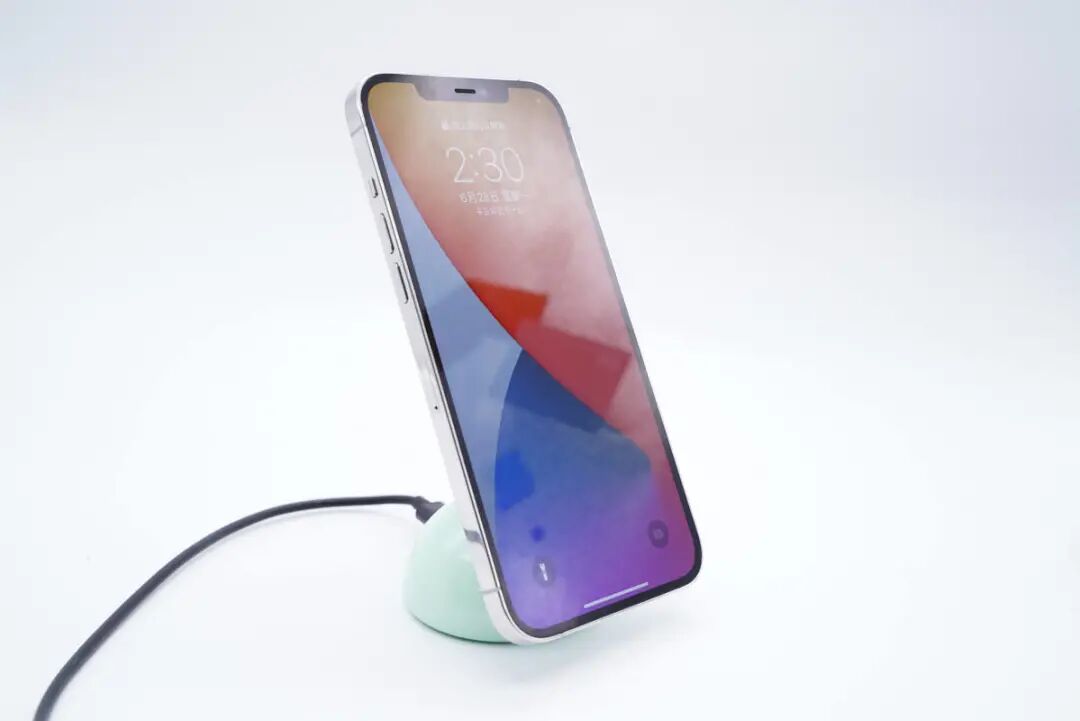

将最大的iPhone 12 Pro Max放到充电板上也能牢牢吸附在一起，并且成功为手机进行无线充电。

待机状态下，指示灯亮白光。

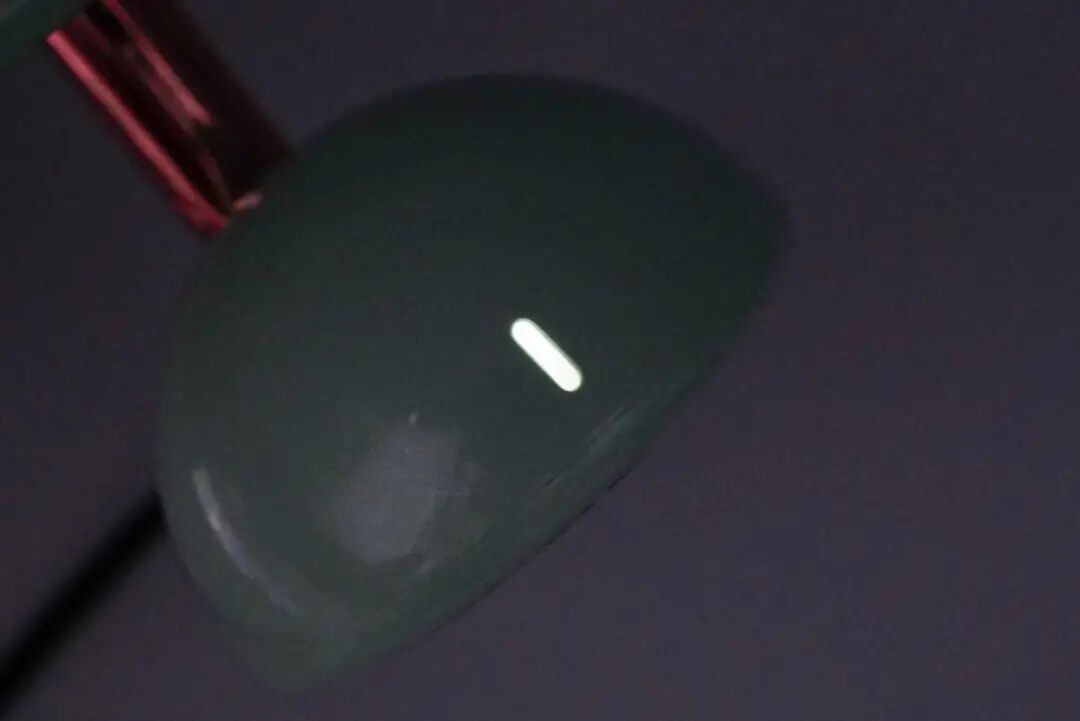

当给手机进行无线充电时，指示灯亮绿光。

二、电派G4磁吸无线充电座拆解

撕掉底部硅胶垫，底座外壳采用四颗螺丝封装固定。

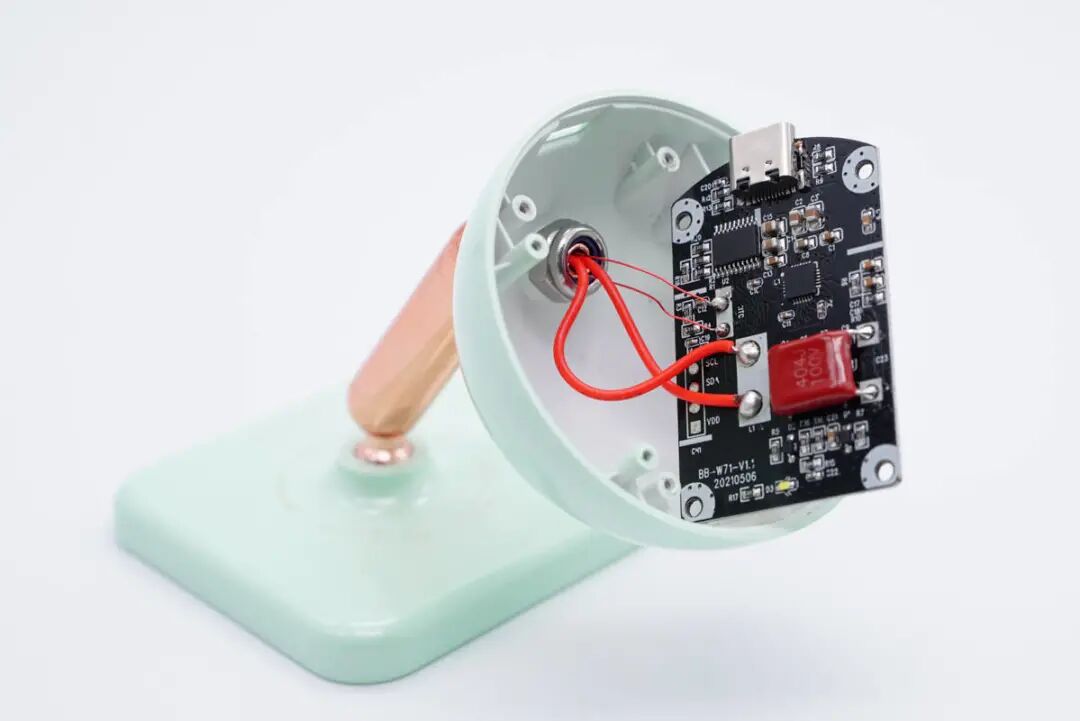

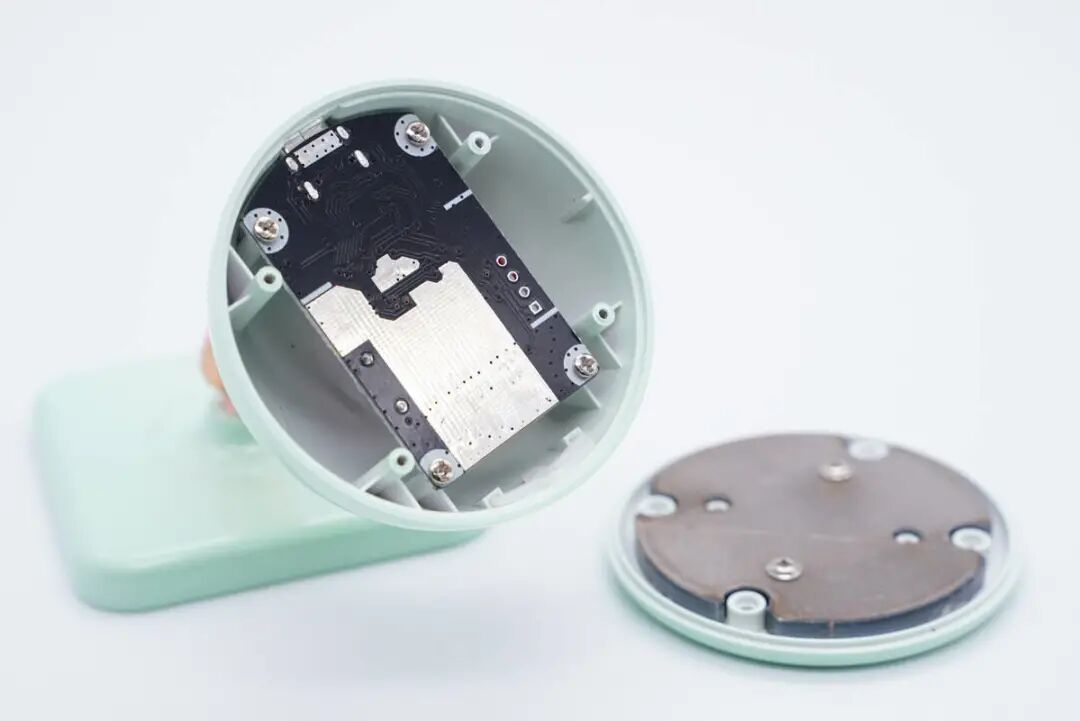

拆掉螺丝即可将机身壳打开，内部PCB板使用螺丝固定。

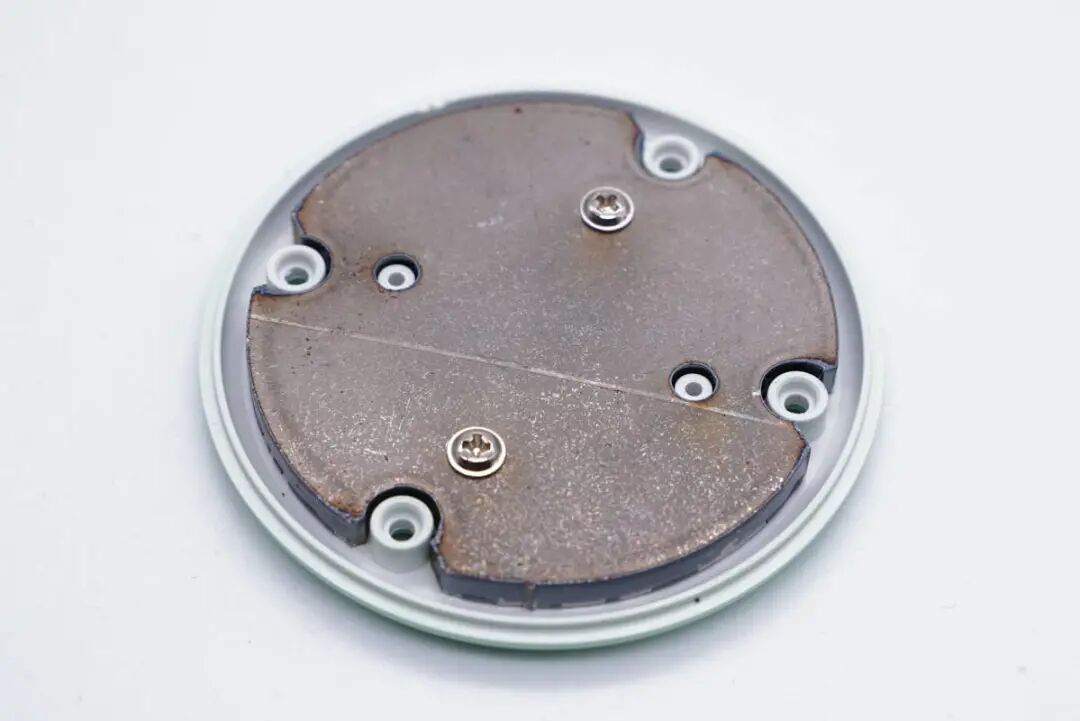

底部外壳上固定有一块配重铁，可以降低产品重心使用起来更稳定。

线圈和PCB板通过导线连接，另外一组细线是热敏电阻的。

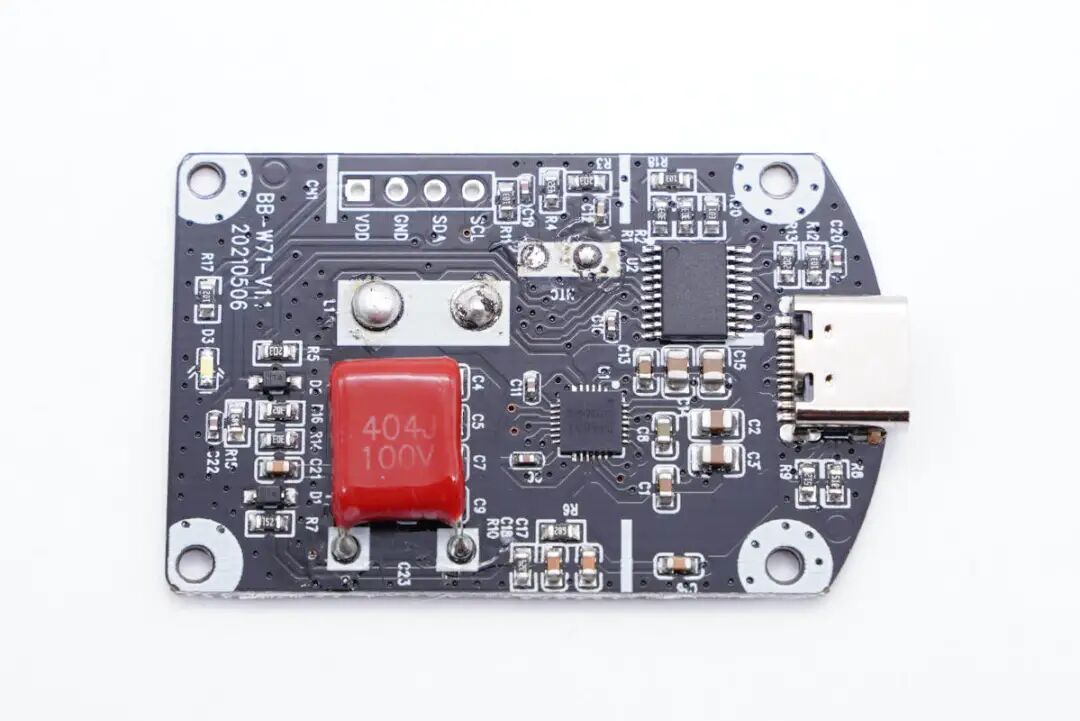

无线充电路板正面一览，设有无线充主控和全桥芯片、谐振电容、LED灯等。

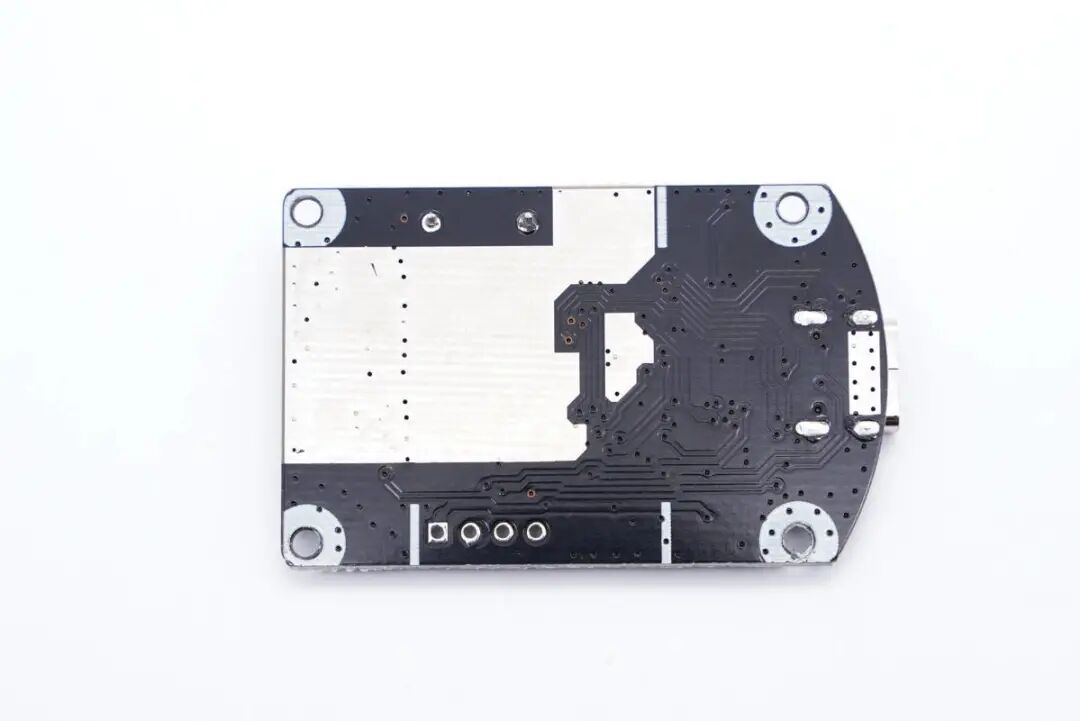

板子背面部分区域露铜加锡处理，增强散热。

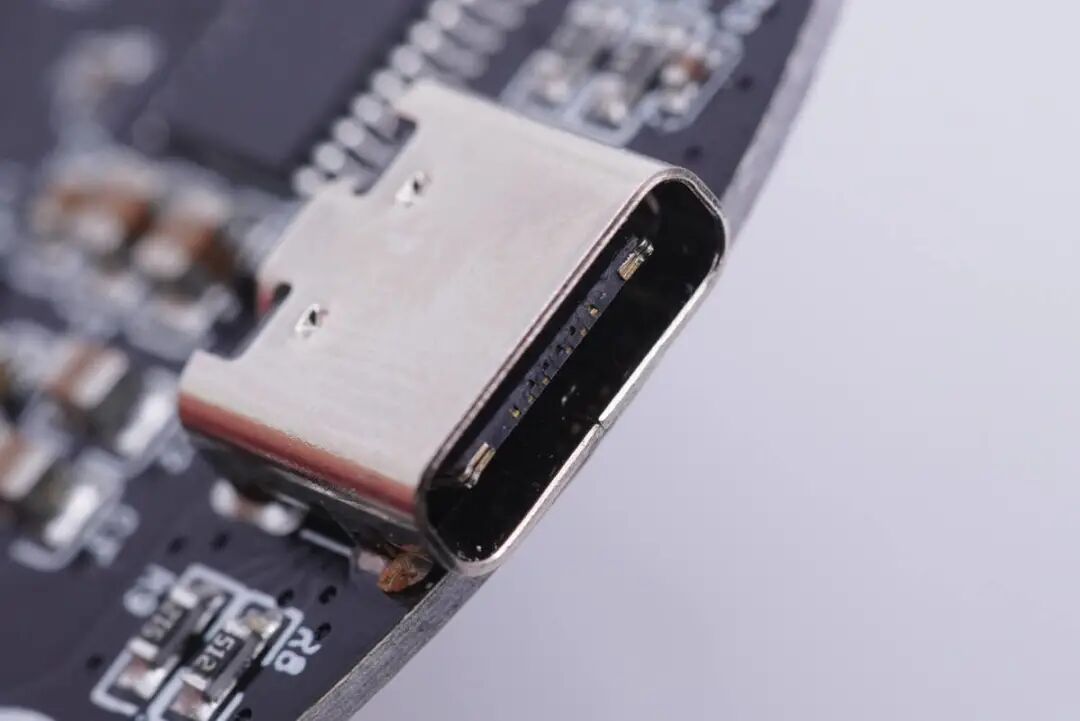

USB-C输入母座特写，黑色胶芯不露铜，过孔焊接。

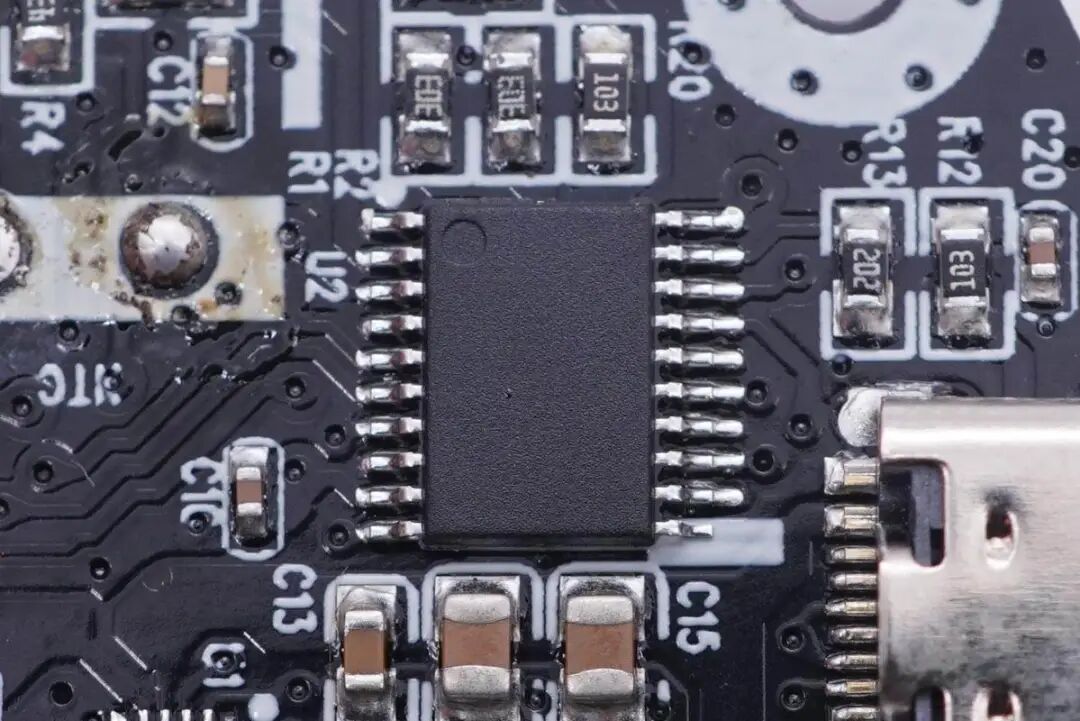

无线充主控芯片特写，信息不详。

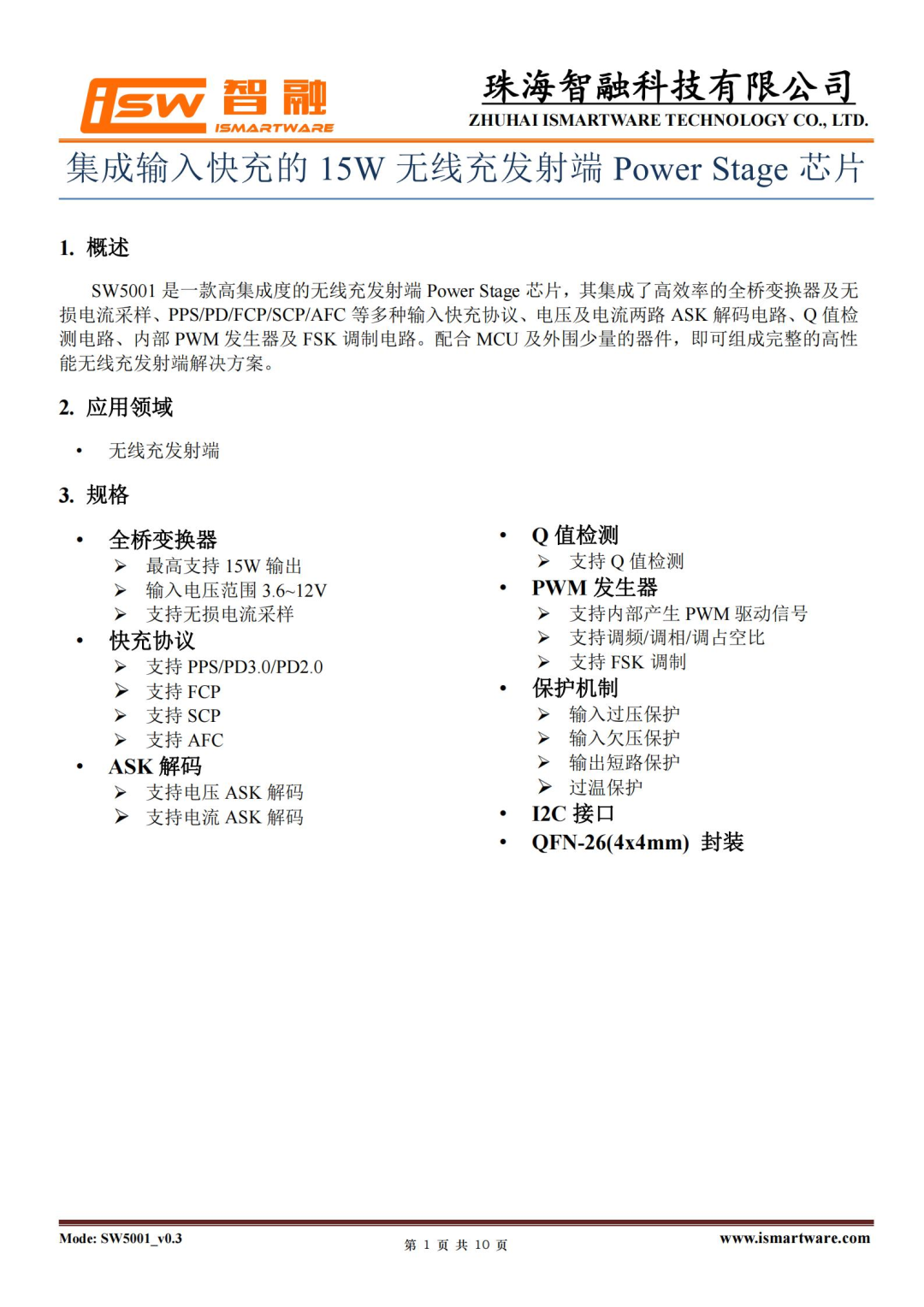

智融SW5001是一颗高度集成的无线充发射端集成功率级芯片。芯片内部集成了高效率的全桥变换器和无损电流采样，支持PPS/PD/FCP/SCP/AFC等多种快充协议。集成电压和电流ASK解码电路、Q值检测电路，内部PWM发生器和FSK调制电路，适用于无线充发射端应用，支持最高12V输入，耐压16V，支持15W输出功率。

智融SW5001内部集成了5V 50mA供电输出，可为无线充上主控单片机供电，省掉单片机的供电电路。SW5001内部集成输入过压、输入欠压、输出短路及过热保护。同时支持I2C接口，可通过I²C接口向单片机输出状态信息。输入电压可根据分压电阻设定为5V/9V/12V，满足不同功率需求。

充电头网通过拆解发现，智融的快充芯片还可用于快充充电器、移动电源、车充等领域，并被绿联100W四口氮化镓快充、努比亚120W 2C1A三口氮化镓快充、征拓65W 2C1A氮化镓充电器Pro版、品胜65W 2C1A氮化镓快充充电器、米物甄妙65W 2C1A氮化镓充电器、华硕65Ｗ 2C1A氮化镓充电器、联想90W闪充双口氮化镓充电器等数十款产品采用。

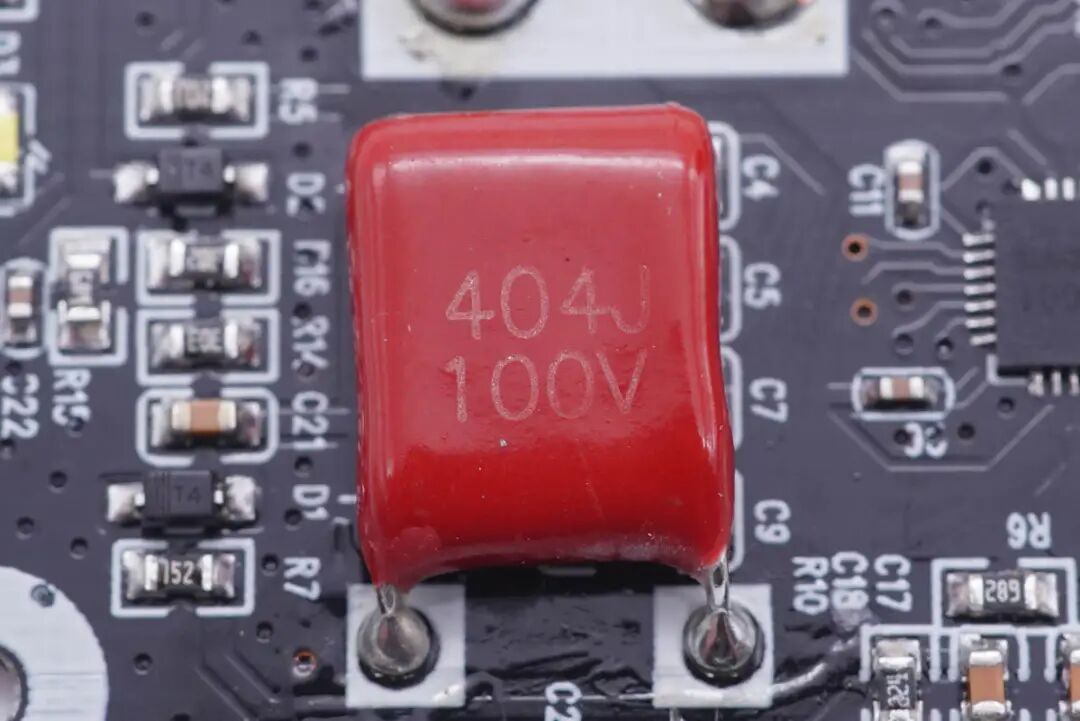

谐振电容特写，404J 100V。

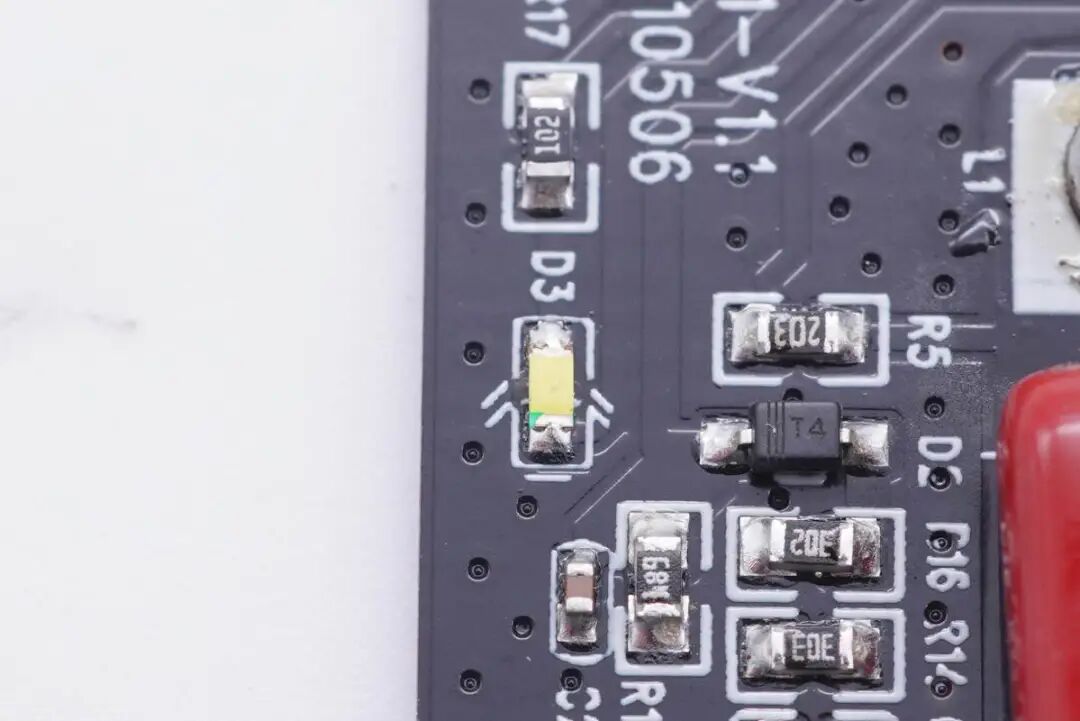

LED指示灯特写。

将无线充电板的胶垫撕掉，外壳也是采用螺丝封装。

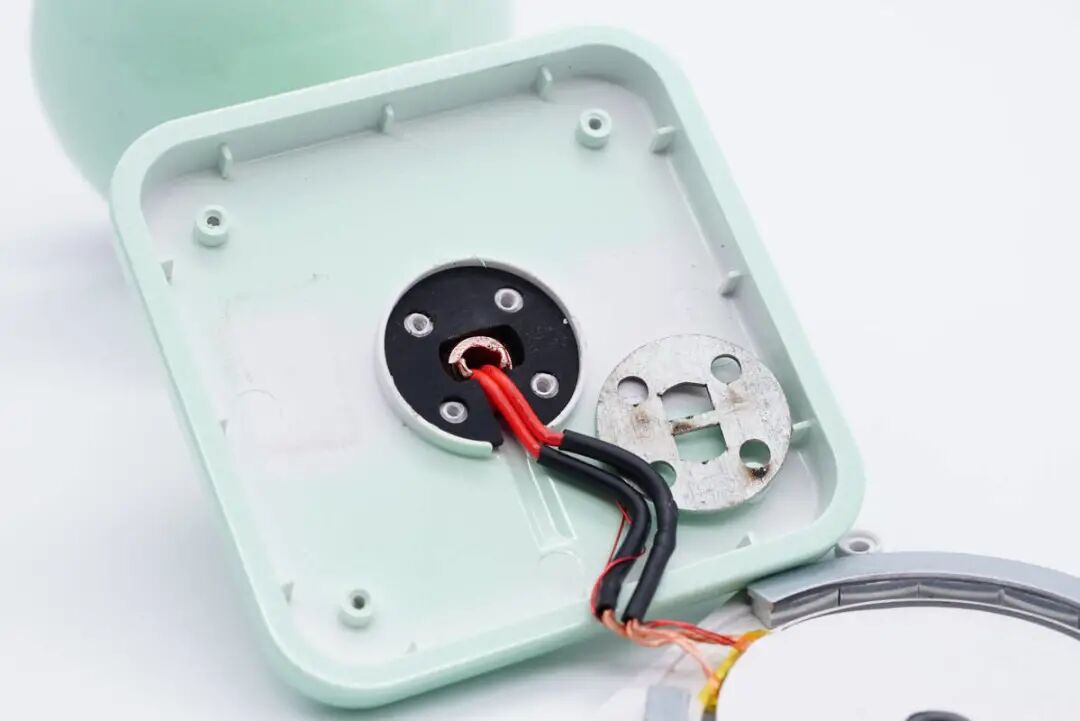

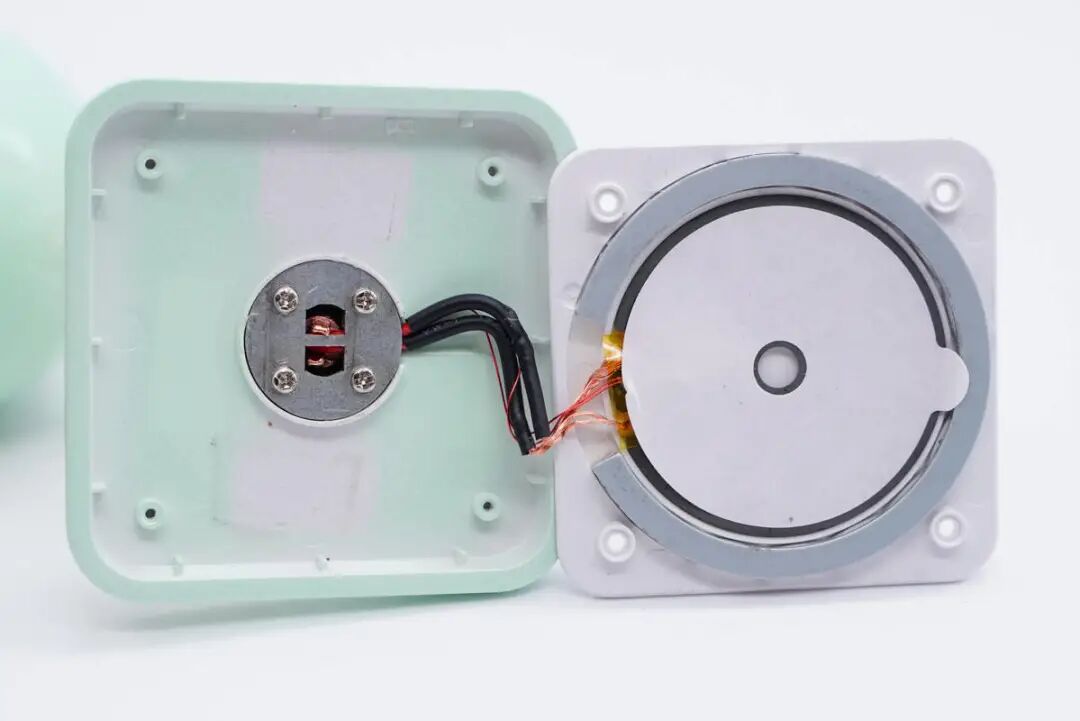

拆掉螺丝将充电板打开，无线充线圈固定在白色塑料板上，另一部分外壳中心固定有金属片，对充电板可旋转幅度进行限制。

金属片下面还有保护胶垫，连接导线套有绝缘胶套。

隔磁片背面贴有贴纸，线圈外围是磁环。

塑料板设计有对应磁环和线圈的凹槽，同时凹槽内贴有双面胶帮助固定。

磁环特写，由16组共30颗小磁铁组成。

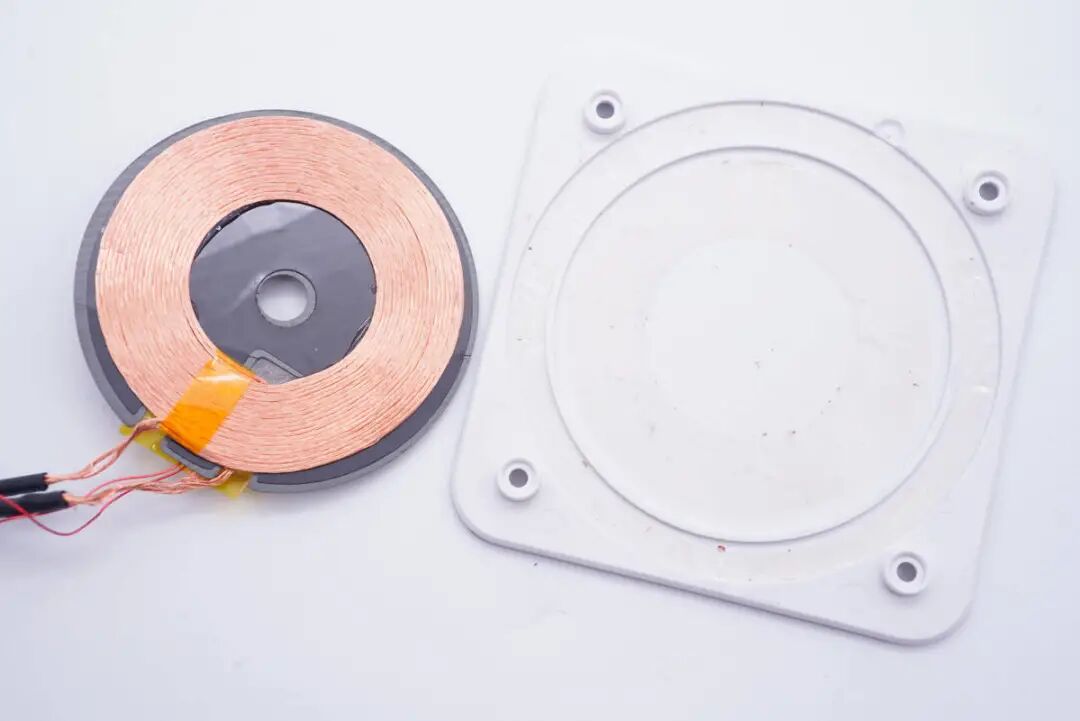

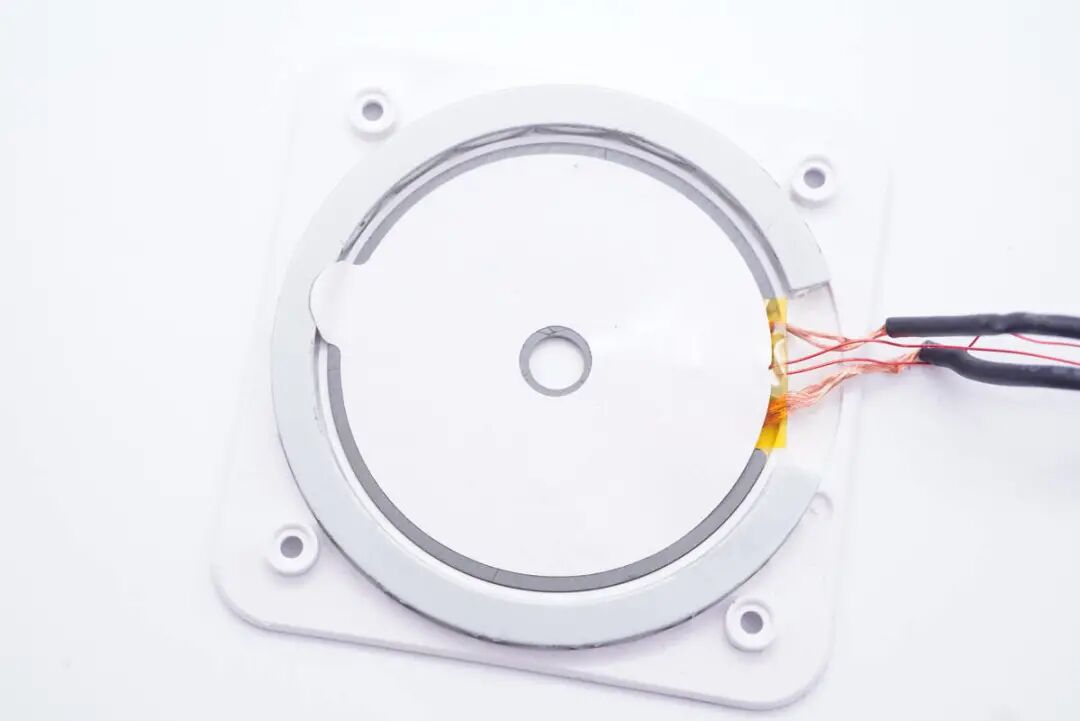

无线充电线圈采用利兹线绕制，并打胶和隔磁片固定在一起。

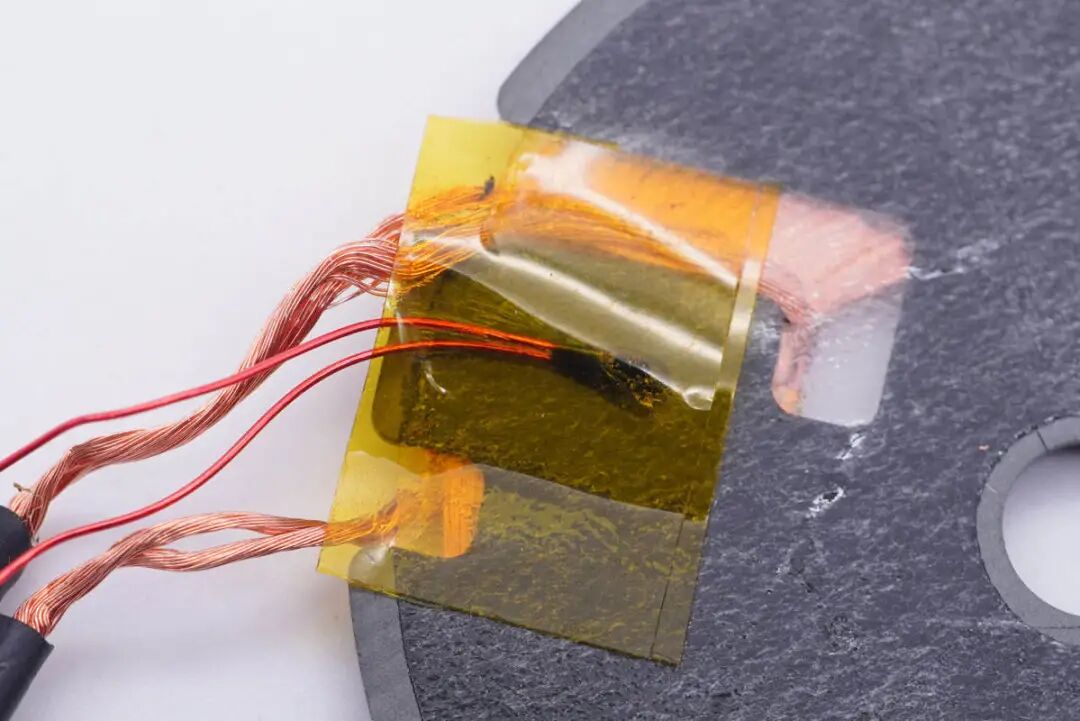

背面有热敏电阻进行温度监控，并贴胶带固定。

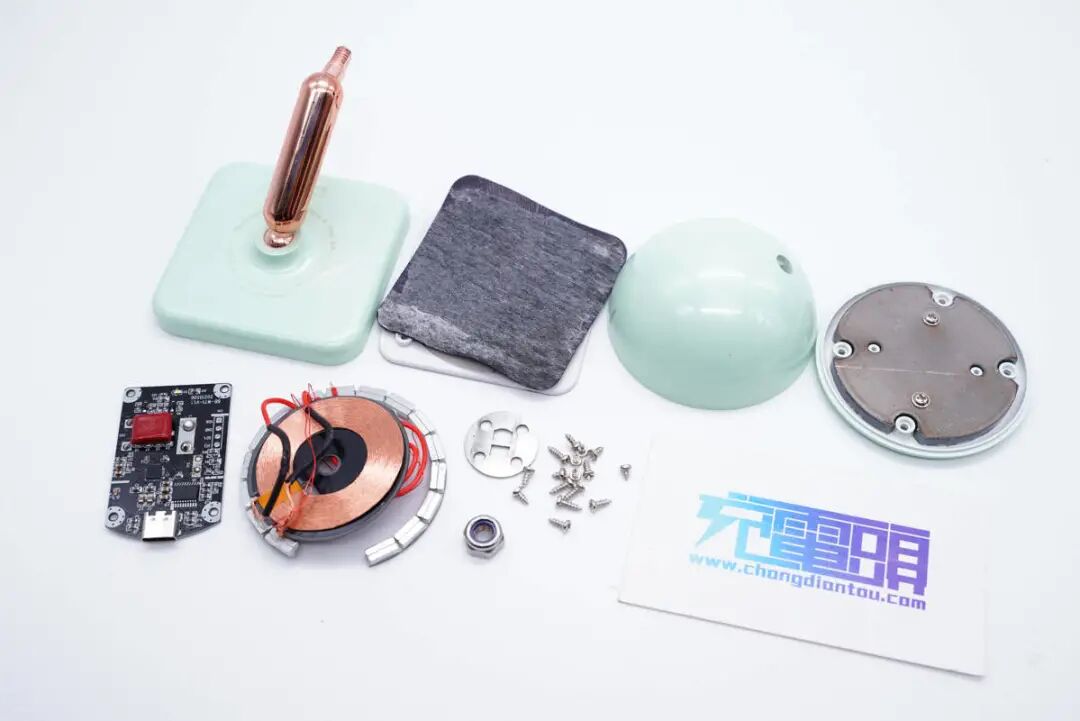

全部拆解完毕，来张全家福。

充电头网拆解总结

电派G4磁吸无线充电座外观有点小清新，和一般的无线充电座相比显得十分别致。产品机身光滑圆润，底座底部贴有粘性胶垫平时使用很稳定，而连接转轴支持充电板多角度调整，日常使用起来也会十分方便。无线充采用Type-C接口取电，可广泛适配各种PD快充充电器，另外支持最大15W无线充，也支持iPhone 12全系列手机无线充电需求。

充电头网拆解了解到，产品机身壳以及内部小板等均使用螺丝固定，拆解起来十分简单。另外底座内置有配重铁，进一步保证产品使用稳定性。无线充电路板非常的小，这正是得益于智融SW5001的使用，该芯片集成度非常高，支持多档位电压输入，具有多重保护功能，性能强悍。基于该方案设计的无线充小板可以做到只有一元硬币大小，对于无线充产品小型化十分有帮助。
