支持5-20V全电压档位，古石30W氮化镓充电器评测
深圳市古石科技有限公司是充电器、数据线、电源适配器等产品专业生产加工的公司，拥有完整、科学的质量管理体系。多年来不断持续创新，以适应全球电子行业的发展，为广大新老客户提供了众多质优价廉的适配器产品。
此前充电头网已经对古石推出的20W、30W充电器进行了相关的拆解，而最近充电头网又收到了来自古石科技的新产品，古石迷你30W氮化镓快充头。
一、古石30W迷你氮化镓充电器介绍
1、产品开箱

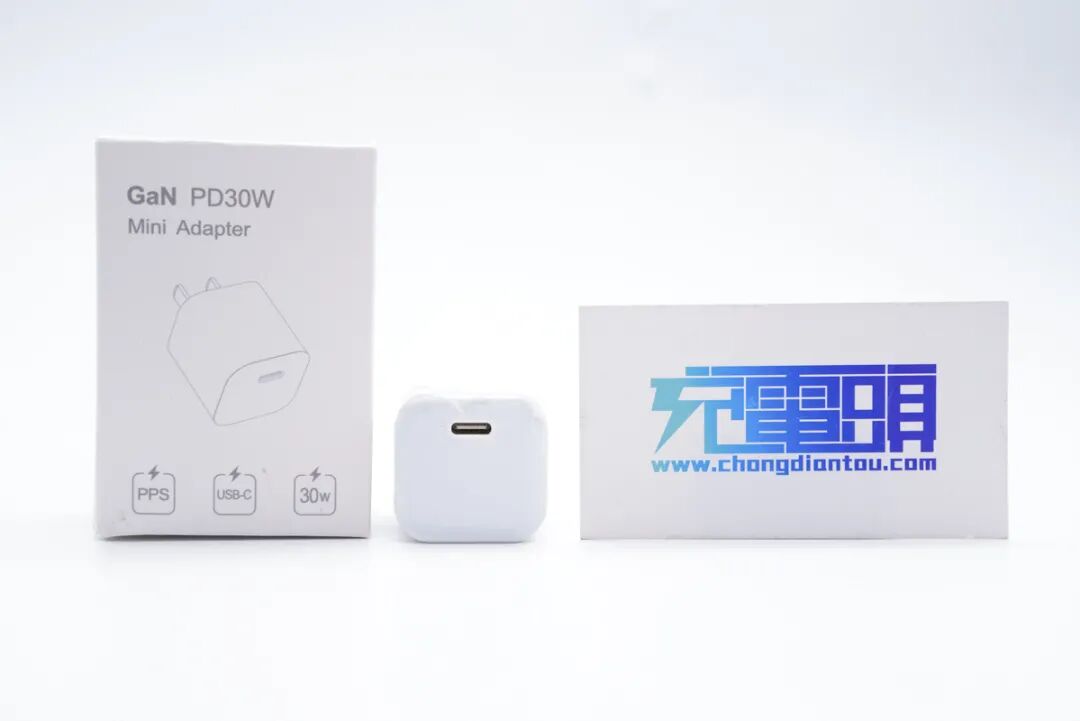

古石30W迷你氮化镓充电器的包装盒正面可以看出充电器的轮廓，下面是这款产品的特点，支持PD和PPS快充，支持30W快充功率。
直接拆开包装盒，内部仅有充电器本体，非常简单。
2、产品介绍
古石迷你30W氮化镓充电器整个机身外壳为白色，机身较为圆润。

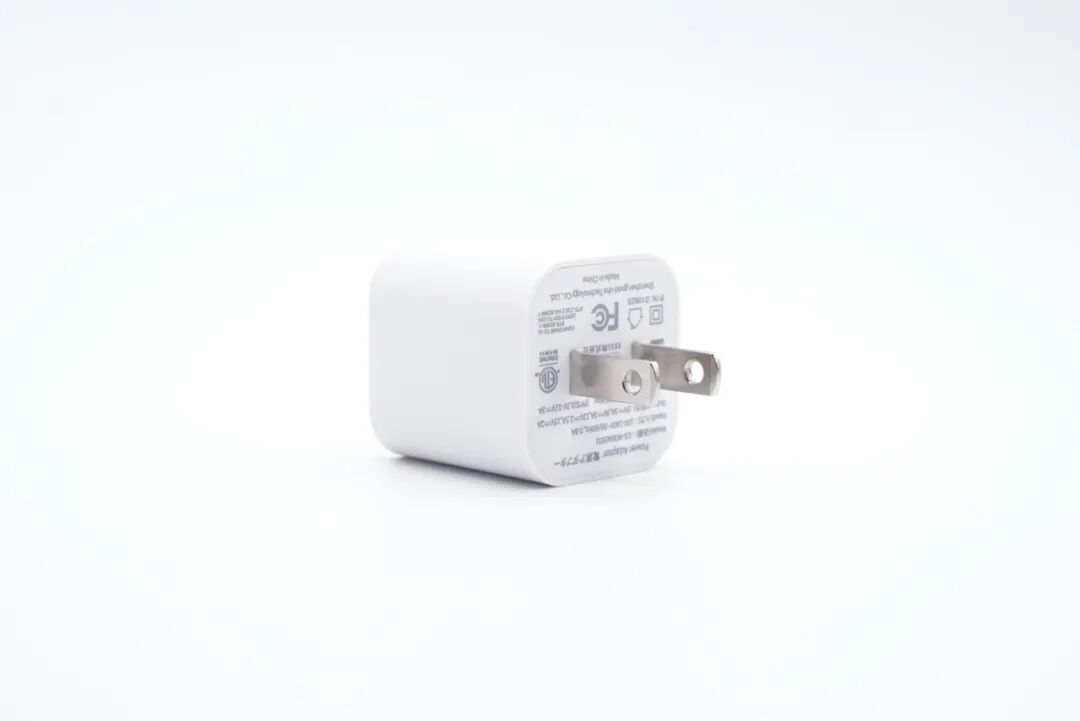

古石迷你30W氮化镓充电器插脚固定，规格为美规，通用国标插孔。

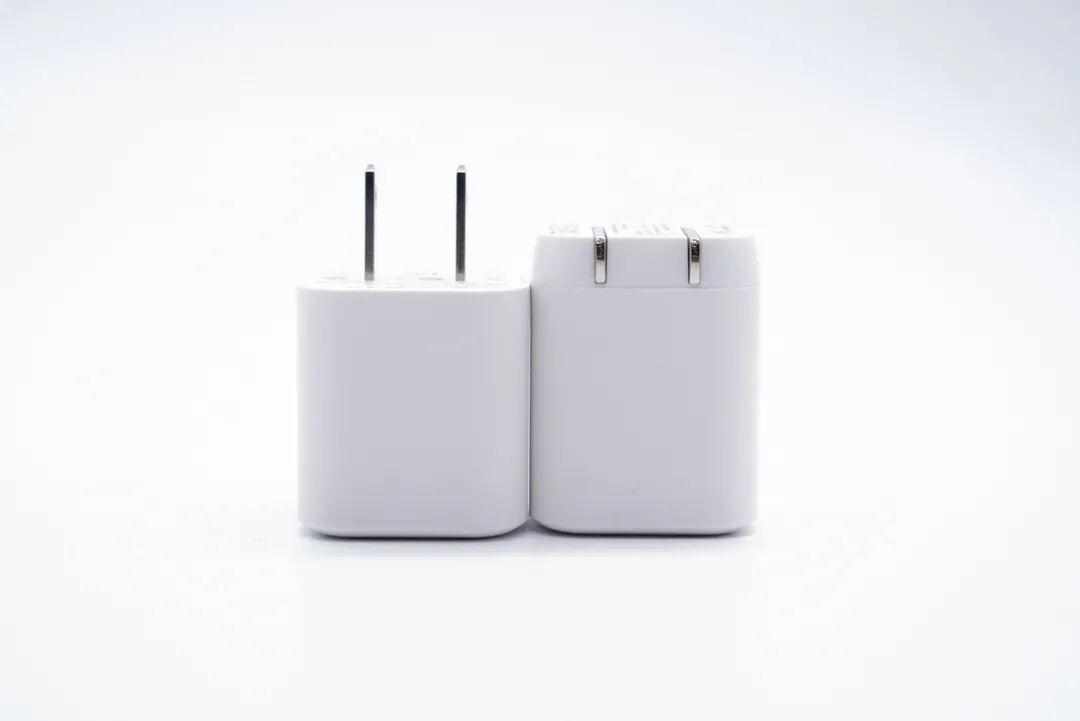

除了固定插脚外古石还同步推出了折叠插脚版本，不过充电器的体积稍大了一些，多出来的部分刚好容纳插脚。

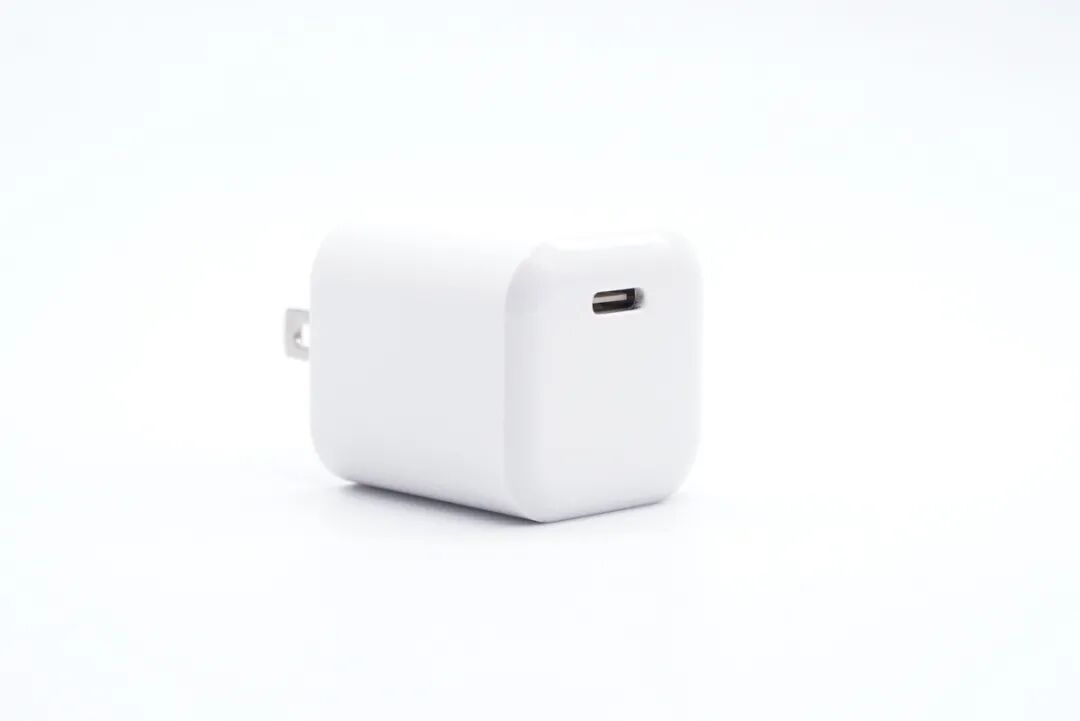

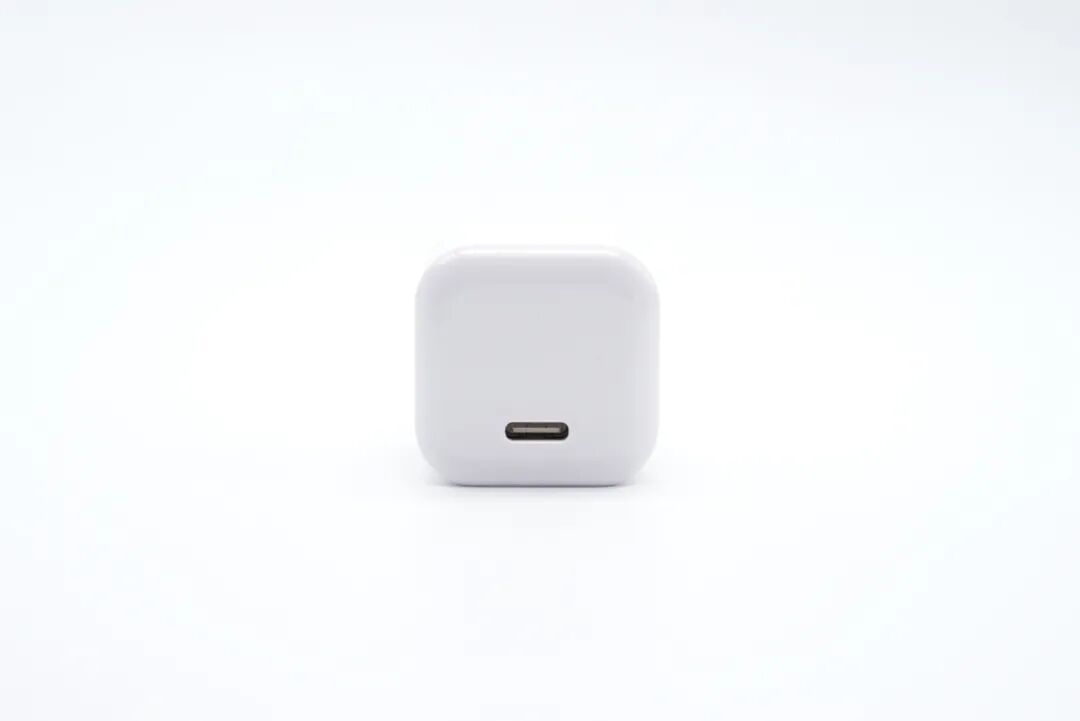

充电器采用单USB-C物理输出接口设计。

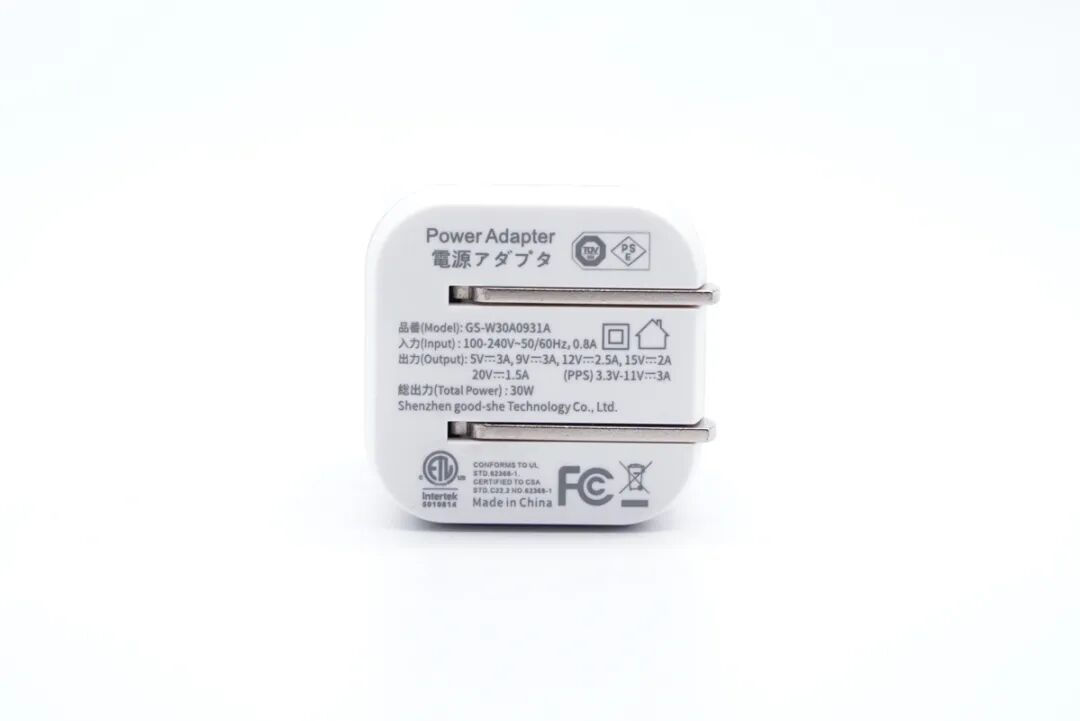

充电器的型号为GS-W30A0931A，支持100-240V 50/60Hz 0.8A的宽电压输入，支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A五个固定电压档位输出，支持3.3-11V 3A一组PPS档位输出，输出功率为30W。
3、体积重量
使用卡尺实测充电器的宽度约为32.28mm。

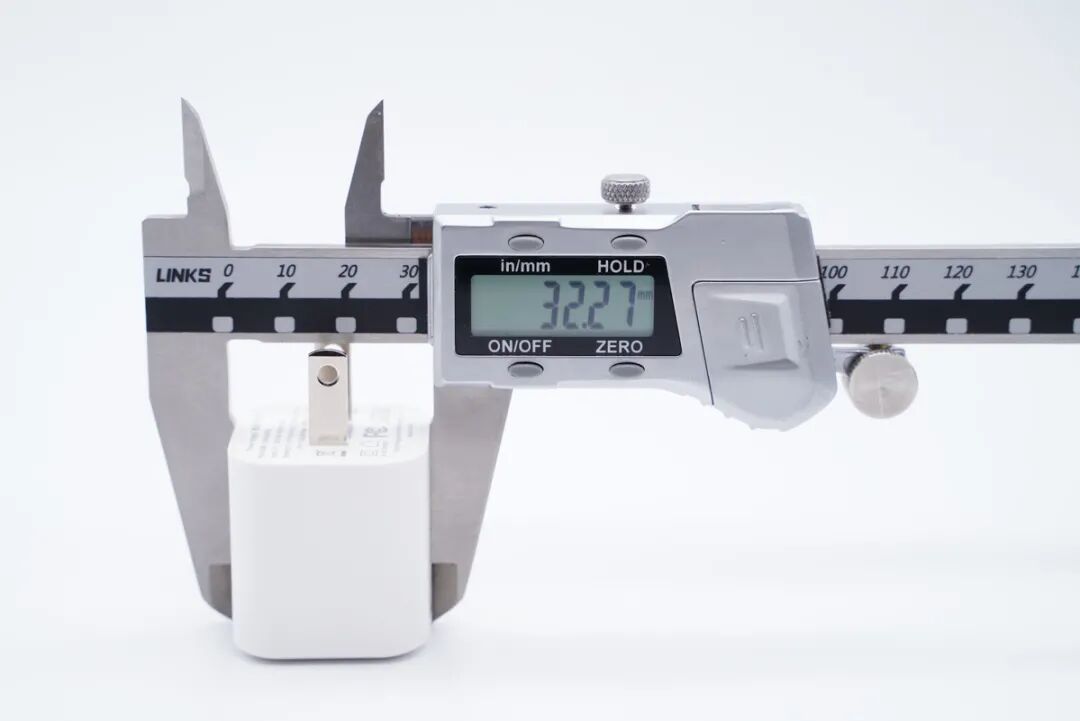

厚度约为32.27mm。

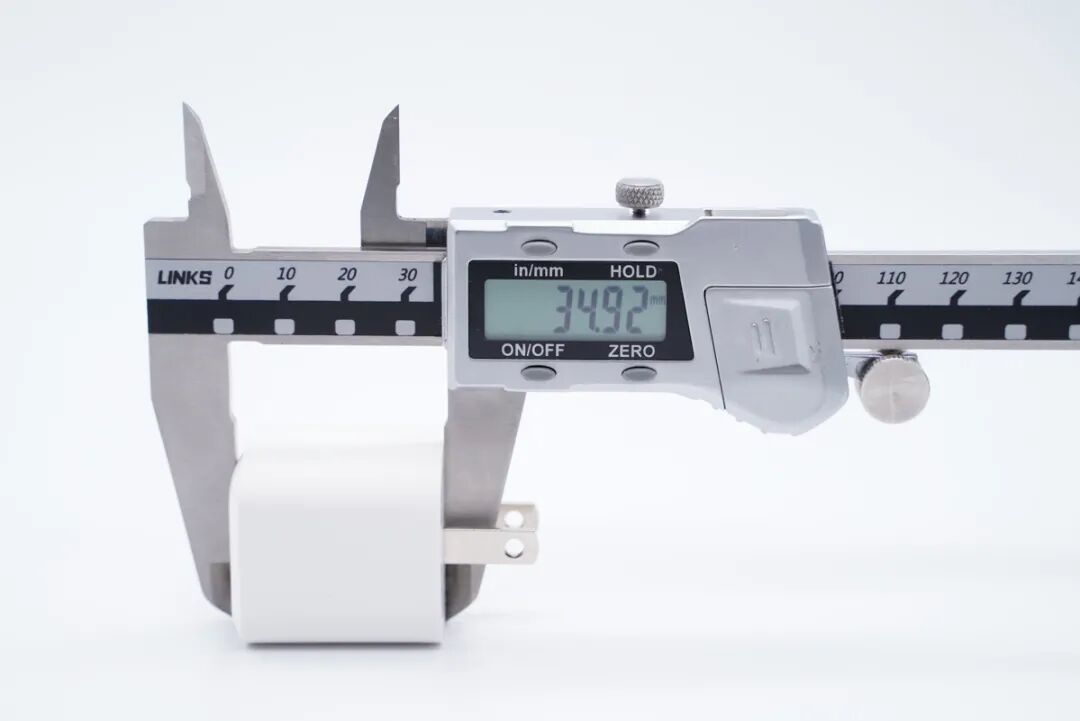

高度约为34.92mm（不含插脚）。
由此可以得出充电器的三围参数为32.28x32.27x34.92mm，充电器的体积约为36.37cm³，以最高输出30W计算，功率密度约为0.82W/cm³。

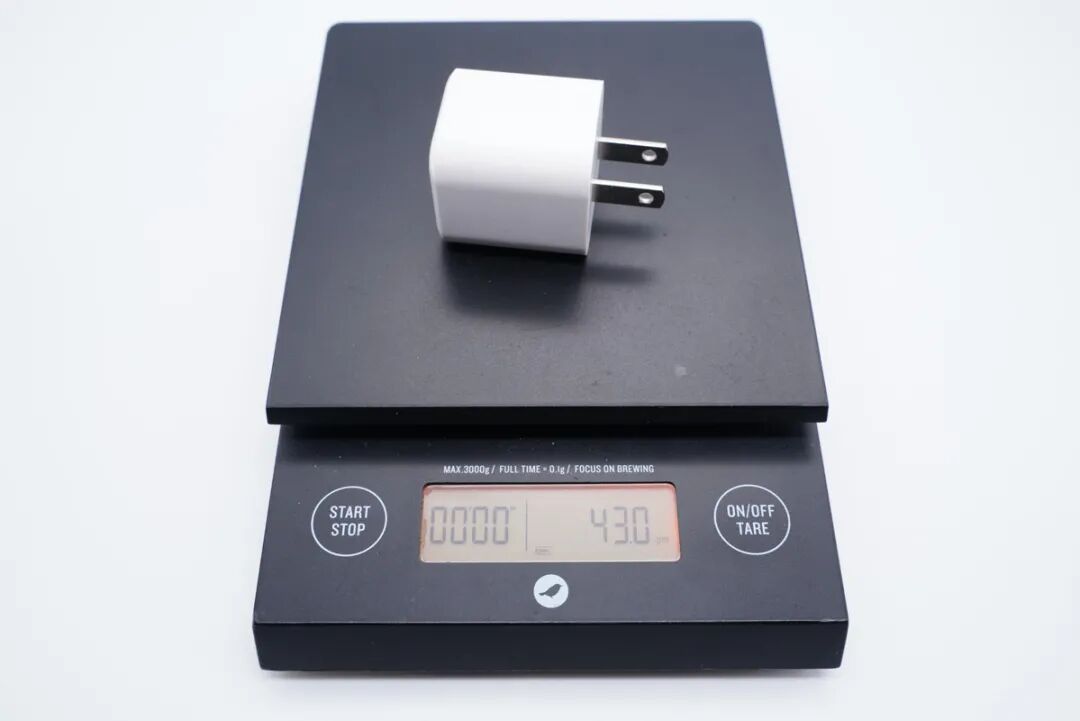

重量约为43g。

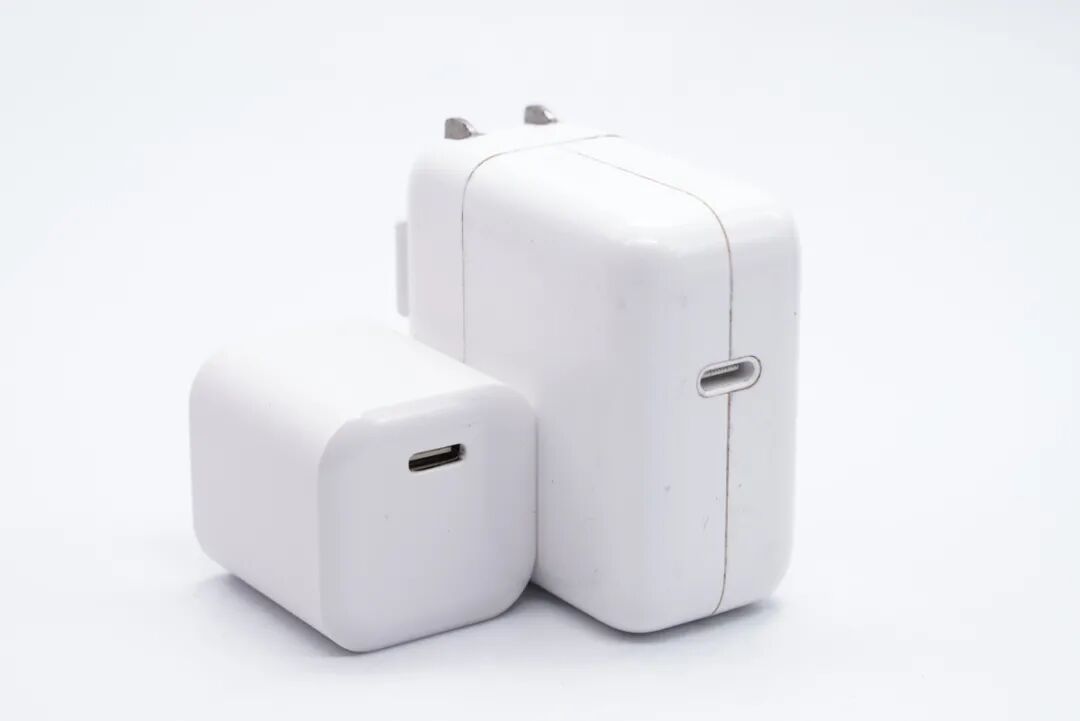

和苹果30W PD充电器放在一起对比，差距十分明显。
二、协议检测

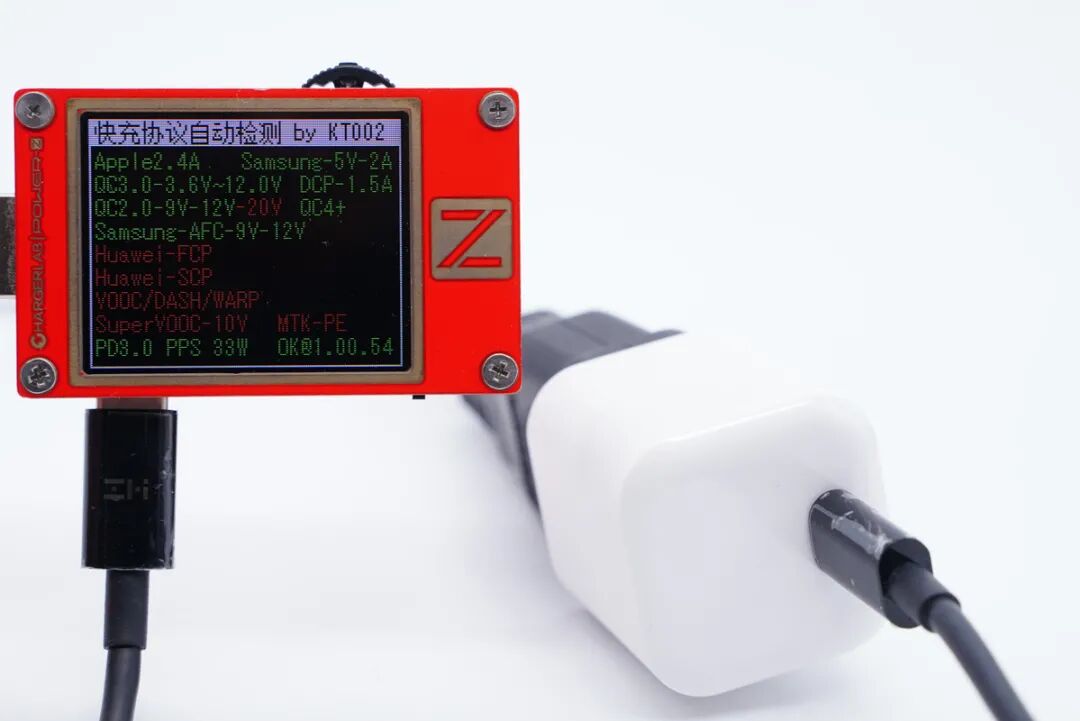

使用ChargerLAB的POWER-Z KT002读取充电器的快充协议，支持PD、PPS、Apple2.4A、QC2.0、QC3.0、QC4+、AFC快充协议。
读取充电器的PDO报文，当充电器触发PD快充输出时会提供5V3A、9V3A、12V2.5A、15V2A、20V1.5A五个固定PD输出档位，以及3.3-11V3A和3.3-16V2A两组PPS档位。
三、充电兼容性测试
1、为设备充电

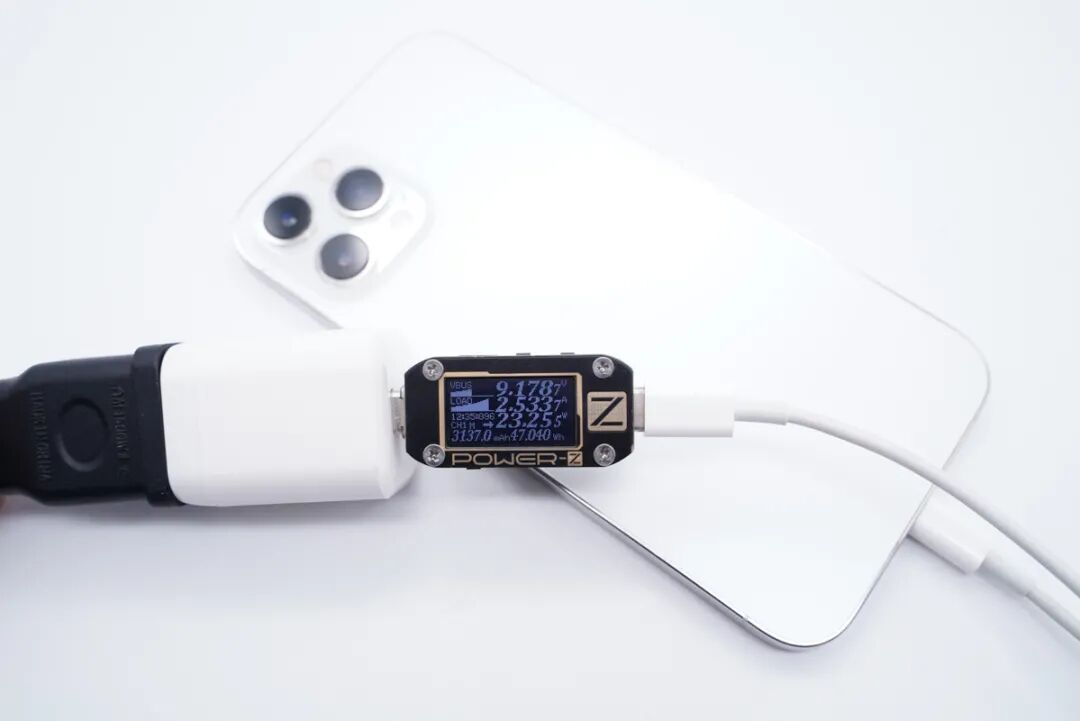

古石30W迷你氮化镓充电器支持30W快充输出，为iPhone 12 Pro Max充电可以提供23W+的快充功率，可以满足iPhone 12 Pro Max的功率需求。

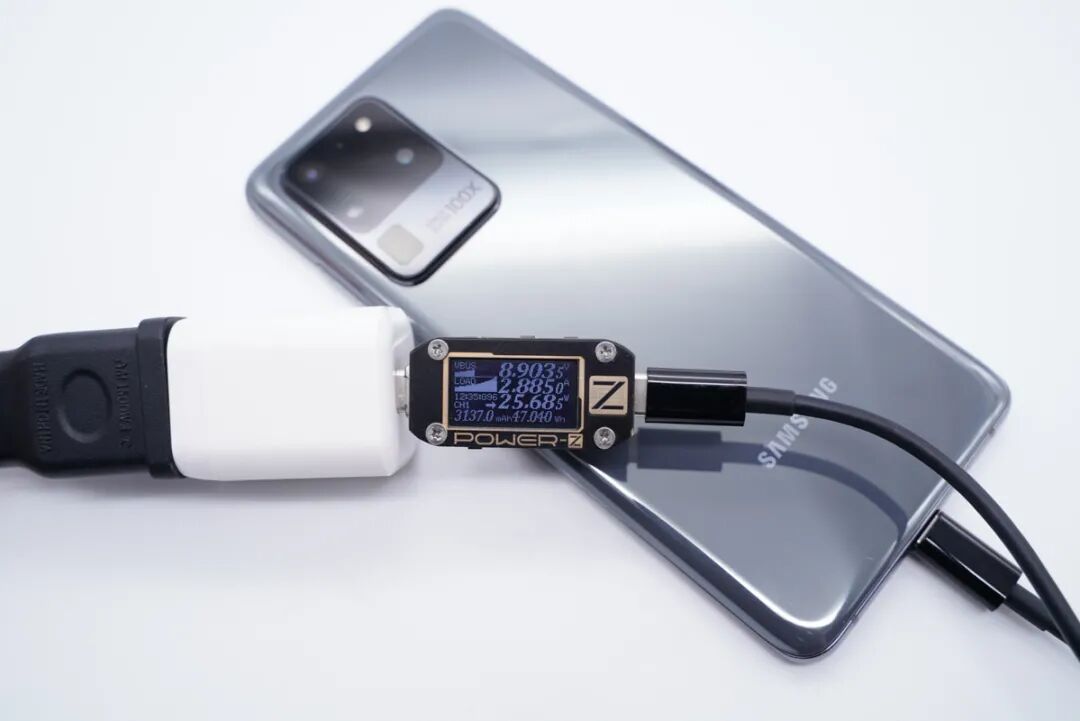

得益于PPS快充的加持，充电器为三星S20 Ultra充电可以提供25W+的快充功率。
为小米11可以提供近24W的快充功率，表现不错。
为MacBook Air M1充电功率为20.17V 1.42A 28.79W。
测试数据汇总，充电器支持5-20V的全电压档位，可以为笔记本和iPad提供高压快充，为手机提供大功率充电，整体表现不错。

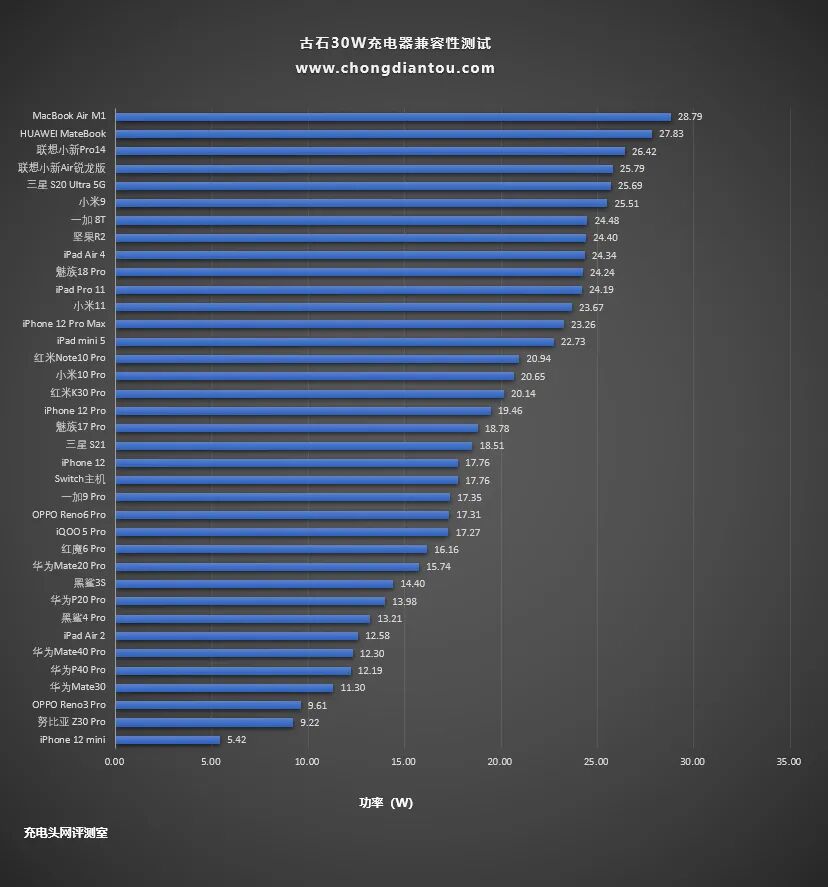

柱状图这里，整体的走向较为平缓，MacBook Air M1的功率最高，达到了28.79W，已经达到了充电器的最大输出功率。
2、充电全程
因为充电器支持30W的输出功率，已经可以为iPad提供快充服务了。所以此次加入了为iPad Pro充电全程的测试数据，下面是实测结果。
使用充电器为iPad Pro 2018 11寸充电，约22分钟前功率处于26W左右，随后功率和电流开始呈阶梯式的下降状态，全程耗时约2小时15分，最高功率为15V 1.93A 29.05W。

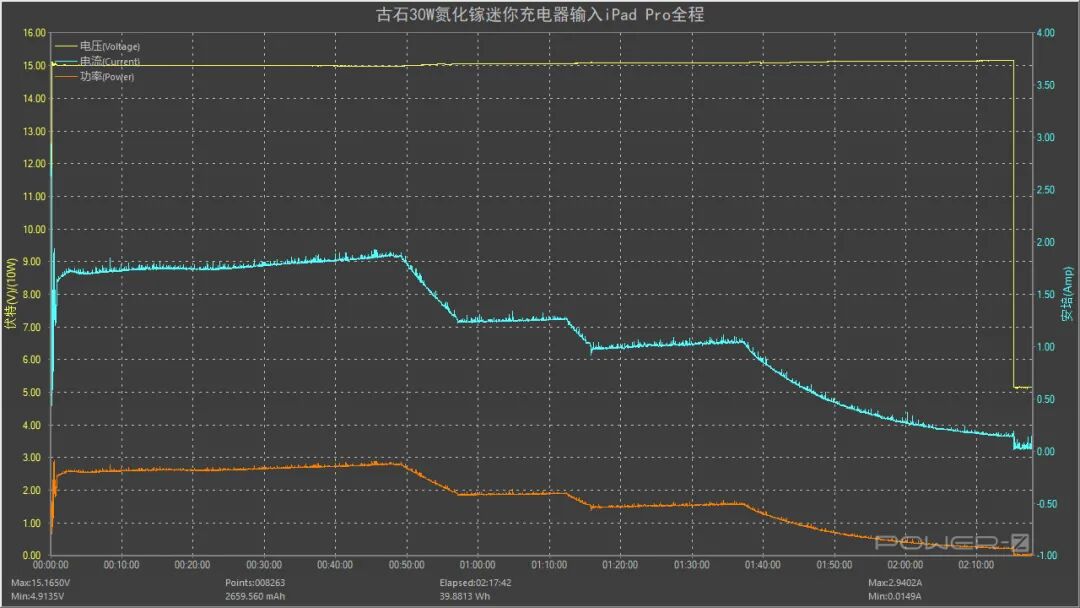

将充电全程绘制成曲线图，充电器半小时可以为iPad Pro充入33%的电量，1小时充电64%，完全充满需要2小时15分钟。
四、其他性能测试
1、温度
测试环境：25℃恒温箱内
测试条件：以20V1.5A 30W的功率持续满载输出1小时后采集温度

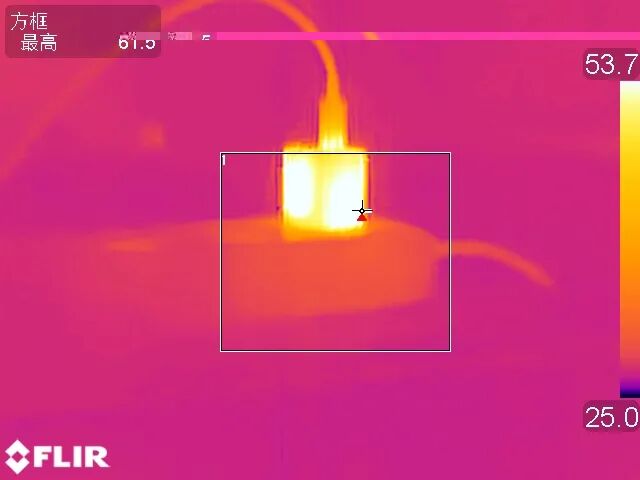

让充电器以20V1.5A 30W的功率持续满载输出1小时后采集到充电器表面的最高温度为61.5℃。
翻转至另一侧，充电器表面的最高温度为72.5℃。
2、1小时满载稳定性

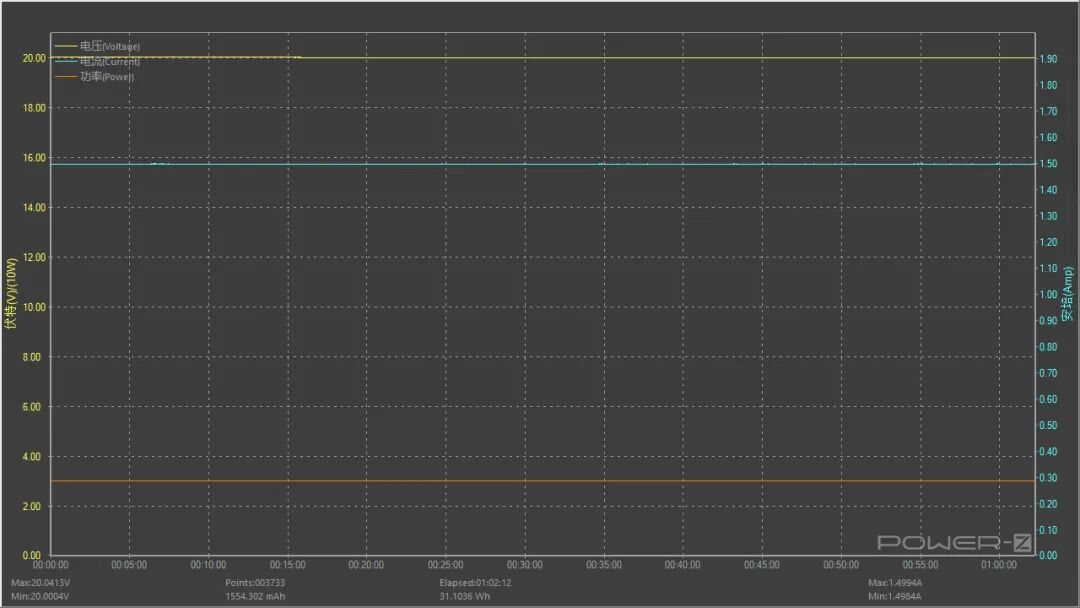

按照额定功率20V 1.5A 30W满载对充电器进行稳定性测试，测试时间为一小时，测试过程中电压值呈水平直线，无明显波动情况，长时间满载比较稳定。
3、待机功耗
经过功率计测试，古石30W氮化镓充电器在220V 50Hz的空载功耗为0.044W，换算下来一年损耗的电能约为0.38KW·h，若市价电为0.6元/KW·h，则充电器一年的空载功耗约为0.22元左右。
110V 60Hz时的空载功耗为0.037W，换算下来，一年损耗的电能约为0.32KW·h，若市价为0.6元/KW·h，则充电器一年的空载功耗约为0.19元左右。
4、转换效率
加入转换效率的测试模块是想让读者了解到充电器的输入功率和输出功率差了多少，充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。
我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率，但充电器从插座上汲取的功率往往要更大一些，下面是古石30W氮化镓充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试，测试结果如下：

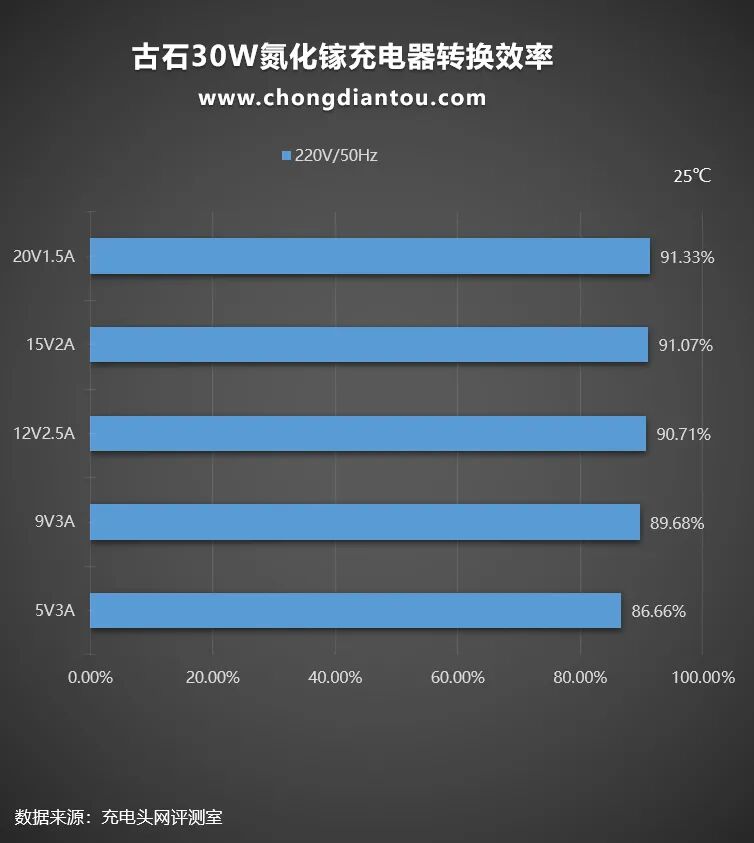

220V 50Hz下，将古石30W氮化镓充电器在各个电压档位的输出功率拉满进行测试：五个档位测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率从86.66%到91.33%不等。

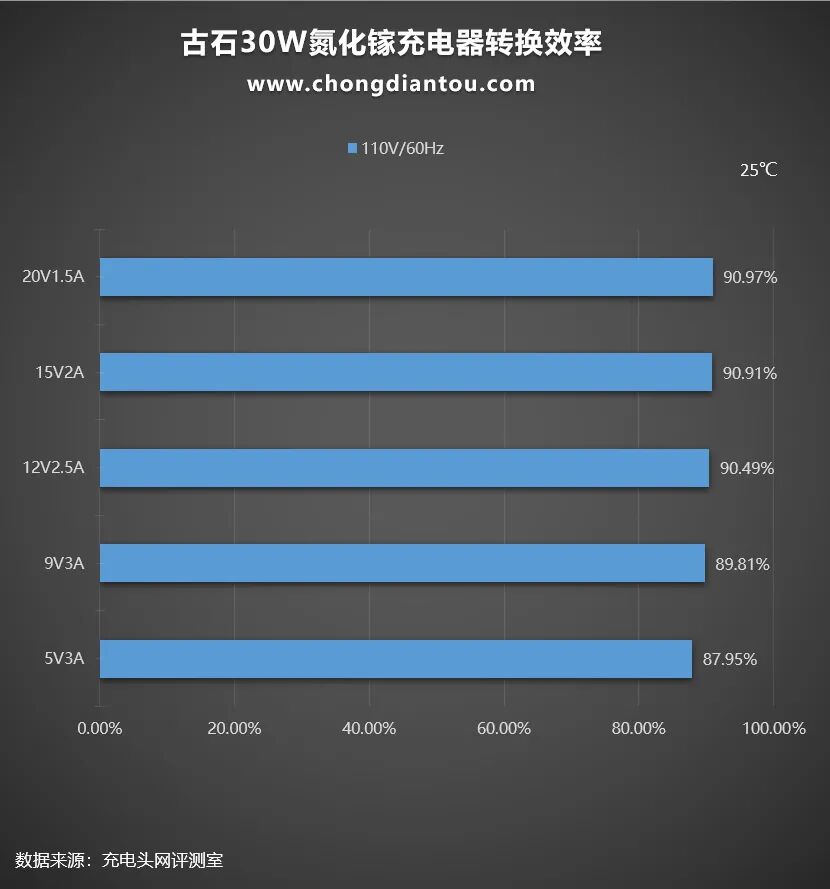

110V 60Hz下，充电器的转换效率从87.95%到90.97%不等。
5、纹波测试
空载情况下：五个档位输出时纹波峰峰值从16mVp-p到72mVp-p不等。
重载情况下：七个档位输出时纹波峰峰值从68mVp-p到116mVp-p不等。
充电器在110V 60Hz交流输入的情况下进行了空载与重载的纹波测试，测试结果如下：

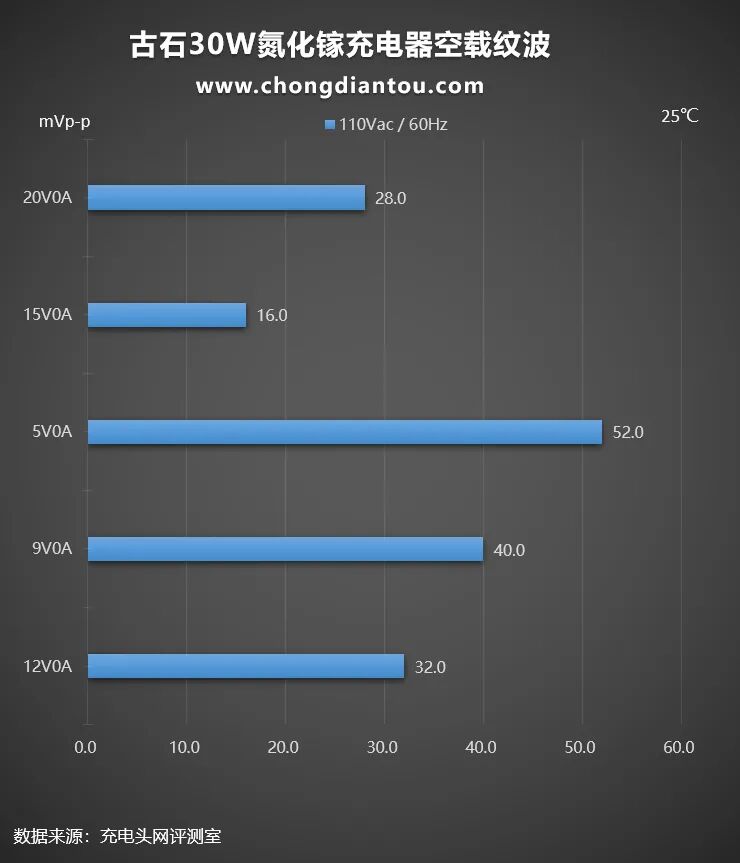

空载情况下：五个档位输出时纹波峰峰值从16mVp-p到52mVp-p不等。
重载情况下：七个档位输出时纹波峰峰值从23.6mVp-p到90.4mVp-p不等。
纹波测试小结
国家标准中充电器纹波要求是不高于200mVp-p，古石30W氮化镓充电器在110V 60Hz、220V 50Hz输入电压下，所有输出功率纹波峰峰值均低于200mVp-p这个标准，表现不错。
充电头网总结
古石30W氮化镓充电器整体呈现白色的外观，单USB-C输出接口，带有固定插脚和可折叠插脚两个版本，固定插脚的体积更小一些。
性能上古石30W氮化镓充电器支持5-20V全电压档位，可以为笔记本充电，而其支持PPS快充也使得为三星小米等手机可以提供大功率的快充，表现不错。
30W的功率可以为iPhone 12系列机型提供满载的充电功率完全没有问题，同时也可以满足iPad的功率需求。其支持20V高压输出，也可以为笔记本进行充电，毕竟苹果最新推出的MacBook Air M1标配的就是一款30W功率的充电头，并且体积要比古石30W氮化镓充电器大了数倍。
轻巧便携，30W大功率快充，还是折叠插脚，出行携带为iPhone、iPad或者笔记本充电十分方便。
