拆解报告：HELPERS LAB 33W快充充电器
----- 充电头网拆解报告 第1743篇 -----
最近充电头网拿到了HELPERS LAB一款33W快充充电器，整体三维做到了40*33*33mm，虽然功率密度算起来不是很高，但好在配备可折叠插脚，更适合携带外出使用。此外充电器支持QC、PD和PPS快充协议，兼容性不错，满足大多数品牌手机、平板快充需求。下面充电头网就对这款充电器进行详细拆解，看看用料做工如何。
一、HELPERS LAB 33W快充外观
这款33W充电器采用PC材质黑色外壳，上下端磨砂，腰身高光亮面，其中一面印有HELPERS LAB品牌。

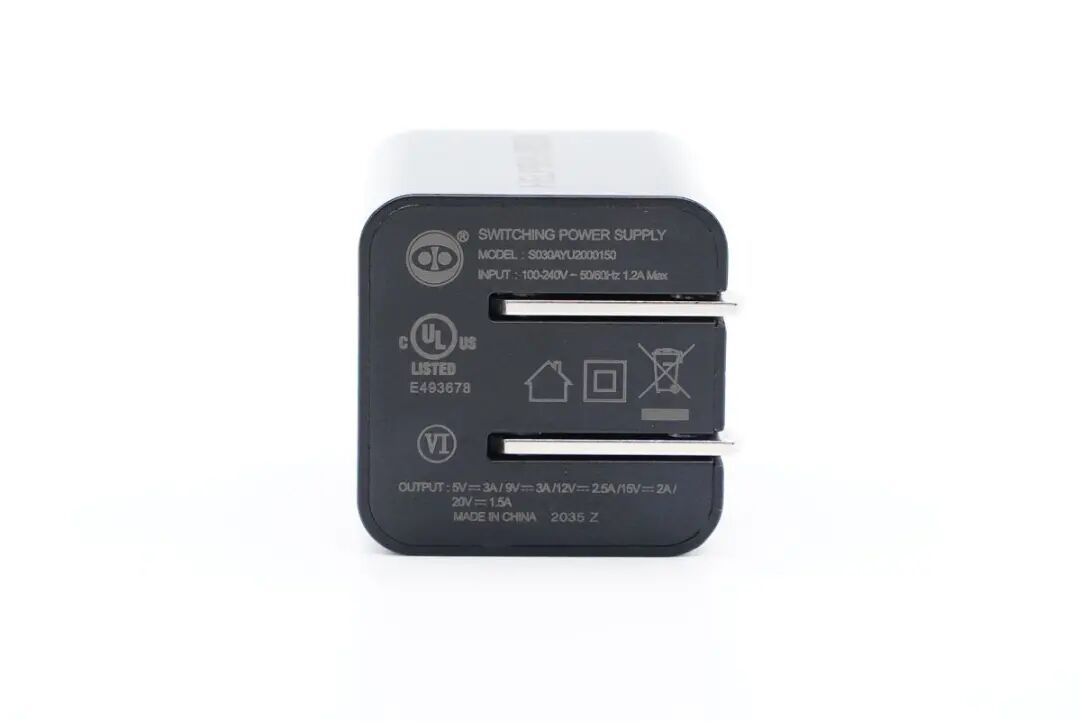

输入端外壳上印有充电器参数
型号：S030AYU200150
输入：100-240V~50/60HZ 1.2A
输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A
产品已经通过了UL认证和VI级能效认证。

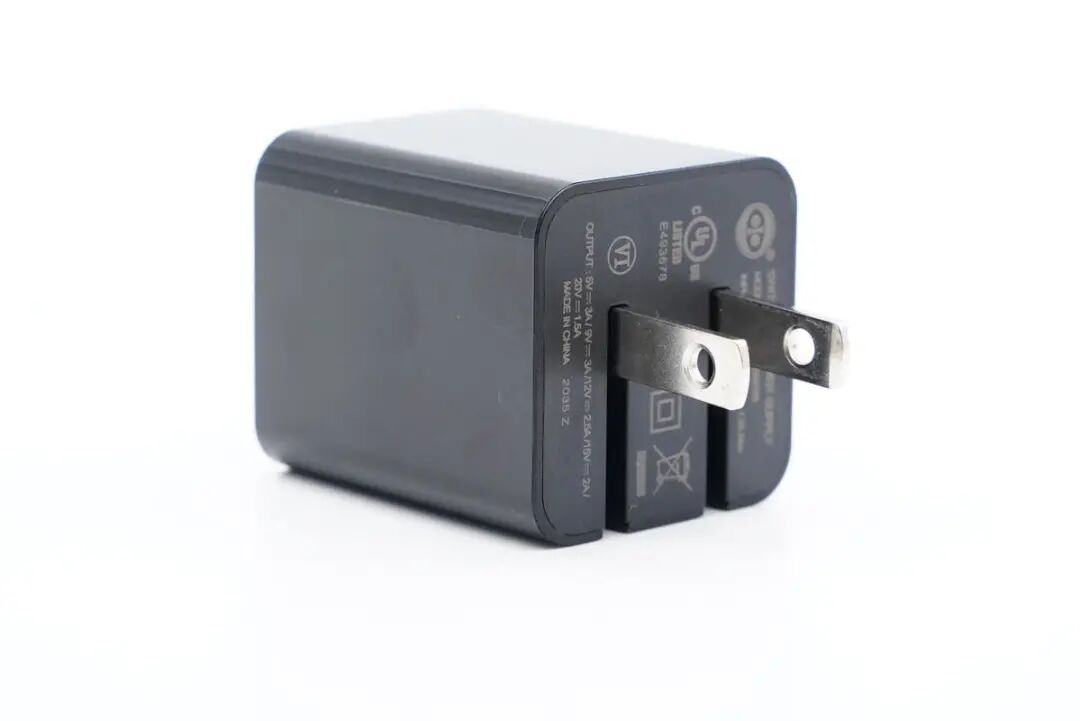

充电器配备可折叠美规插脚，携带方便。

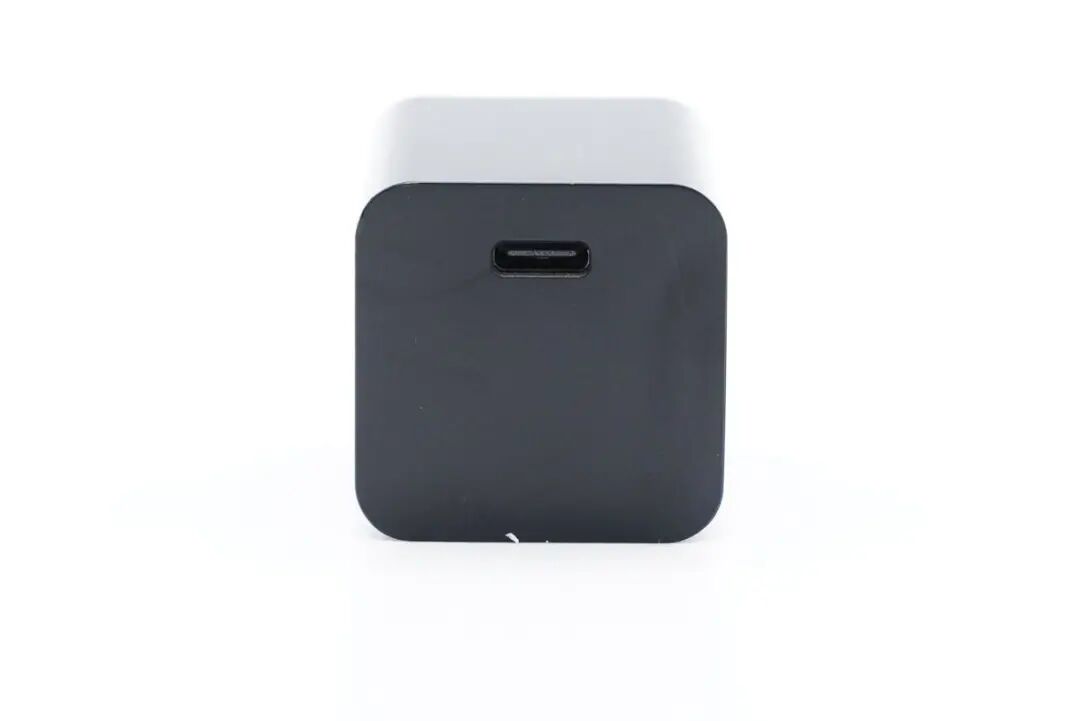

顶面USB-C接口黑色胶芯不露铜，靠边缘布局。

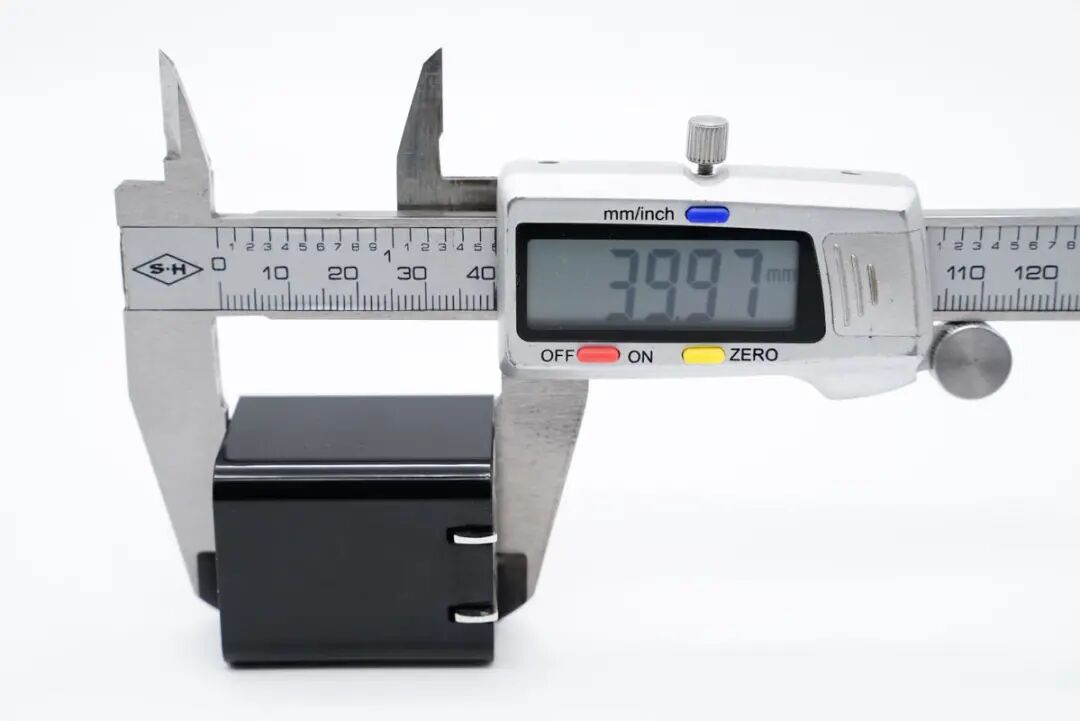

测得充电器机身高度为39.97mm。

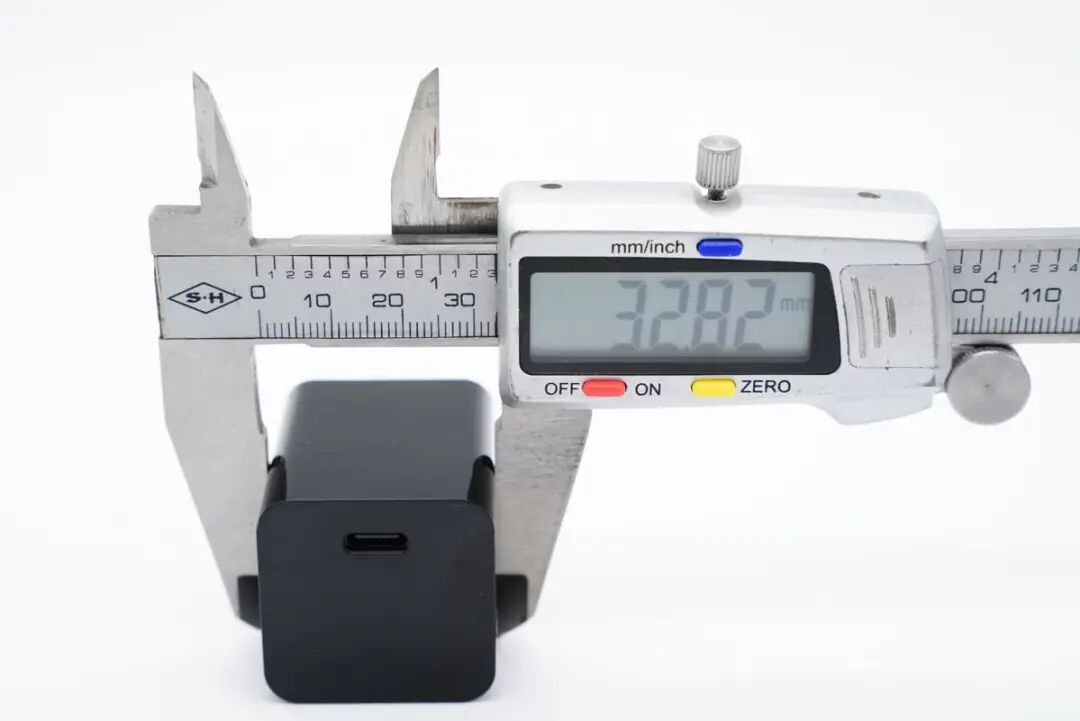

宽度为32.82mm。

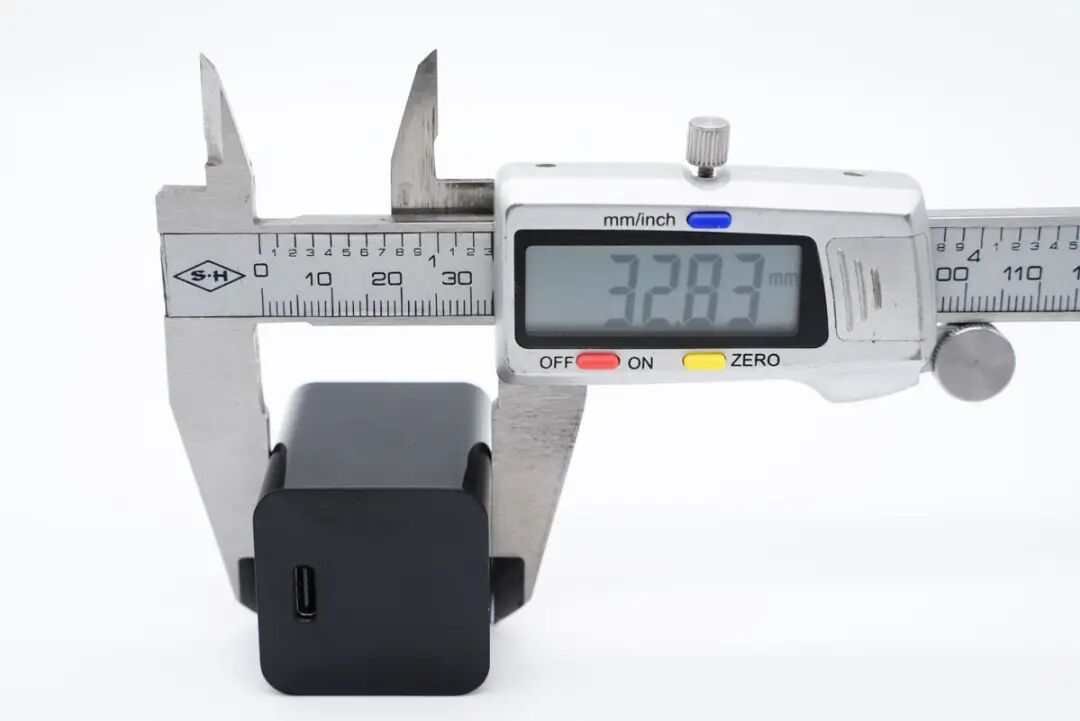

厚度为32.83mm。

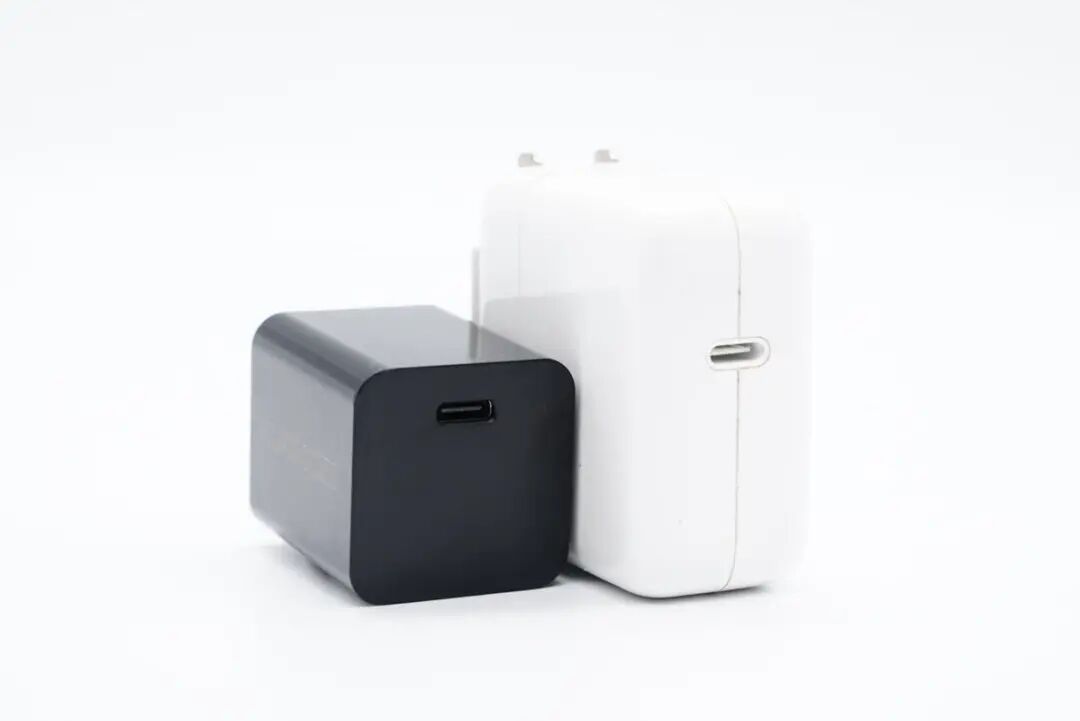

和苹果30W快充相比，体积要小得多。

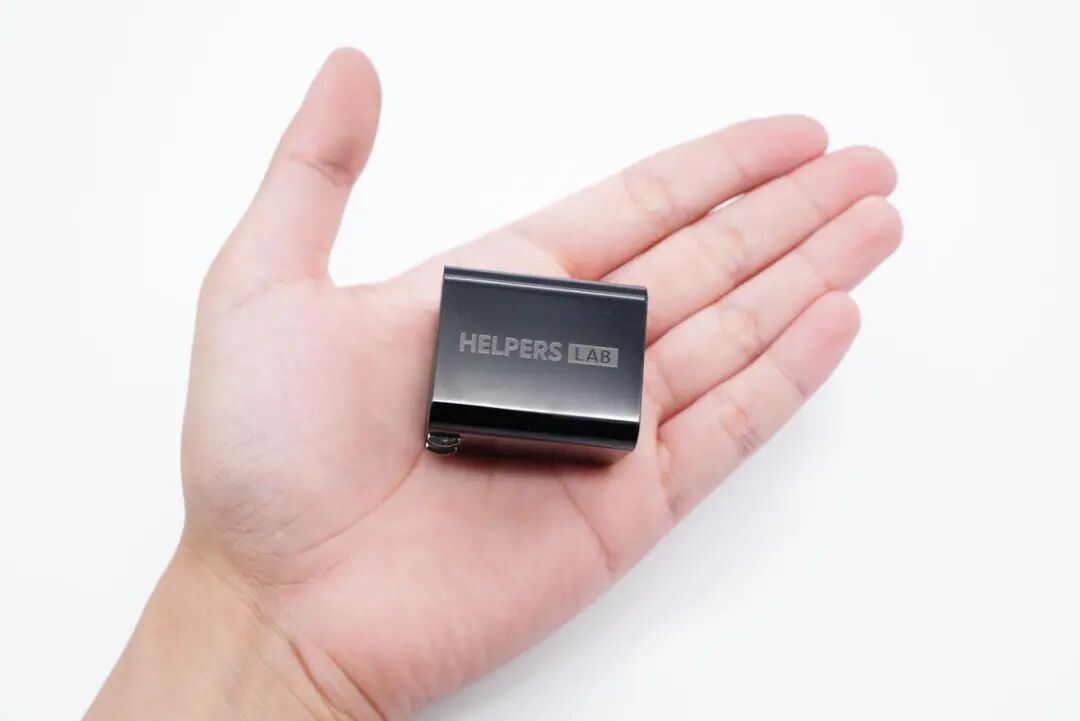

拿在手上的直观感受。

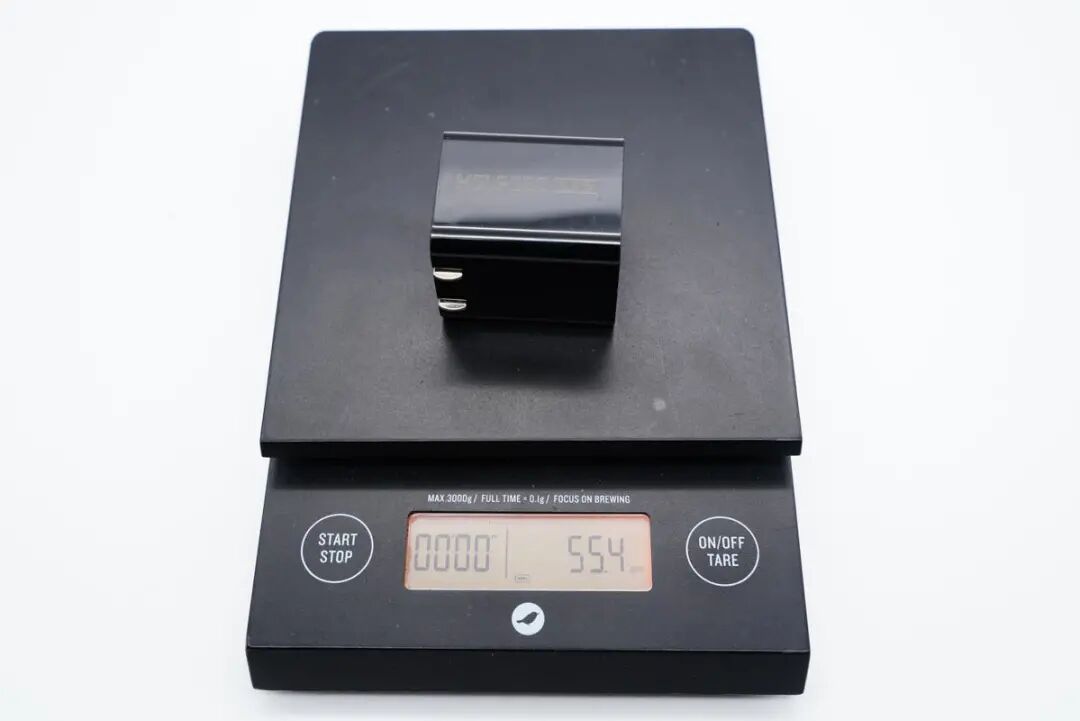

净重约为55g。

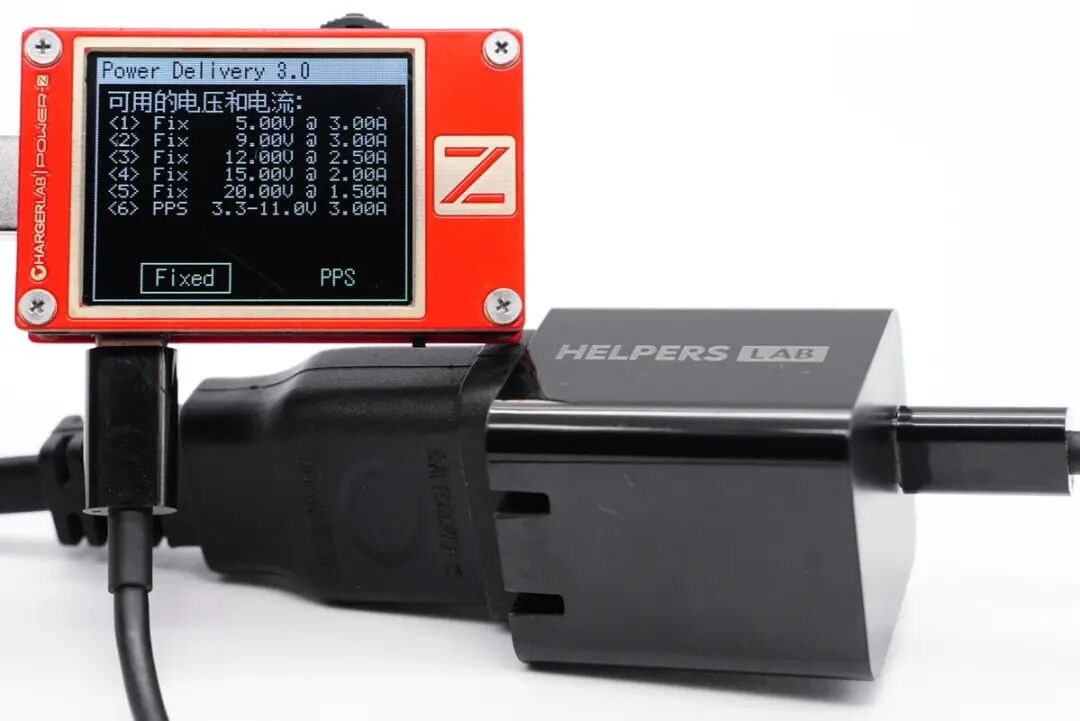

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、PD3.0和PPS快充协议。
同时还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。
二、HELPERS LAB 33W快充拆解

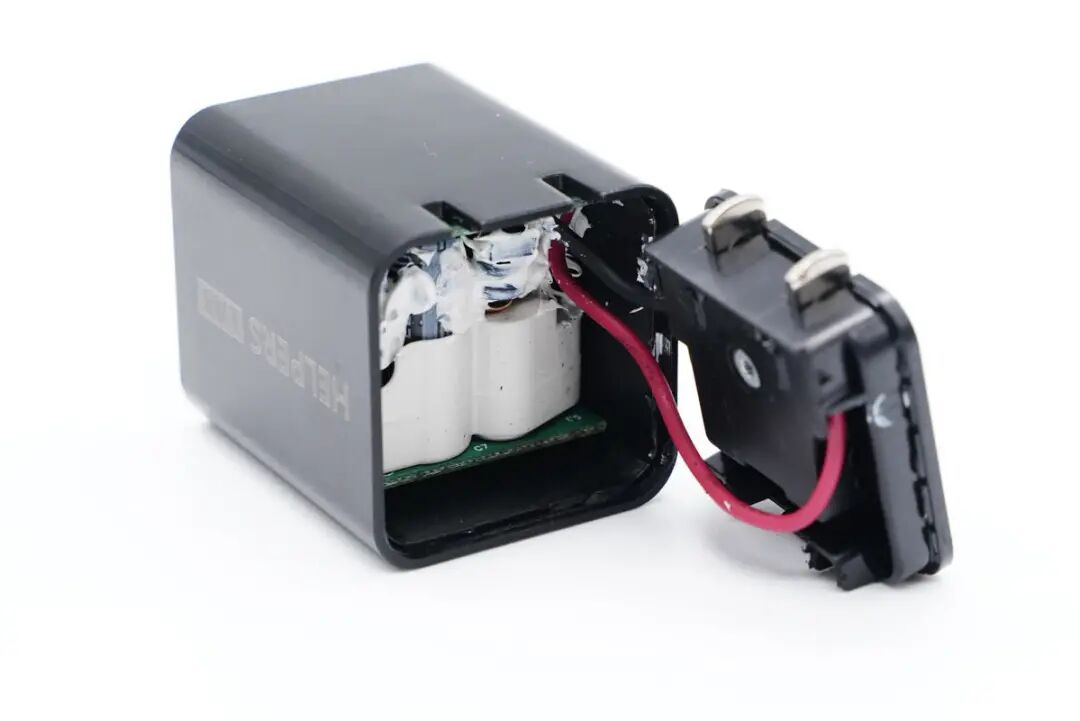

拆开外壳，插脚使用螺丝和塑料壳封装固定，通过导线连接通电。

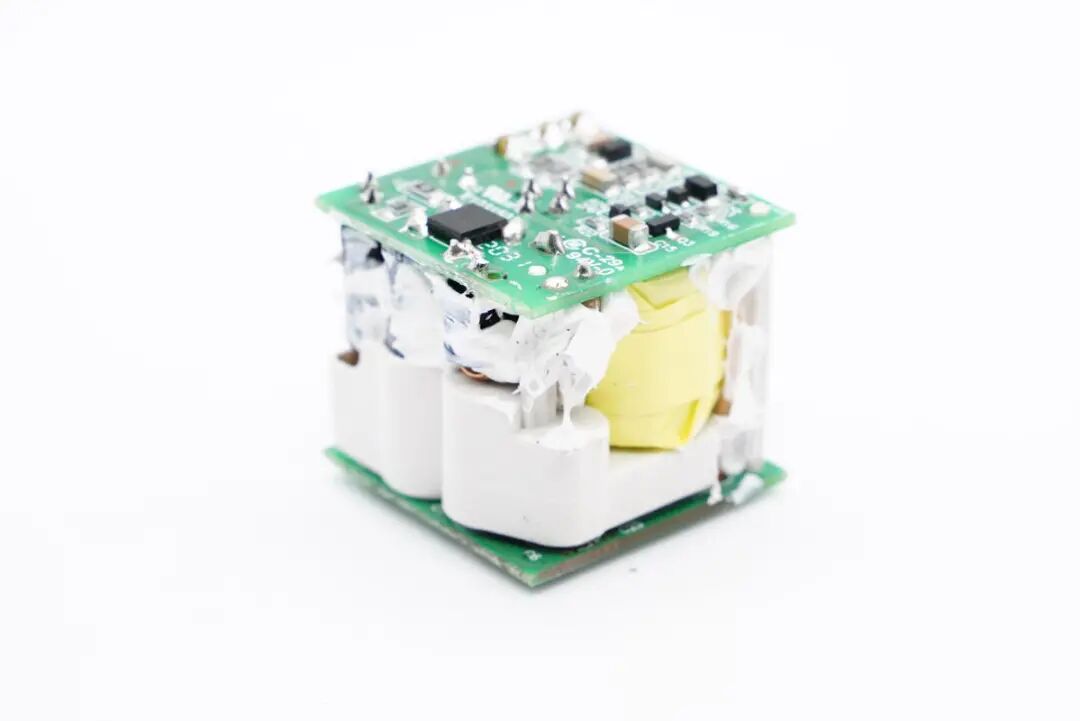

PCBA模块由三块小板组合焊接设计，U型结构。电容、电感、变压器等器件打胶加固，并且初次级间有白色塑料壳进行隔离。
通过观察发现，HELPERS LAB 33W快充充电器采用高频QR开关电源宽范围输出，协议芯片控制输出电压的设计架构。下面我们从输入端开始一一了解各器件的信息。

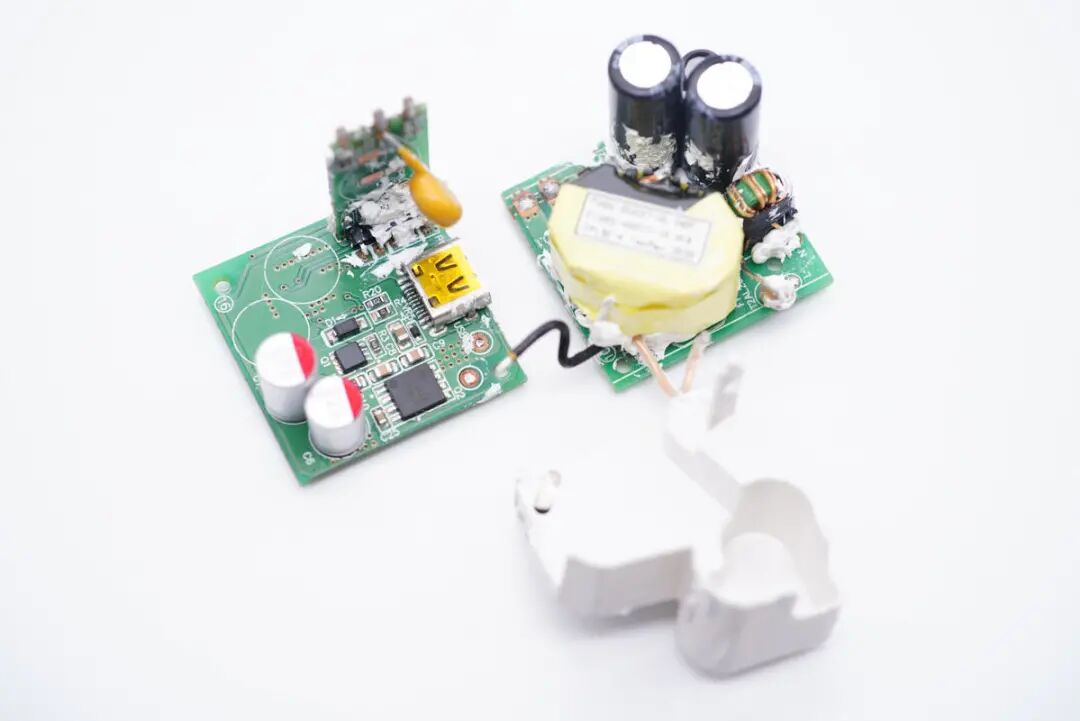

将模块拆分开，电路板之间是塑料绝缘罩，用来支撑绝缘。
输入端小板上可以看到保险丝、共模电感、工字电感、高压滤波电解电容以及变压器。

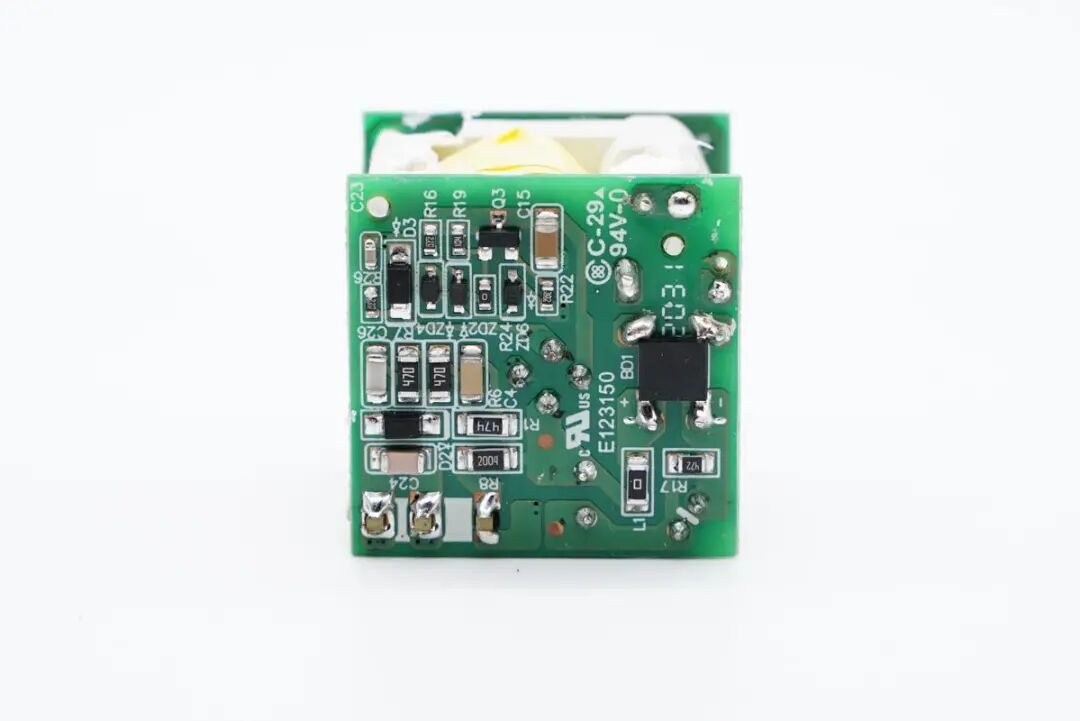

小板背面有一颗整流桥。

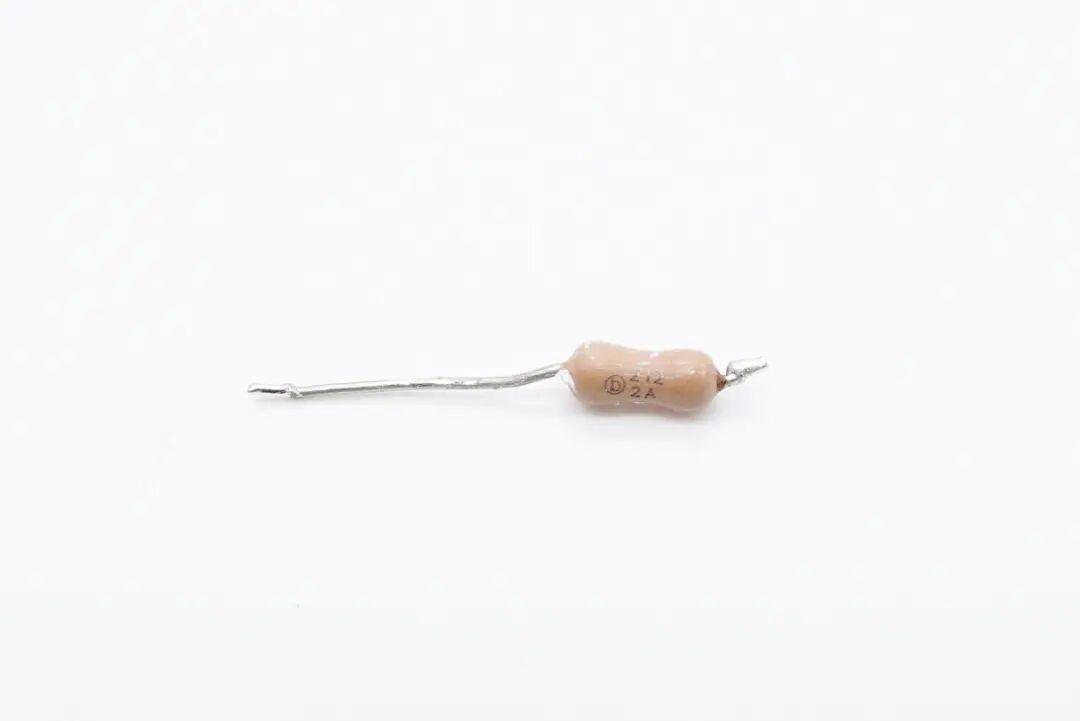

保险丝额定电流2A。

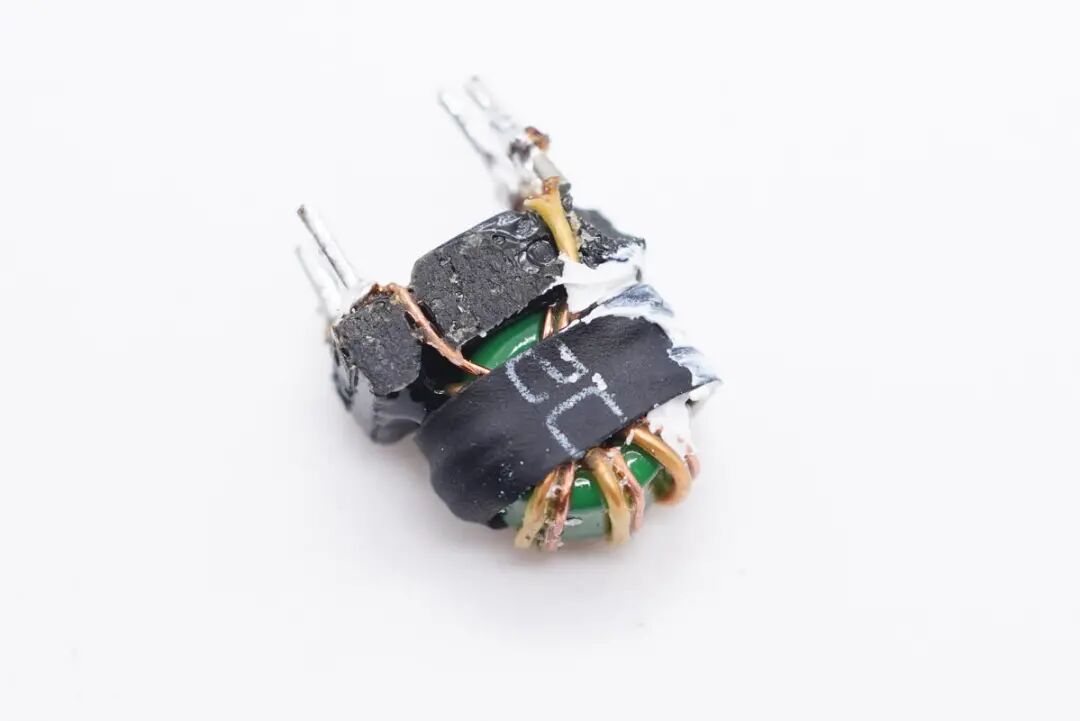

共模电感外套热缩管，用于滤除EMI干扰。

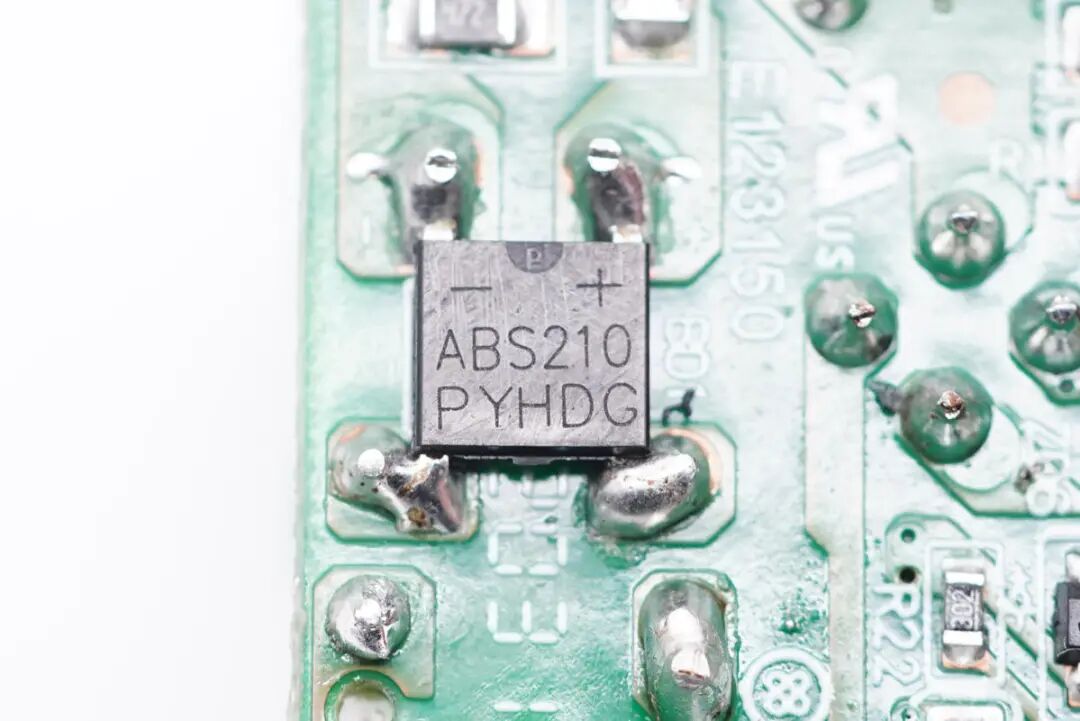

ABS210整流桥。
工字电感外套热缩管保护。

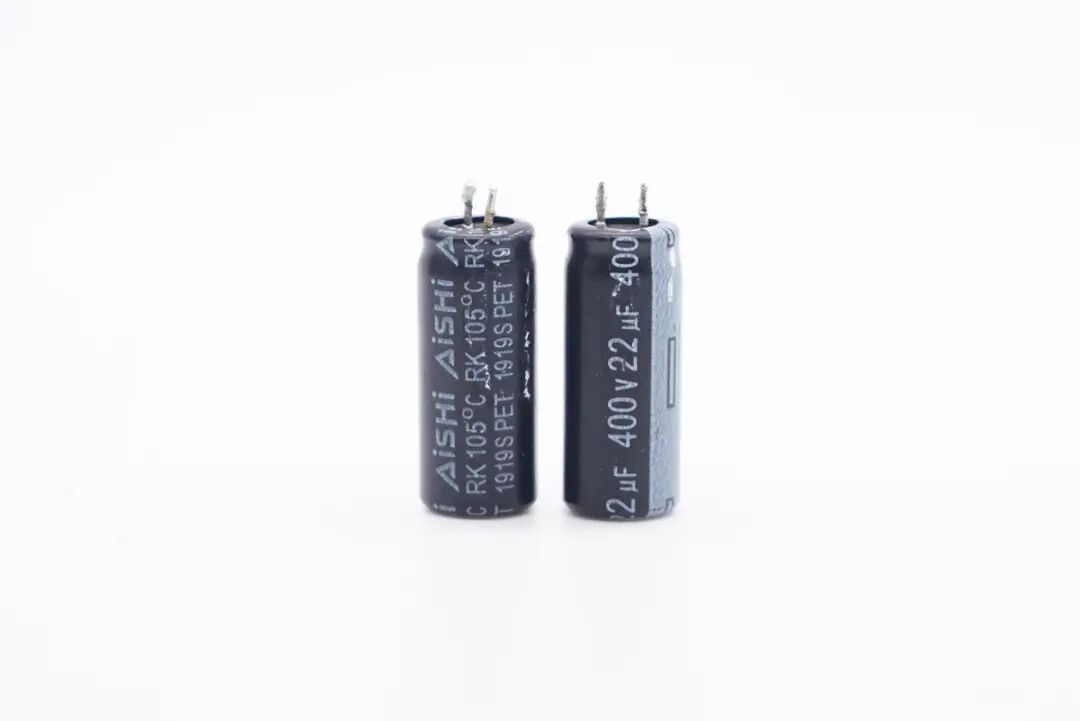

两颗高压滤波电解电容来自AiSHi艾华，规格均为400V 22μF。

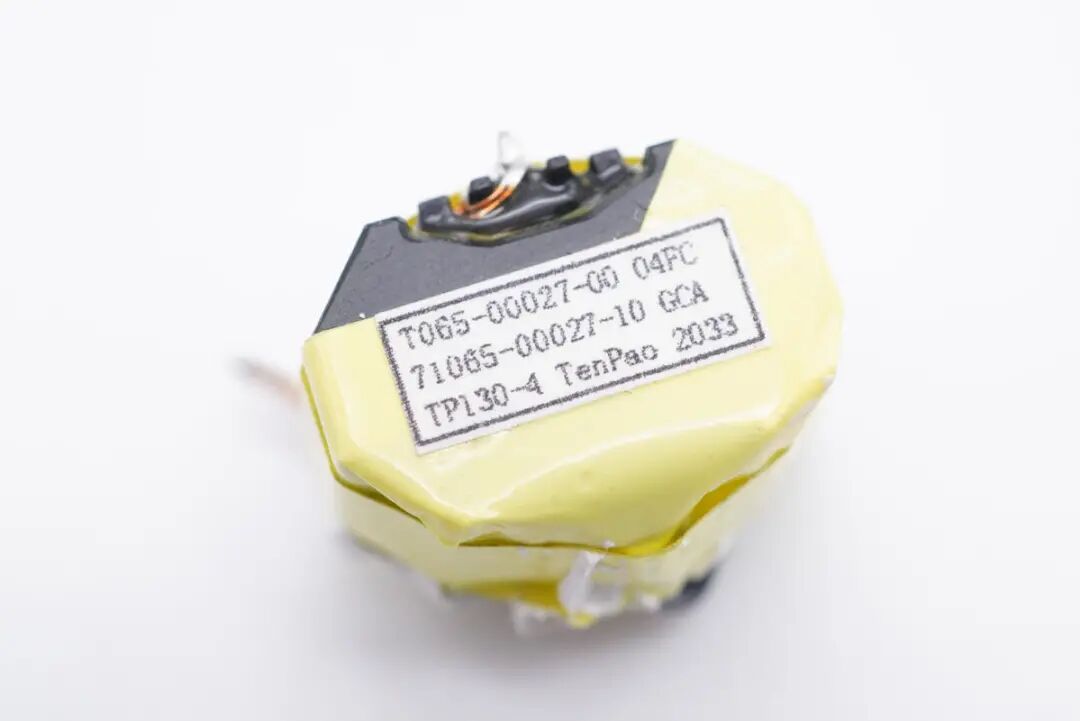

变压器特写，顶部贴有标签。

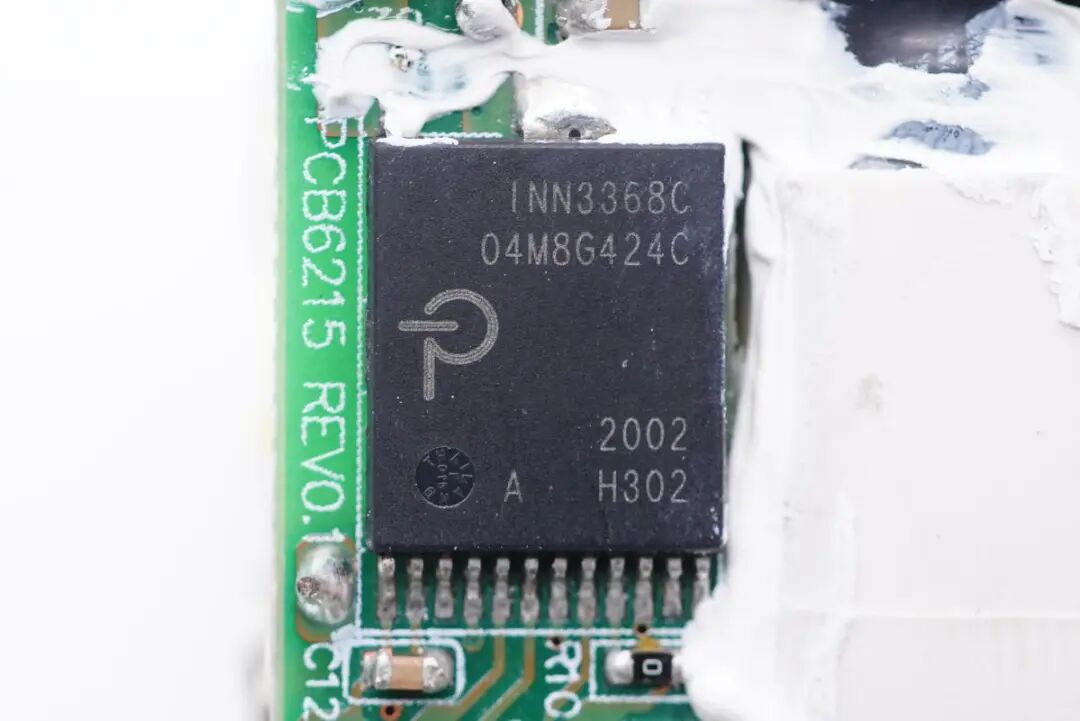

连接小板上设有开关电源主控芯片，PI INN3368C，这是一颗集成了高压开关、同步整流和FluxLink反馈功能的数控恒压/恒流离线反激式准谐振开关IC，内置650V耐压开关管，集成外部MCU供电，最大支持65W输出。

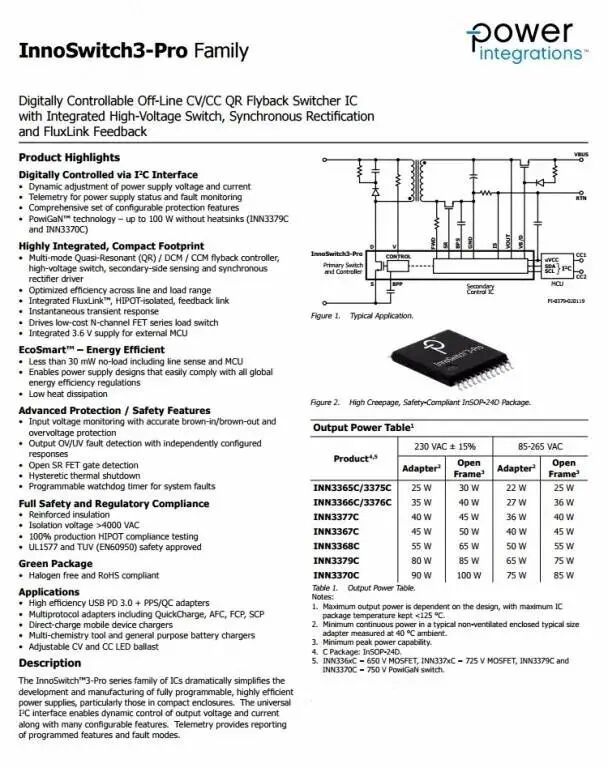

PI INN3368C资料信息。
连接小板另一面有一颗黄色Y电容，输出端小板上设有同步整流管、固态电容以及输出VBUS开关管。
背面设有一颗协议芯片。

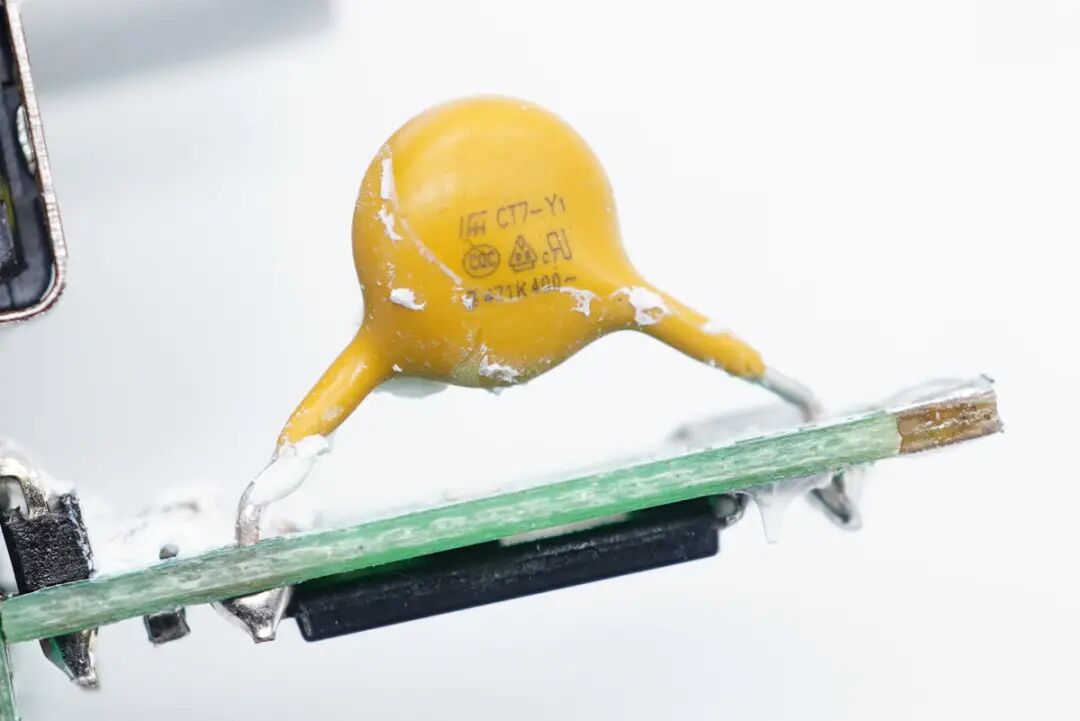

Y电容特写。

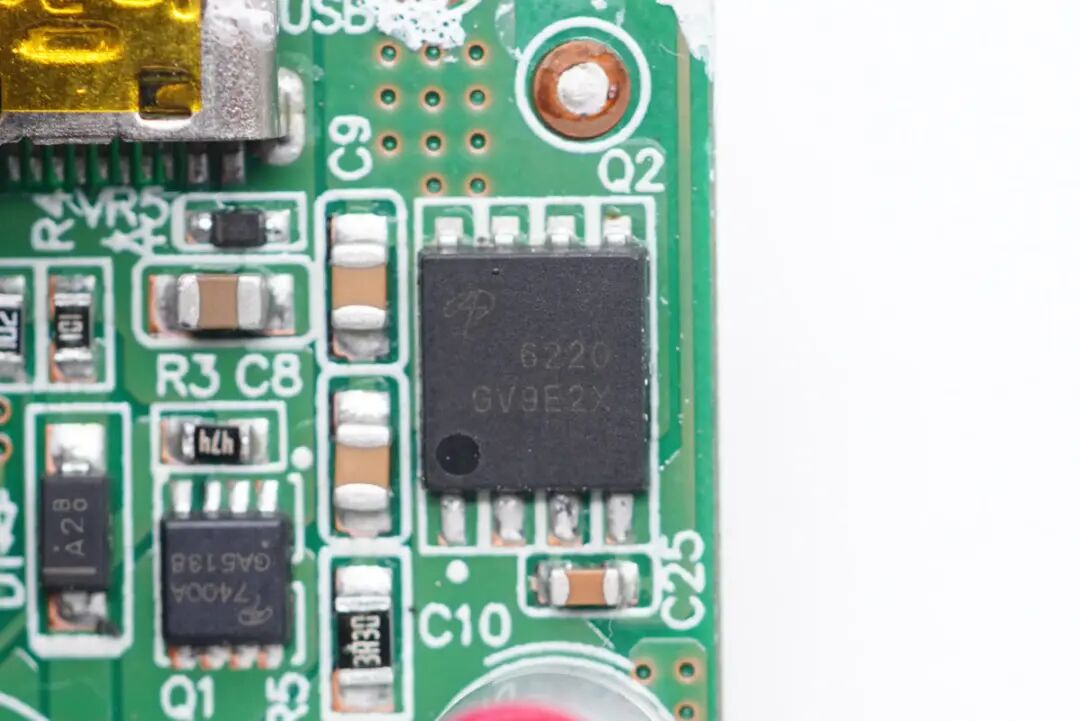

同步整流管采用AOS万代AON6220，NMOS，耐压100V，DFN5x6封装。
两颗输出滤波固态电容规格分别为25V 220μF和25V 330μF。

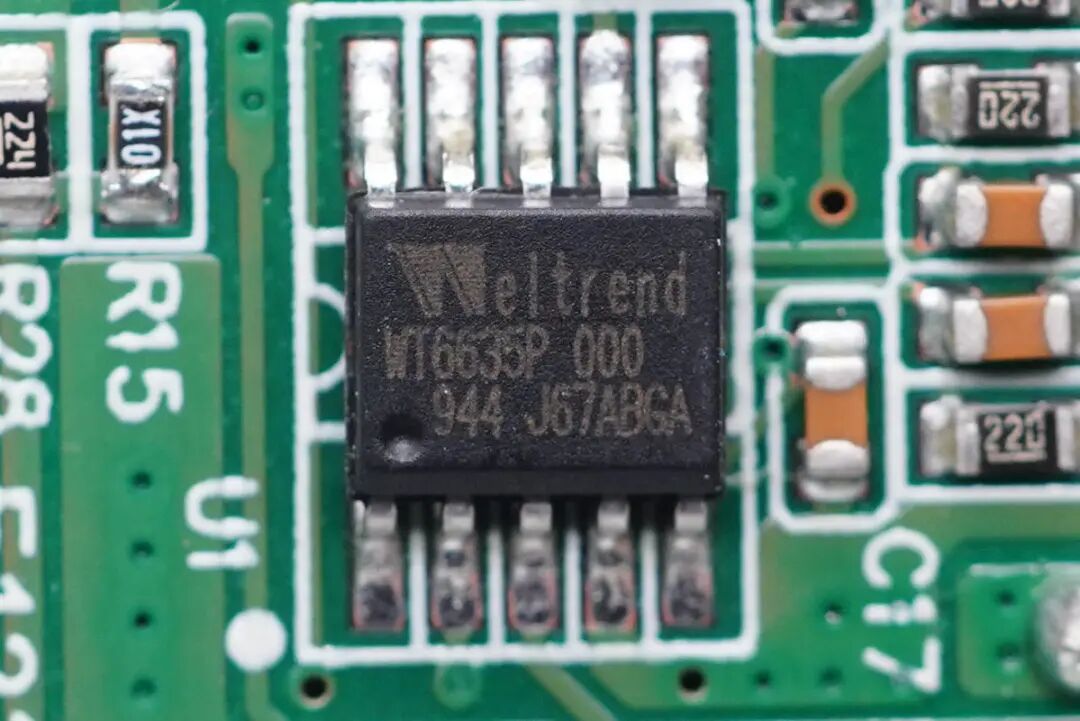

USB PD协议芯片采用伟诠WT6635P，支持QC4+和PPS快充协议，采用I2C接口数传与PI INN3379C通讯，调节输出电压，SOP10封装。
输出VBUS开关管采用万代AON7400A，NMOS，耐压30V。
USB-C母座特写，过孔焊接。

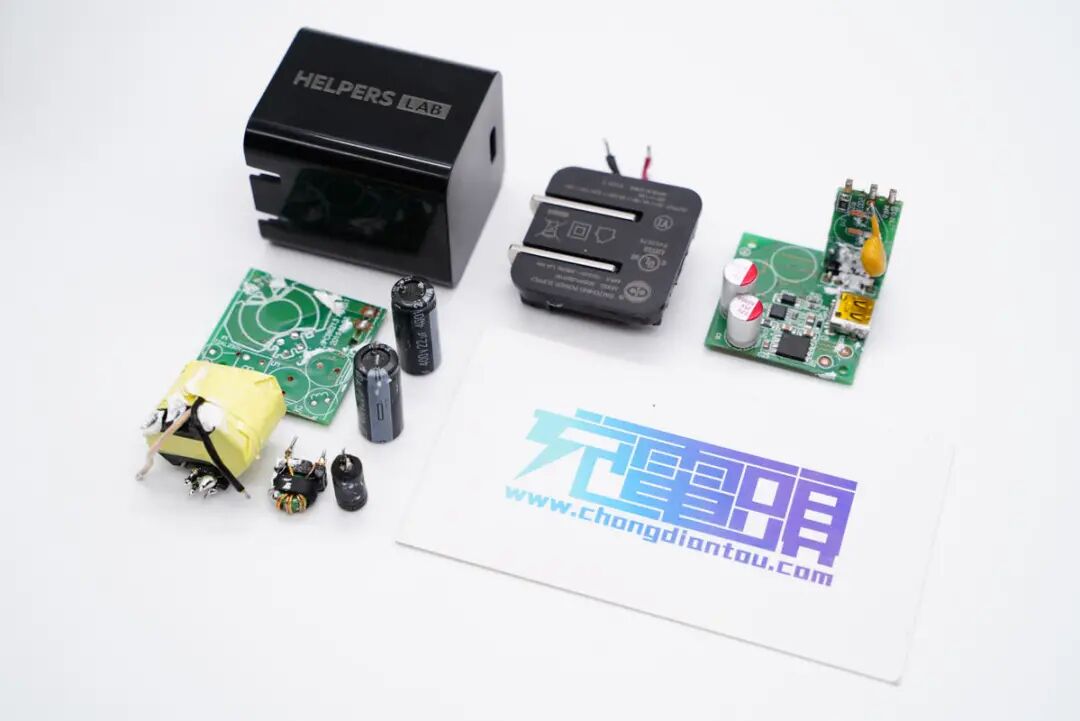

全部拆解完毕，来张全家福。
充电头网拆解总结
HELPERS LAB这款33W迷你充采用PC材质黑色外壳，通体黑色气质十足。充电器支持高通QC、PD通用快充协议，还支持PPS快充，具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组齐全固定电压档位，以及3.3-11V3A一组PPS电压档位，满足各大品牌设备快充需求。
充电头网通过拆解了解到，充电器PCBA模块由三块小板组成，元件之间打胶加固，并有塑料壳进行初次级隔离及支撑。此外采用PI INN3368C高集成开关电源方案，伟诠的WT6635P协议芯片，两颗艾华品牌电解电容进行滤波，整体用料扎实。
