拆解报告：安克45W氮化镓超能充美规版
----- 充电头网拆解报告 第1745篇 -----
安克创新举办的“为生活充满电”主题新品发布会上推出了四款“超能充”系列氮化镓充电器，充电头网也相继完成了30W、45W、65W以及65W双C口这四款充电器的拆解。该系列产品采用全新外观ID设计，功率涵盖30W-65W，满足一般人日常使用需求。
不过该系列充电器也有国行和美版之分，而且充电头网了解到，例如45W这款充电器的两个版本在用料上就有所不同。那么索性将安克45W氮化镓超能充美规版本也拆了，看看具体有何差别？
一、安克45W氮化镓超能充外观

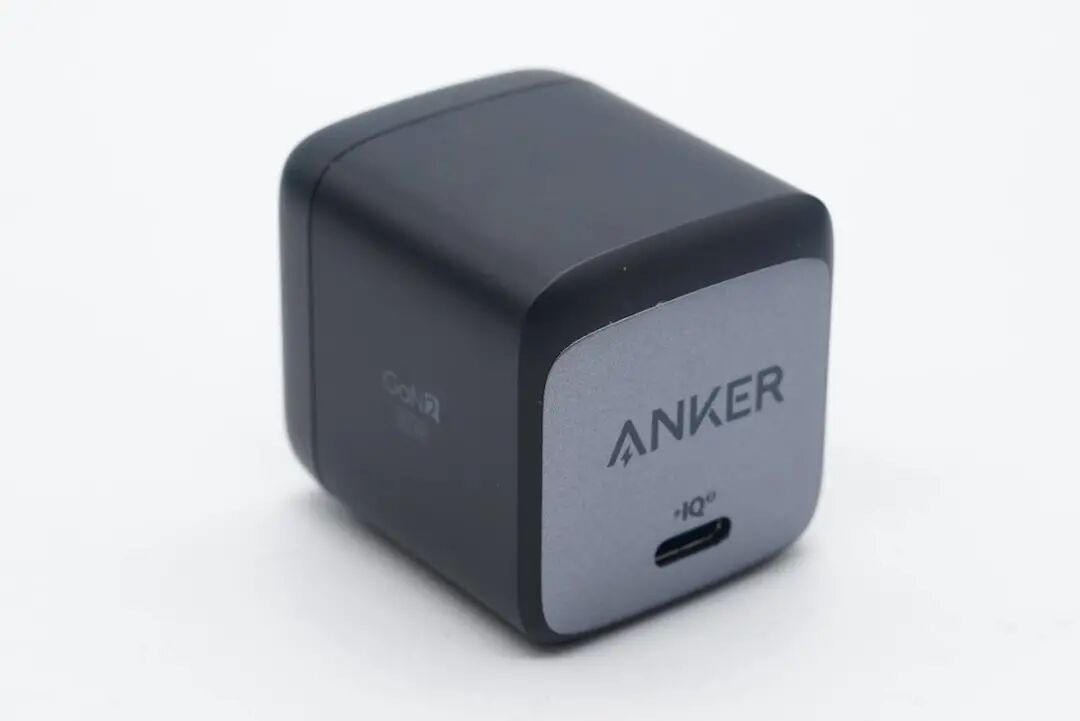

45W超能充采用银灰色外观ID设计，造型趋于小方块，整体小巧便携。

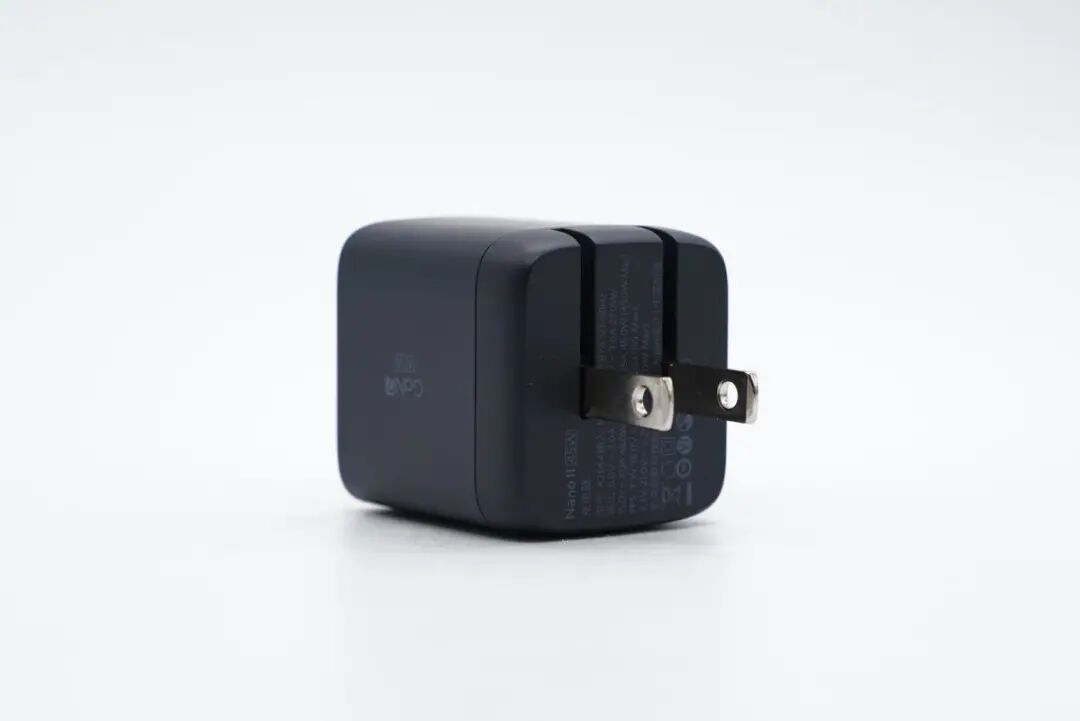

输入端配备可折叠美规插脚，携带方便且不会刮伤包里其它设备。

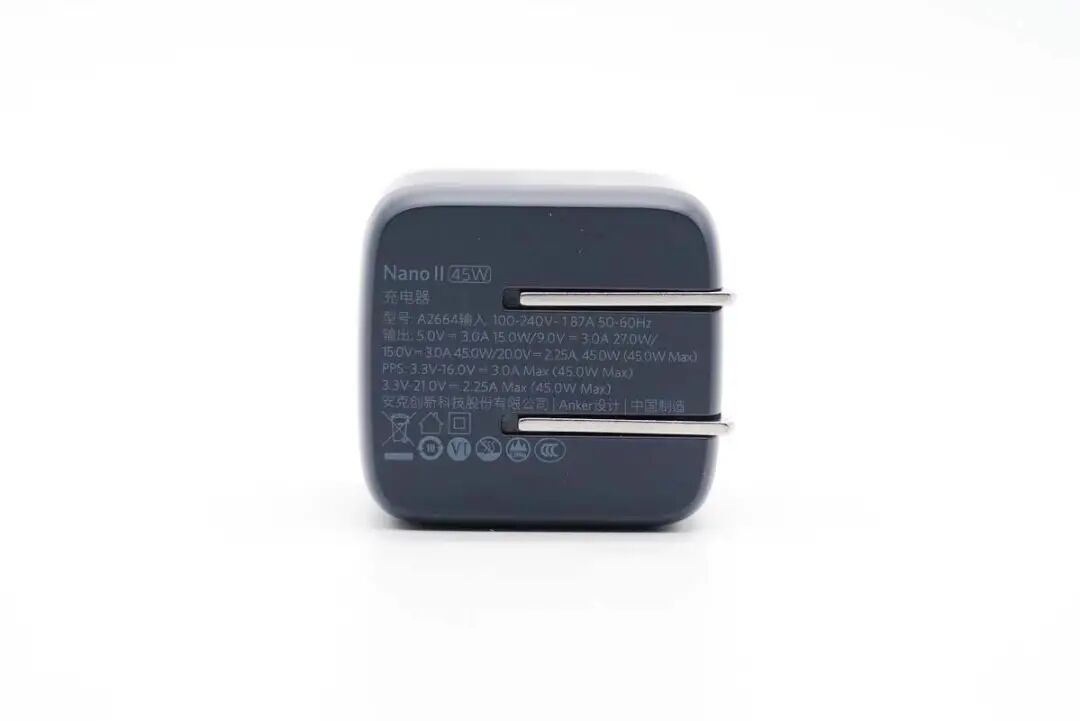

输入端外壳上标注有充电器参数
型号：A2664
输入：100-240V~50/60HZ 1.87A
输出：5V3A、9V3A、15V3A、20V3.25A（45W Max）
PPS：3.3-16V3A（45W Max）
3.3-21V2.25A（45W Max）
安克创新科技股份有限公司
产品已经通过了CCC认证和VI级能效认证。

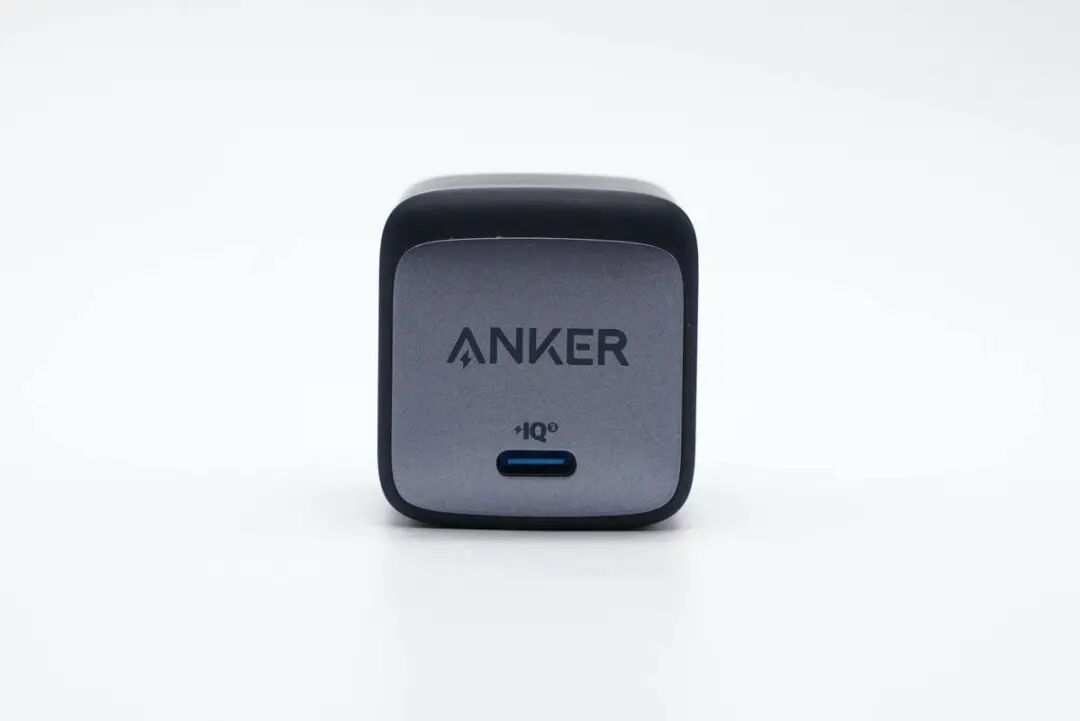

顶面贴有银灰色装饰板，中心印有ANKER品牌，USB-C口蓝色胶芯不露铜。

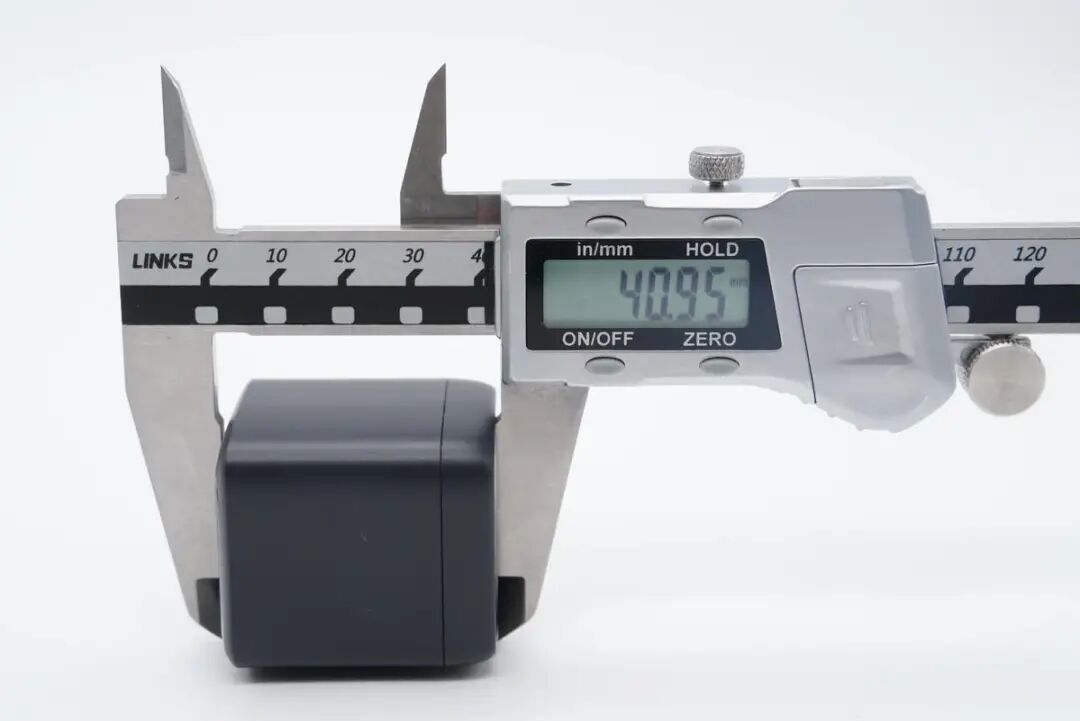

使用游标卡尺实测充电器机身长度为40.95mm。

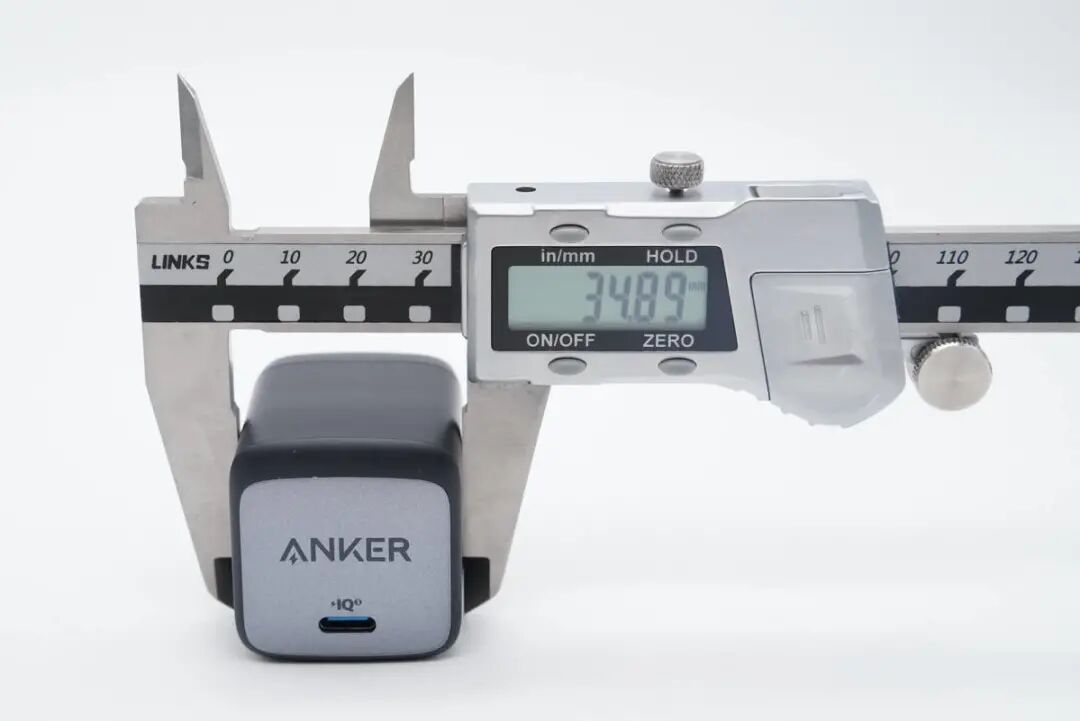

宽度为34.89mm。

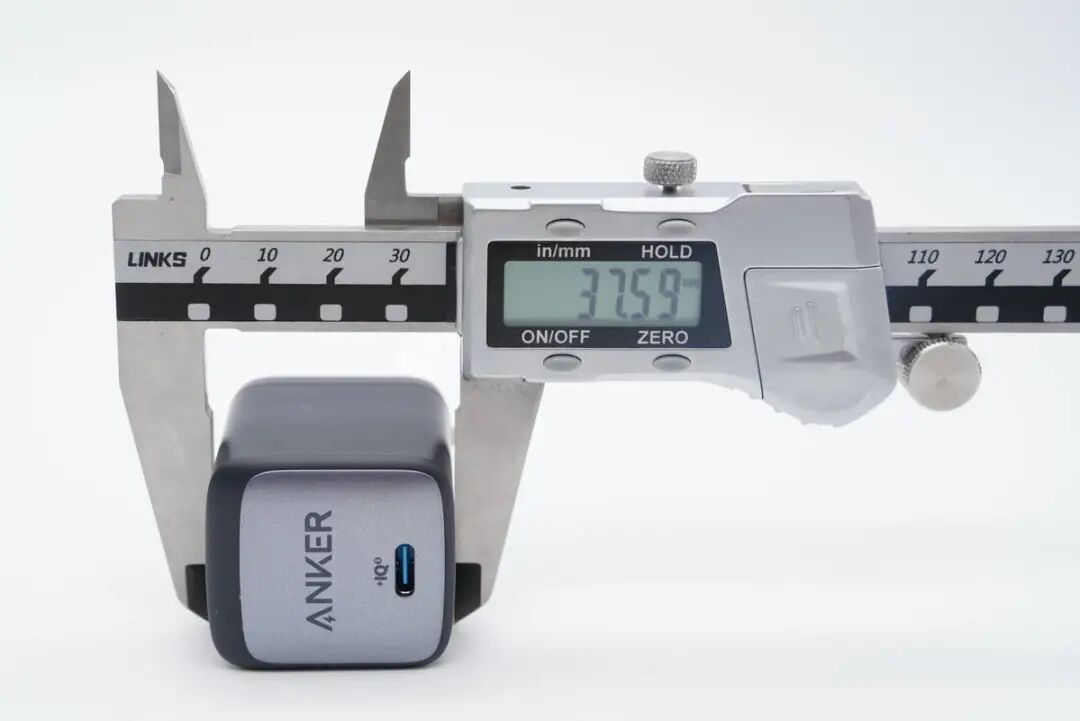

厚度为37.59mm。

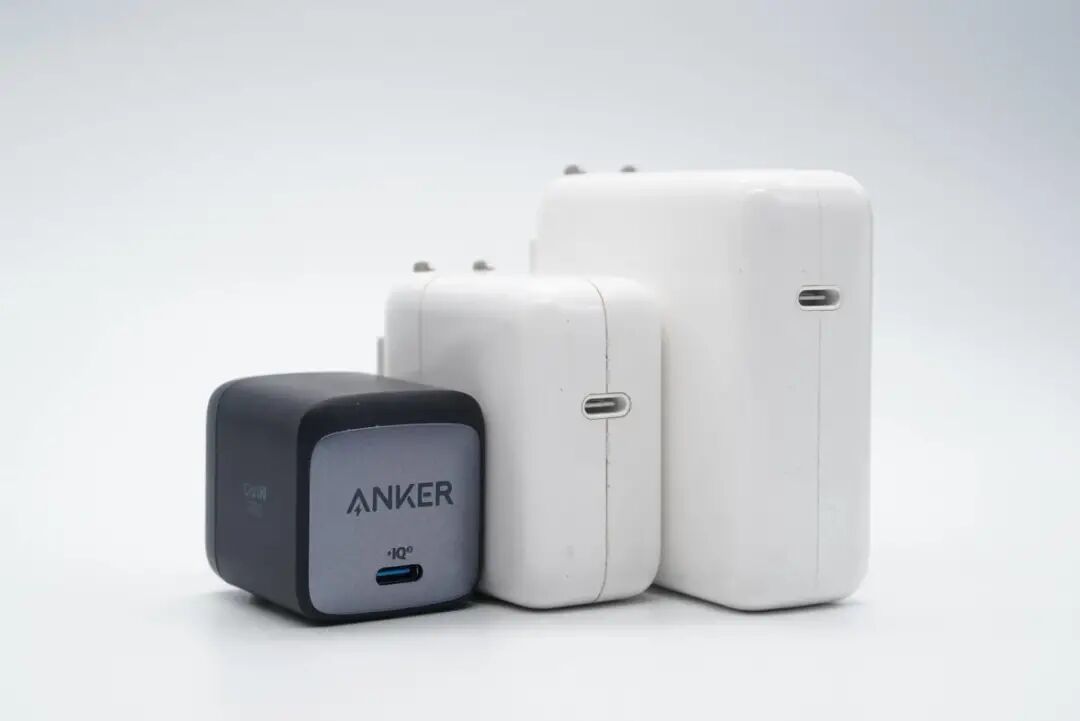

和苹果30W以及61W充电器直观对比，体积优势非常明显。

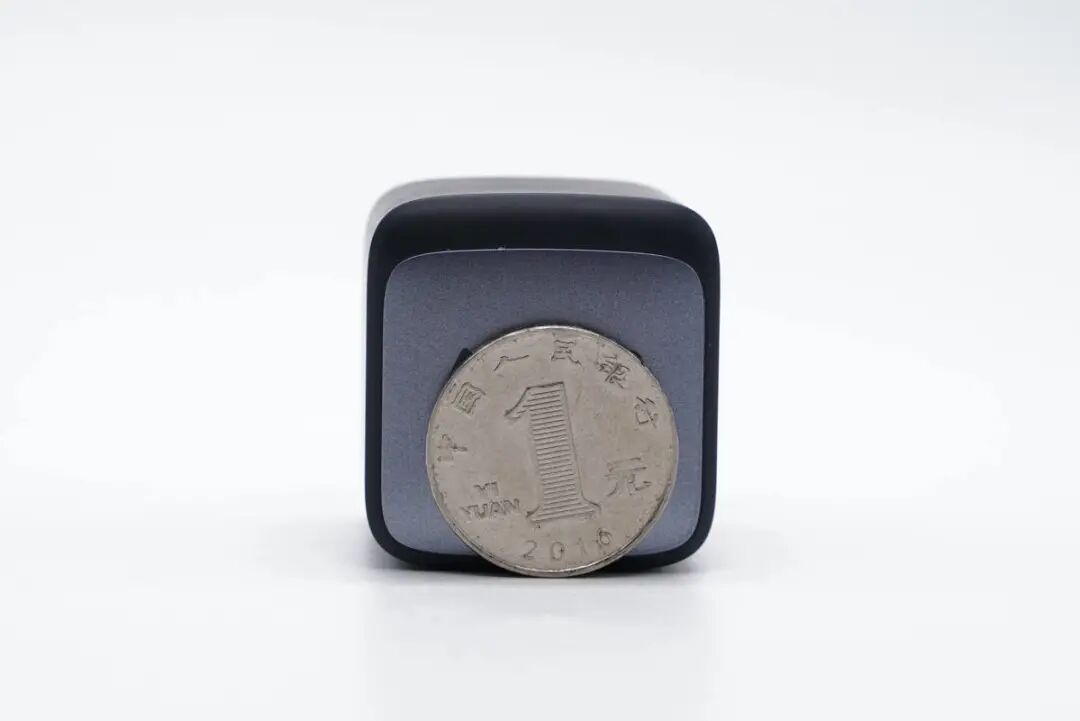

横截面比一元硬币大小直观对比。

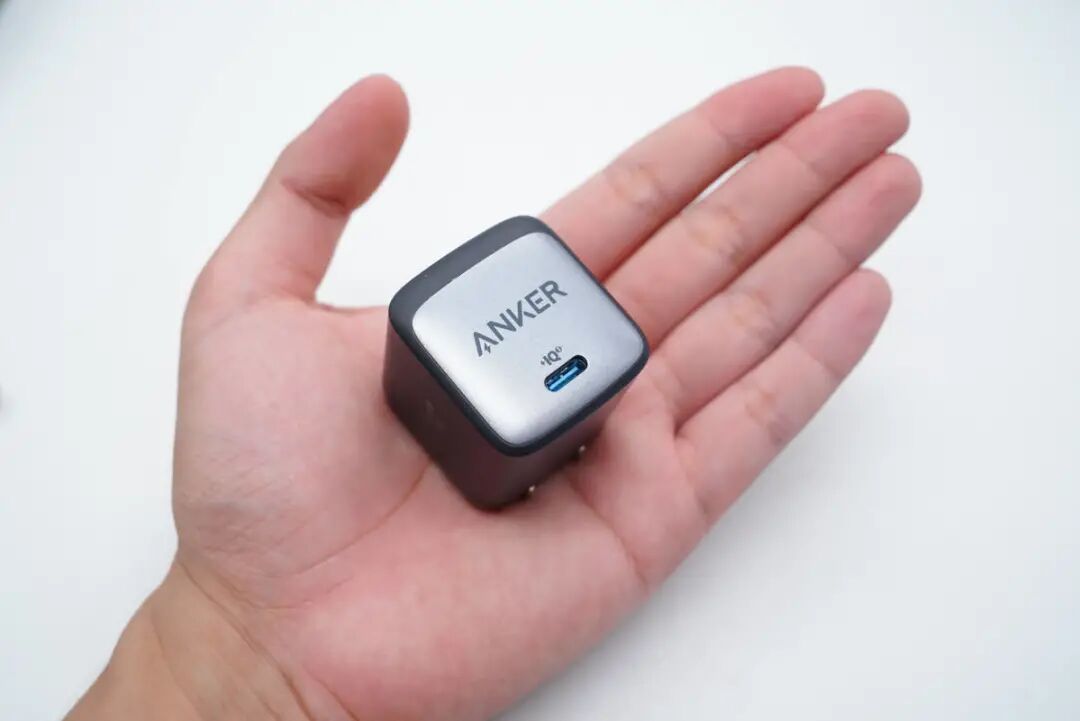

拿在手上的直观感受。

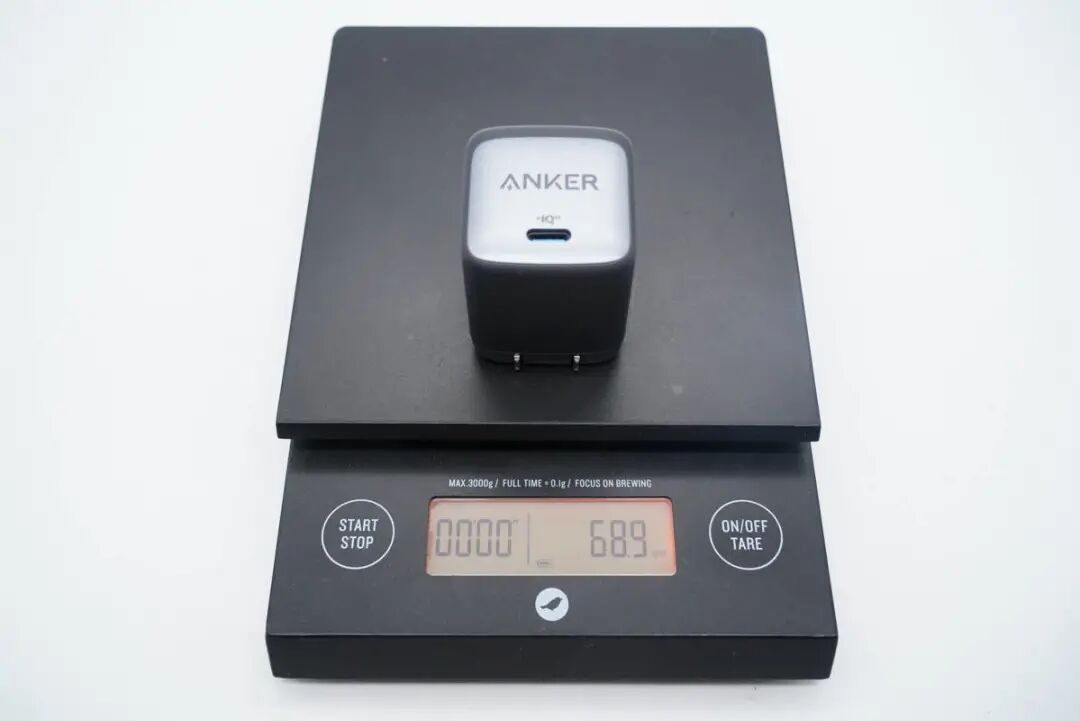

净重约为69g。

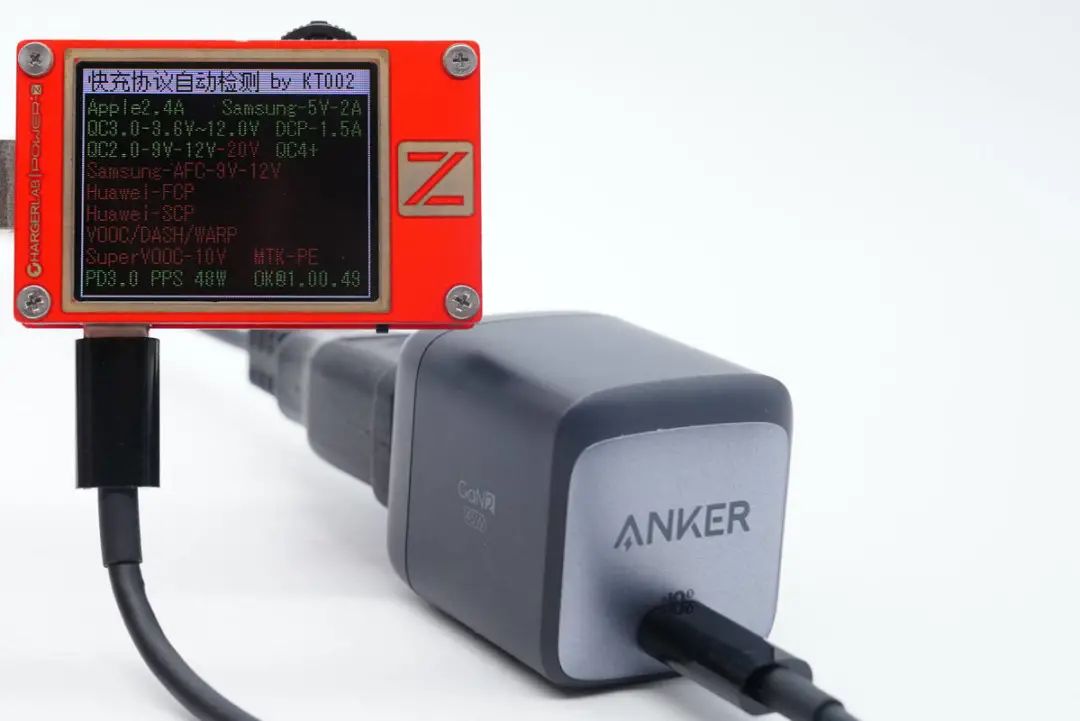

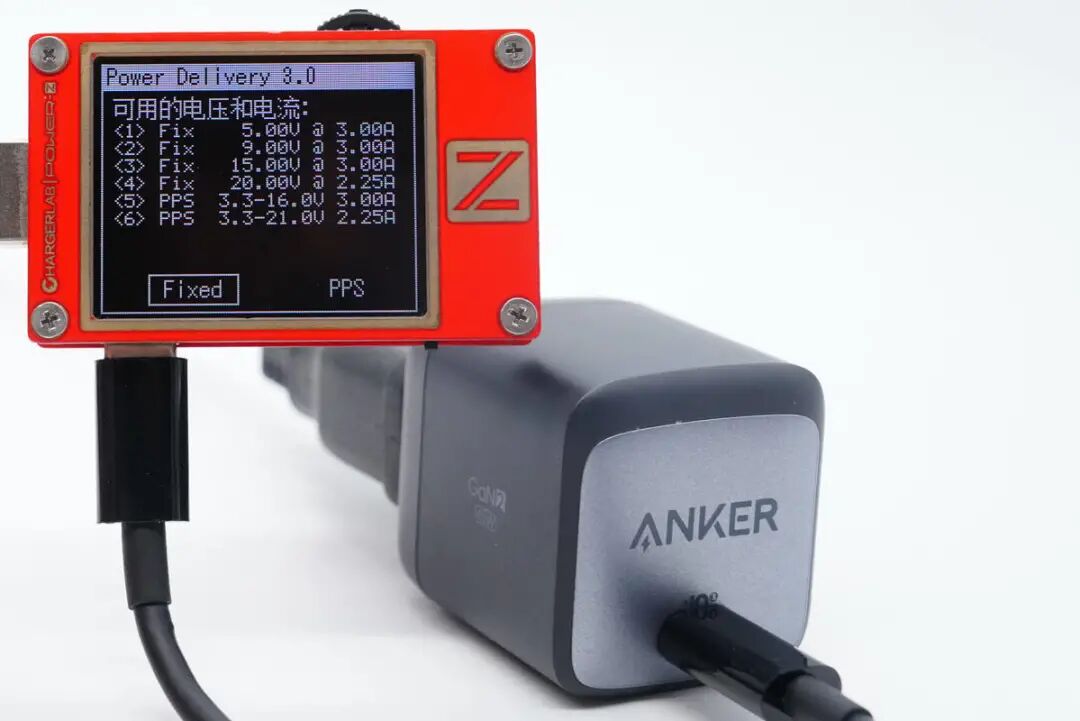

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、PD3.0、PPS快充协议。
此外还测得C口具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位，以及3.3-16V3A和3.3-21V2.25A两组PPS电压档位。
二、安克45W氮化镓超能充拆解

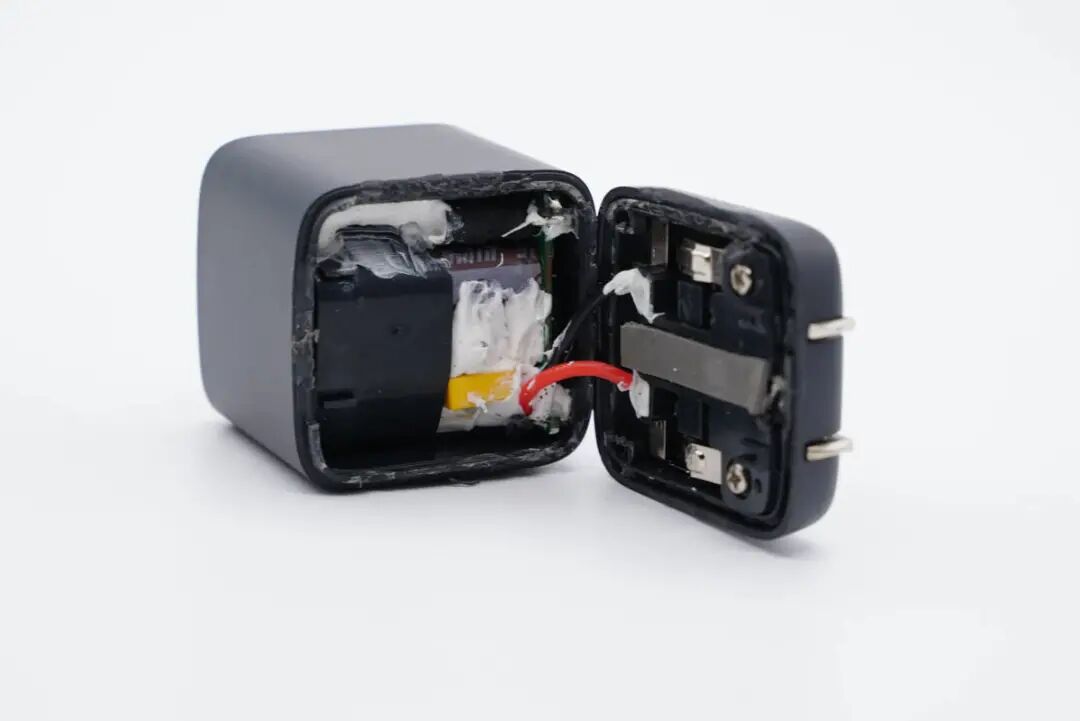

将输入端外壳拆开，超声波焊接封装。

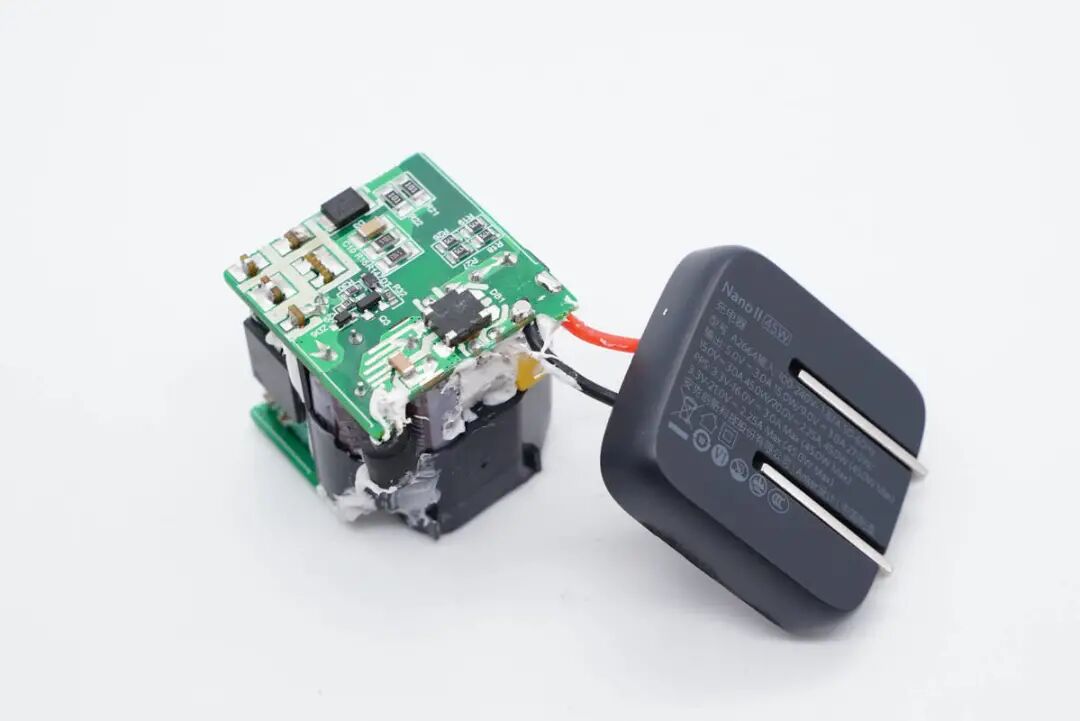

输入端采用AC导线连接通电，并打胶加固。

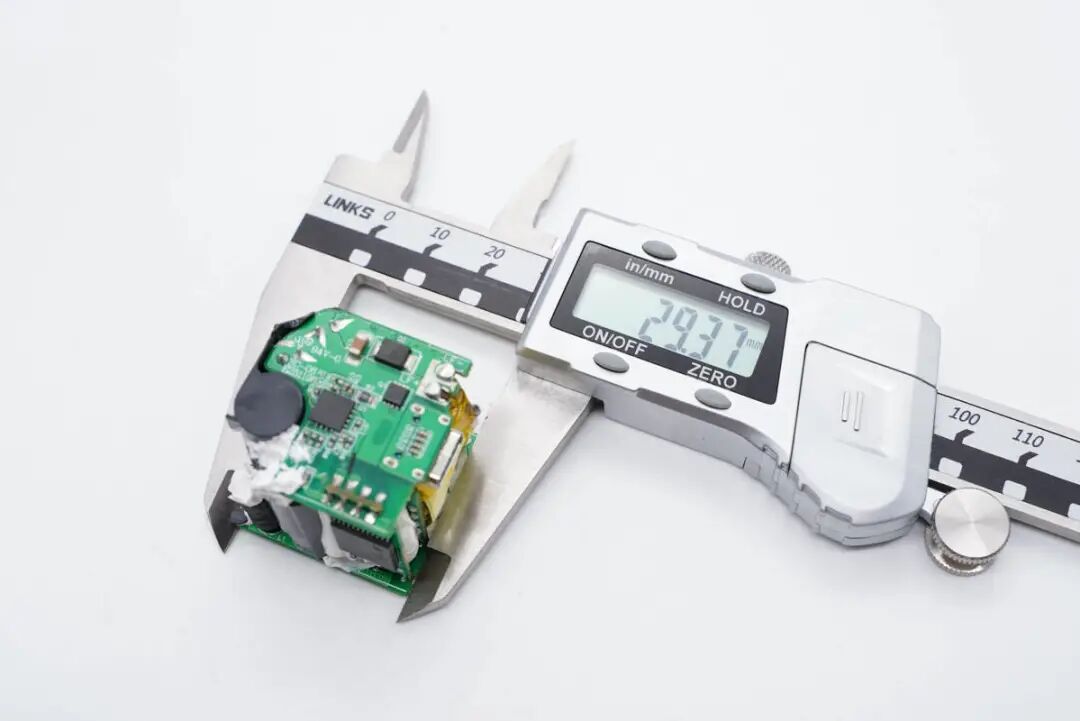

实测PCBA模块长度为29.37mm。

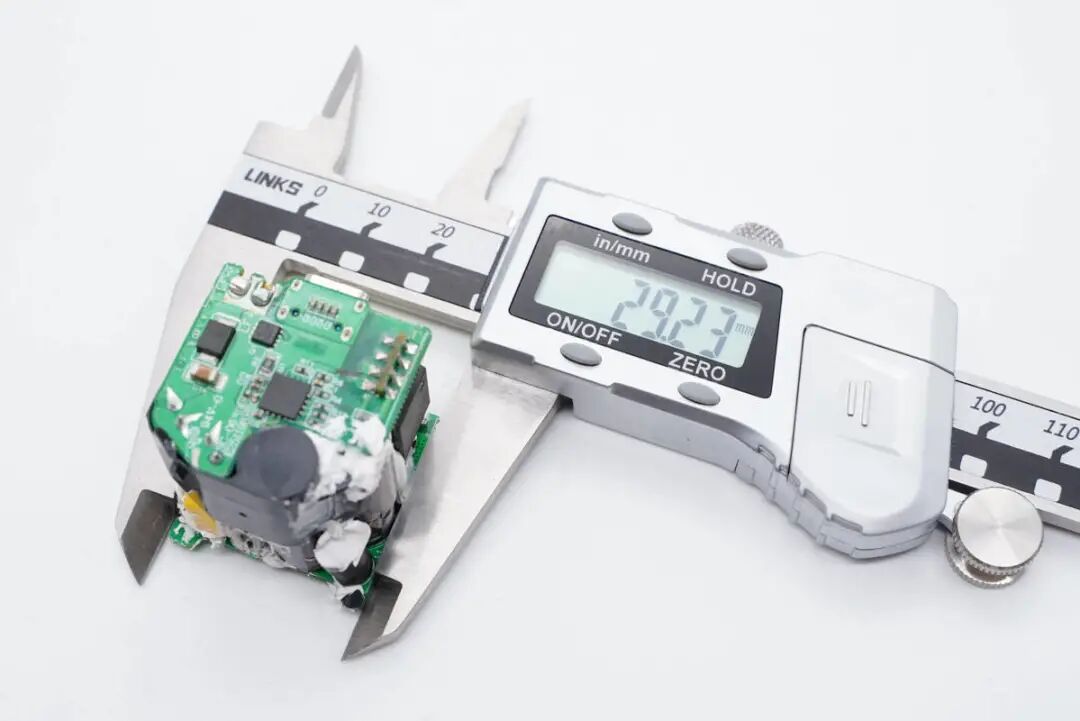

宽度为29.23mm。

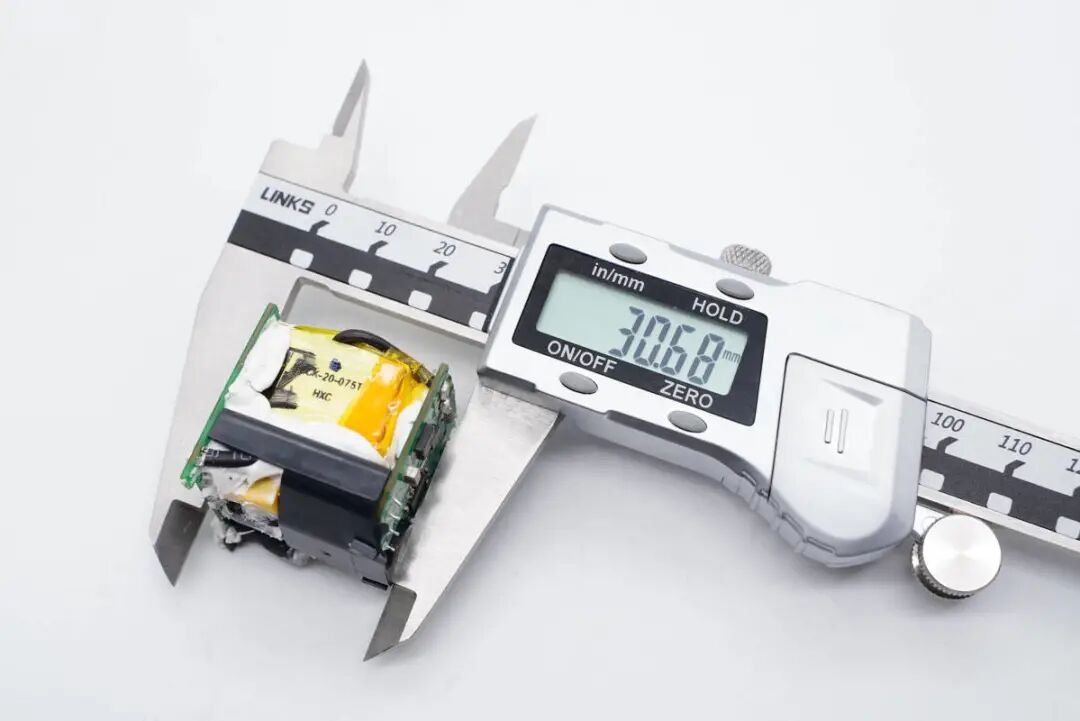

厚度为30.68mm。

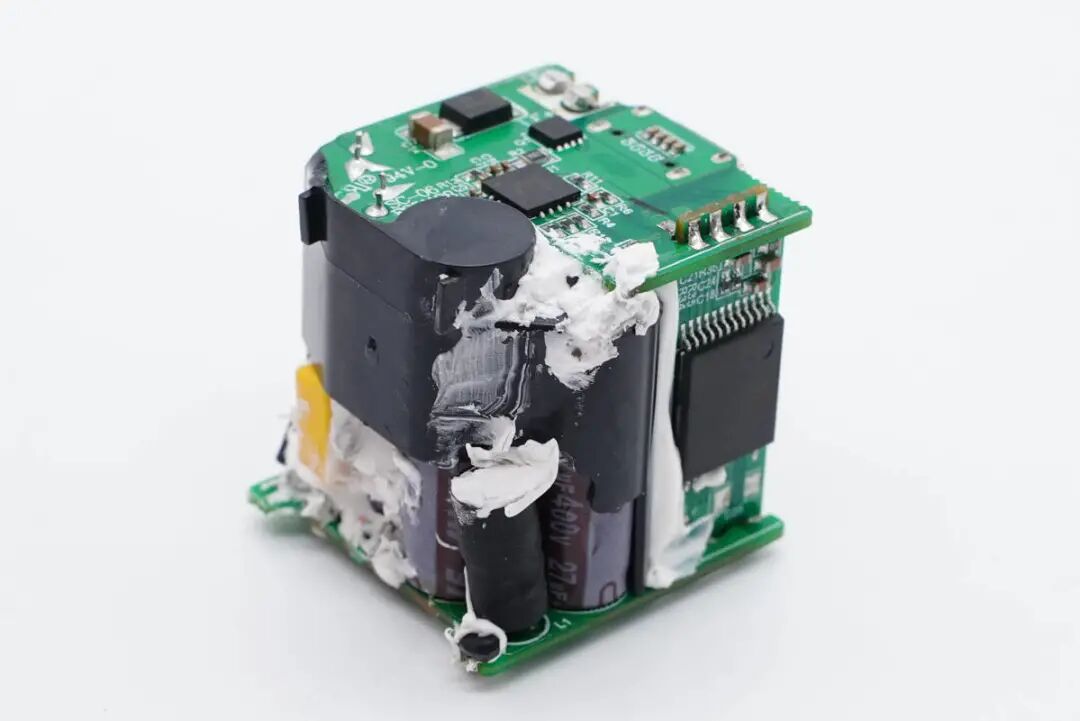

输入端高压电解电容外套塑料壳绝缘，同时元器件打胶加固。

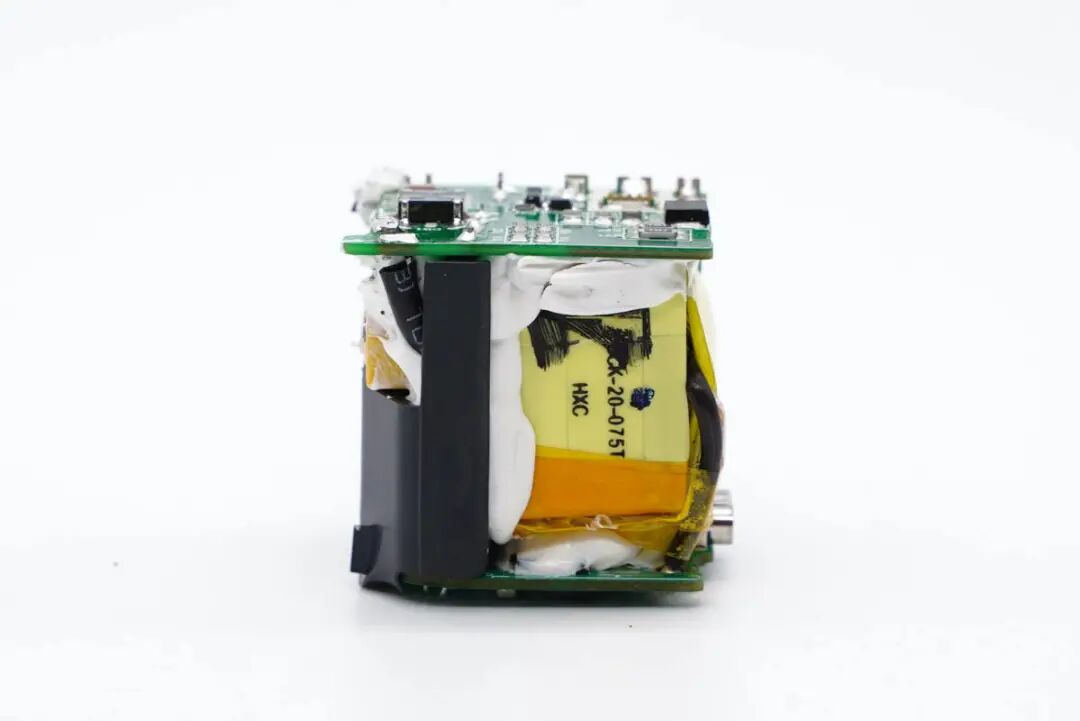

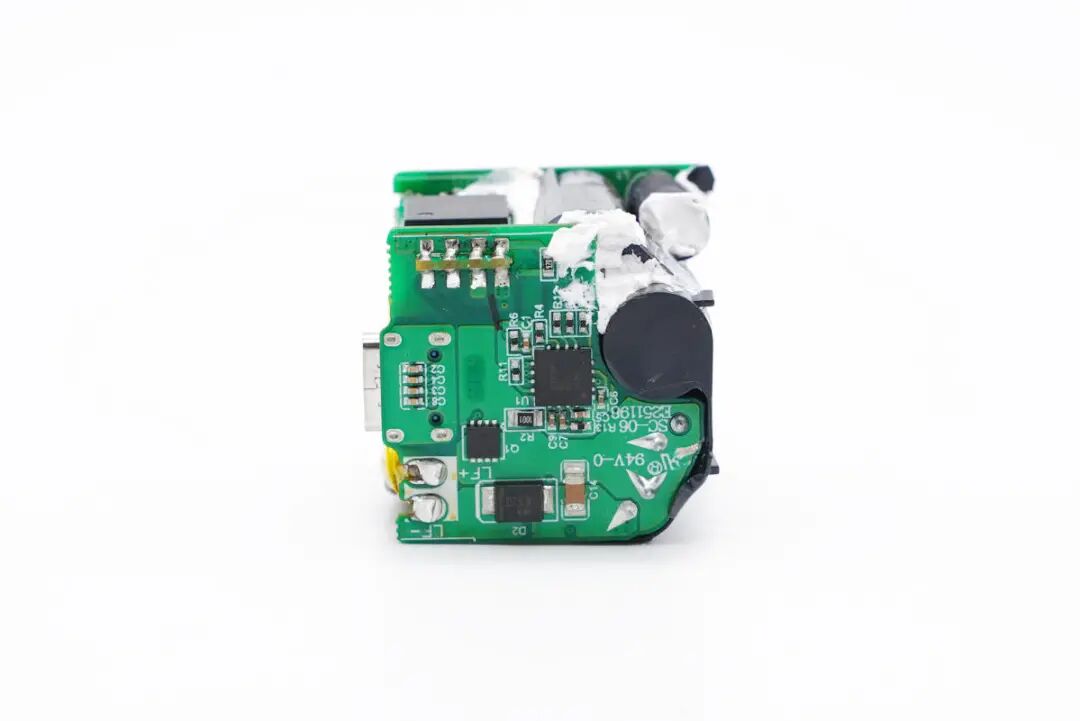

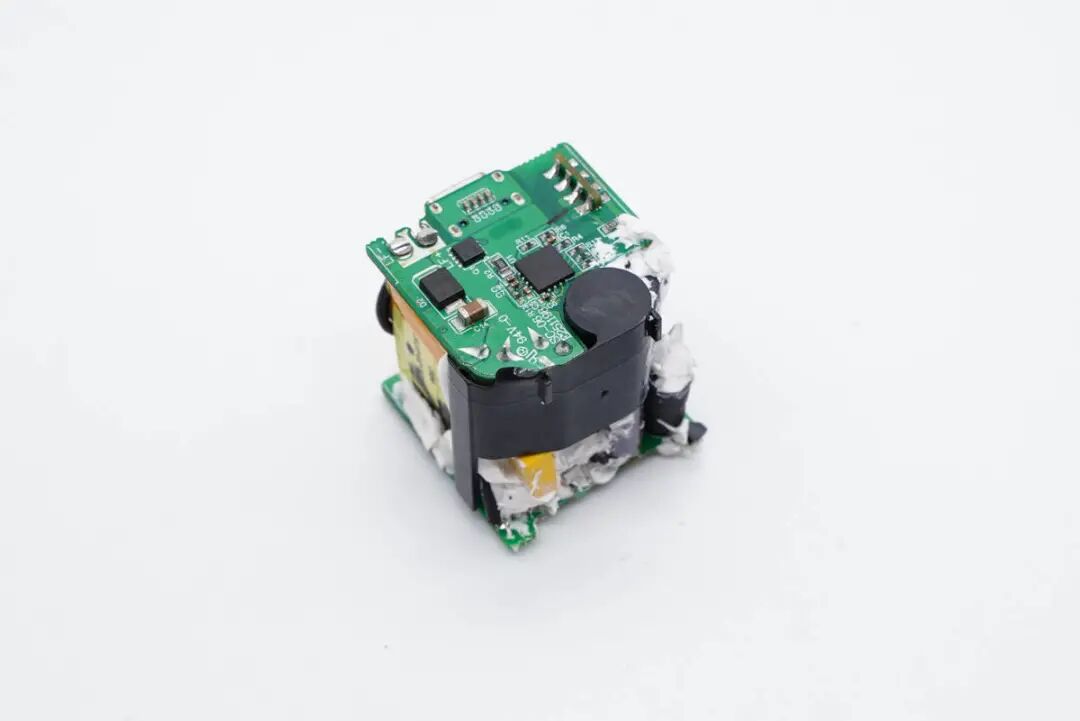

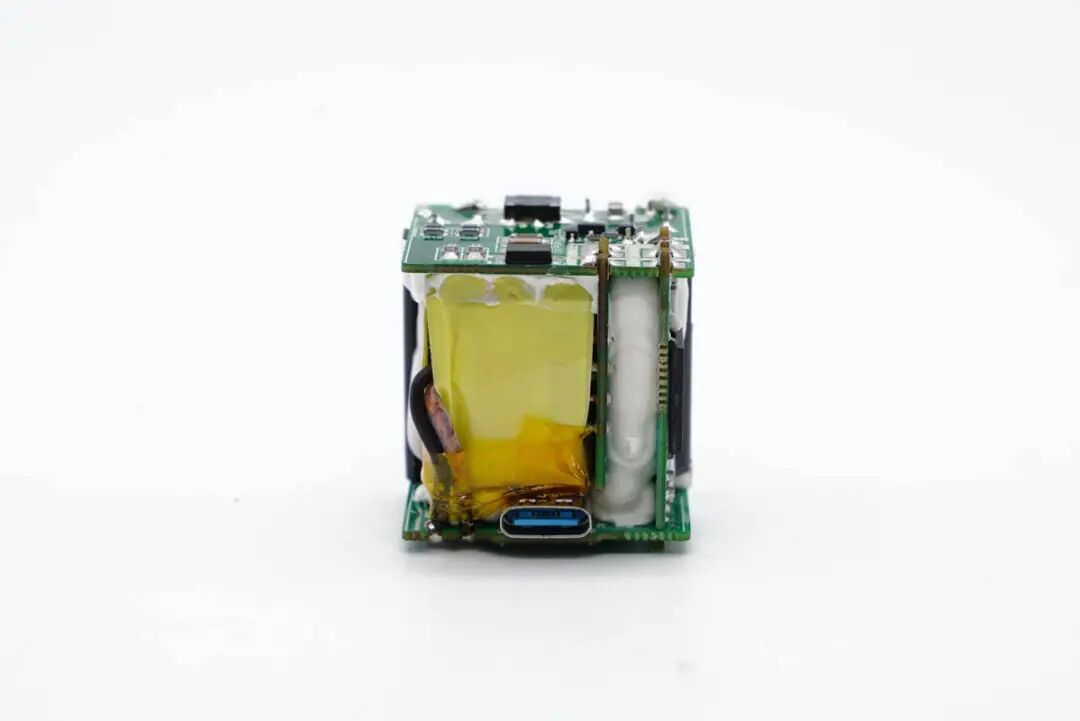

PCBA模块采用四块小板组合焊接设计，侧面有两块，变压器包裹绝缘胶带并打胶加固。
通过观察发现，这款充电器采用PI高集成开关电源方案宽范围输出，协议芯片控制接口输出电压的设计架构。下面我们就从输入端开始一一了解各元器件。
输入端一览，可以看到黄色的安规X电容以及电解电容等，电容套有塑料壳进行隔离和加固。
塑料壳同时还帮助隔离保险丝和变压器，保险丝外套热缩管保护。
工字电感也外套热缩管保护。

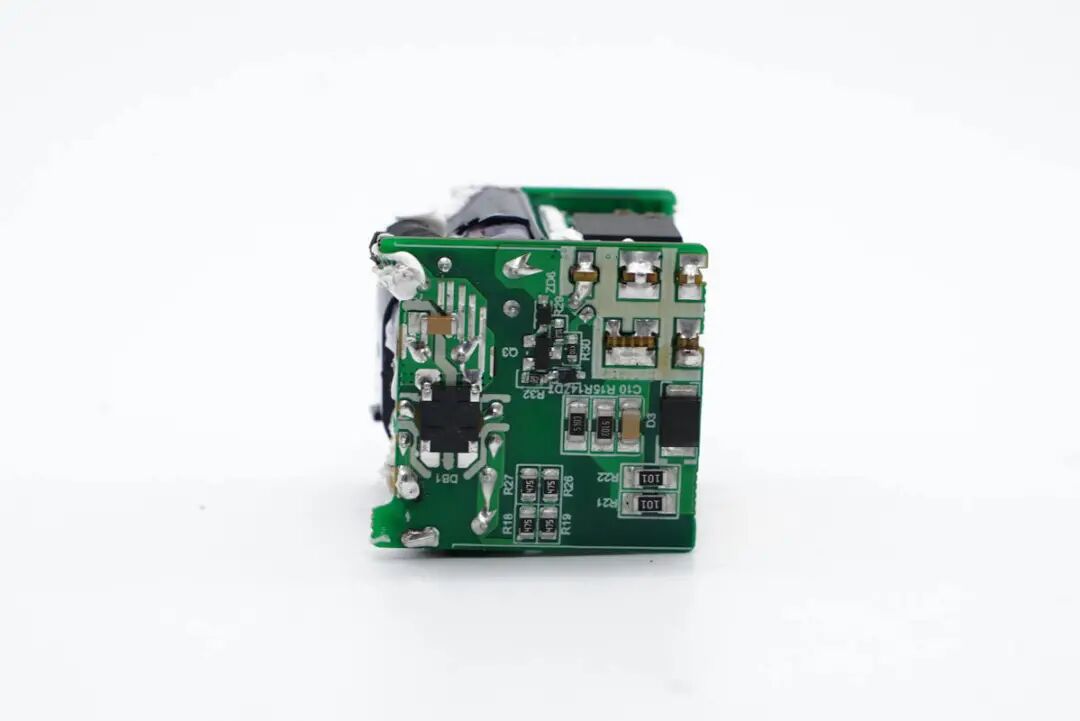

输入端小板背面设有一颗整流桥。

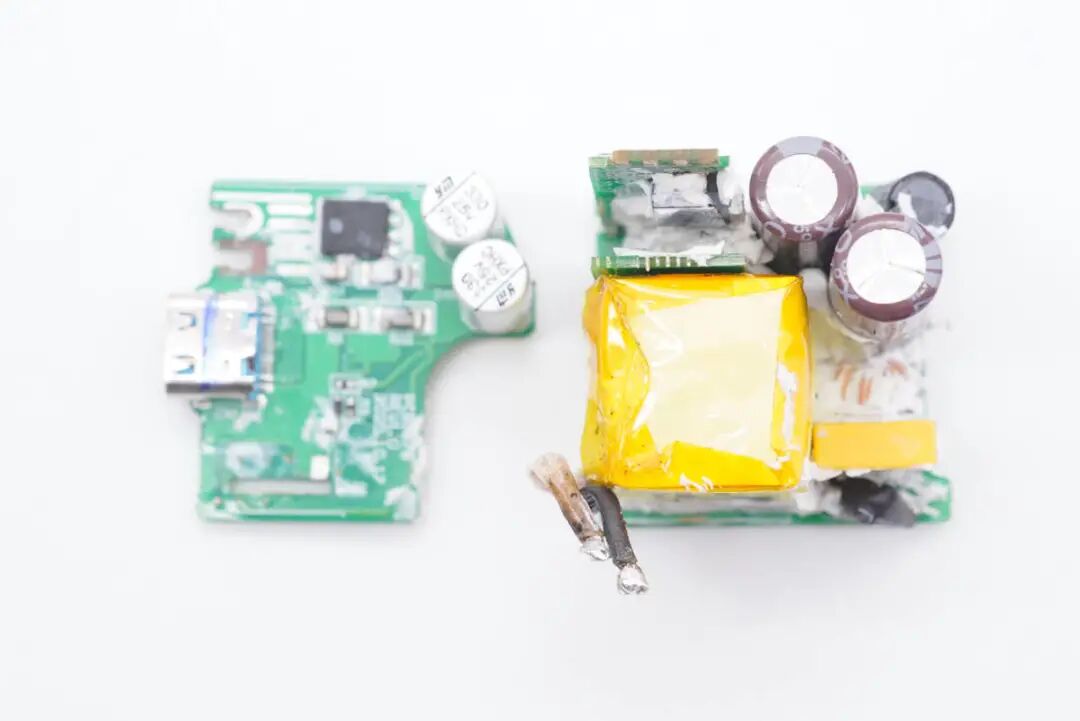

将模块拆分开，变压器焊接在中间的连接小板上。

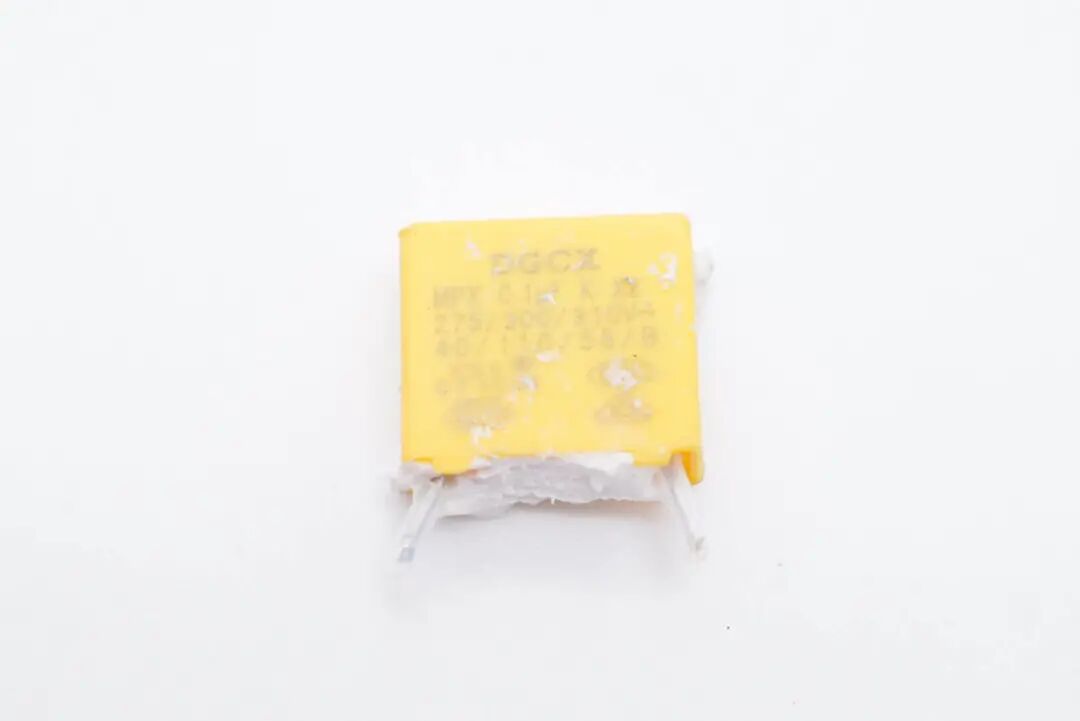

安规X电容来自成希电子，容量0.1μF。

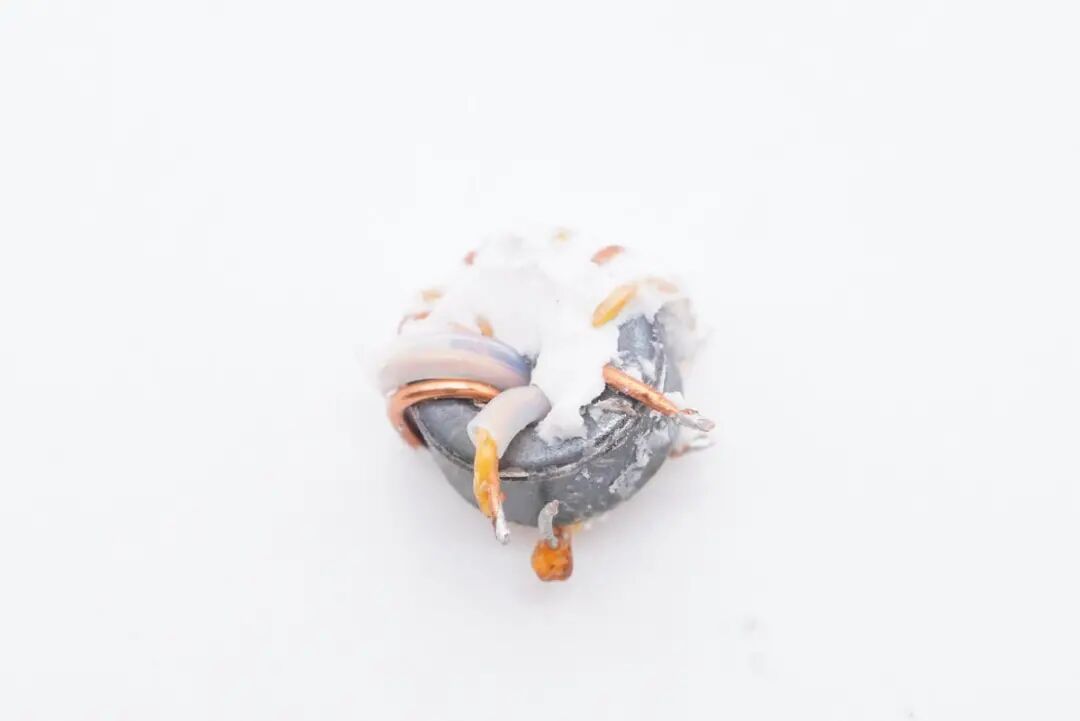

共模电感用于滤除EMI干扰，双线绕制，其中一根套有绝缘管。

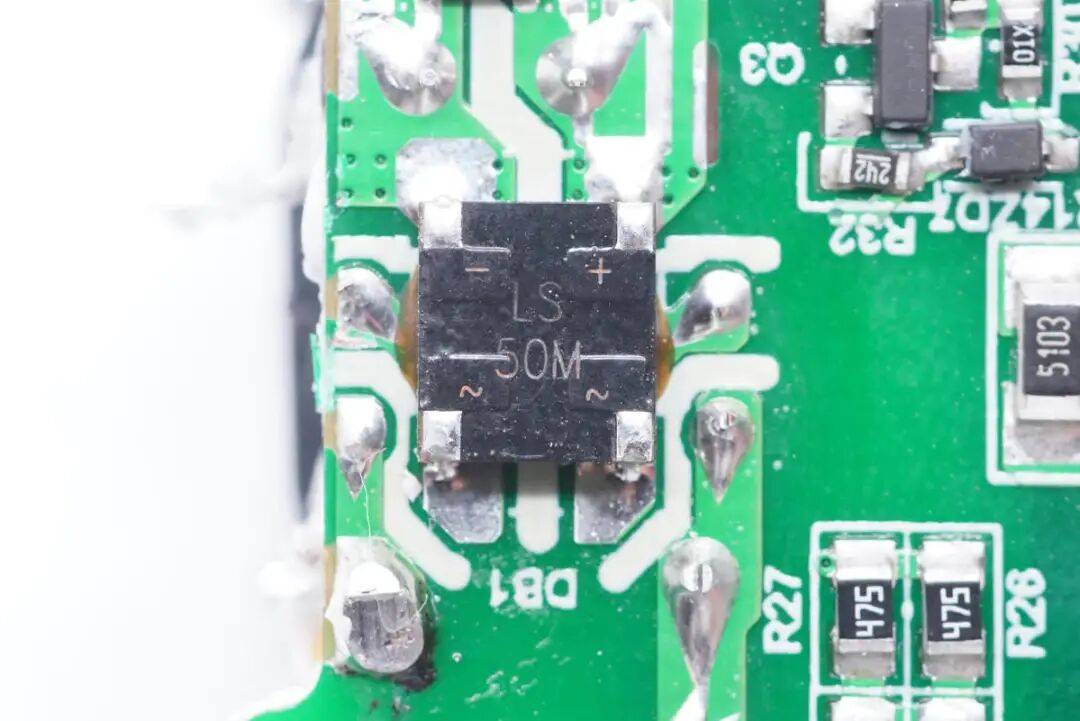

LS50M整流桥特写，贴片封装降低厚度。

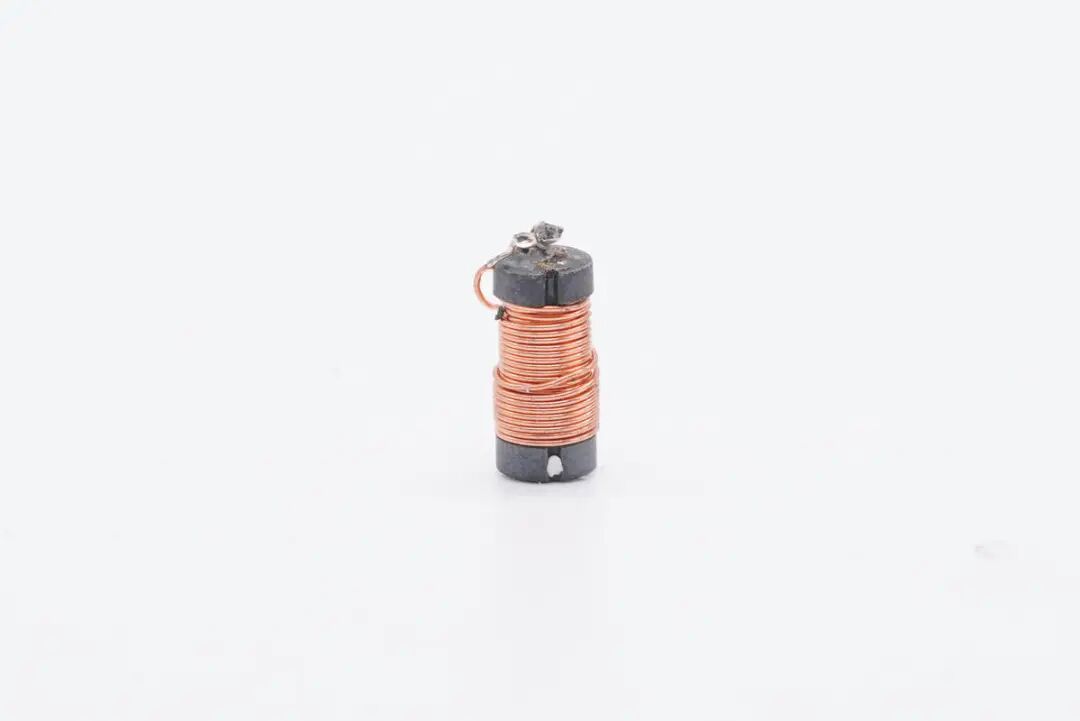

工字电感特写。

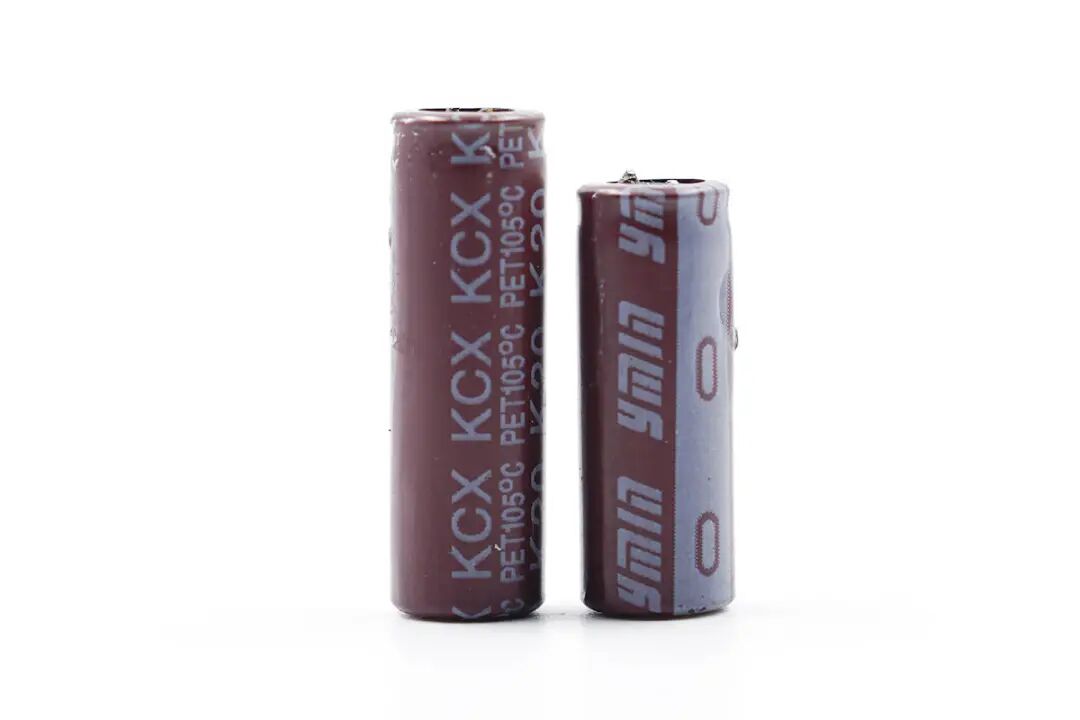

两颗高压滤波电解电容采用永铭KCX系列，这是是永铭19年推出的氮化镓快充电源专用产品，其工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。
充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用，获得客户一致认可。

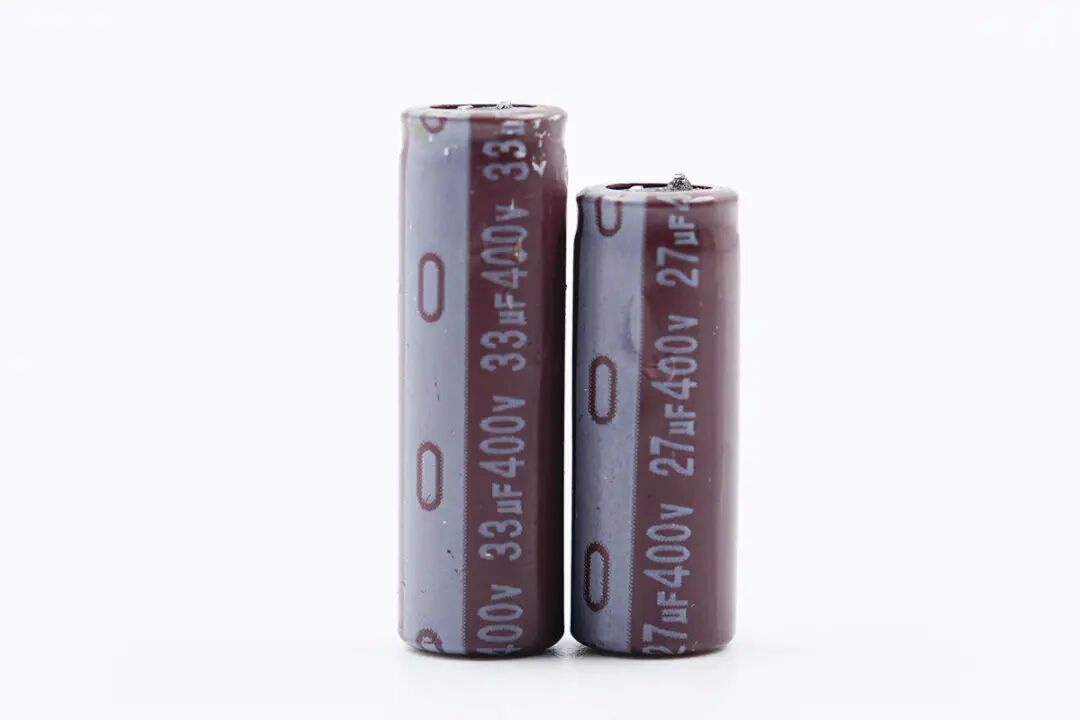

规格分别是400V 33μF 8×24和400V 27μF 8×20。

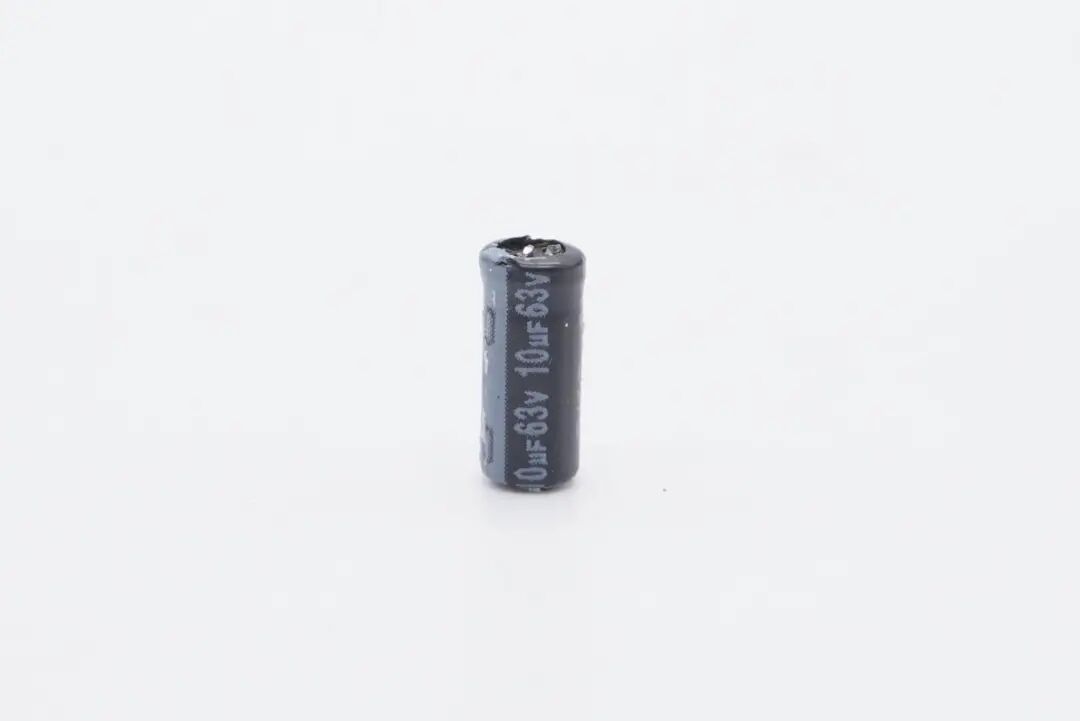

主控芯片供电电容也是来自永铭。
规格为63V 10μF。
两块连接小板间填充硅胶加固。

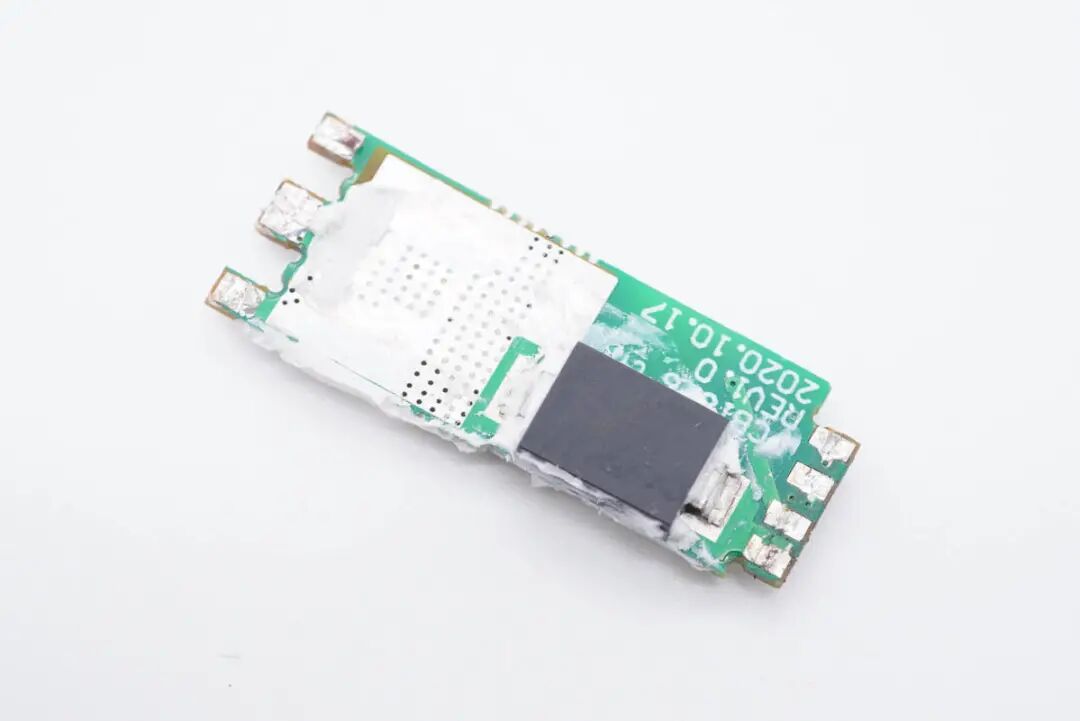

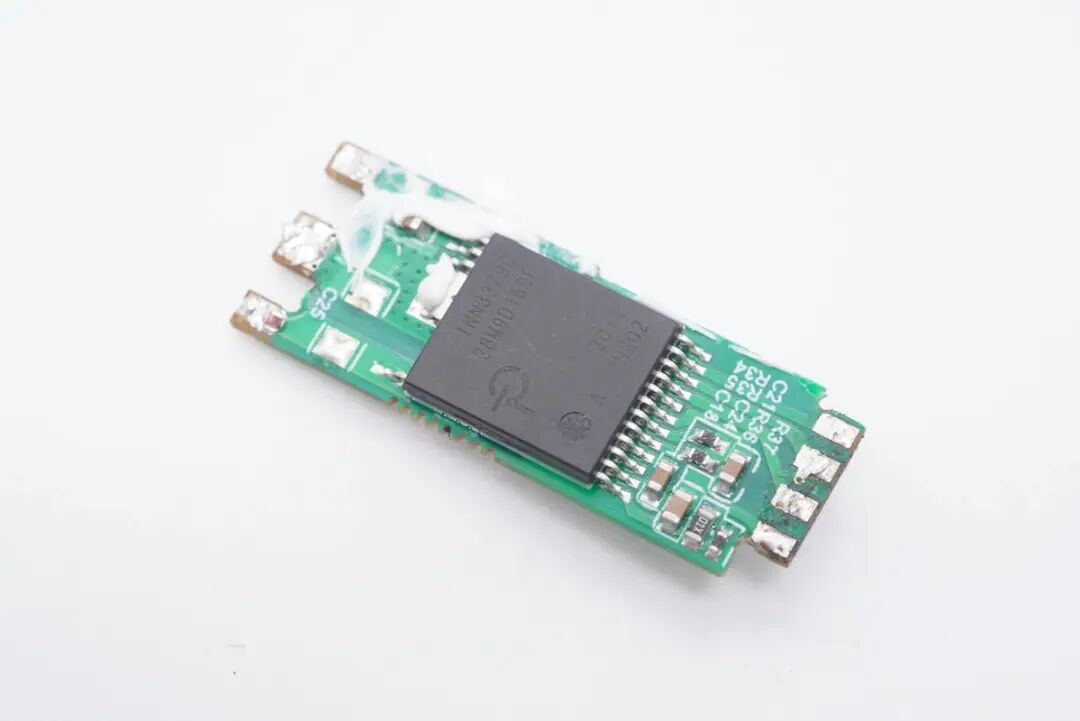

连接小板一面设有PI主控芯片。
另一面设有一颗Y电容，对应主控芯片处露铜加锡帮助散热。
另一颗小板上焊接变压器。

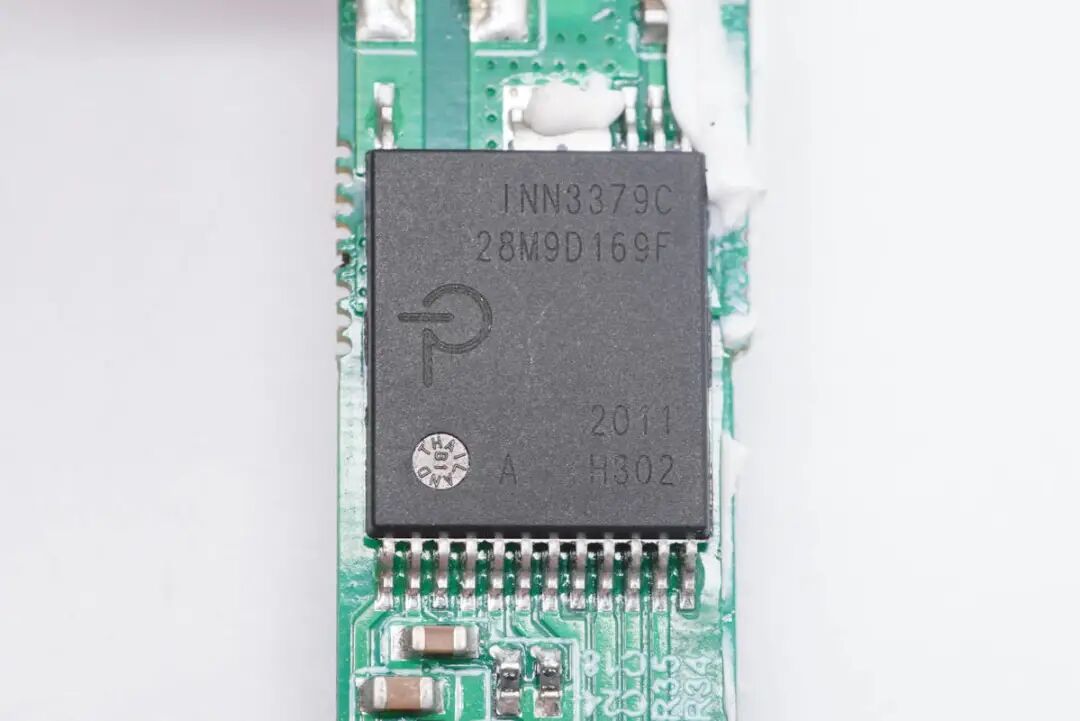

开关电源主控芯片采用PI INN3379C，采用PowiGaN技术，内置PWM控制器、高压MOS、同步整流控制器等，集成度非常高，并且采用数字总线控制调压。宽电压范围条件下，密闭外壳内可以输出65W功率。

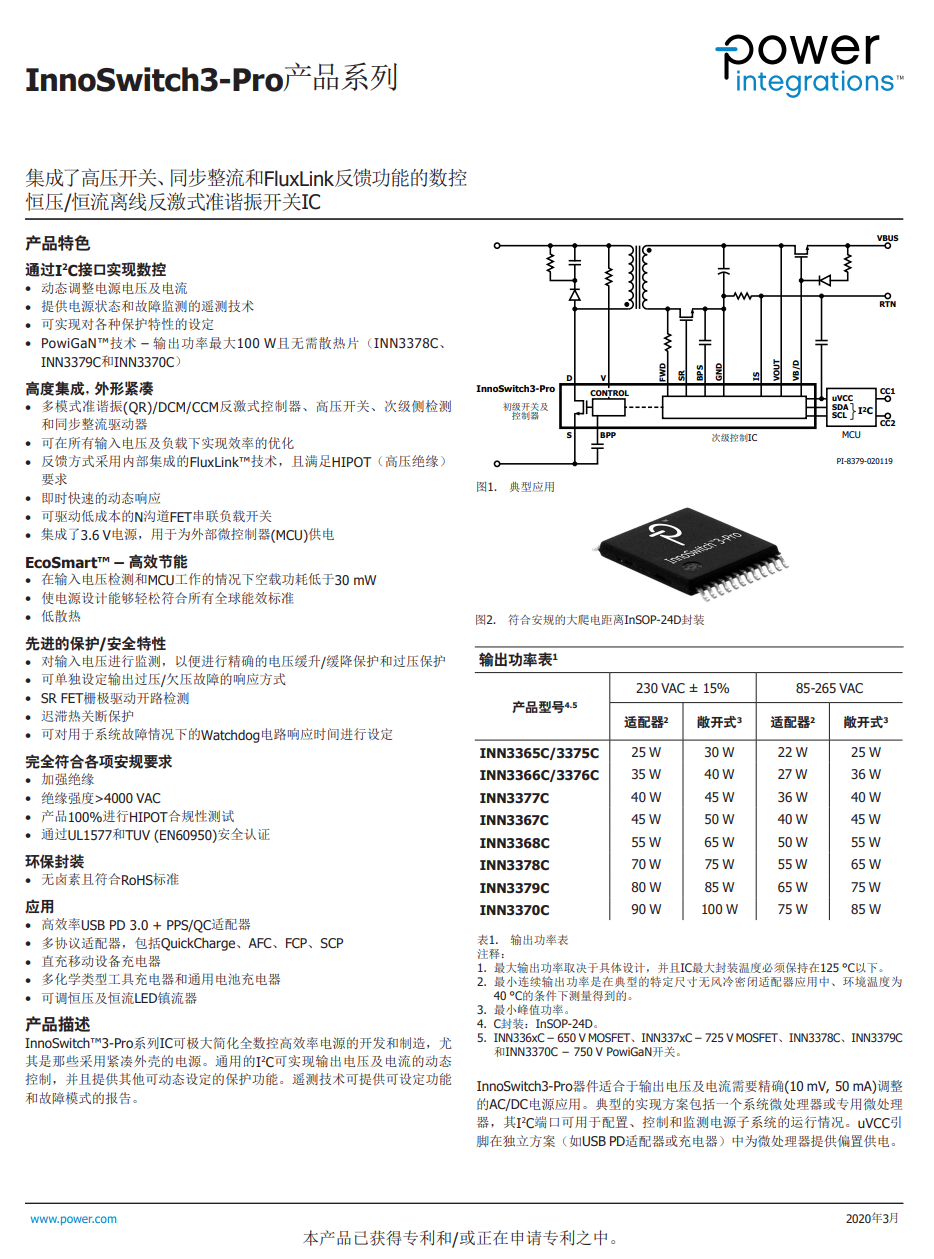

PI官方的资料显示，INN3379C属于InnoSwitch3-Pro家族，它采用了PI独家的PowiGaN技术，也就是内置了GaN氮化镓功率器件，相比传统MOSFET可以输出更大功率。

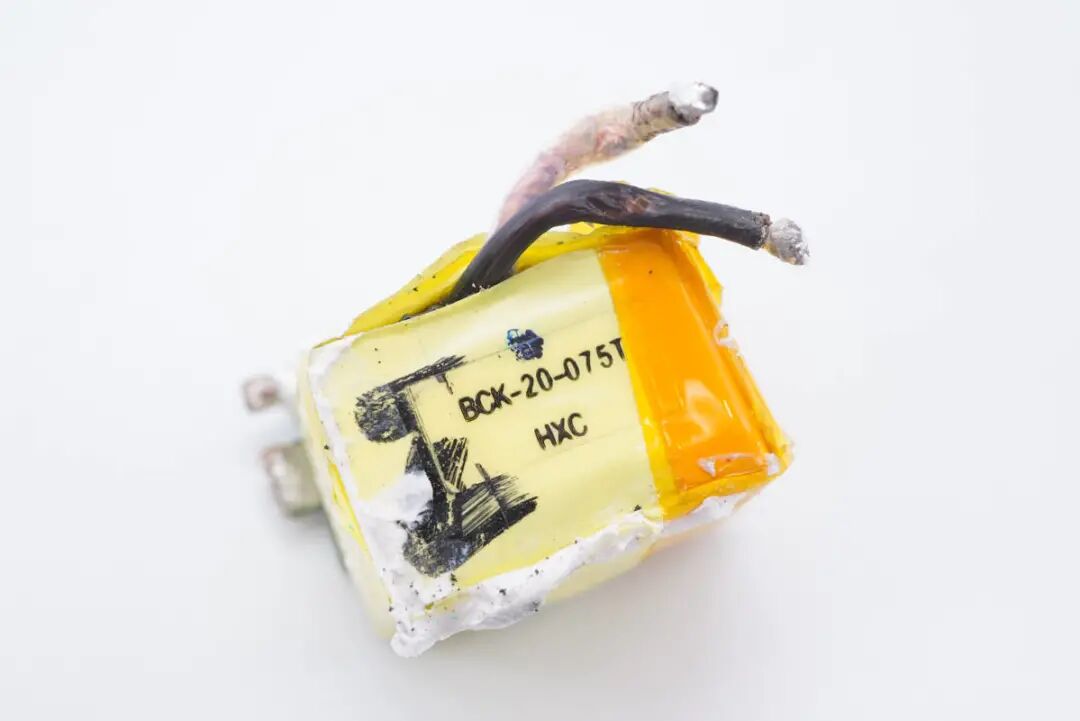

变压器特写。

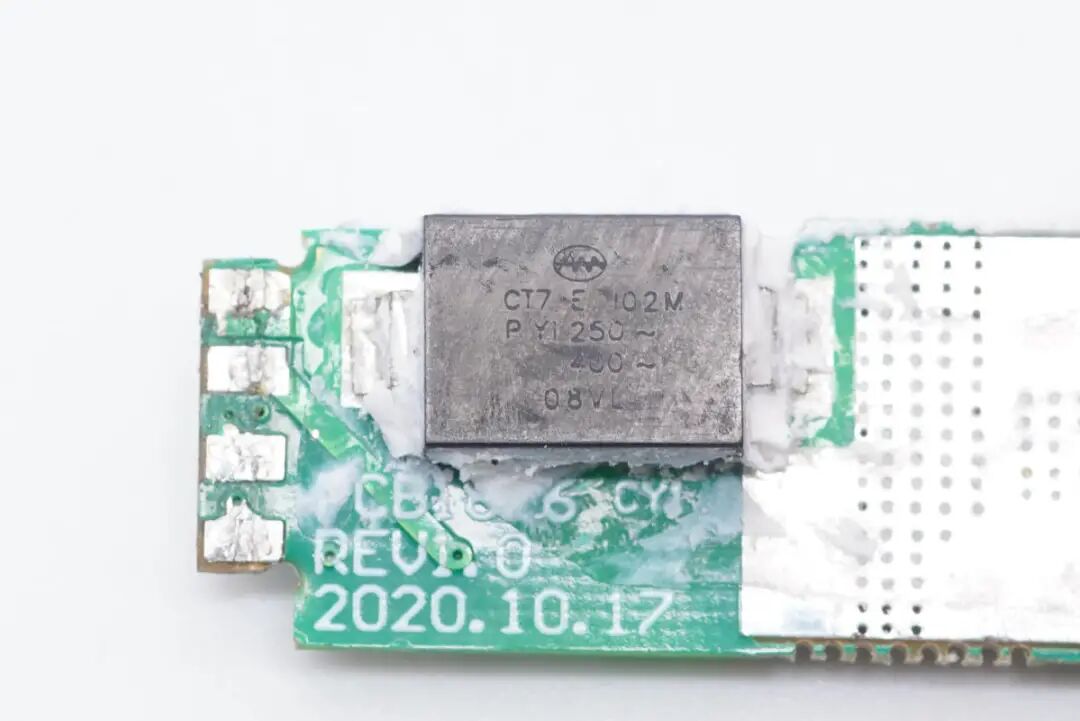

贴片Y电容特写。

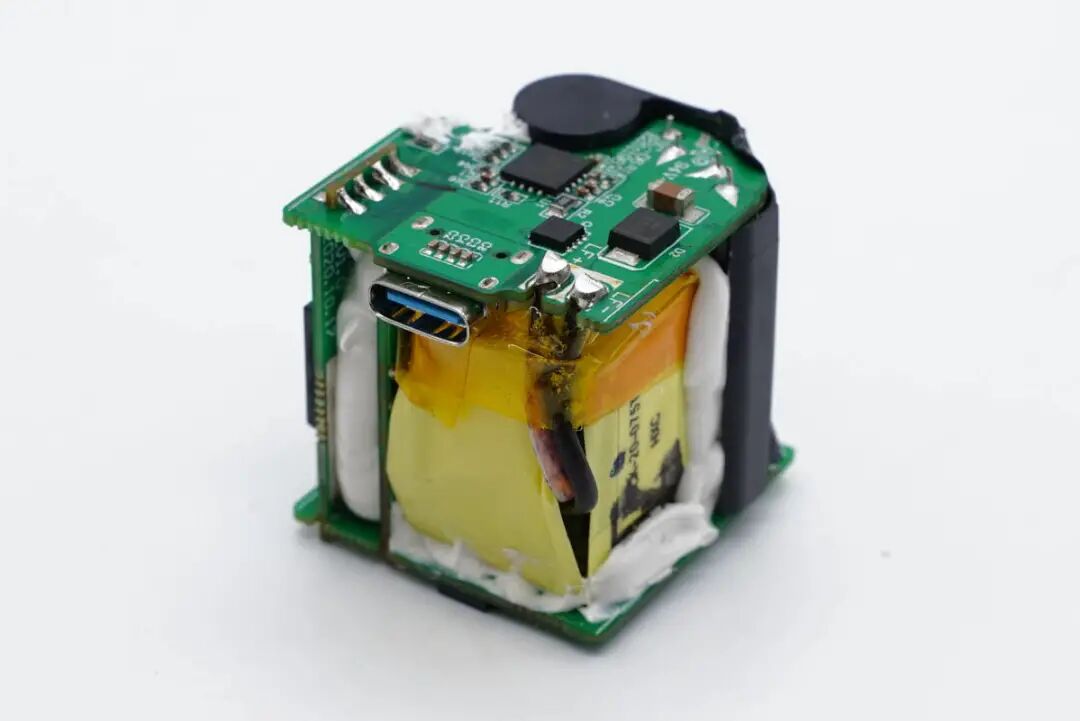

输出端小板上设有协议芯片和输出VBUS开关管。
拆下后，另一面设有同步整流管和两颗固态电容。

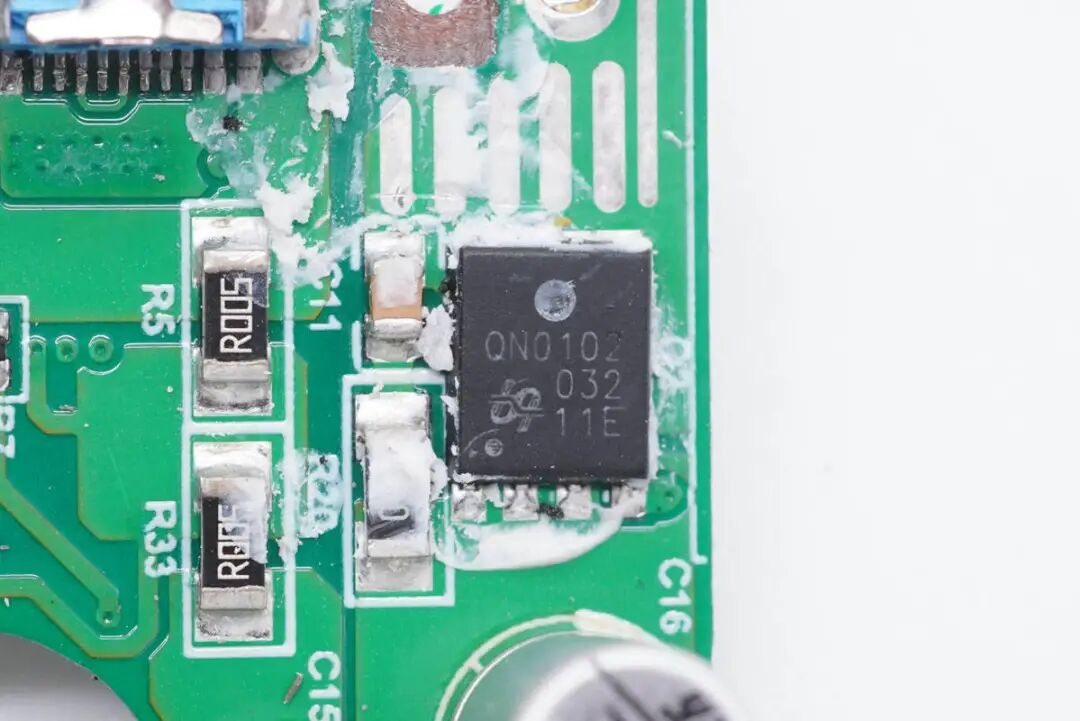

同步整流管采用UBIQ QN0102M6N，耐压100V，导阻6mΩ，PRPAK5x6封装。

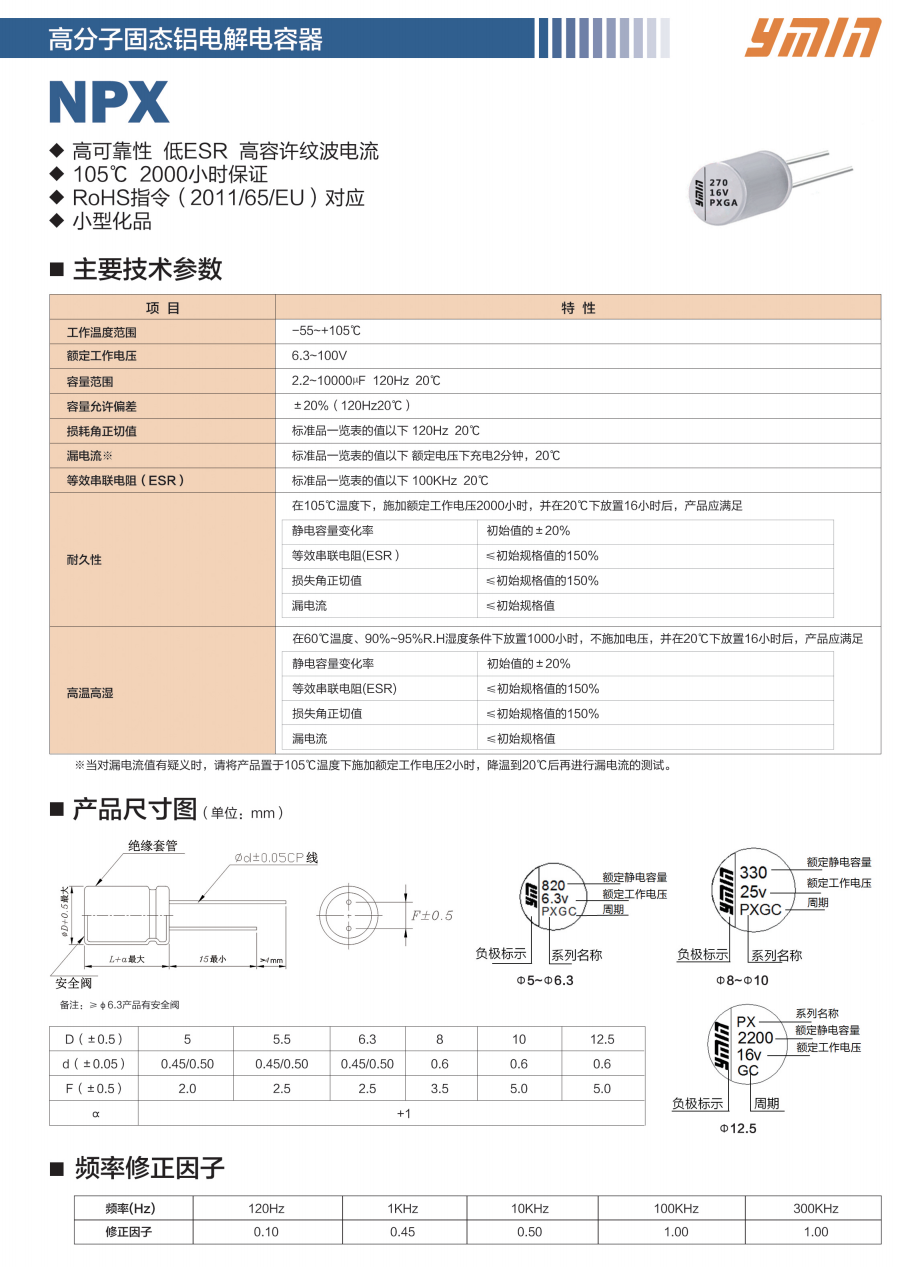

两颗输出滤波固态电容采用永铭NPX系列，规格均为25V 330μF 5×15。该系列电容具有小体积、低ESR、高额定纹波电流、高可靠性、耐开关冲击等特点。
充电头网了解到，永铭NPX系列固态电容此前已被闪极100W 3C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充、倍思45W 1A1C氮化镓充电器、努比亚65W氘锋氮化镓充电器等产品使用，此外还被应用在安克、飞利浦、小小黑、品胜、邦克仕等品牌20W迷你充上，获得客户一致认可。

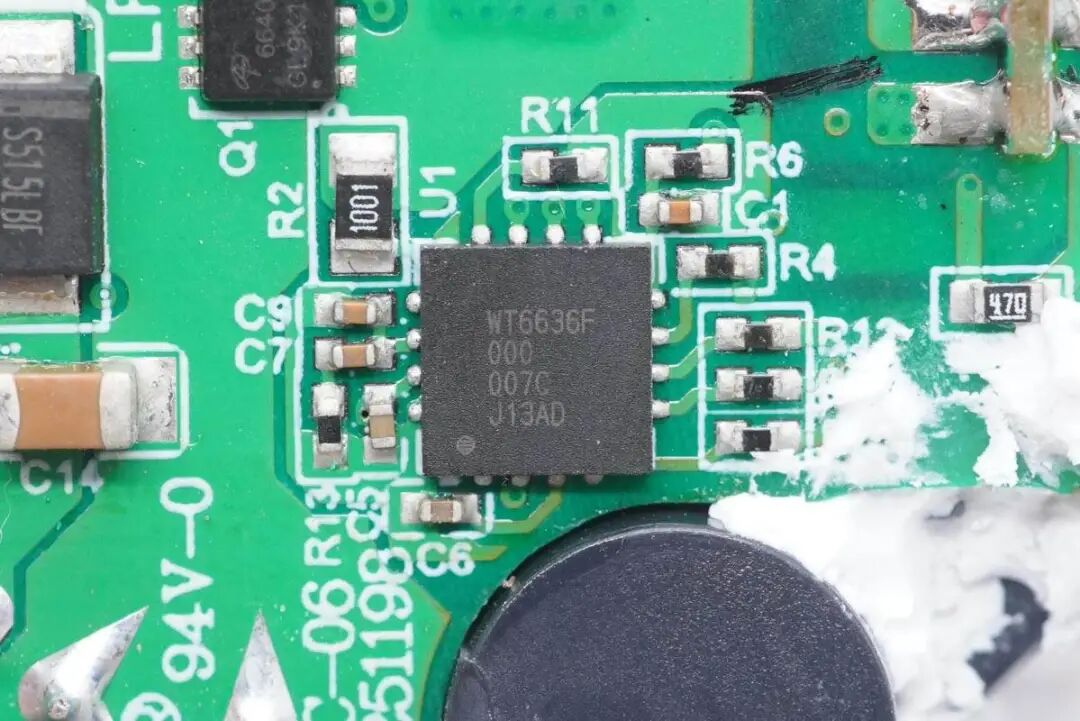

USB PD协议IC采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），另外通过了高通QC4+认证，认证号QC20200316138。
WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据脚的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。
输出VBUS开关管采用AOS万代AONR66406，NMOS管，耐压40V，DFN 3x3 EP封装。
USB-C母座特写，过孔焊接。
全部拆解完毕，来张全家福。
充电头网拆解总结
安克45W氮化镓超能充实测支持QC、PD和PPS快充协议，具备5V3A、9V3A、15V3A、20V2.25A、3.3-16V3A、3.3-21V2.25A电压档位，整体兼容性好。因此单从外观、性能参数上来对比，45W超能充国行和美版大同小异。
进一步拆解了解到，美版采用了PI INN3379C方案，协议芯片采用伟诠WT6636F，这些都和国行版的相同。不同的是其采用了永铭KCX和NPX系列小体积快充电容进行输入输出滤波，不过国行版也有采用永铭的NPX系列固态电容滤波，足见安克对永铭产品的认可。永铭电容对安克45W超能充实现小型化的帮助是非常大的。
