拆解完131款氮化镓快充，我们得到了8个重要数据
近几年来，氮化镓快充从最初的第三方品牌配件逐步进入系统内，成为众多手机、笔电产品的标配。同时，氮化镓技术在消费类电源市场中的应用领域也得到拓展，从单一的快充充电器，逐步延伸至快充拓展坞、快充插线板、快充墙插等品类。在这一过程中，氮化镓也从最开始的黑科技逐渐变成了家喻户晓的技术。
充电头网已经累计拆解了近两千款消费类电源配件，其中就包括氮化镓相关快充产品应用案例超过100款。在一次次的产品解剖中，还原产品本真，为广大的快充电源工程师朋友提供了丰富的案例和设计参考，推动氮化镓快充产业的发展。
今天这篇文章主要为大家汇总分享往期经典的氮化镓快充拆解案例，拆解完131款氮化镓快充后，充电头网得到了8个重要数据，分别是输出功率占比、品牌占比、电源架构等，详细信息如下。
65家品牌推出131款氮化镓快充
充电头网本次一共汇总了131款氮化镓快充产品，分别来自65家不同的品牌，其中既包含了小米、OPPO、华为、努比亚、联想、戴尔、LG等系统内的品牌，也包含了诸多第三方数码配件品牌，如Anker、倍思、绿联、摩米士、麦多多等，此外还有一些快充工厂。
输出功率
从输出功率来看，65W依然是氮化镓快充市场的主流，占比达65%，其次是100W以上的产品，合计占比达到了18%；45W氮化镓快充和30W氮化镓快充占比分别为7%和9%；20W氮化镓快充较少，少有厂商考虑应用氮化镓技术。

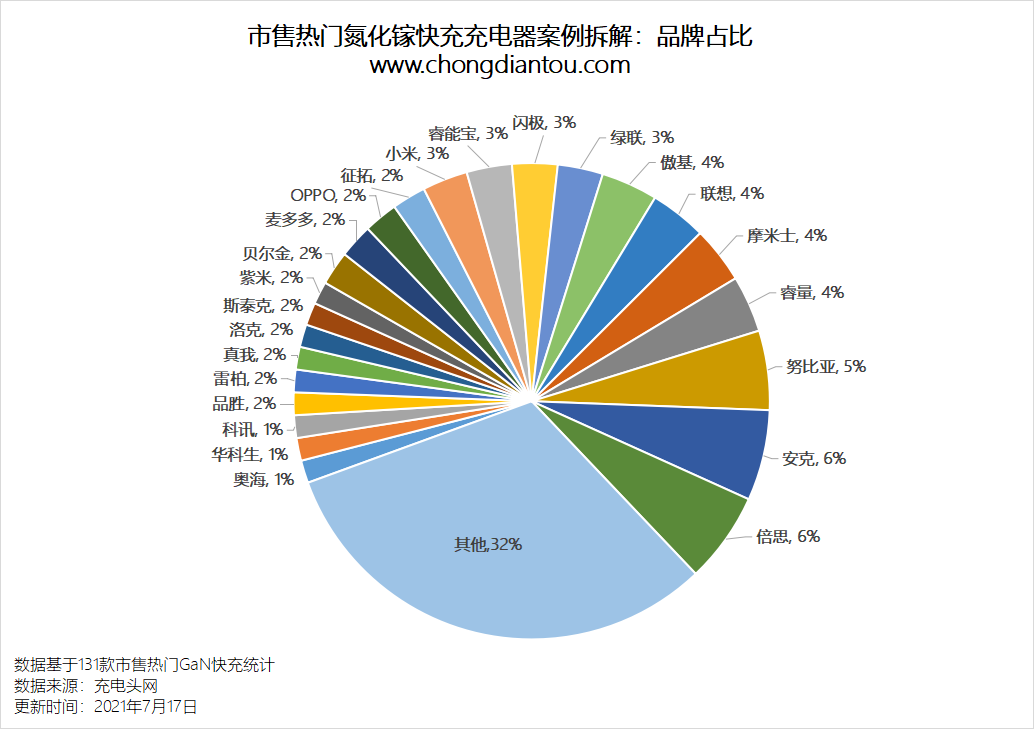

品牌
在本次汇总的这131款氮化镓快充产品拆解案例，分别来自65家不同的品牌，其中，努比亚、倍思、ANKER三家品牌推出的氮化镓快充产品占比相对较高，已有7-8款案例。此外，摩米士、联想、小米、傲基、闪极、睿能宝等品牌的案例约为4-5款，占比约在3%-4%之间。另有32%占比的品牌，其产品案例均为1款。
电源架构
从本次氮化镓快充案例的拆解数据可见，高频QR是目前市面上应用最为广泛的一种电源架构，占比达到了87%；这也是目前最具性价比的氮化镓快充架构。
有源钳位ACF电源架构占比5%，这种电源架构具有低开关损耗，高效率，应用以手机大厂品牌氮化镓快充为主。
另有8%的快充产品选择了LLC的架构，据充电头网观察，大功率多口快充市场为LLC架构的普及起到了积极的推动作用，尤其是在国内市场，几乎成为了百瓦多口快充的首选方案。
GaN功率器件品牌
氮化镓功率器件最能反应出市场的格局。从已有的统计数据来看，氮化镓功率器件市场占比排名前三的分别是纳微、PI、英诺赛科，这也是目前快充市场上出货量最大的三家氮化镓芯片原厂，三家产品各具优势，并有着各自固定的客户群体，器件累计出货量均在千万颗以上。
此外，进口品牌中还有GaN systems、Transphorm，国产厂商也有芯冠科技、远拓高科等厂商陆续实现了量产出货。
值得期待的是，2021年年内还能看到控制器、驱动器、GaN合封的单芯片批量出货，成为市场新物种。

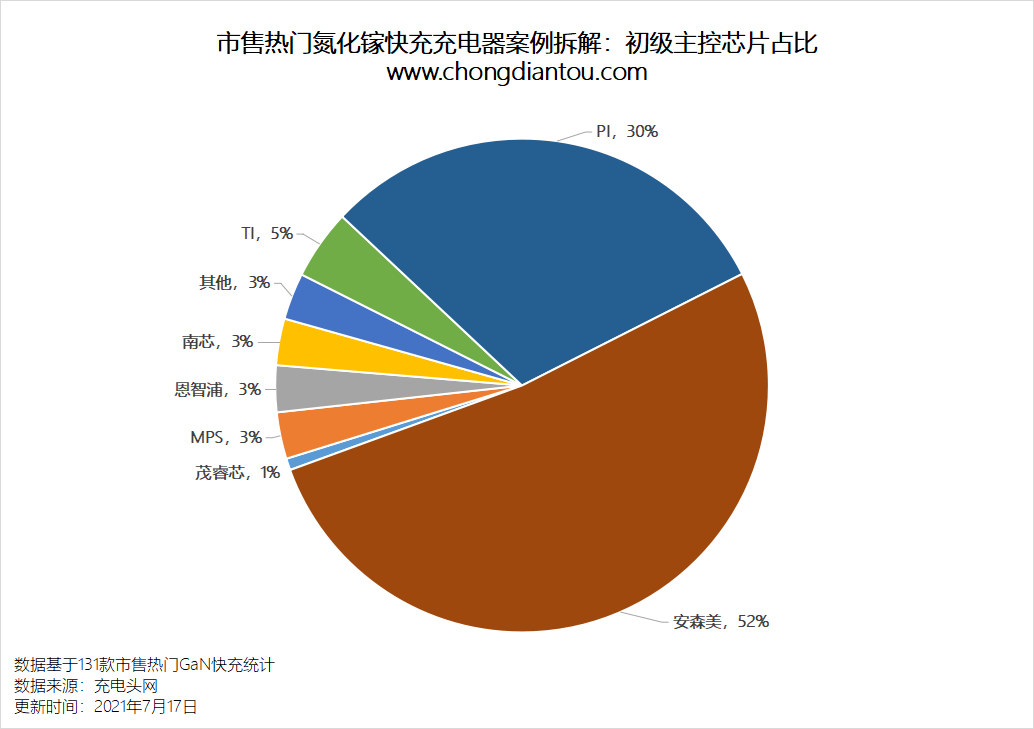

氮化镓快充控制器
从主控芯片的分布来看，安森美目前处于市场的主导地位，占比达到了52%，这主要是归功于NCP1342这颗经典的QR反激拓扑主控芯片，这颗芯片也是很多氮化镓器件厂商、方案商开发Demo时最常用的一颗料。
同时，老牌电源厂商PI凭借高度集成的合封氮化镓电源芯片的优势，也拿下了30%的占比，成为氮化镓主控芯片领域的第二大巨头。
TI的控制芯片主要在ACF架构中应用较多，MPS、NXP等品牌的控制芯片则主要是在LLC领域重点发力。
最值得一提的是，在本次案例汇总统计中，能够看到以南芯、茂睿芯为代表的国产氮化镓控制芯片品牌的身影。从研发到量产并应用于快充产品中，完成了国产氮化镓电源芯片的重大突破。

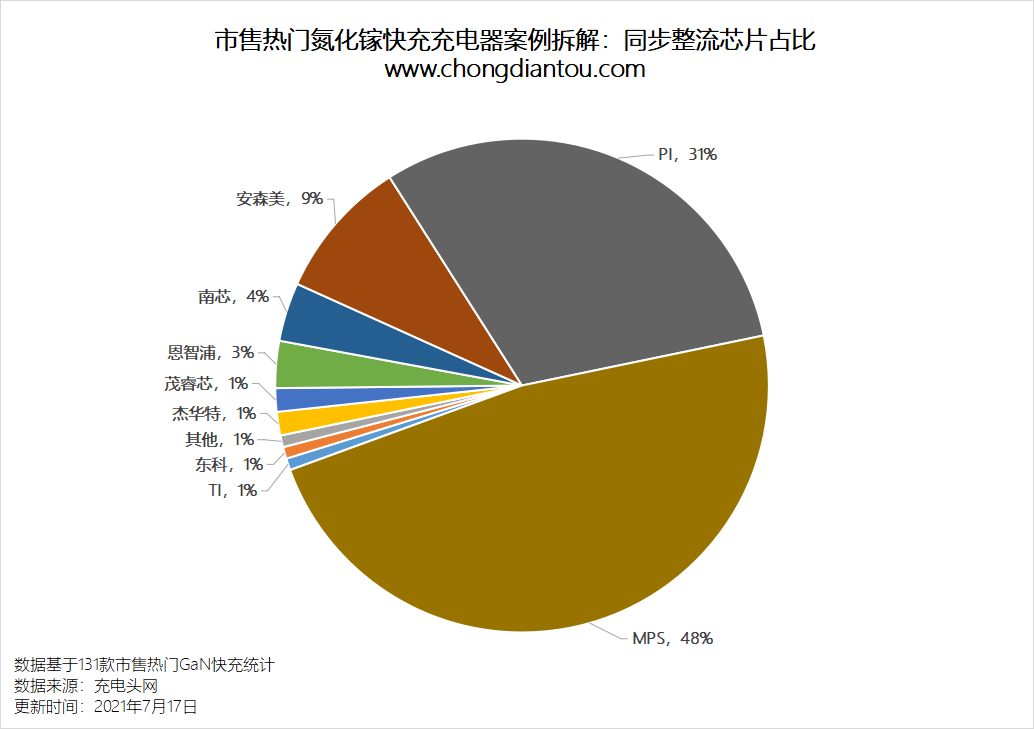

氮化镓快充同步整流
同步整流芯片方面，大头被老牌厂商MPS占据，比例高达48%，这主要是MP6908A这颗芯片做出的贡献，广泛应用于QR快充电源架构中。PI依然稳居第二，占比31%，这也是合封芯片的优势所在。
在同步整流芯片方面，国产品牌更加丰富，南芯、东科、茂睿芯、杰华特均有非常成熟的产品案例，在未来的氮化镓快充市场中，应用案例应该也会越来越多。

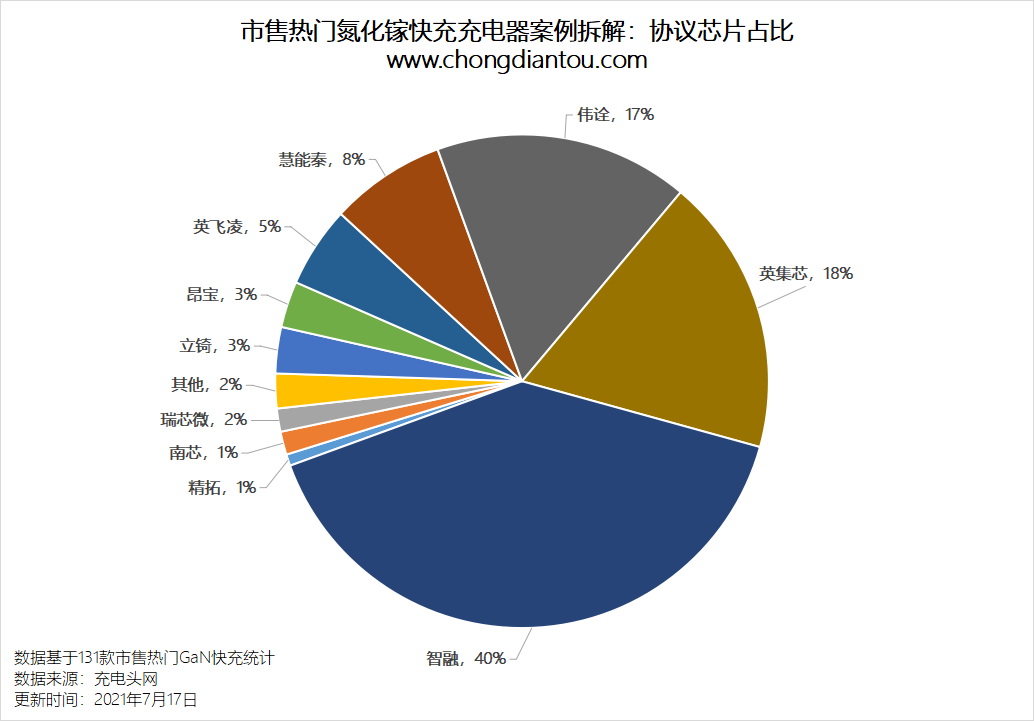

氮化镓快充协议芯片
协议芯片方面就出现了一个很有意思的现象，国产厂商占据了70%以上的市场份额，其中智融科技凭借40%的占比坐上了头把交椅，这也主要得益于市面对多口氮化镓快充产品的需求十分旺盛，智融SW351x系列借此机会一炮而红。
由于多口氮化镓快充的普及，智融也成为这一市场的大赢家。其中LLC+DC-DC的架构组合，智融内置快充协议的电源芯片，大大简化了产品的开发周期。
英集芯和伟诠的占比分别为18%和17%，位居第二和第三。此外，本土品牌中慧能泰、瑞芯微、南芯、昂宝等品牌也有不同的占比。
由于赛普拉斯已经被英飞凌收购，在氮化镓快充芯片占比TOP5中也见到了英飞凌的身影。

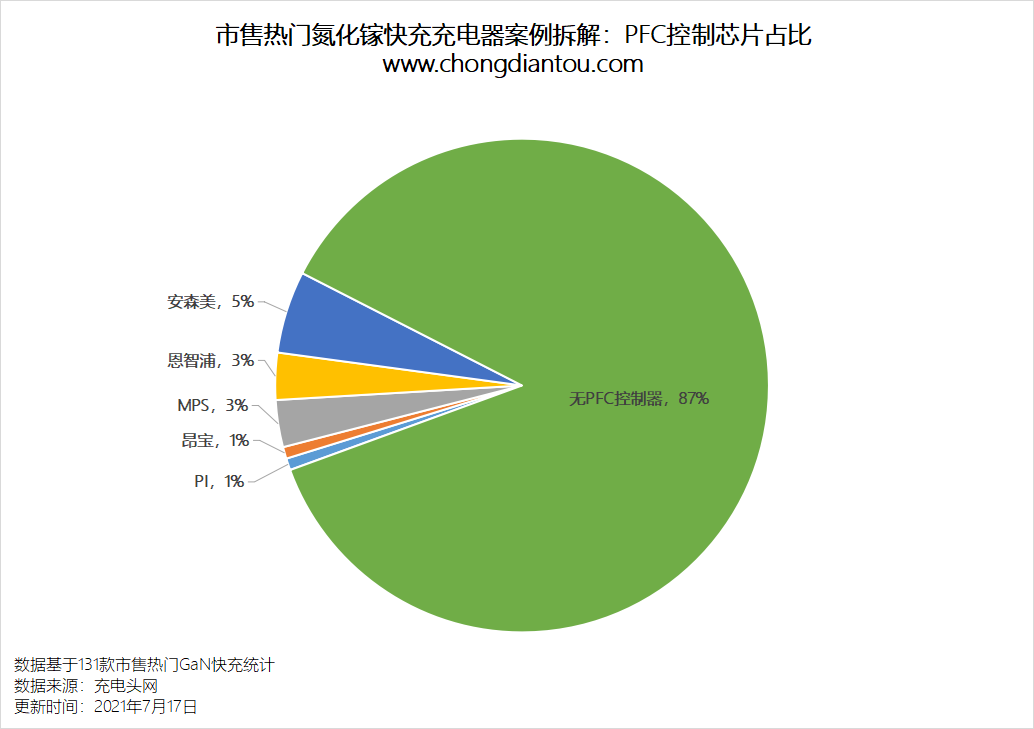

PFC控制器
PFC控制器主要应用于大功率快充产品中，尤其是国内市场，对于75W以上的电源产品而言，PFC功率因数校正电路是刚需，具备PFC电路的快充主要集中在100W和以上功率段。
这也从侧面反映出，在大功率快充市场还有待开发，随着大功率快充产品的普及，PFC控制芯片市场情景广阔。
除此之外，百瓦级氮化镓快充的普及，也帮助到了碳化硅二极管的规模化商用，这里主要应用于PFC电路，其中美浦森、泰科天润、安森美、基本半导体、飞锃半导体等碳化硅原厂都已经批量出货。
充电头网总结
距离上次充电头网统计氮化镓快充应用案例，仅仅过去半年时间。这期间新增的案例多达40余款，同时也不断有新的品牌以及电源厂商加入到这一阵列中来，为市场注入新鲜的血液。
从目前的市场现状来看，主要产品仍然是集中在65W这个功率段，100W级别的大功率快充市场的应用逐渐成为主流，新兴的30W氮化镓快充成为市场黑马。未来，240W快充新技术普及，成为潜力市场。
在架构方面，目前各大厂商均更倾向于选择更具性价比的QR架构，无论是单口还是多口，都在价格方面有着绝对的优势；不过随着大功率快充的普及，LLC架构也逐步获得厂商青睐。
最值得一提的是，在本次的氮化镓快充案例汇总中，无论是氮化镓功率器件，还是氮化镓主控芯片、同步整流芯片，都看到了不少国产厂商的身影。这也意味着氮化镓技术率先在消费类电源领域实现了全部国产化，核心技术自主可控。
“十四五规划”发布以来，碳达峰碳中和新型环保理念对绿色能源发展提供了新机遇，尤其是氮化镓应用于快充，带来了高效轻薄的充电器产品。
转换效率提升，发热降低，减少了二氧化碳。如全球数十亿只充电器普及氮化镓技术，将有效降低电子产品充电过程中的碳排放量。
氮化镓快充拆解报告
温馨提示：以下内容为方便查询，按照品牌首字母排版，排名不分先后。
ASUS华硕
Aisawate爱莎瓦特
Amadapter飞频
Anker安克
3、拆解报告：ANKER安克65W氮化镓4口桌面PD快充充电器
Aohi奥海
AUKEY傲基
5、内置GaNFast：AUKEY 27W USB PD充电器深度拆解
Baseus倍思
belkin贝尔金
2、拆解报告：belkin 30W USB PD快充氮化镓充电器
Benks邦克仕
biaze毕亚兹
BULL公牛
ELECJET电友
HELPERS LAB
HKS华科生
HUAWEI华为
HuntKey航嘉
HUWDER鸿达顺
HYPERJUICE
iine良值
llona绿巨能
1、拆解报告：llano绿巨能65W氮化镓USB PD快充充电器
J.ZAO京东京造
1、京东入局氮化镓市场，旗下首款65W双口PD快充深度拆解！
KOSUN科讯
Lapo
1、拆解报告：Lapo 65W USB PD氮化镓快充充电器
Lenovo联想
2、拆解报告：联想thinkplus 65W氮化镓口红电源Pro
4、拆解报告：联想小新100W双USB-C口氮化镓快充充电器
5、内置4颗氮化镓，采用高效LLC电路架构，联想YOGA 130W双USB- C口快充深度拆解
luxshareict立讯精密
llabdynamic爱兰博
1、自研Bypass电路拓扑，爱兰博10000mAh二合一60W氮化镓快充拆解
LG
1、内置纳微氮化镓方案，韩国LG笔记本电脑标配65W充电器拆解
LOOPING龙冰
Mcdodo麦多多
MEIZU魅族
MI小米
MIIIW米物甄妙
MOMAX摩米士
2、LLC+GaN高性能架构：摩米士100W 2A2C氮化镓快充拆解
mophie摩尔菲
1、拆解报告：mophie 65W 1A1C氮化镓快充充电器
NETEASE网易智造
nubia努比亚
6、拆解报告：红魔手机6 Pro标配120W PD快充氮化镓充电器
nevinmax纽麦斯
ON昊达
OPPO欧泊
3、拆解报告：OPPO原装65W氮化镓快充充电器VCA7GACH
PHILIPS飞利浦
PISEN品胜
PLUAGR创富源
QCY意象
1、耳机大厂QCY入局氮化镓快充市场，首款65W 1A1C充电器拆解
Rapoo雷柏
RAVPOWER泽宝
1、拆解报告：RAVPower 61W氮化镓USB PD充电器
2、拆解报告：RAVPOWER 65W 1A1C氮化镓快充充电器
4、拆解报告：RAVPower 45W GaNFast PD充电器RP-PC104
realme真我
1、拆解报告：realme真我65W氮化镓快充充电器VCA7GACH
2、拆解报告：realme 50W mini闪充氮化镓充电器
REMAX睿量
ROCK洛克
ROMOSS罗马仕
SATECHI
1、拆解报告：SATECHI 100W 2C1A氮化镓快充充电器
SHARGE 闪极
1、拆解报告：SHARGE闪极100W 3C1A氮化镓快充充电器
SlimQ
1、拆解报告：SlimQ 65W氮化镓USB PD快充充电器1A1C
Smartisan坚果
STIGER斯泰克
1、新型100W双USB-C快充拆解：首创内置两颗氮化镓，小到极致
尚巡
TOPELY鼎力
Thunderobot雷神
UGREEN绿联
4、绿联100W四口氮化镓快充249元值不值得买？拆开一款给你看
UIBI柚比
Yoobao羽博
Zendure征拓
zikko 即刻
1、拆解报告：Zikko即刻65W 2C1A氮化镓快充充电器
ZMI紫米
2、跟小米同款有何区别？ZMI紫米65W双口氮化镓快充详细拆解
卓飞航
1、86型+1A1C创意结构，卓飞航45W氮化镓超快墙充拆解
峰会预告
7月30日，2021全球第三代半导体快充产业峰会将在深圳举办，届时将有多家氮化镓、碳化硅快充芯片原厂及快充产业链配套企业出席，共同探讨第三代半导体快充发展新趋势。
以下热门话题可以点击蓝字了解，也可以在充电头网微信后台回复如下关键词获取专题
「技术专题」
GaN、SiC、LLC、USB PD、QC、VOOC、DFH、Qi、POWER-Z
