拆解报告：谷歌Chromecast Ultra标配电源适配器
----- 充电头网拆解报告 第1758篇 -----
早在16年Google谷歌便推出了一款流媒体播放器Chromecast Ultra，要光只是这么说可能大家就以为这只是个老古董而已，而实际上这款Chromecast Ultra支持4K超高清视频以及杜比音效，即便是放在今天，也一点不过时。
不过今天要聊的是Chromecast Ultra的标配电源适配器，Chromecast Ultra本身支持WiFi和有线连接功能，但RJ45接口太大，若放在Chromecast Ultra机身上势必会增加产品的厚度，为此设计时将该口移到了适配器上。这样就诞生了一款可以连接网线进行通网的电源适配器，设计上可以说相当的前卫。下面充电头网就对这款电源适配器进行拆解，看看其具体如何设计。
一、谷歌Chromecast Ultra标配电源适配器外观
这款充电器采用PC材质塑料外壳，顶部外壳高光亮面设计，其余部分磨砂，机身棱角过渡分明。

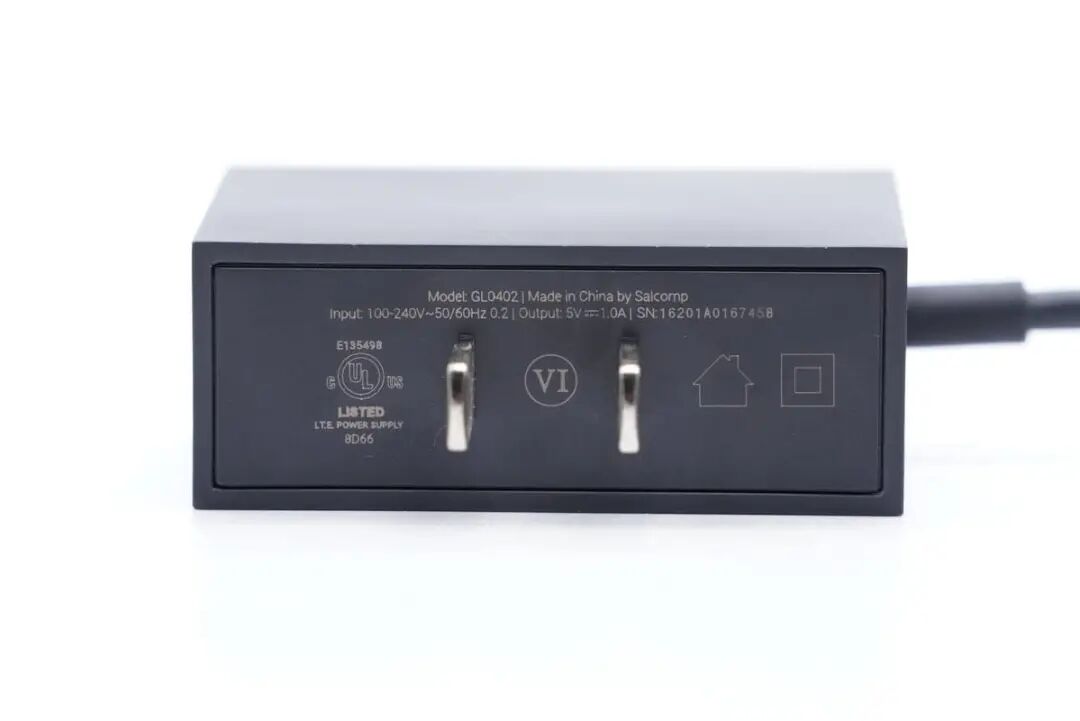

输入端外壳印有参数信息
型号：GL0402
输入：100-240V~50/60HZ 0.2A
输出：5V1A
充电器由赛尔康制造，并通过了UL认证以及VI级能效认证。

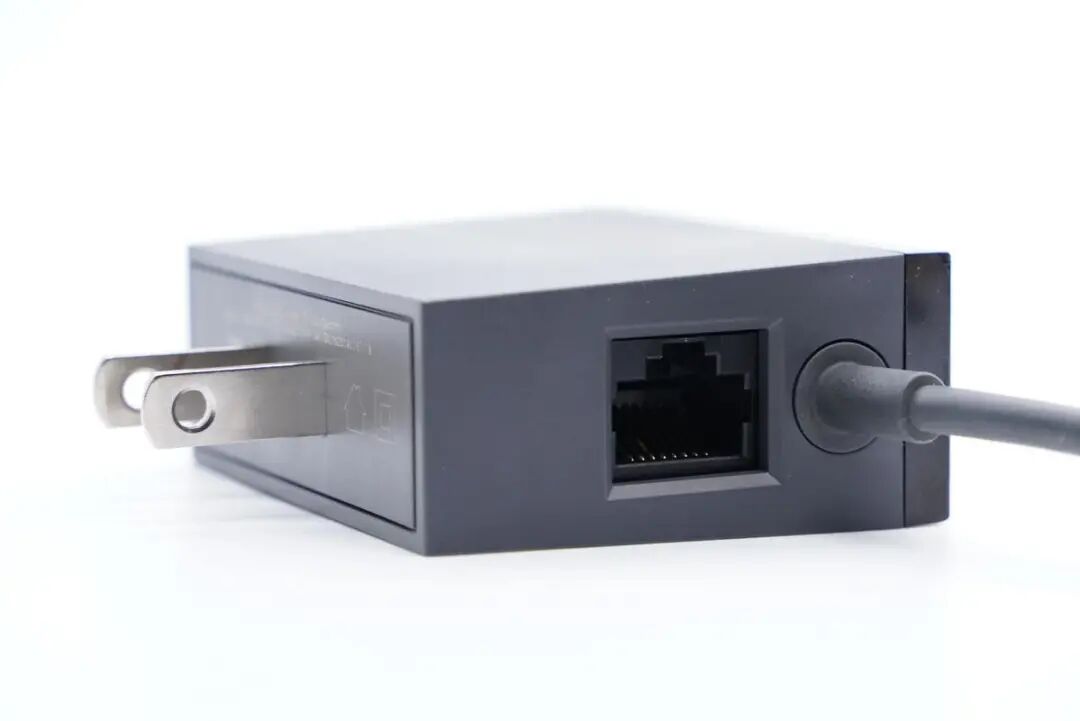

另外输入端采用固定式美规插脚，输出端配有RJ45接口，线缆连接端做了抗弯折处理。

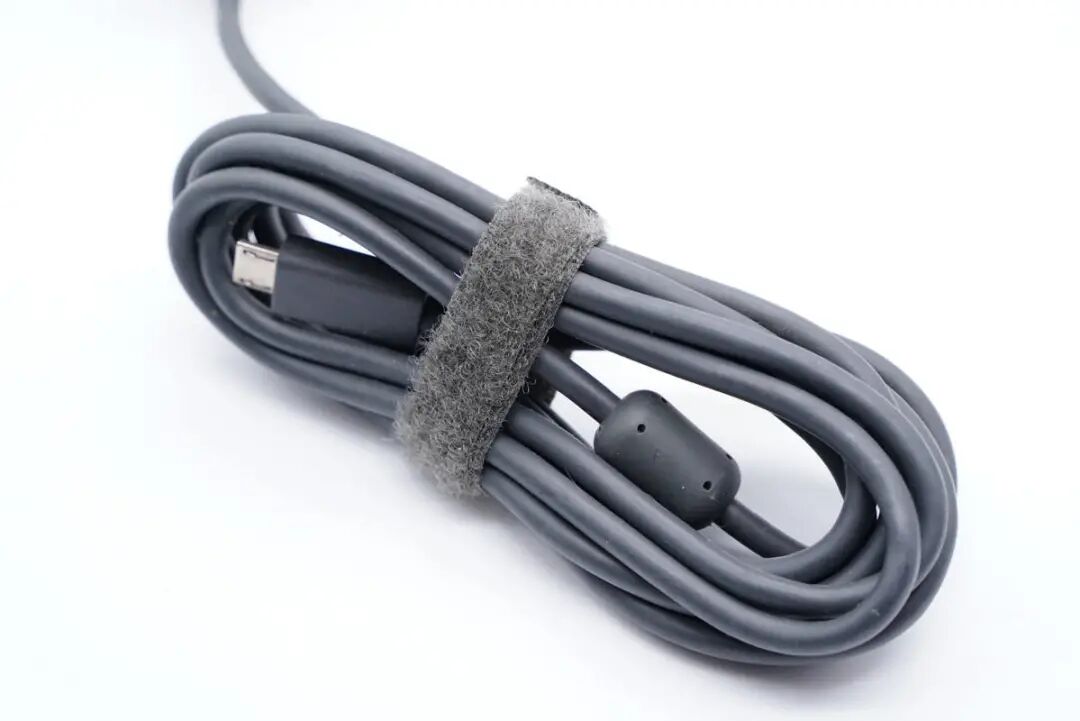

线缆使用扎带捆扎整理。

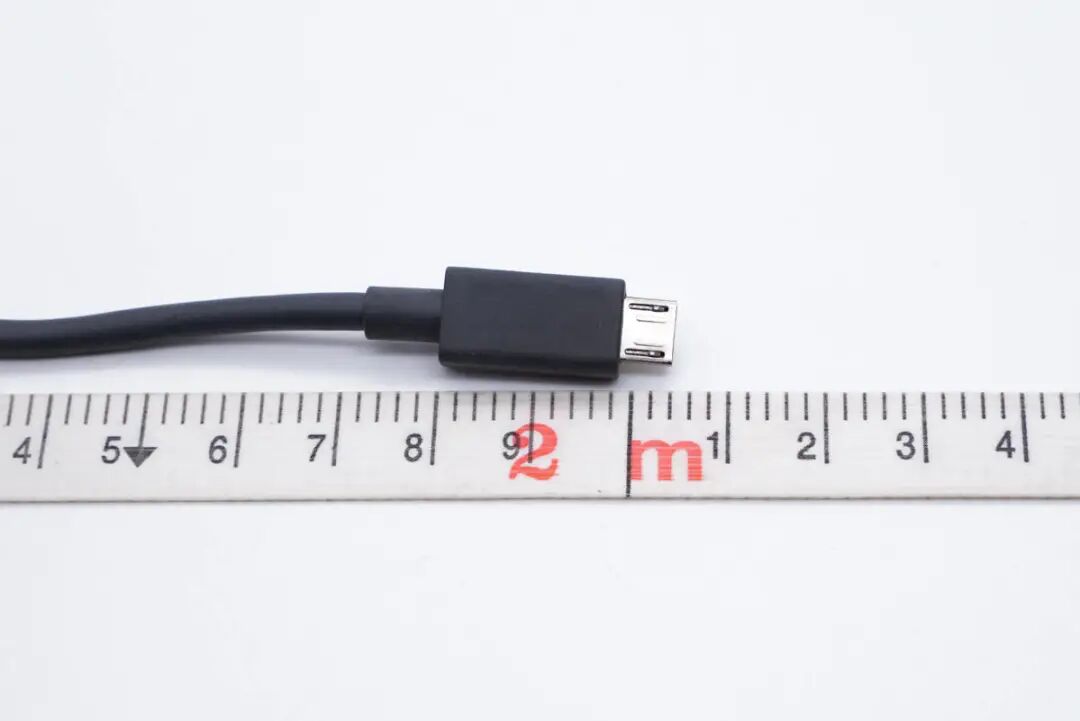

线长约2米。

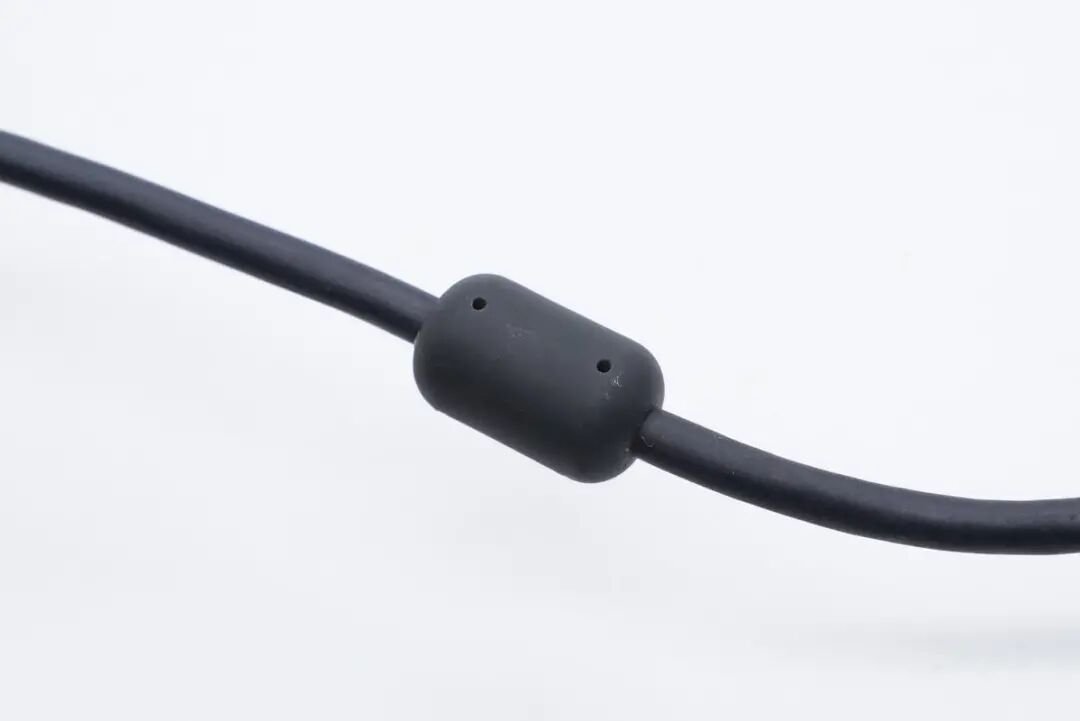

线缆上设有屏蔽磁环。

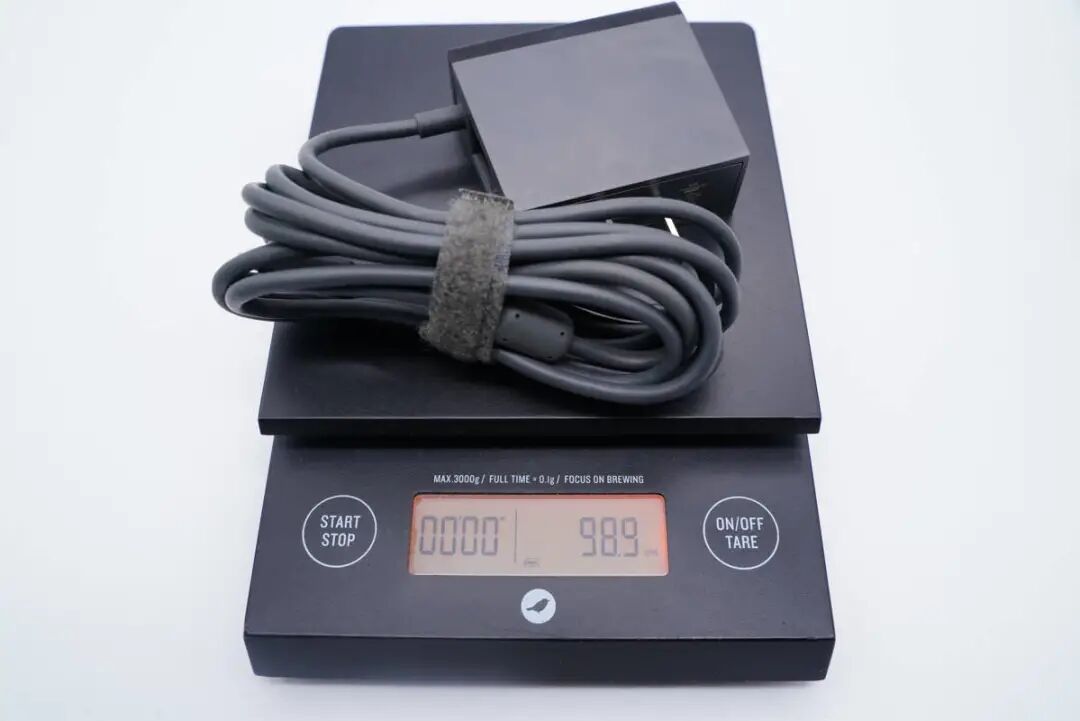

总重量约为99g。

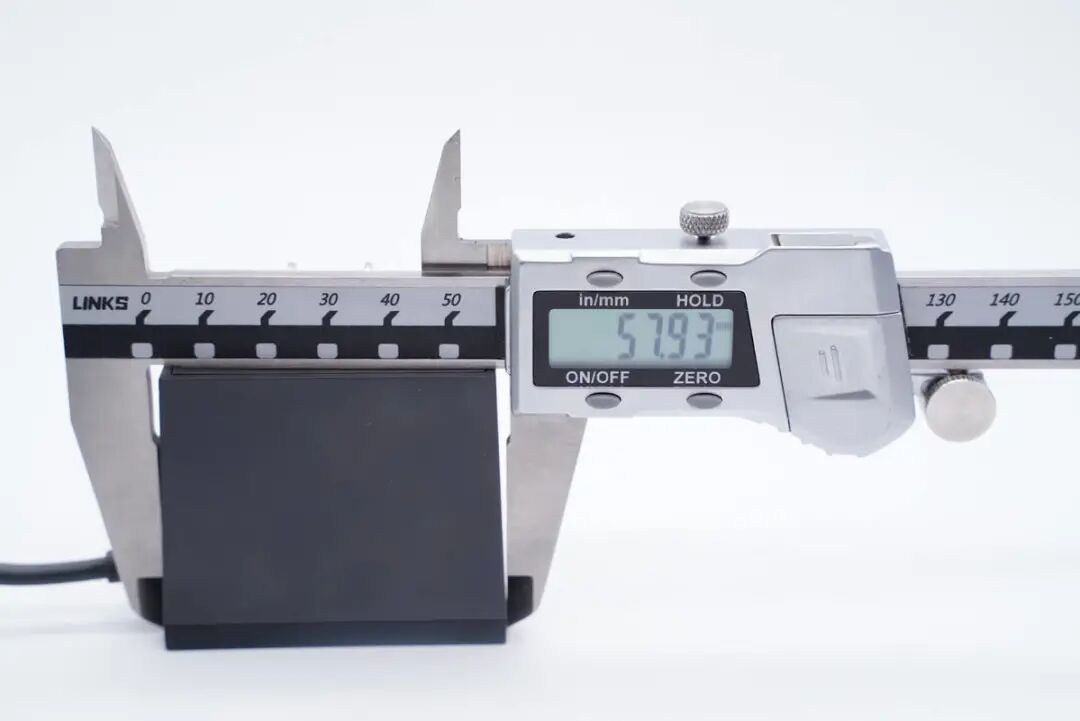

测得充电器机身长度为57.93mm。

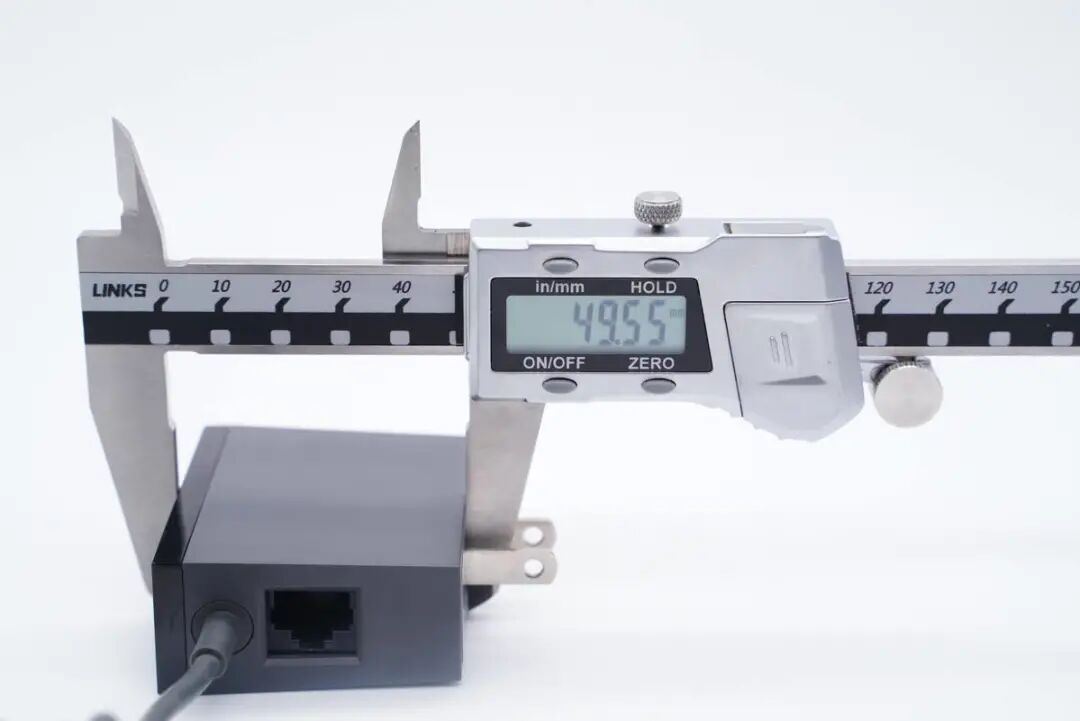

高度为49.55mm。

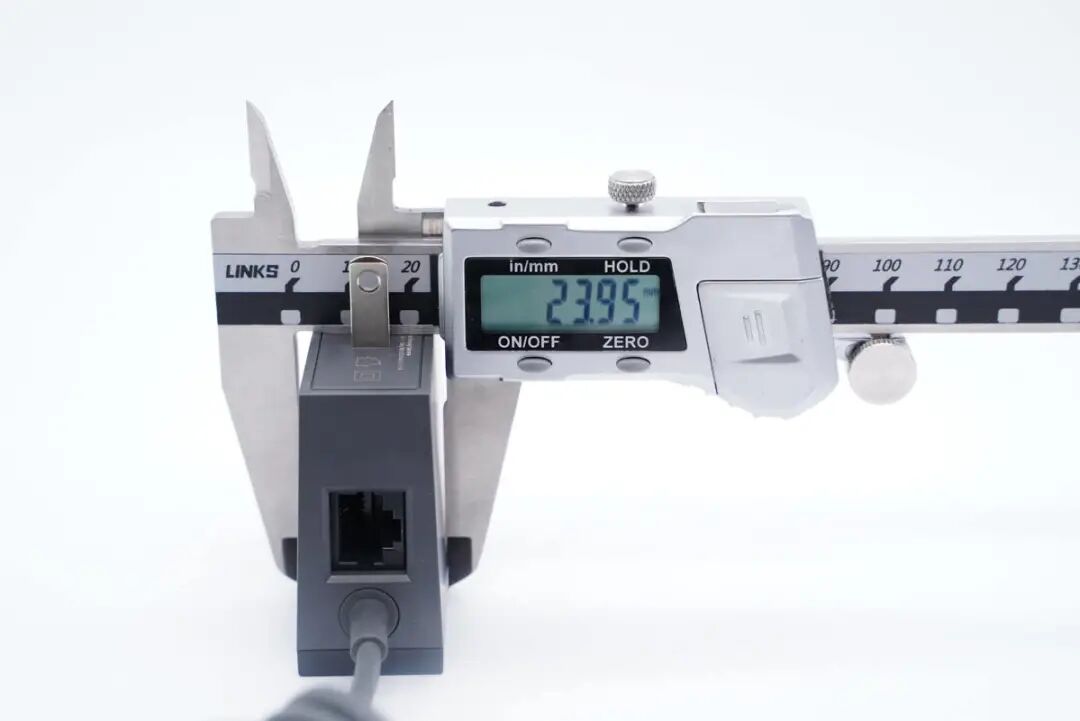

最大厚度为23.95mm。
二、谷歌Chromecast Ultra标配电源适配器拆解

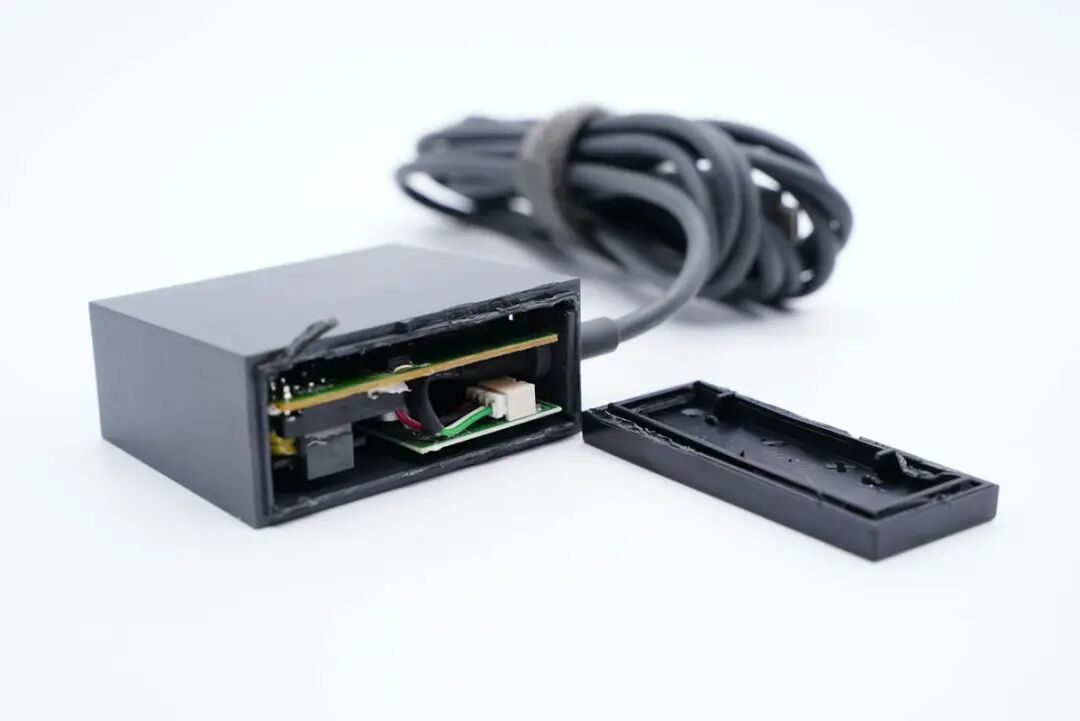

将机身顶部外壳拆开，超声波焊接封装。

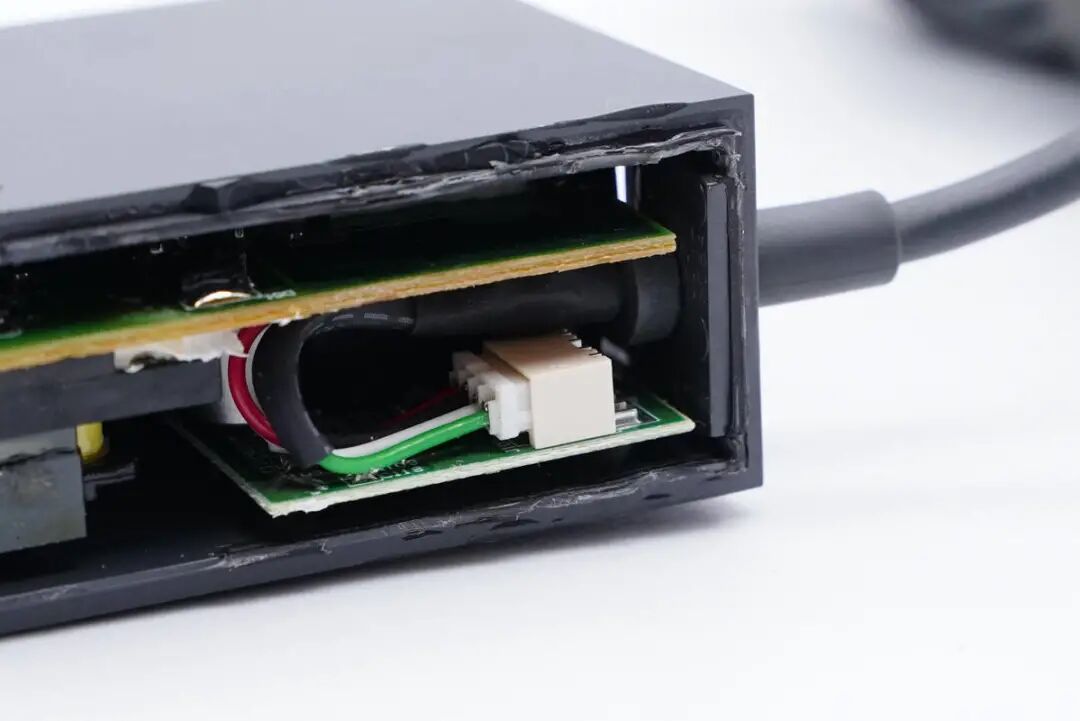

输出线缆和小板插拔式连接，方便组装。

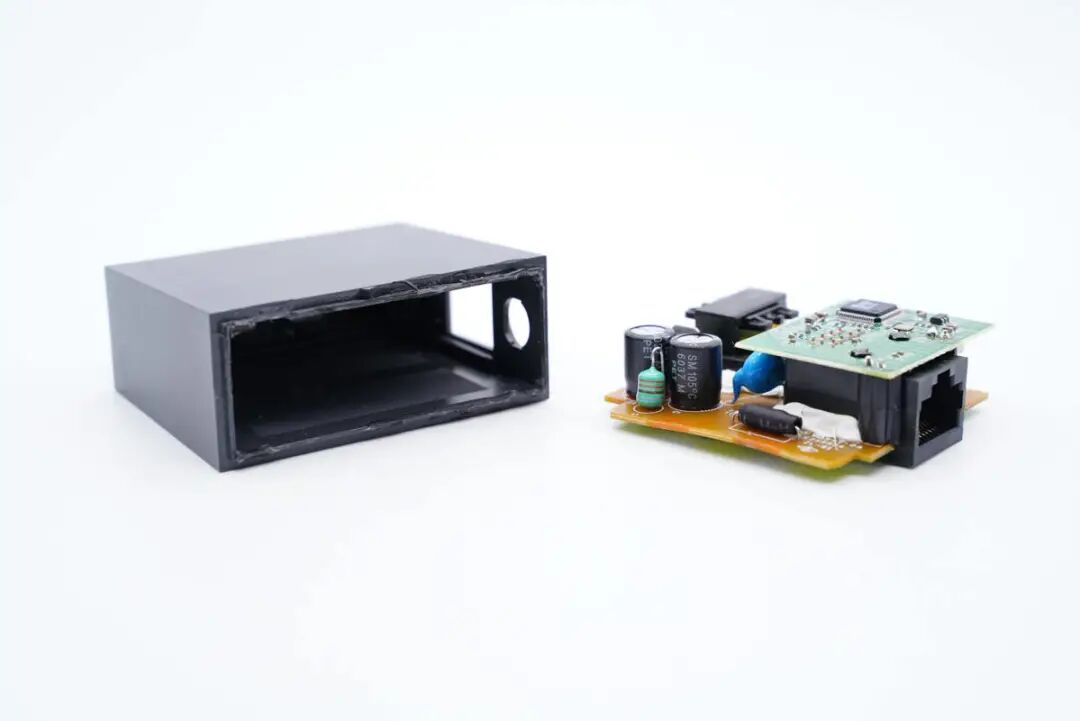

将模块取出。

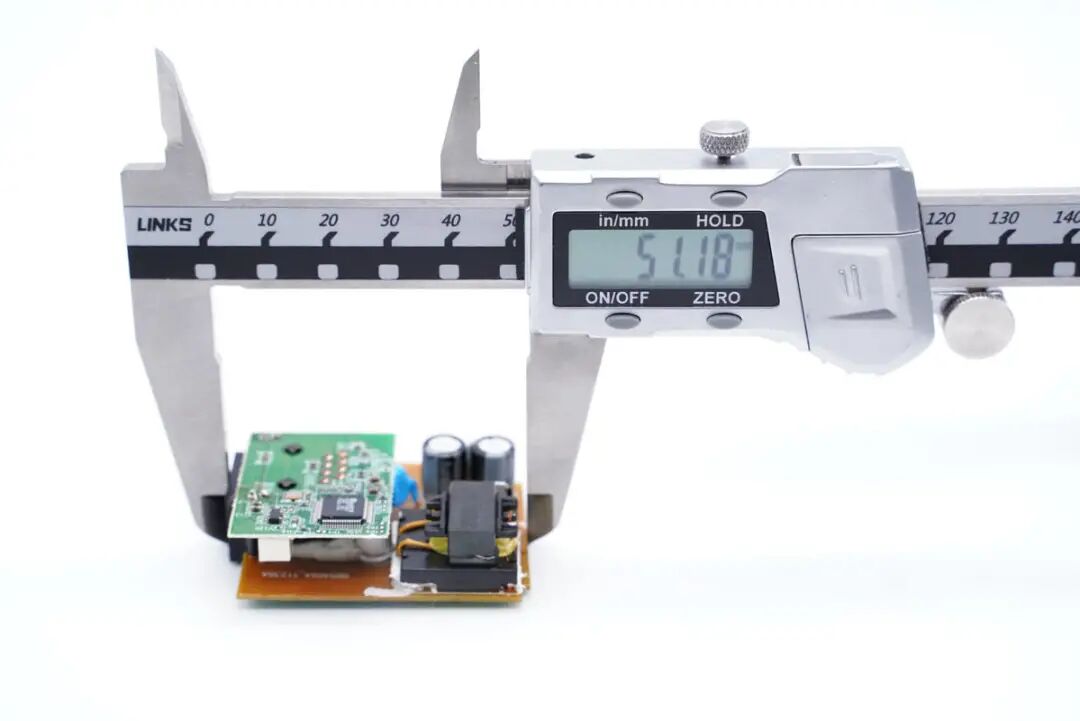

测得长度为51.18mm。

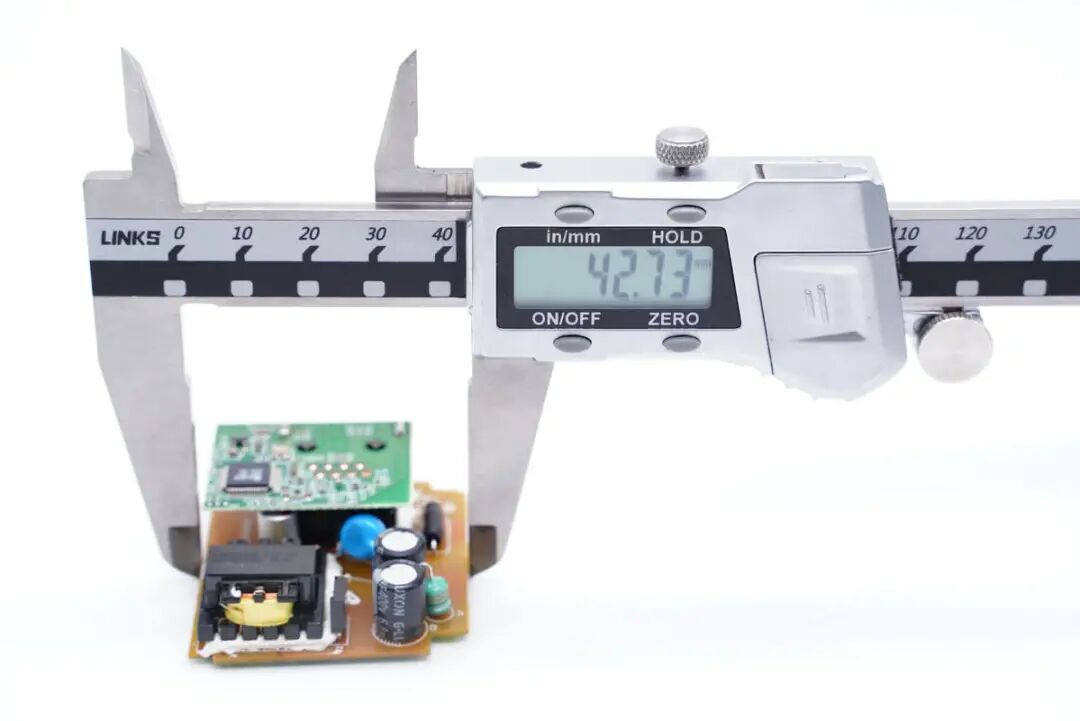

宽度为42.73mm。
厚度为14.99mm。

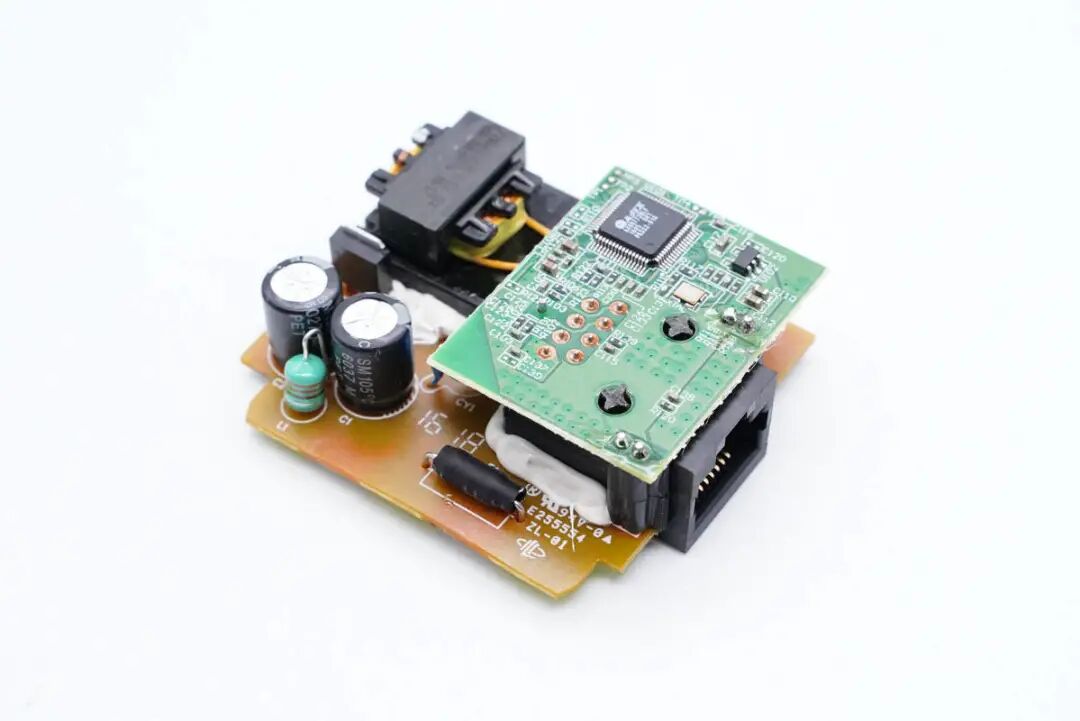

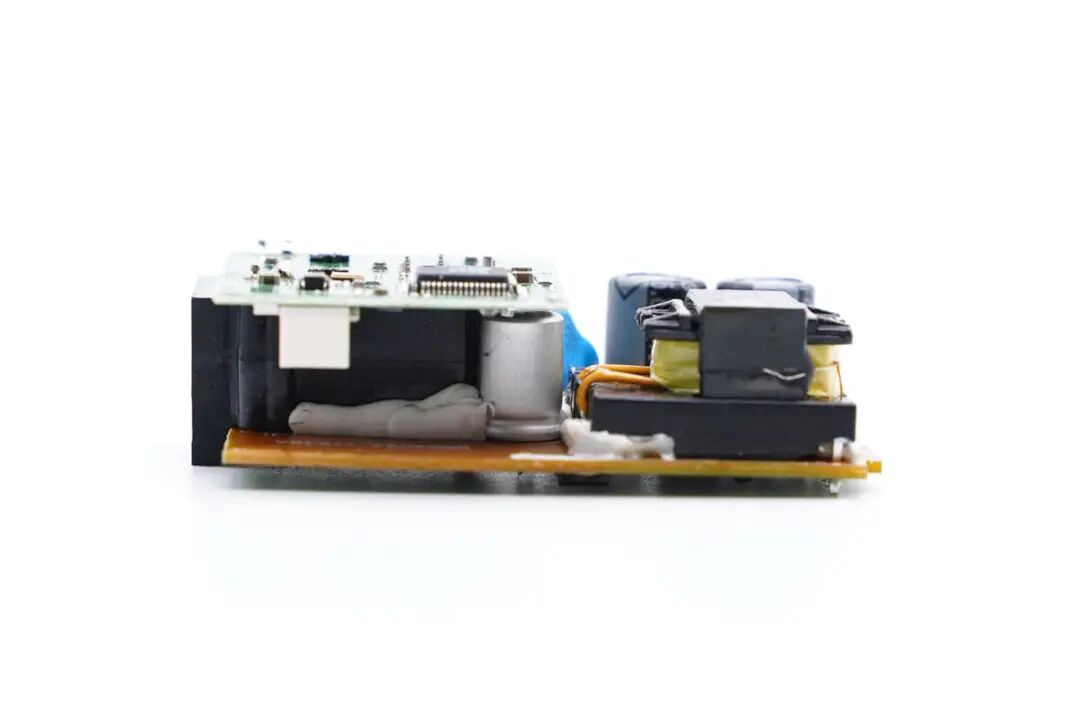

主板上，变压器、网口母座等打胶固定，RJ45网口上方设有一块转换小板，打胶配合固定柱固定。

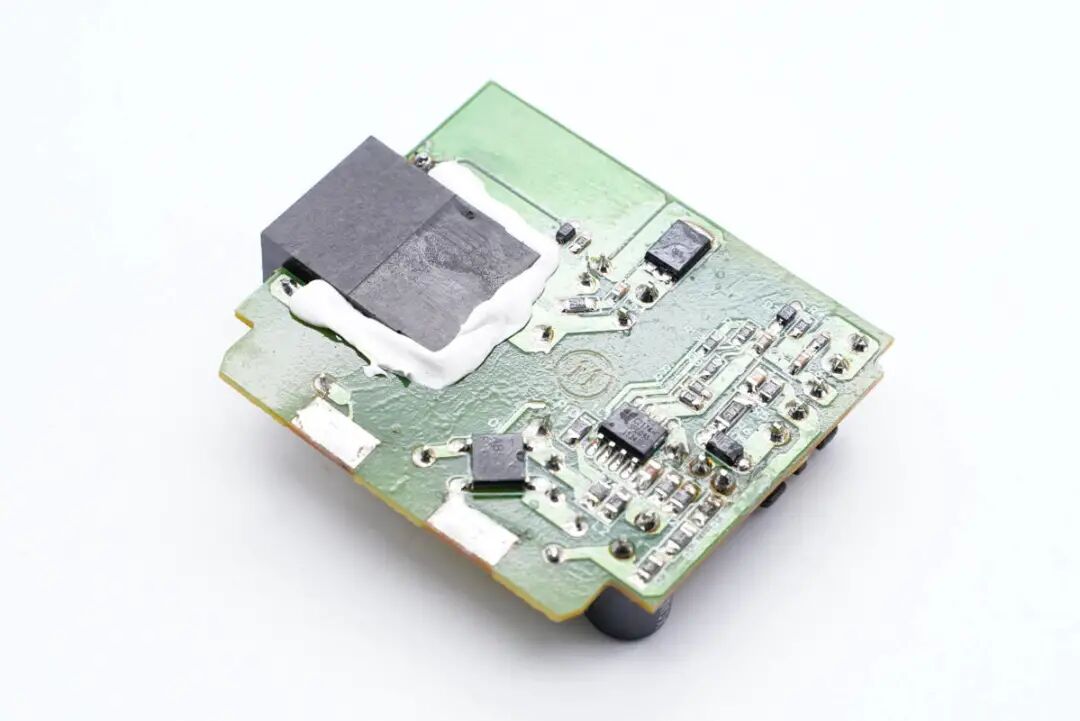

主板背面，母座沉板设计降低厚度，输入端接触式通电设计。
主板一侧是输入端。

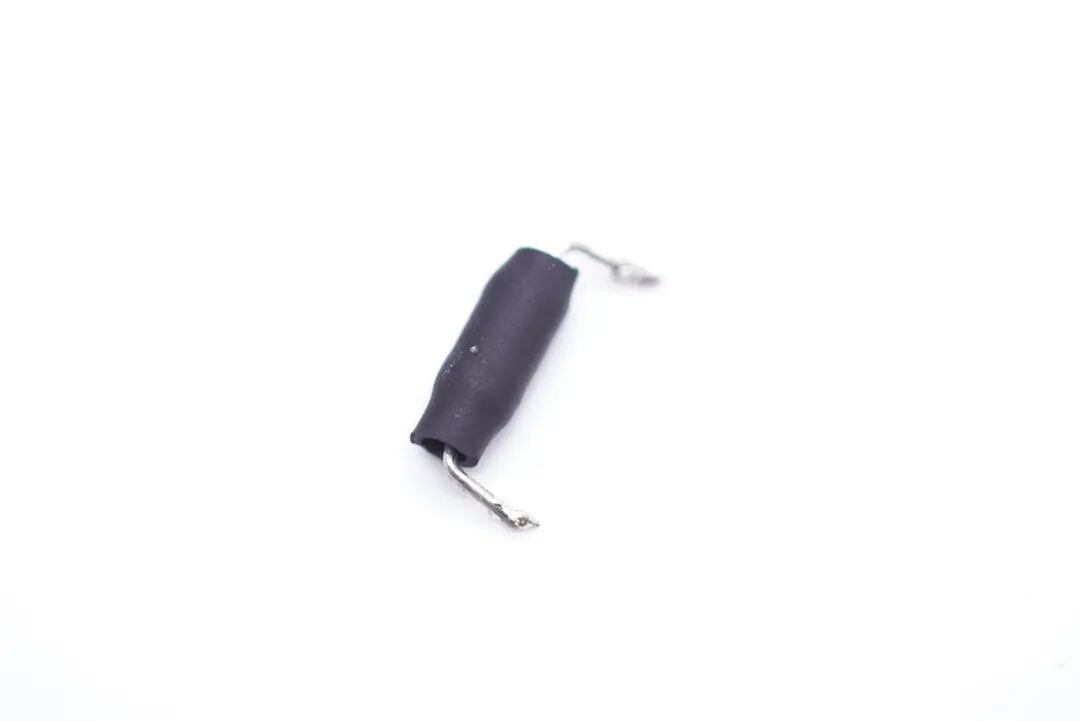

保险丝外套热缩管保护。

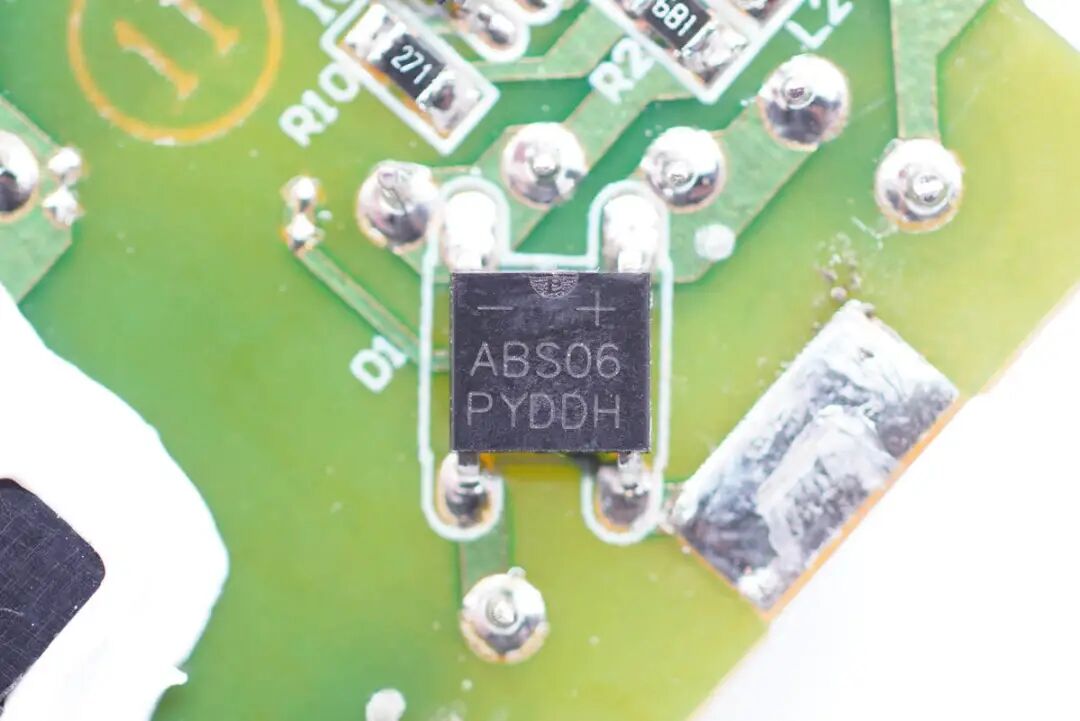

ABS06整流桥特写。

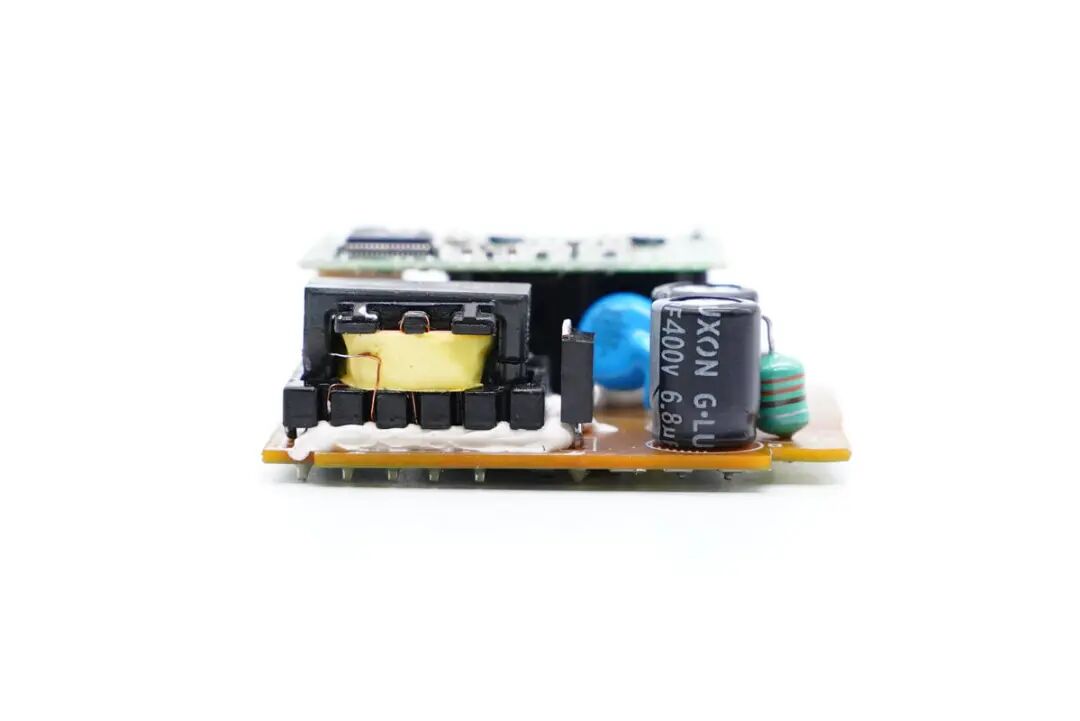

主板一端，右侧是色环电感和两颗滤波电容，中间是高压开关管，左侧是变压器。

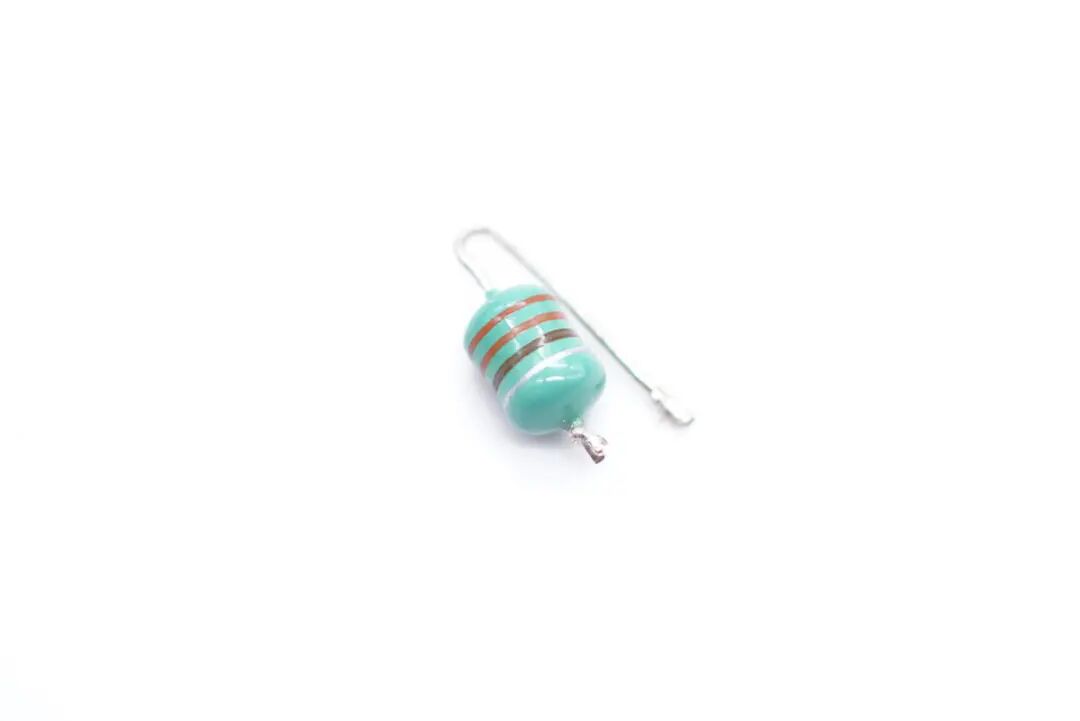

色环电感特写。
两颗高压滤波电解电容为G-LUXON品牌，规格都是400V 6.8μF。

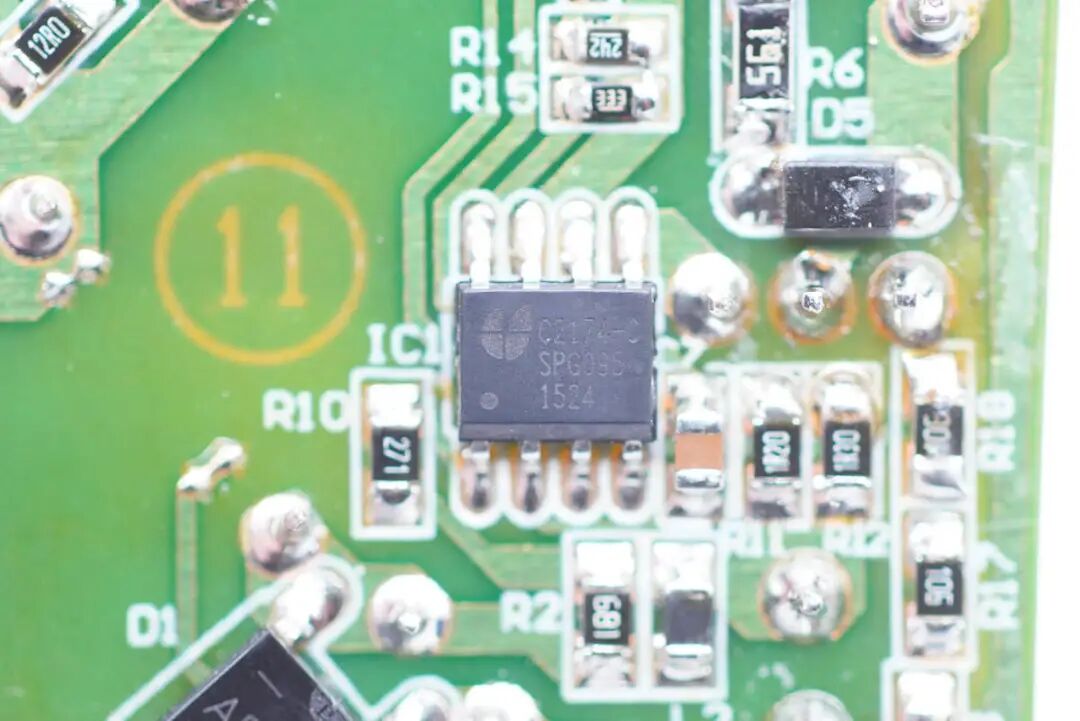

充电器主控芯片特写，丝印C2174-C。

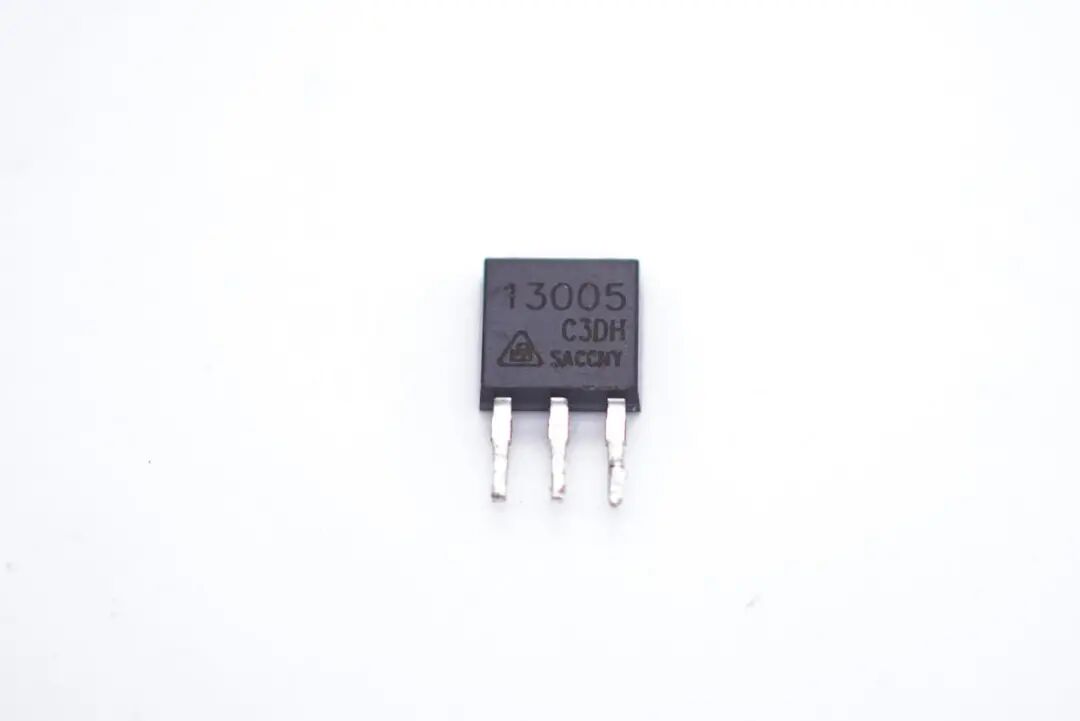

高压开关管特写，长晶13005。

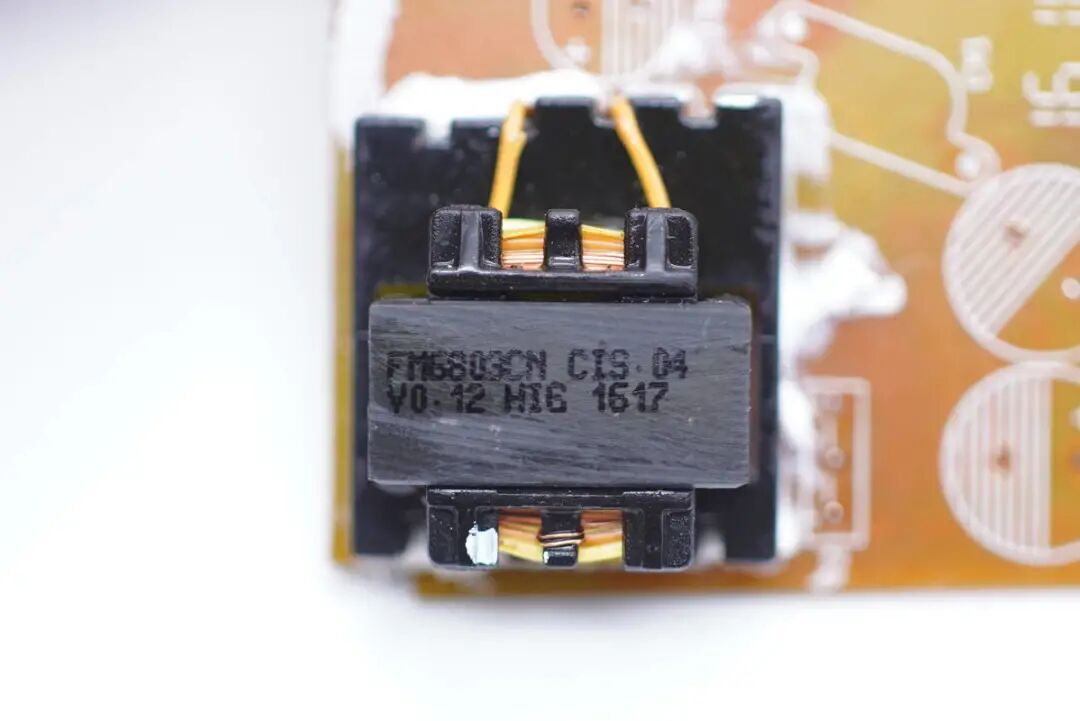

变压器特写。
另一侧，中心设有输出滤波固态电容和蓝色Y电容。

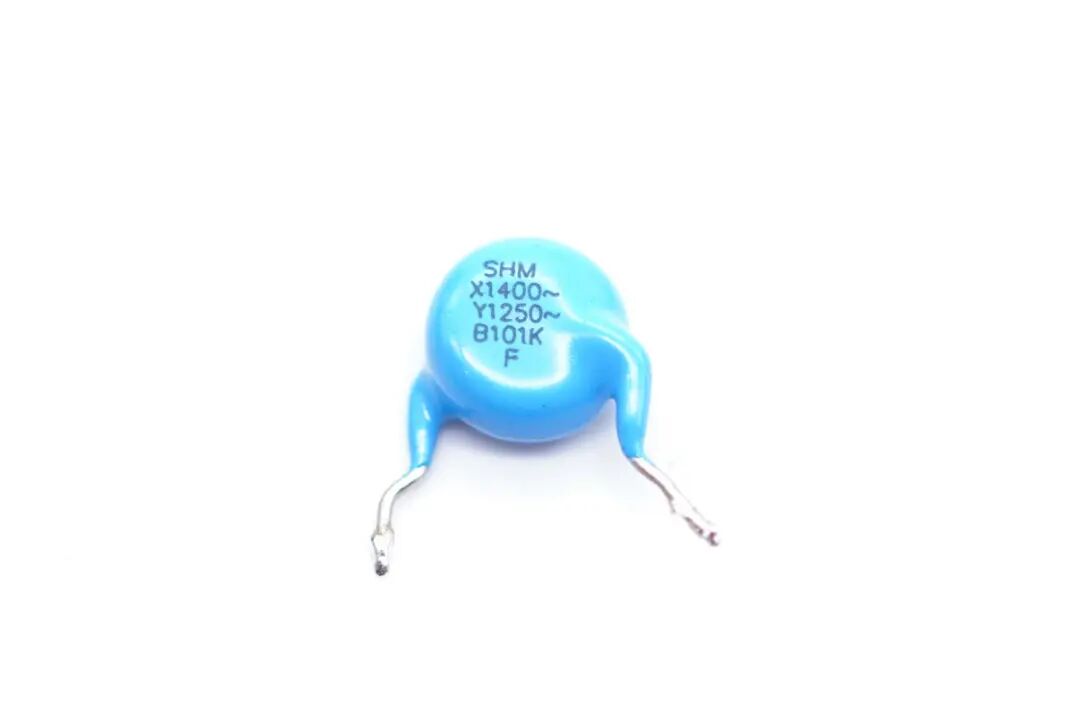

Y电容特写。
肖特基整流管特写，PS1045L。

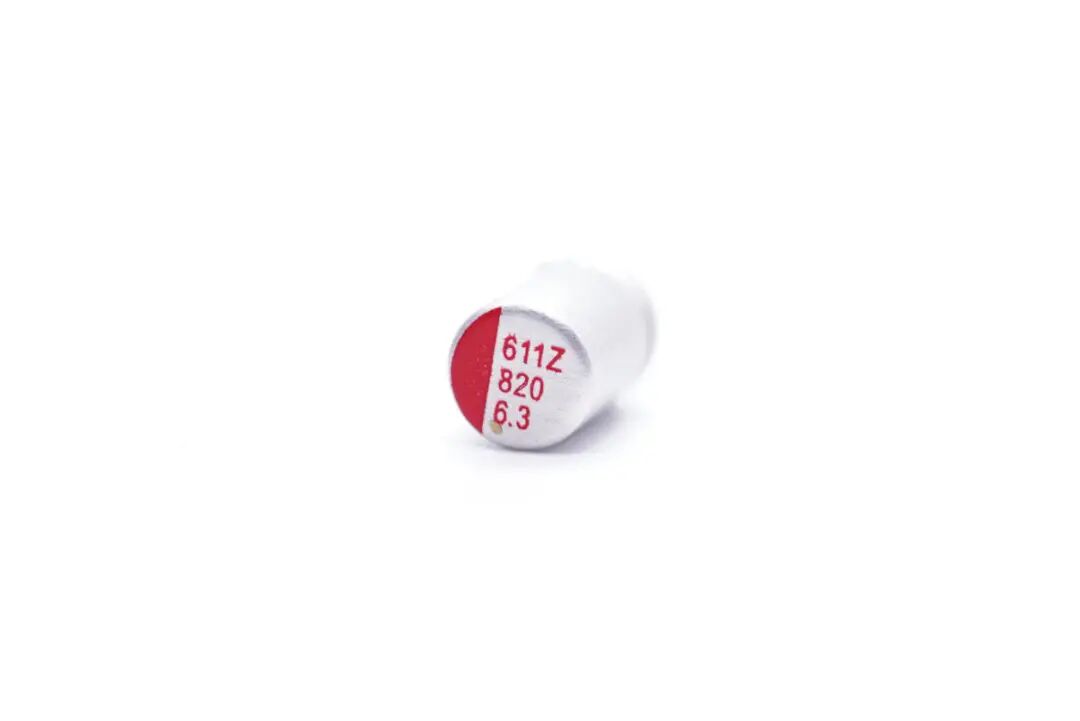

输出滤波固态电容特写，规格为6.3V 820μF。

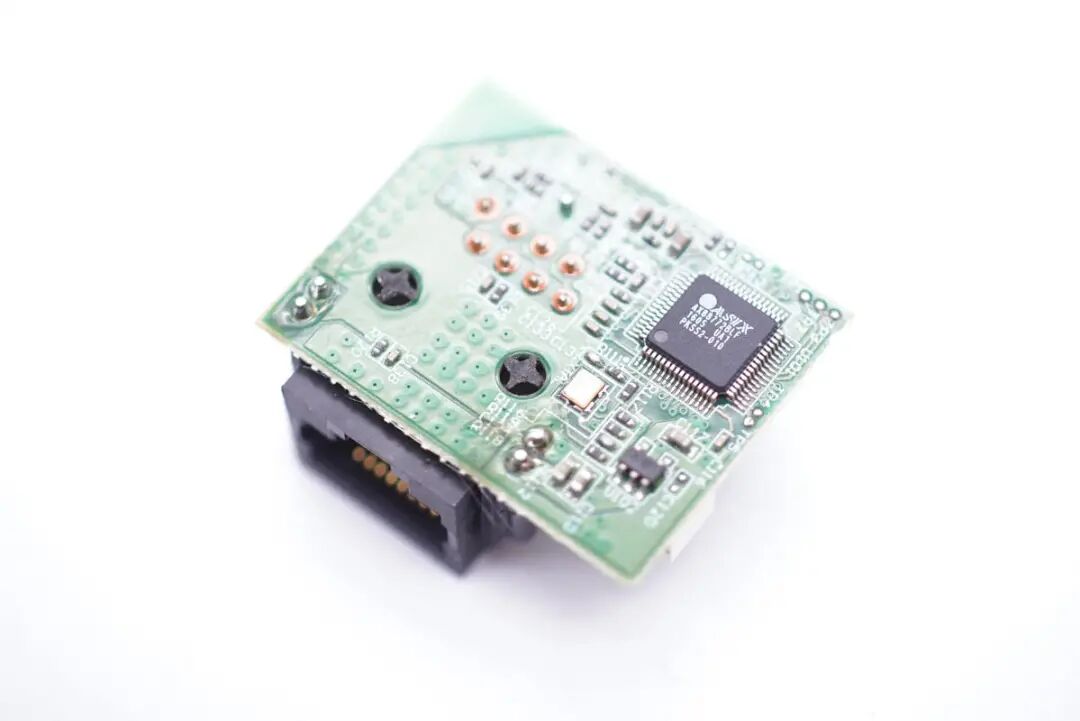

将小板拆下，正面设有一颗大芯片。

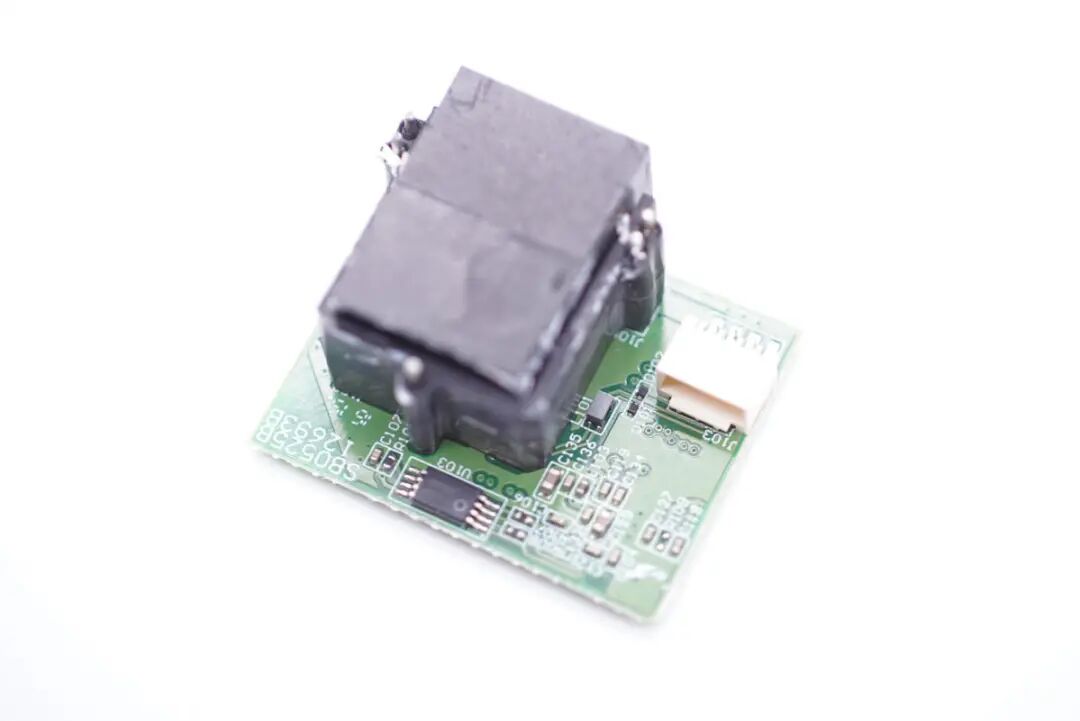

另一面设有一颗芯片，以及插槽、母座等。

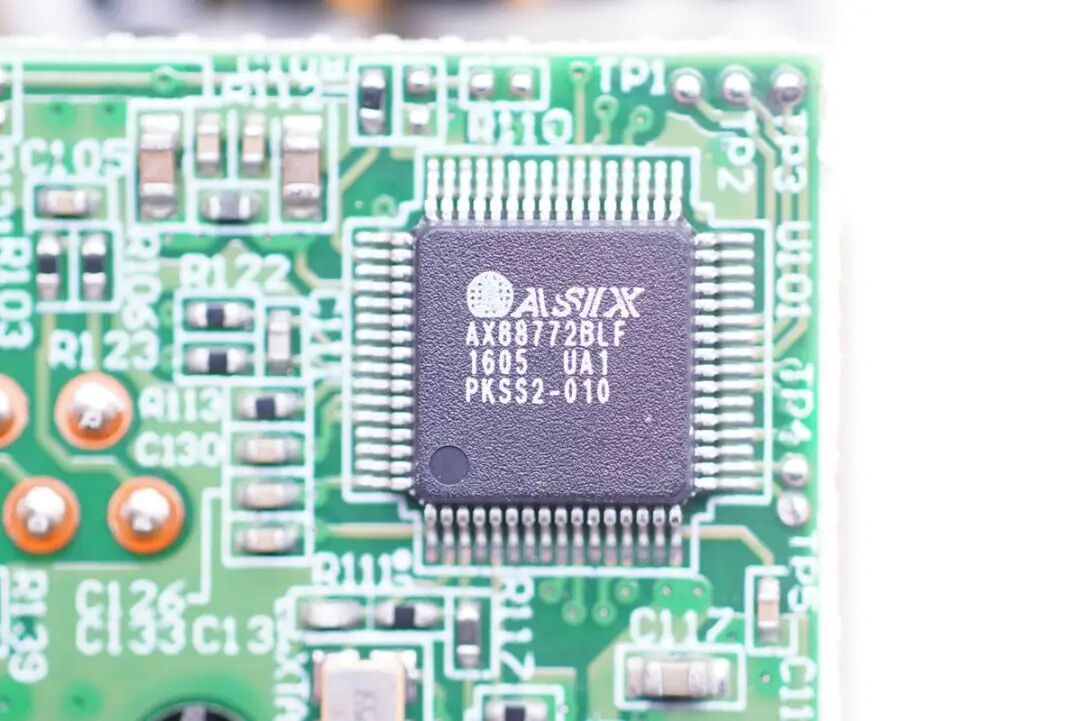

ASIX亚信 USB 2.0 转 10/100M 快速以太网控制器AX88772B。

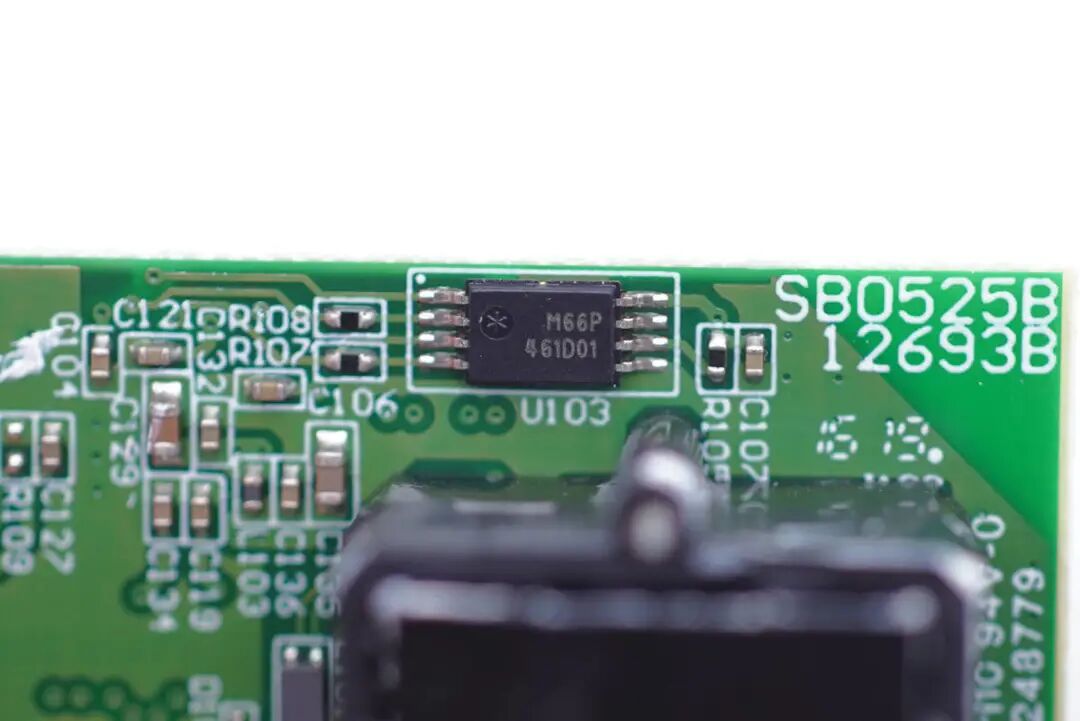

丝印M66P的存储器，存储配置信息。

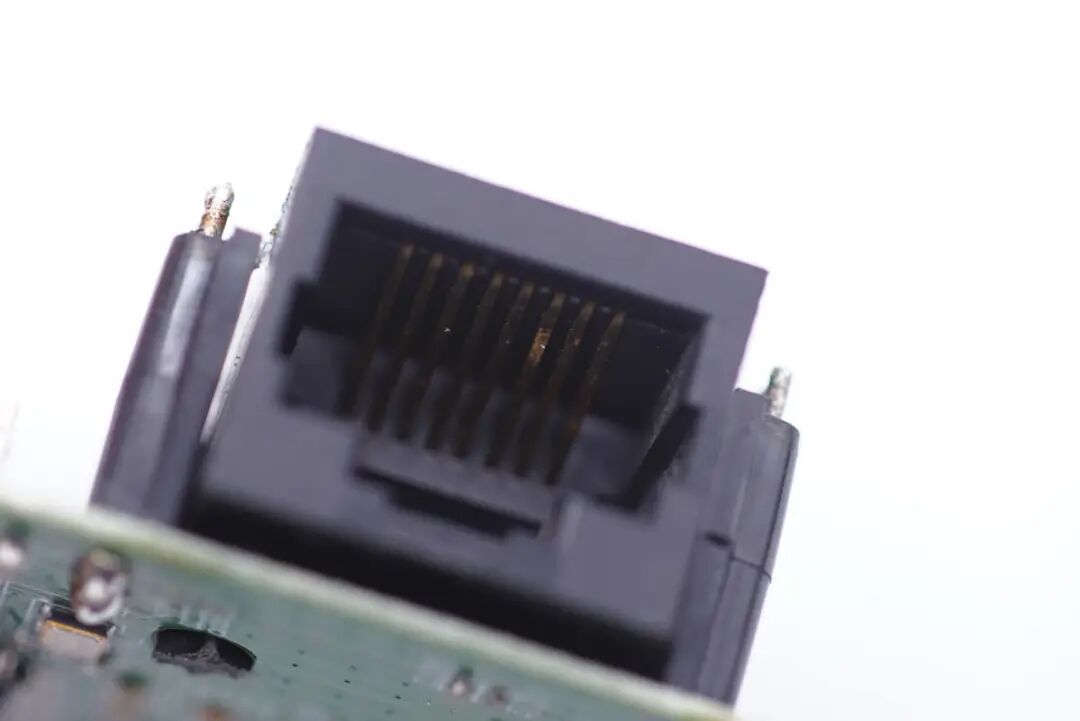

RJ45网口特写。

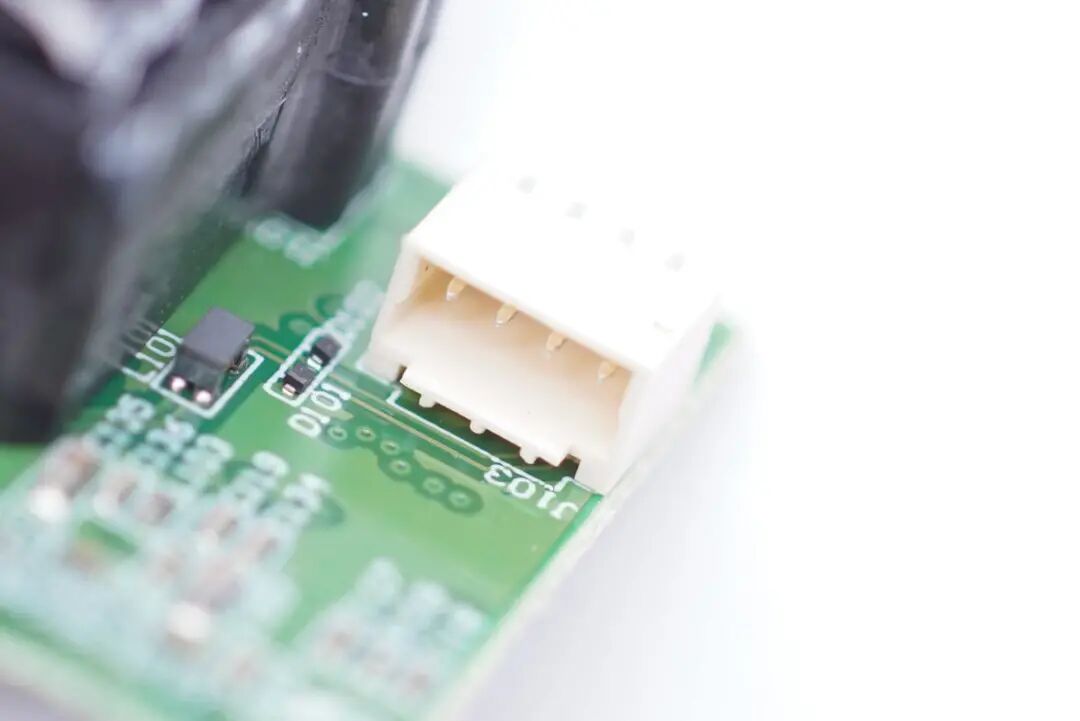

连接Micro USB 数据线的插座。

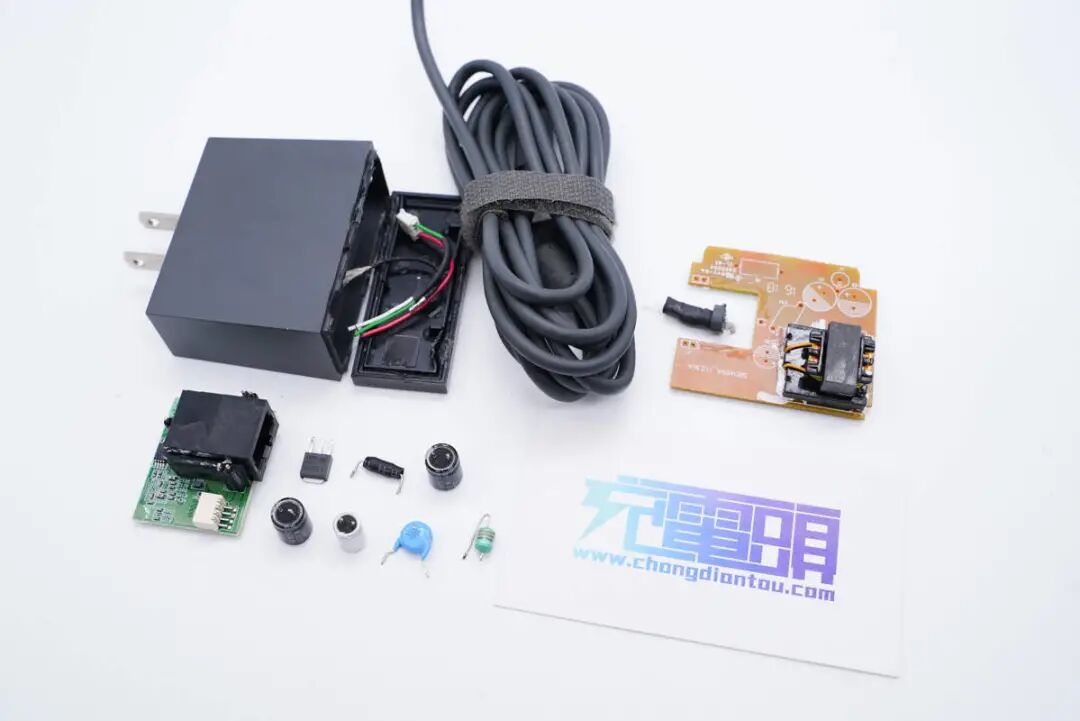

全部拆解完毕，来张全家福。
充电头网拆解总结
谷歌Chromecast Ultra标配电源适配器机身棱角分明，颇有一种几何风格美学，其支持100-240V宽范围电压输入，当然作为播放器的适配器，输出功率只有5W，而播放器本身也并不需要太大的供电功率。
这款适配器由知名大厂赛尔康代工生产，充电头网拆解发现，充电器采用开关电源架构，同步整流以5V恒压输出，另外额外配备一块小板，采用亚信AX88772B实现联网功能。总的来说，作为一款小功率充电器，即便是加入了RJ45接口，支持有线联网功能，实际上也并没有多复杂。
不过值得肯定的是，作为一款早在16年就推出的产品，无论是播放器还是适配器，在设计以及功能上都是大大超前的，是一款相当优秀的产品。
