拆解报告：鹏元晟5000mAh 20W磁吸无线充移动电源

----- 充电头网拆解报告 第1763篇 -----

PYS鹏元晟高科技股份有限公司是国家高新技术企业，此前针对iPhone 12推出了15W磁吸无线充电器和20W PD快充充电器，满足用户对居家办公充电配件选购需求。近期鹏元晟又推出一款小巧的磁吸无线充移动电源，满足iPhone 12用户户外续航充电需求。

这款磁吸无线充移动电源容量5000mAh，因此整体十分小巧，携带外出十分方便。另外配备USB-C接口，支持20W双向快充，也支持无线充电，用户想进行何种方式的充电都能满足，可以说相当实用。下面充电头网就对这款充电器进行详细拆解，看看内部用料做工如何。

一、鹏元晟磁吸无线充移动电源外观

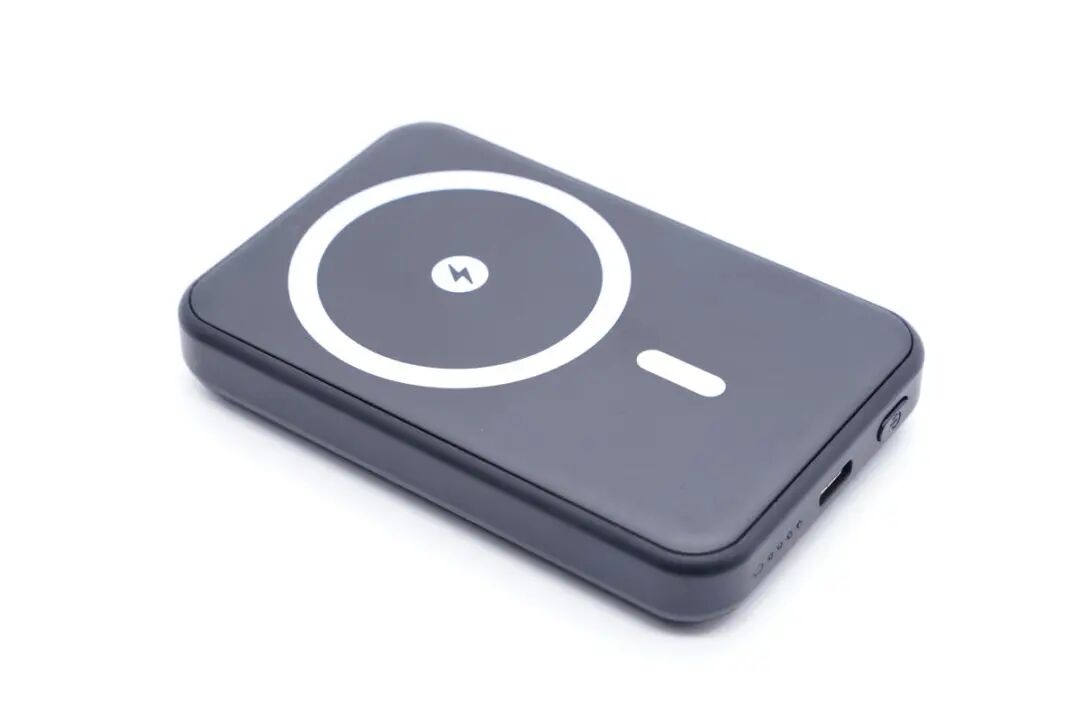

鹏元晟这款磁吸无线充移动电源机身小巧扁平，表面磨砂，边角过渡圆润。

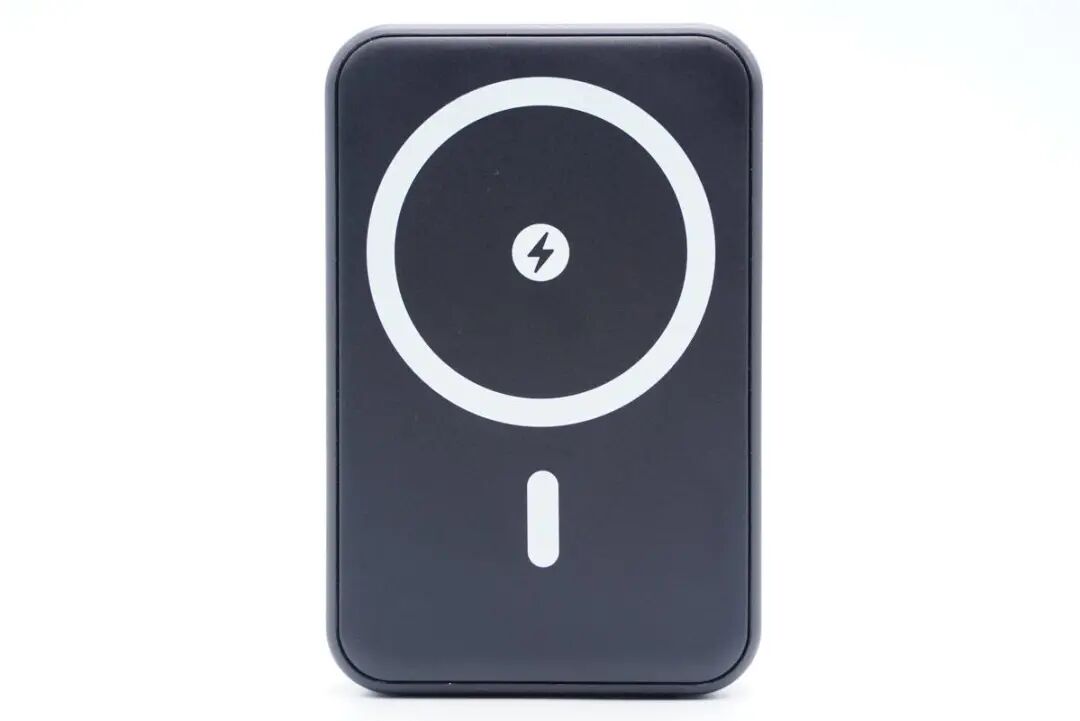

机身正面印有无线充区域标识。

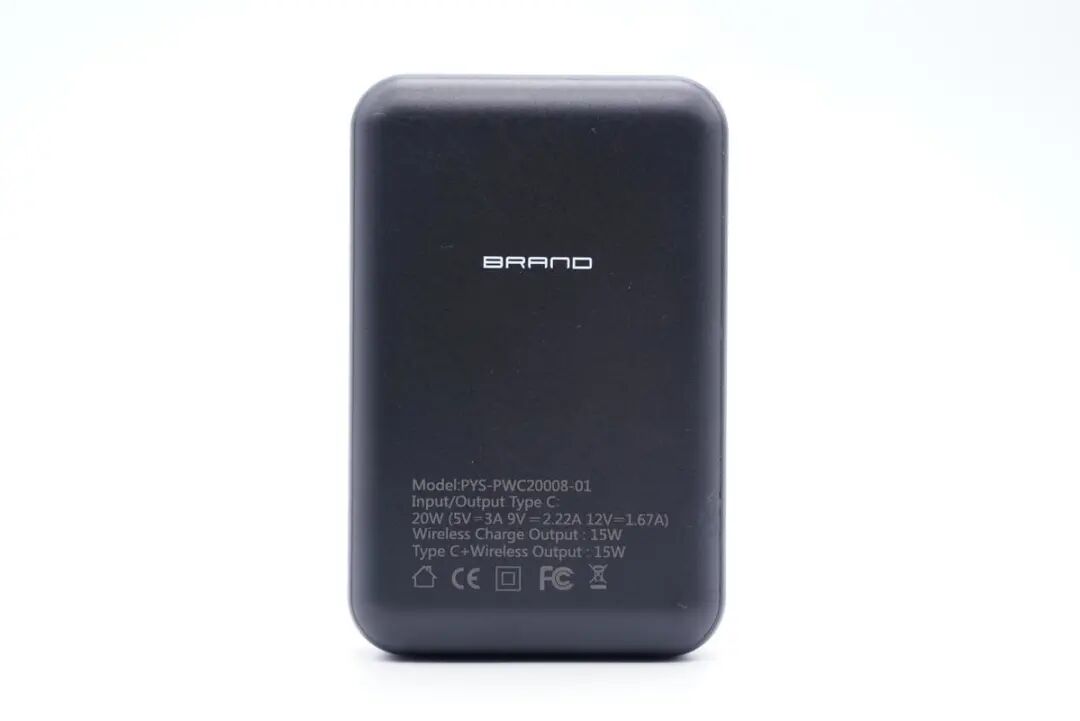

背面印有BRANO和产品参数

型号：PYS-PWC20008-01

电池容量：5000mAh

USB-C输入/输出：5V3A、9V2.22A、12V1.67A，20W Max

无线充输出：15W

USB-C+无线充输出：15W

产品已经通过了CE、FCC认证。

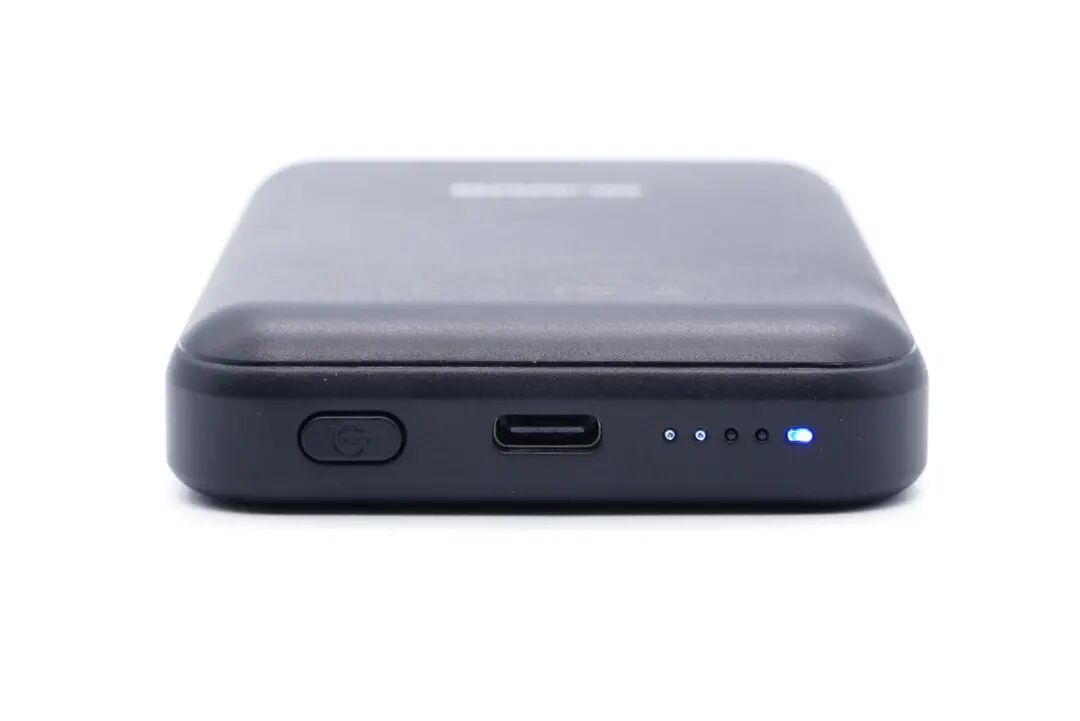

机身一端设有电源键、USB-C双向快充口、LED电量指示灯以及快充指示灯。

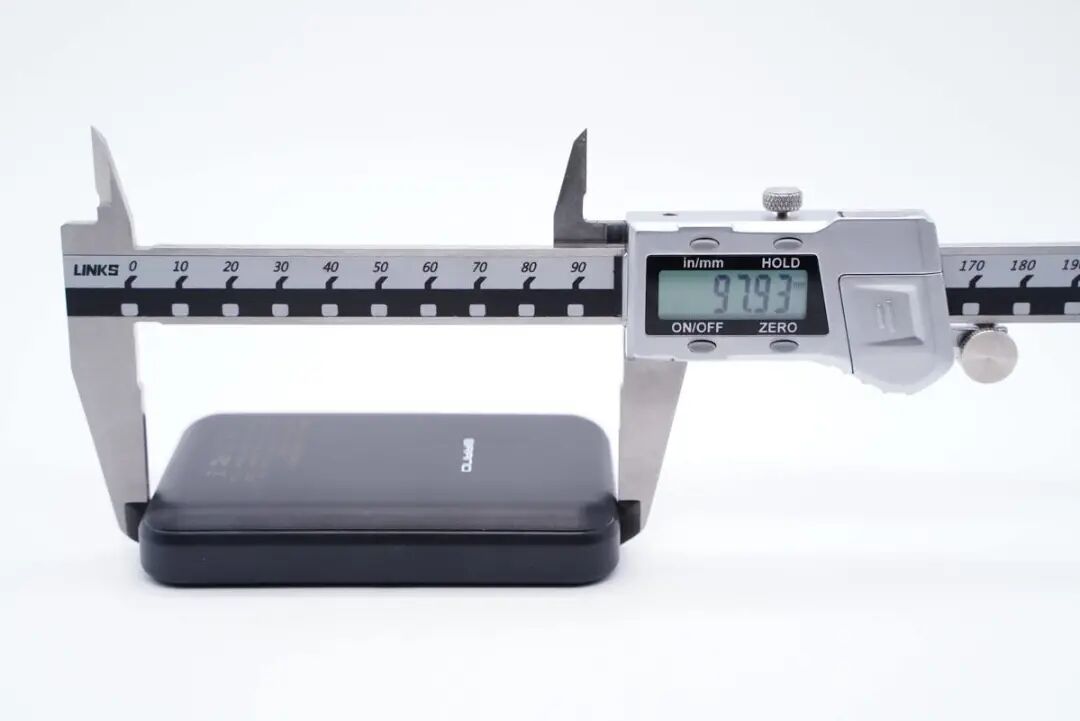

测得机身长度为97.93mm。

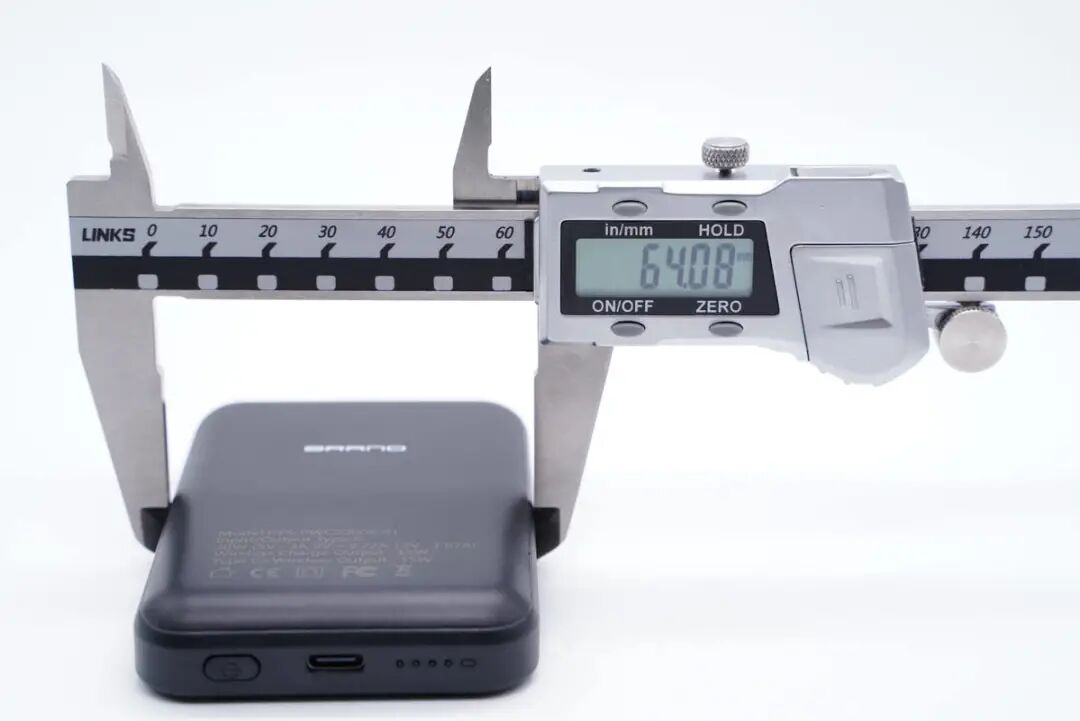

宽度为64.08mm。

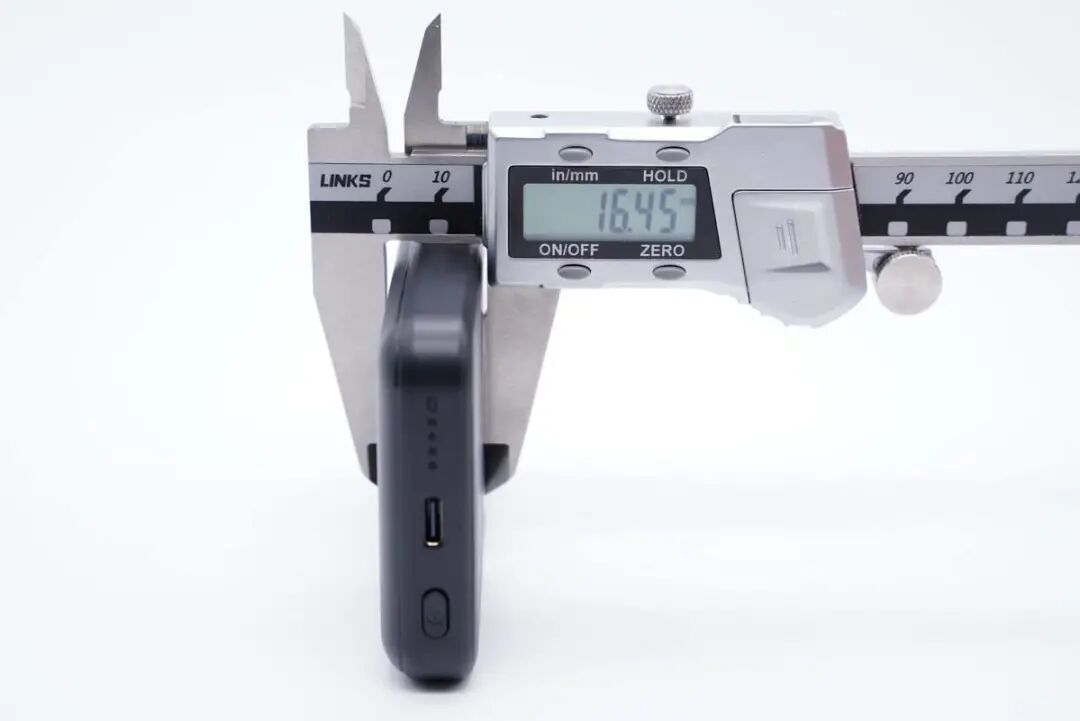

厚度为16.45mm。

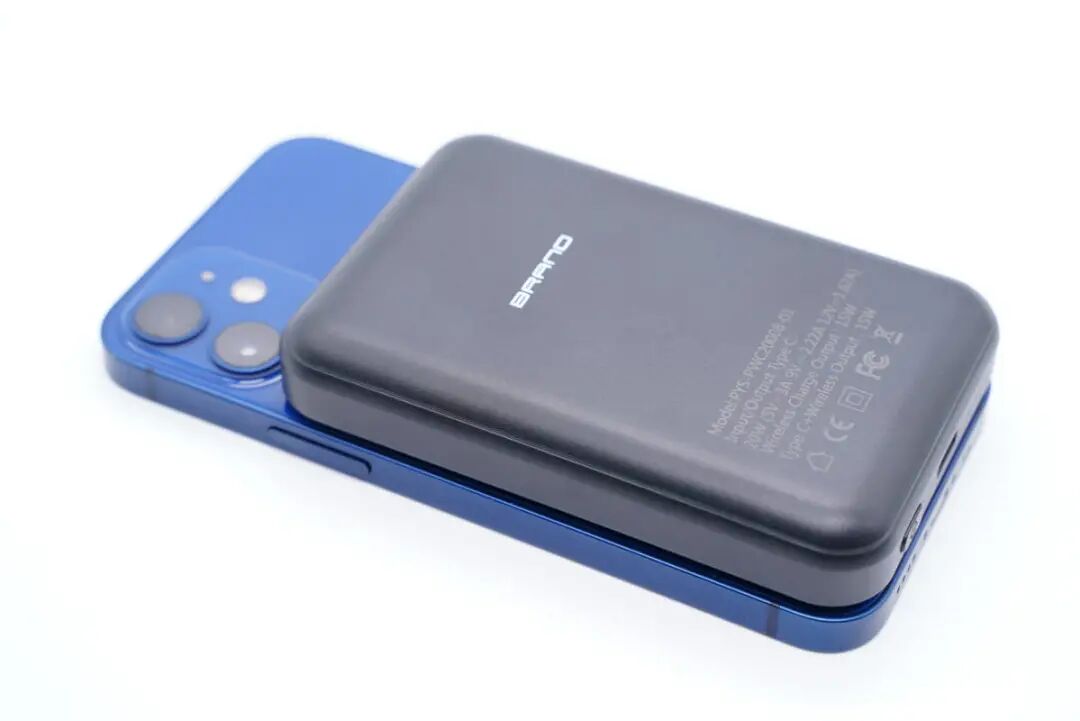

和最小的iPhone 12 mini相比，还要短一大截。

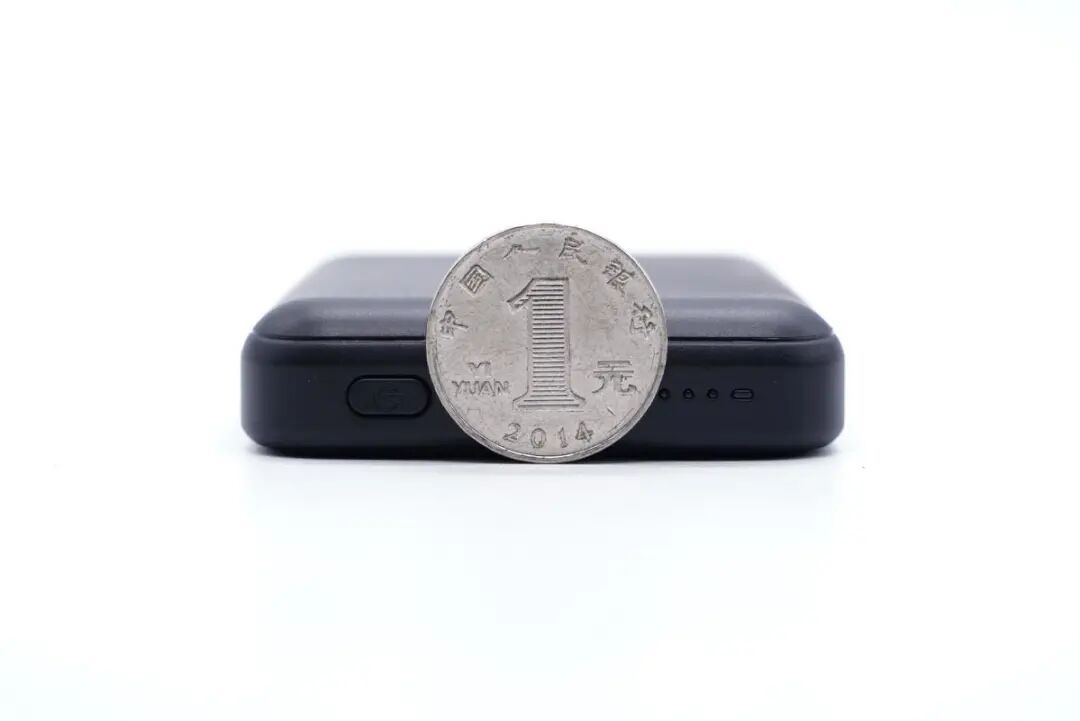

机身厚度约为一元硬币直径的三分之二。

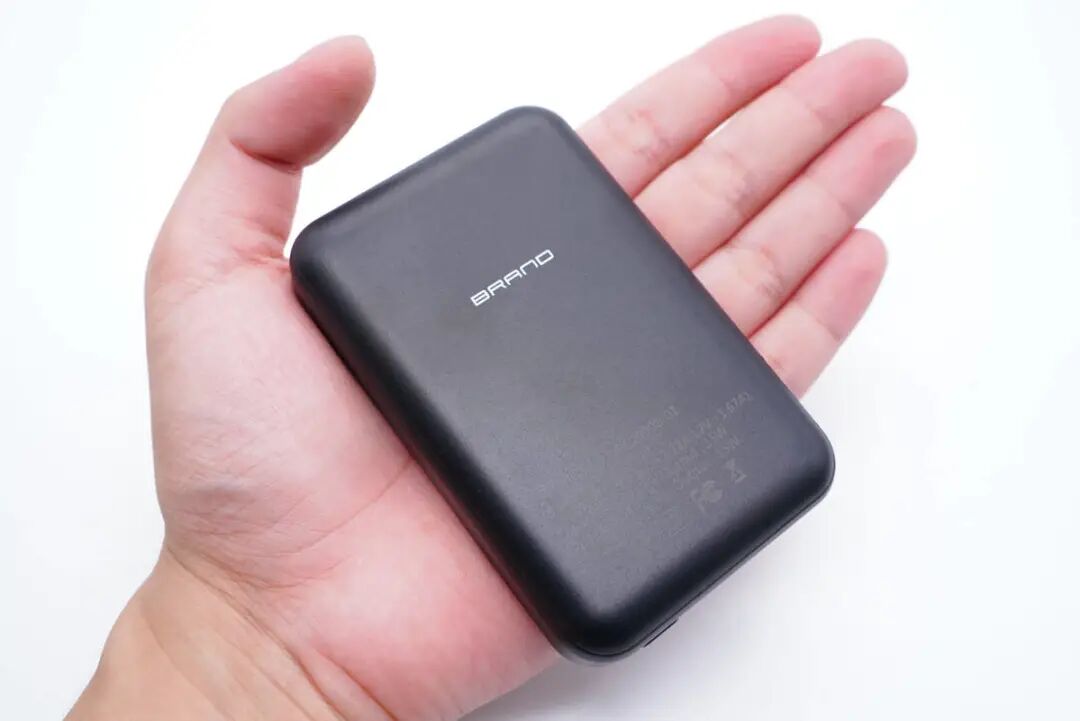

拿在手上的直观感受。

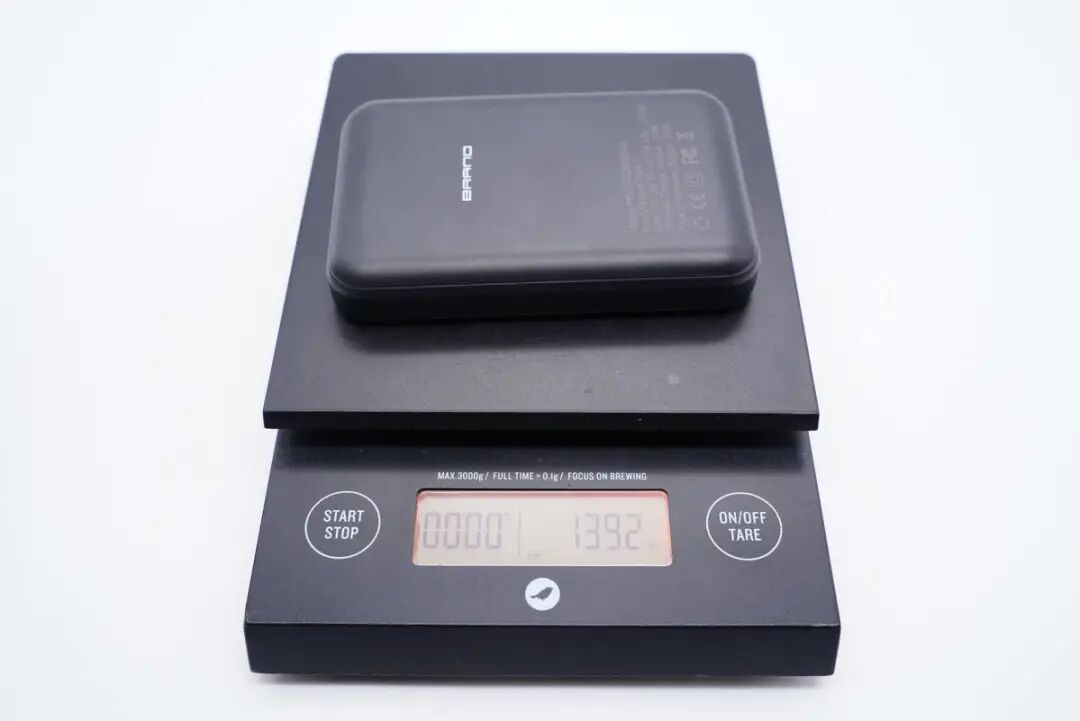

净重约为139g。

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、FCP、PD3.0、PPS快充协议。

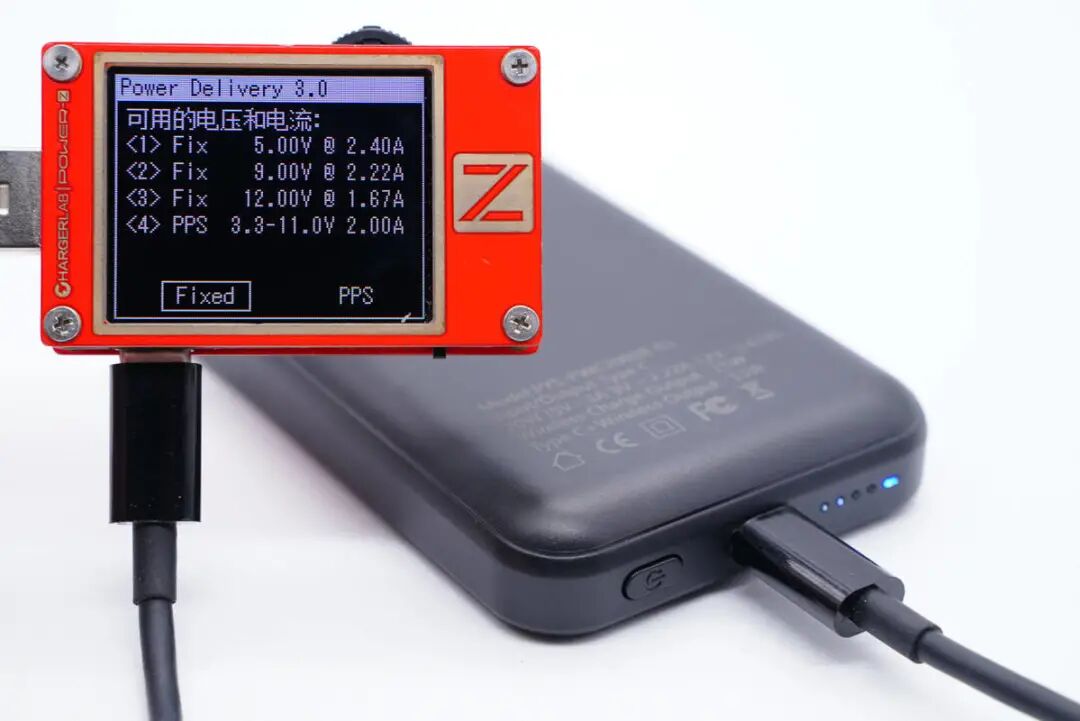

此外PDO报文显示C口还具备5V2.4A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-11V2A一组PPS电压档位。

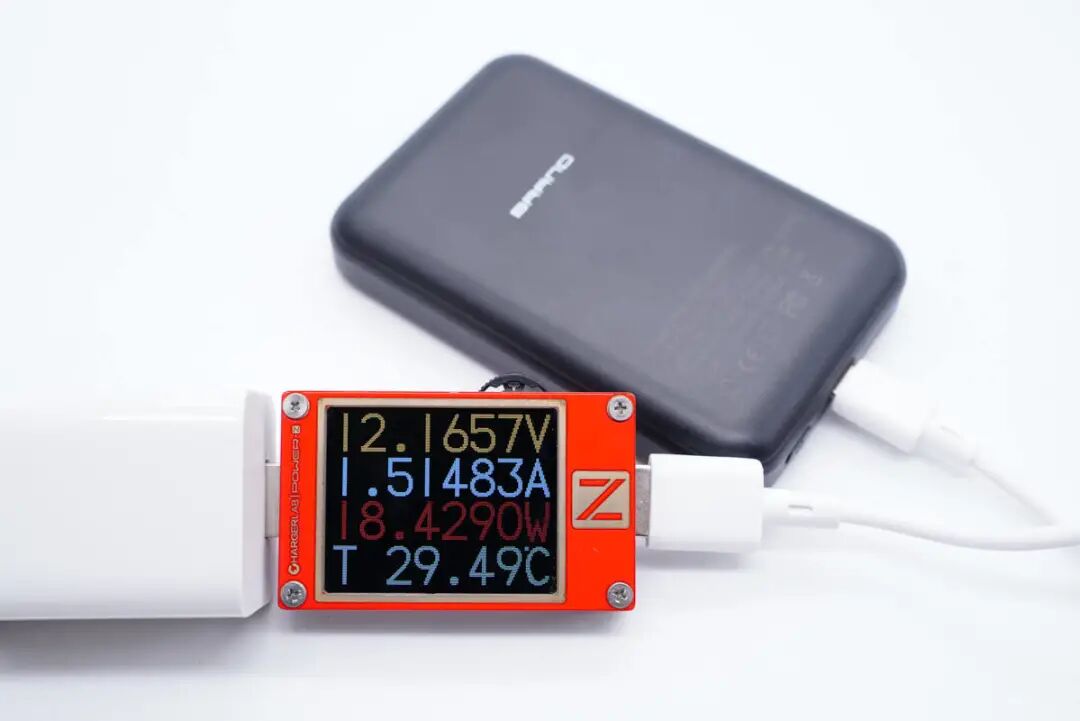

使用20W充电器给移动电源充电，测得充电功率为12.17V 1.51A 18.43W。

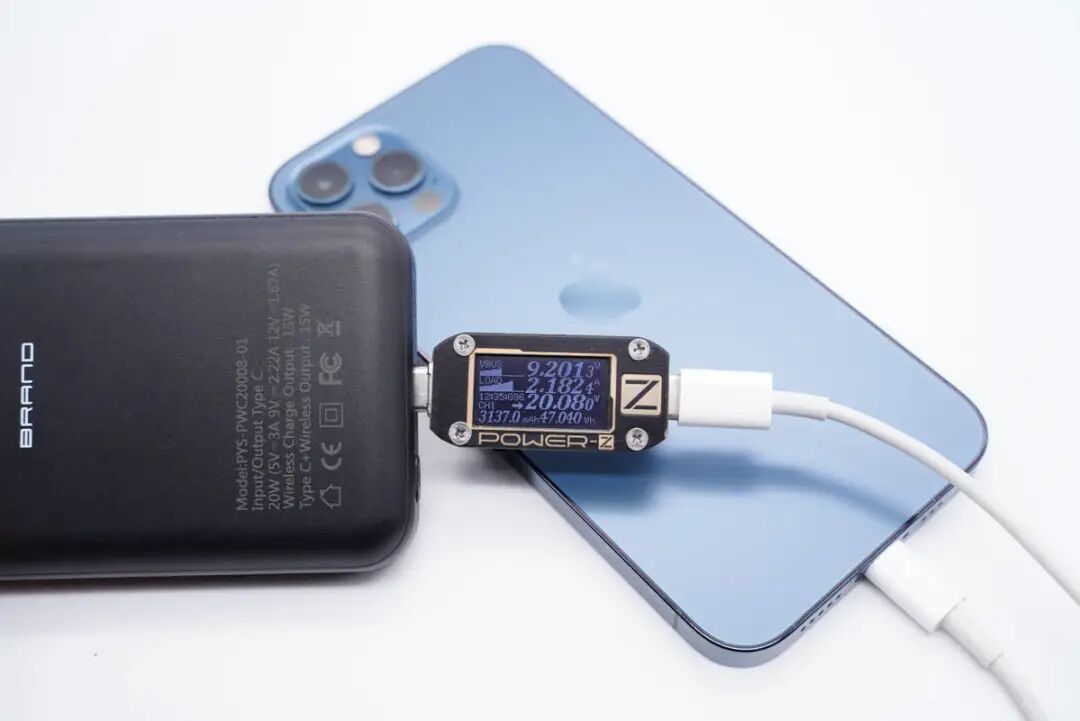

使用这款移动电源给iPhone 12 Pro充电，测得充电功率为9.2V 2.18A 20W。

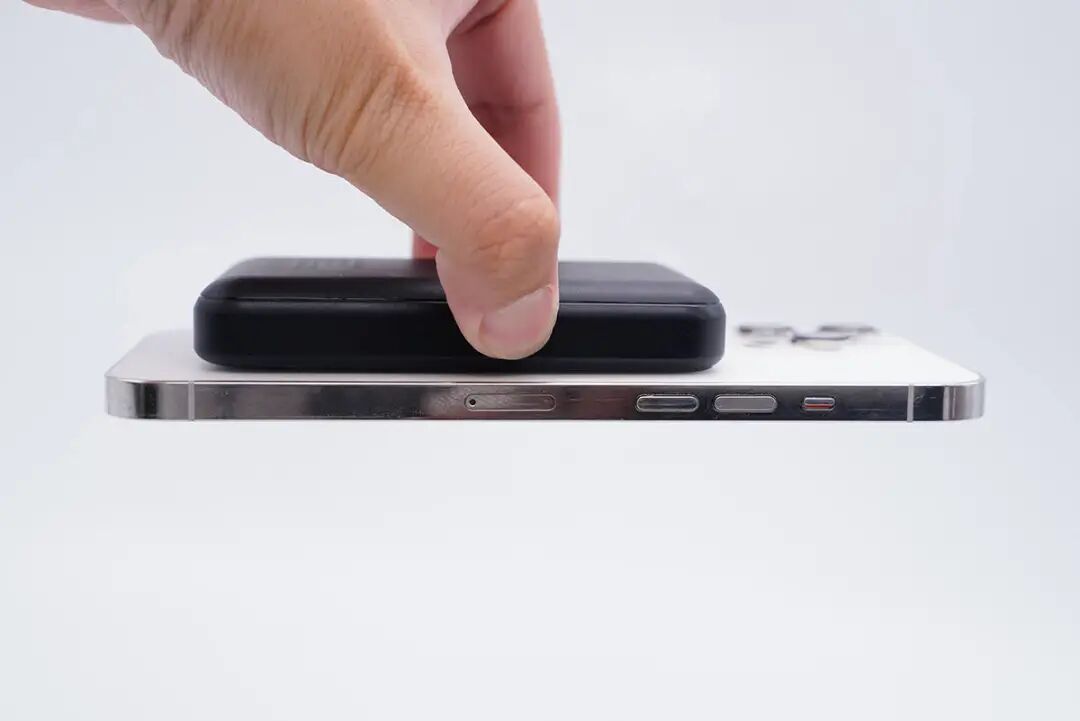

移动电源磁吸吸附力很强，即使是最大的iPhone 12 Pro Max也能牢牢吸附悬空不掉落。

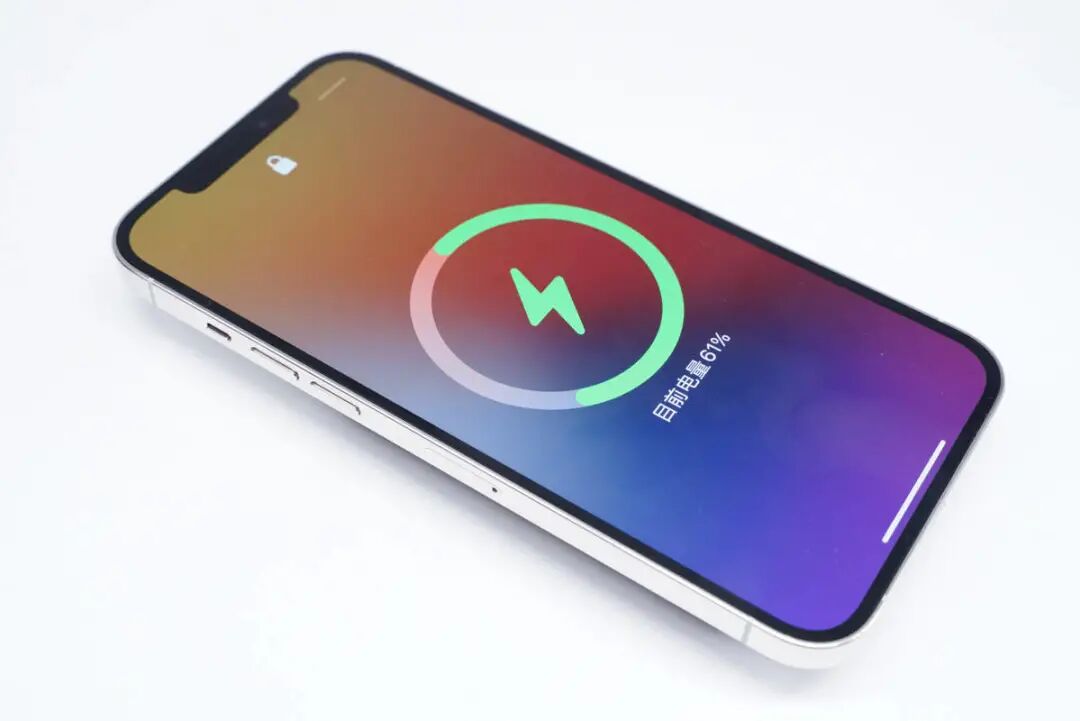

另外还能正常为iPhone 12手机进行无线充电。

二、鹏元晟磁吸无线充移动电源拆解

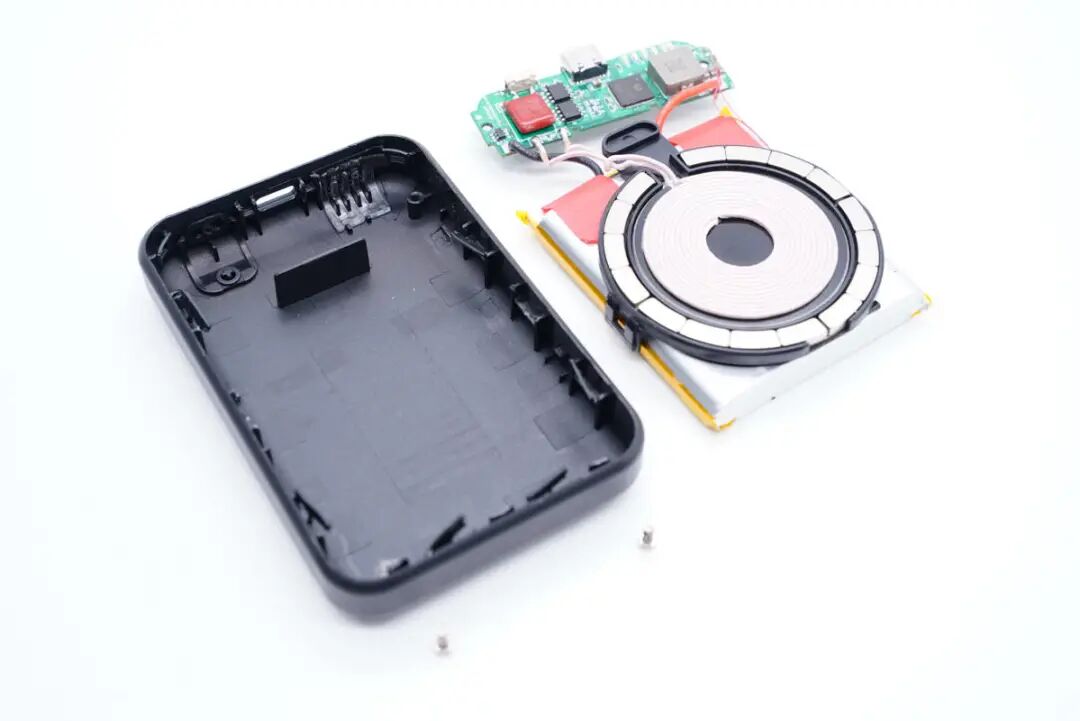

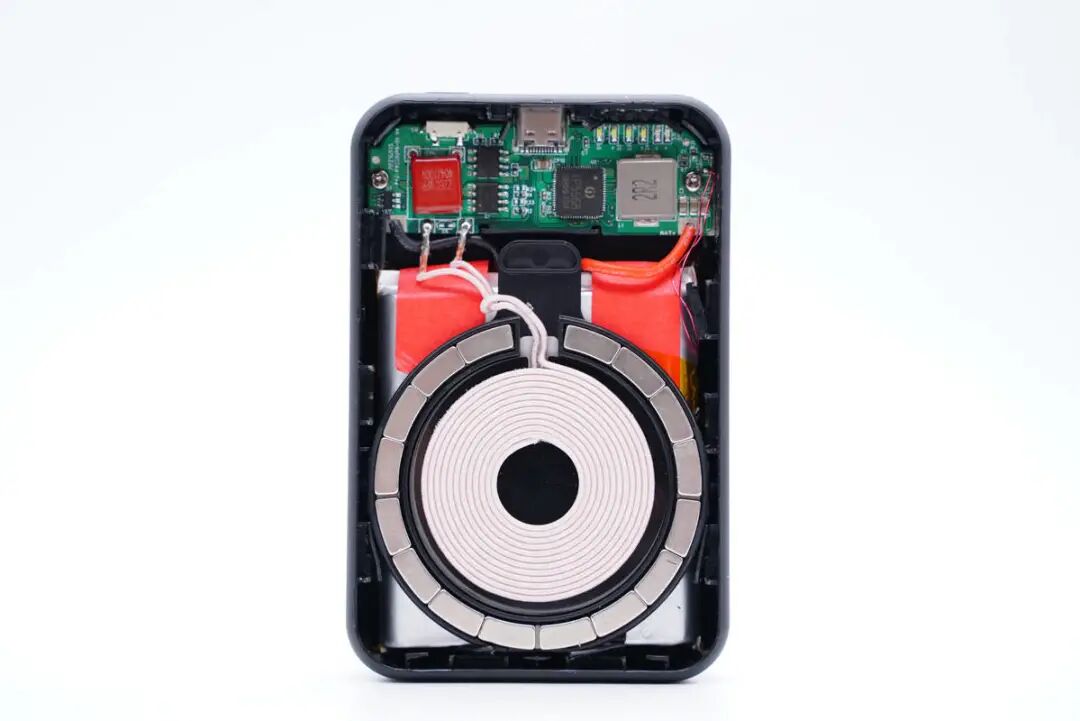

将机身壳拆开，边缘卡扣封装固定。

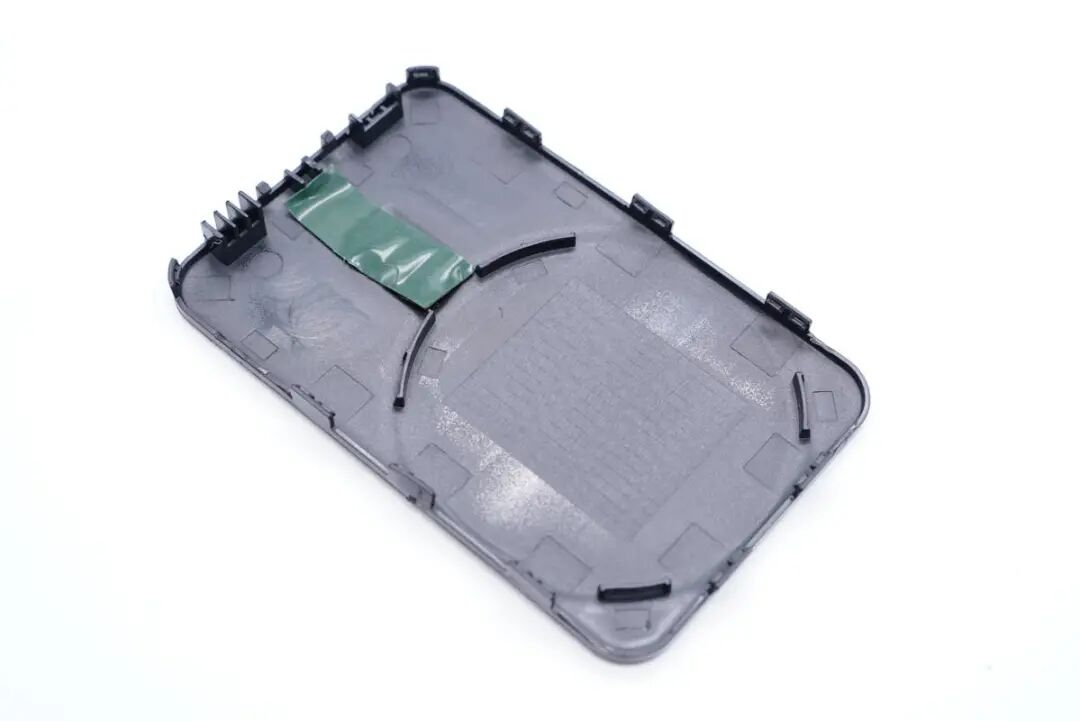

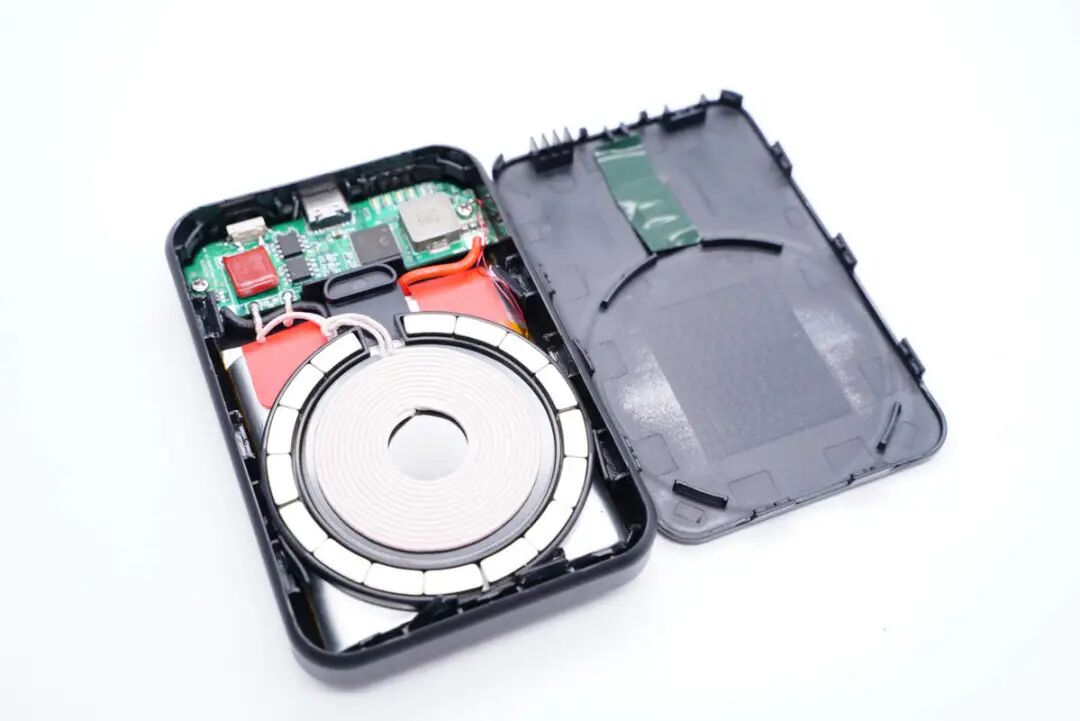

机身壳上对应无线充电线圈边缘处设有凸起定位板帮助固定线圈，此外贴有绝缘贴纸。

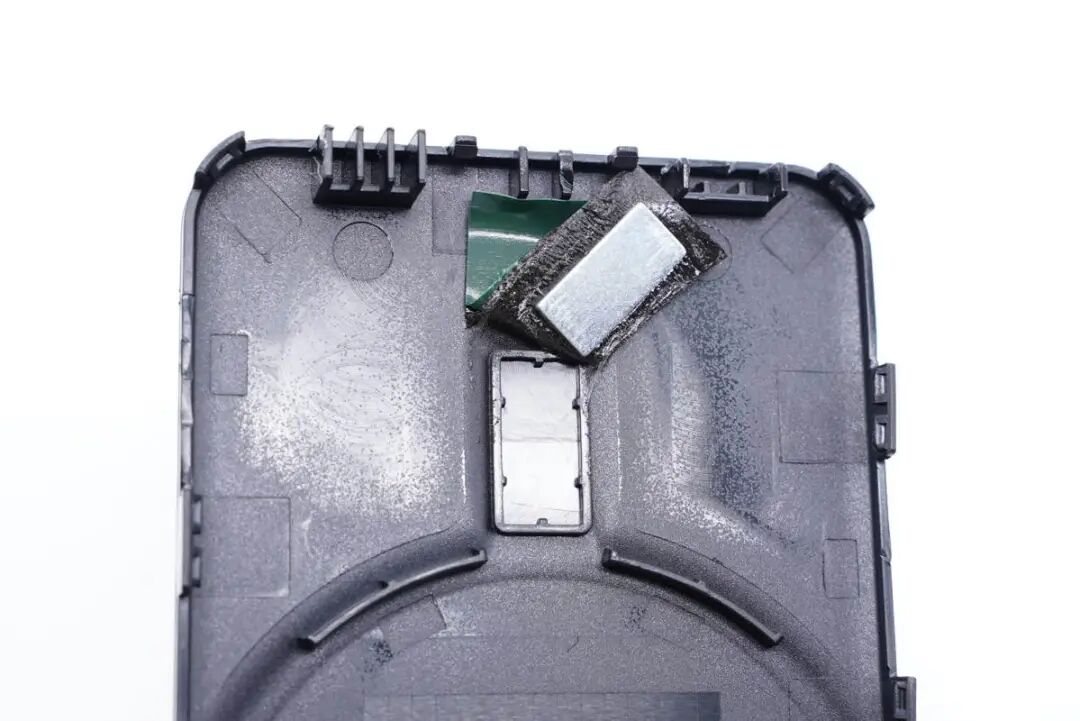

贴纸下有小磁铁。

PCB板使用螺丝固定。

边缘的小磁铁固定在塑料凹槽内。

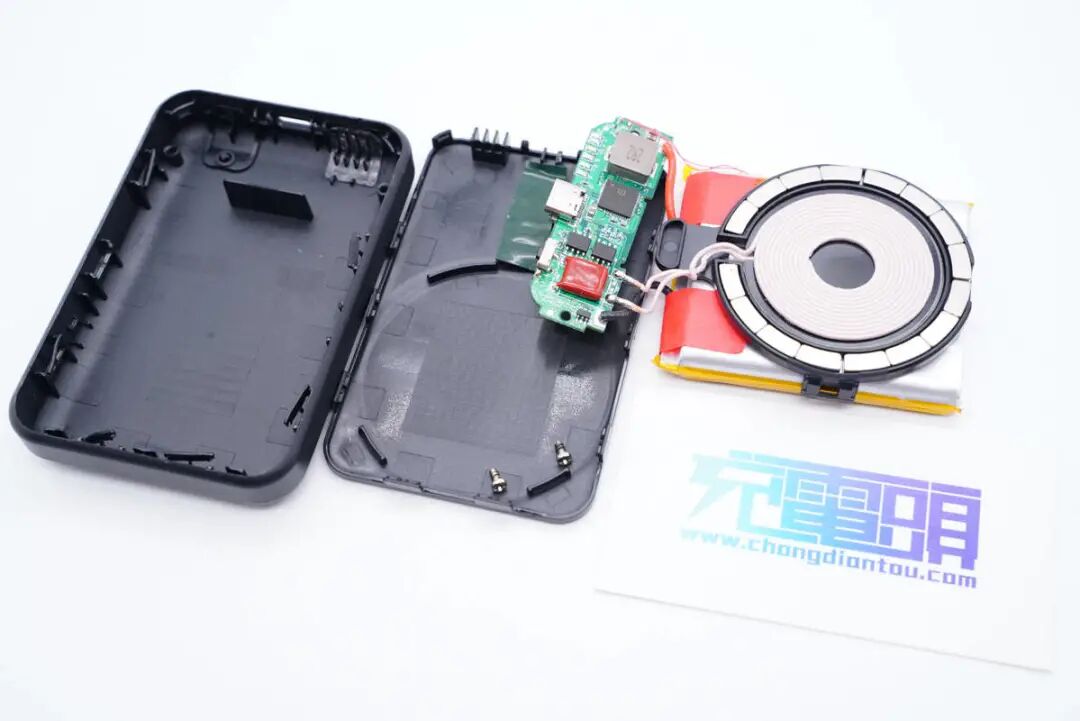

另一半机身壳上设有隔离板隔离电路板和电芯。

电芯一面贴有无线充电线圈，正负极耳包裹绝缘纸。

另一面贴有双面胶，帮助固定电芯。

电芯来自NV诺威新能源，规格为5000mAh/3.7V/18.5Wh。

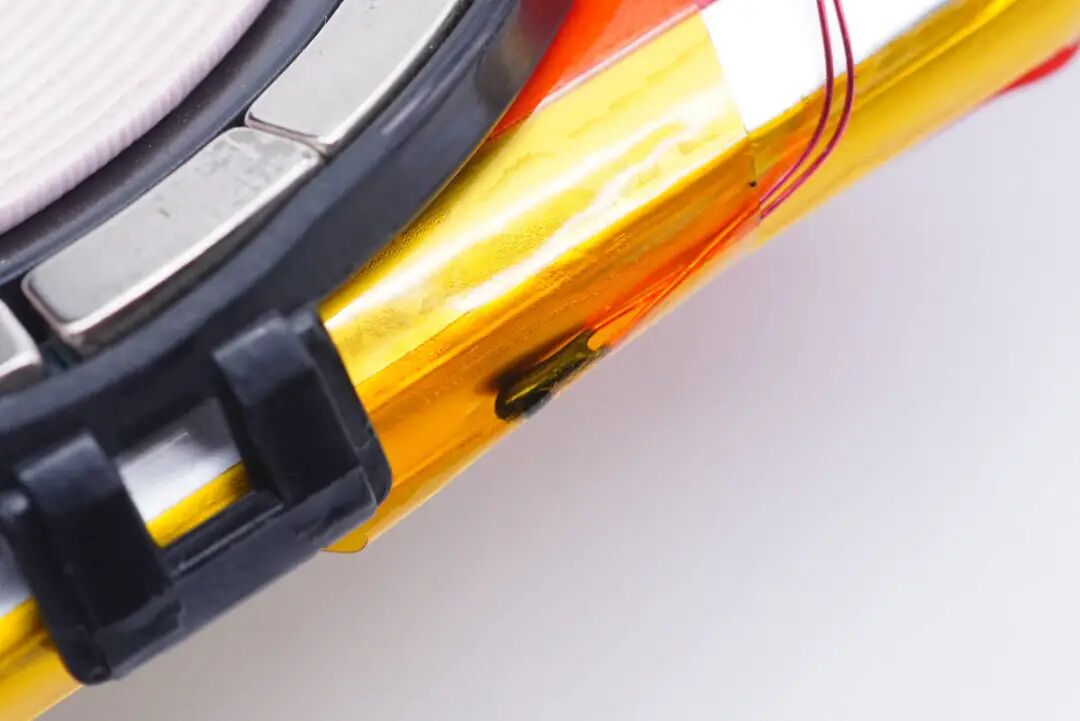

侧面固定有热敏电阻进行温度监控。

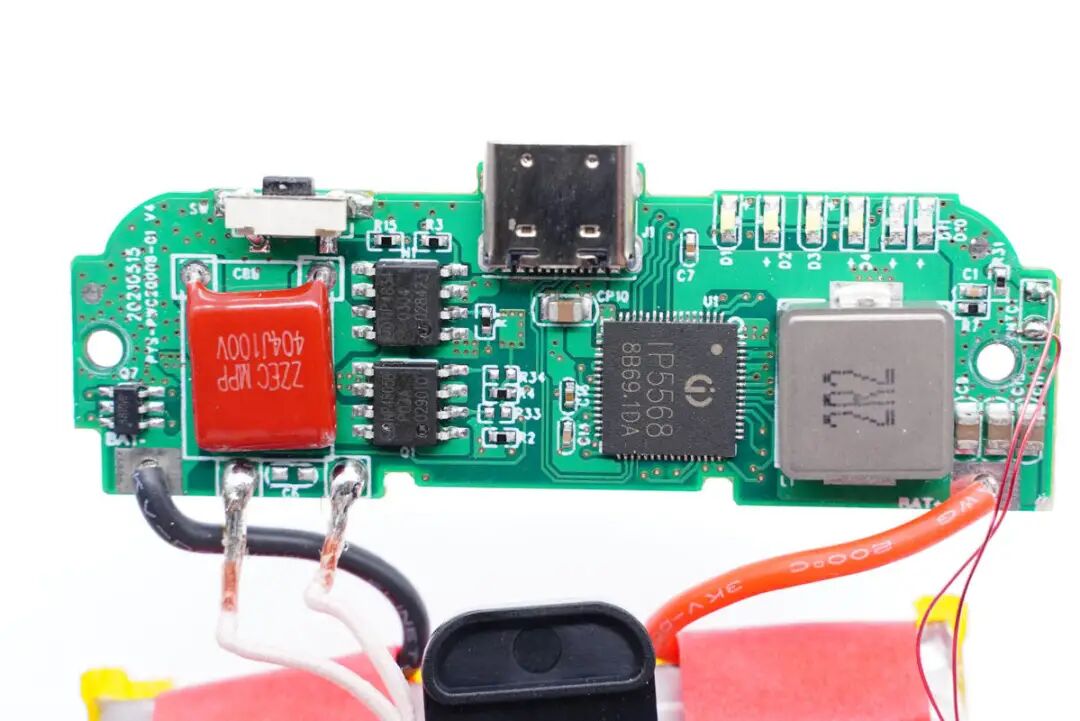

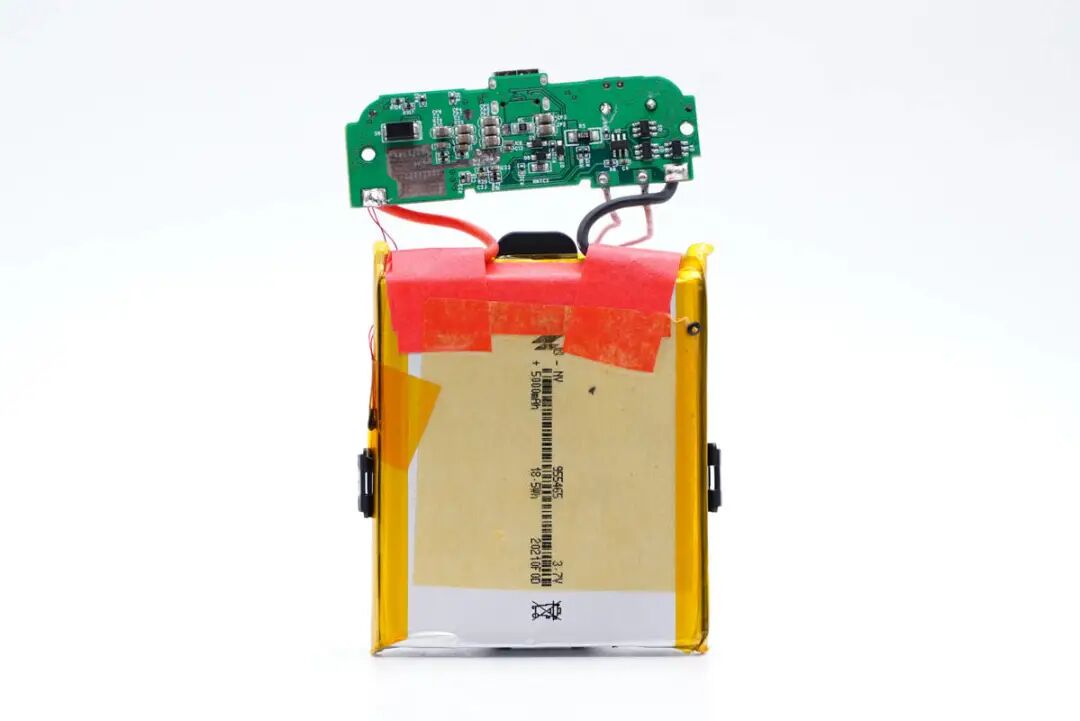

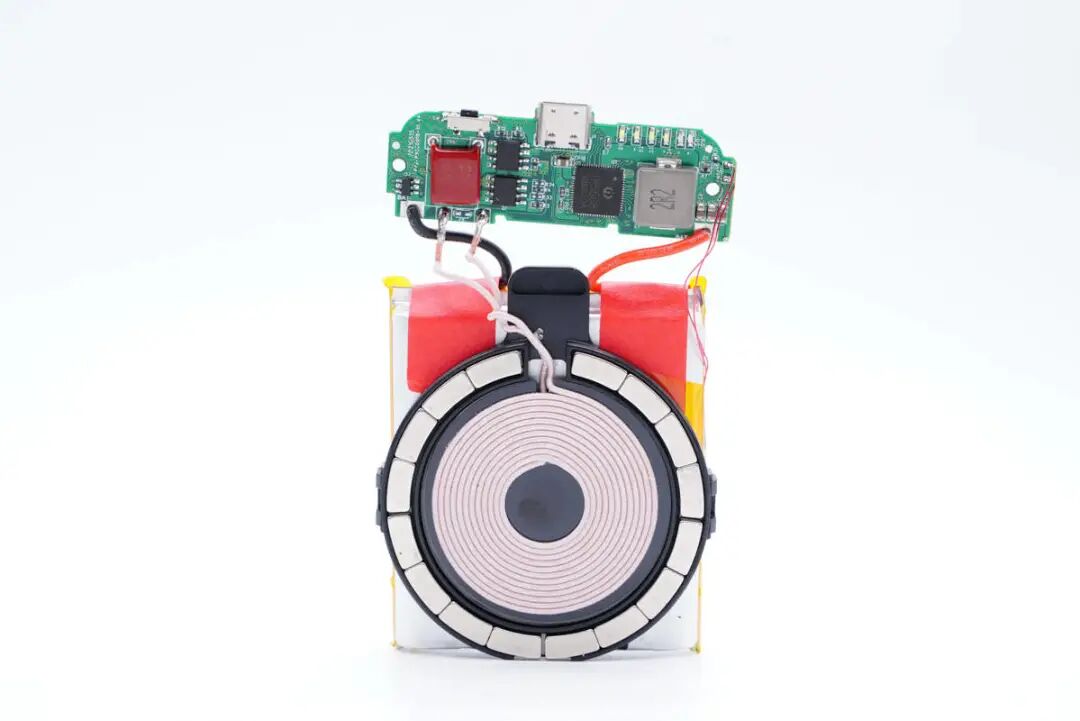

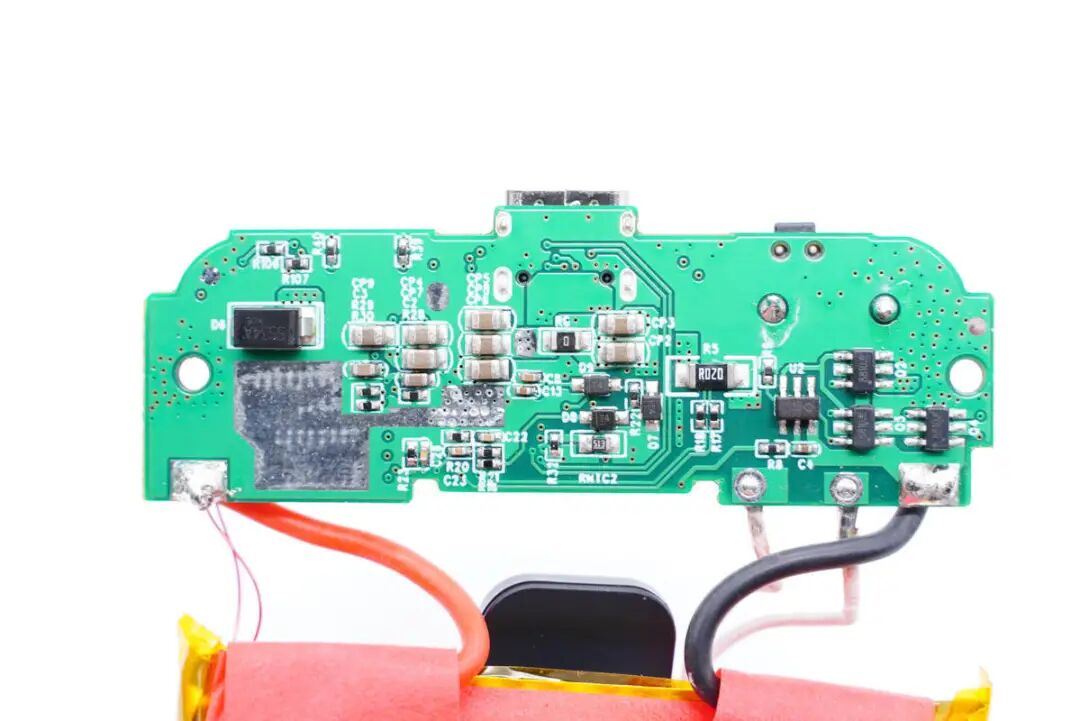

PCB板正面一览，设有移动电源主控芯片、电感、线圈驱动MOS管、谐振电容等。

背面左侧露铜加锡增强散热，右侧设有锂电保护电路。

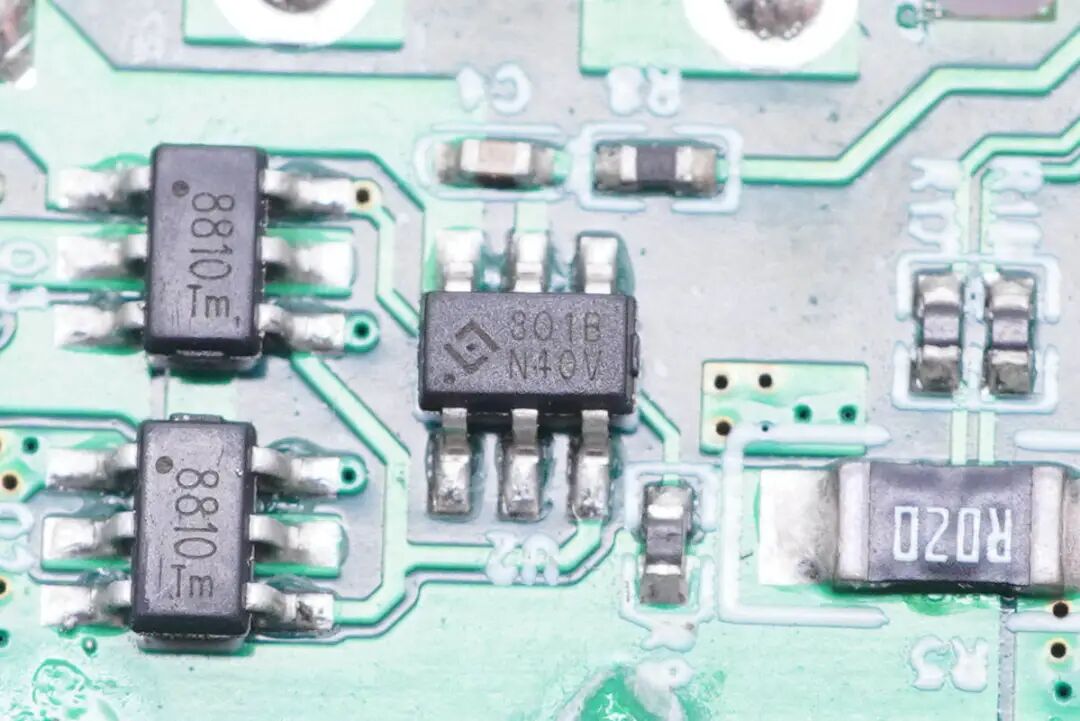

丝印801B锂电保护芯片。

8810锂电保护管。

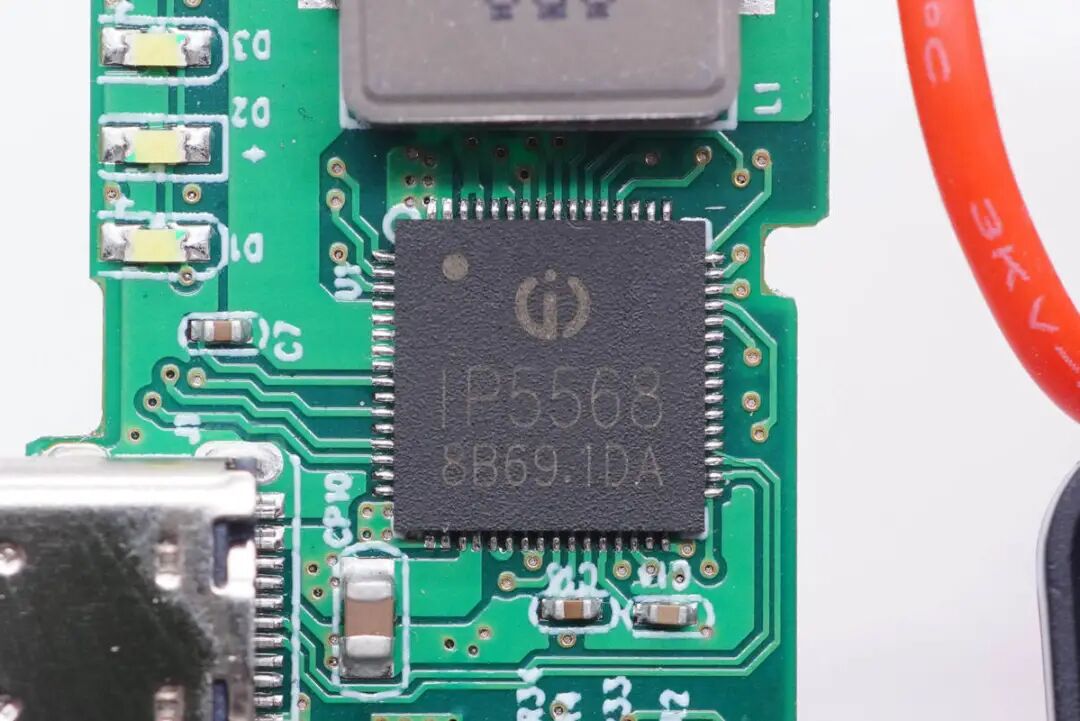

IP5568是一款集成无线充TX/RX、QC2.0/QC3.0/SCP输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTK PE+ 1.1&2.0输出快充协议、USB-C/PD2.0/PD3.0输入输出协议、USB-C PD3.0 PPS输出协议、兼容BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。

IP5568可同时支持USB-A x 2，USB-B，USB-C四个USB口，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，只支持5V。IP5568支持无线充和USB口同时使用时，USB口还支持输入输出快充功能。

值得一提的是，英集芯IP5568是全球首款集成22.5W有线全协议快充移动电源和15W无线快充的单芯片SoC，此前充电头网已经对英集芯这款高性能高集成电源管理SOC进行了详细报道。

IP5568详细资料信息。

充电头网了解到，英集芯快充芯片可用于车充、移动电源、适配器等各种充电领域，并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。

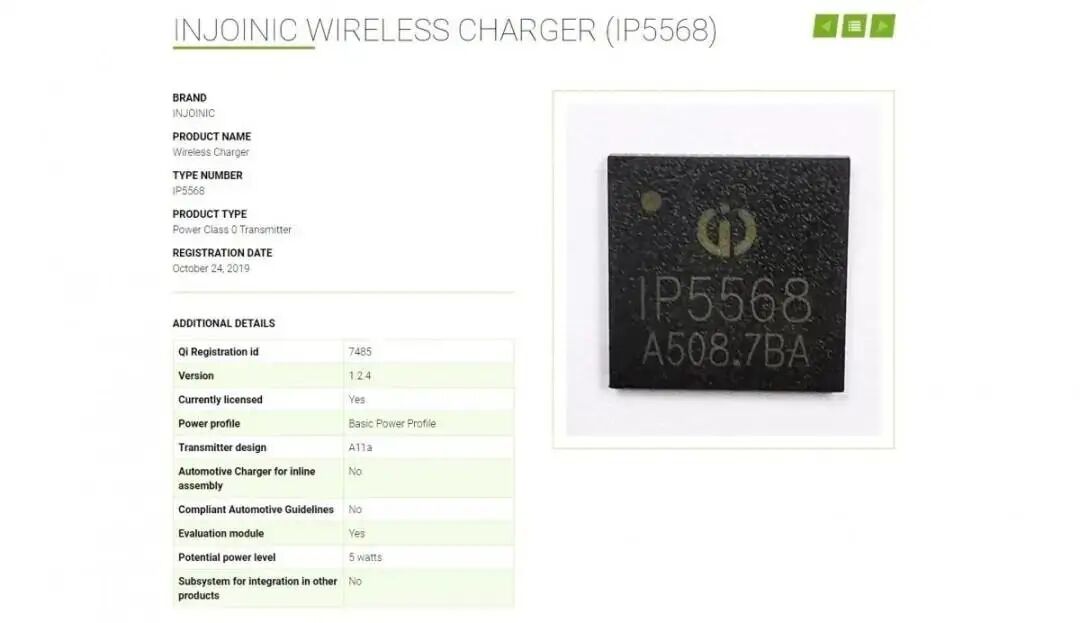

此外，英集芯IP5568还通过了Qi认证。WPC官网页面显示它通过了目前最新的Qi V1.2.4版本认证，Qi认证ID为7485，登记类型为发射端，认证类型为BPP认证，功率5W。有了Qi认证的加持，产品的无线充兼容性和安全性更有保障。

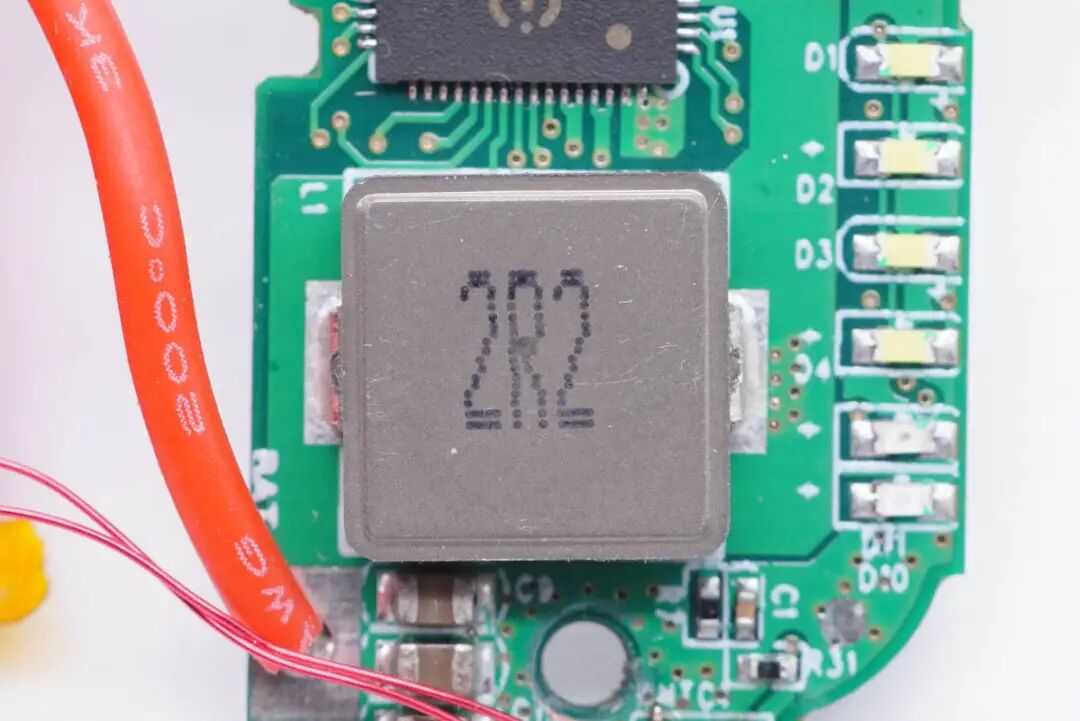

2R2升降压电感，配合主控芯片升降压实现移动电源充放电。

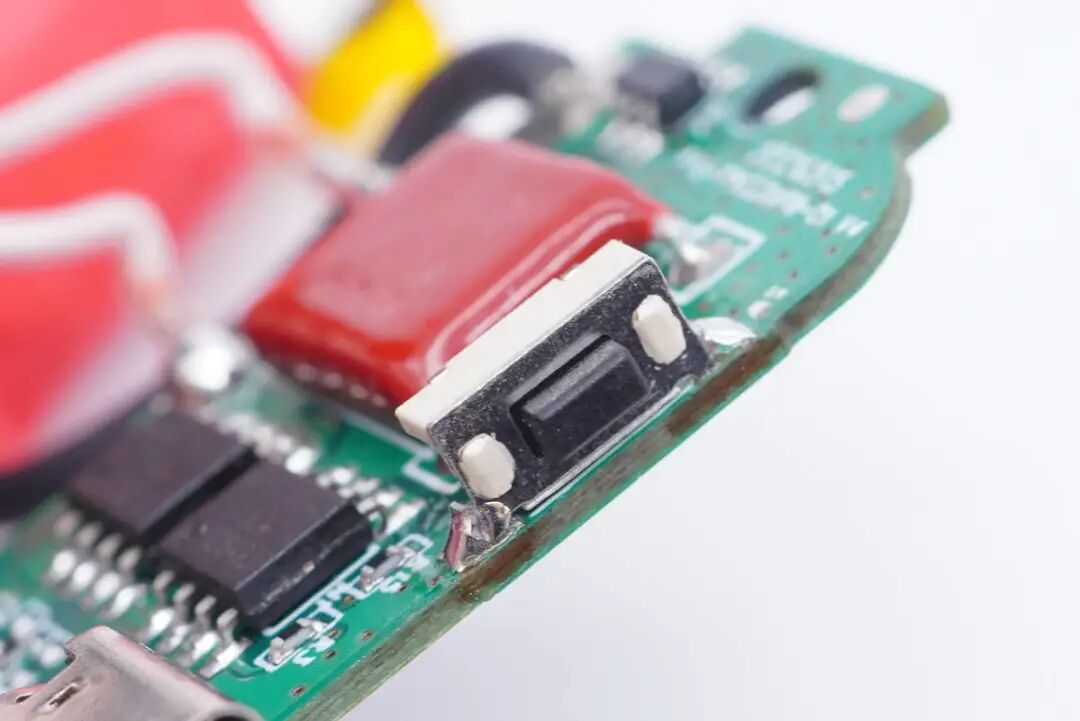

电源键特写，贴片焊接。

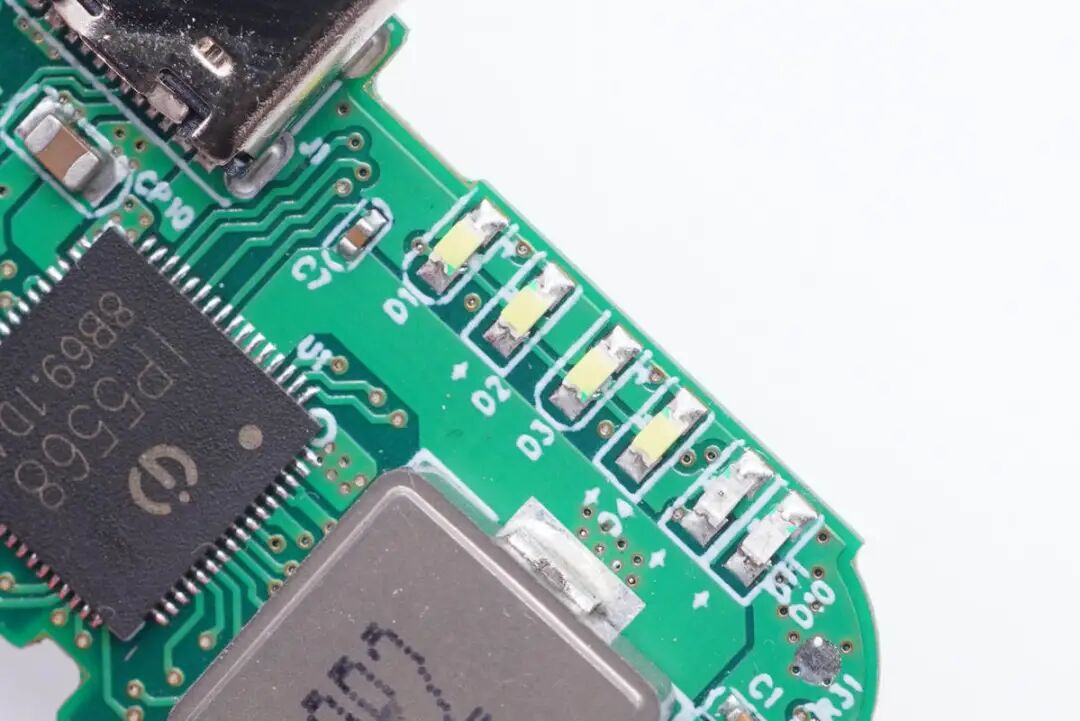

LED指示灯特写。

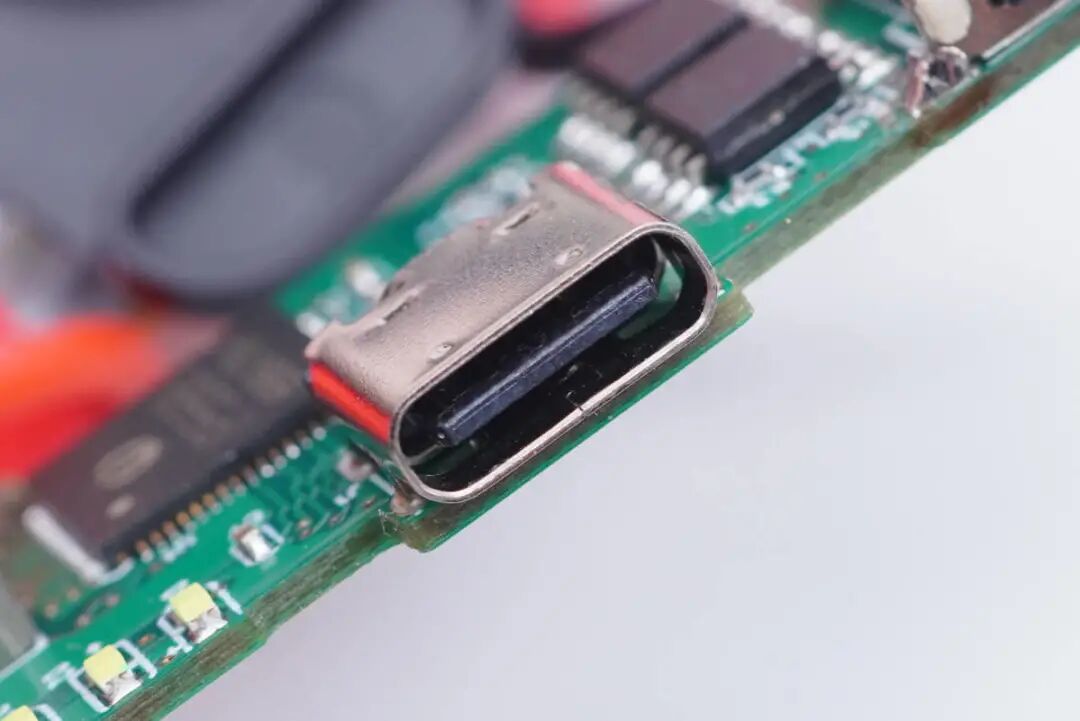

USB-C母座特写，黑色胶芯不露铜，过孔焊接。

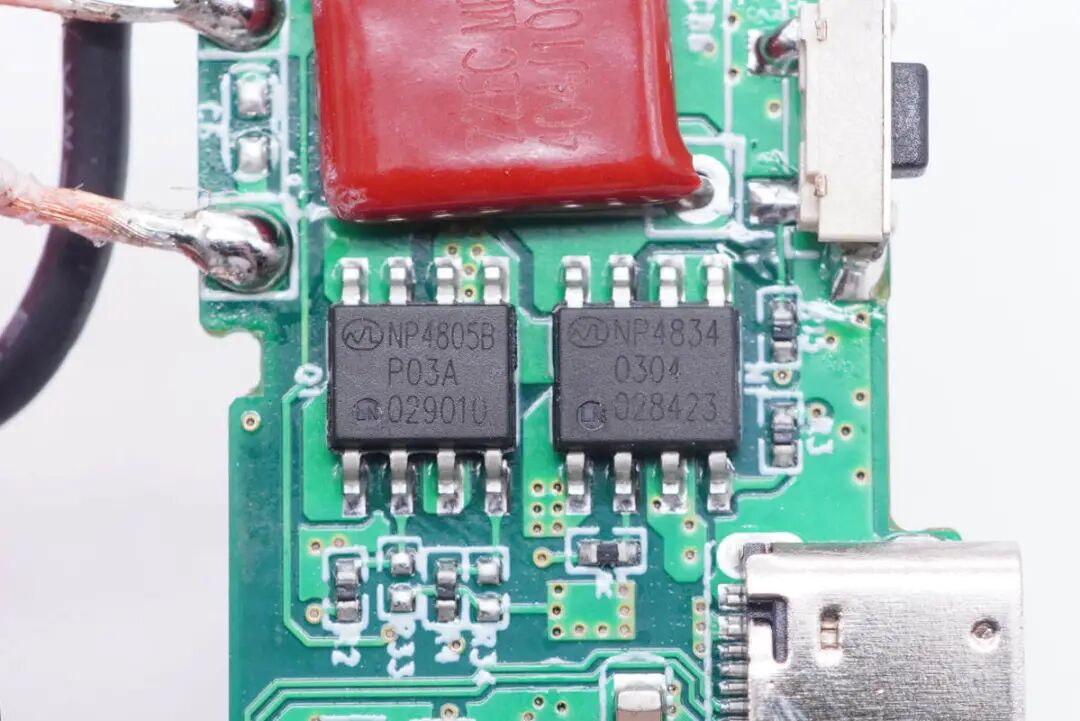

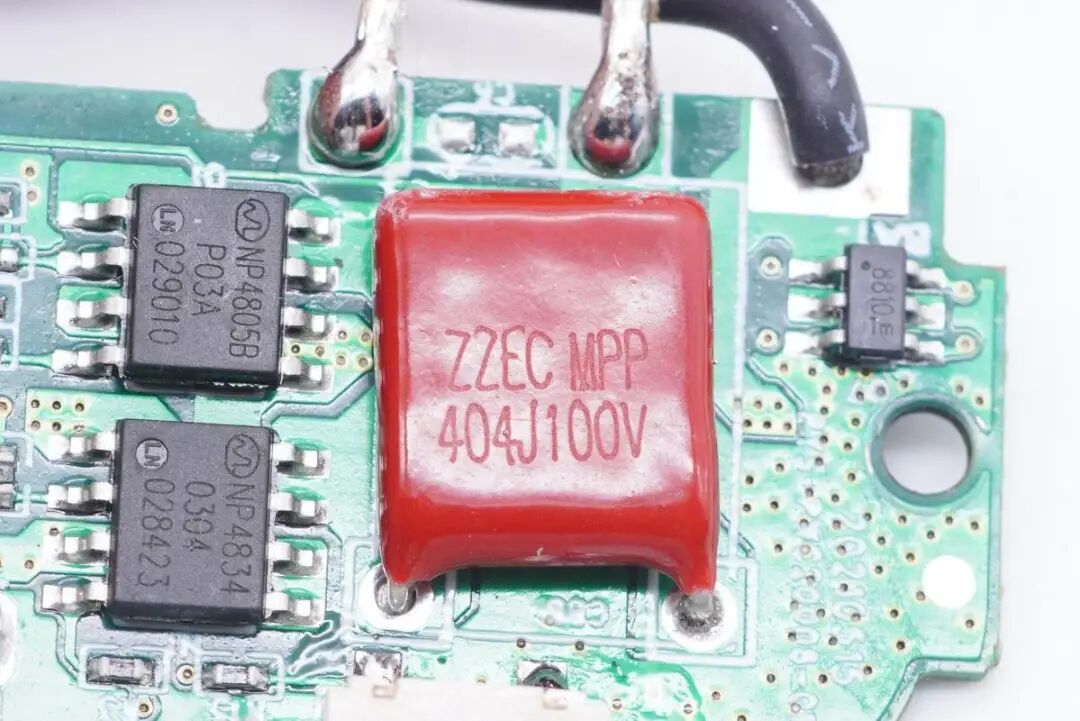

丝印NP4805B，无线充电线圈驱动MOS管。

ZZEC科雅无线充专用谐振电容，规格为0.4μF 100V。

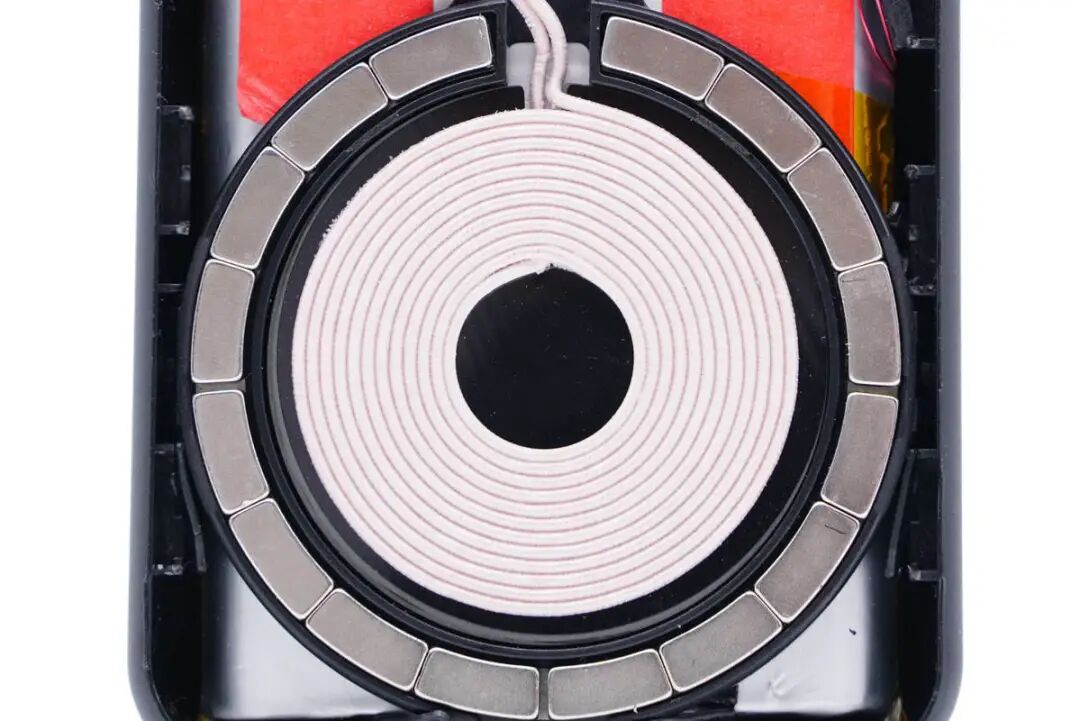

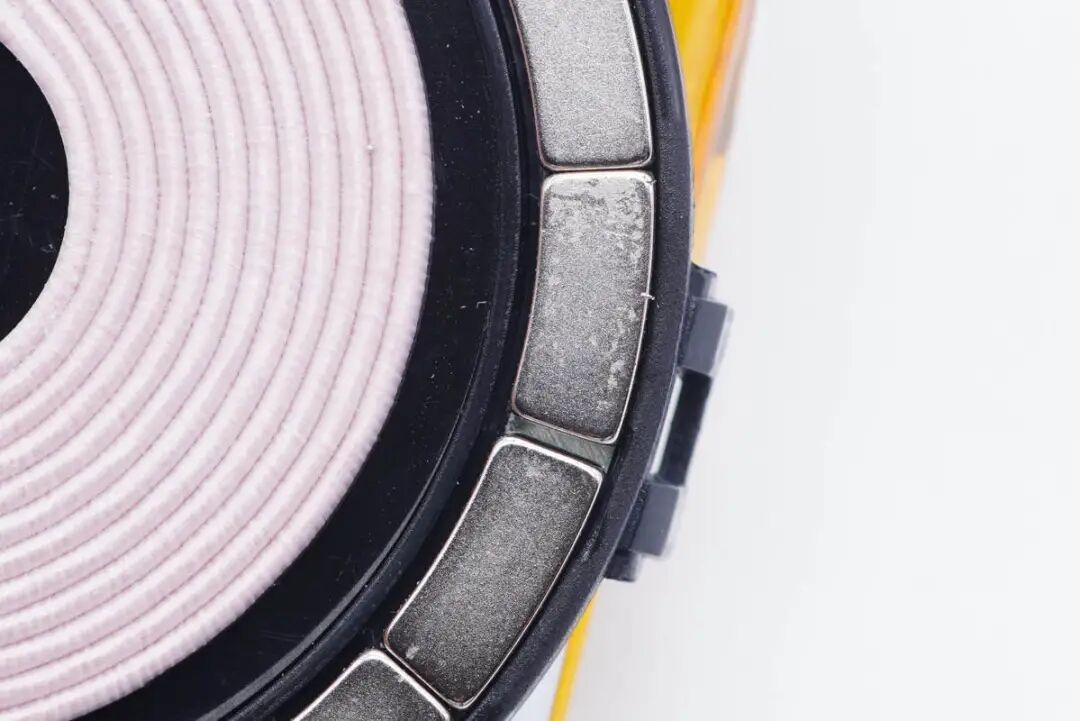

无线充电线圈绕制紧密，小磁铁也固定得很牢固。

全部拆解完毕，来张全家福。

充电头网拆解总结

鹏元晟这款无线充移动电源扁平轻巧，边角圆润不硌手，磁吸式设计轻松吸附最大的iPhone 12 Pro Max无压力。配备有LED电量和快充指示灯，观察充电状态十分方便。配备的USB-C接口支持QC、FCP、PD3.0、PPS快充协议，兼容性好。产品通过了CE、FCC认证，质量可靠。

充电头网通过拆解发现，移动电源电路板外围十分简洁，通过采用英集芯IP5568高性能高集成电源管理SOC搭配一颗升降压电感，实现C口双向快充，以及无线充放电、LED灯显示等功能，同时英集芯IP5568还是全球首款集成22.5W有线全协议快充移动电源和15W无线快充的单芯片SoC，性能十分强悍。电芯配有锂电保护电路，热敏电阻进行温度监控，此外固定得也很牢固。
