卓芯微推出全协议15W无线充SOC芯片ZX9028

苹果12发布后，带来的MagSafe风潮，带火了磁吸无线充的市场。磁吸无线充以超薄体积小巧的优点，非常受市场的欢迎。但磁吸无线充通常是将电路板和线圈放在一个外壳里面，或者把电路放在USB-C插头外壳内部，这对电路的集成度提出了非常高的要求，传统的多颗芯片无线充方案，不能满足如今的小体积需求。

卓芯微作为在无线充市场上耕耘多年的老兵，紧抓无线充市场变化，推出了内置快充取电和无线充电主控和全桥的全集成ZX9028无线充SOC芯片。支持QC，AFC，PD等多种快充输入，几乎兼容市面上所有的快充适配器，输出支持5W、7.5W，10W，15W无线充电。同时内部集成完善的保护功能，功能十分强大。

此外据卓芯微介绍，ZX9028方案除了有SOC高集成度的特点外，另一大亮点是，保留了一定的拓展性能。预留多达5个GPIO（支持PWM和ADC），对于外接彩灯、接风扇主动散热、定频调压、多线圈、台/夜灯等应用，无需再外接MCU都可胜任。并且还支持充电口IAP固件升级。

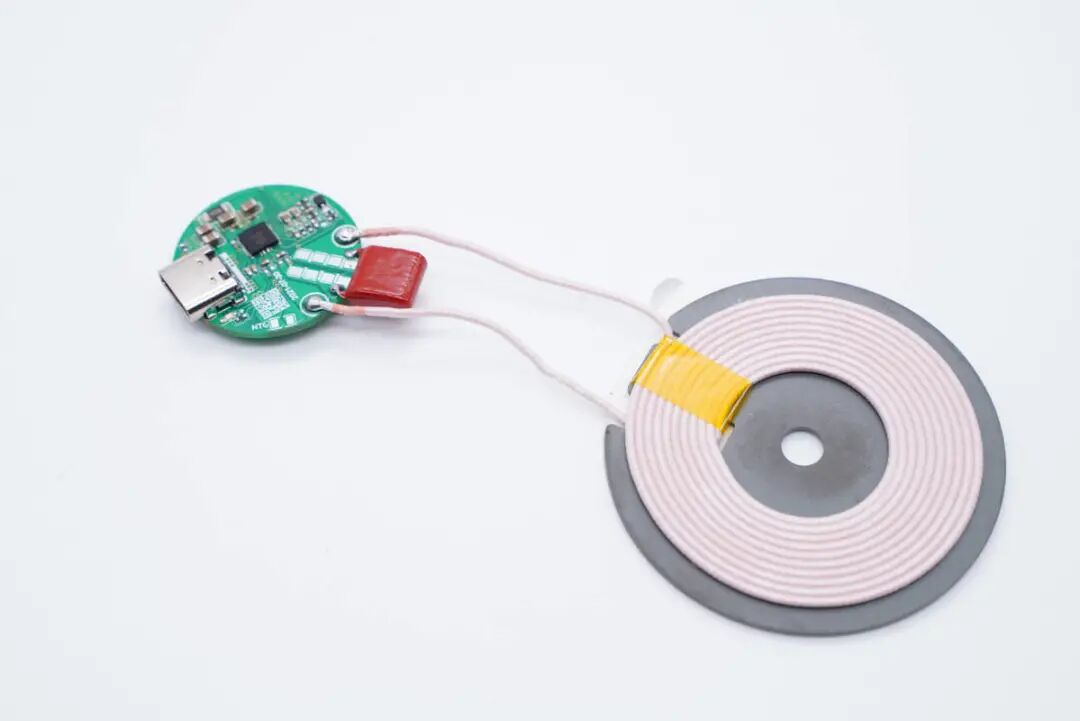

充电头网拿到了卓芯微ZX9028无线充参考设计，只有一颗芯片即可实现快充取电和最高15W的无线充电发射，ZX9028集成度确实非常高。

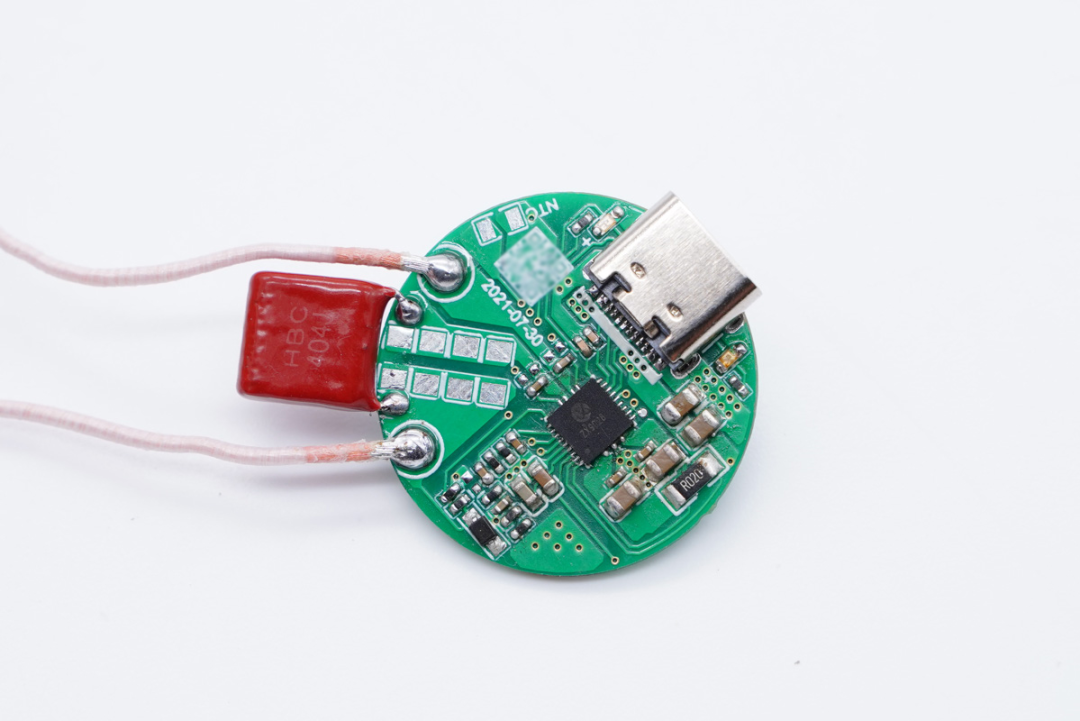

电路板正面有滤波电容和取样电阻等一些外围元件，ZX9028外围元件很少。同时还预留了NPO电容焊盘，ZX9028支持使用CBB和NPO电容，可以根据体积要求选择。

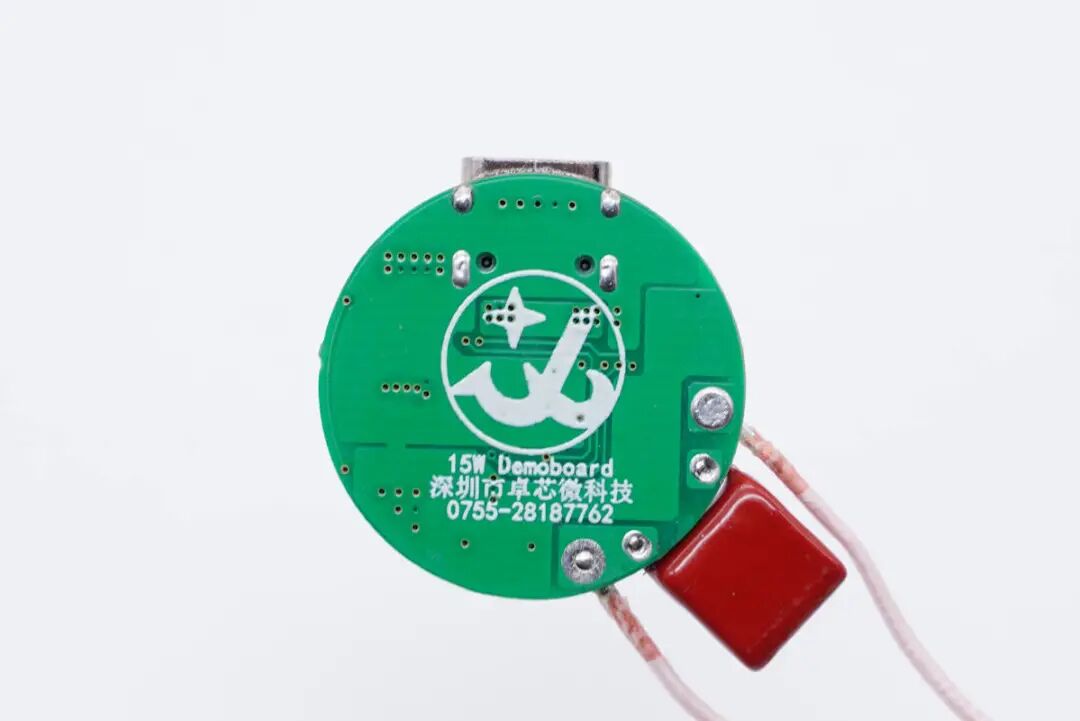

电路板背面没有元件，介绍了这是一款15W的无线充电参考设计，来自卓芯微科技。

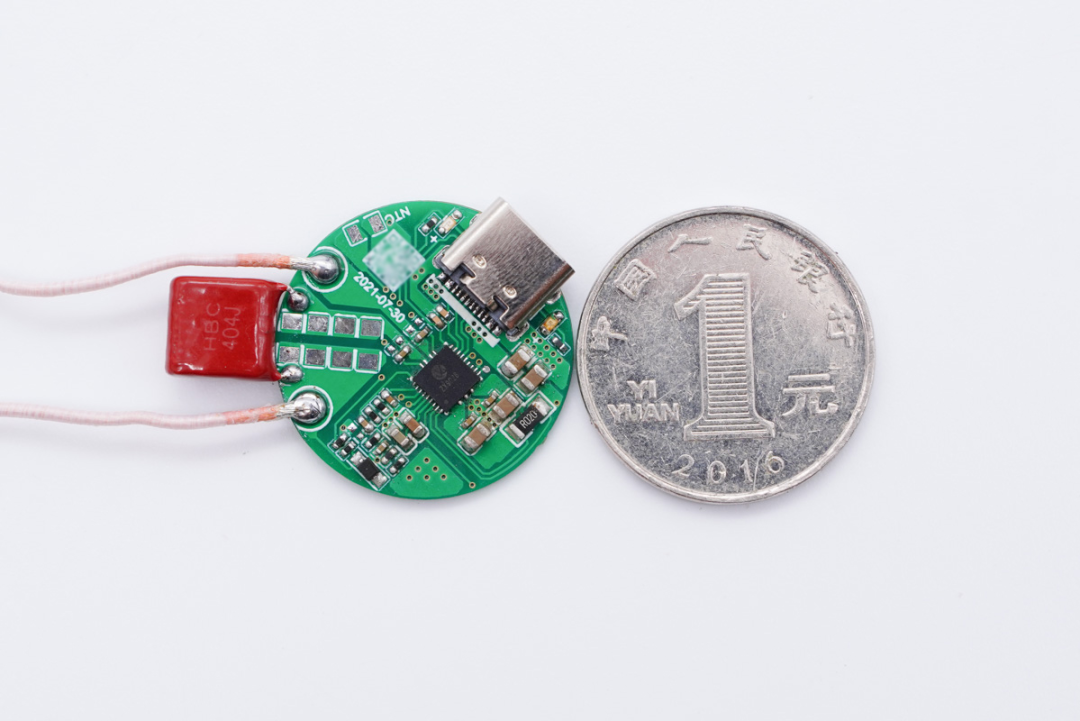

卓芯微参考设计与一元硬币大小相当，并且还有进一步缩小空间。

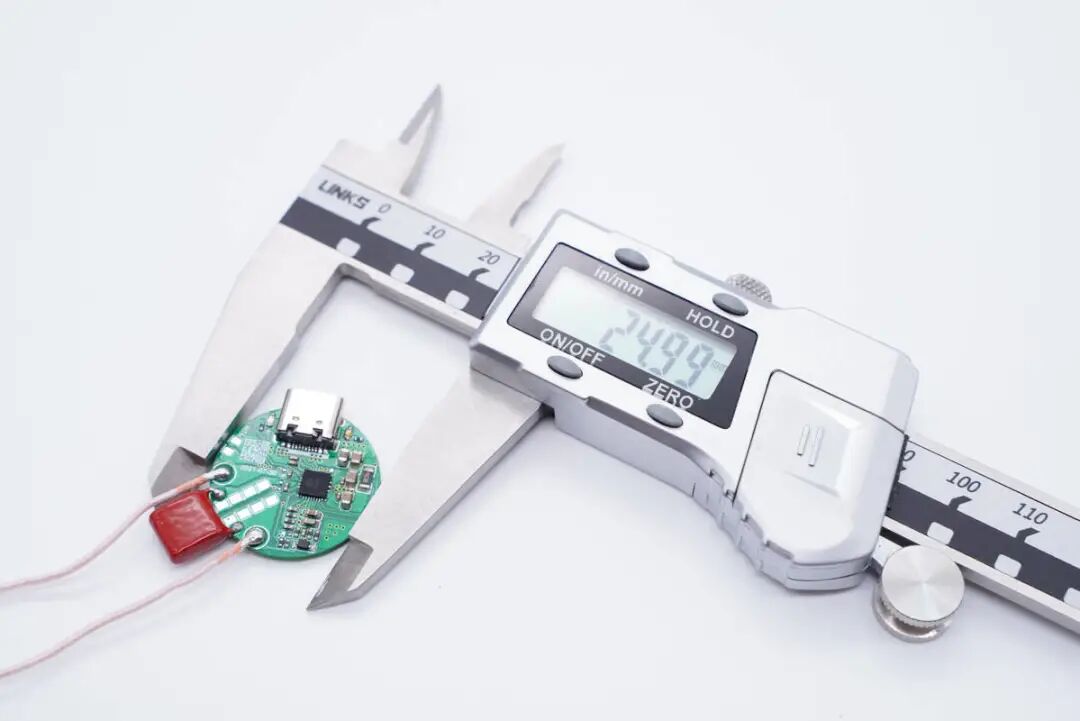

使用游标卡尺测量参考设计，直径25mm。

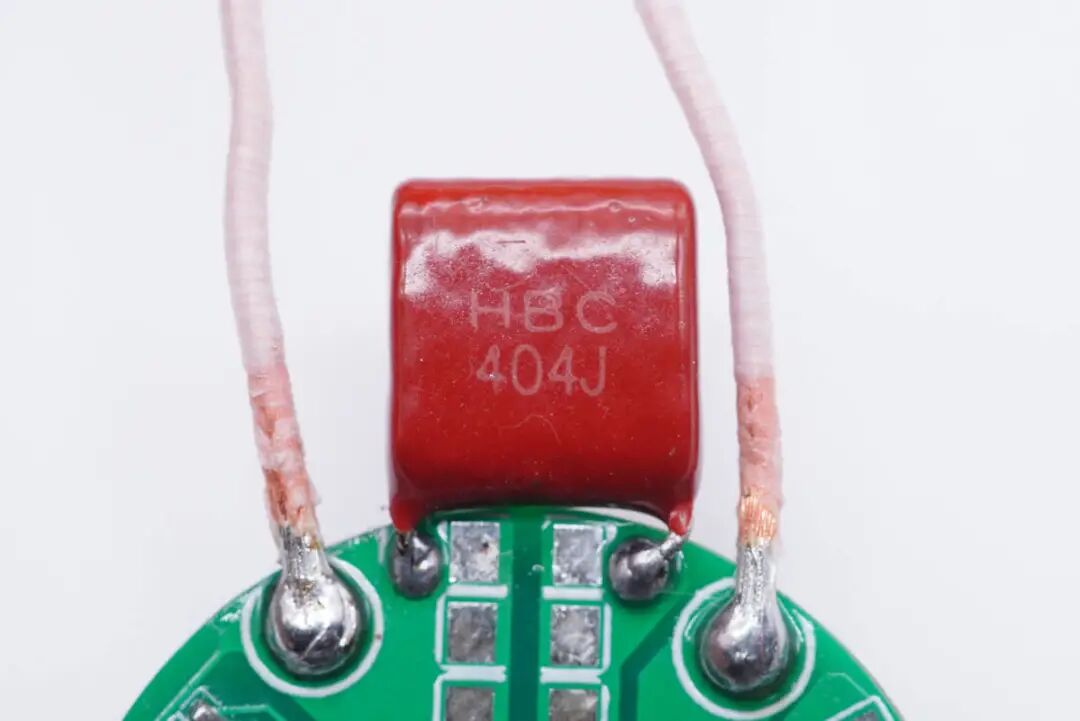

CBB谐振电容特写，0.4μF，下方是预留的NPO谐振电容焊盘。

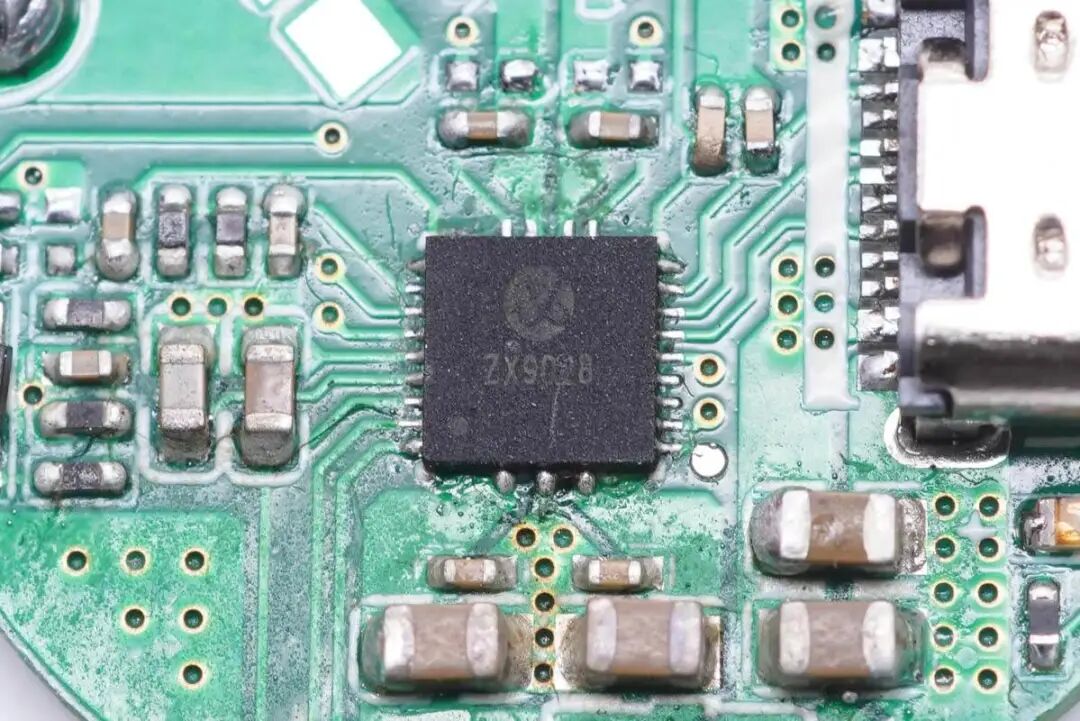

卓芯微ZX9028高集成无线充电SOC特写，采用FCQFN4*4*0.75-25L封装，芯片倒装工艺可以获得更低的热阻，带来更好的温升表现，同时0.75mm的厚度非常适合放入纤薄的设计中。

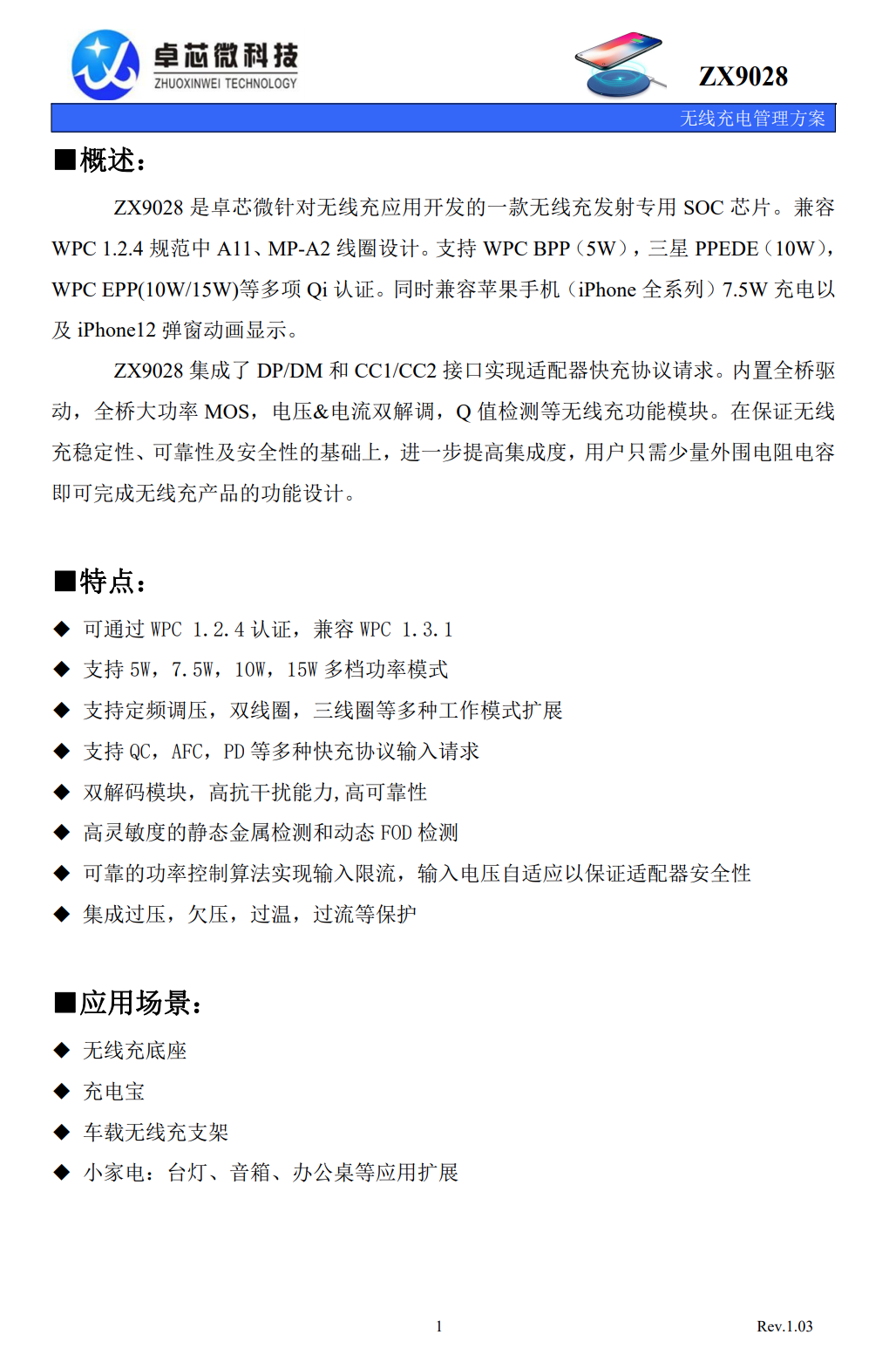

卓芯微ZX9028兼容WPC1.2.4规范，可通过5W WPC BPP，10W三星PPEDE，10W/15W WPC EPP等多项Qi认证，并且支持苹果7.5W充电和iPhone12弹窗动画显示。同时，ZX9028支持定频调压无线充电，支持双线圈和三线圈等扩展工作模式（多线圈需外接切换MOS）。并内置双路解码模块，提供更高的抗干扰能力以及更高的可靠性，同时具有高灵敏度的异物检测功能。

卓芯微ZX9028内置的取电模块支持QC，AFC，PD等快充协议，能兼容主流的快充取电。针对充电器应用，芯片内部集成可靠的功率控制算法来实现输入限流以及输入电压自适应，当输入电流超过2A或输入电压低于限定值时，停止增加无线充电功率，确保稳定的无线充电输出。ZX9028内部集成了完善的保护功能，集成输入过压、欠压、过流保护功能，支持外接NTC进行过热保护，保证用户使用体验。

卓芯微高集成无线充电发射芯片ZX9028适宜应用在磁吸无线充电板，充电宝，车载无线充支架，台灯，音箱等应用。纤薄且简洁的设计，方便加装在设备内部，减少空间占用，并提升整体感。

充电头网对卓芯微全集成SOC无线充电方案ZX9028进行了兼容性测试。

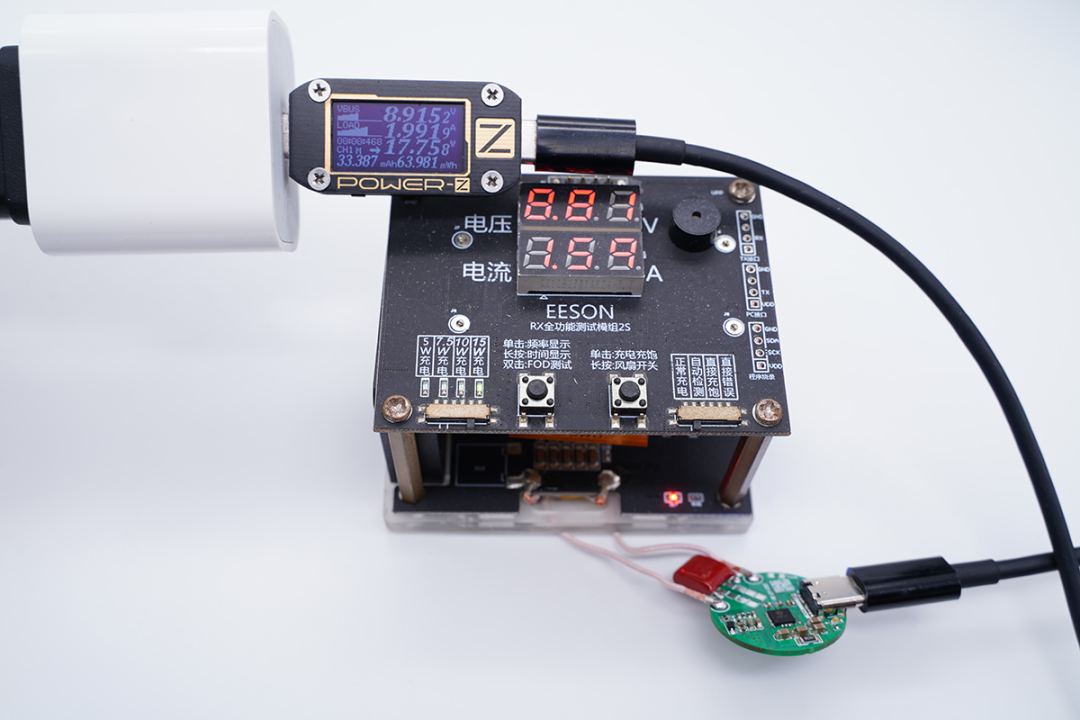

使用苹果20W PD快充供电，测试卓芯微ZX9028，测试支持EPP 15W无线快充模式，15W无线充电指示灯已点亮。

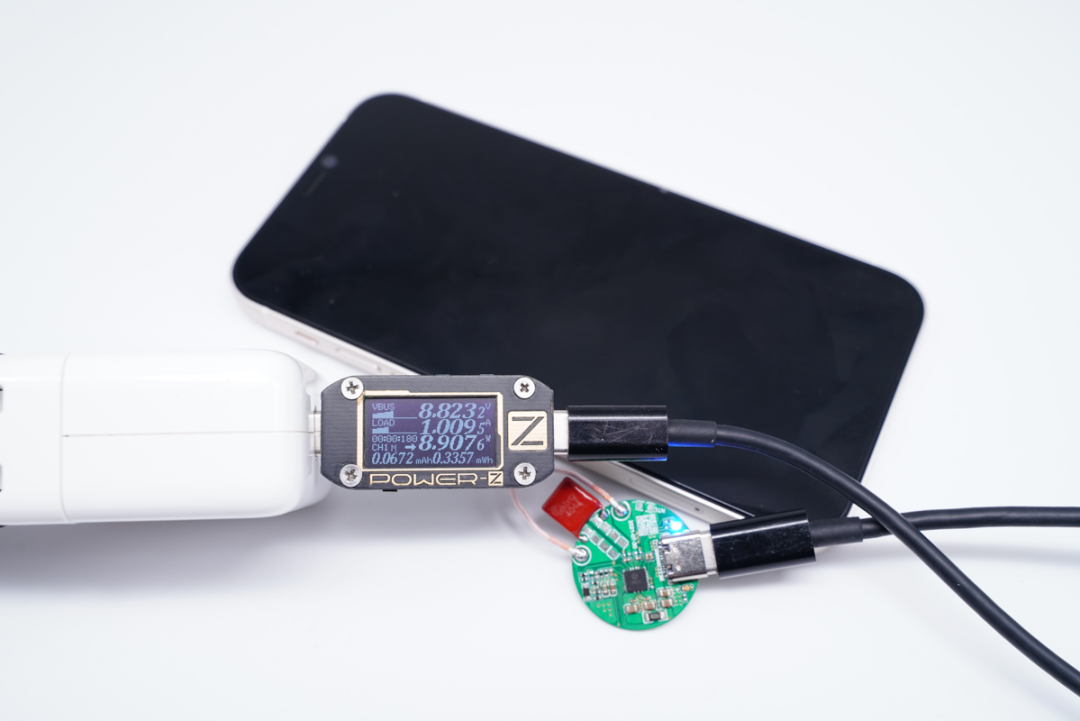

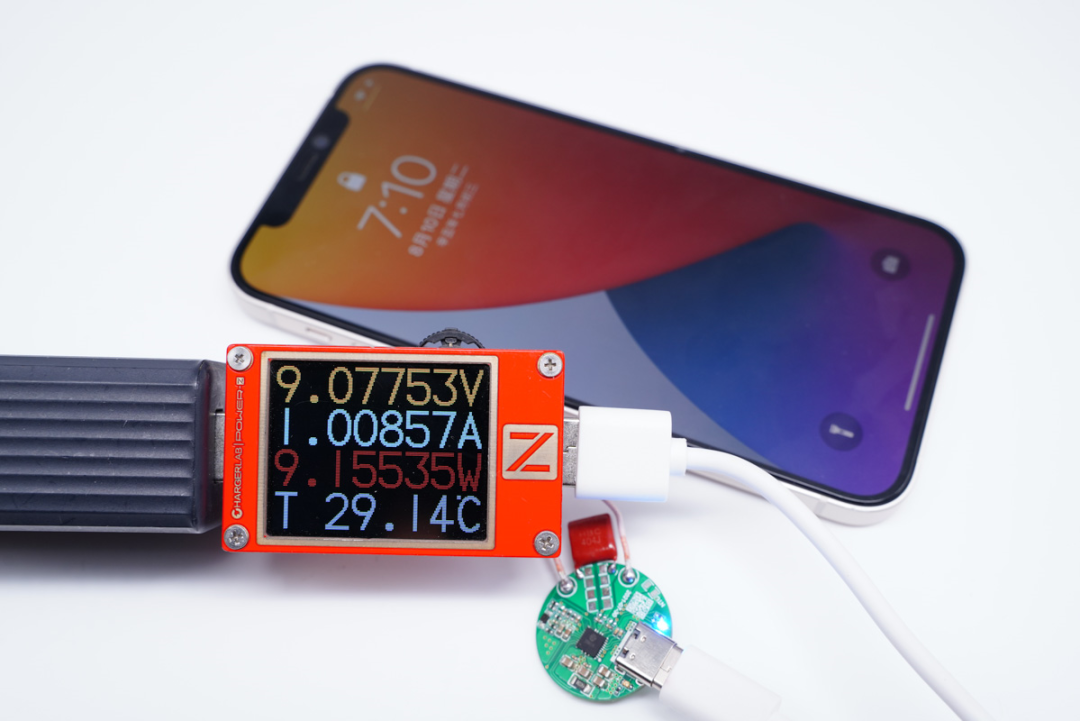

使用PD适配器，卓芯微ZX9028对苹果12进行无线充电，可以进行7.5W无线充电，PD适配器握手成功，实测输入功率为9W，输入电压为8.82V。

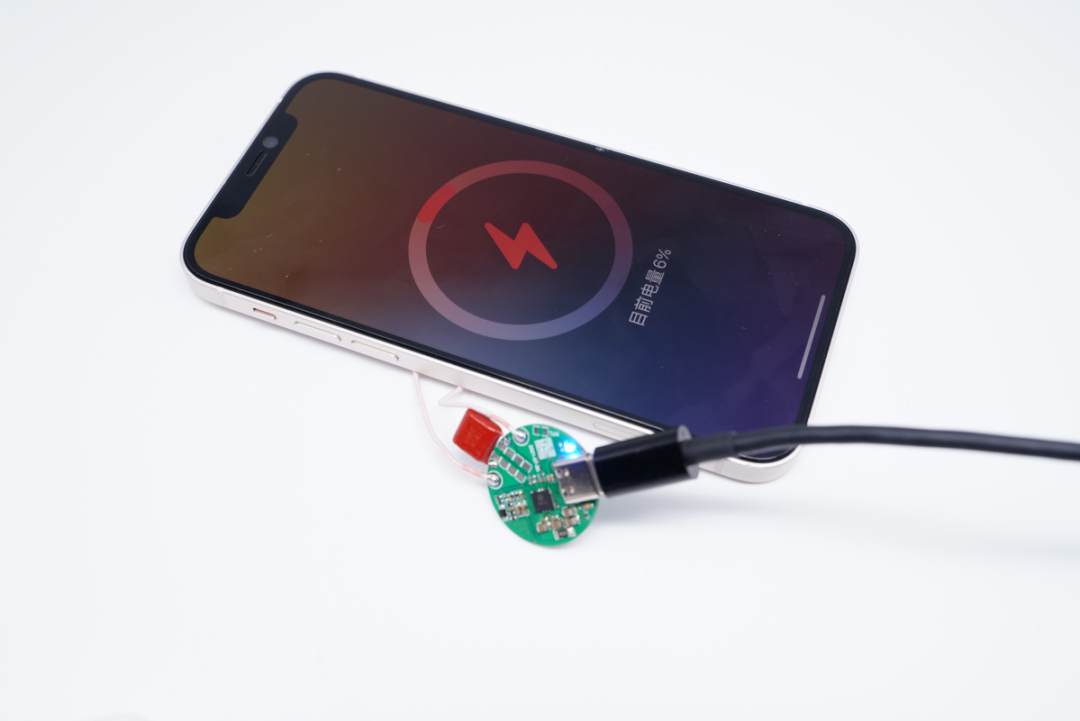

卓芯微ZX9028可以成功打开弹窗动画。

使用USB-A口的快充充电器对苹果12进行充电，可以正常申请快充并进行7.5W无线充电。

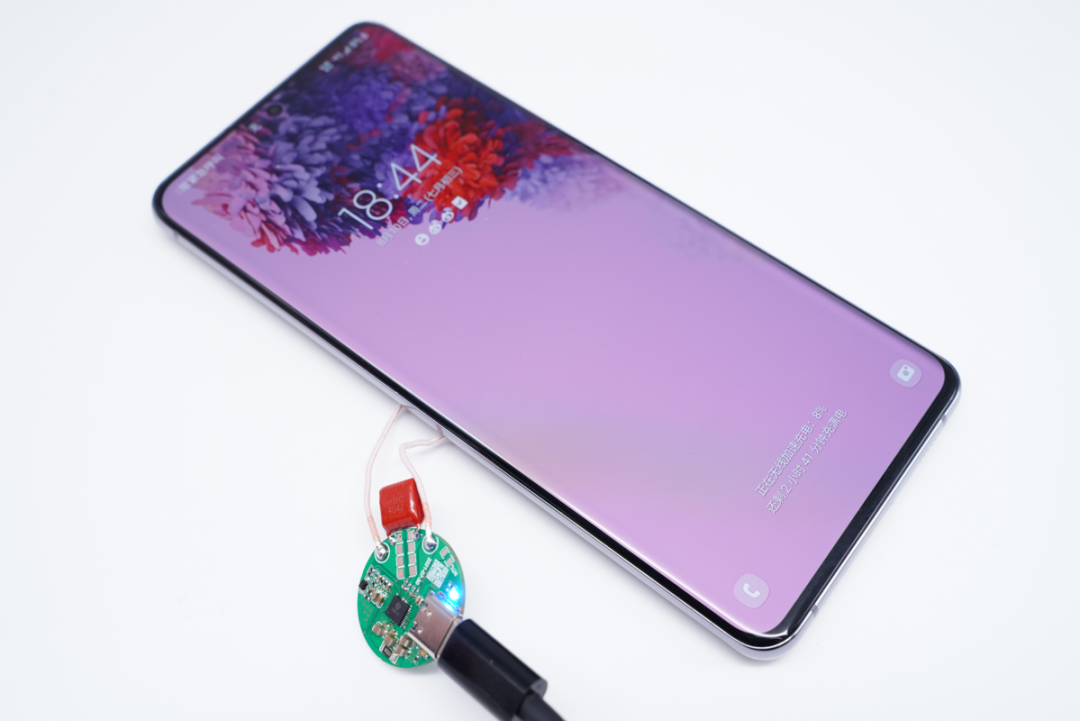

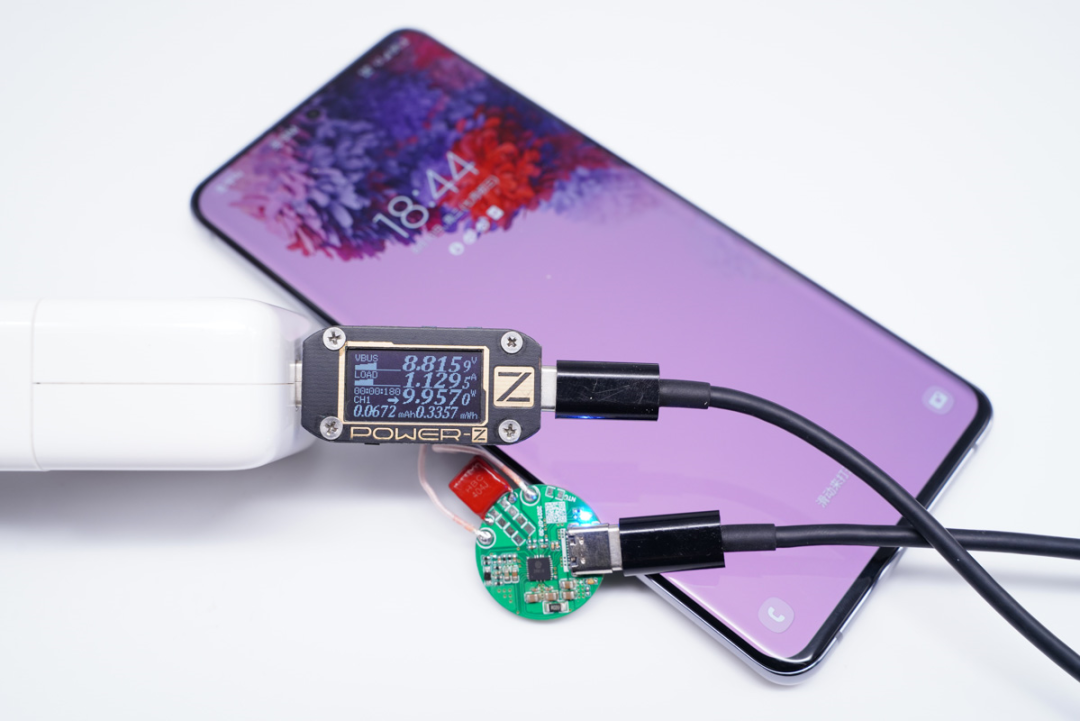

对三星S20进行无线充电，输入功率为9.95W，输入电压为8.8V。

卓芯微ZX9028可以为三星S20开启加速无线充电。

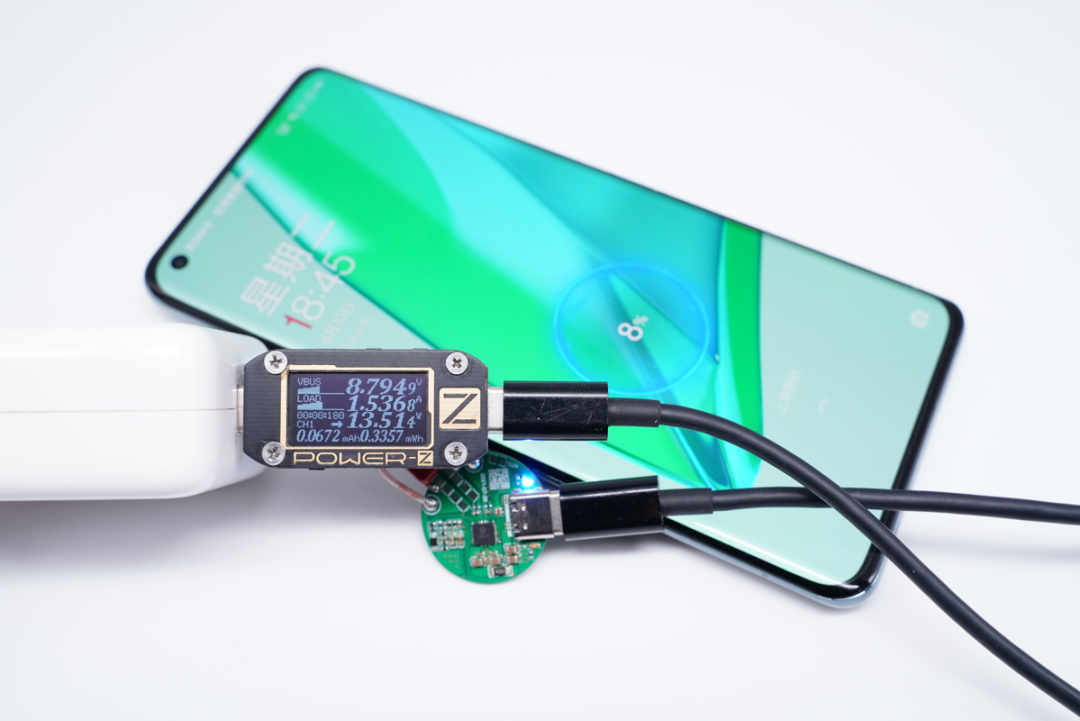

对一加9Pro进行无线充电，输入功率为13.5W，输入电压为8.79V。

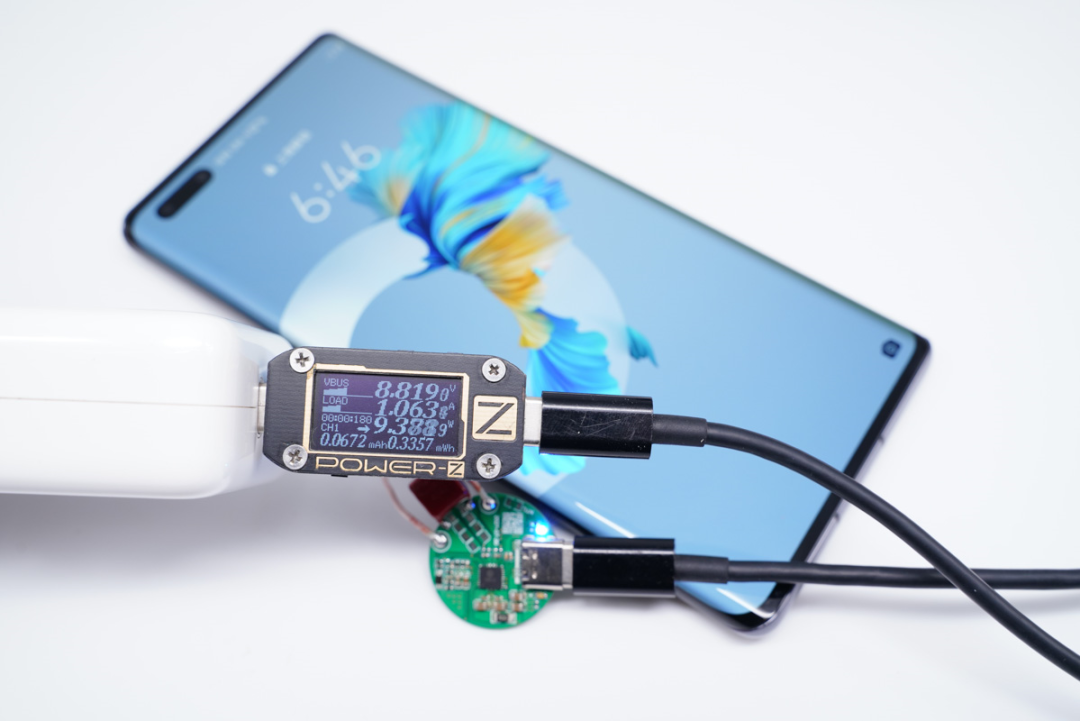

对华为Mate 40 Pro进行无线充电，输入功率为9.38W，输入电压为8.82V。

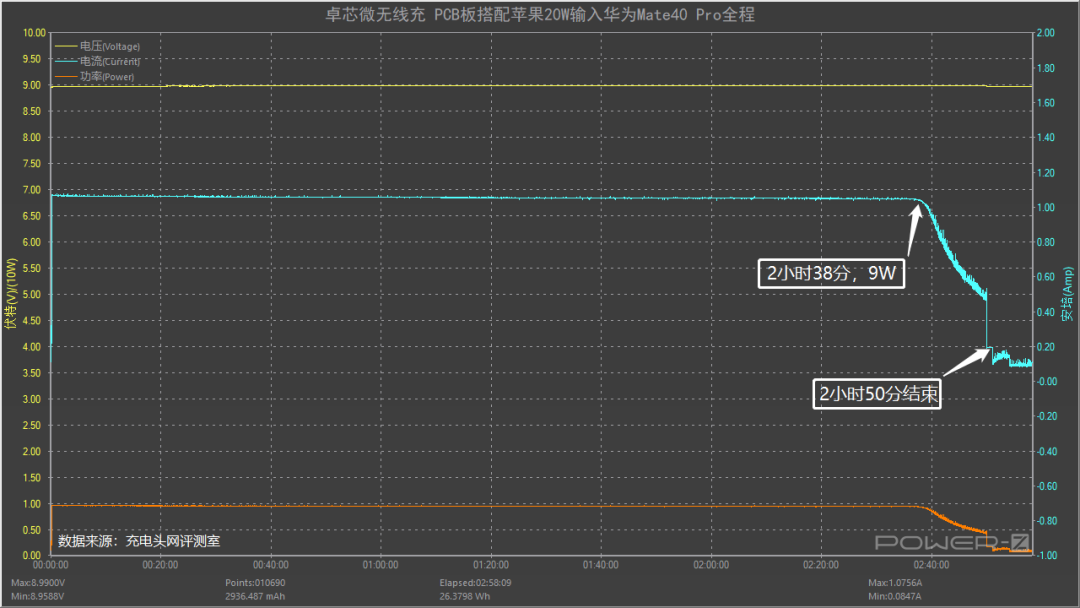

充电头网还对卓芯微ZX9028为华为Mate 40 Pro无线充电进行了全程数据记录，曲线可以看到，充电全程非常稳定。

卓芯微ZX9028为华为Mate 40 Pro无线充电，曲线平直，1小时充电37%，2小时充电72%，充满共耗时2小时50分钟。

充电头网总结

卓芯微ZX9028是一颗高集成度的无线充电解决方案，一颗芯片实现整个无线充的全部功能，进行大功率无线快充。芯片内置功率级，高集成的设计降低生产成本，并且可用于超薄的设计，节省空间。

通过实际测试，卓芯微ZX9028对主流的手机和充电器均具有良好的兼容性，可申请快充并对手机进行无线快充。在实际测试中，得益于ZX9028采用倒装封装和高效率功率级，无线充电非常稳定。
