东科推出65W合封氮化镓快充方案

东科半导体以高度集成的双引脚同步整流芯片闻名，东科推出的同步整流芯片，内部集成同步整流管，同步整流控制器。实际使用中可直接取代肖特基二极管，提高整机能效，无需外部元件，支持多种工作模式，应用非常方便。

如今，东科半导体把合封技术应用在氮化镓芯片上，推出了一系列合封氮化镓主控芯片，将氮化镓开关管，驱动器，控制器封装在一颗芯片内部。合封氮化镓芯片具有高集成度，高效率，简单易用的优势，使用合封氮化镓控制器，有助于提高充电器功率密度。

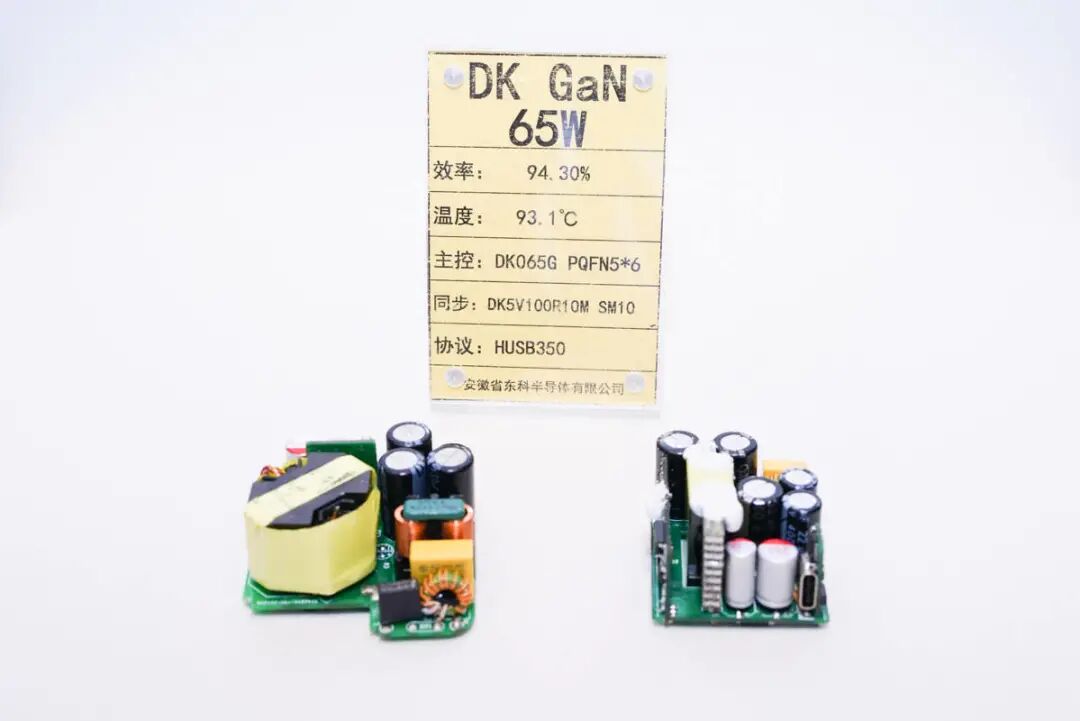

东科推出了两款采用合封芯片的氮化镓快充方案，分别是使用DK065G的65W快充和DK045G的45W快充。其中65W方案使用了平面变压器，体积比45W的方案还要小。

一、东科65W合封氮化镓平面变压器方案

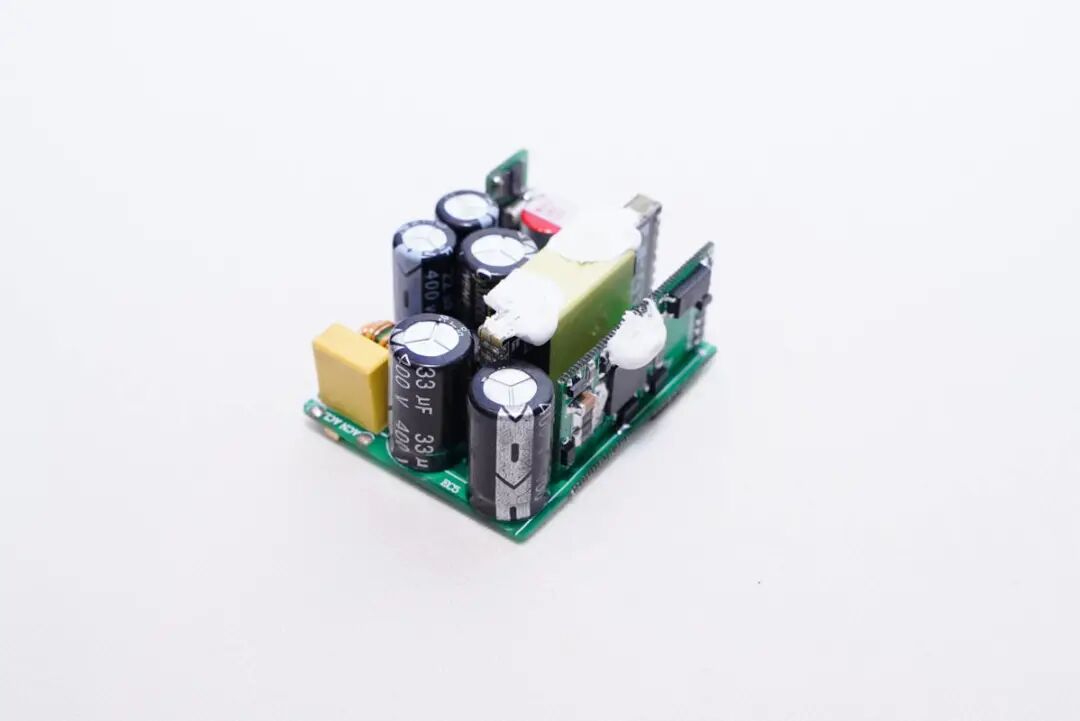

东科65W氮化镓方案采用两块小板和平面变压器垂直焊接的叠板工艺，充分利用空间，输入端有Y电容和共模电感，初级采用5颗电解电容滤波。

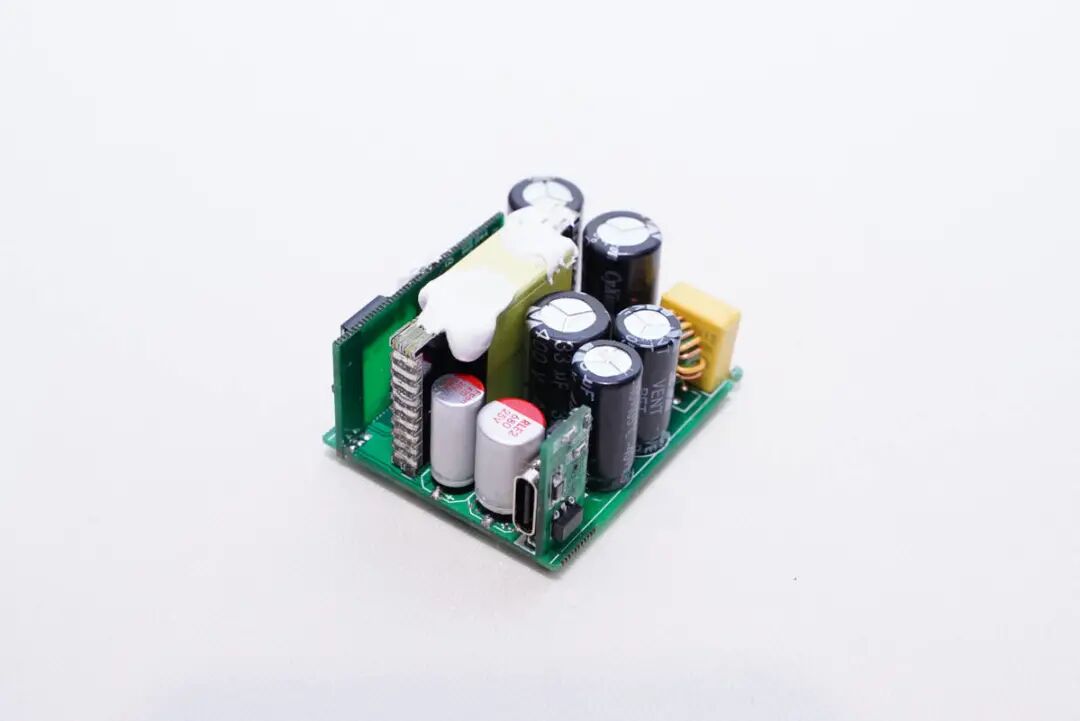

输出端采用两颗固态电容滤波，平面变压器黑色电路板，磁芯涂有胶水固定，垂直焊接在底板上，提高空间利用率。

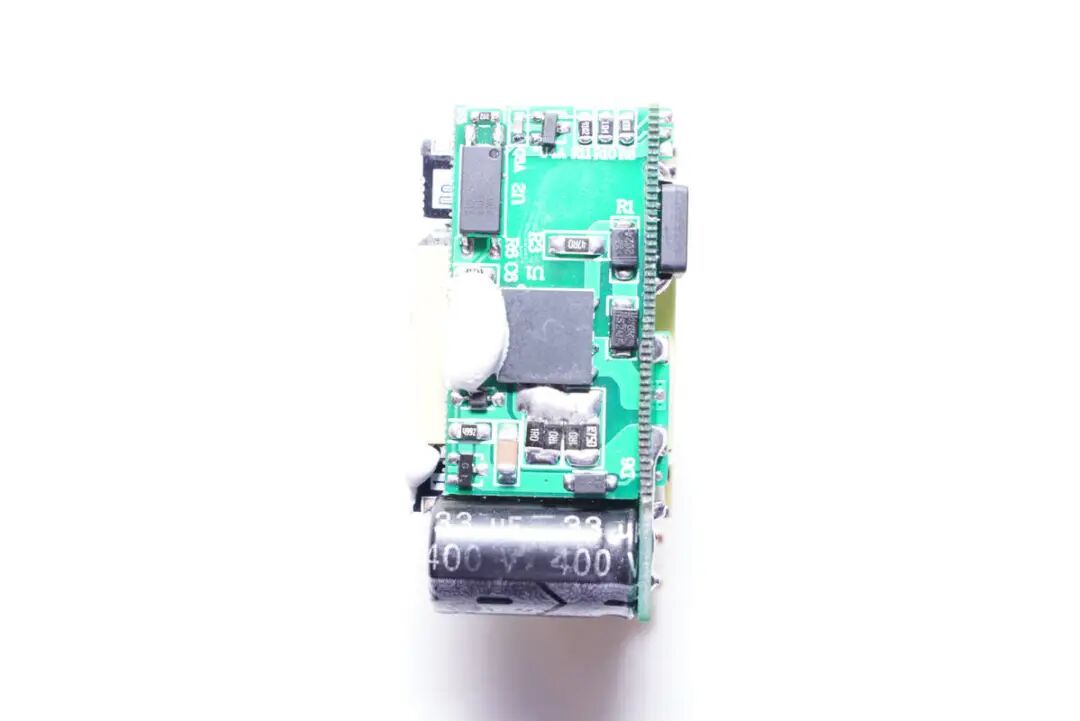

小板上中间QFN8*8封装的芯片就是东科DK065G氮化镓合封芯片，东科DK065G为准谐振反激架构，适应USB PD宽电压输出应用。东科已推出的四款合封氮化镓芯片内部均集成800V耐压氮化镓开关管，支持谷底开通以降低开通损耗和改善EMI，在配合PFC应用下可提升输出功率。

东科的合封氮化镓芯片内置快速频率折返来调制工作时的最小峰值电流，起到快速降低开关频率的作用，有效降低系统轻载损耗，提高整体转换效率。东科合封氮化镓芯片大大简化了准谐振反激电源设计和制造流程，并提高了电源产品的转换效率和功率密度。

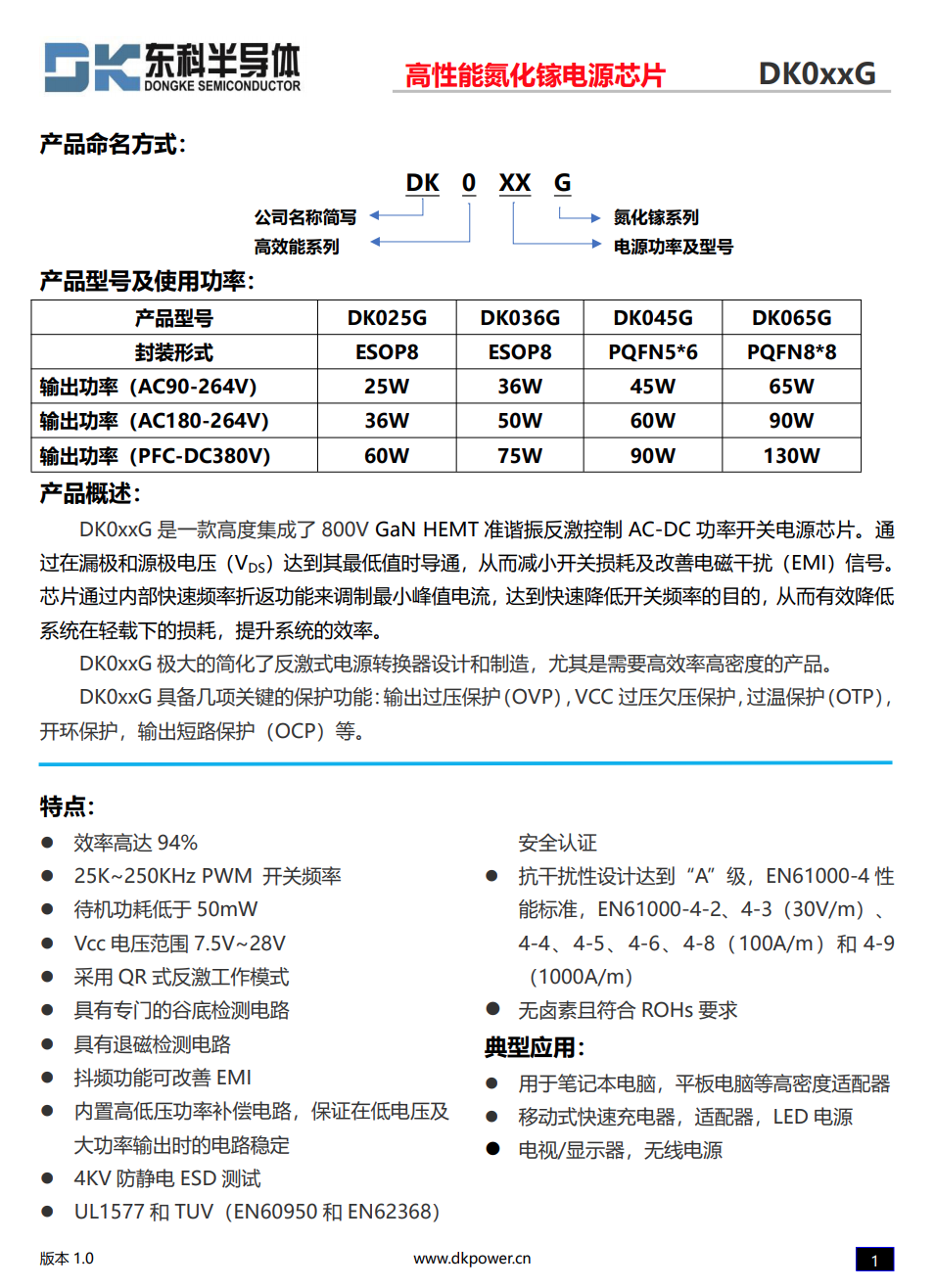

东科DK065G系列氮化镓芯片具有25W、36W、45W和65W四款输出功率，工作电压范围为7.5-28V，采用准谐振反激工作模式，具有谷底检测电路和变压器退磁检测电路。内置高低压补偿电路，保证不同电压输入范围下的稳定输出。内置高压启动，待机功耗低于50mW。同时具有完善的保护功能，支持笔记本电源，USB PD快充，LED照明电源，电视机显示器应用。

充电头网总结

东科推出的合封氮化镓芯片能够大幅降低氮化镓充电器的元件数量，通过高度集成的解决方案，将控制器，驱动器和氮化镓开关管集成整合到一个封装内部，将传统的外部走线，整合成封装内部走线，减小环路面积，降低干扰辐射，并且减小寄生参数对器件工作性能的影响，提高效率，实现高可靠性的氮化镓电源设计。

东科简化的合封氮化镓芯片，降低了氮化镓技术的应用门槛。使高能效的氮化镓可以广泛应用，将第三代半导体高频高效的优势推广开来，为节能减排做出贡献。
