----- 充电头网拆解报告 第1795篇 -----

面对正在快速兴起的30W级迷你快充市场，深圳华科生数字科技有限公司近期相继推出了常规方案迷你33W快充和迷你30W氮化镓快充两款产品。前一款虽为常规coolmos方案，华科生仍能将33W充电器做到1.04W/cm³，公司研发实力相当厉害。

而近期推出的这款迷你30W氮化镓快充，凭借氮化镓的加持，功率密度更近一步，达到了1.12W/cm³，整个充电器相当小巧，走在了整个行业的前端。另外充电器兼容快充协议丰富，具备齐全电压档位，也相当实用。下面充电头网继续对这款氮化镓迷你充进行拆解，看看用料做工如何。

值得一提的是，华科生还有迷你22.5W SCP快充充电器、65W 2C1A氮化镓快充充电器HPA-04N、华科生65W 2C1A氮化镓快充充电器HPA-09N等产品可供客户选择，充电头网此前也分别作了详细拆解。

一、华科生迷你30W氮化镓快充外观

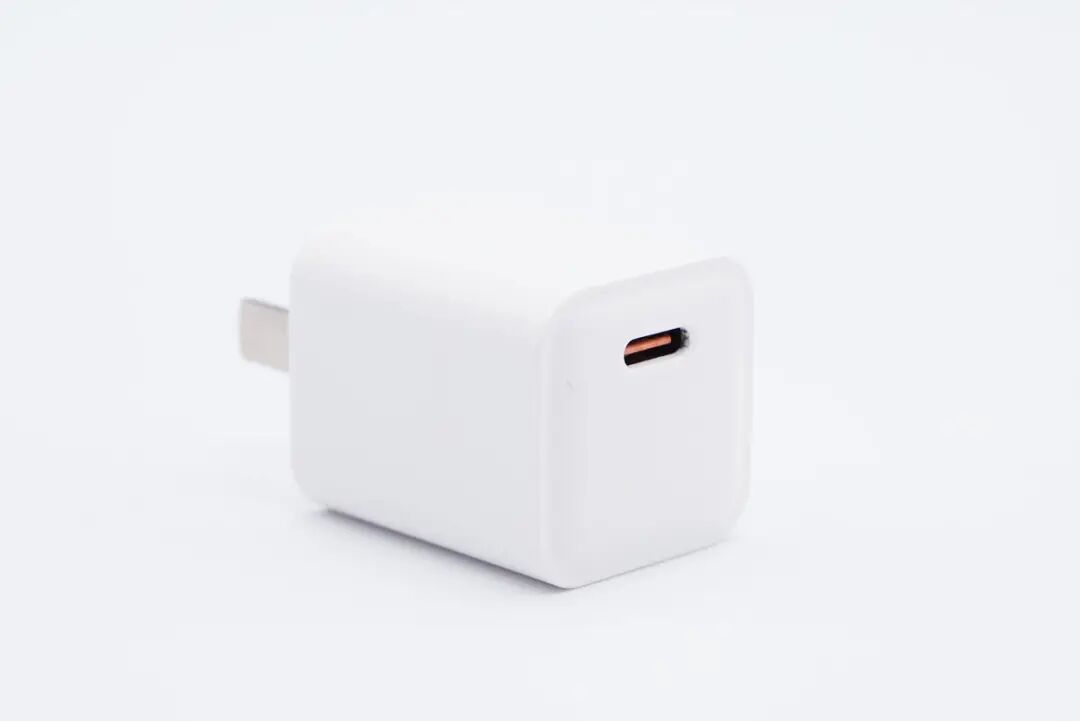

华科生这款迷你30W氮化镓快充采用PC材质白色外壳，表面哑光，顶面微凸。充电器腰身以及顶面均空白，方便客户进行差异化定制。

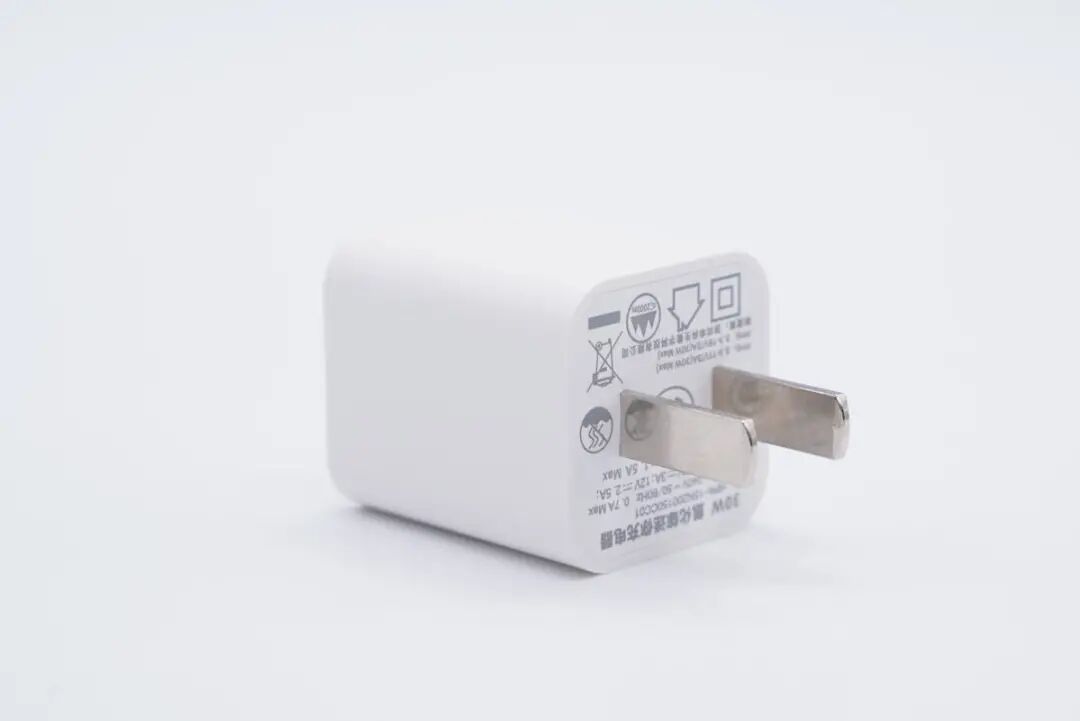

充电器配备固定式国标插脚。

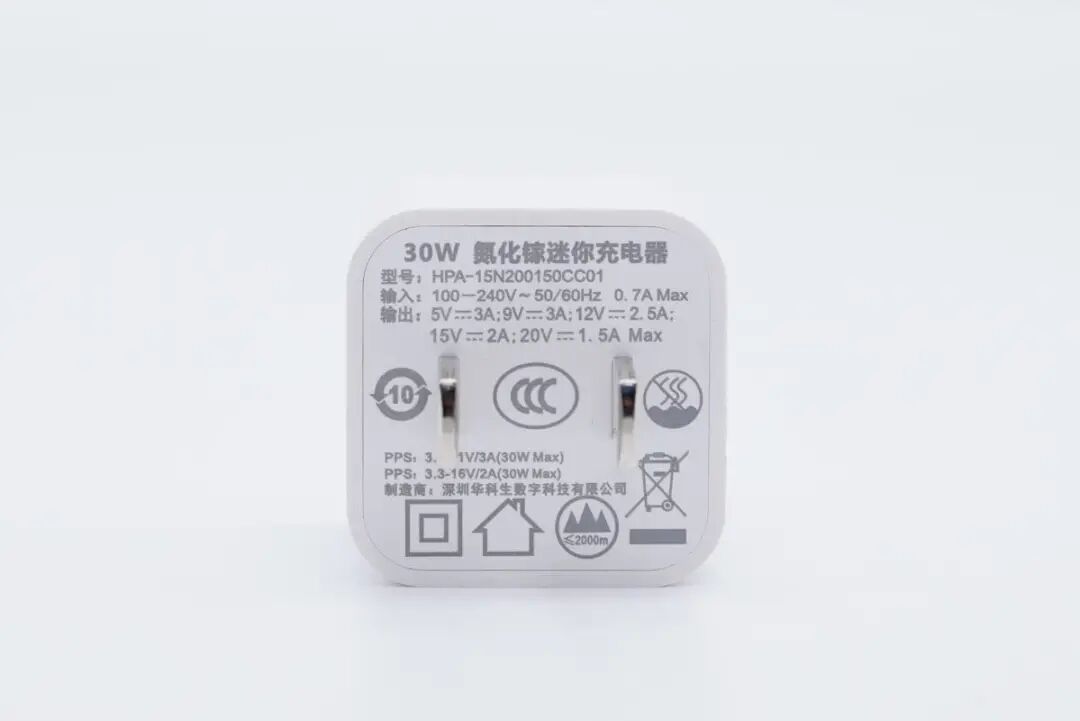

输入端外壳上印有充电器参数

型号：HPA-15N200150CC01

输入：100-240V~50/60HZ 0.7A

输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

PPS：3.3-11V3A、3.3-16V2A

制造商：深圳华科生数字科技有限公司

产品已经通过了3C认证。

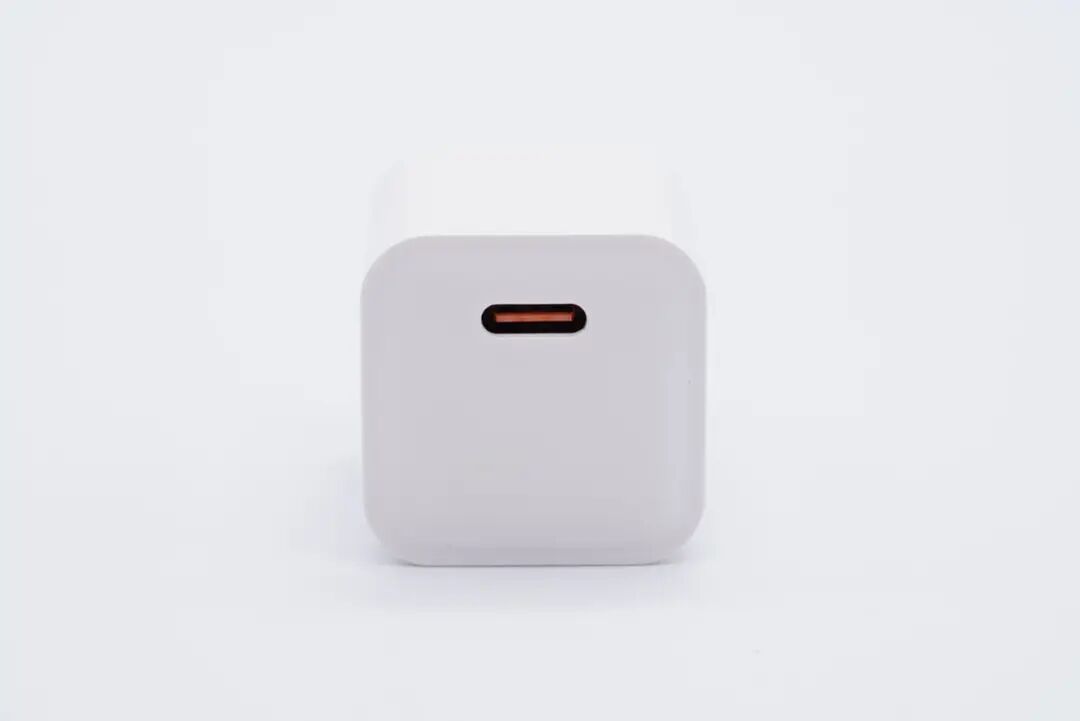

顶面USB-C靠边缘布局为3次MD，橙色胶芯不露铜。

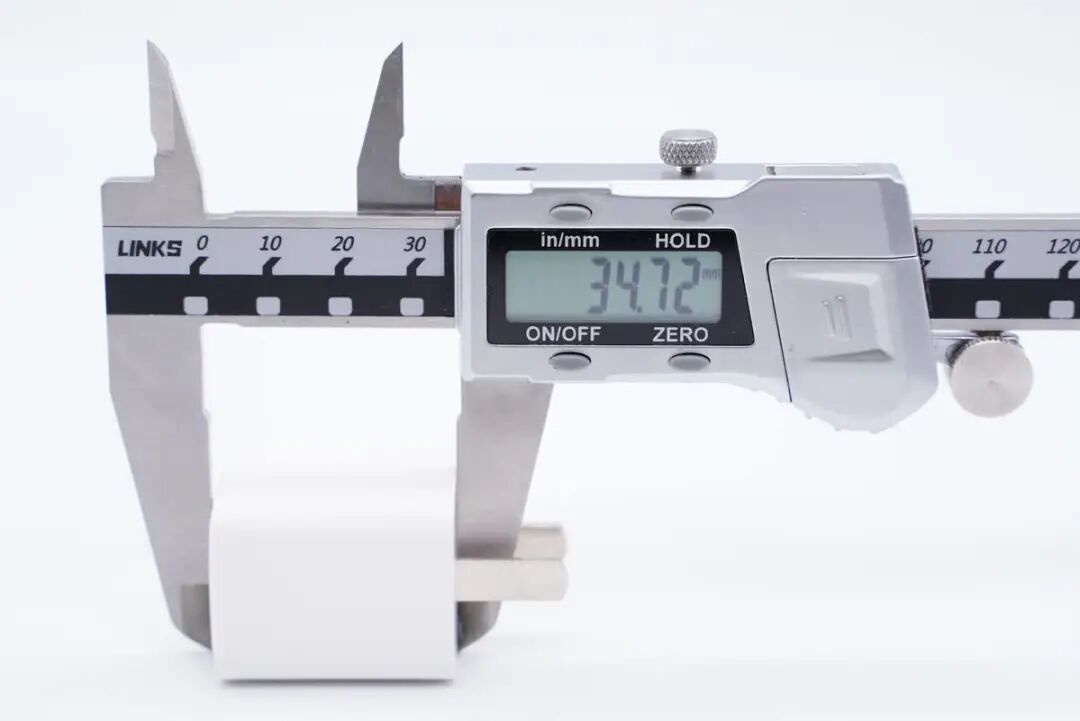

测得充电器机身高度为34.72mm。

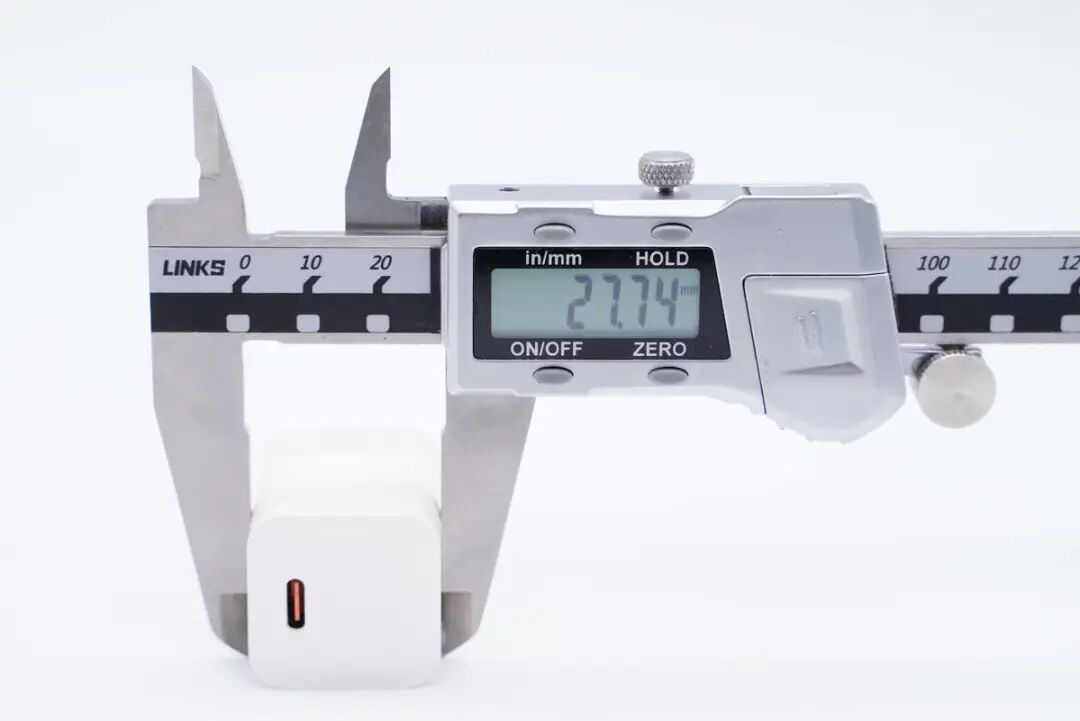

宽度为27.74mm。

厚度为27.74mm。通过三维可以算得充电器体积约为26.72cm³，功率密度为1.12W/cm³。

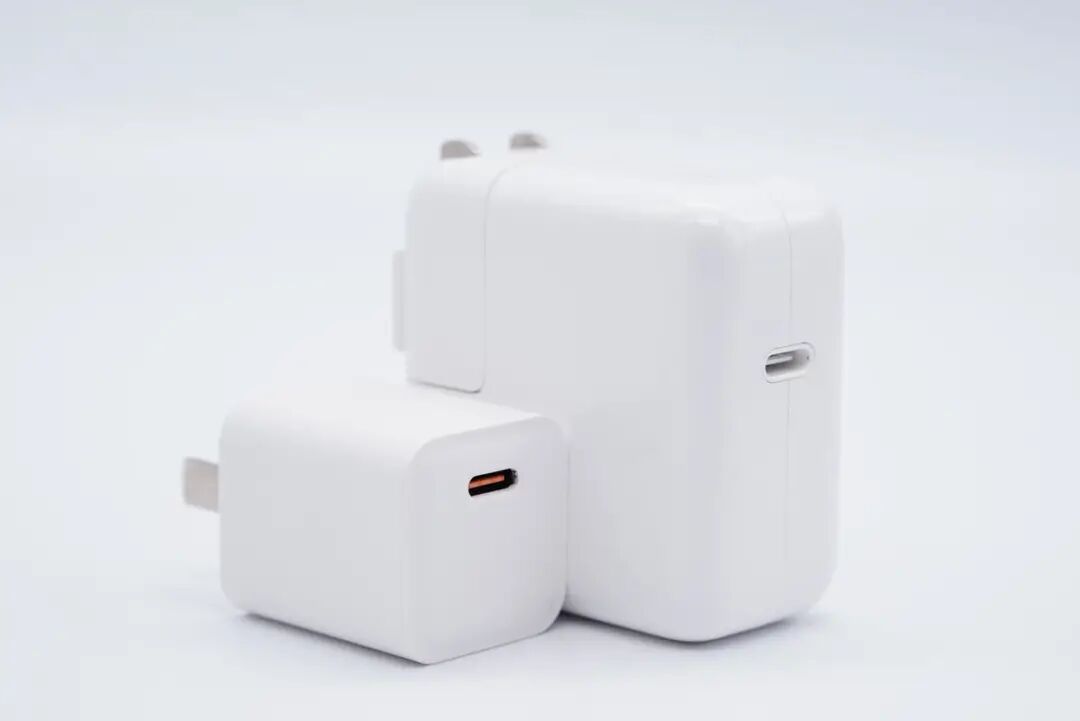

和苹果30W快充相比，体积优势非常明显。

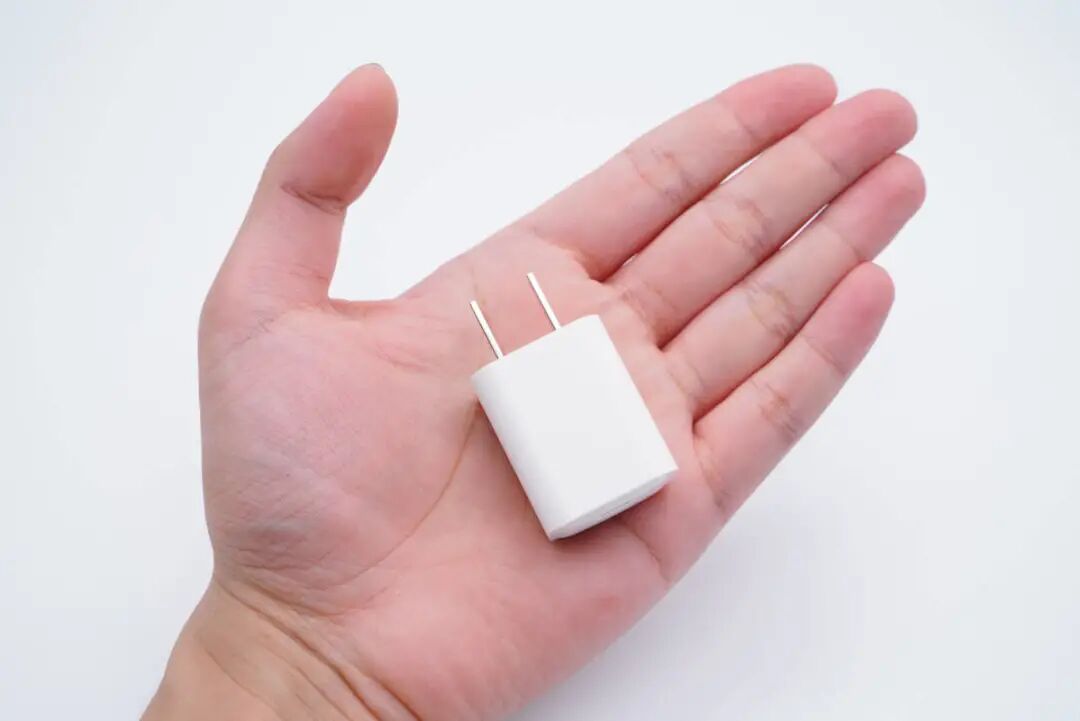

拿在手上的直观感受。

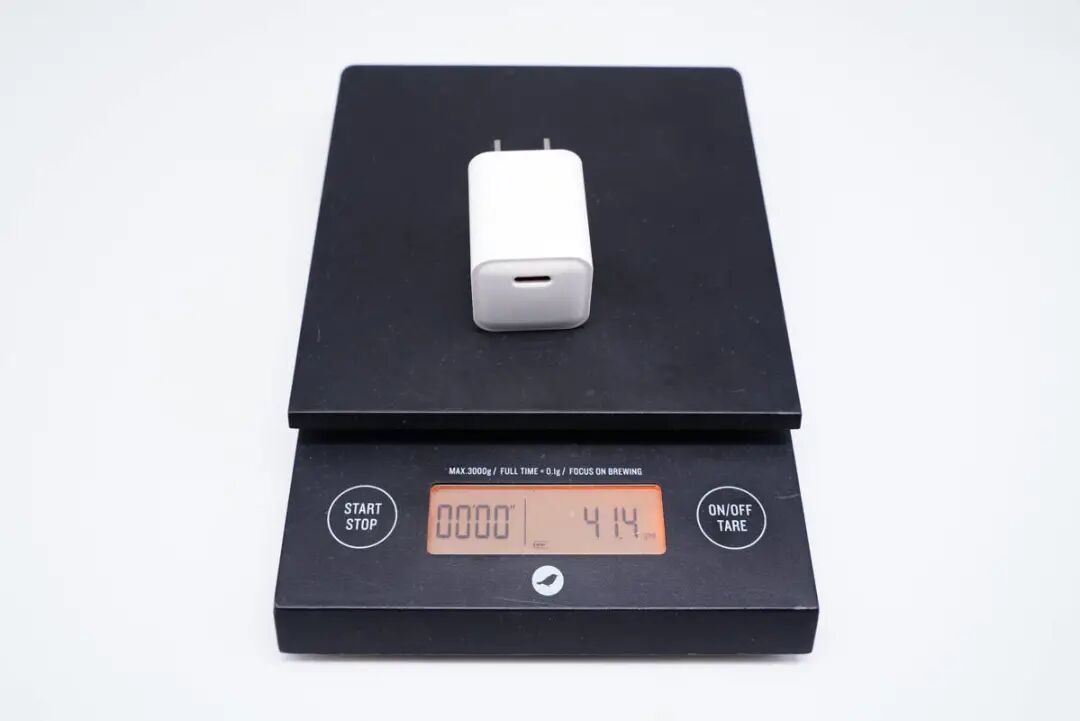

净重约为41g。

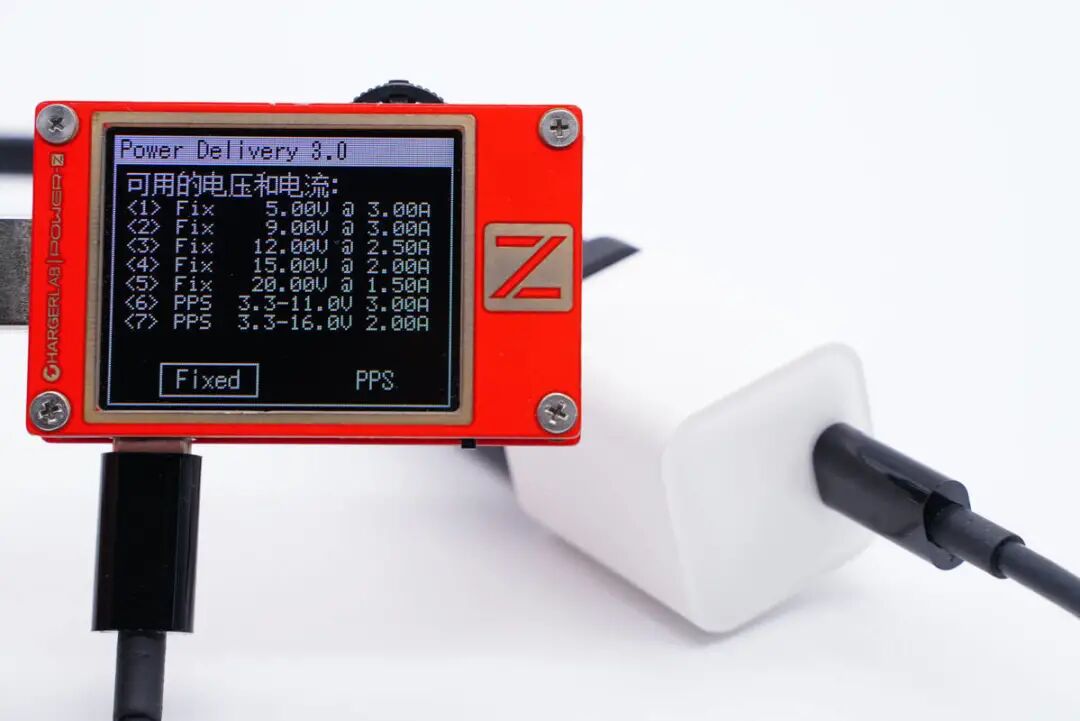

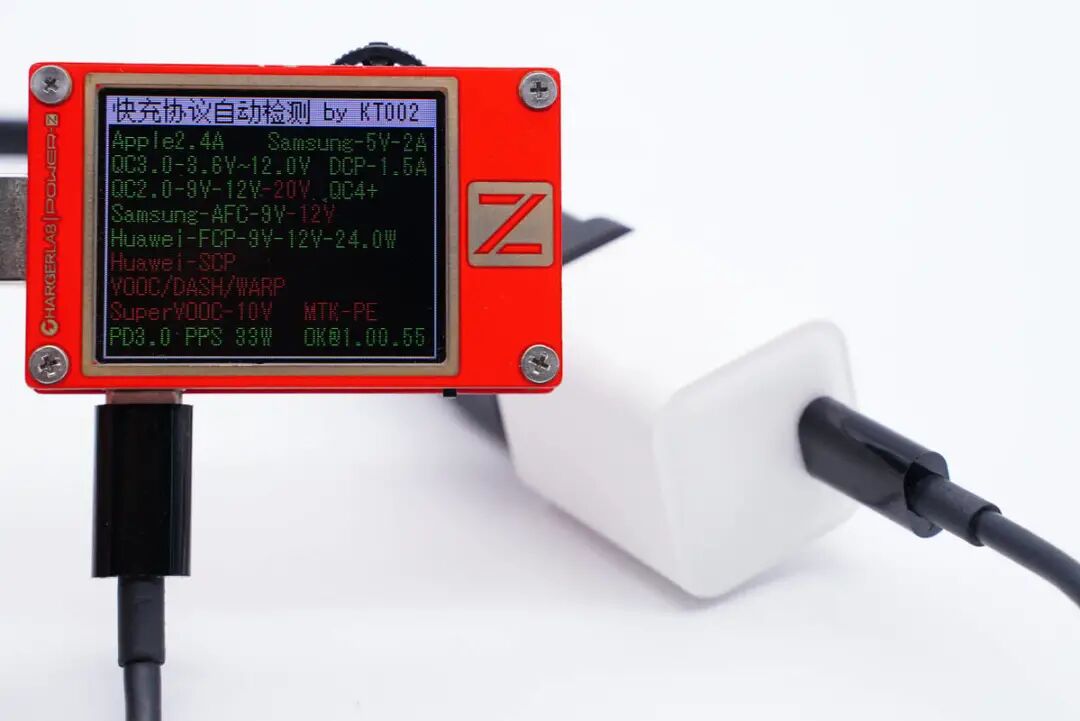

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0和PPS快充协议。

同时还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3A和3.3-16V2A两组PPS电压档位。

二、华科生迷你30W氮化镓快充拆解

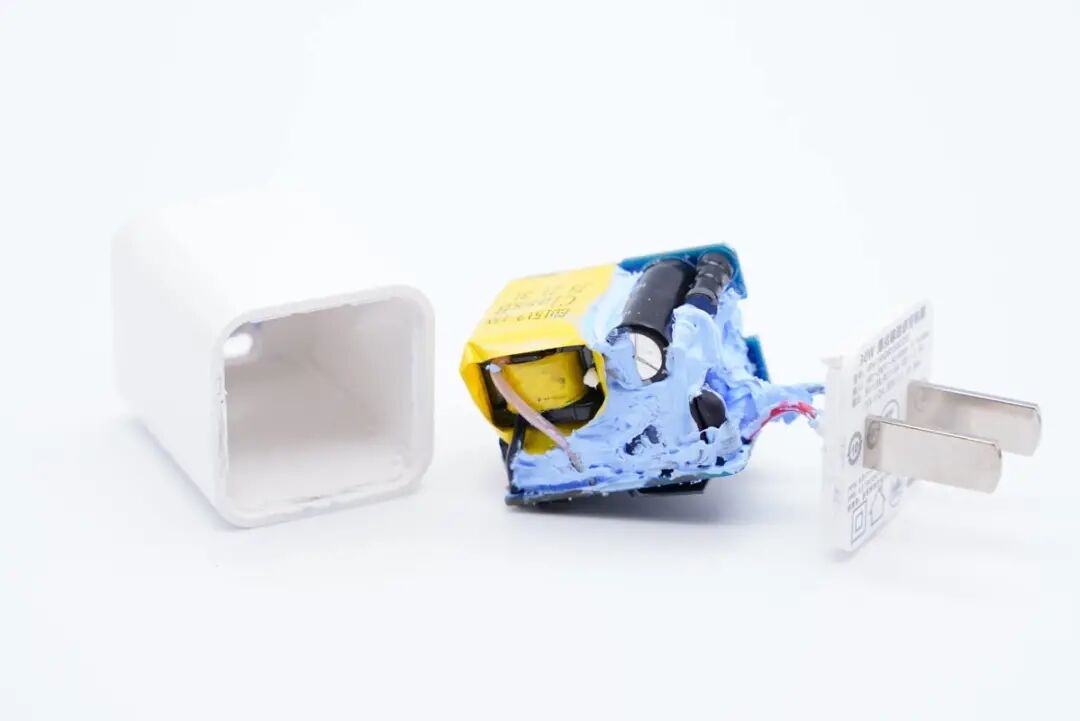

将输入端外壳拆开，超声波焊接封装。PCBA模块元器件间的空隙填充蓝色导热硅胶，用于导热和绝缘。

PCBA模块由两块小板组合焊接，小板初次级间设有隔离板。

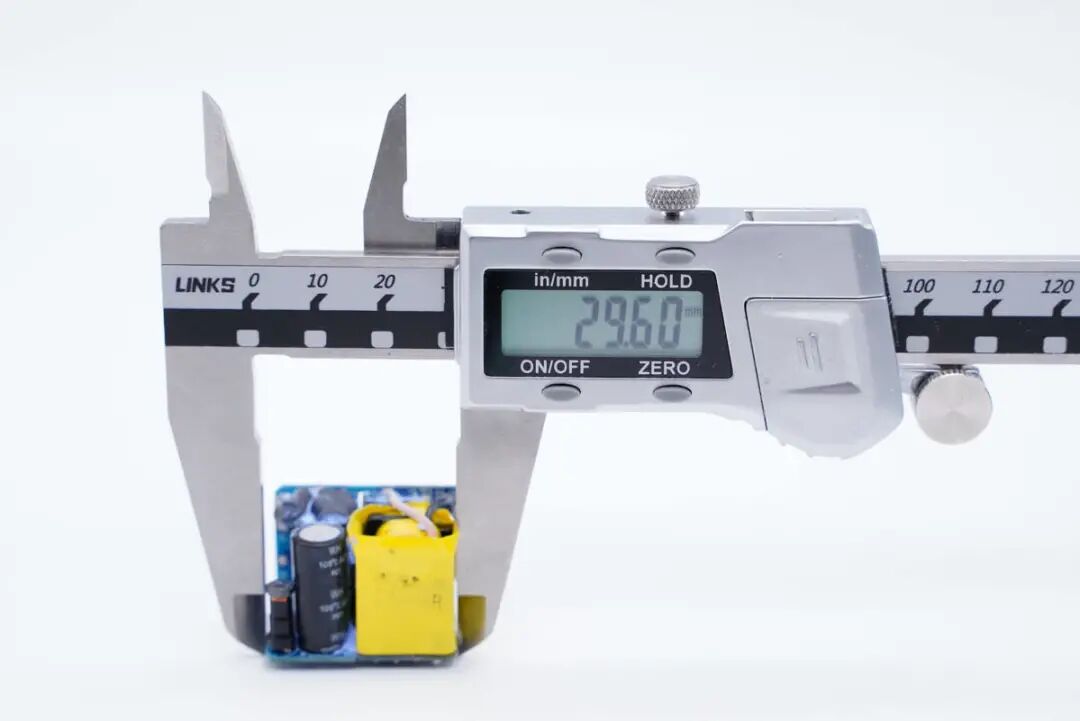

测得模块长度为29.6mm。

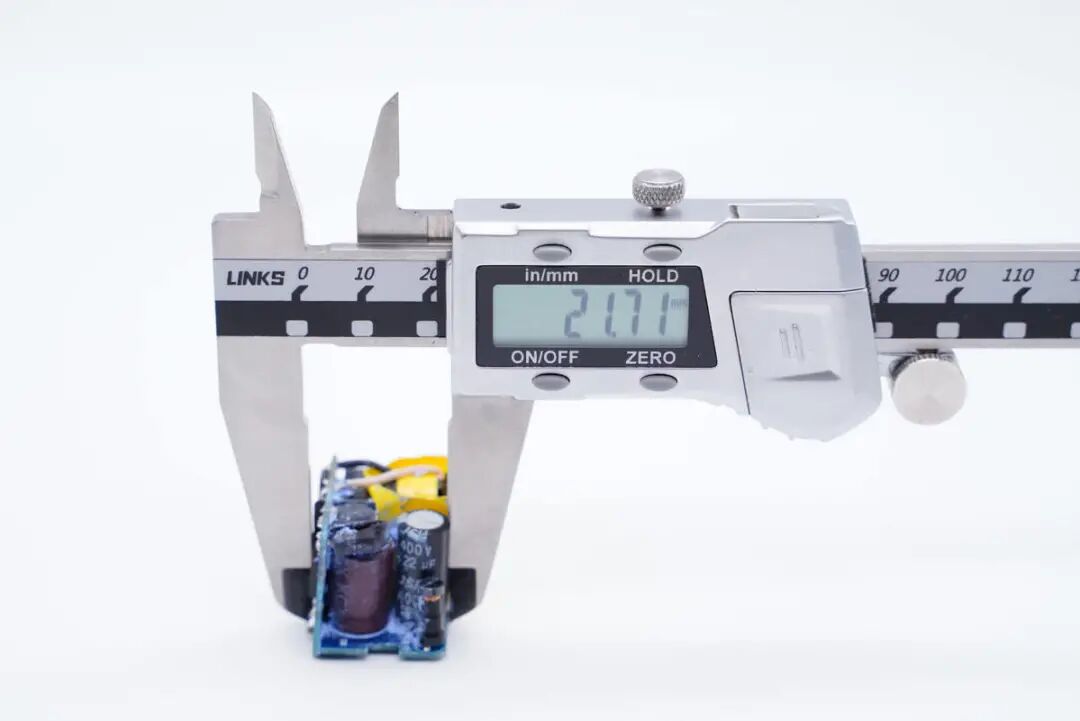

宽度为21.71mm。

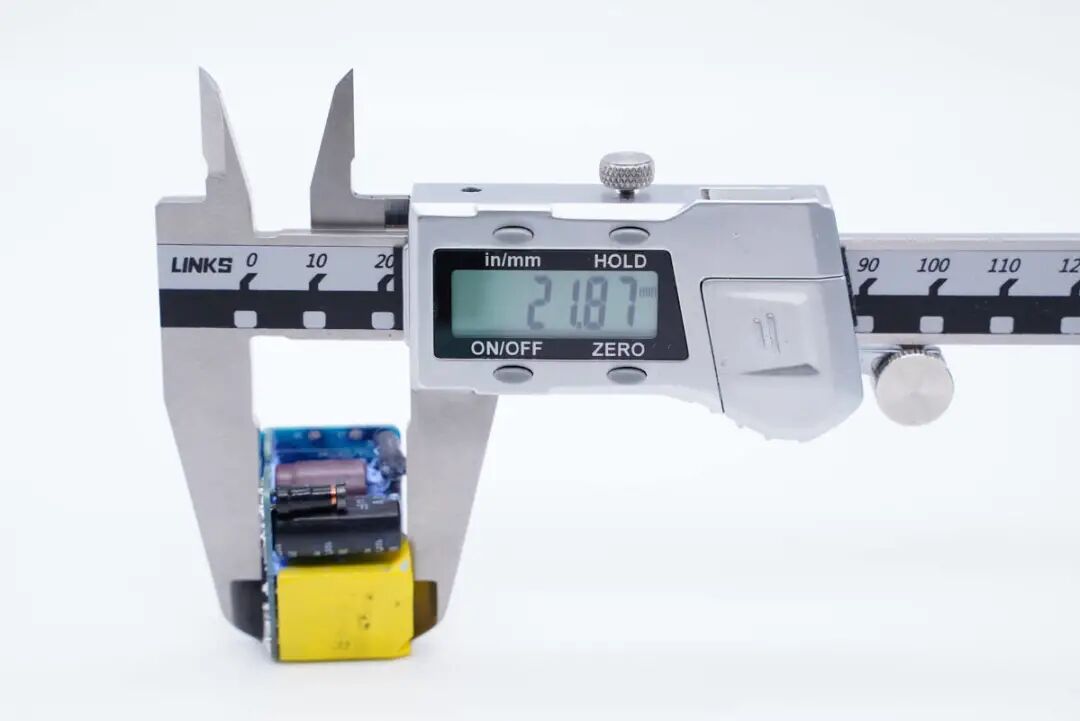

厚度为21.87mm。

输入端一览，工字电感、高压滤波电解电容和变压器则焊接在侧边小板上。

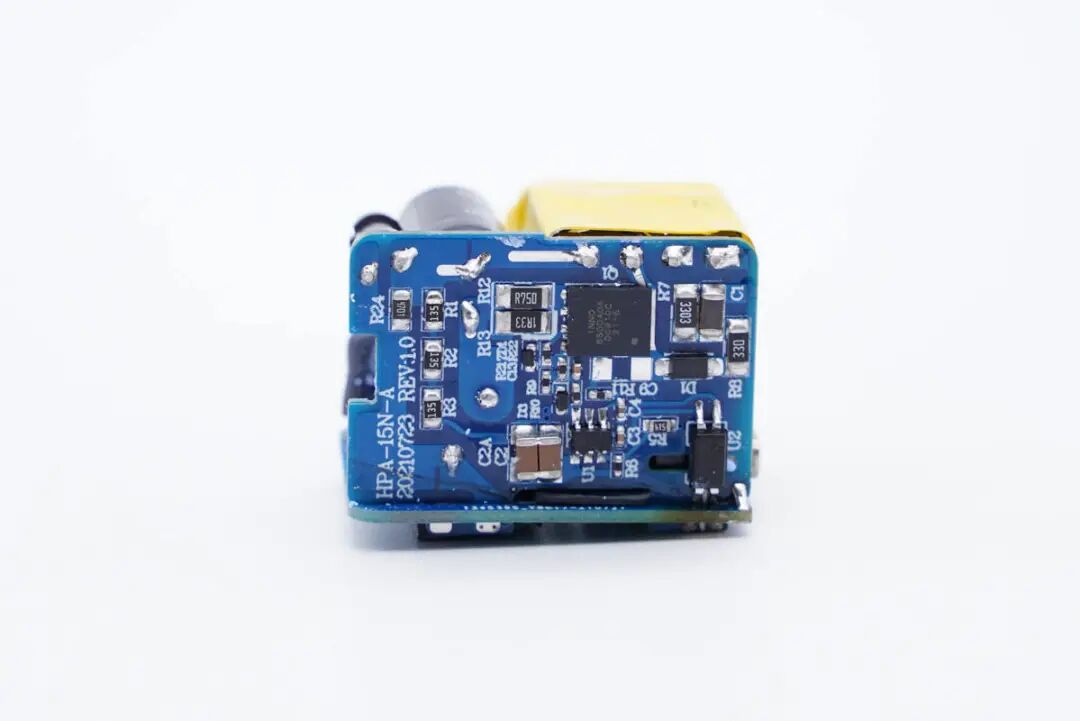

小板背面设有开关电源主控芯片、氮化镓功率芯片和光耦。

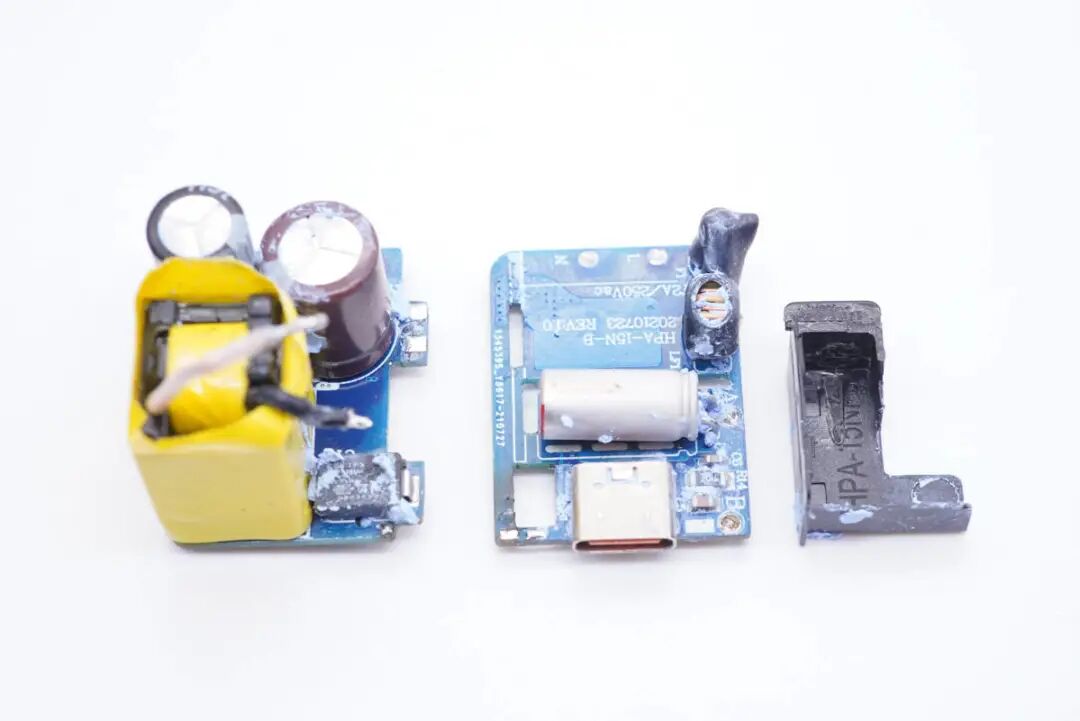

将小板拆分开，变压器右侧还有一颗贴片Y电容。

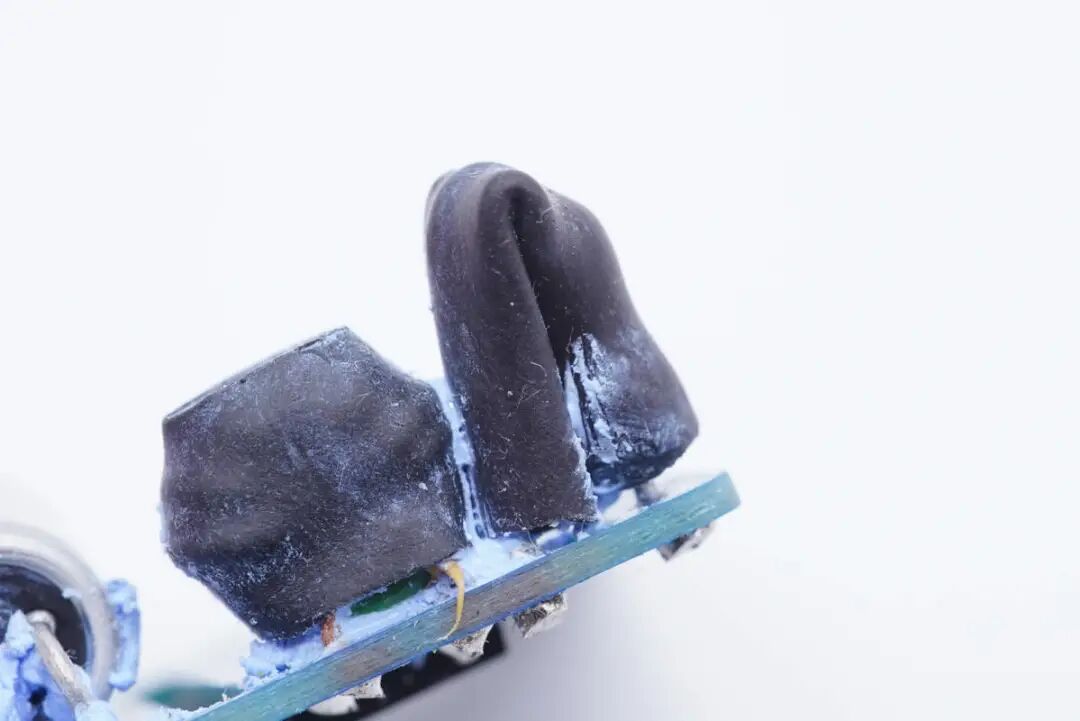

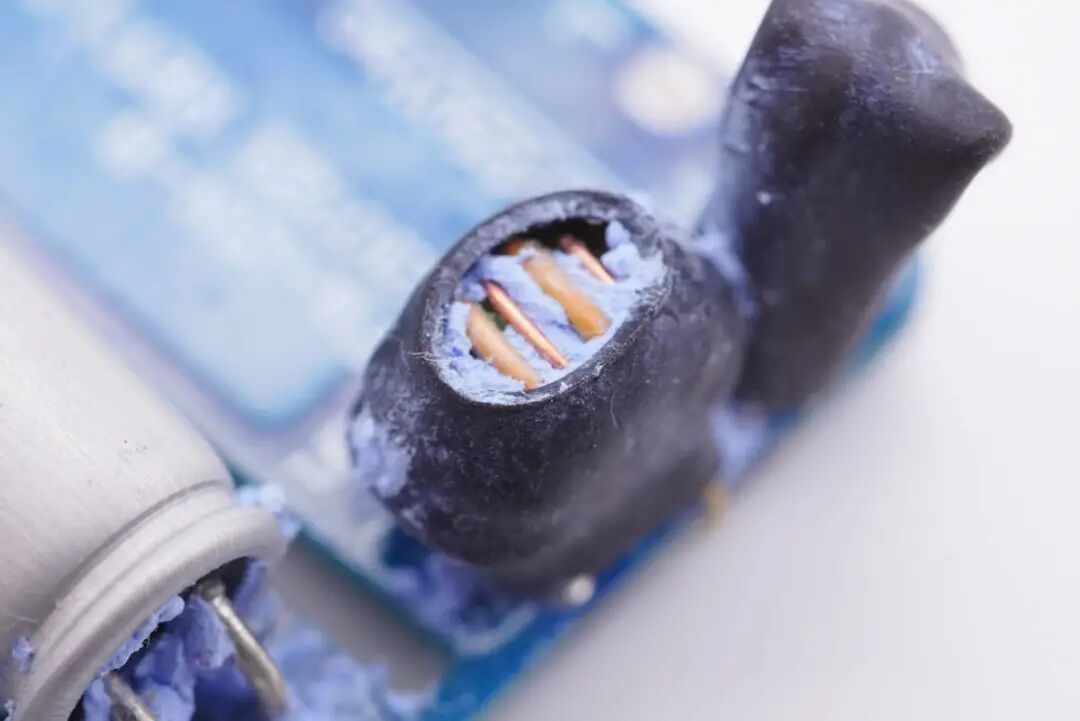

保险丝和共模电感均外套绝缘管。

共模电感双线绕制，用于滤除EMI干扰。

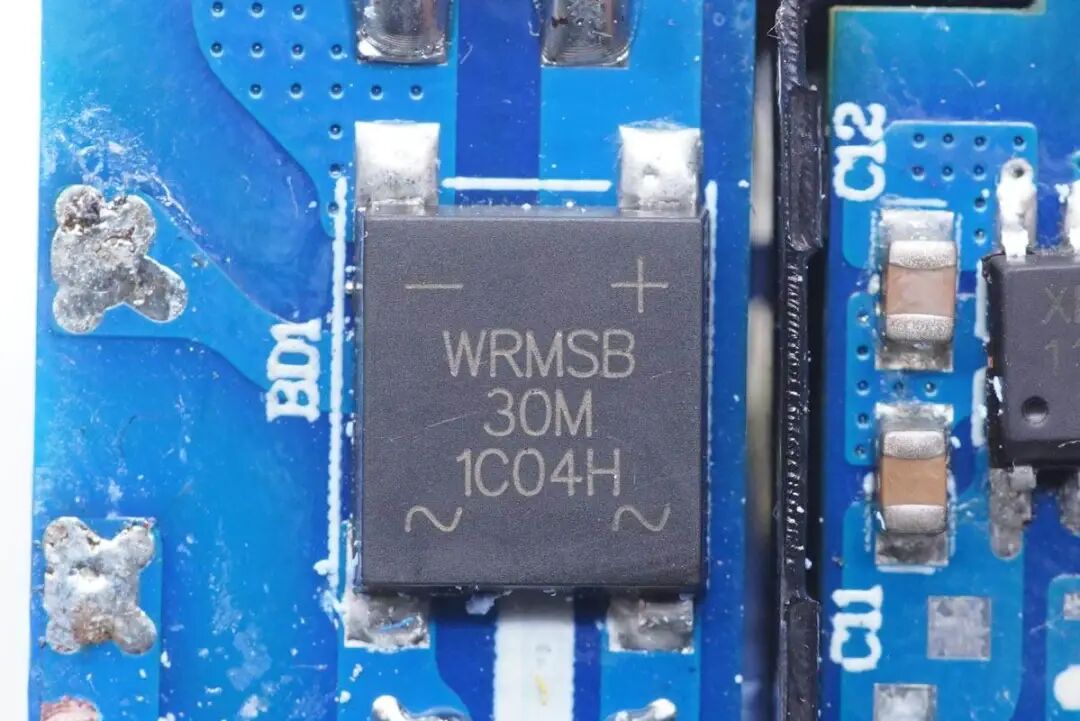

WRMSB30M整流桥特写。

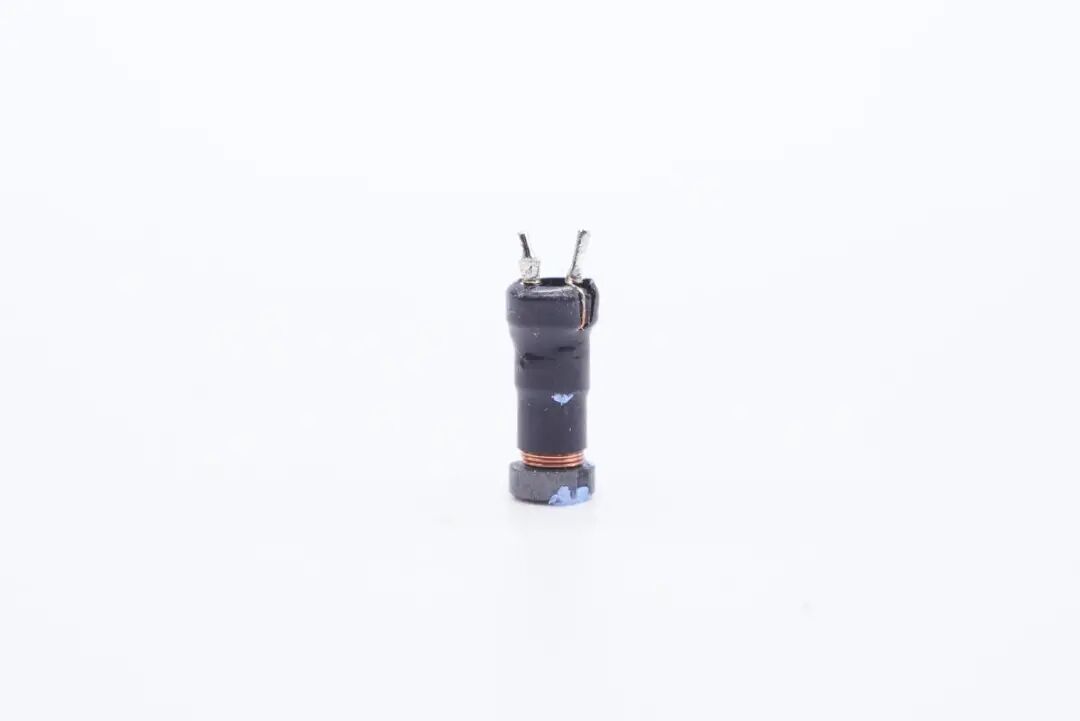

工字电感特写。

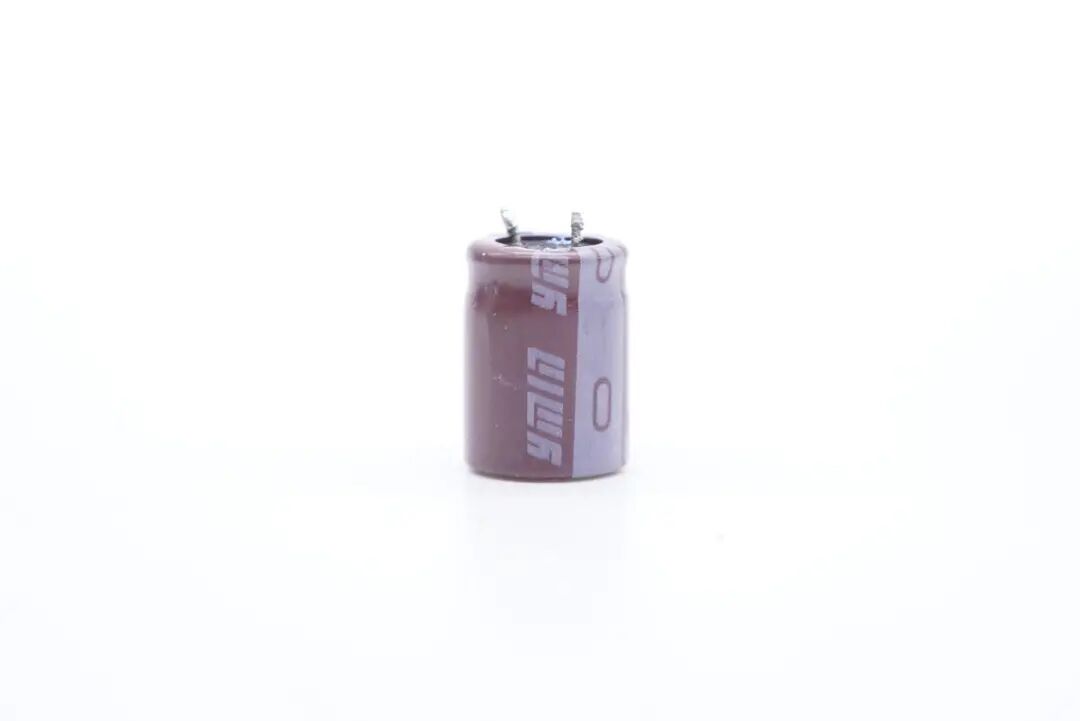

高压滤波电解电容采用永铭KCX系列产品，该系列产品工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。

充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用，获得客户一致认可。

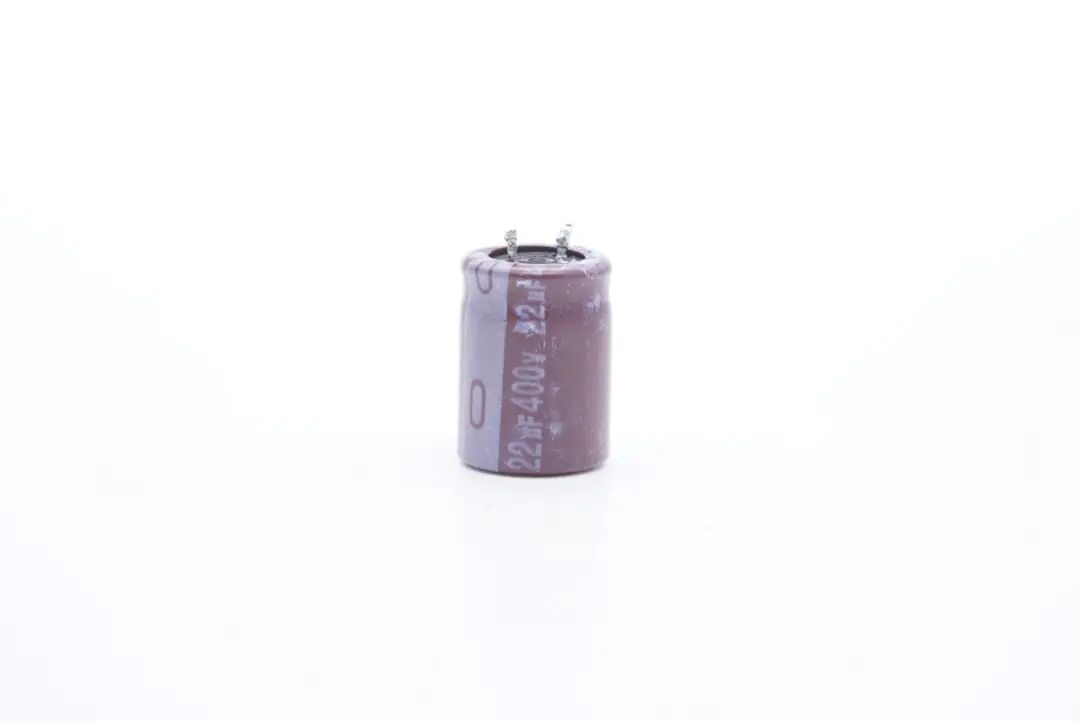

规格为400V 22μF。

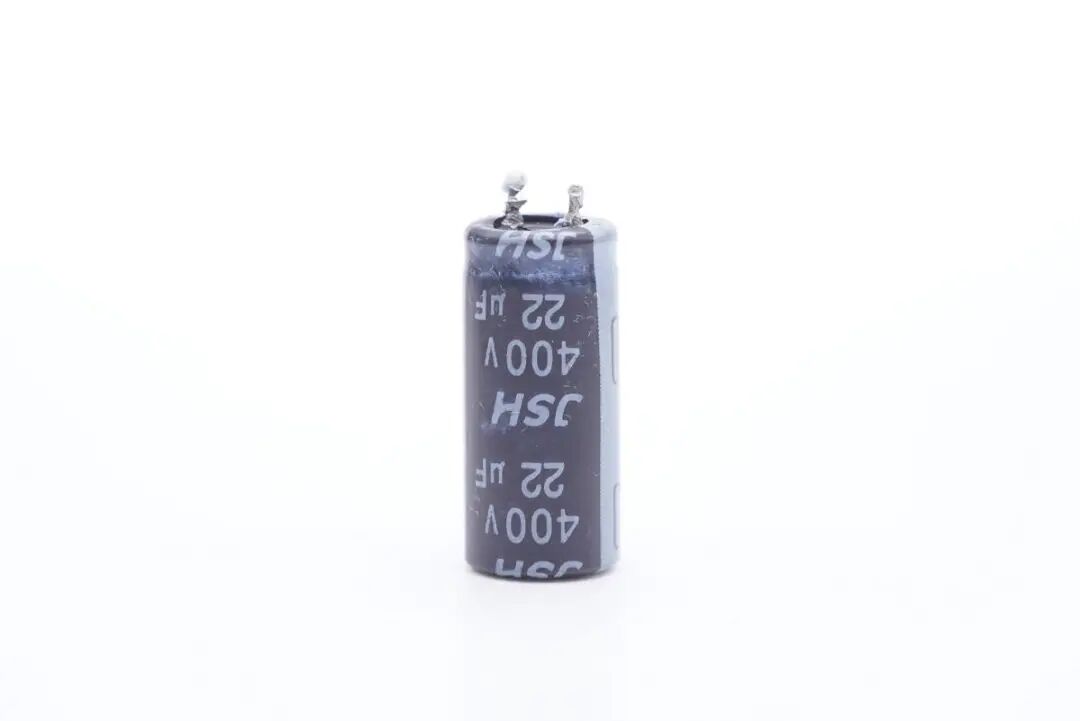

黑色电解电容来自jsh益阳万京源，规格也是400V 22μF。

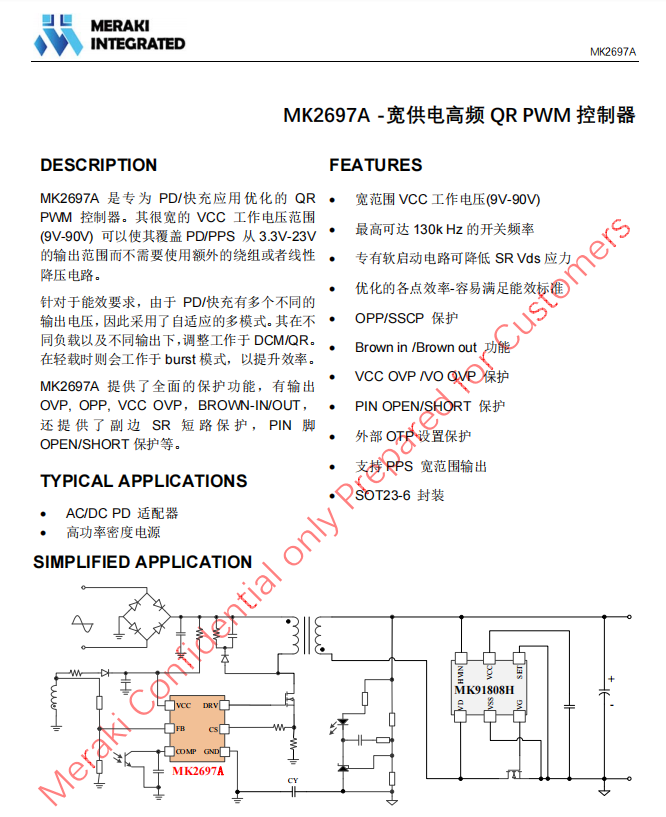

开关电源主控芯片采用茂睿芯MK2697A，这是专为PD/快充应用优化的QR  PWM控制器。其很宽的VCC工作电压范围(9V-90V)可以使其覆盖PD/PPS从3.3V-23V的输出范围而不需要使用额外的绕组或者线性降压电路。

MK2697是针对于能效要求，由于PD/快充有多个不同的输出电压，因此采用了自适应的多模式。其在不同负载以及不同输出下，调整工作于DCM/QR。在轻载时则会工作于burst模式，以提升效率。

MK2697A提供了全面的保护功能，有输出OVP，OPP，VCC OVP，BROWN-IN/OUT，还提供了副边SR短路保护， PIN脚OPEN/SHORT保护等。

充电头网拆解了解到，茂睿芯ACDC PWM还被倍思QC5认证100W快充、机乐堂30W 1A1C快充充电器、联想65W PD快充火柴盒电源、公牛65W PD快充插座、华科生迷你33W快充、倍思20W 1A1C快充充电器、爱莎瓦特65W 2A1C氮化镓快充、air-J 18W 1A1C快充充电器等产品采用。

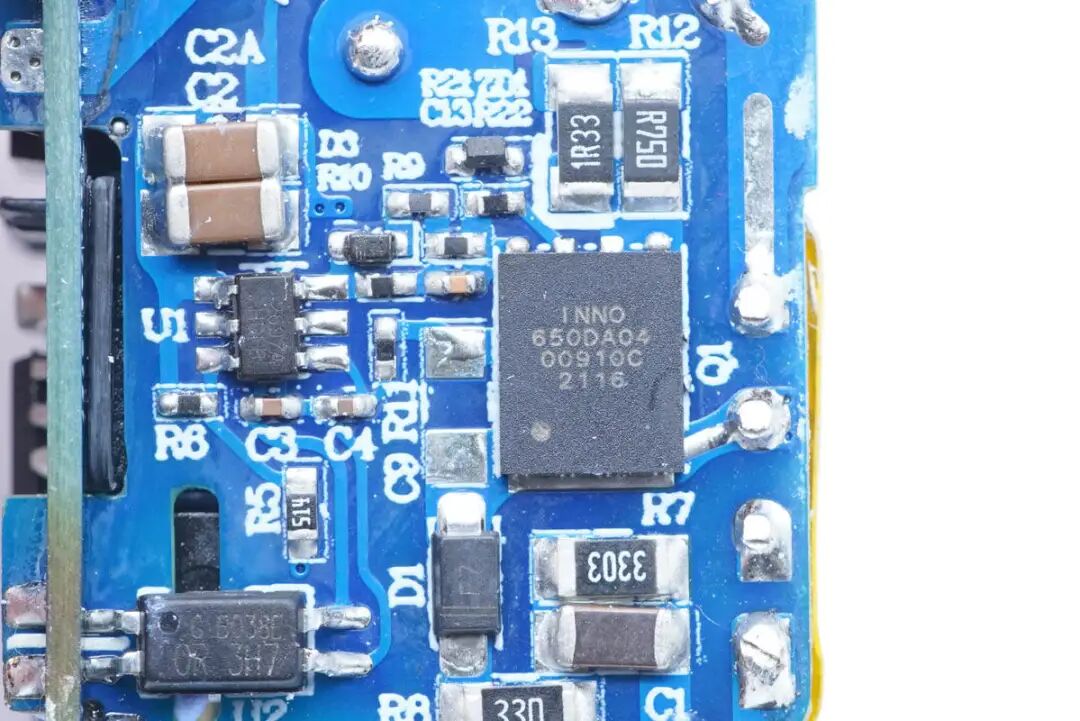

氮化镓功率芯片采用英诺赛科INN650DA04，耐压650V，导阻480mΩ（max），具备高频高效、极低损耗、快速主动散热等特点，同时采用DFN5*6封装，实现小体积、高效率的充电器设计。

英诺赛科INN650DA04资料信息。

INN650DA04是InnoGaN系列第二代新品，此前已被古石科技迷你30W氮化镓快充、科讯迷你33W快充氮化镓、REMAX 30W氮化镓快充、努比亚30W氮化镓方糖快充、睿元实业33W 1A1C氮化镓快充等数十款30W快充产品采用，芯片质量获得市场认可。

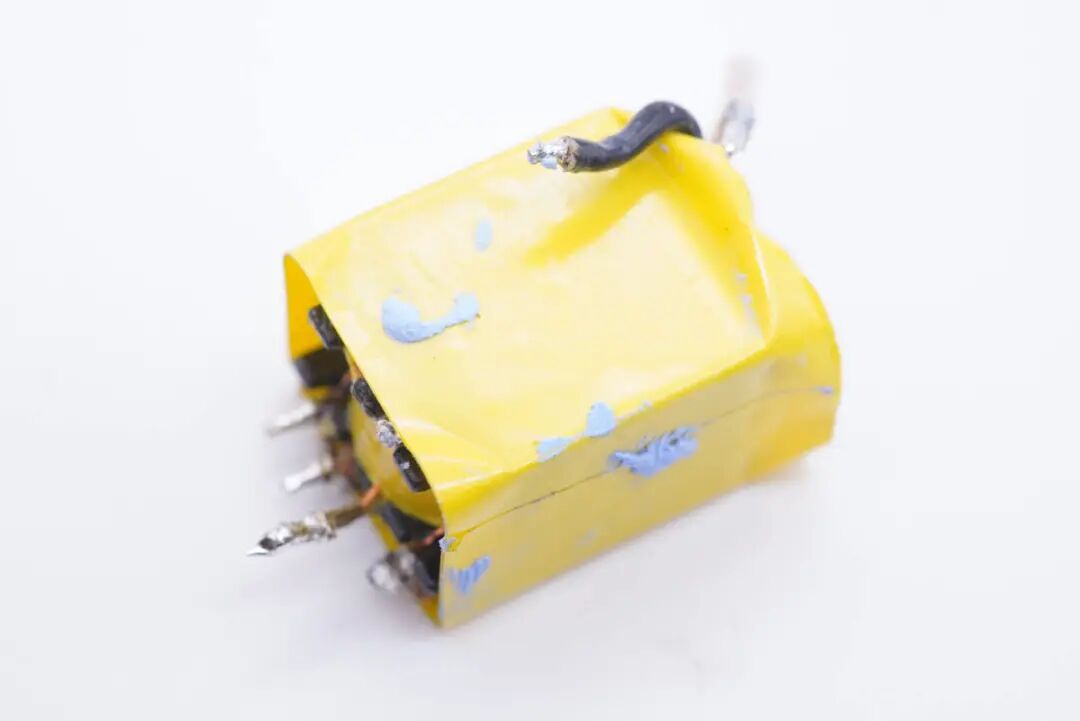

变压器为深圳金尚科技有限公司生产ED1512型号，深圳市金尚科技有限公司是一家专注于小体积PD电源变压器生产厂商。

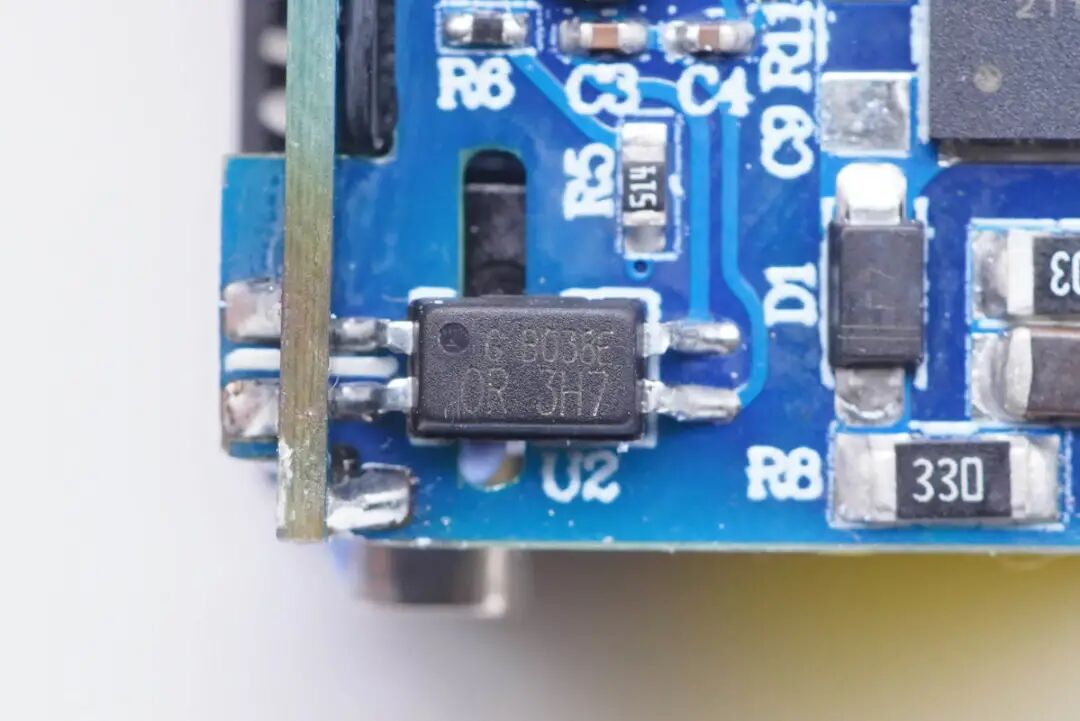

OR-3H7光耦，用于初级次级通信，反馈输出电压。

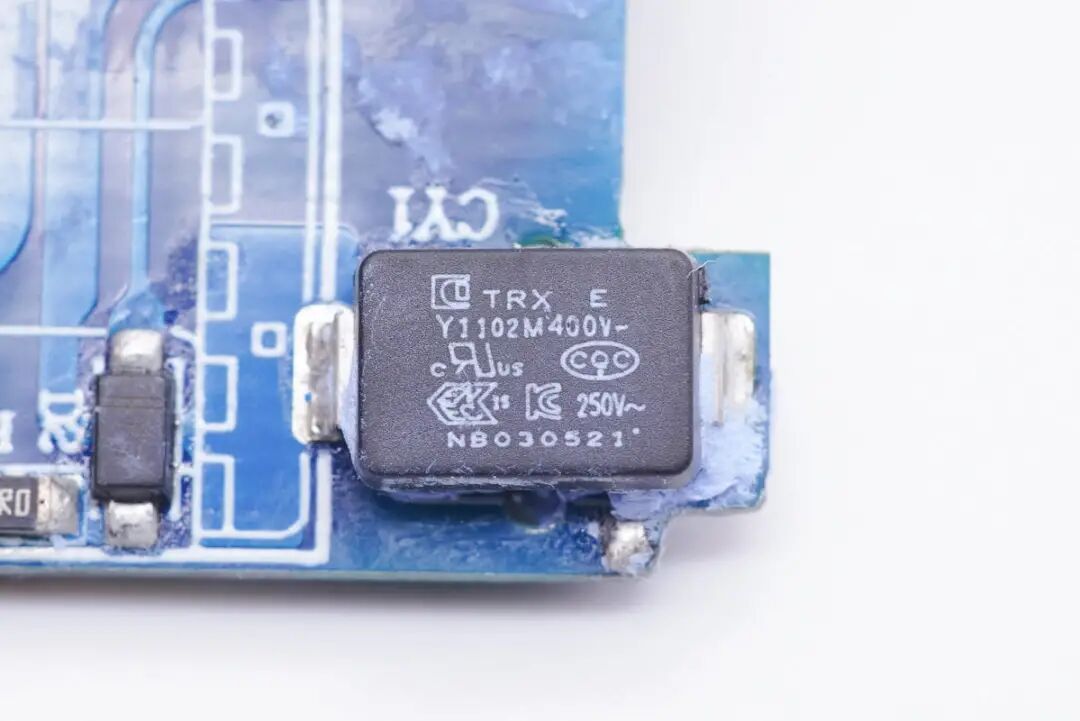

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

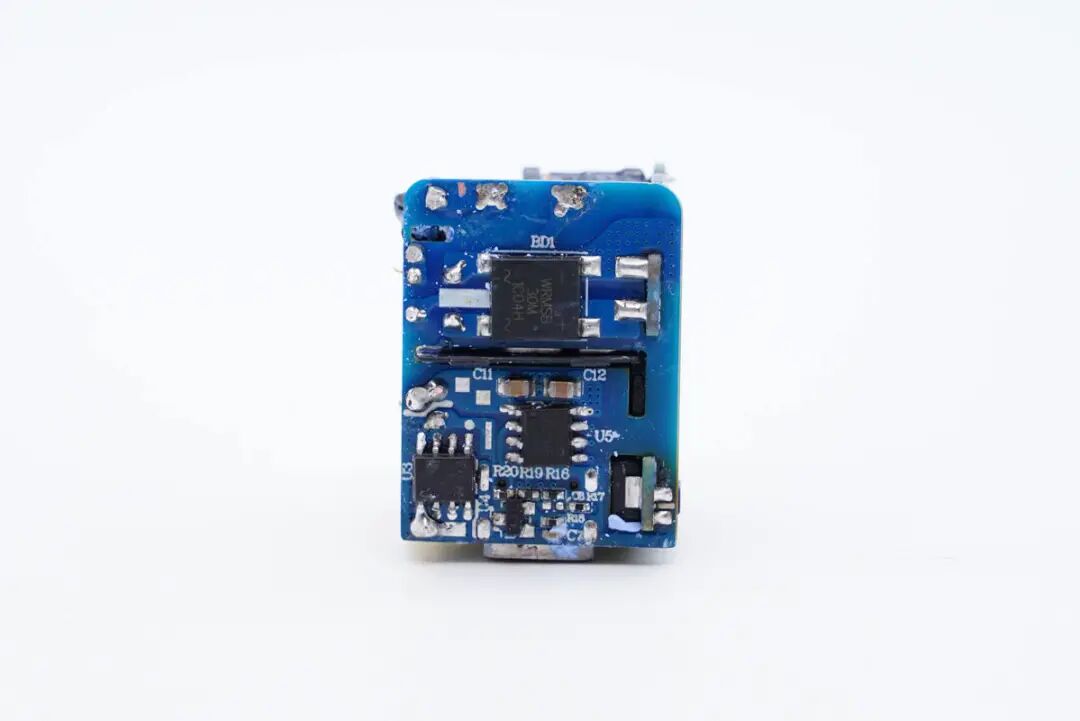

另一块小板背面有整流桥、同步整流芯片和协议芯片。

正面次级侧有一颗输出滤波固态电容和USB母座。

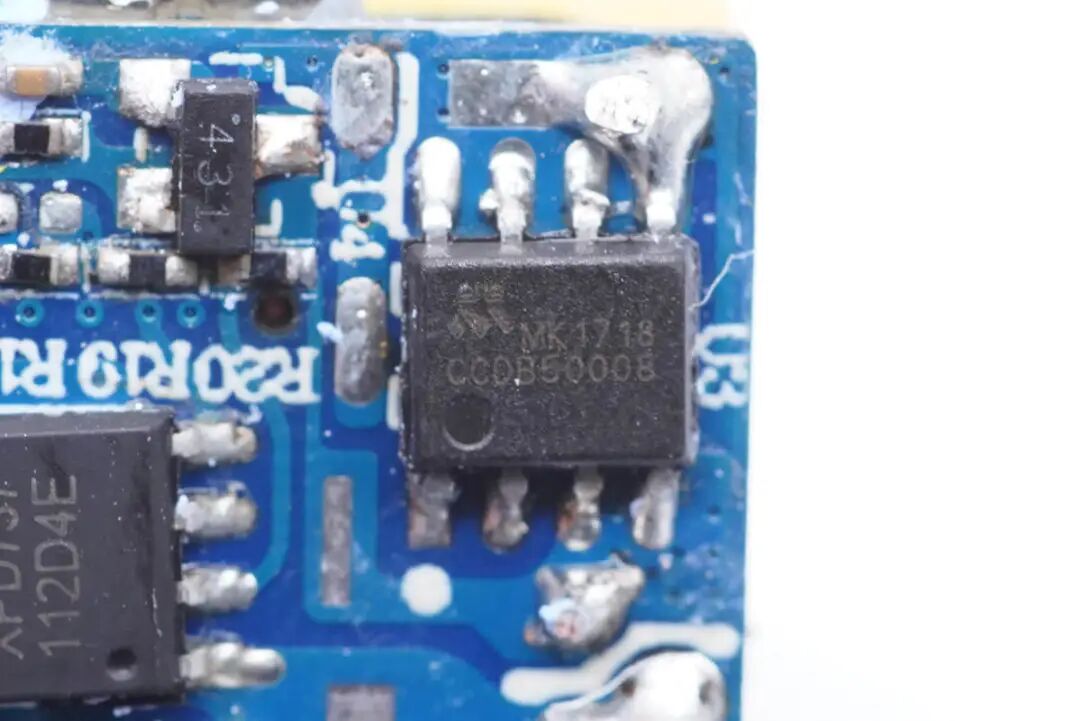

同步整流芯片采用茂睿芯MK1718，集成了次级同步整流控制器和8.5mΩ/100V规格同步整流MOS。茂睿芯MK171X系列是一款高性能的同步整流功率开关，集成N沟道功率MOS，适用于隔离型的同步整流应用。尤其适用于充电器中需求高效率的场合，并兼容CCM、DCM 和QR模式。

MK171X采用自主知识产权的自供电电路，可灵活的放置在输出正端或输出负端。放置在正端时，亦无需格外的辅助绕组。支持10ns关断延时以及高达4A的下拉电流帮助系统可靠工作于CCM 模式。支持开通及关断机制，可以最大化外驱MOSFET的导通时间以获得尽可能高的效率，并且自主检测DCM振铃，防止误开通。

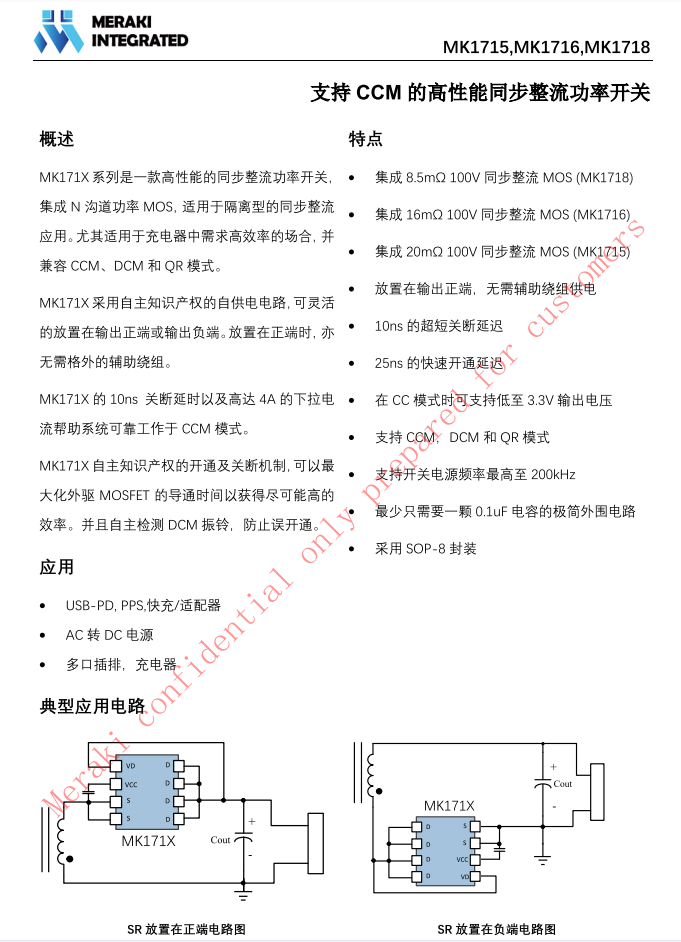

茂睿芯MK1718资料信息。

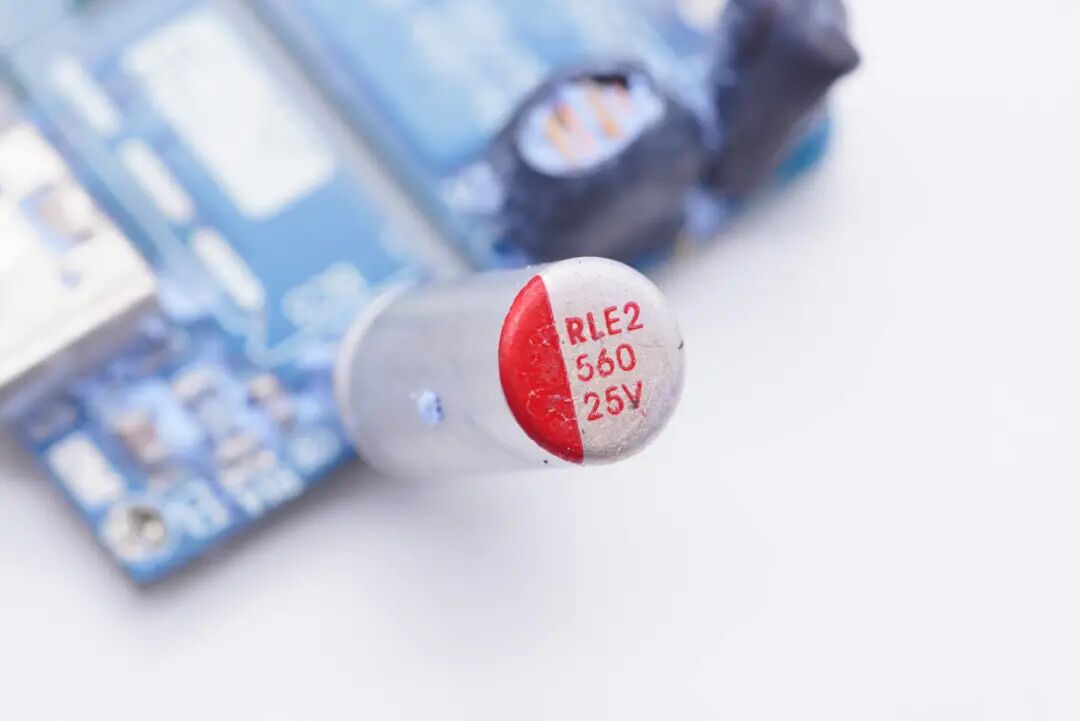

输出滤波固态电容规格为25V 560μF。

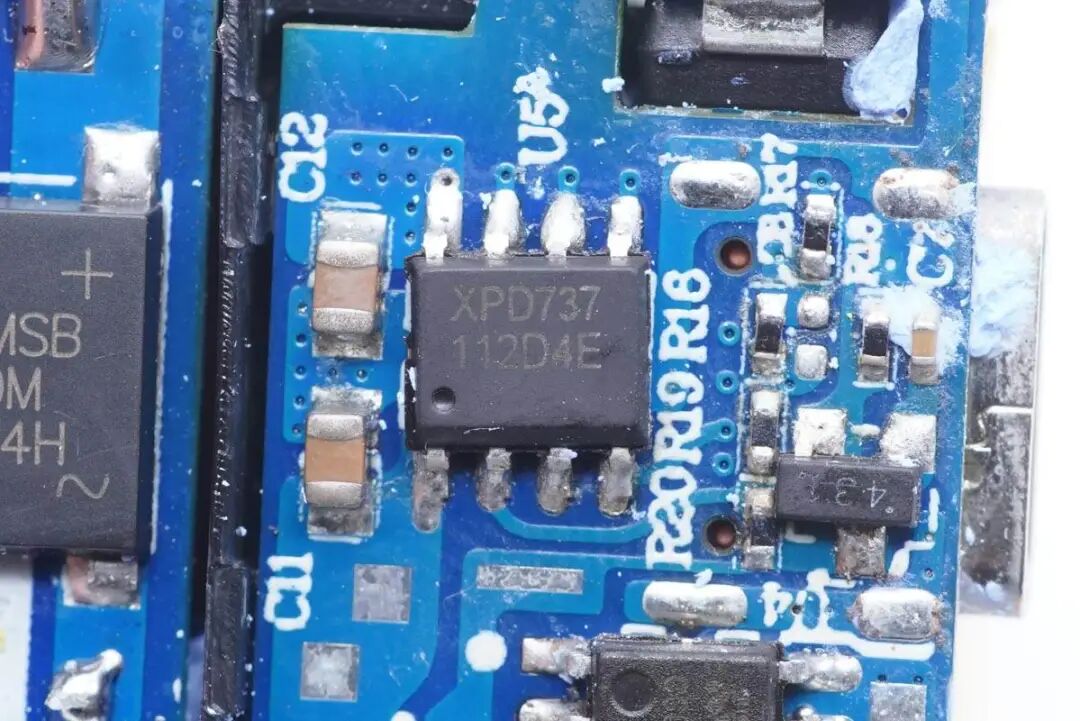

USB PD协议芯片采用云矽半导体XPD737，这款芯片已经通过了USB PD3.0认证，TID：3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等主流快充协议外，还支持小米CHARGE TURBO 27W协议，华为10V高压SCP协议。

XPD737内部集成 10mΩ VBUS 通路管，并且集成10mΩ电流检测电阻，支持完善的保护功能，降低外围元件数量，简化电路，降低成本。采用ESOP8封装。

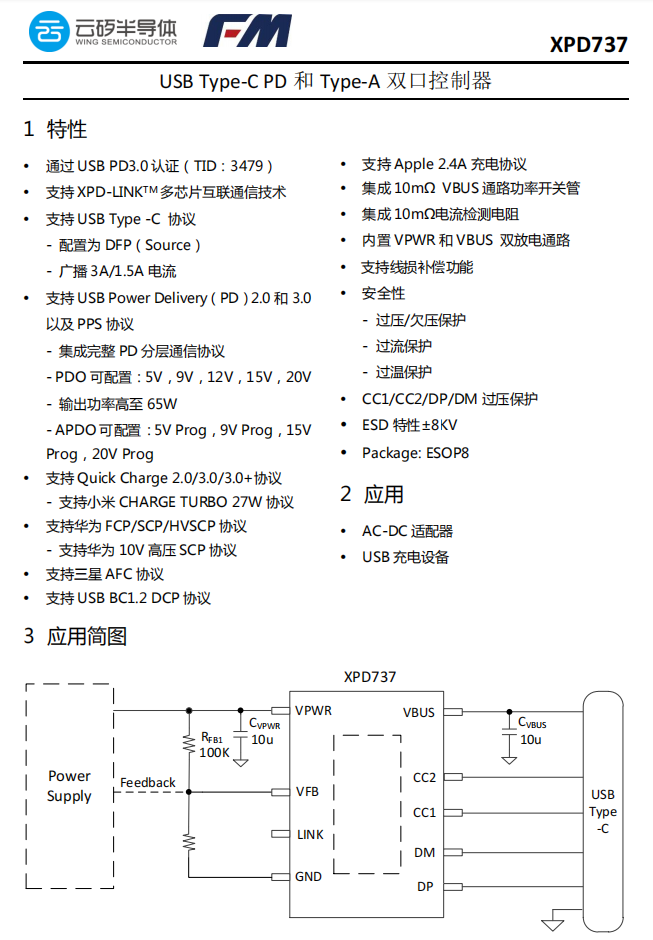

云矽半导体XPD737资料信息。

充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。

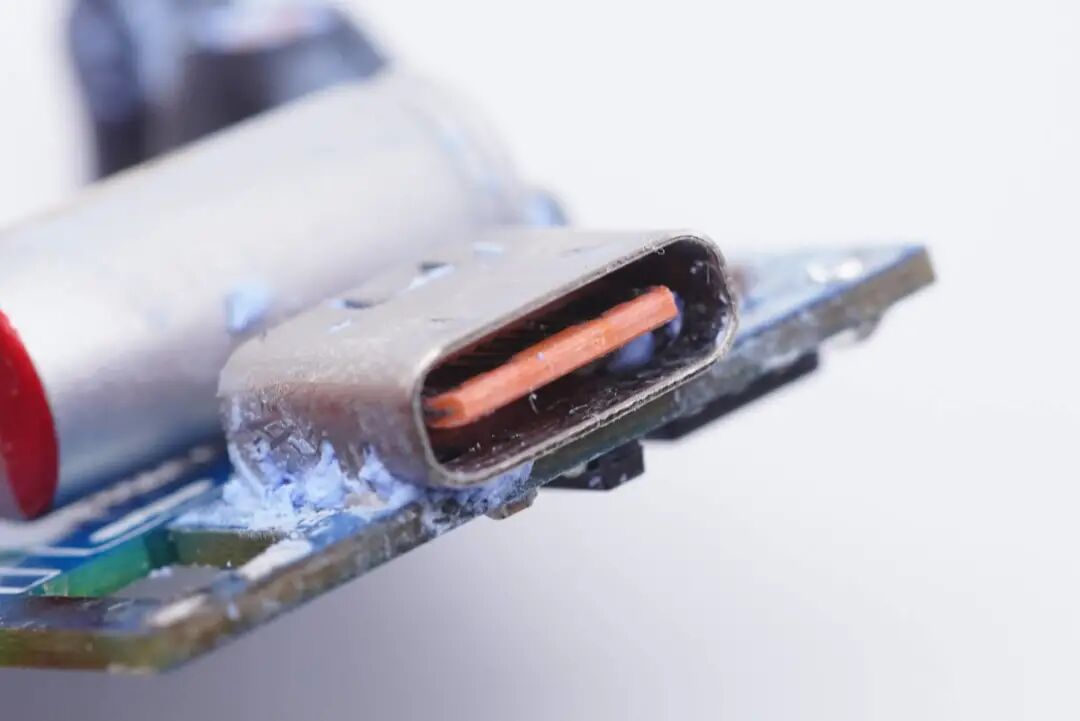

USB-C母座特写，过孔焊接。

全部拆解完毕，来张全家福。

充电头网拆解总结

华科生这款迷你30W氮化镓快充整体尺寸只有34*27*27mm，十分小巧。此外兼容QC、AFC、FCP、PD3.0和PPS快充协议，具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A、3.3-16V2A电压档位，超强的功率密度、性能强悍，满足各大品牌手机、平板等设备快充需求。

充电头网通过拆解了解到，充电器PCBA模块由两块小板组成，元件之间打胶导热和绝缘。充电器采用了茂睿芯MK2697主控搭配英诺赛科INN650DA04氮化镓功率芯片，以及茂睿芯同步整流芯片MK1718开关电源方案。采用云矽半导体XPD737协议芯片，永铭小体积电容滤波，整体用料不错。

截至目前，华科生已有20W、30W级迷你充，柱状和方块造型的65W氮化镓快充，基本实现热门功率段热门款式充电器的全覆盖，充分满足客户选购需求。
