----- 充电头网拆解报告 第1809篇 -----

受疫情影响，很多人要居家隔离，而在家中打发时间的最好方式无非是玩游戏刷电视剧。正是得益于这波“红利”，SONY索尼旗下游戏业务成绩显著，26563亿日元的销售额直接较去年大涨了34%，这其中又以新一代PS5游戏主机贡献最为突出。

新一代游戏主机接过了大旗，老一代的PS4自然会慢慢退场，但这一代主机给游戏党带来的快乐会成为美好回忆。最近充电头网拿到了索尼PS4 Pro游戏主机内置电源ADP-300CR，支持12V23.5A输出，最大功率将近300W，足以匹敌很多游戏本标配电源。下面我们就对其进行详细拆解，一起感受索尼的设计与做工。

一、索尼PS4 Pro游戏主机内置电源外观

电源为板砖造型，机身壳采用PC+ABS-FR(40)材质材质，表面磨砂处理，周边有螺丝固定孔。

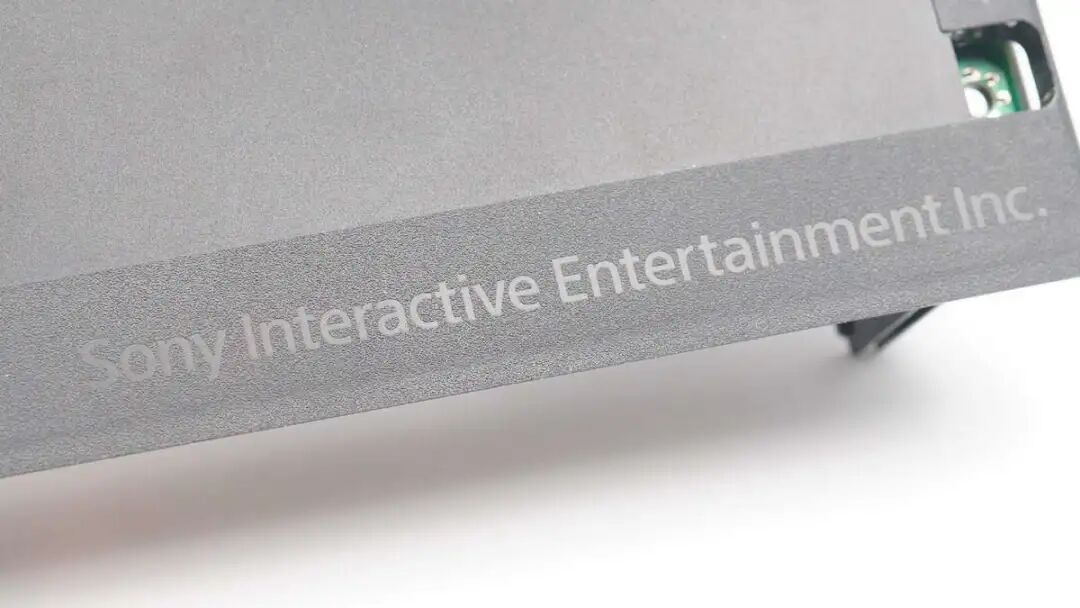

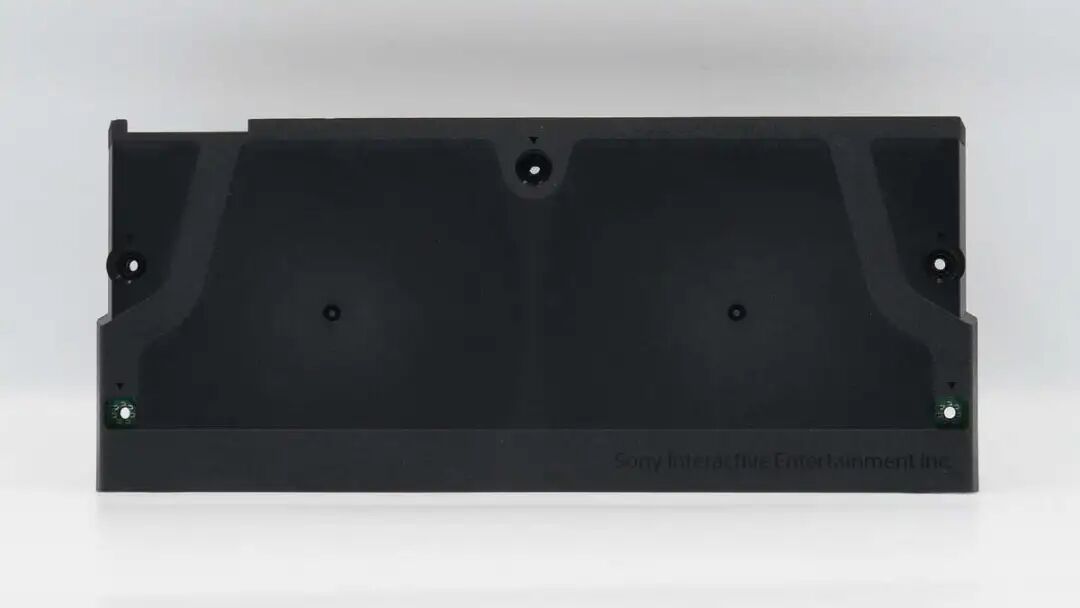

机身右下角有Sony Interactive Entertainment Inc.索尼互动娱乐（SIE）公司全称。

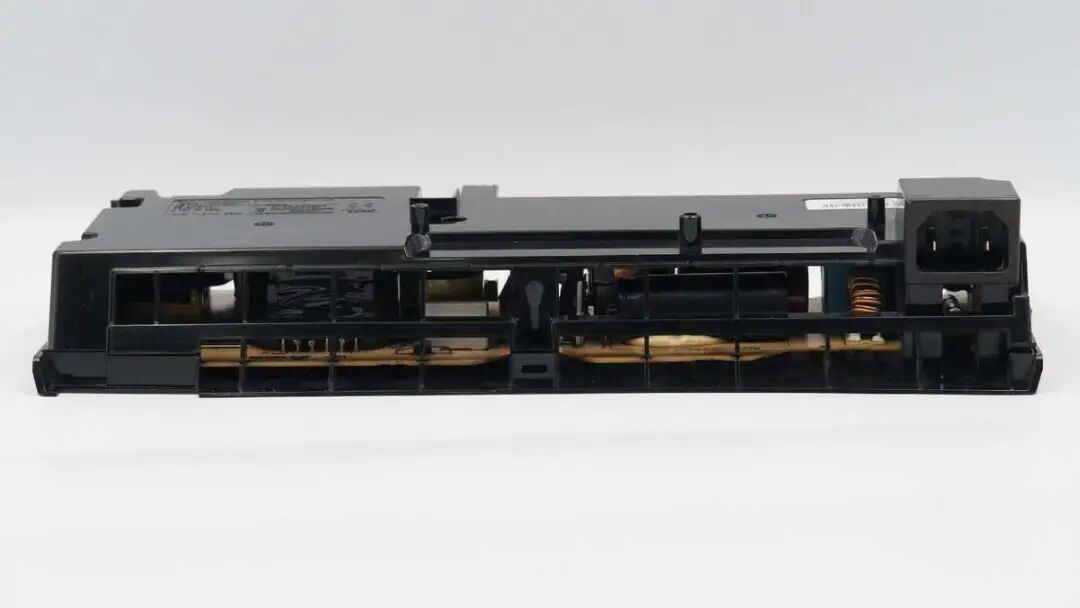

机身前后端开槽处理，可以有效通风帮助散热。

电源输入端采用不带接地线的品字插口。

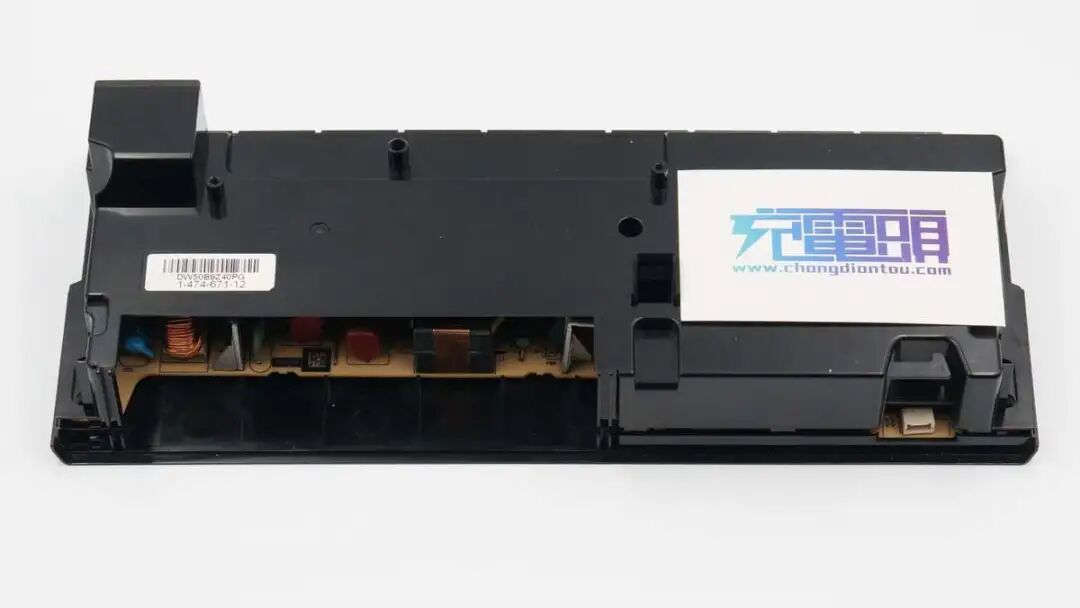

机身后端除开槽设计外，右侧还有一个连接插槽。

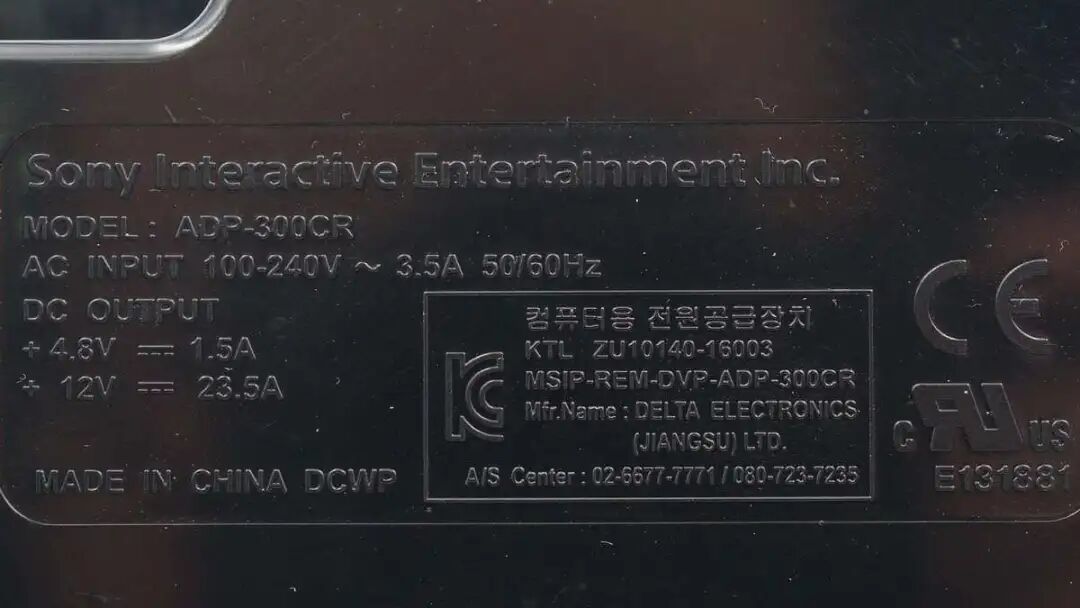

底部外壳上有电源参数

型号：ADP-300CR

AC输入：100-240V~50/60HZ 3.5A

DC输出：4.8V1.5A、12V23.5A

电源已经通过了KC、CE认证，制造商是台达。

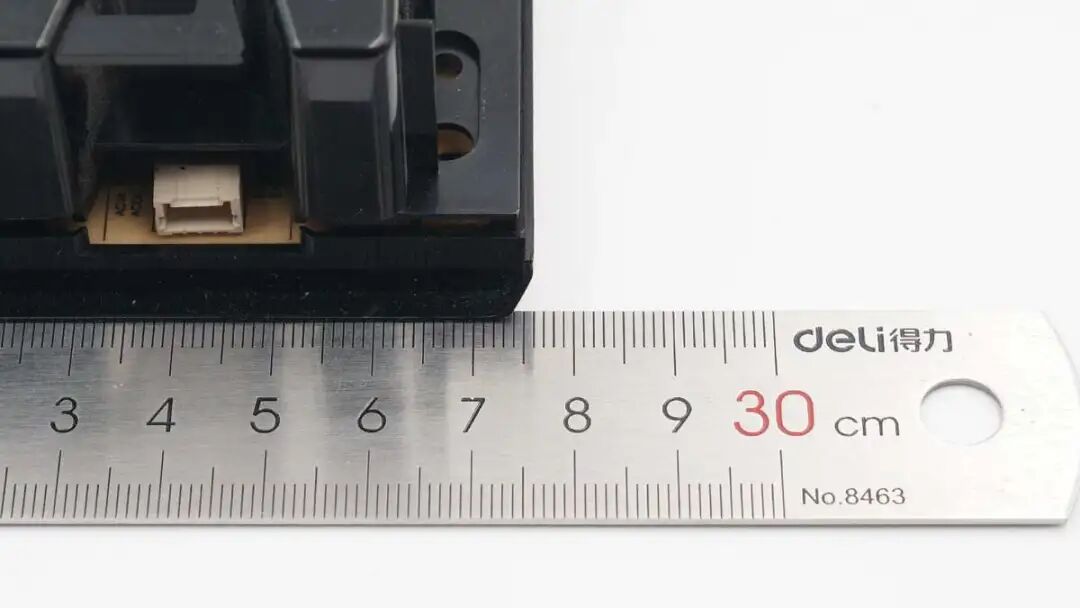

测得机身长度约为27.5cm。

宽度为115.86mm。

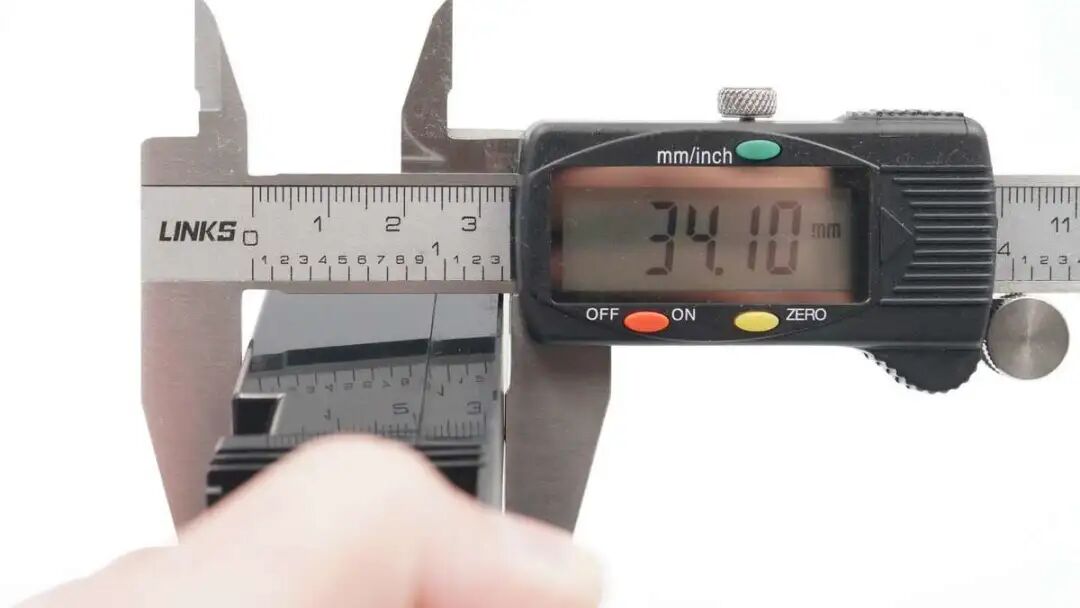

厚度为34.1mm。

二、索尼PS4 Pro游戏主机内置电源拆解

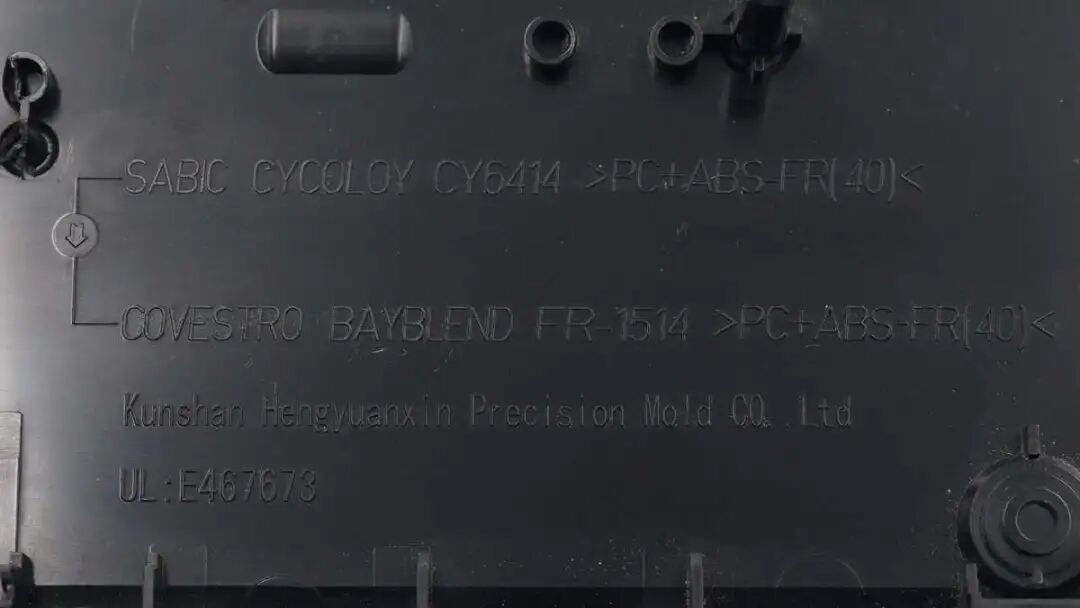

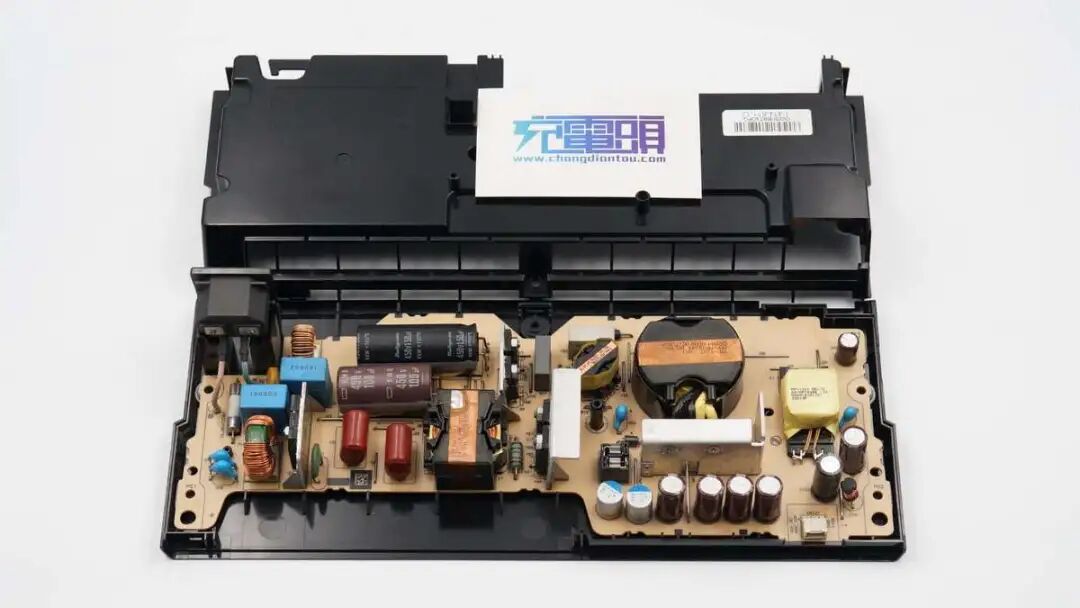

将机身壳拆开，内侧有机身壳材质以及生产公司信息。

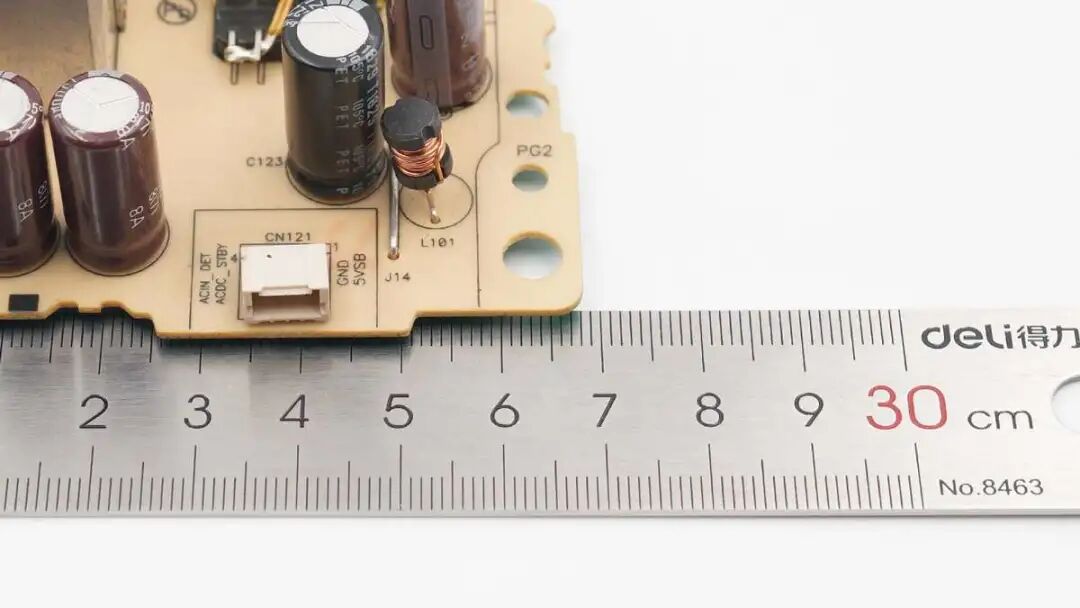

测得电源PCB主板长度约为26.8cm。

宽度为99.36mm。

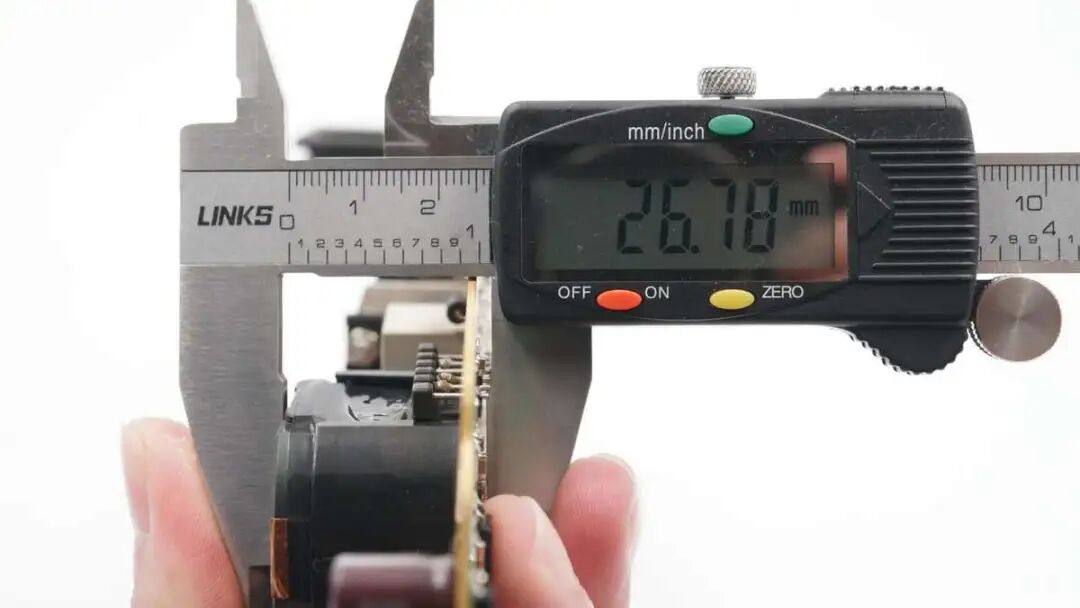

厚度为26.78mm。

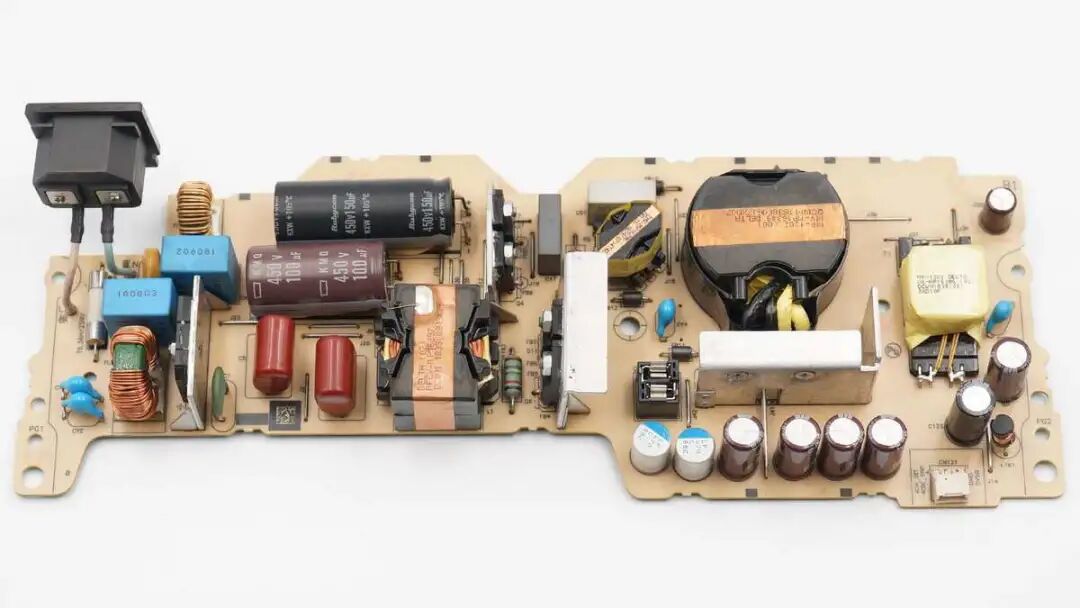

PCB板正面一览，元器件排布稀疏不易积热，整流桥、高低压MOS管配有散热片。

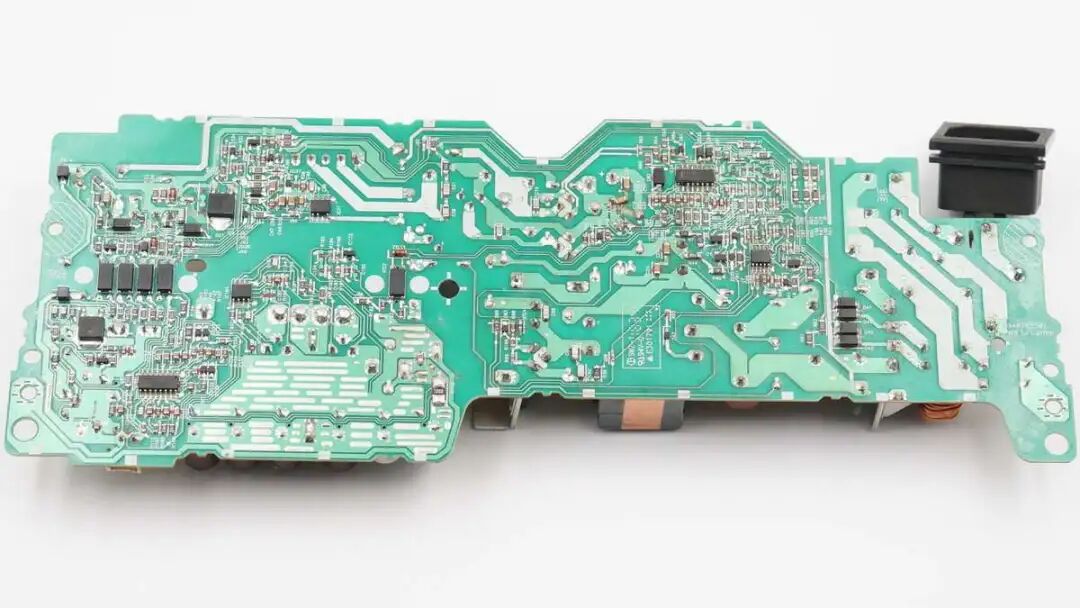

PCB板背面一览，由于集成度很高，电路板看起来很精简。

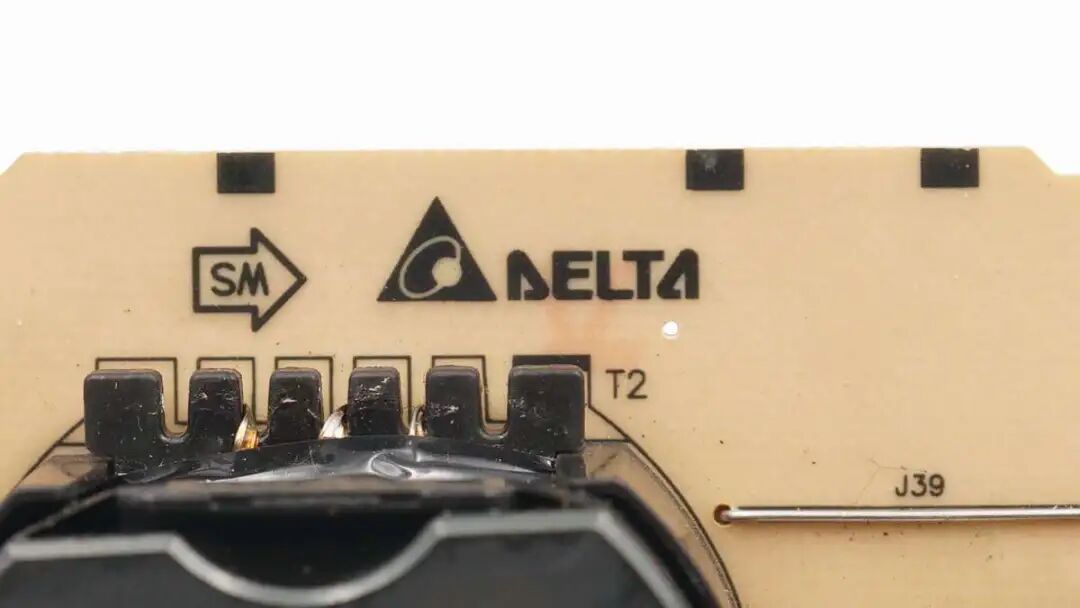

首先这款电源由知名大厂DELTA台达代工生产，用料做工上有保证。

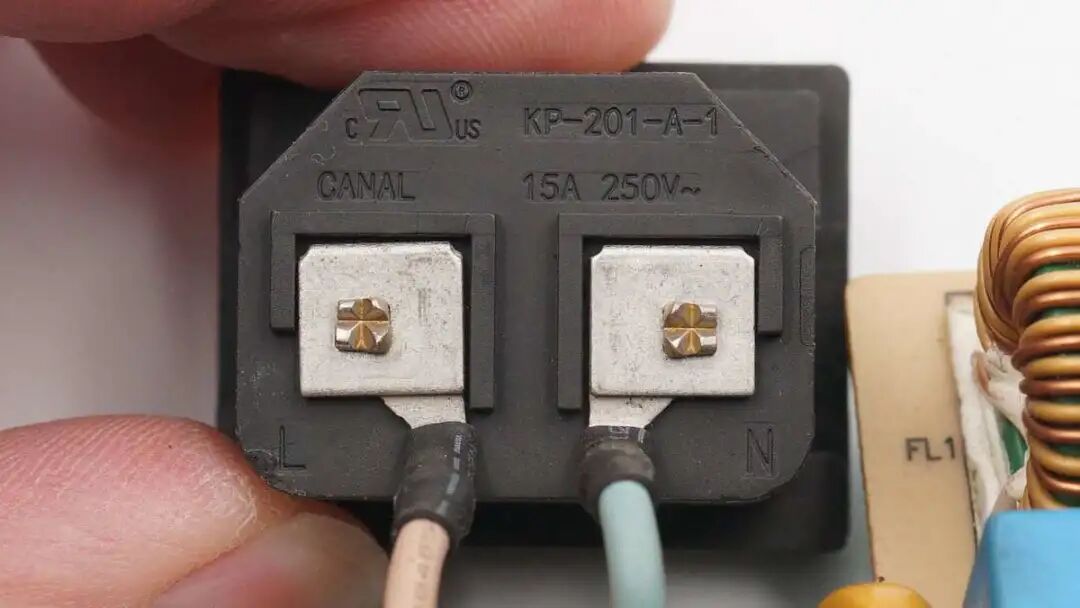

输入端母座规格为15A 250V~，插脚和金属片压接，导线套有绝缘管。

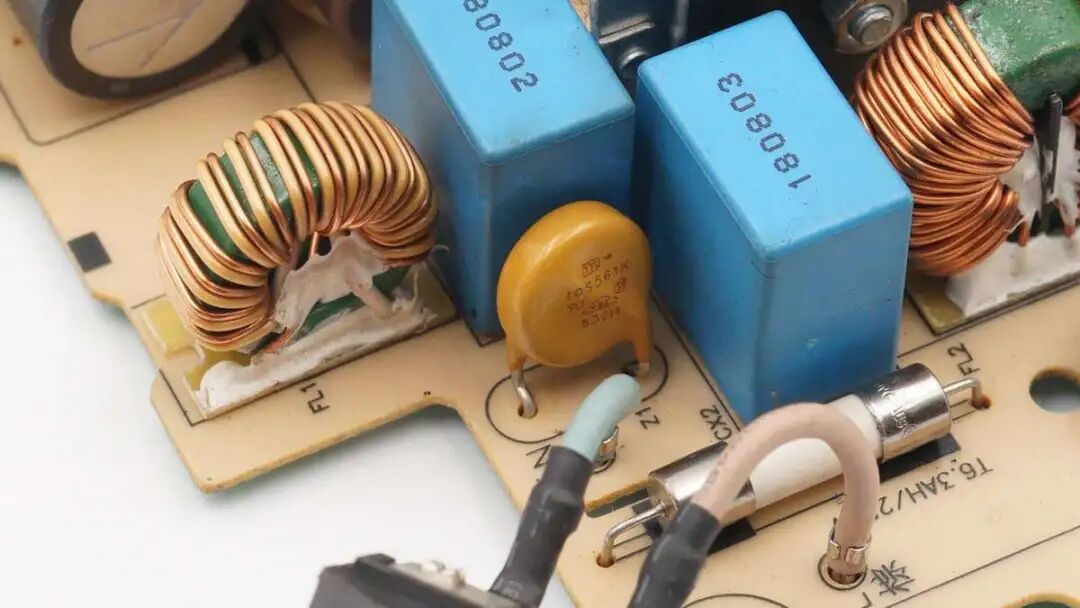

输入端有圆柱保险丝、黄色压敏电阻、两颗蓝色安规电容以及共模电感，共模电感打胶加固。

安规电容是韩国成镐CMPP系列。

这一侧还有两颗Y电容、共模电感和整流桥。共模电感同样打胶固定，整流桥则使用螺丝固定在散热片上。

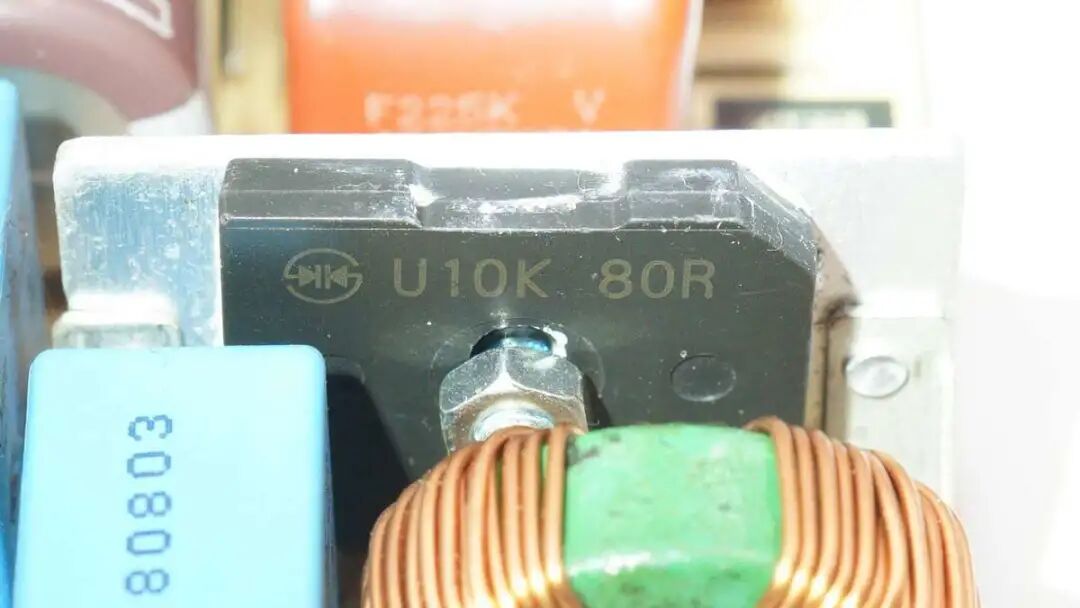

整流桥特写，来自新电元，丝印U10K。

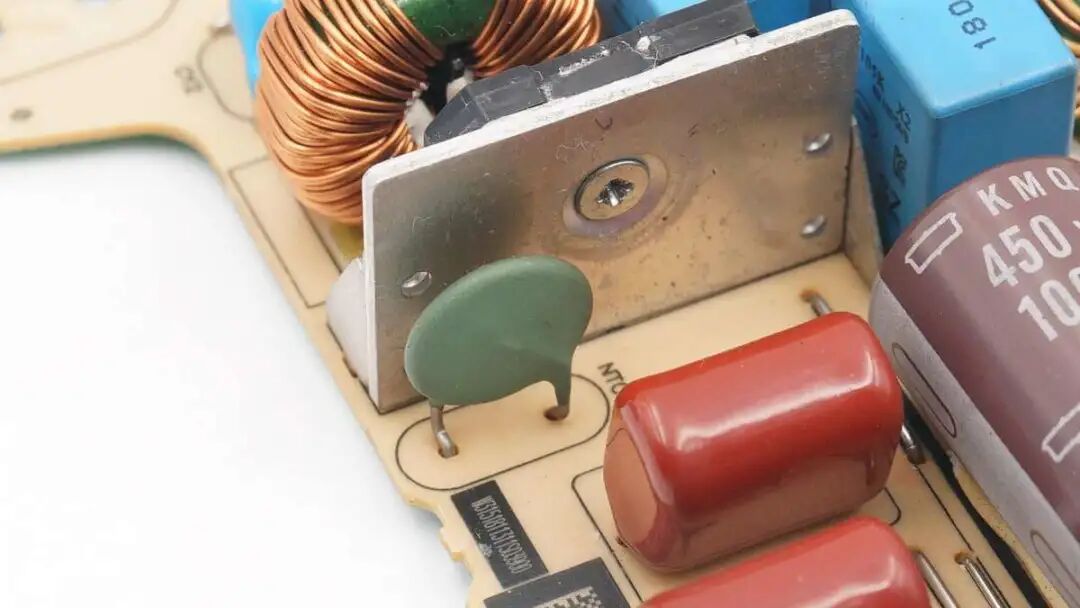

后面有一颗NTC浪涌抑制电阻，用于抑制上电浪涌电流。

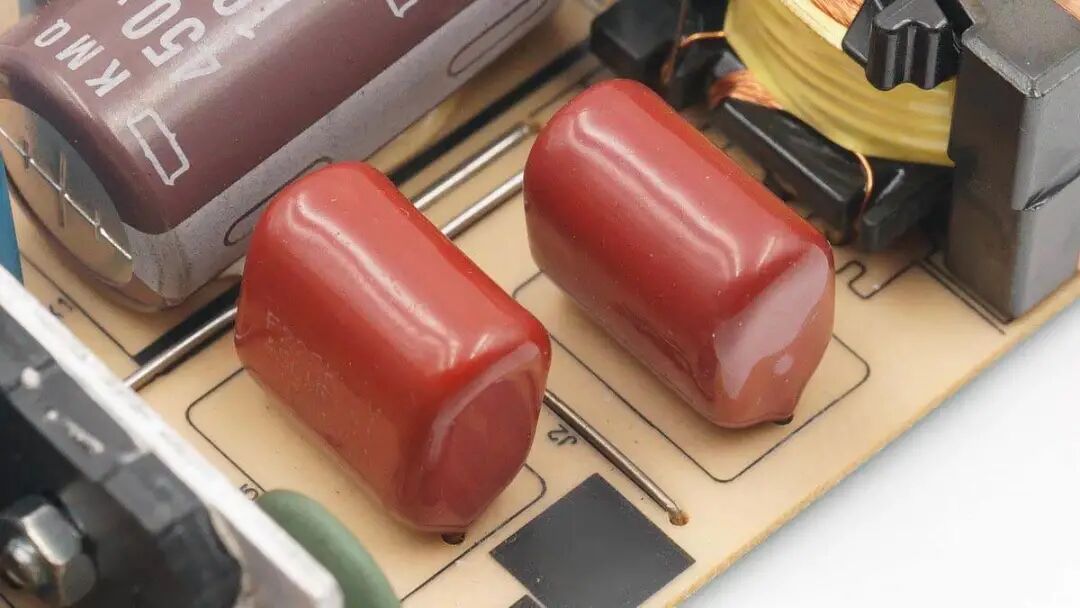

两颗红色薄膜滤波电容。

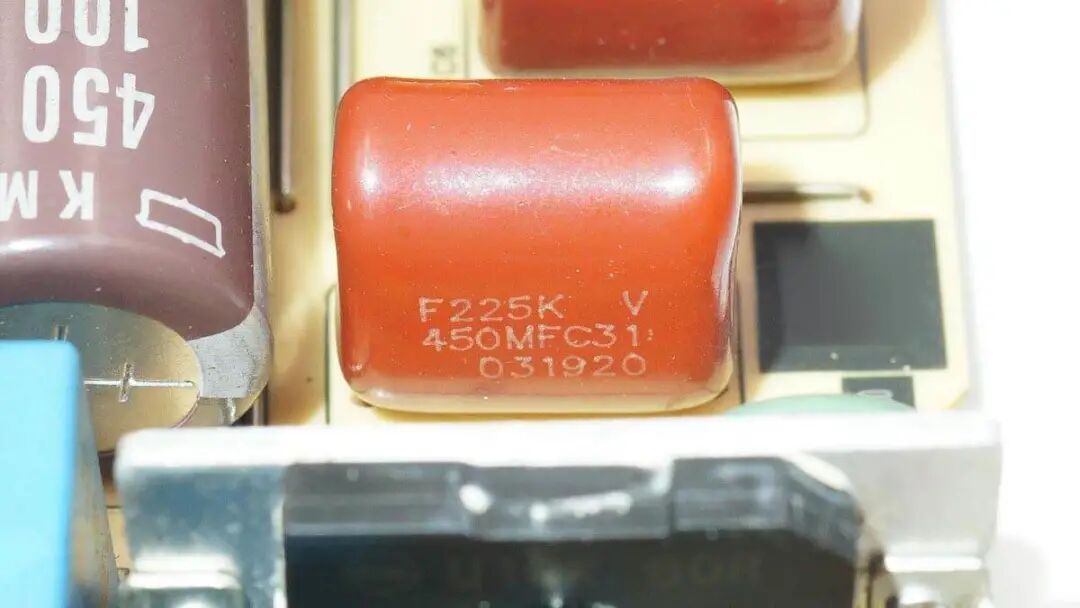

薄膜电容特写。

PFC升压控制器，安森美NCP1612A，增强型高效率PFC控制器。

PFC升压电感特写，来自台达，利兹线绕制，磁芯做了接地处理。

PFC升压整流管（左）和PFC升压开关管（右），均来自意法半导体，且均为TO220FP封装。升压整流管型号STTH10LCD06，超快恢复二极管，10A600V。升压开关管型号STF40N60M2，NMOS，耐压600V，导阻78mΩ。

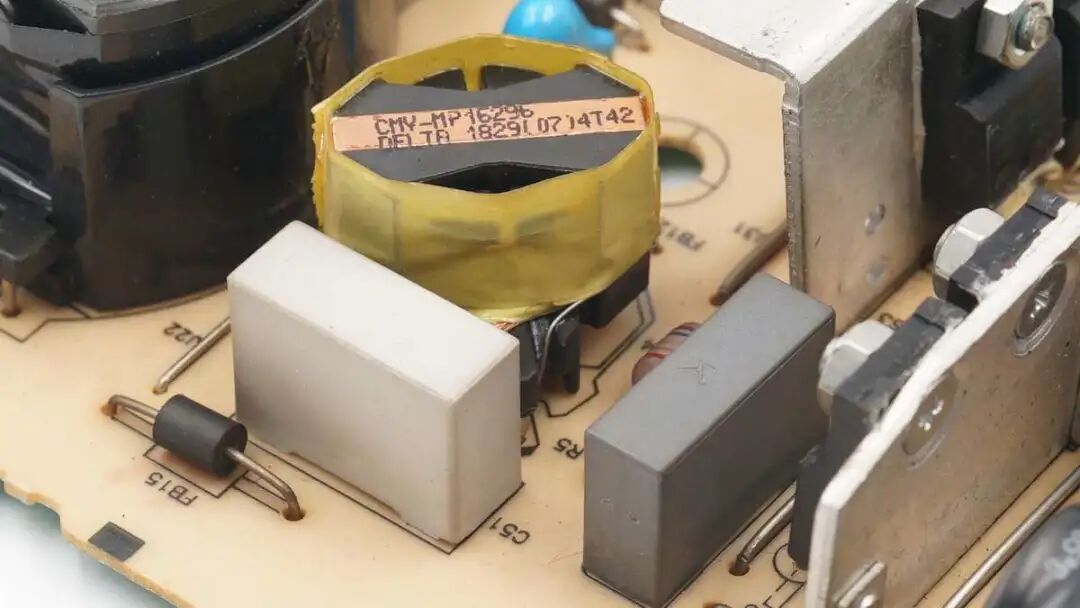

谐振电容和电感，电感包裹绝缘胶带。

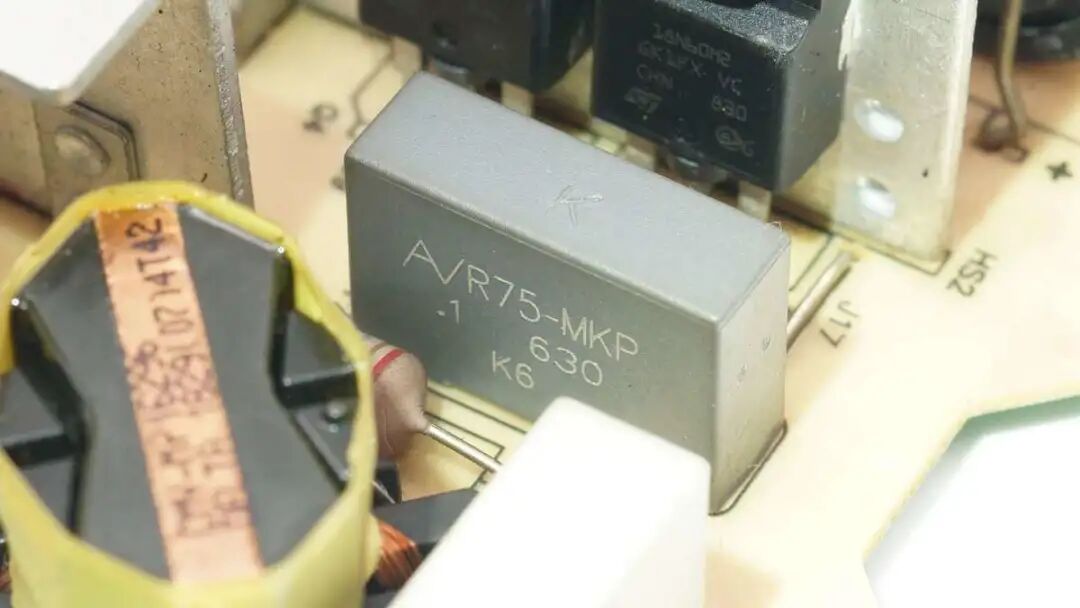

谐振电容特写。

谐振电感特写。

两颗高压滤波电解电容分别是红宝石和黑金刚KMQ系列，规格对应为450V 150μF和450V 100μF。

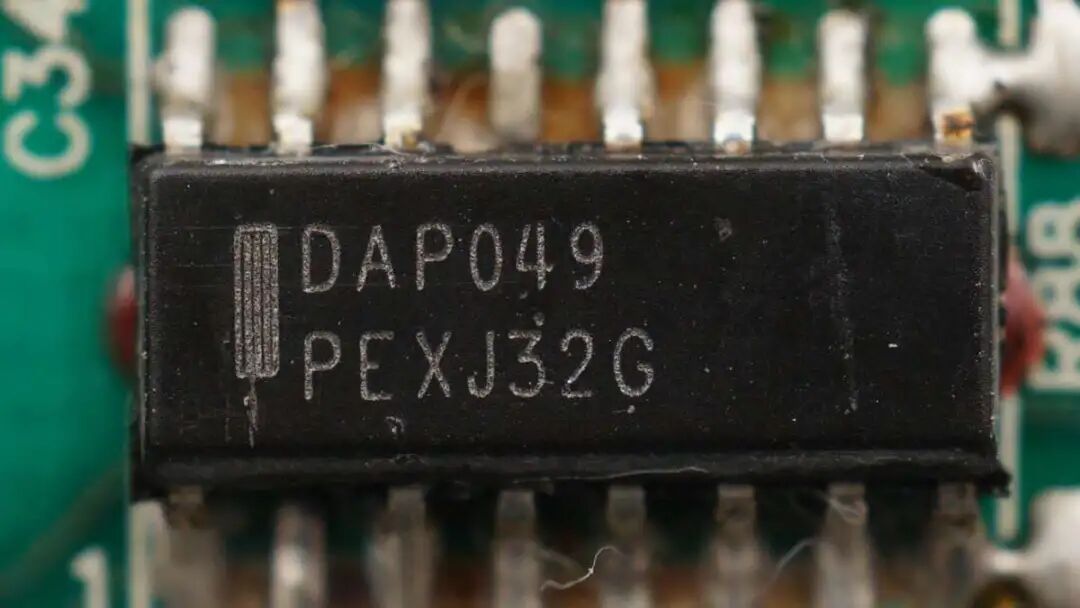

DAP049，台达定制的LLC控制器。

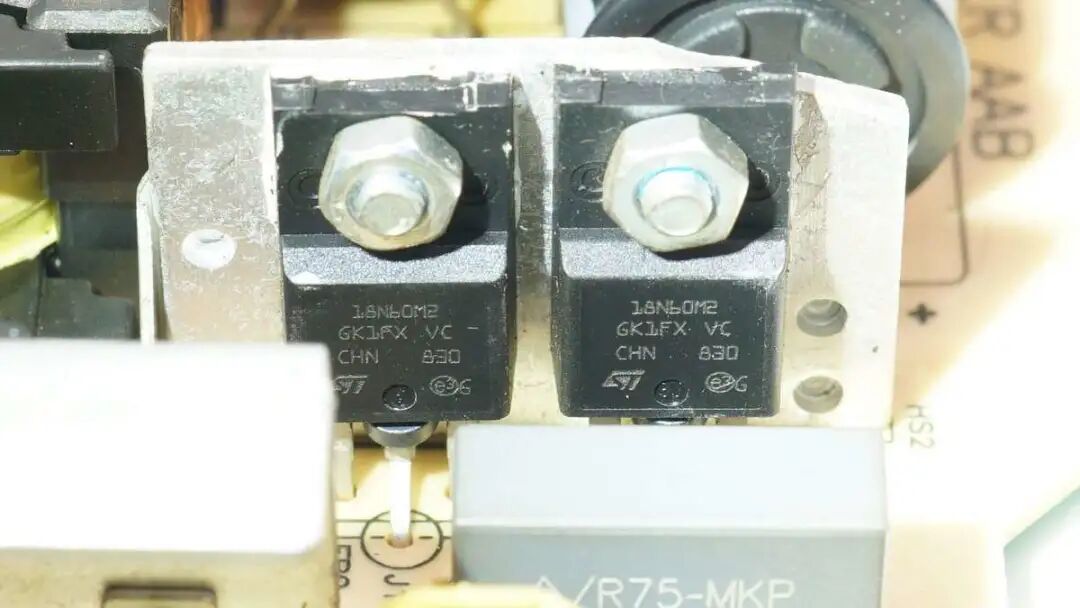

两颗LLC开关管是ST STF18N60M2，耐压600V，导阻255mΩ，TO220FP封装。

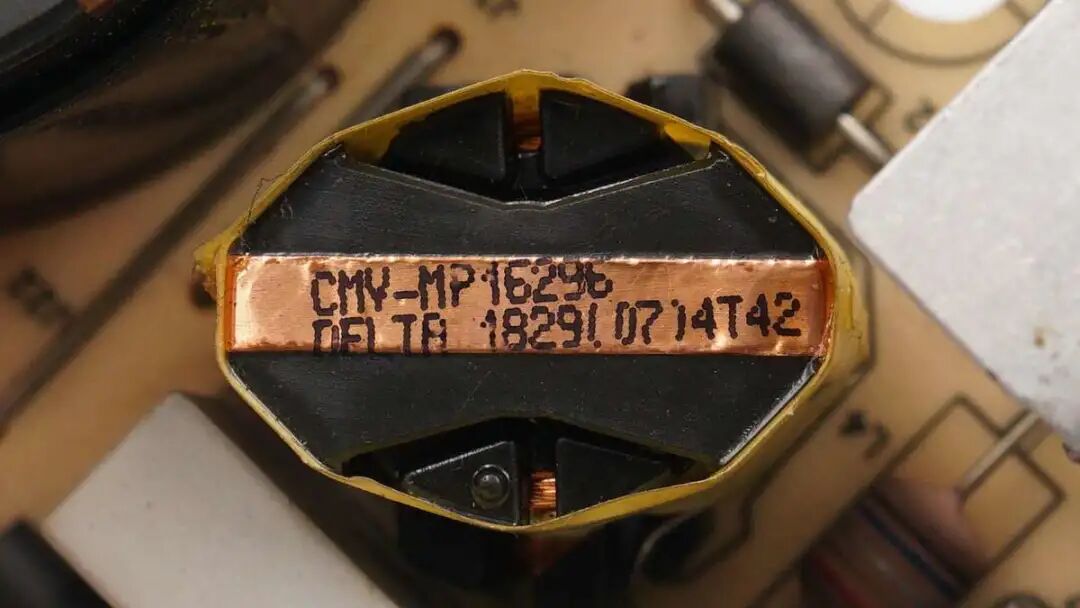

变压器特写。

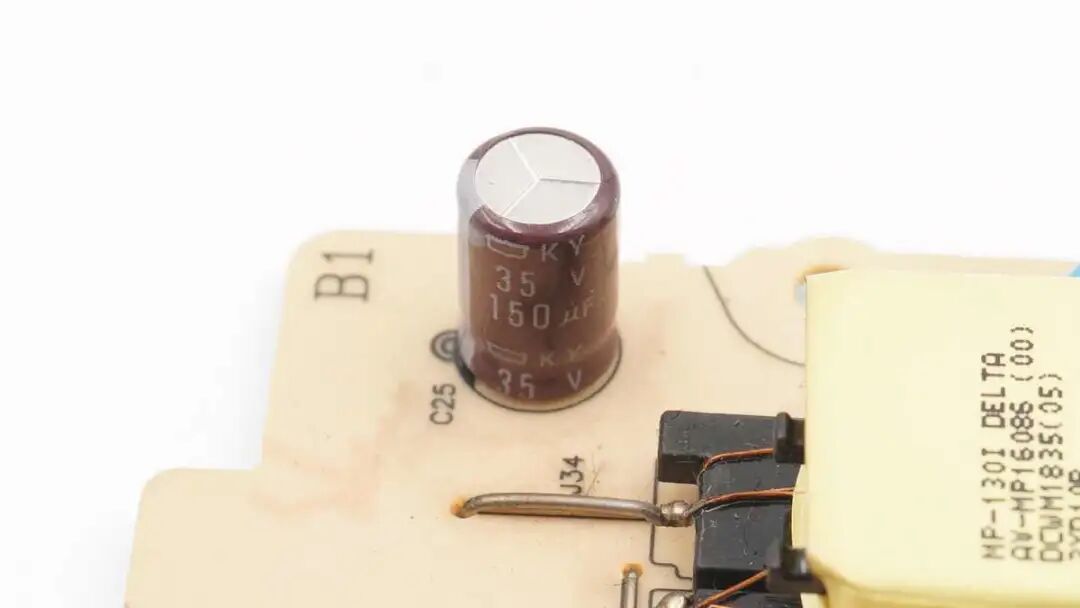

滤波电解电容，规格为35V 150μF。

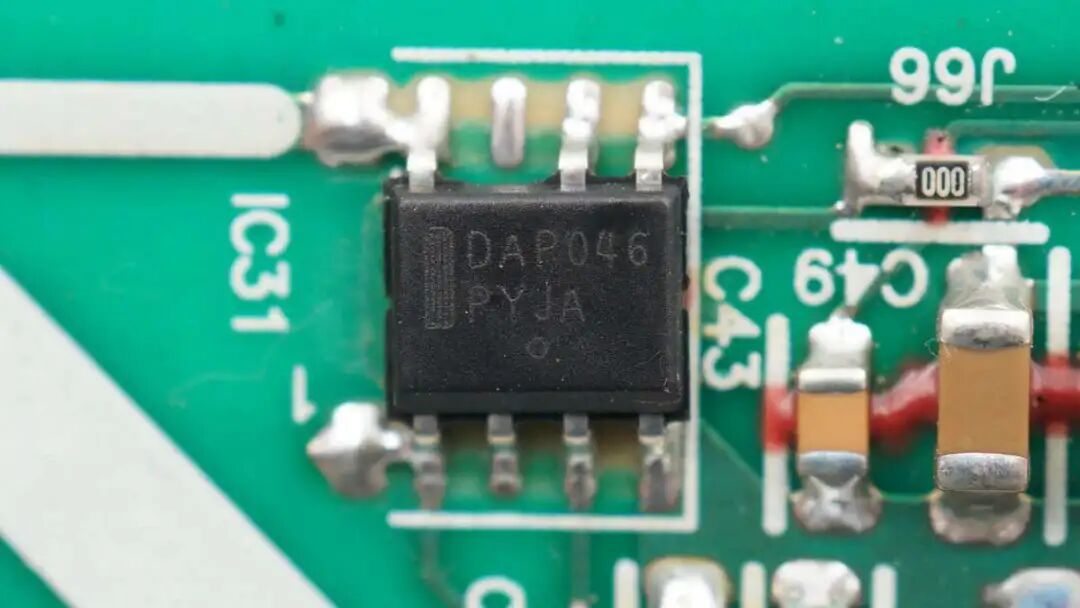

DAP046，台达定制的初级主控芯片，用于辅助电源控制。

辅助电源开关管，英飞凌 IPD65R1K4C6，CoolMOS C6系列，耐压700V，导阻1.4Ω，TO252封装。

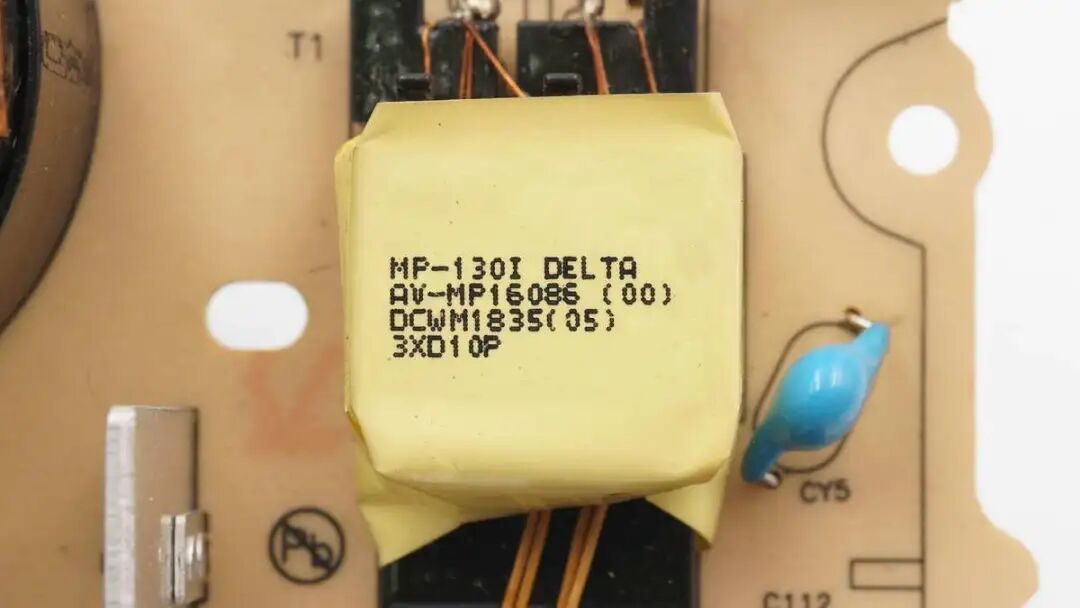

用于待机供电的变压器。

旁边是一颗Y电容。

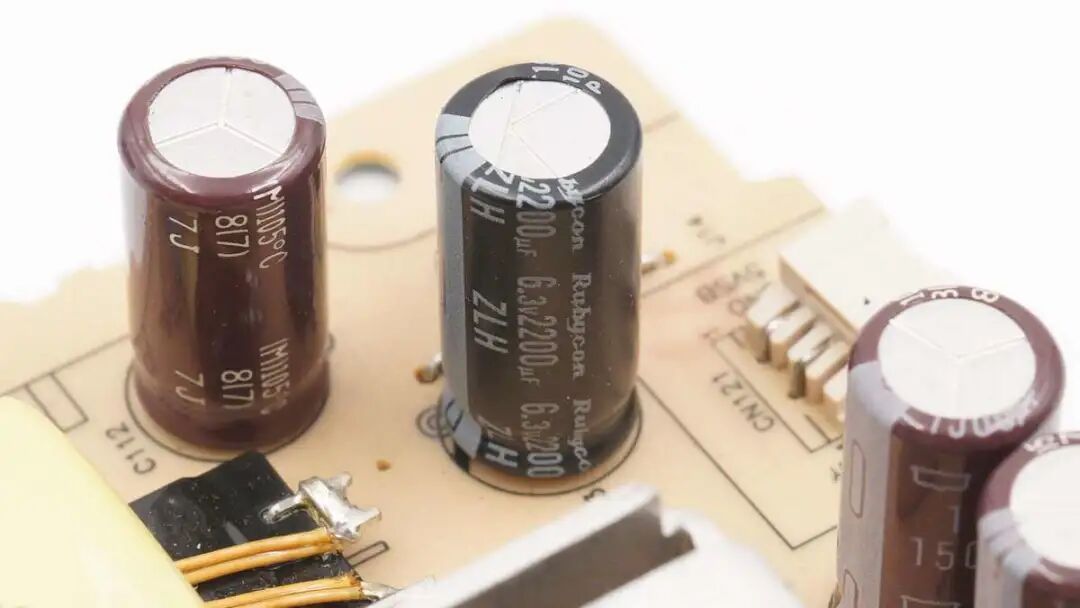

输出滤波电容为黑金刚KZH系列，规格为6.3V 2200μF。

旁边一颗来自红宝石，规格也是6.3V2200μF。

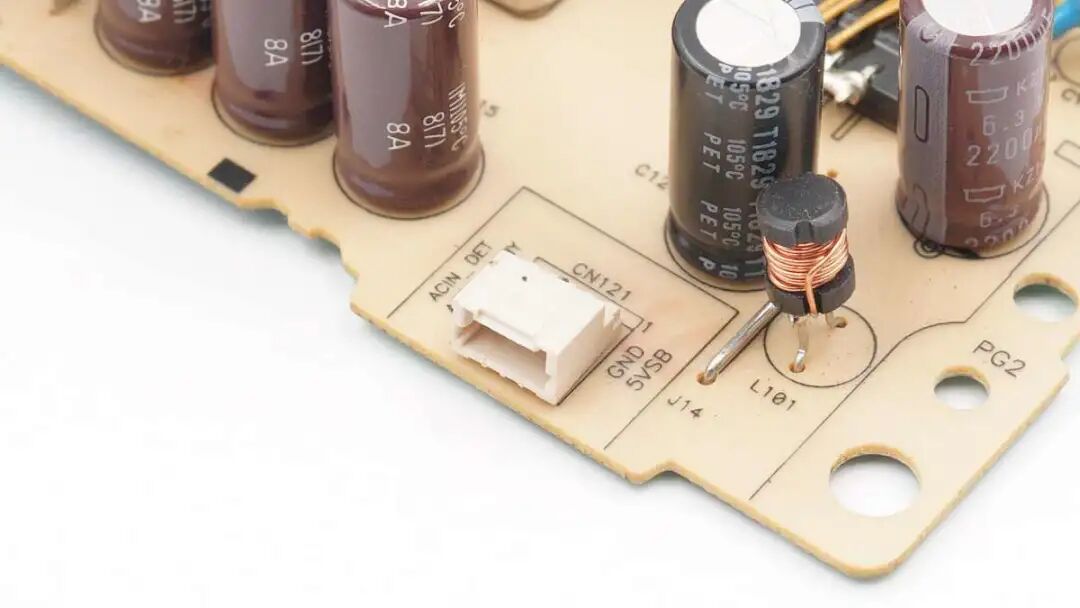

5V输出插槽以及工字电感。

用于待机控制和输出保护的多颗光耦。

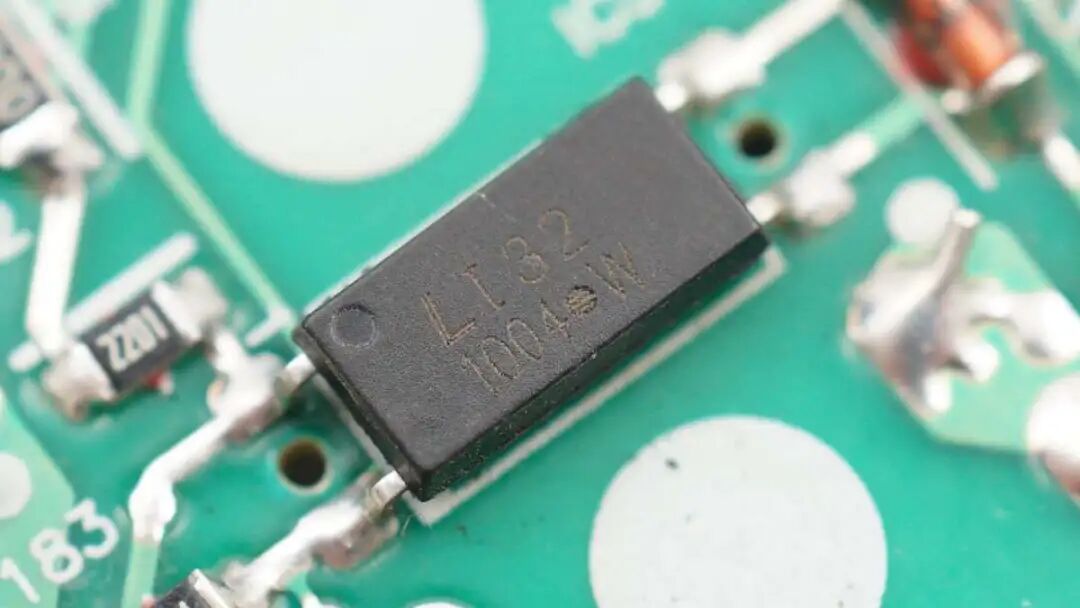

用于反馈输出电压的光耦。

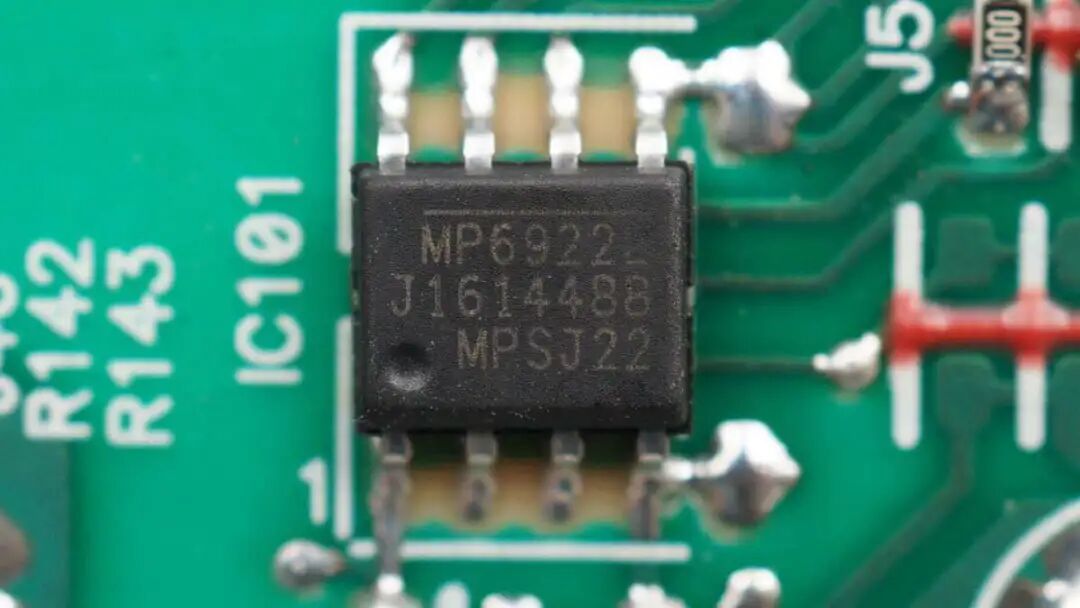

MPS MP6922双快速关断同步整流控制器，用于LLC输出同步整流，支持逻辑电压同步整流管。

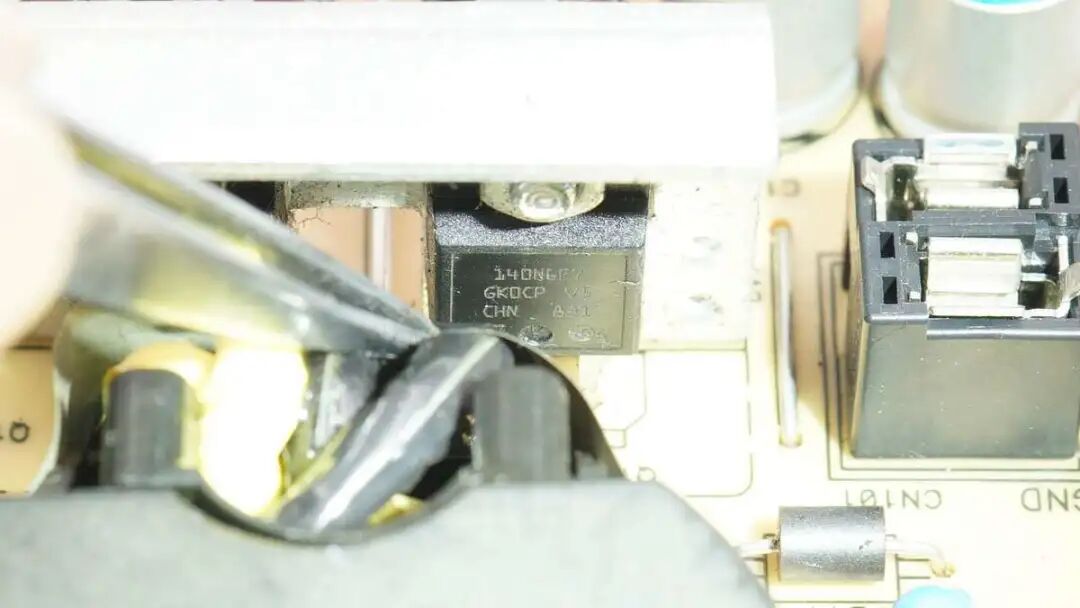

两颗同步整流管为ST STF140N6F7，NMOS，耐压60V，导阻3.1mΩ，TO220FP封装。

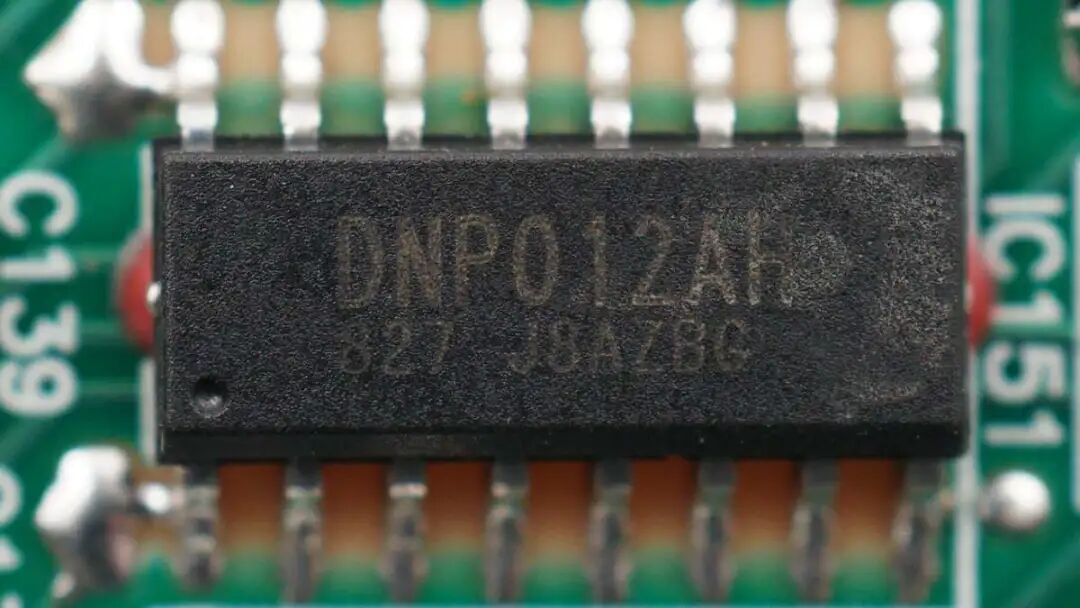

DNP012AH，台达定制型号，用于输出保护功能。

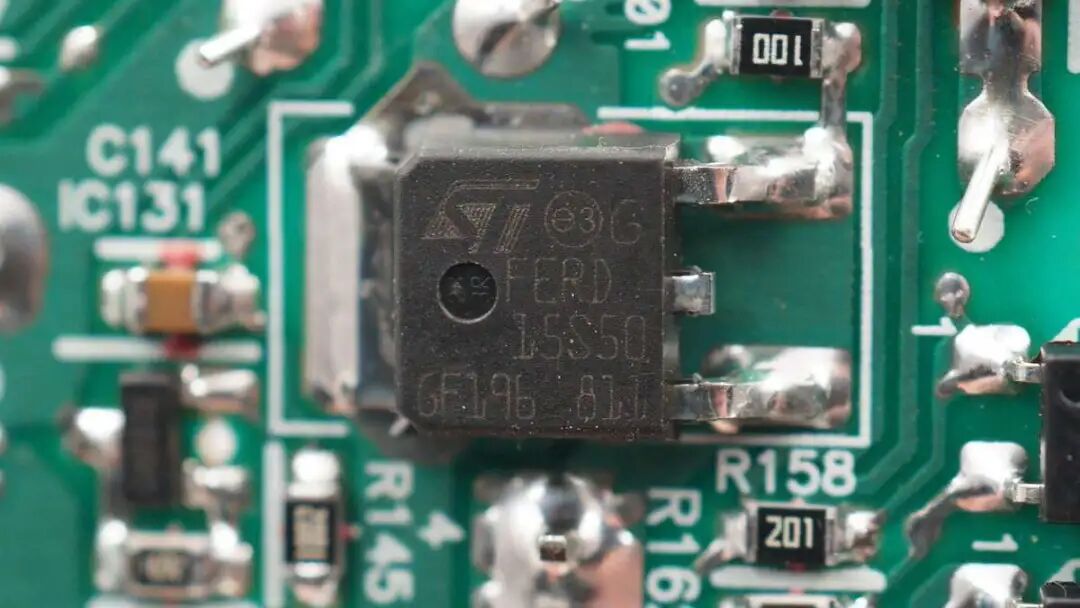

ST Fred15S50场效应二极管，耐压50V，额定电流15A，内置ST的专有技术，标称正向压降为0.31V。

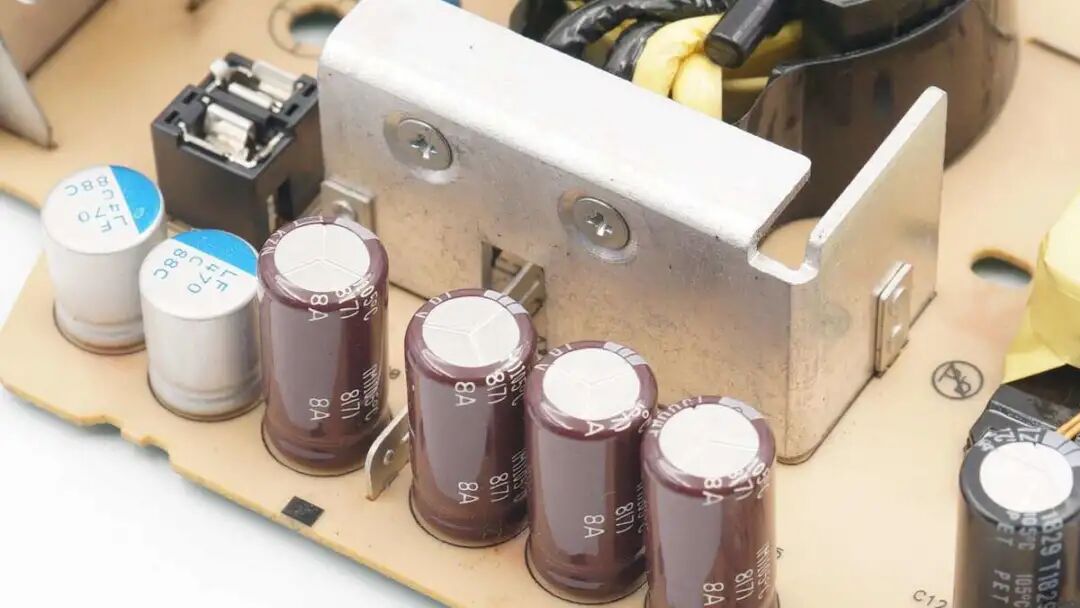

散热片旁是两颗固态电容以及四颗电解电容，用于输出滤波。

两颗滤波固态电容特写。

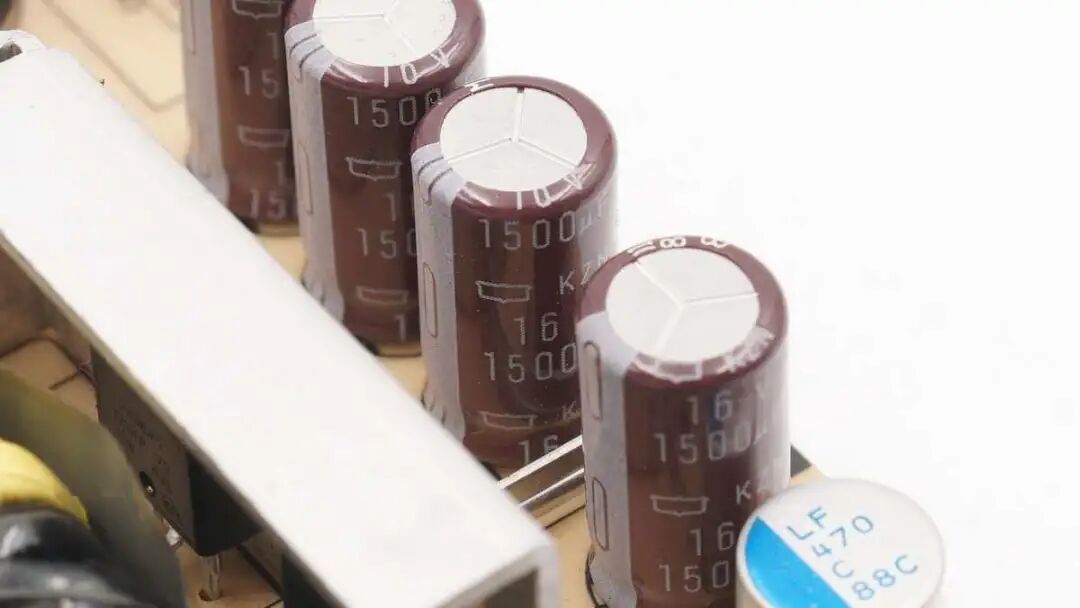

四颗电解电容规格均为16V 1500μF。

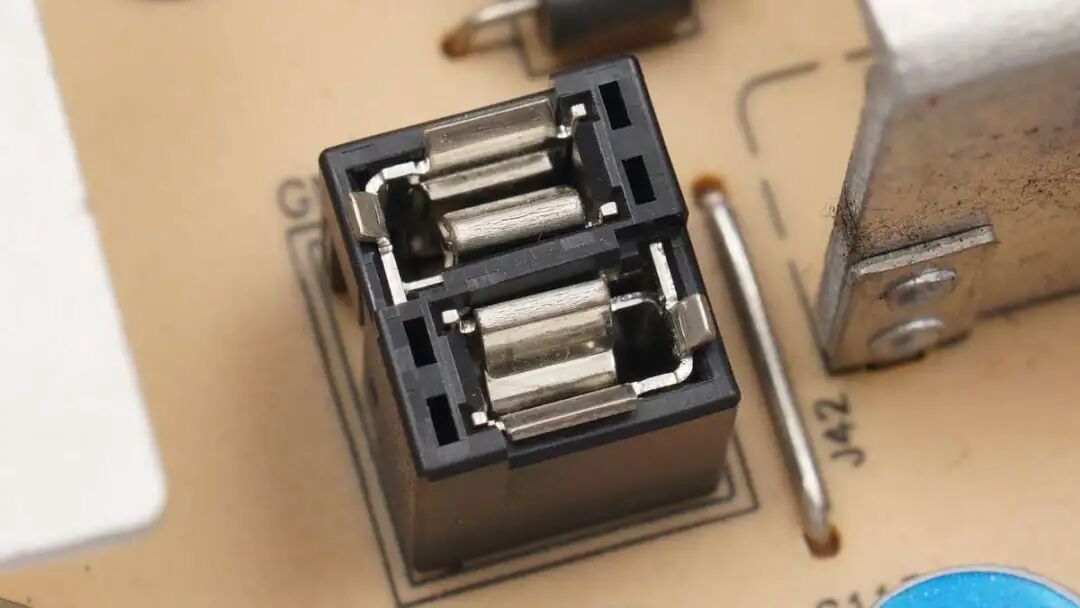

为主机供电的插槽特写。

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网通过拆解了解到，电源的插件元器件布局十分稀疏，不易积热，此外初次级MOS管也都配有散热片帮助散热，再加上电源机身壳设计有散热窗口，保证了电源的整体散热性能。

电源由知名大厂台达代工，采用LLC电源架构，此外还设有辅助电源供电电路。采用了台达定制主控芯片，其它核心控制器来自安森美、MPS，MOS管来自意法半导体和英飞凌，采用日系红宝石和黑金刚电容滤波，整体的用料可谓是相当豪华。
