USB PD快充协议自从发布以来，就得到了多家设备制造商和芯片原厂的大力支持，如今，笔记本和移动电源均已支持到USB PD3.0功率上限，安卓手机和苹果手机目前也全面支持了USB PD快充。并且，PD快充正在不断普及到传统产品中，继续扩大通用性优势。

快充协议芯片是每个PD快充充电器都必不可少的重要器件，起到连接手机和充电器的桥梁。PD快充充电器均支持多个输出电压，快充协议芯片接收手机需要调节电压的需求，在内部计算好要调节的量，送至充电器初级控制器，调节控制输出手机所需的电压。

PD快充充电器能够支持的协议，由协议芯片决定，并且充电器的很大一部分保护功能，也是由协议芯片来实现，所以说协议芯片对PD快充充电器来说非常重要。

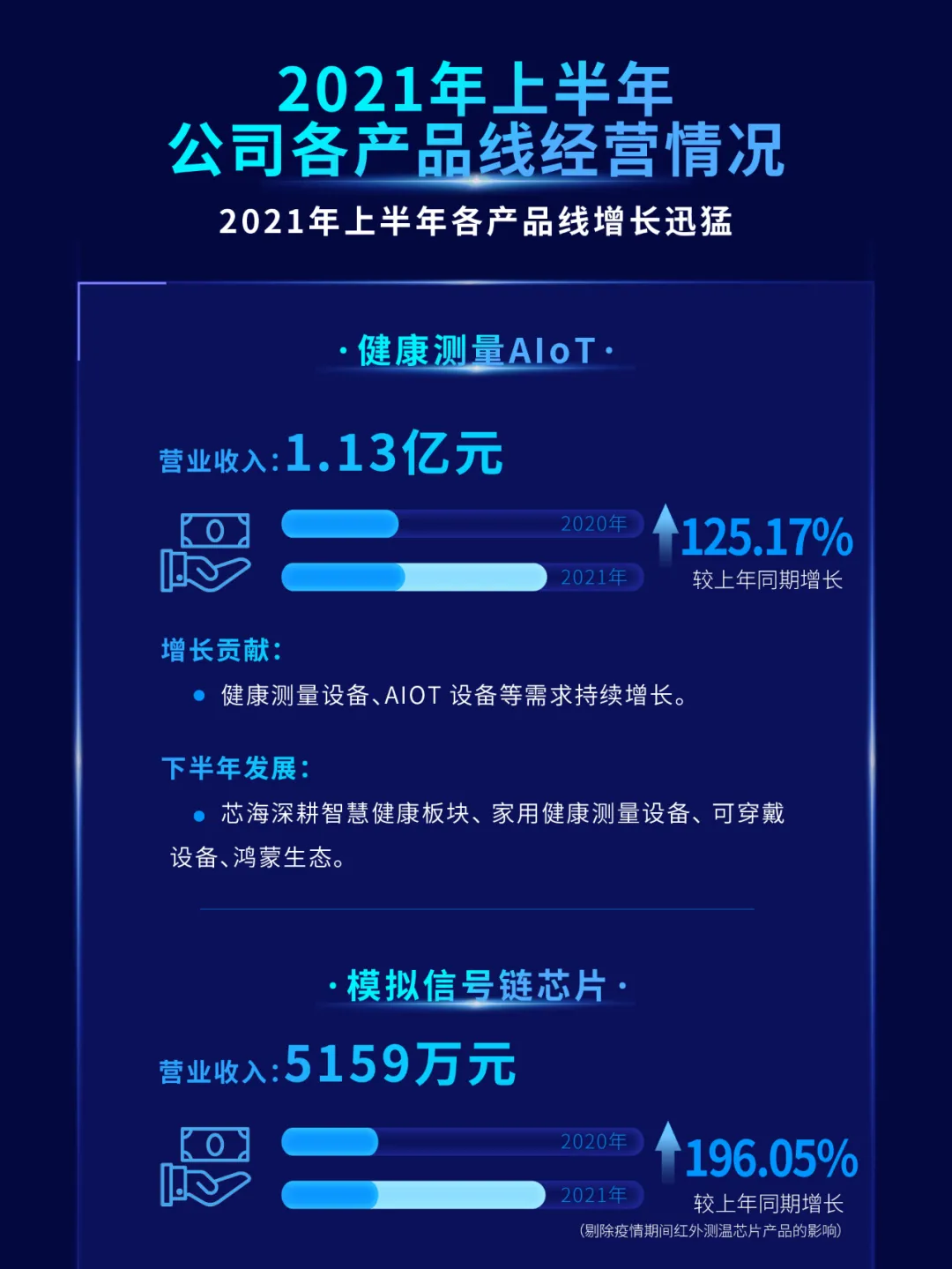

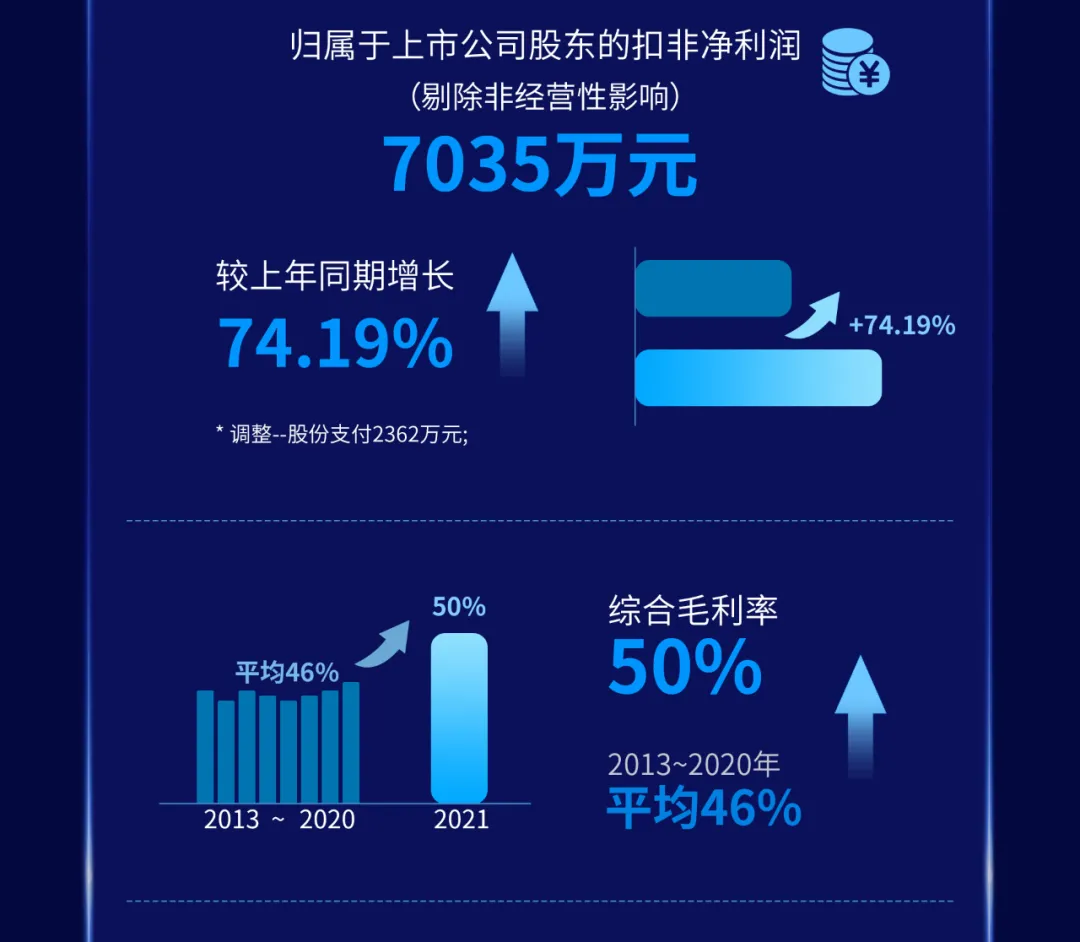

近日，芯海科技发布了2021年半年报，公司2021年1-6月实现销售收入2.75亿元，同步增长72.26%，归属于上市公司股东的扣非净利润为4673万元，同比增长15.72%，剔除非经营性影响后，芯海科技扣非净利润为7035万元，同步增长74.19%。

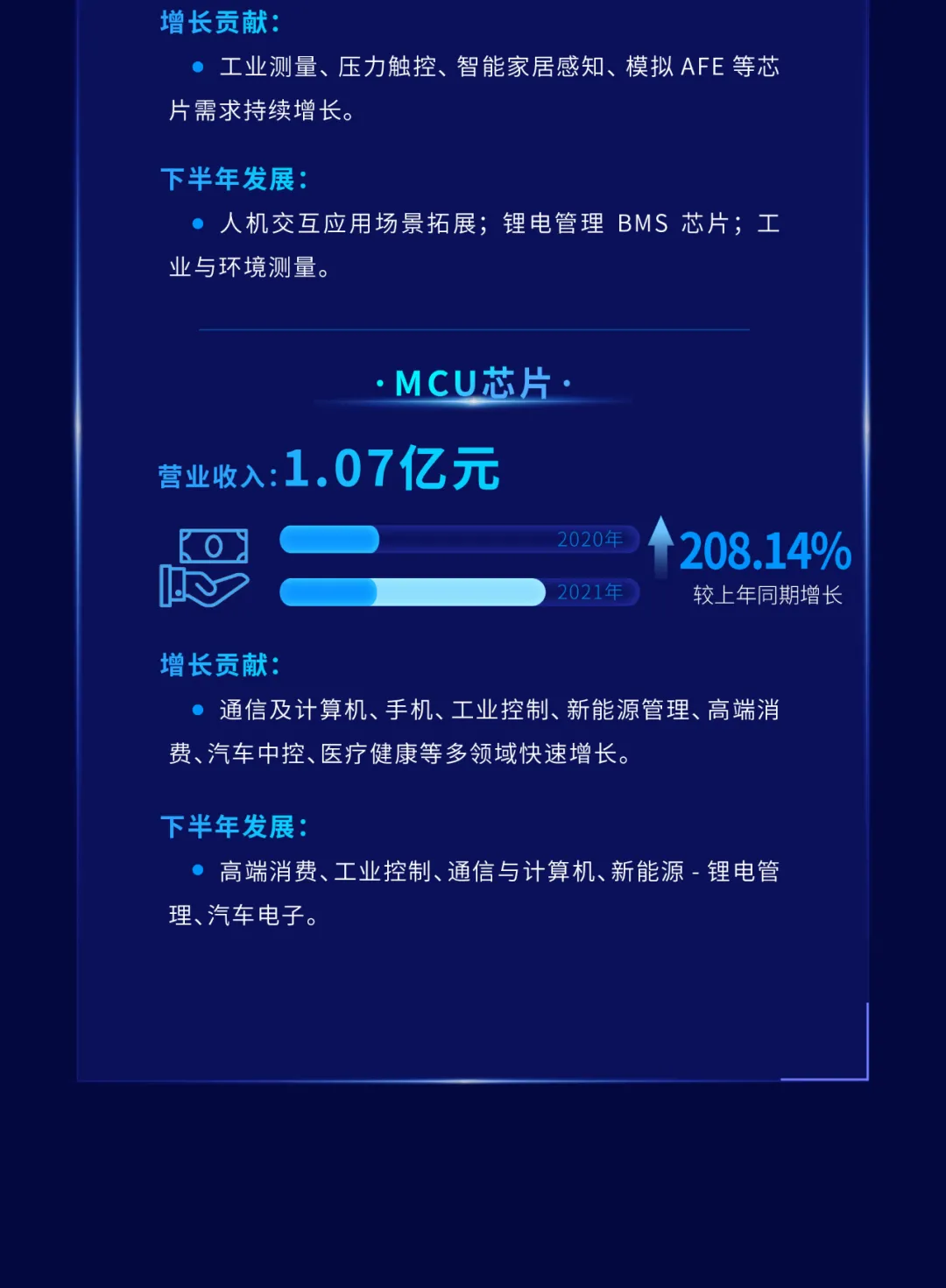

芯海科技共有三条产品线，分别是模拟信号链产品线、MCU产品线、健康测量AIoT产品线。2021年上半年，芯海科技MCU芯片营业收入为1.07亿元，较上年同期增长达208.14%，相比健康测量AIoT和模拟信号链芯片都要抢眼。MCU产品线主要产品为8位OTP MCU，8位Flash MCU和32位Cortex-M MCU，PD协议芯片目前设在MCU产品线，除了通用MCU产品外，均设有PD MCU即USB PD协议芯片产品。

芯海科技从2015年就开始设计PD协议芯片，也是国内首批推出PD MCU的芯片原厂。到现在已经迭代了三代产品，芯海的PD产品在PC Host、便携显示屏、HUB、Dock、音频转接、Type-C线材、充电器、车充、移动电源、储能电源等Type-C普及领域均有产品量产，产品兼容性在市场口碑非常不错。

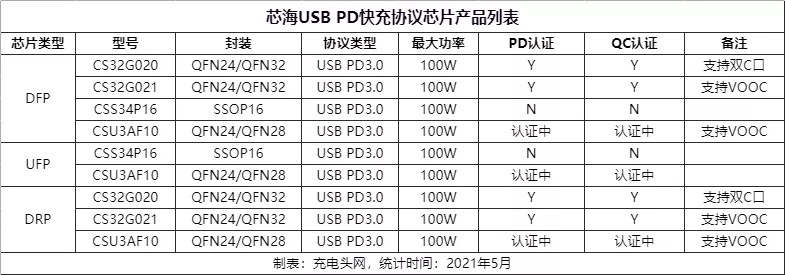

芯海科技共推出了四款USB PD协议芯片产品，其中CS32G020、CS32G021、CSU3AF10支持双向输入输出，CS32G020支持两个USB-C口功能，CS32G021在020的基础上增添了VOOC支持，并且通过了OPPO的VOOC认证，CSS34P16是协议芯片，在移动电源中使用需要搭配MCU，适合充电器应用。

以下是充电头网对使用芯海USB PD快充芯片的产品汇总。

1、芯海CS32G020

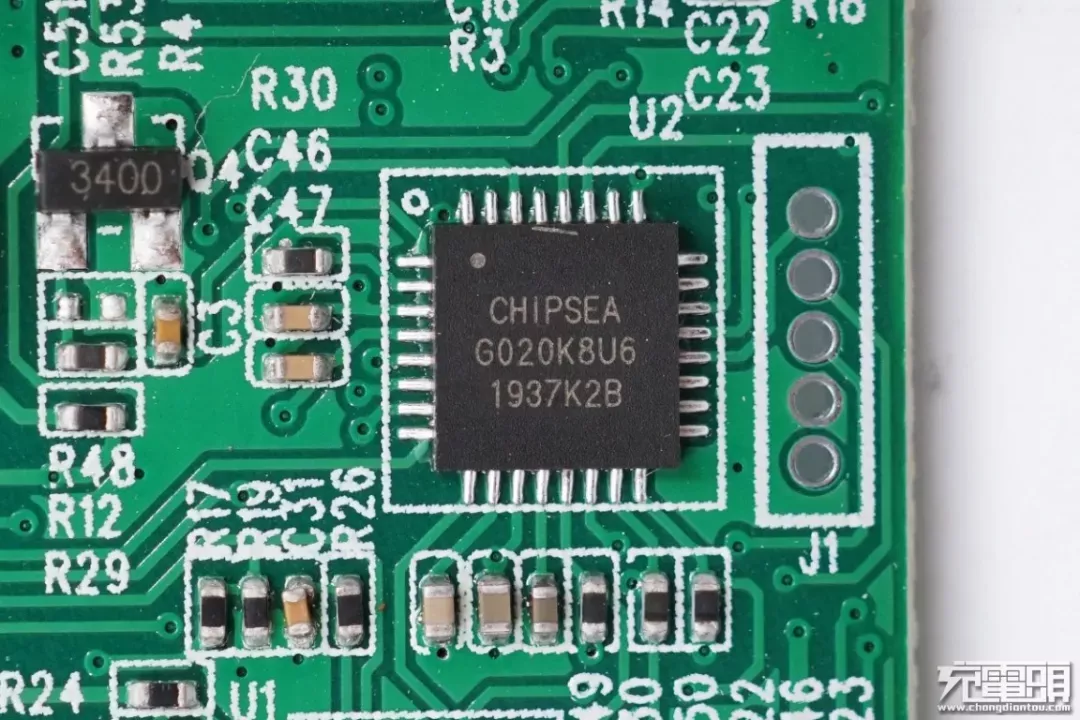

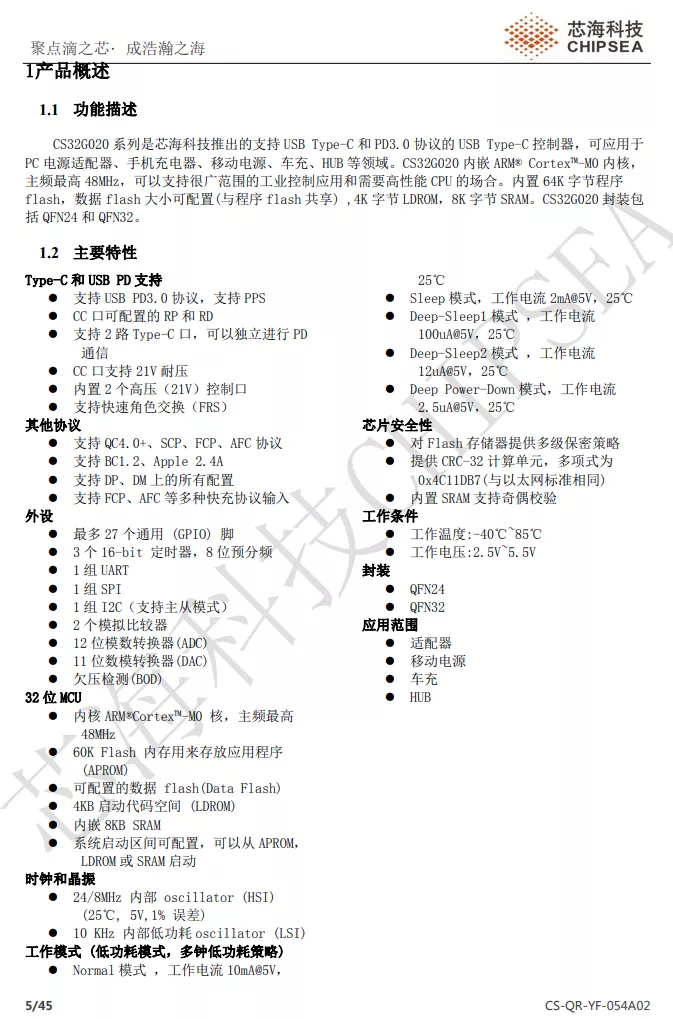

芯海科技CS32G020是芯海科技推出的支持USB Type-C和USB PD3.0协议的USB Type-C控制器，适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。

芯海科技CS32G020支持USB PD3.0协议，支持PPS协议，支持两路独立的Type-C口，并且支持21V耐压，支持快速角色交换。支持QC4.0+，支持华为SCP、FCP，三星AFC快充协议，并支持多种快充协议输入。

芯海科技CS32G020具有丰富的外设接口，支持一个UART接口，支持一个SPI接口，支持一个I2C接口，内置两个模拟比较器，内置12位ADC和11位DAC，支持多个GPIO引脚用于实现其他功能。支持对内部FLASH进行多级保密，内存支持奇偶校验。

CS32G020还支持Type-C接口程序更新，通过Bootloader，配合固件升级工具可实现软件升级。可方便的配置为I2C数传调压或者FB引脚调压，方便不同场合的使用。

应用案例：

（1）拆解报告：cheero 10000mAh 18W快充移动电源

（2）拆解报告：ELECJET电友 20000mAh 45W双向快充移动电源

（3）拆解报告：HENGLISAM 45W PD双向快充移动电源10000mAh

（4）拆解报告：努比亚红魔45W USB PD氘锋移动电源20000mAh

（5）拆解报告：RAVPOWER 10000mAh 29W PD快充移动电源

（6）拆解报告：RAVPOWER 20000mAh 60W PD快充移动电源

（7）拆解报告：绿联MFi认证10000mAh双向快充移动电源

（8）拆解报告：绿联MFi认证20000mAh双向USB PD快充移动电源

（9）拆解报告：羽博300W便携式储能电源

（10）拆解报告：征拓100W双向快充移动电源SuperTank Pro

2、CSS34P16

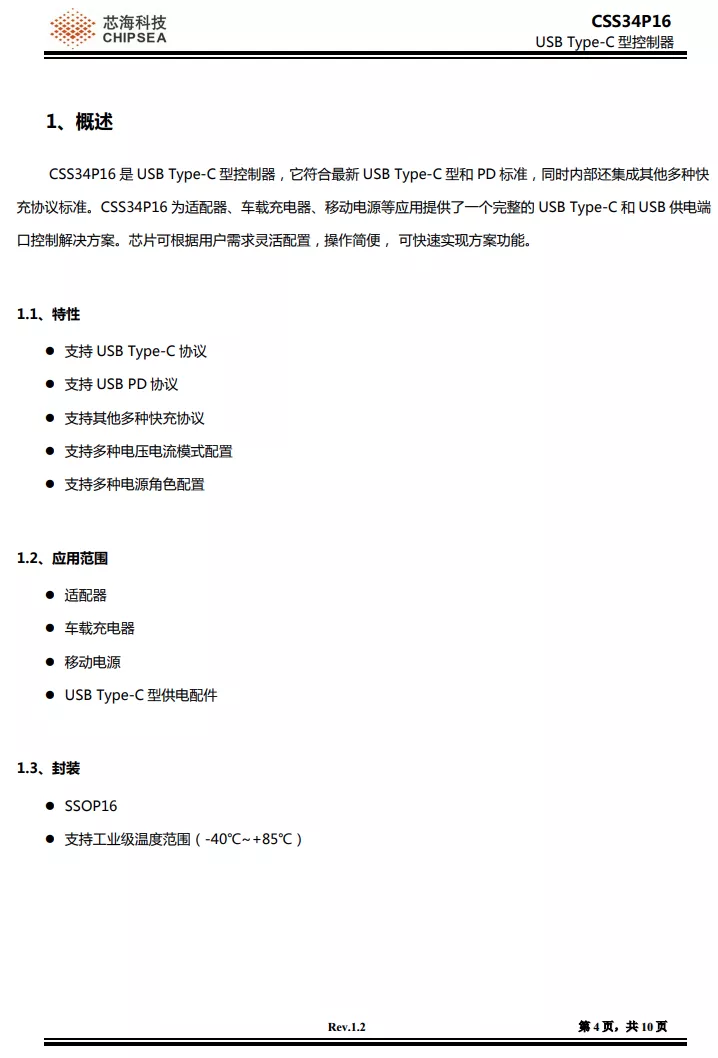

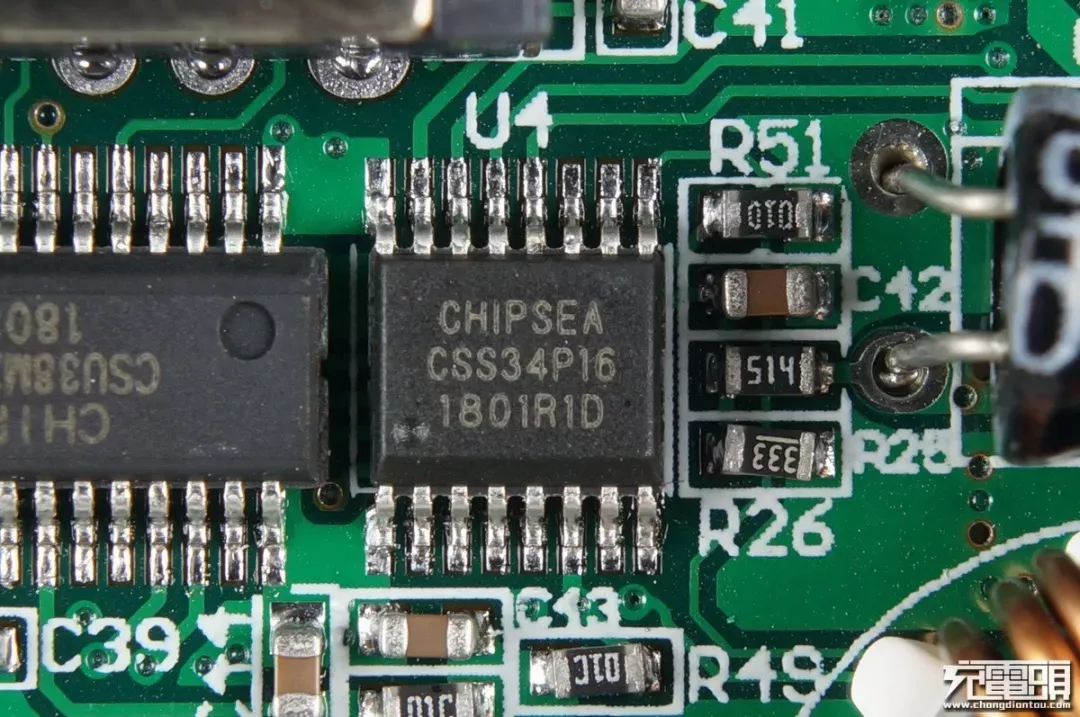

芯海CSS34P16是一颗高性价比的协议芯片，采用SSOP16封装，支持USB PD协议，并且支持其他快充协议，适用于USB PD适配器，车充，移动电源等应用。

芯片可通过软件配置输出电压电流模式及角色配置。并且支持外接扩展实现1A1C双接口。CSS34P16还支持快充指示灯和VBUS放电功能，灵活简便的实现快充功能。

应用案例：

（1）10000mAh首创30W输出：全汉USB PD移动电源Q1012PD拆解

充电头网总结

芯海科技推出的协议芯片解决方案，具有全方位的快充协议支持，全面的数字接口可连接不同外设。强大的通用性和兼容性，可使用一颗协议芯片，完成协议识别，屏幕显示驱动及电压调节功能，简化产品设计同时增加卖点。

芯海科技针对USB PD应用特点与自身高精度ADC，高性能MCU优势相结合，其PD协议芯片性能强大，功能全面，功耗低并且具有强加密的安全措施。芯海的协议芯片内置大空间MCU和私有协议PHY，除了可以做扩展功能还可为私有协议提供良好的支持，可通过软件快速实现协议升级。内置的高精度ADC，可精准检测电压电流信号，为PD协议提供精准的状态信息反馈。
