----- 充电头网拆解报告 第1831篇 -----

海外知名充电配件品牌HYPER JUICE近期在indiegogo上众筹了一款全新的100W快充充电器。这款产品基于纳微GaNFast氮化镓功率芯片，采用堆叠设计思路，不仅支持自带可折叠的插脚，而且还集成了一个AC插口，在使用时，不会占用两孔插座，并支持最多16款充电器堆叠使用。

回到充电本身也是颇有亮点，配备了3C1A四个输出接口，可同时满足四台电子设备的充电需求；在单口输出时，C口支持盲插输出100W。同时借助氮化镓技术的优势，实现了小巧的外形尺寸，出门携带比较方便。

关于这款产品的性能，充电头网在不久前已经分享了相关评测内容。今天这篇文章继续分享这款充电器的内部拆解。

一、HYPER JUICE 100W 3C1A氮化镓快充外观

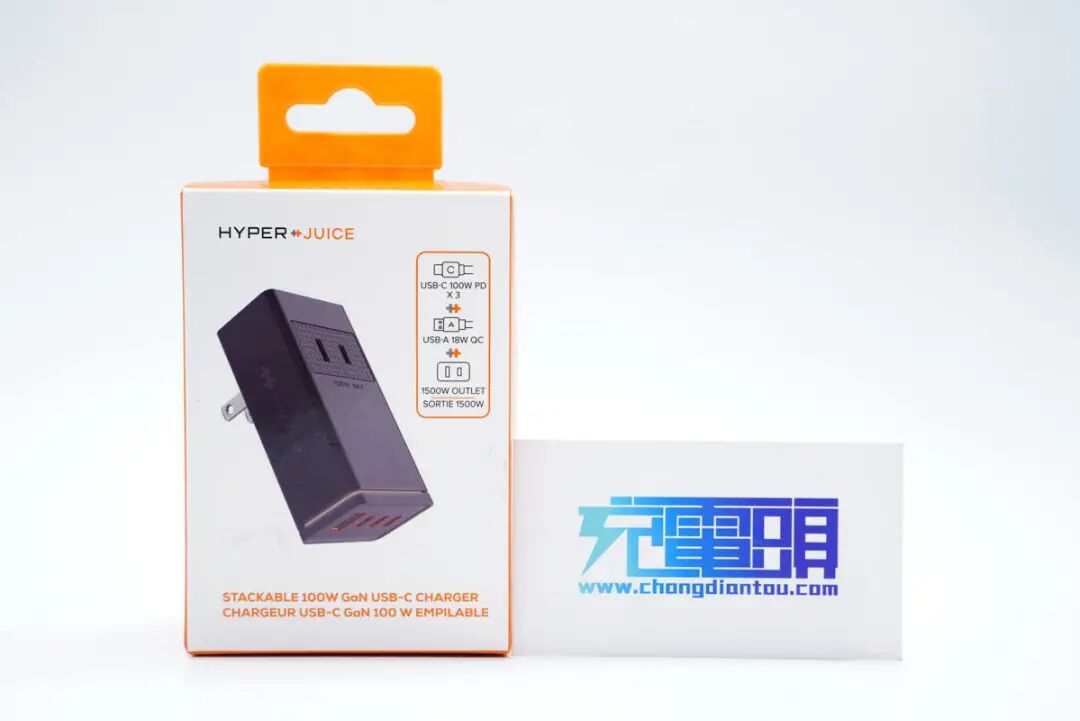

充电器的包装盒为橙+白配色，正面居中印着产品的外观图、品牌，以及特点。

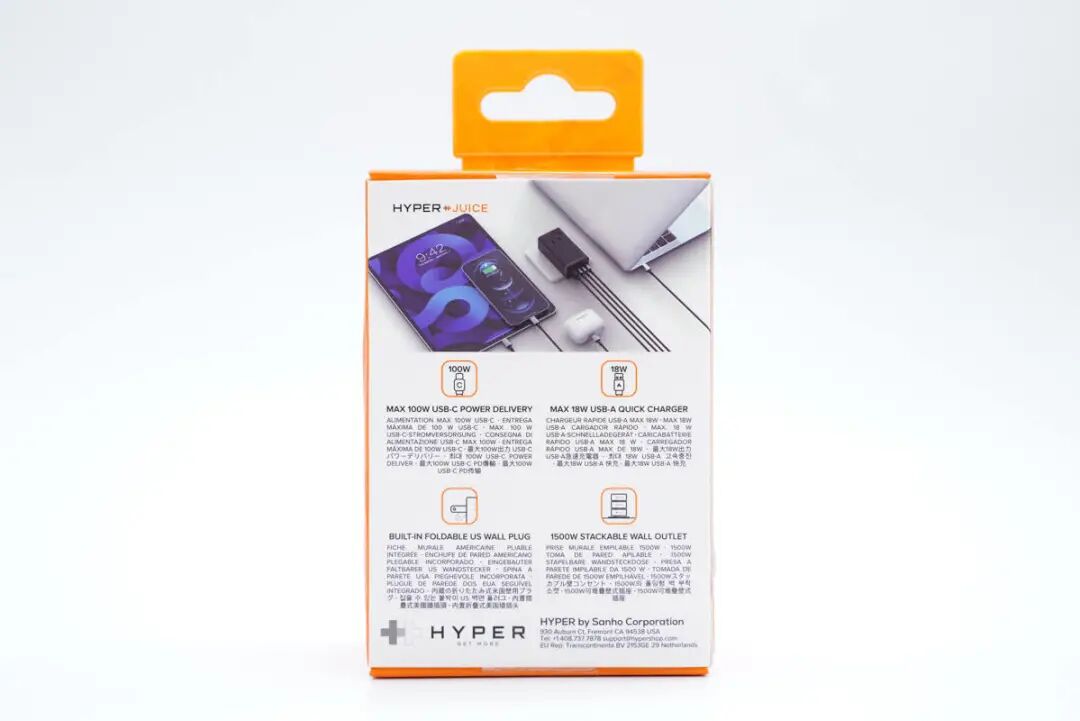

从包装盒背面的使用场景图可以看到，这款充电器可以同时为四台设备充电。

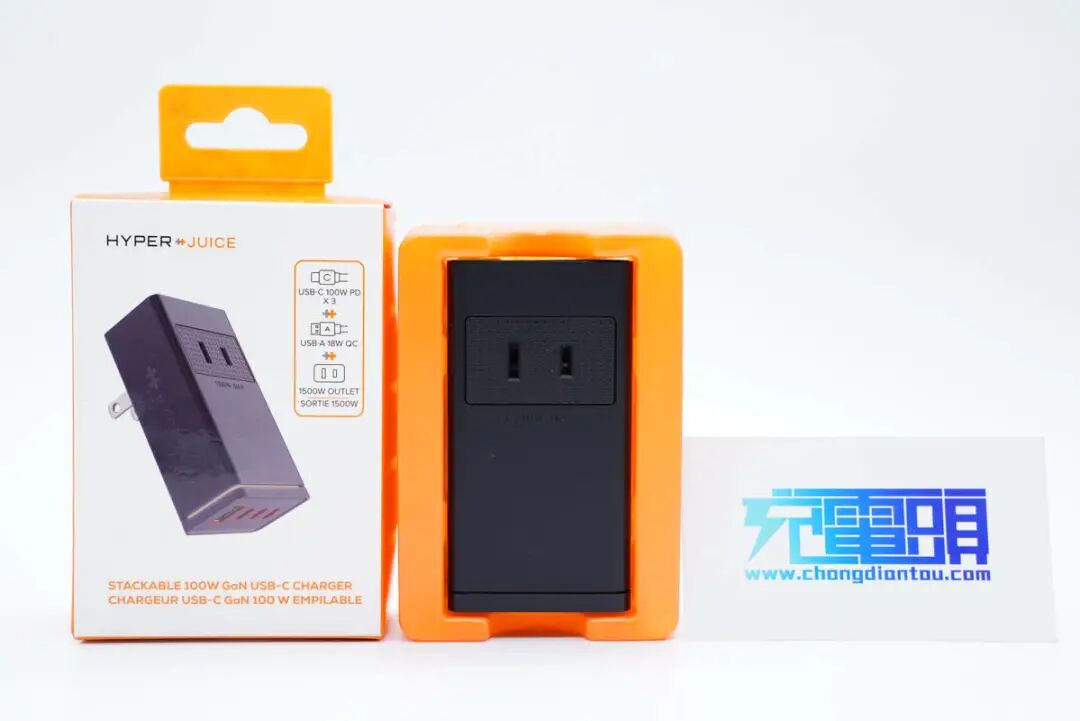

包装盒里的产品使用塑料内衬固定，轻便减震。

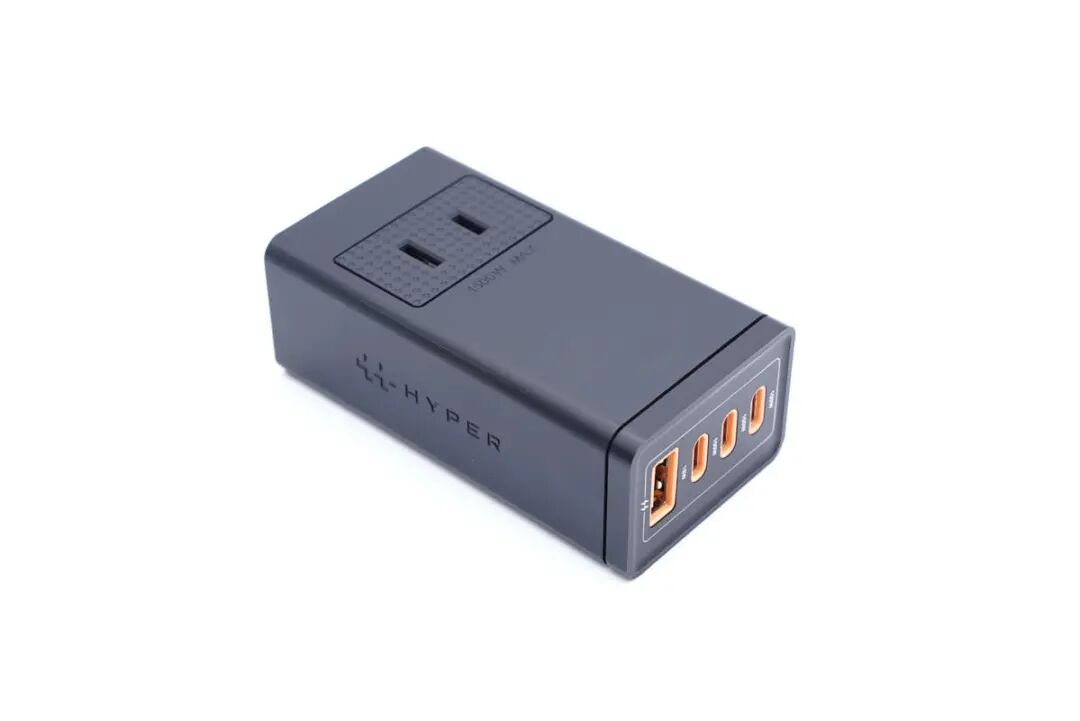

HYPER JUICE 100W 3C1A氮化镓快充充电器采用黑色PC阻燃材质的外壳，橙色接口。机身整体均为哑光处理，侧面印有品牌logo。与常规充电器不同的是，这款产品正面设有一个AC插孔。

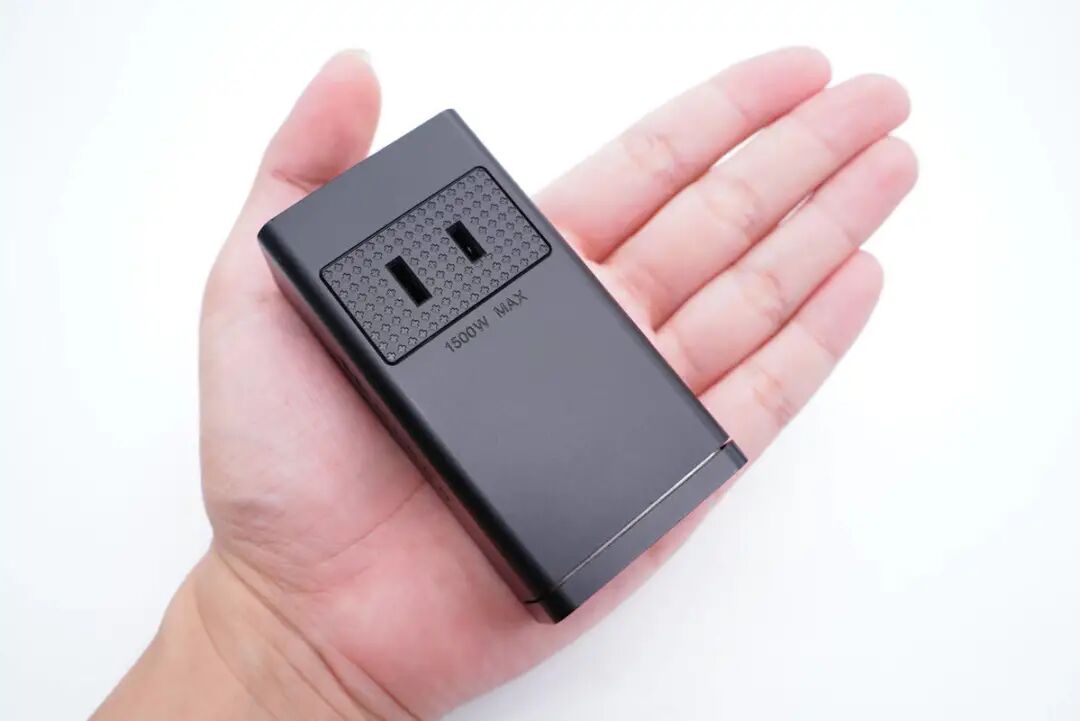

机身正面自带AC接口一大一小，为美规插脚的标准，同时也兼容国内标准，可支持最大1500W的负载功率。

充电的底面为折叠式美规插脚，对于旅行充电器而言，收纳起来更加方便。

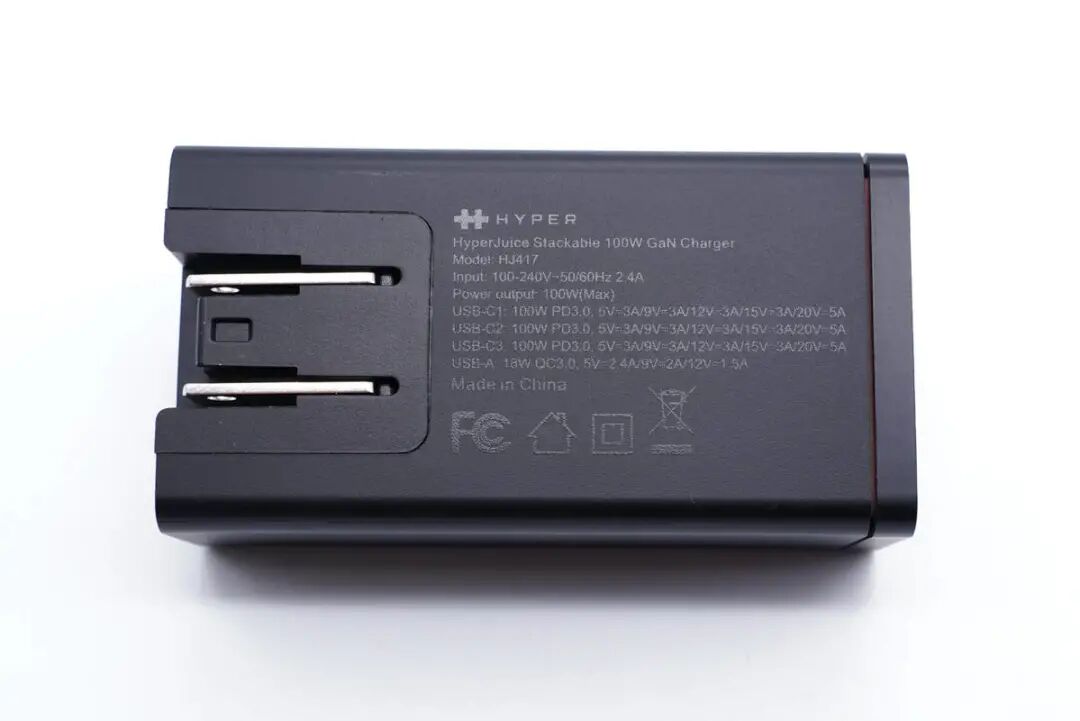

从参数信息可以看到，充电器的型号为HJ417，支持100-240V 50/60Hz宽电压输入，额定电流为2.4A；输出方面，3个C口均支持100W快充，A口支持18W快充，已经通过了FCC认证。

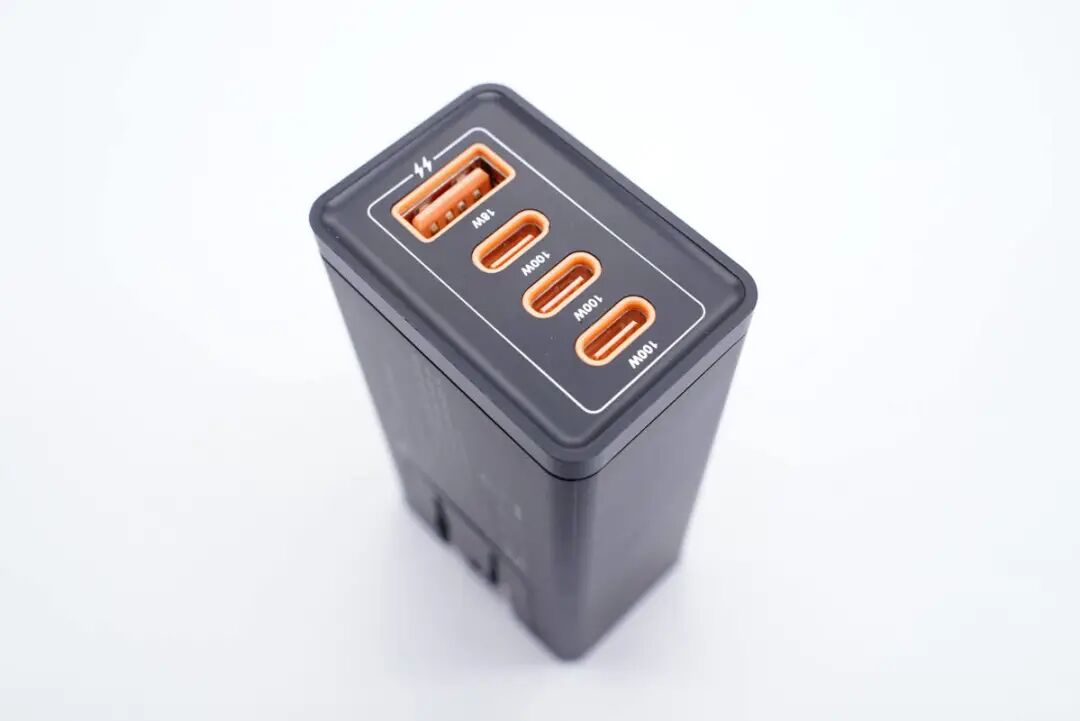

输出端的四个接口均设有橙色装饰环，并采用橙色胶芯。

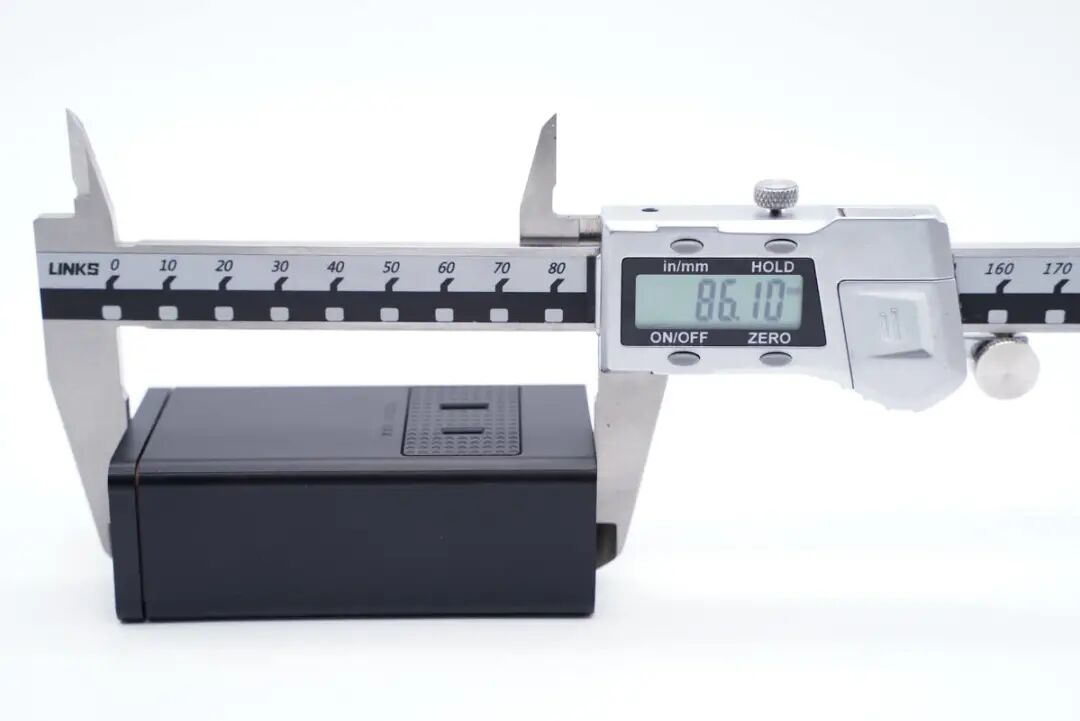

尺寸方面，充电器的长度约为86.1mm。

宽度约为45.2mm。

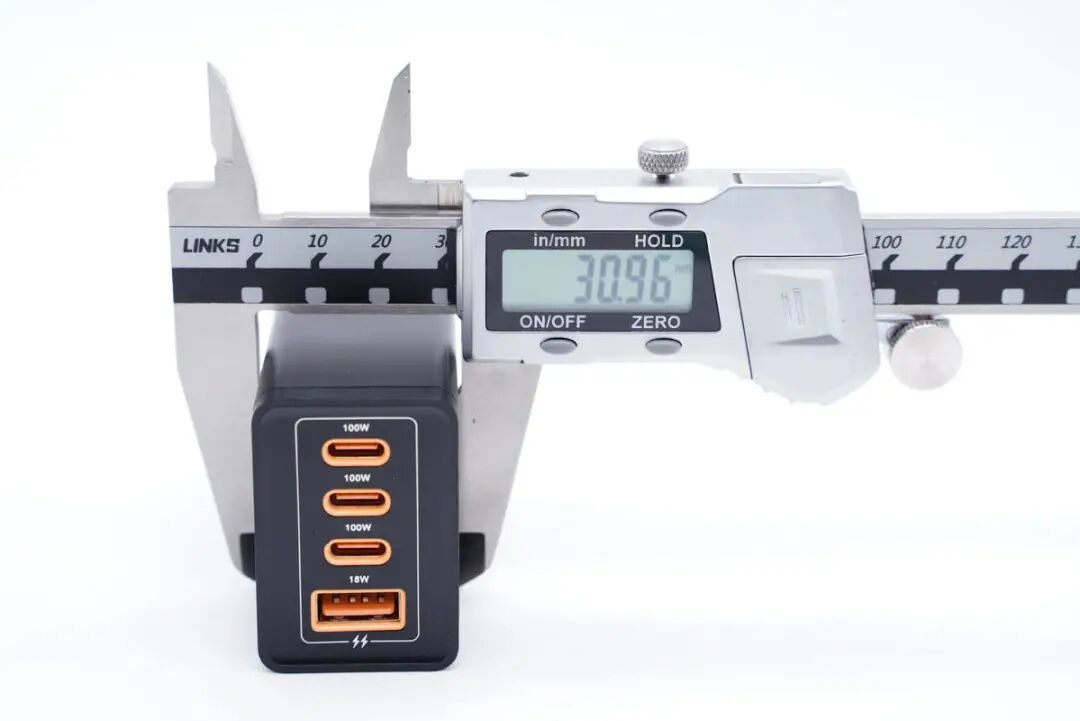

厚度约为31mm。折算成功率密度，约为0.83W/cm³，这在百瓦多口充电器中，算是一个非常高的水平。

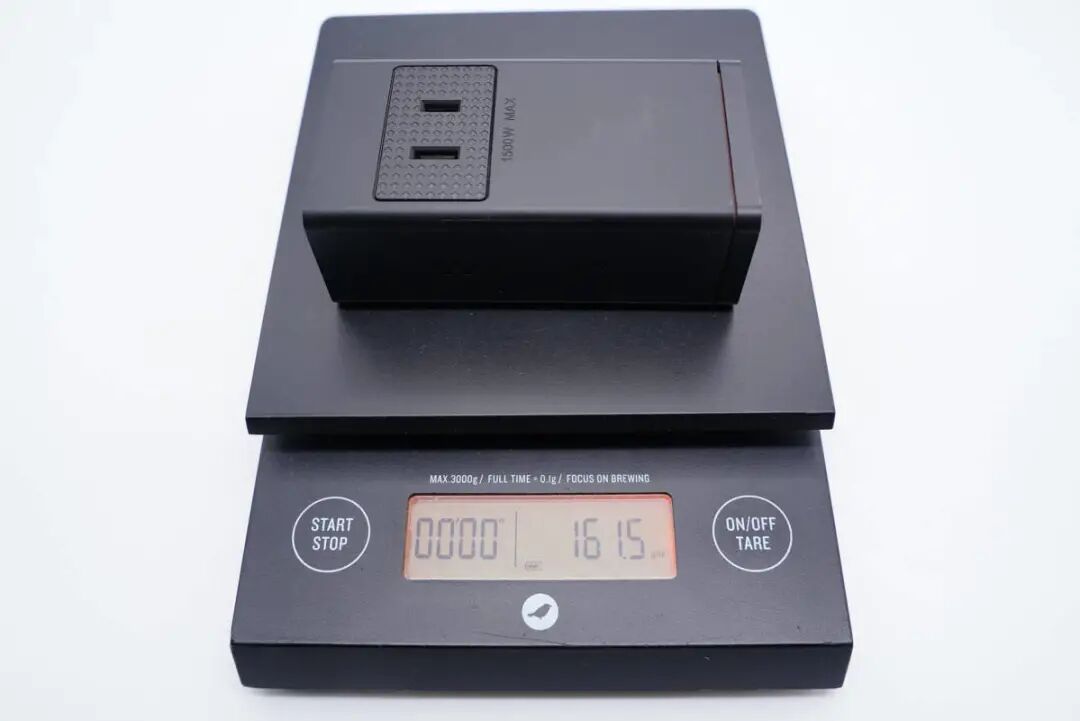

裸机净重在161.5g左右。

就整个充电的三维尺寸和重量而言，与常规100W氮化镓充电器差别不大，甚至要比一些传统硅功率功率器件的单口100W充电器还更有优势。

居家使用时，除了能够提供多达四个接口的供电能力，也不用担心原有的插座孔位被占用。

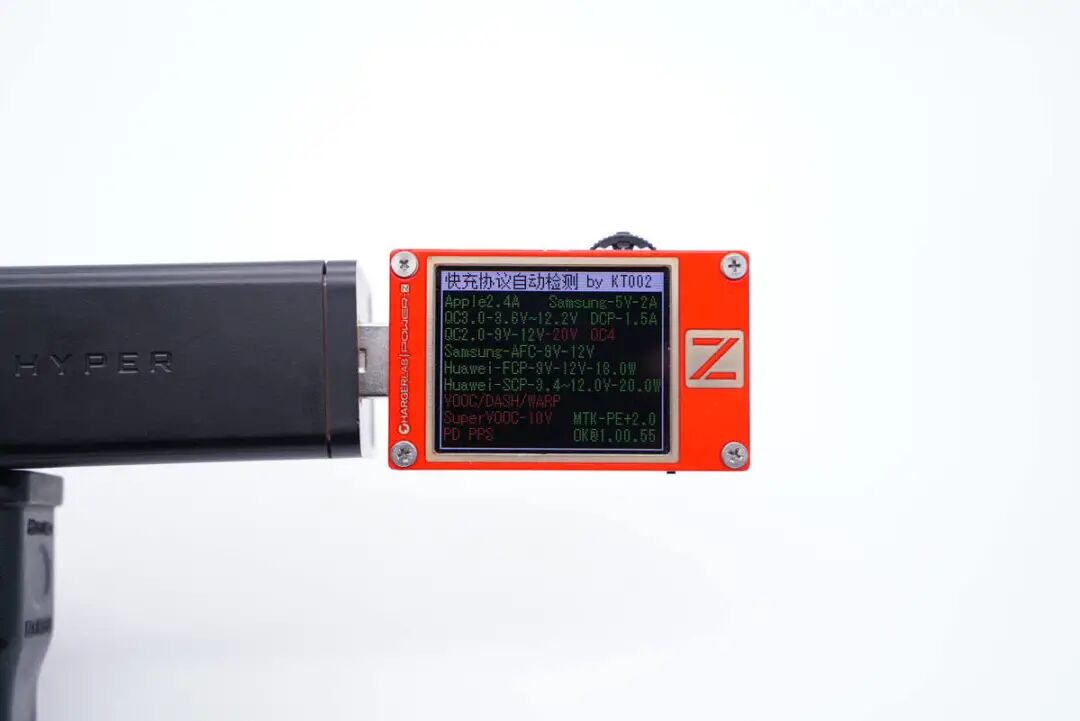

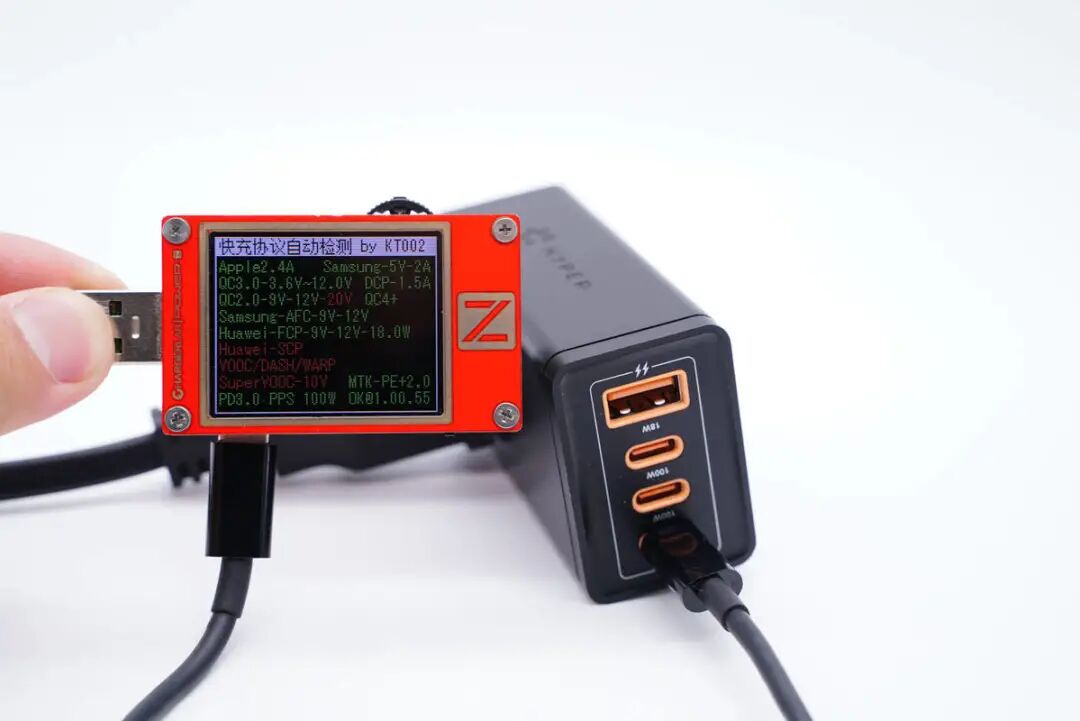

性能方面，ChargerLAB POWER-Z KT002测得C1接口输出支持Apple2.4A、Samsung 5V2A、DCP协议，以及QC2.0、QC3.0、AFC、FCP、PE2.0、PD3.0、PPS等快充协议。

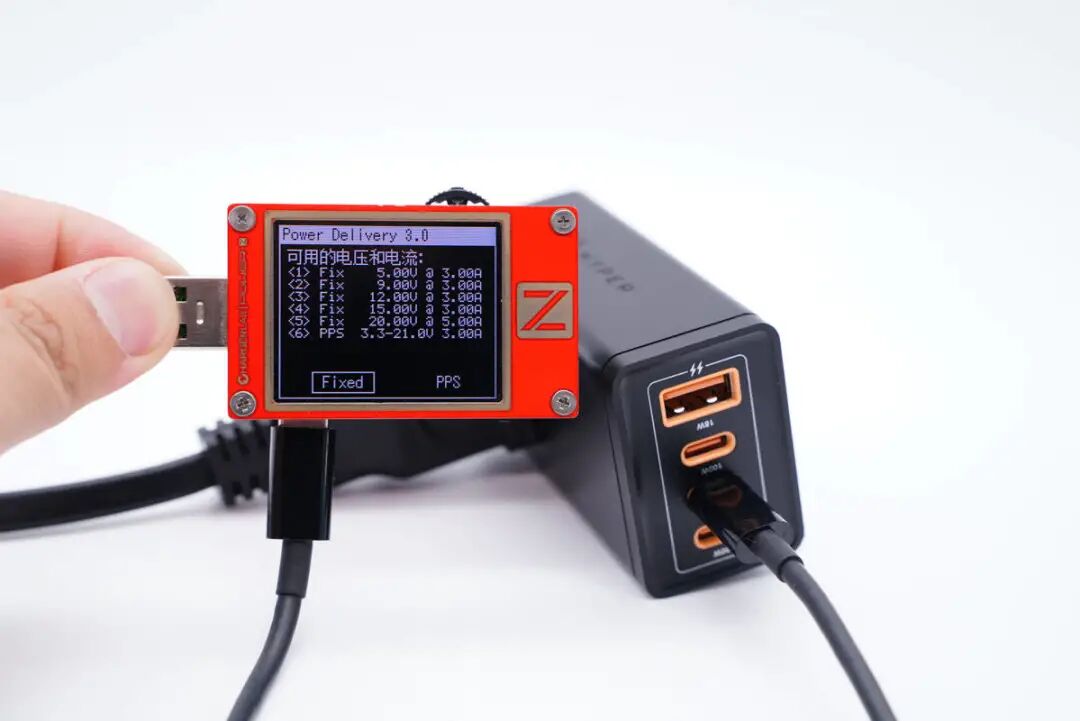

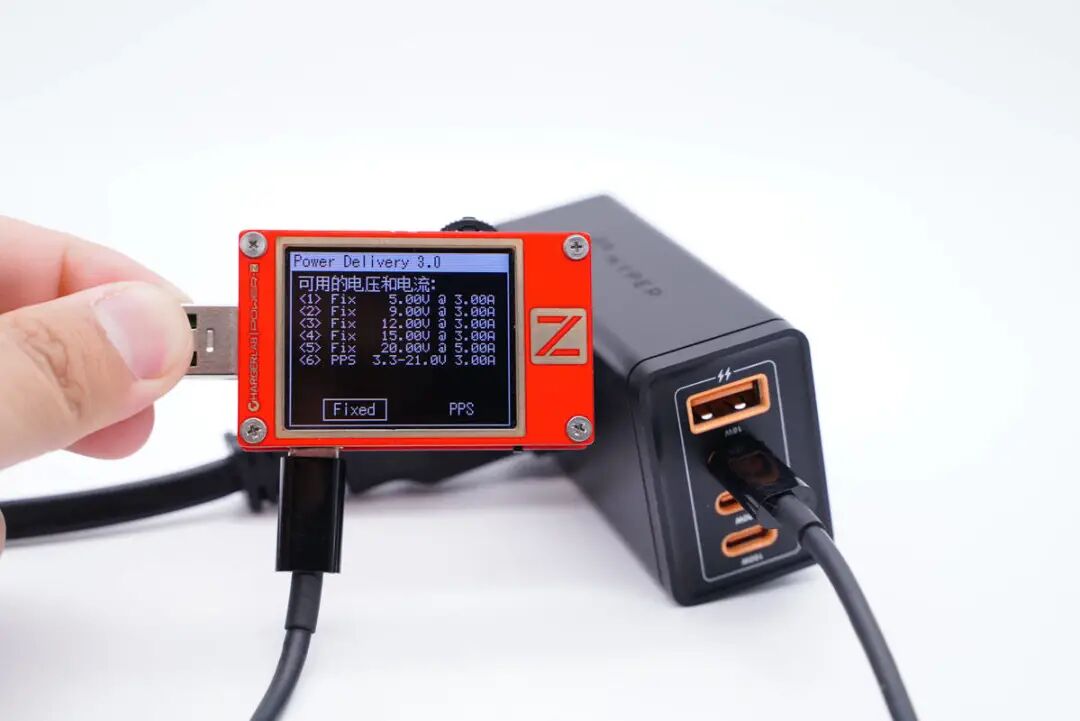

C1口的PDO报文显示，具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V 3A的PPS电压档位。

C2接口的输出快充协议与C12口保持一致。

C2接口的PDO报文与C1口也完全一致。

C3接口的输出快充协议与C1、C2接口一样。

C3接口的PDO报文也与C2、C3一样。

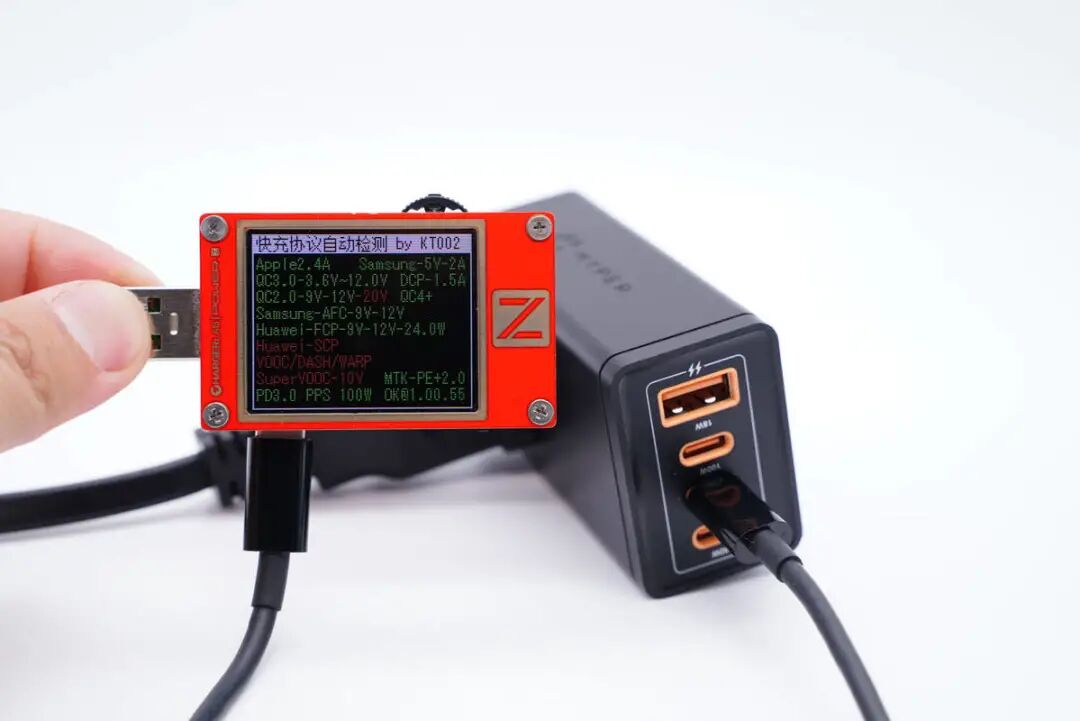

A口输出支持的快充协议也非常广泛，相对于C口而言，还新增了SCP超级快充协议。

二、HYPER JUICE 100W 3C1A氮化镓快充拆解

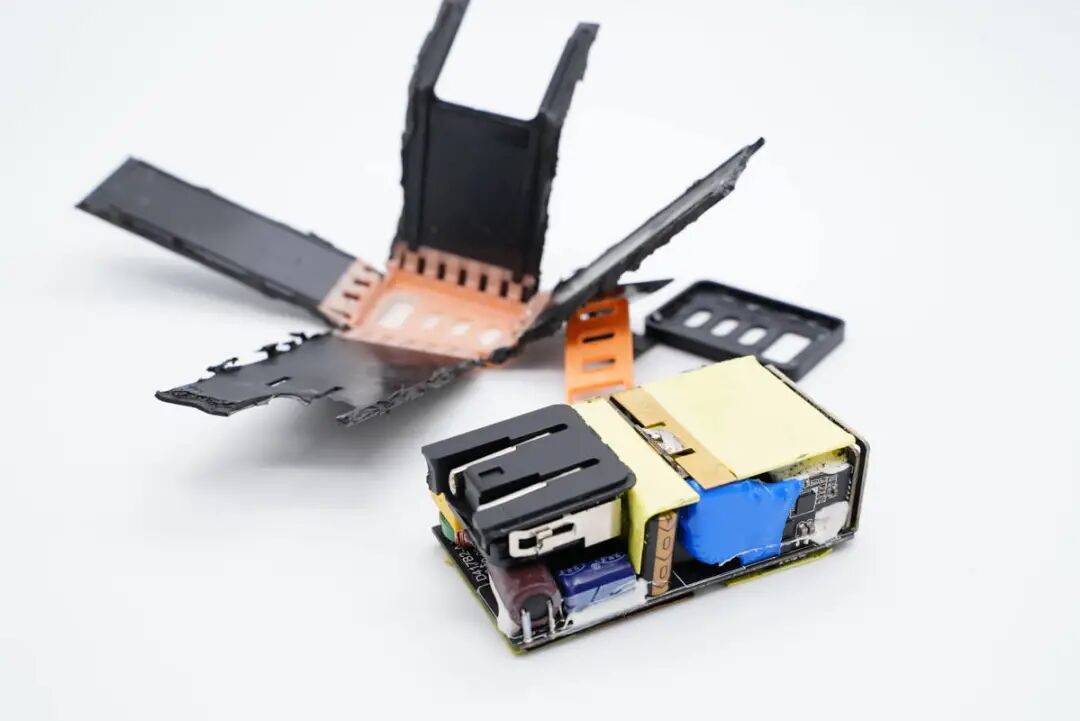

使用切割机将充电器大卸八块，取出内部电源模块。

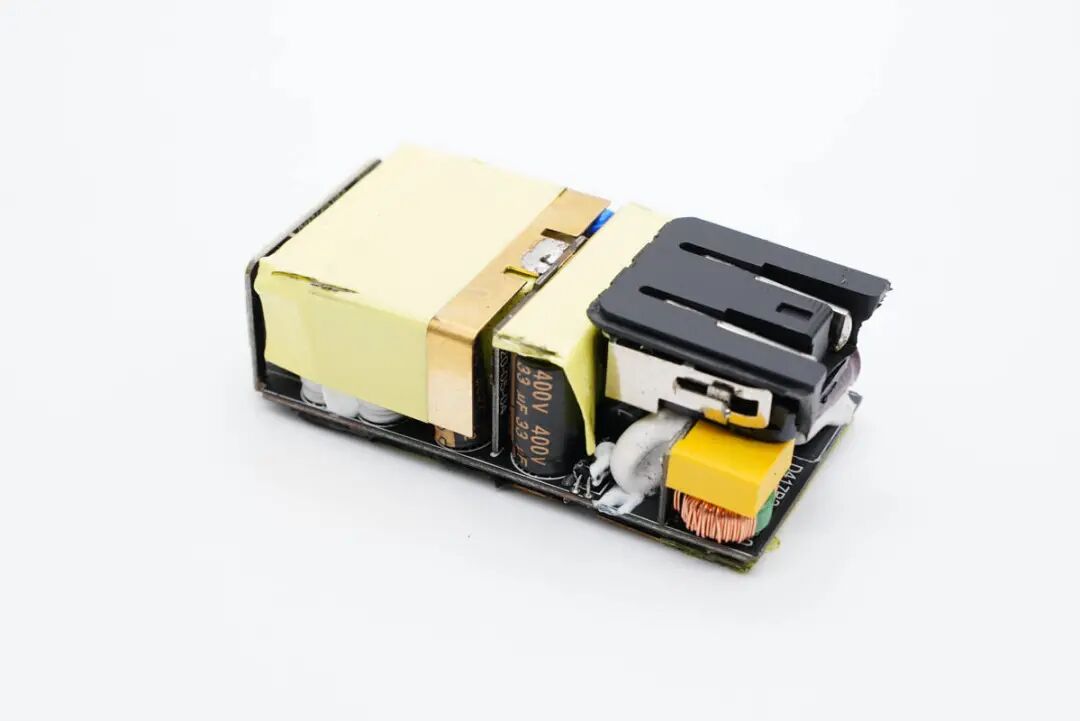

AC插脚与电源模块固定在一起，AC-DC电源部分，正面覆盖大面积的黄铜散热片，并使用绝缘胶带包裹绝缘。

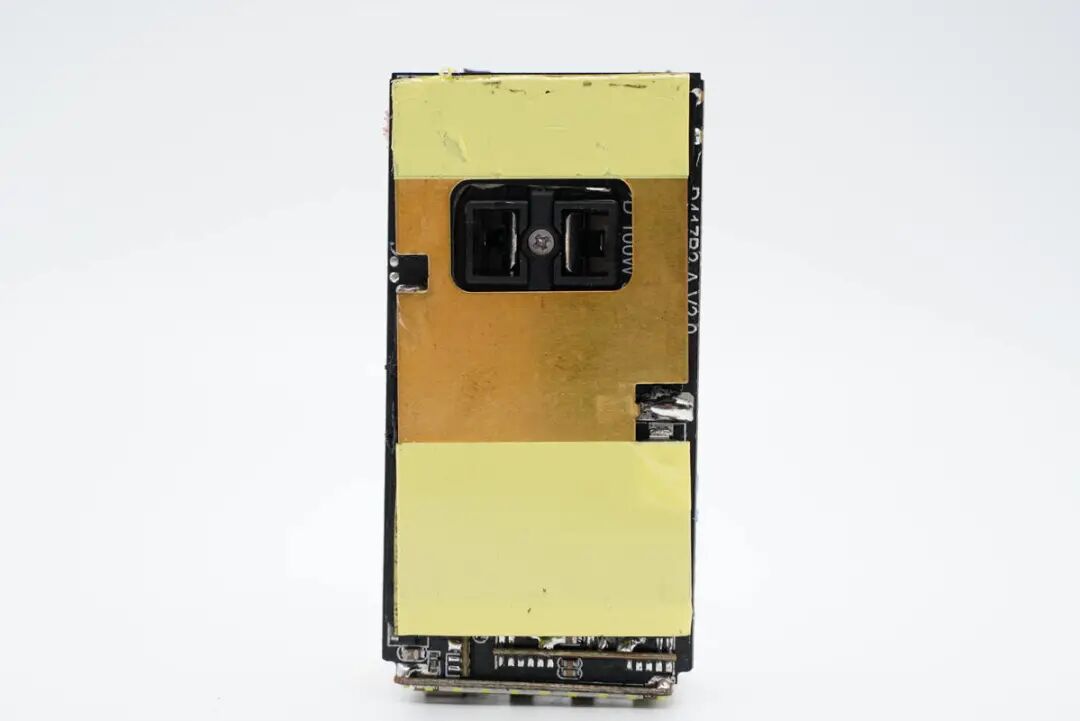

主PCB板背面使用一块黄铜散热片实现了全覆盖，镂空的部分为AC插孔。

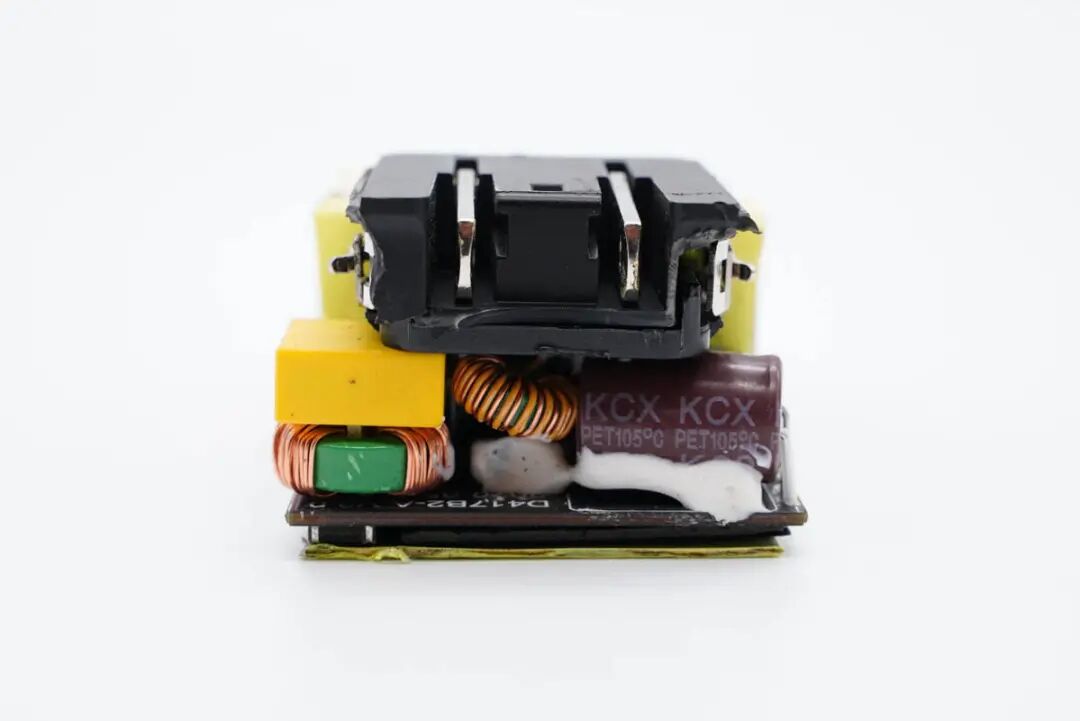

在AC插脚下面，放置了开关电源的输入EMI滤波电路以及一颗永铭的高压电解电容。

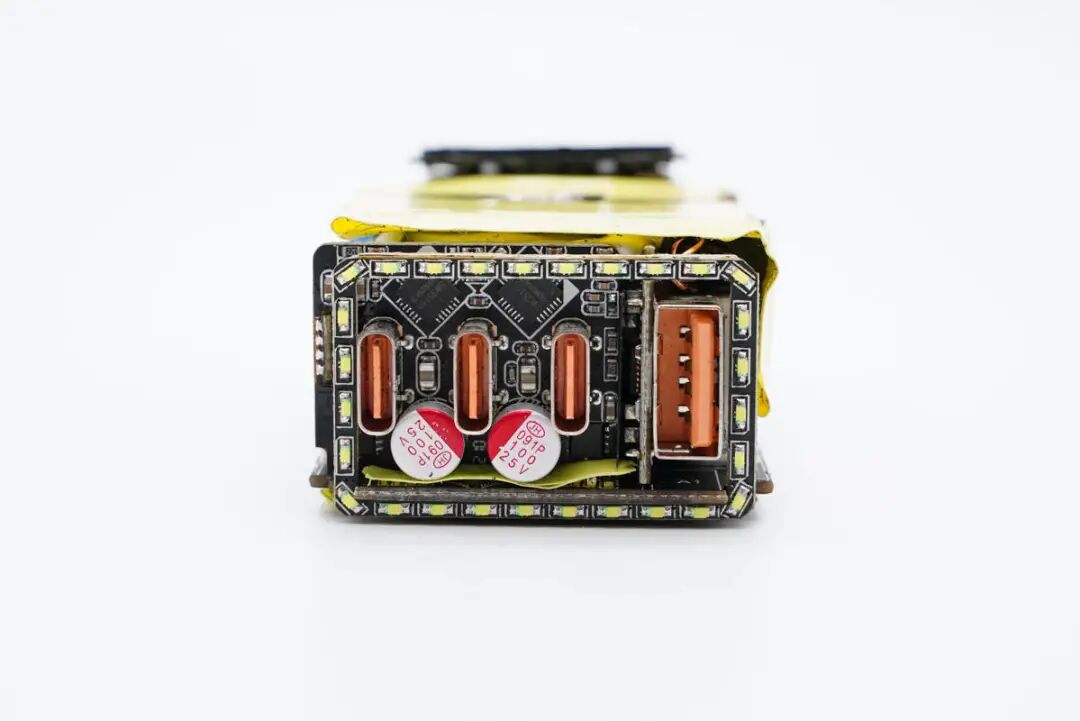

输出端采用的是二次降压电路，四个接口均垂直焊接在PCB板上，并在接口外围设置了一圈LED灯。

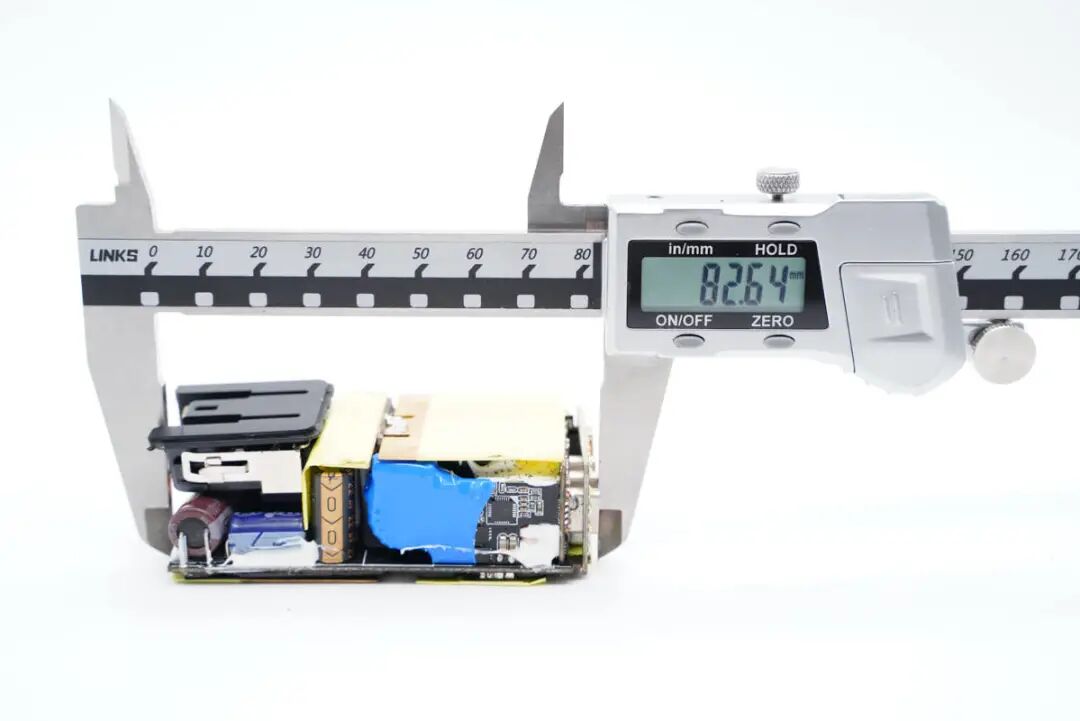

内部电源模块的长度约为82.6mm。

宽度约为40.5mm。

厚度约为25mm。

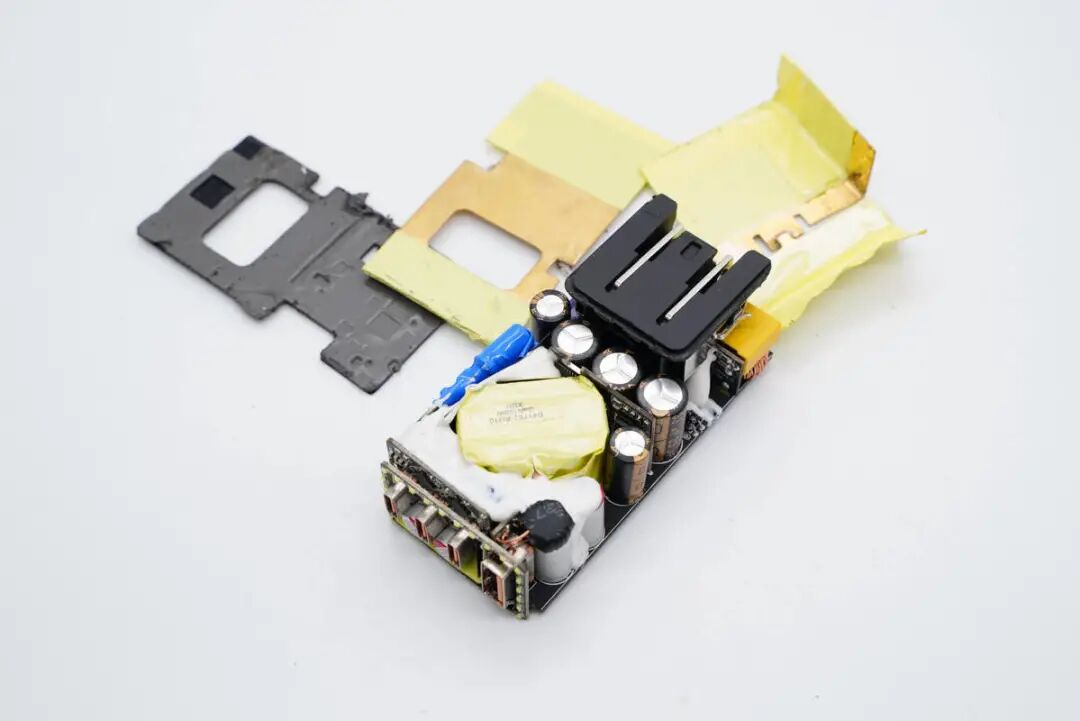

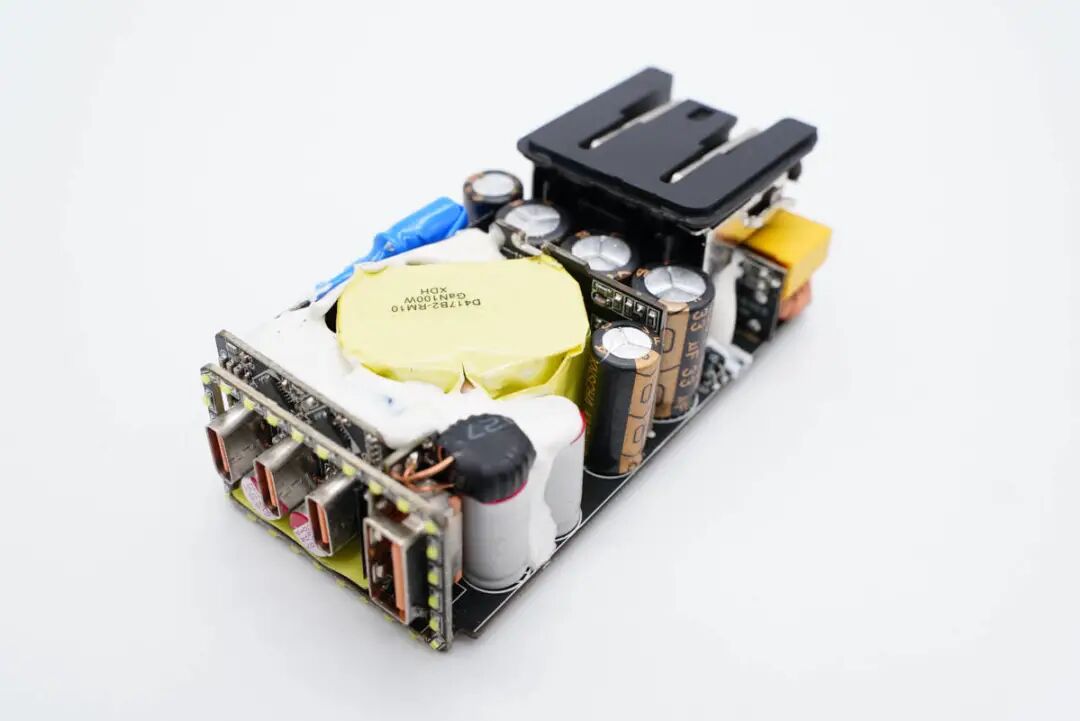

将电源模块外围的金属散热片拆除，可见PCB板上布满元器件，同时也使用了大量的硅胶填充在元器件之间间隙。

正面以变压器为界，输入端为整流滤波电路，输出端为二次降压。此外，在电解电容和变压器之间设有一块小PCB板，为初级侧的控制电路。

来看一下背面，由于初级侧控制电路采用了独立设计，所以背面看起来没有太多的芯片，次级侧设有同步整流电路。

充电头网通过观察分析发现，这款100W 3C1A氮化镓快充充电器采用的是开关电源+二次降压输出的方案，其中开关电源部分为高频QR架构，二次降压部分为三路独立设计，支持功率智能分配。

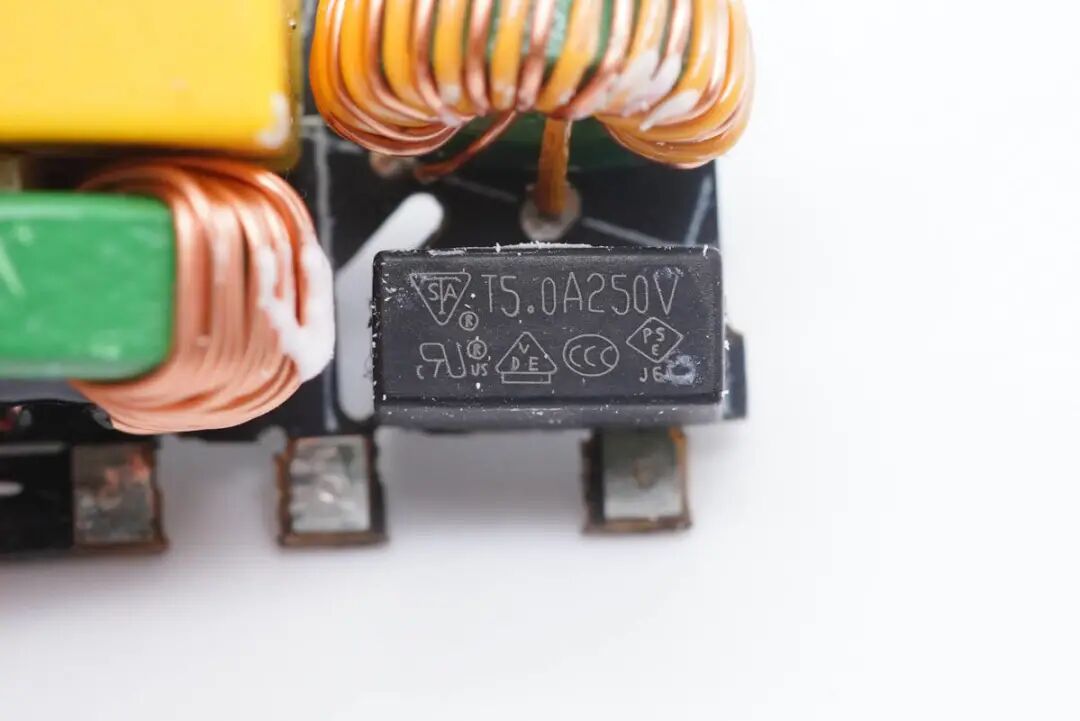

输入端的小PCB板上设有一颗5A的延时保险丝。

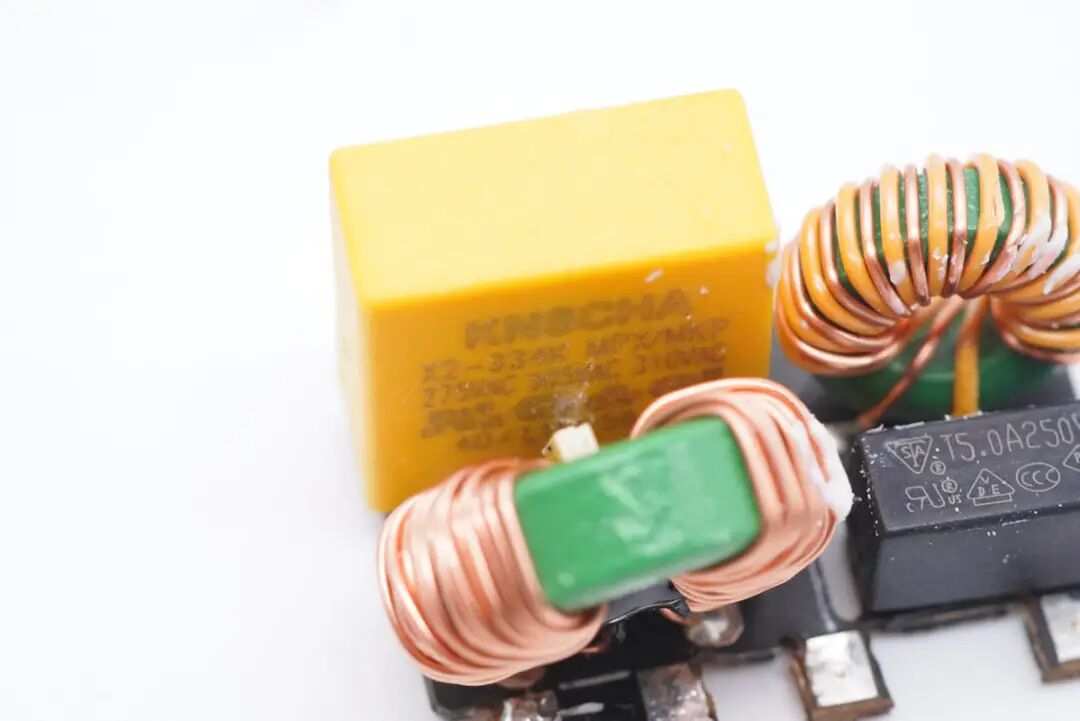

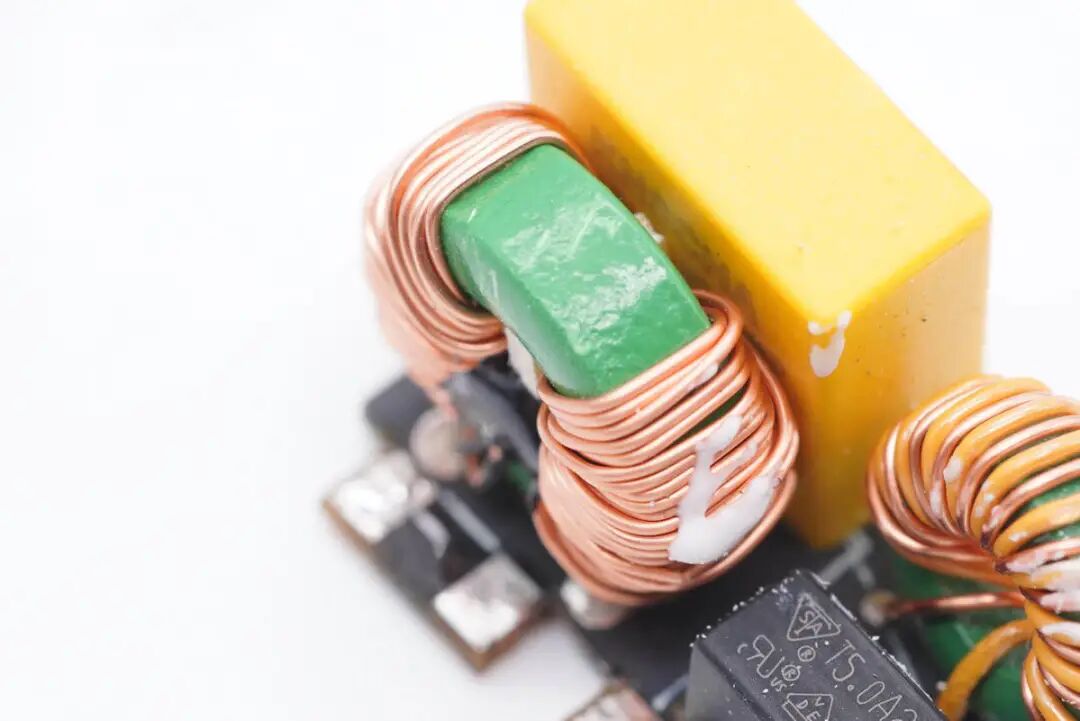

两级共模电感，用于滤除EMI干扰。

这颗安规X2电容来自KNSCHA科尼盛。

输入滤波采用了多个品牌的电解电容，其中一颗为永铭的KCX系列，规格为400V 27μF。该系列产品工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。

充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用，获得客户一致认可。

另有一颗昱光的电解电容，规格为400V 12μF。

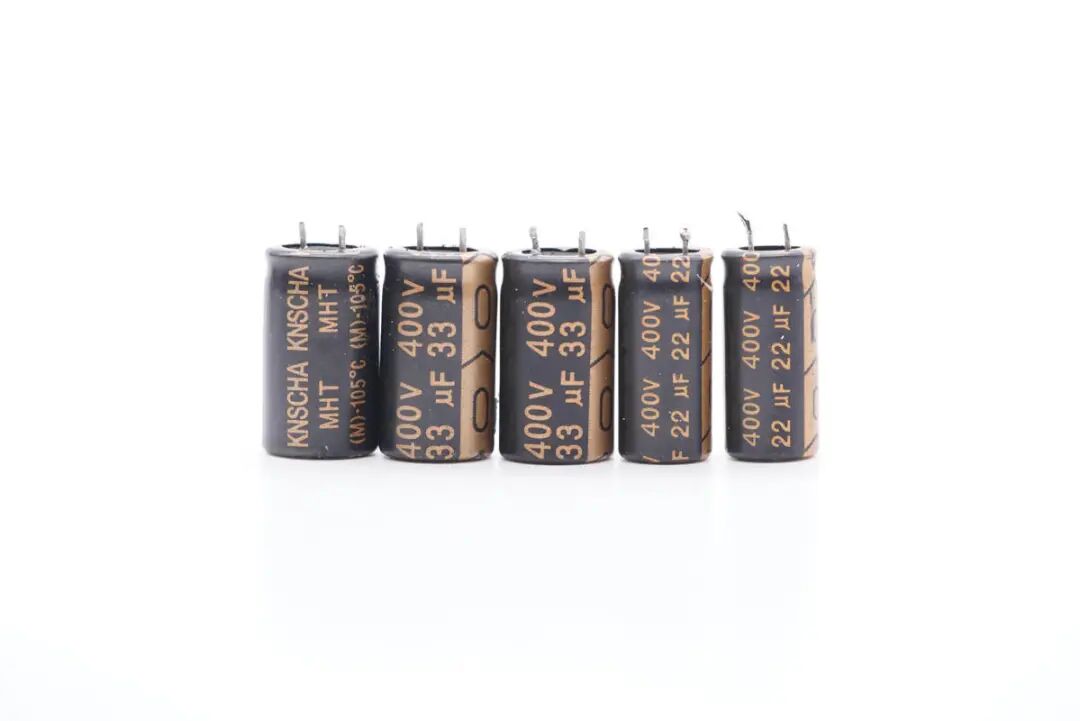

还有5颗由KNSCHA科尼盛提供，三颗规格为400V 33μF，两颗规格为400V 22μF。科尼盛MHT系列点解电容具备耐高压、抗雷击、小型化、低阻抗和高纹波等优秀特性。

充电头网了解到，采用科尼盛电容还被HYPER JUICE 100W 2C2A氮化镓快充、安述240W氮化镓+碳化硅电源、今翔65W 2C1A氮化镓快充、尚巡120W氮化镓充电器、飞利浦65Ｗ快充插座等产品采用，品质获得客户一致认可。

主控芯片供电电容同样来自科尼盛，规格为50V 10μF。

PWM主控芯片和氮化镓芯片都焊接在变压器旁边的这块小PCB板上。

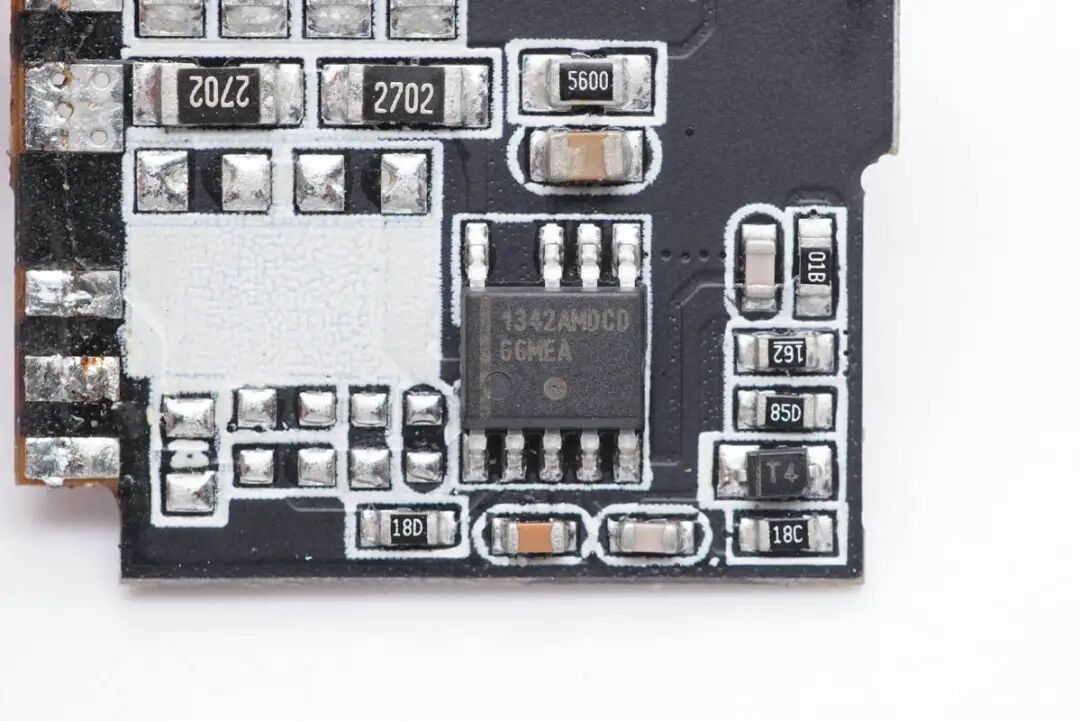

主控芯片采用安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

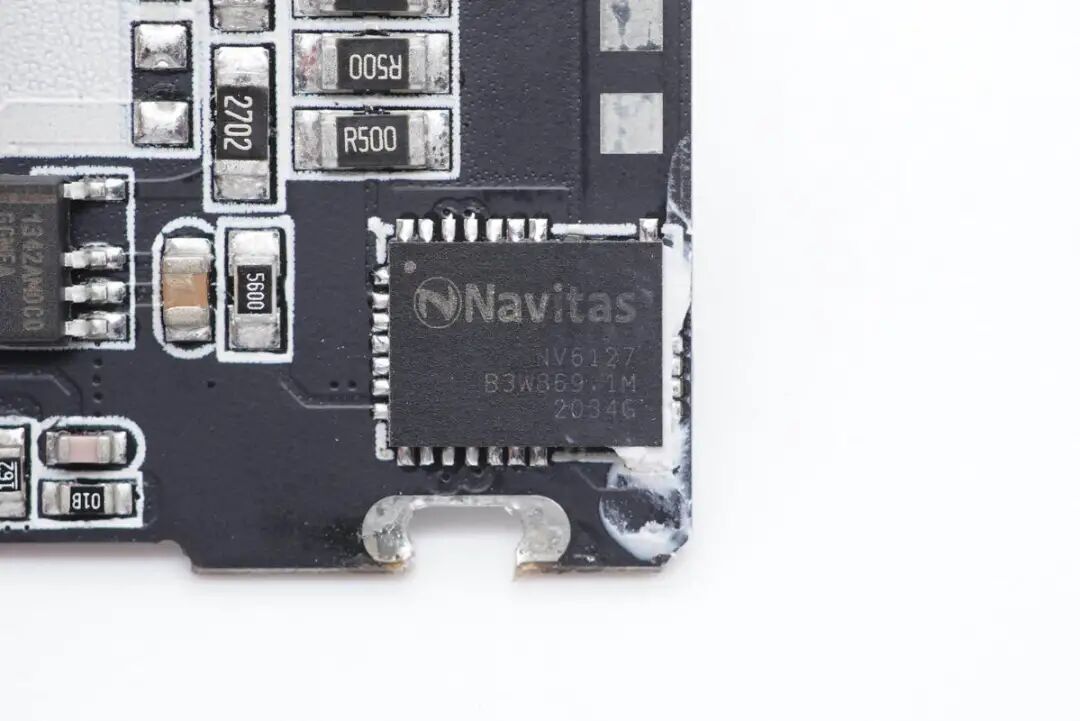

氮化镓功率芯片来自纳微半导体，纳微NV6127采用QFN6*8mm封装，散热性能升级，125mΩ导阻，内置驱动器支持10-30V供电。最高支持2MHz开关频率。

充电头网拆解了解到，采用纳微NV6127氮化镓芯片的产品还有联想90W闪充双口氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等。此外，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充、小米65W氮化镓充电器、SlimQ 65W氮化镓快充、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器等产品采用，获得市场高度认可。

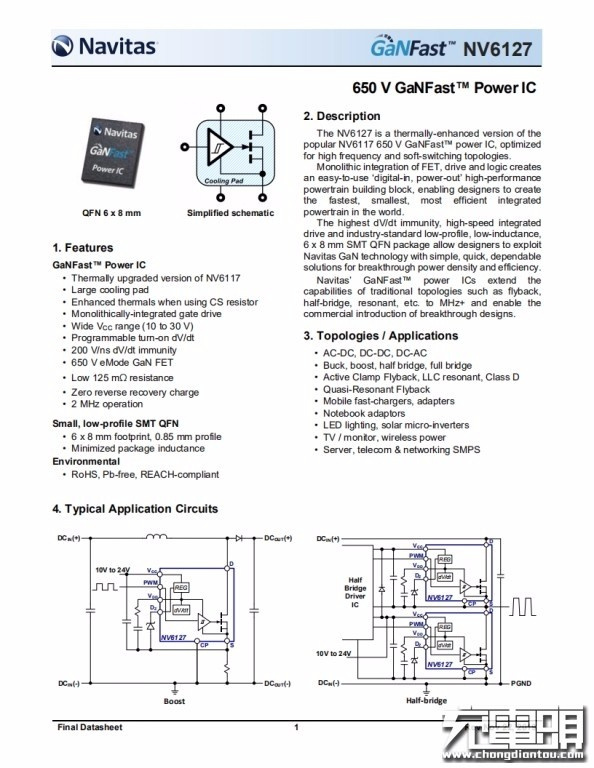

纳微 NV6127资料信息。

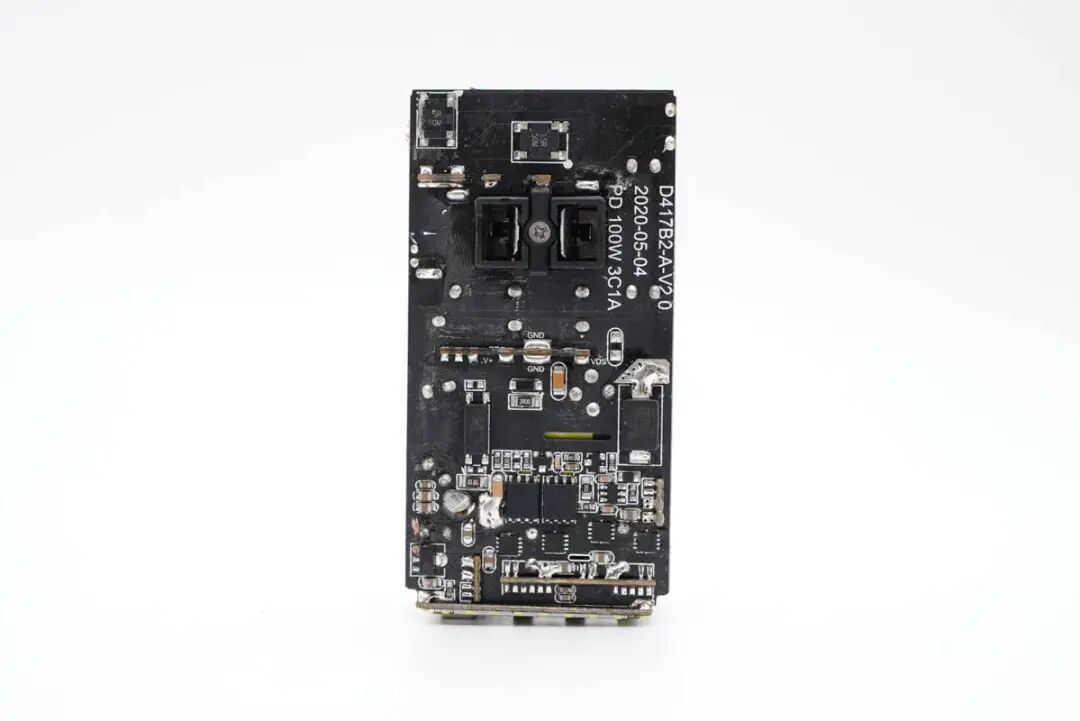

PCB板背面是一些阻容元件，标注了PD100W和3C1A字样。

采用的是RM10绕线变压器，变压器采用绝缘胶带严密包裹。

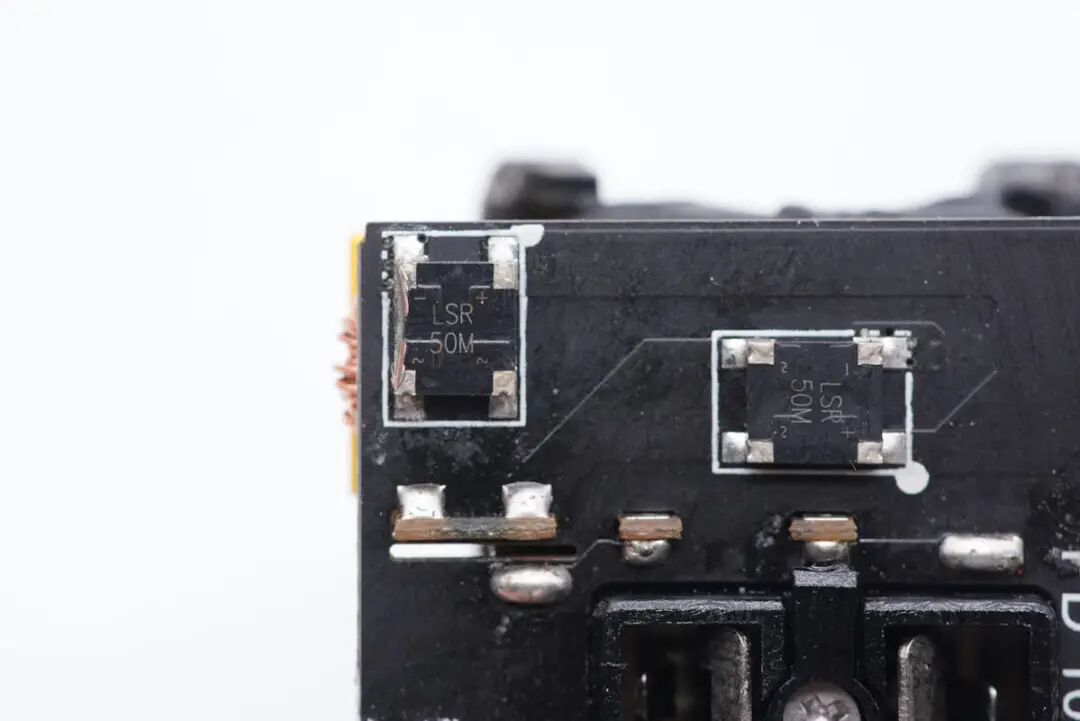

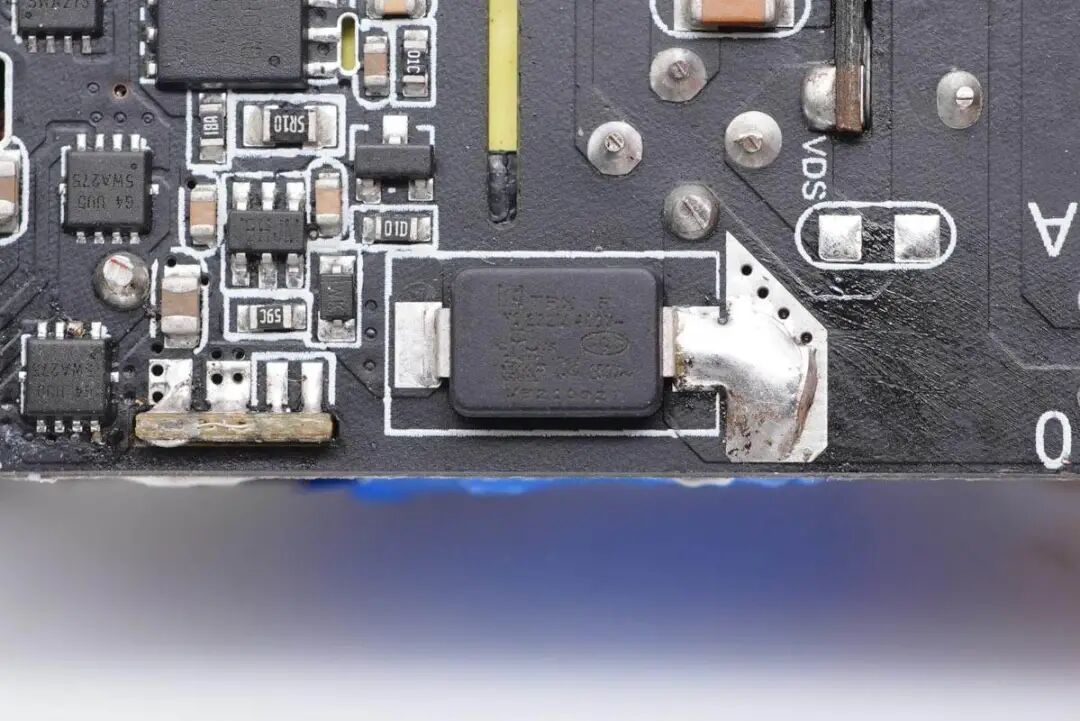

主PCB板背面的输入端设有两颗整流桥，并联用于均摊发热。

初次级之间的贴片Y电容来自来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，采用特锐祥贴片Y电容的产品还有努比亚65W氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、倍思120W氮化镓+碳化硅PD快充充电器、倍思45W双USB-C口氮化镓快充、飞频65W USB PD氮化镓充电器、罗马仕65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等多款产品，性能获得客户一直认可。

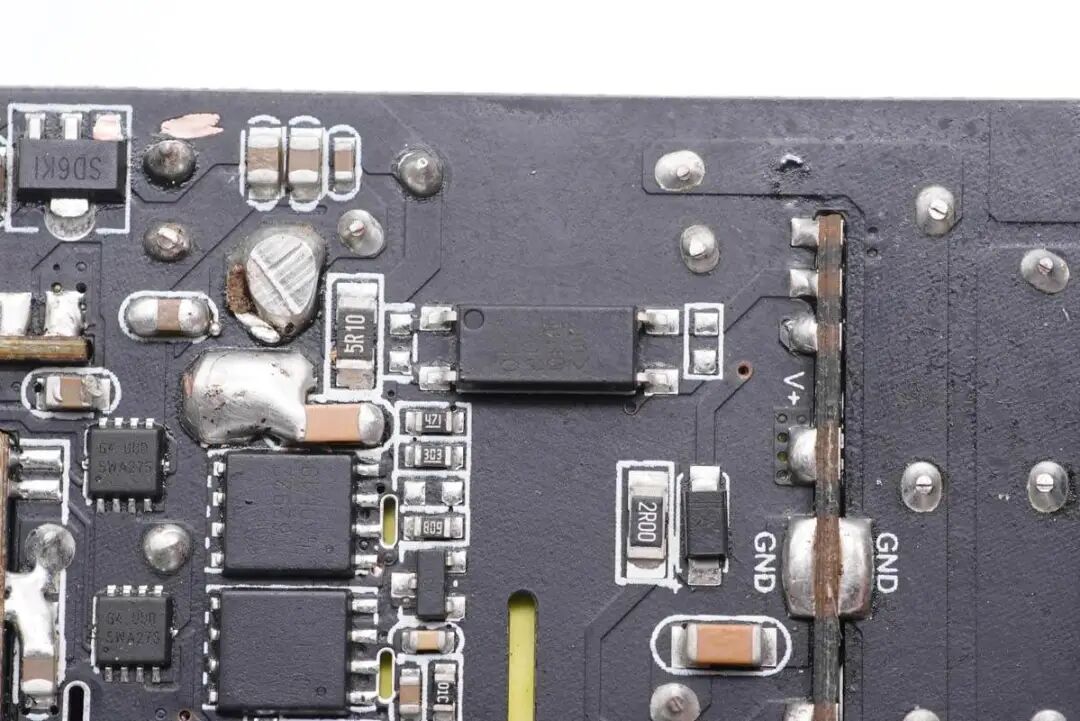

此外设有一颗光耦，用于输出电压反馈稳压。

次级侧这颗丝印IBHJM的芯片就是同步整流控制器，来自MPS，型号MP6908A，最高工作频率600KHz。

两颗同步整流MOS管均采用AOS万代的AONS62922，NMOS，耐压120V，两颗并联。

次级侧除了同步整流电路外，还设置了四颗二次降压的MOS管。

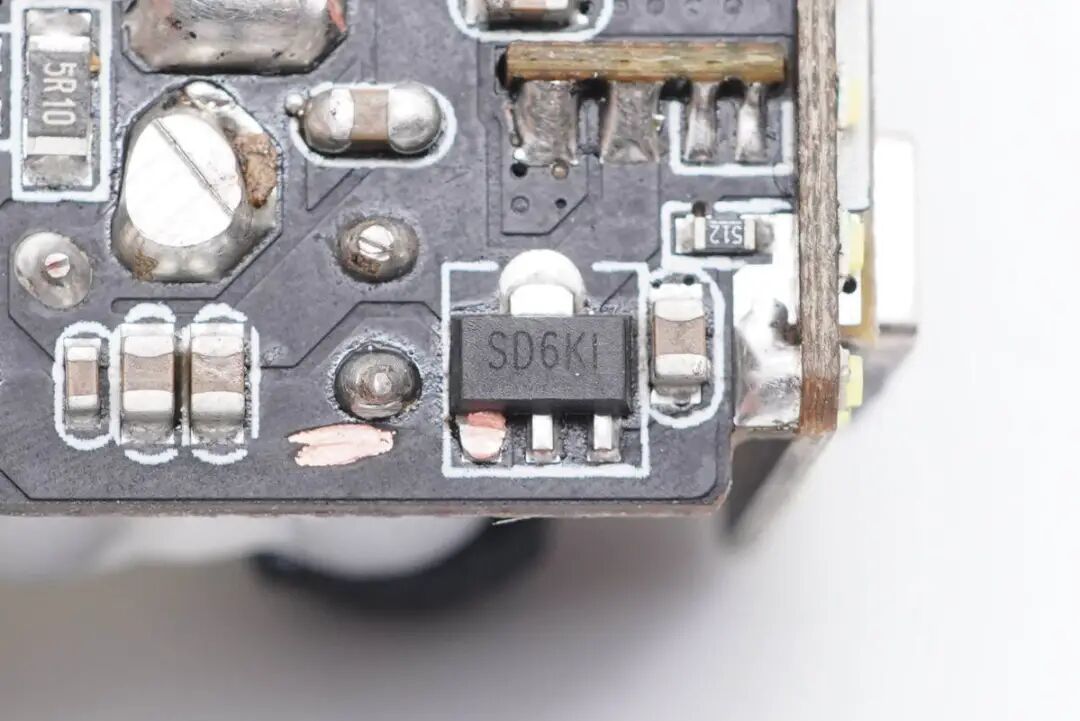

角落里是圣邦威 SGM2200-5.0V输出的的LDO，丝印SD6KI。

正面对应的位置是同步整流输出滤波固态电容，规格均为25V 1000μF。

三个USB-C接口焊接正在同一块PCB板上，两路独立降压设计，设有两颗降压芯片以及两颗输出VBUS开关管。

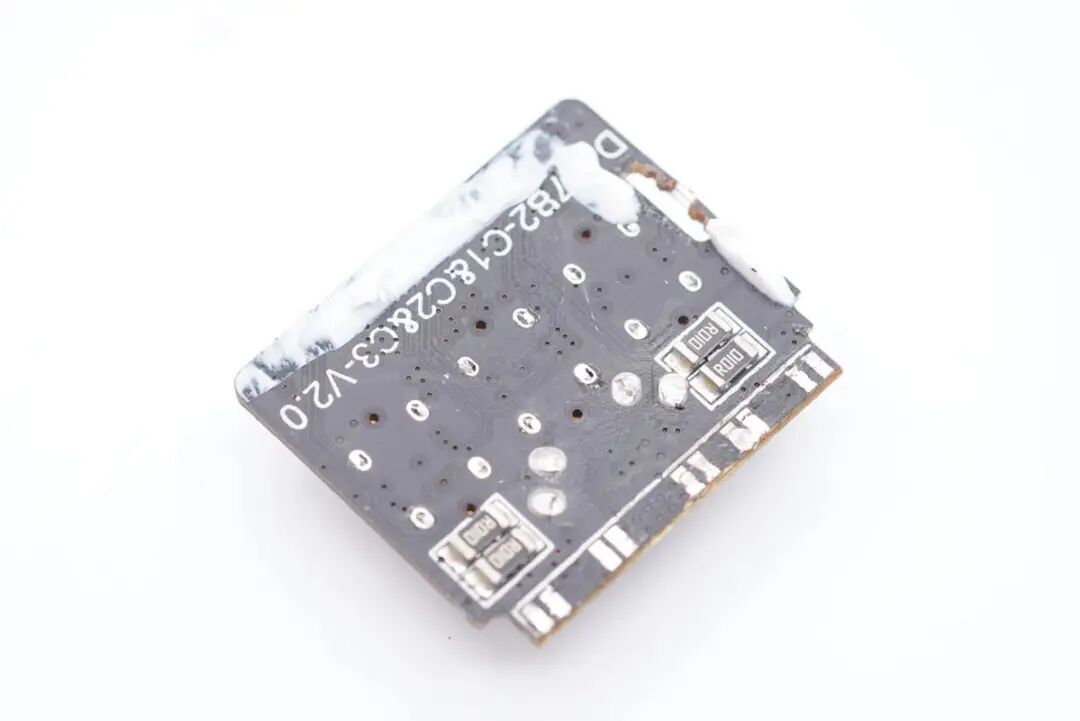

PCB板背面一览。

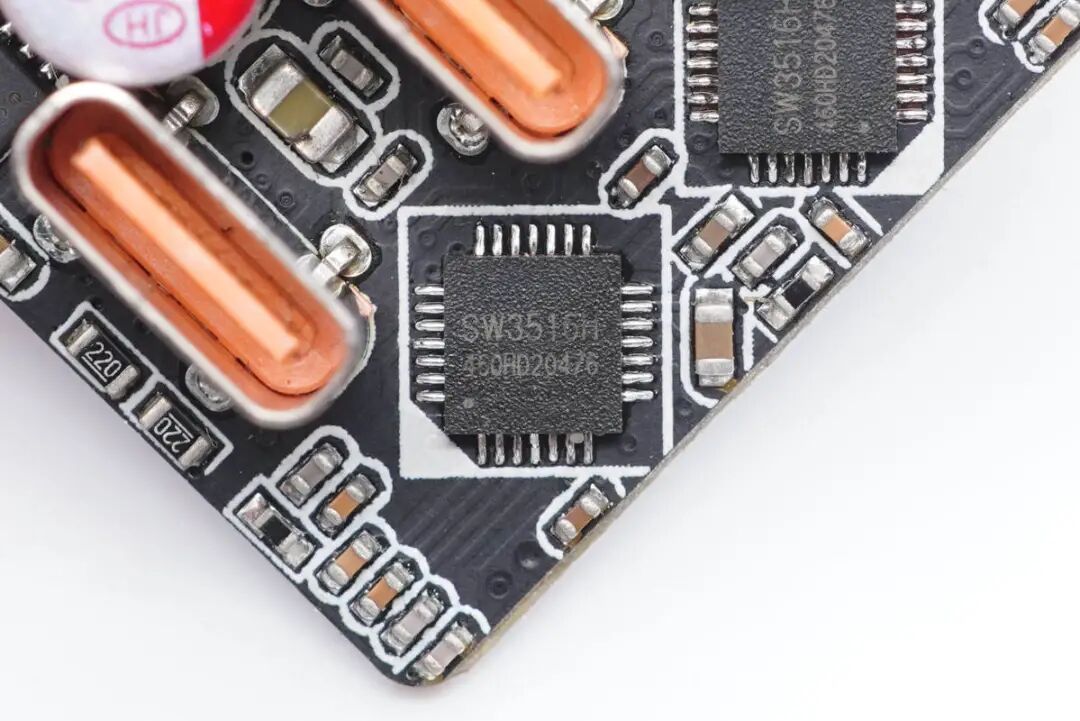

二次降压芯片采用的是智融SW3516H，这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，支持CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

充电头网通过拆解了解到，智融SW3516H还被努比亚65W 2C1A氮化镓充电器、洛克65W氮化镓快充充电器、RAVPOWER 65W 1A1C氮化镓快充充电器、绿联65W 2C1A氮化镓快充、ANKER 65W双口超能充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

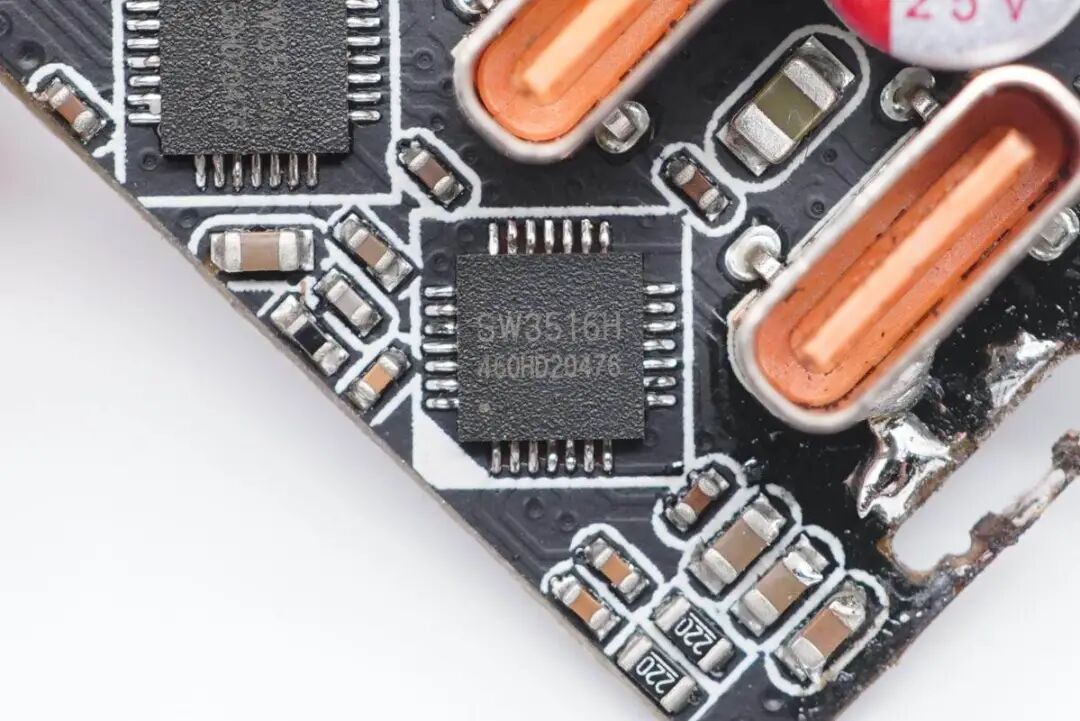

另一路降压同样采用智融SW3516H控制。

两路输出VBUS管同型号。

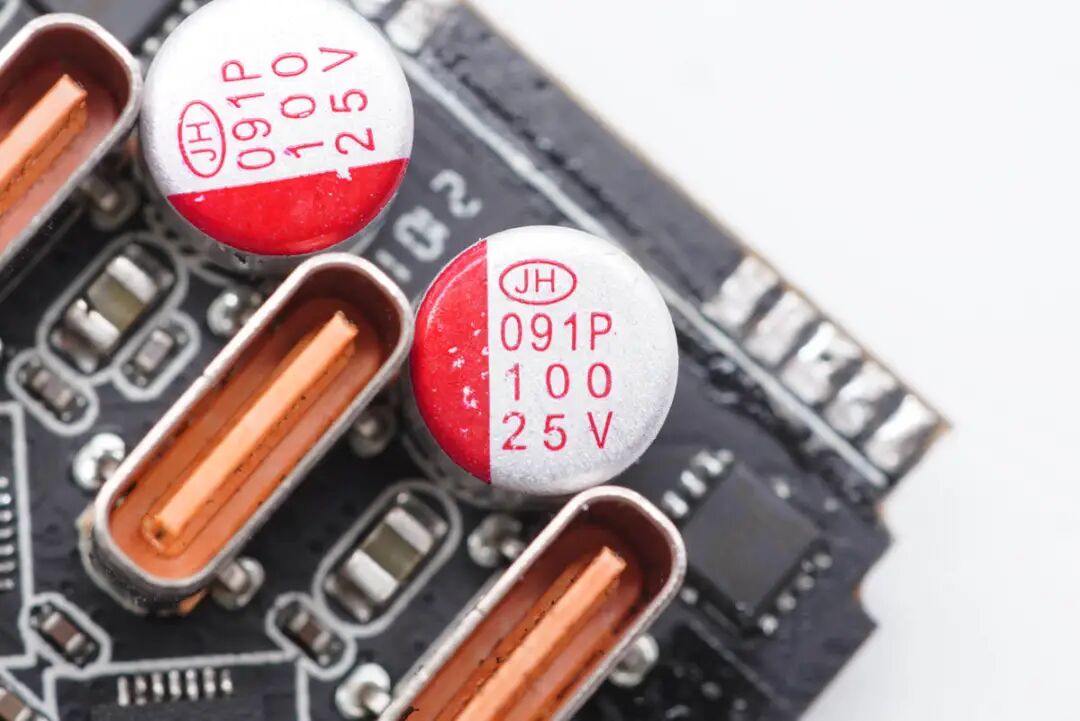

输出滤波固态电容均来自南通江海，规格25V 100μF。

第三个USB-C口的降压电路单独使用PCB板布置，靠近初级侧这边外套热缩管绝缘。

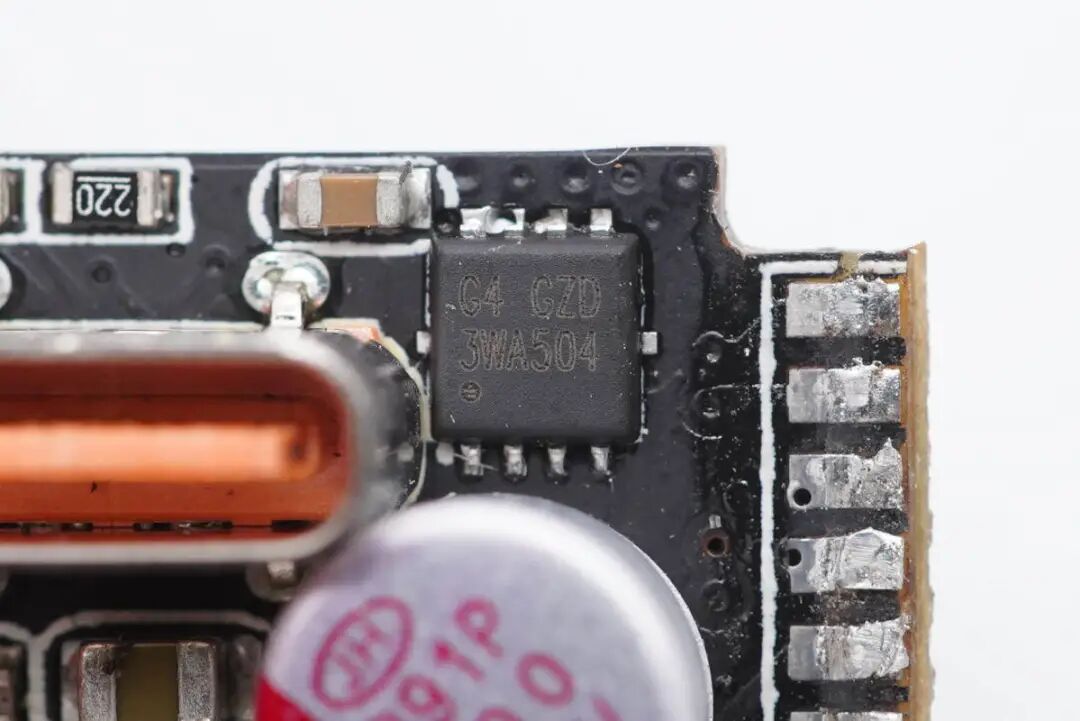

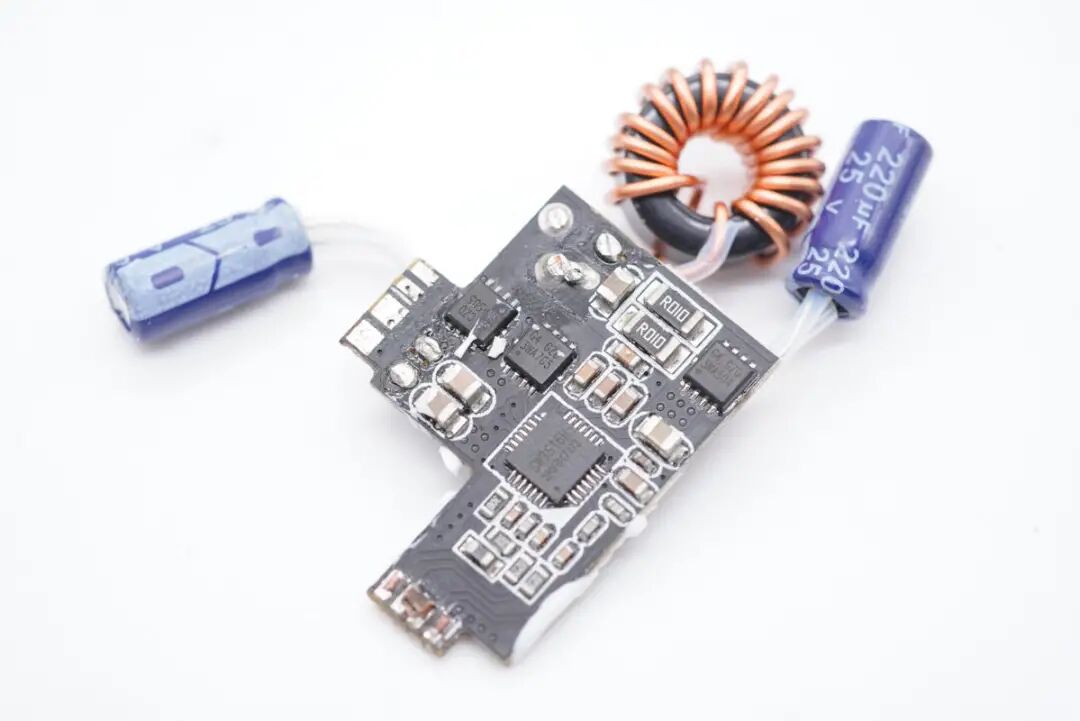

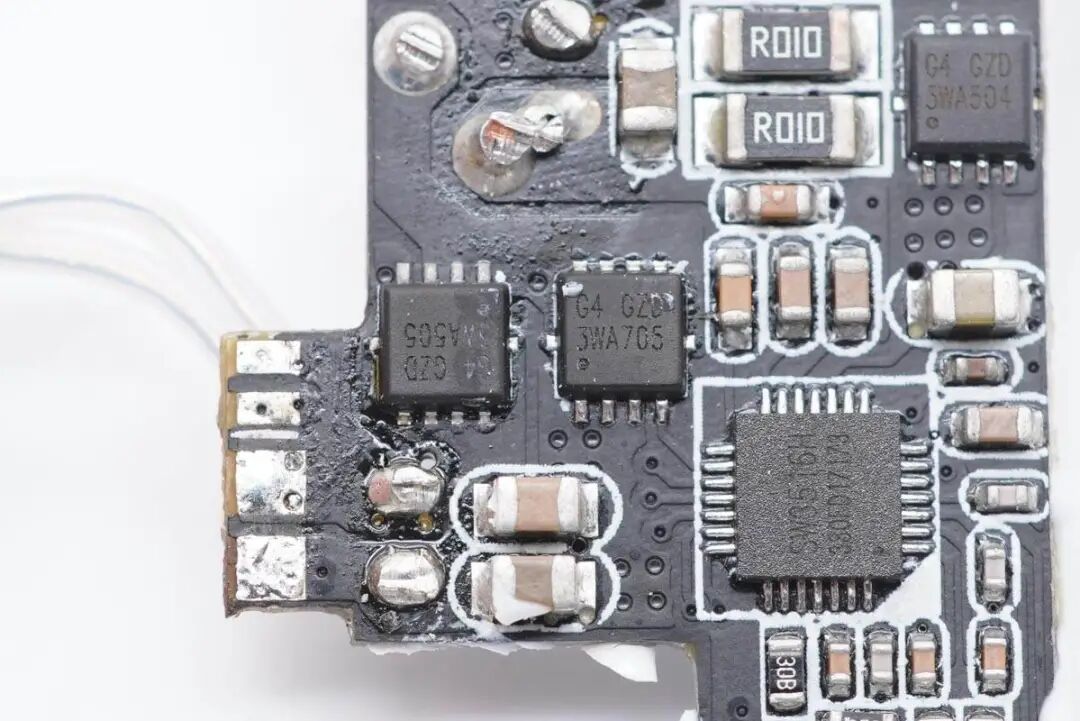

这一路降压PCB板上设有一颗主控芯片、两颗降压MOS、一颗降压电感、两颗电容以及一颗VBUS开关管。

降压电芯片同样为智融SW3516H，高度集成，外围精简。

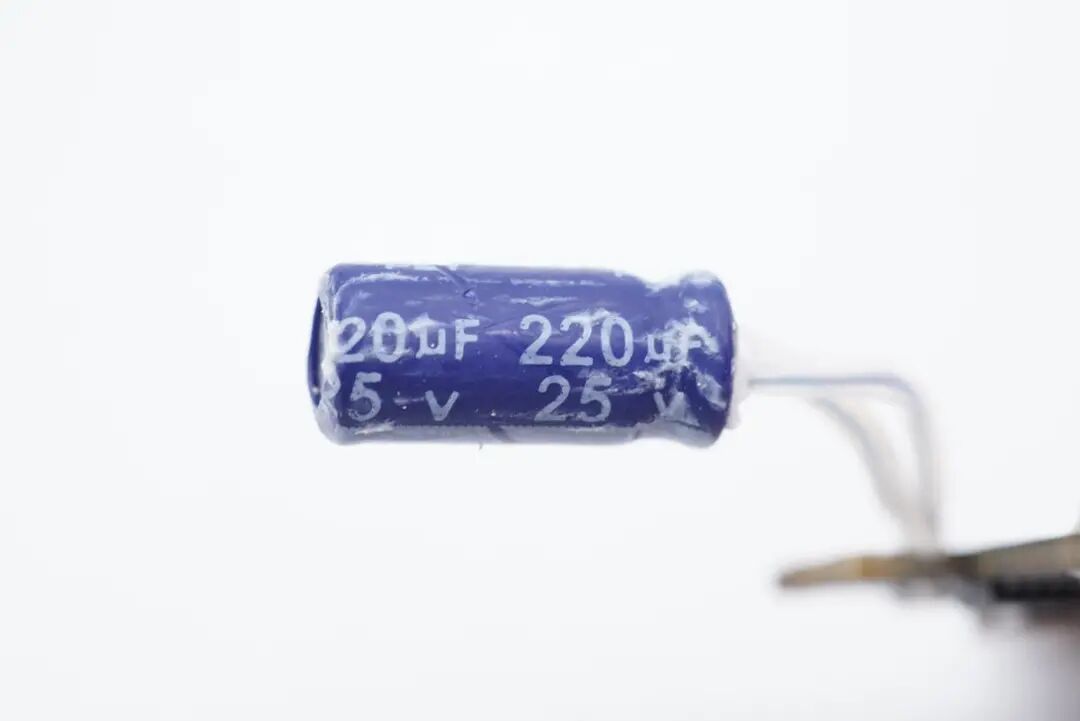

两颗滤波电容均来自煜光，规格25V 220μF。

USB-A接口输出单独使用了一块PCB板，这块小PCB板上也设有一个降压电路。

PCB板背面贴有绝缘板。

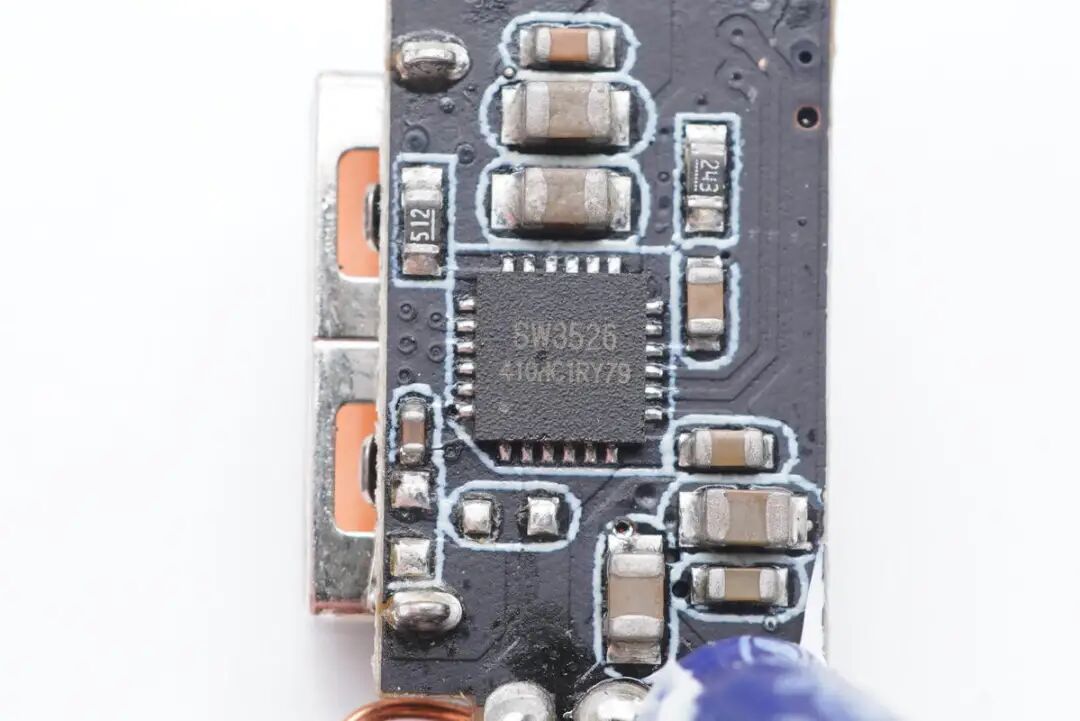

降压芯片采用的是智融SW3526，采用内置MOS设计，外围更加精简。该芯片可支持USB-C口或者USB-A口输出控制，内部集成了3.5A高效率同步降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。

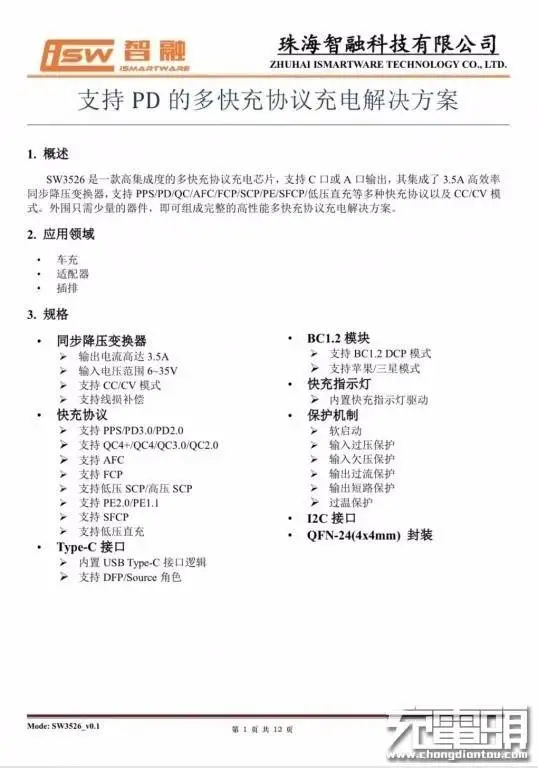

智融SW3526资料信息。

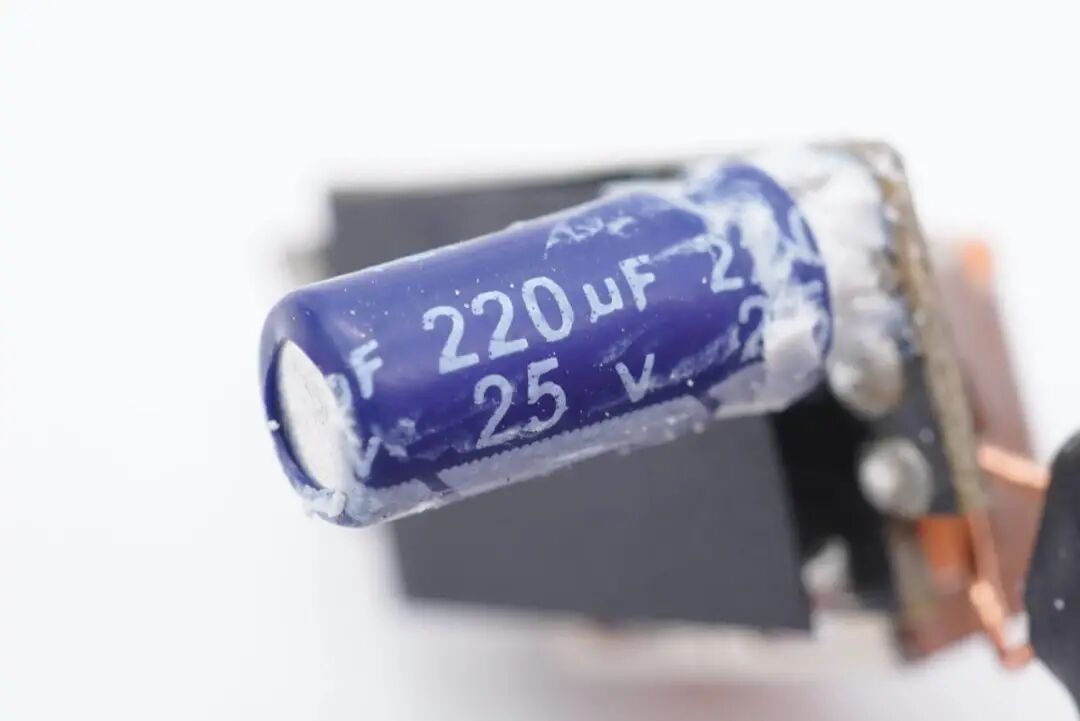

A口输出滤波电容同样来自煜光，规格25V 220μF。

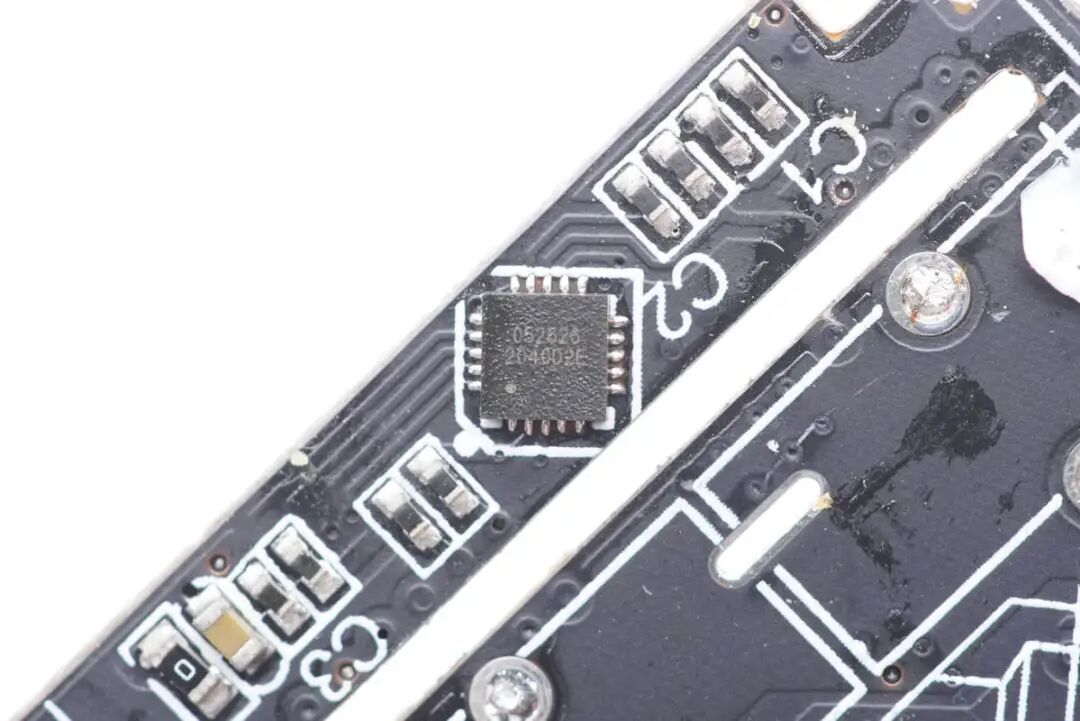

充电器的3C1A四个输出接口，由一颗外置的单片机协调控制，实现各个接口的功率智能分配。

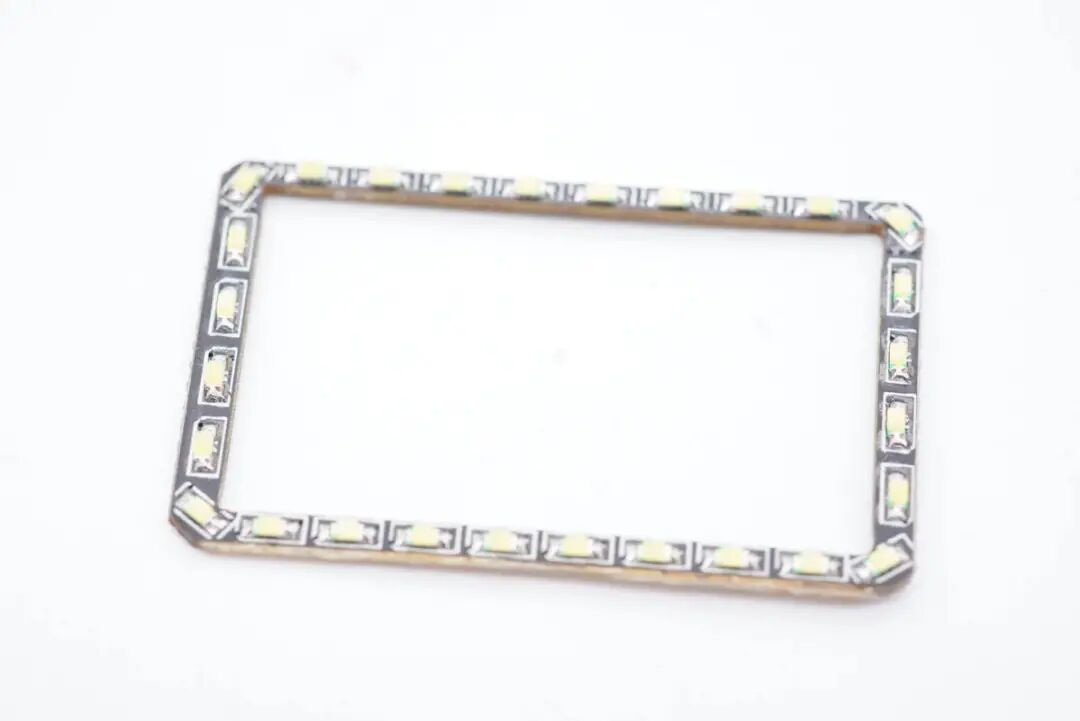

USB-C接口外侧LED灯环，总计用了28颗LED灯。

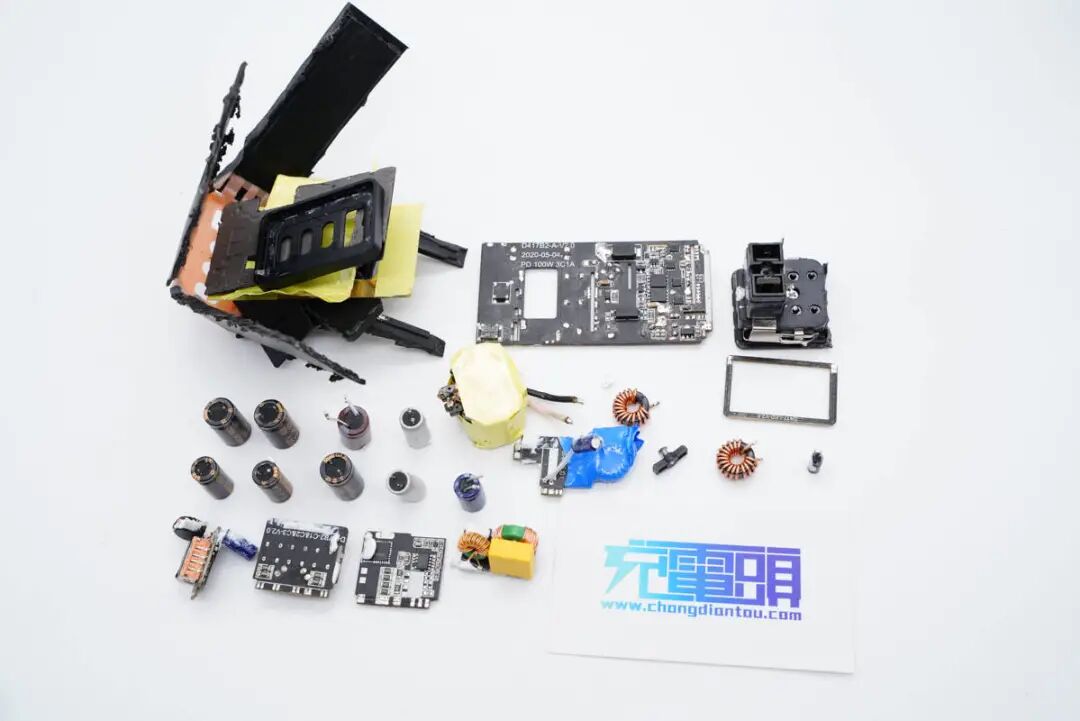

充电器全部拆解完毕。

充电头网拆解总结

HYPER JUICE这款100W 3C1A氮化镓快充基于传统充电器的外观下，融入了创新的设计，AC交流电插口的加入，缓解了某些应用场景中插孔紧缺的情况。同时多口输出的设计，也契合了当下用户多设备充电的场景需求。

性能方面，基于氮化镓技术实现了效率和体积的突破，做到了小体积、大能耐，支持任意单C口100W输出，以及A口18W输出，并且兼容了众多主流的充电协议。无论用户连接哪个接口，都能够给设备快速充电，使用体验得到提升。

充电头网拆解了解到，充电器的架构为QR反激拓扑+二次降压，核心器件为AC-DC部分的纳微氮化镓芯片，高频、高效的特点，是实现紧凑设计的重要前提。另外，智融的高集成降压芯片，也精简了二次降压部分电路设计，即使四路独立降压，对PCB板的占用依然很少。其他元器件的用料也都是主流阵容。

需要指出的是，目前拆解这款充电器是海外版本，所以内部并未设置功率因数校正电路，这也腾出一部分内部空间。
