进入8K高清时代，绿联最新USB-C扩展坞拆解！
----- 充电头网拆解报告 第1832篇 -----
近期知名品牌UGREEN绿联推出了一款USB-C 8K 扩展坞CM500，售价199元。其配备三个USB3.0接口以及一个HDMI 2.1视频传输接口，可以支持多设备同时进行数据高速传输，也支持8K超高清视频输出，适用于商务会议高清投屏、家庭高清影院使用。
产品设计针对性很强，核心卖点就是支持8K超高清视频输出同时价格亲民，对于很多只需要该功能的消费者来说，不用再被绑架去买一些价格昂贵的扩展坞，可以省掉一笔不小的冤枉钱。下面充电头网就对其进行详细拆解，看看用料如何。
一、绿联8K扩展坞外观
包装盒正面印有UGREEN绿联品牌、USB-C 8K 扩展坞产品名称、外观图，此外还有4 in 1、高清视效、高速传输、8K超清等卖点。
背面印有扩展坞功能接口介绍图和商家信息。

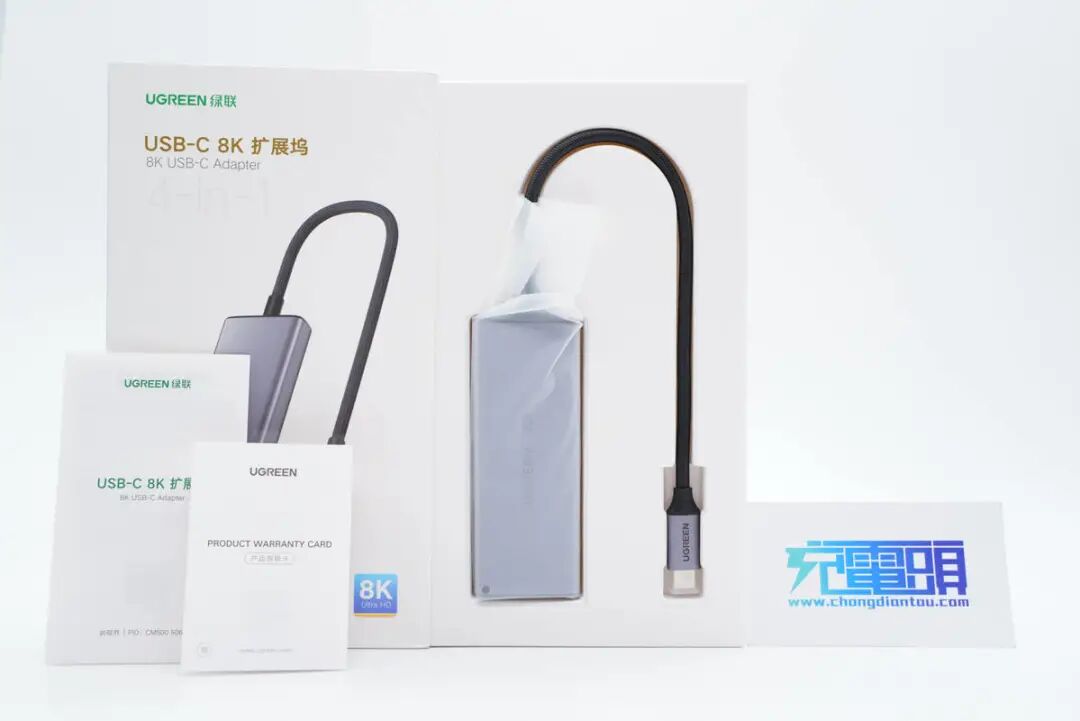

除拓展坞本体外，包装内还有使用说明书和保修卡。
绿联这款扩展坞自带USB-C连接线缆，无需用户自备数据线，使用方便。
Type-C公头套有塑料壳防尘保护。

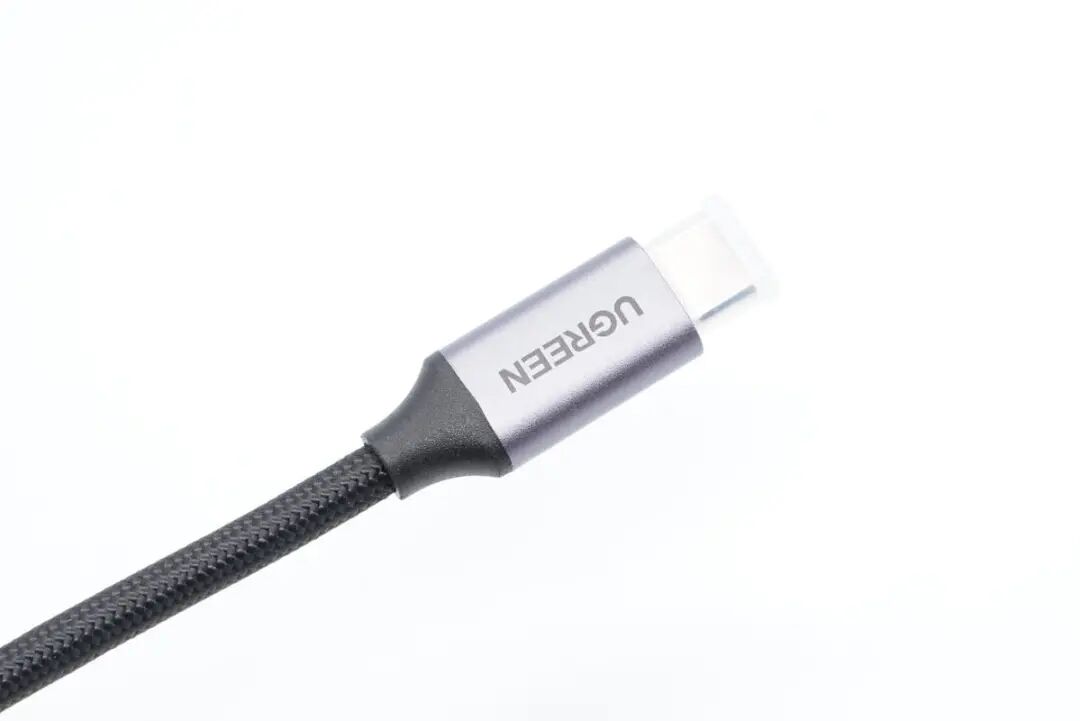

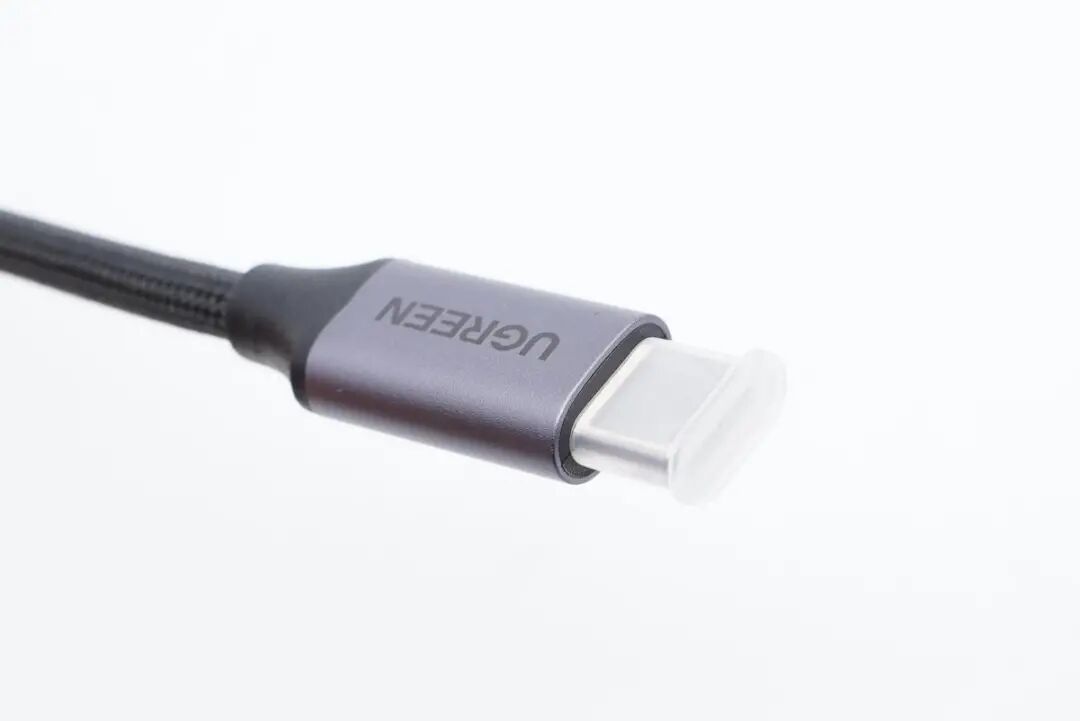

线头采用铝合金材质外壳，两侧圆润，同时外壳表明喷砂以及印有UGREEN品牌logo。

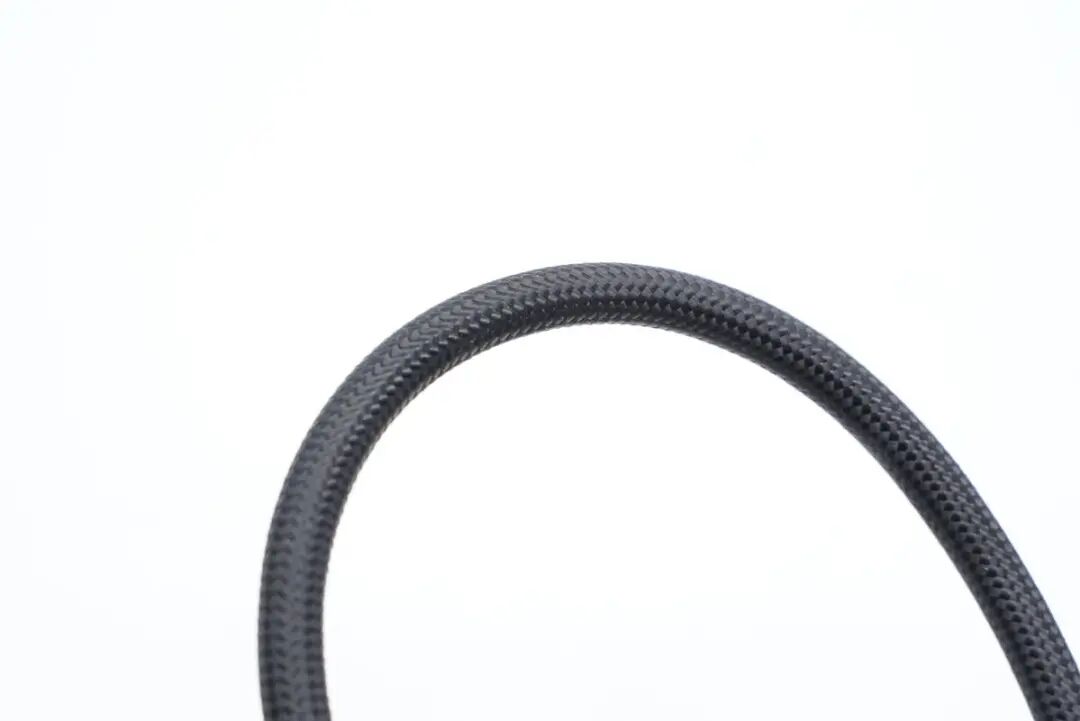

线身采用了编织材质，相较于常规的PVC材质要更耐磨耐脏。

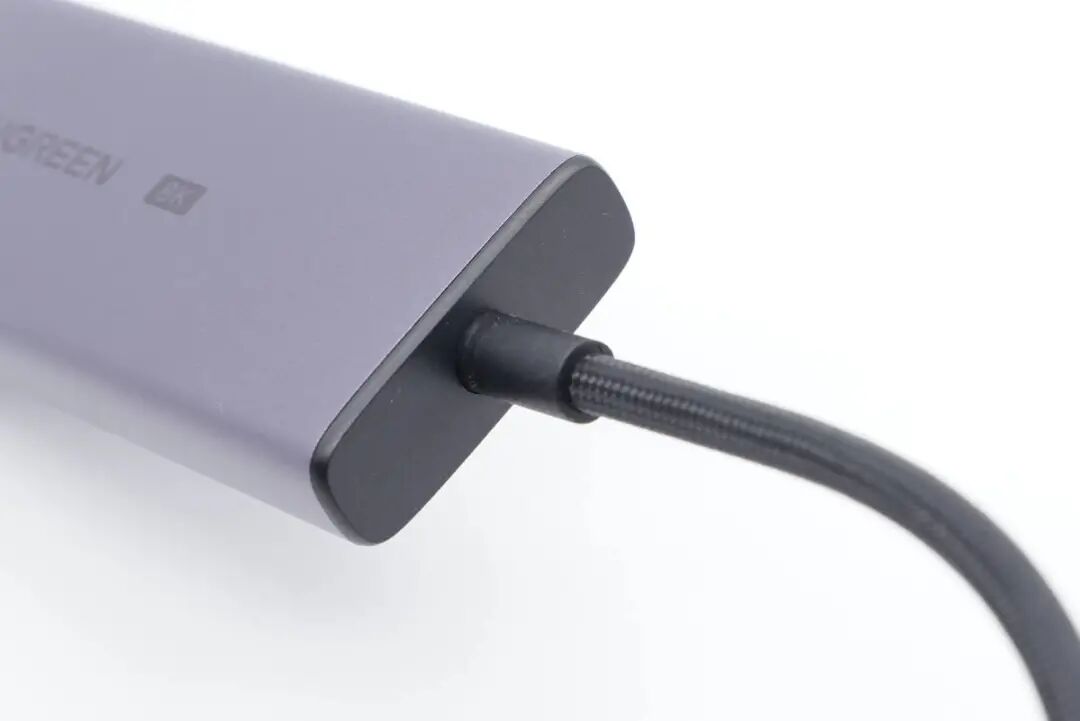

线缆和扩展坞机身交界处做了抗弯折处理。

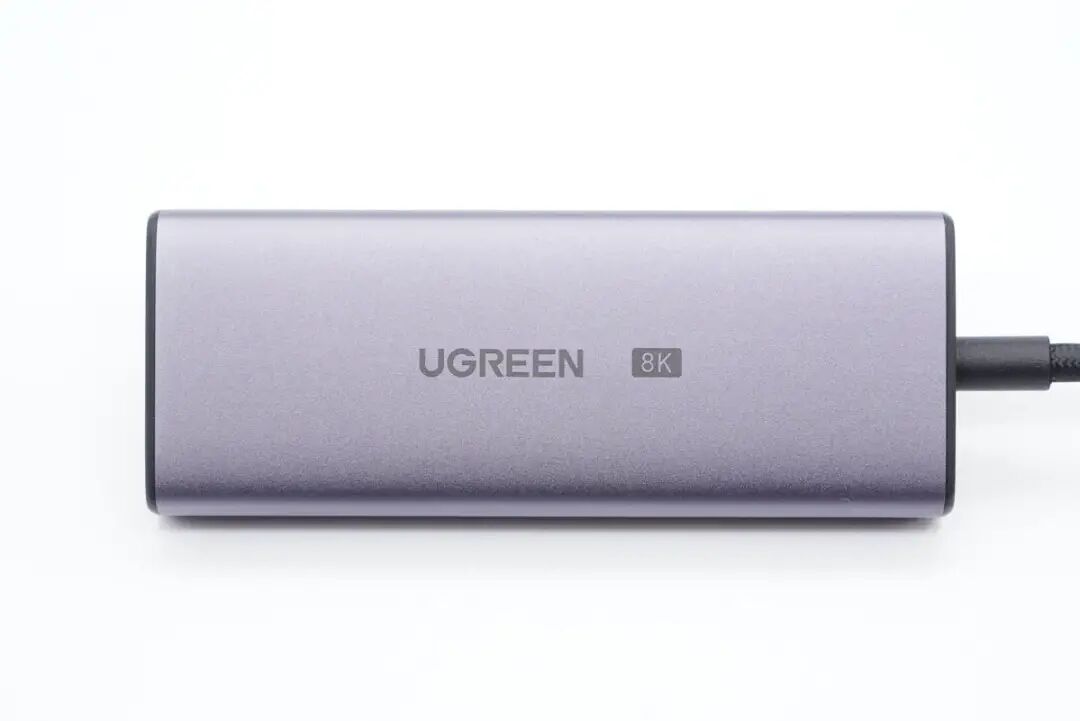

拓展坞本体部分也是采用铝合金材质，两端外壳为塑料。铝合金外壳表面喷砂处理，手感好颜值高。机身中心印有UGEEEN品牌logo以及8K标识。

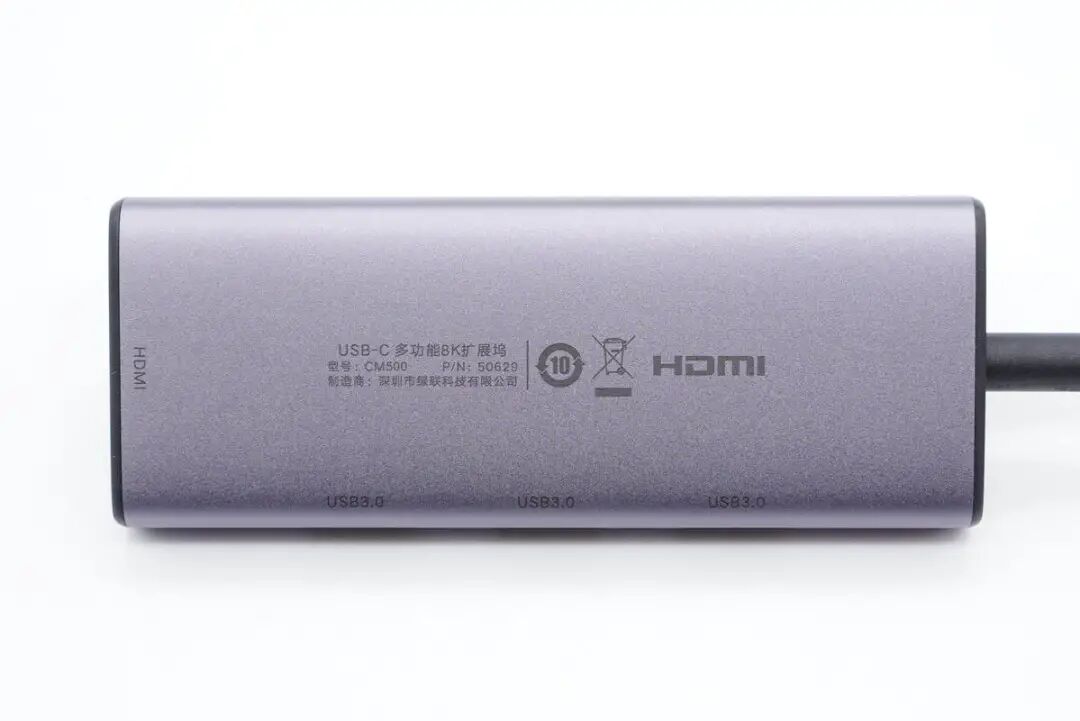

机身背面印有产品名称、型号CM500、制造商深圳市绿联科技有限公司等信息，功能接口旁印有HDMI、USB3.0提示标识。
机身一侧设有三个USB3.0接口，均采用黑色胶芯，支持数据高速传输。

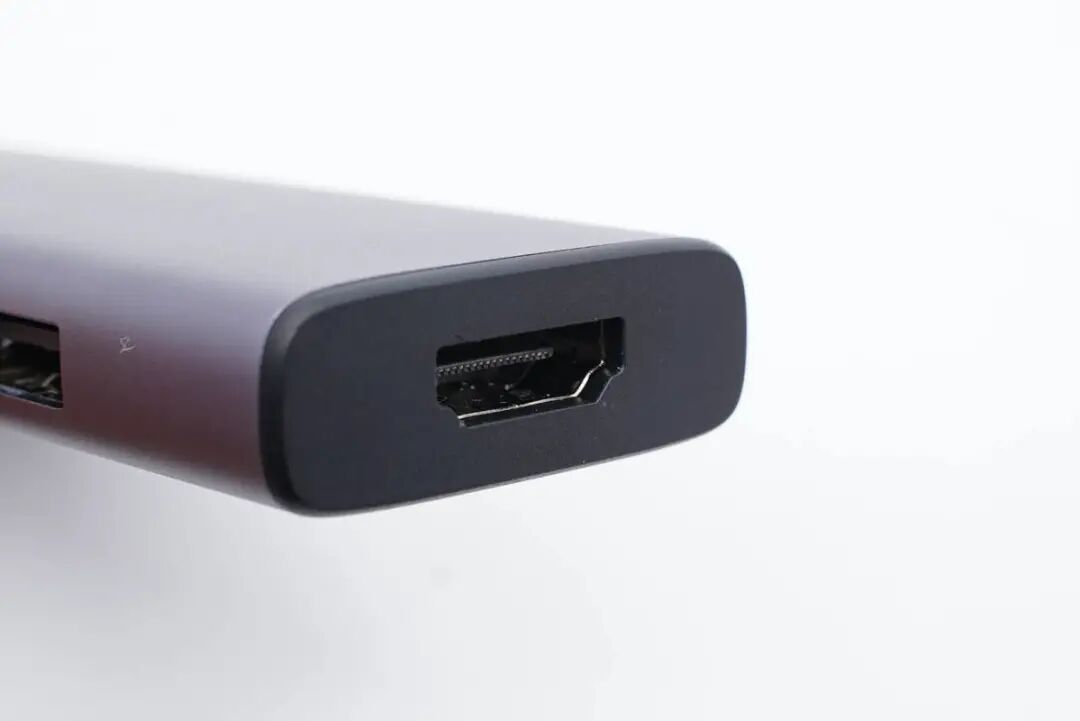

机身一端设有HDMI接口，支持8K视频输出，也就是这款拓展坞最大的特点所在。

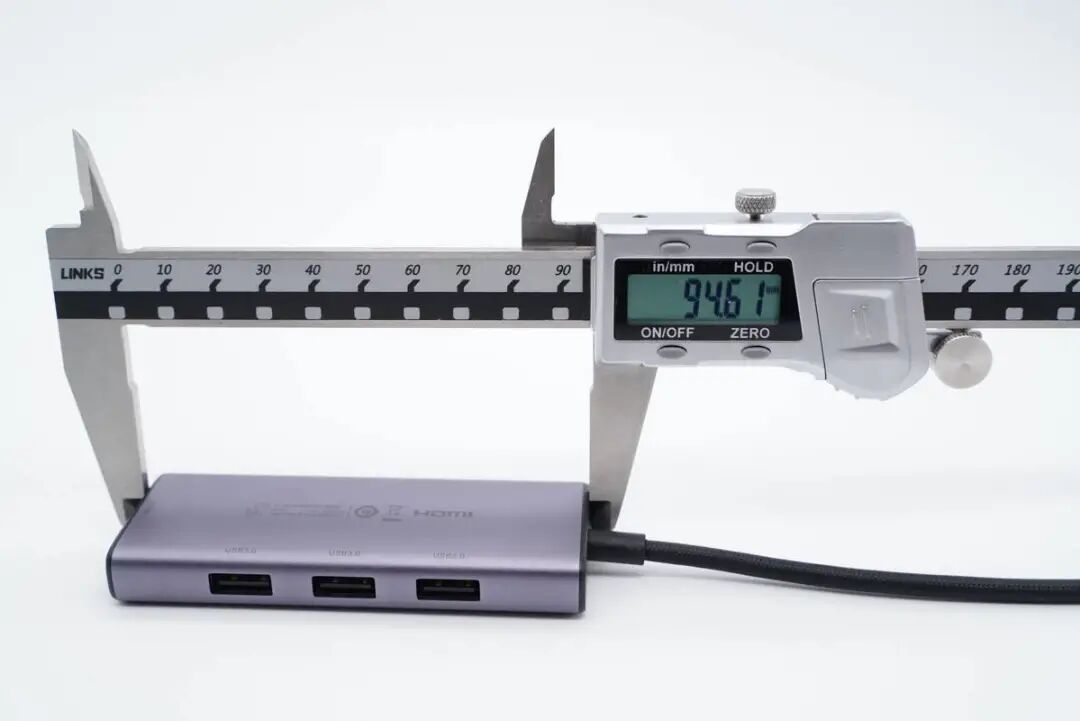

测得扩展坞机身长度为94.61mm。
宽度为36.26mm。

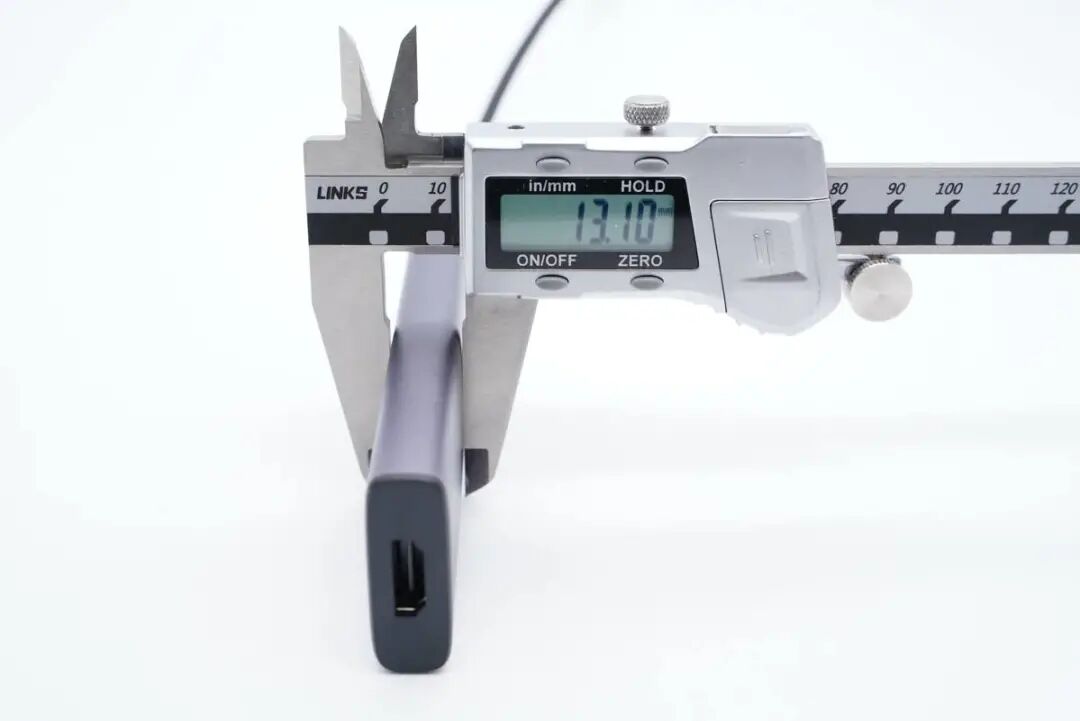

厚度为13.1mm。

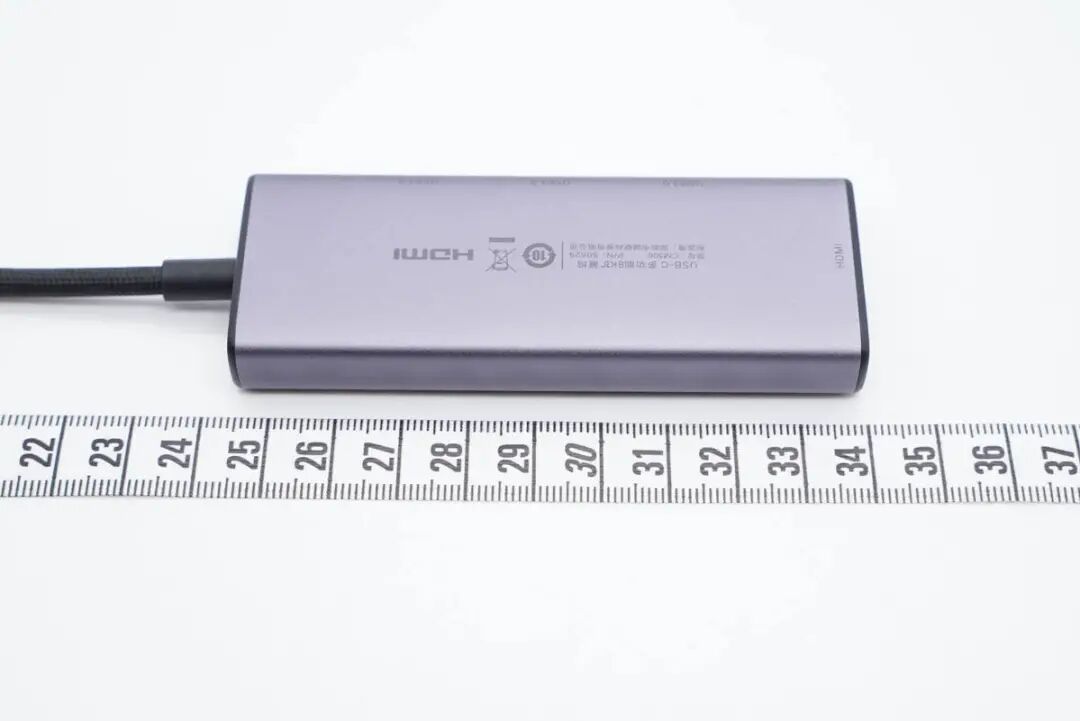

另外测得线缆长度约为24.5cm，加上机身总长度约为34cm。
净重约为54g。
二、绿联8K扩展坞拆解
拆掉线缆端塑料壳将PCB板取出，卡扣固定封装。

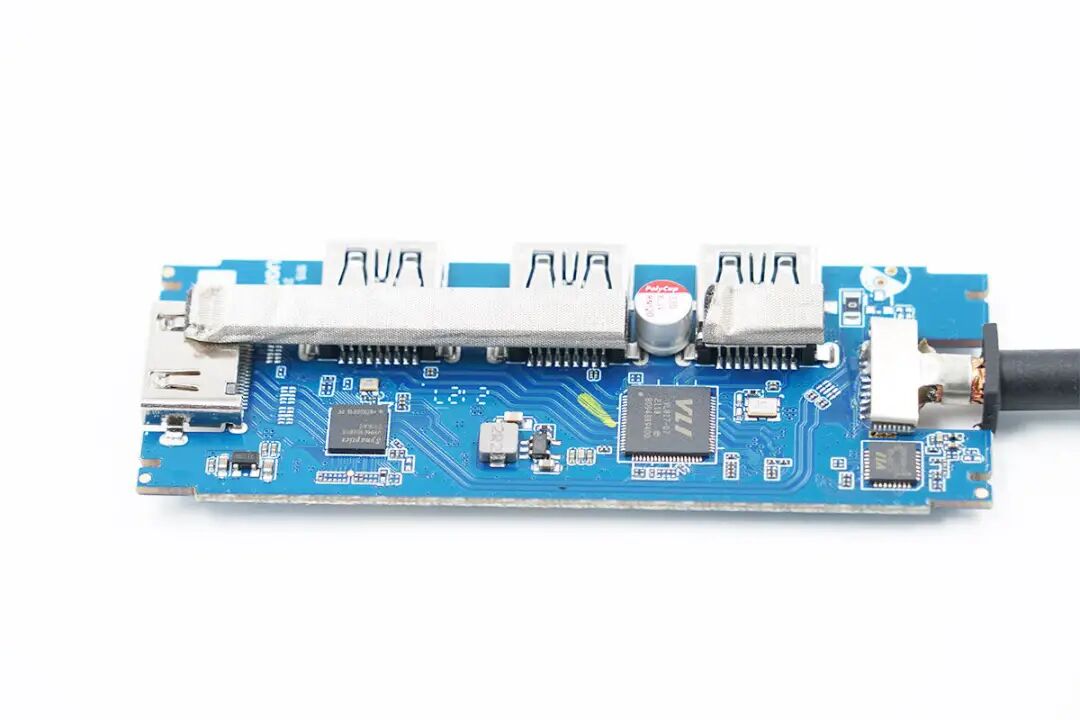

板子正面比较显眼的是三颗芯片，端口都贴有导电布接地。

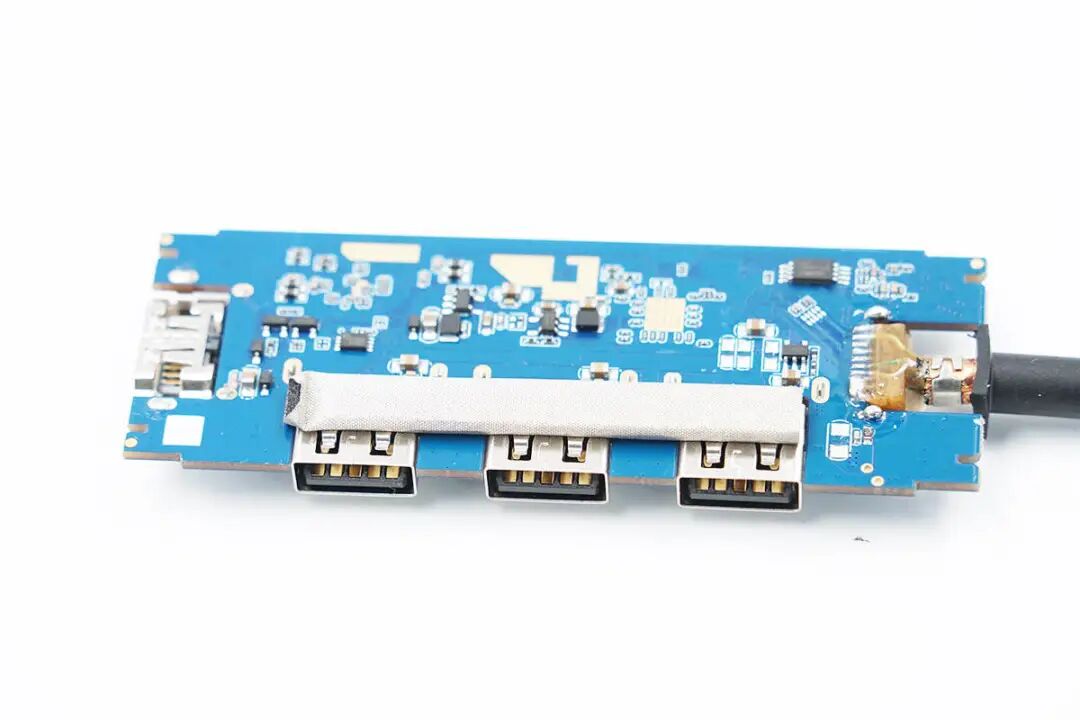

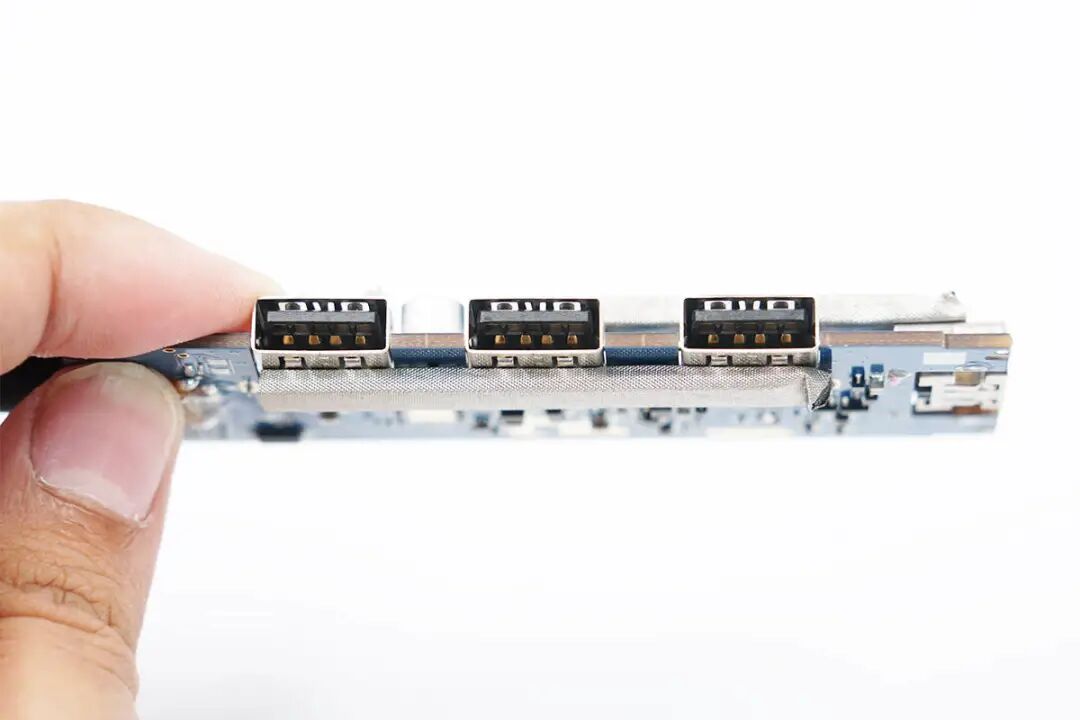

接口背面也贴有导电布。

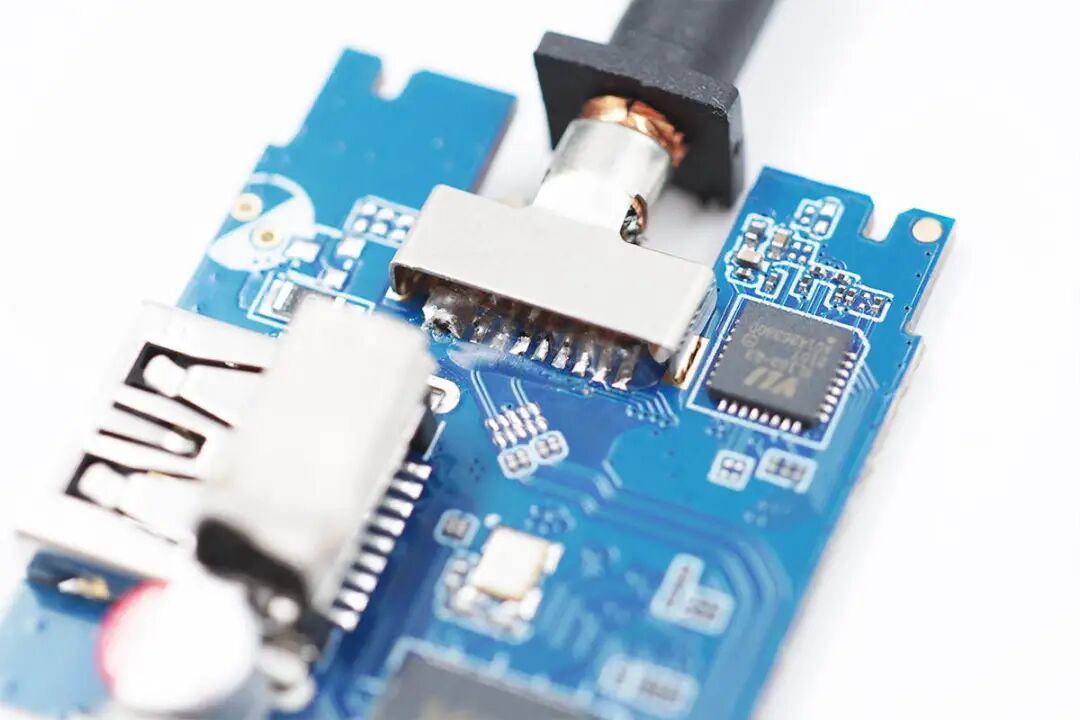

线缆焊接处套有金属壳保护。

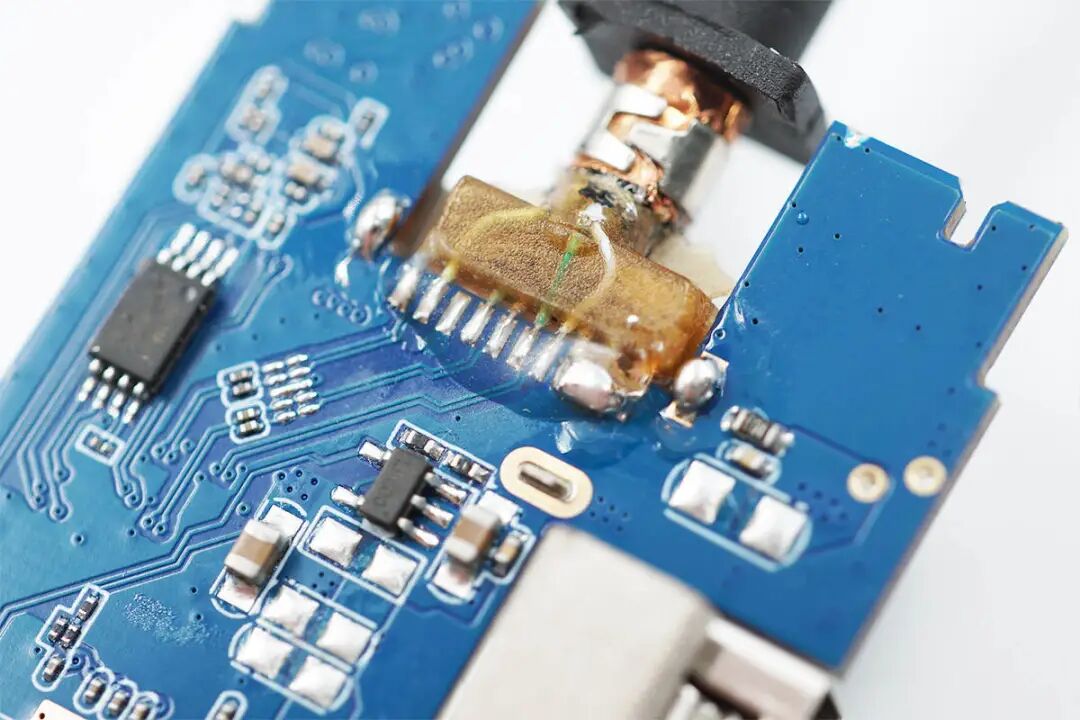

线芯焊接处注塑加固。

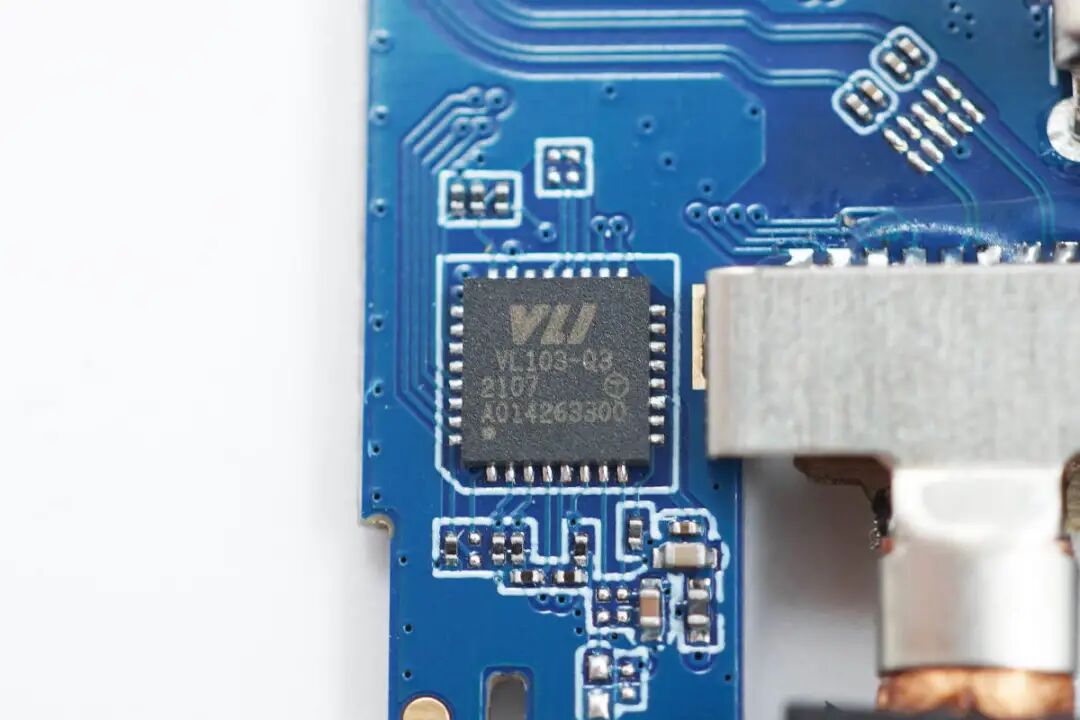

威锋电子VL103-Q3是一颗高度集成的DP转换器和PD3.0控制器，适用于USB-C视频转换器和USB-C多功能转换器。

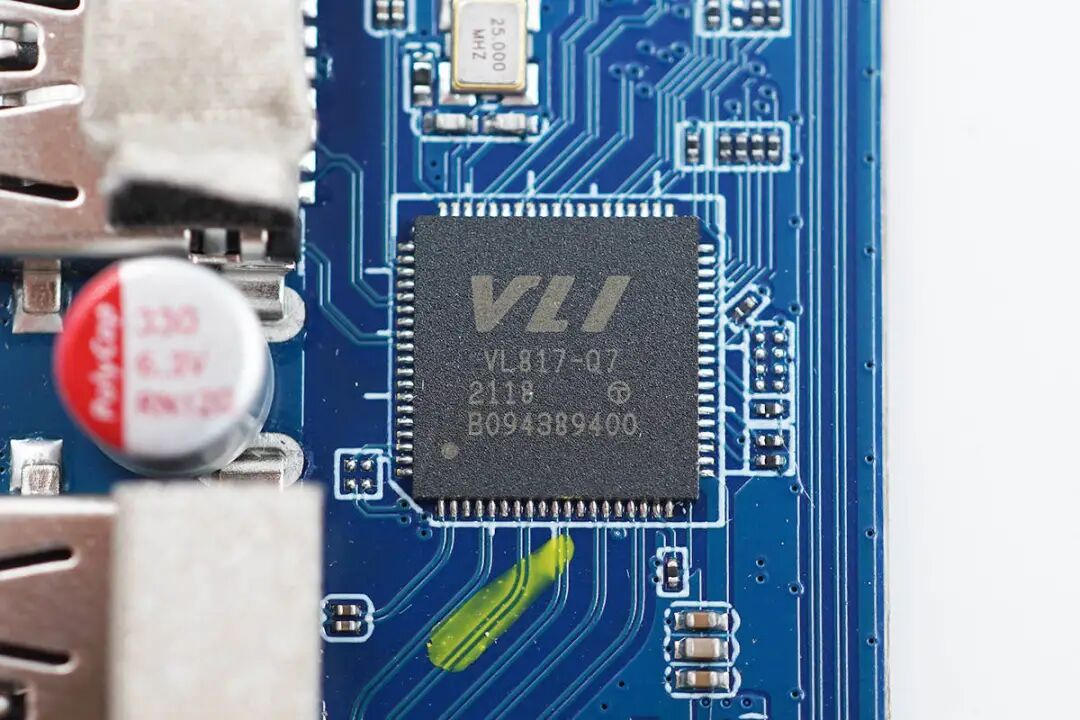

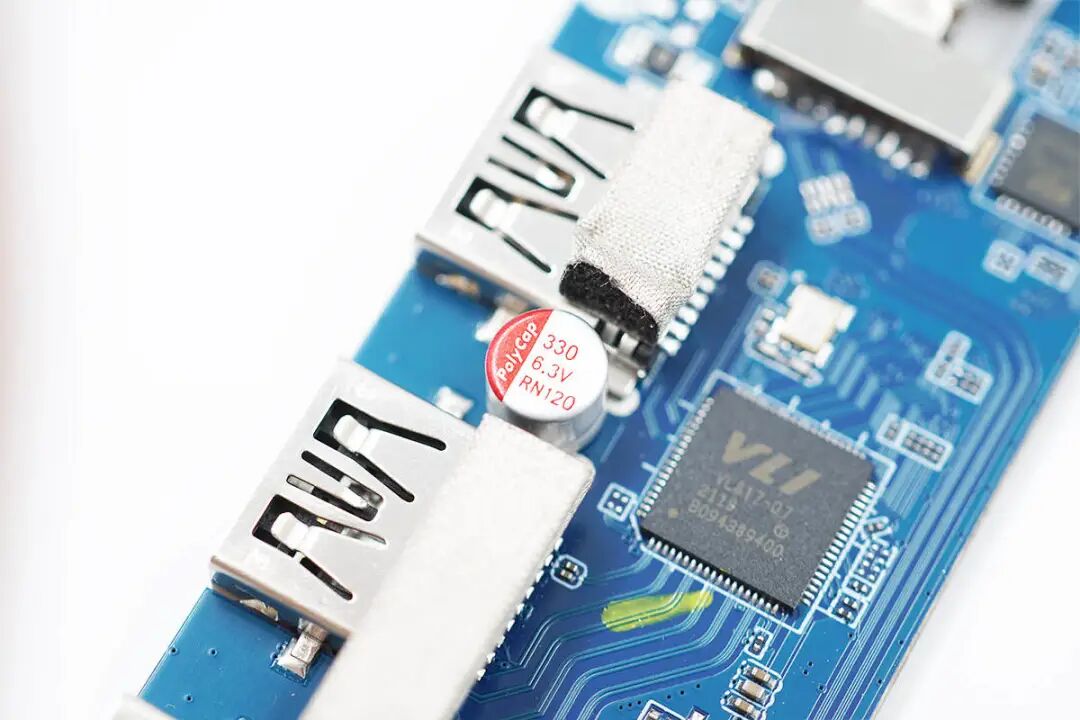

威锋电子VL817-Q7，这是一颗USB3.1G1 4口集线器芯片，用于USB接口扩展。
25.000MHz无源晶振，为芯片提供时钟。
一颗滤波固态电容，规格为6.3V 330μF。
丝印A20P的芯片，旁边是一颗2R2电感。

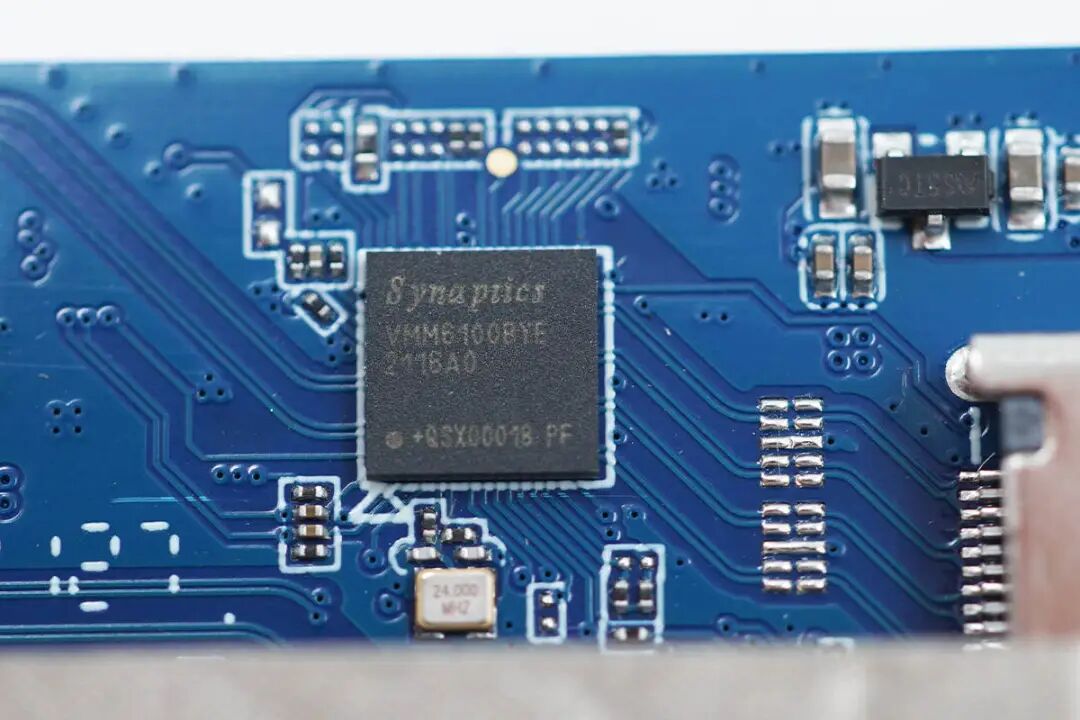

新思 VMM6100BYE的视频转换芯片，USB-C / DP HBR3接收器端口到HDMI2.1转换器芯片，支持DSC1.2a解码/直通输出，支持HDCP2.3数字内容保护协议，支持安全固件更新，安全启动，支持8K 60Hz或4K 120Hz输出。

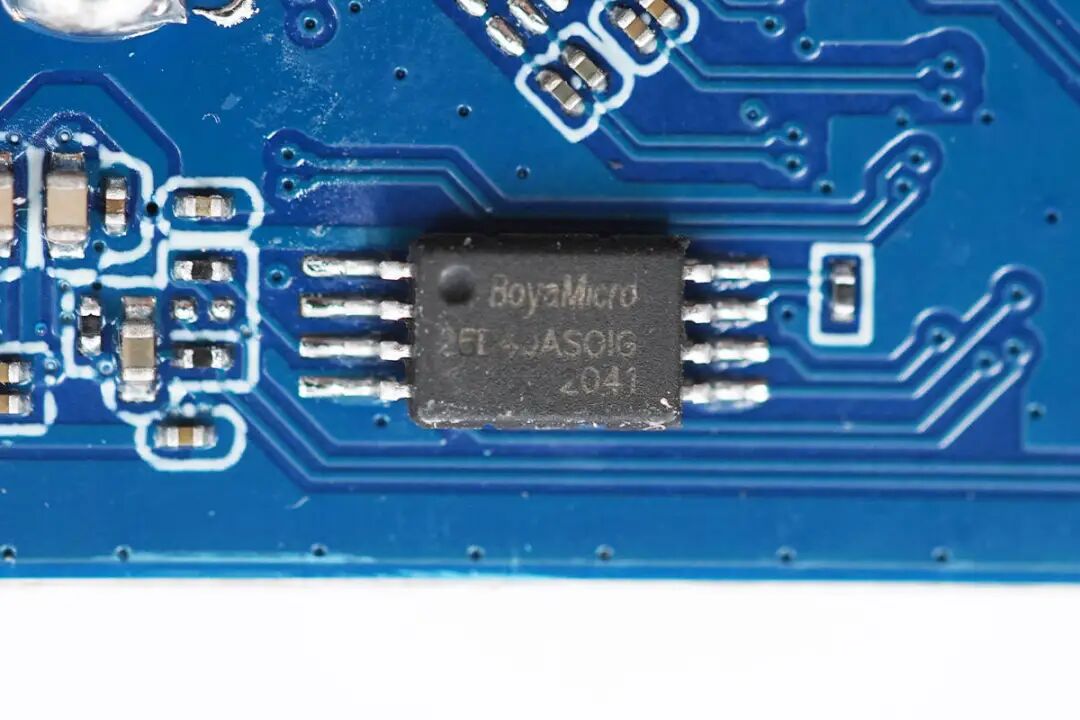

博雅BY25D40AS 3.3V SPI Nor Flash，用于存储固件信息。
杰华特 JW5250A 同步降压转换器，支持1A输出电流，内部集成MOS管，支持完善的保护功能。
丝印A20P的降压芯片。

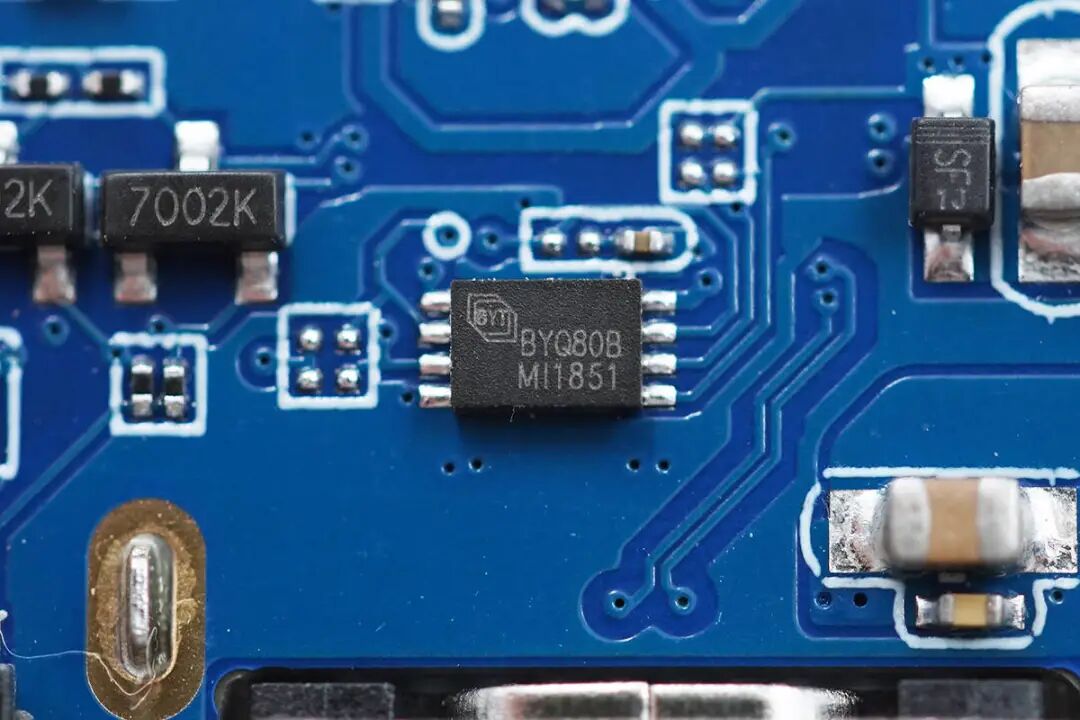

博雅 25Q80存储器，8M容量，用于存储配置信息。
USB3.0接口均沉板过孔焊接。

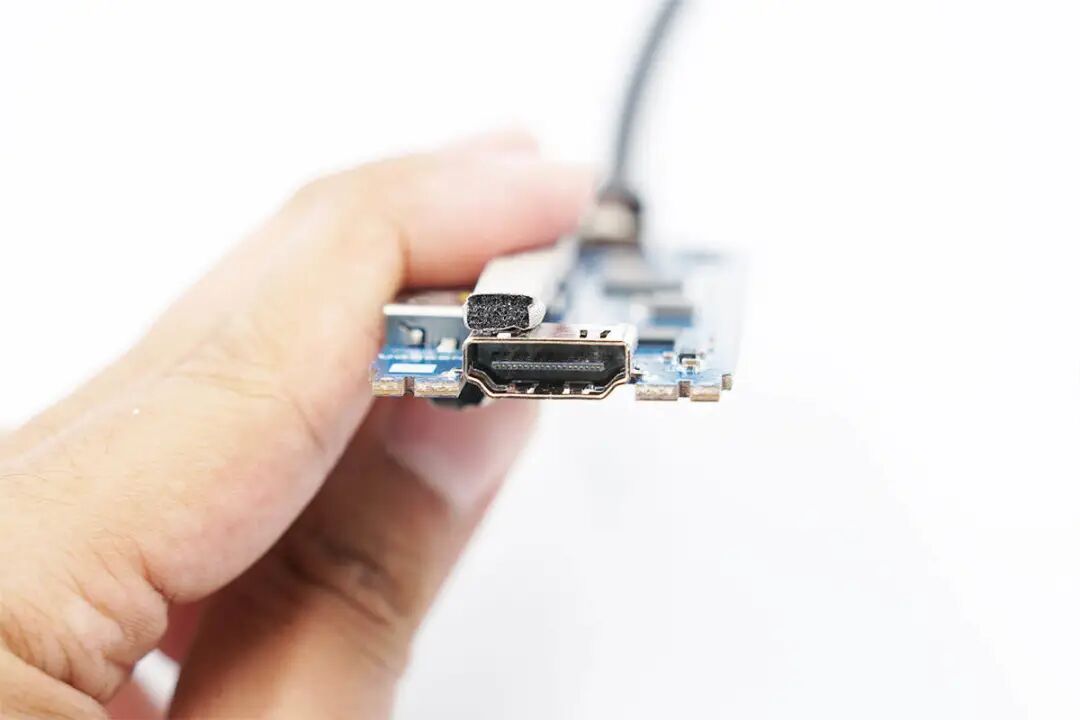

HDMI接口也是沉板处理，降低机身厚度。

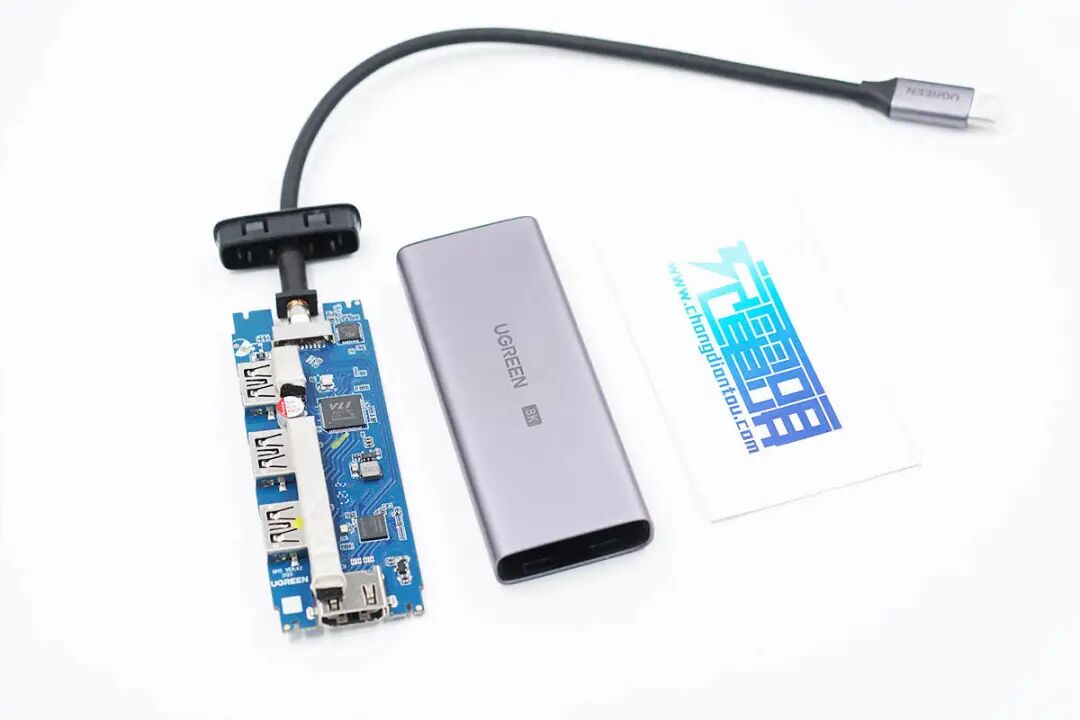

全部拆解完毕，来张全家福。
充电头网拆解总结
绿联这款8K扩展坞自带USB-C编织线缆，方便耐用。扩展坞机身采用铝合金材质，表面喷砂处理，不仅手感好保护性也强，此外还有利于散热。充电头网拆解发现，扩展坞采用了知名厂商威锋电子的VL103-Q3控制器以及VL817-Q7集线器芯片，新思 VMM6100BYE的视频转换芯片等。
产品的功能接口沉板过孔焊接，降低机身厚度，此外由于扩展坞采用金属机身壳，接口还都贴有导电布接地，细节讲究。
