----- 充电头网拆解报告 第1836篇 -----

9月15号苹果的新机iPhone 13将会发布，以前总有人会来一句“十三香”，不管是真心还是调侃，肯定会有很多人会换上新机。照苹果去年以环保为由不配送充电器的举动，这一代iPhone 13应该也不会配送充电器，很自然的，第一个入手的配件肯定是充电器，而20W PD快充依旧值得入手。

去年ANKER安克为iPhone 12量身打造了一款安克Nano 20W PD充电器，拥有极小的体积并支持iPhone 12 20W快充，上市后立马就成为市场爆款。今年面对即将发布的iPhone 13，安克也为它提前准备好了快充新品——ANKER安克20W安芯充。

安克安芯充沿用了小巧迷你的特色，外壳采用半透明材质设计，设计风格与iPhone也非常相称。此外充电器拥有钻石白、冰晶蓝、曜石黑、冰玉紫丰富配色，可以满足不同人群的喜好。除了能给iPhone 12进行20W快充外，这款充电器还搭载刷新行业的AI控温系统，一秒可测温20次，出现异常温度立马智能调节输出帮助降温，让整个充电过程更安全。

充电头网已经对安克这款20W安芯充进行了详细评测，下面就对其进行详细拆解，看看产品具体用料做工如何。

一、安克新款 20W 安芯充外观

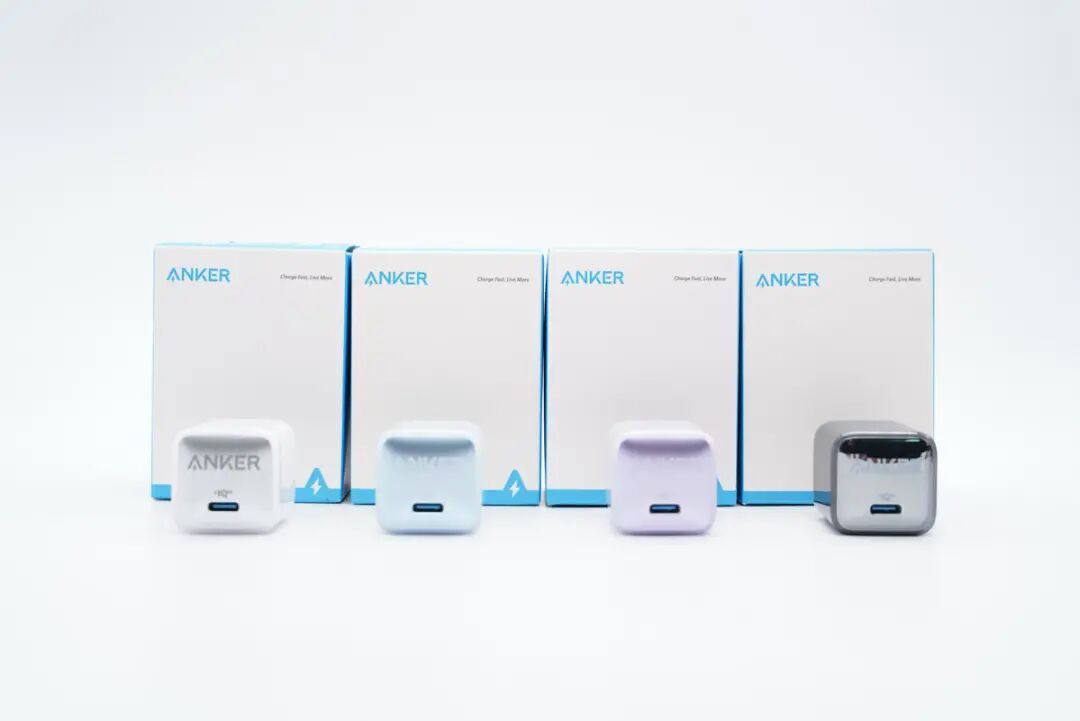

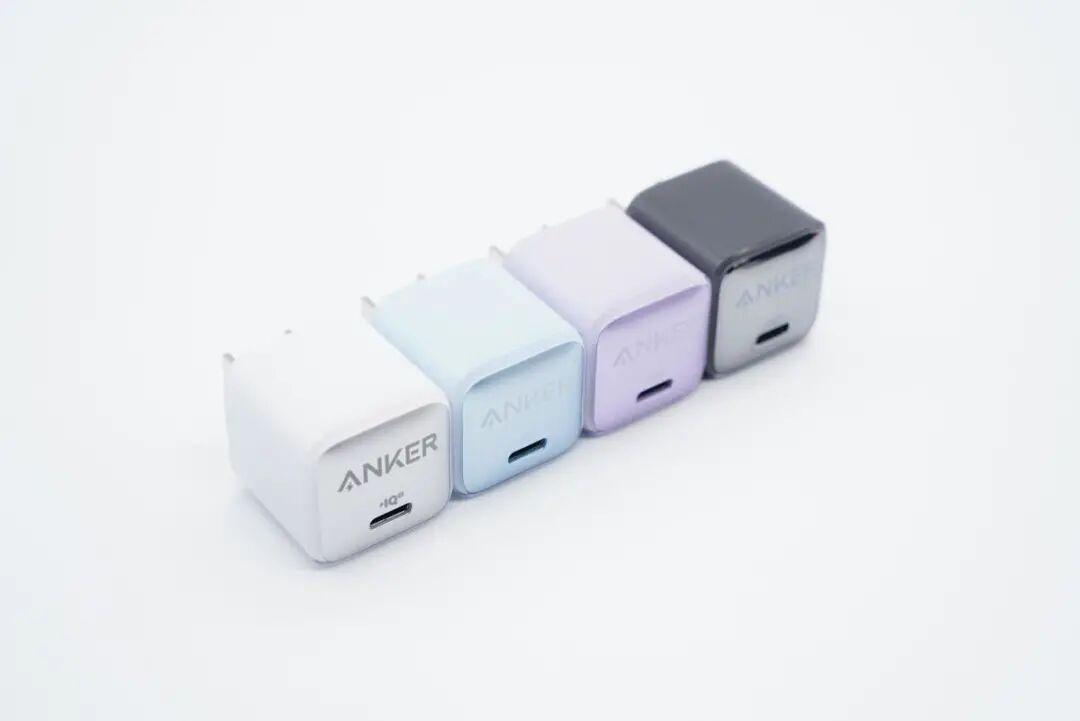

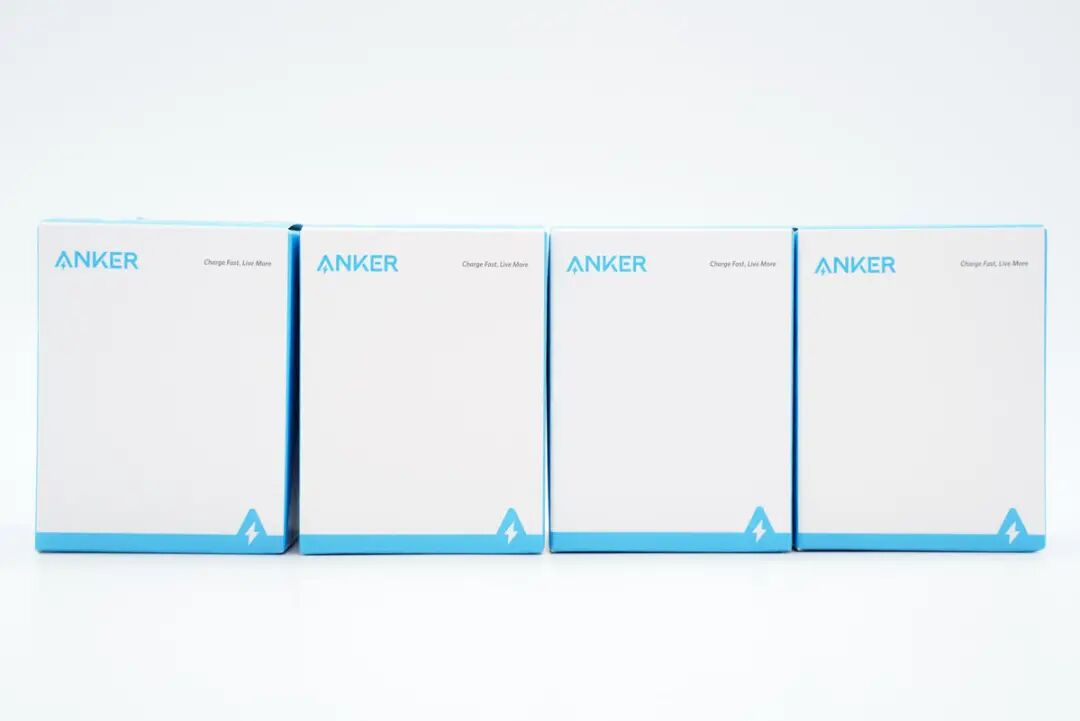

ANKER安克新款20W安芯充有四种配色可选，下面将四款一起进行展览，给大家一个直观了解。

充电器四种配色分别是钻石白、冰晶蓝、曜石黑、冰玉紫，颜色与iPhone搭配满满的CP感。

充电器采用方块造型设计，整体十分小巧。除了有丰富的配色外，壳体四周表面覆盖一层半透明材质，打造一种冰爽感，又是一款设计十分有特点的迷你充，而且很符合它控温的特性。

此外顶面看上去十分有金属质感，配备单 USB-C接口采用蓝色胶芯，外壳上设计有 ANKER 品牌logo。

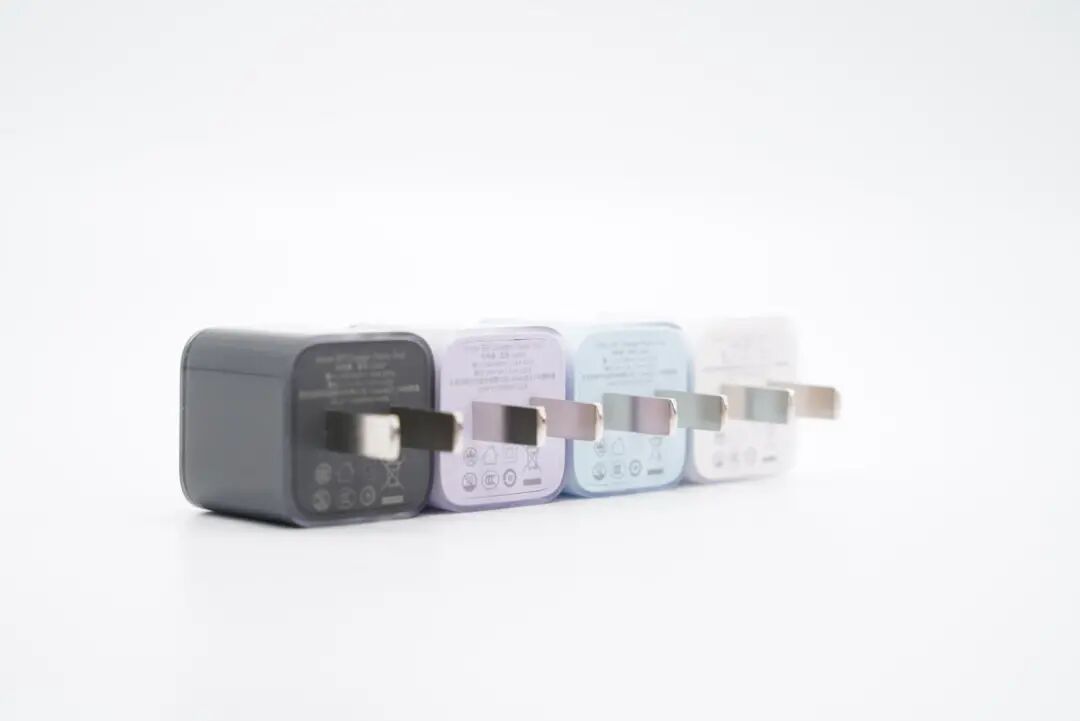

充电器采用的是固定式国标插脚。

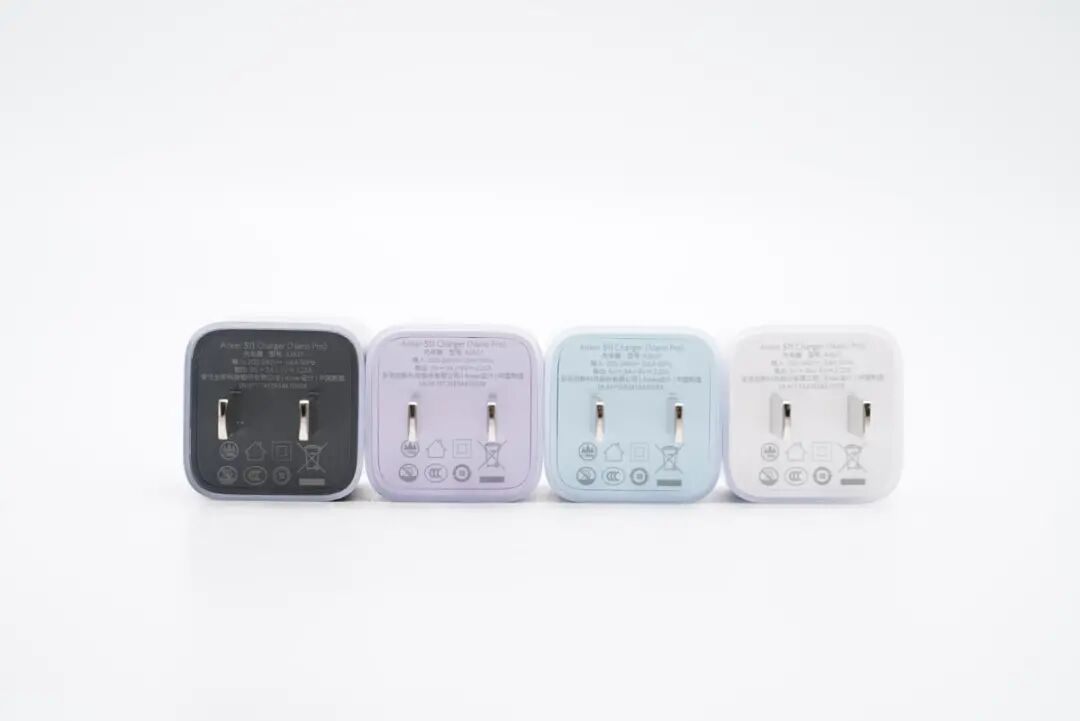

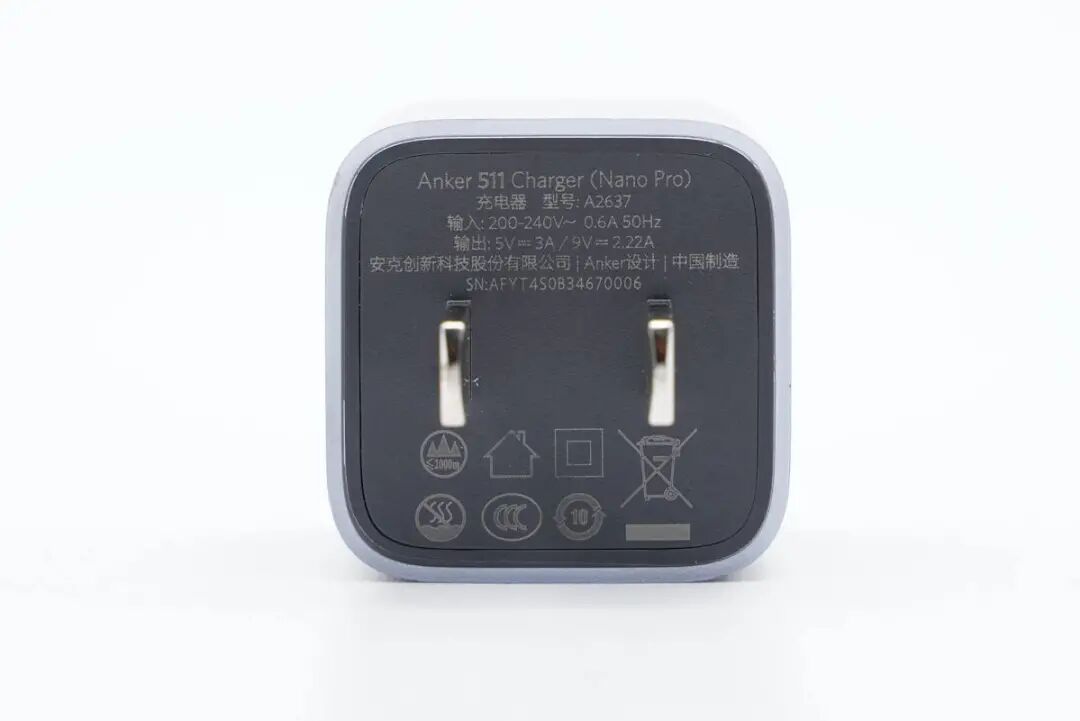

输入端外壳上都印有参数信息，由于参数一样下面展示其中一款的特写。

型号：A2637

输入：200-240V~50HZ 0.6A

输出：5V3A、9V2.22A

制造商：安克创新科技股份有限公司

产品已经通过了CCC认证。

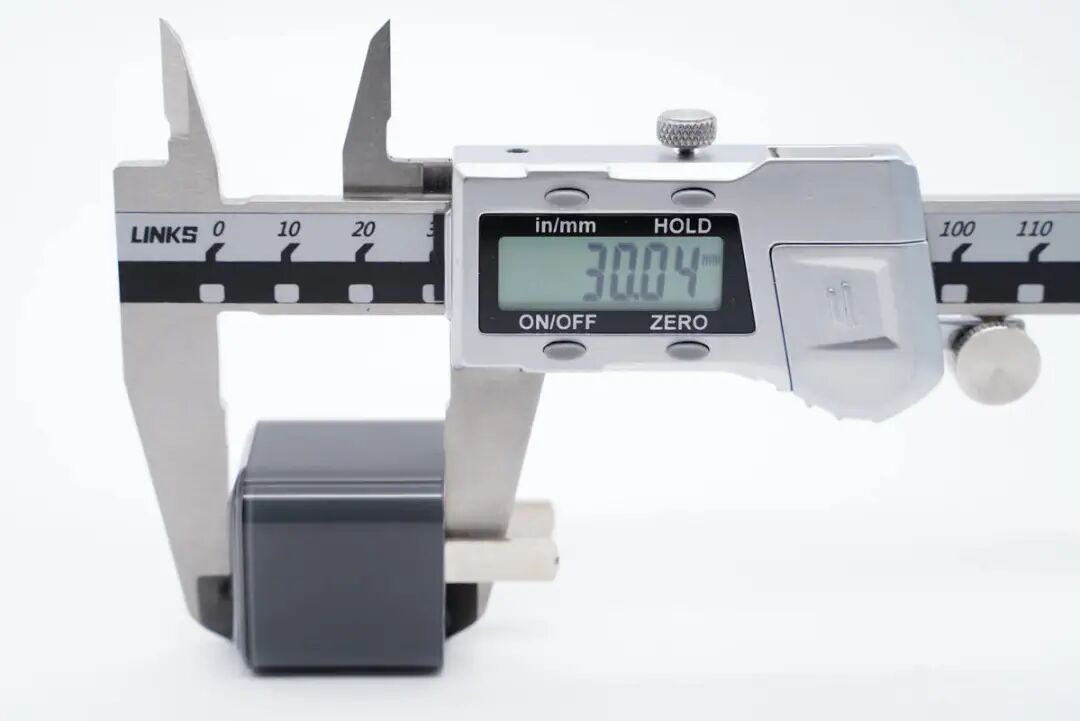

实测充电器机身高度为30.04mm。

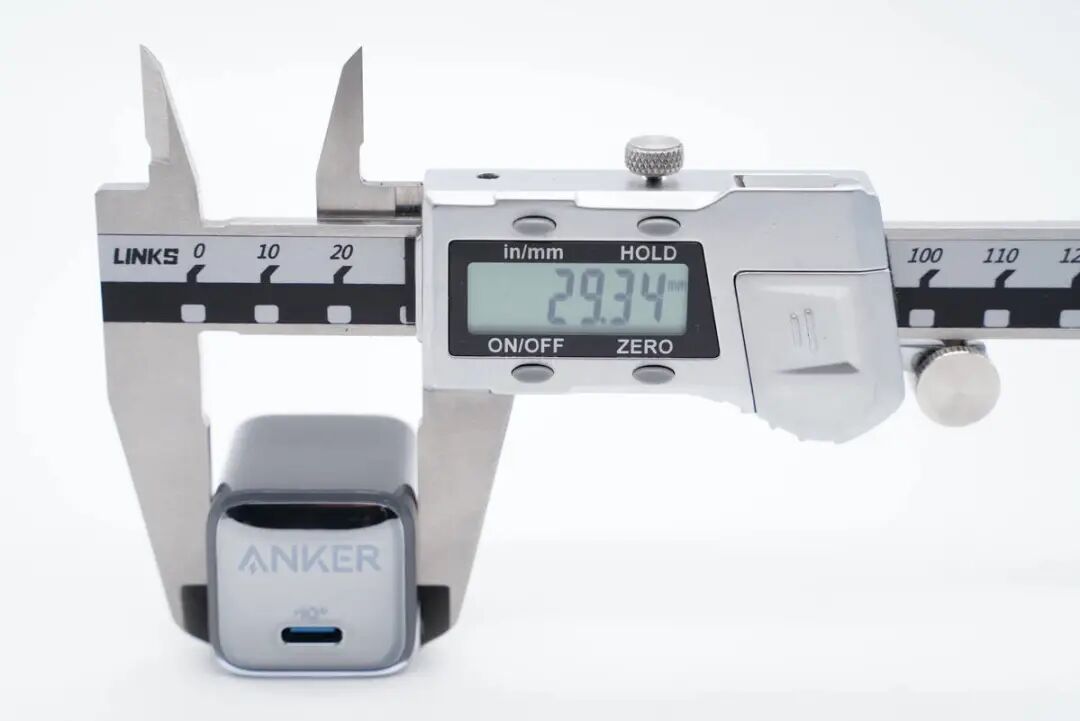

宽度为29.34mm。

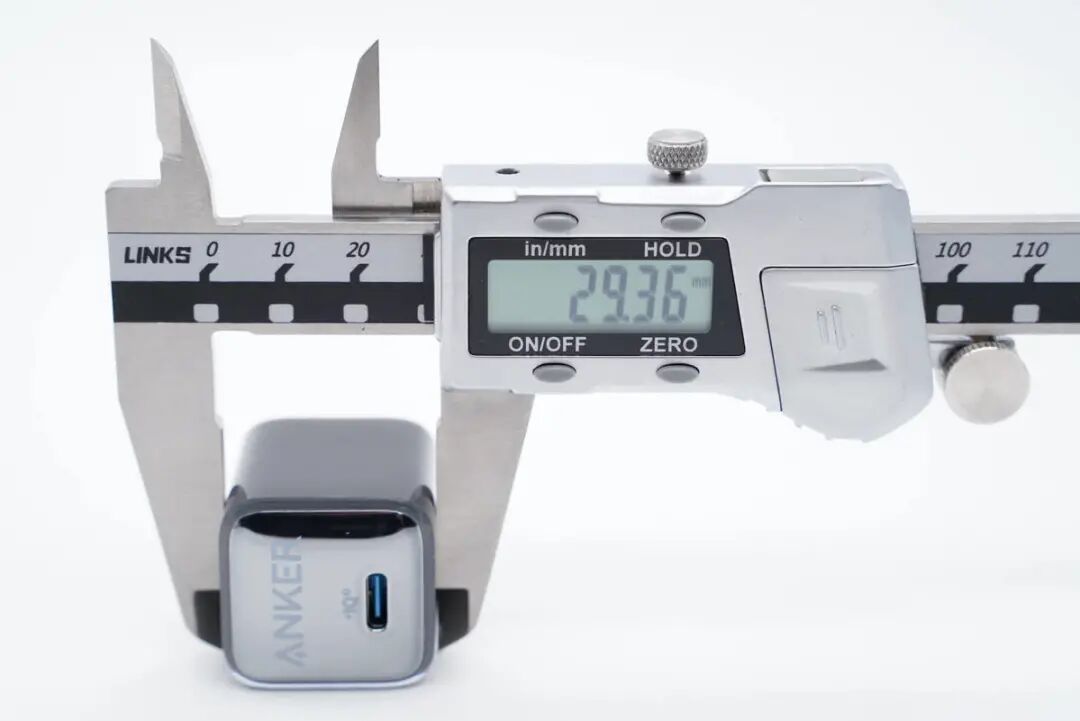

厚度为29.36mm。

和苹果 20W 充电器直观对比，体积约为苹果原装的45%，更小也更漂亮。

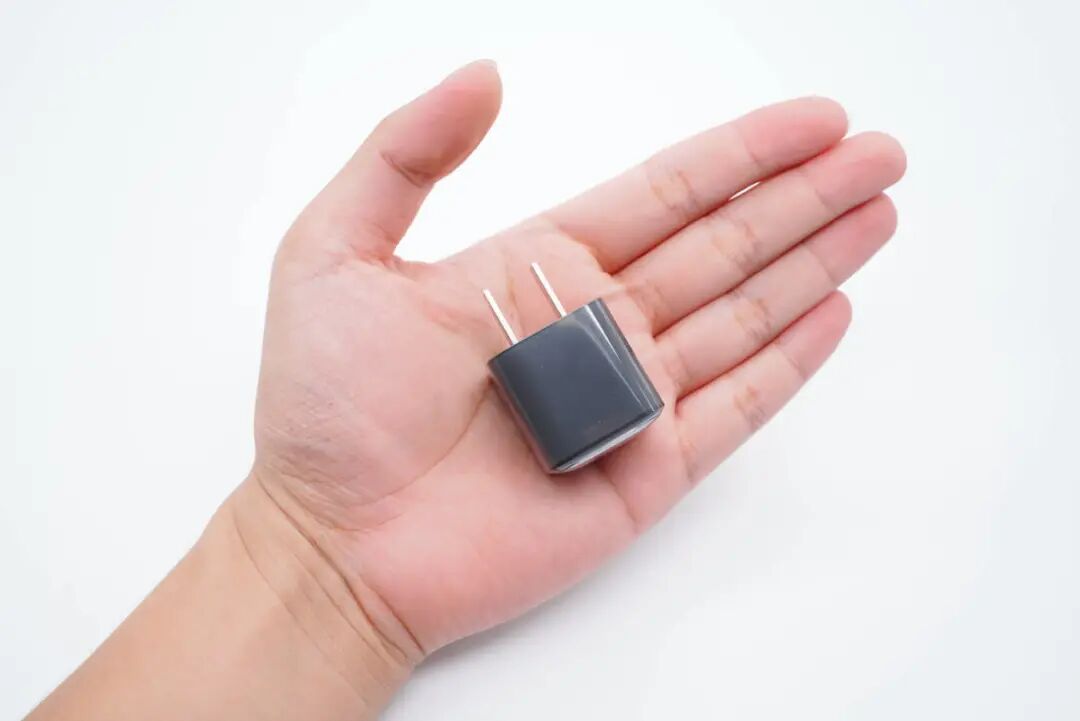

拿在手上的直观感受，小巧而精致。

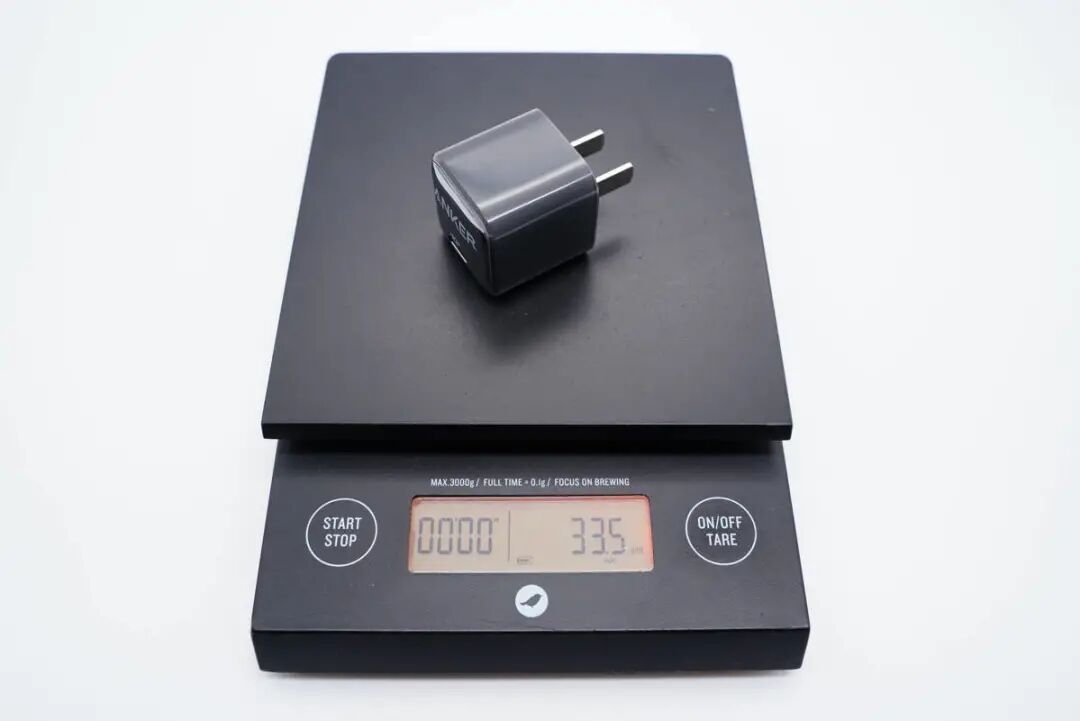

充电器净重约为34g。

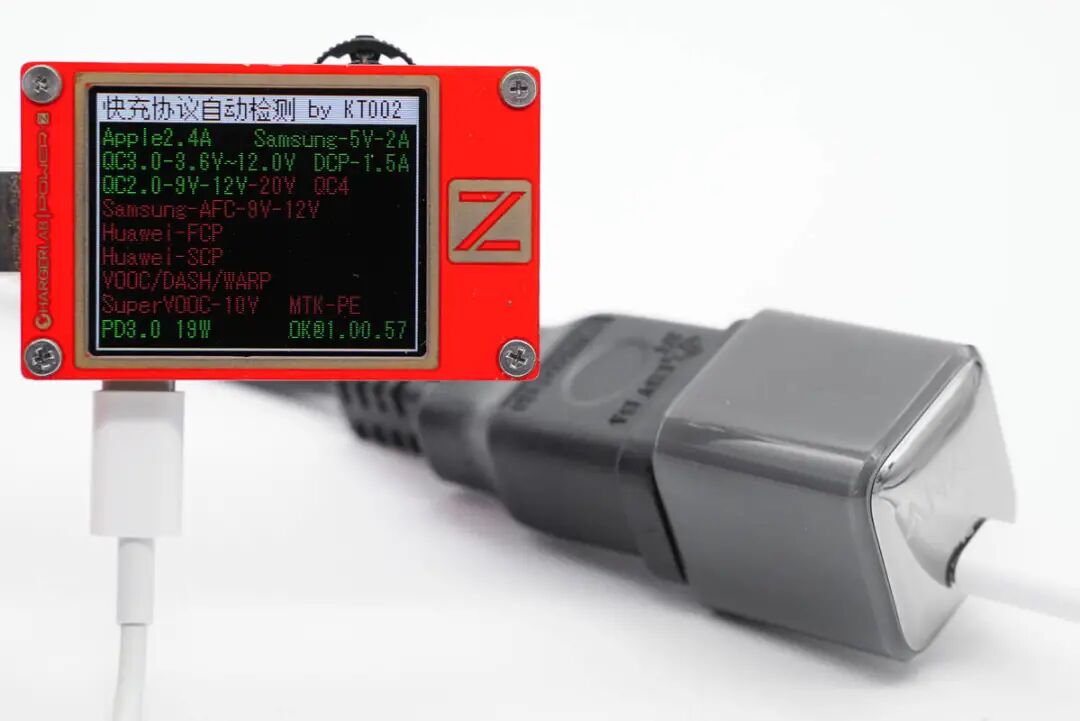

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0、QC3.0、PD3.0快充协议。

此外PDO报文显示C口还具备5V3A和9V2.22A两组固定电压档位。

二、安克新款迷你20W快充拆解

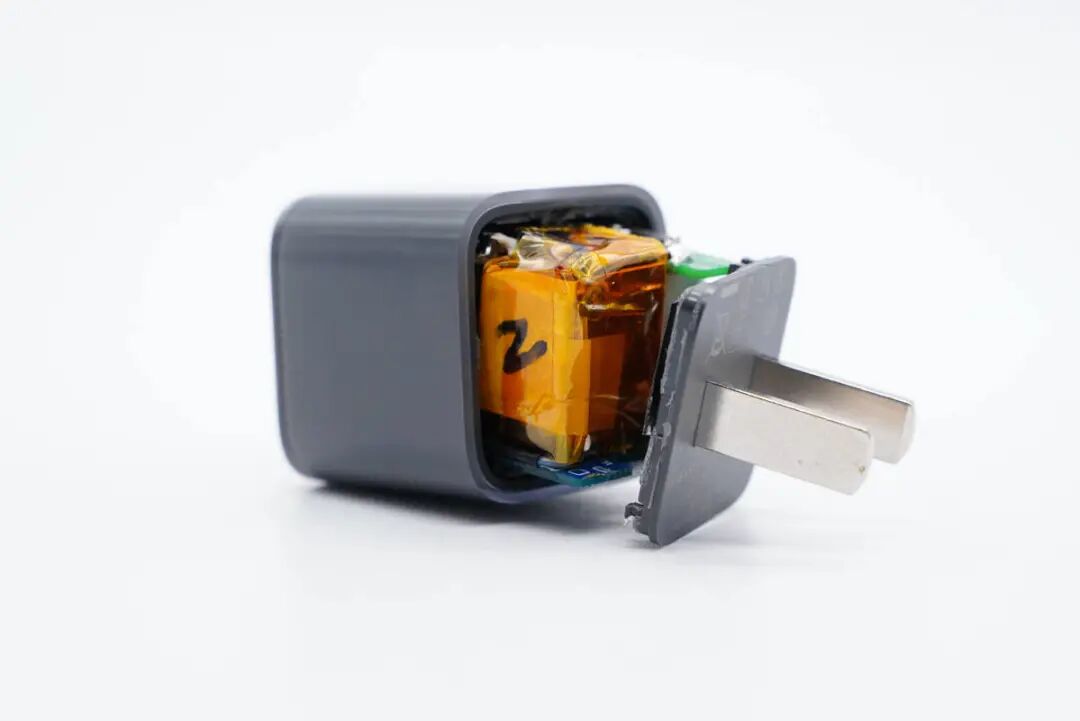

将输入端外壳拆开，超声波焊接封装。

输入端插脚和PCBA模块间设有隔离板进行绝缘。

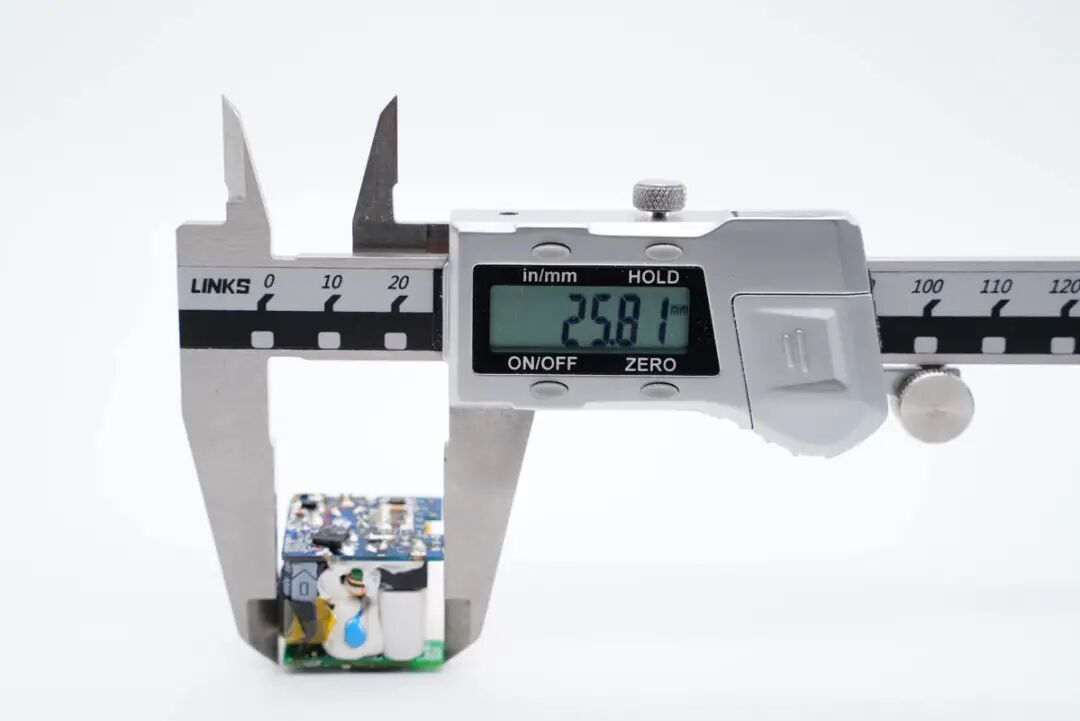

测得模块长度为25.81mm。

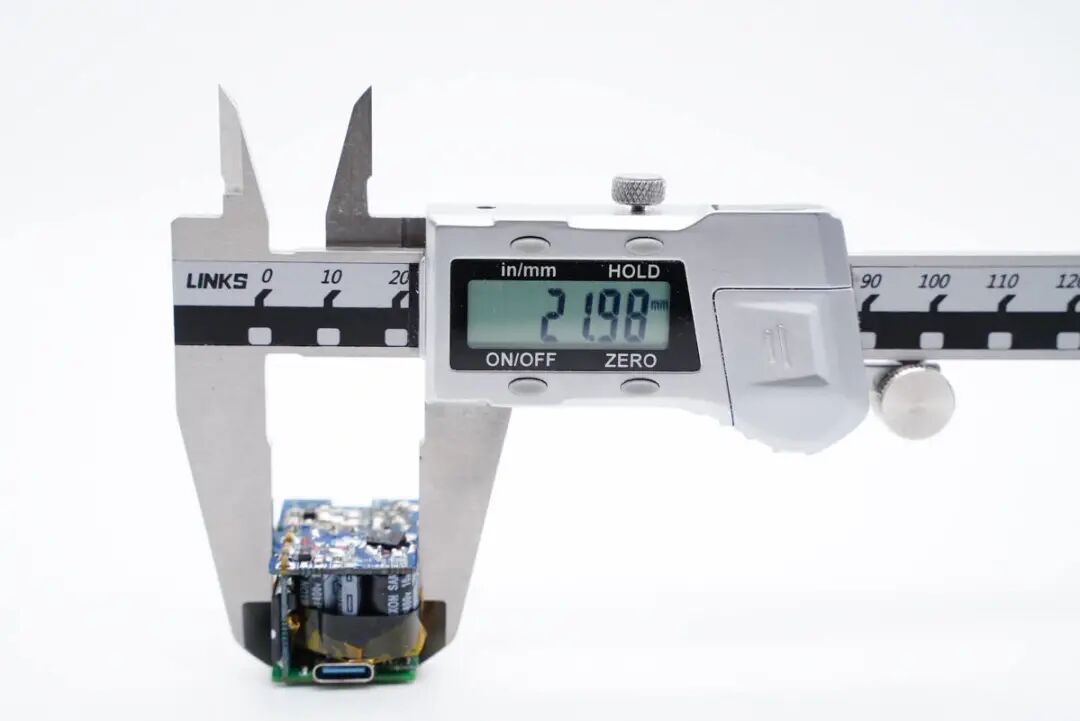

宽度为21.98mm。

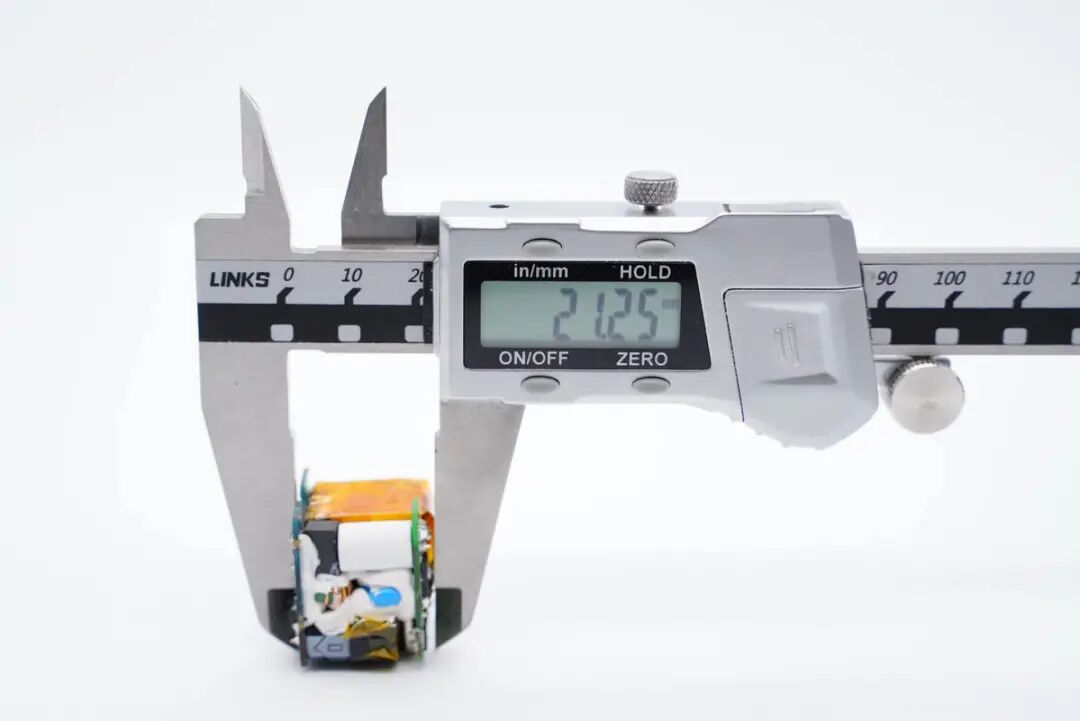

厚度为21.25mm。

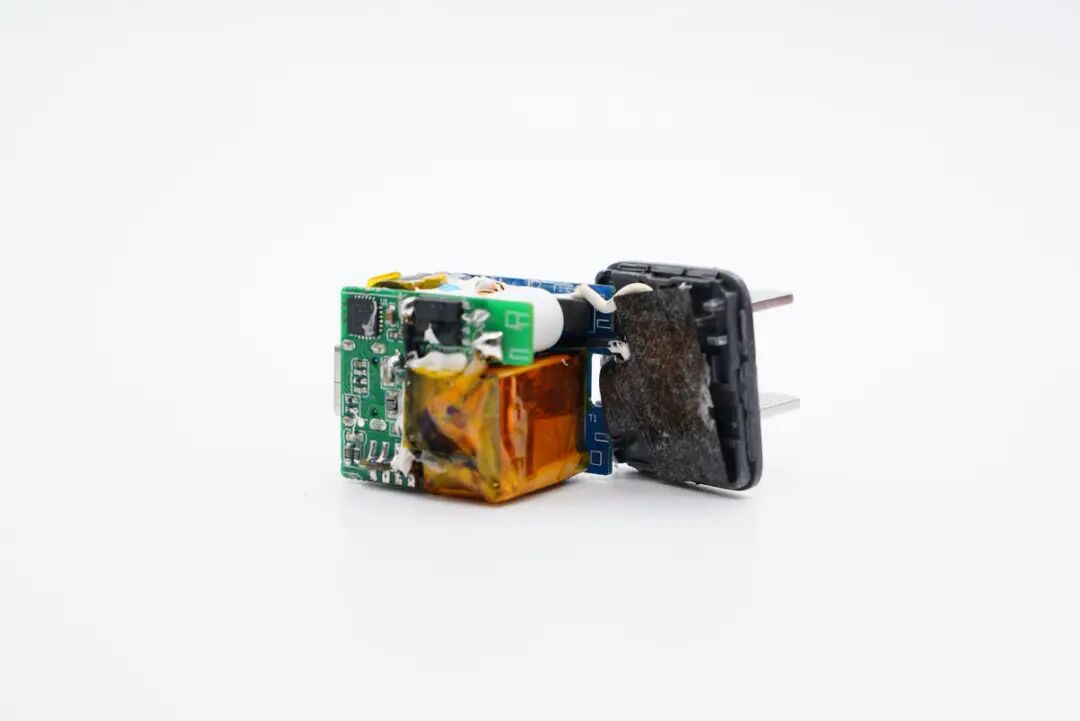

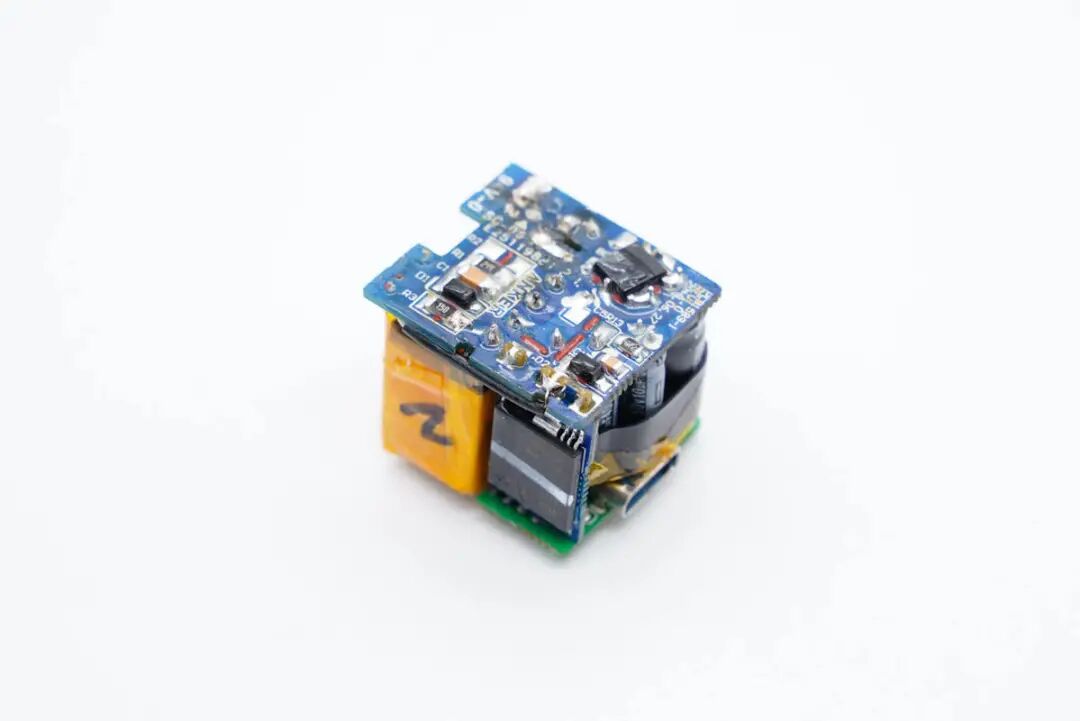

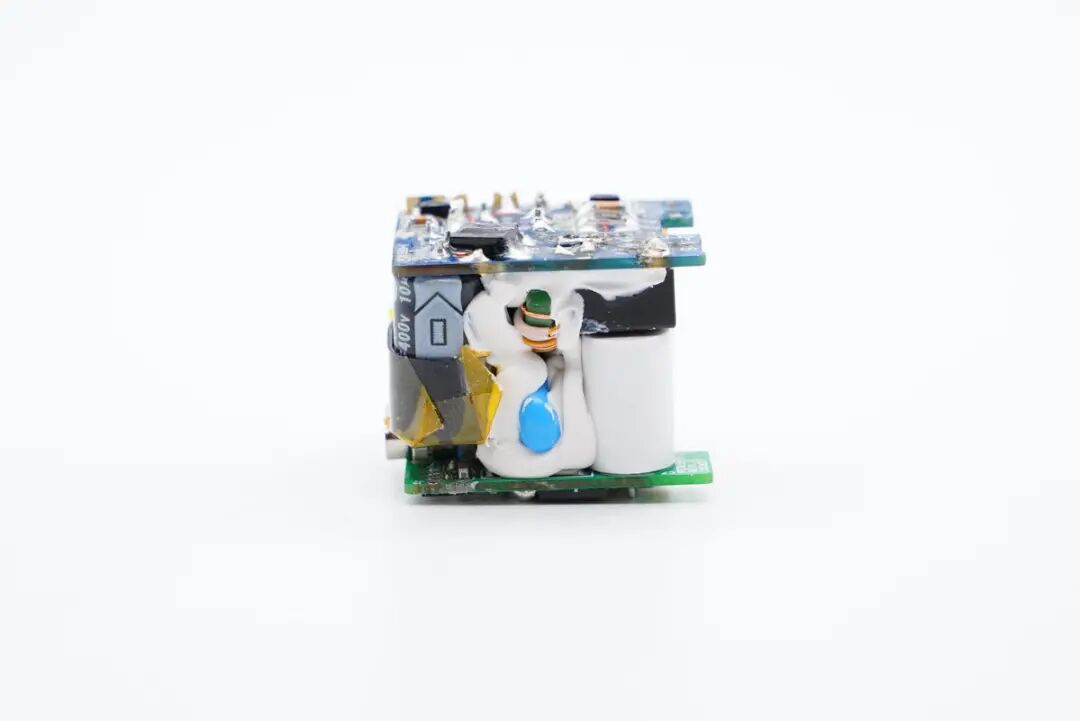

模块采用的是时下热门的三块小板组合焊接设计，U型结构，夹层间放置电容、变压器等器件，最大化利用内部空间，让安克这款安芯充体积达到迷你级别。

通过观察发现，充电器采用经典QR开关电源宽范围输出，协议芯片控制输出电压架构，下面我们从输入端开始了解各元器件的信息。

模块输入端一览，元器件间打胶处理，提升整体的稳定性。

输入端小板背面设有一颗整流桥。

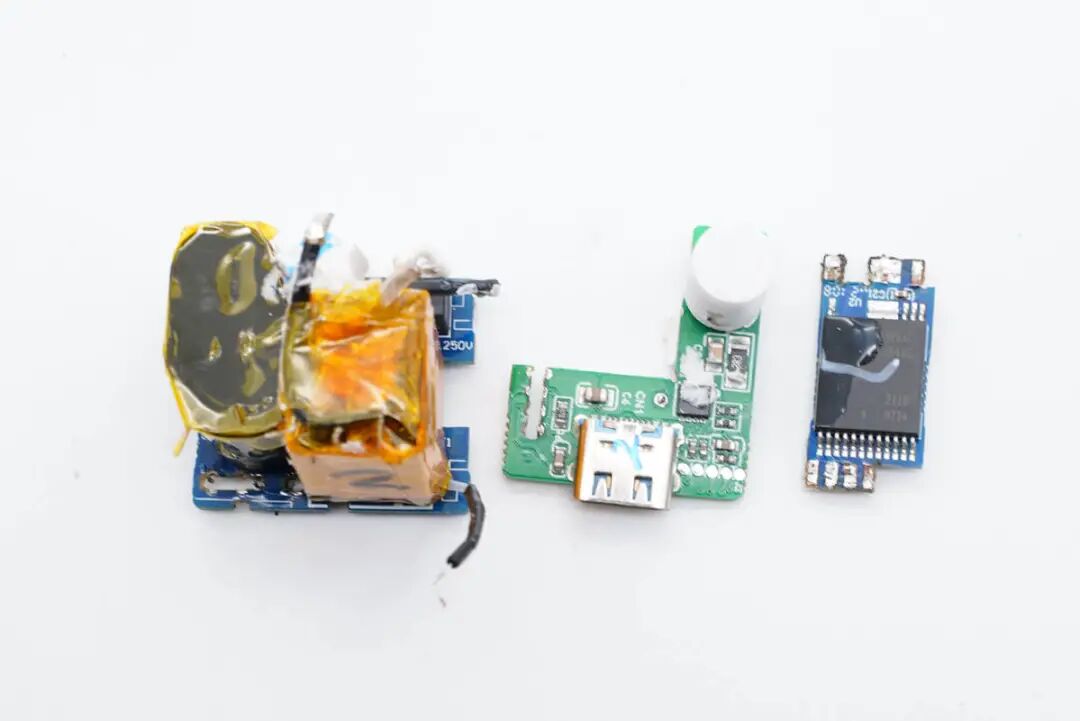

将模块拆分开，输入端小板正面，高压滤波电解电容套有塑料壳绝缘，变压器使用胶带严密包裹。

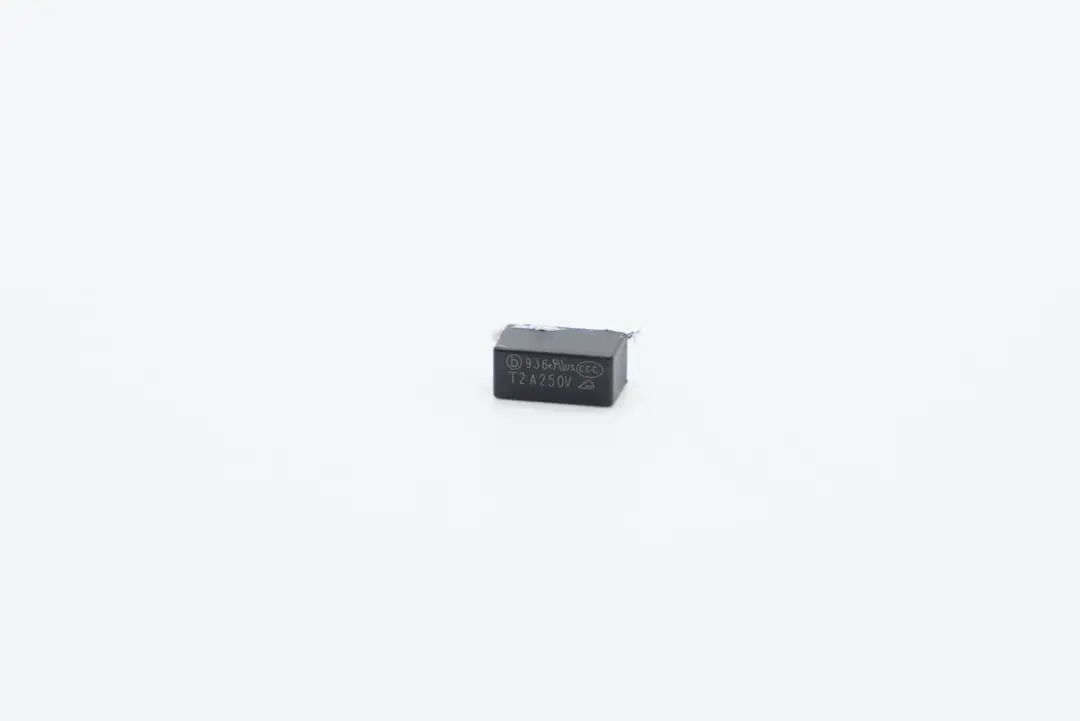

延时保险丝规格为2A 250V。

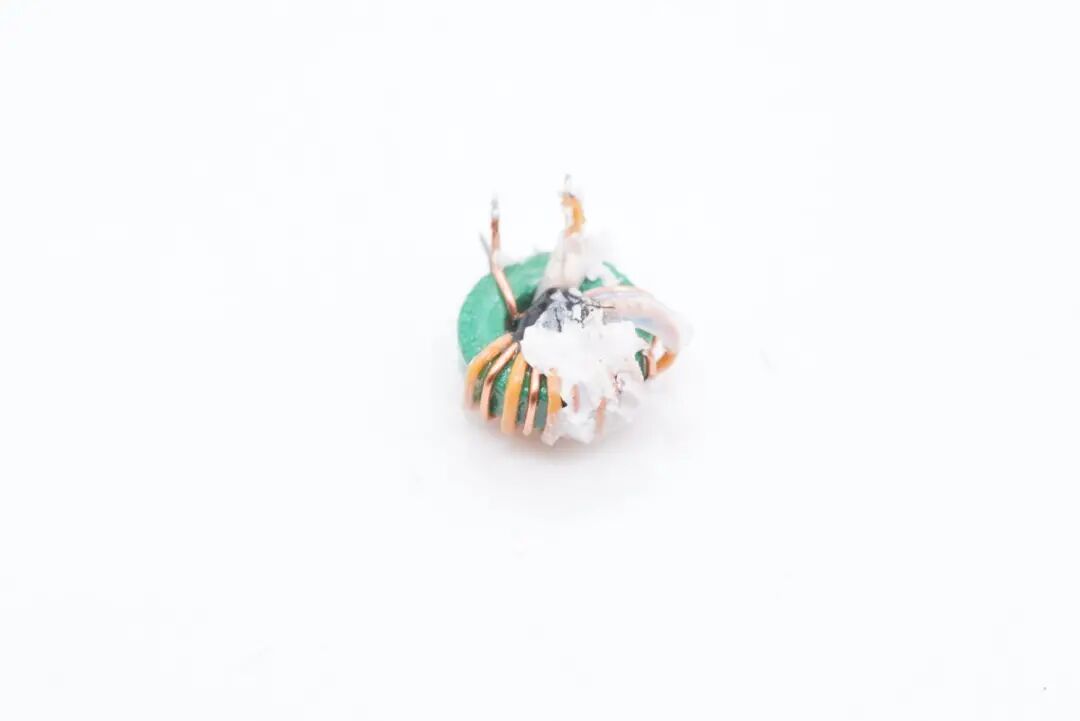

共模电感特写，用于滤除EMI干扰。

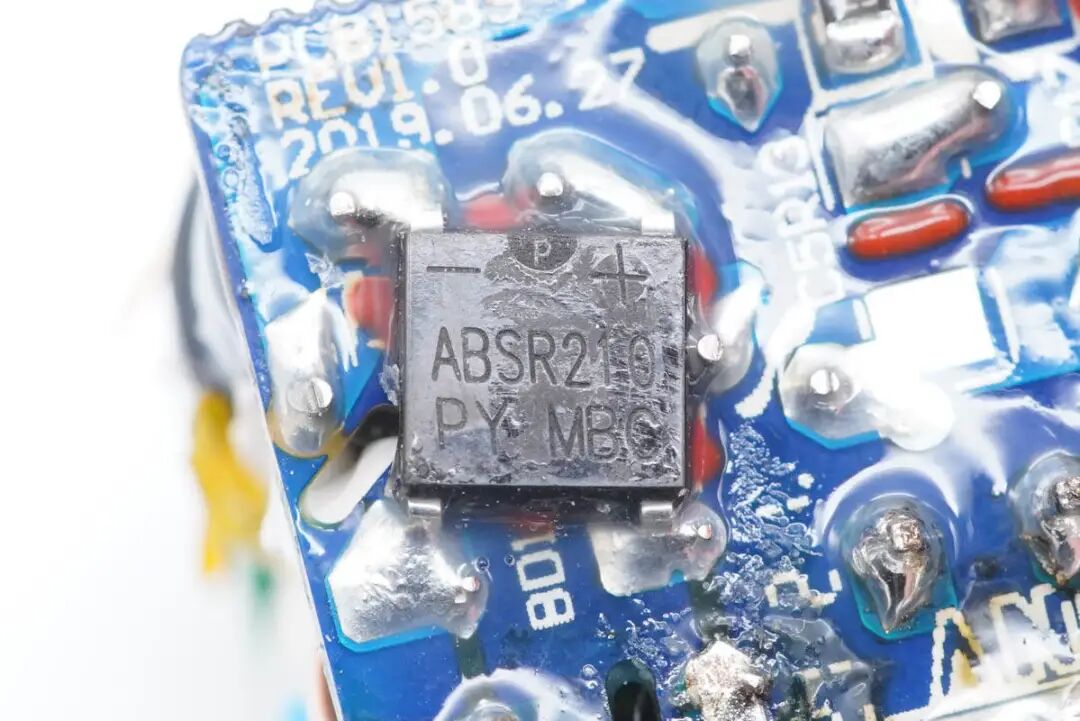

ABSR210整流桥特写。

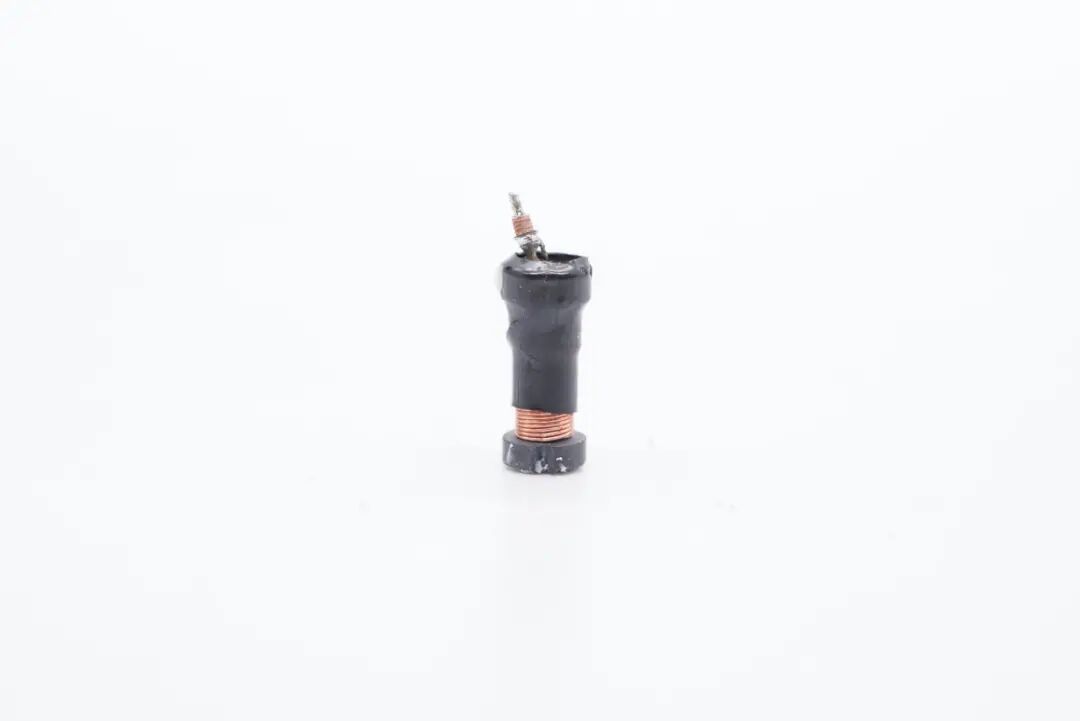

差模电感外套绝缘管，工字磁芯。

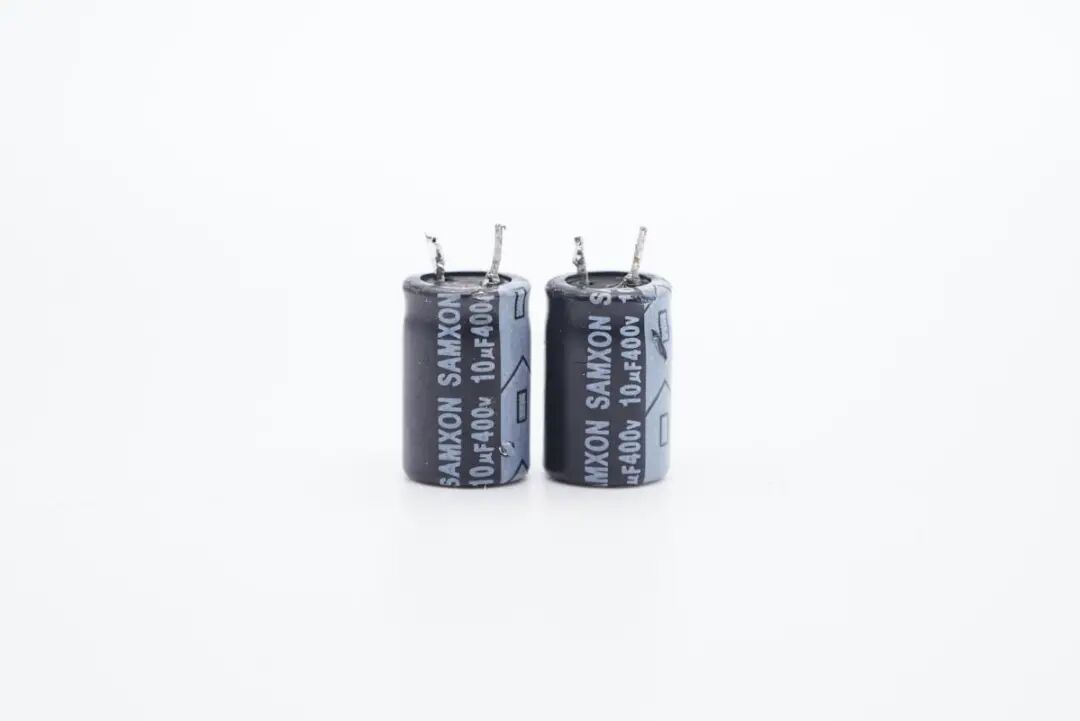

两颗高压滤波电解电容来自SAMXON三信，规格都是400V 10μF。

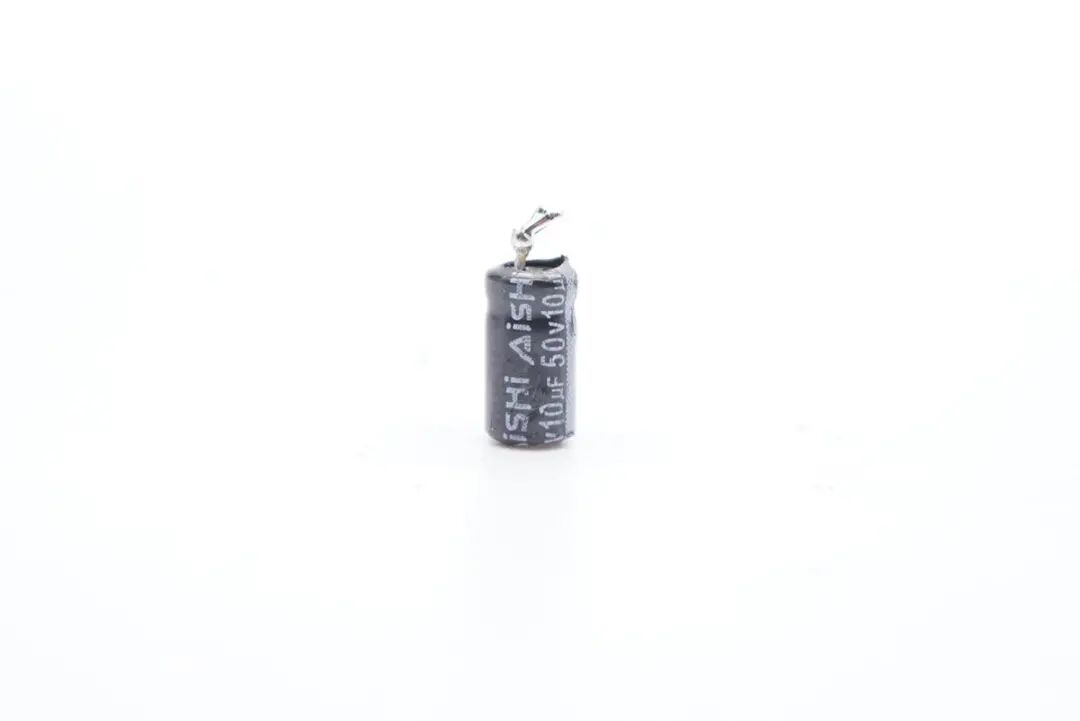

主控芯片供电电容来自艾华，规格为50V 10μF。

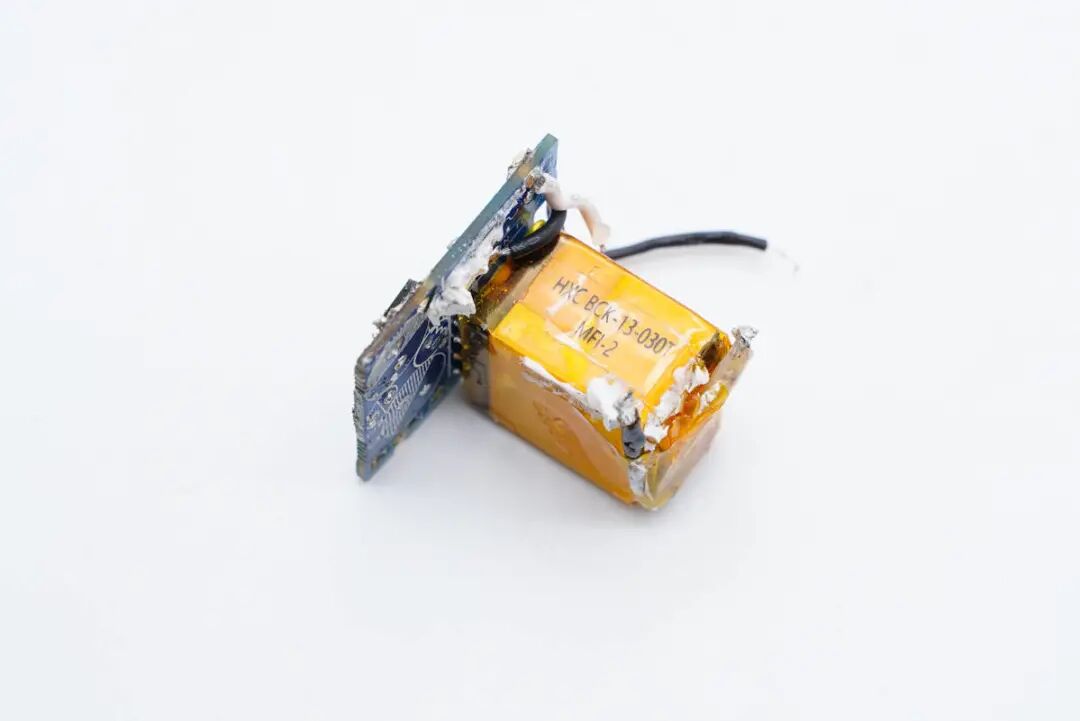

变压器特写，使用高温胶带严密包裹，一侧喷码有信息。

Y电容特写。

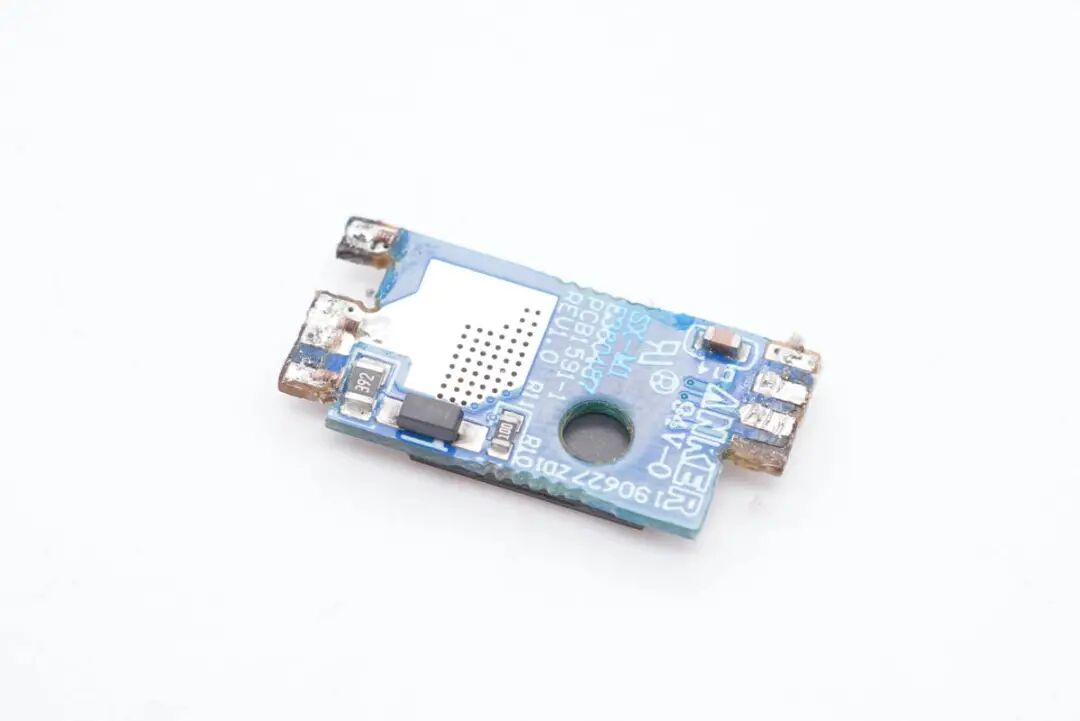

连接小板上设有开关电源主控芯片。

背面过孔和露铜加锡处理，帮助主控芯片散热。

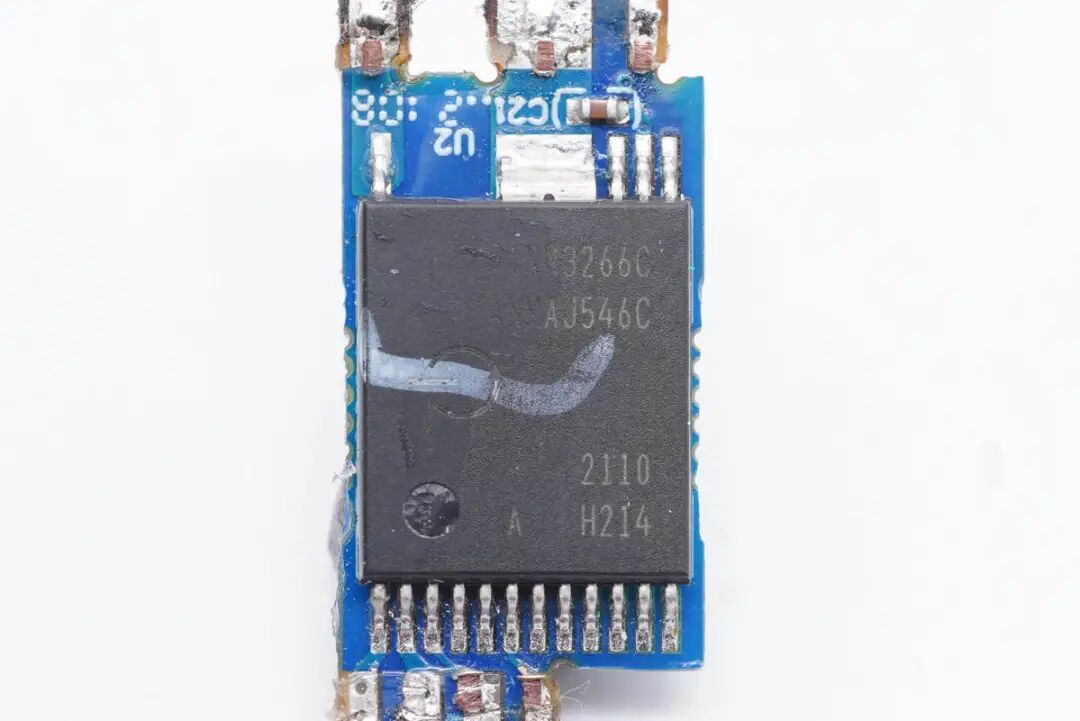

开关电源主控芯片采用PI INN3266C，其内置了控制器，开关管，次级同步整流控制器，集成度高。其属于InnoSwitch3-CP家族，将初级和次级控制器以及磁感双向通信技术反馈整合到一个IC中，极大地简化了反激式电源转换器的设计和制造，特别是那些要求高效率和/或紧凑尺寸的电源转换器，并且提高了系统可靠性和稳定性。

充电头网此前拆解过的安克30W、45W、65W、65W双C口四款氮化镓超能充也全部都是采用的PI高集成开关电源主控芯片。

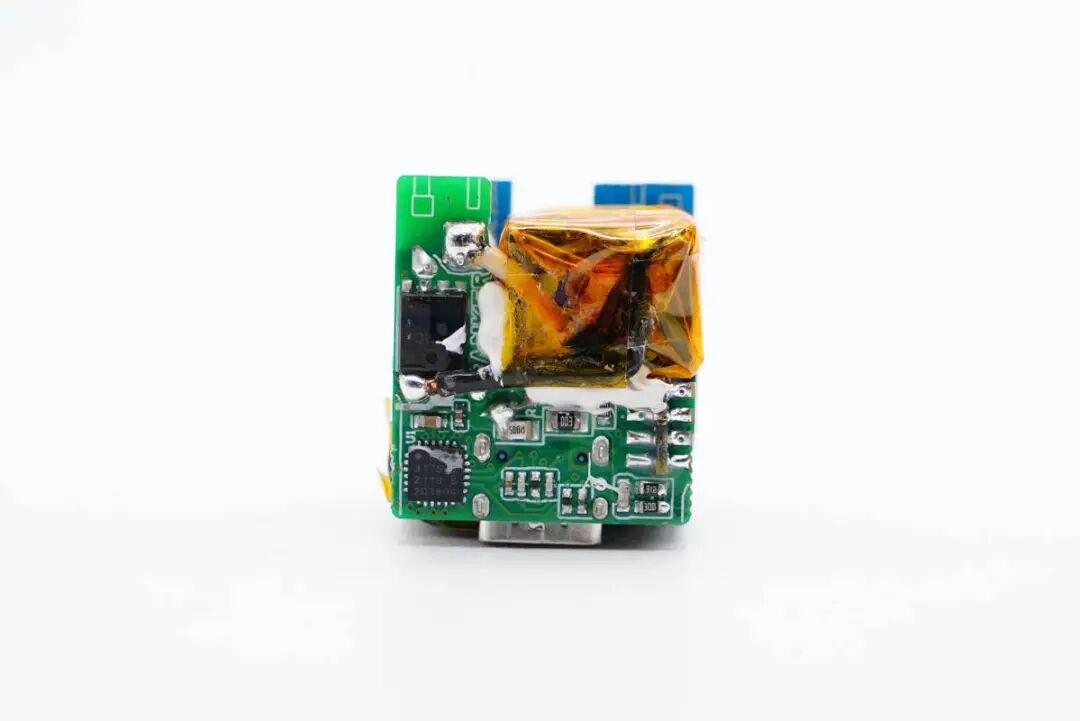

输出端小板背面设有同步整流管和协议芯片。

板子正面设有滤波固态电容和输出VBUS开关管，电容套有胶套绝缘。

同步整流管特写，长晶科技CJAC80SN10，NMOS，耐压100V，导阻8.8mΩ，PDFN5*6封装。

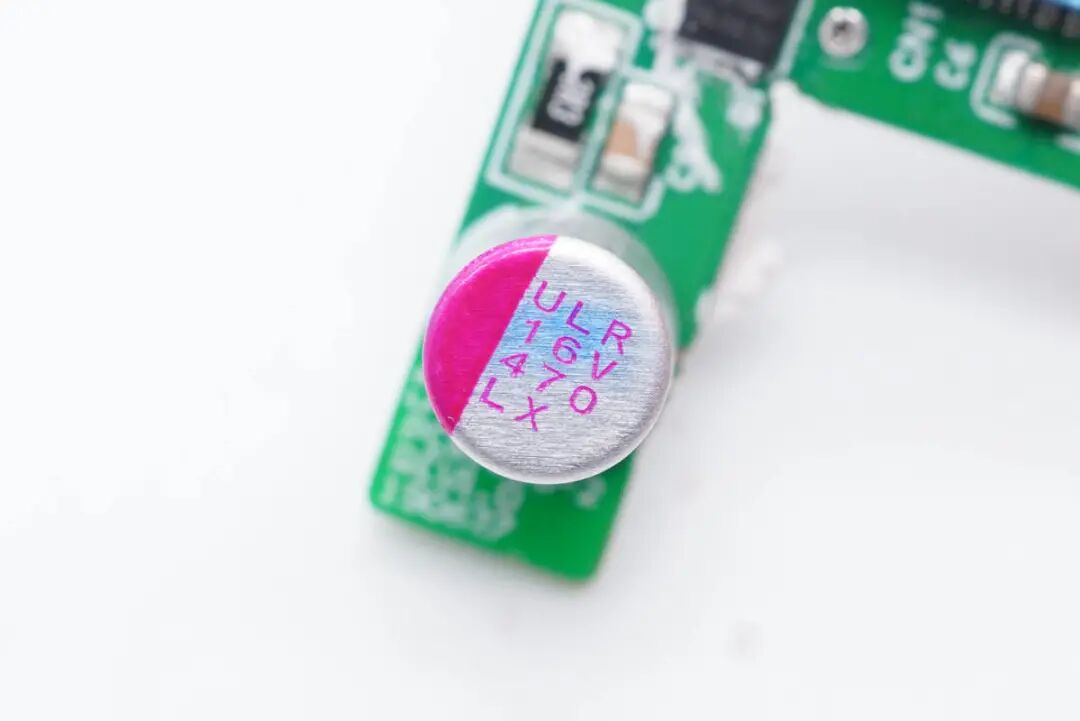

输出滤波固态电容采用万裕ULR系列，规格为16V 470μF。

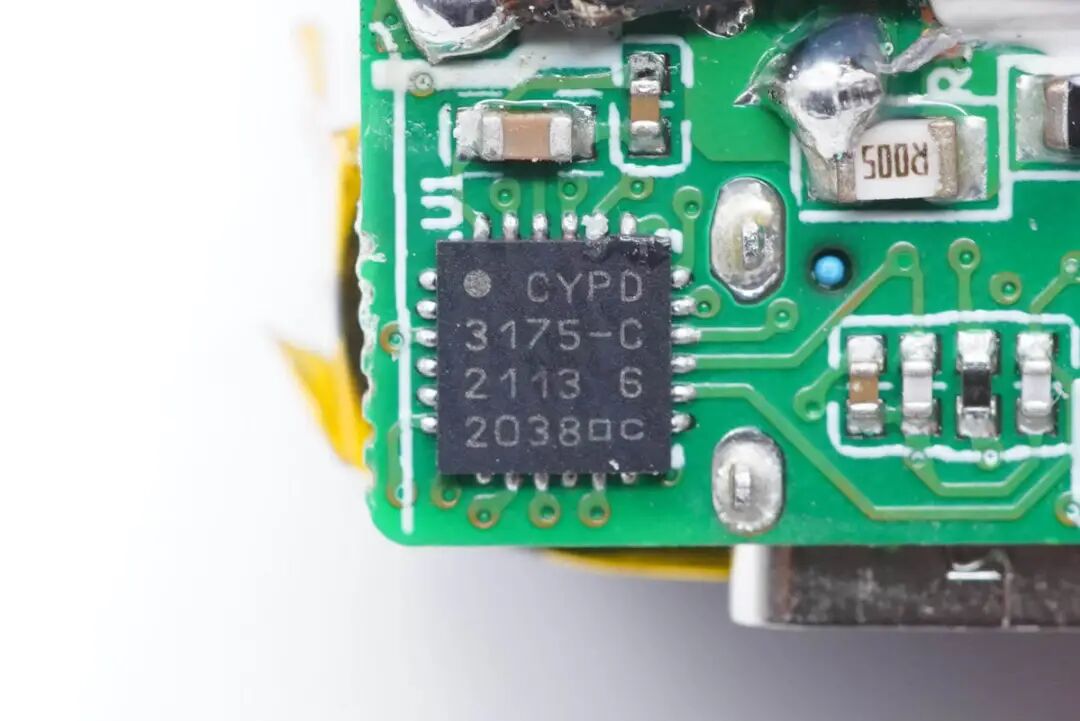

USB PD协议芯片采用英飞凌CYPD3175-24LQXQ。这款芯片支持1A1C接口，支持QC4.0和其他快充协议，集成次级反馈和输出电流检测放大器，内置多重完善的系统级保护，内置32位MCU，内置时钟，支持3-24.5V宽泛的工作电压范围。

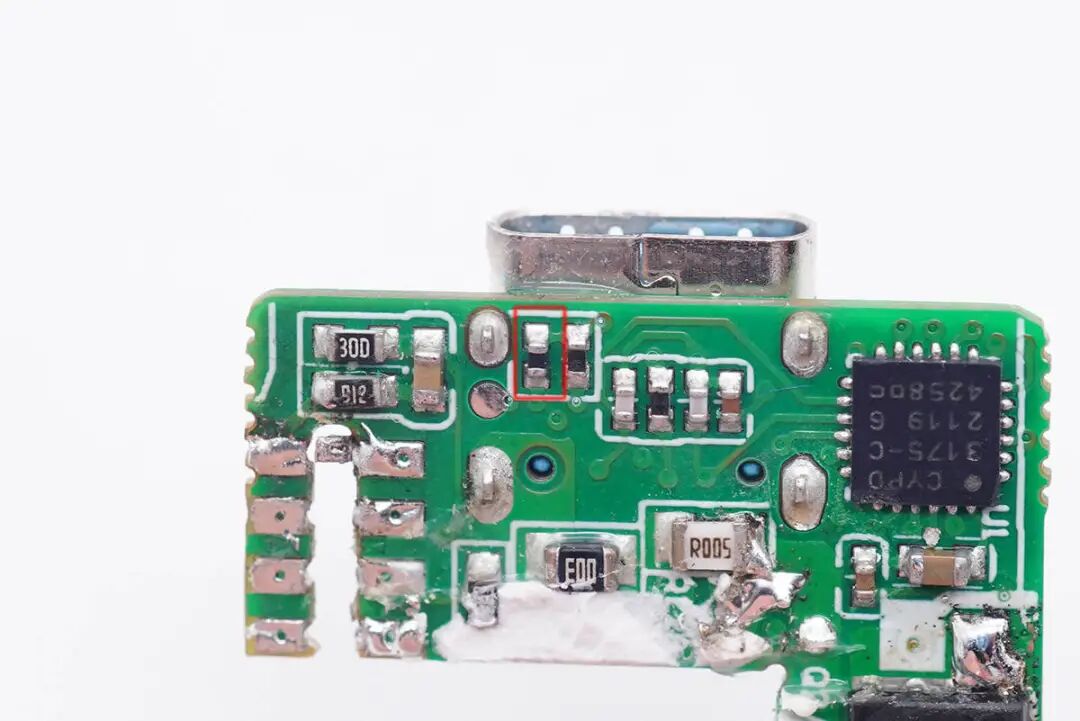

英飞凌CYPD3175-24LQXQ还是一颗集成度很高的独立AI控温芯片，其左侧设有一颗热敏电阻，由英飞凌的协议芯片全程实现温度检测到干预充电输出，保证充电更加稳定安全。

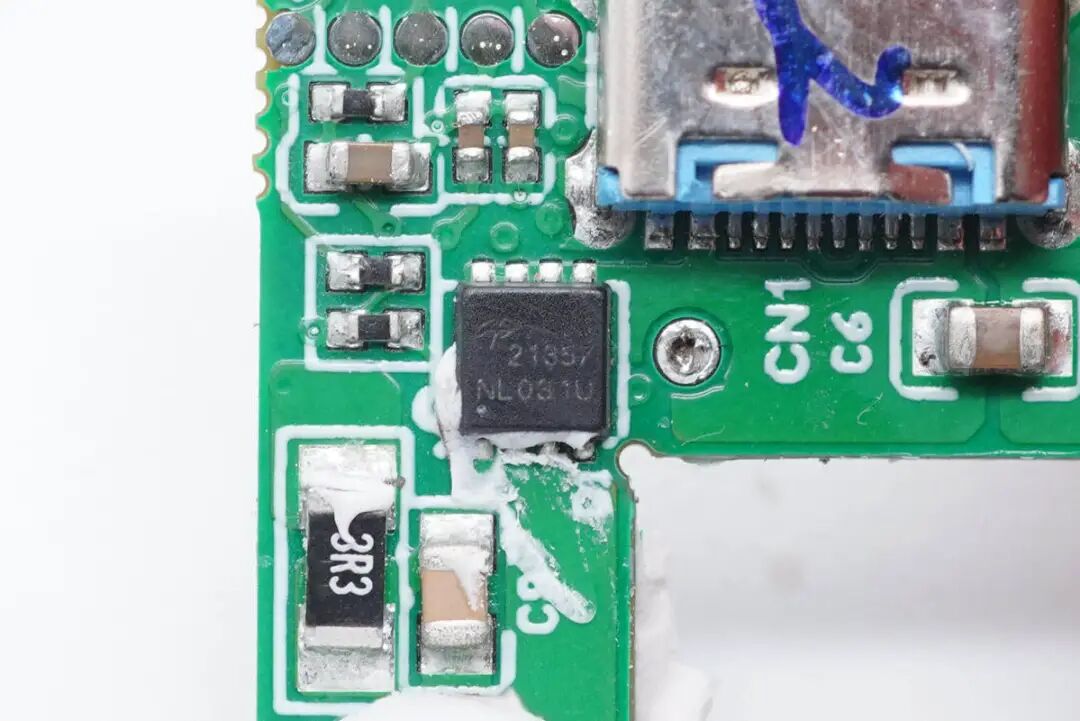

输出VBUS开关管采用AOS AONR21357 PMOS管，耐压30V。

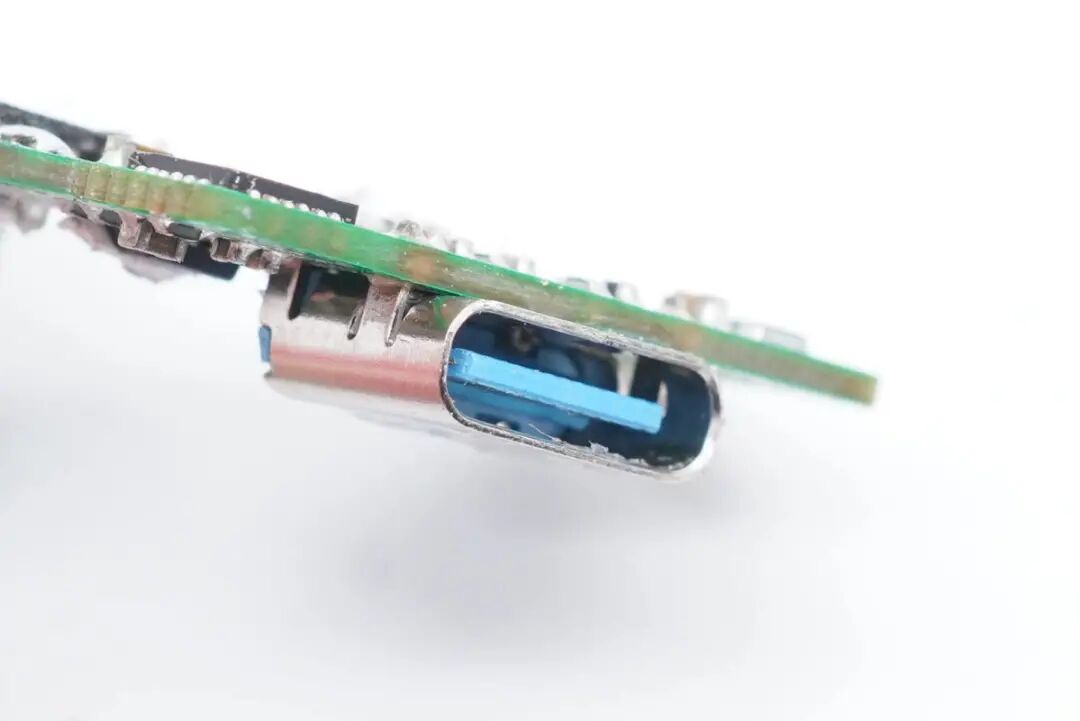

USB-C母座特写，过孔焊接。

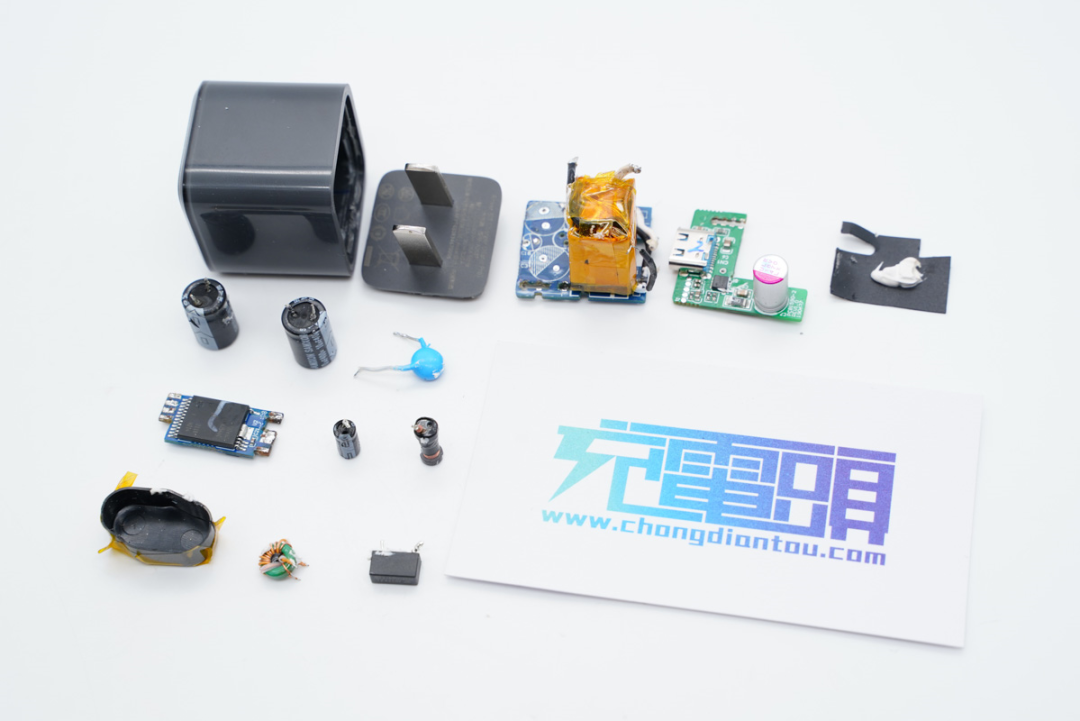

全部拆解完毕，来张全家福。

充电头网拆解总结

安克新款20W安芯充设计得小而精，充电器三围尺寸仅为29.5* 29.5*30mm，和苹果5W充电器差不多大，小巧便携。另外丰富的配色、金属质感的顶面以及半透明外壳设计让其又显得十分精美，满足颜值党的需求。性能上支持QC、PD快充协议，能够很好兼容iPhone设备。

安克这款新品起名安芯充，充电头网通过拆解发现其内部扎实可靠，对得起这个名字。充电器采用了PI INN3266C主控芯片以及英飞凌CYPD3175协议芯片，这两大知名厂商也是苹果快充的供应商。采用三信电解电容以及万裕ULR系列固态电容滤波，质量可靠用着安心。

此外充电器还设有温度传感器，搭配英飞凌CYPD3175组成AI控温系统，毫秒级实时监测充电温度，充电全程智能实现监控温度、异常降温等操作，保护iPhone手机，像夜间充电等场景也能安心入睡，无需再担心害怕。
