仅19mm薄，努比亚小黄人65W双口氮化镓快充拆解
----- 充电头网拆解报告 第1843篇 -----
nubia努比亚近期推出了小黄人联名款65W氮化镓饼干充电器，配备可折叠插脚以及双USB-C接口，小巧扁平可轻松放进口袋，携带十分方便。两个接口都支持65W大功率快充，可盲插使用，可快速让笔记本电脑满血复活，还能满足笔电和手机同时快充。
另外就是产品兼容性很好，支持市面上多个主流快充协议，支持各大品牌手机快充，满足不同手机用户对饼干快充充电器的需求。下面充电头网就对这款产品进行详细拆解，看看做工用料如何。
一、努比亚65W氮化镓充电器外观

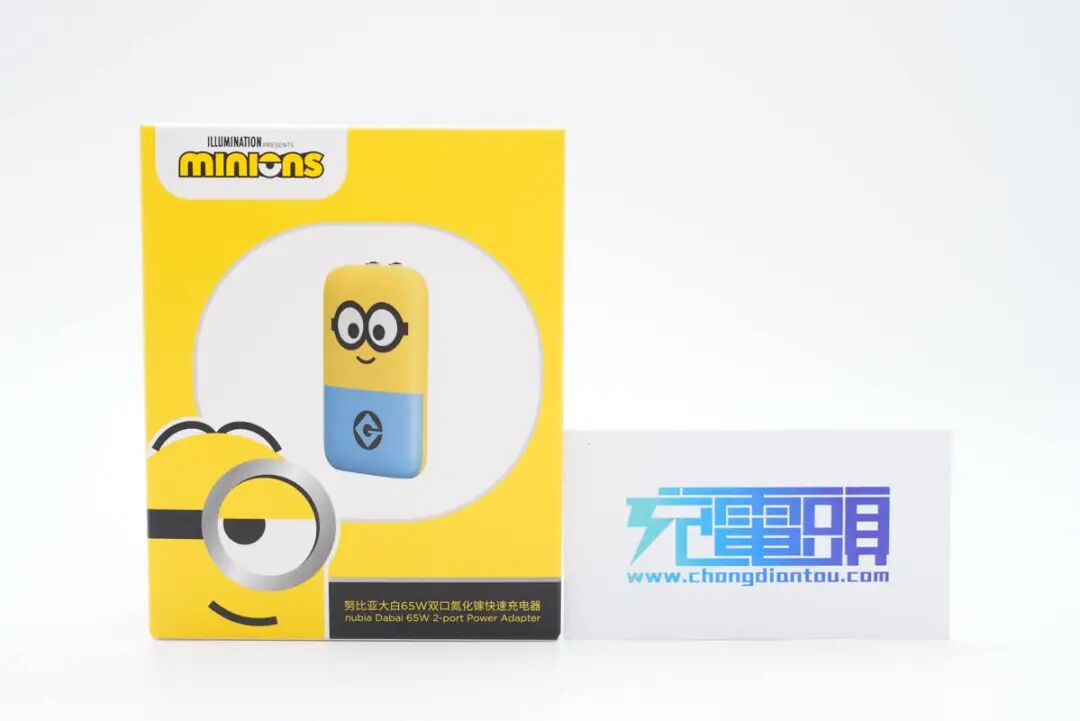

包装盒基于小黄人ID设计，正面印有minions（小黄人）、努比亚大白65W双口氮化镓快速充电器名称，中心是充电器外观图。
背面印有品牌商信息和贴有防伪标签。
包装内含充电器、数据线、使用说明书和基于小黄人设计的卡片。

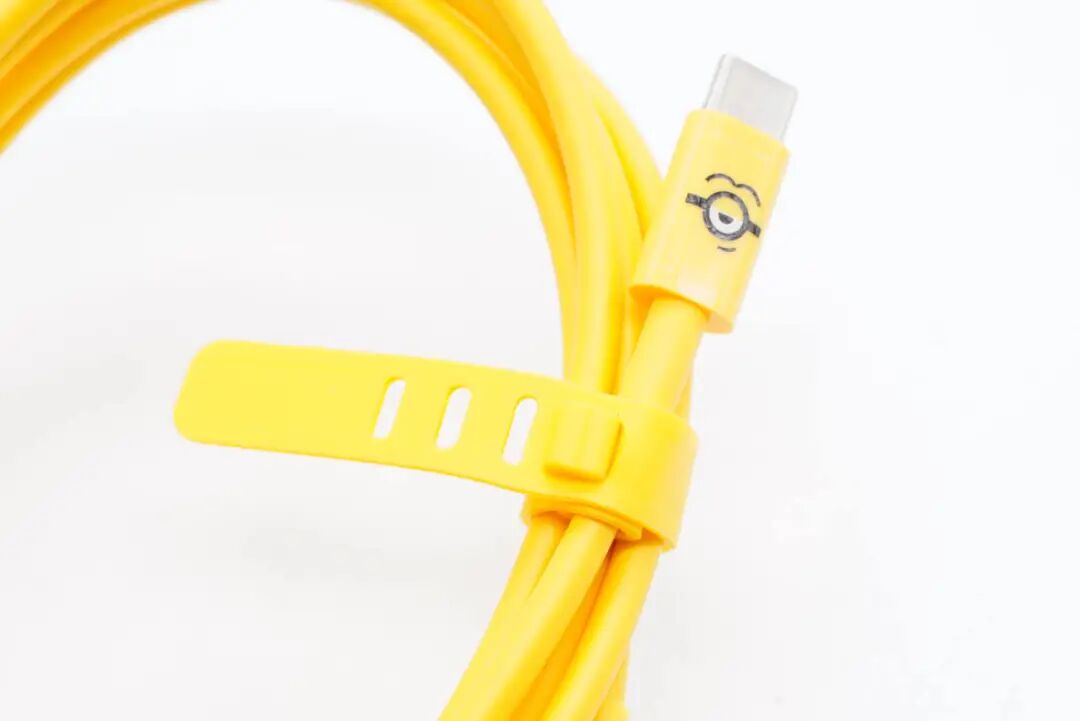

附带的数据线上有卡扣带，方便线缆进行整理。

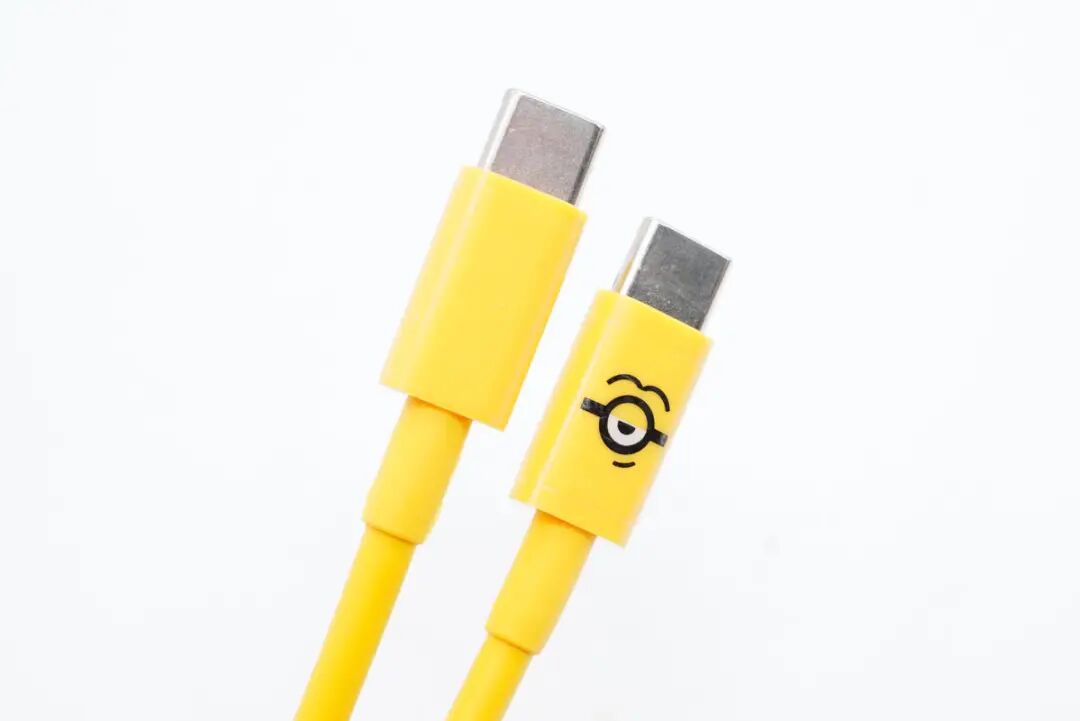

线缆是CC线，基于小黄人ID设计，线头塑料壳上印有小黄人的眼睛图案。

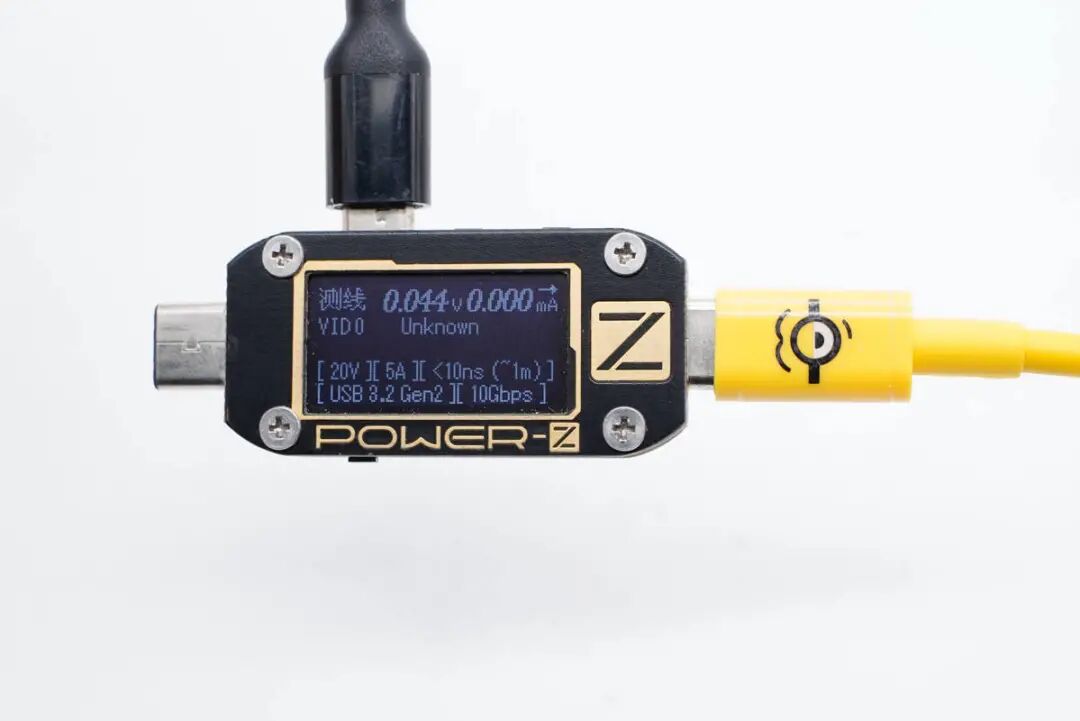

使用ChargerLAB POWER-Z KM001C检测，显示该线缆带有E-Marker芯片，电力传输能力为20V5A，支持最大100W快充。
充电器采用饼干造型设计，机身壳表面哑光处理，边角过渡圆润。

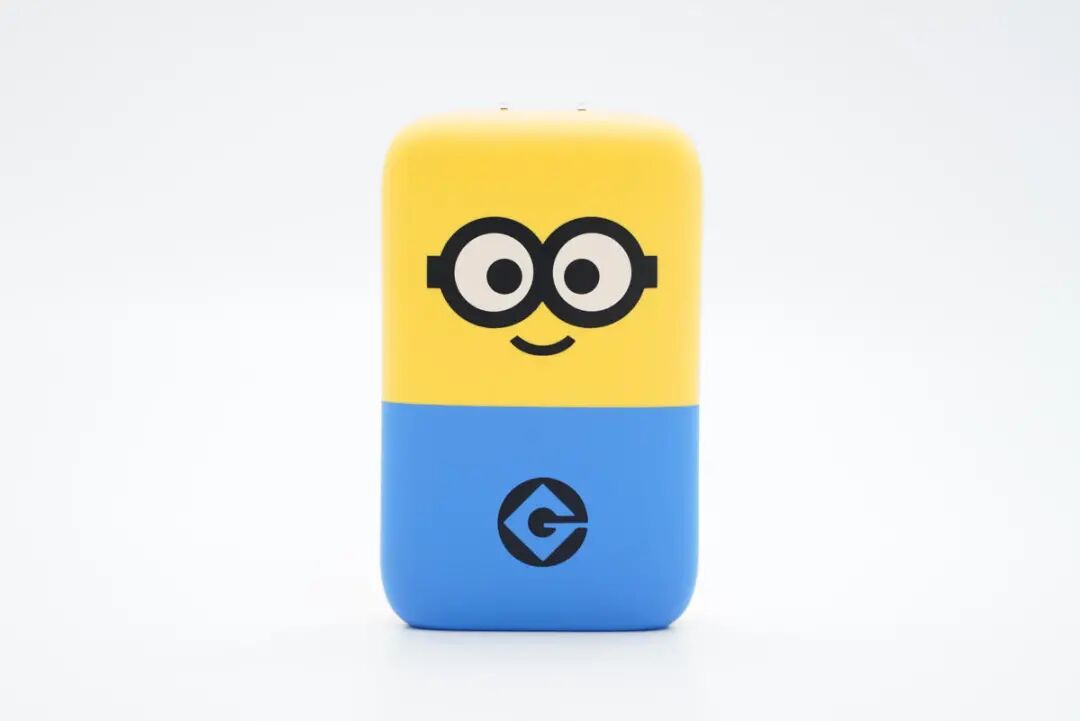

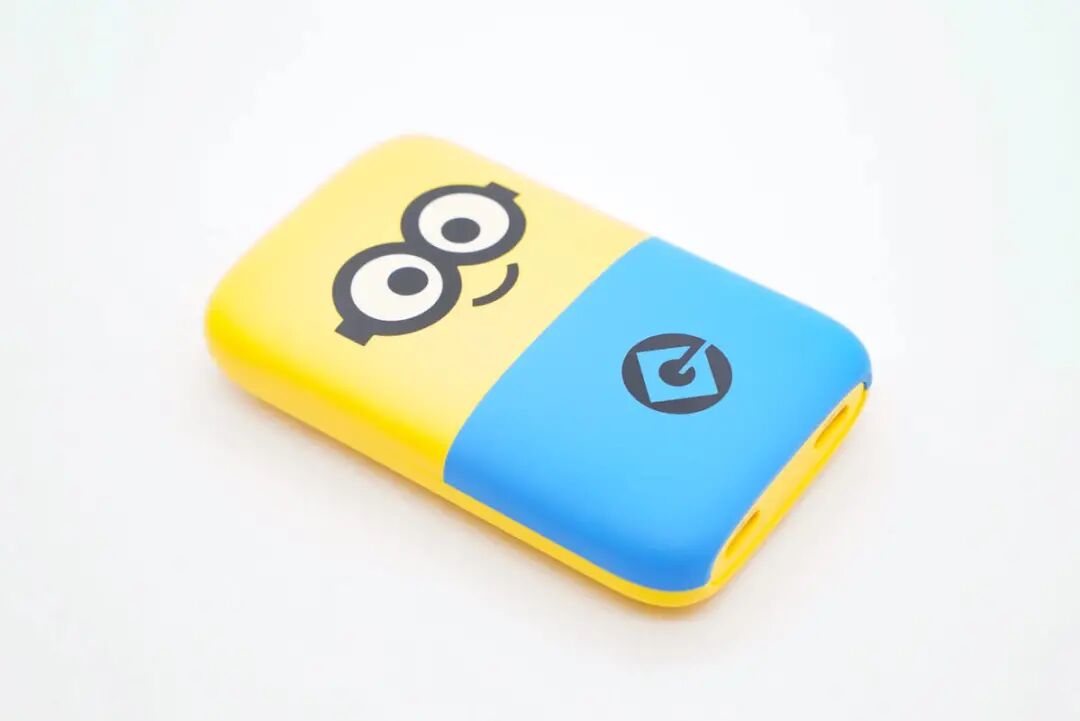

外观是基于小黄人形象设计，黄蓝经典配色，机身正面印有戴着眼镜的两只大大的眼睛，蓝色区域设计有大写的G字logo，整体非常的生动可爱，给用户带来不一样的充电体验。

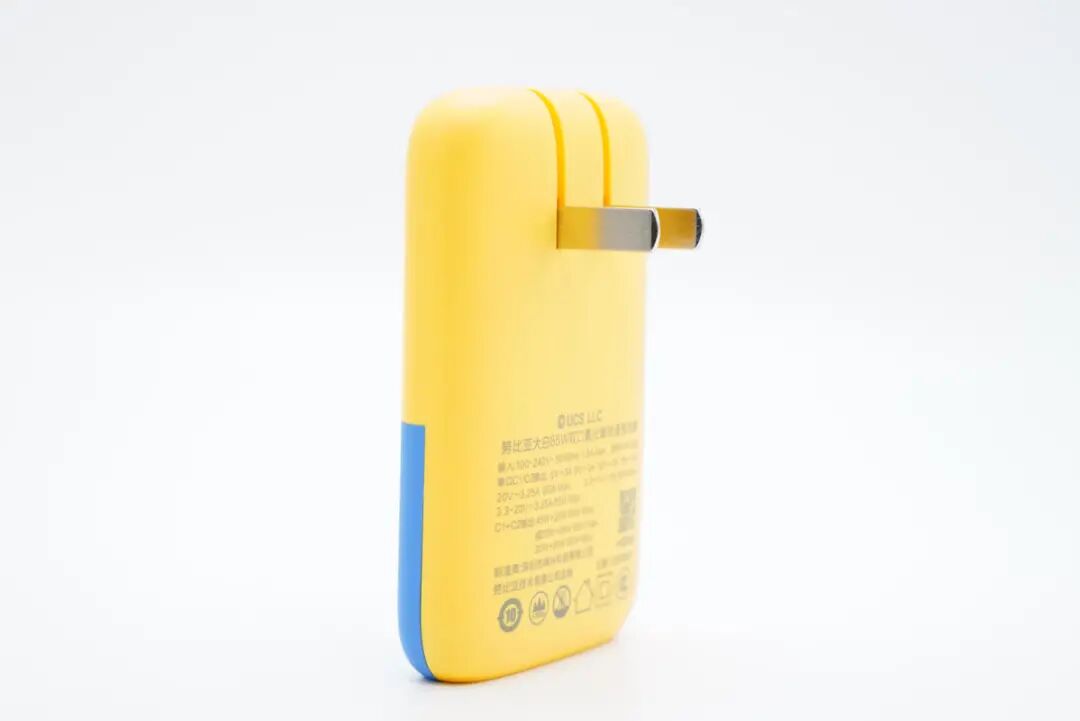

机身背面设有折叠插脚，外壳上印有充电器参数信息
名称：努比亚大白65W双口氮化镓快速充电器
型号：PA0206
输入：100-240V~50/60HZ 1.5A
单口输出：
USB-C1/C2：3.3-11V5A、3.3-20V3.25A、5V3A、9V3A、12V3A、15V3A、20V3.25A Max
双口输出：
C1+C2：45W+20W或30W+30W
制造商：深圳市坤兴科技有限公司
监制：努比亚技术有限公司
充电器已经通过了3C认证。
配备的是可折叠国标插脚，搭配扁平的机身，便携性非常的好。

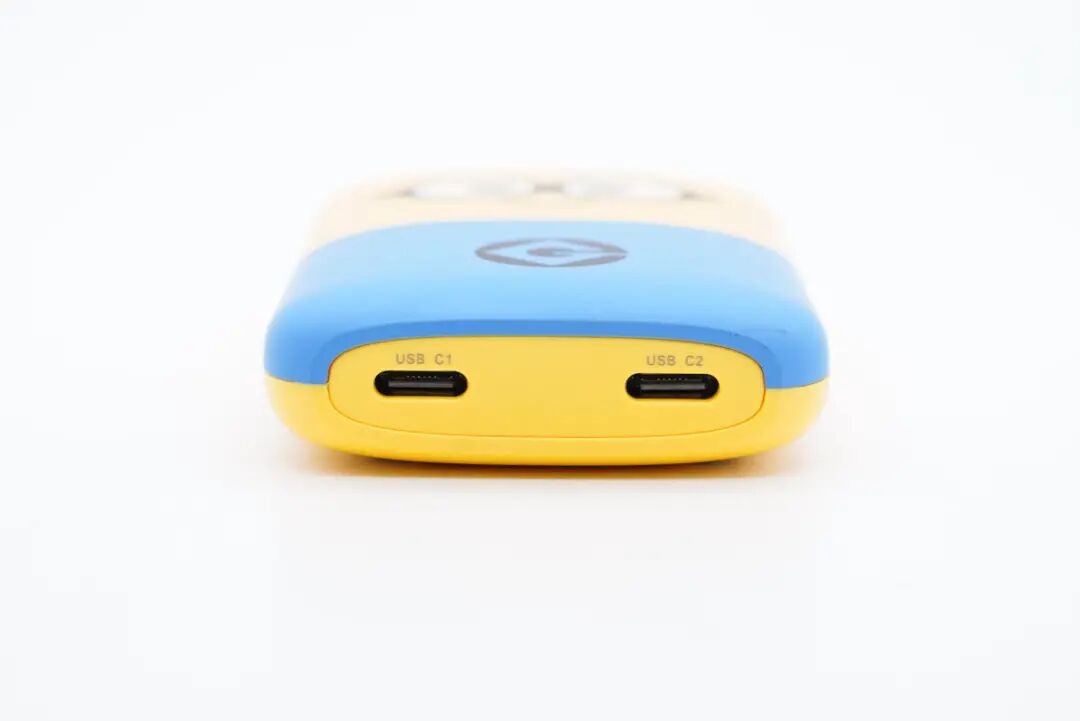

输出端配有双C口，黑色胶芯不露铜，接口旁印有区别标识。
测得充电器机身长度为84.97mm。

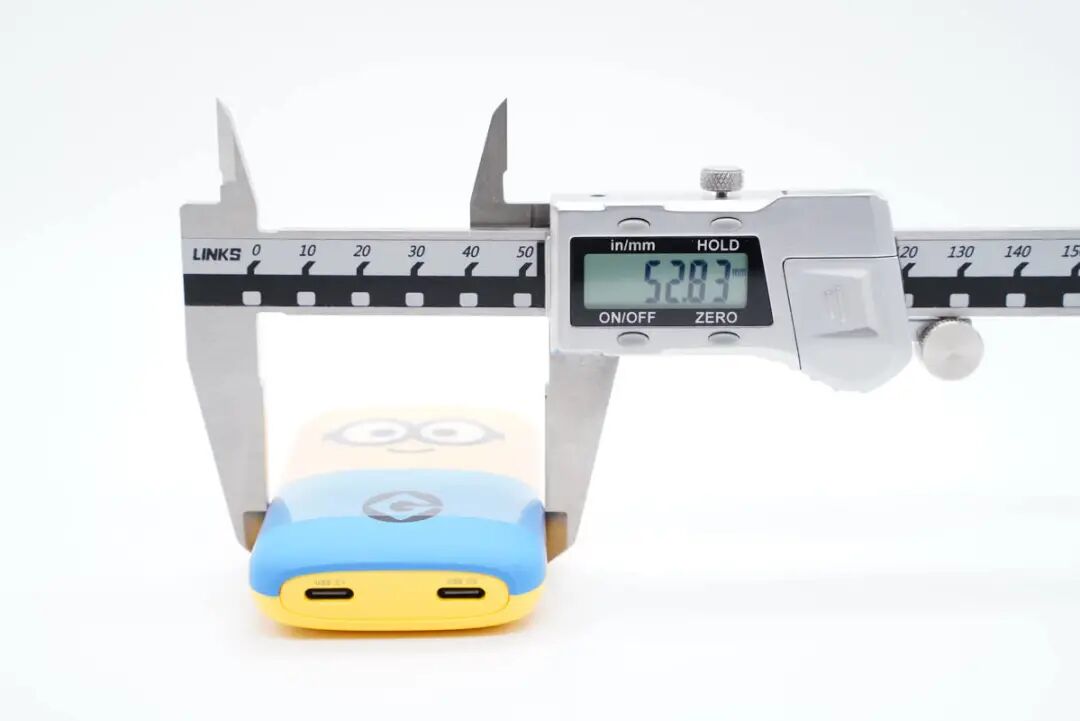

宽度为52.83mm。
厚度为19.16mm。
和苹果61W充电器直观对比，颜值、体积、接口数量、功率等都有优势。

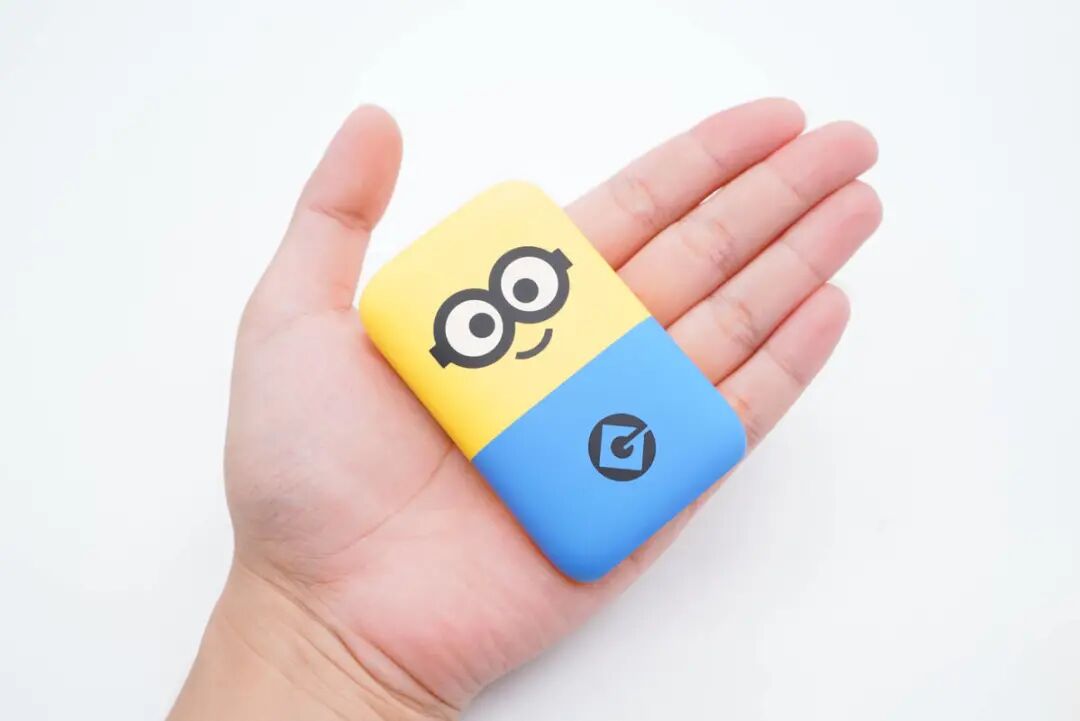

拿在手上的直观感受，小巧可爱。

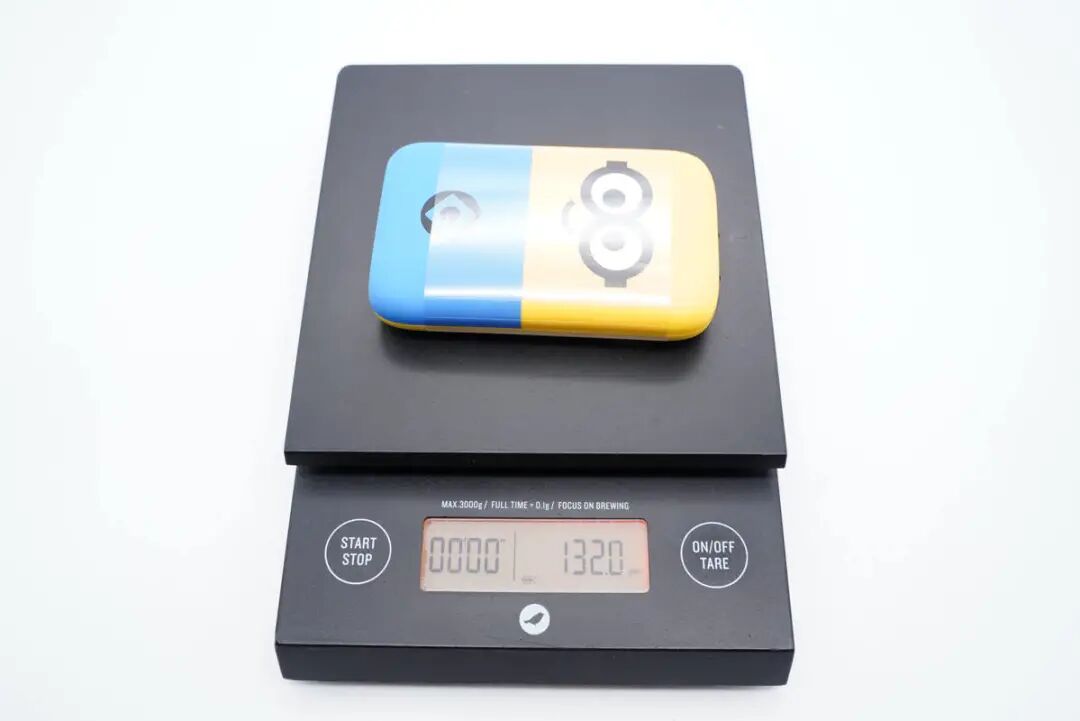

充电器重约为132g。

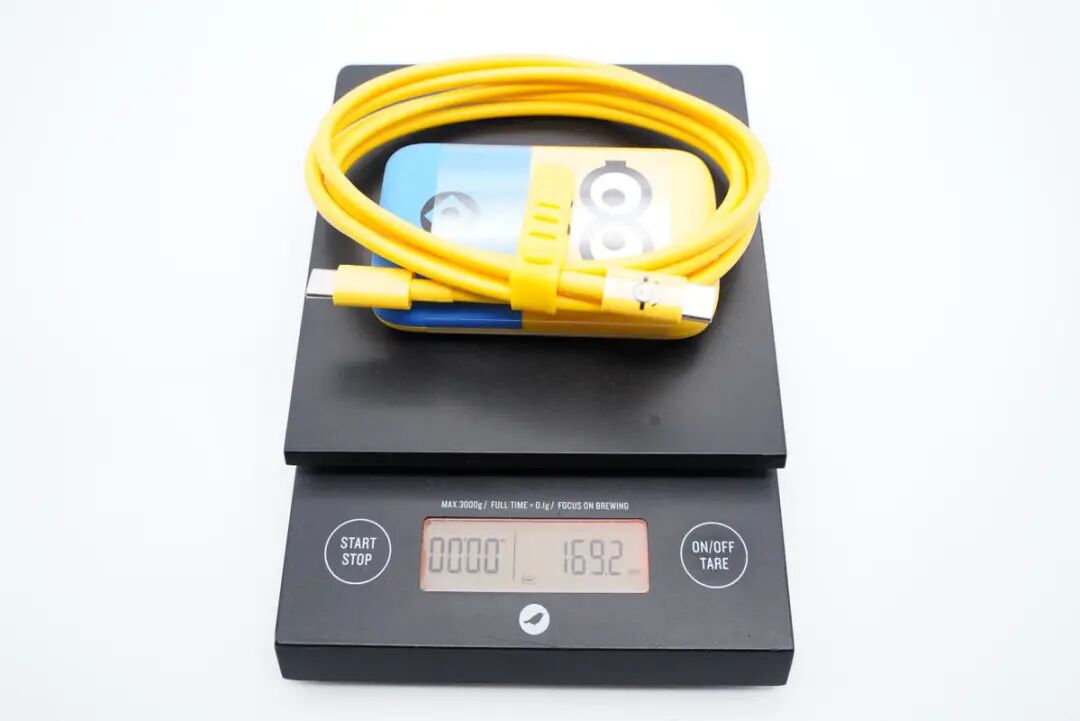

套装总重量约为169g，十分轻巧，携带外出几乎没什么负担。

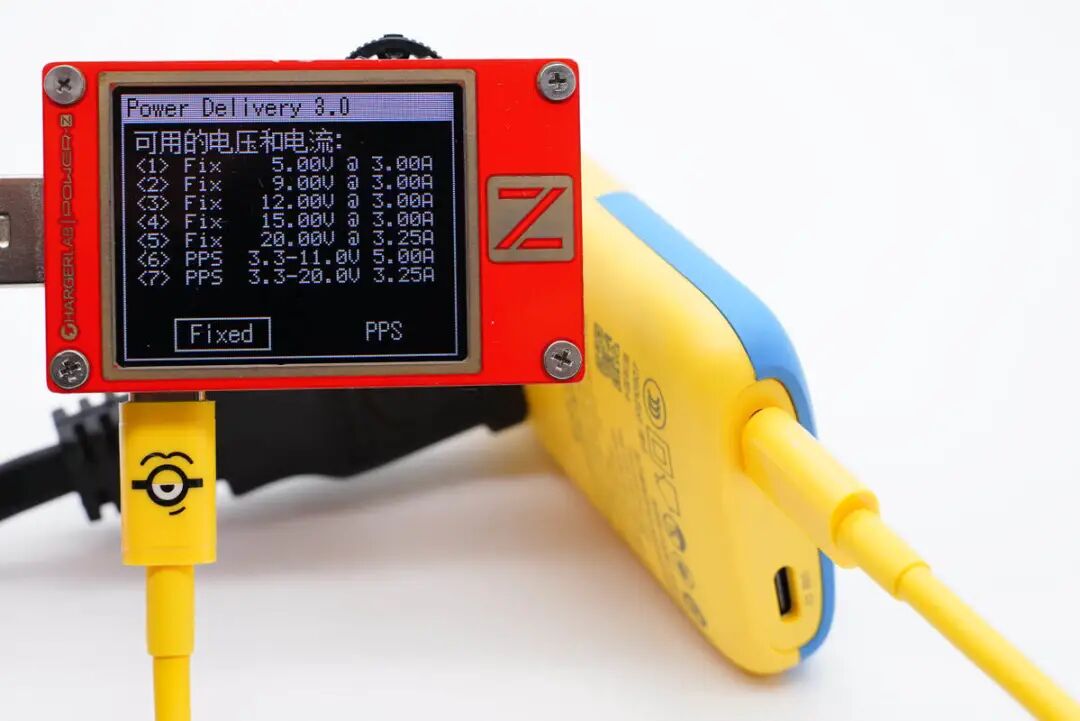

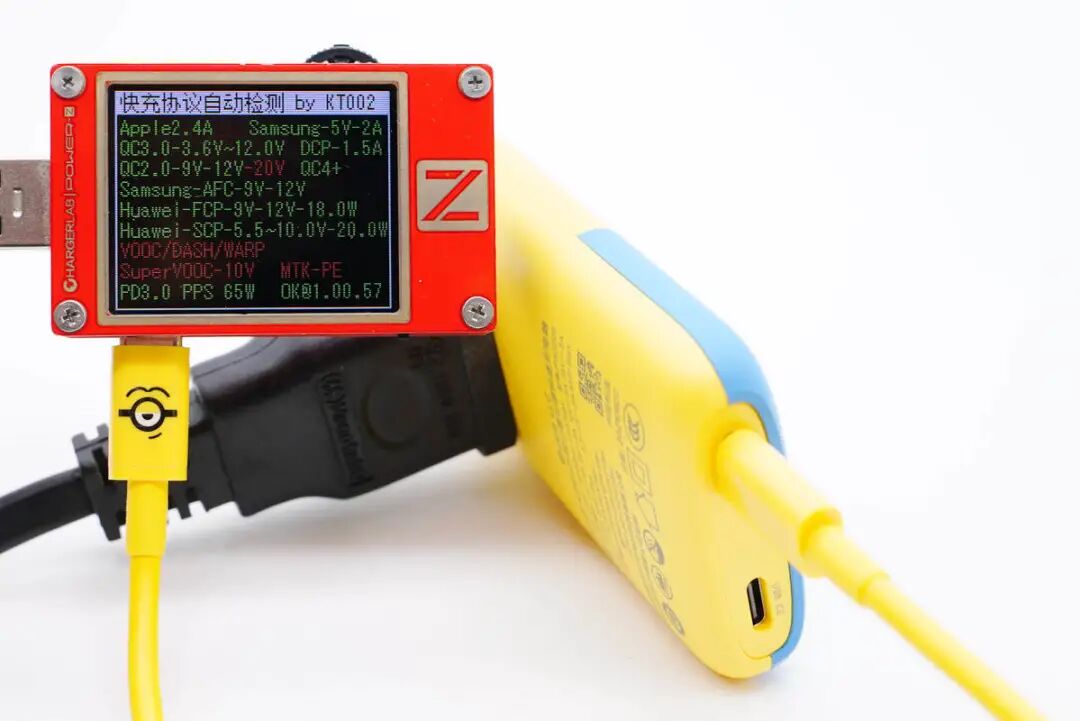

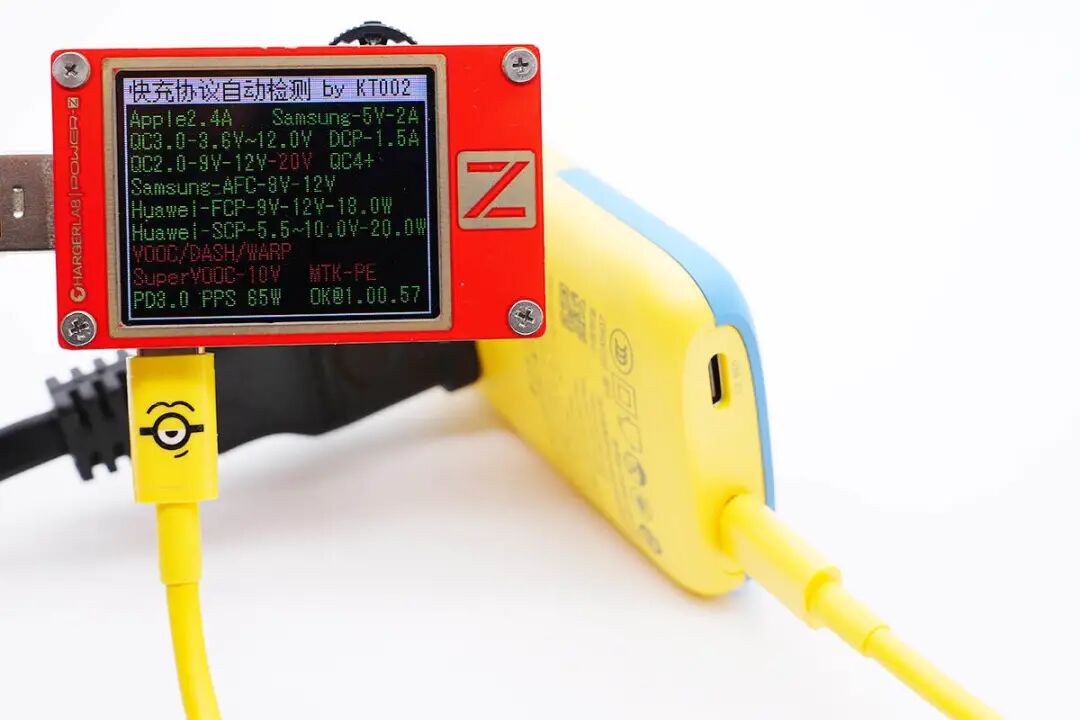

使用ChargerLAB POWER-Z KT002检测USB-C1口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS多个快充协议。
同时测得C1口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A和3.3-20V3.25A两组PPS电压档位。
另外测得C2口输出协议和C1口的一样。
PDO报文也完全相同，即C1和C2口单口输出性能一样，都支持65W快充，支持功率盲插。
二、努比亚65W氮化镓充电器拆解

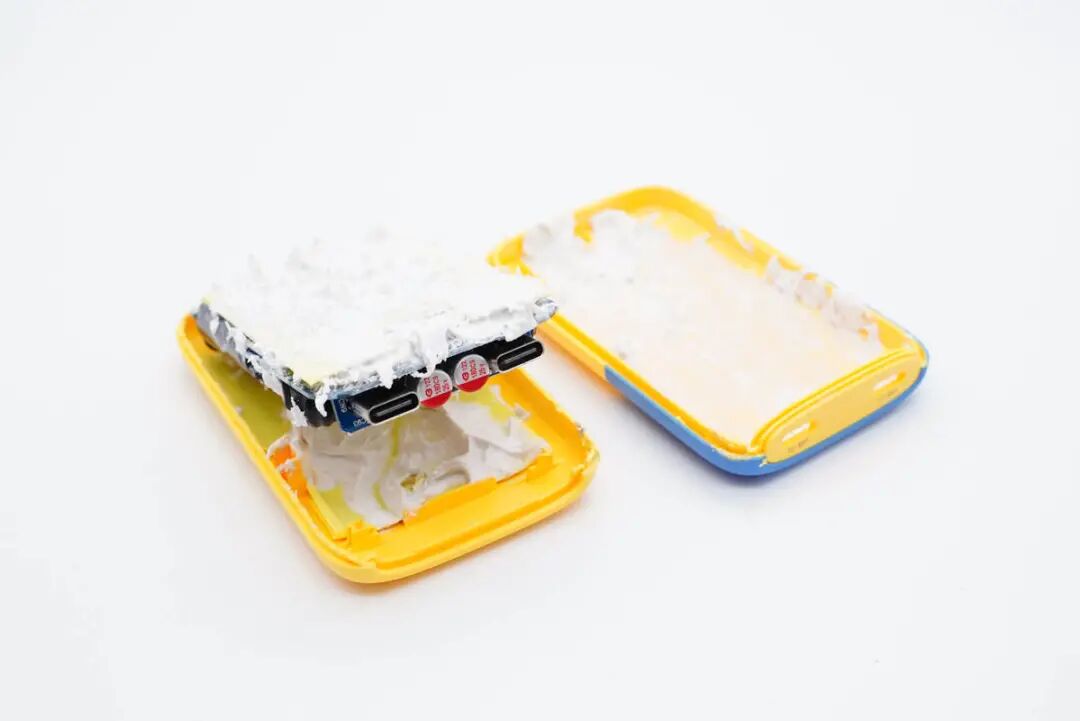

将机身壳拆开，PCBA模块采用了灌胶工艺。

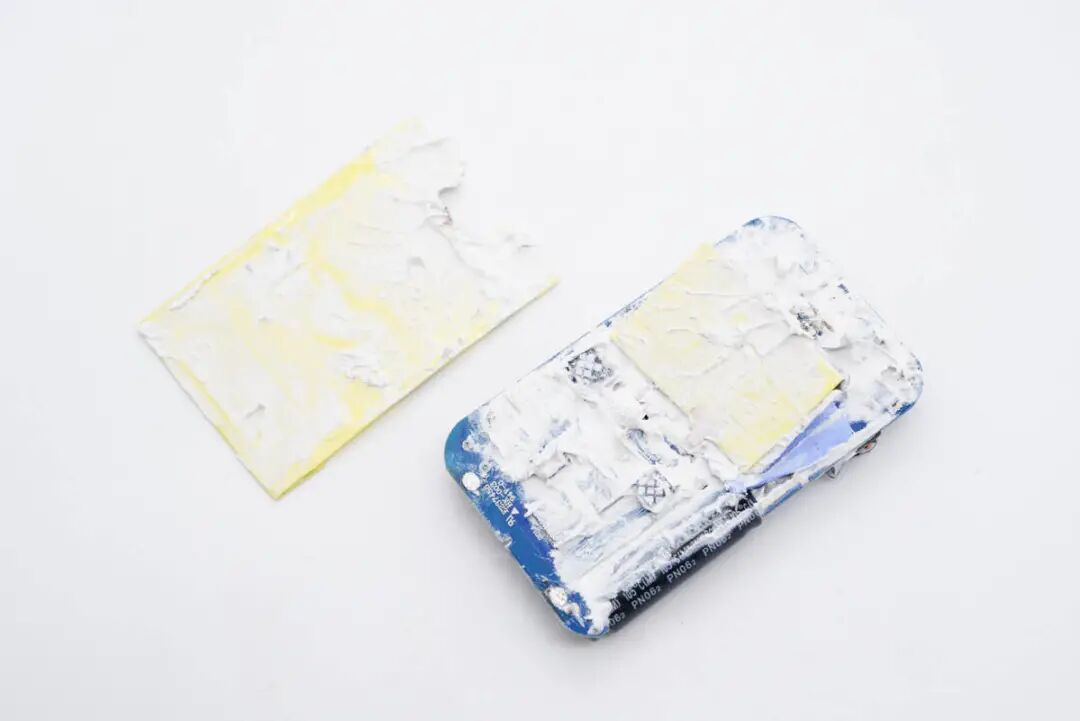

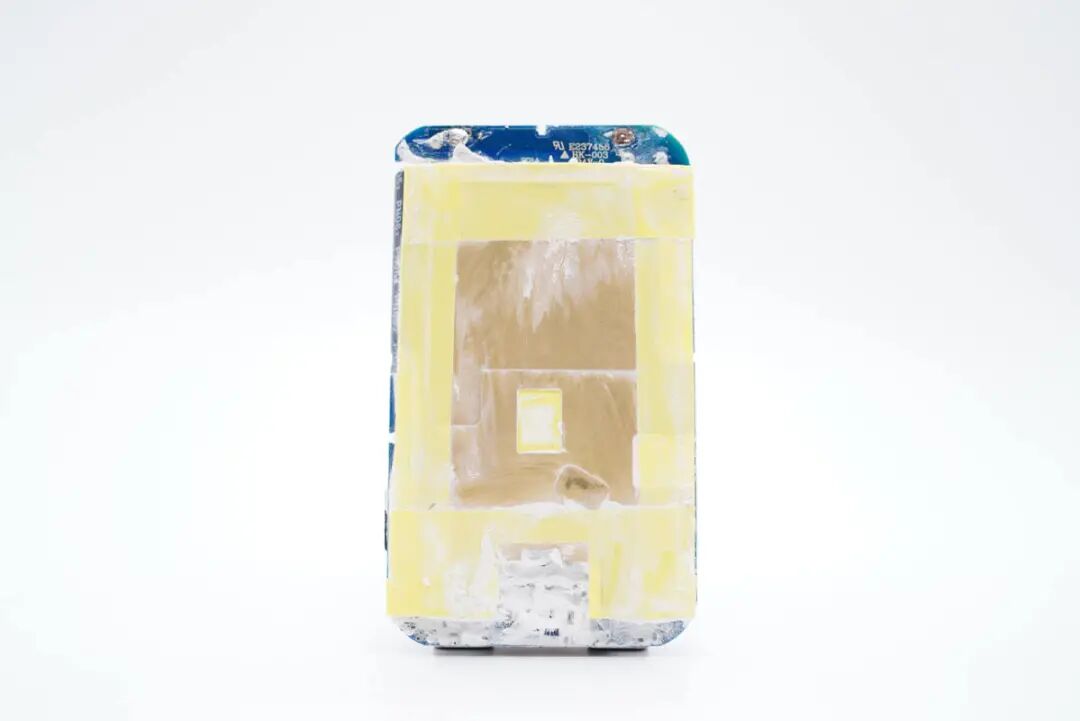

将硅胶清理干净，PCB板背面覆盖黄铜散热片，散热片粘贴绝缘胶带。
拆下散热片，主板背面也是灌胶工艺帮助导热。

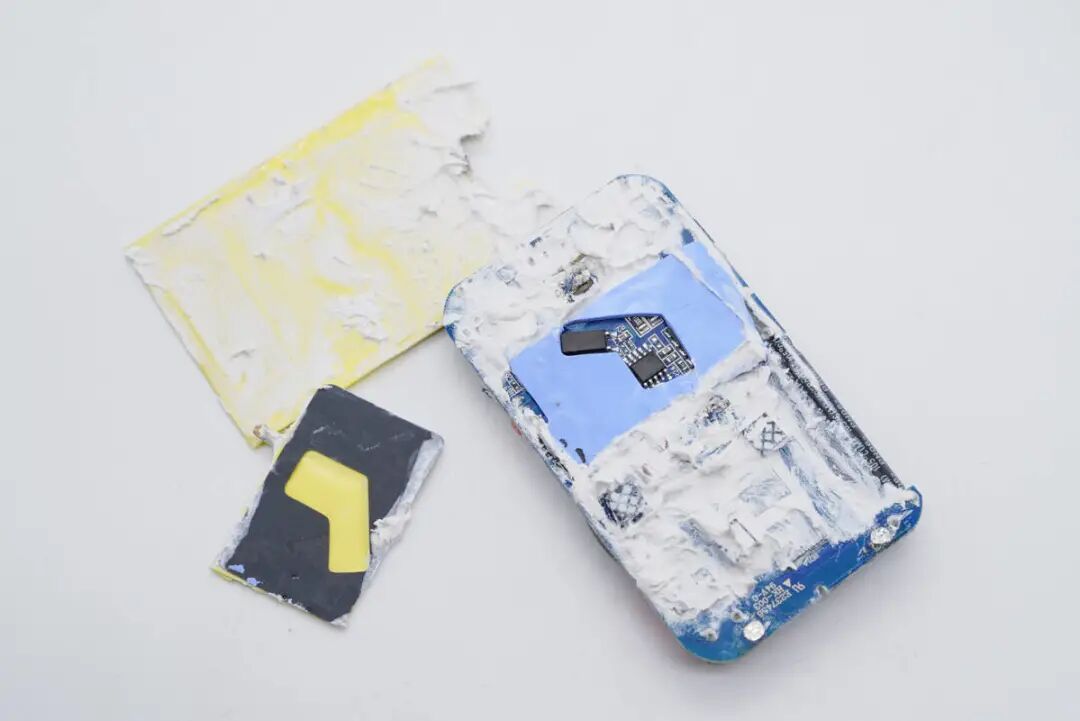

氮化镓功率开关管所在区域设有导热垫和散热片，导热垫镂空处可以看到开关电源主控芯片和光耦。

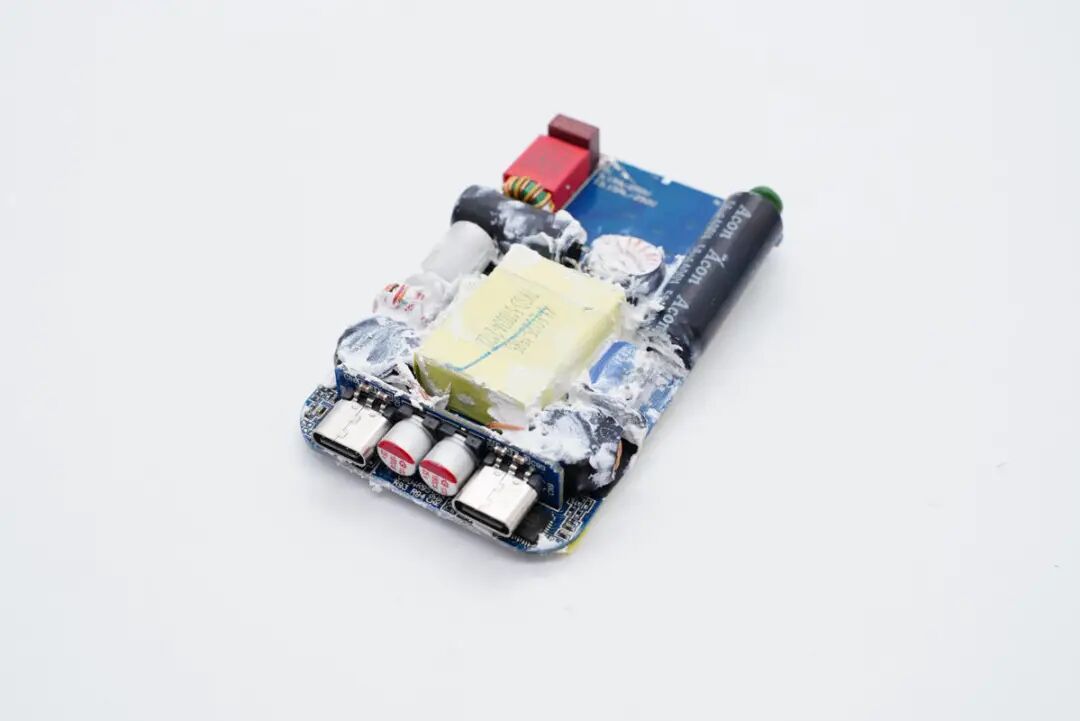

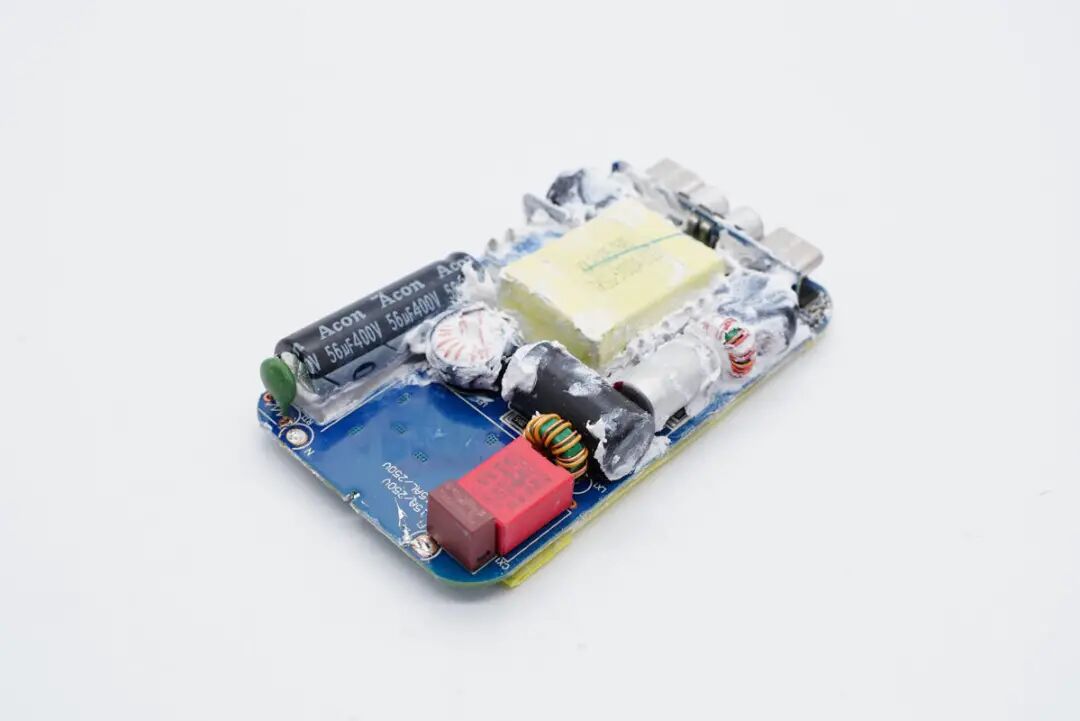

PCB板正面一览，输入输出滤波电容、电感横置，采用平面变压器，都是为了最终降低充电器机身厚度。

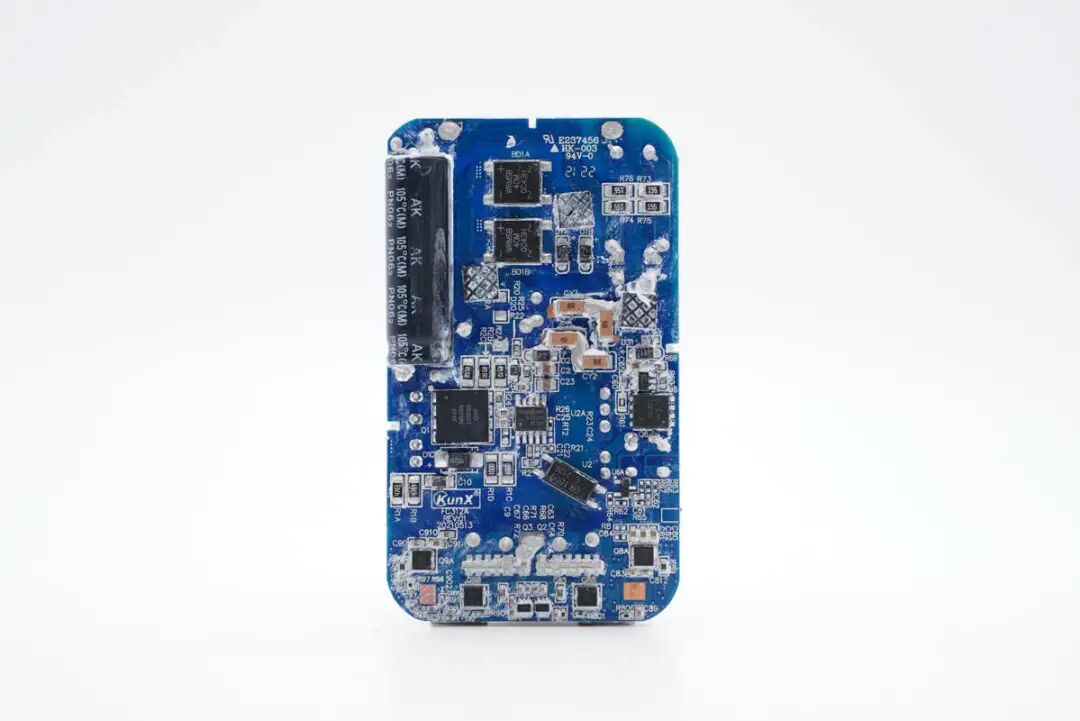

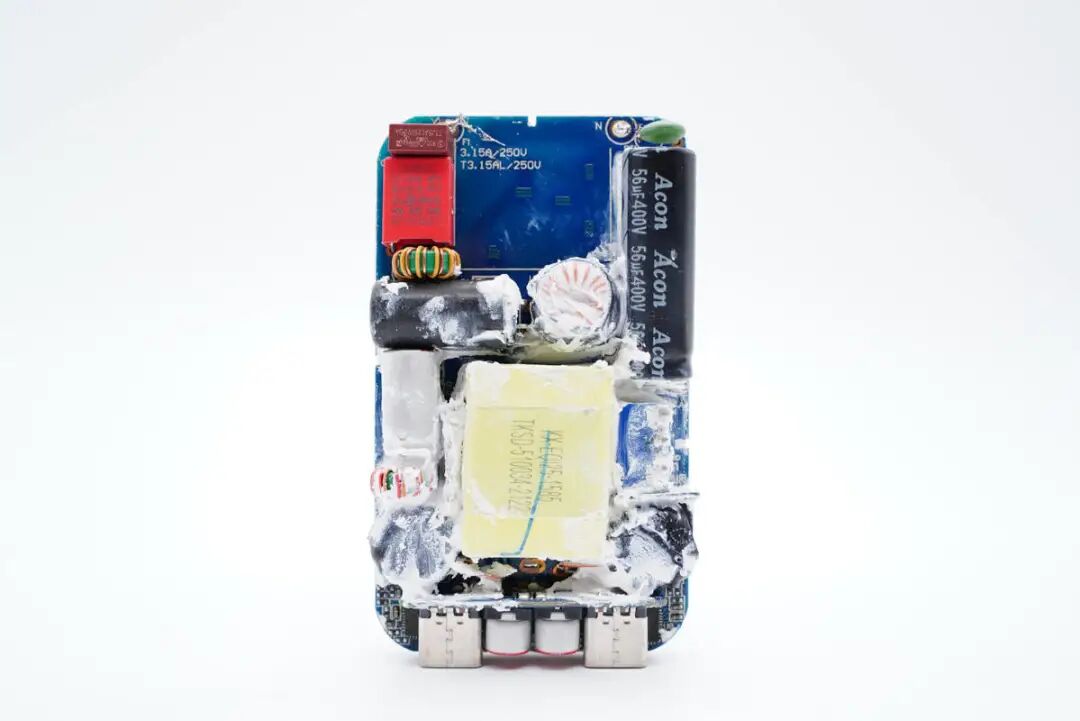

PCB板背面一览，高压滤波电解电容处镂空，电容沉板降低机身厚度。
通过对充电器观察发现，努比亚这款65W氮化镓饼干充电器采用高频QR电源架构，两路DC-DC二次降压输出架构。每个接口各一路，方案完全相同，输出功率智能分配。下面我们从输入端开始深入了解整个电路设计情况。
输入端一览，右侧红色的安规X电容也是横置，高压滤波电解电容外套胶套绝缘，绿色的NTC浪涌抑制电阻在另一侧。
延时保险丝特写，规格为3.15A 250V。

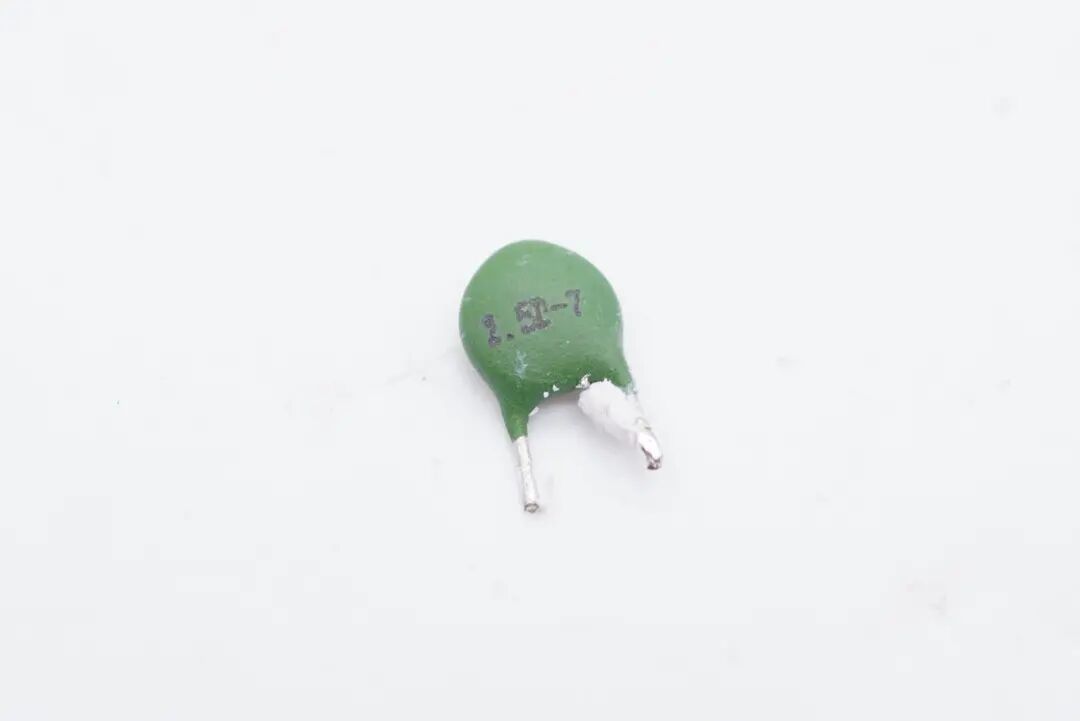

NTC浪涌抑制电阻，用于抑制上电浪涌电流。

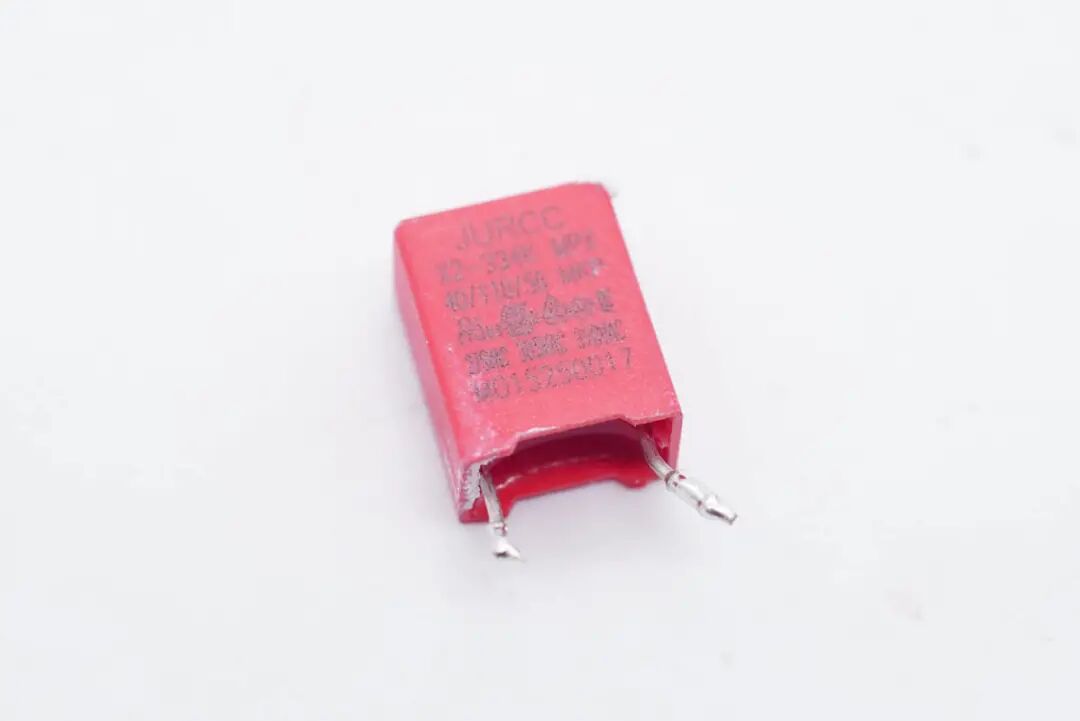

安规X电容来自JURCC捷威电子。

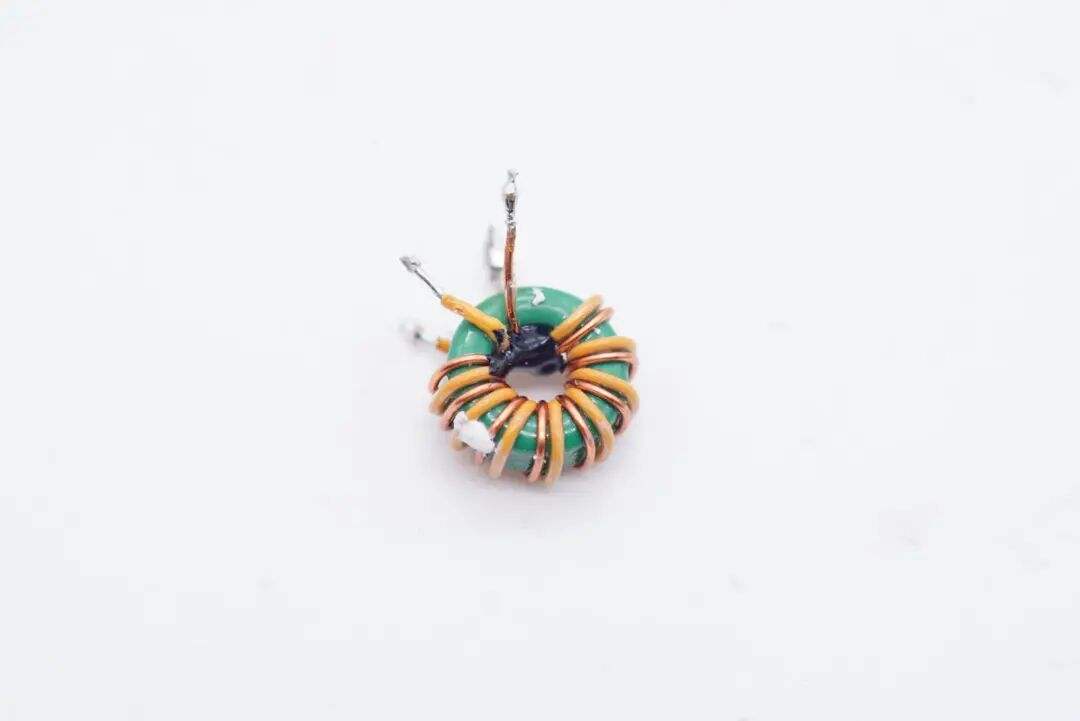

共模电感特写，用于滤除EMI干扰。

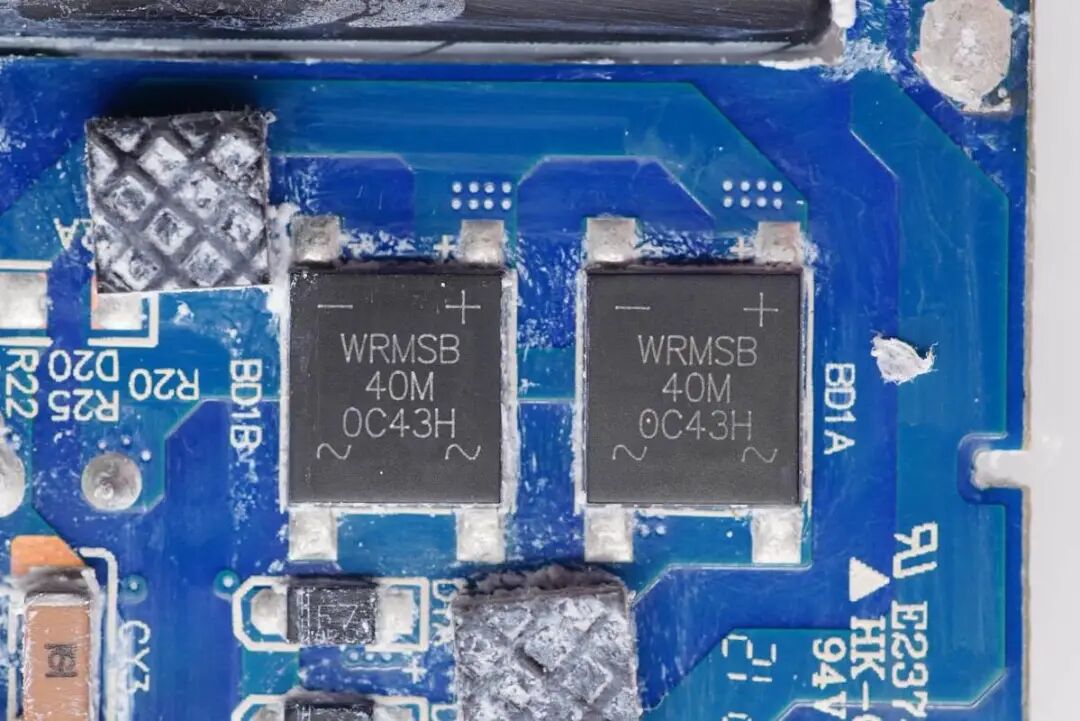

WRMSB40M整流桥来自沃尔德，两颗均摊发热。充电头网拆解了解到，采用沃尔德整流桥的产品还有羽博65W 1A1C氮化镓充电器、努比亚红魔120W氮化镓充电器、OPPO 50Ｗ饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用，性能获得客户的一致认可。

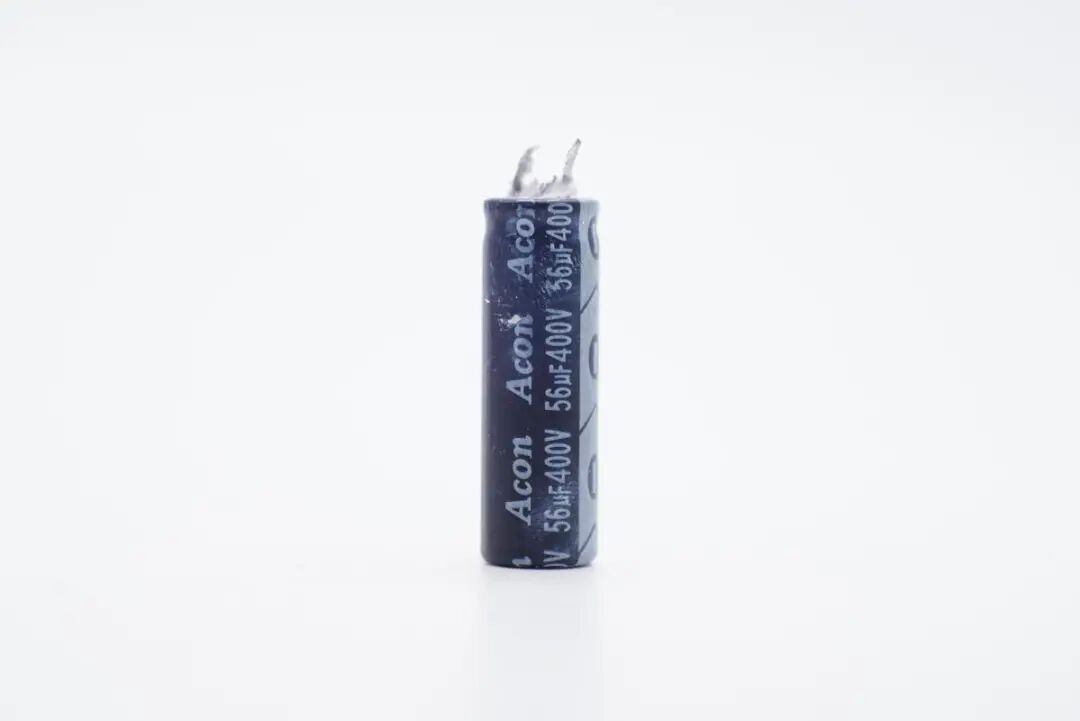

两颗高压滤波电解电容均来自Acon中元，长的规格为400V 56μF。

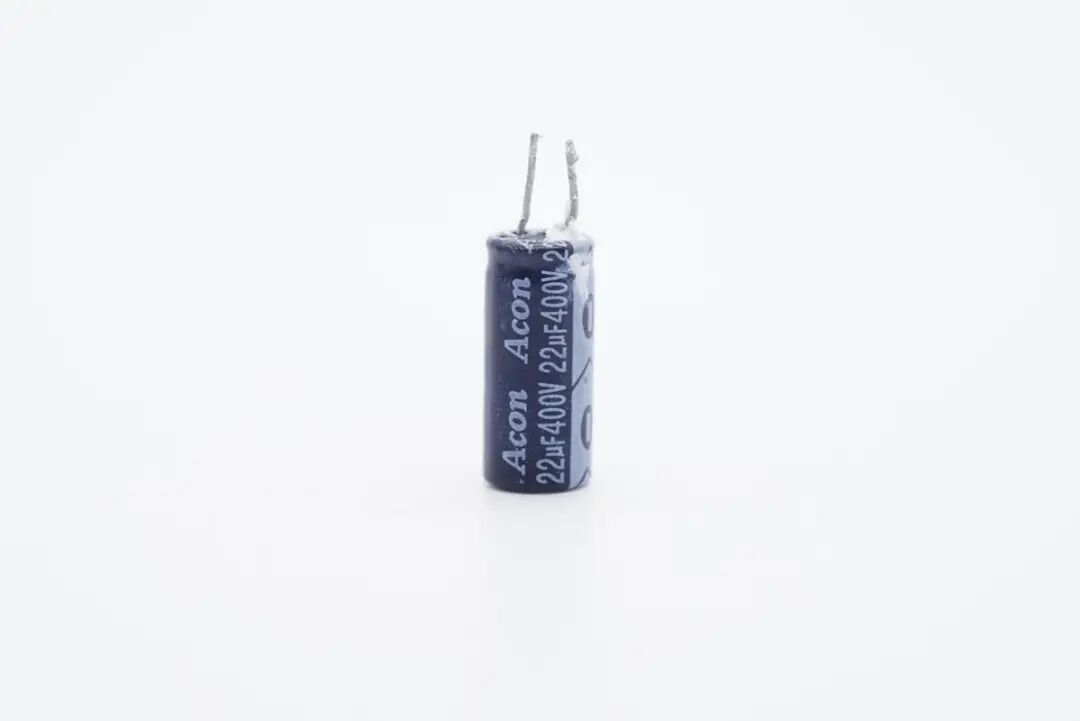

短的规格为400V 22μF。
滤波电感特写。

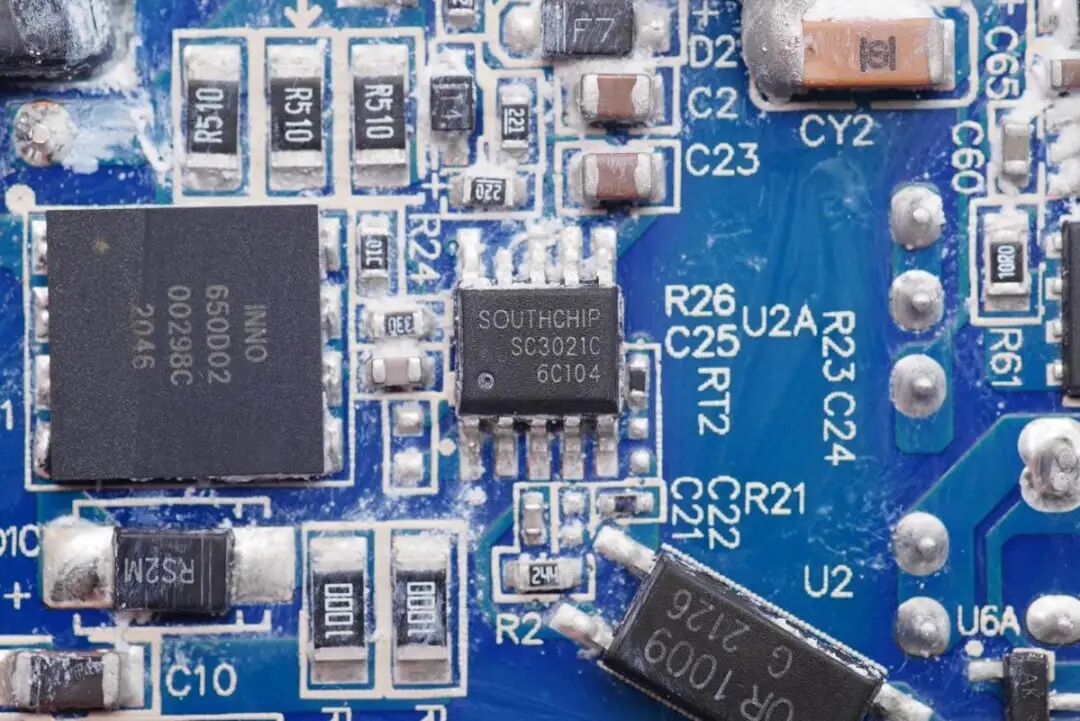

开关电源主控芯片采用南芯SC3021C，满足各类高频QR快充需求。SC3021C专有GaN直驱设计，省去外置驱动器或者分立驱动器件。集成分段式供电模式，单绕组供电，无需复杂的供电电路。内置高压启动及交流输入Brown In/Out功能，集成了X-cap放电功能。SC3021C最高支持170KHz工作频率，适用于绕线式变压器。

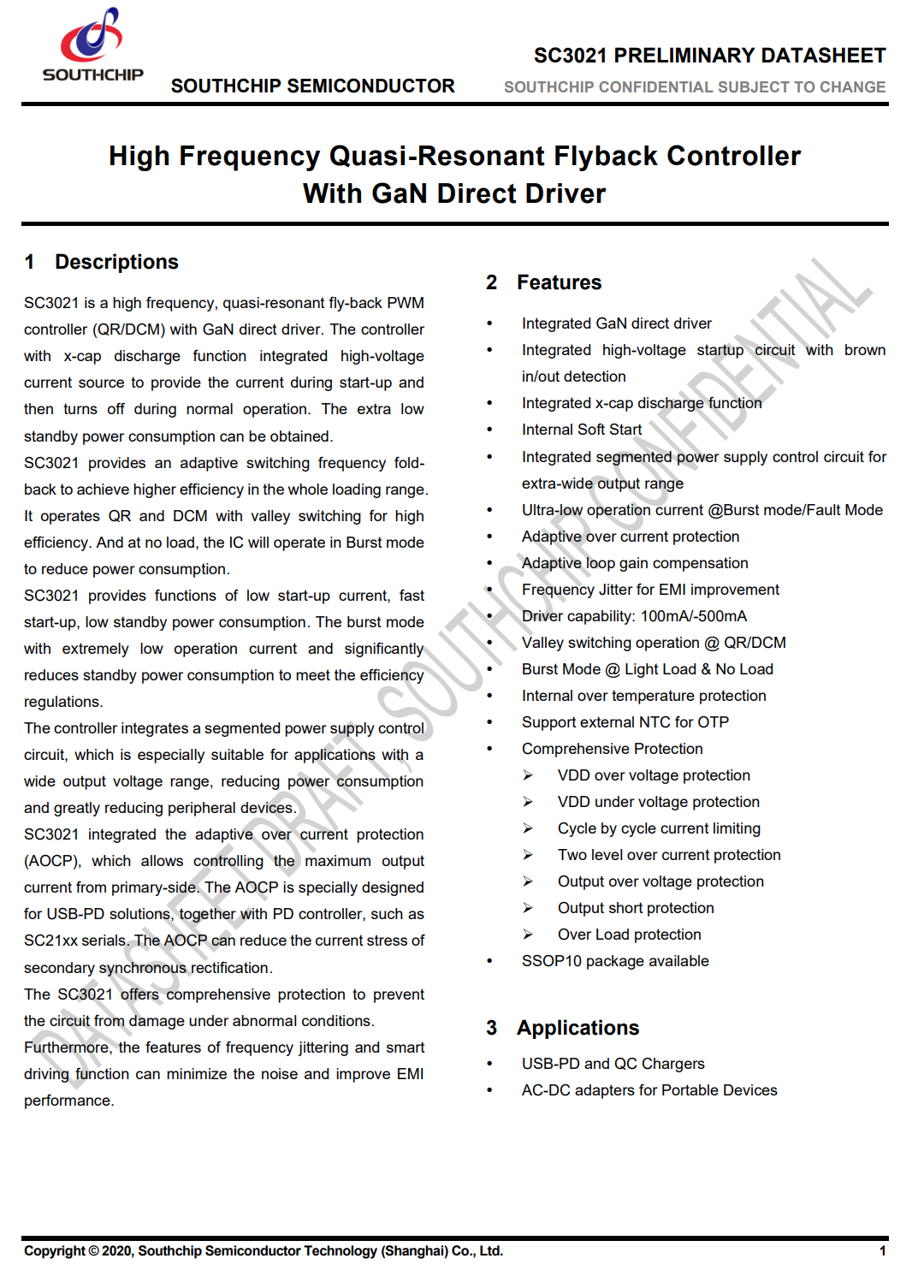

南芯SC3021C资料信息。
充电头网拆解了解到，南芯SC3021x还被意象65W氮化镓充电器、努比亚30W氮化镓快充、古石科技迷你30W氮化镓快充、创富源迷你33W 1A1C氮化镓快充、睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓快充等数十款产品采用，品质获得客户高度认可。

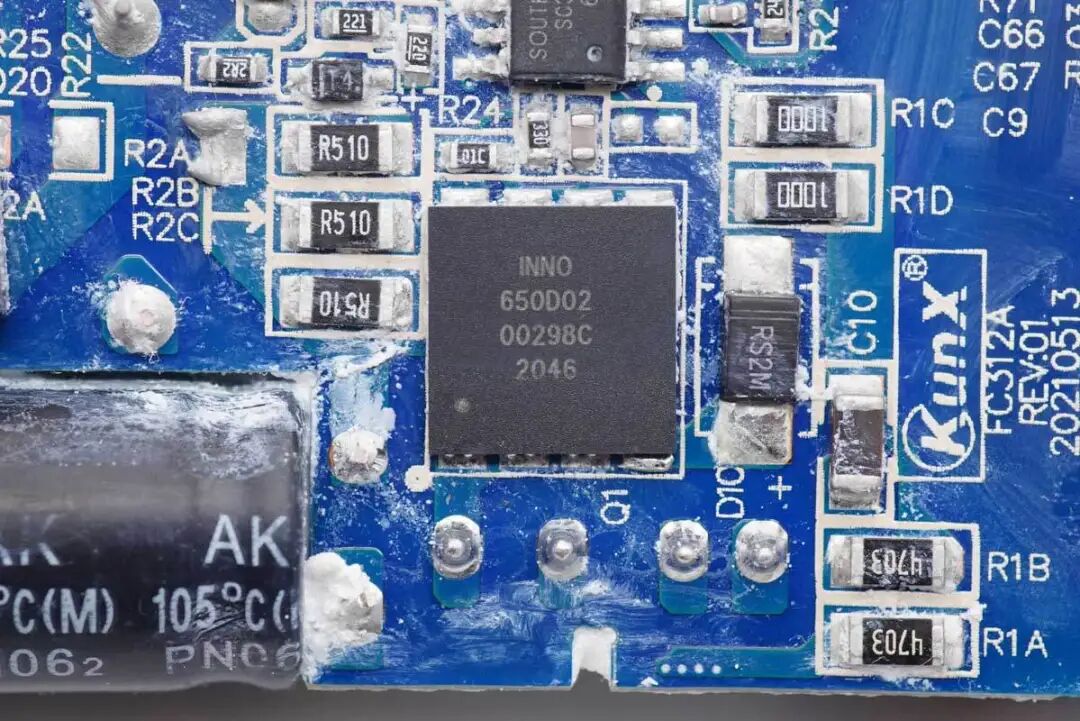

高压开关MOS管采用英诺赛科INN650D02氮化镓功率芯片，额定耐压为650V，峰值耐压750V，导阻低至0.2Ω，符合JEDEC标准的工业应用要求，支持ESD保护，支持开尔文源极。最高工作温度150℃。
INN650D02 “InnoGaN”开关管高频特性好，且导通电阻小，适合高频高效的开关电源应用，采用DFN8*8封装，具备超低热阻，散热性能好，适合高功率密度的开关电源应用。
值得一提的是，INN650D02 “InnoGaN”开关管基于业界领先的8英寸生产加工工艺，是目前市面上最先量产的先进制程氮化镓功率器件，这项技术的大规模商用将推动氮化镓快充的快速普及。
英诺赛科 INN650D02 详细资料。
充电头网拆解了解到，该氮化镓开关管还被SPRUCE 140W 3C1A无线充二合一充电座、安述240W氮化镓+碳化硅适配器、QCY 65W 2C1A氮化镓快充、联想小新100W双C口氮化镓快充、努比亚120W 2C1A三口氮化镓快充、红魔手机6 Pro标配120W PD氮化镓快充、REMAX 100W氮化镓充电器、摩米士100W 2A2C氮化镓快充、魅族65W氮化镓充电器等多款产品采用，芯片质量获得市场认可。

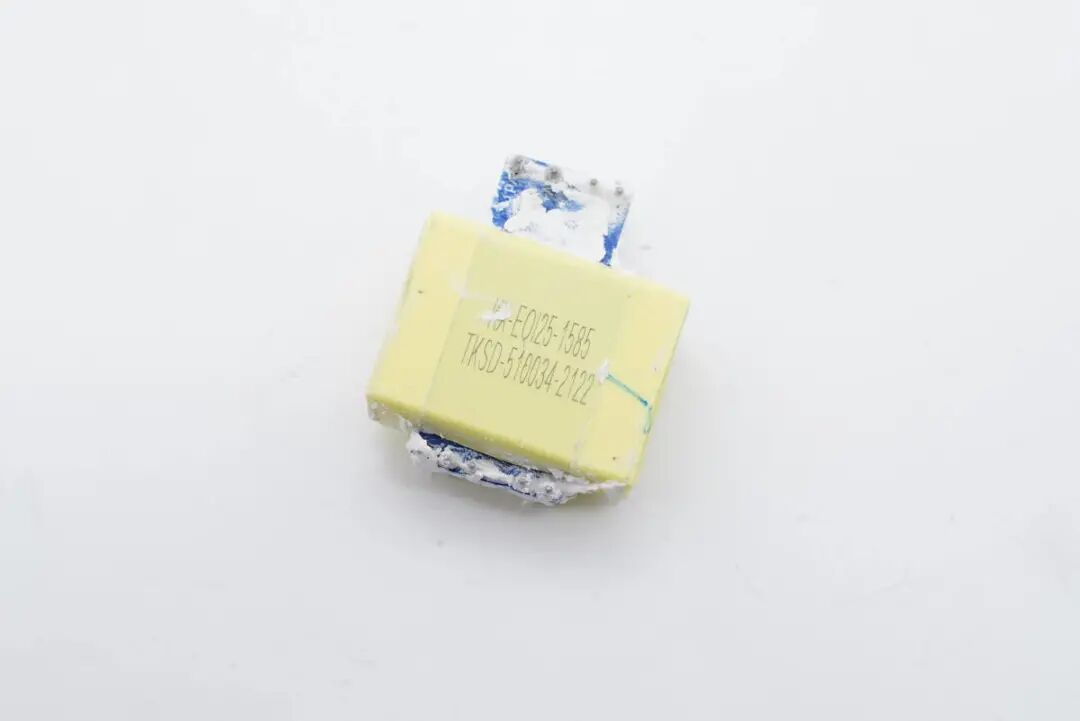

平面变压器包裹绝缘胶带，顶部喷码有信息，小板横穿磁芯。
OR-1009光耦，用于初级次级通信，反馈调节输出电压。

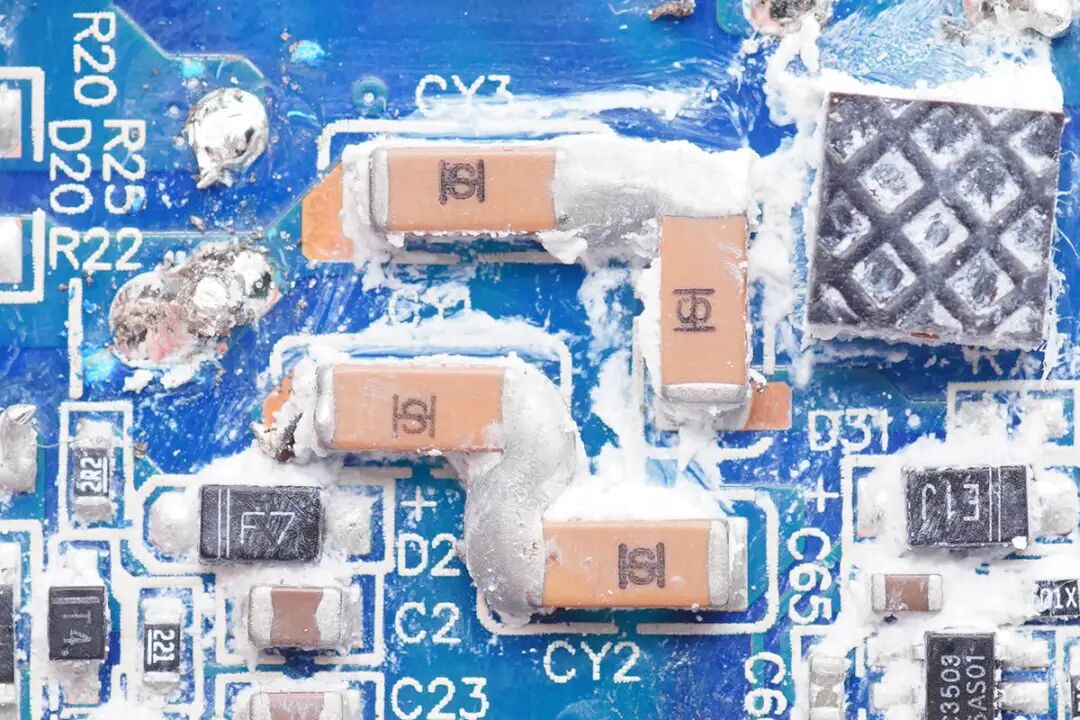

四颗贴片Y电容特写，两串两并。
同步整流控制器采用南芯半导体SC3503，这是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。采用SOT23封装，适用于宽范围反激适配器应用。

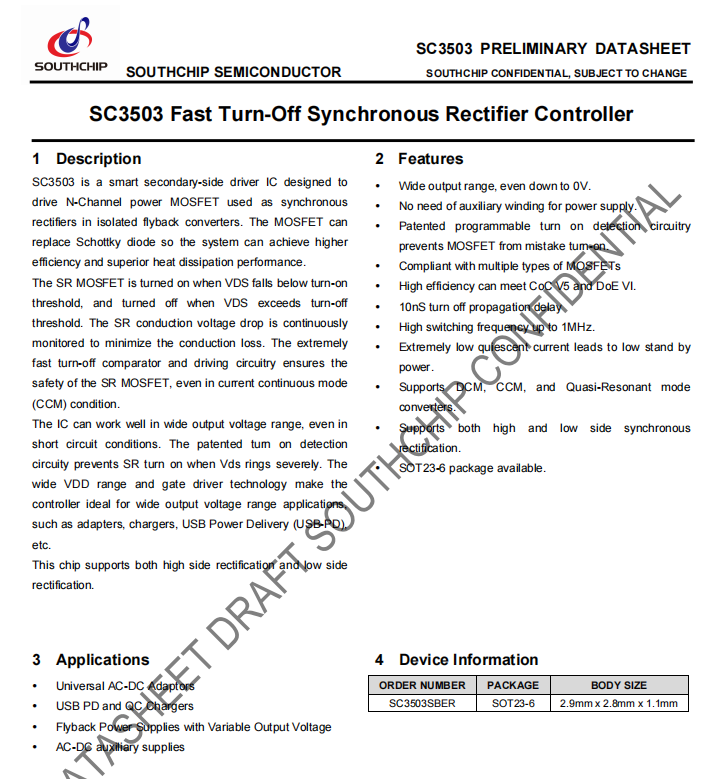

南芯SC3503资料信息。
充电头网拆解了解到，该芯片已经被威源新能30W 1A1C氮化镓快充、古石科技迷你30W氮化镓快充、科讯迷你33W氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充、华科生65W 2C1A氮化镓快充充电器采用。

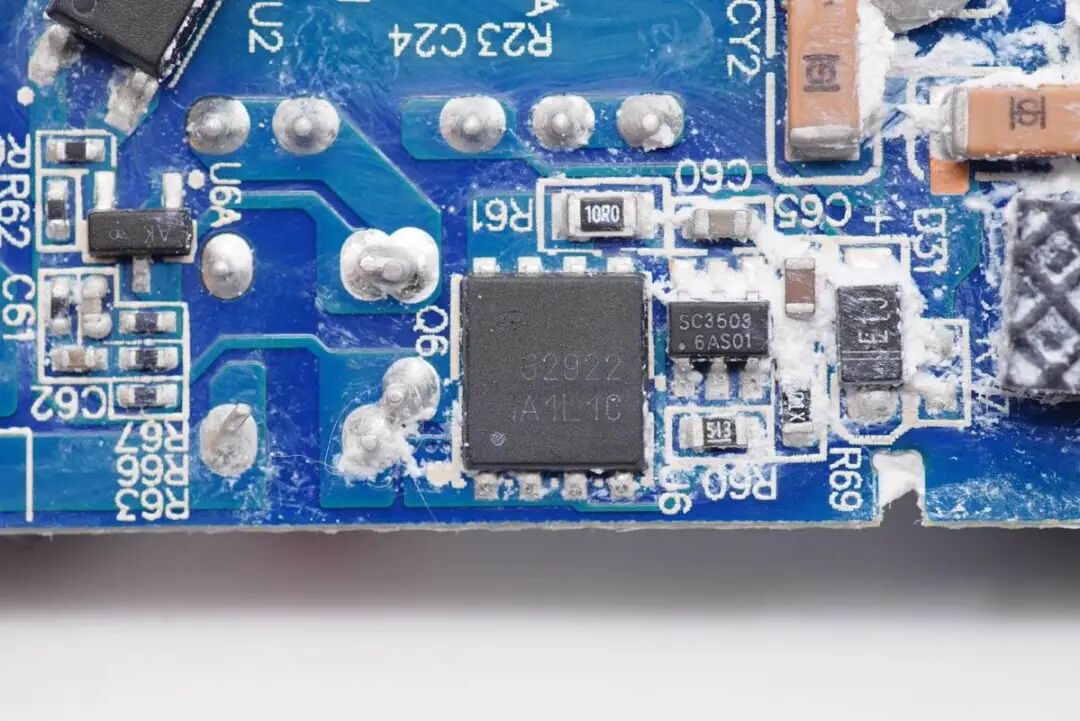

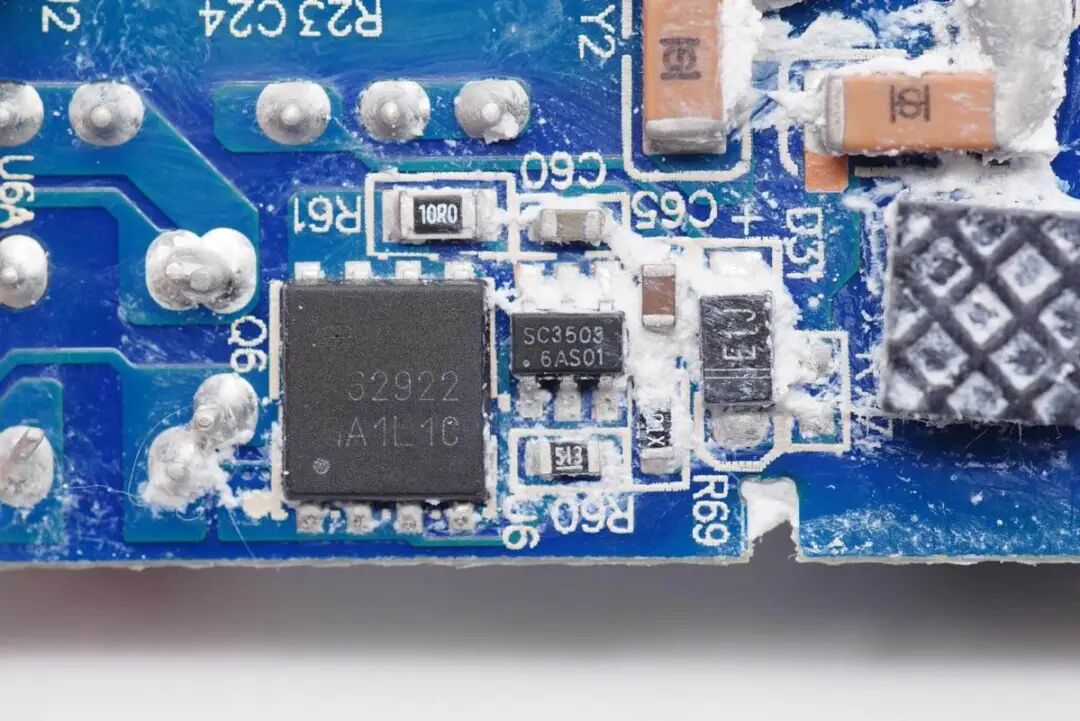

同步整流MOS管为AOS万代，丝印32922。
输出滤波固态电容特写，规格为25V 820μF。
输出滤波电感特写。
输出端两侧布局相同的DC-DC二次降压电路。

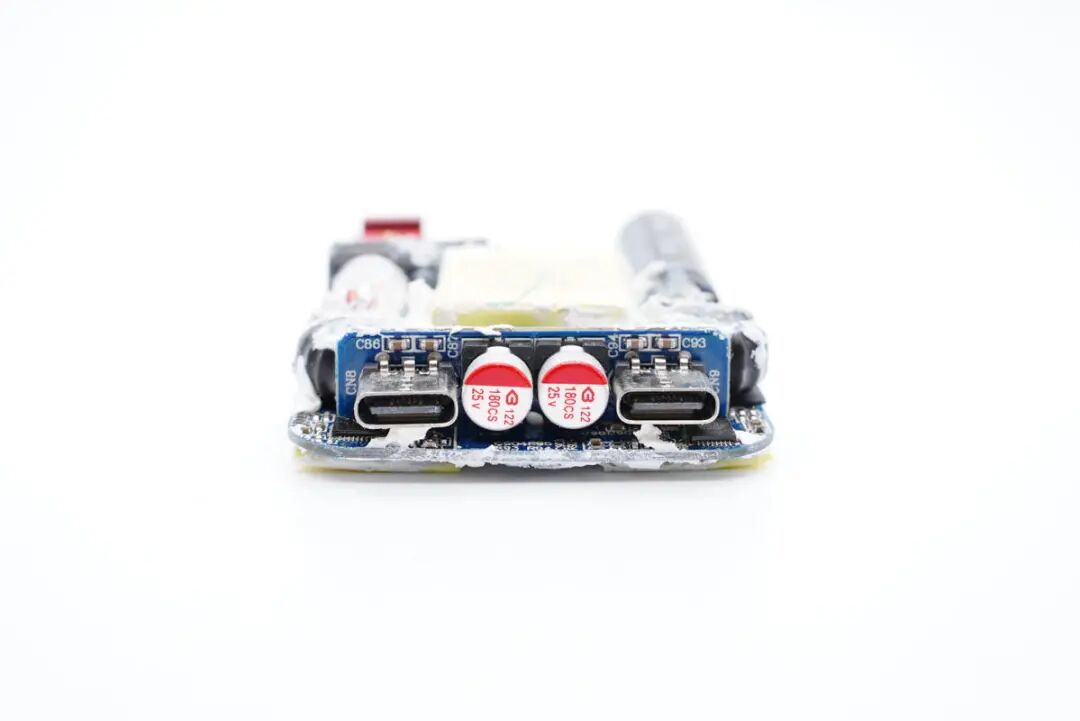

输出端小板正面设有两颗二次滤波固态电容以及两个USB-C母座。

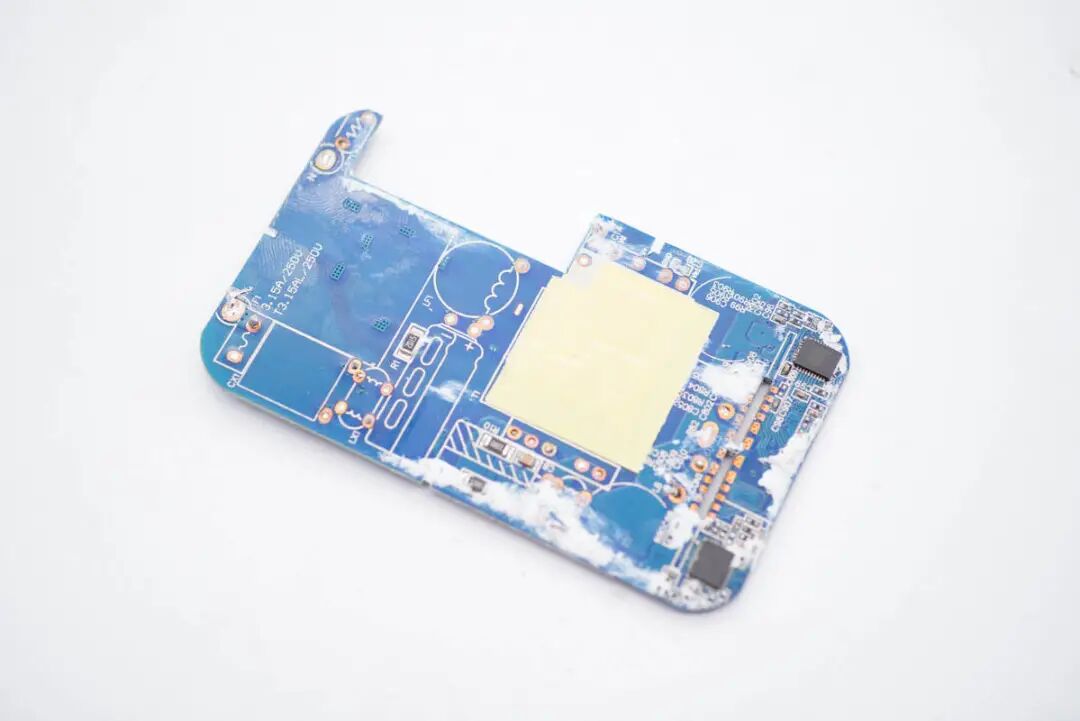

将主板正面元器件全部拆掉，对于平面变压器区域贴有胶带绝缘，输出端两侧各设有一颗降压协议IC。

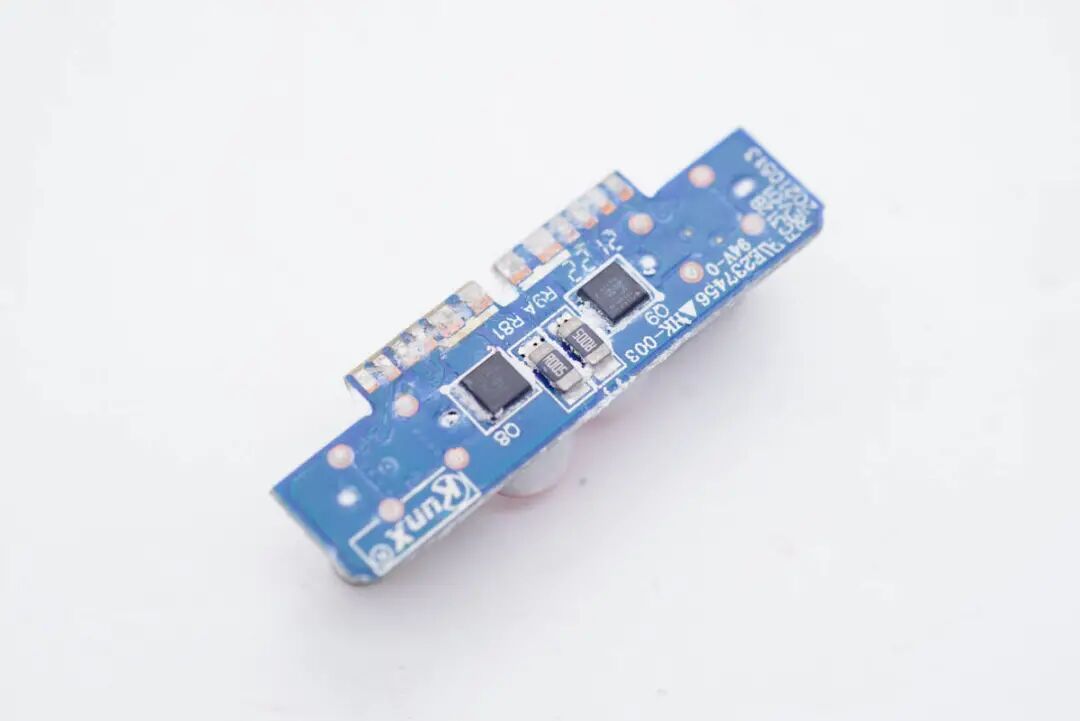

拆下的小板背面设有两颗输出VBUS开关管。
输出端采用两路相同的二次降压电路设计，降压协议IC均为南芯半导体SC9711。其支持40V输入耐压，支持6A输出电流，支持65W以上功率输出，外围器件简单，单芯片可实现1C1A快充。
南芯SC9711支持100W功率输出，支持PD3.0和PPS快充协议，支持华为FCP/SCP，支持三星AFC快充，支持苹果2.4A充电。同时支持两颗芯片相互通讯，无需MCU控制，实现单口最大功率输出，双口同时输出时自动功率分配功率。
南芯SC9711仅需外置开关管和VBUS通路管，外围元件精简，开关频率可由80-600KHz配置，支持外接NTC进行过热保护，芯片提供引脚过压及短路保护以及输出过压、过流、短路和过热保护等多重保护功能，确保芯片和产品安全。

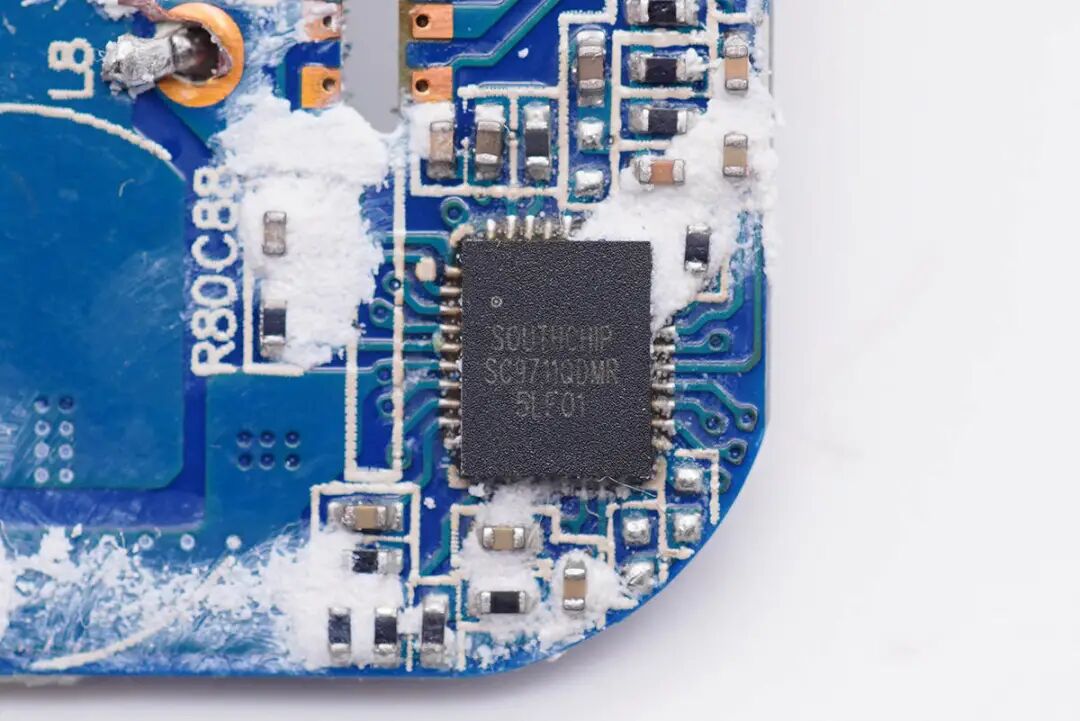

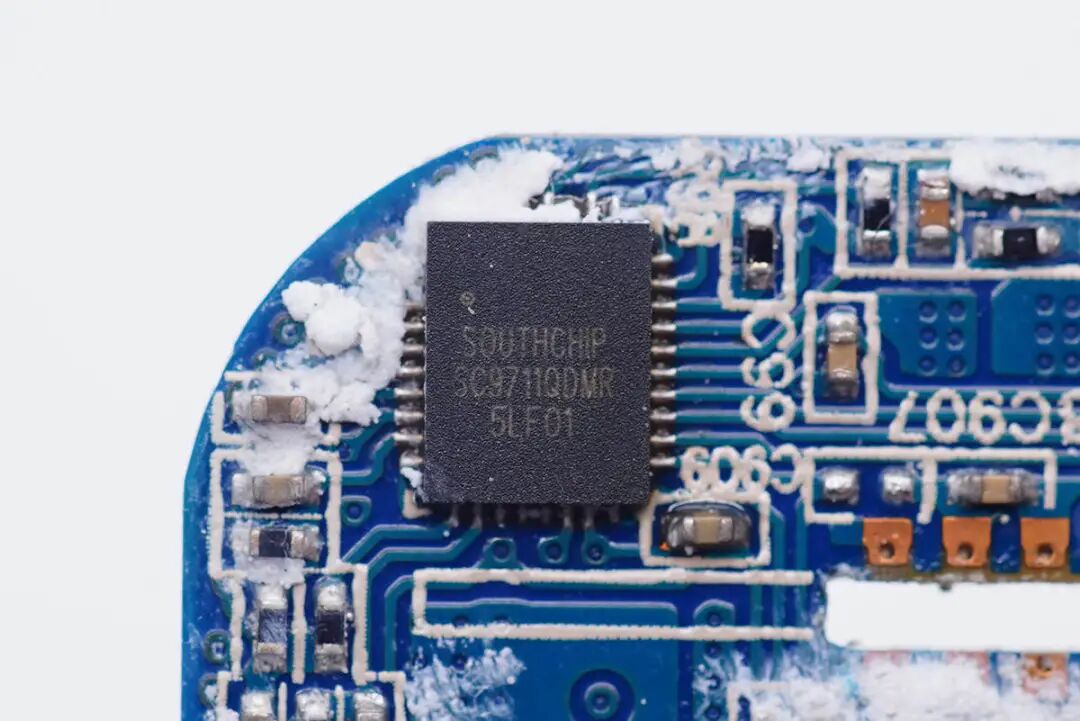

另一路的南芯SC9711主控芯片特写。

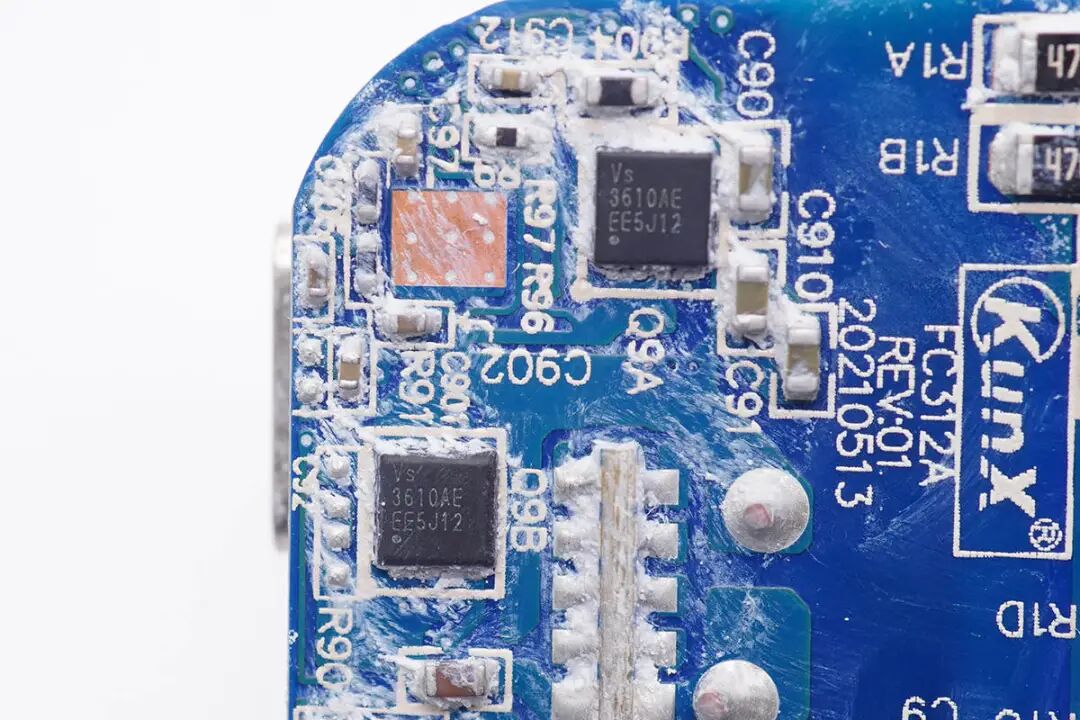

外挂MOS管均为威兆半导体的VS3610AE，耐压30V，PDFN3333封装，用于输出同步整流降压。
威兆VS3610AE资料信息。
充电头网拆解了解到，采用威兆VS3610AE的还有小米11 Pro/Ultra标配67W快充、Aohi迷你30W氮化镓充电器、奥海科技45W迷你氮化镓充电器、公牛65W氮化镓充电器、联想拯救者45W PD快充充电器、绿联65W氮化镓快充等产品，同时使用威兆其它MOS的还有小米6口USB充电器60W快充版、紫米65W PD迷你充电器、RAVPower 45W GaN PD充电器、华为20W电荷泵快充充电器、倍思45W PD快充充电器等数十款产品采用。

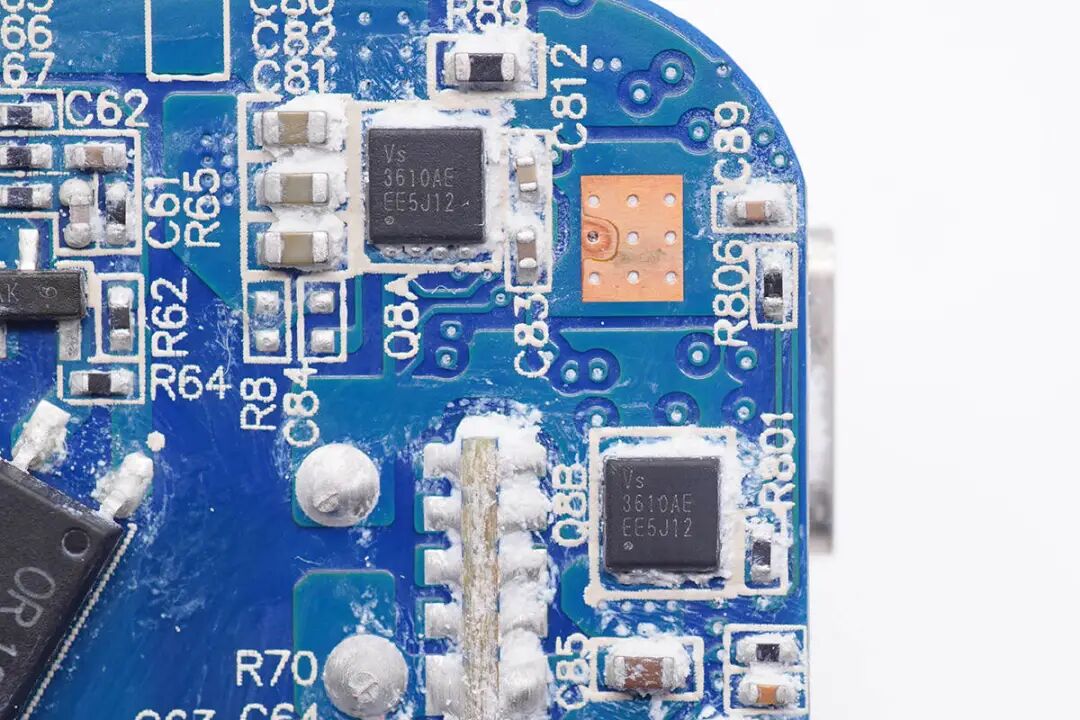

另外两颗威兆VS3610AE MOS管特写。

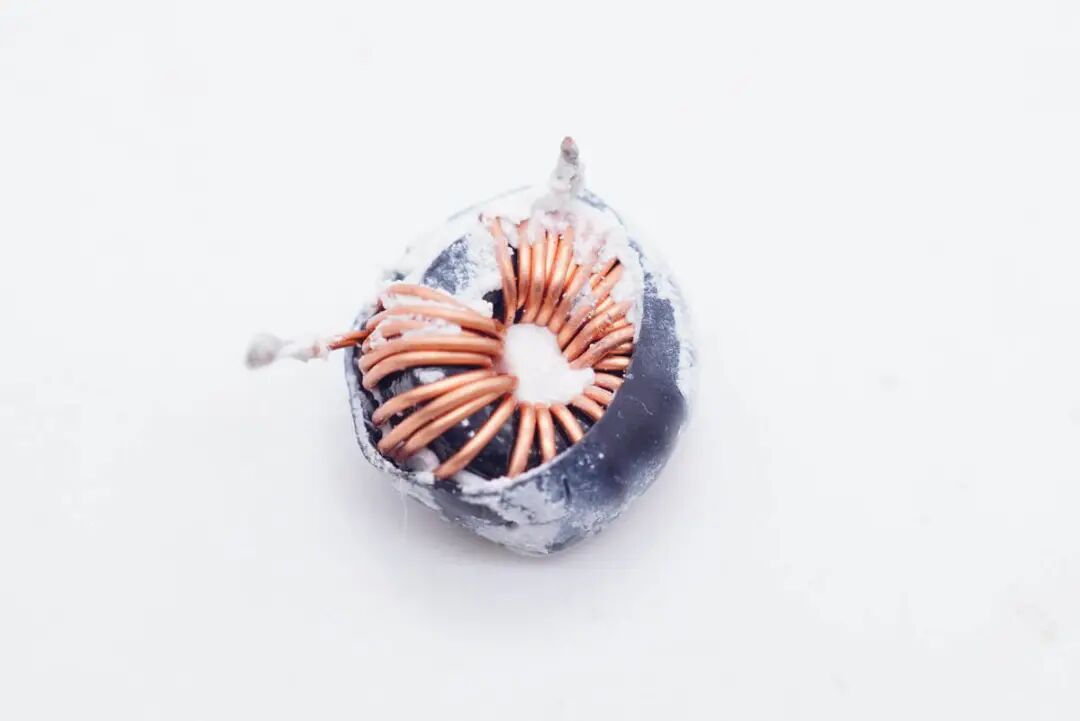

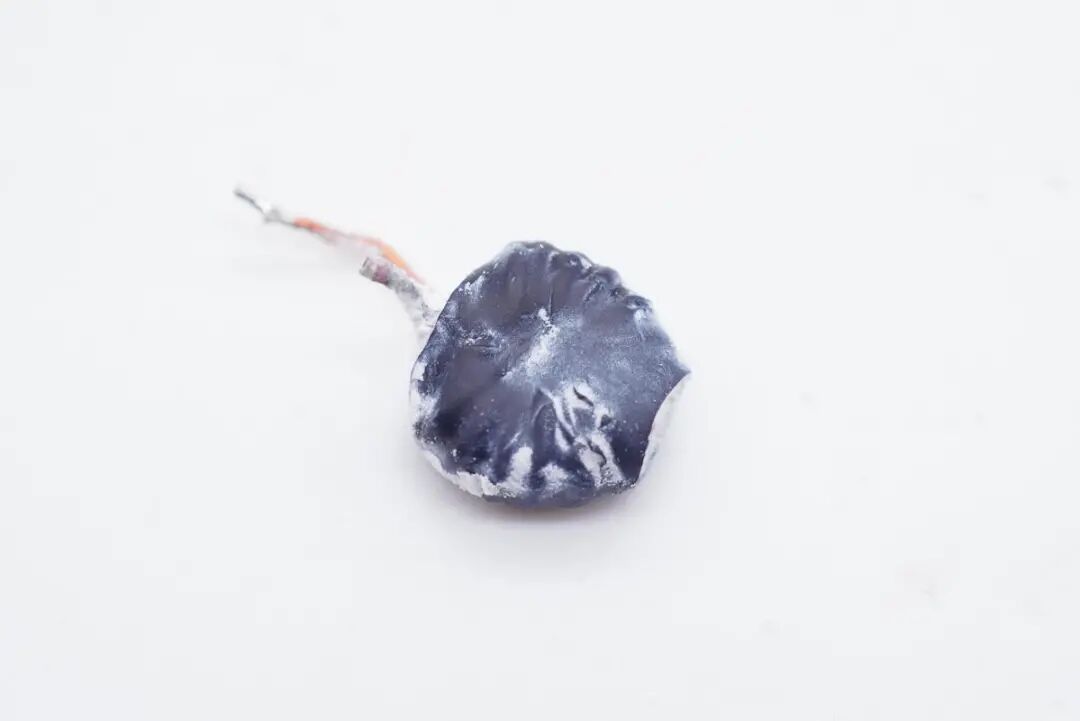

降压电感外套绝缘管保护。

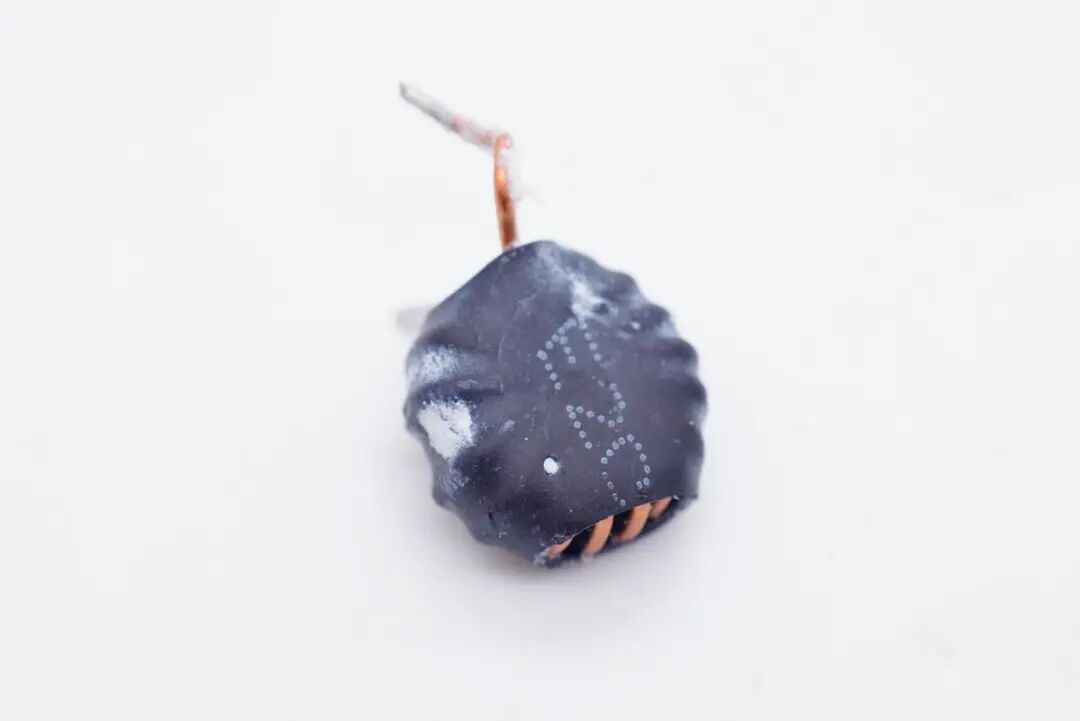

另一颗降压电感特写。
两颗输出VBUS开关管也是采用的威兆VS3610AE，对应有5毫欧采样电阻。

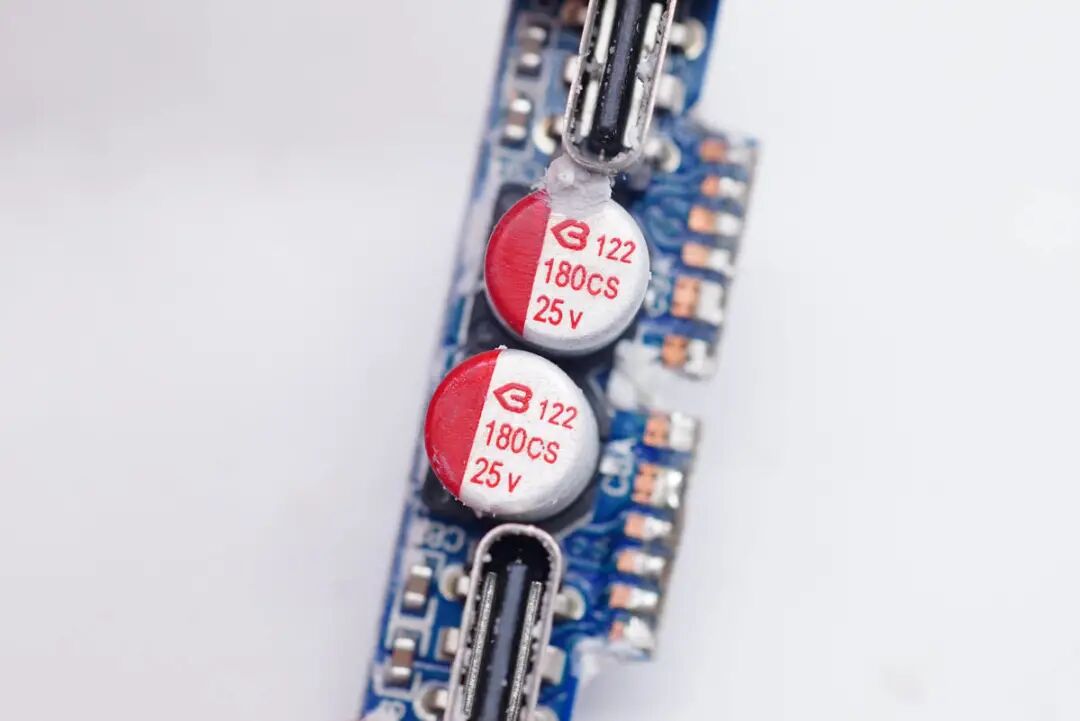

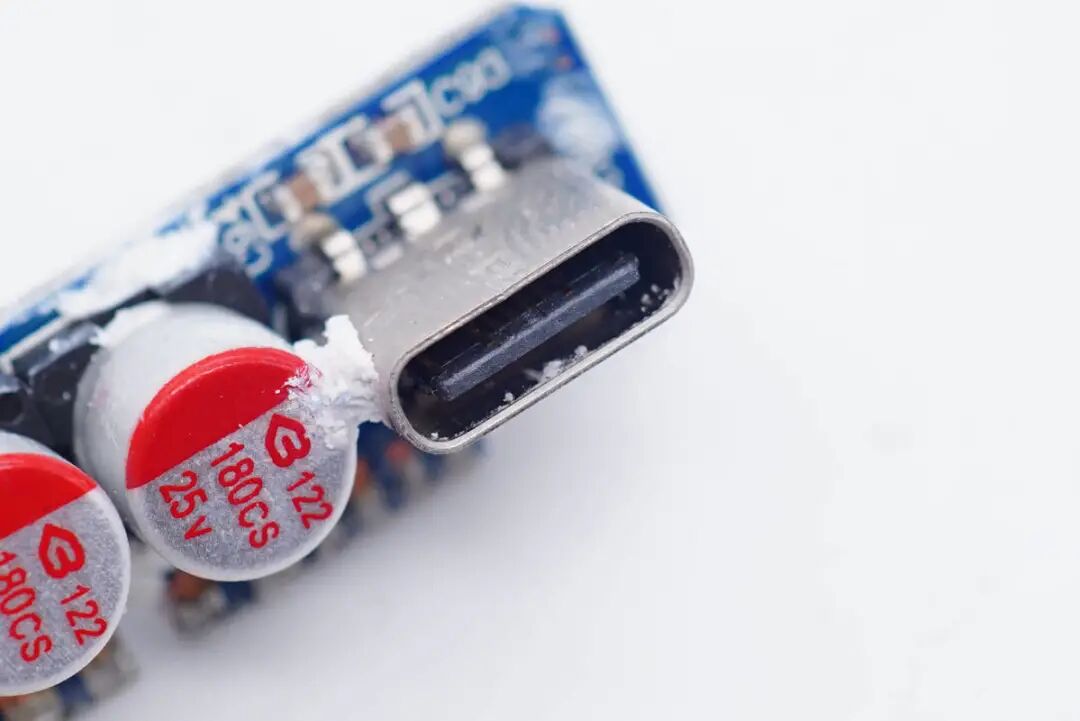

两颗二次滤波固态电容来自绿宝石，规格均为25V 180μF。

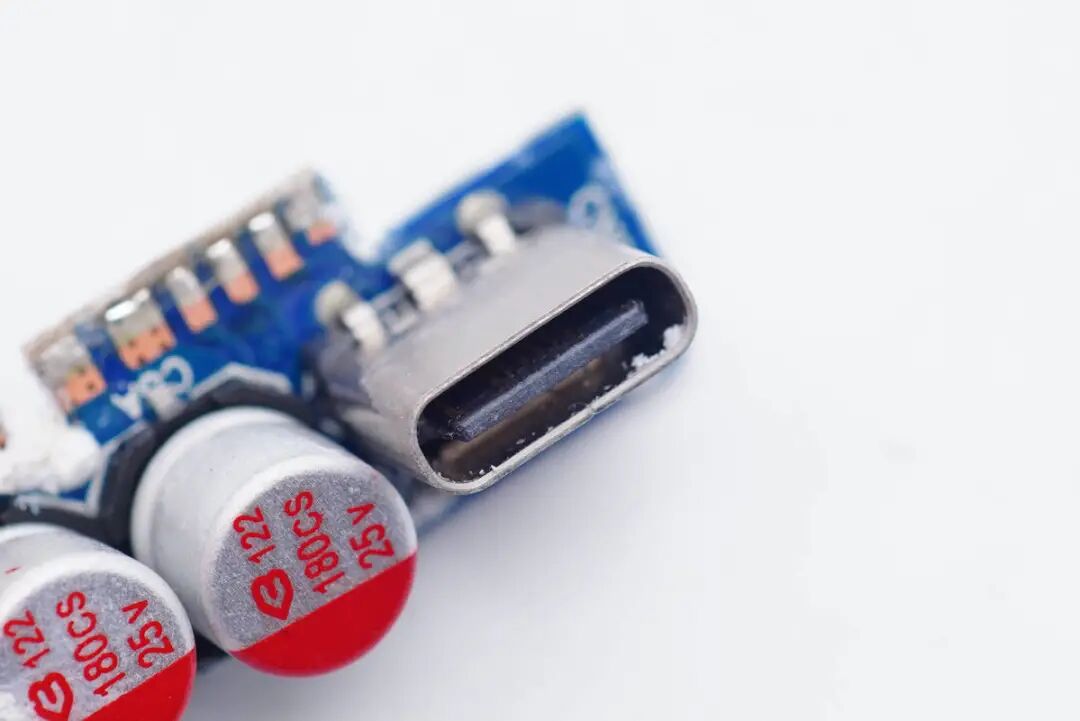

USB-C1母座特写，过孔焊接。
USB-C2母座特写。

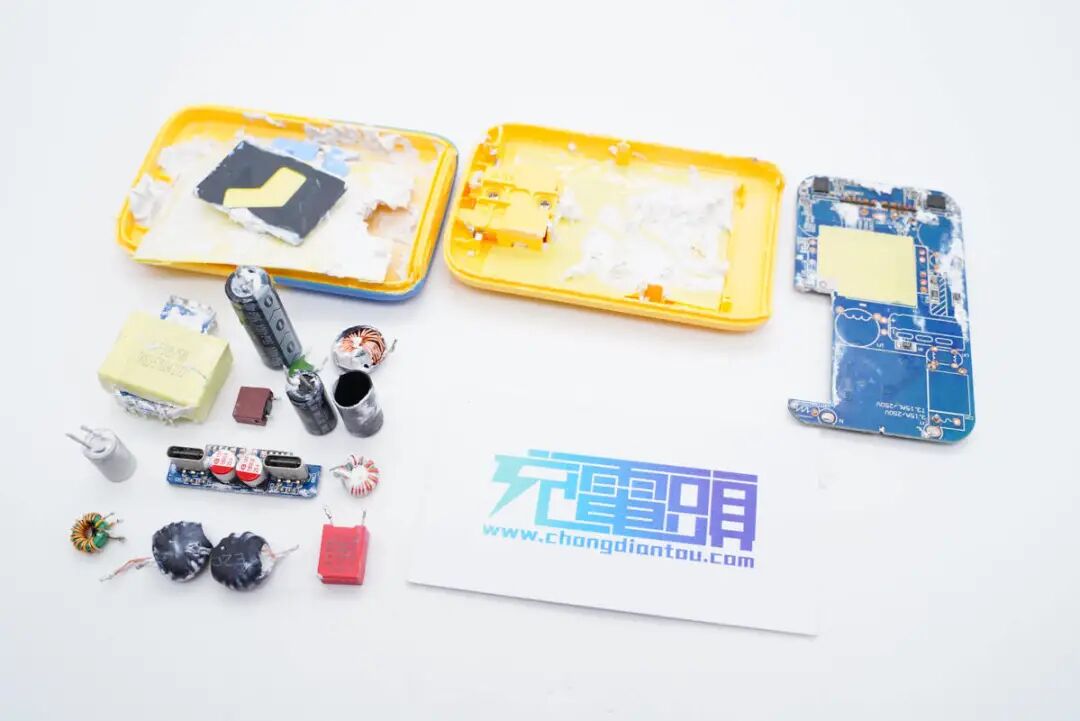

全部拆解完毕，来张全家福。
充电头网拆解总结
早在OPPO推出旗下首款50W超闪饼干充电器时，凭借小巧精致的设计，俘获不少人的心。但即便是过了一年的时间，市面上能选的同类产品也并不多。努比亚这款65W氮化镓快充新品不仅满足消费者对饼干充电器的需求，而且外观上基于小黄人设计，非常的生动可爱，让充电变成一种享受。
充电器配备双C口，折叠插脚，兼容QC、AFC、FCP、SCP、PD3.0、PPS等主流快充协议，支持65W大功率快充，支持两台设备同时快充。既具有饼干快充的讨喜造型，又具有相当好的兼容性，让消费者多了一个不错的选择机会。
充电头网拆解了解到，充电器内部安规X电容、高压滤波电容横置，采用十分扁平小巧的变压器，这也是这款充电器能够做得如此薄的原因。散热方面，大量填充导热胶以及配有散热片、导热垫帮助散热。
另外南芯半导体SC3021C+SC3503国产高频QR氮化镓快充方案，采用英诺赛科INN650D02氮化镓功率器件。另外输出端两路DC-DC主控均采用的南芯SC9711，威兆MOS管进行同步整流降压输出以及最终输出保护，中元、绿宝石电容进行滤波，基本采用的都是国产器件。
