----- 充电头网拆解报告 第1854篇 -----

充电桩受益于新能源汽车的发展，正快速在我们的生活中普及开来，购买了新能源汽车的车主既可以选择使用公共的充电桩进行充电，也可以自行安装一个在车位上独自使用。虽然安装过程可能有些麻烦，但是相比公共的来说，使用体验要好得多。

近期，深圳市盛弘电气股份有限公司推出了最新款的7kW壁挂式交流充电桩SEA220/32-H，采用金属加塑料双重外壳设计，IP55防护等级，特别是它的输出功率能够达7KW，是一般附带充电器的3倍左右，下车插枪即可马上充电，无需等待也充得更快。

下面充电头网就对这款充电桩进行详细拆解，看看具体设计做工如何。

一、盛弘电气交流充电桩外观

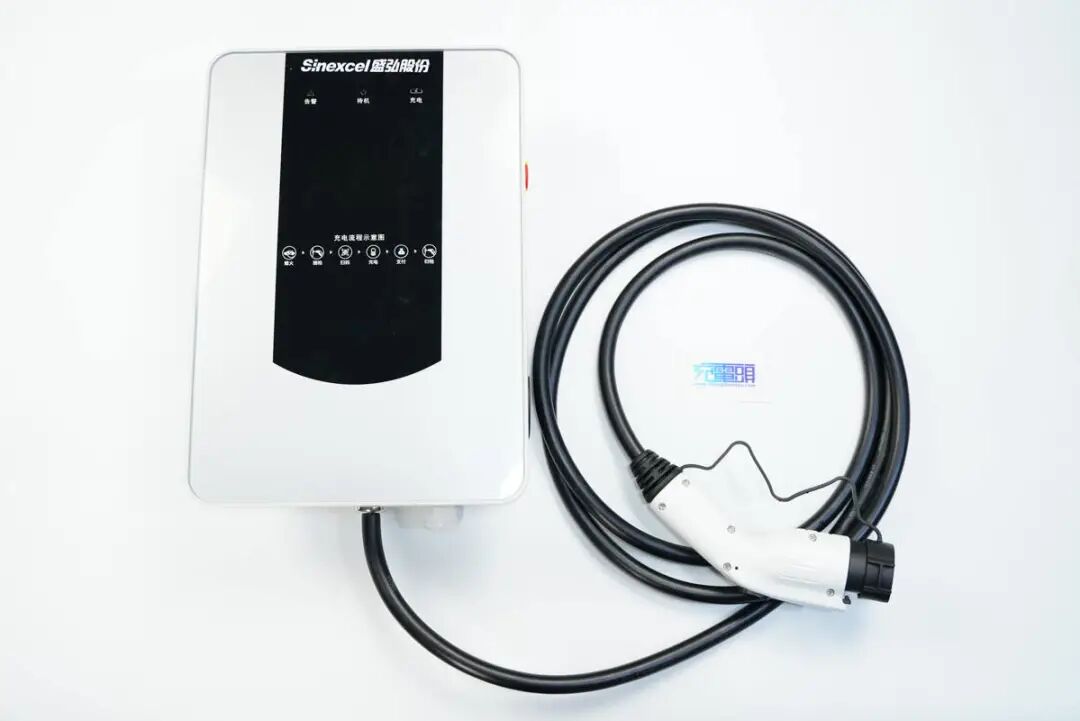

盛弘电气7kW壁挂式交流充电桩由机箱和自带的充电枪线两部分组成。

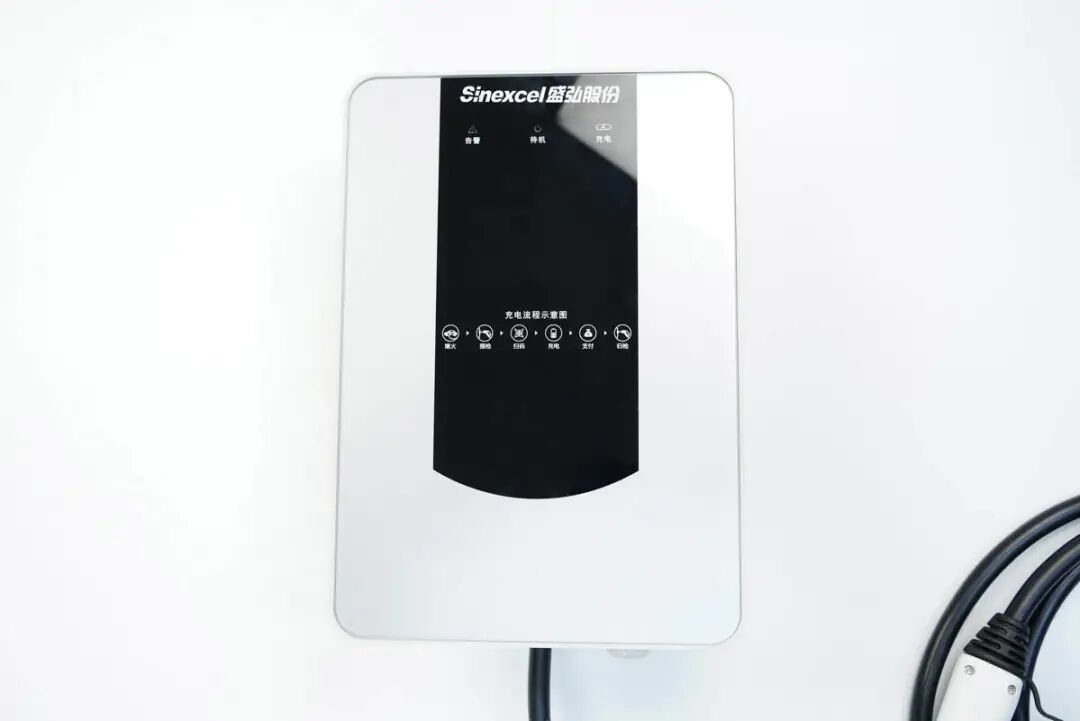

机箱正面设有玻璃板，外观光滑有质感，顶部印有Sinexcel盛弘股份品牌，下方是警告、待机和充电的状态指示灯标识，通过内置的红黄绿LED指示灯显示。

为便于使用者了解使用操作，中心处还印有充电流程示意图：熄火→插枪→扫码→充电→支付→归枪。

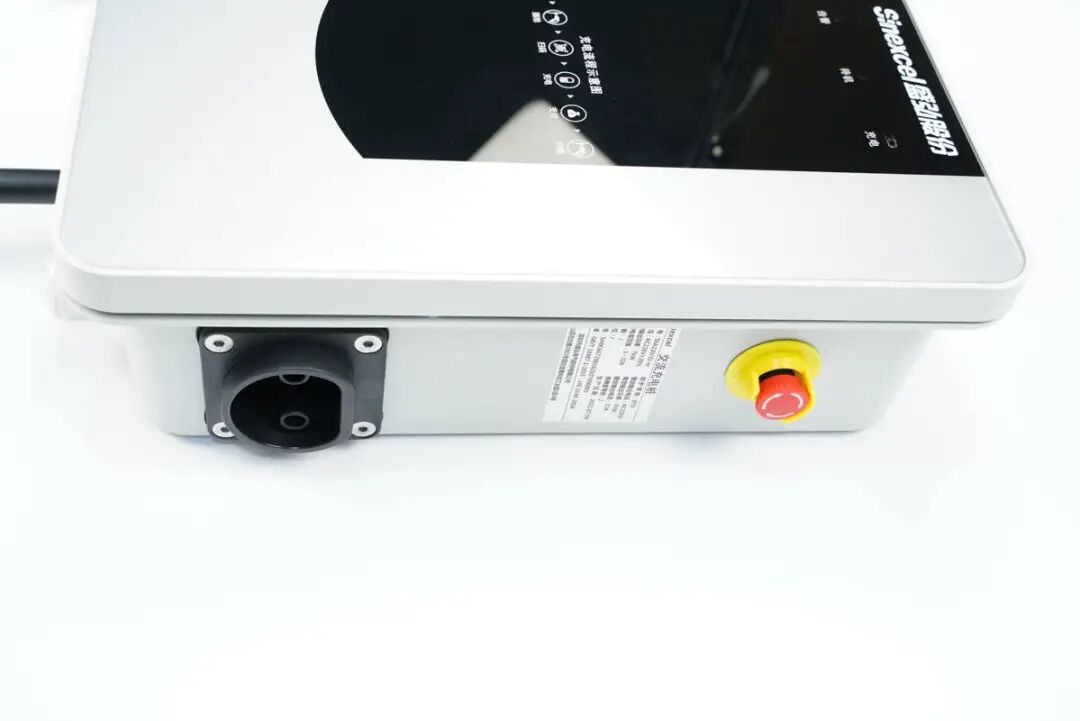

机箱侧面设有急停按钮和充电枪插槽。

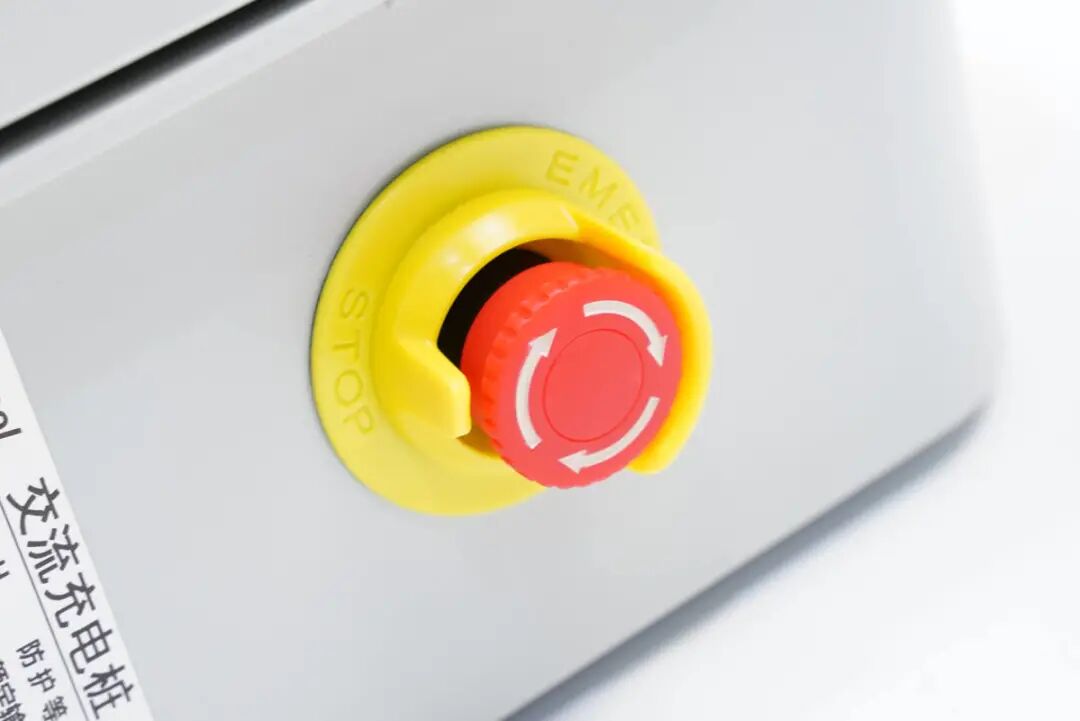

充电急停按钮，出现紧急情况时按下红色按钮立刻停止充电输出，需手动顺时针旋转复位才可恢复。

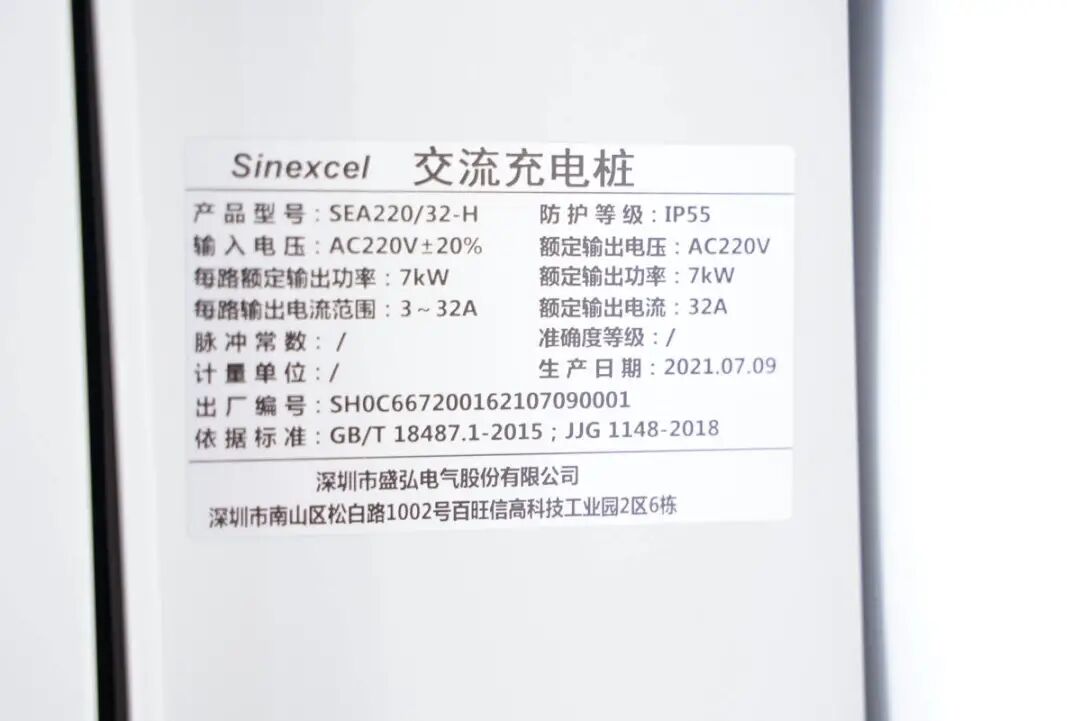

侧面中间贴有充电桩参数贴纸

产品型号：SEA220/32-H

输入电压：AC220V±20%

每路额定输出功率：7KW

每路输出电流范围：3-32A

防护等级：IP55

额定输出电压：AC220V

额定输出功率：7KW

额定输出电流：32A

生产日期：2021.07.09

公司名称：深圳市盛弘电气股份有限公司

塑料绝缘材质的充电枪头插槽，可以防止充电完成后归位的充电枪口有遗留电量而产生漏电隐患。

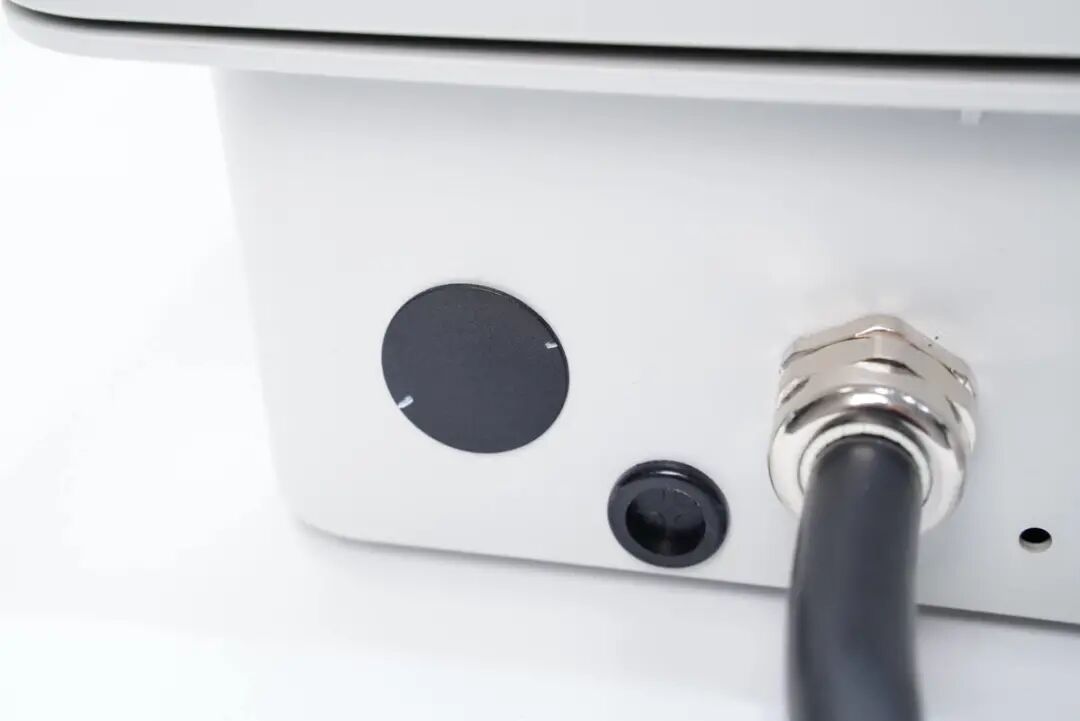

充电枪线缆有螺帽固定，起到良好的防水防尘作用。

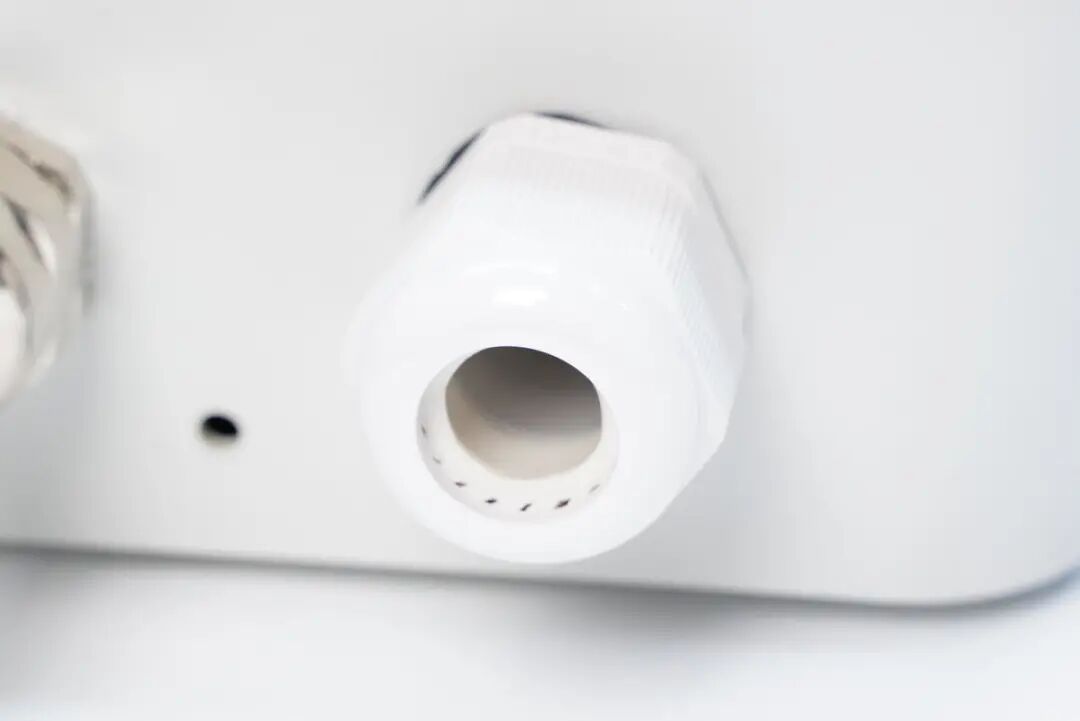

右侧预留进线口，便于用户安装时接线。

左侧设有供预留网线接口，设有黑色塑料板盖住。

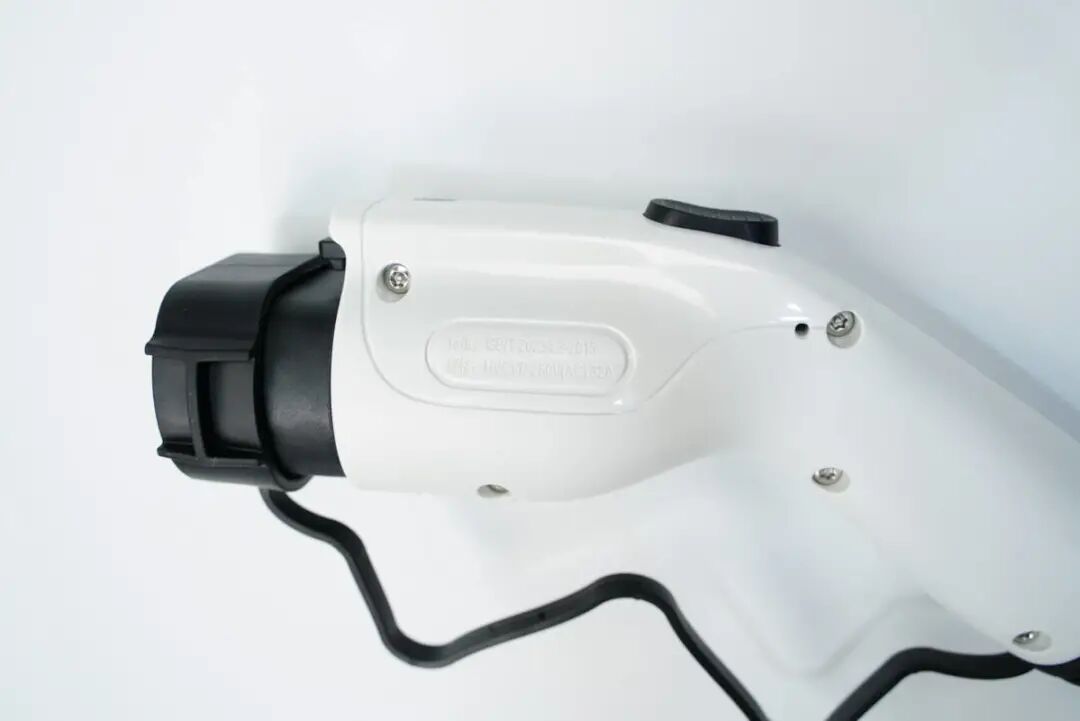

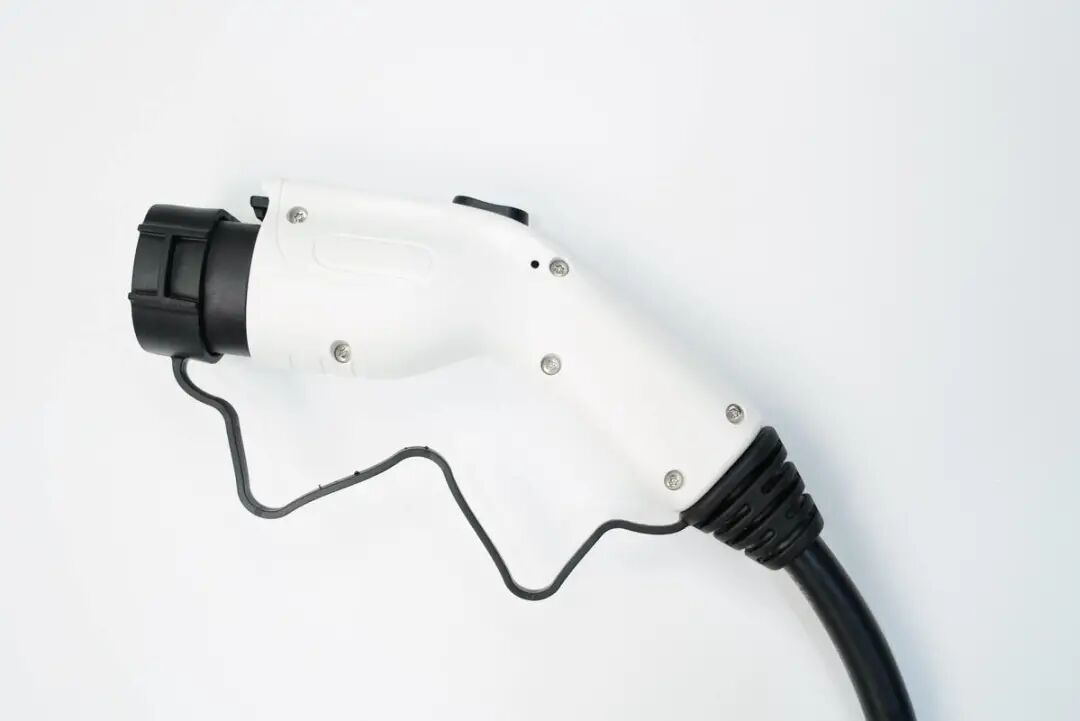

充电枪头主体外壳为白色，符合人体工学的设计，线条流畅，表面磨砂过渡圆润，侧面有六颗螺丝对外壳进行封装固定。

枪头一侧凹印标准码和规格HVCVP 250V(AC)32A。

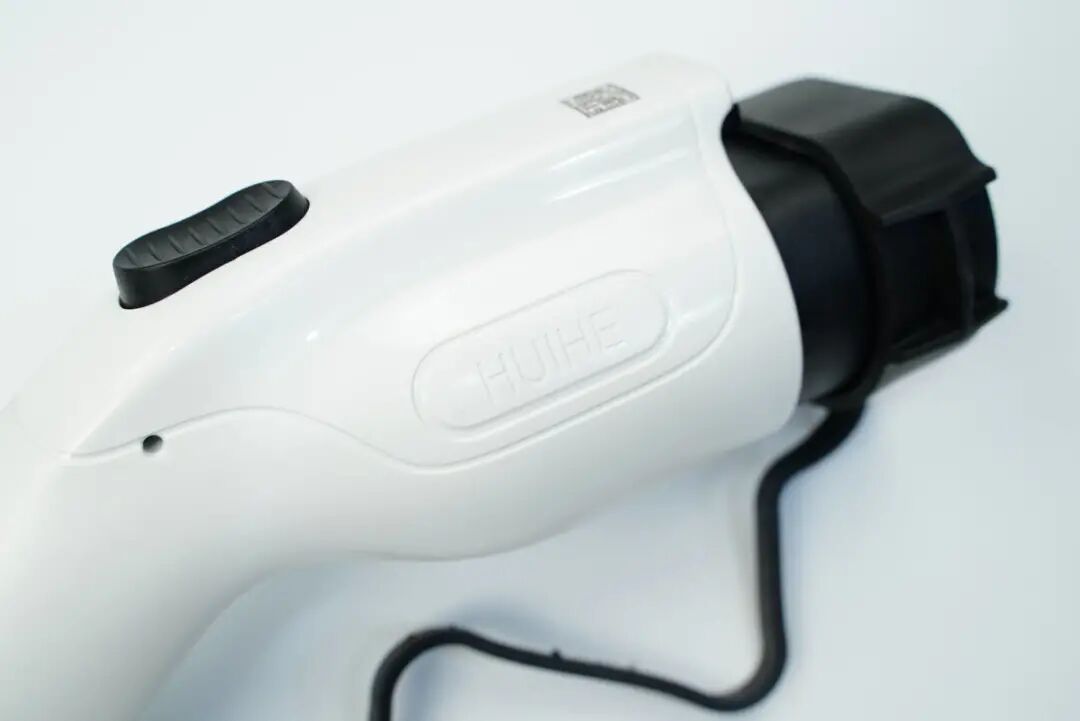

另一侧凹印HUIHE字样。

顶部设有黑色的卡扣按键。

充电枪插入机箱插槽通过卡扣实现固定。而卡扣和顶部黑色按键一体式设计，按下按键卡扣上抬便可将充电枪取出使用。卡扣设计保证充电枪与车辆充电口能够紧密贴合，提高充电过程的安全性。

充电枪设有连体帽盖，可盖住端部防尘防潮防氧化，保护端子。

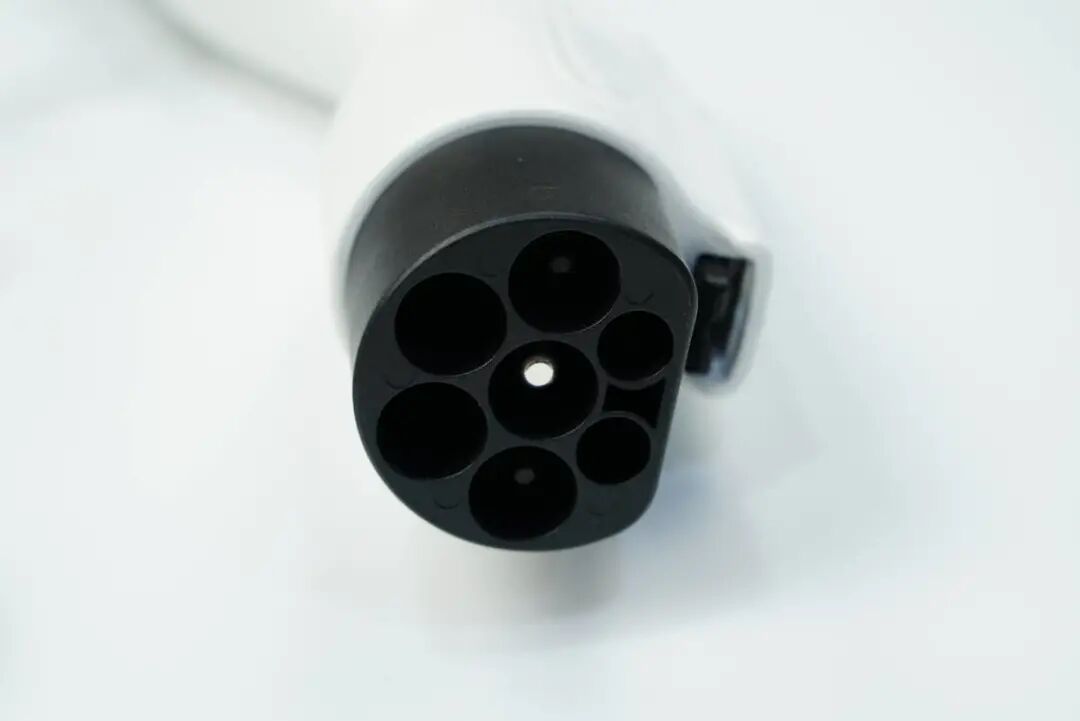

端部设有七个圆孔，中心处有金属柱，贴合国内电动汽车的充电口设计。

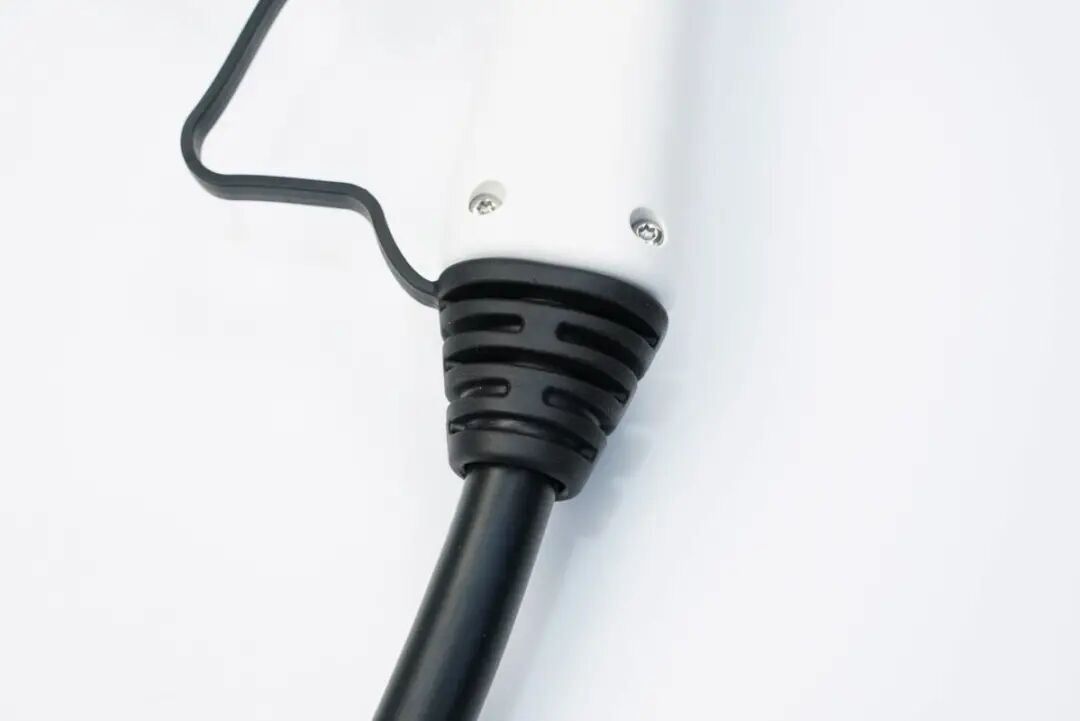

另一端和线缆交界处做了抗弯折设计，保护线缆。

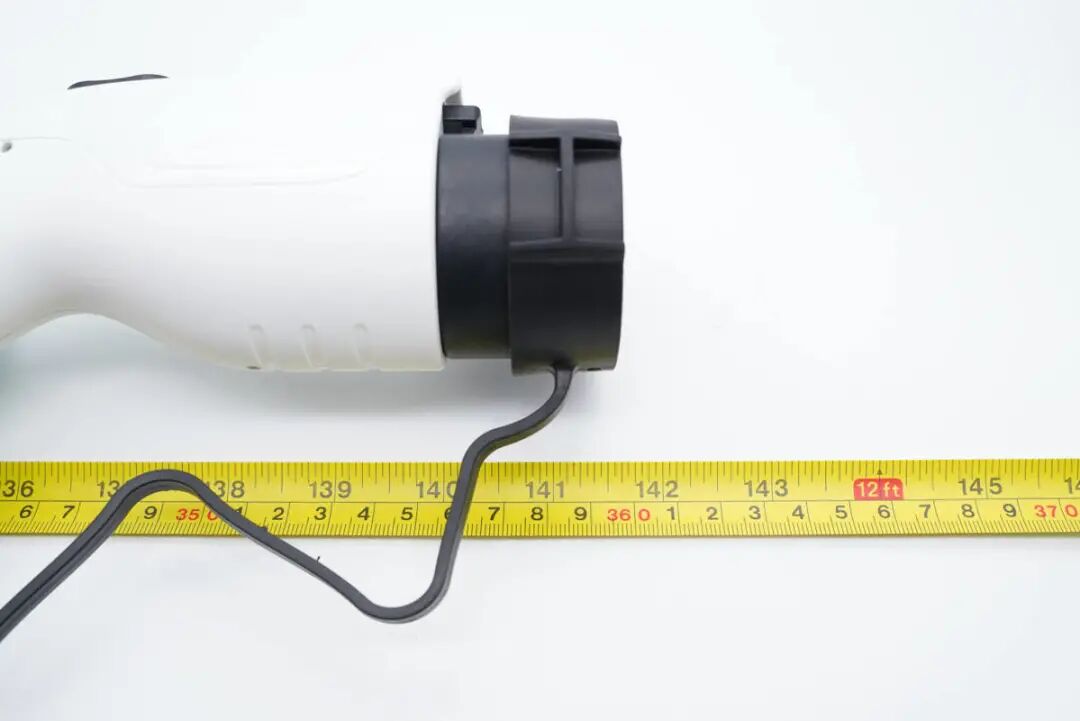

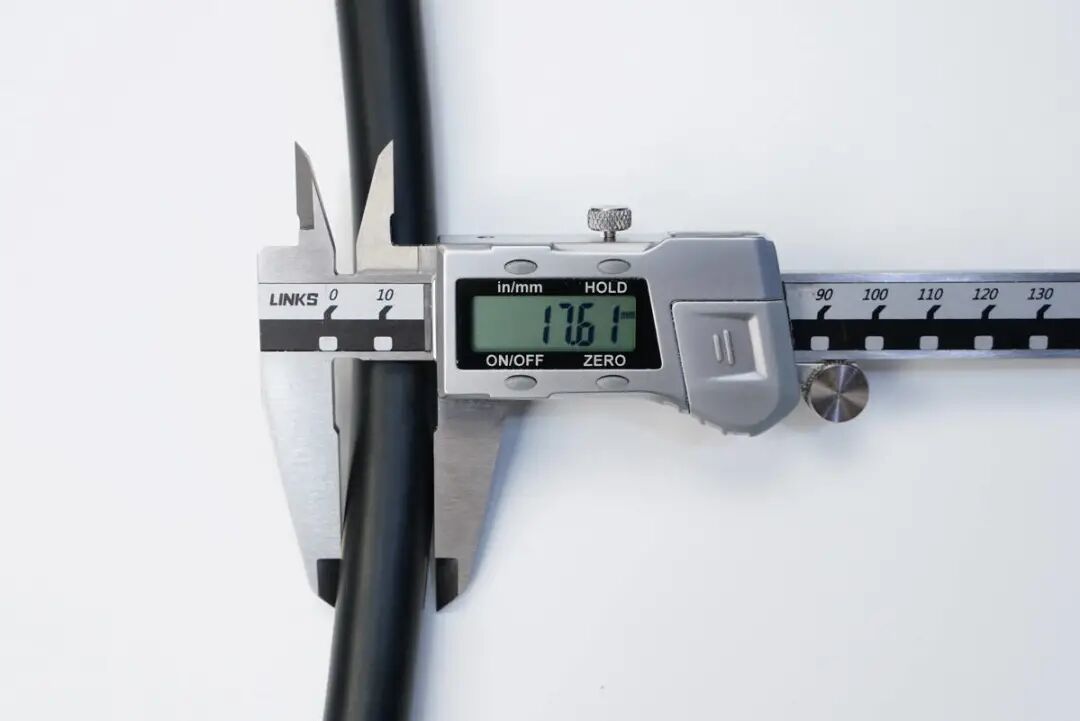

测得线缆直径约为17.61mm。

充电枪长度约为3.6米。

二、盛弘电气交流充电桩拆解

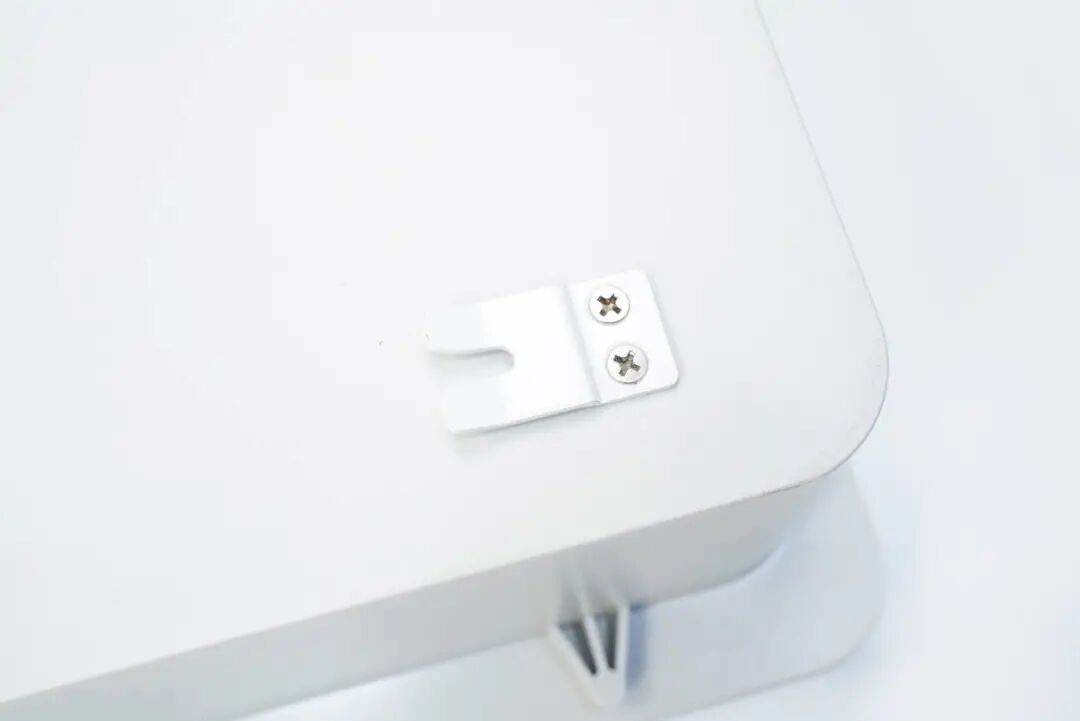

机箱背面设有四个挂钩。

每个挂钩有两颗螺丝固定。

机箱使用螺丝封装，拆掉即可打开，方便后期维修。

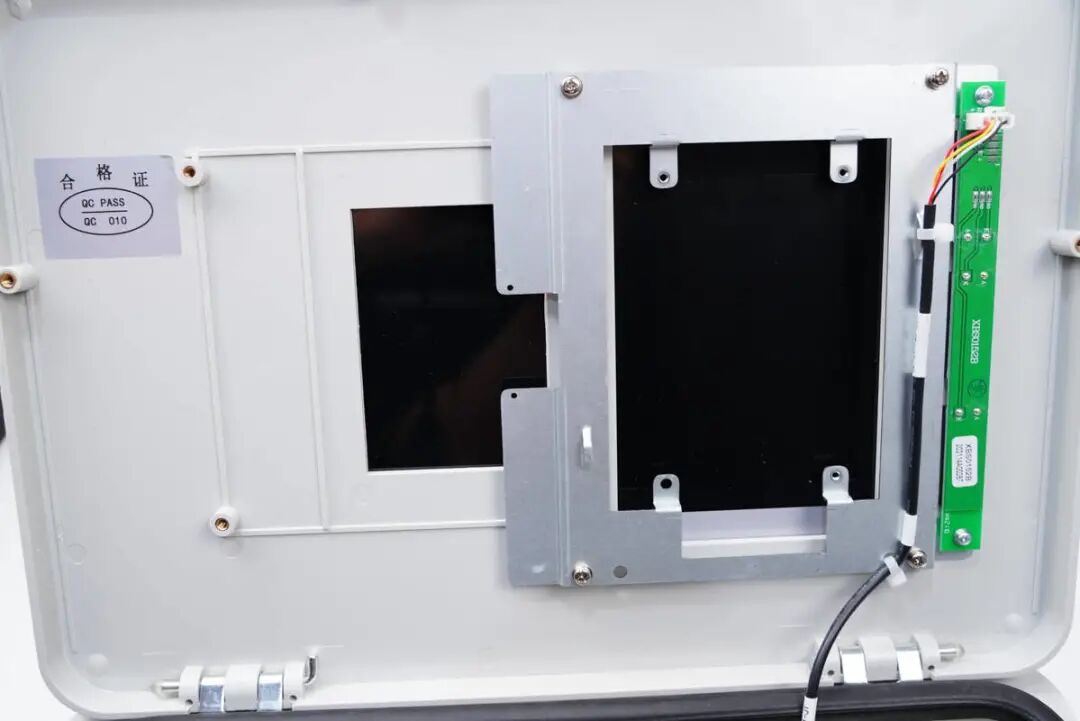

机箱顶盖上设计有LED显示屏开窗，此外固定有PCB板和金属板，左上角贴有检验后的产品合格证标签。

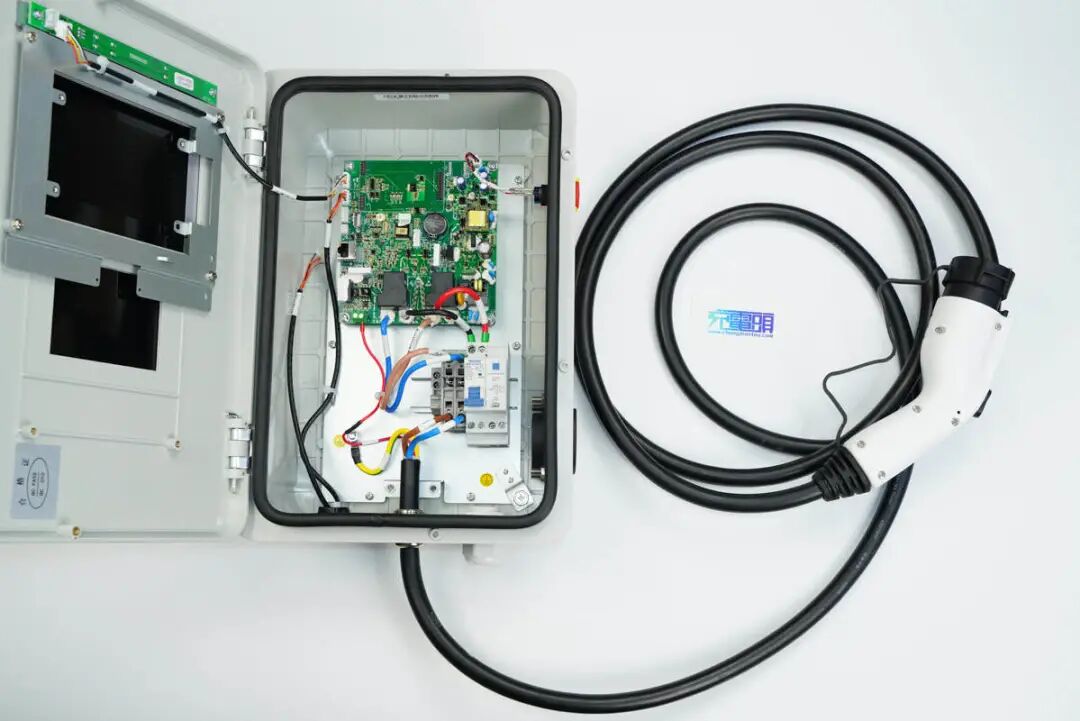

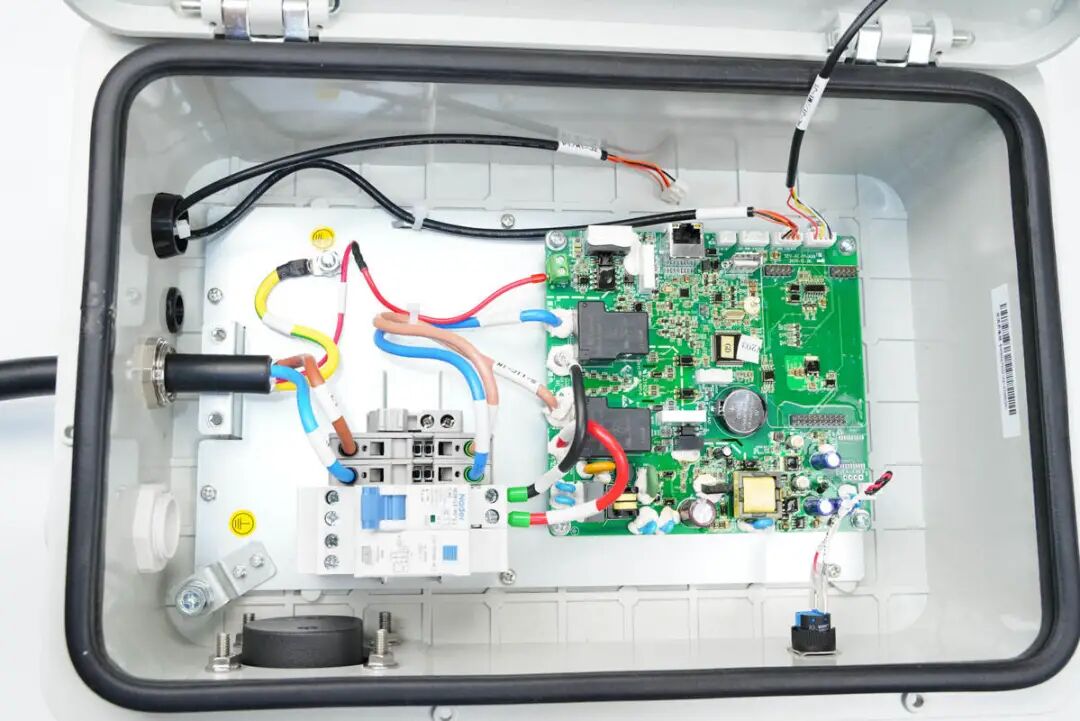

机箱边缘套有黑色密封胶圈，缓冲冲击并密封箱体，起到良好的防水防尘效果。箱内设有电源模块PCB板和左下角的空开开关。

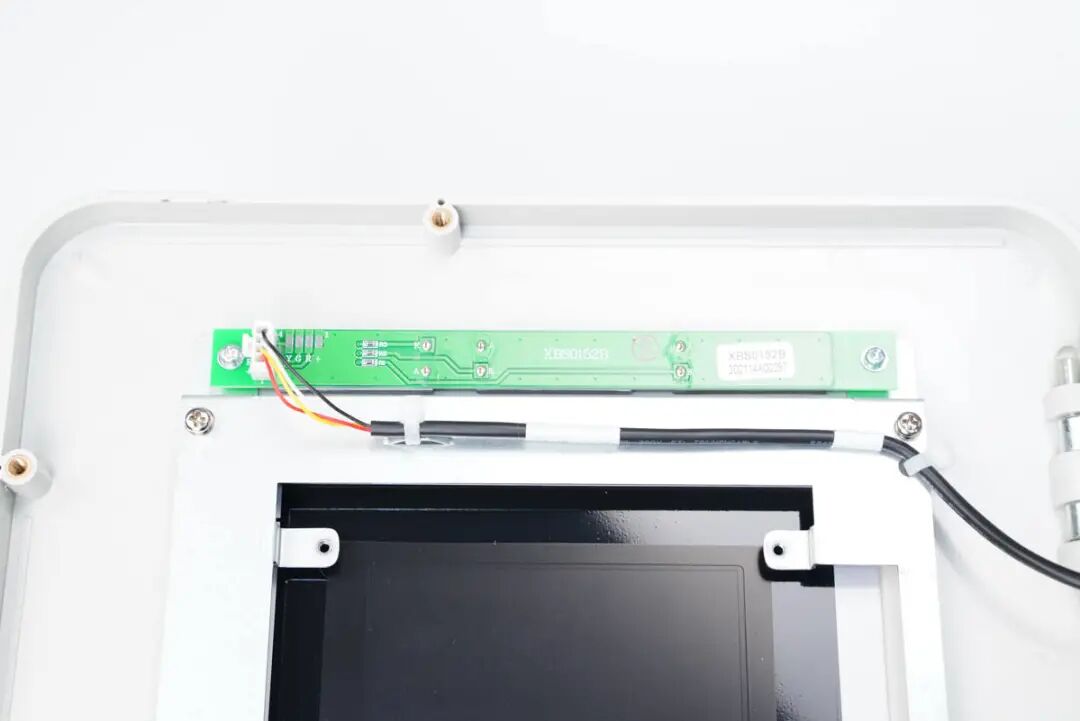

LED指示灯小板通过导线和电源主板连接，外套绝缘管，两端插拔式设计方便组装。

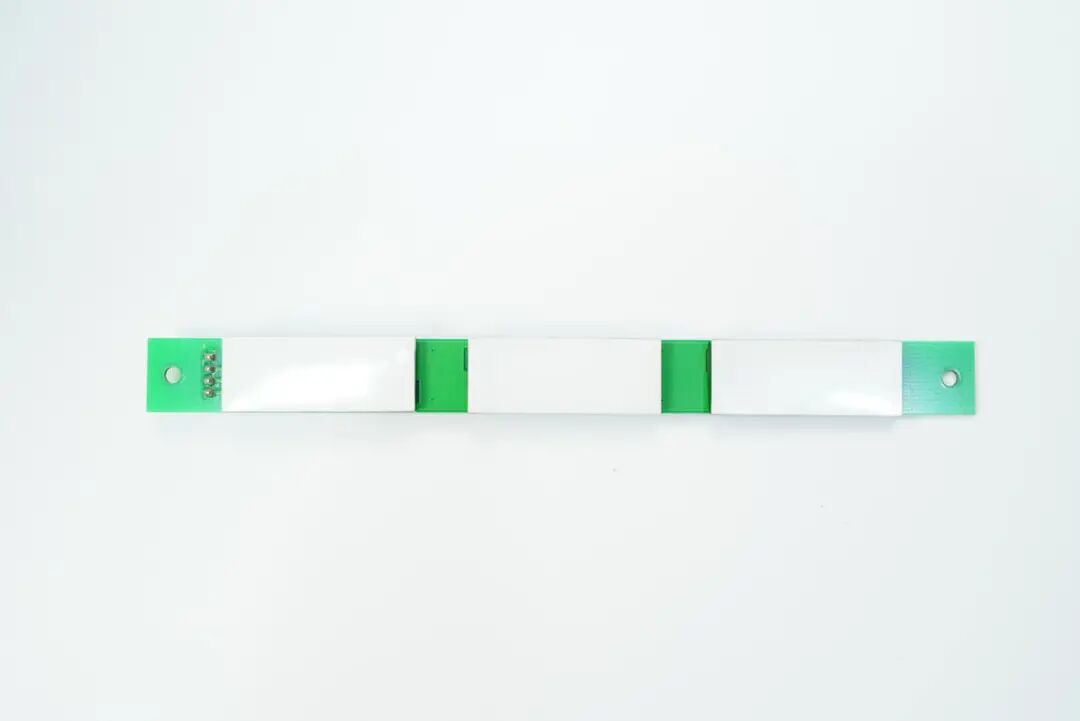

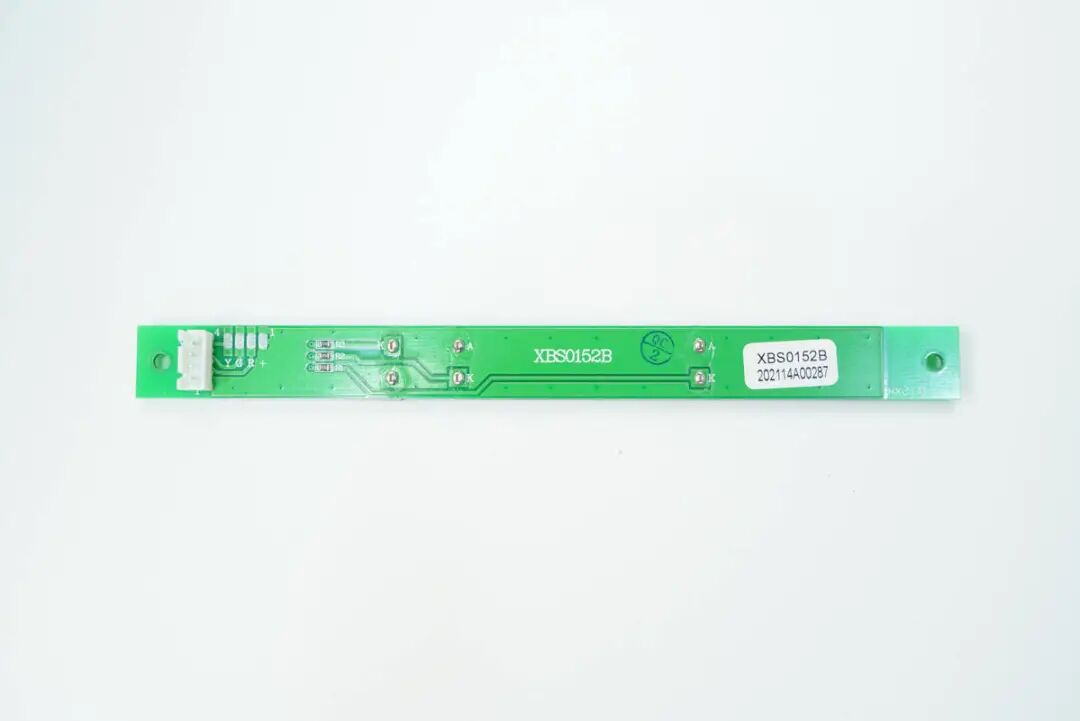

小板背面一览。

小板正面设有三个LED指示灯，分布对应警告、待机和充电提示。

电源主板使用螺丝固定，板子上的电容、部分导线打胶固定，另外底部通过铁板固定。

主板上的芯片都覆盖了一层保护胶，由于反光等情况无法拍清相应的芯片。为了不损坏充电桩我们就没进行进一步的清理，下面大概来看看充电桩的设计情况。

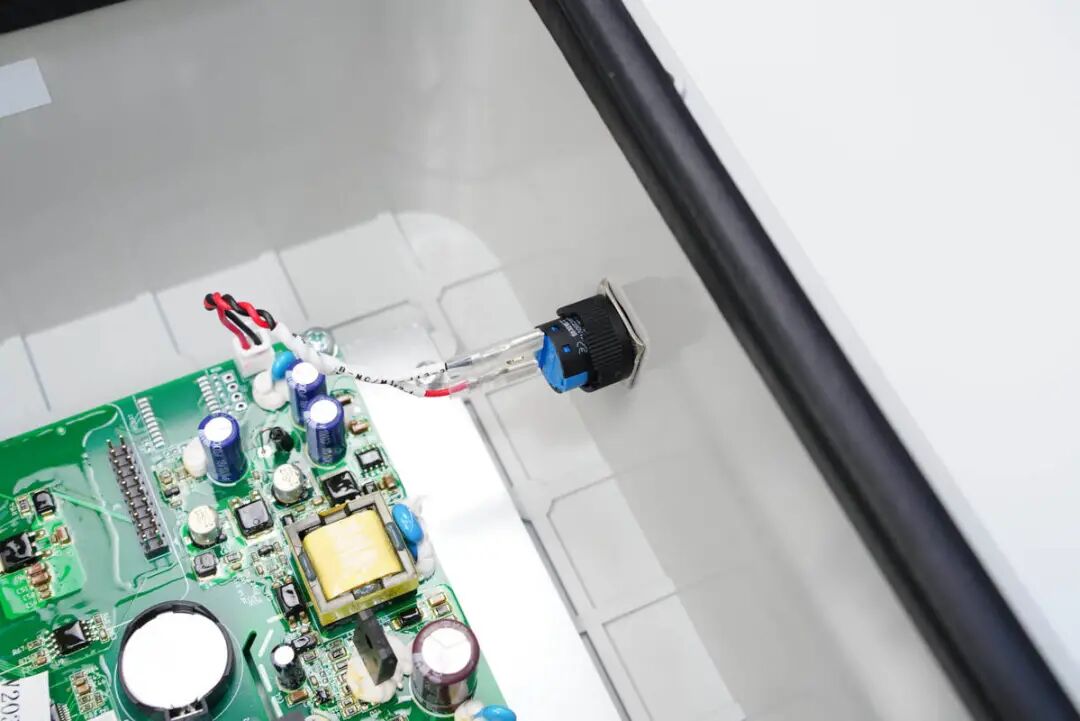

急停按钮部件特写。

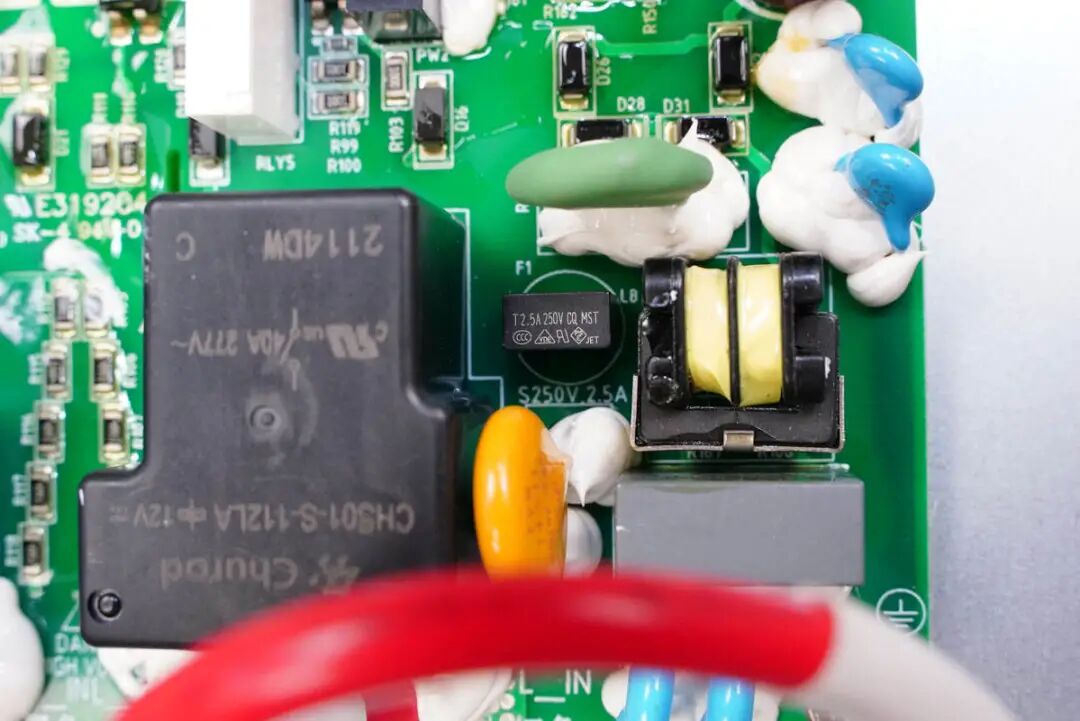

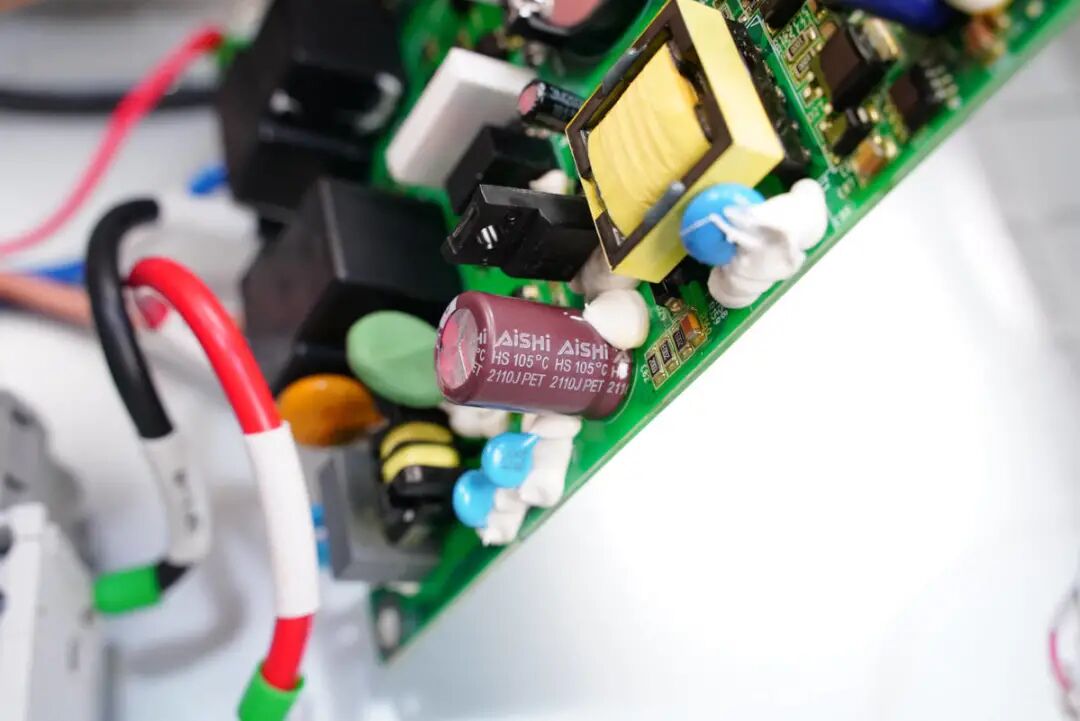

充电桩输入端设计上和充电器的差不多，这一区域设有保险丝、压敏电阻、安规X电容、共模电感、Y电容等器件，部分插件打胶加固。

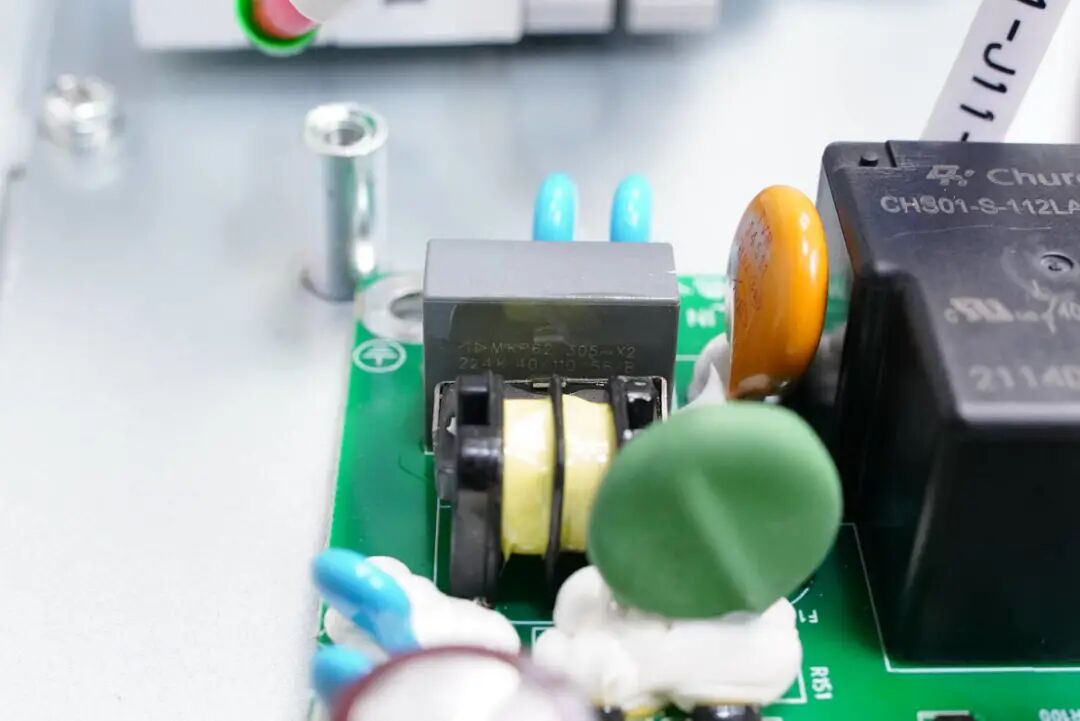

延时保险丝规格为2.5A 250V，右侧是一颗共模电感。

黄色的是压敏电阻，进行过压保护。

灰色的是安规X电容。

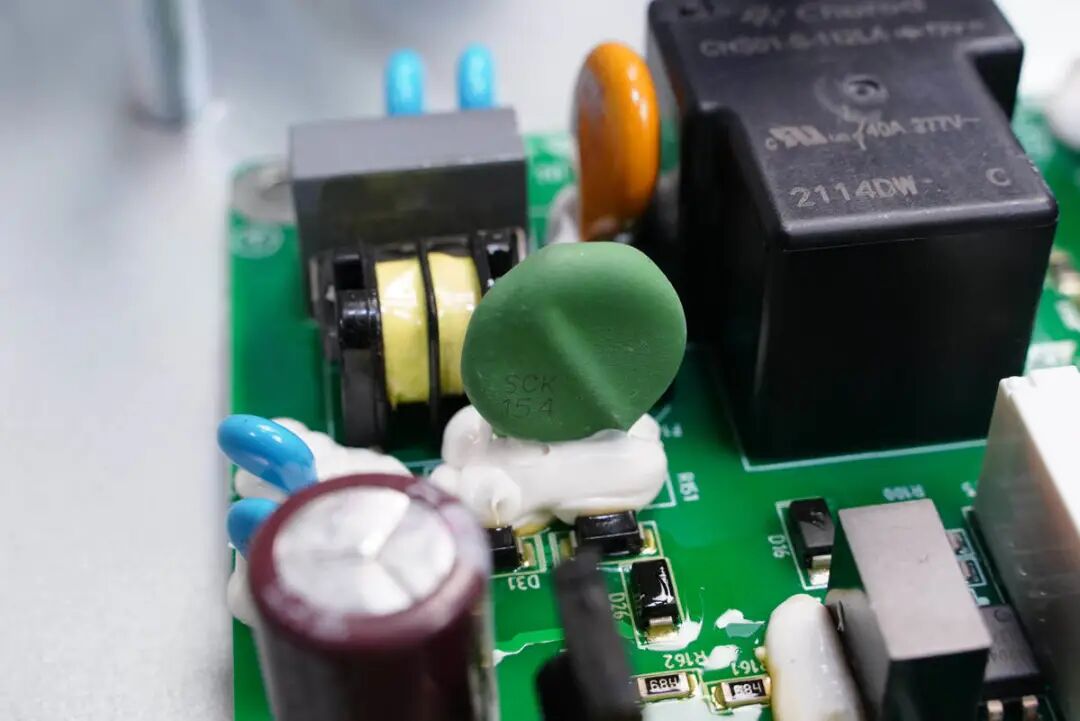

绿色的NTC浪涌抑制电阻，用于抑制上电浪涌电流。

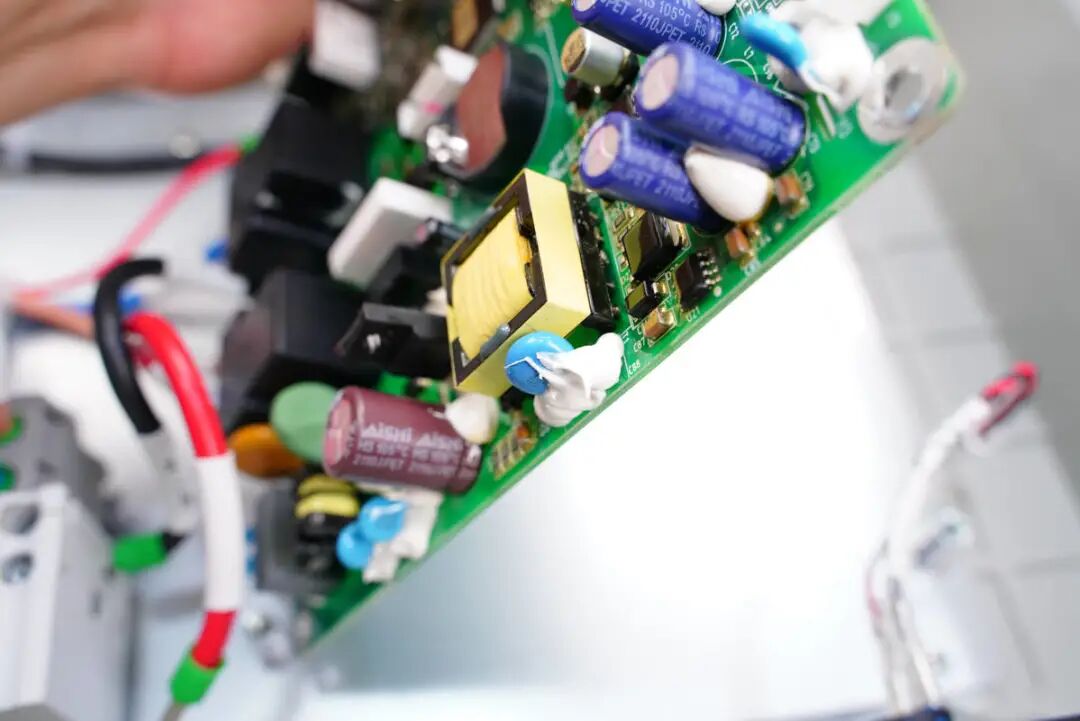

这一侧中间区域有高压滤波电解电容、变压器等，输出端设有两颗固态电容和三颗电解电容滤波。

高压滤波电解电容来自艾华，规格为400V 33μF。

小的供电电容来自红宝石，规格为50V 10μF。

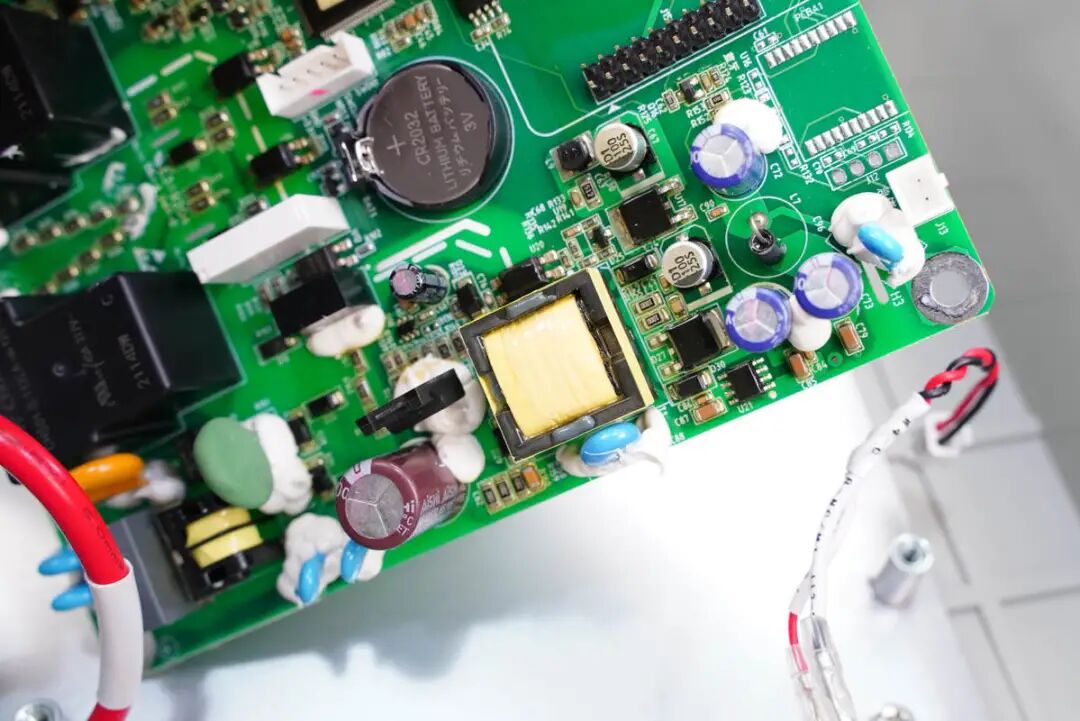

变压器旁边一颗Y电容打胶加固。开关电源电路通过交流输入取电，为电路板上的设备供电。

两颗滤波电容特写。

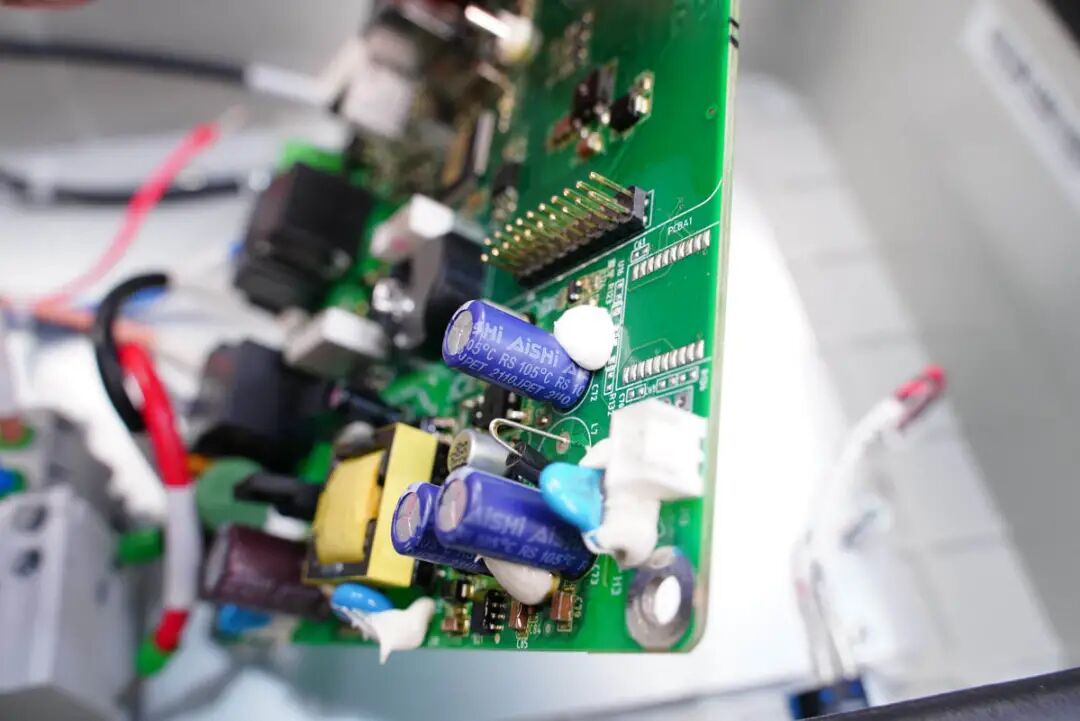

三颗蓝色电容也是来自艾华，规格均为16V 1000μF，排针镀金抗氧化。

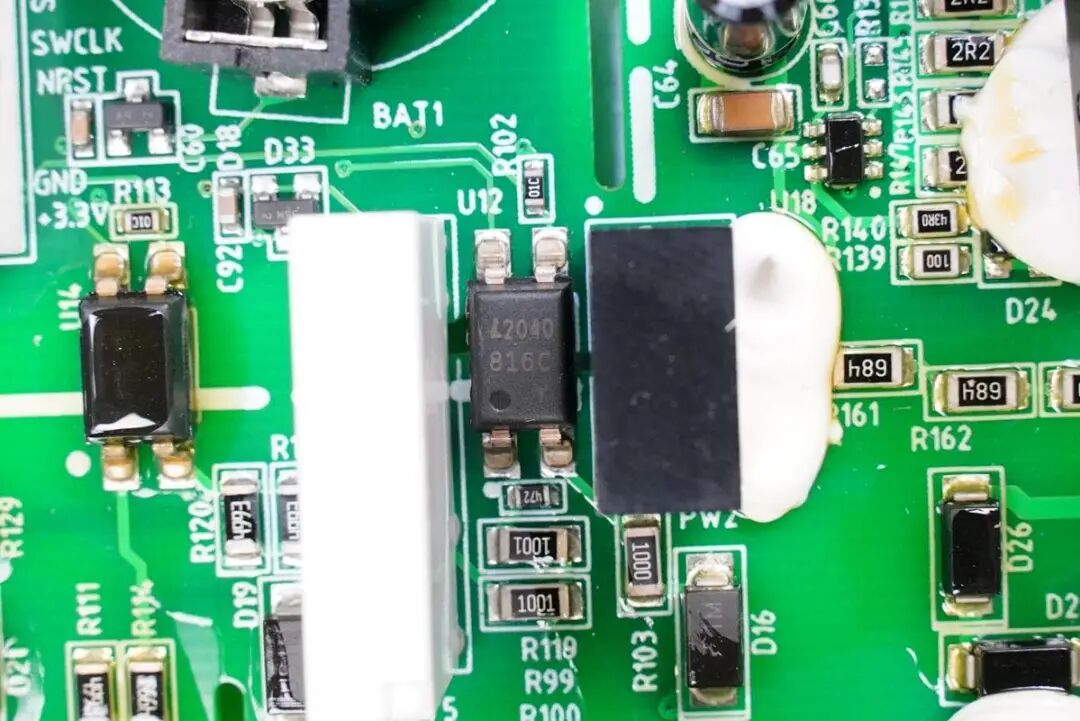

816C光耦。

光耦旁边一个白色继电器。

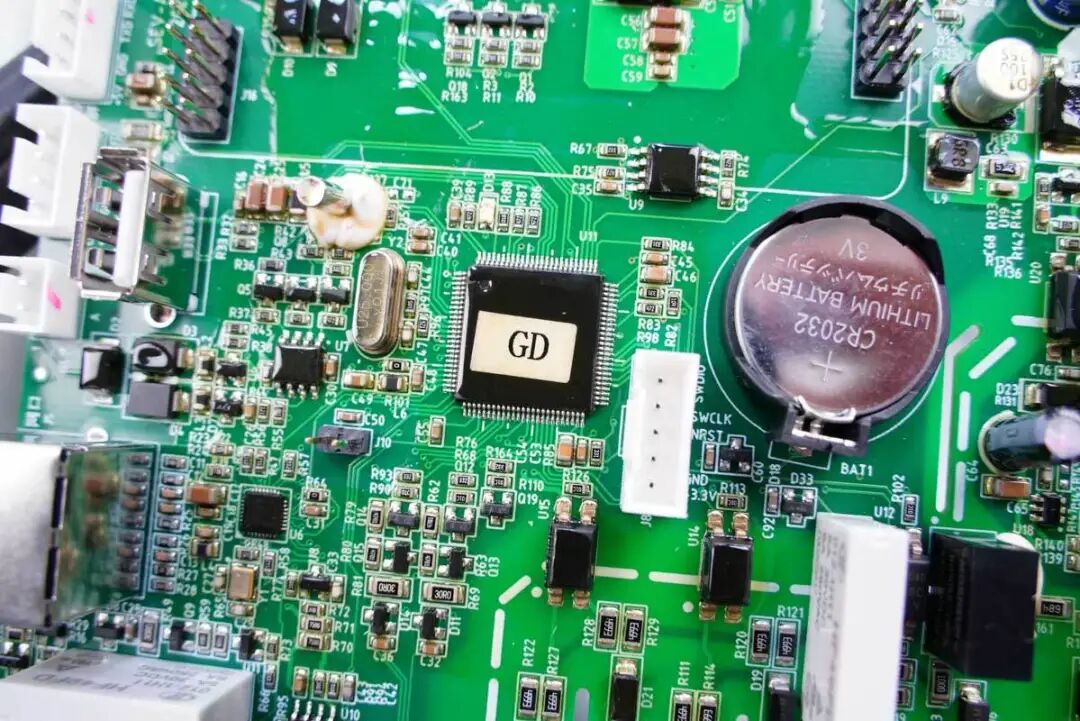

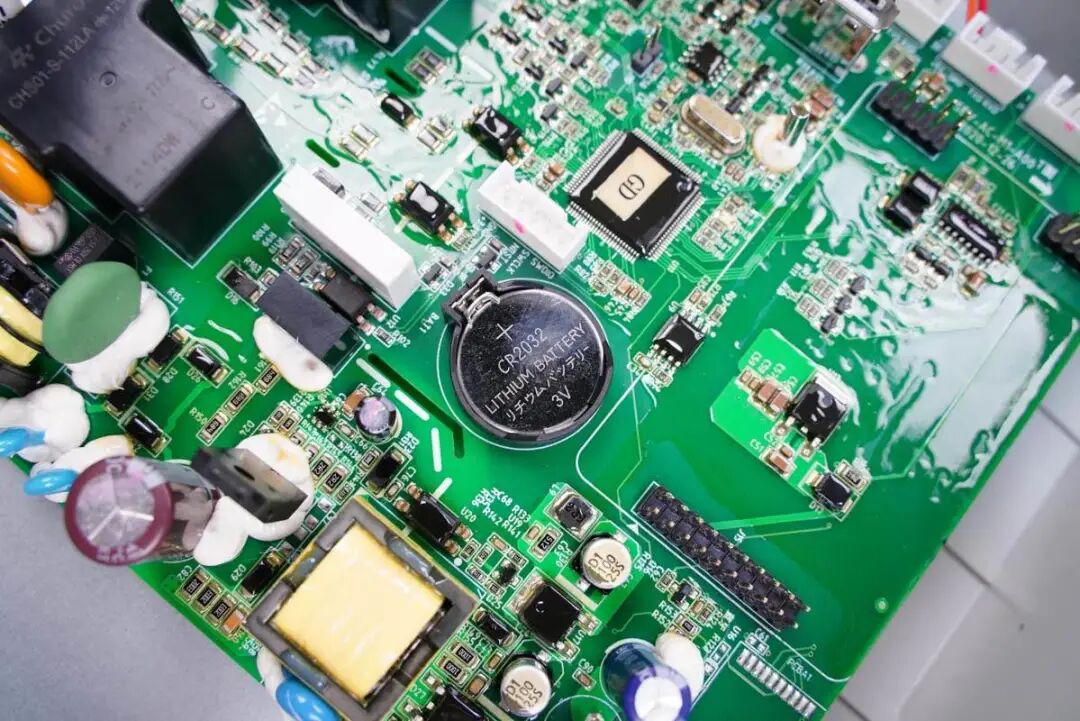

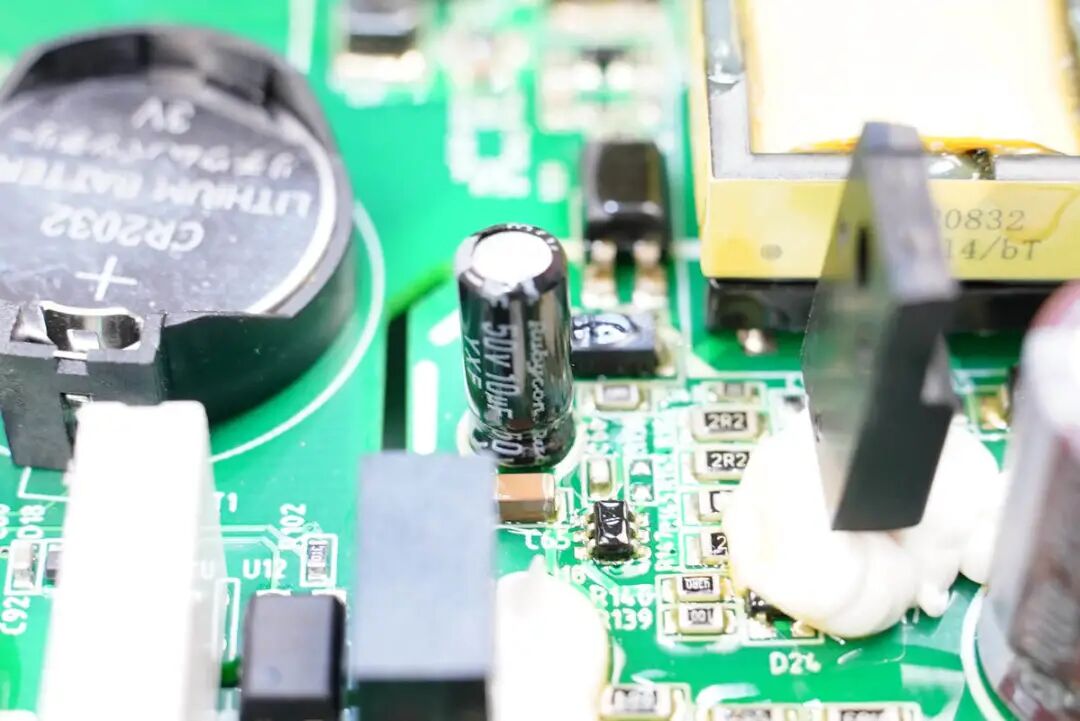

CR2032电池用于保持时钟，镀金排针可以连接功能小板，扩展其他功能。

中心处是一颗方形的芯片，用于整机控制。

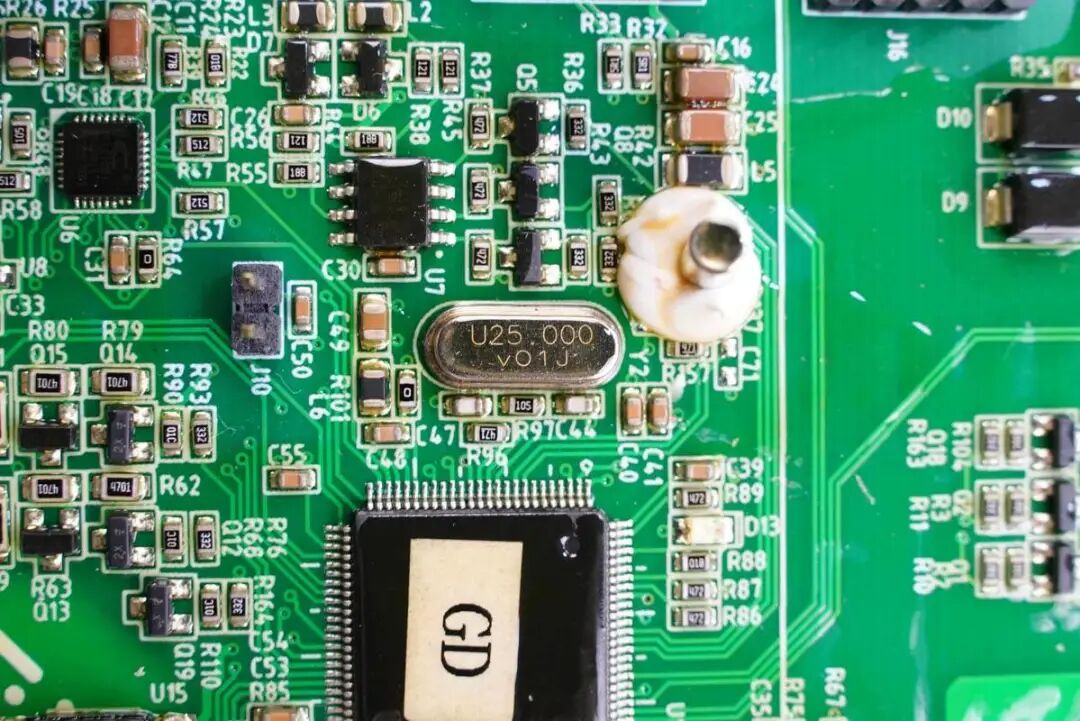

25.000MHz晶振。

USB-A母座特写。

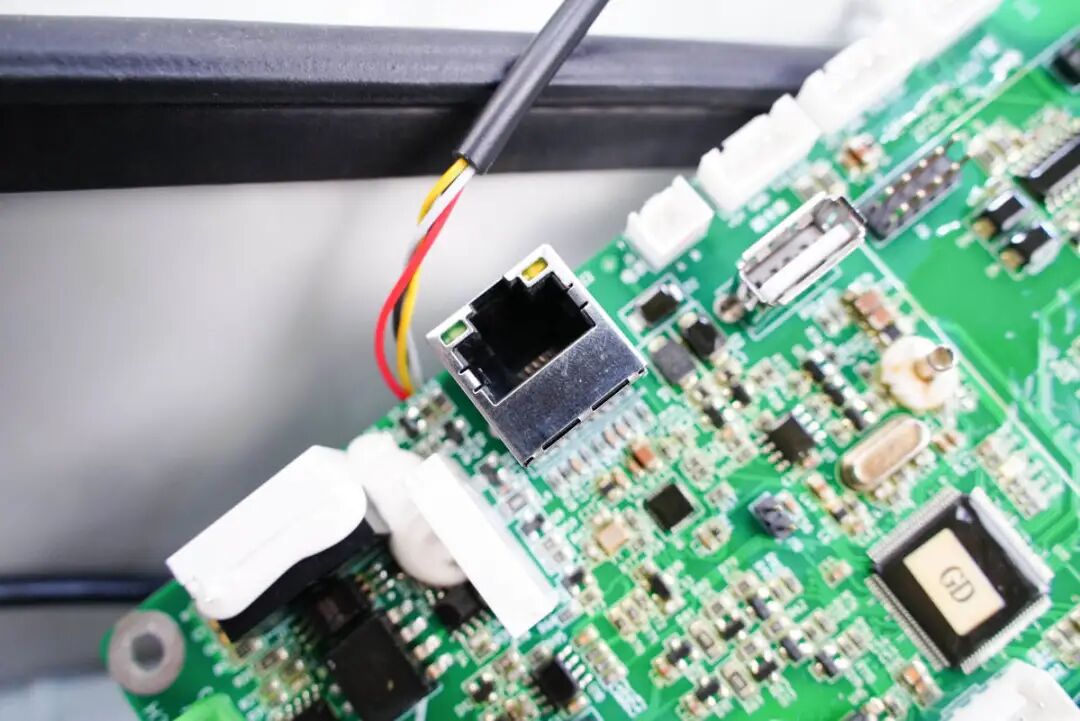

网线插槽特写。

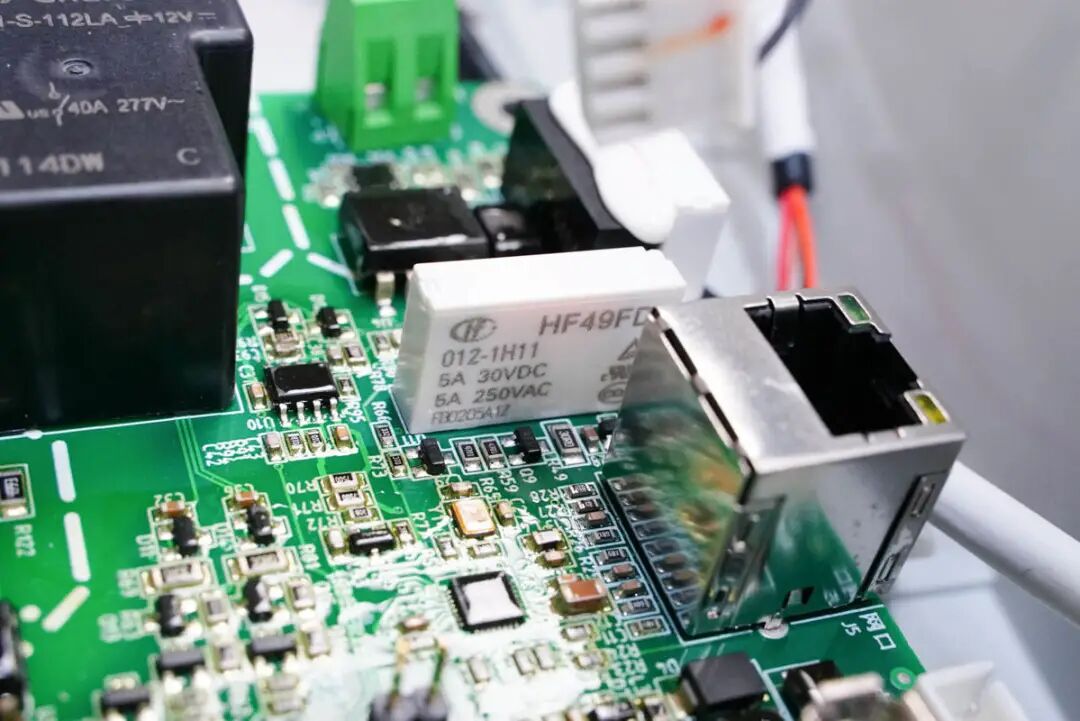

另外一颗继电器。

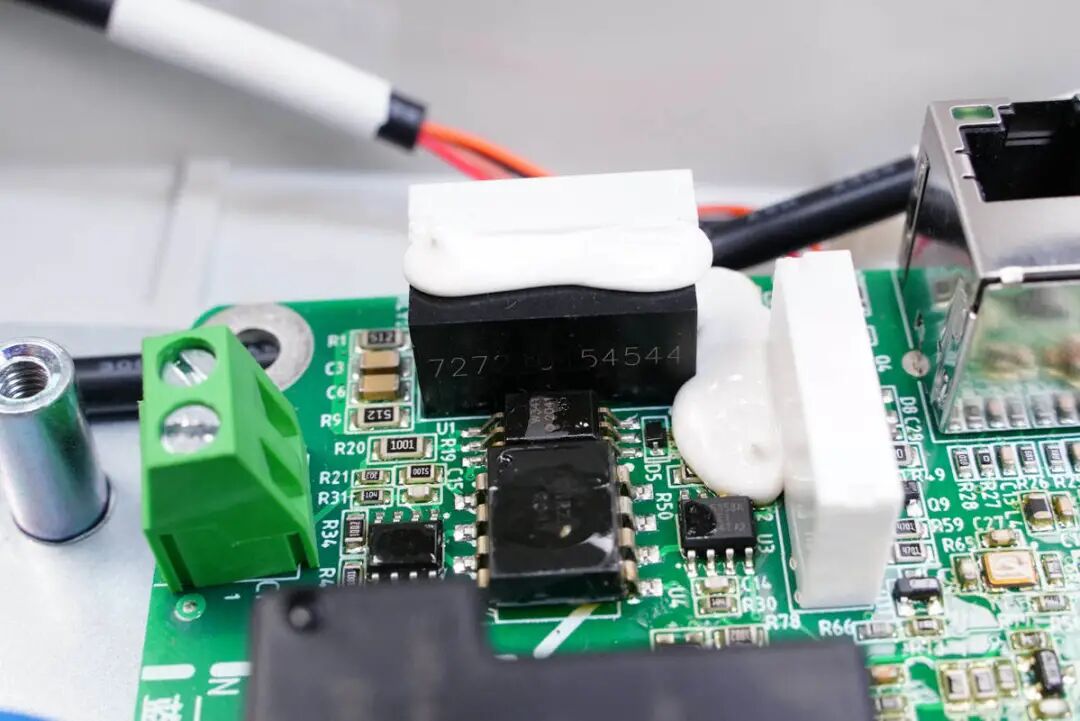

隔离供电模块和隔离通讯芯片。

绿色的接线器，连接输出线缆的红色细线。

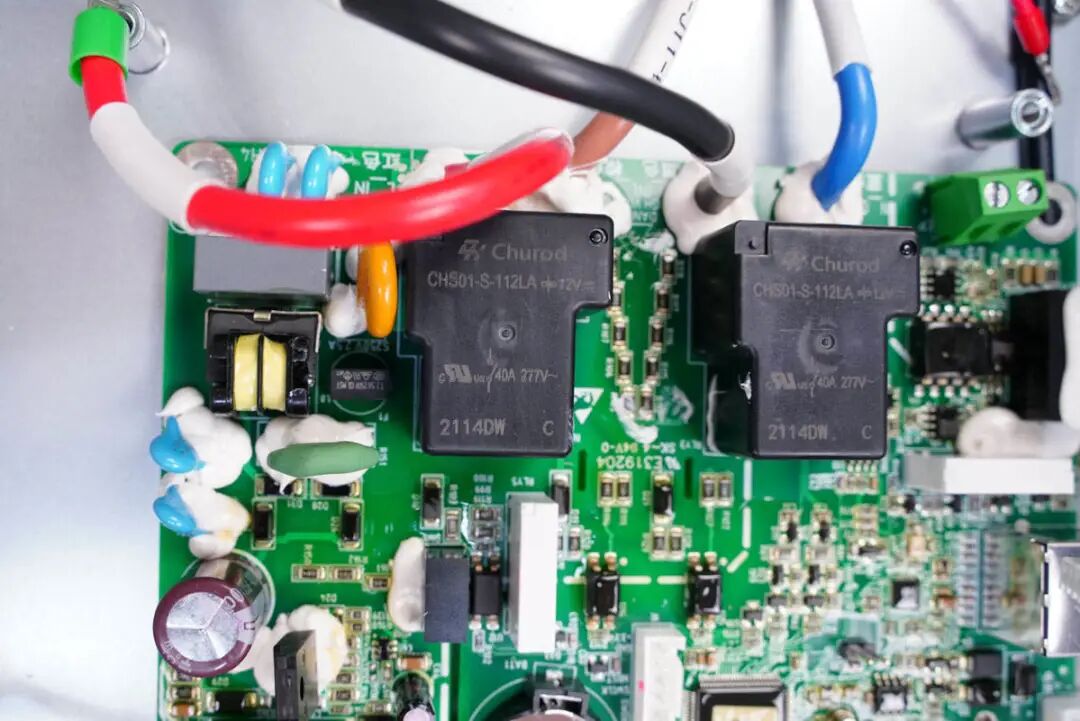

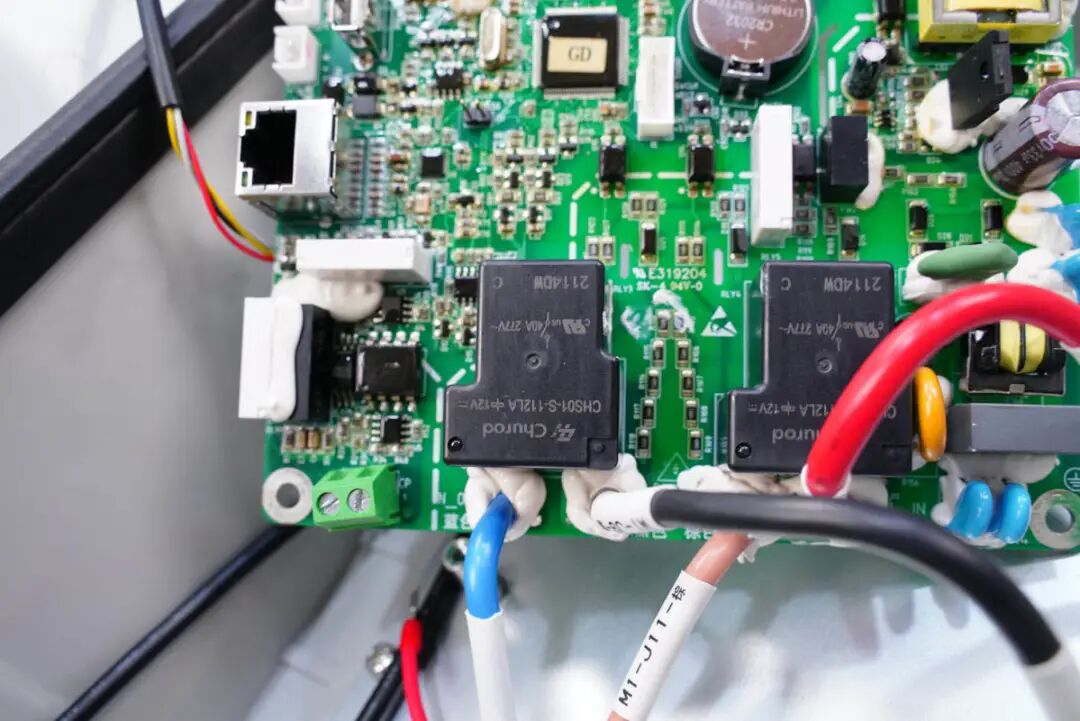

输出端设有两个黑色的T型大电流继电器。

继电器来自中汇瑞德，触点电流40A，用于控制交流充电输出。

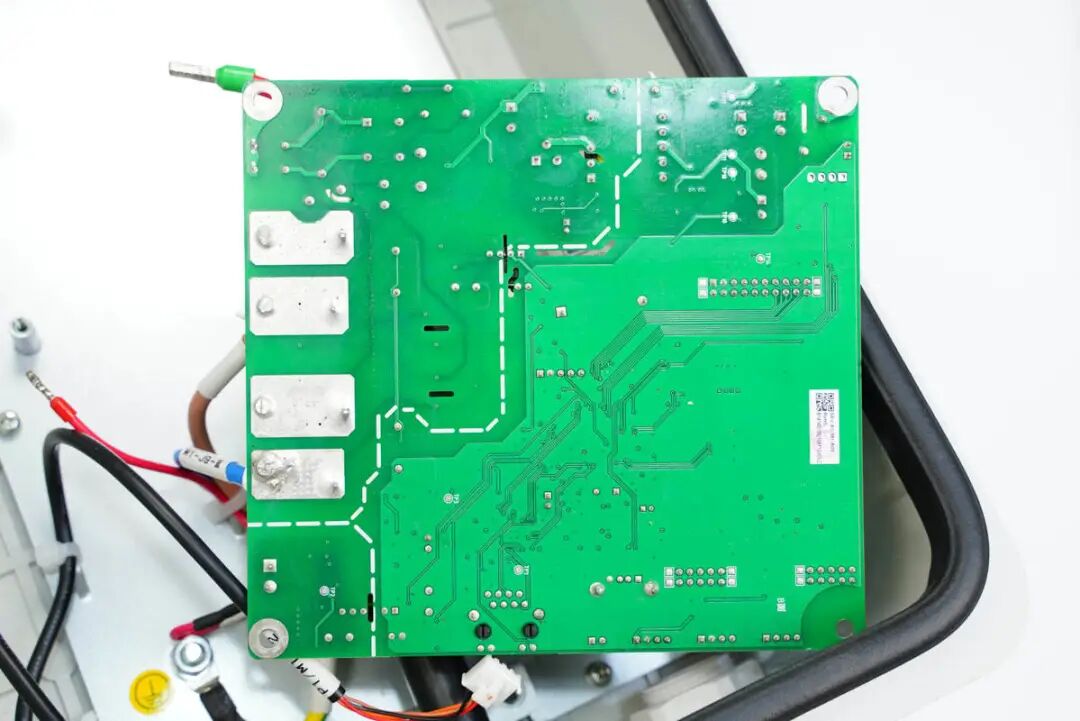

主板背面没有设计元器件，左侧和导线连接处露铜加锡处理。

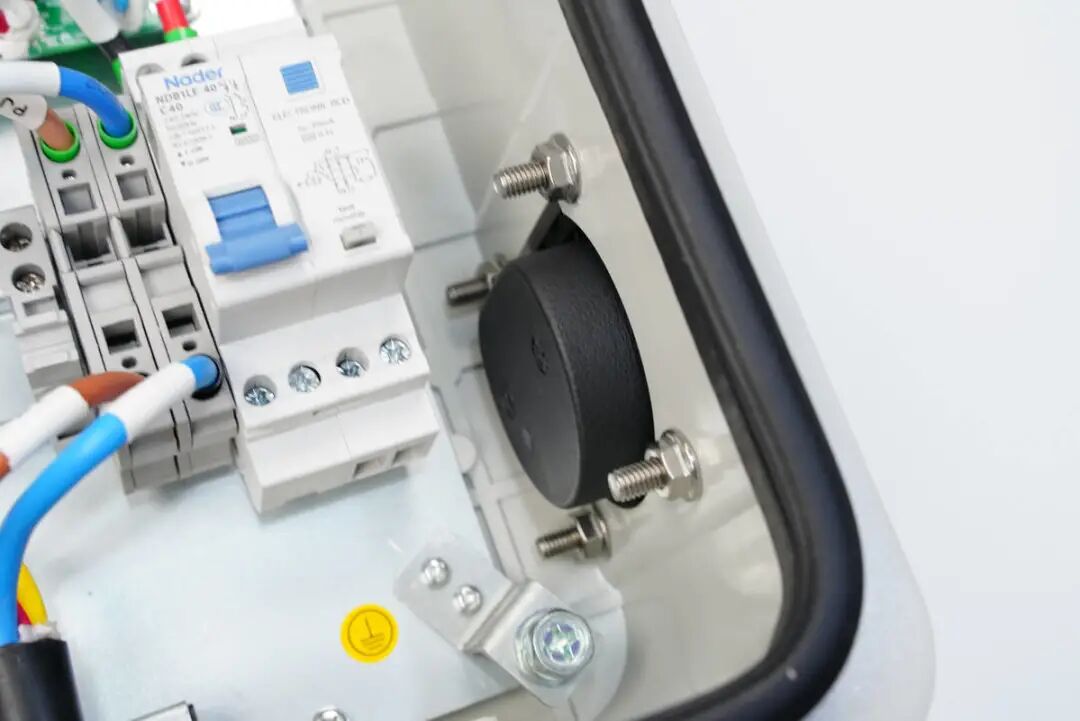

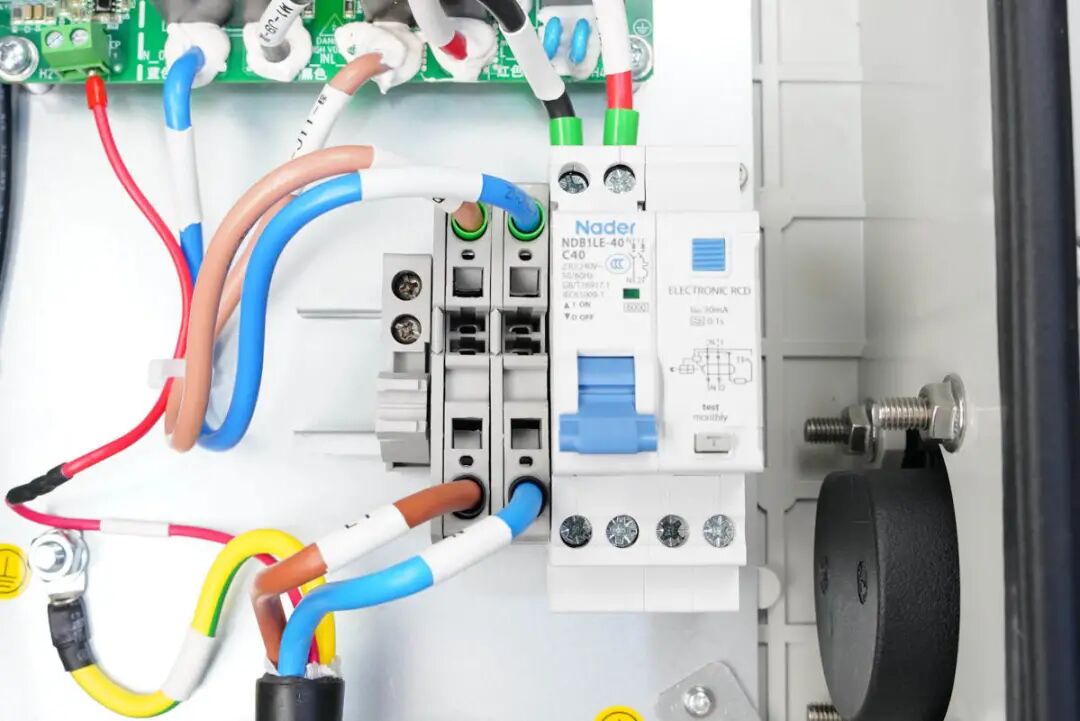

空开开关接有蓝褐输入输出线缆，此外还接有一组红黑线缆。

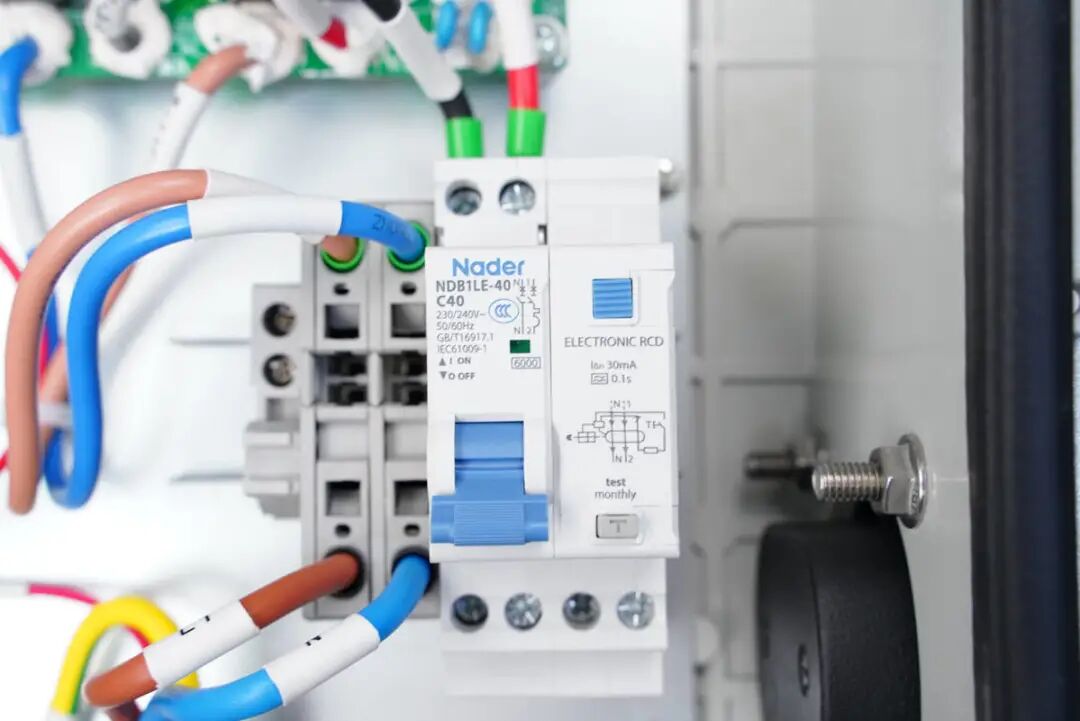

Nader良信，40A空气开关，支持漏电保护。

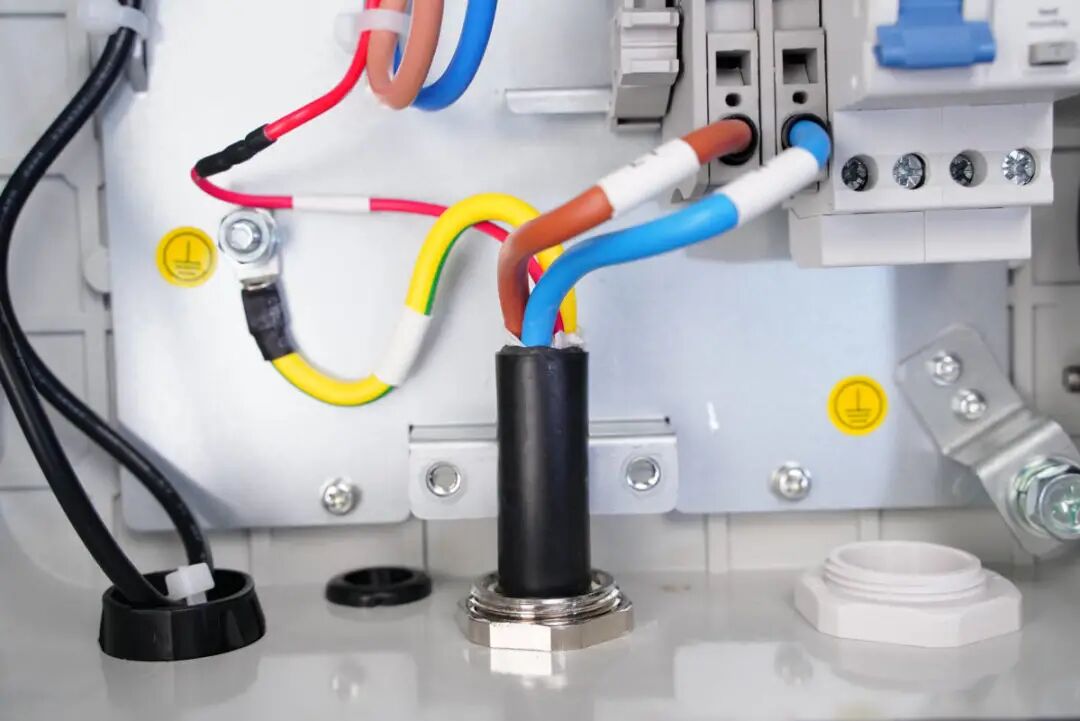

输出线缆还包括一条黄绿色地线和红色细导线，地线连接金属板接地。

充电枪插槽塑料壳采用螺丝固定。

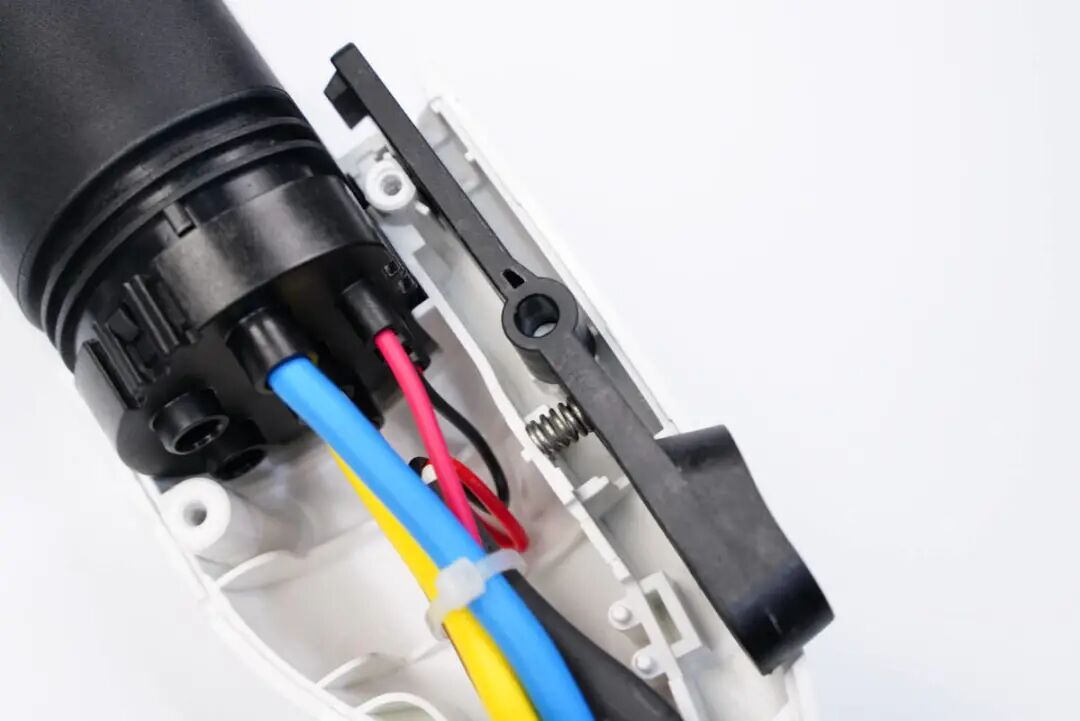

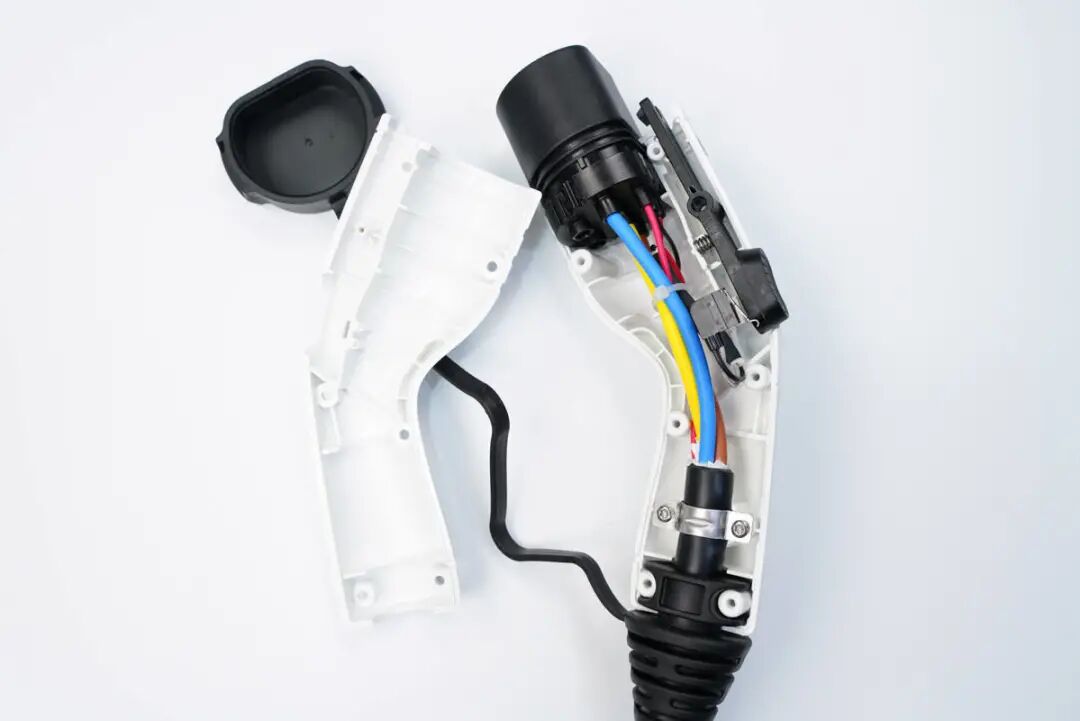

将充电枪白色外壳打开。

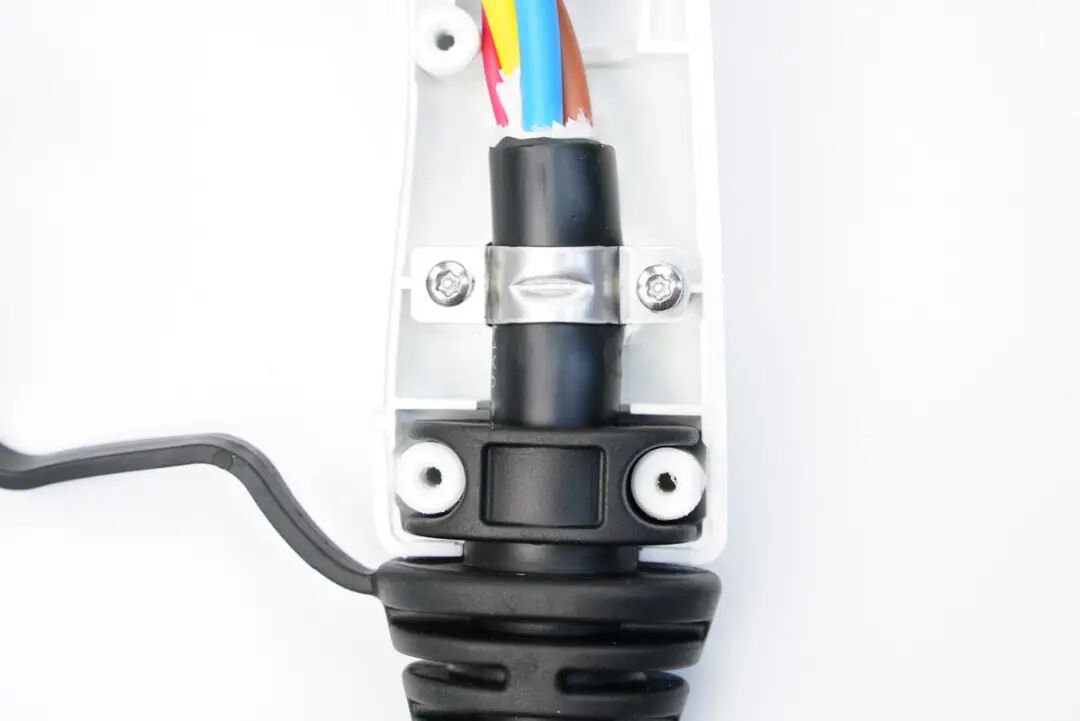

网尾采用固定柱固定，线缆使用金属片锁紧。

按板下有一个复位弹簧。

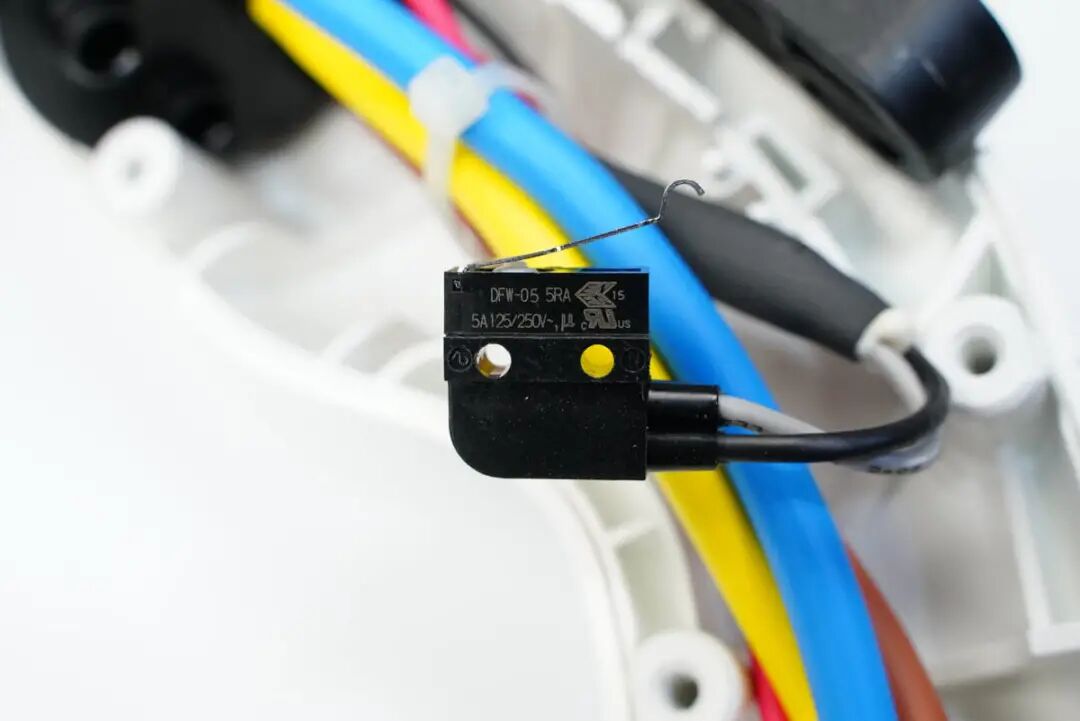

枪头端自带一个微动开关，配合机械结构检测充电枪插入是否到位。

充电桩全程无损拆解。

充电头网拆解总结

作为新能源汽车的充电桩，这款产品确实是充电头网目前拆解过的最大的大件。盛弘这款充电桩不仅拥有7KW输出功率、IP55防护等级等过硬的基础条件，充电头网通过拆解发现，产品还可通过增加小板来实现联网控制、显示屏支持等。只要用户想，这款充电桩功能就能变得更加丰富。

通过观察充电桩的主板发现，设计上产品采用继电器通断控制的方式进行充电控制，两路继电器分别控制两路充电控制。另外主板一侧设有开关电源电路，进行降压为控制电路直流供电，采用国内知名品牌艾华电容进行滤波，质量可靠寿命有保证，多个插件元件打胶加固。

作为一个大型充电设备，这款产品不仅加入了急停保护机制，打开机箱还可以看到有空气开关，具有漏电保护功能，加入了过流和漏电保护跳闸机制，让产品使用更加安全。充电枪线缆十分粗壮结实，长度约3.6米，十分耐用、便用。从这款充电桩的性能到整体的机型设计再到内部的配件分析看，这款充电桩还是非常具有性价比的。
