Amazon亚马逊是全球最大的购物平台，对很多人来说并不陌生。就像京东的“京东京造”一样，亚马逊也有自己的自营品牌AmazonBasics，是亚马逊公司基于消费类电子产品创立的，是品质保障和实惠价格结合的典范，在美国获得广大消费者的喜爱。

近期充电头网就拿到了AmazonBasics品牌的一款充电器，配备欧规插脚和单USB-C接口，支持最大30W PD快充。下面我们就对这款产品进行详细拆解，看看号称性价比代表的AmazonBasics，其充电器用料做工具体如何。

一、AmazonBasics  30W快充外观

充电器采用PC材质白色外壳，机身高光亮面处理边角过渡圆润，输入端采用欧规插脚，输出端设有单USB-C接口和指示灯。

侧身外壳上印有充电器参数信息

型号：B07PCDDR3V

输入：100-240V~ 50/60Hz 1A

输出：5V3A、9V3A、15V2A、20V1.5A

充电器已经通过了CE认证。

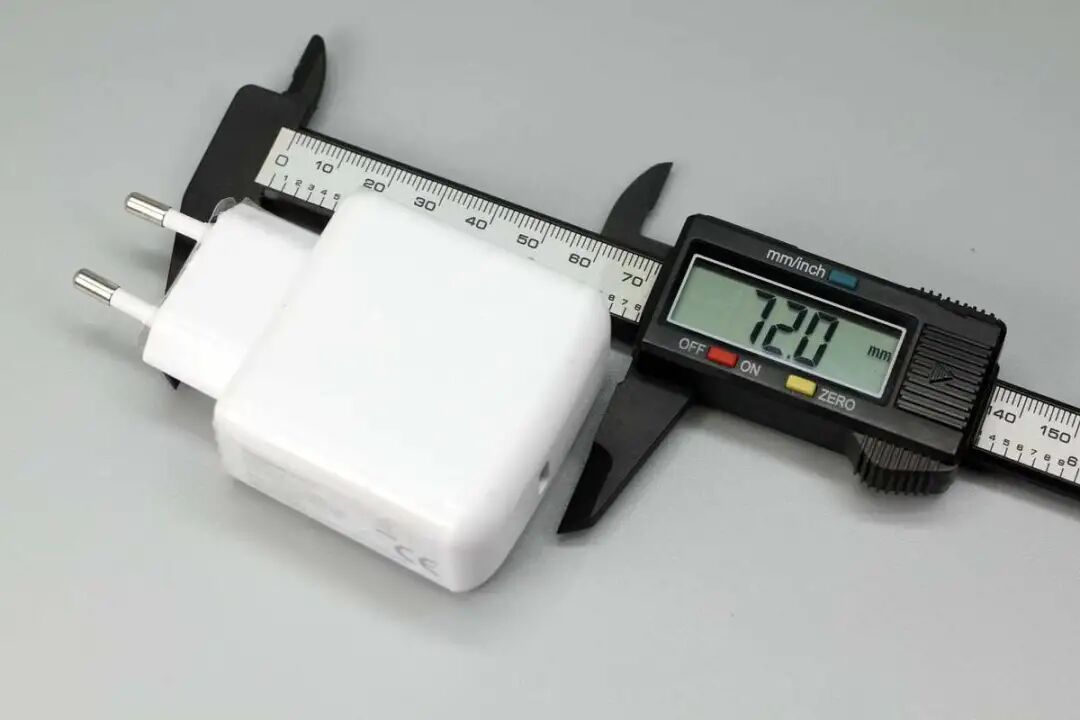

测得机身总长度约为72mm。

宽度为53.3mm。

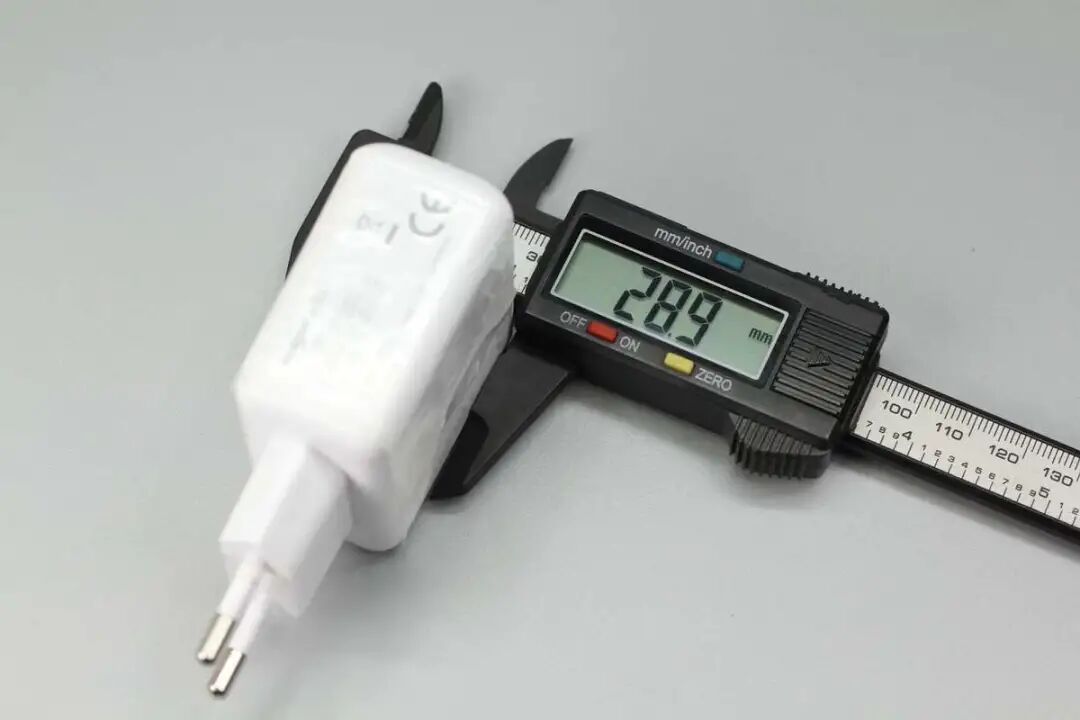

厚度为28.9mm。

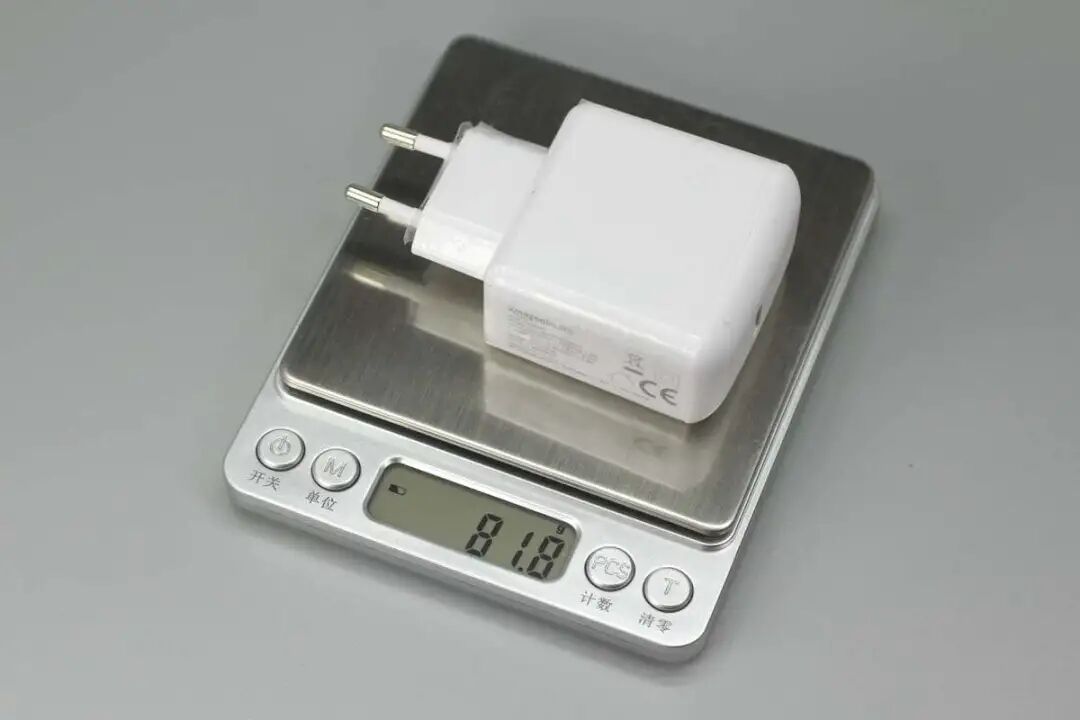

重量约为82g。

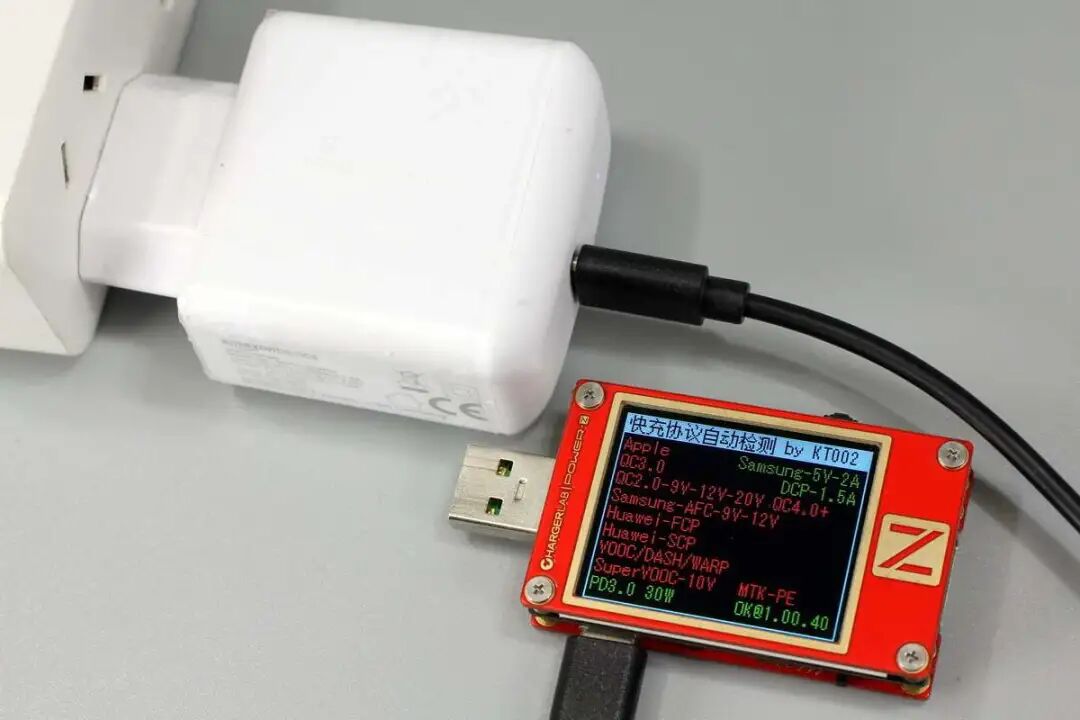

使用ChargerLAB POWER-Z KT002测得USB-C口仅支持PD3.0快充协议。

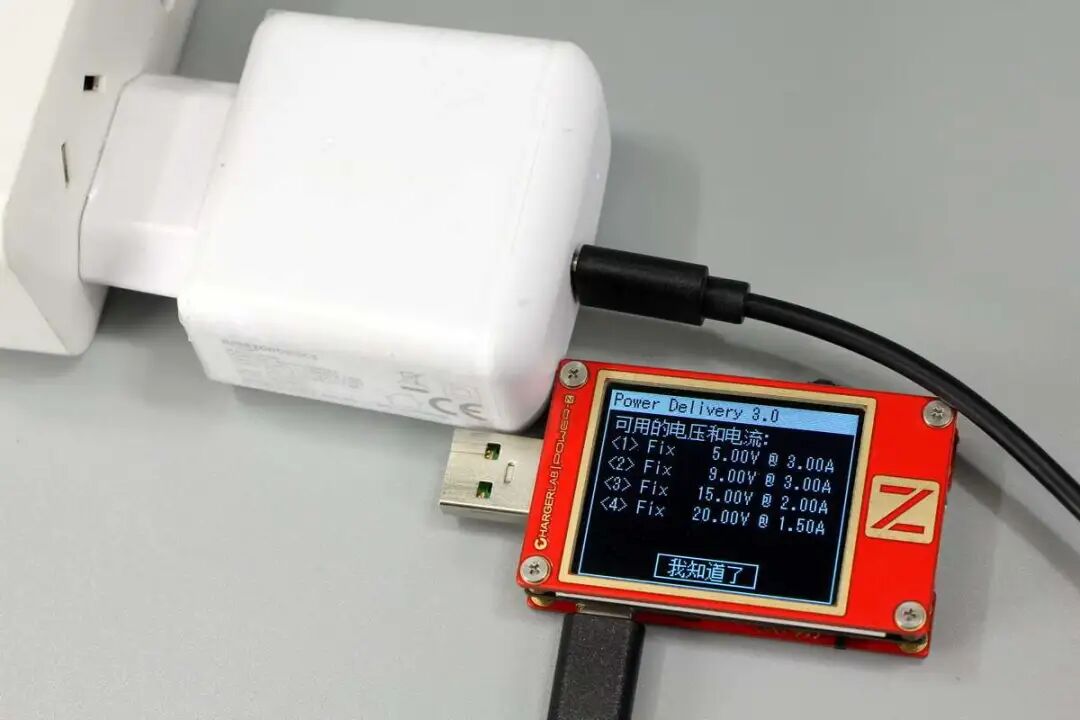

此外PDO报文显示C口还具备5V3A、9V3A、15V2A、20V1.5A四组固定电压档位。

二、AmazonBasics  30W快充拆解

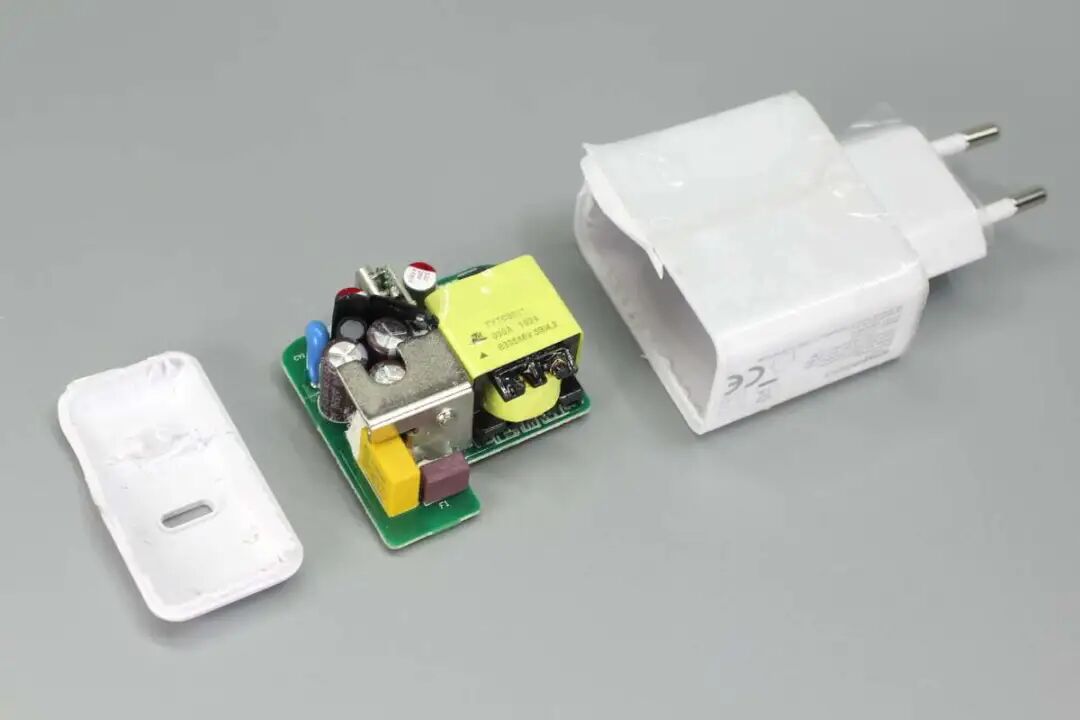

将输出端外壳拆开，超声波焊接封装。

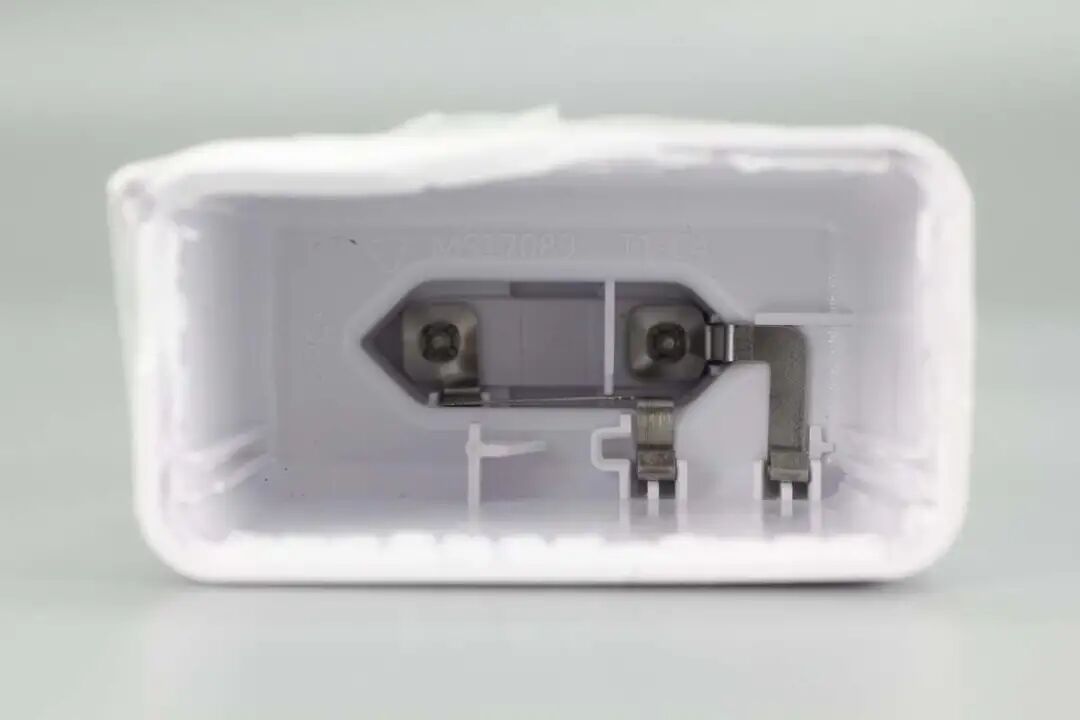

插脚和PCB板通过金属弹片接触通电设计。

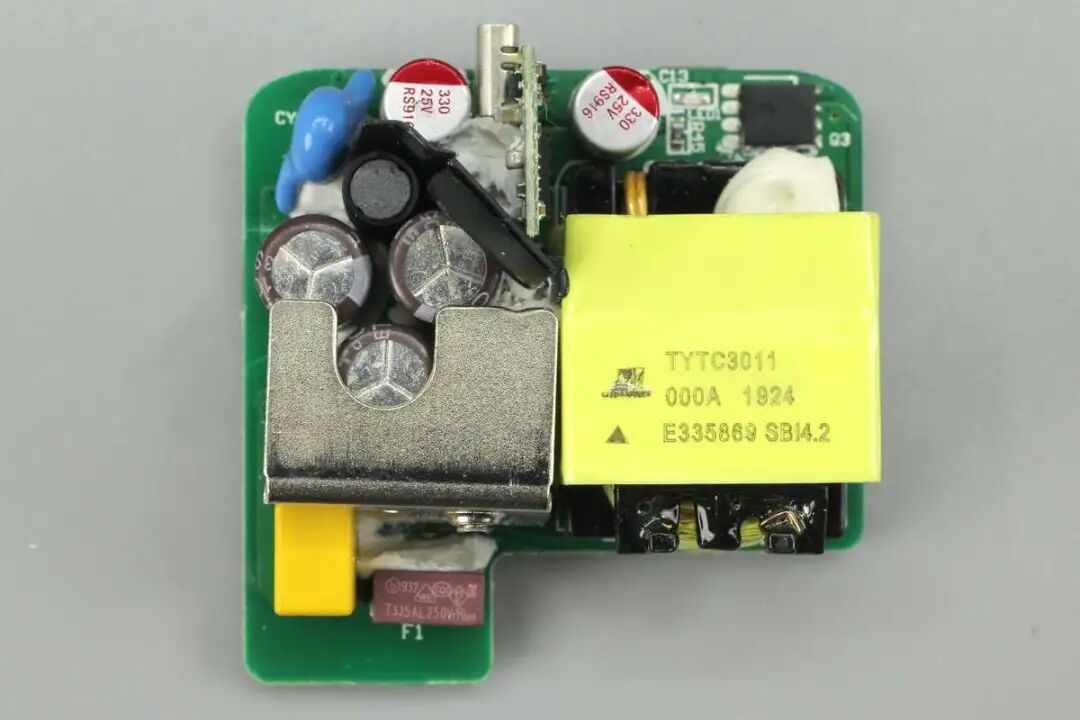

PCB板正面一览，左侧设有保险丝、安规X电容、滤波电容等器件，右侧放置变压器，输出端USB-C母座焊接在小板上，器件间的空隙填充硅胶加固。

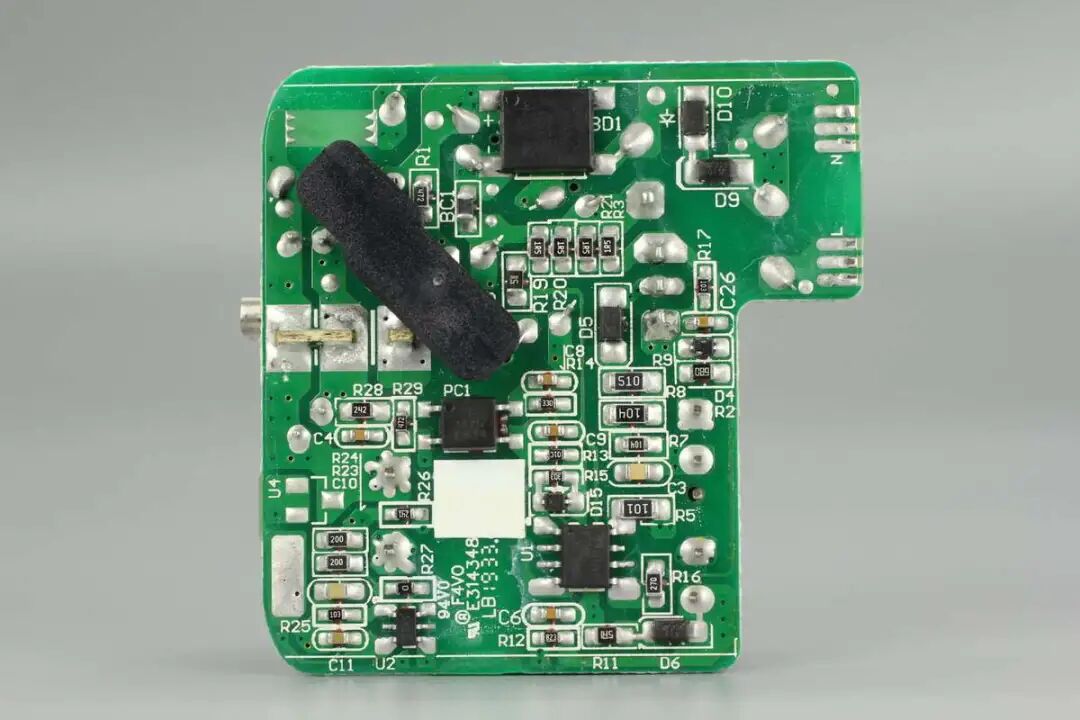

主板背面一览，设有整流桥、初次级控制器和光耦。

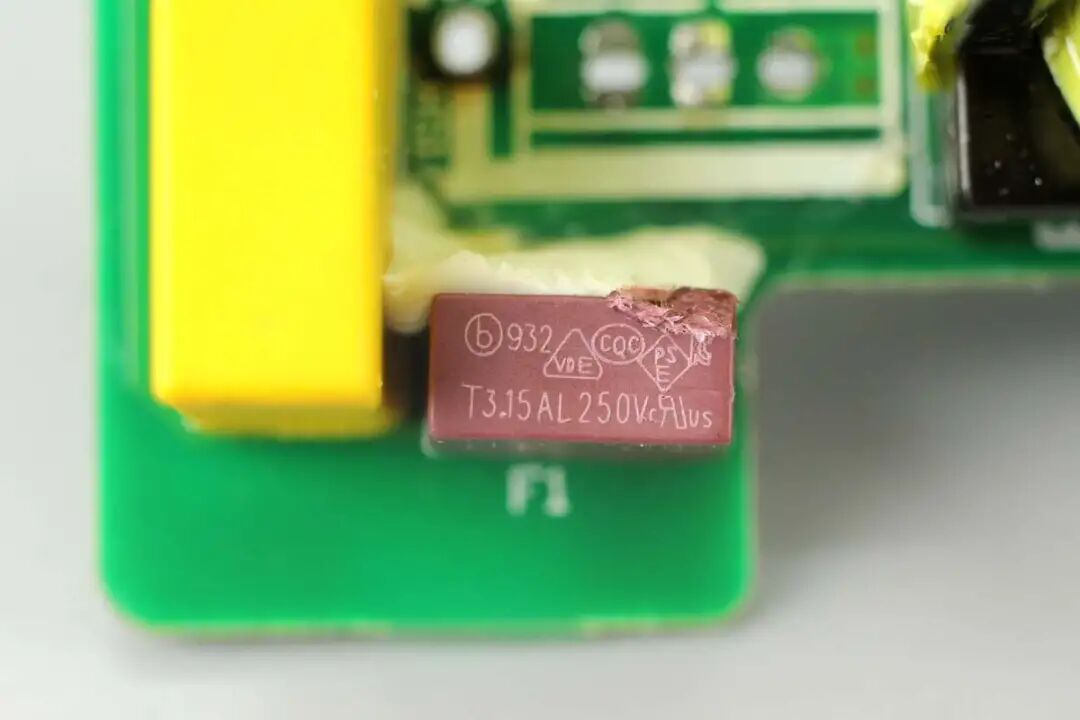

延时保险丝特写，规格为3.15A 250V。

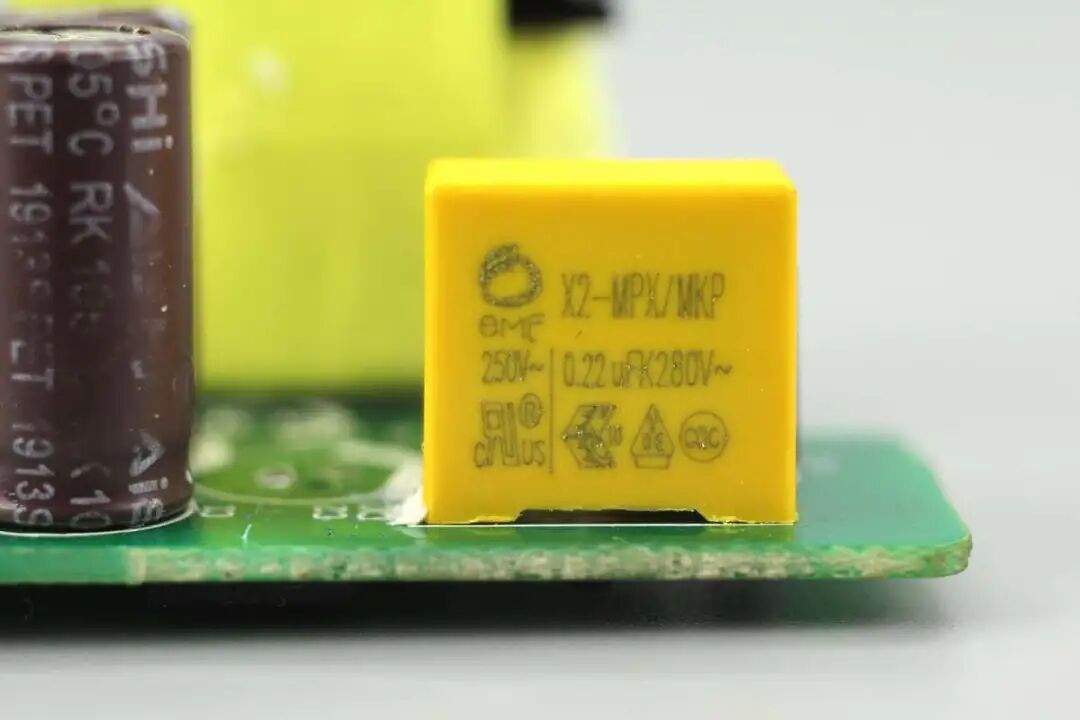

安规X电容特写，容量0.22μF。

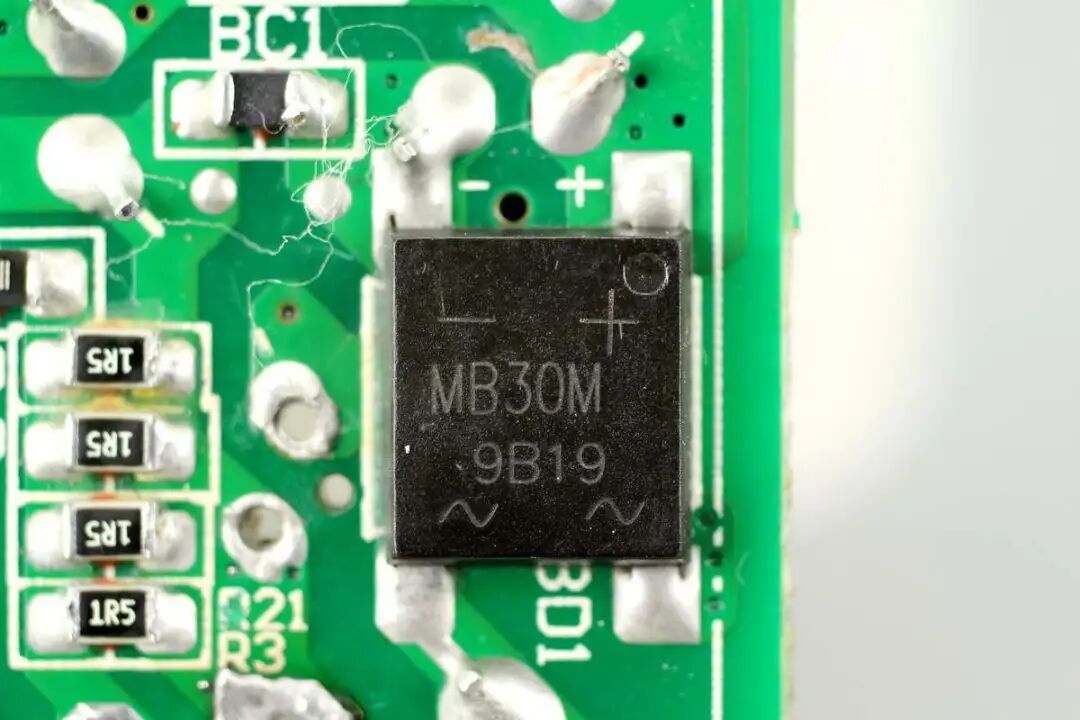

MB30M整流桥特写。

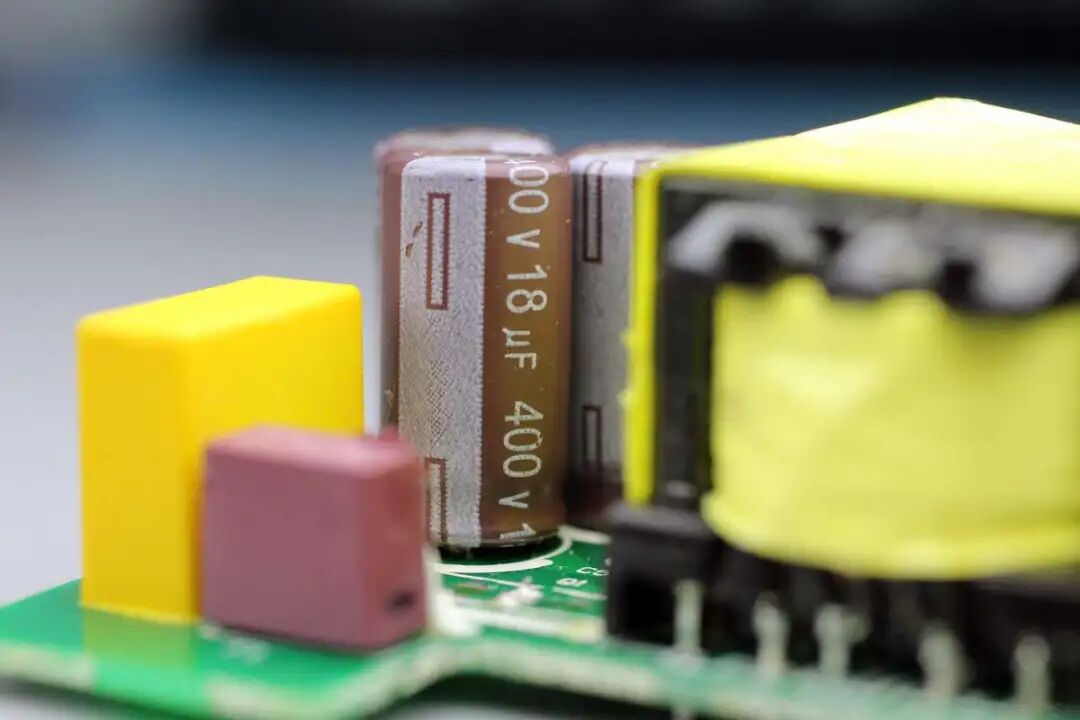

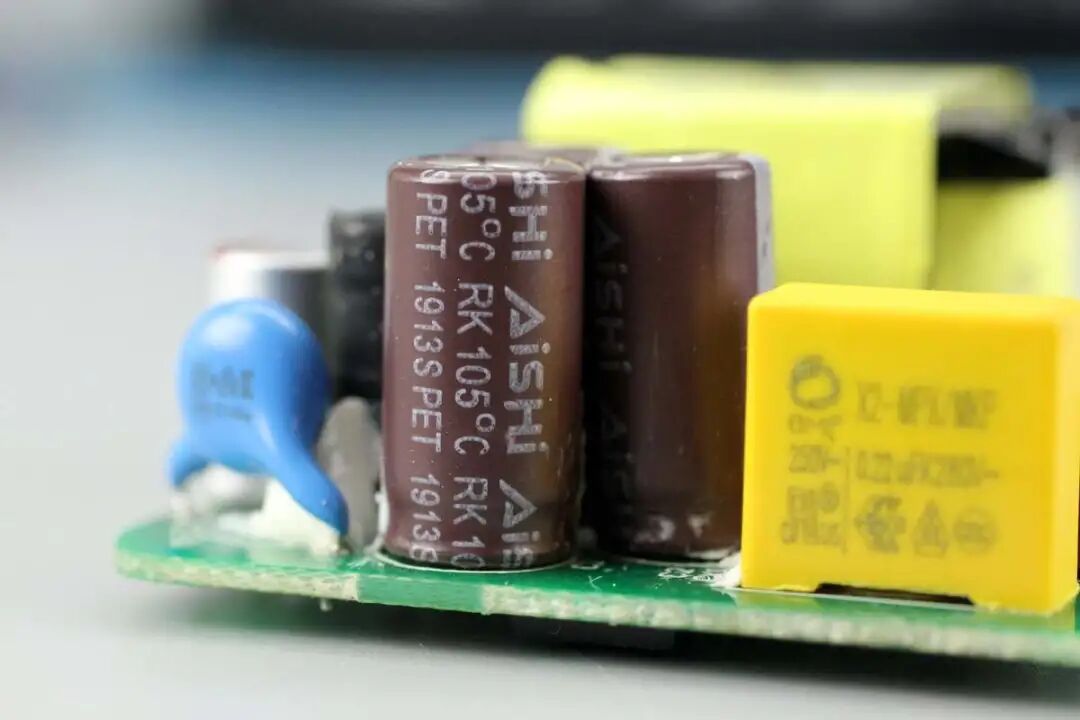

两颗高压滤波电解电容来自艾华。

规格均为400V 18μF。

主控芯片供电电容来自中元，规格为50V 22μF。

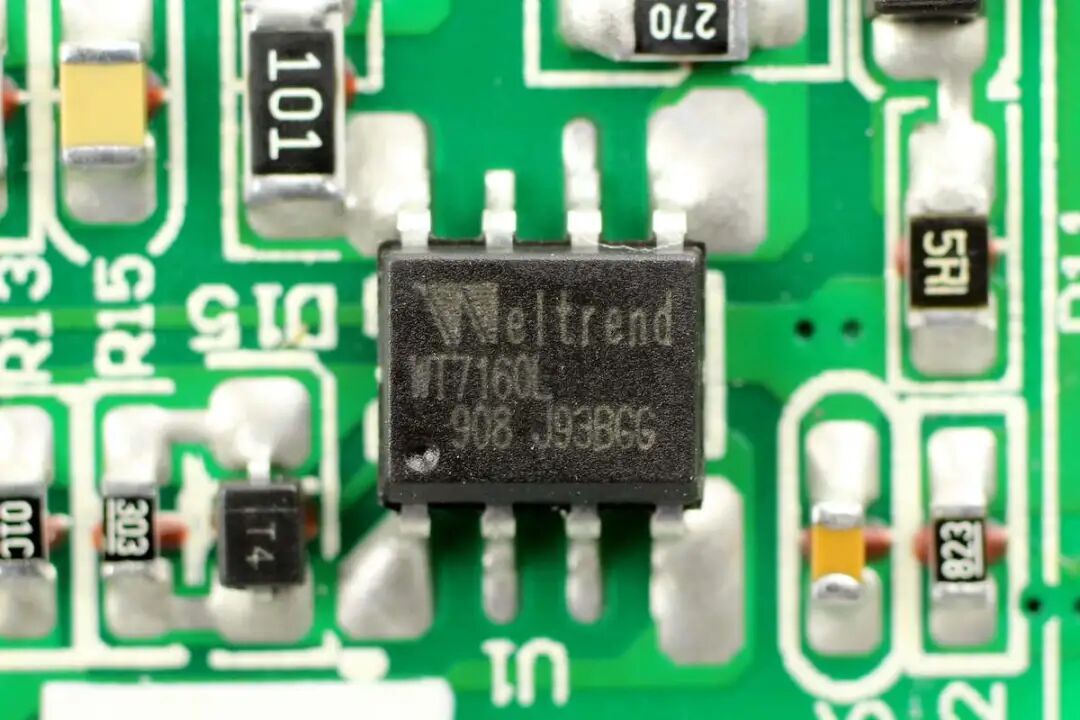

伟诠WT7160是一种高性能的多模反激式PWM控制器，被特别设计为与USB PD控制器一起工作，为USB PD或可编程电源适配器提供一个完整的解决方案。有助于提高整体效率和优化产品性能。在重载时工作于连续电流模式（CCM），在轻载时工作于断续导通模式（DCM），并在谷值切换下工作。采用SOP-8封装。

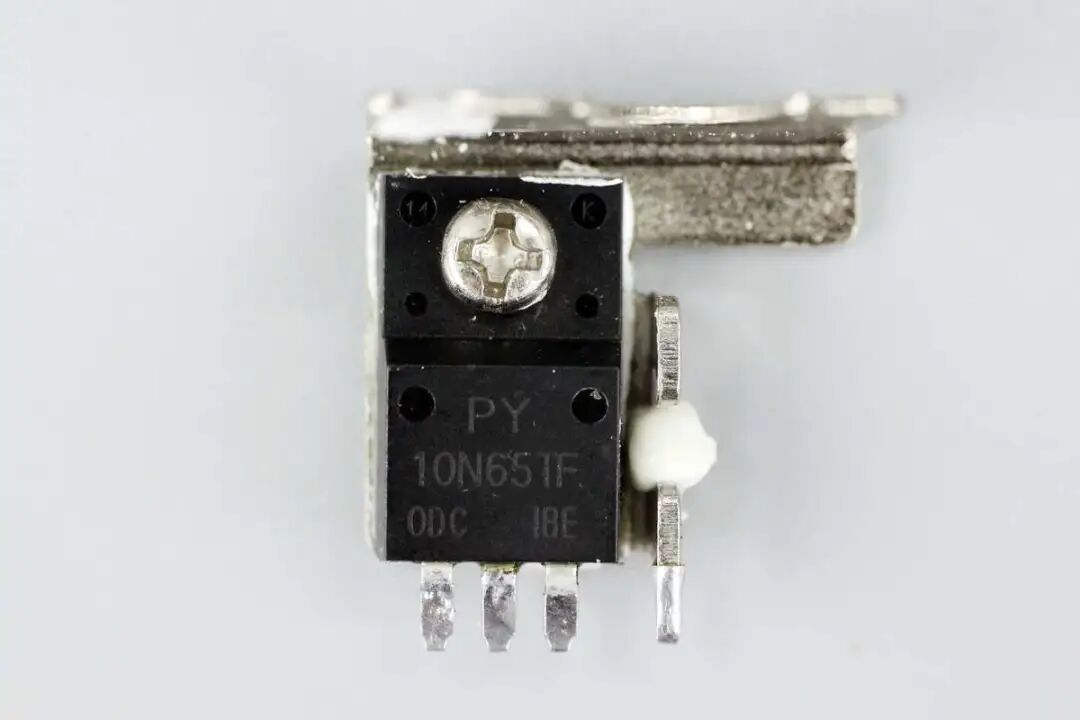

初级开关MOS管固定在散热片上进行散热，平伟 10N65TF。

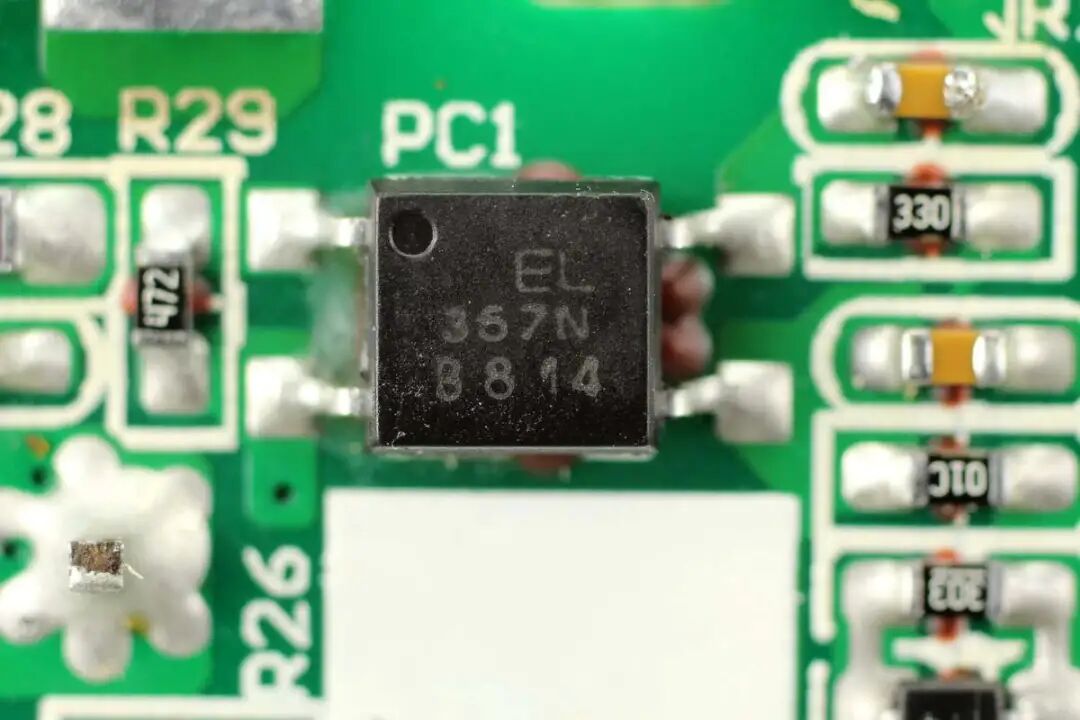

EL 357N光耦，用于初级次级通信，反馈调节输出电压。

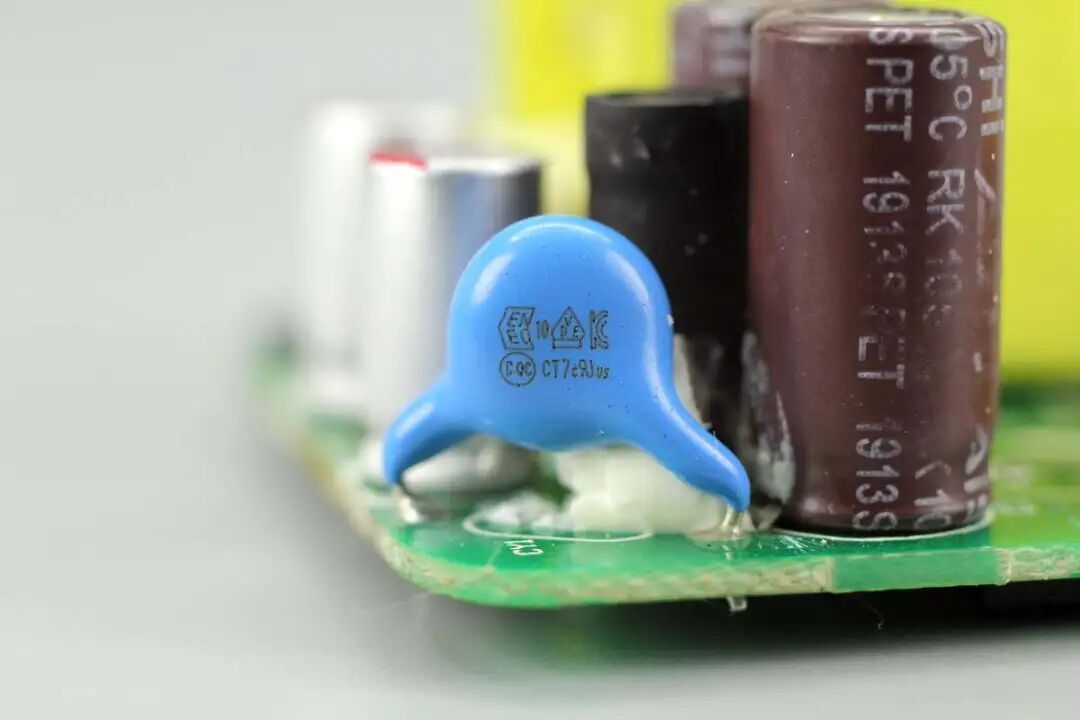

Y电容特写。

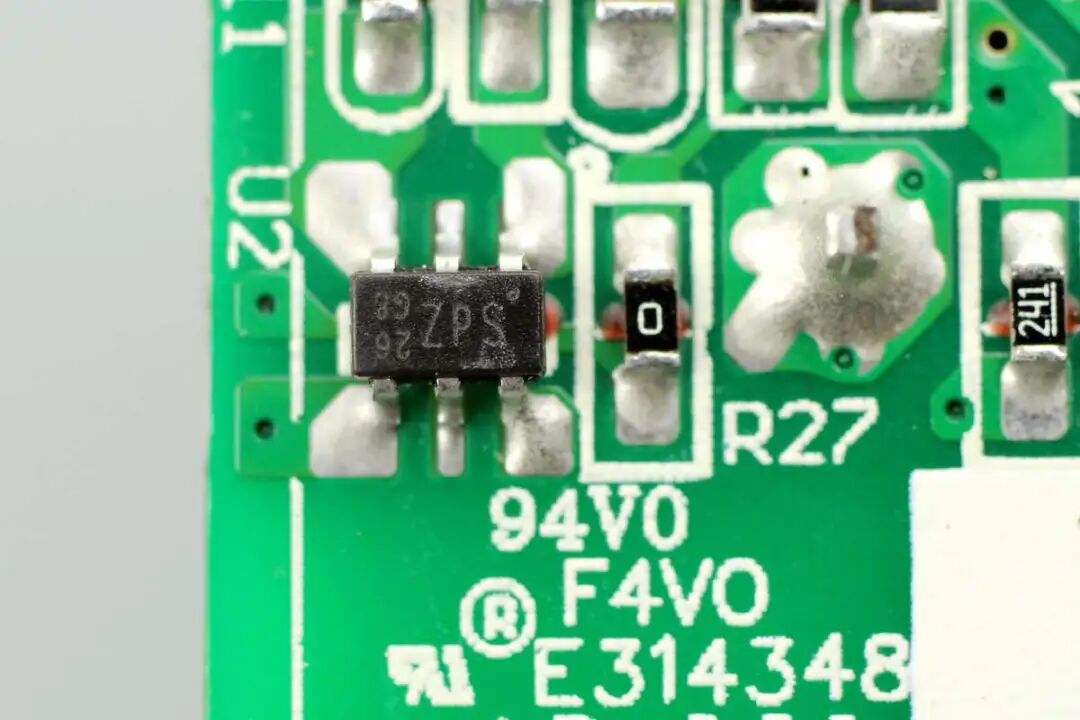

同步整流控制器特写，丝印ZPS。

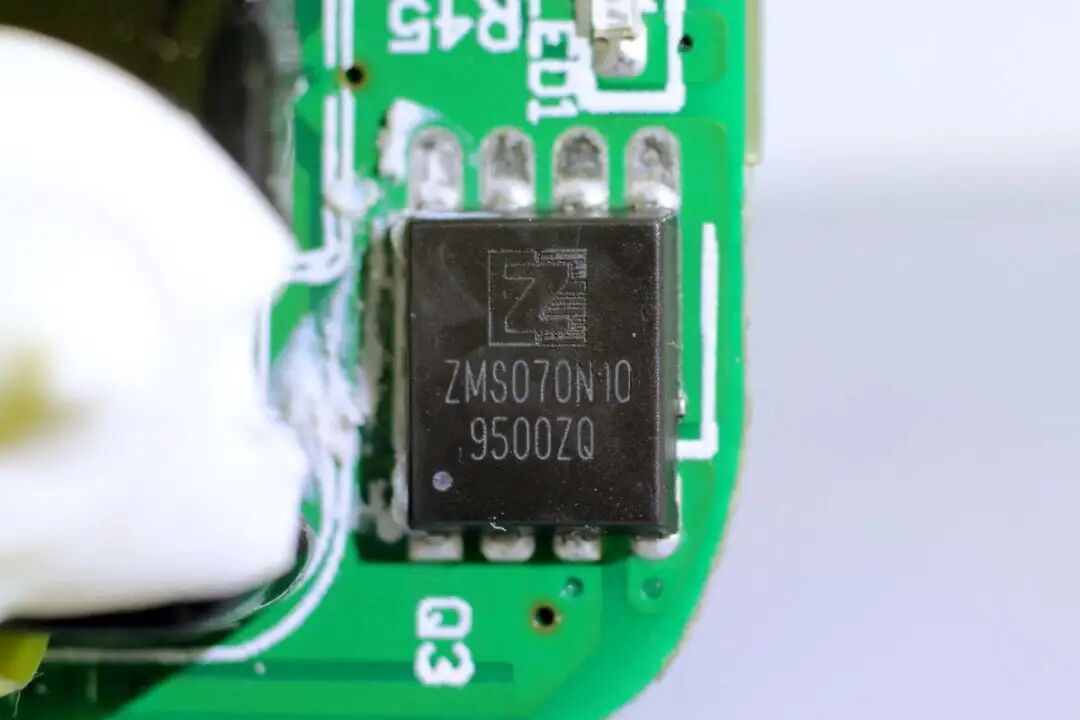

同步整流管采用真茂佳ZMS070N10，耐压100V，导阻6.5mΩ，DFN5x6封装。

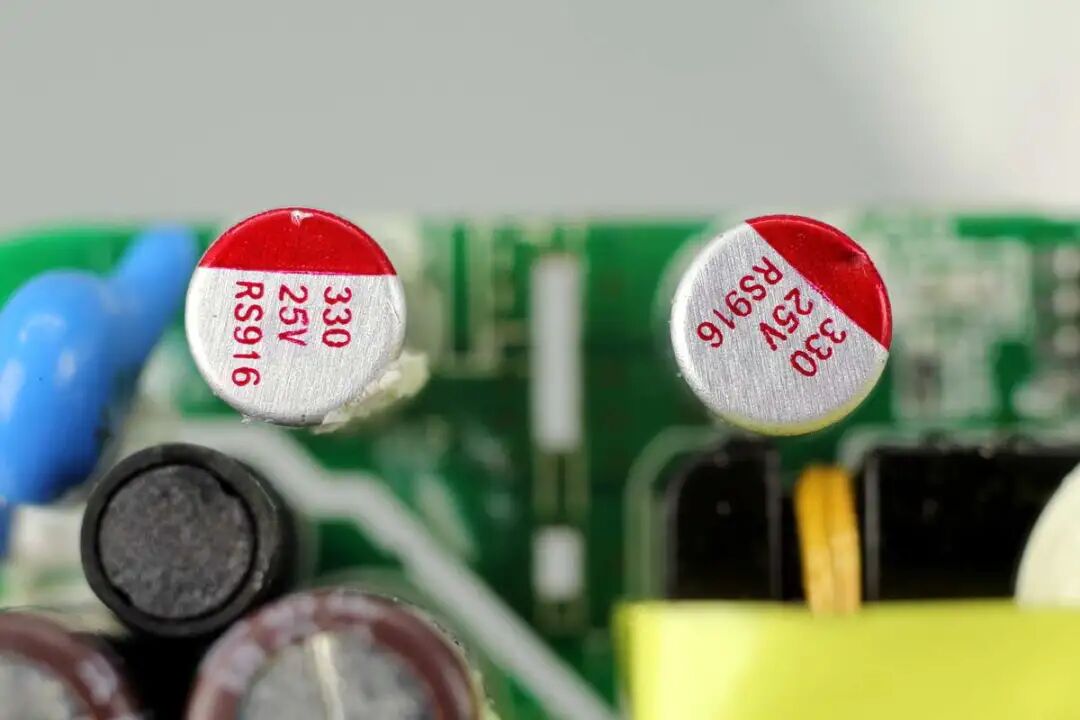

两颗输出滤波固态电容，规格均为25V 330μF。

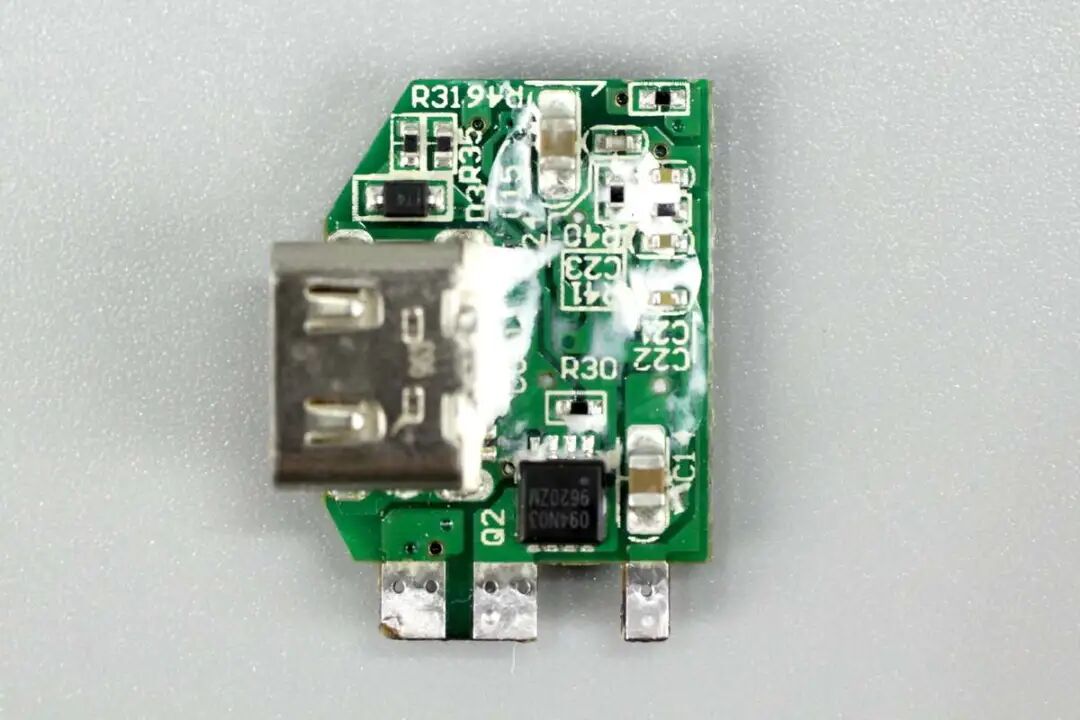

输出端小板正面设有一颗输出VBUS开关管。

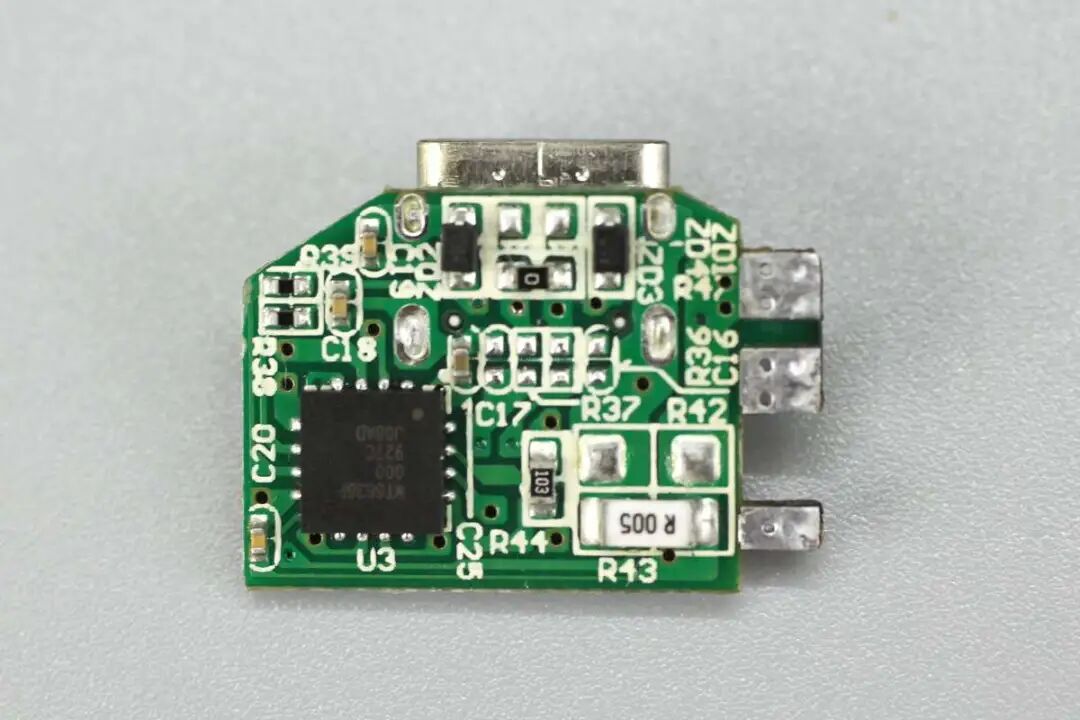

另一面设有一颗协议芯片和电流取样电阻。

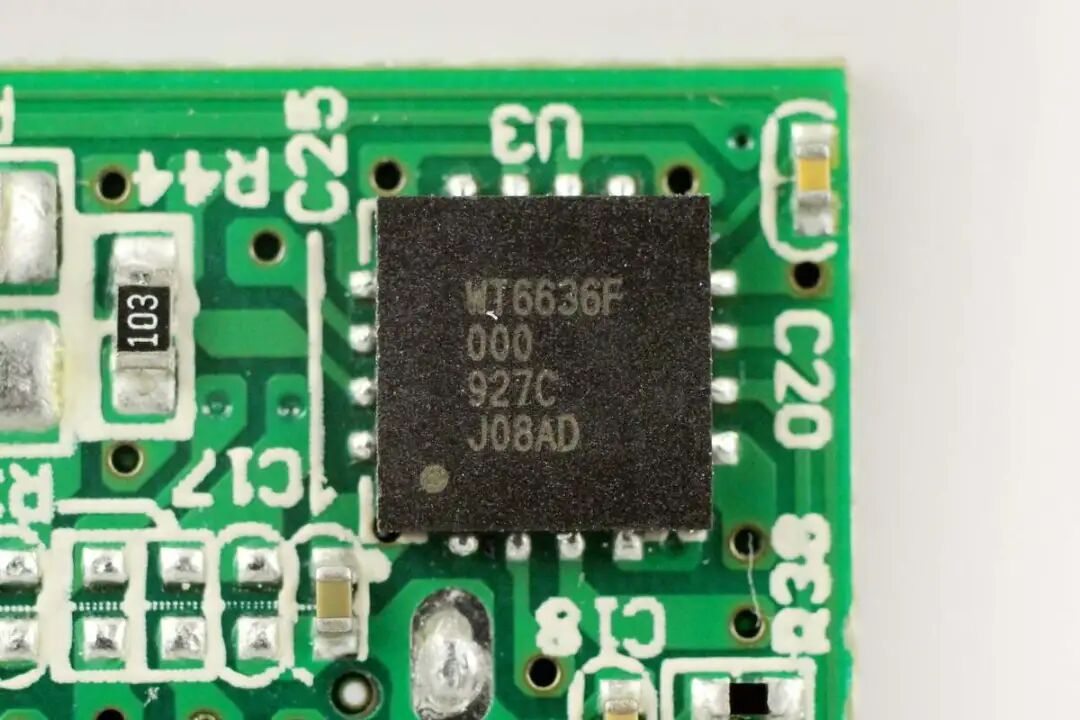

协议芯片采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），另外通过了高通QC4+认证，认证号QC20200316138。

WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据脚的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

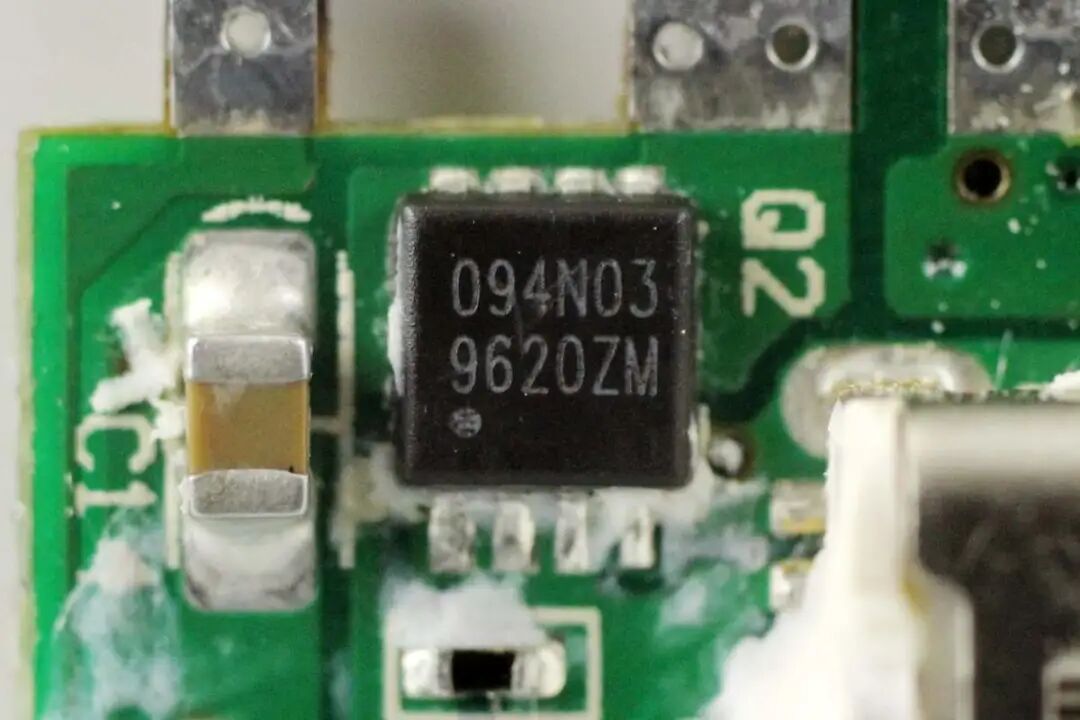

输出VBUS开关管采用真茂佳ZM094N03M，耐压30V，导阻9.4mΩ，DFN3x3封装。

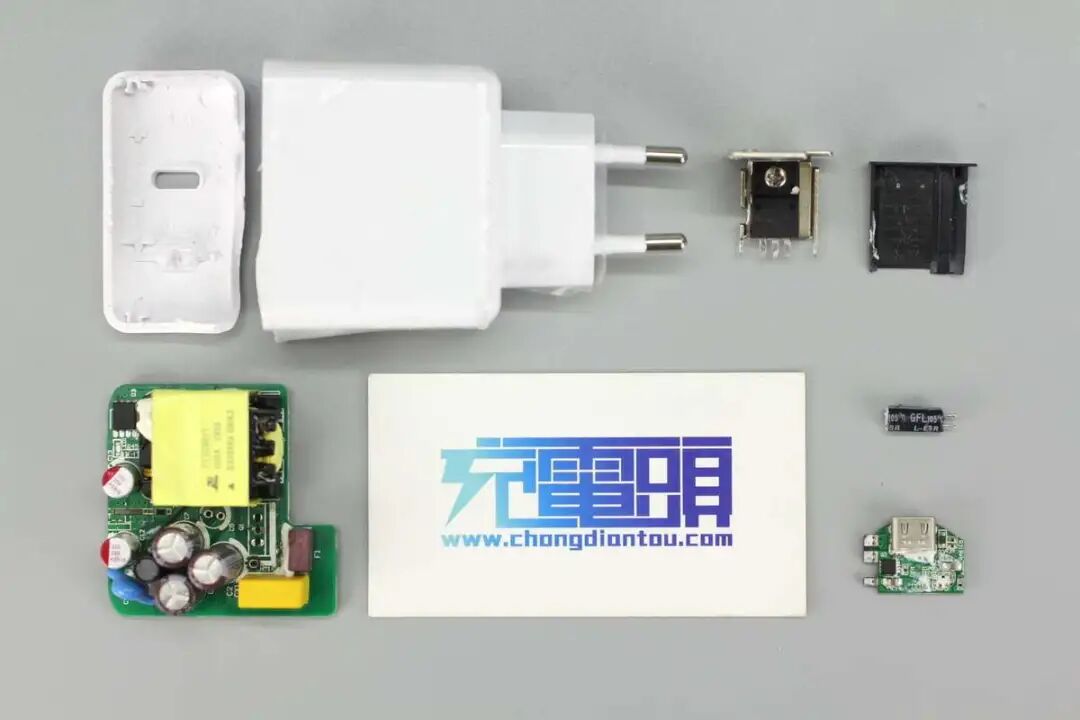

全部拆解完毕，来张全家福。

充电头网拆解总结

AmazonBasics这款30W充电器机身外壳高光亮面处理，边角过渡圆润，整体的使用手感还是不错的。不过充电器仅支持PD3.0快充协议，具备5V3A、9V3A、15V2A、20V1.5A四组电压档位，也不全。总的来说，拿来充苹果iPhone手机、平板等支持PD快充的设备效果会很好。

充电头网拆解了解到，虽说是亚马逊旗下产品，但其内部使用的大多数是国产器件，PWM控制芯片、协议芯片来自伟诠，同步整流管、输出VBUS开关管来自真茂佳，高压滤波电解电容来自艾华，可见国内相关行业器件的竞争力还是相当不错的，都可以打入亚马逊这样的大公司供应链了。
