近日，苹果正式推出了MacBook Pro 2021，并为16英寸的MacBook Pro标配的140W USB-C充电器。据充电头网了解，这款充电器不仅支持USB PD3.1快充标准，而且根据充电头网拆解显示，还应用了时下主流的氮化镓技术。

至此，苹果入局氮化镓快充产业的消息得到实锤，140W USB-C充电器也成为了苹果旗下首款GaN快充产品。

作为第三代半导体材料，氮化镓近几年在消费类电源领域的发展十分迅速，不只是苹果，在全球一流的手机、笔电品牌中，几乎所有的厂商都已经完成了氮化镓快充的布局。

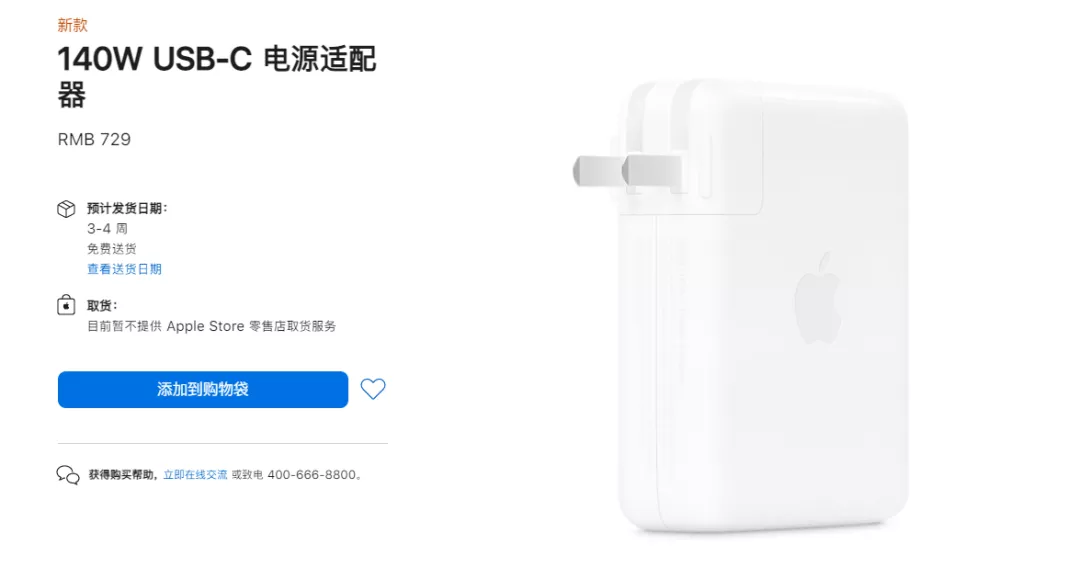

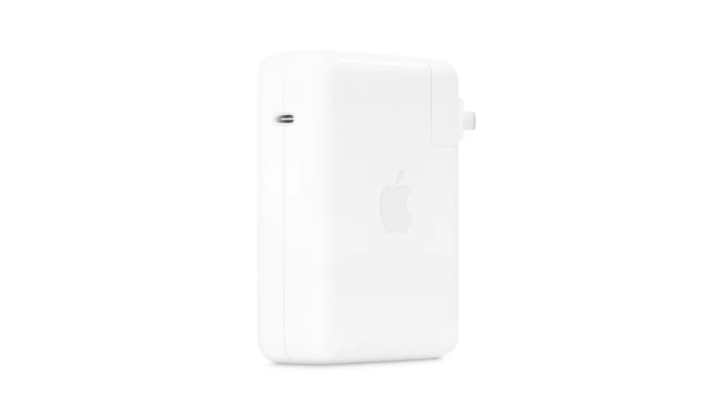

苹果推出140W氮化镓快充

苹果推出的这款140W氮化镓快充专门为16英寸的MacBook Pro 2021设计，该款笔记本电脑共有三个版本，由于分别搭载了M1 Pro和M1 Max处理器，性能十分炸裂，所以对电源方面的要求也更高。全新的140W电源不仅应用了刚刚发布的USB PD3.1快充技术，支持28V快充电压，同时也选用了时下热门的氮化镓功率器件提升电源的性能。

其实早在今年1月份，就有报道称苹果正在布局氮化镓快充电源产品线。而大半年之后，终于在这个秋季迎来了苹果首款140W氮化镓快充充电器。这不仅对苹果来说是一次重大创新，对于整个快充快充电源市场的发展都起到了重要的推动作用，无论是USB  PD3.1快充标准还是氮化镓技术。

苹果140W USB-C充电器型号为A2452，由伟创力电源（东莞）有限公司生产，在外形设计方面既保留了苹果USB-C充电器家族的风格，又在造型上有所改变，从正面来看是一个长方形，而不是以往的方正造型。同时也正得益于氮化镓技术的应用，充电器的体积的得到了有效的控制，更加小巧便携。

准确的来说，这应该算是苹果官网上架的第二款氮化镓快充，因为早在两年前，ANKER就作为苹果官方合作伙伴，在苹果官网上架了一款30W二合一超极充产品。

氮化镓优势所在

苹果全新140W USB-C充电器之所以应用了氮化镓功率器件，是因为苹果深知氮化镓器件的过人之处。

作为第三代半导体材料，氮化镓运行速度比传统硅（Si）技术快了20倍，并且能够实现高出三倍的功率，用于尖端快速充电器产品时，可以实现远远超过现有产品的性能。比如在尺寸相同的情况下，氮化镓快充的输出功率提高了三倍。

在此之前，苹果官网在售的最大功率的是一款基于传统硅器件开发的96W快充充电器，充电头网的拆解得知，这款充电器内部结构已经非常紧凑，在保证性能的前提下，几乎没有缩小体积的空间。也就是说，如果继续选用传统硅器件，苹果140W的体积将会达到96W的1.5倍，重量也会接近500g。这显然已经违背了苹果开发MacBook轻薄型笔记本电脑的初衷。

氮化镓技术的应用，一方面可以降低功率器件的开关损耗，目前业内基于氮化镓器件开发的PFC+LLC结构的电源，效率可以轻松达到95%以上；高效电源的发热小，可以减少散热组件。另一方面氮化镓的高频开关特性，可以缩小变压器的尺寸，尤其适合与集成度更高的平面变压器搭配，缩小电源体积和重量。

成本方面，目前氮化镓器件略高于传统硅器件，不过根据业内人士分析，在未来两年内氮化镓充电器的成本将与硅充电器打平，3年后氮化镓充电器制造成本有望比硅充电器更低，5年后整个市场有望转向氮化镓功率器件。

预计2026年，氮化镓市值将达到20亿美元，占整体功率芯片市场的16%。氮化镓快充市场，未来可期！

一线品牌都已入局

不只是苹果，目前联想、华硕、戴尔、小米、华为、OPPO、努比亚、魅族等，全球多家知名笔电、手机厂商都已经入局了氮化镓快充，氮化镓的性能得到充分验证。与此同时，氮化镓快充在体积、效率、功率密度方面的优势，也得到越来越多头部企业的认可。

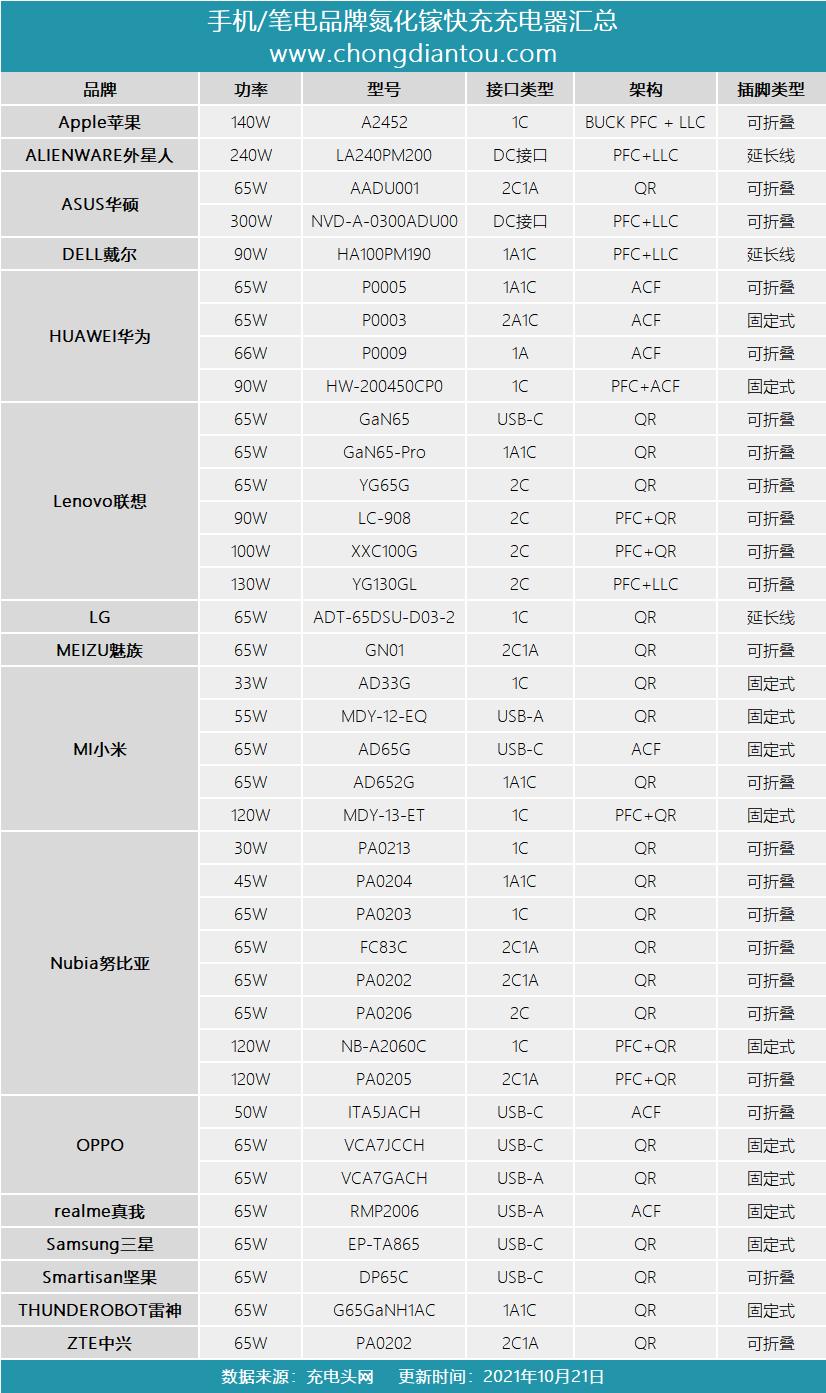

目前充电头网已经完成了1800款电源产品的拆解，其中包含氮化镓快充100多款，经过整理发现，已经拆解的手机/笔电品牌的氮化镓快充充电器多达38款，分别来自16家不同的厂商。

在功率方面，一半以上的氮化镓快充的输出功率都集中在65W，另有9款基于USB-C接口的百瓦级氮化镓快充，以及2款采用DC接口的笔记本电脑原装氮化镓快充，功率分别为240W和300W。

在电源架构方面，大部分氮化镓快充均采用了高频QR反激架构，即使一些百瓦级快充也是采用PFC+QR架构，主要是看中了QR架构的高性价比优势。少部分追求极致性能的65W快充会采用有源钳位ACF架构，而高性能的百瓦级快充则会选用PFC+LLC架构。

下面就来看一下各大品牌氮化镓快充的详细案例。点击蓝色字体可以查看详细文章，以品牌英文首字母排序，排名不分先后。

Apple苹果

1、拆解报告：苹果新款MacBook Pro16标配140W氮化镓充电器

PFC升压芯片：恩智浦TEA19162

LLC主控芯片：ST单片机控制

同步整流：安森美定制

PD协议芯片：英飞凌CYPD3135

氮化镓器件：GaN Systems定制

编辑点评：苹果140W USB-C充电器延续了苹果PD快充的家族风格，纯白色外壳搭配的是亮面处理，外壳居中为苹果logo。输入端采用的是可拆卸更换的折叠插脚，方便收纳，同时也可以接上延长线，输出端为单USB-C接口，支持USB PD3.1快充协议，可以输出28V5A 140W功率。同时还支持5V、9V、15V、20V四种电压档位，可以为常规USB-C接口的笔记本电脑、平板电脑、手机、智能穿戴设备充电。

充电头网通过拆解了解到，这款140W氮化镓充电器保持苹果一贯的高水准用料做工要求。采用PFC+同步降压+LLC开关电源架构设计，推测为LLC固定变比，通过同步降压调节输出电压。输入端设有主动被动相结合的整流电路，控制器、MOS管大多为定制料号，来自意法、英飞凌、安森美、东芝等国际知名大厂。

ALIENWARE外星人

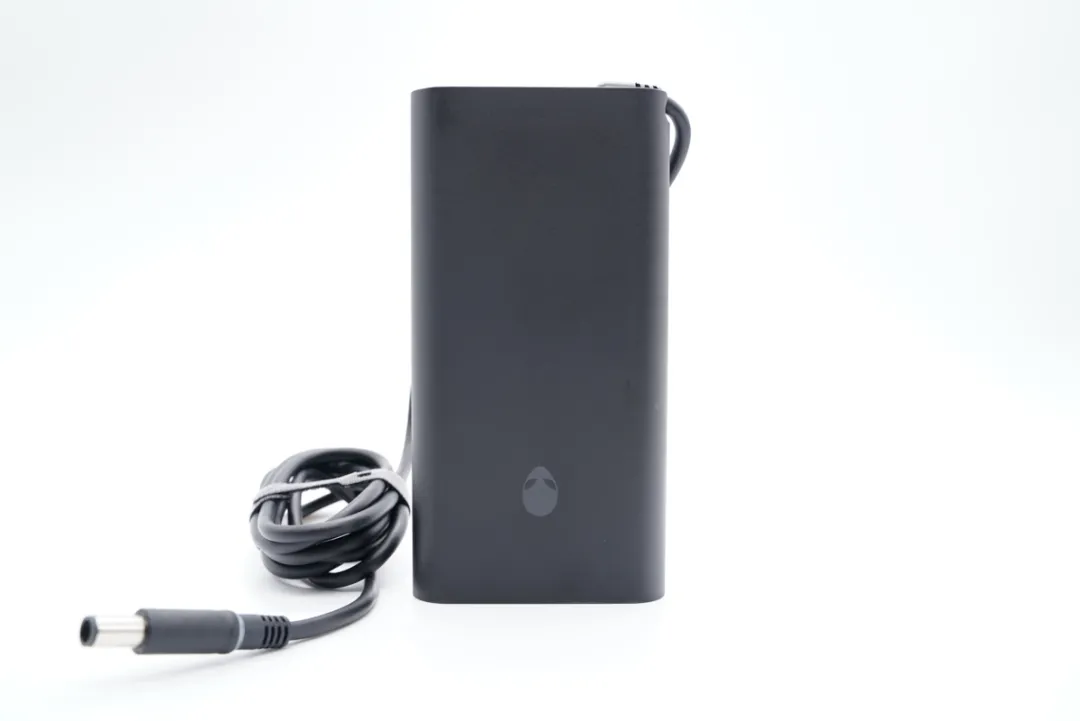

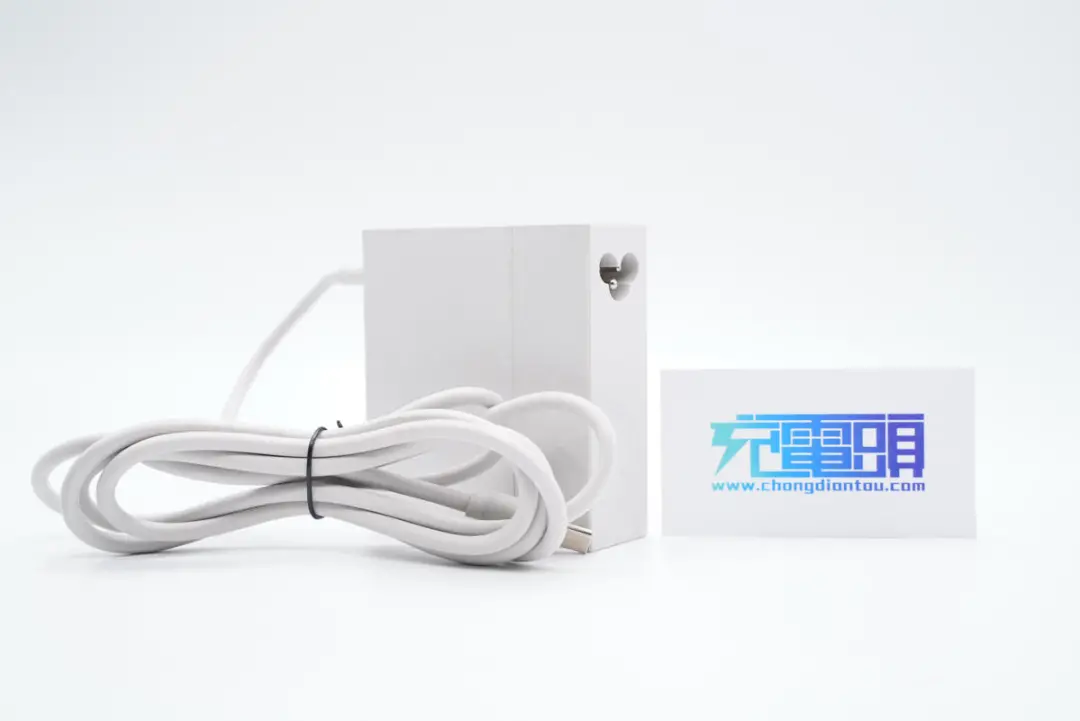

1、拆解报告：外星人240W氮化镓电源

PFC升压芯片：定制LTA1902T

LLC主控芯片：定制LTA1902T

同步整流：定制LTA1716

氮化镓器件：GaN Systems GS-065-030-2-L

编辑点评：外星人这款240W氮化镓电源本身带有接地设计，而且电源线可根据不同地区做相应的更换，对于很多小伙伴来说是大大的好评。另外电源还通过了等多项认证，足见其质量可靠。

电源由大厂光宝代工，基于PFC+LLC电源架构开发，LLC开关电源采用LTA1902T+LTA1716定制控制方案，搭配GaN Systems GS-065-030-2-L氮化镓器件进行PFC升压，总的来说电源整体的用料做工相当优秀，对得起外星人一直以来的好口碑。

ASUS华硕

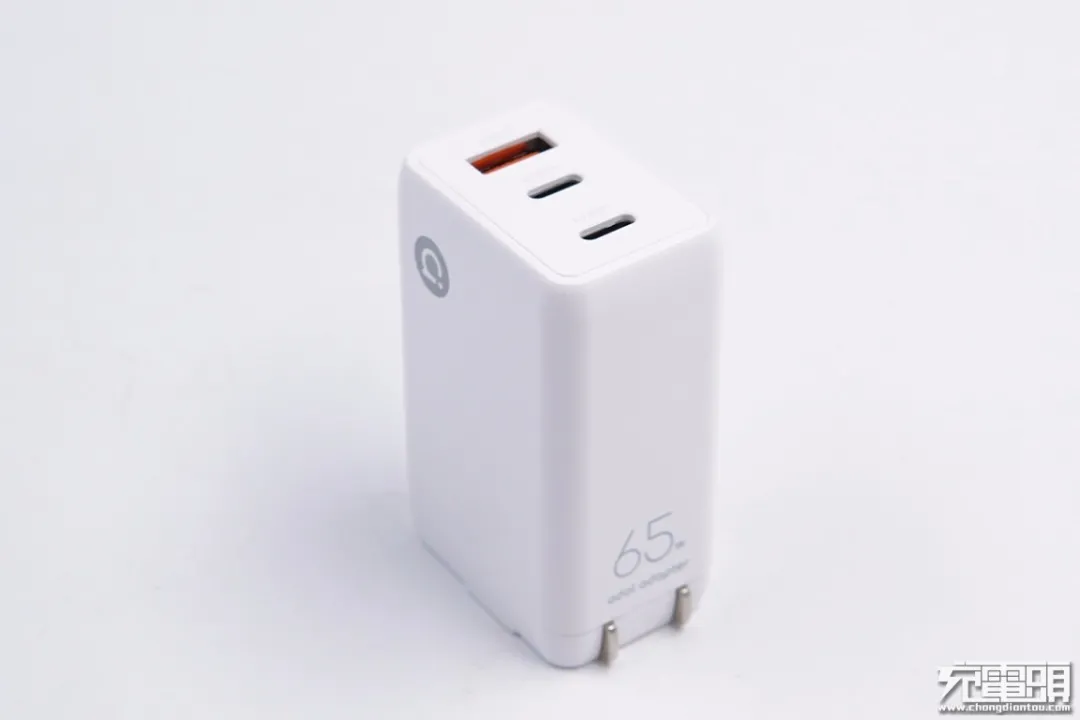

1、华硕笔记本进入氮化镓快充市场，首款65Ｗ充电器拆解

PWM主控芯片：安森美NCP1342

同步整流芯片：MPS MP6908A

PD快充协议芯片：智融SW3516H+SW3510

氮化镓器件：纳微NV6115

编辑点评：华硕adol这款2C1A 65W氮化镓充电器可以支持QC、AFC、FCP、SCP、PE2.0、PD和PPS等主流快充协议，具备5V3A、9V3A、12V3A、15V3A、20V3.25A和3.3-11V5A电压档位，整体兼容性很好。居家外带使用方便，同时又能满足手机、平板和笔记本等设备的快充需求。内部电路采用开关电源和两路DC-DC降压输出架构，此外充电器内部前中后布局层次分明，内部浇灌式注胶提高产品稳定性和散热性能。

2、内置6颗第三代半导体芯片，华硕游戏本300W充电器拆解

PFC升压芯片：安森美NCP1632

LLC主控芯片：安森美NCP13992

同步整流芯片：安森美NCP43080D

氮化镓器件：4颗纳微NV6127

编辑点评：华硕300W电源适配器基于PFC+LLC电源架构开发，不过在PFC升压部分采用了全新的方案。整流桥采用英飞凌MOS管配合驱动器，由MPS MP6924控制进行主动桥式整流，代替传统的整流桥降低损耗，提高效率。

安森美NCP1632进行两相交错式PFC升压，两路PFC开关管选用纳微氮化镓功率芯片，并使用两颗瑞能碳化硅二极管整流。LLC控制器为安森美NCP13992，开关管同为纳微NV6127。电源内部采用多块小板焊接，充分利用PCB面积，内部元件紧凑，堪称极致高功率密度电源设计典范。

DELL戴尔

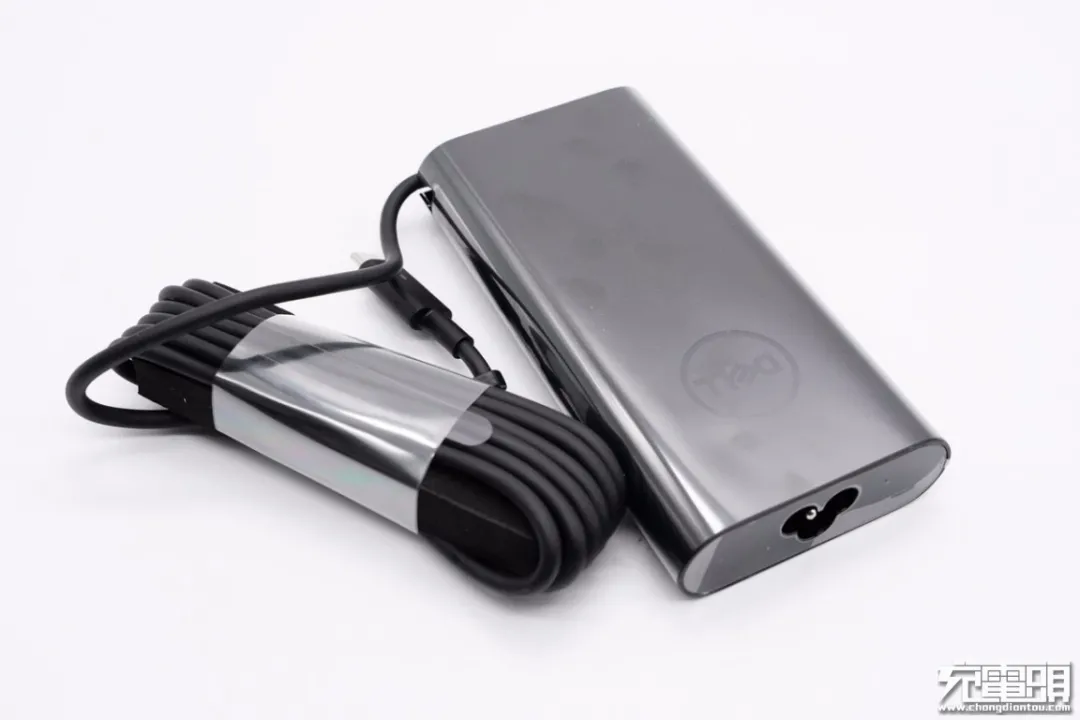

1、拆解报告：戴尔90W PD多口氮化镓充电器

PFC升压芯片：安森美NCP1937C4

PWM主控芯片：安森美NCP1937C4

同步整流芯片：纳微NV6117

PD快充协议芯片：MPS MP6908A

编辑点评：DELL戴尔90W氮化镓快充充电器采用家族典型的扁平机身带电源线设计风格，此外还额外配有一个USB-A接口。产品支持PD快充，具备5V3A、9V3A、15V3A、20V4.5A四组电压档位，支持90W和10W同时输出，可以同时为笔记本和手机等两台设备进行充电。

戴尔充电器内部芯片均来自业内知名厂家，用料扎实。使用两块大型纯铜散热片覆盖进行整体散热，整流桥等部分元器件还配有专门的散热片和石墨导热贴纸帮助散热，此外PCB板正背面大量打胶处理，增强内部稳定性和导热性能。电容电感等包裹绝缘胶带，细节讲究。

HUAWEI华为

1、华为入局氮化镓快充，首款65W双口充电器拆解！

PWM主控芯片：TI UCC28780

驱动器：安森美 NCP51530B

同步整流芯片：TI UCC24612

PD快充协议芯片：立锜F4=7F

氮化镓器件：定制SA7902RNCV100

编辑点评：华为1A1C 65W氮化镓快充充电器配备可折叠插脚整体十分小巧便携。充电器功率密度达到了1.0W/cm³，在多口充氮化镓里面可谓是名列前茅。充电器整体支持QC2.0、FCP、SCP、PD3.0和PPS快充协议，C口还具备多电压档位。1A1C双口均支持华为40W超级快充，C口最大支持60W PD快充，对华为用户来说，这是目前最好的充电器，充手机充笔记本两不误。

充电器内部布局紧凑，输入输出端均设有小板，此外还采用了平面变压器，最大限度的压缩了体积；此外散热方面，外围大面积金属散热片，并且主要发热区域还配有导热垫和铜箔。散热片粘贴绝缘胶带或设有隔离板。压缩体积的同时，保证了产品稳定性和散热性能，整体做工扎实。

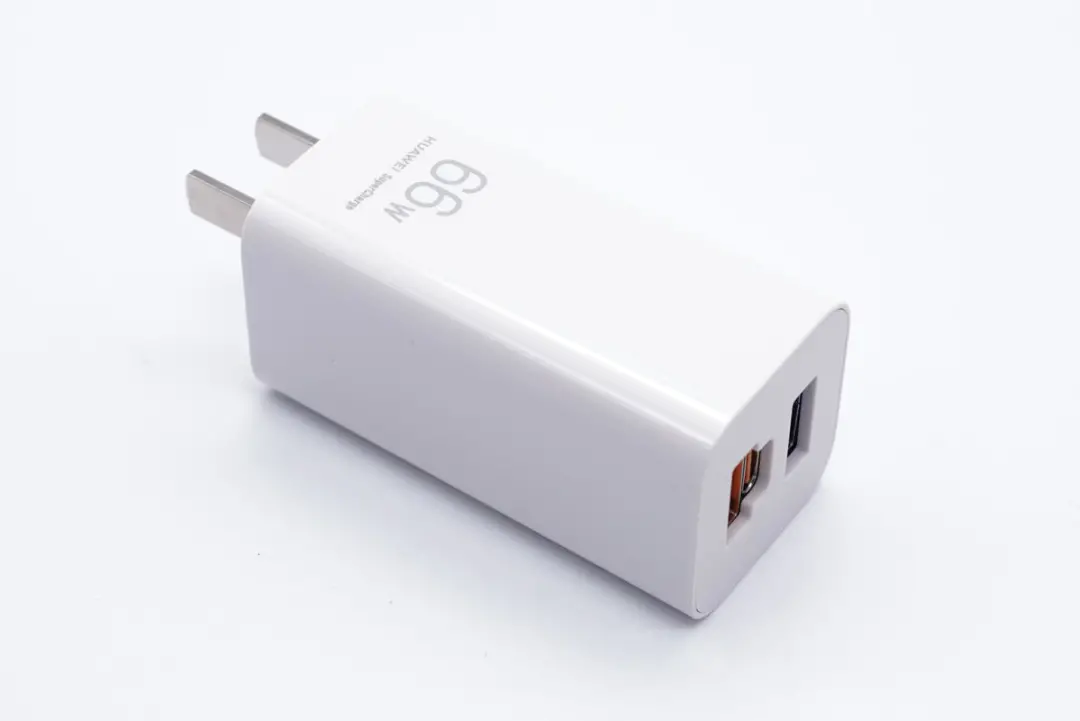

2、拆解报告：华为66Ｗ多口超级快充拆解

PWM主控芯片：丝印JW1551

同步整流芯片：不详

PD快充协议芯片：不详

氮化镓器件：意法 MASTERGAN1

编辑点评：华为66W多口氮化镓超级快充充电器也是华为入局GaN快充市场以来，推出的第二款消费类电源产品配件。充电器主打小巧便携，通过氮化镓技术，以及紧凑的内部设计，实现了极致的体积，整体功率密度达到1.11W/cm³。

性能方面则是主打华为自家的超级快充以及USB PD快充，同时兼顾了QC2.0等快充，配备三个接口，并支持1A1C或者2A同时快充输出，采用40W+22.5W的功率分配策略。

用料方面，充电器基于高性能有源钳位ACF开关电源架构，成为首款搭载国产ACF控制芯片并量产的氮化镓快充，这也标志着国产ACF控制芯片技术走向成熟。整体的用料非常讲究。

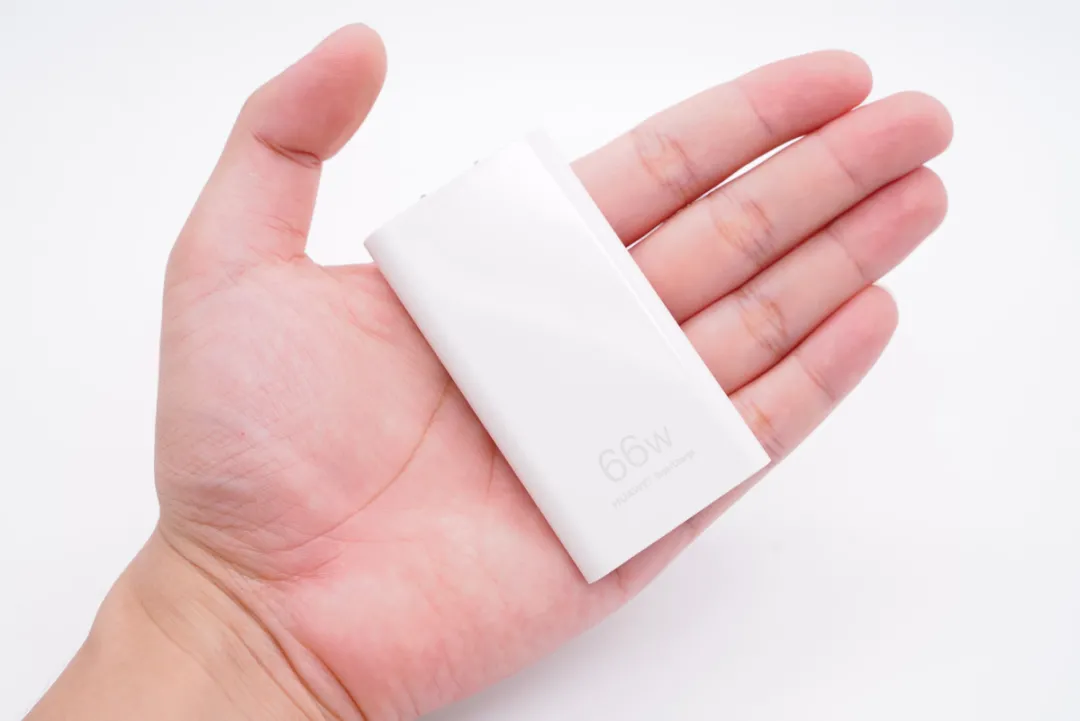

3、拆解报告：华为66W氮化镓超薄充电器

PWM主控芯片：丝印JW1551A

同步整流芯片：丝印JWNRJ

PD快充协议芯片：丝印CPS8841

氮化镓器件：意法 MASTERGAN1

编辑点评：华为这款66W氮化镓超薄充电器主打轻薄便携，所以仅保留了一个USB-C接口，同时也通过应用高集成芯片以及高集成电路设计，最终实现了惊人的功率密度。其最大亮点在于，不仅兼容多种快充协议，而且还兼顾了全球宽电压电压。在国内使用，可实现66W超级快充或者40W PD快充，并最高支持20V输出，手机、平板、轻薄型笔电产品都能应对。

这款充电器延续了高性能有源钳位ACF架构，效率极高，极少发热；内置意法半导体高集成半桥氮化镓芯片，精简了外围电路设计，同时应用了高集成的平面变压器、丰宾笔形高压电解电容、MLCC贴片电容，并采用贴片钽电容代替传统固态电容等，缩小充电器的体积。总体来说，这绝对能够称得上是一款跨时代的氮化镓快充产品。

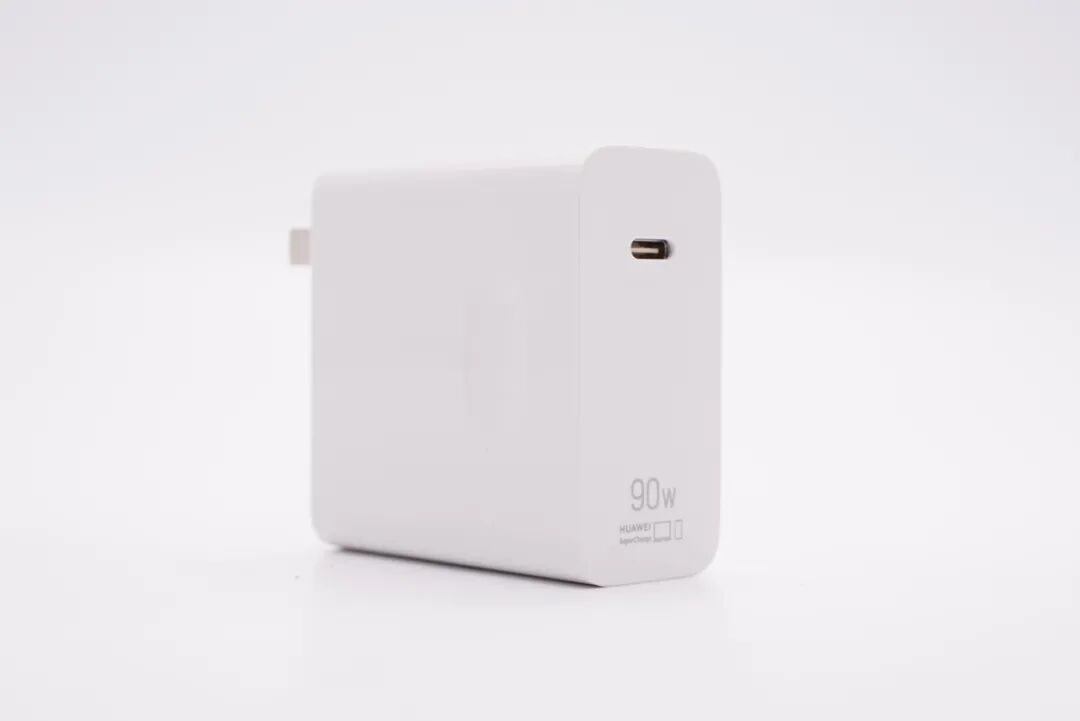

4、拆解报告：华为90W氮化镓快充充电器

PFC升压芯片：恩智浦TEA19162

PWM主控芯片：丝印JW1551A

同步整流芯片：丝印JWNRJ

PD快充协议芯片：丝印CPS8841

氮化镓器件：意法 MASTERGAN1

编辑点评：华为这款90W氮化镓快充延续家族充电器经典外观设计，整体风格十分简约，从设计上看，该充电器就是专为笔电、平板和手机等多设备共用的一款产品。不仅支持QC、PD、PPS快充协议，对其它品牌设备都有不错的兼容性。此外还支持华为FCP、SCP快充，对华为用户非常友好，出差携带一个就能解决华为全家桶充电需求。

充电器采用PFC+ACF高性能有源钳位架构，不仅发热低而且效率极高。充电器整体器件布局紧凑，体现了超高的设计水准；此外内置意法高集成半桥氮化镓芯片，可以有效精简外围电路；还采用了高集成的平面变压器。在各种讲究的设计用料结合下，作为一款90W大功率快充，仍能做得非常的小巧，用户携带出行更加轻松。此外采用了丰宾高品质电容进行滤波，内部灌胶处理帮助散热，整体用料做工非常好。

Lenovo联想

1、拆解报告：联想YOGA 65W双C口氮化镓充电器

PWM主控芯片：安森美NCP1342

同步整流芯片：MPS MP6908A

PD快充协议芯片：2颗英集芯IP2726

氮化镓器件：纳微NV6134

编辑点评：联想YOGA CC65双口氮化镓充电器配备可折叠插脚和双C输出口，功率密度做到了0.88W/cm³，整体十分小巧。C1和C2口支持QC、PD、PPS通用快充协议以及45W+18W双口同时快充策略，满足笔电和手机同时快充需求。

充这款充电器主板上设有四块小板，充分利用内部空间，并有隔离板、散热片等常见设计。在配置双口的情况下能将体积做得如此小巧，主要得归功于纳微半导体GaNFast芯片的使用，而NV6134是纳微第三代氮化镓功率芯片，不仅能为充电器带有体积上的优势，在温度、转换效率等方面的表现也非常的好。

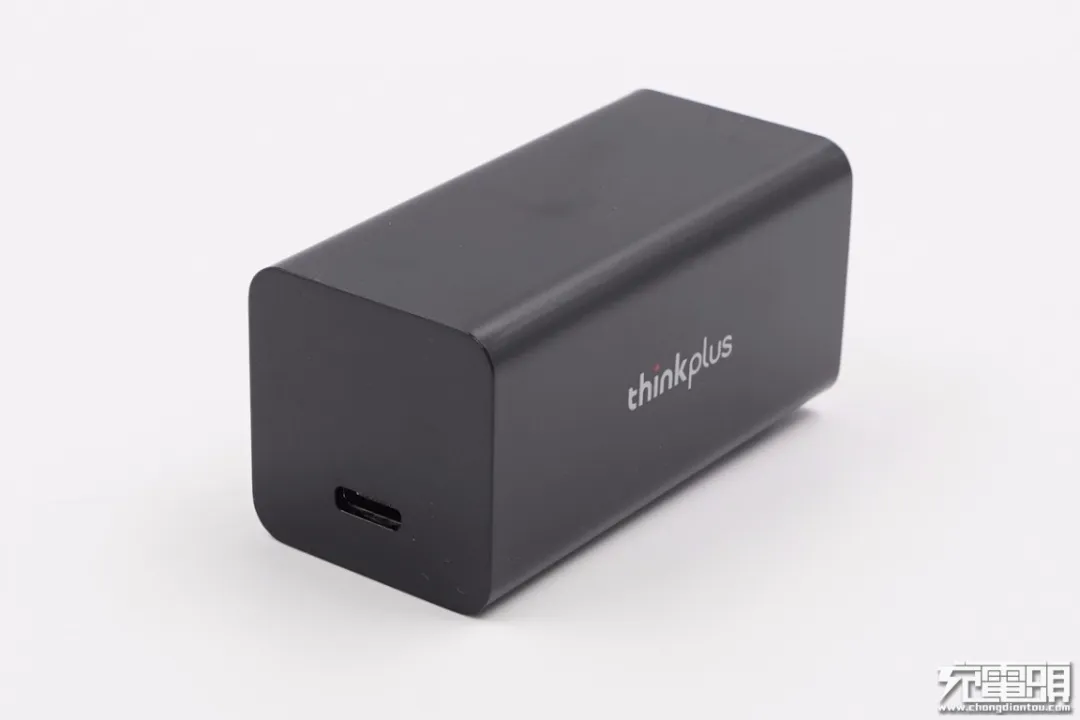

2、拆解报告：联想thinkplus 65W氮化镓口红电源Pro

PWM主控芯片：安森美NCP1342

同步整流芯片：MPS MP6908A

PD快充协议芯片：英集芯IP2726

氮化镓器件：伟诠WT6636F+纳微NV6125

编辑点评：thinkplus口红电源 Pro延续了“口红”造型设计，配备可折叠插脚，在氮化镓的加持下，整体小巧轻便。充电器配备1A1C接口，支持QC、AFC、FCP、PD3.0和PPS快充协议，电压档位齐全，可满足手机和笔记本同时快充需求。另外附带有一根1.8米的100W快充数据线，使这款产品很适合携带外出使用。

充电器内部设计布局有序紧凑，额外设计两块PCB板以及使用平面变压器减小体积，变压器还接地线处理。此外整个PCBA模块外围包裹散热片，降低局部温升，提升产品整体散热性能。

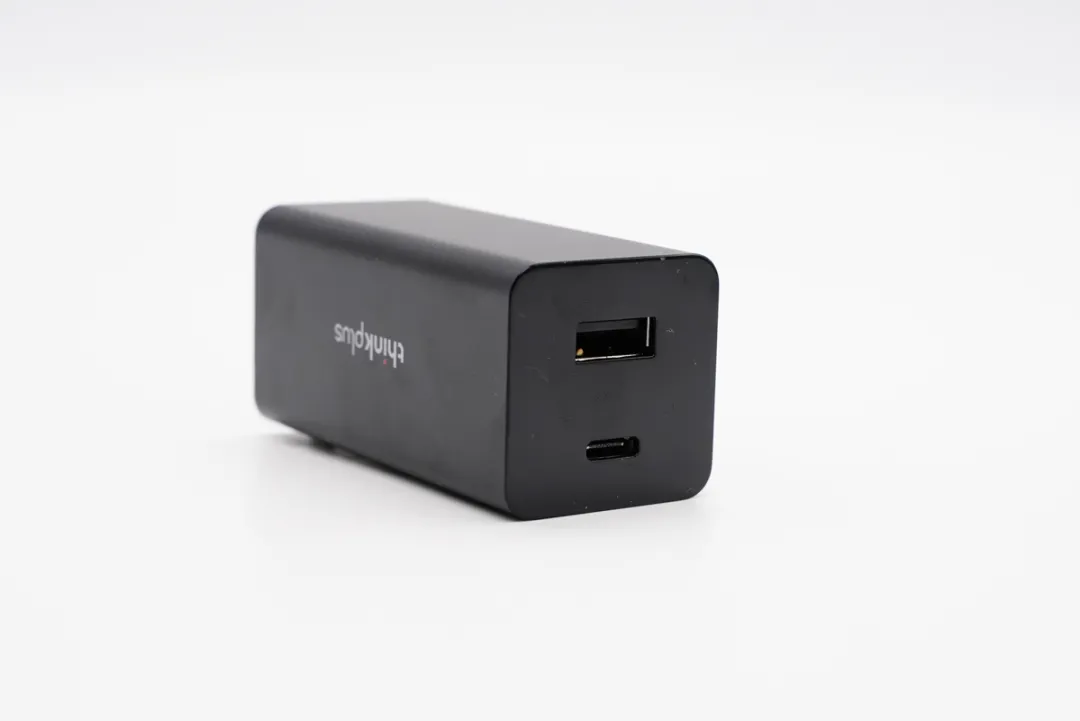

3、全球首款笔电大厂65W氮化镓快充拆解

PWM主控芯片：安森美NCP1342

同步整流芯片：MPSMP6908A

PD快充协议芯片：伟诠WT6636F

氮化镓器件：纳微NV6125

编辑点评：联想thinkplus 65W迷你氮化镓充电器延续了“口红”造型设计，在氮化镓的加持下，体积进一步压缩，而且配备可折叠插脚，小巧方便易于携带。输出支持QC2.0、QC3.0和USB PD3.0快充，轻松满足手机、平板、笔记本等多种类型设备的快充需求。

这款充电器内部采用了开关电源单管反激，宽范围输出，协议芯片控制输出电压的典型架构，芯片均来自业内知名厂家，整体用料扎实。此外整个PCBA模块外围使用散热片包裹，起到提升散热面积，均匀散热的作用。

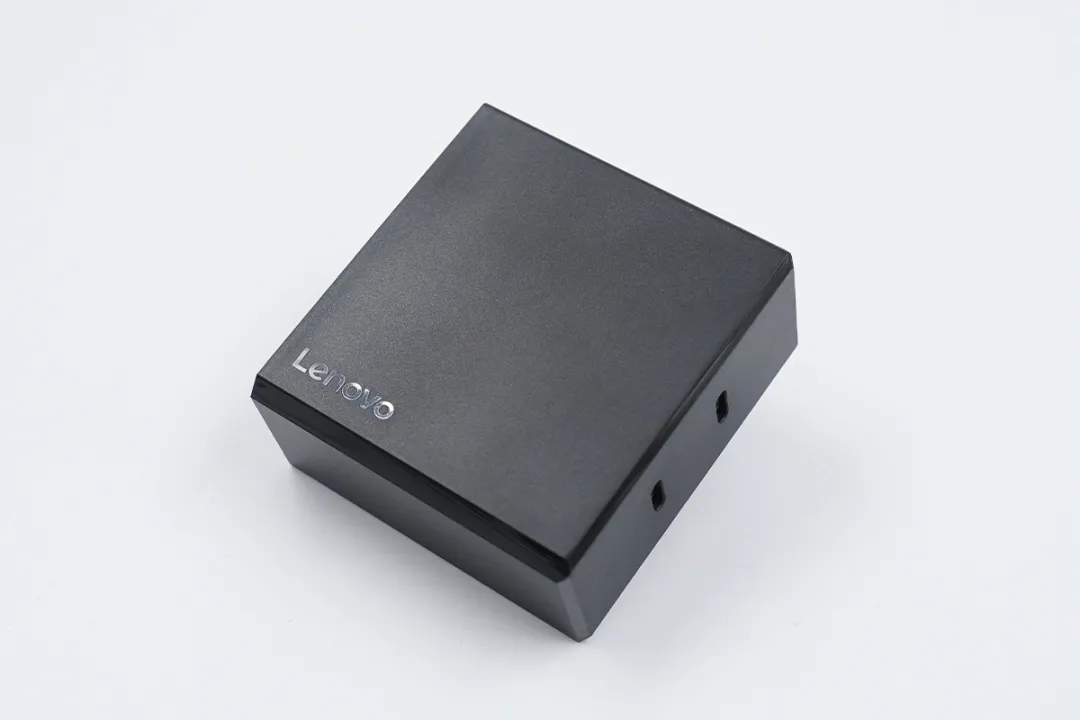

4、拆解报告：联想90W闪充双口氮化镓充电器

PFC升压芯片：安森美NCP1622

PWM主控芯片：安森美NCP1342

同步整流芯片：MPS MP6908A

PD快充协议芯片：智融SW3516H

氮化镓器件：纳微NV6127+纳微NV6125

编辑点评：联想拯救者电竞手机Pro配备两个USB-C接口，搭配这款90W超级闪充充电器进行双口同时充电，30分钟即可充满5000mAh的电池。除拯救者手机外，也能拿来给笔记本充电，两台设备同时快充，外带一个就够用了。充电器采用APFC升压、开关电源和两路独立DC-DC架构组成。支持协议广泛，电压档位齐全，输出均采用固态电容滤波，纹波低寿命长。

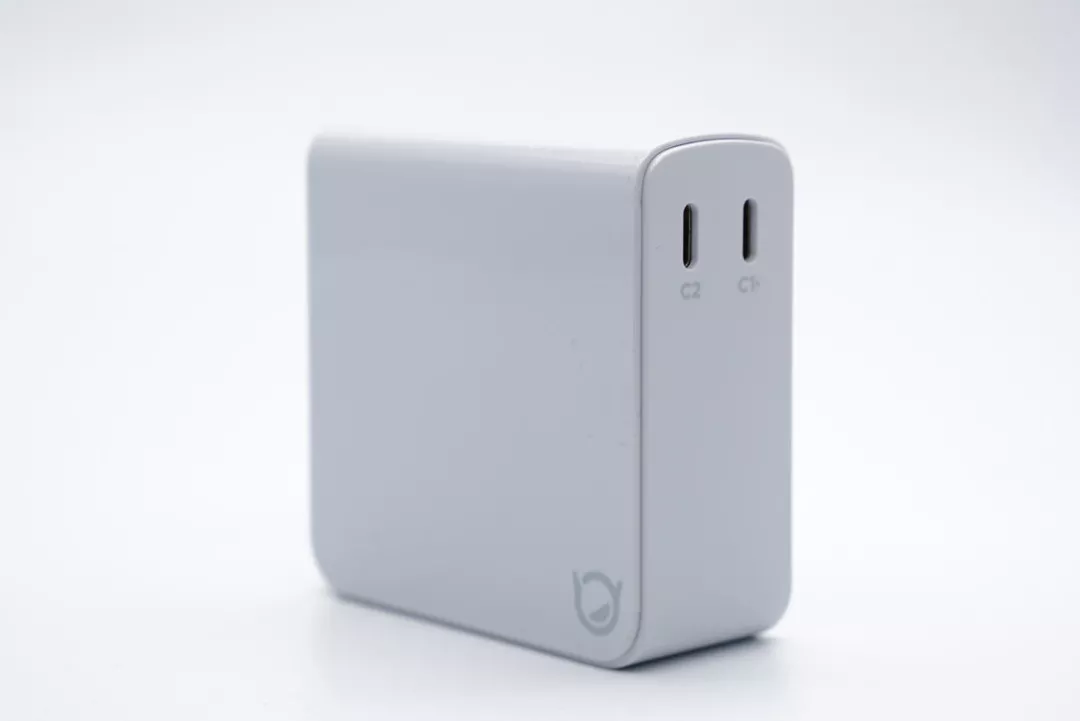

5、拆解报告：联想小新100W双USB-C口氮化镓快充充电器

PFC升压芯片：昂宝OB6566

PWM主控芯片：安森美NCP1342

同步整流芯片：东科DK5V100R05M

PD快充协议芯片：昂宝OB2613

氮化镓器件：英诺赛科INN650D02

编辑点评：联想小新CC100W氮化镓充电器配备折叠插脚，携带方便，两个C口均支持最大100W快充，支持QC、FCP、PE和PD快充协议。清新的外观、便携、大功率、多设备充电均是其优点。

充电器内部电源模块打胶帮助导热，同时外面覆盖纯铜散热片，并在散热片上贴有石墨导热贴纸，层层导热，可见设计之初对产品散热性能非常重视。其次是元器件布局层次清晰，前中后均设有小板，内部空间利用率高。

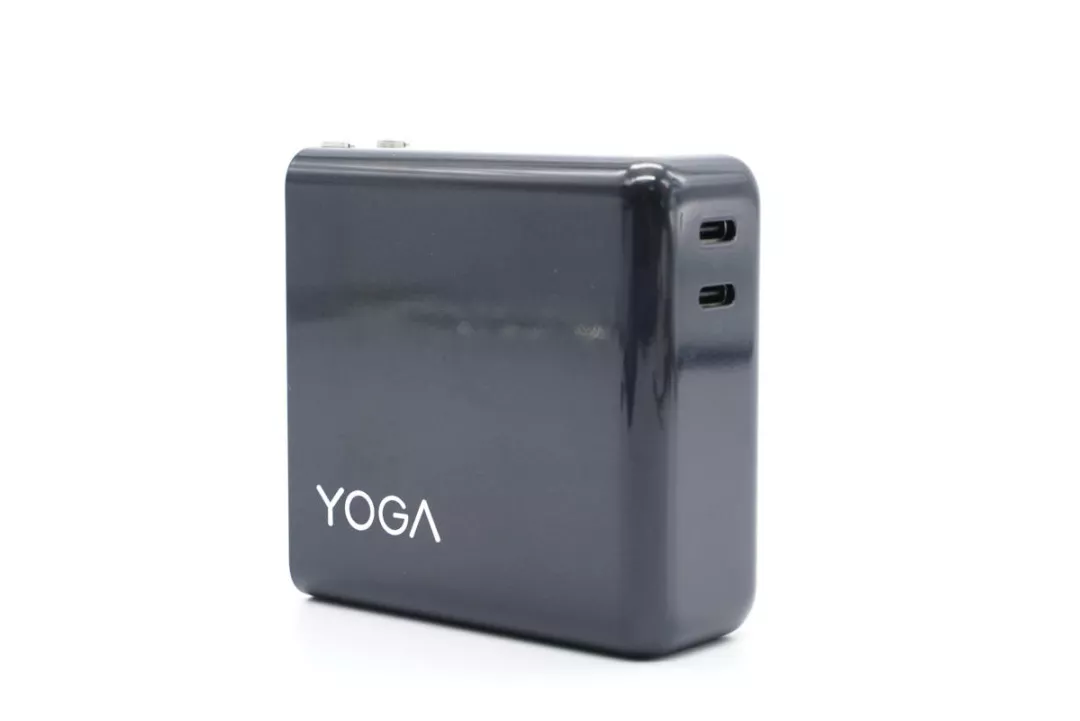

6、内置4颗氮化镓，采用高效LLC电路架构，联想YOGA 130W双USB- C口快充深度拆解

PFC升压芯片：安森美NCP1615C4

PWM主控芯片：安森美NCP13992

同步整流芯片：2颗安森美NCP4306

PD快充协议芯片：伟诠WT6633P

氮化镓器件：2颗纳微NV6117+2颗纳微NV6115

编辑点评：联想YOGA这款130W双C口氮化镓充电器延续光滑圆润外壳加切面输入端ID设计，配备的双C口，支持PD和PPS快充协议，实测具备5A PPS电压档位，单C口输出最大100W，总输出可达130W，充分满足各类设备对不同功率的需求。

作为联想旗下首款130W氮化镓充电器，由大厂立讯精密代工，采用PFC+LLC架构，无论是用户的使用体验，还是内部做工细节，都是面面俱到，用料也是相当扎实可靠，诚意满满。

LG

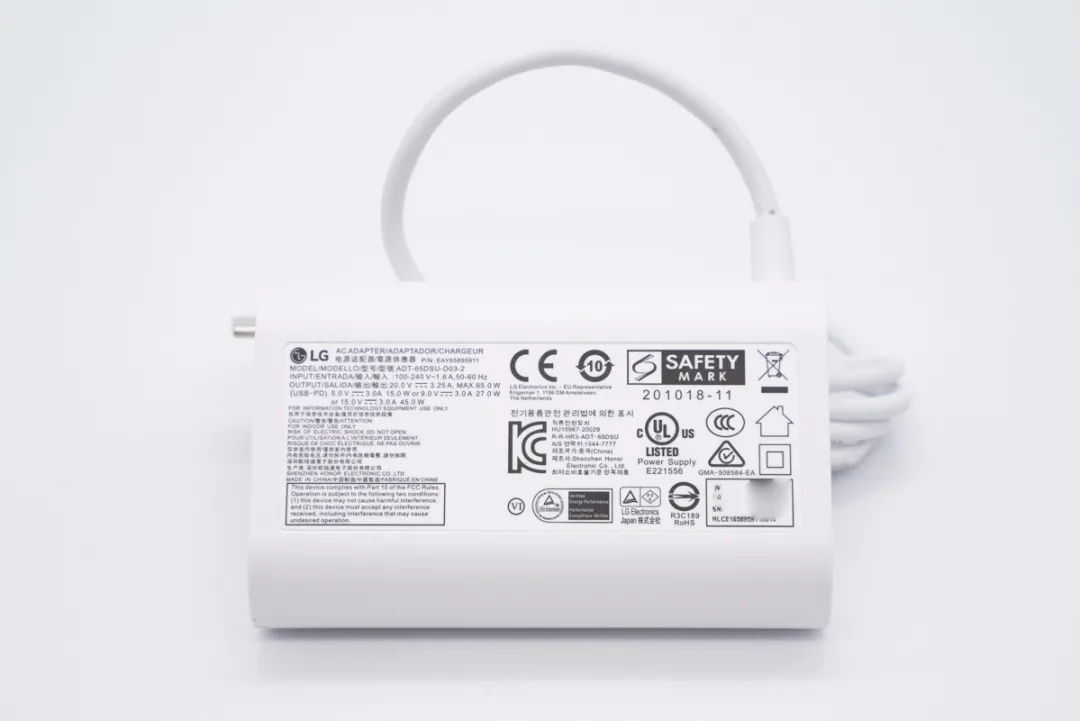

1、内置纳微氮化镓方案，韩国LG笔记本电脑标配65W充电器拆解

PWM主控芯片：安森美NCP1342

同步整流芯片：MPS MP6908A

PD快充协议芯片：伟诠WT6636F

氮化镓器件：纳微NV6125

编辑点评：LG 65W 快充氮化镓充电器造型设计经典，风格简约，性能方面，支持PD3.0快充，具备5V3A、9V3A、15V3A、20V3.25A四组电压档位，可以满足笔电日常快充需求。

充电器内部开关电源由安森美NCP1342搭配纳微NV6125氮化镓功率开关管，以及MPS MP6908A搭配万代同步整流管组成，输出协议芯片采用伟诠WT6636F认证芯片，并且外接热敏电阻进行过热保护。另外充电器采用大容量电容进行输入输出滤波，且均来自台系冠坤，内部大面积填充导热胶，整体用料扎实可靠。

MEIZU魅族

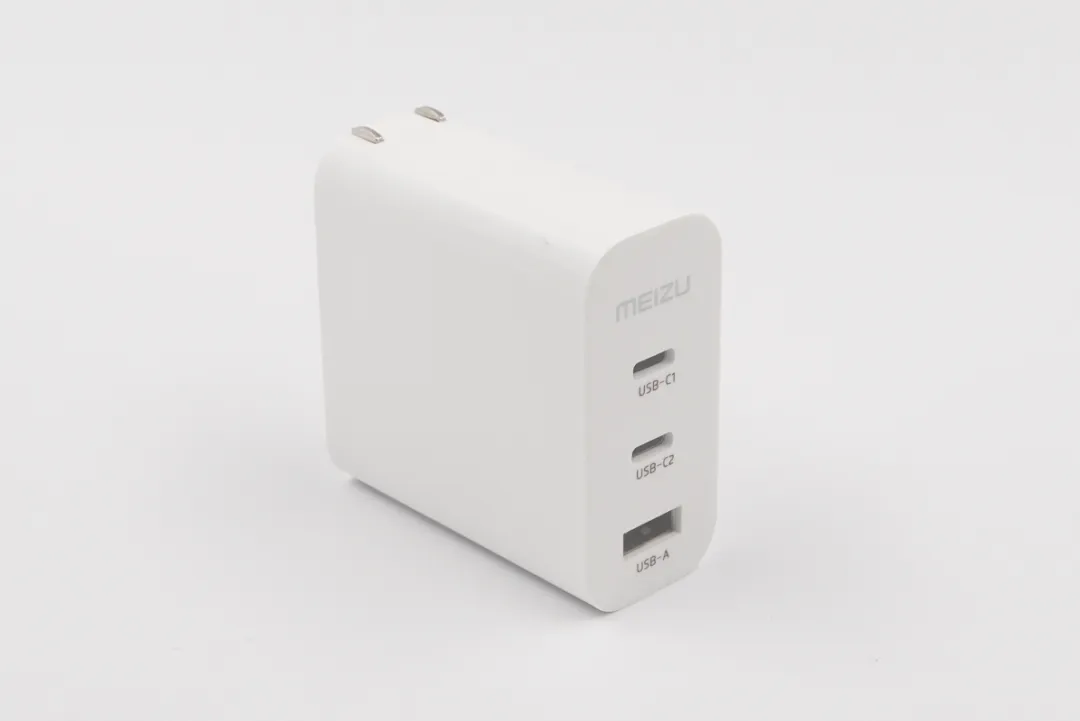

1、拆解报告：魅族65W 2C1A氮化镓快充充电器

PWM主控芯片：安森美NCP1342

同步整流芯片：安森美NCP4306

PD快充协议芯片：3颗伟诠WT6636F

氮化镓器件：英诺赛科 INN650D02

编辑点评：魅族65W 2C1A氮化镓快充充电器设有两个USB-C接口和一个USB-A接口，在单口工作时，三个接口均可支持最大65W输出。并支持QC3.0、FCP、AFC、PPS、PE2.0等快充协议。单口输出65W，任意双口45W+18W快充模式，可以满足绝大多数设备的快充需求。

充电器采用开关电源+DC-DC二次降压输出架构，内部布局紧凑，元器件之间采用了大量的注胶处理，高压侧的氮化镓功率器件和次级侧二次降压电路均有设有金属片帮助散热，整体用料讲究，做工十分扎实。

MI小米

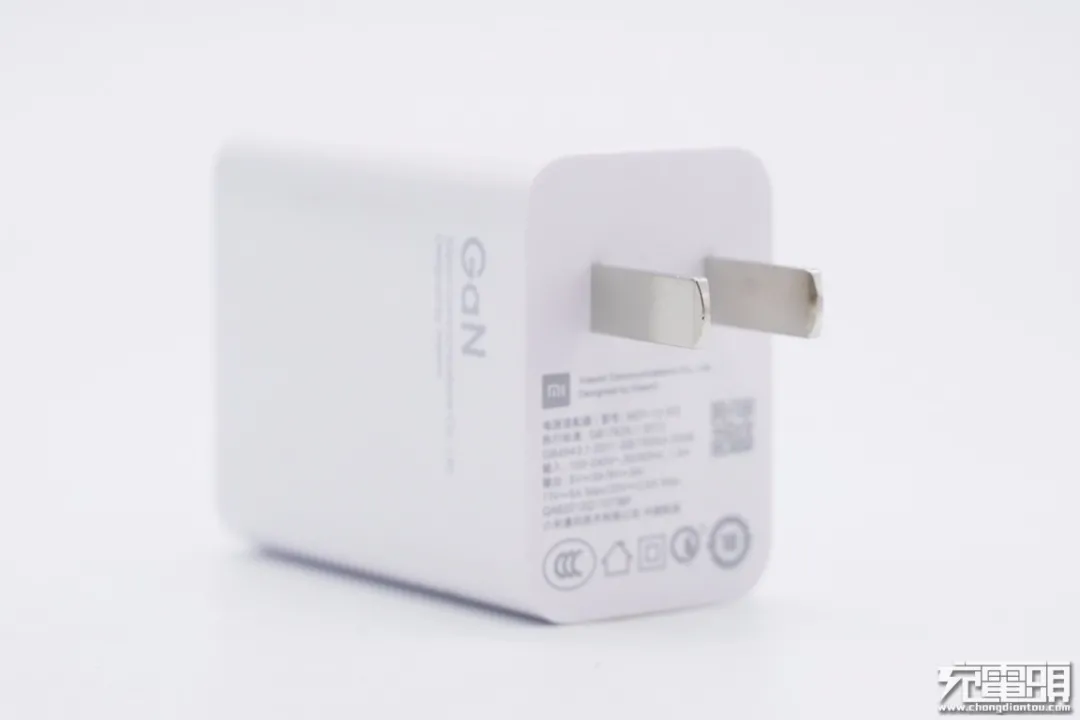

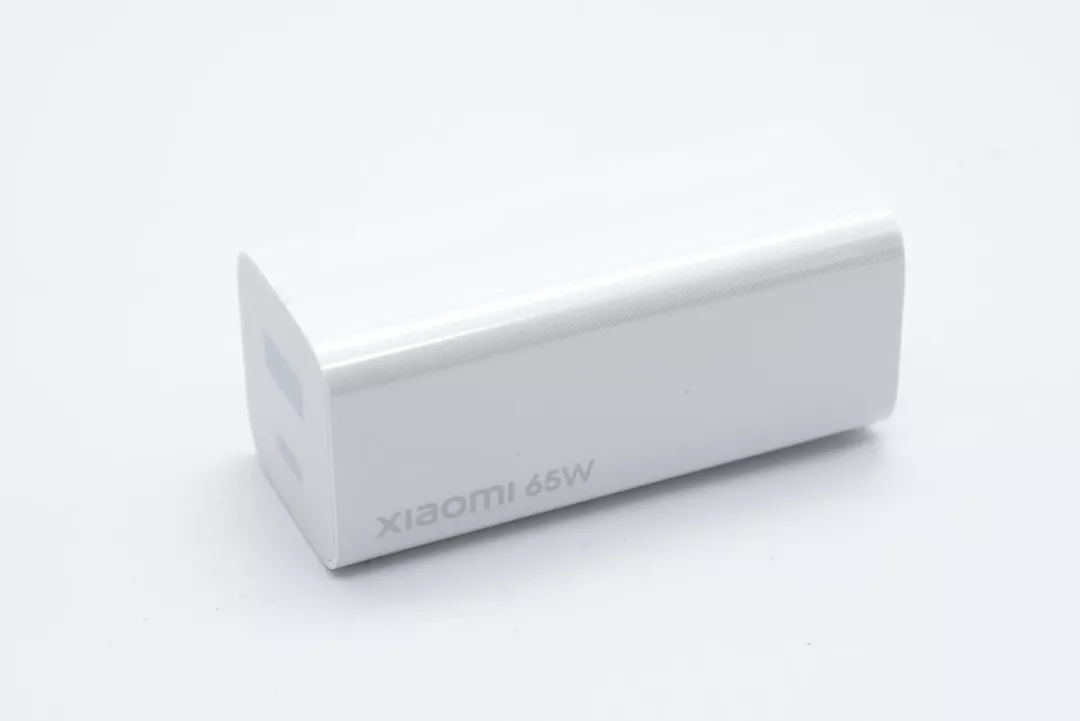

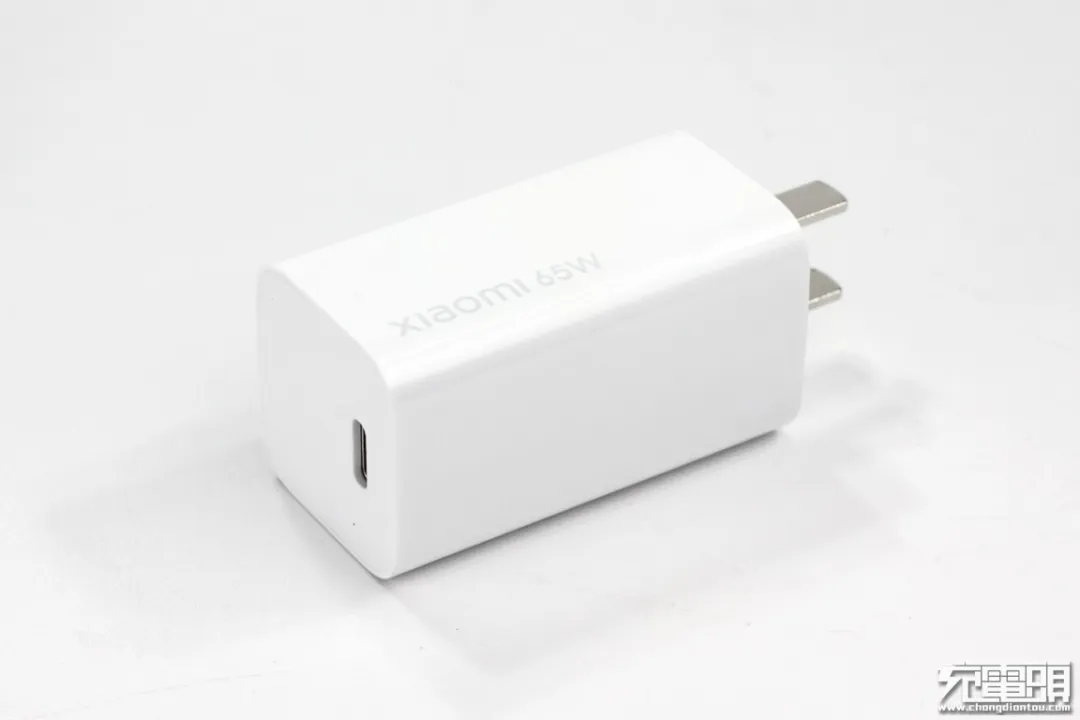

1、拆解报告：小米GaN充电器Type-C 65W

PFC升压芯片：矽力杰SY5072B

PWM主控芯片：TI UCC28780

驱动器：安森美NCP51530

同步整流芯片：MPS MP6908A

PD快充协议芯片：英飞凌CYPD3174

氮化镓器件：纳微NV6115+纳微NV6117

编辑点评：小米这款65W充电器不仅产品功率密度高达1.21W/cm³，同时也将充电器的重量控制在82g，真正做到了大功率、小体积、轻巧便携。输出兼容APPLE2.4A、三星AFC、华为FCP、QC3.0等，支持协议广泛，可兼容市面上大部分手机、笔记本电脑以及移动电源等产品。

小米65W氮化镓充电器之所以能够实现功率密度的突破，主要得益于内置了纳微半导体的GaNFast氮化镓功率芯片NV6115和NV6117，有源钳位的ACF架构让变压器的体积大幅缩减。同时这款充电器输出滤波采用的是贴片电容，让体积得到进一步压缩。整个产品用料扎实，做工精细，堪称充电器中的精品。

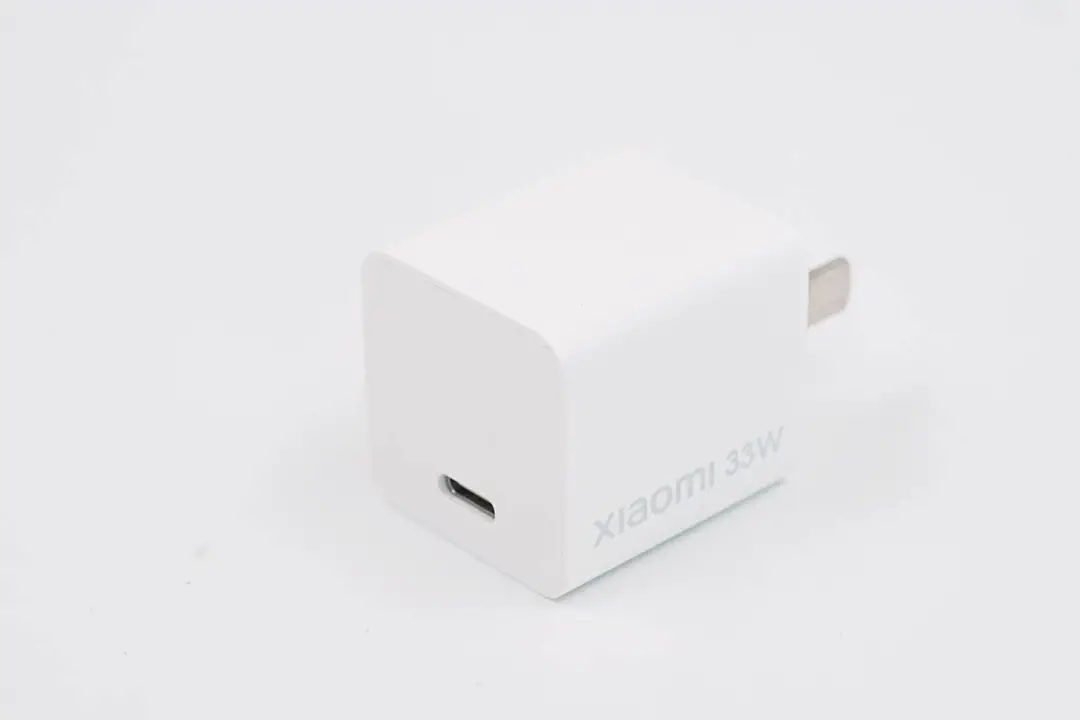

2、拆解报告：小米GaN充电器Type-C 33W

PWM主控芯片：PI INN3278

同步整流芯片：PI INN3278内置

PD快充协议芯片：英飞凌CYPD3175

氮化镓器件：PI INN3278内置

编辑点评：小米33W氮化镓充电器延续家族充电器外观ID设计，整体十分简洁小巧。性能上，支持QC、AFC、FCP、PD、PPS快充，具备5-11V3A电压档位，不仅可以满足小米旗下各种手机快充需求，对苹果、三星等品牌手机也有很好的兼容性。

充电器内部采用时下热门的多PCB板组合结构设计，可以充分利用内部空间，此外还采用了PI高集成氮化镓主控芯片，有效简化电路，帮助充电器实现小型化。除主控外，还采用了万代同步整流管、赛普拉斯协议芯片以及东芝VBUS保护管，输入滤波电容来自艾华，输出使用固态电容滤波，使用热敏电阻配合赛普拉斯CYPD3175进行过热保护，整体用料扎实可靠。

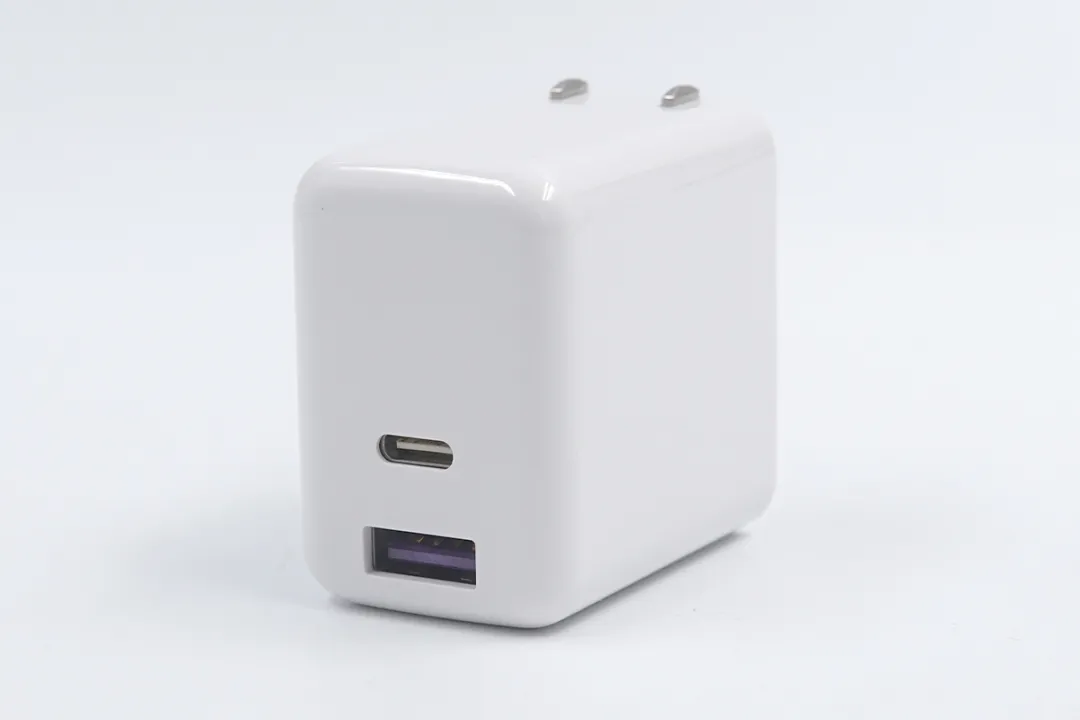

3、拆解报告：小米65W 1A1C氮化镓快充充电器

PWM主控芯片：安森美NCP1342

同步整流芯片：MPSMP6908A

PD快充协议芯片：英飞凌CYPD3174

氮化镓器件：纳微NV6115

编辑点评：小米新款65W 1A1C氮化镓快充充电器延续家族风ID设计，在配备双口以及折叠插脚的情况下，功率密度做到了0.94W/cm³，足见其很小，因此也十分便携。输出支持QC、PD通用快充协议，C口还支持PPS快充以及持小米11V5A私有快充，无论是米系手机和笔电，还是其它品牌设备，都能很好兼容。

充电头网拆解了解到，充电器内部设有多块PCB板，平面变压器小板横贯初次级，两端贴有铝散热片帮助导热，整个模块还覆盖纯铜散热片进行整体散热。输入端套有塑料壳绝缘加固，两块小板和主板相互垂直焊接，结构稳定，USB-C母座沉板以及使用金属片点焊加固，USB-A母座粘贴防尘胶带。整体设计做工可圈可点。

4、拆解报告：小米11原装55W氮化镓充电器

PWM主控芯片：安森美 NCP1342

同步整流芯片：MPS MP6908A

PD快充协议芯片：伟诠 WT6633P

氮化镓器件：纳微NV6115

编辑点评：小米11原装55W氮化镓充电器采用氮化镓技术，功率密度约0.9W/cm³。搭配原装线使用，输出不仅支持55W私有快充，还支持50W PD快充。充电器内部元件均来自一线大厂，并且还使用灌封工艺，品质值得肯定。同时采用导热灌封胶灌封成一个整体，可提高适配器的防水性、导热性，元器件没有位移空间，起到提高耐候性，加强导热避免局部热点的作用，大大提高适配器的可靠性。

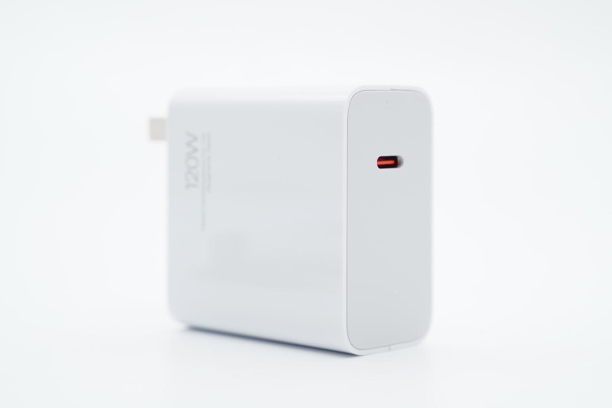

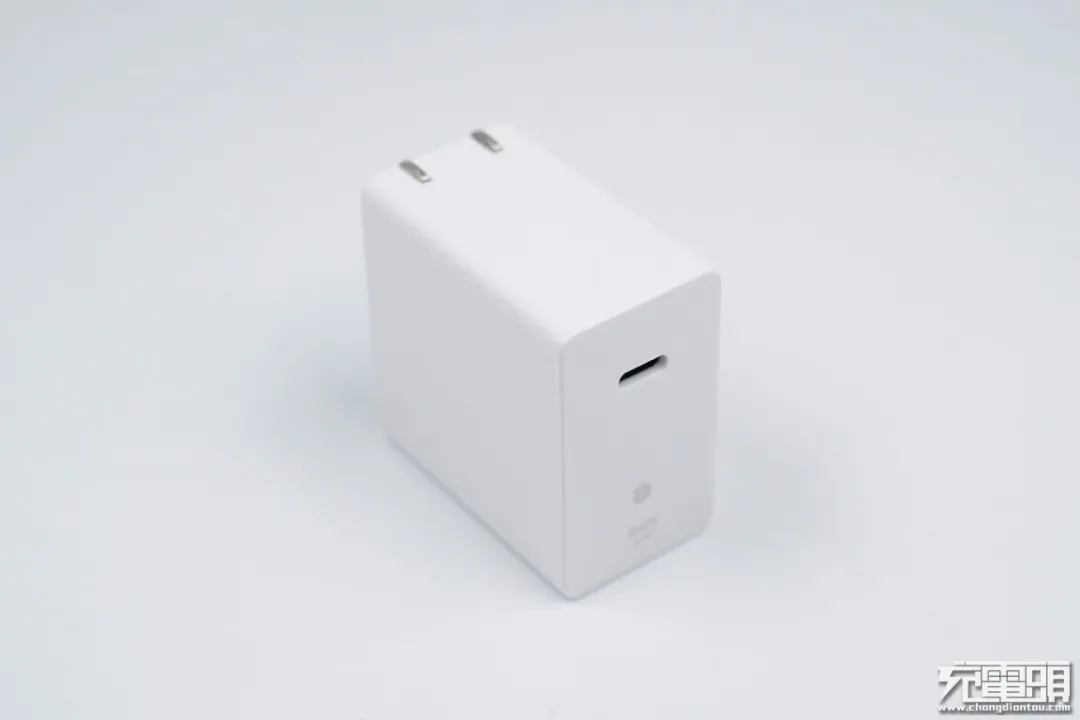

4、拆解报告：小米120W氮化镓快充充电器

PFC升压芯片：矽力杰SY5072B

PWM主控芯片：安森美 NCP1342

同步整流芯片：MPS MP6908A

PD快充协议芯片：英集芯IP2729

氮化镓器件：纳微NV6134

编辑点评：就产品外形方面，这款120W氮化镓快充充电器延续了小米手机原装充电器的家族风格，采用固定插脚设计，不过同时也将传统的USB-A接口升级为USB-C接口，除了支持小米系统的产品快充外，这款充电器对其他USB-C接口的设备也能充电。

 小米120W氮化镓快充充电器内部电源模块基于PFC+QR架构开发，为了实现紧凑、小体积的设计，充电器的内部元器件排布非常密集，应用了集成度更高的平面变压器；散热方面，整机电源模块为注胶处理，外壳内壁还使用石墨贴纸起到均匀散热的效果，整体用料和做工都非常扎实。

nubia努比亚

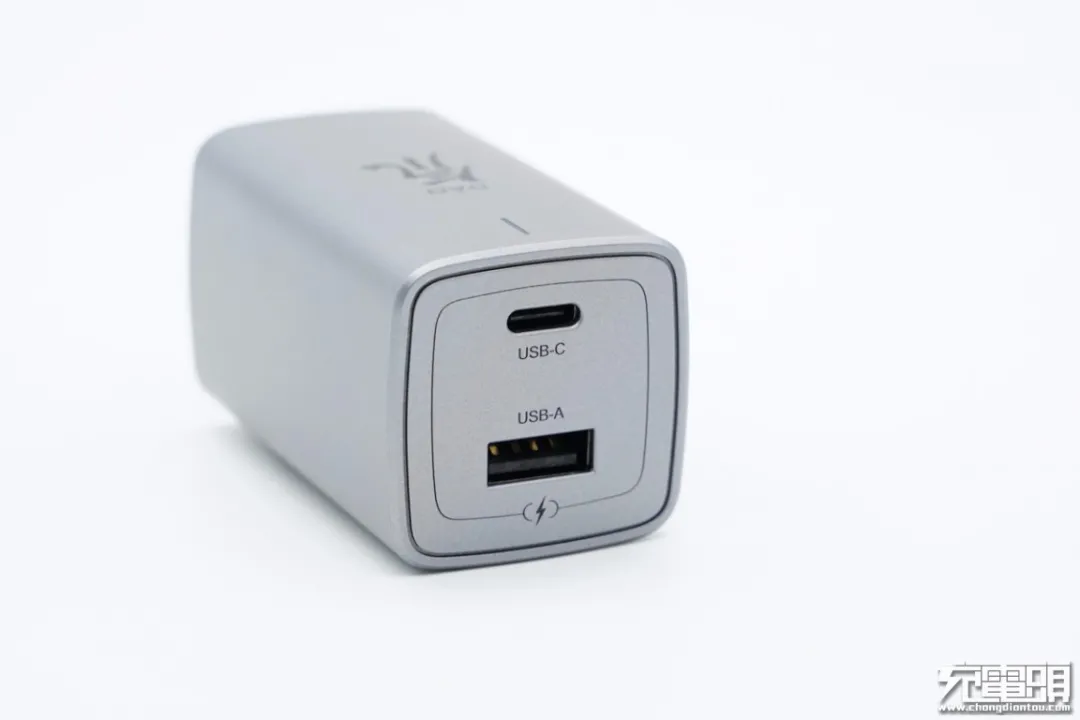

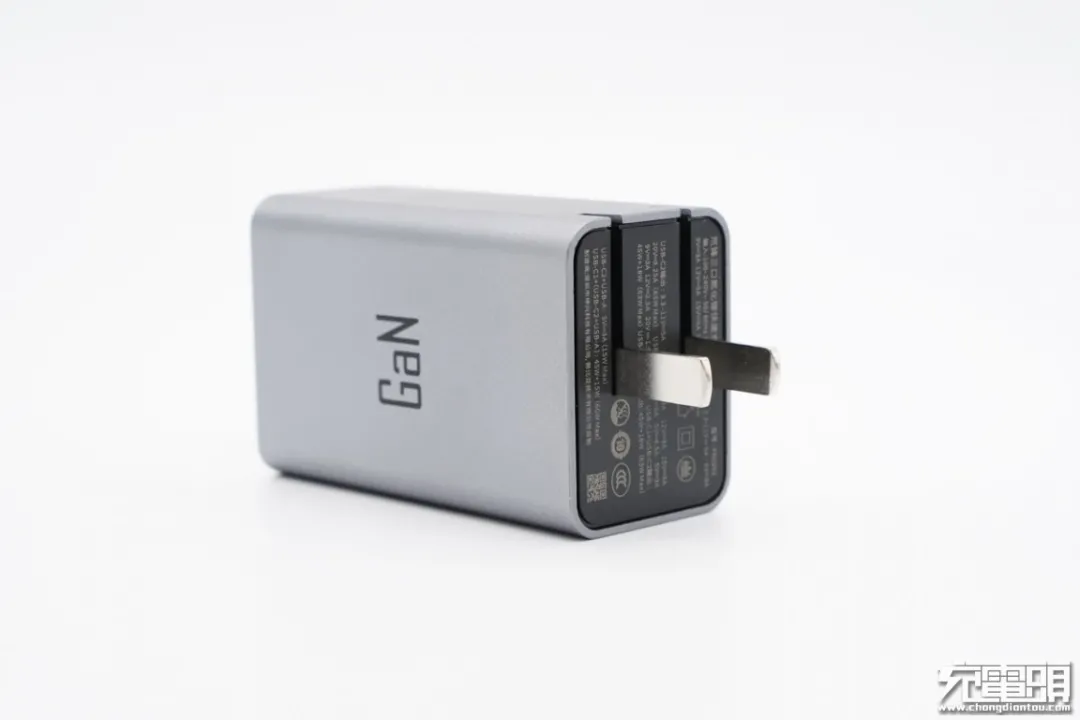

1、拆解报告：努比亚1A1C 45W氘锋氮化镓快速充电器

PWM主控芯片：安森美NCP1342

同步整流芯片：MPS  MP6908A

PD快充协议芯片：英集芯IP2723T

氮化镓器件：英诺赛科INN650D02

编辑点评：努比亚45W 1A1C氘锋氮化镓快速充电器体积小重量轻，配备可折叠插脚携带方便。输出支持QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0快充协议，30W+12W双口输出模式可满足平板和iPhone SE等两台设备同时充电。

充电器内部采用一线品牌元器件，并用三块PCB板组合，空间利用率高。初次级之间设有隔离板，整流降压小板上贴有导热垫，元器件之间的空隙里注胶填充，充电器内部稳定性和散热性能有保均证。

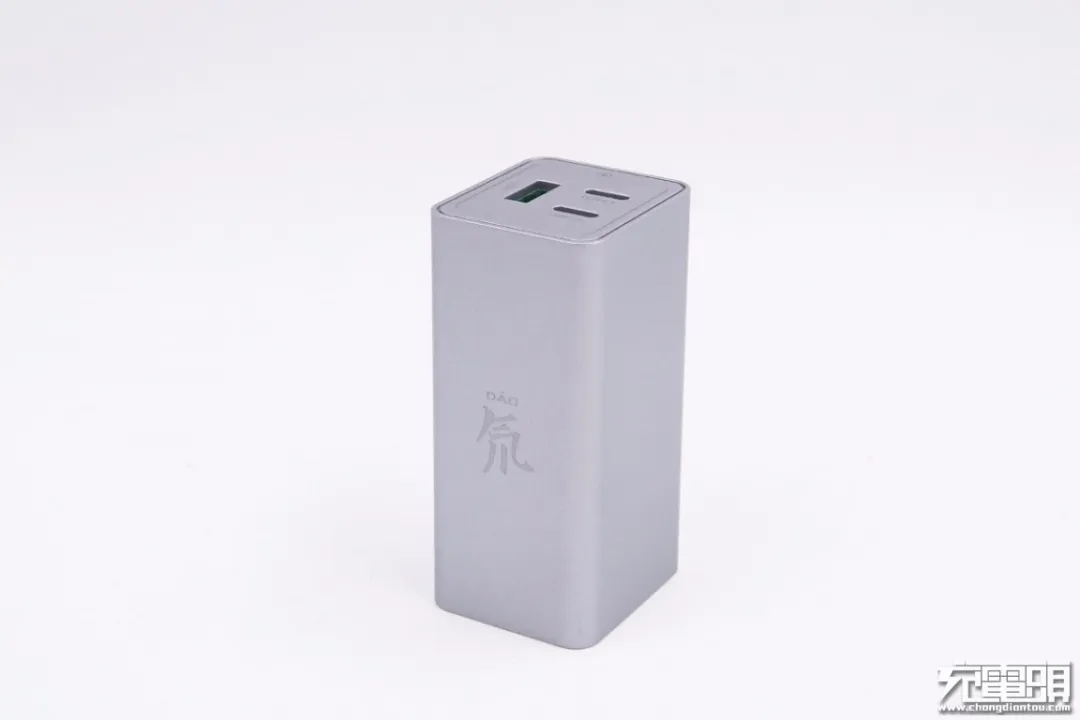

2、拆解报告：努比亚65W氘锋三口氮化镓快速充电器

PWM主控芯片：安森美NCP1342

同步整流芯片：MPS MP6908A

PD快充协议芯片：2颗智融SW3516H

氮化镓器件：纳微NV6115

编辑点评：努比亚新一代65W 2C1A氮化镓充电器在接口输出性能上做了全面提升，产品整体支持多个主流快充协议，电压档位齐全。两个C口均具备PPS电压档位，支持65W快充，满足功率盲插，使用起来更方便，USB-A口支持30W快充。此外充电器支持45W+18W双口快充，满足笔记本和手机同时充电需求。

充电器采用开关电源定压输出和两路DC-DC降压架构。开关电源部分由安森美NCP1342搭配纳微NV6115氮化镓功率芯片，以及MPS MP6908A搭配威兆同步整流MOS组成。然后经过两路DC-DC独立降压后分三口输出，USB-C1以及另外1A1C两路均采用智融SW3516H+威兆VS4610AE降压输出方案。

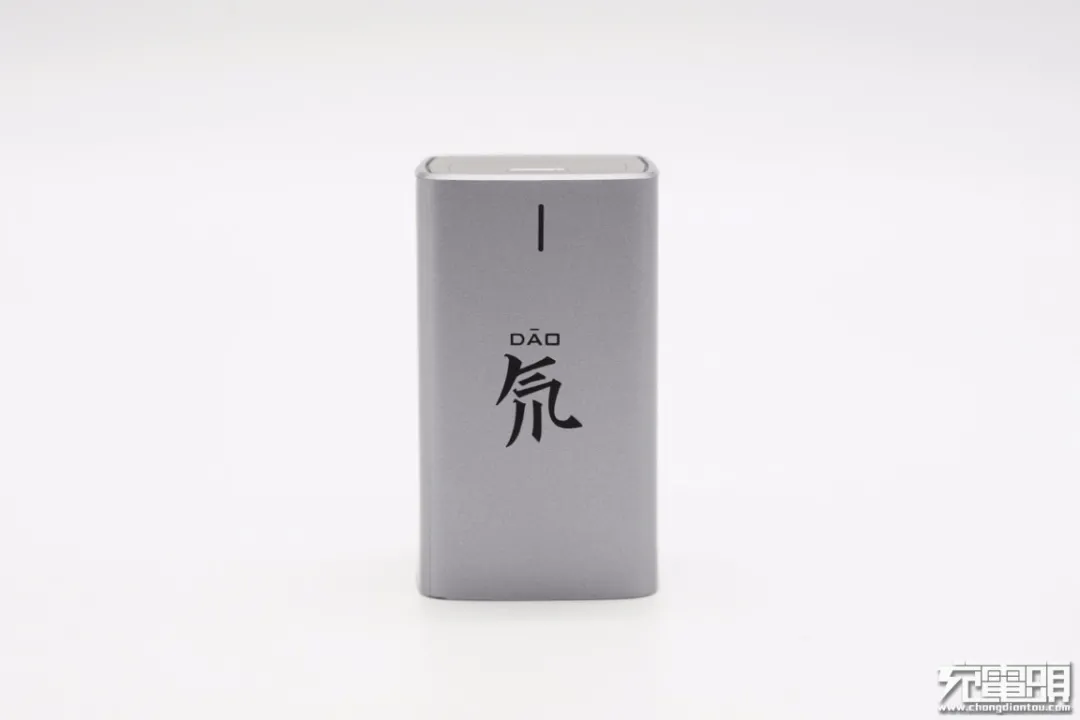

3、拆解一款99元手机大厂65Ｗ氮化镓快充！

PWM主控芯片：安森美NCP1342

同步整流芯片：MPS MP6908A

PD快充协议芯片：英集芯IP2723T

氮化镓器件：英诺赛科INN650D02

编辑点评：努比亚65W USB PD氘锋氮化镓快速充电器沿用典型的“氘锋系列”ID设计，银灰色机身加上“氘”字特征鲜明。USB-C口支持QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0和PD3.0快充协议，最大65W输出功率可以满足笔记本、平板和各类手机的快充需求。

充电器采用了开关电源宽范围输出，协议芯片控制输出电压的典型架构。充电器的AC-DC部分，由安森美NCP1342搭配英诺赛科氮化镓功率器件，以及MPS同步整流控制器MP6908A搭配恒泰柯MOS组成；最后由英集芯USB PD协议芯片IP2723T通过光耦反馈控制输出电压，输出采用永铭固态电容滤波。此外元器件打胶处理，并配有散热片和导热垫帮助散热，内部稳定性和散热性能有保证。

4、首款手机品牌65W多口氮化镓快充拆解！

PWM主控芯片：PI定制芯片

同步整流芯片：PI定制芯片

PD快充协议芯片：智融SW3516H

氮化镓器件：PI定制芯片

编辑点评：努比亚这款2C1A 65W氘锋氮化镓充电器体积小重量轻，配备可折叠插脚携带方便。充电器支持协议多，电压档位齐全，可满足绝大多数电子产品的日常快充需求。内置PI氮化镓功率器件，不仅集成度高，而且效率也更好，发热更低，并由两颗智融SW3516H控制来实现，整体用料扎实。

此外输入输出端均焊接有小PCB板也使得内部空间得到充分利用，充电器体积得到进一步压缩。散热方面，PCB板正背面配备大面积金属散热片来均匀散热，而且内部的功率器件及变压器部分均增加导热垫设计，此外板子上还大量注胶处理，帮助导热的同时还增强内部稳定性。

5、拆解报告：努比亚120W 2C1A三口氮化镓快充充电器

PFC升压芯片：安森美的NCP1622

PWM主控芯片：安森美NCP1342

同步整流芯片：MPS MP6908A

PD快充协议芯片：3颗智融SW3516H

氮化镓器件：2颗英诺赛科INN650D02

编辑点评：努比亚120W氮化镓快充充电器配备折叠插脚和2C1A三个接口，携带方便且支持多台设备同时快充，外带一个就够了。输出支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS等多个市面主流快充协议，具备5A PPS电压档位，整体的兼容性很好，满足各大品牌笔电、平板和手机快充需求。

充电器均由大厂坤兴代工生产，采用PFC+QR的电源架构，输出端三路二次降压电路主控芯片均采用智融SW3516H，由灵动微的单片机实现端口功率智能分配。内部元器件打胶加固，主要发热器件配有导热垫和散热片帮助散热，产品整体用料主流，做工讲究。

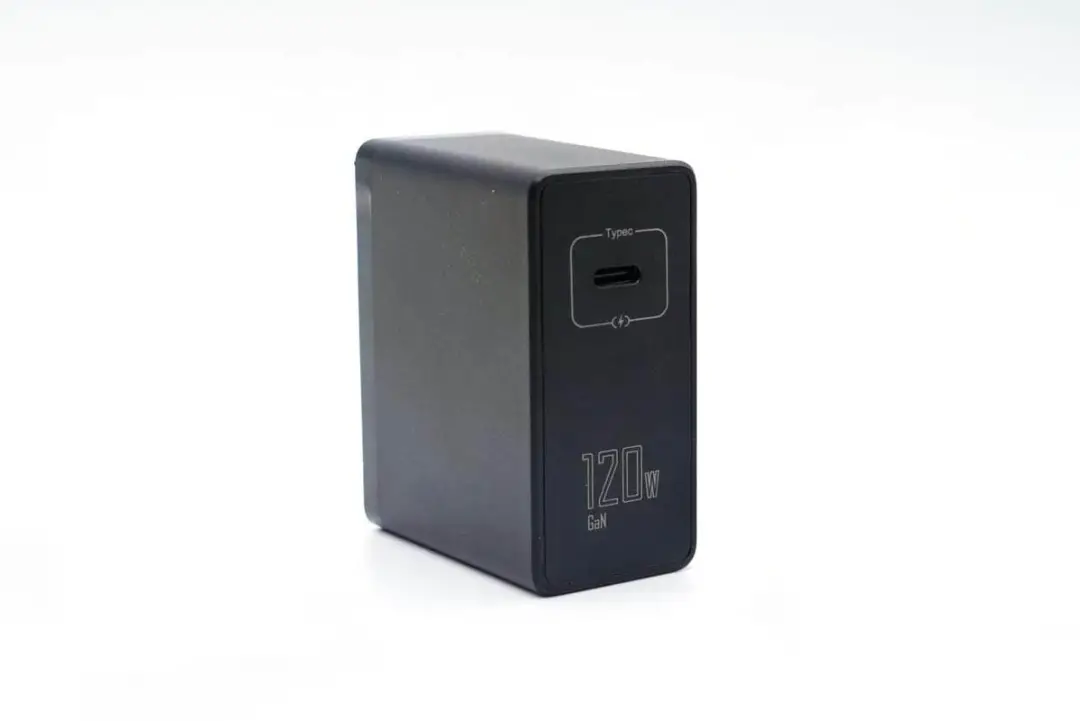

6、拆解报告：红魔手机6 Pro标配120W PD快充氮化镓充电器

PFC升压芯片：安森美NCP1622BCC

PWM主控芯片：安森美NCP1342

同步整流芯片：MPS MP6908A

PD快充协议芯片：英集芯IP2723T

氮化镓器件：2颗英诺赛科INN650D02

编辑点评：努比亚红魔手机6 Pro在充电方面标配120W快充氮化镓充电器无疑是非常大的突破，5分钟即可给4500mAh单电池充入50%电量，17分钟即可充满，对于游戏党来说，再也无需为充电发愁了。另外充电器兼容快充协议也相当丰富，而在氮化镓加持下体积做得很小，可满足多设备快充需求，降低用户外带成本。

充电器内部元器件布局整齐有序，不仅配有导热垫散热片等，初级和次级还使用热敏电阻进行温度监测，确保大功率输出温升在安全范围内。输出兼容协议丰富，性能强悍，下至20W充电器，上至如今的红魔120W超大功率氮化镓充电器都有应用到它，可见市场对其充分认可，十分可靠。总的来说，这款充电器的用料做工都很不错。

7、国货之光，努比亚30W氮化镓快充拆解，内置全套国产芯片

PWM主控芯片：南芯SC3021D

同步整流芯片：南芯SC3503

PD快充协议芯片：南芯SC2151A

氮化镓器件：英诺赛科INN650DA04

编辑点评：努比亚30W氮化镓快充充电器，从产品策略上来看已经抢占了市场先机。而产品定位也很明确，除了外观方面主打小巧、精致、便携之外，性能方面也能兼顾手机、平板以及部分笔记本电脑的充电需求。

值得一提的是，努比亚30W氮化镓快充充电器完全基于全套中国芯方案开发。控制器部分是来自知名品牌南芯的SC3021D主控+SC3503同步整流+SC2151A快充协议全套方案；初级侧功率器件来自业界领先的氮化镓IDM企业英诺赛科。产品售价成为了30W氮化镓快充有史以来的最低价。这也将在极大程度上加速氮化镓快充技术的普及，促成新技术的平民化。

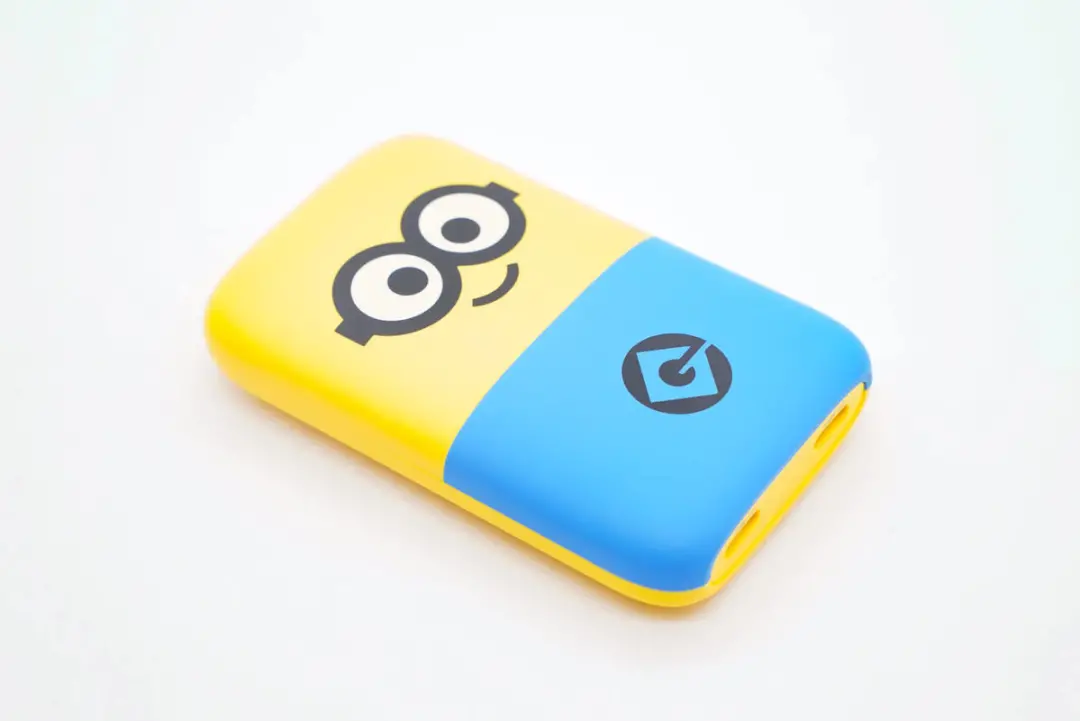

8、拆解报告：努比亚大白65W双口氮化镓快速充电器

PWM主控芯片：南芯SC3021C

同步整流芯片：南芯SC3503

PD快充协议芯片：2颗南芯SC9711

氮化镓器件：英诺赛科INN650D02

编辑点评：努比亚65W氮化镓快充新品不仅满足消费者对饼干充电器的需求，而且外观上基于小黄人设计，非常的生动可爱。充电器配备双C口，折叠插脚，兼容QC、AFC、FCP、SCP、PD3.0、PPS等主流快充协议，支持65W大功率快充，支持两台设备同时快充。

充电器内部安规X电容、高压滤波电容横置，采用十分扁平小巧的变压器，这也是这款充电器能够做得如此薄的原因。散热方面，大量填充导热胶以及配有散热片、导热垫帮助散热。采用国产的南芯半导体高频QR氮化镓快充方案，并采用英诺赛科氮化镓功率器件。另外输出端两路DC-DC主控均来自南芯，中元、绿宝石电容进行滤波，基本采用的都是国产器件。

OPPO欧泊

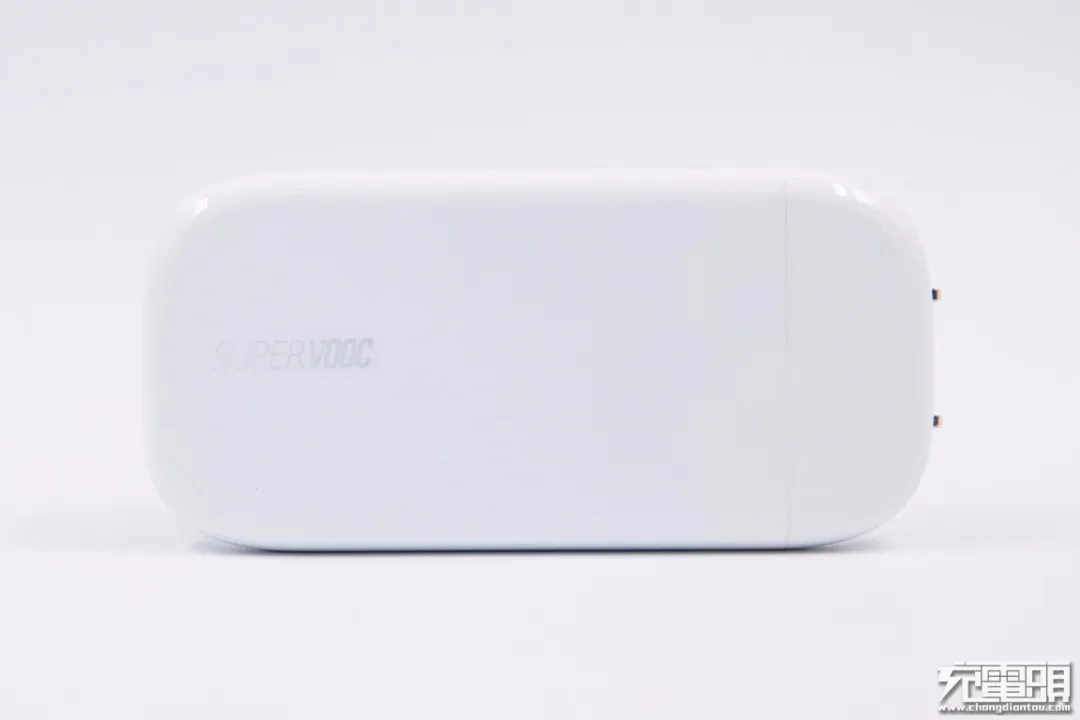

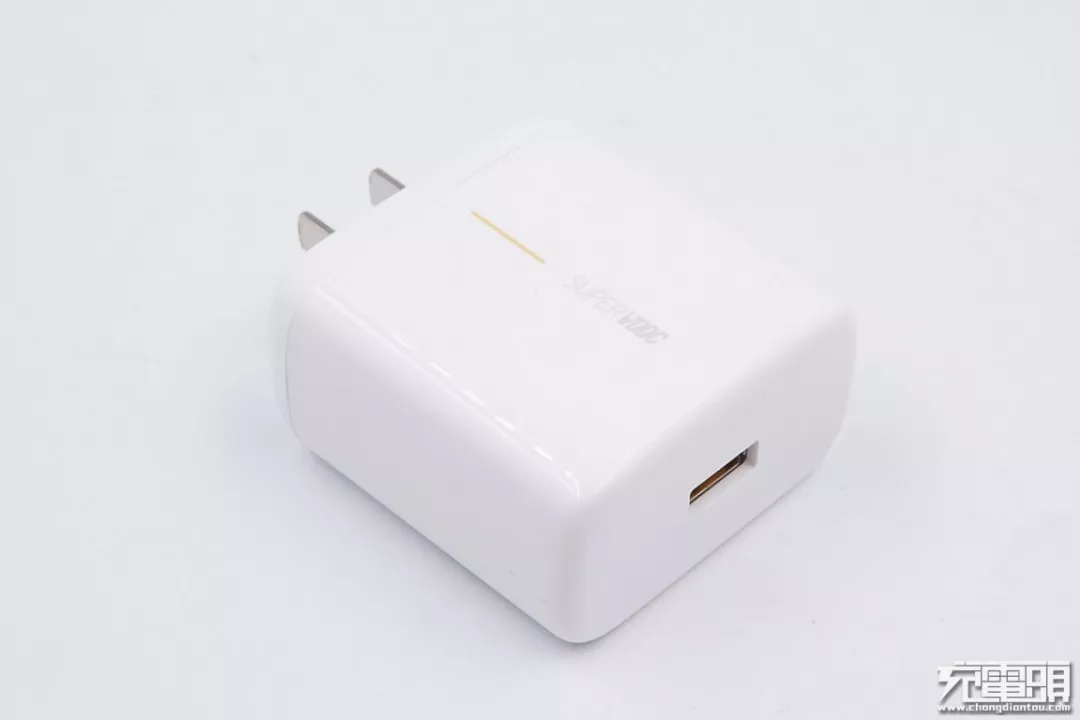

1、拆解报告：OPPO新款65W超级闪充氮化镓充电器

PWM主控芯片：安森美NCP1342

同步整流芯片：MPS MP6908A

PD快充协议芯片：丝印9N=7J

氮化镓器件：纳微NV6125

编辑点评：OPPO新款65W超级闪充氮化镓充电器采用直板造型，外壳磨砂以及配备USB-C接口，风格有了很大的变化。除了支持自家10V6.5A 65W超级闪充外，还支持PD3.0和PPS快充，最大功率分别是45W和55W，使其可兼容更多品牌手机和笔记本使用。

此外充电器内部结构设计也很巧妙，三块PCB板平行堆叠，主板对应固态电容处镂空处理降低厚度。同时采用平面变压器、贴片Y电容等器件均可有效帮助充电器实现小型化。从OPPO近期推出的几款氮化镓充电器来看，其也正在积极拥抱PD快充。相信有着OPPO的加入，会极大推动氮化镓PD快充市场的发展。

2、仅10mm薄：OPPO 50Ｗ饼干氮化镓快充拆解

PWM主控芯片：TI UCC28782A

驱动芯片：安森美 NCP51530B

同步整流芯片：立锜9N=6D

PD快充协议芯片：MPS MP6908A

氮化镓器件：2颗纳微NV6115

编辑点评：OPPO新一代50W超闪饼干充电器是业界首款采用无电解电容设计的氮化镓快充适配器产品，消除了电解电容、硅桥、压敏电阻等硬伤，改善耐高温性能和使用寿命；同时通过纳微的GaNFast功率芯片将氮化镓的高效率和高密度特性发挥到到了极致。此外，这款充电器首创的脉冲充电使充电器工作更快更加稳定。

性能方面，这款充电器输出端配备了USB-C接口，不仅支持SuperVOOC超级闪充，还兼容QC和PD3.0 PPS快充，使得充电器不再局限于给OPPO家族的手机充电，也能给其它品牌的手机进行快充，这是这款充电器的另一个亮点。整个产品从设计理念到用料做工都是非常超前的，颠覆了传统充电器设计思维，真正做到了大功率、小型化，在快充技术的发展史上具有里程碑的意义。

3、拆解报告：OPPO原装65W氮化镓快充充电器VCA7GACH

PWM主控芯片：PI SC1923C

同步整流芯片：PI SC1923C内置

快充协议芯片：瑞芯微RK725B

氮化镓器件：PI SC1923C内置

编辑点评：OPPO这款65W原装氮化镓快充充电器由光宝科技股份有限公司代工，支持最大65W输出，并设有5V/2A、10V/6.5A两个档位，向下兼容SuperVOOC、VOOC等协议，适用于OPPO家族中所有快充手机的需求。

充电器内部主要采用了PI定制的PowiGaN主控芯片，具有高效、高频的特点，大大减小了充电器的体积和发热情况；协议方面依然采用瑞芯微定制的VOOC闪充芯片。充电器内部初级和次级之间有隔离设计，并加装了绝缘档板；元器件之间使用大量注胶处理，用于固定元器件和辅助导热。整个产品从用料到做工，无不透露着OPPO对产品质量的高要求。

realme真我

1、 拆解报告：realme 50W mini闪充氮化镓充电器

PWM主控芯片：TI UCC28782

驱动芯片：安森美 NCP51530B

同步整流芯片：MPS MP6908A

PD快充协议芯片：立锜8K=7L

氮化镓器件：纳微NV6115

编辑点评：realme 50W mini闪充氮化镓充电器支持VOOC/DASH/WARP、SuperVOOC私有快充协议，还支持QC、PD3.0通用快充协议，具备3.3-11V3A PPS电压档位。不仅可以满足realme、OPPO和一加品牌手机快充，对其它品牌手机也有很好的兼容性。

充电器内置航空级钳位二极管、定制集成电感和贴片电容、平面变压器等器件。充电器初级侧采用TI UCC28782A搭配安森美驱动器，控制纳微GaNFast氮化镓功率芯片，次级部分采用MPS MP6908A搭配英飞凌MOS组成同步整流，由立锜协议芯片控制输出电压。采用高压MLCC、基美钽电容进行输入输出滤波。总的来说，和OPPO的50W饼干氮化镓充电器大同小异。

Samsung三星

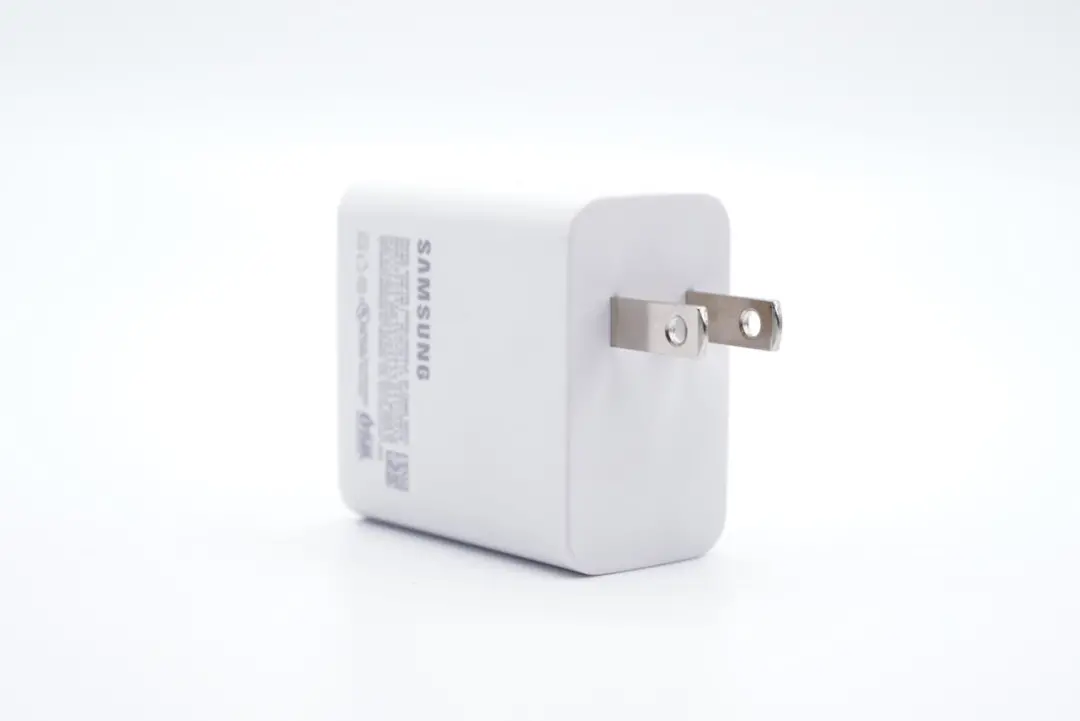

1、拆解报告：三星美版65W PD快充充电器

PWM主控芯片：PI  SC1922C

同步整流芯片：PI  SC1922C内置

PD快充协议芯片：三星M102X

氮化镓器件：纳微NV6115

编辑点评：三星65W PD快充充电器在性能方面依然是主打PD3.0 PPS快充协议，同时这也预示着三星下一代旗舰有可能支持更大功率快充。作为三星官方推出的电源配件，这款配件依旧保持着高水准的设计制造工艺；内置全套PI的开关电源芯片，并应用最新的MinE-CAP芯片技术，巧妙地缩小了的电解电容对空间的占用，从而实现更高的功率密度。协议方面为三星自研的快充芯片，滤波电容全系为丰宾品牌，用料方面也是相当的扎实。

Smartisan坚果

1、李诞代言65Ｗ氮化镓快充拆解

PWM主控芯片：安森美NCP1342

同步整流芯片：MPS MP6908A

PD快充协议芯片：伟诠WT6633P

氮化镓器件：纳微NV6115

编辑点评：坚果65W氮化镓快充充电器除了具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组常规电压档位外，还有5.0-11V5A和5.0-21V3A两组PPS电压档位，使其能更好的兼容各大品牌笔记本、平板、手机等设备。充电器的内部的芯片均来自业内知名厂家，方案主流。同时采用了多块PSB板的设计，充分利用内部空间，在氮化镓加持下，充电器功率密度达到了0.99W/cm³。

Thunderobot雷神

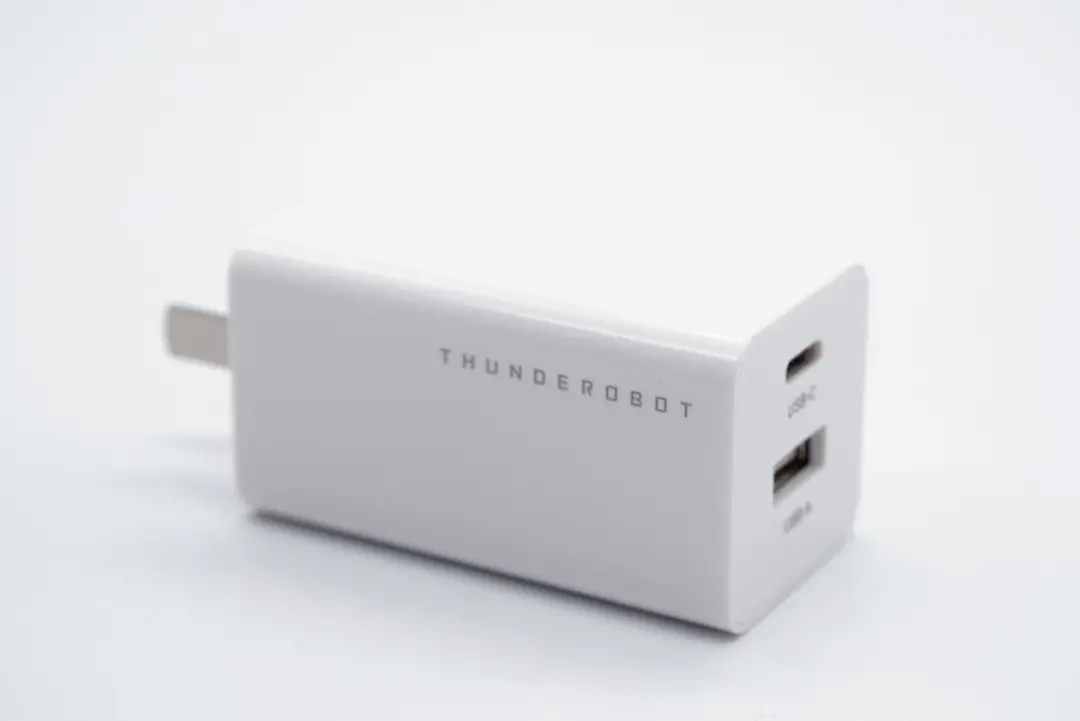

1、功率密度破1，拆一款笔电大牌65Ｗ双口氮化镓快充

PWM主控芯片：PI INN3370C

同步整流芯片：PI INN3370C内置

PD快充协议芯片：英集芯IP2726

氮化镓器件：PI INN3370C内置

编辑点评：雷神这款65W氮化镓充电器采用时下热门的长条方柱造型设计，整体白色基调显得非常简洁，腰身高光亮面使用手感好。充电器整体做得非常小巧，方便日常使用。采用1A1C接口属于万金油配置，分别最初最大27W和65W快充，支持PD等快充协议，适配设备广泛。

充电器内部整体灌注导热胶，整体保护性以及散热性能好都很好。另外采用部采用三段式布局设计，层次清晰。采用PI INN3370C主控芯片搭配万代AON6220同步整流管组成开关电源，协议芯片采用英集芯IP2726，负责双口协议识别。采用东佳电解电容以及钰邦固态电容进行输入输出滤波，整体的用料做工不错。

ZTE中兴

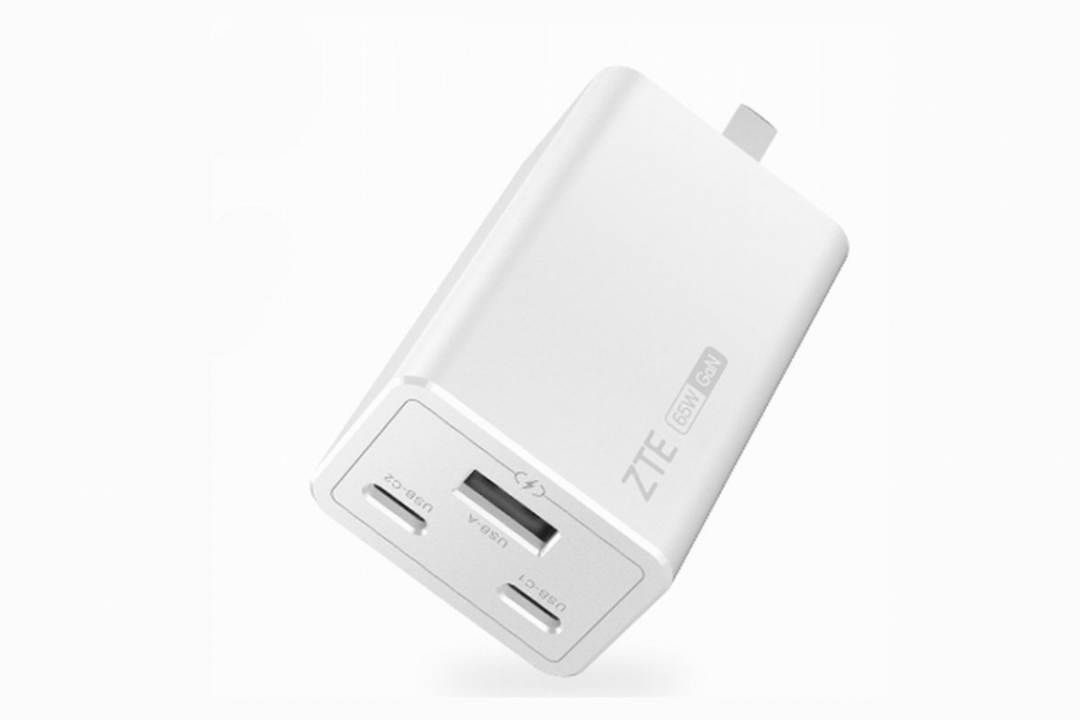

1、中兴65W 2C1A氮化镓快充充电器

编辑点评：中兴65W三口氮化镓充电器采用条形直插结构设计，体积修长小巧，壳体全白色亚光表面处理，侧面印有ZTE 65W GaN的字眼。充电器除支持PD 3.0快速充电标准外，还带有QC3.0、SCP、FCP、AFC等常见的快充协议，对市面上常见的手机、笔记本、平板、游戏机都具有不错的快充兼容性。

充电头网总结

与第三方氮化镓快充品牌不同的是，全球十余家一线手机/笔电品牌相继入局氮化镓快充市场，更能证明氮化镓功率器件的稳定性。其中部分品牌甚至已经将氮化镓充电器作为手机、笔电产品的标配，这说明氮化镓器件能够满足了标配充电器百万分之一的故障率。有了一线品牌的产品背书，氮化镓技术在消费类电源市场也将迅速步入发展的快车道。

尤其值得一提的是，苹果作为行业的风向标，此次推出140W氮化镓快充电源，将会刺激众多第三方配件厂商跟风布局，有望成为快充电源全面升级换代的起点。

不过从目前产品格局来看，市场中的氮化镓快充电源主要集中在百瓦功率以内，并多以高频QR架构为主。随着USB PD3.1快充标准的发布，以及首款USB PD3.1快充电源的量产，相信未来的氮化镓快充也将往百瓦以上的市场发展。

此外，在现有量产的产品中，核心的氮化镓功率器件和控制器主要以进口品牌为主，这说明国产半导体芯片厂商未来还有很大发展空间。

将于11月26日在中国-深圳举办

以下热门话题可以点击蓝字了解，也可以在充电头网微信后台回复如下关键词获取专题

「技术专题」

GaN、SiC、LLC、USB PD、 USB PD3.1、QC、VOOC、DFH、Qi、POWER-Z

「拆解汇总」

1800篇拆解、无线充拆解、PD充电器拆解、移动电源拆解、PD车充拆解、充电盒拆解、氮化镓快充拆解、100W充电器拆解、100W充电宝拆解、手机快充拆解、18W PD快充拆解、20W PD快充拆解、30W PD快充拆解、大功率无线充拆解、PD插线板拆解

「优质资源」

充电器工厂、氮化镓快充工厂、充电宝工厂、户外电源工厂、无线充工厂、快充芯片、电源芯片（内置MOS）、升降压芯片（充电宝）、升降压芯片（车充）、多口快充芯片、充电宝协议芯片、无线充芯片、充电盒芯片（有线）、充电盒芯片（无线）、快充电容、氮化镓快充、20W PD快充、30W PD快充

「原厂资源」

英集芯、智融、南芯、东科、芯茂微、茂睿芯、硅动力、环球、美思迪赛、富满-云矽、亚成微、诚芯微、必易、杰华特、沁恒、芯海、天德钰、瑞芯微、恒成微、英诺赛科、纳微、威兆、微硕、诺威、MDD、丰宾、永铭、科尼盛、洲宇电子、特锐祥、美芯晟、伏达、贝兰德、微源、芯仙方案

「连接器资源」

超讯

「快充工厂」

航嘉、古石、华科生、鹏元晟、瑞嘉达、奥海

「品牌专区」

苹果、华为、小米、OPPO、vivo、荣耀、三星、mophie、绿联、ANKER、紫米、TRüKE充客、倍思、ZENDURE、爱国者、航嘉

「展会报道」

USB PD亚洲展、无线充亚洲展、果粉嘉年华、香港展、AirFuel无线充电大会、CES展会

商务合作联系：info@chongdiantou.com
