首先是非常受欢迎的平面变压器系列，在充电器内部使用平面变压器取代传统变压器，可以有效降低厚度，易于携带，也更受客户欢迎，因此芯仙推出以下方案。

饼干系列

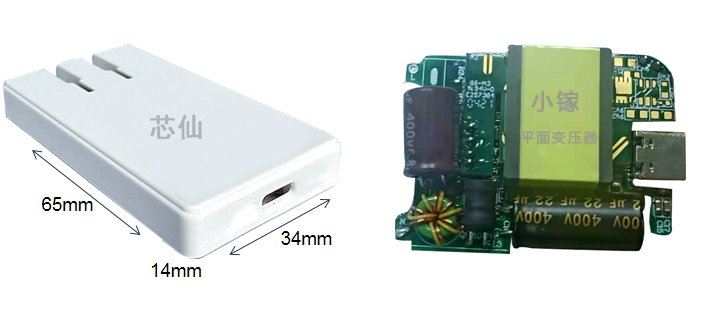

一、33W单C口超薄饼干款 平面变压器方案

方案简介：芯仙33W方案采用新品氮化镓芯片，（小镓技术）平面变压器方案，单C口输出。支持单口33W输出，具备3.3-11V3A PPS输出，对手机快充有非常好的兼容性。尺寸为65*34mm，厚度仅14mm，十分小巧。

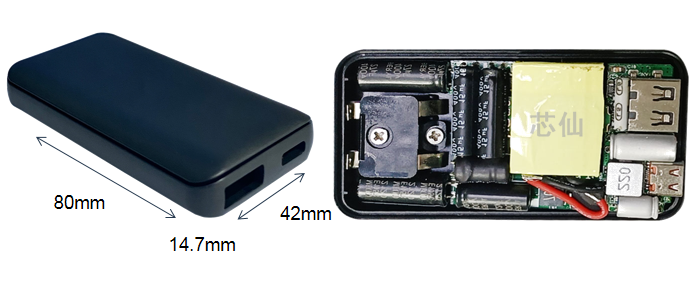

二、45W A+C口 方案

方案简介：芯仙45W方案采用新品氮化镓芯片，平面变压器方案，A口+C口输出可兼容更多设备。C口输出最高功率为45W，支持功率自动分配，尺寸为80*42mm，厚度仅14.7mm，极致超薄。

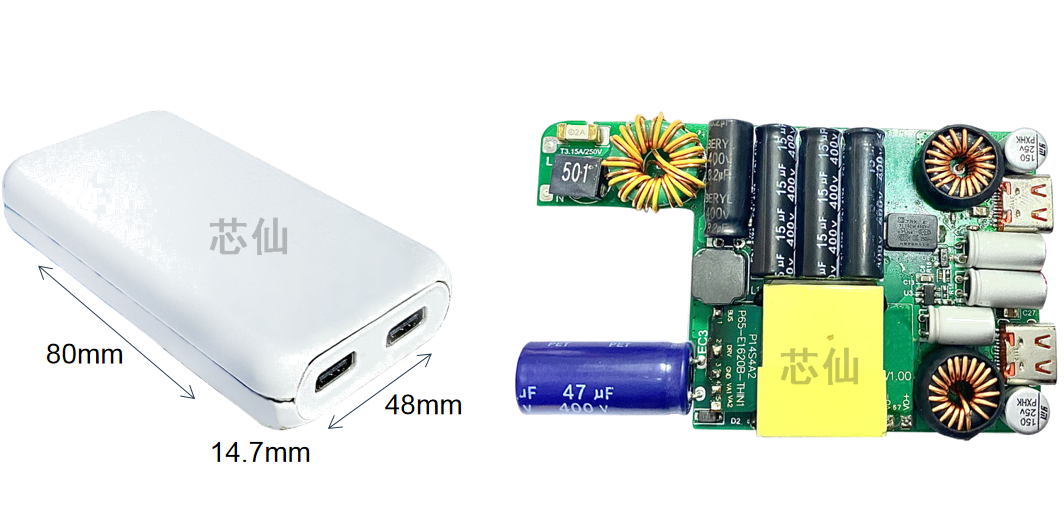

三、65W  双C口 方案

方案简介：芯仙65W方案采用新品氮化镓芯片，平面变压器方案，双C口输出。支持功率盲插，单口支持20V3.25A 65W输出，支持PD和QC等常见的快充协议，支持双口自动分配功率，尺寸为80*48mm，厚度仅14.7mm。

C1口端输出协议支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS协议；C2口支持Apple 2.4A、QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS协议。

超小口红系列

65W 双C口 方案

方案简介：芯仙65W方案采用新品氮化镓芯片，平面变压器方案，双C口输出，并支持功率盲插，其中单C口充最高功率为20V3.25A 65W，支持双口自动分配功率。尺寸为55*30mm，厚度仅26mm。

C1口端输出协议支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS协议；C2口支持Apple 2.4A、QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS协议。

平面变压器系列

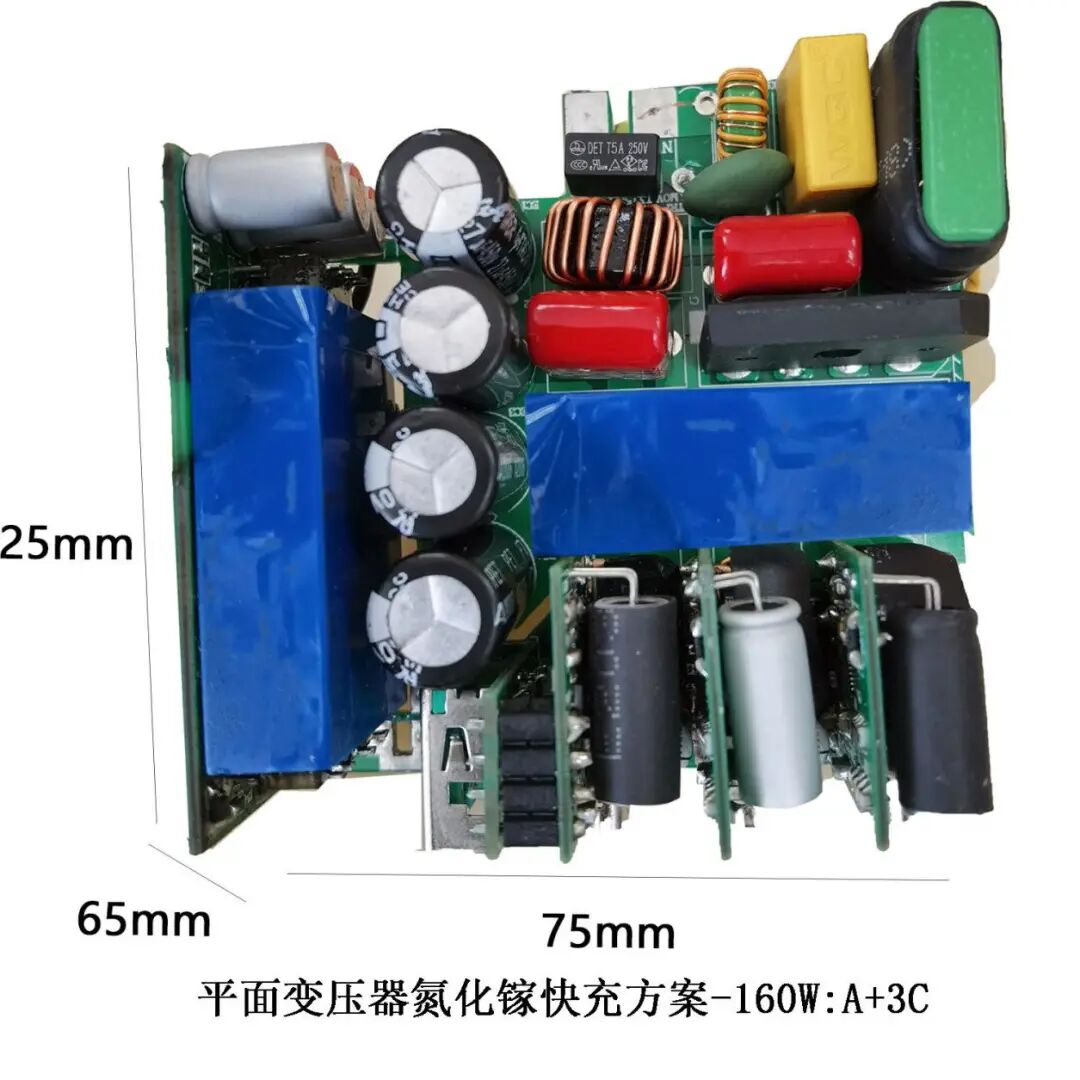

160W 1A3C氮化镓方案

方案简介：芯仙160W氮化镓方案在PFC电感和变压器上均采用了平面变压器，支持3C1A四口输出，采用三路独立降压。功率密度达到1.312W/CC，通过和使用传统变压器的120W方案对比，使用平面变压器可以有效提高适配器的功率密度。

除了平面变压器快充，芯仙还有采用普通变压器的氮化镓快充方案，具有迷你小方块设计和长条形氮化镓快充设计，满足高性价比产品需求。

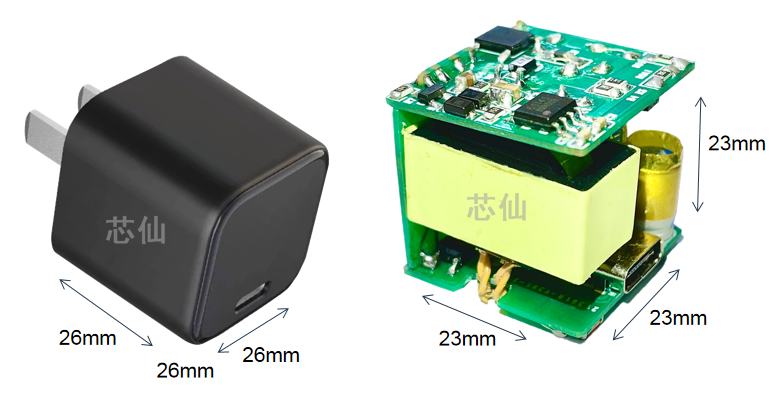

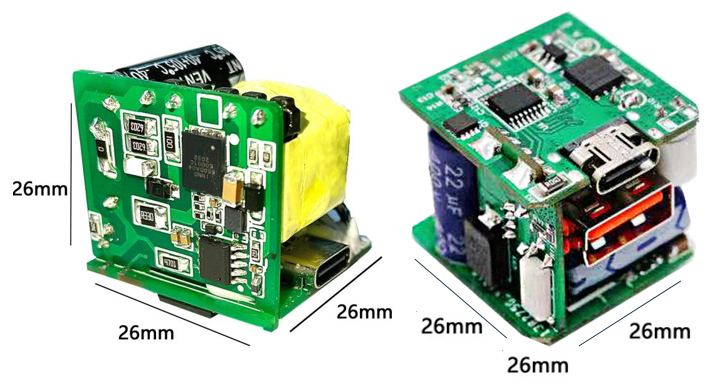

一、20W 小绿点单C口和1A1C方案

方案简介：芯仙20W方案采用三块PCB堆叠焊接，尺寸为23*23*23mm，裸板功率密度为1.6W/CC。堆叠焊接非常有助于提高适配器功率密度，缩小体积。

二、33W  30W 氮化镓单C口和1A1C方案

方案简介：芯仙33W和30W方案采用新品氮化镓芯片，33W功率密度高达1.70W/CC，单C口输出。30W氮化镓方案为1A1C输出，兼容性更强。

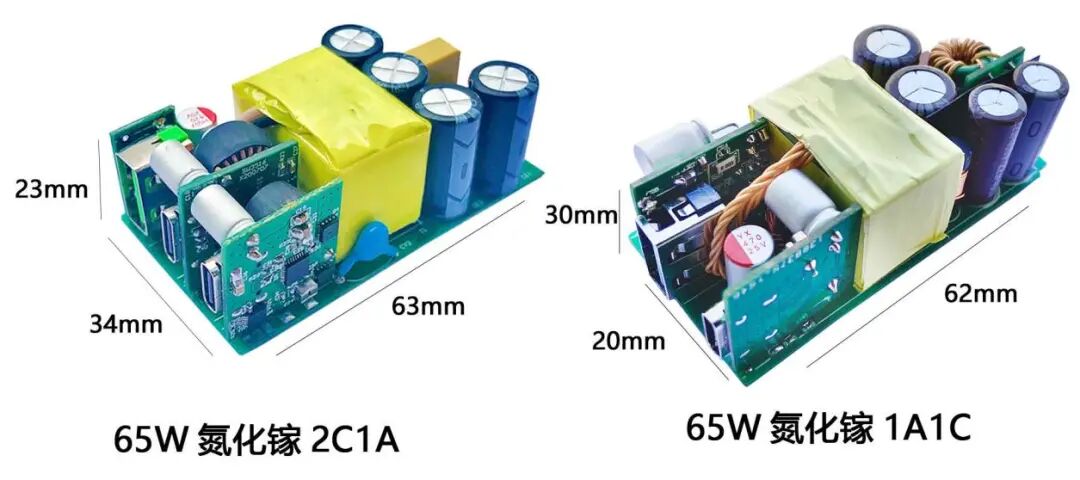

三、65W 氮化镓2C1A和1A1C方案

方案简介：65W氮化镓方案是市场上热门方案之一，芯仙推出了两款65W氮化镓方案，分别是65W氮化镓2C1A和65W氮化镓1A1C，功率密度分别为1.32W/CC和1.58W/CC。均采用固定电压输出，独立同步整流降压。

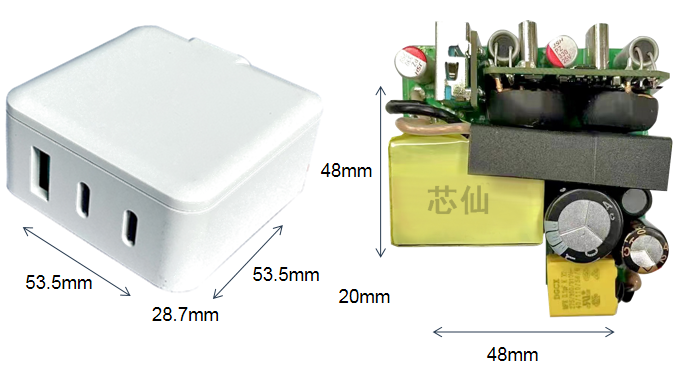

四、65W 氮化镓2C1A方案

芯仙65W方案采用新品氮化镓芯方案，2C1A输出。支持功率盲插，单C口支持20V3.25A65W输出，单A口支持30W，支持双口自动分配功率，板子尺寸为48*48*20mm

五、65W 氮化镓3C1A方案

芯仙65W方案采用新品氮化镓芯方案，3C1A输出。支持功率盲插，单C口支持20V3.25A65W输出，单A口支持30W，支持双口自动分配功率，板子尺寸为57*57*mm

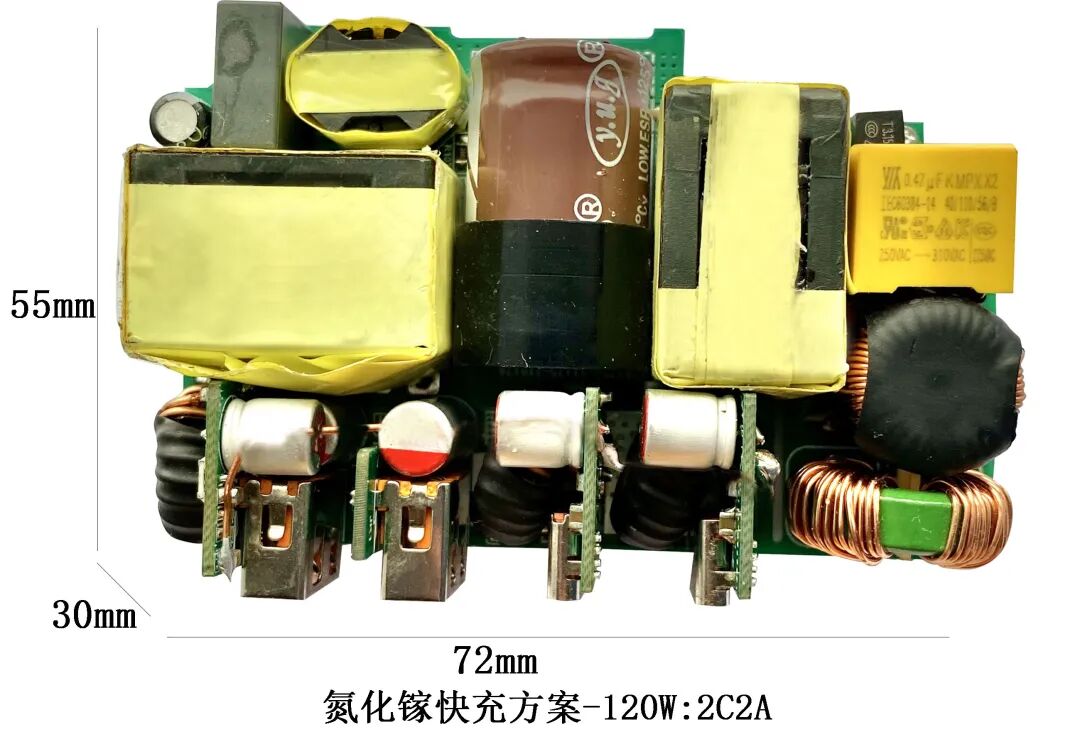

六、120W 氮化镓2C2A方案

方案简介：芯仙120W氮化镓方案采用PFC+LLC的方案，固定电压输出。输出采用三路独立降压分四口输出，功率密度为1.01W/CC，考虑到大功率氮化镓充电器内部需要PFC电路及多口降压电路，1W的功率密度实属不低。

七、200W 氮化镓1A+5C方案

方案简介：芯仙200W氮化镓方案支持1A+5C接口输出，采用PFC+LLC的固定电压输出架构，输出采用独立的降压电路。这款方案的AC-DC部分功率密度很高，可以看到电路板上还有空间，可以继续优化功率密度。这款方案的功率密度为1.83W/CC，非常优秀。

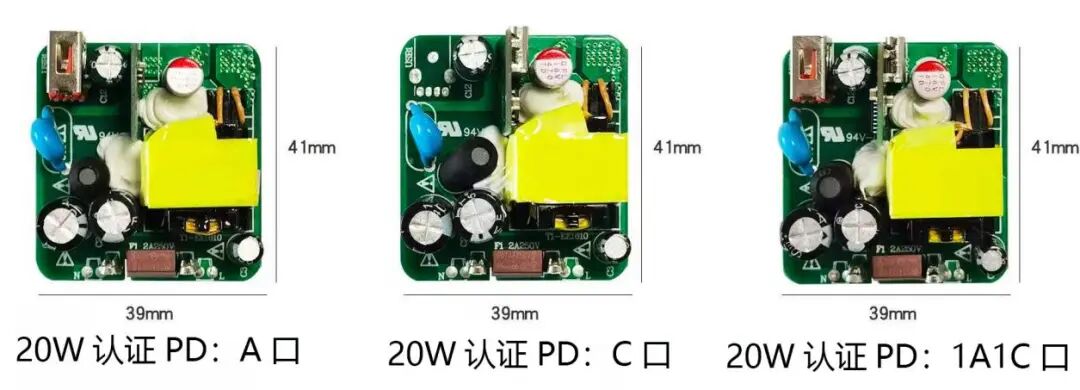

八、20W PD认证方案：单A、 单C 、A+C口

方案简介：这三款设计共用一款PCB设计，可根据实际出货灵活选用，支持单A口，单C口以及1A1C接口充电器设计。

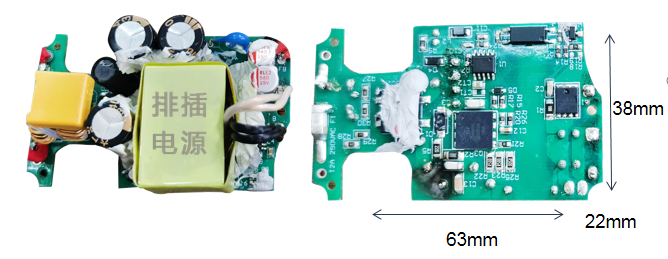

九、排插45W 65W 系列

方案简介：45W 65W排插方案采用新品氮化镓芯片方案，1A1C口输出。支持单A口30W输出，单C口支持65W输出，尺寸为63*38*22mm。

以上是芯仙针对PD市场推出的多款氮化镓快充和常规快充方案，涵盖市场热门功率。芯仙半导体拥有10年以上的电源方案开发经验，对芯仙半导体快充电源方案感兴趣的朋友可以与芯仙接洽。

联系方式

芯仙高端电源方案 ：丁一仙 18123788655
