拆解报告：品胜迷你20W PD快充充电器
----- 充电头网拆解报告 第1897篇 -----
最近充电头网又拿到了PISEN品胜一款迷你20W PD快充充电器KPD201，和此前拆解过的品胜迷你20W快充SK-PD20-02C相比，两者大小相当，外观设计上有所不同，对于外观党来说多一个选择自然也是好事。
本次拆解的迷你充KPD201外观更加中规中矩些，方块造型十分小巧。其支持QC、PD等快充协议，可以满足iPhone 12/13手机快充需求。下面就一起来看看这款在用料上和之前拆解过的有何不同。
此前充电头网还拆解过品胜迷你20W 1A1C快充充电器SK-PD20-05D、品胜20W PD快充充电器TS-C135、品胜65W 2C1A氮化镓快充充电器、品胜65W PD快充氮化镓充电器、品胜18W PD快充充电器等产品，欢迎查阅。
一、品胜迷你20W快充外观

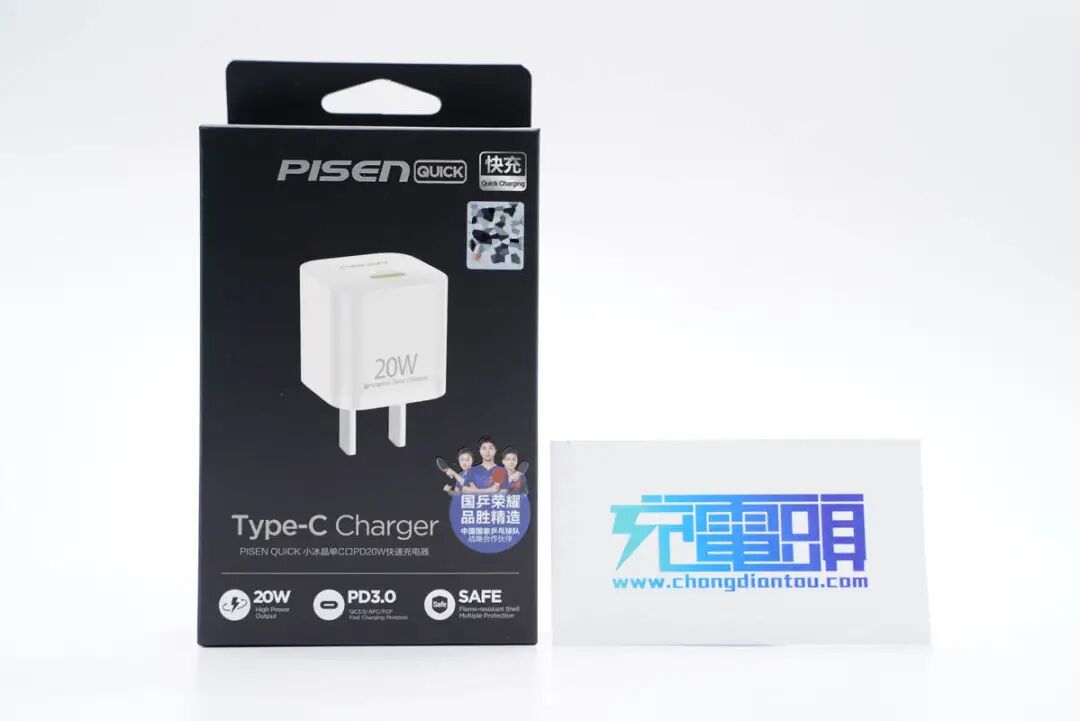

包装盒采用黑色配色，正面印有产品品牌、外观、卖点标识等，国乒代言。

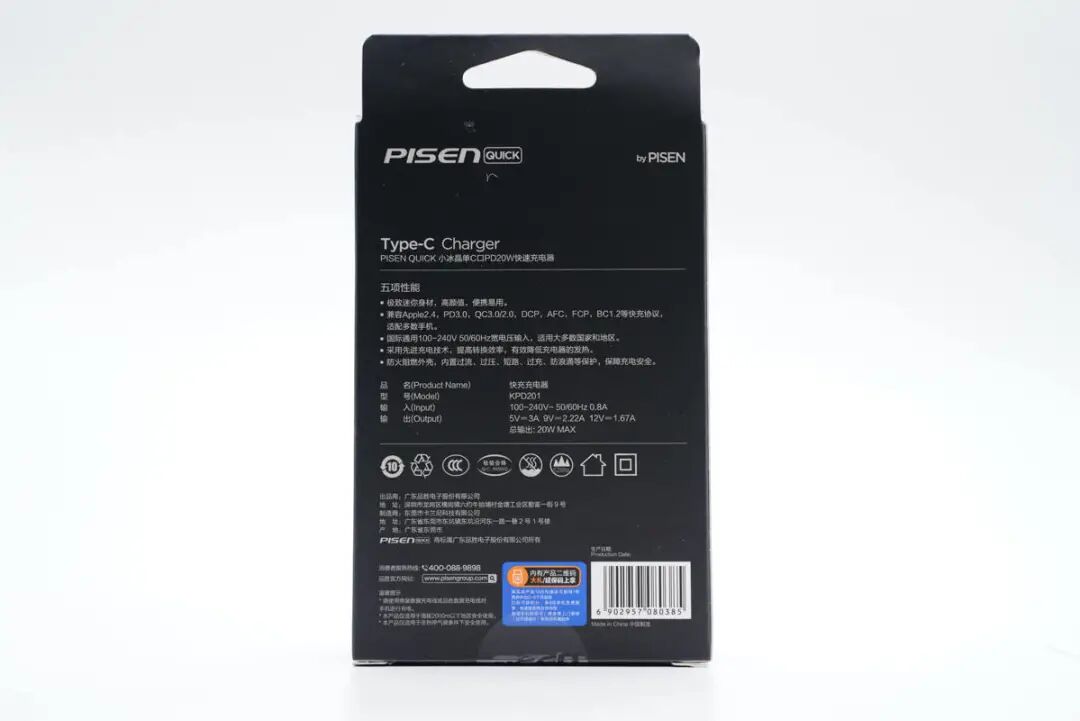

背面印有充电器参数、商家信息。

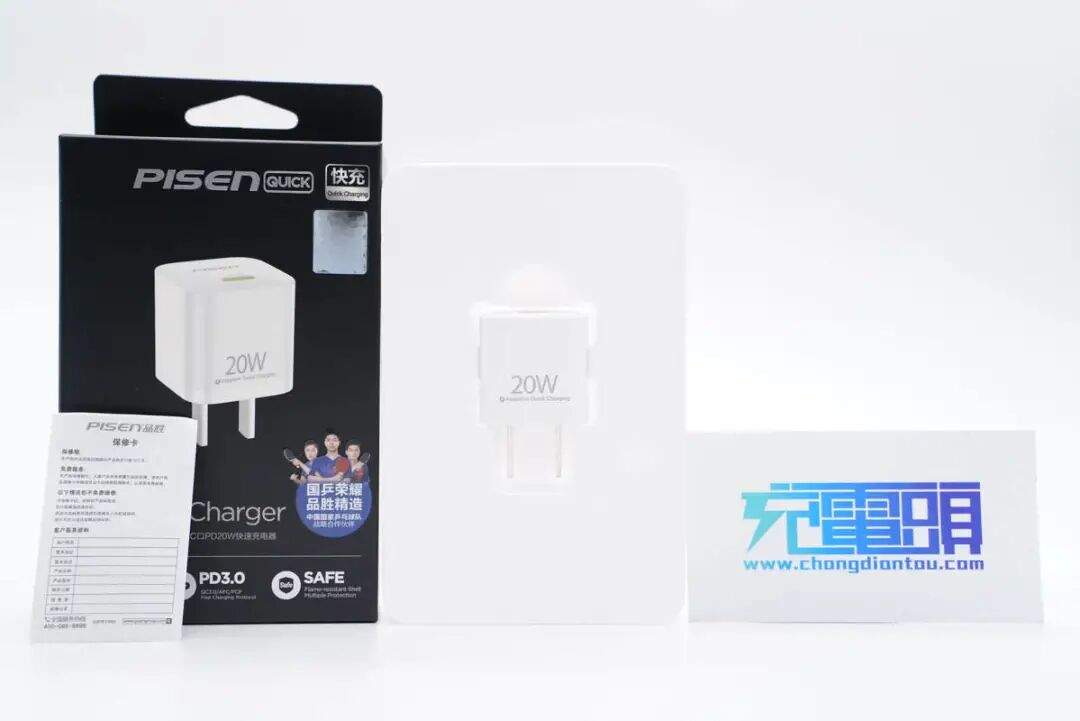

包装内含充电器和保修卡。

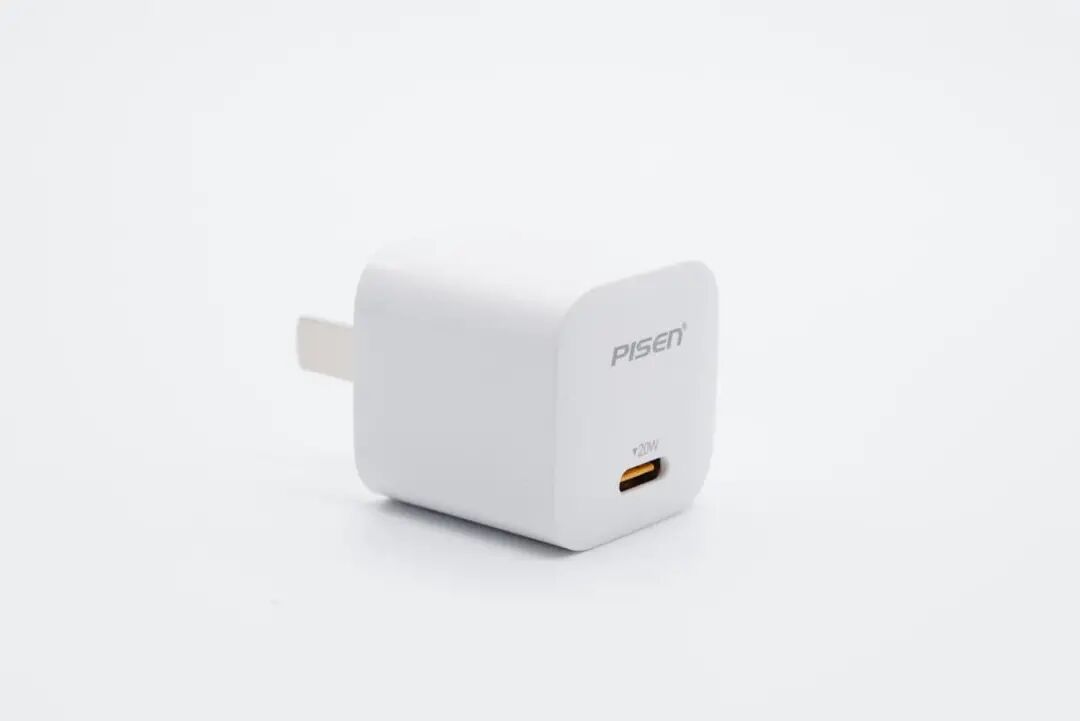

充电器机身造型趋于小方块，整体十分小巧，白色外壳表面哑光处理。
腰身一面印有醒目的20W字样，表明充电器支持最大20W PD快充，可以满足iPhone 12/13系列机型日常快充需求。

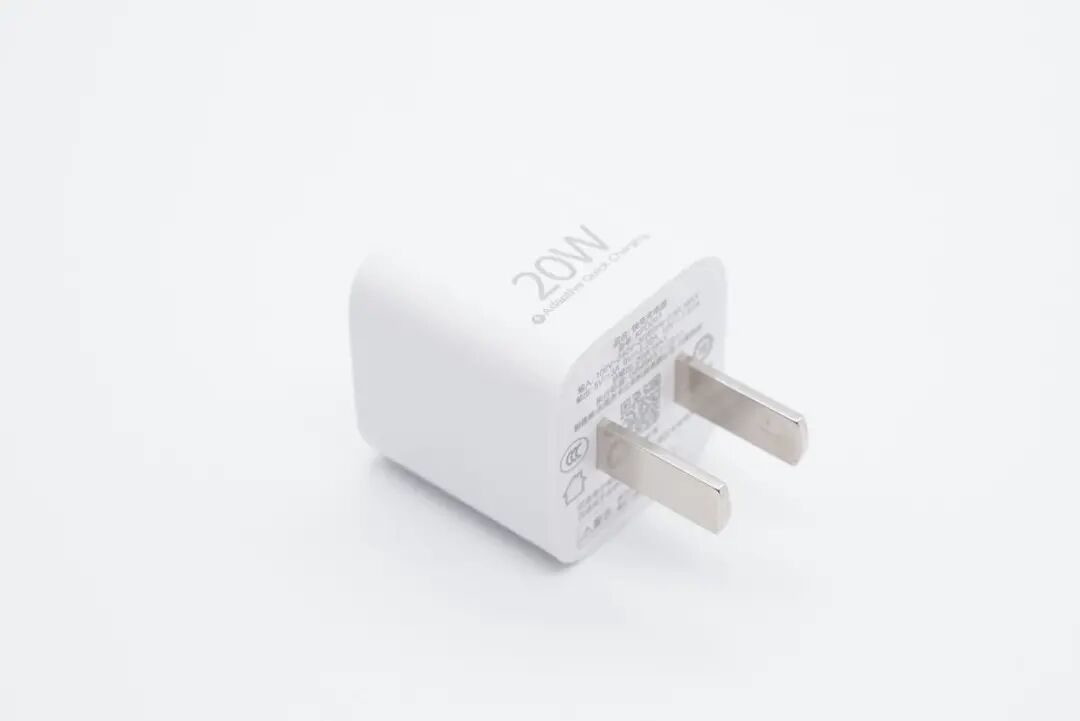

充电器配备固定式国标插脚。

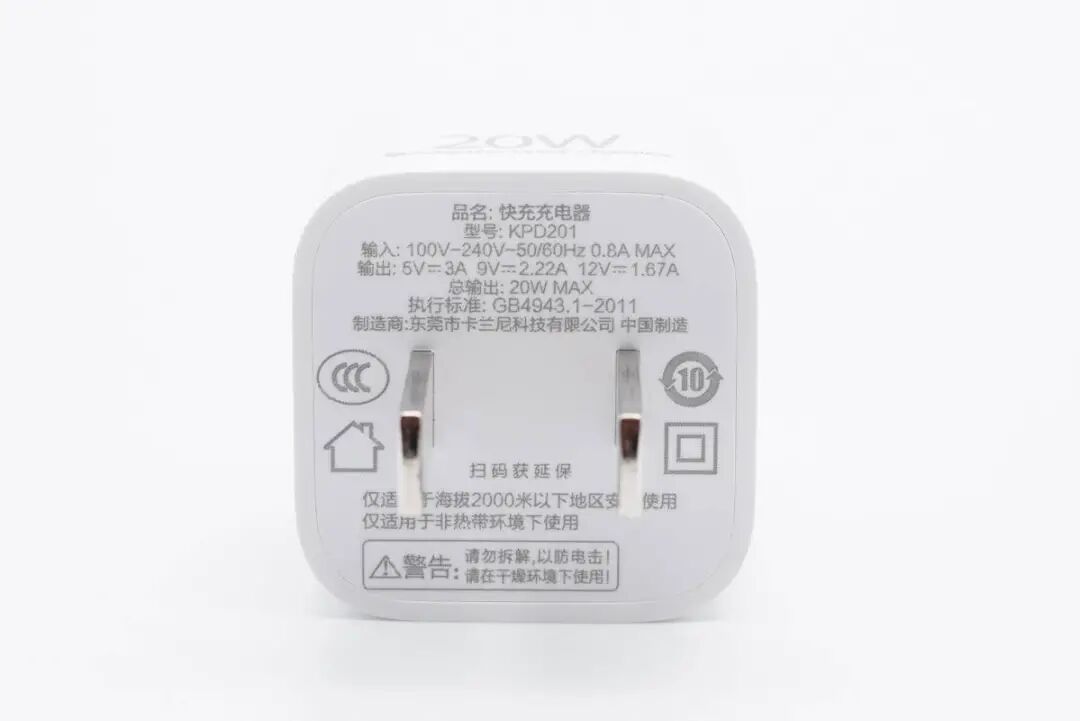

输入端外壳上印有充电器规格参数信息
型号：KPD201
输入：100-240V~ 50/60Hz 0.8A
输出：5V3A、9V2.22A、12V1.67A
总输出：20W Max
制造商：东莞市卡兰尼科技有限公司
产品已经通过了3C认证。

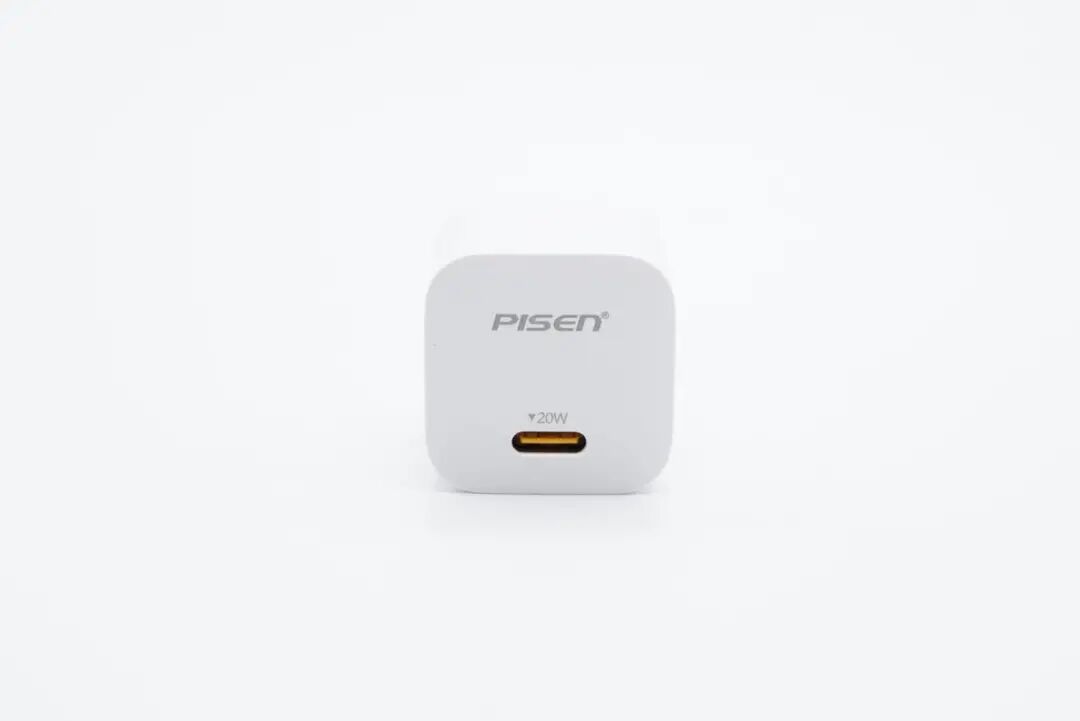

顶面外壳印有PISEN品牌和20W字样，配备单USB-C接口，黄色胶芯。

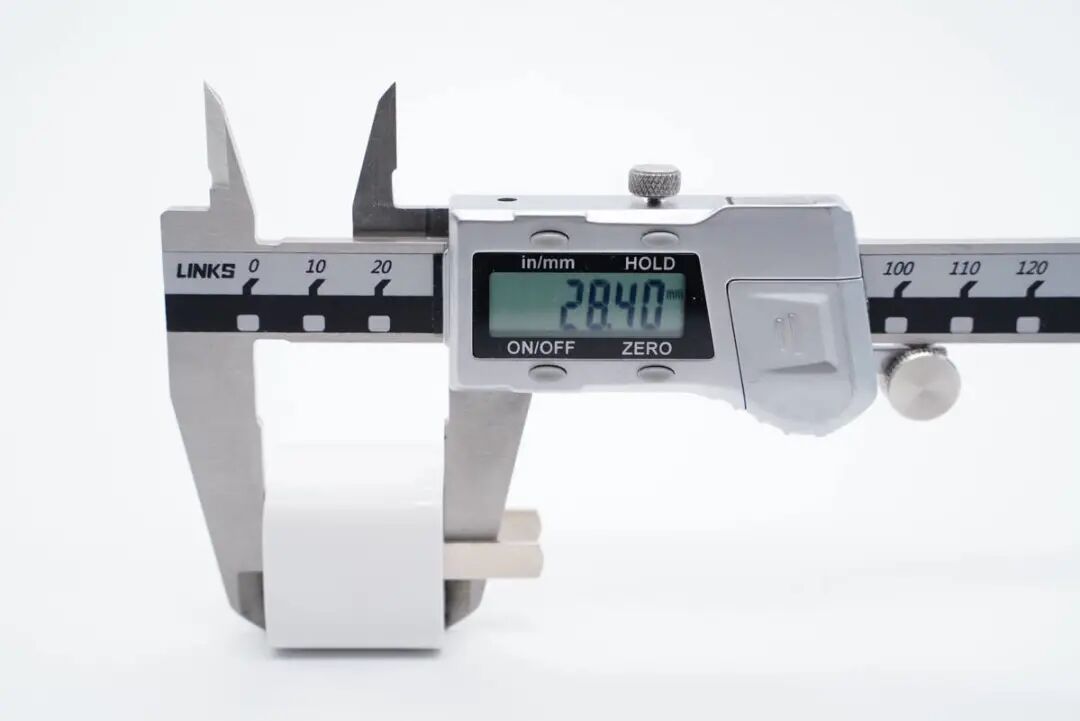

测得充电器机身高度为28.4mm。

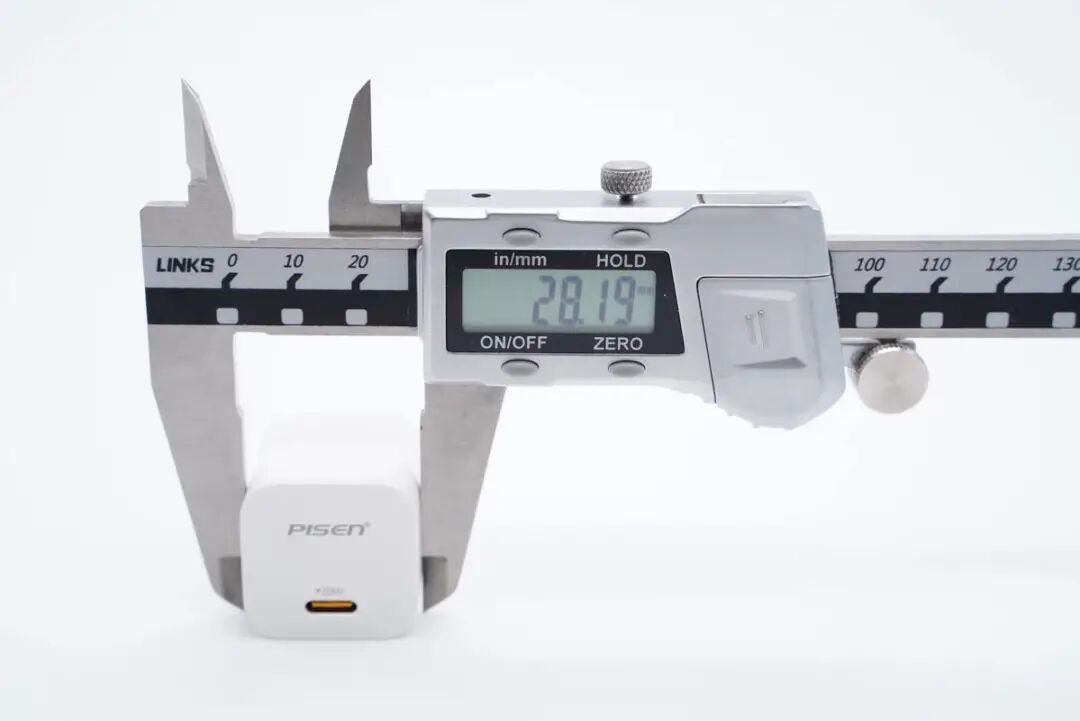

宽度为28.19mm。

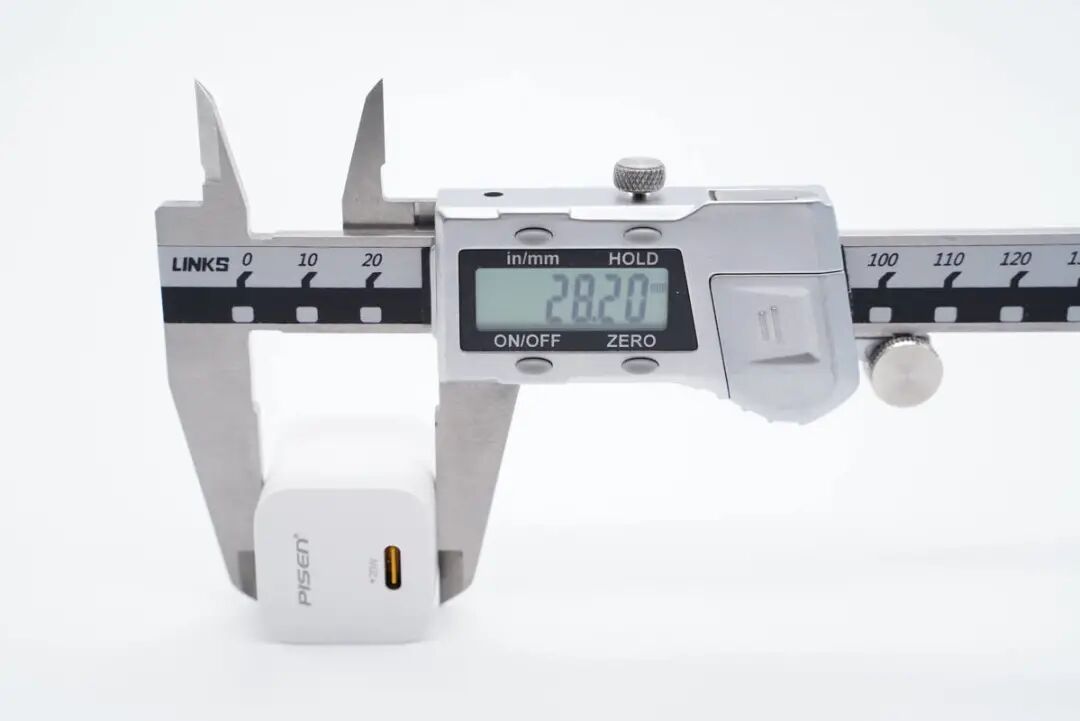

厚度为28.2mm。

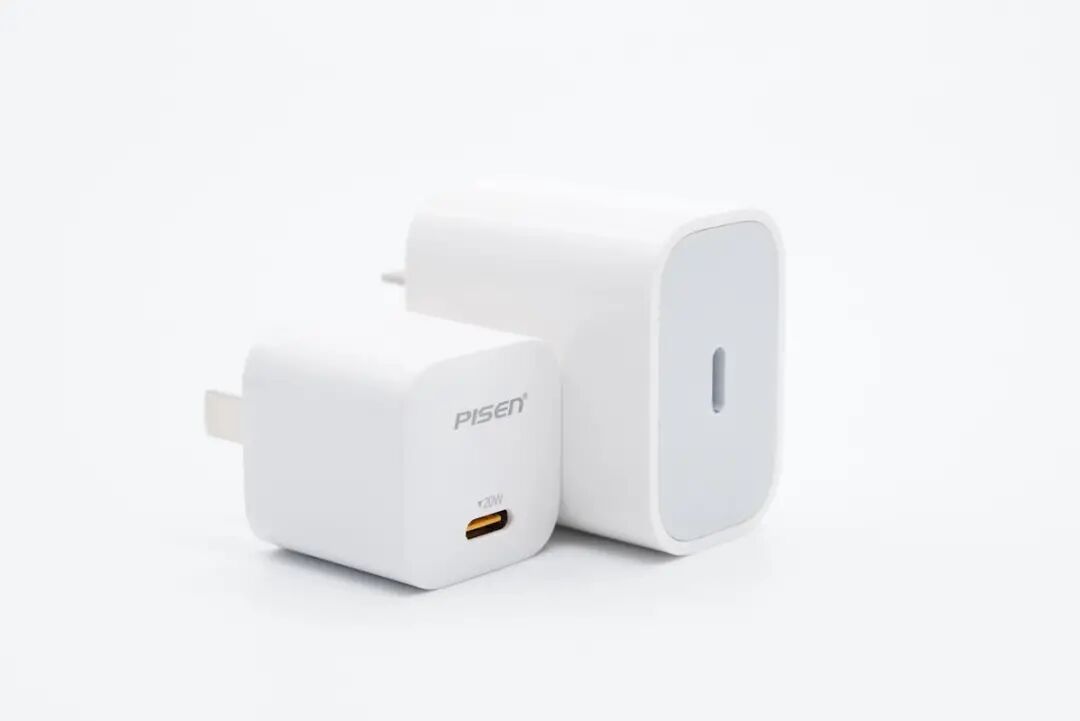

和苹果20W充电器直观对比，体积优势明显。

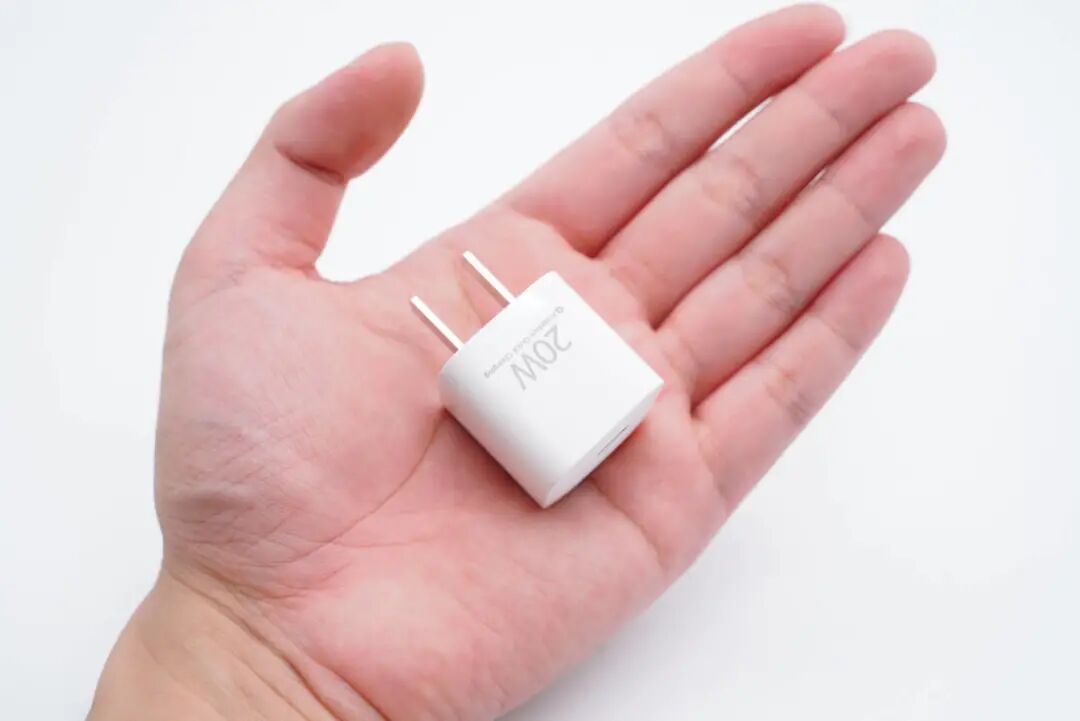

拿在手上的直观感受，非常小巧。

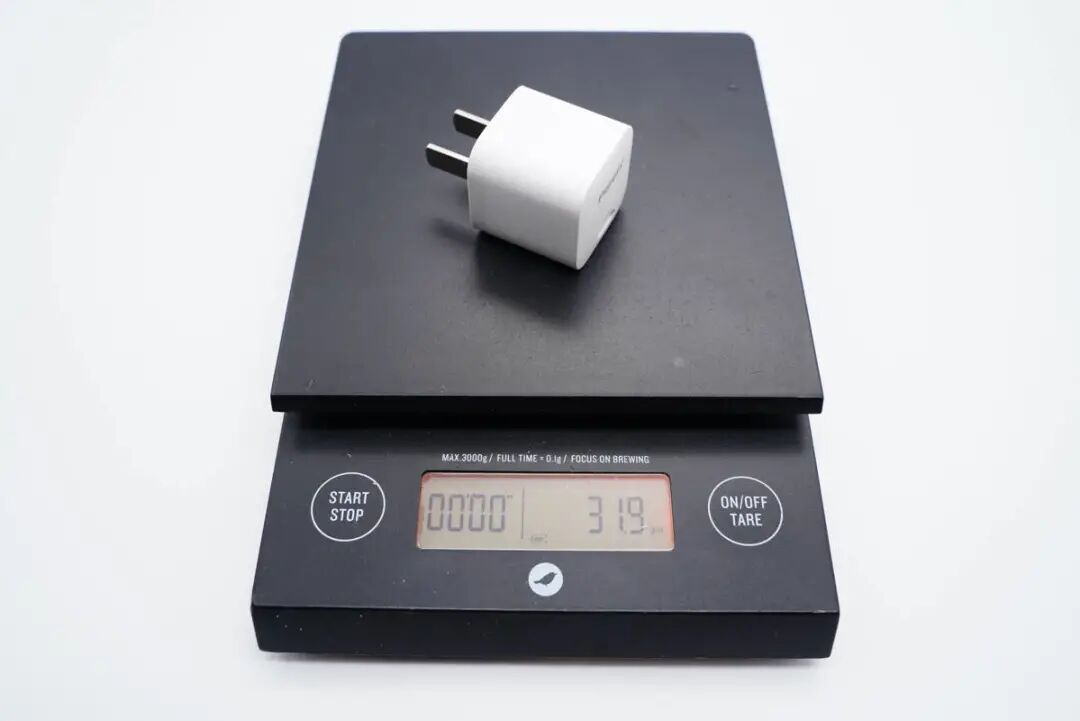

充电器净重约为32g。

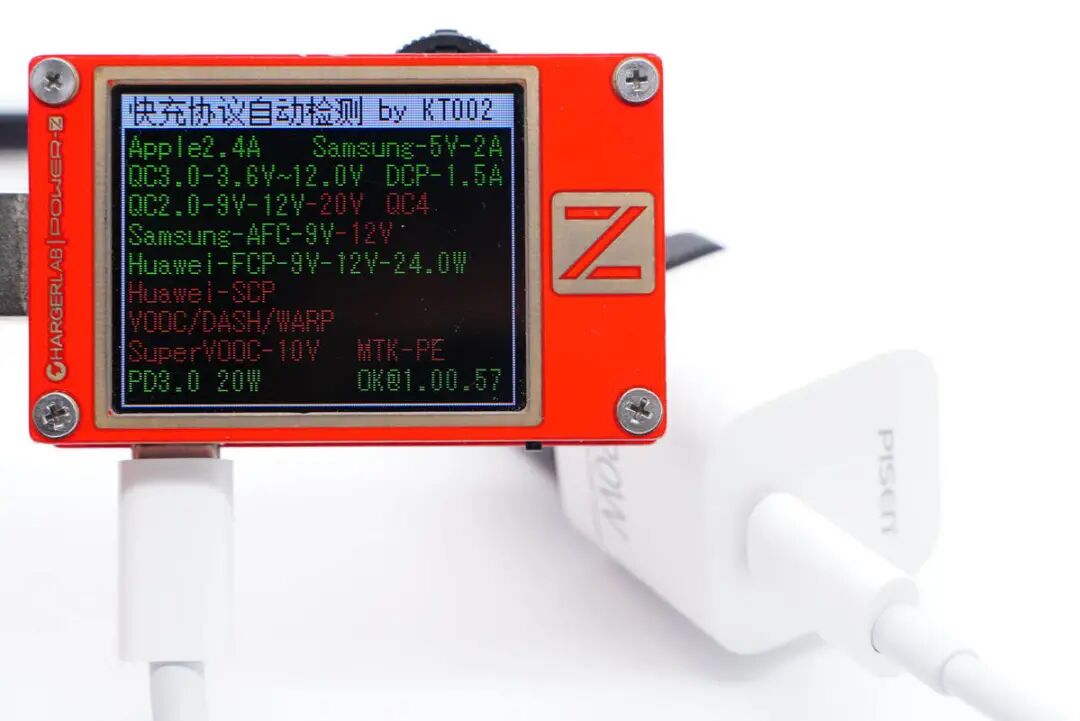

使用ChargerLAB POWER-Z KT002检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0快充协议。

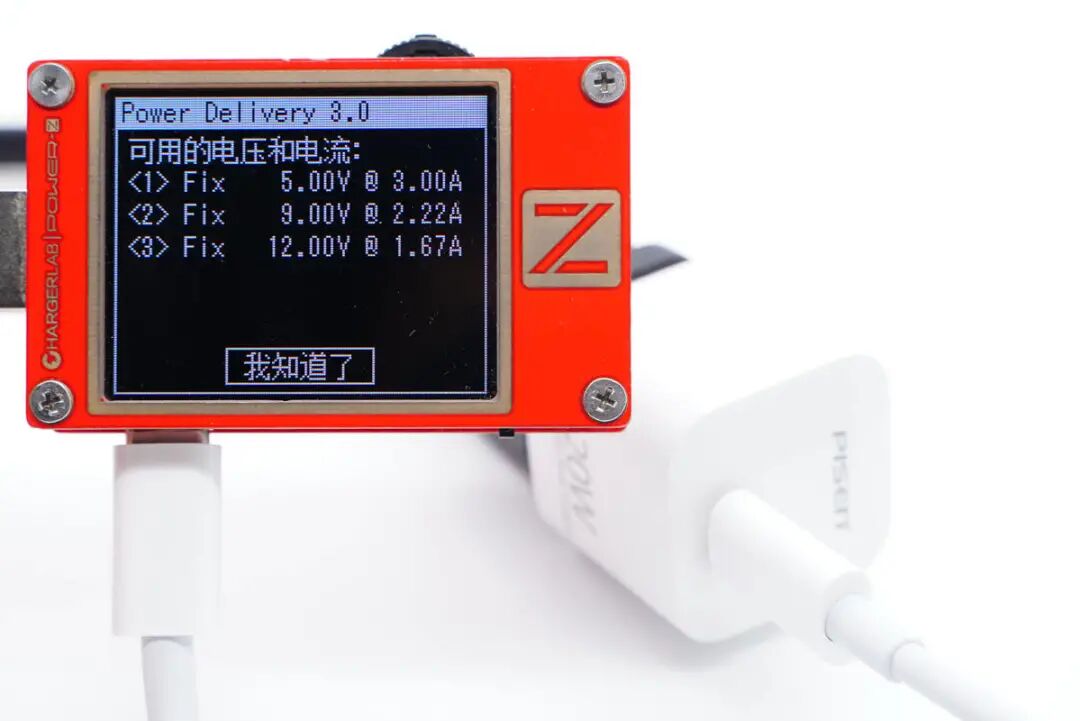

此外PDO报文显示USB-C接口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。
二、品胜迷你20W快充拆解

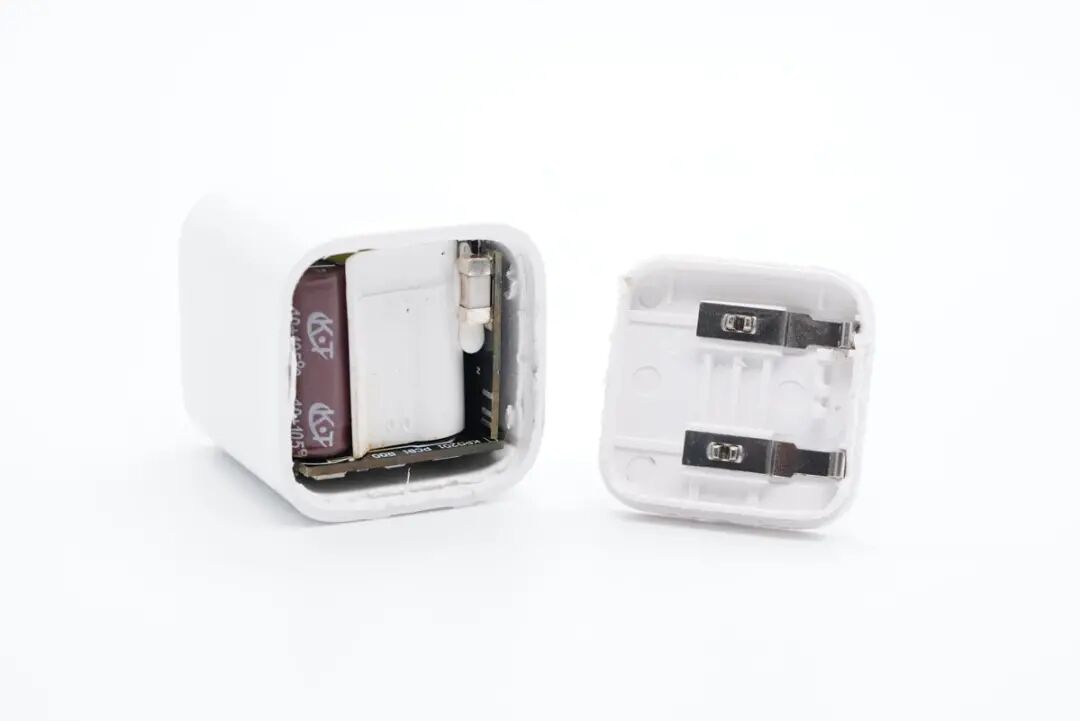

将输入端外壳拆开，插脚和金属弹片压接，接触式通电设计，充电器模块输入端设有白色绝缘隔离板。
将充电器模块取出。

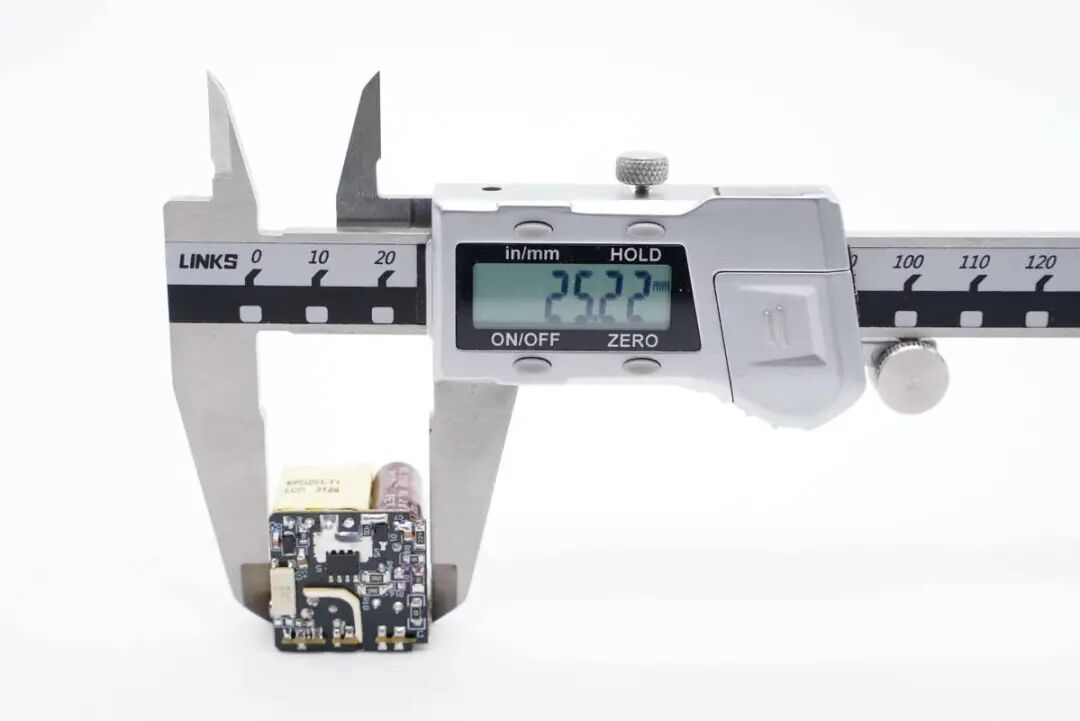

测得模块长度为25.22mm。

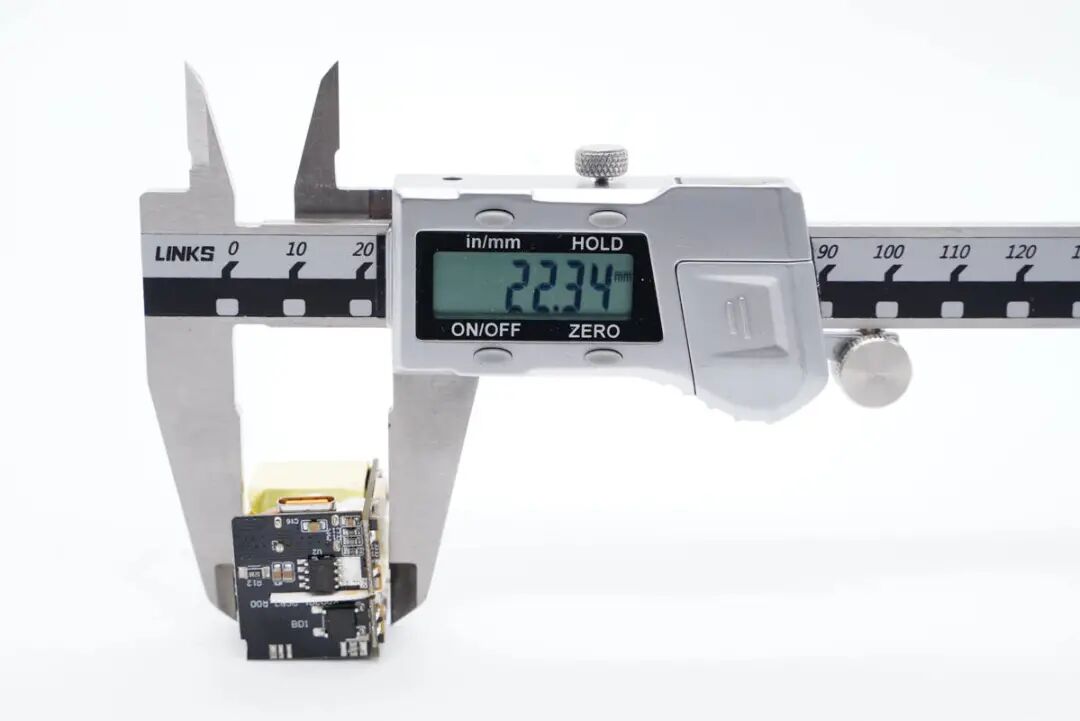

宽度为22.34mm。

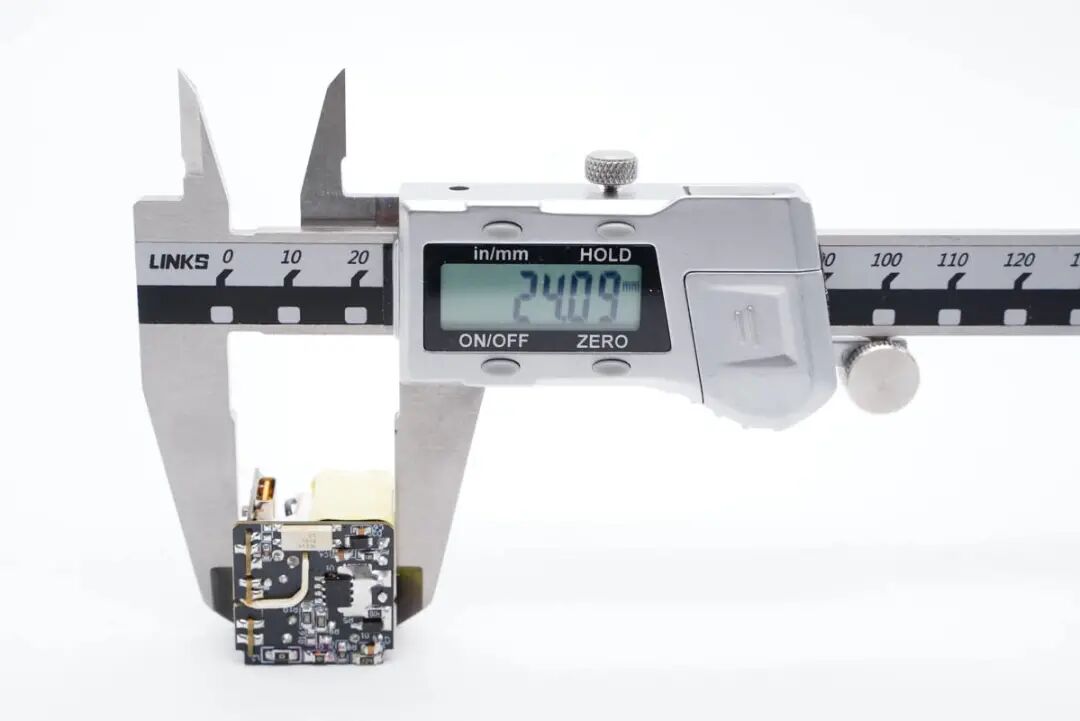

厚度为24.09mm。

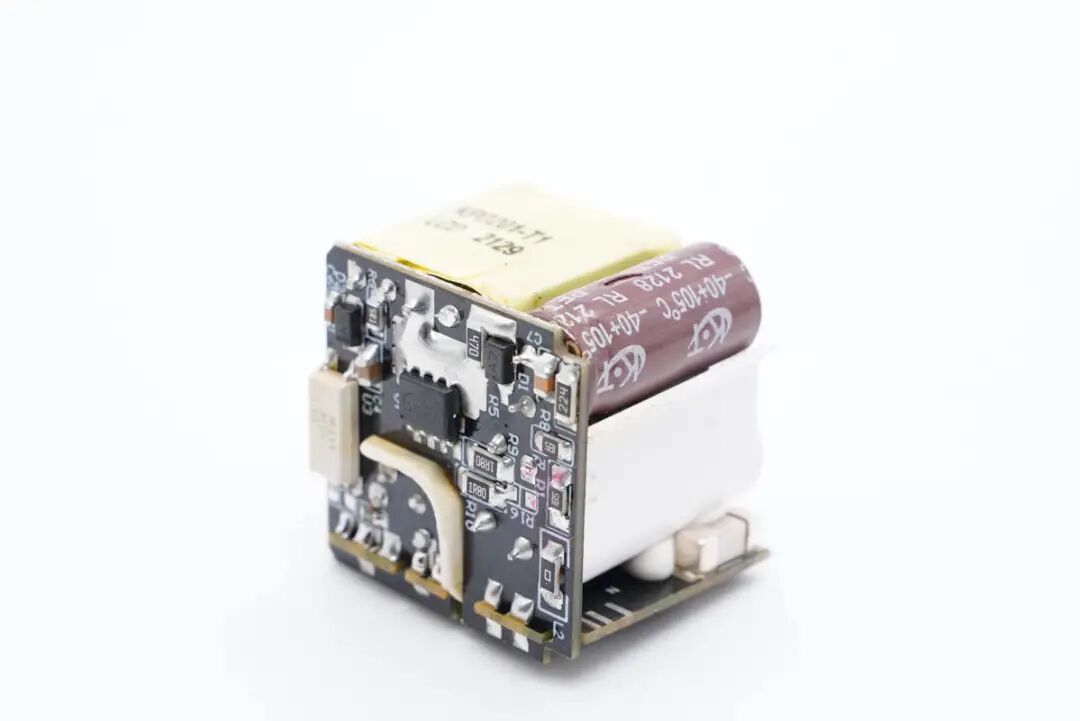

模块由两块小板组合焊接设计，通过观察发现，充电器采用经典QR开关电源架构，协议芯片控制接口输出电压，下面我们从输入端开始了解各器件的信息。
输入端有一颗贴片保险丝。

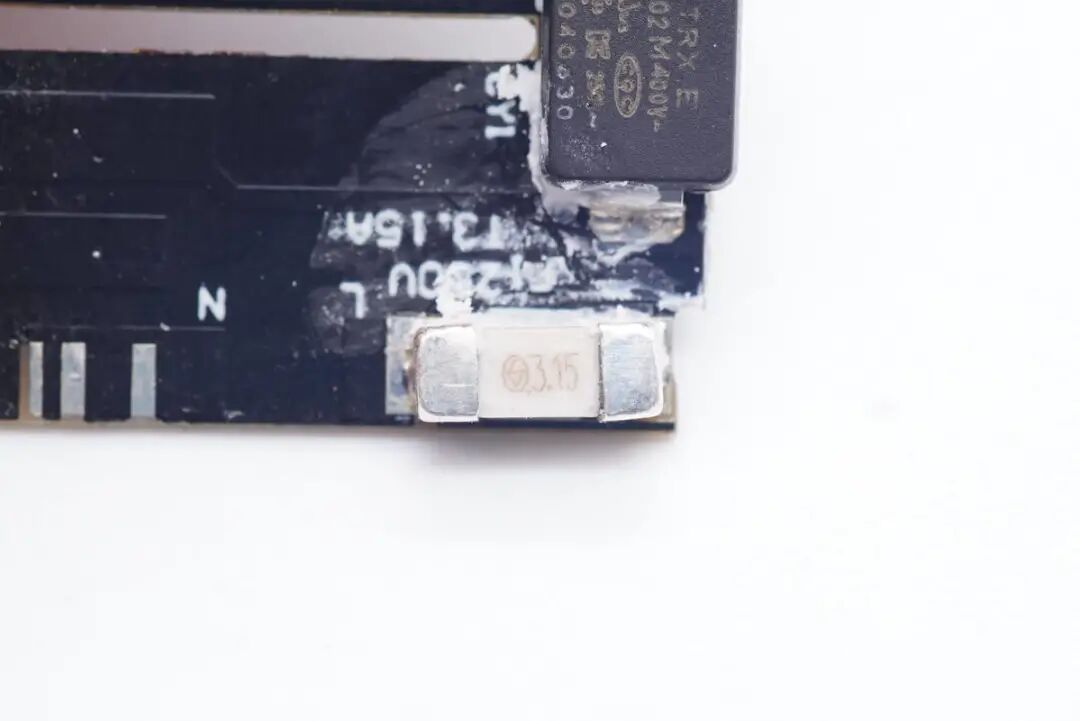

贴片保险丝特写，额定电流3.15A。

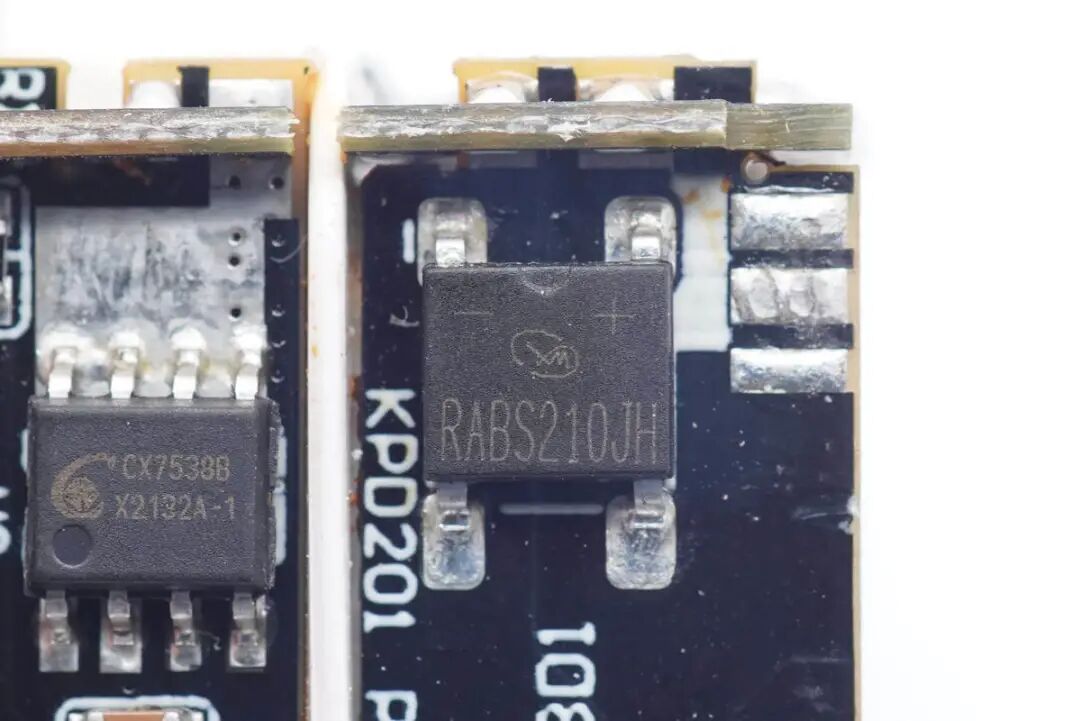

RABS210JH整流桥特写。

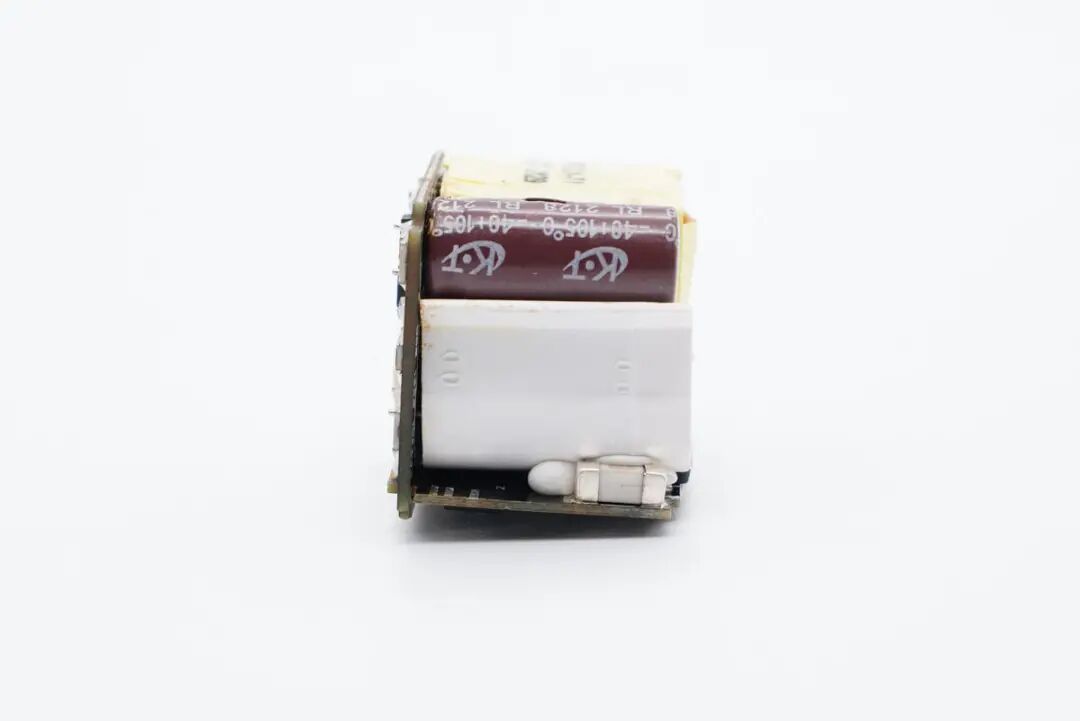

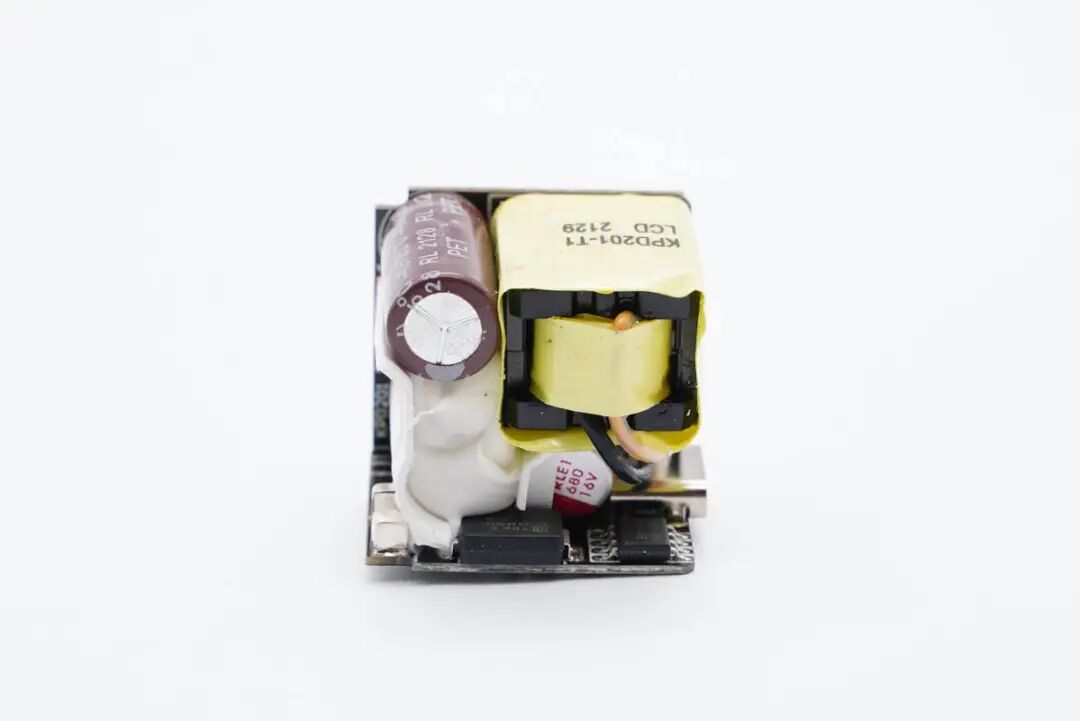

侧边小板正面设有输入输出滤波电容和变压器，器件打胶加固，还有塑料板进行绝缘隔离。

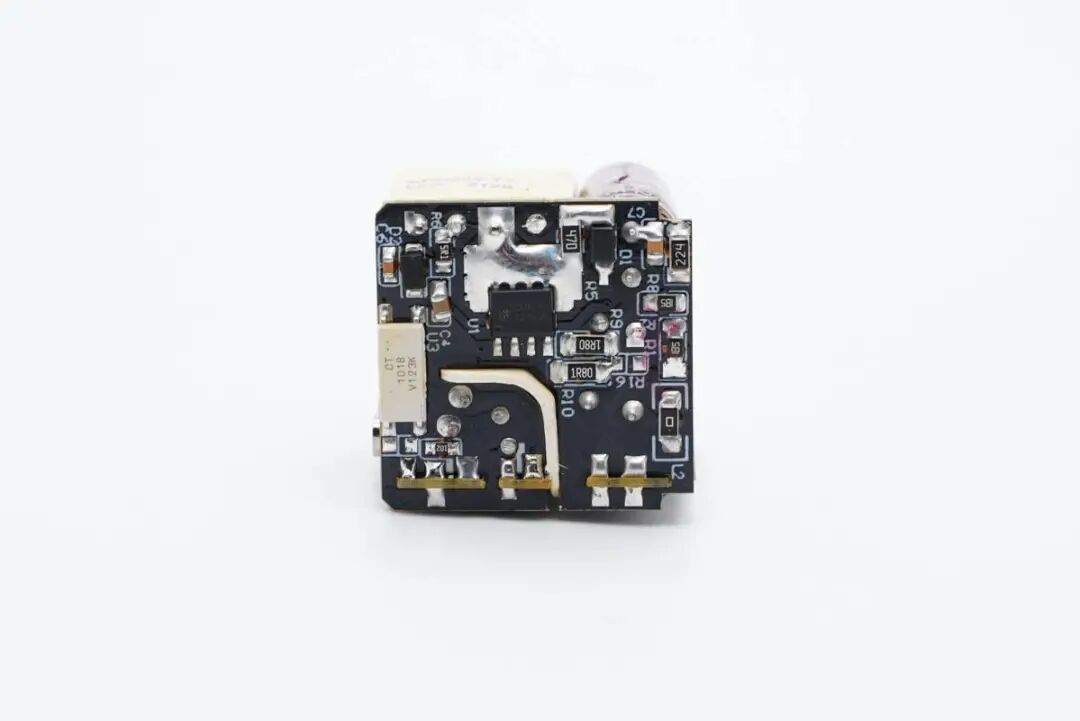

小板背面设有开关电源主控芯片和光耦。

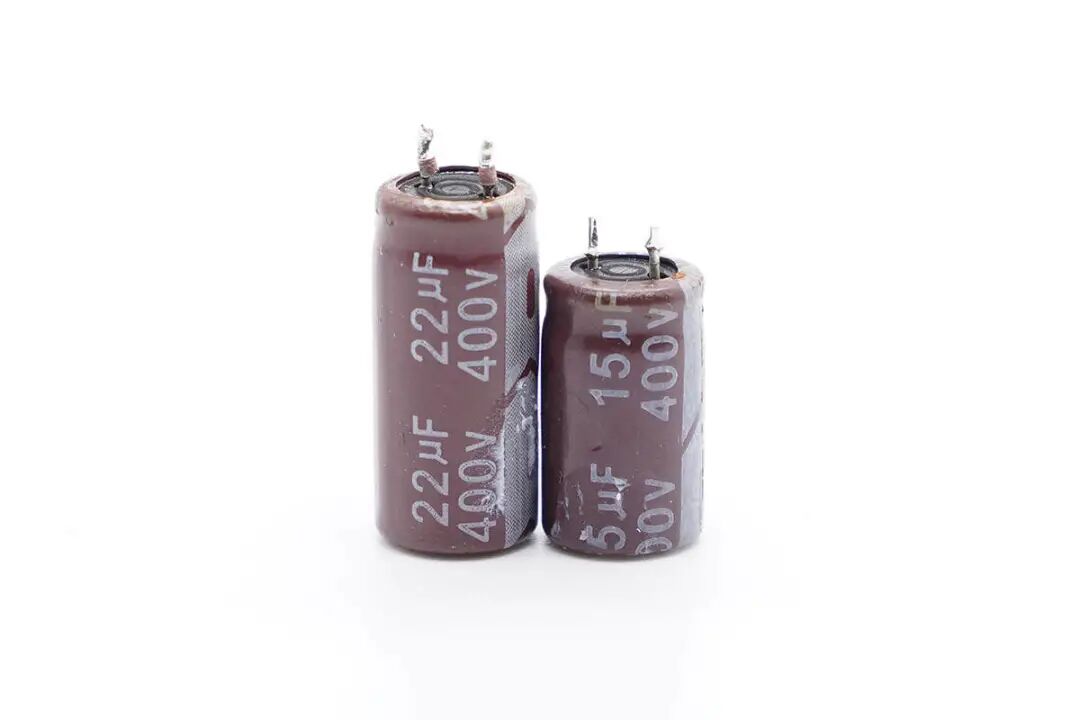

两颗高压滤波电解电容来自凯特。
规格分别为400V 22μF和400V 15μF。

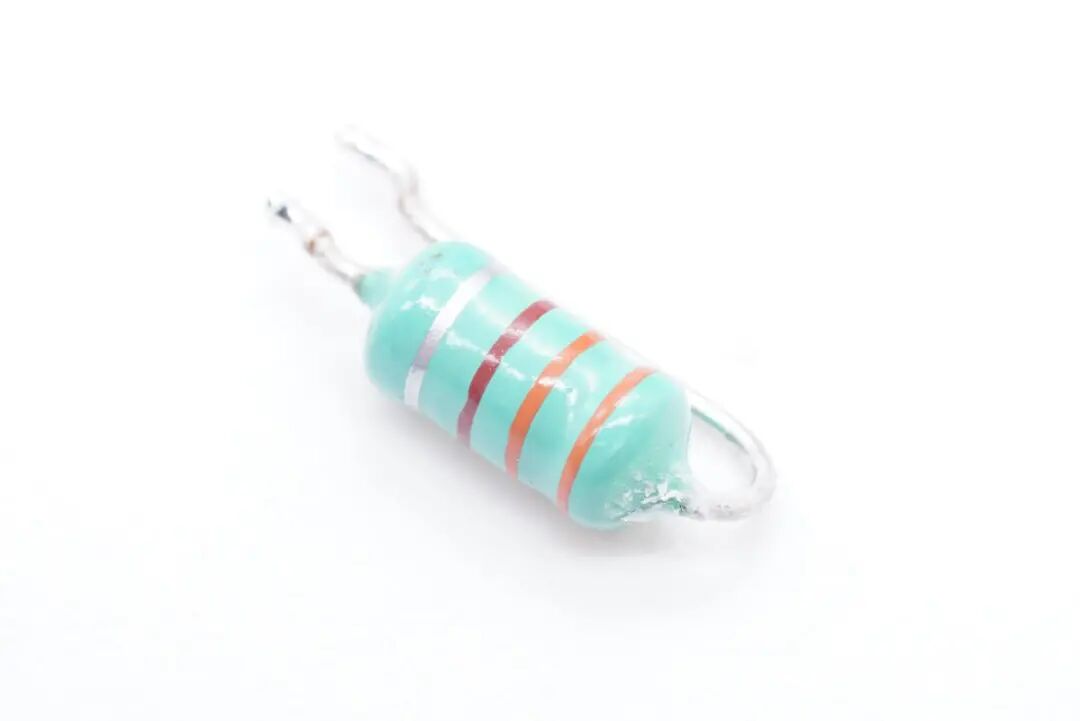

色环电感特写。

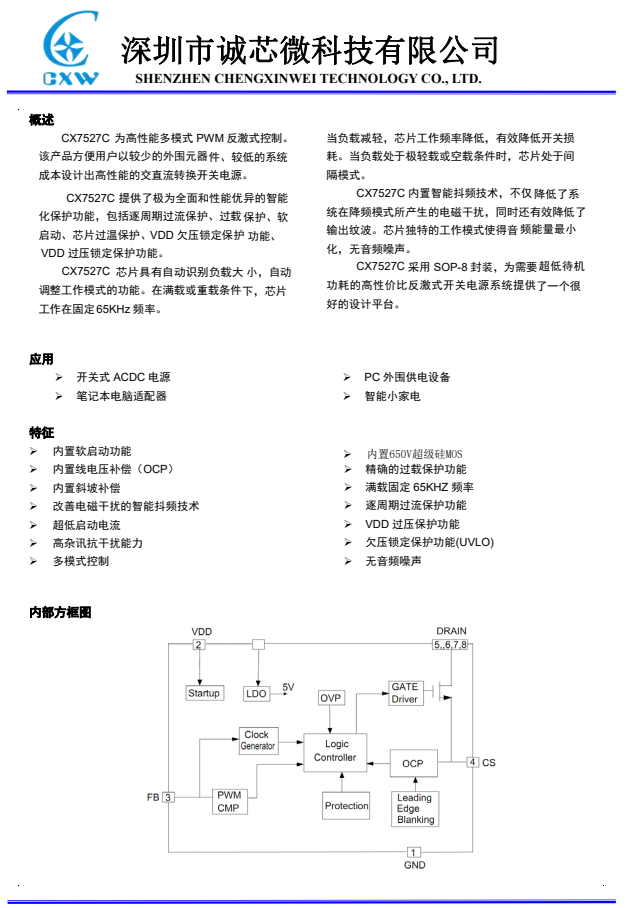

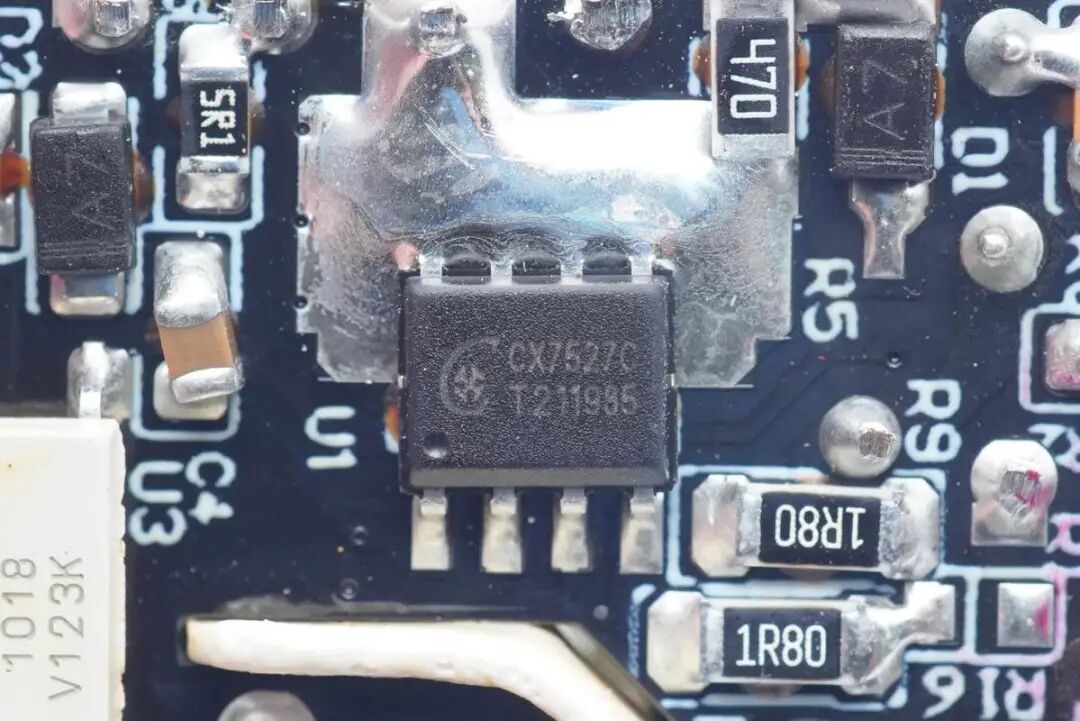

诚芯微科技CX7527C是一颗高性能多模式PWM反激式控制器。该产品方便用户以较少的外围元器、较低的系统成本设计出高性能的交直流转换开关电源。其提供了极为全面和性能优异的智能化保护功能，包括逐周期过流保护、过载保护、软启动、芯片过温保护、VDD欠压/过压锁定保护功能。
芯片具有自动识别负载大小，自动调整工作模式的功能。在满载或重载条件下，芯片工作在固定65KHz频率。当负载减轻，芯片工作频率降低，有效降低开关损耗。当负载处于极轻载或空载条件时，芯片处于间隔模式。
诚芯微CX7527C内置智能抖频技术，降低系统在降频模式所产生的电磁干扰和输出纹波。独特的工作模式使得音频能量最小化，无音频噪声。采用SOP-8封装，为需要超低待机功耗的高性价比反激式开关电源系统提供了一个很好的设计平台。
充电头网通过拆解了解到，采用诚芯微科技CX7527C+CX7538B快充方案的还有新斯宝18W 1A1C快充充电器、佳域20W迷你PD快充充电器、羽博20W 1A1C快充充电器、飞利浦迷你20W快充充电器、第一卫20W快充小冰粒充电器等产品，此外诚芯微20W PD快充方案被多家知名品牌采用。
变压器特写。

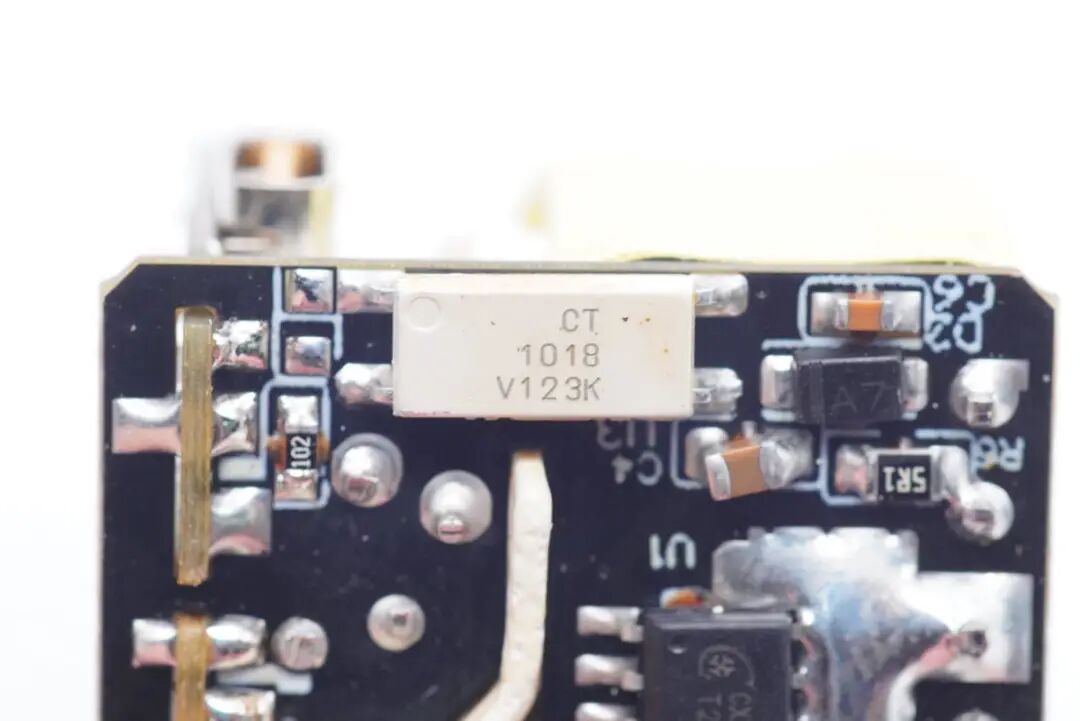

CT 1018光耦，用于初级次级通信，反馈输出电压。
另一块小板背面设有整流桥和同步整流芯片。

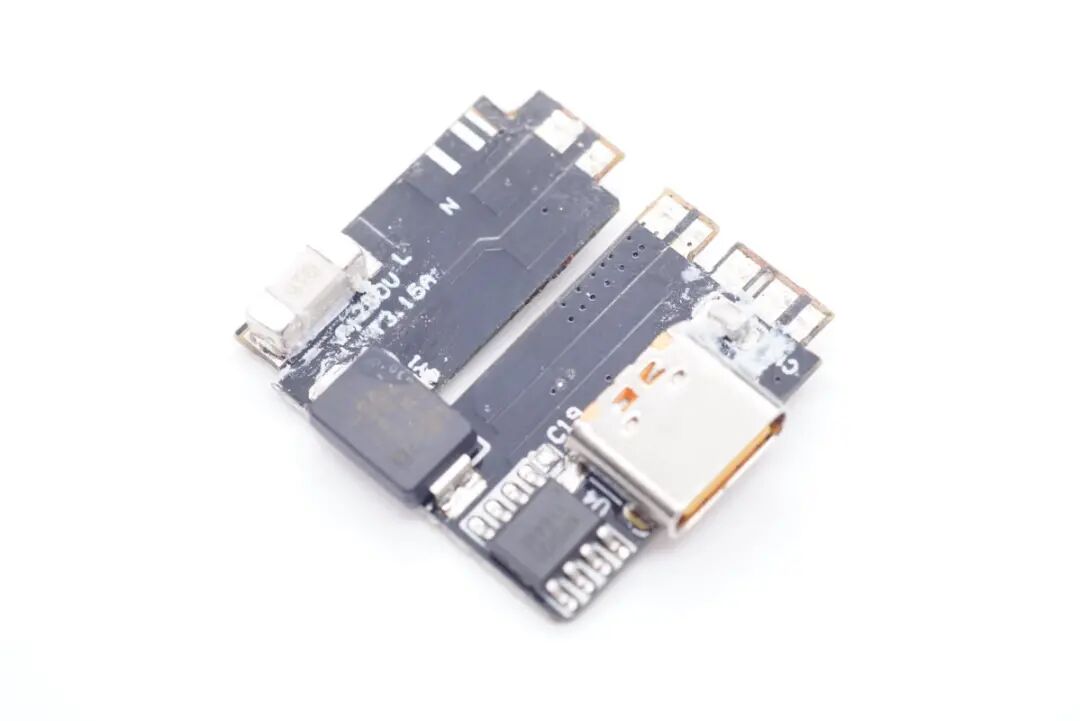

正面除保险丝外，还有贴片Y电容和协议芯片。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

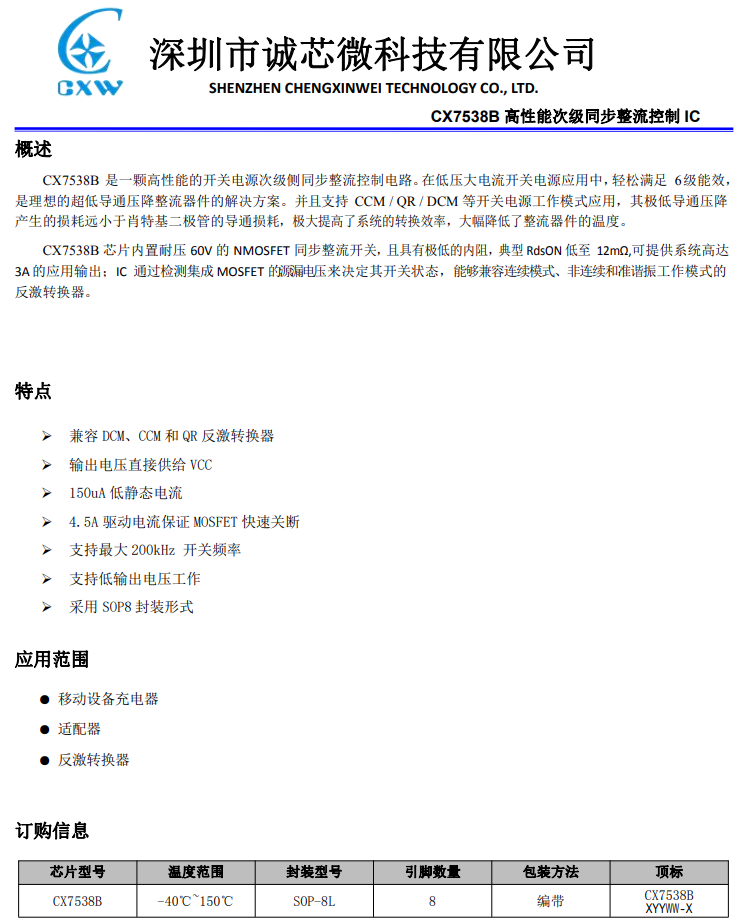

次级同步整流芯片同样来自诚芯微，型号CX7538B。这是一颗高性能的开关电源次级侧同步整流器芯片，在开关电源中轻松满足6级能效，是肖特基的理想替换方案。CX7538B支持最高150KHz开关频率，内置11mΩ低导阻NMOS管，发热远低于肖特基二极管，大幅度降低温度，提高转换效率。
诚芯微CX7538B 支持开关电源的CCM/QR/DCM模式，非常适合3.3~12V快充同步整流使用，内置耐压60V，11mΩ的同步整流管，可提供3A输出。比肖特基效率最高提升6%，工作电压范围宽，外围元件非常简单，在宽电压应用时，外围只需一颗电容。

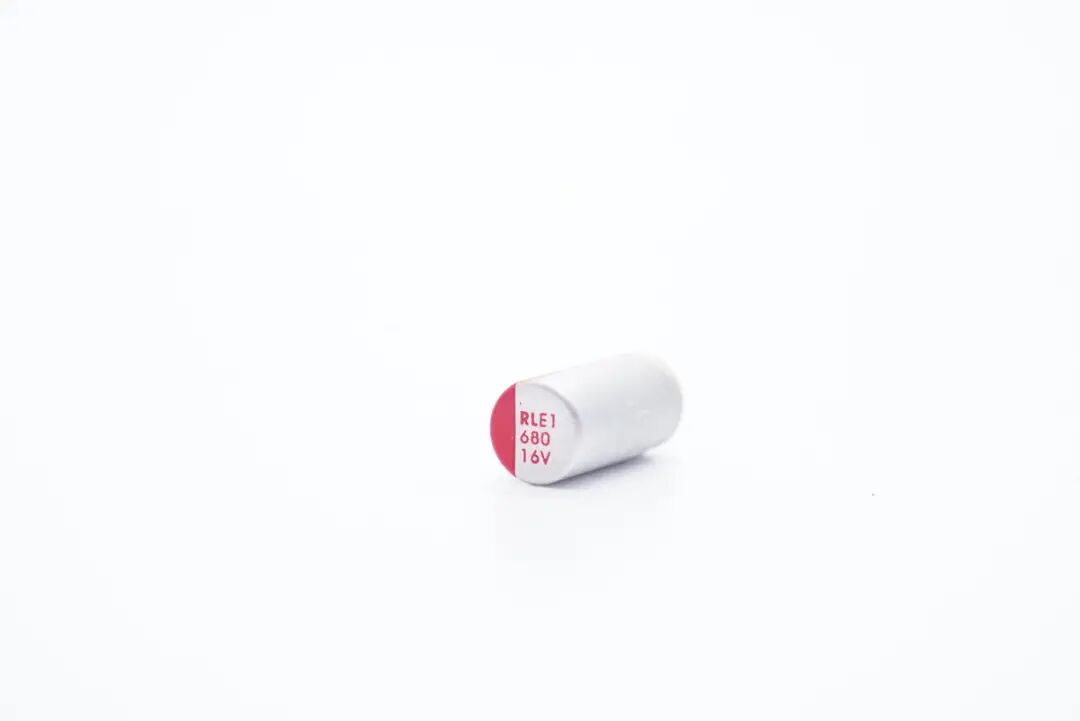

输出滤波固态电容规格为16V 680μF。

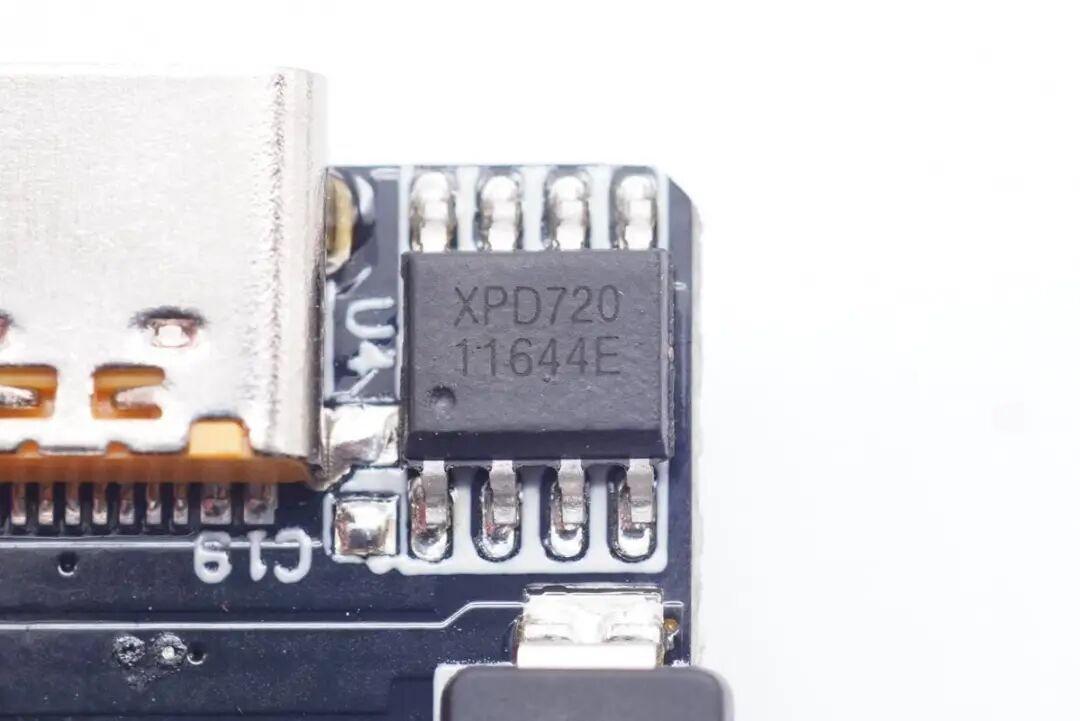

USB PD协议芯片采用云矽半导体XPD720，这款芯片已经通过了USB PD3.0认证，TID：3479。支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，简化电路，降低成本。采用ESOP8封装。

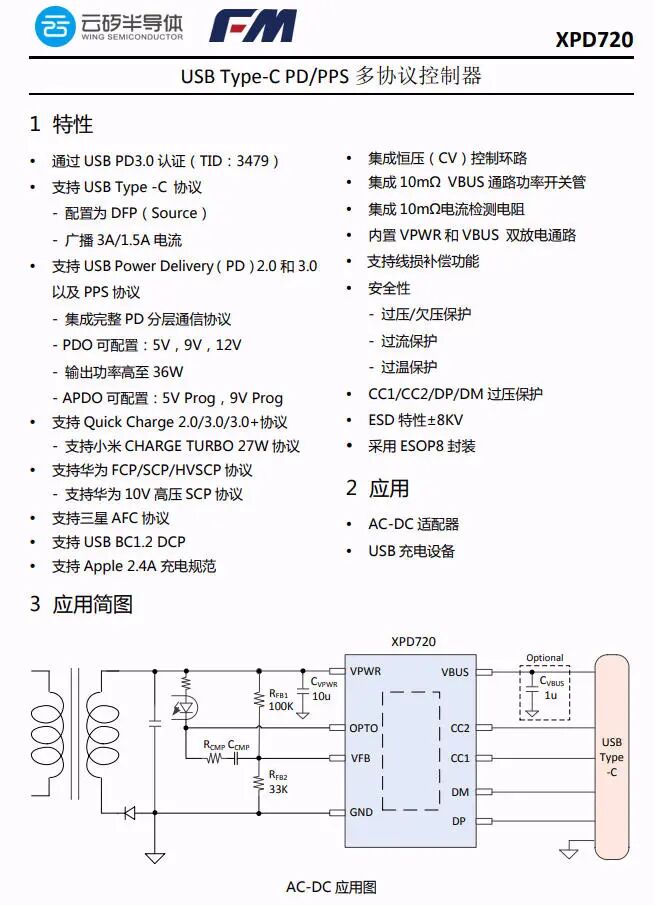

云矽半导体XPD720资料信息。
充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。

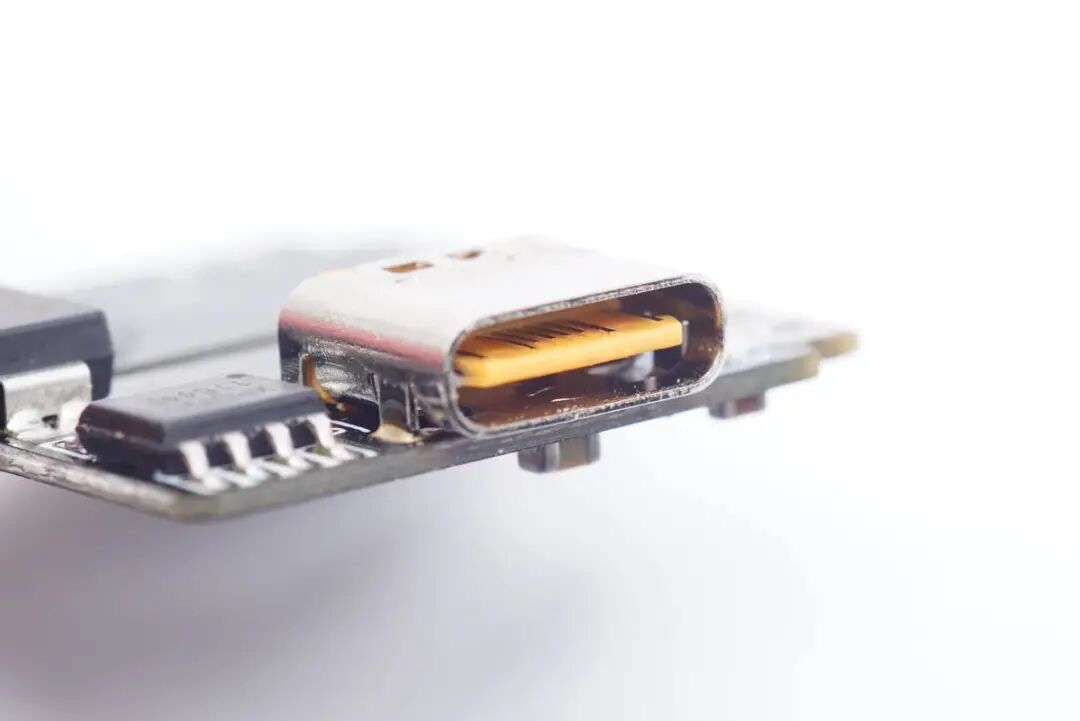

USB-C母座特写，过孔焊接。

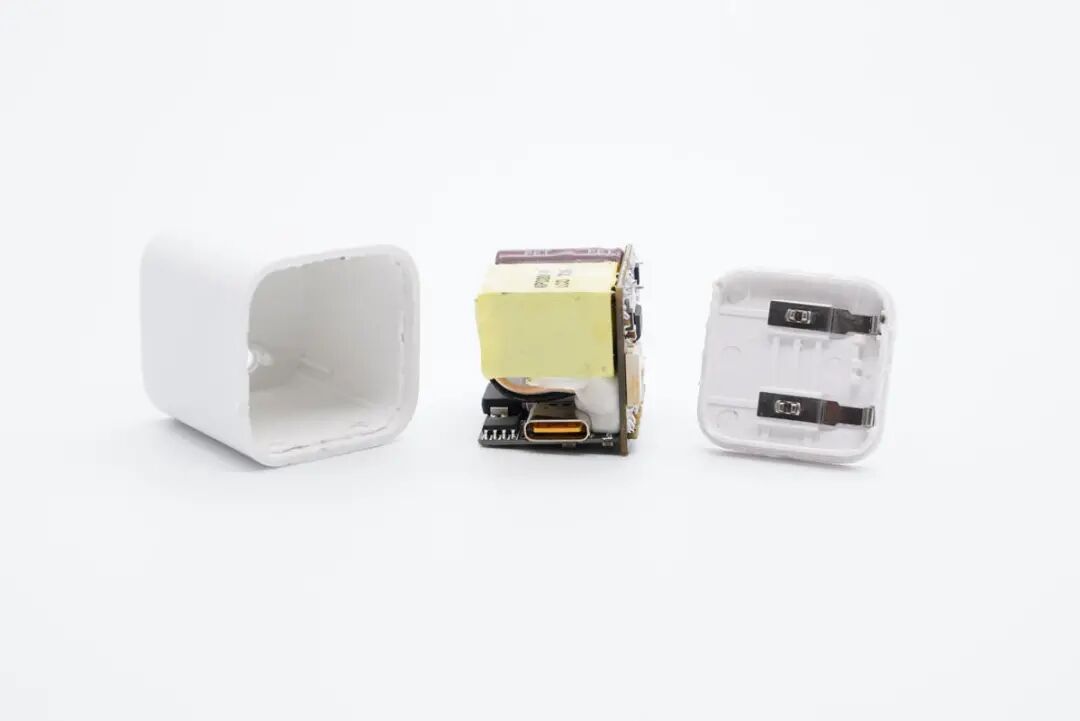

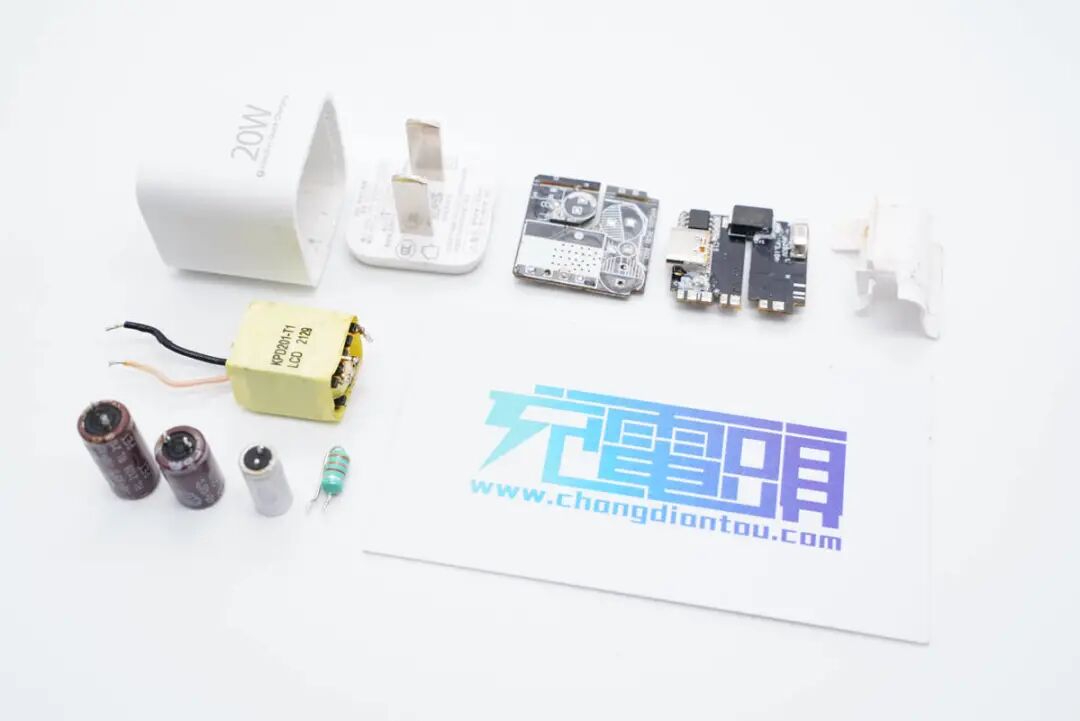

全部拆解完毕，来张全家福。
充电头网拆解总结
品胜这款迷你20W快充造型趋于小方块，采用白色外壳，因此看上去很简洁。整体尺寸仅有28*28*28mm，十分小巧迷你，满足时下消费者对20W迷你快充的需求。此外充电器兼容QC2.0/3.0、AFC、FCP、PD3.0快充协议，具备5V3A、9V2.22A、12V1.67A三组电压档位，可以很好适配iPhone 12/13系列手机，满足日常快充需求。
充电头网通过拆解了解到，充电器模块由两块小板组合设计，初次级元器件间设有绝缘隔离板，并且打胶加固。充电器采用了诚芯微CX7527C+CX7538B高集成开关电源方案，可以很大程度简化电路，对产品设计、降低成本、加速上市等方面非常有帮助，也可以有效帮助充电器缩小体积，很适合应用于20W迷你快充上。
