内置CREE碳化硅二极管，美商艾湃电竞650W金牌全模电源拆解
----- 充电头网拆解报告 第1899篇 -----
Apexgaming美商艾湃电竞是首利实业旗下自有品牌，主要业务涵盖电脑主机电源、机箱、散热配件等。最近充电头网拿到了该品牌的一款AJ-650M电源，某东官方旗舰店售价499元，好评率高达98%。
80PLUS金牌认证、全模组、全日系电容、风扇智能启停设计、多重保护等是这款AJ-650M电源主打卖点，而且有十年质保兜底，总的来说是一款性价比非常高的产品。下面充电头网就对这款电源进行详细拆解，一起来看看产品的实际用料。
一、艾湃电竞AJ-650M金牌电源外观

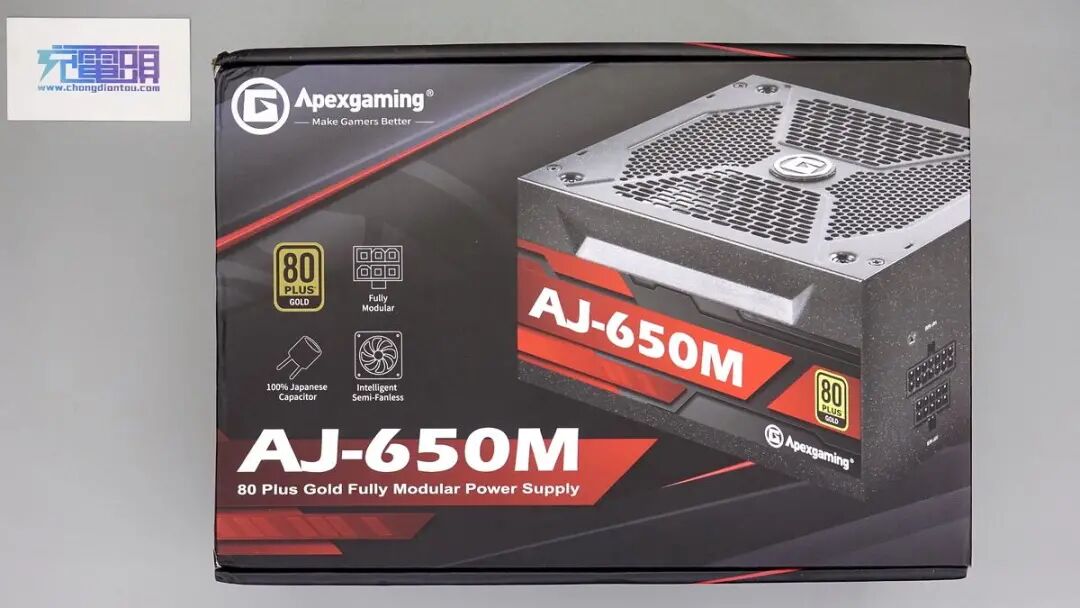

包装盒正面印有Apexgaming品牌、电源外观图、AJ-650M（80 Plus Gold Fully Modular Power Supply）产品名称，以及80 Plus金牌认证、全模组线材、全日系105℃电容、智能温控启停风扇四大卖点标识。
盒子底部印有附带线材长度与端子数量表格和多种语言版本的产品特色信息。
表格上标有线材类型以及相关长度、线材组、连接器数量等信息。
电源特色特写。

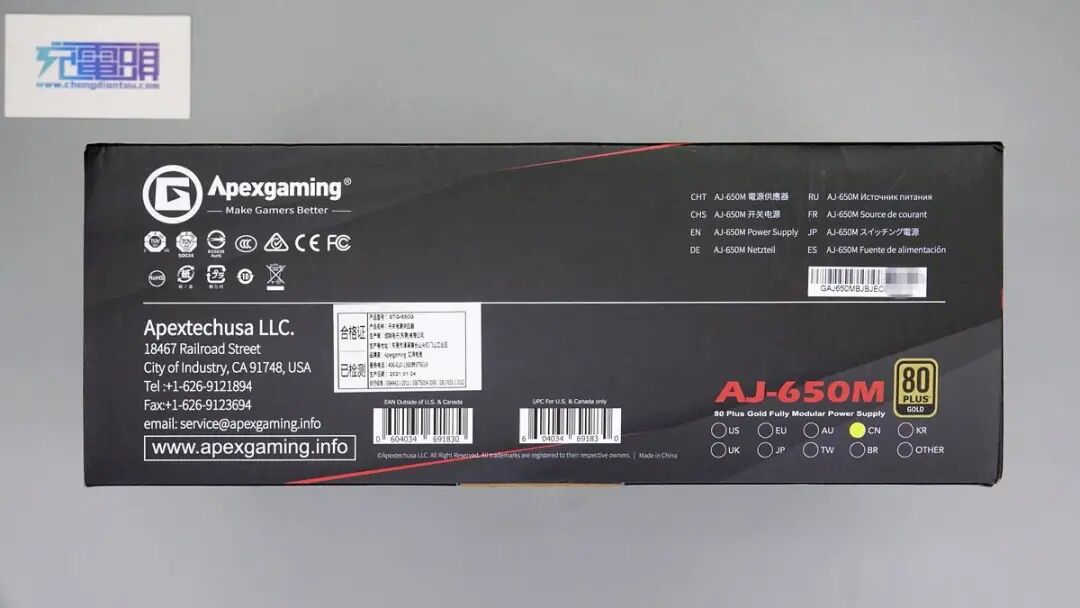

侧面印有产品相关认证信息以及各种语言版本名称，本次拆解的是国行版。
产品通过了CCC、CE、FCC、TUV、RoHS等多项认证，型号为STG-650G，生产商为成翔电子（东莞）有限公司，品牌商为Apexgaming艾湃电竞。

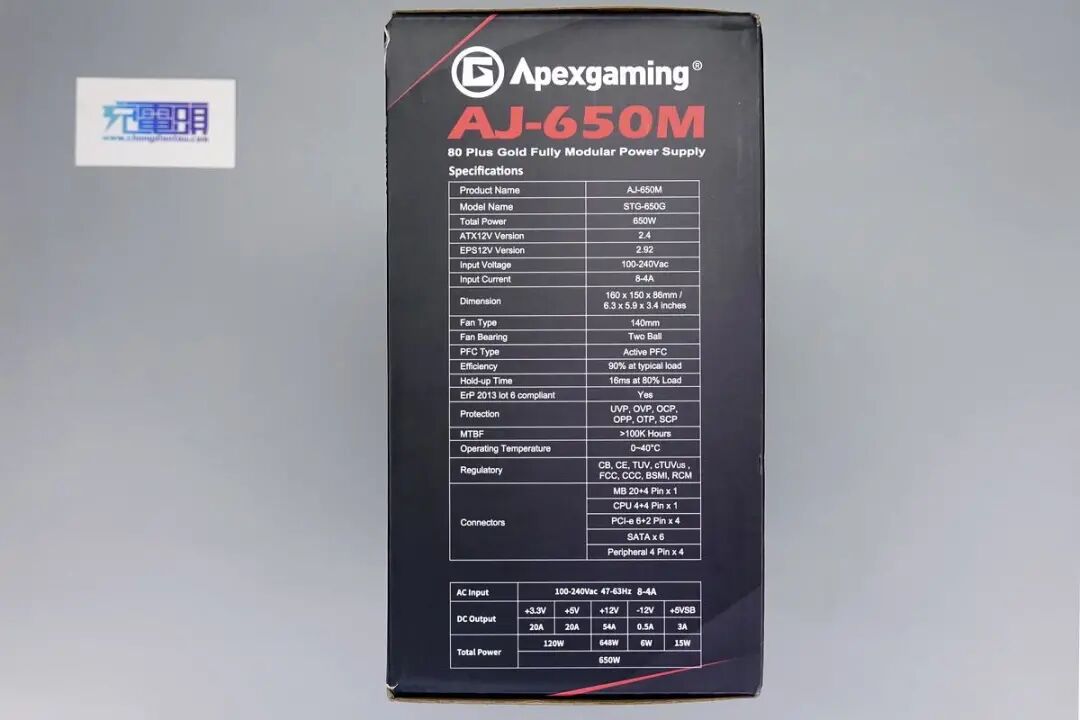

另一侧印有产品参数信息，下面再具体来看。

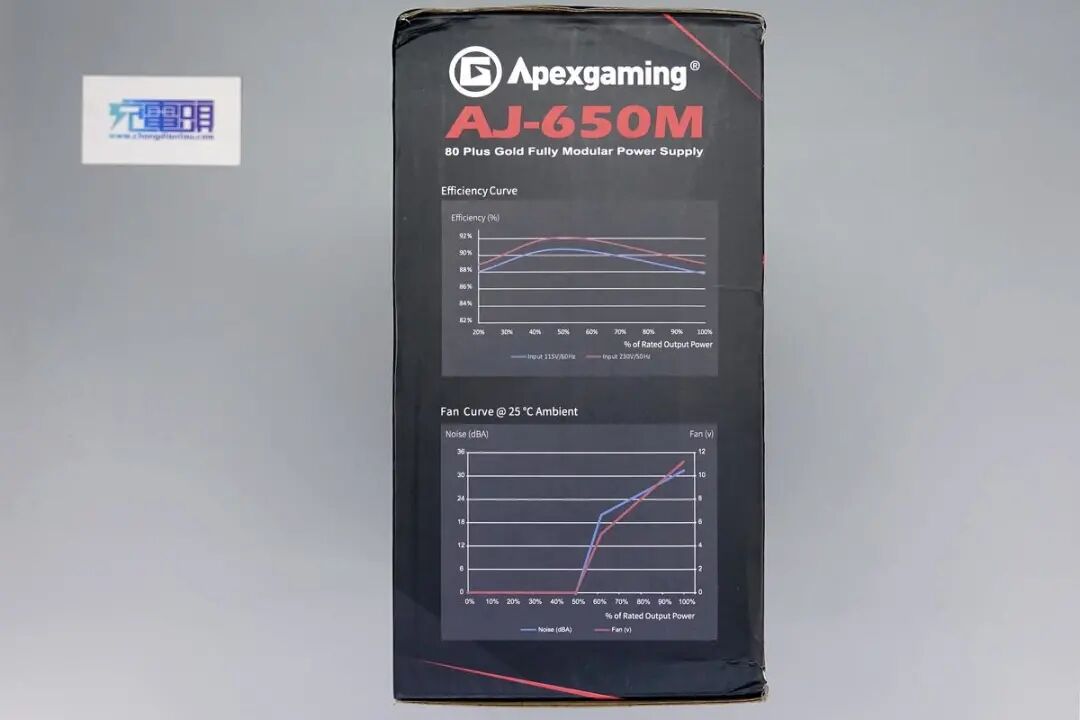

此外还有电源效率曲线和噪音曲线图。
包装内含电源、全模组线材、电源线、扎带、螺丝、说明书和保修卡等。

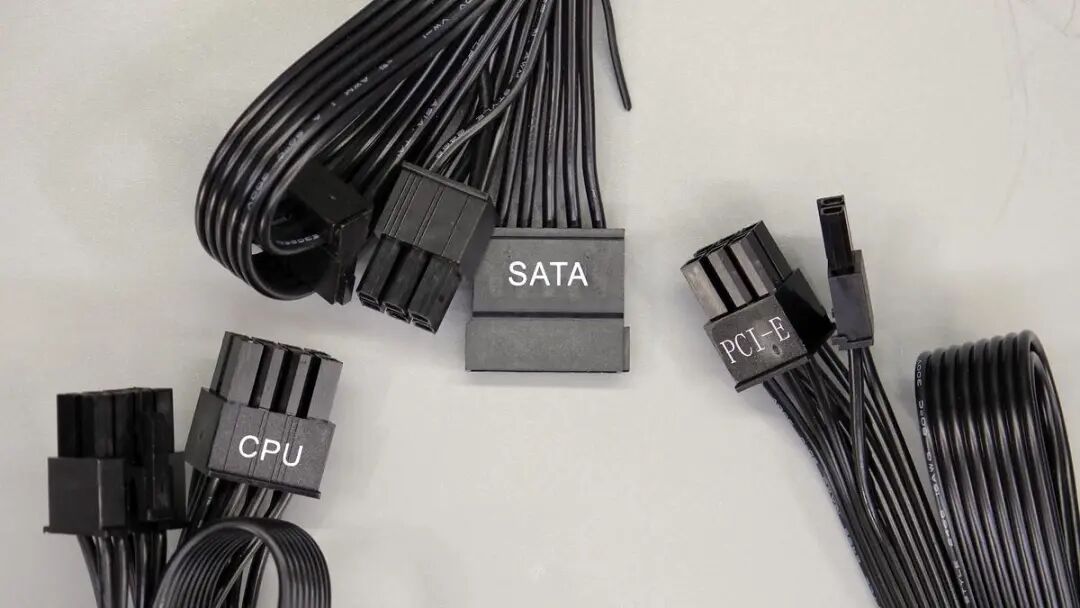

相应线材插头塑料壳上印有CPU、SATA、PCI-E等接口提示，方便用户自行组装。

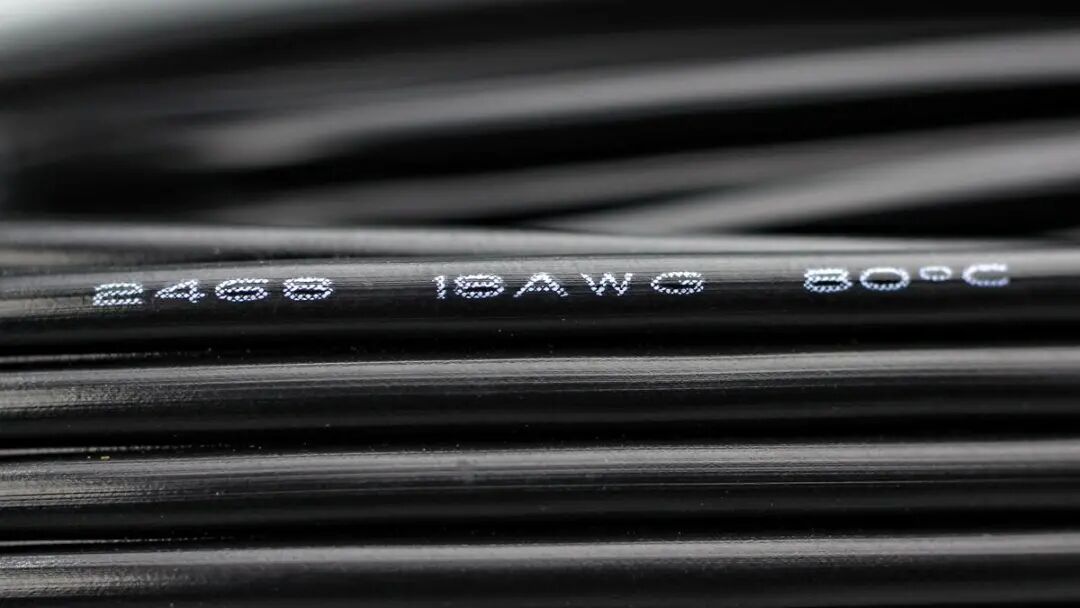

线材采用全模组镀锌并线，18A WG，80℃。

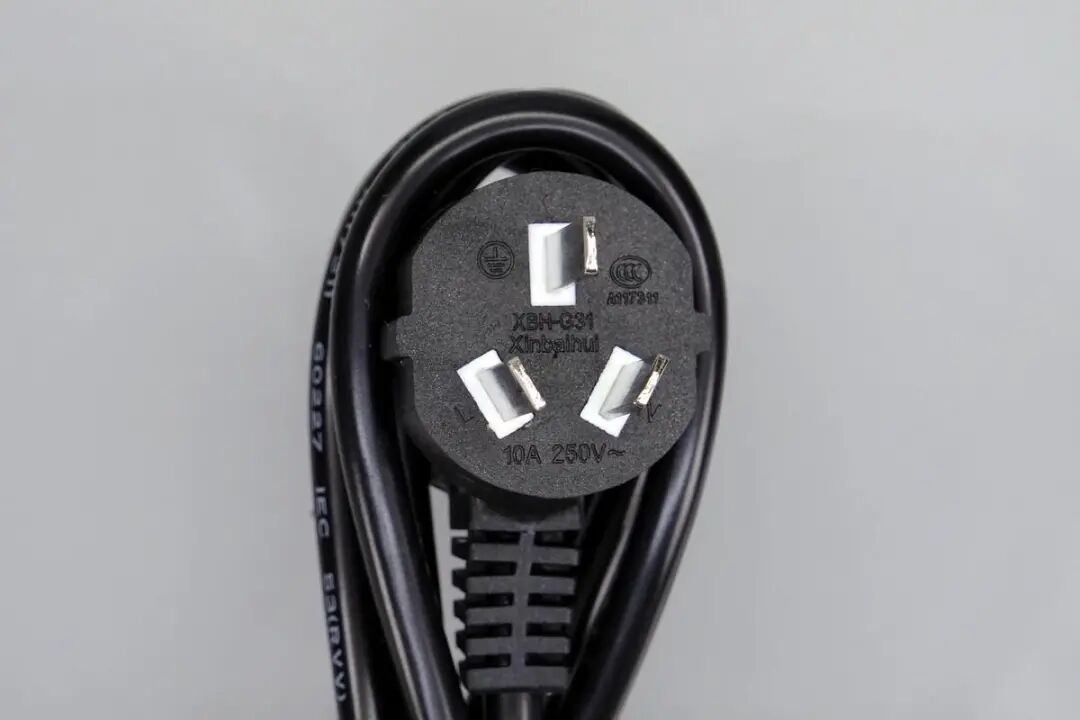

电源线输入端为三脚插头，规格为10A 250V~，通过了CCC认证。

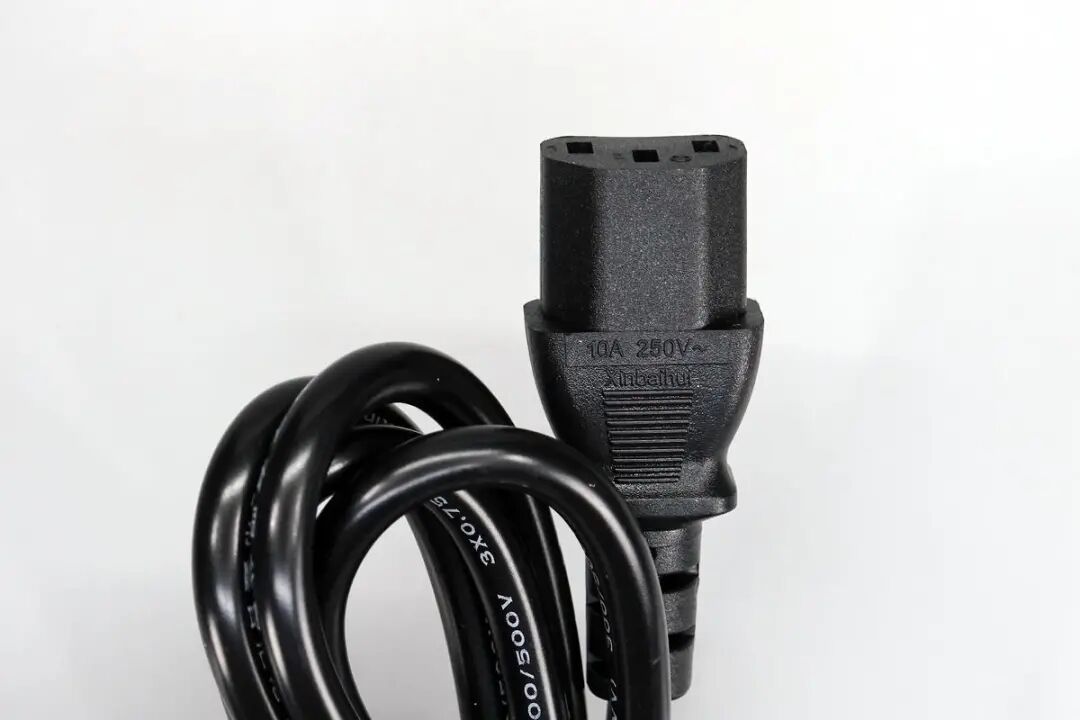

另一端为品字插头。

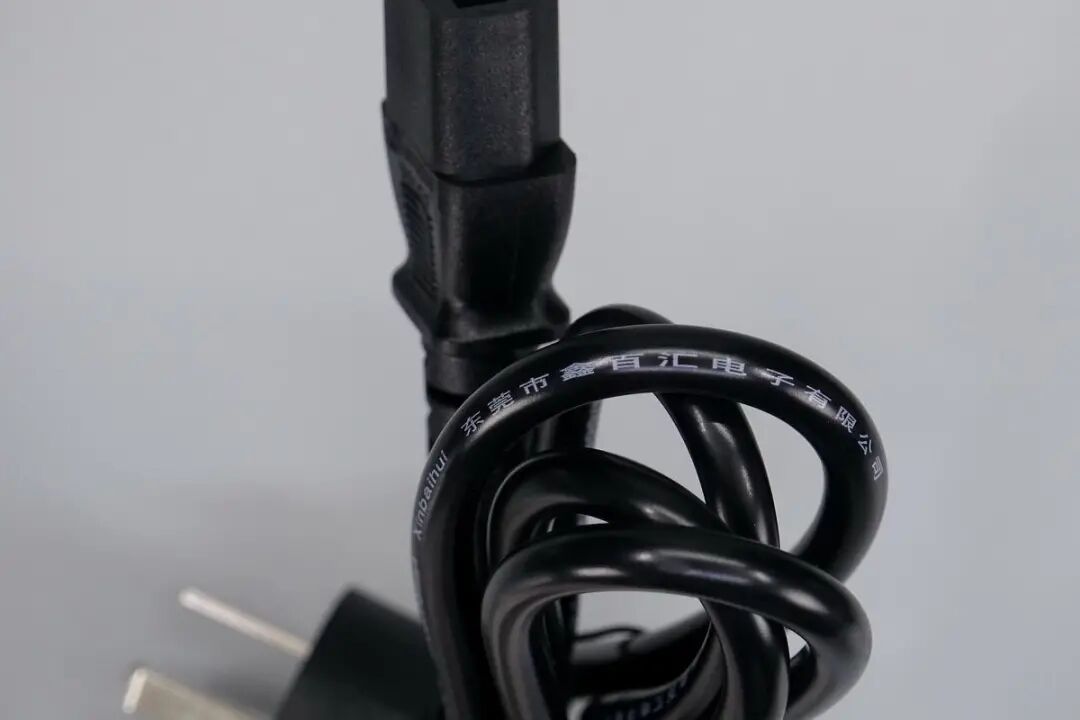

电源线由东莞市鑫百汇电子有限公司生产。

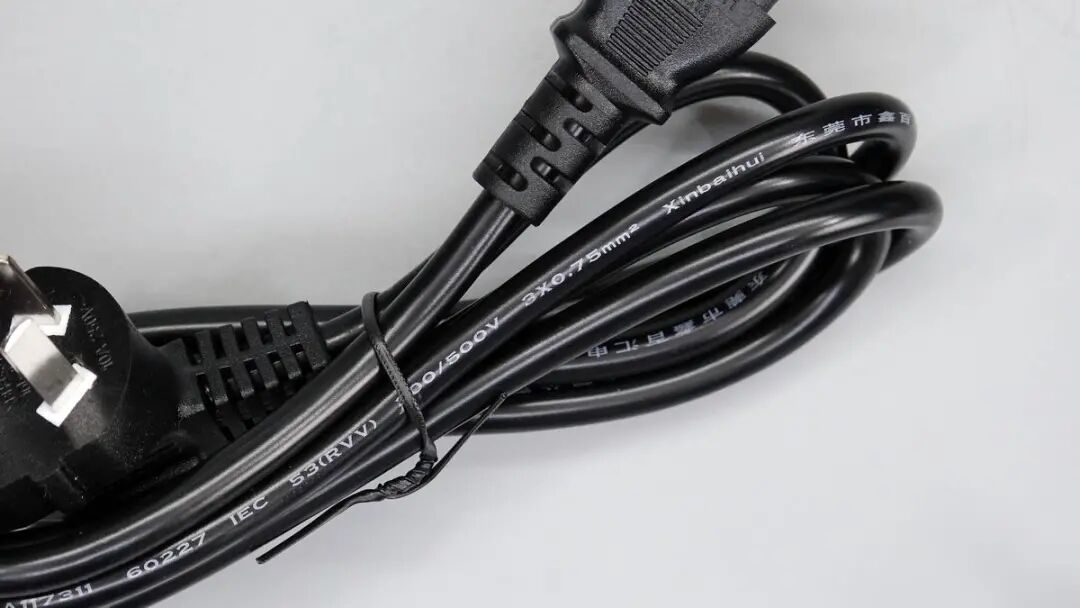

线身规格为3x0.75mm²。

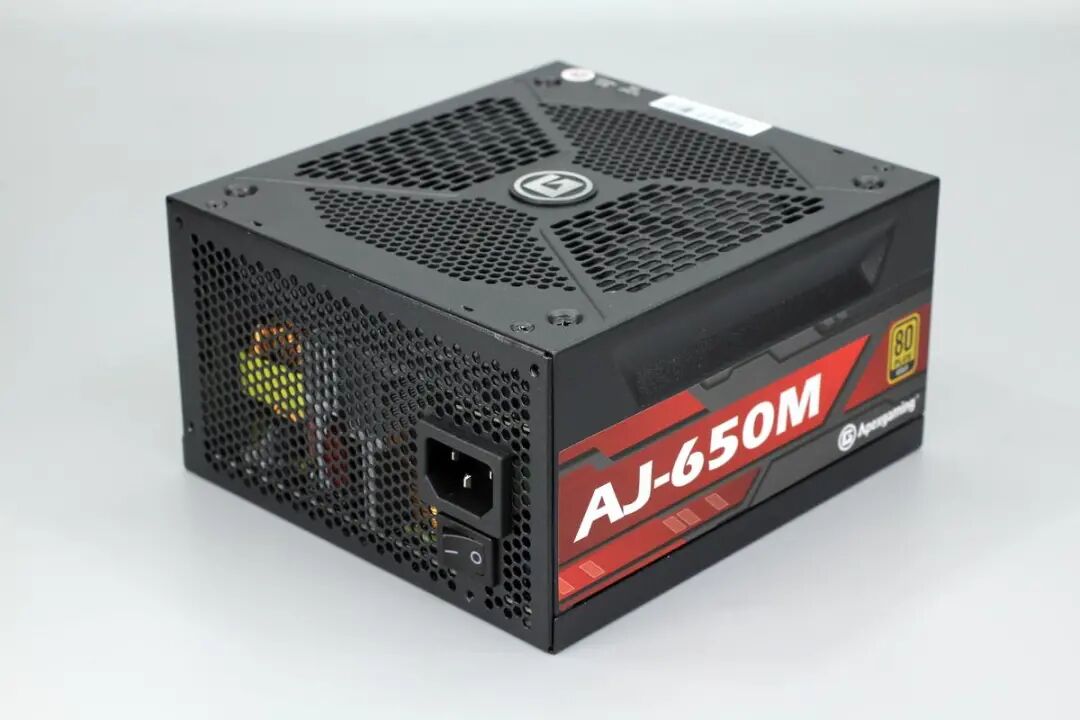

电源整体为方块造型，外壳油漆消光处理，顶部以及左侧开孔。电源采用红黑配色，看上去比较炫酷。
机身前端设计有Apexgaming品牌、AJ-650M名称和80 Plus金牌认证标识，外壳内凹方便组装。

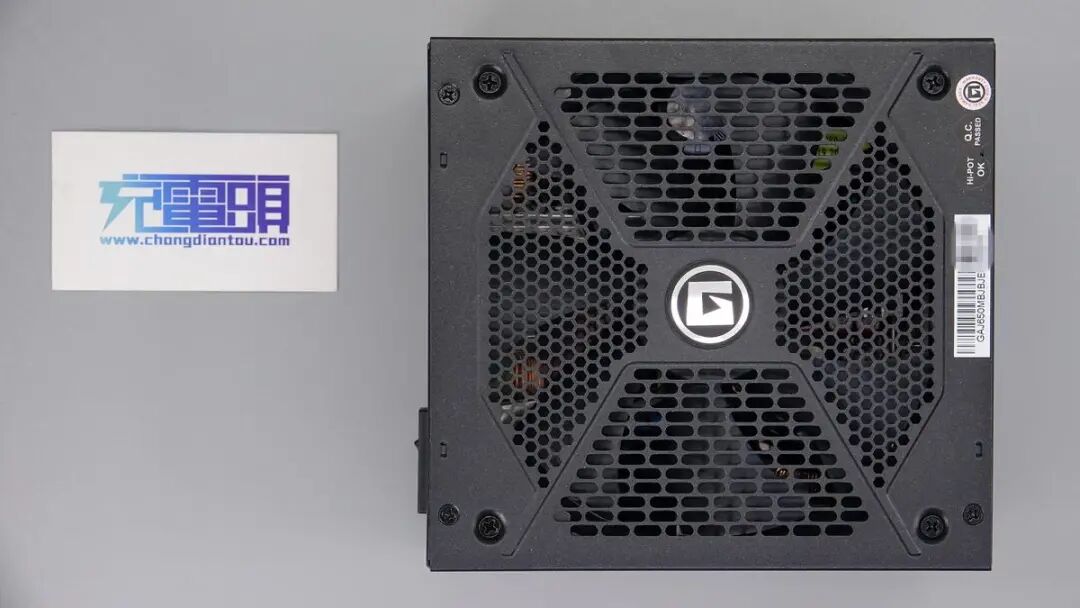

顶部中心固定风扇，四端有固定外壳的螺丝。

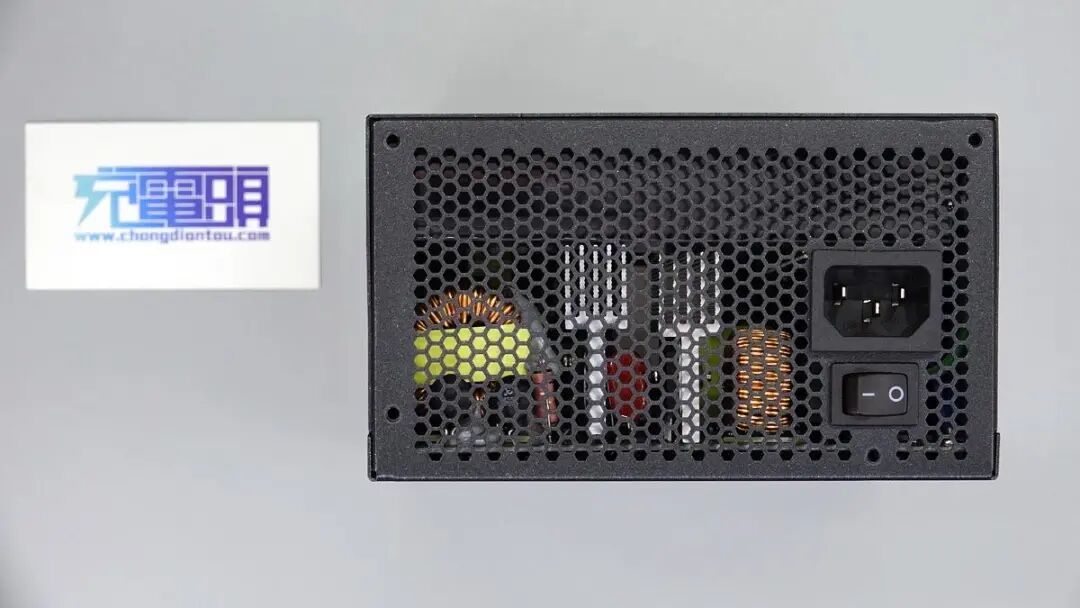

侧面设有电源开关和品字输入接口。

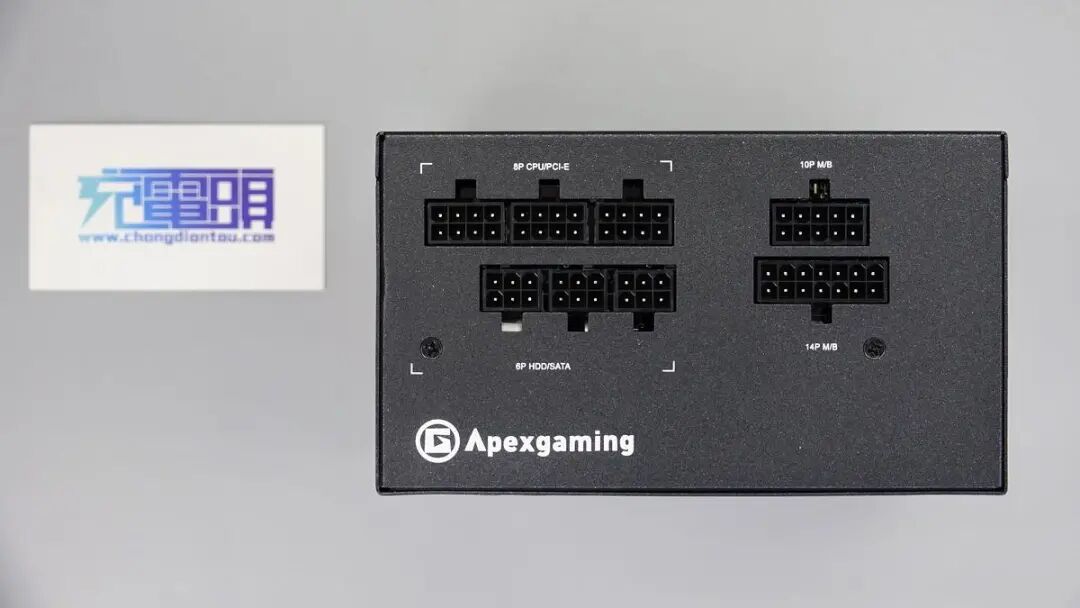

另一侧设有CPU、PCI-E、主板、HDD、SATA供电插槽。

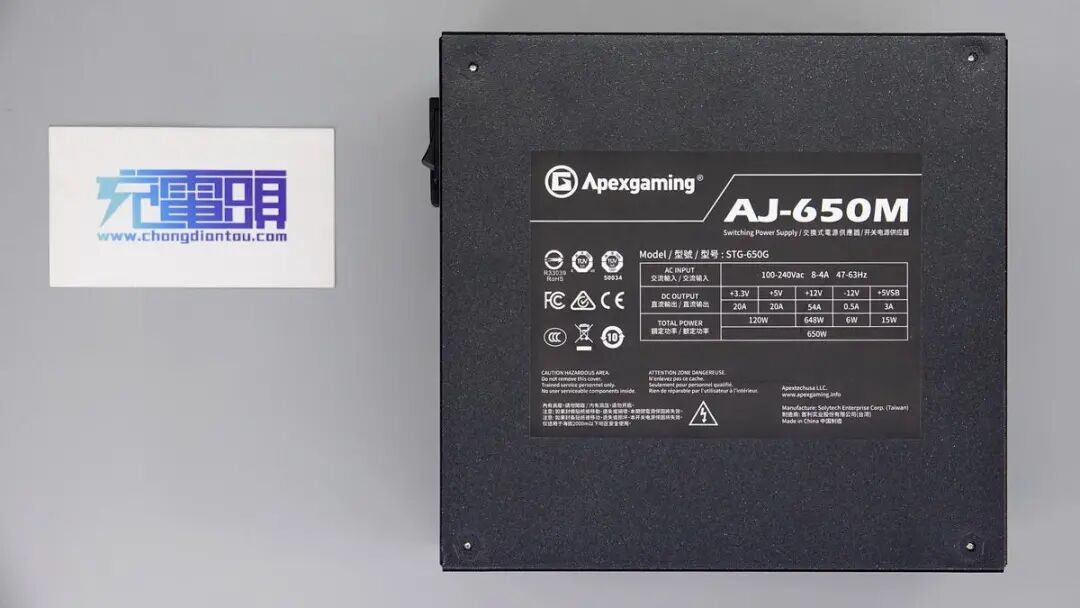

底部贴有电源铭牌贴纸。

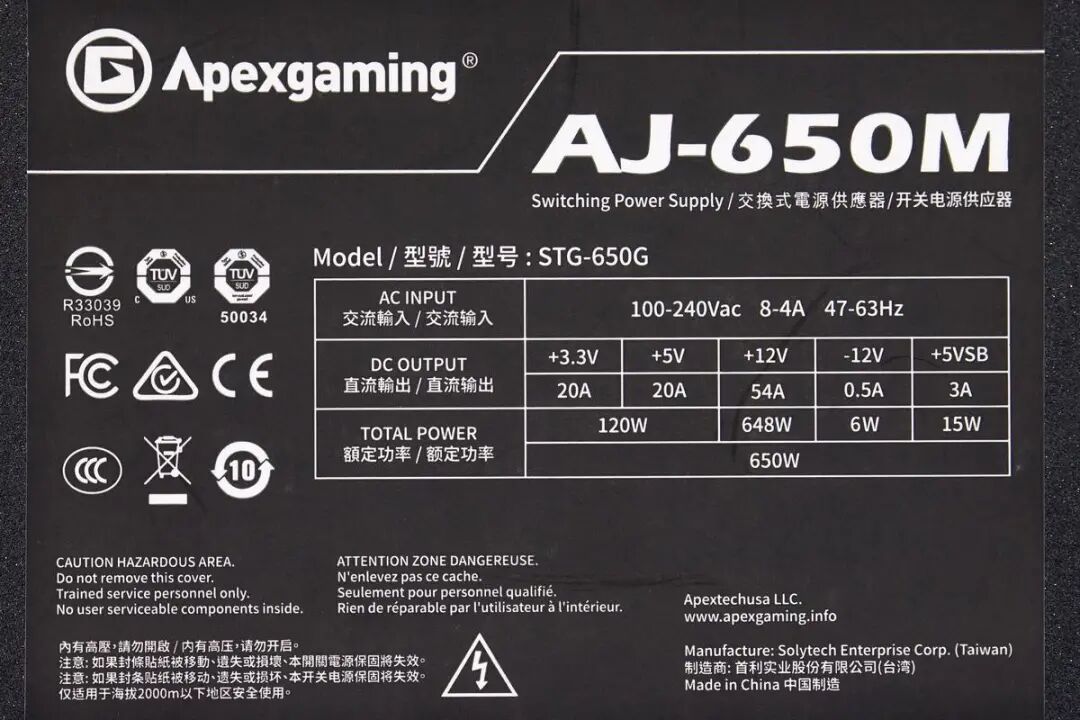

电源铭牌特写：
型号：STG-650G
输入：100-240VAC，47-63Hz，8-4A
输出：+5V20A&+3.3V20A 120W
+12V54A 648W
-12V0.5A 6W
+5VSB3A 15W
额定功率：650W
制造商：首利实业股份有限公司（台湾）
电源已经通过了CCC、CE、FCC、TUV、RoHS等多项认证。

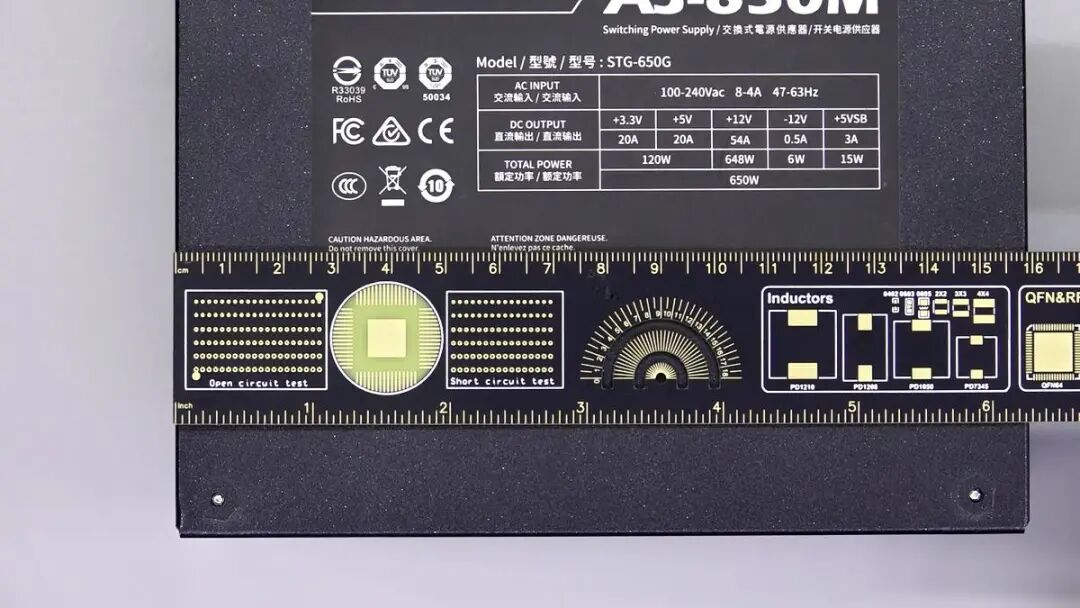

测得电源机身长度为150.4mm。
宽度约为16cm。

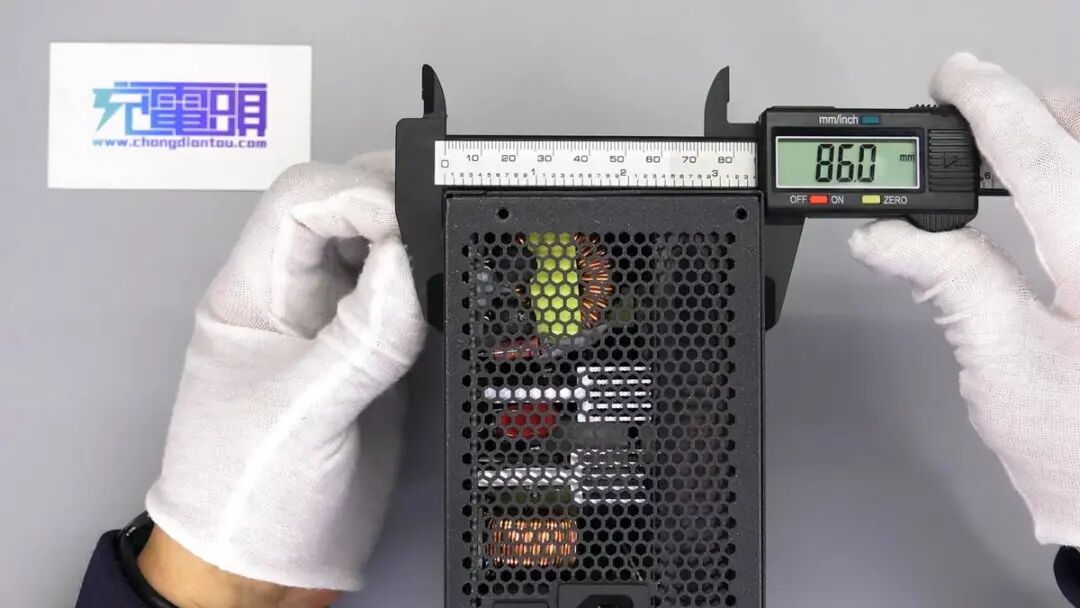

厚度为86mm。

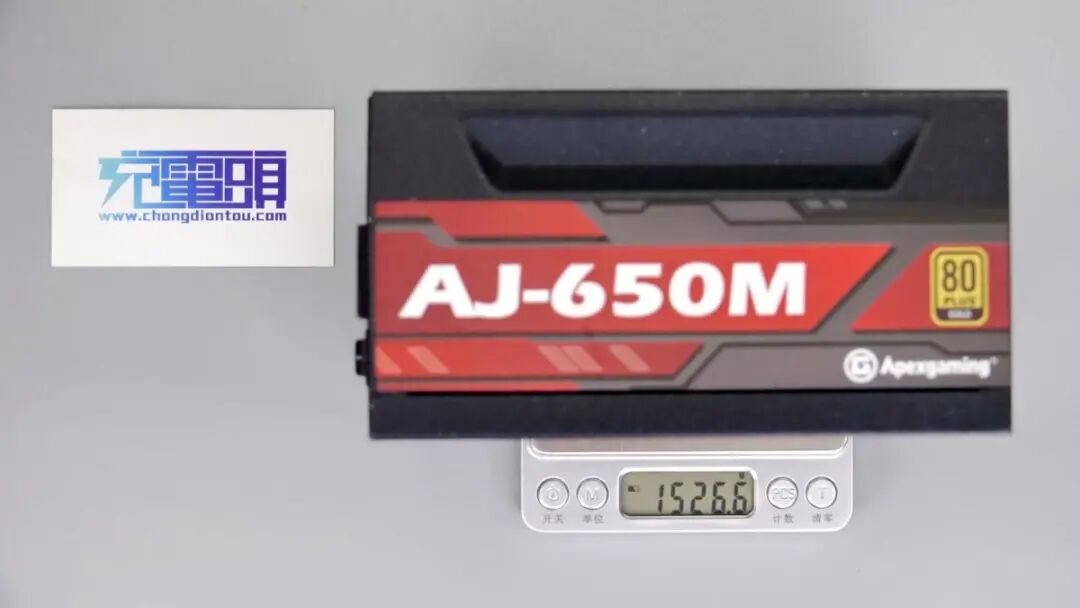

净重约为1527g。

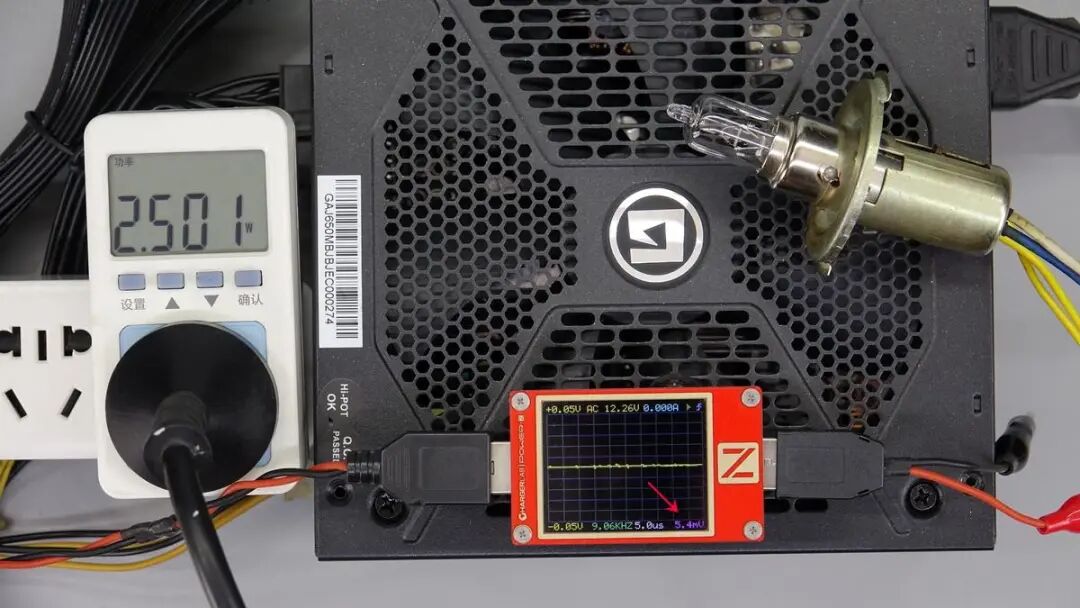

将电源开机，使用ChargerLAB POWER-Z KT002测得待机功耗为2.5W，12V输出纹波为5.4mV。

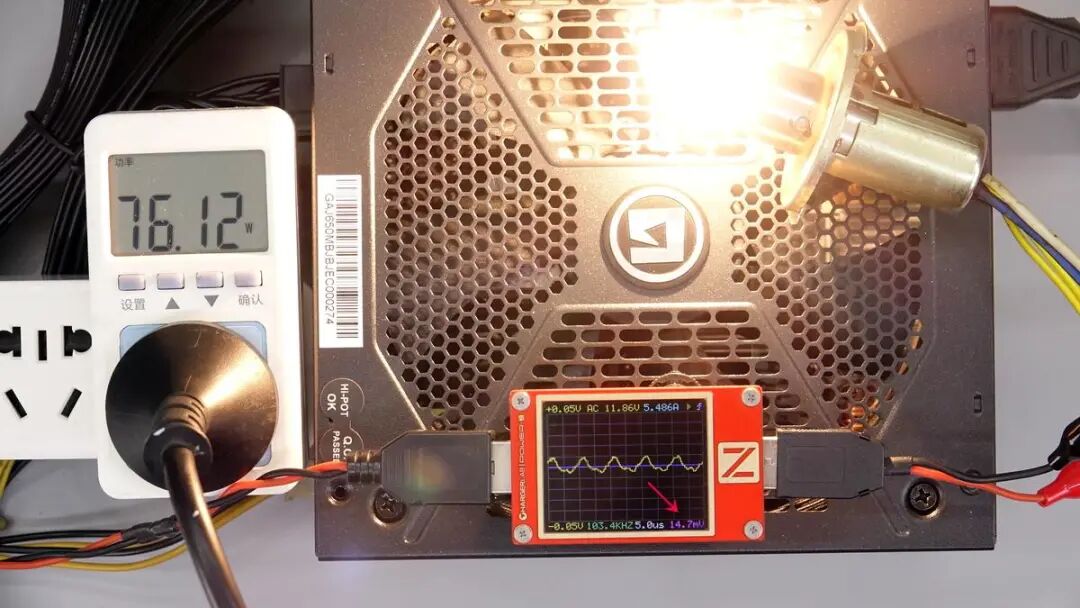

在12V连接灯泡，测试输出功率为65W，输入功率为76W，12V输出纹波为14.7mV。
二、艾湃电竞AJ-650M金牌电源拆解

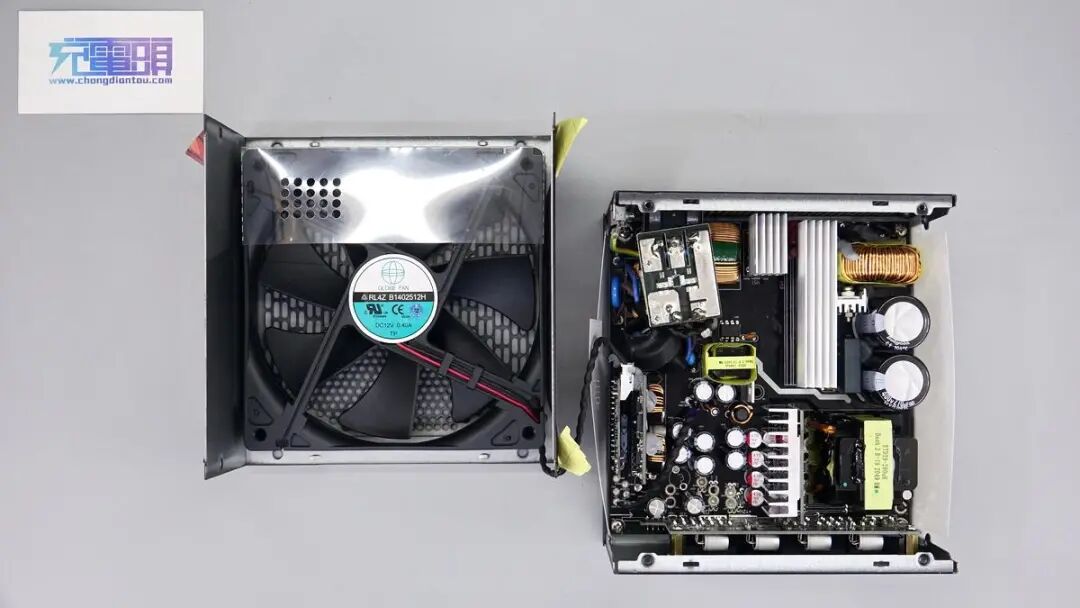

将外壳拆开，风扇一侧有透明绝缘挡风板，电源模块套有U型绝缘隔离板。

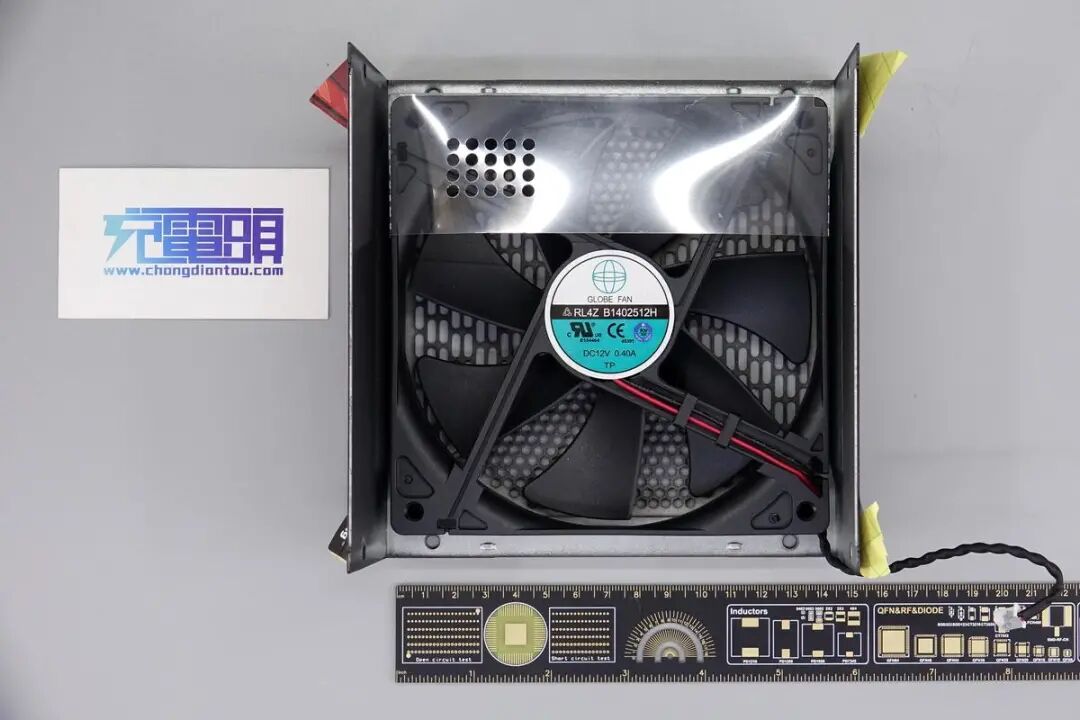

测得风扇尺寸约为14.5*14.5cm。

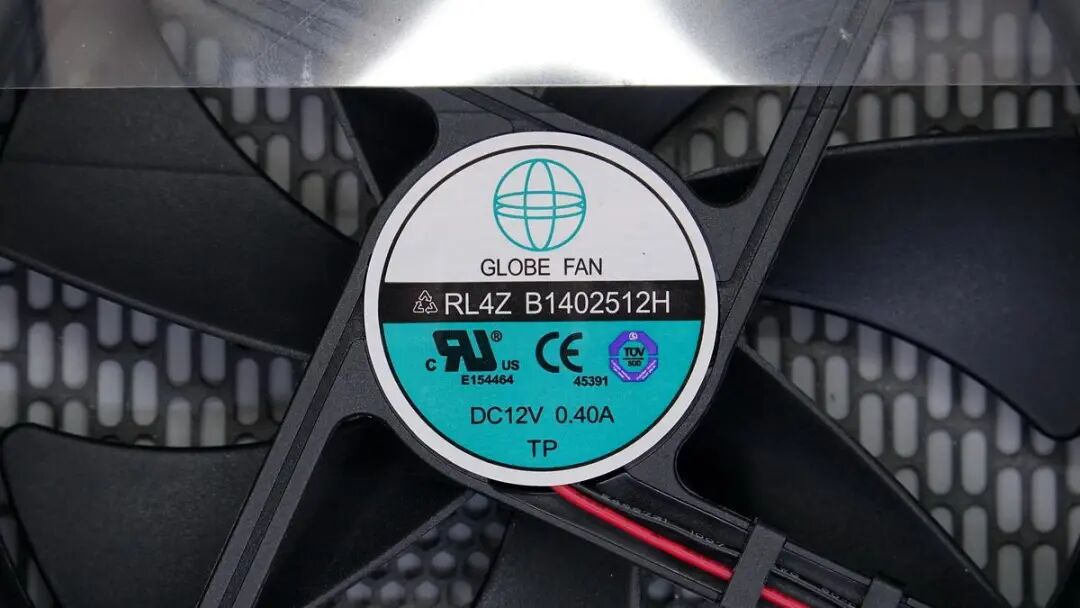

风扇来自GLOBE FAN，12V0.4A输入，通过了CE认证。

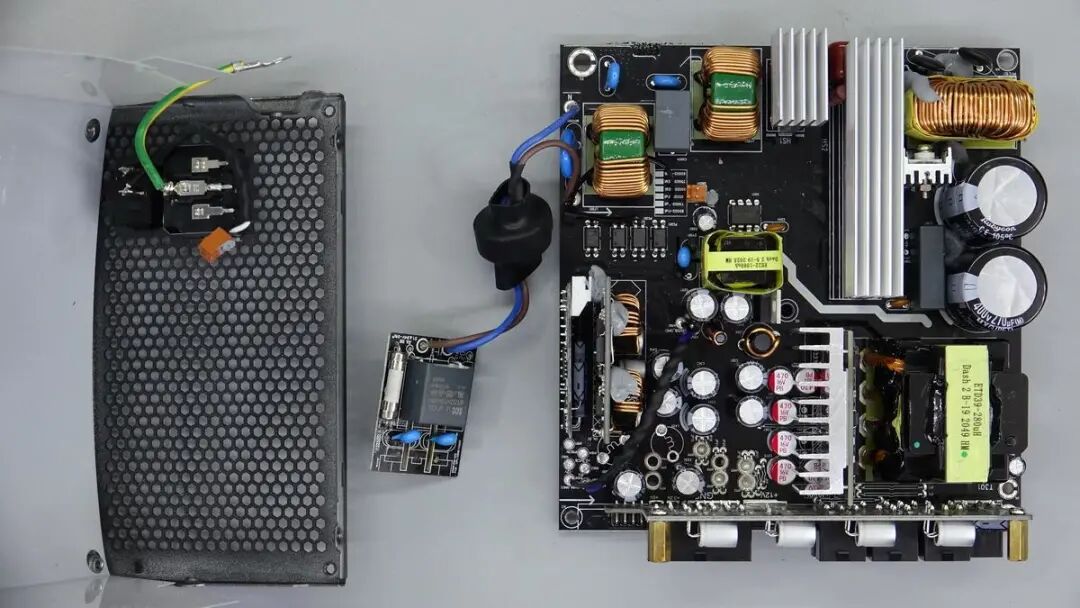

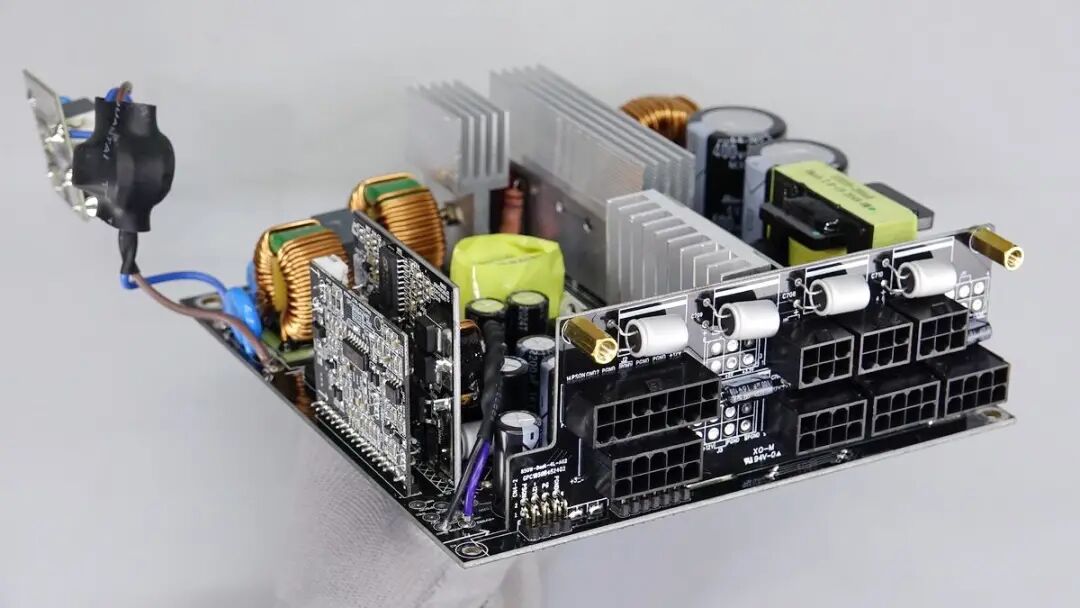

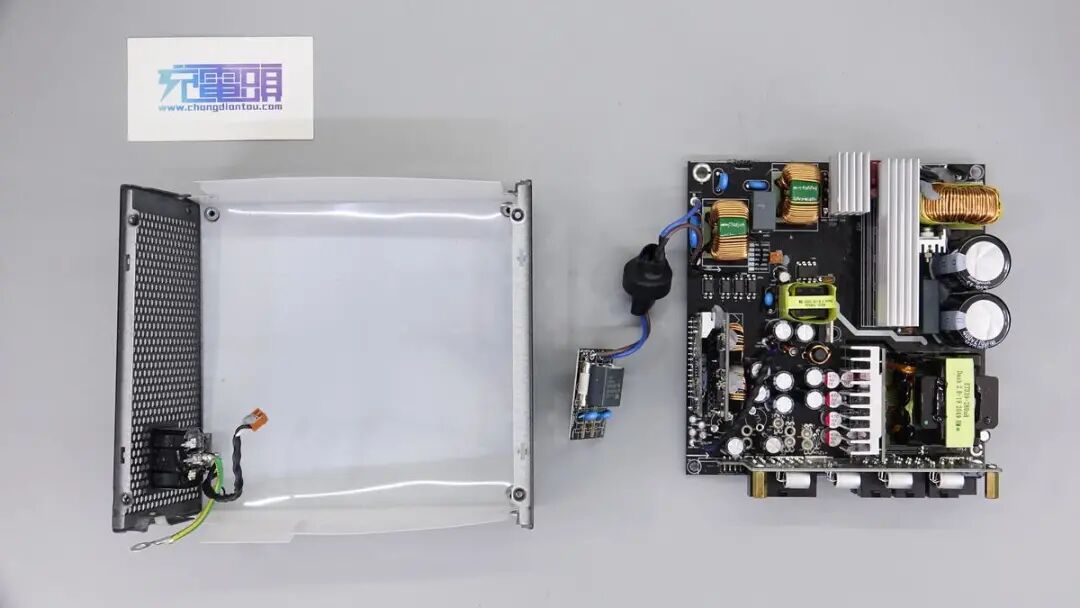

将电源模块取出。
输入端插口上连接有接地线，此外还有一块独立小板，电源输入线穿有磁环屏蔽。

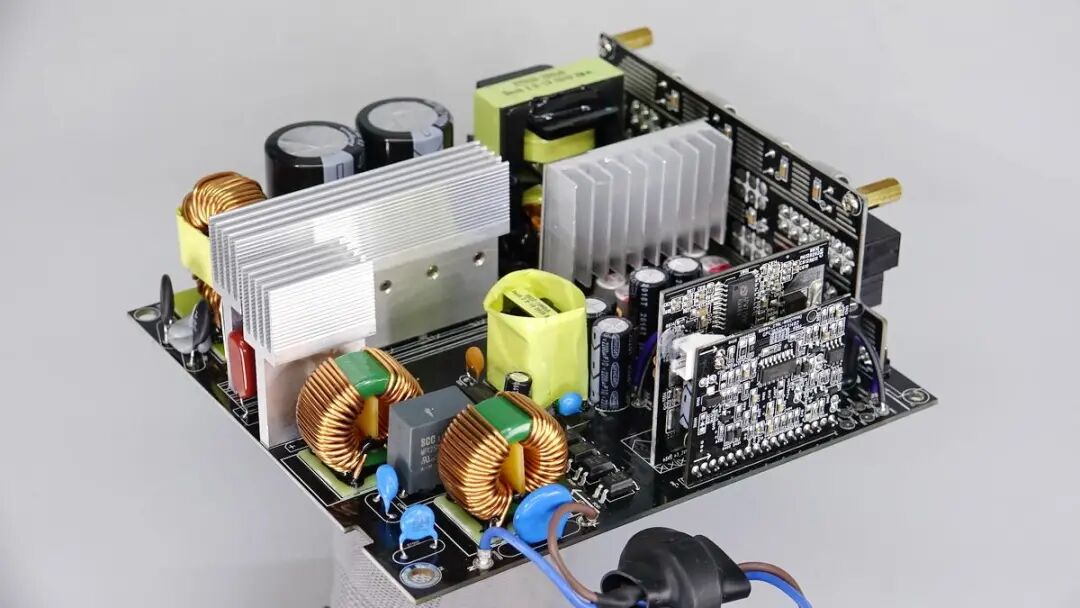

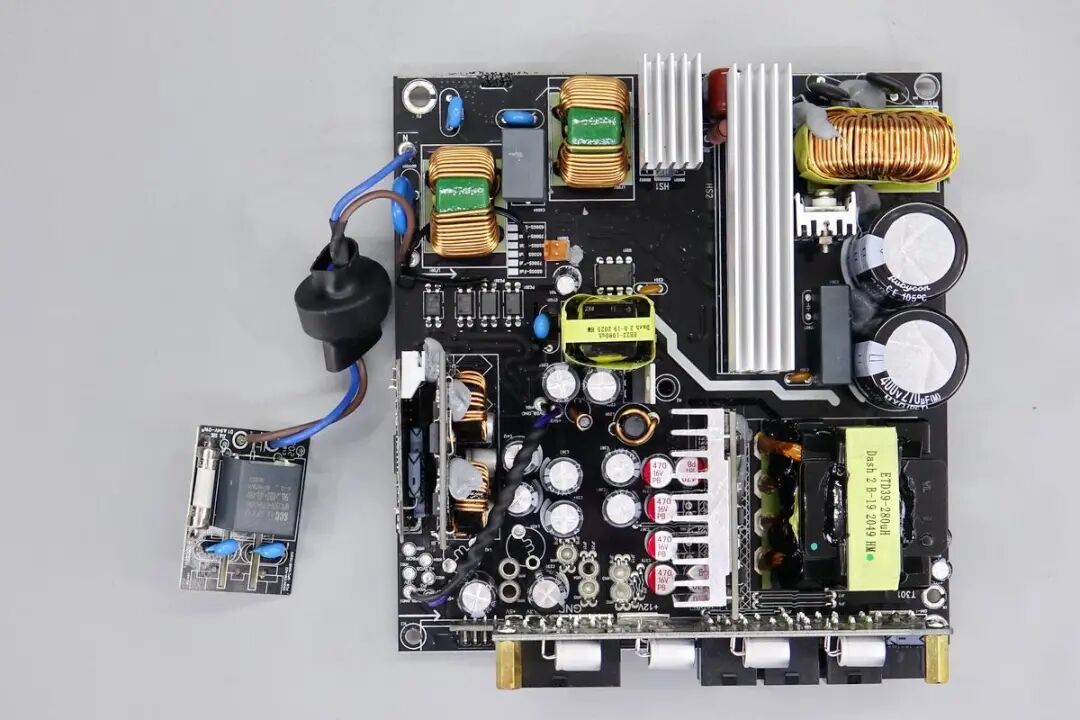

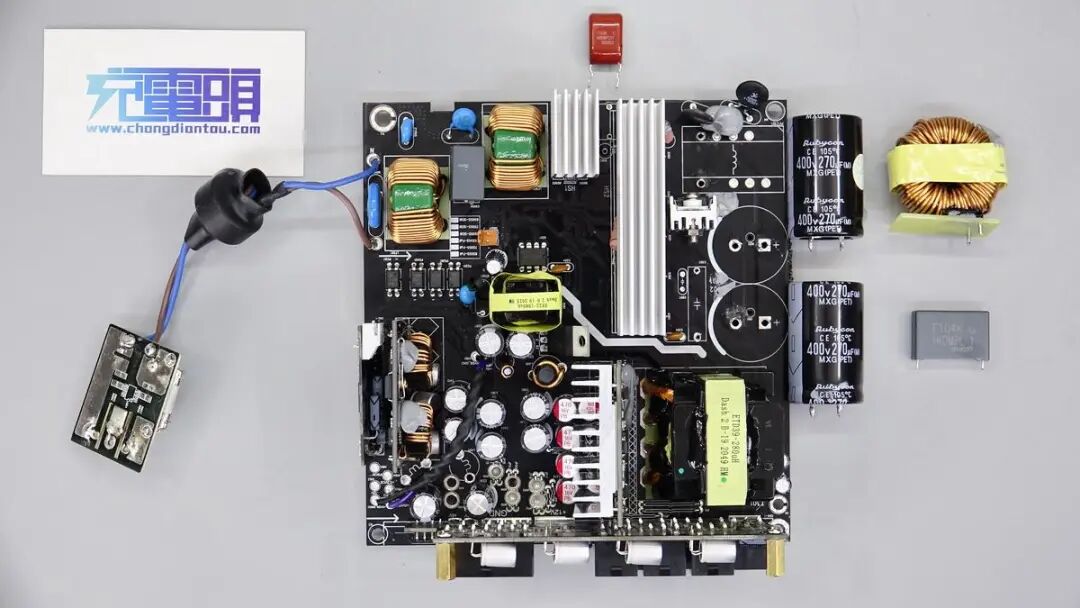

主板正面一览，从布局来看，上端以及右侧设有输入滤波整流、PFC升压以及开关电源电路，中心设有辅助电源电路。左侧下半区域垂直焊接DC-DC二次降压小板，底部输出端小板上焊接连接器、滤波电容等器件。

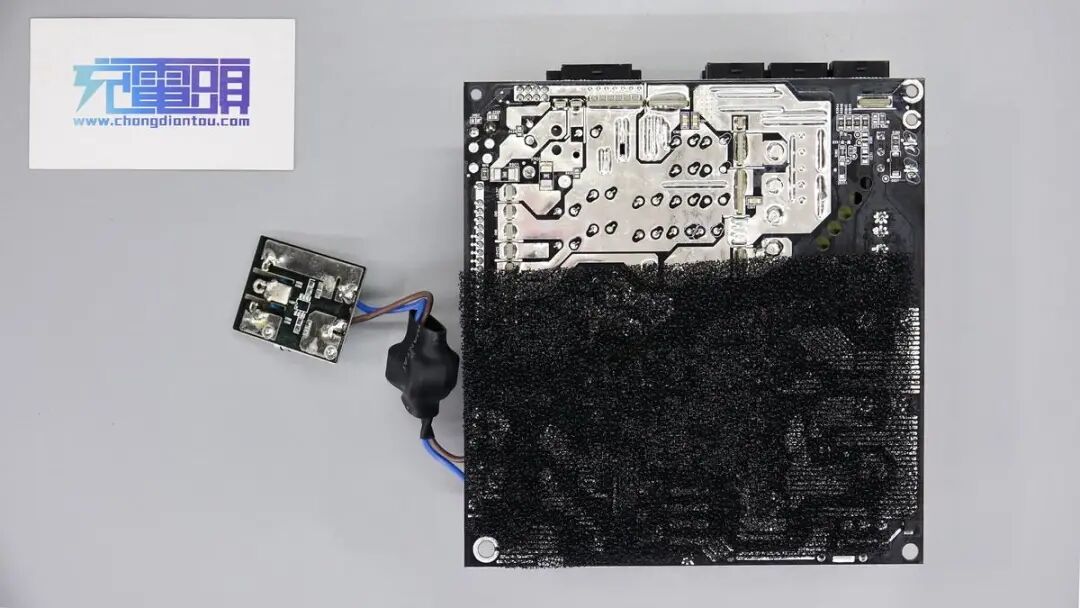

主板背面贴有海绵保护，左上区域大面积露铜加锡帮助散热。
主板背面设有PFC升压控制器和开关电源主控芯片。

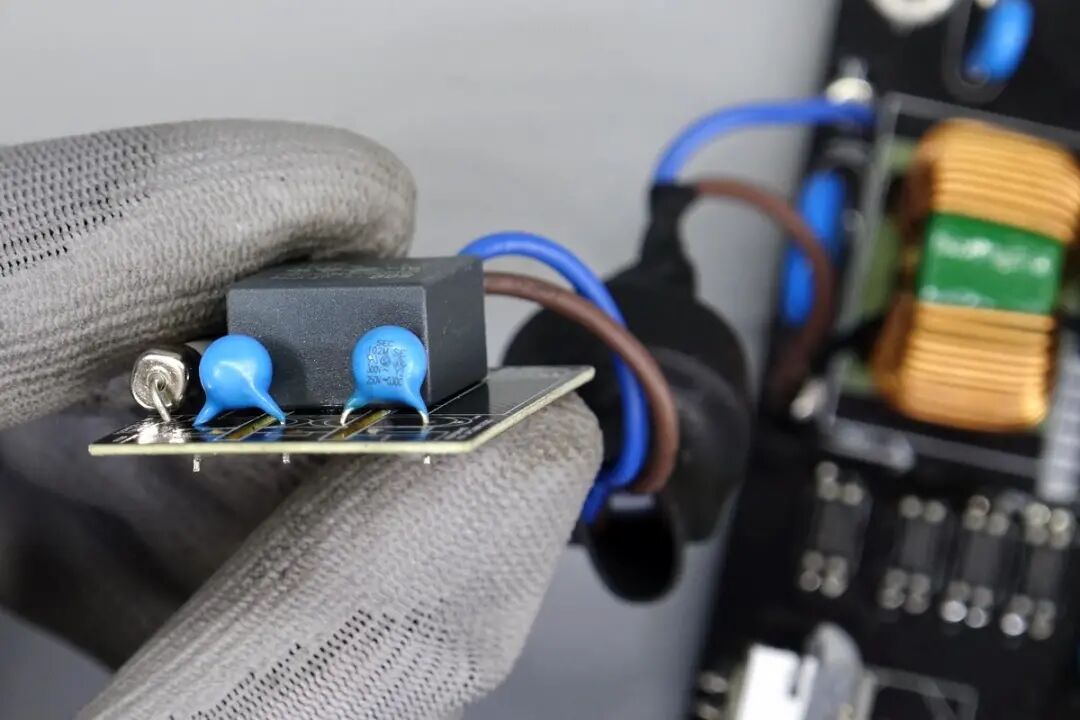

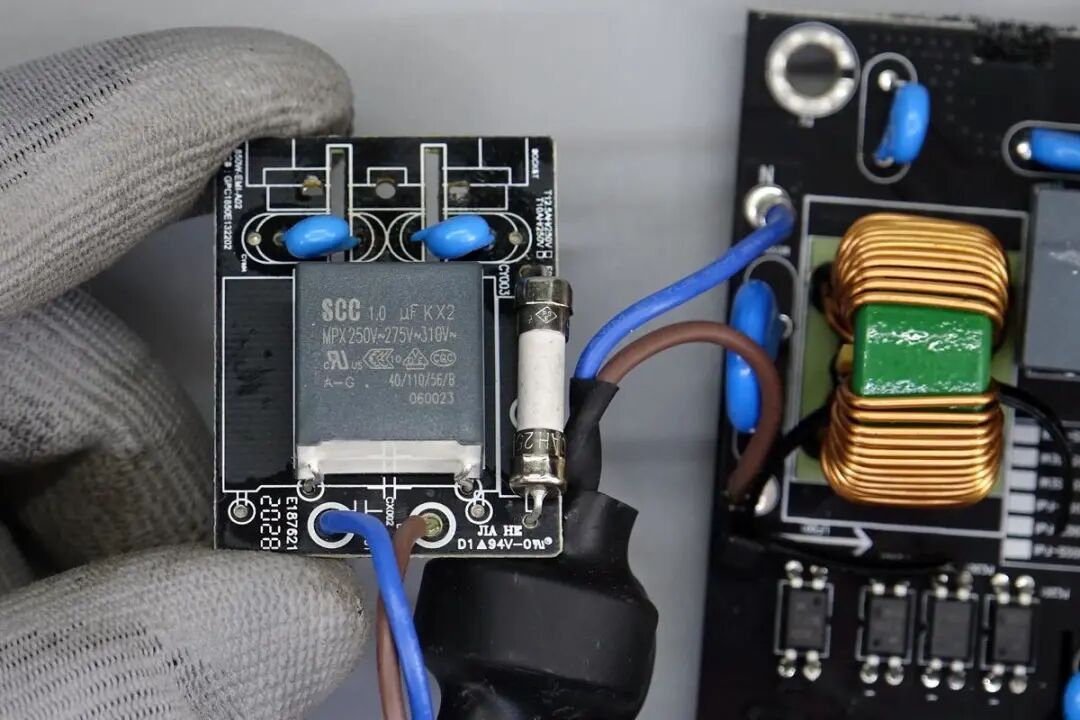

小板上设有保险丝和安规X，Y电容，容量1μF。

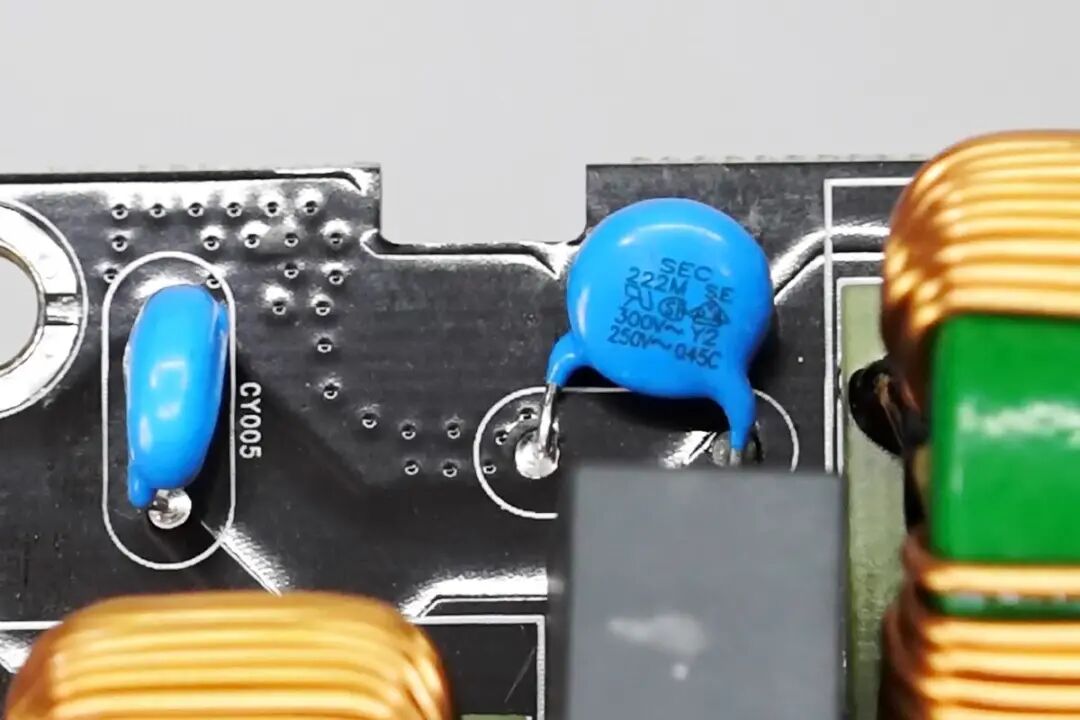

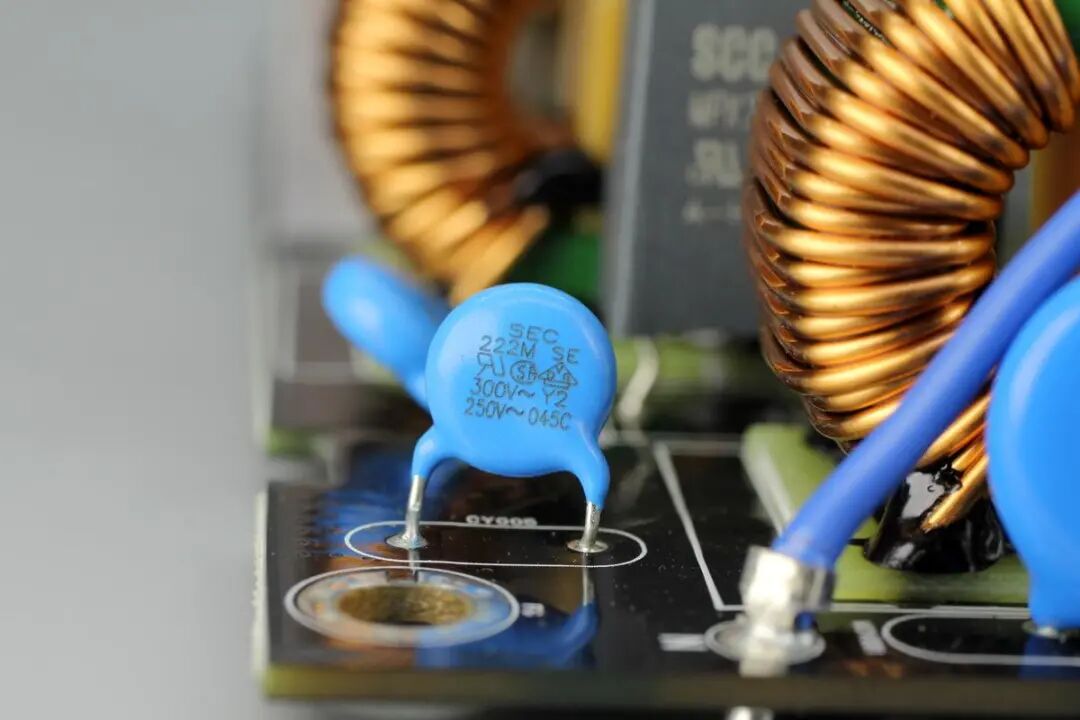

两颗Y电容。
主板输入端设有两级共模电感用于滤除EMI干扰，此外还有压敏电阻、Y电容、安规X电容等器件。

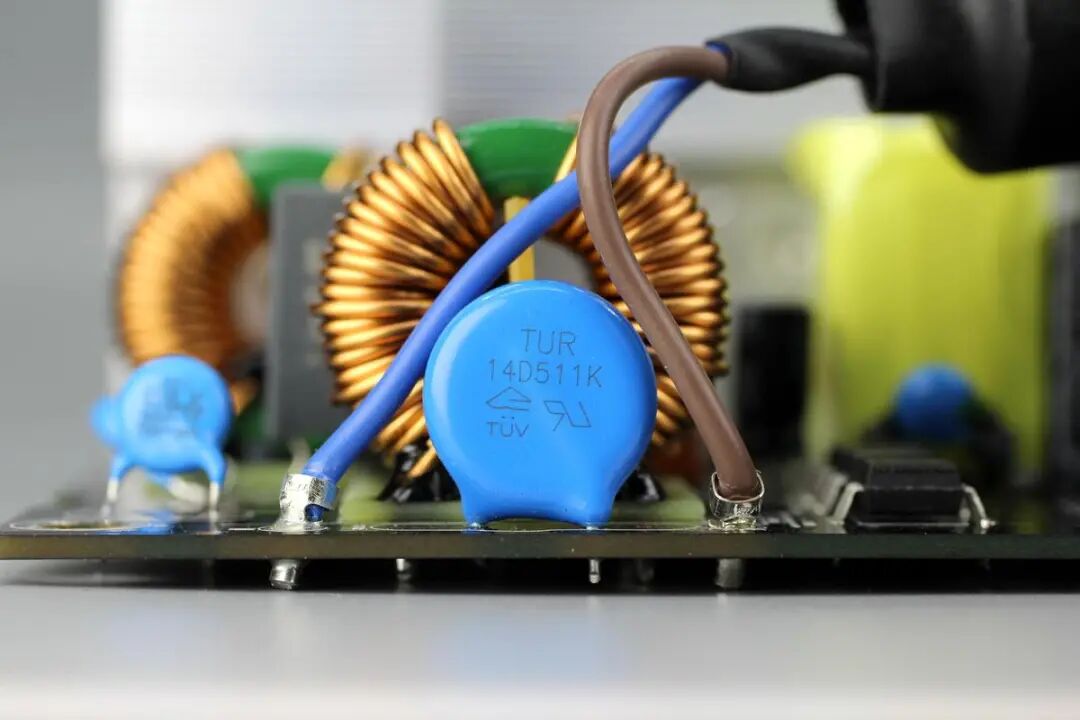

14D511K压敏电阻特写，用于输入过压保护。
Y电容特写。
另一颗Y电容特写。
这颗安规X电容与小板上的相同，容量也是1μF。
主板另一侧设有NTC浪涌抑制电阻、PFC升压电感、高压滤波电解电容以及变压器等器件。两块散热片间有整流桥和薄膜滤波电容。

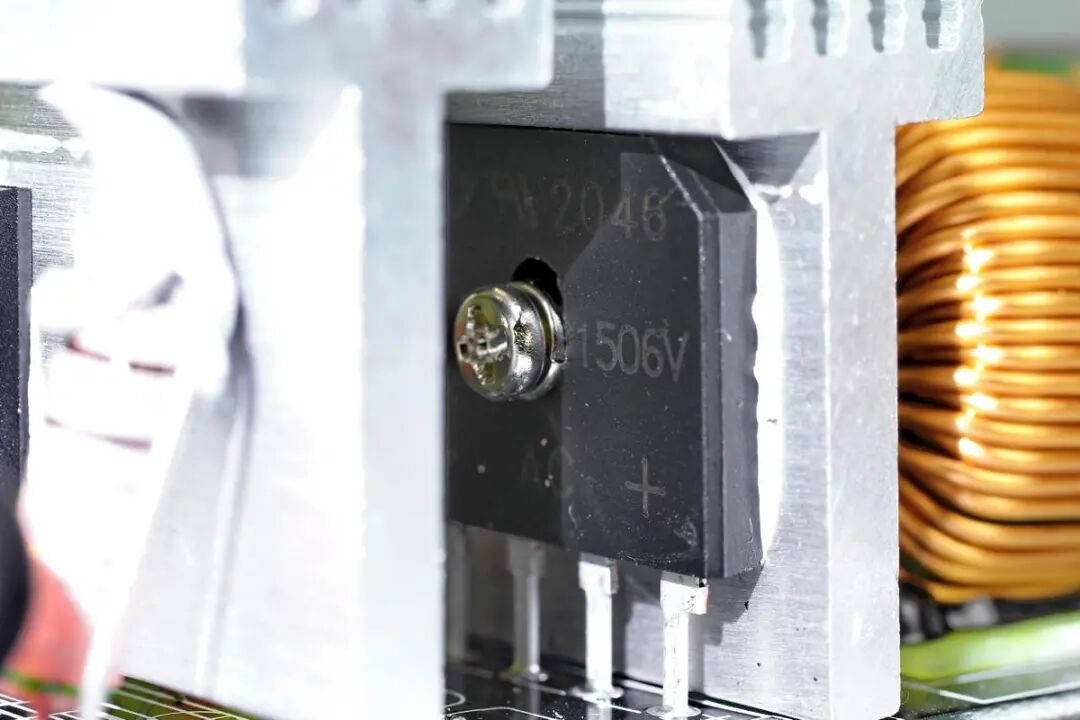

整流桥使用螺丝固定，并且和散热片间涂有导热硅脂，增强导热效果。
红色薄膜滤波电容特写。

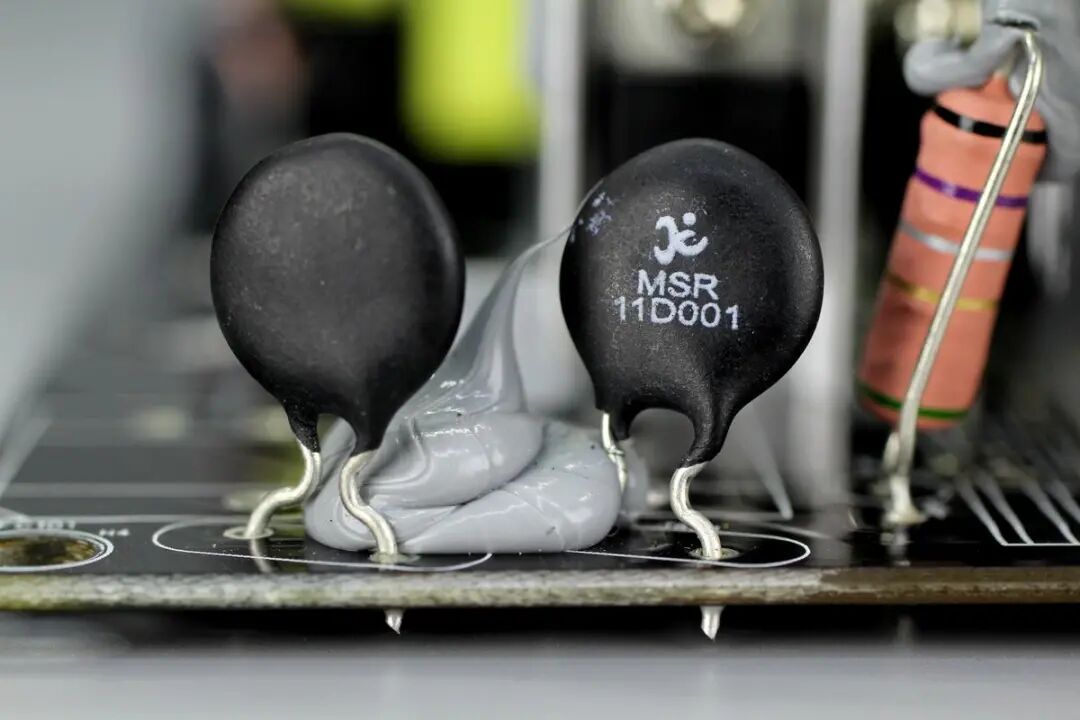

两颗NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

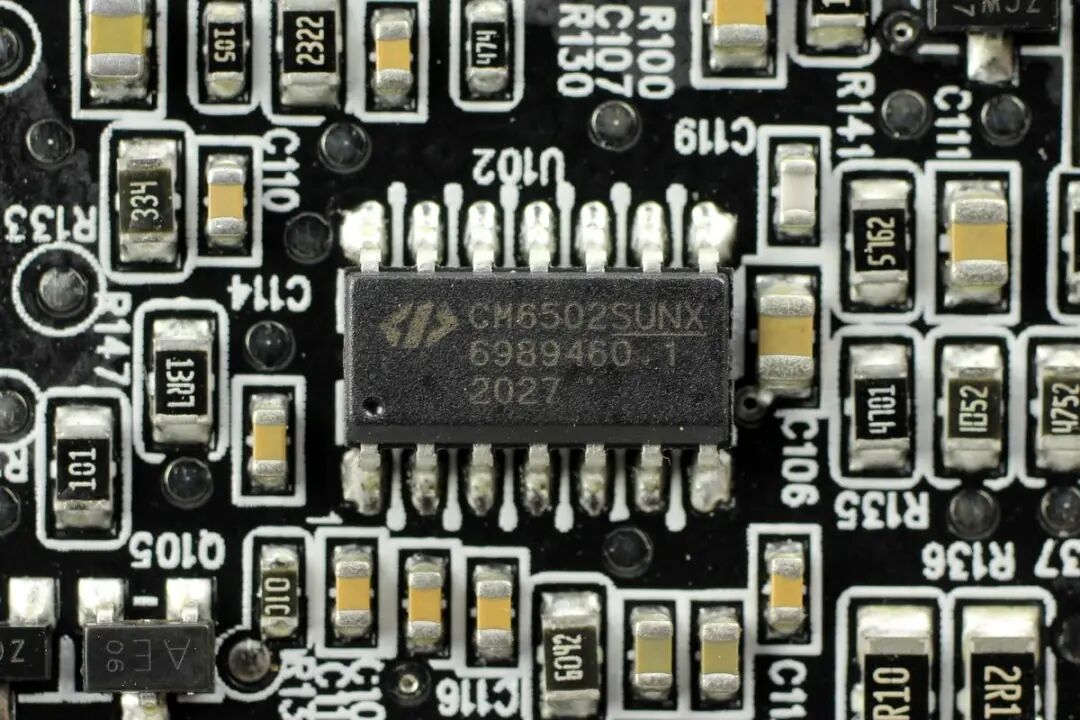

PFC升压控制器采用虹冠CM6502S，这是一颗EPA/90+ ZVS-Like PFC控制器，专为全负载和轻负载下的高效电源设计。

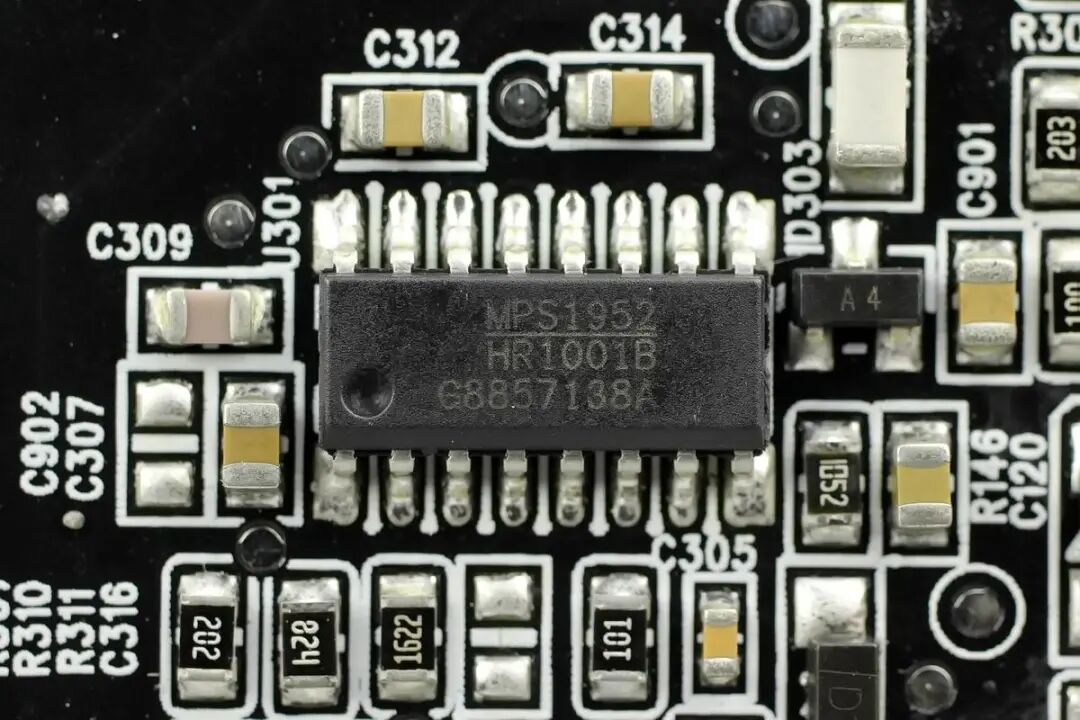

LLC开关电源主控芯片采用MPS HR1001B，是一颗具有增强型抗噪特性的LLC控制器，具有自适应死区时间调节。
谐振电容特写。

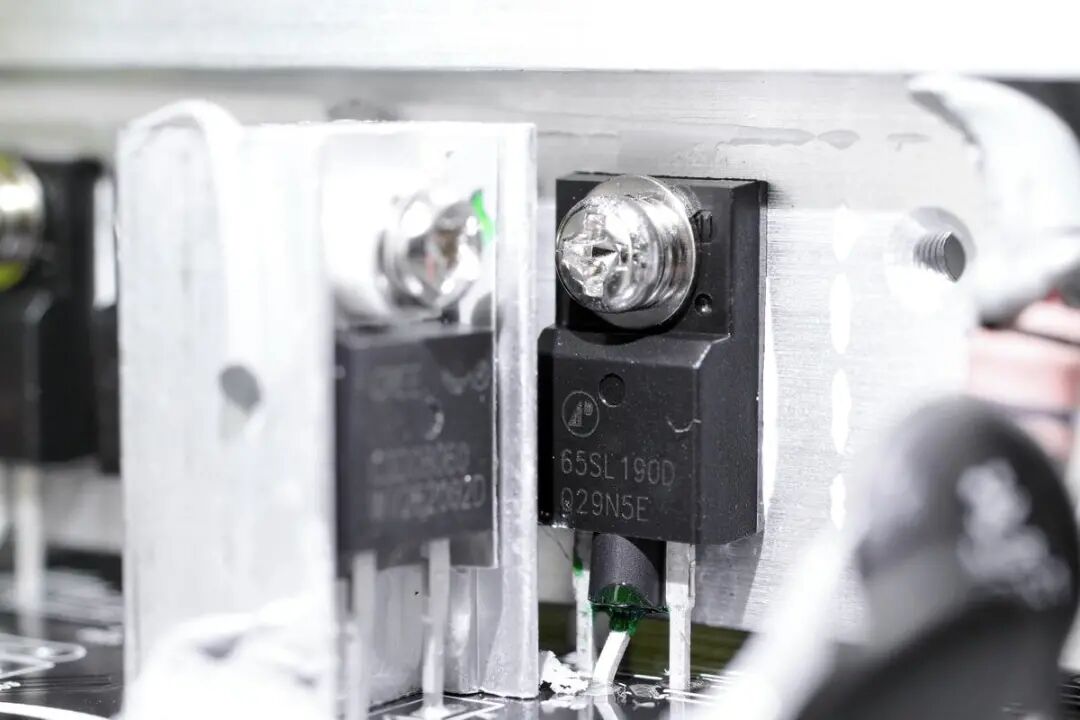

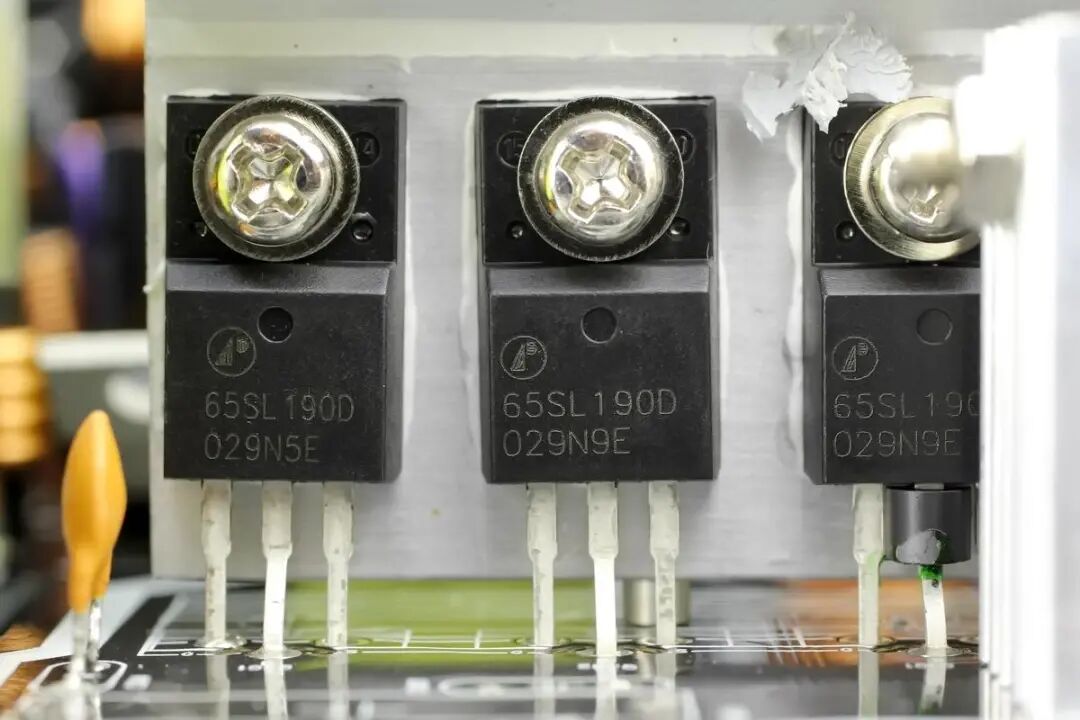

大散热片上固定有四颗富鼎AP65SL190DI，耐压650V，导阻0.19Ω，TO-220CFM(I)封装，两颗一组，分别作为PFC升压开关管和LLC开关电源初级开关管。
第四颗富鼎AP65SL190DI特写。

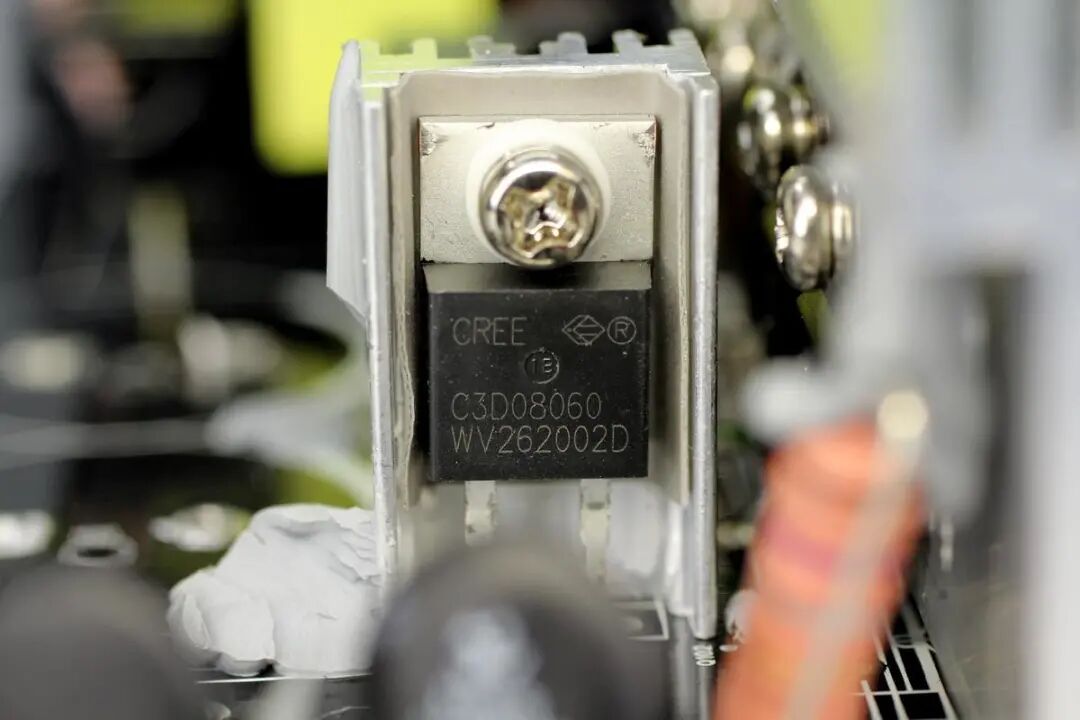

小散热片上固定有两颗CREE C3D08060A碳化硅二极管，耐压600V，TO-220-2封装，背面还有一颗，用于PFC升压整流。
PFC升压电感包裹绝缘胶带，底部设有隔离板。两颗高压滤波电解电容来自红宝石，规格均为400V 270μF。
变压器双层绕组设计，旁边有两颗供电电容。

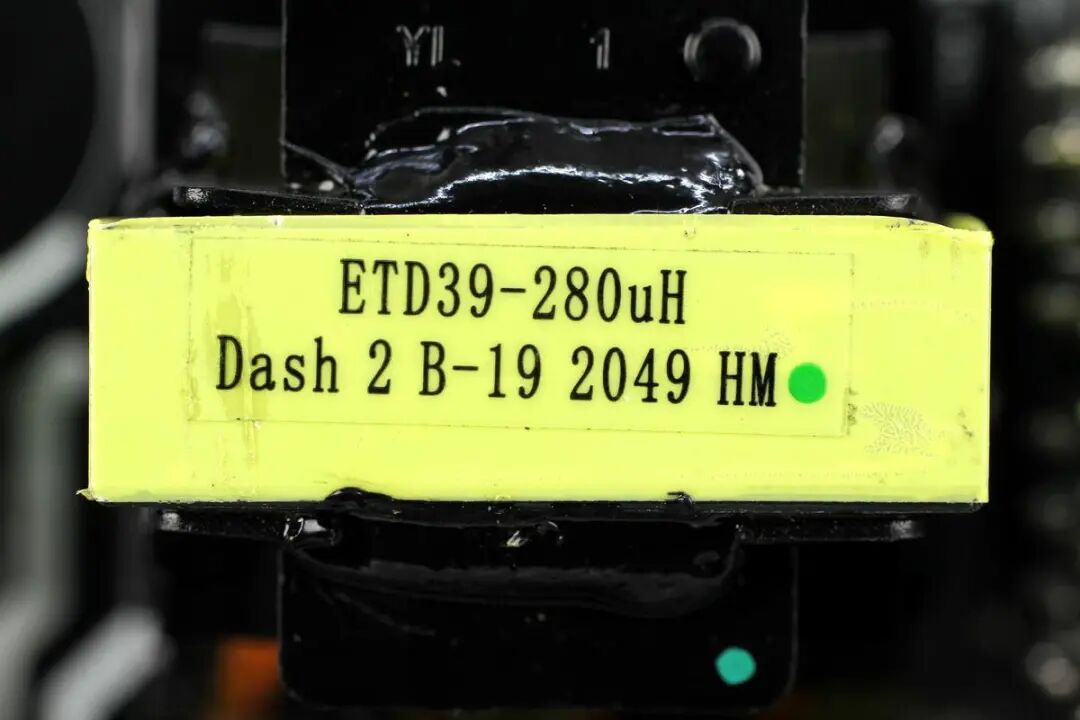

变压器顶部标签特写。

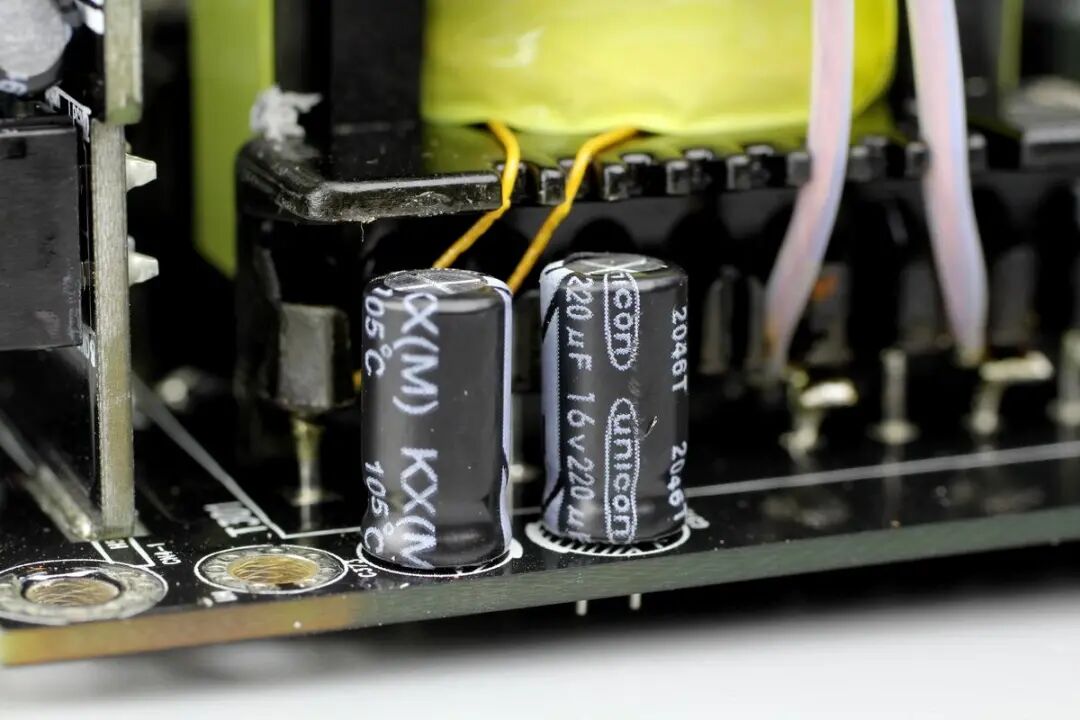

两颗小电容来自unicon，规格都是16V 220μF。

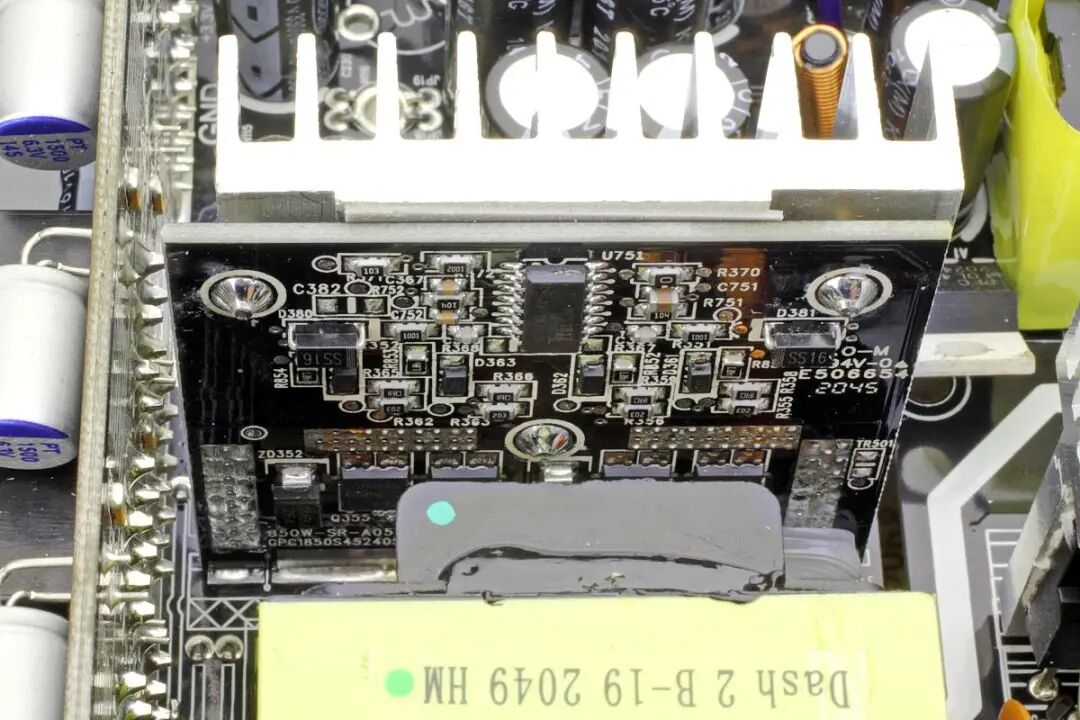

变压器旁边焊接同步整流小板，小板背面设有同步整流控制器和整流管，另一面配有散热片，之间有导热垫帮助导热。

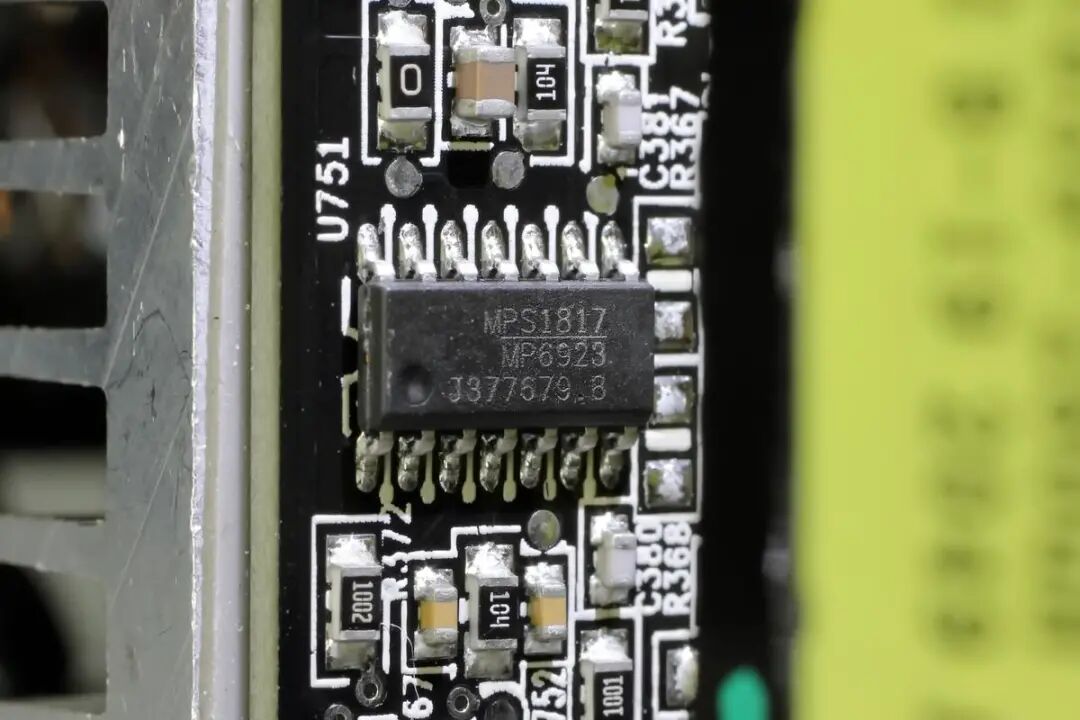

同步整流控制器采用的MPS MP6923，这是一颗双路快速关断同步整流器（SR），具有15mV VDS调节功能。

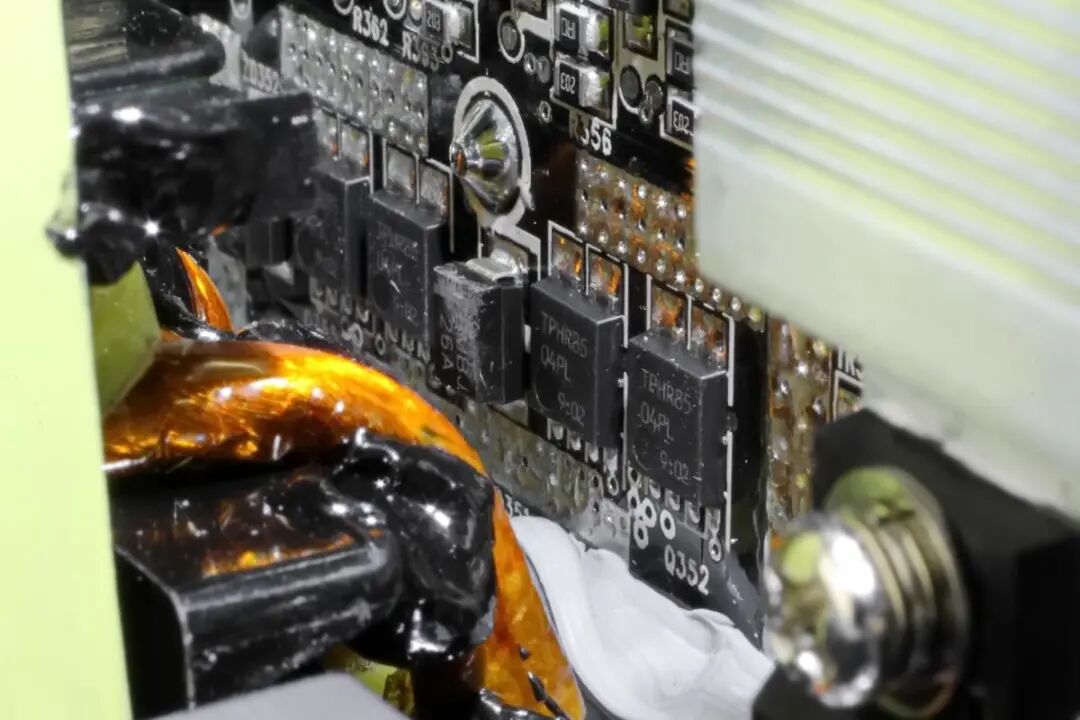

两组LLC同步整流管，共四颗。

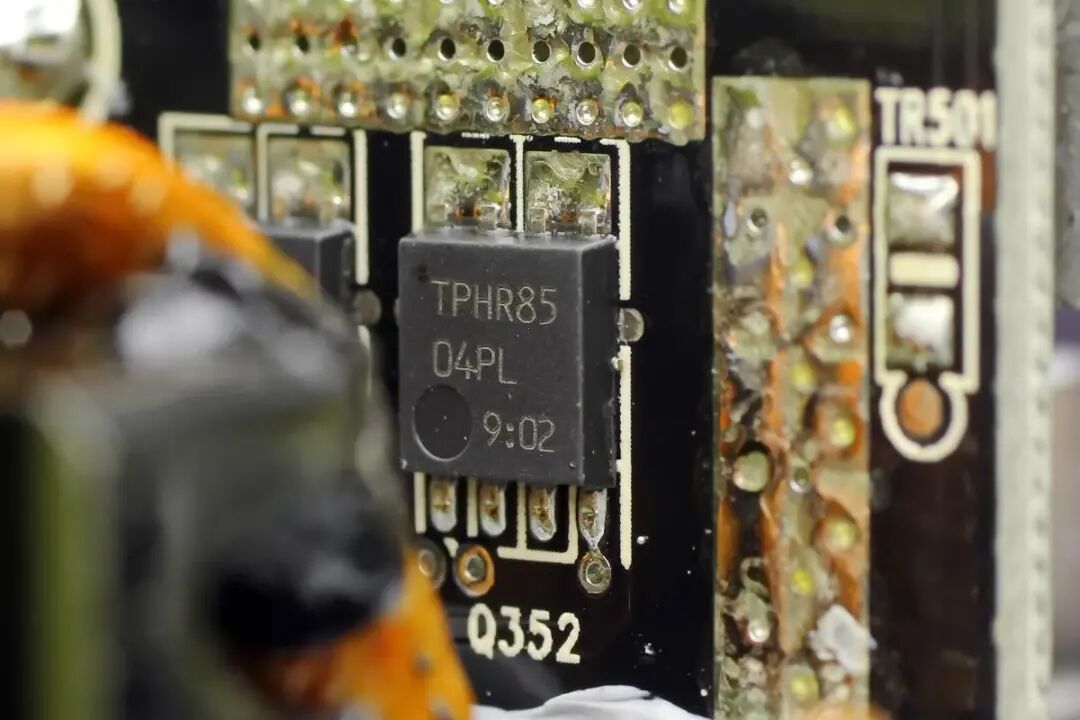

四颗MOS管均采用的东芝TPHR8504PL，NMOS管，耐压40V。

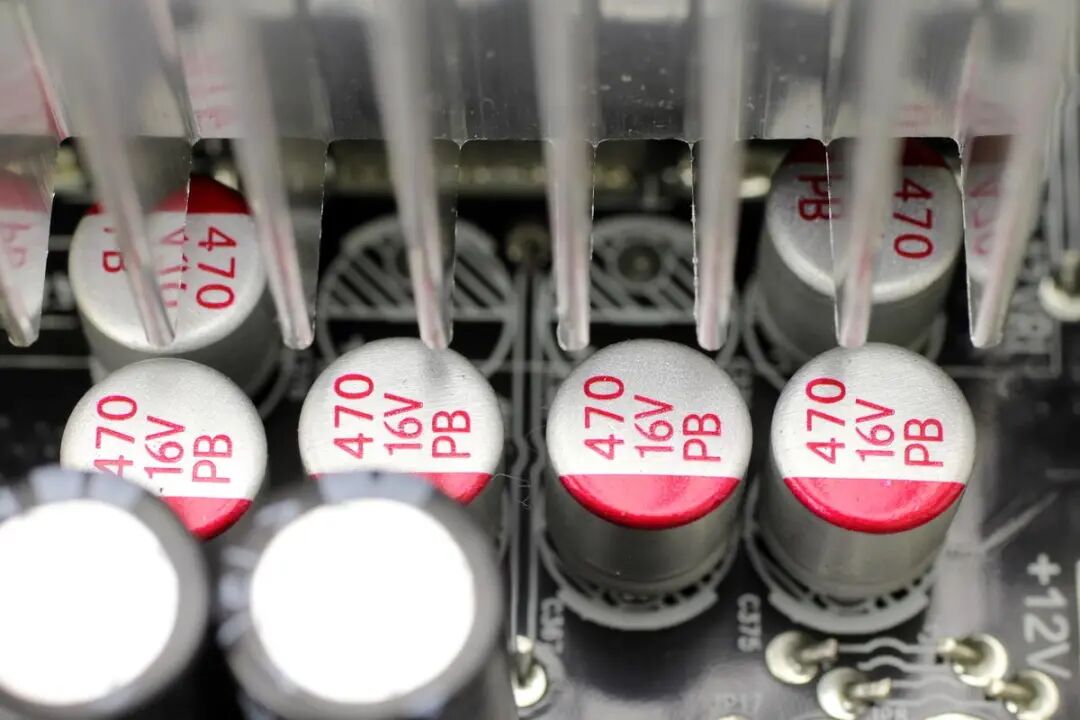

6颗输出滤波固态电容特写，规格都是16V 470μF。

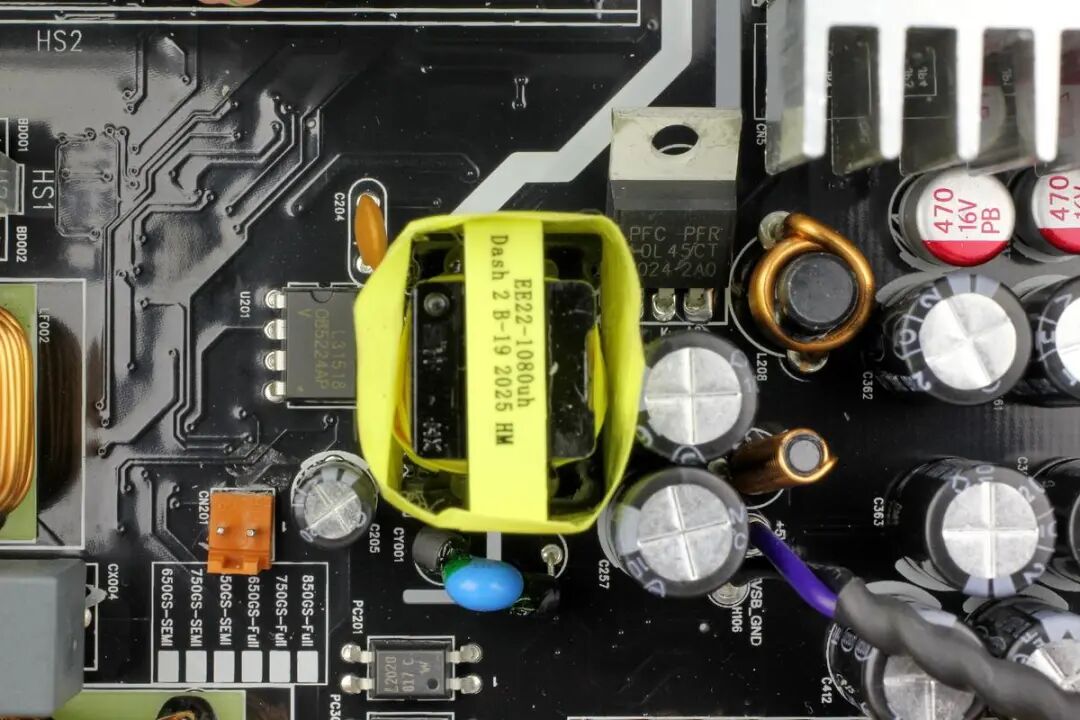

辅助电源电路器件一览。

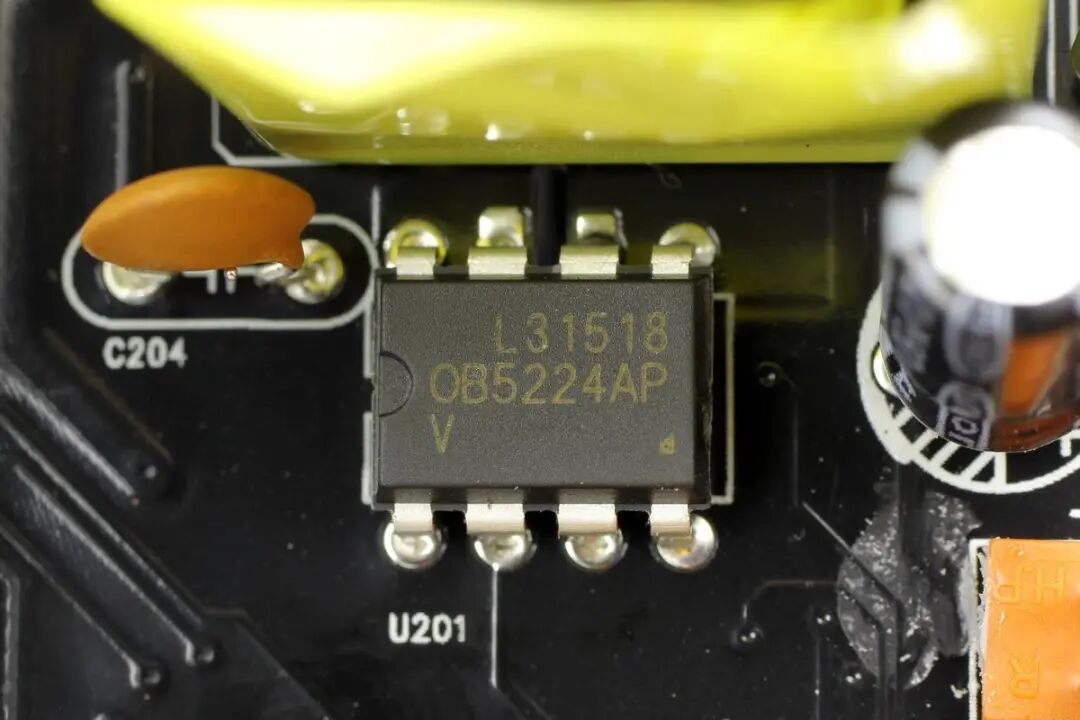

5V辅助电源主控芯片采用昂宝OB5224AP，内置开关管。

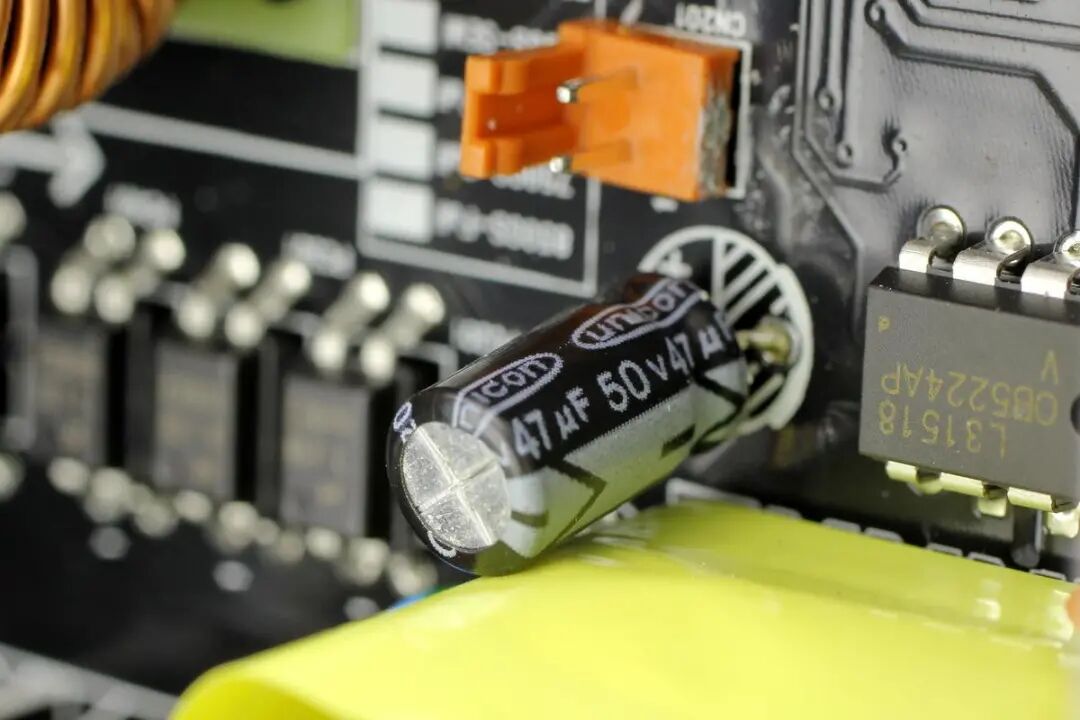

旁边有一颗unicon小电容为芯片供电，50V 47μF。

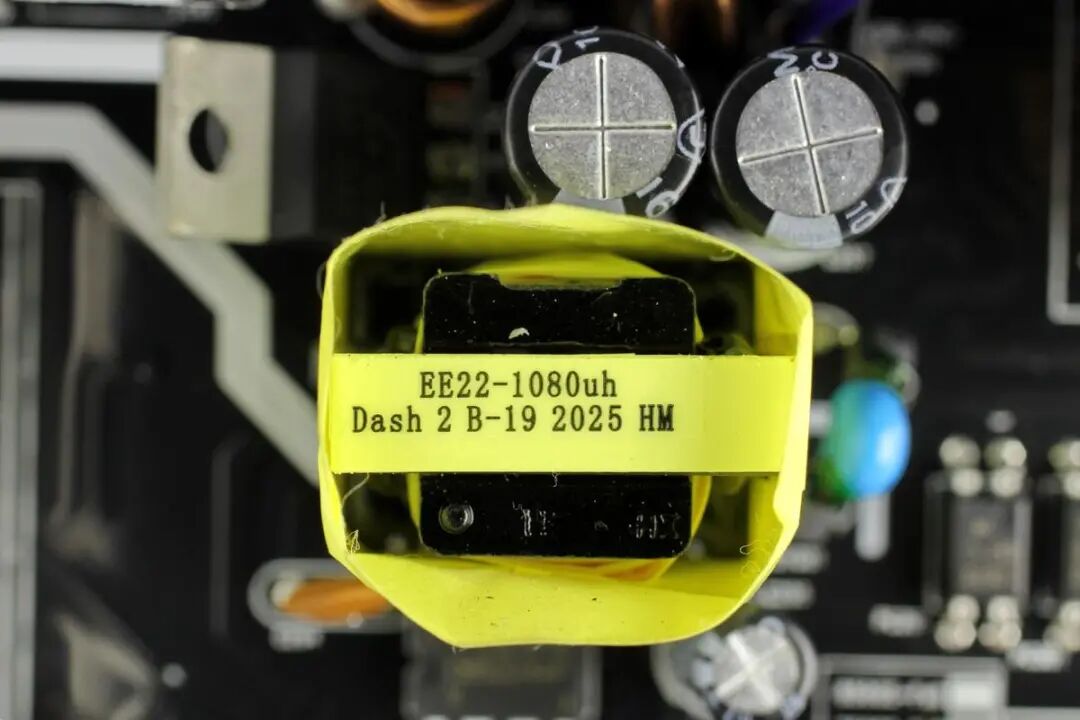

5V辅助电源变压器特写。

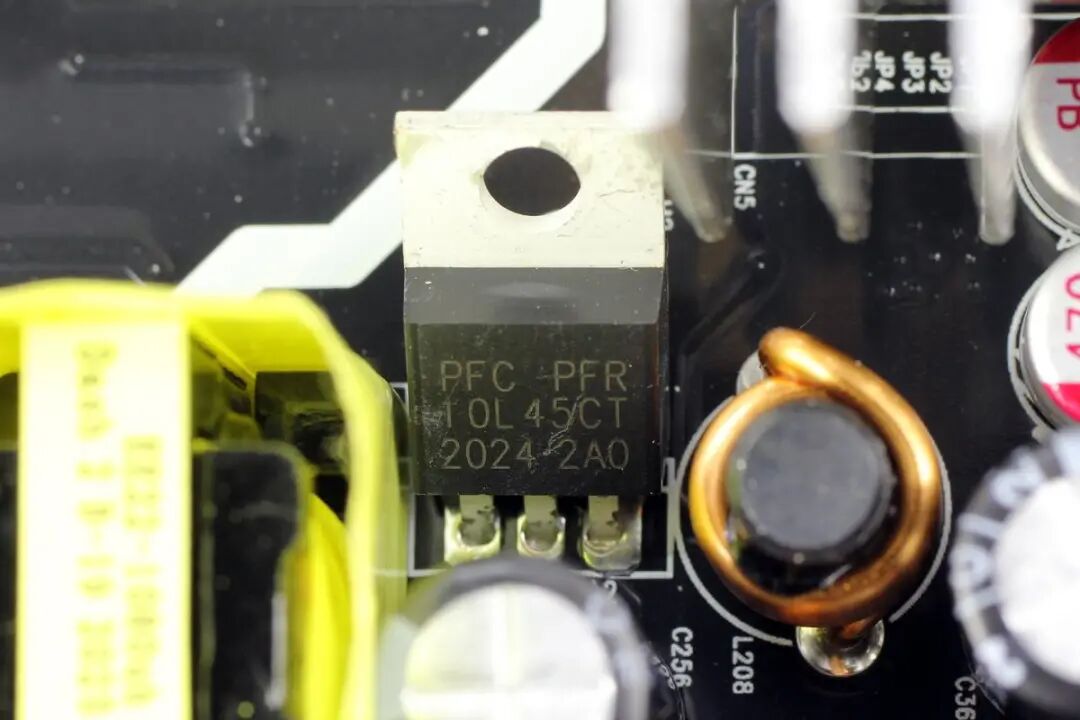

PFR10L45CT整流管，用于5V辅助电源整流输出。

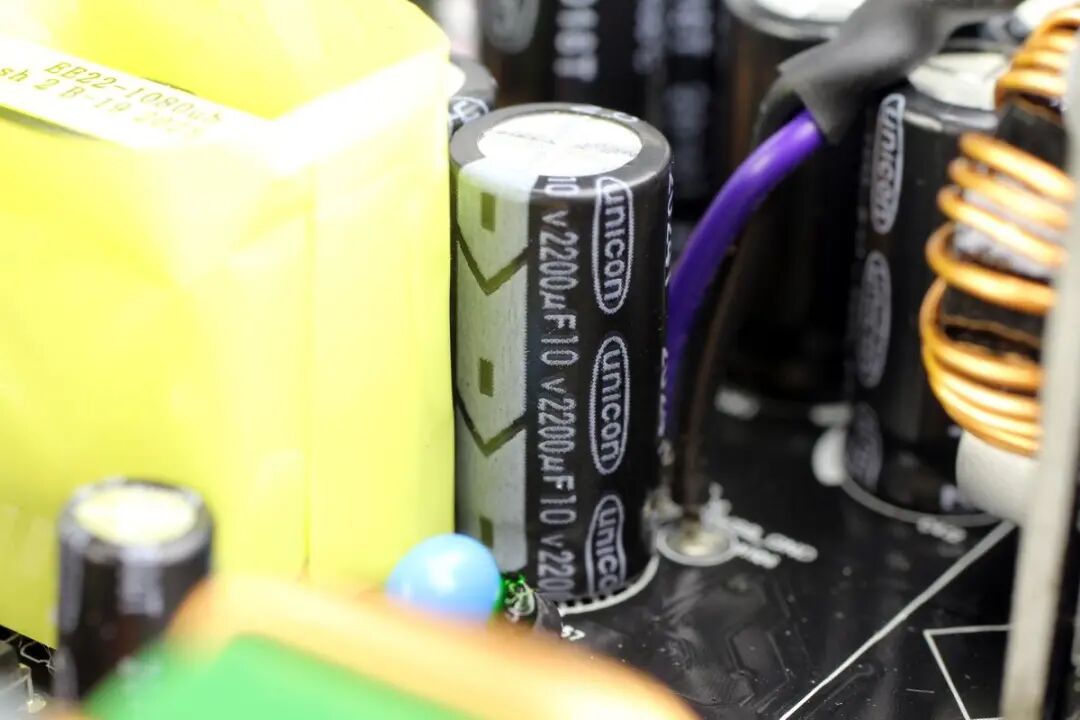

两颗输出滤波电解电容，规格都是10V 2200μF。

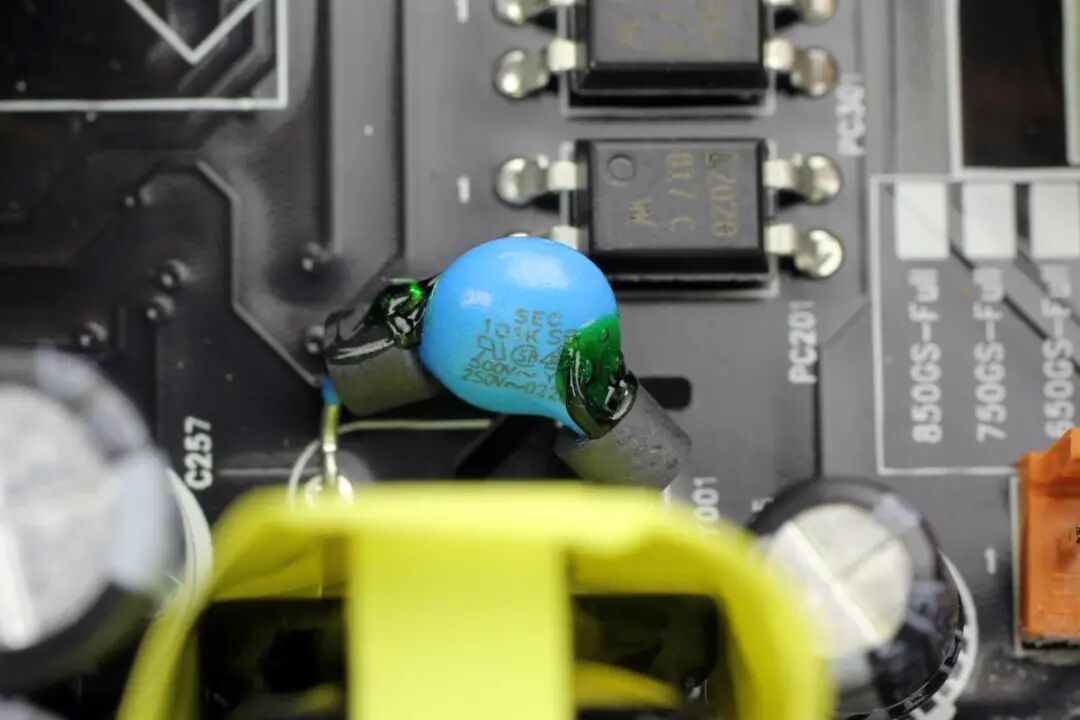

Y电容特写。

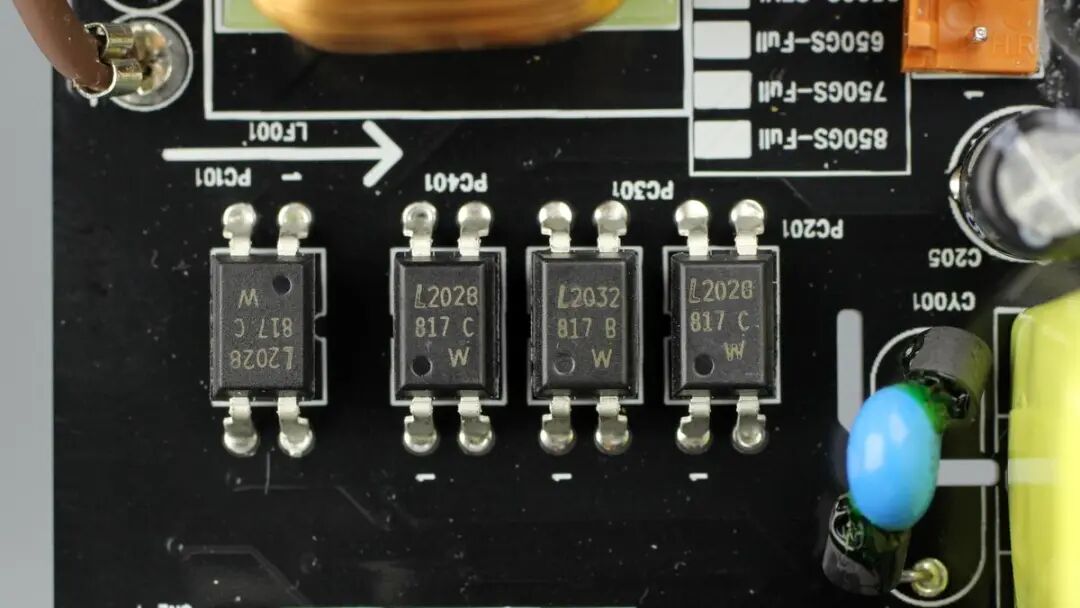

四颗817 C/B光耦特写。

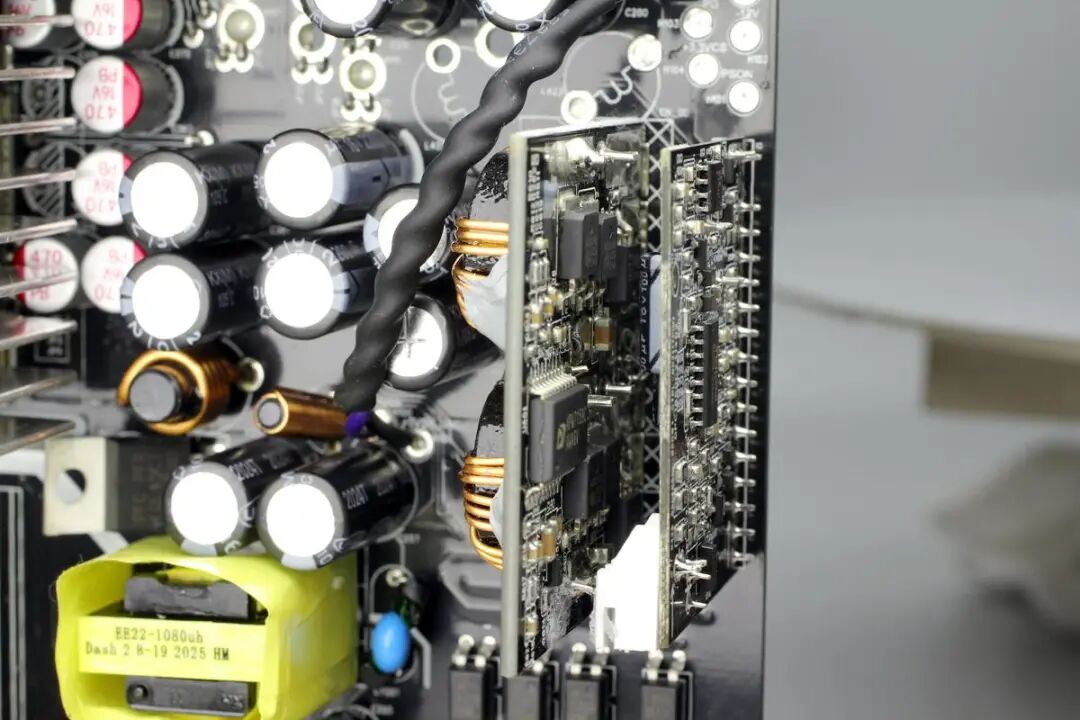

主板左侧焊接两块小板。
外侧小板正面设有两颗芯片。

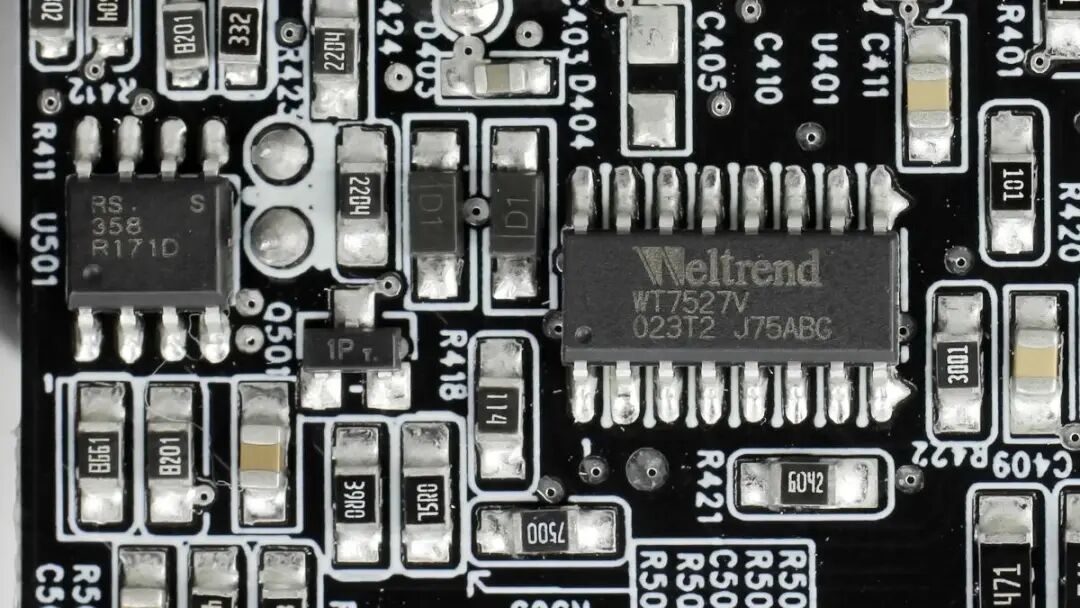

伟诠WT7527V，用于电源保护功能，并输出PG信号，支持3.3V，5V，12V输出的欠压、过压以及过流保护。左侧是一颗358双运放。
背面设有三颗滤波电容，规格都是16V 100μF 。

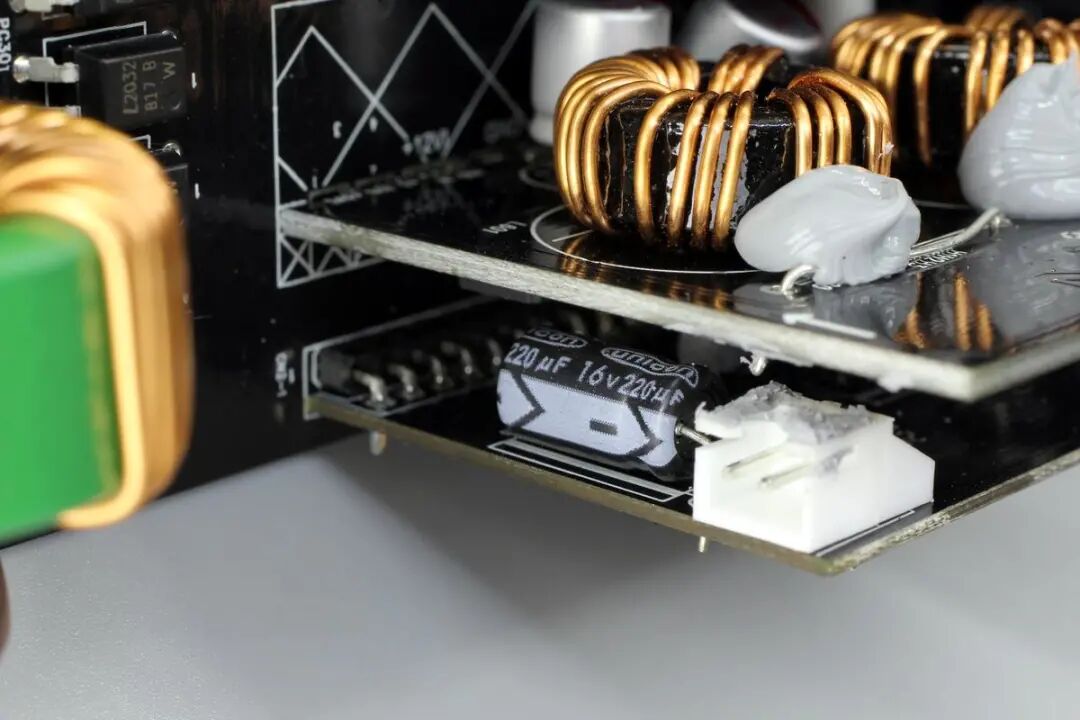

边缘还有一颗滤波电容，规格为16V 220μF。白色插座连接风扇供电。
内侧小板正面设有降压控制器和四颗MOS管。

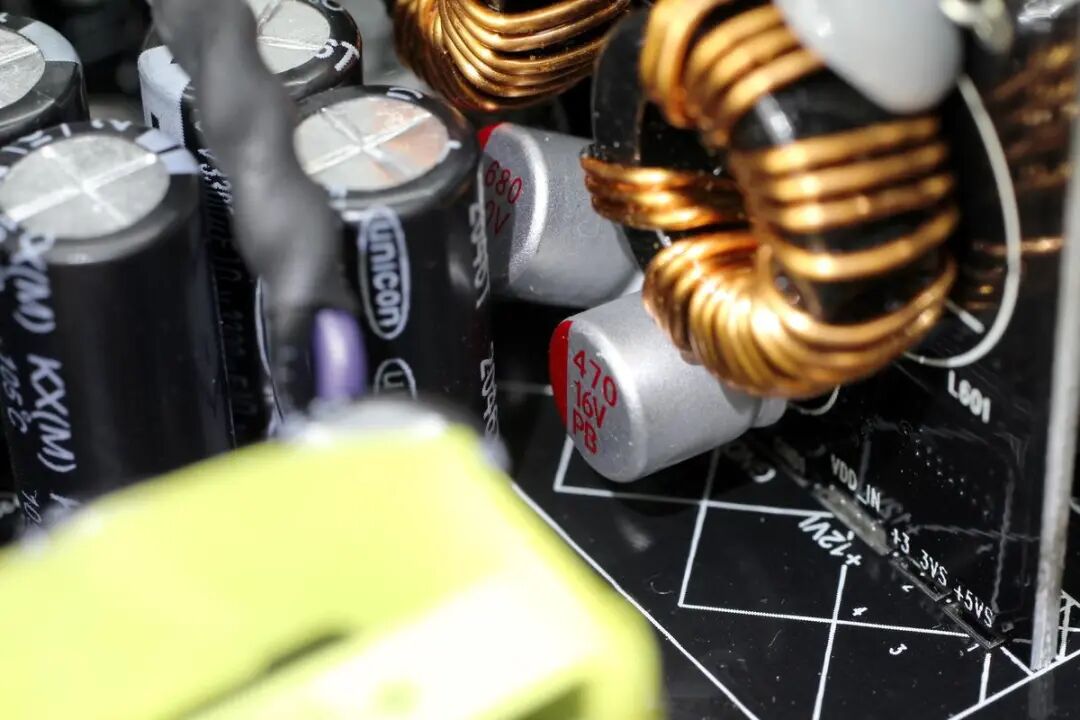

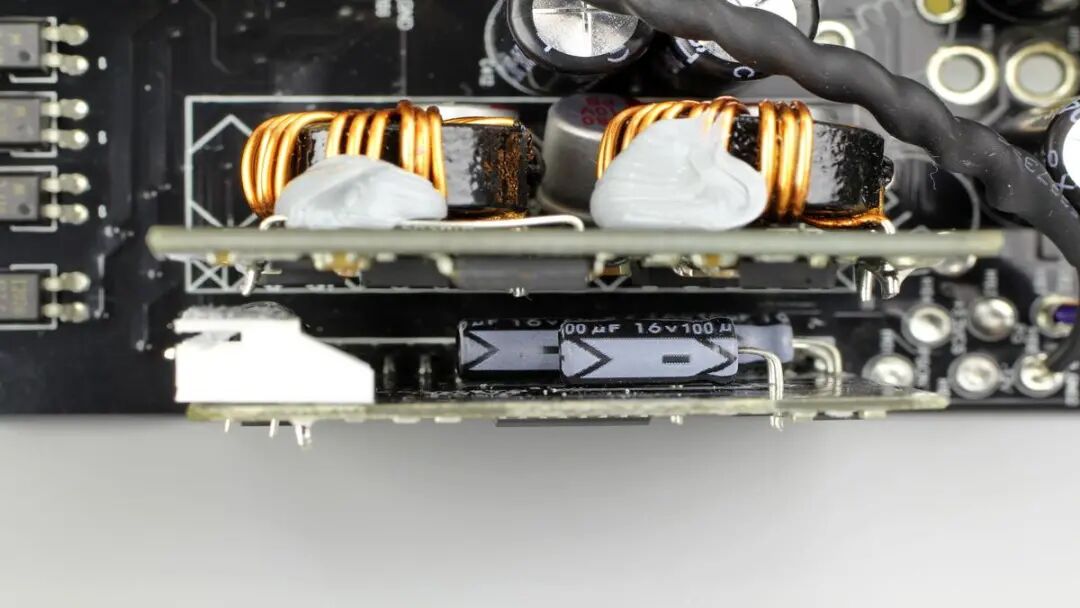

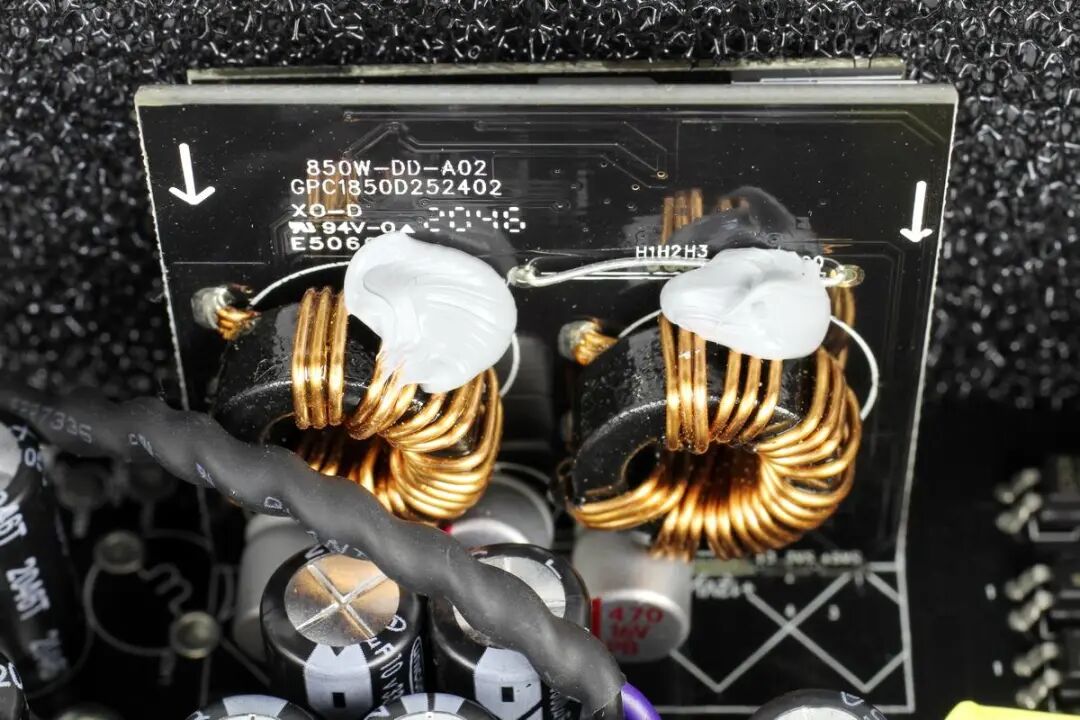

背面设有两颗磁环降压电感和滤波固态电容，电感打胶加固。

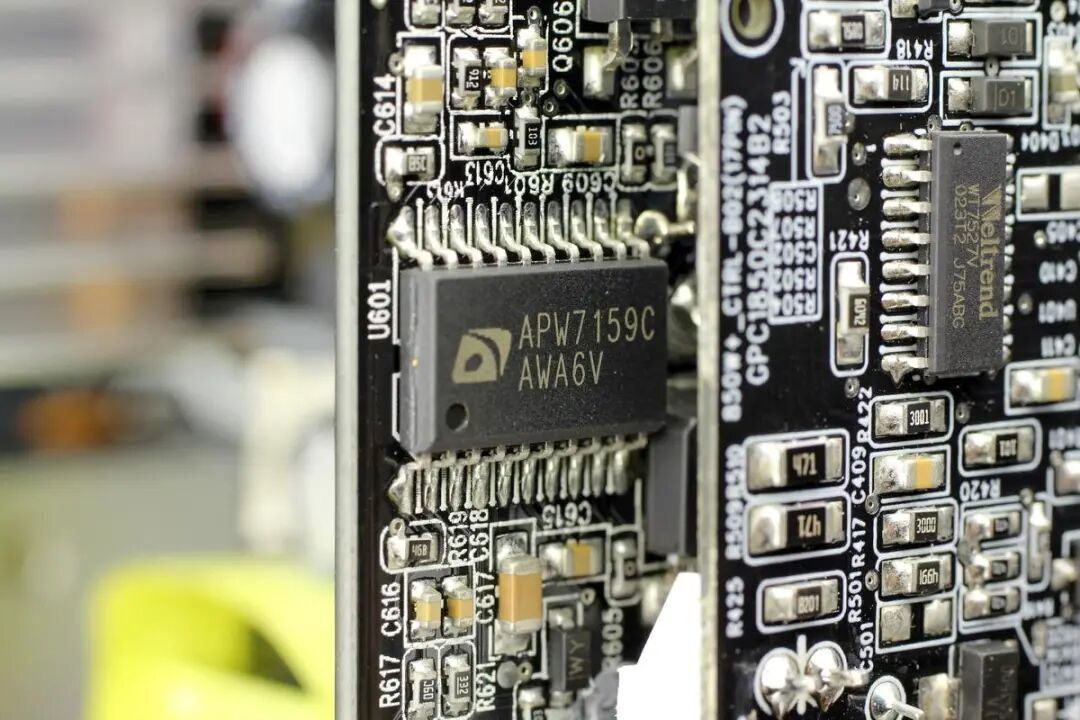

茂达APW7159C双路降压控制器，控制外置同步降压电路用于电源3.3V、5V输出。

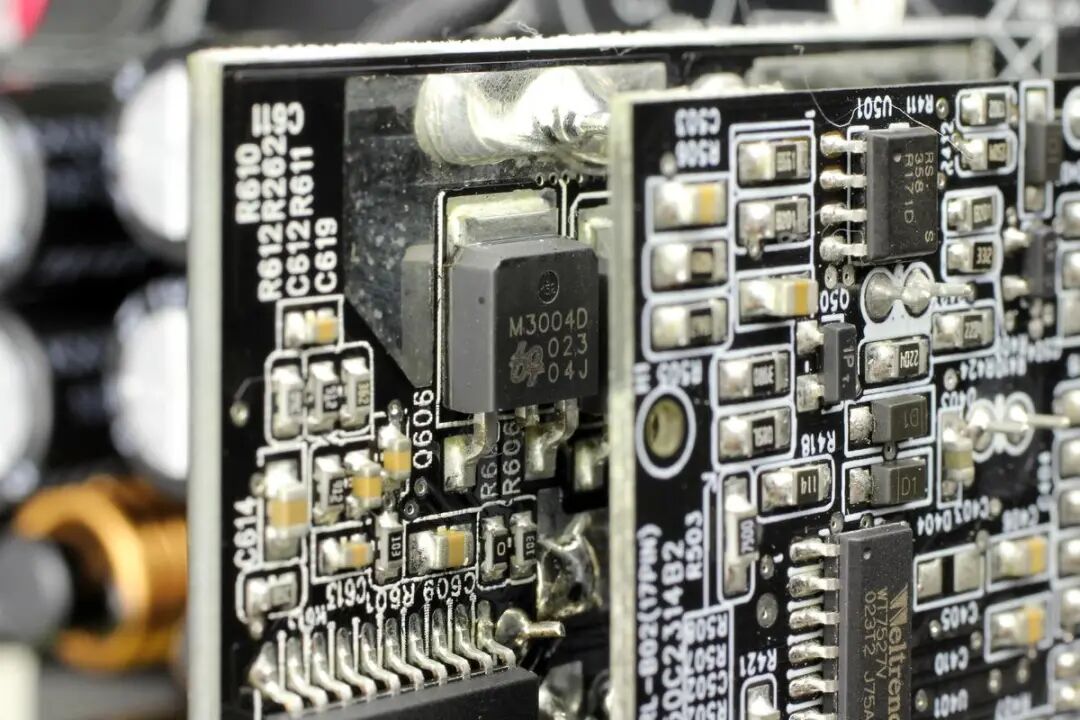

四颗MOS管均采用的UBIQ QM3004D，耐压30V，导阻8.5mΩ。

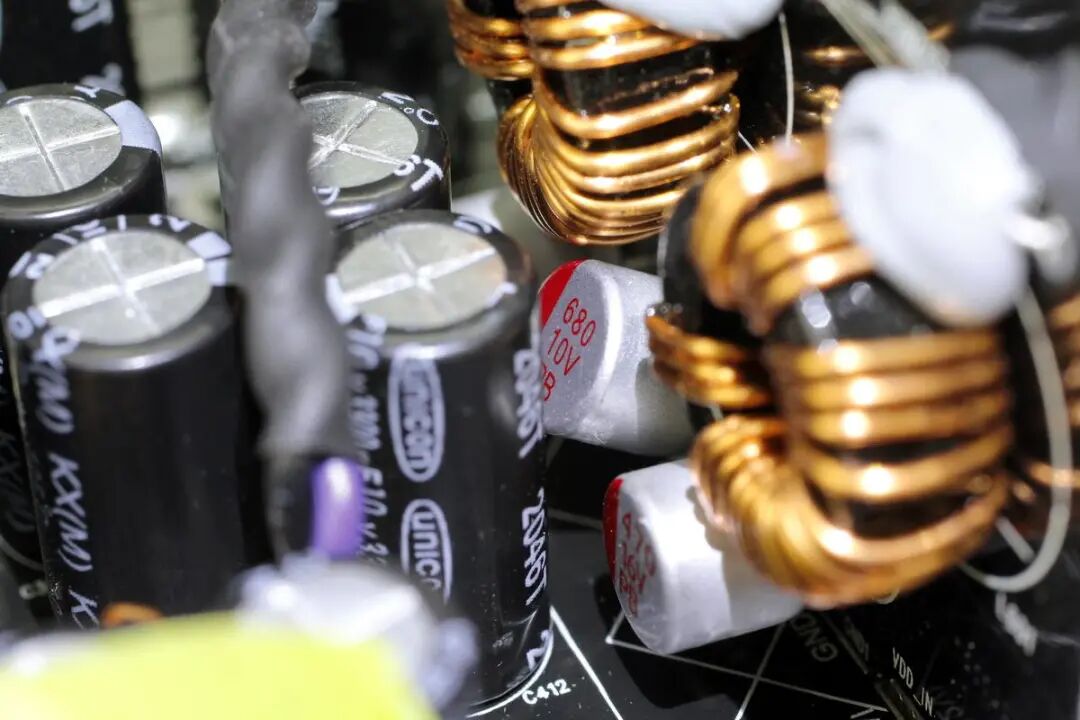

其中一颗固态电容规格为10V 680μF。
第二颗规格为16V 470μF。

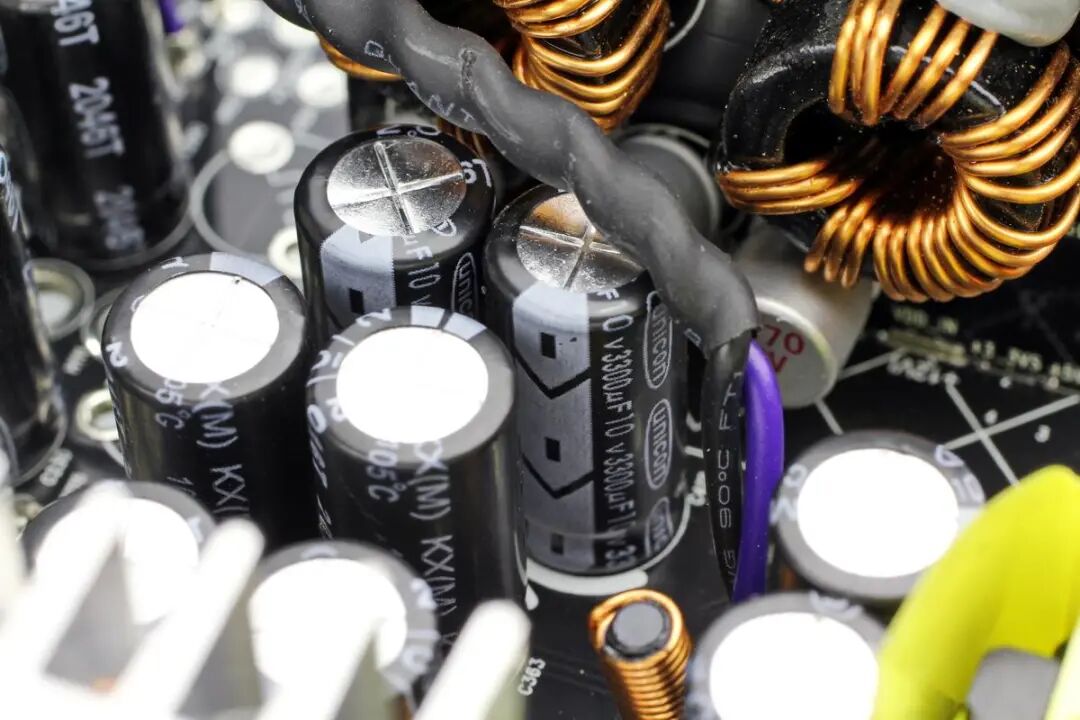

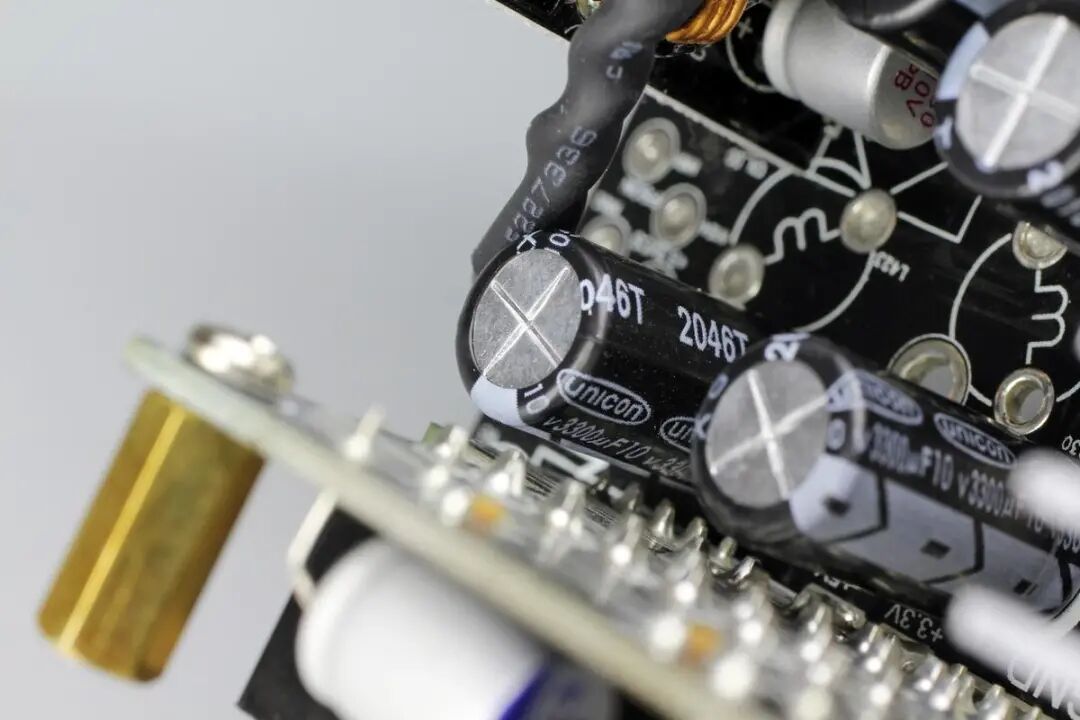

四颗unicon滤波电解电容，其中两颗规格为10V 3300μF。

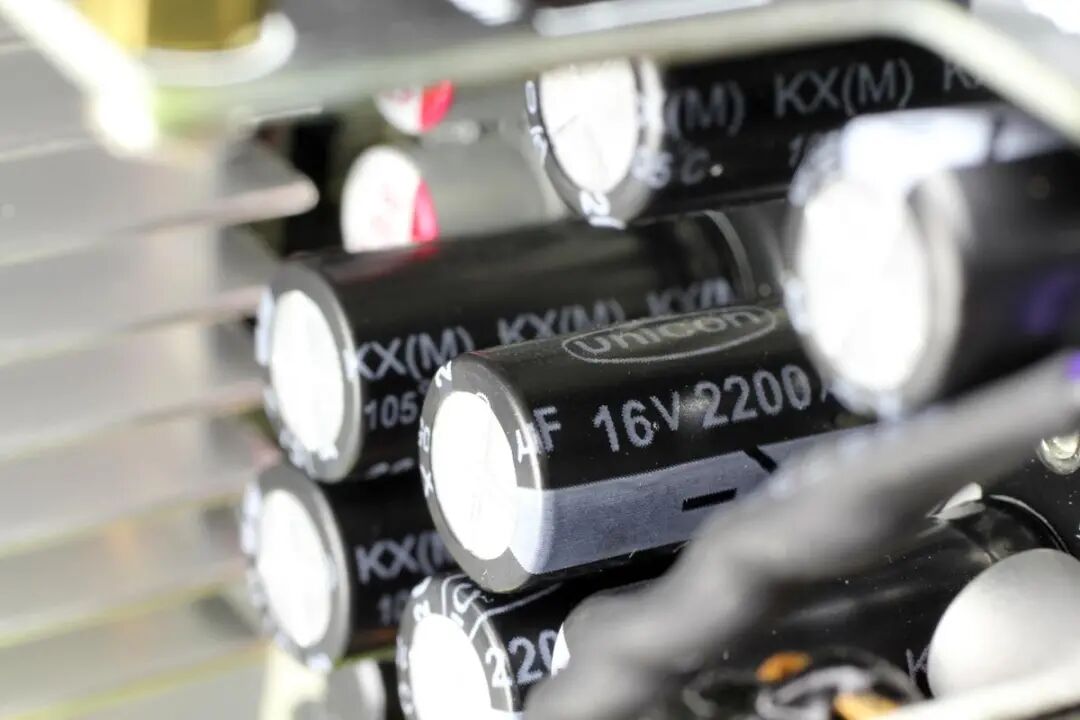

另外两颗规格为16V 2200μF。

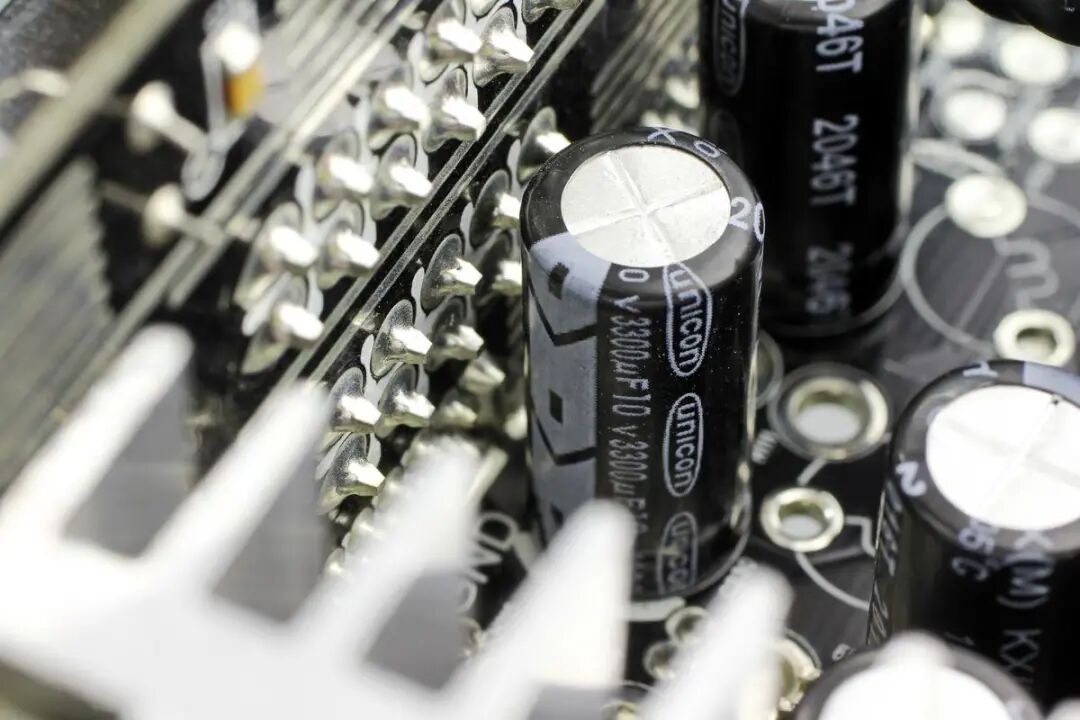

靠近输出端小板的两颗电容规格为10V 3300μF。
另一颗特写。

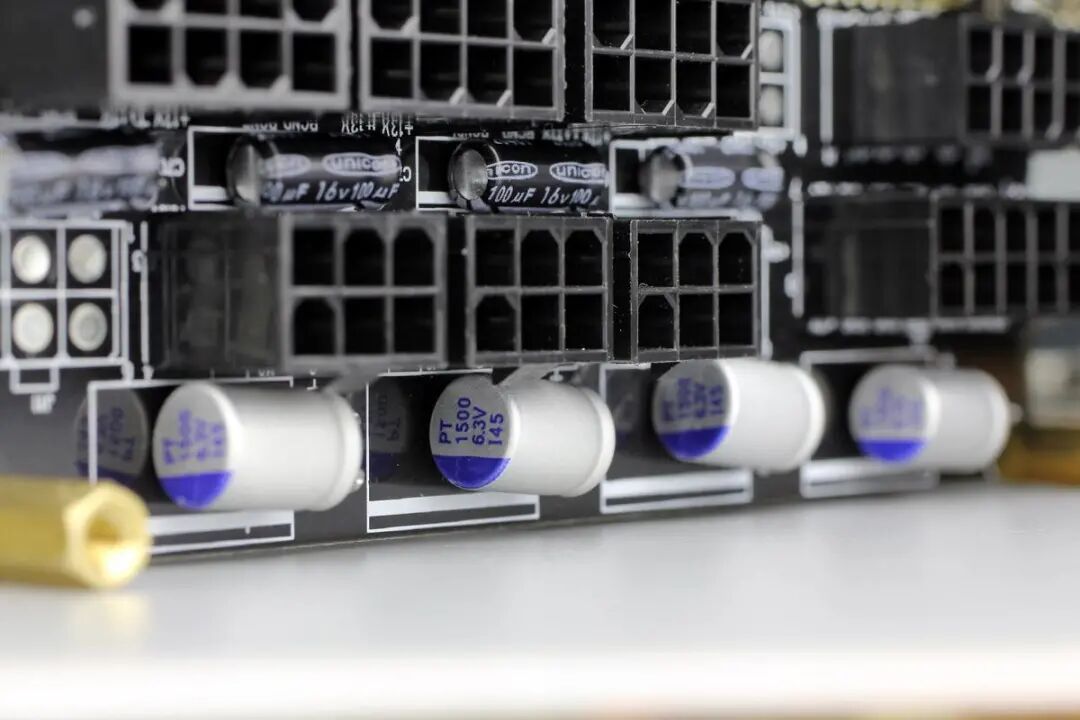

输出端小板正面设有两组共8颗电容，小电解电容规格为16V 100μF。
固态电容规格为6.3V 1500μF。
充电头网拆解总结
美商艾湃电竞AJ-650M电源采用红黑配色设计，整体颜值不错，产品做工可靠。作为一款金牌全模组电源，AJ-650M电源额定功率650W，即使用户上30系列显卡也是可以带动的。
电源号称采用全日系电容，充电头网通过拆解发现确实不假。高压滤波电解电容采用红宝石品牌，低压电解电容器、固态电容全都是使用Unicon品牌，低ESR，寿命也有保证。其次14cm双滚珠风扇加上智能启停设计，使得噪音控制这一块也有所保障。
电源内部设有多块垂直小板，因此整体体积控制的也不错。其次电源采用PFC+LLC+DC-DC架构，PFC升压控制器虹冠CM6502S，LLC开关电源采用MPS HR1001B+MP6923方案，茂达APW7159C降压用于电源3.3V、5V输出，整体方案应用成熟可靠。总的来说，AJ-650M是一款性价比很高的金牌全模电源。
