冲击功率密度极限，AOHi 100W双USB-C口氮化镓快充拆解
----- 充电头网拆解报告 第1904篇 -----
作为上市公司奥海科技旗下的自有品牌，AOHi为消费类快充电源市场注入了很多经典的电源产品，比如Magcube 30W氮化镓迷你充、Magcube 20W迷你充、Magcube 65W氮化镓迷你充、磁吸无线充电宝等。
同时，为了应对大功率、多接口的快充场景，AOHi也推出了Magcube家族性能最为强悍的100W双USB-C口氮化镓充电器，为用户提供小巧便携、多接口，且性能更强的快充选择。
AOHi这款100W双USB-C接口氮化镓快充基于进口电源芯片开发，应用了市面上较为少见的高效率电源架构，功率密度达到了0.87W/cm³，并实现单口盲插输出100W，双口同时输出功率智能分配。
在用户体验方面，这款产品还增加的快充状态指示灯，以便用户根据颜色判定设备的充电进程。下面就分享这款产品详细拆解。
一、AOHi Magcube 100W氮化镓充电器外观

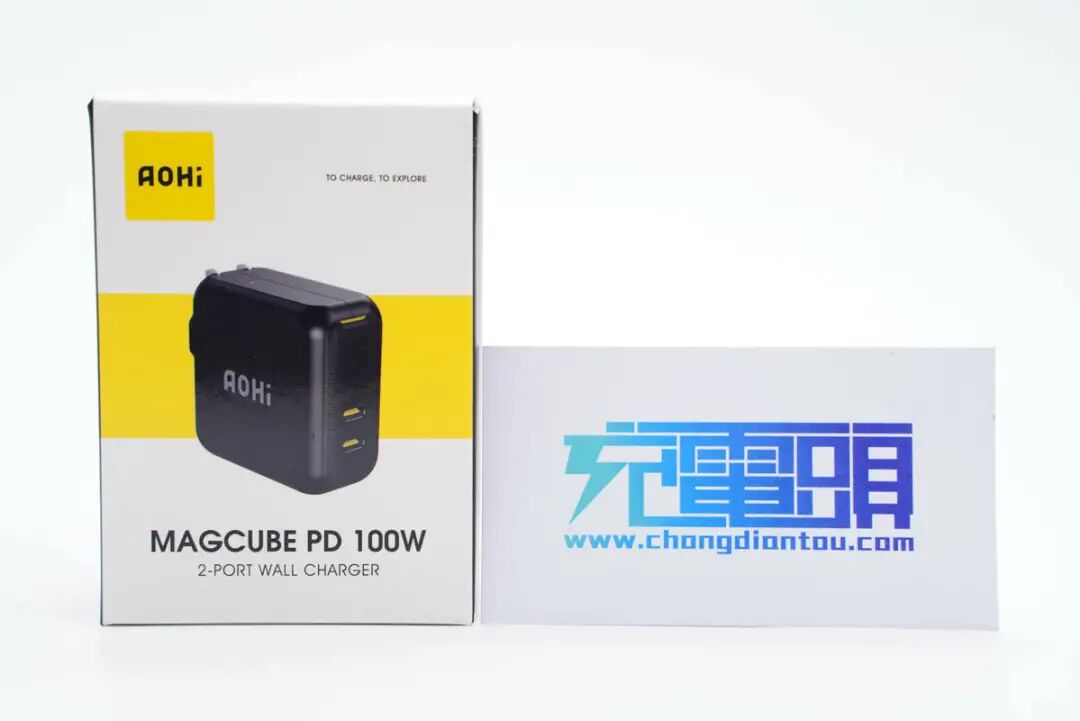

AOHi 100W氮化镓充电器采用了黄白配色的外包装盒，正面印着产品外观图片，产品名Magcube PD 100W。
包装盒的背面为产品的卖点以及详细的参数信息。

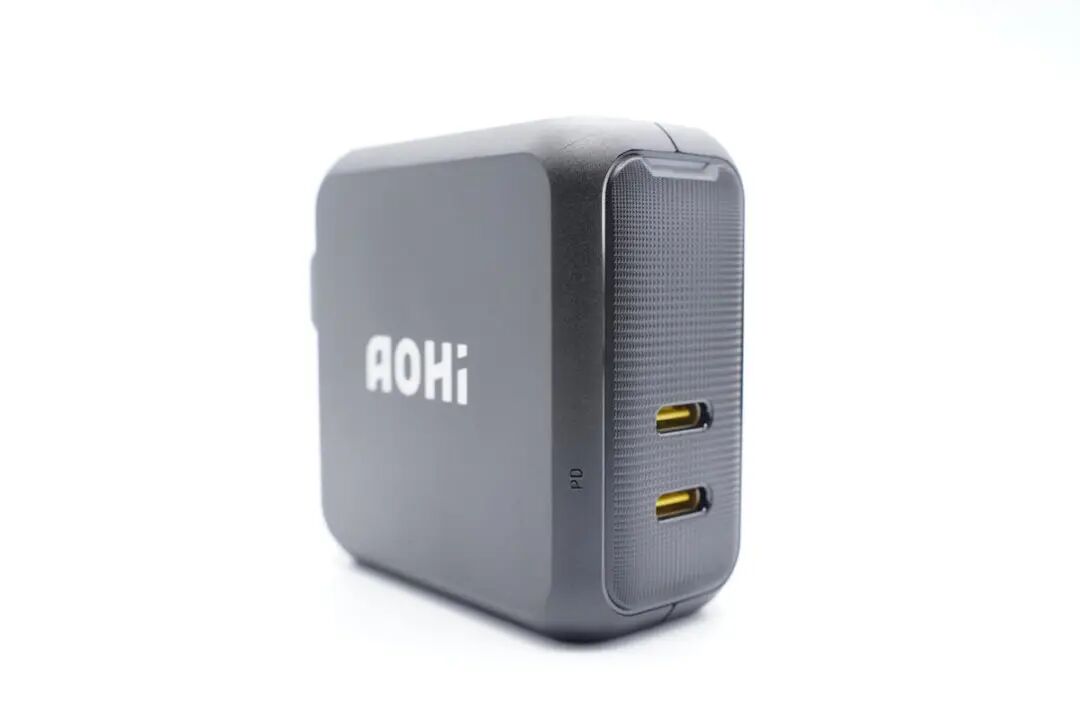

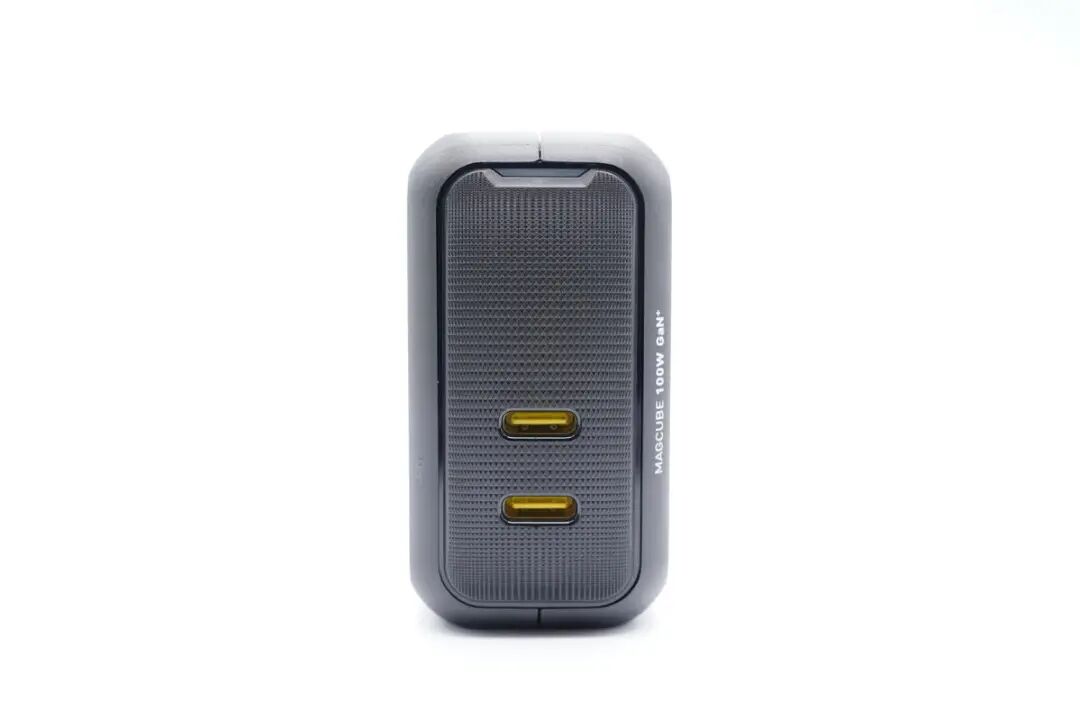

充电器采用的是纯黑色壳体，边角处均为圆角过渡。正面居中印有AOHi的品牌logo。输出端采用精密立体微雕钻石纹设计，配备两个USB-C充电接口，同时还在顶部这有一颗LED状态指示灯。
输出端的两个USB-C接口采用黄色胶芯，顶部的LED指示灯可以显示三种颜色，分别为黄（快充）、蓝（正常充）、绿（微电流），对应目前设备的充电状态。
充电器外形外形方正，同时配备了可折叠插脚，易于收纳，背面印有100W和GaN字样。

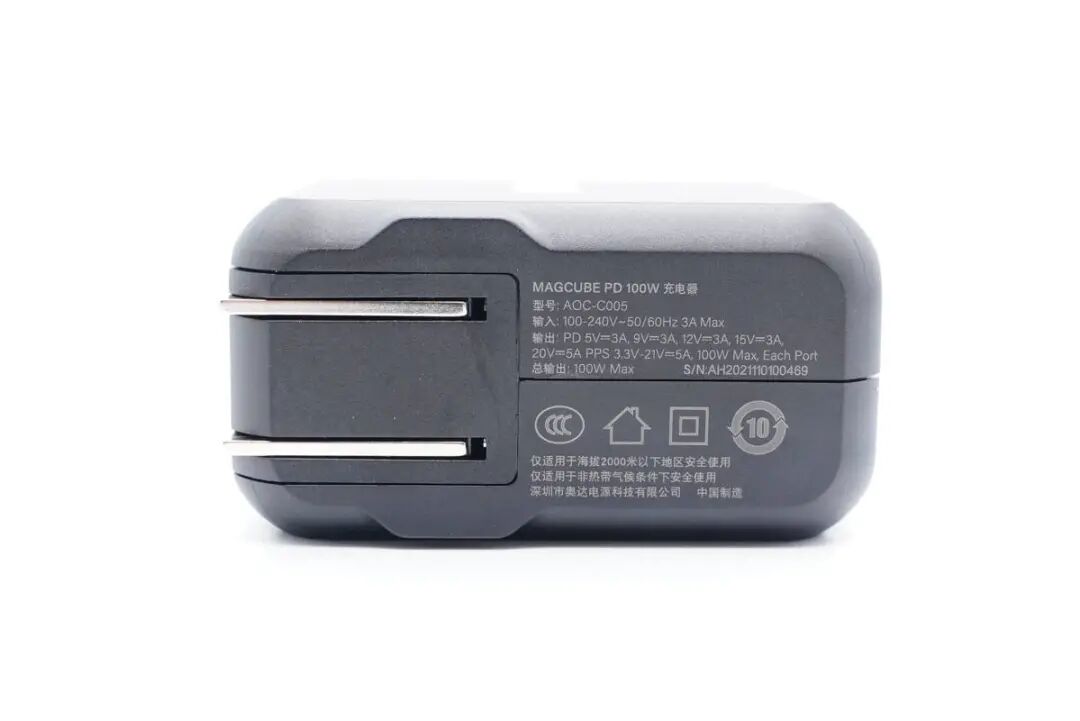

插脚侧为详细的产品参数，型号为AOC-C005，输入支持100-24V~ 50/60Hz 3A，输出支持5V3A、9V3A、12V3A、15V3A、20V5A、3.3-21V 5A，最大输出功率为100W，双口输出总共同样为100W。产品已经通过了CCC认证，由深圳市奥达电源科技有限公司制造。

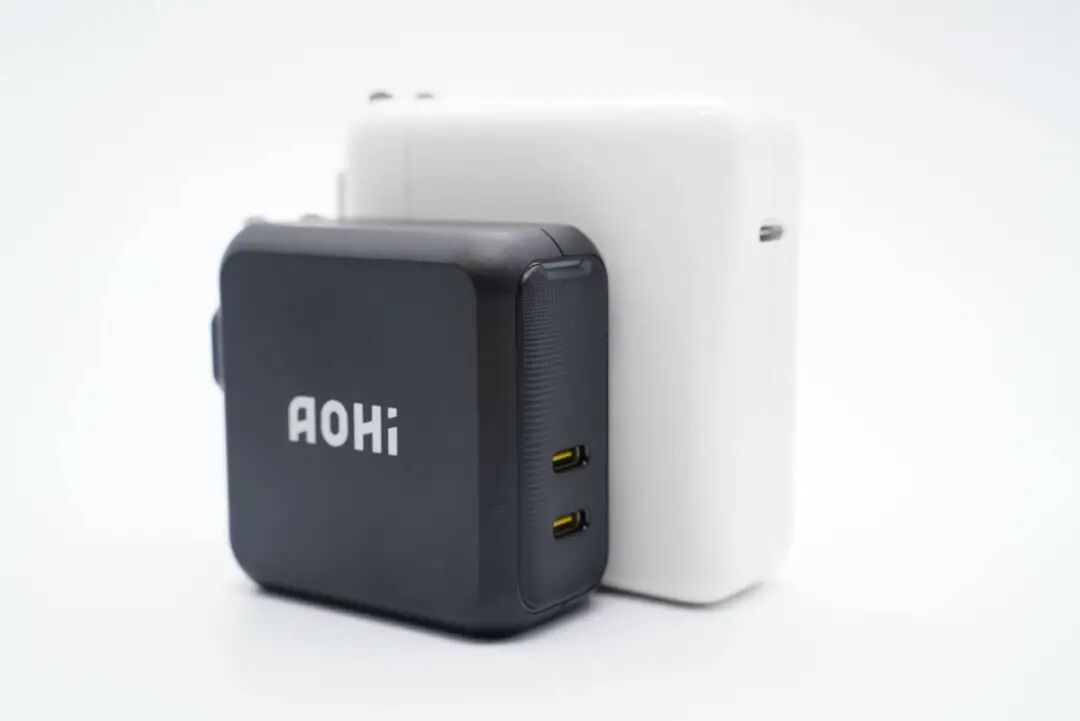

体积方面，对比苹果原装96W充电器，AOHi Magcube 100W双口氮化镓充电器更加小巧便携。

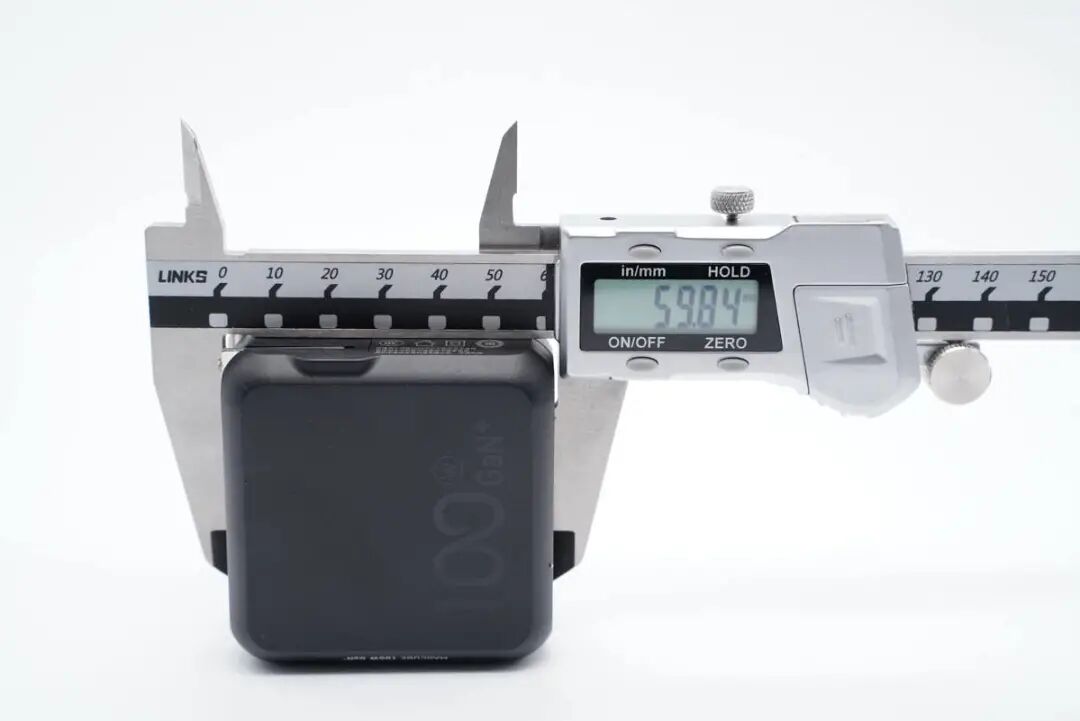

尺寸反面，充电器的长度约为59.84mm。

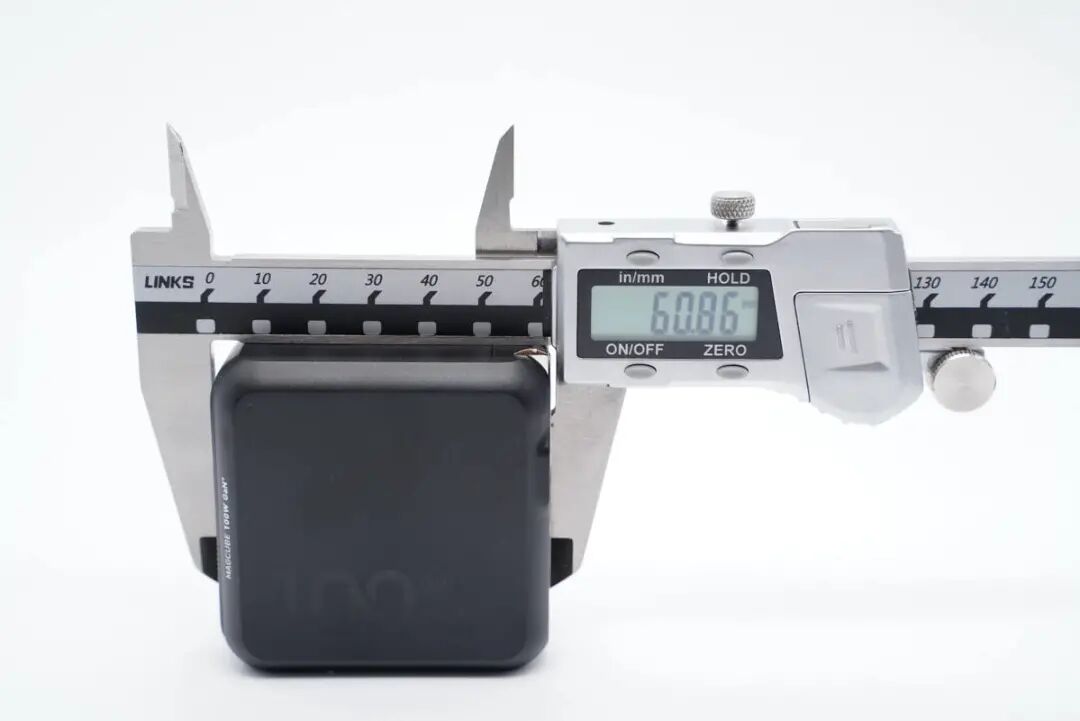

宽度约为60.86mm。

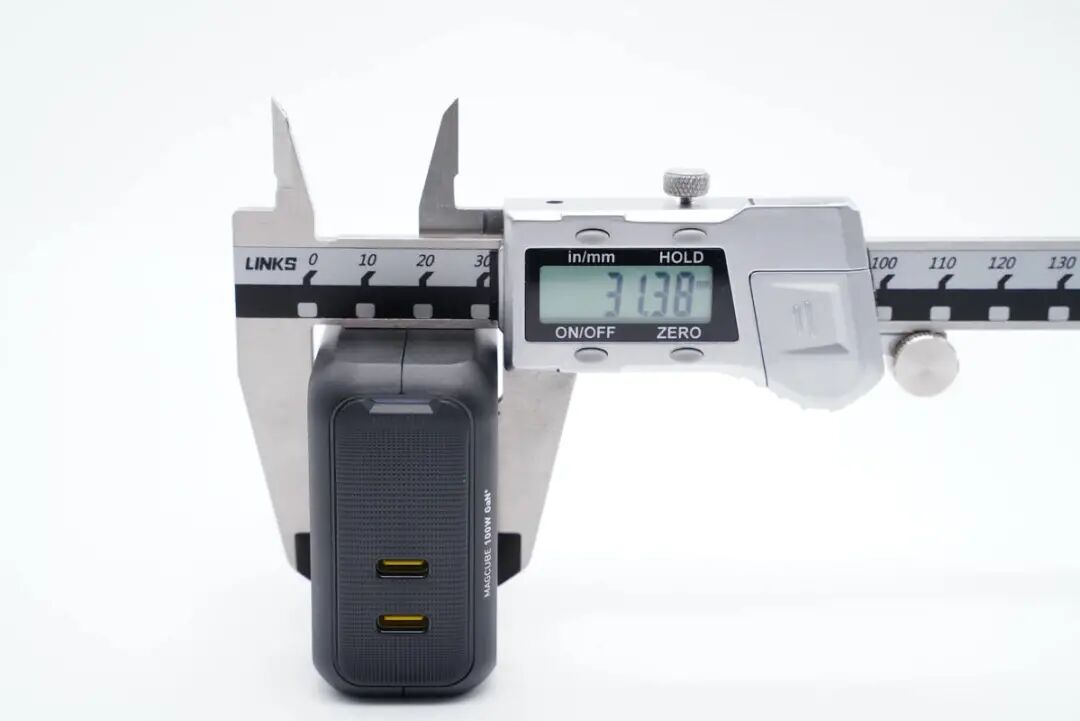

厚度约为31.38mm，通过计算可得其功率密度为0.87W/cm³，这个功率密度在百瓦多口充电器中应该是数一数二的。

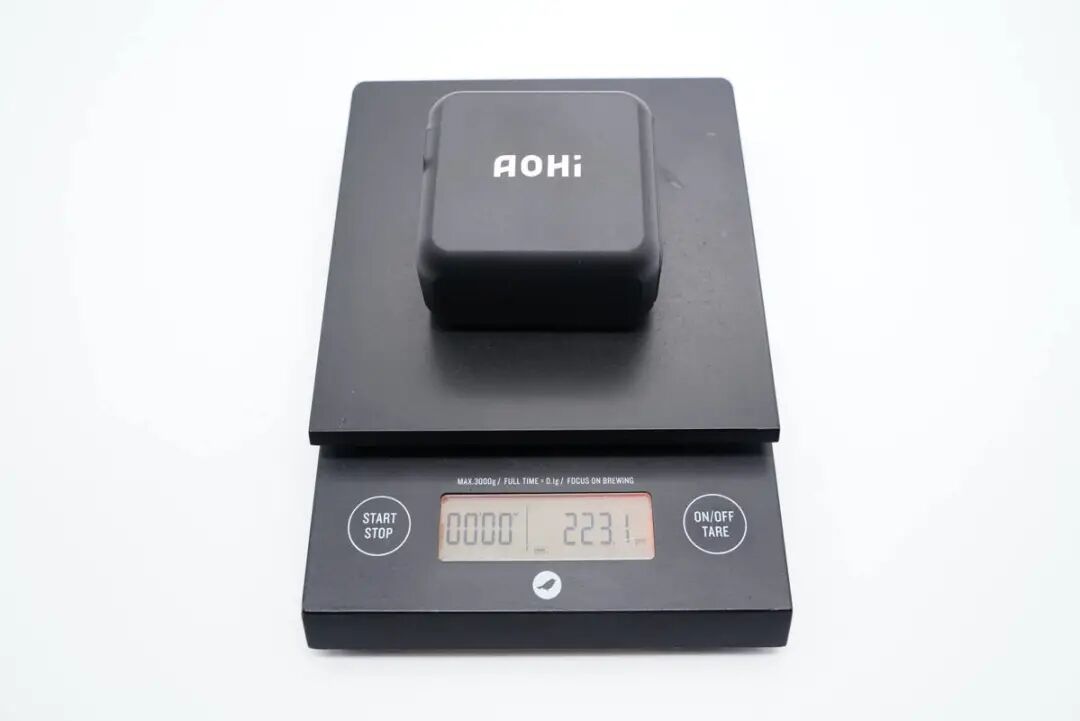

重量方面为223g。

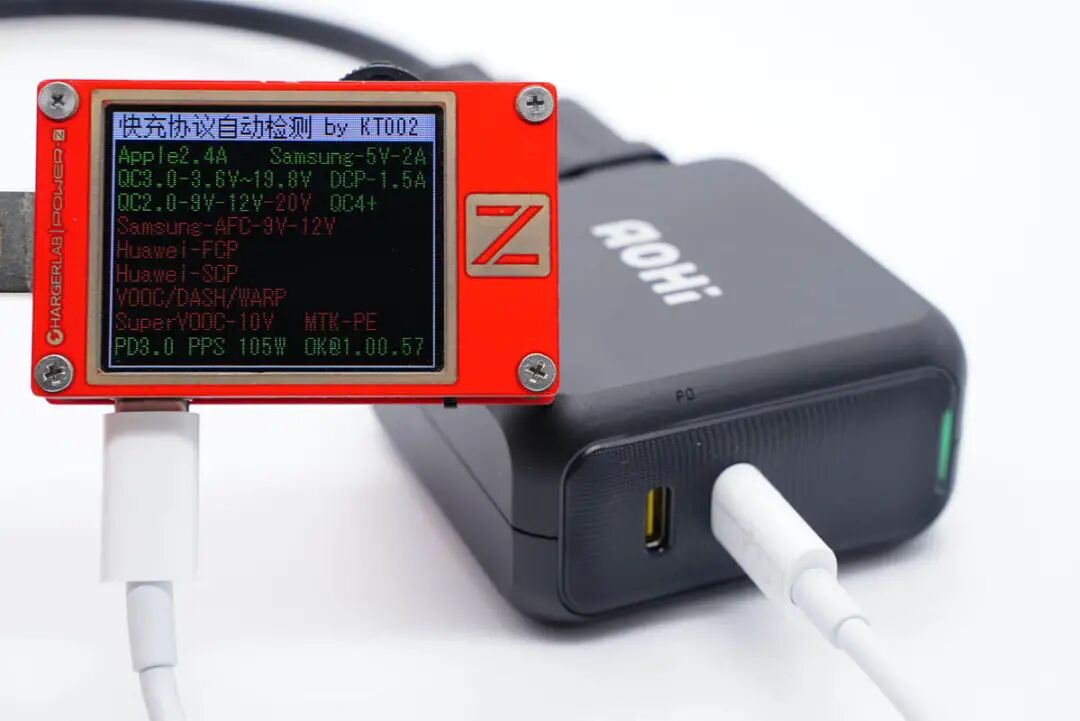

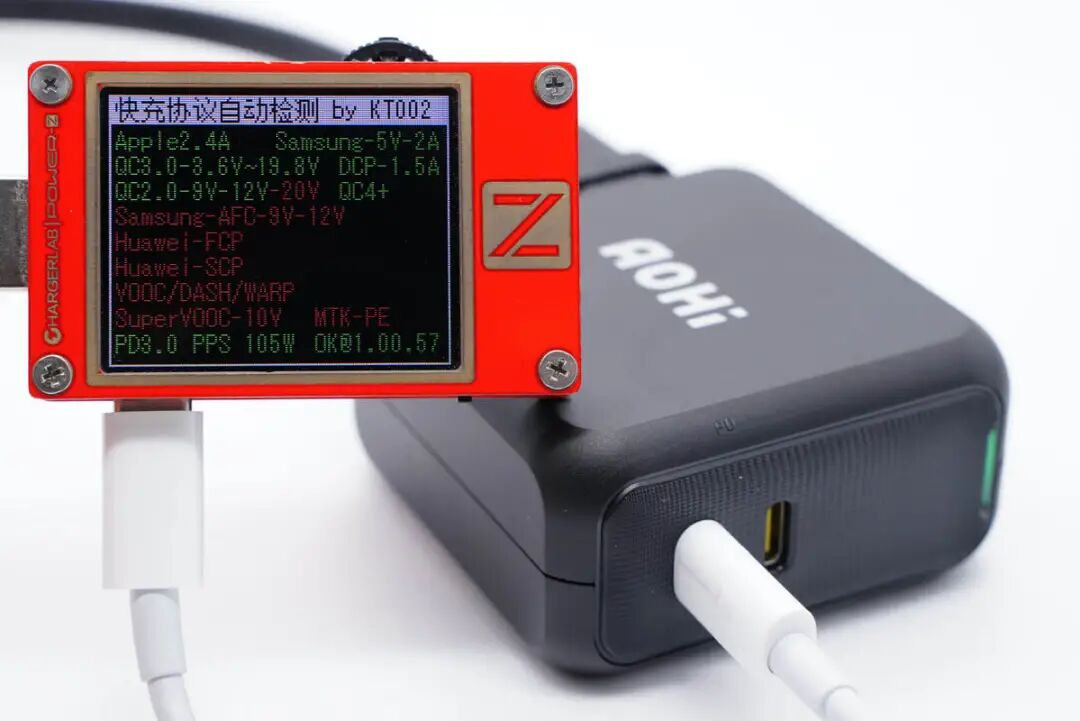

在单口输出时，使用ChargerLAB POWER-Z KT002检测USB-C1口的输出协议，显示支持Apple2.4A、Samsung 5V/2A、DCP协议，以及QC2.0、QC3.0、QC4+、PD3.0 PPS等快充协议。

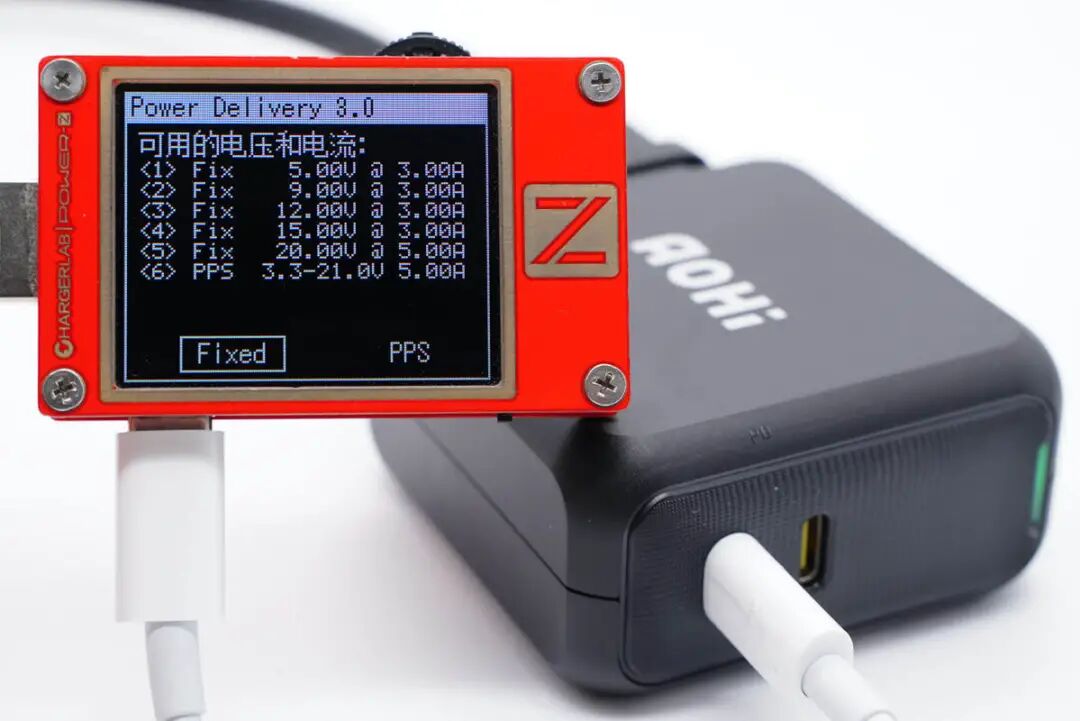

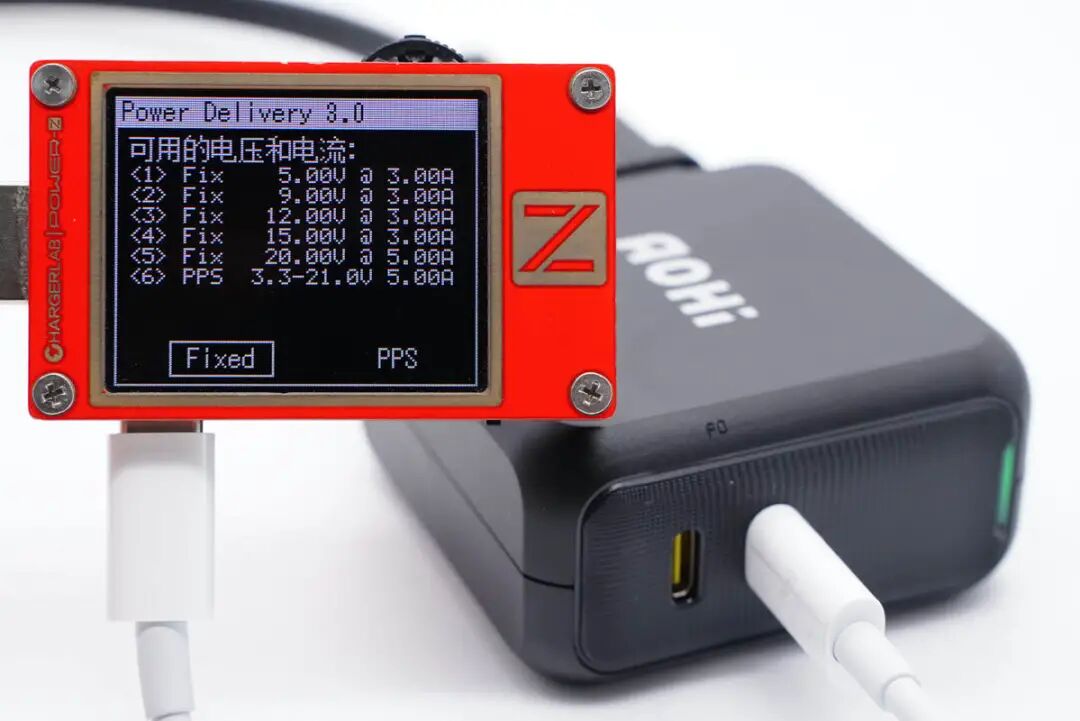

PDO报文显示，USB-C1接口输出支持5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及一组PPS电压档位3.3-21V 5A。
USB-C2接口在单口输出时，支持的协议与USB-C1接口一致。
PDO报文也与USB-C1接口保持一致。也就是说两个C口的性能完全一致，支持盲插。
在双口同时连接设备时，测得其中一个USB-C接口的最大输出功率为65W，另一个USB-C接口的最大输出功率为30W，可以满足一台轻薄型笔电产品以及一台手机户或者平板同时快充。
二、AOHi Magcube 100W氮化镓充电器拆解
据悉，AOHi Magcube 100W氮化镓充电器之所以能够做这么小，除了氮化镓之外还应用了一种高性能的电源架构，并且内部采用了双变压器设计。
不过对于充电器而言，变压器往往是比较占空间的元器件，AOHi这款充电器是如何在内置两个变压器的情况下保持小巧的体积？两个变压器又是如何相互配合，实现联动输出的呢？下面通过拆解为大家一一揭晓。

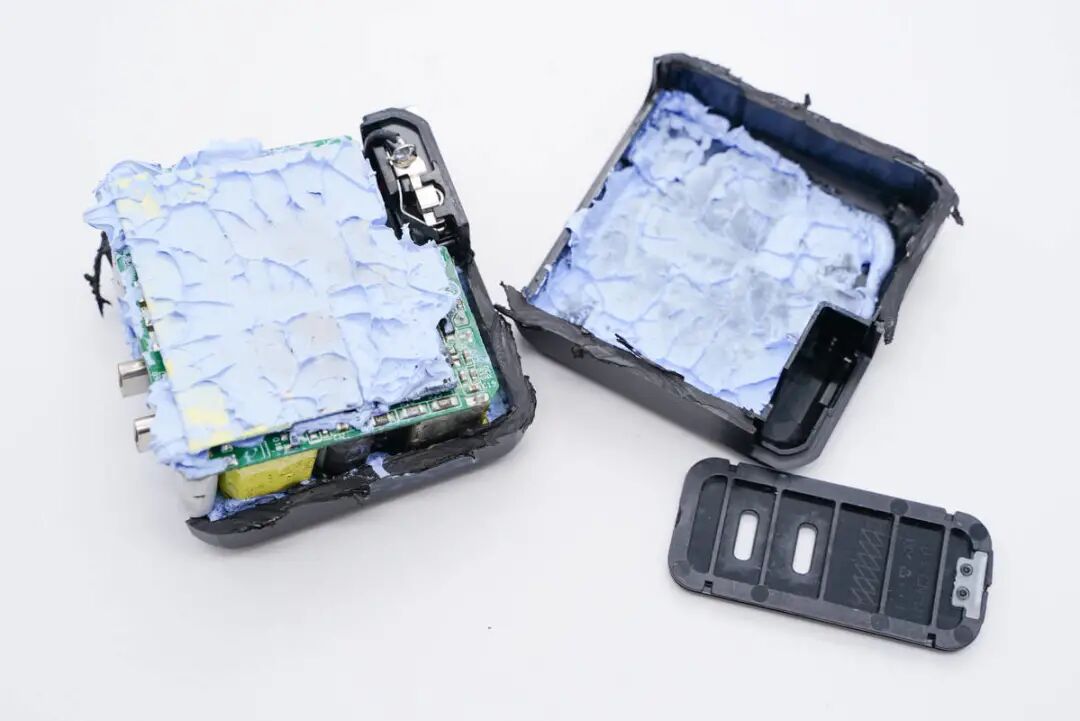

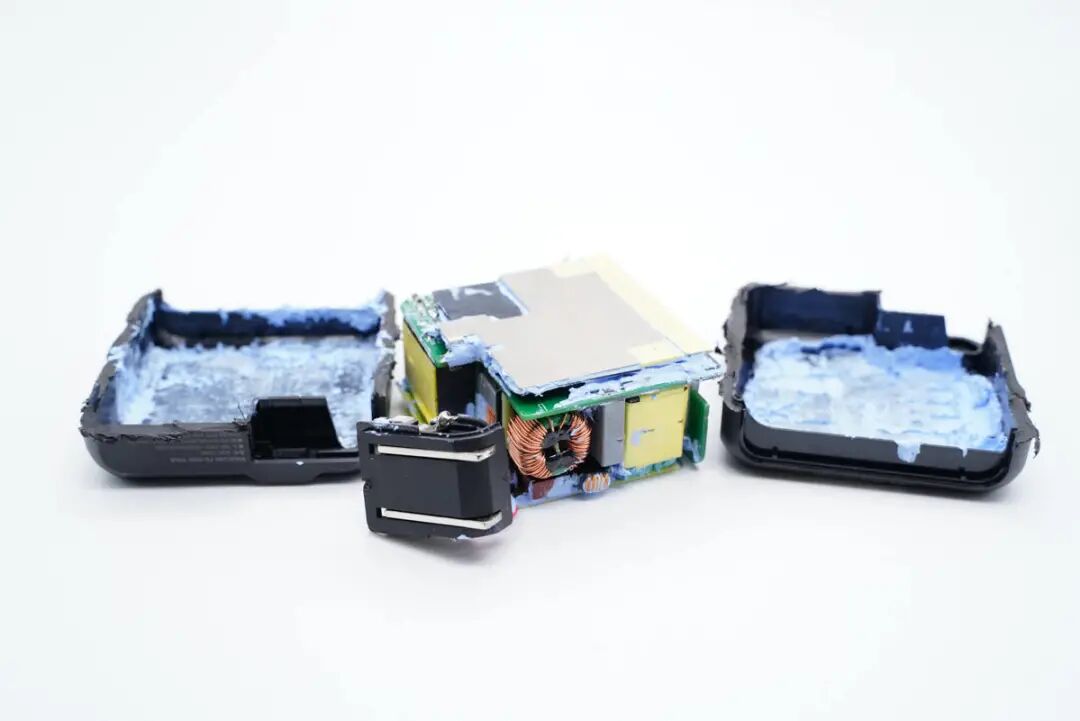

切割打开充电器外壳，内部充斥了大量的导热胶。

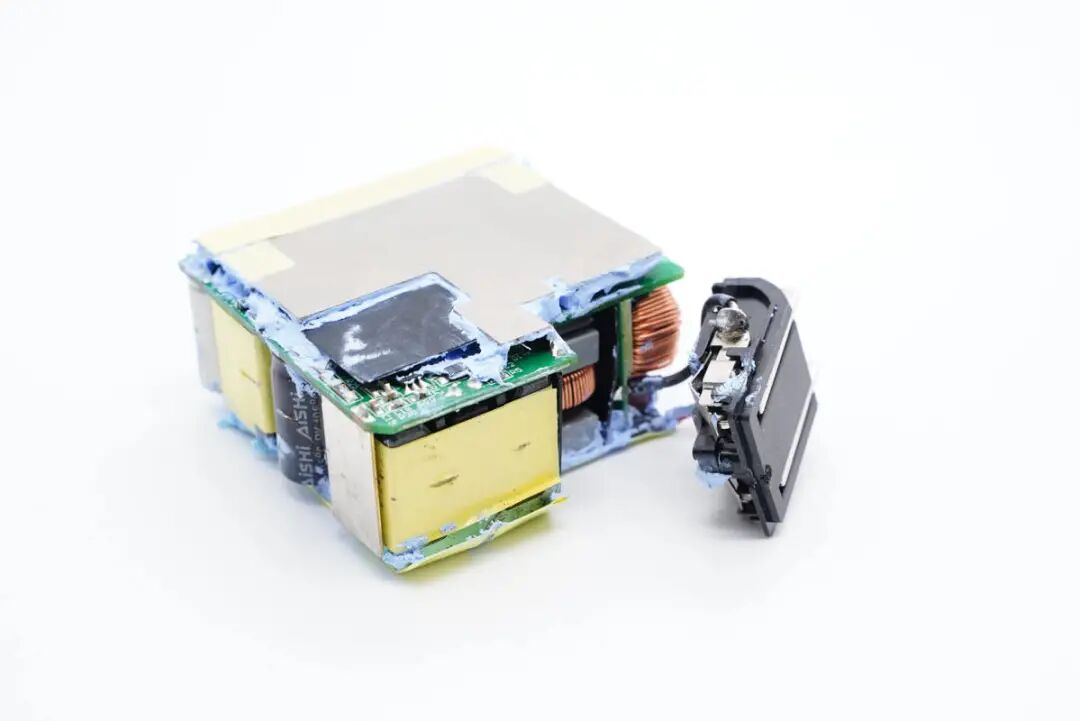

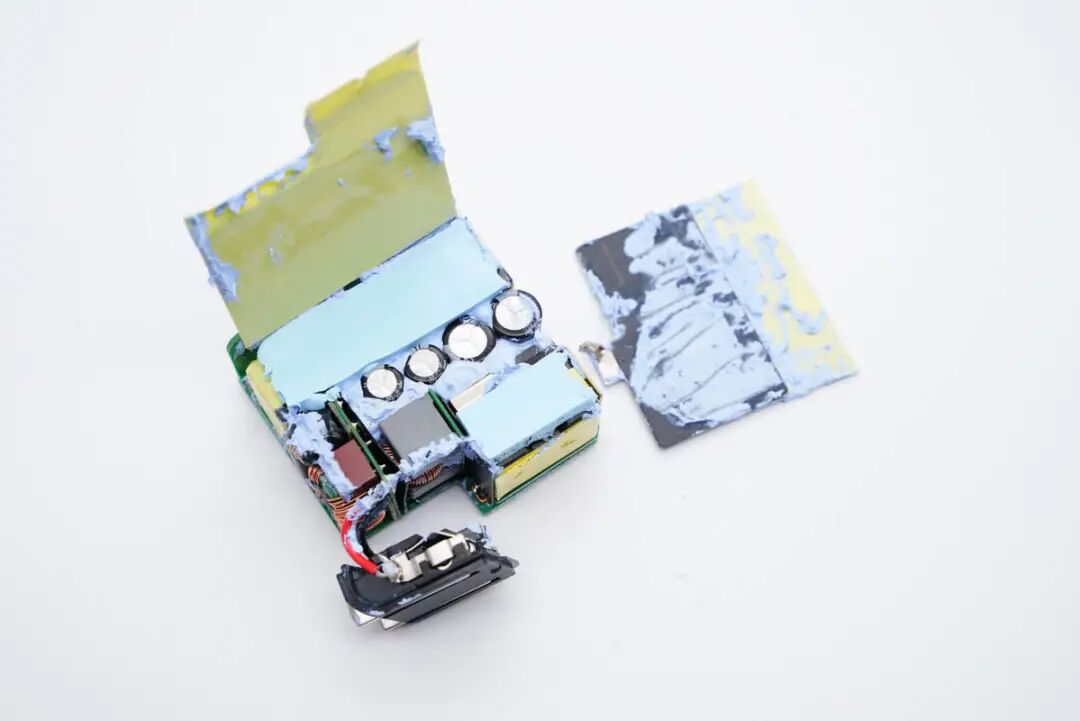

内部的PCB电源模块两侧分别贴有一块金属散热片，同时通过注胶保证撒热片与外壳接触，实现热量的均匀扩散。
电源模块上的金属散热片与PCB板之间设有绝缘板隔离。

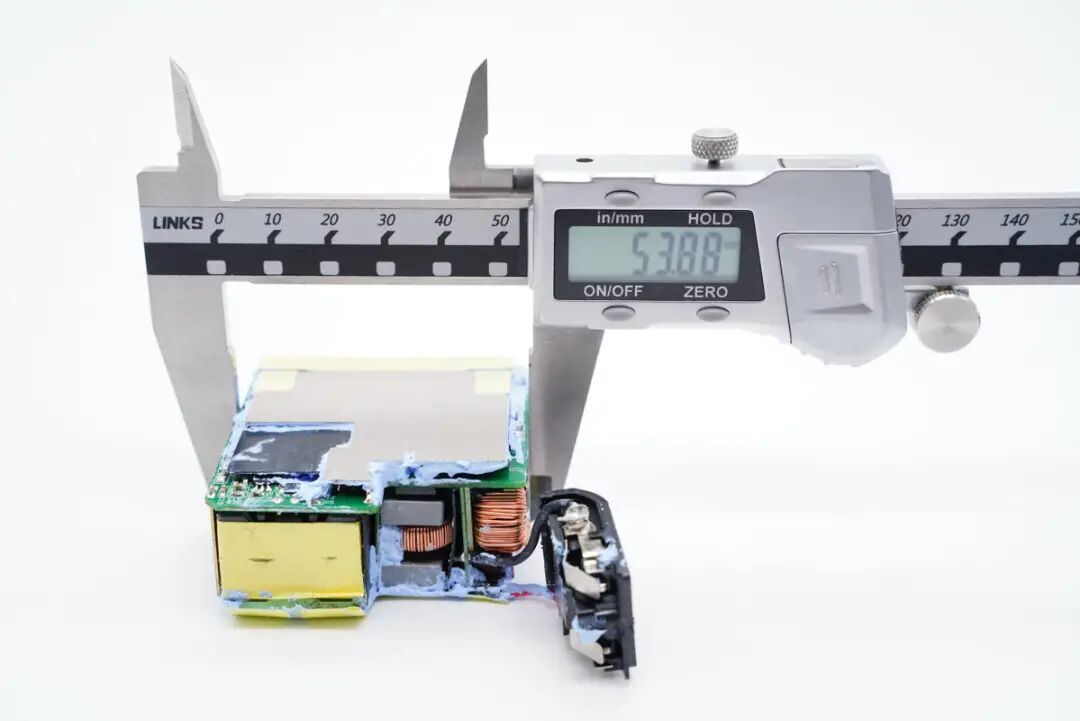

PCB板长度约为53.88mm。

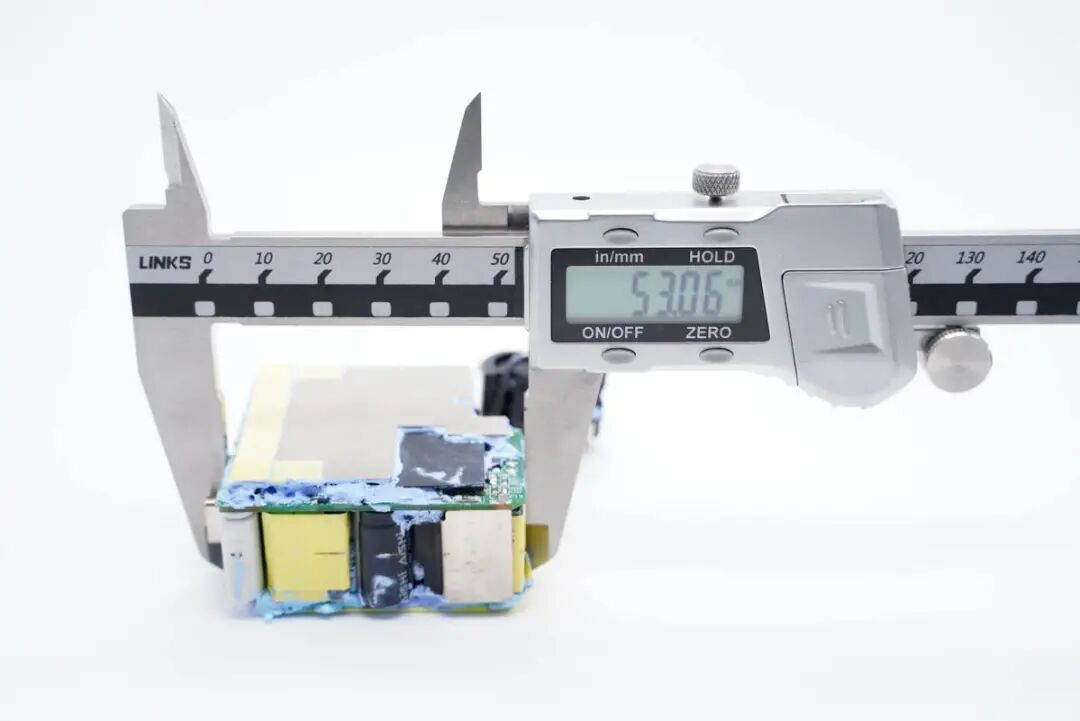

宽度约为53.06mm。

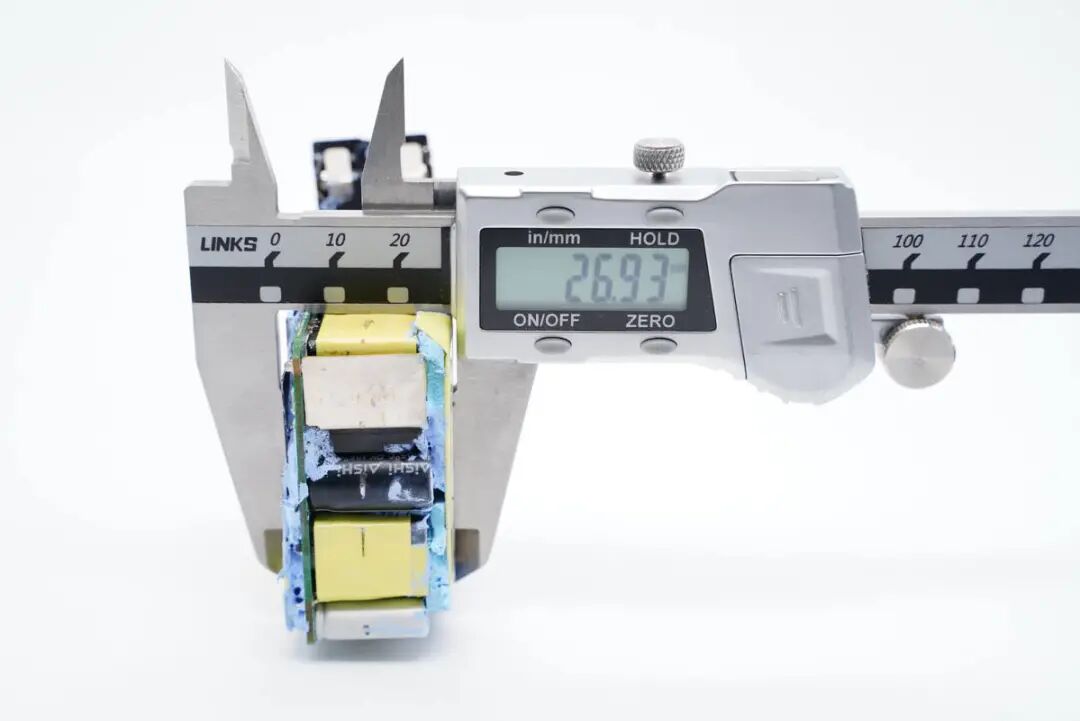

厚度约为26.93mm。
将覆盖在PCB板上的金属散热片拆除，可见正面元器件之间已经被导热胶灌满。

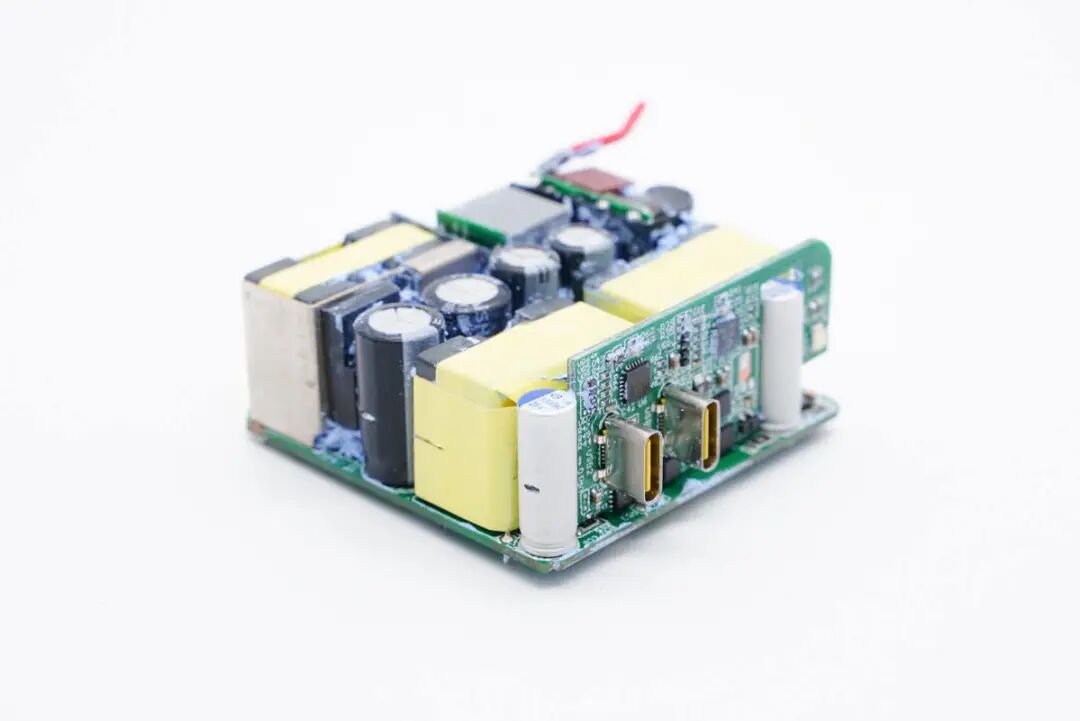

整个电源模块基于一款PCB主板设计，同时为了元器件布局方便，还是使用了三块小PCB板，这个PCB板正面的元器件布局十分紧凑。
输出端是一块协议小板，上面固定了两个USB-C输出接口。

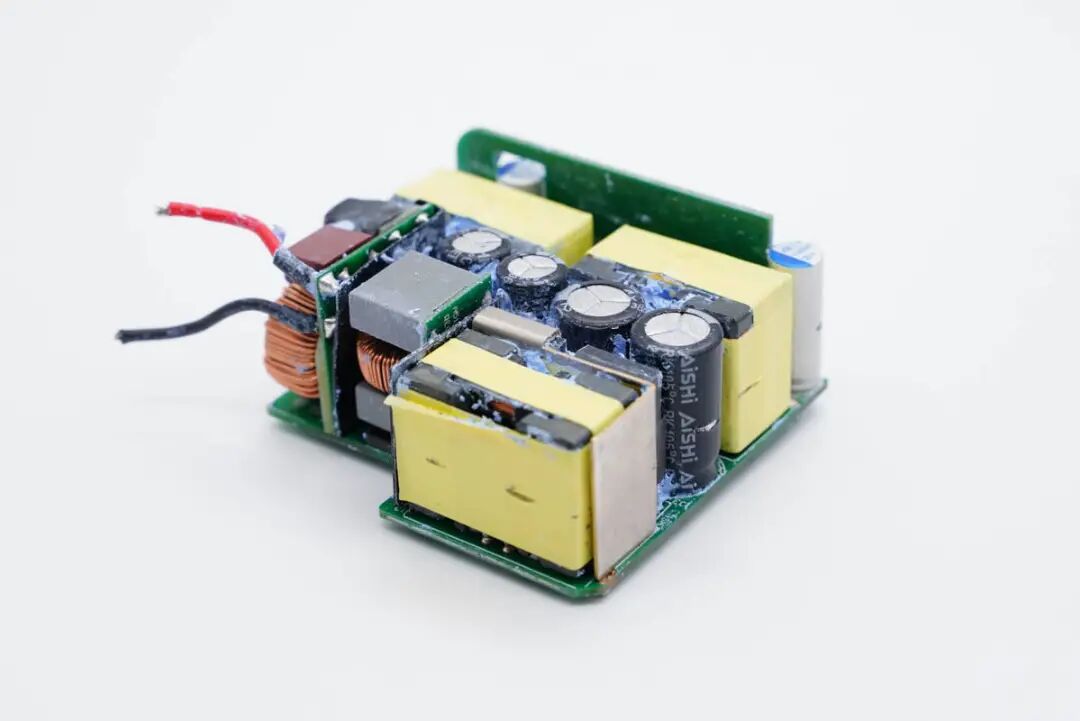

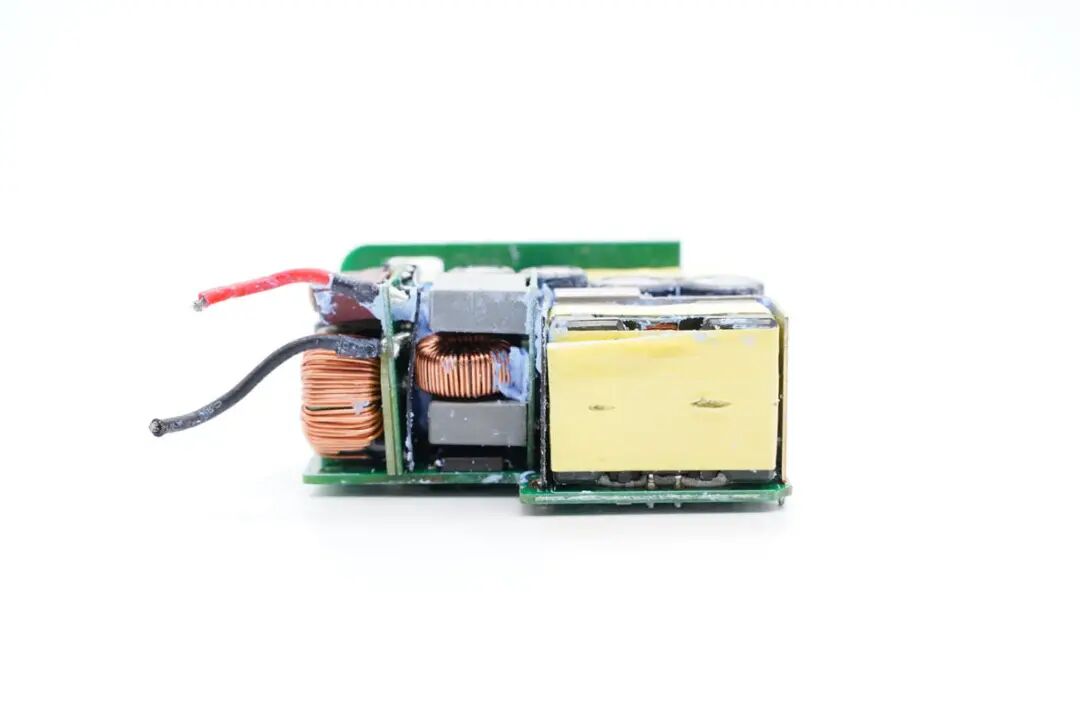

整个电源PCB板正面布局可分为三部分，左侧为PFC升压电感、中间设有四颗高压滤波电解电容、右侧是两个变压器。

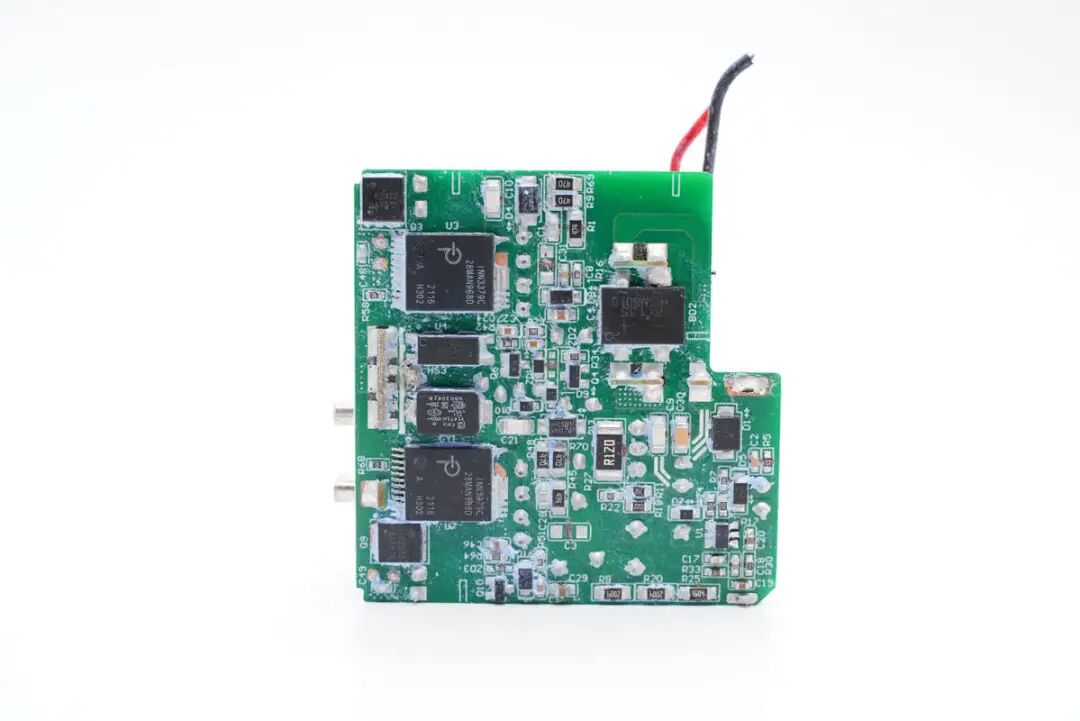

背面主要是设有PFC控制器、整流桥、两颗电源芯片、MOS等器件。

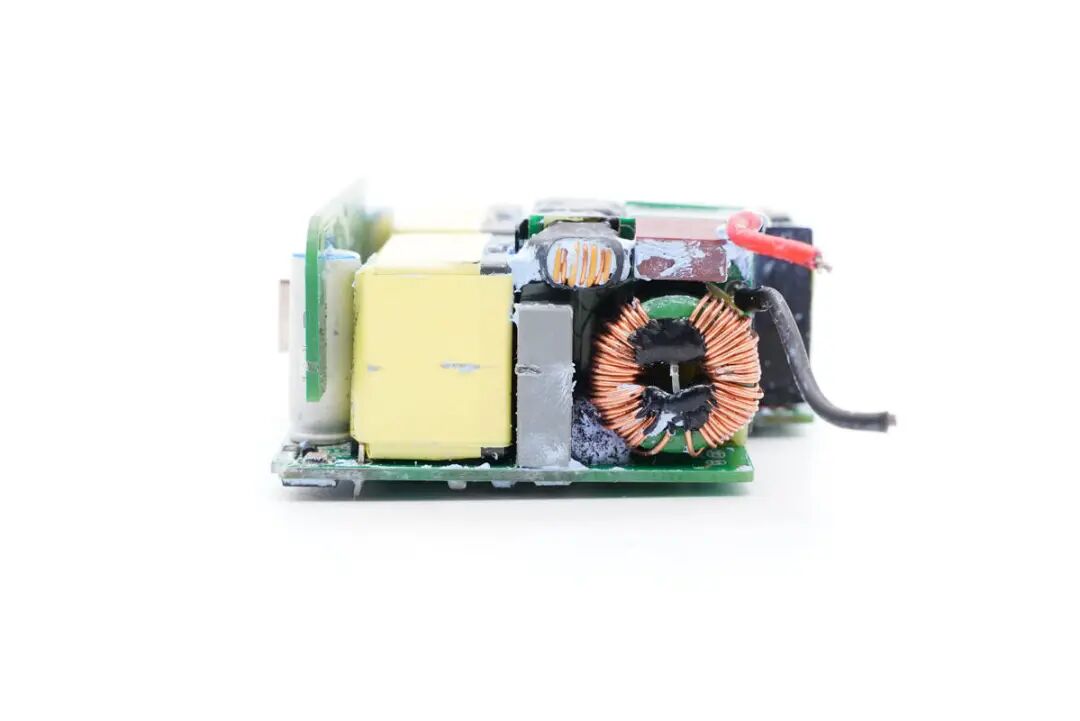

输入端为EMI滤波电路。
输入端采用两块PCB板设置滤波器件。
输出端PCB板上设有两颗协议芯片以及四颗MOS管。
通过充电头网观察分析发现，这款充电器采用输入端APFC电路升压，并由两路开关电源宽范围输出，协议控制输出电压的架构，两路AC-DC电源为相互独立。当单口输出时，两路AC-DC由协议芯片合并为一路，支持100W功率；双口同时输出时，两个接口的功率自动分配。下面就为大家介绍各元器件的具体用料。
拆下输入端的小板，上面设有保险丝、两个共模电感以及安规X2 电容。

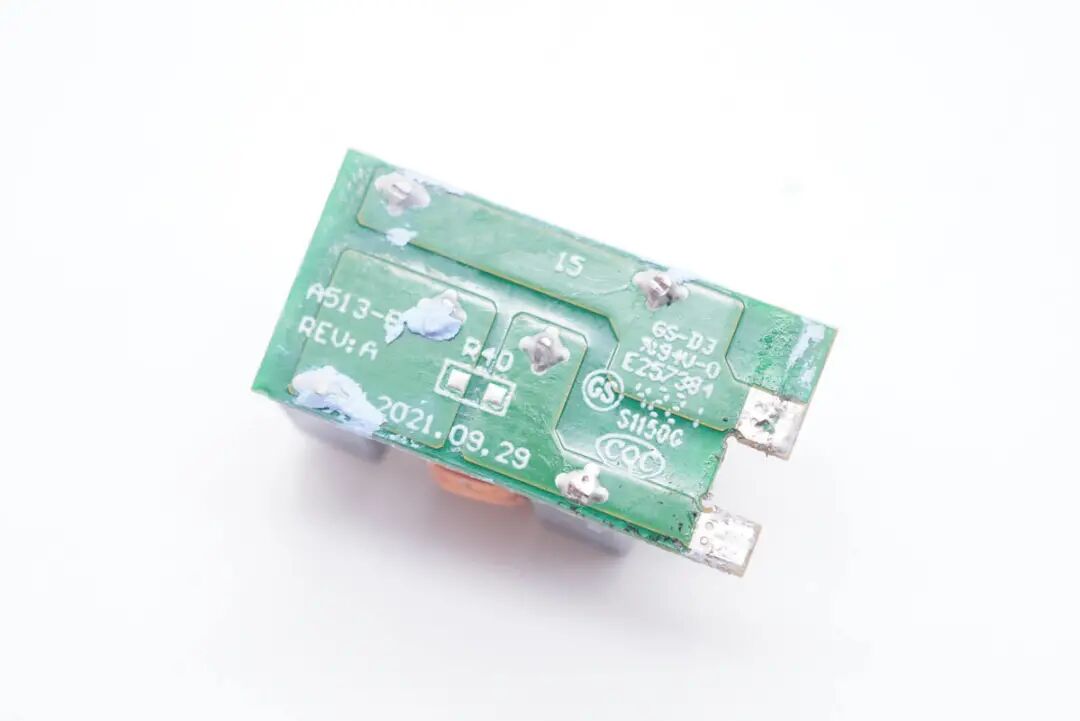

背面无芯片。

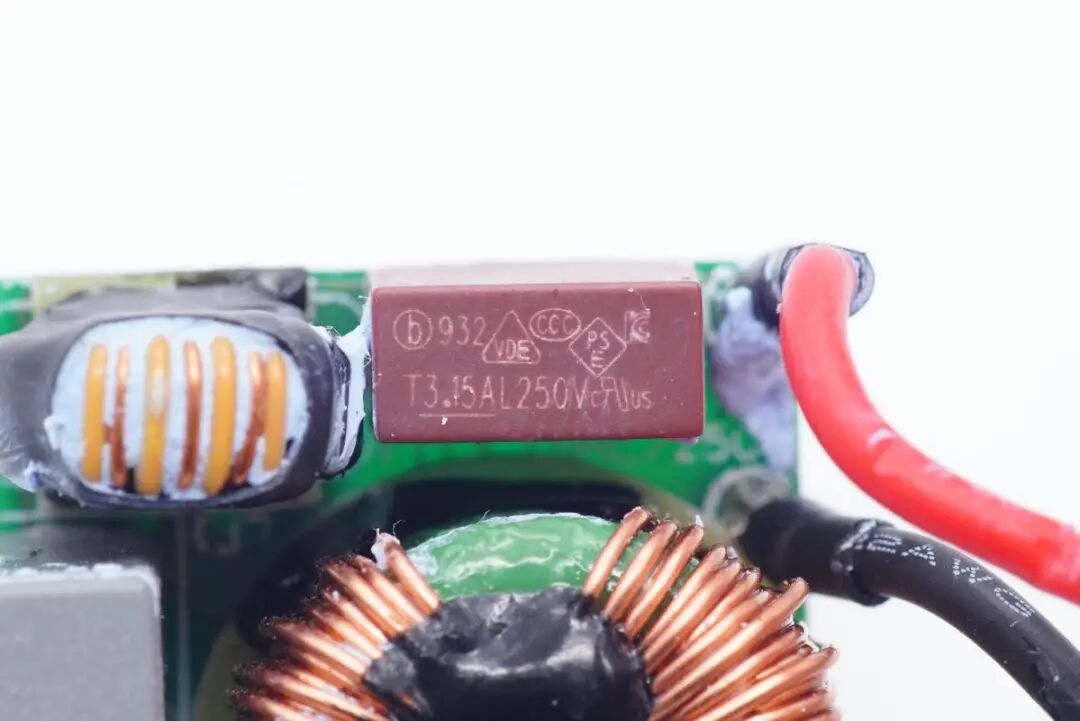

延时保险丝规格为250V 3.15A。

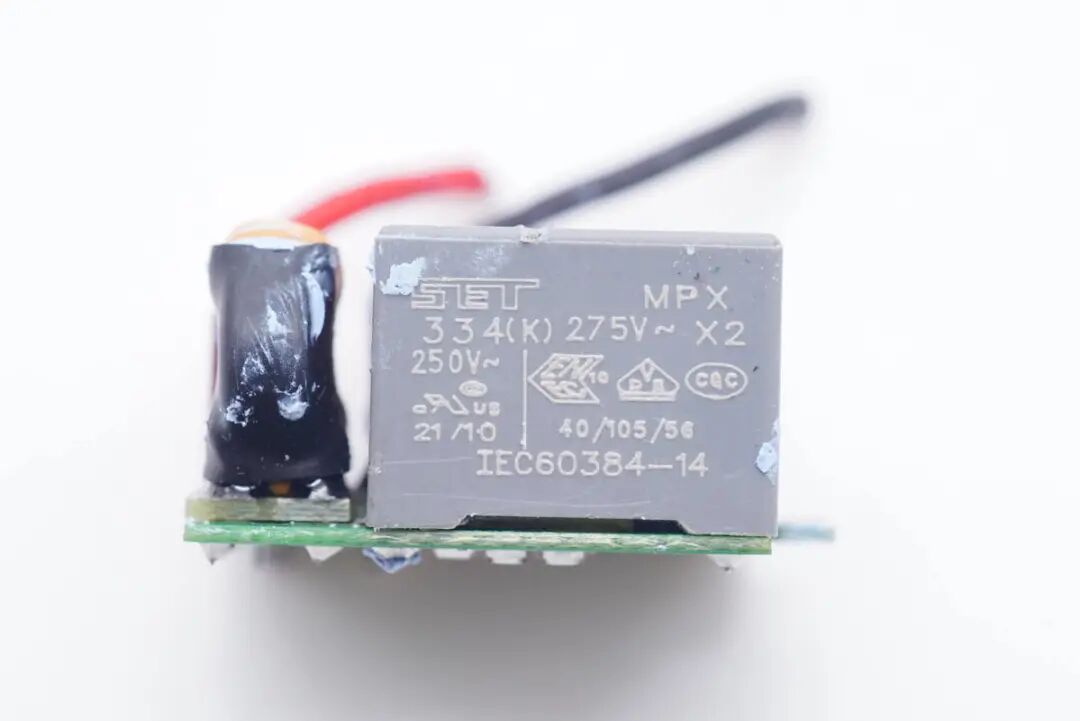

安规X2电容来自SET。

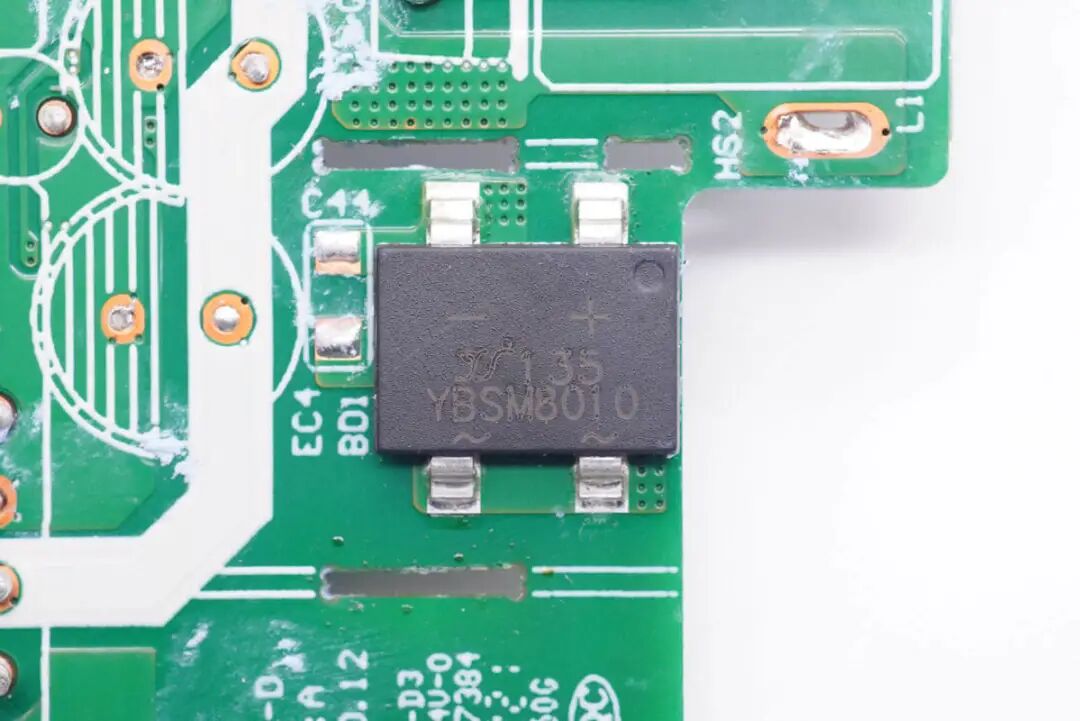

来自扬杰科技的整流桥，PCB板正反两个面各有一颗，均摊发热，用于将高压交流电变成高压直流电。
正面的整流桥特写。

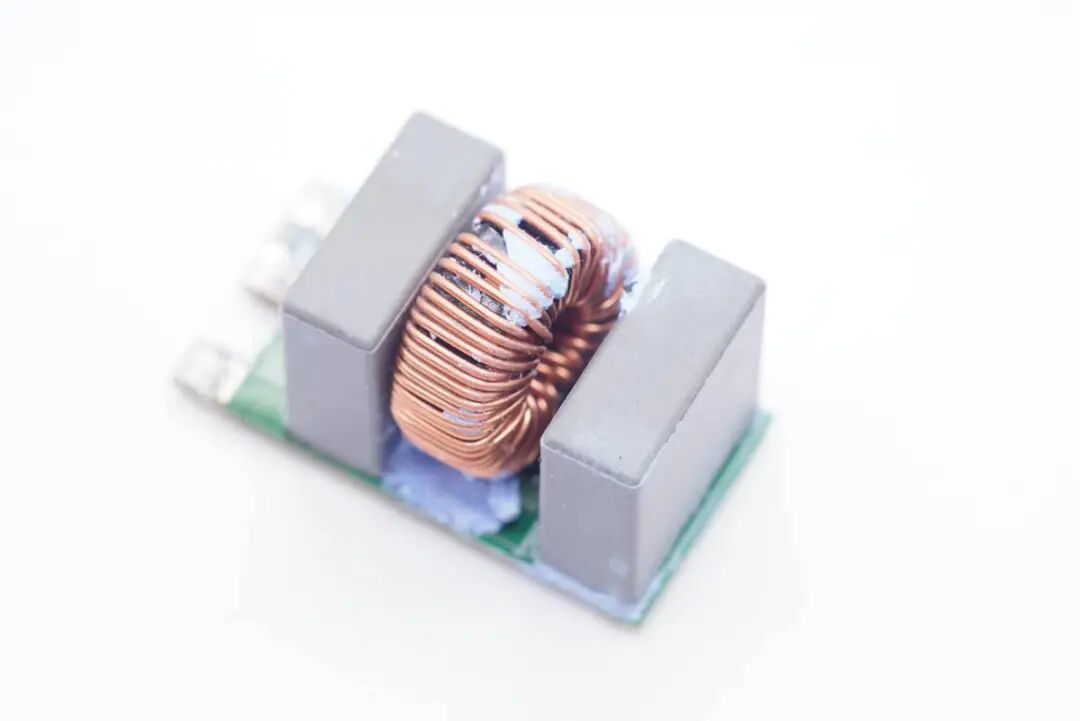

另外一款小PCB板上市两颗薄膜电容，中间夹了一颗滤波电感。

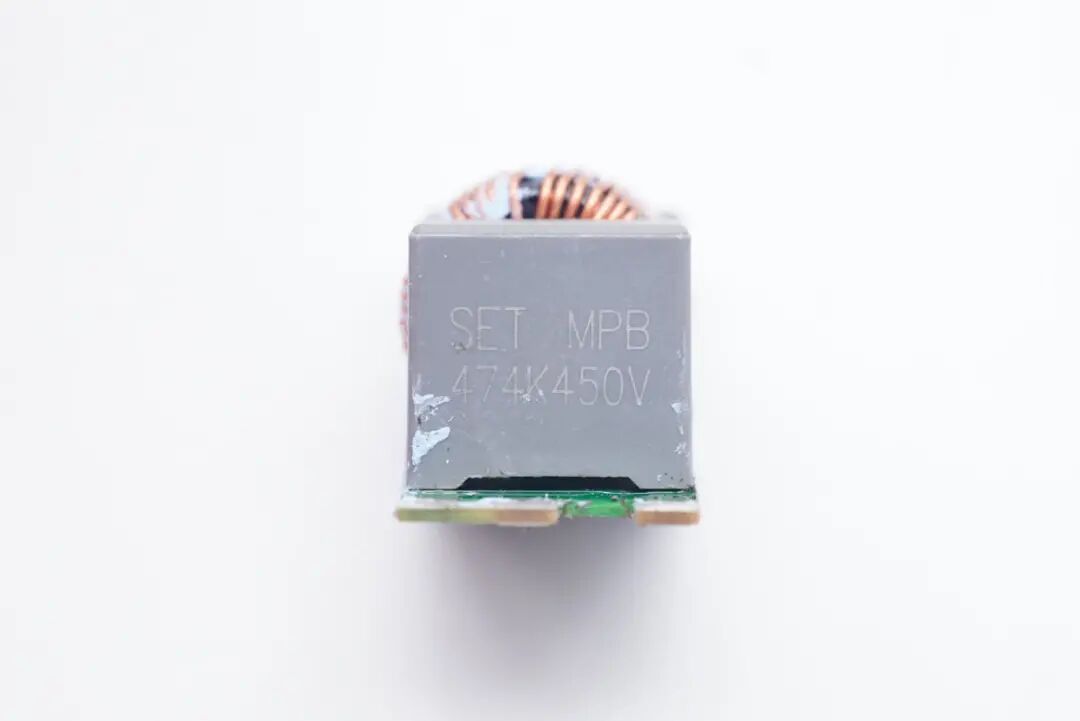

PCB板背面无元器件。
SET共模电感，两颗同规格。
来自恩智浦的PFC升压控制器。

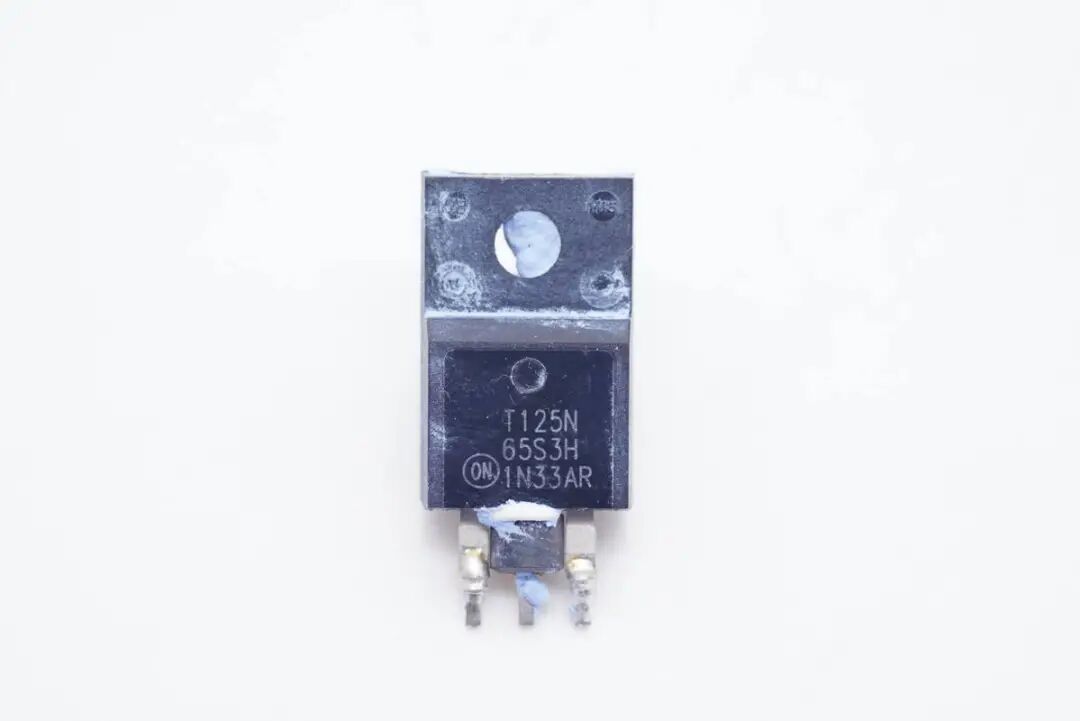

PFC升压开关管，来自安森美。

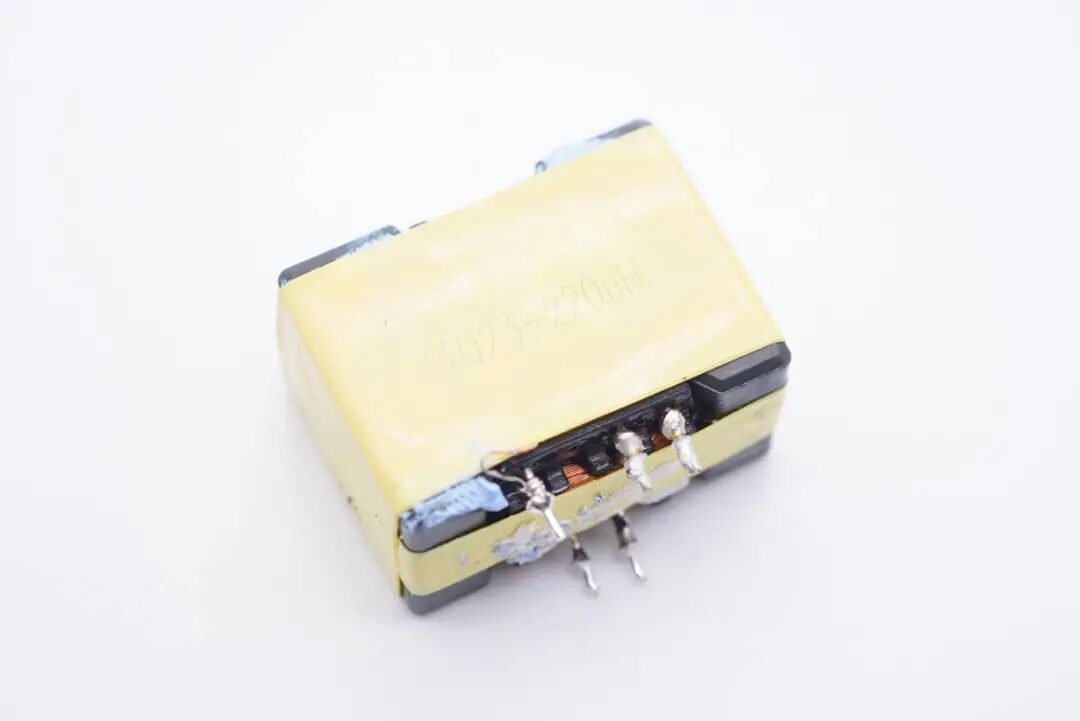

PFC升压电感，ATQ23-220μH。

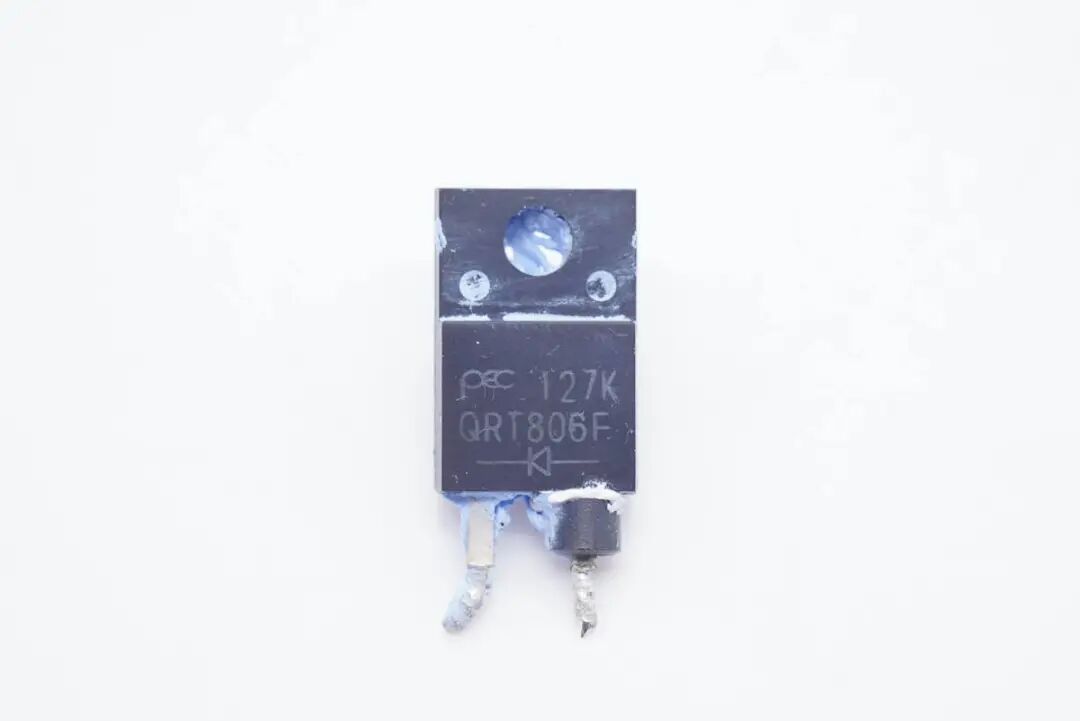

二极管，用于PFC升压后整流。
两颗高压滤波电解电容来自AHiSHi艾华，规格均为420V 27μF。
另外两颗高压滤波电解电容同样来自AiSHi艾华，规格为420V 18μF。

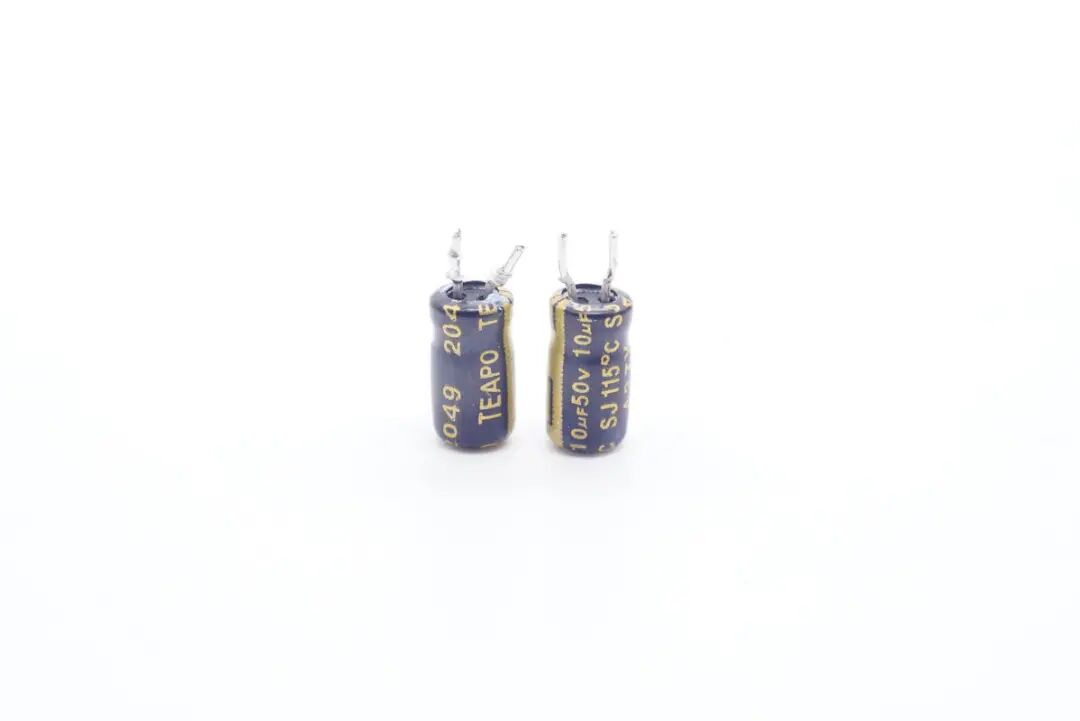

另有两颗TEPAO的小电容，用于PWM主控芯片供电。

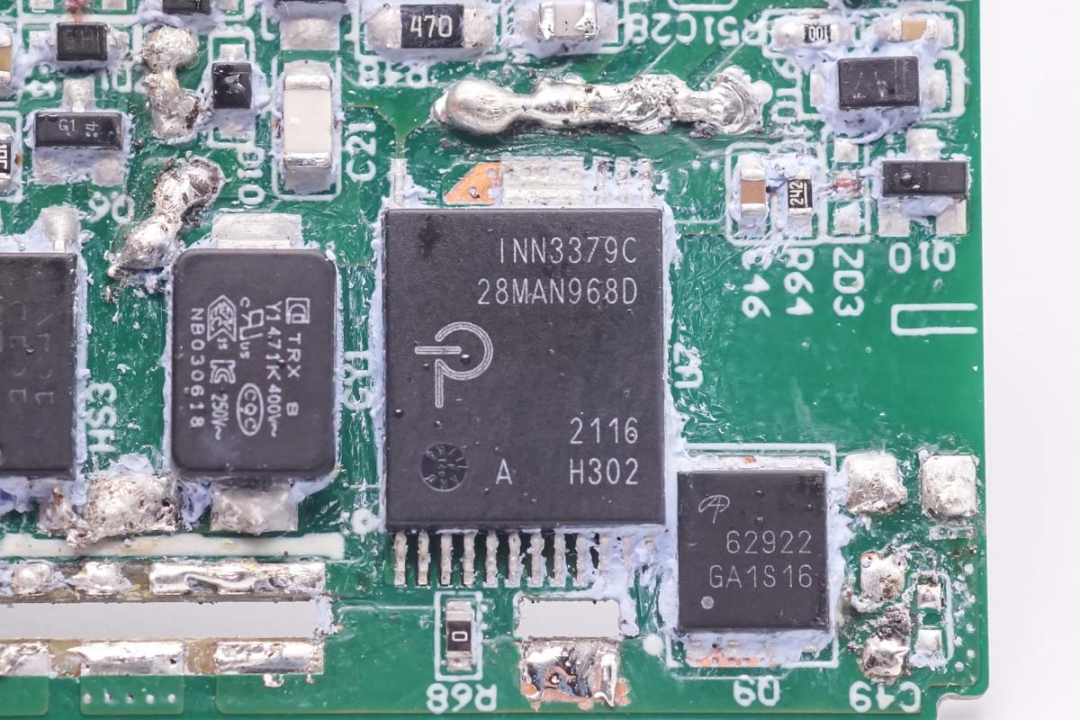

来自PI的控芯片INN3379C，采用PowiGaN技术，内置PWM控制器、氮化镓功率器件、同步整流控制器等，集成度非常高，并且采用数字总线控制调压。宽电压范围条件下，密闭外壳内可以输出65W功率。

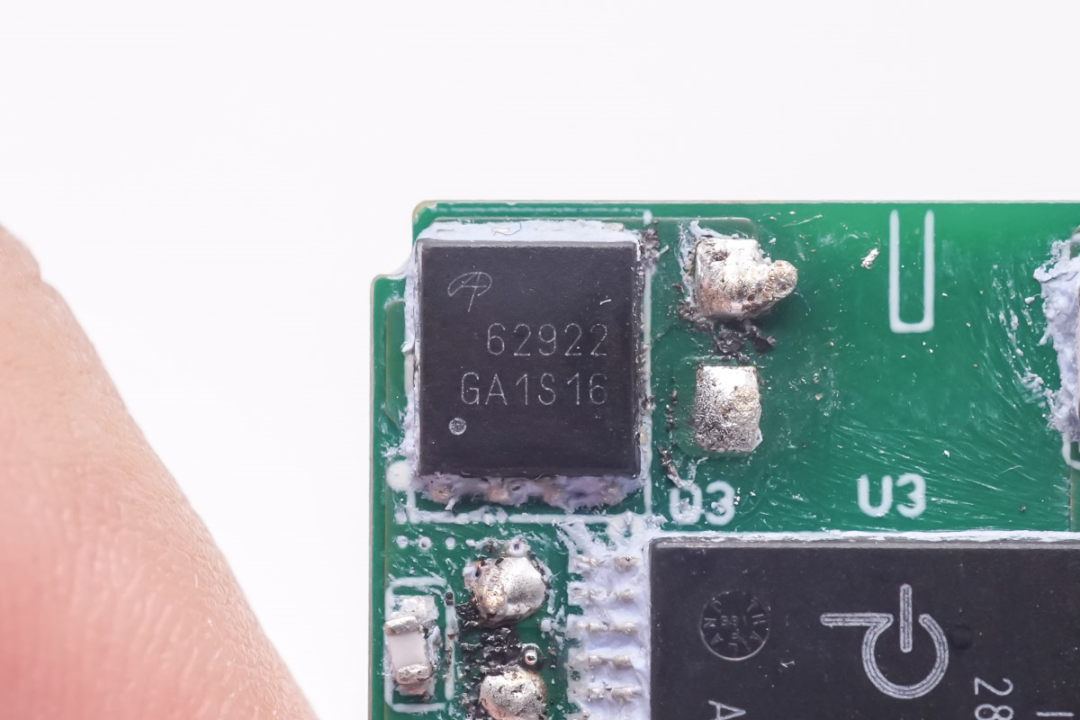

同步整流MOS管采用AOS万代的AONS62922，NMOS，耐压120V。
另外一颗主控芯片同样为PI的INN3379C，同步整流MOS也采用的是万代AONS62922。

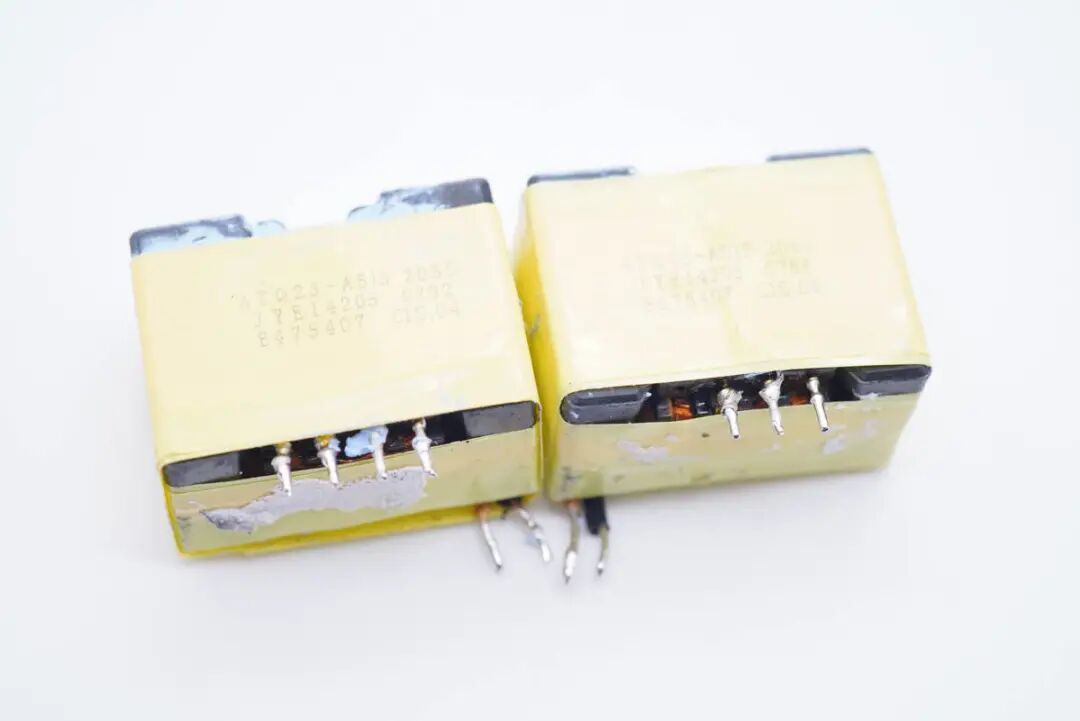

两颗同规格的变压器。

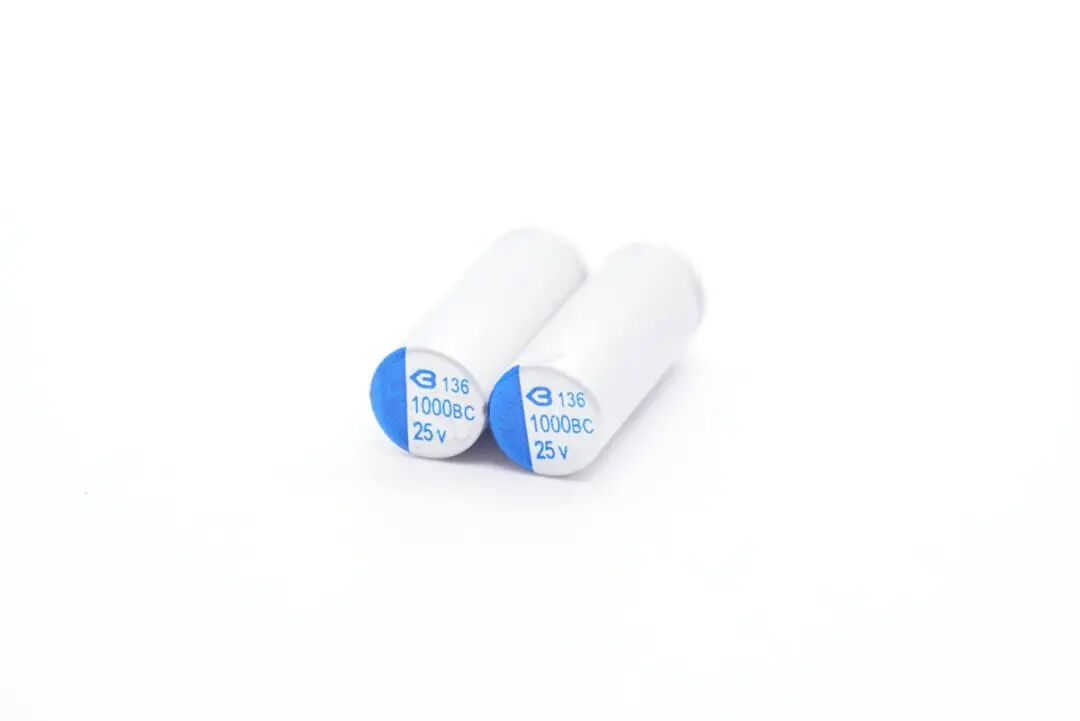

两颗同规格的绿宝石电容，分别用于一路输出滤波，规格均为25V 1000μF。

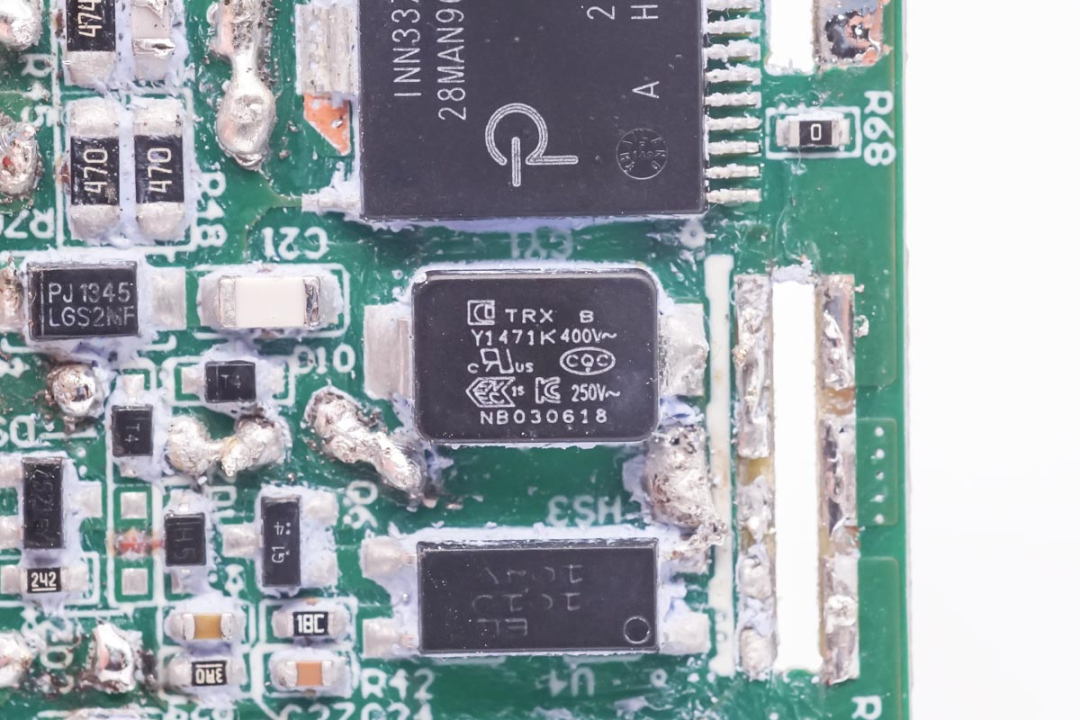

置于初级和次级之间的贴片Y电容和光耦。其中贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

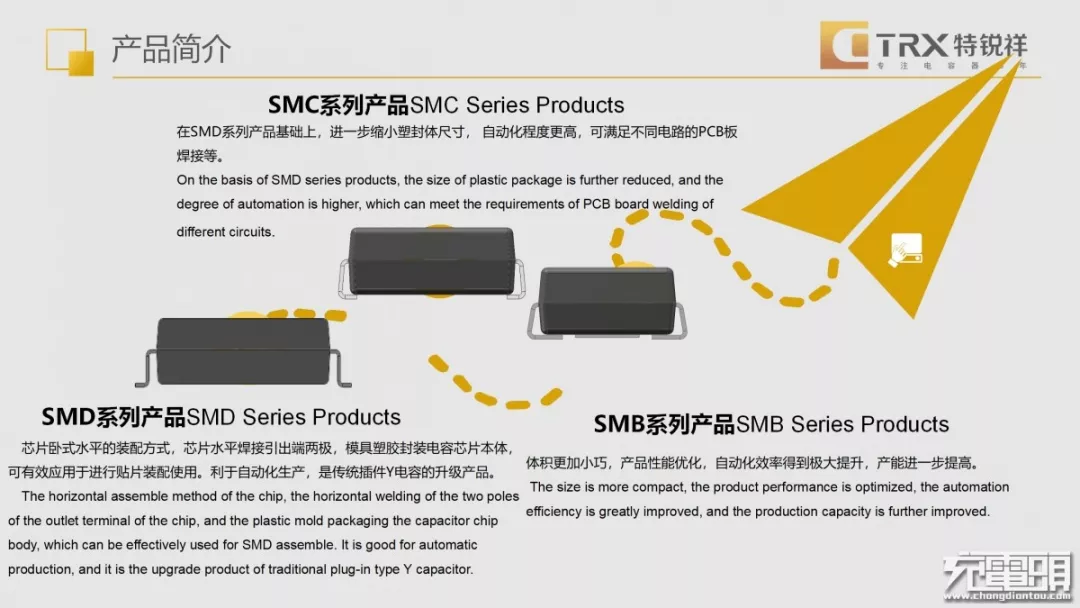

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，采用特锐祥贴片Y电容的产品还有努比亚65W氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、倍思120W氮化镓+碳化硅PD快充充电器、倍思45W双USB-C口氮化镓快充、飞频65W USB PD氮化镓充电器、罗马仕65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等多款产品，性能获得客户一致认可。

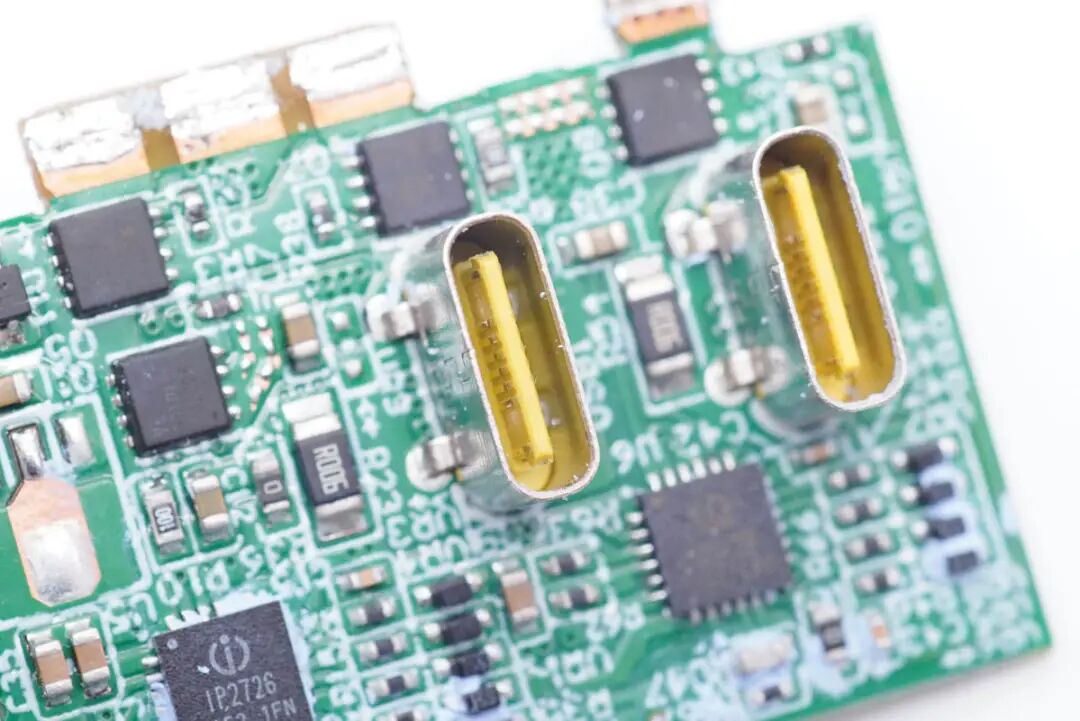

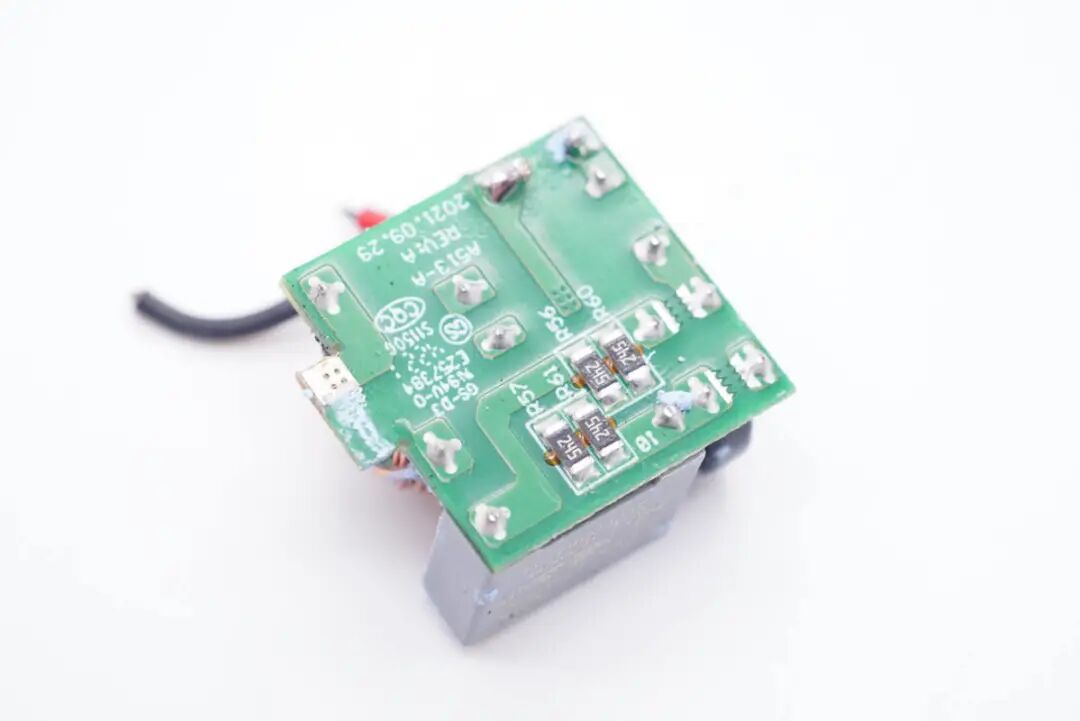

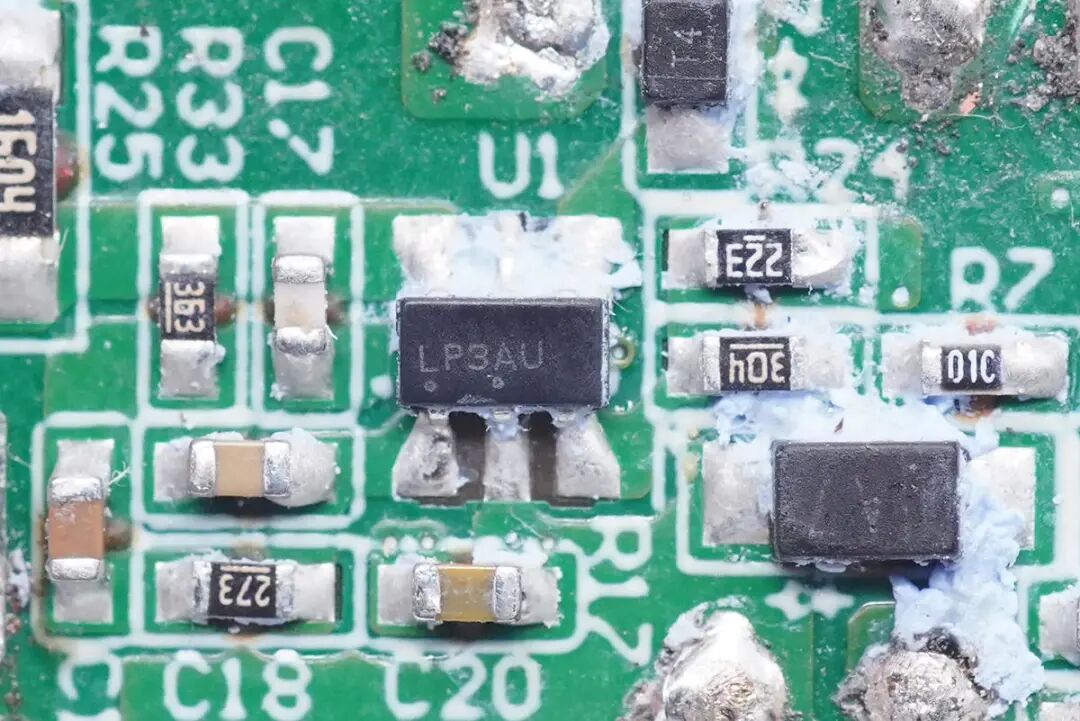

将负责写控制得小板拆下，除了芯片、MOS之外，还有一颗LED指示灯。

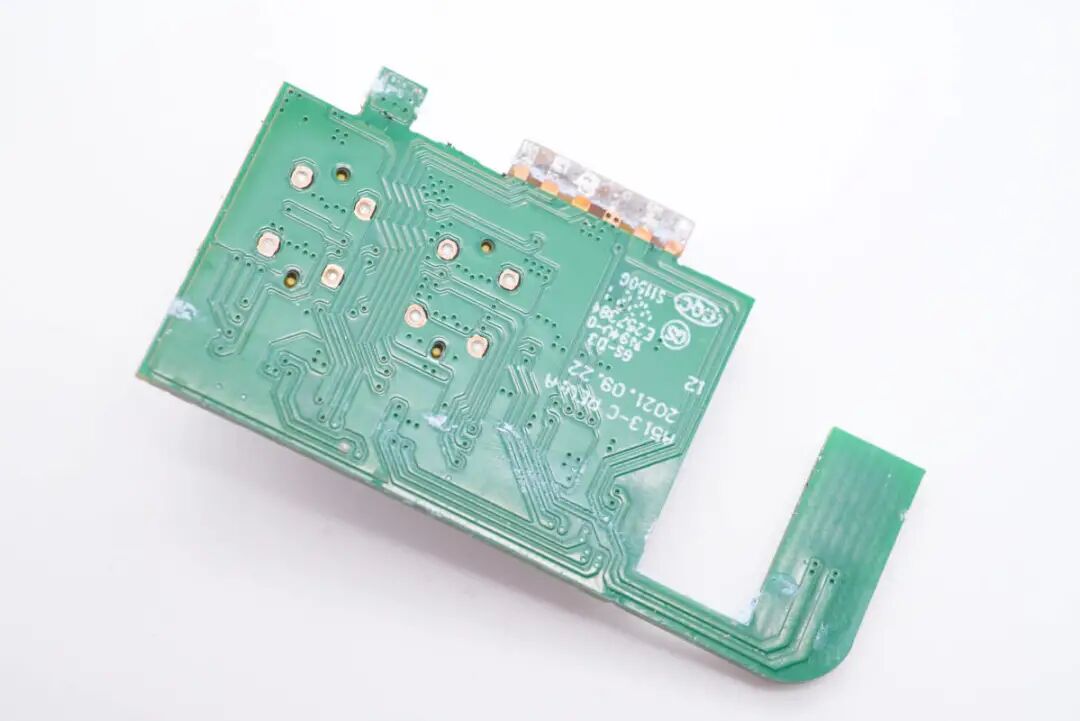

PCB板背面没有器件。

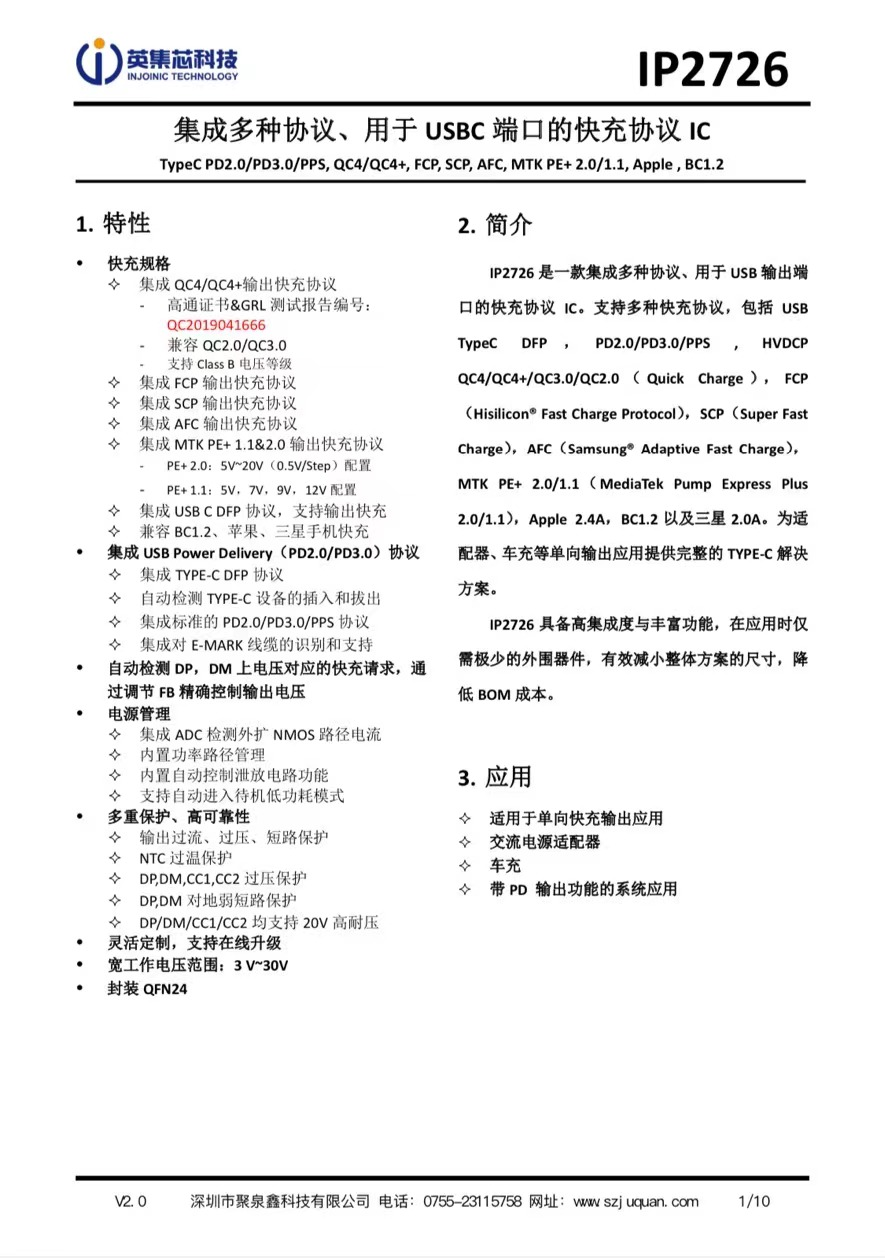

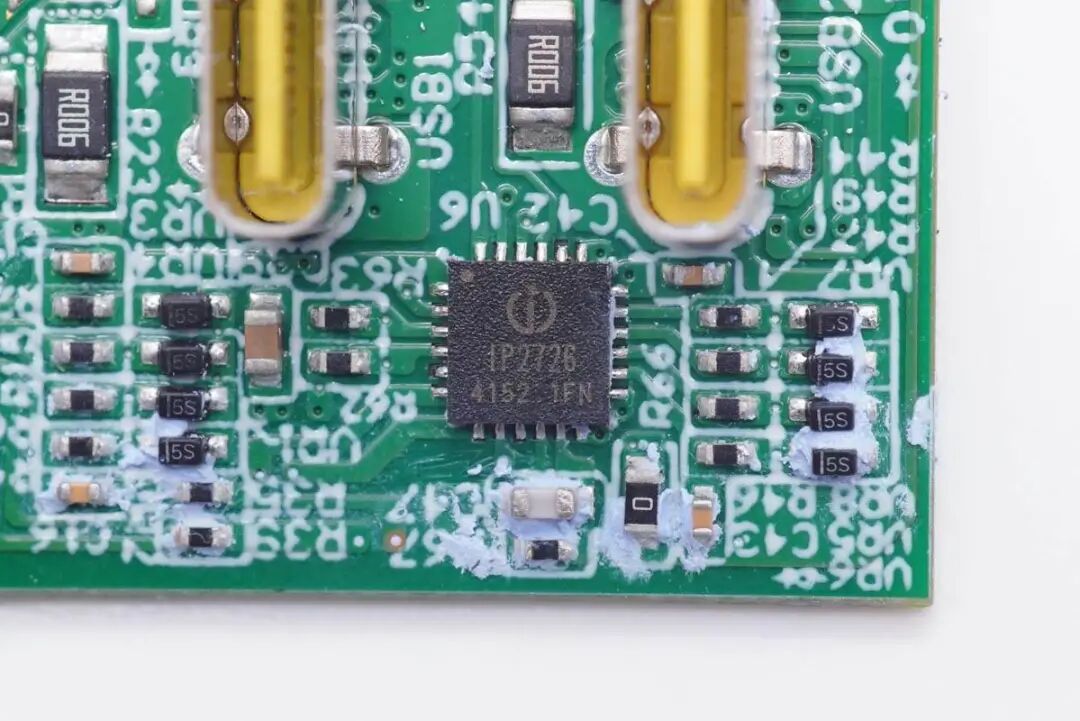

其中一颗协议芯片来自英集芯，型号IP2726。这是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0、PD3.0、PPS、QC4+、QC3.0、QC2.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时金属极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
充电头网拆解发现，这款充电器采用了一种全新的架构来实现100W快充。不同于常见的一组主电路加上DC-DC线路，此设计内置了两套完全一样的快充电路，AC-DC部分由两颗PI主控芯片实现并联两路转换，输出则采用两颗英集芯IP2726协议芯片实现两路电源并联单口输出100W，双口输出可实现65W+30W智能调节控制。这种全新的架构实现了无需DC-DC二级转换，而达到双口盲插100W的大功率设计。
充电头网了解到，英集芯IP2726此前已被RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、Aukey 100W氮化镓快充、Aohi Magcube 65W PD快充氮化镓充电器、绿联100W四口桌面充、联想YOGA 65W双C口氮化镓充电器等产品采用。此外，英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。
另外一路的协议芯片同样采用英集芯IP2726。

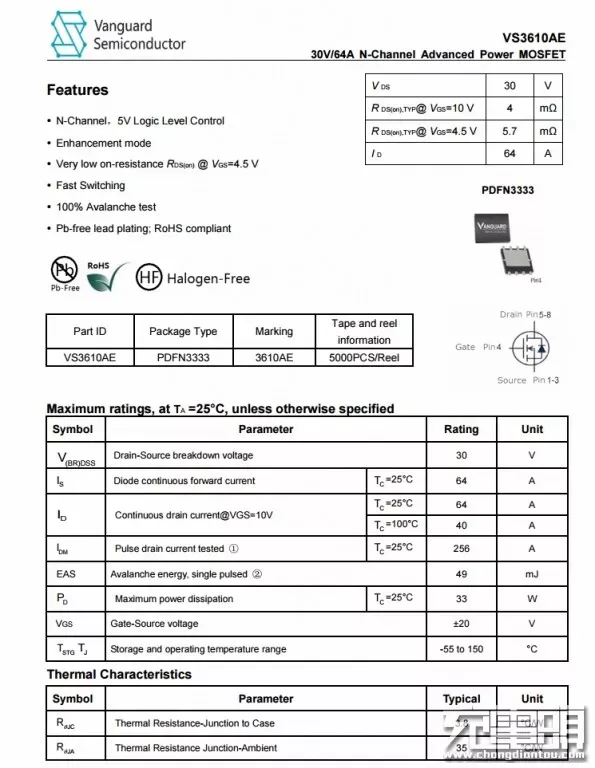

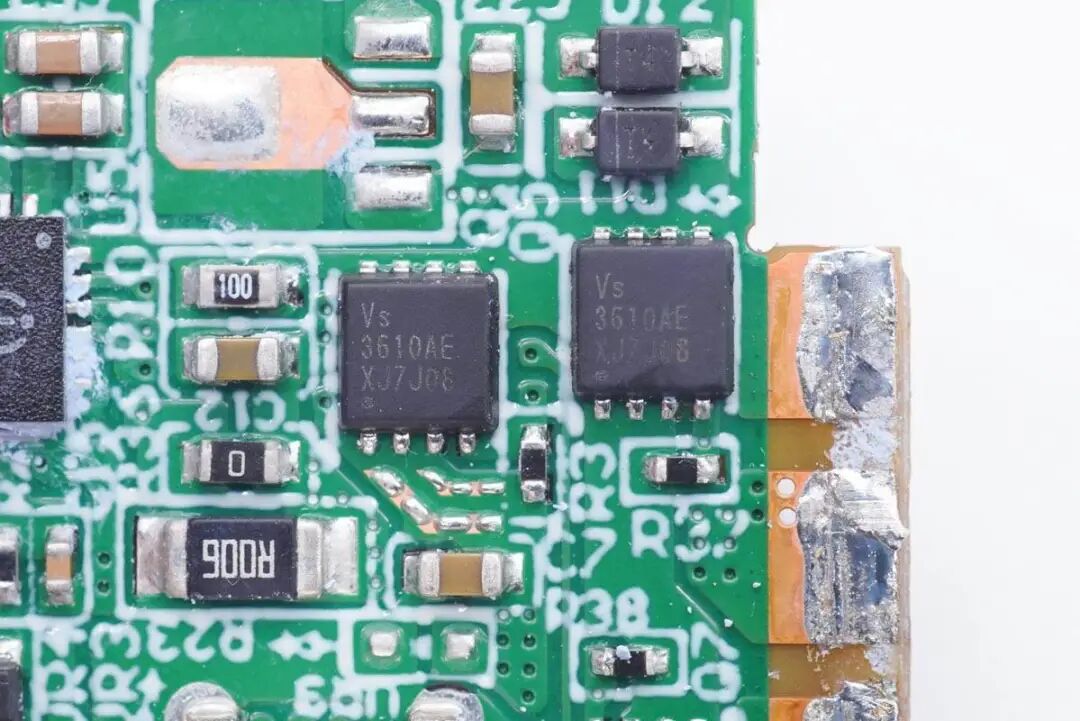

两颗来自威兆半导体的MOS管，型号VS3610AE，NMOS，耐压30V，用于两路输出的切换。
充电头网了解到，采用威兆VS3610AE的产品还有BULL公牛65W 2A1C快充插线板、mophie 20W PD快充充电器、贝尔金25W PD快充充电器、努比亚小黄人65W双口氮化镓快充、Aohi Magcube 65W PD快充氮化镓充电器、小米11 Pro/Ultra标配67W快充充电器等，性能获得客户高度认可。

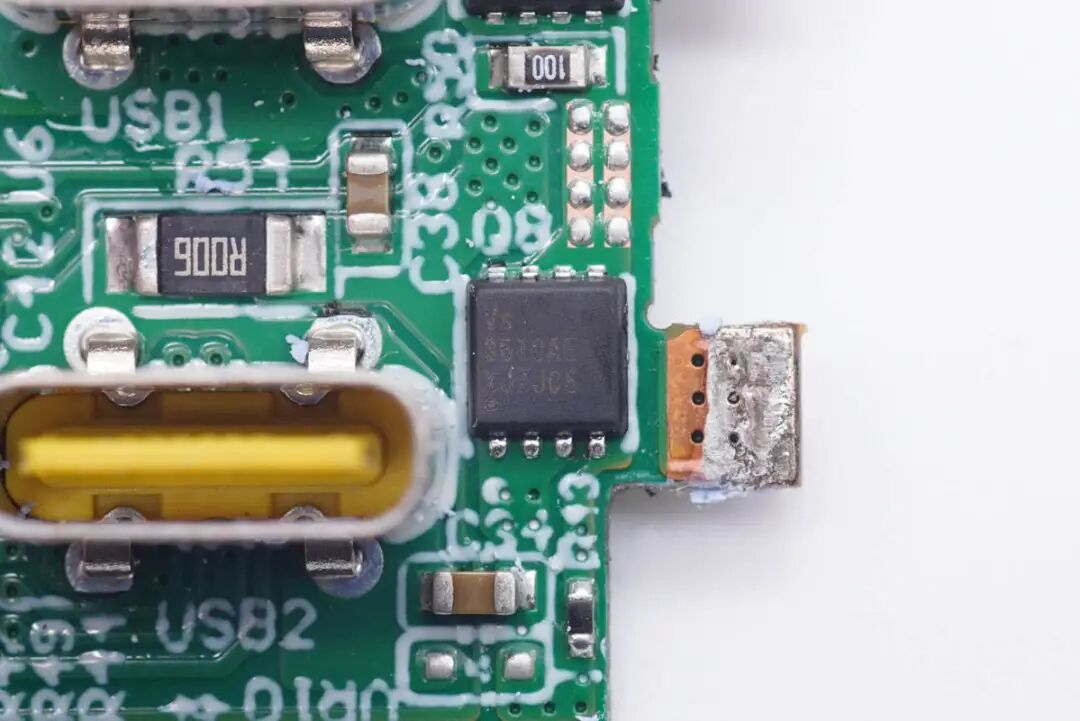

USB-C1接口的输出VBUS开关管同样采用威兆半导体的VS3610AE。
另外一个接口的输出VBUS开关管也是威兆VS3610AE。
两个输出接口特写。

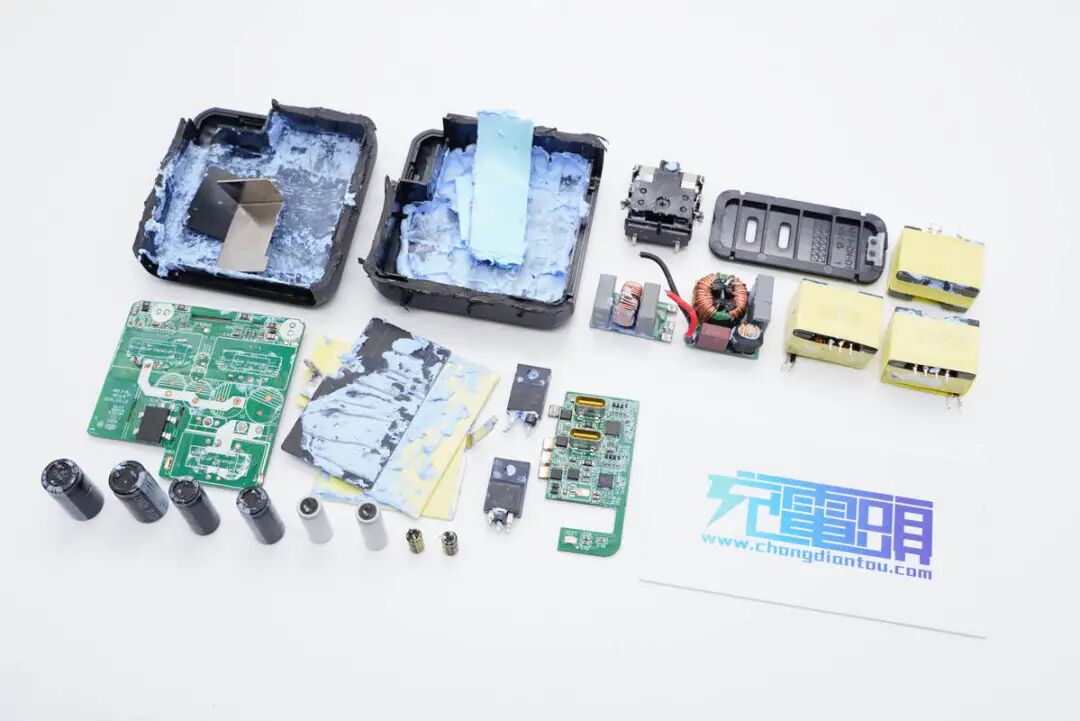

充电器全部拆解完毕。
充电头网拆解总结
AOHi Magcube 100W氮化镓充电器在外观方面，延续了Magcube家族的风格，沉稳的黑色配色，同时也借助氮化镓器件的优势，将充电器的体积做得非常小巧，带PFC电路以及双口输出，仍然要比传统同功率级别充电器小一圈，便携性和实用性同时提升。
在性能方面，这款充电器支持双C口盲插输出100W，并且两个接口的性能完全一致，所以用户在充电时，不用在接口的选择上犹豫不决，在双口同时对外供电时，采用功率智能分配的方式也比较合理，同时满足轻薄型笔电和手机等设备的用电需求，出门只需带上一个充电器即可。
充电头网拆解了解到，这款充电器采用的是一种比较高性能、高效率的电源架构，内部除了PFC升压电路之外，还设置了两路AC-DC电源以及两颗协议芯片；单口输出时，两路合并，双口输出时，两个接口的功率智能分配，这种设计省略了二次降压电路，整机效率会更胜一筹，温度表现更出色。
用料方面，采用了苹果20W PD快充同厂的PI电源芯片，性能稳定可靠，并且为高度集成设计，内置氮化镓功率器件，协议部分选用两颗英集芯IP2726组合控制，完成两路电源的智能分配。
