拆解报告：Sicgecs 65W 1A1C氮化镓超级闪充
----- 充电头网拆解报告 第1912篇 -----
最近充电头网拿到了一款Sicgecs 65W氮化镓超级闪充，方块造型机身加上配备折叠国标插脚，让其便携性非常好。其次充电器配备1C1A双输出接口，支持笔电和手机45W+18W同时快充，对于时常外地出差的人来说携带这么一款充电器，设备充电将会十分方便，也更有效率。
下面充电头网就对这款充电器进行详细拆解，看看产品具体用料做工如何。
一、Sicgecs 65W氮化镓闪充外观
包装盒正面印有Sicgecs品牌和产品名称——65W氮化镓超级闪充。
包装盒天地盖设计，底部印有产品参数信息。

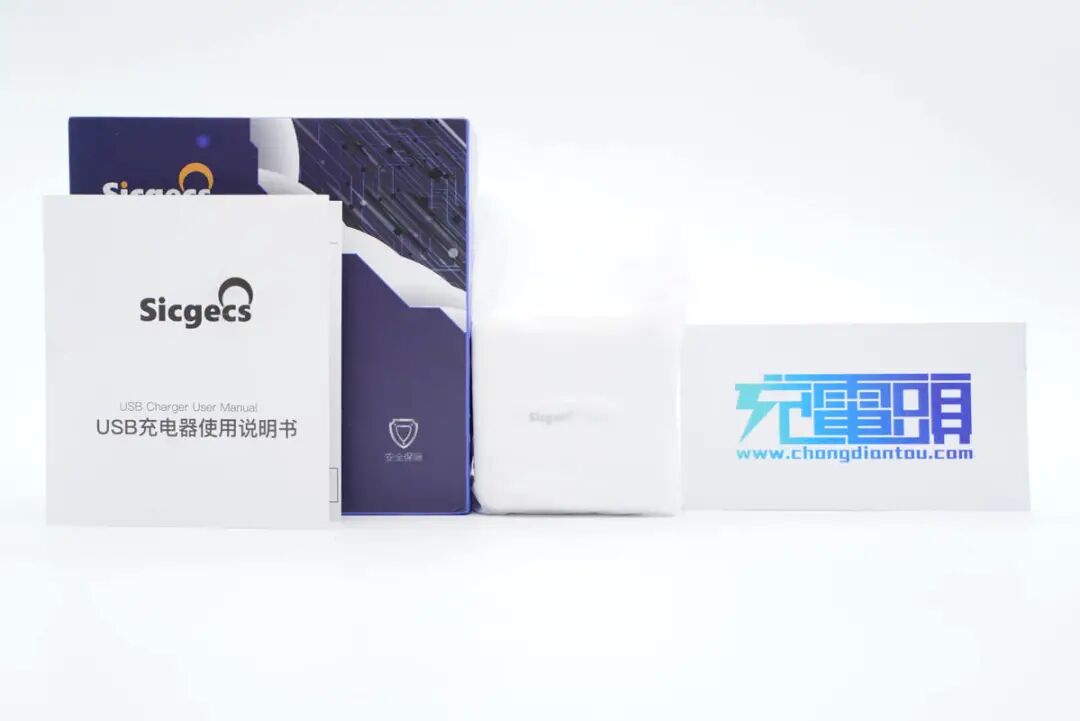

包装内含充电器和使用说明书。
充电器方块造型设计，采用PC阻燃材质白色外壳，表面哑光处理。

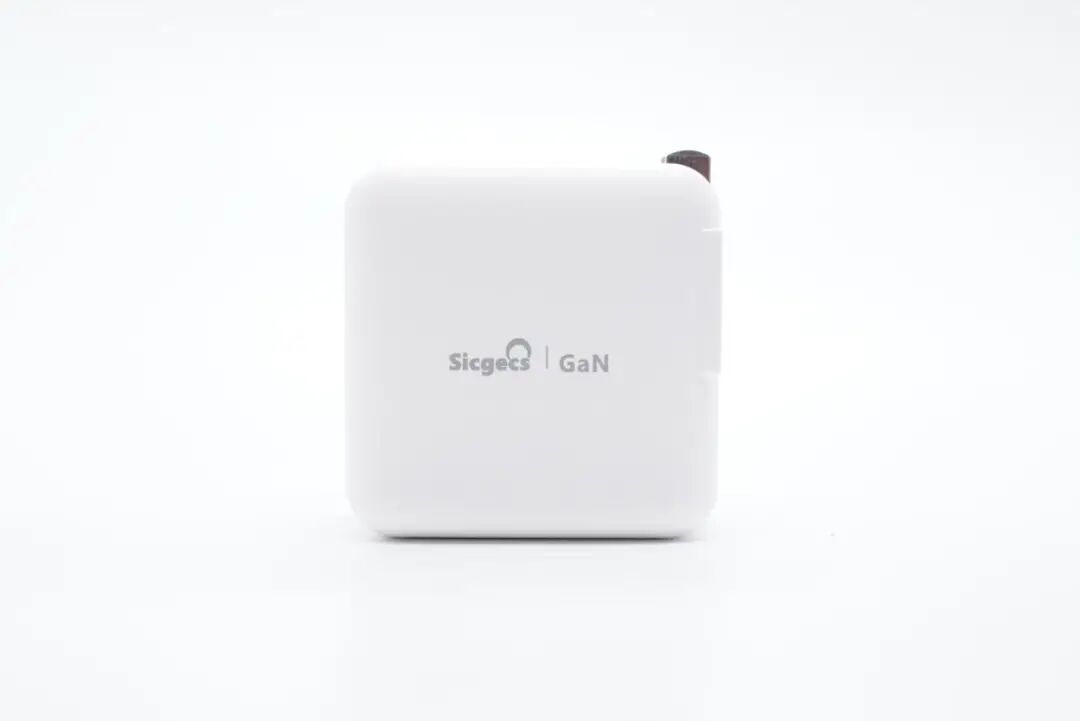

机身正面印有Sicgecs品牌和GaN字样，表明这是一款氮化镓充电器。

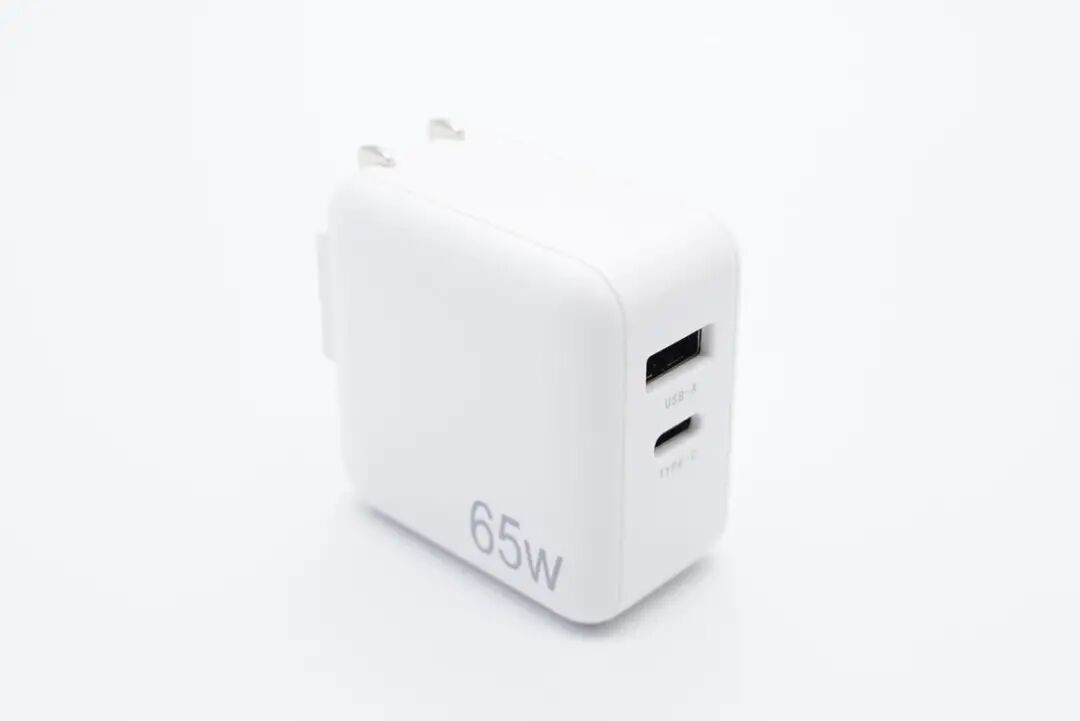

另一面右下角印有65W字样，表明充电器支持最大65W快充。
充电器配备可折叠国标插脚，方便携带，两侧加入双翼设计，使用更稳定。

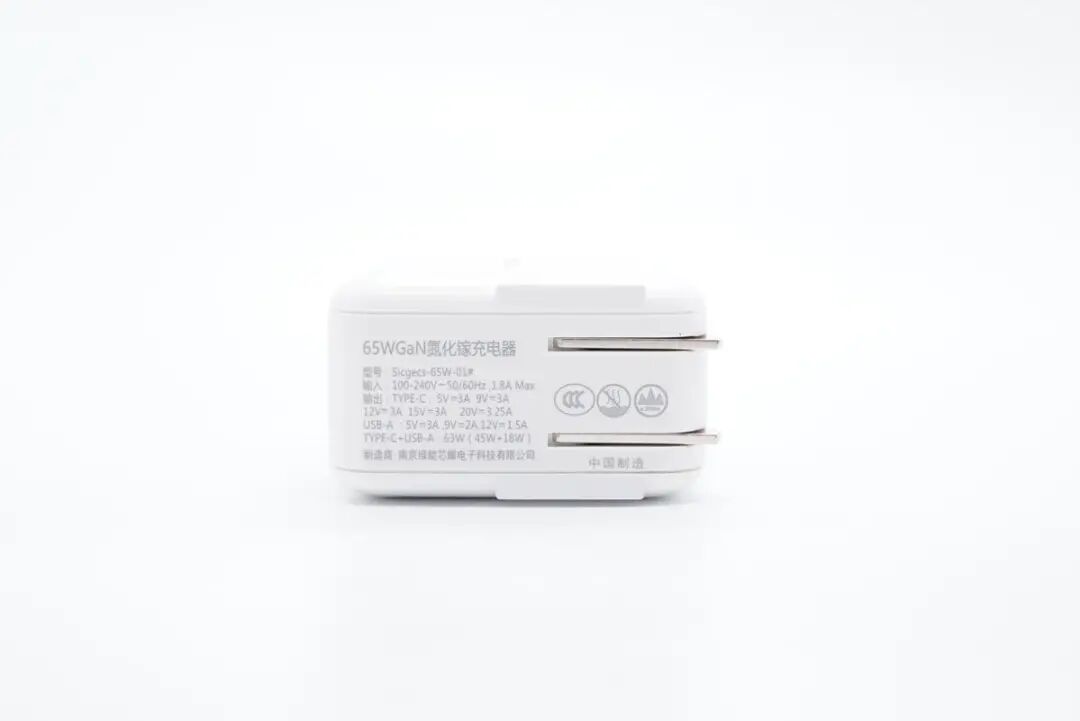

输入端外壳上印有充电器参数信息
型号：Sicgecs-65W-01#
输入：100-240V~50/60HZ 1.8A
输出：
USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A
USB-A：5V3A、9V2A、12V1.5A
USB-C+USB-A：63W（45W+18W）
制造商：南京绿能芯耀电子科技有限公司
充电器已经通过了CCC认证。

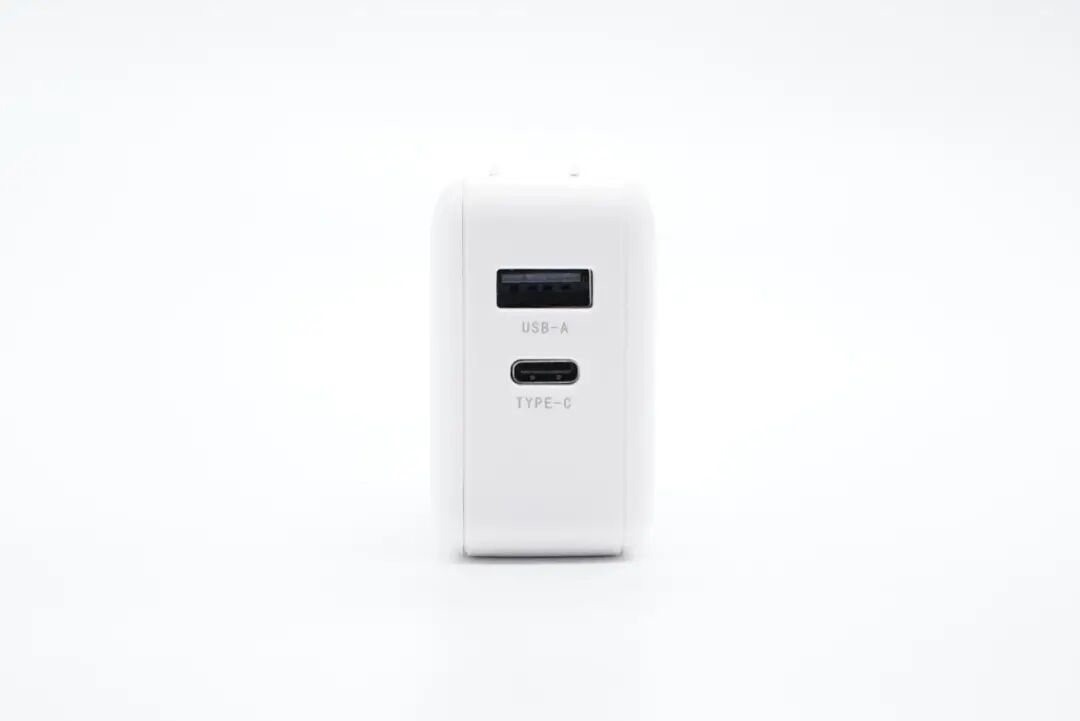

输出端配备1C1A接口，均采用黑色胶芯。

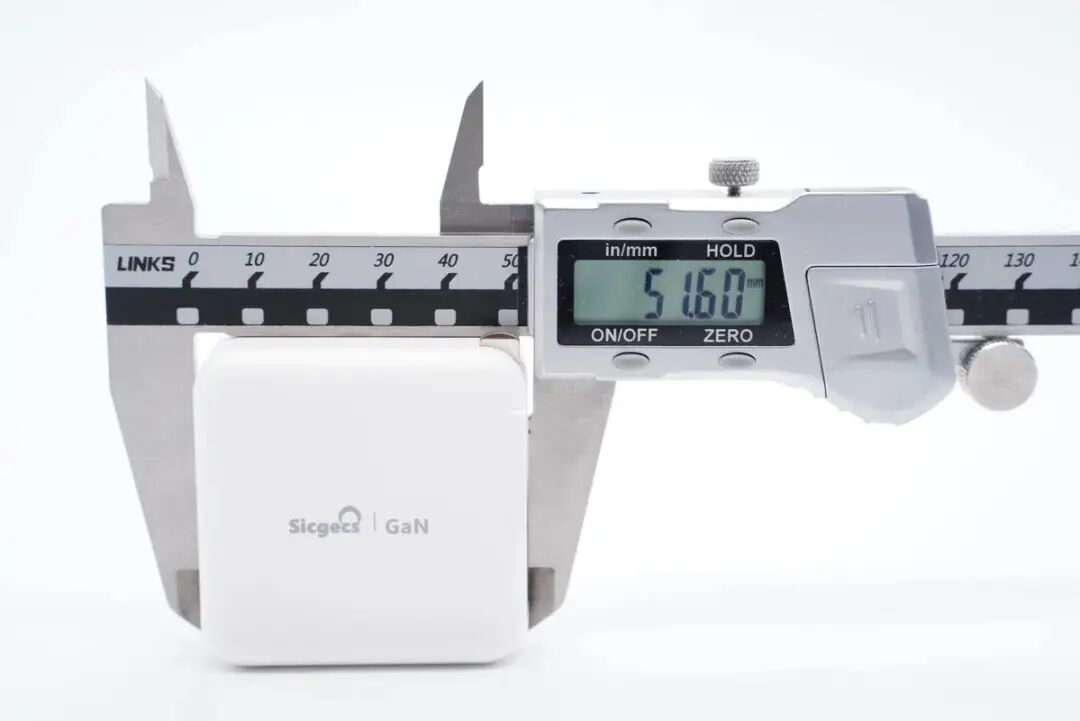

测得充电器机身高度为51.6mm。
宽度为51.79mm。

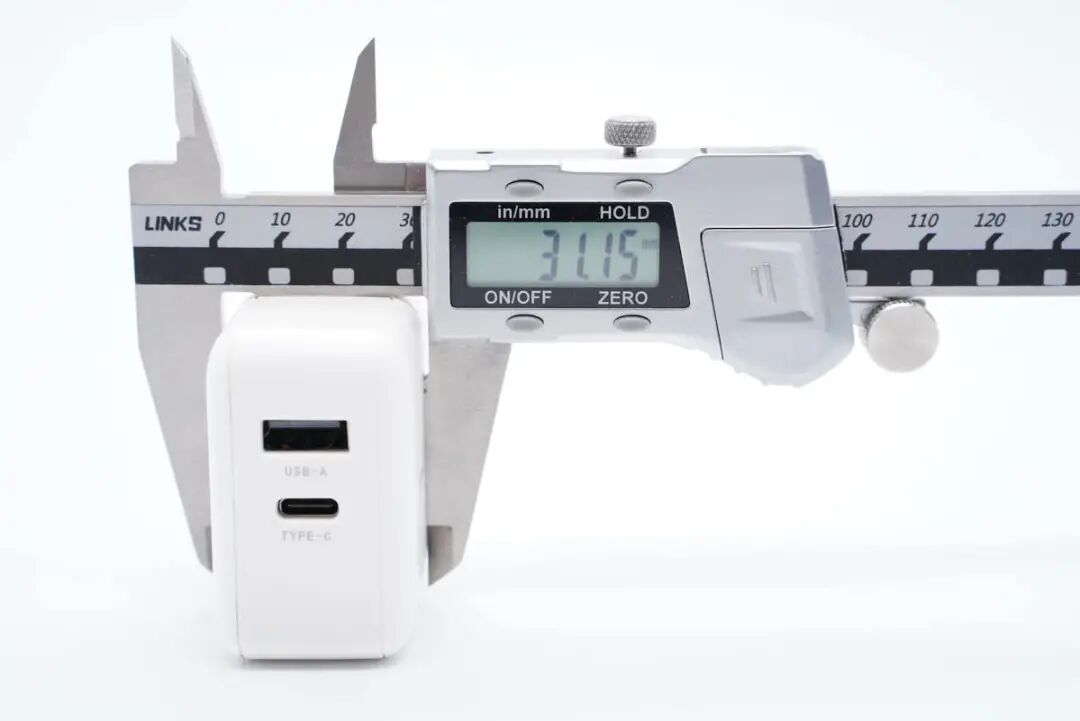

厚度约为31.15mm。

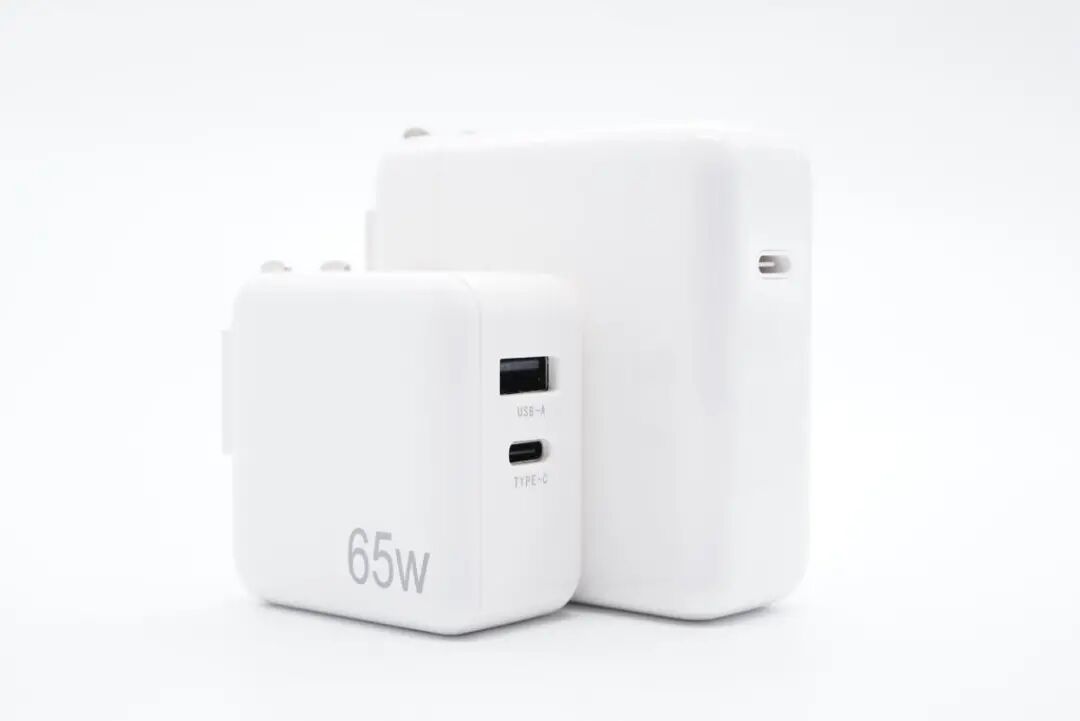

和苹果61W充电器直观对比，体积优势巨大。

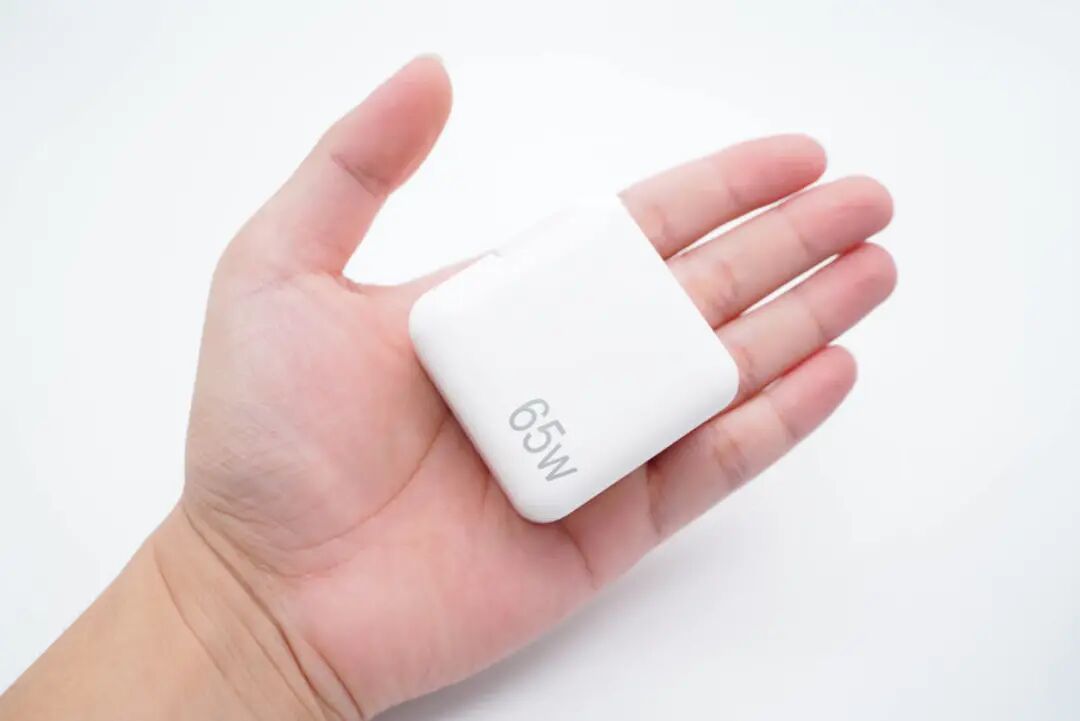

拿在手上的直观感受。

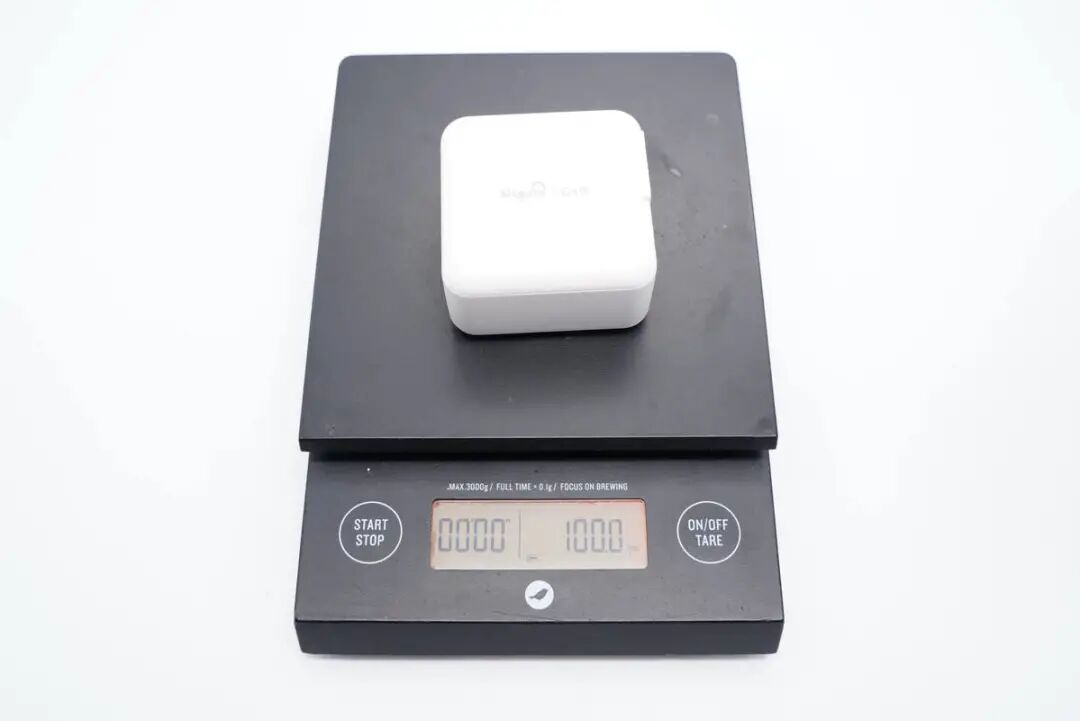

净重约为100g。
使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议，兼容性非常好。

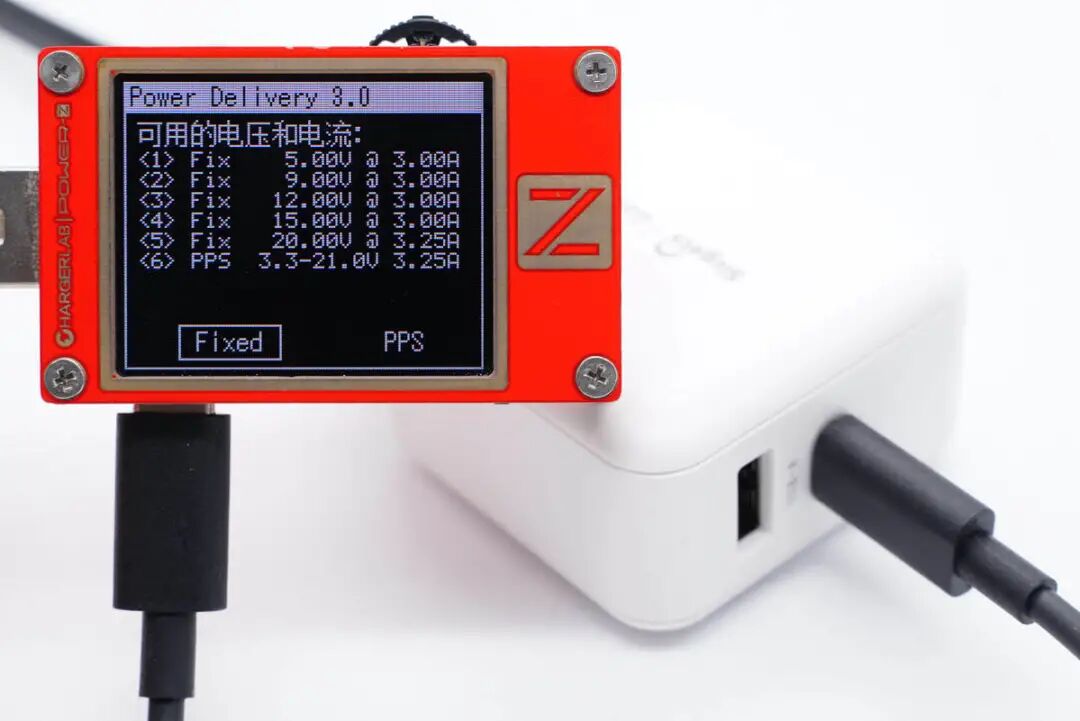

此外PDO报文显示C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3.25A一组PPS电压档位。
测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。
二、Sicgecs 65W氮化镓闪充拆解

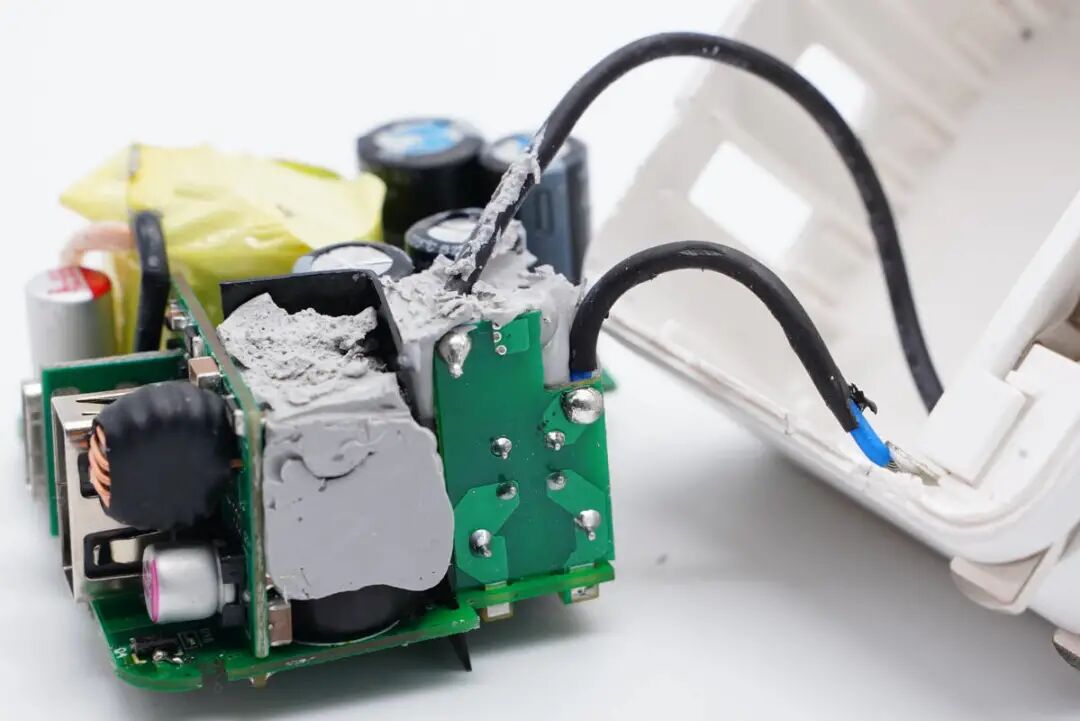

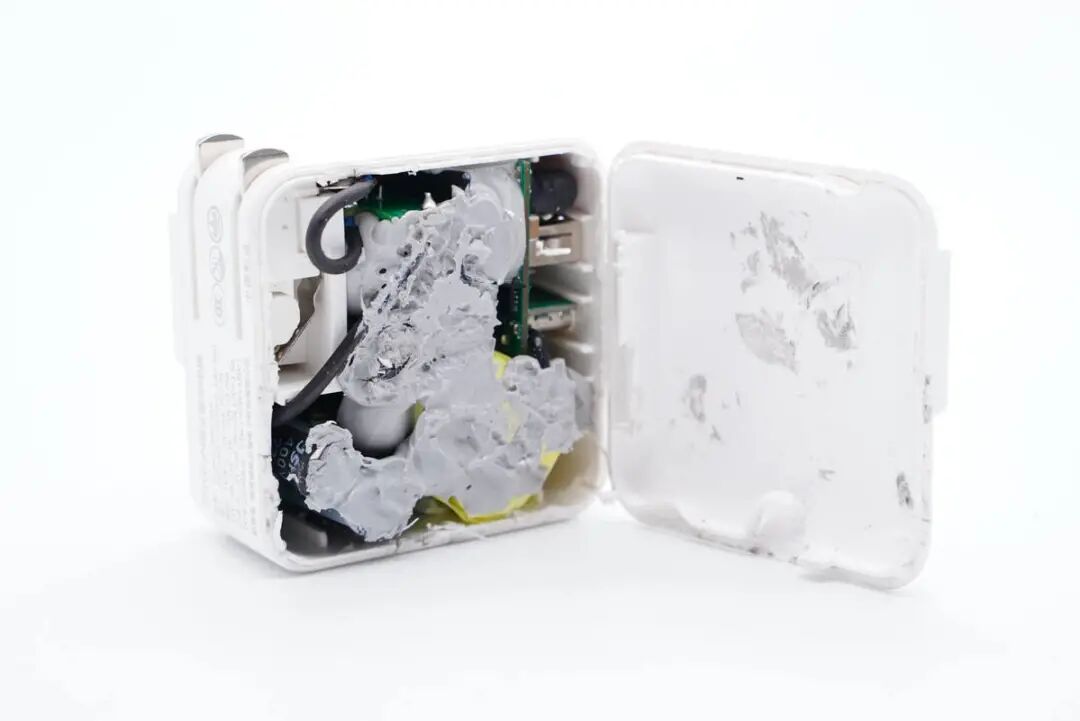

将外壳拆开，内部元器件打胶大量散热。

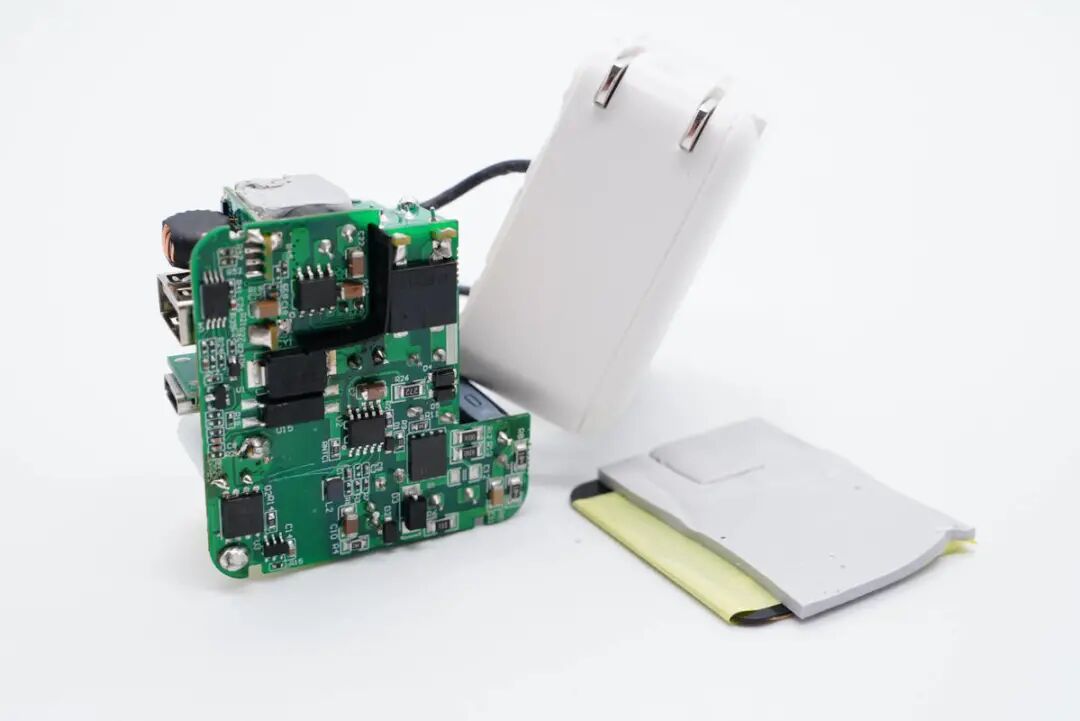

充电器主板背面贴有导热垫和散热片，散热片做了隔离绝缘处理。
充电器初次级元件间也有隔离板隔离绝缘。
将导热胶清理干净。

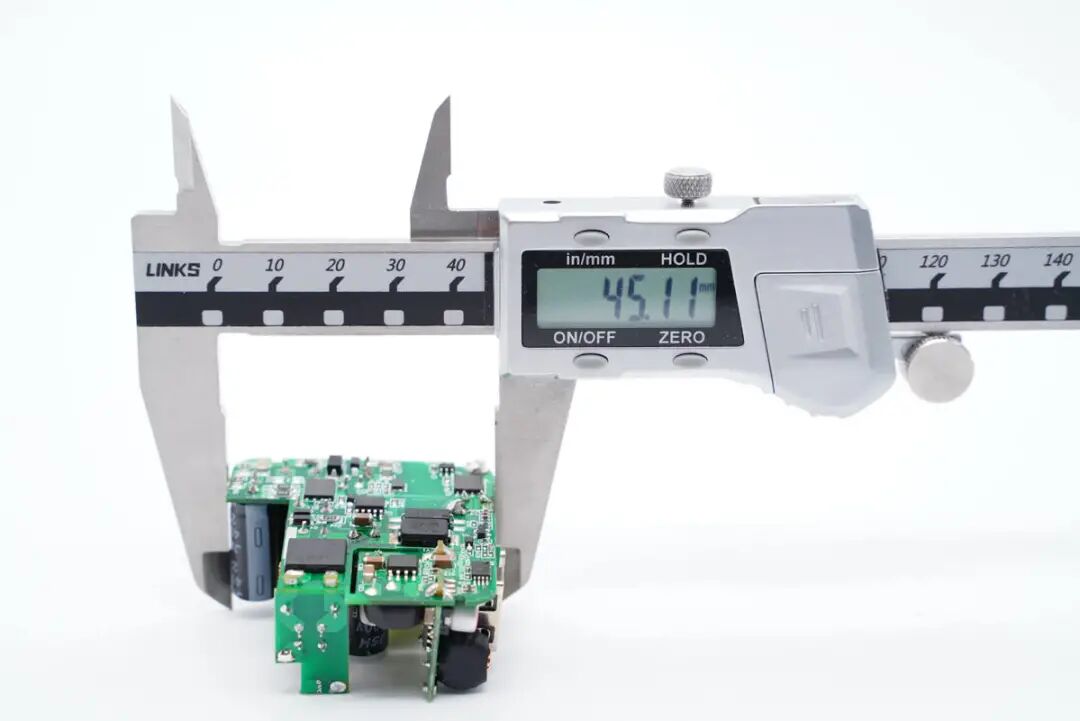

测得模块长度为45.11mm。

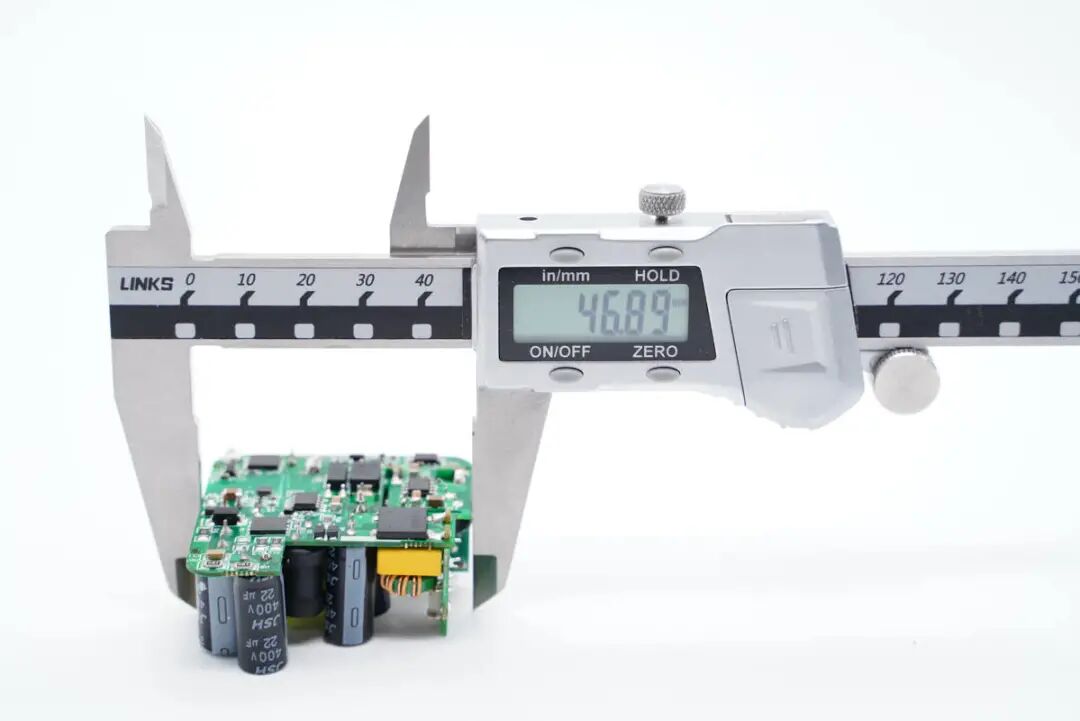

宽度为46.89mm。

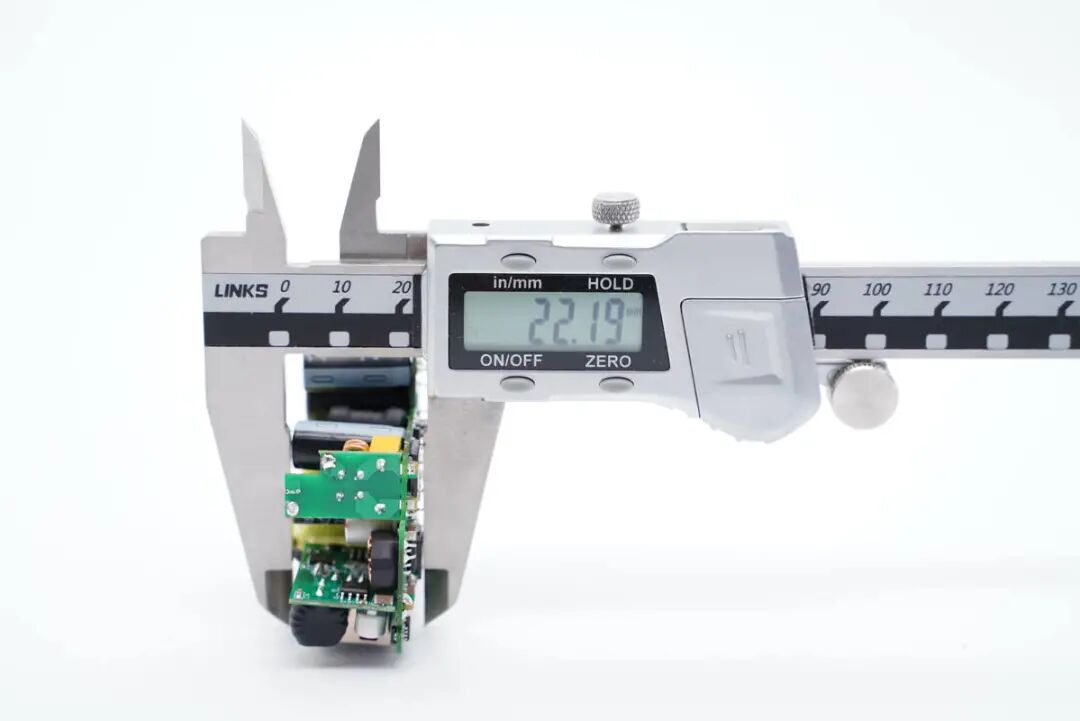

厚度为22.19mm。

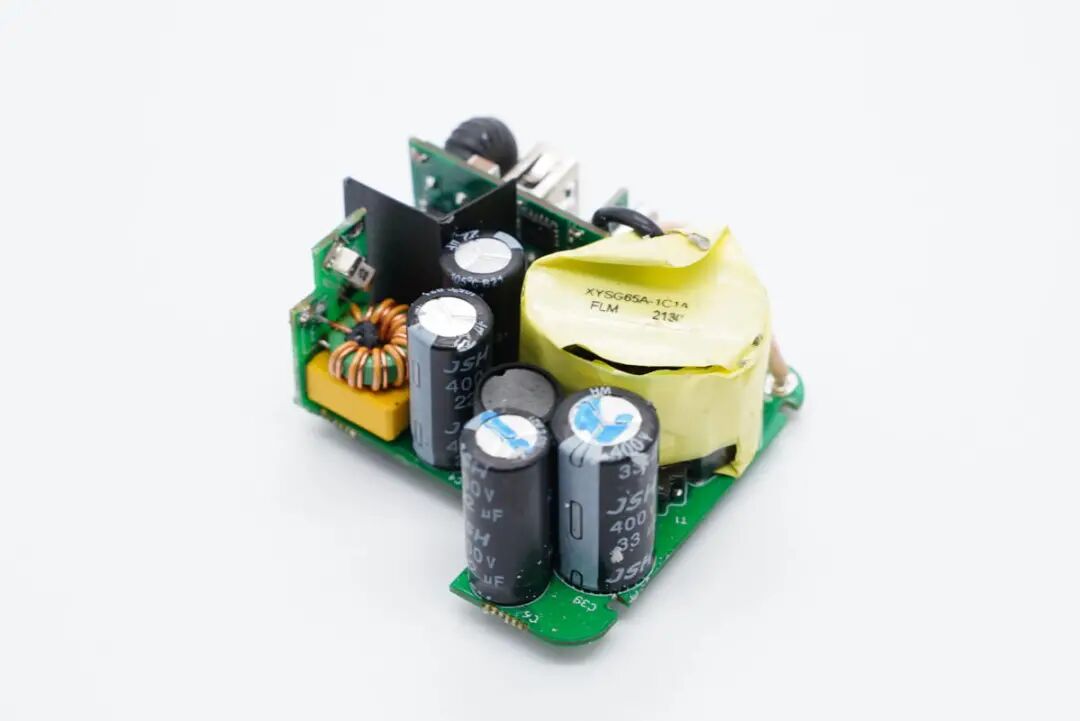

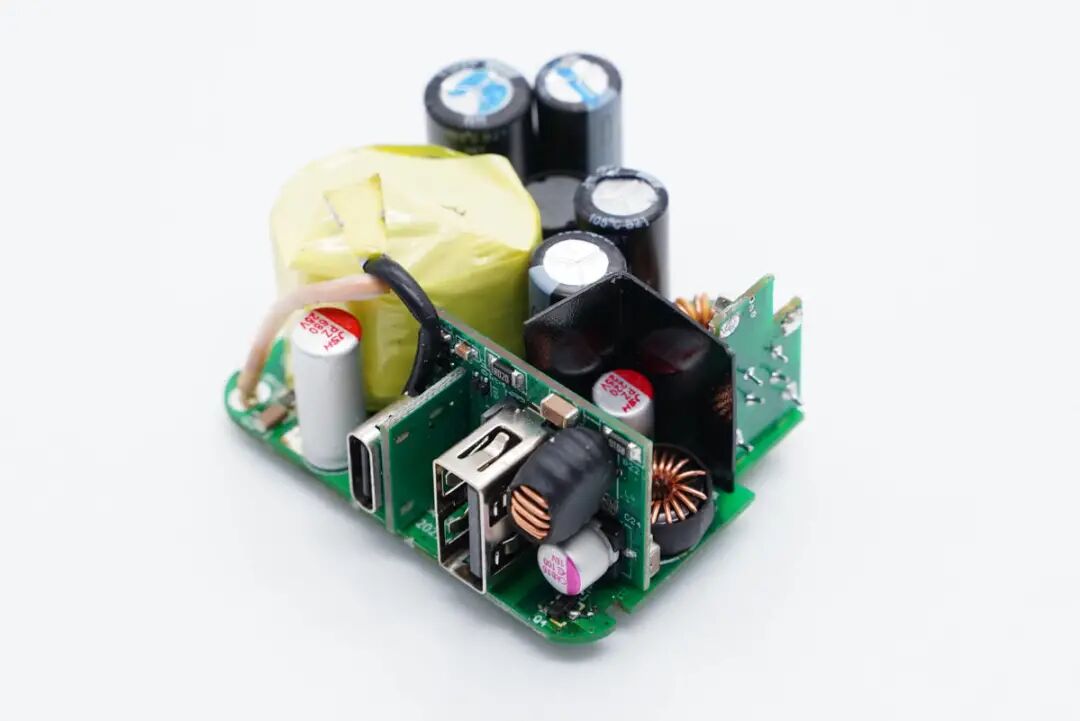

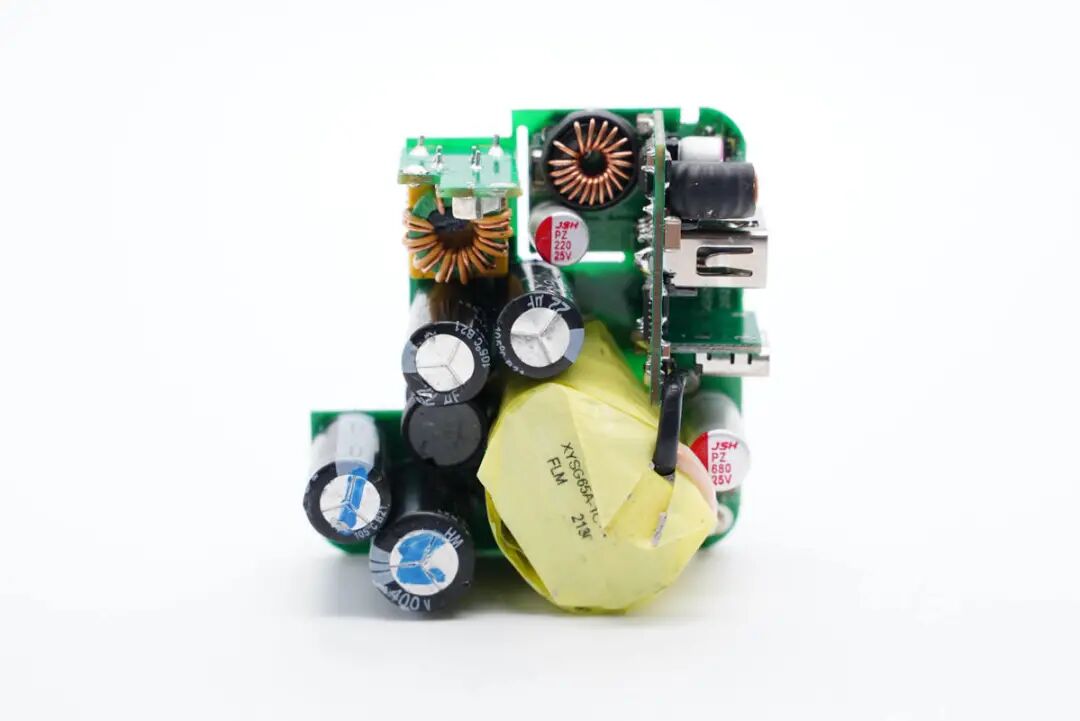

PCB板正面一览，输入输出端均设有小板，次级元器件主要设在右上角区域。
主板背面一览，光耦、贴片Y电容横跨初级次级，分界十分明显。
通过观察发现，这款充电器采用高频QR开关电源架构，两路DC-DC二次降压输出，输出功率智能分配。下面我们从输入端开始了解各器件的信息。

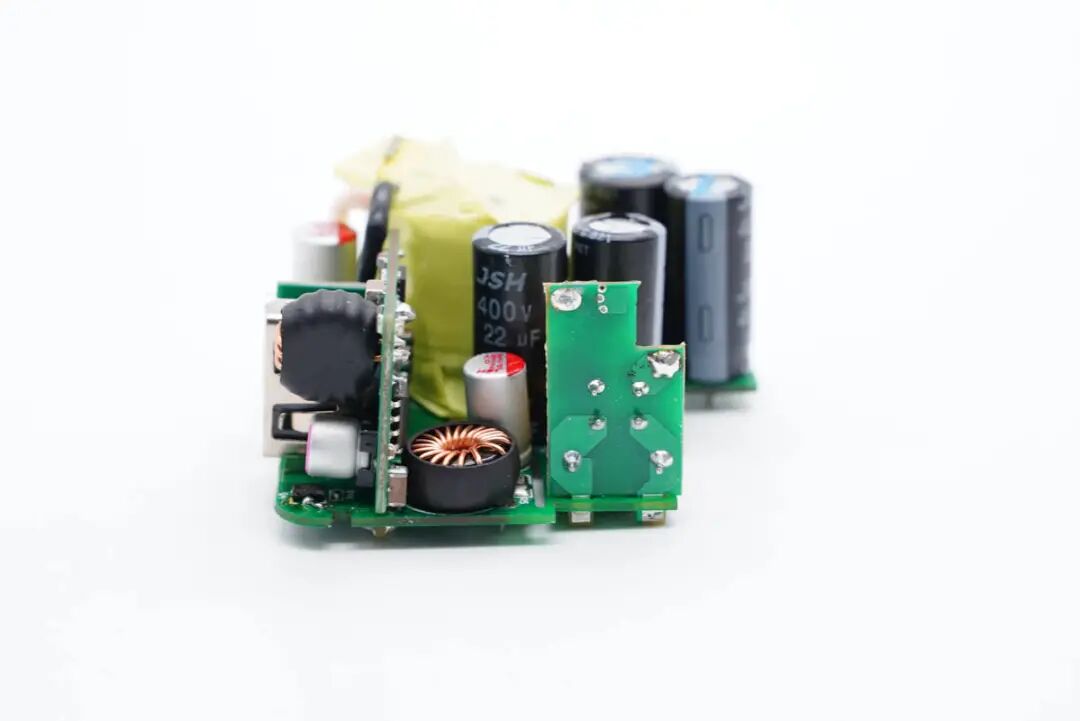

输入端焊接一块小板，此外有四颗高压滤波电解电容、工字电感以及变压器。

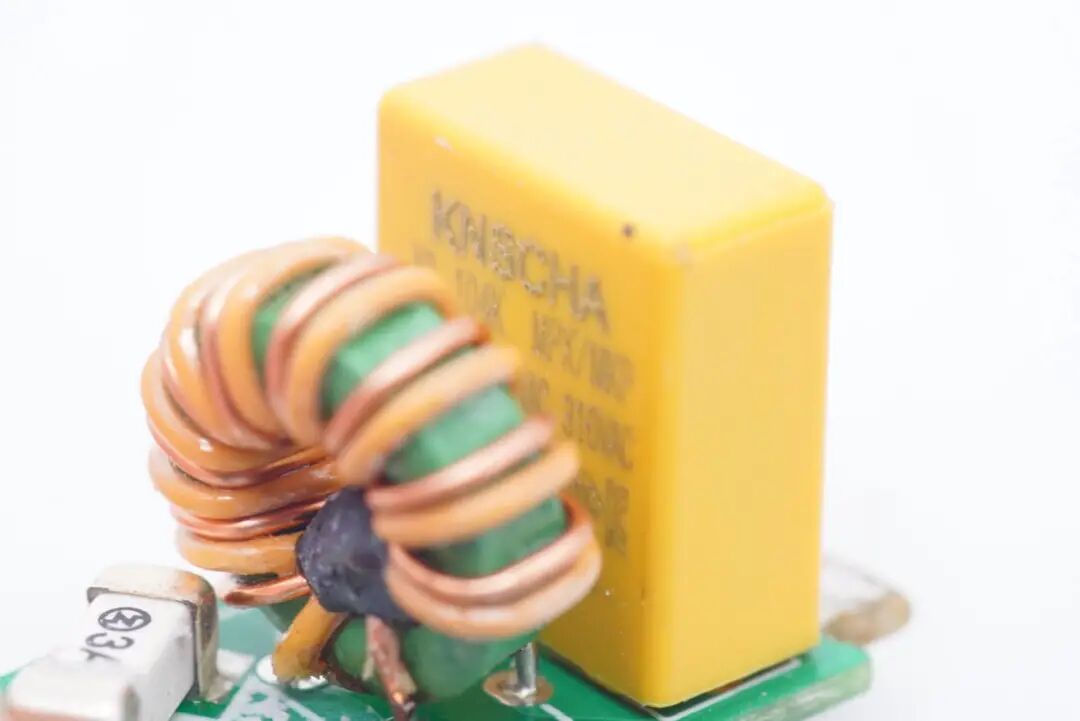

小板上设有贴片保险丝、共模电感以及安规X电容。

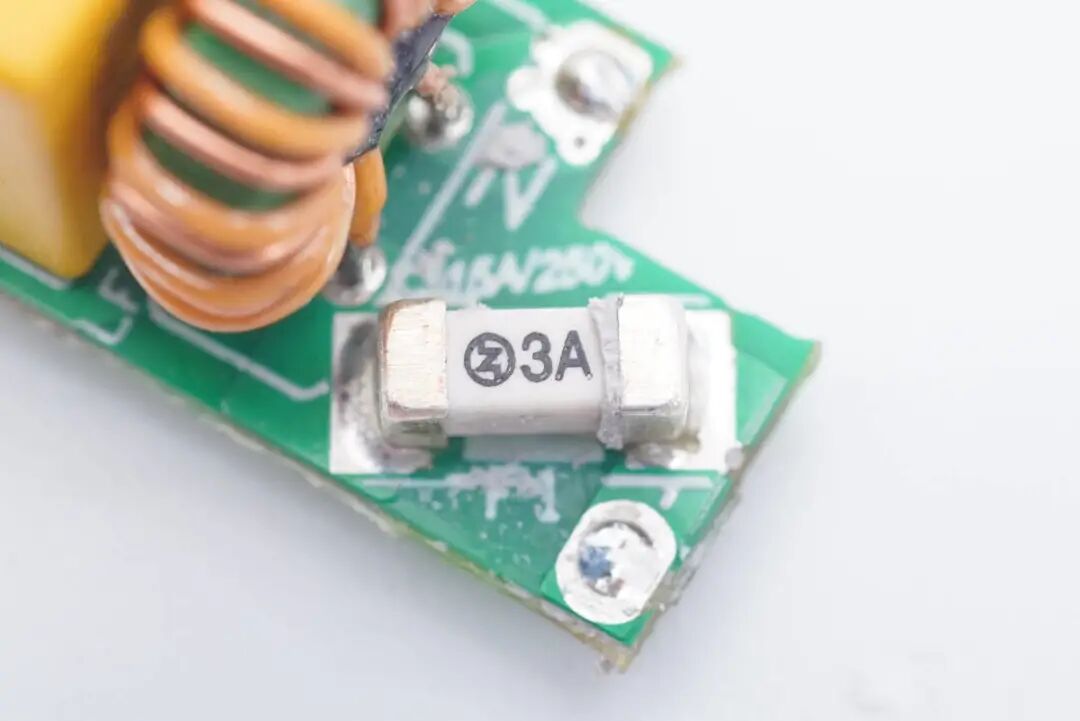

贴片保险丝额定电流3A。
共模电感双线绕制，用于滤除EMI干扰。
安规X电容来自KNSCHA科尼盛。

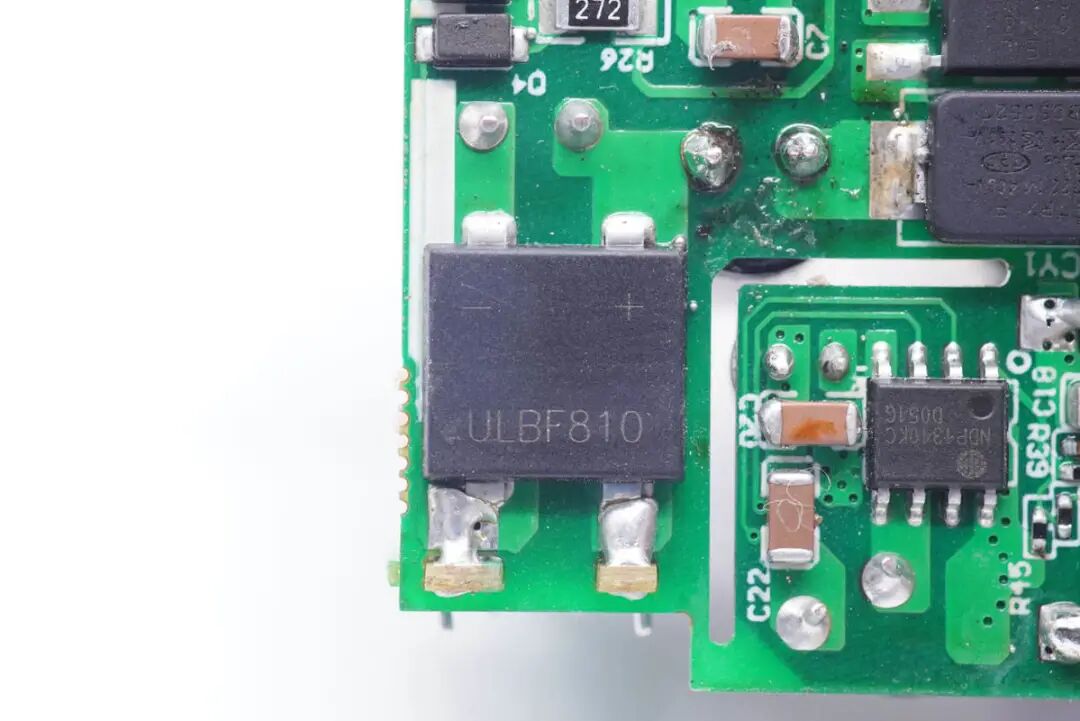

ULBF810整流桥特写。

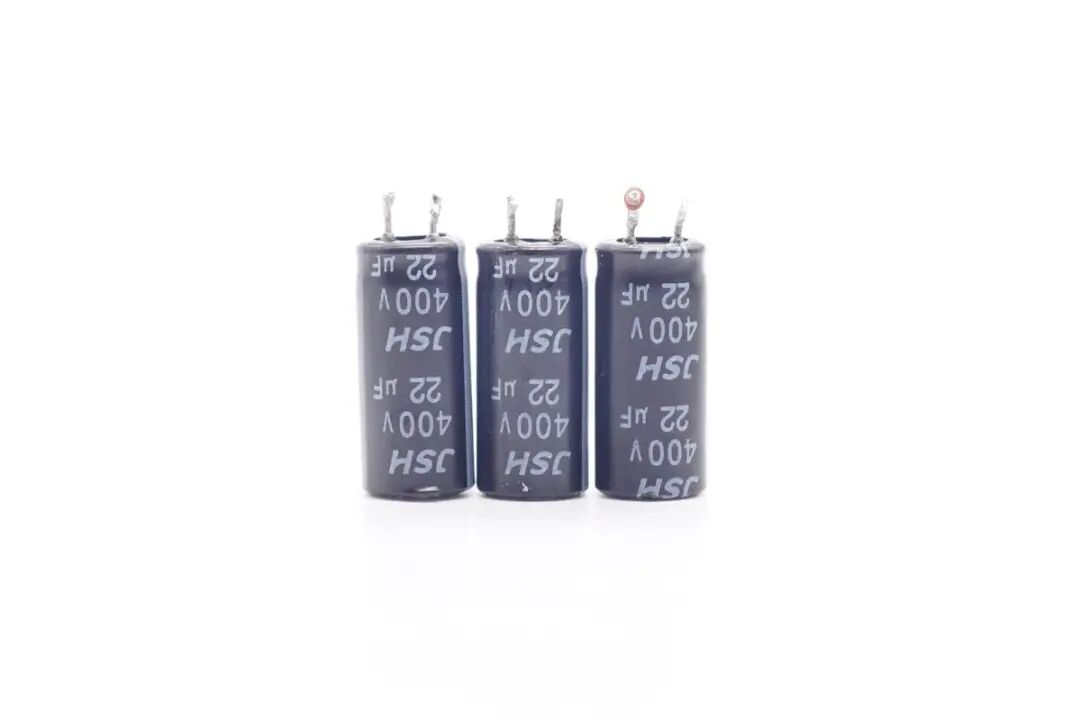

四颗高压滤波电解电容来自益阳万京源，其中三颗规格为400V 22μF。

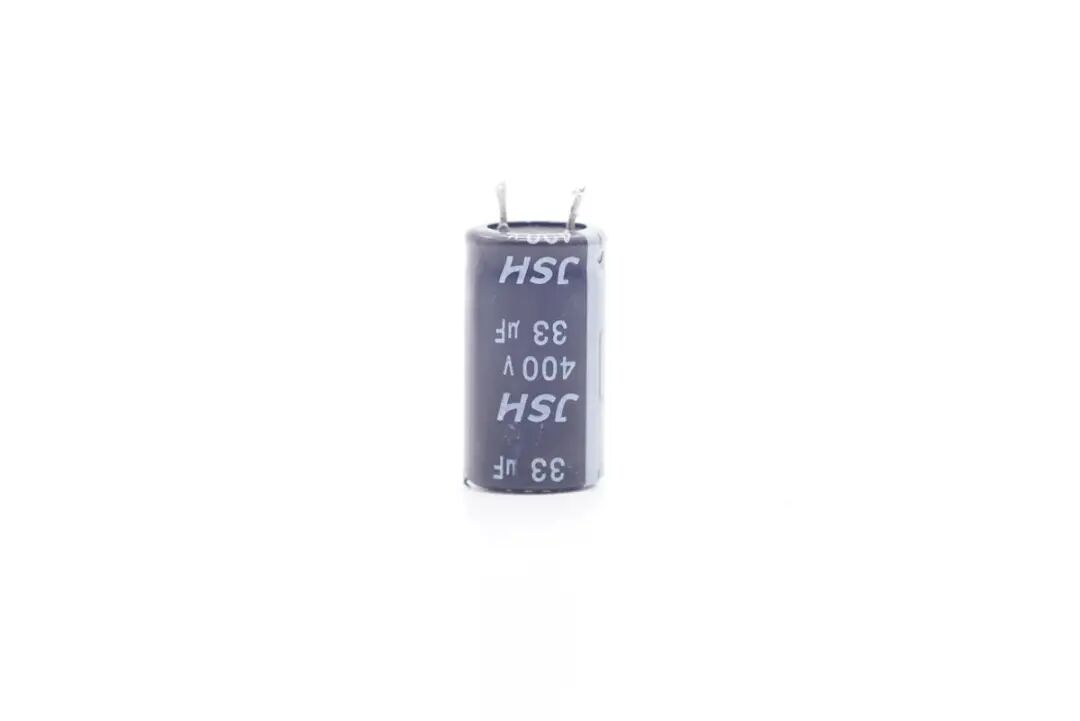

一颗规格为400V 33μF。

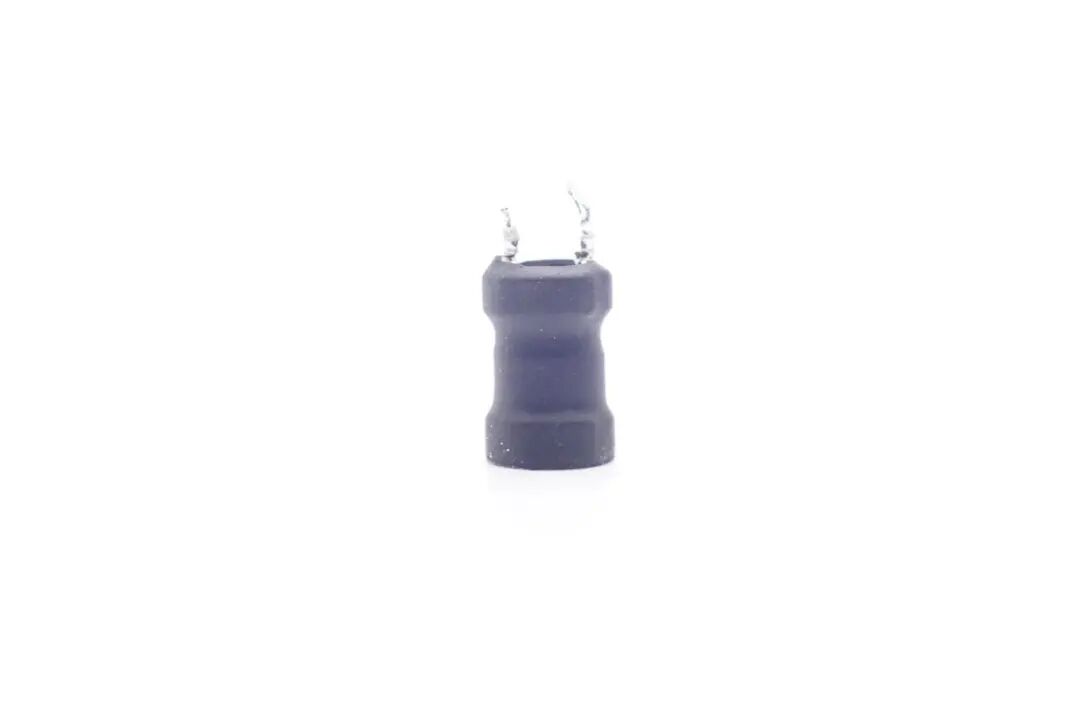

工字电感外套绝缘管。
开关电源主控芯片采用南芯SC3021C，满足各类高频QR快充需求。SC3021C专有GaN直驱设计，省去外置驱动器或者分立驱动器件。集成分段式供电模式，单绕组供电，无需复杂的供电电路。内置高压启动及交流输入Brown In/Out功能，集成了X-cap放电功能。SC3021C最高支持170KHz工作频率，适用于绕线式变压器。

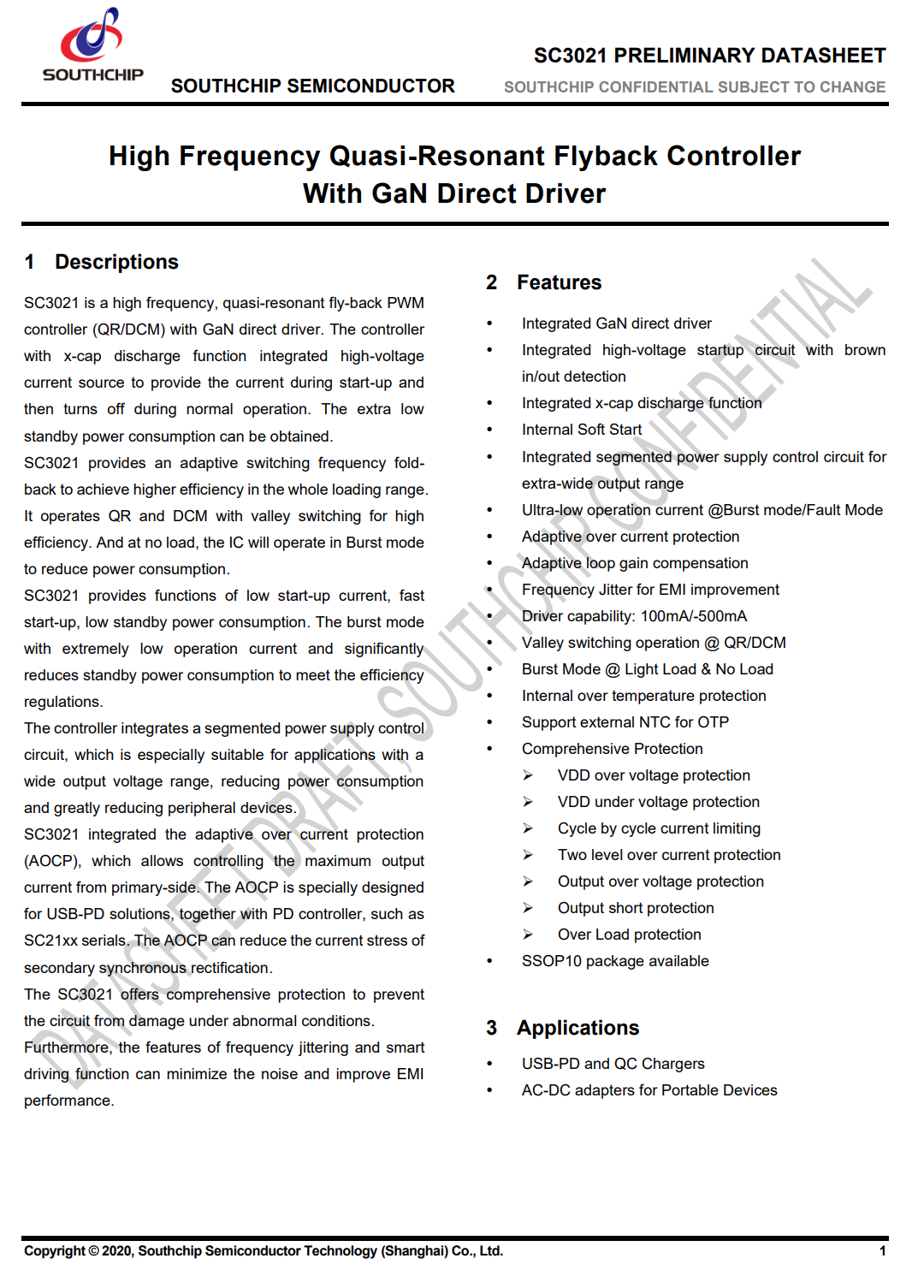

南芯SC3021C资料信息。
充电头网拆解了解到，南芯SC3021x还被倍思65W氮化镓快充插座、意象65W氮化镓充电器、努比亚30W氮化镓快充、古石科技迷你30W氮化镓快充、创富源迷你33W 1A1C氮化镓快充、、睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓快充等数十款产品采用，品质获得客户高度认可。
氮化镓功率管采用GaN Systems GS-065-011-1-L，耐压650V，导阻150mΩ，是一种增强型硅基GaN功率晶体管，具有耐高压、高电流、高开关频率等特性，十分适合应用于小体积、高功率的产品中。

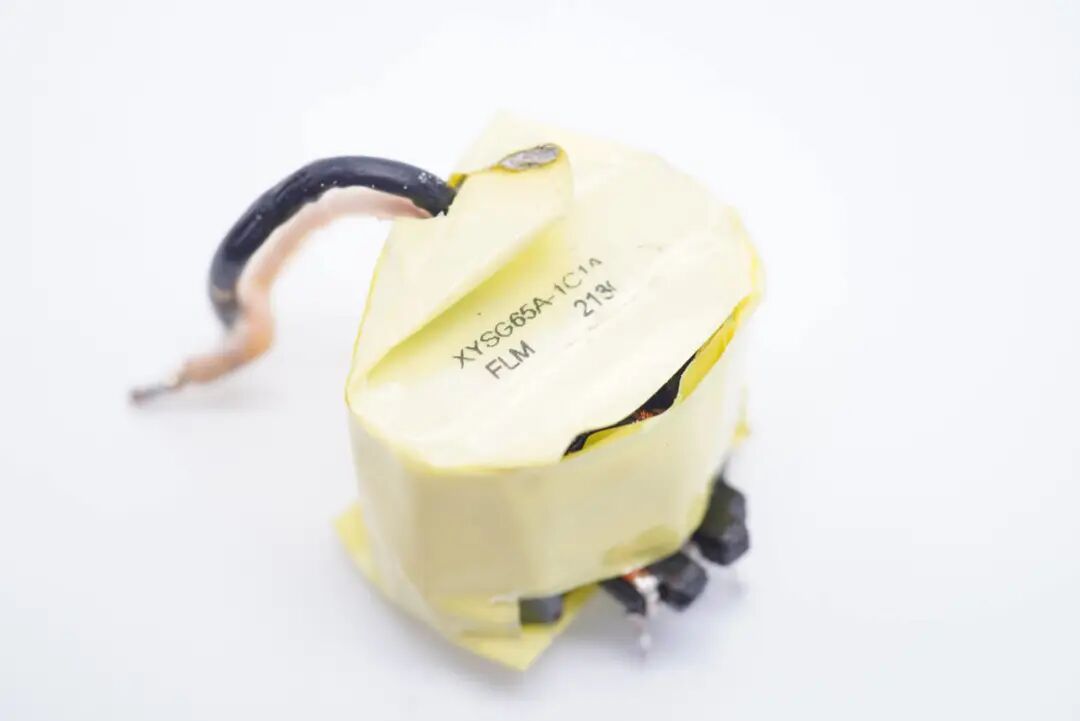

变压器特写。

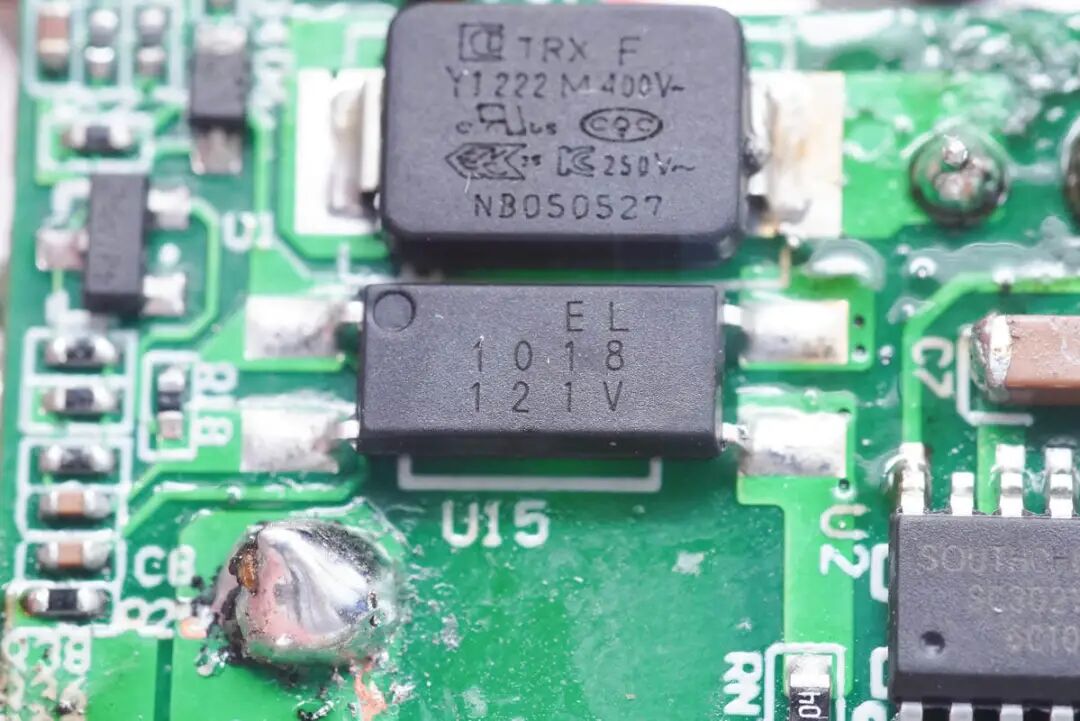

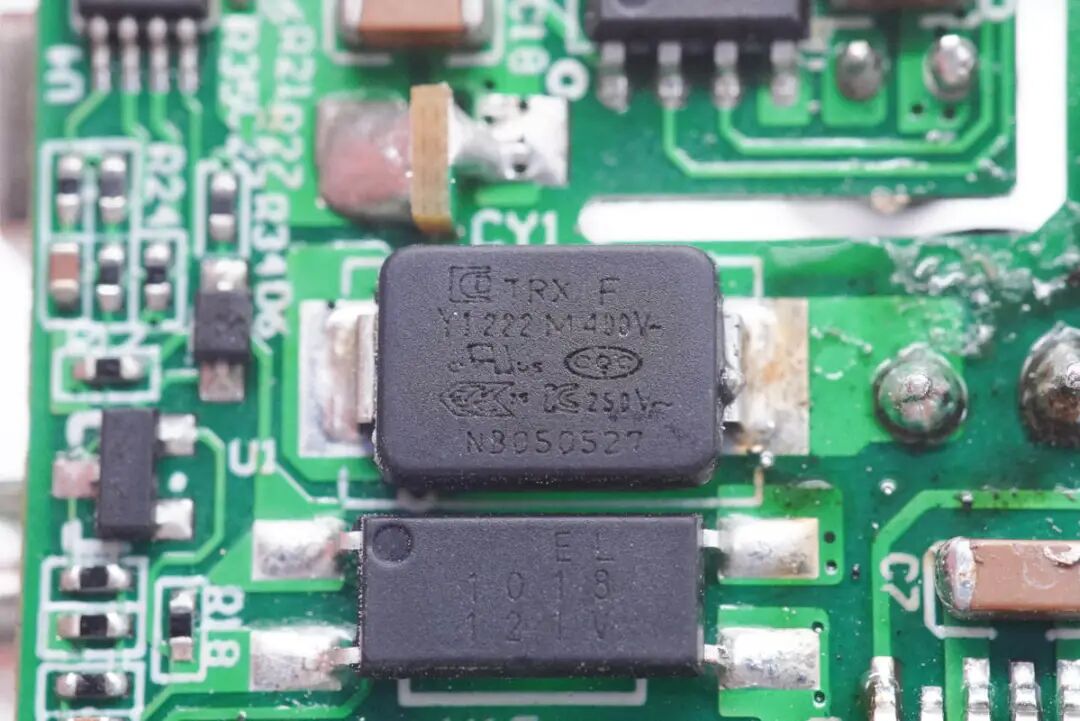

EL 1018光耦，用于初级次级通信，反馈输出电压。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。
另一侧中间设有固态电容以及滤波电感。

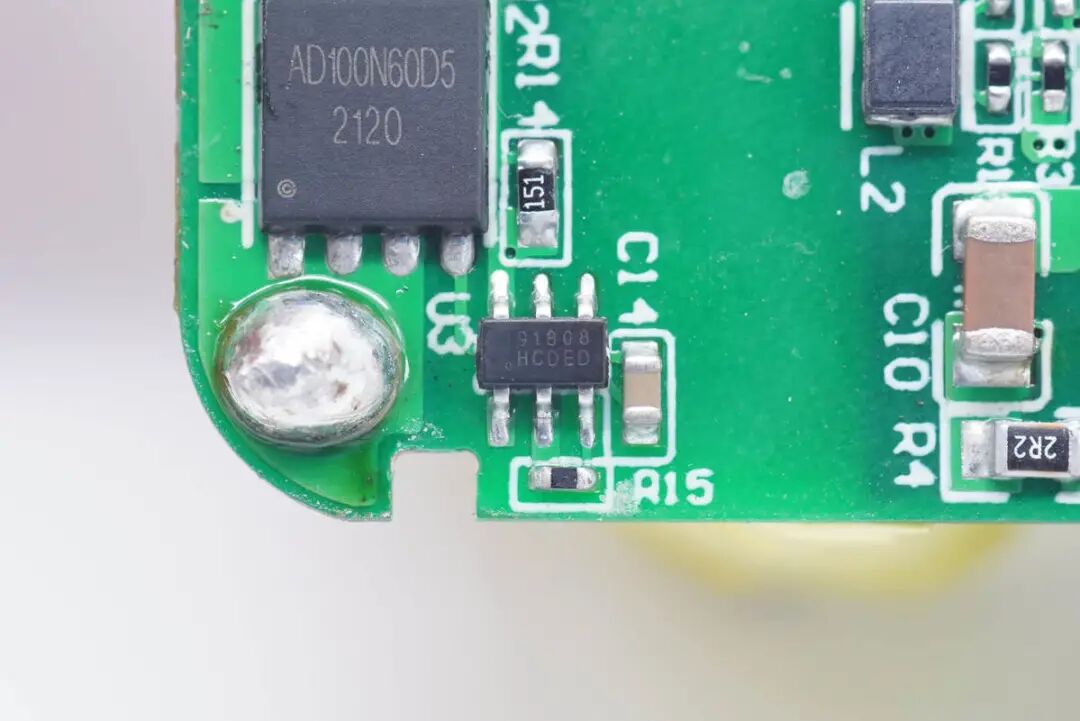

同步整流控制器特写，丝印91808。
同步整流管采用砹德曼AD100N60D5，耐压100V，导阻10.3mΩ，PPAK5*6封装。

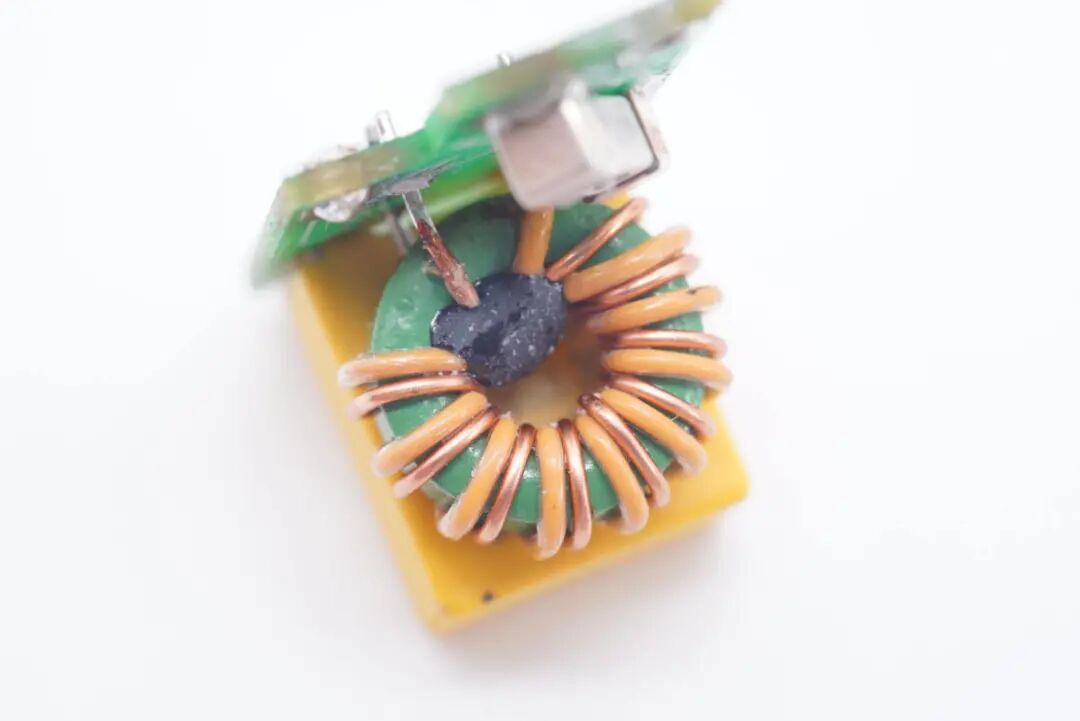

滤波电感特写。

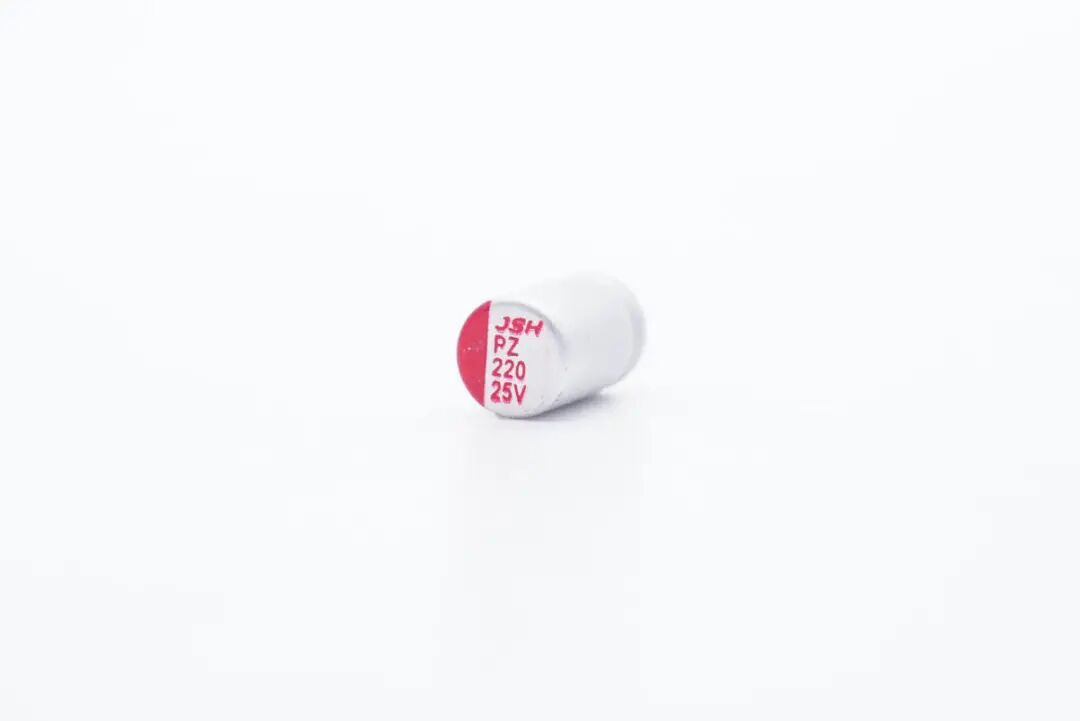

输出滤波固态电容也是来自万京源，规格为25V 220μF。

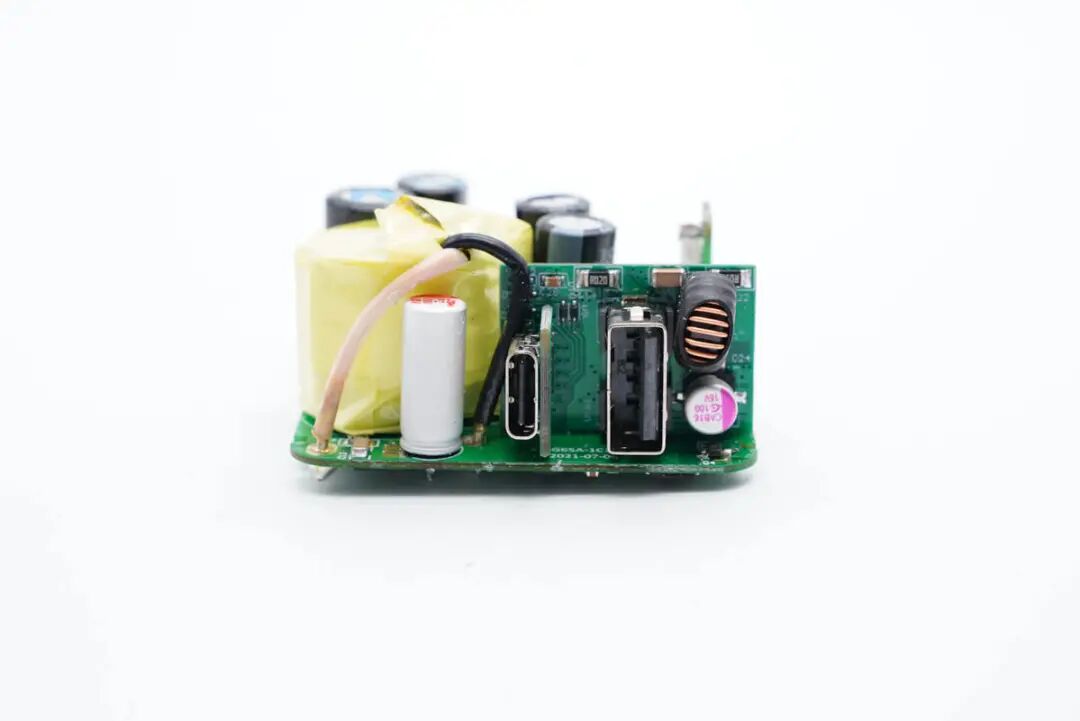

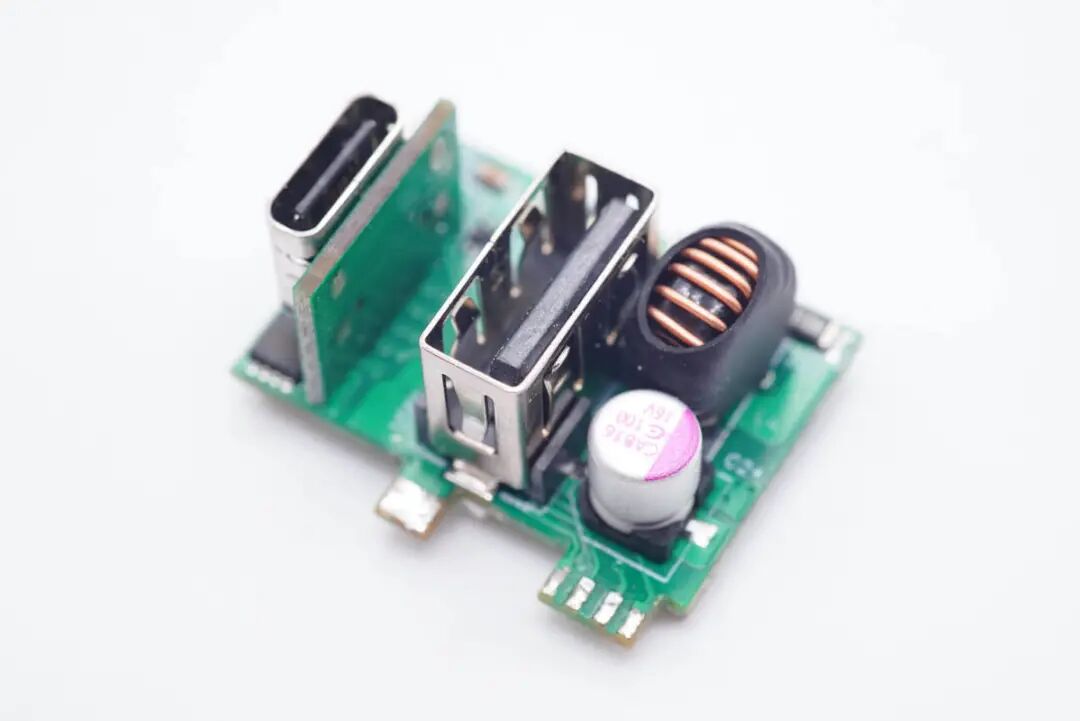

输出端左侧还有一颗同步整流输出滤波固态电容，两个USB母座焊接在两块小板上。
小板上还有降压电感以及滤波电容。

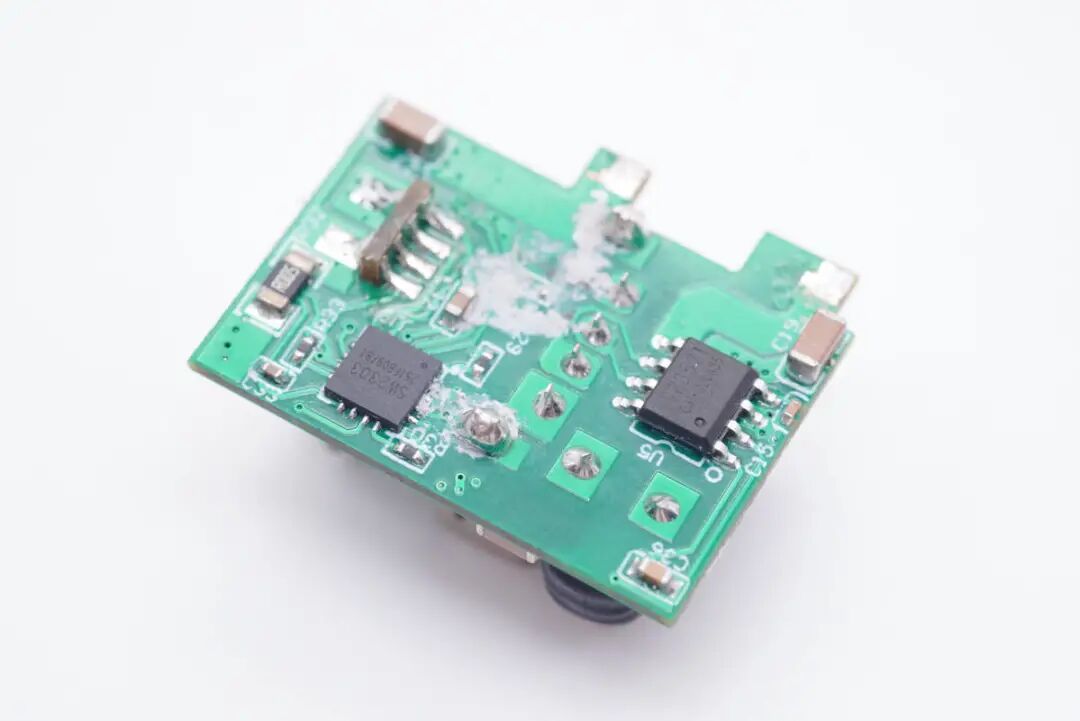

小板另一面有两颗智融的协议IC。

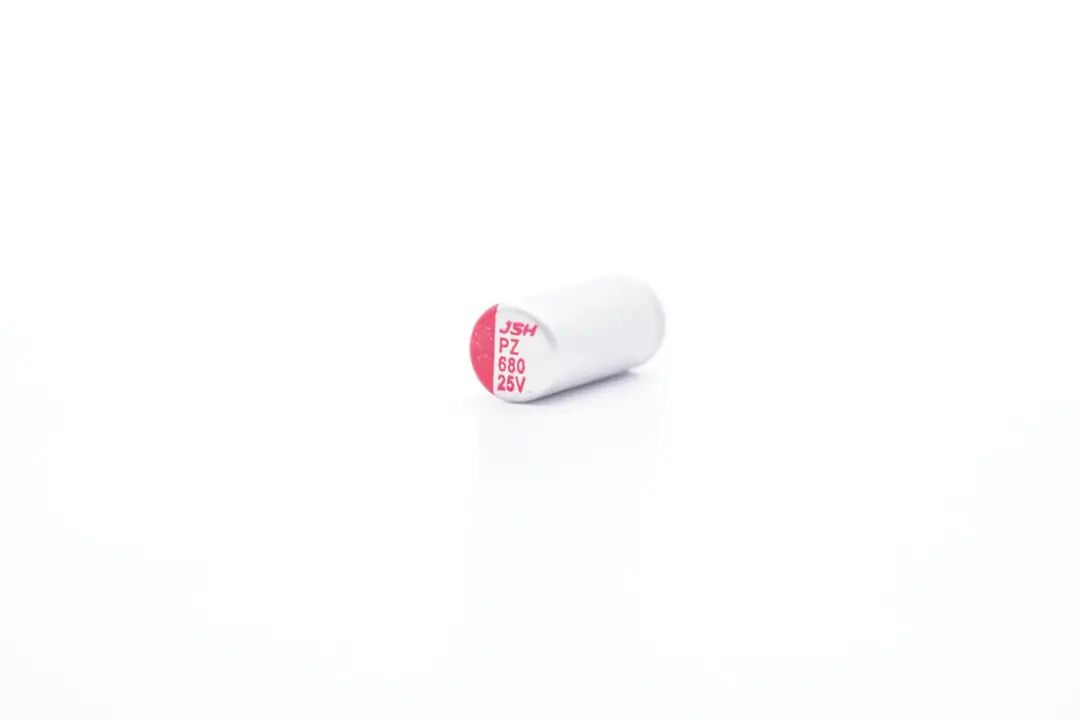

第二颗固态电容也是来自万京源，规格为25V 680μF。
丝印LM358G的MCU，用于两路输出功率智能分配。

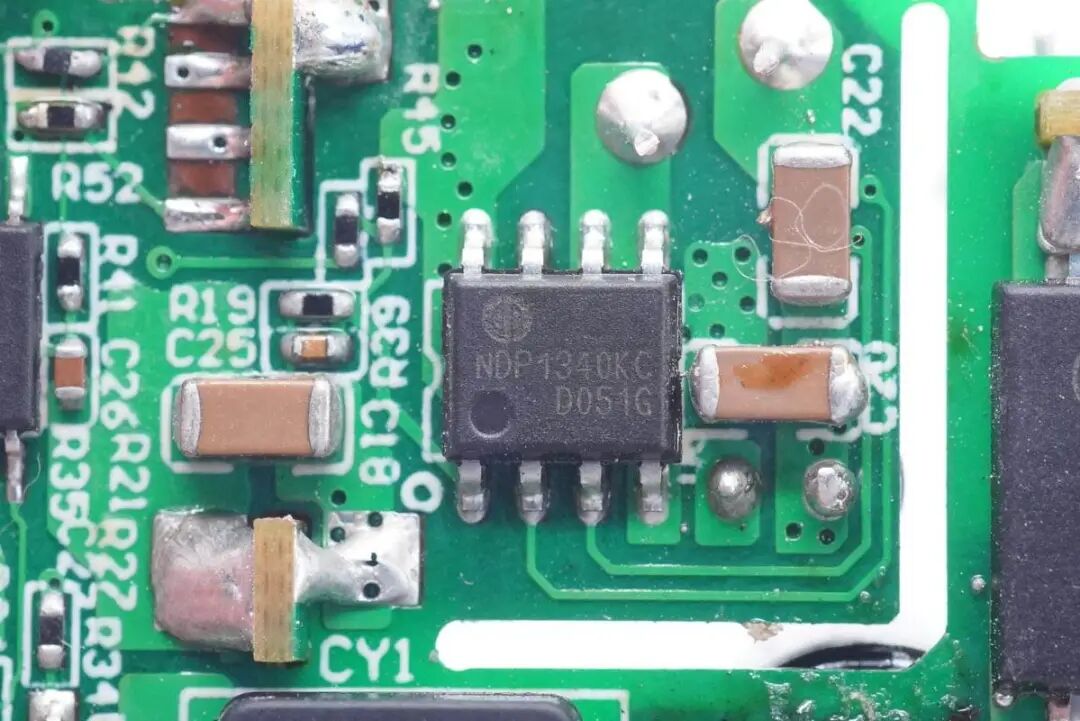

芯潭微NDP1340KC同步整流降压控制器，用于C口二次降压输出。
C口协议芯片采用珠海智融SW2303，通过高通QC5认证，是业内第一颗非MCU架构的QC5认证协议芯片。这是一款高集成度USB Type-C/Type-A接口快充协议芯片，支持PD、QC、FCP、高低压SCP、AFC、SFCP以及PE等主流快充协议；支持光耦反馈和FB反馈两种工作模式；支持4KV ESD HBM。
SW2303集成了CV/CC控制环路，Type-C接口逻辑，快充协议控制器，以及多种安全保护功能。配合AC-DC或DC-DC以及少量的外围元器件，即可组成完整的高性能的Type-C/Type-A口快速充电解决方案。

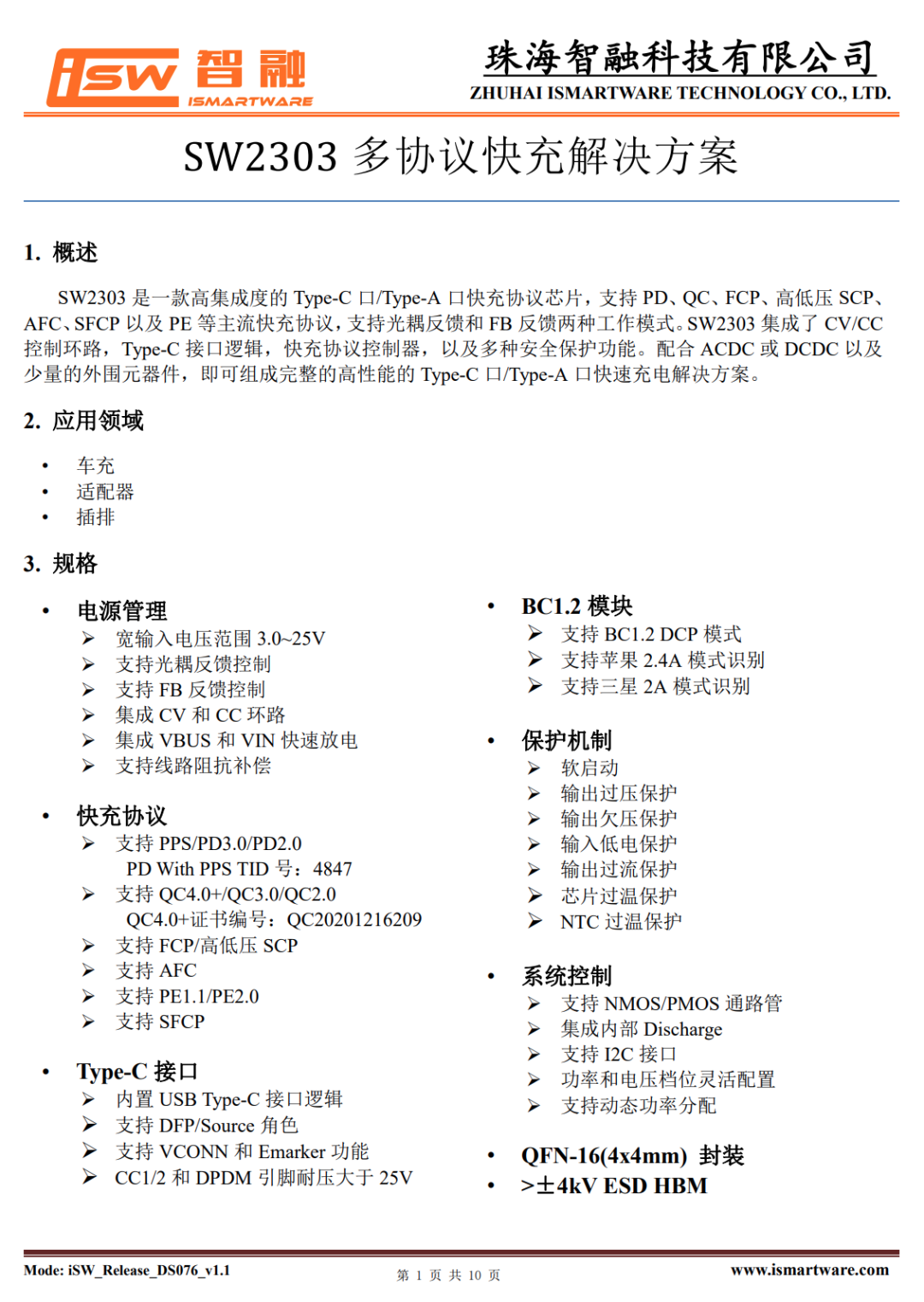

智融SW2303资料信息。
充电头网拆解了解到，智融SW2303此前还被倍思87W双模混动氮化镓快充、安克可折叠迷你20W快充、QCY 65W 1A1C氮化镓快充、华科生迷你22.5W快充、JinHotai迷你25W PD快充、宜丽客45W PD快充、科讯迷你20W PD快充充电器等数十款产品采用。

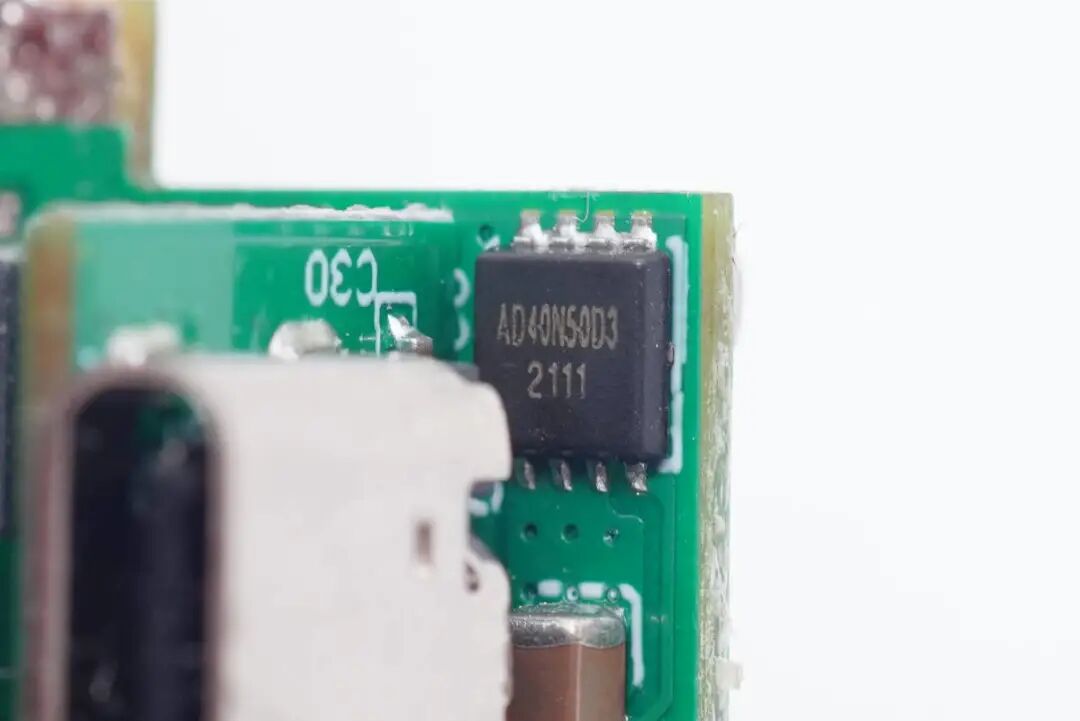

输出VBUS开关管采用砹德曼AD40N50D3。
USB-C母座特写。

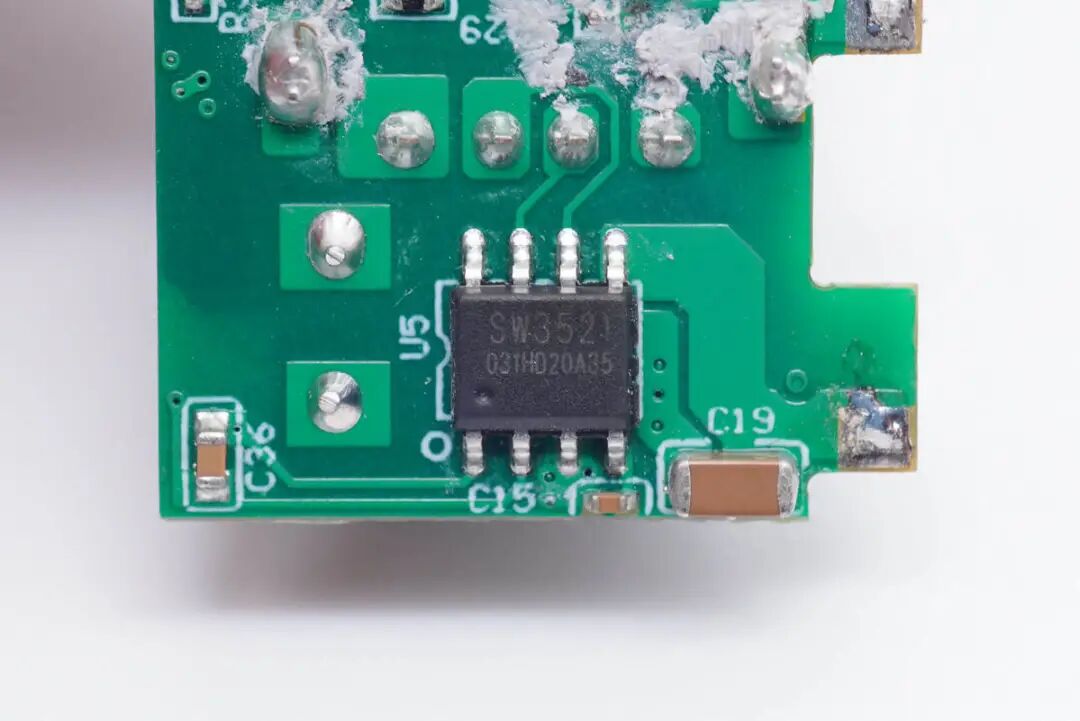

A口降压协议IC采用智融SW3521，这是一款高集成度的多快充协议充电芯片，其集成了3.5A高效率同步降压变换器，支持 QC/AFC/FCP/SCP/PE/SFCP等多种快充协议以及CC/CV模式。外围只需少量的器件，即可组成完整的高性能多快充协议充电解决方案。

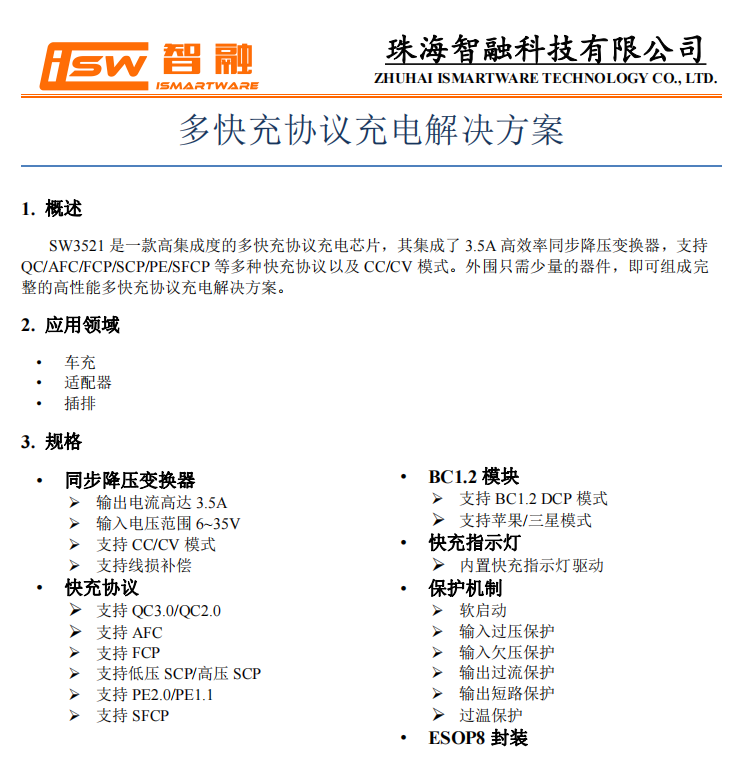

智融SW3521资料信息。

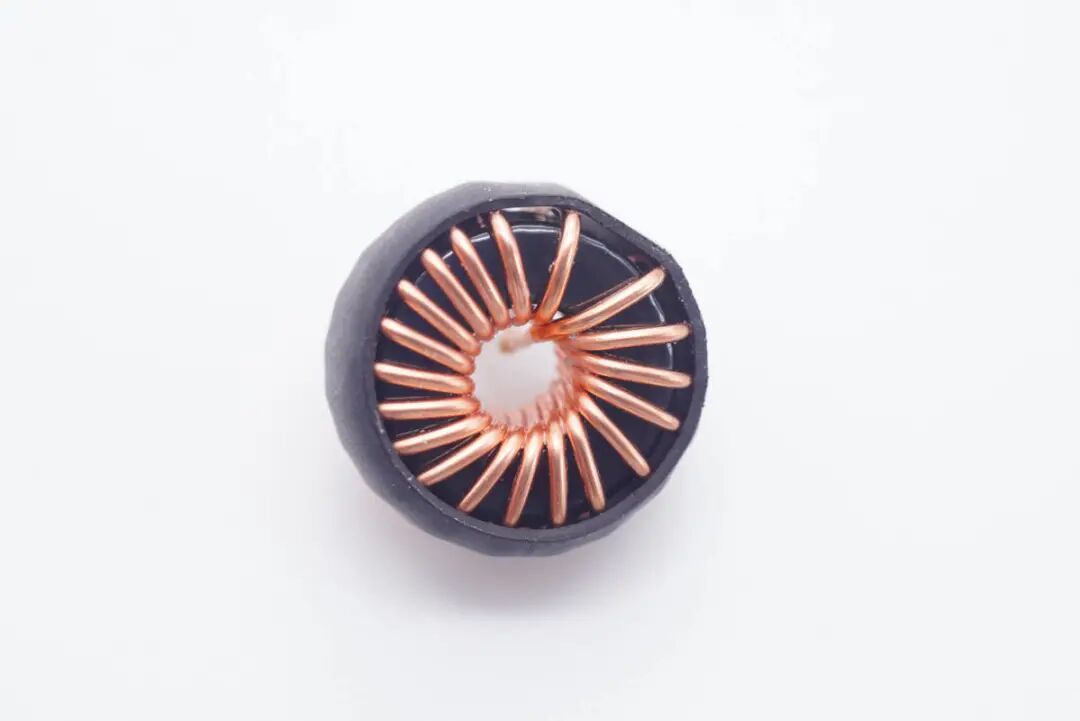

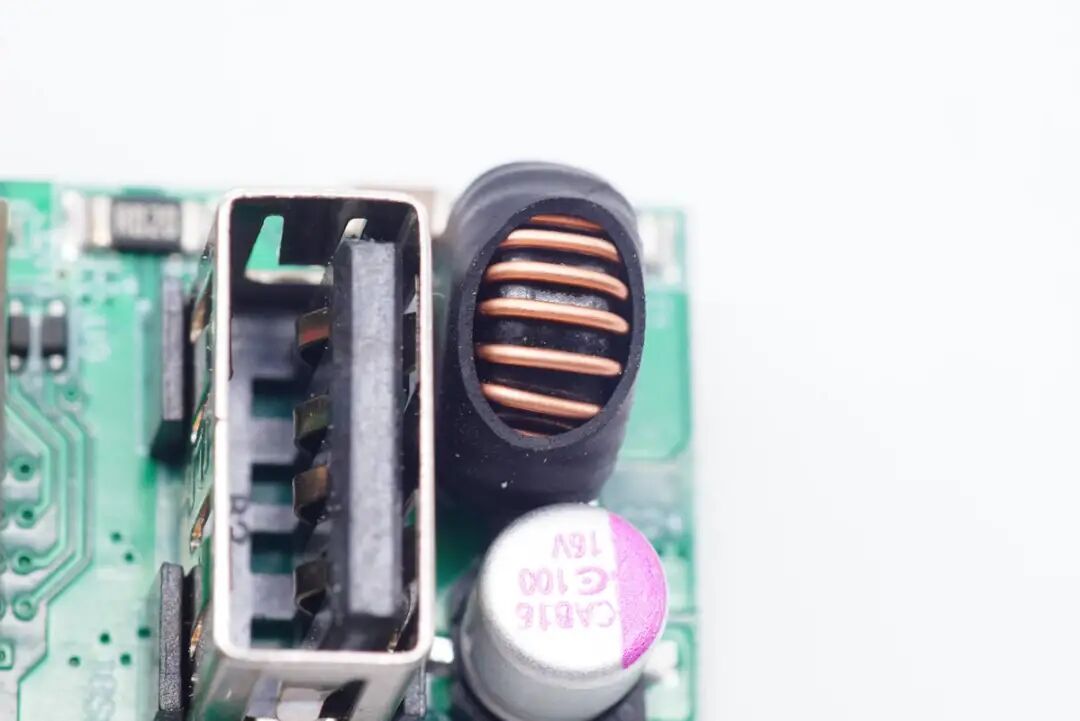

降压电感特写。
降压输出滤波固态电容来自钰邦，规格为16V 100μF。

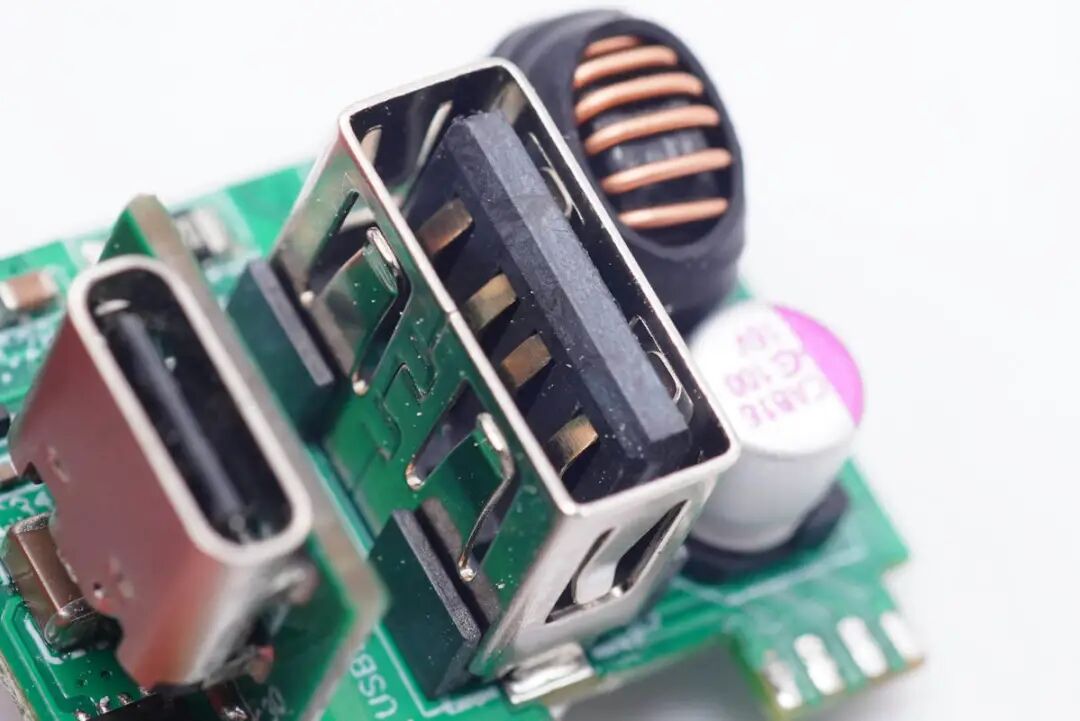

USB-A母座特写。

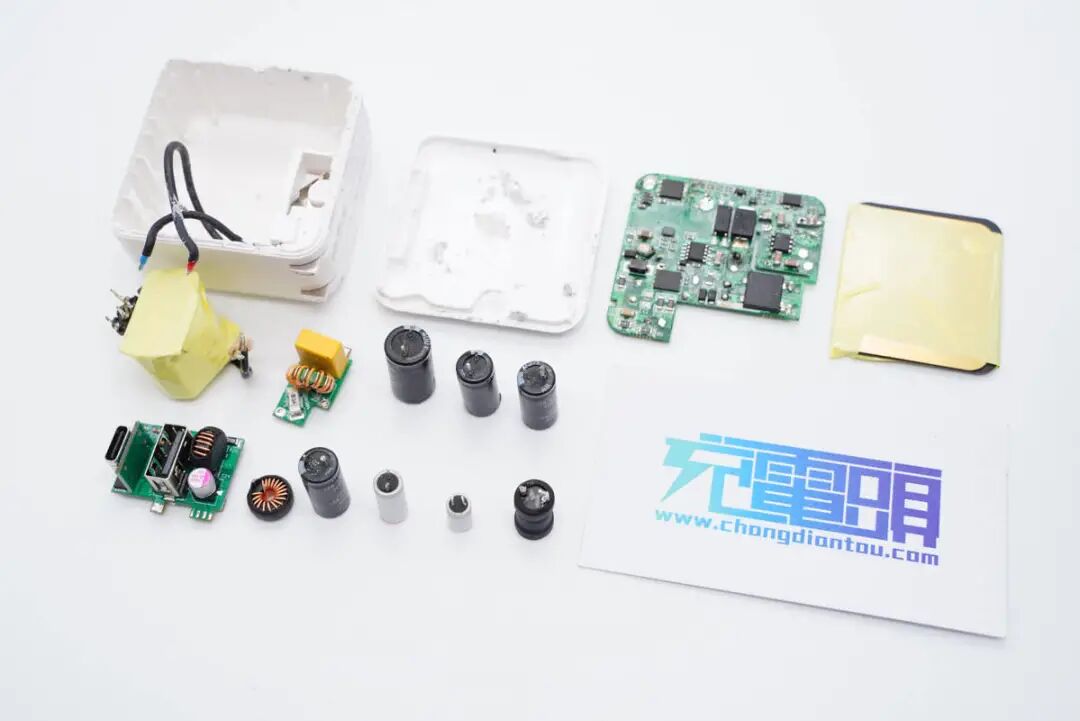

全部拆解完毕，来张全家福。
充电头网拆解总结
Sicgecs这款氮化镓超级闪充具有小巧便携，支持双设备同时快充的特点，最大输出功率65W也是主流水准。产品的性能表现也很好，整体支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议，具备5-20V齐全电压档位，支持3.3-21V3.25A PPS快充，可以很好兼容市面上绝大多数品牌设备。
充电头网通过拆解了解到，充电器开关电源主控芯片采用业内知名厂商南芯半导体的SC3021C，采用专有GaN直驱设计，省去外置驱动器或者分立驱动器件，也不再需要复杂的供电电路。
从充电器模块正背面可以看出，基于南芯SC3021C设计的开关电源电路外围十分简洁，供电电容也不再需要。不仅让设计一款充电器变得更加简单，同时对降低系统成本也非常有帮助。
此外这款充电头还采用了GaN Systems GS-065-011-1-L氮化镓功率管，智融SW2303和SW3521分别控制1C1A双口输出电压。采用万京源和钰邦品牌电容进行输入输出滤波，整体用料可靠。
