拆解报告：鸿达顺65W 2C1A氮化镓充电器
----- 充电头网拆解报告 第1952篇 -----
最近充电头网拿到了HUWDER鸿达顺一款65W氮化镓充电器，这是一款对标市面主流65W氮化镓快充的产品，配备2C1A三个USB接口，双C口都支持65W PD快充，支持功率盲插使用方便，USB-A口则支持华为22.5W SCP快充等，满足苹果、华为等品牌产品快充需求。下面充电头网就对这款充电器进行详细拆解，看看实际用料做工如何。
充电头网还拆解过鸿达顺120W 2A2C四口快充充电器、鸿达顺65W 2C1A氮化镓快充充电器、鸿达顺100W 2C3A五口快充充电器等产品，欢迎查阅。
一、鸿达顺65W氮化镓充电器外观

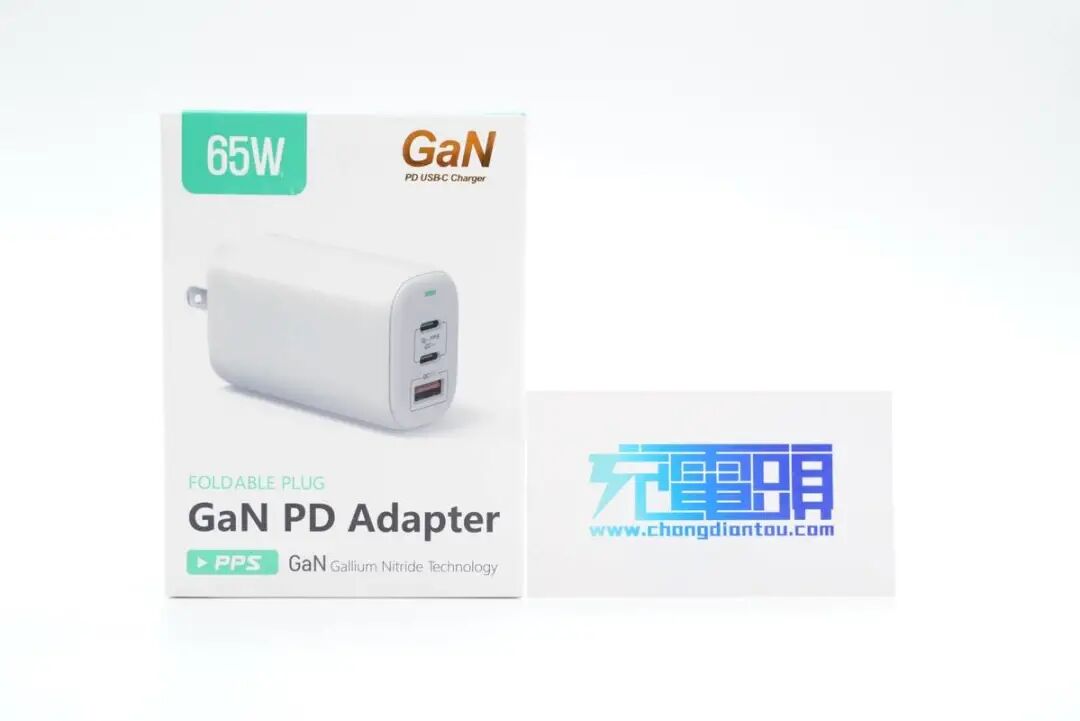

包装正面印有充电器外观图、名称以及65W、GaN两大标识。
背面印有充电器参数信息。

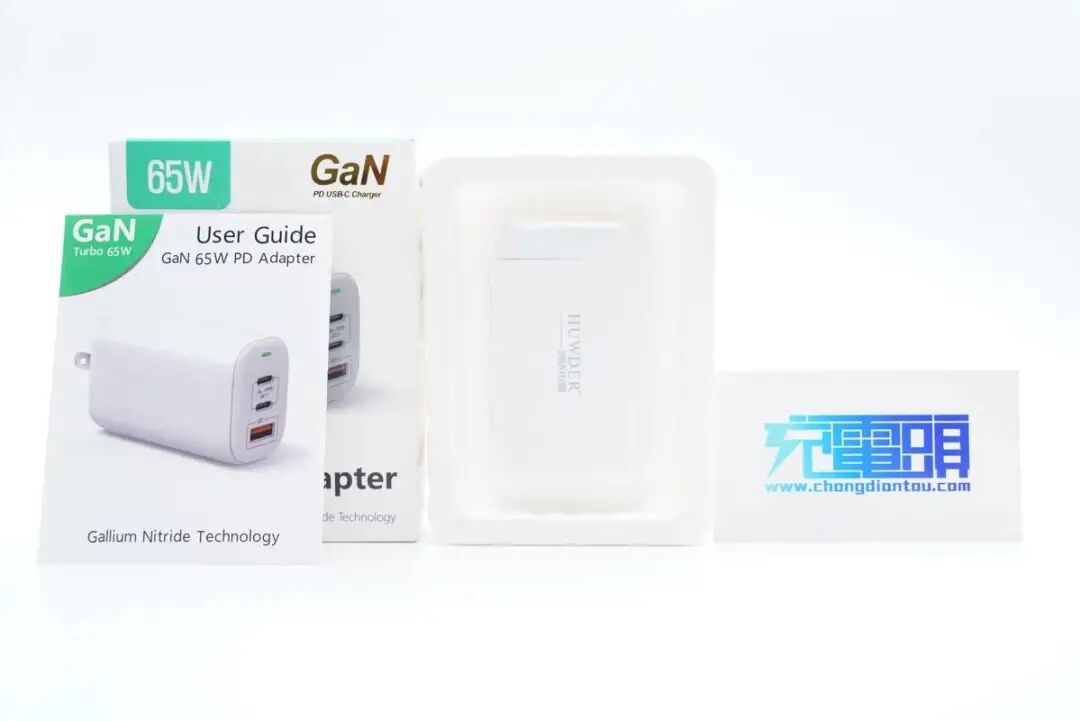

包装内涵充电器和使用说明书。
充电器采用PC材质白色外壳，腰身哑光和亮面撞色设计，边角过渡圆润。

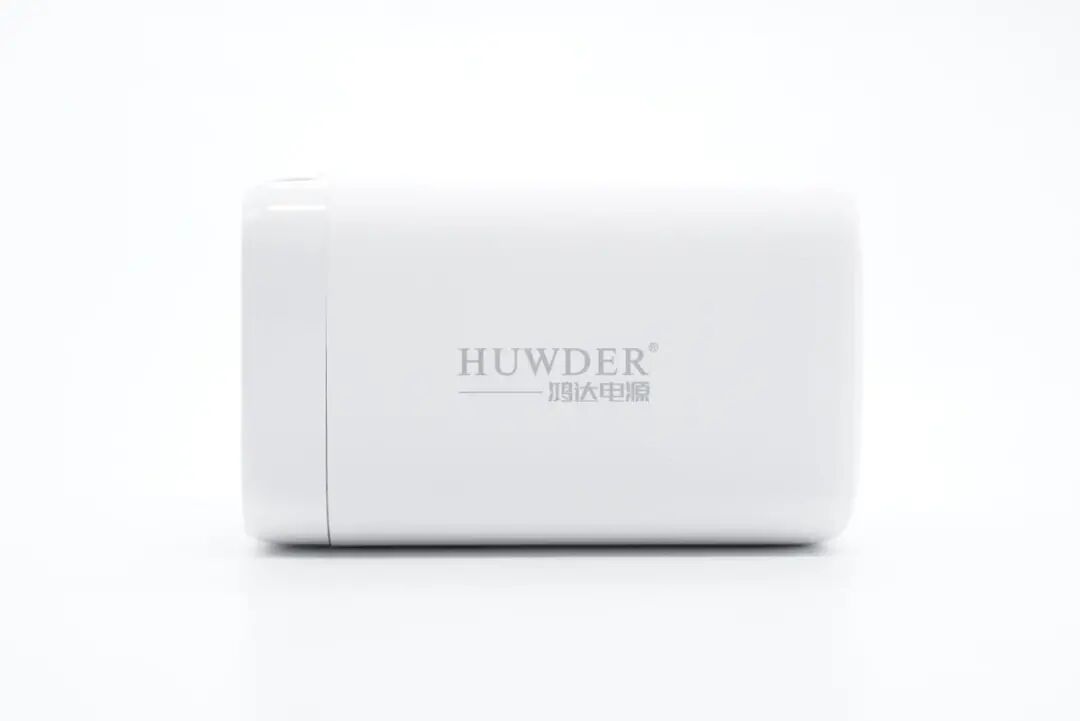

腰身上印有鸿达顺品牌。
相邻侧面印有充电器参数：
型号：A2018
输入：100-240V~50/60HZ 1.5A
USB-C输出：5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-11V3A
USB-A输出：4.5V5A、5V4.5A、3.6-6V3A、6-9V2A、9-12V1.5A
产品已经通过了FCC、CE、CB、RoHS认证。

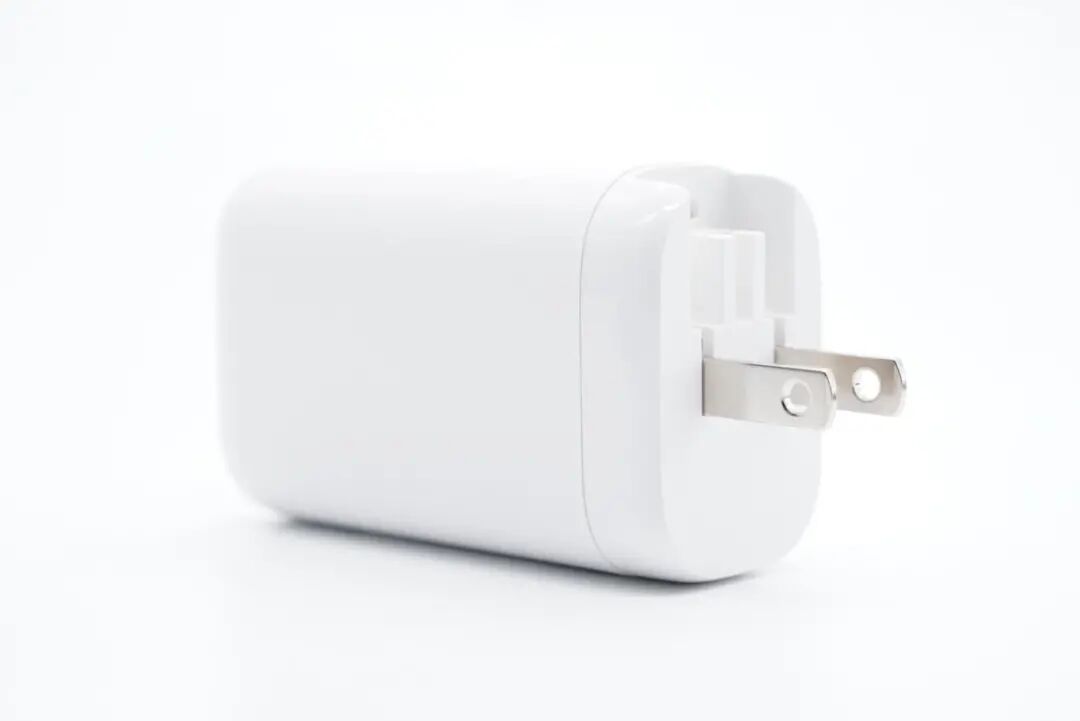

充电器配备可折叠美规插脚，便携性好同时不会刮伤包里其它设备。

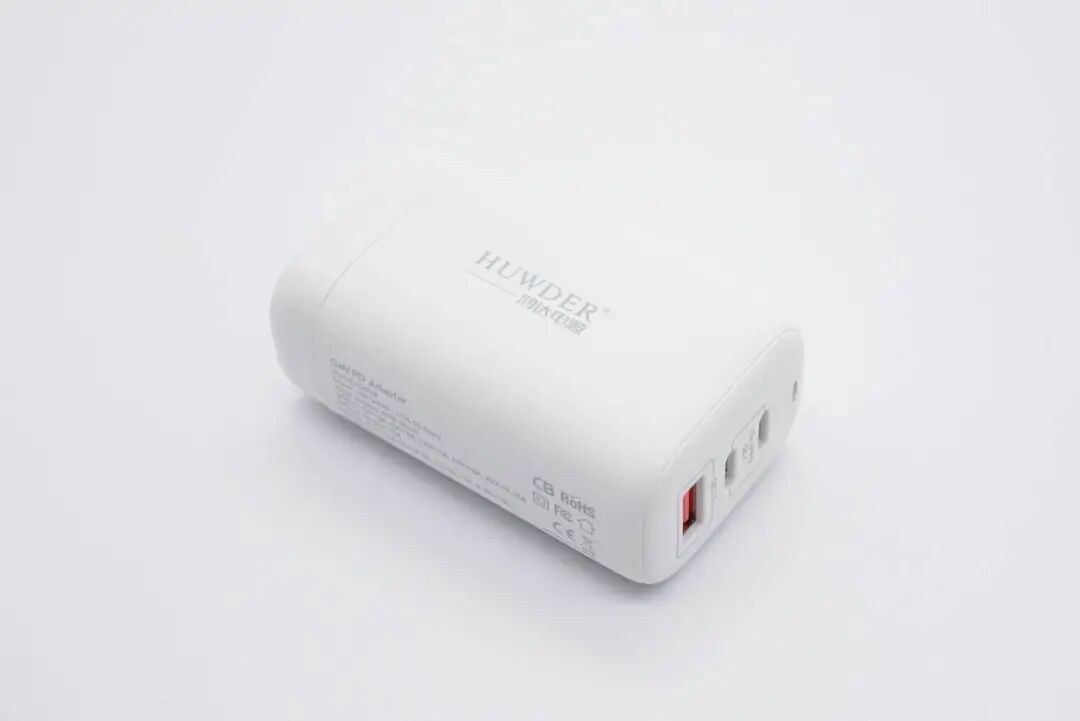

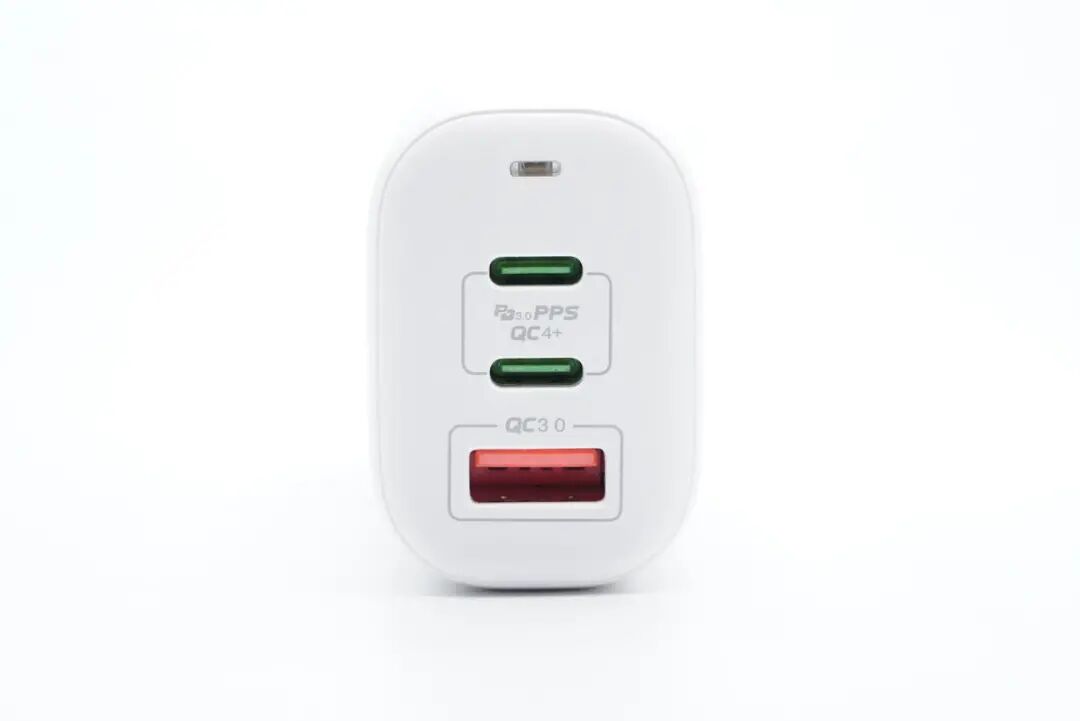

顶部配有2C1A三个输出接口以及LED指示灯。
测得充电器机身高度为73.29mm。
宽度为30.76mm。

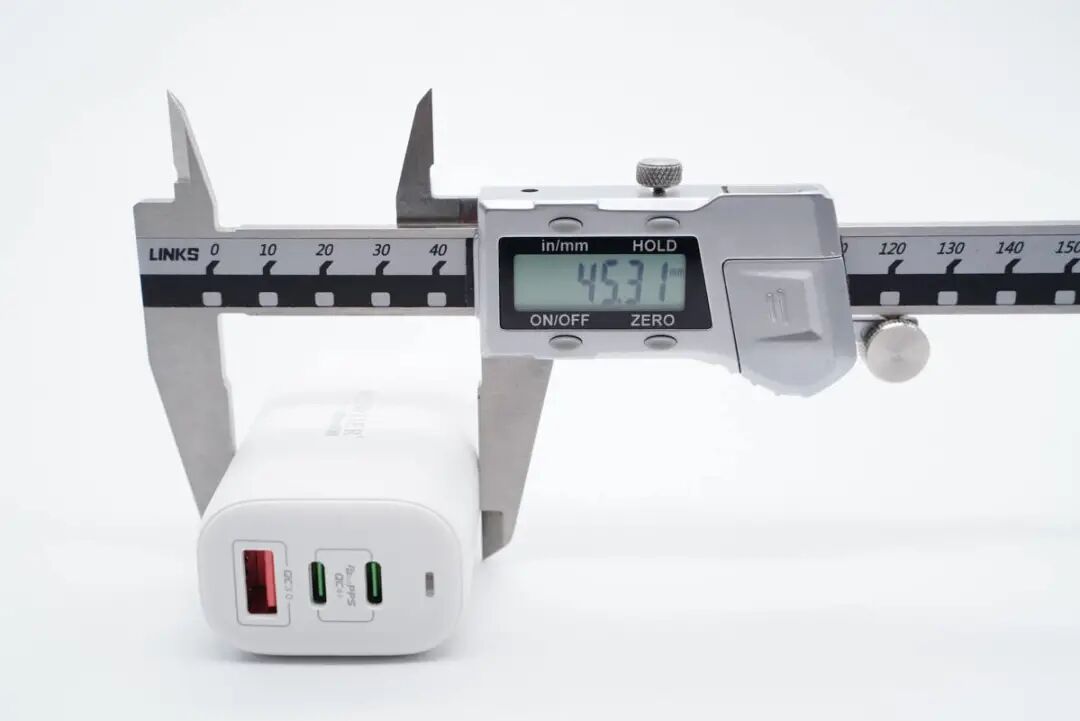

厚度为45.31mm。

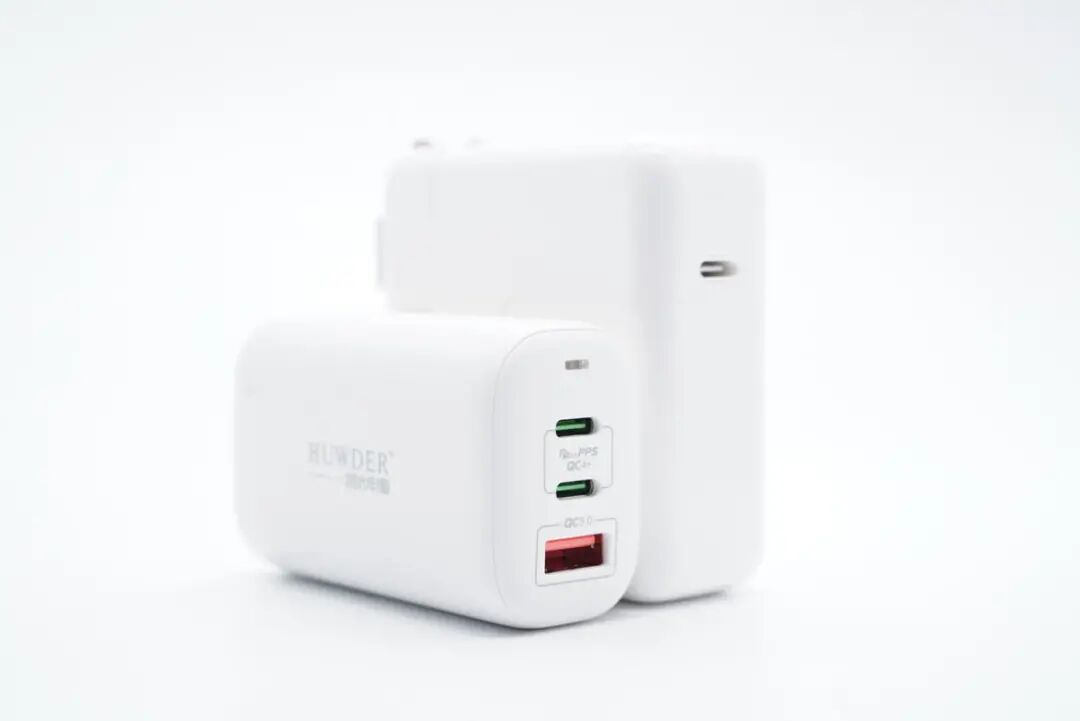

和苹果61W充电器对比，体积优势明显。

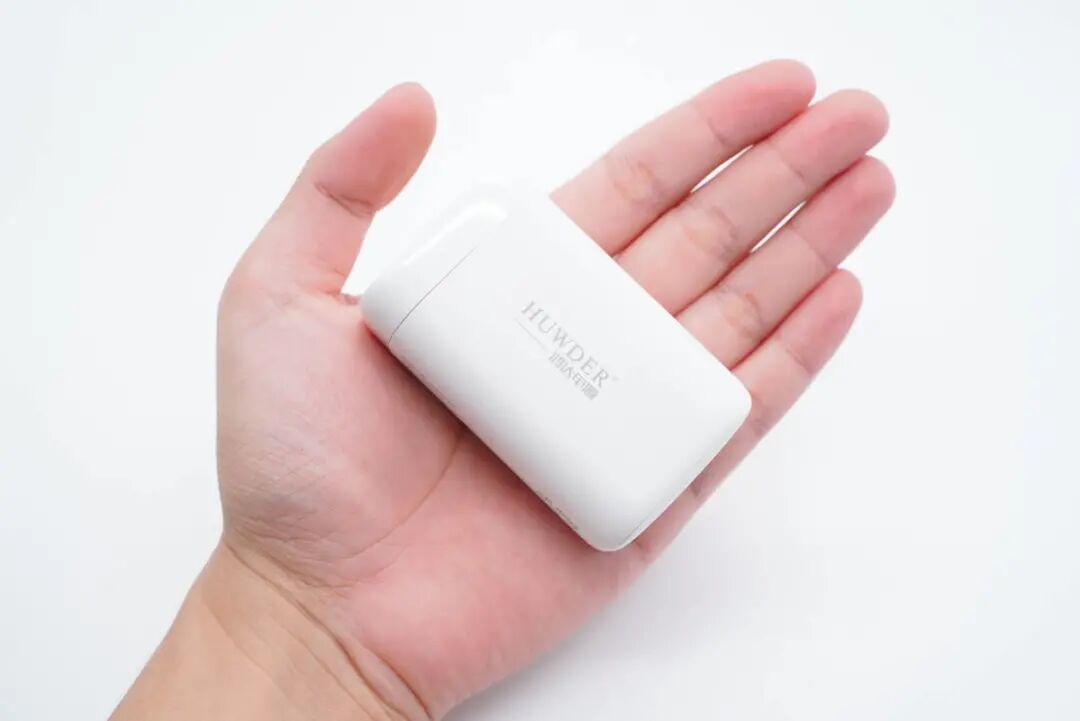

拿在手上的直观感受。

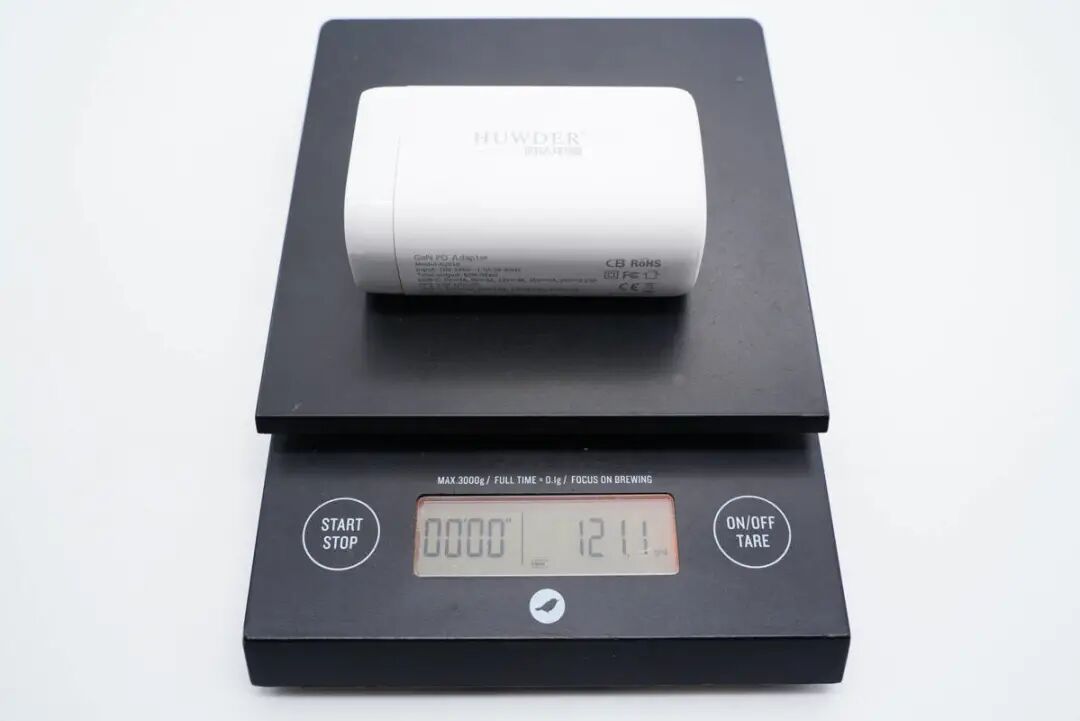

重量约为121g

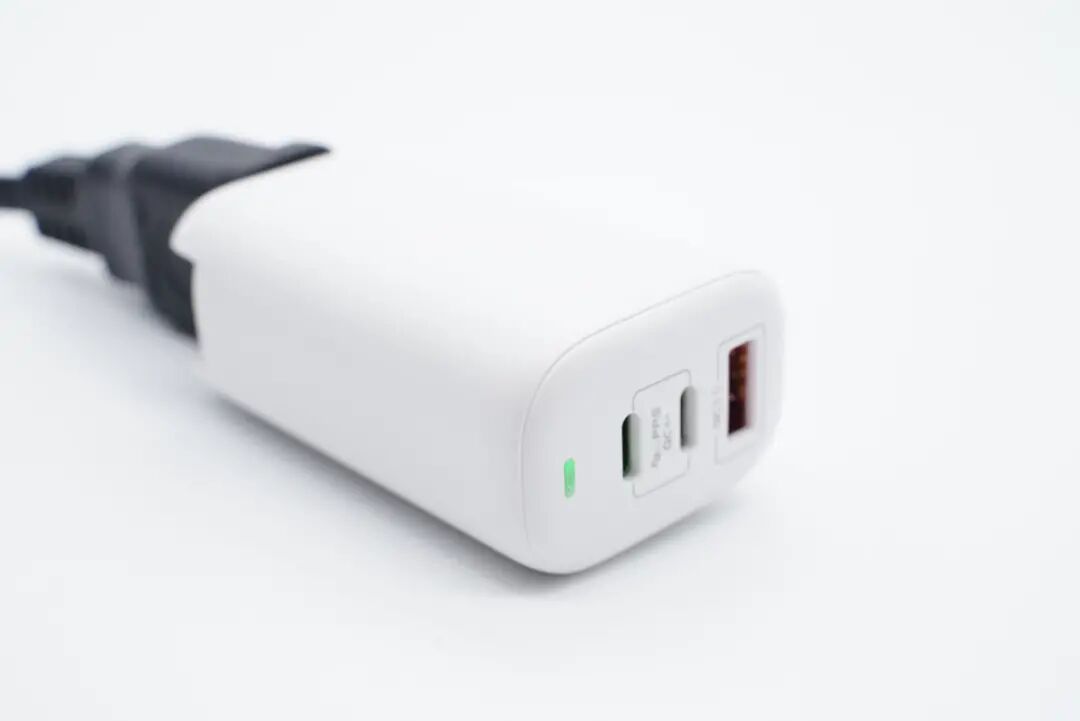

接通电源指示灯亮绿光。

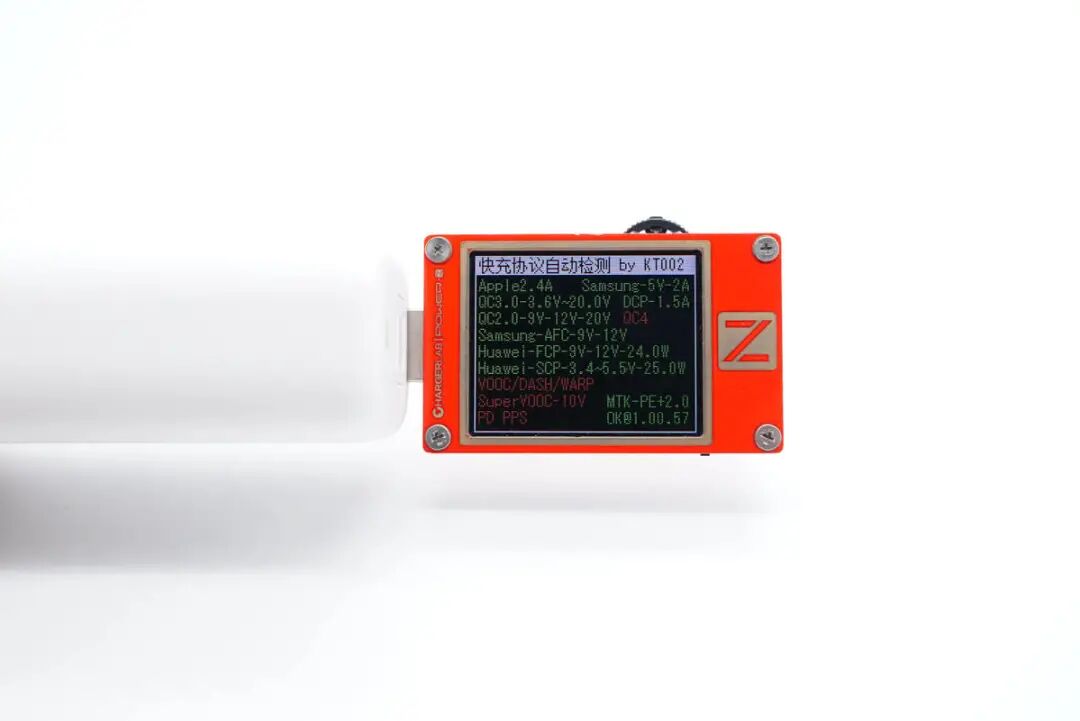

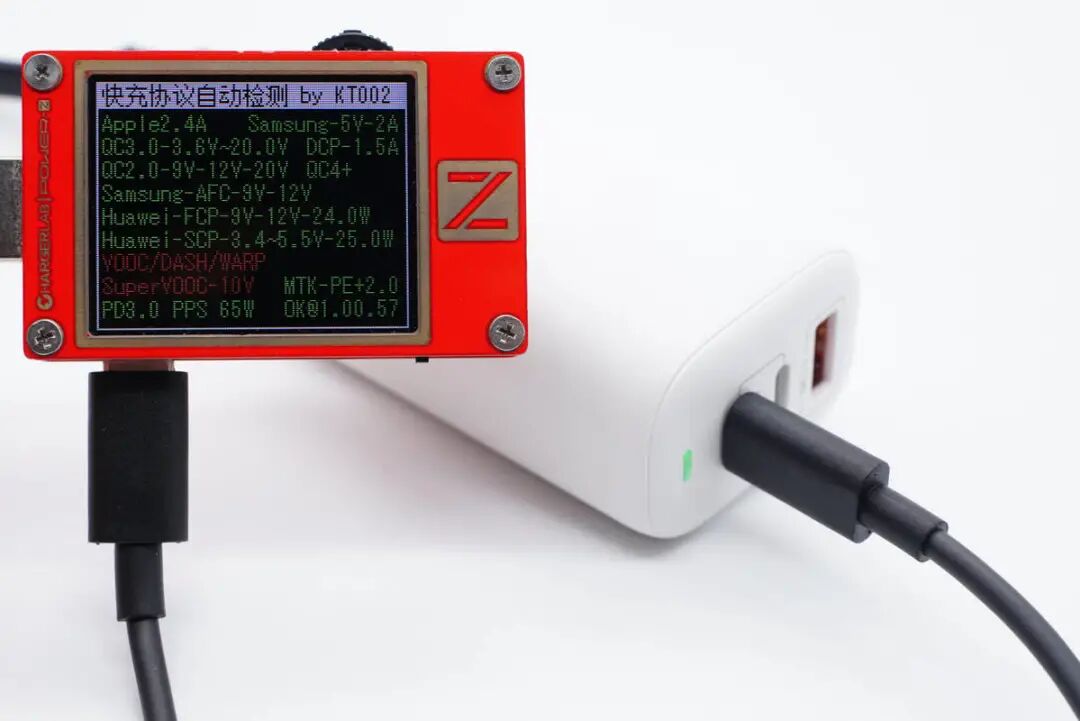

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

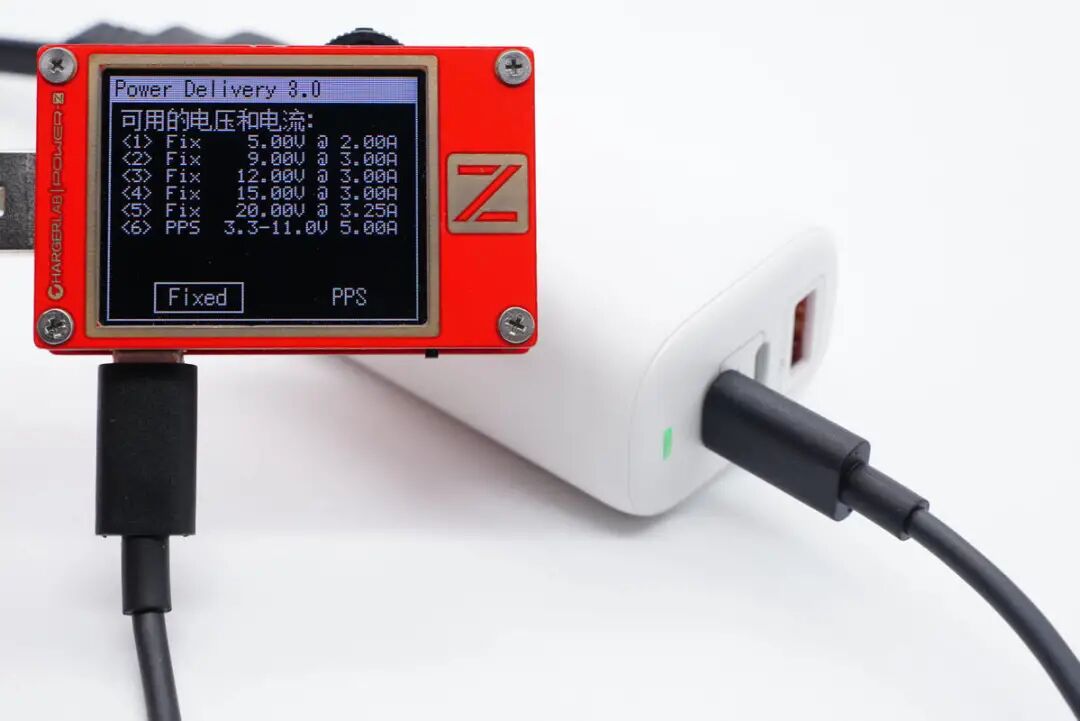

同时测得C1口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A一组PPS电压档位。
另外测得C2口兼容协议和C1口的相同。
PDO报文也完全一样，支持功率盲插，使用方便。
最后测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。
二、鸿达顺65W氮化镓充电器拆解
将输入端外壳拆开，超声波焊接封装。

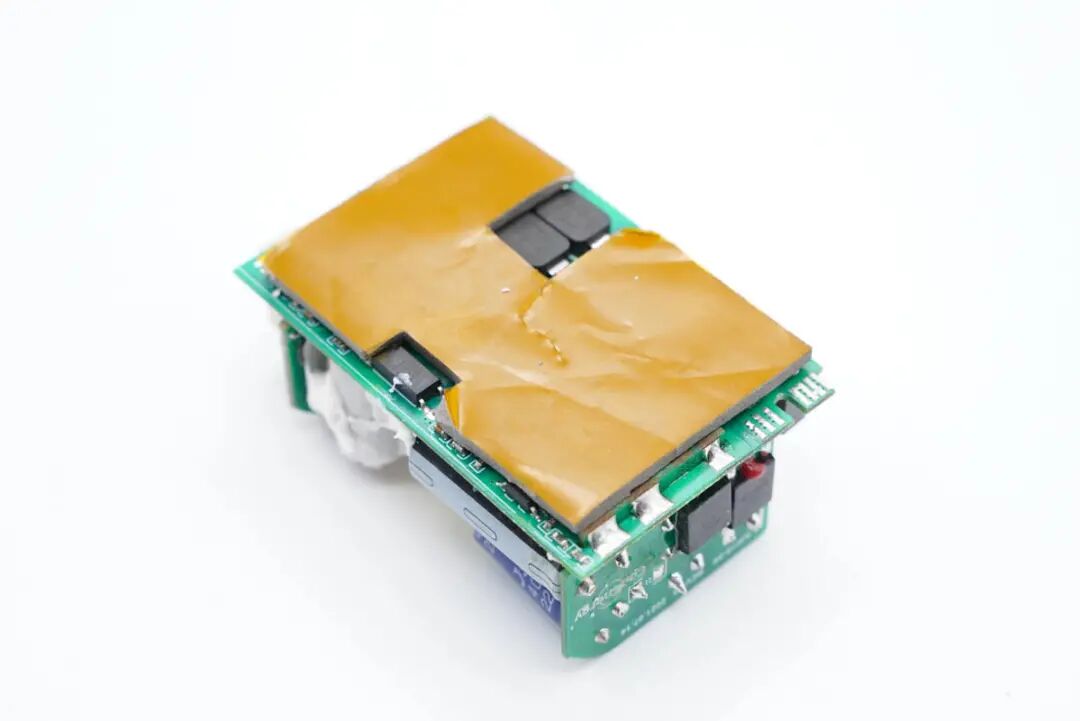

将模块取出，主板背面贴有导热垫帮助发热器件散热。

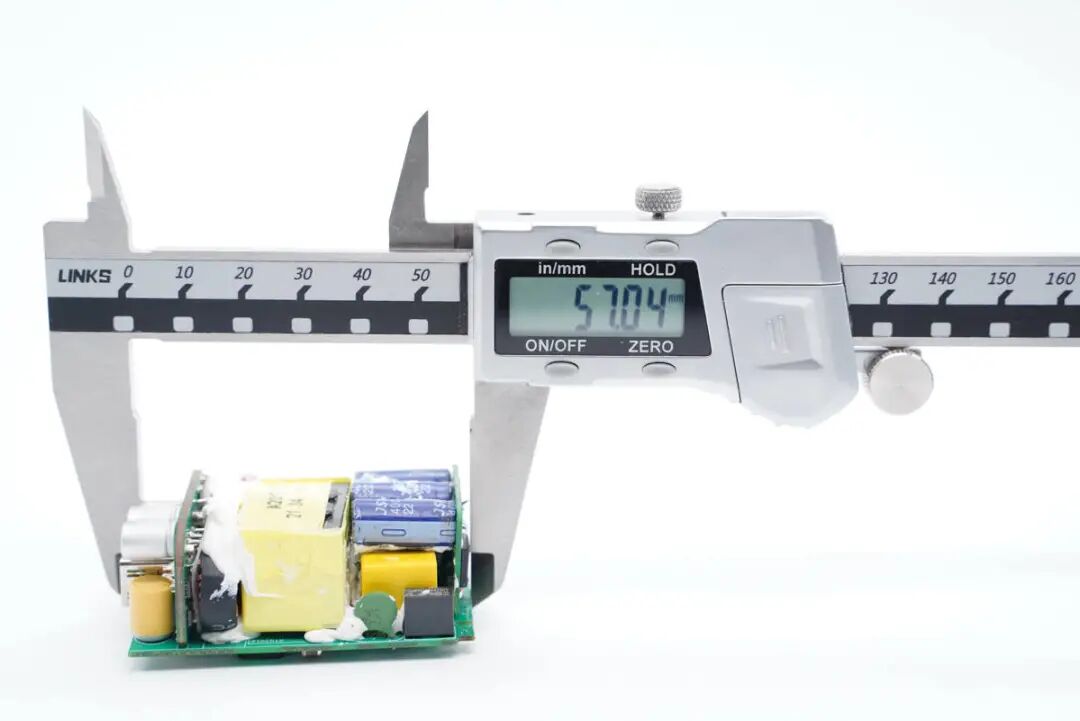

测得模块长度为57.04mm。
宽度为38.27mm。

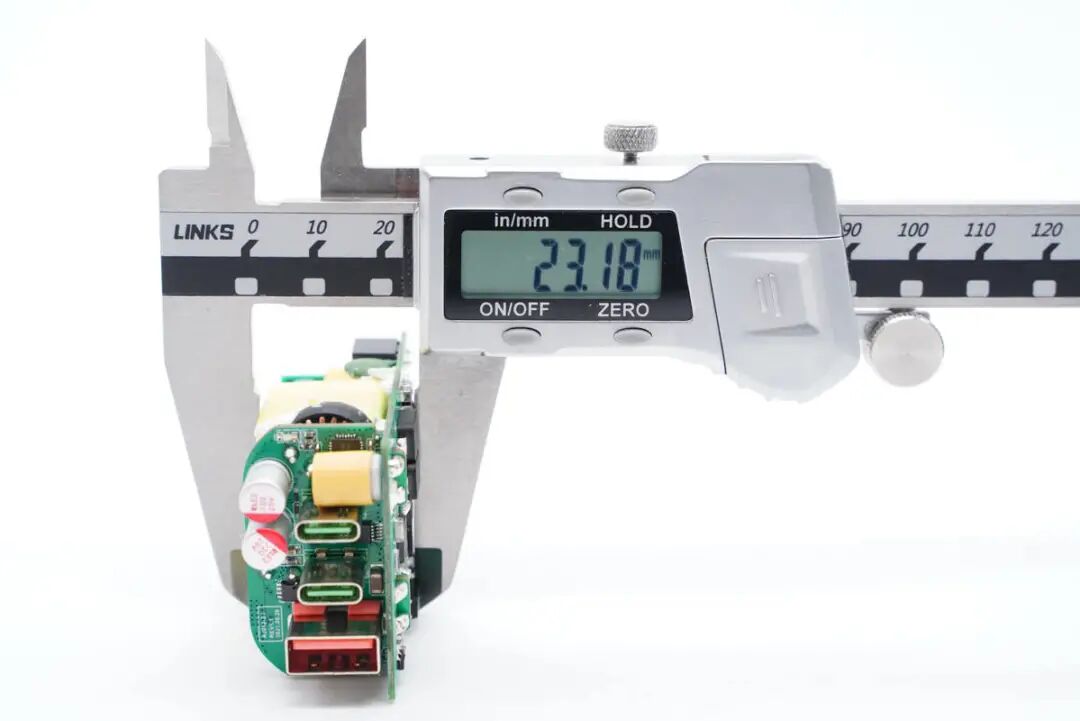

厚度为23.18mm。

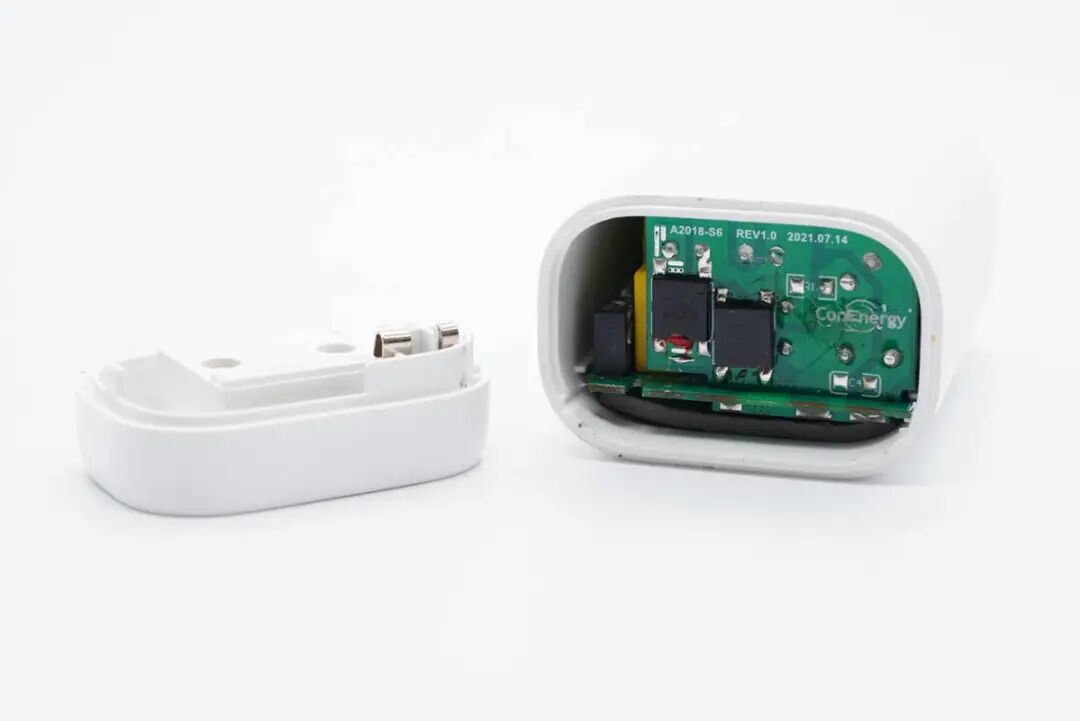

PCBA模块采用三段式布局设计，输入输出端均设有小板并且打胶加固。

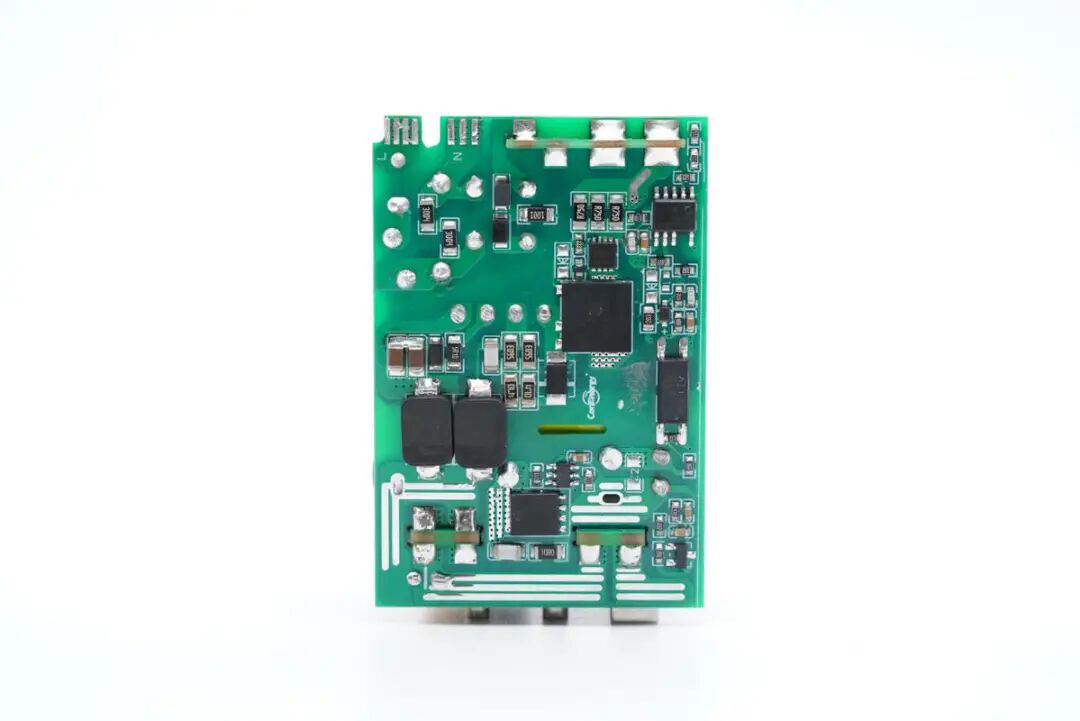

主板背面一览，可以看到初级次级间横跨两颗纬迪贴片Y电容。
通过观察发现，这款充电器采用高频QR开关电源架构，两路DC-DC二次降压输出功率智能分配，下面我们从输入端开始了解各器件的信息。

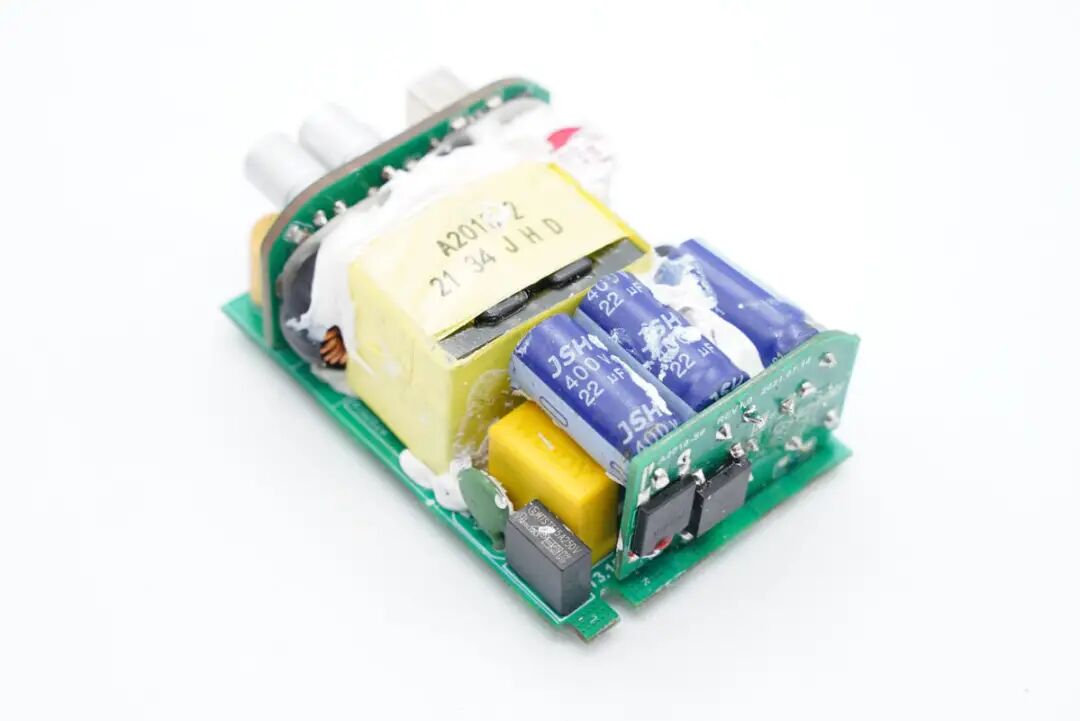

输入端一览，主板上设有延时保险丝、NTC浪涌抑制电阻、安规X电容以及变压器，小板上设有高压滤波电解电容。

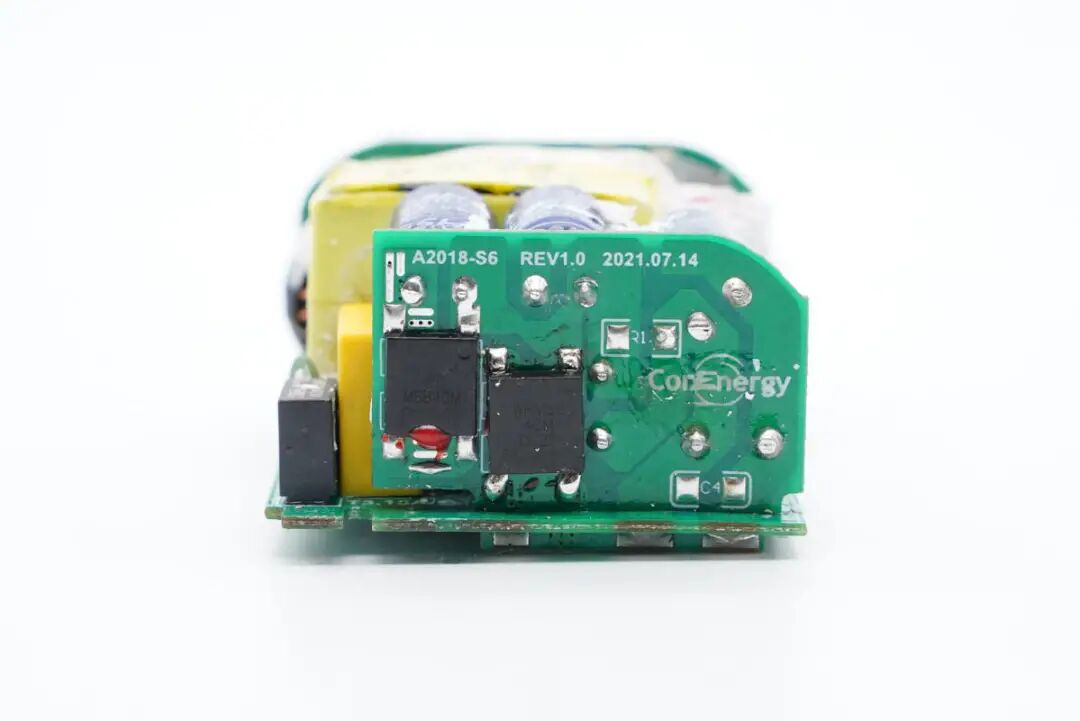

背面有两颗整流桥。

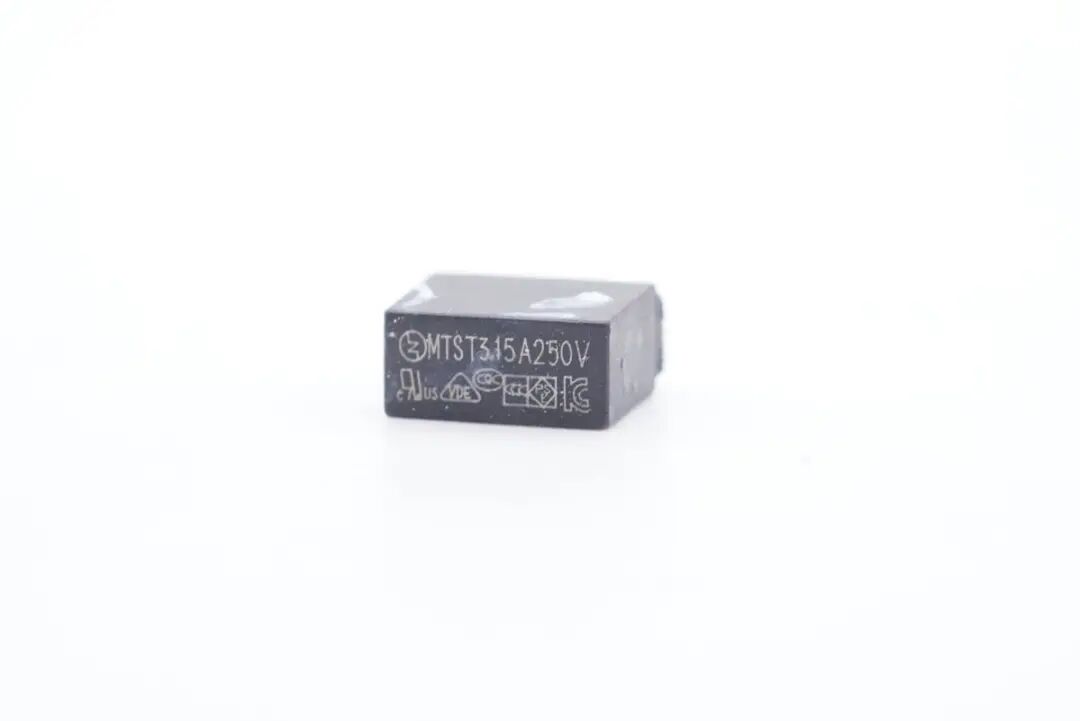

延时保险丝特写，规格为3.15A 250V。

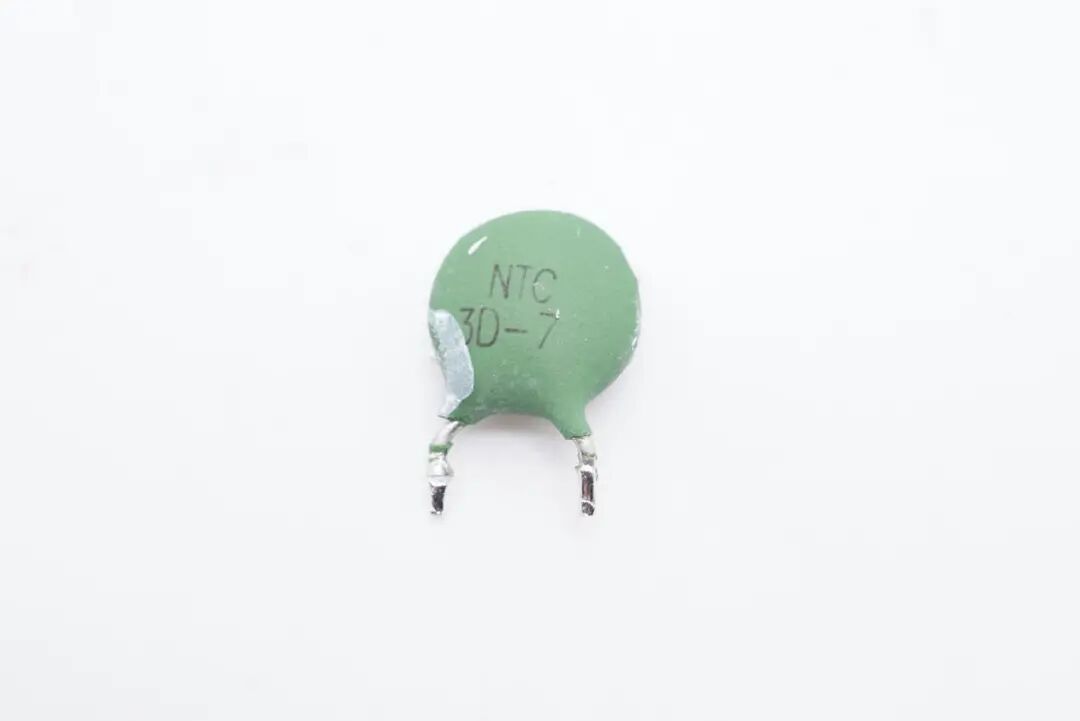

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。
安规X电容来自WEIDY纬迪，容量0.22μF。
共模电感外套绝缘管，用于滤除EMI干扰。

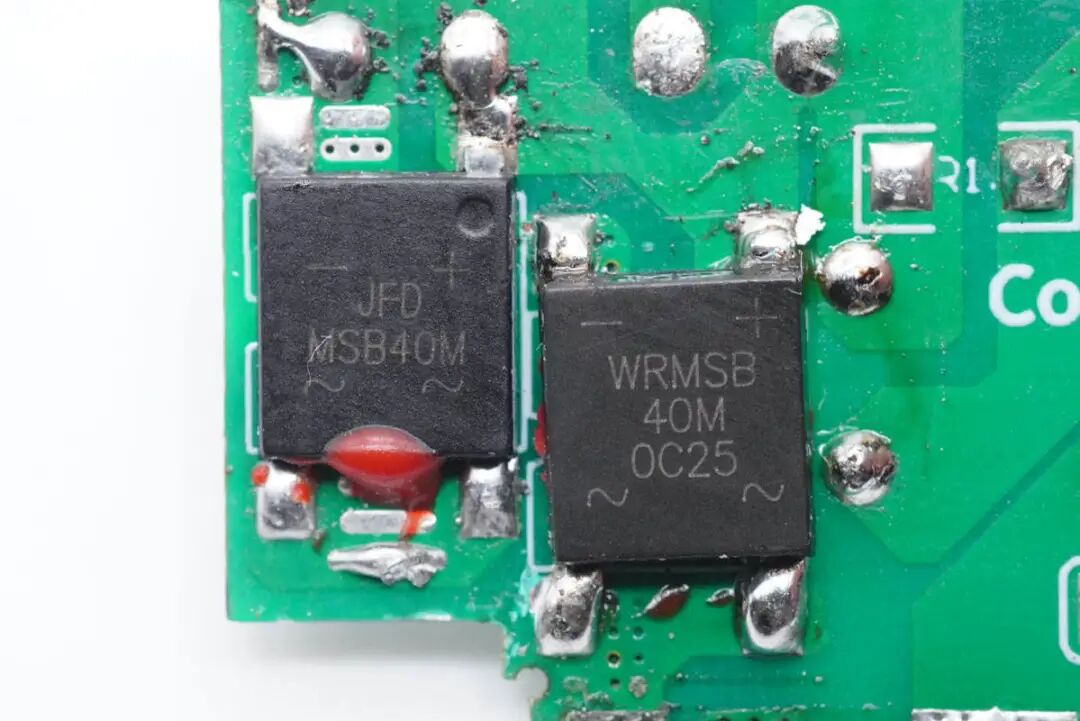

采用两颗整流桥均摊发热，其中WRMSB40M整流桥来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

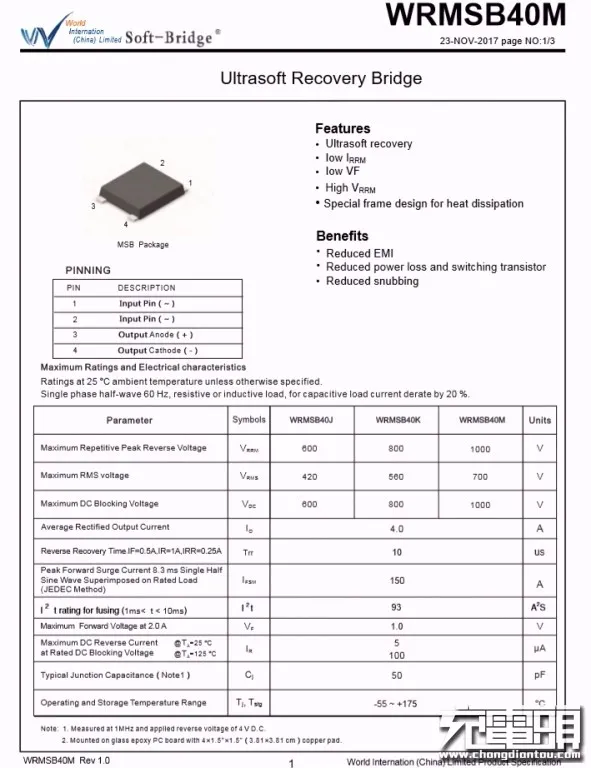

沃尔德WRMSB40M详细资料信息。
充电头网了解到，沃尔德软桥还被OPPO 50Ｗ饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用，性能获得客户的一致认可。

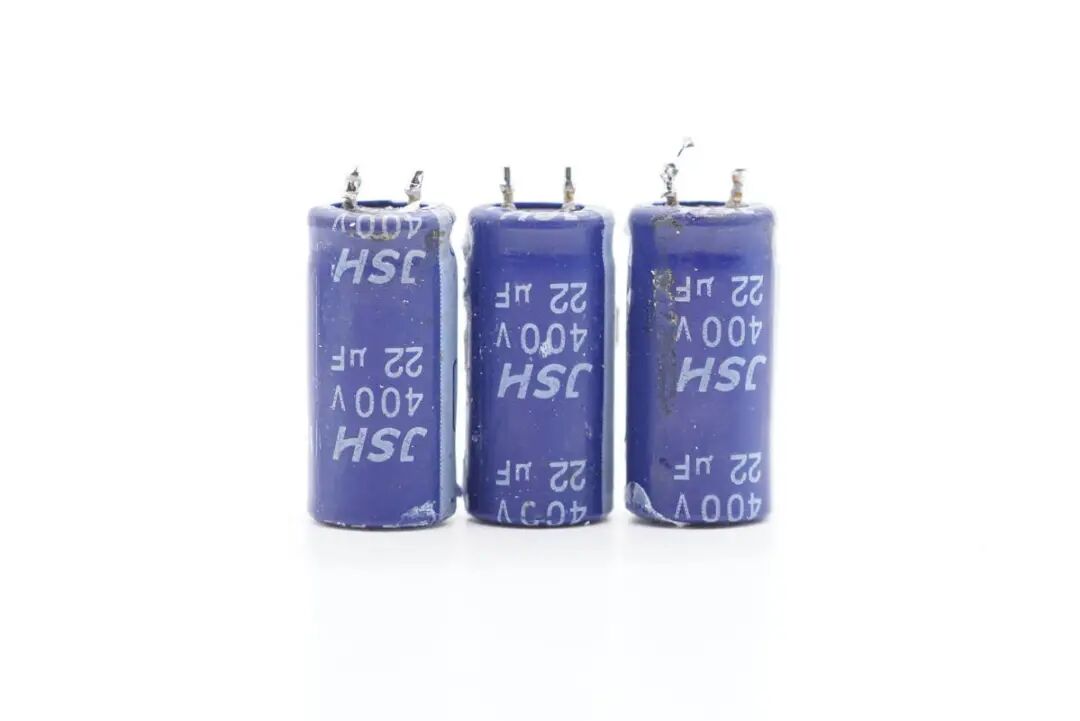

高压滤波电解电容来自万京源，蓝色的规格均为400V 22μF。
黑色的规格为400V 47μF。

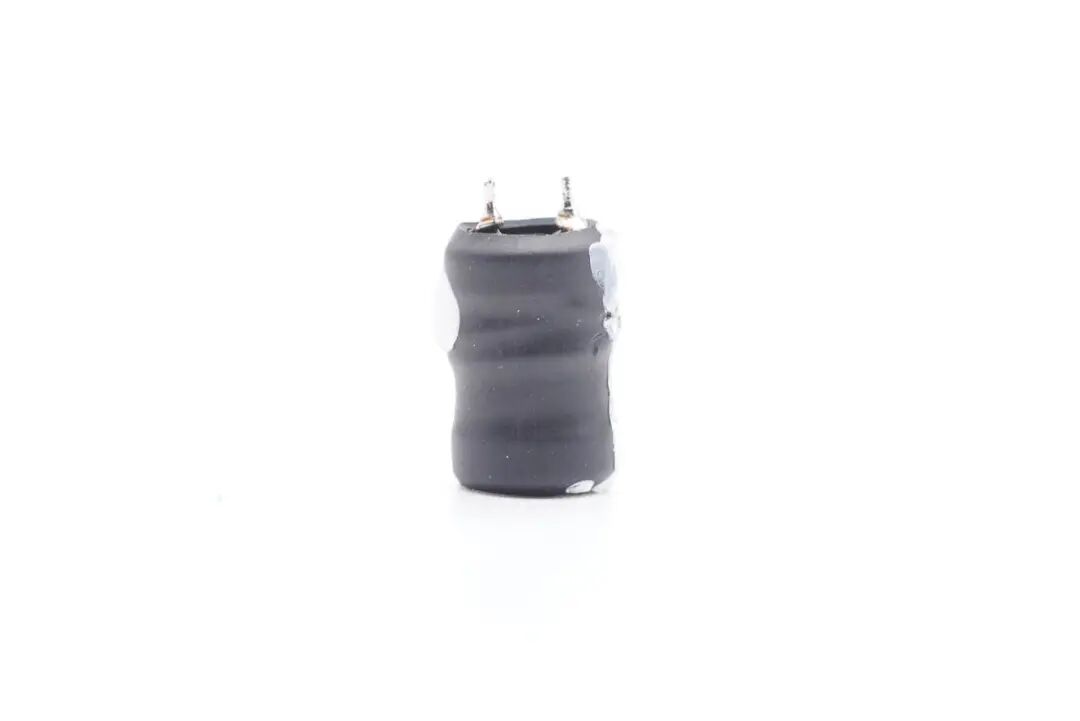

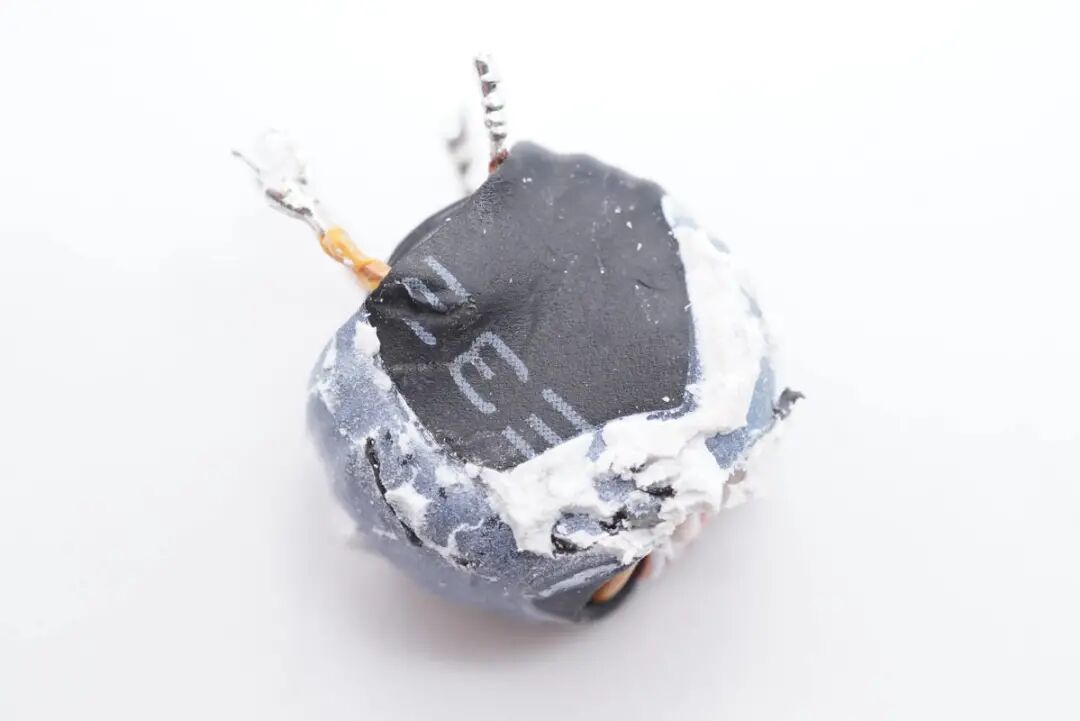

工字电感外套绝缘管。

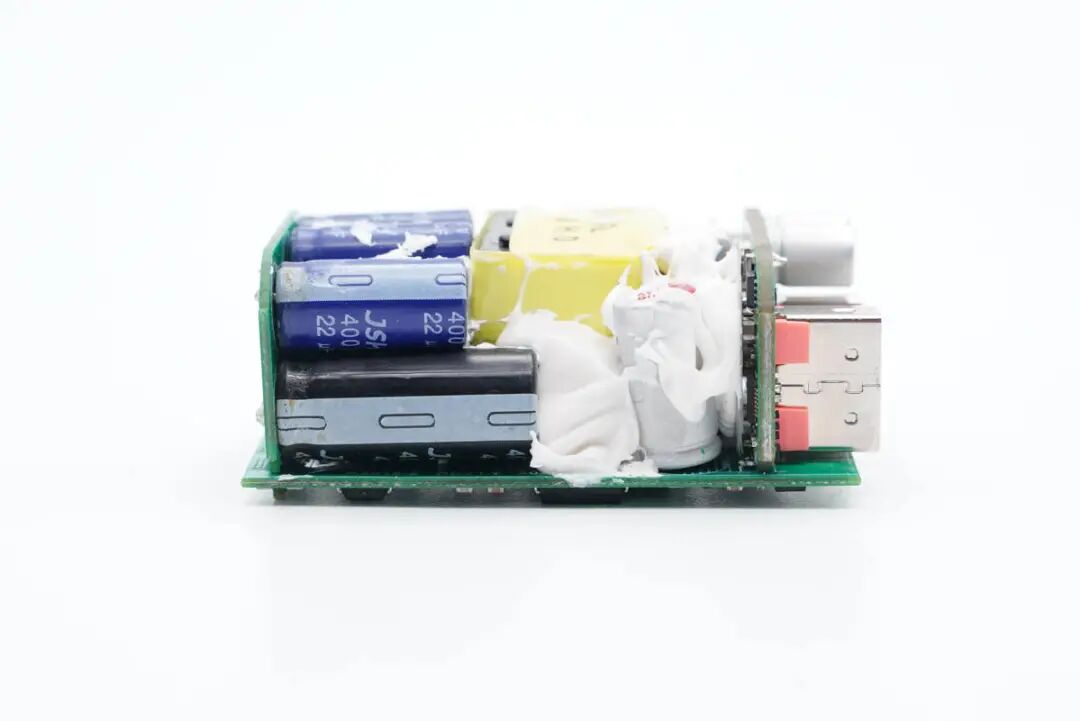

中间区域设有变压器和输出滤波固态电容。

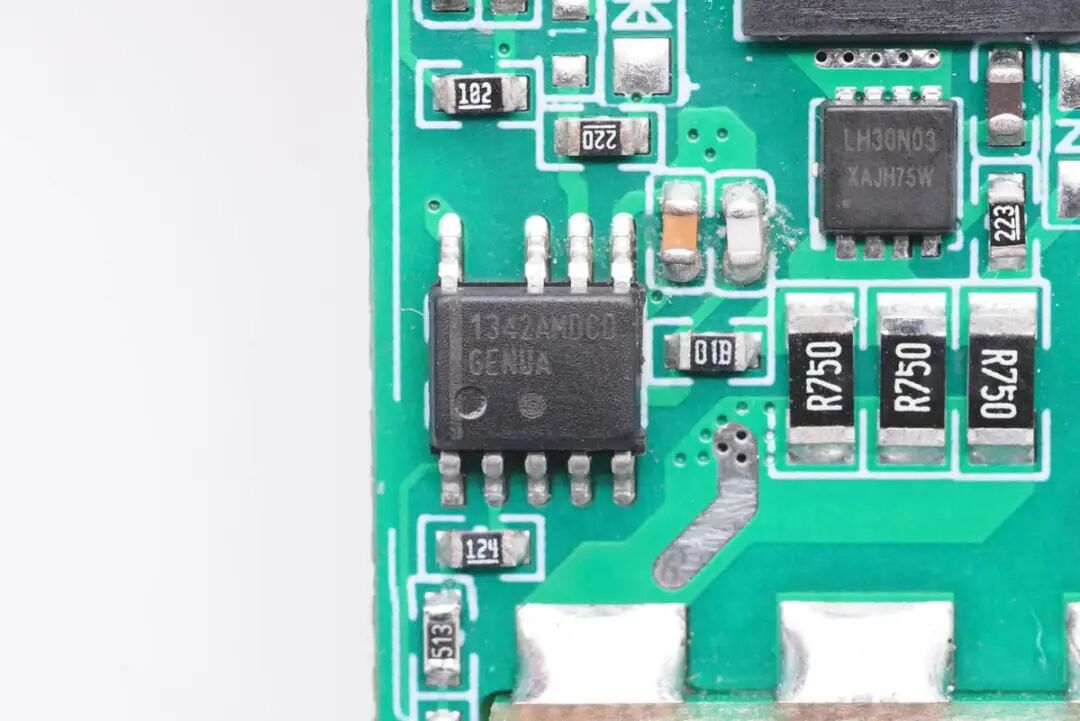

开关电源主控芯片为ON安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

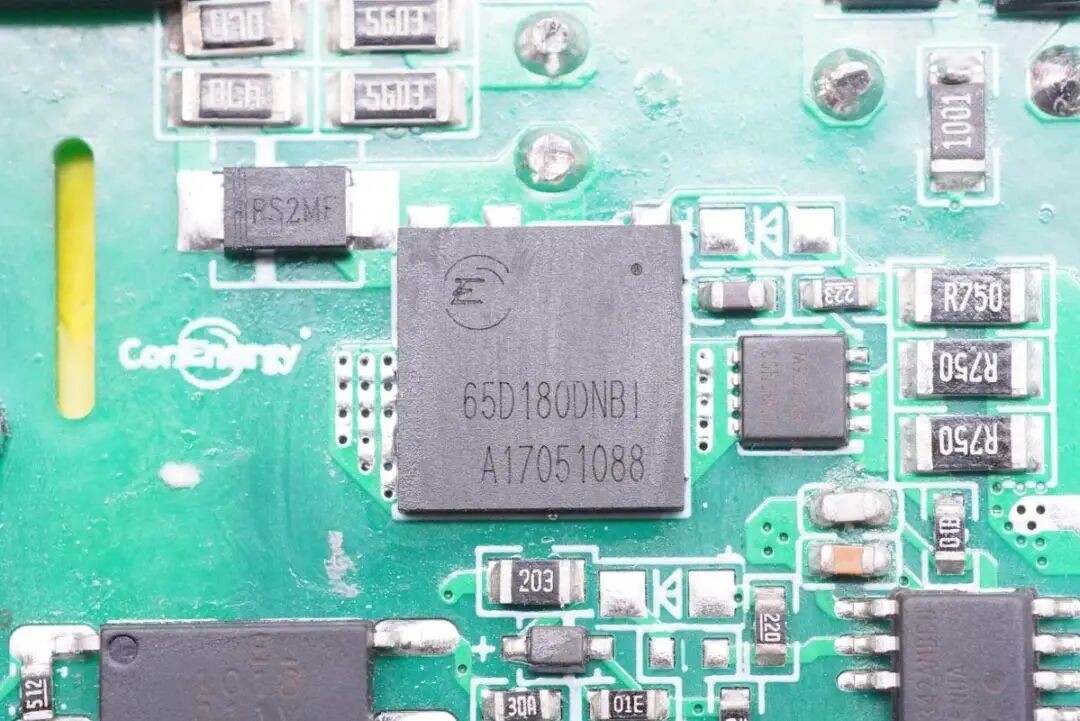

氮化镓功率开关管采用能华CE65D180DNBI，为耗尽型，可与负压驱动搭配或搭配MOS管应用。耐压650V，导阻为150mΩ，PDFN封装。相比传统硅器件，有着高效率、高开关频率、高耐温、损耗低等优点，非常适合应用于高功率密度小体积快充充电器上。
能华CE65D180DNBI资料信息。
外置一颗LH30N03管与氮化镓开关管级联。

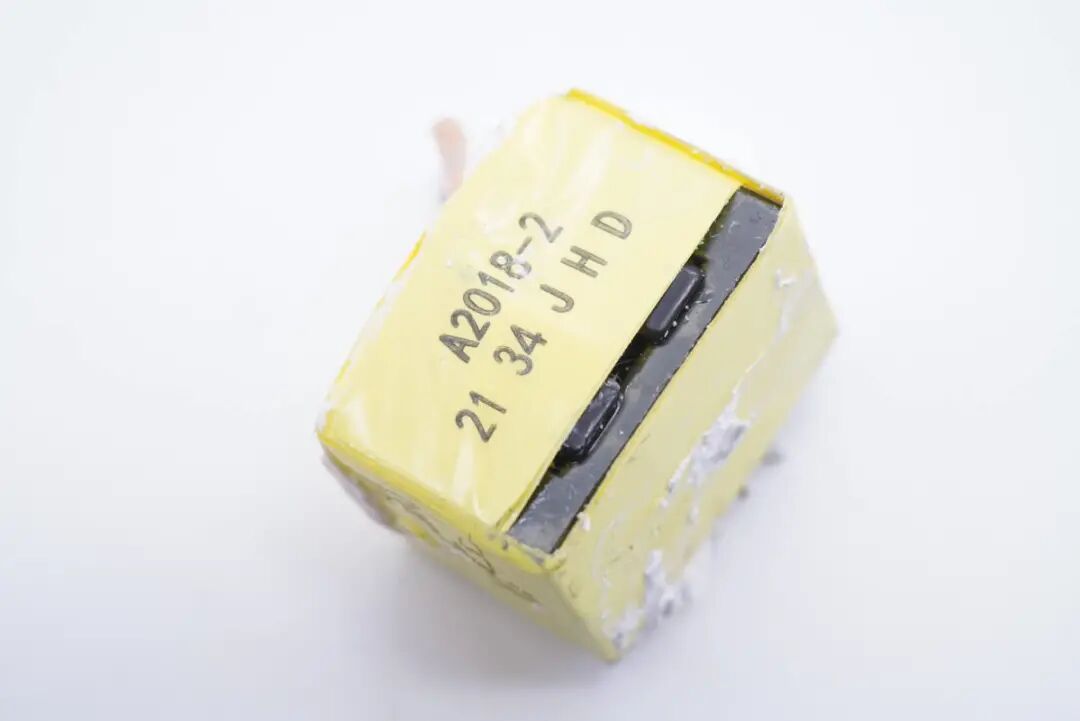

变压器特写。

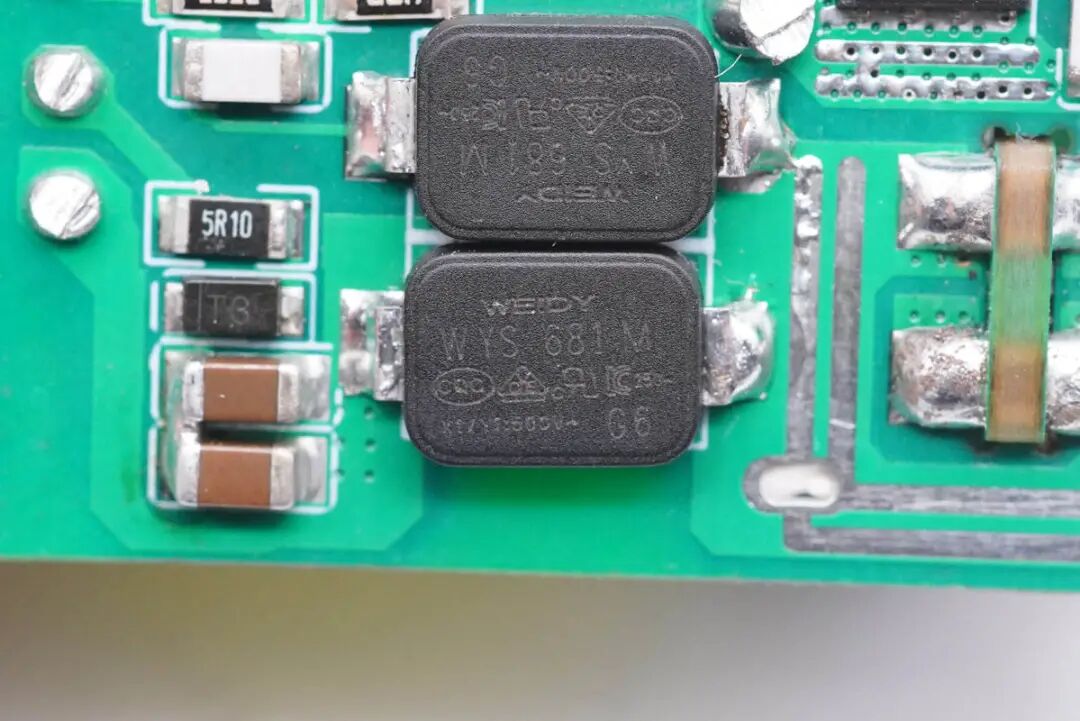

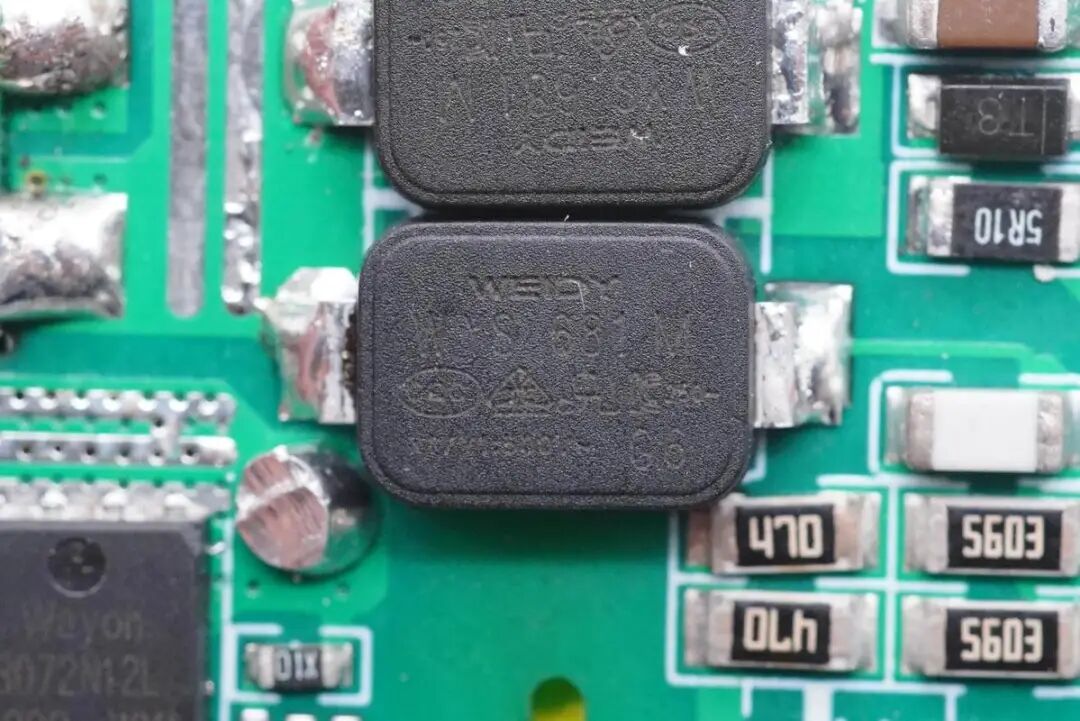

贴片Y电容来自WEIDY纬迪。充电头网拆解了解到，纬迪的产品还被航嘉迷你20W PD快充充电器、CYSPO三合一无线充电器T9、CYSPO三合一无线充电器T6、三星米奇可滑动立式无线充电器、飚王智能车载无线充感应支架、得力三合一无线充电插座等产品采用过。
另一颗WEIDY纬迪贴片Y电容特写。

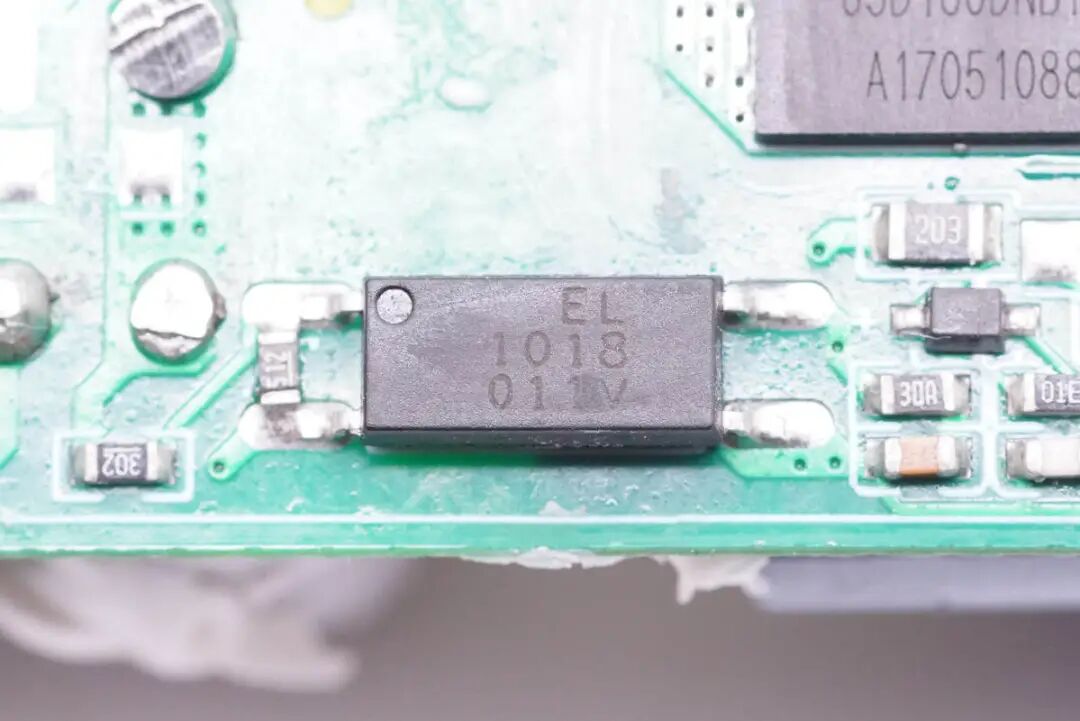

EL 1018光耦，用于初级次级通信，反馈调节输出电压。
丝印IBHJN的同步整流控制器，MPS MP6908A，最高工作频率600KHz，支持DCM/CCM/QR准谐振工作模式，内置振铃检测防止DCM和QR运行下误开通，支持逻辑电压和标准电压同步整流管。

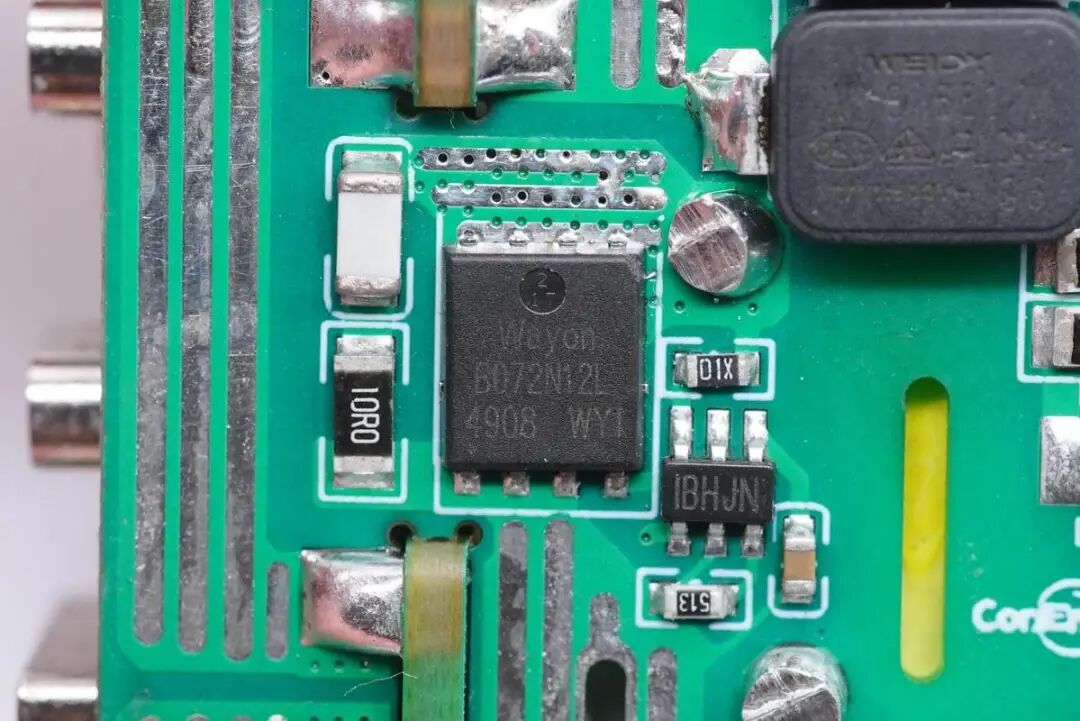

同步整流管采用维安WMB072N12LG2，耐压120V，PDFN5060-8L封装。

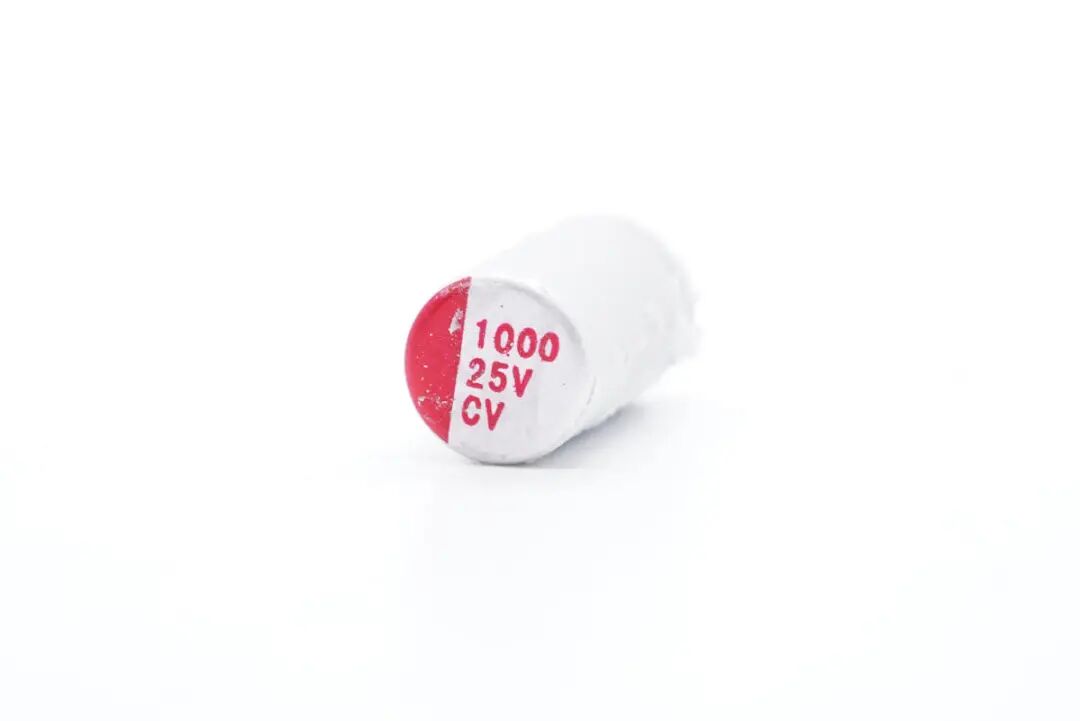

输出滤波固态电容特写，规格为25V 1000μF。

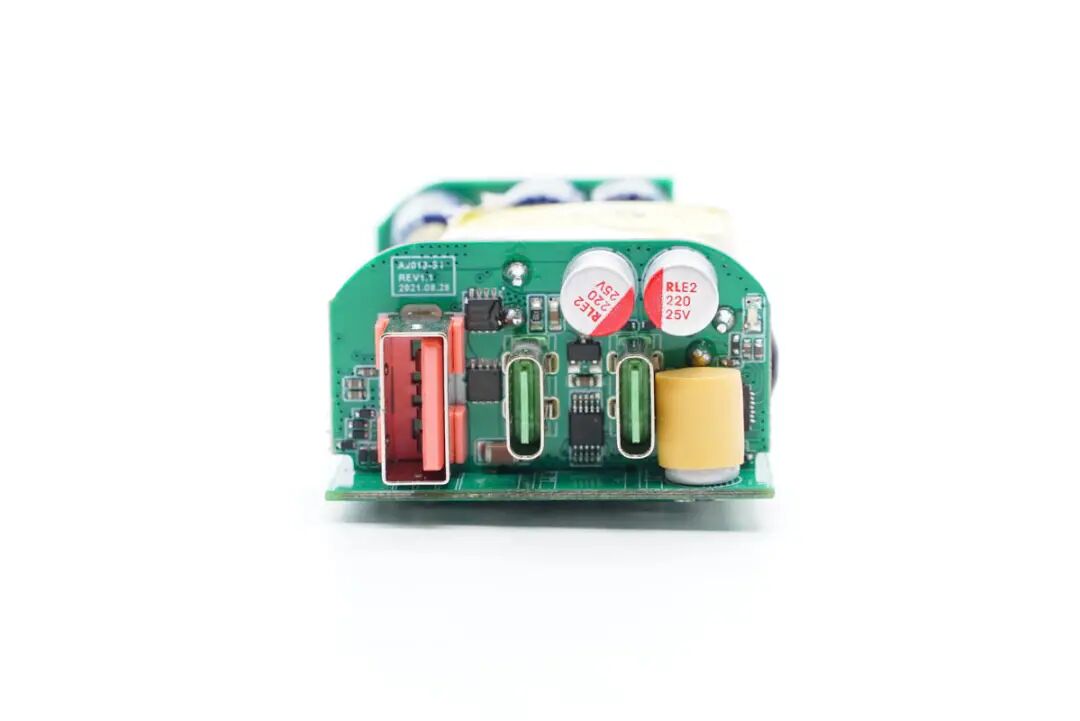

输出端一览，右侧一颗滤波电容套有黄色绝缘胶套。

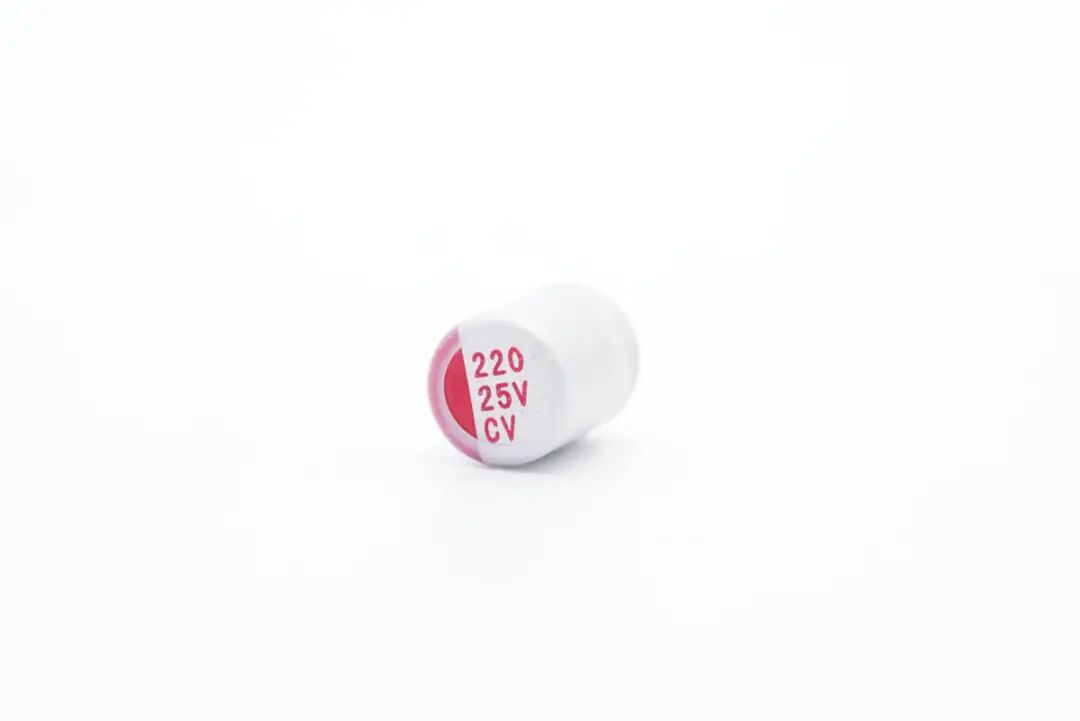

固态电容特写，规格为25V 220μF。

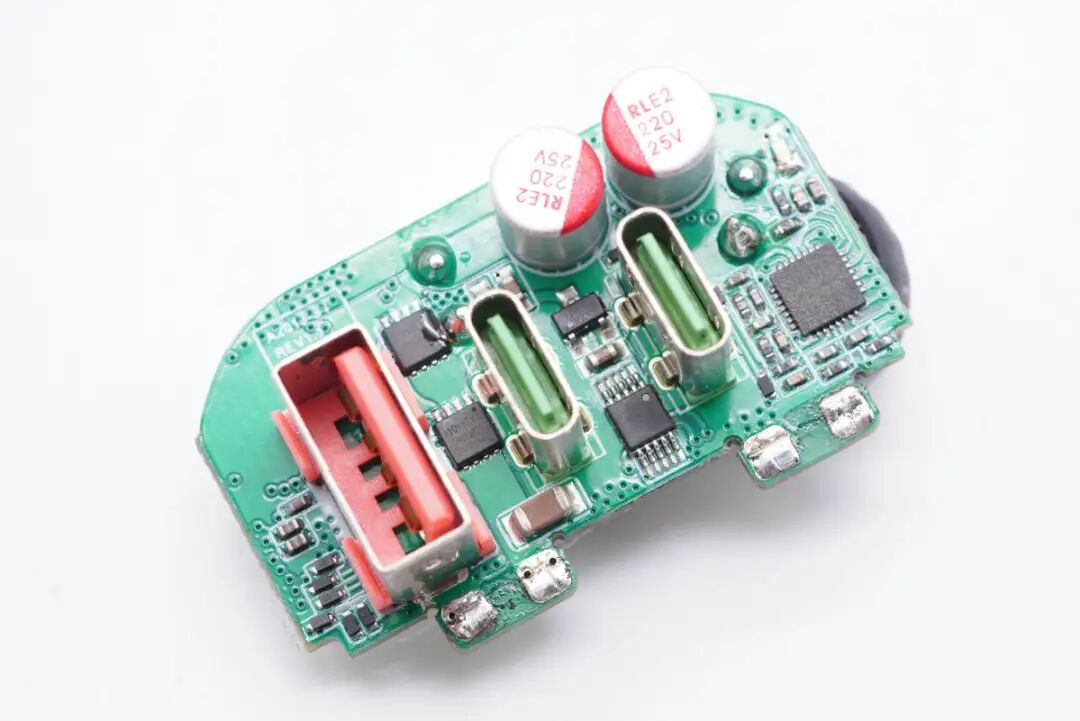

输出端小板正面设有MCU、降压协议IC、MOS管、滤波电容，三个USB母座也都焊接在小板上。
背面设有降压电感，和电路板间设有塑料板进行隔离绝缘。
MCU特写，信息不详，用于输出功率智能分配。

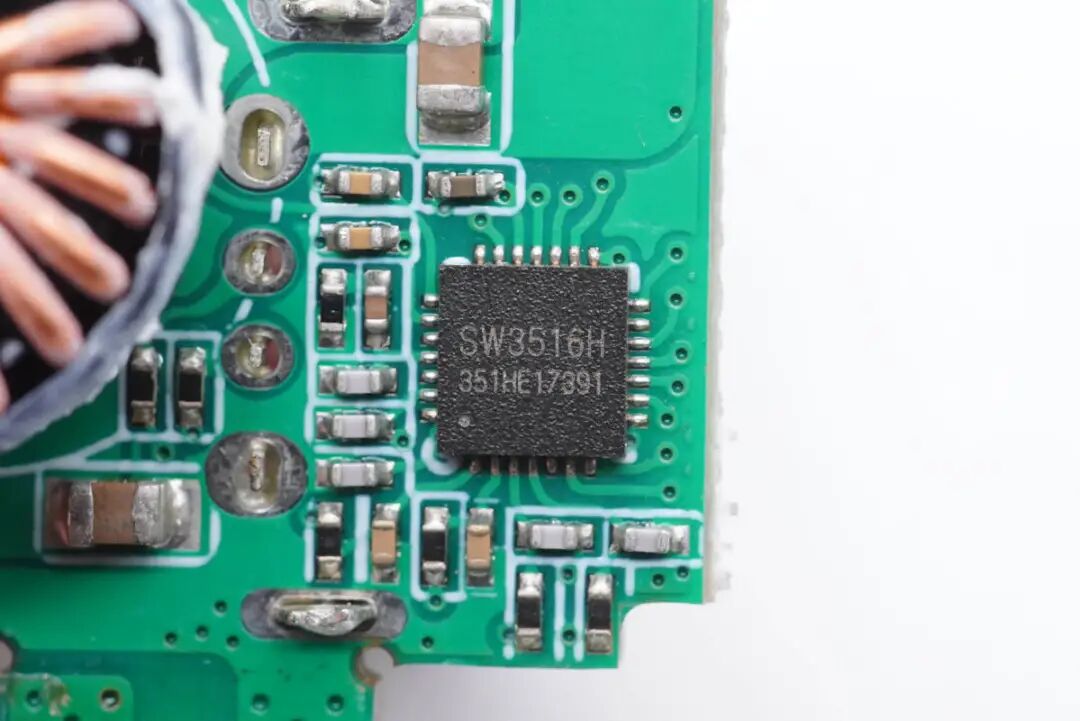

两路DC-DC二次降压电路主控芯片均采用智融SW3516H，用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。

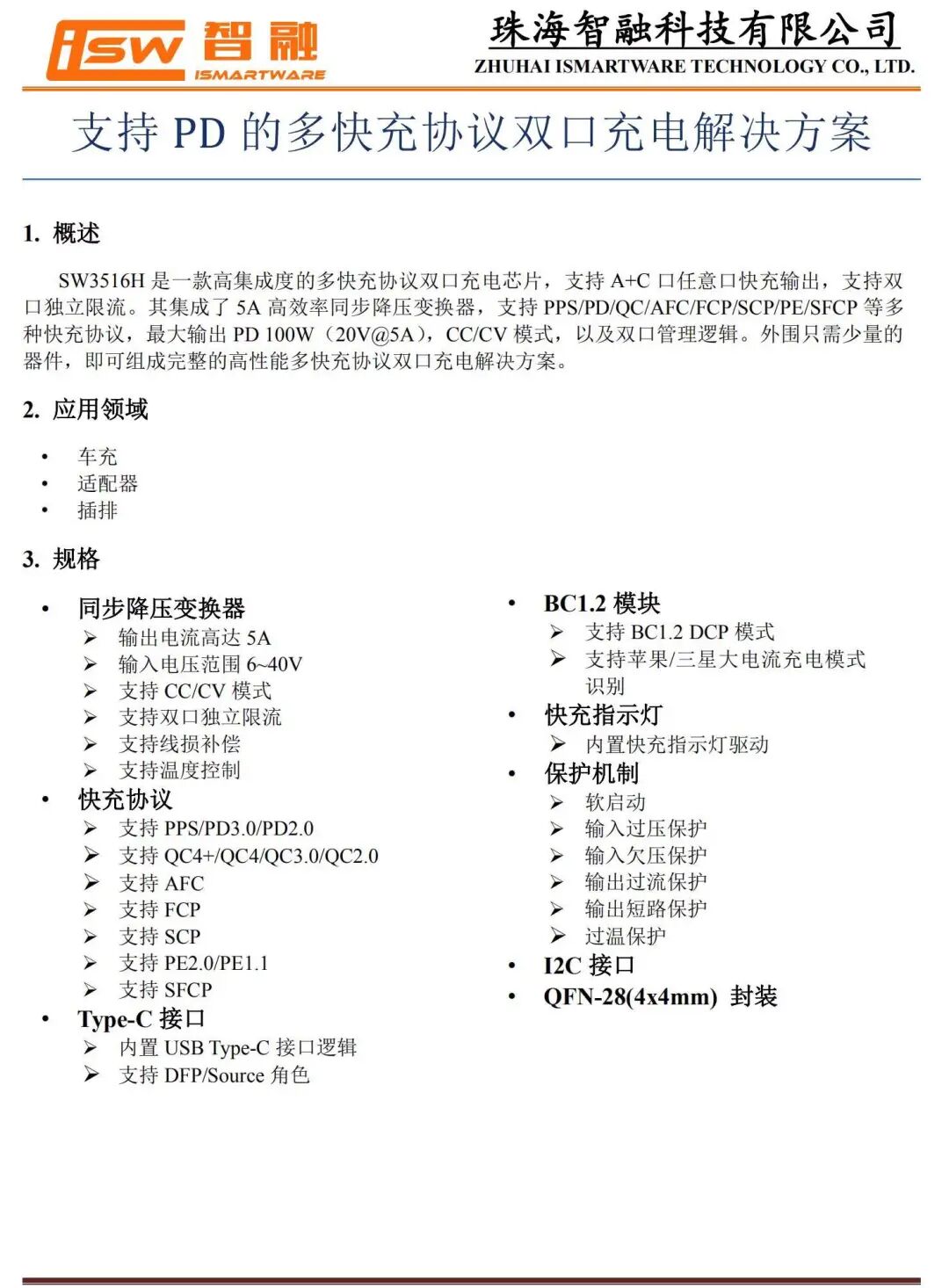

SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

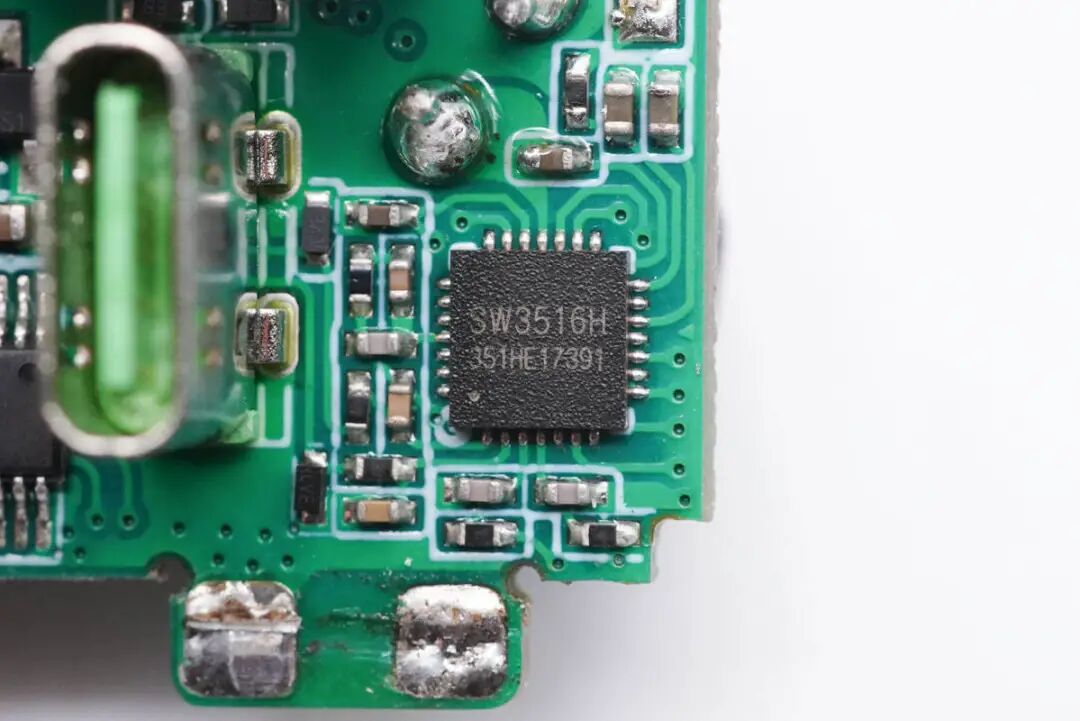

另一颗智融SW3516H特写。

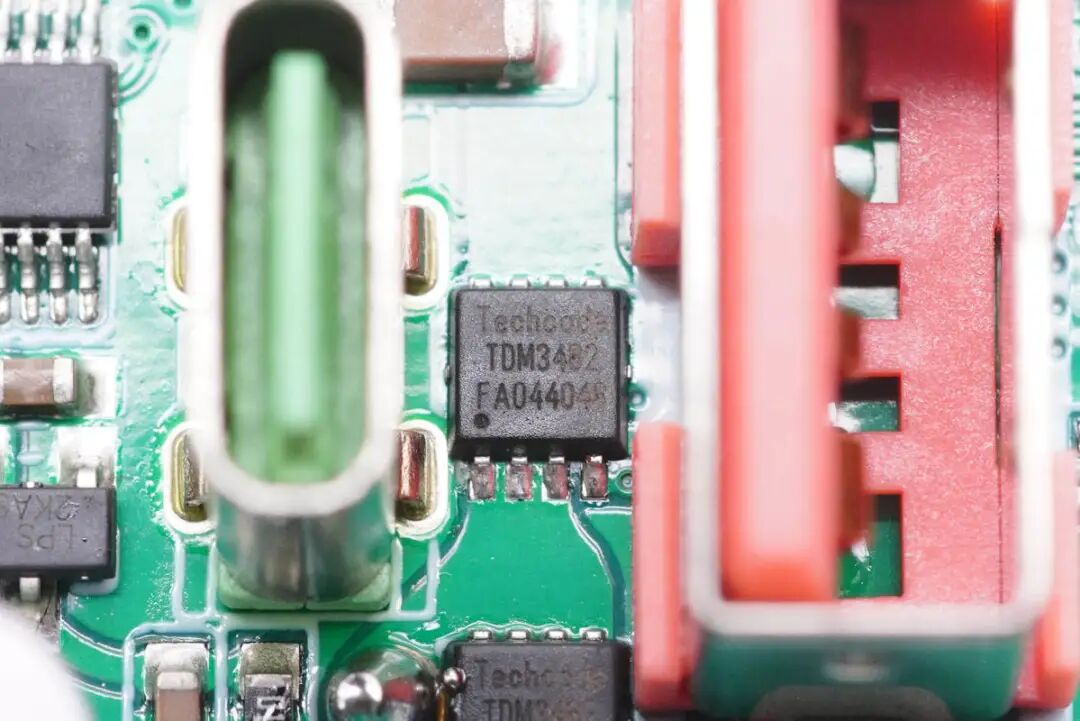

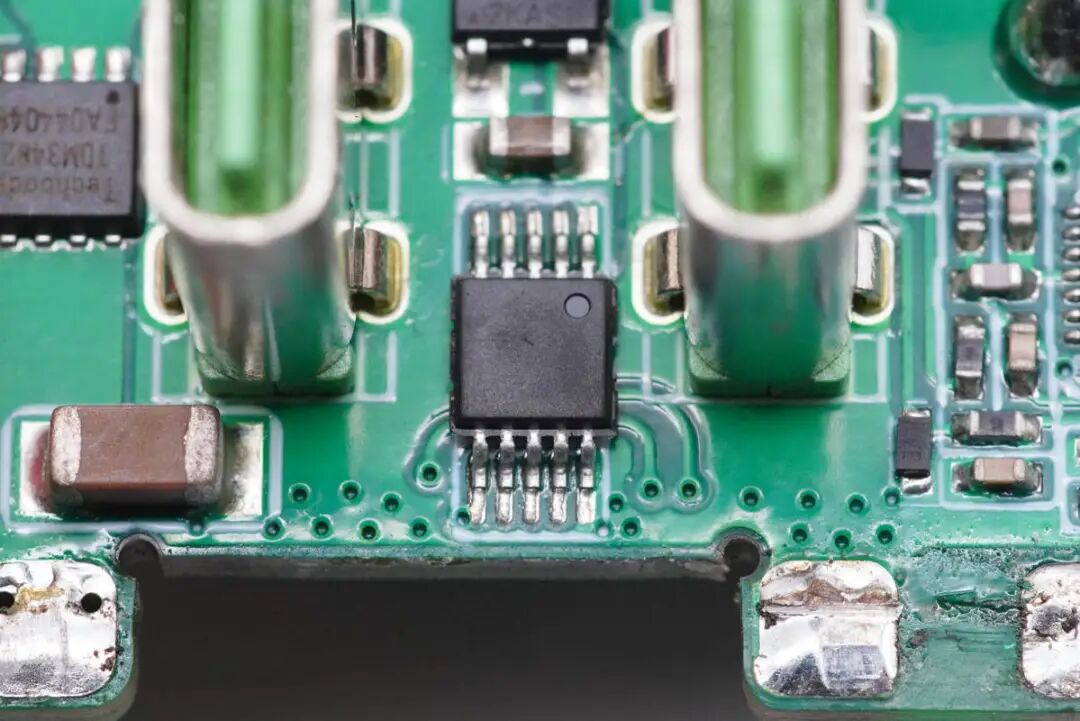

外挂两颗泰德TDM3482输出同步整流降压，耐压40V，PPAK-3*3-8封装。
另一颗泰德TDM3482特写。

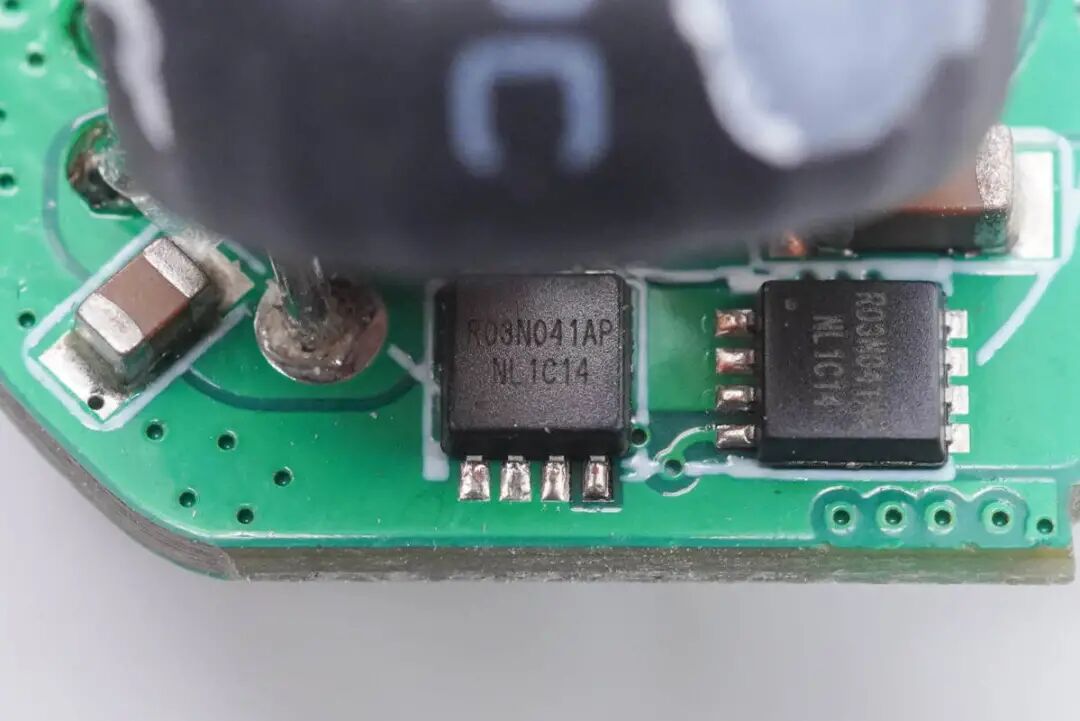

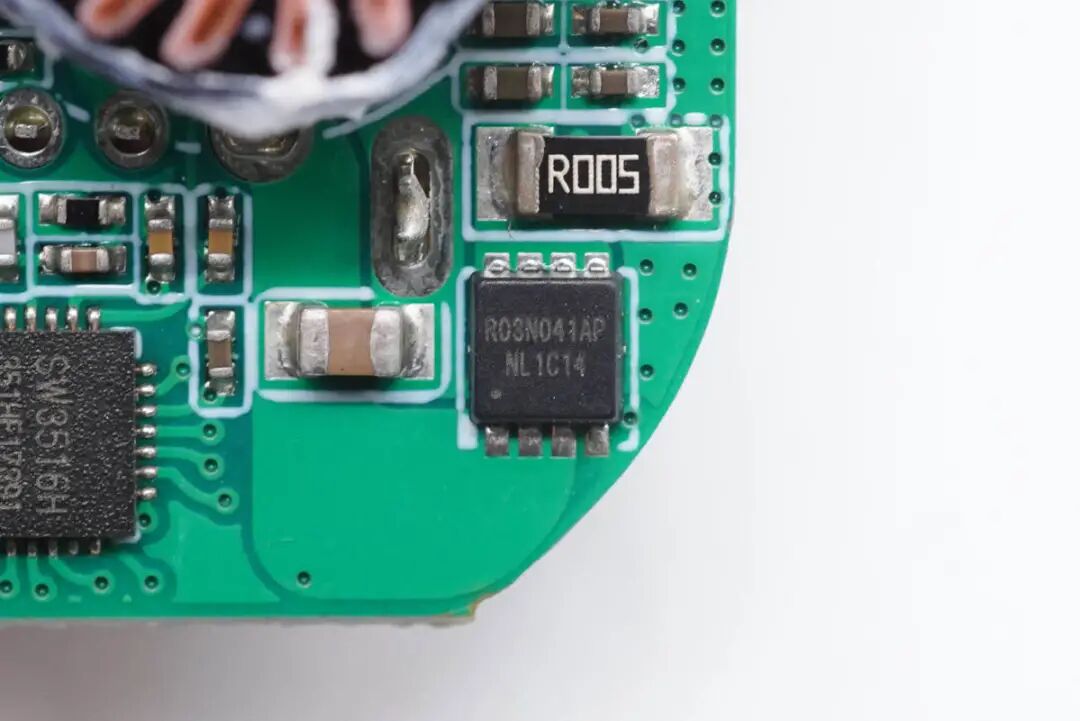

另一路降压电路主控芯片外挂两颗R03N041AP MOS管来输出同步整流降压。
采用一颗R03N041AP MOS管用于C2和A端口输出功率分配。

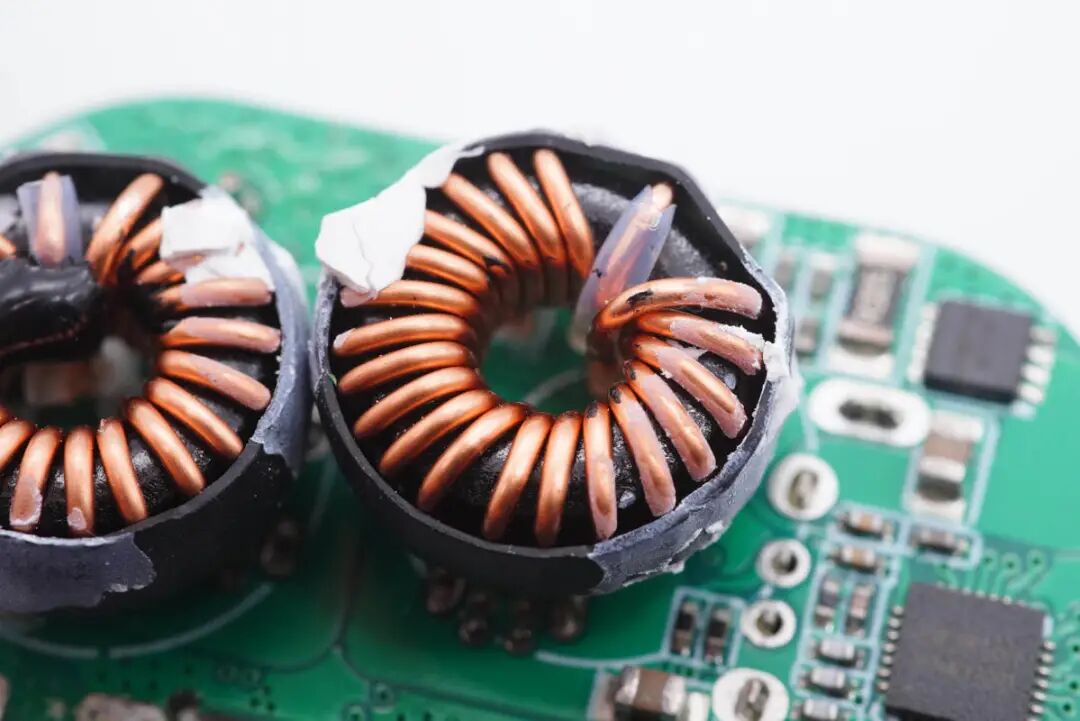

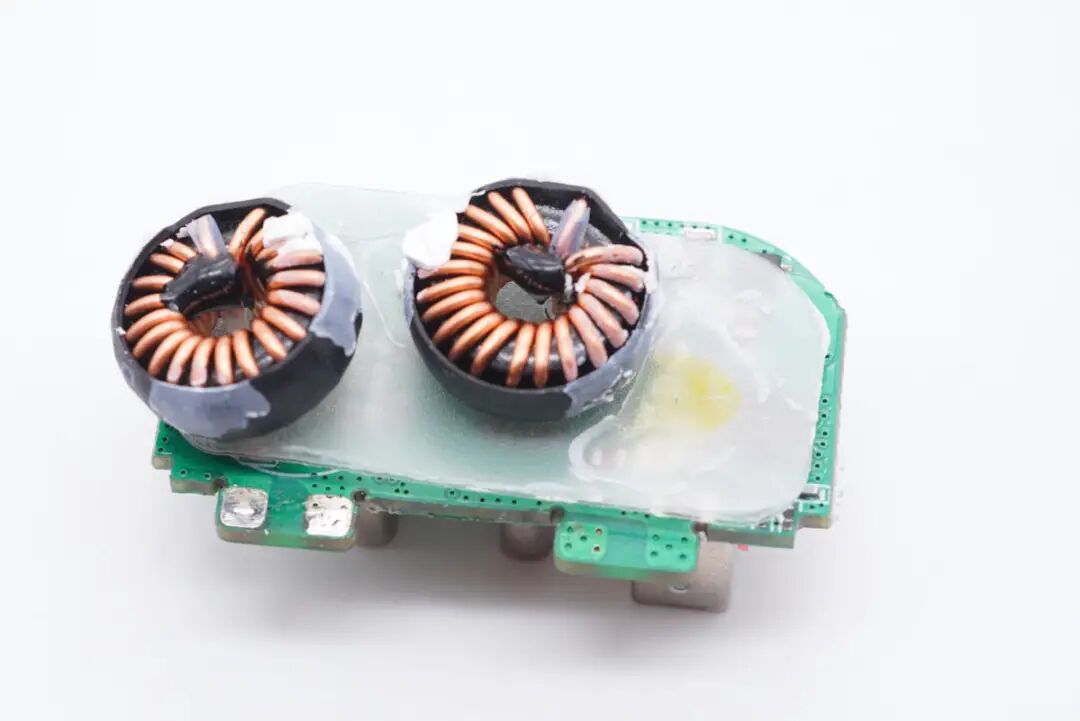

降压电感特写。

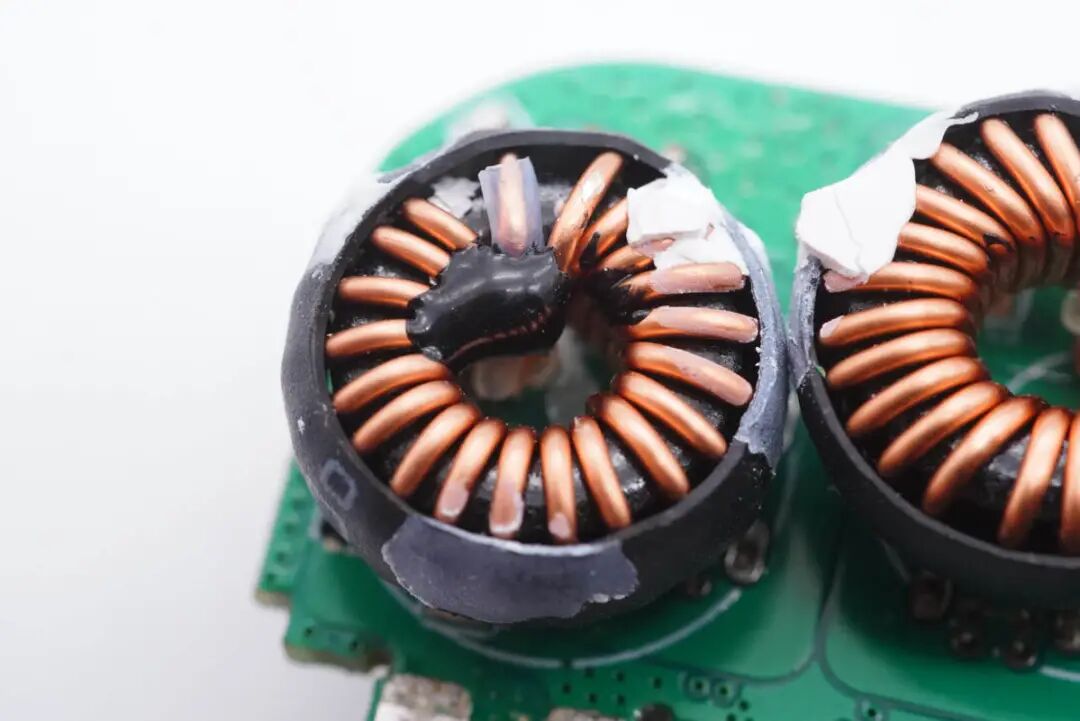

另一颗降压电感特写，均外套绝缘管。

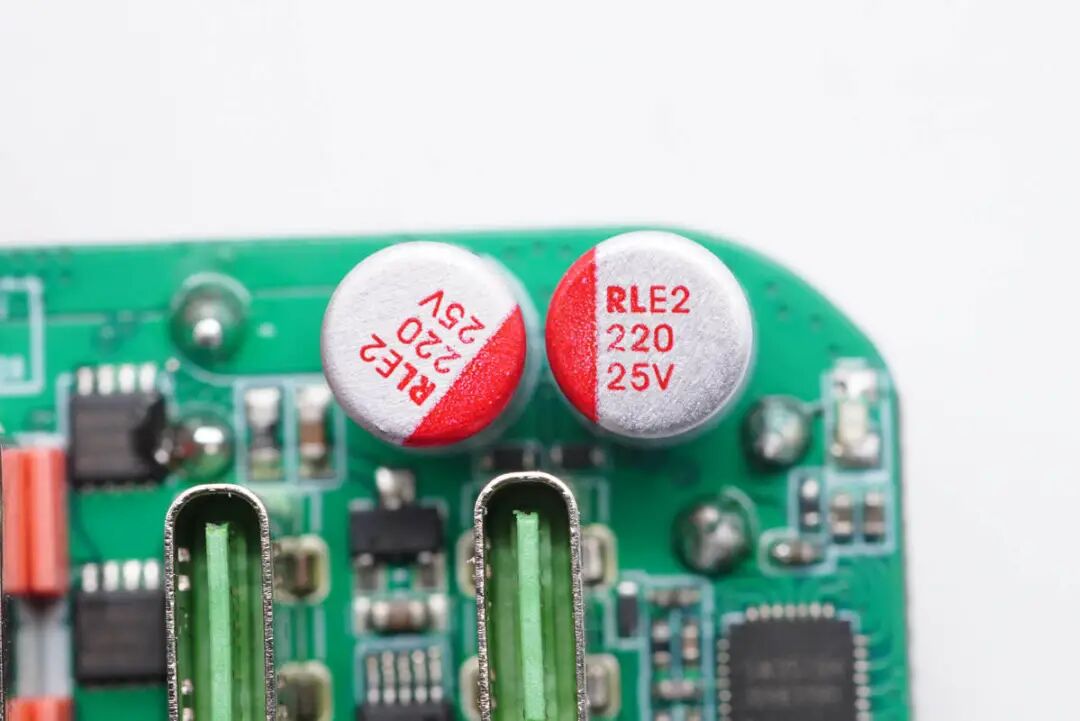

降压输出滤波固态电容特写，规格均为25V 220μF。

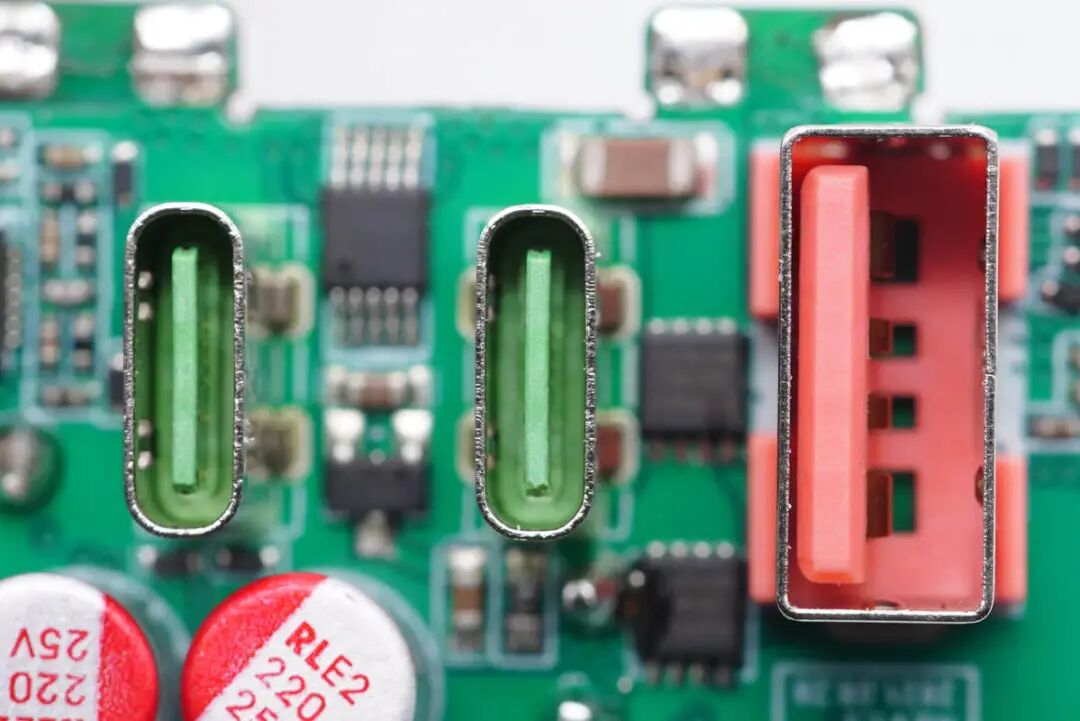

USB-C母座特写。
USB-A母座特写。

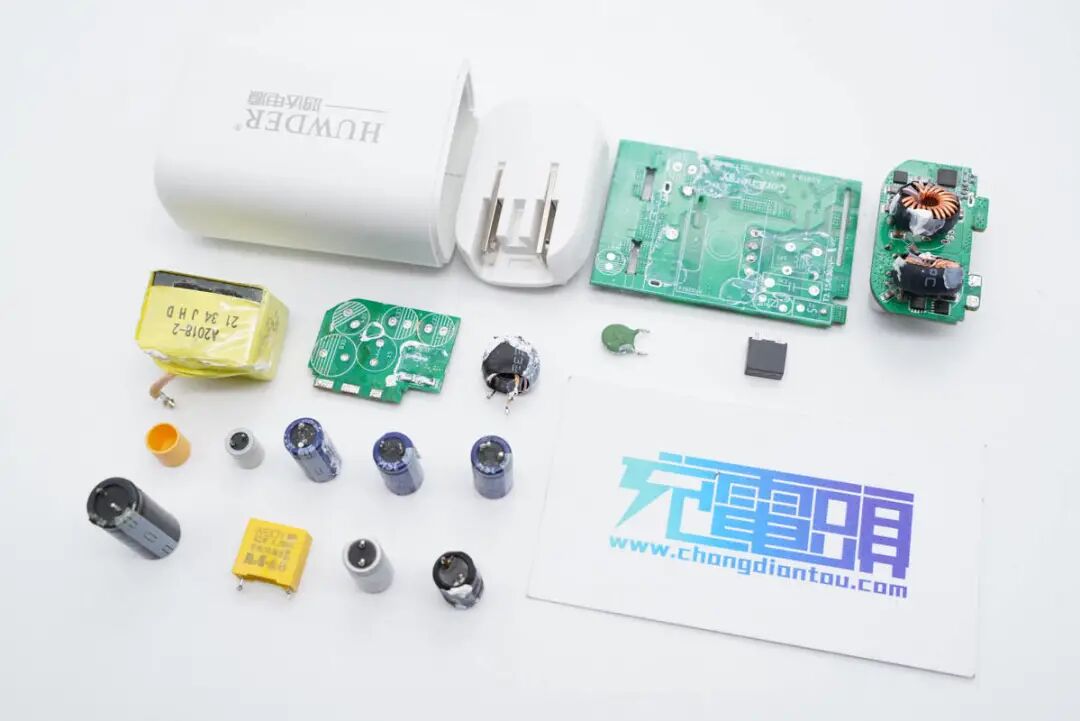

全部拆解完毕，来张全家福。
充电头网拆解总结
鸿达顺这款65W氮化镓快充配备2C1A三个接口以及折叠插脚，小巧便携同时可为最多三台设备同时充电，提高效率无需等待。充电器整体兼容性不错，支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议，还通过了FCC、CE、CB、RoHS认证，性能和质量都很可靠。
充电头网通过拆解发现，充电器采用时下主流的安森美NCP1342+MPS MP6908A高频QR开关电源方案，搭配能华CE65D180DNBI氮化镓功率管以及同步整流管，两路DC-DC二次降压电路采用智融SW3516H方案。此外还采用了纬迪安规X电容以及两颗贴片Y电容。
