茂睿芯推出26款AC-DC电源芯片，进入倍思、雷柏、诺基亚等品牌供应链
茂睿芯（深圳）科技有限公司创立于2017年，致力于高性能模拟和混合信号集成电路设计、研发、销售与技术服务，总部设在深圳市蛇口前海自贸区，在华北、华东和西北分别设立了研发中心和办事处。公司核心成员都曾有在欧美及国内一流半导体公司长期工作的阅历和经验，在通信、工业以及消费类电源领域业绩卓著，具有良好的市场开拓能力。
茂睿芯特色差异化的产品定位于高性能电源管理，目前在大功率PD快充、数据中心电源、新能源BMS、充电桩模块等应用中取得国内领先模拟芯片品牌地位。
从2017年推出旗下首款同步整流产品以来，茂睿芯目前已有5条量产的产品线，分别是同步整流、驱动器、负载开关、AC-DC、DC-DC。2021年还新增了PoE和PFC两条产品线，目前正处于样品阶段。

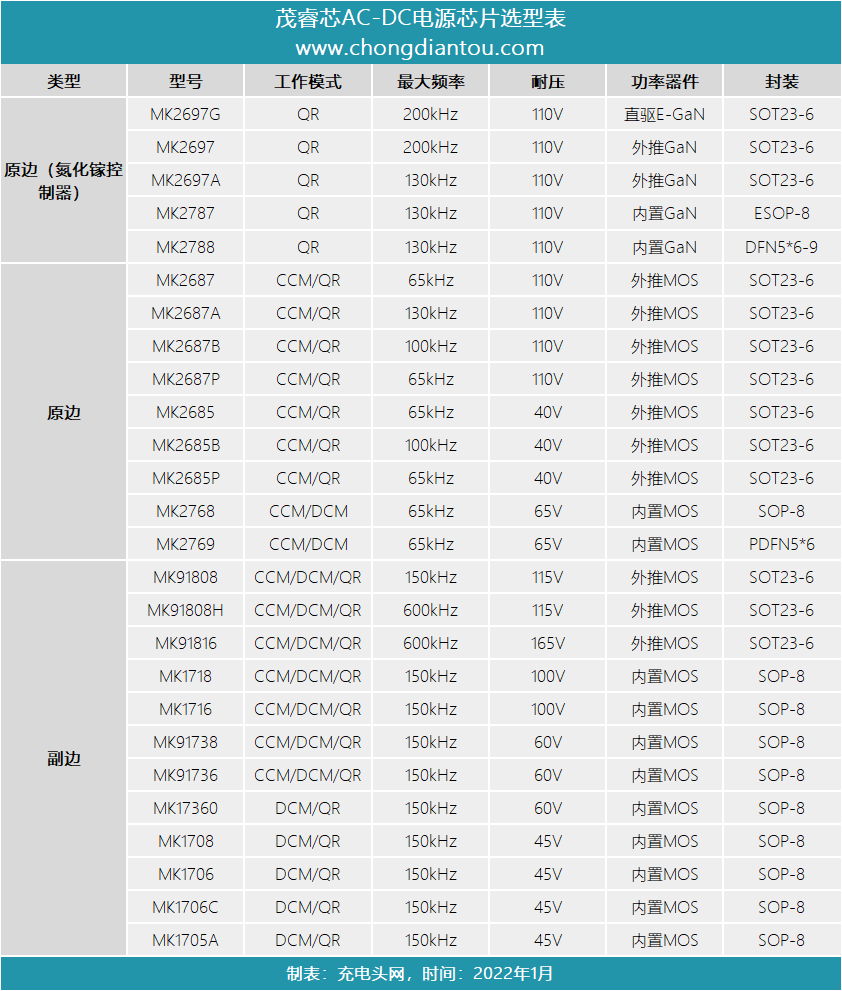

茂睿芯AC-DC芯片选型列表
茂睿芯AC-DC电源芯片主要可以分为三大类，氮化镓快充专用的原边控制器系列、适用于传统硅功率器件的原边控制器系列，以及副边同步整流控制器系列。
其中氮化镓快充专用控制器均为高频QR准谐振反激架构，并且均支持110V供电，最大工作频率有130kHz和200kHz两种规格。
除了时下热门的氮化镓控制芯片之外，茂睿芯还推出了一系列适用于硅功率器件的PWM控制器，分别有110V、40V、65V三种供电规格，并有外推MOS和内置MOS两种封装，满足不同场景的应用需求。
在同步整流方面，茂睿芯有外推MOS和内置MOS两种类型的产品。值得一提的是，其同步整流控制器率先应用了10ns超短的关断延迟技术，有效避免DCM误导通，并具有独特的起机钳位机制，一经推出便获得行业客户青睐。
原边（氮化镓控制器）
目前茂睿芯一共推出了5款氮化镓控制器，其中1款为直驱E-GaN氮化镓控制器，封装方式为SOT23-6，是业界率先推出如此小体积的直驱控制器。
值得一提的是，茂睿芯还发布了两款氮化镓合封器件，将控制器、驱动器、氮化镓合封在一起，大大提升了系统集成度，提升了产品开发的稳定性，也简化了电路设计。

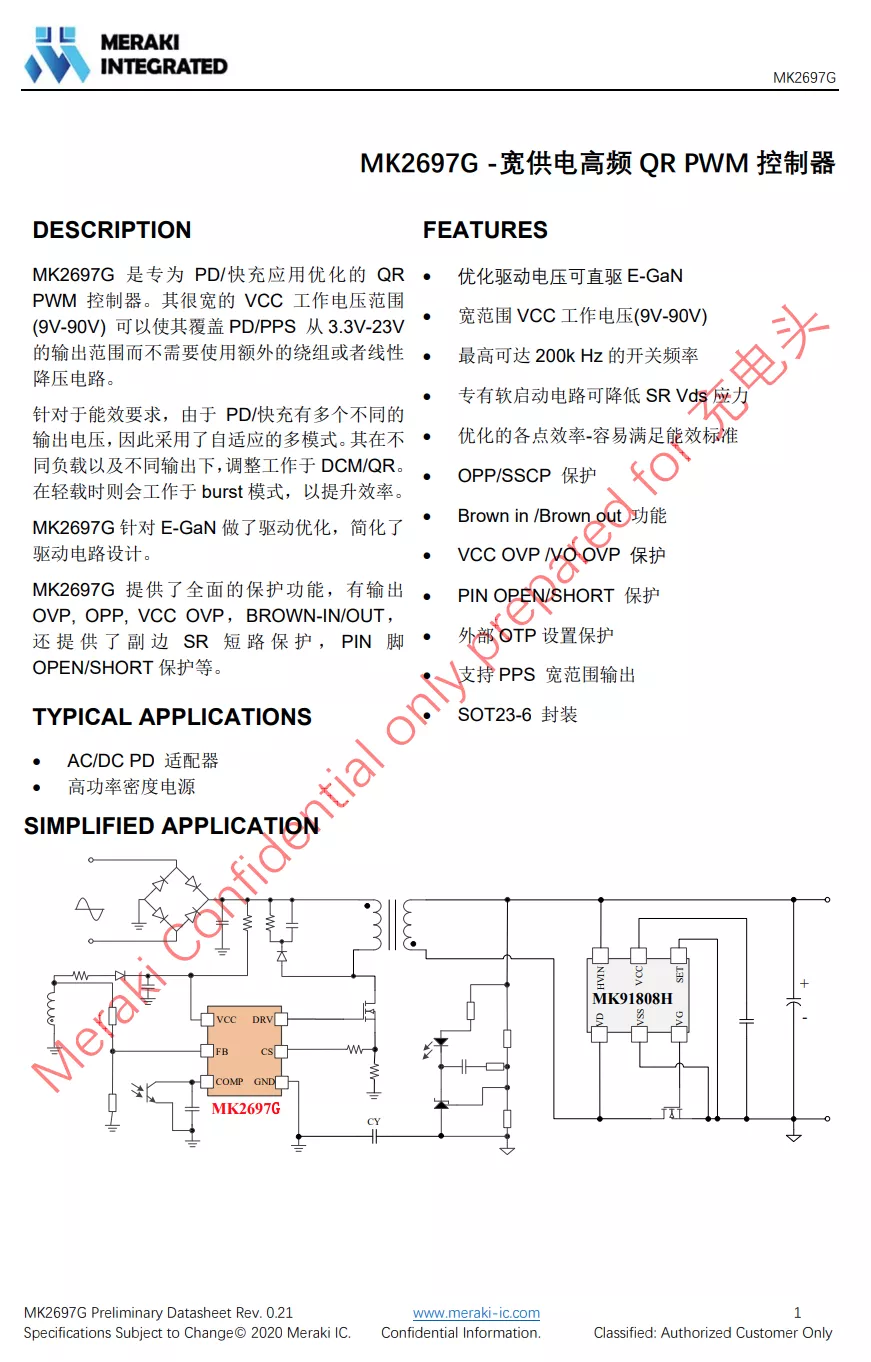

茂睿芯MK2697G
茂睿芯MK2697G是一颗采用SOT23-6极小封装的高频QR AC-DC PWM控制芯片，Vcc耐压110V，支持9-90V Vcc供电，无需外部稳压电路，减小布板空间，使用更灵活。采用专利驱动技术，可以直驱GaN功率器件，同时优化SR Vds应力，有效提高了产品效率及功率密度。
茂睿芯MK2697G具有自适应多模式特性，满足PD快充不同输出电压下的能效要求，200KHz工作频率可以充分利用氮化镓开关管优势，提高效率并减小适配器体积。
茂睿芯MK2697G具有输出过压、过功率、VCC过压、输入过压保护、同步整流管短路保护等保护功能，适用于USB PD充电器和高功率密度电源应用。MK2697系列已交付大量客户量产。
应用案例：
2、拆解报告：Aisawate爱莎瓦特65W 2C1A氮化镓快充充电器

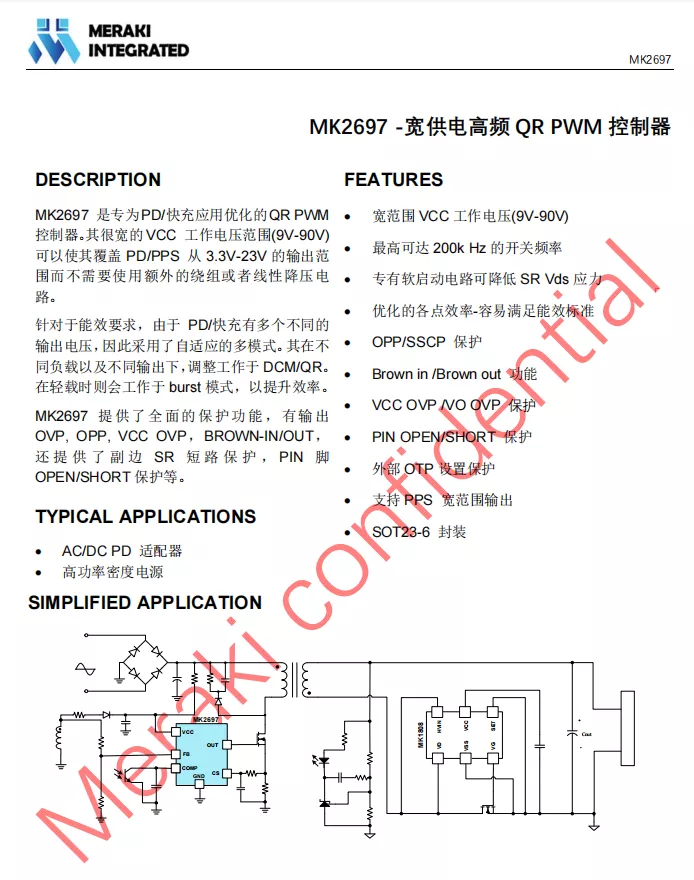

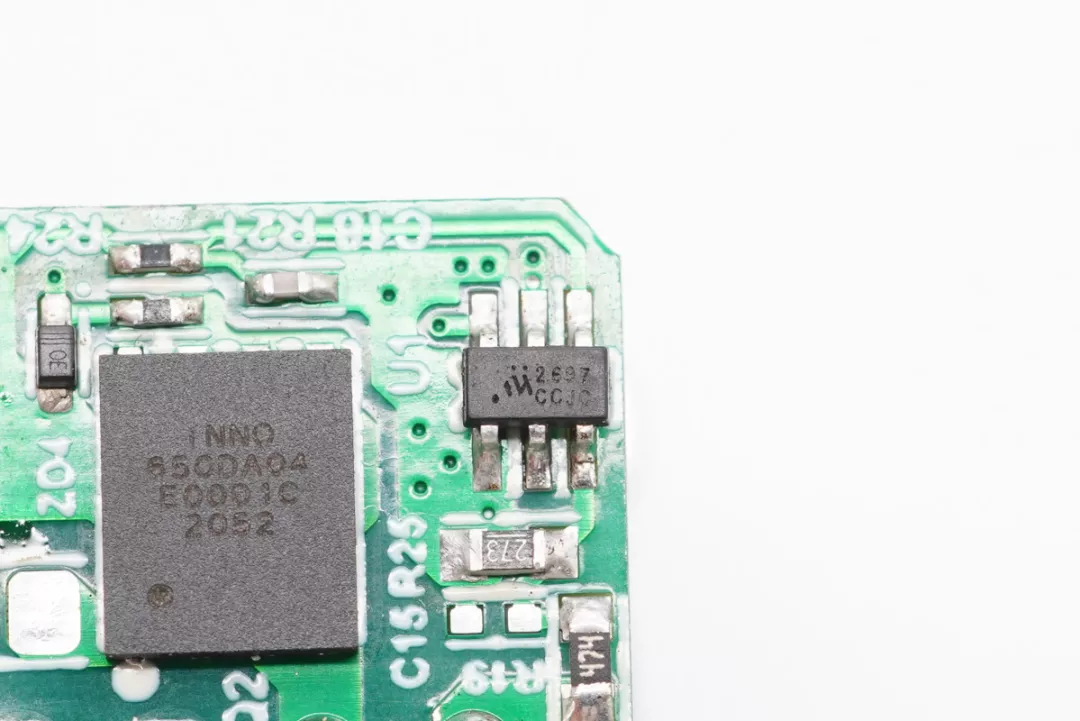

茂睿芯MK2697
茂睿芯MK2697是专为PD/快充应用优化的QR PWM控制器，该控制器宽VCC工作电压范围(9V-90V) 可以使其覆盖PD/PPS从3.3V-23V的输出范围而不需要使用额外的辅助绕组或者线性降压电路。
茂睿芯MK2697采用了茂睿芯自主知识产权的驱动技术，同步优化初级和次级功率管电压应力。高达200kHz的工作频率，支持高频小体积的PD快充电源设计。
茂睿芯MK2697A提供了全面的保护功能，有输出OVP，OPP，VCC OVP，BROWN-IN/OUT，还提供了副边SR短路保护， PIN脚OPEN/SHORT保护等。
应用案例：
2、全新设计，突破体积极限，倍思65W GaN3 Pro氮化镓充电器拆解

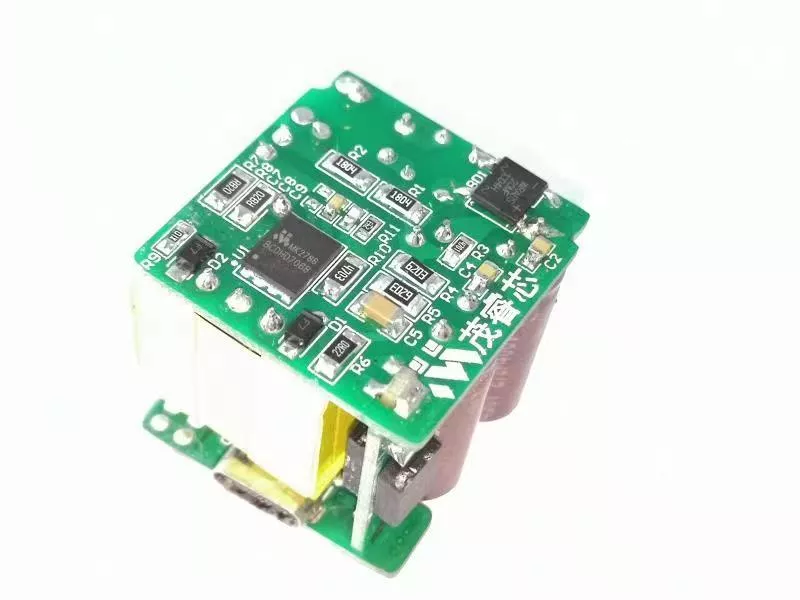

茂睿芯MK2787/MK2788
在内置功率器件的控制器方面，茂睿芯有内置硅MOS和内置GaN两种形式。其中MK2787/MK2788是茂睿芯重磅推出的33W合封氮化镓芯片，MK2787采用ESOP-8封装设计，MK2788采用DFN5x6封装设计，方便客户选用。
MK2787/MK2788采用茂睿芯独有的处于行业领先位置的高压技术，Vcc耐压高达110V，PPS应用无需稳压电路；采用了专利软驱技术，有效降低同步整流管电压应力；采用高频QR控制技术，有效减小变压器尺寸。
应用案例：
1、推高功率密度，茂睿芯发布氮化镓合封快充芯片MK2787/MK2788
原边
针对传统硅功率器件的快充应用，茂睿芯一共推出了9款PWM控制器，其中两款采用内置MOS设计，适用于小功率PD快充应用，外围电路精简。另有7款采用外推MOS设计，并有多种不同的开关频率。目前在快充电源领域应用较多的为MK2687

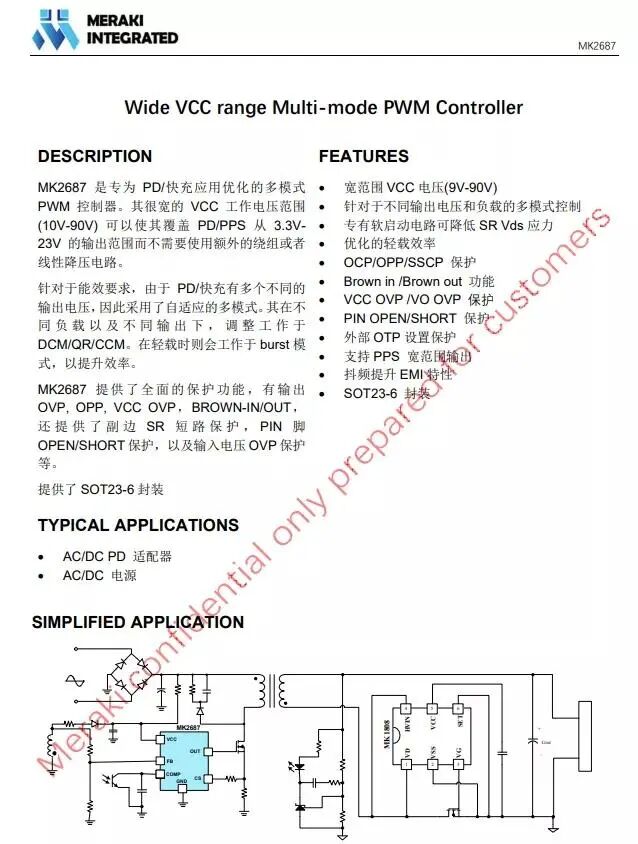

茂睿芯MK2687
茂睿芯是一颗PD快充专用PWM芯片，其110V Vcc耐压优化PD辅助供电设计， PD PPS 3.3V-20V的输出变化过程，无需额外的稳压电路。
茂睿芯MK2687自主专利技术，能够显著降低开机时原副边功率管的电压尖峰，提高系统可靠性；MK2687是一款集成了多模式（CCM/DCM/QR）工作方式的PWM IC，多段式的频率曲线，有效提高系统效率。芯片推出半年来已经在多个客户实现量产。
茂睿芯MK2687提供了全面的保护功能，有输出OVP, OPP, VCC OVP，BROWN-IN/OUT， 还提供了副边SR短路保护， PIN脚OPEN/SHORT保护，以及输入电压OVP保护等。提供了SOT23-6封装。
应用案例：
副边
据了解，目前茂睿芯一共推出了12款适用于USB PD快充应用的同步整流控制器，在大功率快充应用中，可以选用外推MOS系列，并且芯片支持600kHz的开关频率，可用于氮化镓快充开发；内助MOS的同步整流芯片则有助于小功率快充电源产品实现小体积设计。
茂睿芯MK1716
茂睿芯MK1716集成了次级同步整流控制器和16mΩ/100V规格同步整流MOS。茂睿芯MK171X系列是一款高性能的同步整流功率开关，集成N沟道功率MOS，适用于隔离型的同步整流应用。尤其适用于充电器中需求高效率的场合，并兼容CCM、DCM 和QR模式。
茂睿芯MK171X采用自主知识产权的自供电电路，可灵活的放置在输出正端或输出负端。放置在正端时，亦无需格外的辅助绕组。支持10ns关断延时以及高达4A的下拉电流帮助系统可靠工作于CCM 模式。支持开通及关断机制，可以最大化外驱MOSFET的导通时间以获得尽可能高的效率，并且自主检测DCM振铃，防止误开通。
应用案例：
1、拆解报告：KEERDA智电电子30W 1A1C快充充电器

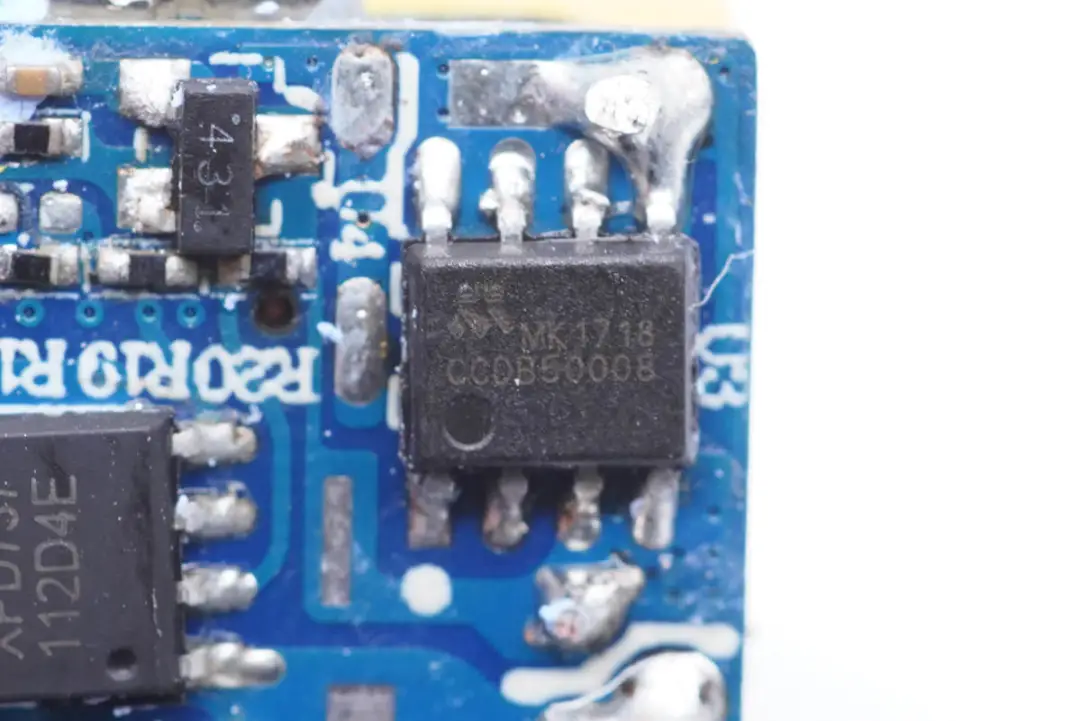

茂睿芯MK1718
茂睿芯MK1718集成了次级同步整流控制器和8.5mΩ/100V规格同步整流MOS。茂睿芯MK171X系列采用自主知识产权的自供电电路，可灵活的放置在输出正端或输出负端。放置在正端时，亦无需格外的辅助绕组。支持10ns关断延时以及高达4A的下拉电流帮助系统可靠工作于CCM 模式。支持开通及关断机制，可以最大化外驱MOSFET的导通时间以获得尽可能高的效率，并且自主检测DCM振铃，防止误开通。
应用案例：

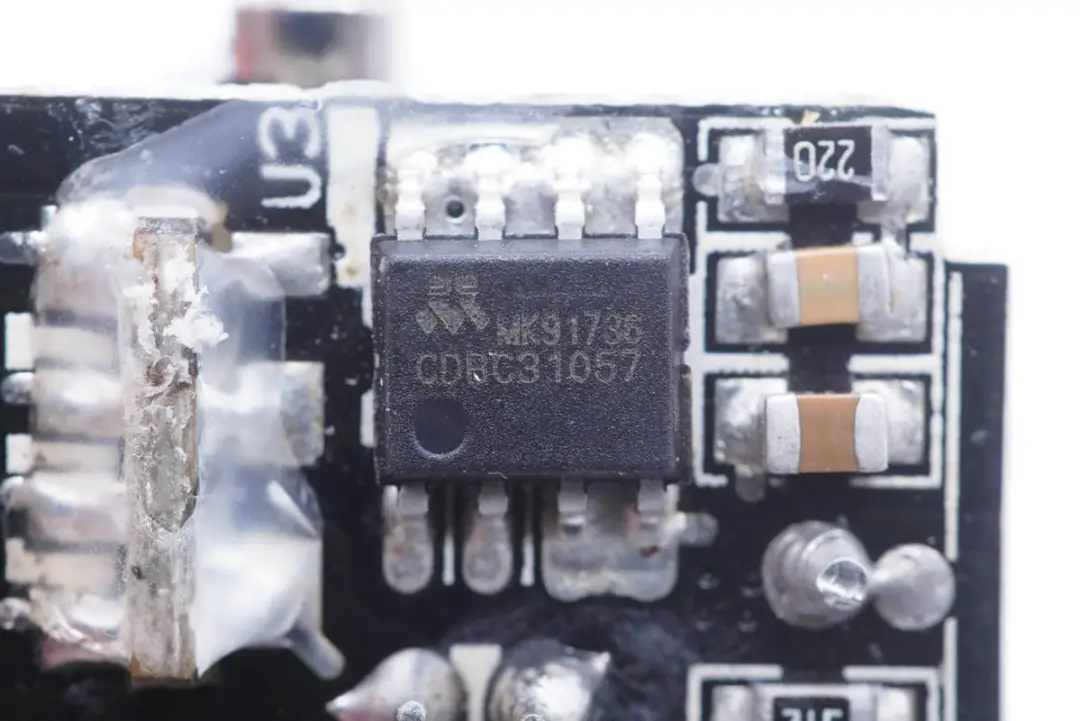

茂睿芯MK91736
茂睿芯MK91736是茂睿芯的次级同步整流芯片，MK91736内置16mΩ同步整流管，支持200KHz开关频率。尤其适用于充电器中需求高效率的场合，并兼容CCM、DCM和QR模式。
MK9173X采用自主知识产权的自供电电路，可灵活的放置在输出正端或输出负端；放置在正端时，亦无需格外的辅助绕组；10ns关断延时以及高达4A的下拉电流帮助系统可靠工作于CCM模式，有效降低CCM电压尖峰，使得60V MOSFET可以轻松搞定12Vout应用；自主知识产权的开通及关断机制，可以最大化外驱MOSFET的导通时间以获得尽可能高的效率。并且自主检测DCM振铃，防止误开通。
应用案例：
1、拆解报告：IDMIX大麦MFI认证三合一移动电源CH07

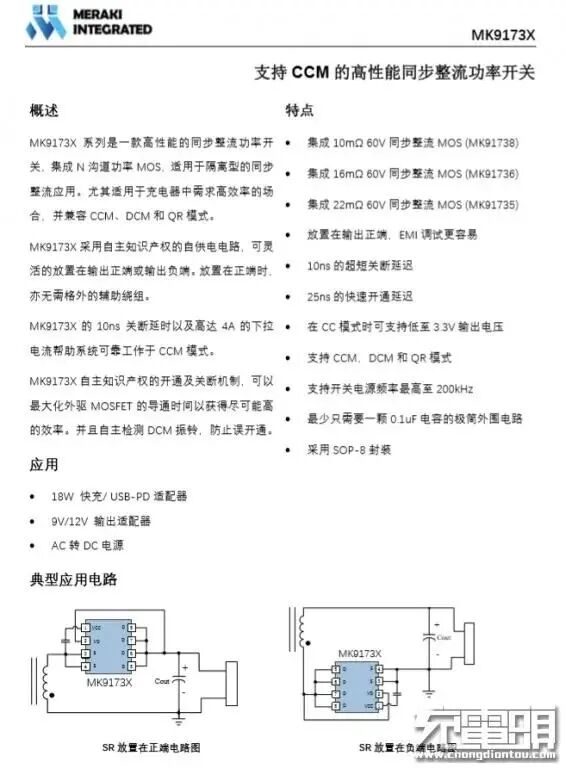

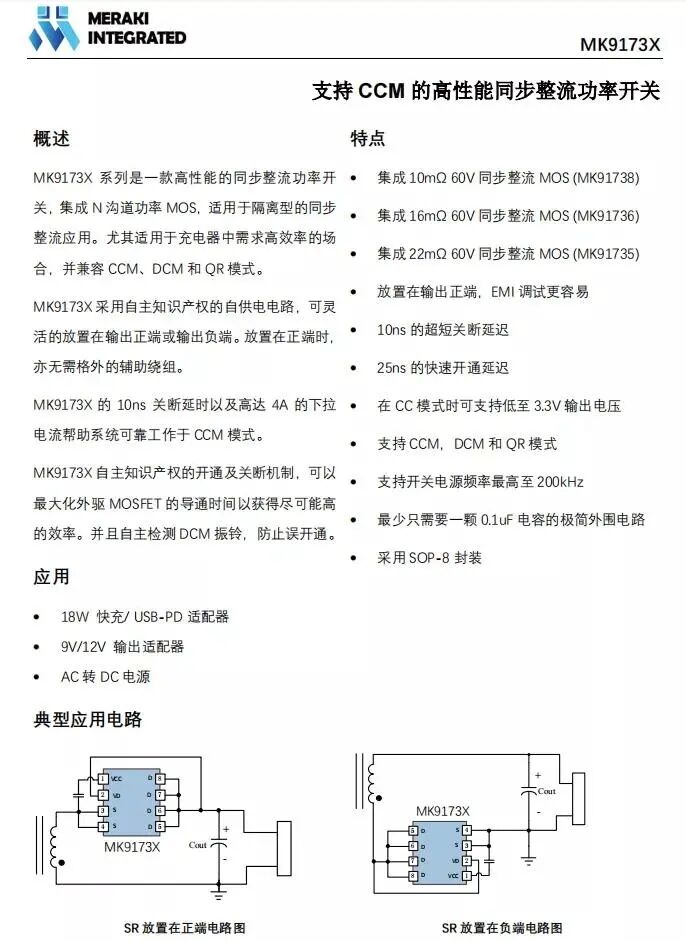

茂睿芯MK91738
茂睿芯MK91738是一款支持CCM的高性能同步整流功率开关，集成10mΩ 60V同步整流MOS，适用于隔离型的同步整流应用，尤其适用于充电器中续需求高效率的场合，兼容CCM、DCM和QR模式。MK91738可以灵活的放置在输出正端和输出负端，放置在正端时，无需额外的辅助绕组。
茂睿芯MK9173X采用自主知识产权的自供电电路，可灵活的放置在输出正端或输出负端；放置在正端时，亦无需格外的辅助绕组；10ns关断延时以及高达4A的下拉电流帮助系统可靠工作于CCM模式，有效降低CCM电压尖峰，使得60V MOSFET可以轻松搞定12Vout应用；自主知识产权的开通及关断机制，可以最大化外驱MOSFET的导通时间以获得尽可能高的效率。并且自主检测DCM振铃，防止误开通。
应用案例：
1、床头插座秒变快充，公牛推出86面板新品，内部用料拆解揭晓
充电头网总结
作为一家年轻的国产半导体公司，茂睿芯主攻电源芯片市场，基于领先的高压BCD模拟工艺平台，茂睿芯目前已快速开发并量产了多类业界或国内领先的现象级电源管理芯片系列。比如10ns超快关断延时的的115V CCM 同步整流控制器、4A Source/Sink驱动电流的120V高侧及低侧驱动器、待机小于100μA的同步降压（Buck）转换器、110V电压等级AC-DC PWM芯片、业界极简6脚封装氮化镓直驱控制器、合封氮化镓主控芯片等。
茂睿芯不仅拥有丰富的电源产品线，而且在芯片定位和芯片性能方面均有独到之处，能够实实在在帮助电源工程师解决产品开发中的诸多难题。也正因如此，茂睿芯的电源芯片在消费类电源产品中有着广泛的应用，同时也有着相当不错的市场反馈，获得了诸多知名品牌和电源厂商的认可。
如需了解更多产品资讯，可以与茂睿芯原厂或者代理接洽。
