拆解报告：微软Surface book3原装127W充电器
----- 充电头网拆解报告 第1980篇 -----
微软Surface book对很多朋友来说应该并不陌生，近日充电头网拿到了Surface book3原装充电器，功率127W，自带Surface book专用充电线缆，支持15V 8A输出，最大输出功率为120W。此外，这款电源还配有一个USB-A输出接口，支持5V1.5A输出，可以用于手机、智能穿戴产品充电。
今天这篇文章就为大家带来Surface book3原装127W充电器的内部拆解，一起来看看这款产品的内部做工和用料。
一、微软127W原装充电器外观

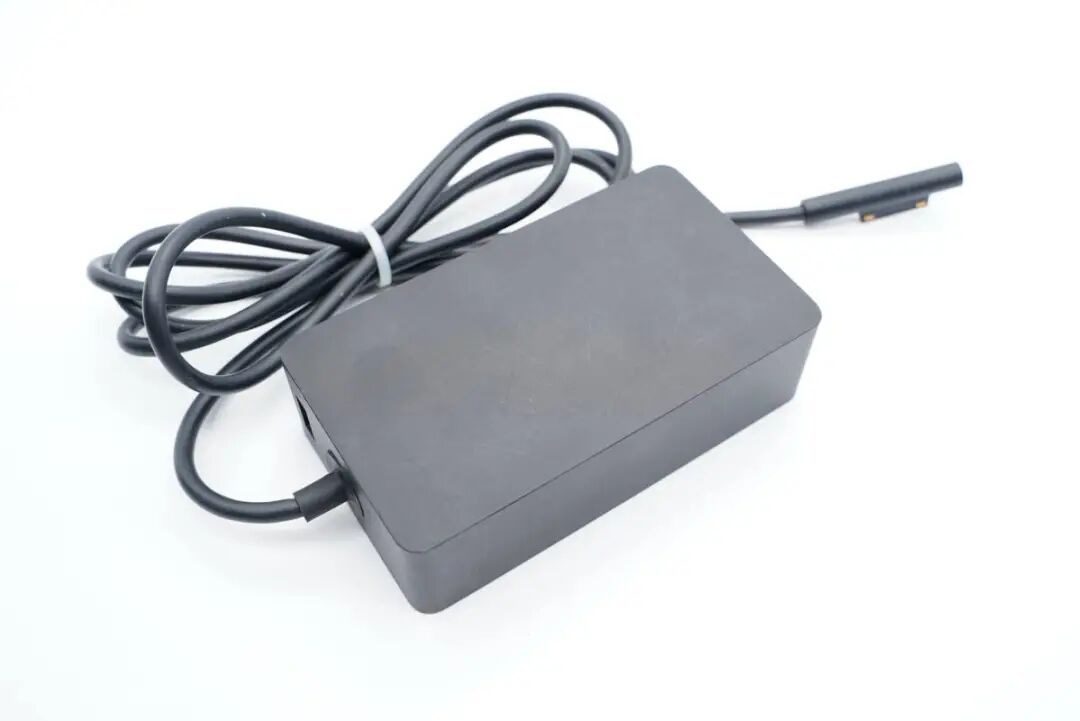

虽然微软Surface book3的性能可以做得很出色，尺寸也可以做得很轻薄，作为一款传统的笔记本电脑电源，这款127W电源适配器依然没能逃离板砖的外观设计。
整个充电器机身采用了黑色PC阻燃材质，输出端自带专用充电线缆，输入端的电源延长线为分离式设计。

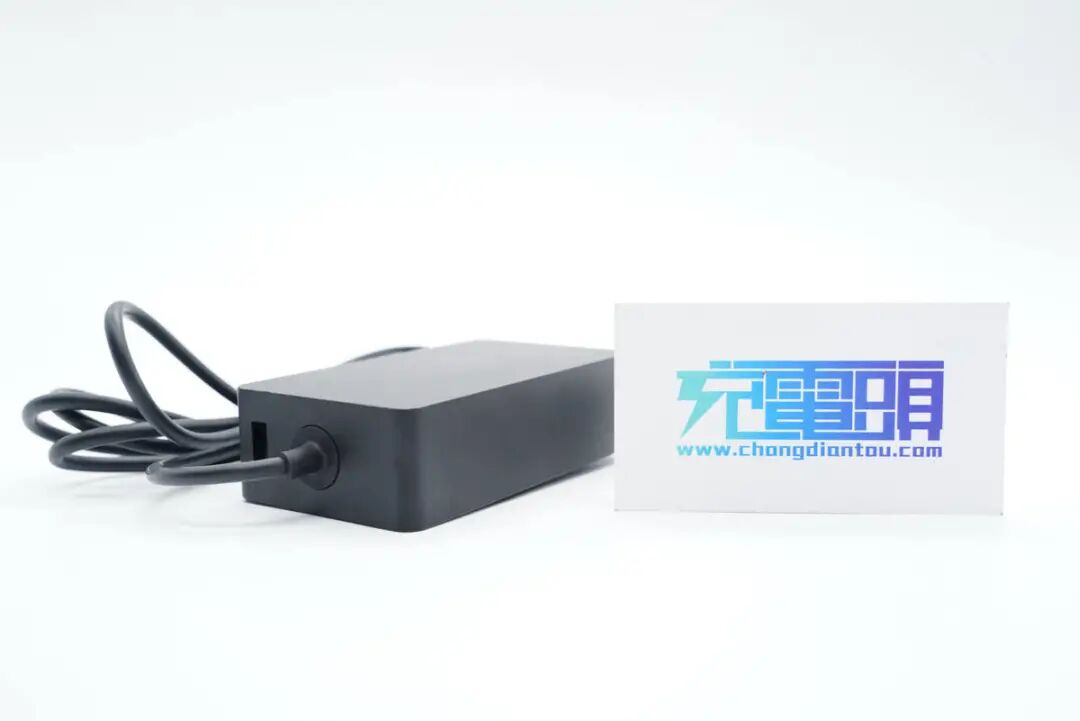

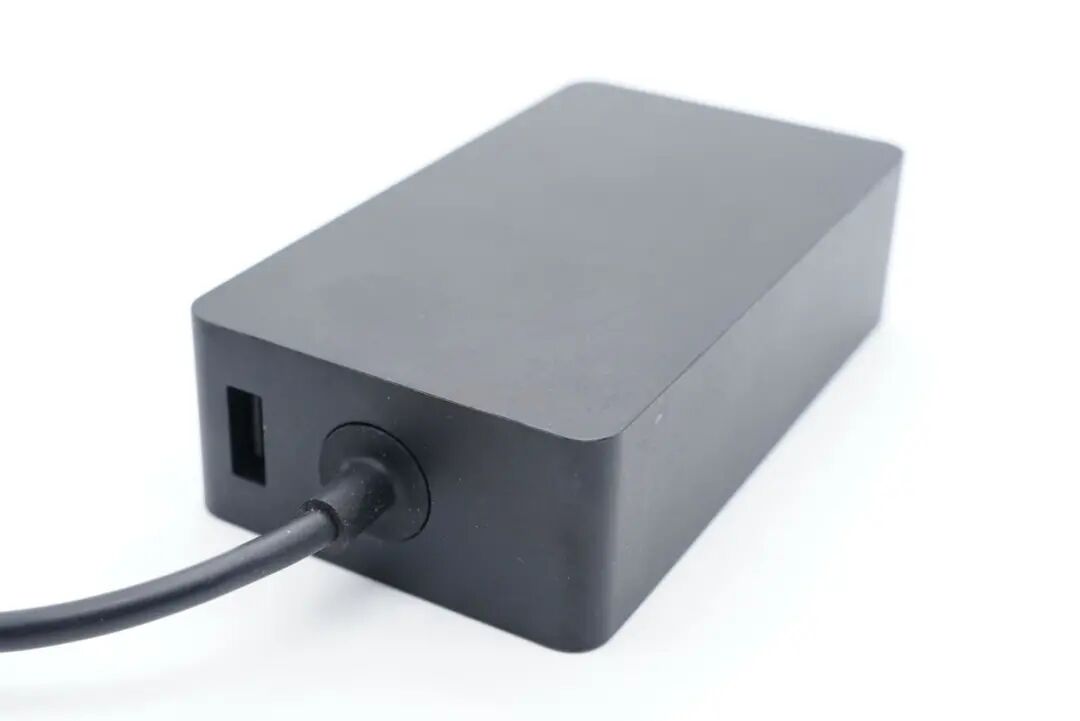

输出端线缆与机身连接处采用了加固设计，提升抗弯折性能，旁边还设有一个USB-A输出接口。

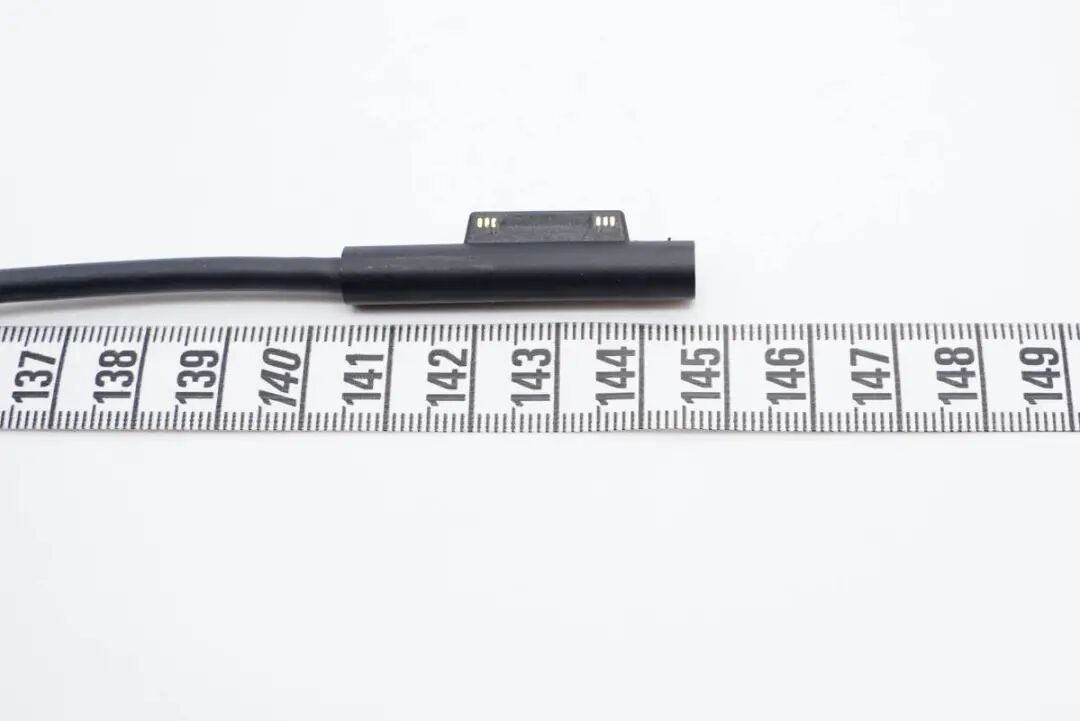

输出端的线缆长度约为145cm。

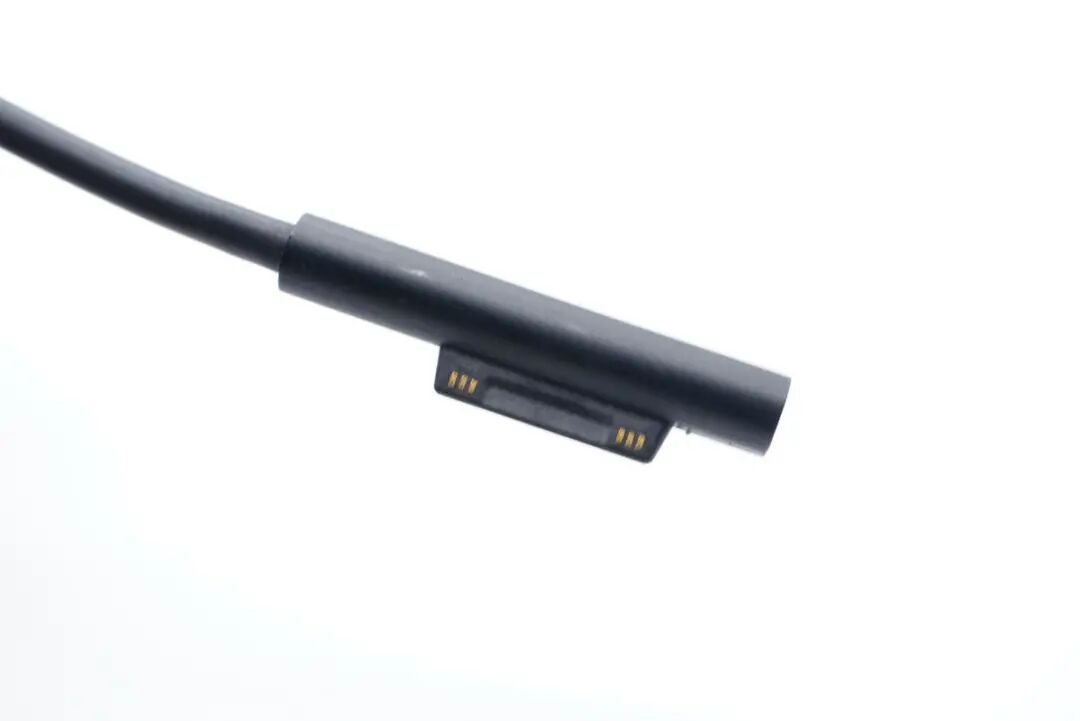

微软Surface book专用充电接口特写。

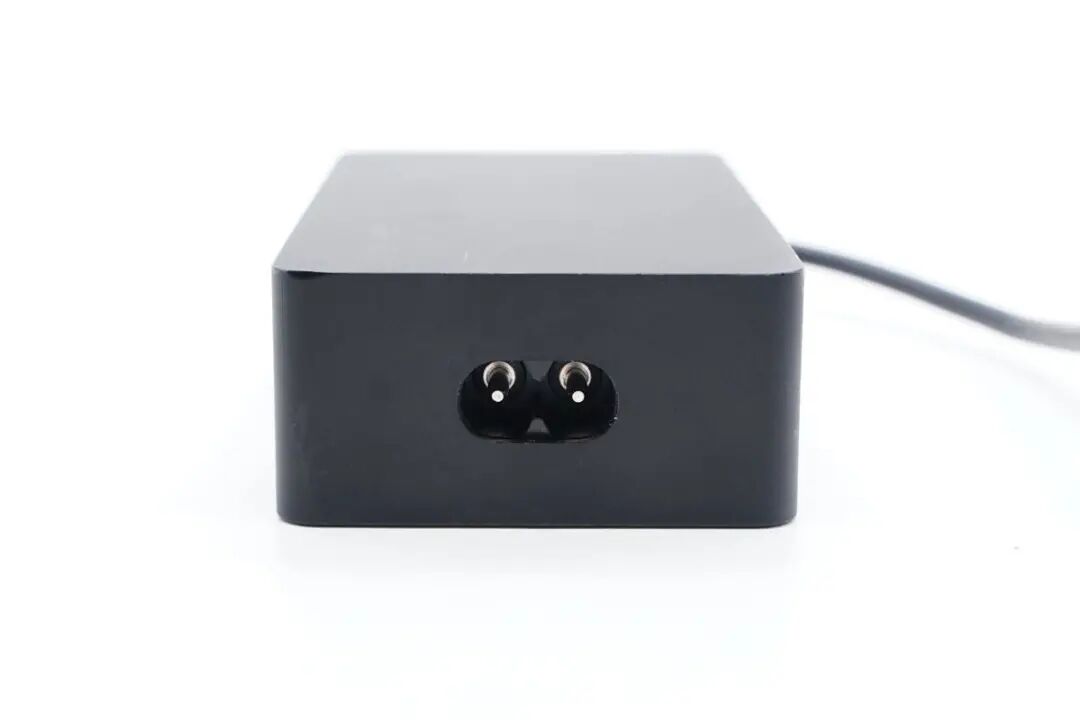

输入端采用8字接口。

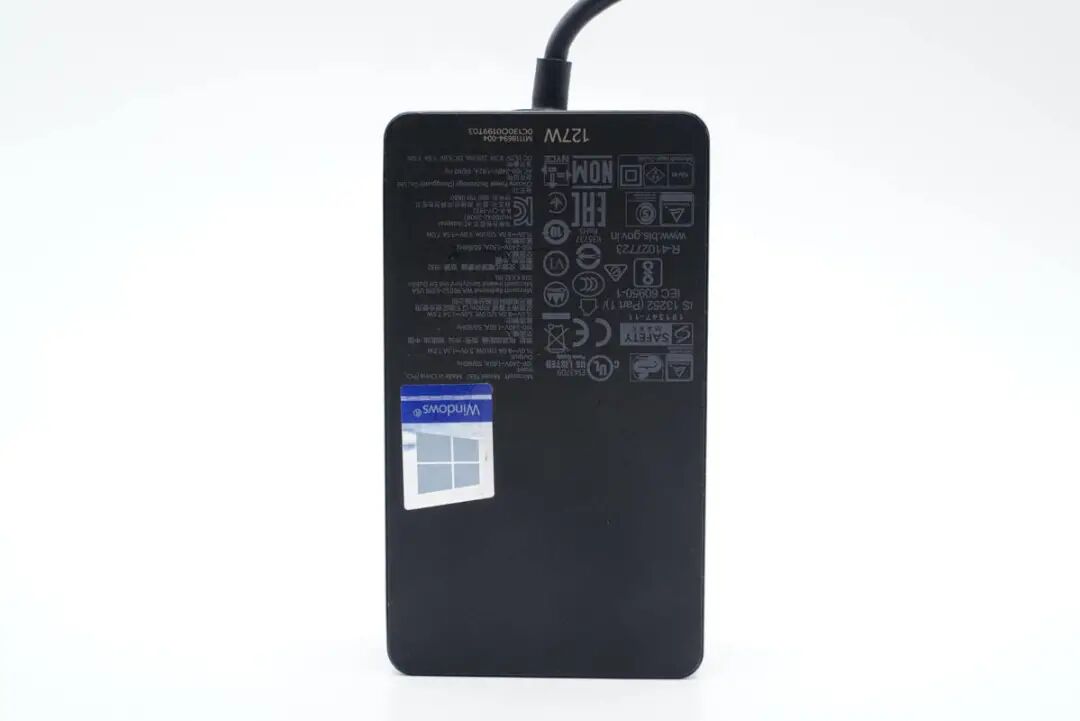

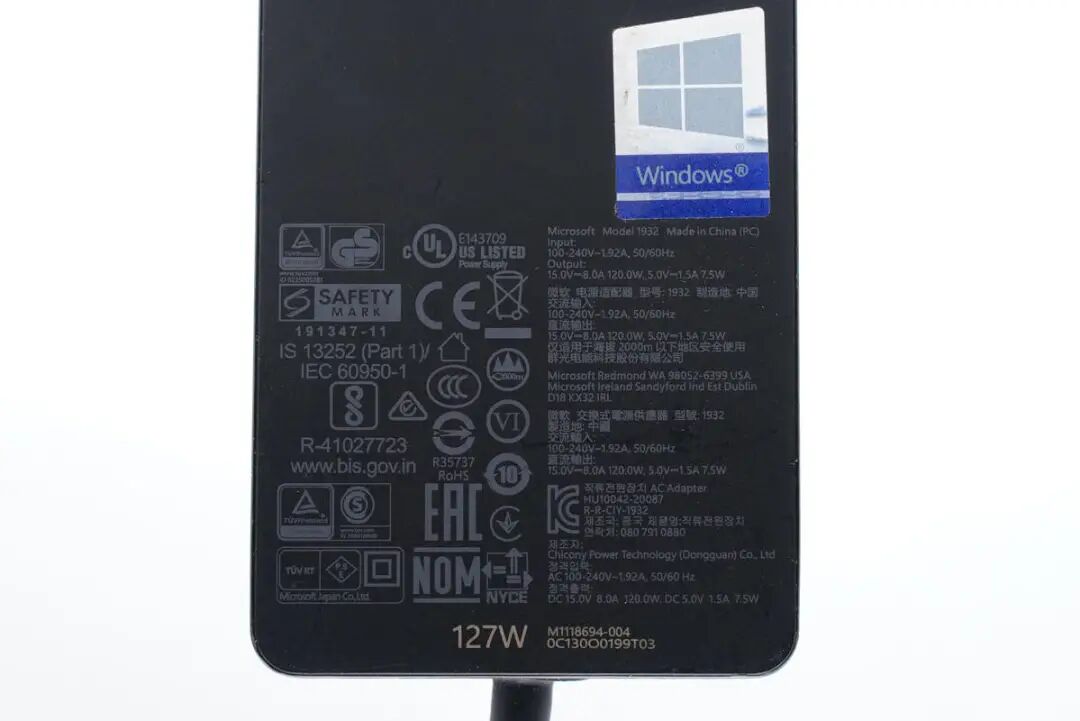

充电器的背面印着详细的产品参数信息，并贴有微软的logo。
充电器型号1932，输入支持100-240V 1.92A 50/60Hz，输出支持15V 8A，5V 1.5A，制造厂为：群光电能科技股份有限公司。产品已经通过了UL、CE、CCC、GS、PSE、KC等多种认证。
微软127W充电器对比苹果140W氮化镓快充充电器。

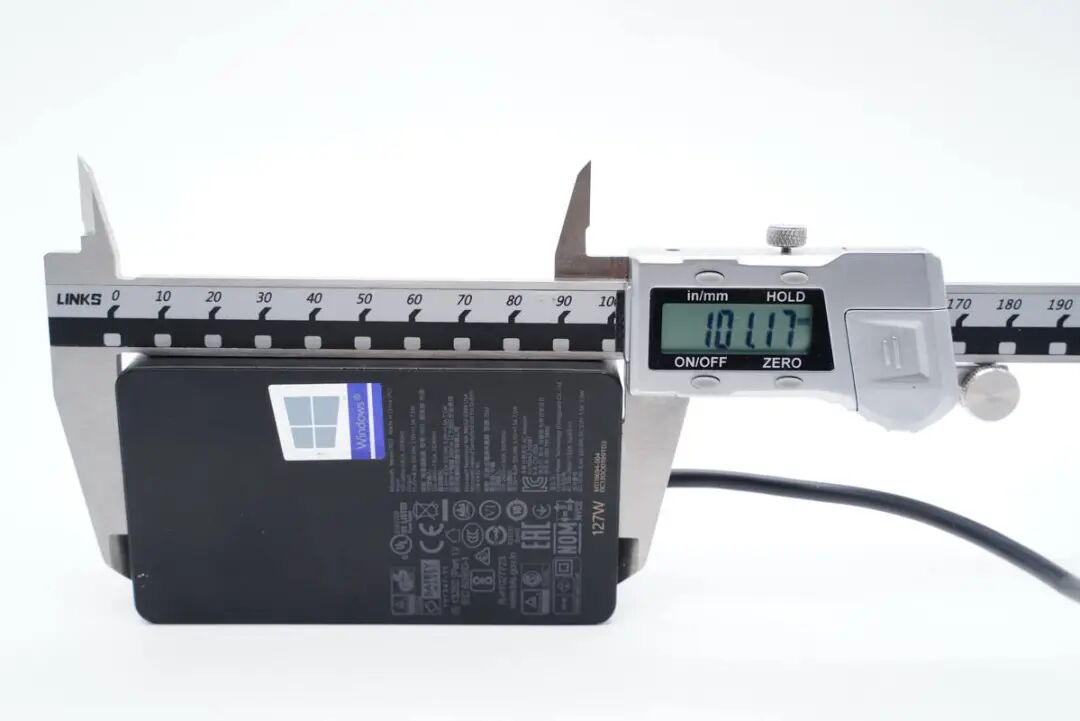

实测充电器的长度约为101.2mm。
宽度约为57.5mm。

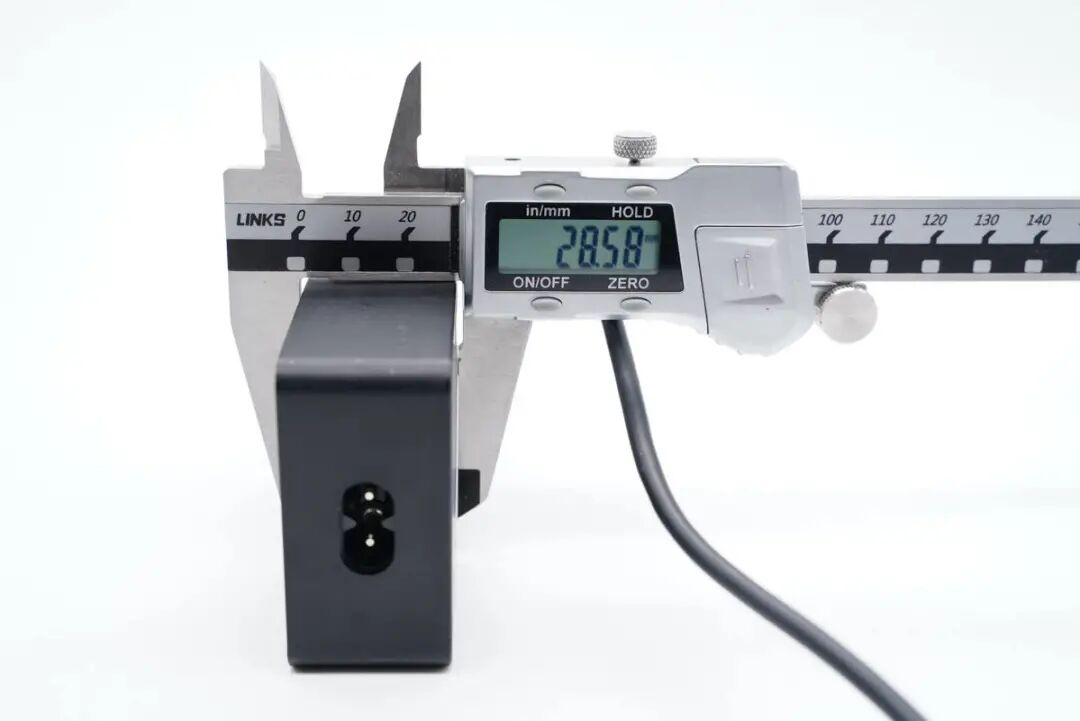

厚度约为28.6mm。
这款充电器的净重约为400g。

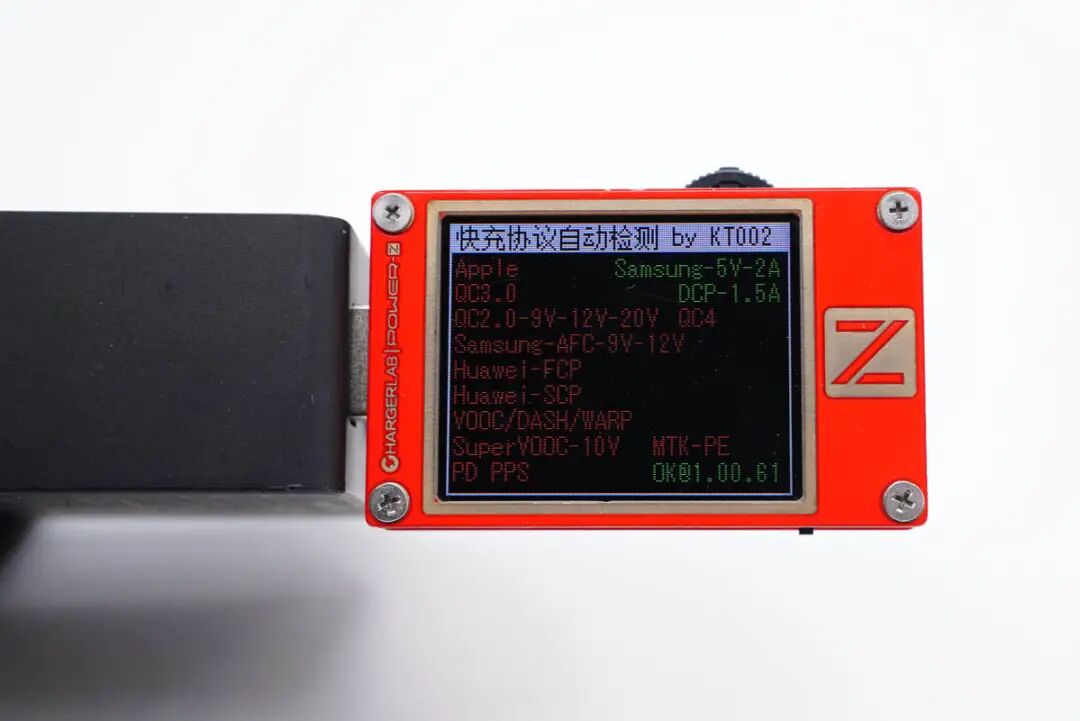

使用ChargerLAB POWER-Z KT002检测充电器的输出协议，显示支持Samsung 5V2A、DCP协议。
二、微软127W笔记本充电器拆解
使用切割机将充电器的外壳切开，可见内部的电源模块使用纯铜散热片包裹。
输出端充电线缆焊接在PCB板上，USB-A接口使用小块PCB板焊接，然后再通过线缆与主PCB板连接。
输出端线缆除了两根较粗的电源线之外，还设有两根信号线，其中电源线的焊脚使用热缩管包裹绝缘。

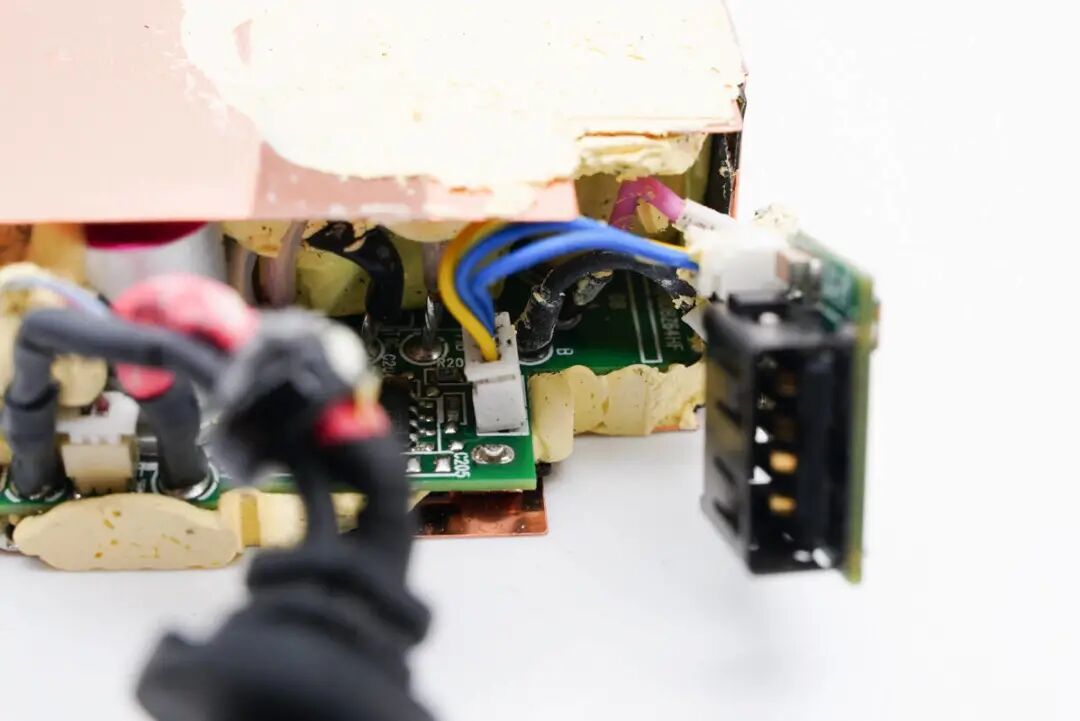

USB-A接口与主PCB板之间除了两根电源线之外，还有三根信号线。

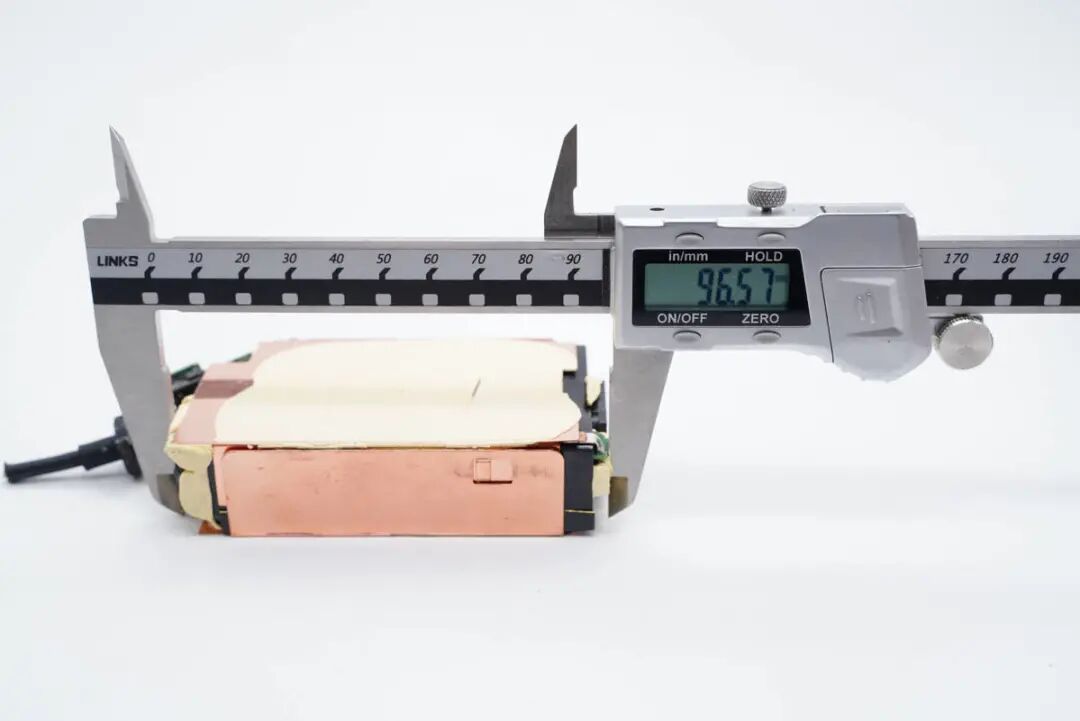

电源模块的长度约为96.6mm。

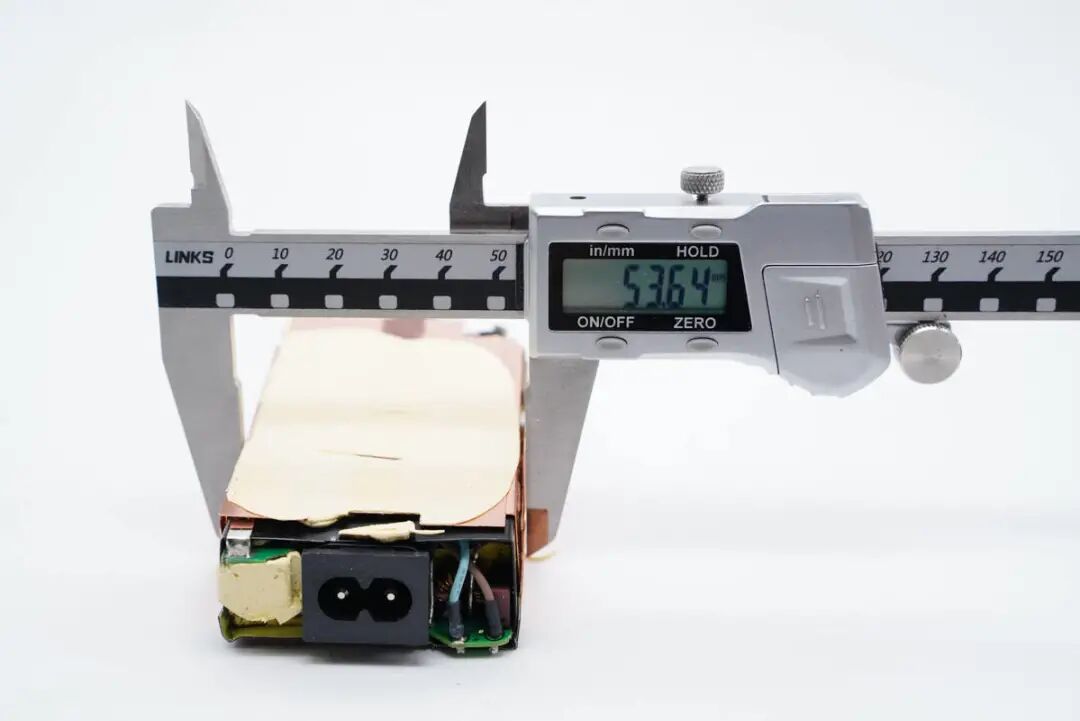

宽度约为53.6mm。
厚度约为24.9mm。

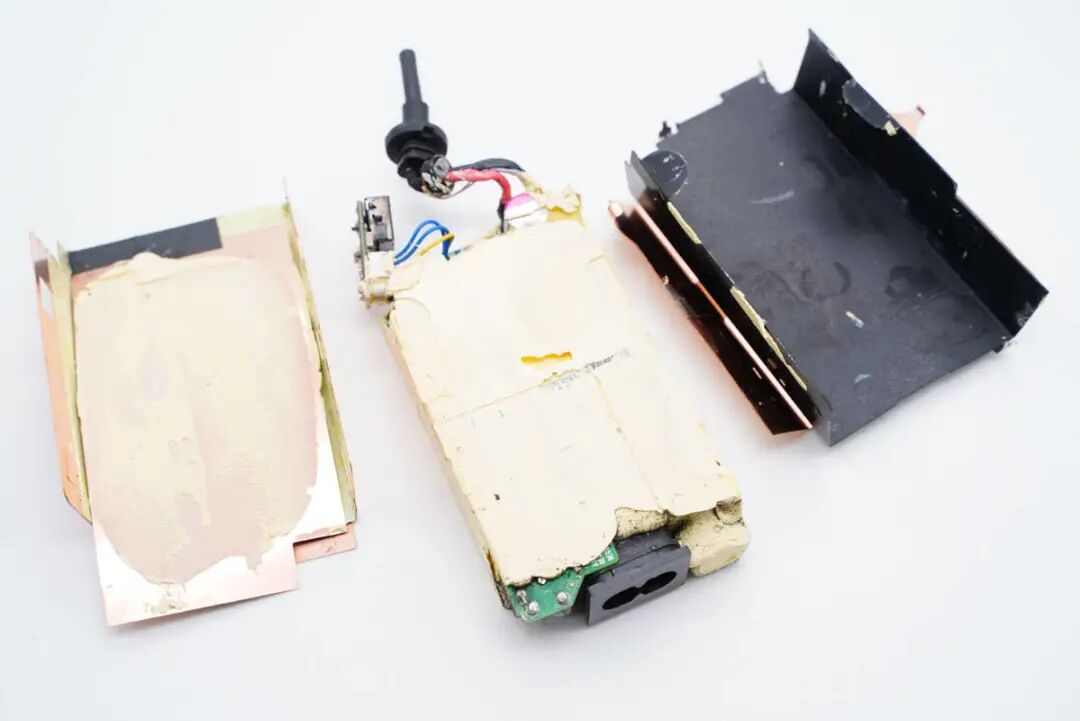

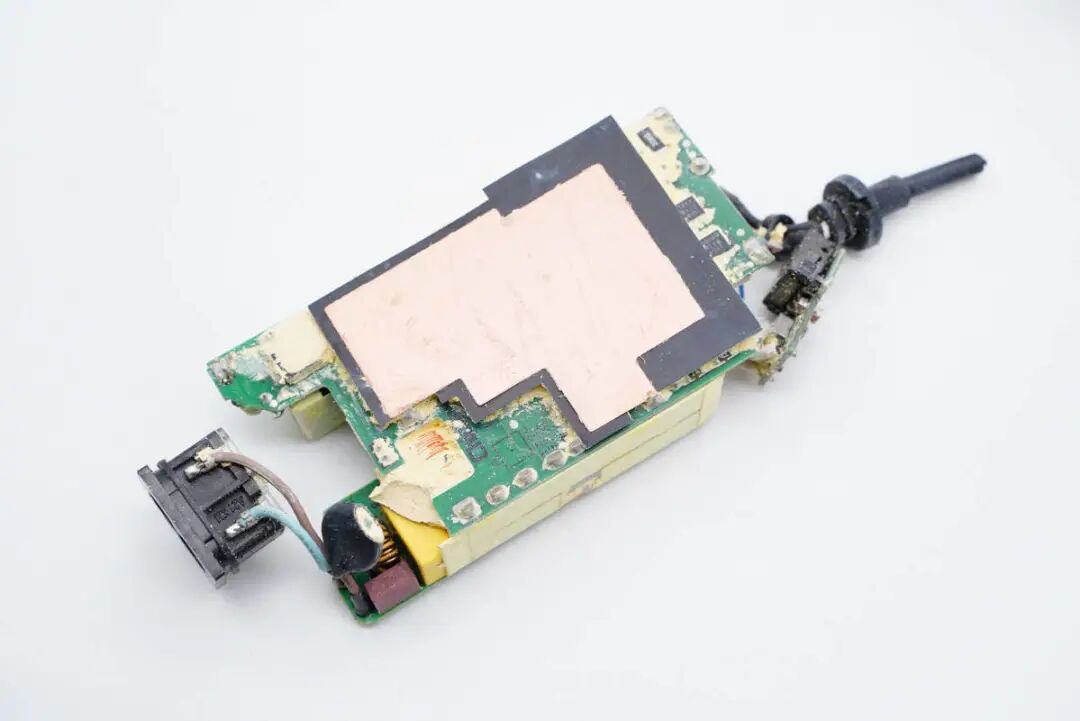

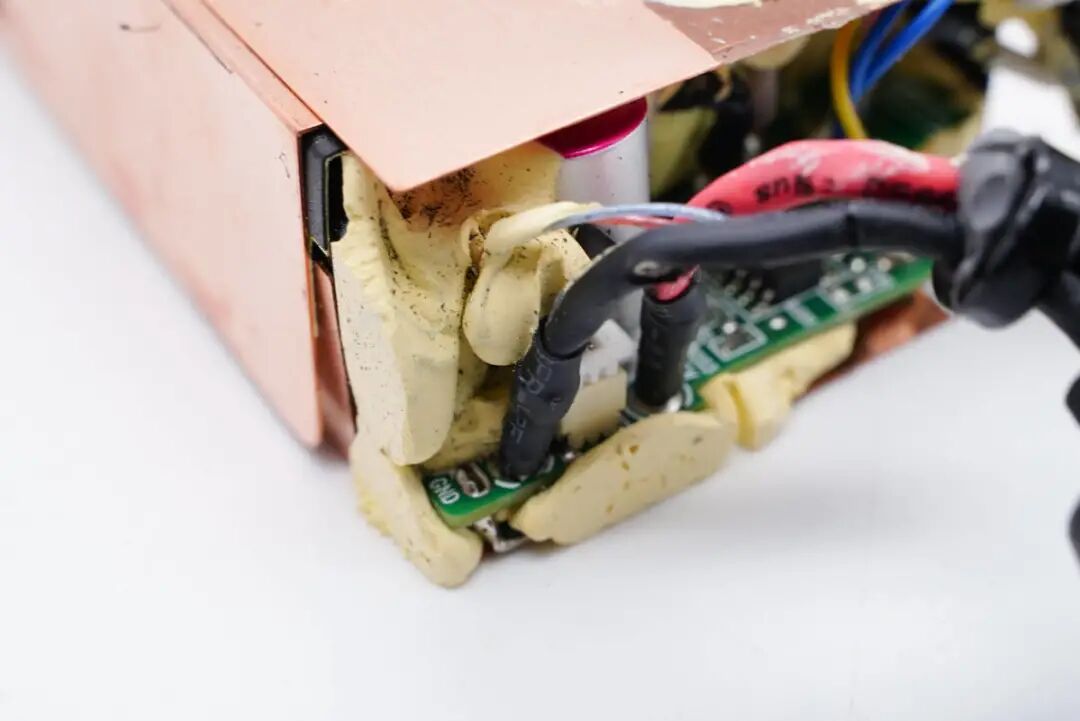

将包裹在PCB板外围的散热铜片拆除，内部使用黄色灌胶填充。
电路板正面的元器件几乎全部被灌胶填充。
将PCB板上覆盖的注胶清理干净之后，惊讶的发现下面还有一块纯铜散热片。这种双层金属散热片的设计，在其他充电器中比较少见。
将贴在PCB上的散热片拆除，下面是控制芯片和功率器件，PCB板上印有Chicony群光的字样。

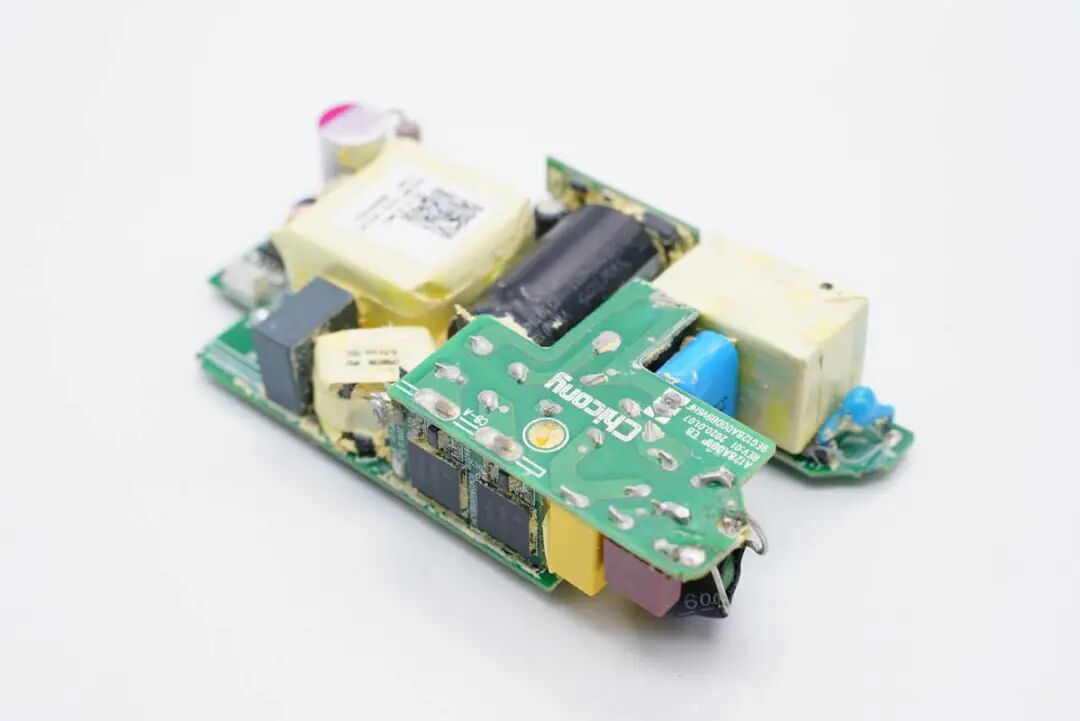

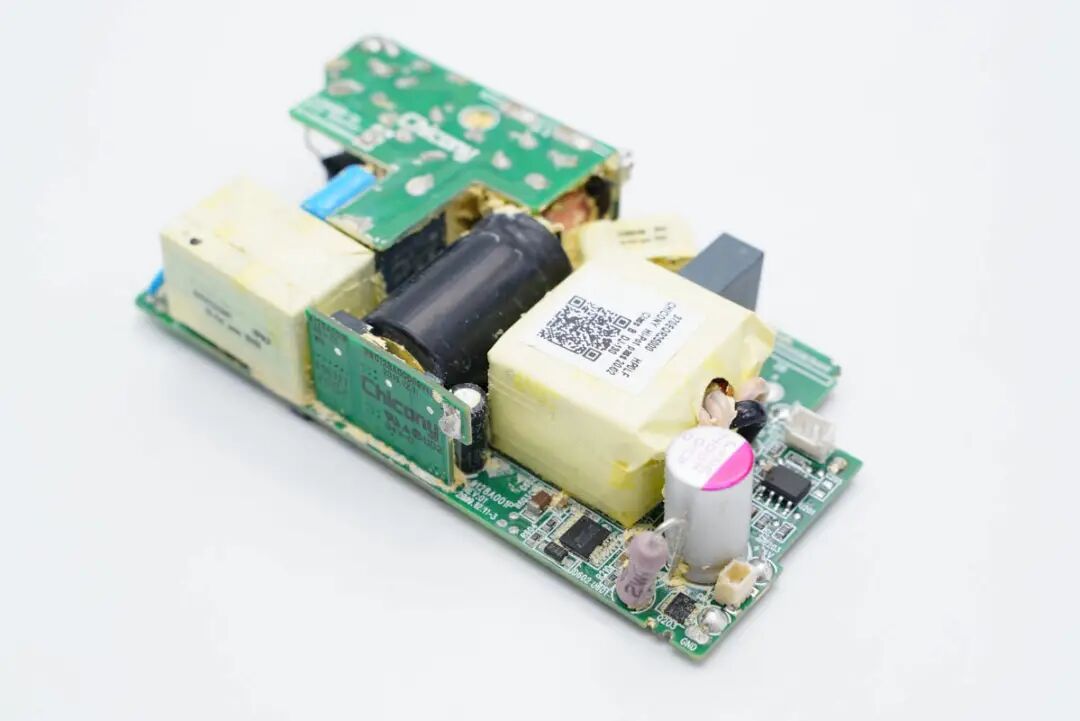

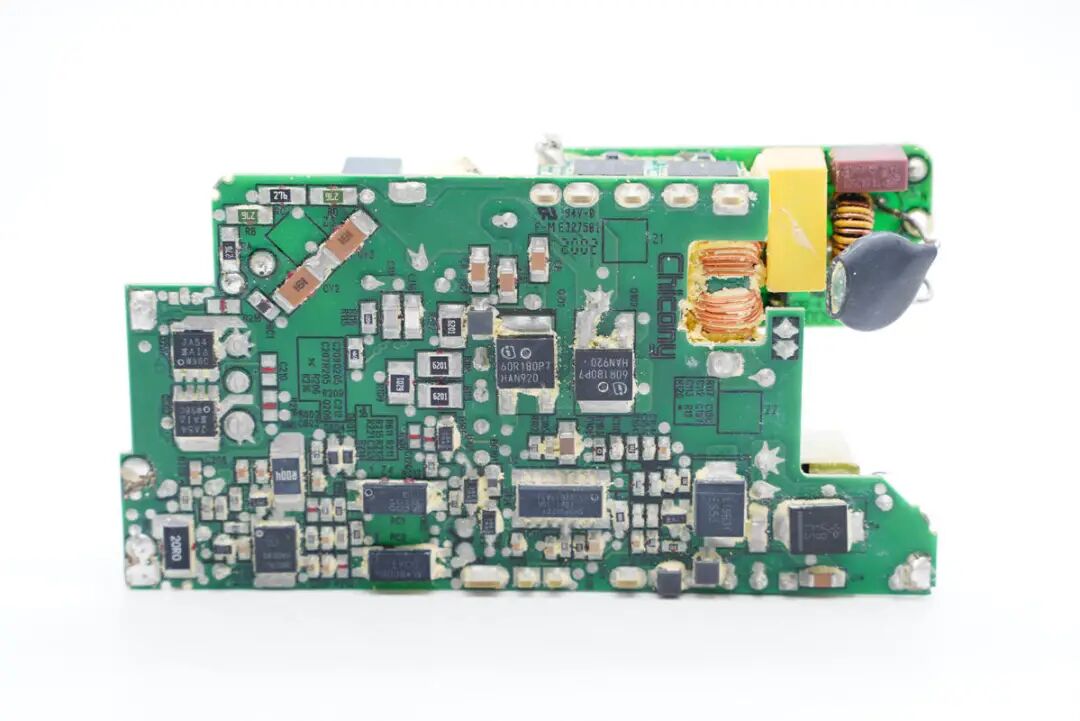

PCB板正面清理完注胶后可见变压器、电容、电感等器件，同时在输入端还使用了一块小PCB板，提升空间利用率。

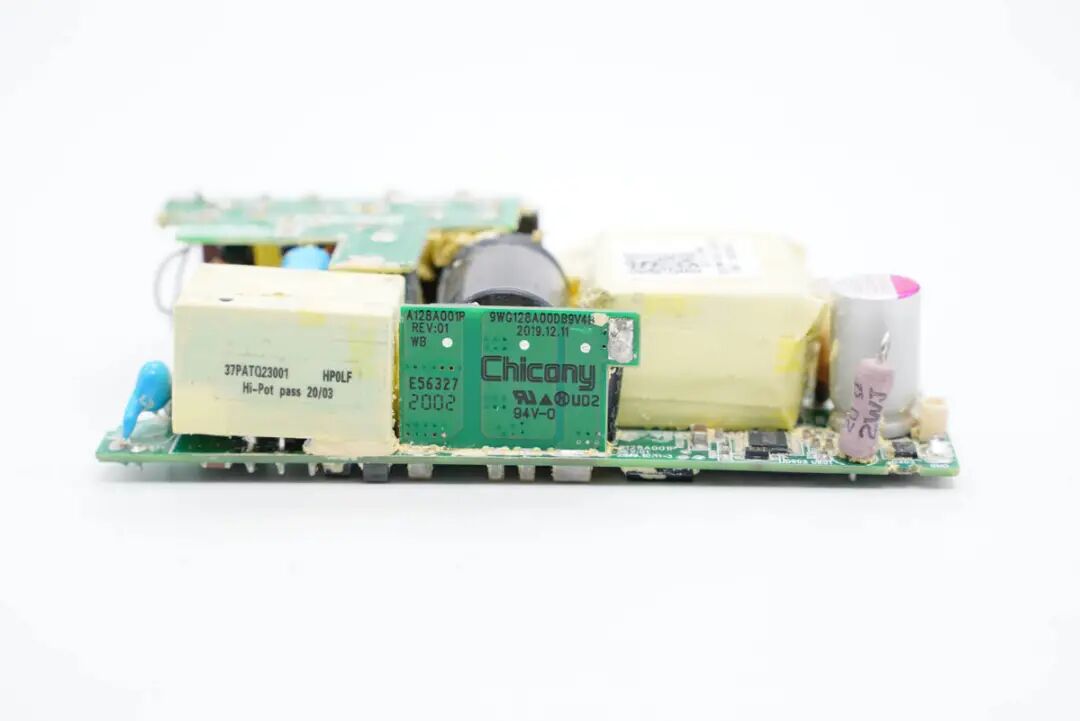

侧面的小块PCB板上印有Chicony字样。

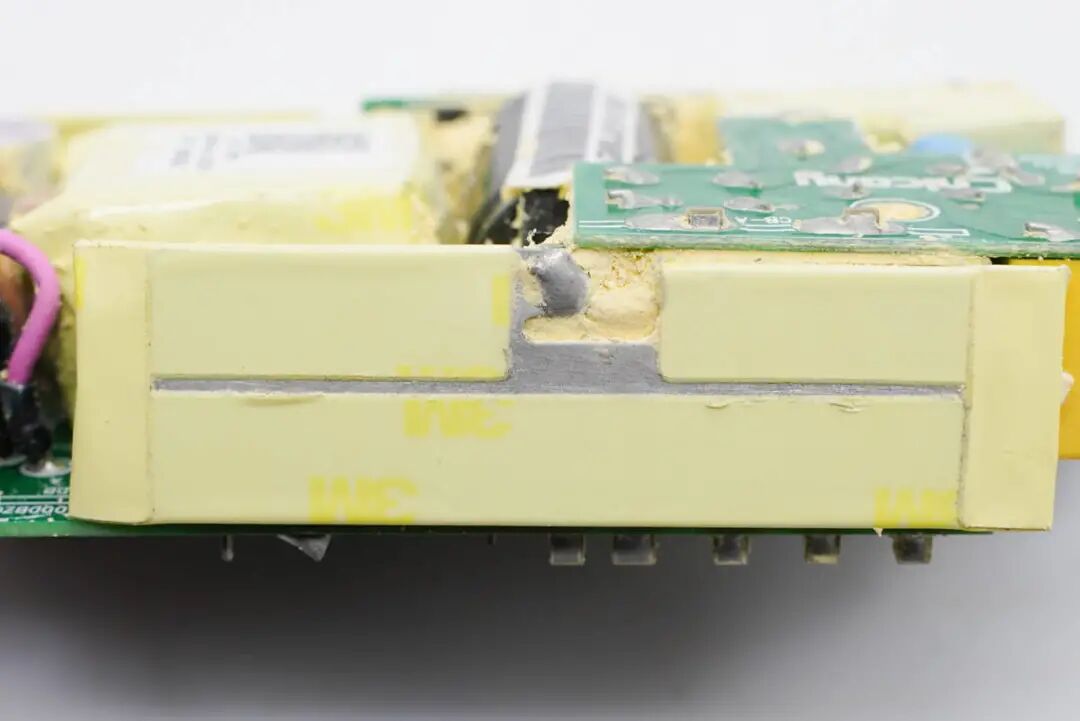

另外一侧通过焊接固定了一款散热铝块，表面贴有绝缘胶带。
将散热片拆除，下面小PCB板上是两个功率器件。
输入端一览。
输出端一览。

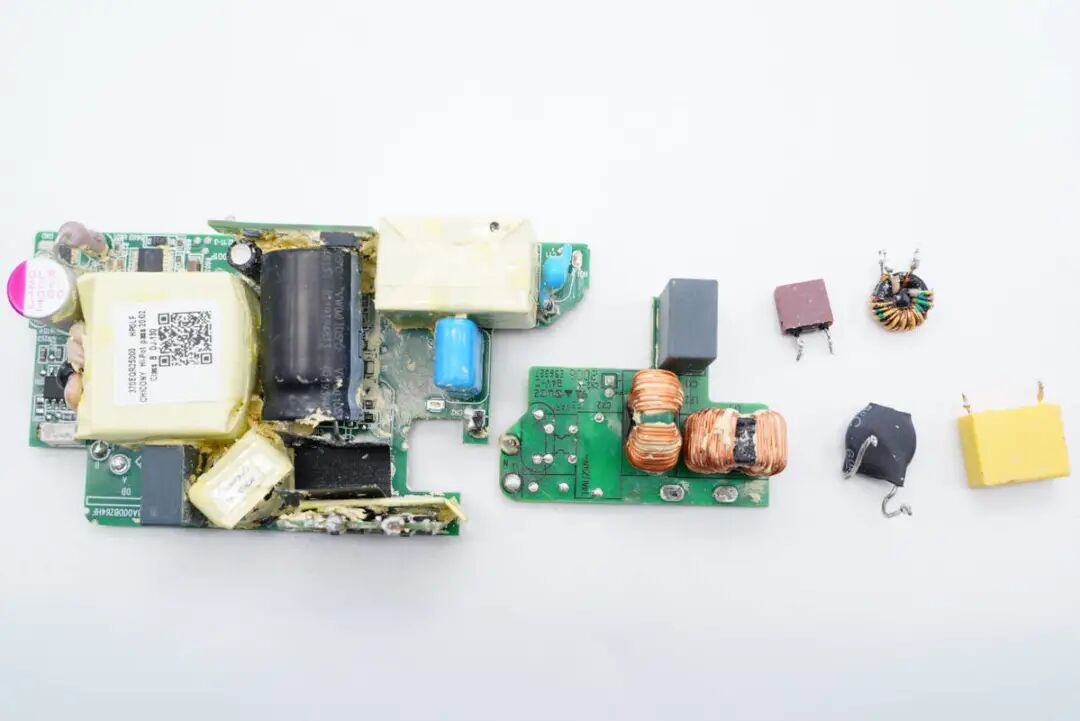

将输入端的PCB板以及部分安规元器件拆除。

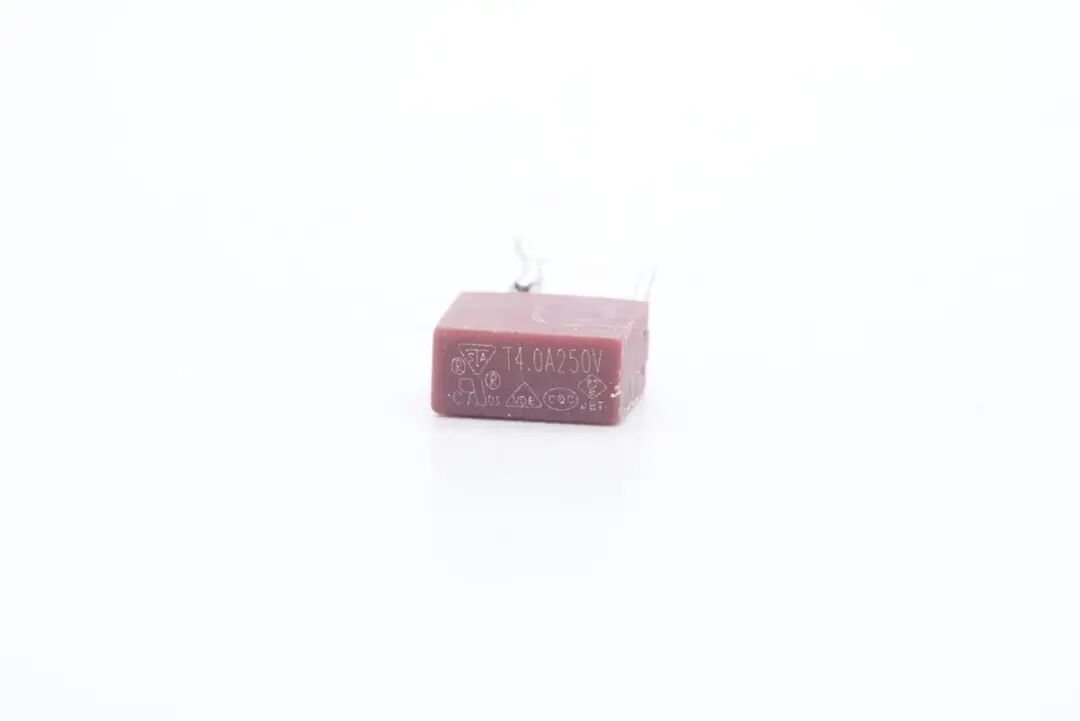

输入端设有一颗延时保险丝，规格4A 250V。

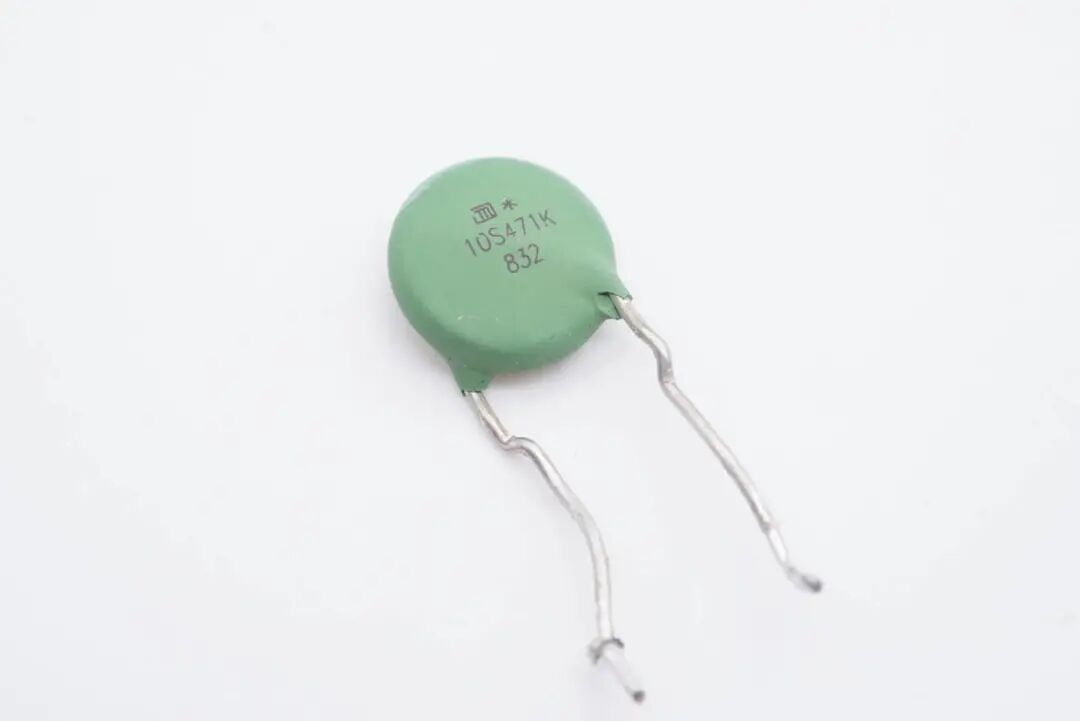

一颗压敏电阻，用于抑制异常情况下的浪涌电压，保护电容等器件。

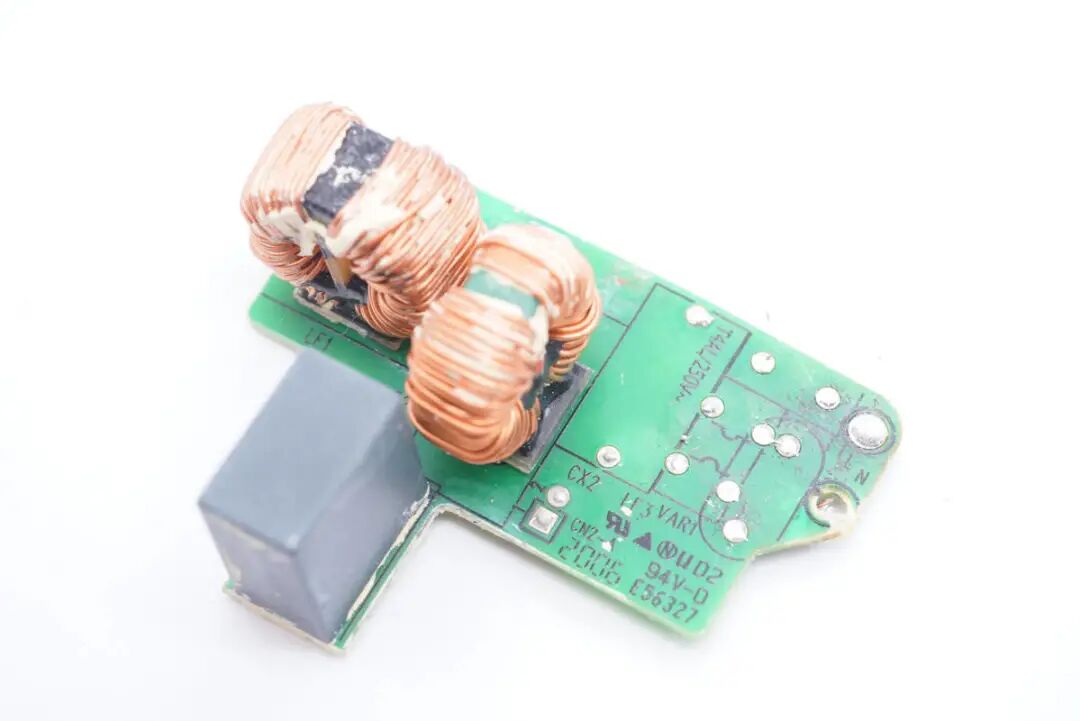

PCB上设有一颗安规X电容和两颗共模电感。
一颗安规X2电容，容量0.33μF。

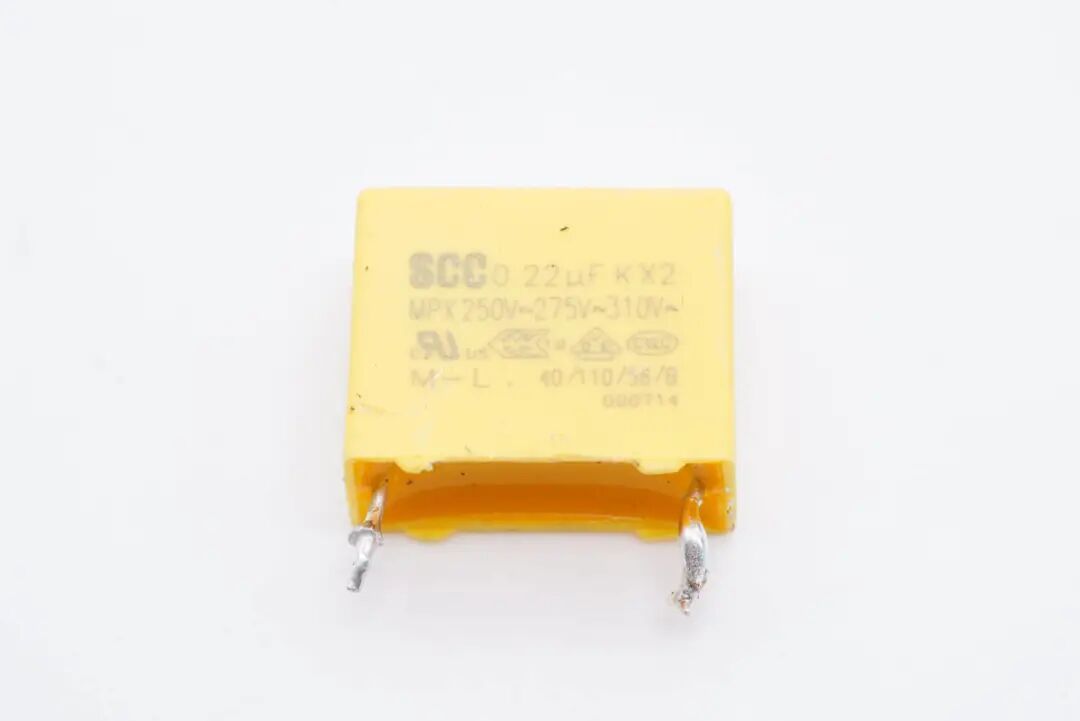

另外一颗安规X2电容，容量为0.22μF。

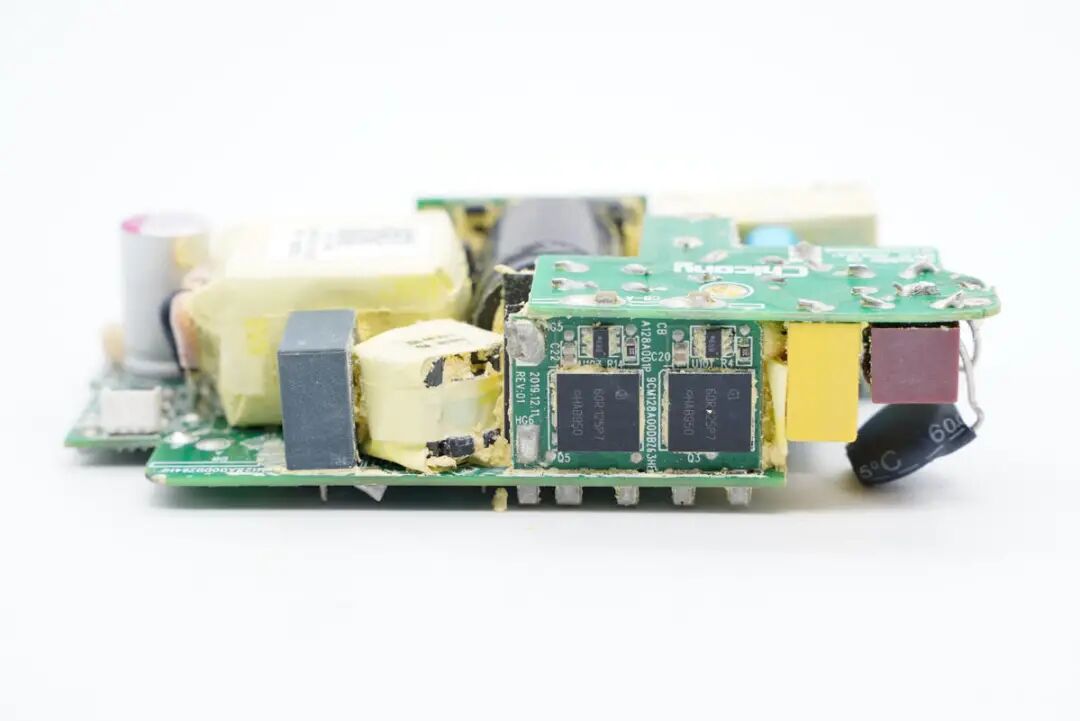

侧面的一块小PCB板用于整个电源的输入整流功能，在功率器件上贴有散热片。
这款充电器采用的是主动整流的设计，散热片下面是两颗英飞凌MOS和两颗控制器。

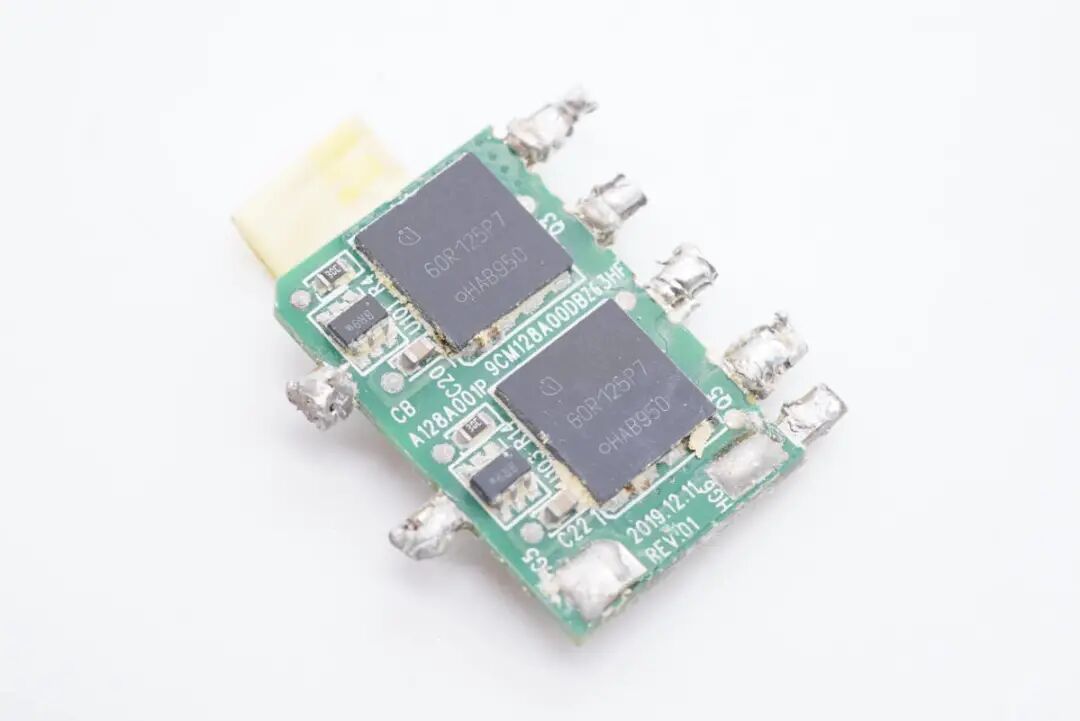

PCB板另外一面同样是两颗英飞凌的MOS以及对应的控制器。

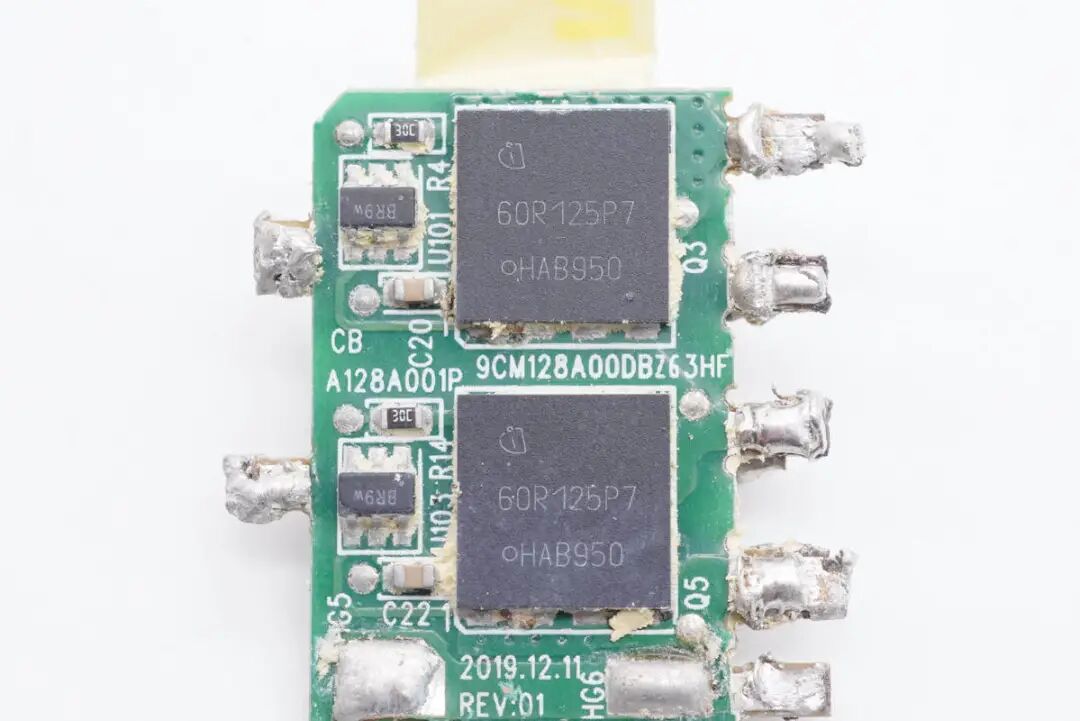

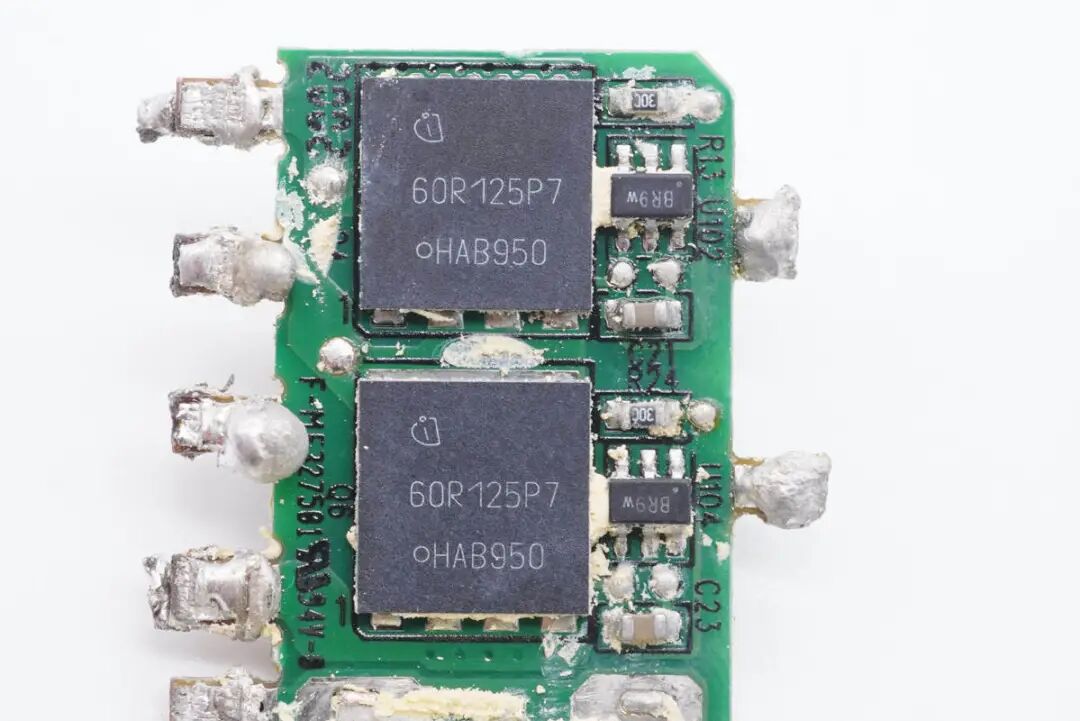

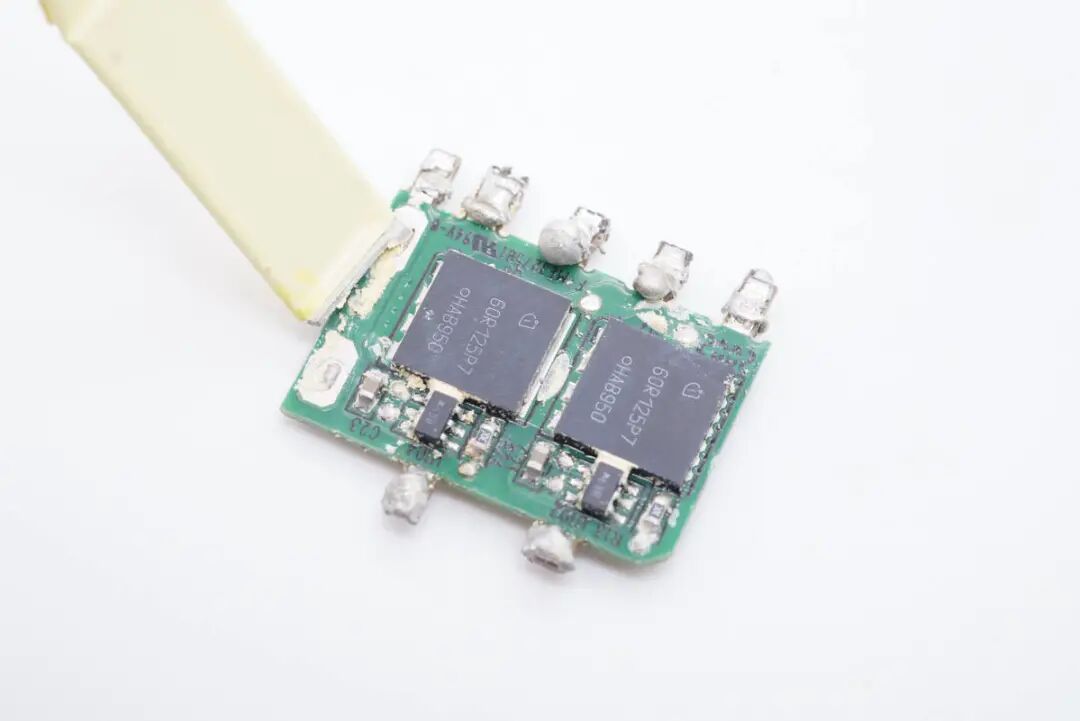

两颗同型号的英飞凌CoolMOS，分别使用一颗六脚芯片驱动，型号IPL60R125P7，耐压600V，导阻125mΩ。
背面同样是两颗同型号的英飞凌CoolMOS以及两颗控制器。

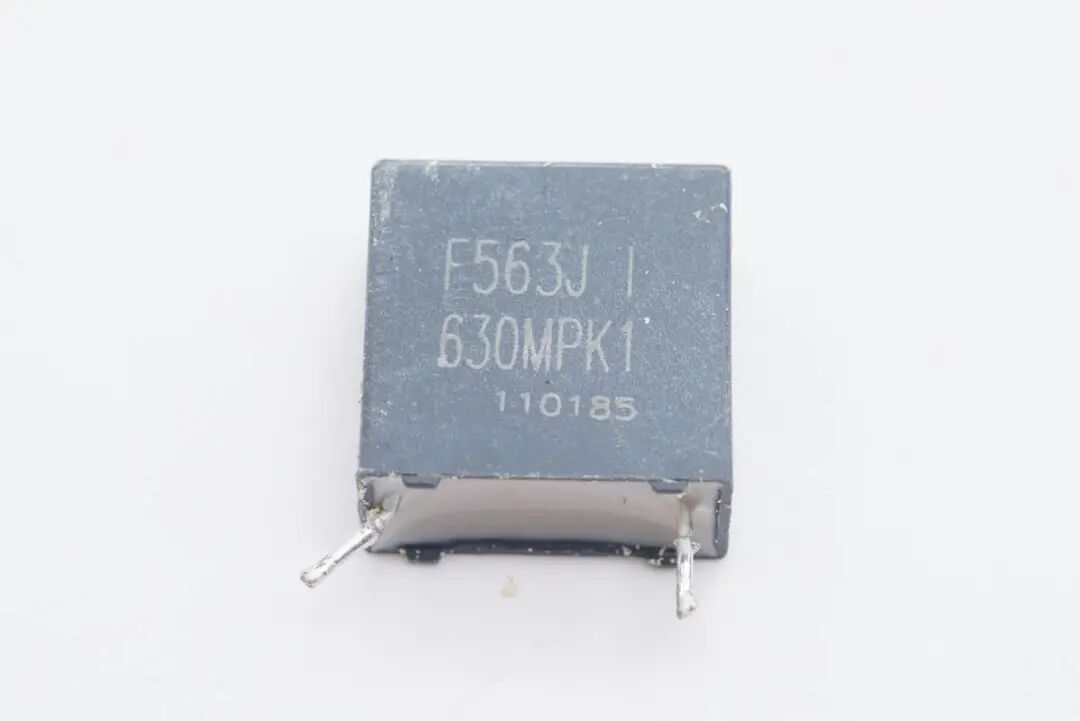

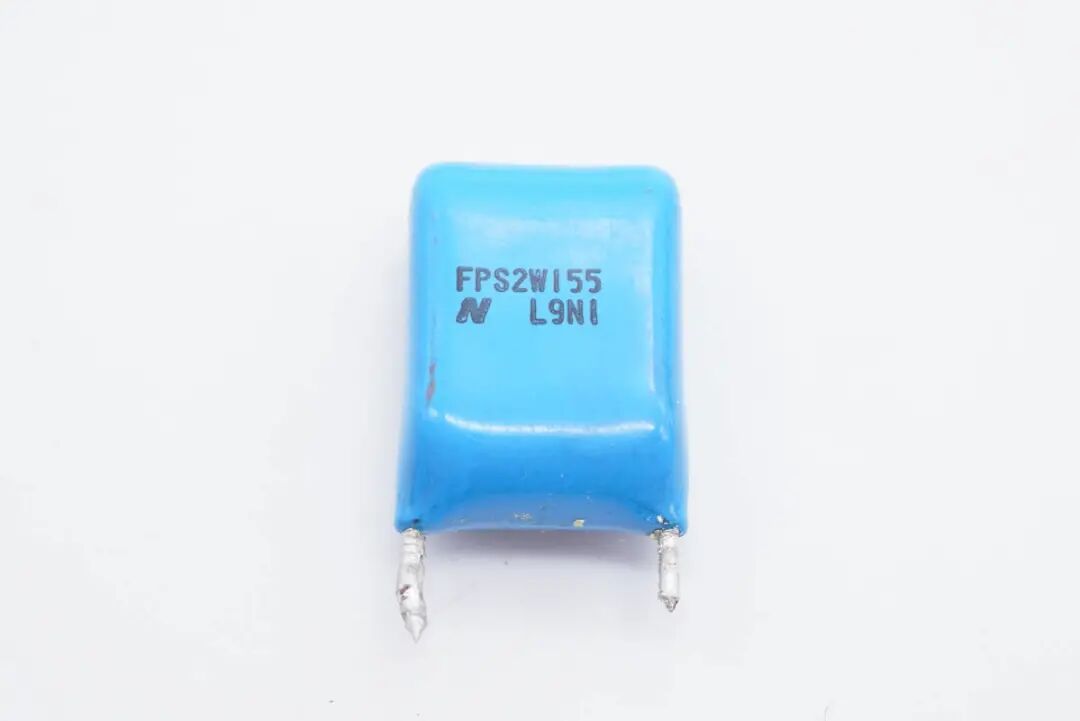

用于滤波的薄膜电容。

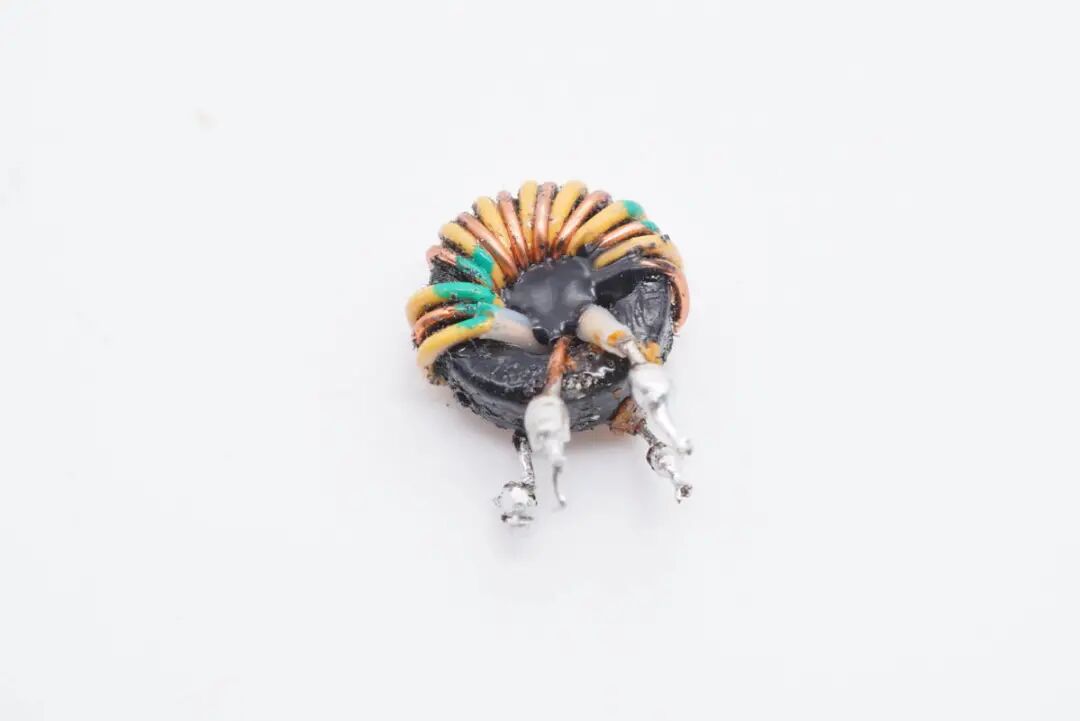

滤波电感特写。
PFC控制器采用NXP恩智浦TEA19162，用于将整流后的电压升压，进行主动功率因数校正，内部集成X电容放电元件，无需外部元件，集成软启动和关断，支持高精度稳压升压，并且内置多重完善的保护功能。

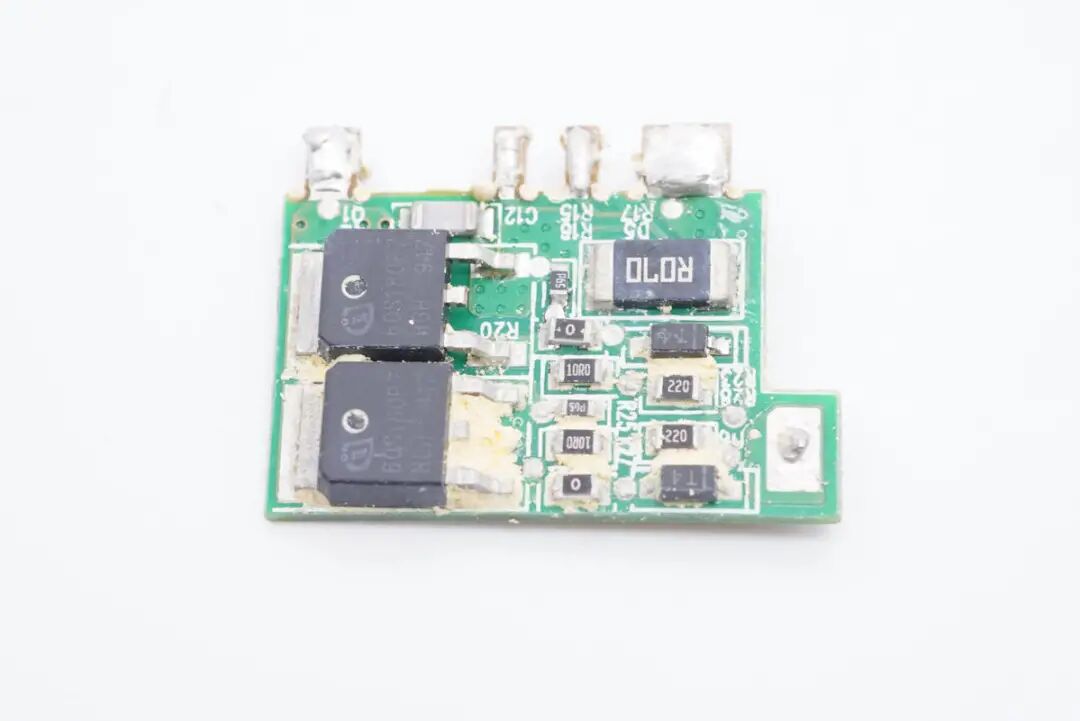

侧面另外一块PCB板上设有两颗英飞凌的MOS，用于PFC升压。

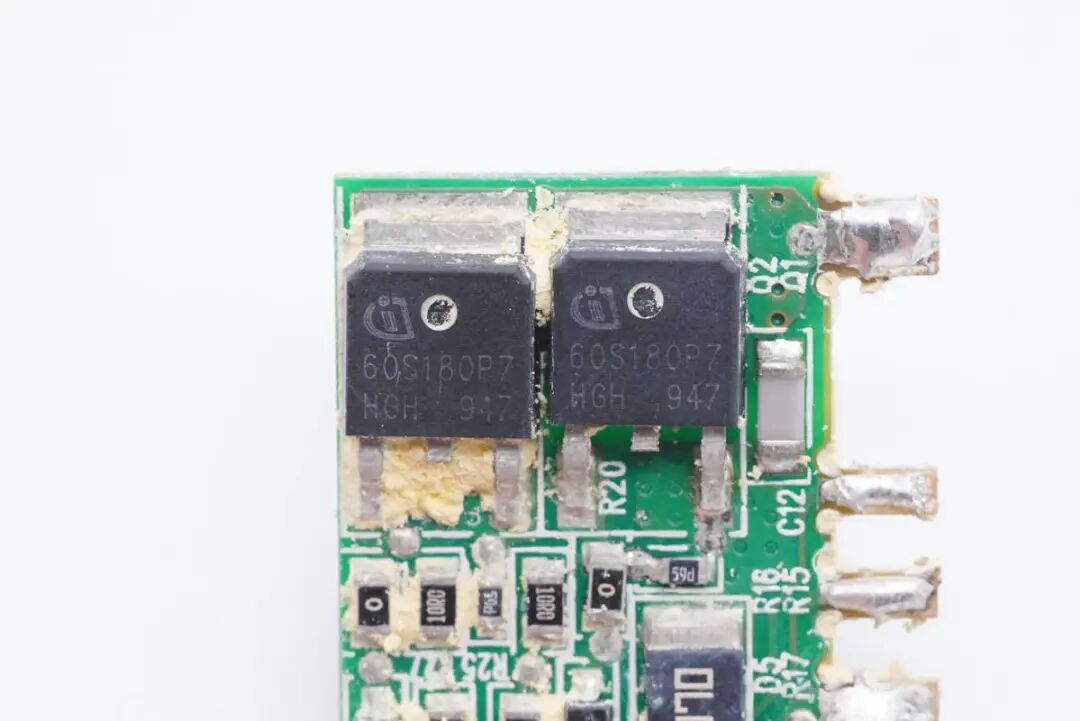

两颗英飞凌IPD60S180P7特写，耐压600V，导阻180mΩ。
PFC升压电感特写。

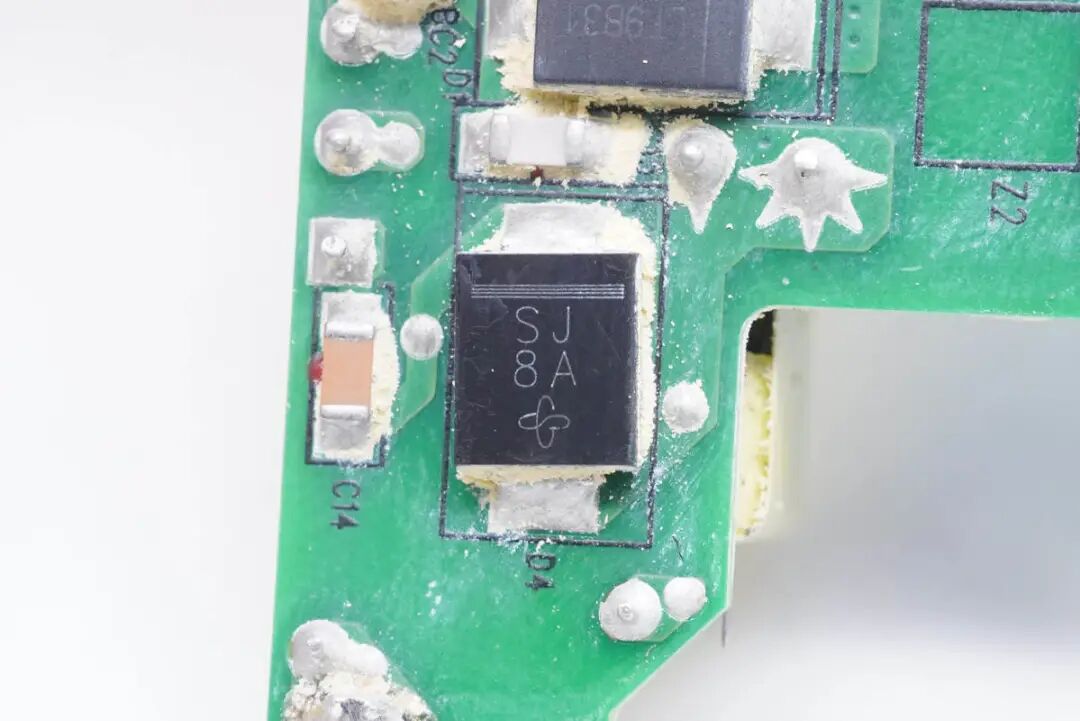

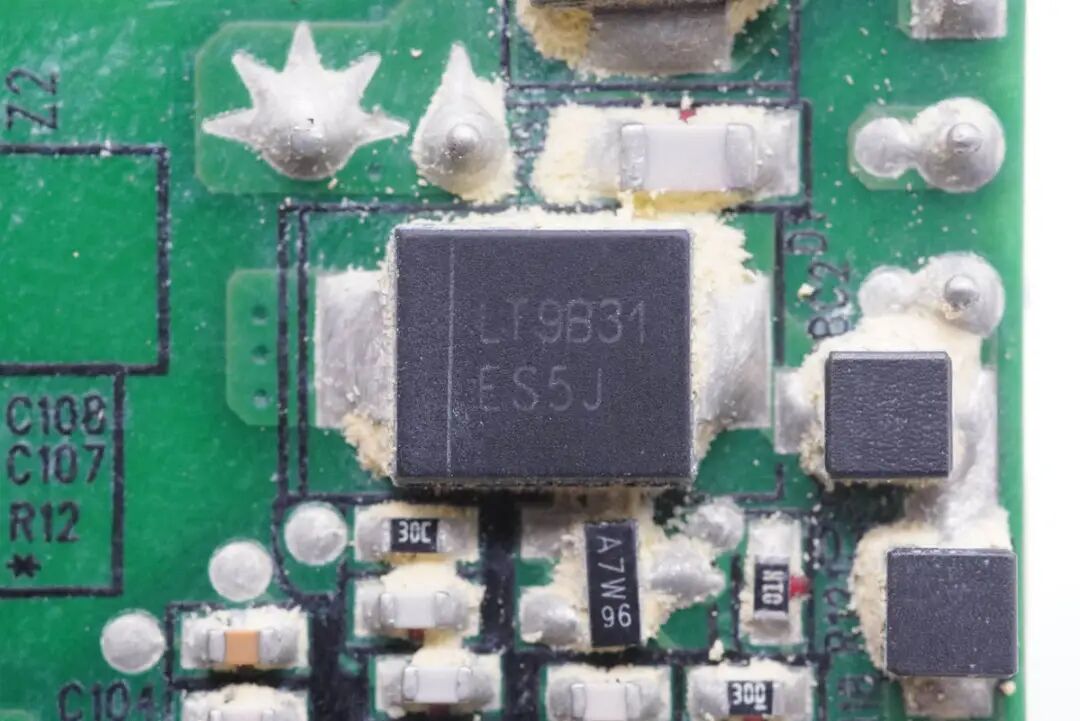

输入端设有一颗二极管，用于通过电容充电的浪涌电流。
另外一颗快恢复二极管，用于PFC升压整流。

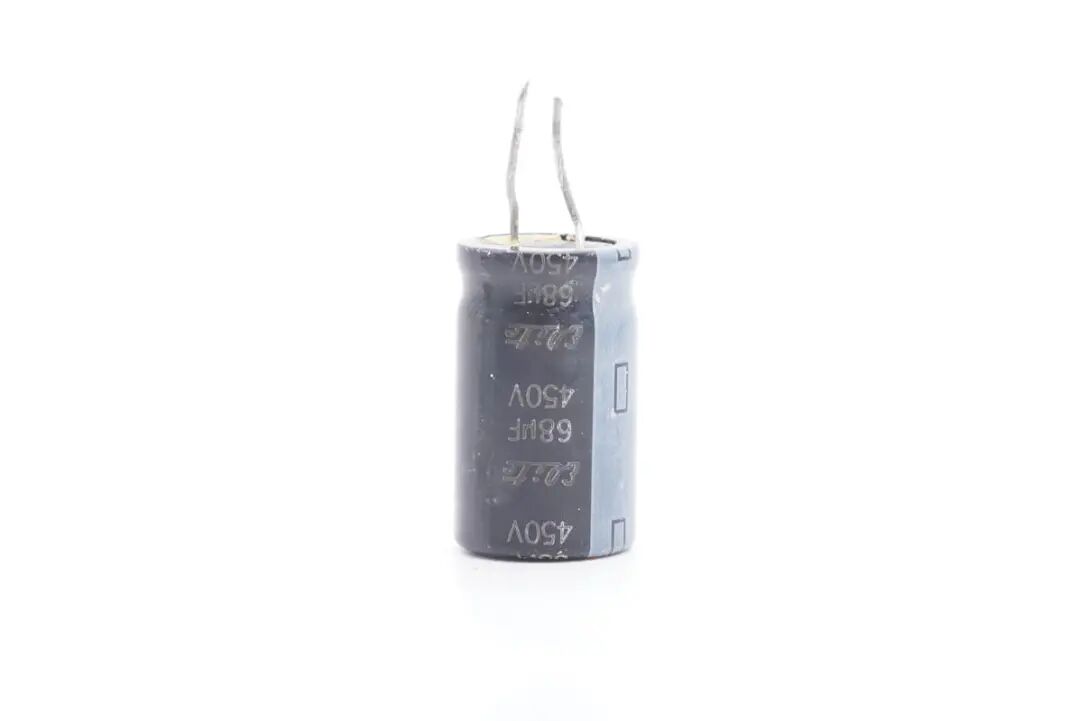

高压滤波电解电容，规格450V 68μF，用于LLC电源的输入滤波。

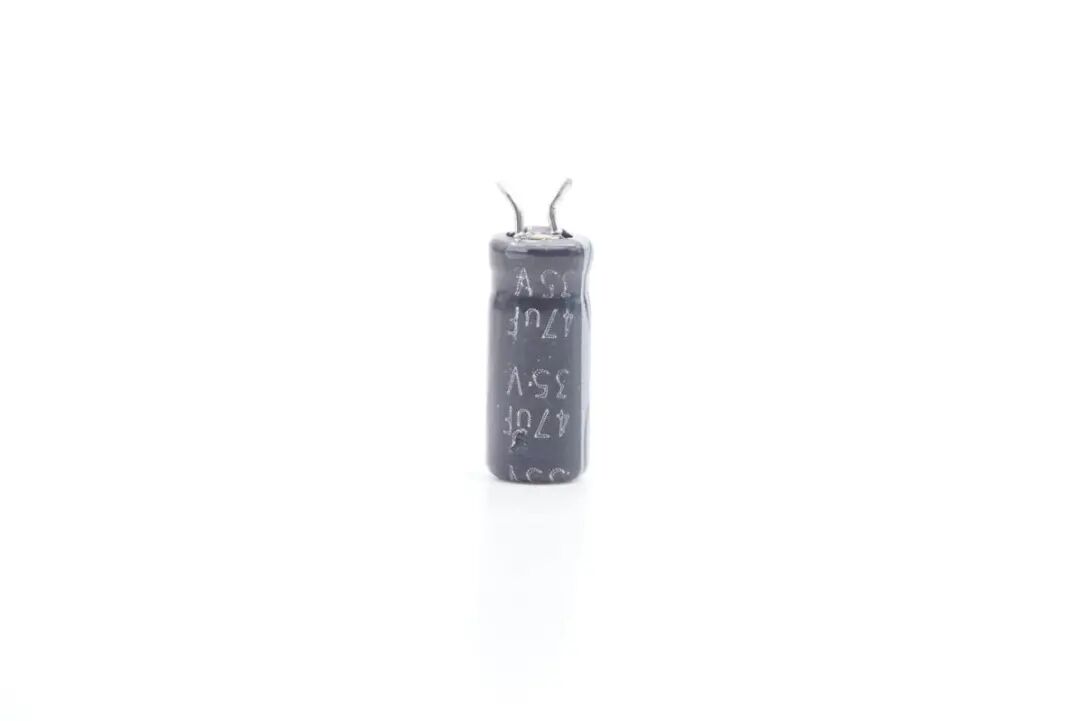

另外一颗同品牌的芯片供电电容，规格35V 47μF。

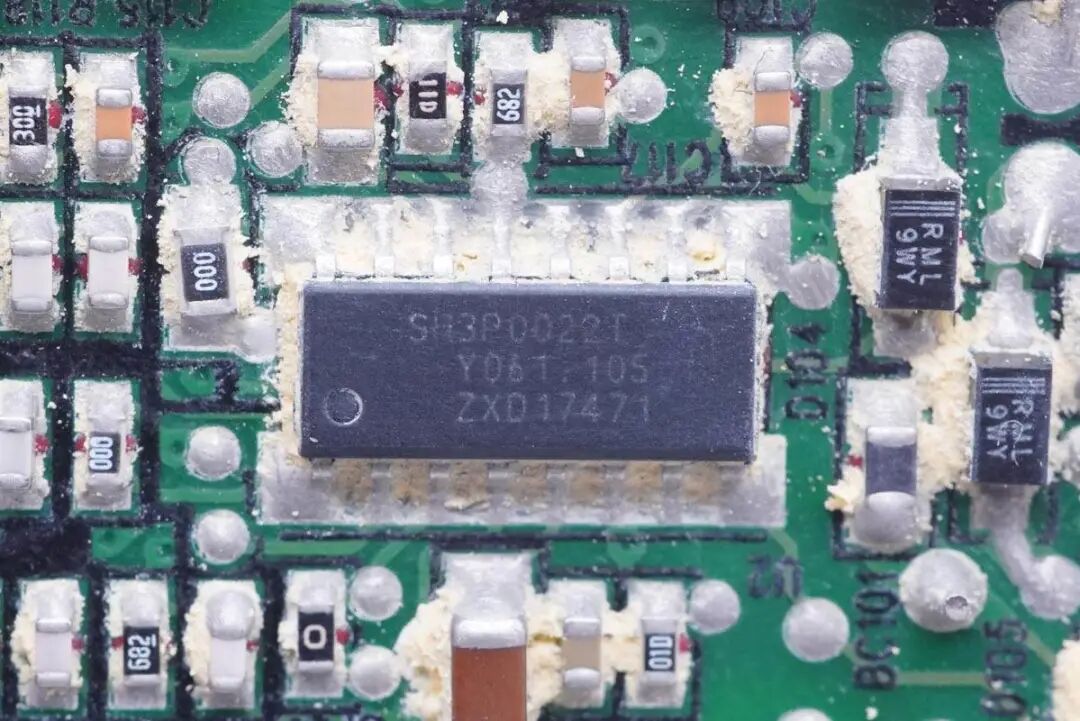

LLC控制器，丝印SH3P0022T，采用SO16封装。

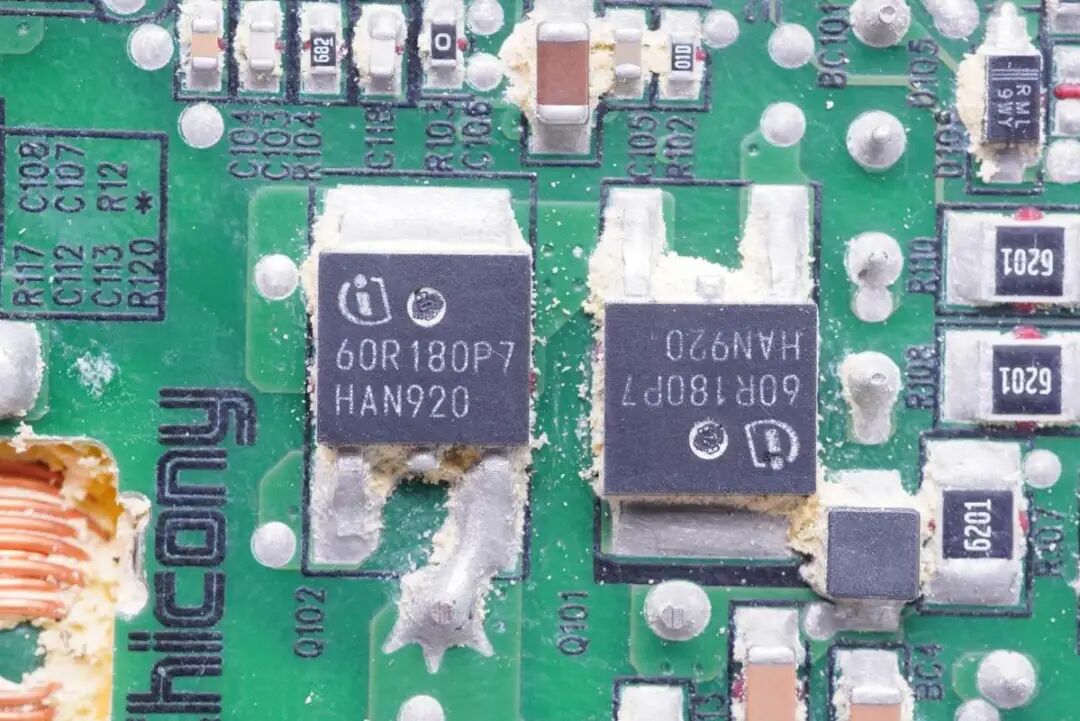

主PCB板上的两颗英飞凌CoolMOS组成LLC半桥，型号IPD60R180P7，耐压600V，导阻180mΩ。

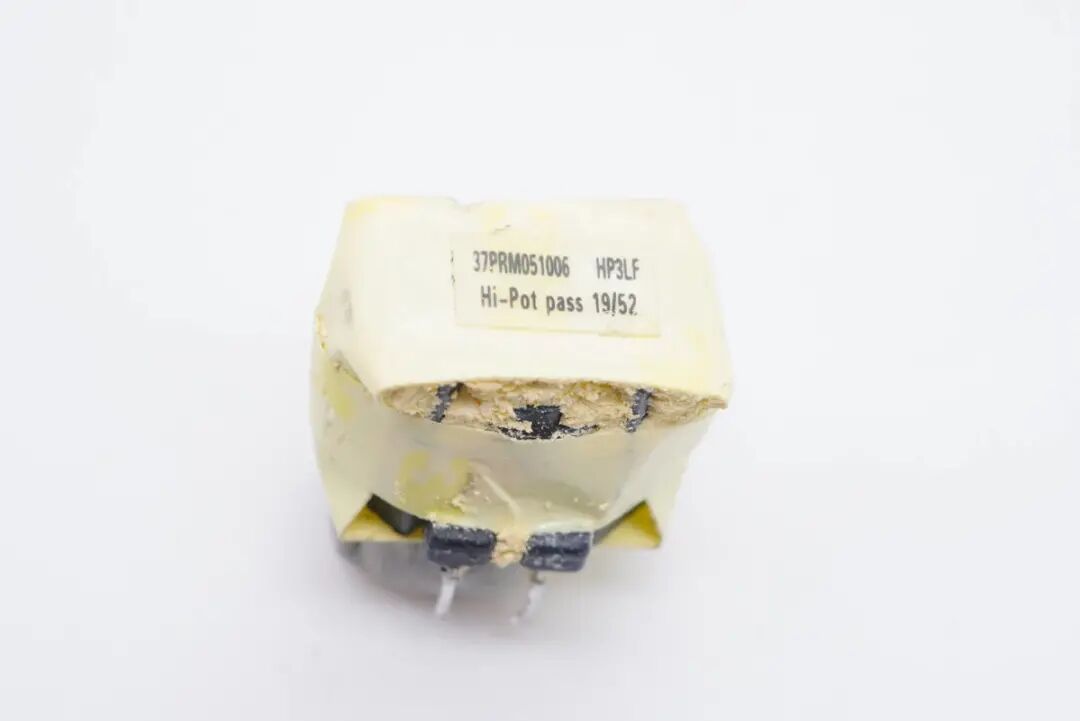

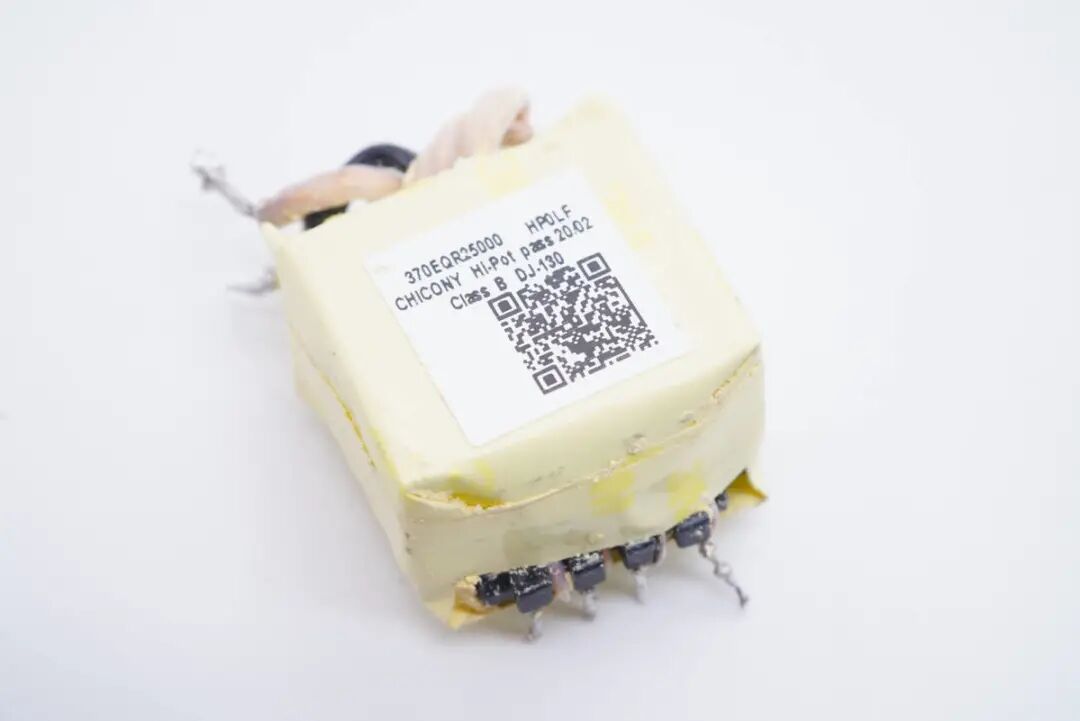

LLC变压器特写。
LLC谐振电感特写。
LLC谐振电容。

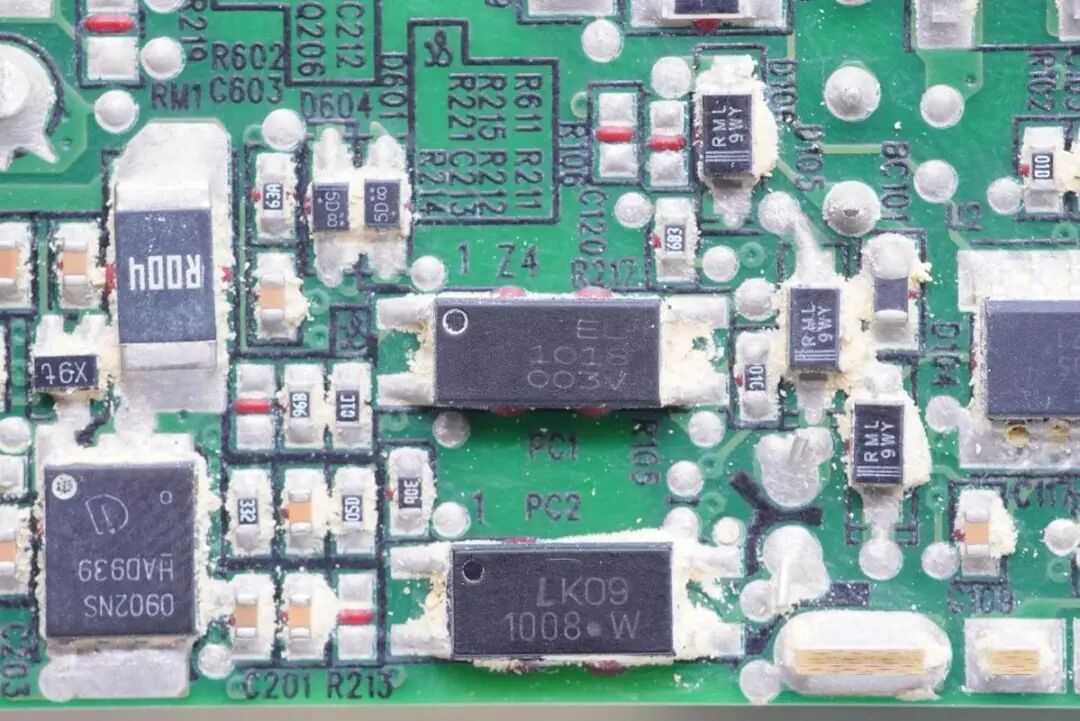

初级和次级之间设有两颗光耦。

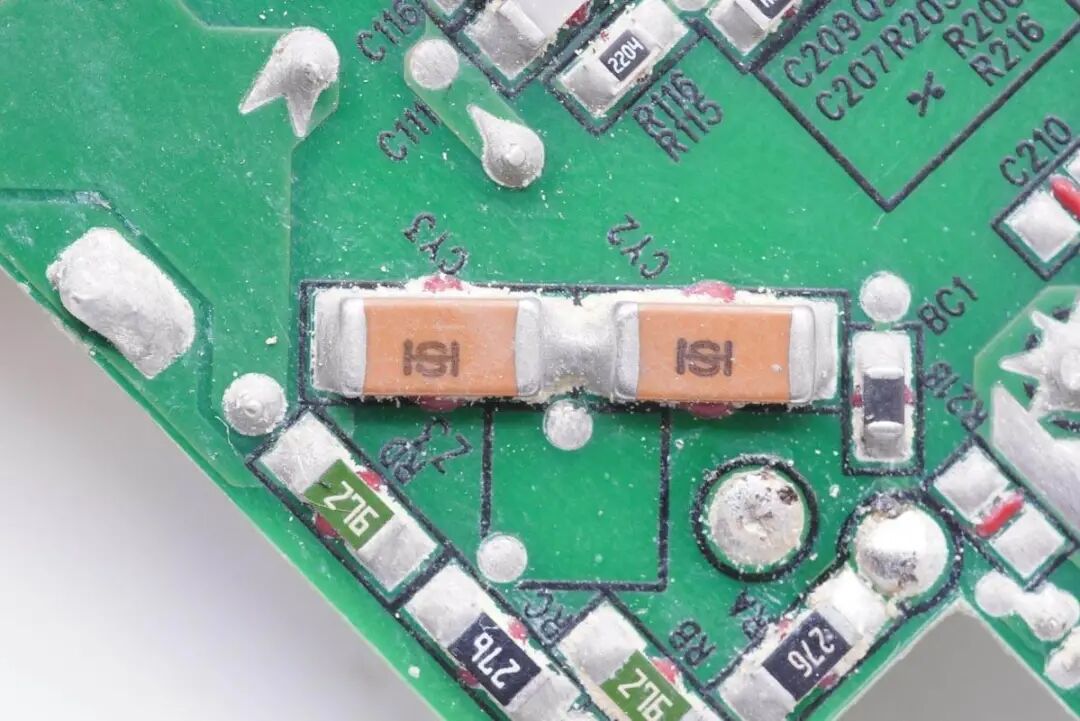

两颗贴片Y电容特写，用于输出抗干扰。
输出同步整流采用MPS MP6924 双路LLC同步整流控制器，可驱动两个同步整流管，支持快速关断，支持DCM、CCM和CrCM工作模式，外围元件精简。MP6924支持35V输出电压，可搭配逻辑电压和标准电压的同步整流管，支持CCM、CrCM和DCM运行模式，支持高侧和低侧同步整流，采用SOIC-8封装。
两颗同步整流MOS管同型号，来自VISHAY威世半导体，型号SiJA54DP，耐压40V。

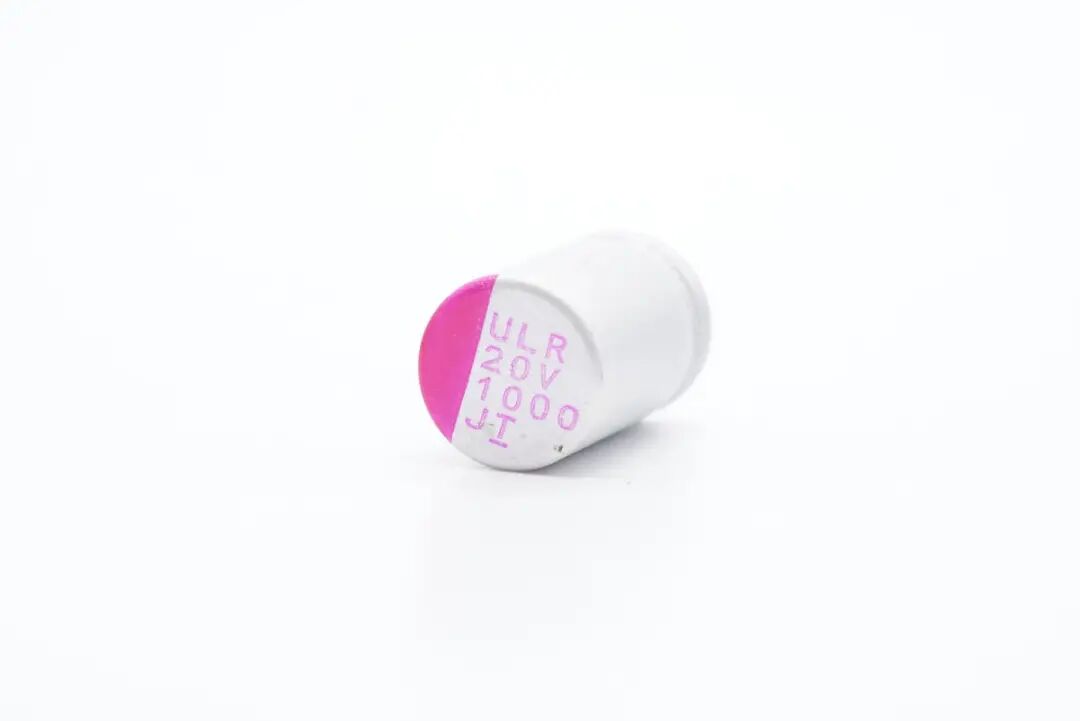

输出滤波固态电容，规格20V 1000μF。

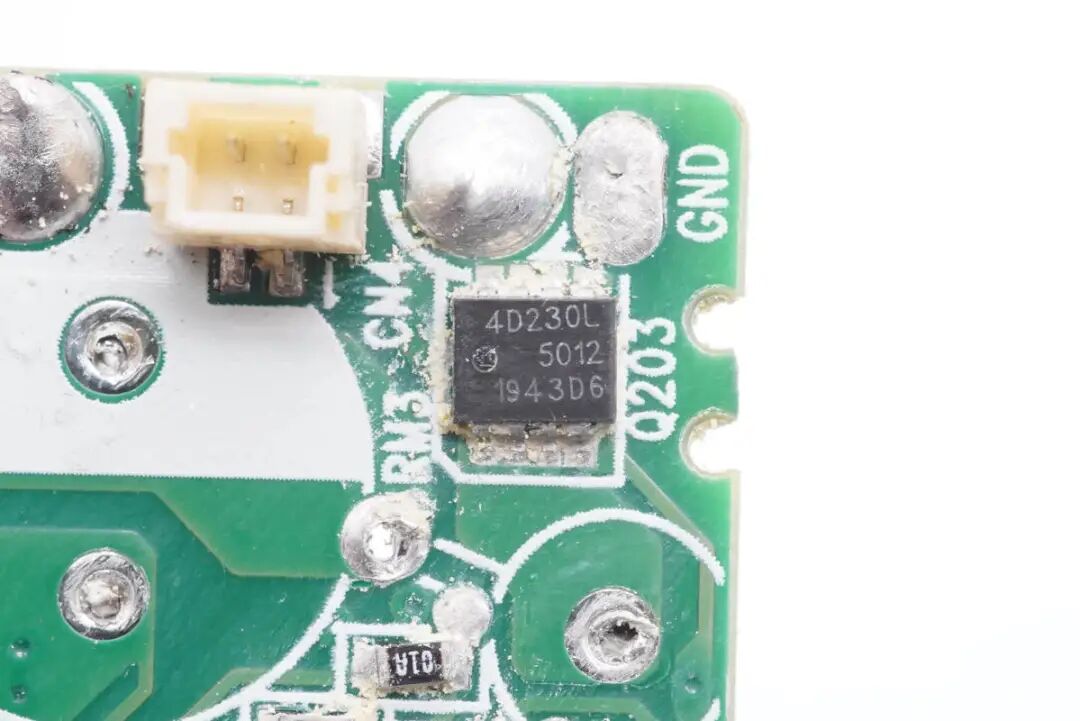

输出端设有一颗MOS管。

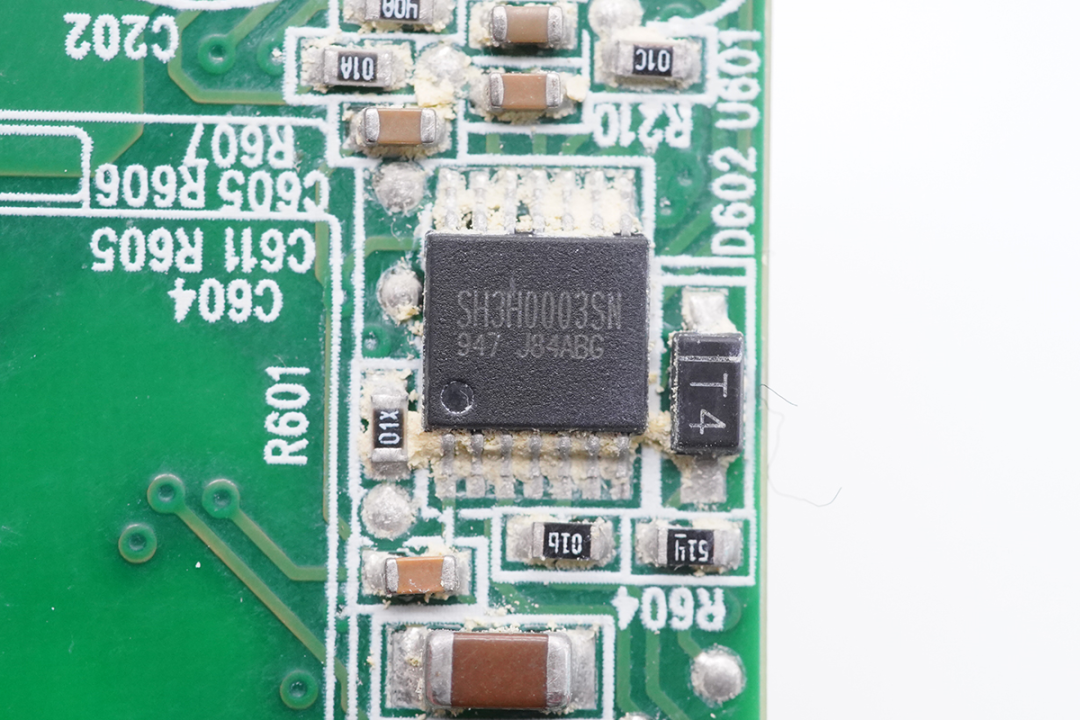

一颗丝印SH3H0003SN的芯片，用于电源次级反馈检测控制。
一颗来自英飞凌的功率MOS，型号BSC0902NS，耐压30V，导阻2.6mΩ。

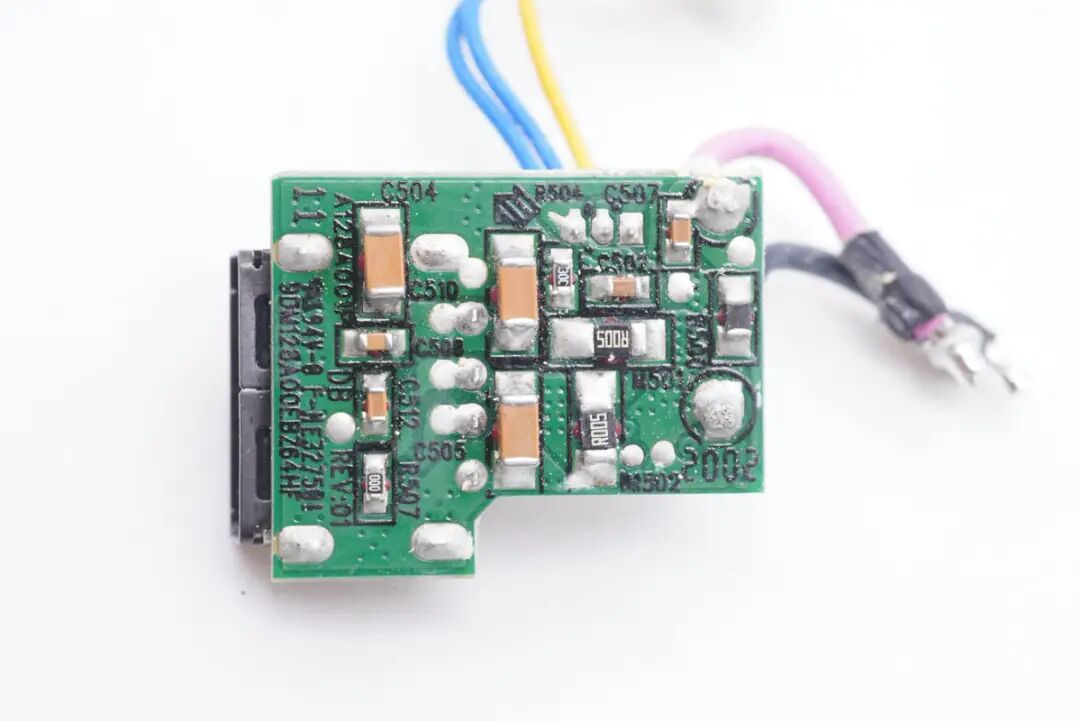

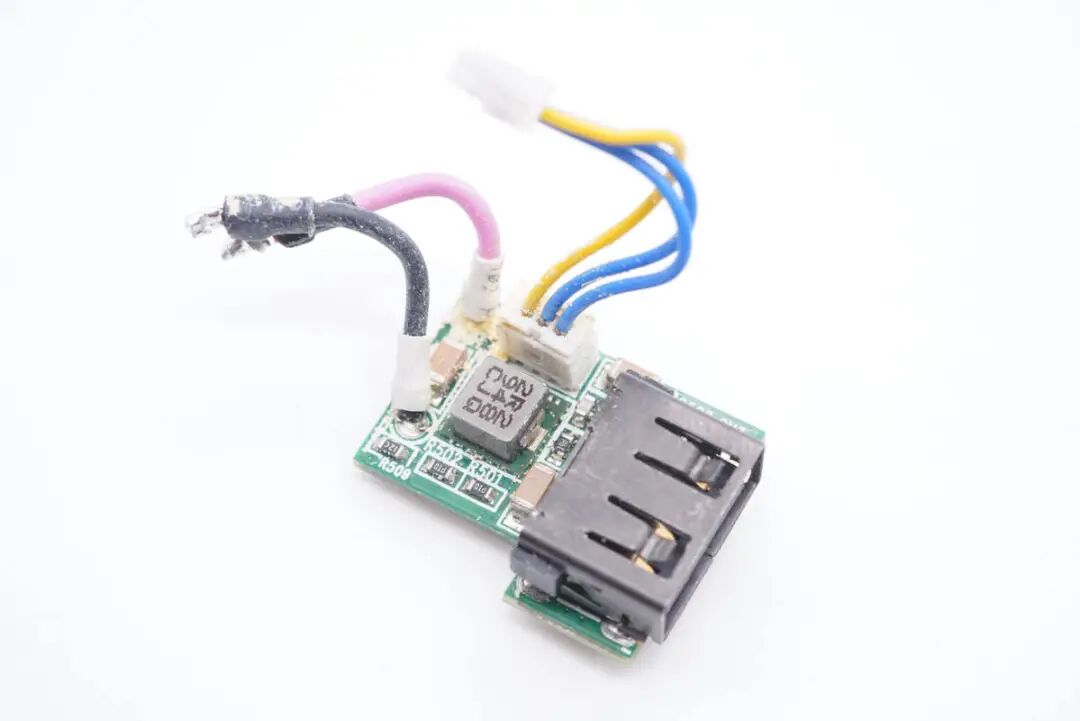

USB-A接口所在的PCB板上设有一个降压模块，模块上焊接一颗电感。
另外一侧为贴片的阻容元件。

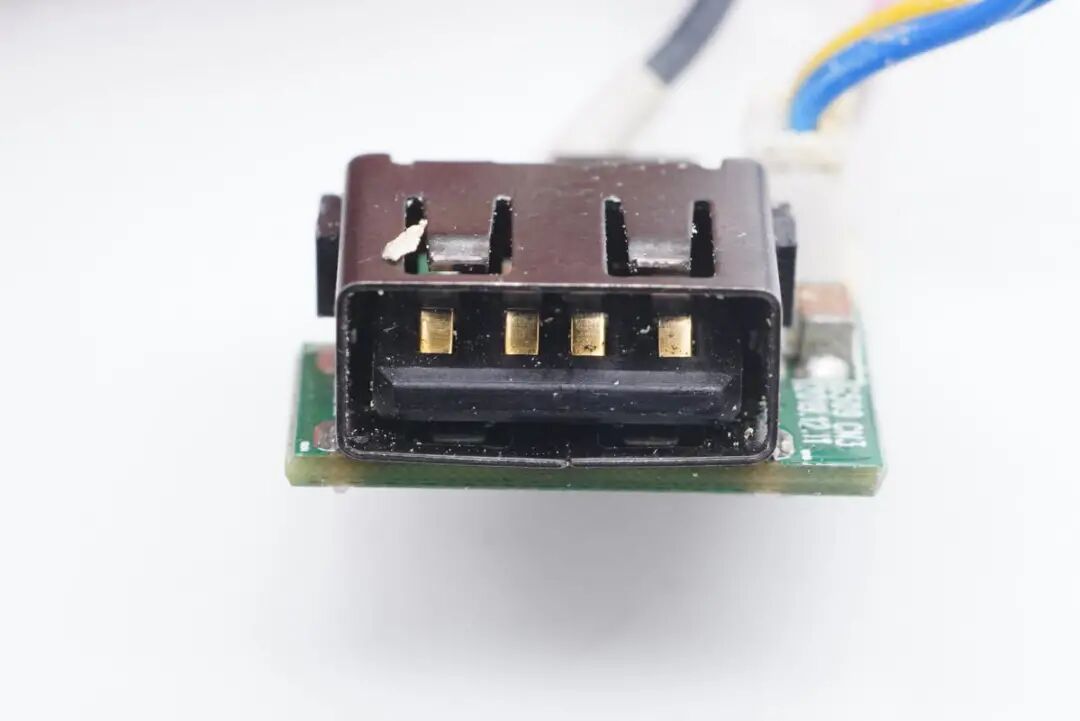

USB-A接口特写。
Y电容特写。

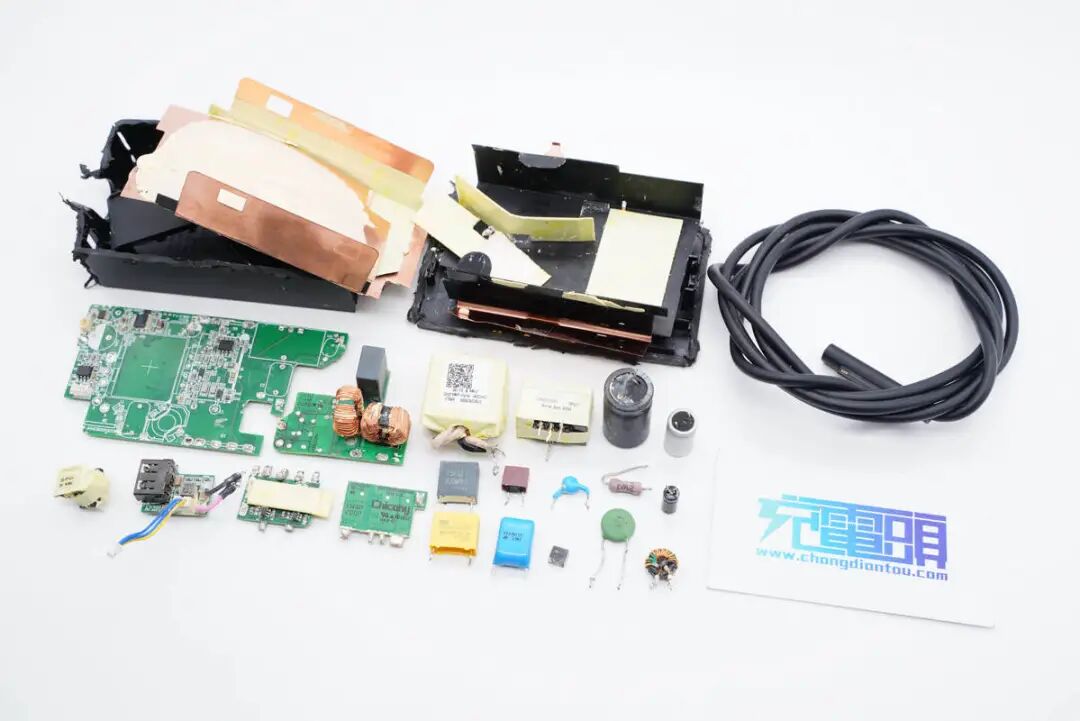

充电器全部拆解完毕。
充电头网拆解总结
作为一款笔记本电脑的标配的原装充电器，微软Surface book3标配的这款127W充电器除了必须的充电接口之外，还配备了一个USB-A接口，7.5W的功率能够满足一些智能穿戴产品的充电需求，如果用户对手机的充电速度要求不高，也可用于手机充电，相对于单一接口的电源适配器来说，用户体验更好一些。
充电头网通过拆解了解到，微软这款127W充电器内部采用的是PFC+LLC的高性能电源架构，自带线缆为固定15V电压输出，USB-A接口为固定5V电压输出。值得一提的是，为了提升电源的转换效率，充电器的输入端采用了主动整流的方案代替传统整流桥；并且整个电源的核心功率器件均选用了英飞凌CoolMOS系列产品，即使是现在看来，这套电源方案也能算得上非常先进。
同时作为一款127W的电源，这款产品在体积方面已经做了极大程度的优化，所以除了高性能的电源架构和奢华的用料之外，在散热方面也下了不少的功夫。主要的功率器件基本都单独配有散热片，内部元器件则通过注胶导热，并在外围包裹纯铜散热片，起到均匀导热，增大散热面积的效果。
