拆解报告：联想90W超薄电源适配器
----- 充电头网拆解报告 第1982篇 -----
近日，充电头网拿到了一款联想的90W超薄电源适配器，作为一款“上了年纪”的电源配件，其外观与大部分传统的电源适配器风格一样，输入和输出都采用延长线设计，不同之处在于这款电源的尺寸做得非常轻薄，而且输入和输出线缆都可拆卸。
通过参数可见，这款电源由伟创力电源制造，固定20V输出，最大电流4.5A。下面充电头网就为大家分享这款电源内部拆解，一起来看看这款多年以前的超薄电源产品的内部结构和用料。
此前充电头网还拆解了联想小新100W双USB-C口氮化镓快充充电器、联想YOGA 130W双USB- C口快充、联想YOGA 65W双C口氮化镓充电器、Lenovo联想65W PD快充充电器、联想95W PD快充充电器、联想笔记本65W PD快充充电器等等多款产品
一、联想90W电源适配器外观

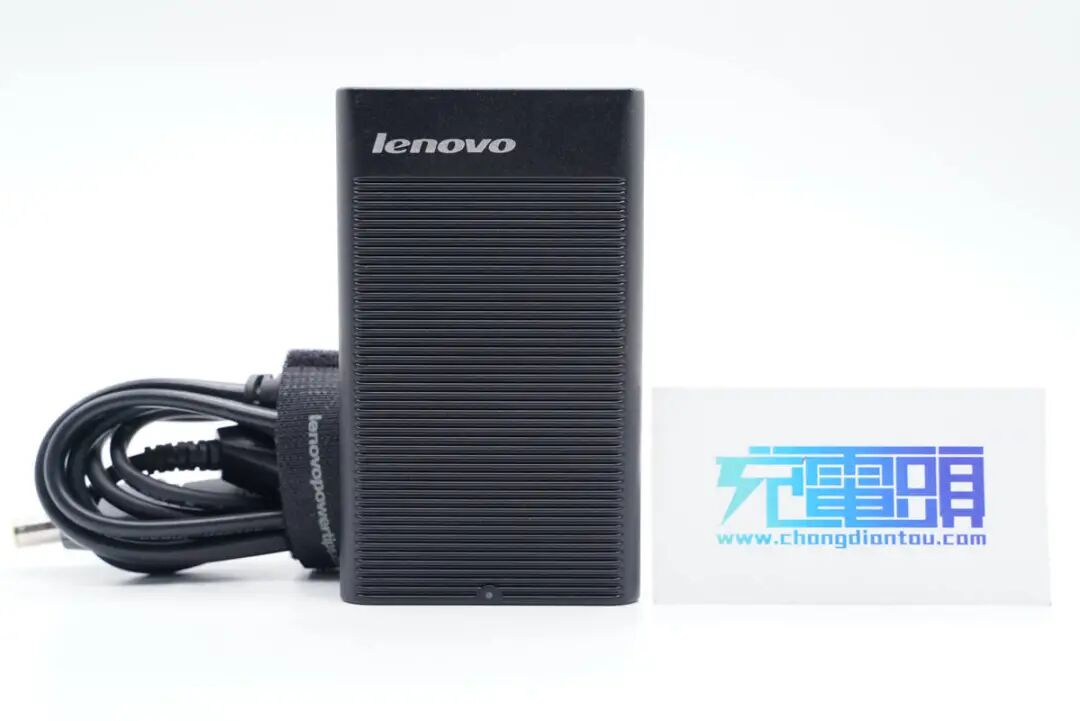

联想这款90W电源适配器采用黑色扁平的外观设计， 机身正面布满条纹，上方印有Lenovo的品牌logo。
背面同样是条纹设计，上方和下方贴有标签贴纸，标注了产品参数以及认证等信息。

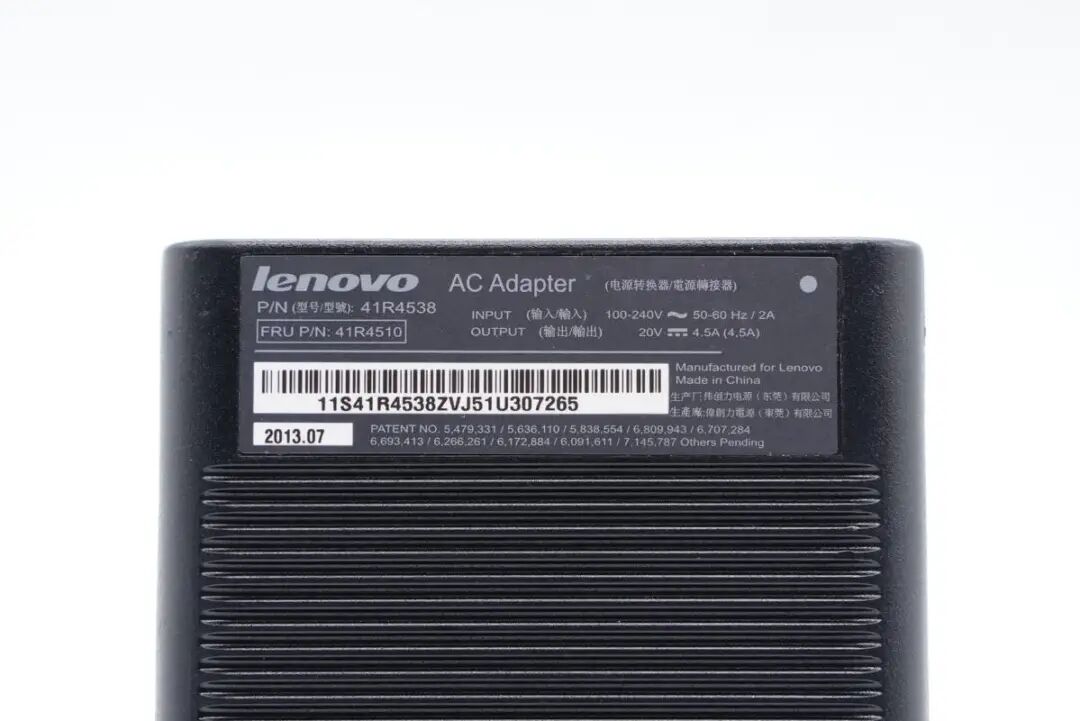

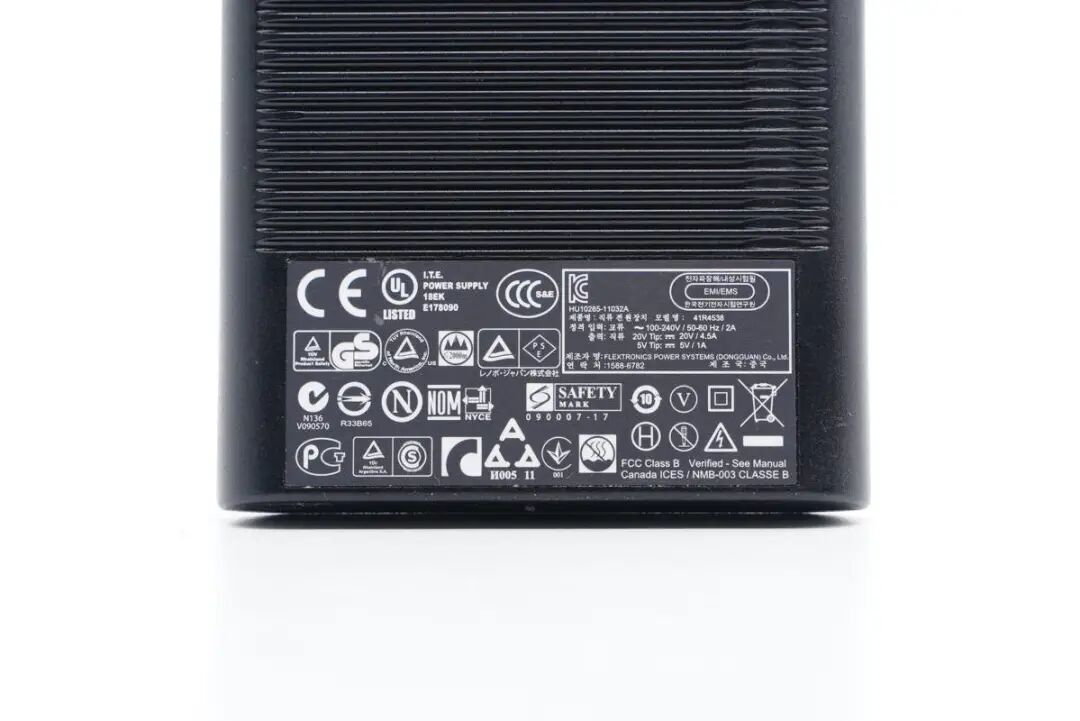

参数方面，这款产品的型号为41R4538，输入支持100-240V 50/60Hz 2A，输出为20V4.5A。制造商为伟创力电源（东莞）有限公司，2013年7月生产。
下方是各种认证标识，包括了CE、UL、GS、CCC、KC、PSE等，非常全面。

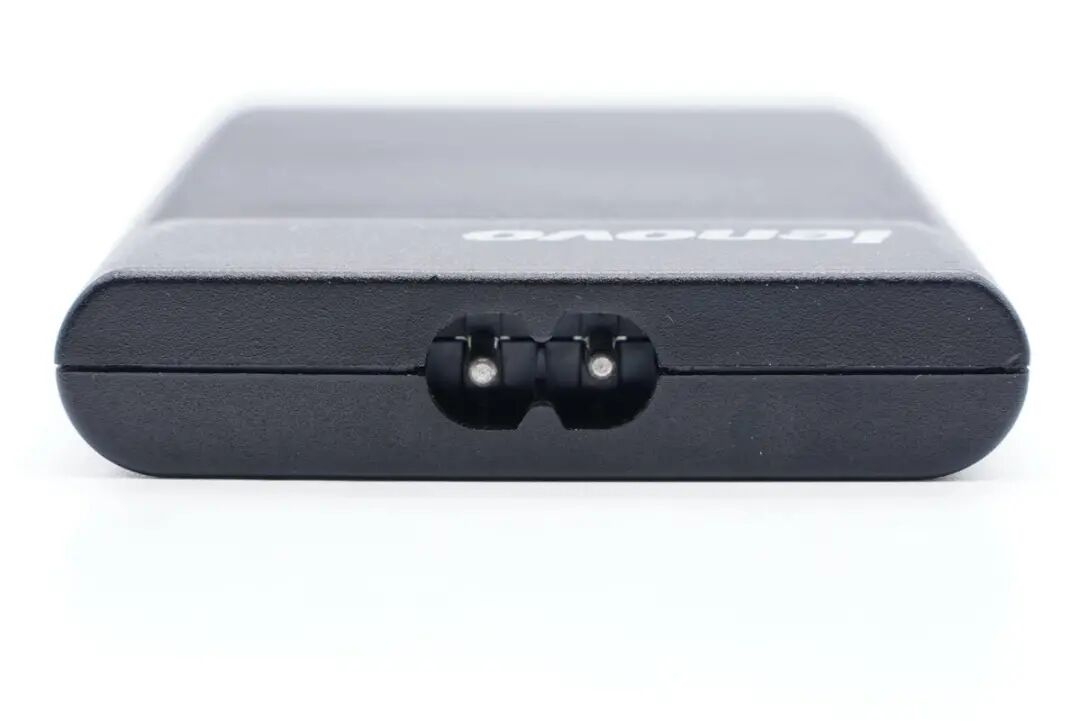

电源的输入端采用两脚8字接口。

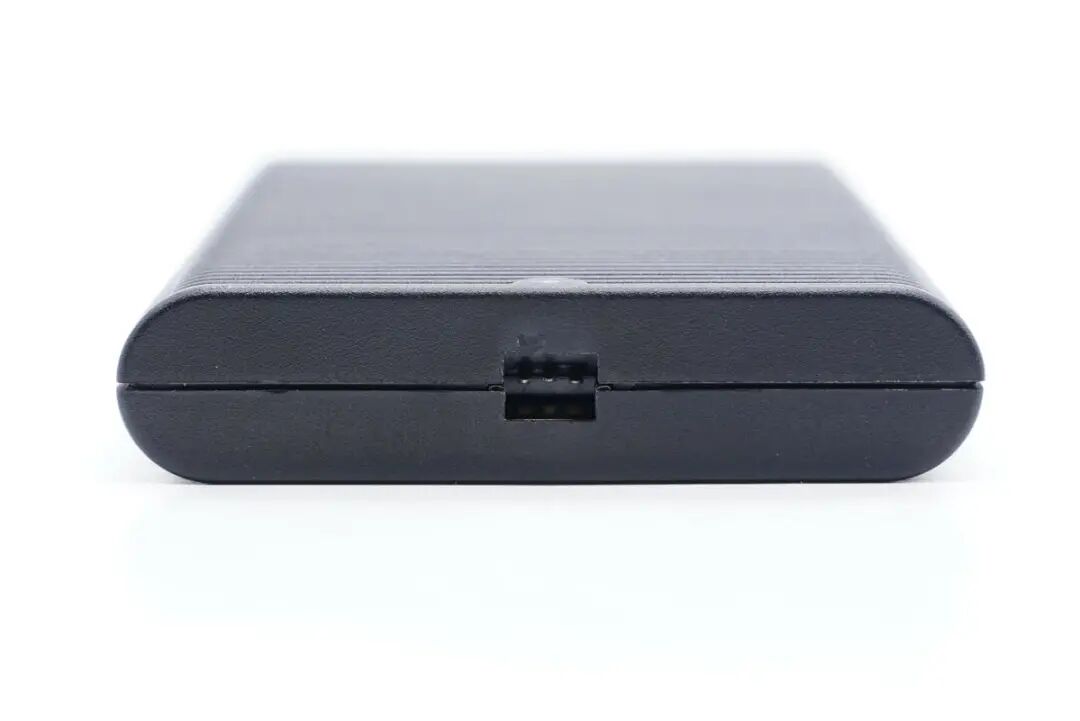

输出端设有一个方形输出接口，内部有三根针脚，用于连接延长线。

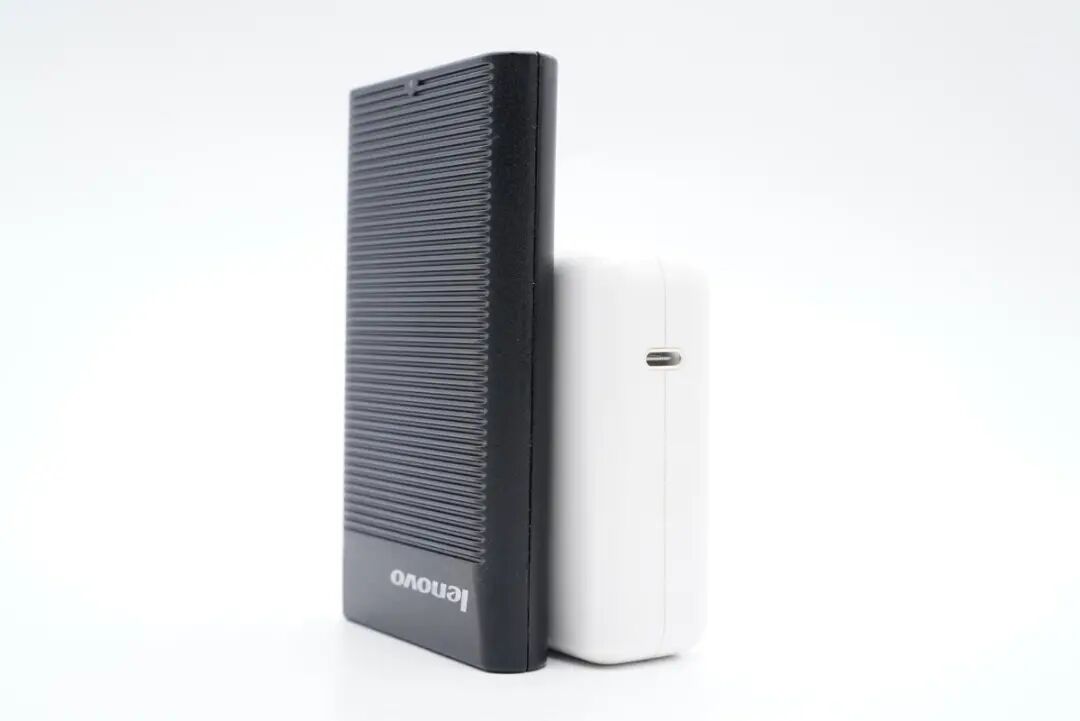

与苹果96W PD快充充电器相比，联想这款充电器显得扁平、修长。

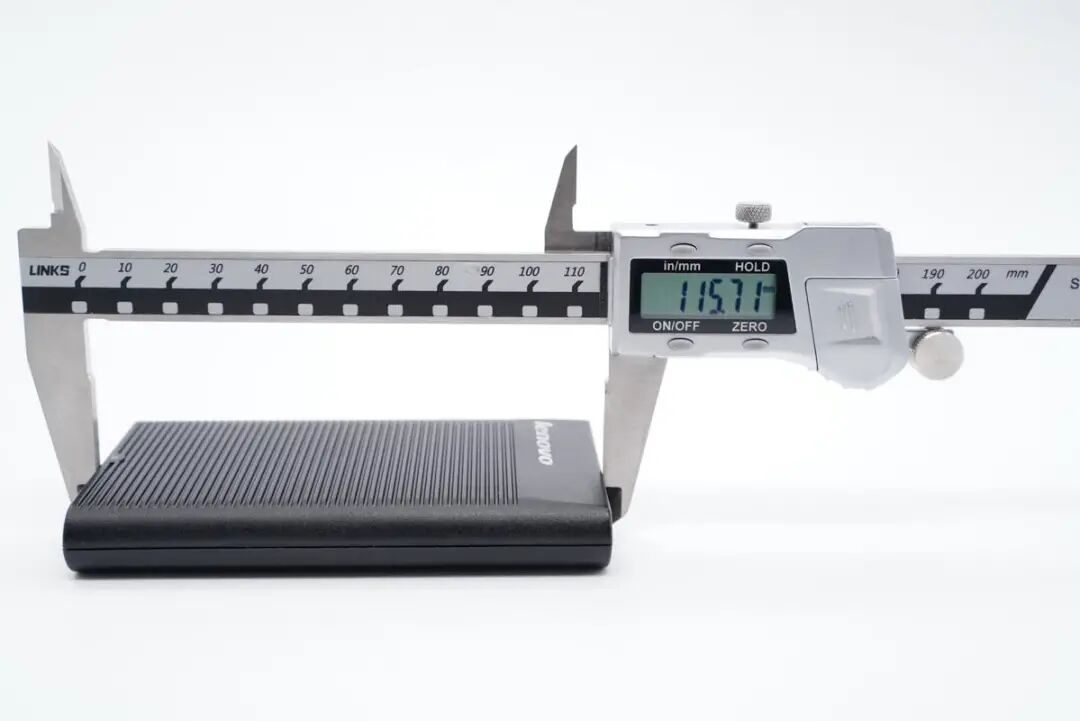

实测充电器机身的长度约为115.7mm。

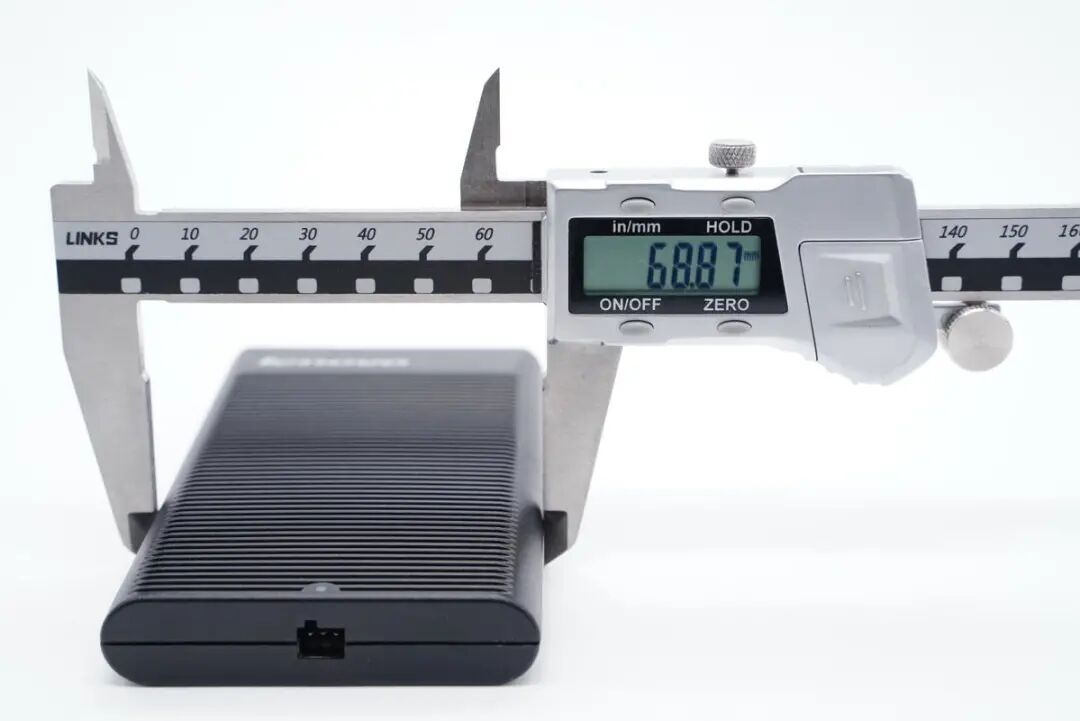

宽度约为68.9mm。
厚度约为16.5mm。

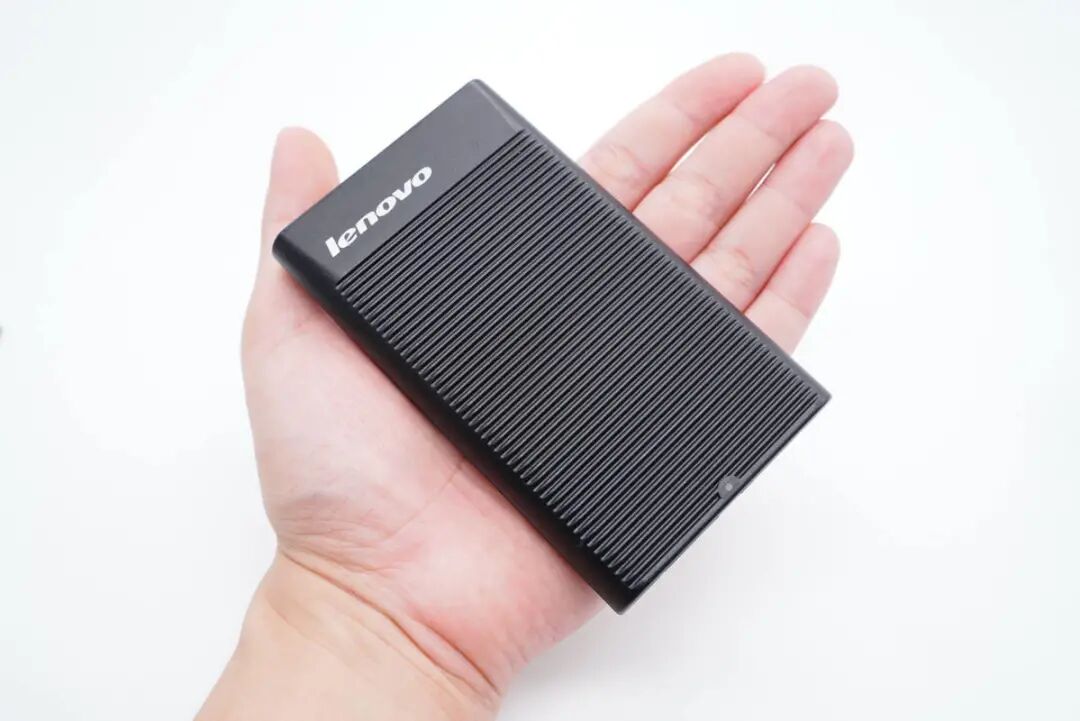

整个电源拿在手上，很像个移动电源。

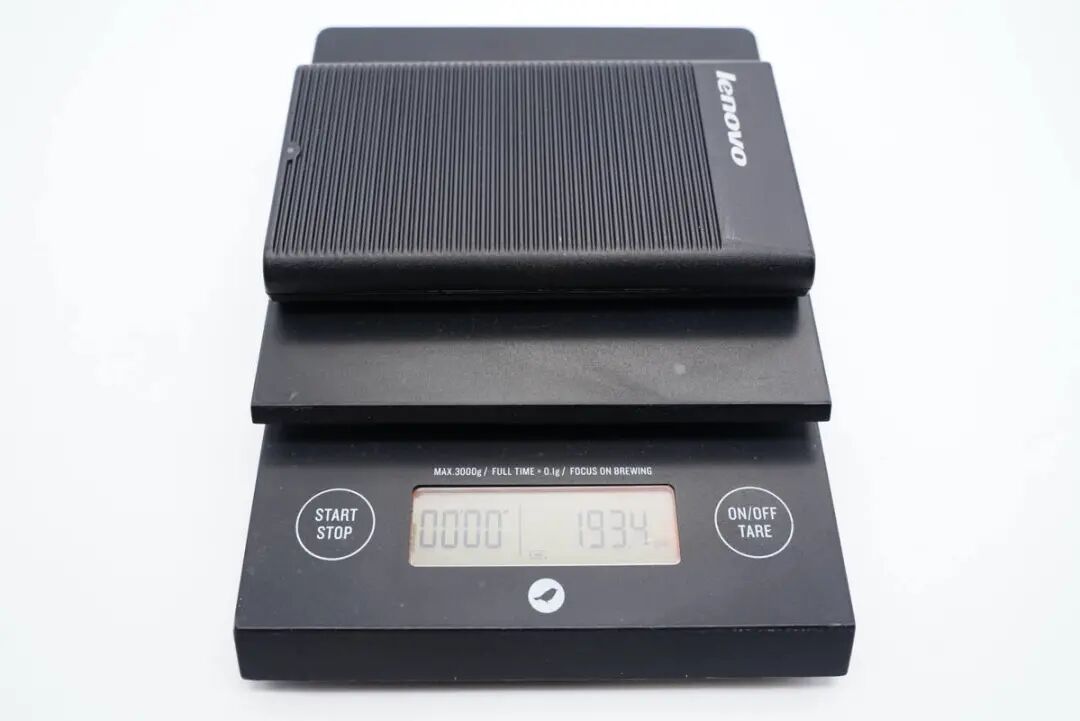

仅电源主体机身的重量约为193.4g。

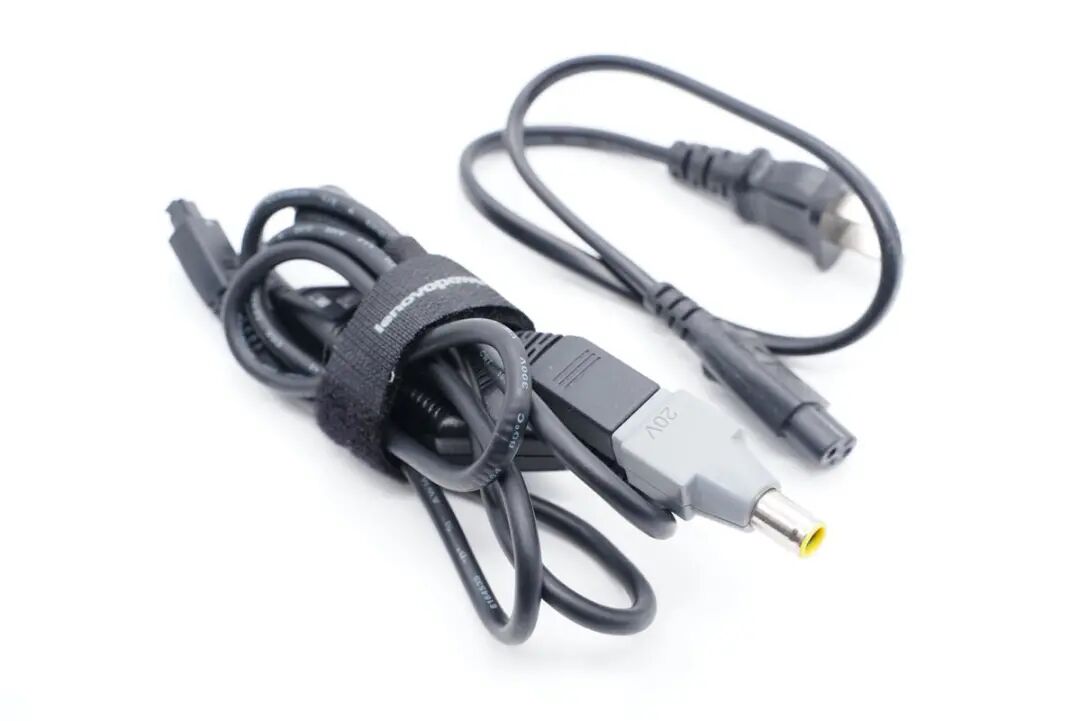

输入电源线和输出线缆。

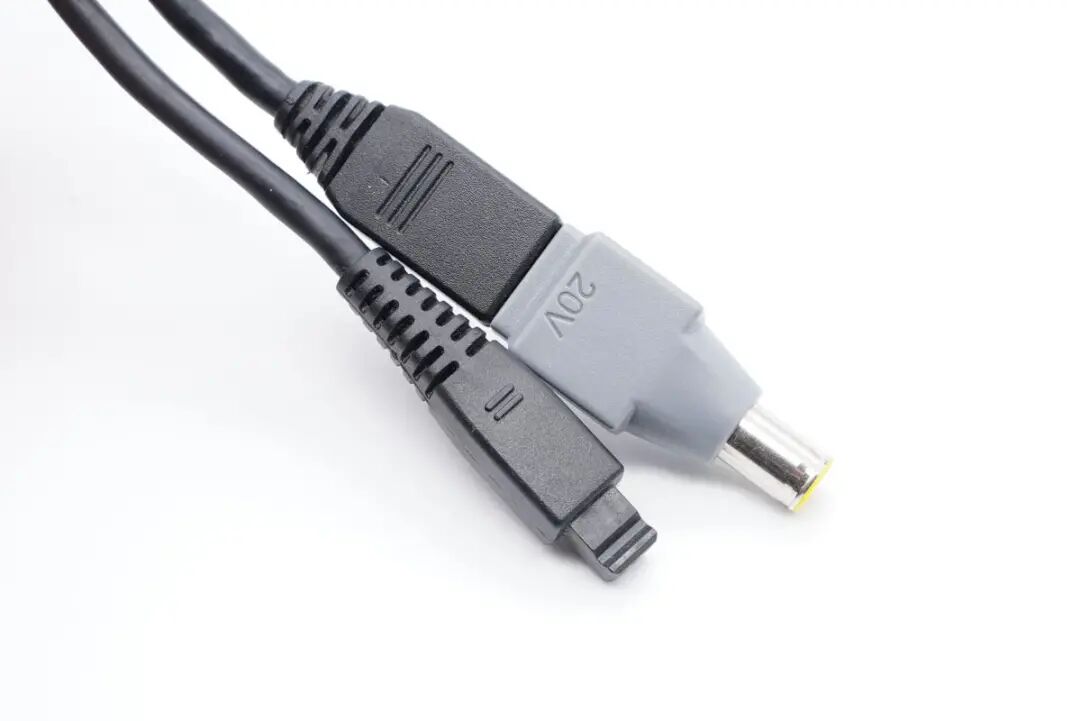

非常具有年代感的充电线缆，带有DC转接口，并且在转接头上标注了输出电压。
在线缆的尾部设计了一个小方块，并且印有手机和笔记本电脑的标识。

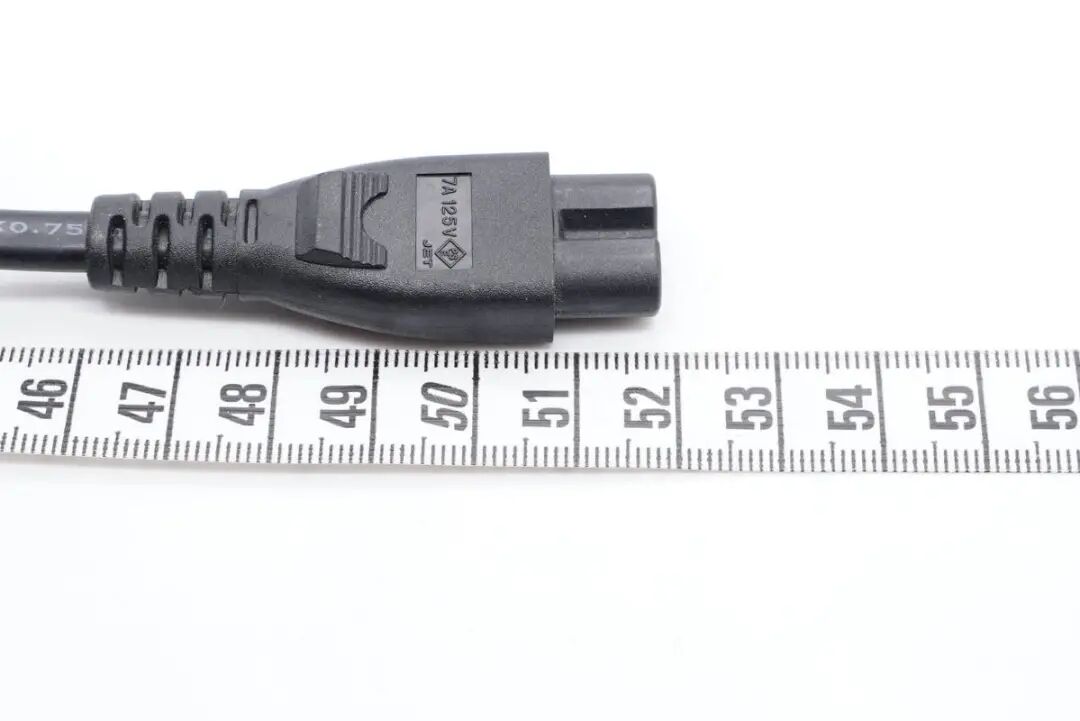

输入八字线缆长度约为50cm。

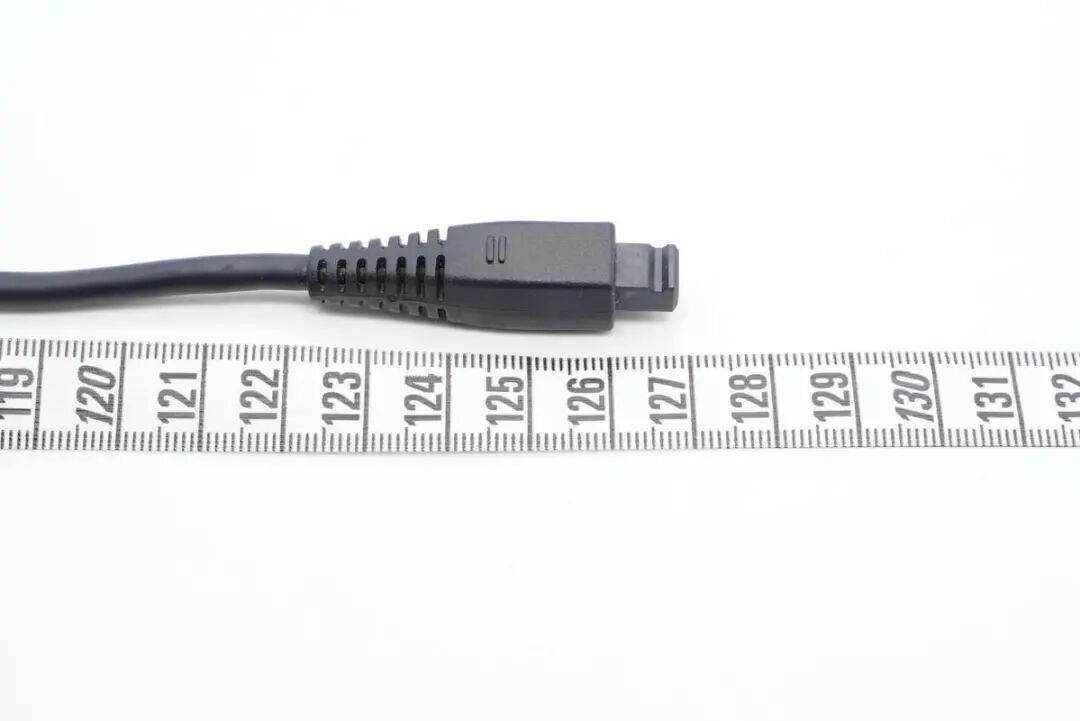

输出端线缆长度约为125cm。
充电器输出端接口处于线缆接口输出均有小白点设计，避免用户插反。
二、联想90W电源适配器拆解

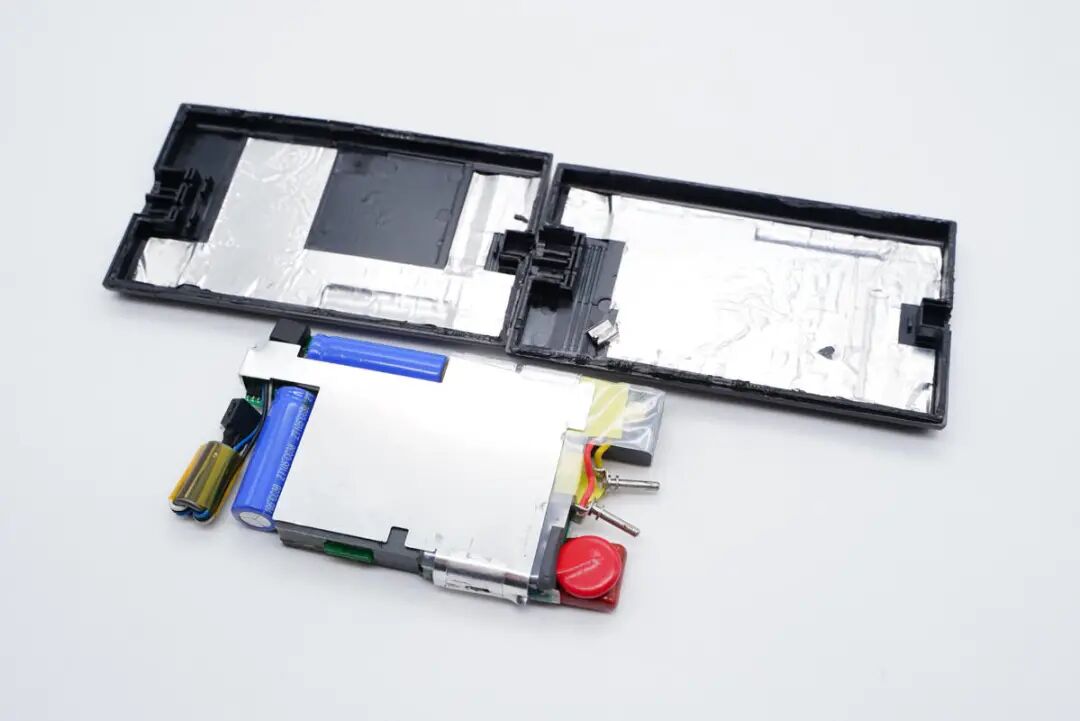

将充电器的外壳一分为二，取出内部电源模块。

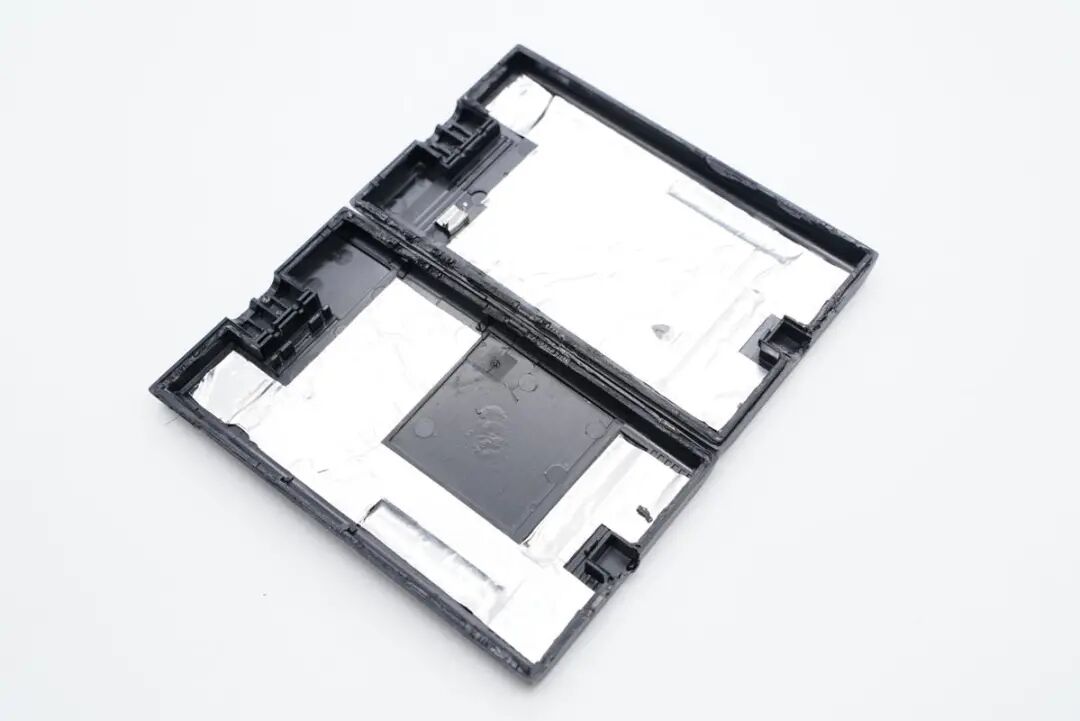

两块外壳内部贴有大面积的金属散热片。

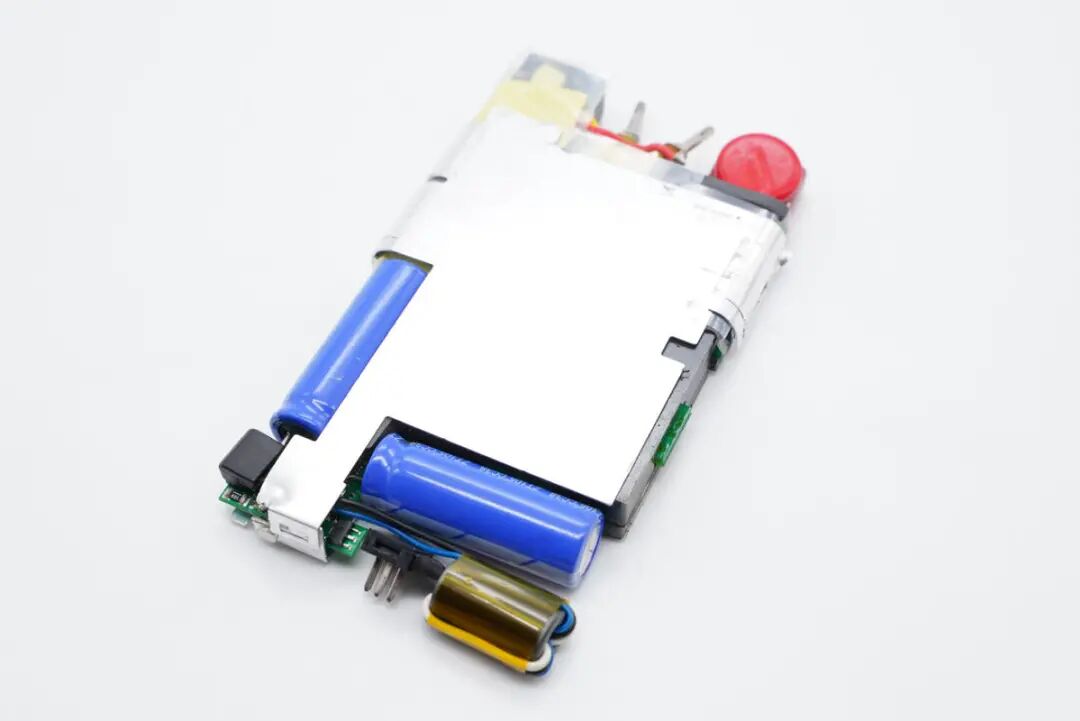

内部的PCB电源模块同样使用金属散热片包裹，可见输出端两颗滤波电容横向放置。

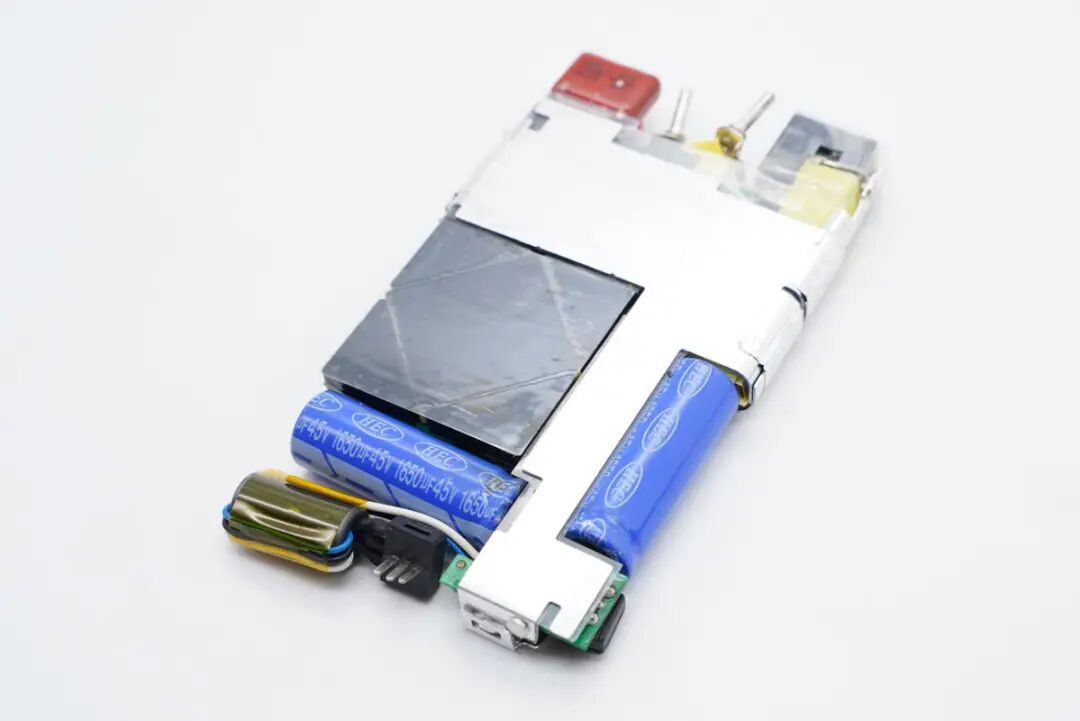

电源板的背面同样是大面积的散热片。

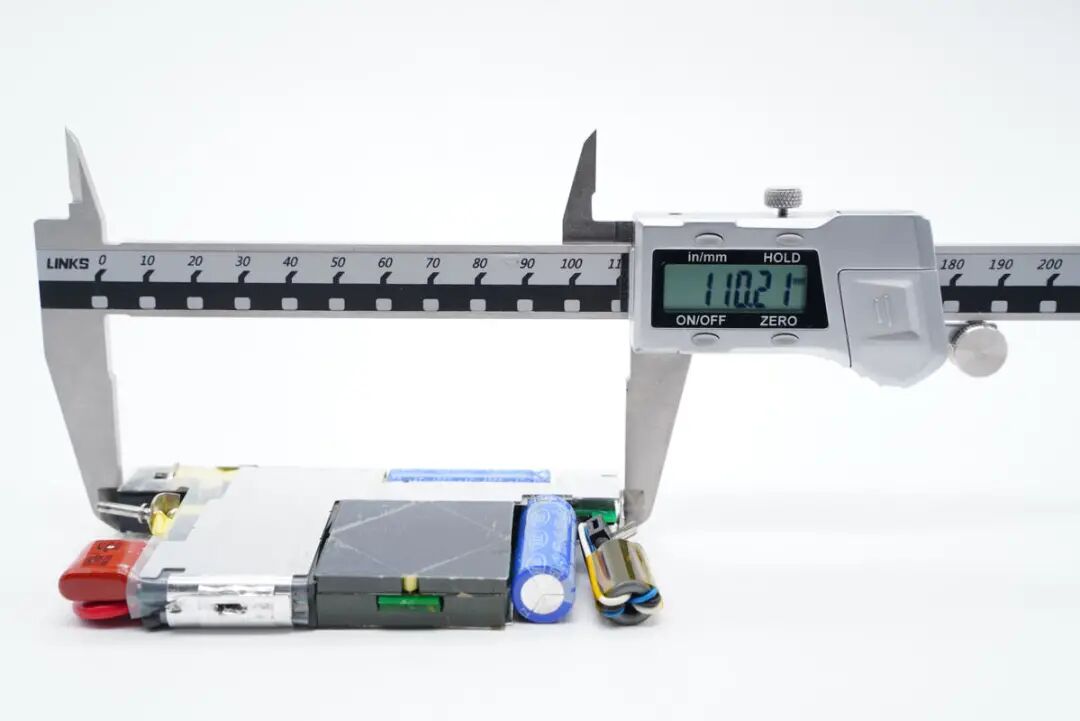

整个PCB板的长度约为110.2mm。

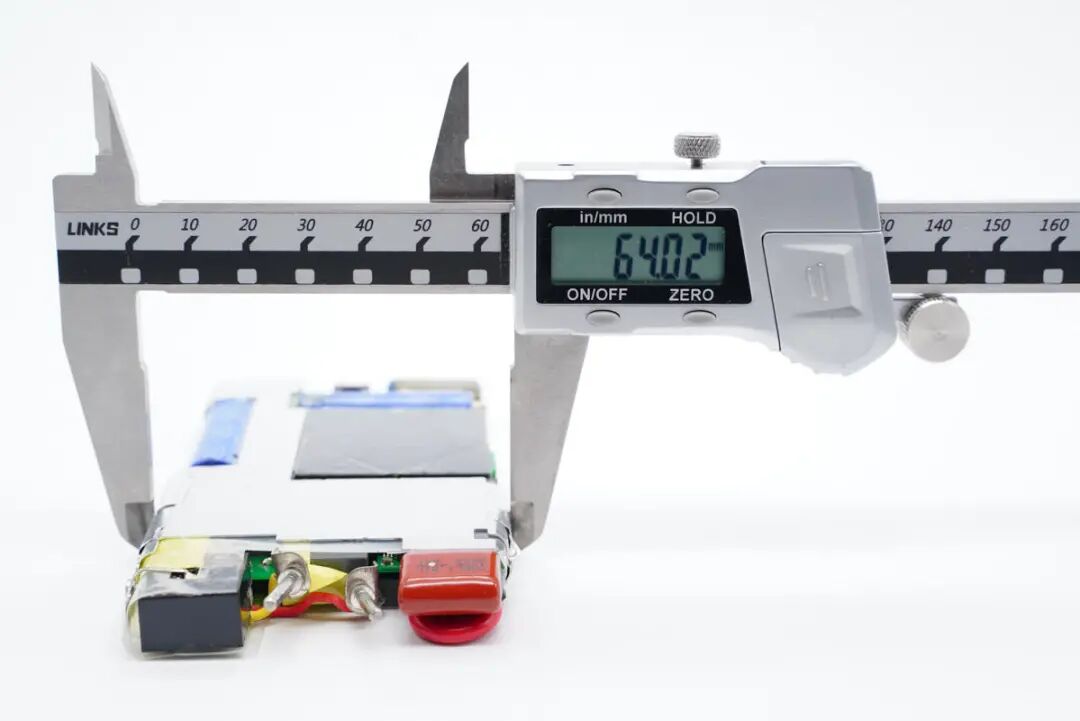

宽度约为64mm。
厚度约为12mm。

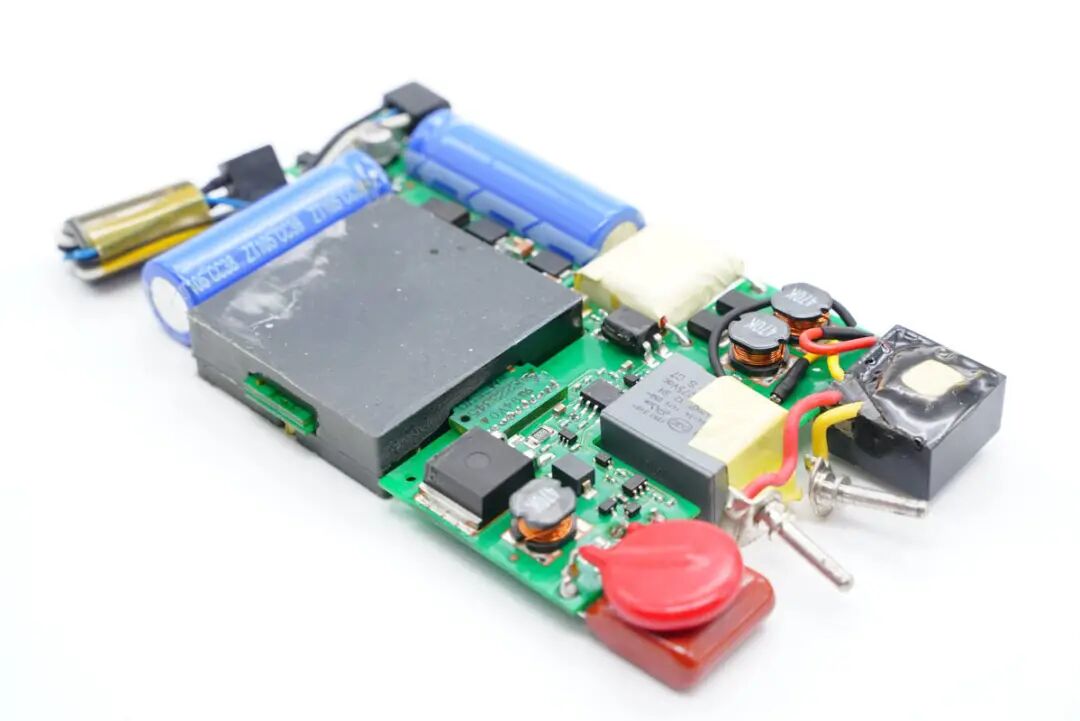

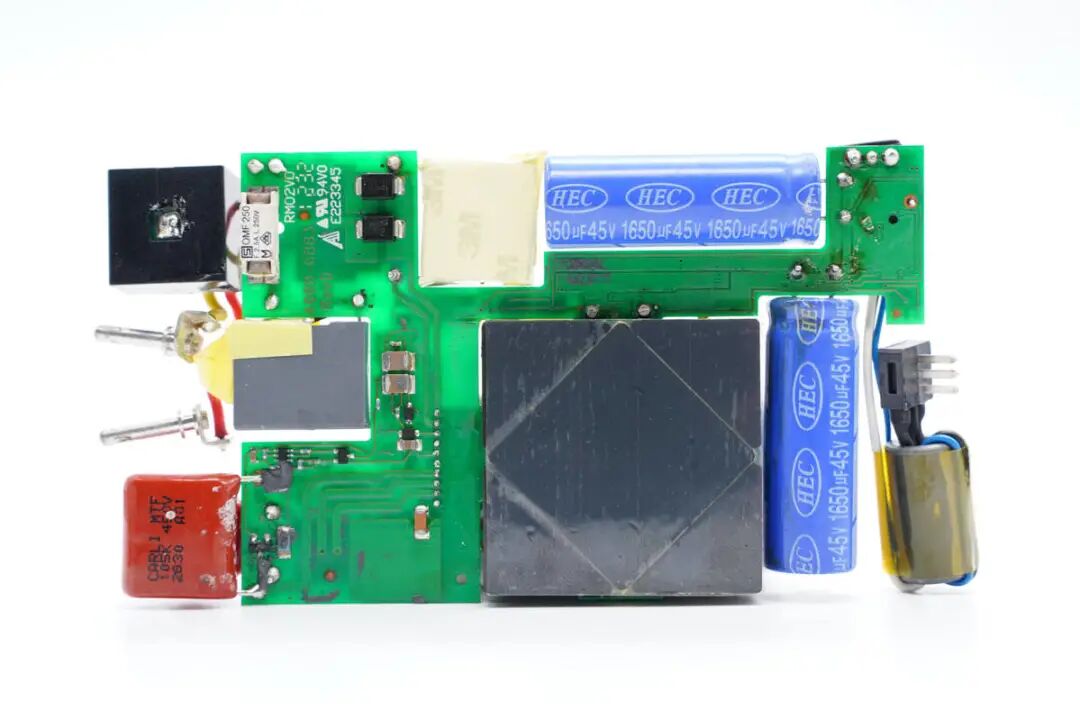

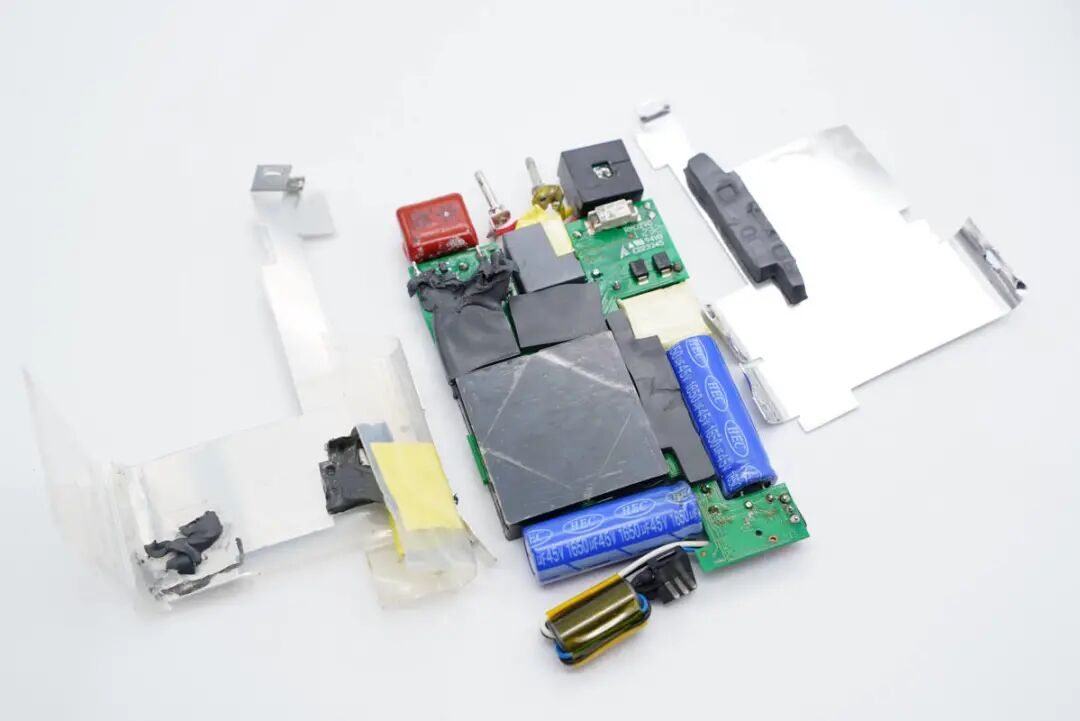

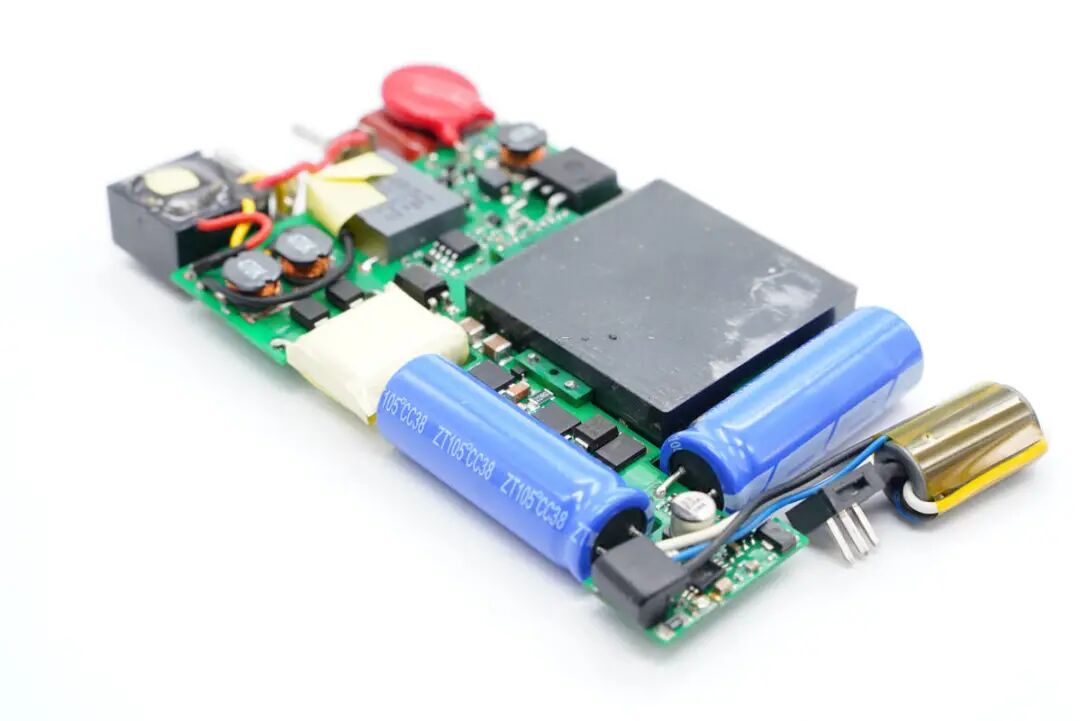

将整个电源模块的散热片拆除，内部是单块PCB板，上面布满了各种元器件，并且使用了平面变压器。
输入端一览，布满了各类元器件。
输出端两颗滤波电容呈L型布置，三根线缆套有磁环。
PCB板的背面元器件相对较少。

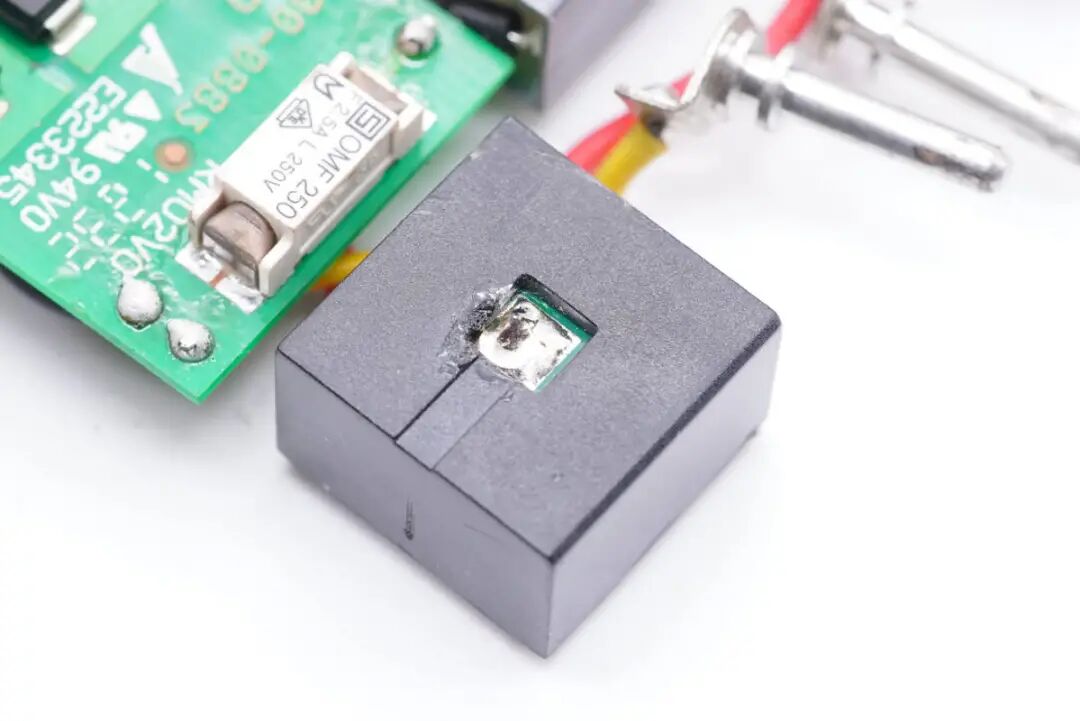

输入端两个金属取电插脚与一个黑色小方块连接，内部是输入滤波电路。

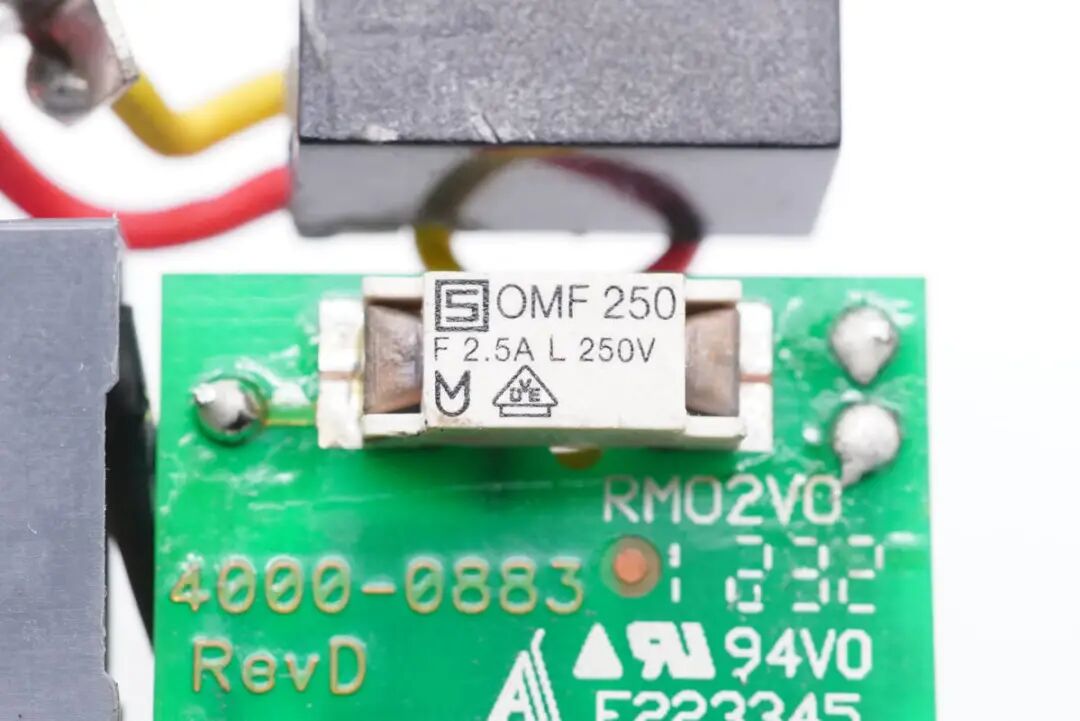

输入端采用的是2.5A 250V规格的贴片保险丝。
保险丝后面采用了两颗470K的电感，用于滤波。
两颗来自DIODES的二极管。
背面还有两颗，用于组成桥式整流电路。

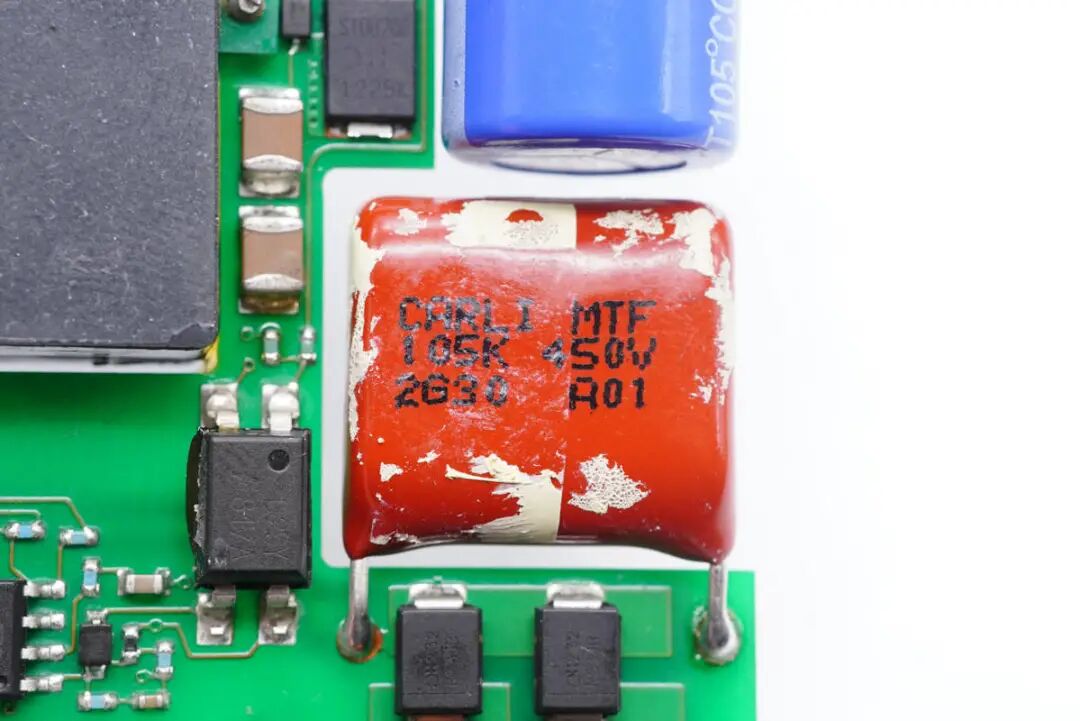

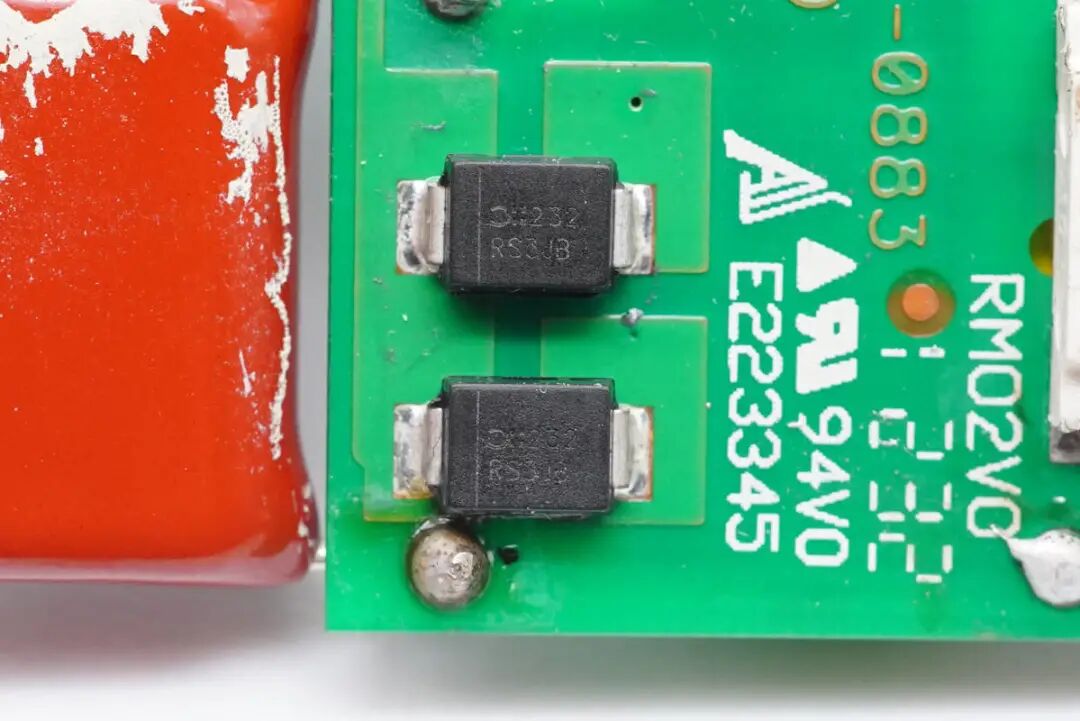

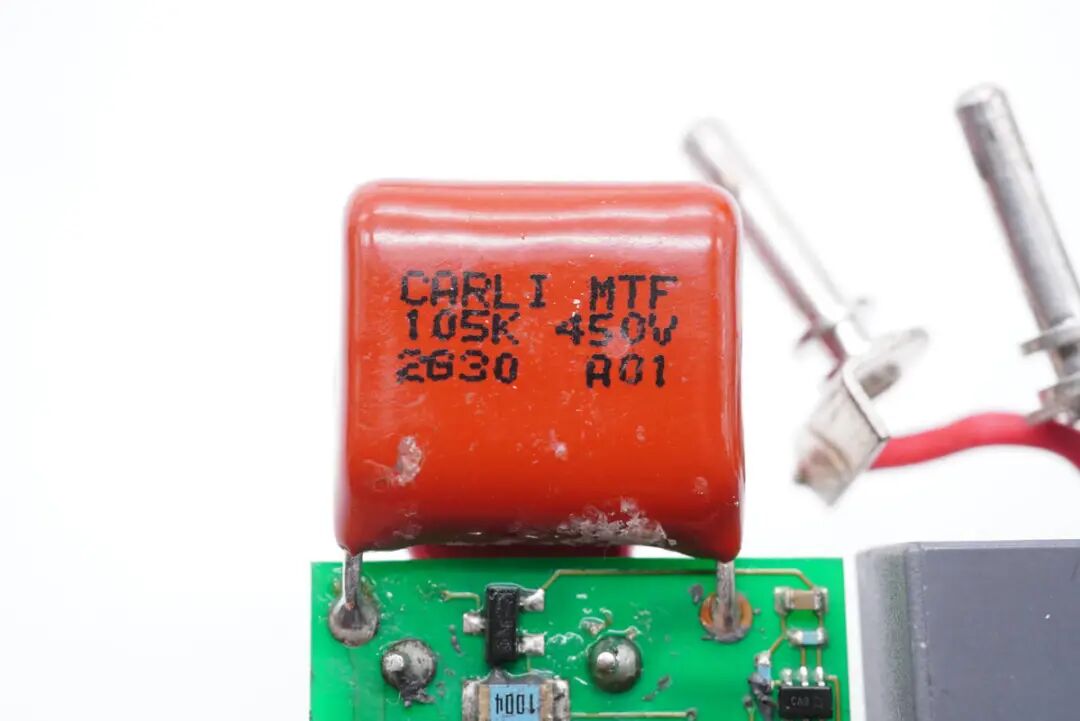

一颗耐压450V的薄膜电容，沉板焊接以降低厚度，下方是两颗整流二极管。

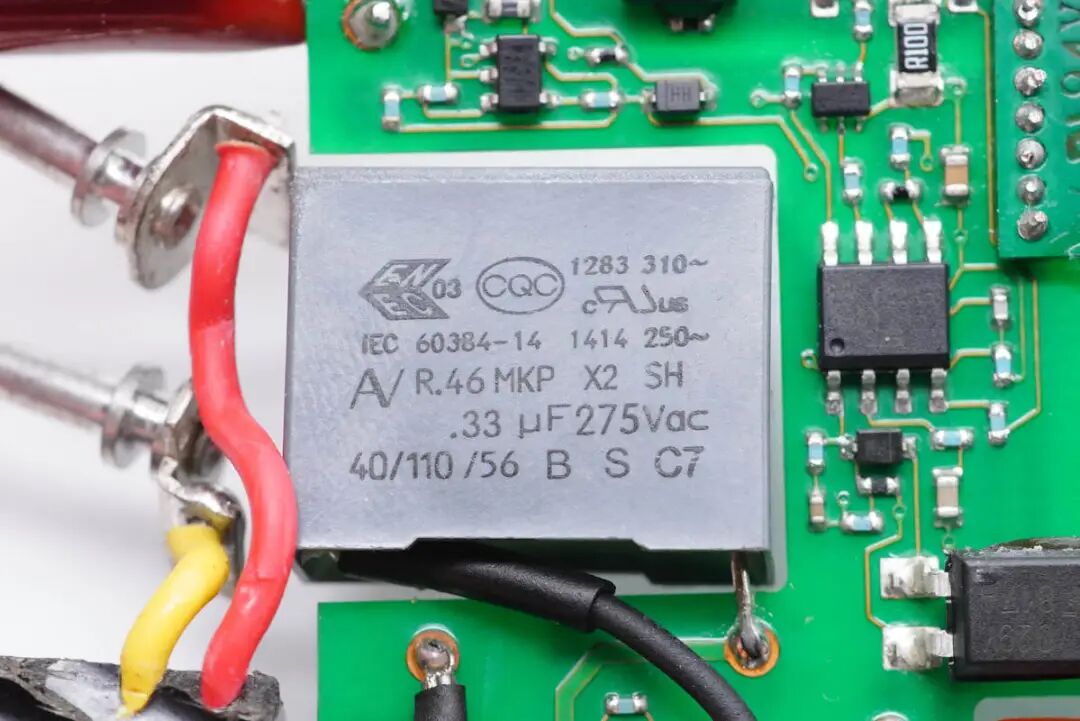

灰色的安规电容，275V耐压，0.33μF容量。

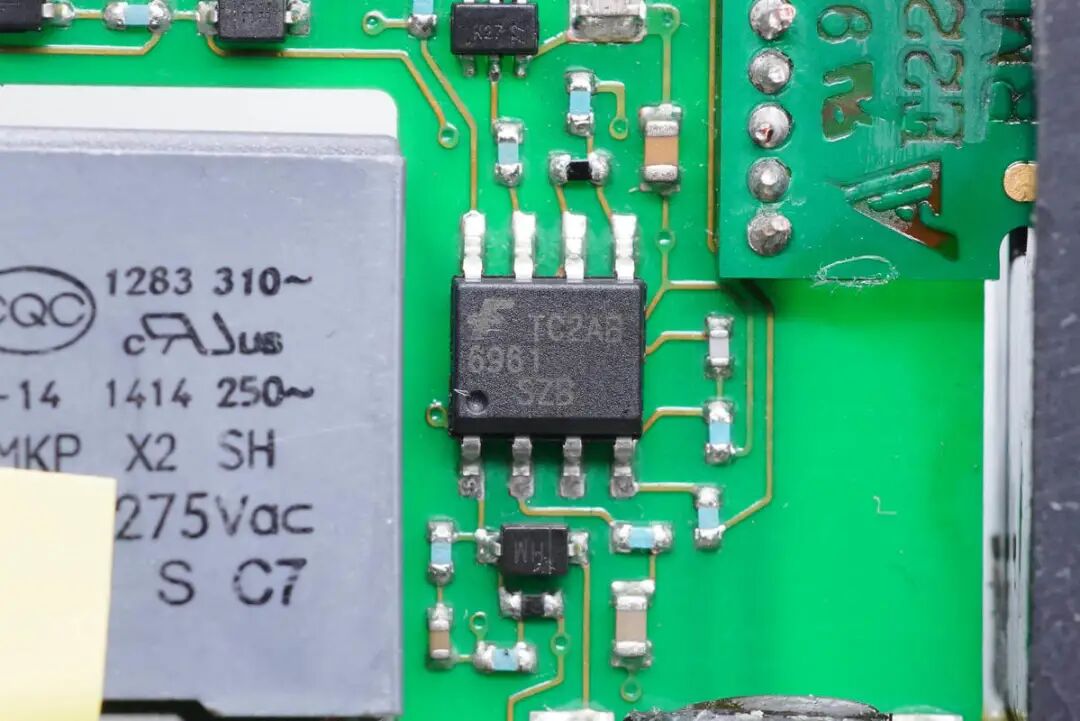

一颗来自飞兆的控制器，型号FAN6961，是一颗临界模式PFC控制器，与常规PFC电路应用不同的是，这里将PFC升压电感换成了变压器，搭配次级大容量电解电容滤波，实现了高功率因数的开关电源降压转换。
飞兆FAN6961支持零电流检测，内置逐周期限流，最大导通时间可编程，支持反馈环路开环和输出过压等保护功能。
一颗丝印K27的六脚芯片。
开关管来自英飞凌，IPI60R250CP，NMOS，耐压650V，导阻250mΩ。

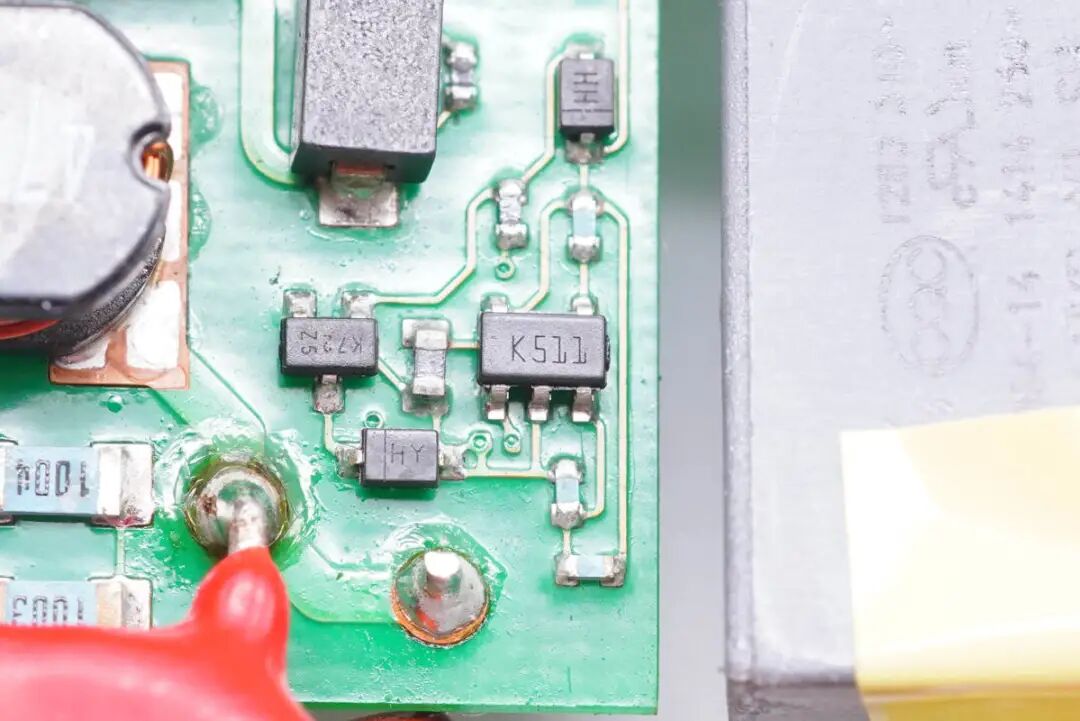

丝印K511的控制芯片。
压敏电阻特写。
在压敏电阻背后是一颗薄膜电容。

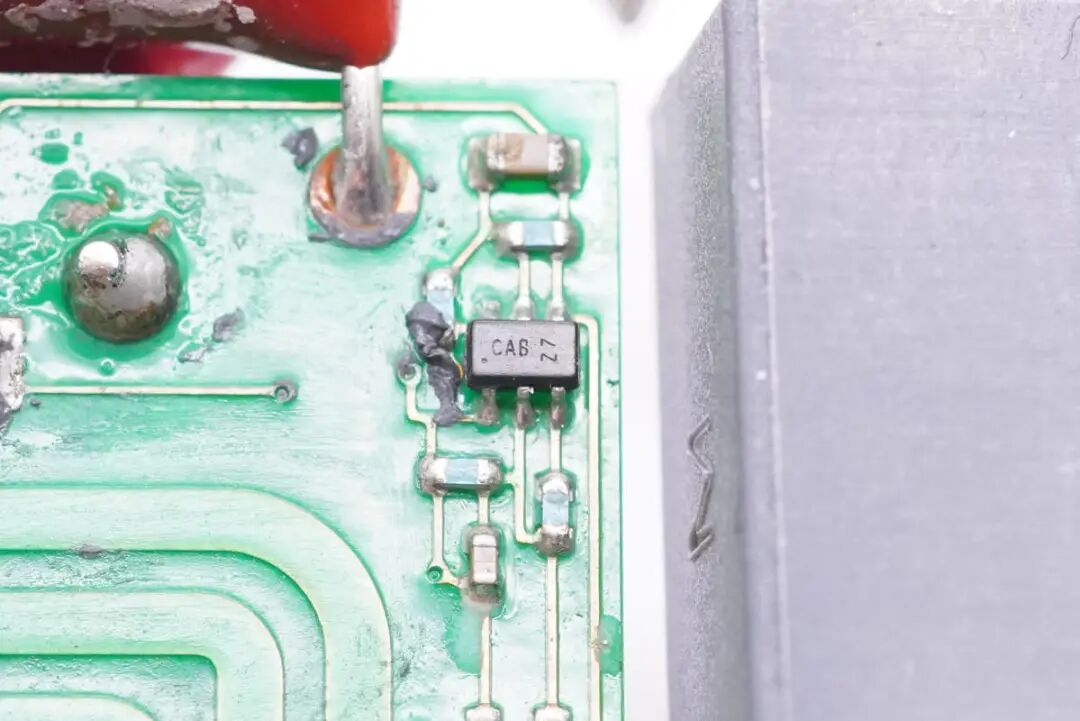

薄膜电容旁边是一颗丝印CAB的芯片。

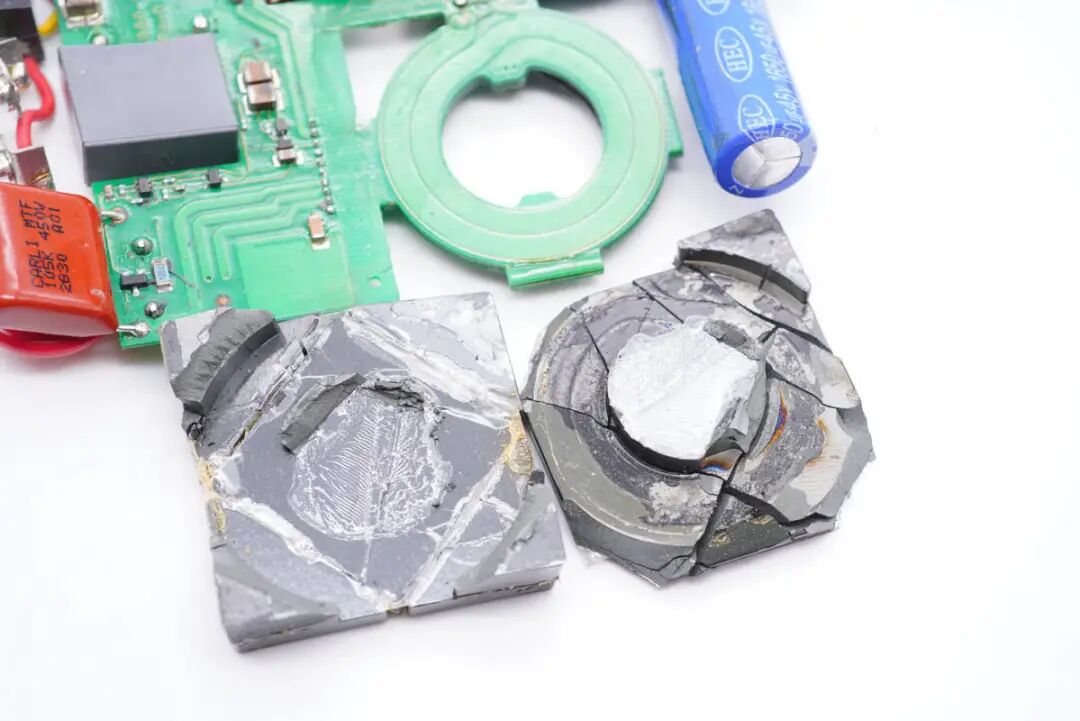

将平面变压器的磁芯拆除，可见内部PCB板。

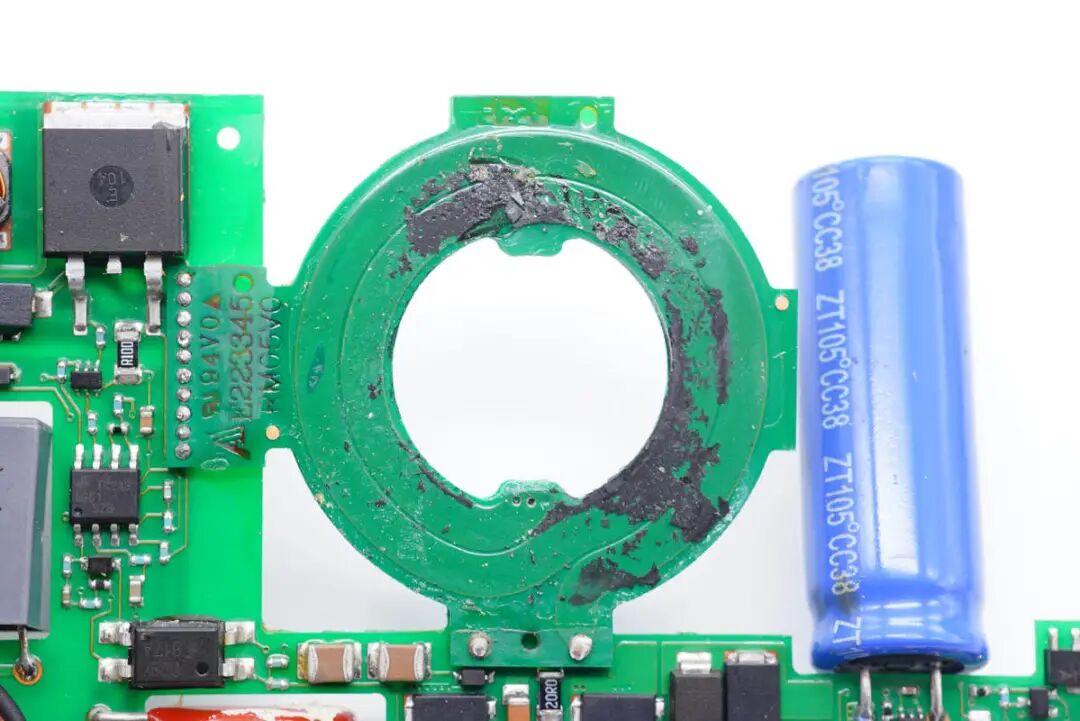

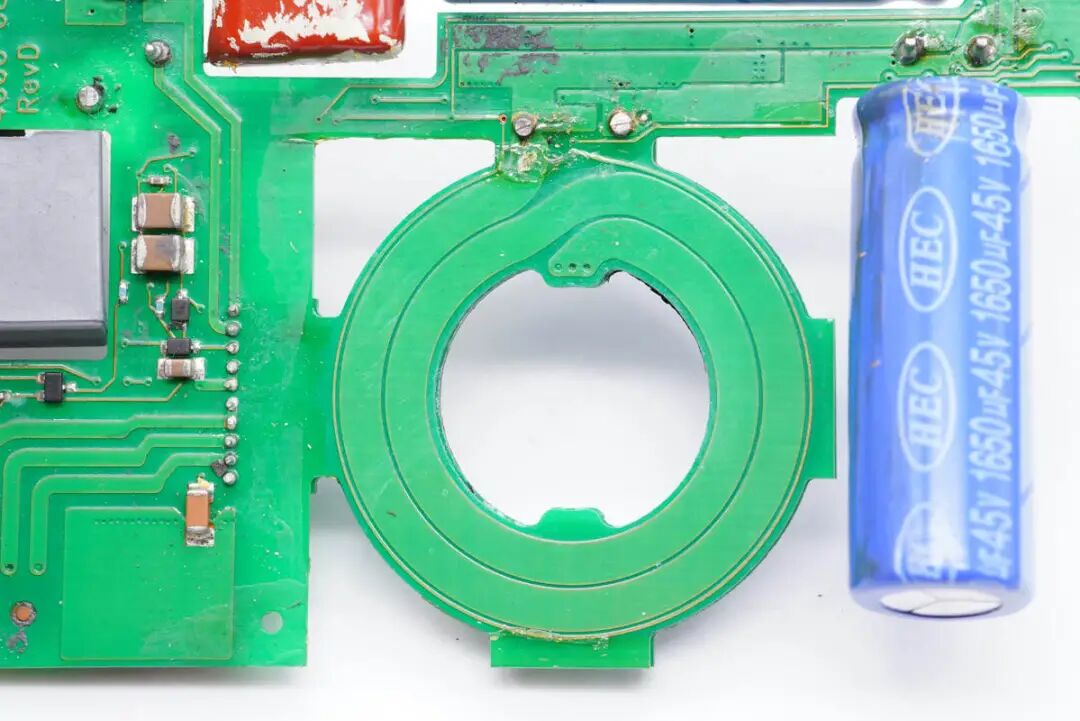

平面变压器内部PCB呈圆环形，初级侧针脚较多，次级侧两个针脚焊接在主PCB板上。
平面变压器另外一面，是两层电路板叠加在一起。

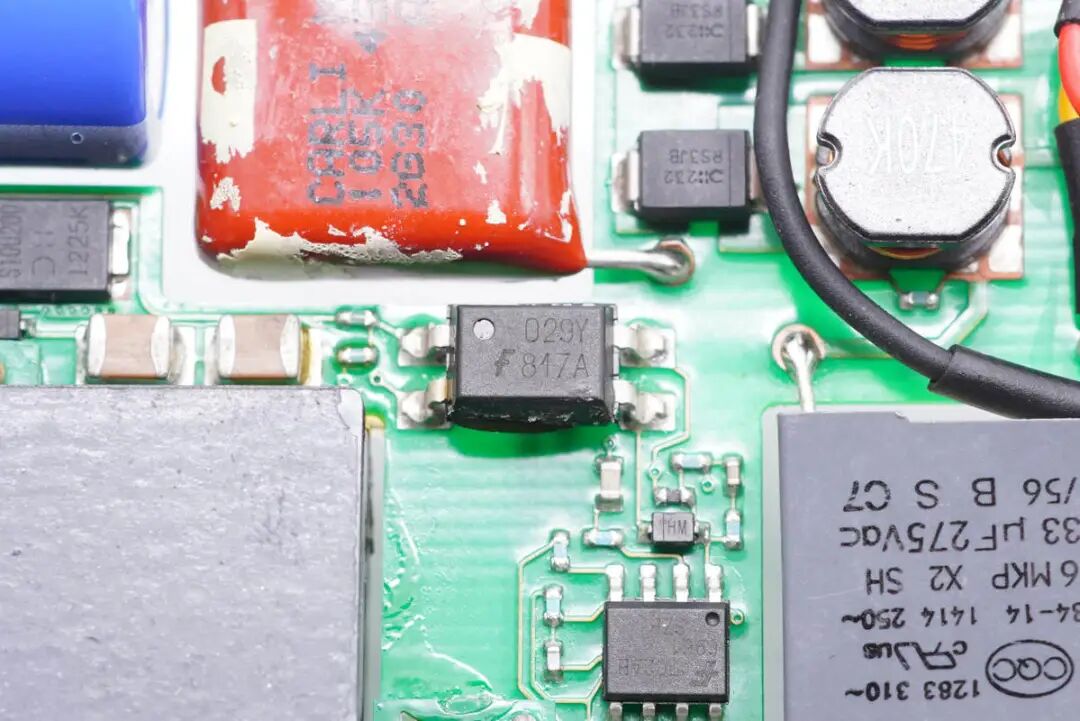

初级和次级之间设有一颗光耦，用于输出电压反馈。
来自DIODES的肖特基二极管，用于次级侧的整流。

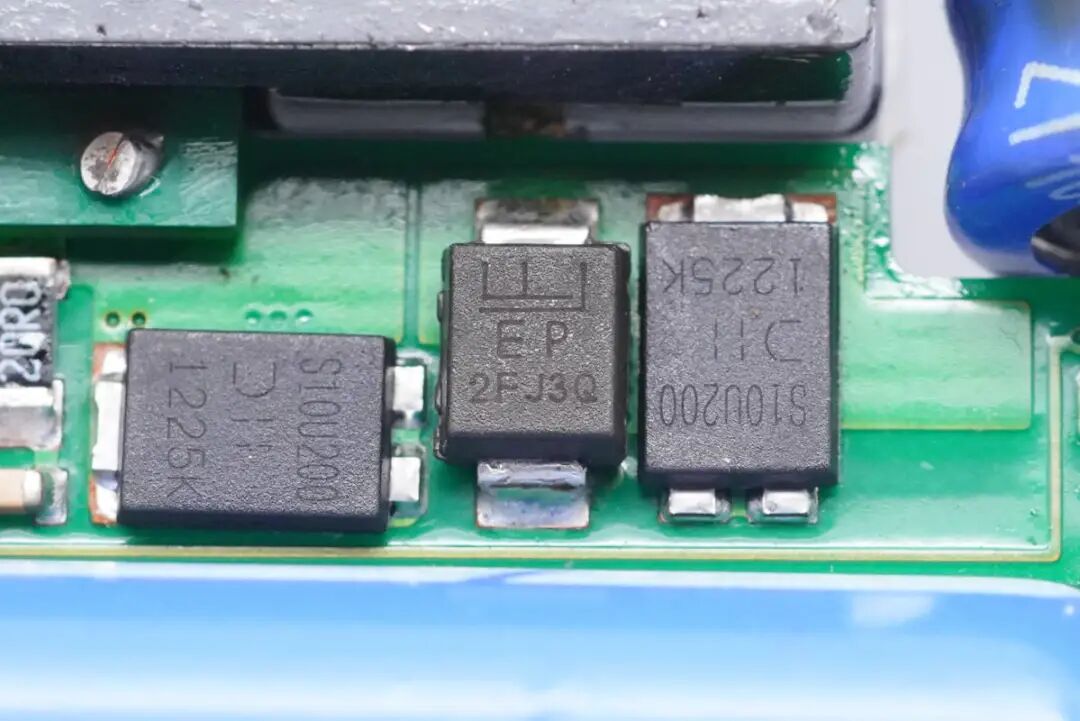

另外还有两颗二极管，中间的是一颗TVS。

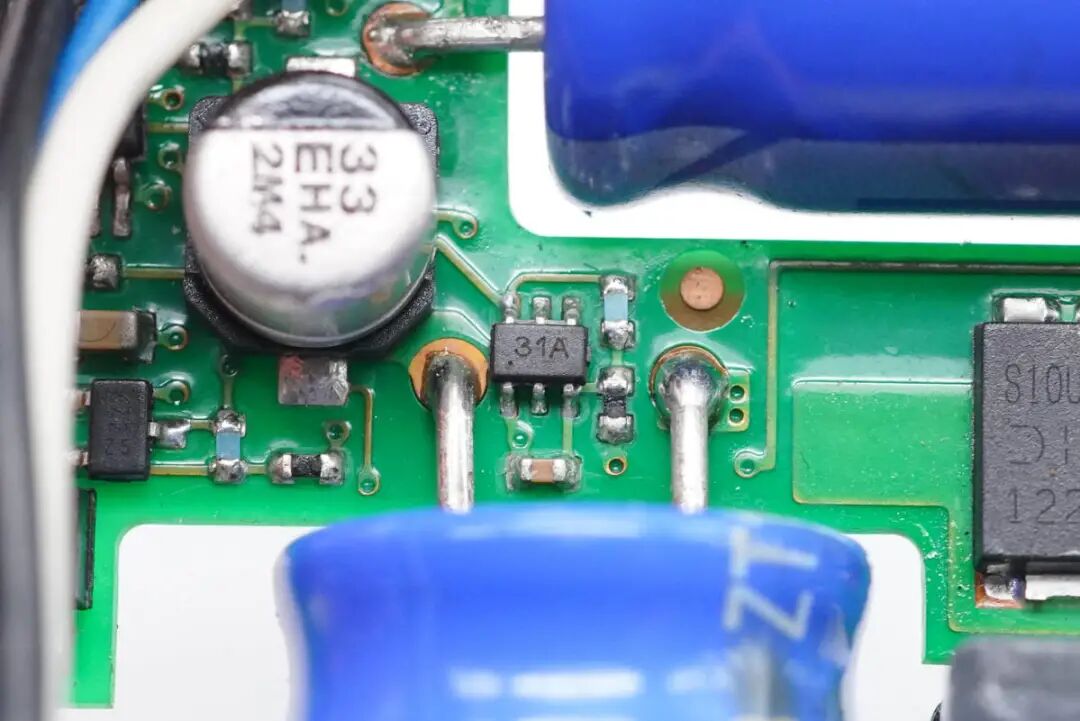

一颗丝印31A的芯片。

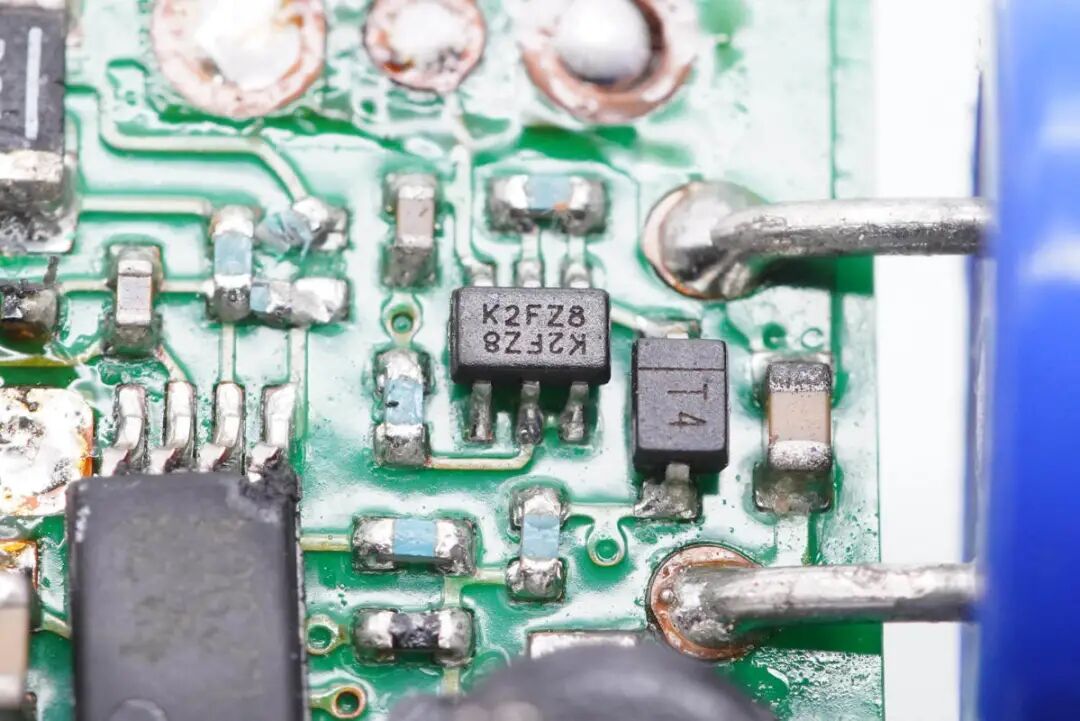

一颗丝印K2FZ8的芯片。

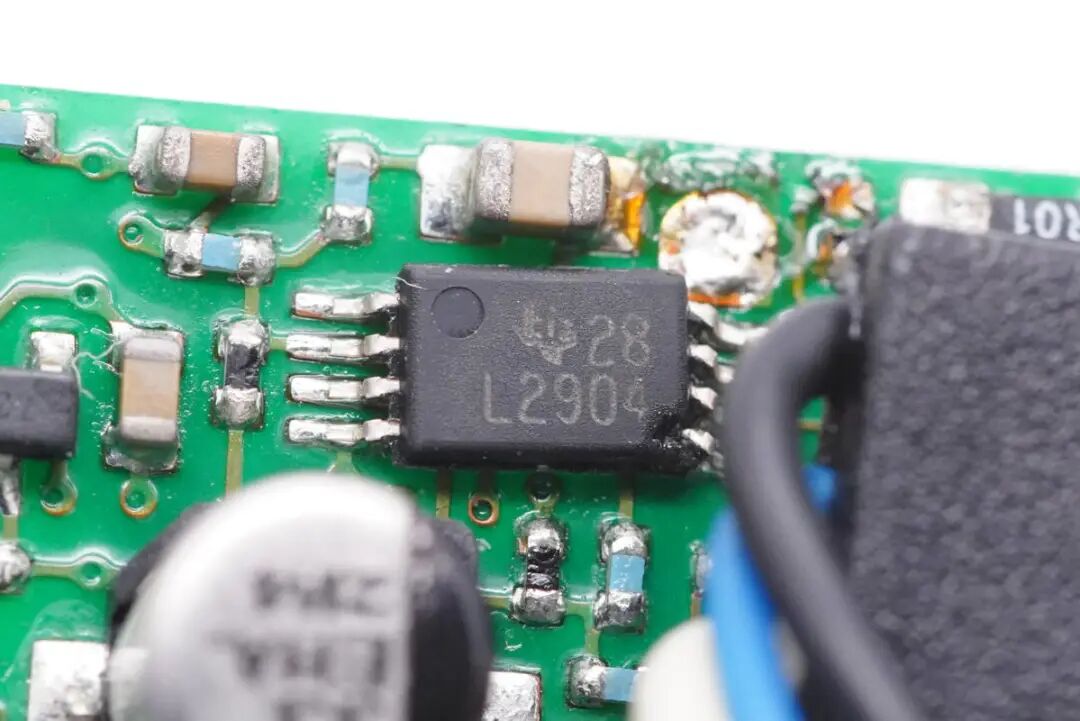

一颗来自TI的芯片，LM2904，通用双运放芯片。
一颗LDO。

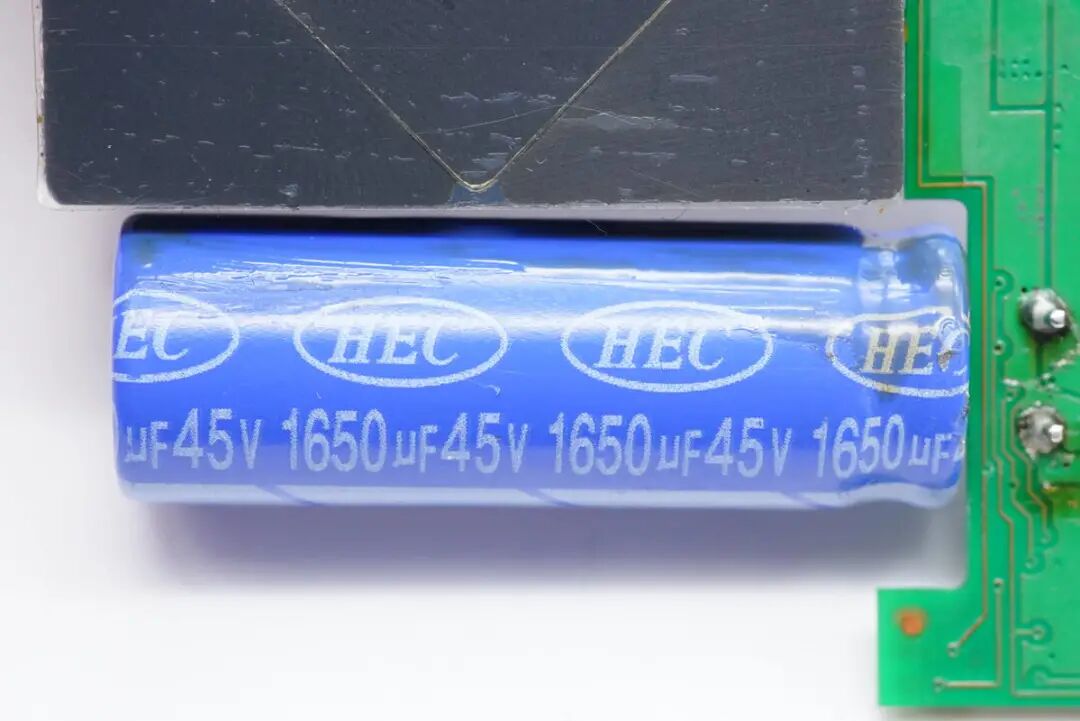

输出滤波电解电容，耐压45V 1650μF。

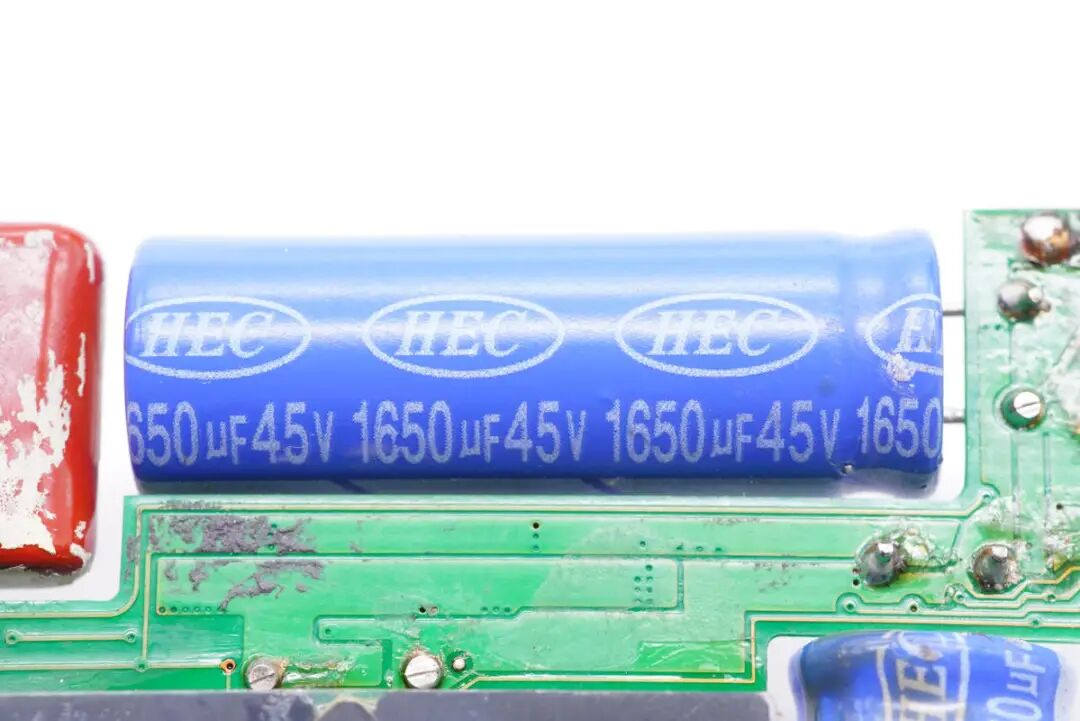

另外一颗相同品牌规格的输出滤波电解电容。

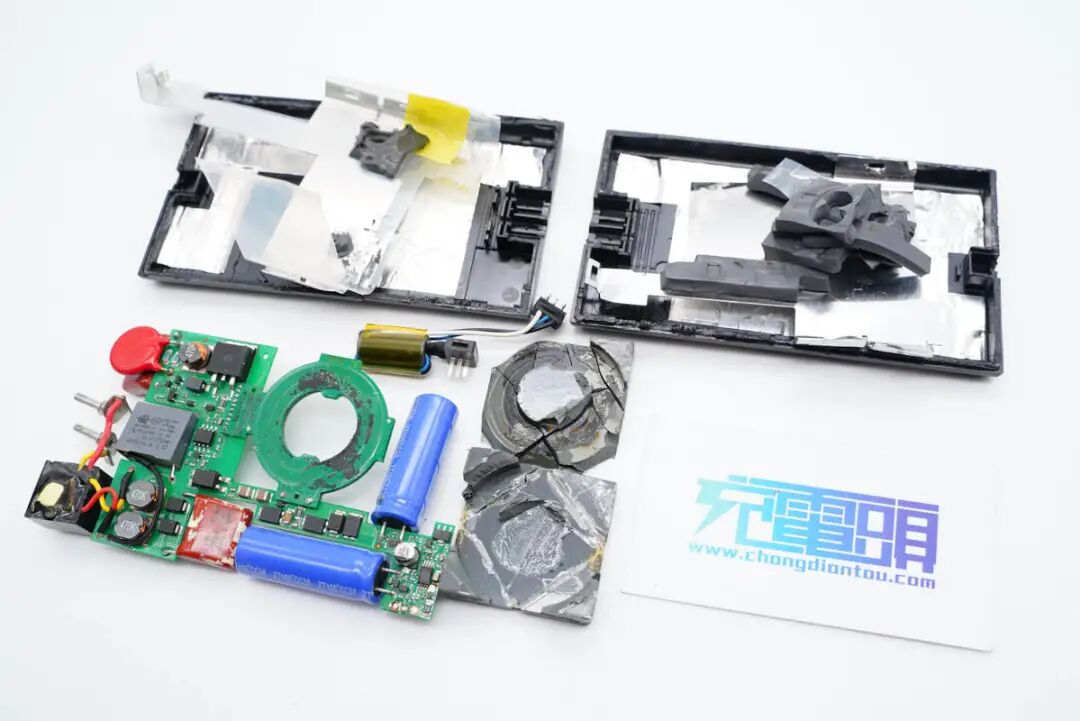

充电器全部拆解完毕。
充电头网拆解总结
作为一款产于2013年笔记本电脑电源适配器，联想这款90W电源的定位比较超前，90W的输出功率仍能做到16.5mm的超薄机身，十分难得，经计算电源主体部分的功率密度约为0.68W/cm³，并且采用了线缆与机身全部分离的设计，便于收纳和携带。
充电器通过拆解了解到，这款充电器的架构不同于常见的电源，其通过采用了飞兆FAN6961临界模式PFC控制器实现电压转换，从而省去了大容量的初级电容。同时搭配平面变压器，实现了超薄的电源适配器设计；开关电源输出100Hz直流电，通过大容量次级电解电容滤波，实现稳定的直流输出。
