拆解报告：鹏元晟30W氮化镓快充充电器
----- 充电头网拆解报告 第1987篇 -----
PYS鹏元晟高科技股份有限公司曾先后推出过常规体积30W快充充电器以及小巧迷你的30W氮化镓快充充电器，而最近鹏元晟又推出了新款式的30W氮化镓快充充电器。在现今市场对30W快充需求空前高涨的情况下，鹏元晟有各种款式的30W充电器可以满足客户选购。
相较自家的30W氮化镓迷你充来说，鹏元晟新款式的30W氮化镓充电器同样配备可折叠插脚，整体也小巧便携，不过外观，造型也有明显差异。下面充电头网就对这款充电器进行详细拆解，看看具体的用料做工如何。
值得一提的是，充电头网还拆过鹏元晟20W PD快充充电器、鹏元晟折叠插脚20W PD快充充电器、鹏元晟65W PD氮化镓快充、鹏元晟65W 1A1C氮化镓快充充电器、鹏元晟90W 1A1C氮化镓快充等数款产品，欢迎查阅。
一、鹏元晟30W氮化镓充电器外观
充电器采用PC阻燃材质黑色外壳，表面磨砂和亮面撞色设计，边角过渡圆润，整体十分简洁。

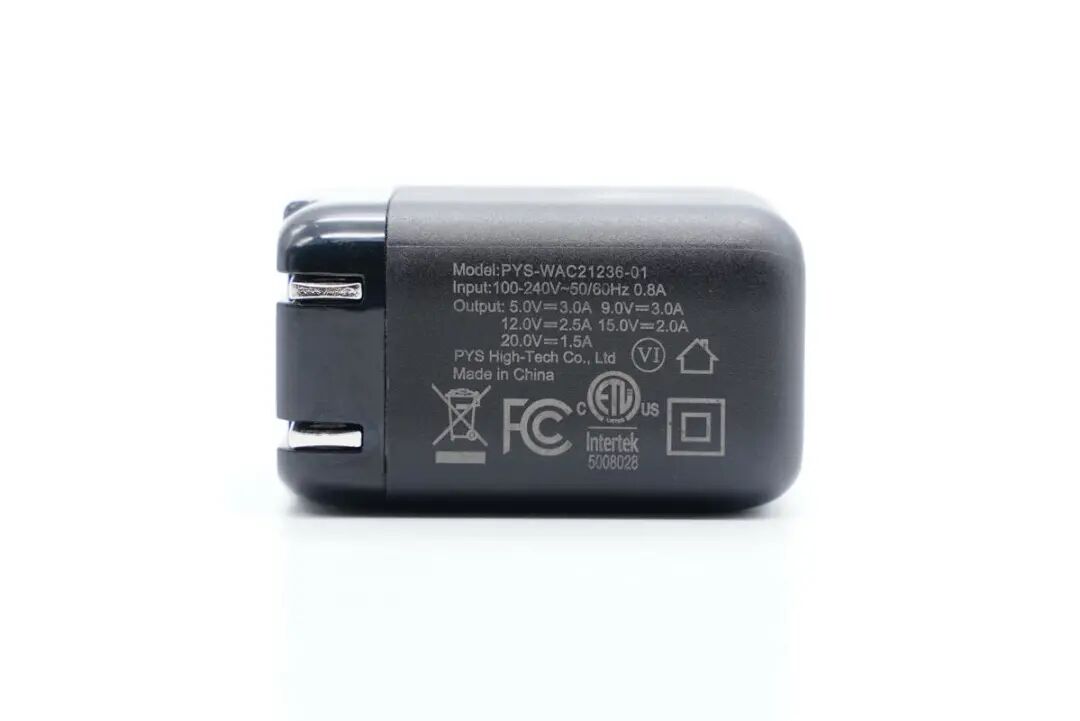

腰身一面印有充电器参数
型号：PYS-WAC21236-01
输入：100-240V~50/60HZ 0.8A
输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A
充电器已经通过了FCC、ETL认证，以及VI级能效认证。
输入端外壳平直切面设计，可以紧密贴合墙插，此外两侧还加入双翼提升充电过程的稳定性。

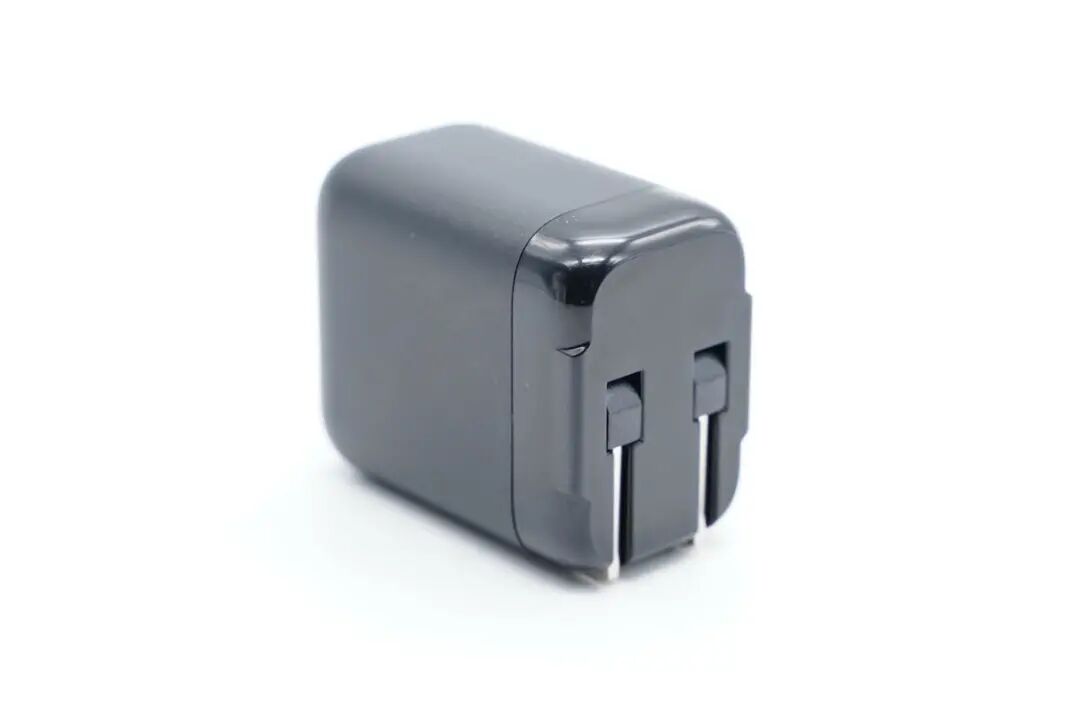

充电器配备可折叠美规插脚，携带方便且不会刮伤包里其它设备。

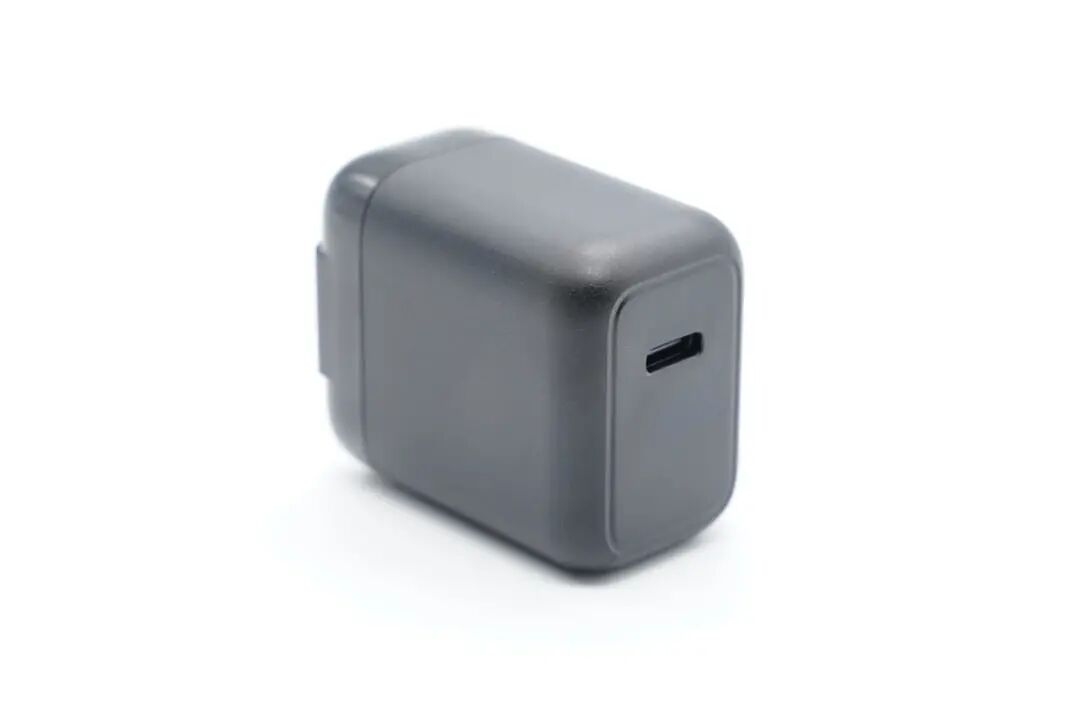

输出端配备单USB-C接口，黑色胶芯不露铜。
测得充电器机身高度为46.02mm。

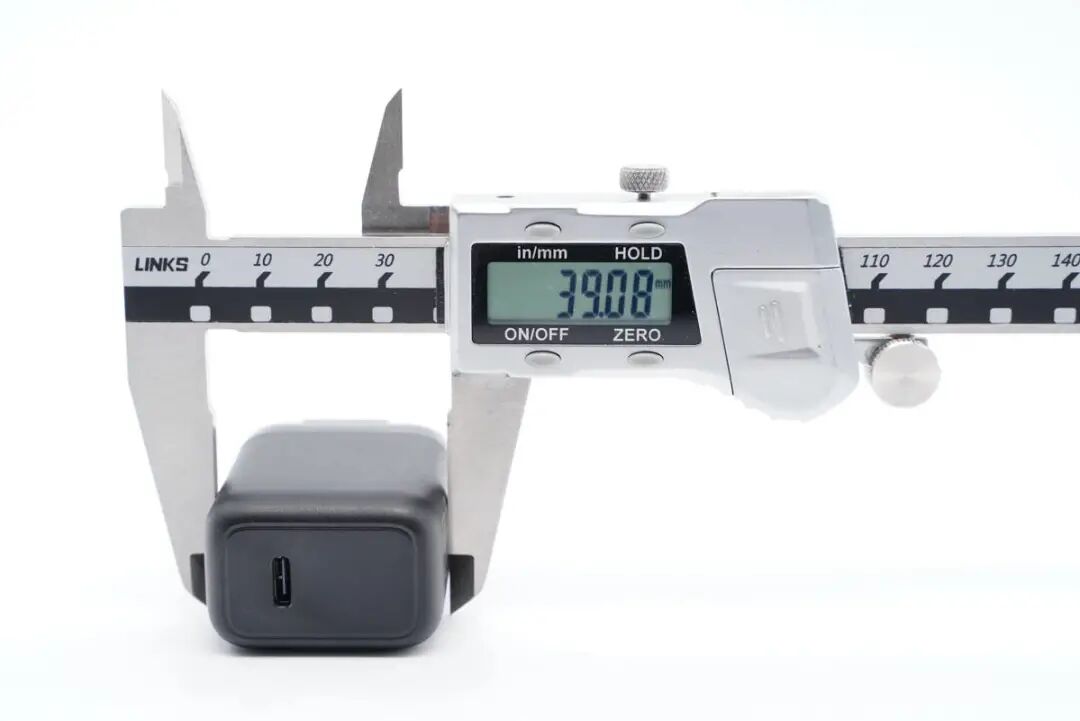

宽度为39.08mm。

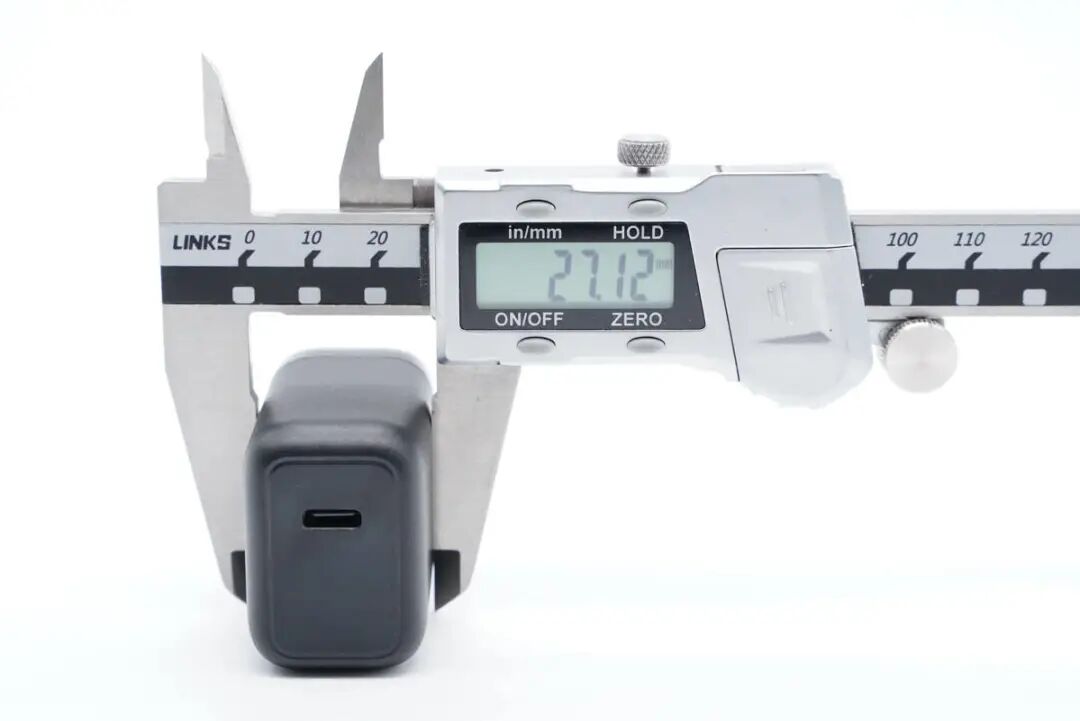

厚度为27.12mm。

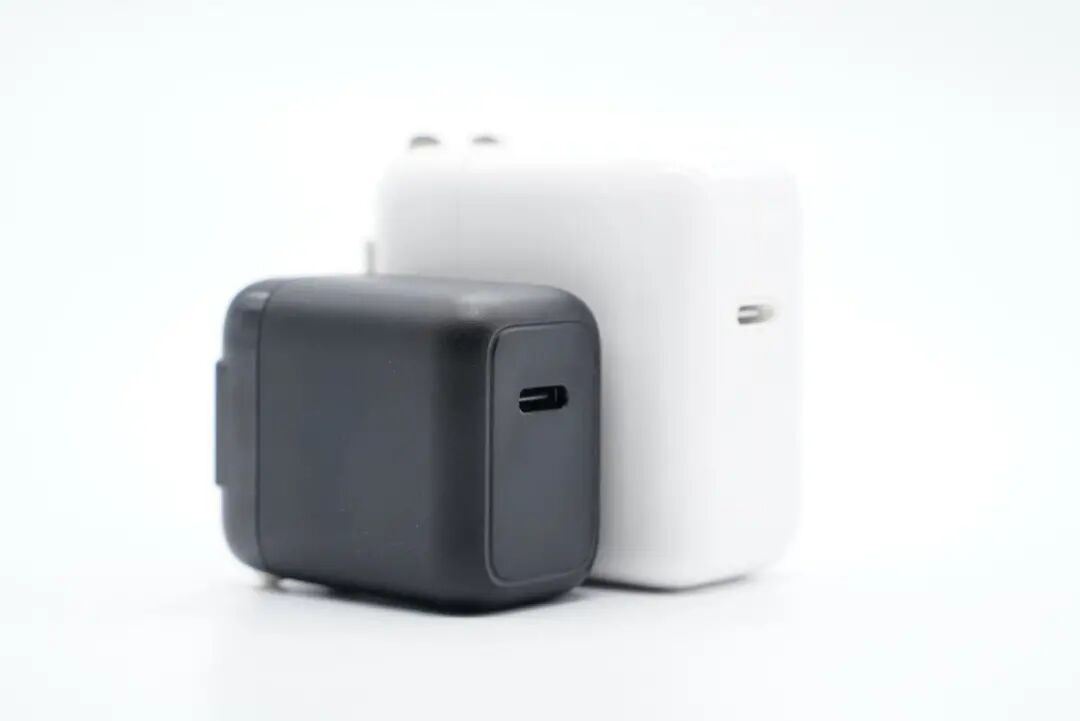

和苹果30W充电器对比，体积优势明显。

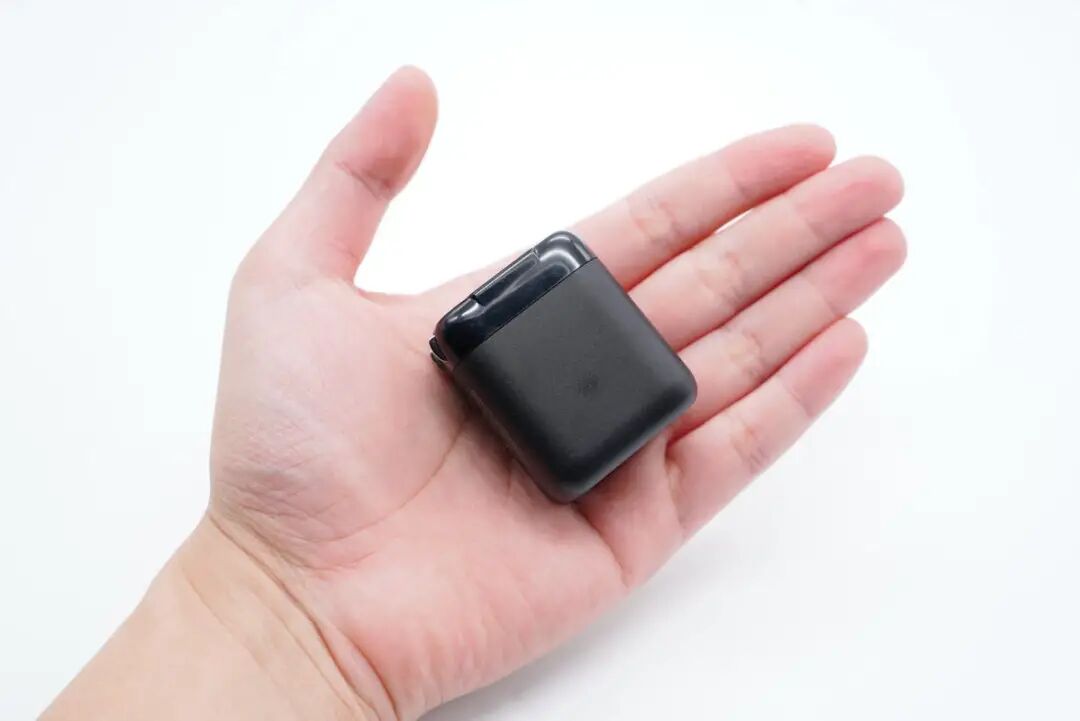

拿在手上的直观感受。

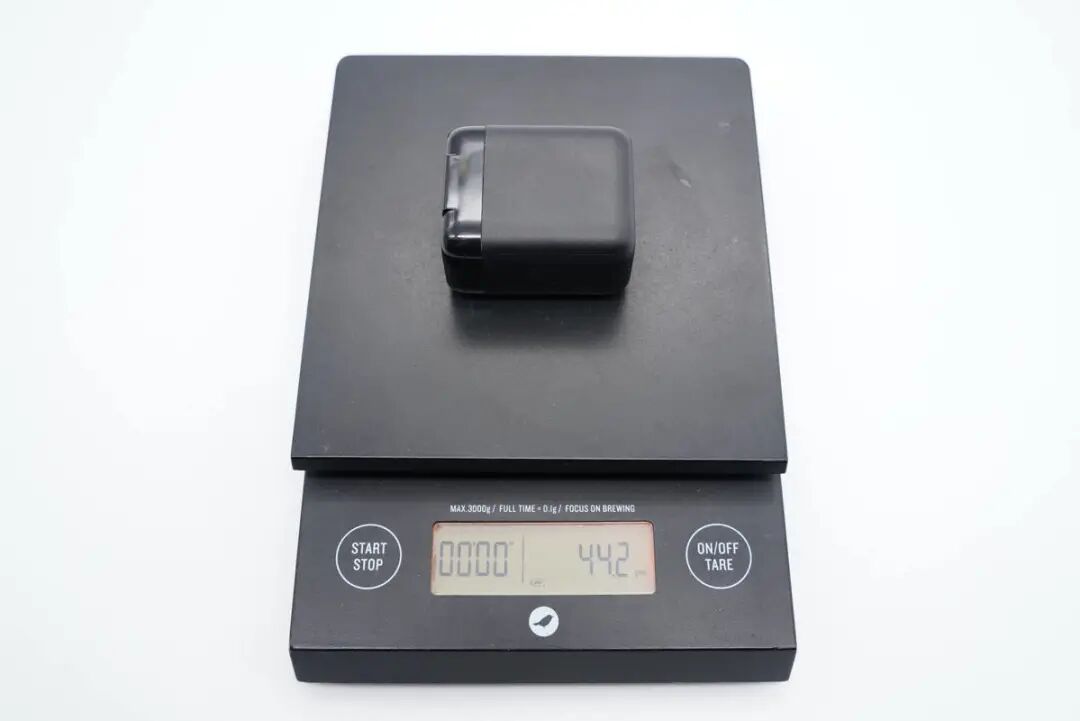

净重约为44g。

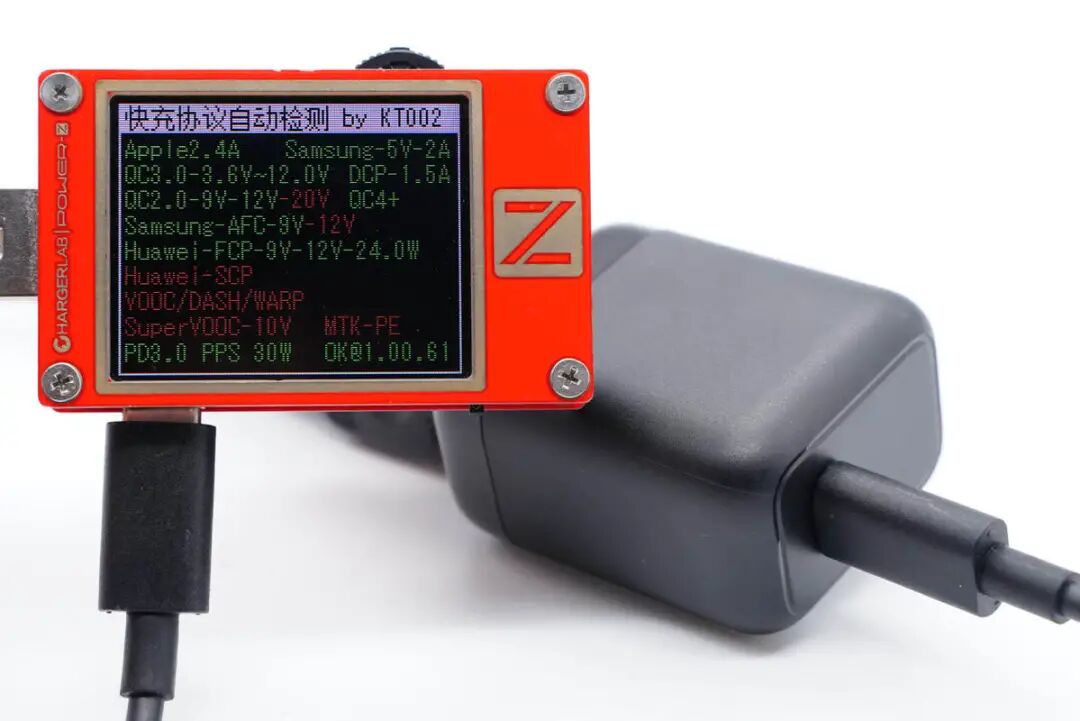

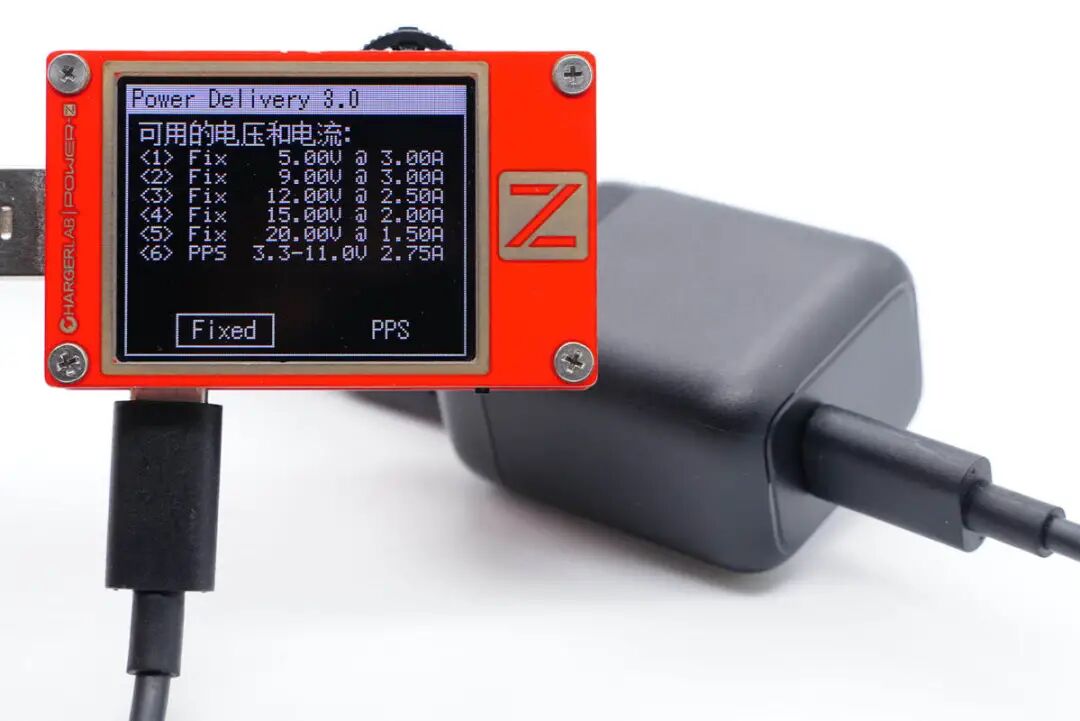

使用ChargerLAB POWER-Z KT002测得USB-C口支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。
此外还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V2.75A一组PPS电压档位。
二、鹏元晟30W氮化镓充电器拆解

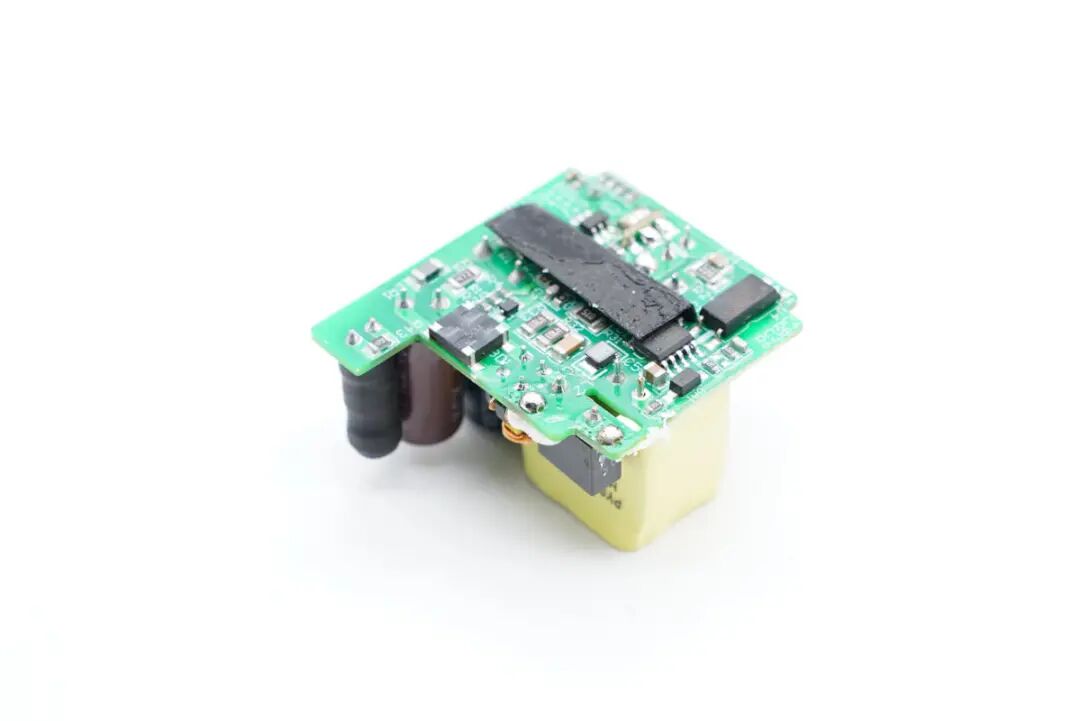

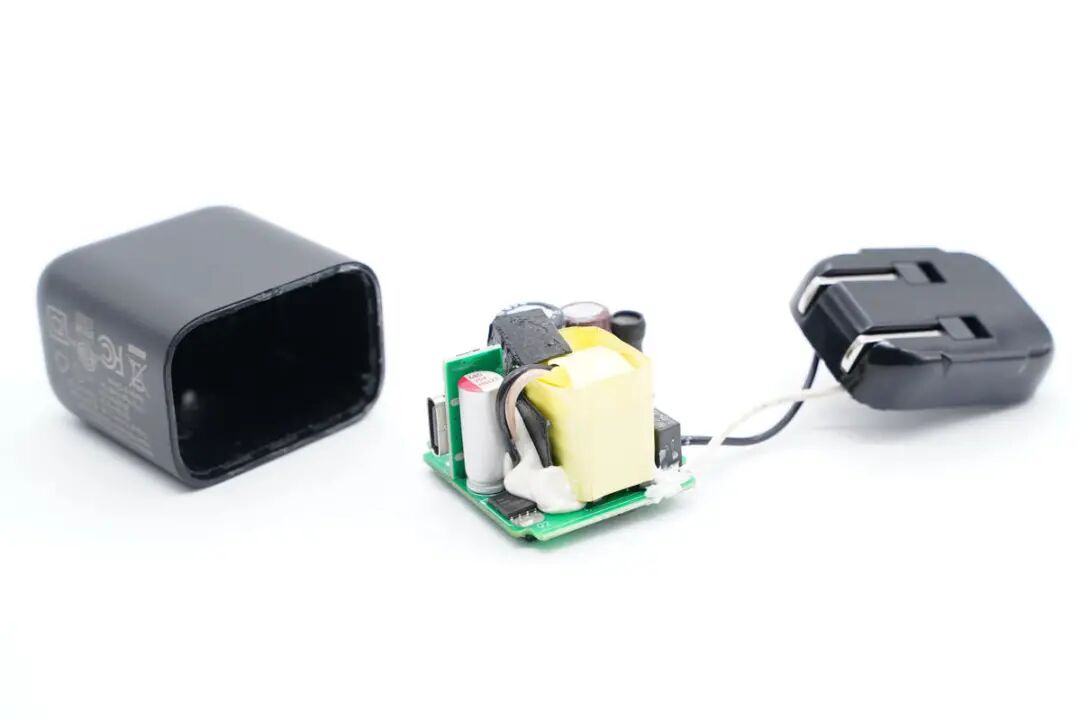

拆开外壳取出PCBA模块。
连接导线打胶加固。
主板初次级间设有镂空槽，用以穿过隔离板进行初次级绝缘。

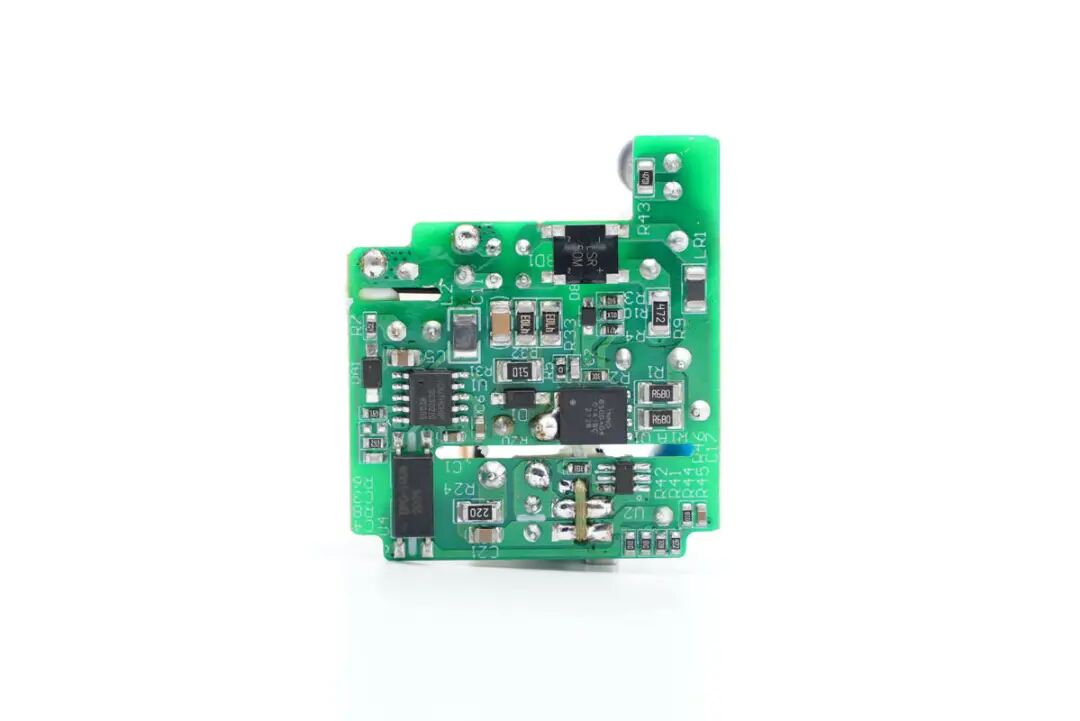

主板背面设有整流桥、开关电源初次级控制器、氮化镓功率开关管以及光耦。
主板正面一览，电容、变压器打胶加固，USB-C母座焊接在小板上。
通过观察发现，这款充电器采用高频QR开关电源架构，协议芯片通过光耦控制接口输出电压。下面我们从输入端开始了解各器件的信息。
模块前端设有延时保险丝和共模电感。

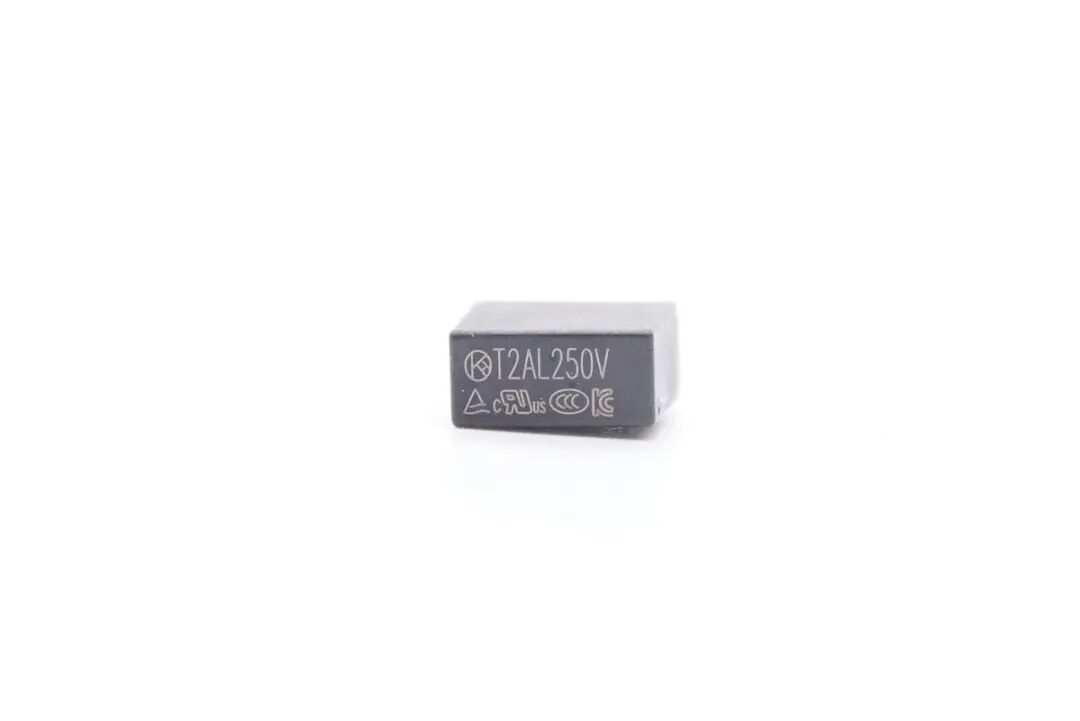

延时保险丝特写，规格为2A 250V。
共模电感双线绕制，用于滤除EMI干扰。

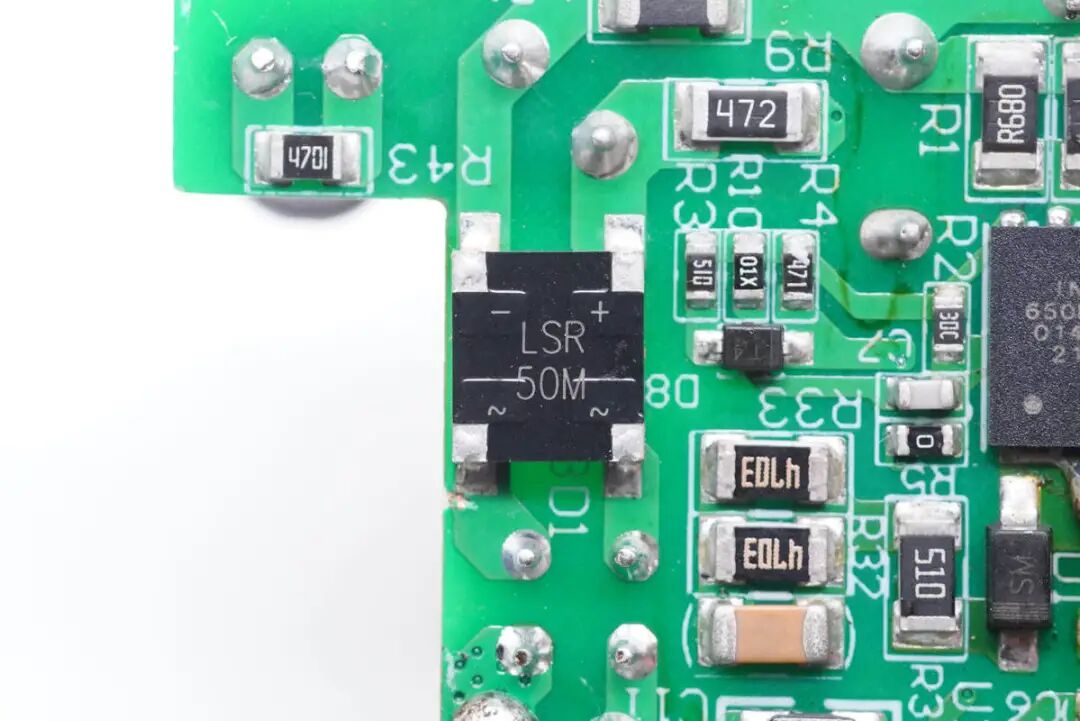

LSR50M整流桥特写。

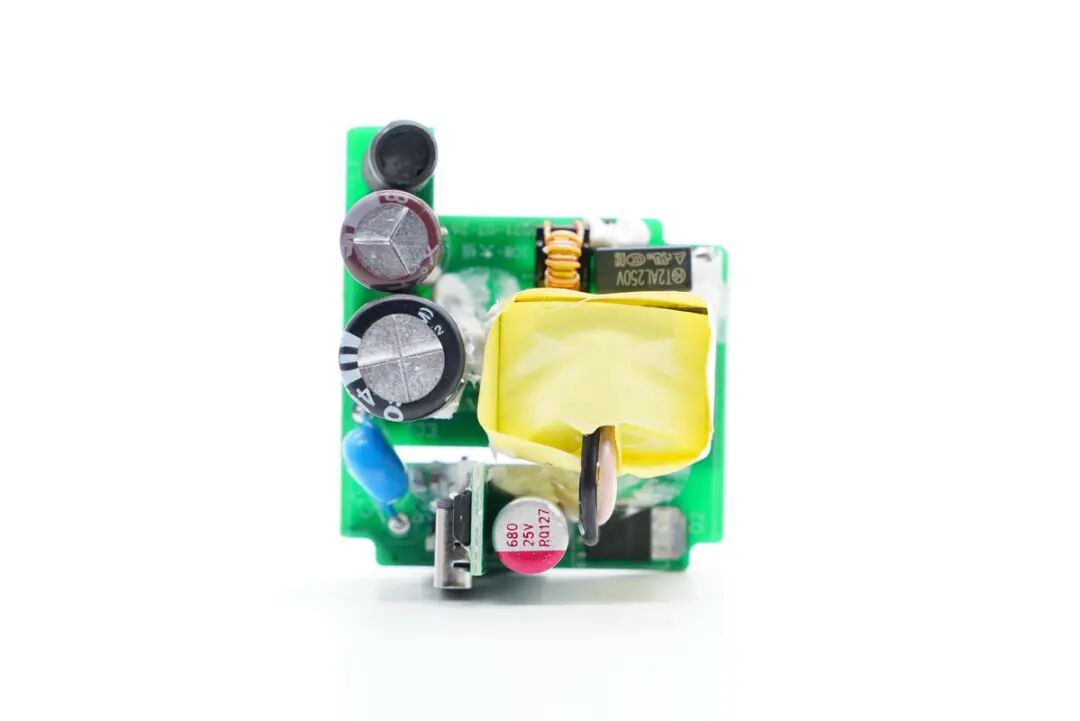

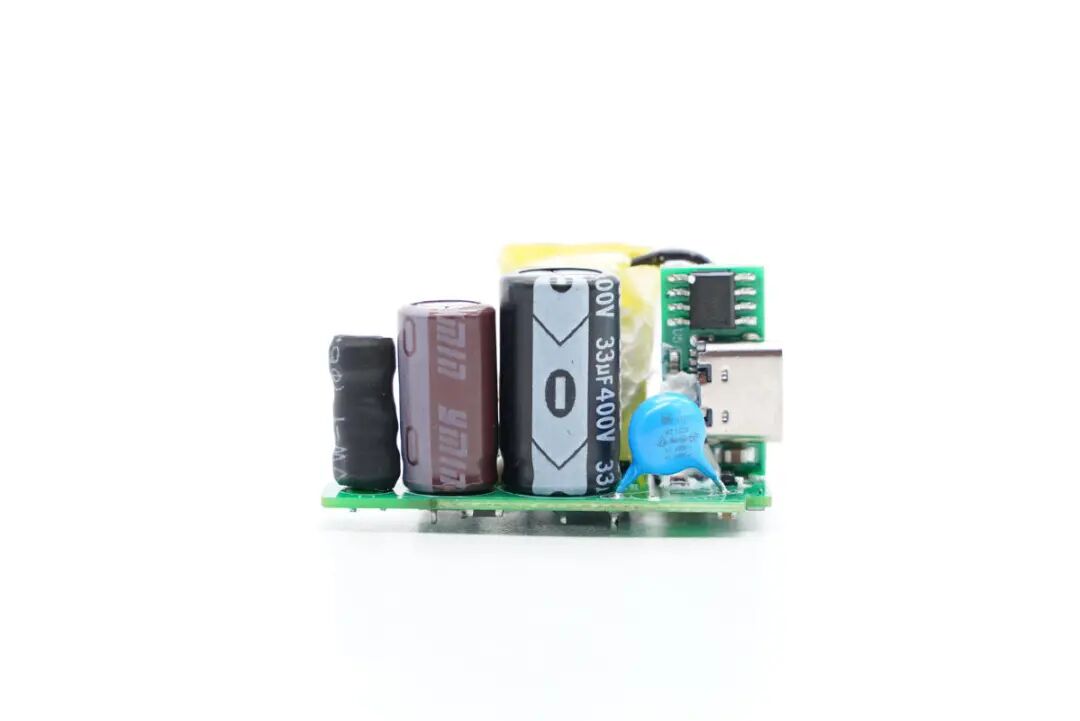

侧面设有工字电感、两颗高压滤波电解电容和Y电容。

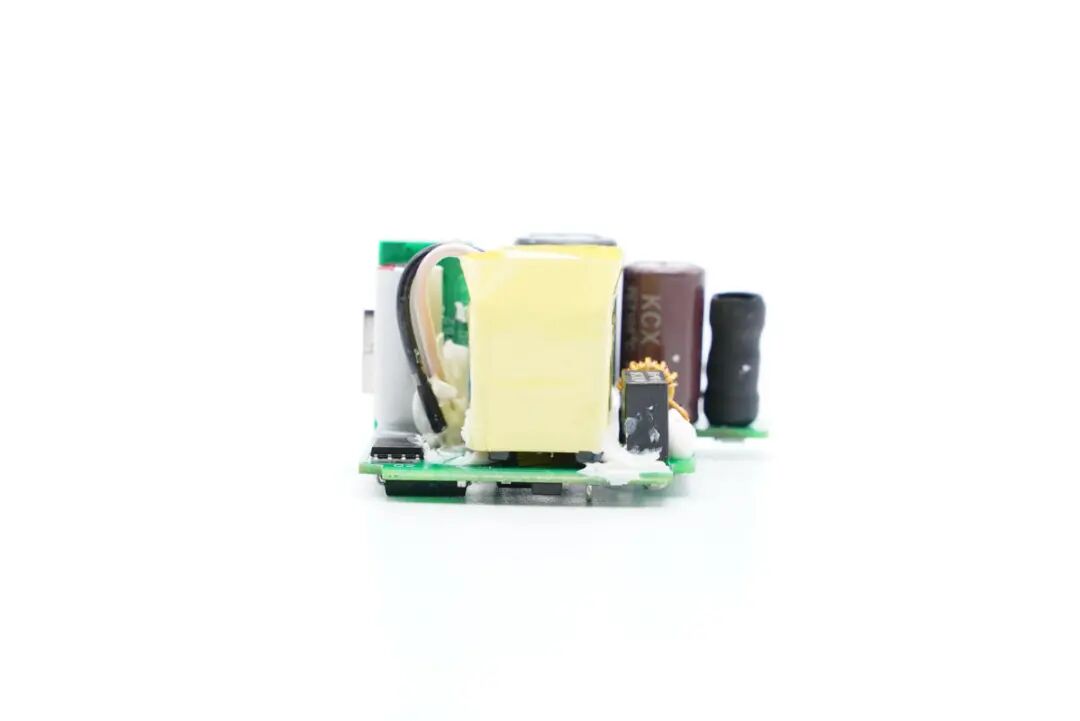

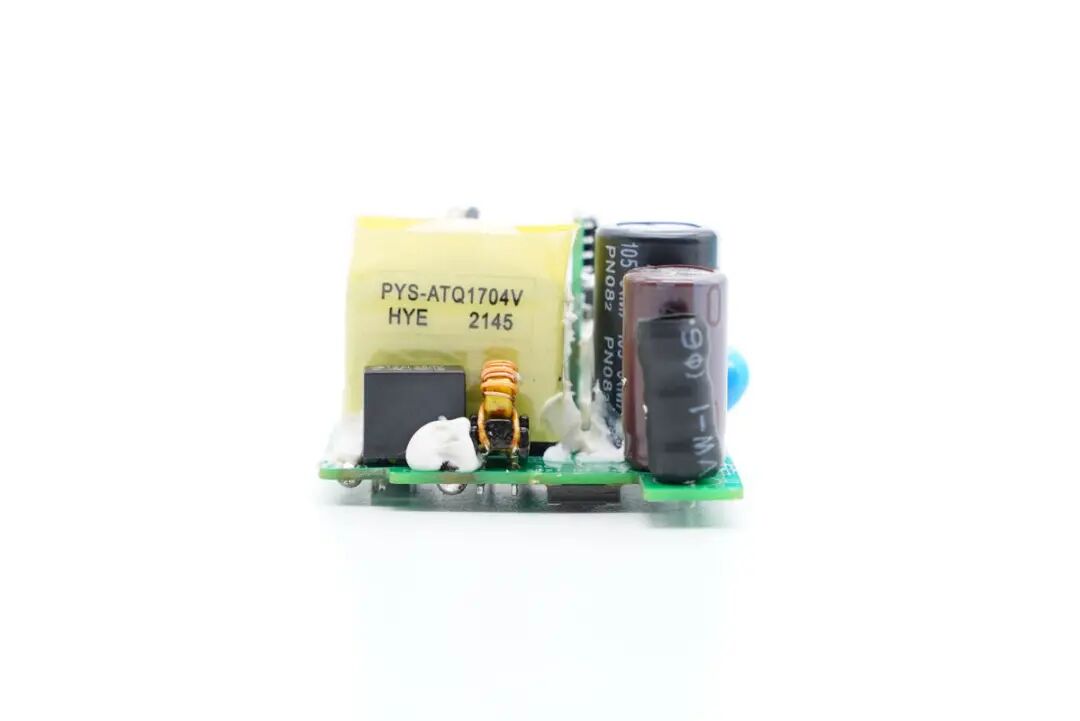

另一侧设有变压器。

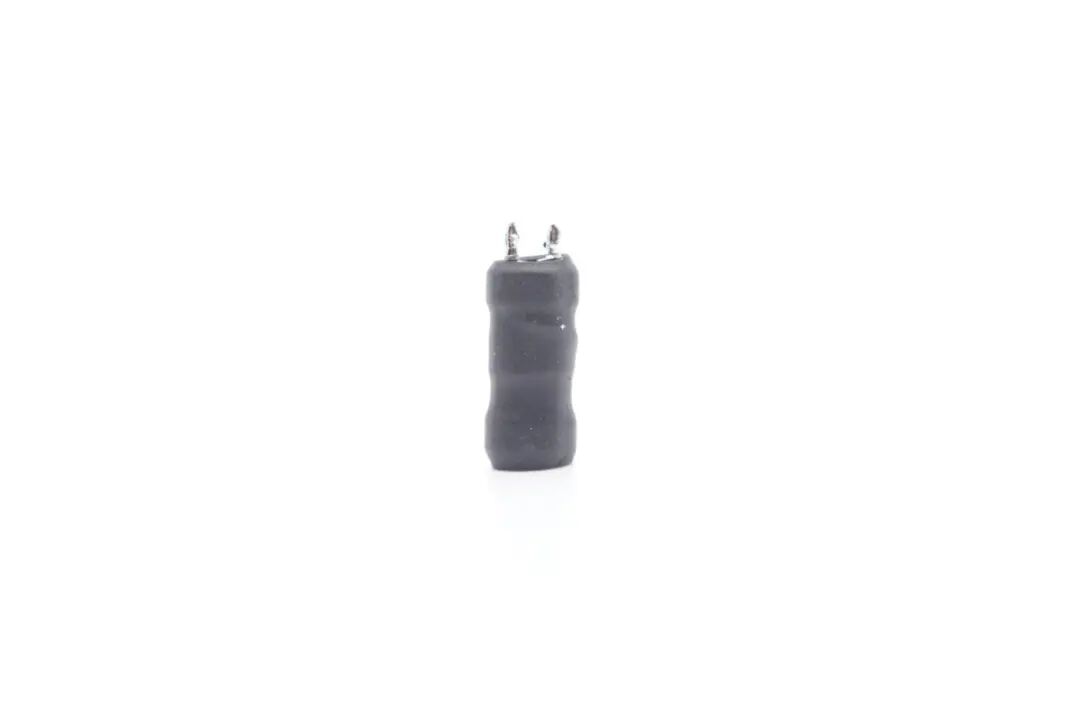

工字电感外套绝缘管。

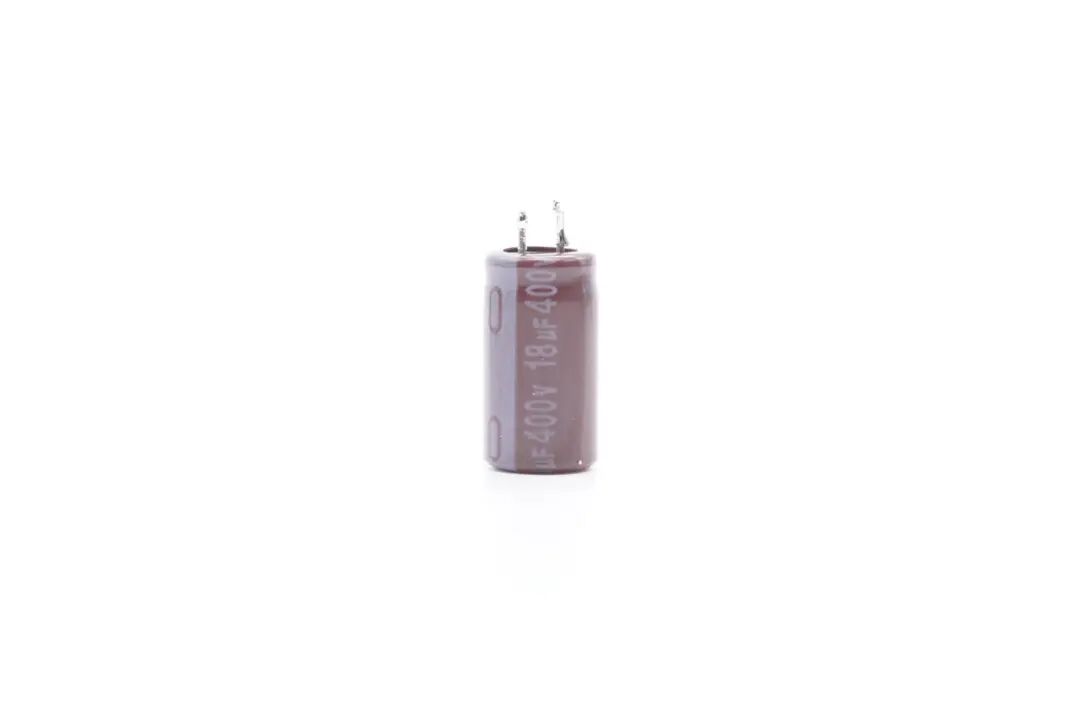

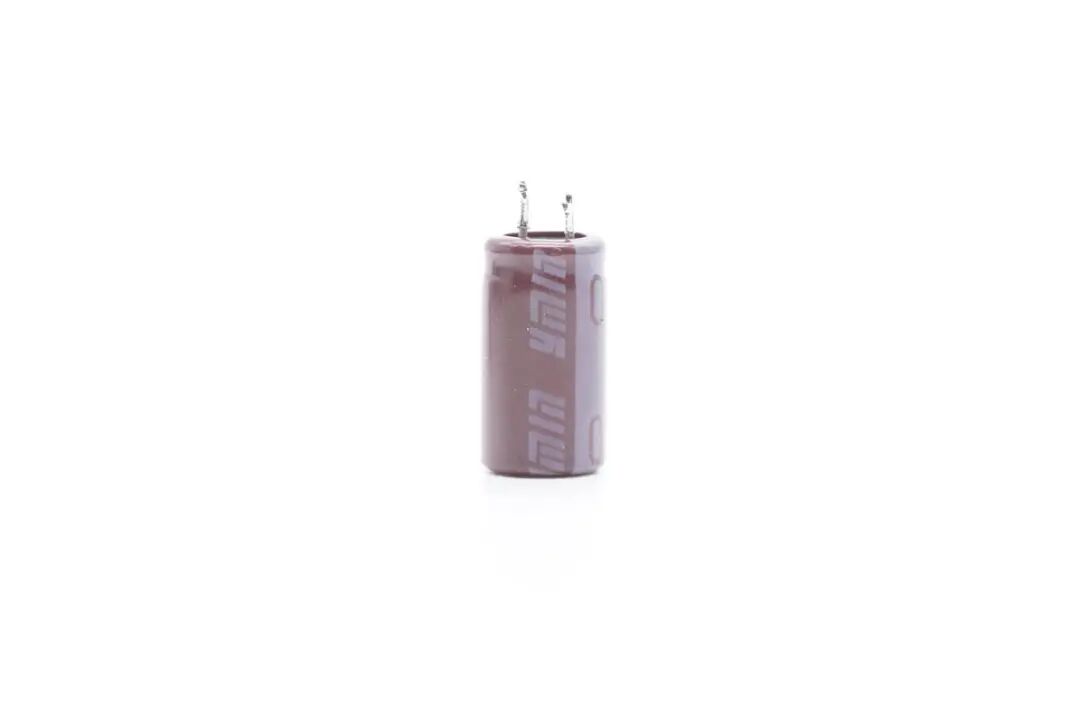

其中一颗电容采用永铭KCX系列，该系列产品工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。
规格为400V 18μF。充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用，获得客户一致认可。

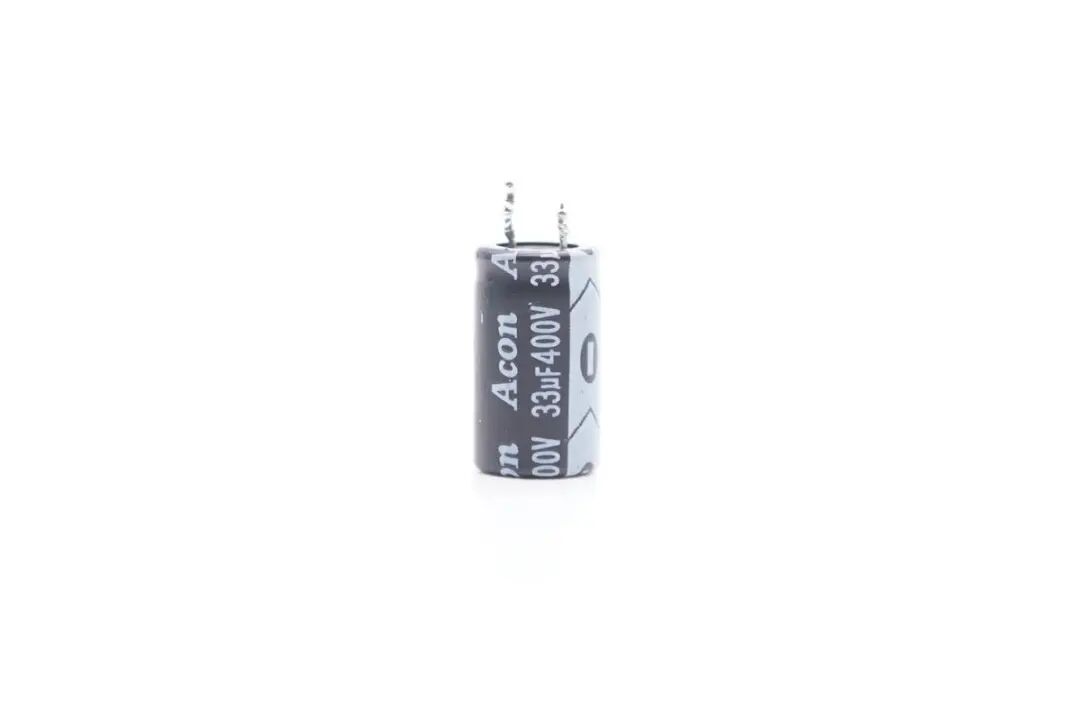

另一颗电容来自Acon中元，规格为400V 33μF。

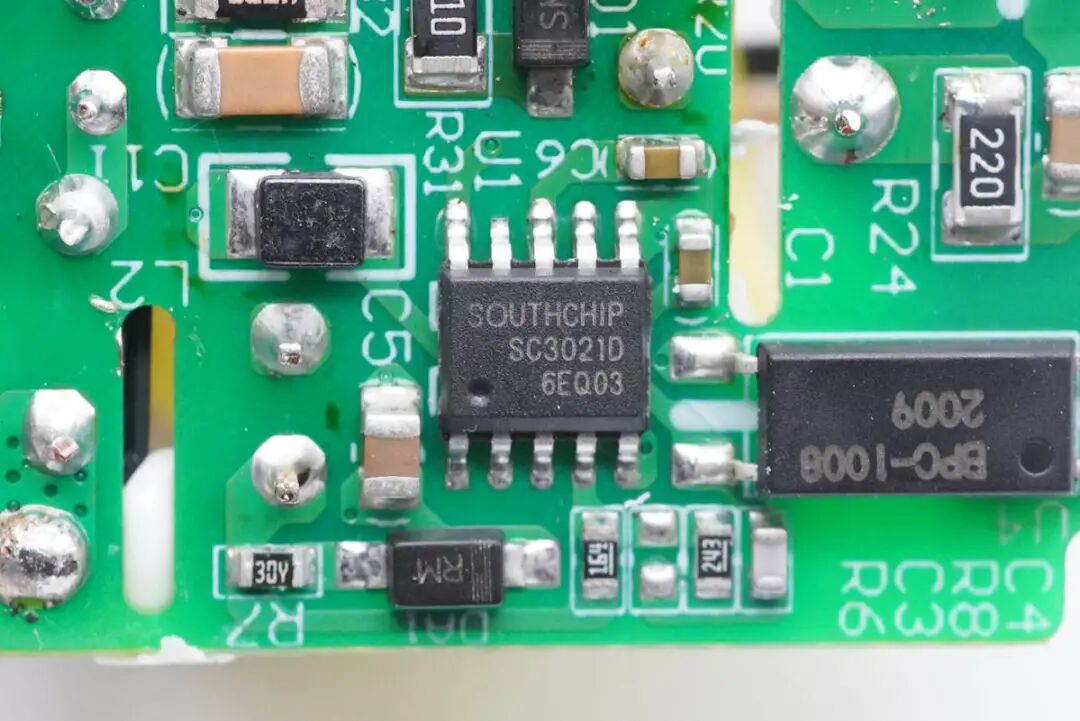

开关电源主控芯片为南芯SC3021D，支持170KHz GaN直驱，专为30W氮化镓充电器设计，在该方案下可采用ATQ17/15绕线式变压器，极具性价比。
据了解，南芯SC3021x满足各类高频QR快充需求，采用专有的GaN直驱设计，省去外置驱动器或者分立驱动器件；集成分段式供电模式，单绕组供电，无需复杂的供电电路；内置高压启动及交流输入Brown In/Out功能，集成了X-cap放电功能。
充电头网拆解了解到，南芯快充芯片可应于充电器、车充、移动电源、储能电源等产品，此前已被安克PowerHouse II 400户外电源、羽博300W便携式储能电源、三星45W PD快充车充、紫米20号200W PD快充移动电源、紫米65W 2C1A桌面PD快充、安克Nano 20W PD快充充电器等数十款产品采用，品质获得客户高度认可。

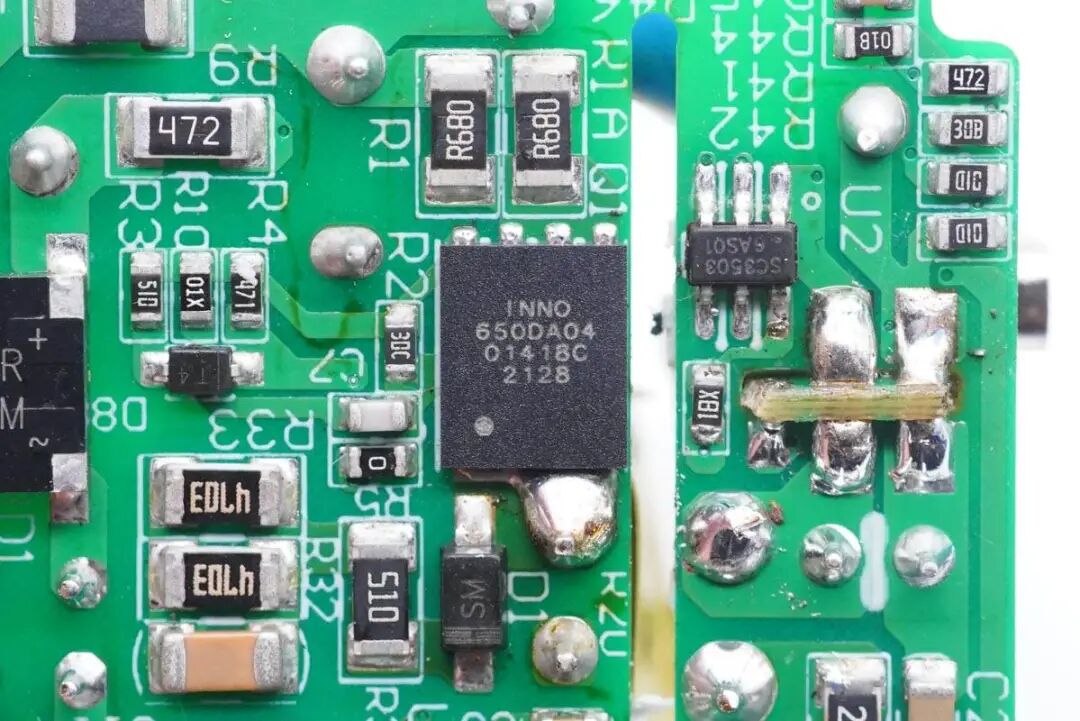

氮化镓功率芯片采用英诺赛科INN650DA04，耐压650V，导阻480mΩ（max），具备高频高效、极低损耗、快速主动散热等特点，同时采用DFN5*6封装，实现小体积、高效率的充电器设计。

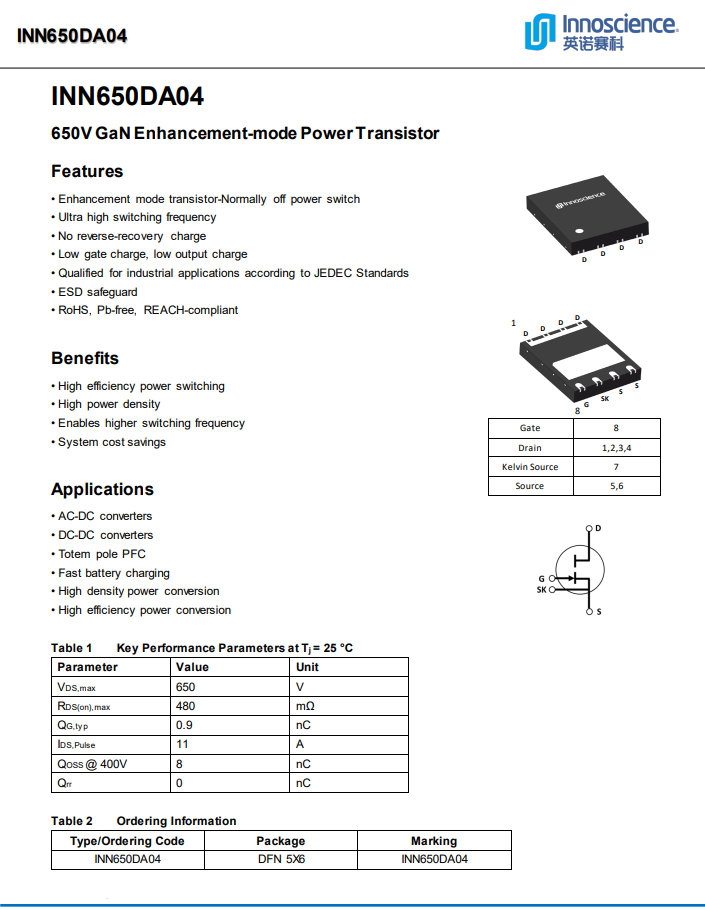

英诺赛科INN650DA04资料信息。
INN650DA04是InnoGaN系列第二代新品，此前已被古石科技迷你30W氮化镓快充、科讯迷你33W快充氮化镓、REMAX 30W氮化镓快充、努比亚30W氮化镓方糖快充、睿元实业33W 1A1C氮化镓快充等数十款30W快充产品采用，芯片质量获得市场认可。

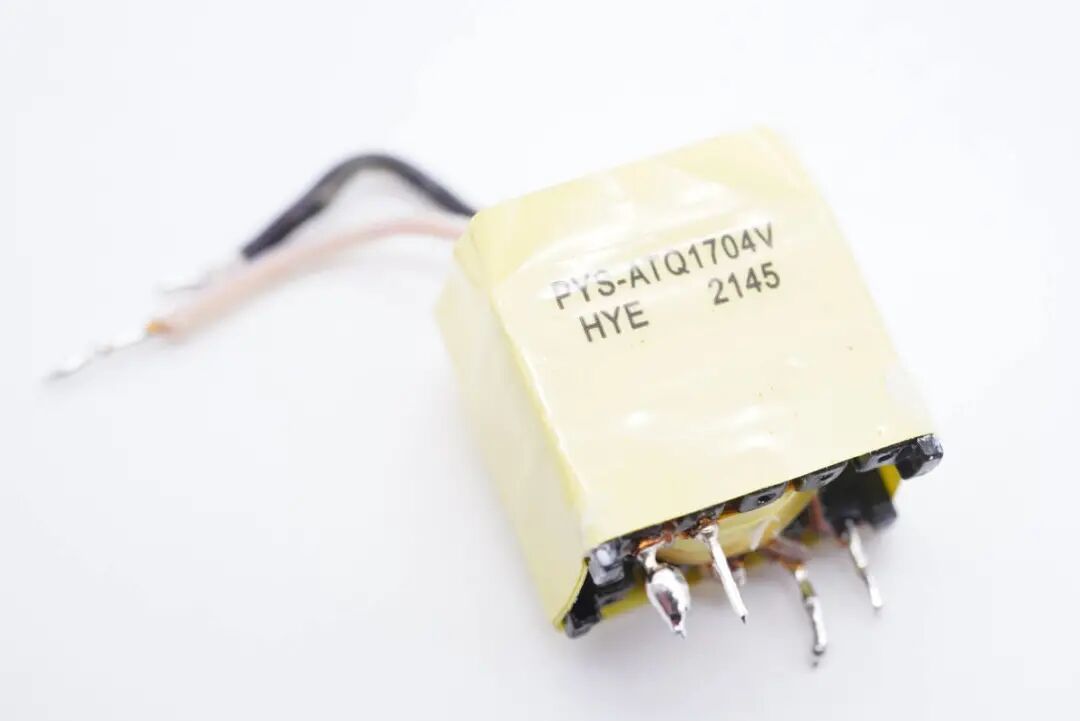

变压器来自鹏元晟，ATQ17磁芯。

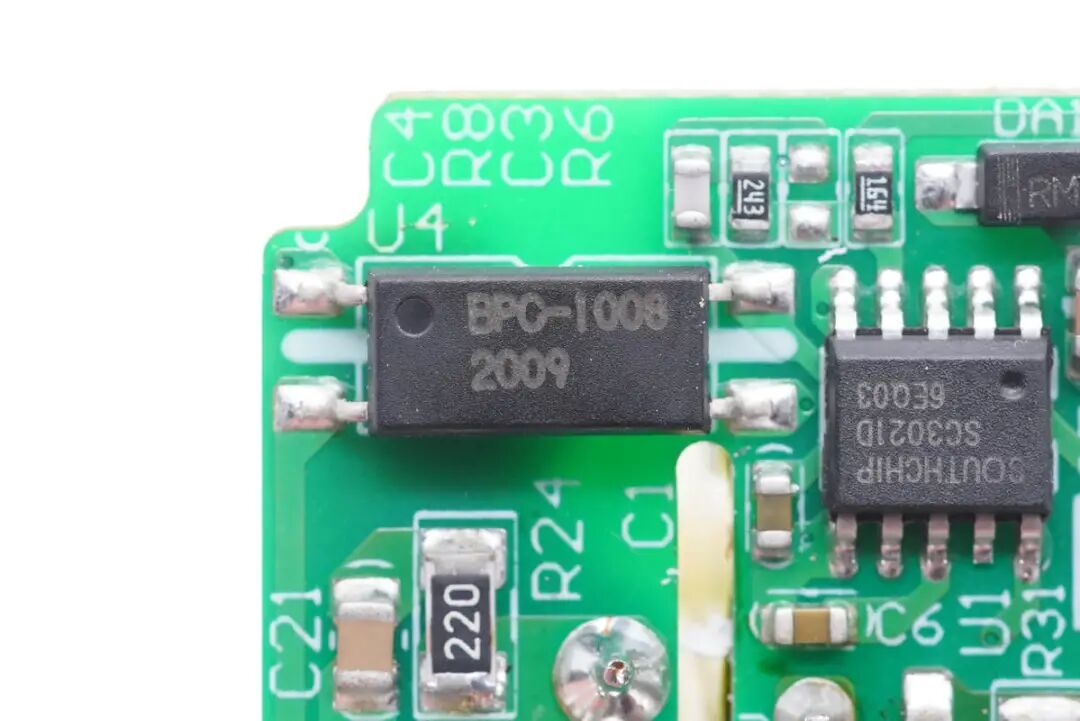

BPC-1008光耦，用于初级次级通信，反馈输出电压。
蓝色Y电容特写。

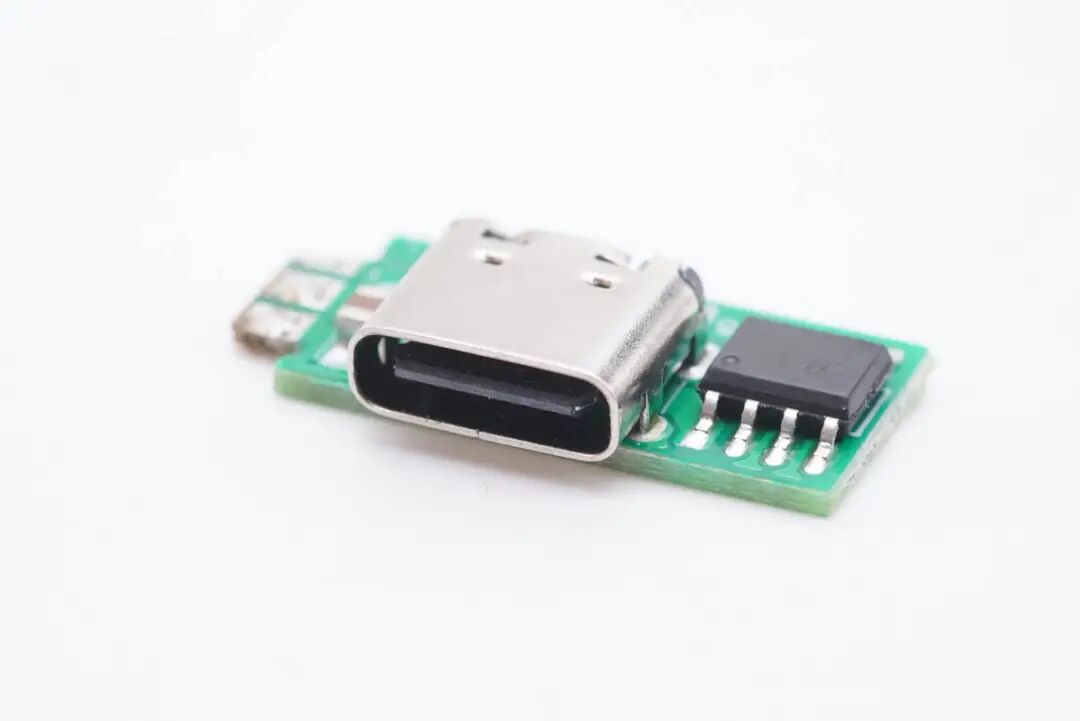

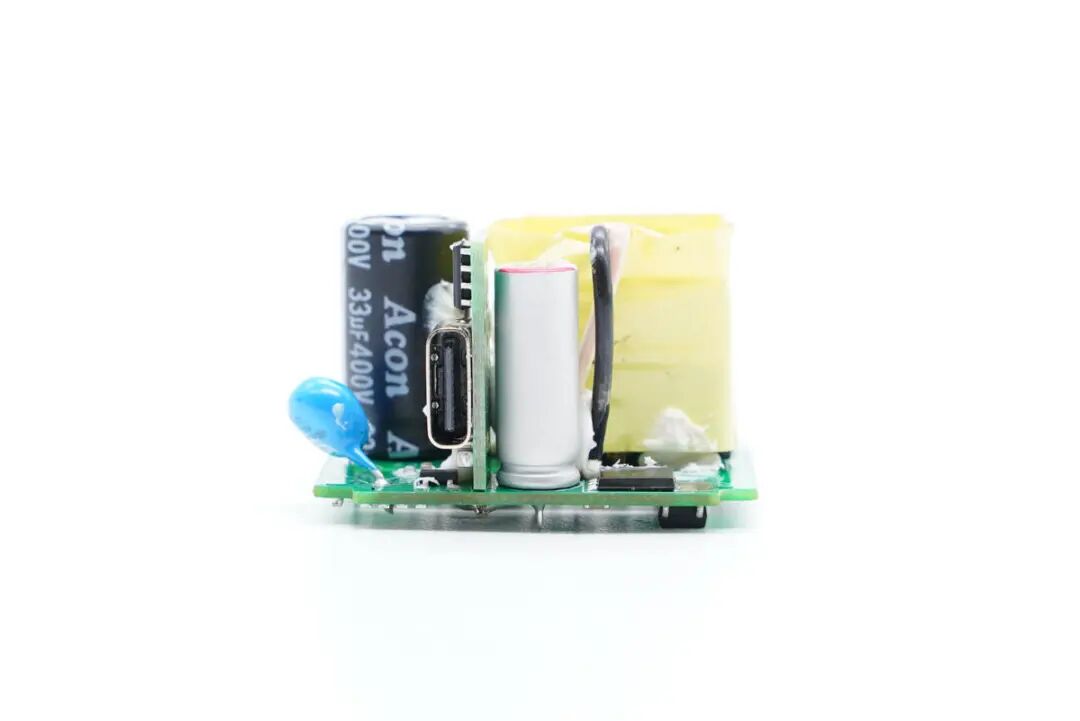

输出端一览，USB-C母座焊接在协议小板上，右侧设有同步整流管和固态电容。
同步整流控制器采用南芯半导体SC3503，这是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。采用SOT23封装，适用于宽范围反激适配器应用。

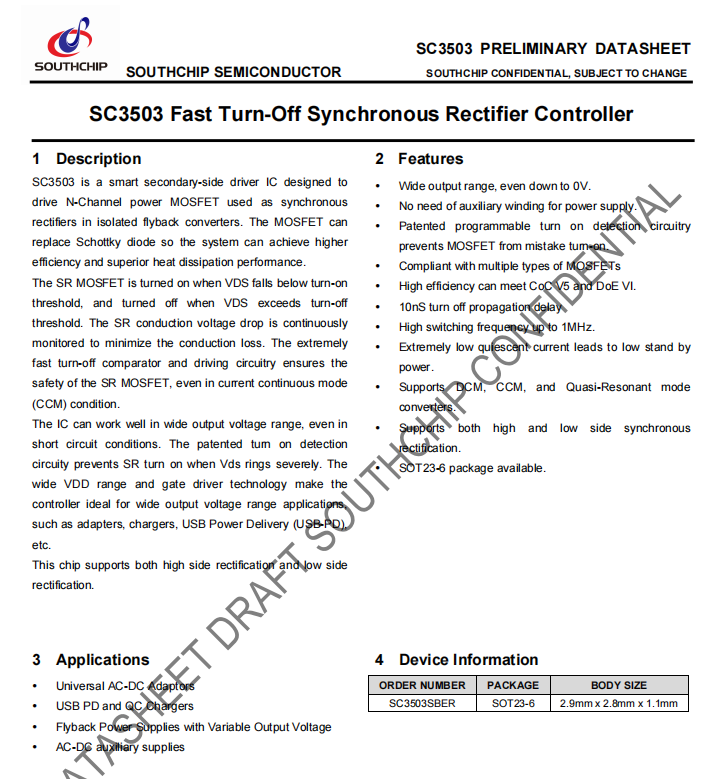

南芯SC3503资料信息。
充电头网拆解了解到，该芯片已经被威源新能30W 1A1C氮化镓快充、古石科技迷你30W氮化镓快充、科讯迷你33W氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充、华科生65W 2C1A氮化镓快充充电器采用。

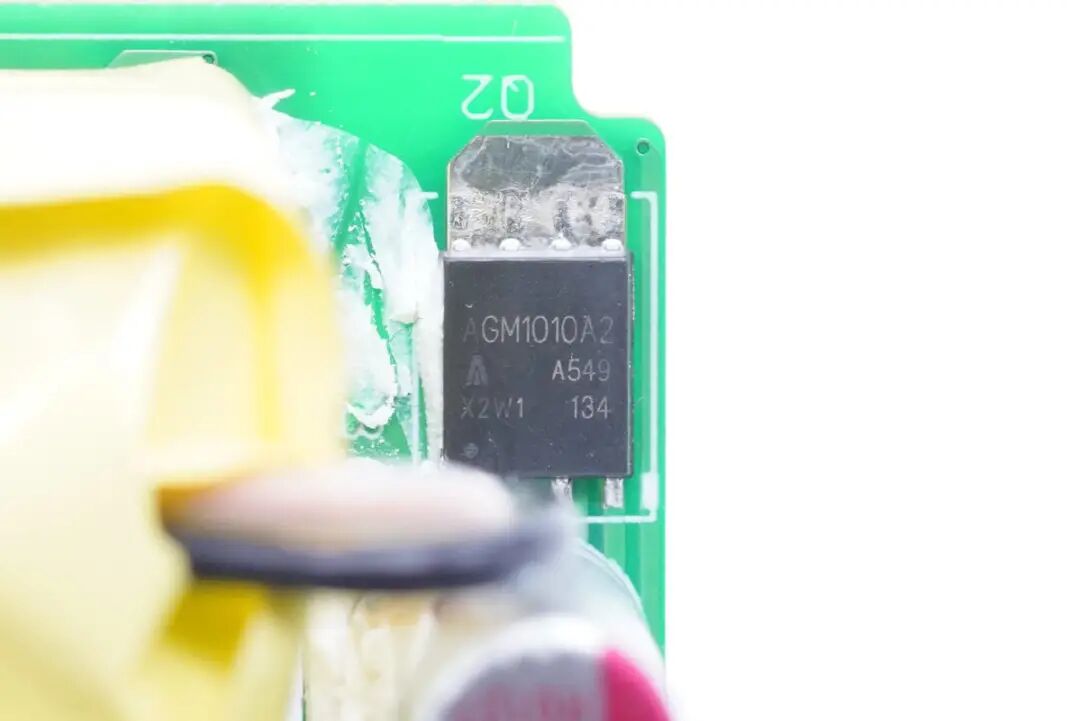

同步整流管采用AGMsemi AGM1010A2。

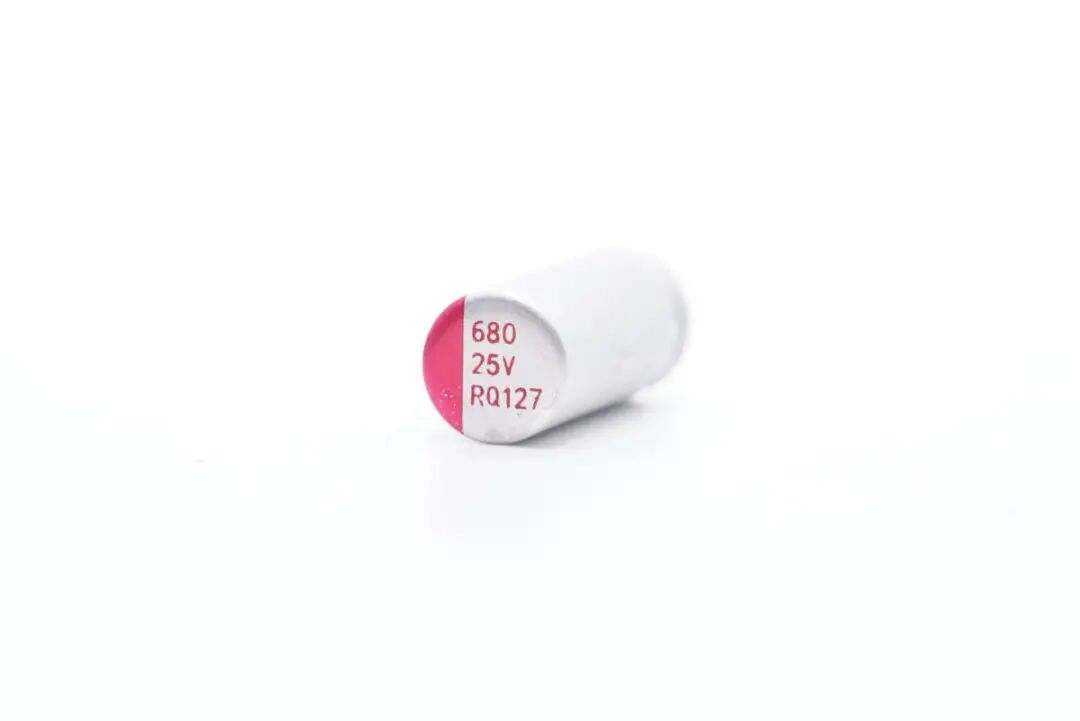

输出滤波固态电容特写，规格为25V 680μF。

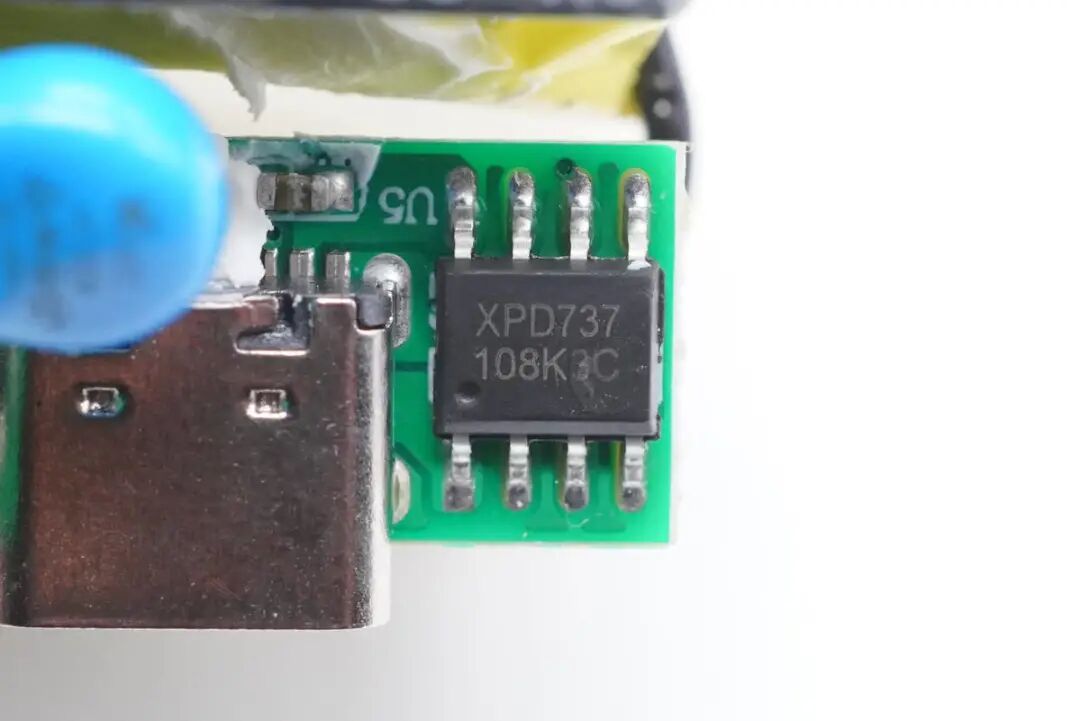

USB PD协议芯片采用云矽半导体XPD737，这款芯片已经通过了USB PD3.0认证，TID：3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等主流快充协议外，还支持小米CHARGE TURBO 27W协议，华为10V高压SCP协议。
XPD737内部集成 10mΩ VBUS 通路管，并且集成10mΩ电流检测电阻，支持完善的保护功能，降低外围元件数量，简化电路，降低成本。采用ESOP8封装。

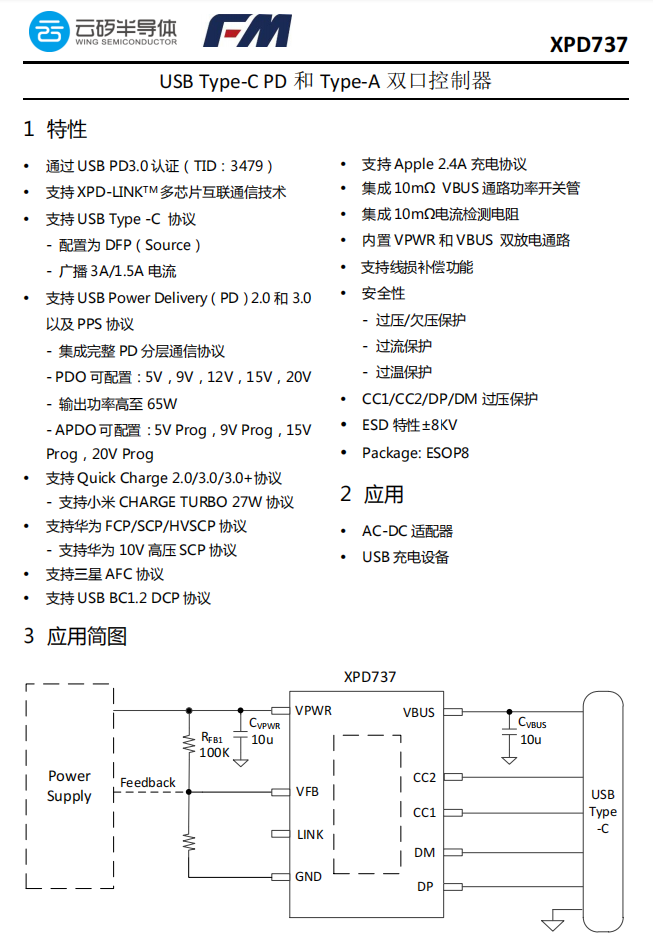

云矽半导体XPD737资料信息。
充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。
USB-C母座特写，过孔焊接。

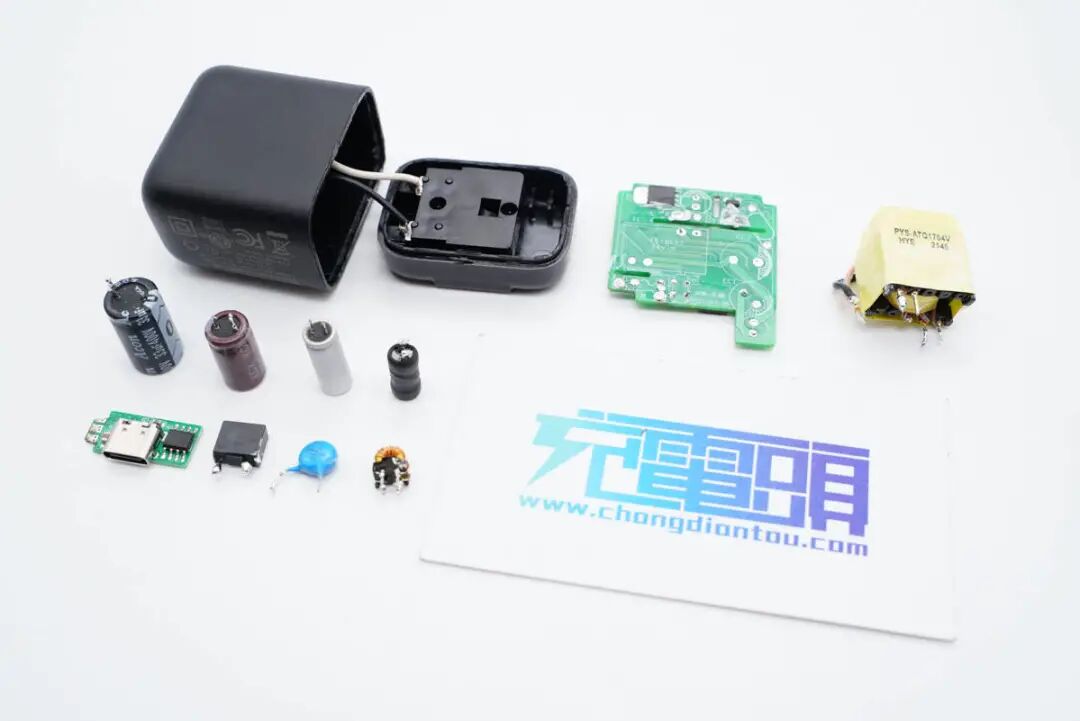

全部拆解完毕，来张全家福。
充电头网拆解总结
鹏元晟这款30W氮化镓充电器采用PC材质黑色外壳，边角过渡十分圆润。配备折叠插脚整体小巧便携，此外插脚端加入双翼设计，保证插墙插等应用场景中的稳定性。充电器兼容QC、AFC、FCP、PD3.0、PPS快充协议，具备5-20V齐全固定电压档位以及3.3-11V2.75A一组PPS电压档位，性能很好。还通过了FCC、ETL认证，质量可靠。
充电头网通过拆解了解到，充电器采用南芯一套SC3021D+SC3503高频QR开关电源方案，搭配英诺赛科INN650DA04氮化镓功率开关管以及AGMsemi的同步整流管。云矽半导体XPD737协议芯片控制接口输出电压，采用永铭、中元的电解电容进行滤波，充电器的整体用料做工扎实可靠。
