拆解报告：松下2A1C USB魔方插座
----- 充电头网拆解报告 第1990篇 -----
松下电器作为老牌家电数码厂商，此前推出过各式各样的灯具、插板、开关面板等电器产品。近期松下的一款USB插座引起了充电头网的注意，一向后知后觉的日企，这回也顺应潮流推出了带有 USB-C 接口的插座产品，而且采用的是比较诱人的魔方造型设计，十分小巧，很适合桌面使用。
下面充电头网就对松下这款插座进行详细拆解，看看大品牌的产品实际用料做工如何。
一、松下USB魔方插座外观

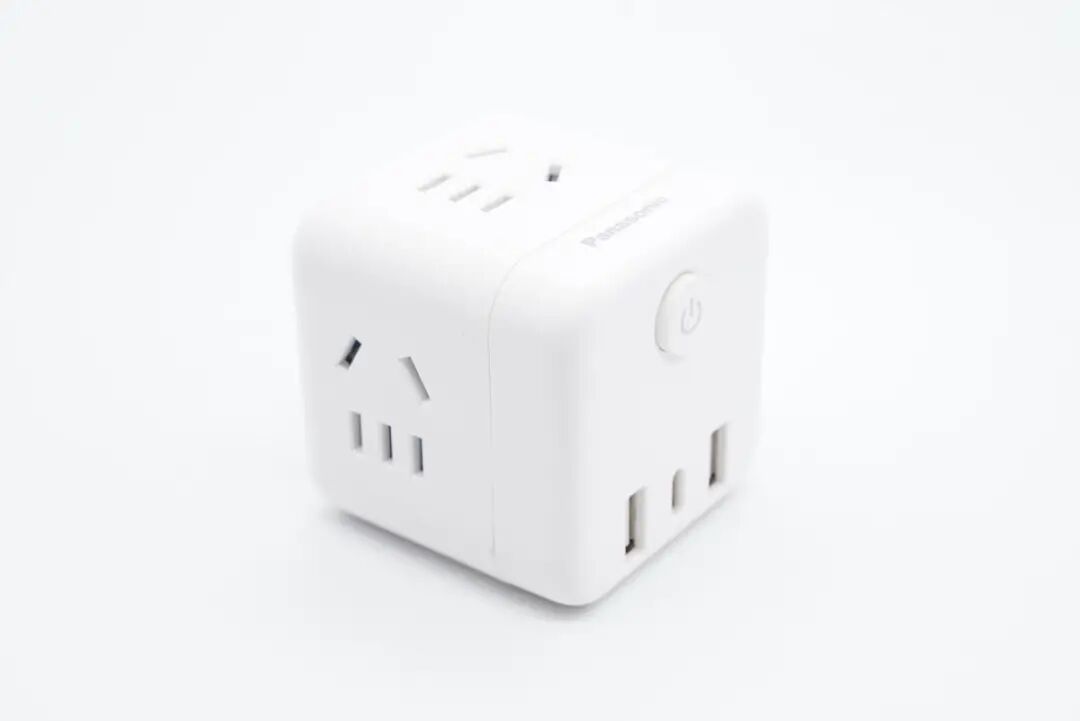

插座采用魔方造型设计，白色外壳表面磨砂处理，边角过渡圆润。
输入端配备三脚国标插脚。
输入端外壳上印有插座参数：
产品型号：WHSC210423W
技术参数：MAX 2500W，MAX10A，250V~
USB输入：100-250V~，50/60Hz，0.5A
USB输出：5V2.4A 单口最大输出2.4A
松下电气机器（北京）有限公司
产品已经通过了CCC认证

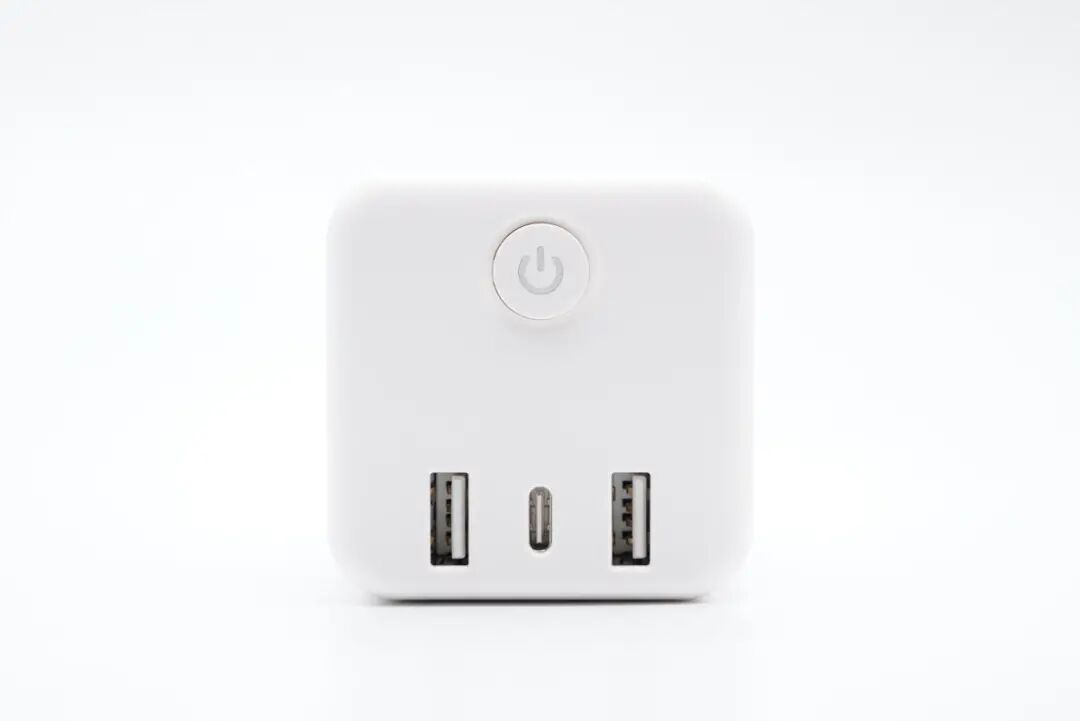

顶面配有电源键和2A1C三个USB接口，按键内置指示灯。

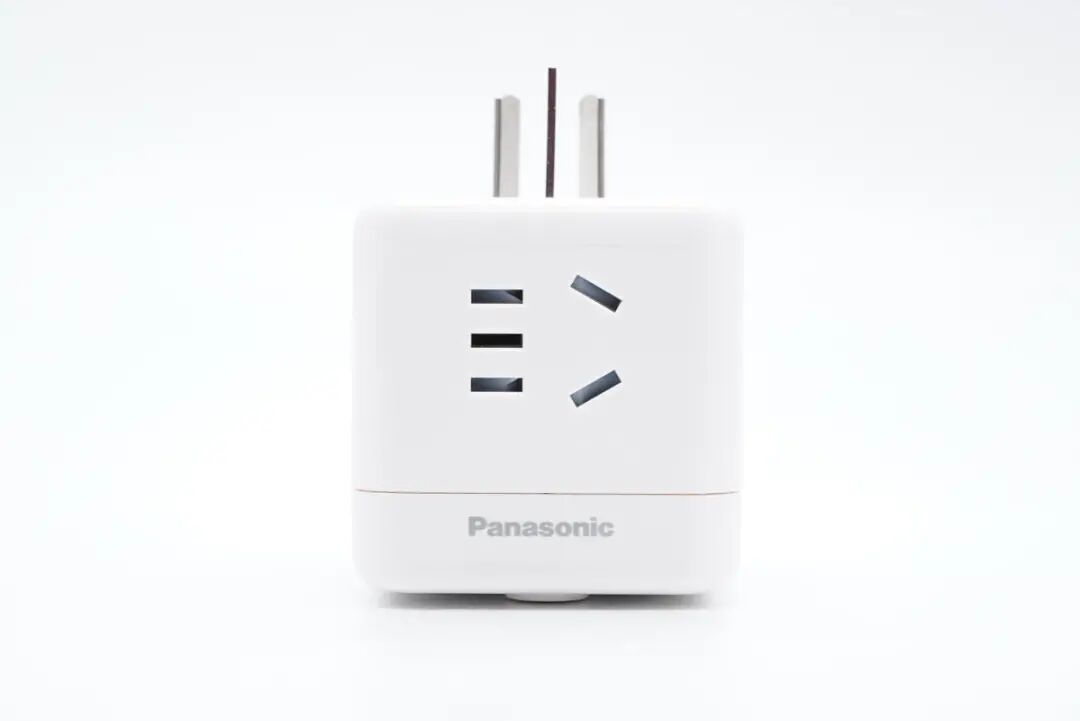

侧身设有四个3+2 AC插口，每面一个可有效避免插头打架情况发生，这一面还印有Panasonic品牌logo。

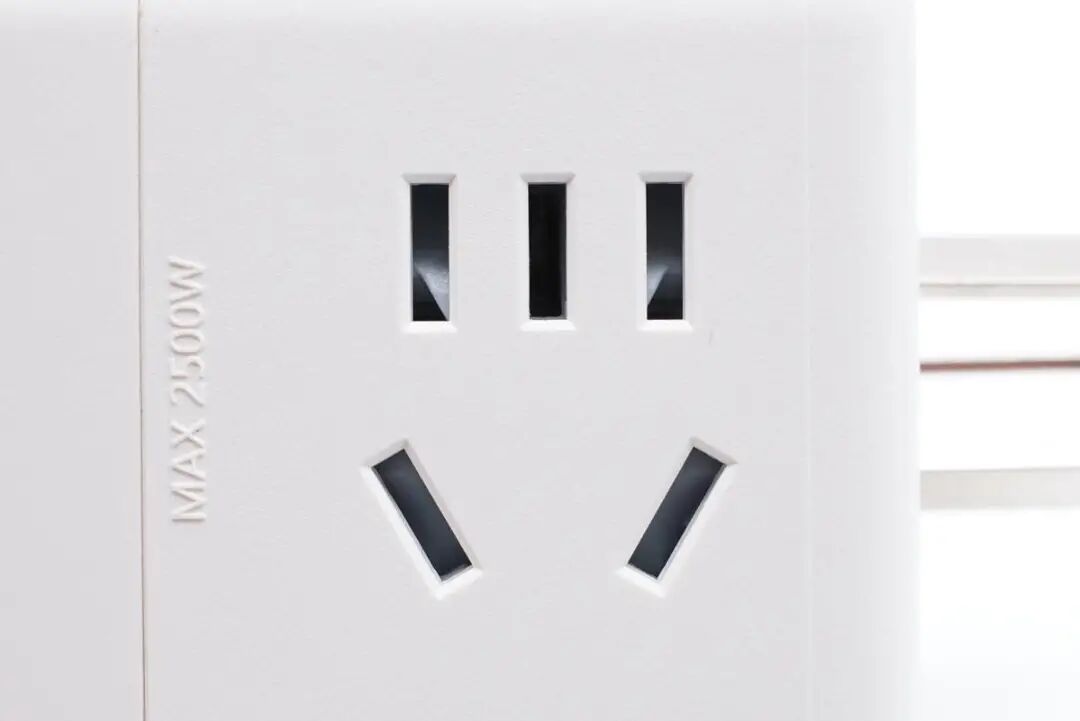

插座最大承载功率2500W，AC插口内置安全门，防止异物进入。

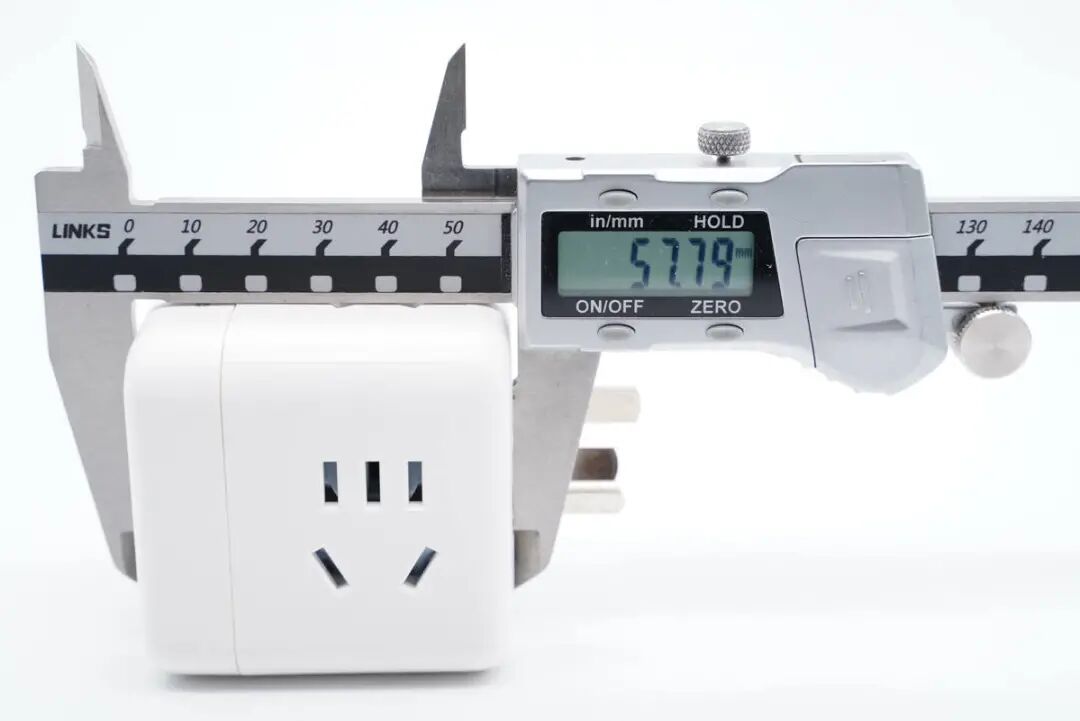

测得插座机身高度为57.79mm。
宽度为58.04mm。

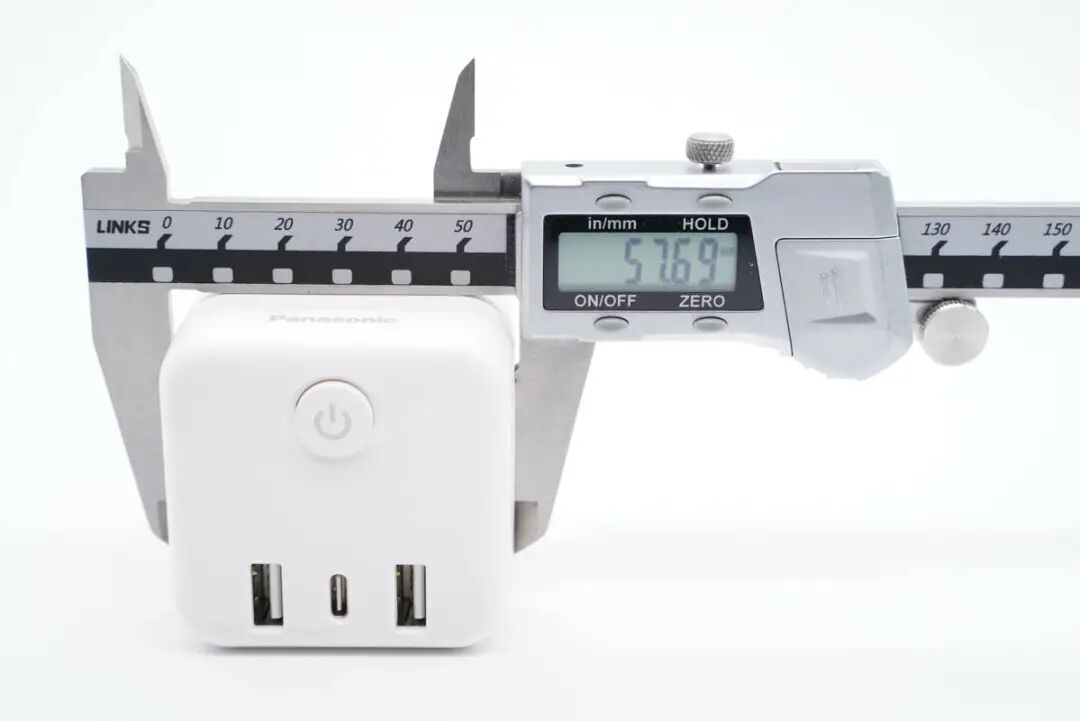

厚度为57.69mm。

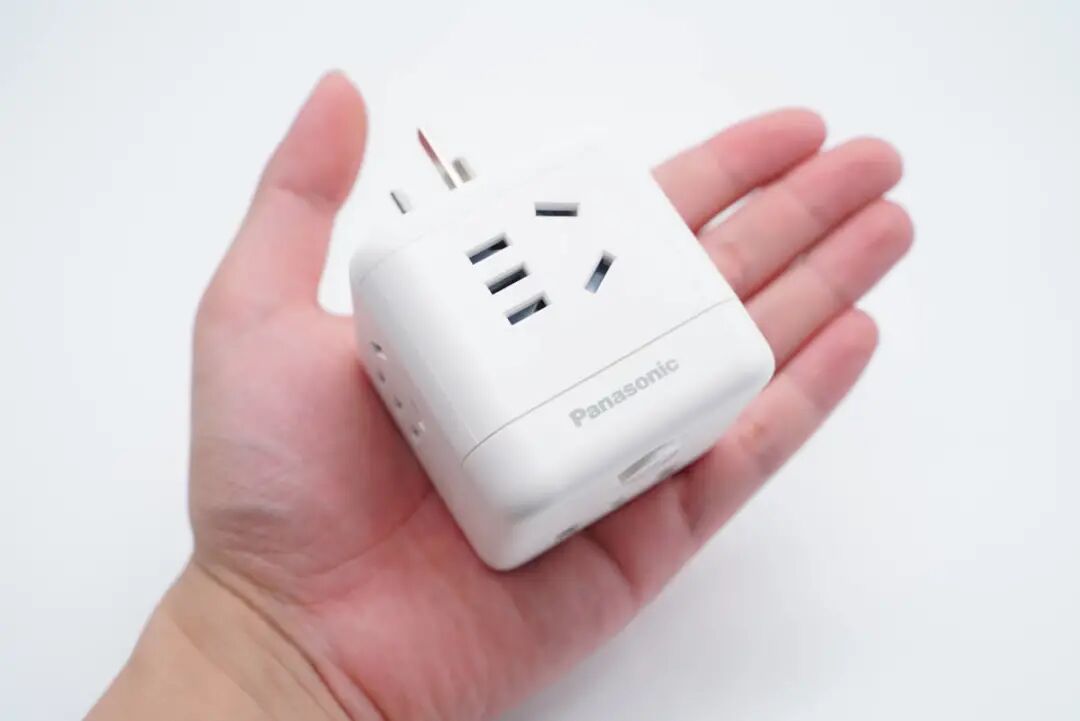

插座拿在手上的直观感受。

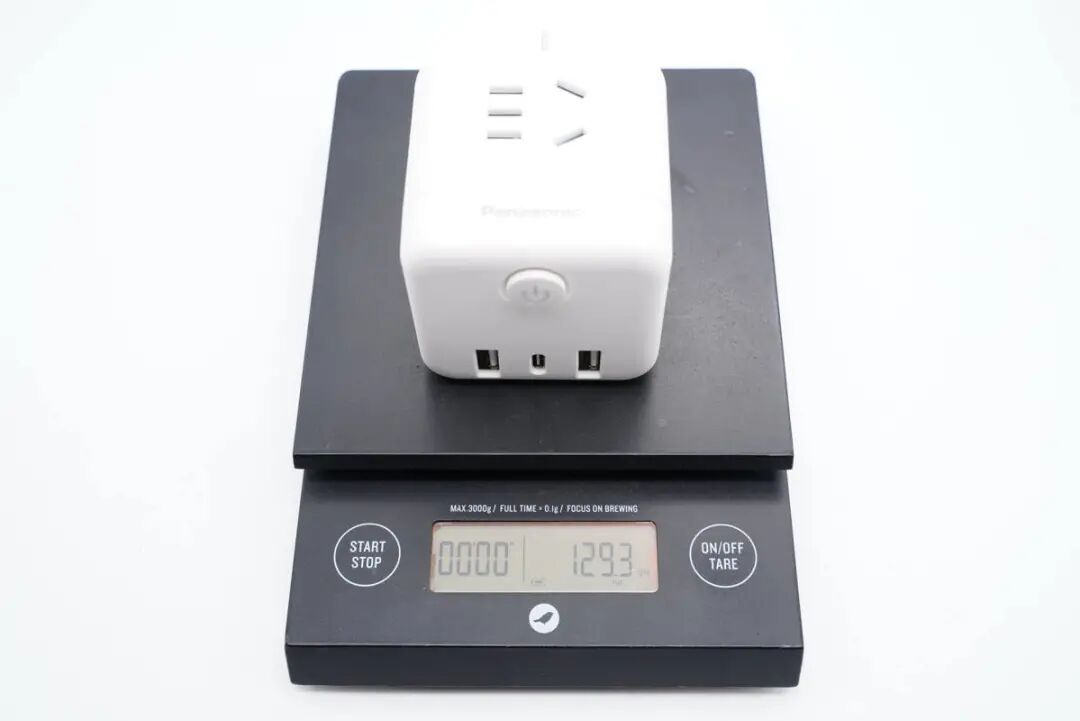

净重约为129g。
接通电源并按下按键，指示灯亮蓝光，可以很好的给用户提示。

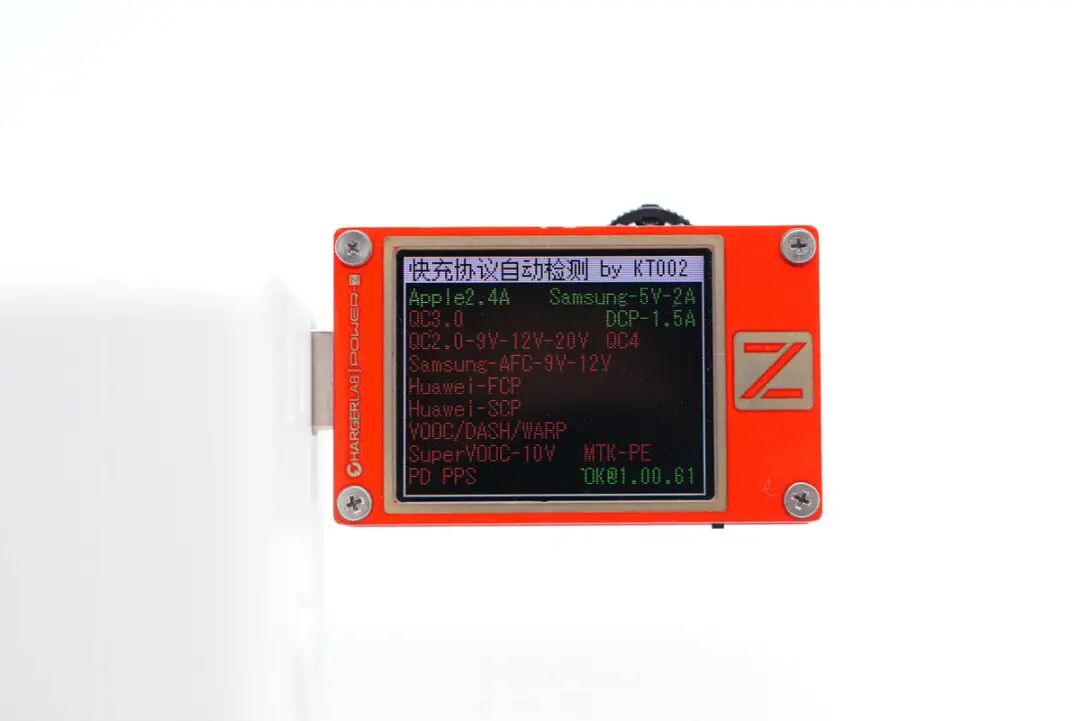

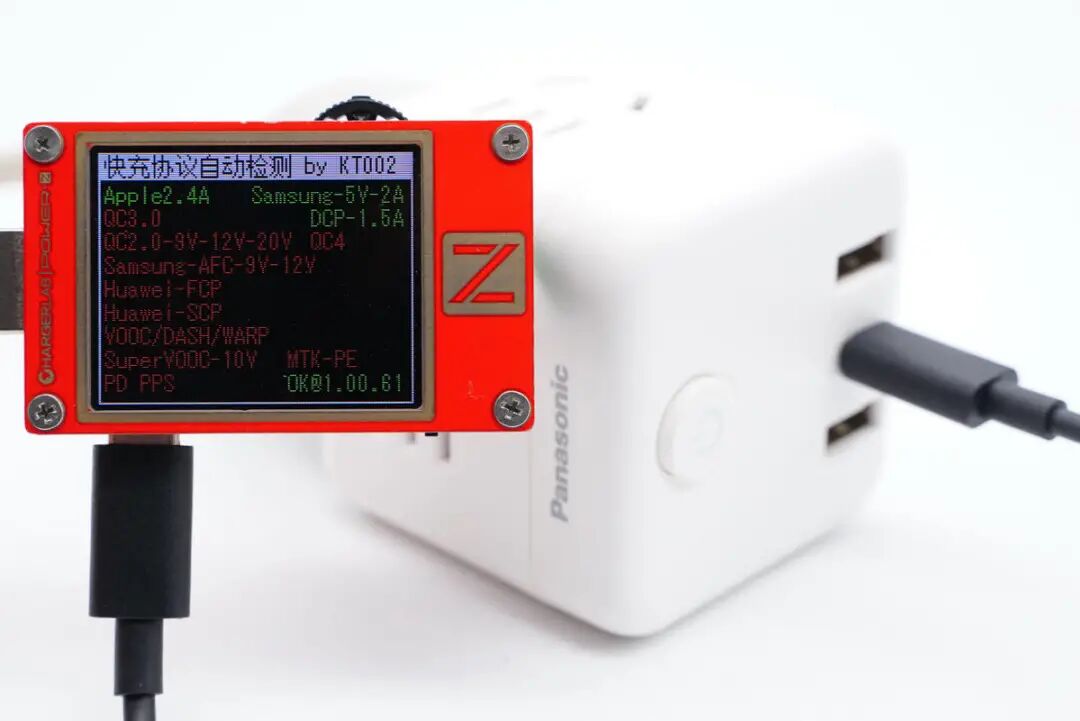

使用ChargerLAB POWER-Z KT002测得USB-A口仅支持Apple 2.4A、Samsung 5V2A、DCP协议。
测得另一个A口的协议完全相同。
最后测得C口也是只支持Apple 2.4A、Samsung 5V2A、DCP协议，实测这款产品的2A1C三个接口确实都不支持快充。

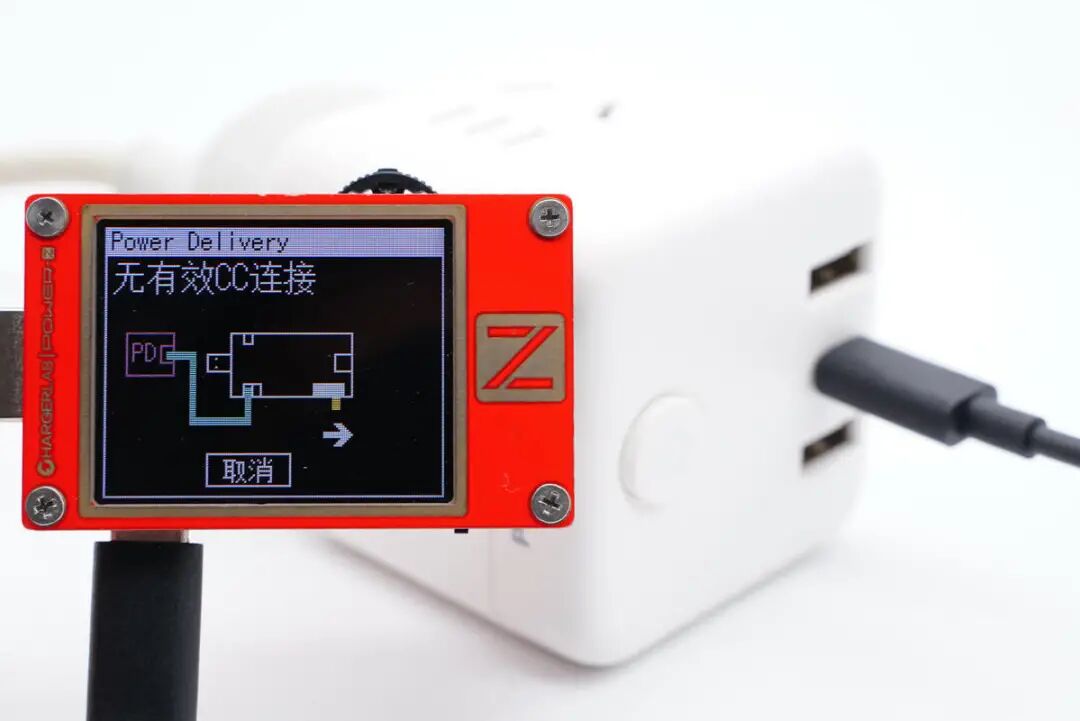

没有测得C口的PDO。
二、松下USB魔方插座拆解

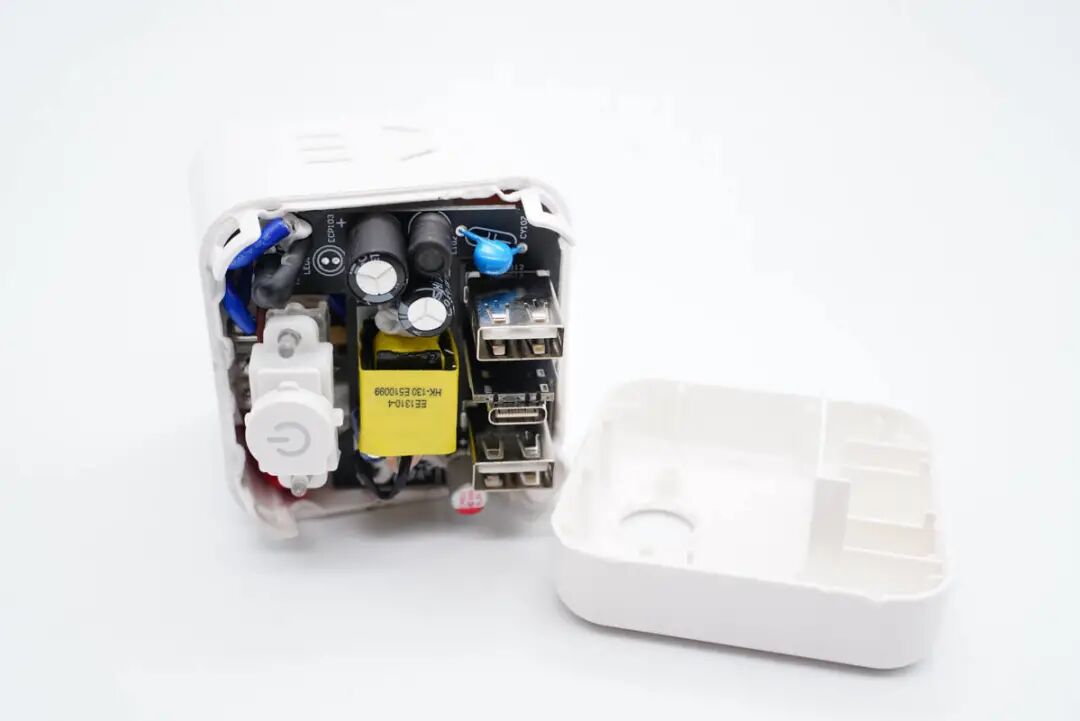

拆掉插座顶部外壳，卡扣固定封装。
USB模块置于最上层，与下方的AC插口模块之间有塑料壳隔离。

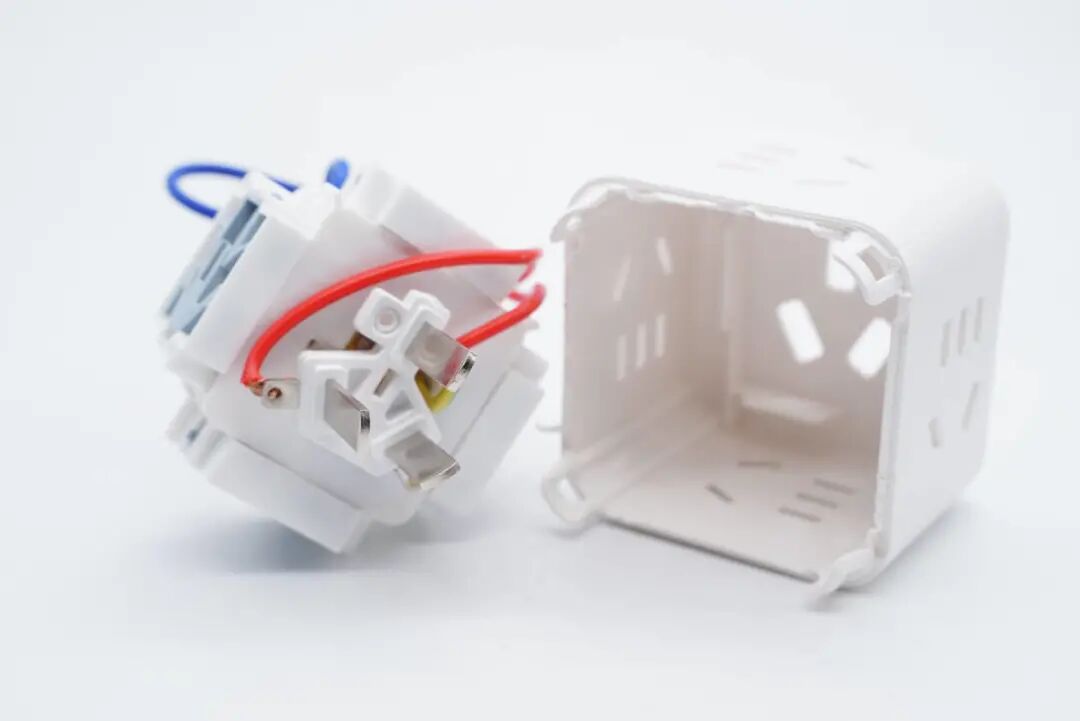

AC插口模块通过定位板固定，插脚并未固定死，可将模块轻松抽出。

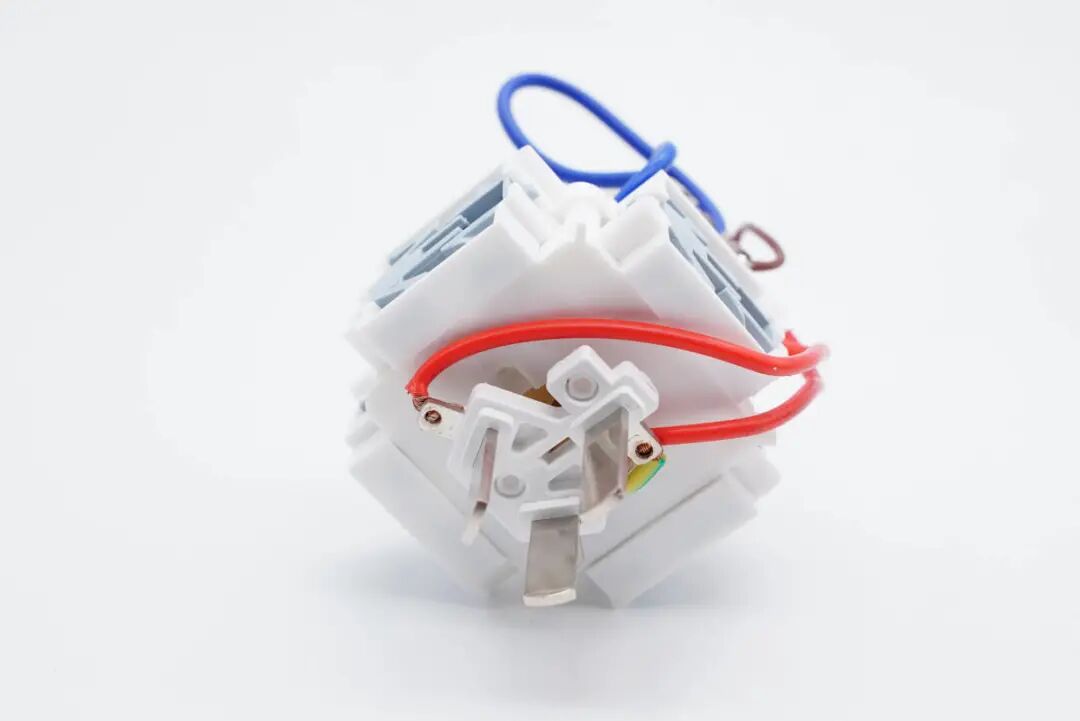

插脚通过两根红色导线连接电源键。

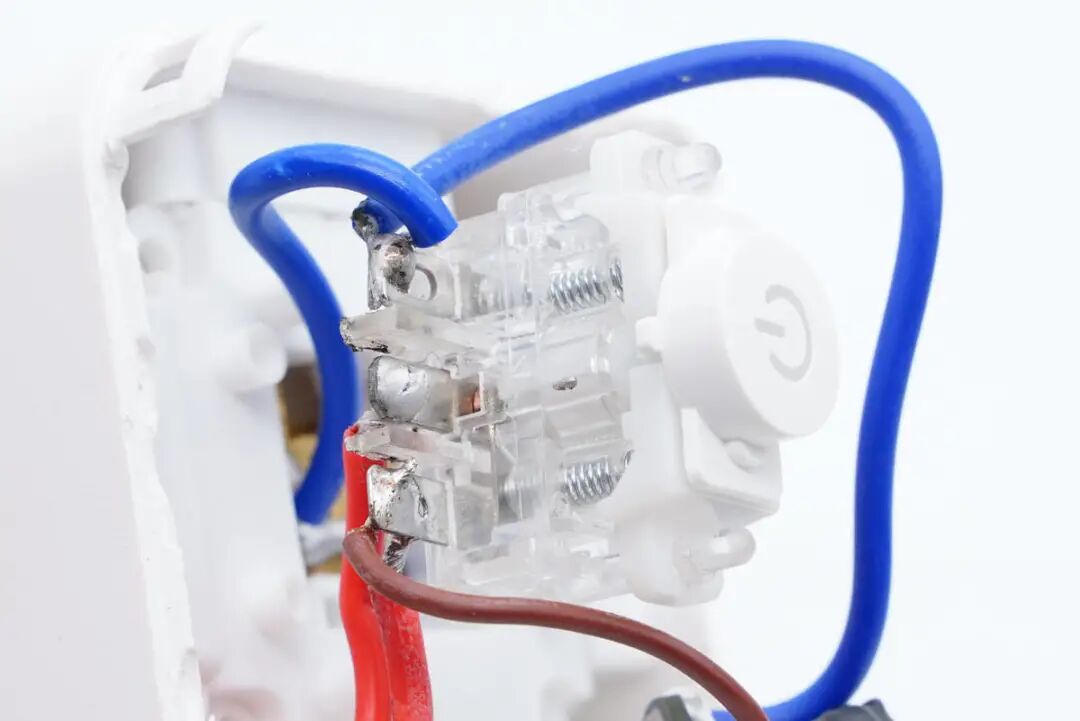

电源键特写。

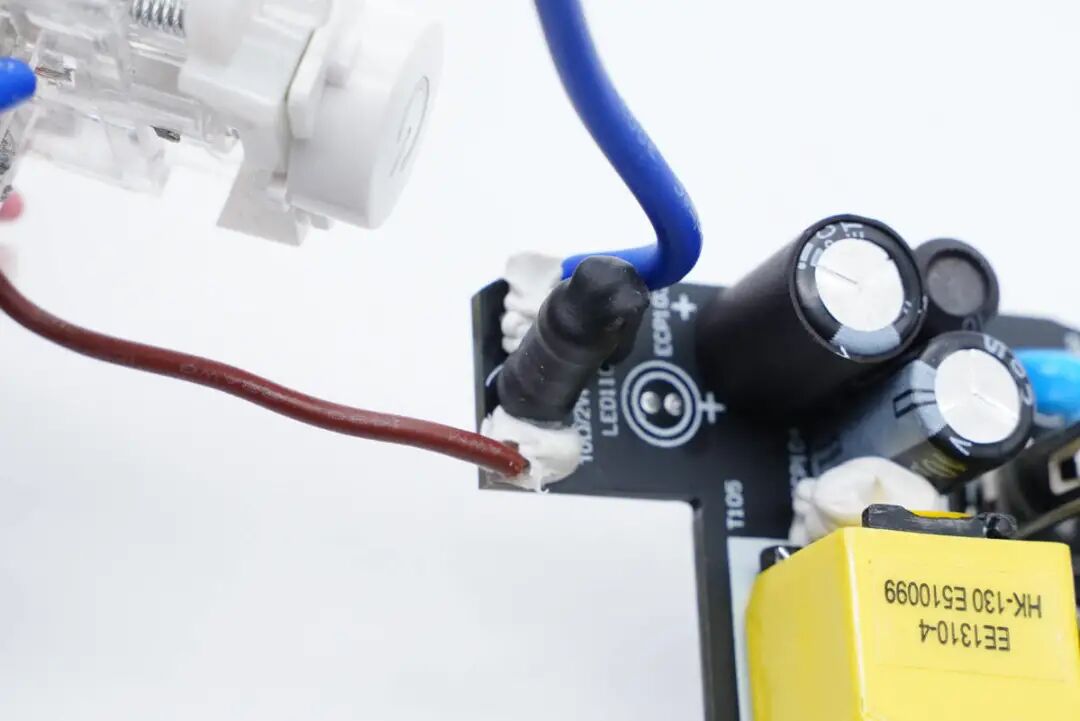

USB模块通过连接蓝色、褐色导线通电，导线焊接处打胶加固。
PCB板正面一览，电容、变压器打胶加固。

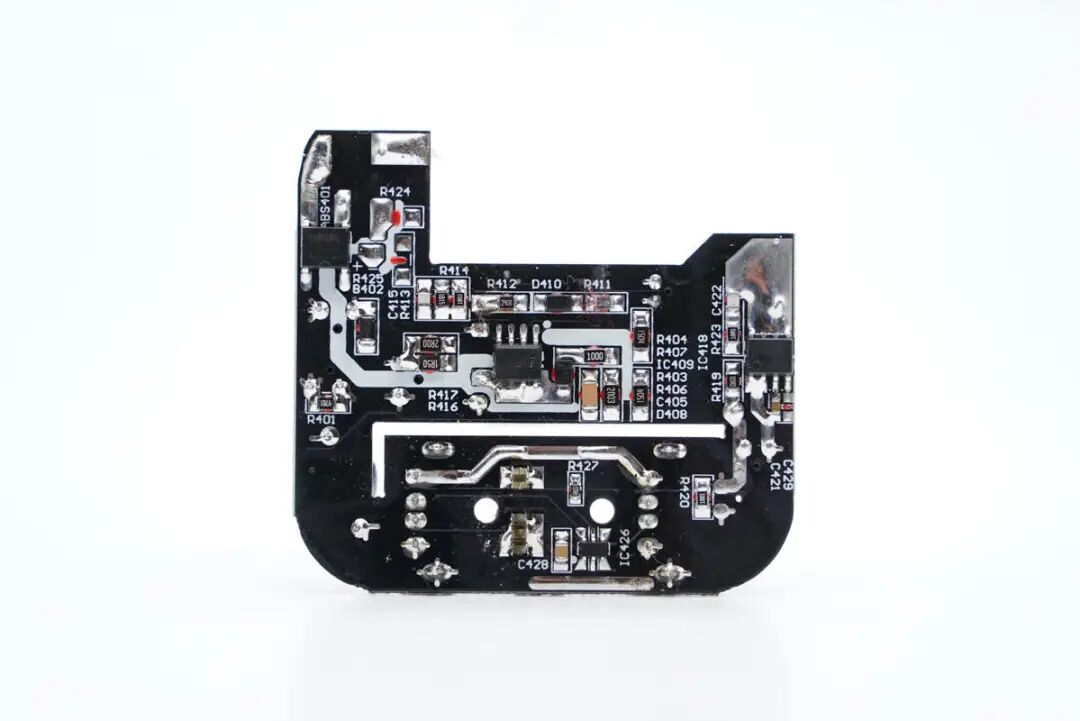

板子背面设有整流桥、开关电源初次级芯片，集成度很高。

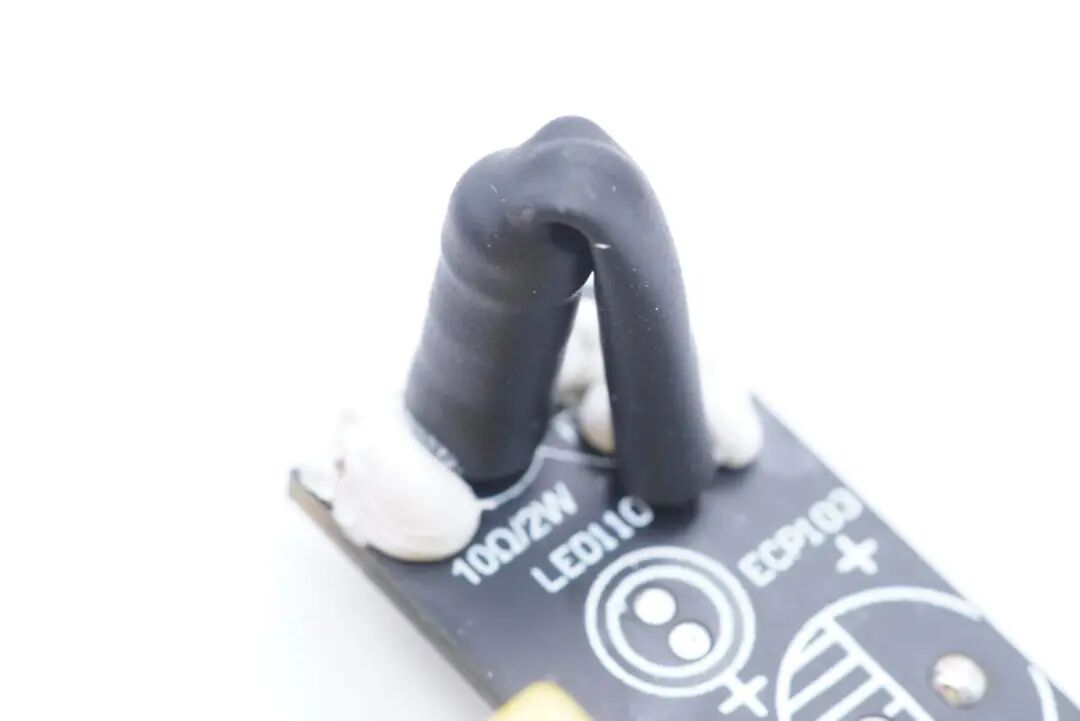

保险电阻外套绝缘管。

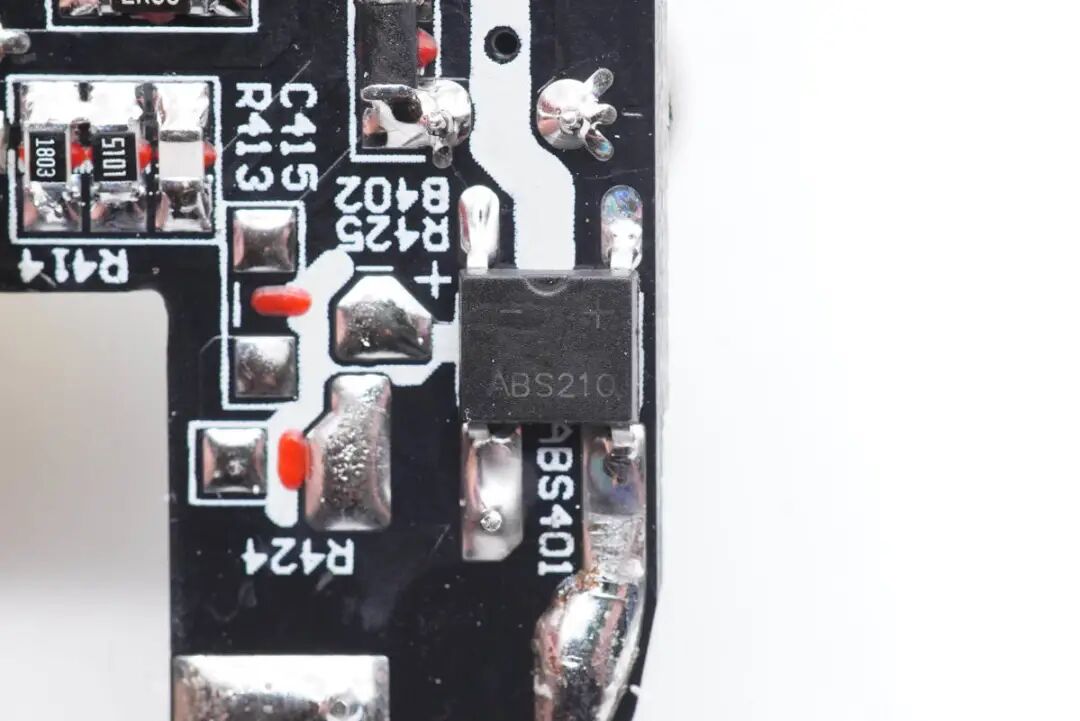

ABS210整流桥特写。

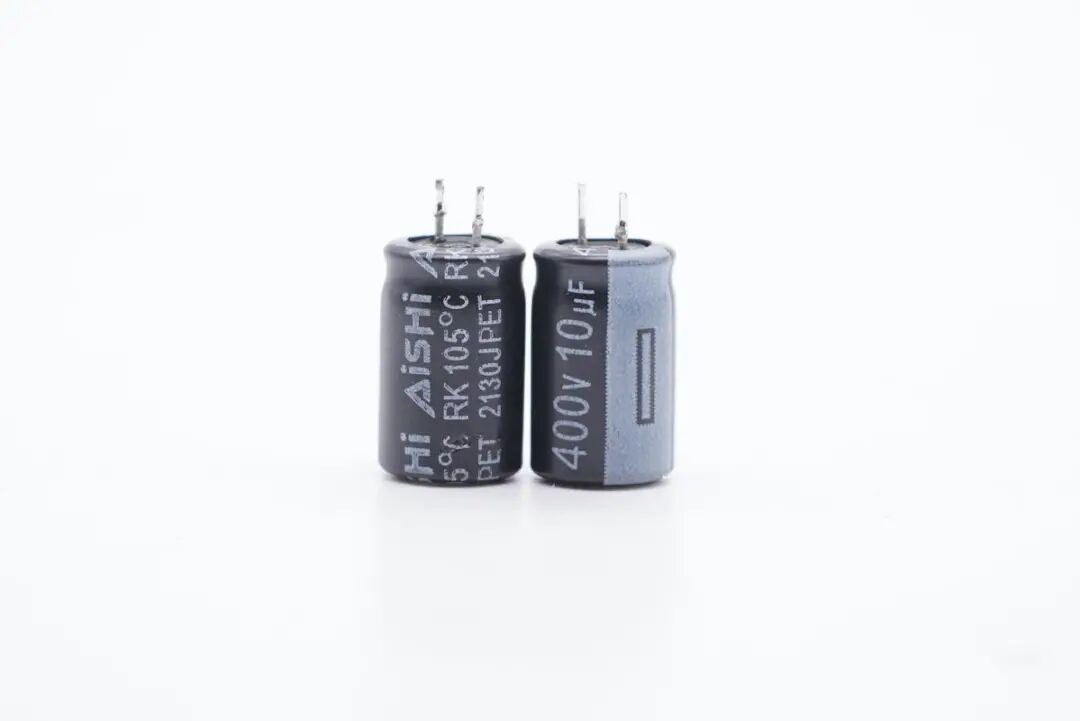

高压滤波电解电容来自AiSHi艾华，两颗规格都是400V 10μF。

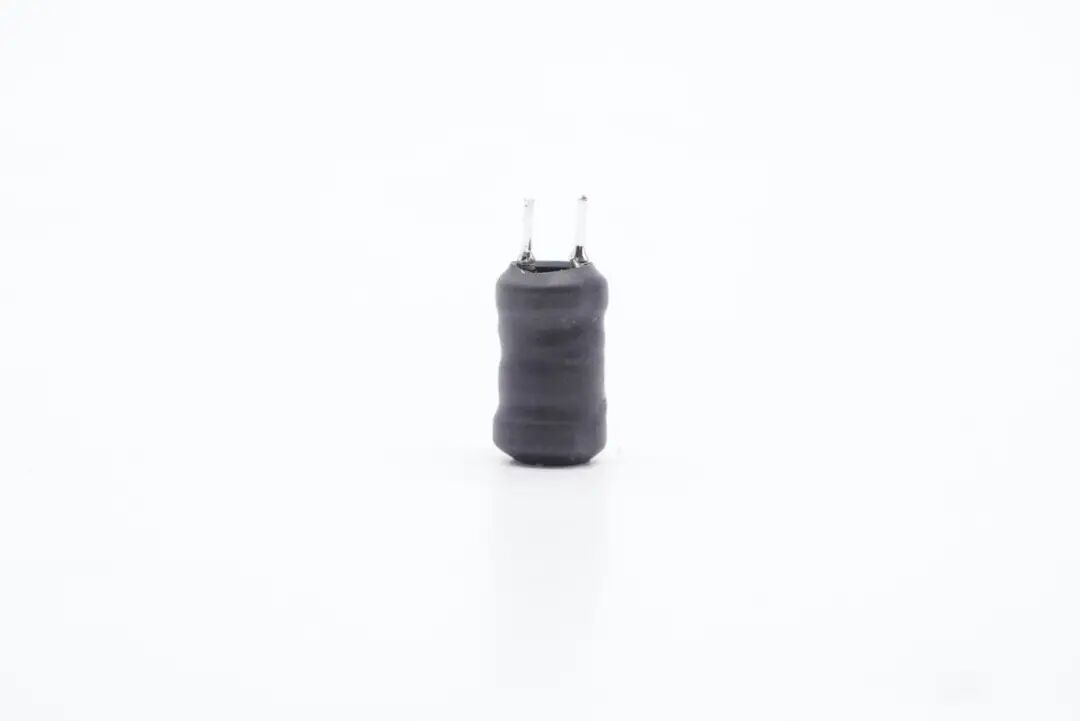

工字电感外套绝缘管。

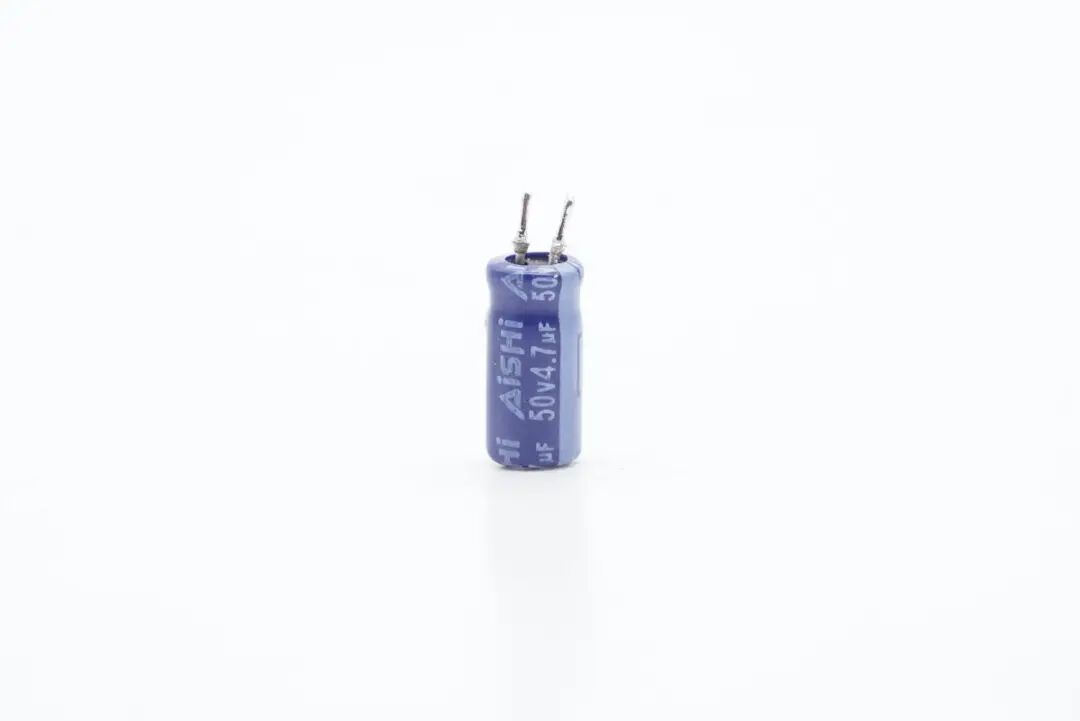

主控芯片供电电容也是来自艾华，规格为50V 4.7μF。

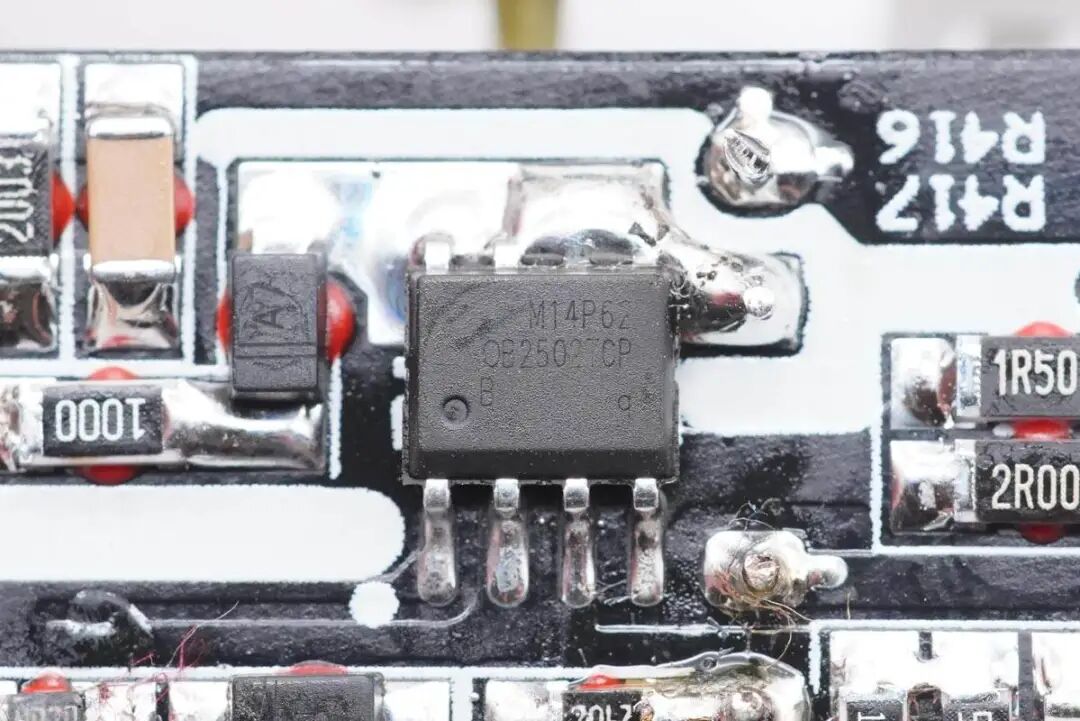

开关电源主控芯片采用昂宝OB2502TCP，集成2A/3A MOSFET，是一种高性能原边反馈电源芯片，适用于低功率AC/DC充电器和适配器的开关应用。其提供全面的保护功能，具有极低的待机功耗，采用SOP8封装。

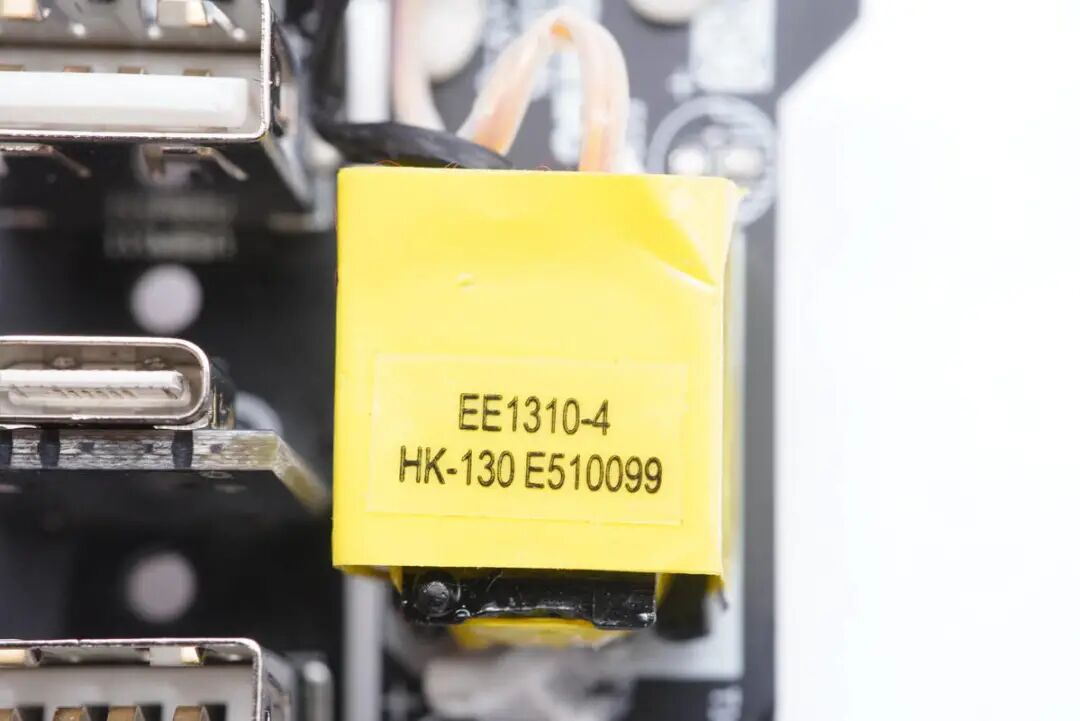

变压器特写，EE1310磁芯。

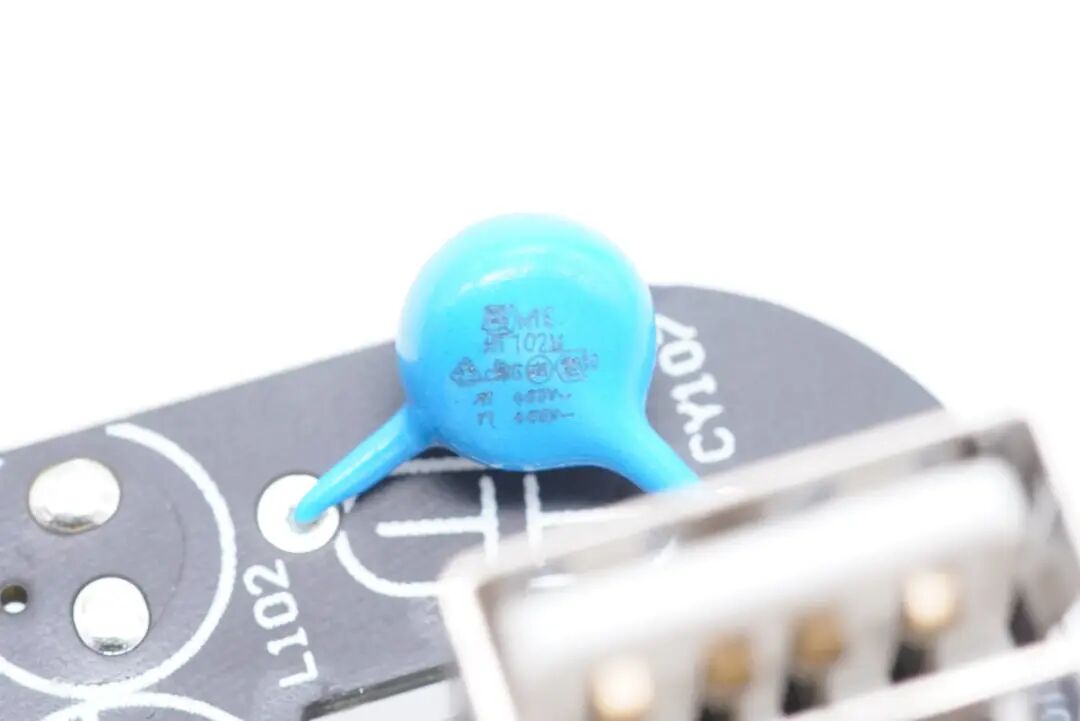

Y电容特写。

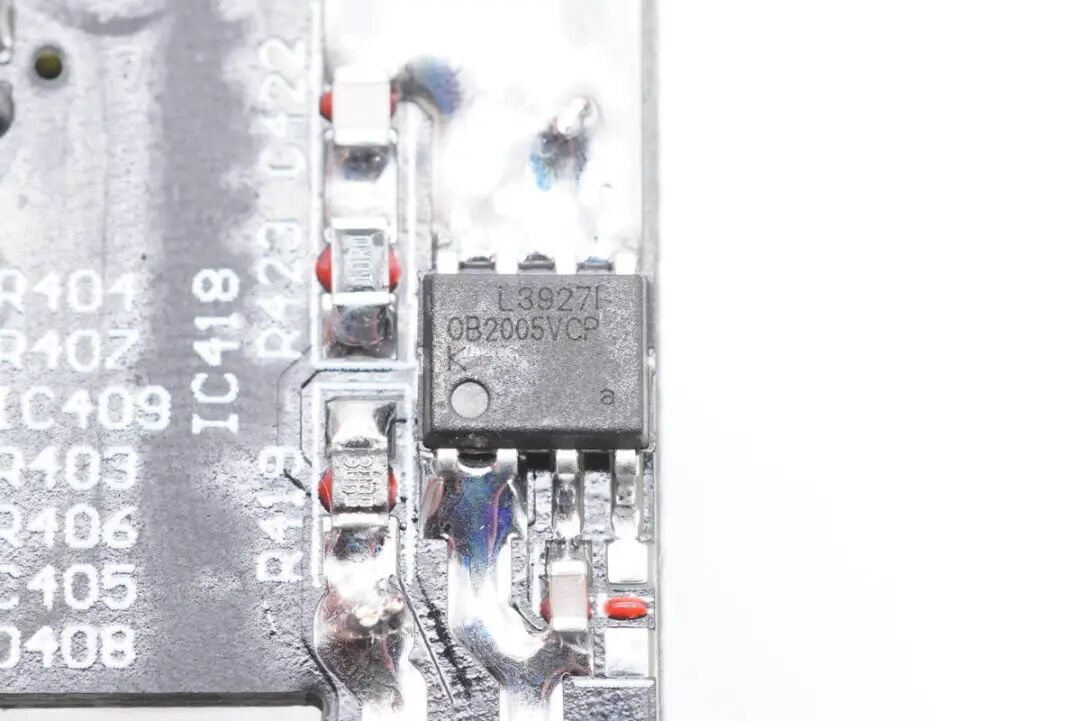

同步整流芯片也是来自昂宝，型号OB2005VCP，集成N沟道MOSFET，是一款高性能、紧凑型的次级侧同步整流芯片，支持200KHz开关频率，支持DCM和QR工作模式。其传统的二极管整流器进行仿真，可以减少散热，增加输出电流性能和效率，简化热处理。

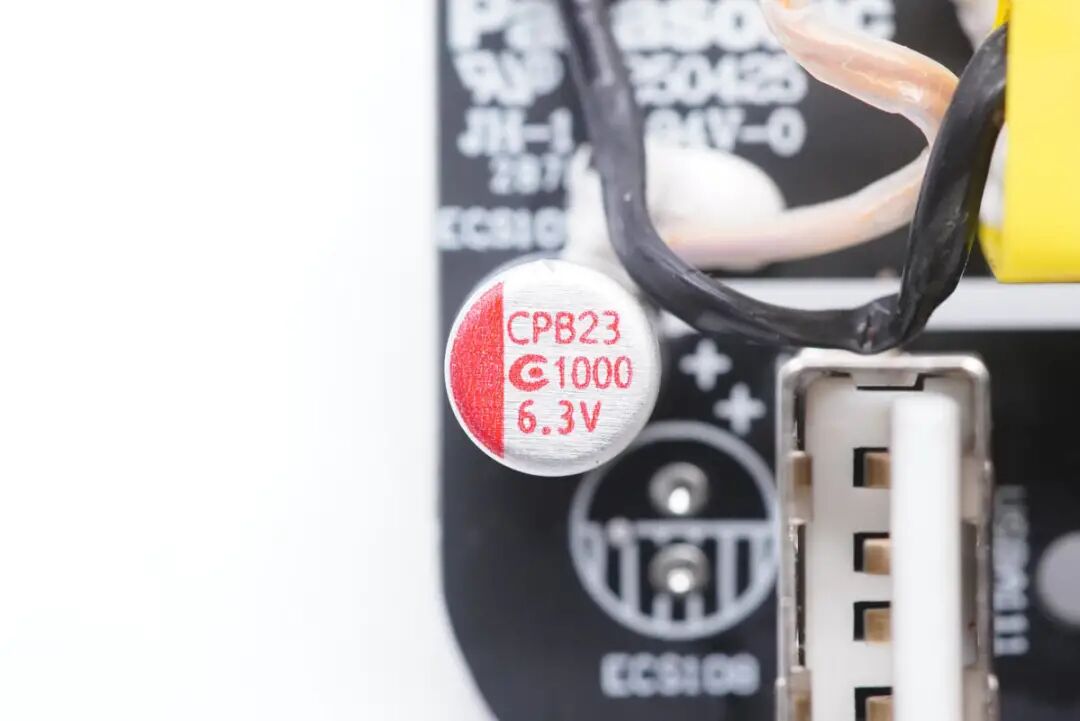

输出滤波固态电容来自钰邦，规格为6.3V 1000μF。

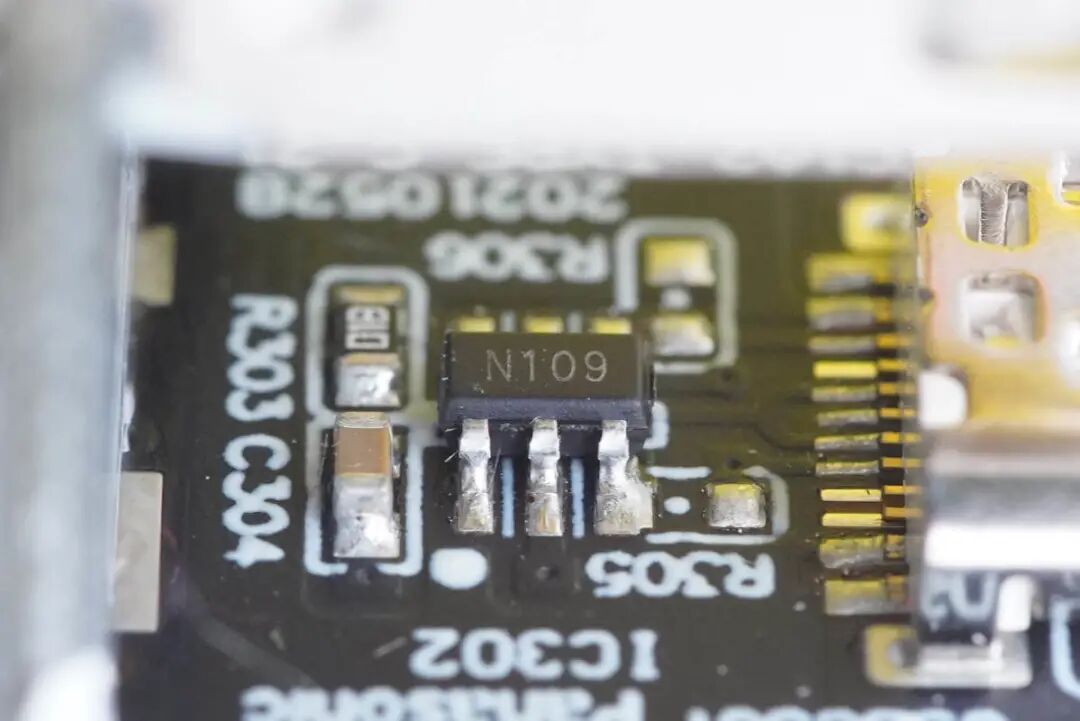

丝印N109的自动识别IC，用于控制两个A口输出。
另一颗N109自动识别IC特写，用于控制C口输出。

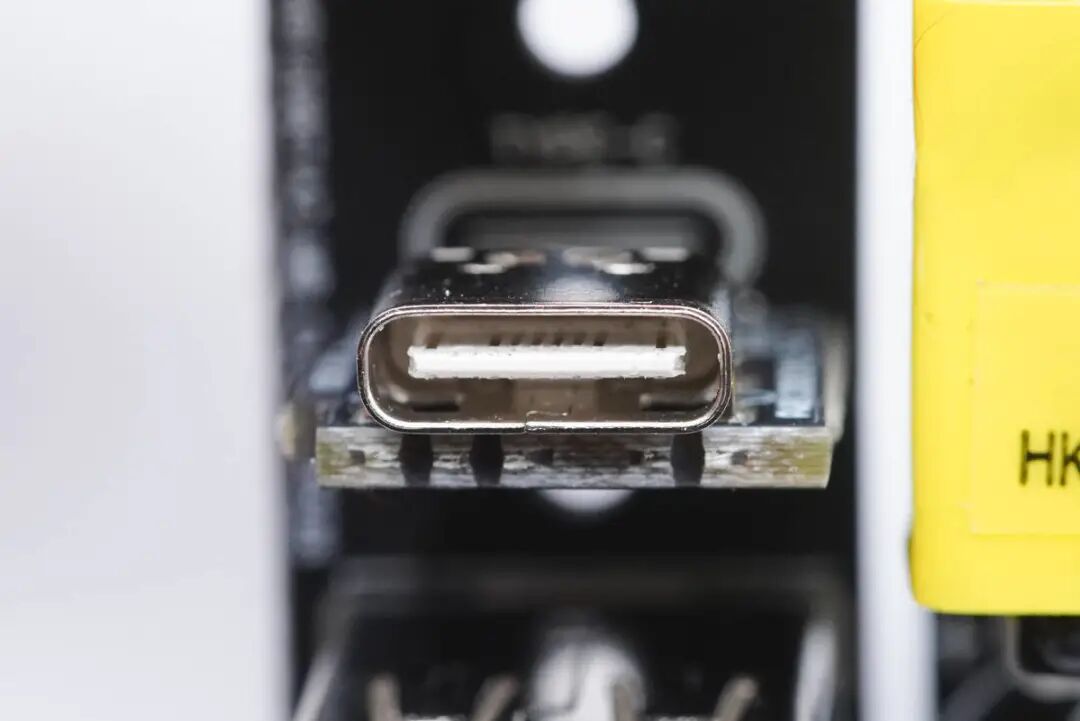

USB-C母座特写，焊接在小板上。

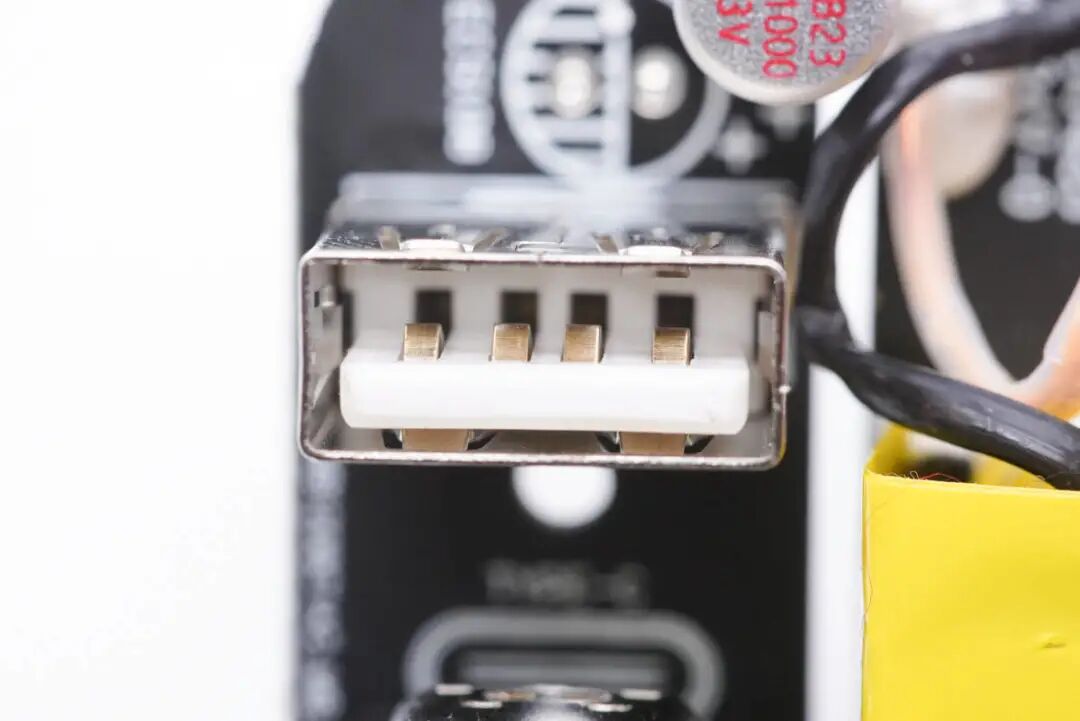

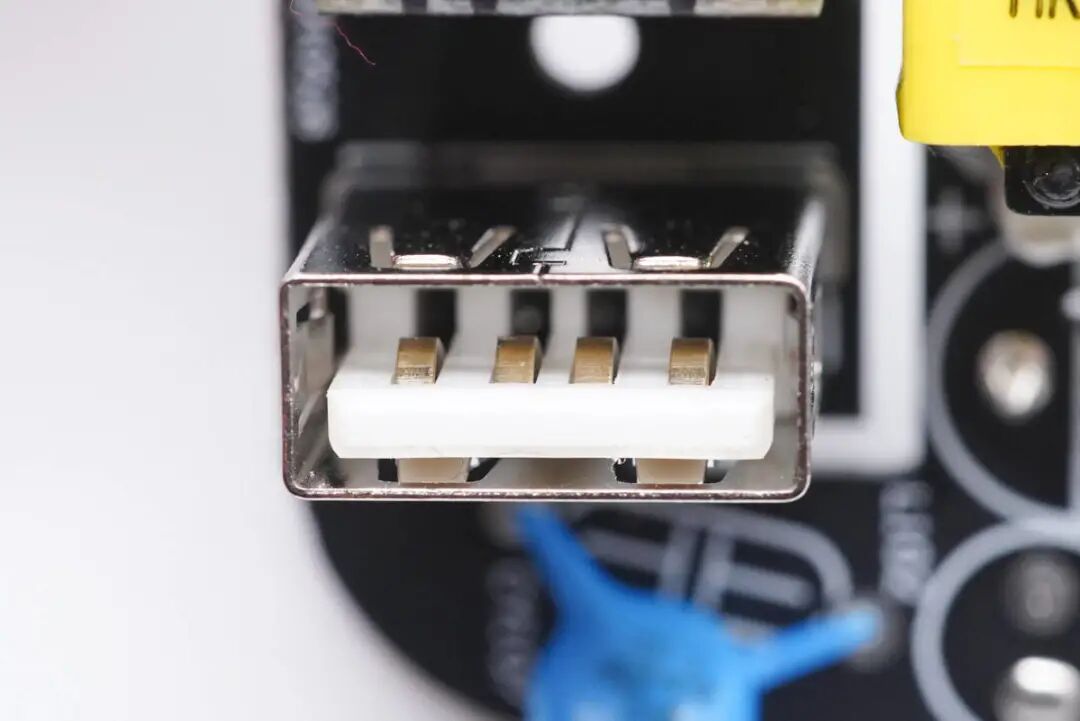

USB-A母座特写。
另一个A口母座特写。

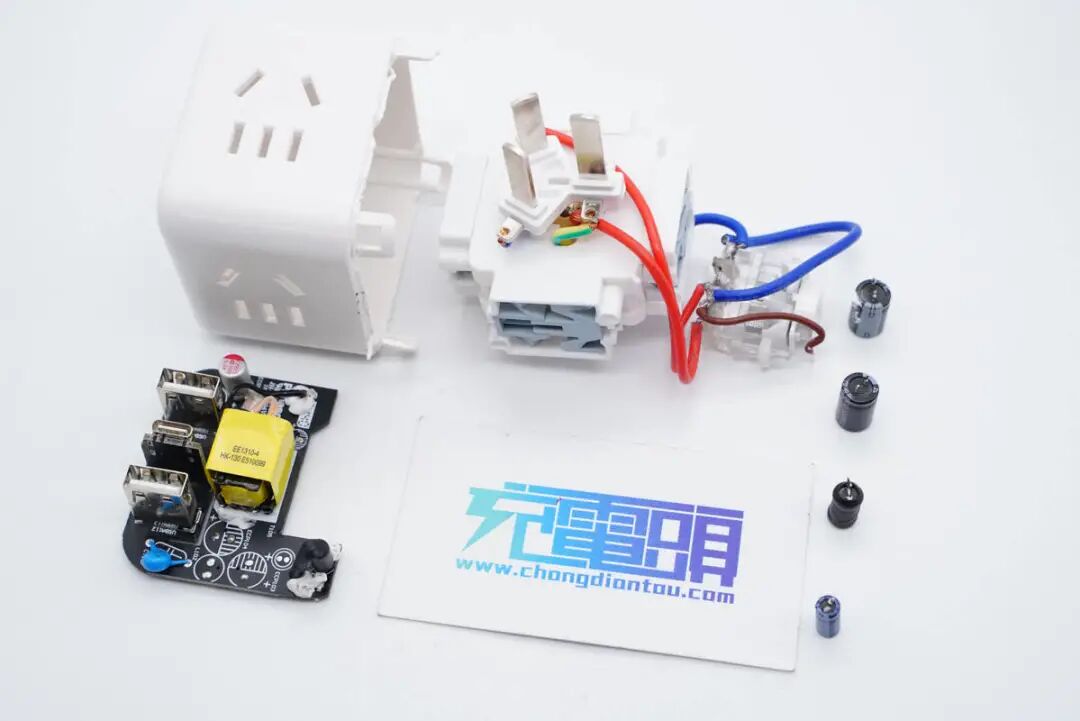

全部拆解完毕，来张全家福。
充电头网拆解总结
松下这款插座最大的卖点便是小巧的魔方机身不占用桌面空间，以及配备插脚的设计能够让产品更换使用场景变得更加方便。虽配备2A1C接口但都不支持快充，不过小编通过搜索发现插座还有20W快充版本，只是正好此次拆解的是非快充版，因此若是看对眼了可根据自身需求进行选择即可。
充电头网通过拆解发现，充电器部分采用了昂宝OB2502TCP+OB2005VCP高集成QR开关电源方案。采用了艾华、钰邦大品牌电容进行输入输出滤波，整体的用料做工还是不错的。
