拆解报告：华科生 230W 4C1A氮化镓桌面充
----- 充电头网拆解报告 第1992篇 -----
对于一些数码设备多的人来说，选一款多接口的充电器给设备充电很重要，但往往满载情况下总输出功率又不是很理想。近期充电头网拿到了一款华科生桌面充，堪称多接口大功率PD充电器的典范。
此款产品由深圳华科生数字科技有限公司为客户定制的一款产品，产品有4C1A五个USB接口，满载情况下最大输出功率可达230W，满足笔电、手机等大小设备同时快充需求。下面充电头网就对这款充电器进行详细拆解，看看具体设计和用料做工如何。
深圳华科生是一家专注于GaN PD电源研发、生产、销售的高新技术厂家。值得一提的是，充电头网还拆解过华科生生产的迷你22.5W SCP快充充电器、迷你30W氮化镓快充、65W 2C1A氮化镓快充充电器HPA-04N、华科生65W 2C1A氮化镓快充充电器HPA-09N等产品，欢迎查阅。
一、HKS 230W桌面充外观

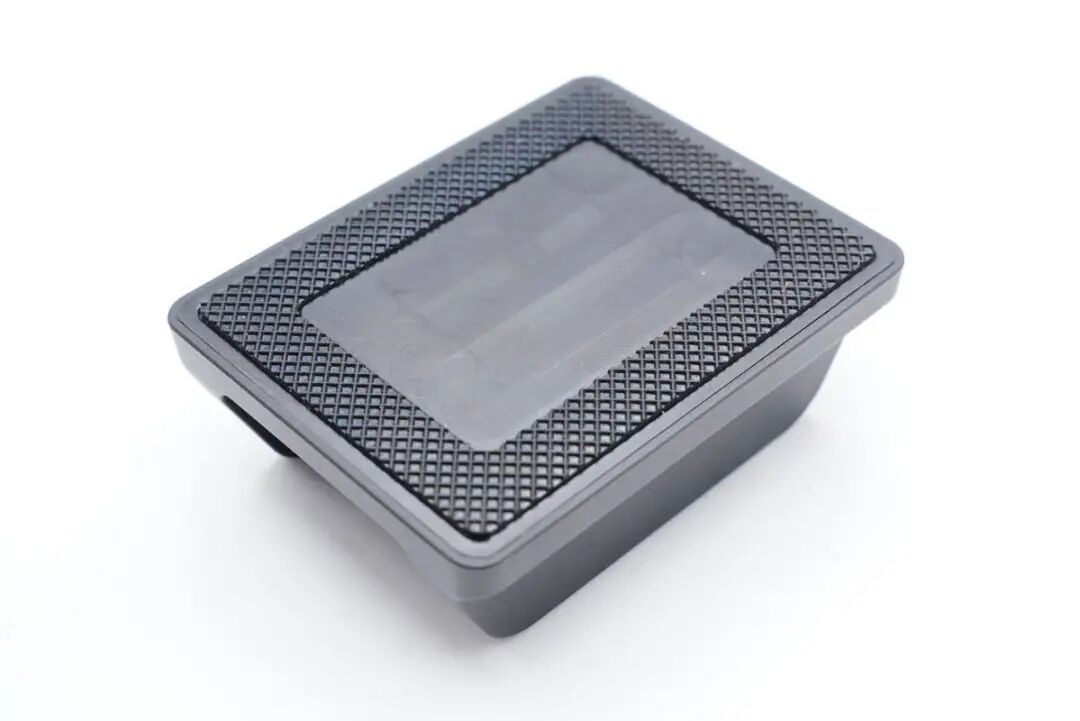

这款桌面充配有固定支架，方便用户日常使用同时保持桌面整洁。
固定支架底部贴有防滑胶垫，增加摩擦力，防止产品使用过程中打滑。
充电器采用PC材质黑色外壳，表面磨砂边角过渡圆润，正背面还采用特殊斜纹理设计，增加颜值和手感。

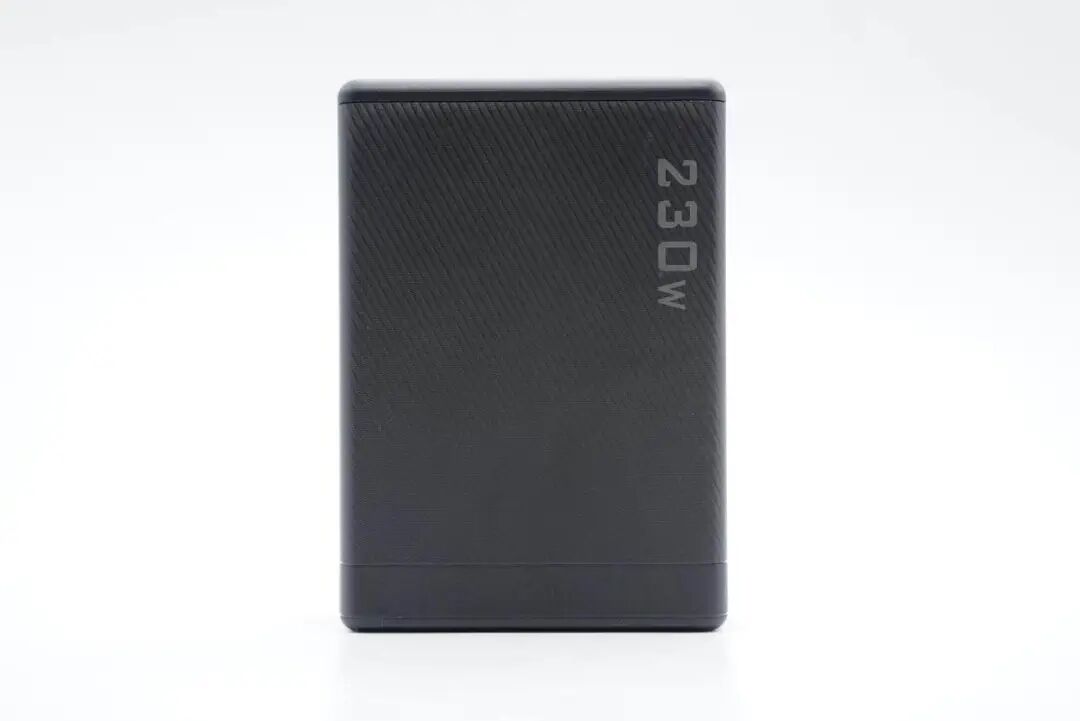

机身正面印有230W字样。

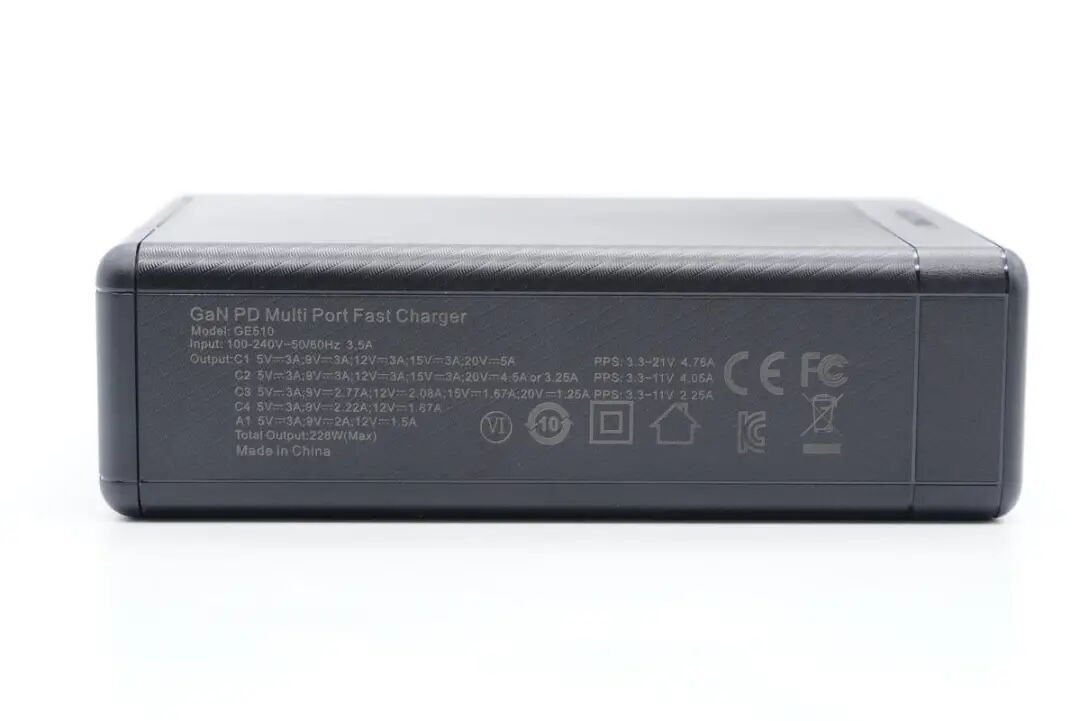

侧面印有充电器参数
型号：GE510
输入：100-240V~50/60 Hz 3.5A
输出：
C1：5V3A、9V3A、12V3A、15V3A、20V5A、3.3-21V4.76A
C2：5V3A、9V3A、12V3A、15V3A、20V4.5A/3.25A、3.3-11V4.05A
C3：5V3A、9V2.77A、12V2.08A、15V1.67A、20V1.25A、3.3-11V2.25A
C4：5V3A、9V2.22A、12V1.67A
A1：5V3A、9V2A、12V1.5A
总输出：228W Max
制造商：深圳华科生数字科技有限公司
充电器已经通过了CE、FCC等相关认证，以及VI级能效认证。

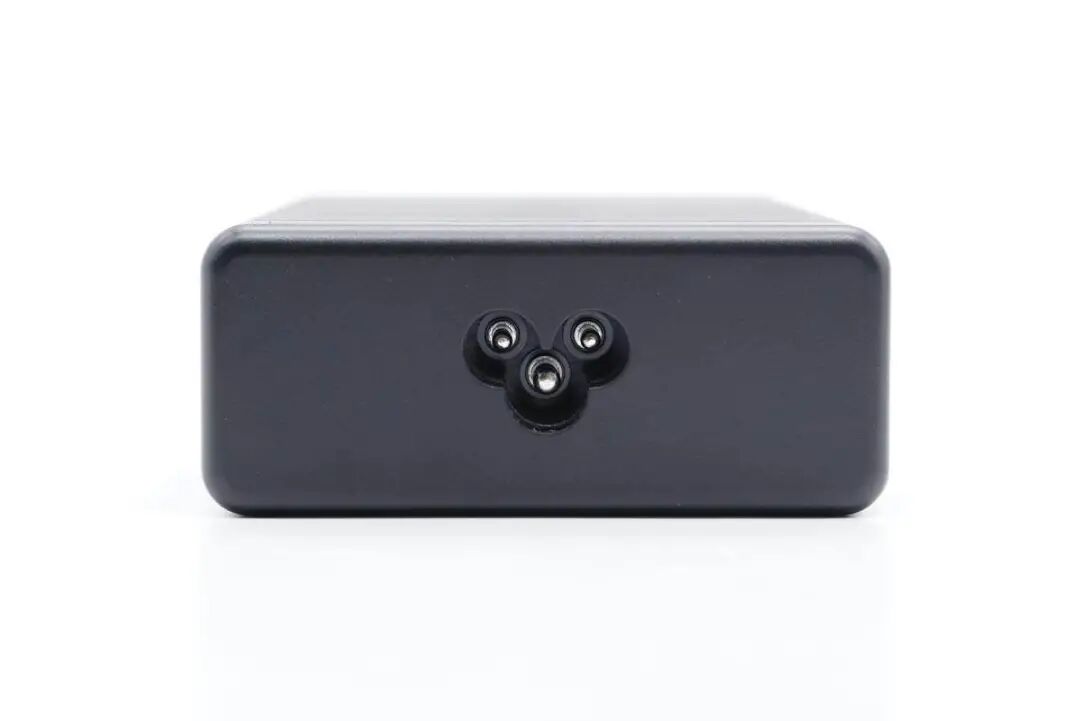

输入端采用梅花接口，带有接地线，在使用大功率C口给笔电充电时，可避免触电麻痛感。

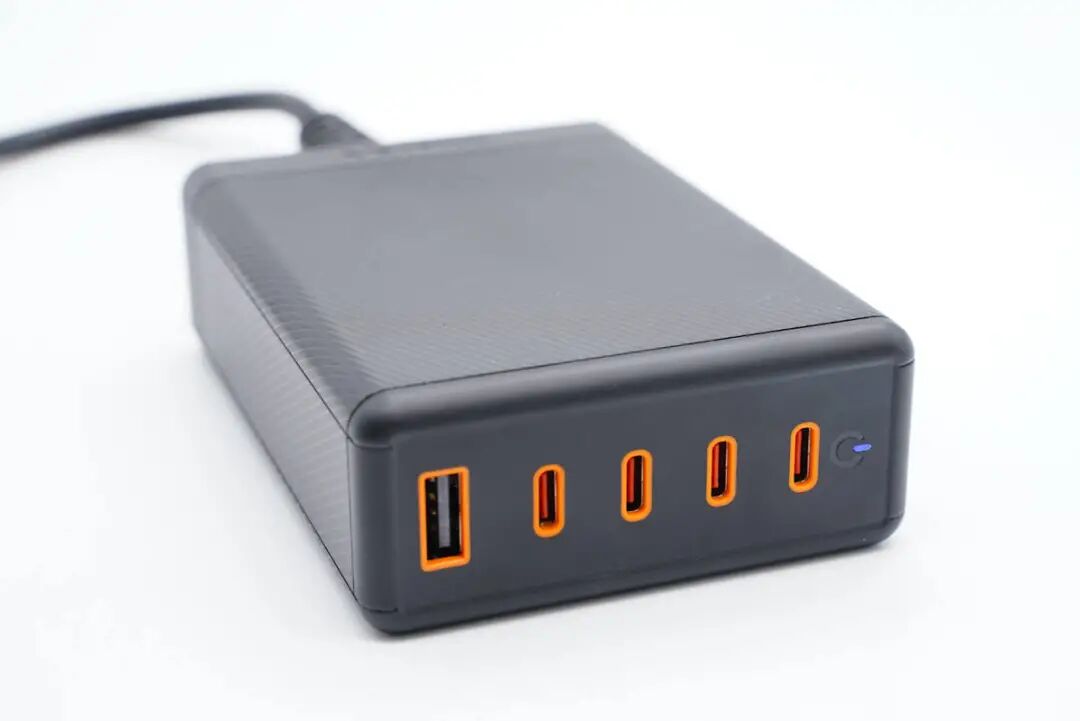

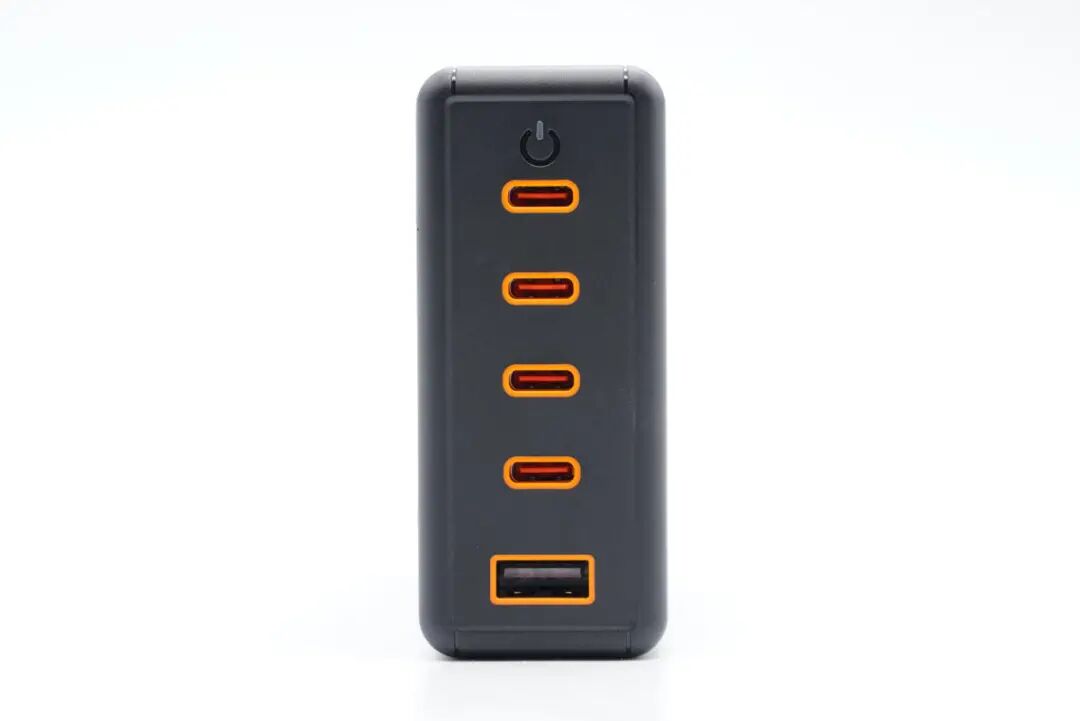

另一端配有4C1A五个USB接口以及指示灯，可最多同时给五台设备充电，总输出功率高达230W。

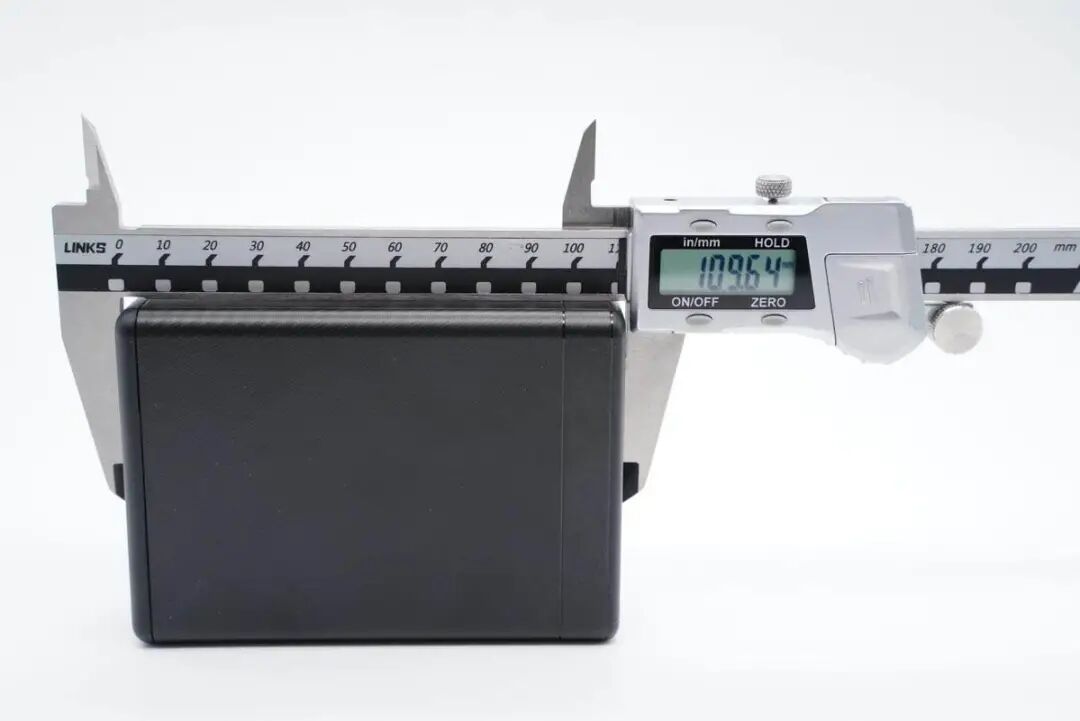

测得充电器机身长度为109.64mm。

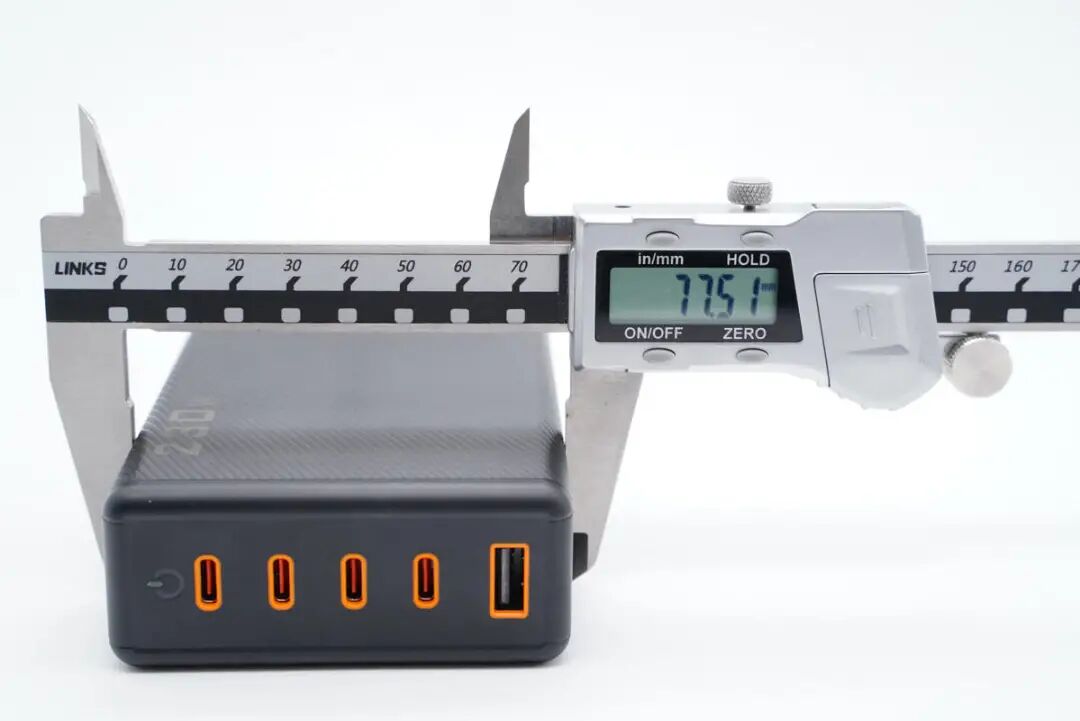

宽度为77.51mm。

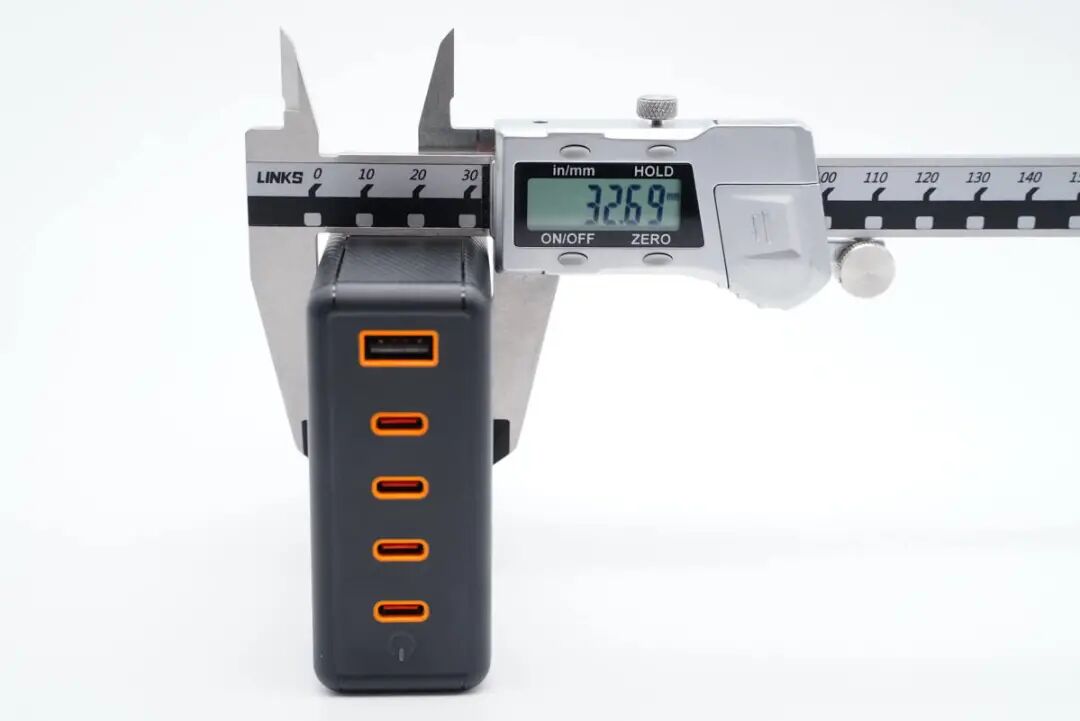

厚度为32.69mm。

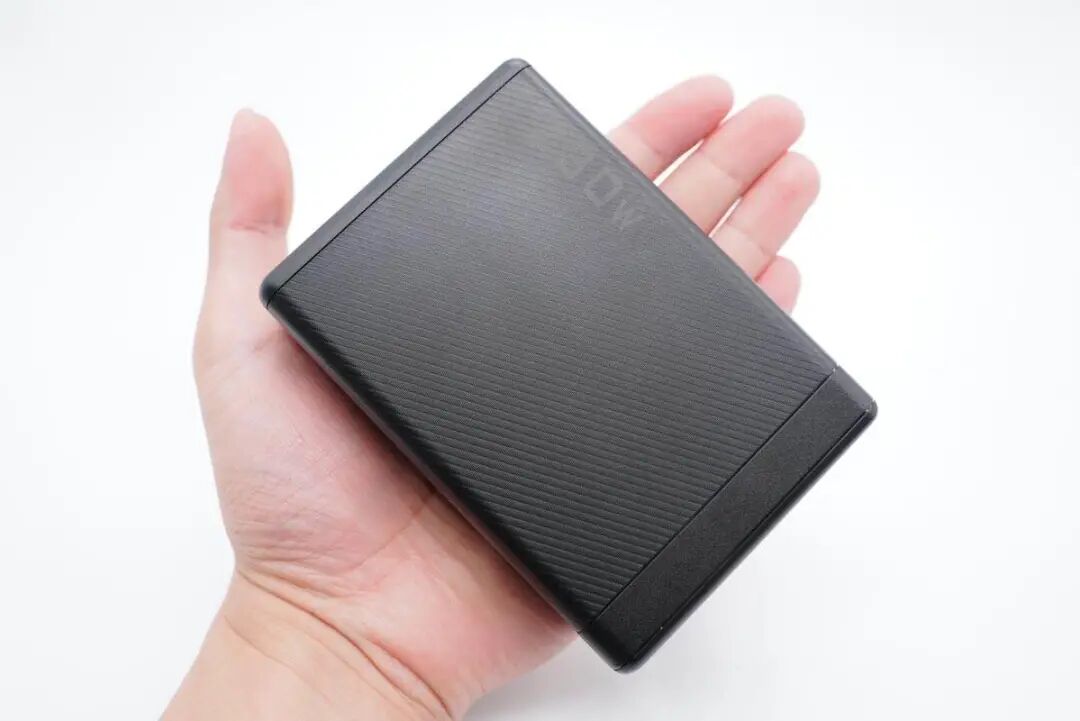

充电器拿在手上的直观感受。

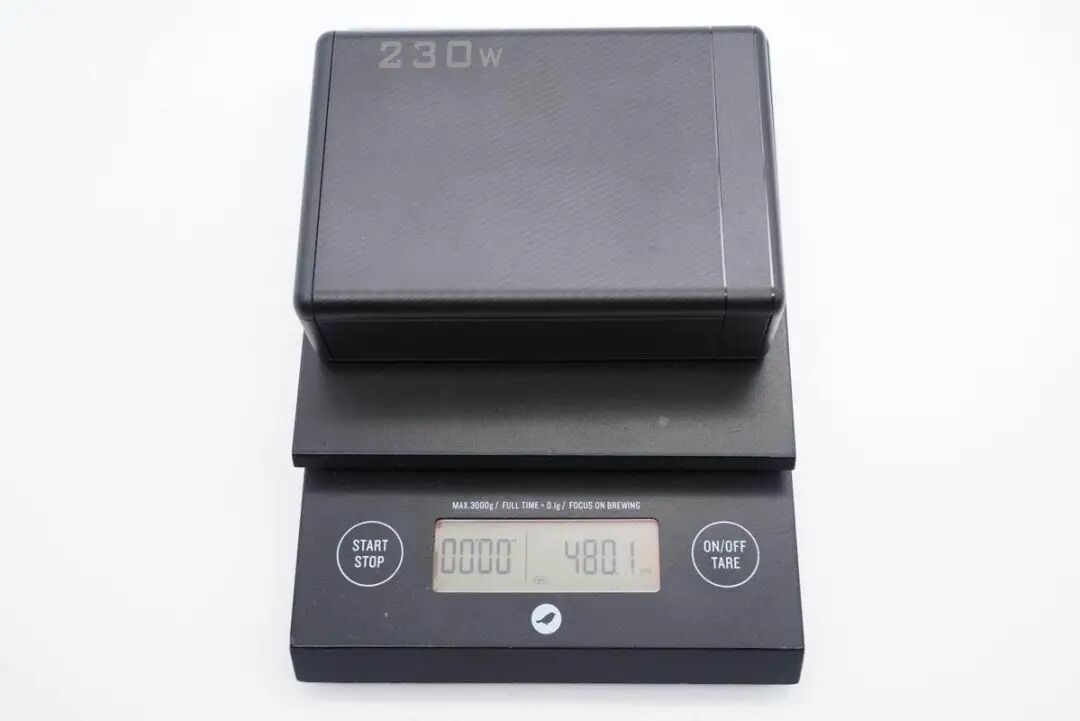

净重约为480g。
接通电源，指示灯亮蓝光。

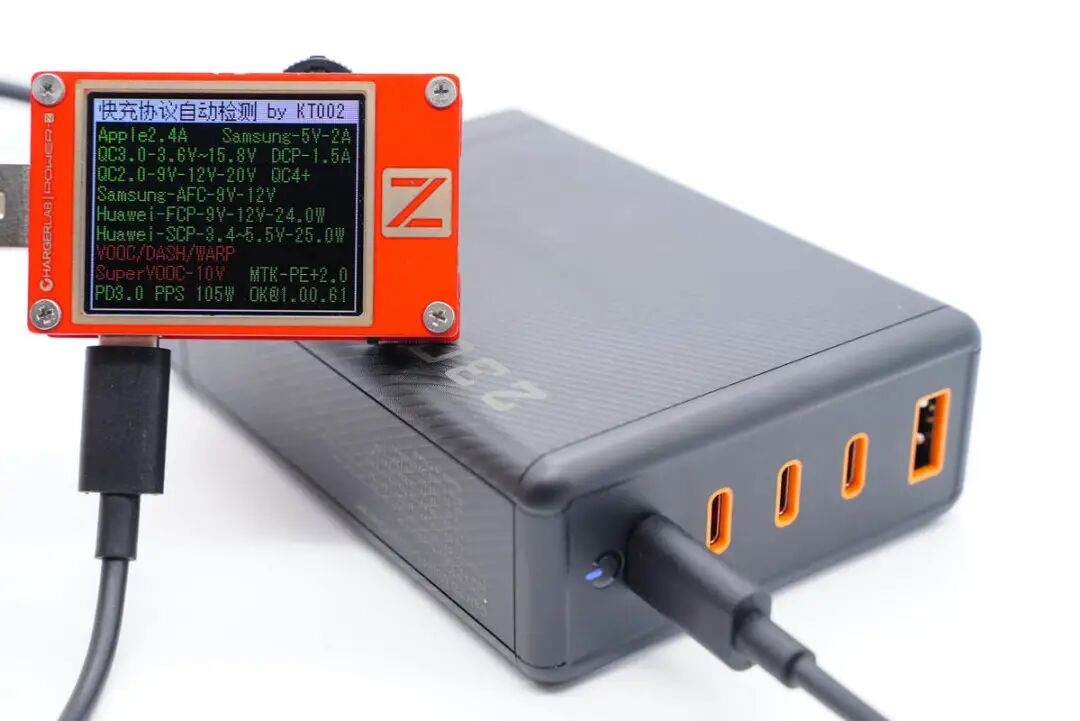

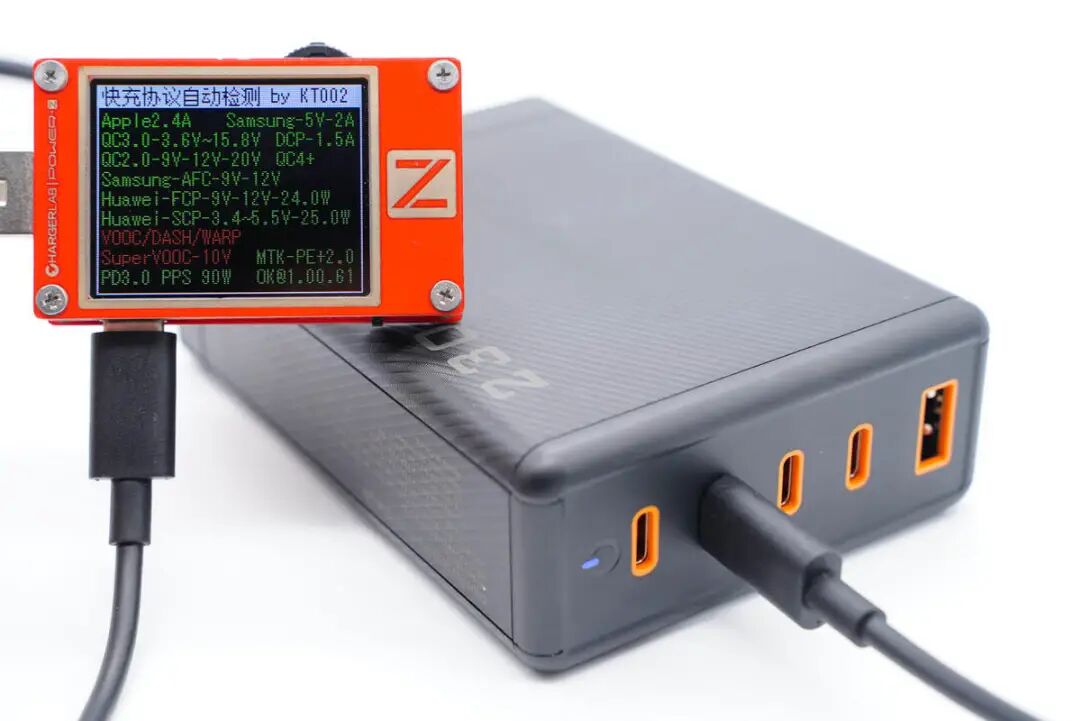

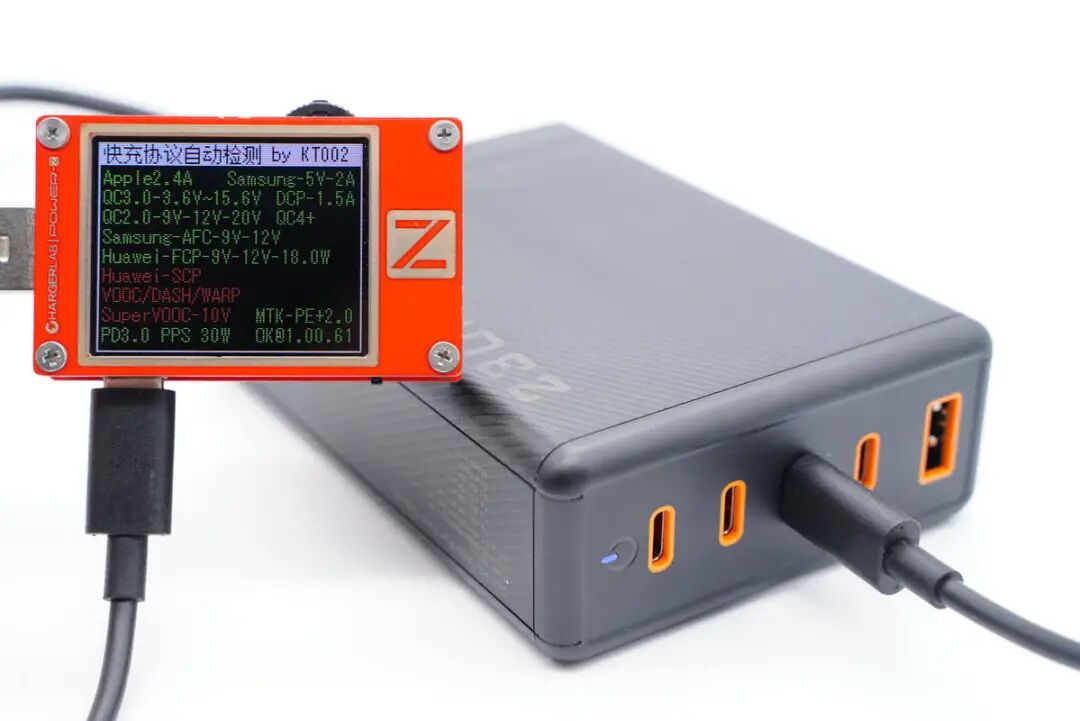

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

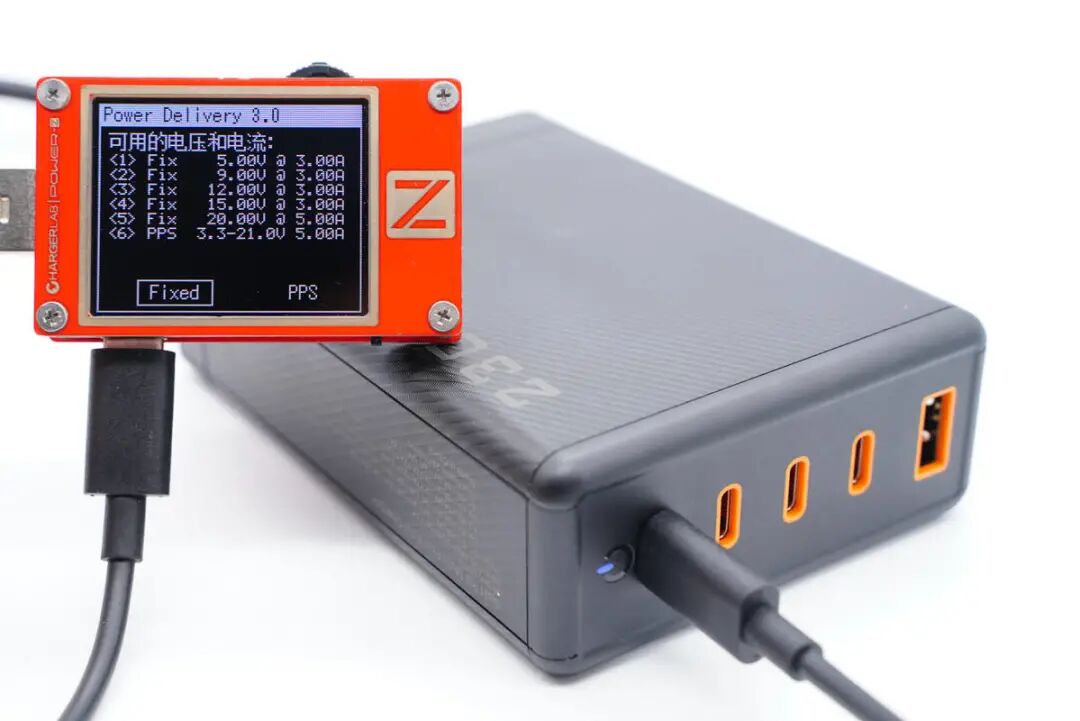

并且还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。
另外测得USB-C2口兼容快充协议和C1口的完全一样。

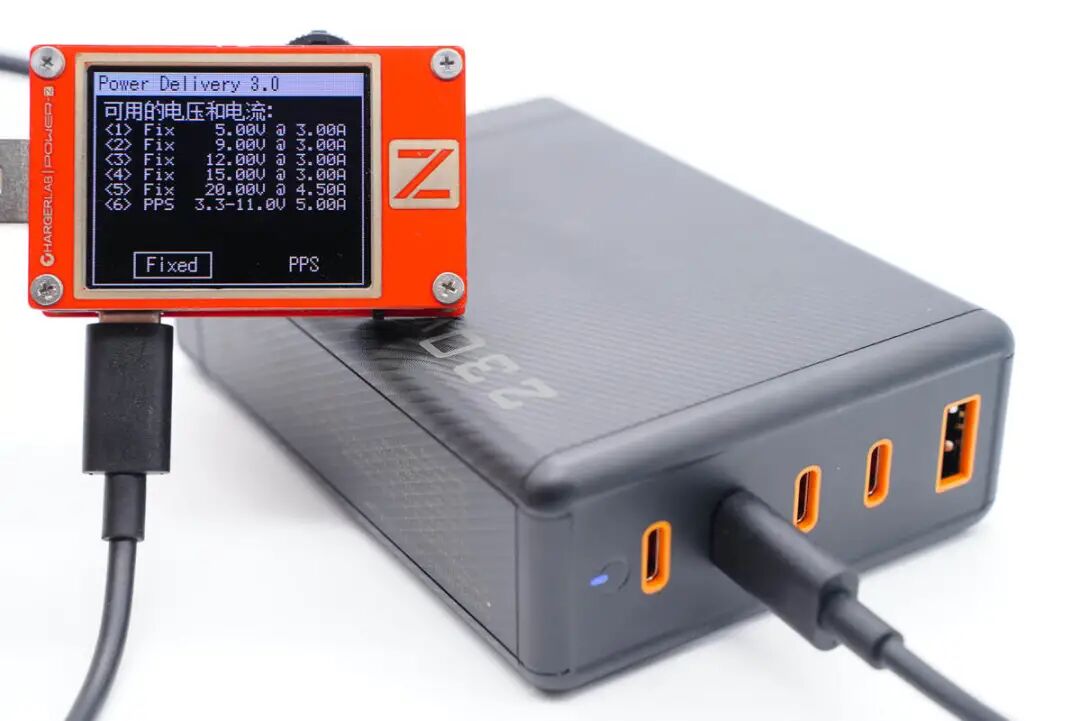

并具备5V3A、9V3A、12V3A、15V3A、20V4.5A五组固定电压档位，以及3.3-11V5A一组PPS电压档位。

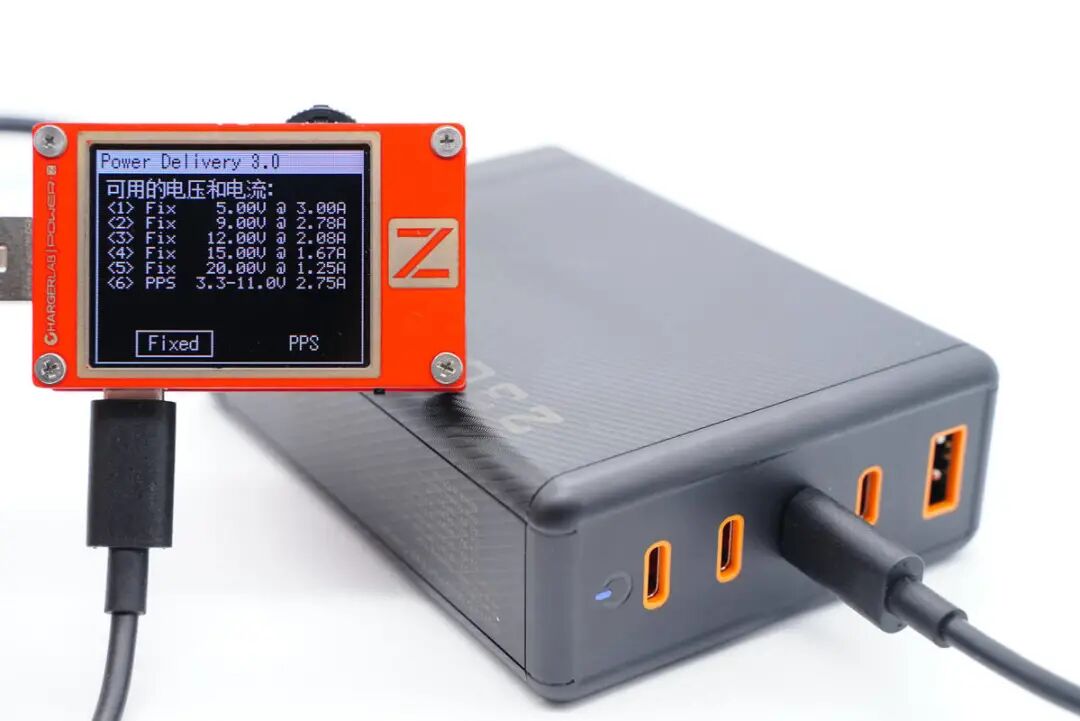

接着测得C3口支持QC2.0/3.0、AFC、FCP、PE2.0、PD3.0、PPS快充协议。
并具备5V3A、9V2.78A、12V2.08A、15V1.67A、20V1.25A五组固定电压档位，以及3.3-11V2.75A一组PPS电压档位。

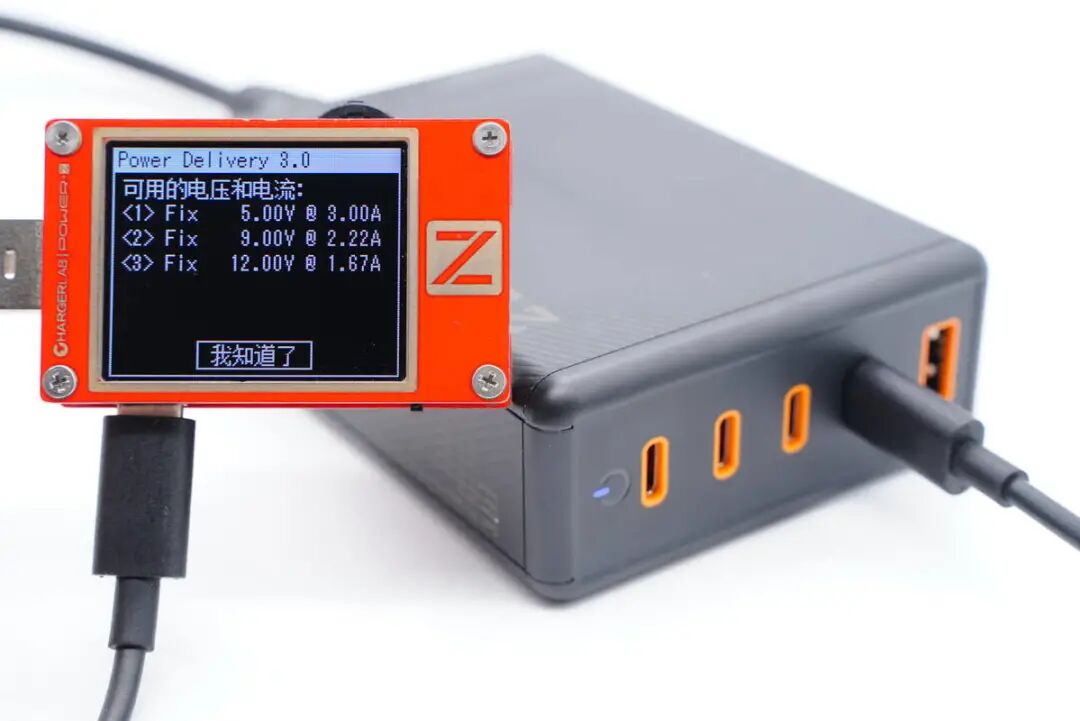

测得C4口支持QC2.0/3.0、AFC、FCP、PE2.0、PD3.0快充协议。
并且具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

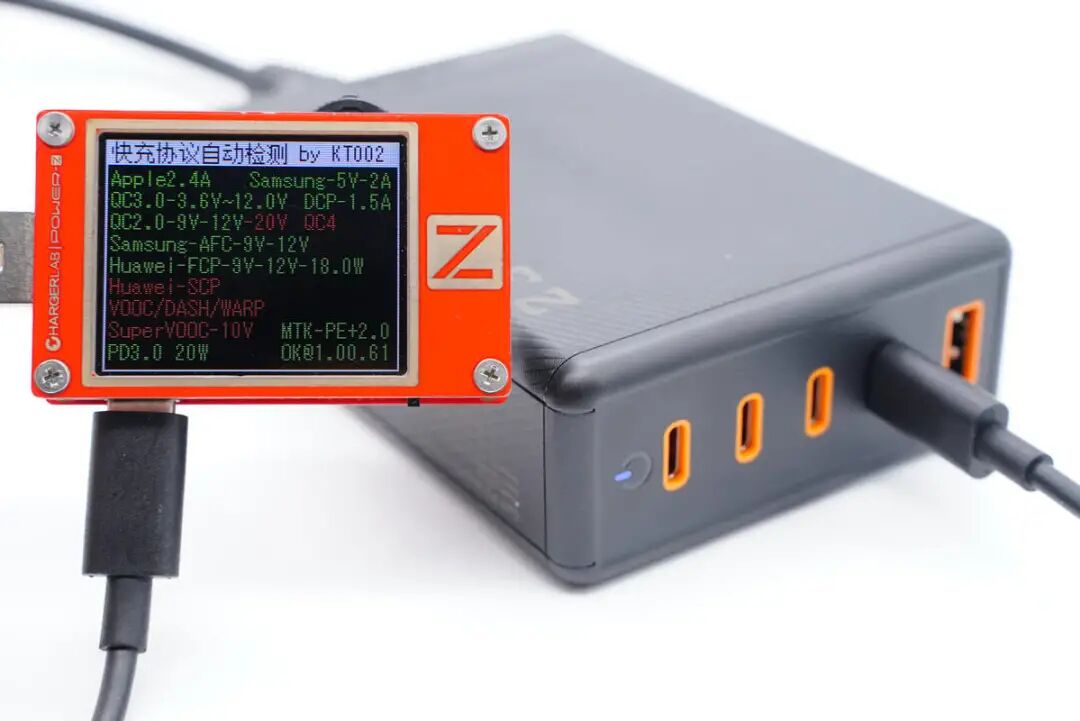

最后测得USB-A1口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。
二、NEOQUICK 230W桌面充拆解
将输出端外壳拆开取出PCBA模块。

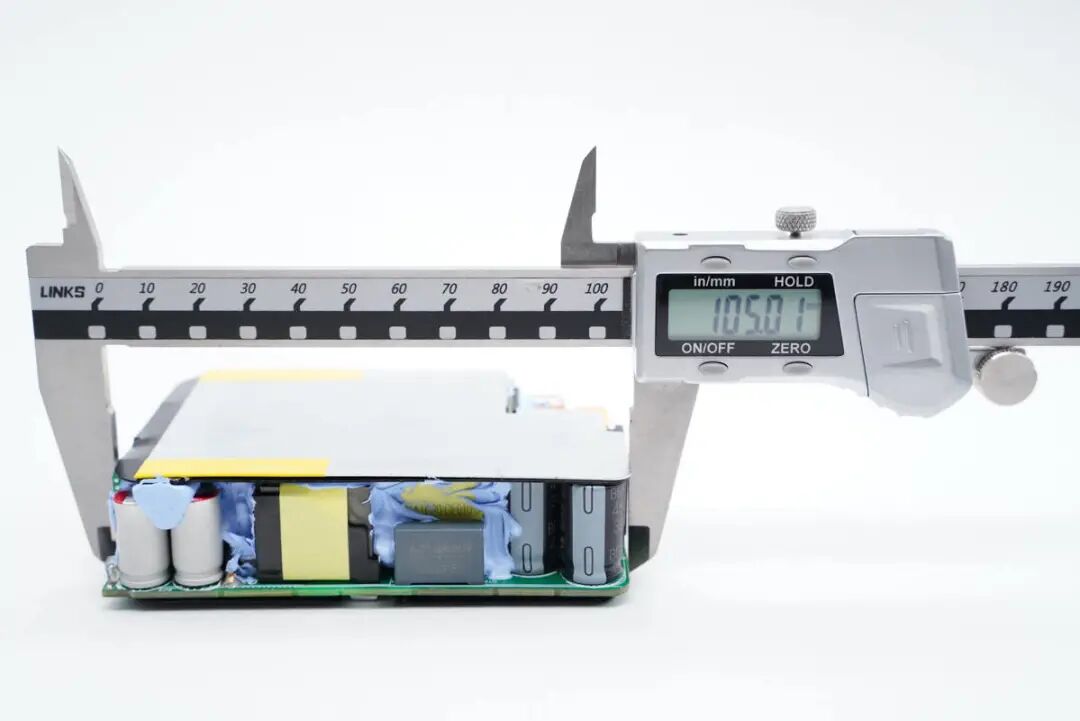

首先测得模块长度为105.01mm。
宽度为72.43mm。

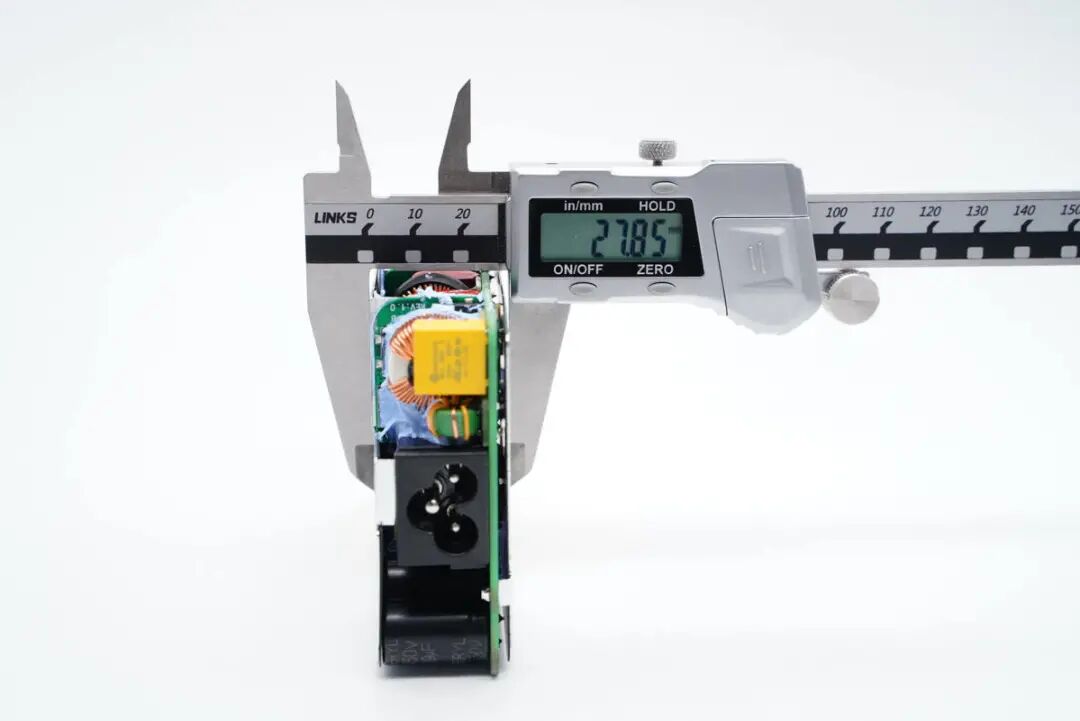

厚度为27.85mm。

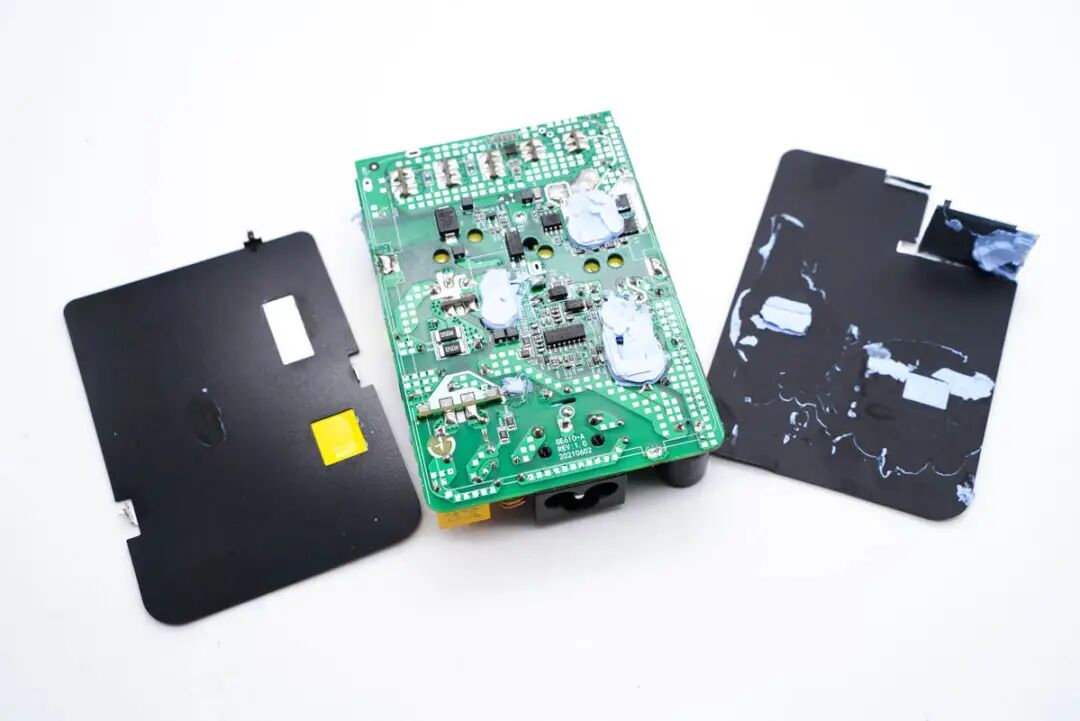

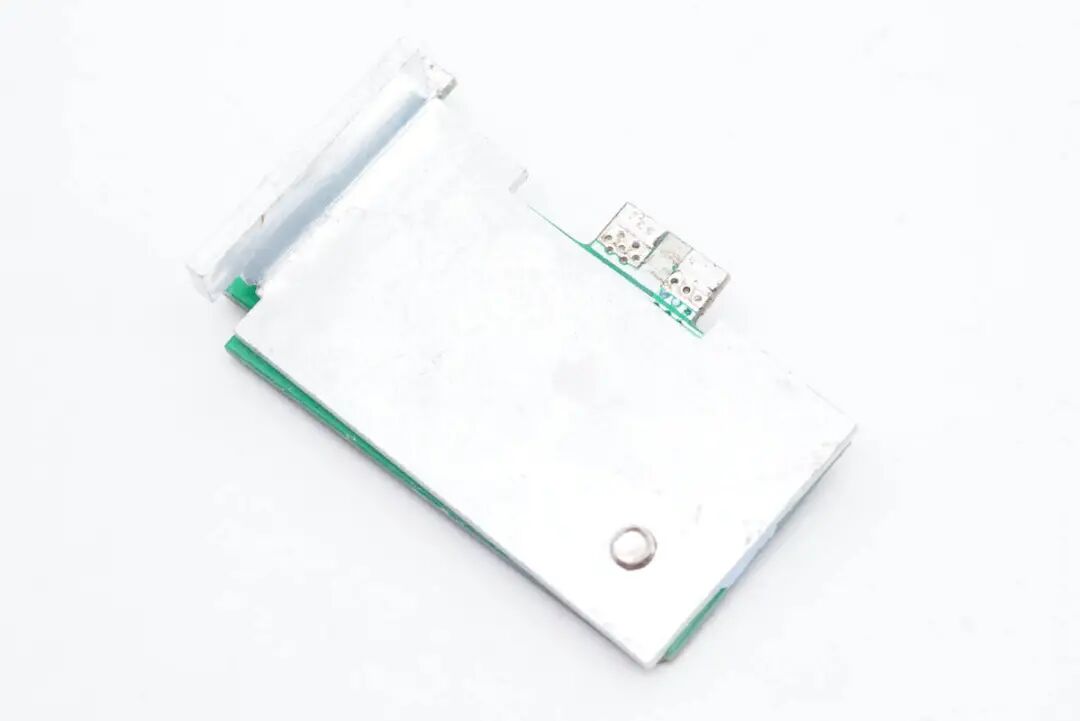

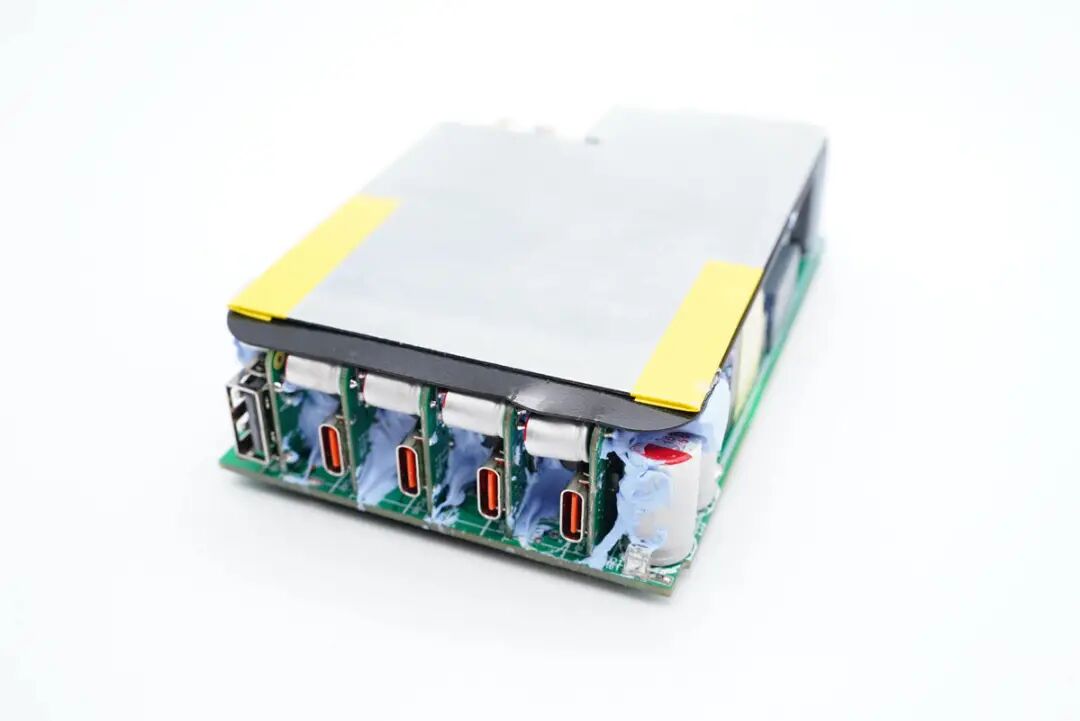

模块正背面覆盖绝缘板和散热板。

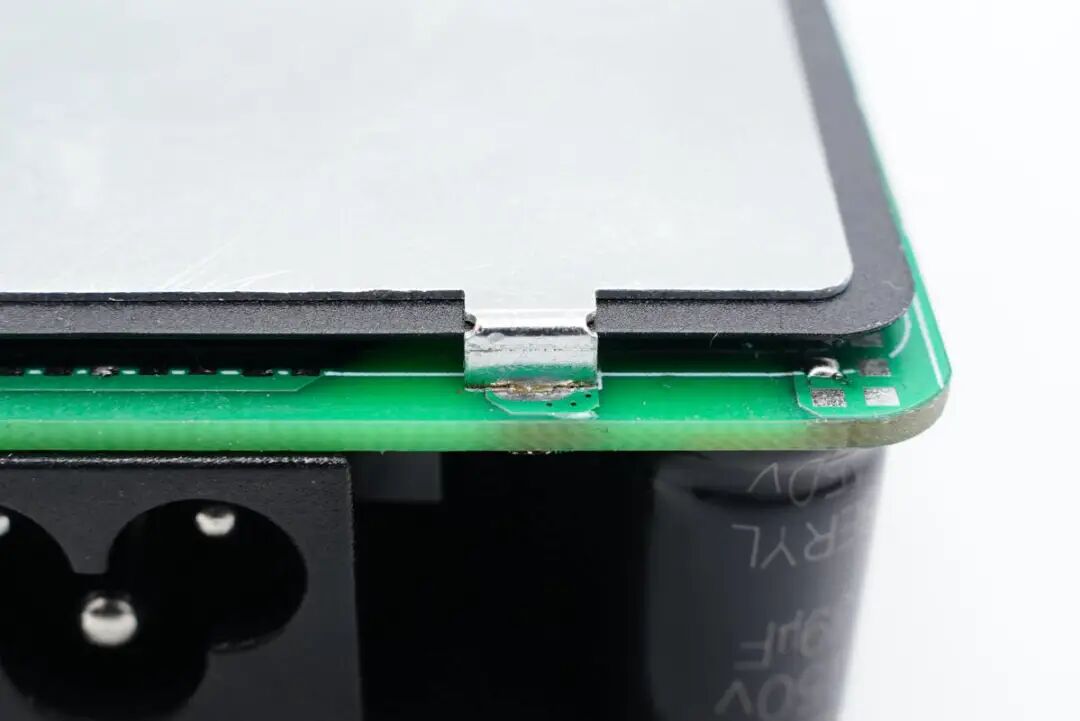

散热板过孔锡焊固定。
拆掉后发现，主板背面的主要发热器件都打胶提升散热效果。
板子正面的导热胶不少，能够充分的将发热传导。
主板正面一览，元器件布局层次清晰，设有一根地线横贯初次级，右侧设有输入EMI滤波和PFC升压电路，左侧设有LLC开关电源电路。

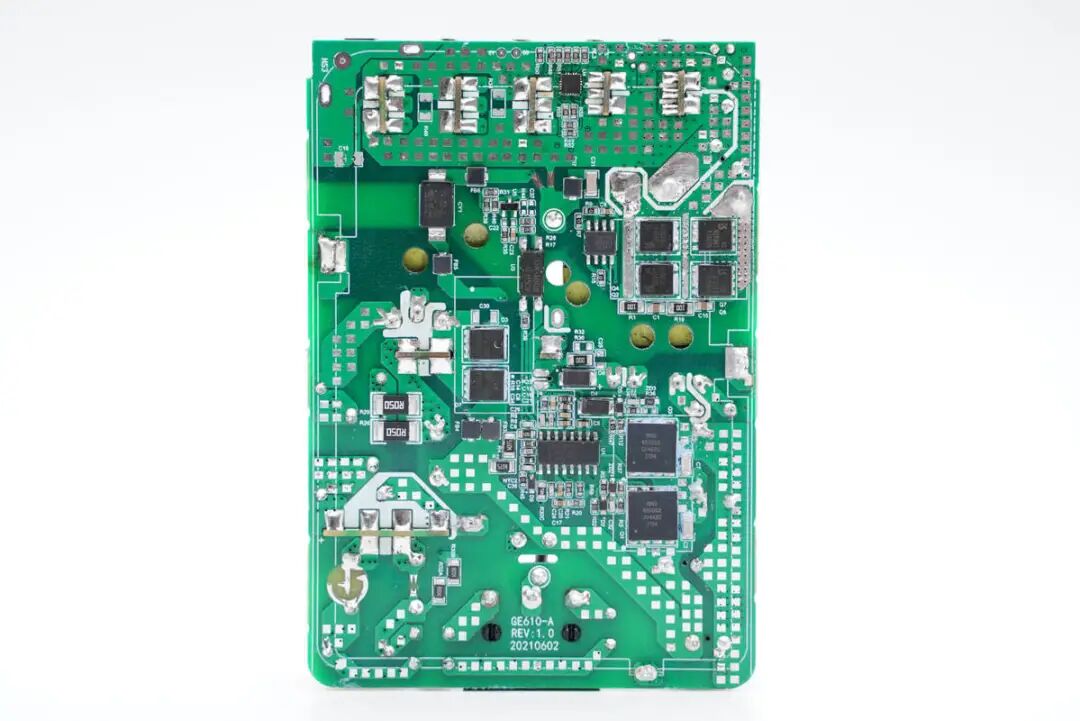

主板背面一览，设有初次级控制器、MOS管等器件。
通过观察发现，这款桌面充采用PFC+LLC+同步整流架构设计，五路独立同步整流二次降压五口输出，多口输出功率智能分配。下面我们从输入端来说了解各器件的信息。
输入端一览，母座左侧设有延时保险丝和两颗高压滤波电解电容，右侧设有共模电感和安规X电容，后方还有一块整流桥小板。

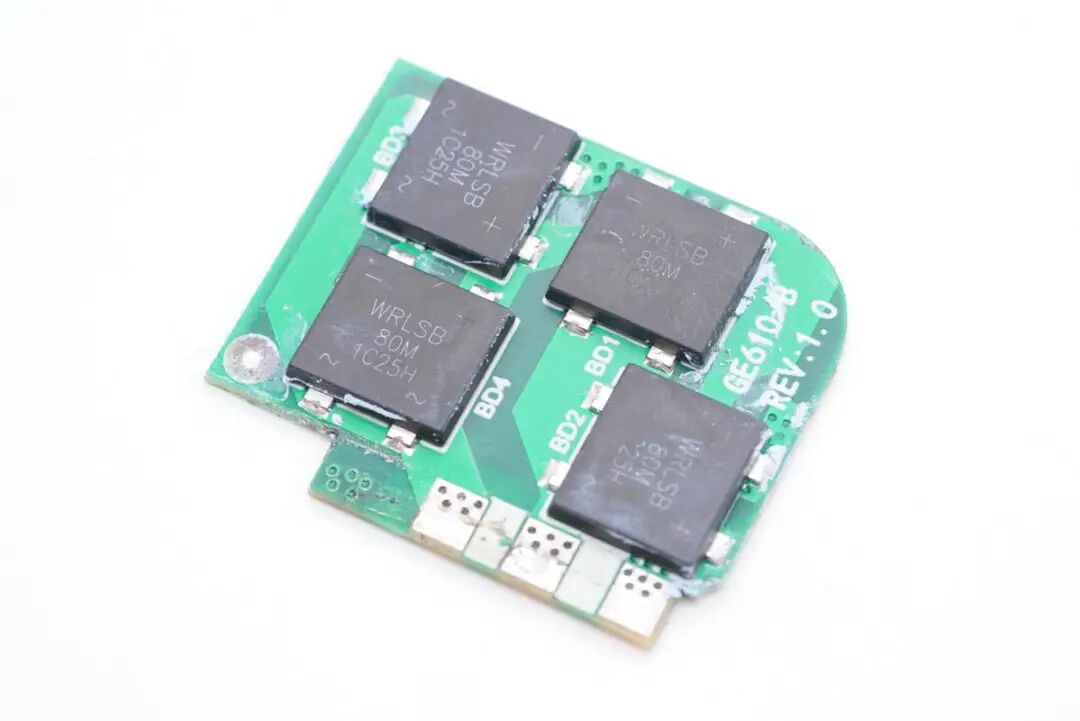

将小板拆下，正面设有四颗整流桥。

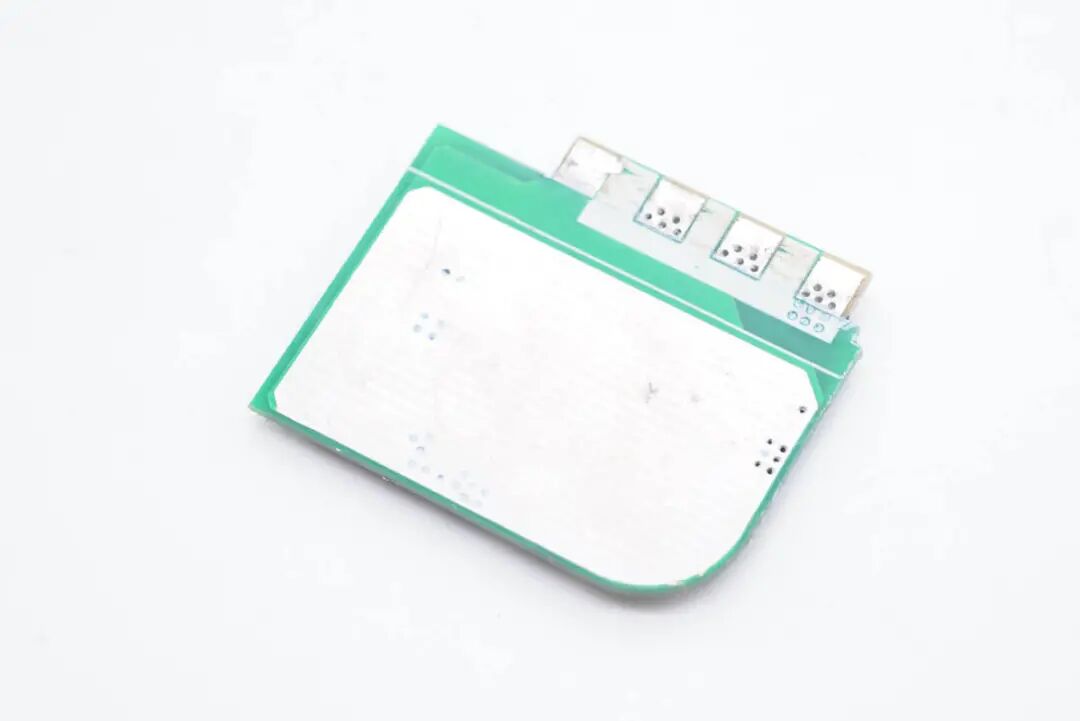

小板背面露铜，没有元器件。
延时保险丝特写，规格为5A 250V。

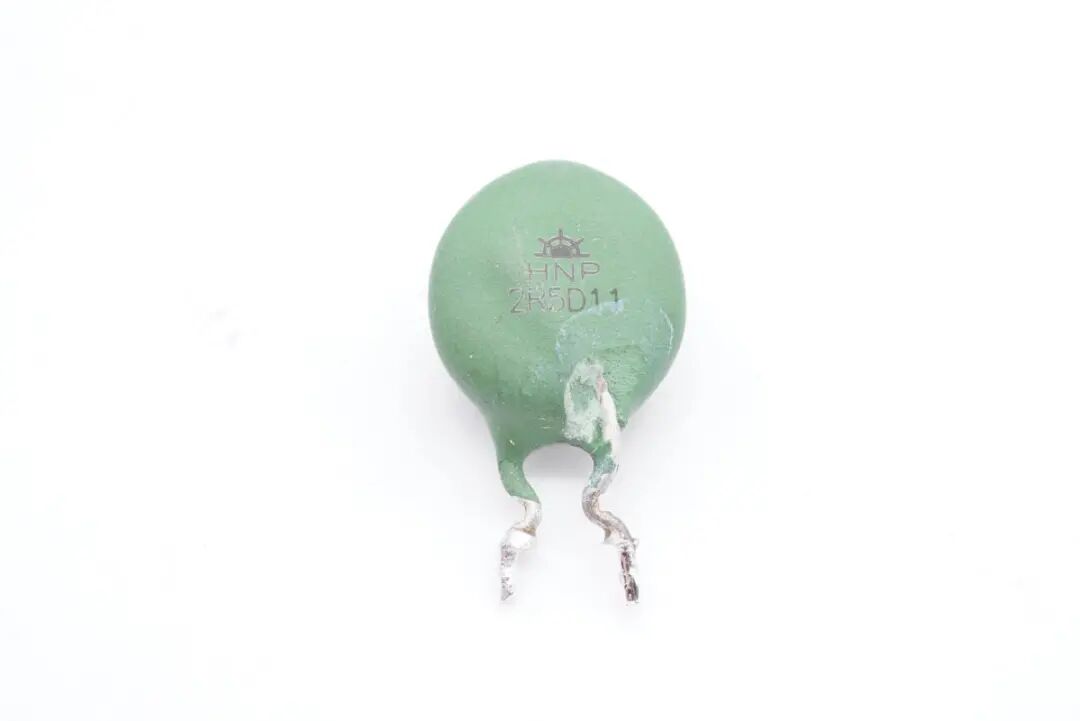

绿色的NTC浪涌抑制电阻，用于抑制上电浪涌电流。

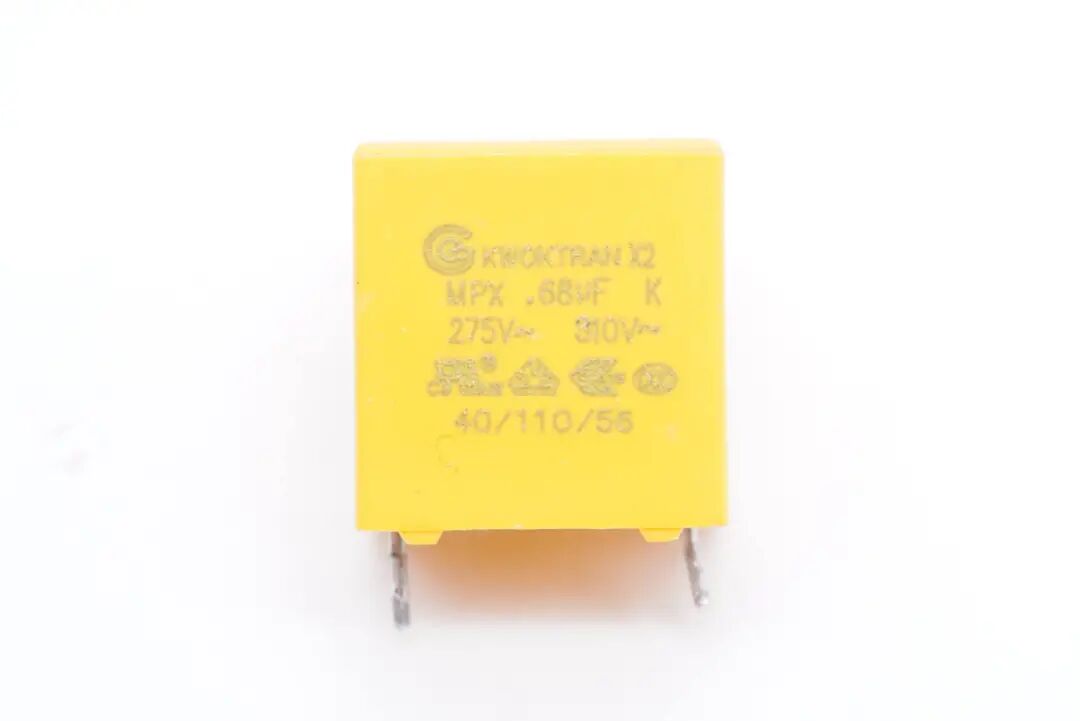

安规X电容特写，容量0.68μF。
共模电感双线绕制，底部设有绝缘小板。

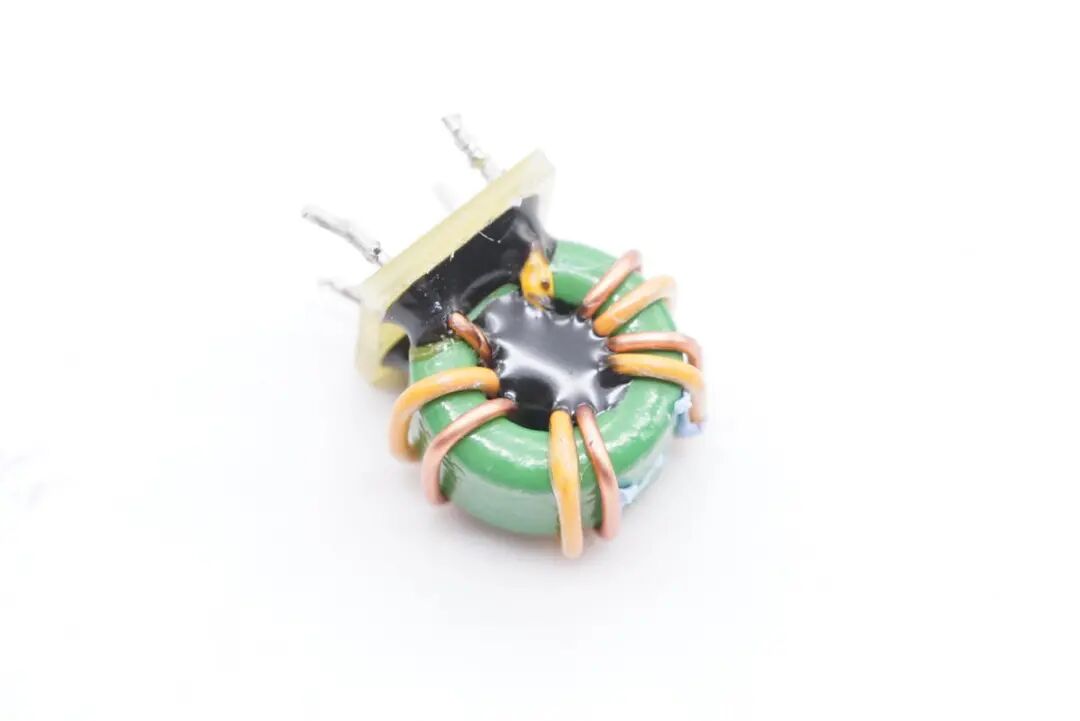

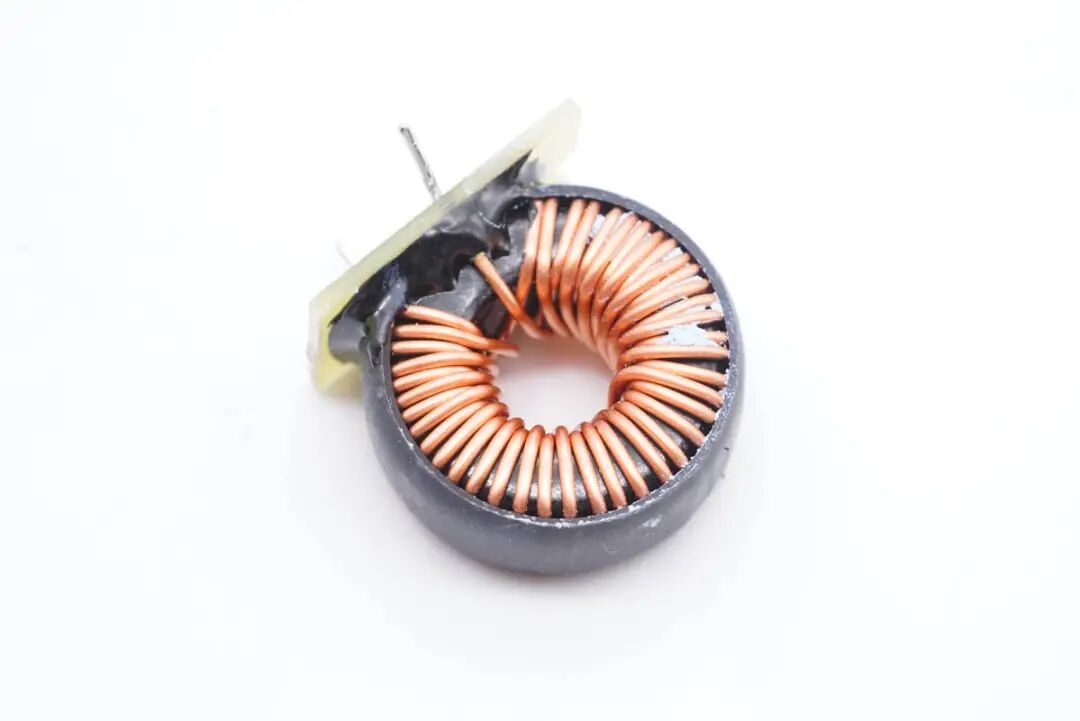

另一颗共模电感特写，两级设计用于滤除EMI干扰。
四颗WRLSB80M整流桥来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

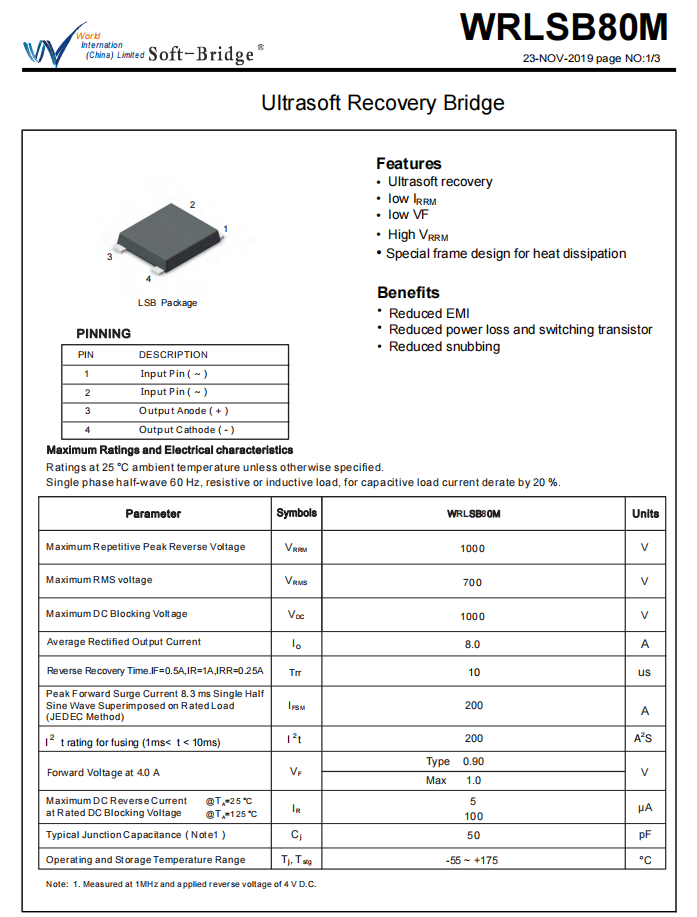

沃尔德 WRLSB80M 资料信息。
充电头网拆解了解到，沃尔德的软桥还被摩米士100W 2A2C氮化镓快充、努比亚1A1C 45W氘锋氮化镓快速充电器、公牛65W PD快充插座、麦多多2C1A 65W氮化镓充电器、鸿达顺65W 氮化镓充电器、OPPO 50W饼干氮化镓快充、ROCK 65W氮化镓充电器等多款快充产品采用，产品性能获得客户一致认可。

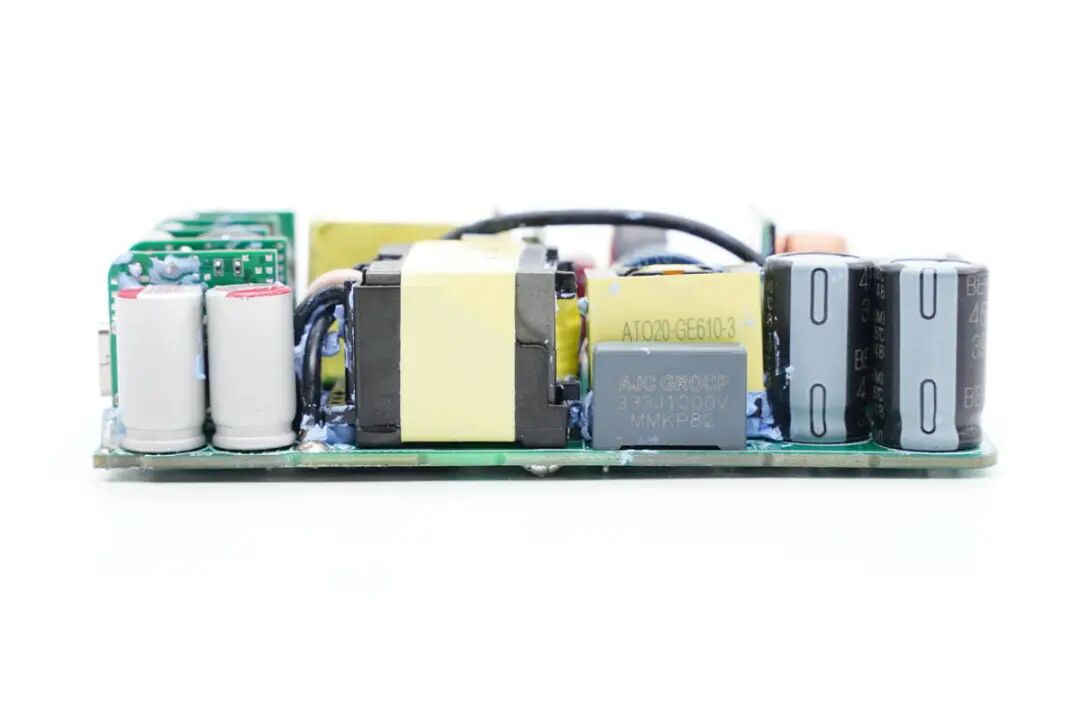

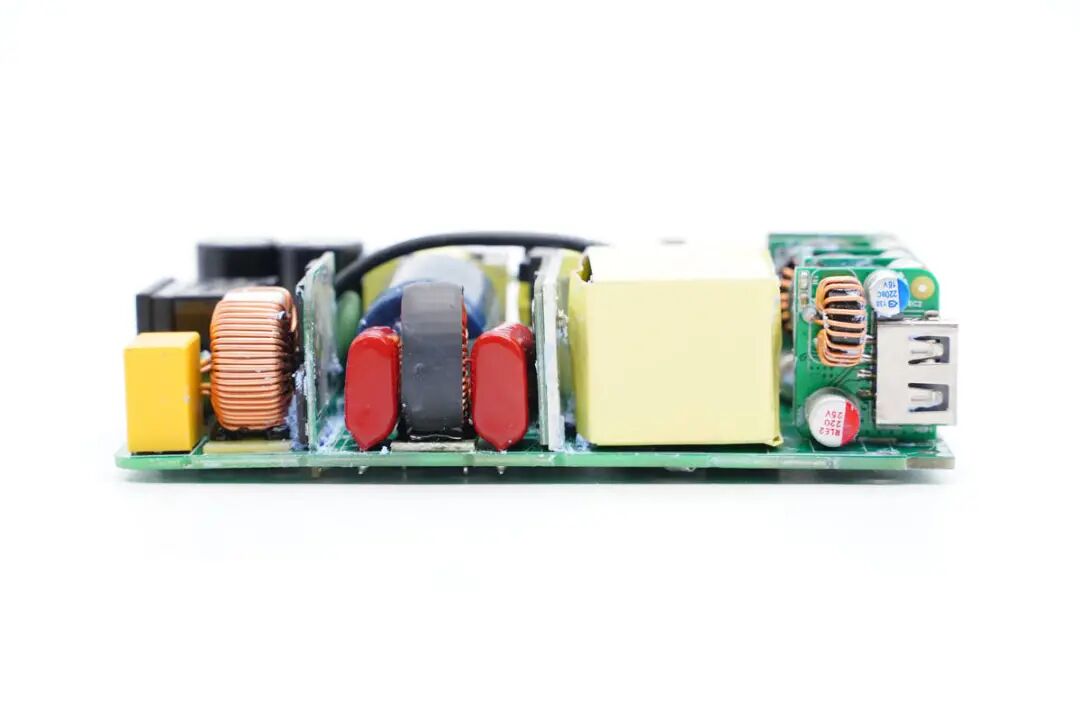

侧面中间是滤波电容、滤波电感和升压电感，此外还焊接有一块小板。
将小板拆下，正面设有两颗PFC升压开关管，两颗并联。
背面固定有金属散热片帮助散热。

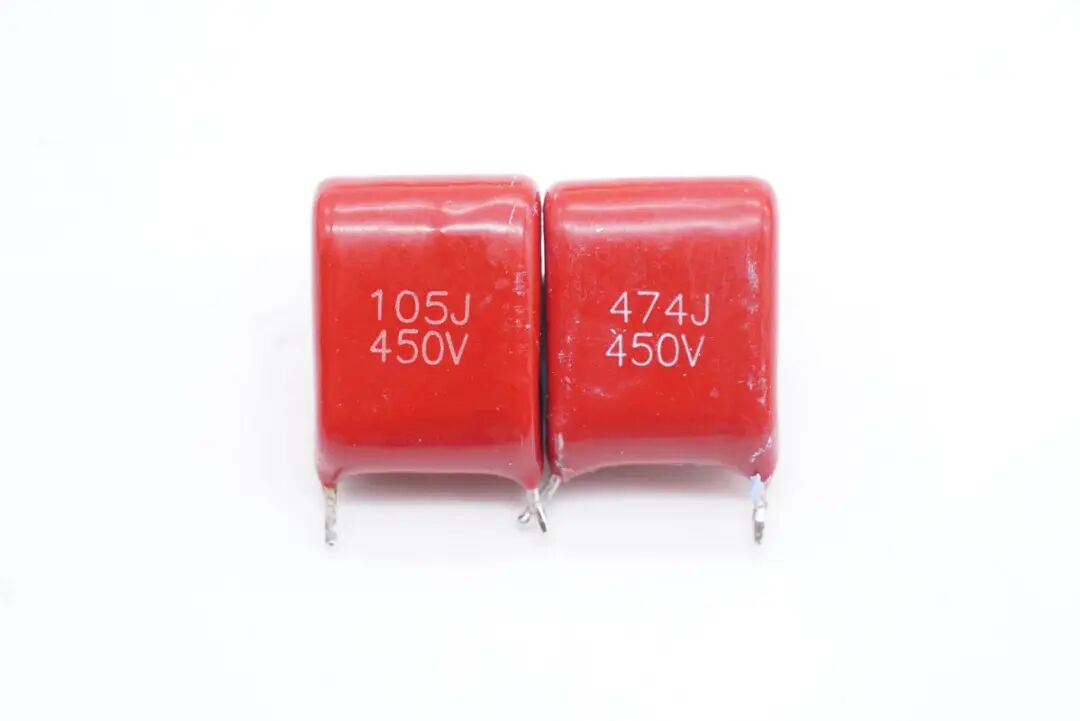

两颗红色薄膜滤波电容，105J450V。
滤波电感外套绝缘管，底部还设有绝缘板。

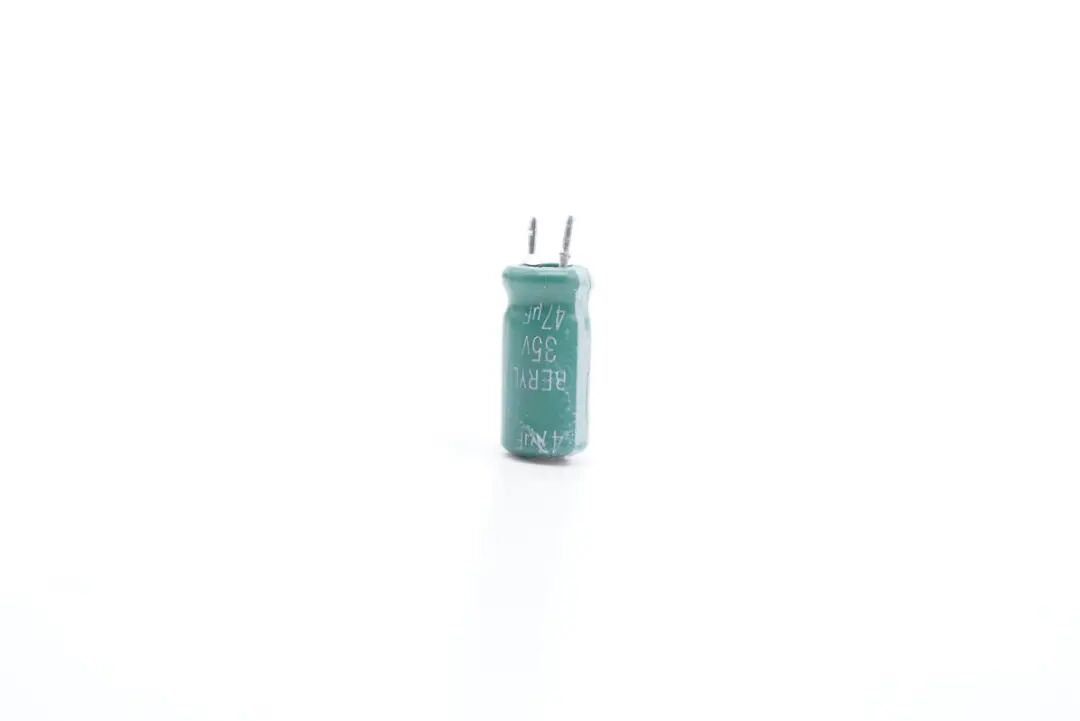

主控芯片供电电容也是来自绿宝石，规格为35V 47μF。

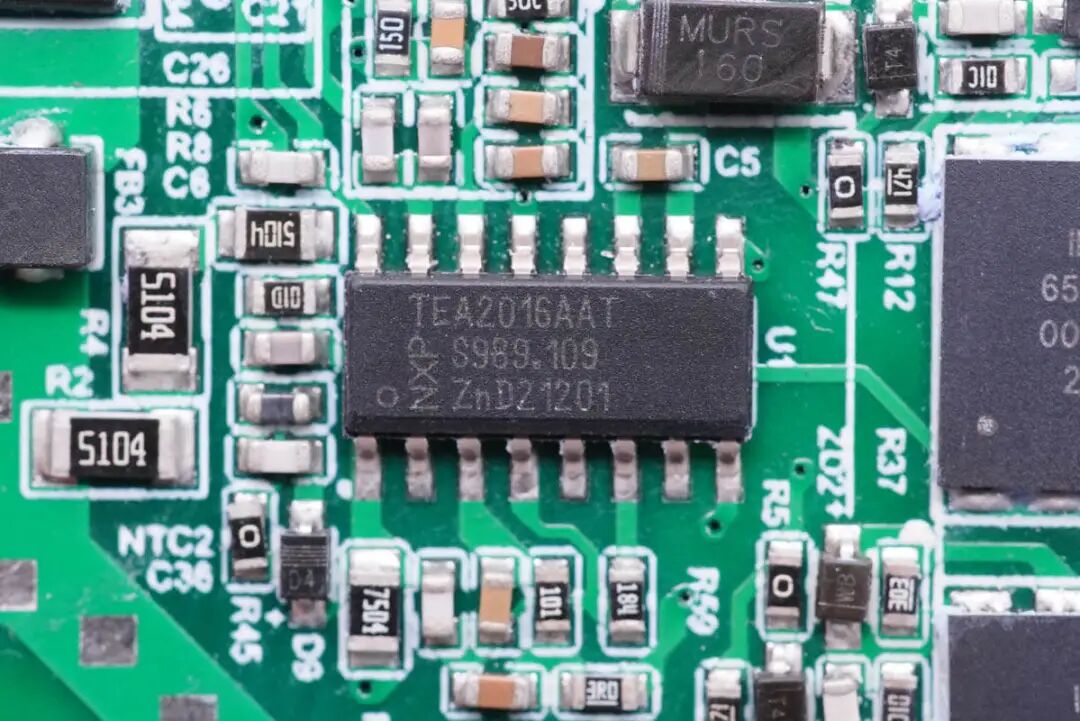

初级控制器采用NXP恩智浦TEA2016AAT，内置LLC控制器和PFC控制器，内置数字架构控制，简化了设计的同时减少外围元件数量，芯片内置多重完善的保护功能。
PFC升压开关管采用两颗英诺赛科INN650D150A并联，这是一颗耐压650V的氮化镓高压单管，瞬态耐压750V，导阻150mΩ，采用DFN8*8封装。

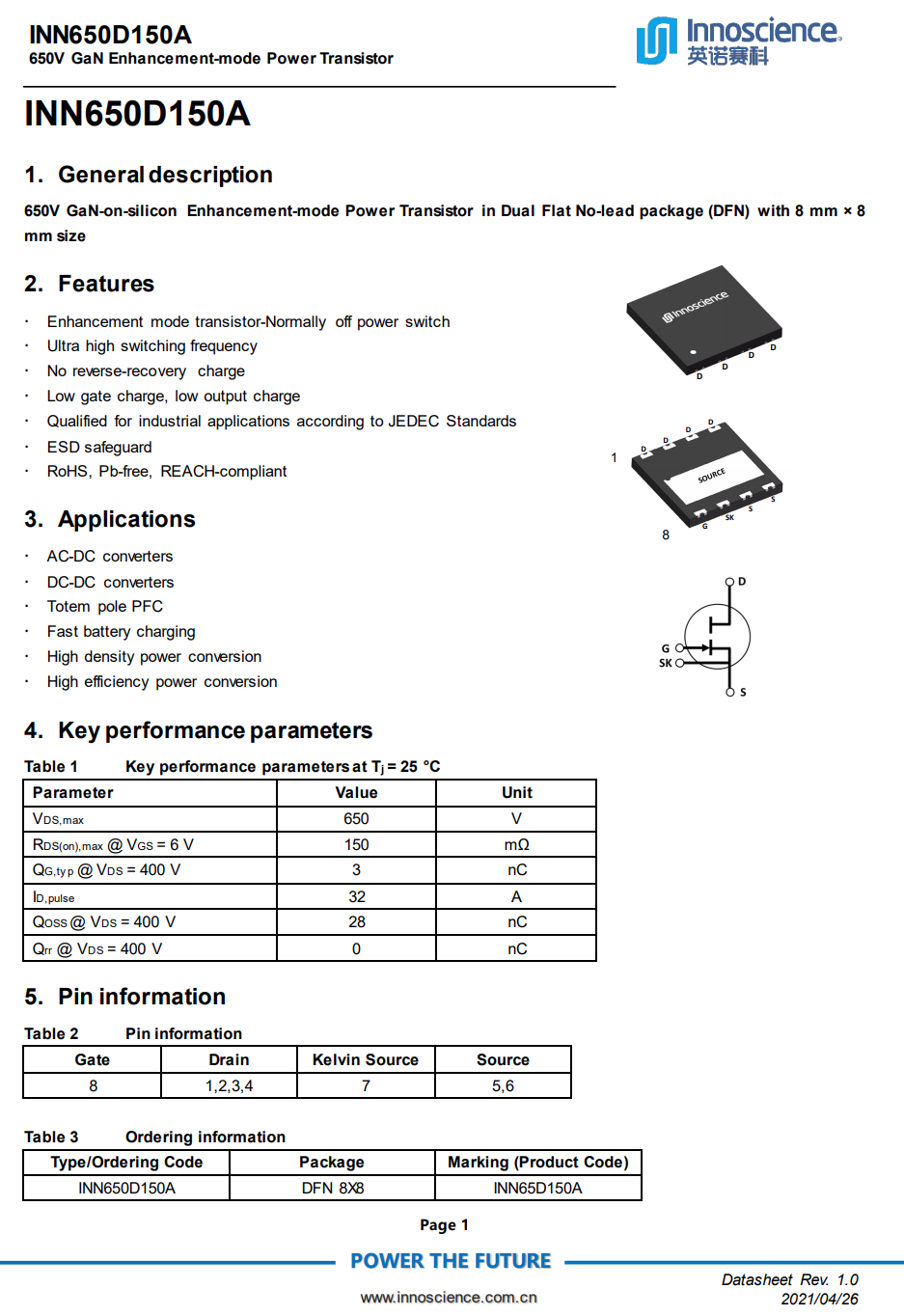

INN650D150A支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规。

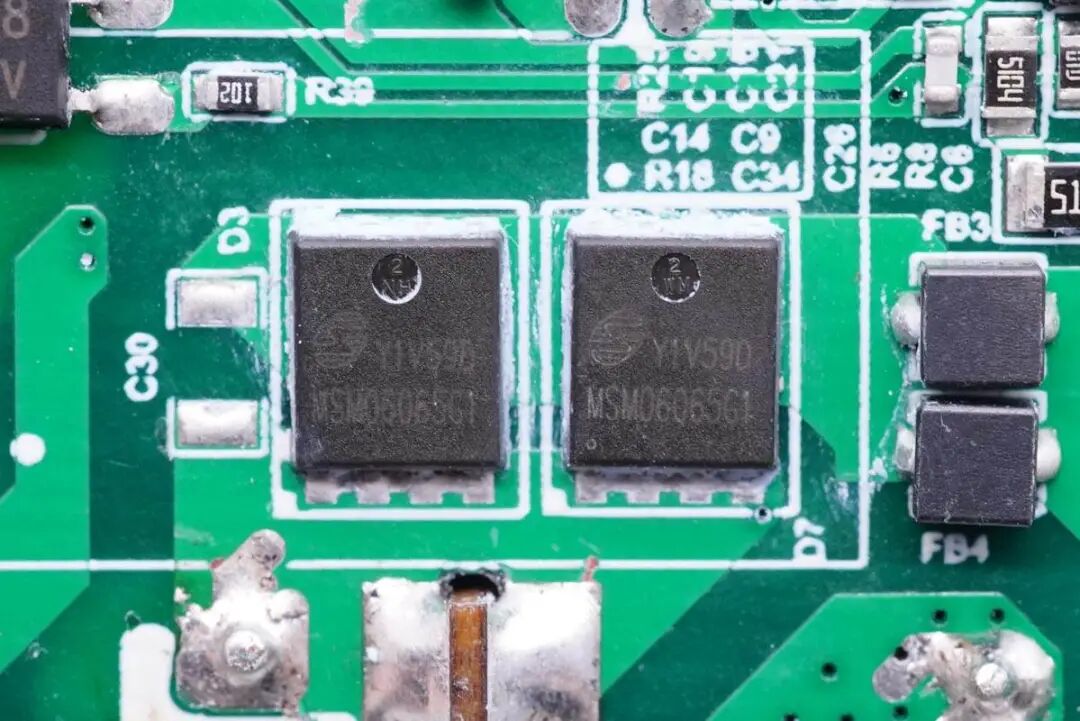

PFC升压整流管采用美浦森两颗MSM06065G1碳化硅二极管，采用DFN5*6封装，超薄封装节省体积，适用于高功率密度的大功率氮化镓适配器中。

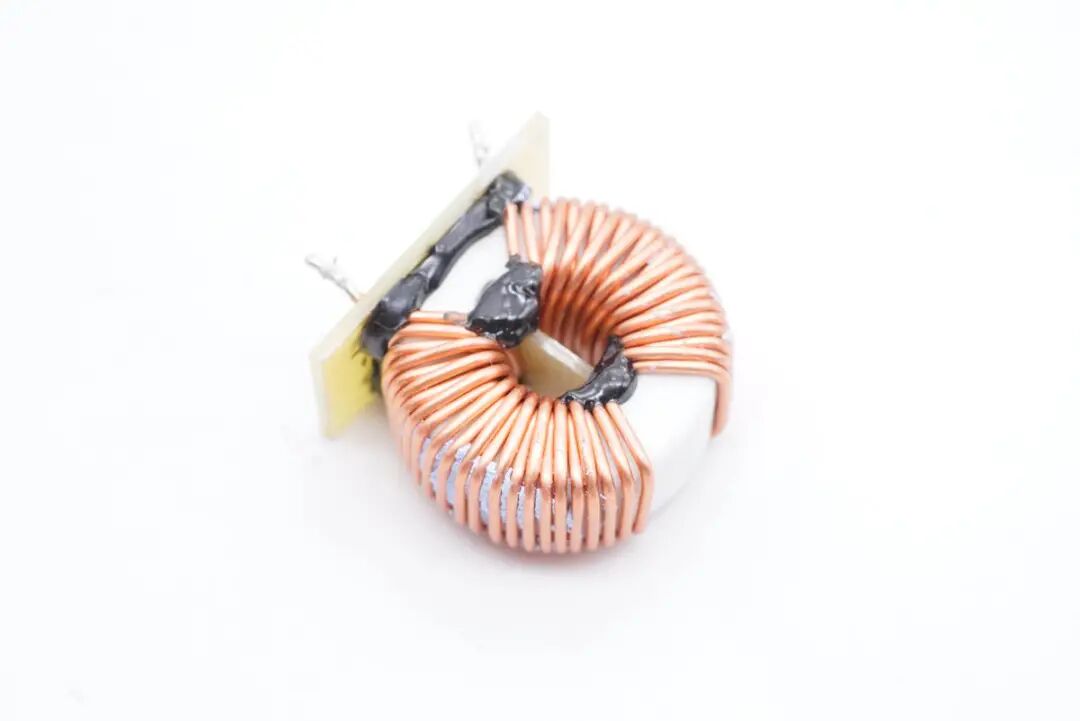

PFC升压电感特写。
另一侧设有谐振电感、谐振电容、LLC变压器以及输出滤波固态电容。

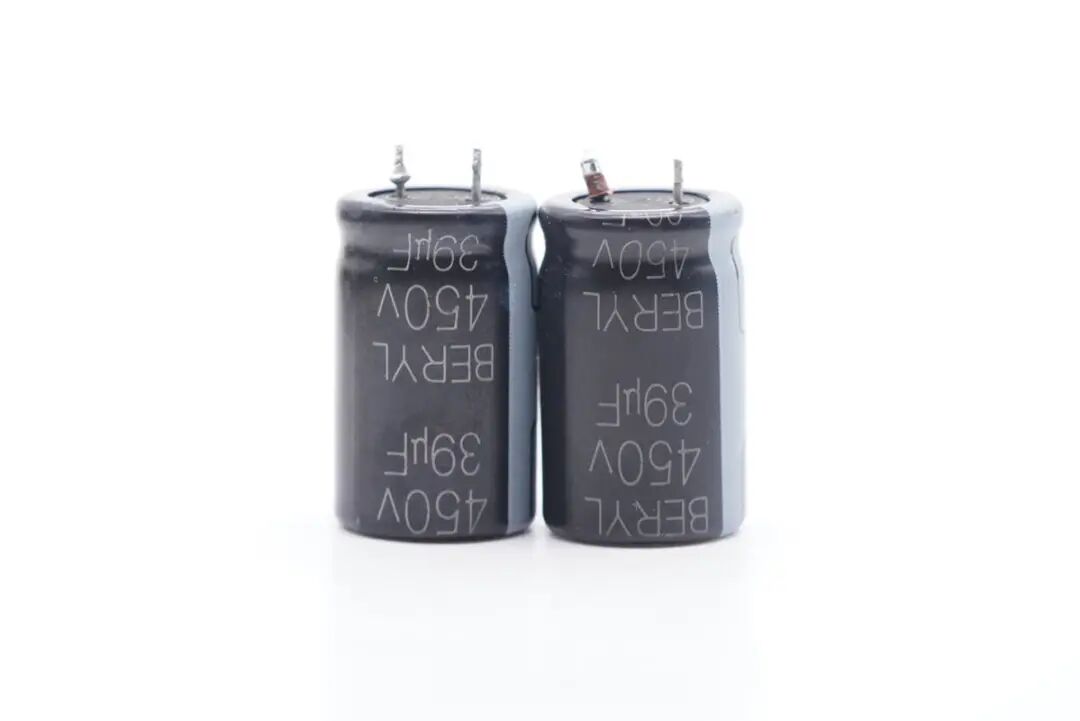

两颗高压滤波电解电容来自绿宝石，规格均为450V 39μF。

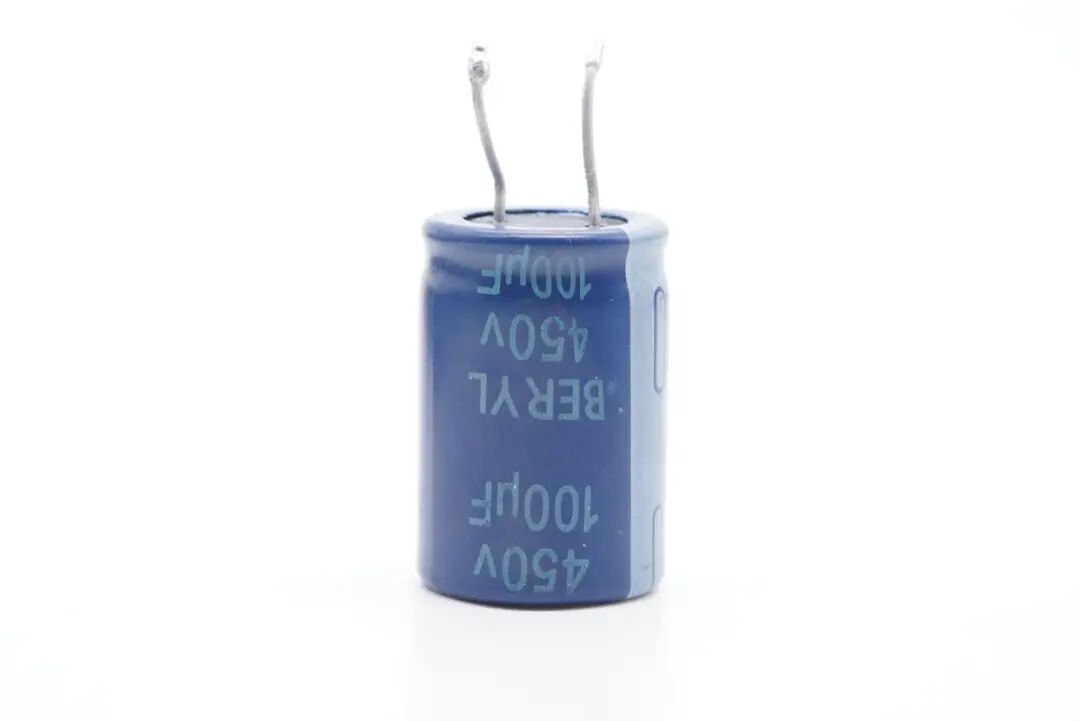

第三颗高压滤波电解电容也是来自绿宝石，规格为450V 100μF。
LLC谐振电感特写，ATQ20磁芯。
谐振电容特写，333J1000V，来自艾江实业。

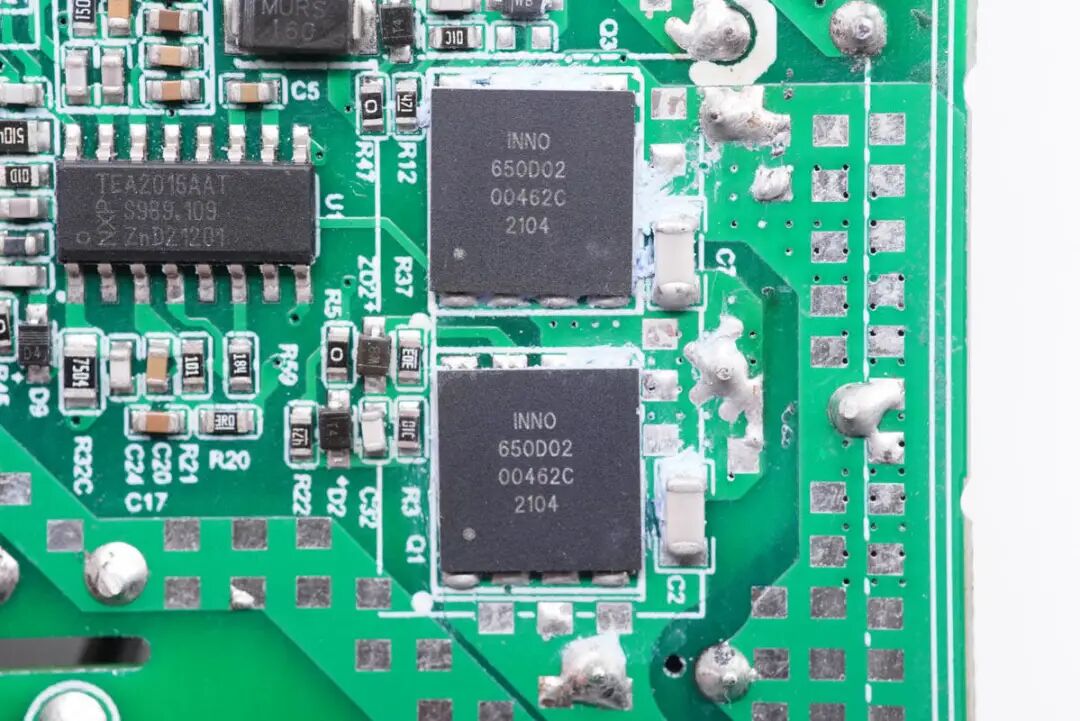

LLC半桥开关管采用两颗英诺赛科INN650D02氮化镓功率芯片，额定耐压为650V，峰值耐压750V，导阻低至0.2Ω，符合JEDEC标准的工业应用要求，支持ESD保护，支持开尔文源极。最高工作温度150℃。
INN650D02 “InnoGaN”开关管高频特性好，且导通电阻小，适合高频高效的开关电源应用，采用DFN8*8封装，具备超低热阻，散热性能好，适合高功率密度的开关电源应用。
值得一提的是，INN650D02 “InnoGaN”开关管基于业界领先的8英寸生产加工工艺，是目前市面上最先量产的先进制程氮化镓功率器件，这项技术的大规模商用将推动氮化镓快充的快速普及。
英诺赛科INN650D02详细资料。
充电头网拆解了解到，该氮化镓开关管还被SPRUCE 140W 3C1A无线充二合一充电座、安述240W氮化镓+碳化硅适配器、QCY 65W 2C1A氮化镓快充、联想小新100W双C口氮化镓快充、努比亚120W 2C1A三口氮化镓快充、红魔手机6 Pro标配120W PD氮化镓快充、REMAX 100W氮化镓充电器、摩米士100W 2A2C氮化镓快充、魅族65W氮化镓充电器等多款产品采用，芯片质量获得市场认可。

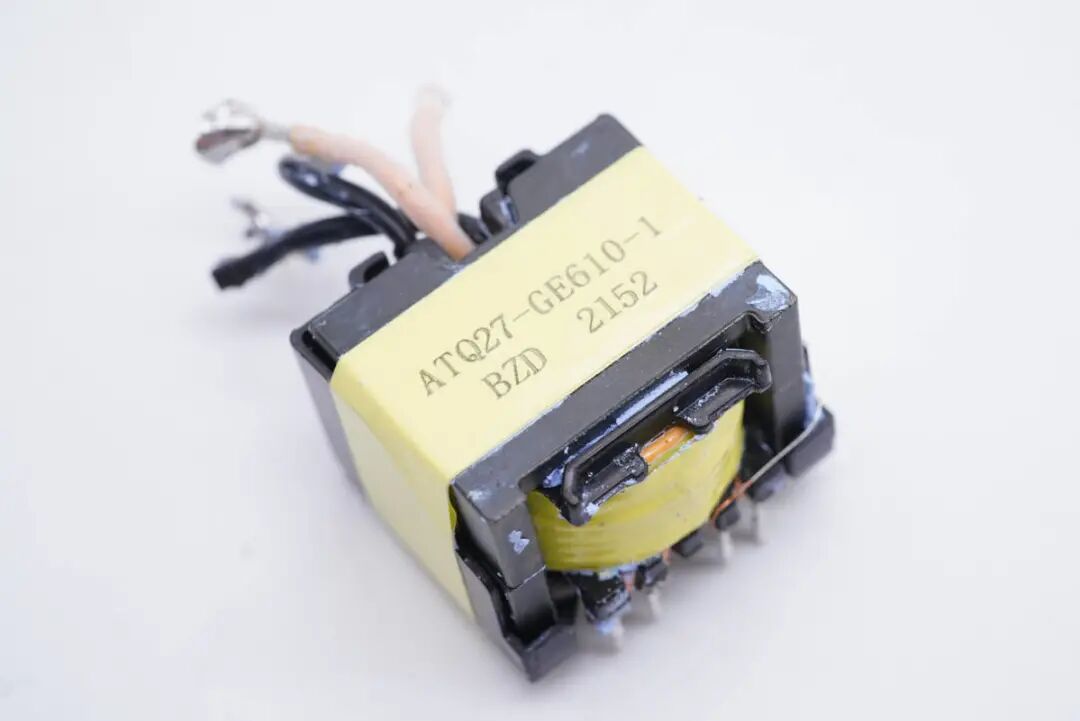

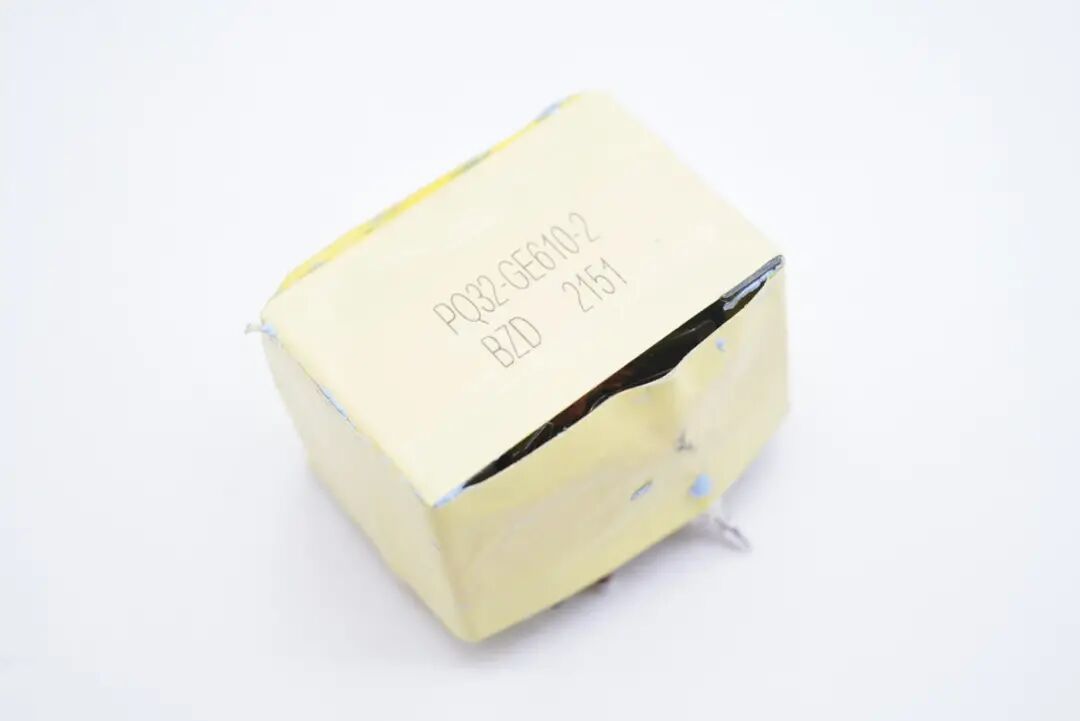

LLC变压器特写，采用ATQ27磁芯，生产厂家为深圳博众达

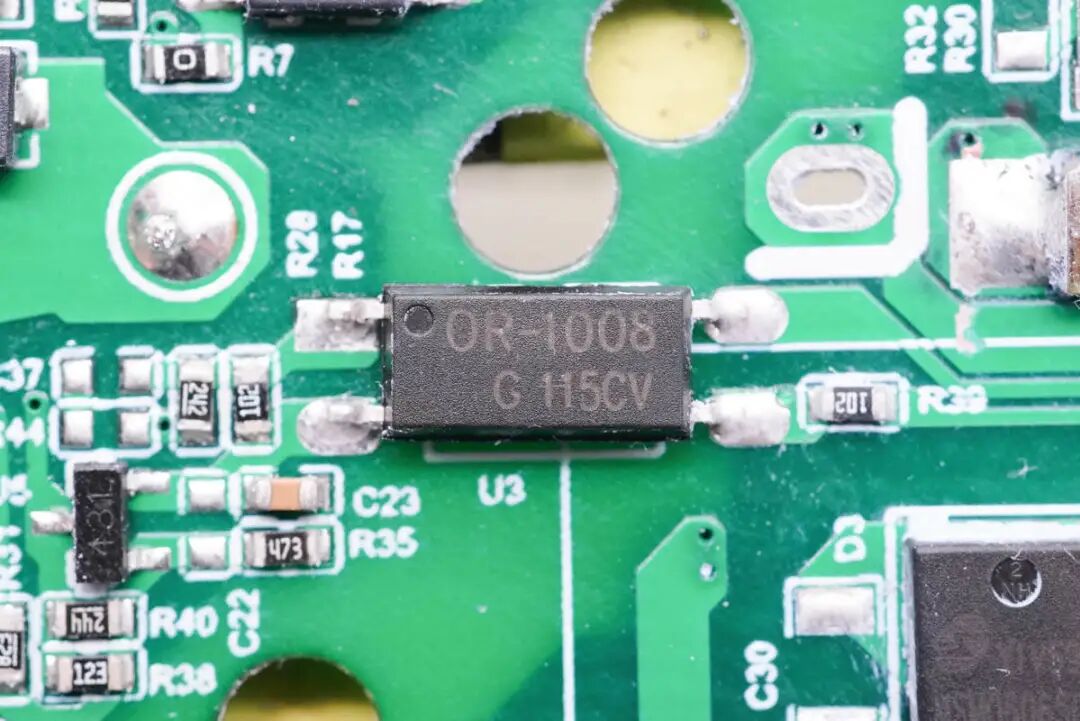

OR-1008光耦，用于初级次级通信，反馈输出电压。

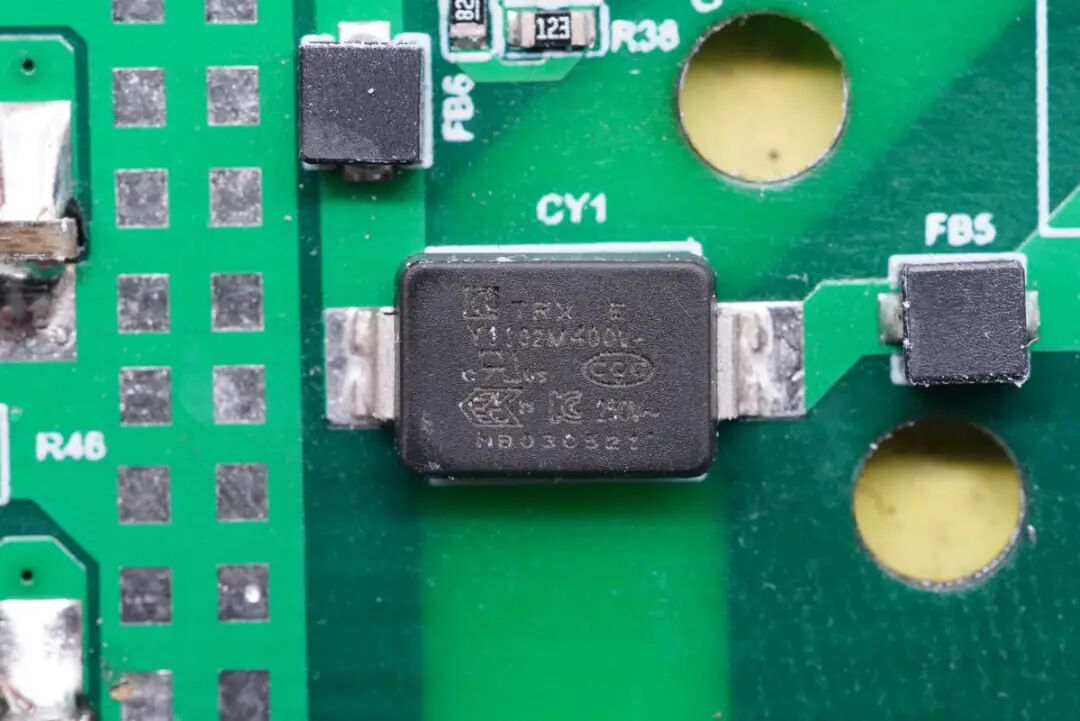

贴片Y电容来自四川特锐祥科技股份有限公司，型号TMY1102M，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。
同步整流控制器采用恩智浦TEA1995T，其内置两个驱动器用于LLC架构开关电源的同步整流，外围元件精简。

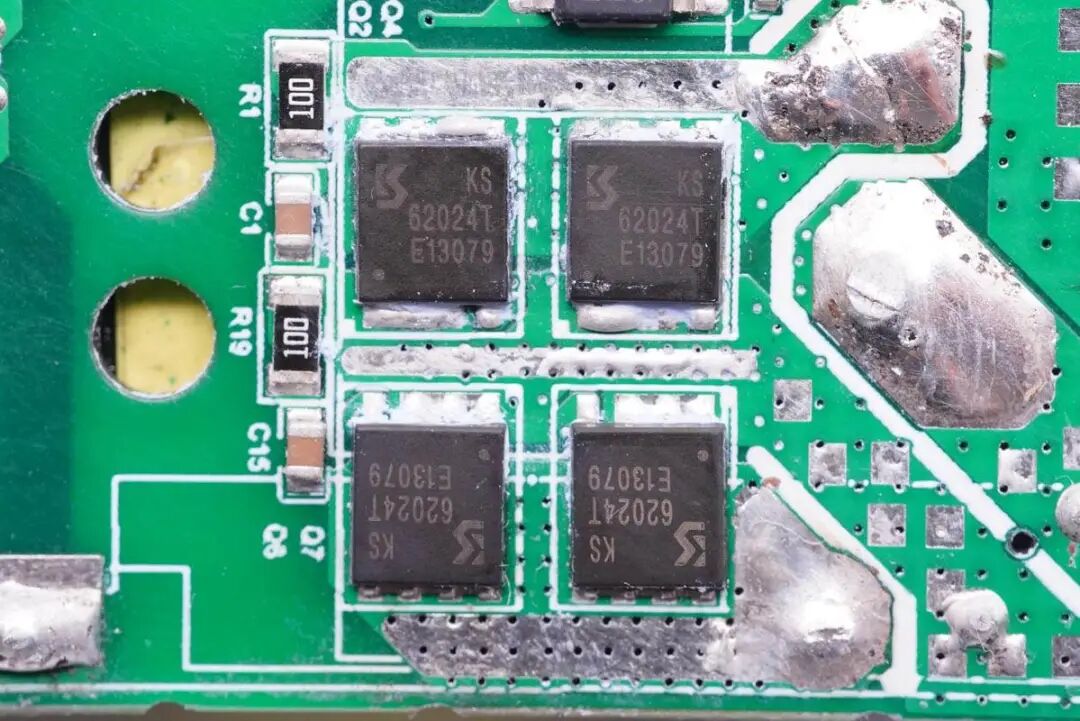

同步整流管采用四颗冠禹KS62024NAT，耐压60V，PDFN5060封装，用于进行LLC同步整流。

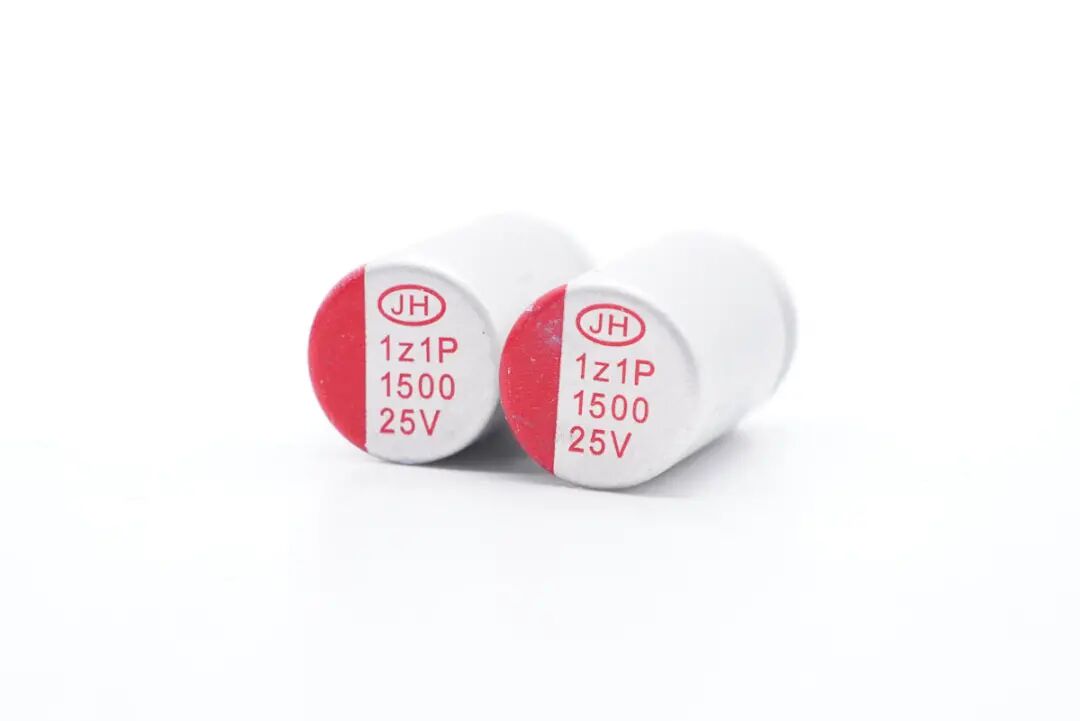

同步整流输出滤波固态电容来自江海，规格为25V 1500μF。
芯海科技 CS32L010F8 32位低功耗MCU，用于端口输出功率智能分配。

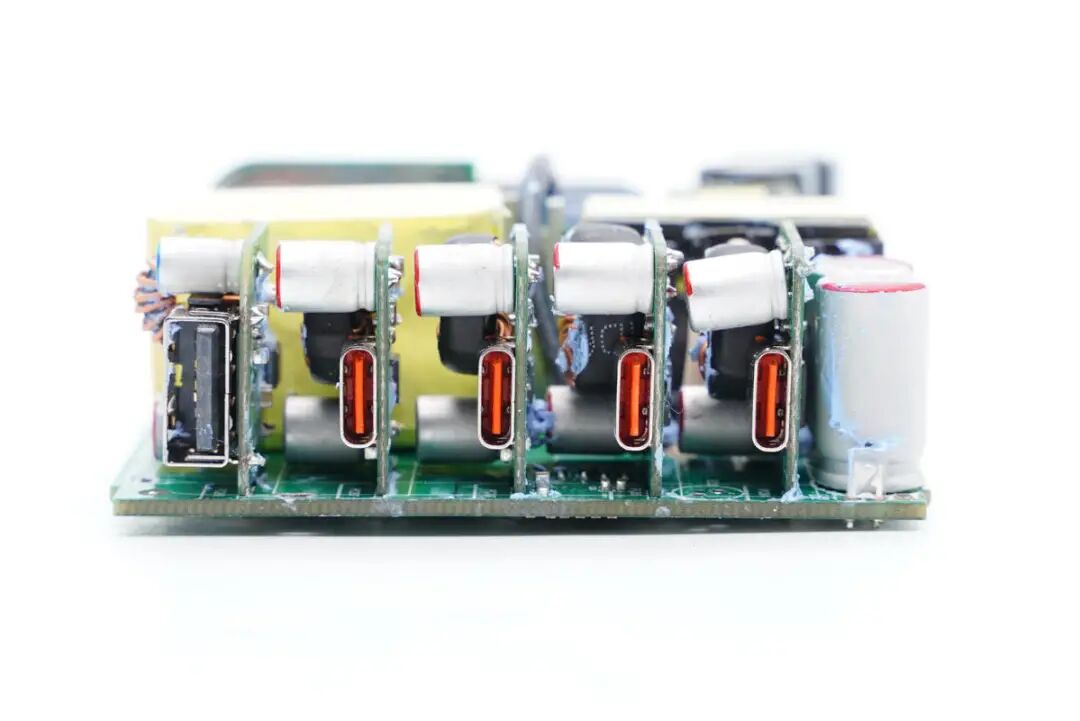

输出端一览，五个母座均焊接在小板上。

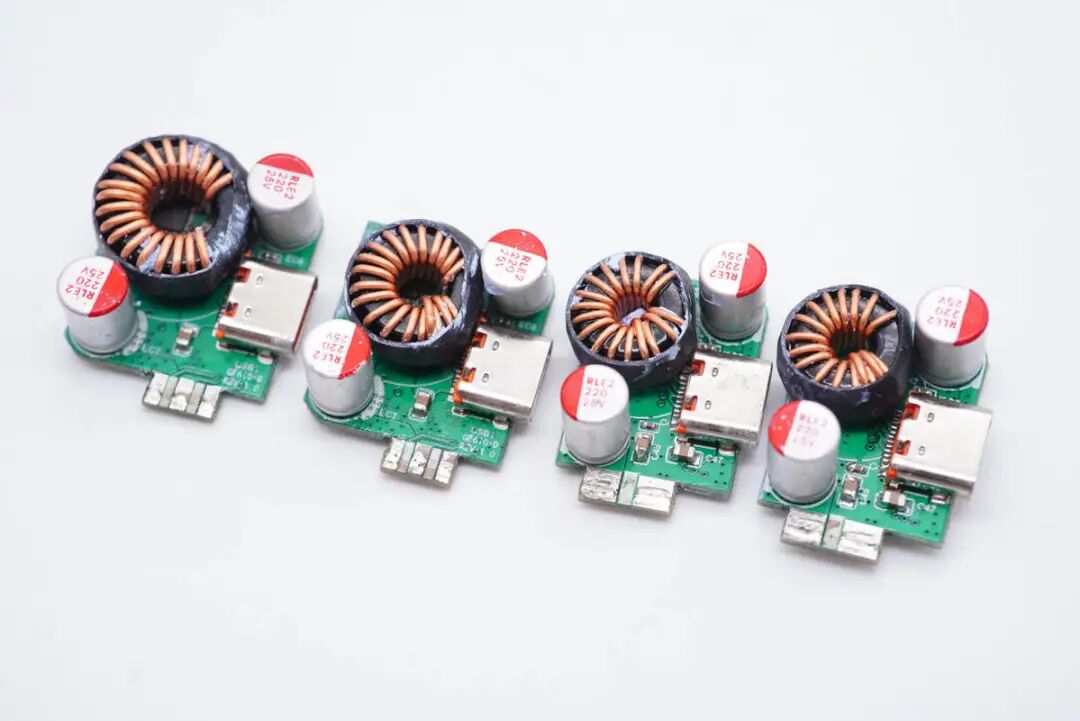

将小板全部拆下，正面都设有降压电感和两颗滤波固态电容，即每个小板上都设有独立二次降压电路。

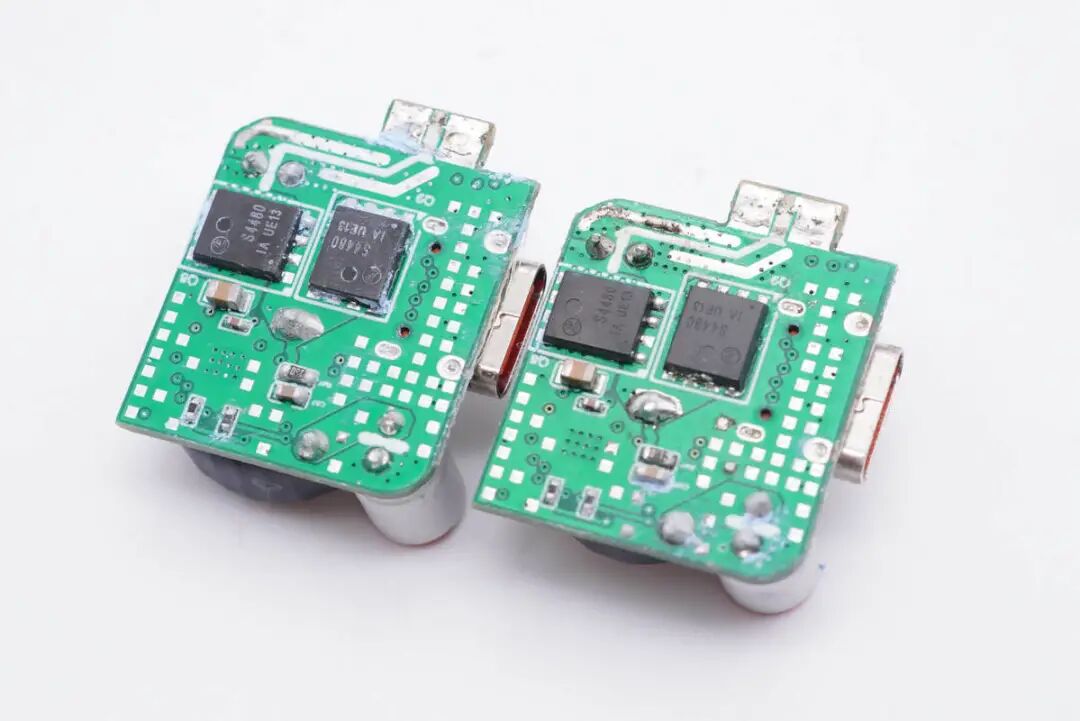

背面器件就有区别了，其中C1和C2口的相同，设有两颗降压输出MOS管，降压协议IC在正面电感下，上图展示正面时被电感挡住了才没看见。
C3和C4口小板背面设有一体化降压协议IC，因此无需外挂MOS管输出同步整流降压。

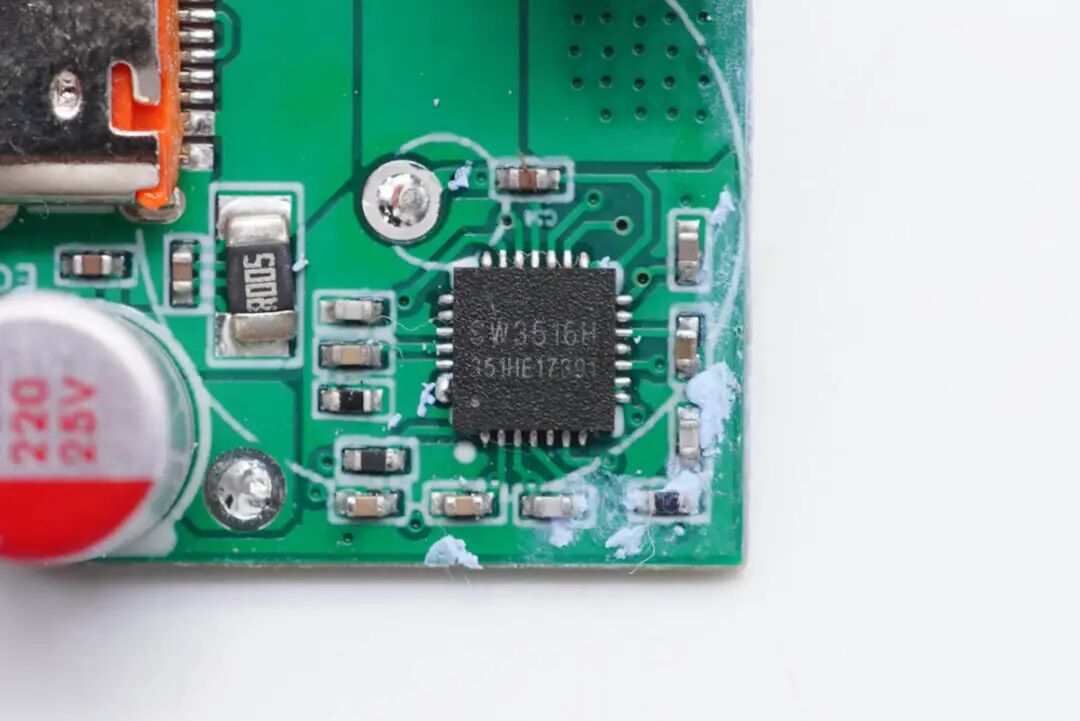

拆掉降压电感可见降压协议芯片。其中C1和C2口降压电路器件完全相同，降压协议IC均为智融SW3516H。这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。

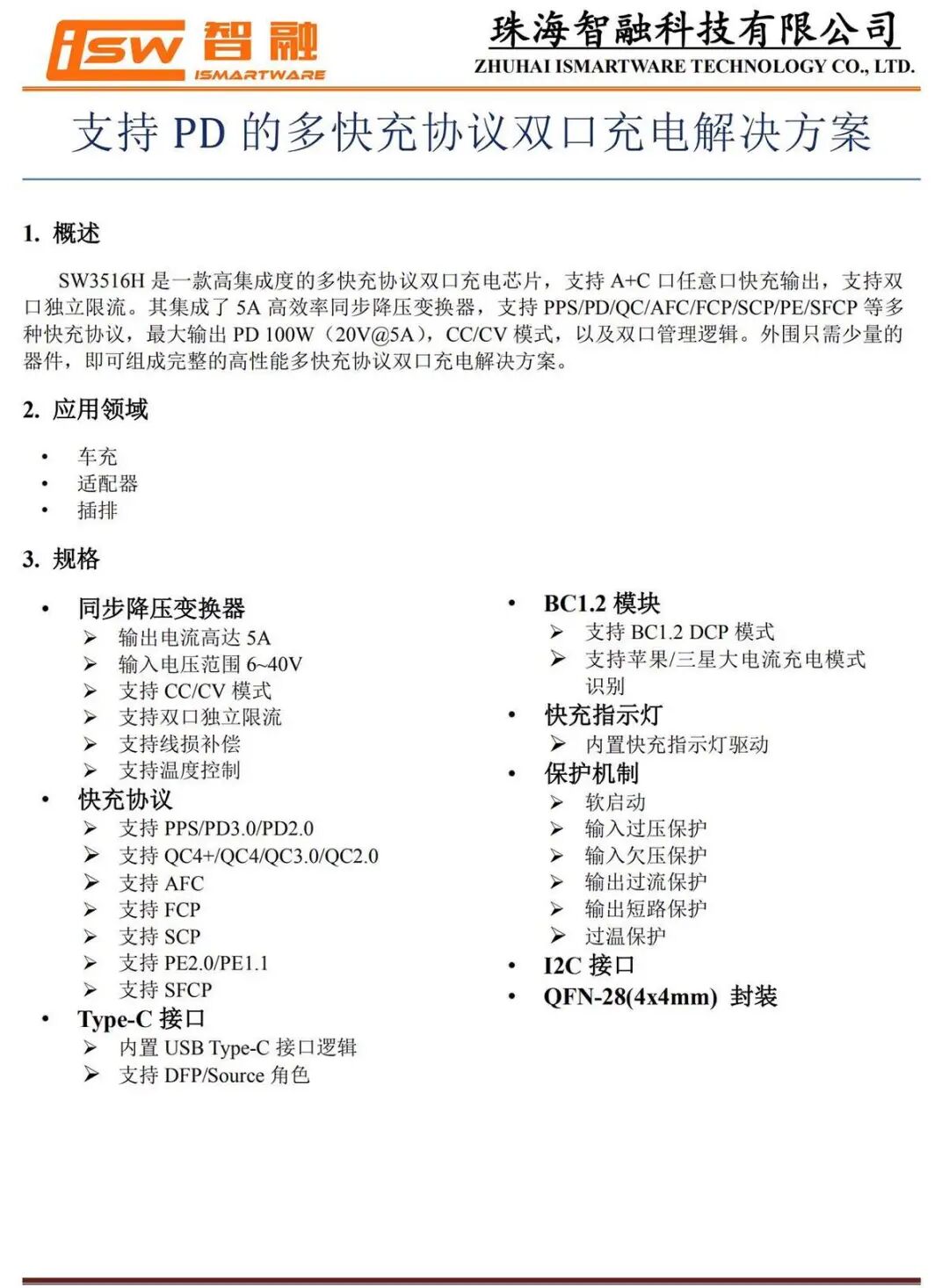

SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

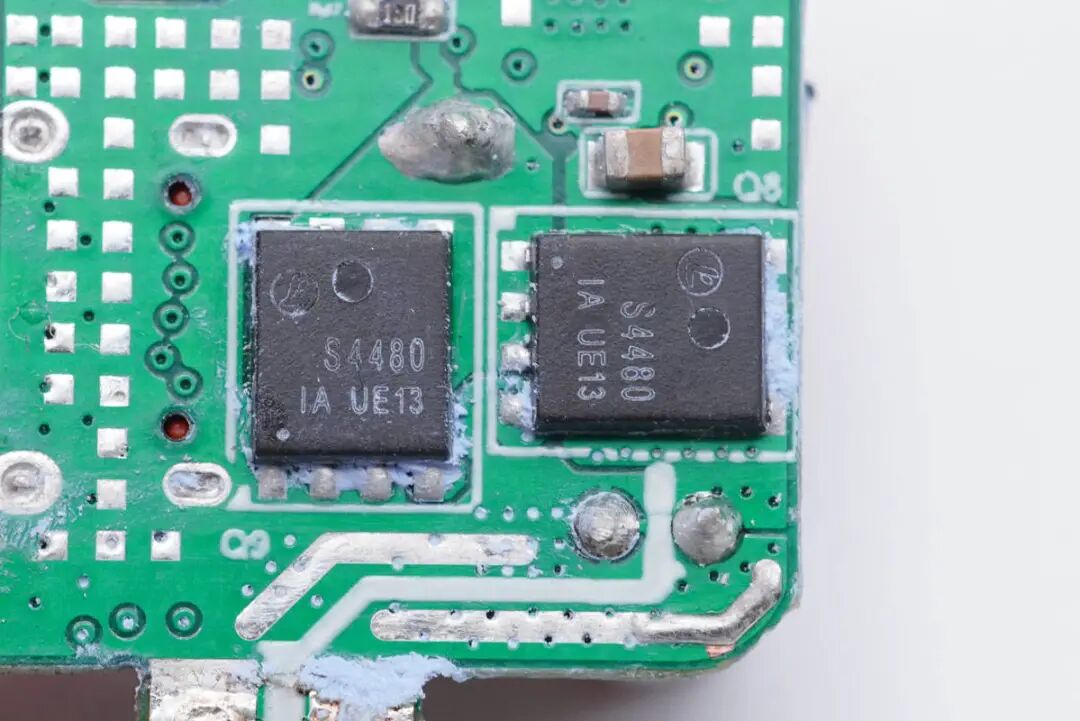

外挂两颗MOS管特写，丝印S4480。

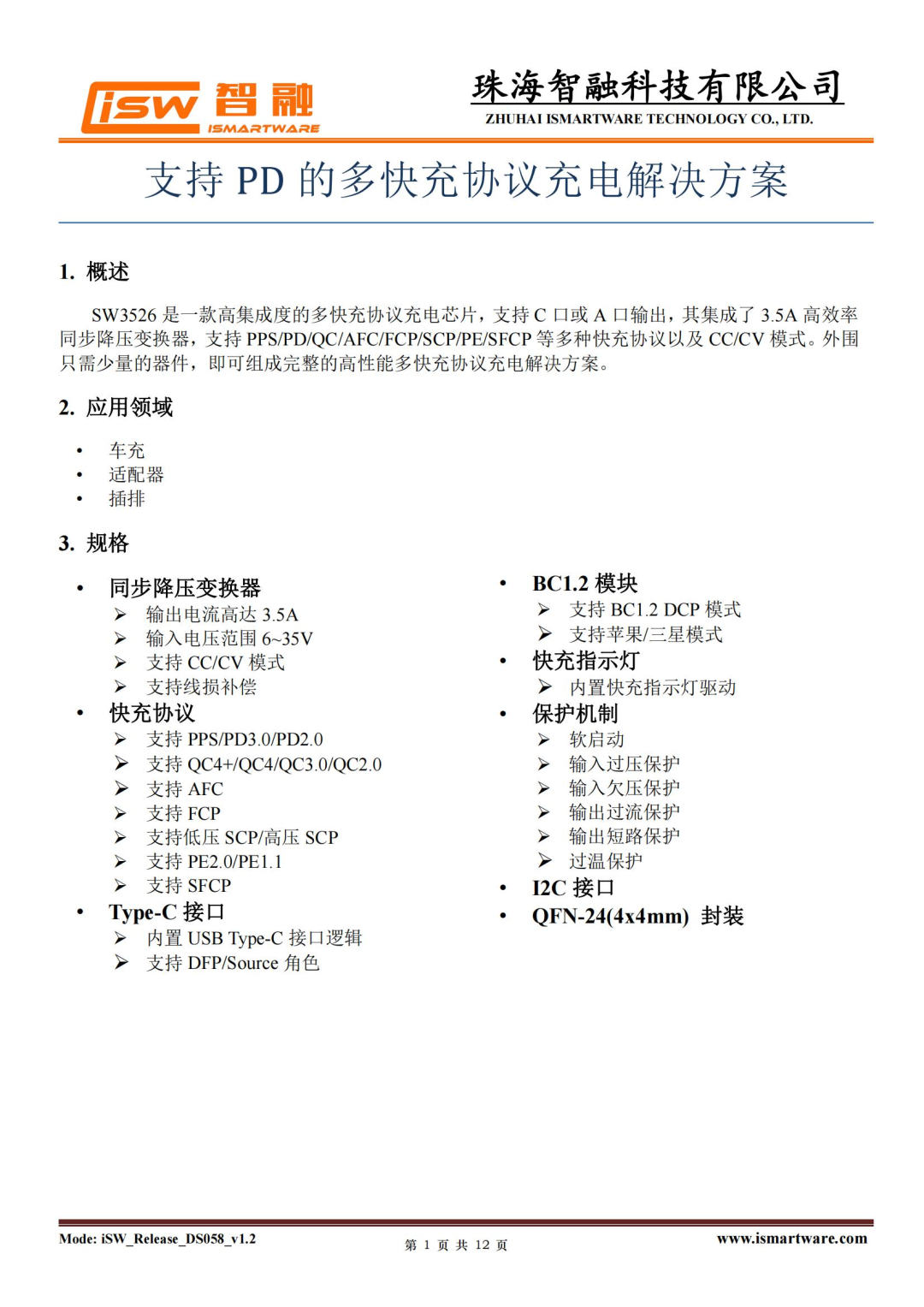

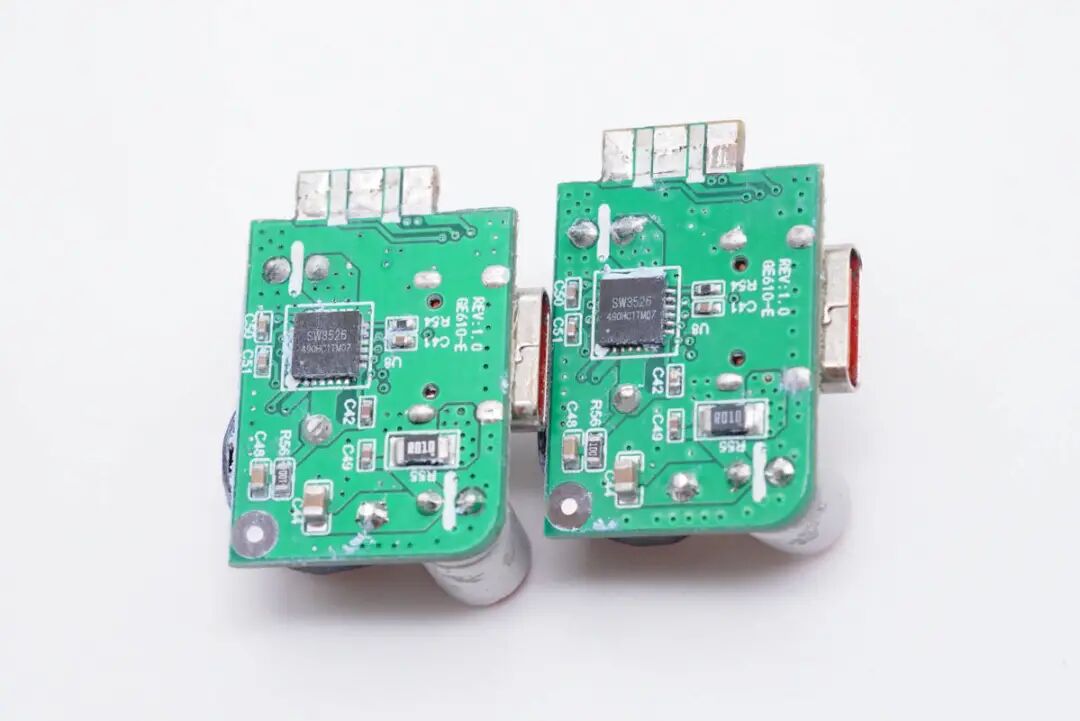

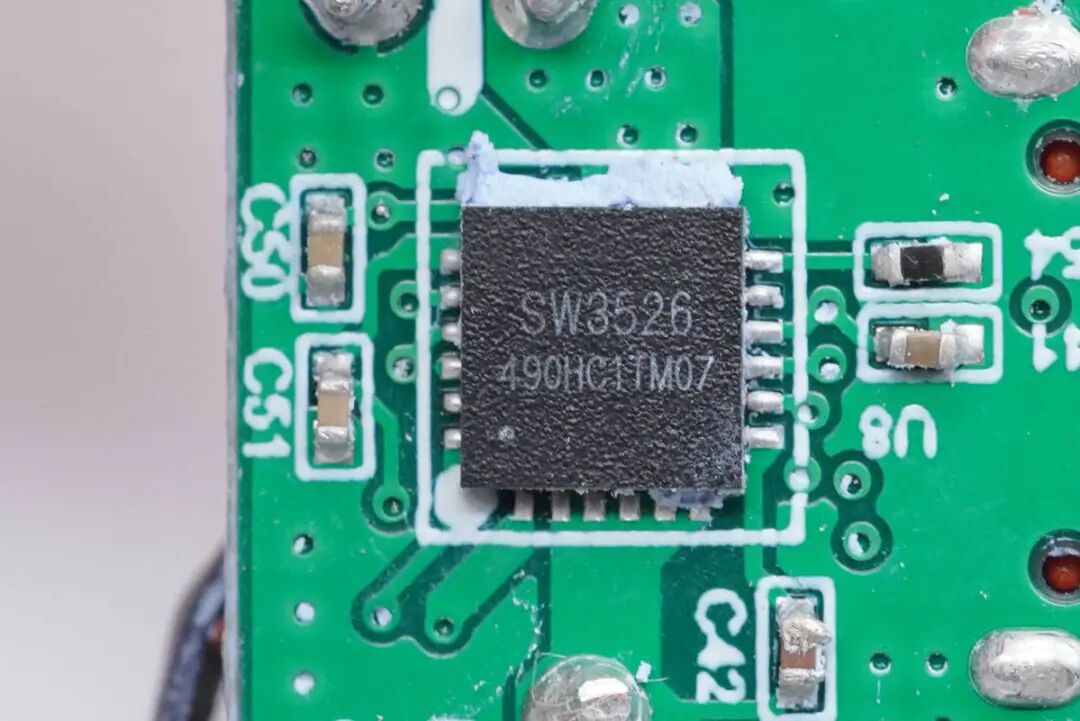

C3和C4口两路的降压协议IC都是智融SW3526。这是一颗高集成度的多快充协议充电芯片，内置降压MOS，外围精简，可以支持USB-C口或者USB-A口输出控制。
其集成了3.5A高效率同步降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。
充电头网了解到，智融SW3526此前已被倍思30W超级硅Pro充电器、HYPER JUICE 100W氮化镓快充、品胜65W 2C1A氮化镓快充充电器、机乐堂38W 1A1C双口快充车充等产品采用。
降压电感都外套绝缘管。
四块小板上都设有两颗固态电容进行输出滤波，规格都相同，都是25V 220μF。

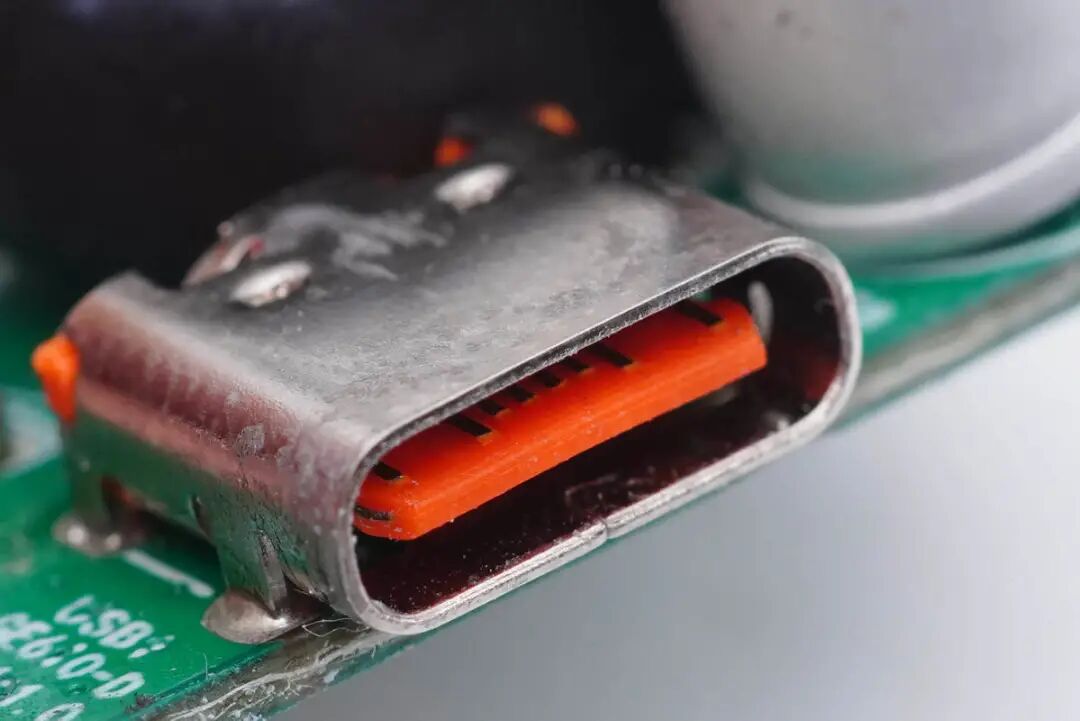

USB-C母座特写，过孔焊接。

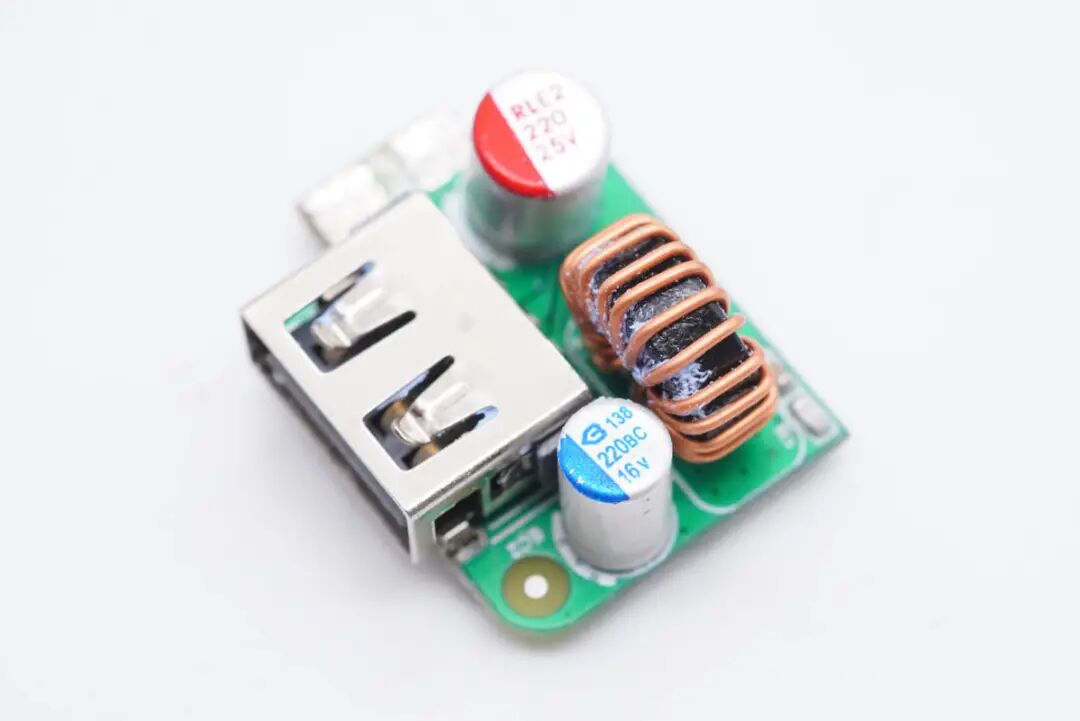

USB-A母座所在小板正面也设有降压电感和滤波固态电容。

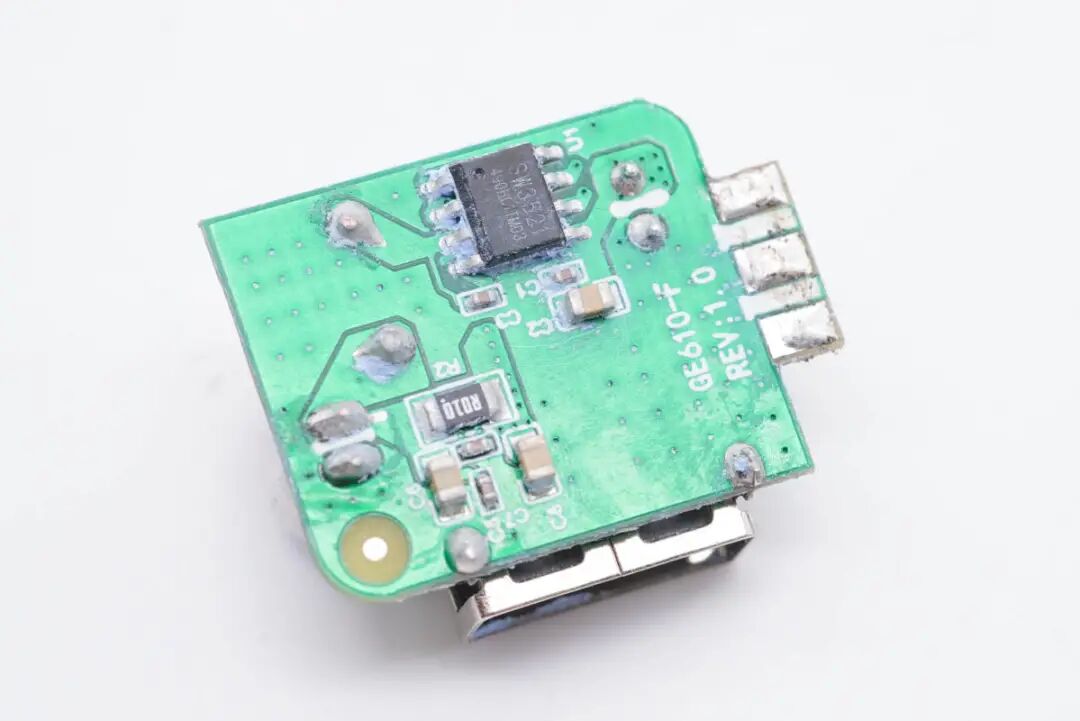

背面有一颗降压协议IC。

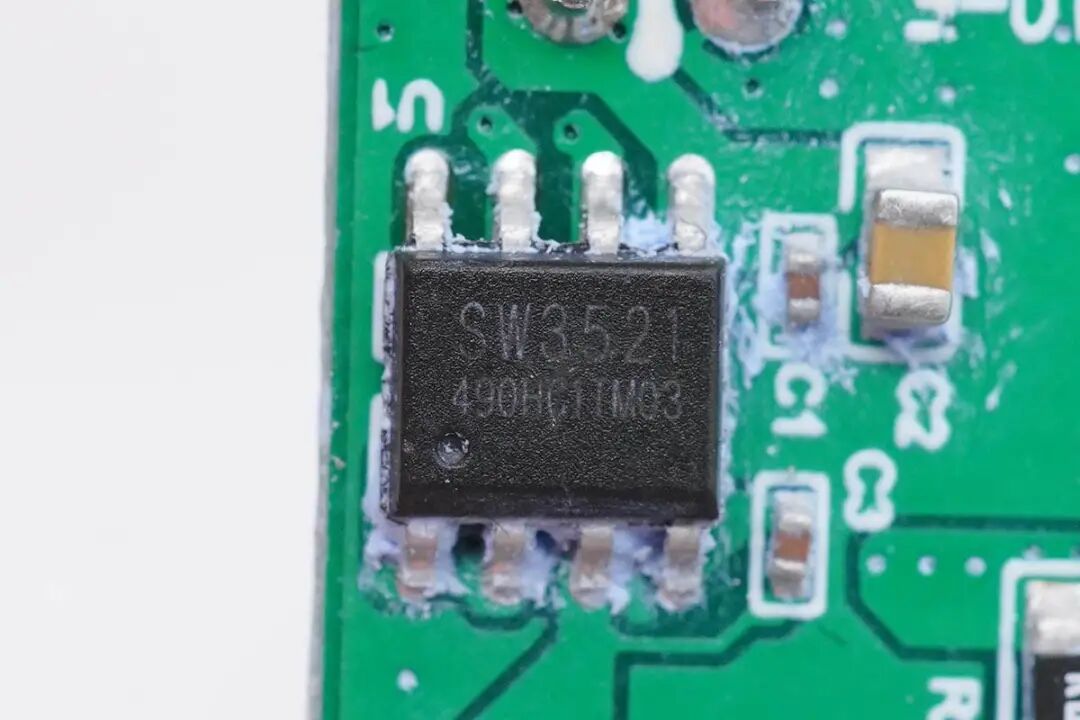

降压协议IC是智融的SW3521，这是一款高集成度的多快充协议充电芯片，其集成了 3.5A 高效率同步降压变换器，支持 QC/AFC/FCP/SCP/PE/SFCP 等多种快充协议以及 CC/CV 模式。外围只需少量的器件，即可组成完整的高性能多快充协议充电解决方案。
智融SW3521资料信息。

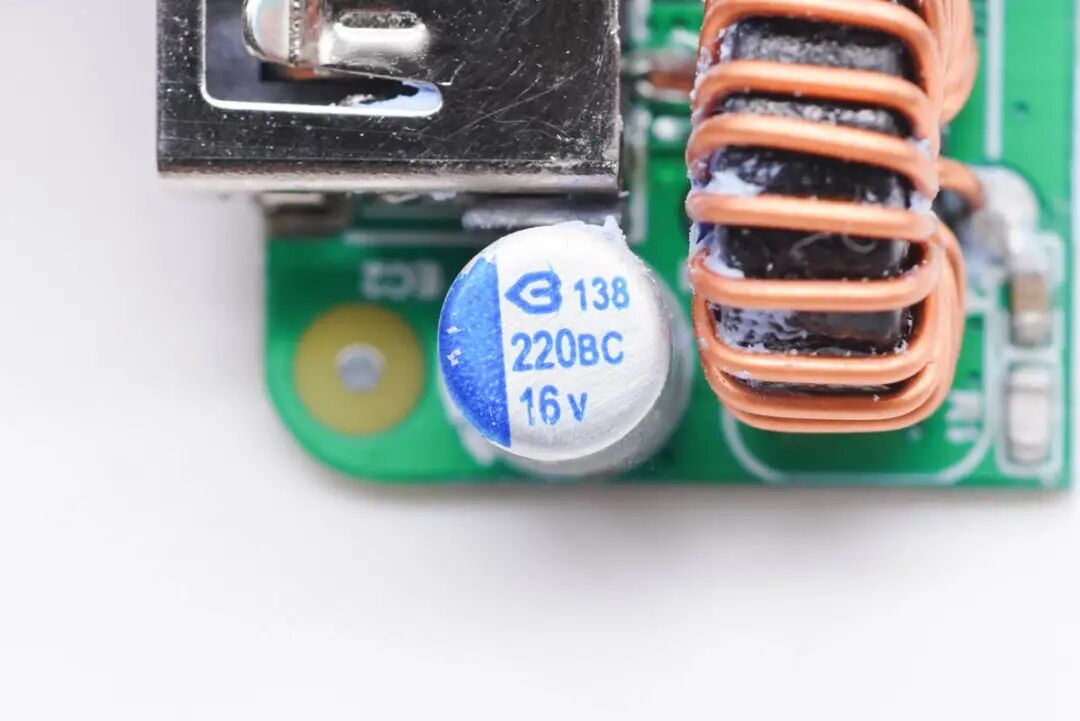

其中一颗固态电容来自绿宝石，规格为16V 220μF。

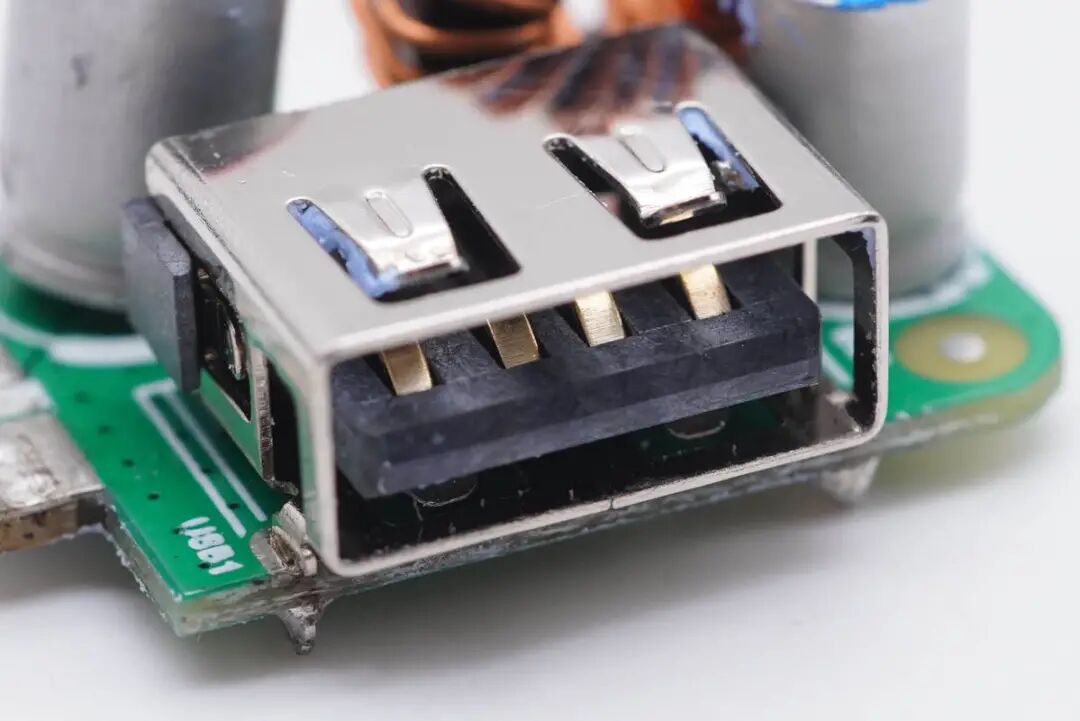

USB-A母座特写。
LED电源指示灯特写。
全部拆解完毕，来张全家福。
充电头网拆解总结
作为一款大功率的桌面充，产品配有支架固定，防止滑动，非常方便日常使用。配备4C1A五个接口以及满载情况下仍有高达230W功率输出，表现十分亮眼，也是产品的核心卖点。并且接口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议，兼容性很好，满足市面上绝大多数品牌的设备快充需求。
充电头网通过拆解发现，这款桌面充采用恩智浦TEA2016AAT+TEA1995全套控制器方案，搭配英诺赛科INN650D150A和INN650D02氮化镓开关管，美浦森的MSM06065G1碳化硅二极管等，五个接口每个都设有独立二次降压电路，分别采用智融SW3516H、SW3526和SW3521方案。
绿宝石、江海电容进行输入输出滤波。产品由深圳华科生数字科技有限公司研发、生产和销售，产品除实用性很好外，用料做工也可圈可点夯实可靠，是性能和品质都非常棒的一款产品。
