创芯微推出14款户外电源锂电保护方案

原创充电头网编辑部充电头网

随着今年恶劣天气频发，以及疫情引发的运输问题，户外电源作为电能的储存设备，可以在交流电停电时，为用户的用电器供电，正式走入人们视线，市场得到爆发增长。户外电源以锂电池为储能核心，内置数百Wh容量的锂电池，由多个小单体电池，通过串联与并联，组成大容量的电池组。

户外电源通过可将内置的锂电池组直流电逆变成交流电输出，从而实现交流电的替代，能够在没有交流供电的场合，使用户外电源输出交流电，满足交流供电的需要。户外电源具有无噪声，无排放，使用便捷的优势，是传统燃油发电机的有力取代者。

户外电源不仅具有大功率的交流输出能力，还支持USB PD快充功能。现在市面上多款产品均已支持100W双向快充功能。伴随着USB PD3.1标准的推出，户外电源支持48V 240W快充也只是时间问题。伴随着大容量电池以及电路技术的提升，户外电源的用途将会更加广泛。

作为锂电池安全保护的重要环节，锂电池保护芯片承载着电池组的单体电压监测、电池组总电压检测、充电/放电电流检测以及电池组的温度保护功能。在任何一项数值出现异常时，控制MOS关闭切断电池与电路的连接，避免故障扩大，确保电池组的安全。

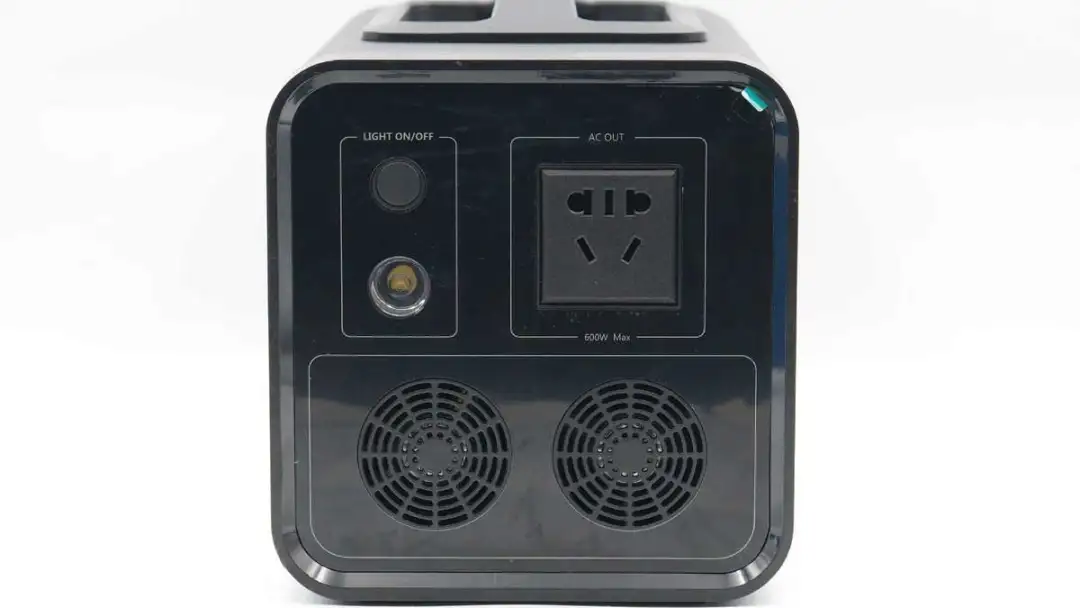

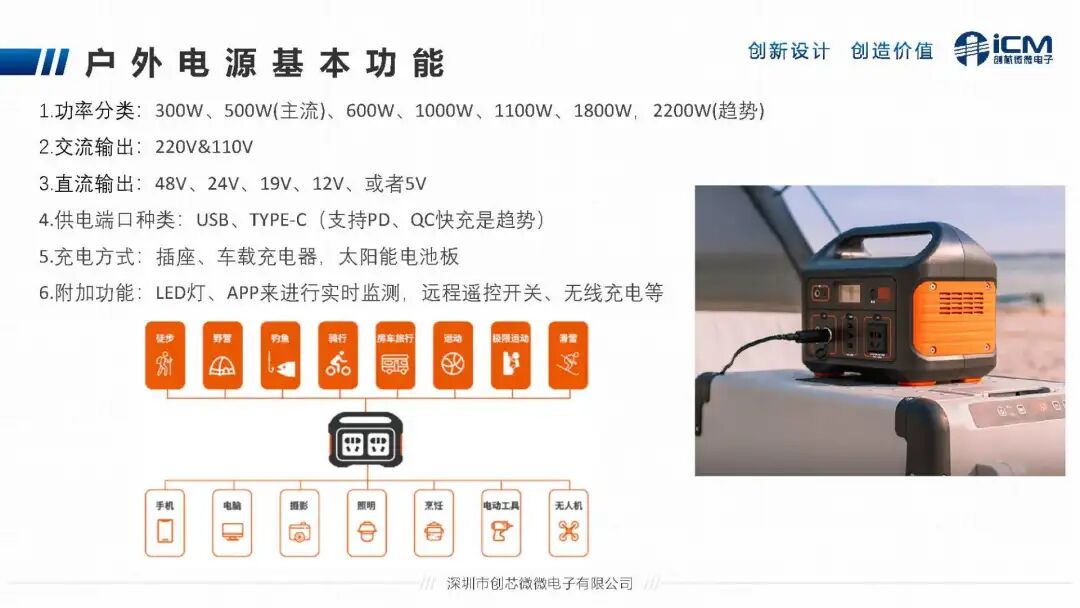

户外电源内置大容量锂电池组，锂电池连接逆变器和DC-DC模块以及控制电路，实现AC-DC和DC-DC输出，具备多种连接方式，同时支持外置的充电器，USB PD充电，还支持太阳能电池板输入充电。户外电源内置的锂电池组为核心元件，起到储能作用。

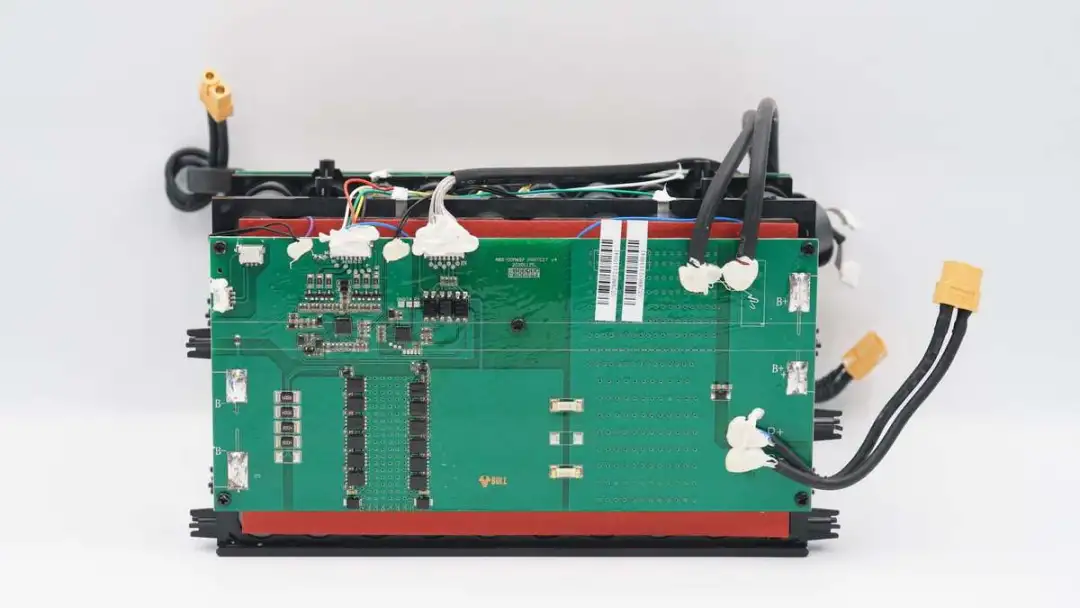

锂电池保护芯片与保护MOS管，保险丝等外围元件焊接在一起组成锂电保护板，并与电池组连接，成为一个整体，电池组对外只有一个输出接口。这样的设计使电池组便于应用，简化了用电设备的设计。

保护芯片与电池组设计成为一个整体，在便于应用的同时，也对保护芯片提出了待机功耗的要求。更低的待机功耗可以为产品提供更长的周转周期，有效延长产品的存放时间而不必频繁充电。更高的保护精度，可以为电池组提供更精确的保护，充分发挥保护作用。

创芯微针对户外电源多串电池组，推出了4-13串联锂电池保护芯片，分为全保护不带均衡功能、全保护带均衡功能的保护芯片，二次保护芯片具有过充保护以及完整的过充、过放+温度保护功能，可实现双重保护功能，进一步提升电池组的安全性。

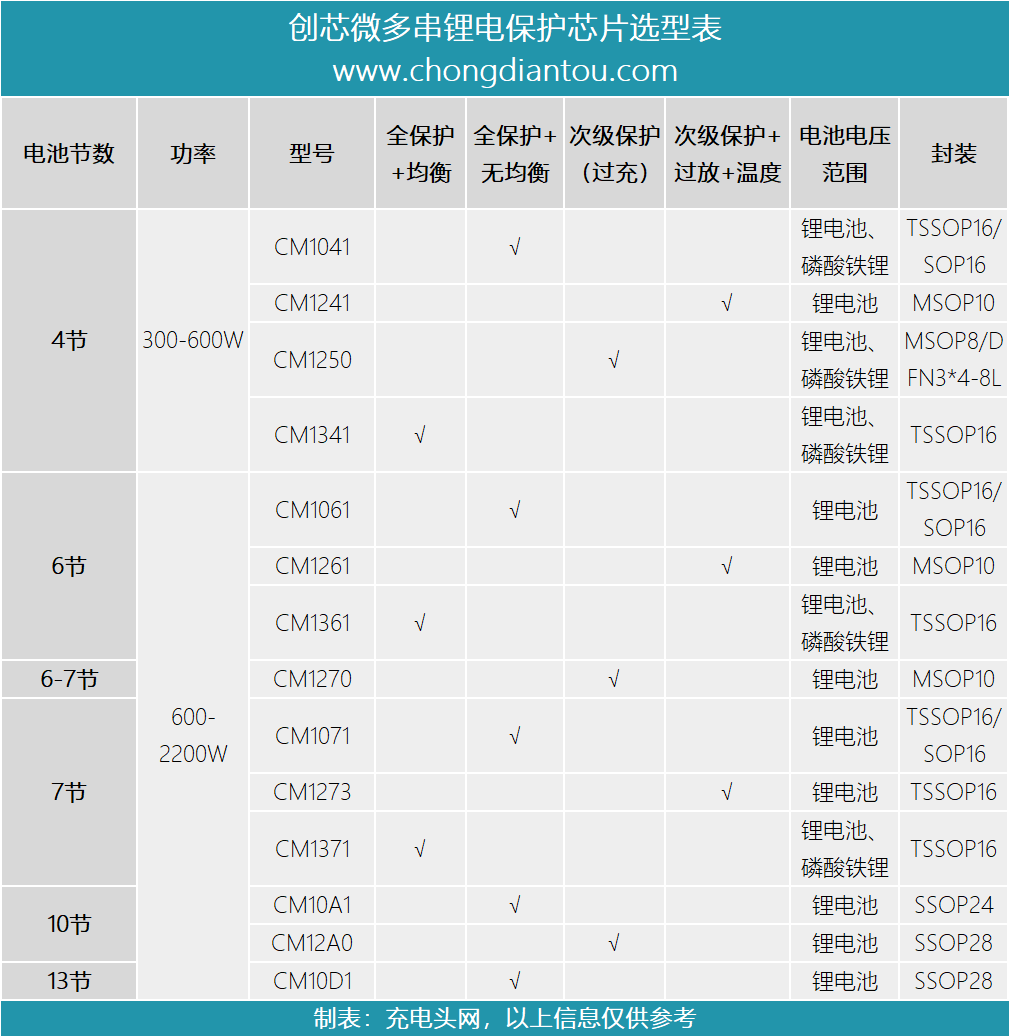

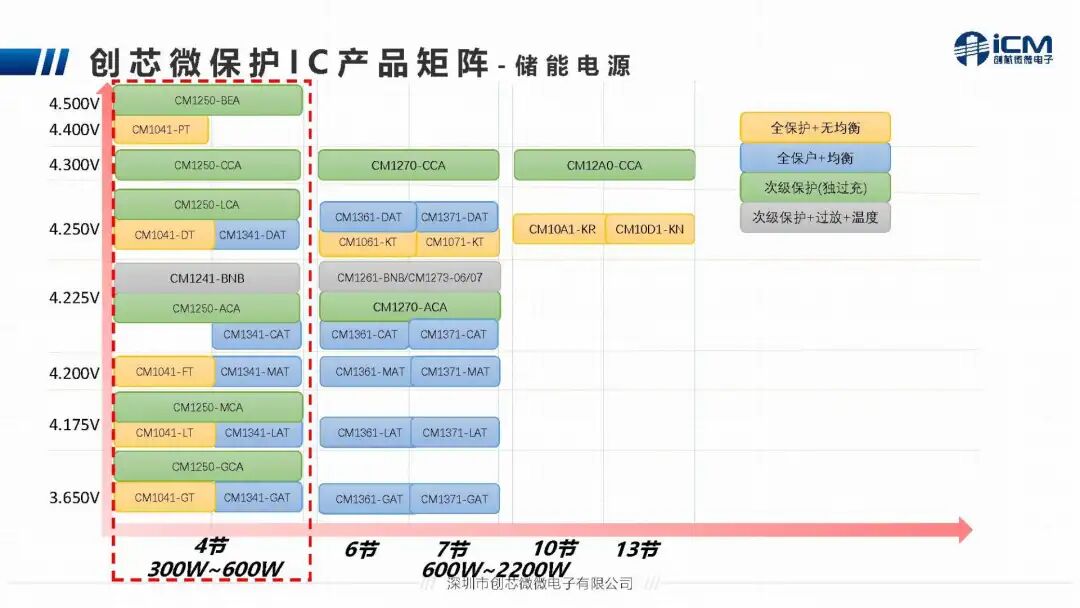

创芯微全保护不带均衡保护芯片分为支持4串电池应用的CM1041系列，支持磷酸铁锂及高压锂电池多种电池应用，满足四串锂电池户外电源使用，支持300-600W输出功率。针对6-7串电池应用，创芯微推出了CM1061和CM1071两款电池保护芯片，支持4.2V锂电池应用。针对10串和13串电池应用，创芯微CM10A1支持10串4.2V锂电池应用，CM10D1支持13串4.2V锂电池应用。

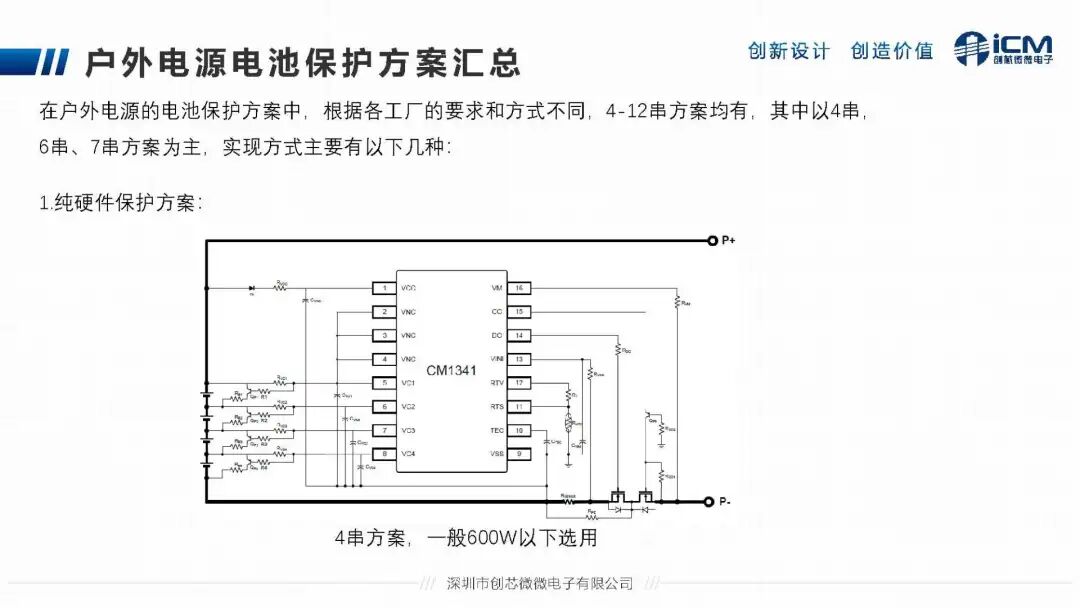

创芯微CM1341内置均衡电池4串电池保护芯片应用电路图。

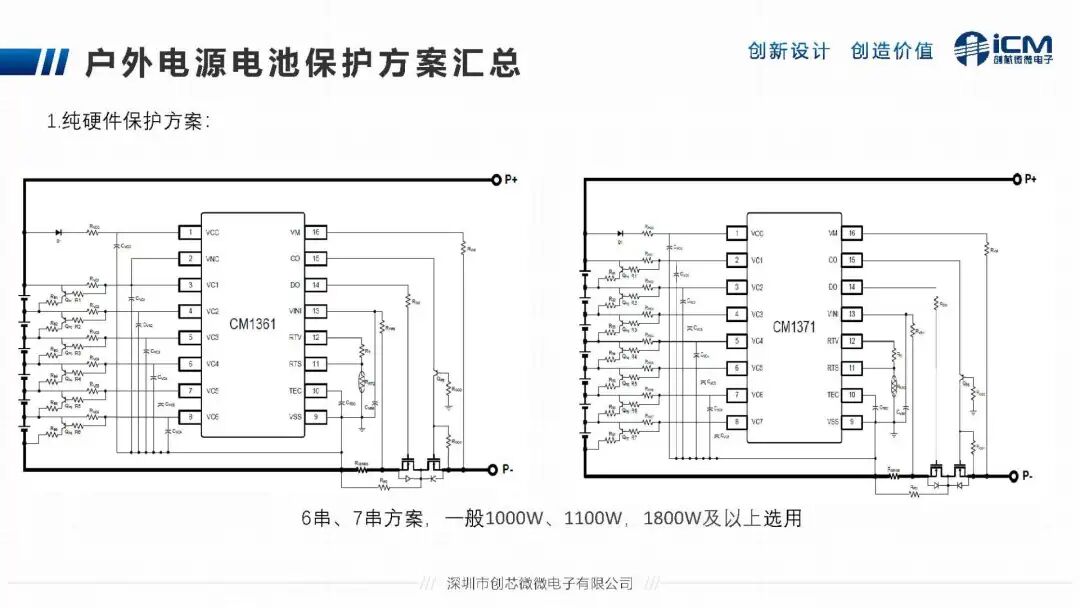

创芯微CM1361/CM1371内置均衡电池的6-7串电池保护芯片应用电路图。

保护芯片支持均衡功能，能够保持电池的一致性，在串联电池组中为电池充分充电。创芯微针对4/6/7串锂电池推出了内置均衡充电功能的锂电池保护芯片，将均衡功能内置在保护芯片上，降低了均衡电路的设计难度。其中CM1341为4串带均衡保护芯片，CM1361为6串带均衡保护芯片，CM1371为7串带均衡保护芯片，三款保护芯片均支持使用磷酸铁锂和锂电池。

对于单独充电接口的锂电池组应用，创芯微推出了三款支持过充保护的电池二次保护芯片，可以独立检测电池单体电压，并在单体电压超限时切断电池组充电输入，避免电池过压导致危险。其中CM1250支持4串磷酸铁锂及锂电池应用，CM1270支持6-7串锂电池应用，CM12A0支持8-13串锂电池应用。

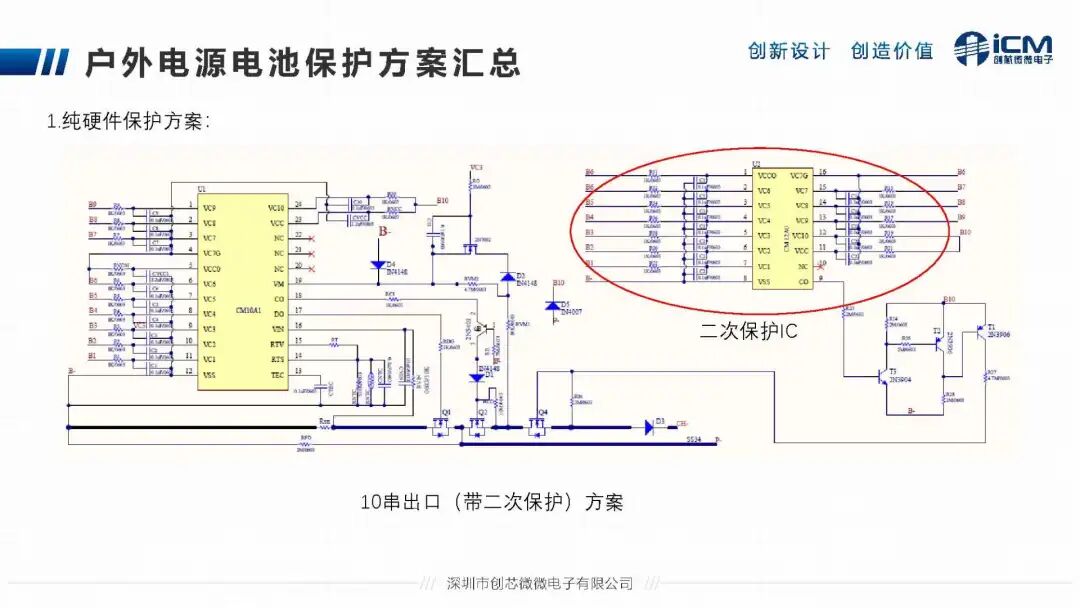

创芯微还推出了支持过充、过放和温度保护功能的二次保护芯片，为支持4串锂电应用的CM1241和6-7串应用的CM1261/CM1273。二次电池保护方式用于软件电池保护方案的双重保护功能，提供加强的安全保护。

充电头网总结

对于电子产品，可靠性是排在第一位的，很多年前我们还能看到不带保护板的移动电源。随着市场良性竞争发展，人们安全意识的建立，电源产品的安全性已经大大提升。户外电源内置大容量电池组，充放电功率也较大，电池保护措施更加重要。

创芯微推出的一系列多串电池保护芯片，能够满足目前市面上600-2200W输出功率户外电源应用。多种保护方式，充分满足不同产品设计的电池保护选型需求，满足不同电池种类和不同串数电池需求，实现全面的电池组保护功能。
