拆解报告：机乐堂45W 3A1C快充车充
----- 充电头网拆解报告 第1995篇 -----
JOYROOM机乐堂近期推出了一批新品车充，每款设计都很有特点。本期为大家带来机乐堂第三款车充的详细拆解，看到标题大家也应该有了最基本的了解，这款车充配备3A1C四个USB接口，总输出功率45W，可以满足平板、手机、耳机等中小设备同时充电需求。下面就一起来看看这款车充具体做得如何。
此前充电头网还拆解过机乐堂154W多端口汽车点烟器、机乐堂72W 3A2C多口车充、机乐堂1A1C 42.5W数显快充车充、机乐堂38W 1A1C双口快充车充、机乐堂1A1C 20W快充迷你车充、机乐堂1A1C 30W双口快充车充等产品，欢迎查阅。
一、机乐堂45W车充外观

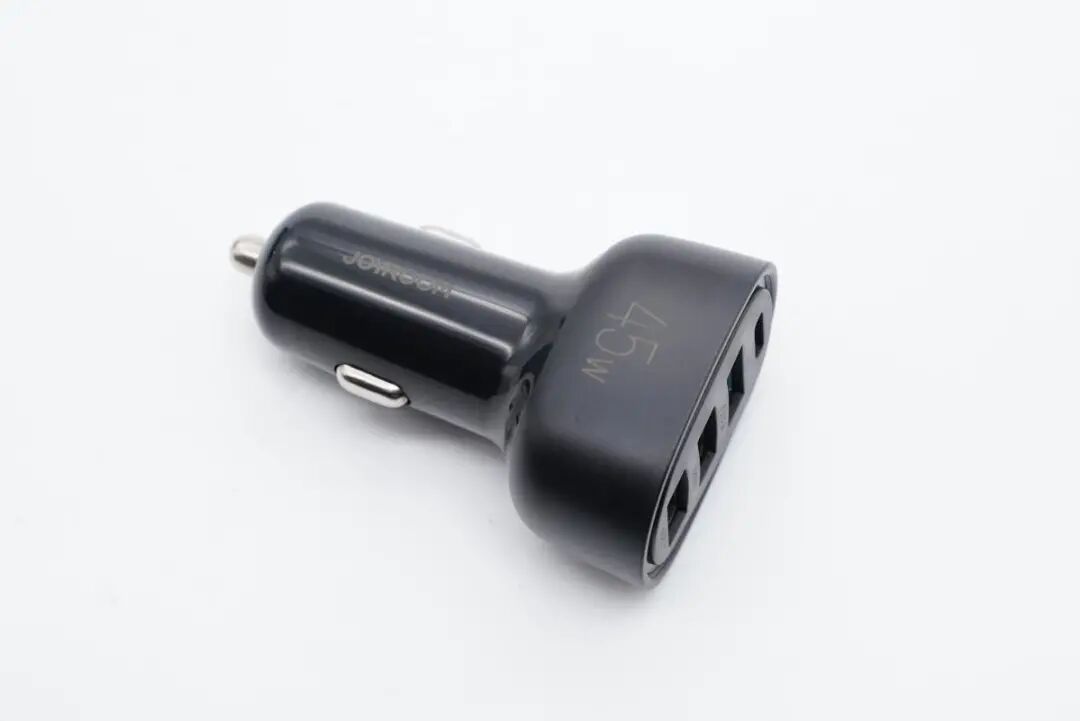

机乐堂这款车充采用PC材质黑色外壳，两段机身亮面和磨砂撞色设计，过渡圆润。
机身正面印有JOYROOM品牌和45W字样。

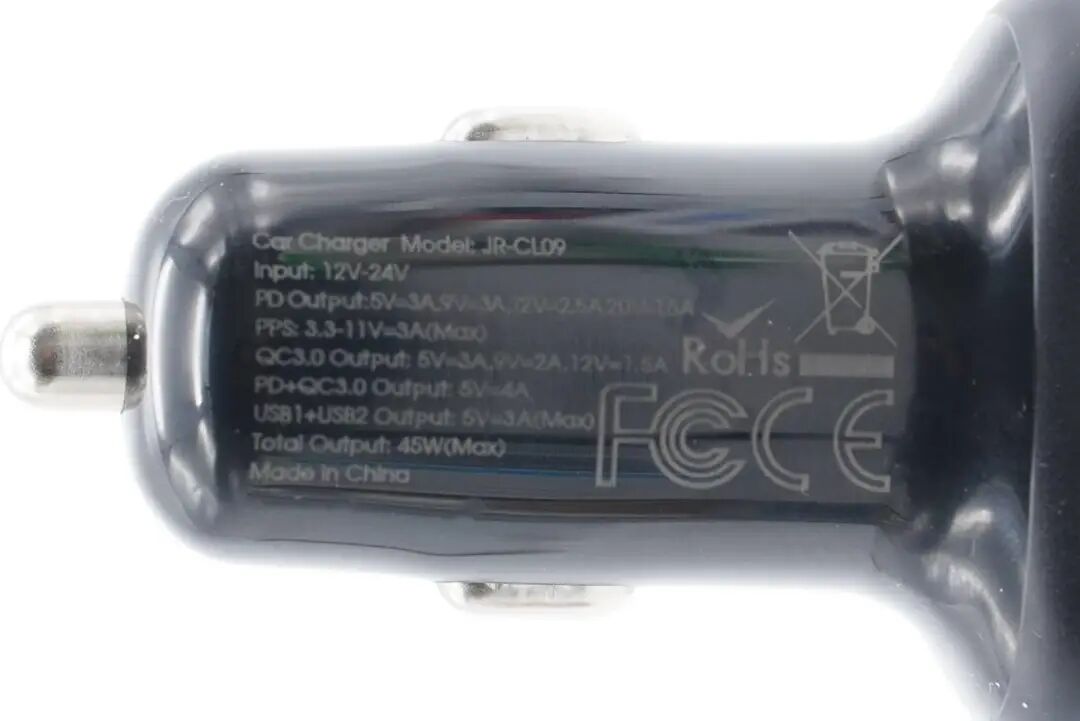

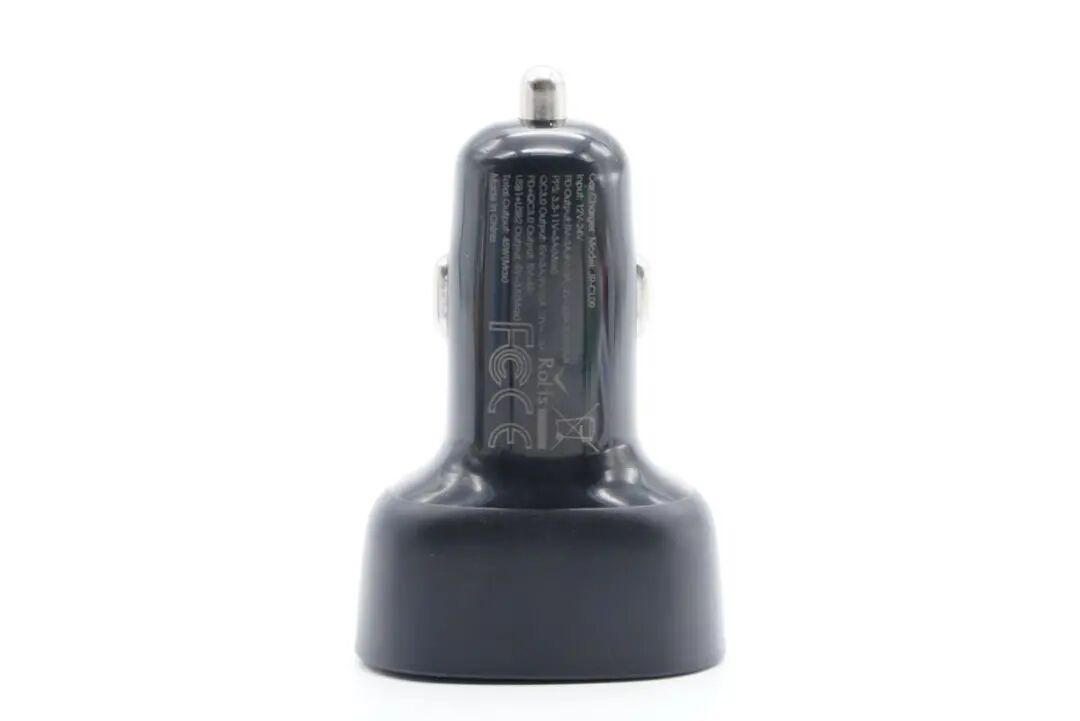

背面印有车充参数。
型号：JR-CL09
输入：12-24V
PD 输出：5V3A、9V3A、12V2.5A、20V1.5A
PPS：3.3-11V3A（Max）
QC3.0 输出：5V3A、9V2A、12V1.5A
PD+QC3.0 输出：5V4A
USB1+USB2 输出：5V3A（Max）
总输出：45W（Max）
车充已经通过了FCC、CE和RoHS认证。

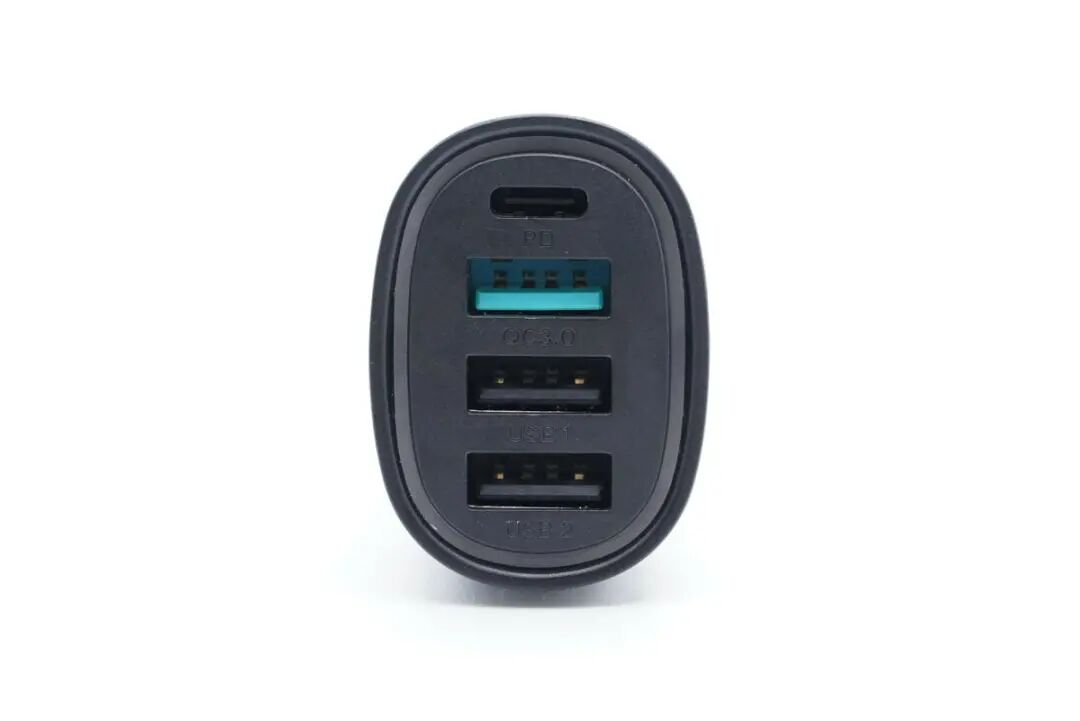

顶面配有3A1C四个接口，边缘还设有灯圈。

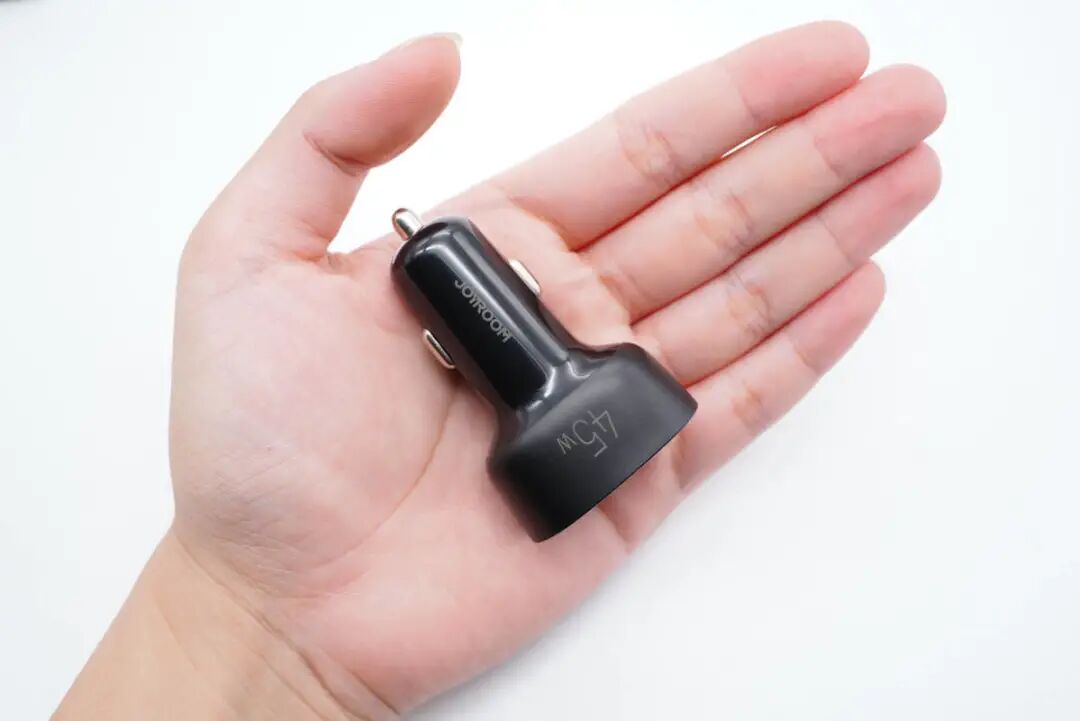

车充拿在手上的大小直观感受。

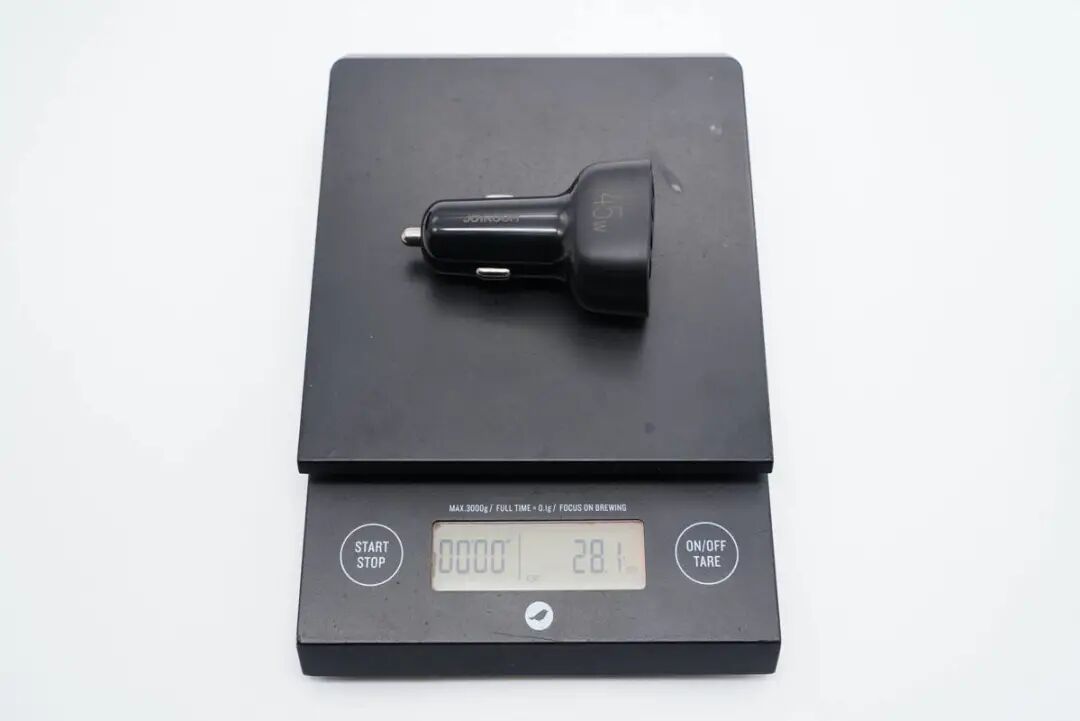

净重约为28g。

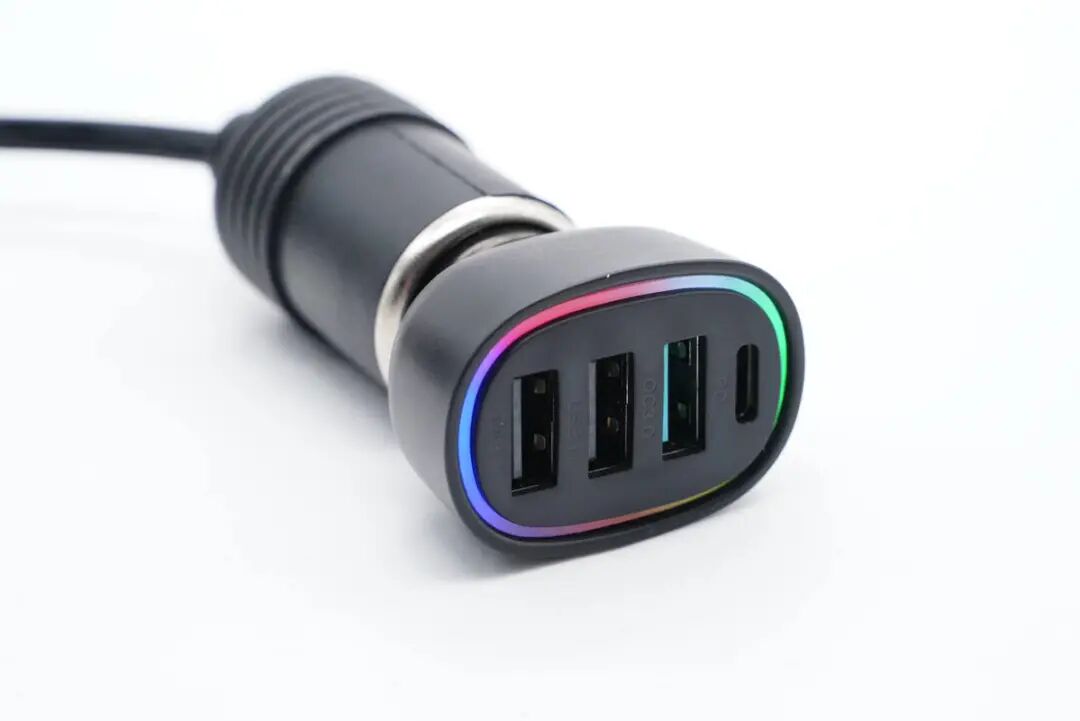

通电灯圈亮彩光，十分绚丽好看。

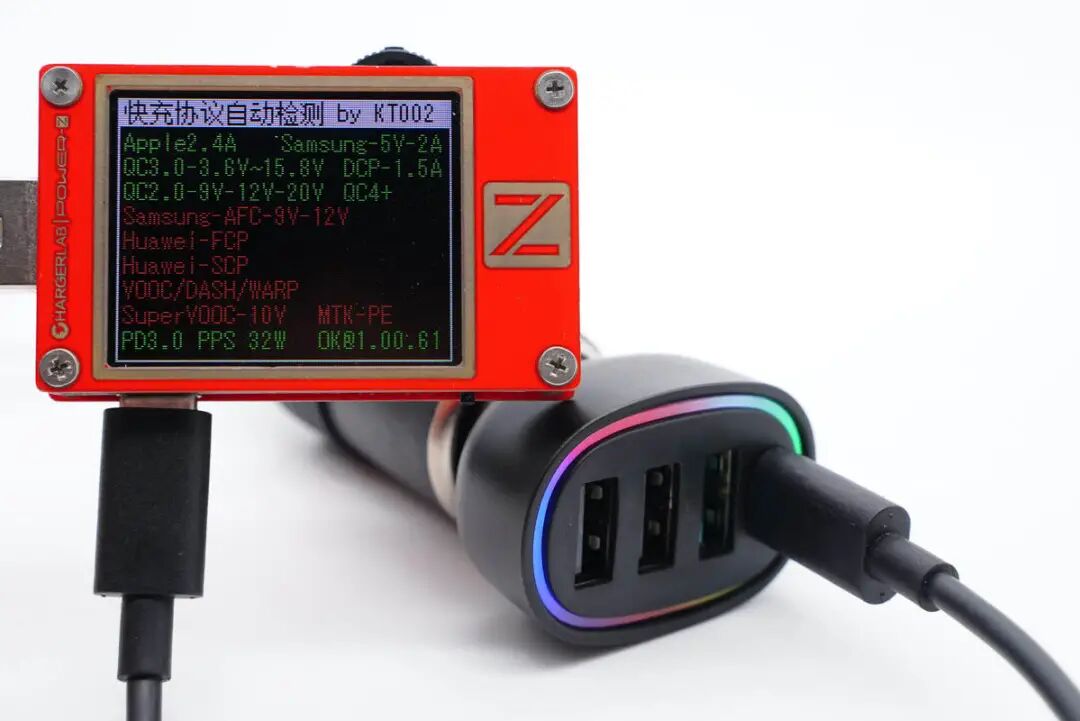

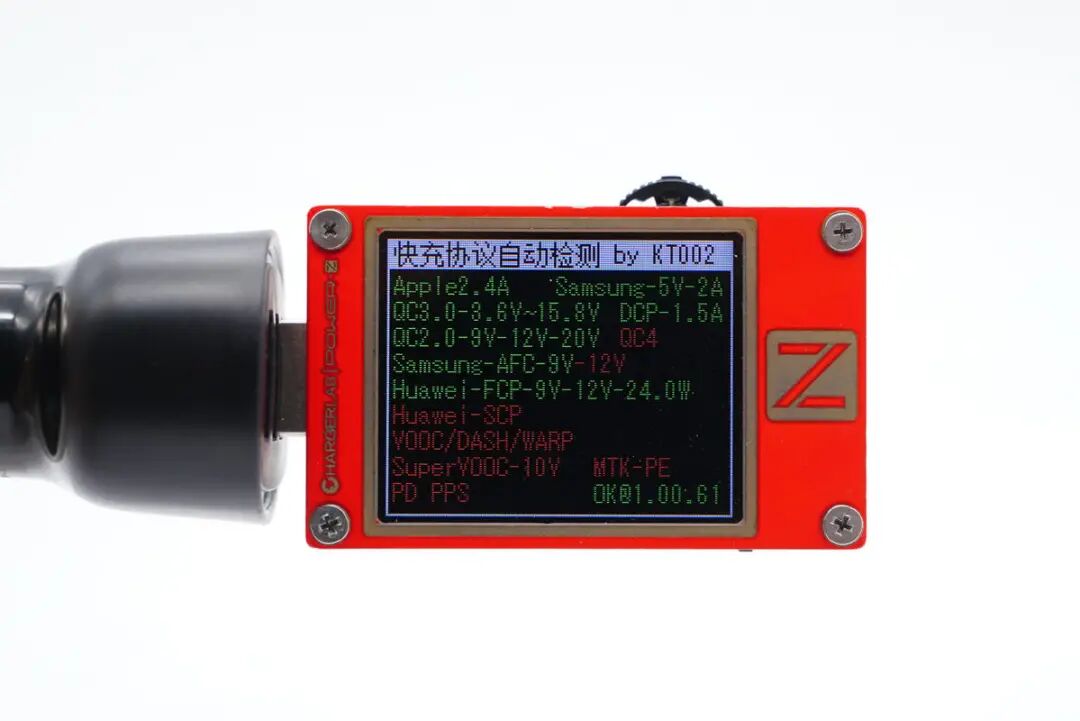

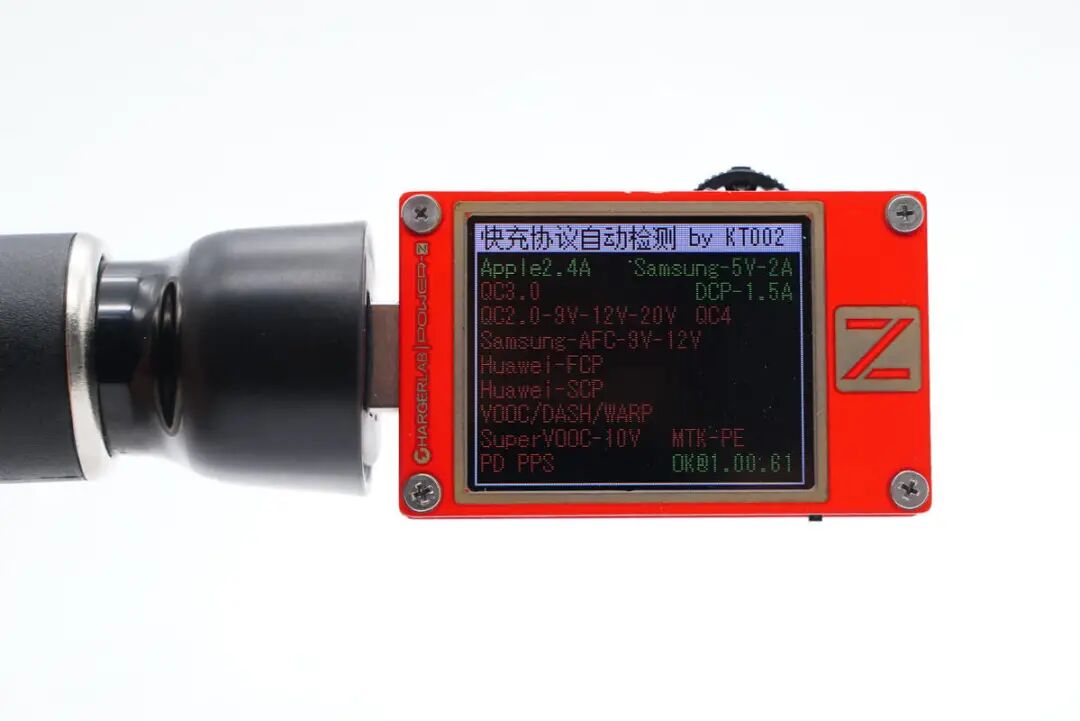

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、PD3.0、PPS快充协议。

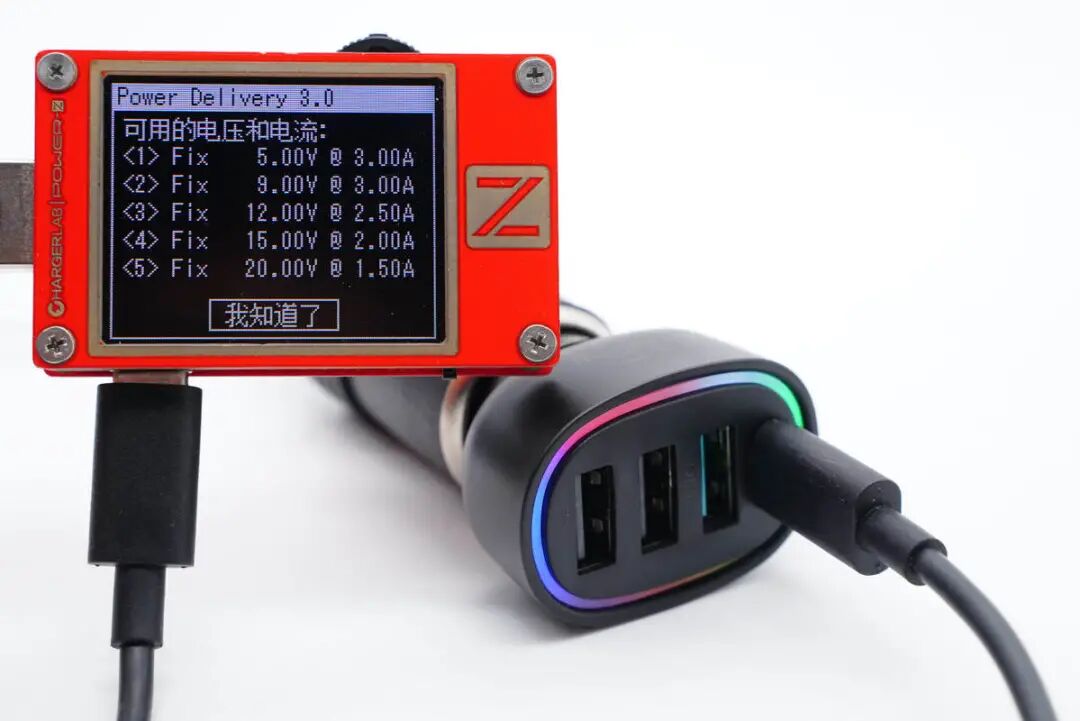

此外PDO报文显示C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A四组固定电压档位。
另外测得USB-A快充口支持QC2.0/3.0、AFC、FCP快充协议。
测得USB1标充口支持Apple 2.4A、Samsung 5V2A、DCP协议。
测得USB2标充口同样支持Apple 2.4A、Samsung 5V2A、DCP协议。
二、机乐堂45W车充拆解

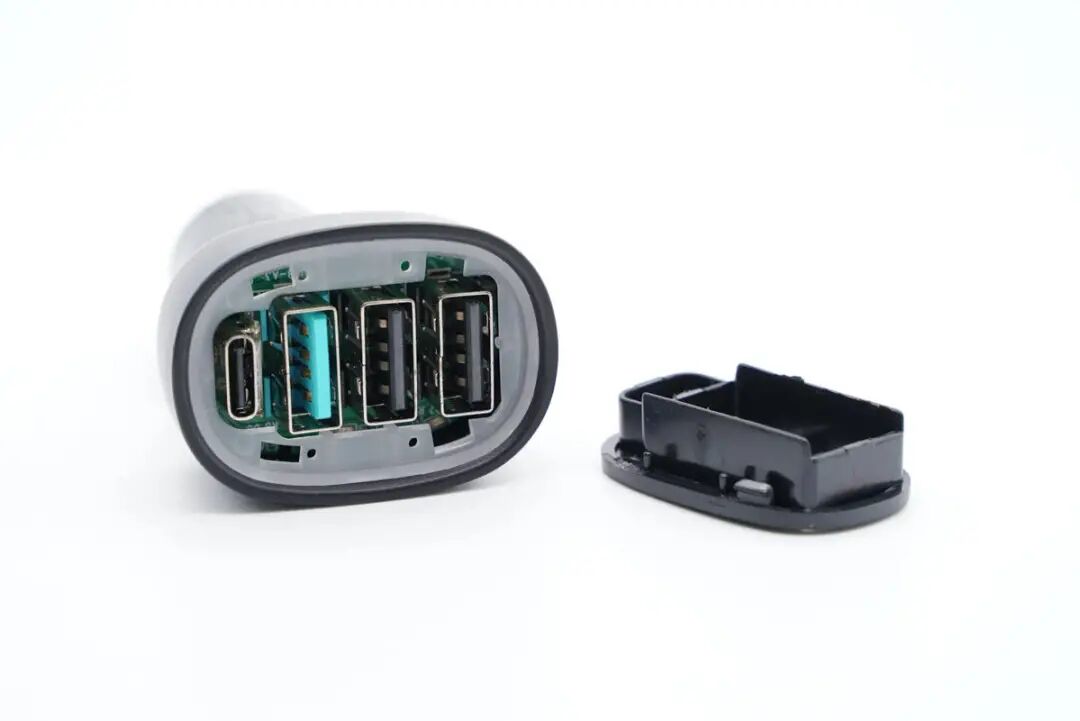

将顶部外壳拆开，卡扣固定封装，内部固定有导光塑料。
将车充模块取出。

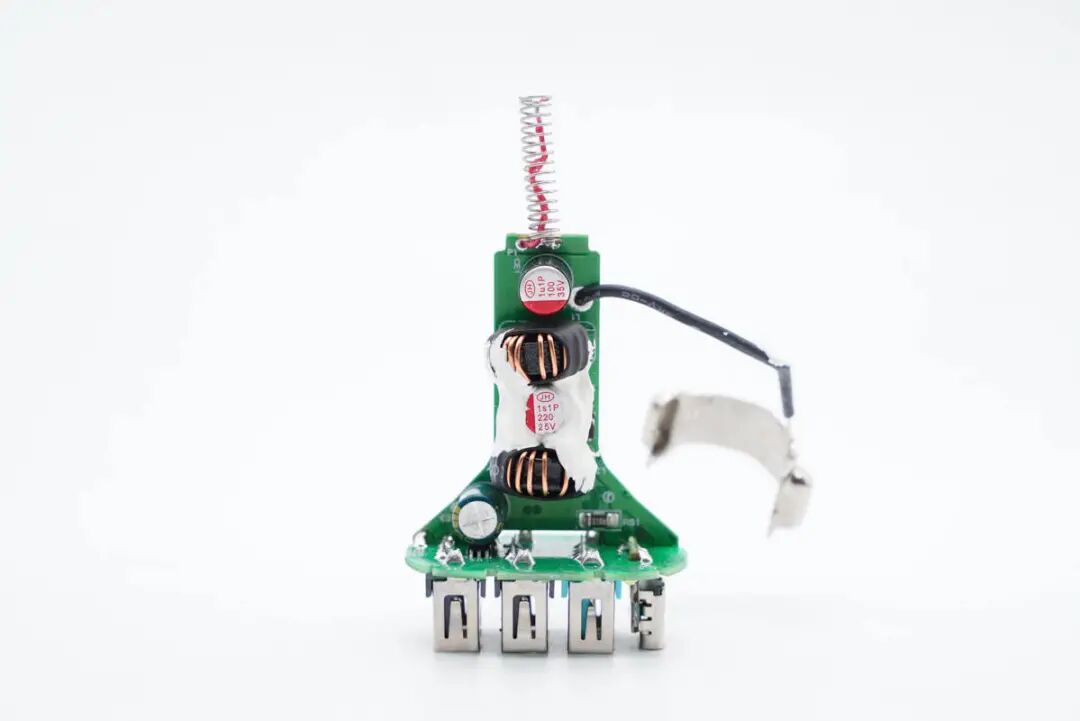

PCB板正面设有输入输出滤波电容以及降压电感，打胶加固。

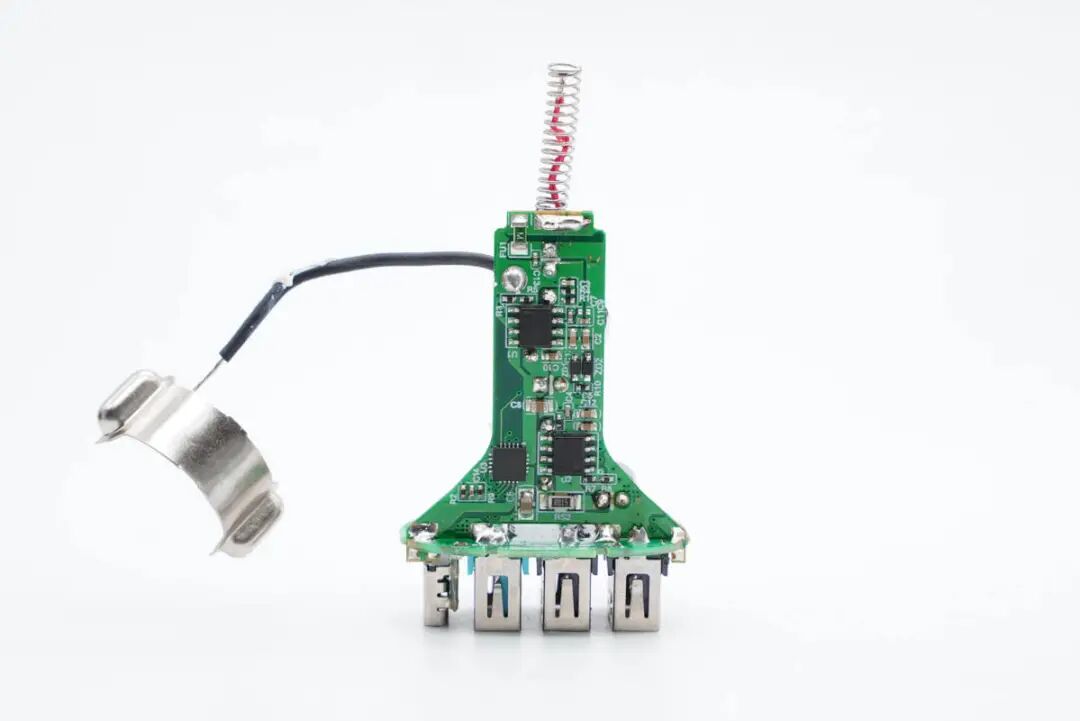

另一面设有两颗降压控制器以及一颗协议芯片。

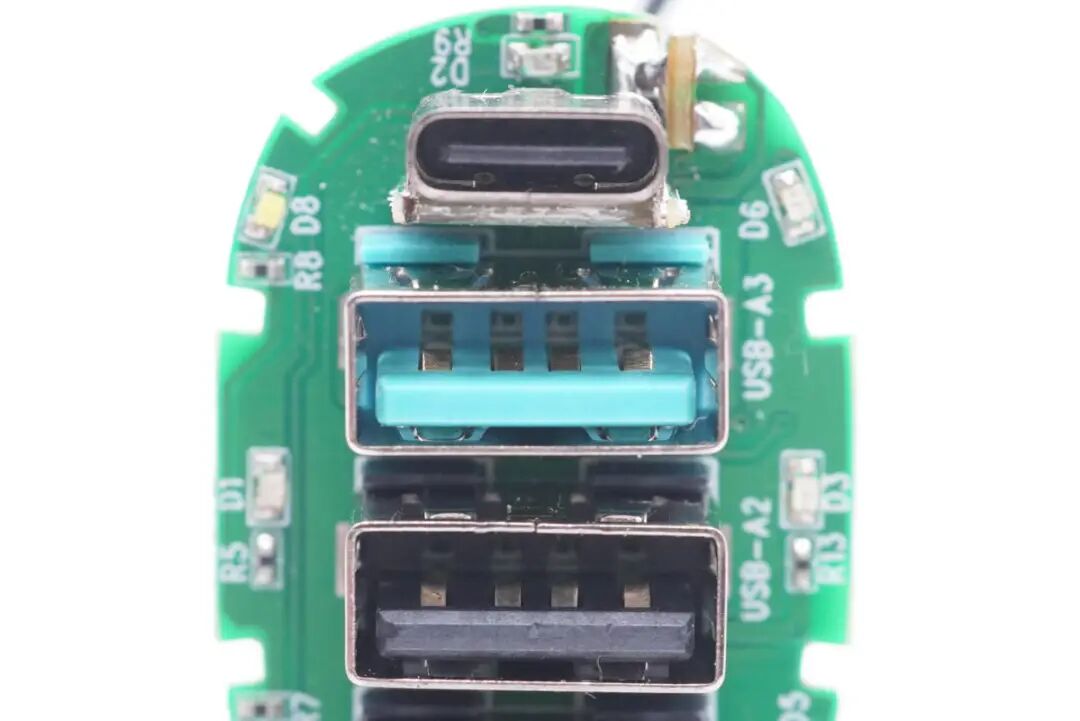

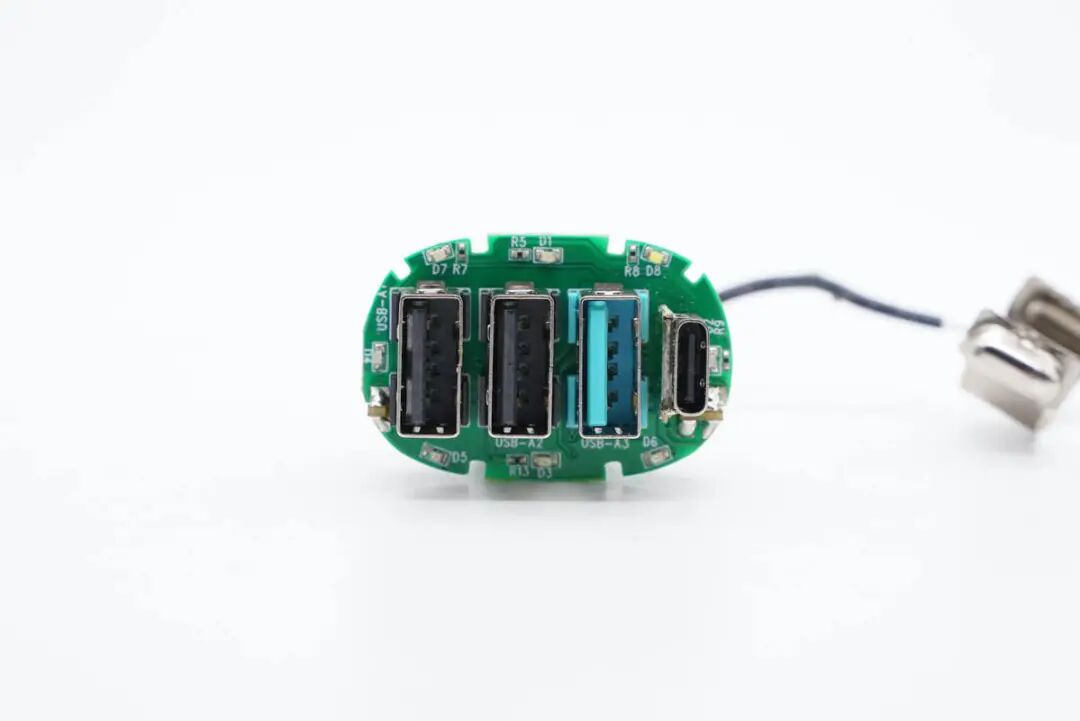

四个母座焊接在另一块小板上，边缘设有多颗LED指示灯。

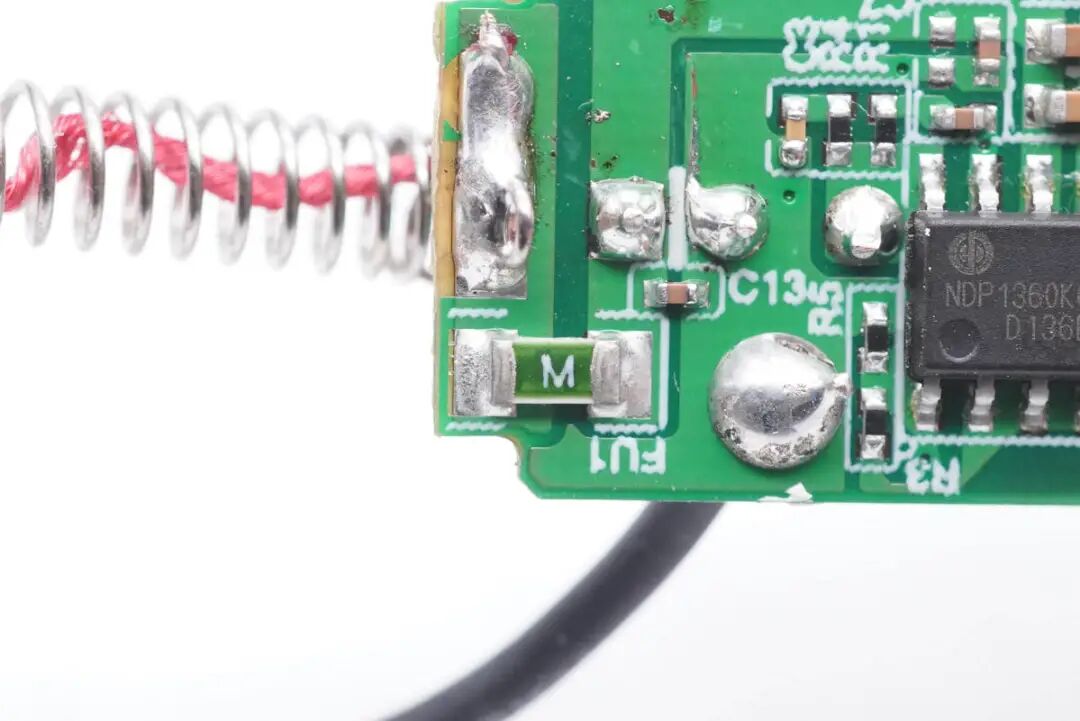

正极弹簧焊接一根红色导线降低电阻。
贴片保险丝特写。

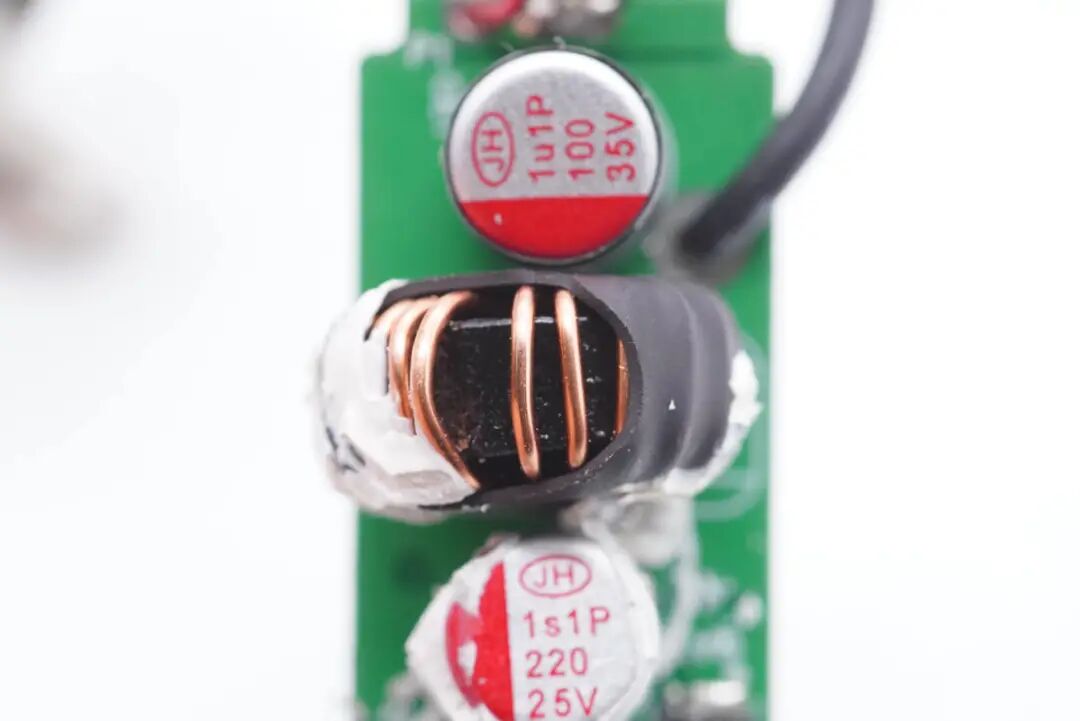

输入滤波固态电容来自江海，规格为35V 100μF，外套绝缘胶套保护。
芯潭微NDP1360KC同步降压转换器，降压为1A1C快充口供电。NDP1360KC内置双N开关管，最大输出电流4.8A，工作频率130-300KHz可设置。最高工作电压30V，输入耐压38V。

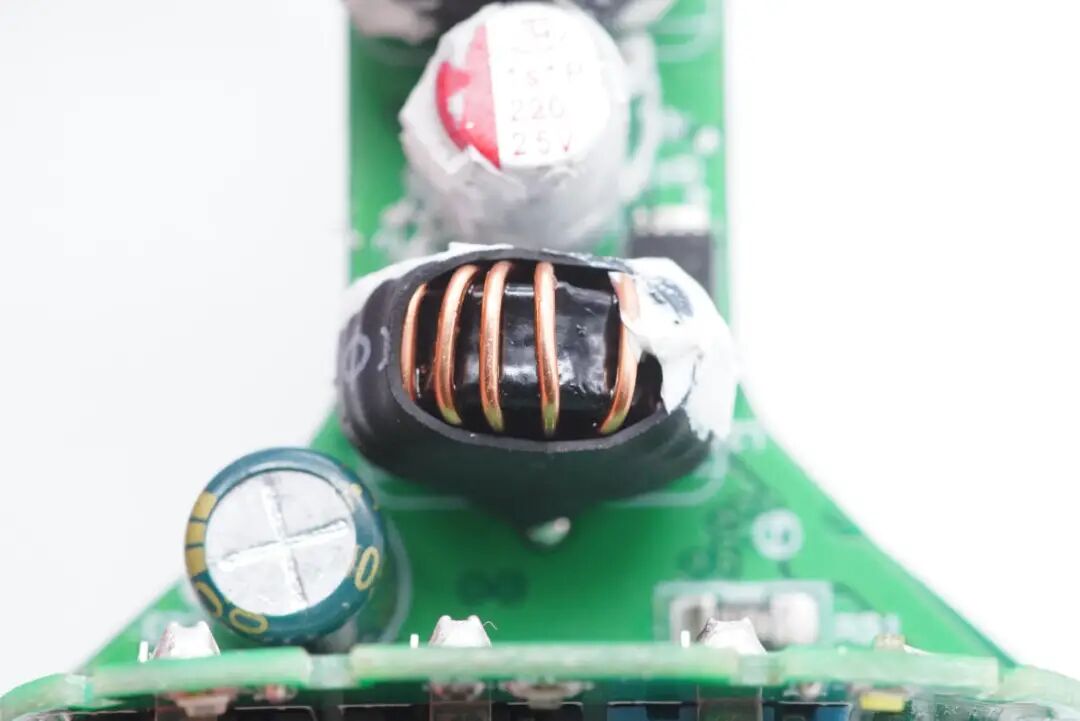

降压电感外套绝缘管。

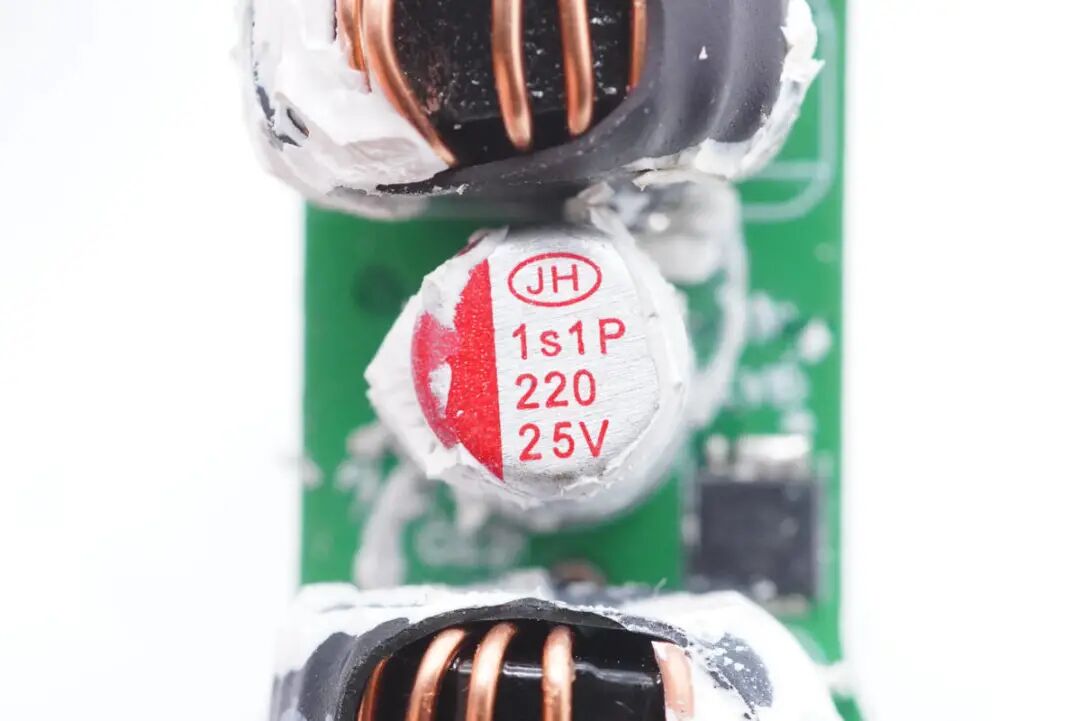

另一颗固态电容也是来自江海，规格为25V 220μF，用于降压输出滤波。

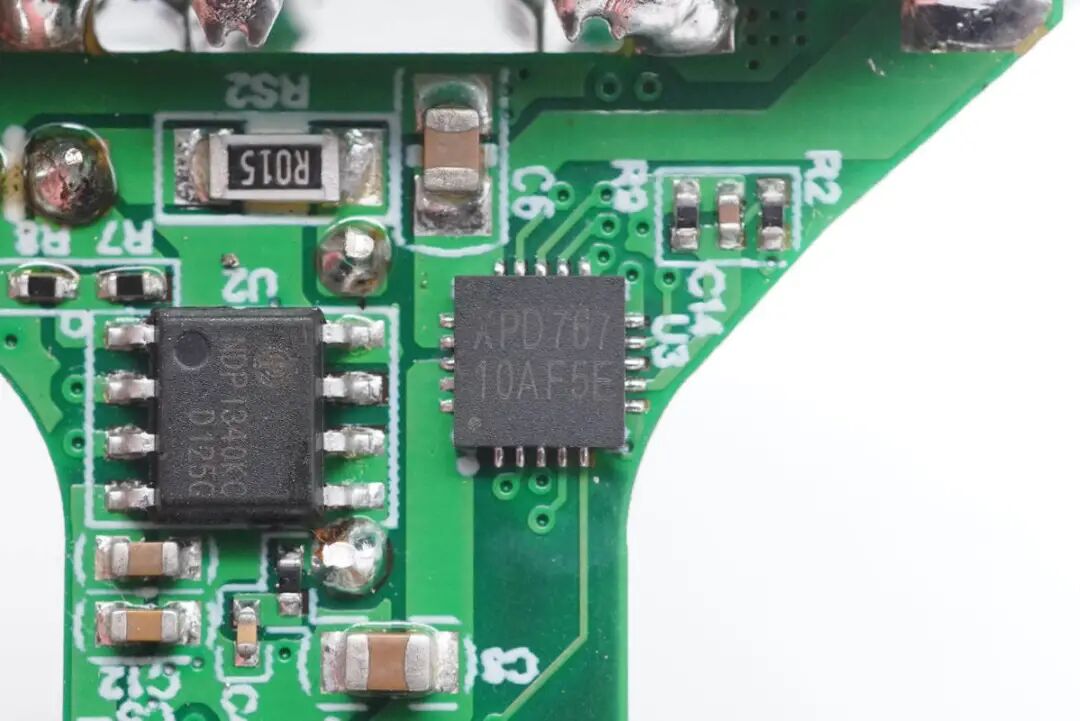

协议芯片采用云矽半导体XPD767，控制1A1C接口输出电压。这款芯片已经通过了USB PD3.0认证，TID：3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，简化电路，降低成本。支持TSSOP-20和QFN20封装。
云矽半导体XPD720资料信息。
充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。

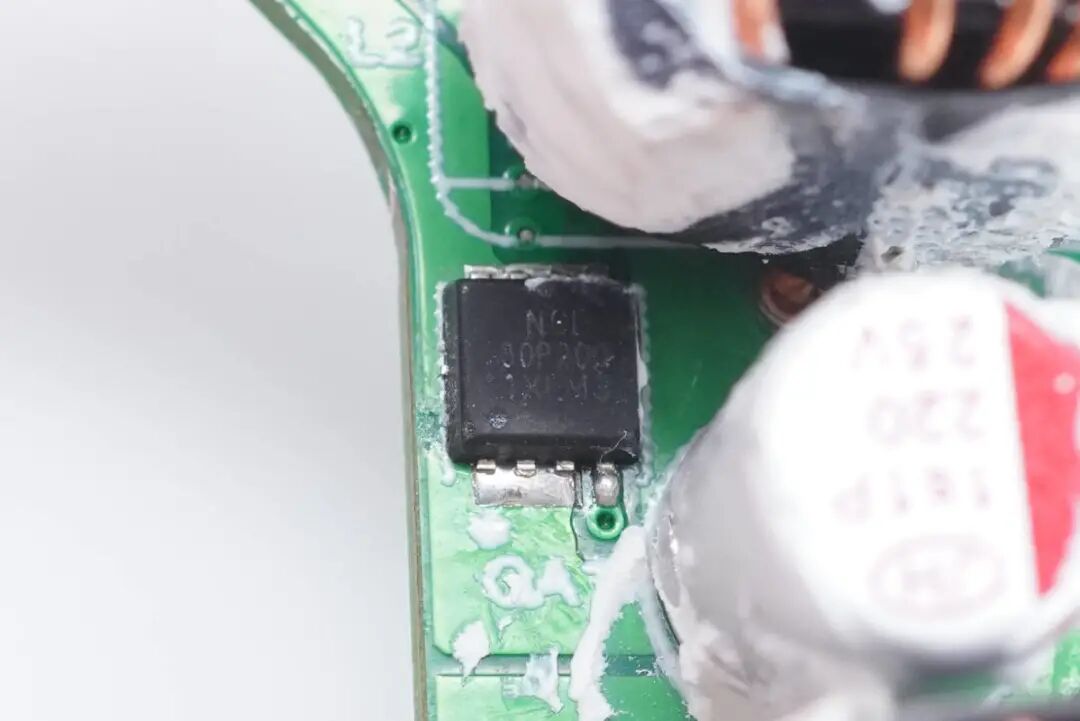

新功率NCE30P20Q PMOS管，耐压30V，DFN3.3*3.3-8L封装，用于1A1C快充口端口输出功率分配。

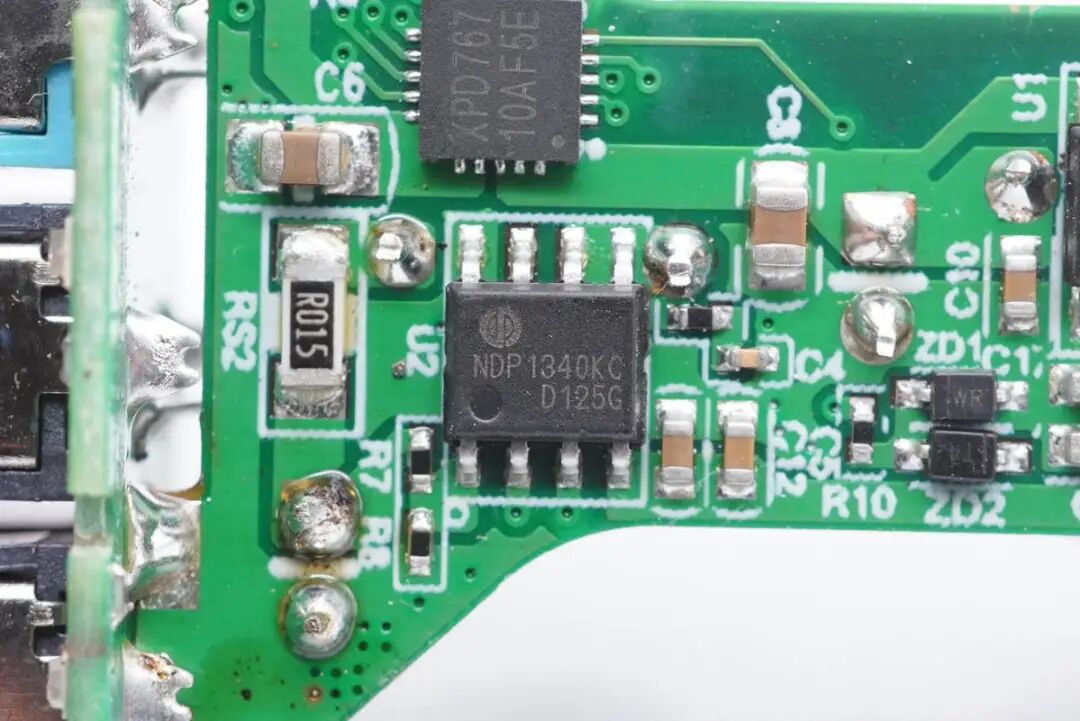

芯潭微NDP1340KC降压控制器，用于另外两个USB标充口降压输出。
降压电感特写。

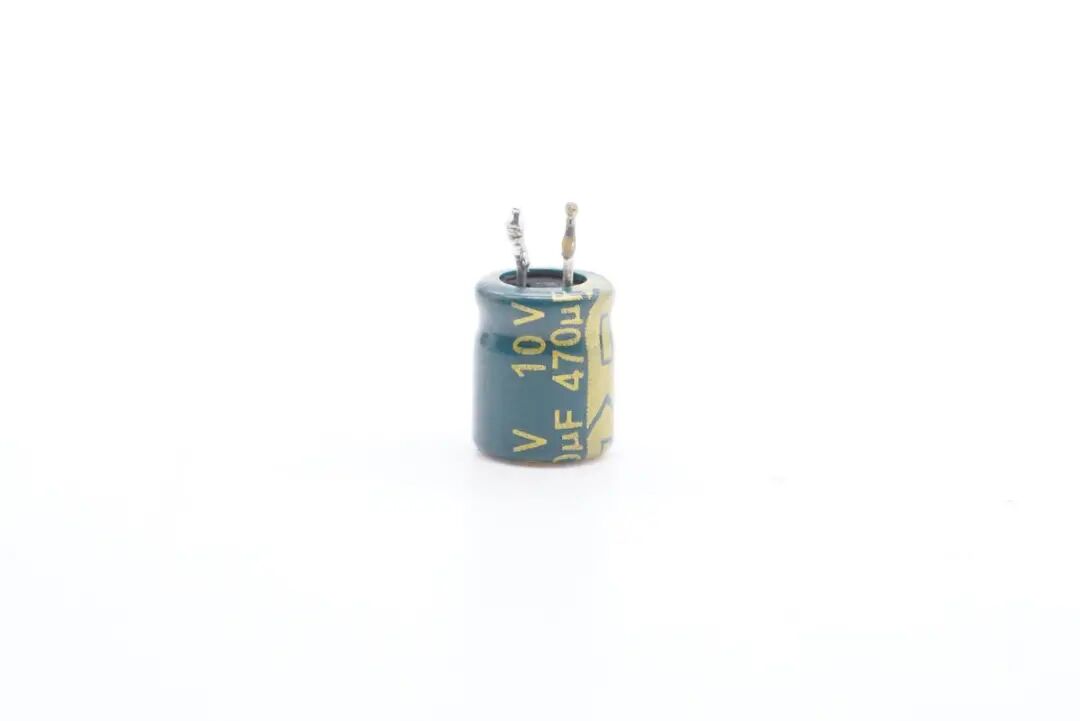

降压输出滤波电容特写，规格为10V 470μF。

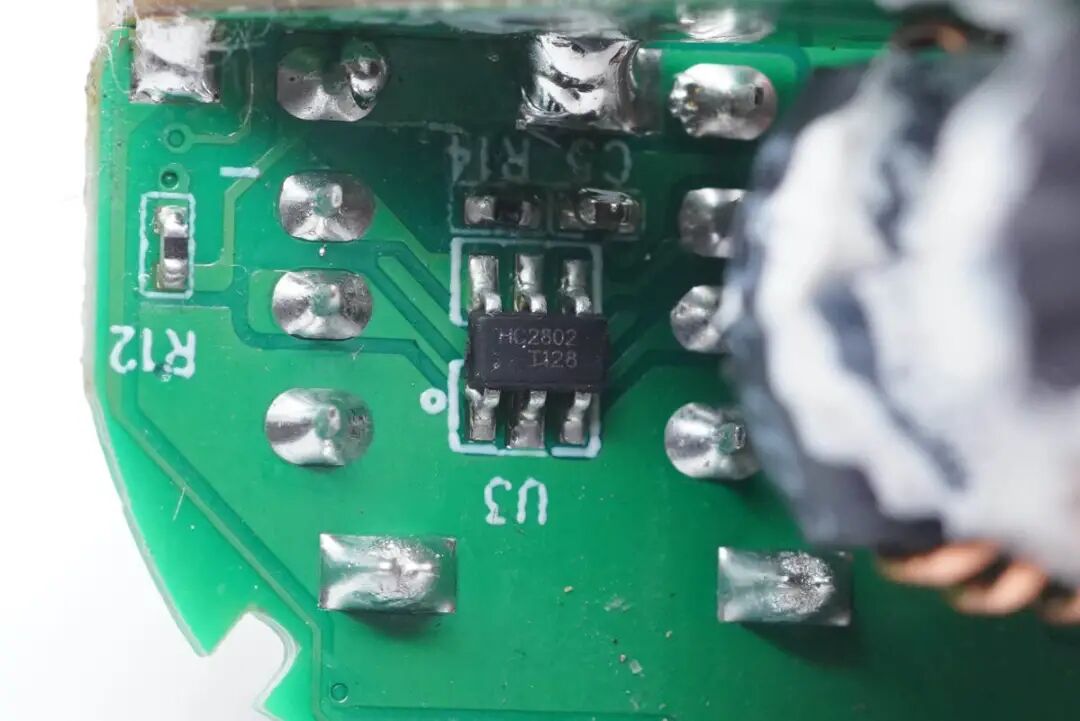

深圳市恒成微HC2802，双USB口识别电源IC。
LED指示灯特写。

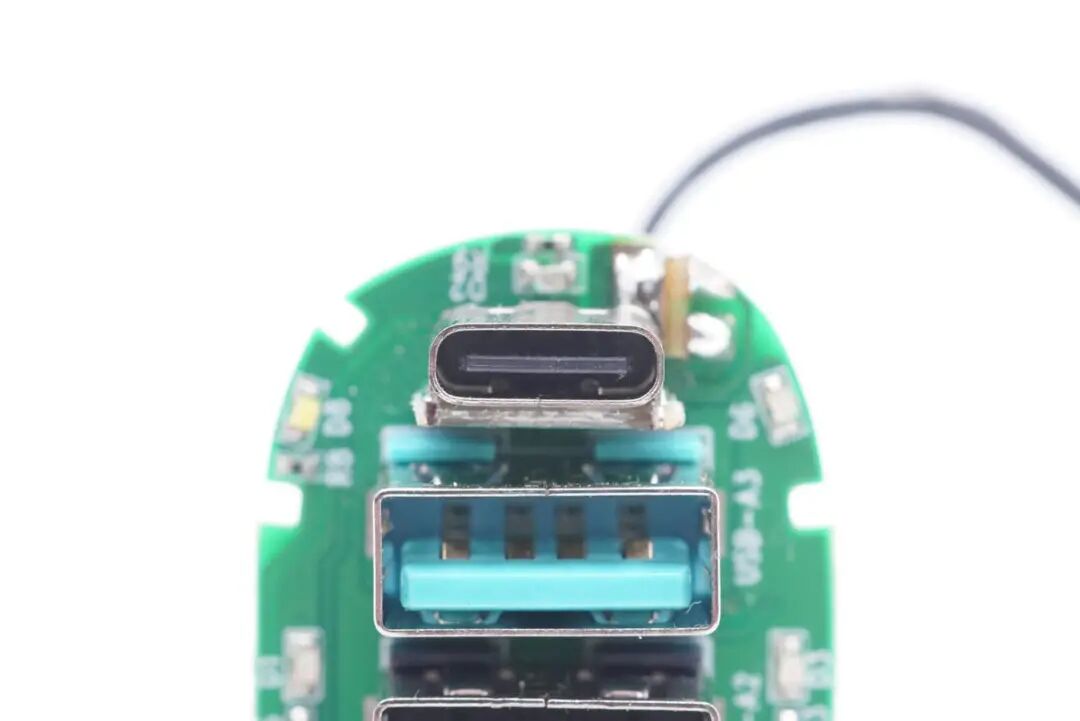

USB-C母座特写，焊接在小板上。

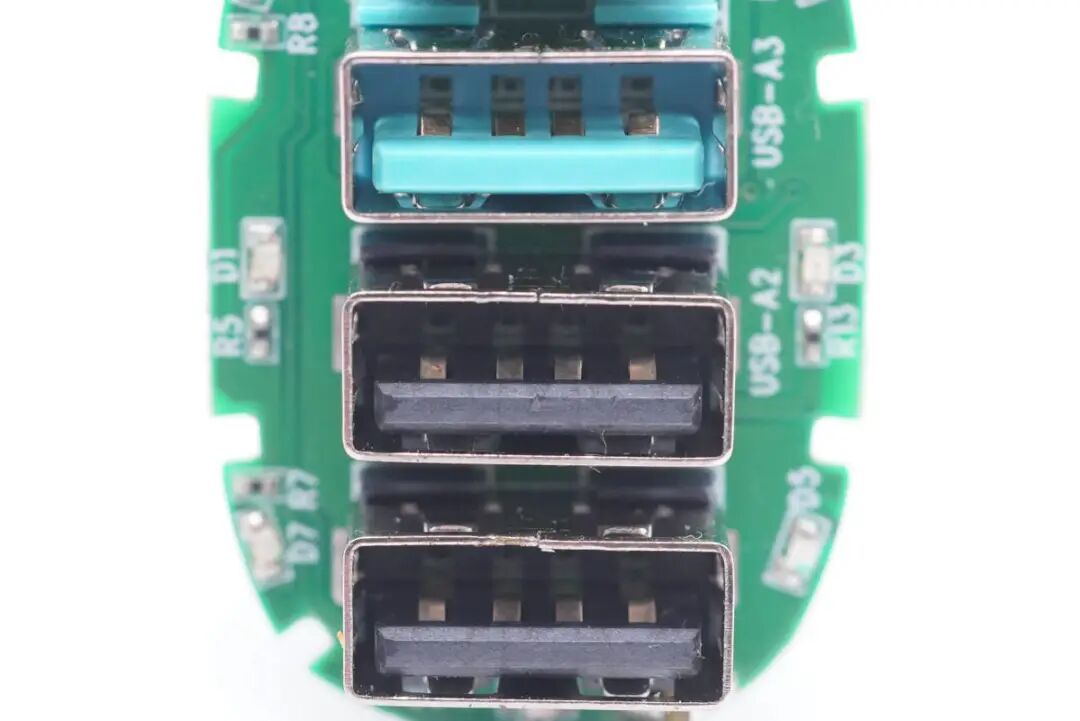

USB-A母座特写，采用蓝色胶芯方便区别。

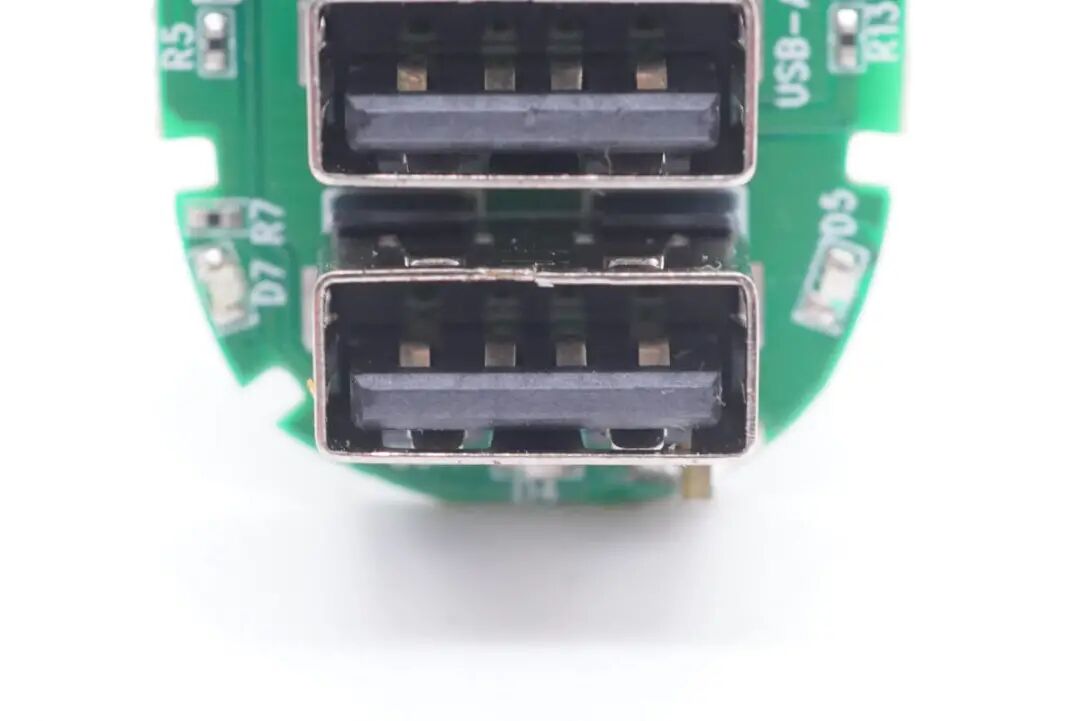

USB1母座特写。
USB2母座特写。

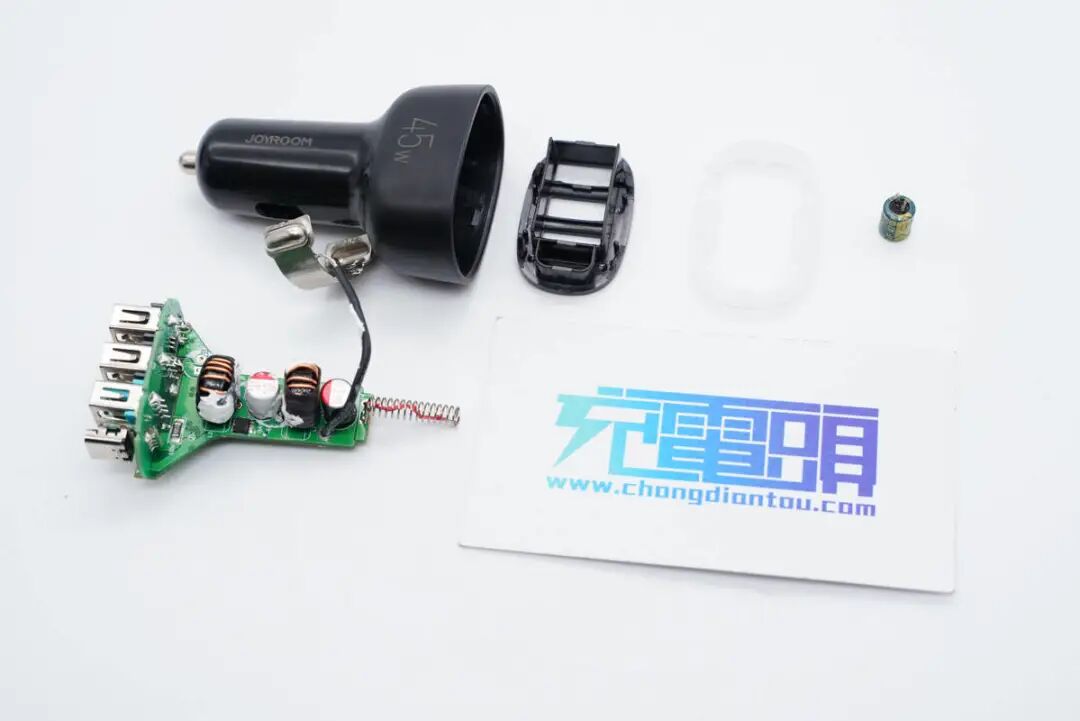

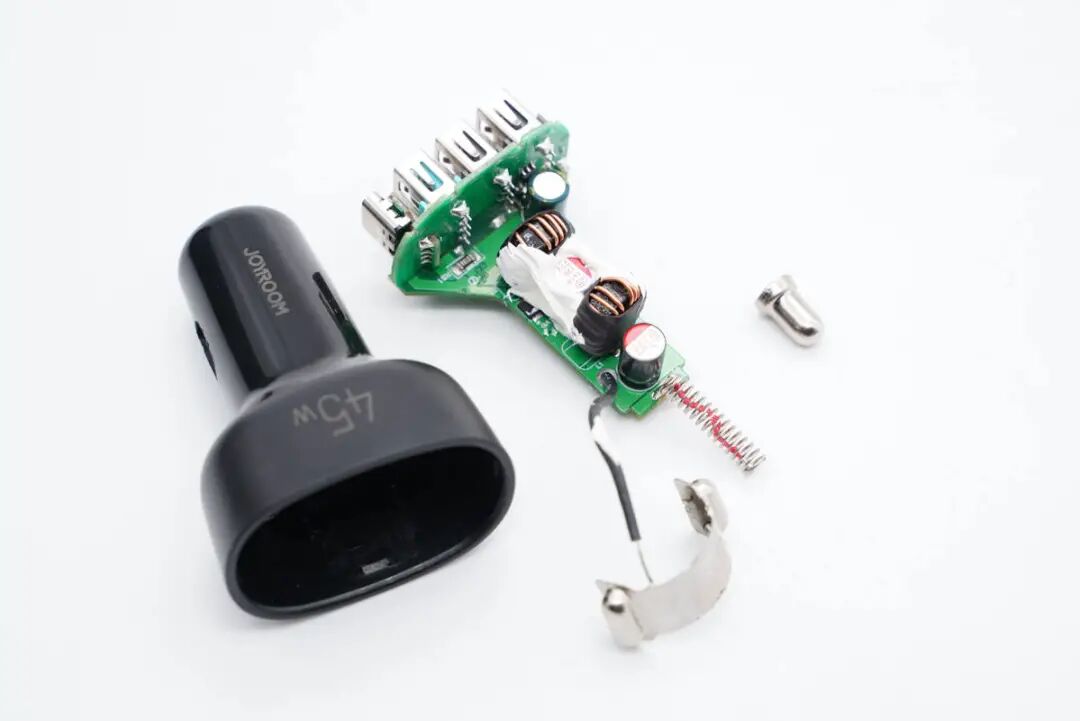

全部拆解完毕，来张全家福。
充电头网拆解总结
机乐堂45W车充机身壳亮面磨砂撞色设计，整体风格圆润，此外设有炫酷RGB灯环，使用体验更好。产品最大特点便是配备多达四个USB接口，并且拥有不俗的45W总输出，可以同时给四台设备充电，满足出行途中多台设备同时充电需求。
充电头网通过拆解发现，车充内置两路独立降压电路，分别用于为两个快充口和两个标充口降压，控制器均来自芯潭微，1A1C快充口采用云矽半导体XPD720协议芯片控制输出电压。另外采用知名品牌江海的固态电容进行滤波。
