拆解报告：傲基10W无线车充
----- 充电头网拆解报告 第1997篇 -----
最近充电头网拿到了AUKEY傲基一款无线车充HD-C60，产品支持5V2A和9V1.67A输入，可以进行最大10W无线充输出，车上可给手机当支架以及进行无线充电。下面我们就对这款产品进行拆解，看看其内部做工用料如何。
一、傲基10W无线车充外观

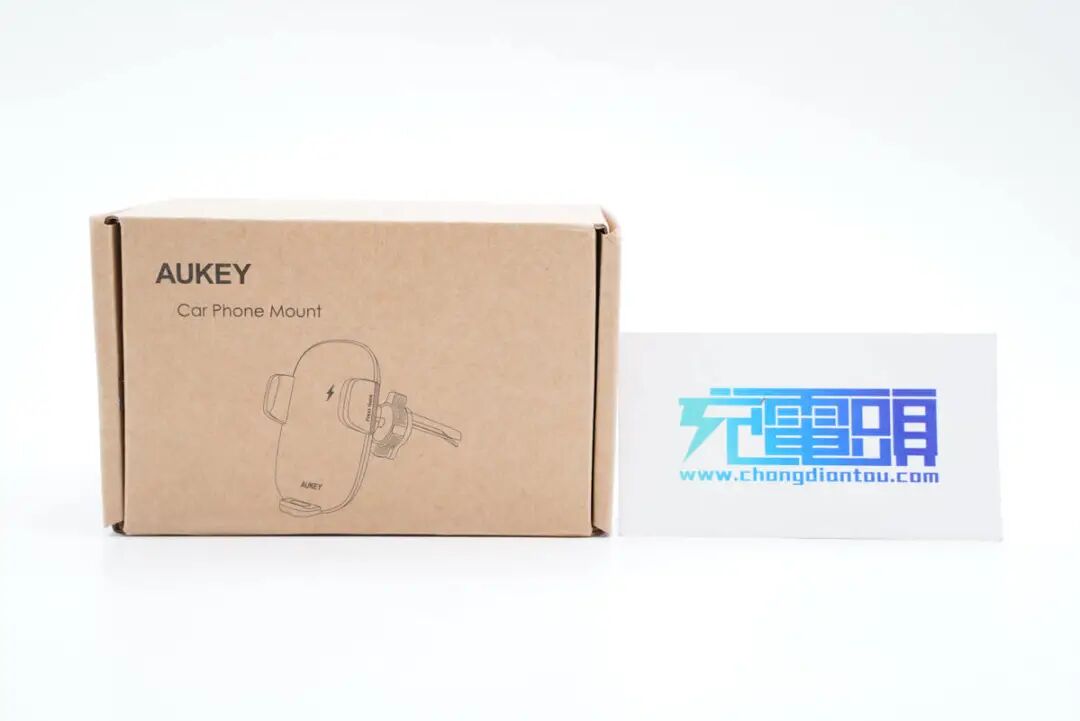

产品采用牛皮纸盒包装，正面印有AUKEY品牌、产品名称和外观简图。

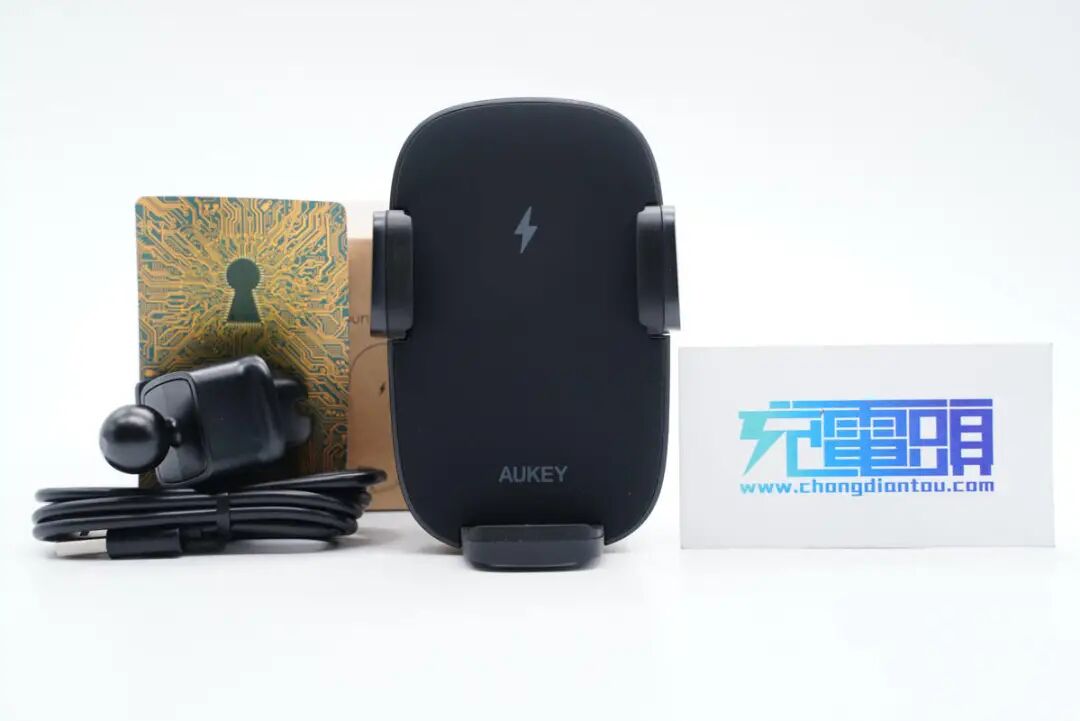

包装内包含无线车充、数据线、支架等。

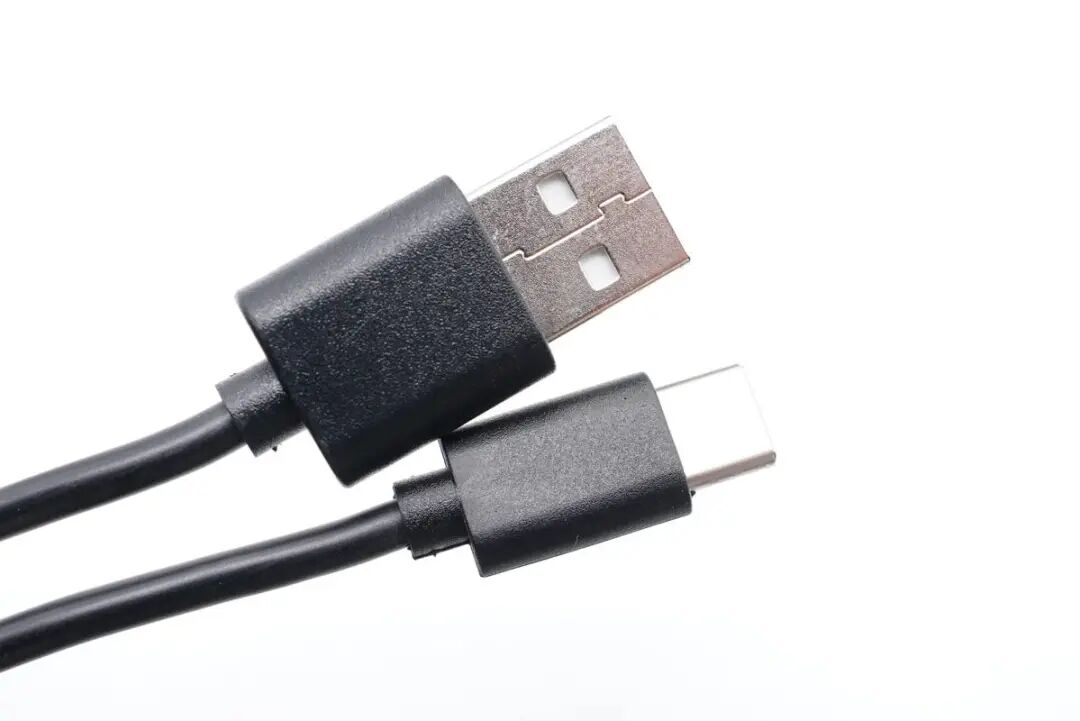

附带线缆是A to C线，线头外壳磨砂方便插拔。

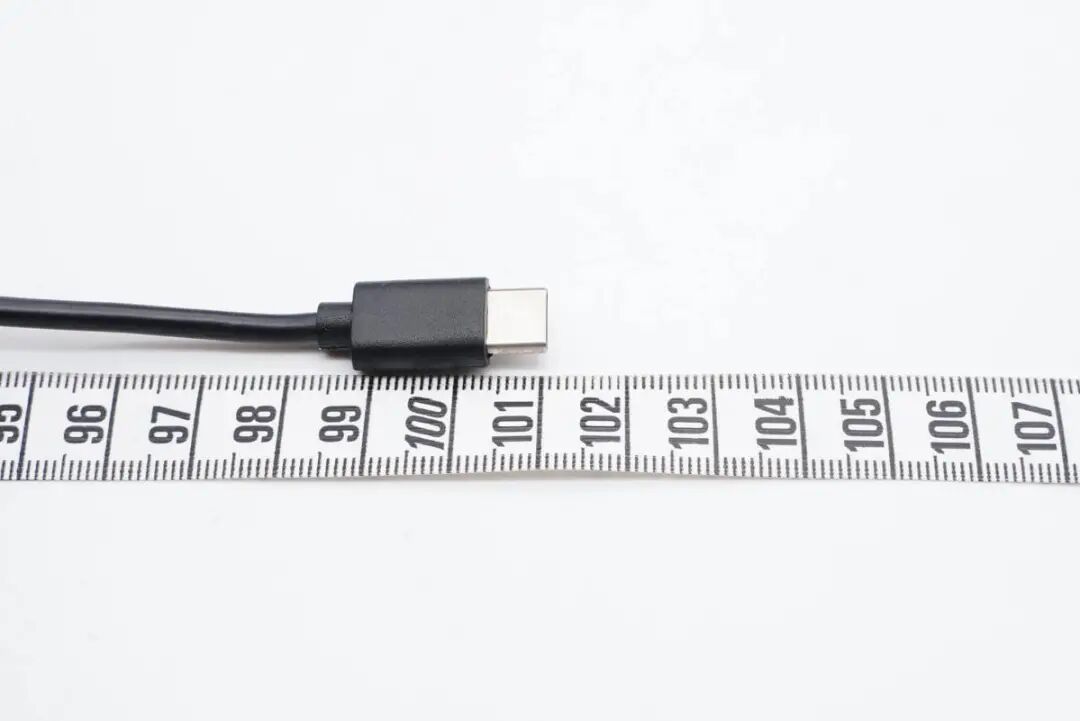

测得数据线长度约为101cm。

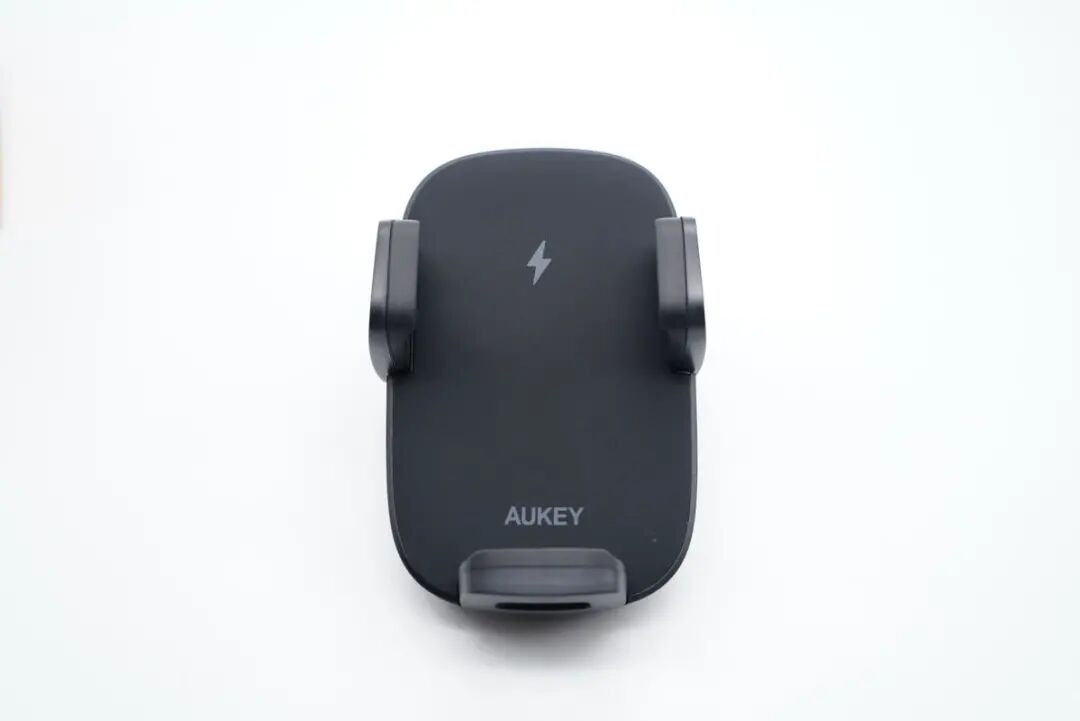

无线车充本体采用PC材质外壳，表面磨砂边角圆润，机身正面印有闪电logo和AUKEY品牌。
夹臂贴有硅胶垫，固定保护手机。

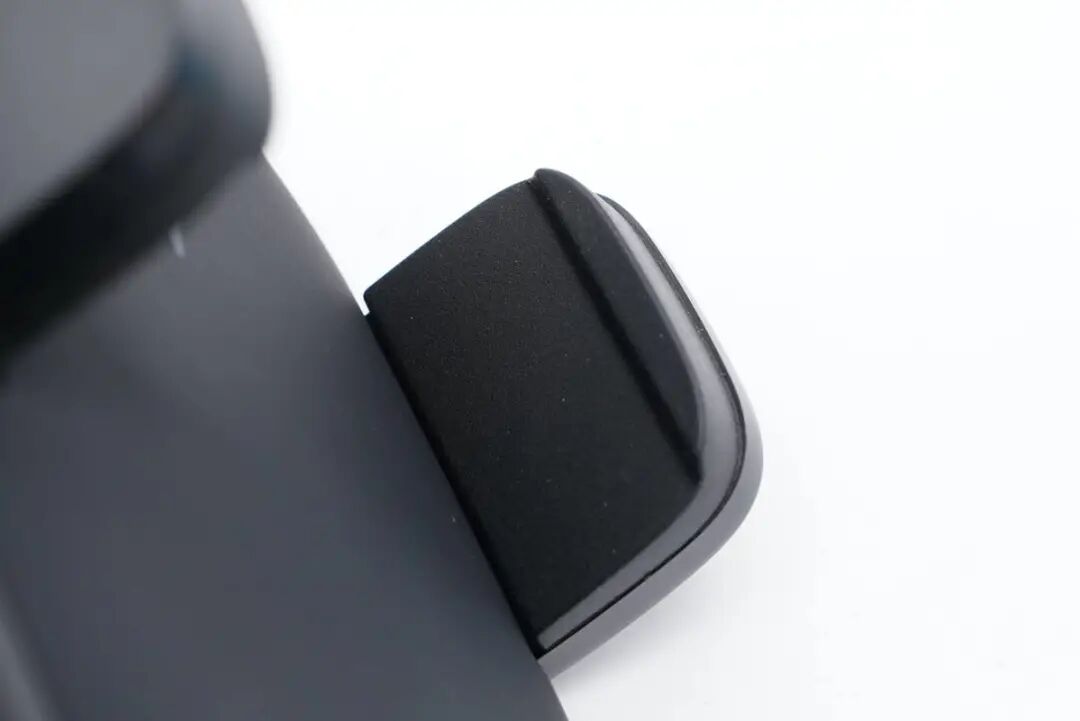

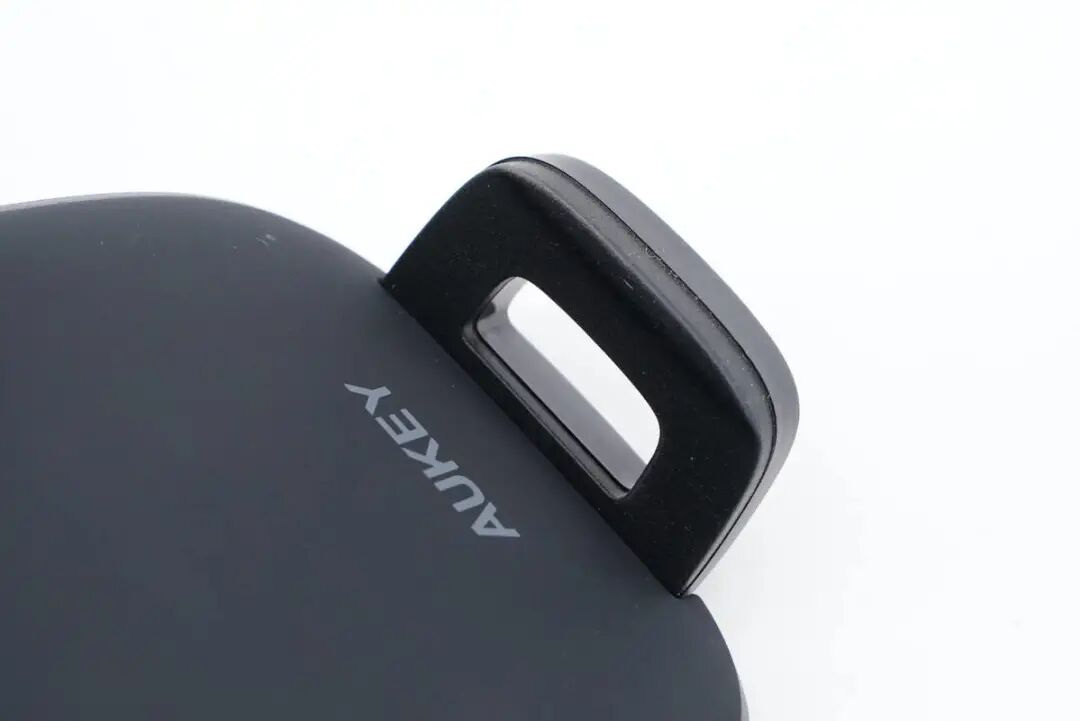

底托除贴有保护垫外，还镂空设计，避免挡住手机充电接口，可以支持有线充电。

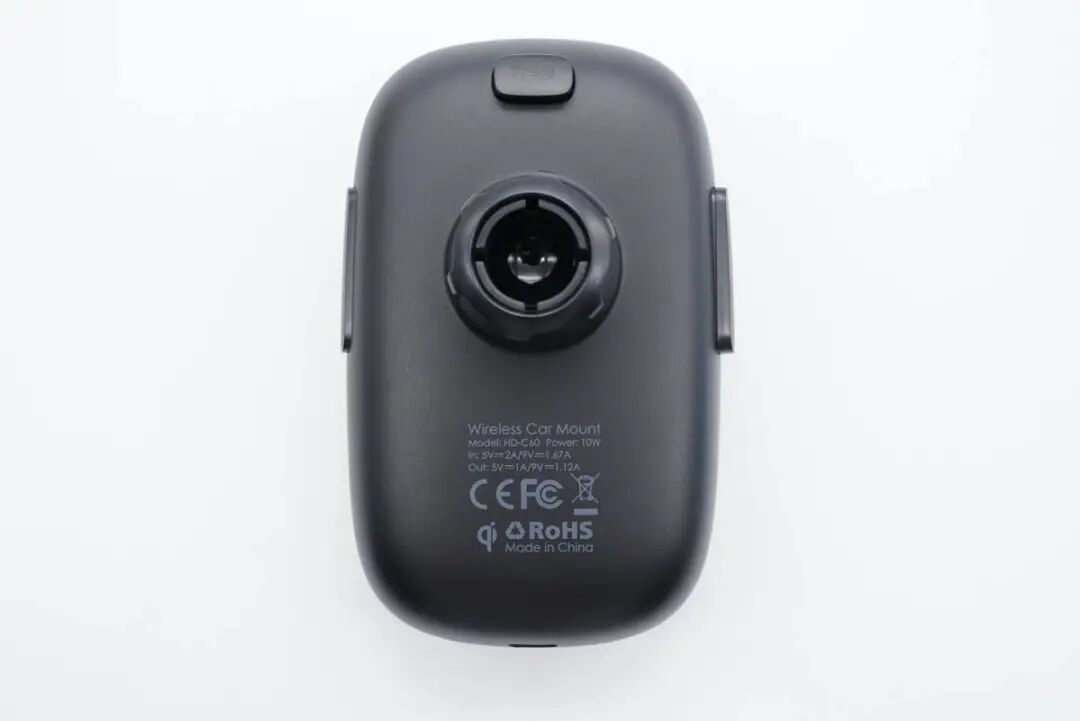

机身背面印有产品参数。
产品型号HD-C60，支持5V2A和9V1.67A输入，以及5V1A和9V1.12A输出，最大输出功率10W，通过了CE、FCC、RoHS认证，还通过了qi无线充标准。

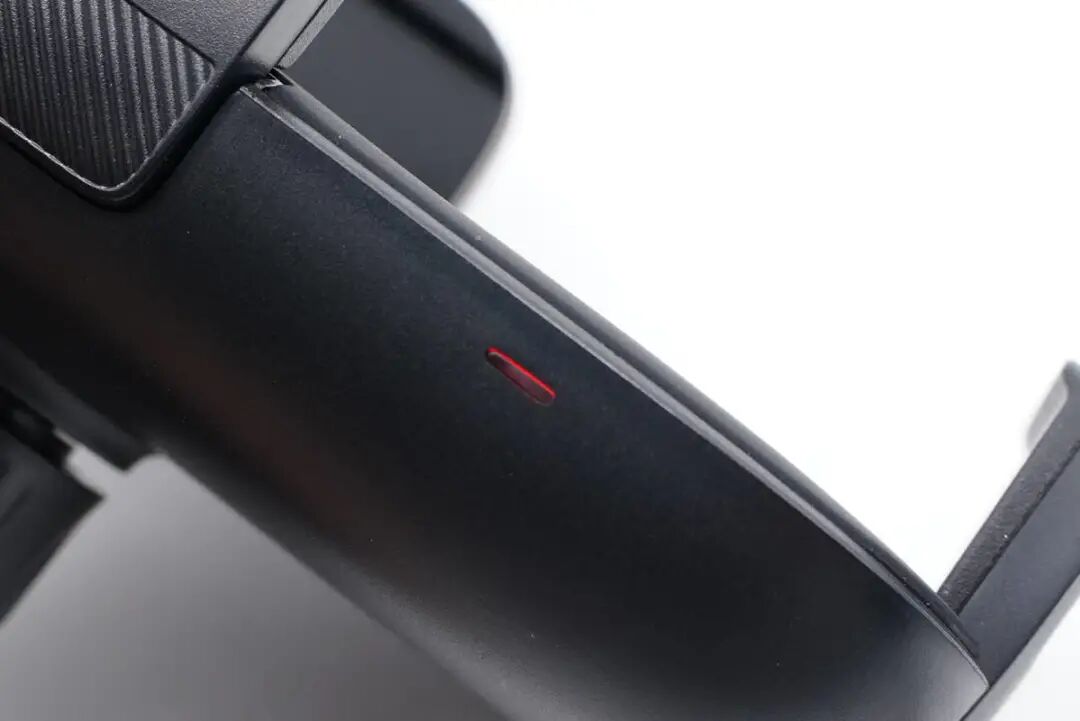

侧面设有指示灯。

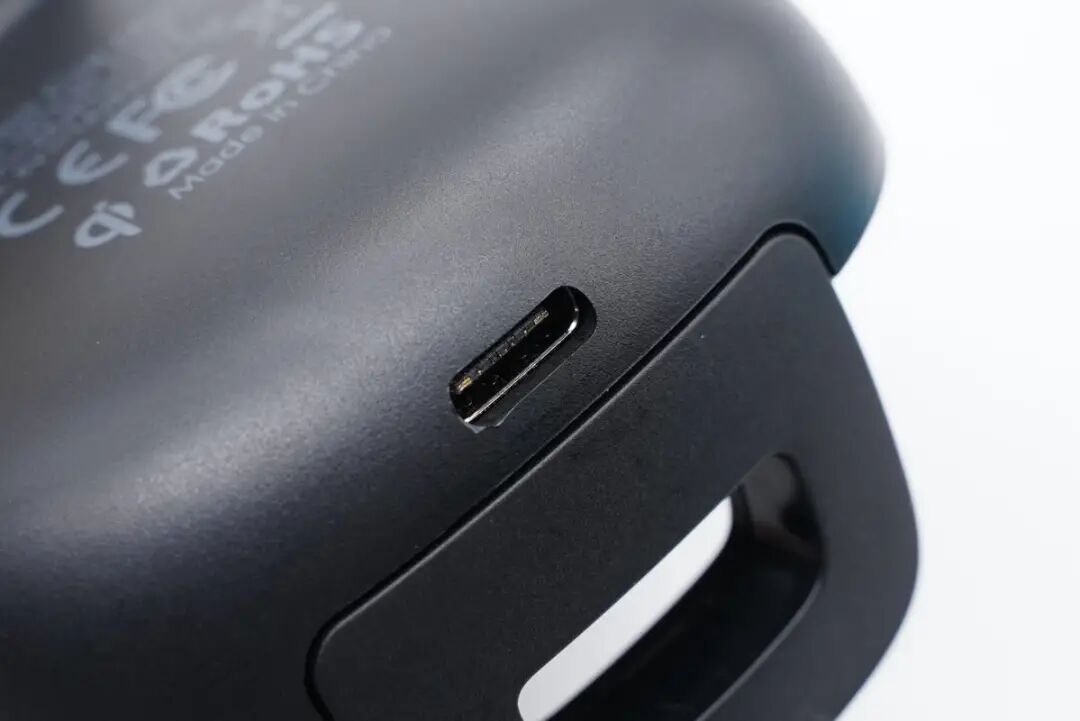

底部设有USB-C接口。

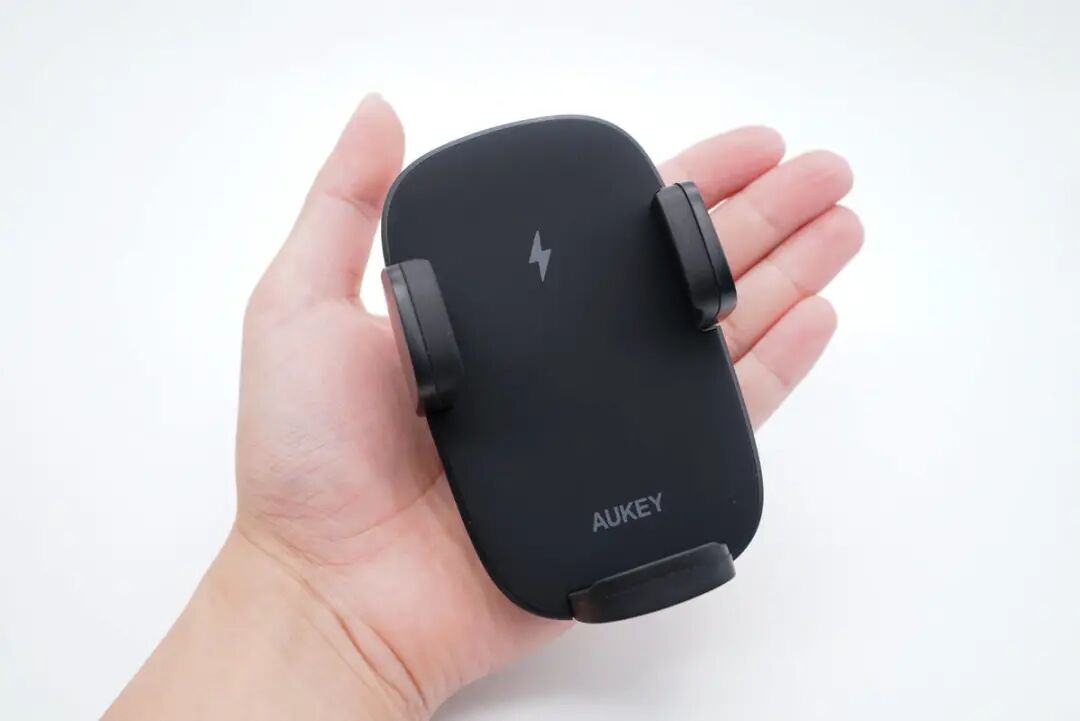

产品拿在手上的直观感受。

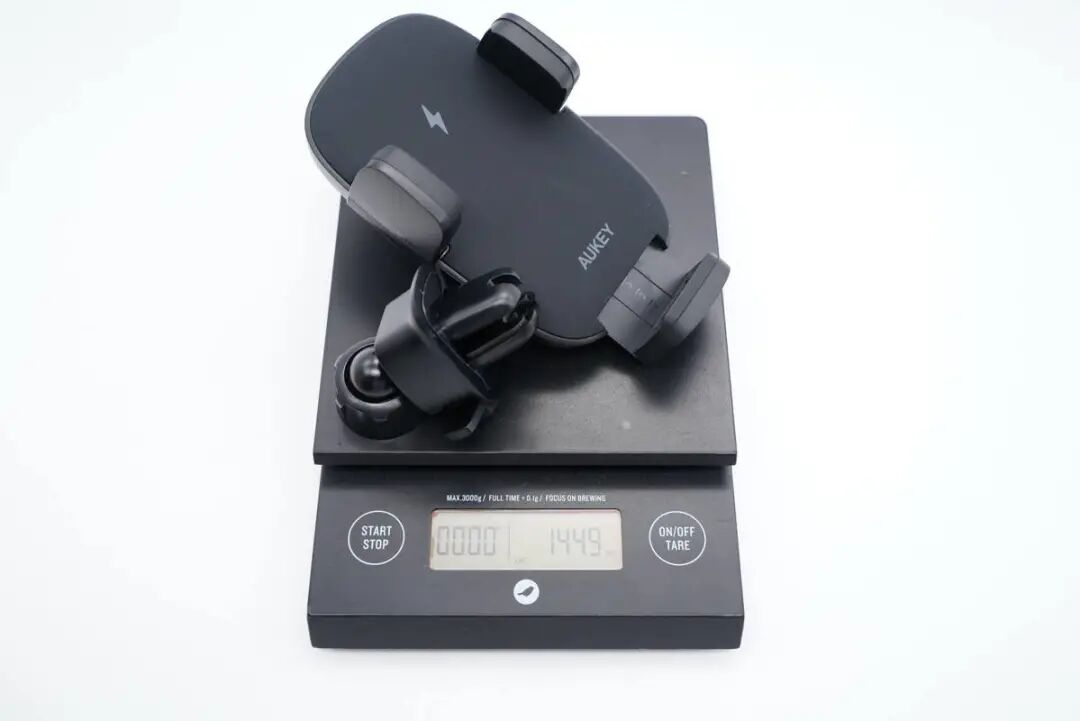

本体带支架总重量约为145g。
通电指示灯亮红光。

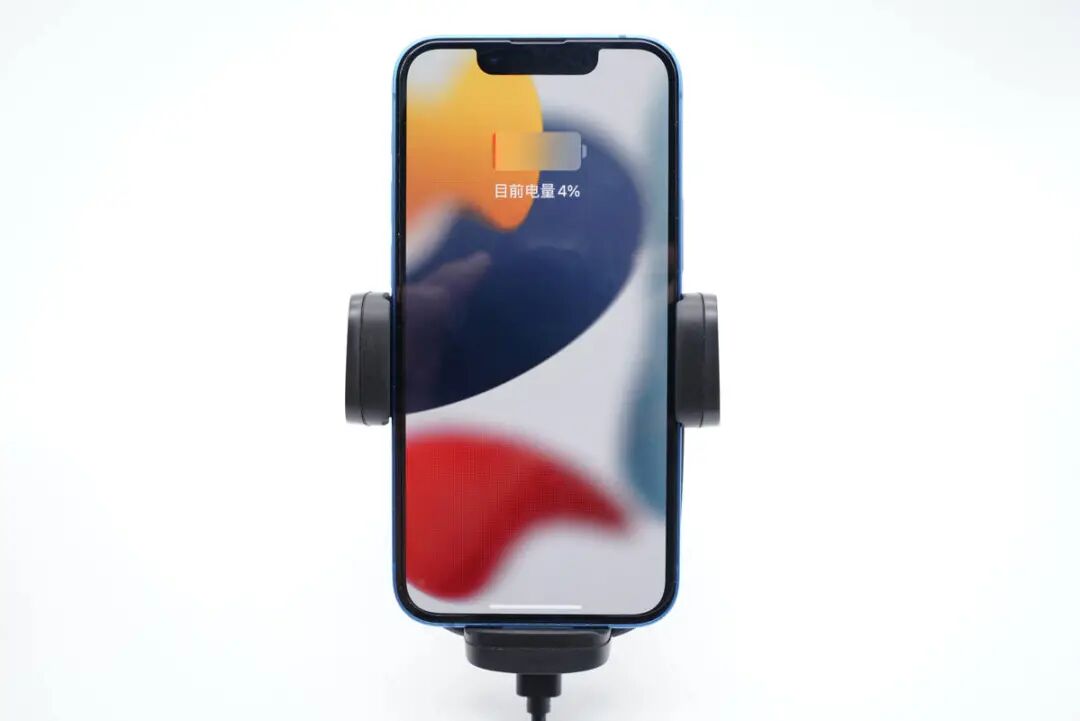

将iPhone 13固定好，可见手机可以正常进行无线充电。

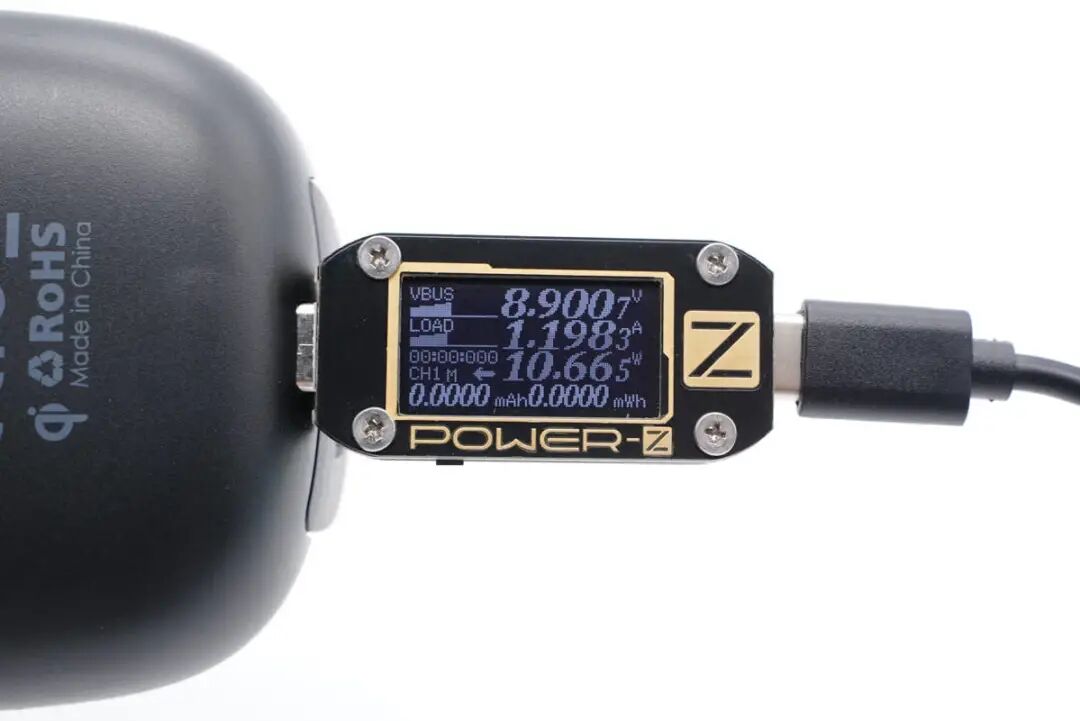

使用ChargerLAB POWER-Z KM001C测得此时无线充电输入功率为8.9V 1.2A 10.66W。
二、傲基10W无线车充拆解

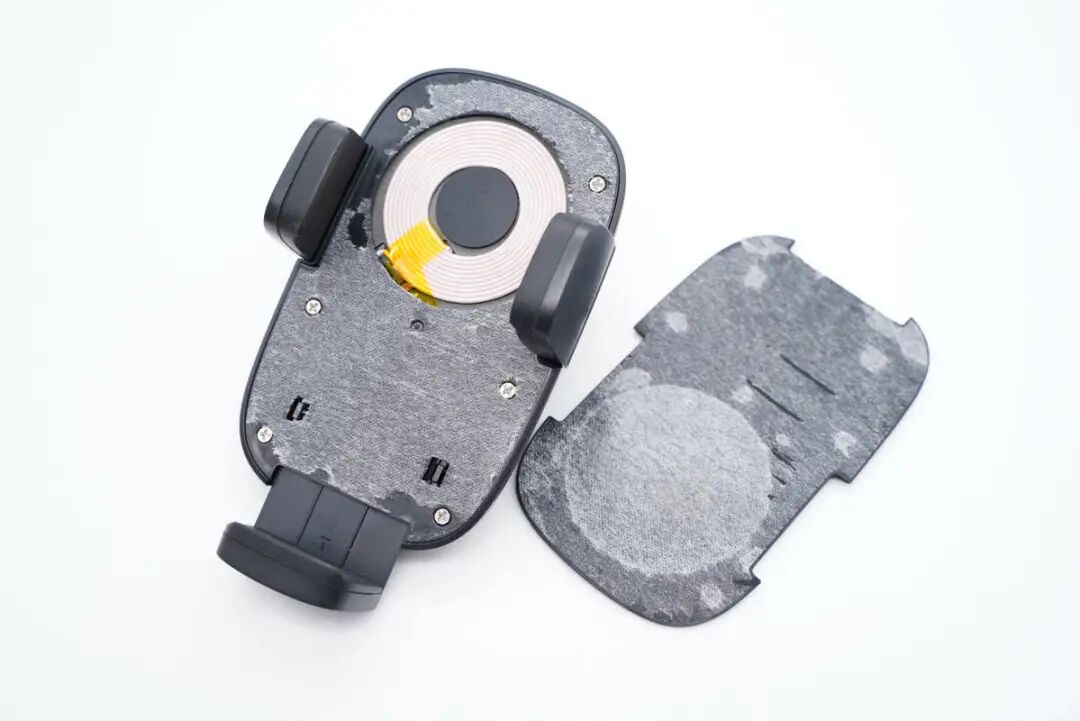

将机身正面面板拆掉，采用双面胶粘贴固定。

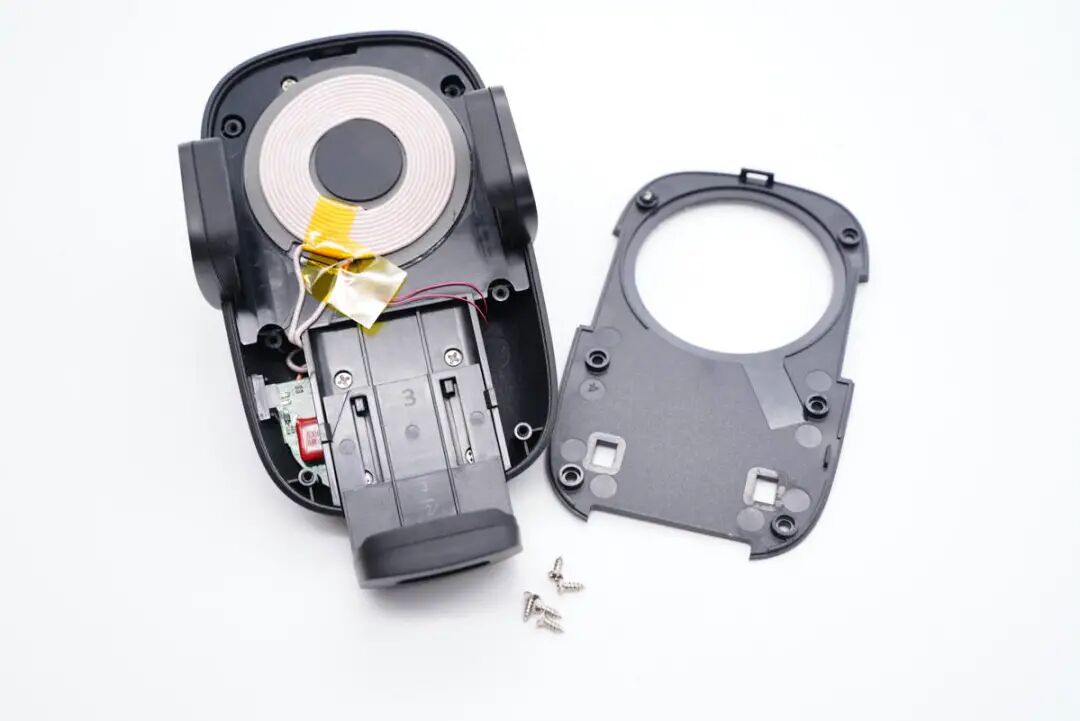

内部塑料板使用螺丝固定，对应无线充电线圈区域镂空以降低厚度，还能提升感应效果。
拆掉塑料板，线圈旁固定有热敏电阻进行温度监控。

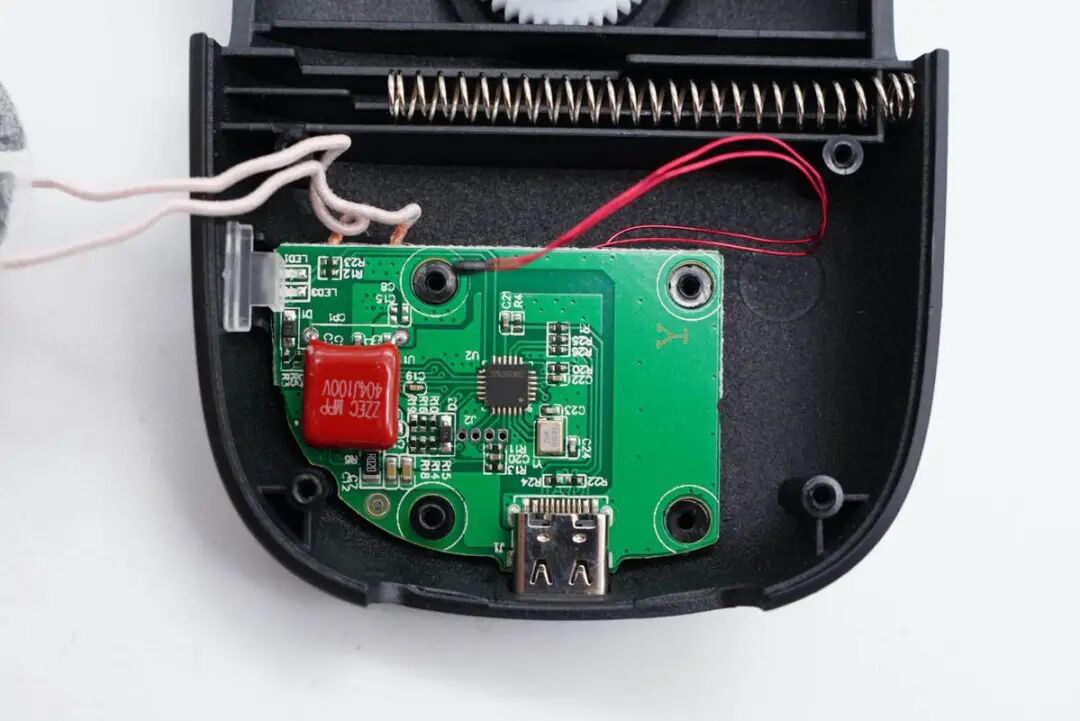

内部PCB板使用固定柱固定。
小板正面设有无线充电电路以及谐振电容。

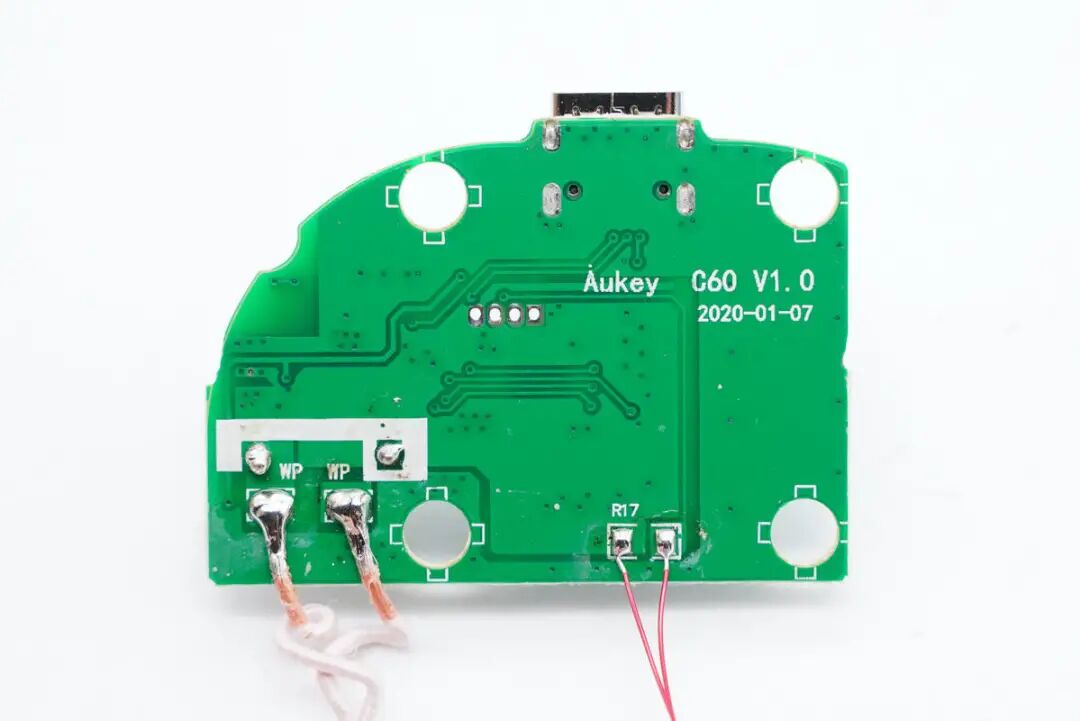

另一面焊接无线充电线圈和热敏电阻。

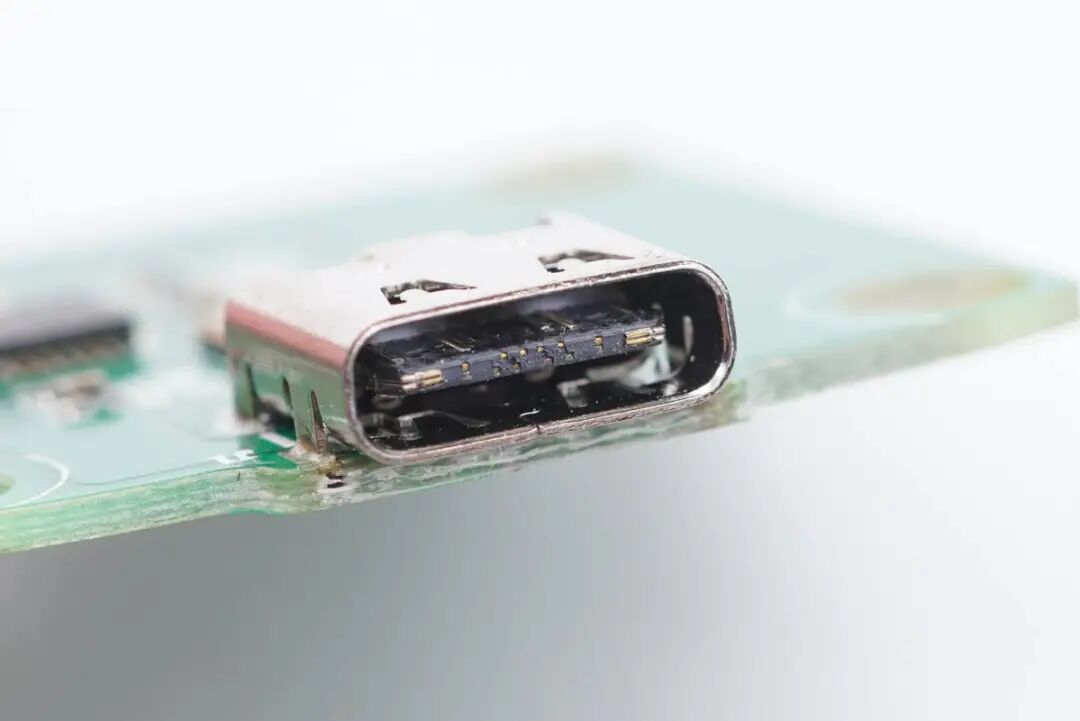

USB-C母座特写，过孔焊接。

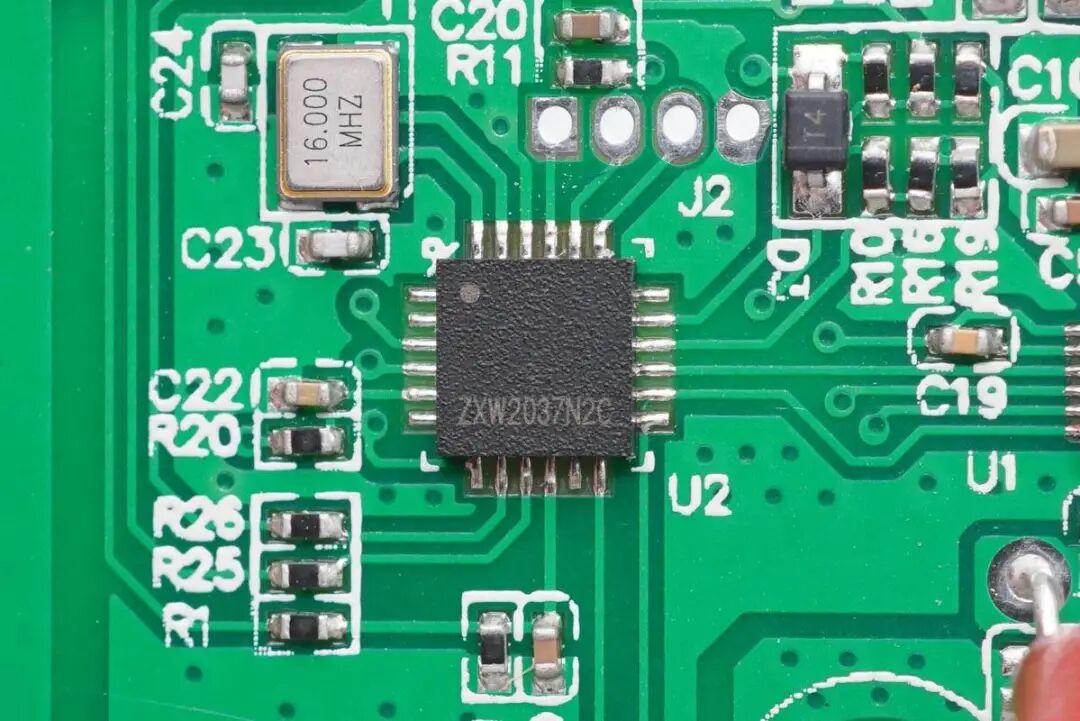

无线充电主控芯片特写，来自卓芯微，丝印ZXW2037N2C。

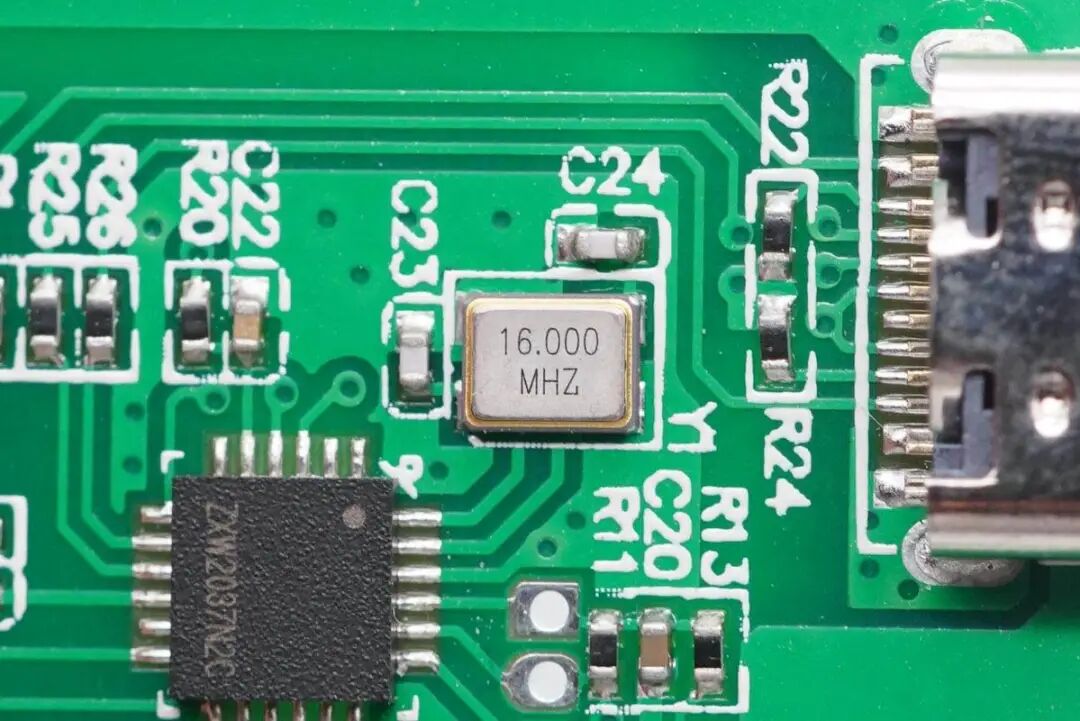

16.000MHz无源晶振，为主控芯片提供时钟。

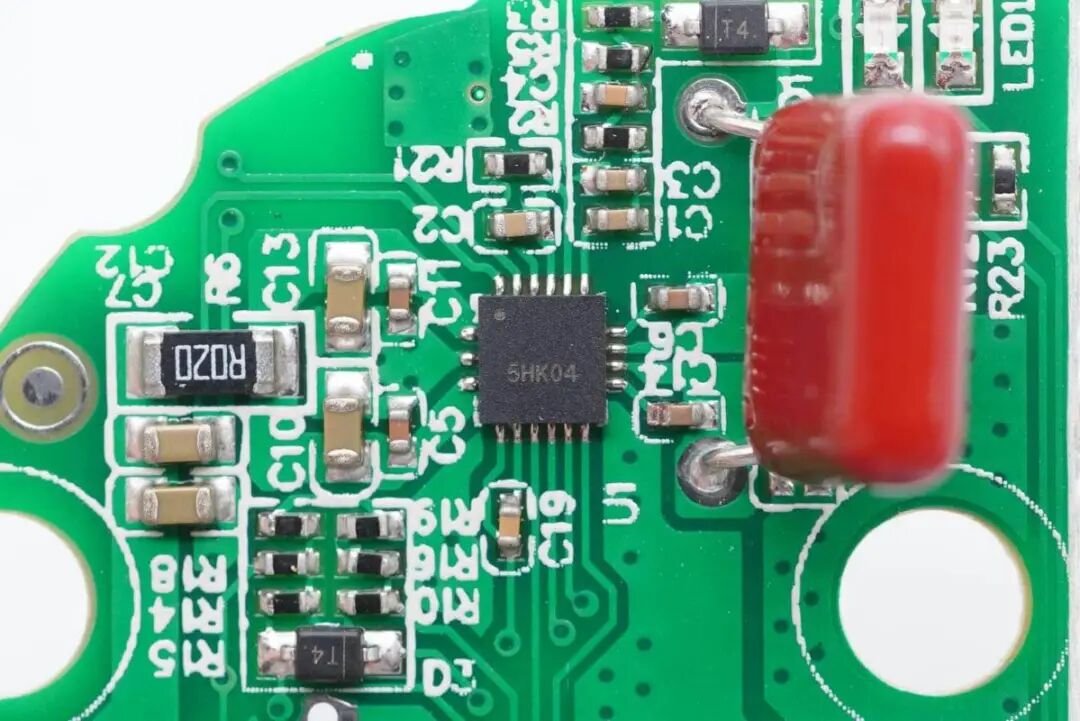

丝印5HK04的10W高集成全桥功率级芯片。

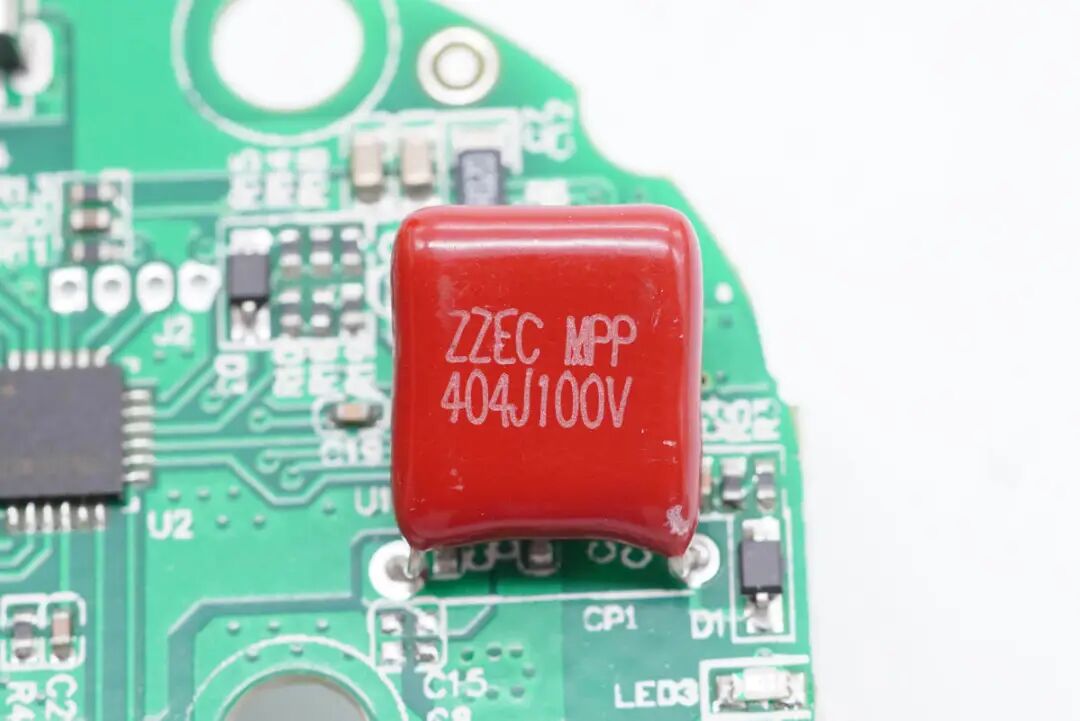

科雅谐振电容特写，404J100V。

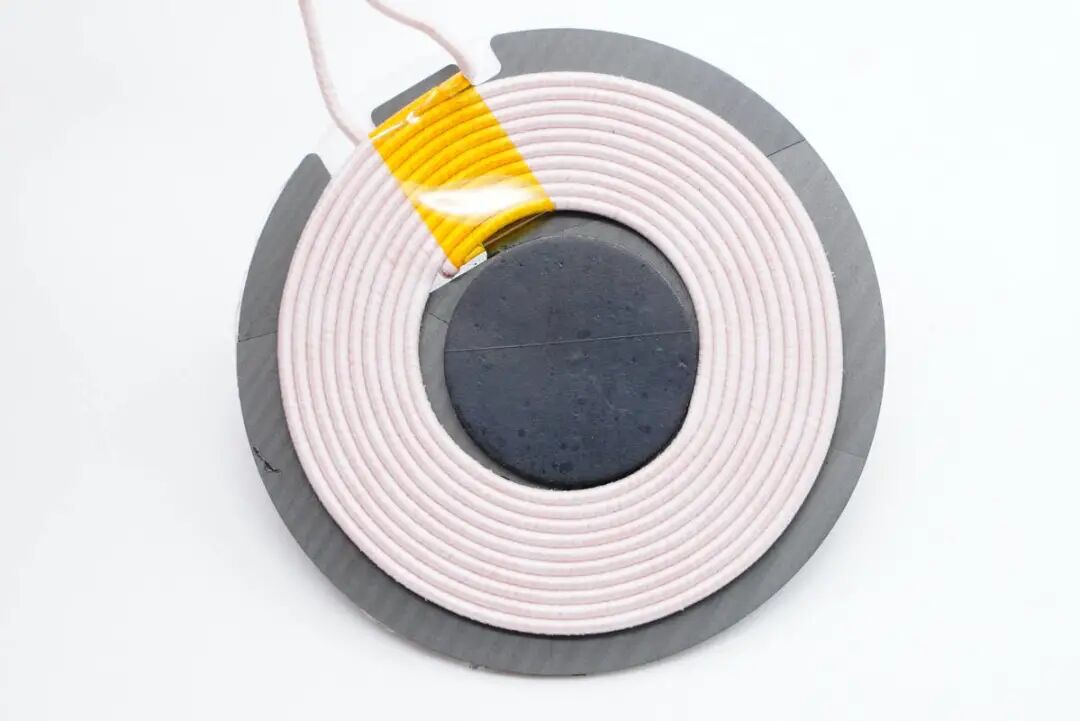

无线充电线圈特写，绕制紧密。

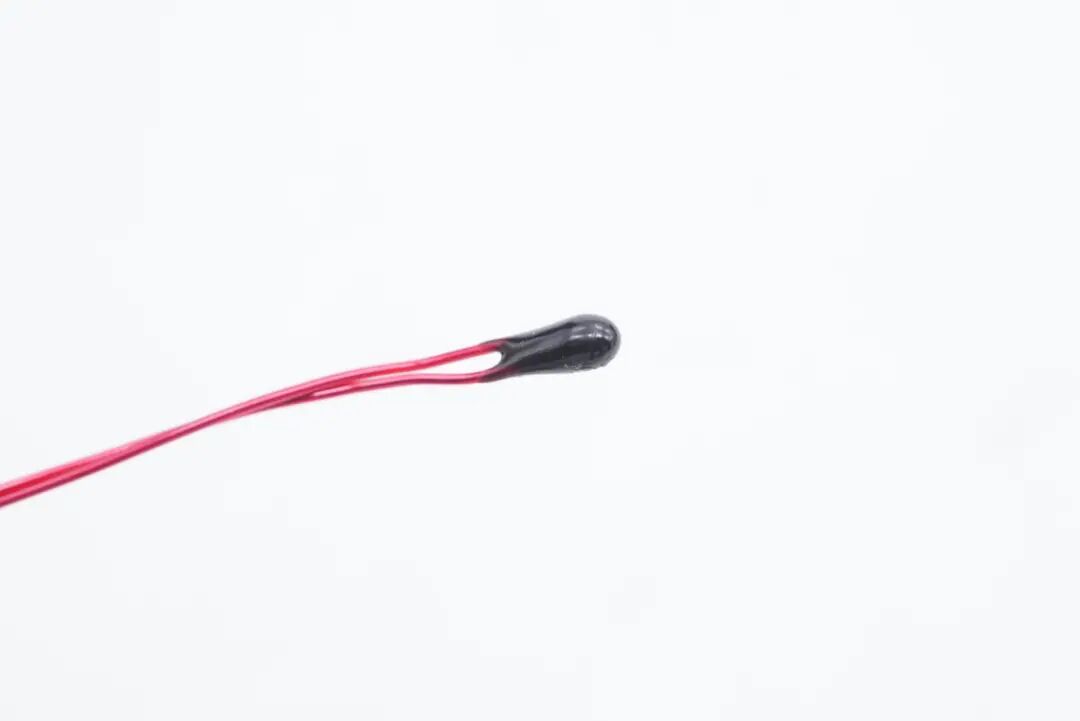

热敏电阻特写。

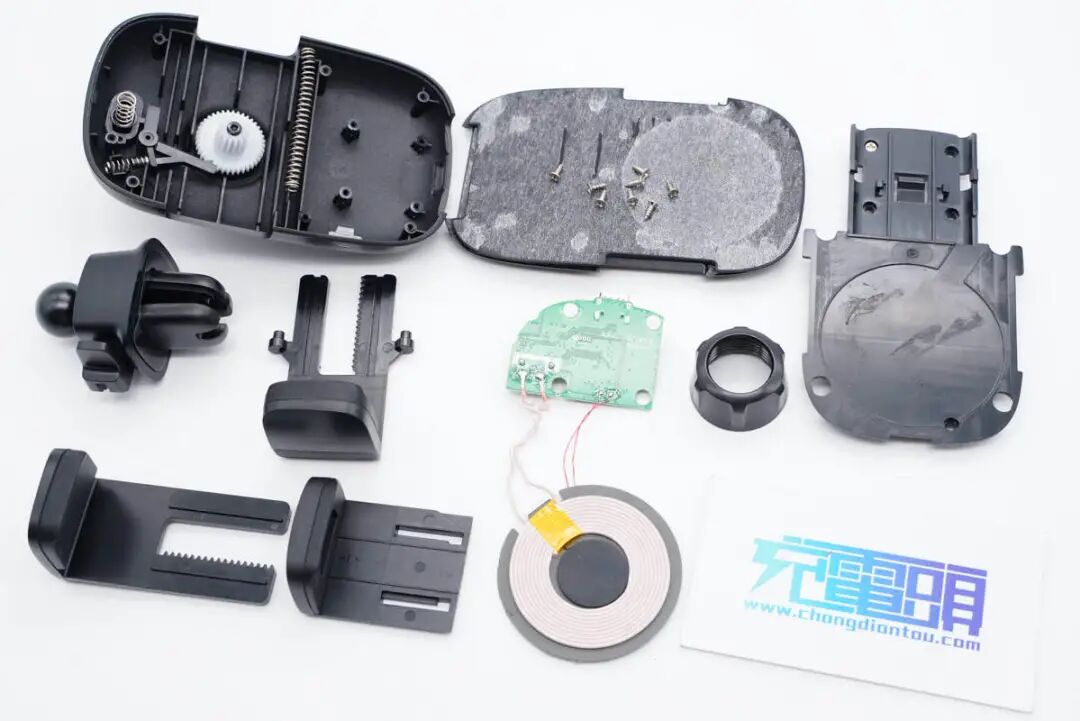

全部拆解完毕，来张全家福。
充电头网拆解总结
傲基这款无线车充支持qi无线充电标准，对各大品牌的手机有很好的兼容性，可提供最高10W无线充电。此外底部镂空设计，使得这款无线车充除了支持无线充电外，也能方便进行有线充电。充电头网通过拆解发现，产品内部结构简单，采用一颗主控芯片搭配全桥芯片实现无线充功能，无线充电线圈绕制紧密并配有热敏电阻进行温度监测。
